Как проверить полевик

Как проверить полевой транзистор с управляющим PN-переходом? Для того, чтобы проверить полевой транзистор с управляющим PN-переходом, достаточно вспомнить его внутреннее строение. N-канальный выглядит вот так:. А P-канальный вот так:. Теперь давайте вспомним, какой радиоэлемент у нас состоит из PN-перехода? Все верно, это диод.


Поиск данных по Вашему запросу:

Как проверить полевик

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как проверить полевой транзистор?
  • Проверка полевого транзистора на работоспособность
  • Как проверить полевой транзистор с управляющим PN-переходом
  • Как проверить полевой транзистор
  • Как проверить полевой транзистор
  • N канальный полевик. Как проверить полевой транзистор. Проверка полевиков в схеме
  • Как проверить полевой транзистор с управляющим PN-переходом
  • Как проверить полевой транзистор мультиметром. Часть 1. Транзистор с управляющим p-n переходом.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Сложно о простом: как проверить транзистор

Как проверить полевой транзистор?


Для того, чтобы проверить полевой транзистор с управляющим P-N переходом, достаточно вспомнить его внутреннее строение. Теперь давайте вспомним, какой радиоэлемент у нас состоит из P-N перехода? Все верно, это диод. Получается что Затвор и Исток образуют один диод, а Затвор и Сток — другой диод. Сам канал обладает каким-то сопротивлением, а это есть нечто иное как резистор.

У нас в гостях уже знакомый вам из прошлой статьи N-канальный полевой транзистор с P-N переходом 2N Впрочем, не так быстро! Полевые транзисторы больше всего боятся статического электричества, особенно МОП-транзисторы. Поэтому, прежде чем начинать проверку, стоит снять статику с себя и с того, чем ещё можем его коснуться. Можно заземлить себя, скажем, с помощью водосточной или отопительной трубы коснувшись металлической части трубы без лакокрасочного покрытия.

Для проверки полевого транзистора с управляющим P-N переходом первым делом качаем на него даташит и смотрим расположение его выводов цоколевку. Так как транзистор N-канальный, следовательно, встаем на Затвор красным щупом мультиметра и проверяем диоды.

Проверяем диод Затвор-Исток:. Как вы помните, диод пропускает электрический ток только в одном направлении. Поэтому, когда мы поменяем полярность и снова проверим диоды, то увидим на экране мультиметра очень большое сопротивление:. Ну а теперь остается проверить сопротивление между Истоком и Стоком.

Для того, чтобы его замерить, мы должны подать на Затвор 0 Вольт. Будет большим заблуждением, если мы оставим Затвор болтаться в воздухе, так как в этом случае вывод Затвора — это как маленькая антеннка, которая ловит различные наводки, а следовательно имеет уже какой-то потенциал, что конечно же, сказывается на сопротивлении Исток-Сток.

Поэтому, цепляемся мультиметром к Стоку и Истоку, а Затвор берем в руку. В идеале, хорошо было бы взяться другой рукой за отопительную батарею, чтобы полностью заземлить Затвор. На мультике должно высветится какое-либо сопротивление:. Также есть второй способ проверки транзистора с управляющим P-N переходом. Но для этого нам понадобиться RLC-транзистор-метр, прибор который умеет замерять почти всё.

Вставляем транзистор в кроватку и зажимаем рычажком. Также навскидку даются два параметра: Ugs и I. Ugs — это напряжение между Затвором и Истоком Gate-Source. I — сила тока через канал, то есть через Исток-Сток. Следовательно, прибор показывает, какая сила тока будет течь через Исток-Сток, при таком-то напряжении на Затворе. По идее, эти два параметры на практике не нужны. Они вам просто показывают, что транзистор живой и что с него можно выжать. Все те же самые операции касаются и P-канального транзистора.

Описываемая здесь последовательность действий лучше всего подходит для проверки МДП транзисторов средней и большой мощности, или — всех, что предназначены для крепления на радиатор. Для этого проверяем на исправность диод, что между стоком и истоком, так же, как мы бы прозванивали обычный кремниевый диод. Для этого щуп, только что коснувшийся затвора, переносим на сток. Прибор должен показать небольшое падение напряжения, или даже короткое замыкание, некоторые приборы при этом радостно пищат.

Заряд с затвора исправного транзистора стекает исключительно медленно — канал должен оставаться открытым довольно долго. Для этого можно держась за фланец или вывод истока коснуться затвора. Можно это сделать пальцами, можно проводом, а можно повторить процедуру заряда ёмкости затвора, но приложив обратную полярность напряжения. Убеждаемся, что канал закрыт: измеренное сопротивление или падение напряжения должно стремиться к бесконечности помним о наличии структурного диода.

Подавляющее большинство неисправностей МДП транзисторов так или иначе связано с пробоем изолятора затвора. Проявляться это может как вполне измеримой утечкой в цепи затвора, так и в постоянно открытым или наоборот закрытым состоянии канала, без малейшего намёка на пробой собственно затвора. Разрушение кристалла при перегрузках часто сопровождается таким фейерверком, что ничего мерять там уже и не надо. К сожалению, бывают ещё и скрытые дефекты, деградация качества прибора, вызванные пробоем и никак не проявляющиеся в тестах, описанных в данной статье.

Недавно я сам попался на такой дефект при работе с маленькими полевиками 2n Что тут можно посоветовать:. Продолжаем рубрику проверки электрорадиоэлементов, и сегодня я представляю первую статью по проверке полевых транзисторов тестером или как сейчас принято говорить — мультиметром. Из этого рисунку видно, что полевые транзисторы подразделяются на транзисторы с управляющим p-n переходом и полевые транзисторы с изолированным затвором.

Сегодня я вам расскажу, как проверить полевой транзистор с управляющим p-n переходом, а в следующем выпуске журнал перейдем к проверке MOSFET транзистора, так что не забываем подписываться на журнал. Форма подписки после статьи. Полевые транзисторы бывают n-канальные и p-канальные.

В виду того, что широкое распространение получили n-канальные полевые транзисторы, на их примере и рассмотрим принцип работы полевого транзисторы с управляющим p-n переходом. Итак, транзистор состоит из n-полупроводника с внедренными в него высоколегированными n-областями с большой концентрацией носителей заряда — электронов. Сам полупроводник находится на подложке p-типа, которая соединена с еще одной p-областью. Вместе эти области называются затвором gate.

Таким образом, каждая высоколегированная n-область создает с p-подложкой свой p-n переход. Та часть n-полупроводника, которая находится между p-областями затворами называется каналом в частности каналом n-типа. Таким образом, через канал потечет электрический ток. Величина этого тока будет напрямую зависеть от электропроводности канала, которая в свою очередь зависит от площади поперечного сечения канала. Нетрудно догадаться, что площадь поперечного сечения канала зависит от ширины p-n переходов.

Та область, от которой движутся носители заряда, а в случае n-канала это электроны, называется истоком source , а к которой движутся — стоком drain. Если на затвор относительно истока подать отрицательное напряжение, то p-n переход, образованный между затвором и истоком будет смещаться в обратном направлении, при этом ширина запирающего слоя будет увеличиваться, тем самым сужая размеры канала и уменьшая электропроводность.

Таким образом, изменяя напряжение между затвором и истоком, мы можем управлять током через канал полевого транзистора. На этом об устройстве полевого транзистора все, далее в подробности углубляться я не буду, так как этого будет достаточно, что бы понять, как проверить полевой транзистор с управляющим p-n переходом.

Исходя из вышеизложенного можно составить эквивалентную схему полевого транзистора с управляющим p-n переходом, как мы делали при проверке биполярного транзистора. В транзисторе имеются два p-n перехода, первый между затвором и истоком, второй между затвором и стоком.

Канал между истоком и стоком при отсутствии отрицательного запирающего напряжения на затворе не закрыт и электропроводен, то есть имеет определенное значение сопротивления. Теперь зная эквивалентную схему полевого транзистора с управляющим p-n переходом можно построить алгоритм или схему проверки полевого транзистора.

Для проверки сопротивления канала с помощью мультиметра необходимо на приборе установить режим измерения сопротивления, предел измерения Ом. Измерить сопротивление между истоком и стоком транзистора при разной полярности подключения щупов мультиметра. Значения сопротивления канала при разной полярности подключения щупов должны быть примерно одинаковыми. Включаем мультиметр в режим проверки диодов.

Красный плюсовой щуп мультиметра подключаем на затвор имеет p-проводимость , а черный на исток. Мультиметр должен показать падение напряжения на открытом p-n переходе, которое должно быть в пределах мВ.

Так же проверяем исправность p-n перехода сток-затвор. То есть включаем мультиметр в режим проверки диодов. Красный плюсовой щуп мультиметра подключаем на затвор имеет p-проводимость , а черный на сток. Мультиметр должен показать падение напряжения на открытом p-n переходе затвор-сток, которое должно быть в пределах мВ.

Проверка полевого транзистора с управляющим p-n переходом и каналом p-типа осуществляется по вышеизложенному алгоритму, за исключением того, что при проверке p-n переходов полярность подключения щупов мультиметра меняется на противоположную. Для наглядности и простоты понимания процесса я записал для вас видео как проверить полевой транзистор с управляющим p-n переходом, где я проверяю транзистор с каналом p-типа.

Полевые транзисторы — полупроводниковые приборы, в которых управление переходными процессами, а также величиной выходного тока осуществляется изменением величины электрического поля. Существует два вида данных устройств: с изолированным затвором в свою очередь делятся на транзисторы со встроенным каналом и с индукционным каналом и с управляемым переходом.

Полевые транзисторы благодаря своим уникальным характеристикам находят широкое применение в радиоэлектронной аппаратуре: блоках питания, телевизорах, компьютерах и др. При ремонте такой техники наверняка каждый начинающий радиолюбитель сталкивался с таким вопросом: как проверить полевой транзистор?

Чаще всего с проверкой таких элементов можно столкнуться при ремонте импульсных блоков питания. В этой статье мы подробно расскажем, как это правильно сделать. На сегодняшний день существует множество различных исполнений таких элементов, соответственно, расположение электродов у них отличается.

Часто можно встретить полупроводниковые транзисторы с подписанными контактами. Для маркировки используют латинские литеры G, D, S. Если же подписи нет, то необходимо воспользоваться справочной литературой. Итак, разобравшись с маркировкой контактов, рассмотрим, как проверить полевой транзистор. Следующим шагом будет принятие необходимых мер безопасности, потому что полевые приборы очень чувствительны к статическому напряжению, и чтобы предотвратить выход из строя такого элемента, необходимо организовать заземление.

Чтобы снять с себя накопленный статический заряд, обычно надевают на запястье антистатический заземляющий браслет. Не следует также забывать, что хранить полевые транзисторы необходимо с замкнутыми выводами. Сняв статическое напряжение, можно переходить к процедуре проверки. Для этого понадобится простой омметр. У исправного элемента между всеми выводами сопротивление должно стремиться к бесконечности, но при этом существуют некоторые исключения.

Сейчас мы рассмотрим, как проверить полевой транзистор n-типа. Прикладываем положительный щуп прибора к электроду затвора G , а отрицательный щуп к контакту истока S.

В этот момент начинает заряжаться емкость затвора и элемент открывается.


Проверка полевого транзистора на работоспособность

Добрый день! Как проверить полевой транзистор стрелочным мультиметром. Везде где встречал методы проверки используется цифровой мультиметр в режиме прозвонки диодов. У меня мультиметр стрелочный. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Почти так же, как и цифровым, но не каждый мосфет откроется от напряжения, выдаваемого мультиметром в режиме прозвонки.

Во первых это не полевой транзистор, а IGBT, во вторых его можно проверить, когда не заряжен затвор, то переход коллектор-эмиттер.

Как проверить полевой транзистор с управляющим PN-переходом

Компьютер — это сложная система, состоящая из отдельных частей. Разбирая, как работают эти отдельные части большие и малые , мы приобретаем знание. Обретая знание, мы получаем шанс помочь своему железному другу-компьютеру, если он вдруг забарахлит. Мы же ведь в ответе за тех, кого приручили, не правда ли? Из всех видов транзисторов их немало мы ограничимся сейчас рассмотрением работы полевых транзисторов. Среди всего многообразия транзисторов есть и полевые, то есть такие, которые управляются электрическим полем. Электрическое поле создается напряжением. Таким образом, полевой транзистор — это полупроводниковый прибор, управляемый напряжением. Есть другие типы полупроводниковых транзисторов, в частности, биполярные, которые управляются током.

Как проверить полевой транзистор

В современной электронной аппаратуре все чаще находят применение полевые транзисторы. Разработчики используют их в блоках питания телевизоров, мониторов, видеомагнитофонов и другой аппаратуре. При проведении ремонта мастер сталкивается с необходимостью проверки исправности мощных полевых транзисторов. В статье автор рассказывает, как произвести проверку полевого транзистора с помощью обычного омметра.

Солнечный город — Обустройство, ремонт, полезные советы для дома и квартир. В блоках питания или источниках бесперебойного напряжения полевые транзисторы часто выходят из строя.

Как проверить полевой транзистор

Материал из Wiki. Обозначение выводов: S — исток, D — сток, G — затвор Рис. На мультиметре выставляем режим проверки диодов. Транзистор закрыт: мультиметр показывает падение напряжения на внутреннем диоде — мВ. Также следует обращать внимание на соотношение Vgs th и максимального напряжения, выдаваемого мультиметром в режиме проверки диодов. Для диагностики полевых транзисторов N -канального вида ставим мультиметр на проверку диодов обычно он пищит на этом положении , черный щуп слева на подложку D — сток , красный на дальний от себя вывод справа S — исток , мультиметр показывает падение напряжения на внутреннем диоде — мВ, транзистор закрыт Рис.

N канальный полевик. Как проверить полевой транзистор. Проверка полевиков в схеме

Для того, чтобы проверить полевой транзистор с управляющим P-N переходом, достаточно вспомнить его внутреннее строение. Теперь давайте вспомним, какой радиоэлемент у нас состоит из P-N перехода? Все верно, это диод. Получается что Затвор и Исток образуют один диод, а Затвор и Сток — другой диод. Сам канал обладает каким-то сопротивлением, а это есть нечто иное как резистор. У нас в гостях уже знакомый вам из прошлой статьи N-канальный полевой транзистор с P-N переходом 2N Впрочем, не так быстро!

Во первых это не полевой транзистор, а IGBT, во вторых его можно проверить, когда не заряжен затвор, то переход коллектор-эмиттер.

Как проверить полевой транзистор с управляющим PN-переходом

Как проверить полевик

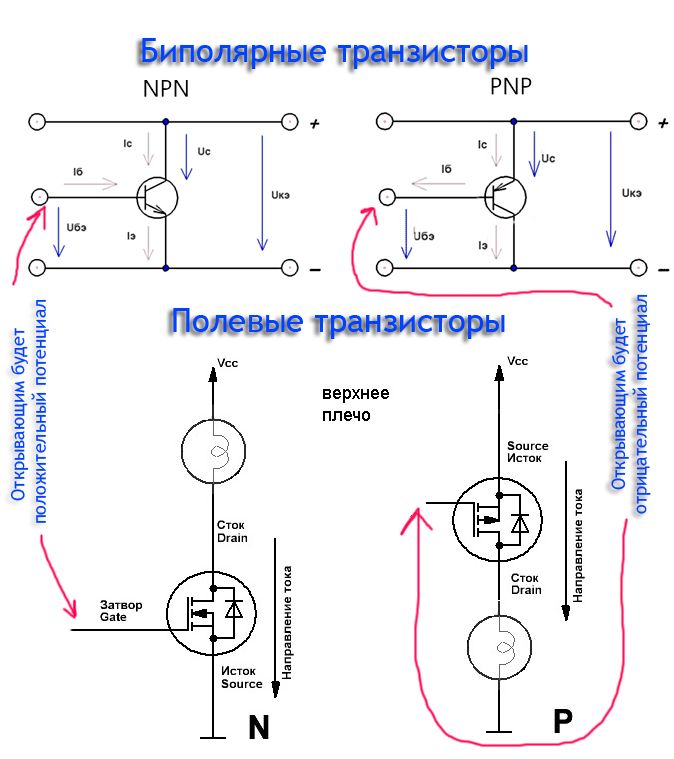

В радиоэлектронике и технике активно применяются полевые транзисторы. Их отличие от биполярных моделей заключается в том, что управление выходным сигналом осуществляется через электрическое поле. Очень часто применяются транзисторы с изолированным затвором. Для долгой и качественной работы устройства необходима проверка полевого транзистора мультиметром.

Как проверить полевой транзистор мультиметром. Часть 1. Транзистор с управляющим p-n переходом.

ВИДЕО ПО ТЕМЕ: Как проверить полевой транзистор мультиметром

Для проверки полевых транзисторов N-канального типа структуры МДП необходимо переключить мультиметр в режим проверки диодов , черный минусовой щуп необходимо установить слева на подложку D — сток , красный плюсовой на дальний от себя вывод справа S — исток , мультиметр показывает падение напряжения на внутреннем диоде , полевой транзистор закрыт. Затем, не отпуская черного щупа, касаемся красным щупом ближнего вывода G — затвор и опять соеденяем его с дальним S — исток , мультиметр показывает 0 мВ на некоторых цифровых мультиметрах будет показываться Если же в этот момент черным щупом коснуться нижней G — затвор ножки, не отпуская плюсового щупа, и вернуть его на подложку D — сток , то полевой транзистор закроется и мультиметр снова будет показывать падение напряжения около мВ последний рисунок. Для проверки P-канальных полевых транзисторов требуется поменять полярность напряжений открытия-закрытия. Для этого щупы мультиметра поменяем местами. Советы радиолюбителю.

Для диагностики полевых транзисторов N-канального вида ставим мультиметр на проверку диодов обычно он пищит на этом положении , черный щуп слева на подложку D — сток , красный на дальний от себя вывод справа S — исток , тестер показывает Ома — полевой транзистор закрыт Рис.

Продолжаем рубрику проверки электрорадиоэлементов, и сегодня я представляю первую статью по проверке полевых транзисторов тестером или как сейчас принято говорить — мультиметром. Из этого рисунку видно, что полевые транзисторы подразделяются на транзисторы с управляющим p-n переходом и полевые транзисторы с изолированным затвором. Сегодня я вам расскажу, как проверить полевой транзистор с управляющим p-n переходом, а в следующем выпуске журнал перейдем к проверке MOSFET транзистора, так что не забываем подписываться на журнал. Форма подписки после статьи. Полевые транзисторы бывают n-канальные и p-канальные. В виду того, что широкое распространение получили n-канальные полевые транзисторы, на их примере и рассмотрим принцип работы полевого транзисторы с управляющим p-n переходом.

Меры предосторожности при работе с полевыми транзисторами. Чтобы предотвратить выход из строя транзистора во время проверки, очень важно соблюдать правила безопасности. Полевые транзисторы очень чувствительны к статическому электричеству, поэтому их рекомендуется проверять, предварительно организовав заземление.


Разбираемся, как проверить полевой транзистор мультиметром или другими приборами

Содержание:

Для тестирования прибора на работоспособность стоит узнать, как проверить полевой транзистор мультиметром – это самый простой и быстрый способ диагностики устройства. Перед тем, как приступить к тестированию прибора на предмет его исправности, необходимо на несколько секунд замкнуть фольгой щупы. Эта манипуляция снимет с него статическое напряжение.

Для проведения проверки подойдет любой цифровой мультиметр, имеющий режим прозвонки диода. Эта функция измеряет изменение напряжение при p-n-переходе. Тестируемая величина будет показана на экране измерительного прибора.

Лучше использовать современные модели мультиметров, имеющие самые различные режимы и работы и удобный экран. Это позволит сделать тестирование более удобным и точным. Подробный алгоритм проверки описан в данной статье. В качестве наглядного примера добавлено два наглядных видеоролика и интересный скачиваемый файл по теме практики.

Устройство транзистора.

Проверка встроенного обратного диода

Практически в любом современном полевом транзисторе, за исключением специальных их типов, параллельно цепи сток-исток включен внутренний «защитный» диод. Наличие этого диода внутри полевика обусловлено особенностями технологии производства мощных транзисторов. Иногда он мешает, считается паразитным, однако в большинстве полевых транзисторов без него, как части цельной структуры электронного компонента, не обойтись.

Следовательно, в исправном полевом транзисторе данный диод тоже должен быть исправным. В n-канальном полевом транзисторе данный диод включен катодом к стоку, анодом — к истоку, а в p-канальном — анодом к стоку, катодом — к истоку. Включите мультиметр в режим «прозвонки» диодов. Если полевой транзистор является n-канальным, то красный щуп мультиметра приложите к его истоку (source), а черный — к стоку (drain).

Транзисторы являются одними из самых широко применяемых радиоэлементов. Несмотря на свою надёжность, они нередко выходят из строя, что связано с нарушениями режима в их работе. При этом поиск неисправного элемента в связи со спецификой устройства полевого транзистора вызывает определённые трудности.

Обычно сток находится посередине и соединен с проводящей подложкой транзистора, а истоком является правый вывод (уточните это в datasheet). В случае если внутренний диод исправен, на дисплее мультиметра отобразится прямое падение напряжения на нем – в районе 0,4-0,7 вольт. Если теперь положение щупов изменить на противоположное, то прибор покажет бесконечность. Если все так, значит внутренний диод исправен.

Порядок измерений.

Проверка цепи сток-исток

Полевой транзистор управляется электрическим полем затвора. И если емкость затвор-исток зарядить, то проводимость в направлении сток-исток увеличится. Итак, если транзистор является n-канальным, приложите черный щуп к затвору (gate), а красный — к истоку, и через секунду измените расположение щупов на противоположное — красный к затвору, а черный — к истоку. Так мы сначала наверняка разрядили затвор, а после — зарядили его. Затвор обычно слева, а исток — справа.

Теперь красный щуп переместите с затвора — на сток, а черный пусть останется на истоке. Если транзистор исправен, то как только вы переместите красный щуп с затвора на сток, мультиметр покажет что на стоке есть падение напряжения — это значит, что транзистор перешел в проводящее состояние.

Теперь красный щуп на исток, а черный — на затвор (разряжаем затвор противоположной полярностью), после чего снова красный щуп на сток, а черный — на исток. Прибор должен показать бесконечность — транзистор закрылся. Для p-канального полевого транзистора щупы просто меняются местами.

Проверка транзистора без выпаивания.

Если прибор запищит

Если на этапе проверки сток-исток прибор запищит, это может быть вполне нормальным, ведь у современных полевых транзисторов сопротивление сток-исток в открытом состоянии бывает очень маленьким. Как вариант, можно соединить затвор с истоком и в таком положении прозвонить сток-исток (для n-канального красный на сток, черный — на исток), прибор должен показать бесконечность.

[stextbox id=’alert’]Главное — чтобы не было звона затвор-исток и сток-исток, особенно в тот момент когда затвор заряжен противоположной полярностью. [/stextbox]

 Как проверить полевой транзистор

Такой транзистор можно заменить практически любым n-канальным с напряжением между стоком и истоком больше или равно 40V и током стока больше или равно 30А, например IRFZ44, 40n10, 50N06 и т. п. При ремонте аппаратов, в которых применены полевые транзисторы, часто возникает задача проверки целостности и работоспособности этих транзисторов.

Основные характеристики полевых транзисторов.

Чаще всего приходится иметь дело с вышедшими из строя мощными полевыми транзисторами импульсных блоков питания. Расположение выводов полевых транзисторов (Gate – Drain – Source) может быть различным. Часто выводы транзистора можно определить по маркировке на плате ремонтируемого аппарата (обычно выводы маркируются латинскими буквами G, D, S).

Если такой маркировки нет, то желательно воспользоваться справочными данными. Чтобы предотвратить выход из строя транзистора во время проверки, очень важно при проверке полевых транзисторов соблюдать некоторые правила безопасности.

[stextbox id=’info’]Полевые транзисторы очень чувствительны к статическому электричеству, поэтому их рекомендуется проверять, предварительно организовав заземление. Для того чтобы снять с себя накопленные статические электрические заряды, необходимо надеть на руку заземляющий антистатический браслет. [/stextbox]

Также следует помнить, что при хранении полевых транзисторов, особенно маломощных, их выводы должны быть замкнуты между собой. При проверке чаще всего пользуются обычным омметром, у исправного полевого транзистора между всеми его выводами должно быть бесконечное сопротивление, следует заметить, что тут могут быть некоторые исключения.

Например, если при проверке приложить положительный щуп тестового прибора к затвору (G) транзистора n-типа, а отрицательный к истоку (S), емкость затвора зарядится и транзистор откроется. И тогда при замере сопротивления между стоком (D) и истоком (S) прибор покажет некоторое значение сопротивления, которое можно ошибочно принять за неисправность транзистора.

[stextbox id=’info’]Поэтому перед «прозвонкой» канала «сток-исток» замкните накоротко все ножки транзистора, чтобы разрядить емкость затвора. После этого сопротивление сток-исток должно стать бесконечным.[/stextbox]

Интересно по теме: Как проверить стабилитрон.

В противном случае транзистор признается неисправным. В современных мощных полевых транзисторах между стоком и истоком имеется встроенный диод, поэтому канал «сток-исток» при проверке ведет себя как обычный диод. Для того чтобы избежать досадных ошибок, помните о наличии такого диода и не примите это за неисправность транзистора.

Убедиться в наличии диода достаточно просто. Нужно поменять местами щупы тестера, и он должен показать бесконечное сопротивление между стоком и истоком. Если этого не произошло, то, скорее всего, транзистор пробит. Таким образом, имея под рукой обычный омметр, можно легко и быстро проверить мощный полевой транзистор.

Для диагностики полевых транзисторов N-канального вида, вначале берем и выпаиваем транзистор, кладем его на стол лицом к себе, ноги обязательно должны быть в воздухе, ничего не касаться. Черный щуп слева на подложку (D – сток), красный на дальний от себя вывод справа (S – исток), мультиметр показывает падение напряжения на внутреннем диоде ~502 мВ, транзистор закрыт .

Далее, не снимая черного щупа, касаемся красным щупом ближнего вывода (G – затвор и опять возвращаем его на дальний (S – исток), тестер показывает 0 мВ (на некоторых цифровых мультиметрах будет показываться не 0, а ~150…170мВ): полевой транзистор открылся прикосновением.

Если сейчас черным щупом коснуться нижней (G – затвор) ножки, не отпуская красного щупа и вернуть его на подложку (D – сток), то полевой транзистор закроется, и мультиметр снова будет показывать падение напряжения около 500мВ.

Это верно для большинства N-канальных полевых транзисторов в корпусе DPAK и D²PAK. Открываем. Открыт. Закрываем. Закрыт. Транзистор выполнил всё, что от него требовалось. Диагноз – исправен. Для проверки P-канальных полевых транзисторов нужно поменять полярность напряжений открытия-закрытия.

Для этого просто меняем щупы мультиметра местами. Еще раз по-быстрому: Берем тестер на режиме проверки диодов. Кладем транзистор на стол лицом к себе, ноги в воздухе, ничего не касаются. Щупы тестера ставим так: минус в правую ногу, а плюс в левую. Это откроет транзистор. Плюс переносим на среднюю ногу.

Тестер должен показать минимальное падение напряжения (около 10-50 мВ). (В случае мультиметра – показывает около 0, что-то типа “002”) Теперь плюс на правую ногу, а минусом на левую. Это закроет транзистор. Тестер показывает бесконечность. И опять плюс на среднюю ногу, а минус на правую. Тестер показывает бесконечность. (Минус на среднюю ногу, плюс на правую – показывает что-то около 500 – это встроенный диод, защитный, присутствует в большинстве мощных мосфетов).
