Как проверить позистор в телевизоре: как самостоятельно починить

Позистор – одна из деталей системы, которая отвечает за размагничивание. При высоком намагничивании, изображение телевизора искажается или появляются полосы. Их появление означает, что устройство вышло из строя. Необходимо проверить его работоспособность. При необходимости, осуществляется ремонт или замена позистора.

Содержание статьи

Как проверить позистор в телевизоре

Позистор и резистор – элементы, которые способны менять свое сопротивление при нагревании. У резисторов наблюдаются незначительные повышения температуры. Позистор же блокирует поступающее к нему электрическое напряжение, поэтому его температура может сильно повышаться.

Чтобы проверить позистор на работоспособность, необходимо определить характеристики, которые считаются стандартными при работе. Если в них замечены отклонения, значит, произошла поломка. Характеристики следующие:

  1. Сопротивление номинальное. Это условие работает только при нормальной температуре помещения (не ниже 18 и не выше 27 градусов).
  2. Сопротивление определяют по точке, которая характеризует зависимость сопротивления от перепадов температуры в помещении. Этот параметр работает при повышении сопротивления в два раза относительно стандартного значения.
  3. Существует определенное максимальное напряжение. Если его превысить, есть риск, что оборудование сломается.
  4. Параметры токовой нагрузки делятся на несколько видов. Среди них: номинальное, переключение, максимум и опрокидывание. Они важны, если позистор будет использован в схеме высокой точности.

Внимание! Перед проверкой элемента, необходимо подождать, пока он остынет до до комнатной температуры.

С какими неисправностями провизора можно столкнуться

Определить наличие неисправностей в элементе можно, увидев искаженное изображение на экране. Это значит, что элемент сильно намагничен. Устранить эту неполадку можно, подключив сетку последовательно с устройством. Сетка – внешняя петля, которая покрывает внутреннюю поверхность экрана.

Позистор часто припаивают к экрану. Поэтому проверить его, не отключив от телевизора, становится очень трудно. Чтобы провести замеры, необходимо отпаять хотя бы одну часть устройства от сетки. Но лучшим решением станет полное извлечение устройства из системы.

Нагреть позистор можно простым феном. Чтобы проверить работоспособность устройства, не нагревая его внешне, необходимо собрать электрическую схему. Это поможет определить тип устройства. В инструкции должно быть написано, при каком напряжении срабатывает элемент, и какую температуру он может выдерживать.

Определить исправность устройства можно, нагрев его при помощи фена. Если замечается увеличение сопротивления, значит, элемент работает. Но этот способ проверки имеет недостаток – результаты могут быть ошибочными. Проблема в том, что сопротивление деталей собранной схемы может меняться со временем, и поэтому они начинают работать нестабильно.

Еще один способ определения неисправности позистора – искажение изображения. Оно может рябить, или появляются лишние полосы. Определить работоспособность элемента можно при помощи мультиметра. Рекомендуется, чтобы позистор был холодным, поскольку при нагревании растет сопротивление.

Еще одна проблема – отвалились контакты. При постоянном нагревании позистора, они начинают изнашиваться, и в результате отпадают. Контакты могут внешне выглядеть нормально, но не работать. Определить их работоспособность можно при помощи омметра.

Если позистор сломан или закорочен, при первом включении телевизора сгорит предохранитель. Если в сети не случилось короткого замыкания, необходимо отключить позистор и проверить его работоспособность.

Внимание! Возможно, поврежден не сам позистор, а элемент, отвечающий за его охлаждение. Осуществляем проверку.

Как самостоятельно починить

Найти устройство несложно, оно находится за задней крышкой, рядом с вилкой, которая включает петлю размагничивания.

Если причина – намагничивание устройства, его необходимо размагнитить. Для этого устройство отпаивают от телевизора и подключают к системе размагничивания.

Но в большинстве случаев, повреждения устройства требуют его замены. Нужно выпаять старое, и впаять новое, подобное по характеристикам. Если мы выберем неправильное устройство, оно не заработает.

Подпишитесь на наши Социальные сети

Проверка пускового реле холодильника

Пусковое, но чаще всего это комбинированное пускозащитное, реле предназначено для того, чтобы кратковременно подать напряжение на пусковую обмотку электродвигателя компрессора. А после того, как ротор двигателя наберет рабочие обороты, реле должно отключить пусковую обмотку.

Симптоматика возможных неисправностей пускозащитного реле:

  1. Компрессор совсем не включается.
  2. Компрессор включается на несколько секунд и затем выключается.

Некоторая сложность в том, что оба этих симптома, могут быть вызваны и другими причинами:

  • Повреждение в цепи питания или в цепи управления - в этом случае на пусковое реле не приходит питание (компрессор вообще не включается).
  • Повреждение двигателя компрессора. Или перегорание обмоток (компрессор вообще не включается). Или механическая проблема - больше усилие на валу двигателя и поэтому двигатель берет большой ток (компрессор включается, но быстро выключается).

Поэтому для проверки пускового реле, питание нужно подавать непосредственно на само реле, минуя штатную систему питания и управления.

Пусковые реле бывают трех типов:

Электромагнитные. Внутри этого типа реле есть электромагнит, который замыкает контакты, через которые ток подается на рабочую обмотку. Нормальное состояние контактов для этих реле разомкнутые. То есть в нерабочем состоянии, один из выводов (на мотор) не должен давать цепь с входными контактами. Пример электромагнитного реле:

Позисторные. В этом типе реле используется физические свойства позисторов, которые резко изменяют свое сопротивление при нагревании.

При прохождении электрического тока через позистор, он нагревается и его сопротивление скачкообразно увеличивается до такого значения что ток через позистор перестает проходить. Таким образом ток перестает поступать на рабочую обмотку. Нормальное состояние контактов для этих реле замкнутые. То есть в нерабочем состоянии, все выводы (на мотор) должны давать цепь с входными контактами. Пример позисторного реле:

Электронные. В этом типе реле используется силовой полупроводниковый элемент симистор или тиристор, а также электронные элементы управления этим симистором. Нормальное состояние контактов для этих реле разомкнутые. То есть в нерабочем состоянии, один из выводов (на мотор) не должен давать цепь с входными контактами.

Исходя из устройства пусковых реле, первичная проверка, это проверка состояния контактов в нормальном состоянии, когда система обесточена. Вне зависимости от типа пускового реле, схема его контактов будет всегда одинакова:

Это будет два контакты на входе и три контакта на выходе.

Два входных и два выходных контакта всегда должны давать наличие цепи (проводимость) при проверке. Поскольку они идут напрямую. А один из выходных контактов, в обесточенном состоянии, должен давать или не давать цепь, в зависимости от типа реле:

  • Для электромагнитного и электронного реле нормальное состояние третьего контакта - разомкнут (нет цепи).
  • Для позитронного реле нормальное состояние третьего контакта - замкнут (есть цепь). Для позитронного реле, сразу можно проверить и сопротивление нормально закнутого контакта, оно должно быть около 30 Ом.

При разборе пускового реле можно выполнить дальнейшую проверку:

  • В электромагнитном реле проверить состояние контактов - они могут быть закопченными (пригоревшими). А также ход штока внутри катушки - шток должен двигаться свободно.
  • В позитронном реле можно извлечь позитрон осмотреть его на наличие повреждений (трещины, сколы).   И замерить его сопротивление при обычной температуре и после нагрева. После нагрева его сопротивление должно стать очень высоким.
  • В электронном реле, без приборов, его схемы и вольтметра проверить можно только визуальное состояние - наличие на плате гари, копоти и т.п.

Все типы реле можно проверить подставив другую нагрузку вместо компрессора. Два каких-либо электрических устройства у которых мощность сопоставима с мощностью компрессора. Например два вентилятора. Или вентилятор и мощная лампа. Каждое из таких устройств нужно  подключать к отдельному выводу пускового реле. При подаче тока на реле, должны включиться оба устройства, но одно из них должно отключиться, почти сразу после включения.

Конечно такую проверку выполнить довольно сложно, потому что нужно делать провода со специальными разъемами (на выходные и входные контакты реле), а также две розетки (для нагрузок) и вилку (для включения в сеть. Но зато, такая проверка точно покажет работает реле или нет.

Проще проверить при помощи заведомо исправного реле. Подключить к компрессору такое реле и включить холодильник. Если холодильник запустится и будет работать нормально, значит исходное реле было неисправно.

Также имеет смысл проверить и защитную часть реле. Сегодня почти все реле комбинированные, пускозащитные. И проблема может быть не в пусковой части, а в защитной.

В защитной части, чаще всего используется биметаллическая пластина, которая при обычно температуре замыкает два контакта. А при нагреве размыкает эти контакты.

Соответственно проверка защитной части это наличие цепи при обычной температуре. И размыкание цепи при нагреве элемента. Причем проверку нагрева стоит сделать при разных температурах, может быть так, что контакты размыкаются уже при небольшом нагреве.



Интернет-магазин Новатор, 2020



Ремонт телевизора «Samsung CS -21m21z» — Радиомастер инфо



Телевизор поступил в ремонт после аварийного скачка напряжения сети в квартире.

Нет даже дежурного режима, т.е. никаких признаков жизни.









Материал статьи продублирован на видео:

Осматриваем телевизор до открывания корпуса. На задней панели читаем информацию о модели и шасси телевизора. Это нужно для поиска схемы, если ремонт телевизора окажется сложным.





Ремонт телевизора начинаем с того, что открываем корпус и делаем внешний осмотр всех блоков и деталей.

Видимые повреждения обнаруживаем в районе сетевого разъема. На фото ниже показан перегоревший предохранитель.

Осматриваем блок питания со стороны печатной платы. Здесь не видно внешних дефектов.

Меняем горелый предохранитель на целый. Измеряем сопротивление нагрузки на выводах сетевого разъема.

Оно составляет 34,8 Ом. Это может быть сопротивление петли размагничивания с позистором. Отключаем петлю и снова измеряем сопротивление на сетевом разъеме. Теперь оно больше 1 кОм, т.е. норма. Для надежности измеряем сопротивление на электролитическом конденсаторе, который установлен после диодного моста. Предварительно конденсатор нужно разрядить, желательно не пинцетом, а резистором около 100 Ом, чтобы не создавать большую искру. При одной полярности оно больше 2 кОм, при другой небольшое. Похоже, что остальная часть схемы исправна.



Пробуем кратковременно включить телевизор в сеть, внимательно наблюдая за деталями платы.

Сразу после подачи напряжения, задымил позистор и снова сгорел предохранитель. Еще раз осматриваем позистор и проверяем петлю размагничивания.

Позистор имеет трещины на корпусе. Это конечно может быть и у исправного элемента, так как он при работе греется. Осмотр петли размагничивания подозрений не вызвал. Сопротивление ее 18 Ом, что является нормой. Может быть, конечно, витковое замыкание, но маловероятно. Будем выпаивать и внимательно проверять позистор.



Конечно трещин на его корпусе многовато.

После осмотра внутренностей позистора сомнений не остается, он неисправен, мало того два его контакта замкнуты, что  вызвало большой ток и перегорание предохранителя.

Вообще то в данном случае повезло, что при скачке напряжения сети замкнул позистор. В этой модели телевизора нет защитного варистора после предохранителя, который должен вызывать перегорание этого предохранителя при повышении напряжения сети сверх нормы. Его роль поневоле взял на себя позистор и спас схему телевизора от серьезных повреждений.

После замены позистора на исправный телевизор полностью заработал. Это довольно простой ремонт телевизора и схема не понадобилась.

Проверка варистора мультиметром, как проверить сопротивление детали

Варистор – это своеобразный полупроводниковый резистор, имеющий нелинейную вольтамперную характеристику. То есть, пока электрическое напряжение на его контактах не достигло какого-то порогового значения, он не будет пропускать ток (вернее будет, но пренебрежительно малый по сравнению с токами, протекающими в схеме, где он установлен). В случае превышения этого уровня, варистор откроется (его сопротивление с нескольких миллионов Ом упадет до единиц и долей Ом).

Свойства

Так как при переключении варистора не возникает других сопутствующих токов, то его используют как устройство защиты от импульсных перенапряжений.

Он выступает в роли шунта, замыкая на себя всю избыточную энергию от напряжения, превышающего пороговое. Изготавливают варисторы из карбида кремния или оксида цинка. Нелинейность характеристик последнего выше.

Низковольтные варисторы работают в диапазоне от 3 до 200 В, а высоковольтные могут использоваться при напряжениях до 20000 В.

При превышении пороговых напряжений через варистор протекают токи в тысячи и десятки тысяч ампер, но благодаря маленькой длительности импульса (от нескольких наносекунд до десятков микросекунд) выделяемая тепловая энергия успевает рассеяться и прибор остается в рабочем состоянии.

В силовых устройствах последовательно с ним идет предохранитель. Импульсное напряжение поглощает варистор, а при длительном перенапряжении перегорает предохранитель.

Проверка функционирования

При неисправности устройств в первую очередь определяется состояние цепей питания, при этом возникает задача, как проверить варистор. Вначале делается внешний осмотр.

Проверяется наличие нагара, почернения или механических повреждений. Если что-либо из этого присутствует – варистор нужно заменить. В противном случае выпаять хоть один вывод.

Без выпаивания контактов измерить сопротивление варистора не получится, так как он соединен параллельно со всей схемой устройства или каким-нибудь его модулем. Поэтому вместо определения сопротивления варистора будет измеряться, в лучшем случае, общее сопротивление всего устройства.

Для выпаивания вывода необходим паяльник, оловоотсос, круглогубцы. Паяльником прогревается площадка вокруг вывода. Оловоотсосом откачивается расплавленный припой. Круглогубцами вынимается вывод варистора из платы.

Затем начинается непосредственная проверка варистора мультиметром или омметром. Переключатель режимов работы устанавливается в положение «измерение сопротивления». Выбирается самая большая шкала измерений (200МОм).

Щупы присоединяются к выводам варистора. Измеряется сопротивление. Затем щупы меняют местами и фиксируют второе значение измеренного сопротивления.

Мультиметр должен показывать значения в десятки МОм. Если хоть в одном замере мультиметр покажет значения отличные от МОм, значит, варистор неисправен и его нужно заменить.

В некоторых устройствах последовательно с варистором стоит предохранитель. Тогда достаточно вынуть его и получим вариант с одним свободным контактом. Выпаивать ничего не нужно.

Дальше следует использовать мультиметр, а как проверяется варистор и проводятся измерения, было описано выше.

Применение реостата

С течением времени параметры варистора меняются. Его порог срабатывания может сместиться, что приведет к выходу из строя всего прибора.

Для проверки действительного порогового напряжения, дополнительно к мультиметру, потребуется ЛАТР или реостат, включённый по схеме потенциометра, предохранитель в стеклянном или керамическом корпусе на 0,5-1 Ампер.

Для этого собирается схема, в которой к реостату подается электрический потенциал превышающий напряжение срабатывания варистора. К среднему подвижному контакту реостата подключается один вывод варистора, а ко второму предохранитель. Другой контакт предохранителя соединяется с одним из крайних контактов реостата.

Мультиметр подключается параллельно к варистору и переводится в режим вольтметра. Переключателем выбирается шкала, покрывающая значение входного напряжения собранной схемы.

Затем с помощью подвижного контакта реостата плавно изменяется напряжение от нуля и до срабатывания варистора. Это определяется по вольтметру. Сначала показания мультиметра будут расти, а потом сбросятся до нуля.

Последнее максимальное ненулевое значение и будет пороговым напряжением.

Предохранитель стоит для защиты варистора. При длительном прохождении тока силой в 1 Ампер варистор может даже взорваться от перегрева, хотя в коротком импульсе выдерживает токи в тысячи ампер.

Все повторяется после перемены полюсов питающего напряжения и замены предохранителя. Если показания мультиметра находятся в пределах, требуемых для нормальной работы схемы, то варистор работоспособен, иначе его нужно заменить. При использовании переменного тока переполюсовка контактов не требуется.

Применение в аналоговой технике

Если варистор в схеме используется как аналоговый вычислитель, то одним измерением сопротивления с перекидыванием измерительных щупов с одного контакта на другой не ограничитесь.

Применение варистора в аналоговой вычислительной машине для возведения в степень, извлечения корней и других математических действий требует определенной точности в настройке параметров. В этом случае потребуется построение вольтамперной характеристики, для проверки правильности вычислений.

Как и в предыдущем случае потребуется реостат, предохранитель и два мультиметра. Сначала по первой схеме варистор проверяется на исправность.

Затем второй мультиметр подключается последовательно к варистору в режиме миллиамперметра. Теперь с помощью реостата напряжение на варисторе изменяется от 0 до значения, не достигающее пороговое.

Показания мультиметров записываются с таким шагом изменения напряжения, чтобы можно было по ним нарисовать качественную вольамперную характеристику. В зависимости от получившейся параболы будут добавлены другие нелинейные элементы, чтобы скорректировать ее либо заменен варистор.

Пятна на экране кинескопа.

Неисправность позистора

Среди современных цветных кинескопных телевизоров довольно распространена неисправность позистора в схеме размагничивания кинескопа.

Внешне неисправность позистора может проявляться следующим образом:

  • Телевизор не включается, сгорает защитный предохранитель.

  • На цветном экране кинескопного телевизора появляются участки неестественной цветопередачи, попросту – цветные пятна.

    Как правило, искажённая цветопередача заметна в углах экрана. Радужные пятна в углах экрана появляются не сразу, а постепенно, по прошествии какого-то времени.

Такая неисправность иногда вводит людей в заблуждение, что приводит к неверному мнению о том, что неисправен кинескоп телевизора. На самом же деле кинескоп полностью исправен, просто сильно намагничен.

Намагниченность кинескопа может появиться, если телевизор долго не отключали от электросети, т.е. аппарат долгое время работал или находился в дежурном режиме. В результате под действием магнитного поля Земли внутри кинескопа намагнитилась специальная пластина, её называют теневой маской.

Благодаря этой маске на люминофорный слой экрана проецируются три электронных луча: красный, синий и зелёный. Естественно, если она намагничена, то это вносит искажение, и лучи сводятся неправильно. Из-за этого на экране появляются участки неестественной цветопередачи.

Как работает схема размагничивания в кинескопных телевизорах?

На практике применяются две схемы размагничивания. В одной используется двухвыводной позистор, а в другой трёхвыводной. Разница небольшая, но есть. Разберём обе схемы.

Если не знаете, что такое позистор, то прочтите страничку о терморезисторах и их разновидностях.

В цветных кинескопных телевизорах с небольшими диагоналями экрана (21 и менее дюймов) схема размагничивания кинескопа реализована по довольно простой схеме. Вот взгляните.

Схема состоит из позистора (PTC) и катушки индуктивности ("петли"). Она обозначена как L1. Катушка L1 представляет собой своеобразный электромагнит. Благодаря ей снимается намагниченность с маски кинескопа.

Каждый раз при включении телевизора через катушку начинает течь довольно существенный ток, амплитудой около 10 ампер и частотой электросети (50 Гц). Этот ток в катушке порождает электромагнитное поле. Оно и размагничивает маску кинескопа. Чтобы электромагнитное поле плавно и быстро затухало, последовательно с катушкой устанавливается позистор (PTC). Напомню, что при комнатной температуре, в так называемом, "холодном" состоянии его сопротивление мало и равно всего 18 ~ 24 Омам.

Под действием большого броска тока он моментально разогревается и его сопротивление резко возрастает. В результате ток в катушке ("петле") уменьшается, а, следовательно, и электромагнитное поле, которое требовалось для размагничивания кинескопа. На этом всё, кинескоп размагничен.

Далее, пока телевизор работает или просто "отдыхает" в дежурном режиме, позистор в цепи размагничивания находится в "подогретом" состоянии и ограничивает до минимума ток в катушке размагничивания L1. Так продолжается до тех пор, пока телевизор не отключат от сети 220V и позистор не остынет. При следующем включении телевизора он вновь сработает совместно с петлёй размагничивания.

Данная схема размагничивания работает только при непосредственном включении сети 220 V. Если же телевизор длительное время не отключался от сети 220 V, например, находился в дежурном режиме, то естественно, схема размагничивания при включении не сработает.

Поэтому рекомендуется периодически, хотя бы раз в неделю полностью выключать телевизор (кнопкой Power или просто отключить сетевое питание, выдернув вилку из розетки). Так мы дадим возможность позистору остыть.

Также весьма распространена схема размагничивания, в которой применяется трёхвыводной позистор. Вот взгляните.

Как видим, здесь много общего с той схемой, что мы видели ранее. Работает она аналогичным образом. При включении телевизора через 2-ой позистор и катушку размагничивания L1 начинает течь большой ток. Далее сопротивление позистора резко возрастает, а ток в цепи резко падает.

Также в момент включения начинает течь ток (синяя стрелка) и через 1-ый позистор. В начальный момент его сопротивление велико и равно примерно 1,3 ~ 3,6 кОм. Позистор разогревается и его сопротивление растёт. В дальнейшем слабый ток лишь подогревает его, а, следовательно, и 2-ой позистор, который конструктивно установлен рядом с ним. Благодаря такому подогреву уменьшается остаточный ток, который протекает через 2-ой позистор уже после того, как петля размагничивания сработала. Это исключает "фоновое", слабое подмагничивание.

Стоит заметить, что в более качественных телевизорах применяется схема с трёхвыводным позистором.

Также отмечу, что у более дорогих и широкоформатных CRT-телевизоров схема размагничивания включается автоматически каждый раз при его включении. Даже в том случае, если телевизор находился в "спящем", так называемом дежурном режиме.

Рассмотрим устранение неисправности схемы размагничивания кинескопа на примере ремонта цветного телевизора DAEWOO KR21S8.

Первоначально телевизор не включался.

После внешнего осмотра электронной платы и замены сетевого предохранителя новым, была произведена попытка включения телевизора. Сетевой предохранитель вновь сгорел, что свидетельствовало о коротком замыкании в цепях импульсного источника питания.

После замера сопротивления в электронной схеме оказалось, что в коротком замыкании виноват вышедший из строя позистор. Позистор имел низкое сопротивление в рабочем состоянии, вследствие чего образовывалась цепь короткого замыкания, состоящая из самого позистора и катушки петли размагничивания. Это и приводило к перегоранию сетевого предохранителя.

После отключения разъёма катушки размагничивания от основной платы и повторной установки защитного предохранителя телевизор стал включаться и исправно работать.

Разъём подключения катушки петли размагничивания на плате обозначается надписью D/G COIL (от DeGaussing – размагничивание).

Замена позистора

Исправен позистор или нет, можно определить внешним осмотром. Если вскрыть крышку позистора, то внутри будет две “таблетки” (в случае трёхвыводного позистора). При целостности обоих – позистор, как правило, исправен. Если одна из “таблеток” имеет трещины, отколовшиеся куски и подгорелости на поверхности, то в большинстве случаев позистор испорчен.

Также стоит отметить, что у трёхвыводных позисторов одна "таблетка" имеет сопротивление в районе 18 ~ 24 Ом. Она включается последовательно с петлёй размагничивания. Вторая "таблетка" обычно имеет меньший размер, но сопротивление её при комнатной температуре 1,3 ~ 3,6 килоОм (т.е. 1300 ~ 3600 Ом). Эта "таблетка", а точнее PTC-термистор исполняет роль подогревателя основного позистора.

У двухвыводного позистора сопротивление при комнатной температуре составляет 18 ~ 24 Ом. В этом не трудно убедиться, замерив сопротивление обычным мультиметром.

Маркируются позисторы по-разному, но многие из них взаимозаменяемы. Конструктивно же они мало чем отличаются друг от друга.

Если под рукой нет необходимого позистора, то его можно подобрать, применив вот такой совет телемастеров.

Замеряем сопротивление петли размагничивания, и подбираем позистор с близким сопротивлением. Например, если сопротивление петли 18~20 Ом, то берём позистор с сопротивлением 18 Ом. У трёхвыводного позистора низкоомной является лишь одна секция, та, которая подключается последовательно с петлёй. Её и нужно замерять. В маркировке многих позисторов указывается сопротивление петли, для которой предназначен данный позистор. Например, позистор MZ73-18RM на 18 Ом и подойдёт для петли, сопротивлением 18 Ом.

Чисто технически, неисправный позистор можно просто выпаять из платы, телевизор будет работать и без схемы размагничивания, но со временем кинескоп намагнитится, и на экране появятся разноцветные пятна. Поначалу пятна будут незаметны, и проявляться в углах экрана. В дальнейшем весь кинескоп будет в радужных разводах.

Как правило, так и проявляется дефект, когда телевизор включается, но на экране цветные пятна. В этом случае позистор просто не работает, имеет высокое сопротивление или же пропускает незначительный ток через катушку, которая и становится причиной намагниченности кинескопа.

Размагничивание кинескопа после замены позистора.

Если кинескоп намагничен не сильно, то снять намагниченность можно простым способом.

После замены позистора необходимо несколько раз произвести процедуру включения и выключения телевизора с перерывами в 15 – 20 минут. Перерывы между включениями необходимы для того, чтобы позистор остыл и его сопротивление уменьшилось. Если этого не сделать, то позистор будет иметь высокое сопротивление, и через катушку размагничивания не будет протекать ток.

Обычно процедуру включения / выключения нужно повторить 5 -7 раз, до полного исчезновения цветных пятен.

При сильной намагниченности кинескопа следует воспользоваться внешней петлёй размагничивания.

Намагниченность кинескопа в современных телевизорах легко проверить с помощью простой операции. Необходимо зайти в меню настроек телевизора и включить опцию “Синий экран”. Если эта опция включена, то при отключенной антенне или при слабом принимаемом сигнале экран заливается синим цветом вместо ряби. После того, как включили опцию “Синий экран”, отключаем приёмную антенну. При этом экран должен стать синим. Если на синем фоне есть разноцветные пятна, то экран намагничен. На фотографии показан цветной телевизор с неисправным позистором в цепи размагничивания. На большей части экрана телевизора красное пятно. Понятно, что при такой неисправности изображение на экране будет отражаться неестественно.


Намагниченный кинескоп


Размагниченный кинескоп

После замены неисправного позистора и процедуры размагничивания, о которой было рассказано, на экране чистое синее поле. Это свидетельствует о снятии намагниченности кинескопа.

И напоследок пару примеров для начинающих радиомехаников. Применение двухвыводного и трёхвыводного позистора. Примеры взяты из реальных принципиальных схем телевизоров.

DEGAUSSING COIL - это и есть та самая катушка или "петля" размагничивания.

Последовательное включение двухвыводного позистора и петли размагничивания (Rolsen C2121, шасси EX-1A).

Включение трёхвыводного позистора в цепи размагничивания (AIWA TV-C141).

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:



Проверка реле холодильника на работоспособность: схема, описание принципа работы

Почти во всех домашних холодильниках установлены однофазные электродвигатели, для старта которых используется пусковое устройство. Когда оно выходит из строя, компрессор не запускается. При условии наличия инструментов и зная, как проверить реле холодильника, можно попытаться устранить неисправность.

Всё о пусковом реле в холодильнике

Статья написана для специалистов с соответствующей компетенцией. Диагностика и ремонт холодильника должны выполняться профессионалами. Самостоятельный ремонт может быть опасен для здоровья и губителен для техники.

Дисклеймер

Схема подключения пускового реле холодильника

Эта деталь нужна для запуска асинхронного однофазного мотора компрессора. В подключении реле нет никаких сложностей. К статору двигателя подходит пусковая и рабочая обмотки. Первая участвует в пуске и запуске компрессора, вторая поддерживает ротор в рабочем состоянии, непрерывно подает переменный ток. Имеется пускозащитное реле, которое регулирует подачу и отключает питание на рабочую и пусковую обмотку.

Индукционное замыкание

На вход устройства подают питание: «ноль» и «фазу», на выходе последняя делится на 2 линии. Одна через пусковой контакт подходит к пусковой обмотке, другая соединяется с рабочей обмоткой мотора. В реле на рабочую обмотку подается ток через пружину, сопротивление которой довольно высокое, затем через соединение с биметаллической перемычкой. Этот элемент обладает свойством изгибаться в одном направлении под воздействием повышенной температуры. Как только в цепи ток сильно увеличивается, к примеру, если происходит замыкание между витками или заклинивает двигатель, пружина, которая соприкасается с перемычкой, нагревается. Последняя меняет форму, после чего контакт размыкается и компрессор выключается.

Для того чтобы запустить мотор в данной схеме используют катушку, последовательно подключенную в цепь с рабочей обмоткой. Когда ротор находится в неподвижном состоянии, подается напряжение, которое провоцирует повышение тока на катушке. Образуется магнитное поле, оно притягивает подвижный сердечник, он в свою очередь замыкает пусковой контакт. После того как ротор наберет обороты, происходит понижение тока в сети, уменьшение магнитного поля. Пусковой контакт размыкается компенсирующей пружиной либо силой тяжести.

Позисторное включение

Пускатель состоит из конденсатора и позистора, который является разновидностью теплового резистора. В схеме компрессора конденсатор установлен между шинами стартовой и рабочей обмотки. Этот механизм обеспечивает смещение фазы, которое нужно для того, чтобы включился мотор компрессора. Со стартовой обмоткой позистор подключен последовательно. При пуске его сопротивление незначительное, в эту минуту через обмотку протекает большой ток. Когда он проходит, позистор нагревается и сильно повышается его сопротивление. Из-за этого почти полностью блокируется вспомогательная обмотка. Остывает деталь после того, как  на компрессор прекращается подача напряжения.

Как проверить пусковое реле холодильника

Проверку пускового реле холодильника проводят, если:

  • после недолгой работы отключается мотор;
  • прибор не включается при наличии тока и исправных проводов;
  • температура в камерах выше, чем положено.

Дома отремонтировать реле можно, если возникли проблемы с контактами: они обгорели, окислились, покрылись ржавчиной. Перед тем как проверить пусковое реле холодильника на работоспособность, надо уточнить правильно ли расположено это устройство. Оно должно находиться строго вертикально. В наклонном положении сердечник катушки не успевает за отведенное время втянуться. Если реле включения компрессора холодильника стоит, как ему положено, причина в другом. Деталь снимают, у модели ДХР ее располагают клеммами в свою сторону, LS-08В – вверх тыльной поверхностью, РТК-Х и РТП-1 – стрелкой вниз. Проверяют, в каком состоянии находятся контакты. Сильно грязные либо окисленные работать нормально не могут. Если на гнездах есть горелые следы, проводить диагностику не имеет смысла, реле подлежит замене.

Тестером проверяют, есть ли между клеммами контакт. Если нет, то концы зачищают наждачной бумагой. Пластину поднимают, чтобы осмотреть направляющий шток. При наличии ржавчины обрабатывают специальным раствором.

При отсутствии перечисленных выше проблем, проверяют поступление напряжения. Следует прозвонить устройство, воспользовавшись мультиметром либо омметром.

Принцип работы реле холодильника

Пусковое электромагнитное реле работает по принципу замыкания контакта, который предназначен для того, чтобы сквозь пусковую обмотку пропускать ток. Главным действующим элементом является соленоидная катушка. В цепь с основной обмоткой мотора она подключена последовательно. Когда компрессор запускают при статичном роторе, по этой катушке проходит высокий стартовый ток. Это приводит к созданию магнитного поля. Оно двигает сердечник, на который поставлена планка, проводящая ток. Она замыкает контакт на пусковой обмотке. Ротор начинает разгоняться. Как только число его оборотов повышается, ток и напряжение уменьшаются. Сердечник под воздействием силы тяжести либо компенсирующей пружины становится на первоначальное место. Это приводит к размыканию контакта. Электродвигатель поддерживает вращение ротора, пропускает ток через рабочую обмотку. Потому реле срабатывает лишь после того, как ротор остановится.

Схема термореле холодильника

В электрической схеме термореле есть 2 входа от источника питания: один – ноль, второй – фаза. Последний вход расходится тоже на два: напрямую на рабочую обмотку и через разъединяющиеся контакты на пусковую обмотку.

При отсутствии для реле посадочного места, подключая его к компрессору, нужно четко знать, как соединять контакты. В этом поможет приложенная документация, но можно разобрать компрессор, чтобы понять расположение проходных контактов.

Возле выходов имеются символьные значения:

  • общий выход – С;
  • рабочая обмотка – R;
  • пусковая обмотка – S.

Реле на моделях холодильников различаются методом крепления на компрессоре или на раме прибора. У этих устройств собственные токовые характеристики. Если предстоит менять реле, это необходимо учитывать.

Следует подбирать устройство с полным совпадением характеристик, желательно такой же модели.

Как проверить реле холодильника на работоспособность мультиметром

В современных холодильниках устанавливают позисторное реле. Для проверки его работоспособности надо воспользоваться мультиметром. Его щупы соответственно подводят к клеммам рабочей и пусковой обмотки, между которыми находится позистор. Если показатель сопротивления примерно 30 Ом, устройство исправно.

Можно проверить другим способом. Вскрывают корпус реле, к сторонам диска позистора подводят щупы тестера и замеряют сопротивление. Заодно смотрят, чтобы на нем не было трещин и сколов. Если компрессор находится в рабочем состоянии, однако не включается по команде блока управления, значит, на пусковой обмотке статора нет напряжения. Такое может случиться, если перегрелся позистор, возникли проблемы с контактной планкой или произошел разрыв цепи, а также сработала система защиты, которая потом не вернулась в прежнее положение.

Бывают ситуации, когда аппарат включается на несколько секунд, потом отключается. Такое в основном происходит из-за того, что срабатывает защитный механизм реле. Проблема может скрываться в неисправности рабочей обмотки мотора. Также при неисправном механизме и небольшом нагреве происходит ложное срабатывание. Нужно проводить полное диагностирование пускозащитного реле, потому что существует много причин поломки.

В индукционном устройстве достают соленоид, проверяют контакты. Если они окислены, то зачищают при помощи наждачной бумаги. Сломанный сердечник меняют, спиртом протирают поверхности, которые соприкасаются.

Индукционное реле ставят строго в направлении, которое указано стрелкой.

После всех этих действий реле подсоединяют к компрессору и включают холодильник. Мотор должен заработать. Если этого не произошло, надо проверять компрессор.

Как проверить РТП-1 и РТК-Х

Чтобы осуществить проверку, реле ставят стрелкой вверх и прозванивают мультиметром первый и третий контакты. Если звуковой сигнал есть, устройство находится в рабочем состоянии. В моделях РТП-1 и РТК-Х желательно проводить визуальный осмотр, потому часто случается замыкание через пластину, которая держит контакты.

Как проверить ДХР и LS-08B

ДХР кладут планкой с клеммами вверх, мультиметром прозванивают между первой и четвертой либо первой и третьей клеммами. LS-08B располагают вверх внутренней стороной, прозванивают между второй и всеми клеммами или третьей и всеми. Там, где они не прозваниваются, необходимо искать неисправность.

Проверка термореле

Если холодильник не хочет включаться, долго не выключается, либо работает без перерыва, причину надо искать в терморегуляторе. Его демонтируют, на контакты насаживают перемычку. Если включение произошло, то проверяют термостат. Деталь опускают в холодную воду, измеряют выходное сопротивление или прозванивают выходы.  Если есть сопротивление, либо сигнал отсутствует, термореле меняют.

Пусковое реле имеет несложную конструкцию, поэтому найти и устранить неисправности не трудно. Только нужно делать все аккуратно и точно, потому что от того как будет все сделано зависит работоспособность холодильника. Однако раскрошившийся в процессе работы корпус, особенно там, где крепятся клеммы, или негодный позистор отремонтировать невозможно.

Пусковое реле.Почему нельзя включать холодильник в сеть сразу после того,как вытащили вилку из розетки | Электронные схемы

пусковое реле 103n0021 для пусковой обмотки двигателя холодильника

пусковое реле 103n0021 для пусковой обмотки двигателя холодильника

При запуске двигателя компрессора,который есть в холодильниках,к пусковой обмотке последовательно подключается пусковое реле. Пусковую обмотку надо подключить лишь на несколько секунд,чтобы ротор двигателя быстро увеличил свое вращение,далее эту обмотку надо обесточить или ограничить ее ток.

пусковое реле с пусковым конденсатором

пусковое реле с пусковым конденсатором

Эту функцию подачи на пусковую обмотку на несколько секунд большого тока и дальнейшего его ограничения, выполняет позистор-полупроводниковый резистор с положительным температурным коэффициентом сопротивления(в современных холодильниках).В холодном состоянии позистор имеет небольшое сопротивление,в нагретом-большое.А нагревается позистор от проходящего через него тока.Вначале позистор пропустит через себя большой ток,но через несколько секунд,от нагрева начнет ограничивать ток.Таким способом, на пусковую обмотку во время длительной работы двигателя на полную мощность поступает ограниченный ток,
позистор будет при этом нагрет.

позистор в пусковом реле компрессора

позистор в пусковом реле компрессора

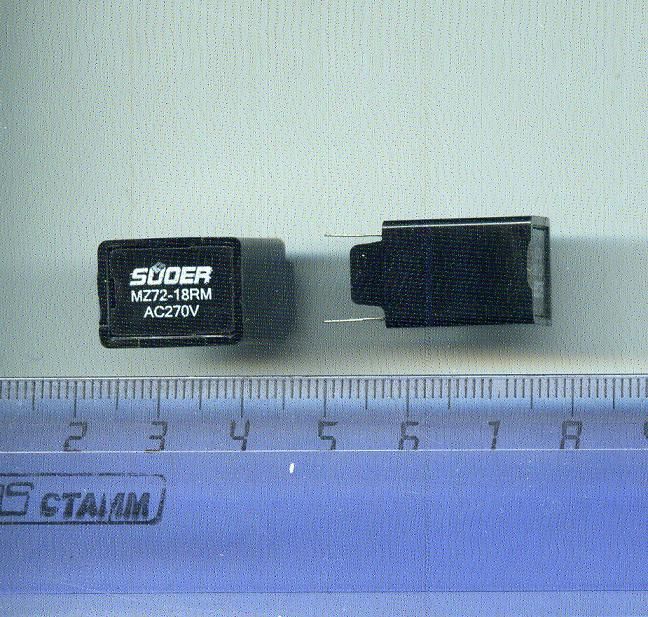

Позистор похож на таблетку. На одной стороне указано его сопротивление в холодном состянии-25 Ом.Его можно проверить омметром,при нагреве сопротивление позистора будет несколько сотен Ом.Пусковое реле есть с одним позистором,а есть с конденсатором,который подключен параллельно позистору. Когда позистор увеличит свое сопротивление,вступит в "бой" конденсатор,который облегчает режим работы двигателя.Этот конденсатор на форумах указывается как пусковой,то как рабочий,но компрессор вполне запускается и без конденсатора.

позистор таблетка терморезистор с положительным ТКС

позистор таблетка терморезистор с положительным ТКС

Почему нельзя сразу включать холодильник в сеть после вытаскивания вилки из розетки? Дело в том,что горячий позистор не успеет остыть и ток запуска при включении на пусковую обмотку не пойдет,а на рабочую обмотку пойдет.В итоге сработает защита и холодильник будет обесточен до того момента,пока не остынет позистор. Но ток на рабочую обмотку,пока не сработает защита поступит большой где-то в течении 5-7 секунд и желательно этого избегать. Это можно проверить.Если вытащить вилку холодильника из розетки и обратно вставить,холодильник сразу не включится,а будет тихо гудеть секунд 5-7.Далее вы услышите щелчок-это сработала защита и через 1.5-2 минуты,когда остынет позистор, холодильник начнет работать.

позистор в пусковой обмотке асинхронного двигателя

позистор в пусковой обмотке асинхронного двигателя

SER FAQ: TVFAQ: Что такое позистор?

SER FAQ: TVFAQ: Что такое позистор?
NotTaR телевизоров : Что такое позистор?
Авторские права © 1994-2007, Сэмюэл М. Голдвассер. Все права защищены. Полное или частичное воспроизведение этого документа разрешено, если выполняются оба следующих условия: 1. Это примечание полностью включено в начало.2. Плата не взимается, кроме расходов на копирование. Со мной можно связаться через страницу ссылок электронной почты на Sci.Electronics.Repair (www.repairfaq.org).

<< Реле в силовой цепи .. | Показатель | Взрывозащищенные резисторы >>

Что такое позистор?

Позистор представляет собой комбинацию PTC (положительный температурный коэффициент) резистор и еще один резистор-элемент, чтобы нагреть его и поддерживать в горячем состоянии.Иногда их называют позисторами или термисторами. Обогреватель представляет собой резистор в форме диска, соединяющий линию электропередачи и магистраль представляет собой устройство в форме диска, включенное последовательно с катушкой размагничивания. Они в зажаты вместе, чтобы быть в тесном термическом контакте. Вы можете оторвать крышку и убедитесь в этом сами.

Наиболее распространенный вид отказа - короткое замыкание детали через линию.

Его функция - контролировать размагничивание, поэтому единственное, что вы теряете, когда вы удалите одну из них - это функция размагничивания при включении.Когда ты поворачиваешься телевизор или монитор включены, резистор PTC холодный и имеет низкое сопротивление. Когда нагревается, становится очень высоким сопротивлением и отключает катушку размагничивания но постепенно - ток падает до нуля, а не резко отрезать..

Я полагаю, что в ассортименте компании Computer Component Source имеется большое разнообразие, но это может быть дешевле идти напрямую к производителю, если они продадут вам его.


тестирование электронных компонентов

Как ускорить тестирование электронных компонентов Компоненты-Часть II

Это вторая часть о том, как ускорить до проверки электронных компонентов.Обратный трансформатор - ну, я думаю большинство из вас все, что имеет дело с ремонтом телевизора или монитора, наткнулся на обратноходовой трансформатор в схеме. Всякий раз, когда обратный рейс у трансформатора есть проблемы, это может вызвать циклическое отключение питания, высокий отключение напряжения, отсутствие питания, низкое энергопотребление, дуга, размытость, слишком яркий и др.

Теперь, если вы хотите проверьте, исправен ли обратный трансформатор или нет, ваш первый шаг для проверки внутреннего конденсатора с помощью цифрового измерителя емкости.Он должен иметь значение 1,5 - 3 нанофарад от анод к выводу внутреннего конденсатора под обратным ходом монитора. Помимо использования цифрового измерителя емкости для измерения внутренней конденсатор, вы также должны использовать аналоговый измеритель, установленный на X10 кОм диапазон, чтобы проверить это.

Там бы в любом случае не читать, и если у вас есть какие-либо показания, то это Доказательство короткого замыкания во внутреннем конденсаторе. Если чтение в порядке, вы можете перейти к проверке основного обмотка обратного хода.Выводы первичной обмотки ГОРЯЧИЙ импульс коллектора и напряжение B + на входе. Вы должны проверить это на доска с тестером обратного хода Дика Смита или любым другим тестером обратного хода которые есть у тебя. Если вы используете тестер обратного хода Дика Смита, он должно отображаться не менее 4–5 полосок и выше. Если только тестер показывает 1, 2 или ноль столбца, значит, что-то пошло не так схема.

Помните, закороченный диод на обратном ходу вторичная сторона, такая как G1 или любые другие линии питания, может быть потянута вниз по показаниям в тестере обратного хода Дика Смита.Для тебя информации, пожалуйста, не проверяйте первичную обмотку ом метр (будь то аналоговый или цифровой счетчик), потому что нормальный метры просто не могут обнаружить короткое замыкание обмотки в обратном направлении. Даже если есть только одна закороченная обмотка, используя тестер обратного хода, вы легко обнаружить неисправности. Закороченный горизонтальный выход транзистор (HOT), горизонтальная обмотка ярма, компоненты схемы B +, демпферный диод, предохранительный конденсатор также может вызвать тестер обратного хода чтение бросить.Просто потренируйтесь больше на этой схеме с тестер обратного хода на другом типе монитора, чтобы он легко решать проблемы, связанные с обратным ходом трансформатор.

Далее предохранитель, легко проверить это на борту с вашим мультиметром. Просто установите свой счетчик на Ом или непрерывность. У исправного предохранителя должно быть показание (значение в омах) и звуковой сигнал, если вы выбрали проверку целостности.Если нет чтения или звук, 100% предохранитель перегорел и требует замены. Только заменить с тем же номиналом тока и напряжения предохранителя.

Все мониторы и телевизоры имеют позистор. для размагничивания (размагничивания) кинескопа. Обычно весь Схема размагничивания состоит только из катушки размагничивания, позистора и реле (для автоматического размагничивания). Позистор может иметь 2 или даже 3 вывода. Вы не можете проверить значение позистора мультиметром. У вас есть напрямую заменить его, если вы подозреваете, что он каждый раз перегорает предохранитель когда оборудование включено и мостовой выпрямитель протестирован хорошо.Иногда можно снять позистор и «встряхнуть», чтобы проверить если бы вы могли слышать в нем какой-нибудь звук. Если да, то скорее всего что-то расшаталось внутри и требует замены.

Мониторы горизонтального ярма катушки могут быть легко проверить с помощью тестера обратного хода. Вы даже можете проверить это плате, и если тестер обратного хода показывает 1, 2 или ноль столбцов, подозревайте неисправна обмотка ярма. Чтобы подтвердить это, вам нужно поднять соединитель катушек ярма и непосредственно измерьте его.Если он все еще показывает тот же результат, то, скорее всего, у катушки с горизонтальным ярмом возникло короткое замыкание между внутренними обмотками. Пожалуйста, сделай не проверять омметром или даже измерителем индуктивности, так как оба не дают точного результата при проверке горизонтального хомута катушка.

I лично владеет измерителем индуктивности, и когда я сравнил известные хорошая катушка ярма с плохой, результат был все тот же (хороший значение индуктивности), но когда я сравнил и проверил его с помощью хера Смит-метр, он четко различает хорошее и плохое обмотка ярма.Катушки с горизонтальным ярмом могут выйти из строя при полной нагрузке. точно так же, как обратный трансформатор, так что будьте начеку, и если вы не можете решить любые странные проблемы с мониторами, особенно с перебоями в питании езда на велосипеде, горизонтальная ширина периодически большая и маленькая с подушечка для иголок, ГОРЯЧИЙ стал очень горячим за короткое время, тогда у вас есть для прямой замены ЭЛТ и повторного тестирования.

Катушка с вертикальным ярмом не может быть проверена с помощью тестер обратного хода и хорошая новость в том, что обмотка редко дает проблема.Вы должны проверить это с помощью омметра, чтобы определить значение Ом. Если у вас есть дорогой тестер Sencore, вы можете всегда проверяйте катушку вертикального ярма на предмет короткого замыкания между вертикальные обмотки.

Для точной проверки диодов необходимо необходимо отсоединить один вывод и проверить его с помощью аналогового измерителя, установленного на X Диапазон 10 кОм. У исправного диода должно быть только одно показание, в то время как у плохого будет два чтения.Будьте осторожны, если хотите протестировать диоды Шоттки как диоды Шоттки будут иметь два показания, но не короткие показания. Если вы получите два одинаковых показания, тогда шоттки диоды считается плохим. Вам нужна книга данных по полупроводникам, чтобы помочь вы, чтобы определить, принадлежит ли диод к какому семейству (общее назначение, сверхбыстрое восстановление, демпфер, диоды Шоттки и т. д.). Однако, если вы установите свой измеритель на X 1 Ом и протестируете диод на плате и если вы получите два одинаковых показания, то велика вероятность, что диод закоротили.Чтобы подтвердить это, вам все равно нужно удалить один вывода из цепи. Предполагая, что когда оборудование пришло с перегорел предохранитель (предохранитель потемнел), этот знак показывает, что оборудование может иметь место серьезное короткое замыкание где-то в цепи (в основном область электроснабжения). Используя аналоговый измеритель, установленный на X 1 Ом на проверьте мостовой выпрямитель на плате, вы можете легко определить, какой-либо из диодов моста закорочен. Сравните чтение с известным хорошее оборудование и я уверен, что вы поймете, что такое проверка диоды на борту.

Проверка стабилитронов, необходимо удалите один вывод с платы. Прежде чем проверять стабилитрон диоды, сначала нужно определить какое напряжение стабилитрона диоды. Информацию о кодах, напечатанных на них, см. В справочнике полупроводников. корпус стабилитронов. Как только вы узнаете напряжение стабилитрона, используя снова аналоговый измеритель, установленный на диапазон X 10 кОм, вы быстро определить неисправен стабилитрон.Любые стабилитроны от 2,4 до 12 вольт должны иметь два показания, но не закорочены показания и любые стабилитроны с напряжением 13 В и выше должны иметь одно чтение. Вы также можете проверить стабилитрон на плате, если только в стабилитроне возникло прямое короткое замыкание, которое легко измеряется аналоговым измерителем, установленным на диапазон X 1 Ом. Запомни замените стабилитрон только на то же напряжение и мощность, он может быть таким же или немного выше.

Есть два разных способа проверить конденсаторы.Один для электролитического конденсатора, а другой для неполярного или керамического конденсатора, не имеющего полярность. Сначала я начну объяснять электролитический конденсатор. Я считаю, что у многих из вас уже есть измеритель СОЭ для тестирования. электролитический конденсатор на борту. Есть много типов измерителей СОЭ. на рынке в настоящее время. Торговая марка, например, знаменитый Дик Смит. Измеритель СОЭ, EDS Capanalyzer 88a, Tenma, B&K Precision, крышка Wizard, Peak Electronics и др.Независимо от того, какой измеритель СОЭ вы используете, результат, который вы получите, будет таким же, как при проверке ESR Ом электролитического конденсатора, пока он еще находится на борту. Мы все знали что довольно точно измерить электронные крышки, пока они цепи, но знаете ли вы, что измеритель СОЭ не может тестировать электронные крышки на всех тип схемы? Я не пугаю тебя и не заставляю заблудиться уверенность в использовании измерителя СОЭ. Я сам также использую измеритель СОЭ для проверки за плохие электронные шапки каждый день. Я просто не могу расстаться с этим СОЭ метр.Без него мне будет нелегко найти неисправный Электронные бейсболки.

Что я имею в виду, измеритель СОЭ не может проверить точно на плате во всей схеме было, что смотря какого типа схемы, которую вы проверяете! Если вы проверите нагреватель монитора цепи, это не даст вам точных показаний, потому что линия нагревателя в конечном итоге идет к холодной земле через нить накала внутри трубки ЭЛТ. Другими словами, вы фактически измеряете обмотка нити с низким сопротивлением.То же самое бывает и если вы попытаетесь проверить какие-либо электронные крышки с резистором с низким сопротивлением параллельно с электронными крышками, которые вы хотите проверить. Еще одно хорошее Примером могут быть вторичные выходные линии. Ты когда-нибудь приходил через вторичные выходные линии с небольшим количеством электролитических конденсаторов по той же линии? Да, это значит, что если одна из электронных крышек превратилась Плохо, что измеритель ESR будет проверять E-caps как хорошо, потому что тот же line есть еще одна хорошая электронная крышка. Не расстраивайтесь примеры, которые я объяснил выше.На самом деле это не просто Примеры; это была реальная жизнь, с которой я столкнулся как ремонтник электроники.

Не беспокойтесь о вышеперечисленном объяснения, поскольку есть решения для этого. Во-первых, перед использованием СОЭ метра на любых электронных крышках, не забудьте спросить себя «какие цепь, которую я сейчас проверяю? " Если это цепь нагревателя или вторичные выходные линии, которые имеют несколько электронных крышек, подключенных в параллельно, вы должны удалить один вывод электронных крышек и протестировать его с вашим измерителем СОЭ.Иначе вы не получите точного результата с вашего измерителя СОЭ. После прочтения приведенного выше примера я уверен, что вы будьте осторожны в следующий раз, когда захотите проверить, нет ли плохих электронных крышек на доска. Еще один совет: никогда не проверяйте электронные крышки с помощью цифровых измеритель емкости как плохая электронная крышка, счетчик скажет вам, что он хороший и вы будете тратить свое драгоценное время, пытаясь узнать настоящая неисправность оборудования.

Далее идет неполярный конденсатор, вы необходимо отпаять свинец, чтобы проверить емкость.Ты не может измерить неполярный конденсатор на плате как цифровой конденсаторный измеритель не имеет возможности проверять на борту как измеритель СОЭ. После того, как вы убедились, что емкость хорошо, вам нужно провести еще один тест, использующий аналоговый установить на X 10 кОм, чтобы проверить отсутствие короткого замыкания между внутренние пластины. Если конденсатор, который вы хотите проверить, номинальный несколько сотен вольт, тогда я думаю, вам нужно использовать изоляцию тестер, чтобы проверить это.Другими словами, ваш аналоговый измеритель не имеет функция, которая может накачивать сотни вольт до неполярности конденсатор. Просто позвольте тестеру изоляции сделать свою работу.

Последний компонент, которым я хочу поделиться в этой статье - биполярный транзистор. Вы действительно можете проверить транзистор на плате, не снимая его, чтобы ускорить ремонт работай.Сначала вы должны знать, какие типы транзисторов вы используете. хочу измерить принадлежат. Это может быть NPN или PNP. Предполагая, что вы проверили, что транзистор имеет тип NPN, тогда Снимите основание и коллекторный штифт. Не снимайте эмиттерный штифт. Поместите черный зонд аналогового измерителя на основание (комплект измерителя к X 1 Ом) и красный зонд к коллектору, а затем к эмиттеру приколоть. Он должен дать два одинаковых, но не коротких значения! Теперь установите измеритель на X 10 кОм и поместите щупы измерителя в контакты коллектора и эмиттера (в любом случае).Некоторые хорошие транзисторы могут не показывать показания в обоих направлениях, в то время как некоторые будут показывать только одно чтение, но не короткое чтение. Если вы получите два показания тогда транзистор считается плохим и нужен замена.

Заключение - Я очень надеюсь, что у вас получится начните практиковать методы, описанные в первой части, и часть вторая этой статьи. Практика только делает нас идеальными и в результате вы можете проверить любые электронные компоненты в кратчайшие сроки и точность тоже.Однако вы должны помнить что электронные компоненты могут тестировать хорошо, но ломаться под полная нагрузка. Ваш опыт подскажет, нужны ли компоненты замена. На сегодня все, увидимся в следующий раз выходные. Боже, благослови!


Термисторы PTC (ПОЗИСТОР) | библиотека

Отличительные характеристики «ПОЗИСТОРА» можно получить, добавив небольшое количество редкоземельных элементов в титанат бария (BaTiO3).
Электроды изготавливаются из керамики, в которой титанат бария используется в качестве основного ингредиента для создания ПОЗИСТОРА, а также широко используются типы свинца и типы чипов.

Три характеристики POSISTOR можно проиллюстрировать следующим образом.

Сопротивление практически остается постоянным между комнатной температурой (25 ° C) и точкой Кюри.
Когда температура превышает точку Кюри, сопротивление внезапно увеличивается. Используя эту характеристику, обнаруживаются ненормальные условия, когда контур перегревается сверх заданной температуры, и контур может быть отключен.

Что можно сделать, используя эту характеристику?
Когда температура становится больше, чем температура обнаружения, ПОЗИСТОР может уменьшить ток!

Пример, светодиодные лампы;
Светодиодные элементы, составляющие основу светодиодных ламп, представляют собой электронные компоненты, которые очень слабо нагреваются.
Когда через светодиодный элемент протекает большой ток, когда на светодиодный элемент подается тепло, светодиодный элемент будет поврежден.

ПОЗИСТОР пригодится в таких условиях! !

ПОЗИСТОР определяет температуру вокруг светодиодного элемента, и когда температура достигает заданной температуры (температуры обнаружения), сопротивление ПОЗИСТОРА внезапно увеличивается, чтобы уменьшить ток.Соответственно, ПОЗИСТОР предотвращает повреждение светодиодных элементов тепловым воздействием.

Поскольку сопротивление ПОЗИСТОРА внезапно увеличивается, цифровое преобразование информации о температуре не требуется.
Температуру можно определить с помощью простой схемы!

Murata предлагает различные ПОЗИСТОРЫ, от 40 ° C до 130 ° C.

Соотношение между током и напряжением при подаче напряжения на ПОЗИСТОР показано на следующем рисунке.

На рисунке сплошной линией показаны характеристики ПОЗИСТОРА, а пунктирной линией показаны характеристики фиксированного сопротивления.
Во-первых, давайте посмотрим на относительные значения сопротивления и температуры.

Фиксированное сопротивление показывает почти постоянное сопротивление даже при повышении температуры. (Точка B)
С другой стороны, сопротивление ПОЗИСТОРА внезапно увеличивается от до точки C (точка Кюри) (точка B)

Теперь давайте посмотрим на соотношение между током и напряжением.

Согласно закону Ома, ток фиксированного сопротивления увеличивается вместе с приложением напряжения.

С другой стороны, ток в ПОЗИСТоре остается таким же, как фиксированное сопротивление до точки C, согласно закону Ома.
Однако, когда ток превышает точку C из-за самонагрева, и сопротивление самого ПОЗИСТОРА увеличивается, ток ПОЗИСТОРА уменьшается вместе с увеличением напряжения.
Таким образом, ПОЗИСТОР имеет свойство поддерживать постоянную электрическую мощность.

Что можно сделать, используя эту характеристику?

  • Нагреватель
    POSISTOR используется в нагревательных элементах с постоянной температурой, нагревателях и т. Д., Используя эти характеристики. ПОЗИСТОР отличается от нихромового нагревателя и т. Д. И поддерживает постоянную температуру без включения / выключения.
  • Максимальная токовая защита
    Когда в электронной цепи возникает аномалия, протекает большой ток (перегрузка по току).Используя эту характеристику, ПОЗИСТОР ограничивает ток в цепи, так что сверхток не протекает в другие электронные компоненты, когда этот сверхток проходит. ПОЗИСТОР ограничивает ток в цепи для защиты от сверхтоков.

На следующем рисунке показана взаимосвязь между током и временем, когда на ПОЗИСТОР подается напряжение. Красная линия показывает характеристику ПОЗИСТОРА, а синяя линия показывает характеристику фиксированного сопротивления.

Как показано на рисунке, постоянный ток течет через фиксированное сопротивление независимо от прошедшего времени.

С другой стороны, когда на ПОЗИСТОР подается напряжение, отображается характеристика, показанная на рисунке. Протекает большой ток, потому что в момент подачи напряжения сопротивление низкое, сопротивление увеличивается из-за самонагрева ПОЗИСТОРА вместе с истекшим временем, а ток, протекающий в ПОЗИСТОР, уменьшается.

Многое можно реализовать с помощью ПОЗИСТОРА! !

ПОЗИСТОР допускает начальный приток большого тока, который впоследствии может быть уменьшен за счет самонагрева.

Например, компрессор, используемый в холодильниках.
Компрессор оснащен двигателем, и для запуска двигателя требуется большой ток. ПОЗИСТОР используется, потому что требуются компоненты, которые допускают начальный приток большого тока и уменьшают ток по прошествии определенного времени!

SER FAQ: TVFAQ: ТВ сгорел предохранитель

SER FAQ: TVFAQ: ТВ сгорел предохранитель
NotTaR для телевизоров : телевизор перегорел предохранителем
Copyright © 1994-2007, Сэмюэл М.Гольдвассер. Все права защищены. Полное или частичное воспроизведение этого документа разрешено, если выполняются оба следующих условия: 1. Это примечание полностью включено в начало. 2. Плата не взимается, кроме расходов на копирование. Со мной можно связаться через страницу ссылок электронной почты на Sci.Electronics.Repair (www.repairfaq.org).

<< Кнопка питания на телевизоре плоская .. | Показатель | Перегорел предохранитель или взорвался телевизор.>>

ТВ сгорел предохранитель

Перегоревший предохранитель - очень распространенный тип неисправности из-за плохой конструкции. вызвано скачками напряжения из-за отключений электричества или грозы. Однако, наиболее вероятные части к короткому замыканию легко проверяются, обычно в цепи, с омметр, а затем легко снимается для подтверждения.

Обратите внимание, что * может быть * полезно заменить предохранитель ПЕРВЫЙ при его перегорании. (хотя было бы лучше провести базовую проверку на предмет закороченных компонентов во-первых, так как существует небольшая вероятность того, что перегоревший предохранитель во второй раз может привести к дополнительному ущербу, который еще больше усложнит поиск и устранение неисправностей. процесс).Однако, если новый дует, это реальная проблема и единственный использование предохранителей для питания телевизоров поможет производителю предохранителей в бизнесе!

Иногда предохранитель просто умирает от старости или сгорает из-за скачка напряжения, который не повредили остальную часть телевизора. Однако это должен быть ТОЧНЫЙ замена (включая slo-blow, если то было изначально). Еще, могут возникнуть проблемы с безопасностью (например, опасность пожара или повреждение оборудования из-за большой текущий рейтинг) или вы можете преследовать несуществующую проблему (е.g., если новый предохранитель не перегорел и перегорел по схеме размагничивания пусковой ток, но на самом деле все в порядке).

Если предохранитель действительно перегорает, абсолютно мгновенно, без каких-либо указаний на то, что контуры функционируют (нет высокого шума горизонтального прогиба (если ваша собака прячется под диваном всякий раз, когда включен телевизор, отклонение вероятно, работает).) то это указывает на короткое замыкание где-то совсем рядом вход питания переменного тока. Наиболее распространенные места:

  • Degauss Posistor - очень вероятно.
  • Горизонтальный выходной транзистор.
  • Регулятор питания, если он есть.
  • Прерыватель питания (импульсный) транзистор, если он есть.
  • Диод (ы) в главном мосту
  • Конденсатор (-ы) главного фильтра.

Вы сможете устранить их один за другим.

Отключите катушку размагничивания, так как это покажет низкое сопротивление.

Сначала измерьте вход основных выпрямителей мощности - он не должно быть таким низким.Показание всего в несколько Ом может означать закороченный выпрямитель или два или закороченный позистор.

  • Проверьте выпрямители по отдельности или снимите и снова проверьте сопротивление.
  • В некоторых наборах для управления размагничиванием используется позистор. Это немного кубический (примерно 1/2 "x 3/4" x 1 ") компонент с 3 ножками. Включает линию управляемый диск нагревателя (который часто закорачивается) и термистор PTC для управляющий ток катушки размагничивания. Снимите позистор и попробуйте питание. Если монитор теперь работает, получите замену, но пока вы просто не будет автоматического размагничивания.

    Если результаты проверки прошли успешно, используйте омметр с отключенным комплектом для измерения выходной транзистор строчной развертки. Еще лучше снять и измерить.

    • C-E должен быть высоким хотя бы в одном направлении.
    • B-E может быть высоким или около 50 Ом, но не должно быть около 0.

    Если какие-либо показания ниже 5 Ом, транзистор неисправен. Части источники, перечисленные в конце этого документа, будут иметь подходящие замены.

    Если ГОРЯЧИЙ тест плохой, попробуйте сначала включить питание от лампочки, а если он просто мигает один раз, когда конденсатор заряжается, затем вставьте предохранитель и попробуйте.Предохранитель не должен перегореть при снятом транзисторе.

    Конечно, и многое другое тоже не сработает.

    Если все прошло успешно, включите комплект без транзистора и посмотрите, что произойдет. Если предохранитель не перегорел, то с исправным транзистором (при условии, что он не перегорел). выход из строя под нагрузкой), это будет означать, что есть какая-то проблема с цепи управления, возможно, или с обратной связью по полученным напряжениям от горизонтали не регулируется должным образом.

    Загляните внутрь телевизора и посмотрите, сможете ли вы найти какие-либо другие мощные транзисторы большой мощности. в металлических (ТО3) банках или пластиковых (ТОП3) ящиках.Может быть отдельный транзистор, регулирующий низкое напряжение, или отдельный регулятор IC. Некоторые телевизоры имеют импульсный блок питания, который работает от другого транзистор, чем HOT. Есть шанс, что один из них может оказаться плохим. Если это простой транзистор, следует провести такую ​​же проверку омметром.

    Если ничего из этого не окажется плодотворным, возможно, пришло время попытаться найти схему.

    Перегоревший предохранитель - очень распространенный тип неисправности из-за плохой конструкции. вызвано скачками напряжения из-за отключений электричества или грозы.Однако, наиболее вероятные части к короткому замыканию легко проверяются, обычно в цепи, с омметр, а затем легко снимается для подтверждения.

    Если вы обнаружите проблему и отремонтируете ее самостоятельно, затраты, скорее всего, будут быть менее 25 долларов.


    << Кнопка питания на телевизоре плоская .. | ToC | Перегорел предохранитель или взорвался телевизор .. >>
  • Позисторы - обзор | Темы ScienceDirect

    5.2.3 Проблемы пассивных и активных устройств

    В этом разделе мы начнем с обсуждения пассивных устройств, а затем обсудим характеристики активных устройств.В таблице 5.3 показаны некоторые пассивные элементы, используемые в конструкции PA, параметры, относящиеся к этому устройству, и влияние, которое каждый элемент может оказать на результирующую конструкцию. Для резисторов основными параметрами являются сопротивление листа ( R sh ), минимальная ширина или длина ( W min или L min ), изменение ширины ( dW ) и максимальное ток ( I макс ). Для базового балласта (где балластный резистор размещен на базе транзистора) резистор (часто используется с HBT, где бета уменьшается с температурой), более высокий R sh , меньший Вт мин и более высокий I max все приводит к меньшему размеру матрицы.Вариация R sh и dW (особенно для длинных тонких резисторов) может повлиять на выход. Аналогичную зависимость имеют резисторы смещения. Для балласта эмиттера номинал резистора обычно невелик, и важна минимальная длина, а не общая длина. В большинстве процессов III-V резисторы изготавливаются из тонкопленочного резистора с использованием нитрида тантала или нихрома [35]. Разброс этих резисторов составляет ± 5–10%. В кремниевых процессах для этих функций часто используются полупроводниковые резисторы, вариации которых составляют примерно ± 20–25% [36].Тонкопленочный резистор (за дополнительную плату) в SiGe BiCMOS составляет примерно ± 10% [37].

    Таблица 5.3. Пассивные элементы, их важные параметры и их потенциальное влияние на размер и выход штампа

    9 Bias32 903 903 V
    Элемент Параметр Размер штампа Выход
    Базовый балласт R W мин. dW I макс. X X X X X
    9017 9017 9017 L мин. dW I макс. X X X X X
    X X
    Вт мин глубина I макс X X X X X
    Колпак C a W min dA X X X X
    Металл R sh W min S 9327 min X X X

    В большинстве полупроводниковых процессов используется несколько конденсаторов.В технологиях III-V они почти исключительно основаны на использовании нитридных материалов в качестве изоляционного материала [35]. Использование нитридов накладывает некоторые ограничения на значение емкости, достижимое при использовании двух металлических пластин, поэтому в этих технологиях популярны «пакетные» конденсаторы. Пример, который мы обсуждали ранее, с «потрясающим» определением плотности, не совпадающим с определением разработчика, в точности относится к пакетному конденсатору, поскольку для него требуются переходные отверстия для соединения различных пластин (это также верно и для кремниевых процессов).Ключевыми параметрами для конденсатора являются емкость на размер посадочного места ( C, , a ), минимальный размер крышки (в случае, если требуются маленькие конденсаторы), dA - это изменение площади и наиболее важно для небольших конденсаторов. . В макс. - это напряжение, при котором конденсатор может быть смещен. Это повлияет на размер кристалла, потому что, если он недостаточно высок, необходимо будет последовательно соединить два конденсатора, чтобы выдержать напряжение. V max , на процессах GaAs, напрямую зависит от плотности крышки (от изолятора).В процессах с кремнием заглушки MIM могут иметь более высокую плотность из-за использования других материалов, которые обеспечивают как высокую диэлектрическую постоянную (более высокую внутреннюю плотность конденсатора), так и высокое напряжение пробоя. Другие колпачки, такие как поли-поли колпачки, также доступны в процессах силиконовой обработки.

    Важными параметрами для металлизации являются сопротивление листа для различных металлов (это становится более важным по отношению к выходу PA, где токи очень высоки), минимальная ширина ( W min ) и минимальный интервал , S мин .Воздействие обсуждалось в предыдущем разделе, как и максимальная способность выдерживать ток.

    5.2.3.1 Конденсаторы

    Как мы только что обсуждали, конденсаторы MIM являются наиболее важными для согласования в схеме. Об изменении очень важно сообщить дизайнерам, потому что это может повлиять на доходность и производительность. Для приложений согласования (предварительное согласование входных, межэтапных или выходных) следует использовать колпачки с более высоким коэффициентом качества ( Q ) (например, MIM). С точки зрения разработчика, конденсаторы следует сравнивать на основе занимаемой ими площади, а не только значения, указанного в спецификации процесса.Для оценки технологий также важно учитывать влияние компоновки, а не только делать предположения относительно Q . Одним из примеров являются две технологии, в которых плотность конденсатора в одной из них в 2 раза выше, чем в первой, но также в 2 раза больше сопротивления металлического листа для одной из металлических пластин MIM. Разработчики автоматически предполагают, что Q будет хуже по второму процессу (исходя из сопротивления металла). Однако, сравнивая заглушки одного и того же значения, мы обнаруживаем, что заглушка составляет ½ длины, поэтому Q не затронут.Варианты могут различаться по типу, толщине пленки и расположению. Зависимость конденсатора от напряжения в настоящее время не вызывает большого беспокойства для PA, но может появиться в будущем с агрегацией несущих. В частности, проблема будет связана с линейностью при высоких мощностях. Для обхода источника питания Q не так важен, поэтому можно использовать конденсатор с максимальной плотностью из доступных. Например, в этом приложении можно использовать поли-поли-колпачок (обычно нижний Q ) из кремния. Некоторые другие соображения для сравнения конденсаторов заключаются в том, когда их физически разрешено размещать в цепи, и сколько масок требуется для их модификации в процессе.Размещение может быть очень важным, потому что оно занимает большую площадь схемы [38]. Можно ли разместить колпачки под контактными площадками [39], над BSV или под медными столбами? А также, сколько слоев маски нужно изменить, чтобы модифицировать конденсатор? Меньшее количество позволяет редактировать металлическую маску, что действительно может ускорить время разработки. Это важные, но обычно не обсуждаемые особенности конденсаторов.

    5.2.3.2 Резисторы

    Резисторы могут быть полупроводниковыми или тонкопленочными (как обсуждалось ранее).Сопротивление листа - это основная информация о резисторе, но есть несколько других важных параметров, которые разработчики должны знать, чтобы сделать правильный выбор для конкретных приложений. Изменение процесса для резистора представляет собой комбинацию изменения сопротивления листа и изменений размеров геометрических элементов, которые происходят во всех процессах. В результате важно знать общее изменение резистора в зависимости от его геометрии. Многие в остальном хорошие схемы сильно пострадали из-за того, что не учли этот вариант.Температурный коэффициент сопротивления (TCR), обычно указываемый в частях на миллион на градус (ppm / ° C), также является важным параметром. Большинство полупроводниковых резисторов имеют положительный TCR, в то время как тонкопленочные резисторы могут иметь положительный или отрицательный TCR в зависимости от деталей обработки. Если имеются резисторы с противоположными TCR, композитный резистор может быть изготовлен с очень малым изменением температуры. Максимальный номинальный ток (обычно в мА / мкм) важен, как упоминалось ранее, для размера кристалла и надежности.Для полупроводниковых резисторов могут быть другие слои под резистором, которые вызывают спад сопротивления с частотой. Это означает, что необходимо знать полосу пропускания резистора и сравнивать ее с частотой приложения. Максимальное напряжение - это еще одно значение, которое необходимо знать для надежности.

    Для проектирования PA существует два класса резисторов, необходимых для создания PA: балластные резисторы и резисторы смещения. Для балластного резистора важными характеристиками являются: малая площадь компоновки, способность выдерживать большие токи (особенно, если это балластный резистор эмиттера), положительный TCR (так что балласта увеличивается по мере того, как транзистор нагревается).Если резистор имеет ВЧ-спад, этот спад должен быть больше третьей гармоники полезного сигнала. Помимо небольшой площади разводки, также важно иметь небольшую зону, недоступную для других резисторов или активных устройств, чтобы можно было расположить небольшой массив. Для балластировки эмиттера используются маломощные резисторы в диапазоне 2–10 Ом. Ограничивающей особенностью для этих устройств обычно является расстояние между контактами на резисторе (это ограничивает длину резистора). Для полупроводниковых резисторов вторым ограничением длины может быть насыщение по скорости, которое начинает делать резистор нелинейным (поэтому на резисторе можно установить ограничение на минимальную длину, чтобы электрическое поле всегда находилось в линейной области подвижности).Эти резисторы, поскольку они должны поддерживать ток эмиттера, требуют способности выдерживать большие токи. Они учитывают такую ​​же желаемую ширину полосы РЧ, что и базовый балласт (> третья гармоника). Желаемая ширина компоновки ограничена на практике желанием, чтобы ширина резистора была примерно такой же, как ширина ячейки, которую он балластирует, для компоновки компактного массива. Также желательны положительный TCR и плотная упаковка.

    Наконец, для других резисторов, используемых в цепях смещения или других участках схемы (например, схемах детекторов), нам нужны резисторы небольшой площади (обычно это означает более высокое сопротивление листа), потому что эти резисторы могут иметь довольно большие значения (некоторые порядка 10 кОм).Желательна способность выдерживать высокие токи, и эти резисторы должны иметь низкий TCR, чтобы они не вносили вклад в дрейф точки смещения из-за температуры. Для резисторов могут быть полезны небольшие защитные области и малое расстояние между резисторами, поскольку они часто имеют змеевидную форму. Поскольку желательно иметь возможность «настраивать» резисторы с изменением металлической маски, следует также учитывать, сколько слоев маски необходимо изменить, чтобы изменить номинал резистора.

    5.2.3.3 Устройства индуктивного типа

    Катушки индуктивности, ответвители, балуны и линии передачи изготавливаются из слоев металлизации.Изменение сопротивления металла, геометрии и толщины межуровневого диэлектрика (ILD) может быть важным. Количество предлагаемых металлических слоев, толщина металла (сопротивление листа) и толщина ILD (влияющих на межслойную емкость) определяют, какой тип индукторов будет полезен в данном процессе. Для GaAs наиболее популярны пакетные (просто наложение металлических слоев) и соленоид (наматывание одного индуктора на металлический, а затем на второй виток) [40]. Другие индукторы также обычно возможны, но обычно не требуются для применения в PA (симметричные индукторы, индукторы с переменной проводимостью и т. Д.). При сравнении катушек индуктивности между процессами, хороший способ оценить возможности процесса - это построить график индуктивности Q как функцию индуктивности для различных схем [41] на разных основных частотах. Это позволяет напрямую сравнивать возможности процесса, а не только нескольких индукторов. Следует также отметить, что не каждый индуктор усилителя мощности должен иметь низкие потери. Дроссели смещения, которые подают постоянный ток в массив, не требуют высокого Q .Для этого приложения больше внимания уделяется индуктивности на площадь разводки, чтобы размер микросхемы оставался небольшим. Для модулей PA многие индукторы фактически изготавливаются из ламината, потому что доступны очень толстые металлы с низкими потерями.

    5.2.3.4 Переходные отверстия на задней стороне (BSV) и металлизация

    Переходные отверстия в полупроводниковой пластине (также называемые TSV, BSV или переходные отверстия в подложке) важны для обеспечения низкоиндуктивных соединений с землей [42]. Характеристики, связанные с BSV, важны для размера кристалла. Размер BSV, запретная область (расстояние между другими элементами должно быть от нее), шаг (расстояние от сквозного отверстия) и расстояние до края штампа - все это важно учитывать при рассмотрении процесса.Геометрия в сочетании с толщиной пластины определяет индуктивность. Основным преимуществом BSV по сравнению с соединением является то, что индуктивность заземления мала и воспроизводима. Также не требуется подкладка, которая физически соединяется с матрицей, что позволяет экономить размер матрицы. Типичные процессы III-V обычно предлагают BSV для пластин толщиной 3 или 4 мил. На кремнии типичный TSV находится на пластине толщиной 6 мил. Контактные площадки фактически считаются устройством, но обычно не важны до разводки цепи. Размер контактной площадки ограничен возможностями датчика и возможностью соединения проводов, а не производственными возможностями.Площадь основания контактной площадки является ключевым показателем качества, и ее также необходимо учитывать для контактных площадок с «групповой» связью или с несколькими связями. Поскольку контактные площадки будут влиять на общий размер кристалла, помимо размера контактной площадки существует множество важных особенностей: шаг (расстояние между контактной площадкой и контактной площадкой), расстояние до активной схемы, расстояние до края кристалла и возможность размещения схемы под колодки? В кремниевых процессах очень типично размещать такие элементы, как схемы электростатического разряда, под контактными площадками. Для непланарных процессов GaAs это сложно.

    Мы вкратце упомянули о металлизации при обсуждении индукторов. В отличие от многих MMIC (которые используют микрополосковые линии), портативные PA обычно представляют собой плотные схемы, поэтому важны такие вещи, как минимальная ширина / шаг, количество слоев, толщина металла, толщина межуровневых диэлектриков. В идеале хотелось бы иметь небольшую минимальную ширину / шаг, возможность иметь несколько металлических слоев (если это приводит к усадке кристалла, дополнительные слои могут стоить дополнительных затрат), по крайней мере, два толстых металла и толстый диэлектрик с низкой диэлектрической проницаемостью между их.Одно интересное наблюдение заключается в том, что для металлизации в кремниевых процессах используются схемы металлизации на основе алюминия или металлизации на основе меди. В большинстве соединений III-V (в частности, GaAs) в качестве соединительного металла используется золото. Золото обычно не проявляет проблем с электромиграцией и обычно не подвергается понижению в зависимости от температуры, как металлизация в кремниевых процессах. На рисунках 5.13A и B показана номинальная допустимая токовая нагрузка в зависимости от толщины металла для проводов из Au, Al и Cu. Самая удивительная особенность этого рисунка заключается в том, что при 125 ° C Cu едва ли лучше, чем Al, и далеко не так хорошо, как золото.Это делает медь плохим выбором для металлизации в энергетических процессах, когда металл должен находиться близко к источнику тепла (то есть к устройству). Это означает, что, хотя медь привлекательна по причинам снижения стоимости, для нее может потребоваться матрица большего размера из-за такой плохой обработки тока. Рассмотрев пассивные элементы, доступные в технологии, мы теперь обсудим активные устройства.

    Рисунок 5.13. Токонесущая способность различной металлизации в зависимости от толщины металла при (A) 100 ° C и (B) 125 ° C.Эта возможность может ограничивать возможность создания небольших схем PA.

    (PDF) Пьезорезистивные и позисторные эффекты в композитах полимер-полупроводник и полимер-ферропьезокерамика

    621

    ISSN 1063-7826, Semiconductors, 2016, Vol. 50, № 5, стр. 621–626. © Pleiades Publishing, Ltd., 2016.

    Пьезорезистивные и позисторные эффекты в полимер-полупроводниковых

    и полимер-ферропьезокерамических композитах1

    Х. А. Мамедова, Л. Паралиб *, М. А. Курбановц, А.А. Байрамов, Ф. Н. Татардарч и И. Сабикоглуд

    a Азербайджанский технический университет, Баку, Азербайджан

    b Университет Джелала Баяра, факультет электроники и автоматизации, 45400 Тургутлу, Маниса, Турция

    c Академия наук Азербайджана, Институт физики, Баку, Азербайджан

    d Университет Джелал Баяр, факультет искусств и наук, факультеты физики, 45140 Маниса, Турция

    * e-mail: [email protected]

    Отправлено 4 февраля 2015 г. ; принята в печать 10.09.2015 г.

    АННОТАЦИЯ: Исследованы пьезорезистивные и позисторные эффекты в композитах полимер-полупроводник и полимер-фер-

    .Результаты показывают, что композиты на основе кристаллизующихся полимеров

    , таких как PVDF, HDPE и PP, диспергированные в полупроводниках и ферропьезоэлектрических наполнителях, обладают

    пьезорезистивными и позисторными свойствами соответственно. При низком давлении носители заряда, туннелирующие через тонкий полимер

    , расположенный между частицами наполнителя, в барьер определяют проводимость композита. Когда значение давления

    ,

    увеличивается с 0 до 1 МПа, толщина прослойки уменьшается, и туннельная проводимость

    ,

    экспоненциально уменьшается в зависимости от высоты барьера.Чувствительность пьезорезистора композита на основе ПВДФ

    об.% + Si-30 об.% Выше, чем у композита на основе ПЭВП-70 об.% + Ge-30 об.%. Кроме того,

    , позисторные свойства полимерных композитов, диспергированных ферропьезокерамикой, определяются как максимальное сопротивление

    , которое значительно изменяется в зависимости от температуры. Позисторный эффект в композитах на основе поли-

    mer + ферропьезокерамики связан с высотой барьерного слоя, которая изменяется в зависимости от свойств наполнителя, полимера и диэлектрической проницаемости двухфазных композитов.Наибольшее удельное сопротивление

    композита HDPE-70 об.% + BaTiO3-30 об.% Наблюдалось при ~ 403 К.

    DOI: 10.1134 / S1063782616050171

    1. ВВЕДЕНИЕ

    В последнее время количество исследователей

    интеллектуальные материалы на основе полимер-полупроводник, полимер-ферропьезокерамика

    ,

    и, особенно, полимерный сенсор

    , публикация их результатов значительно улучшила качество [1–4]. Полимер-полупроводник и

    полимер-ферропьезоэлектрические гетерогенные системы

    , такие как электреты, пьезо, пироэлектрики, варисторы,

    ,

    пьезорезисторы и позисторы, являются областями для создания

    активных диэлектриков [5–8].Полимер-полупроводник

    ,

    и полимер-ферропьезоэлектрические композиты обладают

    пьезорезистивным и позисторным эффектами соответственно, а

    они широко применяются в электронике и радиотехнике. , нагреватели и т. д.

    Пьезорезистивные композиты

    широко используются для обнаружения деформаций, вызванных структурными колебаниями в структурах макро-

    масштаба.Пьезорезистивный эффект описывается

    как изменение электрического сопротивления композита из-за

    внешнего напряжения или деформации композита. Для датчика

    этот эффект обычно измеряется с использованием схем каменного моста Wheat-

    . Несколько вариантов моста Wheatstone

    используются в разных условиях. Одна из конфигураций

    ,

    показана на рис. 1а, в которой на схеме реализованы только два пьезорезистора

    .Когда сопротивление сенсора sen-

    ,

    изменяется с помощью пьезорезистивных эффектов, оно вызывает изменение напряжения на делителе [9].

    Позистор на самом деле представляет собой устройство, называемое термистором с положительным коэффициентом

    (PCT), естественно,

    он демонстрирует очень высокую чувствительность в узком температурном диапазоне.

    Таким образом, резкий рост сопротивления полупроводниковых композитов BaTiO3–

    в узком температурном диапазоне

    может быть использован для создания большого количества сенсоров высокой чувствительности

    [10].Когда заданная температура (номинальная температура срабатывания

    ,

    ) превышена, электрическая цепь

    ,

    может быть отключена через реле, поскольку PCT

    имеет чрезвычайно высокое омическое значение в области его температуры срабатывания

    . Используемый во многих цепях управления

    пускового тока, РСТ представляет собой резистор, который начинается с относительно низкого значения сопротивления

    при комнатной температуре.

    При нагревании током, протекающим через него, его значение

    быстро повышается до очень высокого сопротивления.Как правило, позистор

    представляет собой интегрированное решение, которое работает как ограничительный резистор

    , так и предохранитель максимального тока (рис. 1b)

    [11, 12].

    Таким образом, электрическое сопротивление композитного позистора

    изменяется в зависимости от температурных изменений

    , в то время как электрическое сопротивление пьезорезистивного композита

    1 Статья опубликована в оригинале.

    АМОРФНЫЙ, ВИТРЕОЗНЫЙ И ОРГАНИЧЕСКИЙ

    ПОЛУПРОВОДНИКИ

    Что такое катушка размагничивания в телевизоре с ЭЛТ

    Что такое катушка размагничивания в телевизоре с ЭЛТ

    ЭЛТ-телевизор и монитор подвержены влиянию магнитного поля Земли, и по этой причине инженеры разработали катушку размагничивания, чтобы устранить этот эффект, который обычно проявляется в виде цветных пятен на экране.

    Помимо магнитного поля, вызванного землей, есть и другие причины, такие как размещение сильного магнита рядом с телевизором с ЭЛТ, поэтому рекомендуется держать динамики подальше от телевизора. Обычно, когда вы обнаруживаете, что у телевизора есть пятна на экране, сначала убедитесь, что они есть. нет динамика или большого радио (динамик внутри) рядом с аппаратом.

    Нельзя говорить о катушке размагничивания без упоминания позистора (PTC). Это связано с тем, что, поскольку катушка размагничивания имеет очень низкое сопротивление и напрямую подключена к линии питания переменного тока (240 В переменного тока или 110 В переменного тока), это приведет к короткому замыканию в линии питания, но это не так, благодаря позистору (PTC), который соединен последовательно с катушкой размагничивания, и при включении питания позистор имеет низкое сопротивление в холодном состоянии, но очень высокое сопротивление в горячем состоянии, поэтому катушка будет пропускать ток лишь на мгновение, прежде чем позистор станет горячим и отключит токопровод. катушка размагничивания.


    Влияние источника питания при отказе позистора:

    1. Open - Не влияет на источник питания, только теряется размагничивающий эффект катушки размагничивания (изображение с точками)

    2. Короткое замыкание - Короткое замыкание позистора означает, что катушка произведет прямой выстрел в источник питания и, следовательно, сгорит предохранитель.

    В заключение я хочу призвать техников потратить время на проверку принципиальной схемы, чтобы увидеть, как компонент расположен (последовательно или параллельно) к источнику питания, потому что по этому можно сделать вывод о том, какой эффект может иметь компонент в случае его выхода из строя. закорочен или открыт.

    Спасибо, ребята

    Познакомимся в следующем классе

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
