Как проверить резисторы мультиметром: Как проверить резистор на исправность: все методы с фотографиями

Почему горит резистор на плате. Технология проверки резистора в домашних условиях. Как измерить сопротивление, когда номинал неизвестен

Чаще всего встречаются неисправности резисторов, связанные с выгоранием токопроводящего слоя или нарушением контакта между ним и хомутиком. Для всех случаев дефектов существует простой тест. Разберемся, как проверить резистор мультиметром.

Типы мультиметров

Прибор бывает стрелочным или цифровым. Для первого не требуется источник питания. Он работает как микроамперметр с переключением шунтов и делителей напряжения в заданные режимы измерений.

Цифровой мультиметр показывает на экране результаты сравнения разницы между эталонными и измеряемыми параметрами. Для него нужен влияющий на точность измерений по мере разрядки. С его помощью производится тестирование радиодеталей.

Виды неисправностей

Резистором называют электронный компонент с определенным или переменным значением электрического сопротивления. Перед тем как проверить резистор мультиметром, его осматривают, визуально проверяя исправность. Прежде всего определяется целостность корпуса по отсутствию на поверхности трещин и сколов. Выводы должны быть надежно закреплены.

Неисправный резистор часто имеет полностью обгоревшую поверхность или частично — в виде колечек. Если покрытие немного потемнело, это еще не характеризует наличие неисправности, а говорит лишь о его нагреве, когда выделяемая на элементе мощность в какой-то момент превысила величину допустимой.

Деталь может выглядеть как новая, даже если внутри оборвется контакт. У многих здесь возникают проблемы. Как проверить резистор мультиметром в данном случае? Необходимо наличие принципиальной схемы, по которой производятся замеры напряжения в определенных точках. Для облегчения поиска неисправностей в электрических цепях бытовой техники выделяются контрольные точки с указанием на них величины этого параметра.

Проверка резисторов производится в самую последнюю очередь, когда нет сомнений в следующем:

• полупроводниковые детали и конденсаторы исправны;
• на печатных платах нет сгоревших дорожек;
• отсутствуют обрывы в соединительных проводах;
• соединения разъемов надежны.

Все вышеперечисленные дефекты появляются со значительно большей вероятностью, чем выход из строя резистора.

Характеристики резисторов

Величины сопротивлений стандартизованы в ряды и не могут принимать любые значения. Для них задаются допустимые отклонения от номинала, зависимые от точности изготовления, температуры среды и других факторов. Чем дешевле резистор, тем больше допуск. Если при измерении величина сопротивления выходит за его пределы, элемент считается неисправным.

Еще одним важным параметром является мощность резистора. Одной из причин преждевременного выхода детали из строя является ее неправильный выбор по этому параметру. Мощность измеряется в ваттах. Ее выбирают такой, на которую он рассчитан. На схеме условного обозначения мощность резистора определяется по знакам:

• 0,125 Вт — двойная косая черта;
• 0,5 Вт — прямая продольная черта;
• римская цифра — величина мощности, Вт.

Резистор для замены выбирается по тем же параметрам, что и неисправный.

Проверка резисторов на соответствие номиналам

Для проверки необходимо найти значения сопротивлений. Их можно увидеть по порядковому номеру элемента на схеме или в спецификации.

Измерение сопротивления является самым распространенным способом проверки резистора. В данном случае определяется соответствие номиналу и допуску.

Величина сопротивления должна быть в пределах диапазона, который на мультиметре устанавливается переключателем. Щупы подключаются к гнездам COM и VΩmA. Перед тем как проверить резистор тестером, сначала определяется исправность его проводов. Их замыкают между собой, и прибор должен показать величину сопротивления, равную нулю или немного больше. При измерениях малых сопротивлений эта величина вычитается из показаний прибора.

Если энергии элементов питания недостаточно, обычно получается сопротивление, отличное от нуля. В этом случае следует заменить батарейки, поскольку точность измерений будет низкой.

Новички, не зная, как проверить резистор на работоспособность мультиметром, часто касаются руками щупов прибора. Когда измеряются величины в килоомах, это недопустимо, поскольку получаются искаженные результаты. Здесь следует знать, что тело также имеет определенное сопротивление.

При фиксации прибором величины сопротивления, равной бесконечности, это является показателем наличия обрыва (на экране горит «1»). Редко встречается наличие пробоя резистора, когда его сопротивление равно нулю.

После измерения полученное значение сравнивается с номиналом. При этом учитывается допуск. Если данные совпадают, резистор исправен.

Когда появляются сомнения в правильности показаний прибора, следует замерить величину сопротивления исправного резистора с тем же номиналом и сравнить показания.

Как измерить сопротивление, когда номинал неизвестен?

Установка максимального порога при измерении сопротивления не обязательна. В режиме омметра можно установить любой диапазон. Мультиметр из-за этого не выйдет из строя. Если прибор покажет «1», что означает бесконечность, порог следует увеличивать, пока на экране не появится результат.

Функция прозвонки

А еще как проверить резистор мультиметром на исправность? Распространенным способом является прозвонка. Положение переключателя для данного режима обозначается значком диода с сигналом. Знак сигнала может быть отдельно, верхняя граница срабатывания его не превышает 50-70 Ом. Поэтому резисторы, номиналы которых превышают порог, прозванивать не имеет смысла. Сигнал будет слабым, и его можно не услышать.

При значениях сопротивления цепи ниже граничного значения прибор издает писк через встроенный динамик. Прозвонка делается путем создания напряжения между точками схемы, выбранными с помощью щупов. Чтобы данный режим работал, нужны подходящие источники питания.

Проверка исправности резистора на плате

Сопротивление замеряют, когда элемент не подключен к остальным в схеме. Для этого нужно освободить одну из ножек. Как проверить резистор мультиметром, не выпаивая из схемы? Это делается только в особых случаях. Здесь необходимо проанализировать схему подключений на наличие шунтирующих цепей. Особенно на показания прибора влияют полупроводниковые детали.

Заключение

Решая вопрос, как проверить резистор мультиметром, необходимо разобраться, как измеряется электрическое сопротивление и какие пределы устанавливаются. Прибор предназначен для ручного применения и следует запомнить все приемы использования щупов и переключателя.

Резистор или постоянное сопротивление – это одновременно самый простой и распространённый элемент в электрических схемах, его устанавливают во всех устройствах. Но, несмотря на свою простоту, при нарушении режимов работы или тепловых условий он может сгореть. Отсюда возникает вопрос, как проверить резистор на работоспособность мультиметром. Технология проверки исправности в домашних условиях будет изложена в этой статье.

Алгоритм поиска неисправности

Визуальный осмотр

Любой ремонт начинается с внешнего осмотра платы. Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.

Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.

Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:

1. Обрыв.
2. Несоответствие номиналу.

Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:

Проверка резистора на обрыв

Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см.

фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм. А 100 кОм уже не каждая прозвонка осилит.

Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв.

Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром. Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.

Проверка короткого замыкания

Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т.к.

высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения. Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.

Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:

1. Измерить омметром, прозвонкой или другим прибором участок цепи.
2. Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
3. Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
4. Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
5. Проверить результаты работы на наличие КЗ.

Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:

Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.

На видео ниже наглядно показывается, как проверить резистор мультиметром:

Определяем номинал резистора

У советских сопротивлений номинал был указан буквенно-цифровым способом. У современных выводных резисторах номинал зашифрован цветовыми полосами. Чтобы заменить сопротивление после проверки на исправность, нужно расшифровать маркировку сгоревшего.

Для определения маркировки по цветным полоскам есть масса бесплатных приложений на андроид. Раньше использовались таблицы и специальные приспособления.

Можно сделать вот такую шпаргалку для проверки:

Вырезаете цветные круги, прокалываете их по центру и соединяете, самый большой назад, маленький – спереди. Совмещая круги, вы определяете сопротивление элемента.

Кстати на современных керамических резисторах тоже используется явная маркировка с указанием сопротивления и мощности элемента.

Если вести речь об SMD элементах – здесь всё достаточно просто. Допустим маркировка «123»:

12 * 10 3 = 12000 Ом = 12 кОм

Встречаются и другие маркировки из 1, 2, 3 и 4 символов.

Если деталь сгорела так, что маркировку вообще не видно, стоит попробовать потереть её пальцем или ластиком, если это не помогло – у нас есть три варианта:

1. Искать на схеме электрической принципиальной.
2. В некоторых схемах есть несколько одинаковых цепей, в таком случае можно проверить номинал детали на соседнем каскаде. Пример: подтягивающие резисторы на кнопках у микроконтроллеров, ограничительные сопротивления индикаторов.
3. Замерить сопротивление уцелевшего участка.

О первых двух способах добавить нечего, давайте узнаем, как проверить сопротивление сгоревшего резистора.

Начнем с того, что нужно очистить покрытие детали. После этого включите на мультиметре режим измерения сопротивления, он обычно подписан «Ohm» или «Ω».

Если вам повезло, и отгорел участок непосредственно возле вывода, просто замерьте сопротивление на концах резистивного слоя.

В примере как на фото можно замерить сопротивление резистивного слоя или определить по цвету маркировочных полос, здесь они не покрыты копотью – удачное стечение обстоятельств.

Ну а если вам не повезло и часть резистивного слоя выгорела – остаётся замерить небольшой участок и умножить результат на количество таких участков по всей длине сопротивления. Т.е. на картинке вы видите, что щупы подключаются к кусочку равному 1/5 от общей длины:

Тогда полное сопротивление равно:

R измеренное *5=R номинальное

Такая проверка позволяет получить результат близкий к реальному номиналу сгоревшего элемента. Этот метод подробно описан в видео:

Как проверить переменный резистор и потенциометр

Чтобы понять, в чем заключается проверка потенциометра, давайте рассмотрим его структуру. Переменный резистор от потенциометра отличается тем, что первый регулируется отверткой, а второй рукояткой.

Потенциометр – это деталь с тремя ножками. Он состоит из ползунка и резистивного слоя. Ползунок скользит по резистивному слою. Крайние ножки – это концы резистивного слоя, а средняя соединена с ползунком.

Чтобы узнать полное сопротивление потенциометра, нужно замерить сопротивление между крайними ножками.

А если проверить сопротивление между одной из крайних ножек и центральной – вы узнаете текущее сопротивление на движке относительно одного из краёв.

Но самая частая неисправность такого резистора — это не отгорание концов, а износ резистивного слоя. Из-за этого сопротивление изменяется неправильно, возможна потеря контакта в определенных участках, тогда сопротивление подскакивает до бесконечности (разрыв цепи). Когда движок занимает то положение, в котором контакт ползунка с покрытием вновь появляется – сопротивление вновь становится «правильным». Эту проблему вы могли замечать, когда регулировали громкость на старых колонках или усилителе. Проявляется проблема в том, что при вращении ручки периодически в колонках раздаются щелчки или громкие стуки.

Вообще проверку плавности хода потенциометра нагляднее проводить аналоговым мультиметром со стрелкой, т.к. на цифровом экране вы просто можете не заметить дефекта.

Потенциометры могут быть сдвоенными, иногда их называют «стерео потенциометры», тогда у них 6 выводов, логика проверки такая же.

На видео ниже наглядно показывается, как проверить потенциометр мультиметром:

Методы проверки резисторов просты, но для получения нормального результата проверки нужен мультиметр или омметр с несколькими пределами измерений. С его помощью вы сможете померить еще и напряжение, ток, емкость, частоту и другие величины в зависимости от модели вашего прибора. Это основной инструмент мастера по ремонту электроники. Сопротивления иногда выходят из строя при внешней целостности, иногда уходят от номинального значения сопротивления. Проверка нужна для определения соответствия деталей номиналам, а также чтобы убедится рабочий или нет элемент. На практике способы проверки могут отличаться от описанных, хотя принцип тот же, всё зависит от ситуации.

Полезное

Ремонт электроники, а также ее реверс-инжиниринг представляют собой хоть и интересные, но все же довольно непростые занятия. Одной из сложностей такого времяпрепровождения является попытка распознавания номиналов сгоревших компонентов. Когда под рукой нет схемы устройства, это распознавание становится чуть ли не загадкой века. Резисторы в силу их большего распространения на печатных платах и большей склонности к выгоранию являются желанными объектами в плане выяснения их номиналов при практически полностью обугленных корпусах.

Несмотря на кажущуюся невозможность определения сопротивления сгоревшего резистора, его номинал все же можно узнать. При этом существуют три метода определения сопротивления.

Первый метод. Сначала уберите внешнее покрытие, которое, скорее всего, уже находится в обугленном виде. Очистите обгоревшую секцию резистора, где какая-либо проводимость уже исчезает. Измерьте сопротивление от одного конца резистора до поврежденного участка. Затем измерьте сопротивление от поврежденного участка до другого конца резистора. Сложите эти два измеренных сопротивления. Это будет приблизительное значение сожженного резистора. Для немного более точного значения итогового сопротивления можно добавить к этой сумме небольшое значение сопротивления сожженного участка. Предположим, что значение сожженного резистора было 1 КОм, но вы получили 970 Ом. Так что просто добавьте 30 Ом, и у вас будет 1 КОм.

Второй метод. Этот метод также может быть использован для определения значения резистора, а также он может применяться на подключенных резисторах в цепи в случае, если вы не знаете о цветовом кодировании резисторов, то есть что означают полоски на резисторе. Следует отметить, что резистор должен подавать хоть какие-то признаки жизни, то есть он не должен быть полностью выгоревшим. Итак, сначала подключите резистор к мультиметру и измерьте падение напряжения на интересующем резисторе. Теперь измерьте ток, текущий через резистор. Умножьте оба значения, и вы получите мощность резистора, поделите напряжение на ток, получите сопротивление (закон Ома).

Третий метод. Этот метод можно использовать лучше, если вы знаете ожидаемое выходное напряжение схемы, и у вас есть набор резисторов с той же мощностью, что и сгоревший резистор. Начните с высокого значения сопротивления и временно подключите такой резистор вместо сгоревшего резистора. Измерьте ожидаемое выходное напряжение цепи. Если вы получили то же напряжение, что и ожидаемое напряжение, то вы нашли искомое сопротивление. Если же нет, то продолжайте уменьшать значение резистора, пока не удовлетворитесь работой схемы.

.
&nbsp&nbsp&nbspЕсли Вы хотите, чтобы интересные и полезные материалы выходили чаще, и было меньше рекламы,
&nbsp&nbsp&nbspВы можее поддержать наш проект, пожертвовав любую сумму на его развитие.

Способ измерения высокоомных резисторов — RadioRadar

Самые распространённые и доступные цифровые мультиметры серий М-83х, DT-83х (и аналогичные), как правило, имеют наибольший предел измерения сопротивления резисторов — 2 МОм. Это вызывает трудности при необходимости измерить резистор большего номинала. Некоторые цифровые мультиметры, например AM-1097 [1], позволяют измерять сопротивление резисторов до 500 МОм, однако они недёшевы. Изготовление специального измерительного прибора, например описанного в [2], может оказаться необоснованным, к тому же у него время установления показаний на диапазоне 2 ГОм достигает 20 с, что неудобно.

Рис. Схема измерения



Для определения сопротивления резисторов номиналом более 2 МОм можно использовать внешний источник напряжения, а мультиметр применить как измеритель малого тока [3]. Схема измерения показана на рисунке. GB1 — батарея типоразмера 6F22 («Крона» или «Корунд») напряжением 9 В. Через измеряемое сопротивление R_x и входное сопротивление R_вх мультиметра, включённого в режиме измерения напряжения, протекает ток I_вх. На дисплее вольтметра в этом случае будет индицироваться напряжение U_и, значение которого зависит от этого тока. Зная напряжение батареи U₆, можно рассчитать суммарное сопротивление R_c = R_x + R_вх = U_б / I_вх и вычесть из него известное входное сопротивление мультиметра R_x = R_c — R_вх.

Для мультиметров серий М-83х, DT-83х с входным сопротивлением 1 МОм соответствие измеряемого напряжения и тока 1 мВ → 1 нА. На пределе измерения напряжения «200m» (200 мВ) разрешение — 0,1 нА, на пределе «2000m» (2000 мВ) разрешение — 1 нА, на пределе «20» (20 В) разрешение — 10 нА. Для мультиметров с входным напряжением 10 МОм ток будет в десять раз меньше.

Предварительно надо другим мультиметром измерить входное сопротивление измерительного мультиметра на всех пределах измерения и использовать получившийся результат при проведении расчётов. Для повышения точности их желательно проводить на многоразрядном калькуляторе. Перед каждым измерением надо максимально точно измерить напряжение батареи.

Например, при проведении измерений показания мультиметра серии М-83х — 2,54 В. В условных единицах это — 254, умножив их на 10 нА, получим 2540 нА = 2,54 мкА. Напряжение батареи — 9,77 В. Суммарное напряжение R_с = U_б / I_вх = 9,77/(2,54·10^-6) = 3,846 МОм. В результате найдём сопротивление неизвестного резистора R_x = R_c — R_вх= 3,846 — 1 = 2,846 МОм. Чтобы не перегружать вход мультиметра, измерение надо начинать с большего предела. Например, для батареи напряжением 9 В этот предел — 20 В, затем по мере необходимости переключают мультиметр на меньшие пределы. Если на дисплее мультиметра индицируются нули, это значит, что резистор неисправен, предел измерения слишком высок либо измерительная цепь неисправна.

Наибольшее измеряемое сопротивление зависит от разрядности индикатора мультиметра и его разрешающей способности. Так, например, с помощью мультиметра серии М-83х с входным сопротивлением 1 МОм на пределе 200 мВ, разрешении 0,1 мВ и напряжении батареи 9 В максимальное значение сопротивления — 90 ГОм. Однако погрешность при этом будет велика. Для мультиметров с входным напряжением 10 МОм максимальное значение сопротивления будет в десять раз больше.

Для подключения батареи использована колодка от аналогичной неисправной батареи, а для подключения резисторов — изолированные провода с изолированными зажимами «крокодил». При измерении не следует касаться элементов измерительной цепи. Следует также помнить, что за счёт большого сопротивления измерительная цепь чувствительна к наводкам.

Увеличить максимальное измеряемое сопротивление в 1000 раз можно, если применить приставку для мультиметра [4], которая представляет собой буферный каскад на специализированном ОУ. У этой приставки минимальное входное сопротивление — 230 МОм.

Литература

1. Цифровые мультиметры. — Радио, 2008, № 9, с. 1.

2. Бирюкове. Простой цифровой мегомметр. — Радио, 1996, № 7, с. 32, 33.

3. Нюбин В. Измерение малого тока цифровым мультиметром. — Радио, 2010, № 9, с. 49, 50.

4. Гаврилов А. Приставка для увеличения входного сопротивления мультиметра. — Радио, 2018, № 3, с. 27.

Автор: Е. Паньков, г. Пермь

Как работать тестером измерить сопротивление. Как проверить и измерить сопротивление резистора мультиметром

При поиске неисправности в любом электроприборе, требуется измерение сопротивления компонентов устройства или проводников. Электрическому току сопротивляются абсолютно все среды и материалы на Земле. Величина может быть бесконечно большой, как у сухого дерева или воздуха.

Или бесконечно малой, как у медного проводника. Используя свойство материалов оказывать различное сопротивление электротокам, инженеры конструируют электрические схемы. В домашних приборах имеются проводники и полупроводники, от исправности которых зависит работоспособность устройства.

Наличие большого (или бесконечного, когда ток не может протекать вовсе) сопротивления, свидетельствует о неисправности узла. Или напротив – если проверка сопротивления изоляции показывает величину, близкую к бесконечности – значит пользоваться инструментом безопасно.

Большинство владельцев этого прибора используют его в основном для проверки напряжения. Однако если вы будете знать, как измерить сопротивление заземления – это может спасти чье-то здоровье или даже жизнь.

Для измерения потребуется омметр. Принцип его работы на самом деле заключается в измерении силы тока на участке цепи. За основу (точку отсчета) берется бесконечно малое сопротивление проводов прибора.

Последовательно в цепь включается элемент питания, шунтирующее сопротивление (чтобы не нагружать измерительный элемент) и, собственно, прибор. Стрелка или цифровая шкала калибруется на значении «0».

При включении в цепь измеряемого проводника (детали), по ней начинает протекать электрический ток. Конструкция прибора работает согласно закону Ома. Чем выше сопротивление – тем меньше сила тока. Эта величина, пересчитанная на значении сопротивления, отображается на шкале (дисплее). Важно! Без элемента питания измерить сопротивление невозможно (в отличие от напряжения или силы тока).

Все модели мультиметров имеют в своем составе омметр. Поэтому вопрос, обычно не возникает. Тем не менее, мы опишем основные принципы проведения таких измерений.

Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели. Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

• OFF – тестер выключен;
• ACV – переменное напряжение;
• DCV – постоянное напряжение;
• DCA – постоянный ток;
• Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

Учимся работать с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при своими руками. К примеру, если , можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили

Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самой распространенной радиодеталью. Такое положение вещей говорит о том, что знание тестирования таких элементов всегда может пригодиться при ремонте электротехники. Рассмотрим ключевые вопросы, связанные с тем, как проверить обычный резистор на исправность, пользуясь тестером или мультиметром.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

1. внешний осмотр;
2. радиодеталь тестируется на обрыв;
3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Виды маркировок

На компонентах, выпущенных во времена Советского Союза, было принято указывать номинал на корпусе детали (см. рис.1). Этот вариант не требовал расшифровки, но при повреждении целостности конструкции или выгорании краски могли возникнуть проблемы с распознаванием текста. В таких случаях всегда можно было обратиться к принципиальной схеме, которой комплектовалась вся бытовая техника.

Рисунок 1. Резистор «УЛИ», на корпусе виден номинал детали и допуск

Цветовое обозначение

Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.

Рис. 2. Пример цветовой маркировки

Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.

Маркировка SMD элементов

Компоненты навесного монтажа (например, smd резистор, диод, конденсатор и т.д.) стали маркировать цифрами, но ввиду малого размера деталей эту информацию требовалось зашифровать. Для сопротивлений, в большинстве случаев, принято обозначение из трех цифр, где первые две – это значение, а последняя – множитель (см. рис. 3).

Рис. 3. Пример расшифровки номинала SMD резистора

Внешний осмотр

Нарушение штатного режима работы вызывает перегрев детали, поэтому, в большинстве случаев, определить проблемный элемент можно по внешнему виду. Это может быть как изменение цвета корпуса, так и его полное или частичное разрушение. В таких случаях необходимо заменить сгоревший элемент.

Рисунок 4. Яркий пример того, как может сгореть резистор

Обратите внимание на фото сверху, компонент, отмеченный как «1», явно нуждается в замене, в то время как соседние детали «2» и «3» могут оказаться рабочими, но их требуется проверить.

Проверка на обрыв

Действия производятся в следующем порядке:

Если модель прибора, которым вы пользуетесь, отличается от того, что приведен на рисунке, ознакомьтесь с прилагающейся к мультиметру инструкцией.

1. Касаемся щупами выводов проблемного элемента на плате. Если деталь «не звонится» (мультиметр покажет цифру 1, то есть бесконечно большое сопротивление), можно констатировать, что проверка показала обрыв в резисторе.

Обратим внимание, что данное тестирование можно проводить, не выпаивая элемент с платы, но это не гарантирует 100% результат, поскольку тестер может показать связь через другие компоненты схемы.

Проверка на номинал

Если деталь выпаяна, то этот этап позволит гарантированно показать ее работоспособность. Для тестирования нам необходимо знать номинал. Как определить его по маркировке, было написано выше.

Алгоритм наших действий следующий:

Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.

1. Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.

Как тестировать переменный резистор?

Принцип действий в данном случае не сильно отличается, распишем их на примере детали, изображенной на рисунке 7.

Рис. 7. Подстроечный резистор (внутренняя схема отмечена красным кругом)

Алгоритм следующий:

1. Проводим измерение между ножками «1» и «3» (см. рис. 7) и сравниваем полученное значение с номиналом.
2. Подключаем щупы к выводам «2» и любому из оставшихся («1» или «3», значения не имеет).
3. Вращаем подстроечную ручку и наблюдаем за показаниями прибора, они должны меняться в диапазоне от 0 до величины, полученной в пункте 1.

Как проверить резистор мультиметром, не выпаивая на плате?

Такой вариант тестирования допустим только с низкоомными элементами. При номинале более 80-100 Ом, с большой вероятностью, на измерение будут влиять другие компоненты. Окончательно можно дать ответ, только внимательно изучив принципиальную схему.

Список возможных применений мультиметра в практике радиолюбителя огромен. Нас здесь будет интересовать один вопрос, можно ли и как проверить сопротивление мультиметром? Проверить, конечно, можно, потому что в конструкции этого прибора вставлен омметр. Именно с его помощью можно измерить сопротивление кабельных линий, всех радиодеталей, трансформаторов, катушек индуктивности, плавких предохранителей и конденсаторов.

Если рассмотреть принципиальную схему омметра, то это кружок, внутри которого расположена вот эта буква латинского алфавита – «Ω» (омега), а также два вывода, которые собой представляют два щупа прибора. Кстати, буква омега обозначает в физике сопротивление.

Так как на рынке присутствует достаточно большое разнообразие моделей мультиметров, то и расположение на корпусе обозначений может быть разное. Но так как наша задача провести измерение сопротивления тестером, то нас будет интересовать панель, где расположена эта самая буква «Ω». Здесь же расположен ручной переключатель и несколько пределов измерения. На каких-то моделях их может быть пять, на других семь. Обозначение производится цифрами и буквами.

К примеру, может стоять вот такой предел «200», это значит, сопротивление измеряется до 200 Ом. Может стоять или такое обозначение «2000», или такое «2к». Это одно и то же – предел определяет до 2000 Ом или 2 кОм, что является одним и тем же показателем. То же самое и с такими обозначениями: 2М или 2000к – до 2000000 Ом. Чтобы вы поняли, о чем идет речь, внизу фотография панели мультиметра, где все четко видно:

Давайте приведем пример. У вас на руках катушка или любая радиодеталь, ориентировочное сопротивление которой составляет 1000 Ом или 1 кОм, то вам необходимо выставить предел сопротивления выше ориентировочного. Если вы посмотрите на фотографию, то поймете, что измеряемым сопротивлением будет предел 2 кОм. На некоторых моделях такого показателя нет, поэтому выставляется 20 килоОм.

Теперь сам процесс измерения. Но предварительно надо напомнить (кто не знает), что красный щуп вставляется в отверстие (гнездо) «V/Ω», а черный в «com». При этом делается проверка, то есть, соединяются оба щупа. На дисплее должны появиться нули. Конечно, сам переключатель до этого должен быть установлен в диапазон, обозначаемый омегой.

Измеряемые показатели мультиметра

Итак, ориентировочное сопротивление равно 1 кОм. Проводится проверка. Теперь обратите внимание на дисплей, если на нем появится единица, то испытываемая деталь имеет большее сопротивление. Значит, необходимо переустановить мультиметр на позицию выше. В нашем случае по фото это 20 кОм. Устанавливаем его и проводим дополнительное измерение.

Внимание! Трогать оголенные участки щупов и выводов радиодеталей нельзя. Все дело в том, что тело человека также имеет свое сопротивление, а, значит, мультиметр будет показывать на дисплее суммарный показатель: сопротивление тела и радиодетали. Если необходимость придерживать щуп или деталь присутствует, то это можно делать только одной рукой.

Особенности измерения мультиметром

• Часто появляется необходимость измерить сопротивление детали, которая впаяна в плато. Если провести проверку в сборе, то показатель буден неправильным. Почему? Потому что проверяемый элемент будет схемой связан с другими радиодеталями, а, значит, мультиметр покажет общий показатель. Поэтому перед тестированием необходимо один вывод элемента отпаять от платы, то есть, отсоединить от схемы.
• При тестировании многовыводных элементов нужно их обязательно полностью демонтировать. И уже после этого проверять их сопротивление, что обеспечить правильное определение исправности прибора.
• Исправность и целостность щупов также влияет на точность показания мультиметра. Выше уже говорилось, как проводится проверка прибора на его исправность. Но добавим, что если щупы приложить друг к другу или двигать их друг по другу, и если в этом случае показания дисплея будут прыгать (то одно, то другое), то это значит, что в щупах есть дефект. Это гарантия неправильно проведенного измерения. Поэтому стоит щупы заменить новыми.
• Не последнюю роль в качестве проводимого тестирования играет аккумулятор, встроенный в прибор и являющийся источником питания. Практика показывает, что как только батарея начинает разряжаться, тестер тут же начинает врать. Поэтому стоит обращать внимание на значок, который обозначает батарейку и показывает его зарядку. Если она снижена, то батарею надо заменить новой или подзарядить прибор.

Вернемся к позиции, как измерить сопротивление. Что хотелось бы дополнить. Все радиодетали имеют сопротивление, которое известно, и оно маркируется или указывается в таблицах. Это для радиолюбителей не секрет. У всех элементов есть определенные пределы и допуски. К примеру, резисторы имеют допуск плюс-мину 10%. К примеру, при проверке резистора с номинальным сопротивлением 1 Мом, можно получить разные результат: от 990 кОм до 1,1 Мом. И это будет считаться правильным показателем.

Часто встречаются вопросы, которые касаются точности проведенной проверки. Опять приведем пример на основе резистора сопротивлением 1000 Ом. Если проверять его на пределе 2000, то показания будут на дисплее – «1». Если перевести переключатель на предел до 20к, то показания могут быть, к примеру, 1,12 или что-то другое, то есть, более точное. Поэтому проверяя радиодеталь на сопротивление, надо обязательно проводить тестирование на разных пределах и выбирать самый точный показатель.

Обратите внимание, что измерения силы тока и напряжения мультиметром надо начинать с высоких показателей пределов. То с сопротивление все наоборот, надо начинать с низких позиций. Почему именно так? Потому что при низких пределах, если измерять элемент с большим сопротивлением, на дисплее всегда будет показываться единица. А, значит, продвигаясь вверх по линейке пределов, можно дойти до необходимого показателя, который покажет достоверный результат.

Проверка сопротивления изоляции

Как измерить сопротивление изоляции кабельных линий? Вопрос на самом деле очень серьезный. И начнем отвечать на него с предупреждений. Измерять сопротивление изоляции кабелей и проводов можно только в теплое время года или в обогреваемых помещениях. Потому что внутри кабельной оплетки могут образоваться льдинки – замершие капельки воды. А всем известно, что лед – это диэлектрик, материал, который не обладает проводимостью. А, значит, определять измерители сопротивления эти ледяные вкрапления не будет. После оттаивания внутри проводки появится влажность, негативно влияющая на кабель в целом.

Итак, проводим тестирование. Измеритель сопротивления изоляции надо, установив два конца измерительного инструмента (мегаомметра) на конец фазного провода, расположенного в распределительном щите, и на конец нулевого провода, расположенного там же. При этом их концы надо отсоединить от клемм. Измеряемое сопротивление должно находиться в определенных пределах, которые определены ПУЭ. Кстати, именно в этих правилах есть таблицы с показателями пределов. По ним и придется сопоставлять полученные показатели, которые будут зависеть от марки кабеля и его сечения.

Проверка сопротивления изоляции – основной процесс, которым обычно пользуются электрики, проверяя целостность электрической разводки проводов внутри зданий (жилых и нежилых).

Заключение по теме

Подводим итог по вопросу, как проверить сопротивление тестером (мультиметром)? На самом деле процесс этот несложный. Главное – правильно понять, как измерить данную величину, как правильно выставить прибор, какими пределами необходимо пользоваться. Так как сам прибор является ручного пользования, то надо будет запомнить все манипуляции с переключателями и щупами. Если это вы поймете и запомните, то проблем с тестированием у вас не будет.

В статье рассказывается о том, как проверить мультиметром сопротивление. Кроме этого, с его помощью измеряют силу тока, напряжения между двумя точками, а также прозванивают электрические цепи. В зависимости от типа устройства, с его помощью можно проверять диоды, транзисторы и многие другие радиодетали.

Какие бывают мультиметры?

Ранее применялся мультиметр стрелочный (аналоговый), но сейчас многие перешли на цифровой, как более удобный.

Стрелочный прибор до сих пор применяют профессионалы. Он лучше работает в зоне действия радиоволн и электромагнитных полей, не нуждается в автономном питании, без которого не могут работать. При этом на точность их показаний в значительной степени влияет износ элементов питания. Они могут выйти из строя от электростатического разряда, что не грозит аналоговому тестеру.

Мультиметр стрелочный работает как микроамперметр, снабженный переключателями, шунтами и делителями напряжения, позволяющими переключать его в режимы работ различных приборов. В отличие от него цифровой прибор выводит на дисплей результаты сравнения и вычисления разницы между измеряемыми параметрами и эталонами.

Основы эксплуатации приборов

На каждый мультиметр, характеристики которого отличаются от других, есть своя специфика измерений, но существуют обязательные правила для всех типов устройств.

Для перехода на определенный встроенный прибор, а также на необходимый диапазон измерения его параметров применяется один переключатель.

Замеры производятся путем прикосновения металлических щупов с изолированными ручками к проводникам.

Измеряемая величина параметра должна находиться в пределах установленного переключателем диапазона. Измерения производятся сначала на более высоких диапазонах, а затем переключателем регулируется необходимая точность.

Вольтметр подключают к двум точкам с разными потенциалами.

Для измерения силы тока создают разрыв в электрической цепи и подключают в него амперметр.

Сопротивление измеряют на элементе, отключенном от цепи, путем пропускания через него электрического тока от встроенного в прибор элемента питания.

Щуп с черным проводом подключается к гнезду COM с полюсом «-«, с красным — к гнезду VΩmA с положительным полюсом.

Выпускаются разные модели мультиметров, отличающихся особенностями работы. К каждой из них прилагается инструкция изготовителя: как производить измерения и переключать режимы работы.

Устройство цифрового мультиметра

Основа функционирования у большинства моделей одинаковая. Здесь могут немного отличаться значки, пределы измерения и дополнительные функции. Все элементы управления и контроля расположены на лицевой панели: переключатель режимов и диапазонов, ЖК-дисплей, разъемы для щупов.

Наиболее совершенные устройства автоматически выбирают пределы измерений.

Щупы предназначены для передачи сигнала от элементов электрических цепей прибору. Для них в приборе предназначены три рядом расположенных гнезда. При измерении всегда следует держаться только за изолированные ручки.

Принцип работы

Мультиметр электрический в большинстве бюджетных моделей работает на микросхеме 1CL7106.

Когда измеряется напряжение, сигнал подается с переключателя на вход 31 через резистор R17.

Чтобы измерить величину постоянного тока, в разрыв цепей подключается мультиметр. Сила тока воспринимается резисторами в зависимости от установленного диапазона, после чего с них поступает на вход 32.

На схеме изображены только основные функции. Многие модели имеют дополнительные. Какой мультиметр лучше, каждый пользователь решает в зависимости от специфики измерений.

Схема измерения сопротивлений

Какого бы типа ни был мультиметр, применение омметра есть практически в каждом. Чаще всего с его помощью проверяются трансформаторов, катушек индуктивности и исправность плавких предохранителей. Ниже приведена упрощенная схема измерения сопротивлений.

Здесь применяются опорные резисторы R1…R6 и токозадающие R101 и R103. В режиме измерения сравниваются опорное и входное напряжение, равные отношению измеряемого и опорного сопротивлений.

Прибор применяют для обнаружения обрывов в цепи, пробоя обкладок конденсаторов, проверки целостности печатных проводников на электронных платах.

Как измеряется сопротивление?

Как проверить мультиметром сопротивление, можно прочитать в инструкции, но способ общий для многих моделей. На тестере секция значком «Омега». У распространенных моделей типа M832, M83х, MAS83x установлено 5 пределов измерения: 200 Ом, 2 К, 20 К, 200 К, 2 М. Кроме того, 6-е положение служит для прозвонки цепей. Зуммер срабатывает при сопротивлении между щупами менее 50 Ом. При их соединении между собой прибор показывает величину сопротивления немного выше нуля. Когда измеряется величина небольшого сопротивления, это значение вычитается из показаний.

Например, при наличии резистора, сопротивление которого составляет приблизительно 1,5-7 К, для измерения мультиметром М832 следует выбрать диапазон с пределом 20 К.

В отличие от других приборов, омметром можно измерять неизвестное сопротивление на любом диапазоне, это не приведет к выходу его из строя. Если установка не соответствует необходимым пределам, на экране будет зафиксирована единица или ноль. В первом случае надо увеличить верхний предел диапазона измерений, а во втором — уменьшить.

Обратите внимание! Перед тем как проверить мультиметром сопротивление, новички обычно касаются обеими руками токоведущих выводов деталей и щупов. В результате измеряется сопротивление резистора и тела, что вносит погрешность в показания прибора. Особенно она велика, когда номинал измеряется в мегаомах. Вывод детали и щуп можно придерживать только одной рукой. Это требование следует соблюдать при проверке любых радиодеталей.

Когда производится ремонт электронной аппаратуры, часто требуется измерить сопротивление впаянного в схему резистора. Чтобы получить точные показания, надо выпаять один из выводов. Измерительная цепь должна состоять только из омметра и резистора. Если он впаян в схему, сопротивления между выводами и другими радиодеталями будут суммироваться. Если деталь имеет много выводов, для проведения измерений ее следует сначала полностью выпаять.

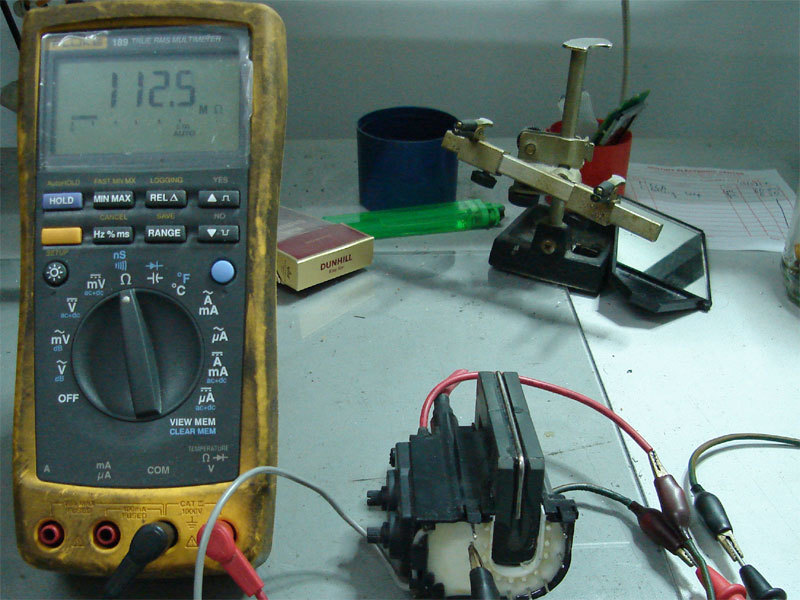

Пример измерения сопротивления

Требуется измерить сопротивление катушки, номинал которой неизвестен. Обычно верхний предел выбирают максимальный. При установке переключателя в положение «2М» и подсоединении к выводам катушки измерительных щупов на экране появятся одни нули. Это значит, что электрическое сопротивление витков есть, но пределы измерения выбраны неверно.

Тогда нужно установить переключатель в положение «200 К», что соответствует диапазону 0-200 К и снова подключить щупы мультиметра. На экране появится величина сопротивления, равная 00,5 кОм. Если в показаниях впереди запятой есть нули, значит, требуется уменьшить пределы измерения еще. При следующем положении переключателя прибор покажет 0,73 кОм. Это значение уже больше соответствует действительности.

Если есть необходимость получить более точный результат, надо снизить диапазон до 0-2 кОм и повторить измерение. На экране появится 0,751 кОм.

Если переключиться на пределы измерения 0-200 Ом, прибор покажет «1», что означает, что измеряемая величина выходит за верхнюю границу.

Перед тем как прозванивать мультиметром катушку на наличие в ней обрыва, надо установить переключатель в этот режим, а затем подключить щупы к ее выводам. Наличие свидетельствует о том, что цепь исправна. Если зуммер «молчит», значит, в катушке обрыв.

Щупы для мультиметра

Щупы в бюджетных тестерах не отличаются высоким качеством, несмотря на то что некоторые из них эффектно выглядят. При покупке следует выбирать такие, чтобы провод был эластичным и плотно держался в месте входа.

Токопроводящие концы сделаны в виде игл, чтобы можно было прокалывать изоляцию провода или находить выводы в микросхемах с малым шагом. В качестве материала применяется бронза, которая плохо держит заточку. Кроме того, иглы обламываются в местах заделки.

На холоде изоляция проводов становится жесткой и прибором неудобно пользоваться.

Еще один недостаток — ненадежный контакт в гнезде прибора. При прозванивании схем он часто теряется.

Щупы для мультиметра часто приходится доводить до кондиции своими руками. Для этого провода припаиваются к наконечникам, а разъемы в гнезда подбираются другие. Наконечник следует залудить, чтобы при нажатии на проверяемую точку величина сопротивления не зависела от усилия нажима.

Целесообразно заменить провода на большее сечение, чтобы уменьшить их сопротивление. Провода в комплекте имеют сопротивление 0,2-0,5 Ом, а порой и выше.

Проверка омметра перед работой

В процессе эксплуатации мультиметра токоведущие жилы измерительных щупов изнашиваются, что отрицательно сказывается на результатах измерения («скачут» показания). Перед работой их следует проверять. Для этого переключатель прибора устанавливают на самый нижний диапазон и замыкают щупы между собой накоротко. После прощупываются его изолированные проводники. При плохом контакте внутри на дисплее начнут сбиваться показания. Можно также проверить щуп в режиме прозвонки. Если звуковой сигнал зуммера будет пропадать и вновь появляться, это говорит о ненадежных контактах.

Питание прибора

В прибор вставляется элемент питания «Крона» на 9 В. Если на экране мультиметра появился значок батарейки, это сигнализирует о том, что она разрядилась и требуется замена. В противном случае показания прибора будут некорректными.

На некоторых мультитестерах есть кнопка HOLD. При ее нажатии показания прибора фиксируются для удобства считывания. Чтобы снова вернуться в рабочий режим, надо отжать кнопку.

Заключение

Каждая модель мультиметра продается с инструкцией, которую следует тщательно изучить, поскольку у каждого вида прибора есть свои особенности.

Перед тем следует определить его приблизительное значение. Если величина составляет несколько ом, деталь можно не выпаивать из платы. При размерности в мегаомах резистор следует выпаивать и измерять, не касаясь выводов руками.

Как измерить сопротивление с помощью цифрового и аналогового мультиметра?

Измерение сопротивления мультиметром? (DMM — аналоговый измеритель)

Измерение сопротивления, а также напряжения и тока является важной частью поиска неисправностей любого компонента. Он сообщает о состоянии компонентов. Измерение сопротивления также используется для проверки наличия открытых или замкнутых цепей. И последнее, но не менее важное: вы можете проверить точность резисторов, поскольку они также имеют цветовую маркировку.

Похожие сообщения:

Что такое сопротивление?

Сопротивление — это противодействие току.Устройство, которое используется для измерения сопротивления, называется омметром. На обоих выводах омметра есть напряжение, которое пропускает ток через проверяемый компонент. Если сопротивление очень высокое, это означает, что будет течь слабый ток. Если сопротивление низкое, это означает, что текущий ток будет большим. Основываясь на величине протекающего тока, он определяет сопротивление.

Мы также можем использовать показания сопротивления для определения короткого замыкания или обрыва цепи. В этом руководстве по мультиметру мы будем измерять сопротивление с помощью цифрового мультиметра и аналогового мультиметра с пошаговым руководством.Прежде чем приступить к выполнению инструкций, вы можете узнать основную разницу между сопротивлением переменного и постоянного тока.

Похожие сообщения:

Измерение сопротивления

с помощью цифрового мультиметра:

• Отключите питание цепи.
• Если на плате есть конденсатор, сначала разрядите его.
• Изолируйте компонент, сопротивление которого необходимо измерить. Если возможно, удалите его из цепи, чтобы избежать параллельных путей, которые могут повлиять на общее сопротивление.
• Включите мультиметр.
• Поверните ручку переключателя на сопротивление Ω

• Для обеспечения высокой точности выберите подходящий диапазон, немного превышающий ожидаемое значение сопротивления. Если он неизвестен, выберите более высокие настройки. Его можно будет вернуть позже.

• Вставьте черный щуп в гнездо COM (общее).
• Вставьте красный щуп в Ω. Большинство цифровых мультиметров имеют общий разъем, используемый для измерения Ω, V и целостности цепи.Используйте розетку с символом Ω.

• Подсоедините выводы к компоненту.
• Обратите внимание на показания. Измените диапазон на минимально возможное значение, чтобы получить точные показания.

Данное измерение резистора 1 кОм показывает сопротивление 1004 Ом, что является более точным, поскольку 4-я цветная полоса (золотая) показывает допуск 5%

• По завершении снимите щупы и поверните ручку переключателя в режим напряжения, чтобы предотвратить повреждение из-за случайного подключения к высокому напряжению.

Примечание. Не измеряйте сопротивление цепи при включенном питании. Перед тестированием компонента обратите внимание на конденсаторы в цепи. Параллельное соединение компонентов также влияет на эквивалентное сопротивление. убедитесь, что в тестируемом компоненте нет других параллельных компонентов. Не прикасайтесь к кончикам электродов во время измерения, это приведет к ошибке в считывании.

Похожие сообщения:

Измерение сопротивления

с помощью аналогового мультиметра:

Аналоговый мультиметр имеет ту же процедуру.Однако при измерении сопротивления необходимо выполнить небольшую калибровку.

• Как обычно, сначала отключите питание цепи и разрядите, если есть конденсатор.
• В тестируемом компоненте не должно быть параллельных компонентов. Если возможно, удалите компонент из цепи.
• Включите аналоговый мультиметр.
• Поверните ручку переключателя на сопротивление Ω

• Для обеспечения высокой точности выберите подходящий диапазон, немного превышающий ожидаемое значение сопротивления.Позже его можно будет вернуть обратно.

Примечание : Диапазон сопротивления аналогового мультиметра имеет коэффициенты умножения. Например, x1, x10 и x100 — это разные диапазоны, показывающие умножение значения шкалы на коэффициент для получения фактического значения.

• Вставьте черный щуп в гнездо COM (общее).
• Вставьте красный щуп в Ω Некоторые счетчики используют гнездо Ω с напряжением. Используйте розетку с символом Ω.

• Откалибруйте или отрегулируйте ноль измерителя, соединив оба датчика вместе и повернув ручку настройки нуля, чтобы показать отклонение на полную шкалу i.е. 0 Ом.

• Подсоедините выводы к компоненту.
• Обратите внимание на показания. Отрегулируйте диапазон измерителя, чтобы показать максимально возможное отклонение для получения максимальной точности.

• Если диапазон равен x1, то это показание составляет 100 Ом. Если диапазон x10, показание составляет 1000 Ом. Если диапазон x100, показание составляет 10 000 Ом.

• После окончания снимите щупы и выберите режим измерения напряжения, чтобы случайно не подключить его к источнику напряжения.

Связанные сообщения:

Фактор, влияющий на показания сопротивления

На сопротивление может влиять множество факторов. Следовательно, при измерении сопротивления необходимо учитывать следующие факторы:

Компонент в цепи: Если компонент находится внутри цепи, на его сопротивление могут влиять любые другие компоненты, включенные параллельно.

Питание через цепь: Если в цепь подается питание или какой-либо заряженный конденсатор, это повлияет на показания, поскольку омметр работает на основе тока, протекающего через счетчик.

Диод в цепи: Если в цепи есть диод, сопротивление цепи изменится, если щупы поменять местами друг с другом. это связано с тем, что диод не пропускает ток в одном направлении.

Пальцы касаются проводов : если ваши пальцы касаются проводов, это повлияет на показания из-за утечки некоторого тока через ваше тело. Не прикасайтесь к кончикам проводов при измерении сопротивления.

Температура: Повышение температуры большинства компонентов при прохождении через них тока.Лучше не измерять сопротивление, когда они горячие, потому что температура влияет на сопротивление.

Связанные сообщения:

Цепь с включенным питанием

Всегда проверяйте, нет ли на цепь питания. это не только влияет на показания сопротивления, но и высокое напряжение также может повредить мультиметр.

Относительный, нулевой или дельта-режим

Современный цифровой мультиметр имеет режим «REL», сокращенно от относительного режима, который также известен как нулевой или дельта-режим.Он используется для измерения очень малого сопротивления. В этом режиме сопротивление щупов автоматически вычитается из показаний. Когда щупы закорочены, они должны показывать 0 Ом.

Настройка нуля аналогового мультиметра

Калибровка нуля или настройка нуля — очень важный шаг перед измерением сопротивления с помощью аналогового мультиметра. Когда провода зонда закорочены, он должен обеспечивать полное отклонение (FSD), что означает нулевое сопротивление между выводами.

Если нет FSD, т.е. он показывает некоторое сопротивление, его необходимо устранить, повернув ручку регулировки нуля, чтобы полностью переместить иглу в положение FSD.

На это также влияет изменение диапазона счетчика. Следовательно, всякий раз, когда вы меняете диапазон измерителя, необходимо выполнять калибровку нуля.

Если вы не можете получить FSD даже после соединения датчиков и поворота нулевой точки, батарея мультиметра разряжена и требует замены.

Разряд батареи

В отличие от измерения напряжения и тока, при измерении сопротивления расходуется батарея внутри измерителя. Следовательно, если батарея разряжена, это повлияет на показания. Цифровой мультиметр показывает четкую индикацию низкого заряда батареи, а также показывает высокое сопротивление между датчиками. Однако аналоговый мультиметр таких показаний не имеет. Вместо этого, если он не показывает FSD при соединении зондов вместе, батарея разряжена и ее необходимо заменить.

Связанные руководства по мультиметру:

Как измерить сопротивление с помощью мультиметра?

Для электрика измерение сопротивления — одна из самых распространенных задач. И знание основ будет иметь решающее значение. Вот почему мы создали это удобное руководство по измерению сопротивления мультиметром.

Процесс так же прост, как измерение тока или напряжения, когда вы используете испытательные щупы для определения сопротивления в цепи, в компоненте или в любой функционирующей системе для его устранения.

Ключ состоит в том, чтобы выбрать переключатель диапазона и отрегулировать десятичные дроби для получения точных показаний.

Предполагая, что вы уже знаете основы того, как мультиметр измеряет различные величины, мы сразу перейдем к делу.

Дополнительные руководства пользователя мультиметра можно найти в следующих статьях:

Как измерить сопротивление с помощью мультиметра

Ниже приведен пошаговый процесс измерения сопротивления с помощью цифрового мультиметра. В этом руководстве мы будем использовать резисторы (разных номиналов) и простую схему для измерения сопротивления.

Шаг 1

Возьмите мультиметр, несколько резисторов разных номиналов и простую схему на макетной плате.Вы можете пропустить схему, потому что она предназначена только для демонстрационных целей.

Используйте цифровой мультиметр для измерения сопротивления

Шаг 2

Используйте дисковый переключатель, чтобы выбрать функцию сопротивления в мультиметре. В зависимости от значения сопротивления вы можете переключать диапазон во время тестирования. Выбранный диапазон — 2000 Ом

Выберите функцию сопротивления мультиметра

Шаг 3

Подключите щупы к клемме резистора и прочтите значение, отображаемое на экране.Ниже приведены значения для каждого резистора (как показано на рисунке)

Резистор 1

Значение 2,21 кОм. Обратите внимание, что переключатель диапазона указывает на 20 кОм, а считанное значение — 2,21, что дает нам окончательное значение сопротивления 2,21 кОм.

Резистор 2

Значение 23 Ом. В этом случае переключатель диапазона указывает на 200 Ом, а считываемое значение — 23,1, что означает, что сопротивление составляет приблизительно 23 Ом.

Если бы переключатель диапазонов был на 200 кОм и показания были бы такими же, сопротивление было бы 23 кОм (что является огромным значением).

Резистор 3

Значение 671 Ом. Переключатель диапазона находится на 2000 Ом, а значение 671, что дает нам измерение как 671 Ом.

Следует отметить, что сопротивление не увеличивается на размер резистора. Резистор 1 был больше, чем резистор 3, но тот, у которого было наибольшее значение сопротивления (2.21 кОм).

Step 4

Вы также можете использовать мультиметр для проверки сопротивления в цепи. Это дает вам возможность из первых рук увидеть, как работает сопротивление в цепи под напряжением.

Обратите внимание на приведенное ниже изображение простой схемы, которая соединяет белый светодиод общего назначения с источником питания. Обратите внимание, что мы вставили в схему резистор.

Как измерить сопротивление в цепи с помощью мультиметра

Шаг 5

Используйте щупы мультиметра и направьте их по обе стороны от резистора в цепи.Проверьте сопротивление на дисплее и сравните его с предыдущими показаниями, которые мы получили, когда измерили только резистор. Падение (с 671 Ом до пренебрежимо малого значения) сопротивления означает, что в цепи задействован резистор.

Мы считаем, что измерение сопротивления с помощью мультиметра — самый простой процесс, потому что вам не нужно беспокоиться ни о полярности, ни о о входящем токе (если это не цепь).

Подробнее: Лучший цифровой мультиметр для электроники

Использование метода цветового кода для измерения сопротивления

Если вы хотите сделать процесс интересным, вы также можете сравнить свои измерения с результатами, полученными с помощью системы цветового кодирования.

Резисторы повсеместно помечены определенными цветовыми кодами (на корпусе), чтобы помочь техническим специалистам и электрикам рассчитать их значения без использования мультиметра.

Хотя это не самый точный метод из-за возможности человеческой ошибки, мы рекомендуем вам сравнить свои показания, чтобы лучше понять процесс. Вы можете использовать это внешнее руководство для этой цели.

Устранение неисправностей цепи

Когда электрик пытается устранить неисправность цепи или системы, он / она обычно проверяет сопротивление в ней.Потому что сопротивление цепи резко меняется, когда она подключена к нагрузке (как мы наблюдали в приведенном выше примере).

После того, как источник питания протекает, первое, что нужно проверить в цепи, — это проверить ее сопротивление. Где это проверить, зависит от вашего опыта.

Заключение

Мы надеемся, что это краткое руководство о том, как проверить сопротивление с помощью мультиметра, было полезно для ваших домашних и хобби-проектов. Если у вас есть вопросы или предложения, не забудьте добавить их в комментарии.

Измерение сопротивления резисторов с помощью мультиметра

Преобразование цветов в числа

Прежде чем мы начнем измерять сопротивление резисторов, было бы очень полезно знать, как различать разные резисторы. Резисторы имеют набор цветных полос, которые указывают их номинал. В таблице ниже показаны все возможности. Щелкните его, чтобы увеличить.

Используя эту таблицу, резистор желтого, фиолетового и коричневого цветов будет равен 47 x 10 = 470

Более того, если резистор имеет четыре цветные полосы, последний цвет будет указывать допуск.В таблице ниже показаны допуски для разных цветов. Щелкните его, чтобы увеличить.

Допуск резистора покажет вам диапазон ожидаемого от него значения. Например, допуск 5% для значения 100 означает, что оно может быть где-то между 95 и 105.

Чтобы измерить сопротивление резистора, нужно иметь под рукой мультиметр. Чтобы правильно измерить сопротивление, необходимо выполнить следующие шаги:

1. Переключите шкалу на диапазон 200 Ом, если его еще нет.
2. Черный провод должен быть подключен к клемме COM.
3. Красный провод подключается к клемме с меткой Ω. Это может отличаться для разных моделей, поэтому обратитесь к конкретным инструкциям.
4. Включите глюкометр.
5. Приобретите резистор 100 Ом. Цветные полосы будут коричневыми, черными, коричневыми и золотыми, что соответствует правильному порядку.

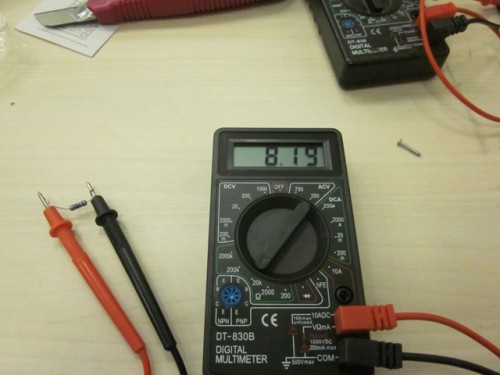

6. Подсоедините кончик черного щупа к одному концу провода резистора. Вы выбираете произвольный конец.
7. Подсоедините конец красного щупа к другому концу провода резистора.

Если они у вас есть, зажимы из крокодиловой кожи или переходники для крючков будут очень полезны для наконечников измерительных щупов. В противном случае будет трудно прикасаться к каждому концу провода резистора обоими наконечниками щупа одновременно.

Интерпретация сопротивления, отображаемого на измерителе

В идеале, измеритель должен отображать 100 Ом. Вполне вероятно, что измеритель покажет значение немного ниже или выше 100. Однако, если измеритель отображает 0L или необычно большое число, вам следует убедиться, что настройка для шкалы находится на уровне Ом, если это настройка для вашего конкретный мультиметр.Покачивайте соединения испытательного щупа, чтобы соединение было правильно установлено. Или у вас могут быть цветные полосы в неправильном порядке. Правильный порядок указан в шаге 5. Но если мультиметр в рабочем состоянии, то резистор может быть причиной необычных показаний. Резисторы не устойчивы к старению, перепадам температур, ударам и прочему плохому обращению. Тем не менее, маловероятно, что новый резистор 100 Ом с допуском 5% будет давать показания за пределами диапазона 95–105 Ом. Для уверенности протестируйте еще несколько резисторов.

Изучение диапазонов сопротивления

1. Приобретите резистор 470 Ом, у которого цветные полосы желтые, пурпурные, коричневые и золотые.

2. Для ручного мультиметра выберите диапазон сопротивления менее 470 Ом.

3. Подключите резистор 470 Ом так же, как резистор 100 Ом.

Выбор низкого максимального диапазона с помощью шкалы не наносит вреда мультиметру, как и выбор неподходящего диапазона напряжений.Тем не менее, измеритель ручного выбора диапазона не сможет отобразить измерение сопротивления. Обычно вместо этого отображается 0L. Из-за необходимости частого тестирования различных диапазонов на ручном измерителе диапазона будет утомительно определять сопротивление блока резисторов. Эта работа значительно упрощается с помощью измерителя с автоматическим дальномером.

Изображения любезно предоставлены

Как измерить сопротивление на аналоговом мультиметре

Электрическое сопротивление — это величина сопротивления, или сопротивления, которое материал или провод создает в цепи или между двумя точками на проводе, и может быть легко измерена с помощью аналогового мультиметра .Сопротивление измеряется в Ом, что является одной из основных настроек практически на каждом мультиметре, который когда-либо производился. Это простое пошаговое руководство покажет вам, как измерить сопротивление с помощью аналогового мультиметра.

Шаг 1. Отключение питания цепи или оборудования

Перед использованием мультиметра для измерения сопротивления в цепи или проводе необходимо всегда выключать все оборудование, подключенное к цепи. Если вы не выключите оборудование, вы рискуете повредить как оборудование, так и мультиметр.

Шаг 2 — Включите аналоговый мультиметр

Установите переключатель мощности аналогового мультиметра в положение «Вкл.».

Шаг 3 — Установите мультиметр на измерение в омах

В зависимости от интерфейса на передней панели аналогового мультиметра вам нужно будет установить селекторный переключатель в положение Ом, или вам может потребоваться установить его в символ, который представляет омы: знак Омега. На очень небольшом количестве мультиметров настройка может фактически соответствовать сопротивлению этикетки.Какую бы схему именования ни использовал ваш мультиметр, выберите настройку выбора, которая измеряет сопротивление в омах.

Шаг 4. Вставьте электродные щупы или зажимы

Вставьте черный и красный провода или зажимы щупа в соответствующий паз. Некоторые мультиметры имеют только два слота, отмеченные положительным и отрицательным. В этом случае вставьте красный провод в положительный слот, а черный провод — в отрицательный. Однако в некоторых мультиметрах есть прорези или отверстия, специально отмеченные для измерения сопротивления.Если вы не знаете, в какой слот вставить провод щупа, обратитесь к руководству по эксплуатации вашего мультиметра.

Шаг 5 — Проверка аналогового мультиметра

Перед тем, как вы действительно проверяете сопротивление, вы должны протестировать мультиметр, чтобы убедиться, что он отображает точные показания. Поэтому соприкасайтесь кончиками проводов зонда или зажимов друг с другом. Если мультиметр работает правильно, вы должны увидеть результат бесконечного сопротивления. Фактически это указывает на отсутствие сопротивления или 0 Ом в соединении между двумя датчиками.Однако аналоговые мультиметры не показывают нулевое значение; поэтому стрелка переместится в противоположный конец шкалы, где находится символ бесконечности.

Шаг 6 — Проверка сопротивления в цепи или проводе

Поместите оба вывода зонда или зажимы по обе стороны от провода или резистора, который вы хотите проверить. Прикоснувшись к двум точкам, внимательно прочтите показания, показанные на аналоговом графике и шкале стрелки. Вы можете использовать это число для сравнения с указанным номинальным сопротивлением резистора или цепи, которые вы тестировали.

Измерение напряжения на макетной плате

Измерение напряжения на макетной плате

Рисунок 1. Измерение падения напряжения на резисторе в цепи.

Измерение напряжения в цепи аналогично измерению давление в водопроводе. В то время как манометр показывает давление разница между внутренней и внешней стороной трубы, вольтметр указывает «давление» разность между его красным датчиком и черный зонд.Мы называем эту разницу «электрического давления» «Напряжение.»

Каждый резистор в электрической цепи «разряжается» Некоторое напряжение, подаваемое батареей или другим источником. Чтобы измерить это падение напряжения, используйте цифровой мультиметр (DMM), как показано, поместив измеритель щупы на каждом конце резистора. См. Рисунок 1.

Ручка цифрового мультиметра должна быть установлена ​​на диапазон постоянного напряжения для измерения постоянного тока. напряжения. Используйте курсор мыши, чтобы щелкнуть и повернуть ручку в желаемый диапазон. На рис. 2 ручка установлена ​​на « 20 DCV .»Это означает Цифровой мультиметр может отображать измерения до 20 вольт. Значит, цифровой мультиметр считывает На рисунке 2 предполагается, что напряжение составляет 5,79 вольт.

Рисунок 2. Ручка цифрового мультиметра установите диапазон 20 вольт, показав 5,79 вольт.

Если ручка повернута на «2000 м», цифровой мультиметр может считывать значения от до 2000 милливольт. При этой настройке цифровой мультиметр не будет показывать десятичные разряды. Например, отображение «652» будет понятным как 652 милливольта.Если на дисплее отображается «755» с ручкой, установленной в положение «1000 DCV», что это за измерение? (ответ: 755 вольт!)

Примечание: Будьте осторожны при работе с агрегатами. Самый формулы, такие как закон Ома, ожидают измерения в вольтах. Но вы часто встретите меры в милливольтах (то есть 1/1000 вольт). Итак, вы можете преобразовать меру 652 милливольта в вольты:

Как видите, преобразование милливольт в вольт на самом деле так же просто, как перемещение десятичной запятой на три позиции влево, что приводит к делению числа на 1000.

Как проверить различные типы резисторов с помощью стрелочного мультиметра

Резисторы — один из самых основных компонентов в электронных схемах. Тестирование резисторов — это базовый навык для освоения и изучения электронных технологий. Ниже представлены методы тестирования и опыт обычных резисторов.

Мультиметр со стрелкой

---

Каталог

909000

909 .1 Метод тестирования

Фактическое значение сопротивления можно измерить, подключив два измерительных провода (без различия между положительной и отрицательной клеммами) к двум выводам резистора. В целях повышения точности измерения; диапазон следует выбирать в соответствии с номиналом сопротивления.

1.2 Опыт тестирования

(1) Из-за нелинейной зависимости шкалы сопротивления передачи; его средняя часть распределена более тонко, поэтому указанное значение стрелки должно как можно больше падать до среднего положения шкалы, которое находится в диапазоне 20% -80% радиан от полной шкалы, чтобы сделать измерение более точным. точный.В зависимости от уровня погрешности сопротивления допускается погрешность в 5%, ± 10% или ± 20% между показанием и номинальным сопротивлением. Если число показаний превышает диапазон ошибок, это означает, что значение сопротивления изменилось.

(2) При проверке, особенно при измерении резисторов с сопротивлением более десятков кОм, не касайтесь проводящей части измерительных проводов и резистора. И когда резистор приваривается к цепи, по крайней мере один конец должен быть приварен, чтобы избежать влияния других компонентов схемы на испытание, что приведет к ошибке измерения.Хотя сопротивление цветного кольцевого резистора можно определить по метке цветного круга, лучше использовать мультиметр для измерения его фактического значения сопротивления. А для обнаружения цементных резисторов, поскольку они также являются разновидностями постоянных резисторов, метод измерения точно такой же, как и у обычных постоянных резисторов.

Постоянные резисторы

---

II Предохранительные резисторы

2.1 Метод тестирования

(1) В цепи, когда плавкий предохранительный резистор плавится, а затем отключается цепь, значение сопротивления может быть оценка по личному опыту; если поверхность плавкого резистора окажется черной или обгоревшей, можно сделать вывод, что он перегружен, что означает, что ток, проходящий через него, превышает номинальное значение во много раз.Если поверхность чистая без каких-либо следов, это означает, что ток, протекающий через нее, просто равен номинальному значению плавления или немного превышает его.

(2) Шестерня «Rxl» на мультиметре может использоваться для измерения сопротивления плавких резисторов без следов на поверхности. Чтобы измерения были точными, один конец предохранительного резистора следует припаять к цепи. Если измеренное сопротивление бесконечно, это означает, что предохранительный резистор не сработал.Если измеренное значение сопротивления далеко от номинального значения, это означает, что значение сопротивления изменилось и резистор не подходит для повторного использования.

2.2 Опыт тестирования

На практике также бывает немного ситуаций, когда резисторы предохранителей выходят из строя или закорачиваются в цепи.

Плавкие резисторы

---

III Потенциометры

3.1 Метод тестирования

(1) При проверке потенциометра сначала поверните ручку и попытайтесь проверить, плавно ли вращается ручка и переключатель гибкий.Кроме того, попробуйте прислушаться к звуку при включении или выключении переключателя, чтобы увидеть, четкий ли звук щелчка. А также послушайте звук трения между точками внутреннего контакта и корпусом резистора. Шорох обычно свидетельствует о плохом качестве резистора.

(2) При тестировании с помощью мультиметра сначала выберите соответствующий резистивный редуктор в соответствии с сопротивлением проверяемого потенциометра, а затем выполните следующие шаги обнаружения:

1) Используйте редуктор мультиметра измерить значение сопротивления на концах «1» и «3».Число показаний должно быть номинальным сопротивлением потенциометра. Если стрелка мультиметра не двигается или два значения показаний сильно различаются, это означает, что потенциометр поврежден.

2) Проверьте, находится ли подвижный рычаг потенциометра в хорошем контакте с диском резистора.

3) Используйте шестерню мультиметра, чтобы измерить значение сопротивления на концах «1» и «2», и поверните ротор 2 потенциометра против часовой стрелки в положение, близкое к «выключено».В это время, чем меньше значение сопротивления, тем лучше.

4) Медленно поверните ротор по часовой стрелке, в течение этого времени значение сопротивления должно постепенно увеличиваться, а стрелка на измерителе должна плавно перемещаться.

5) Когда ротор повернут в крайнее положение «3», значение сопротивления должно быть близко к номинальному значению потенциометра, что аналогично результату, когда мы измеряем значение сопротивления на концах «2» и «3».

3.2 Опыт тестирования

Если стрелка мультиметра подскакивает во время вращения рукоятки вала, это указывает на неисправность подвижного контакта — плохой контакт.

Что такое потенциометр?

---

IV Термисторы с положительным температурным коэффициентом (PTC)

4.1 Метод тестирования

Шестерня «Rx1» мультиметра часто используется при измерении термисторов PTC, и в основном это два этапа:

(1) Определение нормальной температуры (температура в помещении близка к 25 ° C)

Подключите два измерительных провода к двум контактам термистора PTC, чтобы измерить его фактическое сопротивление и сравнить измеренное значение с номинальным сопротивлением. ценить.Разница между двумя значениями в пределах ± 2 Ом относительно нормальная. Если фактическое значение сопротивления далеко от номинального значения сопротивления, это означает, что резистор поврежден или имеет плохие характеристики.

(2) Обнаружение нагрева

Поместите источник тепла (например, электрический паяльник) рядом с термистором PTC, и в то же время проверьте значение его сопротивления с помощью мультиметра. Если его значение увеличивается с повышением температуры, термистор работает нормально.Если значение сопротивления не изменяется, это указывает на то, что его характеристики ухудшились и его больше нельзя использовать.

4.2 Опыт тестирования

Не помещайте источник тепла слишком близко к термистору PTC и не контактируйте напрямую с термистором, иначе он может сгореть.

Термисторы PTC против термисторов NTC

---

В Термисторы с отрицательным температурным коэффициентом (NTC)

5.1 Метод испытаний

(1) Измерьте номинальное значение сопротивления Rt.

Метод измерения термистора NTC с помощью мультиметра такой же, как и метод измерения обычных постоянных резисторов. То есть выбрать соответствующий резистивный редуктор в соответствии с номинальным сопротивлением термистора NTC, и фактическое значение Rt может быть непосредственно измерено.

(2) Оцените температурный коэффициент

Сначала измерьте значение сопротивления Rtl при комнатной температуре T1, а затем используйте электрический паяльник в качестве источника тепла.Поместите источник тепла рядом с термистором Rt и измерьте значение его сопротивления RT2. Одновременно проверьте среднюю температуру t2 поверхности термистора RT с помощью термометра.

5.2 Опыт тестирования

Поскольку термисторы NTC чувствительны к температуре, во время тестирования следует учитывать следующие моменты:

(1) Rt измеряется производителем при температуре окружающей среды 25 ° C. Следовательно, когда для измерения Rt используется мультиметр, температура окружающей среды, в которой проводится испытание, также должна быть близка к 25 ° C, чтобы гарантировать надежность испытания.

(2) Мощность, подлежащая испытанию, не должна превышать указанное значение, чтобы избежать ошибки измерения, вызванной тепловым эффектом тока. Во время тестирования не держите корпус термистора руками, иначе температура тела повлияет на тест.

Термисторы NTC

---

Варисторы VI

6.1 Метод тестирования

Используйте шестерню «Rxlk» мультиметра для измерения прямого и обратного сопротивления изоляции между двумя контактами варистора. и измеренное значение обычно бесконечно.

6.2 Опыт тестирования

Если измеренное значение сопротивления не бесконечно, это указывает на наличие тока утечки. Если измеренное значение сопротивления слишком мало, это означает, что варистор поврежден и его нельзя использовать.

Варисторы

---

VII Фоторезисторы

7.1 Метод тестирования

(1) Закройте светопропускающее окно фоторезистора листом черной бумаги.В это время стрелка мультиметра будет оставаться неподвижной, а значение сопротивления приближается к бесконечности.

(2) Направьте источник света на светопропускающее окно фоторезистора. В это время стрелка мультиметра будет качаться с большой амплитудой, а значение сопротивления значительно уменьшится.

(3) Направьте светоприемное окно фоторезистора на падающий свет и встряхните небольшую черную бумагу в верхней части светозащитного окна, чтобы он принимал свет с перерывами.В это время стрелка мультиметра должна качаться влево и вправо при встряхивании черной бумаги. Если стрелка мультиметра всегда останавливается в определенном положении и не колеблется при встряхивании, это указывает на повреждение светочувствительного материала фоторезистора.

7.2 Опыт испытаний

Для метода (1), чем больше измеренное значение, тем лучше характеристики фоторезистора. Если значение слишком мало или близко к нулю, фоторезистор, возможно, сгорел и больше не может использоваться.

Для метода (2), чем меньше измеренное значение, тем лучше характеристики фоторезистора. Если это значение слишком велико, это указывает на то, что разомкнутая цепь внутри фоторезистора повреждена и не может быть использована снова.

Потенциометр

---

Вам также может понравиться:

Каковы функции и применение варистора?

Как проверить сопротивление заземления?

Что такое гигантское магнитосопротивление (ГМС)?

Подтягивающий резистор и понижающий резистор

Как проверить значение сопротивления SMD или поверхностного монтажа по их коду и проверить на мультиметре

Проверить резистор smd с помощью мультиметра

Цифровой код для резисторов smd

Вот видео по этой теме, которое вы можете посмотреть для более подробной информации:

Резисторы для поверхностного монтажа или резисторы SMD очень часто используются в электрических и электронных схемах.Сегодня они встречаются повсюду во всем электронном оборудовании. Они имеют определенное значение сопротивления или Ом, которое указано на них в виде цифрового кода. На следующем изображении показана схема резисторов для поверхностного монтажа, на которой вы можете увидеть резисторы SMD и остальную часть пайки на печатной плате.

I Постоянные резисторы

II Предохранительные резисторы

PTC) Термисторы

В Термисторы с отрицательным температурным коэффициентом (NTC)

Варисторы VI

VII Фоторезисторы

На этом изображении вы можете увидеть поверхностные или поверхностные сопротивления SMD с цифровым кодом на них.

На резисторах указан специальный код номинала.Этот код легко изучить и, конечно же, легко напечатать на маленьком и крошечном корпусе резистора SMD. Этот код состоит из трех цифр или также используется трехзначный буквенно-цифровой код. Иногда это может быть четырехзначный код также в случае резисторов очень высокой точности. Здесь мы будем обсуждать только трехзначный код. Трехзначная цифра описывает почти все возможные значения резисторов, обычно используемых в бытовой электронике или коммерческой электронике.

Чтобы понять цифровой код резистора для поверхностного монтажа, мы должны увидеть некоторые примеры значений резисторов, а затем увидеть их значение в Ом, чтобы хорошо понять код.

Сначала посмотрите на следующее изображение, чтобы увидеть первый пример резистора:

Вы можете увидеть здесь 150 код резистора. На корпусе резистора SMD напечатано кодовое значение 150.

Значение 150 нам нужно, чтобы понять, как его декодировать. Если мы поймем, что означает кодовое значение 150, мы легко узнаем, какое значение имеет конкретный резистор, и тогда мы сможем легко протестировать и оценить этот резистор с помощью мультиметра.

как проверить резистор smd мультиметром

В коде будут учитываться первые две цифры, поскольку они упомянуты, как и в приведенном выше примере, они будут равны 15, а затем третья цифра представляет количество нулей в конце двух предыдущих цифр. В приведенном выше примере это ноль означает, что нулей нет вообще. Другими словами, значение будет 15R или 15 Ом. Поэтому, если мы можем проверить этот резистор, измеритель должен показать значение 15 Ом в диапазоне сопротивления. Но имейте в виду, что допустимое отклонение значения сопротивления может составлять от 5 до 10%.Таким образом, значение сопротивления будет достаточно близко к значению, указанному на самом резисторе. Здесь, на изображении с ударом, вы можете увидеть мультиметр, проверяющий конкретный обсуждаемый резистор.

Здесь мы тестируем SMD-резистор с кодовым значением 150 на мультиметре для определения значения сопротивления, и счетчик показывает 14.1R

Теперь мы тестируем резистор другого номинала, который имеет кодовое значение 684, указанное на нем. Согласно расшифровке номинала резистора оно должно быть 68, а затем 4 числа нулей.То есть 680000 Р или Ом. Так что удобно писать это как 680К или 680 кОм. здесь 1000 представляют килограммы. изображение ниже показывает детали такого резистора.

На изображении вы можете увидеть резистор с кодовым значением 684 в качестве SMD-компонента.

Следующее значение мы видим значение резистора 1R5. В таком коде значения мы изменим центральное буквенное значение, которое в приведенном ниже примере R, на точку и сдвинем алфавит вправо от цифры.Таким образом, в этом случае он станет 1,5R, что на 1,5 Ом отклонено от курса. В случае 1К5 это могло быть 1,5 К.

вот резистор с кодом значения 1R5. 1R5 означает резистор на 1,5 Ом.

Вот видео по этой теме, вы можете посмотреть более подробную информацию:
