2. Практика. Как пользоваться мультиметром

Тестер, авометр, мультиметр — это названия одного и того же измерительного прибора. Он позволяет измерить с приемлемой точностью основные электрические параметры — напряжение, ток и сопротивление. Информация отображается либо на стрелочном табло, как у аналоговых моделей прошлых лет, либо на цифровом табло как у современных моделей. Не зависимо от вида отображения информации в тестер устанавливается источник питания.

Обычно это две пальчиковые батарейки по 1,5 В. В любом тестере есть как минимум две клеммы, к которым присоединяются щупы. Они служат для соединения тестера с двумя точками электрической цепи, параметры которой тестируются. Измерение напряжения и тока не требуют расхода электроэнергии батареек. Поэтому в первую очередь при прозвоне электрических цепей необходимы батарейки с достаточной энергией.

Это измерение сопротивления электрической цепи. И если её нет, а щупы соприкасаются друг с другом значит величина измеряемого сопротивления равна нулю. Поэтому если на табло показания отличные от нуля, тестер надо откалибровать регулятором для настройки. При этом лучше всего установить диапазон измерения в Омах. В этом режиме получается максимальный расход энергии батареек.

Если получить ноль на табло не получается, значит они требуют замены. В аналоговом приборе можно вынуть батарейки и проверить их в режиме измерения тока. Обычно одна из них разряжается больше другой. Поэтому можно заменить наиболее разряженную батарейку на свежую и заново проверить установку нуля в диапазоне измерения сопротивления в Омах.

Если всё нормально получилось можно приступать прозвону. Хотя если не требуется измерять какие — либо значения сопротивления проверять установку нуля и состояние батареек не обязательно.

Проверяя электрическую цепь необходимо сделать так, чтобы электрический ток, создаваемый тестером, протекал только через эту цепь.

Иначе на табло будут отображены значения, учитывающие соседние цепи. Такое возможно, например, в печатной плате. Поэтому в ней можно корректно проверить или измерить сопротивление только одного установленного в ней элемента и только при одном отпаянном от платы выводе.

Если этим элементом окажется резистор с неизвестным сопротивлением, например с цветовой кодировкой, а тестер имеет несколько диапазонов измерения сопротивления можно для начала установить любой диапазон измерения сопротивления.

Затем щупами прикоснуться к выводам резистора и посмотреть на табло. Если тестер аналоговый и диапазон выбран неудачно, стрелка будет близка к крайним положениям. При этом надо перейти на другой диапазон, при котором стрелка будет близка к середине табло. После этого надо уточнить настройку нуля для этого диапазона и измерить сопротивление резистора. Примерно так же выполняется прозвон резистора цифровым тестером.

Отличие только в показаниях на табло в цифрах и возможно не потребуется проверять настройку нуля, поскольку цифровые тестеры модернизированы. Диоды имеют несколько разновидностей. Их объединяет наличие только двух выводов.

Но при этом они выполняют функции отличные друг от друга. Например, прозвон тестером туннельного диода не имеет смысла, поскольку это будет просто замер сопротивления без возможности проверки его соответствия своему назначению. То же самое относится к стабилитронам и светодиодам. Они могут тестироваться как неповреждённые, но при этом не соответствовать параметрам. Поэтому тестером правильно проверять только выпрямительные диоды. При этом можно выявить неисправный диод и определить анод и катод у исправного.

Если, прикоснувшись к выводам в режиме измерения единиц килоом, на табло отсутствуют показания, а при перемене щупов местами показание сопротивления на табло появляется, диод исправен.

Показания на табло независимо от перемены щупов местами свидетельствуют о том, что диод испорчен. Но это верно лишь при полной уверенности в том, что это выпрямительный диод. Иначе это может быть исправный стабилитрон или туннельный диод. То же самое может быть и при показании на табло обрыва. Динистор — коммутирующий диод, включаемый напряжением определённой величины — может быть исправным.

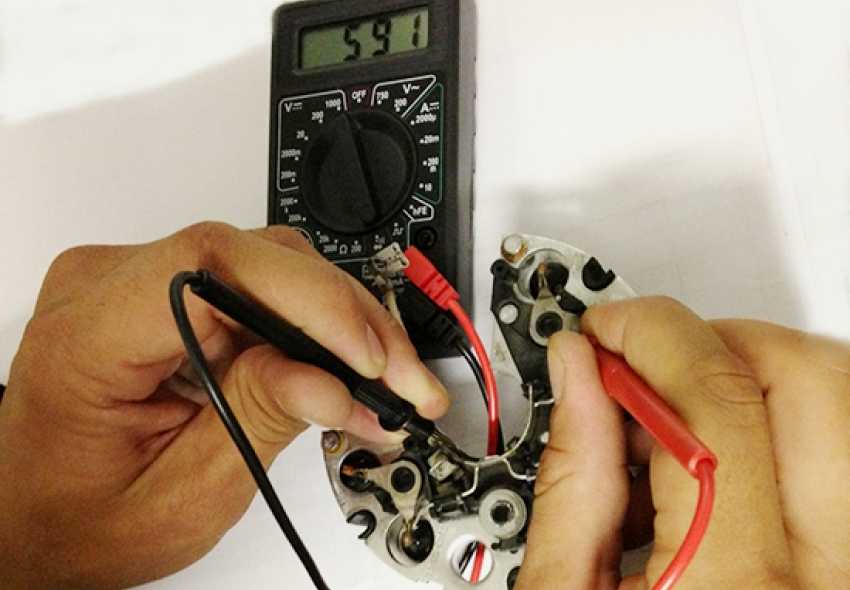

Тестером рекомендуется проверять только биполярные транзисторы. У полевых транзисторов при проверке может быть повреждён переход затвора по причине его высокой чувствительности к статическому электричеству.

Для проверки потребуется освободить от связей коллектор и эмиттер. Поскольку транзисторы чувствительны к перегреву при пайке не стоит вынимать их из платы.

Лучше разорвать электрическую цепь, отпаяв один из выводов диода или резистора, соединённых с этим транзистором. Коллектор, база и эмиттер есть у всех биполярных транзисторов не зависимо от конструктивного исполнения.

Если транзистор исправен, прозвон переходов база — эмиттер и база — коллектор получается как у двух диодов с общим выводом. Им является база. При этом переход коллектор эмиттер обычно исправен и показывает большое сопротивление при любом положении щупов.

Поэтому необходимо найти базу первой. Для этого один щуп надо соединить с любым выводом, а другой соединить поочерёдно с двумя оставшимися. И при этом смотреть на табло. Если показания значительно отличаются, надо перейти к следующему выводу.

Если и в этом случае показания отличаются, надо перейти к последнему выводу. При различных показаниях для всех трёх выводов надо поменять щупы местами и повторить проверку. Если не получилось найти вывод, относительно которого два других показывают почти одинаковое сопротивление, значит, транзистор не исправен.

Если получилось — значит, база найдена. Плюсовый щуп на базе — это n-p-n транзистор. Минусовый — p-n-p транзистор. Конденсатор также проверяется тестером. Можно проверить состояние изоляции между обкладками и оценить ёмкость. Но последнее возможно только при достаточно больших величинах ёмкости, начиная с единиц микрофарад. При этом лучше использовать тестер со стрелочным табло, поскольку перемещение стрелки намного более заметно, нежели быстрая смена цифр.

При прозвоне хороший конденсатор показывает обрыв на диапазоне измерения мегом. Но это не относится к полярным электролитическим конденсаторам. При их проверке надо соблюдать полярность, прикасаясь плюсовым щупом к плюсовому выводу, а минусовым щупом к минусовому выводу конденсатора. И при этом на табло будет показание сопротивления. Чем оно больше, тем лучше. Тем меньше ток утечки.

Если измеряемое сопротивление между выводами невелико и табло показывает десятки килоом или меньше конденсатор испорчен. При прикосновении к выводам конденсатора с ёмкостью от единиц микрофарад и более показания на табло начинаются со значений близких к нулю и затем увеличиваются. Это происходит по причине наполнения электрической ёмкости энергией батарей тестера. Он при этом является источником ЭДС с определённым внутренним сопротивлением. Оно минимально при использовании диапазона в Омах и увеличивается при дальнейшем переключении диапазонов.

Поэтому для конкретного конденсатора надо подобрать оптимальный диапазон измерения сопротивления. Тогда можно сравнить несколько конденсаторов по величине ёмкости. Более медленному перемещению стрелки соответствует большая величина ёмкости. Тестер незаменим для оценки электрических цепей из одного или большего числа элементов. Но не следует оставлять тестер в этом же состоянии после подобных проверок. Надо либо отключить его, либо переключить в режим измерения тока или напряжения.

Это продлит срок службы его батареек. Похожие записи 2 Бензиновый генератор с автоматическим запуском Стало появляться много вопросов о том, как подключить в своем доме генератор, чтобы он […] 0 Что такое конденсатор? Конденсатор — распространенное двухполюсное устройство, применяемое в различных […] 0 Как соединить конденсаторы?

Последовательное и параллельное соединение Вопрос о том, как соединить конденсаторы может возникнуть у любого человека, […] Свежие комментарии Добрый день! Подскажите пож частный дом, подключение 3х фазное, есть заземление сварной треугольник на 2м из профиля и кабель 6кв хотел обезопаситься от обрыва 0, дабы избежать в в розетках.

Подскажите как лучше заземлить 0? Главная Электробытовые приборы Прозвонка цепи: проверяем провода и отдельные элементы цепи.

Прозвонка цепи: проверяем провода и отдельные элементы цепи На чём основан прозвон? Прозвонка резистора Если этим элементом окажется резистор с неизвестным сопротивлением, например с цветовой кодировкой, а тестер имеет несколько диапазонов измерения сопротивления можно для начала установить любой диапазон измерения сопротивления.

Прозвонка диода Диоды имеют несколько разновидностей. Прозвонка транзистора Тестером рекомендуется проверять только биполярные транзисторы. Прозвонка конденсатора Конденсатор также проверяется тестером. Электробытовые приборы , Электрокомпоненты Октябрь 12, admin в Добавить отзыв Отменить ответ.

Прозвонка цепи: проверяем провода и отдельные элементы цепи

Тестер, авометр, мультиметр — это названия одного и того же измерительного прибора. Он позволяет измерить с приемлемой точностью основные электрические параметры — напряжение, ток и сопротивление. Информация отображается либо на стрелочном табло, как у аналоговых моделей прошлых лет, либо на цифровом табло как у современных моделей. Не зависимо от вида отображения информации в тестер устанавливается источник питания. Обычно это две пальчиковые батарейки по 1,5 В.

Варианты прозвонки проводов При прозвонке мультиметром можете выбрать любой предел Теперь наши провода образовали единую цепь.

Чем прозвонить проводку

Когда электрический прибор внезапно перестает работать, то у его владельца появляется желание самостоятельно разобраться с неисправностью и устранить ее. Для этого необходимо убедиться в целостности электрической схемы, качестве подключения соединительных проводов , исправности переключателей, коммутационных аппаратов и других элементов. Такая проверка заключается в измерении электрического сопротивления цепи. Проверка сопротивления любой электрической схемы основана на действии закона Ома для участка цепи , через который пропускают ток и замеряют его величину. На вход проверяемой схемы подают стабилизированное напряжение. Обычно для этого используют химические источники тока:. Их делают по приведенной ниже схеме. К одному концу батарейки припаивают цоколь лампочки от карманного фонаря, а к другому — гибкий электрический провод в изоляции с зажимом-крокодилом на конце. На второй контакт лампочки крепится медная проволока 2,5 квадрата, выполняющая роль щупа.

Прозвонка цепи: проверяем провода и отдельные элементы цепи

Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике. Мультиметр — это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин. Самый малый набор функций мультиметра — это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов измерение падения напряжения на p-n переходе , звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Часто возникает необходимость использовать мультиметр или тестер для проверки целостности проводных или кабельных линий, обмоток трансформаторов, исправности электронных компонентов и защитных устройств.

Работа с мультиметром: от теории к практике

Невзирая на многофункциональность и универсальность современных измерительных приборов, профессиональные инженеры осуществляют выбор мультиметра, исходя в первую очередь из тех физических величин, которые требуют как можно более точного измерения. Профессиональный мультиметр — прибор, способный полностью удовлетворить потребность измерений в узкой специализированной сфере. Специалисты, читая технические характеристики, точно знают, на что им смотреть, чтобы выбрать лучший инструмент для себя, исходя из соотношения цена-качество. Поэтому, данный обзор функциональных возможностей различных мультиметров предназначен для начинающих, чтобы они с одной стороны имели набор необходимых функций, с другой не переплачивали за ненужные возможности. Существуют общие понятия, относительно того, как пользоваться мультиметром в процессе осуществления измерений, которые бывают:.

Как прозвонить провода: способы определения поврежденных жил кабелей

Часто необходимо в домашних условиях прозванивать или определять целостность цепи для того, что бы определить место повреждения электропроводки или исправность электротехнических устройств: выключателей, ламп, трансформаторов, предохранителей, электродвигателей, светодиодов, тэнов и т. В отличие от измерения величины тока и напряжения, прозвонка и любые измерения сопротивления- всегда только осуществляется при отключенном питании цепи. Прозвонка осуществляется при помощи тестера или мультиметра. Всегда перед началом прозвонки закорачивайте щупы между собой , что бы убедится в работоспособности измерительного прибора. Он компактный и удобный в работе.

Как работать с мультиметром. Основные режимы, проверка радиодеталей, прозвонка цепей.

Как прозвонить провода мультиметром

Мультиметр, двойной ЖКИ единиц с аналоговой шкалой. True RMS. Тест диодов. Прозвонка цепи.

Как прозвонить провода мультиметром

ВИДЕО ПО ТЕМЕ: Диагностика электрооборудования автомобиля

Причин для прозвонки проводов может быть масса. Кому-то нужно проверить цепь на предмет разрывов и неисправностей, кому-то — определить короткое замыкание или узнать о неисправности самой проводки. Чтобы выполнить эту задачу, существуют мультиметры. С помощью них можно проверить неисправности у многих видов устройств — от утюгов до трансформаторов. Сам по себе мультиметр кажется сложным прибором. Но при определенных навыках пользоваться им очень просто.

В повседневной работе электрикам, часто требуется проводить измерения напряжения, прозванивать цепи и провода на целостность. Иногда требуется просто узнать, находится ли данная электроустановка под напряжением, обесточена ли розетка, например, прежде чем менять её, и тому подобные случаи.

Как прозвонить провода: рассмотрим варианты

В современном быту нередки ситуации, когда необходимо прозвонить тестером определённую цепь или электротехнический прибор. Чаще всего они возникают, когда перестаёт работать розетка или клавишный выключатель, а также при пропадании контакта или обрыве в цепях питания отдельных устройств. Если хозяин привык всё делать самостоятельно, ему необходимо обзавестись очень практичным и удобным в эксплуатации прибором, называемым мультиметром. С его помощью можно проверить исправность любого электротехнического устройства, включая обычную лампочку, участок проводки или входящий в неё проводник. Но для того чтобы грамотно прозвонить цепь мультиметром, сначала следует ознакомиться с основными приёмами работы с ним.

Как самостоятельно прозвонить проводку в машине мультиметром

Омметр — это измерительный прибор, служащий для определения величины сопротивления в электрических цепях. Сопротивление измеряется в Омах и обозначается латинской буквой R. Измерительный прибор Омметр структурно представляет собой стрелочный или цифровой индикатор с последовательно включенной батарейкой или источником питания, как показано на фотографии.

Как проверить мультиметром провод на разрыв

Содержание:

Что значит прозвонить провода и когда это может быть необходимо

Достаточно часто можно услышать термин «прозвонка кабеля», но людям, не связанным с электротехникой он может быть непонятен. В общем смысле «прозвонка» означает проверку целостности электрических цепей и отсутствие коротких замыканий между проводниками. Определение целостности проводников осуществляют не только электрики, но и люди, связанные с ремонтом и диагностикой различного электрооборудования и электроники, а также связисты при прокладке линий связи.

При монтаже силовых и осветительных сетей в промышленных условиях или быту, по окончании всех работ (или каких-либо этапов) производят обязательную проверку каждой смонтированной линии. Это важно для корректной и долговечной работы всей смонтированной системы.

Уточним данный ответ и рассмотрим типичные ситуации:

• Допустим, перестала работать розетка или выключатель. После того, как убедились, что дело не в соединениях (в том числе и в распределительной коробке) и не лампочке (светильнике), целесообразно прозвонить провода на данном участке. Если целостность проводки будет нарушена, мультиметр просигнализирует об этом.
• Развивая первый пример, можно отметить, что подобные ситуации не редкость при ремонтных работах (сверление отверстий) и коротких замыканий по причине ветхости проводки, перегрузок сети.
• Нетипичное, но довольно действенное применение прозвонки мультиметром — определение нужных жил на больших участках проводки. Этот способ уместен, когда цветовая маркировка проводов не позволяет точно определить нужный проводник.
• Также, в быту прозвонка позволяет определить целостность электроприборов (лампа, утюг, выключатель, предохранитель). А если вы хорошо разбираетесь в электронике, то при пайке, ремонте печатных плат и иных приборов прозвонка схем является обязательным этапом.

Чем можно прозвонить провода?

Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:

• различные тестеры: на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;
• самодельные тестеры: на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;

• мультиметры: многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;

Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.

Что нужно знать о приборе, чтобы прозванивать провода

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Мультиметр для прозвонки проводов

Что нужно знать о данном приборе? Во-первых, стоит отметить ценовое разнообразие и доступность. Даже недорогие мультиметры способны безупречно справиться со множеством поставленных задач, в том числе, и с прозвонкой проводов.

Рассмотрим более детально типичный бюджетный вариант. Ознакомимся с конструкцией, компоновкой и определим его функционал.

Как видно типовой прибор имеет цифровой дисплей, органы управления и гнезда для подключения щупов.
Расшифруем основные режимы мультиметра:

• OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка).
• ACV (может обозначаться V~) – измерение переменного напряжения.
• DCV (может обозначаться V…) – измерение постоянного напряжения.
• ACA (может обозначаться A~) – измерение переменного тока.
• DCA (может обозначаться A…) – измерение постоянного тока.
• Ω — измерение сопротивления.
• hFE – измерение параметров транзисторов.
• ->Ι- – проверка проводимости (прозвонка цепи).

Гнезда для подключения щупов маркируются следующим образом:

• COM(-) – общее гнездо для подключения черного провода.
• VΩmA(+) – гнездо для подключения красного провода.
• 10A…MAX – гнездо для подключения красного провода при измерении постоянного тока, максимальное значение которого не превышает 10 Ампер.

В рамках рассматриваемого вопроса будут рассмотрены только два режима мультиметра:

	Режим измерение сопротивления.
	Режим проверки проводимости (прозвонка).
	Наличие звукового сопровождения при проверке проводимости.

Наличие звукового сопровождения, не являющееся обязательным, дополняет режим прозвонки и упрощает процесс проверки. Вам не нужно постоянно отвлекаться и смотреть на дисплей прибора. Наличие или отсутствие сигнала зуммера даст четкое представление о целостности измеряемого проводника.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Последовательность действий при прозвонке

1. Перед тем, как прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
2. Установить концы (измерительные провода) в соответствующие гнёзда. Чёрный провод в гнездо, обозначенное СОМ (иногда оно может быть обозначено «*» или знаком заземления), а красный – в гнездо, где указан знак Ω (иногда ставят знак R). Стоит отметить, что знак Ω может быть нанесён как отдельно, так и в сочетании с обозначениями других единиц измерения (V, mA). Это правильное положение измерительных проводов, которое позволит соблюдать полярность при проведении дальнейших измерений. Хотя если будет проверяться только целостность проводов, взаимное положение их на полученный результат никак не повлияет.
3. Включить прибор. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работ.
4. Замкнуть измерительные концы между собой. Если прозвучит сигнал, значит, прибор исправен и готов к работе.
5. Взять проверяемый кабель или провод (предварительно его концы должны быть оголены от изоляции, зачищены до металлического блеска, удалена с поверхности грязь, окислы). Прикоснуться измерительными проводами к оголённым участкам проводника.
6. В случае целостности прозвучит сигнал, а показания прибора будут или равны 0, или укажут на значение сопротивления. Если на дисплее будет отображена 1 и не будет звукового сигнала, это означает, что проверенный проводник оборван.

Настройка мультиметра перед прозвонкой

Режим прозвонки

Перед началом замеров переключатель на мультиметре нужно выставить в режим прозвонки (->Ι- и значок зуммера).

Концы измерительных проводов с щупами нужно установить в соответствующие гнезда. Черный провод — в гнездо СОМ, а красный – в гнездоVΩmA. Данная комбинация позволит соблюдать полярность при проведении измерений, однако в случае проверки целостности проводов прозвонкой роли никакой не сыграет.

Далее, чтобы убедиться что мультиметр исправен, черный и красный щуп нужно замкнуть друг с другом. При этом должен прозвучать сигнал (если имеется зуммер), а на экране высветиться значение близкое или равное нулю.

Показания мультиметра при прозвонке

Проверяя целостность провода, в первую очередь нужно позаботиться, чтобы его концы были очищены от изоляции. Прикасаясь щупами мультиметра к оголенным концам, вы получите определенный результат:

1. Провод целый. В этом случае прозвучит сигнал, а показание прибора будет равно нулю (0) или значению сопротивления проводника (оно должно стремиться к нулю, например 0,01).
2. Провод поврежден. Об этом свидетельствует единица (1), отображенная на экране и отсутствие сигнала зуммера. Единица показывает, что уровень сопротивления между щупами выше, чем предел измерений.

Как прозванивать провода мультиметром

Для проверки проводов необходимо сначала обесточить сеть.

Затем:

• привести мультиметр в рабочее состояние;
• установить нужный режим;
• прикрепить щупы;
• проверить готовность тестера.

После подготовки можно приступить к проверке. Щупы мультиметра соединить с оголенными концами провода. Сигнал есть – проводник целый.

Проводка в квартире

В данном случае для каждой комнаты выделена отдельная электропроводка, которая питается через автоматический выключатель от щитка.

Если пропало электричество в квартире, первое, что нужно проверить – распределительный щит.
Электропроводка в доме питается через автоматический выключатель.

В случае когда автоматы не выключились, поломка скорее всего кроется в приемнике или в комнатном рубильнике лампы. А если защита сработала, необходимо проверить всю проводку.

Прозвонка разрешена только в обесточенной сети. Перед диагностикой необходимо проверить, есть ли ток в цепи.

Первое, что выходит из строя – сама розетка. Выявить дефекты в ней можно визуально, вынув ее из подрозетника. Но диагностику лучше выполнить при помощи приборов.

Если и она в рабочем состоянии, проверяется распределительная коробка. Она находится поблизости от розетки. В коробке укомплектованы скрутки проводников: фаза, земля и ноль. Одним щупом мультиметра нужно поочередно прикасаться к контактам в розетке, а другим – к оголенным концам скруток. Так выявляется поврежденный проводник.

Проверка целостности цепи

Для прозвонки цепи необходимо проверить каждый элемент, входящий в нее. Щупы мультиметра нужно соединить с разными концами одного провода, таким образом замкнув его. Раздался звук – с проводником все в порядке, в противном случае требуется замена.

Прозвонка длинного проводника

Бывают случаи, когда необходимо узнать, не поврежден ли провод, концы которого находятся далеко друг от друга. Тогда для проверки используют заземление. Нужно один конец проверяемой жилы соединить с землей при помощи металлического стержня, а щупами мультиметра прикоснуться к другому концу и к заземляющему проводу.
Для проверки длинного проводника можно использовать заземление.

Получается замкнутая цепь, в которой земля является проводником.

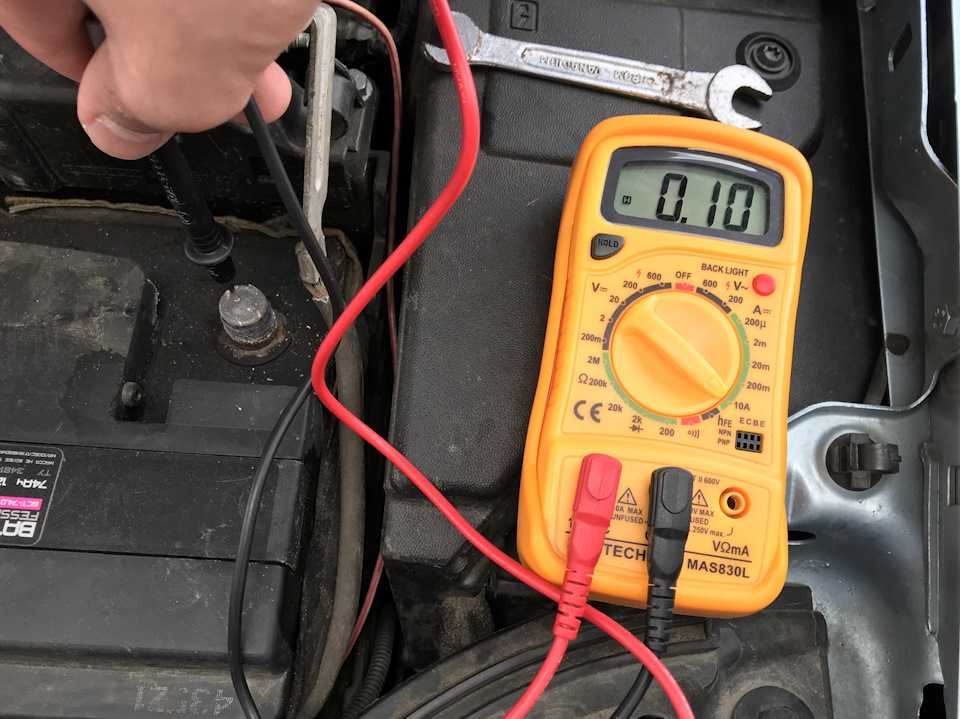

Как прозвонить провод в автомобиле

Прозвонка электроники в машине проводится так же, как и в других случаях: прикосновением щупов тестера к концам проводника. Важно перед проверкой включить двигатель на холостых оборотах. В случае когда для прозвона доступен только один контакт, второй щуп тестера накидывают на массу (металлический корпус автомобиля). Он выполняет функцию заземления.

Предохранитель

Это устройство, которое предотвращает перегрев элементов в цепи. Оно имеет вид маленькой пластины или цилиндра с тонким кабелем внутри. Для его тестирования щупы мультиметра прикладываются к разным сторонам. На режиме «прозвонка» при условии целостности предохранителя должен раздаваться звук.

На режиме «определение сопротивления» на экране тестера: «0» – нет разрыва, «1» – повреждение проводника.

Лампы

После перевода тестера в режим прозвонки:

1. Подкинуть на центральный контакт источника света первый щуп.
2. Подвести второй щуп на боковой контакт.
3. Неисправность определяется по зуммеру и показателю 3-200 Ом.

Мультиметром прозваниваются только лампы с резьбовым цоколем. Для теста светодиодок и люминесцентных лам нужно снять спираль КЛЛ и прикоснуться щупами к выводам на плату.

Диоды и светодиоды

Проверка светодиода тестером

Полярность диодов представлена положительно заряженным анодом и отрицательно заряженным катодом. По этой причине он пропускает ток только в одном направлении. При тестировании мультиметр переводится в специальный режим:

1. Щупы ставятся на аноды и катоды без привязки к цвету.
2. Тестер активируется.
3. Щупы меняются местами и тестер включает повторно.

Исправность диодной подсветки определяется на основании появления напряжения в первом случае и цифры 1 – во втором.

Полярность светодиода противоположная. Он работает при наличии плюса на аноде и минуса на катоде. Щупами работают по аналогичной схеме. Если напряжение появляется, а потом исчезает, светодиод рабочий.

Пример прозвонки кабелей

Перед тем как проверить кабель, необходимо зачистить все его жилы с обоих концов. После настройки мультиметра можно приступать к проверке.

Щупы тестера накладываются на соседние провода одного конца кабеля и прозванивают их. При отсутствии короткого замыкания тестер не должен показывать наличие сопротивления и издавать звуковой сигнал. Если он пищит, значит провода между собой сне омкнулись (закоротились). Так попарно проверяют все проводники.

Повреждение проводов исключают следующим образом:

• скручивают все жилы кабеля между собой на одном конце и так же на другом;
• накидывают щупы мультиметра на скрутки;
• прозванивают весь кабель.

Если проверку сопровождает звуковой сигнал, значит все в порядке.

Правила безопасной прозвонки с использованием мультиметра

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

1. Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
2. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием. В противном случае при проведении работ прибор просто сгорит.
3. Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.
Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания. Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно.
Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе. При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее. Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Проверка целостности проводки подручными средствами

Если у домашнего мастера нет мультиметра, а проверку проводки нужно выполнить срочно, то можно воспользоваться подручными средствами. Перед тем, как прозванивать электропроводку  подручными средствами потребуется:

• Стандартная квадратная батарейка на 4.5 В;
• мини лампочка на 3.5 В;
• пара монтажных проводов и коннектор «крокодил».

На их базе собирается простейшая цепь. Если ее подключить к концам испытуемого провода и лампочка загорится, то линия исправна. В противном случае, проводник имеет обрыв.

Таким образом, можно подвести черту. Для домашнего мастера не составит никакого труда в случае необходимости выполнить прозвон мультиметром всех проводов, расположенных в доме и квартире: линий освещения, домофона и кабелей ТВ. Главное, перед тем как проверить целостность, правильно выбрать нужный интервал измерений и придерживаться правил безопасности при работе на электроустановках.

Предыдущая

РазноеЭлектромагнитное излучение – невидимый убийца.

Следующая

РазноеКак правильно соединить провода между собой

Простой способ услышать, как звучит ваш телефон на другом конце провода

Качество звонка — одна из самых больших проблем с телефонными звонками VoIP. Может быть, самый большой ?

Большая проблема возникает, когда эхоподавитель в телефоне или в интерфейсе порта станции / городской линии установлен слишком высоко, вызывая щелчки / тиканье / статический звук, который вы обычно не слышите на конце, звонящем.

Весь день я отвечаю на звонки от компаний со всей страны и ужасаюсь качеству многих звонков. Самая большая проблема в том, что парни, звонящие мне, даже не знают!

Пока наш собственный голос звучит нормально в нашей трубке (так называемый местный тон), легко предположить, что мы звучим нормально для человека на другом конце провода.

Если вы используете VoIP , вы не можете предположить, что . Но там — это простой способ узнать, как ты звучишь.

Боб из Тестовый звонок (http://thetestcall.blogspot.com) управляет бесплатным тестовым номером, по которому любой может позвонить (с любой линии), чтобы узнать, как они звучат, позволив вам говорить, а затем воспроизведя ваш голос. У него есть услуга, доступная через нескольких SIP-провайдеров, что важно, так как один маршрут может работать нормально, а другой не очень хорошо.

Тестовый звонок будет записывать ваш голос до тех пор, пока вы не нажмете #, а затем воспроизводить его.

Он также считывает ваш идентификатор вызывающего абонента, выполняет эхо-тест, который дает вам представление о задержке (задержке) для этого конкретного вызова, и позволяет вам выполнить несколько других точных тестов, включая проверку того, как цифры сенсорного тона принимаются своей системы (иногда проблемы с SIP!).

Вот два телефонных номера, которые он предоставляет (у них нет неограниченных номеров в поиске, поэтому иногда вы можете быть заняты):

40-VOIP-INFO (408-647-4636) Номер Google Voice

206-456-0649 : номер IPKALL (услуга, позволяющая получить бесплатный входящий номер телефона штата Вашингтон для использования с вашим SIP-устройством (http://www.ipkall.com)

.

Параметры меню одинаковы (попробуйте оба, чтобы убедиться, что их конец работает, если вы слышите проблему!):

1. (по умолчанию) Запись и воспроизведение, наиболее востребованная функция. Используйте клавишу #, чтобы остановить запись и послушать, как вы звучите.

2. Тестирование DTMF — введите строку DTMF-ключей и нажмите #, чтобы получить результат

3. Эхо-тест в реальном времени

4. Воспроизведение музыки на удержании

5. Испытательный конференц-мост

6. Развертка звука 0–4 кГц

7. Повторное считывание идентификатора вызывающего абонента (например, ANI)

Обратите внимание, что идентификатор вызывающего абонента, который вы получаете, может быть просто основным номером компании в зависимости от того, как настроены ваши внешние линии и телефонная система.

Номер 40-VOIP-INFO Боба использует Google Voice. Он упомянул, что, несмотря на то, что 15 мая Google Voice меняет способ работы своего сервиса, он почти уверен, что его настройки будут работать.

Если это не сработает, он говорит, что по номеру будет запись, в которой вам будет сказано, как добраться до его машины. Он также публикует служебные обновления в Твиттере: @TheTestCall

.

Google Voice меняется на Hangouts (кажется?). Можно было использовать номер Google Voice в некоторых телефонных системах VoIP или использовать его в приложениях, но это закончится 15 мая, если Google не передумает.

У Боба также есть несколько SIP URI на своей странице, чтобы сделать тестовый вызов через нескольких различных провайдеров VoIP SIP. Вы просто вводите URI (начиная с sip:) в VoIP-телефон, который позволит вам это сделать, например, бесплатный софтфон Windows X-Lite от CounterPath:

.
X-Lite для тестового вызова

Выполнение tracert из той же сети (например: tracert sip.linphone.org) после тестирования с помощью URI позволяет увидеть, где находится сервер (например, в другой стране или даже в другой стране). ) и сколько времени требуется пакетам, чтобы добраться туда (что может быть причиной того, что вызов звучит плохо?).

Отслеживание маршрута до sip.linphone.org [91.121.209.194]
не более 30 переходов:

1 < 1 мс <1 мс 1 мс 192.168.1.1
2 13 мс 9 мс 9 мс atm001.e40.chi.megapath.net [64.7.4.1]
3 14 мс 9 мс 9 мс ge-2-0-0-10.c00.chi.bb.megapath.net [155.229.123.109]
4 16 мс 9 мс 9 мс ge-0-1-2-0.chcgilgb-mxc1.bb.megapath.net [155.229.70.57]
5 27 мс 27 мс 27 мс ae4-0.nycmny83-mxc1.bb.megapath.net [155.229.57.130]
6 26 мс 27 мс 26 мс ge-3-1-0-0.c00.nyp.bb.megapath.net [155.229.101.1]
7 32 мс * 26 мс eqx.ny.ovh.net [198.32.118.106]
8 * 46 мс * nwk-1-6k.nj.us [178.32.135.57]
9 * * * Время запроса истекло.
10 100 мс 102 мс 102 мс rbx-g1-a9.fr.eu [91.121.215.143]
11 * 99 мс * rbx-1-6k.fr.eu [94.23.122.105]
12 101 мс 99 мс 102 мс rbx-60-m1.fr.eu [91.121.130.52]
13 101 мс 99 мс 102 мс sip.linphone.org [91.121.209.194]

Трассировка завершена.


Боб говорит, что вы можете нажать 0 на его машине, чтобы оставить ему сообщение голосовой почты/комментарий/отчет о проблеме. Он говорит, что обратная связь очень помогла улучшить систему.

Боб также говорит, что любой, у кого есть шлюз PSTN/SIP (или поставщик услуг VoIP), может указать принадлежащий ему DID на прямой URI SIP в его службе. Он говорит, что не публикует эту информацию на общедоступной странице, но он рад позволить людям направить номер, который они контролируют/владеют, на его службу.

Он говорит: «Если они занимаются отладкой своих собственных шлюзов PSTN/SIP, возможно, было бы удобно иметь независимую службу SIP, которая очень постарается ответить на тестовый вызов».

Свяжитесь с Бобом по адресу: [email protected]

Тестовый вызов следует использовать в первую очередь при диагностике проблем с качеством связи. Возможность получить доступ к его машине через различных поставщиков SIP делает это одним из самых важных инструментов, которые вы можете использовать сегодня.

Имейте в виду, что если система Боба не работает или дает сбой, все его номера будут иметь проблемы, пока он их не исправит.

Служба Боба абсолютно бесплатна, но вы можете приобрести несколько «Эрлангов» на его странице, чтобы поддержать его службу? Это на вес золота!

Функция вызова теста

При создании новых тестов или редактировании существующих тестов можно вызывать шаги теста из других существующих тестов в библиотеке тестов. Эта функция может сэкономить время за счет повторного использования уже четко определенных тестовых шагов и доступна для корпоративных пользователей.

Вызов шагов теста в новый тест –

В Библиотеке тестов > Создать новый тест/Редактировать существующий тест.

Если вы добавили новый тест, обязательно дайте ему имя и добавьте соответствующую информацию в настраиваемые поля. Затем перейдите на вкладку «Шаги». Вместо добавления нового шага вручную нажмите « шагов вызова из другого теста ».

Вызовите шаги теста, введя существующий идентификатор теста из TestLibrary и нажав «Отправить», или выбрав « Показать тесты » и выбрав тесты, которые вы хотите, во всплывающем окне.





Вызванные шаги будут отображаться в виде ссылки на исходный тест на вкладке шагов.

(сохраните новый тест).



На вкладке трассируемости вызванного теста будет добавлена ​​ссылка на этот вызывающий тест. по желанию с несколькими уровнями.
Как показано на диаграмме здесь:



Как это работает —

Чтобы просмотреть фактические вызванные шаги, перейдите в раздел Наборы тестов и запуски > Создать новый набор тестов.

Добавьте новый тест в набор тестов и нажмите «Выполнить». Теперь вы увидите все шаги вашего теста (как добавленные вручную, так и вызванные). Все с полными возможностями редактирования описания, полей ожидаемых результатов и, конечно же, статуса выполнения, возможностей сообщения об ошибках и т. д.



Редактирование названных шагов –

• Удаление шагов: Пока вы находитесь в тестовом прогоне , вы можете удалить любой отдельный шаг .
