Как работает соленоид: что это такое, разновидности и устройство. Принцип работы

Содержание

что это такое, разновидности и устройство. Принцип работы

Соленоид – это обмотка, имеющая цилиндрический вид. Длина этой обмотки в десятки раз превышает ее диаметр. Само слово соленоид происходит из слияния двух терминов «solen», «eidos». Первое из них обозначает «труба», а второе слово переводится как «подобный». На практике, это объясняет форму этой радиодетали, которая имеет вид трубы, но с обмоткой.

Другими словами, соленоид можно назвать отдельным видом катушки индуктивности. При подаче на нее электричества, внутри этой «трубы» образуется электромагнитное поле. Поле, своей силой, втягивает внутрь сердечник, который тем самым совершает механическое действие. Используется это например в изменении положения клапана или открывания замка двери.

В статье будет описано устройство соленоидов, сфера применения и другие вопросы, касающиеся этой радиодетали. Также в статье добавлен интересный файл и видеоролик по данной теме.

Соленоид с подключением

Описание и принцип работы соленоида

Линейный соленоид работает на том же основном принципе, что и электромеханическое реле, описанное в предыдущем уроке, и точно так же, как и реле, они также могут переключаться и управляться с помощью транзисторов или полевых МОП-транзисторов.

Линейный соленоид — это электромагнитное устройство, которое преобразует электрическую энергию в механическое толкающее или тянущее усилие или движение. Линейный соленоид в основном состоит из электрической катушки, намотанной вокруг цилиндрической трубки с ферромагнитным приводом или «плунжером», который может свободно перемещать или скользить «ВХОД» и «ВЫХОД» в корпусе катушек. Виды соленоидов представлены на рисунке ниже.

Соленоиды могут использоваться для электрического открывания дверей и защелок, открытия или закрытия клапанов, перемещения и управления роботизированными конечностями и механизмами и даже для включения электрических выключателей только путем подачи питания на его катушку. Соленоиды доступны в различных форматах, причем наиболее распространенными типами являются линейный соленоид, также известный как линейный электромеханический привод (LEMA) и вращающийся соленоид.

Соленоид и сфера применения

Оба типа соленоидов, линейный и вращательный доступны в виде удержания (с постоянным напряжением) или в виде защелки (импульс ВКЛ-ВЫКЛ), при этом типы защелки используются в устройствах под напряжением или при отключении питания. Линейные соленоиды также могут быть разработаны для пропорционального управления движением, где положение плунжера пропорционально потребляемой мощности. Когда электрический ток протекает через проводник, он генерирует магнитное поле, и направление этого магнитного поля относительно его северного и южного полюсов определяется направлением потока тока внутри провода.

Эта катушка проволоки становится « электромагнитом » со своими собственными северным и южным полюсами, точно такими же, как у постоянного магнита. Сила этого магнитного поля может быть увеличена или уменьшена либо путем управления количеством тока, протекающего через катушку, либо путем изменения количества витков или петель, которые имеет катушка.

Пример «электромагнита» приведен ниже.

Магнитное поле, создаваемое катушкой

Когда электрический ток проходит через обмотки катушек, он ведет себя как электромагнит, и плунжер, который находится внутри катушки, притягивается к центру катушки с помощью магнитного потока внутри корпуса катушек, который, в свою очередь, сжимает небольшая пружина прикреплена к одному концу плунжера. Сила и скорость движения плунжеров определяются силой магнитного потока, генерируемого внутри катушки.

Когда ток питания выключен (обесточен), электромагнитное поле, созданное ранее катушкой, разрушается, и энергия, накопленная в сжатой пружине, заставляет поршень вернуться в исходное положение покоя. Это движение плунжера вперед и назад известно как «ход» соленоидов, другими словами, максимальное расстояние, на которое плунжер может проходить в направлении «вход» или «выход», например, 0–30 мм.

Такой тип соленоида обычно называется линейным соленоидом из-за линейного направленного движения и действия плунжера.

Линейные соленоиды доступны в двух основных конфигурациях, которые называются «тягового типа», так как он тянет подключенную нагрузку к себе, когда они находятся под напряжением, и «толкающего типа», которые действуют в противоположном направлении, отталкивая его от себя при подаче питания. Как притягивающие, так и толкающие типы обычно имеют одинаковую конструкцию, с разницей в расположении возвратной пружины и конструкции плунжера.

Магнитное поле, создаваемое внутри.

Конструкция линейного соленоида вытяжного типа

Линейные соленоиды полезны во многих устройствах, которые требуют движения открытого или закрытого типа (например, внутри или снаружи), таких как дверные замки с электронным управлением, пневматические или гидравлические регулирующие клапаны, робототехника, управление автомобильным двигателем, ирригационные клапаны для полива сада и даже для дверного звонка. Они доступны как открытая рама, закрытая рама или герметичные трубчатые типы.

Материал в тему: Что такое кондесатор

Вращательный соленоид

Большинство электромагнитных соленоидов являются линейными устройствами, создающими линейную силу движения или движения вперед и назад. Однако имеются также вращательные соленоиды, которые производят угловое или вращательное движение из нейтрального положения либо по часовой стрелке, против часовой стрелки, либо в обоих направлениях (в двух направлениях). Вращающиеся соленоиды можно использовать для замены небольших двигателей постоянного тока или шаговых двигателей, если угловое движение очень мало, а угол поворота — это угол, смещенный от начального к конечному положению.

Обычно доступные ротационные соленоиды имеют перемещения 25, 35, 45, 60 и 90 o, а также многократные перемещения к определенному углу и от него, такие как самовосстановление в двух положениях или возврат в нулевое вращение, например, от 0 до 90- до -0 ° , самовосстановление в 3 положениях, например от 0 ° до +45

° или от 0 ° до -45 °, а также фиксация в 2 положениях.

Соленоид в металлическом корпусе.

Вращающиеся соленоиды производят вращательное движение, когда под напряжением, обесточено, или изменение полярности электромагнитного поля изменяет положение ротора с постоянными магнитами. Их конструкция состоит из электрической катушки, намотанной вокруг стальной рамы с магнитным диском, соединенным с выходным валом, расположенным над катушкой.

Когда катушка находится под напряжением, электромагнитное поле генерирует множество северных и южных полюсов, которые отталкивают соседние постоянные магнитные полюса диска, заставляя его вращаться на угол, определяемый механической конструкцией вращающегося соленоида.

Вращающиеся соленоиды используются в торговых автоматах или игровых автоматах, для управления клапанами, затворами камер со специальными высокоскоростными, низкоэнергетическими или регулируемыми позиционирующими соленоидами с высоким усилием или крутящим моментом, такими как те, которые используются в точечно-матричных принтерах, пишущих машинках, автоматах или в автомобилях.

Схема устройства соленоида.

Электромагнитное переключение

Обычно соленоиды, линейные или вращающиеся, работают с приложением постоянного напряжения, но их также можно использовать с синусоидальными напряжениями переменного тока, используя двухполупериодные мостовые выпрямители для выпрямления питания, которые затем можно использовать для переключения соленоида постоянного тока. Малые соленоиды типа DC могут легко управляться с помощью транзисторных или полевых МОП-транзисторов и идеально подходят для использования в роботизированных устройствах.

Однако, как мы видели ранее с электромеханическими реле, линейные соленоиды являются «индуктивными» устройствами, поэтому требуется некоторая электрическая защита через катушку соленоида для предотвращения повреждения полупроводникового переключающего устройства высокими обратными ЭДС. В этом случае используется стандартный «Диод маховика», но вы также можете использовать стабилитрон или варистор малого значения.

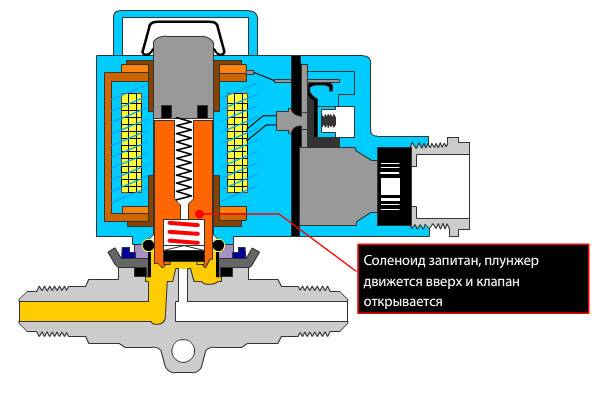

Устройство электромагнитного клапана.

Снижение энергопотребления соленоида

Одним из основных недостатков соленоидов, особенно линейного соленоида, является то, что они являются «индуктивными устройствами», изготовленными из катушек с проволокой. Это означает, что соленоидная катушка преобразует часть электрической энергии, используемой для их работы, в «нагрев» из-за сопротивления провода. Другими словами, при длительном подключении к источнику электропитания они нагреваются, и чем дольше время, в течение которого питание подается на соленоидную катушку, тем горячее становится. Также, когда катушка нагревается, ее электрическое сопротивление также изменяется, позволяя течь большему току, повышая ее температуру.

При постоянном входном напряжении, подаваемом на катушку, катушка соленоидов не имеет возможности остыть, потому что входная мощность всегда включена. Чтобы уменьшить этот самогенерируемый эффект нагрева, необходимо уменьшить либо количество времени, в течение которого катушка находится под напряжением, либо уменьшить количество тока, протекающего через нее. Один из способов потребления меньшего тока заключается в подаче подходящего достаточно высокого напряжения на электромагнитную катушку, чтобы обеспечить необходимое электромагнитное поле для работы и посадки плунжера, но затем один раз активировать для снижения напряжения питания катушек до уровня, достаточного для поддержания плунжера, в «сидячем» или закрытом положении.

Используя этот метод, соленоид может быть подключен к его источнику напряжения на неопределенный срок (непрерывный рабочий цикл), так как мощность, потребляемая катушкой, и выделяемое тепло значительно уменьшаются, что может быть до 85-90% при использовании подходящего силового резистора. Однако мощность, потребляемая резистором, также будет генерировать определенное количество тепла, I 2 R (закон Ома), и это также необходимо учитывать.

Рабочий цикл соленоида

Другим более практичным способом уменьшения тепла, выделяемого катушкой соленоидов, является использование «прерывистого рабочего цикла». Прерывистый рабочий цикл означает, что катушка многократно переключается «ВКЛ» и «ВЫКЛ» на подходящей частоте, чтобы активировать механизм плунжера, но не дать ему обесточиться во время периода ВЫКЛ. Прерывистое переключение рабочего цикла является очень эффективным способом уменьшения общей мощности, потребляемой катушкой.

Рабочий цикл (% ED) соленоида — это часть времени «ВКЛ», когда на электромагнит подается напряжение, и это отношение времени «ВКЛ» к общему времени «ВКЛ» и «ВЫКЛ» для одного полного цикла операций. Другими словами, время цикла равно времени включения плюс время выключения. Рабочий цикл выражается в процентах, например:

Затем, если соленоид включен или включен на 30 секунд, а затем выключен на 90 секунд перед повторным включением, один полный цикл, общее время цикла включения / выключения составит 120 секунд, (30 + 90) поэтому рабочий цикл соленоидов будет рассчитываться как 30/120 сек или 25%. Это означает, что вы можете определить максимальное время включения соленоидов, если вам известны значения рабочего цикла и времени выключения.

Например, время выключения равно 15 секундам, рабочий цикл равен 40%, поэтому время включения равно 10 секундам. Соленоид с номинальным рабочим циклом 100% означает, что он имеет постоянное номинальное напряжение и поэтому может быть оставлен включенным или постоянно включен без перегрева или повреждения. В этом уроке о соленоидах мы рассматривали как линейный соленоид, так и вращающийся соленоид как электромеханический привод, который можно использовать в качестве выходного устройства для управления физическим процессом. В следующем уроке мы продолжим рассмотрение устройств вывода, называемых исполнительными механизмами, и устройства, которое снова преобразует электрический сигнал в соответствующее вращательное движение, используя электромагнетизм. Тип устройства вывода, которое мы рассмотрим в следующем уроке — это двигатель постоянного тока.

Материал по теме: Что такое реле времени.

Соленоид в упаковке

Соленоиды косвенного действия

Данный вид соленоида является более сложным, и понадобится больше времени для объяснения механизма его работы. Проще говоря, соленоид косвенного действия состоит из двух клапанов, соединённых в один механизм. Основной клапан (main valve) – это золотник, который работает по описанному выше принципу, второй используемый механизм – это управляющий клапан (pilot valve), который находится между золотником и электромагнитом. Управляющий клапан представляет собой маленький соленоид прямого действия, который активирует нажатие большого золотника. Обратите внимание, что соленоид, показанный на данном изображении, является соленоидом прямого действия, так как он напрямую воздействует на управляющий клапан, но вся конструкция в сборе является соленоидом косвенного действия.

Основное различие между соленоидами прямого действия и косвенного действия в том, как они взаимодействуют с механическими частями маркера. Соленоиды прямого действия работают напрямую с элементами механизма маркера. Соленоиды косвенного действия используют воздушный поток для управления золотником. Основная причина существования соленоидов косвенного действия – это их невероятно низкое потребление энергии по сравнению с соленоидами прямого действия. Например, если соленоиду прямого действия необходимо 4 ватта для воздействия на механизм, то соленоиду косвенного действия для того же воздействия нужно всего 0,5 ватта.

Схема работы соленоида.

Далее соленоиды делятся по количеству потоков. Для функционирования у соленоида должно быть хотя бы одно отверстие, через которое воздух поступает в соленоид, одно отверстие, из которого воздух поступает в механизм, и одно отверстие для сброса воздуха. Но в большинстве случаев используется конструкция с двумя отверстиями для подачи воздуха в механизм маркера и двумя отверстиями сброса воздуха. В настоящее время, в основном, используются три основных типа соленоидов:

  1. Четырёхпоточный золотниковый клапан (four way spool valve). Этот тип используется в большинстве полностью электропневматических маркеров, где для движения поршня назад и вперёд используется воздух. Например Ego, Angel, Shocker, Dye Matrix и т.п. Неправильно названный тривей (three way valve) на кокерах, тоже является примером четырёхпоточного поршня.
  2. Трехпоточный золотник, закрытый в состоянии покоя (3-way spool normally closed). Это трехпоточный клапан, который подаёт воздух при подаче на него напряжения. Когда этот соленоид в состоянии покоя, он не подаёт никакого давления, например pVI Shocker, Invert Mini.
  3. Трёхпоточный золотник, открытый в состоянии покоя (3-way spool normally open). Это трёхпоточный клапан, который подаёт давление в состоянии покоя, и перекрывает поток воздуха, когда на него подаётся напряжение, например Ion.

Управляющий клапан в соленоиде всегда является трёхпоточным, закрытым в состоянии покоя. Когда на соленоид подаётся напряжение, управляющий клапан открывается и подаёт воздух для того, чтобы сдвинуть золотник, который, в свою очередь, может быть и трехпоточным и четырёхпоточным.

Каждый соленоид косвенного действия делится на три сегмента: катушка (coil), управляющий клапан (pilot) и золотник (spool). Катушка – это единственная электромагнитная часть всего механизма. Состоит она из медной проволоки, обмотанной вокруг металлического кожуха, внутри которого находится металлический стержень, являющийся противоположным магнитным компонентом клапана. Стержень изготавливается из стали и имеет пружину с одного конца. На противоположном конце соленоида находится золотник, который является клапаном и основной движущейся частью соленоида. Золотники обычно изготавливаются из латуни или алюминия в зависимости от производителя.

Также на золотнике имеются разнообразные прокладки для того, чтобы перенаправлять воздушные потоки. И, наконец, последняя часть соленоида – управляющий клапан, который является “посредником” между движением стержня катушки и золотника. Основной компонент для управляющего клапана – круглый поршень, который передвигает золотник в открытое положение. Поршень представляет собой маленький пластиковый диск с прокладкой вокруг него. За поршнем находится маленький привод, деталь для удержания привода на месте и маленькая заглушка, находящаяся внутри привода. Большинство этих компонентов, как и корпус управляющего клапана, изготавливается из полимеров для того, чтобы улучшить скольжение и уплотнение.

Интересный материал для ознакомления: что такое вариасторы.

В заключение статьи, что же такое двелл? Это время, в течение которого на соленоид подаётся напряжение (соответственно, путь болта маркера в переднее положение + время, которое болт находится в переднем положении, выпуская воздух). При сильном понижении параметра двелл вам придётся компенсировать более короткое время пребывания болта в переднем положении путём повышения рабочего давления маркера, что не будет полезным для вашего маркера. Слишком завышенное значение параметра двелл приведёт к перерасходу воздуха, заряда батареи и большему износу самого соленоида.

Два одинаковых соленоида.

Как проверить работоспособность

Проводник, имеющий форму спирали, в котором возникает магнитное поле, называется соленоидом. Применяется в автомобилях и предназначен для переключения датчиков и клапанов на расстоянии. Таким образом, если клапан или какой-либо датчик перестал функционировать, то, прежде всего, проверке подвергают соленоид.

Для проверки потребуется следующее:

  • компрессор;
  • оборудование для диагностики;
  • различные инструменты – отвертки, ключи и другие.

Для проверки соленоида его необходимо переключить в режим “омметра”. Отыскать соленоид в автомобиле можно посредством технической документации, которая идет с каждым транспортным средством. Соленоид должен быть подключен к бортовому компьютеру. Обратить внимание и на то, в каком состоянии находится клапан. Он может быть закрытым или открытым.

  1. Следующим этапом следует проверка электрического сопротивления соленоида. В работе потребуется применить омметр, который следует подключить к клеммам компонента. О том, каким сопротивлением должен обладать соленоид в горячем и холодном состоянии, указано в технической документации. Проверить контур компонента на замыкание. Необходимо каждый контакт через корпус автомобиля замкнуть. В течение долгого периода эксплуатации в соленоиде скапливается большое количество загрязняющих компонентов. По возможности следует промыть соленоид в бензине. Возможно, что приходится иметь дело с неразборным компонентом. Тогда придется заменить старый соленоид на новый, и можно быть уверенным в том, что проблема устранена.
  2. Соленоид является источником мощного магнитного поля. В результате этого внутри скапливается большое количество металлических микрочастиц. Они оседают на стенках каналов и вскоре начинают препятствовать нормальной работе клапана. Подвижные части работают с перебоями. Удалять металлические микрочастицы можно посредством компрессора. Высокое давление воздуха удалит весь мусор, скопившийся за несколько лет или месяцев эксплуатации. Не забыть обратить внимание на то, в каком состоянии должен находиться клапан в обычном состоянии.
  3. Если соленоид закрыт в нормальном положении, то выполнить простой тест. Отключить устройство от источника питания. После этого направить струю воздуха, которая должна задерживаться внутри, а не выходить через выходной канал. Подать напряжение на соленоид. В данной ситуации воздушная струя должна начать выходить через выходной канал. Если условия выполняются, то можно сказать, что компонент находится в пригодном состоянии.
  4. С иной ситуацией придется столкнуться в случае с нормально открытым соленоидом. Как только компонент был обесточен, воздух должен начать выходить через выходной клапан. При подаче тока канал запирается, и воздух остается внутри.

Электромагнитный клапан.

Наличие короткого замыкания становится причиной низкого сопротивления. Его можно измерить и для этого необходимо отыскать электродвижущую силу, а также ее внутреннее сопротивление. На основании полученных сведений выполнить требуемые расчеты. Для расчета короткого замыкания потребуется лишь тестер.

Заключение

В данной статье представлены основные вопросы работы соленоида или электромагнитного клапана. Более подробно об этом устройстве можно узнать, прочитав статью Электромагнитное поле соленоида. В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet. В завершение статьи выражаем благодарность источникам, откуда была почерпнута информация:

www.wiki.amperka.ru

www.pb-all.ru

www.meanders.ru

www.kinergo.ru

Предыдущая

РадиодеталиЧто такое тепловое реле

Следующая

РадиодеталиЧто такое геркон и как применяется в быту?

Как работают отключающие соленоиды дизельного топлива?


Обзор дизельных отключающих соленоидов

Электромагнитный клапан – это электромеханический клапан, управляемый электрическим током. Электрический ток проходит через соленоид, который представляет собой проволочную катушку, обмотанную вокруг металлического сердечника. Соленоид создает контролируемое магнитное поле, когда через него проходит электрический ток. Это магнитное поле влияет на состояние электромагнитного клапана, заставляя клапан открываться или закрываться. Электромагниты отключения дизельного топлива транспортируют дизельное топливо из бензобака машины в его двигатель. Электромагнитный клапан отключения дизельного топлива присоединен к основной электрической системе машины, которая может контролировать и обнаруживать аномальные температуры или механические неисправности. Если что-то пойдет не так, электрический ток, идущий к соленоиду, будет прерван, что приведет к закрытию электромагнитного клапана и прекращению подачи дизельного топлива в двигатель.

Механика дизелей, отключающих соленоиды

Механическая сила в электромагнитном клапане отключения дизельного топлива – это электромагнитная катушка, которая преобразует электрическую энергию в магнитную энергию, которая используется для модуляции клапана. Соленоид отсечки дизельного топлива содержит впускную трубу, которая транспортирует дизельное топливо от топливопровода к электромагнитному клапану. Клапан состоит из резиновой или пластиковой заглушки, которая прилегает к впускной трубе, чтобы закрыть ее. Передний конец стопора содержит резиновое уплотнительное кольцо, которое герметизирует впускную трубу и предотвращает попадание дизельного топлива в электромагнитный клапан. Стопор удерживается на месте металлической пружиной, прикрепленной к заднему концу стопора. Стопор также прикреплен к металлическому штифту через металлическую планку, которая проходит перпендикулярно от штифта к стопору. Штифт расположен рядом с электромагнитной катушкой. Когда электромагнитная катушка активирована, магнитное поле притягивает штифт назад, который отодвигает стопор и разрывает уплотнение с впускной трубой, позволяя дизельному топливу поступать в электромагнитный клапан. В отличие от обычного электромагнитного клапана, электромагнитные катушки отключения дизельного топлива прикреплены к датчикам, которые способны принимать и интерпретировать электронные сигналы от главной электрической системы машины. Если датчики обнаружат опасную проблему с работой машины или двигателя, электрический сигнал, поступающий на катушку соленоида, автоматически отключится. Когда соленоидная катушка деактивирована, сила пружины толкает стопор на место к впускной трубе, герметизируя трубу и перекрывая поток дизельного топлива в двигатель.

Важность перепада давления в соленоидах отключения дизельного топлива

Электромагнитные клапаны для отключения дизельного топлива отличаются от насосов тем, что в нем нет механического устройства для подачи дизельного топлива через клапан. В результате чрезвычайно важно, чтобы электромагнитный клапан отключения дизельного топлива имел перепад давления между выпускной трубой и входной трубой. В частности, впускная труба должна иметь более высокое давление, чем выпускная труба, чтобы нагнетать дизельное топливо через электромагнитный клапан. Выравниваемое давление внутри электромагнитного клапана отключения дизельного топлива будет препятствовать течению топлива через клапан, независимо от состояния соленоида и стопора.

Соленоидный двигатель своими руками

Всем доброго времени. В данной статье будем рассматривать как автор сделал соленоидный двигатель своими руками.

Для соленоида автор взял кусок от телескопической радиоантенны.

Две шайбы подходящие по размеру.

Шайбы одел на антенну и зафиксировал супер клеем.



Затем автор взял медную изолированную проволоку длинной приблизительно 20 м.

И намотал её в одном направлении на корпус соленоида.





Далее автор изготовит шток соленоида из подходящего по диаметру обычного гвоздя.

Шток должен свободно перемещаться в трубке.


Далее отмеряет и отрезает лишнее.


Потом автор берёт корпус от шариковой ручки отмечает и обрезает лишнее.



Одевает этот кусок от ручки на шток и приклеивает клеем.


Затем в этой трубке он делает сквозное отверстие.


Далее параллельно отверстию автор вырезает канавку.



Проверяет.

Затем он берёт не большой деревянный брусочек с заранее просверленными отверстиями по краям.

И крепит соленоид к брусочку с помощью пластиковых хомутов (стяжек.)



Обрезает лишние концы.


Затем автор изготовит кривошипно-шатунный механизм. Для этого он возьмёт толстый медный провод снимет с него изоляцию и выгнет его как показано ниже на картинке.








Затем он возьмет ещё один кусок такой же проволоки и изготовит из него шатун. Вот так.





Далее установит шатун на своё место, одев с обеих сторон шатуна куски кембриков, для ограничения хода шатуна из стороны в сторону.




За основание автор взял кусок доски.

И два одинаковых бруска в них автор сделал по одному отверстию, Их автор будет использовать как опорные стойки вала.

Установил вал на стойки примерил и приклеил.




Затем ограничил осевое перемещение вала с помощью кусков кембрика.


На одну сторону вала автор одел за ранее выточенный из дерева маховик.

Затем он соединил шатун с соленоидом.







Затем отмерял нужное расстояние и приклеил соленоид.


Далее он взял кусок медной проволоки чуть меньше диаметром, чем брал на шатун.

И изготовил из неё контакты двигателя сначала постоянный.


А затем и управляющий контакт.

Затем у автора проверка.

Далее автор подключает соленоид к контактам.

Ну вот и готов у автора соленоидный двигатель.

А теперь тест от автора. В качестве питания автор взял батарею от шуруповёрта.

И подключает с помощью крокодильчиков для проводов.





Как все мы видим у автора работает всё прекрасно.


Видео самоделки:


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Электромагнитный клапан TCC и электромагнит переключения передач A (Honda 2.2L, 2.3L)

Идентификатор статьи: 462

Тестирование соленоида муфты гидротрансформатора (TCC) / соленоида переключения Сборка несложная, и в этом руководстве я покажу вам, как это сделать, шаг за шагом.

Теперь, если вам интересно, соленоид муфты гидротрансформатора (TCC) / электромагнит переключения передач в сборе также известен как блок соленоида управления блокировкой в ​​техническом языке Honda.

Когда этот плохой мальчик выходит из строя, будут зарегистрированы диагностические коды неисправностей P0753 и / или P1753 , и индикатор D4 будет мигать и / или загорится индикатор проверки двигателя.

Следующие руководства по автоматической трансмиссии Honda также могут быть полезны:

  1. Как проверить: соленоид переключения передач B и C (Honda 2.2л, 2.3л) .
  2. Как проверить: соленоид A и B управления давлением муфты АКП (Honda 2.2L, 2.3L) .
  3. Как проверить: переключатель диапазонов коробки передач (Honda 2.2L, 2.3L) .

Вы можете найти это руководство на испанском языке здесь: Cómo Probar: Solenoide TCC y Solenoide de Cambio A (Honda 2.2L, 2.3L) (по адресу: autotecnico-online.com ).

Признаки неисправности электромагнитного клапана блокировки

Признаки неисправности электромагнитного клапана блокировки переключения передач зависят от того, какой из двух соленоидов вышел из строя.

Вот разбивка симптомов, вызываемых каждым из них (когда они терпят неудачу):

Признаки неисправности соленоида управления блокировкой:

  1. P1753: Проблема в цепи электромагнитного клапана муфты гидротрансформатора. Код неисправности, зарегистрированный в памяти PCM.
  2. D4 Мигает контрольная лампа.
  3. Блокировка гидротрансформатора не работает плавно.
  4. Блокировка гидротрансформатора не срабатывает.
  5. Блокировка гидротрансформатора не отключается.

Признаки неисправности соленоида переключения передач А:

  1. P0753: Shift Solenoid A Код электрической неисправности, зарегистрированный в памяти PCM.
  2. D4 Мигает контрольная лампа.
  3. Неустойчивое переключение передач.
  4. Не переключается на 4-ю передачу (НЕ путать с пробуксовкой на 4-й передаче).
  5. Ваша Honda не перемещается с рычагом переключения передач в ручном положении 2 , но перемещается в положении D4 , D3 , R и ручном положении 1 .

Основы электромагнитного клапана блокировки

Электромагнитный узел состоит из двух соленоидов. Один из них - соленоид муфты гидротрансформатора, а другой - соленоид переключения передач A.

Электромагнитный блок расположен снаружи корпуса трансмиссии и закреплен 3 болтами. Фото 1 из 2 и 2 из 2 в средстве просмотра изображений показывают расположение узла на самой трансмиссии.

Вот некоторая базовая, я подчеркиваю «базовая» информация по обоим соленоидам (которые составляют сборку):

Электромагнитный клапан муфты гидротрансформатора :

  1. PCM активирует соленоид, когда ваша Honda достигает заданной скорости.
  2. Соленоид активируется только на 3-й и 4-й передачах.
  3. В положении «Вкл» вызывает включение муфты блокировки внутри гидротрансформатора.
  4. Соленоид муфты гидротрансформатора также известен как:
    1. Соленоид управления блокировкой.
    2. Соленоид TCC.
  5. Соленоид управления блокировкой обозначен на изображении 2 из 2 (в средстве просмотра изображений).

Электромагнитный клапан переключения передач А :

  1. Работает совместно с соленоидом переключения передач B и соленоидом переключения передач C.
  2. Активируется PCM.
  3. В D3 или D4 соленоид:
    1. 1-я передача: ВКЛ.
    2. 2-я передача: ВКЛ.
    3. 3-я передача: ВКЛ.
  4. Соленоид переключения передач A обозначен на изображении 2 из 2.

Хорошо, приступим к тестированию.

НАЧНИТЕ ЗДЕСЬ: Испытания блока соленоида блокировки

Поиск и устранение неисправностей в сборе соленоида блокировки несложно. Есть два основных теста для каждого соленоида, входящего в комплект.

Вот краткое описание 4 тестов в этом руководстве:

  1. Проверка сопротивления соленоида переключения передач A. .
    1. Этот тест просто включает в себя измерение сопротивления соленоида переключения передач A и сравнение его с заводскими характеристиками в 12-25 Ом.
    2. ТЕСТ 1: Проверка сопротивления электромагнитного клапана переключения передач.
  2. Подача 12 В вручную на соленоид переключения передач A .
    1. В этом тесте вы будете использовать перемычку для подачи питания (от аккумулятора вашей Honda) на соленоид A переключения и прислушивайтесь к щелчку.
    2. ТЕСТ 2: Подача 12 В на соленоид переключения передач A.
  3. Проверка сопротивления соленоида блокировки TCC. .
    1. Этот тест просто включает в себя измерение сопротивления соленоида блокировки TCC и сравнение его с заводскими характеристиками в 12-25 Ом.
    2. ТЕСТ 1: Проверка сопротивления соленоида блокировки TCC.
  4. Подача вручную 12 В на соленоид блокировки TCC..
    1. В этом тесте вы будете использовать перемычку для подачи питания (от аккумулятора вашей Honda) на соленоид блокировки TCC и прислушаться к щелчку.
    2. ТЕСТ 2: Подача 12 В на соленоид блокировки TCC.

Что такое соленоидный клапан и как он работает?

Электромагнитные клапаны используются везде, где требуется автоматическое регулирование потока жидкости. Они все в большей степени используются в самых разных типах установок и оборудования.Разнообразие доступных конструкций позволяет выбрать клапан в соответствии с конкретным применением.

ОБЩИЕ

Электромагнитные клапаны используются везде, где требуется автоматическое регулирование потока жидкости. Они все в большей степени используются в самых разных типах установок и оборудования. Разнообразие доступных конструкций позволяет выбрать клапан в соответствии с конкретным применением.

СТРОИТЕЛЬСТВО

Электромагнитные клапаны - это блоки управления, которые при подаче электроэнергии или обесточивании либо перекрывают, либо пропускают поток жидкости.Привод имеет форму электромагнита. При подаче энергии создается магнитное поле, которое натягивает плунжер или поворотный якорь против действия пружины. В обесточенном состоянии плунжер или поворотный якорь возвращается в исходное положение под действием пружины.

РАБОТА КЛАПАНА

По способу срабатывания различают клапаны прямого действия, клапаны с внутренним управлением и клапаны с внешним управлением. Еще одна отличительная особенность - это количество портов или количество потоков («путей»).

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ

В соленоидном клапане прямого действия уплотнение седла прикреплено к сердечнику соленоида. В обесточенном состоянии отверстие седла закрыто, которое открывается, когда клапан находится под напряжением.

ДВУХХОДОВЫЕ КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ

Двухходовые клапаны - это запорные клапаны с одним входным и одним выходным отверстиями (рис. 1). В обесточенном состоянии пружина с сердечником при помощи давления жидкости удерживает уплотнение клапана на седле клапана, перекрывая поток. При подаче напряжения сердечник и уплотнение втягиваются в катушку соленоида, и клапан открывается. Электромагнитная сила больше, чем объединенная сила пружины и силы статического и динамического давления среды.

Рисунок 1

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ 3-ХХОДОВЫЕ

Трехходовые клапаны имеют три штуцера и два седла клапана. Одно уплотнение клапана всегда остается открытым, а другое закрытым в обесточенном режиме. Когда катушка находится под напряжением, режим меняется на противоположный.Трехходовой клапан, показанный на рис. 2, выполнен с сердечником плунжерного типа. Различные операции клапана могут быть получены в зависимости от того, как текучая среда соединена с рабочими портами на рис. 2. Давление текучей среды нарастает под седлом клапана. Когда катушка обесточена, коническая пружина плотно прижимает нижнее уплотнение сердечника к седлу клапана и перекрывает поток жидкости. Порт A выпускается через R. Когда катушка находится под напряжением, сердечник втягивается, седло клапана в Порте R закрывается подпружиненным верхним уплотнением сердечника. Текучая среда теперь течет от P к A.

фигура 2 В отличие от версий с сердечником плунжерного типа, клапаны с поворотным якорем имеют все портовые соединения в корпусе клапана. Изолирующая диафрагма предохраняет текучую среду от контакта с камерой змеевика. Клапаны с поворотным якорем могут использоваться для управления любым трехходовым клапаном. Основной принцип конструкции показан на рис. 3. Клапаны с поворотным якорем стандартно оснащены ручным дублером.

цифра 3

СОЛЕНОИДНЫЕ КЛАПАНЫ С ВНУТРЕННИМ ПИЛОТОМ

В клапанах прямого действия силы статического давления увеличиваются с увеличением диаметра отверстия, что означает, что магнитные силы, необходимые для преодоления сил давления, соответственно становятся больше.Поэтому электромагнитные клапаны с внутренним управлением используются для переключения более высоких давлений в сочетании с отверстиями большего размера; в этом случае перепад давления жидкости выполняет основную работу по открытию и закрытию клапана.

2-ХОДОВЫЕ КЛАПАНЫ С ВНУТРЕННИМ ПИЛОТОМ

Электромагнитные клапаны с внутренним управлением оснащены 2- или 3-ходовым пилотным соленоидным клапаном. Мембрана или поршень обеспечивают уплотнение для седла главного клапана. Принцип работы такого клапана показан на рис.4. Когда пилотный клапан закрыт, давление жидкости увеличивается с обеих сторон диафрагмы через выпускное отверстие. Пока существует разность давлений между впускным и выпускным отверстиями, запорная сила доступна благодаря большей эффективной площади в верхней части диафрагмы. Когда пилотный клапан открывается, давление сбрасывается с верхней стороны диафрагмы. Большая эффективная сила чистого давления снизу поднимает диафрагму и открывает клапан. Как правило, клапаны с внутренним управлением требуют минимального перепада давления для обеспечения удовлетворительного открытия и закрытия.Omega также предлагает клапаны с внутренним управлением, спроектированные с соединенным сердечником и диафрагмой, которые работают при нулевом перепаде давления (рис. 5).

фигура 4

МНОГООБХОДИМЫЕ ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ С ВНУТРЕННИМ ПИЛОТОМ

4-ходовые электромагнитные клапаны с внутренним управлением используются в основном в гидравлических и пневматических системах для приведения в действие цилиндров двустороннего действия. Эти клапаны имеют четыре патрубка: впуск давления P, два патрубка цилиндра A и B и один патрубок выпуска R.4/2-ходовой тарельчатый клапан с внутренним управлением показан на рис. 6. В обесточенном состоянии пилотный клапан открывается на соединении от впуска давления к управляющему каналу. Обе тарелки главного клапана находятся под давлением и переключаются. Теперь соединение порта P подключено к A, а B может выходить через второй ограничитель через R.

цифра 5

КЛАПАНЫ С НАРУЖНЫМ УПРАВЛЕНИЕМ

В этих типах для приведения в действие клапана используется независимая управляющая среда.На рис. 7 показан поршневой угловой клапан с закрывающей пружиной. В негерметичном состоянии, седло клапана закрываются. Трехходовой электромагнитный клапан, который может быть установлен на приводе, управляет независимой управляющей средой. Когда электромагнитный клапан находится под напряжением, поршень поднимается против действия пружины, и клапан открывается. Версия с нормально открытым клапаном может быть получена, если пружина находится на противоположной стороне поршня привода. В этих случаях независимая управляющая среда подключается к верхней части привода.Версии двойного действия, управляемые 4/2-ходовыми клапанами, не содержат пружины.

рисунок 6

МАТЕРИАЛЫ

Все материалы, из которых изготовлены клапаны, тщательно отбираются в соответствии с различными типами применения. Материал корпуса, материала уплотнения и материала соленоида выбирается для оптимизации функциональной надежности, совместимости с жидкостями, срока службы и стоимости.

МАТЕРИАЛЫ КУЗОВА

Корпуса клапанов нейтральной жидкости изготовлены из латуни и бронзы.Для жидкостей с высокими температурами, например пара, доступна коррозионно-стойкая сталь. Кроме того, полиамидный материал используется по экономическим причинам в различных пластиковых клапанах.

СОЛЕНОИДНЫЕ МАТЕРИАЛЫ

Все части электромагнитного привода, которые контактируют с жидкостью, изготовлены из аустенитной коррозионно-стойкой стали. Таким образом обеспечивается устойчивость к коррозионному воздействию нейтральных или умеренно агрессивных сред.

МАТЕРИАЛЫ УПЛОТНЕНИЯ

Конкретные механические, термические и химические условия в области применения влияют на выбор материала уплотнения.Стандартный материал для нейтральных жидкостей при температурах до 194 ° F - обычно FKM. Для более высоких температур используются EPDM и PTFE. Материал ПТФЭ универсален практически для всех технических жидкостей.

НОМИНАЛЬНОЕ ДАВЛЕНИЕ - ДИАПАЗОН ДАВЛЕНИЙ

Все значения давления, приведенные в этом разделе, представляют собой манометрическое давление. Номинальное давление указано в фунтах на квадратный дюйм. Клапаны надежно работают в заданных диапазонах давления. Наши цифры относятся к диапазону пониженного напряжения от 15% до перенапряжения 10%.Если 3/2-ходовые клапаны используются в другом режиме, допустимый диапазон давления изменяется. Более подробная информация содержится в наших технических паспортах.

В случае работы в вакууме необходимо следить за тем, чтобы вакуум был на стороне выхода (A или B), в то время как более высокое давление, то есть атмосферное давление, подключено к входному отверстию P.

ЗНАЧЕНИЯ РАСХОДА

Расход через клапан определяется конструктивным исполнением и типом потока.Размер клапана, требуемый для конкретного применения, обычно определяется номиналом Cv. Этот показатель разработан для стандартных единиц и условий, то есть расхода в галлонах в минуту и ​​использования воды с температурой от 40 ° F до 86 ° F при перепаде давления 1 фунт / кв. Приведены значения Cv для каждого клапана. Стандартизированная система значений расхода также используется для пневматики. В этом случае воздушный поток в SCFM вверх по потоку и падение давления 15 фунтов на квадратный дюйм при температуре 68 ° F.

СОЛЕНОИДНЫЙ ПРИВОД

Общей чертой всех соленоидных клапанов Omega является система соленоидов с эпоксидной изоляцией.С этой системой вся магнитная цепь-катушка, соединения, ярмо

Лучшее соотношение цены и качества соленоида 5 В - Отличные предложения на соленоид 5 В от мировых продавцов соленоидов 5 В

Отличные новости !!! Вы попали в нужное место для соленоида 5v. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший соленоид 5 В вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели соленоид 5 В на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в соленоиде 5 В и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести соленоид 5v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
