Не работает фен hammer что делать. Фен большие обороты ремонт своими руками. Сломался фен? Ремонт и описание работы. Ремонт фена для волос: конструктивные особенности

Сложно найти девушку или женщину, которая для сушки волос не использовала бы фен, особенно в холодное время года. И это понятно, так как, чтобы длинные волосы хорошо высохли при комнатной температуре, необходимо несколько часов, а с нынешним темпом жизни – это роскошь.

Поэтому, эти приборы были, есть и будут востребованы всегда. И это доказывает статистика по продажам фенов в качестве подарка женщинам по разным случаям. Именно эти приборы занимают одно из лидирующих мест, так как вещь нужная и недорогая.
Но каким бы качественным не было изделие – повышенная температура, большой ток потребления, и, как правило, неправильная эксплуатация, часто приводят к поломкам бытовых фенов.

Рис. 1. Ремонтируемый фен «Startex»

И прежде чем покупать новый прибор, можно попробовать вернуть к «жизни» старого друга. Тем более что поломка может оказаться незначительной и легко устранимой.

Ниже, будет подробно описана одна из часто встречающихся поломок фенов и способ ее устранения (на примере фена «Startex»).

Из инструментов понадобятся только те, которые есть практически в каждом доме. Единственное, чего может не быть – это мультиметра или какого-нибудь другого прибора, показывающего цепь. Но наверняка, он есть у знакомого, или соседа, и его можно попросить на время ремонта. Если все-таки рядом не окажется доброго соседа или друга-электрика, можно купить самый дешевый мультиметр, тем более, их сейчас на рынке хватает. В будущем он обязательно пригодится, например, для проверки лампочки, батарейки или напряжения в сети.

На фото (рисунок 1) фен, имеющий проблему в работе.

Она заключается в том, что при включении на максимальную мощность, он никак не реагирует.


Рис.2. Заглянули во внутрь

Сам фен имеет три положения переключателя:

  1. Самое нижнее – «ВЫКЛ».
  2. Среднее – половина мощности нагрева.
  3. Верхнее – максимальная мощность нагрева.

Рис. 3. Три положения фена

Чаще всего в верхнем положении и используется фен, так как дает максимально быструю сушку. Поэтому игнорировать такую поломку недопустимо.

Итак, чтобы найти причину неисправности, необходимо разобрать прибор. Начать следует с ручки.


Рис. 4. Откручиваете ручку фена

На ней расположен переключатель положений и два крепежных винта под крестовую отвертку.

Кладем фен на бок, и откручиваем эти два винта.


Рис. 5. Снимаем боковую часть ручки

После снятия крышки можно увидеть ее начинку.


Рис. 6. Электроника фена

Здесь располагаются: переключатель, диод, конденсатор, нулевой (общий) зажим и хомут для фиксации шнура.


Рис. 7. Общий зажим

Нулевой зажим располагается внутри диэлектрического колпака (рисунок 7).

В нем соединяются: провод со шнура питания – синего цвета, черный провод, который уходит дальше на нагреватель, и один вывод конденсатора.

Переключатель положений имеет три вывода. Один общий, на который приходит фазный коричневый провод со шнура питания.
С другой стороны, на выводы припаян диод.

Если посмотреть на принципиальную схему (рисунок 8), то можно увидеть, что в одном из положений переключателя, ток поступает на нагреватель через диод. Это уменьшает мощность нагрева и соответствует среднему положению переключателя.


Когда замкнут второй, или оба контакта, ток проходит на спираль нагревателя, минуя диод, что соответствует максимальной мощности – третье положение.

Конденсатор служит для гашения помех выдаваемых двигателем в сеть. Этот конденсатор можно вообще демонтировать. Тогда появится больше места в ручке, и он не взорвется при повышении напряжения в сети.

При осмотре этих компонентов, следует обратить внимание на их внешнее состояние. Не должно быть повреждений, нагара, обрыва проводников и деформации корпуса от температурного режима.

Если все провода на своих местах, нужно обратить внимание на переключатель. Это слабое звено в цепи, так как в нем происходит механическое движение контактов и при их размыкании электродуга, образующая нагар на их поверхности.

Можно проверить целостность диода, но в этом случае нет необходимости это делать, так как в половину мощности, фен работает, а значит диод цел.


Рис. 9. Проверяем внешнее состояние компонентов

Проверить нужно прохождение тока через переключатель.

Для этого соединяем один конец прибора для проверки цепи к общему выводу, а другой, к выводам на противоположной стороне.
Но делать это нужно при определенном положении переключателя.

Вначале, соединяем прибор там, где припаян только диод, и ставим рычаг переключателя в среднее положение.


Рис. 10. Переключатель в крайнем нижнем положении
Рис. 11. Проверка тока через переключатель

Индикатор показывает цепь. Значит, контакты внутри корпуса замыкаются и это хорошо.

Переключатель необходимо поставить в крайнее верхнее положение (рисунок 12).


Рис. 12. Переключатель в крайнем верхнем положении
Рис. 13. Проверка второго вывода

Прибор не показывает цепь, значит, что-то произошло с контактами. Благо дело переключатель оказался разборной. Верхнюю и нижнюю его части, скрепляют два винта.

Их необходимо осторожно выкрутить. Тут поможет отвертка, и необязательно крестовая. Подойдет обычная прямая, с мелким наконечником, например, часовая.

Винты закручены довольно сильно, поэтому придется приложить некоторые усилия. Нужно быть предельно осторожным, отвертка тонкая и может нанести глубокую травму при соскальзывании. Поэтому пальцы под переключатель лучше не подкладывать.

Для удобства можно вынуть всю начинку, открутив хомут крепления кабеля.

Теперь можно упереть нижнюю часть корпуса о стол и надавить отверткой на винт (рисунок 14).


Рис. 14. Разбираем переключатель

Таким способом довольно легко выкручиваются небольшие винтики. Когда оба винта будут выкручены, осторожно двумя пальцами снимаем верхнюю крышку переключателя.


Рис. 15. Снимаем крышку переключателя

Под ней располагается ручка переключателя, с обратной стороны которого вырезан специальный рельеф, благодаря ему, происходит нажим или поднятие контактов при определенном положении рычага переключателя.


Рис. 16. Внутреннее устройство переключателя фена

В центре ручки сделано отверстие под пружину, которая вместе с металлическим шариком (рисунок 16), обеспечивает ступенчатое переключение режимов. При разборке необходимо следить за тем, чтобы пружинка и шарик не потерялись. Их сразу лучше положить, например, в спичечный коробок.

Неподвижные, находятся вверху, а подвижные имеют пружинистую структуру, благодаря которой, контакты замыкаются, если на них ничего не воздействует. При переключении режимов «кулачки» рычага надавливают на эти контакты, и они под их воздействием, опускаются вниз и размыкаются.


Рис. 17. Контакты переключателя фена

Если посмотреть сбоку на контакты (рисунок 18), то можно увидеть, что ближний, не возвратился в исходное положение для замыкания цепи.


Рис. 18. Смотрим на контакты сбоку

Как раз этот контакт, отвечает за включение максимальной мощности нагрева, который не работал.

Ниже на фото, можно увидеть, как работают контакты. При нажатии на дальний контакт, он прогибается.


Рис. 19. Так работают контакты

Если его отпустить, то он возвращается обратно и замыкает цепь.


Рис. 20. Контакт возвратился обратно

То же самое проделываем с другим контактом.


Рис. 21. Нажимаем на другой контакт

Вниз, он нажимается, а обратно уже не возвращается (рисунок 22).


Рис. 22. Контакт не возвратился обратно

Скорее всего, гибкий проводник с контактом, трется о боковую внутреннюю стенку корпуса переключателя и блокируется в нижнем положении. Это и есть причина некорректной работы прибора в одном из режимов.

Чтобы вернуть нормальную работу переключателя, необходимо выполнить следующую последовательность действий:

  1. Аккуратно сжать блок контактов «утиночками» или небольшими плоскогубцами. Это даст контакту более свободный ход в канавке корпуса переключателя.
    Рис. 23. Сжимаем блок контактов
  2. Дополнительно нужно обработать края гибких проводников надфилем. Для этого, саму площадку контактов можно снять. Так будет удобнее их обработать.
    Рис. 24. Чистим надфилем края проводников
  3. Так же, надфилем — чистим контакты от нагара.
    Рис. 25. Избавляемся от нагара
  4. Ставим контактную площадку на место.
    Рис. 26. Ставим площадку на место
  5. Для лучшего скольжения, смазываем внутренние стенки корпуса литолом.
    Рис. 27. Литол на кончике резца
    Рис. 28. Смазываем литолом

Теперь можно проверить, как улучшился ход контакта. Нажимаем пальцем на контакт, и отпускаем его.


Рис. 29. Проверка контактов

Видно, что контакт теперь работает нормально, и ничего не мешает его ходу.


Рис. 30. Пружина

Металлический шарик, лучше вставить в одну из канавок на корпусе (рисунок 31). Так он не соскочит с пружины при установке ручки переключателя.

Важно то, какой стороной поставить ручку переключателя, так как от этого зависит корректность его работы.


Рис. 31. Собираем переключатель

Когда правильная сторона определена, переворачиваем рычаг так, чтобы центр пружины попал именно на шар, а не в сторону.


Рис. 32. Попадаем пружиной на шарик

Придерживая ручку, надеваем на нее верхнюю часть корпуса переключателя.

Не отпуская крышку, закручиваем два винта крепления (рис. 33). Теперь переключатель готов, и не собирая фен, можно проверить его работу в разных режимах.


Рис. 33. Закручиваем 2 винта обратно

Так, как токоведущие части открыты, переключение режимов необходимо делать при отключенной от сети вилке питания. И только сделав переключение, подавать питание.

Во время ремонта и монтажа различных конструкций строительный фен используется для разогрева застарелых лакокрасочных покрытий, которые по-другому будет сложно удалить с поверхности. Также его применяют на строительстве при пайке металла и во время работы с пластиковыми трубами, которым при нагревании можно придать нужную форму изгиба.

Однако стоит учитывать, что строительный фен – сложное устройство и при неправильной эксплуатации оно может получить серьезные повреждения, устранение которых потребует траты времени и сил.

Самостоятельное выполнение ремонта оборудования может стать необходимостью в случае, если срок гарантии уже истек, или у вас нет возможности останавливать работы на тот период, пока устройство будет находиться в сервисном центре. В такой ситуации вам необходимо знать, как диагностировать поломку и проводить ремонт.

Основными элементами любого подобного устройства являются:

  • нагревательный элемент;
  • небольшой двигатель;
  • вентилятор.

Воздух нагнетается вентилятором и проходит через нагревательный элемент, приобретая нужную температуру, и выходит через сопло. Такое устройство отличается от фена, которым мы сушим волосы, только мощностью, в остальном они работают по схожему принципу. Для расчета производительности используется показатель пропускной способности: сколько литров воздуха может проходить через оборудование в минуту.

Дополнительный функционал обеспечивает удобство в работе и в тоже время усложняет его устройство. В числе таких функций может быть:

  • световой индикатор уровня нагрева;
  • возможность регулировки температуры;
  • возможность регулировки силы воздушного потока;
  • сменные насадки для работы с различными материалами.

Если вы имеете дело с моделью, функционал которой значительно расширен, то имеет смысл обратиться к специалистам по ремонту. Поскольку диагностика и замена деталей в этом случае может потребовать специальных знаний.

Диагностика поломки

Как правило, строительный фен выходит из строя по причине не соблюдения требований эксплуатации. При перекручивании шнура может произойти его залом, а слишком долгая работа может привести к перегреву оборудования.

Специалисты называют следующие поломки оборудования, которые случаются чаще всего:

  • поломка шнура питания в месте перегиба;
  • дефект кнопки пуска и других элементов управления;
  • перегорание внутренних проводов;
  • нарушение целостности нагревательного элемента;
  • перегорание или перегрев двигателя и вентилятора.

Самыми сложными поломками считаются как раз неисправность двигателя и вентилятора – их, скорее всего, придется заменить. При этом найти необходимые детали бывает довольно сложно.

Как обнаружить неисправность?

Строительный фен не включается или работает не в полную мощность? Значит, в первую очередь, необходимо осмотреть оборудование. Проверяем целостность провода питания, вилки, функционирование кнопок включения и регулировки температуры.

  • Если при включении устройство выдает холодный воздух из сопла, неисправность касается спирали.
  • Если же воздух совсем не подается, возможно, произошла поломка вентилятора или двигателя.

Чтобы уточнить причину поломки может появиться необходимость выполнить разбор электроприбора. Тогда вам понадобится фотоаппарат: кадры поэтапного разбора конструкции помогут потом правильно собрать устройство.

Ремонт строительного фена своими руками

Приступать к починке оборудования можно сразу, как только будет проведена диагностика. Для этих целей вам может понадобиться отвертка и паяльник, а также детали, которые подлежат замене.

  • Замена спирали (ТЭНа) обычно не вызывает особых сложностей. В этом случае стоит учитывать значение сопротивления.
  • Проводники, которые отсоединились, можно закрепить в нужное место с помощью паяльника.
  • Если необходимо произвести замену конденсатора, то подбирать нужную деталь стоит по емкости и номинальному значению напряжения.
  • Неисправность электродвигателя в основном решается его заменой, однако выполнить ее не так просто.

Для замены внешнего провода вам также понадобится разобрать корпус устройства и отсоединить сначала поврежденный провод. Во время работы старайтесь все детали складывать в одну емкость, чтобы ничего не потерялось. Если у вас есть какие-либо сомнения в собственном умении выполнять ремонт, то восстановление работы своего строительного фена лучше доверить специалистам сервисного центра.

19.02.2018

Сегодня популярность самостоятельного ремонта мелкой бытовой техники неуклонно возрастает. К тому же бывают разные ситуации. К примеру, нужно срочно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции. Что в этом случае делать? Сегодня мы вам постараемся подробнее об этом рассказать.

Как разобрать фен Philips?

Иногда после неудачного падения или после другого механического воздействия это устройство перестает работать. Замечательным выходом из этой непростой ситуации станет полная разборка фена. Вы хотите узнать, как разобрать фен? В этом нет ничего сложного, главное следовать этапам инструкции.

Первый шаг – это разборка корпуса. У большинства моделей (к примеру, у rowenta pro 2300 и braun 3536) он раскрывается на две одинаковые половинки. Для соблюдения правил безопасности перед откручиванием шурупов стоит обязательно вынуть электрический шнур из розетки.

Обычно корпус прибора держится на простых металлических шурупах. Они могут быть с нестандартными головками в виде плюсика, вилы или звездочки. Поэтому перед тем как разобрать фен philips потребуется позаботиться о наличии необходимого инструмента.

После вскрытия устройства вы обнаружите внутренние механизмы прибора, которые отвечают за его бесперебойное функционирование. Если фен сломался, то причина поломки будет скрыта в этих деталях. К тому же некоторые модели имеют дополнительные крепления в виде защелок и скрытых шурупов, спрятанных под декоративными накладками.

Вы хотите узнать, как разобрать фен philips salondry control? Для этого необходимо ознакомится с его внутренним устройством и тщательно осмотреть все детали. Наиболее частой поломкой многих устройств является поврежденный шнур питания. При наличии горелых частей или изломов необходимо будет перепаять его.

Главным внутренним элементом любого фена является вентилятор. Он приводится в работу электродвигателем и осуществляет втягивание воздуха через специальное отверстие с решеткой. В некоторых случаях поломка устройства связана с его загрязнением, поэтому при наличии пыли следует его тщательно прочистить.

Если при включении прибора в сеть электропитания слышен треск и видны искры, то это указывает на поломку двигателя. Эту проблему можно решить путем замены медных обмоток и диодного моста. Однако выполнить такой ремонт в домашних условиях сложно, поэтому в этом случае следует обратиться в мастерскую.

Вы хотите узнать, как разобрать фен щетку rowenta brush activ 1000? Конструкция этого устройства имеет несколько нюансов по сравнению с обычным феном. Для того чтобы осмотреть внутренние элементы и механизмы в случае поломки необходимо выполнить несколько простых действий:

  • Снять пластиковую насадку с передней части прибора, поскольку она в дальнейшем помешает разборке. Для этого ее необходимо плавно двигать вправо-влево, пока она полностью не отсоединиться от устройства;
  • При снятии пластмассового кольца не рекомендуется использовать отвертки и другой инструмент, поскольку они могут повредить корпус и оставить на нем видимые царапины;
  • После необходимо снять заднюю насадку-сетку, которая мешает разборке прибора. При этом не следует прилагать много усилий, поскольку это может привести к ее поломке;
  • Современные модели фенов многих марок (ровента, ремингтон, скарлет и других) не имеют на корпусе металлических болтов. Крепление двух частей фена производится с помощью защелок. Для их разъединения две половинки корпуса следует оттягивать друг от друга, одновременно вращая.

Чтобы вам не пришлось ремонтировать бытовую технику самостоятельно необходимо купить из всего многообразия на рынке? Перед покупкой необходимо обращать внимание на репутацию торговой марки, поскольку только известные производители занимаются выпуском качественной продукции. Другими критериями выбора являются мощность, количество режимов работы, функция подачи холодного воздуха.


Мы вам рассказали об основных особенностях внутреннего устройства фена, поэтому у вас не должно возникнуть вопросов, как разобрать фен ровента браш актив и других торговых марок . Однако помните, что при самостоятельном ремонте мелкой бытовой техники следует соблюдать правила безопасности и обязательно достать шнур питания из розетки.

  • Основные поломки и их причины
  • Ремонт фена: правильная диагностика и лечение

С помощью строительного фена можно разогревать застарелый лак или краску, чтобы удалить их с поверхности. Во время строительства он применяется для пайки металла, а также для облегчения работы с пластиковыми трубами. Они в разогретом состоянии хорошо поддаются изгибанию. Этот инструмент весьма прихотлив, и в случае неправильной эксплуатации его придется ремонтировать, а дело это нелегкое.

Рассмотрим, как произвести ремонт строительного фена своими руками. Человек всегда может обратиться в специализированные сервисные центры за подобной услугой, но и не всегда это целесообразно. В некоторых случаях поломки можно диагностировать самостоятельно, соответственно, и производить ремонт самого строительного фена. Перед этим обязательно нужно познакомиться с устройством прибора. С этого и стоит начинать инструкцию.

Устройство и его основные принципы

Если вскрыть устройство, то можно обнаружить двигатель небольшого размера, нагревательный элемент и вентилятор. Нагретый воздух выходит через сопло. Все достаточно просто. В основном строение не отличается от обыкновенного фена. Единственное отличие заключается в более высокой мощности аппарата. Производительность оборудования напрямую зависит от того, сколько литров воздуха оно может пропустить через себя за 1 минуту. Многие модели фена, представленные на современном рынке , имеют ряд дополнительных функций. К таковым можно отнести:

  • регулировку температуры;
  • регулировку потока воздуха;
  • подборка нужного рабочего режима;
  • многочисленные дополнительные насадки, которые заметно упростят работу с тем или иным материалом;
  • светодиодный индикатор, который определяет температуру нагрева.

Разумеется, это не все опции, которыми может обладать строительный фен . Есть и другие. Всегда нужно помнить о том, что чем их будет больше, тем сложнее произвести ремонт.

Вернуться к оглавлению

Основные поломки и их причины

Поломка подобного инструмента может произойти в любой момент его эксплуатации. Особенно неприятно, если это происходит самый разгар строительных работ . В большинстве случаев в этом виноват сам человек, который зачастую халатно относится к электроинструменту. Основными поломками считаются перегиб шнура питания, неисправность кнопки включения инструмента и регулировки температуры. Разумеется, могут возникать и более глобальные поломки.

Например, может выйти из строя двигатель или вентилятор. Нагревательный элемент в этом отношении не вечен. Большинство неисправностей можно диагностировать самостоятельно, но есть и те, которые приходится выявлять достаточно долго. В этой ситуации лучше всего обратиться в специализированный сервисный центр.

Если человек уверен в своих силах, то он может провести ремонт фена и самостоятельно.

К наиболее сложным поломкам можно отнести поломку двигателя или вентилятора. В большинстве случаев они подлежат замене, кроме того, сложно найти нужные запасные части.

На днях моя неотразимая, неповторимая и сокровенная Супруга стала жаловаться на то, что ее любимый фен для волос Remington не работает . Это проявлялось, как перебои в нормальной работе в зависимости от положения кабеля питания. То есть, если кабель натянуть – фен отключается, если прижать к фену – пошел тепленький воздух. Я сразу смекнул что к чему и стал рвать на себе рубаху и размахивать любимым паяльником — мол дай мне провести разборку и ремонт фена для волос прямо тут и прямо сейчас.

В общем, после непродолжительных стенаний мои отвертки схлестнулись с ее феном в эпической схватке до первой…пайки. Скажу сразу – сию инструкцию можно использовать для большинства фенов фирм Rowenta, Braun, Philips, Bosch и Scarlett . Конечно, разбираются все фены по-разному, но принцип устройства у них один. Поехали.

Разборка фена для волос Remington

Сначала необходимо удалить заглушки на ручке или по всему корпусу любимого фена для волос. В моем случае – это три заглушки на ручке фена. Последнее время стало модно делать корпус фена на защелках или вообще сплавлять две половины вместе.

Защелки можно победить, а вот если половинки спаяны – то тут только резать по шву, а потом склеивать эпоксидкой, в общем бесперспективняк. Так что при покупке фена для волос своей любимой, обратите внимание на его конструкцию. Удалить заглушки удобно иголкой или острым тонким ножом . Будьте готовы, к тому, что пластик вокруг погнется и сразу предупредите об этом Жену. Проблему с заусенцами на пластике можно будет решить в конце ремонта с помощью того же ножа.

Под заглушками у меня оказались винты под U-образную отвертку как на фото. Вообще такие винты были изобретены против вандалов для уличного оборудования и для защиты техники от любознательных детей. Называются они Security.

Такие винты, только побольше и с круглыми отверстиями стоят в моем доме в лифте. Хорошо, что у меня оказалась нужная двузубая бита как раз для этих винтов. Ну все, лифт, попробуй только еще раз застрять между этажами.

Если у Вас нет такой отвертки, то можно сделать U-образную отвертку из старой шлицевой отвертки , просто сделав в ней пропил ножовкой.

После разборки ручки фена, видим картину как на фото – выключатель подачи горячего воздуха (синим), переключатель режима мощности фена (красным), скрутка проводов 220 В.

Тут все внимательно осматриваем на предмет обрыва какого-либо провода или подпалин, оплавления на переключателях.

Если тут все в порядке, то откручиваем два винта держателя провода в самом низу ручки фена. Нужно найти место излома провода – обычно оно находится около выхода провода из ручки фена.

Такое слабое место сразу видно, если согнуть провод пополам.

Ремонт фена для волос Remington


Для проверки зачищаем оплетку кабеля питания в месте перегиба и видим подгоревшие медные провода .

Смело отрезаем провод и подготавливаем его к монтажу.

Как правило, фены довольно часто подвержены различным поломкам, и приходится покупать новый. Устройство не самое дорогое, конечно, — вполне можно приобрести и другое фен, но в тоже время оно достаточно простое, и вполне многие смогут восстановить его работоспособность без особых усилий.

Принцип работы

Все фены, независимо от марки и типа корпуса, имеют один и тот же принцип работы – электродвигатель приводит в движение вентилятор, который гонит воздух через нагревательные спирали. Обычно фены имеют переключатель уровня нагрева, обеспечивая различные тепловые режимы , — переключатель коммутирует последовательное подключение нужного количество спиралей, — чем меньше их будет в цепи – тем больше протекающий ток – тем больше нагрев. Также фены оснащаются тепловой защитой, отключающей устройство при превышении допустимой температуры спирали. Если сработала такая защита – обязательно отключите фен из сети, поскольку при снижении температуры термостат восстановит электрическую цепь – и фен заработает.

Основные неисправности

Устранение неисправностей предусматривает разборку корпуса. Обычно он скреплен парой саморезов и защелками на половинках корпуса, которые довольно легко сломать, поэтому действовать нужно осторожно. Хотя особой трагедии при сломанной защелке не будет – корпус вполне может держаться и на саморезах, или можно при сборке нанести точечно клей в нескольких местах, но совсем немного – вдруг придется еще разбирать.
Запах гари – довольно часто встречается при работе фена, поскольку вентилятор засасывает через воздухозаборник не только воздух, но и волосы, которые потом попадают на горячую спираль и, сгорая, вызывают появление неприятного запаха.

Также возможна и другая причина — недостаточный воздушный поток, проходящий через вентилятор. Это может быть вызвано перекрытием вентиляционных решеток рукой, или засорением фильтра, если таковой предусмотрен в данной модели, — волосом, пухом, пылью и пр. Слабый поток может быть вызван и медленными оборотами вентилятора.

Медленное вращение вентилятора – обычно причиной этого является наматывание на вал двигателя волос, что мешает его вращению. Как правило, вентилятор насажен на вал плотно, и снять его для удобства удаления волос не получается, поскольку прикладывать большие усилия рискованно – хрупкую пластмассу запросто можно сломать. Поэтому удобно применить пинцет – постепенно отщипывая им намотанные волосы до полного их удаления.

Встречается (значительно реже) и обратная ситуация – вентилятор сидит на валу не плотно, в итоге двигатель работает с нормальными оборотами, но вал прокручивается в корпусе вентилятора. Выход прост – посадить вентилятор на вал с помощью подходящего клея.

Воздух выходит холодным – в этом случае причин может быть несколько:

  • Плохой контакт в переключателе режимов – устранение зависит от конструкции переключателя. Часто используются гибкие упругие контактные полоски открытого типа – достаточно их правильно подогнуть или почистить места контакта. Если переключатель закрытого типа – заменить его – стоит недорого.
  • Обрыв проводки – вполне может быть отломан или отпасть в месте пайки проводник, идущий к спиралям или переключателю.
  • Обрыв нагревательной спирали. Просто так она не оборвется – скорее всего это перегорание. Можно восстановить просто скруткой, но такое соединение не будет долговечным – плохой контакт постепенно спровоцирует нагар, который еще больше увеличит сопротивление в этой точке, — в итоге рано или поздно снова придется ремонтировать. Лучше сделать ту же скрутку, но потом ее опрессовать медной или латунной трубкой подходящего диаметра (хорошо подходит тонкая трубка с компрессора холодильника). Пайка в этом случае бесполезна – температура разогрева спирали расплавит припой.



– причин может быть множество и практически все они легко устранимы – обрыв в шнуре питания, отсутствие контакта в скользящей контактной паре в месте входа шнура в корпус, обрыв внутренней проводки , отсутствие контакта в переключателе и т. д. Самое плохое, что может случиться, – это сгорание двигателя. Если есть чем заменить – хорошо (поэтому не выбрасывайте старые неисправные фены – запчасти все-таки), а нет – тогда уж нужен новый фен – двигатель починить мало шансов.

Конструкция и электрическая схема фена не очень сложны и будут по зубам любому начинающему при изучении электротехники.

Итак, откручиваем два самореза и половиним ручку.
У этого фена перестала держаться крыльчатка обдува на валу электродвигателя и была закреплена с помощью авто-герметика.

Рассмотрим полностью его устройство и возможные поломки.
Фен состоит из двух параллельно включенных (после переключателя) цепей.

1. Последовательно проследим прохождение тока по первой цепи от точки соединения цепей «А» до точки «Б»:
(точка «А» — рабочий нагревательный элемент «РН» (зелёный) — диодный мост «Д1-Д4», от которого получает питание электродвигатель «М» — точка «Б»).

2. Вторая цепь:
(точка «А» — дополнительный нагревательный элемент «ДН»(красный) — термо-выключатель (термопара) «Т» — микро-выключатель «Вмкр» — точка «Б»).

Переключатель трехпозиционный выполняет действия в общей цепи по трем положениям:

1. 0 — общая цепь разорвана, питание отключено;

3. II — переключатель включает схему напрямую в сеть;

Рассмотрим цепь №1 рабочего нагрева с электродвигателем.
Элементом нагрева служит намотанная спиралью проволока, имеющая большое удельное сопротивление току (например, нихром).

На электродвигатель подается напряжение постоянного тока , полученное посредством диодного моста, состоящего из четырех диодов.

Выделим два элемента цепи, которые являются потребителями (нагрузками), это — спираль и диодный мост (двигатель не считаем, т. к. является нагрузкой моста).

В цепи элементы расположены последовательно (один за другим), значит, падение напряжения на каждом из них будет зависеть от его же сопротивления и их сумма будет равна напряжению сети при третьем положении переключателя.

Делаем вывод:
Сопротивление (зависит от материала и длины проволоки) элемента рассчитано так, чтобы при нормальном нагреве разность напряжения сети 220В и падения напряжения на этом элементе была равна падению напряжения, необходимого для работы электродвигателя, т.е. для питания диодного моста.
U сеть — U спираль = U моста.
При несоблюдении этого равенства работа невозможна, т.е. если по каким-то причинам сгорает спираль, замену следует производить на аналогичную, с таким же удельным сопротивлением.

При выходе из строя электродвигателя заменяем его на идентичный.
В диодном мосту может случиться обрыв или пробой диодов

Фен для сушки волос – это электрический прибор, представляющий собой отрезок трубы, через которую с высокой скоростью в заданном направлении подается поток воздуха, нагретого до 60°C. Зачастую для удобства использования трубу оснащают пистолетной ручкой.

На фотографии представлен фен марки Melissa Magic мощностью 1600 Вт. На рукоятке размещен переключатель режимов работы, с помощью которого можно включать фен и ступенчато изменять температуру исходящего из его сопла воздуха.

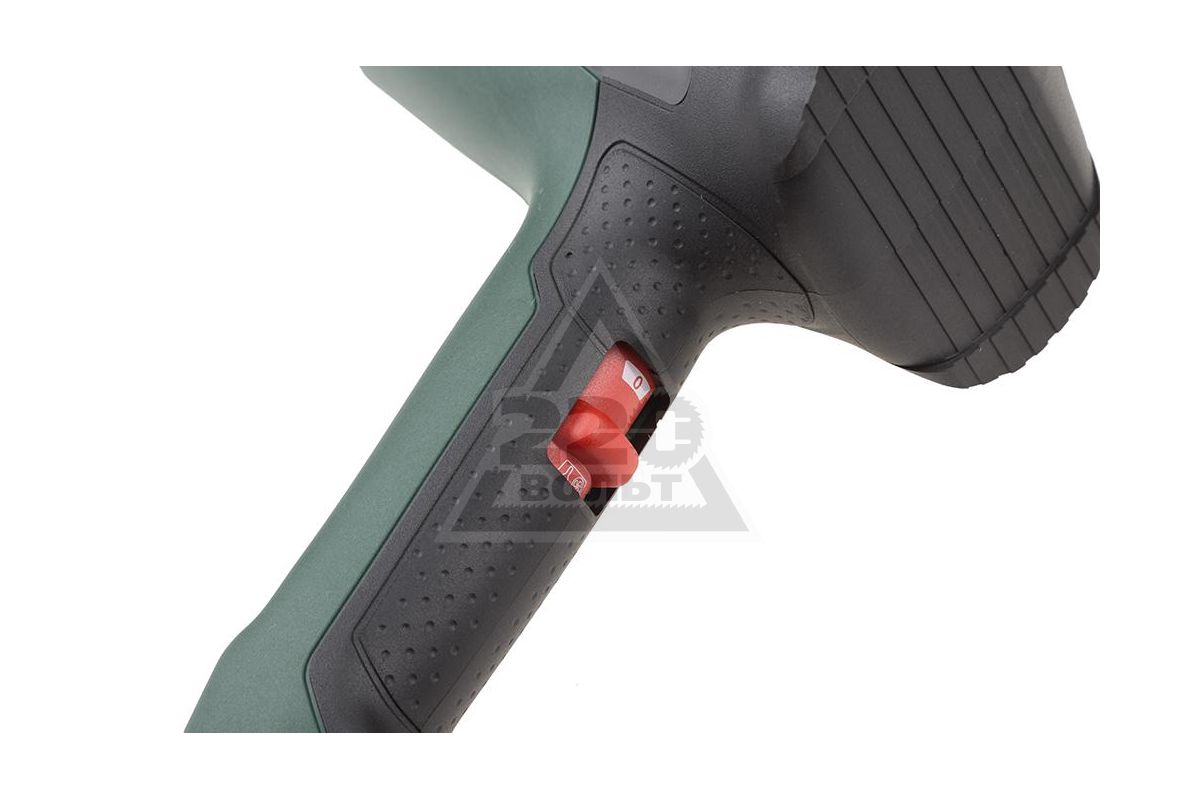

Строительный фен по внешнему виду, принципу работы, устройству и электрической схеме практически не отличается от фена для сушки волос. Только в нем воздушный поток нагревается до 600°C.

Устройство и принцип работы фена

Когда фен включен, то холодный воздух из помещения засасывается в его трубу с помощью вращающейся крыльчатки, насаженной на вал электродвигателя постоянного тока. Далее воздушный поток проходит через четырехгранный термостойкий каркас из слюды или керамики, на который намотана разогретая спираль из нихрома. Охлаждая спираль, воздушный поток нагревается до температуры 60°C, а в строительном до 600°C, после чего выходит из трубы.


На корпусе фена обычно имеется включатель, совмещенный со ступенчатой установкой режима работы, позволяющий включать фен в режим полной или половинной мощности.

На фотографии показан внешний вид типового движкового переключателя режимов работы.

Для исключения ожога кожи при сушке волос и разрушения корпуса фена при нарушении работы двигателя, на каркасе устанавливается тепловая защита в виде биметаллической пластины.


При нагреве воздуха выше заданной температуры биметаллическая пластина изгибается вверх по стрелке на чертеже и размыкает контакты. Нагревательная спираль обесточивается, и нагрев воздуха прекращается. После остывания биметаллическая пластина возвращается в исходное положение, и контакты вновь замыкаются.

Как видно, принцип работы и устройство фена мало чем отличается от других нагревательных бытовых электроприборов и отремонтировать фен может любой домашний мастер.

Электрическая схема фена

Большинство строительных фенов и для сушки волос имеют ниже приведенную электрическую схему. Питающее напряжение подается через вилку типа С6 с помощью гибкого шнура. Конденсатор С1 служит для подавления помех, излучающих щеточным узлом двигателя. Резистор R1 служит для разрядки конденсатора С1 после отключения вилки от розетки для исключения удара током человека при прикосновении к штырям вилки. В некоторых моделях элементы С1 и R1 не устанавливаются.


Управление режимами работы фена выполняется с помощью переключателя S1. В его положении, показанном на схеме, фен находится в выключенном состоянии.

При перемещении движка переключателя на один шаг вправо, его подвижный контакт замыкает выводы 1-2 и питающее напряжение через выпрямительный диод VD1 поступает через токоограничивающую спираль h2 на двигатель и нагревательную спираль h3. Диод обрезает половину синусоиды и таким образом снижает скорость вращения крыльчатки, и мощность нагрева спирали h3 наполовину.

При перемещении движка еще на один шаг, замыкаются контакты 1-2-3, на нагревательный элемент и двигатель подается все напряжение сети и фен работает на полную мощность.

Обычно в фенах устанавливают двигатели постоянного тока, рассчитанные на питающее напряжение 9-12 В. Для снижения напряжения служит спираль h2. Для преобразования переменного тока в постоянный служит диодный мост VD2-VD5. Электролитический конденсатор С4 сглаживает пульсации. Искрогасящие конденсаторы С2-С3 выполняют задачу гашения искр в щеточно-коллекторном узле двигателя и подавления радиопомех.

Кнопка S2 служит для возможности переключения работы фена в режим обдува холодным воздухом. При нажатии на нее спираль h3 перестает нагреваться.

Для защиты фена от перегрева, что может произойти из-за снижения оборотов крыльчатки в случае неисправности двигателя, служит элемент тепловой защиты St, который размыкает цепь подачи питающего напряжения на нагреватель h3 при превышении максимально допустимой температуры воздушного потока.

Как отремонтировать фен своими руками

Внимание! При ремонте электрического фена следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку фена из розетки!

Если к Вам в ремонт попал сломанный фен, то в первую очередь надо выяснить по каким внешним признакам фен был признан неисправным. По ним можно, воспользовавшись ниже приведенной таблицей, сразу предположить в каком месте искать неисправность.

Внешнее проявление, причины и способы устранения неисправностей фена
Внешнее проявление Вероятная причина Способ устранения
При сушке волос фен периодически отключается Перетерся шнур питания в месте выхода из корпуса фена или вилки Отремонтировать или заменить сетевой шнур или вилку
Воздух из фена идет горячий с запахом гари Недостаточная скорость вращения крыльчатки в результате навивки на вал мотора волос между крыльчаткой и его корпусом
Фен после недолгой работы отключается Срабатывает термозащита из-за недостаточной скорости вращения или остановки крыльчатки в результате навивки на вал мотора волос между крыльчаткой и его корпусом Удалить острым инструментом волосы с вала
Фен не включается В обрыве сетевой шнур или неисправен переключатель режимов Отремонтировать или заменить сетевой шнур или выключатель
Из фена идет холодный воздух Неисправна кнопка отключения нагрева, обрыв спирали, окислились контакты в элементе термозащиты Прозвонить детали мультиметром, неисправные отремонтировать или заменить
Фен работает только в одном из положений переключателя режимов Неисправен переключатель режимов, в обрыве одна из спиралей или диод VD1 Прозвонить мультиметром переключатель, диод и спираль, неисправные детали отремонтировать или заменить

Как разобрать фен

Разобрать фен бывает сложнее, чем его отремонтировать, так как части корпуса обычно внутри соединяются с помощью защелок, расположение которых с внешней стороны не видно.


Но всегда на рукоятке в области входа в корпус сетевого шнура имеется саморез, обычно закрытый декоративной заглушкой или заклеенный этикеткой. Благодаря разному цвету частей корпуса фена Braun, показанного на фотографии, видно по какой линии его разбирать.


Вот так выглядит декоративная пластиковая заглушка в корпусе фена. Так как она одного цвета с рукояткой, то ее сложно заметить. Для извлечения заглушки нужно острым предметом, например, шилом или ножом с острым концом лезвия поддеть ее за край.


После изъятия заглушки головка самореза стала видна, но оказалось, что шлиц на ней треугольный, при этом грани его выполнены таким образом, что саморез можно винтить только по часовой стрелке. Производитель предусмотрел, чтобы в домашних условиях фен для ремонта разобрать без поломки корпуса было невозможно.


Для вывинчивания винта с такой головкой сначала с помощь жала разогретого электрического паяльника он был нагрет. Для этого достаточно прижать жало паяльника к головке и удерживать в течение пары минут. От нагрева самореза пластмасса вокруг резьбы размягчилась. Далее, пока пластмасса не остыла, с помощью отвертки с плоским жалом шириной равной длине грани треугольника шлица саморез без трудностей был выкручен.

Во избежание трудностей при следящем ремонте фена при сборке саморез был заменен таким же по размерам, но со шлицом в головке под крестовую биту.


Съемная часть корпуса дополнительно держалась еще на четырех защелках. Две из них находились по бокам трубы. Для разборки пришлось одновременно с разведением деталей отжать их через образующуюся щель с помощью плоской отвертки.


После расцепления боковых защелок верхние освободились сами. Защелки были неглубокими, поэтому удалось разобрать фен без их поломки.


В данном фене неисправен был сетевой шнур, и поэтому дальнейшей его разборки не понадобилось, так как место подключения шнура к электрической схеме стало доступным.

Примеры ремонта фена

Наиболее часто фены ломаются по причине перетирания сетевого шнура или нарушения работы электродвигателя с крыльчаткой. В современных фенах, благодаря наличию тепловой защиты и использования толстой проволоки для намотки спирали она перегорает очень редко. Из десятка отремонтированных мною фенов с перегоревшей спиралью не встречалось.

Ремонт сетевого шнура фена

При сушке волос фен интенсивно перемещается и сетевой шнур постоянно изгибается. Хотя провода в шнуре медные и многожильные, но от многократных перегибов со временем обламываются. Признаком начала обрыва проводов является периодическое временное прекращение работы фена во время сушки волос.

Поэтому половина поломок связана с перетиранием сетевого шнура в месте выхода из корпуса, реже у вилки. Первым признаком такой поломки является перебои в работе фена во время сушки волос. На этом этапе легко узнать место дефекта шнура. Достаточно зафиксировать его посередине и пошевелить шнур сначала у входа в корпус вилки, а затем у входа в корпус фена. Если фен при этом будет работать стабильно, значит, шнур в порядке и неисправность надо искать в другом месте.

Если провода в шнуре перетерлись в месте выхода из вилки, то можно выполнить ремонт фена без его разборки. О том, как заменить вилку, описано в статье «Электрическая вилка, как подключить, отремонтировать» .


Обычно провода шнура внутри фена припаивается к печатной плате или присоединяются с помощью накидных клемм, как на приведенной фотографии.

Для проверки шнура нужно прозвонить провода, прикоснувшись одним щупом тестера или мультиметра к одному из штырей вилки. Вторым щупом мультиметра поочередно прикоснуться к концам проводов. Один из проводов должен показать нулевое сопротивление. Между оставшимся проводом и вторым штырем вилки должно быть тоже нулевое сопротивление.


Если провода прозваниваются, то шевеля шнур в это время можно точно определить, в каком месте провод перетерся. В ремонтируемом изделии шнур был оборван в месте ввода в фен.

Если провода шнура припаяны к печатной плате, то прозвонить их можно не отпаивая, присоединив щупы прибора к штырям вилки. Переключатель работы фена должен быть установлен в режим максимальной мощности. Нагревательная спираль имеет сопротивление около 30 Ом. Поэтому, если провода шнура исправны, то мультиметр должен показать такое же сопротивление.

С помощью онлайн калькулятора Вы можете точно рассчитать величину сопротивления нихромовой спирали фена, исходя из его максимальной мощности.


В ремонтируемом фене обрыв шнура оказался в месте ввода его в корпус. Для восстановления работы нужно дефектный участок провода отрезать и перемонтировать накидные клеммы. Для снятия клемм с проводов сначала нужно с помощью ножа разогнуть в стороны усики, фиксирующие провода, как показано на фотографии.



На следующем шаге перетертый участок провода отрезается и со шнура и проводов снимается изоляция . Длина шнура уменьшиться на десяток сантиметров, что не повлияет на эксплуатационные характеристики.


Осталось залудить провода и клеммы с помощью припоя электрическим паяльником и спаять их вместе. После надевания клемм, сборки и проверки работы фена ремонт его можно считать законченным.

Если нет под рукой паяльника, то в таком случае провода отрезаются на расстоянии 3-5 см. от места подключения к электрической схеме фена и удаляется отрезок дефектного шнура. Затем провода соединяются одним из механических способов, в зависимости от внутреннего свободного пространства в рукоятке фена.

Ремонт цепи питания двигателя

Попал в ремонт фен Melissa-1600, с жалобой на то, что воздушный поток из него стал слабым с запахом гари. При проверке оказалось, что крыльчатка вращалась с недостаточной скоростью. Сразу предположил, что на вал мотора между крыльчаткой и корпусом навились волосы. Обычно в большинстве случаев при таких признаках это и случается.


Но после разборки фена выяснилось, что один из выпрямительных диодов, установленных на моторе, разорвало пополам. Прозвонка остальных диодов показала их исправность. Поэтому двигатель и работал, но на него подавалась только одна полуволна выпрямленного напряжения.


Неисправный диод был выпаян и на его место, с соблюдением полярности, запаян первый попавшийся типа КД105. Напряжение питания двигателя обычно составляет 9-12 В при токе не более 0,5 А. Такие параметры обеспечит практически любой выпрямительный диод.

Заодно с вала мотора были удалены навитые волосы и смазаны подшипники машинным маслом. Для этого достаточно нанести каплю масла в точку фиксации вала в корпусе мотора и провернуть несколько раз вал за крыльчатку.


Перед установкой двигателя в фен его желательно проверить. Для работы мотора необходимо постоянное напряжение величиной 9-12 В. Но так как напряжение подается на диодный мост, то запитать двигатель можно как от постоянного, так и переменного источника тока. Подойдет даже простейший адаптер от любого устройства, выдающий соответствующее напряжение и ток до 0,5 А.

Подавать напряжение нужно на вход диодного моста, точки его припайки к электрической схеме фена. Если двигатель подключается к источнику постоянного напряжения, то нужно проверку провести сначала при одной полярности подключения, а потом поменять подключаемые провода местами. Это нужно чтобы проверить все диоды моста.


Испытания двигателя после профилактики и ремонта показали, что его крыльчатка при прокрутке рукой вращалась легко и при подаче напряжения от внешнего источника напряжения с достаточной скоростью.

Проверка фена после сборки показала, что работоспособность его полностью восстановлена. Крыльчатка вращалась с большой скоростью, и запах гари исчез.

Ремонт переключателя и кнопки включения холодного воздуха

Если фен невозможно включить, и сетевой шнур исправен, то причиной, как правило, является нарушение контактов в переключателе режимов. А если все режимы фена, но воздух не нагревается, то неисправна кнопка отключения нагрева, теплозащита или перегорела спираль.


Переключатели режимов работы в фене обычно впаиваются в небольшую печатную плату, которая фиксируется в направляющих или прикручена саморезами. На фотографии показаны выводы переключателя, впаянные в печатную плату. С левой стороны виден выключатель подачи горячего воздуха.


Если переключатель режимов не звониться, то можно попытаться тонким инструментом зачистить внутренние контакты через отверстие, расположенное рядом с его движком. Бывает, что выгорел только контакт одного из режимов работы, а остальные в рабочем состоянии. В таком случае можно пожертвовать редко используемым режимом работы фена и переключить коммутацию на исправный контакт.

Бывает, что из-за подгоревших контактов в результате нагрева корпус переключателя деформируется и движок заклинивается. В случае отсутствия переключателя на замену можно провода соединить напрямую, оставив только один режим работы фена. Включать в таком случае фен придется подключением его вилки к розетке.

Если неисправна кнопка отключения подачи теплого воздушного потока, и нечем ее заменить, то достаточно закоротить ее выводы. В таком случае эта функция работать больше не будет, а в остальном фен будет работать, как и прежде.

Ремонт тепловой защиты

Тепловая защита представляет собой два соприкасаемые контакта, один из которых закреплен на биметаллической пластине. При нагревании пластины свыше заданной температуры она изгибается вверх, как показывает стрелка на фотографии. В результате контакты размыкаются, и цепь питания нагревательной спирали разрывается.


Если кнопка отключения подачи горячего воздуха в порядке и спираль целая, то очевидно, что окислились контакты в реле тепловой защиты. Для восстановления достаточно в зазор между контактами ввести сложенную вдвое мелкозернистую наждачную бумагу и прижав биметаллическую пластину сверху пальцем несколько раз протянуть бумагу.

Неисправности нагревательного элемента — спирали

Если воздушный поток из фена идет холодным при работающем двигателе, исправной кнопке отключения и тепловой защиты, то поломка связана с нихромовой спиралью.

Обрыв спирали легко обнаружить внешним осмотром. А нарушение контакта в соединениях в виде полых заклепок на каркасе фена концов нихромовой проволоки с проводами, идущими от переключателя режимов работы, не всегда можно определить по внешнему виду. Если заклепки не имеют почернений, то в таком случае поможет только прозвонка мультиметром.


Для восстановления контакта в заклепочном соединении нужно с помощью плоскогубцев ее дополнительно обжать. Работу надо делать аккуратно, чтобы не поломать хрупкий слюдяной или керамический каркас.

Перегорание или обрыв спирали в современных фенах практически не происходит, но если такой отказ случился, то спираль необходимо будет заменить новой. Сращивание проволоки спирали скруткой или обжатием в отрезке алюминиевой или латунной трубки не приведет к долговременному успеху. Если спираль износилась, то после такого ремонта вскоре перегорит в другом месте.

Нихромовую спираль, с учетом мощности фена можно приобрести новую или намотать самостоятельно из нихромовой проволоки, рассчитав ее диаметр и длину по таблице .

Удаление волос и смазка вала двигателя фена

Еще одна распространенная неисправность фена, которую можно устранить самостоятельно, имея под руками только стандартный набор инструмента, это когда фен работает, но струя исходящего воздуха сильно горячая с запахом гари из-за намотки на вал двигателя волос или плохой смазки подшипников двигателя.

Удаление волос с вала двигателя фена BaByliss

Попал мне в ремонт фен BaByliss, показанный на фотографии, с жалобой, что исходящая струя воздуха стала слабой и очень горячей.


При проверке, по звуку работы вентилятора стало понятно, что частота его оборотов занижена, и причина неисправности кроется в работе двигателя. Для устранения неисправности пришлось фен разбирать.

Для того чтобы разобрать фен BaByliss сначала нужно снять насадку, открутив два самореза. Далее с помощью отвертки с плоским жалом снимается фиксирующее кольцо, установленное со стороны выхода подогретого воздуха. Поддается оно легко.

Осталось разъединить половинки корпуса, которые удерживаются на двух защелках с каждой боковой стороны. На фотографии, благодаря полупрозрачности пластика защелки хорошо просматриваются, как на фотографии в виде светлых полосок.


Фен разобран и осталось добраться до места вала, где намотались волосы. Двигатель закреплен внутри пластмассового корпуса, представляющего собой трубу таким образом, что для извлечения его нужно снять крыльчатку вентилятора. А крыльчатка, как правило, насажена на вал плотно и тут обычно возникают большие трудности, так как захватится за крыльчатку стандартным инструментом невозможно, и поломать ее легко.

Для решения подобных задач у меня сделан из китайских утконосов специальный инструмент – утконос с загнутыми под прямым углом концами губок. С помощью тисков концы легко загнулись, так как небыли закалены.

Этим утконосом я также с успехом ремонтирую бегунки змеек и молний, в случае если звенья перестают смыкаться. Обычными плоскогубцами зачастую не добраться. А благодаря загнутым концам губок в любых случаях легко сжать смыкающую звенья часть бегунка.

В дополнение модернизированными плоскогубцами-утконосами удобно удерживать оси и валы, гайки и другие предметы разных форм – не выскальзывают, как из плоскогубец с плоскими губками.

После снятия с вала двигателя крыльчатки появился доступ к накрученным волосам. В этой модели фена на вал двигателя насажена латунная втулка, а уже на нее надета крыльчатка. Обычно она насаживается непосредственно на вал двигателя.

Осталось только острым предметом, например ножом, шилом или иголкой, удалить волосы и собрать фен в обратном порядке. Чтобы не возникло трудностей при сборке фена, при разборке советую сделать несколько фотографий.

Удаление волос и смазка вала двигателя фена Viconte

У фена Viconte внешнее проявление неисправности было такое же, как и у BaByliss, но в дополнение воздух исходил с запахом гари и вентилятор работал со скрежетом. Это свидетельствовало, что выработалась смазка подшипников двигателя.


Последовательность и технология разборки фена аналогичная как фена BaByliss, поэтому описывать ее нет необходимости.


Питающее напряжение с помощью двух проводов подавалось на диодный мост, распаянный на выводах двигателя. Для удобства ремонта провода были отпаяны с помощью паяльника. Цвета проводов можно не запоминать, так как на мост подается переменное напряжение, и порядок соединения проводов значения не имеет.

Попытка снять крыльчатку с вала двигателя с помощью выше описанных утконосов не увенчалась успехом, даже при приложении большой мышечной силы. Пришлось придумывать, как удалить волосы и смазать подшипник, не снимая крыльчатку.

Пришла идея, что можно не мучатся со снятием крыльчатки, а просверлить отверстие в корпусе держателя двигателя, что и было сделано.

Место сверления отверстия нужно вымерять, чтобы не попасть в корпус двигателя или основание крыльчатки. Сначала было просверлено отверстие диаметром в три миллиметра, а затем рассверлено до пяти. Пластик корпуса мягкий и тонкий, поэтому отверстие можно сделать и концом остроконечного ножа.

Для удаления волос с вала двигателя из канцелярской скрепки был изготовлен крючок. Чтобы изготовить такой инструмент нужно отогнуть конец скрепки, на наждачной бумаге его заострить и самый кончик загнуть на длину два миллиметра. За минуту все волосинки были удалены.

Для смазки подшипника пришлось воспользоваться медицинским шприцом. Достаточно одну каплю масла подать в точку входа вала в двигатель. Для того чтобы масло попало в подшипник, нужно взявшись за крыльчатку, подвигать несколько раз вал вдоль оси, прокручивая его.

Смазать нужно и подшипник с противоположной стороны вала. Для смазки подойдет любое машинное масло, например для заливки в двигатель автомобиля. Если масла под рукой нет, то можно вынуть щуп уровня масла из двигателя, с которого взять несколько капающих капель.

Для проверки работы вентилятора, на диодный мост было подано напряжение величиной 10 В с блока питания постоянного тока. Работать двигатель будет при напряжении от 5 до 12 В, поэтому подойдет даже зарядное устройство от любого телефона. Такую проверку делать не обязательно, но при возможности лучше убедиться, что вентилятора заработал как положено.

Проверка показала нормальную работу двигателя, без посторонних шумов и достаточный напор воздушного потока. Сделанное отверстие можно и не закрывать, так как оно плотно прилегает к корпусу фена. Если не так, то можно его заклеить скотчем.

Как видите, наиболее часто встречающиеся поломки фена устранить совсем не сложно и такая работа по силам при желании любому домашнему мастеру. В любом случае стоит перед покупкой нового фена попробовать отремонтировать отказавший фен.

Когда фен для волос, принадлежащий вашей суженной перестаёт работать, это может превратится в трагедию….

Конечно можно порадовать любимую приобретением нового, но поверьте, если вы возьмётесь отремонтировать старый и добьётесь успеха, то вы не только сэкономите домашний бюджет, но и повысите свой статус хозяина, мужа и мастера на все руки!

Конечно, для многих ремонт подобных устройств не вызовет особых сложностей в силу собственного опыта и знаний, но ведь не все такие мастера починяки!)

Сейчас, на живом примере рассмотрим некоторые типовые неисправности этого вида техники, и те кто никогда не сталкивался с подобными работами, увидят что в этом нет ничего сверх сложного. Конечно в разных устройствах будут отличия, но принцип одинаков.

Первое на что следует обратить внимание, это сетевой шнур, часто провод переламывается либо у основания сетевой вилки, либо у самой ручки фена. Причём переломанный провод визуально может казаться исправным поскольку сверху закрыт довольно толстой изоляцией.

Такая неисправность часто обнаруживается тем, что сгибая провод в вышеуказанных местах устройство может заработать. Но не обольщайтесь, эксплуатировать с таким проводом электрические приборы нельзя, провод необходимо заменить.

Для этого придётся фен разобрать, впрочем это понадобится и для устранения других неисправностей. Приступим.

Как разобрать фен

Как правило все современные фены, впрочем как и другие бытовые устройства подобного рода, не всегда имеют болты крепления доступные и на виду, они часто скрыты за различными заглушками или пластиковыми панелями которые нужно отстегнуть. Пациент для данной статьи, старенький фен Rowenta, в этом смысле не отличается.

На ручке фена отщёлкиваем и снимаем пластиковую панель

Тонкой плоской отвёрткой или лучше коротким монтажным ножом, отжимаем защёлки и снимем крышку. Далее нужно разобрать механизм переключения режима скоростей. Для этого вынимаем ось колеса переключателя и снимаем планку.


Затем снимаем ещё одну накладку и вот только теперь можно выкрутить болты крепления.


Кстати для этого часто нужна хитрая отвёртка например формы треугольник, звёздочка или плоская с прорезью, в моём случае это давно сделанная самоделка из старой плоской отвёртки, но сейчас такие можно и приобрести.

Теперь когда два винта выкручены, для полной разборки необходимо снять ещё одну пластиковую часть корпуса.


Ну вот, добрались до внутренностей.

Теперь, можно и провод заменить и любой другой ремонт выполнить.

В чём была причина неисправности

В моём случае была сломана кнопка отключения нагревателя. Знаете для чего нужна эта кнопка? Многие, как выяснилось не в курсе. Дело в том, что если фен выключить сразу, без применения этой кнопки, то есть риск испортить устройство. Это может произойти потому что вентилятор после выключения сразу останавливается, а спираль ещё не остыла, теплу некуда деваться фен перегревается, так можно даже расплавить корпус. А эта кнопка позволяет отключить и продуть спираль при работающем вентиляторе, дав ей возможность несколько остыть.

Так вот эта самая кнопка и вышла из строя, сломалось крепление одного из контактов, соответственно фен дул только холодным воздухом. Для ремонта пришлось немного расширить отверстие оторванного контакта и поставив на место заплавить пластиком для фиксации. Конечно перед этим будет правильным зачистить пригоревшие контакты.


В общем после этих несложных действий (описывать гораздо дольше чем делать) фен исправно заработал.

Какие ещё неисправности можно устранить самостоятельно


Проверить целостность сетевого провода, вилки, качество соединений, пайки. Саму кнопку также при необходимости можно разобрать для чистки, но делать это нужно осторожно, что бы не по выскакивали контакты и пружинка (применяется в некоторых кнопках) При серьёзной неисправности кнопки её уже придётся менять, это может оказаться не по силам по причине того что её просто не найти.

Так же мало подлежат ремонту двигатель вентилятора и сама спираль — при их неисправности требуется либо профессиональное вмешательство, либо …… Да здравствует, магазин!

Ещё одна возможная неисправность поддающаяся ремонту- термопредохранитель.


Это самовосстанавливающийся предохранитель который отключает спираль нагревателя при перегреве, а после остывания возвращающийся в исходное, замкнутое положение. Но случается, что контакты его со временем подгорают и он перестаёт нормально работать. Нужно восстановить хороший контакт, аккуратно чем то тонким (отлично подходит пилка для ногтей, пока жена не видит) пошоркать между контактами, но не разжимать их более чем толщина пилки. Иначе потом придётся подгибать пластины контактов для их хорошего сжимания.

Иногда подгибание просто необходимо. Но будьте аккуратны, это не так просто, помните, что всё крепится на хрупкой слюдяной основе и прикладывая усилия можно только всё ухудшить.

Помните, что при любом ремонте важны внимательность и аккуратность! Это один из залогов успеха!

Разборка внутренней конструкции фена Dyson SW19.

ru Описание скопипастено с китайского сайта по ремонту бытовой техники и переведено Гугл-переводчиком. Может кому-то будет полезным. Ко мне недавно обращались по поводу ремонта этого дорогущего фена, купленного в США И так:

Клиент отправил фен Dyson и сказал, что он сломался. Фен был на гарантии, но был куплен за границей, поэтому гарантии нет. С менталитетом доктора дохлой лошади, позвольте мне попробовать. Этот фен действительно сложно разобрать, особенно игрокам-любителям вроде меня, на то, чтобы разобрать его перед включением, ушло более двух часов. Две кнопки были блестящими и серебряными. Сначала я подумал, что они сделаны из нержавеющей стали, обработанной ЧПУ. Я не знал, что это слой пластикового покрытия или прочно приклеен. Его можно удалить только путем резкого удаления. В результате , пуговицы теряют слой покрытия, что выглядит некрасиво.
Наконец, после долгой проверки трубка привода двигателя сломана. Двигатель постоянного тока имеет 110000 оборотов в минуту, что очень агрессивно и легко в использовании. Он отвечает за привод двигателя (после того, как якорь достигнет положения равновесия, направление тока должно быть быстро изменено, и используется щеточный низкоскоростной двигатель. Это коммутатор, использующий программный алгоритм для управления приводом открытия и закрытия двух ламп. Эта машина имеет научное и технологическое содержание) , но это оказался пакет BGA, никак, решается заменой платы.

В итоге установка заняла много времени, и было сказано, что это было слезы, да и машина оставила следы разборки и сборки. В течение всего процесса конструкция машины очень разумная. Центр тяжести находится на рукоятке. Двигатель со скоростью вращения 110 000 об / мин создает сильный ветер, но не шумит. Различные термостойкие и огнестойкие материалы, а также припой на плате все это высокотемпературная пайка, моя белая паяльная станция неожиданно впервые оказалась неадекватной, и олово на ней не могло быть расплавлено за короткое время.

По впечатлению этот фен действительно хорош, но с точки зрения рентабельности я должен купить Panasonic. Какой фен преобладает? Не только фен.

Электрический фен. Виды и устройство. Работа и как выбрать. Как отремонтировать строительный фен — все виды поломок и их устранение Кнопка отключения горячего воздуха у фена

Когда фен для волос, принадлежащий вашей суженной перестаёт работать, это может превратится в трагедию….

Конечно можно порадовать любимую приобретением нового, но поверьте, если вы возьмётесь отремонтировать старый и добьётесь успеха, то вы не только сэкономите домашний бюджет, но и повысите свой статус хозяина, мужа и мастера на все руки!

Конечно, для многих ремонт подобных устройств не вызовет особых сложностей в силу собственного опыта и знаний, но ведь не все такие мастера починяки!)

Сейчас, на живом примере рассмотрим некоторые типовые неисправности этого вида техники, и те кто никогда не сталкивался с подобными работами, увидят что в этом нет ничего сверх сложного. Конечно в разных устройствах будут отличия, но принцип одинаков.

Первое на что следует обратить внимание, это сетевой шнур, часто провод переламывается либо у основания сетевой вилки, либо у самой ручки фена. Причём переломанный провод визуально может казаться исправным поскольку сверху закрыт довольно толстой изоляцией.

Такая неисправность часто обнаруживается тем, что сгибая провод в вышеуказанных местах устройство может заработать. Но не обольщайтесь, эксплуатировать с таким проводом электрические приборы нельзя, провод необходимо заменить.

Для этого придётся фен разобрать, впрочем это понадобится и для устранения других неисправностей. Приступим.

Как разобрать фен

Как правило все современные фены, впрочем как и другие бытовые устройства подобного рода, не всегда имеют болты крепления доступные и на виду, они часто скрыты за различными заглушками или пластиковыми панелями которые нужно отстегнуть. Пациент для данной статьи, старенький фен Rowenta, в этом смысле не отличается.

На ручке фена отщёлкиваем и снимаем пластиковую панель

Тонкой плоской отвёрткой или лучше коротким монтажным ножом, отжимаем защёлки и снимем крышку. Далее нужно разобрать механизм переключения режима скоростей. Для этого вынимаем ось колеса переключателя и снимаем планку.


Затем снимаем ещё одну накладку и вот только теперь можно выкрутить болты крепления.


Кстати для этого часто нужна хитрая отвёртка например формы треугольник, звёздочка или плоская с прорезью, в моём случае это давно сделанная самоделка из старой плоской отвёртки, но сейчас такие можно и приобрести.

Теперь когда два винта выкручены, для полной разборки необходимо снять ещё одну пластиковую часть корпуса.


Ну вот, добрались до внутренностей.

Теперь, можно и провод заменить и любой другой ремонт выполнить.

В чём была причина неисправности

В моём случае была сломана кнопка отключения нагревателя. Знаете для чего нужна эта кнопка? Многие, как выяснилось не в курсе. Дело в том, что если фен выключить сразу, без применения этой кнопки, то есть риск испортить устройство. Это может произойти потому что вентилятор после выключения сразу останавливается, а спираль ещё не остыла, теплу некуда деваться фен перегревается, так можно даже расплавить корпус. А эта кнопка позволяет отключить и продуть спираль при работающем вентиляторе, дав ей возможность несколько остыть.

Так вот эта самая кнопка и вышла из строя, сломалось крепление одного из контактов, соответственно фен дул только холодным воздухом. Для ремонта пришлось немного расширить отверстие оторванного контакта и поставив на место заплавить пластиком для фиксации. Конечно перед этим будет правильным зачистить пригоревшие контакты.


В общем после этих несложных действий (описывать гораздо дольше чем делать) фен исправно заработал.

Какие ещё неисправности можно устранить самостоятельно


Проверить целостность сетевого провода, вилки, качество соединений, пайки. Саму кнопку также при необходимости можно разобрать для чистки, но делать это нужно осторожно, что бы не по выскакивали контакты и пружинка (применяется в некоторых кнопках) При серьёзной неисправности кнопки её уже придётся менять, это может оказаться не по силам по причине того что её просто не найти.

Так же мало подлежат ремонту двигатель вентилятора и сама спираль — при их неисправности требуется либо профессиональное вмешательство, либо …… Да здравствует, магазин!

Ещё одна возможная неисправность поддающаяся ремонту- термопредохранитель.


Это самовосстанавливающийся предохранитель который отключает спираль нагревателя при перегреве, а после остывания возвращающийся в исходное, замкнутое положение. Но случается, что контакты его со временем подгорают и он перестаёт нормально работать. Нужно восстановить хороший контакт, аккуратно чем то тонким (отлично подходит пилка для ногтей, пока жена не видит) пошоркать между контактами, но не разжимать их более чем толщина пилки. Иначе потом придётся подгибать пластины контактов для их хорошего сжимания.

Иногда подгибание просто необходимо. Но будьте аккуратны, это не так просто, помните, что всё крепится на хрупкой слюдяной основе и прикладывая усилия можно только всё ухудшить.

Помните, что при любом ремонте важны внимательность и аккуратность! Это один из залогов успеха!

Сегодня популярность самостоятельного ремонта мелкой бытовой техники неуклонно возрастает. К тому же бывают разные ситуации. К примеру, нужно срочно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции. Что в этом случае делать? Сегодня мы вам постараемся подробнее об этом рассказать.

Как разобрать фен Philips?

Иногда после неудачного падения или после другого механического воздействия это устройство перестает работать. Замечательным выходом из этой непростой ситуации станет полная разборка фена. Вы хотите узнать, как разобрать фен? В этом нет ничего сложного, главное следовать этапам инструкции.

Первый шаг – это разборка корпуса. У большинства моделей (к примеру, у rowenta pro 2300 и braun 3536) он раскрывается на две одинаковые половинки. Для соблюдения правил безопасности перед откручиванием шурупов стоит обязательно вынуть электрический шнур из розетки.

Обычно корпус прибора держится на простых металлических шурупах. Они могут быть с нестандартными головками в виде плюсика, вилы или звездочки. Поэтому перед тем как разобрать фен philips потребуется позаботиться о наличии необходимого инструмента.

После вскрытия устройства вы обнаружите внутренние механизмы прибора, которые отвечают за его бесперебойное функционирование. Если фен сломался, то причина поломки будет скрыта в этих деталях. К тому же некоторые модели имеют дополнительные крепления в виде защелок и скрытых шурупов, спрятанных под декоративными накладками.

Вы хотите узнать, как разобрать фен philips salondry control? Для этого необходимо ознакомится с его внутренним устройством и тщательно осмотреть все детали. Наиболее частой поломкой многих устройств является поврежденный шнур питания. При наличии горелых частей или изломов необходимо будет перепаять его.

Главным внутренним элементом любого фена является вентилятор. Он приводится в работу электродвигателем и осуществляет втягивание воздуха через специальное отверстие с решеткой. В некоторых случаях поломка устройства связана с его загрязнением, поэтому при наличии пыли следует его тщательно прочистить.

Воздух проходит через нагревательный элемент – проволоку, которая намотана на термостате. Она должна иметь цельный вид. При наличии разрывов детали спирали следует скрутить или спаять. Некоторые модели (к примеру, babyliss pro) оснащены еще ограничителем, который не дает возможность прибору засосать вместе с воздухом длинные волосы и другие ворсинки. Он также может забиться при неправильной работе устройства.

Если при включении прибора в сеть электропитания слышен треск и видны искры, то это указывает на поломку двигателя. Эту проблему можно решить путем замены медных обмоток и диодного моста. Однако выполнить такой ремонт в домашних условиях сложно, поэтому в этом случае следует обратиться в мастерскую.

Вы хотите узнать, как разобрать фен щетку rowenta brush activ 1000? Конструкция этого устройства имеет несколько нюансов по сравнению с обычным феном. Для того чтобы осмотреть внутренние элементы и механизмы в случае поломки необходимо выполнить несколько простых действий:

  • Снять пластиковую насадку с передней части прибора, поскольку она в дальнейшем помешает разборке. Для этого ее необходимо плавно двигать вправо-влево, пока она полностью не отсоединиться от устройства;
  • При снятии пластмассового кольца не рекомендуется использовать отвертки и другой инструмент, поскольку они могут повредить корпус и оставить на нем видимые царапины;
  • После необходимо снять заднюю насадку-сетку, которая мешает разборке прибора. При этом не следует прилагать много усилий, поскольку это может привести к ее поломке;
  • Современные модели фенов многих марок (ровента, ремингтон, скарлет и других) не имеют на корпусе металлических болтов. Крепление двух частей фена производится с помощью защелок. Для их разъединения две половинки корпуса следует оттягивать друг от друга, одновременно вращая.

Чтобы вам не пришлось ремонтировать бытовую технику самостоятельно необходимо купить из всего многообразия на рынке? Перед покупкой необходимо обращать внимание на репутацию торговой марки, поскольку только известные производители занимаются выпуском качественной продукции. Другими критериями выбора являются мощность, количество режимов работы, функция подачи холодного воздуха.

19.02.2018

Сегодня популярность самостоятельного ремонта мелкой бытовой техники неуклонно возрастает. К тому же бывают разные ситуации. К примеру, нужно срочно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции. Что в этом случае делать? Сегодня мы вам постараемся подробнее об этом рассказать.

Как разобрать фен Philips?

Иногда после неудачного падения или после другого механического воздействия это устройство перестает работать. Замечательным выходом из этой непростой ситуации станет полная разборка фена. Вы хотите узнать, как разобрать фен? В этом нет ничего сложного, главное следовать этапам инструкции.

Первый шаг – это разборка корпуса. У большинства моделей (к примеру, у rowenta pro 2300 и braun 3536) он раскрывается на две одинаковые половинки. Для соблюдения правил безопасности перед откручиванием шурупов стоит обязательно вынуть электрический шнур из розетки.

Обычно корпус прибора держится на простых металлических шурупах. Они могут быть с нестандартными головками в виде плюсика, вилы или звездочки. Поэтому перед тем как разобрать фен philips потребуется позаботиться о наличии необходимого инструмента.

После вскрытия устройства вы обнаружите внутренние механизмы прибора, которые отвечают за его бесперебойное функционирование. Если фен сломался, то причина поломки будет скрыта в этих деталях. К тому же некоторые модели имеют дополнительные крепления в виде защелок и скрытых шурупов, спрятанных под декоративными накладками.

Вы хотите узнать, как разобрать фен philips salondry control? Для этого необходимо ознакомится с его внутренним устройством и тщательно осмотреть все детали. Наиболее частой поломкой многих устройств является поврежденный шнур питания. При наличии горелых частей или изломов необходимо будет перепаять его.

Главным внутренним элементом любого фена является вентилятор. Он приводится в работу электродвигателем и осуществляет втягивание воздуха через специальное отверстие с решеткой. В некоторых случаях поломка устройства связана с его загрязнением, поэтому при наличии пыли следует его тщательно прочистить.

Если при включении прибора в сеть электропитания слышен треск и видны искры, то это указывает на поломку двигателя. Эту проблему можно решить путем замены медных обмоток и диодного моста. Однако выполнить такой ремонт в домашних условиях сложно, поэтому в этом случае следует обратиться в мастерскую.

Вы хотите узнать, как разобрать фен щетку rowenta brush activ 1000? Конструкция этого устройства имеет несколько нюансов по сравнению с обычным феном. Для того чтобы осмотреть внутренние элементы и механизмы в случае поломки необходимо выполнить несколько простых действий:

  • Снять пластиковую насадку с передней части прибора, поскольку она в дальнейшем помешает разборке. Для этого ее необходимо плавно двигать вправо-влево, пока она полностью не отсоединиться от устройства;
  • При снятии пластмассового кольца не рекомендуется использовать отвертки и другой инструмент, поскольку они могут повредить корпус и оставить на нем видимые царапины;
  • После необходимо снять заднюю насадку-сетку, которая мешает разборке прибора. При этом не следует прилагать много усилий, поскольку это может привести к ее поломке;
  • Современные модели фенов многих марок (ровента, ремингтон, скарлет и других) не имеют на корпусе металлических болтов. Крепление двух частей фена производится с помощью защелок. Для их разъединения две половинки корпуса следует оттягивать друг от друга, одновременно вращая.

Чтобы вам не пришлось ремонтировать бытовую технику самостоятельно необходимо купить из всего многообразия на рынке? Перед покупкой необходимо обращать внимание на репутацию торговой марки, поскольку только известные производители занимаются выпуском качественной продукции. Другими критериями выбора являются мощность, количество режимов работы, функция подачи холодного воздуха.


Мы вам рассказали об основных особенностях внутреннего устройства фена, поэтому у вас не должно возникнуть вопросов, как разобрать фен ровента браш актив и других торговых марок . Однако помните, что при самостоятельном ремонте мелкой бытовой техники следует соблюдать правила безопасности и обязательно достать шнур питания из розетки.

  • Основные поломки и их причины
  • Ремонт фена: правильная диагностика и лечение

С помощью строительного фена можно разогревать застарелый лак или краску, чтобы удалить их с поверхности. Во время строительства он применяется для пайки металла, а также для облегчения работы с пластиковыми трубами. Они в разогретом состоянии хорошо поддаются изгибанию. Этот инструмент весьма прихотлив, и в случае неправильной эксплуатации его придется ремонтировать, а дело это нелегкое.

Рассмотрим, как произвести ремонт строительного фена своими руками. Человек всегда может обратиться в специализированные сервисные центры за подобной услугой, но и не всегда это целесообразно. В некоторых случаях поломки можно диагностировать самостоятельно, соответственно, и производить ремонт самого строительного фена. Перед этим обязательно нужно познакомиться с устройством прибора. С этого и стоит начинать инструкцию.

Устройство и его основные принципы

Если вскрыть устройство, то можно обнаружить двигатель небольшого размера, нагревательный элемент и вентилятор. Нагретый воздух выходит через сопло. Все достаточно просто. В основном строение не отличается от обыкновенного фена. Единственное отличие заключается в более высокой мощности аппарата. Производительность оборудования напрямую зависит от того, сколько литров воздуха оно может пропустить через себя за 1 минуту. Многие модели фена, представленные на современном рынке , имеют ряд дополнительных функций. К таковым можно отнести:

  • регулировку температуры;
  • регулировку потока воздуха;
  • подборка нужного рабочего режима;
  • многочисленные дополнительные насадки, которые заметно упростят работу с тем или иным материалом;
  • светодиодный индикатор, который определяет температуру нагрева.

Разумеется, это не все опции, которыми может обладать строительный фен . Есть и другие. Всегда нужно помнить о том, что чем их будет больше, тем сложнее произвести ремонт.

Вернуться к оглавлению

Основные поломки и их причины

Поломка подобного инструмента может произойти в любой момент его эксплуатации. Особенно неприятно, если это происходит самый разгар строительных работ . В большинстве случаев в этом виноват сам человек, который зачастую халатно относится к электроинструменту. Основными поломками считаются перегиб шнура питания, неисправность кнопки включения инструмента и регулировки температуры. Разумеется, могут возникать и более глобальные поломки.

Например, может выйти из строя двигатель или вентилятор. Нагревательный элемент в этом отношении не вечен. Большинство неисправностей можно диагностировать самостоятельно, но есть и те, которые приходится выявлять достаточно долго. В этой ситуации лучше всего обратиться в специализированный сервисный центр.

Если человек уверен в своих силах, то он может провести ремонт фена и самостоятельно.

К наиболее сложным поломкам можно отнести поломку двигателя или вентилятора. В большинстве случаев они подлежат замене, кроме того, сложно найти нужные запасные части.

На днях моя неотразимая, неповторимая и сокровенная Супруга стала жаловаться на то, что ее любимый фен для волос Remington не работает . Это проявлялось, как перебои в нормальной работе в зависимости от положения кабеля питания. То есть, если кабель натянуть – фен отключается, если прижать к фену – пошел тепленький воздух. Я сразу смекнул что к чему и стал рвать на себе рубаху и размахивать любимым паяльником — мол дай мне провести разборку и ремонт фена для волос прямо тут и прямо сейчас.

В общем, после непродолжительных стенаний мои отвертки схлестнулись с ее феном в эпической схватке до первой…пайки. Скажу сразу – сию инструкцию можно использовать для большинства фенов фирм Rowenta, Braun, Philips, Bosch и Scarlett . Конечно, разбираются все фены по-разному, но принцип устройства у них один. Поехали.

Разборка фена для волос Remington

Сначала необходимо удалить заглушки на ручке или по всему корпусу любимого фена для волос. В моем случае – это три заглушки на ручке фена. Последнее время стало модно делать корпус фена на защелках или вообще сплавлять две половины вместе.

Защелки можно победить, а вот если половинки спаяны – то тут только резать по шву, а потом склеивать эпоксидкой, в общем бесперспективняк. Так что при покупке фена для волос своей любимой, обратите внимание на его конструкцию. Удалить заглушки удобно иголкой или острым тонким ножом . Будьте готовы, к тому, что пластик вокруг погнется и сразу предупредите об этом Жену. Проблему с заусенцами на пластике можно будет решить в конце ремонта с помощью того же ножа.

Под заглушками у меня оказались винты под U-образную отвертку как на фото. Вообще такие винты были изобретены против вандалов для уличного оборудования и для защиты техники от любознательных детей. Называются они Security.

Такие винты, только побольше и с круглыми отверстиями стоят в моем доме в лифте. Хорошо, что у меня оказалась нужная двузубая бита как раз для этих винтов. Ну все, лифт, попробуй только еще раз застрять между этажами.

Если у Вас нет такой отвертки, то можно сделать U-образную отвертку из старой шлицевой отвертки , просто сделав в ней пропил ножовкой.

После разборки ручки фена, видим картину как на фото – выключатель подачи горячего воздуха (синим), переключатель режима мощности фена (красным), скрутка проводов 220 В.

Тут все внимательно осматриваем на предмет обрыва какого-либо провода или подпалин, оплавления на переключателях.

Если тут все в порядке, то откручиваем два винта держателя провода в самом низу ручки фена. Нужно найти место излома провода – обычно оно находится около выхода провода из ручки фена.

Такое слабое место сразу видно, если согнуть провод пополам.

Ремонт фена для волос Remington


Для проверки зачищаем оплетку кабеля питания в месте перегиба и видим подгоревшие медные провода .

Смело отрезаем провод и подготавливаем его к монтажу.

Как правило, фены довольно часто подвержены различным поломкам, и приходится покупать новый. Устройство не самое дорогое, конечно, — вполне можно приобрести и другое фен, но в тоже время оно достаточно простое, и вполне многие смогут восстановить его работоспособность без особых усилий.

Принцип работы

Все фены, независимо от марки и типа корпуса, имеют один и тот же принцип работы – электродвигатель приводит в движение вентилятор, который гонит воздух через нагревательные спирали. Обычно фены имеют переключатель уровня нагрева, обеспечивая различные тепловые режимы , — переключатель коммутирует последовательное подключение нужного количество спиралей, — чем меньше их будет в цепи – тем больше протекающий ток – тем больше нагрев. Также фены оснащаются тепловой защитой, отключающей устройство при превышении допустимой температуры спирали. Если сработала такая защита – обязательно отключите фен из сети, поскольку при снижении температуры термостат восстановит электрическую цепь – и фен заработает.

Основные неисправности

Устранение неисправностей предусматривает разборку корпуса. Обычно он скреплен парой саморезов и защелками на половинках корпуса, которые довольно легко сломать, поэтому действовать нужно осторожно. Хотя особой трагедии при сломанной защелке не будет – корпус вполне может держаться и на саморезах, или можно при сборке нанести точечно клей в нескольких местах, но совсем немного – вдруг придется еще разбирать.
Запах гари – довольно часто встречается при работе фена, поскольку вентилятор засасывает через воздухозаборник не только воздух, но и волосы, которые потом попадают на горячую спираль и, сгорая, вызывают появление неприятного запаха.

Также возможна и другая причина — недостаточный воздушный поток, проходящий через вентилятор. Это может быть вызвано перекрытием вентиляционных решеток рукой, или засорением фильтра, если таковой предусмотрен в данной модели, — волосом, пухом, пылью и пр. Слабый поток может быть вызван и медленными оборотами вентилятора.

Медленное вращение вентилятора – обычно причиной этого является наматывание на вал двигателя волос, что мешает его вращению. Как правило, вентилятор насажен на вал плотно, и снять его для удобства удаления волос не получается, поскольку прикладывать большие усилия рискованно – хрупкую пластмассу запросто можно сломать. Поэтому удобно применить пинцет – постепенно отщипывая им намотанные волосы до полного их удаления.

Встречается (значительно реже) и обратная ситуация – вентилятор сидит на валу не плотно, в итоге двигатель работает с нормальными оборотами, но вал прокручивается в корпусе вентилятора. Выход прост – посадить вентилятор на вал с помощью подходящего клея.

Воздух выходит холодным – в этом случае причин может быть несколько:

  • Плохой контакт в переключателе режимов – устранение зависит от конструкции переключателя. Часто используются гибкие упругие контактные полоски открытого типа – достаточно их правильно подогнуть или почистить места контакта. Если переключатель закрытого типа – заменить его – стоит недорого.
  • Обрыв проводки – вполне может быть отломан или отпасть в месте пайки проводник, идущий к спиралям или переключателю.
  • Обрыв нагревательной спирали. Просто так она не оборвется – скорее всего это перегорание. Можно восстановить просто скруткой, но такое соединение не будет долговечным – плохой контакт постепенно спровоцирует нагар, который еще больше увеличит сопротивление в этой точке, — в итоге рано или поздно снова придется ремонтировать. Лучше сделать ту же скрутку, но потом ее опрессовать медной или латунной трубкой подходящего диаметра (хорошо подходит тонкая трубка с компрессора холодильника). Пайка в этом случае бесполезна – температура разогрева спирали расплавит припой.



– причин может быть множество и практически все они легко устранимы – обрыв в шнуре питания, отсутствие контакта в скользящей контактной паре в месте входа шнура в корпус, обрыв внутренней проводки , отсутствие контакта в переключателе и т. д. Самое плохое, что может случиться, – это сгорание двигателя. Если есть чем заменить – хорошо (поэтому не выбрасывайте старые неисправные фены – запчасти все-таки), а нет – тогда уж нужен новый фен – двигатель починить мало шансов.

Конструкция и электрическая схема фена не очень сложны и будут по зубам любому начинающему при изучении электротехники.

Итак, откручиваем два самореза и половиним ручку.
У этого фена перестала держаться крыльчатка обдува на валу электродвигателя и была закреплена с помощью авто-герметика.

Рассмотрим полностью его устройство и возможные поломки.
Фен состоит из двух параллельно включенных (после переключателя) цепей.

1. Последовательно проследим прохождение тока по первой цепи от точки соединения цепей «А» до точки «Б»:
(точка «А» — рабочий нагревательный элемент «РН» (зелёный) — диодный мост «Д1-Д4», от которого получает питание электродвигатель «М» — точка «Б»).

2. Вторая цепь:
(точка «А» — дополнительный нагревательный элемент «ДН»(красный) — термо-выключатель (термопара) «Т» — микро-выключатель «Вмкр» — точка «Б»).

Переключатель трехпозиционный выполняет действия в общей цепи по трем положениям:

1. 0 — общая цепь разорвана, питание отключено;

3. II — переключатель включает схему напрямую в сеть;

Рассмотрим цепь №1 рабочего нагрева с электродвигателем.
Элементом нагрева служит намотанная спиралью проволока, имеющая большое удельное сопротивление току (например, нихром).

На электродвигатель подается напряжение постоянного тока , полученное посредством диодного моста, состоящего из четырех диодов.

Выделим два элемента цепи, которые являются потребителями (нагрузками), это — спираль и диодный мост (двигатель не считаем, т. к. является нагрузкой моста).

В цепи элементы расположены последовательно (один за другим), значит, падение напряжения на каждом из них будет зависеть от его же сопротивления и их сумма будет равна напряжению сети при третьем положении переключателя.

Делаем вывод:
Сопротивление (зависит от материала и длины проволоки) элемента рассчитано так, чтобы при нормальном нагреве разность напряжения сети 220В и падения напряжения на этом элементе была равна падению напряжения, необходимого для работы электродвигателя, т.е. для питания диодного моста.
U сеть — U спираль = U моста.
При несоблюдении этого равенства работа невозможна, т.е. если по каким-то причинам сгорает спираль, замену следует производить на аналогичную, с таким же удельным сопротивлением.

При выходе из строя электродвигателя заменяем его на идентичный.
В диодном мосту может случиться обрыв или пробой диодов

Фен строительный или промышленный — это вовсе не обязательный инструмент домашнего мастера, однако его наличие позволяет реализовать целый ряд сложный работ. К таким работам относится снятие лакокрасочного покрытия, разъединение двух деталей, склеенных герметиком (автомобильные фары), а также нагревание материалов при обесшумливании автомобиля. При частой и неправильной эксплуатации, инструмент может выйти из строя, поэтому подробно выясним, что представляет собой ремонт строительного фена, как найти поломку и устранить ее с минимальными затратами.

Как устроен технический фен и что у него внутри

Покупая фен, наверняка многие удивляются относительно невысокой стоимости этого прибора. Однако все дело в том, что конструкция этого инструмента настолько примитивна, что положительно отражается на его стоимости. Чтобы понимать, как работает промышленный фен, для начала выясним все составные эго элементы:

Это основные детали рассматриваемого инструмента. У фена вовсе не сложная конструкция, однако даже несмотря на это, ломается он чаще, чем шуруповерты, дрели и болгарки. Одним из самых слабых мест этого инструмента является нагревательная часть. Чтобы понять, как отремонтировать строительный фен своими руками, разберемся первоначально с принципом работы инструмента.

Принцип работы строительного фена и схема его устройства

Если сломался строительный фен, то для того, чтобы его отремонтировать самостоятельно, нужно знать не только конструкцию, но и принцип работы инструмента. Понимая, для чего нужен каждый элемент прибора, можно выполнить проверку его исправности, и устранить поломки. Сразу нужно отметить, что промышленные фены условно можно разделить на два типа:

  • Бюджетные, которые имеют простейшую конструкцию. Отличительная особенность таких инструментов в том, что они имеют низкую стоимость, а в их комплектации отсутствует электронная плата управления
  • Дорогие — в конструкции таких приборов используются электронные платы, а также полупроводниковые элементы, отвечающие за подачу напряжения на спираль и электродвигатель, а также микроконтроллеры, анализирующие данные. Есть также модели, оснащенные дисплеями и регуляторами, посредством которых можно более точно настроить температуру обдува

Электрическая схема работы простейшего строительного фена, который имеет две скорости вращения вала двигателя, представлена ниже.

Принцип работы строительного фена имеет следующий формат:


Если происходит обрыв спирали, то двигатель фена не включится, но если из строя выходит двигатель, то все напряжение подается на ТЭН, что приводит к перегоранию нихромовой нити. На большинстве приборов используются защитные элементы, предотвращающие перегрев спирали.

Чем больше в конструкции прибора переключателей, тем выше вероятность того, что может выйти из строя какой-нибудь их них. Зачастую причиной поломки строительных фенов является их неправильное использование, что влечет за собой перегорание спирали ТЭНа. Прежде всего, нужно обязательно запомнить три главных правила при эксплуатации рассматриваемого прибора:


Простейшая схема работы фена представлена на фото ниже. По принципу этой схемы работают не только бюджетные модели строительных фенов, но и бытовые.

Теперь подробно рассмотрим ремонт строительного фена своими руками. Причем для этого вовсе не обязательно знать основы электротехники и электроники, чтобы найти и устранить неисправность.

Неисправности строительного фена их выявление и устранение

Как отремонтировать строительный фен, спрашивают многие владельцы этого инструмента, столкнувшиеся с его неработоспособностью. Чтобы успешно найти причину неисправности и устранить ее, нужно соблюдать последовательность действий диагностирования поломок инструмента.

Для начала рекомендуется убедиться в том, что в подключаемой розетке имеется напряжение. Ведь часто случается так, что подключенный в сеть мощный электроприбор способствует срабатыванию автоматического выключателя. Чтобы иметь возможность работать прибором, и при этом исключить отключение автоматического выключателя, нужно снизить нагрузку на линии путем отключения мощных электроприборов — бойлера, стиральной машинки, вытяжки, электрического чайника и т.п.

Общая проверка исправности фена мультиметром

Чтобы убедиться, что прибор вышел из строя, рекомендуется первым делом проделать следующие манипуляции:

  1. Воспользовавшись мультиметром, произвести прозвонку инструмента
  2. На мультиметре включить режим прозвонки диодов или измерения сопротивления
  3. Прикоснуться щупами к выводам вилки электроинструмента
  4. Произвести переключение кнопки фена в разные положения

При переключении кнопки на приборе должны изменяться показания, которые говорят о наличии сопротивления. Если показания не изменяются, значит уместно предположить о том, что в цепи имеется обрыв. Для уточнения причин, понадобится разобрать инструмент, выкрутив крепежные элементы, и произвести детальную диагностику.

Проверяем исправность сетевого провода

Как убедиться в том, что сетевой провод фена исправен. Визуально это сделать крайне проблематично, так как зачастую происходит повреждение жил внутри изоляции, и снаружи это не видно. Случается такое достаточно часто, особенно если вы пользуетесь китайскими фенами малоизвестных производителей.

Причем повреждение жилы возникает не только посредством механического воздействия, например, передавливание провода дверью, но еще и при длительной эксплуатации инструмента на максимальной мощности. Происходит это примерно так — жила нагревается, происходит ее подгорание, в результате чего медный материал становится хрупким, и легко переламывается. Диагностировать такую поломку можно посредством мультиметра:


Если же мультиметр пищит, значит сетевой кабель исправен, и не нуждается в ремонте или замене. Если же прибор не издает звуковой сигнал при прикосновении к одному из контактов, то это говорит о повреждении жилы сетевого провода. Провод в таком случае рекомендуется заменить, так как найти место его повреждения практически невозможно. Если же есть цель найти место повреждения жилы сетевого провода, то в этом поможет .

Есть еще один случай, когда прибор издает сигнал при прикосновении щупом к обоим контактам клеммной колодки. Это говорит о том, что жилы провода замкнулись, и кабель также необходимо заменить.

Это интересно! Неисправность сетевого провода может проявляться в случае эксплуатации прибора, когда при работе происходит его самоотключение. Такое самоотключение говорит о слабом контакте в проводе, поэтому прибор во время замеров может показывать положительный результат, но инструмент при этом работает с перебоями. Устранить неисправность поможет замена сетевого провода.

Проверка переключателя или кнопки

Далее необходимо убедиться в исправности кнопки фена. Часто на переключателе образуются окислы и нагар, которые не позволяют замкнуть контакты для протекания электрического тока. Чтобы убедиться в том, что кнопка фена исправна, нужно также воспользоваться мультиметром. Для этого следует в режиме прозвонки прибора коснуться щупами выводов кнопки. В отключенном положении прибор не должен «пищать», а при включении первого или второго режима, мультиметр издает звуковой сигнал.

Этот сигнал является знаком того, что причина, почему не включается строительный фен, заключается в неисправности других узлов инструмента. Если же манипуляции по проверке кнопки приводят к выводу, что она неисправна, то следует разобрать ее и почистить контакты. На некоторых моделях фенов переключатели представлены неразборного типа, поэтому их нужно просто заменить.

Это интересно! Часто у многих возникают подозрения на неисправность сглаживающего сетевые помехи конденсатора. Этот конденсатор желтого цвета подключен к кнопке, и осуществляет фильтрацию сетевых помех, предотвращая при этом выход из строя элементов электроники фена, а также двигателя и спирали. Если конденсатор неисправен, то на работу фена этот никак не повлияет, однако его поломка может в последующем стать причиной выхода из строя выпрямительных диодов, микроконтроллера, тиристора, резисторов и прочих элементов микросхемы. Поломку конденсатора легко определить визуально, если он надулся, значит неисправен.

Как проверить исправность коллекторного двигателя фена

Если есть подозрения на то, что неисправен двигатель, то проверить его можно двумя способами:

  1. Прозвонить мультиметром
  2. Подключить к источнику постоянного напряжения соответствующей величины. При этом учитывайте, что плату с диодным мостом нужно отсоединить. Чтобы ее не отсоединять, можно подключить к источнику переменного напряжения соответствующей величины, на которую рассчитан двигатель

Для прозвонки электромотора мультиметром, нужно подключить щупы к выводным контактам устройства. Наличие сопротивления говорит о том, что обмотка прибора не повреждена. Для того, чтобы убедиться в исправности этой детали, можно подать на него питание величиной 12-18В. Обычно напряжение питания двигателя фена указывается на корпусе, поэтому учитывайте это значение, чтобы не «спалить» обмотку ротора.

Ремонт спирали строительного фена и определение неисправности ТЭНа

От бывалых специалистов можно услышать такой совет, что если на промышленном фене перегорела спираль, то проще купить новый инструмент. Зачем же покупать новый фен, когда можно отремонтировать или заменить спираль фена.

Однако перед тем, как выяснить способ ремонта спирали фена, рассмотрим особенности диагностики ее неисправности. Принцип диагностики спирали фена следующий:

  1. Для начала нужно извлечь нагревательный элемент из металлической колбы
  2. Далее следует произвести осмотр подключения проводов к контактам спирали ТЭНа. Очень часто причиной неисправности фена является банальное отсоединение одного из проводов или окисление контактов
  3. Включить мультиметр в режим измерения сопротивления, и подключить к контактам спирали. На фене используется 1 и более спиралей, что зависит от схемы и количества скоростей инструмента
  4. Спирали должны иметь сопротивление, и если прибор показывает нулевое значение, значит нарушена целостность нихромовой нити. Со временем от воздействия высоких температур никель-хромовая нить теряет свои свойства, и становится хрупкой, и поэтому выходит из строя

Если же диагностика показывает, что спирали исправны, и имеют сопротивление, а фен при этом не работает, то поломка скрывается непосредственно в термопредохранителе — термопара. Это элемент, который предотвращает перегрев спирали, однако под воздействием высоких температур, термопара также может выйти из строя. Принцип ее работы заключается в том, что при увеличении температуры, происходит изменение сопротивления в цепи. Проверить исправность термопары можно мультимером, измерив сопротивление. Если элемент исправен, то прибор покажет значение сопротивления, а если вышел из строя, то сопротивление будет нулевым.

Теперь рассмотрим ситуацию, когда из строя вышла спираль фена. Что делать, если спираль оборвана, и как ее отремонтировать? Чтобы произвести ремонт нихромовой спирали строительного фена, понадобится воспользоваться мелкими соединительными элементами, то есть болтиком с гайкой. Именно при помощи этих деталей можно соединить нихромовую спираль фена. Пайка спирали не поможет, так как никель-хромовый материал не пропаивается. Чтобы отремонтировать спираль фена, понадобится изначально найти место обрыва, а затем выполнить следующие действия:

  1. Оценить состояние спирали. Если она не просто имеет обрыв, но и повреждения в разных местах, то рекомендуется ее заменить
  2. Обрыв устраняется путем соединения двух частей спирали, используя для этого маленькие болтики с гайками. Соединяемые участки должны быть прочными
  3. Соединение спирали резьбовыми соединителями, способствует увеличению сопротивления, поэтому учтите, что температура нагрева инструмента будет снижена

Как видно, отремонтировать спираль строительного фена вовсе не трудно. Если ТЭН не подлежит ремонту, то его можно заменить. Для этого понадобится купить новую спираль соответствующей длины, и заменить ее. Кроме замены спирали, можно также купить новый нагревательный элемент в сборе для вашей марки и модели фена. Однако найти новые ТЭНы можно далеко не для всех моделей фенов. Наиболее популярные производители рассматриваемых инструментов:

  • Интерскол
  • Зубр
  • Макита
  • Хитачи
  • Штурм

Покупать самый дешевый вариант фена не рекомендуется, но если инструмент нужен только для одноразового применения, то не имеет смысла переплачивать за фирменный прибор, который стоит в 2-3 раза больше. Отремонтировать строительные фены достаточно легко, если подойти к этому вопросу правильно. Для этого нужно соблюдать четкую последовательность действий, чтобы выявить поломку, и максимально быстро и легко ее устранить.

Если перегорела плата строительного фена как отремонтировать

Не редко встречаются поломки, связанные с электроникой. На бюджетных вариантах строительных фенов используется только одна плата — выпрямительный диодный мост. Проверить исправность диодов можно при помощи мультиметра, и если перегорел один диод, то двигатель не запустится. Определив неисправный диод, его следует заменить, воспользовавшись паяльником.

Если на строительном фене применяется инверторная плата, то на ней может выйти из строя любой элемент электроники. Для того, чтобы понять, какой элемент вышел из строя на плате, нужно произвести визуальный осмотр. Обычно сгоревшие элементы проявляются внешне по признакам почернений. Чтобы отремонтировать плату строительного фена, понадобятся минимальные знания электроники, а также уметь пользоваться паяльником. Мультиметром можно проверить исправность всех элементов на плате, и заменить вышедшие из строя.

Это интересно! Если повреждена керамическая часть, то в этом случае рекомендуется купить новый ТЭН, который может стоить практически столько же, как и сам инструмент. Именно поэтому в случае невозможности произвести самостоятельный ремонт, следует взвесить стоимость запчастей и нового фена, на основании чего принять правильное решение.

Выводы о ремонте строительного фена

Столкнувшись с неисправностью фена, немаловажно обратить внимание на начальные признаки поломки. Ведь проявляются эти поломки разными способами:

  • Фен не включается
  • Работает только один из двух или более режимов
  • Включается, но при работе отключается
  • Работает вентилятор, но фен при этом не греет
  • Не работает вентилятор — в этом случае срабатывает защита, которая исключает перегрев спиралей и их нарушение целостности

Подробное пошаговое описание, как выполняется ремонт строительного фена самостоятельно, рассмотрено в материале. Видео инструкция ниже поможет найти поломку, и устранить ее своими руками. Стоит помнить, что срок службы промышленного фена зависит, прежде всего, от правильности его применения и хранения. Если прибор хранится в гараже, то перед его использованием, рекомендуется продуть спирали компрессором. Порой несоблюдение самых простых правил эксплуатации электроинструмента, приводит к тому, что они выходят из строя намного раньше и быстрее, чем ожидается.

Внешний вид абсолютно любой девушки формирует ее прическа. Незаменимую помощь для укладки волос оказывает обыкновенный фен. На сегодняшний день существует много разнообразных моделей, которые имеют разный принцип действия. В салонах красоты используются профессиональные фены, в домашних условиях можно применять стандартный фен, а, если вы куда-то собрались, то для этого подойдет фен компактного размера.

Но что делать, если фен не включается или вовсе сломался?


Разобрать фен – это достаточно легкая процедура. Большую часть поломок составляют механические и заметить их не составляет труда. Рассмотрим, как проводить ремонт фена на примере таких моделей, как Rowenta, Philips, Ionic, Remington и остальных.

Как разобрать и отремонтировать фен на примере различных моделей

Любой фен Ровента имеет в конструкции основные компоненты. Без них он не будет выполнять свои функции. В конструкцию входят узлы и детали, которые помогают выполнять сушку волос абсолютно любой длины. А модели, имеющие значок ION, дают возможность провести наилучшую укладку волос.

Хотя каждая модель имеет свои переключатели, наружный облик, тем не менее, действуют они одинаково в независимости от этого. Согласно словам специалистов, наиболее сложноустроенная деталь прибора – это тиристор, следовательно, самостоятельно сделать ремонт можно без проблем.

Алгоритм разборки

Ремонт необходимо начинать с обыкновенного осмотра устройства, то есть проведение диагностики. Алгоритм:

  1. Все начинается с розетки. Посмотрите: есть ли подгорания контактов или они разболтаны. Если вы заметите какие-либо неисправности, то необходимо провести зачистку либо подтяжку. Проконтролируйте, чтобы вилка входила в контакты при применении некоторых усилий.
  2. Далее идет силовой провод. Диагностику надо проводить в месте, где он входит в рукоять устройства. Тут можно обнаружить колодку контактов. С него до самой вилки следует провести осмотр на наличие повреждений изоляции или изломов.
  3. Чаще всего демонтаж данного прибора начинается с разборки корпуса. Корпусная конструкция сделана из двух половин, соединяющиеся винтами, а впереди у сопла — специально предназначенными защелками. Разборку необходимо проводить аккуратненько, так как данные защелки можно сломать. Также есть винты, которые скрыты наклейками, вставки из пластмасса и съемные крышки.

Важно! Практически все модели Ровента имеют одинаковый внешний облик, их разборка проводится точно так же, как и стандартный фен. Однако фен-расческа демонтируется немножко по-другому из-за некоторых особенностей конструкции.

Поэтому перед разборкой обязательно ознакомьтесь с инструкцией.

  1. Вентилятор. Перед данным элементом находятся защитная решетка и фильтр, которые являются препятствиями для попадания волос вовнутрь фена. Очень часто эта защитная решетка может забиваться волосами, поэтому она нуждается прочистке. Прочистка осуществляется с помощью кисточки небольшого размера.
  2. Электродвигатель. Если данный элемент неправильно функционирует, значит весь аппарат будет барахлить. Причинами некорректной работы электродвигателя могут быть: пробой обмотки либо перегорание диодного моста. После демонтажа необходимо трущиеся компоненты электродвигателя смазать. Также важно осуществить подтяжку проблемных мест, сделать это можно вручную.
  3. Спираль. В наличии почти всех модель имеется несколько спиралей, которые помогают осуществлять работу различных нагревательных режимов воздуха. Их можно восстановить при помощи пайки. Дефекты можно сразу без проблем заметить. В некоторых случаях можно провести замену спиралей компоненты, выполненные из нихромовой нити. Они также имеют подобные характеристики.
  4. Микросхемы. Есть типы неисправности. Например, основание, сделанное из гетинакса, может потрескаться. При этом происходит разрыв оловянной дорожки. Участки, которые повредились, можно залудить, а далее надо выполнить покрытие при помощи припоя. Другая проблема – раздутие конденсаторов. Нужно просто провести установку новых конденсаторов. Также есть вероятность неисправность резисторов. Они становятся темными. Важно просто провести их замену.

Внимание! Для ремонта фена важно уметь использовать паяльник. Если таких навыков у вас нет, то лучше обратиться к специалистам, которые без проблем отремонтирует фен. Если вы все же решили , ознакомьтесь с нашей статьей.

Ремонт устройств фирм Rowenta, Philips, Ionic, Remington, Dewal и других имеет свои сложности, особенно для тех, кто не просвещен в этом. Так как они имеют регуляторы плавного действия, спирали сделаны из специально предназначенных сплавов. Если их надо соединить, то у вас вряд ли получится сделать это надежно.

Перед демонтированием данного аппарата надо отыскать электрическую схему прибора. Если найти инструкцию не удалось, то можно пройти консультацию со специалистом. Запомните простую истину – провести разборку какого-либо устройства не составляет никакого труда, гораздо сложнее все собрать заново.

Рассмотрение проблемы

Чтобы произвести разборку и ремонт фена, необходимо использовать крестовую отвертку, канцелярский нож и непосредственно паяльник.

Допустим, что во время сушки, но если потеребить шнур, то периодами начинает работать. Следовательно, проблема состоит в том, что провод является перебитым. Нам надо следует определить место, где перебит провод. С помощью крестовой отвертки открутите шурупы для того, то есть разберите корпус.

Затем надо достать плату и выпаять провода.

Сборка аппарата проводится в обратном порядке. Процедуру необходимо выполнять с особым вниманием. Перед работой обязательно отключите фен от электрического питания. Данный алгоритм поможет достичь поставленной цели.

Электрофен бытовой схема. Фен большие обороты ремонт своими руками

Сегодня популярность самостоятельного ремонта мелкой бытовой техники неуклонно возрастает. К тому же бывают разные ситуации. К примеру, нужно срочно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции. Что в этом случае делать? Сегодня мы вам постараемся подробнее об этом рассказать.

Как разобрать фен Philips?

Иногда после неудачного падения или после другого механического воздействия это устройство перестает работать. Замечательным выходом из этой непростой ситуации станет полная разборка фена. Вы хотите узнать, как разобрать фен? В этом нет ничего сложного, главное следовать этапам инструкции.

Первый шаг – это разборка корпуса. У большинства моделей (к примеру, у rowenta pro 2300 и braun 3536) он раскрывается на две одинаковые половинки. Для соблюдения правил безопасности перед откручиванием шурупов стоит обязательно вынуть электрический шнур из розетки.

Обычно корпус прибора держится на простых металлических шурупах. Они могут быть с нестандартными головками в виде плюсика, вилы или звездочки. Поэтому перед тем как разобрать фен philips потребуется позаботиться о наличии необходимого инструмента.

После вскрытия устройства вы обнаружите внутренние механизмы прибора, которые отвечают за его бесперебойное функционирование. Если фен сломался, то причина поломки будет скрыта в этих деталях. К тому же некоторые модели имеют дополнительные крепления в виде защелок и скрытых шурупов, спрятанных под декоративными накладками.

Вы хотите узнать, как разобрать фен philips salondry control? Для этого необходимо ознакомится с его внутренним устройством и тщательно осмотреть все детали. Наиболее частой поломкой многих устройств является поврежденный шнур питания. При наличии горелых частей или изломов необходимо будет перепаять его.

Главным внутренним элементом любого фена является вентилятор. Он приводится в работу электродвигателем и осуществляет втягивание воздуха через специальное отверстие с решеткой. В некоторых случаях поломка устройства связана с его загрязнением, поэтому при наличии пыли следует его тщательно прочистить.

Воздух проходит через нагревательный элемент – проволоку, которая намотана на термостате. Она должна иметь цельный вид. При наличии разрывов детали спирали следует скрутить или спаять. Некоторые модели (к примеру, babyliss pro) оснащены еще ограничителем, который не дает возможность прибору засосать вместе с воздухом длинные волосы и другие ворсинки. Он также может забиться при неправильной работе устройства.

Если при включении прибора в сеть электропитания слышен треск и видны искры, то это указывает на поломку двигателя. Эту проблему можно решить путем замены медных обмоток и диодного моста. Однако выполнить такой ремонт в домашних условиях сложно, поэтому в этом случае следует обратиться в мастерскую.

Вы хотите узнать, как разобрать фен щетку rowenta brush activ 1000? Конструкция этого устройства имеет несколько нюансов по сравнению с обычным феном. Для того чтобы осмотреть внутренние элементы и механизмы в случае поломки необходимо выполнить несколько простых действий:

  • Снять пластиковую насадку с передней части прибора, поскольку она в дальнейшем помешает разборке. Для этого ее необходимо плавно двигать вправо-влево, пока она полностью не отсоединиться от устройства;
  • При снятии пластмассового кольца не рекомендуется использовать отвертки и другой инструмент, поскольку они могут повредить корпус и оставить на нем видимые царапины;
  • После необходимо снять заднюю насадку-сетку, которая мешает разборке прибора. При этом не следует прилагать много усилий, поскольку это может привести к ее поломке;
  • Современные модели фенов многих марок (ровента, ремингтон, скарлет и других) не имеют на корпусе металлических болтов. Крепление двух частей фена производится с помощью защелок. Для их разъединения две половинки корпуса следует оттягивать друг от друга, одновременно вращая.

Чтобы вам не пришлось ремонтировать бытовую технику самостоятельно необходимо купить из всего многообразия на рынке? Перед покупкой необходимо обращать внимание на репутацию торговой марки, поскольку только известные производители занимаются выпуском качественной продукции. Другими критериями выбора являются мощность, количество режимов работы, функция подачи холодного воздуха.

В хозяйстве используются различные электрические приборы, которые заметно облегчают жизнь обывателя. Но в процессе эксплуатации они могут выходить из строя и ломаться. Ремонт фена для волос своими руками провести несложно, так как большинство неполадок можно легко устранить в домашних условиях. Но сначала необходимо разобраться в устройстве и принципе работы аппарата.

Конструктивные особенности

Перед тем как приступить к устранению поломки, необходимо разобраться, как бытовой прибор устроен. Основные составляющие фена следующие:

  • мотор;
  • вентилятор;
  • нагревательные элементы;
  • электрическая схема.

Фен для волос в зависимости от количества режимом может иметь несколько переключателей и различные внешние характеристики. Корпус может быть изготовлен из различного материала и крепиться на специальные шурупы. Головки в основном имеют нестандартный образец, это может быть плюсик, вилы или звездочка. Перед тем как разбирать аппарат, стоит позаботиться о необходимом инструменте .

Кроме этого, створки могут быть закреплены специальными защелками. Поэтому необходимо действовать крайне осторожно, чтобы не отломать хрупкие пластмассовые элементы.

Мотор прибора может работать от постоянного тока в 12, 24 и 36 В. Чтобы выпрямить сетевое напряжение, используют диодный мост. В более простых устройствах применяется одиночный диод.

Порядок осмотра

Если прибор для сушки волос полностью лишен признаков жизни или плохо функционирует, то требуется провести визуальный осмотр цепи питания. Лучше всего проводить мероприятия в следующем порядке:

Вот перечень самых часто встречаемых проблем, которые влияют на работоспособность фена для волос. Случаются и более серьезные неполадки, но устранить их смогут только опытные мастера.

Ремонт профессионального прибора достаточно сложен. Так как имеющиеся в нем детали оснащаются специальными регуляторами и различными опциями, такими как кнопка Care. Кроме этого, зачастую спираль изготавливают из специального сплава, который при сильном нагреве создает отрицательные ионы, оказывающие благотворное воздействие на качество волос.

Но и такие устройства имеют прежнюю методику:

  • кабель;
  • выключатели и различные кнопки;
  • очистка от пыли и грязи;
  • осмотр спирали и мотора;
  • контроль конденсатора и резистора.

Но прежде чем проводить самостоятельные ремонтные работы необходимо ознакомиться с принципиальной схемой устройства. Как видно, починить бытовые приборы для сушки волос не так сложно. Но если имеются какие-либо сомнения, то не стоит заниматься починкой самостоятельно, а лучше отнести их в сервисный центр .

Так как любое неправильно произведенное действие может привести к тому, что устройство придет в негодность полностью, и починить его не смогут даже специалисты.

На днях моя неотразимая, неповторимая и сокровенная Супруга стала жаловаться на то, что ее любимый фен для волос Remington не работает . Это проявлялось, как перебои в нормальной работе в зависимости от положения кабеля питания. То есть, если кабель натянуть – фен отключается, если прижать к фену – пошел тепленький воздух. Я сразу смекнул что к чему и стал рвать на себе рубаху и размахивать любимым паяльником — мол дай мне провести разборку и ремонт фена для волос прямо тут и прямо сейчас.

В общем, после непродолжительных стенаний мои отвертки схлестнулись с ее феном в эпической схватке до первой…пайки. Скажу сразу – сию инструкцию можно использовать для большинства фенов фирм Rowenta, Braun, Philips, Bosch и Scarlett . Конечно, разбираются все фены по-разному, но принцип устройства у них один. Поехали.

Разборка фена для волос Remington

Сначала необходимо удалить заглушки на ручке или по всему корпусу любимого фена для волос . В моем случае – это три заглушки на ручке фена. Последнее время стало модно делать корпус фена на защелках или вообще сплавлять две половины вместе.

Защелки можно победить, а вот если половинки спаяны – то тут только резать по шву, а потом склеивать , в общем бесперспективняк. Так что при своей любимой, обратите внимание на его конструкцию.

Удалить заглушки удобно иголкой или острым тонким ножом . Будьте готовы, к тому, что пластик вокруг погнется и сразу предупредите об этом Жену. Проблему с заусенцами на пластике можно будет решить в конце ремонта с помощью того же ножа.

Под заглушками у меня оказались винты под как на фото. Вообще такие винты были изобретены против вандалов для уличного оборудования и для защиты техники от любознательных детей. Называются они Security.

Такие винты, только побольше и с круглыми отверстиями стоят в моем доме в лифте. Хорошо, что у меня оказалась нужная двузубая бита как раз для этих винтов. Ну все, лифт, попробуй только еще раз застрять между этажами.

Если у Вас нет такой отвертки, то можно сделать из старой шлицевой отвертки , просто сделав в ней пропил ножовкой.

После разборки ручки фена, видим картину как на фото – выключатель подачи горячего воздуха (синим), переключатель режима мощности фена (красным), скрутка проводов 220 В.

Тут все внимательно осматриваем на предмет обрыва какого-либо провода или подпалин, оплавления на переключателях.

Если тут все в порядке, то откручиваем два винта держателя провода в самом низу ручки фена. Нужно найти место излома провода – обычно оно находится около выхода провода из ручки фена.

Такое слабое место сразу видно, если согнуть провод пополам.

Ремонт фена для волос Remington

Для проверки зачищаем оплетку кабеля питания в месте перегиба и видим подгоревшие медные провода.

Смело отрезаем провод и подготавливаем его к монтажу.

Один кусок Затем я подготовил один конец кабеля под скрутку (синий провод), а второй – (коричневый провод). Вообще цвет провода в кабеле питания непринципиален, так как их можно поменять местами. Монтируем каждый провод на свое место и укладываем все внутренности в соответствующие пазы. Устанавливаем назад корпус ручки и прикручиваем винтами.

Я подобрал похожие винты под крестовую отвертку, так что в следующий раз проблем с разборкой не будет. Ставим на место заглушки винтов. Если остались заусенцы на пластике после разборки фена , то можно срезать их острым или разровнять, поднажав на них.

На этом разборка и ремонт Супруги закончен. Передаю ей привет и признания в любви. Ты для меня Лучшая на всем белом свете!

Мастер Пайки мысленно с Вами – удачных ремонтов!

Недавно ко мне на ремонт принесли фен не из самых старомодных, но времена ныне иные, кто ремонтирует фен за 10$, а иногда проще купить новый, с учетом, что весь рынок буквально забит дешевыми китайскими фенами. Так что пользуясь случаем, рассмотрим конструкцию и работу фенов для волос.

Фен работает от сети 220 В, 50 Гц. Любой фен для волос имеет две основные части — обогревательный элемент и электродвигатель.

В качестве обогревательного элемента как правило используется нихромовая спираль, именно она обеспечивает теплый воздух. В фенах в основном применяются электродвигатели постоянного тока с мощностью до 50 ватт, бывают и исключения.

Проходя через спираль, ток теряет свою начальную силу, поскольку спираль имеет определенное сопротивление, именно этот ток выпрямляется диодным мостом и подается на электродвигатель.

Электродвигатели в фенах рассчитаны на напряжение 12, 24 и 36 Вольт, только в очень редких моделях используются электродвигатели с питанием 220 Вольт, в таком случае, напряжение из сети напрямую подается на электромотор. К ротору двигателя укреплен винт (пропеллер) который обеспечивает отдув тепла со спирали, именно благодаря этому на выходе получается достаточно сильный направленный поток теплого воздуха. Мощность фена зависит от толщины использованной спирали и мощности установленного электродвигателя.

Принесенный фен был разобран, оказалось, что проблема заключалась в оборванной дорожке на плате с выключателями. После заливки её припоем — устройство заработало нормально.

Но чаще всего, основные причины неработоспособности — оборванная спираль, нерабочий двигатель, расплавившиеся от тепла контакты выключателей, оборванный сетевой провод или вилка.

Элементы на схеме: 1 — насадка-диффузор, 2 — корпус, 3 — воздуховод, 4 — ручка, 5 — предохранитель от перекручивания шнура, 6 — кнопка режима «Холодный воздух», 7 — переключатель температуры потока воздуха, 8 — переключатель скорости потока воздуха, 9 — кнопка режима «Турбо» — максимальный поток воздуха, 10 — петля для подвешивания фена.


На электродвигатель подается напряжение постоянного тока, полученное посредством диодного моста, состоящего из четырех диодов (или просто от одного диода).

Выделим два элемента цепи, которые являются потребителями (нагрузками), это — спираль и диодный мост (двигатель не считаем, т.к. является нагрузкой моста). В цепи элементы расположены последовательно (один за другим), значит, падение напряжения на каждом из них будет зависеть от его же сопротивления и их сумма будет равна напряжению сети при третьем положении переключателя.

Большинство фенов начального уровня имеют простейшую электросхему, в таких фенах только один переключатель, которым включается вентилятор и ТЭН. Нагреватели могут выполняться в различных модификациях, но во всех фенах они выполнены из нихрома, свитого в пружину.

Однако почти все простые современные фены имеют 2-3 ступени регулировки мощности и потока воздуха.

Более продвинутые фены имеют плавные регуляторы скорости обдува и температуры обдуваемого воздуха.



Рекомендуемое максимально время работы — 5 минут. По завершении работы регулятор температуры убрать на минимум, оставить на холодном продуве на пол минуты, и только затем выключить фен. Старайтесь не брать его мокрыми руками, иначе возможно попадание влаги на внутренние элементы схемы, что может привести к замыканию.

Почти в каждом доме есть маленький прибор под названием фен. Фен можно применять при смолении деревянных лыж, снятии старой краски, сдувании опилок с верстака, разгоне комаров и муж, сушке вещей, охлаждении сковородки с пельменями и как опахало в жаркие дни. Фен также применим при сушке волос.

Большинство фенов китайского происхождения имеют примитивную электрическую схема. В таких фенах только один переключатель, которым включается вентилятор и теплоэлектронагреватель (ТЭН). ТЭНы могут выполняться в различных модификациях, но во всех фенах они выполнены из нихрома, свитого в пружину. Более продвинутые фены имеют два регулятора: одним регулируется скорость обдува, а вторым – температура обдуваемого воздуха. При этом схема умнее не становится.

Итак, под руку попался некий фен китайского производства. Неисправность заключалась в неспособности фена изменять скорость обдува. Не было верхней границы обдува.

Как это часто бывает в китайской мануфактуре саморезы имеют весьма странную головку. Под такую головку нужна и специальная отвертка. Такие отвертки можно купить, но вот незадача открутить китайскими отвертками китайские саморезы не получилось. Поэтому при помощи обычной болгарки из отвертки можно сделать хитрую отвертку под головку с нужным саморезом.

Саморезы могут быть под плюсовую отвертку, плоскую отвертку, звездочку, шестигранник, треугольник, квадратик и вилку. В моем случае это была вилка.

На ручке располагаются переключатели управления для регулированием функциями фена.

Фен работает от сети 220 В, 50 Гц. По входу стоит бумажный конденсатор для ликвидации помех от двигателя. Фен обладает двумя регуляторами. Один регулятор включает двигатель и мощный ТЭН-4, а второй – вспомогательные ТЭН-1, ТЭН-2. Без включения обдува ни один из ТЭНов работать не начнет. При включении обдува на первую скорость напряжение поступает изначально на диод VD1, рассчитанный на ток не менее 1 А. После диода провода разветвляются на ТЭН-3, ограничивающий напряжение на двигатель постоянного тока, включенный через диодный мост VD2-VD5 и на второй регулятор температуры обдува, включенный через размыкающий температурный контакт, расположенный внутри контура с ТЭНами.

Напряжение после диода VD1 из 220 В становится примерно 155 В, а ТЭН-3 ограничивает напряжение на диодный мост до примерно 16 В. Конденсатор С1 выравнивает пульсирующее напряжение после диодного моста VD2-VD5. На второй скорости обдува диод VD1 исключается из схемы и напряжение 220 В падает на ТЭН-3, ограничиваясь до примерно 27 В.

На первой скорости обдува при включенный ТЭНах потребление составляет 0,9 А, но уже на второй скорости ток значительно увеличивается до 6,8 А. Ток соответствует нагрузке около 1,5 кВт.Принципиальная электрическая схема фена представлена ниже.

После откручивания двух винтов можно снять верхнюю часть корпуса фена. Если снять не получается – держат пластмассовые детали. Иногда дополнительные саморезы скрываются наклейками.

В корпусе кроются переключатели, набор ТЭНов, намотанных на один каркас и прикрытый чехлом. Чехол нужен чтобы создать воздушный канал в котором будет циркулировать воздух. Если чехол убрать, то ТЭН кроме воздуха нагреют и расплавят корпус фена, поэтому при ремонте не стоит сильно нагружать фен без чехла. Чехол сделан из бумаги, пропитанной негорючей основой и покрашенный отражающей тепло краской.

В данном фене существует примочка – кнопка ионизации, но как и все в дешевой технике эта кнопка только отключает блок парных ТЭНов.

Диодный мост с конденсатором собран напрямую на самом двигателе. Это позволило сэкономить место.

Помимо китайских дешевых фенов для быта, существуют фены профессионального уровня. Обычно такие фены производятся в Европе, но с учетом того, что дешевая рабочая сила сконцентрирована в Азии, то встречаются профессиональные фена и китайского производства.

Основная особенность профессиональных фенов – наличие двигателя не на 16 В с понижением напряжения посредством ТЭНа и питанием постоянным током, а на полные 220 В переменного тока. Такой двигатель по конструкции относится к однофазным коллекторным двигателям переменного тока и снабжается щетками. Применение такого двигателя позволяет в полной мере использовать функцию ионизации, которая позволяет полностью отключить ТЭНы двигателя.

Красивым элементом является рамка с намотанными спиралями. Обычно спирали мотаются из нихрома (сплав никеля и хрома) Нихром имеет темно-серый цвет. Удельное сопротивление нихрома в среднем 1,1 ом*мм 2 /м. Длина проволоки из нихрома L, м рассчитывается по формуле

L=U 2 *П*d 2 /4*P*p

Где U – напряжение питания, В;

П – число пи, П=3,14;

d – диаметр проволоки, мм;

P – отдаваемая спиралью мощность, Вт;

p – удельное сопротивление проволоки, ом*мм 2 /м, p=1,1.

Если необходимо намотать спираль для фена мощностью 1200 Вт, рассчитанную на напряжение 220 В, имеющаяся проволока нихрома имеет диаметр 0,3 мм, то подставляя в формулу значения имеем

L=220 2 *3,14*0,3 2 /4*1200*1,1=2,6 м

Для уменьшения занимаемой длины проволоку свивают в спираль, наматывая ее на стержень.

Современные ТЭНы имеют серебристый металлический цвет и наматываются не из нихрома. Нихром мягкий материал, а металл в ТЭНах твердый и прекрасно держит форму. Какой точно металл применяется в современных ТЭНах я не знаю.

Неисправности:

Неисправность

Причина

Устранение

Нет повышенной скорости обдува

Заменить диодный мост

Неисправен конденсатор С1

Заменить (отключить) конденсатор

Нет пониженной скорости обдува

Неисправен диод VD1

Заменить диод

Нет нагрева одного из ТЭНов

Порвалась нифромовая нить

Найти место обрыва и скрутить два конца проволоки

Не включается фен

Нет контакта на переключателях

Разобрать переключатели, подчистить спиртом контакты и растянуть прижимающие пружины

Не работает двигатель

Неисправен ТЭН-3

Найти место обрыва и скрутить оба конца вместе

Неисправен диодный мост VD2-VD5

Заменить диодный мост

Неисправен двигатель

Заменить двигатель

Ремонт электрофенов в Киеве | Сервисный центр Теле Европа

* Указанные цены за работы по ремонту электрофенов и не учитываются расходы на комплектующие, цена может меняться от сложности ремонта.



Фен, на сегодняшний день имеется практически в любом доме, салоне красоты или парикмахерской. С его помощью можно быстро высушить волосы, а в зависимости от модели и функционала, сделать стильную, модную укладку. Без этого прибора сложно представить себе повседневную жизнь. Как и любой другой технике, ремонт фенов цена на который может быть самой разной, требуется достаточно часто, поэтому такая услуга, как ремонт бытового фена является популярной и востребованной. Вовремя обратившись в сервисный центр по ремонту фенов, можно избежать дорогостоящей покупки нового устройства. Более того, практически все модели, особенно таких известных производителей, как Rowenta, Philips или Braun подлежат ремонту.

Промышленные (строительные) фены относятся к многофункциональным инструментам, которые максимально популярны не только у профессионалов, но также у домашних мастеров. Их широкий ассортимент позволяет выбрать самое оптимальное решение. Пользователи имеют возможность выбрать как базовые модели с двумя фиксированными режимами работы, так и устройства с возможностью точной, плавной регулировки температуры, скорости воздушного потока и т.д. При интенсивном использовании, даже самый надежный прибор может дать сбой в работе, поэтому гарантированно потребуется ремонт строительного фена. Стоит заметить, что выполнять самостоятельный ремонт профессионального фена крайне не рекомендуется, поскольку не зная всех тонкостей ремонта можно нанести непоправимый ущерб, что в свою очередь приведет к тому, что стоимость ремонта фена будет достаточно высокой.



Основные производители фенов:

Philips, Coifin, Moser, Rowenta, Remington, Braun, Parlux, GA.MA Pluma, Charming, Beurer, VITEK, Vitesse, DEWAL, Galaxy, Xiaomi, Soocas, DEWAL, Dyson, BaBylissPRO, Kolner, Makita, Hitachi, Metabo, STEINEL, Bosch, Skil, Weldy, Bort и др.



Почему могут сломаться фены и потребуется их ремонт?

Когда речь заходит о таких косметологических устройствах, как фены, современных пользователей вряд ли получится удивить классическими решениями. Тому подтверждение — широкий их выбор, который нередко сопровождается раздумьями при их выборе, а при поломке, полным разочарованием. Причин, почему требуется ремонт профессиональных фенов или ремонт фенов для волос насчитывается несколько:

  • постоянное использование устройства во влажном помещении;
  • гарантированно потребуется ремонт электрофена, если во внутрь него попала жидкость;
  • различные механические воздействия — удары, падения и т.д.;
  • интенсивное, ежедневное использование приводит к износу некоторых составляющих, в результате требуется срочный ремонт фенов;
  • избежать ремонт фена для волос поможет установка специального фильтра, который будет препятствовать затягиваю во внутрь волос;
  • подключение приборов в маломощные розетки, которые предназначенные для электробритв;
  • постоянный перегрев приводит к тому, что требуется ремонт двигателя фена для волос;
  • не корректно выполненный самостоятельный ремонт сулит еще большую проблему, решить которую смогут только профессионалы;
  • не вовремя выполненная профилактика, такая как чистка фена от волос, или в случае с профессиональными строительными моделями — от пыли и грязи;
  • производственный брак и др.

Фен Xiaomi Smate SH-A161 1600W

Всем привет!
Сегодня в обзоре фен для волос для фанатов Xiaomi.
Кому интересно прошу под кат

Характеристики

Размеры — 208х204х60 мм
Вес — 510 грамм
Мощность — 1600 Вт
Питание от сети 220 В
Длина кабеля 170 см

Фен пришел в белой аккуратной коробочке (при транспортировке немножко помялась)

На коробке есть немного информации

В коробке был фен и инструкция.


Ручка складная, что очень удобно и дома, и не заменимо в дороге.



Поставляется фен только в белом цвете, смотрится красиво, пластик матовый и приятный на ощупь.


Есть насадка, которую можно установить в двух положениях, в зависимости от того, как вы хотите высушить волосы. Если для вашей прически достаточно сильного потока воздуха, а ваши волосы не очень прихотливы, оденьте насадку таким образом, чтобы отверстие было в вертикальном положении. А если вам нужно аккуратно уложить волосы, вытягивая их будто утюжком, просто переверните насадку, чтобы её отверстие находилось в горизонтальном положении



Насадка имеет магнитное крепление, снимается и устанавливается очень легко. Под насадкой можно увидеть маленькое отверстие ионизатора. Поток отрицательных ионов смягчает волосы, снимает статическое электричество, делает волосы более гладкими, уменьшает спутывание.




Фен имеет два режима скорости, которые легко переключаются во время процесса сушки. Фен можно использовать для обычной сушки, увеличения объема, завивки и укладки. Так же на ручке размещена кнопка, которая включает и выключает теплый воздух.


Кабель возле ручки надежно защищен от перегибов и возможных переломов.

На кабеле есть стяжка-липучка

Вилка китайская

Сзади металлическая сетка

Разобрать фен не удалось, сняла сетку, которая на очень тугих защелках, а дальше непонятно как разбирать, все сидит очень плотно.

В ручке выключатель

Замеры мощности:
1. Холодный воздух на первой скорости
2. Холодный воздух на второй скорости
3. Горячий воздух на первой скорости (почему-то даже меньше потребление чем холодный, хотя скорость потока осталась такой же)
4. Горячий воздух на второй скорости (соответствует заявленной мощности)

Личные впечатления:
Качество корпуса и сборка хорошее. Материалы тоже хорошие, фен крепкий.
Скорости потока на второй скорости даже многовато, сильно дует. Благодаря этому волосы сохнут быстро. Для выравнивания волос тоже подходит хорошо, старый фен справлялся хуже.
Полезности ионизации не замечено, или она здесь не работает, или вообще нигде не работает, или не работает у меня ;).

Для фанатов марки, покупать можно. Кто равнодушен к значку «MI», можно купить в магазине за эти деньги филипс или браун, не говоря уже о других фенах.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Ремонтируем фен своими руками. Сломался фен для сушки волос – советы по ремонту

Фен для сушки волос – это электрический прибор, представляющий собой отрезок трубы, через которую с высокой скоростью в заданном направлении подается поток воздуха, нагретого до 60°C. Зачастую для удобства использования трубу оснащают пистолетной ручкой.

На фотографии представлен фен марки Melissa Magic мощностью 1600 Вт. На рукоятке размещен переключатель режимов работы, с помощью которого можно включать фен и ступенчато изменять температуру исходящего из его сопла воздуха.


Строительный фен по внешнему виду, принципу работы, устройству и электрической схеме практически не отличается от фена для сушки волос. Только в нем воздушный поток нагревается до 600°C.

Устройство и принцип работы фена

Когда фен включен, то холодный воздух из помещения засасывается в его трубу с помощью вращающейся крыльчатки, насаженной на вал электродвигателя постоянного тока. Далее воздушный поток проходит через четырехгранный термостойкий каркас из слюды или керамики, на который намотана разогретая спираль из нихрома. Охлаждая спираль, воздушный поток нагревается до температуры 60°C, а в строительном до 600°C, после чего выходит из трубы.


На корпусе фена обычно имеется включатель, совмещенный со ступенчатой установкой режима работы, позволяющий включать фен в режим полной или половинной мощности.

На фотографии показан внешний вид типового движкового переключателя режимов работы.

Для исключения ожога кожи при сушке волос и разрушения корпуса фена при нарушении работы двигателя, на каркасе устанавливается тепловая защита в виде биметаллической пластины.


При нагреве воздуха выше заданной температуры биметаллическая пластина изгибается вверх по стрелке на чертеже и размыкает контакты. Нагревательная спираль обесточивается, и нагрев воздуха прекращается. После остывания биметаллическая пластина возвращается в исходное положение, и контакты вновь замыкаются.

Как видно, принцип работы и устройство фена мало чем отличается от других нагревательных бытовых электроприборов и отремонтировать фен может любой домашний мастер.

Электрическая схема фена

Большинство строительных фенов и для сушки волос имеют ниже приведенную электрическую схему. Питающее напряжение подается через вилку типа С6 с помощью гибкого шнура. Конденсатор С1 служит для подавления помех, излучающих щеточным узлом двигателя. Резистор R1 служит для разрядки конденсатора С1 после отключения вилки от розетки для исключения удара током человека при прикосновении к штырям вилки. В некоторых моделях элементы С1 и R1 не устанавливаются.


Управление режимами работы фена выполняется с помощью переключателя S1. В его положении, показанном на схеме, фен находится в выключенном состоянии.

При перемещении движка переключателя на один шаг вправо, его подвижный контакт замыкает выводы 1-2 и питающее напряжение через выпрямительный диод VD1 поступает через токоограничивающую спираль h2 на двигатель и нагревательную спираль h3. Диод обрезает половину синусоиды и таким образом снижает скорость вращения крыльчатки, и мощность нагрева спирали h3 наполовину.

При перемещении движка еще на один шаг, замыкаются контакты 1-2-3, на нагревательный элемент и двигатель подается все напряжение сети и фен работает на полную мощность.

Обычно в фенах устанавливают двигатели постоянного тока, рассчитанные на питающее напряжение 9-12 В. Для снижения напряжения служит спираль h2. Для преобразования переменного тока в постоянный служит диодный мост VD2-VD5. Электролитический конденсатор С4 сглаживает пульсации. Искрогасящие конденсаторы С2-С3 выполняют задачу гашения искр в щеточно-коллекторном узле двигателя и подавления радиопомех.

Кнопка S2 служит для возможности переключения работы фена в режим обдува холодным воздухом. При нажатии на нее спираль h3 перестает нагреваться.

Для защиты фена от перегрева, что может произойти из-за снижения оборотов крыльчатки в случае неисправности двигателя, служит элемент тепловой защиты St, который размыкает цепь подачи питающего напряжения на нагреватель h3 при превышении максимально допустимой температуры воздушного потока.

Как отремонтировать фен своими руками

Внимание! При ремонте электрического фена следует соблюдать осторожность. Прикосновение к оголенным проводам и деталям, находящимся под напряжением может нанести серьезный урон здоровью. Не забывайте вынимать вилку фена при ремонте из розетки!

Если к Вам в ремонт попал сломанный фен, то в первую очередь надо выяснить по каким внешним признакам фен был признан неисправным. По ним можно, воспользовавшись ниже приведенной таблицей, сразу предположить в каком месте искать неисправность.

Внешнее проявление, причины и способы устранения неисправностей фена
Внешнее проявление Вероятная причина Способ устранения
При сушке волос фен периодически отключается Перетерся шнур питания в месте выхода из корпуса фена или вилки Отремонтировать или заменить сетевой шнур или вилку
Воздух из фена идет горячий с запахом гари Недостаточная скорость вращения крыльчатки в результате навивки на вал мотора волос между крыльчаткой и его корпусом
Фен после недолгой работы отключается Срабатывает термозащита из-за недостаточной скорости вращения или остановки крыльчатки в результате навивки на вал мотора волос между крыльчаткой и его корпусом Удалить острым инструментом волосы с вала
Фен не включается В обрыве сетевой шнур или неисправен переключатель режимов Отремонтировать или заменить сетевой шнур или выключатель
Из фена идет холодный воздух Неисправна кнопка отключения нагрева, обрыв спирали, окислились контакты в элементе термозащиты Прозвонить детали мультиметром, неисправные отремонтировать или заменить
Фен работает только в одном из положений переключателя режимов Неисправен переключатель режимов, в обрыве одна из спиралей или диод VD1 Прозвонить мультиметром переключатель, диод и спираль, неисправные детали отремонтировать или заменить

Как разобрать фен

Разобрать фен бывает сложнее, чем его отремонтировать, так как части корпуса обычно внутри соединяются с помощью защелок, расположение которых с внешней стороны не видно.


Но всегда на рукоятке в области входа в корпус сетевого шнура имеется саморез, обычно закрытый декоративной заглушкой или заклеенный этикеткой. Благодаря разному цвету частей корпуса фена Braun, показанного на фотографии, видно по какой линии его разбирать.


Вот так выглядит декоративная пластиковая заглушка в корпусе фена. Так как она одного цвета с рукояткой, то ее сложно заметить. Для извлечения заглушки нужно острым предметом, например, шилом или ножом с острым концом лезвия поддеть ее за край.


После изъятия заглушки головка самореза стала видна, но оказалось, что шлиц на ней треугольный, при этом грани его выполнены таким образом, что саморез можно винтить только по часовой стрелке. Производитель предусмотрел, чтобы в домашних условиях фен для ремонта разобрать без поломки корпуса было невозможно.


Для вывинчивания винта с такой головкой сначала с помощь жала разогретого электрического паяльника он был нагрет. Для этого достаточно прижать жало паяльника к головке и удерживать в течение пары минут. От нагрева самореза пластмасса вокруг резьбы размягчилась. Далее, пока пластмасса не остыла, с помощью отвертки с плоским жалом шириной равной длине грани треугольника шлица саморез без трудностей был выкручен.

Во избежание трудностей при следящем ремонте фена при сборке саморез был заменен таким же по размерам, но со шлицом в головке под крестовую биту.


Съемная часть корпуса дополнительно держалась еще на четырех защелках. Две из них находились по бокам трубы. Для разборки пришлось одновременно с разведением деталей отжать их через образующуюся щель с помощью плоской отвертки.


После расцепления боковых защелок верхние освободились сами. Защелки были неглубокими, поэтому удалось разобрать фен без их поломки.


В данном фене неисправен был сетевой шнур, и поэтому дальнейшей его разборки не понадобилось, так как место подключения шнура к электрической схеме стало доступным.

Примеры ремонта фена

Наиболее часто фены ломаются по причине перетирания сетевого шнура или нарушения работы электродвигателя с крыльчаткой. В современных фенах, благодаря наличию тепловой защиты и использования толстой проволоки для намотки спирали она перегорает очень редко. Из десятка отремонтированных мною фенов с перегоревшей спиралью не встречалось.

Ремонт сетевого шнура фена

При сушке волос фен интенсивно перемещается и сетевой шнур постоянно изгибается. Хотя провода в шнуре медные и многожильные, но от многократных перегибов со временем обламываются. Признаком начала обрыва проводов является периодическое временное прекращение работы фена во время сушки волос.

Поэтому половина поломок связана с перетиранием сетевого шнура в месте выхода из корпуса, реже у вилки. Первым признаком такой поломки является перебои в работе фена во время сушки волос. На этом этапе легко узнать место дефекта шнура. Достаточно зафиксировать его посередине и пошевелить шнур сначала у входа в корпус вилки, а затем у входа в корпус фена. Если фен при этом будет работать стабильно, значит, шнур в порядке и неисправность надо искать в другом месте.

Если провода в шнуре перетерлись в месте выхода из вилки, то можно выполнить ремонт фена без его разборки. О том, как заменить вилку, описано в статье «Электрическая вилка, как подключить, отремонтировать» .


Обычно провода шнура внутри фена припаивается к печатной плате или присоединяются с помощью накидных клемм, как на приведенной фотографии.

Для проверки шнура нужно прозвонить провода, прикоснувшись одним щупом тестера или мультиметра к одному из штырей вилки. Вторым щупом мультиметра поочередно прикоснуться к концам проводов. Один из проводов должен показать нулевое сопротивление. Между оставшимся проводом и вторым штырем вилки должно быть тоже нулевое сопротивление.


Если провода прозваниваются, то шевеля шнур в это время можно точно определить, в каком месте провод перетерся. В ремонтируемом изделии шнур был оборван в месте ввода в фен.

Если провода шнура припаяны к печатной плате, то прозвонить их можно не отпаивая, присоединив щупы прибора к штырям вилки. Переключатель работы фена должен быть установлен в режим максимальной мощности. Нагревательная спираль имеет сопротивление около 30 Ом. Поэтому, если провода шнура исправны, то мультиметр должен показать такое же сопротивление.

С помощью онлайн калькулятора Вы можете точно рассчитать величину сопротивления нихромовой спирали фена, исходя из его максимальной мощности.


В ремонтируемом фене обрыв шнура оказался в месте ввода его в корпус. Для восстановления работы нужно дефектный участок провода отрезать и перемонтировать накидные клеммы. Для снятия клемм с проводов сначала нужно с помощью ножа разогнуть в стороны усики, фиксирующие провода, как показано на фотографии.



На следующем шаге перетертый участок провода отрезается и со шнура и проводов снимается изоляция . Длина шнура уменьшиться на десяток сантиметров, что не повлияет на эксплуатационные характеристики.


Осталось залудить провода и клеммы с помощью припоя электрическим паяльником и спаять их вместе. После надевания клемм, сборки и проверки работы фена ремонт его можно считать законченным.

Если нет под рукой паяльника, то в таком случае провода отрезаются на расстоянии 3-5 см. от места подключения к электрической схеме фена и удаляется отрезок дефектного шнура. Затем провода соединяются одним из механических способов, в зависимости от внутреннего свободного пространства в рукоятке фена.

Ремонт цепи питания двигателя

Попал в ремонт фен Melissa-1600, с жалобой на то, что воздушный поток из него стал слабым с запахом гари. При проверке оказалось, что крыльчатка вращалась с недостаточной скоростью. Сразу предположил, что на вал мотора между крыльчаткой и корпусом навились волосы. Обычно в большинстве случаев при таких признаках это и случается.


Но после разборки фена выяснилось, что один из выпрямительных диодов, установленных на моторе, разорвало пополам. Прозвонка остальных диодов показала их исправность. Поэтому двигатель и работал, но на него подавалась только одна полуволна выпрямленного напряжения.


Неисправный диод был выпаян и на его место, с соблюдением полярности, запаян первый попавшийся типа КД105. Напряжение питания двигателя обычно составляет 9-12 В при токе не более 0,5 А. Такие параметры обеспечит практически любой выпрямительный диод.

Заодно с вала мотора были удалены навитые волосы и смазаны подшипники машинным маслом. Для этого достаточно нанести каплю масла в точку фиксации вала в корпусе мотора и провернуть несколько раз вал за крыльчатку.


Перед установкой двигателя в фен его желательно проверить. Для работы мотора необходимо постоянное напряжение величиной 9-12 В. Но так как напряжение подается на диодный мост, то запитать двигатель можно как от постоянного, так и переменного источника тока. Подойдет даже простейший адаптер от любого устройства, выдающий соответствующее напряжение и ток до 0,5 А.

Подавать напряжение нужно на вход диодного моста, точки его припайки к электрической схеме фена. Если двигатель подключается к источнику постоянного напряжения, то нужно проверку провести сначала при одной полярности подключения, а потом поменять подключаемые провода местами. Это нужно чтобы проверить все диоды моста.


Испытания двигателя после профилактики и ремонта показали, что его крыльчатка при прокрутке рукой вращалась легко и при подаче напряжения от внешнего источника напряжения с достаточной скоростью.

Проверка фена после сборки показала, что работоспособность его полностью восстановлена. Крыльчатка вращалась с большой скоростью, и запах гари исчез.

Ремонт переключателя и кнопки включения холодного воздуха

Если фен невозможно включить, и сетевой шнур исправен, то причиной, как правило, является нарушение контактов в переключателе режимов. А если все режимы фена, но воздух не нагревается, то неисправна кнопка отключения нагрева, теплозащита или перегорела спираль.


Переключатели режимов работы в фене обычно впаиваются в небольшую печатную плату, которая фиксируется в направляющих или прикручена саморезами. На фотографии показаны выводы переключателя, впаянные в печатную плату. С левой стороны виден выключатель подачи горячего воздуха.


Если переключатель режимов не звониться, то можно попытаться тонким инструментом зачистить внутренние контакты через отверстие, расположенное рядом с его движком. Бывает, что выгорел только контакт одного из режимов работы, а остальные в рабочем состоянии. В таком случае можно пожертвовать редко используемым режимом работы фена и переключить коммутацию на исправный контакт.

Бывает, что из-за подгоревших контактов в результате нагрева корпус переключателя деформируется и движок заклинивается. В случае отсутствия переключателя на замену можно провода соединить напрямую, оставив только один режим работы фена. Включать в таком случае фен придется подключением его вилки к розетке.

Если неисправна кнопка отключения подачи теплого воздушного потока, и нечем ее заменить, то достаточно закоротить ее выводы. В таком случае эта функция работать больше не будет, а в остальном фен будет работать, как и прежде.

Ремонт тепловой защиты

Тепловая защита представляет собой два соприкасаемые контакта, один из которых закреплен на биметаллической пластине. При нагревании пластины свыше заданной температуры она изгибается вверх, как показывает стрелка на фотографии. В результате контакты размыкаются, и цепь питания нагревательной спирали разрывается.


Если кнопка отключения подачи горячего воздуха в порядке и спираль целая, то очевидно, что окислились контакты в реле тепловой защиты. Для восстановления достаточно в зазор между контактами ввести сложенную вдвое мелкозернистую наждачную бумагу и прижав биметаллическую пластину сверху пальцем несколько раз протянуть бумагу.

Неисправности нагревательного элемента — спирали

Если воздушный поток из фена идет холодным при работающем двигателе, исправной кнопке отключения и тепловой защиты, то поломка связана с нихромовой спиралью.

Обрыв спирали легко обнаружить внешним осмотром. А нарушение контакта в соединениях в виде полых заклепок на каркасе фена концов нихромовой проволоки с проводами, идущими от переключателя режимов работы, не всегда можно определить по внешнему виду. Если заклепки не имеют почернений, то в таком случае поможет только прозвонка мультиметром.


Для восстановления контакта в заклепочном соединении нужно с помощью плоскогубцев ее дополнительно обжать. Работу надо делать аккуратно, чтобы не поломать хрупкий слюдяной или керамический каркас.

Перегорание или обрыв спирали в современных фенах практически не происходит, но если такой отказ случился, то спираль необходимо будет заменить новой. Сращивание проволоки спирали скруткой или обжатием в отрезке алюминиевой или латунной трубки не приведет к долговременному успеху. Если спираль износилась, то после такого ремонта вскоре перегорит в другом месте.

Нихромовую спираль, с учетом мощности фена можно приобрести новую или намотать самостоятельно из нихромовой проволоки, рассчитав ее диаметр и длину по таблице .

Удаление волос и смазка вала двигателя фена

Еще одна распространенная неисправность фена, которую можно устранить самостоятельно, имея под руками только стандартный набор инструмента, это когда фен работает, но струя исходящего воздуха сильно горячая с запахом гари из-за намотки на вал двигателя волос или плохой смазки подшипников двигателя.

Удаление волос с вала двигателя фена BaByliss

Попал мне в ремонт фен BaByliss, показанный на фотографии, с жалобой, что исходящая струя воздуха стала слабой и очень горячей.


При проверке, по звуку работы вентилятора стало понятно, что частота его оборотов занижена, и причина неисправности кроется в работе двигателя. Для устранения неисправности пришлось фен разбирать.

Для того чтобы разобрать фен BaByliss сначала нужно снять насадку, открутив два самореза. Далее с помощью отвертки с плоским жалом снимается фиксирующее кольцо, установленное со стороны выхода подогретого воздуха. Поддается оно легко.

Осталось разъединить половинки корпуса, которые удерживаются на двух защелках с каждой боковой стороны. На фотографии, благодаря полупрозрачности пластика защелки хорошо просматриваются, как на фотографии в виде светлых полосок.


Фен разобран и осталось добраться до места вала, где намотались волосы. Двигатель закреплен внутри пластмассового корпуса, представляющего собой трубу таким образом, что для извлечения его нужно снять крыльчатку вентилятора. А крыльчатка, как правило, насажена на вал плотно и тут обычно возникают большие трудности, так как захватится за крыльчатку стандартным инструментом невозможно, и поломать ее легко.

Для решения подобных задач у меня сделан из китайских утконосов специальный инструмент – утконос с загнутыми под прямым углом концами губок. С помощью тисков концы легко загнулись, так как небыли закалены.

Этим утконосом я также с успехом ремонтирую бегунки змеек и молний, в случае если звенья перестают смыкаться. Обычными плоскогубцами зачастую не добраться. А благодаря загнутым концам губок в любых случаях легко сжать смыкающую звенья часть бегунка.

В дополнение модернизированными плоскогубцами-утконосами удобно удерживать оси и валы, гайки и другие предметы разных форм – не выскальзывают, как из плоскогубец с плоскими губками.

После снятия с вала двигателя крыльчатки появился доступ к накрученным волосам. В этой модели фена на вал двигателя насажена латунная втулка, а уже на нее надета крыльчатка. Обычно она насаживается непосредственно на вал двигателя.

Осталось только острым предметом, например ножом, шилом или иголкой, удалить волосы и собрать фен в обратном порядке. Чтобы не возникло трудностей при сборке фена, при разборке советую сделать несколько фотографий.

Удаление волос и смазка вала двигателя фена Viconte

У фена Viconte внешнее проявление неисправности было такое же, как и у BaByliss, но в дополнение воздух исходил с запахом гари и вентилятор работал со скрежетом. Это свидетельствовало, что выработалась смазка подшипников двигателя.


Последовательность и технология разборки фена аналогичная как фена BaByliss, поэтому описывать ее нет необходимости.


Питающее напряжение с помощью двух проводов подавалось на диодный мост, распаянный на выводах двигателя. Для удобства ремонта провода были отпаяны с помощью паяльника. Цвета проводов можно не запоминать, так как на мост подается переменное напряжение, и порядок соединения проводов значения не имеет.

Попытка снять крыльчатку с вала двигателя с помощью выше описанных утконосов не увенчалась успехом, даже при приложении большой мышечной силы. Пришлось придумывать, как удалить волосы и смазать подшипник, не снимая крыльчатку.

Пришла идея, что можно не мучатся со снятием крыльчатки, а просверлить отверстие в корпусе держателя двигателя, что и было сделано.

Место сверления отверстия нужно вымерять, чтобы не попасть в корпус двигателя или основание крыльчатки. Сначала было просверлено отверстие диаметром в три миллиметра, а затем рассверлено до пяти. Пластик корпуса мягкий и тонкий, поэтому отверстие можно сделать и концом остроконечного ножа.

Для удаления волос с вала двигателя из канцелярской скрепки был изготовлен крючок. Чтобы изготовить такой инструмент нужно отогнуть конец скрепки, на наждачной бумаге его заострить и самый кончик загнуть на длину два миллиметра. За минуту все волосинки были удалены.

Для смазки подшипника пришлось воспользоваться медицинским шприцом. Достаточно одну каплю масла подать в точку входа вала в двигатель. Для того чтобы масло попало в подшипник, нужно взявшись за крыльчатку, подвигать несколько раз вал вдоль оси, прокручивая его.

Смазать нужно и подшипник с противоположной стороны вала. Для смазки подойдет любое машинное масло, например для заливки в двигатель автомобиля. Если масла под рукой нет, то можно вынуть щуп уровня масла из двигателя, с которого взять несколько капающих капель.

Для проверки работы вентилятора, на диодный мост было подано напряжение величиной 10 В с блока питания постоянного тока. Работать двигатель будет при напряжении от 5 до 12 В, поэтому подойдет даже зарядное устройство от любого телефона. Такую проверку делать не обязательно, но при возможности лучше убедиться, что вентилятора заработал как положено.

Проверка показала нормальную работу двигателя, без посторонних шумов и достаточный напор воздушного потока. Сделанное отверстие можно и не закрывать, так как оно плотно прилегает к корпусу фена. Если не так, то можно его заклеить скотчем.

Как видите, наиболее часто встречающиеся поломки фена устранить совсем не сложно и такая работа по силам при желании любому домашнему мастеру. В любом случае стоит перед покупкой нового фена попробовать отремонтировать отказавший фен.

Сложно найти девушку или женщину, которая для сушки волос не использовала бы фен, особенно в холодное время года. И это понятно, так как, чтобы длинные волосы хорошо высохли при комнатной температуре, необходимо несколько часов, а с нынешним темпом жизни – это роскошь.

Поэтому, эти приборы были, есть и будут востребованы всегда. И это доказывает статистика по продажам фенов в качестве подарка женщинам по разным случаям. Именно эти приборы занимают одно из лидирующих мест, так как вещь нужная и недорогая.
Но каким бы качественным не было изделие – повышенная температура, большой ток потребления, и, как правило, неправильная эксплуатация, часто приводят к поломкам бытовых фенов.

Рис. 1. Ремонтируемый фен “Startex”

И прежде чем покупать новый прибор, можно попробовать вернуть к «жизни» старого друга. Тем более что поломка может оказаться незначительной и легко устранимой.

Ниже, будет подробно описана одна из часто встречающихся поломок фенов и способ ее устранения (на примере фена “Startex”).

Из инструментов понадобятся только те, которые есть практически в каждом доме. Единственное, чего может не быть – это мультиметра или какого-нибудь другого прибора, показывающего цепь. Но наверняка, он есть у знакомого, или соседа, и его можно попросить на время ремонта. Если все-таки рядом не окажется доброго соседа или друга-электрика, можно купить самый дешевый мультиметр, тем более, их сейчас на рынке хватает. В будущем он обязательно пригодится, например, для проверки лампочки, батарейки или напряжения в сети.

На фото (рисунок 1) фен, имеющий проблему в работе.

Она заключается в том, что при включении на максимальную мощность, он никак не реагирует.


Рис.2. Заглянули во внутрь

Сам фен имеет три положения переключателя:

  1. Самое нижнее – «ВЫКЛ».
  2. Среднее – половина мощности нагрева.
  3. Верхнее – максимальная мощность нагрева.

Рис. 3. Три положения фена

Чаще всего в верхнем положении и используется фен, так как дает максимально быструю сушку. Поэтому игнорировать такую поломку недопустимо.

Итак, чтобы найти причину неисправности, необходимо разобрать прибор. Начать следует с ручки.


Рис. 4. Откручиваете ручку фена

На ней расположен переключатель положений и два крепежных винта под крестовую отвертку.

Кладем фен на бок, и откручиваем эти два винта.


Рис. 5. Снимаем боковую часть ручки

После снятия крышки можно увидеть ее начинку.


Рис. 6. Электроника фена

Здесь располагаются: переключатель, диод, конденсатор, нулевой (общий) зажим и хомут для фиксации шнура.


Рис. 7. Общий зажим

Нулевой зажим располагается внутри диэлектрического колпака (рисунок 7).

В нем соединяются: провод со шнура питания – синего цвета, черный провод, который уходит дальше на нагреватель, и один вывод конденсатора.

Переключатель положений имеет три вывода. Один общий, на который приходит фазный коричневый провод со шнура питания.
С другой стороны, на выводы припаян диод.

Если посмотреть на принципиальную схему (рисунок 8), то можно увидеть, что в одном из положений переключателя, ток поступает на нагреватель через диод. Это уменьшает мощность нагрева и соответствует среднему положению переключателя.


Когда замкнут второй, или оба контакта, ток проходит на спираль нагревателя, минуя диод, что соответствует максимальной мощности – третье положение.

Конденсатор служит для гашения помех выдаваемых двигателем в сеть. Этот конденсатор можно вообще демонтировать. Тогда появится больше места в ручке, и он не взорвется при повышении напряжения в сети.

При осмотре этих компонентов, следует обратить внимание на их внешнее состояние. Не должно быть повреждений, нагара, обрыва проводников и деформации корпуса от температурного режима.

Если все провода на своих местах, нужно обратить внимание на переключатель. Это слабое звено в цепи, так как в нем происходит механическое движение контактов и при их размыкании электродуга, образующая нагар на их поверхности.

Можно проверить целостность диода, но в этом случае нет необходимости это делать, так как в половину мощности, фен работает, а значит диод цел.


Рис. 9. Проверяем внешнее состояние компонентов

Проверить нужно прохождение тока через переключатель.

Для этого соединяем один конец прибора для проверки цепи к общему выводу, а другой, к выводам на противоположной стороне.
Но делать это нужно при определенном положении переключателя.

Вначале, соединяем прибор там, где припаян только диод, и ставим рычаг переключателя в среднее положение.


Рис. 10. Переключатель в крайнем нижнем положении
Рис. 11. Проверка тока через переключатель

Индикатор показывает цепь. Значит, контакты внутри корпуса замыкаются и это хорошо.

Переключатель необходимо поставить в крайнее верхнее положение (рисунок 12).


Рис. 12. Переключатель в крайнем верхнем положении
Рис. 13. Проверка второго вывода

Прибор не показывает цепь, значит, что-то произошло с контактами. Благо дело переключатель оказался разборной. Верхнюю и нижнюю его части, скрепляют два винта.

Их необходимо осторожно выкрутить. Тут поможет отвертка, и необязательно крестовая. Подойдет обычная прямая, с мелким наконечником, например, часовая.

Винты закручены довольно сильно, поэтому придется приложить некоторые усилия. Нужно быть предельно осторожным, отвертка тонкая и может нанести глубокую травму при соскальзывании. Поэтому пальцы под переключатель лучше не подкладывать.
Для удобства можно вынуть всю начинку, открутив хомут крепления кабеля.

Теперь можно упереть нижнюю часть корпуса о стол и надавить отверткой на винт (рисунок 14).


Рис. 14. Разбираем переключатель

Таким способом довольно легко выкручиваются небольшие винтики. Когда оба винта будут выкручены, осторожно двумя пальцами снимаем верхнюю крышку переключателя.


Рис. 15. Снимаем крышку переключателя

Под ней располагается ручка переключателя, с обратной стороны которого вырезан специальный рельеф, благодаря ему, происходит нажим или поднятие контактов при определенном положении рычага переключателя.


Рис. 16. Внутреннее устройство переключателя фена

В центре ручки сделано отверстие под пружину, которая вместе с металлическим шариком (рисунок 16), обеспечивает ступенчатое переключение режимов. При разборке необходимо следить за тем, чтобы пружинка и шарик не потерялись. Их сразу лучше положить, например, в спичечный коробок.

Неподвижные, находятся вверху, а подвижные имеют пружинистую структуру, благодаря которой, контакты замыкаются, если на них ничего не воздействует. При переключении режимов «кулачки» рычага надавливают на эти контакты, и они под их воздействием, опускаются вниз и размыкаются.


Рис. 17. Контакты переключателя фена

Если посмотреть сбоку на контакты (рисунок 18), то можно увидеть, что ближний, не возвратился в исходное положение для замыкания цепи.


Рис. 18. Смотрим на контакты сбоку

Как раз этот контакт, отвечает за включение максимальной мощности нагрева, который не работал.

Ниже на фото, можно увидеть, как работают контакты. При нажатии на дальний контакт, он прогибается.


Рис. 19. Так работают контакты

Если его отпустить, то он возвращается обратно и замыкает цепь.


Рис. 20. Контакт возвратился обратно

То же самое проделываем с другим контактом.


Рис. 21. Нажимаем на другой контакт

Вниз, он нажимается, а обратно уже не возвращается (рисунок 22).


Рис. 22. Контакт не возвратился обратно

Скорее всего, гибкий проводник с контактом, трется о боковую внутреннюю стенку корпуса переключателя и блокируется в нижнем положении. Это и есть причина некорректной работы прибора в одном из режимов.

Чтобы вернуть нормальную работу переключателя, необходимо выполнить следующую последовательность действий:

  1. Аккуратно сжать блок контактов «утиночками» или небольшими плоскогубцами. Это даст контакту более свободный ход в канавке корпуса переключателя.
    Рис. 23. Сжимаем блок контактов
  2. Дополнительно нужно обработать края гибких проводников надфилем. Для этого, саму площадку контактов можно снять. Так будет удобнее их обработать.
    Рис. 24. Чистим надфилем края проводников
  3. Так же, надфилем – чистим контакты от нагара.
    Рис. 25. Избавляемся от нагара
  4. Ставим контактную площадку на место.
    Рис. 26. Ставим площадку на место
  5. Для лучшего скольжения, смазываем внутренние стенки корпуса литолом.
    Рис. 27. Литол на кончике резца
    Рис. 28. Смазываем литолом

Теперь можно проверить, как улучшился ход контакта. Нажимаем пальцем на контакт, и отпускаем его.


Рис. 29. Проверка контактов

Видно, что контакт теперь работает нормально, и ничего не мешает его ходу.


Рис. 30. Пружина

Металлический шарик, лучше вставить в одну из канавок на корпусе (рисунок 31). Так он не соскочит с пружины при установке ручки переключателя.

Важно то, какой стороной поставить ручку переключателя, так как от этого зависит корректность его работы.


Рис. 31. Собираем переключатель

Когда правильная сторона определена, переворачиваем рычаг так, чтобы центр пружины попал именно на шар, а не в сторону.


Рис. 32. Попадаем пружиной на шарик

Придерживая ручку, надеваем на нее верхнюю часть корпуса переключателя.

Не отпуская крышку, закручиваем два винта крепления (рис. 33). Теперь переключатель готов, и не собирая фен, можно проверить его работу в разных режимах.


Рис. 33. Закручиваем 2 винта обратно

Так, как токоведущие части открыты, переключение режимов необходимо делать при отключенной от сети вилке питания. И только сделав переключение, подавать питание.

Сложно найти девушку или женщину, которая для сушки волос не использовала бы фен, особенно в холодное время года. И это понятно, так как, чтобы длинные волосы хорошо высохли при комнатной температуре, необходимо несколько часов, а с нынешним темпом жизни – это роскошь.

Поэтому, эти приборы были, есть и будут востребованы всегда. И это доказывает статистика по продажам фенов в качестве подарка женщинам по разным случаям. Именно эти приборы занимают одно из лидирующих мест, так как вещь нужная и недорогая.
Но каким бы качественным не было изделие – повышенная температура, большой ток потребления, и, как правило, неправильная эксплуатация, часто приводят к поломкам бытовых фенов.

Рис. 1. Ремонтируемый фен “Startex”

И прежде чем покупать новый прибор, можно попробовать вернуть к «жизни» старого друга. Тем более что поломка может оказаться незначительной и легко устранимой.

Ниже, будет подробно описана одна из часто встречающихся поломок фенов и способ ее устранения (на примере фена “Startex”).

Из инструментов понадобятся только те, которые есть практически в каждом доме. Единственное, чего может не быть – это мультиметра или какого-нибудь другого прибора, показывающего цепь. Но наверняка, он есть у знакомого, или соседа, и его можно попросить на время ремонта. Если все-таки рядом не окажется доброго соседа или друга-электрика, можно купить самый дешевый мультиметр, тем более, их сейчас на рынке хватает. В будущем он обязательно пригодится, например, для проверки лампочки, батарейки или напряжения в сети.

На фото (рисунок 1) фен, имеющий проблему в работе.

Она заключается в том, что при включении на максимальную мощность, он никак не реагирует.


Рис.2. Заглянули во внутрь

Сам фен имеет три положения переключателя:

  1. Самое нижнее – «ВЫКЛ».
  2. Среднее – половина мощности нагрева.
  3. Верхнее – максимальная мощность нагрева.

Рис. 3. Три положения фена

Чаще всего в верхнем положении и используется фен, так как дает максимально быструю сушку. Поэтому игнорировать такую поломку недопустимо.

Итак, чтобы найти причину неисправности, необходимо разобрать прибор. Начать следует с ручки.


Рис. 4. Откручиваете ручку фена

На ней расположен переключатель положений и два крепежных винта под крестовую отвертку.

Кладем фен на бок, и откручиваем эти два винта.


Рис. 5. Снимаем боковую часть ручки

После снятия крышки можно увидеть ее начинку.


Рис. 6. Электроника фена

Здесь располагаются: переключатель, диод, конденсатор, нулевой (общий) зажим и хомут для фиксации шнура.


Рис. 7. Общий зажим

Нулевой зажим располагается внутри диэлектрического колпака (рисунок 7).

В нем соединяются: провод со шнура питания – синего цвета, черный провод, который уходит дальше на нагреватель, и один вывод конденсатора.

Переключатель положений имеет три вывода. Один общий, на который приходит фазный коричневый провод со шнура питания.
С другой стороны, на выводы припаян диод.

Если посмотреть на принципиальную схему (рисунок 8), то можно увидеть, что в одном из положений переключателя, ток поступает на нагреватель через диод. Это уменьшает мощность нагрева и соответствует среднему положению переключателя.


Когда замкнут второй, или оба контакта, ток проходит на спираль нагревателя, минуя диод, что соответствует максимальной мощности – третье положение.

Конденсатор служит для гашения помех выдаваемых двигателем в сеть. Этот конденсатор можно вообще демонтировать. Тогда появится больше места в ручке, и он не взорвется при повышении напряжения в сети.

При осмотре этих компонентов, следует обратить внимание на их внешнее состояние. Не должно быть повреждений, нагара, обрыва проводников и деформации корпуса от температурного режима.

Если все провода на своих местах, нужно обратить внимание на переключатель. Это слабое звено в цепи, так как в нем происходит механическое движение контактов и при их размыкании электродуга, образующая нагар на их поверхности.

Можно проверить целостность диода, но в этом случае нет необходимости это делать, так как в половину мощности, фен работает, а значит диод цел.


Рис. 9. Проверяем внешнее состояние компонентов

Проверить нужно прохождение тока через переключатель.

Для этого соединяем один конец прибора для проверки цепи к общему выводу, а другой, к выводам на противоположной стороне.
Но делать это нужно при определенном положении переключателя.

Вначале, соединяем прибор там, где припаян только диод, и ставим рычаг переключателя в среднее положение.


Рис. 10. Переключатель в крайнем нижнем положении
Рис. 11. Проверка тока через переключатель

Индикатор показывает цепь. Значит, контакты внутри корпуса замыкаются и это хорошо.

Переключатель необходимо поставить в крайнее верхнее положение (рисунок 12).


Рис. 12. Переключатель в крайнем верхнем положении
Рис. 13. Проверка второго вывода

Прибор не показывает цепь, значит, что-то произошло с контактами. Благо дело переключатель оказался разборной. Верхнюю и нижнюю его части, скрепляют два винта.

Их необходимо осторожно выкрутить. Тут поможет отвертка, и необязательно крестовая. Подойдет обычная прямая, с мелким наконечником, например, часовая.

Винты закручены довольно сильно, поэтому придется приложить некоторые усилия. Нужно быть предельно осторожным, отвертка тонкая и может нанести глубокую травму при соскальзывании. Поэтому пальцы под переключатель лучше не подкладывать.
Для удобства можно вынуть всю начинку, открутив хомут крепления кабеля.

Теперь можно упереть нижнюю часть корпуса о стол и надавить отверткой на винт (рисунок 14).


Рис. 14. Разбираем переключатель

Таким способом довольно легко выкручиваются небольшие винтики. Когда оба винта будут выкручены, осторожно двумя пальцами снимаем верхнюю крышку переключателя.


Рис. 15. Снимаем крышку переключателя

Под ней располагается ручка переключателя, с обратной стороны которого вырезан специальный рельеф, благодаря ему, происходит нажим или поднятие контактов при определенном положении рычага переключателя.


Рис. 16. Внутреннее устройство переключателя фена

В центре ручки сделано отверстие под пружину, которая вместе с металлическим шариком (рисунок 16), обеспечивает ступенчатое переключение режимов. При разборке необходимо следить за тем, чтобы пружинка и шарик не потерялись. Их сразу лучше положить, например, в спичечный коробок.

Неподвижные, находятся вверху, а подвижные имеют пружинистую структуру, благодаря которой, контакты замыкаются, если на них ничего не воздействует. При переключении режимов «кулачки» рычага надавливают на эти контакты, и они под их воздействием, опускаются вниз и размыкаются.


Рис. 17. Контакты переключателя фена

Если посмотреть сбоку на контакты (рисунок 18), то можно увидеть, что ближний, не возвратился в исходное положение для замыкания цепи.


Рис. 18. Смотрим на контакты сбоку

Как раз этот контакт, отвечает за включение максимальной мощности нагрева, который не работал.

Ниже на фото, можно увидеть, как работают контакты. При нажатии на дальний контакт, он прогибается.


Рис. 19. Так работают контакты

Если его отпустить, то он возвращается обратно и замыкает цепь.


Рис. 20. Контакт возвратился обратно

То же самое проделываем с другим контактом.


Рис. 21. Нажимаем на другой контакт

Вниз, он нажимается, а обратно уже не возвращается (рисунок 22).


Рис. 22. Контакт не возвратился обратно

Скорее всего, гибкий проводник с контактом, трется о боковую внутреннюю стенку корпуса переключателя и блокируется в нижнем положении. Это и есть причина некорректной работы прибора в одном из режимов.

Чтобы вернуть нормальную работу переключателя, необходимо выполнить следующую последовательность действий:

  1. Аккуратно сжать блок контактов «утиночками» или небольшими плоскогубцами. Это даст контакту более свободный ход в канавке корпуса переключателя.
    Рис. 23. Сжимаем блок контактов
  2. Дополнительно нужно обработать края гибких проводников надфилем. Для этого, саму площадку контактов можно снять. Так будет удобнее их обработать.
    Рис. 24. Чистим надфилем края проводников
  3. Так же, надфилем – чистим контакты от нагара.
    Рис. 25. Избавляемся от нагара
  4. Ставим контактную площадку на место.
    Рис. 26. Ставим площадку на место
  5. Для лучшего скольжения, смазываем внутренние стенки корпуса литолом.
    Рис. 27. Литол на кончике резца
    Рис. 28. Смазываем литолом

Теперь можно проверить, как улучшился ход контакта. Нажимаем пальцем на контакт, и отпускаем его.


Рис. 29. Проверка контактов

Видно, что контакт теперь работает нормально, и ничего не мешает его ходу.


Рис. 30. Пружина

Металлический шарик, лучше вставить в одну из канавок на корпусе (рисунок 31). Так он не соскочит с пружины при установке ручки переключателя.

Важно то, какой стороной поставить ручку переключателя, так как от этого зависит корректность его работы.


Рис. 31. Собираем переключатель

Когда правильная сторона определена, переворачиваем рычаг так, чтобы центр пружины попал именно на шар, а не в сторону.


Рис. 32. Попадаем пружиной на шарик

Придерживая ручку, надеваем на нее верхнюю часть корпуса переключателя.

Не отпуская крышку, закручиваем два винта крепления (рис. 33). Теперь переключатель готов, и не собирая фен, можно проверить его работу в разных режимах.


Рис. 33. Закручиваем 2 винта обратно

Так, как токоведущие части открыты, переключение режимов необходимо делать при отключенной от сети вилке питания. И только сделав переключение, подавать питание.

Ремонт бытовой техники порой обходится «в копеечку», поэтому многие готовы заняться самостоятельным изучением этой темы в целях экономии средств семейного бюджета. Да и качество при грамотном подходе будет гарантировано.

Ремонт фена для волос: конструктивные особенности

Несмотря на кажущуюся сложность, отремонтировать бытовой фен без помощи профессионалов вполне возможно. Нужно вооружиться теоретическими знаниями о внутреннем устройстве прибора и необходимыми инструментами.

Прибор, с помощью которого сушим волосы и делаем укладки, устроен просто.

Корпус – это 2 пластиковых емкости, скрепленных между собой при помощи шурупов. У отдельных моделей вместо таких креплений используются специальные скобы-защелки. Хитрость заключается в том, что такие элементы не несут в себе практической пользы и являются чаще всего условным креплением. Вентилятор – один из главных составляющих элементов.

Функция заключается в:

  • Охлаждении нагревающихся деталей;
  • Замыкании цепи питания спиралей в приборе;
  • Запуске двигателя.


Электродвигатель представляет собой низковольтный коллекторный мотор на основе одиночного диода (как в Скарлетт) либо в более дорогих моделях (типа Remington или Babyliss) – диодного моста, обеспечивающего выпрямление напряжения, и прикрепленного к контактам мотора в виде навесного крепления. С помощью конденсатора производится согласование элементов питания, либо с этим справляется индуктивная спираль.

Распространенные жалобы при ремонте фена

Бывает, что при попытке включить фен, устройство не начинает работу и двигатель не запускается. Или же после недолгой работы фен выключается.

Вариантов неисправности здесь несколько:

  • Наличие надломов в кабеле;
  • Неисправная электрическая розетка;
  • Отсутствие электричества;
  • Поломка мотора.


Чаще всего, когда фен перестал включаться или вовсе сломался, происходят такие внешние изменения в работе прибора, как появление запаха гари. Причиной может являться то, что в процессе высушивания волос их частички застревали в сетке фена и намотались на нагревательный элемент. Либо же ситуация несколько сложнее – сгорели провода микросхемы.

Возможно снижение качества сушки. Фен начинает слабо дуть и перегревается в случае критического загрязнения фильтров на задней стороне прибора.

Если они забьются, то и мощность оборотов снизится. Возможно уменьшение скорости вращения лопастей вентилятора. Причина чаще всего в попадании внутрь фена инородного тела. Если фен работает только в режиме «Холодный воздух» и не нагревается, здесь можно говорить о таких поломках, как блокировка кнопки «Кулл» или перегорание спирали, повреждение микросхемы или отказ термостата.

Порядок осмотра и как разобрать фен

Чтобы приступить к поиску причины неисправной работы фена для сушки волос, необходимо лишь запастись 2 вещами, первая из которых, это инструктаж к прибору, а вторая – крестцовая крыльчатка и плоская отвертка. Приступая к работе, нужно помнить о том, что устройство должно быть отключено от питания.

Порядок разборки фена (типа Ремингтон d3700 или Маэстро) включает:

  1. Разбор корпуса. Для чего с задней части прибора аккуратно откручиваются и вынимаются все болты и крепежные элементы.
  2. Снятие крышечки с верхней части корпуса, маскирующей лопасти вентилятора. Как правило, крепление таковой производится путем прижатия или с помощью зажимов. В таком случае нужно осторожно приподнять деталь ножом или концом плоской отвертки.
  3. Последовательное извлечение переключателей и регуляторов с проводами, подсоединенными к микросхеме.
  4. Осмотр фена на предмет снятия всех элементов крепления.
  5. Извлечение нагревательного элемента из передней части прибора. ТЭН снять нужно крайне осторожно, чтобы избежать его поломки или повреждения спирали.


Далее идет осмотр электродвигателя на предмет неисправностей. Если поломка в моторе имеется, это будет заметно по окраске и внешнему виду контактов. Извлечения в данном случае и не требуется. Если же двигатель сгорел полностью, то здесь уже речь идет о капремонте фена и замене мотора.

Пошаговая инструкция и схема ремонта фена

Приступая к починке бытового фена, следует учитывать конструктивные особенности конкретной модели и специфику работы всех ее элементов. Стандартный порядок ремонта такого прибора (подходит для всех моделей Bosch, Braun, а также Витек, Бебилис и Brilliantcare с ионизатором) заключается в соблюдении этапов.

Прежде всего, необходимо очистить лопасти вентилятора и поверхность мотора от скопившегося волосяного кома:

  • Снимаем с задней части верхнюю крышечку;
  • Разрезаем волоски;
  • Извлекаем их при помощи пинцета или используя щетку.

Важно помнить о недопустимости влажной обработки запчастей фена, поскольку после этого контакты перестанут работать. Далее аккуратно прочищаем спираль и фильтры, в случае перегрева и присутствия запаха гари. Для устранения неисправностей в подключении фена (или если он отключается), осматриваем шнур на предмет перебитых проводков, особенно в основании прибора.

В этих целях используются специальные тестеры или индикаторные отвертки путем подключения к сети.

Ремонт в данном случае делать не рекомендуется, лучше заменить шнур на новый. Поскольку велика вероятность попадания влаги на место изоляции и замыкания прибора. Если поломок не выявлено, нужно открыть и осмотреть нагревательный элемент и его контакты. В случае, когда последние отошли от схемы, нужно воспользоваться паяльником. Также обращаем внимание на то, как стал работать переключатель положения. Если на нем обнаружен нагар, устраняем таковой с помощью наждака. В случае отхода контактов (когда фен не включается) – паяем. Если ремонту элементы не подлежат – заменяем их на новые.

Philips: как разобрать фен

Специфика устройства такова, что в некоторых моделях (например, Браун или Бош) есть функция выбора скорости потоков воздуха и интенсивности обогрева, а у других лишь отдельные регуляторы темпов вращения или степени нагрева (в недорогих моделях Vitek или Scarlett). Количество пластмассовых лопастей также различно – их может быть 2-3 и (как в фенах промышленного образца) даже 4. Нагреватель состоит из таких частей, как спираль из проволоки с нихромом и термостойкое основание под ней. Фен начинает нагреваться именно за счет спирали. Количество обмоток в спирали влияет на число режимов переключателя.

Наглядно схема разборки таких фенов выглядит следующим образом:

  1. Рассоединение частей корпуса с предварительным выниманием крепежного кольца.
  2. Снятие кожухов путем разжатия защелок с внутренней стороны корпуса.
  3. Откручивание 8 крепежных элементов – 2 на рукоятке фена, 3 со стороны съемной головки, и 3 с верхней части кожуха.

Термозащита представлена в виде настраиваемого регулятора и термостата. Принцип работы последнего заключается в том, что при превышении допустимого температурного порога, клеммы такого элемента начинают расходиться, и происходит размыкание цепи. Когда же фен остынет, клеммы снова соединяются, и можно сушить волосы снова. Еще одним рубежом на пути горячего воздуха является специальный предохранитель. В случае его срабатывания, такой элемент нужно будет поменять. Также на внешней панели многих фенов предусмотрена кнопка, благодаря которой прибор дует холодным воздухом. Эта функция не только позволяет сохранить здоровье волос, но и останавливает процесс нагревания спирали.


Как правило, для работы бытового фена, необходимо наличие постоянного электротока от 12-32 – 220В.

Есть переключатели режимов и регуляторы. В зависимости от фирмы-производителя, количество скоростей и наличие дополнительных опций разнится. Электросхема позволяет наладить взаимосвязь между всеми элементами прибора.

Rowenta: как разобрать фен

Почему сначала идет осмотр вентилятора и его лопастей – так как он продолжает плохо работать после очищения от волос, и предполагает поиск надтреснутых деталей в целях их замены. Также внутри вала могут найтись всевозможные мелкие детали, притянутые феном в процессе неаккуратного обращения с прибором.

Ремонт нагревательного элемента включает устранение разрывов в спирали путем скручивания проволоки, применения паяльника или методом лужения.

В случае поломки двигателя, из фена будет доноситься интенсивное потрескивание и даже вылетать искры в районе лопастей. Тогда нужно произвести выпаивание обмоток из микросхемы и заново соединить при помощи троек. Но, лучше всего в таком случае обратиться в мастерскую, это не так дорого (например, разборка фенов Филипс в Москве обойдется всего в 4 у.е). Если же с обмотками все в порядке, обращаем внимание на щеточки и то, достаточно ли плотно они прилегают друг к другу. Кроме того, лучше всего смазать ходовые части и проверить степень их исправности ручным вращением.


Следующий обзор представляет процесс разборки фенов Ровента (в том числе моделей Beauty и YFA 223J) и включает в себя:

  • Снятие крышки с рукоятки при помощи плоской отвертки.
  • Изъятие из панели переключателя.
  • Снятие задней крышки с корпуса до обнаружения лопастей вентилятора.
  • Извлечение из передней части спирали и двигателя.

При растрескивании микросхемы, нужно ее почистить и припаять. Далее идет осмотр конденсаторов и замена их на новые в случае вздутия. Если потемнели резисторные части, такое их состояние свидетельствует о перегорании элементов. Требуется также заменить дефектные запчасти.

Ремонт фена для волос своими руками (видео)

В случае необходимости самостоятельно починить профессиональный (такой, как Coifin классический или в форме щипцов, а также электрофены с пометкой Pro) или строительный фен (например, Интерскол Эф 2000), можно с легкостью воспользоваться предложенной схемой, поскольку такие приборы имеют устройство, аналогичное бытовым фенам.

Рекомендуем также

Как чистить сушилку bosch wtw84380ff / 10

Открыть боковую и переднюю крышки, вкл. блок управления

Просто возьмите за верх машины блок управления, кабель достаточно длинный.

Выверните винт боковой панели и снимите боковую панель.

Это левая сторона машины с ремнем.

Правая сторона машины, насосная, верхняя часть изображения — насос. Надо вынуть.

Двигатель и пружина регулировки ремня.Выньте и ослабьте ремень.

Выньте барабан, этот специальный подшипник удерживает барабан с тыльной стороны. Спереди есть 2 резиновых валика, поддерживающих барабан. (очень умная идея.)

После вытаскиваем барабан. Были две резиновые опоры колесика.

Теперь выньте насос.

Это конденсационная камера, и черная труба идет к насосам в верхний резервный резервуар.

Это проблема!

Это насос

Дно емкости для конденсата заполнено паклей.Возможен один год рабочего процесса, жгут пройти через фильтр, и помешать погоду и остановить насос.

Выньте барабан суппорт Уил

Выньте конденсат. Аккуратно проводка!

Теперь снимите всю систему конденсации, а также радиатор и двигатель.

Это передний конденсат, радиатор.

Это место конденсационного мотора.

Конденсационный дом с буксиром.

Посмотрите на этот буксир

Буксир-накопитель.Это останавливает насос.

Обязательно чистить 100%.

Удивился, сколько в ней буксировки.

Очистка …

Это конденсация и моторчик.

Барабан и его части.

Сейчас все почистил, тряпкой антистатической, и обычной тряпкой с мылом. Убрал весь базовый дом, пока не стал как новый!

Разобрать насос. Очистите и заберите снова.

Задний конденсат и моторчик.

Возьмите верх конденсационного дома.Осторожно и плотно прилегает к каждой позиции винта. Мы не лечим протекающую систему.

Возьмите насос и кабели.

Очистите каждую часть машины, как в заводской форме. Возьмите обратно резервуар для защиты от погодных условий.

Возьмите обратно переднюю панель и вертикальную водоотводную трубу (белую).

Возьмите назад черные трубы и правую верхнюю поддерживаемую сталь.

Теперь можно забирать барабан и за заднюю панель. Будьте осторожны, винт: часть выколотки металлическая, часть спирали пластиковая.

Проверено до мелочей.

Пружина заднего двигателя

и испытательная машина. Это начало тестирования, правая боковая панель выключена. Запустите тестовую программу. ОЧЕНЬ ВНИМАТЕЛЬНО. Движущийся ремень, двигатель 220 В. Если вы не электрик, не делайте этого.

Распространенные проблемы сушильной машины | Запасные части с выкупом

Самостоятельно отремонтируйте наиболее частые проблемы с сушильной машиной. Наиболее частыми неисправностями являются «сушильная машина не нагревается» и «барабан сушильной машины не вращается. С нашим экспертным руководством ниже вы будете удивлены, насколько легко их исправить самостоятельно.


Почему мой аппарат обдувает холодным воздухом и сушилка не нагревается?

Нет ничего хуже? Вы кладете мокрую одежду в сушилку и снимаете ее через час или два, но обнаруживаете, что она такая же влажная, как и в момент загрузки.

Обычно вы издаете легкий панический крик, а затем вызываете инженера. Однако есть несколько проверок, которые вы можете выполнить самостоятельно, чтобы не брать трубку.

Вот некоторые из наиболее распространенных неисправностей, которые могут объяснить, почему сушильная машина не нагревается.

Сушилки для белья с кнопками повторной установки

  • Если сушильная машина не нагревается, вероятно, нагреватель перегрелся и, возможно, сработал, и его необходимо перенастроить.
  • Кнопка перезагрузки обычно находится на задней стороне сушильной машины, обычно на задней панели.
  • Чтобы переустановить кнопку нагрева сушильной машины, нажмите красную кнопку. Если он сработал, вы услышите щелчок.

Сушилки для белья без кнопок повторной настройки

  • Не на всех сушильных машинах есть кнопки повторной настройки, поэтому, если он перестает нагреваться, это, скорее всего, происходит из-за срабатывания термостата или TOC (отключения при тепловой перегрузке) из-за перегрева.
  • Термостаты обычно имеют размер 5 шт., И к ним можно получить доступ, сняв заднюю панель. Всегда отключайте питание перед работой с какой-либо электрической частью.
  • Если он у вас есть, вы можете использовать мультиметр для проверки сопротивления термостата.

Для получения дополнительной информации о термостатах сушильных машин см. «Термостаты сушильных машин — все, что вам нужно знать».

Как заменить термостат сушильной машины:

Нагревательные элементы

  • Узел нагревательного элемента находится на задней стороне сушильной машины.Термостат, или TOC, часто является частью узла нагревательного элемента.
  • Узел нагревательного элемента будет выглядеть как большая металлическая коробка с присоединенными проводами, идущими от сушильной машины.
  • Визуально проверьте элемент на наличие разрывов или, если они есть, вы можете проверить элемент с помощью мультиметра.

Как заменить нагревательный элемент сушильной машины:

Почему мой сушильный барабан перегревается и срабатывает термостат?

  • Наиболее частой причиной срабатывания термостата или TOC в сушильной машине является открытие дверцы до завершения цикла.Это остановит охлаждающий вентилятор до того, как нагревательный элемент успеет остыть.
  • Дверные фильтры необходимо регулярно чистить. В противном случае это не позволит воздуху проходить через сушилку, и это также приведет к ее срабатыванию.
  • Проверьте барабан внутри, чтобы убедиться, что его не забивают комки пуха.
  • В коробке конденсатора в нижней части сушильной машины также может застревать ворс, поэтому вам следует регулярно ее очищать, протягивая под краном.
Вернуться к началу

Сушильная машина не вращается

Самая важная часть сушильной машины, после возможности сушить, — это способность работать в барабане. Конечно, если ваша сушильная машина не переворачивается, она также не будет сушить должным образом, поэтому проблему с сушильной машиной без переворачивания необходимо устранить как можно скорее.

Обрыв ремня

Одной из наиболее распространенных проблем сушильной машины является разрыв ремня, из-за чего барабан не вращается.Поэтому проверка приводного ремня — отличная идея.

Перед проверкой приводного ремня всегда отключайте сушилку от сети.

Добраться до ремня в сушильной машине труднее, чем в стиральной машине. Снятие задней части часто просто открывает нагревательный элемент. Может потребоваться удаление передней и боковых сторон.

Нагревание ремня феном может позволить ремню ослабнуть и упростить установку.

Некоторым сушилкам требуется специальный инструмент для крепления ремня.Этот специальный инструмент просто называется «Монтажник приводного ремня барабанной сушилки», и его легко найти в Интернете.

Перемещение барабана вручную может помочь вам в тренировке, если приводной ремень полностью оборвался и упал. Если перемещать барабан вручную легче, чем обычно, приводной ремень оборван. Если перемещать барабан вручную труднее, чем обычно, приводной ремень может запутаться.

Как заменить ремень сушильной машины:

Неисправный пусковой конденсатор

Если это не ремень, возможно, неисправен конденсатор. В этом случае необходимо учитывать следующее:

Неисправные конденсаторы могут вызвать поражение электрическим током.Не обращайтесь с ними, если вы точно не знаете, что делаете.

Если в конденсаторе возникла неисправность, вы сможете вращать барабан вручную, быстро закрыть дверцу, а затем запустить машину — до тех пор, пока она не изменит направление.

Это потому, что конденсатор запускает двигатель. Если вы можете вручную запустить двигатель и он работает нормально, то наиболее вероятной проблемой является конденсатор.

Как заменить конденсатор сушильной машины:

Неисправный двигатель сушильной машины

В качестве альтернативы, возможно, неисправен сам двигатель — в этом случае вам нужно будет заменить весь двигатель.Если ни приводной ремень, ни конденсатор не неисправны, скорее всего, проблема в двигателе.

Вернуться наверх

Сушильная машина неправильно сушит

Если сушильная машина не сушит, это может стать серьезной проблемой, особенно если у вас недостаточно места для сушки одежды на бельевой веревке. К счастью, мы можем предложить несколько полезных советов по возобновлению работы вашей сушилки.

Сушильная машина не запускается

Если ваша сушильная машина даже не запускается, возможно, перегорел предохранитель (вы проверили, был ли он подключен и включен, верно?).В противном случае дверца может быть неправильно закрыта или сама розетка может сломаться. Чтобы проверить розетку, подключите другой прибор и посмотрите, работает ли он — если нет, то почти наверняка проблема с розеткой.

Запускается, но не нагревается

С другой стороны, если ваша сушильная машина запускается, но совсем не нагревается, см. Наше руководство о том, почему моя сушильная машина не нагревается?

Осушитель или конденсатор с вентиляцией?

Существуют небольшие различия между сушильными барабанами с «вентилируемыми» и «конденсаторными» сушилками, хотя некоторые проблемы частично совпадают.Для осушителей с вентиляцией или конденсатором может возникнуть одна из следующих проблем:

  • Полный фильтр для ворса — опорожняйте фильтр и очищайте уплотнитель дверцы после каждого использования.
  • Приточные решетки закрытой или ограниченной вентиляции. Очистите решетки и снова попробуйте сушилку.
  • Неправильная сортировка белья — использование большого количества разных тканей вместе может увеличить время сушки белья.

Сушильные барабаны с вентиляцией — это сушилки, которые выводят излишки конденсата наружу.Если у вас сушильная машина с вентиляцией, у вас может быть перекрученный или перекрученный вентиляционный шланг.

«Конденсаторные» осушители — это осушители, которые собирают конденсат в поддон для утилизации. Если у вас есть конденсаторный осушитель, у вас может быть одна из следующих проблем:

  • Конденсатор может быть покрыт ворсом, в этом случае необходимо очистить и заменить конденсатор.
  • Возможно, резервуар для воды полон — еще раз проверьте, правильно ли он опорожнен.
Вернуться к началу

Почему моя сушильная машина продолжает отключать электричество?

Это может расстраивать и беспокоить, если у вас отключается (отключается) электричество каждый раз, когда вы пользуетесь сушильной машиной.Любые проблемы, которые влияют на вашу электрическую систему, следует решать как можно скорее.

Корпус конденсатора

Если ваша сушильная машина продолжает отключать электричество, это может быть результатом того, что конденсатор забит мокрым, мокрым ворсом или пухом и мусором с одежды. Так как одни вещи линяют больше, чем другие, лучше следить за этим регулярно.

Когда блок конденсатора частично блокируется, он не обеспечивает эффективную конденсацию парообразного влажного воздуха в воду, поэтому внутренности сушилки становятся влажными и запотевшими.

Это зависит от количества влаги и марки сушильной машины, но если какая-либо особенно уязвимая часть сушилки намокнет, это приведет к «пробою» между находящимся под напряжением компонентом и нейтралью или заземлением. Это приводит к срабатыванию УЗО (MCB в старых моделях) и перегоранию предохранителя.

Вернуться наверх

Почему моя сушильная машина издает стук?

В большинстве случаев сушильная машина работает как мечта, но, как и со всеми другими приборами, иногда возникают технические проблемы.

Если сушильная машина издает стук, нытье (или другой странный звук), лучше всего диагностировать и устранить проблему. Это могло быть результатом нескольких вещей, но вы, конечно же, не хотите этого делать.

Вот наиболее частые причины, по которым сушильная машина издает странный шум.

Монеты и ключи

Одна из наиболее частых причин стука, дребезжания или лязгания — это ключи или монеты, оставленные в карманах, поэтому всегда проверяйте их, прежде чем класть одежду в сушильную машину.Чаще всего вы ничего не слышите, пока сушильная машина не завершит полный отжим.

Неровные поверхности

Если сушильная машина вибрирует или трясется во время отжима, убедитесь, что сушильная машина стоит на ровной поверхности. Если он оснащен регуляторами высоты на передних ножках, отрегулируйте их соответствующим образом, чтобы машина была выровнена, поскольку это часто снижает или устраняет стук.

Подшипники барабана

Если сушильная машина шумит при вращении и все устройство трясется и грохочет, это может указывать на проблему с подшипниками барабана, которые помогают колесам вращаться свободно и легко.

Барабан

Если при вращении барабана звук непрерывный, возможно, проблема в самом барабане. Если шум металлический, это может быть результатом царапания барабаном чего-то внутри машины. Вы всегда можете визуально проверить барабан на наличие следов или вмятин.

Подшипники двигателя

Если сушильная машина издает пронзительный визг или завывание, это может быть признаком износа подшипников двигателя.

Колеса натяжного ролика

Скрип, исходящий от сушилки, может быть результатом износа колес натяжного ролика. Это происходит чаще на старых моделях.

Вернуться наверх

Почему моя сушилка издает скрежет?

Сушильная машина — настоящая находка, когда она работает должным образом, обеспечивая каждый раз чистое и сухое белье. Однако, как и все электроприборы, он может быть подвержен случайным неполадкам или неисправностям, и скрежет — один из самых распространенных.Вот несколько наиболее частых причин.

Металлические предметы

Возможная причина того, что сушильная машина издает скрежет, заключается в том, что металлический предмет ударяется о стенки барабана. Остановите машину, проверьте, нет ли монет, ключей, пряжек ремня или винтов, и выньте их. Лучший совет — проверить все карманы ПЕРЕД тем, как положить одежду в сушилку.

Изношенные ролики

Ролики — это небольшой набор (обычно металлических) колес, прикрепленных к внешней стороне барабана, которые помогают ему вращаться.Если они начнут изнашиваться, это может вызвать скрежет при вращении барабана. Замена изношенных роликов на новые должна решить проблему.

Дезинтегрирующие планеры

В некоторых сушильных машинах внешний обод барабана представляет собой пару скользящих элементов, которые действуют как защитный барьер, предотвращающий непосредственный контакт обода с металлическим корпусом при вращении барабана. Обычно это тонкое уплотнение из нейлона или пластика, в зависимости от модели вашей сушилки. Со временем они изнашиваются, что приводит к скрежету или скрежету.Чтобы устранить эти шумы, вам необходимо заменить их (они продаются парами, поэтому лучше заменить их оба, чтобы они изнашивались равномерно).

Скользящий ремень

Это длинный и толстый резиновый ремень, охватывающий центр барабана, который поддерживает его и позволяет ему вращаться. Если ремень выскользнет из своего положения, он может начать издавать скрежет, потому что он пытается сохранить свое положение во время вращения барабана. Посмотрите, как заменить ремень сушильной машины выше.

Натяжитель поврежден

Натяжитель (или натяжной ролик) удерживает ремень в надежном положении на барабане, и ремень проходит через кронштейн компонента, который прикреплен к колесу и пружине.Когда колесо выходит из строя, это может вызвать скрежет, потому что он изо всех сил пытается повернуться и поддерживать натяжение ремня. Повреждение может также произойти из-за недостаточного натяжения.

Ли Гилберт

Вернуться наверх

Как заменить ручку управления на сушильной машине — Bosch

Если сушильная машина имеет неисправную ручку, она больше не будет щелкать, поворачиваться или просто ничего не делать. К счастью, если вы сейчас столкнулись с этим, не волнуйтесь, мы здесь, чтобы помочь.

В нашем руководстве мы расскажем вам, как удалить старый элемент управления и заменить его новым. Ниже мы подробно описали детали и инструменты, необходимые для выполнения этой простой задачи.

В этом видео показан пример снятия или замены детали на типичной машине. Некоторые модели могут отличаться, но процедура должна быть аналогичной.

Что вам понадобится:

Шаг 1 — Рекомендации по безопасности

Безопасность прежде всего! Перед началом любого ремонта убедитесь, что вы отключили прибор от сети.

Шаг 2 — Снимите верхнюю крышку

Для начала вам нужно будет снять верхнюю панель сушильной машины — красиво и легко, с помощью отвертки Torx вы можете просто открутить винты сзади. Выкрутив винты, толкните верхнюю крышку вперед, чтобы высвободить ее примерно на дюйм оттуда, а затем поднимите ее и снимите с машины.

Шаг 3 — Выньте емкость для воды

Сняв верхнюю часть сушильной машины и отложив ее в сторону, вы получите доступ к внутренним частям машины.Перед снятием лицевой панели не забудьте вынуть емкость для воды. Убрав это с пути, теперь вы можете снять контрольную панель — для этого, удерживая ее снизу, поднимите ее вверх, и она освободится.

Шаг 4 — Создание пространства

Теперь вы увидите модуль внутри — знайте, что вы можете работать отсюда, но иметь стабильную плоскую поверхность для работы будет более выгодно и намного проще. Чтобы снять панель управления, вам необходимо отключить электрические разъемы — лучше всего сделать снимок с помощью мобильного телефона.Это поможет, когда вам нужно снова подключить панель к сушильной машине.

Шаг 5 — Отсоединение модуля управления

Теперь, когда панель находится на большом свободном месте, вы можете приступить к работе. Вам нужно будет отсоединить модуль от фактической лицевой панели. Есть несколько зажимов, удерживающих его на месте — они могут быть немного тугими, но с помощью отвертки вы можете освободить его из зажимов.

Теперь модуль управления должен был выйти, и теперь вы можете отложить его в сторону.

Обратите внимание: старайтесь не прикасаться к печатной плате — так как она очень чувствительна, ее можно легко повредить.

Шаг 6 — Замена ручки

Удалите пространство с лицевой панели, сняв его, вы можете вытолкнуть старую ручку из-за передней части лицевой панели. А теперь вы можете просто изменить процесс — установите ручку на место, зажим на нижней стороне будет удерживать ее на месте, а затем установите распорку.

Теперь установите модуль управления — прежде чем вы убедитесь, что все в порядке, после проверки вы можете теперь закрепить модуль на месте.

Шаг 7 — Повторное подключение проводов

Помните фото, которое вы сделали ранее? Что ж, теперь вам нужно будет обратиться к нему, чтобы убедиться, что вы можете правильно подключить провода к модулю.

Шаг 8 — Повторная сборка

Хорошо, чтобы вставить панель обратно, вам просто нужно зацепить ее сверху и щелкнуть внизу, убедитесь, что вы не защемили какие-либо провода, так как вы можете обнаружить, что их тоже заменили.

Просто установите на место емкость для воды, установите верхнюю крышку обратно на прибор и привинтите ее.

И вот оно! Вы только что заменили ручку управления сушильной машиной. Как вы, возможно, догадались, если вам нужно заменить модуль управления, процесс будет аналогичным — однако вы меняете модуль, а не ручку.

Стирально-сушильная машина BOSCH Руководство по установке

Встроенный браузер для просмотра
  • PDF Viewer
  • Universal Document Viewer
  • Google Docs View
  • Google Drive View
  • Загрузить документ [pdf]
  • Загрузить документ [Оптимизировано]
  • Документ:
  • Информация о файле: application / pdf, 56 страниц, 2.09МБ

    Документ 237563803mnl1pdf
     C0JPHT \ QW3D% XHIIFRUZHFHVIHMJFGDTPKEHPUNFYHQNLSQFRFFHZH \ DIRRLPDWXQVNQUG
    Стиральная машина и сушилка
    WDU28 ... GB WDU28 ... SN ru Руководство по эксплуатации и инструкция по установке

    Ваша новая стирально-сушильная машина
    Вы выбрали стирально-сушильную машину Bosch.
    Уделите несколько минут, чтобы прочитать и ознакомиться с преимуществами вашей стирально-сушильной машины.
    Чтобы соответствовать высоким требованиям к качеству, предъявляемым Bosch, каждая стирально-сушильная машина, покидающая наш завод, тщательно проверяется, чтобы убедиться, что она работает правильно и находится в идеальном состоянии.Для получения дополнительной информации о наших продуктах, принадлежностях, запасных частях и услугах посетите наш веб-сайт www.boschhome.com или обратитесь в наши центры послепродажного обслуживания.
    Если инструкции по эксплуатации и установке описывают разные модели, любые различия будут указаны в соответствующих местах текста.
    Перед включением стирально-сушильной машины прочтите эти инструкции по эксплуатации и установке.

    Правила отображения
    : Предупреждение!
    Эта комбинация символа и сигнального слова указывает на возможную опасную ситуацию.Несоблюдение предупреждения может привести к смерти или травмам.
    Осторожность!
    Это сигнальное слово указывает на возможную опасную ситуацию. Несоблюдение мер предосторожности может привести к материальному ущербу и / или ущербу окружающей среде.
    Примечание / совет
    Информация об оптимальном использовании устройства / любая другая полезная информация.
    1. 2. 3. / а) б) в)
    Шаги представлены цифрами или буквами.
     / -
    Списки представлены маленькой рамкой или тире.

    2

    Содержание enIstructionManualndInstaltionIstructions
    8 Использование по назначению. . . . . . . . . . . . . .. . .4
    (Инструкции по технике безопасности............ 5
    Дети / люди / домашние животные. . . . . . . . . . . . . 5 Установка. . . . . . . . . . . . . . . . . . . . . . 6 Эксплуатация. . . . . . . . . . . . . . . . . . . . . . 8 Чистка / обслуживание. . . . . . . . . . . 10
    7 Охрана окружающей среды. . . . 0,12
    Упаковка / бывшая в употреблении техника. . . . . . . . 12 советов по экономному использованию. . . . . . . . . . 12
    5 Размещение и подключение. . .13
    Стандартные аксессуары. . . . . . . . . . . . 13 Инструкции по технике безопасности. . . .. . . . . . . . . . . 13 Монтажная поверхность. . . . . . . . . . . . . . 14 Установка на цоколе или на деревянном перекрытии. . . . . . . . . . . . . . . . . . . . . . . . . 14 Установка прибора на кухонном уголке. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Удаление транспортных фиксаторов. . . . . . 14 Удаление опорных стоек. . . . . . . 16 Длина шланга и кабеля. . . . . . . . . . 16 Подача воды. . . . . . . . . . . . . . . . . . . . . 17 Слив воды. . . . . . . . .. . . . . . . . . . 18 Выравнивание. . . . . . . . . . . . . . . . . . . . . 19 Электрическое подключение. . . . . . . . . . . . . 19 Перед первой стиркой. . . . 20 Транспорт. . . . . . . . . . . . . . . . . . 20
    * Знакомство с прибором 22
    Прибор. . . . . . . . . . . . . . . . . . . . . 22 Панель управления. . . . . . . . . . . . . . . . . . 23 Сенсорный дисплей. . . . . . . . . . . . . . . . . . 24
    Z Прачечная. . . . . . . . . . . . . . . . . . . 0,25
    Подготовка белья к стирке.. . . . 25 Подготовка белья к сушке. . . . . . . 26 год
    P Обзор программ. . . . 0,27
    Выбираемая программа. . . . . . . . . . 27 Сушильный стол. . . . . . . . . . . . . . . . . . . 31 Подкрахмаливание. . . . . . . . . . . . . . . . . . . . . 31 год

    en
    Крашение / отбеливание. . . . . . . . . . . . . . .31
    0 Настройки программы по умолчанию. . . 32
    Температура. . . . . . . . . . . . . . . . . . .32 Скорость отжима. . . . . . . . . . . . . . . . . . . .32 Окончание. . . . . . . . . . . . . . . . . . . . . . .32
    \ Дополнительные настройки программы 33
    Стирка + Сушка.. . . . . . . . . . . . . . . . . . . .33 Сухой. . . . . . . . . . . . . . . . . . . . . . . . . .33 (Сушка в шкаф). . . . . . . . . . . . . . .33 (Сушка в шкаф +). . . . . . . . . . . . .33 (сушка под утюг). . . . . . . . . . . . . . . . . . .33 Скорость. . . . . . . . . . . . . . . . . . . . . . . .33 Эко. . . . . . . . . . . . . . . . . . . . . . . . . 0,33 T (предварительная стирка). . . . . . . . . . . . . . . . . . .34 O (плюс полоскание). . . . . . . . . . . . . . . . .34 2 (Гигиенический уход). . . . . . . . . . . .. . .34 п. (Легкое глажение). . . . . . . . . . . . . . . . . .34 Z (Вода плюс). . . . . . . . . . . . . . . . .34 (Память). . . . . . . . . . . . . . . . . . .34 (бесшумный). . . . . . . . . . . . . . . . . . . . 0,34
    1 Управление прибором. . . . . . 35 год
    Готовим прибор. . . . . . . . . .35 Включение прибора / выбор программы. . . . . . . . . . . . . . . . . . . .35 Загрузка белья в барабан. . . . . .35 Дозирование и добавление моющих средств и средств по уходу. . . . . . . . . .. . . . . . . . . . . . .36 Запуск программы. . . . . . . . . .37 Блокировка для безопасности детей. . . . . . . . . . . . . . . . .37 Добавление / удаление белья. . . . . . . . .38 Изменение программы. . . . . . . . .38 Отменить программу. . . . . . . . . . .38 Конец программы. . . . . . . . . . . . . . . .38 Удаление белья / выключение прибора. . . . . . . . . . . . . . . . . . . . . 0,39
    Q Настройки устройства. . . . . . . . . . 39
    Автоматическое отключение. . . . . . . . . . . . .39 Основные настройки.. . . . . . . . . . . . . . . . 0,39

    3

    ru Использование по назначению
    H Датчики. . . . . . . . . . . . . . . . . . . 41 год
    Система обнаружения несбалансированной нагрузки. 41 год
    2 Чистка и уход. . . 41 год
    Корпус устройства / панель управления. . . 41 Барабан. . . . . . . . . . . . . . . . . . . . . . . . 41 Удаление накипи. . . . . . . . . . . . . . . . . . . . . 41 Кювета для моющих средств и корпус. . . . 41 Сливной насос заблокирован. . . . . . . . . . 42 Сливной шланг у сифона заблокирован.
    . . . . . . . . . . . . . . . . . . . . . .. . . . . . 43 Забит фильтр в водопроводе 44
    3 Неисправности и что с ними делать
    45 Аварийный выпуск. . . . . . . . . . . . . 45 Информация на панели дисплея. . . 46 Неисправности и что с ними делать. . 47
    4 Послепродажное обслуживание. . . . . . . . . . 50 [Значения расхода. . . . . . . . 51 Дж Технические данные. . . . . . . . . . . . . . 52 r Гарантия на Aqua-Stop. . . . . . . . . 52
    4

    8 Использование по назначению
    Intedus Этот прибор предназначен только для домашнего использования.
     Не устанавливайте и не используйте это устройство в местах, подверженных морозу и / или вне помещений.Если остаточная вода в нем замерзнет, ​​существует опасность повреждения прибора. Если шланги замерзнут, они могут треснуть / лопнуть.
     Этот прибор разрешается использовать только для стирки домашнего белья, состоящего из вещей, предназначенных для машинной стирки, и шерстяных изделий, предназначенных для ручной стирки (см. Этикетку на изделии). Использование устройства для любых других целей выходит за рамки его предполагаемого применения и запрещено.
     Этот прибор разрешается использовать только для сушки и освежения домашнего белья, состоящего из вещей, вымытых в воде и пригодных для машинной сушки (см. Этикетку на изделии).Использование устройства для любых других целей выходит за рамки его предполагаемого применения и запрещено.
     Этот прибор подходит для работы с водопроводной водой и имеющимися в продаже моющими средствами и средствами по уходу (должны подходить для использования в стиральных машинах).
     Этот прибор предназначен для использования на высоте до 4000 метров над уровнем моря.
    Перед тем, как включить прибор:
    Убедитесь, что на приборе нет видимых повреждений. Не включайте прибор, если он поврежден.Если у вас возникнут проблемы, обратитесь к своему специализированному дилеру или в нашу службу поддержки.
    Прочтите и соблюдайте инструкции по эксплуатации и установке, а также всю другую информацию, предоставленную с этим устройством.
    Сохраните документы для последующего использования или для последующих владельцев.

    ( Правила техники безопасности
    Следующая информация по безопасности
    Инструкции по безопасности
    Предупреждения и предупреждения предназначены для защиты от травм и предотвращения нанесения материального ущерба окружающей среде.
    Тем не менее, важно соблюдать необходимые меры предосторожности и действовать осторожно при установке, обслуживании, чистке и эксплуатации прибора.Дети / люди / домашние животные
    :Предупреждение
    Опасность смерти! Дети и другие люди, которые не могут оценить риски, связанные с использованием устройства, могут травмироваться или могут оказаться в опасной для жизни ситуации. Поэтому обратите внимание:
     Прибором могут пользоваться дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями, а также лица с отсутствием опыта или знаний, если они находятся под присмотром или получили инструкции по использованию прибора. безопасно, и они осознали потенциальные риски использования устройства.Не разрешайте детям играть с этим прибором.

    Инструкции по безопасности ru
     Не позволяйте детям чистить или обслуживать прибор без присмотра.
     Не подпускайте к прибору детей младше 3 лет и домашних животных.
     Не оставляйте прибор без присмотра, если поблизости находятся дети или другие люди, которые не могут оценить риски.
    :Предупреждение
    Опасность смерти! Дети могут запереться внутри приборов и оказаться в опасной для жизни ситуации.
     Не устанавливайте прибор за дверцей, так как это может заблокировать дверцу прибора или помешать ей полностью открыться.По окончании срока службы прибора вытащите вилку из розетки, прежде чем перерезать сетевой кабель, а затем сломайте замок на дверце прибора.
    :Предупреждение
    Опасность удушья! Если разрешить играть с упаковкой / пластиковой пленкой или компонентами упаковки, дети могут зацепиться за них или натянуть их на голову и задохнуться. Храните упаковку, полиэтиленовую пленку и компоненты упаковки в недоступном для детей месте.
    5

    ru Инструкции по безопасности
    :Предупреждение
    Опасность отравления! Моющие средства и средства по уходу при употреблении могут вызвать отравление.При случайном проглатывании обратиться к врачу. Храните моющие средства и средства по уходу в недоступном для детей месте.
    :Предупреждение
    Раздражение глаз / кожи! Контакт с моющими средствами или средствами по уходу может вызвать раздражение глаз / кожи. Тщательно промойте глаза / кожу, если они попали в контакт с моющими средствами или средствами по уходу. Храните моющие средства и средства по уходу в недоступном для детей месте.
    Установка
    :Предупреждение
    Опасность поражения электрическим током / возгорания / материального ущерба / повреждения устройства! Если прибор установлен неправильно, это может привести к опасной ситуации.Убедитесь в следующем:
     Сетевое напряжение в розетке должно соответствовать номинальному напряжению, указанному на приборе (заводская табличка). Подключенные нагрузки и требуемая защита предохранителями указаны на паспортной табличке.

     Сетевая вилка и розетка с защитным контактом должны совпадать, а система заземления должна быть правильно установлена.
     Установка должна иметь соответствующее поперечное сечение.
     Сетевая вилка должна быть всегда доступна в свободном доступе. Если это невозможно, для соблюдения соответствующих правил техники безопасности в стационарную установку должен быть встроен выключатель (отключение всех полюсов) в соответствии с правилами установки электрооборудования.Если используется автоматический выключатель дифференциального тока, используйте только тот, который имеет следующую маркировку: z. Наличие этого знака - единственный способ убедиться, что он соответствует всем применимым нормам.
    :Предупреждение
    Опасность поражения электрическим током / возгорания / материального ущерба / повреждения устройства!
    Изменение или повреждение сетевого кабеля устройства может привести к поражению электрическим током, короткому замыканию или возгоранию из-за перегрева. Сетевой кабель нельзя перегибать, сжимать или изменять, а также не должен контактировать с какими-либо источниками тепла.6

    :Предупреждение
    Опасность пожара / материального ущерба / повреждения прибора!
    Использование удлинителей или удлинителей может привести к возгоранию из-за перегрева или короткого замыкания. Подключите прибор непосредственно к правильно установленной заземленной розетке. Не используйте удлинители, удлинители или разветвители.
    :Предупреждение
    Опасность травмы / материального ущерба / повреждения прибора!
     Во время работы прибор может вибрировать или двигаться, что может привести к травмам или материальному ущербу. Установите прибор на чистую, ровную и твердую поверхность и с помощью спиртового уровня выровняйте его с помощью ввинчивающихся ножек.Риск неправильного / myatoerialudamatgea / dakmagee для приложения! любой из выступающих частей прибора (например, дверцы прибора), чтобы поднять или переместить ее, эти детали могут сломаться и причинить травму. Не беритесь за выступающие части прибора, чтобы переместить прибор.

    Инструкции по безопасности ru
    :Предупреждение
    Опасность получения травм! Прибор очень тяжелый.
    Поднятие его может привести к травме. Не поднимайте прибор самостоятельно. Риск инТюрых! У прибора есть острые края, о которых можно порезаться.Не беритесь за острые края прибора. Надевайте защитные перчатки, чтобы поднять его. Опасность повреждения! Шланги и сетевые кабели проложены неправильно, они могут стать причиной спотыкания, что может привести к травмам. Прокладывайте шланги и кабели таким образом, чтобы они не создавали опасности споткнуться.
    Осторожность!
    Материальный ущерб / повреждение прибора
     Если давление воды слишком высокое или слишком низкое, прибор может не работать должным образом, а также может привести к материальному ущербу или повреждению прибора.Убедитесь, что давление воды в водопроводе составляет не менее 100 кПа (1 бар) и не превышает 1000 кПа (10 бар).
    Материальный ущерб / повреждение прибора

    7

    ru Инструкции по безопасности
     Изменение или повреждение водяных шлангов может привести к материальному ущербу или повреждению прибора. Шланги для воды нельзя перегибать, раздавливать, изменять или перерезать.
    Материал: повреждение / повреждение шлангов, поставляемых другими торговыми марками для подключения к водопроводу, может привести к материальному ущербу или повреждению устройства.Используйте только шланги, поставляемые с прибором, или шланги из оригинальных запасных частей.
    Материал Предназначен для защиты от повреждений при транспортировке с помощью транспортных фиксаторов. Если транспортировочные фиксаторы не будут сняты перед включением прибора, это может привести к его повреждению. Перед первым использованием прибора важно полностью снять все транспортные фиксаторы. Убедитесь, что вы храните эти транспортные фиксаторы отдельно. При транспортировке устройства важно установить транспортные фиксаторы на место, чтобы предотвратить повреждение устройства при транспортировке.Операция
    :Предупреждение
    Опасность взрыва / пожара! Белье, которое контактировало с растворителями, маслом, воском, средством для удаления воска, краской, жиром или пятновыводителем, может воспламениться при сушке в машине или даже вызвать взрыв устройства. Поэтому обратите внимание:
     Тщательно промойте белье теплой водой с моющим средством перед сушкой в ​​машине.
     Не кладите белье в этот прибор для сушки, если оно не было предварительно выстирано.
     Не используйте прибор, если для стирки белья использовались промышленные химикаты.:Предупреждение
    Опасность взрыва / пожара! Прачечная, которая была
    предварительно обработаны чистящими средствами, содержащими растворители, например пятновыводитель / чистящий растворитель, может вызвать взрыв в барабане. Тщательно промойте белье водой перед стиркой в ​​машине.
    Опасность взрыва / пожара!

    8

     Некоторые предметы могут загореться во время сушки или даже вызвать возгорание или взрыв устройства. Выньте из карманов на предметах одежды зажигалки и спички.
    Риск eIxfplostiohns / feire! Если в воздухе вокруг прибора присутствует угольная пыль или мука, это может вызвать взрыв.Следите за тем, чтобы пространство вокруг прибора оставалось чистым во время его работы.
    :Предупреждение
    Опасность пожара / материального ущерба / повреждения прибора! Если программа прерывается до завершения цикла сушки, это предотвращает достаточное охлаждение белья и может вызвать возгорание белья или может привести к материальному ущербу или повреждению прибора.
     Во время последней части цикла сушки белье в барабане не нагревается (цикл охлаждения). Это необходимо для того, чтобы он оставался при температуре, при которой он не будет поврежден.Не выключайте прибор до завершения цикла сушки, если вы сразу же не извлечете все белье из барабана и не разложите его (для рассеивания тепла).

    Инструкции по безопасности ru
    :Предупреждение
    Опасность отравления! Ядовитые пары могут выделяться чистящими средствами, содержащими растворители, например чистящий растворитель. Не используйте чистящие средства, содержащие растворители.
    :Предупреждение
    Опасность получения травм! Если вы поддерживаете свой вес / сидите
    на дверце прибора, когда она открыта, прибор может опрокинуться, что может привести к травме.Не поддерживайте свой вес на открытой дверце прибора. Опасность защемления! Если вы заберетесь на прибор, столешница может сломаться, что может привести к травме. Не забирайтесь на прибор. Опасность защемления! Если вы попадете в барабан, пока он еще вращается, вы рискуете поранить руки. Подождите, пока барабан перестанет вращаться.
    :Предупреждение
    Опасность ожога! При стирке при высоких температурах существует опасность ошпаривания при контакте с горячим раствором моющего средства (например, при сливе горячего раствора моющего средства в раковину).Не касайтесь горячего раствора моющего средства.

    9

    ru Инструкции по безопасности
    :Предупреждение
    Раздражение глаз / кожи! Моющее средство и средства по уходу могут разбрызгиваться, если кювету для моющих средств открыть во время работы прибора. Тщательно промойте глаза / кожу, если они попали в контакт с моющими средствами или средствами по уходу. При случайном проглатывании обратиться к врачу.
    Осторожность!
    Материальный ущерб / повреждение прибора
     Если количество белья в приборе превышает его максимальную грузоподъемность, оно может не работать должным образом или может привести к материальному ущербу или повреждению прибора.Не превышайте максимальную загрузку сухого белья. Убедитесь, что вы соблюдаете максимальную загрузку, указанную для каждой из программ.
    Материал: Повреждение / повреждение прибора. Пенопласт может деформироваться или расплавиться при сушке в приборе. Не сушите в приборе белье, содержащее поролон или поролон.
    Материальный ущерб / повреждение прибора

     Если вы нальете в прибор неправильное количество моющего или чистящего средства, это может привести к материальному ущербу или повреждению прибора.Используйте моющие средства / средства по уходу / чистящие средства и смягчители в соответствии с инструкциями производителя.
    Очистка / Обслуживание
    :Предупреждение
    Опасность смерти! Прибор работает от электричества. При контакте с деталями, находящимися под напряжением, существует опасность поражения электрическим током. Поэтому обратите внимание:
     Выключите прибор. Отключите прибор от электросети (вытащите вилку).
     Никогда не беритесь за сетевую вилку мокрыми руками.
     Вынимая вилку из розетки, всегда беритесь за вилку, а не за сетевой кабель, иначе можно повредить сетевой кабель.Не вносите никаких технических изменений в прибор или его функции.

    10

     Ремонт и любые другие работы с устройством должны выполняться только нашей службой поддержки клиентов или электриком. То же самое касается замены сетевого кабеля (при необходимости).
     Запасные сетевые кабели можно заказать в нашей службе поддержки клиентов.
    :Предупреждение
    Опасность отравления! Ядовитые пары могут выделяться чистящими средствами, содержащими растворители, например чистящий растворитель. Не используйте чистящие средства, содержащие растворители.
    :Предупреждение
    Опасность поражения электрическим током / материального ущерба / повреждения устройства! Попадание влаги в прибор может вызвать короткое замыкание.Не используйте для очистки прибора мойку высокого давления, пароочиститель, шланг или пистолет-распылитель.
    :Предупреждение
    Опасность травмы / материального ущерба / повреждения прибора! Использование запасных частей и принадлежностей других производителей опасно и может привести к травмам, материальному ущербу или повреждению устройства. В целях безопасности используйте только оригинальные запасные части и аксессуары.

    Инструкции по безопасности ru
    Осторожность! Материальный ущерб / повреждение прибора Чистящие средства и средства для предварительной обработки белья (например, пятновыводители, спреи для предварительной стирки и т. Д.) могут вызвать повреждение при контакте с поверхностями прибора. Поэтому обратите внимание: не позволяйте этим агентам
    контактировать с поверхностями прибора. Чистите прибор только водой и мягкой влажной тканью. Немедленно удалите остатки моющего средства, спрея или другие остатки.
    11

    ru Охрана окружающей среды

    7 Окружающая среда
    защита

    Упаковка / бывшая в употреблении техника Envirometnalprotecion

    )

    Утилизируйте упаковку в

    экологически ответственный

    манера.

    Это устройство обозначено

    соответствие европейским

    Директива 2012/19 / ЕС

    относительно использованных электрических и

    электронная техника (отходы

    электрические и электронные

    оборудование - WEEE).Руководство определяет

    рамки для возврата и

    переработка использованной техники

    как это применимо на протяжении всего

    ЕС.

    Советы по экономному использованию
     Всегда загружайте в машину максимальное количество белья для каждой программы. ~ Cтраница 27
     Белье средней степени загрязнения стирайте без предварительной обработки.
     При легком и обычном загрязнении белья можно сэкономить электроэнергию и моющее средство.
     Выбираемые температуры относятся к этикеткам по уходу на текстильных изделиях. Температура в приборе может отличаться от этого значения, чтобы обеспечить оптимальное сочетание экономии энергии и результатов стирки.Спящий режим: если прибор не используется в течение длительного времени (около 5 минут), подсветка панели дисплея гаснет перед запуском программы, а после ее завершения мигает #. Коснитесь любой области панели дисплея, чтобы включить подсветку дисплея. Когда программа запущена, большая часть подсветки панели дисплея гаснет. Коснитесь любой области панели дисплея, чтобы снова включить освещение.
     Автоматическое выключение: если прибор не используется в течение длительного времени (около 20 минут), он автоматически выключится (в зависимости от уровня воды внутри прибора) перед запуском программы и после ее завершения.Нажмите кнопку питания # еще раз, чтобы включить прибор.
     Если после этого белье сушится в приборе, выберите максимально возможную скорость отжима. Чем меньше воды содержит белье, тем меньше времени и энергии требуется для сушки. Не сушите мокрое белье.

    12

    5 Расположение и
    соединение
    Стандартные аксессуары Positonigadconetig
    Примечание: проверьте прибор на предмет повреждений при транспортировке. Никогда не используйте поврежденный прибор. Если у вас есть претензии, обратитесь к дилеру, у которого вы приобрели прибор, или в нашу службу поддержки клиентов.Размещение и подключение ru
    A Сетевой шнур B Сумка:
     Инструкции по установке и эксплуатации
     Каталог мест обслуживания клиентов *
     Гарантия * Дополнительный лист для
    Руководство по установке и эксплуатации * Заглушки для отверстий после снятия транспортировочных скоб. Руководства по установке Home Connect * C Шланг для подачи воды на моделях AquaStop D Шланг для выпуска воды E Колено для крепления шланга для выпуска воды * F Шланг для подачи холодной воды на Standard / Aqua -Безопасные модели * В зависимости от модели
    Кроме того, для подсоединения выпускного шланга для воды к сифону требуется хомут для шланга (диаметром 24-40 мм, который можно приобрести в специализированных магазинах).Полезный инструмент
     Уровень для выравнивания гаечного ключа с:
     WAF13 для ослабления транспортировочных скоб и
     WAF17 для выравнивания ножек прибора
    Правила техники безопасности
    : Предупреждение
    Опасность получения травм! Прибор очень тяжелый.
    Будьте осторожны при подъеме / транспортировке прибора. Когда прибор поднимается за выступающие части (например, дверцу прибора), компоненты могут сломаться и стать причиной травм. Не поднимайте прибор за выступающие части.
    13

    ru Размещение и подключение
     Если шланг и сетевые кабели проложены неправильно, существует риск споткнуться и получить травму.Прокладывайте шланги и кабели таким образом, чтобы исключить опасность споткнуться.
    Осторожность! Повреждение прибора. Замерзшие шланги могут порваться / лопнуть. Не устанавливайте прибор в местах, подверженных воздействию мороза или на открытом воздухе.
    Осторожность! Повреждение водой Точки подключения шланга подачи воды и шланга слива воды находятся под высоким давлением воды. Чтобы предотвратить утечки и повреждение водой, вы должны следовать инструкциям в этом разделе.
    Примечания В дополнение к информации о безопасности
    перечисленные здесь, у местного поставщика воды и электроэнергии могут быть особые требования.В случае сомнений обратитесь к специалисту для подключения прибора.
    Монтажная поверхность
    Примечание: прибор должен быть устойчиво выровнен, чтобы он не двигался. Поверхность для установки должна быть твердой.
    и уровень. Мягкие полы / напольные покрытия не
    подходящее.
    Установка на цоколе или на деревянном перекрытии
    Осторожность! Повреждение прибора При отжиме прибор может «блуждать» и опрокидываться / опрокидываться с основания. Ножки прибора должны быть закреплены скобами. № заказа. WMZ 2200, WX 975600, CZ 110600, Z 7080X0.Примечание: на деревянных перекрытиях устанавливайте прибор: по возможности в углу, на водостойкой деревянной доске.
    (толщиной мин. 30 мм), который плотно прикручивается к полу.
    Установка прибора на кухонном уголке
    : Предупреждение
    Опасность смерти! При прикосновении к токоведущим компонентам существует опасность поражения электрическим током. Не снимайте защитную пластину прибора.
    Примечания Требуется ширина ниши 60 см. Устанавливайте только прибор
    под сплошной столешницей, которая надежно соединена с соседними шкафами.
    Снятие транспортных фиксаторов
    Осторожность! Повреждение прибора Прибор защищен от
    транспортировка с использованием транспортных замков.Если не снимать транспортировочные фиксаторы, прибор может быть поврежден во время эксплуатации. Перед первым использованием прибора убедитесь, что вы полностью сняли все четыре транспортных фиксатора. Храните замки в надежном месте. Во избежание повреждений при транспортировке, если устройство будет перемещено позднее, перед транспортировкой устройства необходимо установить транспортные фиксаторы.

    14

    Примечание. Храните винты и втулки в надежном месте.

    Установка и подключение ru b) Снимите втулки.1. Выньте шланги из держателей.

    3. Установите крышки.

    2. Отвинтите и снимите все четыре винта транспортировочной скобы.

    4. Надежно зафиксируйте крышки, надавив на защелку.
    крючки.

    а) Выньте сетевой кабель из держателей.

    15

    ru Размещение и подключение
    Снятие опорных стоек
    1. Отвинтите и снимите все винты вертикальных транспортных распорок.
    7

    Длина шланга и кабеля
    Подключение с левой стороны


    2. Снимите транспортировочные распорки.

    #
    (~ 105 см 0 ~ 100 см 8 ~ 150 см @ 0 ~ 100 см
    или Подключение на правой стороне

    3.Ослабьте и снимите винты на горизонтальной транспортной стойке.



    7
    4. Снимите транспортировочную стойку.

    #
    (~ 75 см 0 ~ 145 см 8 ~ 190 см @ 0 ~ 100 см
    Примечание. Если шланг подачи слишком короткий для вашего соединения, вы можете заказать удлинитель в сервисной службе.

    16

    Водозабор
    : Предупреждение
    Опасность смерти! При прикосновении к токоведущим компонентам существует опасность поражения электрическим током. Не погружайте предохранительный клапан Aqua-Stop * в воду (он содержит электрический клапан). * В зависимости от модели
    При подключении прибора соблюдайте следующее:
    Примечания Эксплуатируйте прибор только с
    холодная водопроводная вода.Не подключайте прибор к
    смеситель негерметичного водогрейного котла. Не используйте использованный подающий шланг. Используйте только поставляемый шланг из комплекта или тот, который был приобретен у авторизованного специализированного продавца. Не сгибайте, не сжимайте, не модифицируйте и не перерезайте шланг подачи воды (в противном случае его прочность больше не гарантируется). Затягивайте резьбовые соединения только вручную. Если резьбовые соединения слишком сильно затянуть инструментом (плоскогубцами), резьба может быть повреждена.
    Оптимальное давление воды в водопроводной сети
    Не менее 100 кПа (1 бар)
    Максимум 1000 кПа (10 бар)
    При открытом кране расход воды не менее 8 л / мин.Если давление воды выше этого, необходимо установить редукционный клапан.

    Установка и подключение ru Подключение 1. Подсоедините шланг подачи воды к
    водопроводный кран ("= 26,4 мм) и к прибору: Модель: Стандарт
     Модель: AquaSecure
     Модель: Aqua-Stop
    Совет: подключите также внешний водяной фильтр (в зависимости от модели) между шлангом подачи воды и краном. Фильтр отфильтровывает частицы грязи из воды. Водяной фильтр необходимо регулярно чистить от загрязнений. Это предотвратит засоры.См. Также отдельную инструкцию по установке и очистке водяного фильтра.

    17

    ru Размещение и подключение
    2. Осторожно откройте водопроводный кран, проверив герметичность мест подключения. Винтовое соединение находится под давлением водопроводной воды.
    Выход воды
    : Предупреждение
    Опасность ожога! При стирке при высоких температурах существует опасность ошпаривания при контакте с горячей водой (например, при сливе горячей воды в раковину). Не касайтесь горячей воды.
    Осторожность! Повреждение водой При откачке воды выпускной шланг находится под давлением воды и может выскользнуть из раковины или точки подключения.Зафиксируйте сливной шланг, чтобы он не выскользнул.
    Осторожность! Повреждение прибора / ткани. Если конец сливного шланга погрузить в слитую воду, вода может засосаться обратно в прибор и повредить прибор / ткани. Убедитесь, что: Пробка не блокирует дренаж.
    от умывальника. Конец сливного шланга не
    погружают в слитую воду. Вода быстро сливается
    достаточно.
    Примечание. Не перекручивайте шланг для слива воды и не перетягивайте его в продольном направлении.

    Подключение Дренаж в сифон
    Место подключения необходимо зафиксировать хомутом для шланга диаметром 24-40 мм (можно приобрести у специализированных дилеров).Слив в раковину Зафиксируйте сливной шланг, чтобы он не выскользнул. Колено можно получить в сервисной службе: индивидуальный номер детали 00655300
     Слив в пластиковую трубу с резиновой втулкой или в дренажную яму

    Примечание. Пластиковая труба не является стандартной принадлежностью, которую можно приобрести у специализированных дилеров.
    18

    Выравнивание
    Выровняйте прибор с помощью спиртового уровня. Неправильное выравнивание может привести к сильному шуму, вибрации и «блужданию». 1. Ослабьте контргайки с помощью
    гаечный ключ, повернув его по часовой стрелке.2. Проверьте выравнивание прибора с помощью спиртового уровня и при необходимости отрегулируйте. Измените высоту, поворачивая ножки прибора. Все четыре ножки прибора должны твердо стоять на земле.
    3. Затяните контргайку напротив корпуса. При этом крепко держите ступню и не регулируйте ее высоту. Контргайки на всех четырех ножках прибора должны быть плотно прикручены к корпусу.

    Размещение и подключение ru
    Электрическое подключение
    : Предупреждение
    Опасность смерти! При прикосновении к токоведущим компонентам существует опасность поражения электрическим током.Никогда не дотрагивайтесь до сетевой вилки и не держитесь за нее.
    мокрыми руками. Вытягивайте сетевой кабель только за
    подключите вилку и никогда не держите за кабель, так как это может привести к его повреждению.
    Соблюдайте следующую информацию и убедитесь, что:
    Примечания Напряжение и напряжение сети
    указанные на приборе (паспортная табличка) совпадают. Подключенная нагрузка и требуемый предохранитель указаны на заводской табличке. Прибор подключается к переменному току только через правильно установленную заземленную розетку. Сетевая вилка подходит к розетке. Система заземления установлена ​​правильно.Замена сетевого кабеля производится только квалифицированным электриком (при необходимости). Сетевые кабели для замены можно получить в отделе послепродажного обслуживания. Не используются многократные разъемы / муфты или удлинительные кабели. Если используется автоматический выключатель утечки на землю, используется только тот тип, который отображает этот символ: z. Только этот символ гарантирует соответствие действующим нормам. Штепсельная вилка всегда доступна. Сетевой кабель не согнут, не пережат, не модифицирован, не разрезан и не находится в контакте с источниками тепла.19

    ru Размещение и подключение
    Перед первой стиркой
    Перед отправкой с завода прибор был тщательно осмотрен. Чтобы удалить остатки тестовой воды, запустите программу очистки барабана в первый раз без белья.
    Примечание: прибор должен быть
    установлен и подключен правильно. ~ «Установка и подключение» на стр. 13 Никогда не включайте поврежденный прибор.
    1. Вставьте сетевой штекер. 2. Откройте водопроводный кран. 3. Нажимайте кнопку #, пока не загорится индикатор.
    загорится лампа, отпустите кнопку.Прибор включен. 4. Закройте дверь. Не загружайте белье. 5. Выберите программу Drum Clean 90C. 6. Откройте кювету для моющих средств. 7. Залейте прим. Налить 1 литр воды в дозатор II. 8. Добавьте в дозатор II стандартное моющее средство в соответствии с инструкциями производителя для легких загрязнений. Примечание. Чтобы предотвратить чрезмерное пенообразование, используйте только половину рекомендуемого количества моющего средства. Не используйте шерстяные ткани или мягкие моющие средства. 9. Закройте кювету для моющих средств. 10. Выберите A. 11. По окончании программы нажимайте кнопку #, пока не погаснет индикаторная лампа, затем отпустите кнопку.Теперь ваш прибор готов к работе.

    Транспорт
    например при переезде домой
    Подготовительные работы: 1. Закройте водопроводный кран. 2. Уменьшите давление воды в
    подающий шланг. ~ Cтраница 44 3. Слейте остатки воды.
    ~ Cтраница 42 4. Отключите прибор от электросети.
    сеть. 5. Снимите шланги. 6. Опорожните диспенсеры.
    ~ "Кювета для моющих средств и корпус" на страница 41
    Установка транспортных фиксаторов: 1. Снимите крышки и сохраните их.
    в надежном месте. Примечание. При необходимости используйте отвертку.

    20

    2. Вставьте все четыре рукава.а) Надежно закрепите шланги в держателях.

    Размещение и подключение ru
    Перед повторным включением прибора:
    Примечания Опорные стойки должны быть
    удаленный. ~ Cтраница 16 Транспортные скобы должны быть удалены. ~ «Удаление транспортных фиксаторов» на стр. 14 Залейте прим. Залейте 1 литр воды в дозатор II, выберите программу «Слив» и запустите. Это предотвратит вытекание моющего средства прямо в слив во время следующей стирки.

    б) Надежно закрепите сетевой кабель в держателях.

    c) Вставьте и затяните винты.21 год

    ru Знакомство с прибором
    * Знакомство с прибором
    Устройство Getingtoknwtheaplince





    #
    (Кювета для моющих средств 0 Панель управления 8 Загрузочная дверца @ Сервисная крышка

    22

    Панель управления

    Знакомство с прибором ru


    #



    (Программы, которые можно выбрать.
    0 Сенсорный дисплей
    8 Кнопка «Пуск / Пауза» Нажмите кнопку A, чтобы запустить, прервать (например, повторно загрузить стирку) и отменить программу.
    @ Кнопка питания Нажмите кнопку #, чтобы включить / выключить прибор.



    23

    ru Знакомство с прибором
    Сенсорный дисплей
    Настройки программы по умолчанию

    Дополнительные настройки программы

    Настройка дисплея - - 90 Температура
    2, 400- Скорость отжима 1400 *

    Описание
    Температура, которая может быть установлена ​​в C - = холодная
    Скорость отжима в об / мин (оборотов в минуту) 2 = без отжима

    2:30 *

    Оставшееся время программы

    Оставшееся время программы зависит от выбранной программы в ч: мин (часы: минуты)

    0.5 - 24 ч Время «Окончание через» Программа заканчивается через ... ч (ч = часы)

    10,0 * кг / Максимальная загрузка Рекомендуемая 6,0 * кг для стирки / сушки - загрузка в кг
    ing

    * В зависимости от выбранной модели и программы.

    Отображать

    Параметр

    Стирка + Сушка

    Сухой
     (Сушка в шкаф +) (Сушка в шкаф)

     (Сушка под утюг)

    T (предварительная стирка) O (полоскание плюс) Z (вода плюс)

    ~ "Дополнительные настройки программы" на стр. 33

    p (Легкое глажение) 2 (Гигиенический уход)

    Скорость

    Эко

     (Объем памяти)

     (Тихий)

    24

    Индикаторы состояния выполнения программы (последовательность выполнения программы)

    Дисплей A N O 0 Q End

    Настройка Кнопка Пуск / Пауза Предварительная обработка Стирка Полоскание Отжим / Слив Защита от сухих складок Окончание программы

    Z Прачечная
    Подготовка белья к стирке
    Защита белья и бытовой техники
    Осторожность! Повреждение прибора / тканей Посторонние предметы (например,грамм. монеты, скрепки, иглы, гвозди) могут повредить белье или компоненты прибора.
    При подготовке белья необходимо соблюдать следующие инструкции:
     Всегда следуйте инструкциям производителя при дозировании всех моющих, чистящих средств, средств по уходу и чистящих средств.

    Прачечная en
     Не превышайте максимальную нагрузку. Переполнение ухудшит результат стирки.
     Держите моющие средства и средства для предварительной обработки белья (например, пятновыводители, спреи для предварительной стирки и т. Д.) Подальше от поверхностей прибора.Используя влажную ткань, немедленно удалите все мелкие остатки спрея и другие остатки или капли.
     Освободите карманы. Удалите все посторонние предметы.
     Удалите металлические детали (скрепки и т. Д.).
     Брюки, трикотаж и трикотажные ткани, например одежду из джерси, футболки или свитшоты следует вывернуть наизнанку.
     Убедитесь, что бюстгальтеры на косточках можно стирать в стиральной машине.
     Деликатное белье стирайте в сетке или сумке (колготки, бюстгальтеры на косточках и т. Д.).
     Застегните молнии, застегните чехлы. Вычистите песок из карманов и
    воротники. Снимите гардинную фурнитуру или включите ее в
    сетка / сумка.Сортировка белья
    Рассортируйте белье в соответствии с инструкциями по уходу и информацией производителя на этикетках по уходу в зависимости от:
     Тип ткани / волокна Цвет
    Примечание: белье может обесцветиться. Белые и цветные вещи стирайте отдельно. Новые цветные вещи стирайте отдельно при первой стирке. Загрязнение Стирайте белье одновременно с одинаковым уровнем загрязнения. Некоторые примеры уровней загрязнения можно найти в главе Легкий: предварительная обработка не требуется,
    при необходимости выберите настройку скорости. Обычный

    25

    en Прачечная
     Тяжелая: загружайте меньше белья, сначала необходимо предварительно обработать или замочить белье.Пятна: Удалите / предварительно обработайте пятна, пока они свежие. Сначала промокните мыльной водой; не тереть. Затем постирайте белье по соответствующей программе. Стойкие или засохшие пятна иногда можно удалить, только несколько раз выстирав.
     Символы на этикетках по уходу
    M Подходит для обычного процесса стирки; например Программа "Хлопок"
    N Требуется бережная стирка; например Программа Easy-Care
    O Требуется особенно бережная стирка; например Деликатная / Шелковая программа
    W Подходит для ручной стирки; е.грамм. Программа W Шерсть
    Z Не стирать в машине.
    Подготовка белья к сушке
    Примечание: для обеспечения равномерного результата сушки рассортируйте белье в соответствии с: Типами символов ухода за тканью, указанными на
    этикетки по уходу.
    Только сухое белье с маркировкой «стойкость к сушке» или со следующими символами ухода:
     a: Вы можете выбрать Хлопок / Аллергия + / MyTime + Dry
     `: Вы можете выбрать Легкий уход / Смешанная загрузка / Шерсть / Пух / Спортивная одежда / Рубашки + Сушка.

    Следующие текстильные изделия нельзя сушить:
     b = символ ухода «Не сушить» Тонкое белье (шелк, синтетические занавески).Текстиль, содержащий поролон
    или аналогичные материалы. Текстиль, обработанный
    легковоспламеняющиеся жидкости, например с пятновыводителем, петролейным эфиром, разбавителями. Опасность взрыва! Текстиль, который все еще содержит лак для волос или аналогичные вещества.
    Примечания Перед сушкой текстильные изделия, выстиранные вручную
    должны отжиматься с соответствующей скоростью отжима. Перед сушкой отожмите на оптимальной скорости. Для хлопка рекомендуется скорость отжима более 1000 об / мин, а для тканей, не требующих особого ухода, - более 800 об / мин. Не гладить белье сразу после высыхания.Для равномерного распределения остаточной влаги рекомендуется сначала свернуть белье для стирки. Чтобы обеспечить хорошую сушку, стеганые одеяла, махровые полотна и другие крупные текстильные изделия следует сушить отдельно. Не сушите более 6 махровых полотен (или 5 кг). Не превышайте максимальную нагрузку.

    26 год

    Обзор программ ru

    P Обзор
    программы
    Выбираемая программа Overiwofprgames

    Программа / Тип белья Название программы Краткое описание программы и для каких тканей она подходит.
    Хлопок Износостойкие, термостойкие ткани из хлопка или льна.Текстиль, не требующий особого ухода, из синтетических материалов или смесовых тканей.
    Смешанная загрузка Смешанная загрузка хлопчатобумажных и синтетических тканей.
    * В зависимости от модели и программы. ** Уменьшенная нагрузка с настройкой дополнительной программы Скорость.

    Опции / Информация Макс. загрузка для стирки / Макс. загрузка для сушки Макс. загрузка в кг в зависимости от модели и температуры, выбираемой программой * в виде C выбираемая скорость отжима * в об / мин возможные дополнительные настройки программы * 10,0 (5,0 **) кг / 6,0 кг - - 90 C 400-1400 об / мин Скорость, Eco, Z (Больше воды), p (Легкое глажение), 2 (Гигиенический уход), O (Полоскание плюс), T (Предварительная стирка), (Память), (Бесшумно), Стирка + Сушка, Сушка, (Сушка в шкаф +), (Сушка в шкаф ), (Сушка под утюг) 4.0 кг / 2,5 кг - - 60 C 400 - 1400 об / мин Скорость, Eco, Z (вода плюс), p (легкое глажение), 2 (гигиенический уход), O (полоскание плюс), T (предварительная стирка), (память) , (Бесшумно), Стирка + Сушка, Сушка, (Сушка в шкаф +), (Сушка в шкаф), (Сушка под утюг) 4,0 кг / 2,5 кг - - 40 C 400 - 1400 об / мин Скорость, Eco, Z (Вода плюс), p (Легкое глажение), 2 (Гигиенический уход), O (Полоскание плюс), T (Предварительная стирка), (Память), (Бесшумно), Стирка + Сушка, Сушка, (Сушка в шкаф +), (Сушка в шкаф), (Сушка под утюг)

    27

    ru Обзор программ

    Программа / Тип белья

    Опции / Информация

    Тонкое белье / шелк

    2.0 кг / -

    Для деликатных тканей, которые можно стирать, например из шелка, атласа, синтетики - - 40 C

    волокна или смеси (например, шелковые блузки, шелковые шарфы).

    2-800 об / мин

    Скорость, Эко, Z (Вода плюс), p (Легкое глажение), O (Полоскание плюс), T (Предварительная стирка), (Память), (Бесшумно)

    W Шерсть

    2,0 кг / 1,0 кг

    Шерстяные или содержащие шерсть ткани, пригодные для ручной или машинной стирки;
    Программа особо бережной стирки для предотвращения усадки белья с более длинными паузами в программе (во время которых белье остается в воде).

    - - 40 С
    2-800 об / мин
     (Память), (Бесшумно), Стирка + Сушка, Сушка, (Сушка под утюг)

    Примечание: во избежание усадки одежды, после сушки все еще остается небольшое количество воды, пожалуйста, выньте одежду как можно скорее после окончания программы для сушки на плоской поверхности.Вниз

    1,5 кг / 1,5 кг

    Ткани с пуховой набивкой, пригодные для машинной стирки; также подходит для - - 60 C

    изделия с наполнителем из синтетических волокон.

    400 - 1200 об / мин

    Примечания
     Перед сушкой рекомендуется расстегнуть молнию пальто и вывернуть внутренний слой наизнанку.
     Используйте специальное моющее средство для пуха.

    Скорость, Эко, Z (Вода плюс), 2 (Гигиенический уход), O (Полоскание плюс), (Память), Стирка + Сушка, Сушка, (Сушка в шкаф +), (Сушка в шкаф)

    Полоскание / Отжим / Слив

    -

    Комбинированная дополнительная программа для полоскания и отжима белья - -

    высушить и слить промывочную воду

    2 - 1400 об / мин

    Примечание: настройка O (плюс полоскание) активирована на заводе для

    эта программа.Z (Больше воды), p (Легкое глажение), O (Полоскание плюс), (Память), Стирка + Сушка,

    Если вы хотите только отжать белье: отключите кнопку O

     (Сушка в шкаф +), (Сушка в шкаф),

    (Полоскание плюс) и, при необходимости, отрегулируйте скорость отжима. (Сушка под утюг)

    Если вы хотите только слить воду: отключите настройку O (плюс полоскание) и выберите настройку 2.

    * В зависимости от модели и программы. ** Уменьшенная нагрузка с настройкой дополнительной программы Скорость.

    28 год

    Обзор программ ru

    Программа / Тип белья

    Опции / Информация

    Барабан Чистый

    0.0 кг / -

    Специальная программа для гигиены барабана или удаления ворса. Не загружайте белье.
    90C = антибактериальная программа. 40C = антибактериальная программа, специальное средство для очистки барабана.

    -, 40C, 90 C 1200 об / мин (память), (бесшумно)

    джентльмен можно использовать. - = без антибактериальной программы для удаления волос и пуха с

    ванна.

    Индикатор программы очистки барабана мигает, если вы не

    использовали любую программу при температуре 60 C или выше в течение

    расширенный период.

    Примечания
     Включение / выключение информационного сигнала Drum Clean.~ "Включение / выключение информационного сигнала об уходе за барабаном" на страница 40
     При дозировании моющего средства всегда следуйте инструкциям производителя.

    Аллергия +

    6,5 кг / 5,0 кг

    Износостойкие ткани из хлопка или льна.
    Примечание: особенно подходит для стирки вещей, которые должны быть гигиенически чистыми и особенно удобными для чувствительной кожи, благодаря более длительному циклу стирки при определенной температуре, более высокому уровню воды и более длительному циклу отжима.

    - - 60 C 400 - 1400 об / мин Скорость, Eco, Z (Вода плюс), p (Легкое глажение), 2 (Гигиенический уход), O (Полоскание плюс), T (Предварительная стирка), (Память), (Бесшумно), Стирка + Сушка, Сушка, (Сушка в шкаф +), (Сушка в шкаф), (Сушка под утюг)

    Спортивная одежда

    2.0 кг / 2,0 кг

    Подходит для спортивной одежды из микроволокна, например акрила, нейлона, - - 40 C

    Спандекс и т. Д.

    400-800 об / мин

    Скорость, Эко, Z (Больше воды), p (Легкое глажение), O (Полоскание плюс), T (Предварительная стирка), (Память), (Бесшумно), Стирка + Сушка, Сушка, (Сушка в шкаф +), (Сушка в шкаф) , (Сушка под утюг)

    * В зависимости от модели и программы. ** Уменьшенная нагрузка с настройкой дополнительной программы Скорость.

    29

    ru Обзор программ

    Программа / Тип белья

    Опции / Информация

    Рубашки

    2,0 кг / 2,0 кг

    Рубашки или блузки без железа из хлопка, льна, синтетических волокон - - 60 C

    или смесовые ткани.400-800 об / мин

    Скорость, Эко, Z (Вода плюс), p (Легкое глажение), 2 (Гигиенический уход), O (Полоскание плюс), T (Предварительная стирка), (Память), (Бесшумно), Стирка + Сушка, Сушка, (Сушка в шкаф ), (Сушка под утюг)

    Мое время

    2,0 кг / 6,0 кг

    Смешанные ткани; для слабозагрязненного белья из хлопка и син- - - - 40 C

    Thetics.

    400 - 1200 об / мин

    Продолжительность программы можно устанавливать каждый раз. Макси-

    Продолжительность программы для мам составляет 60 минут для стирки и 120 минут для сушки, она может быть уменьшена с шагом в 10 минут.

    Z (вода плюс), p (легкое глажение), O (полоскание плюс), (память), (бесшумно),

    Примечания

    Сушка, (Сушка под утюг)

     Увеличьте продолжительность программы с помощью O (Полоскание

    плюс) дополнительная настройка программы.Настройка программы (Завершить через) по умолчанию не может быть

    выбран для этой программы.

     Если вы используете эту программу для сушки, моющее средство не сможет

    быть добавленным.

    Супер быстрая 15 '/ Стирка и сушка 60'

    2,0 кг / 1,0 кг

    Для небольших объемов слегка загрязненной одежды из хлопка, льна, - - 40 C

    синтетические или смесовые ткани. Прибл. 15 минут на стирку. Если выбрана функция сушки, следует еще прибл. 45

    400 - 1200 об / мин

    минут процесс сушки.

     (Память), (Бесшумно), Стирка + Сушка,

    Примечание. Программа по умолчанию - Super Quick 15 '.Вы можете (сушить в шкафу)

    переключитесь на программу Wash & Dry 60 ', коснувшись Wash + Dry

    кнопка.

    Обновить

    - / 1,0 кг

    Программа удаления запаха и уменьшения морщин, подходит для шерсти, -

    белье, костюмы и т. д., не нуждающиеся в частой стирке.

    -

    Примечания Рекомендуется вешать одежду в проветриваемом помещении.

     (Память), (Без звука), Сухой

    Время ожидания 3-5 минут после завершения программы. В случае недо-

    постоянно используя программу обновления, рекомендуется

    запускать цикл стирки между каждым циклом программы обновления

    для удаления запаха из прибора.Моющее средство не может быть добавлено для этой программы.

    * В зависимости от модели и программы. ** Уменьшенная нагрузка с настройкой дополнительной программы Скорость.

    30

    Обзор программ ru

    Сушильный стол

    Рекомендуемая программа сушки Дополнительная программа

    Загрузка при сушке (кг)

    Расчетное время сушки (мин)

     (Сушка под утюг)

     (В чашке (в шкафу) в сушилке +)

    Хлопок / Аллергия +

    Скорость

    1.0-2.0

    40-50

    50-70

    65-90

    2,0-4,0

    50-75

    70-95

    90–135

    4,0-6,0

    75-90

    95-120 135-160

    Эко

    1.0-2.0

    45–65

    60-90

    75-110

    2,0-4,0

    65-115 90-160 110-185

    4.0-6,0

    115-150 160-240 185-265

    Простая в уходе / смешанная загрузка / спортивная одежда / рубашки

    0,5–1,5 1,5–2,5

    30-40 40-60

    35-60 60-90

    45-80 80-110

    Эко

    0,5–1,5

    35-50

    55-80

    75-105

    1,5–2,5

    50-75

    80-120 105-145

    Вниз

    1.5

    -

    50–120 80–150

     Указанное выше время является справочным значением, фактический эффект сушки может зависеть от типа одежды, веса одежды, степени обезвоживания и температуры окружающей среды.
     Для достижения равномерного эффекта сушки рекомендуется различать тяжелую и легкую одежду.Например, разделите толстое полотенце и рубашку, чтобы запечь.
      (Сушка в шкаф +) рекомендуется для сушки объемной или тяжелой одежды. Чтобы одежда после высыхания не сморщилась, рекомендуется нанести небольшое количество
    сушка одежды. Пожалуйста, обратитесь к дисплею на панели, чтобы узнать время сушки программы, не упомянутой в таблице выше.

    Крахмаление
    Примечание: белье нельзя обрабатывать смягчителем ткани.
    1. Включите прибор. 2. Выберите программу полоскания. 3. Отмерьте крахмал в отсек.
    в соответствии с инструкциями производителя (при необходимости сначала очистите).4. Коснитесь кнопки A.

    Крашение / отбеливание
    Краситель следует использовать только в обычных домашних количествах. Соль может повредить нержавеющую сталь. Всегда следуйте инструкциям производителя красителя.
    Не используйте прибор для отбеливания одежды.

    31 год

    ru Настройки программы по умолчанию
    0 Программа по умолчанию
    настройки
    Вы, Progamedfaultseings, можете изменять настройки по умолчанию для выбранных программ. Настройки можно изменить даже во время работы выбранной программы. Эффекты в зависимости от хода выполнения программы.
    Температура
    До и после запуска программы вы можете изменить установленную температуру в зависимости от того, на каком этапе программы находится прибор.Максимальная температура, которую можно установить, зависит от выбранной программы.
    Скорость отжима
    В зависимости от того, на каком этапе программа находится, вы можете изменить скорость отжима (в об / мин; оборотов в минуту) до и во время программы.
    настройка 2: 2 = «Без отжима». Вода только сливается.
    Вы можете выбрать «Без отжима», чтобы предотвратить образование складок, если белье не будет извлечено из машины сразу после завершения программы.
    Максимальная скорость, которую можно установить, в зависимости от модели и выбранной программы.Закончить через
    Перед запуском программы вы можете предварительно выбрать время окончания программы (время «Окончание через») с шагом 0,5 часа (h = час) максимум до 24 часов.
    Для этого: 1. Выберите программу (кроме
    Программа MyTime). Продолжительность программы отображается для выбранной программы, например, 2:30 (часы: минуты). 2. Нажимайте кнопку ~ несколько раз, пока не отобразится необходимое количество часов. Примечание. Значения настроек увеличиваются с помощью кнопки ~ и уменьшаются с помощью кнопки ~.
    3. Нажмите кнопку A.Программа запускается. Выбранное количество часов (например, 8 часов) отображается на панели дисплея и идет обратный отсчет до запуска программы. Затем отображается продолжительность программы.
    Примечание. Продолжительность программы автоматически регулируется во время ее выполнения. Изменения настроек программы по умолчанию или дополнительных настроек программы также могут изменить продолжительность программы.

    32

    После запуска программы (если было выбрано время «Окончание через» и программа еще не началась), вы можете изменить предварительно выбранное количество часов следующим образом: 1.Нажмите кнопку A. 2. Нажмите кнопку ~ или ~, чтобы изменить
    количество часов. 3. Нажмите кнопку A.
    \ Дополнительная программа
    настройки
    Примечание: Aditonalprogamestings Возможные дополнительные настройки программы можно найти в обзоре; они различаются в зависимости от модели.
    Выбрав дополнительные настройки программы, вы можете лучше адаптировать процесс стирки / сушки к вашим предметам белья. Настройки можно выбрать или отменить в зависимости от хода выполнения программы. Индикаторы кнопок загораются, если настройка активирована.Настройки не сохраняются после выключения прибора.
    Стирка + Сушка
    Непрерывный цикл с стиркой и сушкой сразу.
    Сухой
    Цикл сушки без стирки.
     (Сушка в шкаф)
    Для однослойных тканей. Одежду можно сложить или повесить в шкафу.

    Дополнительные настройки программы ru
     (Сушка в шкаф +)
    Для тканей из толстых, многослойных предметов одежды, которые нужно сушить дольше. Одежду можно сложить или повесить в шкафу. Белье более сухое, чем (сушка в шкаф).
     (Сушка под утюг)
    Обычное однослойное белье, которое после высыхания должно быть влажным, и его можно гладить или развешивать.Скорость
    Стирка / сушка за более короткое время при достижении результата стирки / сушки, соответствующего нормальным характеристикам.
    Коснитесь Скорость, чтобы активировать или деактивировать эту дополнительную настройку программы.
    Примечание. Если активирована дополнительная программа «Скорость», максимальная загрузка белья будет уменьшена, и для процесса сушки потребуется дополнительная вода.
    Эко
    Стирка с меньшими затратами энергии при достижении результата стирки, соответствующего нормальному результату. Сушка с меньшим количеством воды при достижении результата сушки, соответствующего нормальным характеристикам.Коснитесь Eco, чтобы активировать или деактивировать эту дополнительную настройку программы.
    Примечание: если активирована дополнительная программа Eco, стирка при более низких температурах в течение более длительного периода времени для сохранения эффективности стирки; сушка с меньшим количеством воды в течение более длительного периода времени для достижения результата сушки.

    33

    ru Дополнительные настройки программы
    T (предварительная стирка)
    Предварительная стирка для сильно загрязненного белья. Коснитесь T (Предварительная стирка), чтобы включить или выключить его.
    Примечание. Поместите моющее средство в дозаторы I и II.
    О (полоскание плюс)
    Настройки, которые можно выбрать:
    +1 + 1 цикл полоскания +2 + 2 цикла полоскания +3 + 3 цикла полоскания
    Дополнительные циклы полоскания для особо чувствительной кожи и / или для участков с очень мягкой водой.Увеличенная продолжительность программы. Фактическое количество циклов ополаскивания зависит от числа, заданного в качестве базовой настройки для рассматриваемой программы.
    2 (Гигиенический уход)
    Инновационная функция предварительной обработки сухого белья горячим воздухом (до 65 ° C) для повышения гигиенических требований с последующим циклом стирки при низкой температуре. Обеспечивает гигиенический эффект и бережный уход за тканью. Подходит для большинства деликатных тканей.
    Примечание: во время этого процесса свет барабана будет анимироваться в течение прибл. 10 минут.
    p (Легкое глажение)
    Уменьшает образование складок за счет специальной последовательности отжима с последующим взбиванием и пониженной скоростью отжима.Коснитесь p (Легкое глажение) и включите или отключите его.

    Примечание. Если активирована функция p (Легкое глажение), после отжима белье будет сохранять уровень влажности выше среднего.
    Z (Вода плюс)
    Повышенный уровень воды для более бережной обработки белья.
    Коснитесь Z (Вода плюс), чтобы включить или выключить его.
     (Объем памяти)
    Здесь вы можете сохранить выбранную программу с вашими любимыми настройками.
    Для хранения: 1. Включите прибор. 2. Выберите программу. 3. При необходимости измените программу.
    настройки по умолчанию и / или выберите дополнительные настройки программы.4. Нажмите и удерживайте кнопку (Память) прибл. три секунды. Программа сохраняется, если все настройки на короткое время мигают.
    Вызов: кратковременно нажмите кнопку (Память) после включения прибора.
    Сброс: снова нажмите и удерживайте кнопку (Память) прибл. через три секунды после выбора новой программы и настроек.
     (Тихий)
    Специально разработанная функция для снижения шума. Шум процесса стирки и сушки будет уменьшен, а сигнал окончания выключен.
    Примечание. Если для стирки выбран режим «Бесшумный», оставшаяся влажность белья немного увеличится.Результат отжима может быть неудовлетворительным. Перед развешиванием вы можете выбрать программу отжима, чтобы еще больше уменьшить влажность.

    34

    1 Управление
    прибор
    Подготовка прибора к работе
    Перед доставкой прибор прошел испытания. Чтобы удалить остатки воды из процедуры тестирования, первый цикл стирки следует запустить без белья с помощью программы очистки барабана. ~ «Перед первой стиркой» на стр. 20
    Примечания Никогда не включайте поврежденный
    прибор! Сообщите в службу поддержки!
    1. Вставьте сетевой штекер.: Предупреждение
    Опасность смерти от поражения электрическим током! Риск смерти при прикосновении к токоведущим частям. Никогда не вынимайте вилку из розетки за
    дергать за шнур питания. Вставьте / вытащите сетевой штекер
    только сухими руками. 2. Откройте водопроводный кран.

    Управление прибором ru
    Включение прибора / выбор программы
    Нажимайте кнопку #, пока не загорится индикаторная лампа, затем отпустите кнопку. Прибор включен.
    При этом всегда отображается программа Хлопок, установленная на заводе.
    Вы можете использовать эту программу или выбрать другую программу.Примечание. Если вы активировали блокировку для безопасности детей, перед установкой программы необходимо отключить ее.
    Предварительные настройки и максимальная загрузка отображаются на сенсорном дисплее для выбранной программы.
    Вы можете использовать отображаемые предварительные настройки или оптимально настроить выбранную программу для стирки, изменив ~ "Настройки программы по умолчанию" на стр. 32 и / или выбрав ~ "Дополнительные настройки программы" на стр. 33.
    Загрузка белья в барабан
    Вставьте белье.
    Закройте дверь.

    3. Откройте дверцу прибора.35 год

    ru Управление прибором
    Примечания Разверните и загрузите предварительно отсортированные предметы
    прачечной. Смешивайте большие и маленькие предметы. Стирка вещей разного размера лучше распределяется во время отжима. Отдельные вещи для стирки могут вызвать несбалансированную загрузку. Соблюдайте максимальную указанную нагрузку. Переполнение отрицательно сказывается на результате стирки / сушки и способствует образованию складок. Убедитесь, что белье не застряло между дверцей и резиновым уплотнением, и закройте дверцу.
    Дозирование и добавление моющих средств и средств по уходу
    Осторожность! Повреждение прибора Моющие средства и средства для предварительной обработки белья (например,грамм. пятновыводитель, спреи для предварительной стирки и т. д.) могут повредить поверхность прибора. Держите эти агенты подальше от поверхностей прибора. Используя влажную ткань, немедленно удалите все мелкие остатки спрея и другие остатки / капли.
    Дозирование
    Дозируйте моющие средства и средства по уходу в соответствии с: жесткостью воды (спросите свою воду
    компании-поставщика), спецификации производителя на
    упаковка, количество белья, загрязнения.
    36

    Наполнение диспенсеров
    1. Выдвиньте кювету для моющих средств.
    : Предупреждение
    Раздражение глаз / кожи! Если кювету для моющих средств открыть во время работы прибора, моющее средство / средство для ухода могут закончиться.Осторожно откройте ящик. При попадании моющего средства / средства по уходу в глаза или на кожу тщательно промойте. При случайном проглатывании обратиться к врачу. 2. Залейте моющее и / или чистящее средство.

    Диспенсер I
    Диспенсер i Диспенсер II Диспенсер A *

    Моющее средство для предварительной обработки и дезинфекции одежды. (только для прибора с функцией предварительной обработки и дезинфекции)
    Пластификатор, крахмал. Не превышайте максимальную нагрузку.
    Моющее средство для основной стирки, смягчитель воды, отбеливатель, пятновыводитель.
    Для дозировки жидкого моющего средства.* в зависимости от модели
    Примечания Всегда следуйте инструкциям производителя.
    инструкции по дозировке всех моющих, чистящих средств, средств по уходу и чистящих средств. Разведите вязкий кондиционер для белья и кондиционер водой. Это предотвратит засоры. Будьте осторожны, открывая кювету для моющих средств во время работы машины.

    Дозатор A * для жидкого моющего средства * в зависимости от модели Установите дозатор A для измерения нужного количества жидкого моющего средства: 1. Выдвиньте кювету для моющего средства.Нажмите
    опустите вставку и полностью извлеките ящик.
    2. Сдвиньте измерительное приспособление вперед, откиньте его вниз и защелкните на месте.
    3. Вставьте ящик. Примечание. Не используйте дозатор для гелевых моющих средств и стирального порошка, а также для программ с предварительной обработкой или когда выбрано время «Окончание через». Для моделей без дозатора налейте жидкое моющее средство в соответствующий дозатор и поместите его в барабан.

    Управление прибором ru
    Запуск программы
    Нажмите и удерживайте кнопку A в течение 1-2 секунд, затем отпустите кнопку.Программа запускается, и дверца прибора блокируется.
    Время окончания отображается на сенсорном дисплее и идет обратный отсчет до запуска программы. После запуска программы отображается продолжительность программы. И индикаторы выполнения программы загорятся. ~ "Сенсорный дисплей" на стр. 24
    Примечание. Обнаружение пены. Если на сенсорном дисплее также горит символ, это означает, что прибор обнаружил слишком много пены во время цикла стирки и автоматически активировал дополнительные циклы полоскания для удаления пены.Если вы хотите заблокировать программу, чтобы предотвратить ее случайное изменение, вы можете выбрать блокировку для безопасности детей.
    Блокировка для безопасности детей
    Вы можете заблокировать прибор, чтобы предотвратить случайное изменение установленных вами функций. Для этого активируйте блокировку для безопасности детей.
    Нажмите и удерживайте кнопку E (3s), чтобы включить / выключить блокировку для безопасности детей.
    Чтобы активировать блокировку для безопасности детей:
    После запуска программы нажмите и удерживайте кнопку E (3s) в течение 3 секунд.
     E (3s) горит: блокировка для безопасности детей активирована.E (3 с) мигает: если коснуться кнопки при активированной блокировке для безопасности детей, кнопка E (3 с) будет мигать.
    Примечание. По окончании программы отображается сообщение «Конец». Дверь закрыта. E (3 с) и оставайтесь включенными, чтобы напомнить вам о необходимости деактивировать блокировку для безопасности детей.

    37

    ru Управление прибором
    Чтобы отключить блокировку для безопасности детей:
    Нажмите и удерживайте кнопку E (3s), пока не погаснет индикаторная лампа E (3s).
    Добавление / удаление белья
    После запуска программы при необходимости вы можете добавить или вынуть белье.
    Нажмите кнопку A.Прибор проверяет, возможна ли перезагрузка.
    Если на сенсорном дисплее отображается следующее:
     Символ исчезнет, ​​возможна перезагрузка.
     Символ горит, перезагрузка невозможна.
    Чтобы продолжить программу, нажмите кнопку A. Программа продолжится автоматически.
    Примечания Не оставляйте дверь открытой на
    долго при добавлении белья, так как вода из белья может вытекать. По соображениям безопасности дверца остается заблокированной при высоком уровне или температуре воды или при вращении барабана, и в это время невозможно добавить белье.Смена программы
    Если вы по ошибке запустили неправильную программу, вы можете изменить программу следующим образом: 1. Нажмите кнопку A. 2. Выберите другую программу. 3. И снова нажмите кнопку A. В
    новая программа начинается с самого начала.
    Примечание. Если программа находится в процессе сушки, вы не можете приостановить ее.

    Отменить программу
    Для программ стирки при высоких температурах: 1. Нажмите кнопку A. 2. Чтобы охладить белье: выберите «Полоскание». 3. Коснитесь кнопки A.
    Для программ стирки при низких температурах: 1.Нажмите кнопку A. 2. Выберите Вращение. 3. Коснитесь кнопки A.
    Для программ в процессе сушки: 1. Выключите прибор. 2. Снова включите прибор. 3. Чтобы охладить белье: выберите
    MyTime + Dry. 4. Коснитесь кнопки A.
    Окончание программы
    На сенсорном дисплее загорается End, а A и дисплеи выключены.
    Если вы выбрали 2, вода будет сливаться только после полоскания, без отжима.
    Примечания Если перед
    программа сушки завершается, температура в барабане высокая.Программа охлаждения барабана выполняется до тех пор, пока температура в барабане не упадет. Процесс защиты от складок начинается после завершения процесса сушки, чтобы предотвратить образование складок на белье, если вы не извлечете белье вовремя. Процесс длится около 30 минут. На индикаторе времени будет отображаться 0:00, а в качестве символа состояния будет отображаться символ Q. Вы можете прикоснуться к любой области сенсорного дисплея, чтобы прервать этот процесс, после чего дверца откроется, и белье можно будет вынуть.

    38

    Снятие белья / выключение прибора
    1.Нажимайте кнопку #, пока не погаснет индикаторная лампа, затем отпустите кнопку. Прибор выключен.
    2. Откройте дверцу и выньте белье.
    3. Закройте водопроводный кран. Примечание: не требуется для моделей Aqua-Stop.
    Примечания Не оставляйте белье в
    барабан. Они могут дать усадку при следующей стирке или обесцветить другую вещь. Удалите из барабана все посторонние предметы и резиновое уплотнение, которое может ржаветь. Вытрите резиновое уплотнение насухо.

    Настройки устройства ru
    Q Настройки устройства
    Аппараты с автоматическим отключением
    Если прибор не используется в течение длительного времени (не менее 20 минут, в зависимости от уровня воды внутри прибора), он автоматически выключится перед запуском программы или после ее завершения.Нажмите кнопку питания # еще раз, чтобы включить прибор.
    Базовые настройки
    Чтобы получить доступ к основным настройкам, нажмите и удерживайте кнопку (Без звука) прибл. 3 секунды. Панель управления показывает:

     Оставьте дверцу и кювету для моющих средств открытыми, чтобы остатки воды могли испариться.
     Всегда дожидайтесь завершения программы, так как прибор все еще может быть заблокирован. Затем включите прибор и дождитесь его разблокировки.

    Вы можете изменить следующие основные настройки:
     Громкость сигнала окончания. Громкость кнопок.Яркость сенсорного дисплея. Включение очистки барабана
    информационный сигнал вкл / выкл.

    39

    ru Настройки устройства
    Сигнал окончания Вы можете выбрать положение 1 и с помощью кнопки ~ отрегулировать громкость сигнала окончания, например `- ,,.

    Яркость
    Возможные значения настройки: 1 - 4
    Вы можете выбрать положение 3 и использовать кнопку ~ для регулировки яркости сенсорного дисплея, например '- ,,.

    Возможные значения настройки: 0 выкл. 1 тихий 2 средний 3 громкий 4 очень громкий
    Сигнал кнопки Вы можете выбрать положение 2 и использовать кнопку ~ для регулировки громкости сигнала кнопки, например.грамм. > - ,,.

    Возможные значения настройки: 1 не очень яркий 2 нормальный уровень
    яркость 3 яркая 4 очень яркая
    Включение / выключение информационного сигнала об уходе за барабаном
    Вы можете выбрать положение 4 и использовать кнопку ~ для включения или выключения информационного сигнала очистки барабана, например s-,.

    Возможные значения настройки: 0 выкл. 1 тихий 2 средний 3 громкий 4 очень громкий

    Возможные значения настройки: 0 выкл. 1 вкл.

    40

    Датчики H
    Датчик Несбалансированная система обнаружения нагрузки
    Система автоматического обнаружения несбалансированной загрузки определяет дисбаланс и обеспечивает равномерное распределение белья путем многократного запуска и остановки вращения барабана.Если белье распределено крайне неравномерно, скорость отжима снижается или цикл отжима не выполняется по соображениям безопасности.
    Примечание: равномерно кладите в барабан крупное и мелкое белье.
    2 Очистка и
    обслуживание: Предупреждение Cleanigdmaintec
    Опасность смерти! При прикосновении к токоведущим компонентам существует опасность поражения электрическим током. Нажмите кнопку # и выньте вилку из розетки.
    Осторожность! Опасность пожара и взрыва! Токсичные пары могут образовываться чистящими средствами, содержащими растворители, например чистящий растворитель.Не используйте чистящие средства, содержащие растворители.
    Осторожность! Возможно повреждение прибора! Чистящие средства, содержащие растворители, например чистящий растворитель, может повредить поверхности и компоненты прибора. Не используйте чистящие средства, содержащие растворители.

    Датчики ru
    Корпус устройства / панель управления
     Немедленно удалите остатки моющего средства.
     Протрите корпус и панель управления мягкой влажной тканью.
     Не используйте абразивные тряпки, губки или моющие средства (очиститель для нержавеющей стали).
     Не очищайте прибор струей воды.Барабан
    Используйте чистящие средства, не содержащие хлора, не используйте стальную мочалку.
    При появлении запаха в приборе или для очистки барабана запустите программу Очистка барабана 90C без белья.
    Удаление накипи
    При правильной дозировке моющего средства удаление накипи не требуется. Однако, если это необходимо, следуйте инструкциям производителя средства для удаления накипи. Подходящие средства для удаления накипи можно приобрести на нашем веб-сайте или в службе поддержки клиентов.
    Кювета для моющих средств и корпус
    Если в приборе имеются остатки моющего средства или смягчителя ткани: 1.Выдвиньте кювету для моющих средств. Нажмите
    опустите вставку и полностью извлеките ящик.

    41 год

    ru Очистка и обслуживание
    2. Чтобы удалить вставку: Сдвиньте вставку пальцем снизу вверх.

    5. Задвиньте кювету для моющих средств.

    3. Очистите лоток и вставку дозатора моющего средства водой и щеткой и просушите. Также очистите внутреннюю часть корпуса.
    4. Установите вставку и зафиксируйте ее (наденьте цилиндр на направляющий штифт).

    Примечание. Оставьте кювету для моющих средств открытой, чтобы остатки воды могли испариться.Сливной насос заблокирован
    Примечание: закройте водопроводный кран, чтобы предотвратить попадание большего количества воды и убедиться, что она сливается через насос.
    : Предупреждение
    Опасность ожога! Когда вы стираете при высокой температуре, вода становится очень горячей. Если вы соприкоснетесь с горячей водой, вы можете получить ожоги. Сначала дайте воде остыть.
    1. Выключите прибор. Вытащите сетевой штекер.
    2. Откройте сервисную крышку.

    42

    3. Выньте сливной шланг из держателя. Снимите заглушку и слейте воду в подходящую емкость.Установите на место заглушку и вставьте сливной шланг обратно в держатель.

    Очистка и техническое обслуживание ru 6. Закройте сервисную крышку.

    4. Осторожно открутите крышку помпы; остаточная вода может вытечь. Очистите внутреннюю часть, резьбу крышки насоса и корпус насоса. Крыльчатка сливного насоса должна вращаться.

    Примечание. Чтобы неиспользованное моющее средство не вытекло прямо в слив во время следующей стирки: налейте 1 литр воды в дозатор II и запустите программу «Слив».
    Сливной шланг в сифоне заблокирован.
    1.Нажать на кнопку. Вытащите сетевой штекер.
    2. Ослабьте хомут. Осторожно снимите сливной шланг; остаточная вода может вытечь.
    3. Очистите сливной шланг и штуцер сифона.

    5. Установите и прикрутите крышку насоса. Ручка должна находиться в вертикальном положении.
    4. Снова подсоедините сливной шланг и закрепите место соединения с помощью хомута.

    43 год

    ru Очистка и обслуживание
    Забит фильтр в водопроводе
    Сбросьте давление воды в подающем шланге:
    1. Закройте водопроводный кран. 2. Выберите Хлопок (отключите
    Установка скорости) программа.3. Нажмите кнопку A. Разрешить
    программа для работы ок. 70 секунд. 4. Нажмите кнопку #. 5. Выньте вилку из розетки.
    Очистите фильтры:
    1. Отсоедините шланг от задней части прибора.

    3. Очистите фильтр небольшой щеткой.
    4. Подсоедините шланг и проверьте герметичность.

    2. С помощью плоскогубцев снимите фильтр.

    44 год

    Неисправности и что с ними делать ru

    3 Неисправности и что делать
    о них
    Аварийная разблокировка
    Например. отключение электроэнергии или в случае потери мощности
    Программа продолжится после восстановления электроснабжения.Однако, если белье необходимо вынуть, дверцу прибора можно открыть следующим образом:
    : Предупреждение
    Опасность ожога! При стирке при высоких температурах существует риск ошпаривания при контакте с горячей водой и бельем. Если возможно, сначала дайте ему остыть.
    : Предупреждение
    Опасность получения травм! Попадание в барабан, пока он еще вращается, может привести к травмам рук. Не трогайте барабан, когда он вращается. Подождите, пока барабан перестанет вращаться.
    Осторожность! Повреждение водой! Вытекающая вода может вызвать повреждение водой.Не открывайте дверцу, если сквозь стекло видна вода.

    1. Нажмите кнопку #. Вытащите сетевой штекер.
    2. Откройте сервисную крышку.
    3. Слейте воду. ~ Cтраница 42 4. Вытяните аварийную разблокировку.
    вниз с помощью инструмента и отпустите. Затем дверь можно открыть.

    45

    ru Неисправности и что с ними делать

    Информация на панели дисплея

    Отображать

    Причина / Средство



     Быстро мигает + сигнал: дверца открыта, уровень воды слишком высок.

    Закройте дверцу, продолжите программу с помощью кнопки A или выберите Drain pro-

    грамм.Медленно мигает: температура дверного замка слишком высока для открытия дверцы. Ждать

    ок. 30 секунд, пока температура дверного замка не снизится.

    Горячий

    Дверца не открывается после программы сушки из-за высокой температуры.

    ture. Процесс охлаждения продолжается до тех пор, пока дисплей не исчезнет, ​​после чего

    дверь можно открыть.

    р

     Мигает (нет воды): Водопроводный кран открыт? Фильтр в водопроводе есть

    заблокирован?

    ~ «Забит фильтр в системе подачи воды» на страница 44

    Подающий шланг перекручен или зажат?

     Горит (низкое давление воды): только для информации.Это не повлияет на

    прогресс программы. Продолжительность программы увеличена.

    E: 36

     Сливной насос заблокирован.

    чередующийся с

    ~ «Сливной насос заблокирован» на страница 42

    -10 и Конец

     Сливной шланг в сифоне заблокирован.

    когда программа

    ~ "Сливной шланг в сифоне заблокирован" на страница 43

    законченный

    H: 95 чередуется с End по окончании программы

    В фазе сушки вода не обнаружена, результат сушки может быть плохим.

    H: 32 чередуется с End по окончании программы

    Проблема с дисбалансом, фаза отжима прервана.E (3s) горит горит горит

    Включена блокировка для безопасности детей, отключите ее.
    Обнаружено слишком много пены, и был активирован дополнительный цикл стирки. Добавьте меньше моющего средства для следующего цикла стирки с той же загрузкой.

    Индикаторная лампа программы Run the Drum Clean 90C для очистки и ухода за барабаном и

    Внешняя ванна Drum Clean.

    грамм мигает

    Примечания

     Запустите программу без белья.

     Используйте стиральный порошок или моющее средство, содержащее отбеливатель. Чтобы предотвратить пенообразование,

    используйте только половину количества моющего средства, рекомендованного производителем моющих средств.

    Фактор.Не используйте моющие средства, предназначенные для шерсти или деликатных тканей.

     Включение / выключение информационного сигнала Drum Clean. ~ "Включение / выключение информационного сигнала об уходе за барабаном" на страница 40

    Другие дисплеи

    Выключите прибор, подождите пять секунд и снова включите его. Если дисплей снова появится, позвоните в службу поддержки клиентов.

    46

    Неисправности и что с ними делать ru

    Неисправности и что с ними делать

    Неисправности

    Причина / Средство

    Подтекает вода. Правильно подсоедините сливной шланг или замените его.

    прибор.Затяните резьбовое соединение на подающем шланге.

    Прибор не наполняется

    с водой.



    Моющее средство не дез-

    написано.

    Программа не запускается?
    Водопроводный кран открыт?
    Не засорился фильтр в водопроводе? ~ «Забит фильтр в системе подачи воды» на страница 44
    Подающий шланг перекручен или зажат?

    Неправильный дозатор моющего средства / ткани:

    ric смягчитель был залит в дозатор (-ы).

    1. Пусто и чисто. 2. Долить.

    Моющее средство / кондиционер для белья Очистите и снова наполните диспенсеры.застыл в дозаторах.

    Дверь не открывается.

     Включена блокировка для безопасности детей? Отключите блокировку для безопасности детей. Температура в барабане слишком высока, чтобы открыть дверцу. Активирована функция безопасности. Остановить программу? Уровень воды в барабане слишком высок. Можно ли открыть дверь только с помощью аварийной разблокировки?
    ~ "Аварийная разблокировка" на стр. 45

    Программа не запускается.

     Вы нажали кнопку A или выбрали время (до окончания)? Дверь закрыта? Включена блокировка для безопасности детей? Отключите блокировку для безопасности детей.Режим магазина активирован? Если на дисплее отображается oe ~ в течение 5 секунд после того, как вы
    включен или выключен прибор, прибор находится в режиме магазина. Выключите магазинный режим следующим образом: 1. Выключите и снова включите прибор. 2. Подождите, пока на дисплее не исчезнет сообщение oe ~. 3. Коснитесь и удерживайте A не менее 5 секунд. Прибор автоматически выключится. Теперь вы можете использовать прибор как обычно.

    Программа запущена, барабан вращается, но барабан не заполняется водой.

    Не виной какая-то программа (напр.грамм. Хлопок) специально определяет и взвешивает белье после запуска программы, чтобы рассчитать оптимальное количество воды для стирки. После этого барабан начнет наполняться водой.

    Вода не сливается. Не заблокирован ли сливной насос? ~ «Сливной насос заблокирован» на страница 42
     Не забился ли сливной шланг у сифона? ~ "Сливной шланг в сифоне заблокирован" на страница 43

    Вода не видна в зоне Не является неисправностью, вода находится ниже видимой области. барабан.

    47

    ru Неисправности и что с ними делать

    Неисправности

    Причина / Средство

    Результат отжима не соответствует- Не является неисправностью, система обнаружения несбалансированной нагрузки прервала

    заводской.цикл отжима, потому что белье распределено неравномерно. Распространяйте небольшие и

    Белье мокрое / слишком влажное.

    крупное белье равномерно в барабане.

     Выбрана дополнительная настройка программы p (Легкое глажение) (в зависимости от

    модель)?

     Установлена ​​ли дополнительная программа (Без звука) или выбрана бесшумная программа

    (в зависимости от модели)?

     Выбранная скорость отжима слишком низкая?

    Цикл отжима длится семь- Не является неисправностью, система обнаружения несбалансированной загрузки регулирует дисбаланс. старые времена.

    Остаточная вода в дис- Не неисправности, действие средства по уходу не нарушено.карандаш для средств по уходу. При необходимости удалите вставку. Очистите кювету для моющих средств и вставьте ее на место.

    Отсек M отсутствует. Удалите вставку. Очистите кювету для моющих средств и снова вставьте ее. промыты полностью.

    Программа работает. Не является неисправностью, система обнаружения несбалансированной нагрузки регулирует несбалансированную нагрузку.

    дольше, чем обычно.

    путем многократного распределения белья.

     Не является неисправностью, система обнаружения пены активирована, цикл полоскания завершился.

    был включен.

    Продолжительность промывки Не является неисправностью, последовательность программ оптимизирована для конкретной стирки / стирки.

    грамм изменяется в процессе сушки.Это может изменить продолжительность программы, показанной на

    цикл стирка / сушка.

    Сенсорный дисплей.

    Из кюветы для моющих средств может выступить пена.

    Использовано слишком много моющего средства?
    Смешайте 1 столовую ложку кондиционера для белья с литром воды и перелейте в дозатор II. (Не для уличного, спортивного и пухового текстиля!)

    Уменьшите дозировку моющего средства для следующего цикла стирки.

    Используйте имеющиеся в продаже моющие средства с низким пенообразованием и средства по уходу, подходящие для машины.

    Запахи, образование пятен при выполнении программы Очистка барабана 90C без белья.прибор.

    Добавьте стиральный порошок или моющее средство, содержащее отбеливатель.

    Примечание. Чтобы предотвратить пенообразование, используйте только половину количества моющего средства, рекомендованного производителем моющего средства. Не используйте моющие средства, предназначенные для шерсти или деликатных тканей.

    Сильный шум, вибрация и «движение» прибора во время отжима.

     Выровнен ли прибор? ~ "Выравнивание" на стр. 19
     Установлены ли ножки прибора? Зафиксируйте ножки прибора.
     Транспортные фиксаторы сняты? ~ «Удаление транспортных фиксаторов» на страница 14

    Индикаторы сенсорного дисплея не работают, пока прибор работает.Произошел сбой в электроснабжении? Перегорели предохранители автоматического выключателя? Сбросьте / замените предохранители. Если неисправность возникает повторно, обратитесь в службу поддержки клиентов.

    48

    Неисправности и что с ними делать ru

    Неисправности

    Причина / Средство

    Есть остатки моющих средств. Некоторые моющие средства, не содержащие фосфатов, содержат нерастворимые в воде остатки.

    из-за стирки.

     Выберите Полоскание или почистите белье щеткой после стирки.

    Шум отжима во время сушки - это инновационный процесс, известный как термическое вращение, используемый для снижения энергопотребления.

    фаза ing.

    расход во время фазы сушки.На белье обнаружен пух. Запустите программу Очистка барабана - (холодная) без белья и моющего средства, чтобы удалить ворс, скопившийся внутри барабана во время предыдущего цикла сушки.

    Шум на входе воды во время работы Стирально-сушильная машина использует технологию конденсации воды, вода постоянно

    фаза сушки.

    необходимо для сушки белья. Поэтому водопроводный кран должен быть постоянно включен, пока

    окончание фазы сушки.

    Увеличена продолжительность сушки.


    Запустите программу Очистка барабана - (холодная), чтобы удалить ворс, скопившийся в барабане стиральной машины во время фазы сушки.Если температура окружающей среды выше 30 C, это может увеличить время высыхания. Недостаточная циркуляция воздуха в помещении может увеличить время высыхания. Проветрите комнату.

    Программа сушки не выбрана настройка дополнительной программы сушки?

    не начинай.

     Дверь не закрывается должным образом?

    Биговка.

     Сгибание происходит, когда вы превысили максимальную загрузку или выбрали неправильную программу для типа ткани. Всю необходимую информацию можно найти в обзорной таблице программы.
     Снять одежду сразу после высыхания; если они оставлены в барабане, могут образоваться складки.49

    ru Послепродажное обслуживание

    Неисправности

    Причина / Средство

    Результат сушки неудовлетворительный (белье недостаточно высушено).

     По окончании программы теплое белье кажется более влажным, чем оно есть на самом деле. Разложите белье и дайте теплу рассеяться.
     Чрезмерно высокая температура окружающей среды (выше 30 C) или недостаточная вентиляция в помещении, в котором находится стирально-сушильная машина.
     Белье недостаточно хорошо отжато перед сушкой. Всегда устанавливайте максимальную скорость отжима для конкретной программы стирки.Стирально-сушильная машина перегружена: соблюдайте рекомендации по максимальной загрузке в таблице программ и на дисплее загрузки. Не перегружайте стирально-сушильную машину, так как максимальная загрузка для фазы сушки меньше максимальной загрузки для цикла стирки. Разгрузите стирально-сушильную машину после стирки с максимальной загрузкой и разделите белье на два цикла сушки.
     Напряжение источника питания слишком низкое (ниже 200 В), обеспечьте подходящий источник питания.
     Напор воды низкий. Согласно принципу конденсации воды, низкое давление воды приводит к тому, что испаренный пар не конденсируется должным образом и полностью.Во время сушки водопроводный кран закрыт. Поскольку для сушки используется технология конденсации воды, пожалуйста, держите подключенный водопроводный кран открытым во время процесса сушки, в противном случае надлежащая сушка не может быть гарантирована.
     Плотный многослойный текстиль или текстиль с толстым наполнителем легко сохнут на поверхности, но не внутри. Этот процесс выравнивания может занять больше времени. Для этих типов тканей выберите режим сушки (Сушка в шкаф +) или выберите MyTime с сушкой.

    Если вы не можете устранить неисправность самостоятельно (после выключения и повторного включения прибора) или требуется ремонт: выключите прибор и выньте вилку из розетки.Закройте водопроводный кран и позвоните в службу поддержки.

    4 Послепродажное обслуживание
    ЕслиAftre-salervic не может устранить неисправность самостоятельно (~ "Неисправности и что с ними делать" на стр. 45), обратитесь в нашу службу послепродажного обслуживания.
    Мы всегда найдем подходящее решение, чтобы избежать ненужных визитов инженеров.
    Сообщите в отдел послепродажного обслуживания номер продукта (E-Nr.) И заводской номер (FD) устройства.

    (1U

    ) '

    E-Nr. FD

    Номер продукта Заводской номер

    Вы можете найти эту информацию (в зависимости от модели):
     На внутренней стороне загрузочной дверцы На задней стороне прибора
    Доверьтесь опыту производителя.Связаться с нами. Таким образом, вы можете быть уверены, что ремонт будет выполняться обученным обслуживающим персоналом с использованием оригинальных запасных частей. ч

    Значения определены в соответствии с действующей версией EN50229.* Наблюдаемые значения могут отличаться от указанных из-за влияния давления и жесткости воды.
    а также температура на входе, температура окружающей среды, тип, количество и степень загрязнения белья, использованное моющее средство, колебания в электросети и выбранные дополнительные функции. ** Сертификаты энергоэффективности ЕС в соответствии с действующей версией EN50229 и Директивы 96/60 / EC для стирки с макс. загрузка, холодная вода (15C) и максимальная скорость отжима. *** Сертификаты энергоэффективности ЕС в соответствии с действующей версией EN50229 и Директивы 96/60 / EC для стирки с макс.загрузки, холодной воды (15 ° C) и максимальной скорости отжима, а также для сушки, которая делится на 2 части для 2 циклов сушки.

    51

    ru Технические данные
    J Технические данные
    Размеры: ecThnial dta 848 мм x 598 мм x 620 мм (высота x ширина x глубина) Вес: 84 кг Подключение к сети: номинальное напряжение 220-240 В, 50 Гц Минимальная защита установки (c) 10 A Номинальная мощность 1900-2300 Вт Давление воды : 1001000 кПа (110 бар)

    r Гарантия на Aqua-Stop
    Гарантия только на Aqua-Stop для приборов с Aqua-Stop.
    В дополнение к гарантийным претензиям к поставщику на основании договора купли-продажи и нашей гарантии на устройство, мы предоставим компенсацию при следующих условиях: 1.Если повреждение водой вызвано
    неисправности нашей системы Аква-Стоп, мы возместим причиненный ущерб отечественным клиентам. 2. Гарантия ответственности действует в течение всего срока службы устройства. 3. Предварительным условием всех претензий по гарантии является то, что устройство с AquaStop должно быть правильно установлено и подключено в соответствии с нашими инструкциями; это также включает правильно подогнанный удлинитель Aqua-Stop (оригинальные аксессуары). Наша гарантия не распространяется на дефектные линии подачи или фитинги, ведущие к соединению Aqua-Stop на кране.4. Приборы с системой Aqua-Stop не нуждаются в наблюдении во время работы или в последующем закреплении путем закрытия крана. Кран нужно отключать только в том случае, если вы находитесь вне дома в течение длительного времени, например. на несколько недель отпуска.

    52

    6

    6

    6

    Благодарим вас за покупку бытовой техники Bosch!
    Зарегистрируйте свое новое устройство на MyBosch сейчас и получайте выгоду непосредственно от: Советы экспертов для вашего устройства Варианты продления гарантии Скидки на аксессуары и запасные части Цифровое руководство и все данные устройства под рукой Легкий доступ к сервису Bosch Home Appliances Service Бесплатная и простая регистрация также на мобильные телефоны: www.bosch-home.com/welcome
    Нужна помощь? Вы найдете это здесь.
    Консультации специалиста по вашей бытовой технике Bosch, нужна помощь в решении проблем или ремонт у специалистов Bosch. Узнайте все о том, как Bosch может вам помочь: www.bosch-home.com/service Контактные данные всех стран указаны в прилагаемом каталоге услуг.
    Robert Bosch Hausgerte GmbH Carl-Wery-Strae 34 81739 Mnchen, ГЕРМАНИЯ www.bosch-home.com
    *

    42805 *

    42805 (9902) ru
    Список литературы
    FrameMaker 2015.0.5 Acrobat Elements 15.0 (Windows)

    Сушильная машина Bosch 500 наконец-то заработала и предупреждение о ворсе в вашей сушилке

    Что ж, мы купили этот Lint Eater на Smarthome.com, надеясь, что он уберет ворс из наших воздуховодов. Нам сказали, что ворс, застрявший в канале сушилки, был проблемой, из-за которой наш Bosch 500 не работал и выходил из строя (E: 01) каждые несколько минут. За 55 долларов мы купили поедатель ворса и опробовали его, но он продолжал застревать с обоих концов в воздуховоде: снаружи дома входил внутрь, а внутри выходил.Я думал, что он зацепился за сам воздуховод. Парень, я был неправ. После двух крайне неприятных часов я сдался, снова запаковал его и отправил обратно в Smarthome.

    Я неохотно позвонил работникам сушилки в моем районе, думая, что 119 долларов, которые они берут, — это много. Они приехали на следующий день и начали очищать вентиляционное отверстие сушилки длиной 23 фута снаружи сжатым воздухом, я думаю, это так, когда он тоже застрял! Вы не могли себе представить, сколько ворса вышло оттуда, прежде чем оно застряло. Он был набит сушильным ворсом 19 лет! Вот фотография чистильщика воздуховодов в кромешной тьме, убирающего беспорядок, когда он закончил.Он заполнял 25% большого мешка для мусора.

    Вот несколько листьев, смешанных с ворсом, который он собрал после того, как его выдуло за домом:

    Вот сумка на полу гаража, заполненная на 25%:

    Наша счастливая машина: o)

    Я был в шоке, что там было столько ворса. Он продолжал пытаться и пытался, вошел внутрь, и ему пришлось снова запустить его с помощью другого устройства со сжатым воздухом. Он снова застрял, но он никогда не сдавался. Наконец, вышла ТОННА ворса, и теперь сушилка работает отлично.Столько воздуха теперь выходит из вентиляционного отверстия сушилки позади нашего дома, удивительно, как мало выходило раньше по сравнению с этим.

    Он сказал, что это была очень опасная ситуация, и наша старая машина могла легко вызвать пожар. Я очень рад, что теперь наш Bosch 500 работает. Если бы не технология Bosch и ее мучительная ошибка после минуты такого использования каждый раз, мы бы никогда не подумали о прочистке воздуховода.

    Спасибо всем и будьте предупреждены, если у вас есть более старый дом, такой как наш (построен в 1987 году), и вы никогда не чистили воздуховод сушилки, я НАСТОЯТЕЛЬНО рекомендую вам сделать это и как можно скорее! Если прошло много времени, может потребоваться профессионал.Теперь я подумываю о том, чтобы очистить воздуховоды нашего обогревателя / кондиционера во всем доме. За это они хотят еще 190 долларов. Все еще не уверен … Тепло работает нормально.

    Стив Р

    Сильвер Спринг MD

    Bosch 800 Series WTG86402UC Сушилка для одежды

    Босх 800 Series WTG86402UC является частью Программа тестирования сушилок для одежды на Потребительские отчеты.В наших лабораторных испытаниях компактные сушилки такие модели, как WTG86402UC серии 800, оцениваются по нескольким критериям, например перечислено ниже.

    Мощность сушки Эта оценка объединяет эффективность трех типов белья для стирки разных размеров и смесей тканей: 6 фунтов.белье, преимущественно хлопчатобумажное, в том числе джинсы и полотенца; 8 фунтов. загрузка одежды из смеси хлопка и полиэстера; и 3 фунта. набор синтетических тонких тканей, женские пижамы, ночные рубашки, бюстгальтеры и нижнее белье.

    Удобство Для этого измерения мы оценили элементы управления и эргономику, такие как простота загрузки и разгрузки, обслуживание фильтра для ворса, может ли дверь очищать высокую корзину и есть ли у машины приподнятый край, чтобы удерживать разливы.

    Шум Уровень шума измерялся при запуске компрессора и во время стабильной работы. Субъективные суждения группы слушателей дополнили наши показания шумометра.

    8 лучших фенов на 2021 год, подходящих для всех типов волос | Шляпа London Evening Standard

    T

    Ощущение выхода из салона с идеально высушенными феном волосами — одна из небольших предметов роскоши в жизни.

    Ищете ли вы объемную подпрыгивающую игру, которая заставляет вас выглядеть так, будто вы только что сошли с набора Dynasty , или вы используете прямые покерные панели с невероятно гладкими волосами, трудно воссоздать тот же вид дома, как тот, который у вас был в кресле салона.

    В то время как идеальную сушку феном лучше всего доверить профессионалам, существует способов изменить свою технику, чтобы получить гладкие блестящие локоны самостоятельно.

    Как усовершенствовать домашнюю сушку феном

    • Не торопитесь. Невозможно получить идеальные волосы утром в будний день, когда у вас есть максимум 10 минут, прежде чем вы выйдете из дома. Если возможно, высушите волосы накануне вечером — если все сделано правильно, то на следующее утро они не исчезнут.
    • При сушке влажных волос всегда используйте термозащитный продукт, чтобы свести к минимуму повреждение прядей. Затем подождите, пока она высохнет не менее чем на 60%, прежде чем начинать укладку феном.
    • Разделите волосы так, чтобы тщательно высушить всю голову. При сушке спинки, которая является самой сложной, отделите ее в сторону и просушите кистью за ушами. Даже если у вас суперкороткие волосы и гимнастическая изгибаемость, вы не сможете отвести пряди назад прямо вверх.
    • Используйте кисти, подходящие для ваших волос, а также для желаемого образа. Большие круглые кисти для объема, лопаточные кисти для глянцевой гладкости.

    Техника важна, но не менее важен и комплект, который вы используете. В последнее время произошли огромные изменения в технологии фенов: от устройств с ионной инфузией для получения более блестящих результатов до бесшумных моделей без лезвий, которые настолько тихи, что вы все еще можете слышать радио-завтрак, когда он включен.

    Как правильно выбрать фен для волос

    Пол Виндл из ведущего салона Windle London говорит: «Высокий воздушный поток — ключ к успеху.Подумайте о потоке воздуха, а не о высокой температуре ». Что касается мощности, Пол рекомендует машины мощностью около 2150 Вт, а также те, которые позволяют легко переключаться между скоростью и уровнем нагрева.

    Вишенка на вершине? «Вариант кнопки холодного выстрела», — улыбается он. Почему? Потому что обдув холодным воздухом только что уложенных волос поможет создать образ, а это означает, что объем и упругость будут сохраняться до самого вечера.

    Конечно, не , а просто холодный выстрел, который является секретом укладки феном на уровне салона.Такие продукты, как спрей для тонального крема, помогают подготовить волосы к укладке, а укрепляющий спрей помогает защитить волосы от сильного нагрева фена и выпрямителей.

    Вот несколько продуктов для предварительной сушки, которые помогут вам добиться упругих и совершенных замков:

    Техника — проверьте. Средства для укладки — уточняйте. Осталось только выбрать лучший фен.

    Посмотрите, что мы думаем о топовых моделях ниже.

    ПОДРОБНЕЕ

    ghd Воздушный фен для волос

    Подходит для: универсальный победитель для использования дома и в короткие поездки

    Этот фен ревет .Вы действительно можете почувствовать его силу в руке, когда он на полном газу, что здорово, когда вы спешите, но не так хорошо, если вы делаете укладку первым делом утром, когда остальные члены вашей семьи еще спят .

    Более короткая насадка облегчает обращение с ней и позволяет направлять тепло по всей голове. Кнопка охлаждения удобно расположена на «спусковом крючке» сушилки, она идеально расположена, так что вам не нужно маневрировать пальцами, чтобы вернуться к основным параметрам нагрева, когда вы находитесь в процессе сушки.

    Дизайн великолепный, и он кажется достаточно маленьким, чтобы брать его с собой в поездку — хотя ручка не откидывается, поэтому вам следует учитывать это, если вы берете сумку для выходных.

    Сверхзвуковой фен для волос Dyson

    Подходит для: звуковой (менее) паковочной массы + использование маленьких спящих детей

    Компания Dyson применила безлопастную технологию, используемую в своих вентиляторах, и внедрила ее в этот нетрадиционный на вид фен для волос серого цвета и цвета фуксии.

    Дизайнеры также ловко переместили мотор с головы на ручку, снимая нагрузку с рук и делая его более удобным для удержания во время сушки прядей волос. Воздушный поток быстрый и даже благодаря двигателю V9, который движется со скоростью 110 000 раз в минуту, выдавая 41 литр в секунду. Больше воздуха означает более быстрое высыхание.

    Конструкция двигателя также означает, что Supersonic работает настолько тихо, что вы можете поддерживать разговор во время его использования; что-то меняет правила игры само по себе.Он поставляется с насадками для сглаживания и рассеивания, которые соединяются магнитным способом, а микропроцессор контролирует температуру воздуха каждые 40 секунд, чтобы гарантировать, что вы не повредите свои пряди излишним теплом. При переходе с традиционных сушилок на сушилку нужно привыкнуть, но как только вы освоите новый способ удержания машины для максимальной мощности сушки, вы изменитесь.

    Золотой стандарт для фенов (который, кстати, сейчас поставляется в очень привлекательной ограниченной серии Prussian Blue), только недостатком является стоимость, которая, по общему признанию, намного выше средней.Но если вы все равно пользуетесь обычными салонными феном, вы должны быстро окупить стоимость Dyson’s Supersonic в течение нескольких недель. Какой ценой сохранить сияние своей венчающей славы?

    Фен и стайлер Shark Style IQ HD100UK, черный / розовое золото

    Подходит для: быстросохнущая машина, которая защищает

    Shark

    Если вы разбираетесь в электрике вашего дома, вы знаете, что Shark обычно является брендом, связанным с мощными пылесосами.Теперь они взяли эту технологию и внедрили ее в свой первый набег на персональные технологии. Фен Shark поставляется с рядом интеллектуальных устройств для укладки волос (диффузор, концентратор и тот, который превращает его в горячую щетку), которые помогают проталкивать высокоскоростной нагретый ионизированный воздух по вашим локонам, одновременно суша при укладке. Тепловые повреждения нулевые, несмотря на такой большой поток воздуха.

    Panasonic EH-NA98 Nanoe and Double Mineral Advanced Фен для волос

    Подходит для: локонов и завитков, растрепанных от тепла Спаситель.Доказано, что благодаря технологиям Nanoe и Double Mineral они уменьшают повреждение волос от тепла и чрезмерного расчесывания (что может привести к секущимся кончикам).

    С точки зрения дизайна складывающаяся вниз ручка, золотые вставки и матовое покрытие выделяют его из толпы. Хотя приятно иметь возможность переключаться между нагревами, эта сушилка немного отличается тем, что имеет только один элемент управления.

    Но не волнуйтесь, потому что это не недостаток дизайна — более того, Panasonic включила технологию считывания тепла, которая обеспечивает автоматическую настройку EH-NA98 в соответствии с потребностями ваших волос.Это означает, что у вас всегда должна быть правильная температура, что снижает вероятность повреждения из-за воздействия тепла. Бонусные баллы за то, что они тише, чем большинство других сушилок из нашего списка.

    label.m Фен с турмалином

    Подходит для: блаженно простой функциональности

    Первое, что бросается в глаза в этом фене, — это распаковка — в нем наименьшее количество пластика из всей партии всего за одну штуку. пластиковая заглушка и прозрачное окошко на передней части коробки.

    Отлично подходит для тех, кто ищет простой дизайн; всего два режима нагрева и скорости на выбор, и все это обеспечивается двигателем мощностью 2200 Вт. Этот означает, что означает, что он может очень сильно нагреться, очень быстро при длительном использовании, поэтому будет разумно вздуть волосы с помощью кнопки холодного выстрела после того, как вы закончите каждую секцию, а не в самом конце. Поставляется с двумя насадками.

    Фен для волос BaByliss Diamond Radiance

    Подходит для: сушки феном без потери бюджета

    Хотите волосы с блеском бриллианта? BaByliss обещает это и многое другое, предлагая этот фен для волос, в котором используется необычная керамика с добавлением алмазов и активные ионные кондиционеры, чтобы придать волосам максимальный блеск.

    Он, безусловно, мощный, что означает гораздо более быстрое общее время высыхания. К тому же он легкий, поэтому у меня не болели руки, когда я держал его над головой — всегда плюс. Есть две скорости и три настройки температуры, хотя переключатели идут в обратном направлении по сравнению с другими моделями, что, по общему признанию, кажется немного странным.

    В общем, Diamond Radiance — достойная сушилка по цене, которая не разорит вас, но, вероятно, она также не даст вам такой простой отделки салона.

    Formawell Beauty x Kendall Jenner Pro Dryer

    Подходит для: бодрости Кардашьян

    Я никогда не слышал о Formawell до сих пор, но перед ним стоит один из самых молодых членов Кардашьян-Дженнер клан, это сразу бросилось в глаза.Если бы это могло дать мне волосы такими же гладкими и отполированными, как у супермодели Кендалл, конечно, попытка стоила того.

    Упаковка, вероятно, самая привлекательная из всех сушилок, которые я тестировал, много белого и золотого цвета с прозрачным окном, чтобы вы могли видеть фен, расположенный внутри. Спереди также есть красивая фотография, на которой Кендалл безмятежно держит фен и обводит щеткой свои волосы цвета воронова крыла. Как и ожидалось, ее волосы выглядят феноменально . Это зажигает пламя надежды; может это сработает и для меня?

    Плюсы: он поставляется с очень длинным кабелем, поэтому вы можете перемещать сушилку вокруг головы, не ограничиваясь непосредственной зоной вокруг розетки.Также есть кнопка «крутой выстрел», с помощью которой вы можете взбить волосы холодными, чтобы локоны держались дольше. Он легкий и относительно тихий.

    Минусы: поставляется только с одной насадкой для сглаживания, поэтому не для фигурных Сьюз.

    Сушилка BaByliss Super Power 2400

    Подходит для: одиноких жителей с ограниченным бюджетом

    Многообещающие результаты, достойные салона, это шаг вперед по сравнению с моделью BaByliss Diamond Radiance — и она поставляется с небольшой скачок в цене тоже.Связано ли это с более гладким дизайном или более мощным двигателем, мы не знаем, но разница заметна.

    Хотя он немного тяжелее, это одна из самых красивых сушилок, которые мы пробовали. Он также хорошо справляется со своей задачей, быстро сушит волосы, не растирая их.

    К сожалению, большая мощность означает также и большой шум. Вам не нужно предупреждать соседей перед тем, как использовать его, но, вероятно, это не самый разумный способ включать утром, если вы живете в одной спальне.

    Cloud Nine Фен для волос Airshot

    Подходит для: блестящих волос в мгновение ока

    Cloud Nine укрощает вьющиеся волосы и придает волосам салонный блеск, одновременно защищая их от перегрева благодаря турмалину и керамическим нагревательным элементам, наполненным витаминами.

    С точки зрения комфорта, его легко держать, а кнопки интуитивно удобно расположены рядом с большим пальцем, что упрощает переключение между уровнями нагрева и скорости.Между тем, кнопка холодного выстрела расположена прямо рядом с вашим указательным пальцем, поэтому, если вы чувствуете, что ваши волосы становятся слишком горячими, вы можете немедленно решить проблему. Это фен, который предпочитают многие сетевые салоны, и легко понять, почему профессионалы одобряют его.

    При использовании с соплом он обеспечивает точное нагревание без изнашивания прядей и работает быстро, поэтому вы не будете проводить с ним целую вечность перед зеркалом.

    Вердикт

    Если деньги — это не расходы, бесшумный как мышь Dyson обладает самыми инновационными конструктивными, техническими и безопасными характеристиками из всех.Хотя Supersonic — это образец инженерной мысли, мы обнаружили, что для сушки волос требовалось больше времени. Ценник также означает, что нам придется жить на тостах в течение нескольких месяцев; не жертва, на которую мы охотно готовы пойти, даже если она ради нашей венчающей славы.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
