Разборка и ремонт фена-сушки для волос ROWENTA

ROWENTA CF 8032 — щетка-фен с двумя режимами сушки (две комбинации скорости и температуры: для укладки и для сушки волос).

Давайте попробуем вместе отремонтировать фен-сушку ROWENTA CF8032, найти причину его неработоспособности, и по мере возможности устранить неисправность.
Начинаем ремонт, с внешнего осмотра фена, обращаем внимание на отсутствие на корпусе сушки разных вздутий или плавлений от перегрева, осматриваем шнур питания, на наличие повреждений изоляции, обрывов и тому подобное.
Для того, что бы выяснить причину неисправности фена-сушки ROWENTA, прежде всего нам необходимо его разобрать, что мы и попробуем сейчас сделать.

Прежде всего снимаем пластмассовую насадку спереди фена, которая предназначена для фиксации различных насадок, которые входят в комплект фена (диффузор, концентратор, щетка, щипцы для завивки). Для этого берём фен одной рукой, а другой осторожно пробуем крутить пластмассовое кольцо влево-вправо, и вытягиваем его наружу.

Если честно, задача не из лёгких, придётся немножко постараться, но не рекомендую Вам пользоваться отвёртками или какими-либо другими металлическими приспособления ми, так как легко повредить пластмассу .

Дальше аналогичная задача у нас стоит с задней крышкой-сеткой фена. Если переднее кольцо снять было тяжело, то заднее должен сказать не легче. Так же как и в первом случае, поворачиваем сетку влево-вправо, регулируя усилие так, чтобы чего-то там не сломать. Сняв защитную сетку перемещаем её вниз по шнуру, чтобы в дальнейшем она нам не мешала. Итак, мы освободили две стороны фена от деталей, которые мешали нам разобрать его корпус.

Теперь нам предстоит, разделить корпус фена на две половинки. Эти две половинки соединены между собой, как и все современные корпуса (дистанционки, зажигалки, мобильные телефоны и т. д.) защёлками, без каких либо шурупов, болтов и т.п. Для проведения этой работы в домашних условия от нас потребуется терпение, так как не всегда удаётся легко это сделать.

Итак, в доступном месте, а это со стороны фена на которую вставляются насадки, берёмся за две половинки корпуса и пробуем их оттягивать в противоположных направлениях одновременно покачивая их в плоскостях перпендикулярных плоскости из разведения, стараясь расцепить защёлки в корпусе фена-сушки. Категорически не рекомендую пользоваться отвёртками для облегчения этой работы, так как царапины и повреждения корпуса Вам гарантированны, это в лучшем случае, а в худшем поломка защёлок, что приведёт к невозможности нормальной сборки фена ROWENTA.

Ну вот, немного помучившись, мне удалось разделить корпус фена на две половинки. В результате этого у нас освободился кабель питания фена, который вставляется в разъем, позволяющий вращать фен-сушку в процессе работы вокруг своей оси без скручивания кабеля питания. На этом этапе мы уже можем приступить к поиску неисправности.

Самое первое, что нам нужно сделать это проверить целостность шнура питания фена.

Для этого нам понадобится прибор (тестер) для прозвонки. Сейчас есть большой выбор простеньких и дешёвых тестеров в любом магазине, где продаются радио приборы или на радио рынке. Эти приборы просты в обращении и очень легко научиться ими пользоваться. Они намного удобнее любых самодельных прозвонок и индикаторов, так как компактны, имеют большой набор функций и пригодятся в быту для поиска неисправностей и при проблемах с электричеством и не только. Итак, включаем тестер в режим прозвонки, и проверяем кабель питания на обрыв. Как видим из фотографии один провод кабеля питания исправен, так как на табло у нас высветилось сопротивление 0,6 (Ом) и звучит звуковая сигнализация. Подробнее, о том как пользоваться тестером вы можете посмотреть в статье «Тестер».

Аналогично, проверяем второй провод шнура питания фена, и убеждаемся в его исправности. В моем случае, как Вы видите кабель питания фена исправен, и мы продолжаем поиск неисправности дальше. Часто этот этап проверки уже даёт положительные результаты поиска неисправности, так как в процессе эксплуатации, кабель питания подвергается частым изгибам и скручиваниям, выдёргиваниям из розетки питания, ну и так далее.

Если у Вас не прозванивается на целостность кабель питания, то неисправность в нём. Чаще всего обрыв в сетевом кабеле бывает возле его окончаний (возле вилки, которая вставляется в розетку, или возле штекера который вставлен в фен). Определить эту неисправность иногда удается сгибанием шнура питания в этих местах и следя за показаниями прибора. Если Вы установили место неисправности, то заменить вилку питания думаю не составит труда, а вот со штекером нужно решать проблему по ситуации (или разделывать его и соединять кабель в месте обрыва, или выкидывать штекер и подключать шнур без разъема, что приведёт к неудобству использования фена , так как кабель питания будет скручиваться при вращательных движениях феном). Конечно, идеальный вариант — это заменить шнур питания на новый или исправный, но не у всех есть такая возможность.
Итак, продолжаем дальше поиск причины неработоспособности фена.
Следующим шагом в определении неисправности будет проверка переключателя режимов работы фена.

Часто бывает, что именно в переключателе кроется причина неисправности, так как он включает и выключает фен, переключает спираль фена в режим большего или меньшего обогрева. В такие моменты переключений, между контактами переключателя проскакивает искра, и контакты обгорают, что приводит к ухудшению проводимости между контактами их нагреву в процессе работы и т.д. В результате, со временем, переключатель перестаёт работать вообще.

Инструкции- Respectissim Pro 2400 Wt CV7430

Как лучше использовать мой прибор

Как выбрать скорость воздушного потока?

Высушивая волосы, используйте максимальную скорость, тогда Вы потратите меньше времени. Когда же Вы будете укладывать волосы, скорость воздушного потока нужно уменьшить, чтобы их не повредить.

В каком режиме режим подачи холодного воздуха будет работать наиболее эффективно?

Направьте поток горячего воздуха на ту прядь волос, которую Вы хотите уложить, а затем переключите прибор на режим подачи холодного воздуха, чтобы охладить волосы. Благодаря резкому перепаду температур прическа продержится дольше.

Как нужно пользоваться концентратором?

Концентратор позволяет направить воздушный поток именно на ту прядь волос, которую Вы хотите обработать. Для этого можно воспользоваться специальной насадкой, которая придаст воздушному потоку нужное направление.

Для чего предназначен диффузор?

Диффузор используется для придания объема волосам.

Для чего нужна функция Respect (щадящий режим) (в зависимости от модели)?

Эта функция автоматически выбирает оптимальное соотношение температуры и потока воздуха, позволяя избежать пересушивания волос.

Для чего нужна функция автоматической остановки (в зависимости от модели)?

Эта функция автоматически выключает фен при отсутствии движений и включает его, когда Вы снова начинаете использовать прибор.

Для чего нужна функция Ionic (ионик) (в зависимости от модели)?

Эта функция нейтрализует статическое электричество и делает волосы более эластичными и вьющимися. Кроме этого, волосы становятся более блестящими, так как на них не задерживается пыль.

Уход за прибором и очистка

Как нужно ухаживать за феном?

Фены не нуждаются в сложном уходе. Вы можете почистить свой прибор, воспользовавшись входящими в его комплект аксессуарами, или протереть его чуть влажной салфеткой для того, чтобы удалить волосы или другие посторонние предметы, застрявшие в задней защитной решетке. Ни в коем случае не обрабатывайте поверхности прибора спиртосодержащими жидкостями и не погружайте его в воду (помните, что перед тем, как чистить прибор, нужно обязательно вынуть из розетки вилку его электрического провода).

Техническая поддержка

Почему фен отключился во время сушки?

Это нормально: предохранитель автоматически отключает устройство во избежание перегрева (например, при попадании волос или других объектов в заднюю защитную решетку). Подождите, пока фен не охладится (20 минут).

Что делать в случае неисправности устройства?

После ознакомления с инструкциями по запуску прибора в руководстве пользователя убедитесь, что электрическая розетка находится в рабочем состоянии, подключив к ней другое устройство. Если прибор не заработал, не пытайтесь разобрать или отремонтировать его. Отнесите прибор в авторизованный центр технического обслуживания.

Что делать, если кабель питания прибора поврежден?

Не пользуйтесь устройством. Во избежание опасности, замените кабель в центре технического обслуживания.

Разное

Чему соответствуют классы I и II?

Приборы класса I должны быть заземлены (они имеют только один слой изоляции). Приборы класса II не должны быть заземлены, потому что они имеют два слоя разной и отдельной изоляции и представляют собой значительный риск, если другие заземленные устройства неисправны.

Как нужно укладывать волосы?

Нажав на кнопку подачи холодного воздуха, Вы сможете придать прическе нужную форму и надежно зафиксировать пряди волос.

Как придать волосам дополнительный объем?

Если Ваш фен имеет такую функцию, воспользуйтесь насадкой-диффузором с подвижными «пальчиками». Она позволит придать волосам объем от корней до кончиков.

Как можно утилизировать этот прибор по окончании срока его службы?

В Вашем приборе содержатся ценные материалы, которые могут быть подвергнуты вторичной переработке. Отнесите его на городской пункт сбора отходов.

Я только что распаковал(-а) свою новую машину, и мне кажется, что не хватает одной из частей. Что делать?

Если вам кажется, что каких-то частей не хватает, позвоните в центр обслуживания покупателей, и мы поможем вам найти приемлемое решение.

Где я могу приобрести аксессуары, расходные материалы или запасные части к моему устройству?

Пожалуйста, перейдите в раздел «Аксессуары» веб-сайта, чтобы легко найти то, что вам нужно для вашего продукта.

Каковы условия гарантии на мой прибор?

Дополнительные сведения содержатся в разделе «Гарантия» этого веб-сайта.

Обзор фена Rowenta CV 5432 | Фены | Обзоры

Вот и пришло время поменять фен – старый скоропостижно сгорел, а в доме две особы женского пола с длинными волосами и острая необходимость что-нибудь купить. Нужен был мощный, лёгкий, дешёвый и с насадкой-концентратором. По всем параметрам подходил Rowenta, тем более что и внешне он сразу приглянулся. Какой он оказался в жизни, чем понравился, что было непривычно и постараемся описать в данном обзоре. Итак, приступим.

Rowenta CV 5432

Внешний вид

Или в 3D

Комплектация

Состав: фен, насадка-концентратор, насадка-диффузор, руководство пользователя + международная гарантия + сертификат соответствия, упаковка. Всё.

Упаковка

Аккуратная коробка с ярким дизайном и всей необходимой для пользователя информацией о приборе. Габариты Д х Г х В (см): 21,3 х 10,3 х 27,3. Вес брутто (кг) — 0,77. Ручек или других приспособлений для удобной транспортировки нет.

Технические характеристики

по данным официального сайта

Габариты фена без насадок: Д х Г х В (см): 18,3 х 8,3 х 25, то есть он стандартных размеров и, соответственно, не предназначен использоваться как дорожный вариант. Прибор на удивление лёгкий — вес нетто — 455 г (с вилкой — 480 г).

Произведён в Поднебесной и как все товары оттуда имеет весьма слабое руководство пользователя, что, впрочем, оправдывается простотой прибора. Посмотреть инструкцию в электронном виде можно здесь

Системы и части

Электрический контур

Работает фен по классической схеме с нагреванием спирали из тугоплавкого металла.

Потребляемая прибором мощность в зависимости от включенного режима приведена в таблице.

Температура, которую создаёт поток воздуха, в конкретной точке будет зависеть от расстояния между нагревательными спиралями и поверхностью, так что плавно регулировать нагрев можно просто отводя фен чуть ближе или дальше от волос, впрочем, такой способ ограничен длиной руки. Тепло начинает идти почти мгновенно — уже через 2-3 секунды достигается установленная температура. Градусы, которых удалось достичь на дистанции в 5 см от сопла, указаны в таблице.

Принудительная подача холодного воздуха — очень удобная функция, которая часто нужна, в том числе и для правильной укладки. Сначала горячим потоком укладываются ранее непослушные пряди, а потом при резком включении холодного и, соответственно, резком перепаде температуры, они как бы закрепляются, что и позволяет причёске продержаться дольше. Кнопка подачи холодного воздуха не фиксируется, то есть при нажатии — работает, а при отпускании опять будет дуть тёплый/горячий.

Длина электрического шнура — 1,8 м (без вилки -1,74 м). Диаметр штырей вилки — 4,8 мм. Производитель настоятельно рекомендует включать прибор через устройство защитного отключения (УЗО) с номинальным дифференциальным рабочим током не выше 30 мА, особенно при просушивании и укладке волос в ванной.

Сетевой провод производитель предлагает обматывать вокруг фена, но так как он постоянно разматывался, то было решено зафиксировать его гибкой стяжкой, благо стоила она копейки. У большинства других производителей для шнура имеется какой-либо фиксатор, чтобы он надёжно держался и не падал. Шарнирного соединения для свободного вращения провода в этом фене нет. Чтобы защитить электрический кабель в месте стыка с корпусом от перегиба и механических повреждений применён оригинальный и очень дешёвый конструкторский ход в виде небольшого пустого пространства.

У прибора имеется петля для хранения на крючке. Она является единственной частью корпуса, изготовленной из резины.

Воздушный контур

Фен имеет две скорости потока воздуха. Максимальная (II) скорость нужна для быстрой сушки волос, а медленная (I) — для аккуратной укладки, чтобы локоны в процессе держали и сохранили свою форму. Пропеллер дует очень сильно, так, что даже на расстоянии пяти метров ощущается поток воздуха. Полезную работу он, конечно, может делать в пределах полуметра, но производимое давление впечатляет. В зависимости от применяемой насадки струя будет либо сконцентрирована в узкий конус (щелевая), либо в широкий поток (диффузор). Шумит прибор, как и обычный фен, на первой скорости — 75 dB(A), на второй — 77 dB(A).

Для защиты от попадания волос на тыльной стороне прибора установлена мелкая сеточка с диаметром отверстий около 1,5 мм. Такое конструктивное исполнение намного надёжней защищает двигатель и лопасти, чем стандартные для обычных фенов концентрические решётки. Какого-либо механизма для снятия сетки не обнаружено, скорее всего производитель посчитал, что волосы не будут попадать внутрь, а если такое и случится, то решать проблему должен квалифицированный ремонтник с набором специализированного инструмента в сервисном центре, а не пользователь с отвёрткой.

Генераторы ионов стали устанавливать во все подряд косметические приборы. Суть их применения в том, что они снимают статический заряд с поверхности волос и кожи, а пыль (какое-то время) не липнет к ним и, соответственно, от этого они меньше загрязняются, дольше блестят и их нужно реже мыть. Определить реальное присутствие генератора можно лишь разобрав прибор. Вместе с тем при производстве ионов паразитным процессом обычно идёт и выработка некоторого количества озона, точнее, это суть одно, а вот уже по слабому запаху последнего можно сказать, что генератор работает. Однако в фене такой сильный поток воздуха, что почувствовать что-то не получилось. Так что придётся верить производителю на слово.

Насадки

В комплекте с феном прилагаются две насадки. Первая — концентратор — позволяет направить воздушный поток именно на ту прядь волос, которую нужно обработать. Его щель имеет внутренний размер (см): 7,7 х 1,2 мм. — такой узкий раскрыв делает мощный поток воздуха ещё сильнее или мощнее. Вторая — диффузор, он используется для придания объема волосам. Его наибольший диаметр 12 см и он имеет 16 шипов (8 внешних + 8 внутренних)

И концентратор и диффузор вместе с пальцами — полностью пластиковые (жёсткие), их посадочный диаметр — 5 см. Снять и одеть насадку можно очень легко, вставив в выступы в пазы и повернув её по часовой стрелке. Возможны два варианта стыковки, отличающиеся друг от друга на 90°.

Сушим волосы

Фен оказался очень лёгким и удобным. Корпус отлично сбалансирован, то есть верхнюю часть не тянет в какую-либо сторону. Размер ручки идеален, по крайней мере, для женской ладони, а форма позволяет всем пальцам её равномерно обхватывать и сжимать. Горячий воздух начинает идти почти мгновенно, холодный ещё быстрее. Ползунки настроек расположены в удобном месте, так что переключать их можно той же рукой, что и держит фен, на случай, если вторая рука занята расчёской или локонами. Особенно понравилось, что регулировка температуры и силы потока осуществляются разными регуляторами, а не одним, как это обычно бывает. По сравнению с прошлым феном (который сгорел) CV 5432 дует намного сильнее, а диапазон регулировки температуры у него намного шире. Волосы благодаря мелкоячеистой решётке внутрь не попадали (по крайней мере, за несколько применений так ни разу и не запахло палёным кератином). Корпус сделан качественно, все детали пригнаны ровно и заподлицо. Провод длинный и его вполне хватает дотянуться от розетки до зеркала. А ещё данная модель визуально привлекательная — чёрно-розовый стиль позволяет его повесить или положить в открытом виде на мебель любого стиля. В общем, фен понравился.

Всё, прибор проверен, его функции соответствуют заявленным, нареканий при использовании нет.

Итого:

+ оптимальная мощность; + лёгкий вес; + стильный вид; + качественная сборка; + отдельная кнопка включения холодного воздуха; + наличие в комплекте 2-х насадок;

— пока не обнаружены.

Вывод: хороший домашний фен для любых типов волос.

Электрический фен. Виды и устройство. Работа и как выбрать. Как отремонтировать фен

Когда фен, принадлежащий вашей невесте, перестает работать, это может обернуться трагедией….

Конечно, можно порадовать любимого покупкой нового, но поверьте, если вы возьметесь отремонтировать старую и добьетесь успеха, то вы не только сэкономите домашний бюджет, но и повысите свой статус хозяин, муж и разнорабочий!

Конечно, у многих ремонт таких устройств не вызовет особых сложностей в силу собственного опыта и знаний, но ведь не все такие мастера это исправляют!)

Теперь на живом примере мы рассмотрим некоторые типичные неисправности этого типа оборудования, а те, кто никогда не сталкивался с подобными работами, увидят, что ничего сверхсложного в этом нет. Конечно в разных устройствах будут отличия, но принцип один.

Первое, на что стоит обратить внимание, это шнур питания, часто провод обрывается либо у основания вилки, либо у самой ручки фена. Причем обрыв провода может визуально показаться исправным, так как сверху он прикрыт довольно толстой изоляцией.

Такая неисправность часто выявляется по тому, что перегибая провод в вышеперечисленных местах, прибор может работать.Но не обольщайтесь, эксплуатировать с таким проводом электроприборы невозможно, провод необходимо заменить.

Для этого придется фен разобрать, однако это понадобится и для устранения других неисправностей. Давайте начнем.

Как разобрать фен

Как правило, все современные фены, однако, как и другие бытовые приборы этого типа, не всегда имеют в наличии и видны крепежные болты, они часто спрятаны за различными заглушками или пластиковыми панелями для отвинчивания.Пациент для этой статьи, старый фен Rowenta, в этом смысле ничем не отличается.

Отломите ручку фена и снимите пластиковую панель.

Тонкой плоской отверткой или, лучше, коротким монтажным ножом, отожмите защелки и снимите крышку. Далее нужно разобрать механизм переключения скоростного режима. Для этого выньте переключатель оси колеса и снимите штангу.

Затем снимаем еще одну накладку и только теперь можно открутить болты крепления.

Кстати, для этого часто требуется хитрая отвертка, например треугольник, звездочка или плоская отвертка с прорезью, в моем случае это самоделка, давно сделанная из старой плоской отвертки, а теперь вы их можно купить.

Теперь, когда два винта откручены, для полной разборки необходимо снять еще одну пластиковую часть корпуса.

Ну что ж, мы дошли до внутренностей.

Теперь вы можете заменить провод и произвести любой другой ремонт.

Что стало причиной неисправности

В моем случае сломалась кнопка выключения отопителя. Вы знаете, для чего эта кнопка? Многие, как оказалось, были не в курсе. Дело в том, что если выключить фен сразу, не используя эту кнопку, то есть риск испортить устройство. Это может произойти из-за того, что вентилятор сразу после выключения останавливается, а спираль еще не остыла, теплу некуда деваться, фен перегревается, так что можно даже корпус расплавить.А эта кнопка позволяет выключить и продуть спираль при работающем вентиляторе, давая ему немного остыть.

Так вышла из строя эта самая кнопка, сломалось крепление одного из контактов, соответственно фен продувал только холодным воздухом. Для ремонта пришлось немного расширить отверстие оторванного контакта и поставить на место, чтобы оплавить пластиком для фиксации. Конечно, перед этим правильно будет почистить пригоревшие контакты.

В целом после этих простых действий (описывать гораздо дольше, чем делать) фен заработал исправно.

Какие еще неисправности вы можете исправить самостоятельно?

Проверить целостность шнура питания, вилки, качество соединений, пайки. Саму кнопку тоже можно разобрать для чистки при необходимости, но делать это нужно аккуратно, чтобы контакты и пружина не выскочили (используется в некоторых кнопках) В случае серьезной неисправности кнопки уже придется быть измененным, это может быть невозможно из-за того, что его просто невозможно найти.

Электродвигатель вентилятора и сама спираль так же мало подлежат ремонту — если они выйдут из строя, потребуется либо профессиональное вмешательство, либо… Да здравствует цех!

Еще одна возможная неисправность, подлежащая устранению — тепловой предохранитель.

Это самовосстанавливающийся предохранитель, который отключает змеевик нагревателя при его перегреве, а после охлаждения возвращается в исходное закрытое положение. Но бывает, что контакты у него со временем сгорают и он перестает нормально работать. Надо восстановить хороший контакт, аккуратно чем-то тонким (пилочка отличная, пока жена не видит) перетасовать между контактами, но не раскрывать их больше толщины пилки. В противном случае тогда придется гнуть контактные пластины для хорошего сжатия.

Иногда складывание просто необходимо. Но будьте осторожны, это не так просто, помните, что все крепится на хрупкой слюдяной основе и прилагая усилия, можно все только ухудшить.

Помните, что при любом ремонте важны аккуратность и аккуратность! Это один из ключей к успеху!

Сегодня популярность самостоятельного ремонта мелкой бытовой техники неуклонно растет. Кроме того, бывают разные ситуации. Например, вам срочно нужно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции.Что делать в этом случае? Сегодня мы постараемся рассказать вам об этом подробнее.

Как разобрать фен Philips?

Иногда после неудачного падения или после другого механического удара это устройство перестает работать. Полная разборка фена станет прекрасным выходом из сложной ситуации. Хотите узнать, как разобрать фен? В этом нет ничего сложного, главное следовать шагам инструкции.

Первым делом нужно разобрать корпус.В большинстве моделей (например, rowenta pro 2300 и braun 3536) он открывается на две идентичные половинки. Для соблюдения правил безопасности перед тем, как откручивать шурупы, обязательно выньте вилку шнура питания из розетки.

Обычно корпус устройства удерживается простыми металлическими винтами. Они могут быть с нестандартными головками в виде плюса, вил или звездочки. Поэтому перед тем, как разбирать фен Philips, вам нужно будет позаботиться о необходимых инструментах.

Открыв устройство, вы обнаружите внутренние механизмы устройства, которые отвечают за его бесперебойное функционирование.Если фен сломался, то в этих деталях будет скрыта причина поломки. Кроме того, некоторые модели имеют дополнительные крепления в виде защелок и скрытых саморезов, спрятанных под декоративными планками.

Хотите узнать, как разобрать фен Philips Salondry Control? Для этого необходимо ознакомиться с его внутренним устройством и внимательно осмотреть все детали. Чаще всего выходят из строя многие устройства из-за шнура питания. Если есть перегоревшие детали или перегибы, необходимо будет перепаять.

Основным внутренним элементом любого фена является вентилятор. Он приводится в действие электродвигателем и всасывает воздух через специальное отверстие с решеткой. В некоторых случаях поломка устройства связана с его загрязнением, поэтому при наличии пыли его следует тщательно очистить.

Воздух проходит через нагревательный элемент — провод, намотанный на термостат. Он должен иметь солидный вид. Если есть обрывы, спиральные детали следует скрутить или спаять. Некоторые модели (например, babyliss pro) также оснащены ограничителем, который не дает устройству засасывать воздух длинными волосами и другими ворсинками.Он также может засориться, если устройство не работает должным образом.

Если при подключении прибора к электросети слышен треск и видны искры, это свидетельствует о поломке двигателя. Решить эту проблему можно заменой медных обмоток и диодного моста. Однако в домашних условиях провести такой ремонт сложно, поэтому в этом случае следует обратиться в мастерскую.

Хотите узнать, как разобрать фен Rowenta Brush activ 1000? В конструкции этого устройства есть несколько нюансов по сравнению с обычным феном.Для того чтобы в случае поломки осмотреть внутренние элементы и механизмы, необходимо выполнить несколько простых действий:

Снимите пластиковый колпачок с передней части прибора, так как он помешает разборке в дальнейшем. Для этого его нужно плавно перемещать влево-вправо до полного отключения от устройства;
При снятии пластикового кольца не рекомендуется использовать отвертки и другие инструменты, так как они могут повредить корпус и оставить на нем видимые царапины;
После этого необходимо снять заднюю насадку-сетку, которая мешает разборке устройства.В этом случае не стоит прилагать много усилий, так как это может привести к его поломке;
Современные модели фенов многих марок (Rovent, Remington, Scarlet и другие) не имеют металлических болтов на корпусе. Крепление двух частей фена осуществляется защелками. Чтобы разделить их, две половинки корпуса следует отвести друг от друга, вращая.

Чтобы вам не приходилось ремонтировать бытовую технику самостоятельно, нужно ли покупать из всего многообразия, представленного на рынке? Перед покупкой нужно обратить внимание на репутацию бренда, так как производством качественной продукции занимаются только известные производители.Остальные критерии выбора — мощность, количество режимов работы, функция подачи холодного воздуха.

19.02.2018

Сегодня популярность самостоятельного ремонта мелкой бытовой техники неуклонно растет. Кроме того, бывают разные ситуации. Например, вам срочно нужно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции. Что делать в этом случае? Сегодня мы постараемся рассказать вам об этом подробнее.

Как разобрать фен Philips?

Иногда после неудачного падения или после другого механического удара это устройство перестает работать.Полная разборка фена станет прекрасным выходом из сложной ситуации. Хотите узнать, как разобрать фен? В этом нет ничего сложного, главное следовать шагам инструкции.

Первым делом нужно разобрать корпус. В большинстве моделей (например, rowenta pro 2300 и braun 3536) он открывается на две идентичные половинки. Для соблюдения правил безопасности перед тем, как откручивать шурупы, обязательно выньте вилку шнура питания из розетки.

Открыв устройство, вы обнаружите внутренние механизмы устройства, которые отвечают за его бесперебойное функционирование. Если фен сломался, то в этих деталях будет скрыта причина поломки.Кроме того, в некоторых моделях есть дополнительные застежки в виде защелок и скрытых саморезов, спрятанных под декоративными планками.

Хотите узнать, как разобрать фен Philips Salondry Control? Для этого необходимо ознакомиться с его внутренним устройством и внимательно осмотреть все детали. Самая частая поломка многих устройств — это поврежденный шнур питания. Если есть перегоревшие детали или перегибы, необходимо будет перепаять.

Основным внутренним элементом любого фена является вентилятор.Он приводится в действие электродвигателем и всасывает воздух через специальное отверстие с решеткой. В некоторых случаях поломка устройства связана с его загрязнением, поэтому при наличии пыли его следует тщательно очистить.

Хотите узнать, как разобрать фен Rowenta Brush activ 1000? В конструкции этого устройства есть несколько нюансов по сравнению с обычным феном. Для того чтобы в случае поломки осмотреть внутренние элементы и механизмы, необходимо выполнить несколько простых действий:

Снимите пластиковый колпачок с передней части прибора, так как он помешает разборке в дальнейшем. Для этого его нужно плавно перемещать влево-вправо до полного отключения от устройства;
При снятии пластикового кольца не рекомендуется использовать отвертки и другие инструменты, так как они могут повредить корпус и оставить на нем видимые царапины;
После этого необходимо снять заднюю насадку-сетку, которая мешает разборке устройства.В этом случае не стоит прилагать много усилий, так как это может привести к его поломке;
Современные модели фенов многих марок (Rovent, Remington, Scarlet и другие) не имеют металлических болтов на корпусе. Крепление двух частей фена осуществляется защелками. Чтобы разделить их, две половинки корпуса следует отвести друг от друга, вращая.

Мы рассказали вам об основных особенностях внутреннего устройства фена, поэтому вопросов о том, как разобрать фен rovent и другие марки, у вас не возникнет. Однако помните, что при самостоятельном ремонте мелкой бытовой техники следует соблюдать правила безопасности и обязательно вынимать шнур питания из розетки.

Основные поломки и их причины
Ремонт фена: правильная диагностика и лечение

С помощью фена можно нагреть старый лак или краску, чтобы удалить их с поверхности.При строительстве его применяют для пайки металла, а также для облегчения работы с пластиковыми трубами … В нагретом состоянии они хорошо поддаются изгибу. Этот инструмент очень прихотлив, и в случае неправильного использования его придется ремонтировать, а это задача не из легких.

Рассмотрим, как отремонтировать строительный фен своими руками. За такой услугой человек всегда может обратиться в специализированные сервисные центры, но это не всегда целесообразно. В некоторых случаях поломки можно диагностировать самостоятельно, соответственно, и произвести ремонт самого строительного фена.Перед этим обязательно ознакомьтесь с устройством устройства. Здесь должна начаться инструкция.

Устройство и его основные принципы

Открыв устройство, можно увидеть небольшой двигатель, нагревательный элемент и вентилятор. Нагретый воздух выходит через сопло. Все очень просто. В основном по структуре не отличается от обычного фена. Единственное отличие — более высокая мощность устройства. Производительность оборудования напрямую зависит от того, сколько литров воздуха оно может пропустить через себя за 1 минуту.Многие представленные сегодня на рынке модели фенов имеют ряд дополнительных функций. К ним относятся:

контроль температуры;
регулировка расхода воздуха;
выбор желаемого режима работы;
многочисленные дополнительные насадки, которые существенно упростят работу с тем или иным материалом;
светодиодный индикатор, определяющий температуру нагрева.

Конечно, это далеко не все возможности, которые может иметь строительный фен.Есть и другие. Всегда следует помнить, что чем их больше, тем сложнее произвести ремонт.

Вернуться к содержанию

Основные поломки и их причины

Поломка такого инструмента может произойти в любой момент его эксплуатации. Особенно неприятно, если это в разгар строительных работ. В большинстве случаев виноват в этом сам человек, который зачастую небрежно относится к электроинструменту. Основными поломками считаются перегиб шнура питания, неисправность кнопки включения инструмента и контроля температуры.Конечно, могут быть и более глобальные сбои.

Например, может быть поврежден двигатель или вентилятор. Нагревательный элемент в этом плане не вечен. Большинство неисправностей можно диагностировать самостоятельно, но есть и такие, которые приходится выявлять долго. В этой ситуации лучше всего обратиться в специализированный сервисный центр.

Если человек уверен в своих силах, то починить фен он сможет самостоятельно.

К самым сложным поломкам относится поломка двигателя или вентилятора.В большинстве случаев их необходимо заменить, и сложно найти нужные запчасти.

На днях моя неотразимая, неповторимая и интимная жена стала жаловаться на то, что у ее любимого фен Remington не работает … Это проявлялось в перебоях в нормальной работе в зависимости от положения шнура питания. То есть, если потянуть за кабель, фен выключится, если прижать к феном, уходит теплый воздух. Я сразу понял, что происходит, и стал отрывать рубашку и махать любимым паяльником — мол, дай разобрать и починить фен прямо здесь и сейчас.

В общем после короткого стона у меня схватились отвертки с ее феном в эпической битве перед первой … пайкой. Сразу скажу — эту инструкцию можно использовать для большинства фенов от Rowenta, Braun, Philips, Bosch и Scarlett … Конечно, все фены разбираются по-разному, но принцип устройства у них одинаковый. Идти.

Разборка фена Remington

Для начала вам нужно удалить заглушки на ручке или по всему корпусу вашего любимого фена.В моем случае это три заглушки на ручке фена. В последнее время стало модным делать корпус фена на защелках или даже соединять две половинки вместе.

Защелки можно побить, но если половинки спаять, то разрезать только по шву, а потом заклеить эпоксидкой, в общем, бесперспективно. Так что покупая фен для любимой, обратите внимание на его дизайн. Заглушки удобно снимать иглой или острым тонким ножом … Будьте готовы к тому, что пластик погнется, и немедленно предупредите об этом жену. Проблему с заусенцами на пластике можно решить по окончании ремонта тем же ножом.

Под заглушками я нашел винты u-отвертки как на фото. В общем, такие шурупы были придуманы против вандалов для уличного оборудования и для защиты техники от любопытных детей. Они называются Security.

Такие саморезы, только побольше и с круглыми отверстиями стоят в лифте у меня дома.Хорошо, что как раз на эти винты у меня была нужная двухбитовая бита. Ладно, лифт, попробуй еще раз застрять между этажами.

Если у вас нет такой отвертки, то вы можете сделать U-образную отвертку из старой шлицевой отвертки , просто сделав в ней надрез ножовкой.

Разобрав ручку фена, видим картинку как на фото — переключатель подачи горячего воздуха (синий), переключатель режима питания фена (красный), скрученные провода 220 В.

Здесь все внимательно осматривают на обрыв любые следы проводов и ожогов, плавящиеся на выключателях.

Если здесь все в порядке, то откручиваем два винта держателя проволоки в самом низу ручки фена. В нужно найти обрыв провода — обычно он находится возле выхода провода из ручки фена.

Такое слабое место сразу видно, если провод согнуть пополам.

Ремонт фена Remington

Для проверки зачищаем оплетку силового кабеля в месте перегиба и видим перегоревшие медные провода.

Смело перережьте провод и подготовьте его к установке.

Как правило, фены довольно часто подвержены различным поломкам, и приходится покупать новый. Устройство, конечно, не самое дорогое — вполне можно приобрести еще один фен, но при этом он довольно простой, и довольно многие смогут восстановить его работоспособность без особых усилий.

Принцип действия

Все фены, независимо от марки и типа корпуса, имеют одинаковый принцип работы — электродвигатель приводит в движение вентилятор, который прогоняет воздух через нагревательные спирали.Как правило, фены имеют переключатель уровня нагрева, обеспечивающий различные тепловые режимы — переключатель переключает последовательное соединение на нужное количество спиралей — чем их меньше в цепи — чем больше протекающий ток — тем больше нагрева. Также фены оснащены термозащитой, которая отключает устройство при превышении допустимой температуры спирали. Если эта защита сработала, обязательно отключите фен от сети, потому что при понижении температуры термостат восстановит электрическую цепь и фен заработает.

Основные неисправности

Устранение неисправности предполагает разборку корпуса. Обычно он скрепляется парой саморезов и защелок на половинках корпуса, которые довольно легко сломать, поэтому действовать нужно осторожно. Хотя со сломанной защелкой особой трагедии не будет — корпус вполне может держаться за саморезы, а можно при сборке нанести точечный клей в нескольких местах, но совсем немного — вдруг придется разобрать его.
Запах гари — довольно часто возникает при работающем фене, так как через воздухозаборник вентилятор засасывает не только воздух, но и волосы, которые затем попадают на горячую спираль и, горя, вызывает неприятный запах.

Возможна и другая причина — недостаточный поток воздуха, проходящего через вентилятор. Это может быть вызвано перекрытием вентиляционных решеток вручную или засорением фильтра, если он предусмотрен в данной модели, — волосами, пухом, пылью и т. Д. Слабый поток также может быть вызван низкой скоростью вращения вентилятора.

Медленное вращение вентилятора — Обычно это вызвано тем, что волосы наматываются на вал двигателя, что не позволяет ему вращаться. Как правило, вентилятор крепится на валу плотно, и снять его для удобства удаления волос не представляется возможным, так как прилагать большие усилия рискованно — хрупкий пластик легко сломается. Поэтому удобно пользоваться пинцетом — постепенно отщипывая свернутые волосы, пока они не будут полностью удалены.

Возникает и обратная ситуация (гораздо реже) — вентилятор не плотно сидит на валу, в результате двигатель работает с нормальной частотой вращения, но вал вращается в корпусе вентилятора.Решение простое — надеть вентилятор на вал с помощью подходящего клея.

Воздух выходит холодным — в этом случае может быть несколько причин:

Плохой контакт в переключателе режимов — Способ устранения зависит от конструкции переключателя. Гибкие эластичные контактные полоски часто используются открытого типа — достаточно их правильно согнуть или очистить места контакта. Если выключатель замкнут — заменить — недорого.
Обрыв проводки — проводник, ведущий к спиралям или переключателю, вполне может оборваться или отвалиться в месте пайки.
Обрыв нагревательного змеевика. Просто так не сломается — скорее всего, это выгорание. Восстановить его можно просто скручиванием, но такое соединение не будет долговечным — плохой контакт будет постепенно провоцировать нагар, что еще больше увеличит сопротивление в этом месте — в результате рано или поздно его придется ремонтировать заново. . Лучше сделать такую же скрутку, но потом прижать медной или латунной трубкой подходящего диаметра (хорошо подойдет тонкая трубка от компрессора холодильника).Паять в этом случае бесполезно — температура нагрева катушки расплавит припой.

— причин может быть много и почти все они легко устраняются — обрыв шнура питания, отсутствие контакта в скользящей контактной паре в месте входа шнура в корпус, разрыв во внутреннем проводка, отсутствие контакта в переключателе и т. д. Худшее, что может случиться — это сгорание двигателя. Если есть что заменить — хорошо (так что не выбрасывайте старые неисправные фены — все-таки запчасти), а нет — то нужен новый фен — шансов отремонтировать двигатель мало.

Конструкция и электрическая схема фена не отличаются особой сложностью и будут не по зубам любому новичку в изучении электротехники.
Итак, откручиваем два винта и половину ручки.
Этот фен перестал удерживать крыльчатку нагнетателя на валу двигателя и был зафиксирован автогерметиком.
Полностью рассмотреть его устройство и возможные поломки.
Фен состоит из двух параллельно включенных цепей (после переключателя).
1. Последовательно проследите прохождение тока по первой цепи от точки подключения цепей «A» до точки «B»:
(точка «A» — рабочий нагревательный элемент «PH» (зеленый) — диодный мост «D1»). -D4 », от которого запитан электродвигатель« M »- точка« B »).
2. Вторая цепь:
(точка «А» — дополнительный нагревательный элемент «DN» (красный) — термовыключатель (термопара) «Т» — микровыключатель «Vmkr» — точка «B»).

Трехпозиционный переключатель выполняет действия в общей цепи в трех положениях:
1.0 — общая цепь разорвана, питание отключено;
3. II — коммутатор подключает схему напрямую к сети;
Рассмотрим схему №1 рабочего обогрева с электродвигателем.
Нагревательный элемент представляет собой проволоку, намотанную спиралью, обладающую высоким сопротивлением току (например, нихром).
Электродвигатель питается постоянным напряжением, полученным с помощью диодного моста, состоящего из четырех диодов.
Выделим два элемента схемы, которые являются потребителями (нагрузками), это спираль и диодный мост (двигатель не рассматриваем, так как это нагрузка моста).
В схеме элементы расположены последовательно (один за другим), это означает, что падение напряжения на каждом из них будет зависеть от его собственного сопротивления, а их сумма будет равна напряжению сети в третьем положении выключатель.
Делаем вывод:
Сопротивление (в зависимости от материала и длины провода) элемента рассчитывается так, чтобы при нормальном нагреве разница между напряжением сети 220В и падением напряжения на этом элементе была равна падению напряжения требуется для работы электродвигателя, т.е.е. для питания диодного моста. Сеть
U — U спираль = U перемычка.
При несоблюдении этого равенства работа невозможна, т.е. если по какой-то причине спираль перегорела, ее необходимо заменить на аналогичную с таким же удельным сопротивлением.
При выходе из строя электродвигателя заменяем его на идентичный.
В диодном мосту
может произойти обрыв или пробой диодов

Строительный или промышленный фен не является обязательным инструментом.домашний мастер, однако, его наличие дает возможность выполнять комплексные работы всей линии. К таким работам относятся снятие лакокрасочного покрытия, разделение двух частей, склеенных герметиком (автомобильные фары), а также нагрев материалов при шумоподавлении автомобиля. При частом и неправильном использовании средство может выйти из строя, поэтому мы подробно выясним, что такое ремонт строительного фена, как найти поломку и устранить ее с минимальными затратами.

Как работает технический фен и что внутри него

Покупая фен, наверняка многих удивит относительно невысокая стоимость этого устройства.Однако дело в том, что конструкция этого инструмента настолько примитивна, что положительно сказывается на его стоимости. Чтобы понять, как работает промышленный фен, давайте сначала выясним все составные элементы эго:

Это основные детали рассматриваемого инструмента. Фен совсем не сложной конструкции, однако даже несмотря на это ломается чаще, чем шуруповерты, дрели и болгарки. Одно из самых слабых мест этого инструмента — нагревательная часть. Чтобы понять, как отремонтировать строительный фен своими руками, давайте сначала разберемся с принципом работы инструмента.

Принцип работы строительного фена и схема его устройства

Если строительный фен сломался, то для того, чтобы отремонтировать его самостоятельно, нужно знать не только конструкцию, но и принцип работы. орудие труда. Разобравшись, для чего предназначен каждый элемент устройства, можно проверить его исправность и устранить поломки. Сразу стоит отметить, что промышленные фены условно можно разделить на два типа:

Бюджетные, имеющие самую простую конструкцию.Отличительная особенность таких инструментов в том, что они имеют невысокую стоимость, и в них нет электронной платы управления.
Дорого — в конструкции таких устройств используются электронные платы, а также полупроводниковые элементы, отвечающие за подачу напряжения на спираль и электродвигатель, а также микроконтроллеры, анализирующие данные. Также есть модели, оснащенные дисплеями и элементами управления, с помощью которых можно более точно регулировать температуру обдува.

Ниже представлена электрическая схема работы фена простейшей конструкции, имеющего две скорости вращения вала двигателя.

Принцип работы строительного фена имеет следующий формат:

При обрыве спирали двигатель фена не включается, а если двигатель выходит из строя, то все напряжение поступает на ТЭН , что приводит к выгоранию нихромовой нити. В большинстве устройств используются защитные элементы, предотвращающие перегрев катушки.

Чем больше переключателей в конструкции устройства, тем выше вероятность выхода из строя любого из них.Часто причиной поломки строительных фенов является их неправильное использование, влекущее за собой выгорание спирали ТЭНа. В первую очередь, необходимо обязательно помнить три основных правила при эксплуатации рассматриваемого устройства:

Самая простая работа фена показана на фото ниже. По принципу этой схемы работают не только бюджетные модели строительных фенов, но и бытовые.

А теперь подробнее рассмотрим ремонт строительного фена своими руками.Причем для этого совсем не обязательно знать основы электротехники и электроники, чтобы найти и устранить неисправность.

Неисправности в конструкции фена, их выявление и устранение

Как отремонтировать фен задаются вопросом многие владельцы этого инструмента, столкнувшись с его неработоспособностью. Чтобы успешно найти причину неисправности и устранить ее, необходимо соблюдать последовательность действий по диагностике поломки инструмента.

Для начала рекомендуется убедиться в наличии напряжения в розетке.Ведь часто бывает, что мощный электроприбор, подключенный к сети, способствует срабатыванию автоматического выключателя … Чтобы иметь возможность управлять устройством, и при этом исключить отключение автоматического выключателя, необходимо снизить нагрузку на линию, отключив мощные электроприборы — бойлер, стиральную машину, вытяжку, электрочайник и т. д.

Общая проверка фена мультиметром

Убедиться, что устройство вышло из строя , рекомендуется сначала проделать следующие манипуляции:

С помощью мультиметра набрать прибор
На мультиметре включить режим проверки целостности диода или измерения сопротивления
Прикоснуться щупами к контактам вилки электроинструмента
Переключите кнопку фена в другое положение

При включении кнопки на приборе показания должны измениться, что свидетельствует о наличии сопротивления.Если показания не меняются, то уместно предположить, что в цепи есть обрыв. Для выяснения причин потребуется разобрать инструмент, открутить крепеж, провести детальную диагностику.

Проверяем исправность сетевого провода

Как убедиться, что шнур питания фена исправен. Визуально сделать это крайне проблематично, так как часто жилы повреждаются внутри утеплителя, а снаружи этого не видно.Такое случается довольно часто, особенно если вы используете китайские фены от малоизвестных производителей.

Причем повреждение сердечника происходит не только из-за механического воздействия, например, прижатия проволоки дверью, но и при длительной работе инструмента на максимальной мощности. Бывает примерно так — сердечник нагревается, выгорает, в результате чего медный материал становится хрупким и легко ломается. Диагностировать такую поломку можно с помощью мультиметра:

Если мультиметр пищит, значит сетевой кабель исправен, в ремонте и замене не нуждается.Если устройство не издает звуковой сигнал при прикосновении к одному из контактов, то это свидетельствует о повреждении жилы сетевого провода. В этом случае рекомендуется заменить провод, так как найти место его повреждения практически невозможно. Если есть цель найти место повреждения жилы сетевого провода, то это поможет.

Есть еще один случай, когда прибор издает сигнал, когда щуп касается обоих контактов клеммной колодки. Это указывает на то, что жилы проводов закорочены, и кабель также необходимо заменить.

Это интересно! Неисправность сетевого кабеля может проявиться в случае использования прибора, когда во время работы он саморазъединяется. Такое самоотключение свидетельствует о слабом контакте в проводе, поэтому прибор может показывать положительный результат при измерениях, но прибор работает с перебоями. Замена сетевого провода поможет устранить неисправность.

Проверка переключателя или кнопки

Далее необходимо убедиться, что кнопка фена работает.Часто на переключателе образуются оксиды и нагар, которые не позволяют контактам замыкаться для протекания электрического тока … Чтобы убедиться, что кнопка фена работает, также нужно использовать мультиметр. Для этого в коммутируемом режиме устройства прикоснитесь к кнопочным клеммам зондами. В выключенном состоянии прибор не должен «пищать», а при включении первого или второго режима мультиметр издает звуковой сигнал.

Этот сигнал является признаком того, что причина, по которой фен не включается, — неисправность других частей инструмента.Если манипуляции по проверке кнопки приводят к выводу, что она неисправна, то следует ее разобрать и почистить контакты. На некоторых моделях фенов переключатели неразборного типа, поэтому их просто нужно заменить.

Это интересно! Часто у многих возникают подозрения в неисправности конденсатора сглаживания сетевых шумов. Этот конденсатор желтого цвета, подключенный к кнопке, фильтрует сетевые помехи, предотвращая при этом выход из строя электроники фена, а также двигателя и спирали.Если конденсатор неисправен, то это никак не отразится на работе фена, однако его поломка впоследствии может стать причиной выхода из строя выпрямительных диодов, микроконтроллера, тиристора, резисторов и других элементов микросхемы. Пробой конденсатора несложно определить визуально, если он надут, значит неисправен.

Как проверить исправность коллекторного мотора фена

Если есть подозрение, что двигатель неисправен, то проверить его можно двумя способами:

Звонок мультиметром
Подключиться к источник постоянного напряжения соответствующей величины.При этом учтите, что плату с диодным мостом необходимо отключить. Чтобы не отключать его, вы можете подключить его к источнику переменного напряжения соответствующего значения, на которое рассчитан двигатель

Для проверки электродвигателя мультиметром необходимо подключить щупы к выходным контактам прибора. Наличие сопротивления говорит о том, что обмотка устройства не повреждена. Чтобы убедиться, что эта деталь находится в хорошем рабочем состоянии, вы можете подать на нее напряжение 12-18 В.Обычно напряжение питания двигателя фена указывается на корпусе, поэтому учитывайте это значение, чтобы не «спалить» обмотку ротора.

Ремонт спирали строительного фена и определение неисправности ТЭНа

От опытных специалистов можно услышать такой совет, что если на промышленном фене перегорит спираль, то проще купить новый инструмент. Зачем покупать новый фен, если можно отремонтировать или заменить спираль фена.

Однако, прежде чем разбираться, как отремонтировать спираль фена, рассмотрим особенности диагностики ее неисправности. Принцип диагностики спирали фена следующий:

Сначала нужно снять ТЭН с металлической колбы
Далее следует осмотреть подключение проводов к контактам катушки ТЭНа. Очень часто причиной неисправности фена является банальное отключение одного из проводов или окисление контактов.
Включите мультиметр в режиме измерения сопротивления, и подключите спираль к контактам.В фене используется одна или несколько спиралей, что зависит от рисунка и количества скоростей инструмента.
Спирали должны иметь сопротивление, и если прибор показывает нулевое значение, то целостность нихромовой нити нарушается. Со временем из-за воздействия высоких температур никель-хромовая нить теряет свои свойства и становится хрупкой, поэтому выходит из строя

Если диагностика показывает, что спирали исправны и имеют сопротивление, а фен не работает, то поломка скрыта непосредственно в тепловом предохранителе — термопаре.Это элемент, предохраняющий катушку от перегрева, однако под воздействием высоких температур термопара тоже может выйти из строя. Принцип его работы заключается в том, что при повышении температуры изменяется сопротивление в цепи. Проверить исправность термопары можно мультиметром, измерив сопротивление. Если элемент исправен, то прибор покажет значение сопротивления, а если он вышел из строя, то сопротивление будет нулевым.

Теперь рассмотрим ситуацию, когда вышла из строя спираль фена.Что делать, если катушка сломалась, и как ее отремонтировать? Для ремонта нихромовой спирали строительного фена потребуется использовать небольшие соединительные элементы, то есть болт с гайкой. Именно с помощью этих деталей можно соединить нихромовую спираль фена. Пайка катушки не поможет, так как никель-хромовый материал не припаяется. Чтобы отремонтировать спираль фена, сначала нужно найти место разрыва, а затем выполнить следующие действия:

Оцените состояние спирали.Если у него не только обрыв, но и повреждение в разных местах, то рекомендуется заменить.
Обрыв устраняется соединением двух частей спирали с помощью небольших болтов и гаек для этого. Соединяемые участки должны быть прочными
Соединение спирали с резьбовыми соединителями увеличивает сопротивление, поэтому обратите внимание, что температура нагрева инструмента будет снижена

Как видите, отремонтировать спираль строительного фена совсем не сложно.Если ТЭН не подлежит ремонту, то его можно заменить. Для этого вам потребуется купить новую катушку соответствующей длины и заменить ее. Помимо замены змеевика, вы также можете купить новый нагревательный элемент в сборе для вашей марки и модели фена. Однако не для всех моделей фенов найти новые ТЭНы. Наиболее популярные производители рассматриваемого инструмента:

Интерскол
Bison
Makita
Hitachi
Storm

Не рекомендуется покупать самый дешевый вариант фена, но если инструмент нужен только для разового использования, то нет смысла переплачивать за фирменное устройство, которое стоит в 2-3 раза дороже.Отремонтировать строительные фены достаточно просто, если правильно подойти к этому вопросу. Для этого нужно соблюдать четкую последовательность действий, чтобы выявить поломку, и устранить ее максимально быстро и легко.

Если сгорела плата строительного фена, как ее отремонтировать

Сбои электроники не редкость. На бюджетных вариантах построения фенов используется всего одна плата — выпрямительный диодный мост. Проверить исправность диодов можно с помощью мультиметра, и если один из диодов перегорел, двигатель не запустится.Выявив неисправный диод, его следует заменить с помощью паяльника.

Если в строительном фене используется инверторная плата, то любой элемент электроники может выйти из строя. Чтобы понять, какой элемент вышел из строя на плате, нужно произвести визуальный осмотр. Обычно обгоревшие элементы внешне проявляются признаками почернения. Для ремонта платы фена вам потребуются минимальные знания в области электроники, а также уметь пользоваться паяльником.С помощью мультиметра можно проверить исправность всех элементов на плате и заменить вышедшие из строя.

Это интересно! Если керамическая деталь повреждена, то рекомендуется купить новый ТЭН, который может стоить практически столько же, сколько и сам инструмент. Поэтому при невозможности произвести ремонт своими руками стоит взвесить стоимость запчастей и нового фена, на основании чего вы сделаете правильное решение.

Выводы по ремонту строительного фена

Столкнувшись с неисправностью фена, важно обратить внимание на начальные признаки поломки.Ведь эти поломки проявляются по-разному:

Фен не включается
Работает только один из двух и более режимов
Включается, но выключается во время работы
Вентилятор работает, но фен не греется
Не работает вентилятор — в этом случае срабатывает защита, исключающая перегрев спиралей и нарушение их целостности

Подробное пошаговое описание Как проводится ремонт строительного фена своими силами, рассказывается в материале.Видеоинструкция, представленная ниже, поможет найти поломку, и устранить ее самостоятельно. Стоит помнить, что срок службы промышленного фена зависит, прежде всего, от его правильного использования и хранения. Если прибор хранится в гараже, то перед его использованием спирали рекомендуется продуть компрессором. Иногда несоблюдение простейших правил эксплуатации электроинструмента приводит к тому, что они выходят из строя намного раньше и быстрее, чем предполагалось.

Внешний вид абсолютно любой девушки определяется ее прической.Незаменимый помощник при укладке — это обычный фен. Сегодня существует множество разных моделей, у которых разные принципы работы. В салонах красоты используются профессиональные фены, дома можно пользоваться обычным феном, а если вы куда-то собираетесь, для этого подойдет фен компактных размеров.

А что делать, если фен не включается или полностью сломался?

Разборка фена — довольно простая процедура. Большинство поломок — механические и заметить их несложно.Рассмотрим, как отремонтировать фен, на примере таких моделей, как Rowenta, Philips, Ionic, Remington и других.

Как разобрать и отремонтировать фен на примере различных моделей

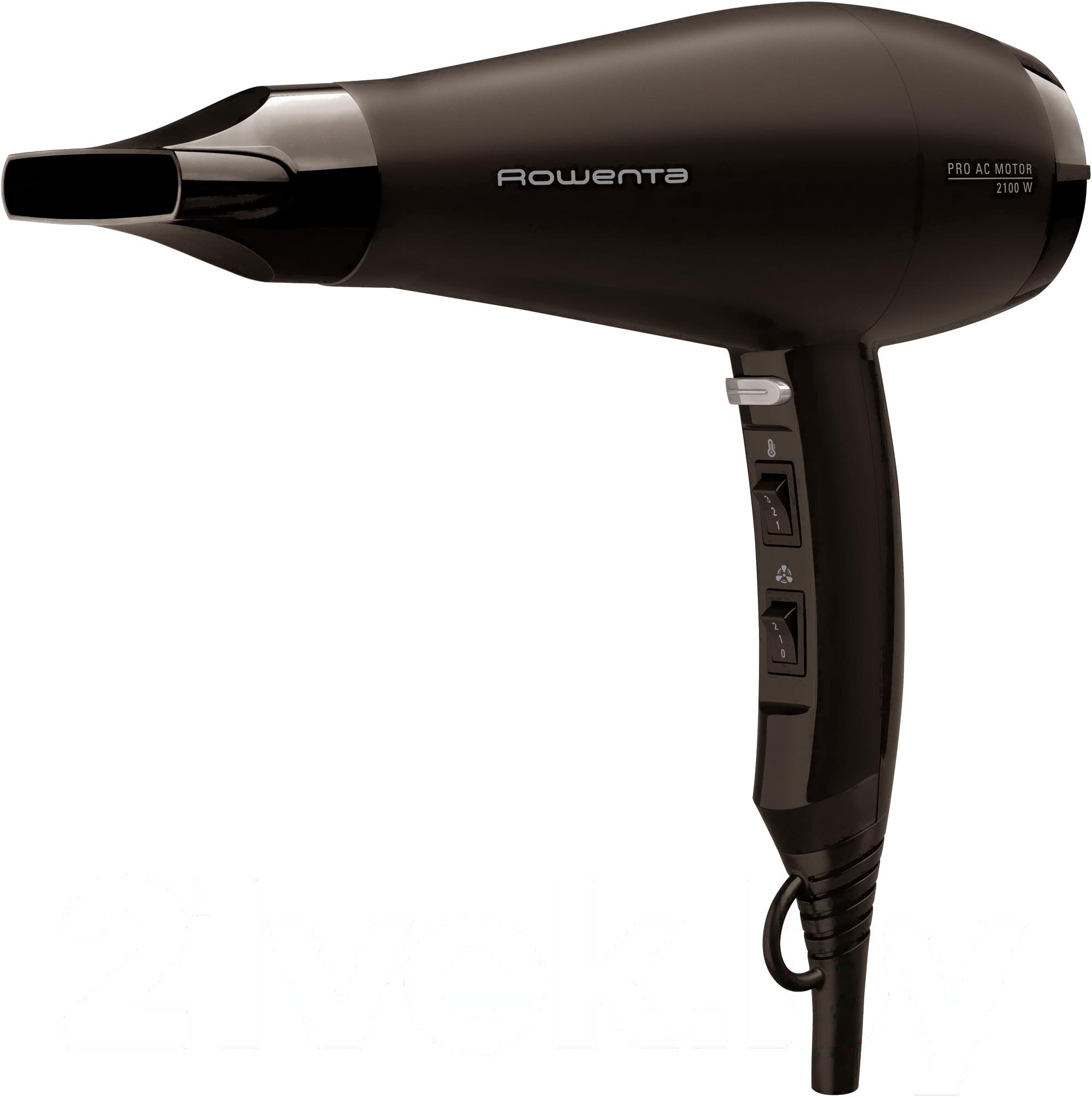

Любой фен Roventa имеет основные составляющие в конструкции. Без них он не будет выполнять свои функции. В дизайн входят узлы и детали, которые помогают сушить волосы абсолютно любой длины. А модели со значком ION позволяют осуществить лучшую укладку волос.

Хотя каждая модель имеет свои переключатели, внешний вид, однако, они работают одинаково независимо от этого. По мнению специалистов, самая сложная часть устройства — тиристор, поэтому вы без проблем сможете произвести ремонт самостоятельно.

Алгоритм разборки

Ремонт нужно начинать с обыкновенного осмотра устройства, то есть диагностики. Алгоритм:

Все начинается с розетки. Посмотрите, не обгорели ли контакты или они не болтаются.Если вы заметили какие-либо неисправности, то необходимо провести зачистку или подтяжку. Убедитесь, что вилка входит в зацепление с некоторым усилием.
Далее идет провод питания. Диагностику необходимо проводить в том месте, где он входит в ручку устройства. Здесь вы можете найти блок контактов. Отсюда до самой вилки следует провести осмотр на предмет повреждений изоляции или перегибов.
Чаще всего разборка данного устройства начинается с разборки корпуса. Конструкция корпуса состоит из двух половинок, которые соединяются винтами, а перед насадкой — защелками специальной конструкции.Разборку нужно проводить осторожно, так как эти защелки могут сломаться. Также есть винты, которые скрыты наклейками, пластиковые вставки и съемные крышки.

Важно! Практически все модели Rovent имеют одинаковый внешний вид, разбираются так же, как и стандартный фен. Однако фен разбирается немного иначе в силу некоторых конструктивных особенностей.

Поэтому обязательно прочтите инструкцию перед разборкой.

Вентилятор. Перед этим элементом находится защитная решетка и фильтр, препятствующие попаданию волос в фен. Очень часто защитная решетка забивается волосами, поэтому ее необходимо очистить. Чистка проводится маленькой щеточкой.
Электродвигатель. Если этот элемент не будет работать должным образом, то весь аппарат окажется в утиль. Причинами некорректной работы электродвигателя могут быть: обрыв обмотки или перегорание диодного моста.После демонтажа смазать трущиеся детали электродвигателя. Также важно подтянуть проблемные места, это можно сделать вручную.
Спираль. В наличии практически всех моделей есть несколько спиралей, помогающих осуществлять работу различных режимов нагрева воздуха. Их можно восстановить пайкой. Дефекты можно заметить сразу и без проблем. В некоторых случаях возможна замена спиралей деталями из нихромовой нити. У них также есть схожие характеристики.
Микросхемы. Есть типы неисправностей. Например, основа из гетинакса может треснуть. В этом случае происходит обрыв оловянной дорожки. Поврежденные участки можно залудить, а затем покрыть припоем. Еще одна проблема — вздутие конденсатора. Вам просто нужно установить новые конденсаторы. Также существует вероятность выхода из строя резисторов. Они темнеют. Важно просто заменить их.

Внимание! Для ремонта фена важно уметь пользоваться паяльником.Если у вас нет таких навыков, то лучше обратиться к специалистам, которые без проблем отремонтируют фен. Если вы все же решили, ознакомьтесь с нашей статьей.

Ремонт устройств от Rowenta, Philips, Ionic, Remington, Dewal и других имеет свои сложности, особенно для тех, кто в этом не просвещен. Поскольку у них есть регуляторы плавного действия, спирали изготовлены из специально разработанных сплавов. Если вам нужно их соединить, то надежно у вас вряд ли получится.

Перед разборкой данного агрегата необходимо найти электрическую схему устройства. Если найти инструкцию не удалось, то можно проконсультироваться со специалистом. Помните простую истину — любое устройство разобрать несложно, гораздо сложнее собрать все заново.

Обсуждение проблемы

Для разборки и ремонта фена необходимо использовать крестовую отвертку, канцелярский нож и паяльник напрямую.

Допустим, при сушке, но если потянуть за шнур, начинает работать на периоды.Следовательно, проблема в том, что обрыв провода. Нам нужно определить место обрыва провода. Отверткой Phillips откручиваем винты, то есть разбираем корпус.

Далее нужно достать плату и распаять провода.

Сборка аппарата производится в обратной последовательности. Процедуру необходимо выполнять с особой осторожностью. Обязательно отключите фен от сети перед использованием. Этот алгоритм поможет вам достичь поставленной цели.

Схема подключения промышленного фена на 5 концов. Схема подключения термовоздушного паяльного пистолета

Хотя бы раз в жизни каждая женщина сталкивалась с проблемой поломки фена в самый неподходящий момент. если готово забрать другое рабочее устройство. Но зачастую такой возможности нет, и нам нужно срочно решать проблему. Можно обратиться в сервисный центр, а можно попробовать устранить поломку дома. Чтобы отремонтировать фен своими руками, нужно понимать принцип работы этого устройства.

рано или поздно фен ломается

Типовой проект

Разные производители предлагают множество моделей, отличающихся друг от друга формой, цветом и дополнительными функциями. При этом одно остается неизменным. Какой бы фен вы ни купили, принцип конструкции у них практически одинаковый, поэтому при ремонте нужно обращать внимание на одни и те же проблемы.

Во-первых, давайте изучим, как работает фен. Основные детали внутренней части фена:

двигатель,

вентилятор,

нагревательный элемент,

Сушить волосы феном не полезно, но быстро

При этом электрическая схема достаточно простая, и ничего сложнее тиристора в ней нет. Ящик фена пластиковый или металлический, но оба крепятся болтами разного типа.

Поэтому, прежде чем приступить к ремонту, подготовьте необходимый инструмент. Часто в доме нет подходящей отвертки или биты, чтобы открутить болт. Кроме болтов на корпусе могут быть специальные защелки.Соблюдайте осторожность — застежки легко сломаются. Не тяните слишком сильно, не зная, правильно ли вы делаете открытие. Иногда важные элементы скрываются наклейкой.

Осмотр и ремонт фена своими руками

Перед тем, как начать осмотр устройства, необходимо отключить фен от сети. При работе с любым электроприбором необходимо неукоснительно соблюдать все правила безопасности. Теперь мы рассчитываем на читателя, который не получил технического образования, а просто столкнулся с проблемой и хочет решить ее без лишних затрат и потери времени.Перед тем как приступить к осмотру самого фена, проверьте исправность розетки, подключив какой-нибудь другой прибор или настольную лампу. Если все в порядке, а розетка исправна, переходите к феном.

Шнур мусорный и профессиональный фен Philips

Это первое, на что мы обращаем внимание, и сначала проверяем его целостность. Часто причиной поломки становятся острые зубы питомца. Осматриваем как сам шнур, так и вилку. Если снаружи проблем не видно, разбираем фен и заглядываем внутрь.

Контакты или пайка могут расшататься и отойти. Действуем так, как находим проблему: скручиваем или паяем, соединяем оборванные концы провода и обматываем изолентой. Лучше всего заменить шнур. Вы можете использовать весь шнур от другого устройства.

Берегите шнур, он часто перекручивается

Выключатели

Проблема может скрываться в поломке переключателя. В этом случае допускается замыкание цепи без использования тумблера до тех пор, пока не будет найдена подходящая замена.

В этом случае фен заработает, как только вы вставите вилку в розетку. Более того, открыв корпус, внимательно осмотрите внутреннюю часть на предмет нагара или расплавов. Обугленные детали необходимо заменить, а нагар удалить ластиком, а затем стереть спиртом.

Вентилятор накрывается не только на Daewoo di 6805s

Часто у женщин, особенно длинноволосых, лопасти вентилятора забиваются элементами волос, и фен перестает работать.Для ремонта нужно тщательно очистить лопасти вентилятора, фильтры, ось мотора. Делать это можно как руками, так и кистью.

Спираль оборвалась? Руководство по ремонту

При частом перегреве прибора поломка спирали может стать проблемой поломки. Чаще всего просто выгорает. При внимательном рассмотрении сразу видно, в чем причина. Обнаружив разрыв спирали, можно произвести замену, купив аналогичный вариант.Допускается также ремонт спирали. Это можно сделать:

скручивая концы вместе,

пайка разорванного места,

соедините спираль с медной проволокой или трубкой.

Стоит отметить, что замена керамического элемента — обычно дорогостоящая процедура, поэтому, если вы не уверены в правильности своих действий, отнесите новый элемент и фен к мастеру.

Приспособления для укладки волос выходят из строя

Это самый сложный вариант в данном случае, так как для ремонта двигателя требуются определенные знания и навыки.Осмотрев мотор, можно сделать вывод: в нем причина поломки или нет.

Если при включении фена вы заметили сильный треск или искру, то виноват мотор. Осмотрев корпус, обмотку и щетки, отнесите двигатель в мастерскую или найдите новый и замените его. После замены рекомендуем смазать детали, чтобы движения были плавными, без трения.

Микросхемы

Если проблема не в вышеперечисленных частях устройства, то она может быть скрыта в микросхеме.Здесь возможно несколько вариантов поломки:

трещина в гетинаксе и разрыв дорожки: припаиваем этот участок;

повреждение конденсатора: вздутые детали сняты и заменены новыми;

сгоревший резистор: потемневшие элементы также заменяются новыми.

Регулятор отопления

Эта деталь защищает фен от перегрева. Сломавшись, вообще не дает фену включиться. В этом случае можно либо заменить сломанную деталь, либо снять регулятор с цепи и замкнуть цепь.Подключив фен, вы увидите, помогли ли действия или проблема в другом месте.

Сейчас в моде навороченные модели, но и поломок у них побольше

Несмотря на то, что мы рассмотрели практически все возможные поломки, бывают случаи, когда все вышеперечисленное проверено, но фен все равно не работает. В таких случаях лучше обратиться к мастеру. К тому же фены, используемые парикмахерами, то есть профессиональной линии, имеют сложную конструкцию, и ремонтировать такие модели намного сложнее.Простые и недорогие варианты могут быть одноразовыми и неремонтопригодными.

ПОСМОТРЕТЬ ВИДЕО ИНСТРУКЦИИ

Тем не менее, надеемся, что советы помогут вам справиться с проблемой и такая проблема, как сломанный фен, не испортит вам настроение.

В современном ритме жизни важно уметь быстро уложить волосы и сделать красивую прическу. Для этого предназначен бытовой электрический фен, который необходимо правильно выбрать, чтобы сохранить здоровье, красоту и силу своих волос.Этот прибор сушит наши волосы более 75 лет, его первая модель появилась в 40-х годах прошлого века.

Для того, чтобы данное устройство отвечало всем необходимым требованиям и работало долгое время, при покупке следует обратить внимание на его технические параметры, а также особенности конструкции.

Устройство и принцип работы

Сегодня бытовой фен есть в каждом доме, особенно если в доме есть женщина. Но внутреннее устройство этого устройства, и по какому принципу оно работает, знакомо далеко не всем.Поэтому не лишним будет рассмотреть этот вопрос более подробно.

Устройство фена довольно простое. Корпус из прочного пластика содержит вентилятор, электродвигатель и нагревательный элемент.

Принцип работы также не вызывает затруднений в понимании: поток воздуха поступает с тыльной стороны корпуса под действием вентилятора, затем, проходя через ТЭН, воздух нагревается и выходит из фена через узкая насадка.

Для сушки длинных волос на насадку надеваются специальные насадки, например, круглая щетка или расческа. Есть и другие насадки в виде больших и маленьких гребешков различной конструкции. В конце фена, куда поступает воздух, установлена решетка для защиты от попадания длинных волос и различных предметов внутрь тела.

Различные модификации фенов могут дополнительно иметь на ручке регуляторы, предназначенные для регулировки скорости и температуры воздуха.Типовые схемы бытовых фенов практически не отличаются, за исключением некоторых особенностей.

На рисунке показаны основные элементы фена:

Вентилятор состоит из коллекторного миниатюрного электродвигателя, который может работать от напряжения 12-18 вольт.

На валу этого мотора установлен пластиковый пропеллер, форма которого может отличаться в зависимости от марки и производителя.

Нагревательный элемент состоит из термостойкой основы, на которую намотана нихромовая спираль.Таких спиралей может быть несколько, в зависимости от количества режимов работы.

Во время работы фена спираль должна непрерывно обдуваться воздухом и нагреваться. Если выходит из строя вентилятор, а спираль продолжает нагреваться, то должна сработать защита от перегрева в виде теплового реле. В настоящее время такой защитой оснащены все современные модели, в отличие от старых версий.

защита от перегрева

Основная задача электрического фена — сушить и укладывать волосы, если рассматривать бытовую модель.Температура воздуха иногда достигает 60 градусов. Для защиты внутренних элементов фена от повреждений из-за высоких температур конструкция основных моделей оснащена специальной защитой.

Такая защита включает в себя два основных элемента:

Термостат — это замкнутые контакты, которые закреплены на биметаллической пластине из двух разных металлов с разным температурным расширением. Когда температура достигает критического значения, биметаллическая пластина изгибается, что размыкает контакты для подачи электроэнергии на нагревательный элемент и электродвигатель.В результате фен отключается.

Термопредохранитель … Этот элемент является второй ступенью защиты от перегрева. Если термостат неисправен, и он не работает при перегреве, плавкий элемент термопредохранителя оплавится и также обесточит электрический фен. Его недостаток — одноразовое использование, то есть после эксплуатации предохранитель придется заменить на новый.

Типы электрических фенов

Торговая сеть предлагает большой выбор бытовых и технических фенов различного назначения, технических параметров и исполнения.Чтобы не растеряться при выборе и иметь возможность правильно оценить все достоинства того или иного товара, следует заранее ознакомиться со всеми особенностями и типами моделей.

Фены делятся на:

Бытовые … Эти фены для повседневного использования также используются для укладки волос в домашних условиях.

Дорожные фены Отличаются компактным корпусом, служат только для сушки волос, подходят людям, часто бывающим в дороге и в командировках.Компактное устройство удобно носить с собой в тренажерный зал, так как оно может иметь складную конструкцию и легко помещается в спортивную сумку.

Профессиональные модели оборудованы салонами красоты и парикмахерскими, в которых они используются для создания причесок и сушки волос. Профессиональные фены обладают повышенной мощностью и несколькими режимами работы. Такие приспособления не подходят для домашнего использования, при постоянном использовании могут сушить волосы.

Технический Электрический фен чаще всего используется в строительстве, его обычно называют промышленным термофеном или термофеном.

Обладает широким набором функций. Сфера его использования настолько широка, что трудно переоценить его значение при производстве строительных работ. Этот инструмент применяется для работ, требующих локального обогрева, например:
— сушка труднодоступных мест;
— прогрев двигателя автомобиля зимой;
— сушка клея;
— удаление старой краски с поверхности;
— дровяное сжигание;
— сварка напольного покрытия;
— смягчение линолеума, пластика;
— склейка синтетических пленок, пластмассовых изделий, труб.
Иногда строительный электрический фен заменяет паяльную лампу. При этом его преимуществами являются отсутствие открытого огня, горючих материалов, есть возможность регулировать мощность и температуру воздуха.

По способу укладки волос фены бывают следующих типов:

Концентраторы оснащены плоской насадкой, создающей направленный воздушный поток для точной укладки волос. Правильно подобранный концентратор позволяет бережно ухаживать за волосами, быстро удаляя влагу, не повреждая их.Используя круглую кисть в сочетании с концентратором, можно делать разные укладки. Вы должны знать, что слишком узкая насадка создает поток воздуха, который может высушить волосы при частом использовании. Очень широкая насадка затрудняет укладку. Нормальным считается сопло толщиной около 10 мм и шириной 9 см мощностью до 2 киловатт.

Диффузоры используются для увеличения объема прически, обладают повышенной эффективностью для бережного и быстрого высыхания.Устройство диффузора заключается в следующем: к насадке фена крепится широкая насадка со специальными «пальцами», которые могут быть подвижными или жестко закрепленными. Этот электрический фен предназначен для уменьшения воздушного потока, создания дополнительного объема и гладких локонов в вьющихся волосах. При покупке диффузора важную роль играет длина пальцев. Длинные используются для увеличения объема прически, а короткие — для быстрой сушки корней волос. Подвижные «пальцы» обычно используются для массажа головы.

Стайлеры хороши для выполнения различных укладок, вы можете самостоятельно сделать красивую прическу, не посещая салон красоты. Обычно такие фены имеют небольшую мощность.

Если рассматривать все насадки для укладки, то их очень много, например:
— Круглая насадка-щетка для длинных волос.
— Круглая кисть для объема.
— Кисточка полукруглая для придания объема корням и выпрямления прядей.
— Расческа для создания объема и выпрямления волос, создания различных укладок.
— Вращающаяся щетка для завивки и расчесывания прядей, придания им объема.

Как выбрать электрический фен

Правильный выбор этого домашнего помощника позволит вам создать красивые прически, ухаживать за волосами и создать неповторимый стиль.

Для начала нужно определиться с целью, для которой вы хотите приобрести фен. Если он нужен вам для сушки волос, то нужно выбирать надежную конструкцию с наименьшим количеством функций.Если вам нужен фен для использования в поездках и путешествиях, то лучше приобрести специализированную дорожную модель. А если вы часто любите создавать красивые прически в домашних условиях, то вам понадобится устройство с большим списком насадок, повышенной мощностью и настройками для разных температурных режимов.

Форма

При выборе следует обратить внимание на форму фена. Есть и обычный электрический фен, и в виде щетки.У обычной модели ручка наклонена к корпусу. Это не всегда удобно для домашнего использования, и к этому нужно привыкать.

Фен больше подойдет тем, кто осваивает укладку волос в домашних условиях. По весу такая модель легче, что позволяет руке не так быстро уставать. Корпус имеет форму цилиндра, позволяет подавать воздушную струю в разные стороны, используется для укладки волос с использованием различных насадок.

Power

Многие консультанты в магазинах, помогая выбрать электрический фен, советуют смотреть только на мощность, и говорят, что чем больше этот параметр, тем лучше прибор.Но это ошибочный подход, говорящий о некомпетентности консультанта. От мощности зависит только температура выходящего воздуха и скорость сушки волос.

Есть модели мощностью от 0,2 до 2 киловатт, при этом увеличение мощности не всегда влияет на цену устройства. Не стоит покупать самые мощные фены, если вам важна не скорость сушки волос, а только тип прически. При использовании очень мощного фена на голове будет полный беспорядок, и вы не успеете заняться укладкой.

Температура и режимы

Количество скоростей и уровней температуры также важно при выборе электрического фена. Используя несколько режимов, вы можете регулировать необходимое давление воздуха и изменять температуру в заданных пределах. Чем больше режимов имеет электрический фен, тем больше комбинаций настроек вы сможете создать для укладки и сушки волос, а также для творчества в парикмахерском искусстве.

Дополнительные элементы

Фрикционные насадки снижают воздействие вибрации фена на руку, предотвращают падение устройства со стола.Такими насадками обычно оснащаются профессиональные модели.
Фильтр предотвращает попадание мусора в двигатель.
Щетка для очистки фильтра от мусора.
Датчик влажности — это полезный элемент, который помогает вам выбрать желаемый режим сушки, определяя содержание влаги в ваших волосах.

Любой фен для волос состоит из двигателя, вентилятора, нагревательных элементов и электрической цепи, которая заставляет эти элементы работать согласованно.

В зависимости от количества режимов и фирмы производителя элементная база, внешний вид и состав переключателей могут быть разными.Но ничего сложнее тиристора внутри не будет. Поэтому отремонтировать фены своими руками вполне возможно.

Кратко о конструкции

Корпус удерживается винтами. Их головы могут быть — и часто имеют — нестандартный дизайн. Это плюсик, звездочка, вилы.

Поэтому в первую очередь перед ремонтом фена следует позаботиться об инструменте, способном справиться с такой задачей.

Иногда створки корпуса дополнительно крепятся друг к другу специальными защелками.

Это отдельная проблема: опытные мастера часто ломают пластик, отчаявшись справиться с этим цивилизованными методами.

Особых ухищрений нет, зато есть скрытые винты, спрятанные под наклейками, пластиковые вставки, съемные колпачки регуляторов. (См. Также: Ремонт машинки для стрижки волос своими руками)

Электродвигатель фена работает от постоянного тока 12, 24 или 36 В. Для выпрямления сетевого напряжения часто используется диодный мост, а в дешевых моделях — одиночный диод.

Фильтрация гармоник мощности осуществляется конденсатором, подключенным параллельно обмоткам двигателя или включенным в более сложный фильтр.Индукторы в фенах используются редко из-за их большой массы.

Поэтому знания принципов сглаживания пульсаций RC-цепочками вполне достаточно, чтобы справиться с построением принципиальной схемы ремонтируемого фена.

Иногда одну из спиралей (индуктивность) используют как фильтрующий элемент. Выключатель фена, как правило, одновременно замыкает цепь, по которой будут запитаны спирали, и запускает мотор.

Дальнейшая схема ремонта зависит от сложности:

регулируется только скорость вращения или только температура;
можно выбрать обогрев и расход воздуха отдельно.

В большинстве моделей фенов одновременно есть защита от включения нагревателей при неработающем моторе.

Осталось добавить к этому опционально доступный термостат в виде специального сопротивления или другого чувствительного элемента, и можно начинать говорить о том, какие поломки происходят у этих верных помощников прекрасной половины человечества.

Типовая процедура проверки

Если устройство не подает признаков жизни или работает нестабильно, осмотр начинается с цепи питания.Ремонт фенов Rowenta схематично описан ниже.

Внимание! Все описанные виды работ требуют навыков обращения с электроприборами.

Мы не несем ответственности за ущерб здоровью или имуществу, возникший в результате попыток следовать этим рекомендациям по ремонту фенов. (См. Также: Ремонт радио своими руками)

Шнур

Проверка шнура питания начинается с розетки. Именно там кроются некоторые неисправности: нет напряжения — не работает фен.Если в розетке присутствует напряжение, осмотр шнура начинается с того места, где он входит в корпус, и следует по направлению к вилке.

Все работы производятся на обесточенном устройстве.

Осуществляется визуальный поиск перегибов и любых образований неправильной формы — горелок, повреждений изоляции, перегибов. Затем разбирается корпус фена.

Вариантов электрического сопротивления провода внутри может быть несколько:

Пара разъемных контактов.
Пайка.
Электропроводка закрыта пластиковыми заглушками.

Соединение неразъемное

Последний элемент списка характеризует неразрывное соединение, поэтому данный случай является наиболее сложным для тестирования.

Умелым рукам, а точнее, умным головам, украинские братья по разуму советуют использовать для ремонта фена обычную иглу.

Для тех, кто сразу уловил ход мыслей, вы можете пропустить следующий абзац и сразу приступить к тестированию.

Ремонт фена своими руками начинается с неразрывности проводки. Подойдет любой тестер, лампочка или индикатор.

Суть в том, что к одной из клемм прикрепляется игла, которая потом втыкается в силовой сердечник в районе цоколя через изоляцию до самой меди. Второй вывод щупает ножки вилки.

Вызов должен присутствовать для обоих ядер. Делать более одного прокола на стержень при ремонте фена не стоит (некоторые постараются поискать и место поломки), так как характер операции предполагает попадание влаги из влажных волос.

Контактная площадка

Звонить в провод может даже ребенок, имея перед глазами четко различимые точки стыковки. При обнаружении повреждений рекомендуется покупать совершенно новый шнур с неразъемной вилкой.

Возможность попадания влаги накладывает определенные ограничения на изоляцию токопроводящих частей, используемых для ремонта фена.

Распространены случаи, когда с первого взгляда видно место повреждения в том месте, где шнур входит в корпус.Плиты, нагар, черная изоляция — все это указывает на неисправность.

На стыке с корпусом фена располагается наиболее уязвимое место проводки.

Хозяйка часто берет хрупкое устройство за шнур, трясет им из стороны в сторону, наматывает шнур на ручку. Жила с трещиной искрится, изоляция нагревается и выгорает, медь плавится. Это механизм повреждения медных проводников.

Выключатель и выключатель

При ремонте полезно замкнуть переключатель и посмотреть, изменится ли поведение фена в ответ на этот шаг.

Переключатели трехпозиционные, каждое положение в короткозамкнутом состоянии проверяется отдельно.

Перед ремонтом фена запомните или нарисуйте исходную схему разводки проводов.

Проверка переключателей скорости и температуры выполняется аналогичным образом.

Неисправный элемент, выявленный при ремонте фена, необходимо проверить.

Существующий нагар счищаем напильником, наждачной бумагой, ластиком. Контакты протереть спиртом.

Неисправные комплектующие заменены на аналоги. Радикальный метод — короткое замыкание кнопки питания при поиске подходящих компонентов.

Вентилятор

Сравнительно часто забивается воздуховод феном.

Необходимо только снять фильтр, если он есть, и тщательно его очистить.

Удалите пыль из щелей с помощью маленькой щетки.

Отсутствие вращения лезвия или низкие обороты часто наблюдаются, когда волосы наматываются на вал двигателя.

Пропеллер нужно снимать с вала осторожно, всячески избегая лишних усилий и перекосов. После этого удаляются посторонние предметы.

Спирали

Фен обычно имеет несколько нагревательных элементов. Визуально все они должны выглядеть одинаково. В этом нужно убедиться при ремонте фена, открыв корпус. Имеющиеся обрывы устраняют скручиванием концов, пайкой и лужением.

Также можно взять тонкие медные трубки и выдавить концы сломанной спирали внутрь.

Все дефекты ТЭНов при ремонте можно увидеть визуально. Внимательный осмотр подскажет, как починить фен. В некоторых случаях эффективна замена спиралей на аналогичные покупные или самодельные изделия из нихромовой проволоки.

Двигатель

Электродвигатель фена чаще всего работает от постоянного тока. Если диодный мост перегоревший или обмотки повреждены, нормальная работа нарушается.

Ужасный треск и искры при включении говорят о неисправности мотора.

При ремонте фена обмотки двигателя удаляются из электрической цепи. У каждого провода должна быть пара для звонка.

Штыри можно соединять по три, но ни один из них не должен просто висеть в воздухе. Замена обмотки при ремонте фена производится только в ремонтной мастерской.

Однако народные умельцы трясут не хуже станков. Желающие всегда могут попробовать.

Если обмотки исправны, щетки осматриваются, поверхность меди под ними очищается и оценивается герметичность.

Ось должна свободно вращаться. При ремонте фена не помешает смазать трущиеся поверхности, вручную сломать проблемные места.

Чип

Подложка гетинакса иногда трескается, рвущая гусеницу. Поврежденный участок необходимо залудить и слегка покрыть припоем.

Разбитые конденсаторы слегка вздуваются.

Обычно у них верхний край содержит неглубокие прорези, и когда изделие ломается, оно буквально разбухает, выгибаясь наружу.

Такой конденсатор необходимо заменить в первую очередь при обнаружении характерного дефекта.
Перегоревшие резисторы темнеют. Некоторые еще работают, но желательно заменить такой радиоэлемент.

Термостат

Некоторые фены саморегулируются. Обычно эффект достигается с помощью резистивного делителя, одно из плеч которого является термочувствительным элементом.

Дальнейшие действия зависят от схемы реализации управления параметрами.

устранить датчик полностью, разорвав цепь, попробовать реакцию прибора;
закоротите провода, после этого включите, посмотрите что будет.

Существует вероятность отказа, если прибор обучен реагировать только на определенное значение сопротивления. Осталось поискать принципиальную схему в Интернете или нарисовать ее самостоятельно.

Ремонт профессиональных фенов сложнее. Основные элементы дизайна часто дополняются плавным управлением и дополнительными опциями, такими как кнопка «Уход».

Спирали изготовлены из специальных сплавов, которые при нагревании создают отрицательные ионы, благотворно влияющие на волосы.

Во всем остальном техника осталась прежней:

шнур;
переключатели и кнопки;
пылеудаление;
спиралей;
мотор;
визуальный осмотр конденсаторов, резисторов.

Перед ремонтом желательно получить принципиальную схему.

Промышленные модели мало чем отличаются от бытовых. Но сушить ими волосы не рекомендуется. Такие изделия отличаются повышенной устойчивостью к пыли, ударам, вибрации, влажности и другим климатическим факторам.

Домашний ремонт промышленных фенов может не закончиться хорошо.

В частности, электрические радиоприборы, используемые в бытовых моделях, не подходят для использования в суровых условиях. Особые требования предъявляются к проводам, шнуру питания, двигателю и катушкам.

У любого фена есть крыльчатка и нагреватель. Крыльчатка всасывает воздух с одной стороны фена, после чего он обдувает нагреватель и выходит горячим с другой стороны. Фен также имеет переключатель режимов и элементы защиты нагревателя от перегрева.

1 — крыльчатка; 2 — электродвигатель; 3 — подогреватель; 4 — тепловая защита; 5 — переключатель режимов; 6 — кабель питания

В бытовых фенах вентилятор собран на коллекторном двигателе постоянного тока, рассчитанном на напряжение 12, 18, 24 или 36 вольт (иногда встречаются электродвигатели, работающие от переменного напряжения 220 вольт). Для питания электродвигателя используется отдельная спираль. Постоянное напряжение получается от диодного моста, установленного на выводах электродвигателя.

Обогреватель фена представляет собой собранный из негорючих и непроводящих пластин каркас, на который намотана нихромовая спираль. Спираль состоит из нескольких секций, в зависимости от того, сколько режимов работы у фена.

Вот как это выглядит:

Спираль намотана на термостойкий каркас

Горячий нагреватель должен постоянно охлаждаться проходящим потоком воздуха. Если катушка перегреется, она может сгореть или стать причиной возгорания.Поэтому фен предназначен для автоматического отключения при перегреве. Для этого используется термостат. Это пара нормально замкнутых контактов, размещенных на биметаллической пластине. Термостат находится на нагревателе ближе к выходу из фена и постоянно обдувается горячим воздухом. Если температура воздуха превышает допустимую, биметаллическая пластина размыкает контакты и нагрев прекращается. Через несколько минут термостат остывает и снова замыкает контур.

Термостат выделен красным кружком

Иногда тепловой предохранитель также используется в качестве дополнительной защиты.Он одноразовый и выгорает при превышении определенной температуры, после чего его необходимо поменять.

Тепловой предохранитель, внешний вид

Чтобы лучше понять, как работает фен, вы можете посмотреть эти два видео (смотрите первое видео с 6-й минуты):

Видео: как работает фен

Видео: что внутри фена

Принципиальная схема

Схема бытового фена

Схема большинства бытовых фенов близка к приведенной выше.Рассмотрим это подробнее. Нагреватель состоит из трех змеевиков: h2, h3 и h4. Через спираль h2 на двигатель подается мощность, спирали h3, h4 служат только для обогрева. При этом фен имеет три режима работы. В верхнем положении SW1 цепь обесточена. В положении фен работает на минимальной мощности: питание подается через диод VD5, который отсекает одну полуволну переменного напряжения, включена только одна нагревательная катушка h3 (не на полную мощность), мотор вращается на малых оборотах.В положении фен работает на средней мощности: диод VD5 замкнут накоротко, в цепь попадают обе полуволны переменного напряжения, спираль h3 работает на полную мощность, мотор вращается с номинальной частотой вращения. В положении фен работает на максимально возможной мощности, так как спираль h4 подключена. При нажатии кнопки нагревательные змеевики h3, h4 выключаются, и двигатель продолжает работать. Диоды VD1-VD4 представляют собой двухполупериодный выпрямитель. Катушки индуктивности L1, L2 и конденсаторы C2, C3 снижают уровень помех, неизбежно возникающих при работе коллекторного двигателя.F1, F2 — термопредохранитель и термостат.

Как разобрать фен

Внимание! Перед разборкой выньте вилку из розетки!

Детали корпуса фена крепятся между собой саморезами (шурупами) и специальными защелками. Головки винтов часто имеют нестандартную форму: звездочка, знак плюс, вилы. Поэтому вам могут понадобиться подходящие биты для вашей отвертки. Защелки же, в свою очередь, иногда очень сложно отсоединить и даже опытные мастера иногда их просто отламывают.Иногда углубления для крепежных винтов прикрывают наклейками, пластиковыми накладками или пластиковыми заглушками. Пробки удаляются с помощью острого предмета, например, ножа или иглы. В этом случае велика вероятность помять корпус и немного заглушить. Правда, фен от этого хуже не выйдет. Иногда половинки корпуса склеивают. В этом случае их придется разрезать ножом или скальпелем, а после ремонта склеить (например, эпоксидным клеем).

Пример разборки фена вы можете посмотреть в этом видео:

Видео: как разобрать и отремонтировать фен для волос Скарлет

Типичные неисправности: Ремонт своими руками

Рассмотрим самые частые неисправности фена:

Приводы холодного воздуха

Возможные неисправности: перегорела спираль

Что делать:

Как правило, обрыв виден невооруженным глазом даже без мультиметра.Отремонтировать катушку можно несколькими способами:

Вы можете поместить свисающие концы катушки в тонкую латунную или медную трубку и сжать ее плоскогубцами.
Спираль опирается на раму из жаропрочных непроводящих пластин. В такой пластине следует аккуратно проделать острым предметом круглое отверстие диаметром примерно 2-3 миллиметра, вставить туда короткий болт с шайбой, заправить обломанные концы спирали под шайбу и затянуть.
Перекиньте один свисающий конец через другой.
Свисающие концы можно просто скрутить. Следует отметить, что третий и четвертый методы менее надежны, чем первые два. Дело в том, что при соединении болтающихся концов забросом и закручиванием ремонтируемый участок спирали имеет повышенное сопротивление и поэтому достаточно быстро перегревается и перегорает на одном и том же месте.
Разберите донорский фен (конечно, если он у вас есть) и заберите оттуда.
(не для всех): спиральку можно намотать самостоятельно.Где взять нихром? Например, заказ в Китае.
можно купить готовую спираль. Чтобы найти тот, который вам нужен, введите> в строке поиска вашего браузера. Спирали бывают разной вместимости и продаются в пакетиках по несколько штук.

Примеры ремонта спирали вы можете посмотреть в видео:

Видео: ремонт фена Viconte VC-372 (перегорела спираль)

Видео: где можно купить нихром

Не включается, т.е.е. вентилятор не греется и не крутится

Возможные неисправности: не подается напряжение, то есть проблема с кабелем питания

Как ремонтировать:

Сначала внимательно осмотрите кабель от сетевой вилки к корпусу на предмет очевидных повреждений. В таком случае удалите поврежденный участок и припаяйте концы кабеля. Возможно, это все неисправность и фен заработает. Пример ремонта кабеля — в видео выше: Как разобрать и отремонтировать фен Scarlet.

Крыльчатка не вращается или вращается на малых оборотах

Возможные неисправности: неисправен двигатель или на его валу намотаны волосы.

Если на валу двигателя намотаны волосы, для их удаления придется демонтировать крыльчатку. Вам также потребуется снять крыльчатку, если вы собираетесь смазать или заменить вал двигателя. Как это сделать, можно увидеть в этих двух видео:

Видео: снимаем крыльчатку с фена

Видео: как снять вентилятор с мотора фена

Кроме того, в некоторых случаях вы можете взяться за основание крыльчатки пальцами и снять ее.

Что касается проверки электродвигателя, автор считает, что лучший способ — с точки зрения безопасности — это демонтировать электродвигатель и подключить его к подходящему источнику питания с защитой от короткого замыкания. Если мотор не вращается, нужно проверить целостность обмоток мультиметром. При обрыве обмотки придется покупать новый мотор (правда, старый можно перемотать, но это, пожалуй, имеет смысл только в качестве развлечения). Если в двигателе много искр, придется покупать новый.Растирание спиртом в этом случае, если и помогает, то ненадолго. Один из вариантов приобретения нового движка: заказ в Китае (поиск).

Фены с функцией ионизации и инфракрасными устройствами

Фены с ионизацией — при включении этого режима они выделяют много отрицательных ионов, нейтрализуя положительный заряд на волосах, что делает их гладкими и не пересыхает. Для создания отрицательных ионов используется специальный модуль, расположенный в ручке фена.Выходящий из этого модуля провод находится в зоне нагревателя. Воздух ионизируется при контакте с этим проводником.

Диагностировать исправность ионизационного модуля без специальных приборов можно по косвенным признакам. Если вы больше не чувствуете разницы при включении и выключении модуля ионизации — и вы уверены, что модуль получает нормальное напряжение питания — значит, модуль неисправен. Далее нужно подобрать модуль на необходимое напряжение и подходящий размер.Посмотрите, опять же, в Китае.

Фотогалерея: примерный вид ионизационных модулей

Инфракрасные фены сушат волосы не горячим воздухом, а инфракрасным излучением. Они довольно дорогие, относятся к категории профессиональных и сушат волосы намного быстрее, чем обычные фены. Вместо нихромовой спирали используют инфракрасный нагревательный элемент (как в инфракрасных обогревателях). В остальном их конструкция аналогична конструкции обычного фена.

Видео: инфракрасный фен h3d

Чтобы разбирать и ремонтировать фен, не нужно быть сертифицированным специалистом. Достаточно знать школьный курс физики и иметь прямые руки, растущие из нужного места. Дерзайте и у вас все получится!

На днях моя неотразимая, неповторимая и интимная Жена стала жаловаться на то, что у ее любимого фен Remington не работает … Это проявлялось в перебоях в нормальной работе в зависимости от положения шнура питания.То есть, если потянуть за кабель, фен выключится; если прижать его к феном, начинает течь теплый воздух. Сразу сообразил, что к чему, стал отрывать рубашку и махать любимым паяльником — мол, дай разобрать и починить фен прямо здесь и сейчас.

В общем после короткого стона у меня схватились отвертки с ее феном в эпической битве перед первой … пайкой. Сразу скажу — по этой инструкции можно использовать для большинства фенов от Rowenta, Braun, Philips, Bosch и Scarlett … Конечно, все фены разбираются по-разному, но принцип работы устройства одинаковый. Идти.

Разборка фена Remington

Для начала нужно снять заглушки на ручке или по всему корпусу любимого фена. В моем случае это три заглушки на ручке фена. В последнее время стало модным делать корпус фена на защелках или даже соединять две половинки вместе.

Защелки можно побить, но если половинки спаять, то разрезать только по шву, а потом заклеить эпоксидкой, в общем, бесперспективно.Так что покупая фен для любимой, обратите внимание на его дизайн. Заглушки удобно снимать иглой или острым тонким ножом … Будьте готовы к тому, что пластик погнется, и сразу же предупредите об этом Жену. Проблему с заусенцами на пластике можно решить по окончании ремонта тем же ножом.

Под заглушками нашел U-образную отвертку, винты как на фото. В общем, такие шурупы были придуманы против вандалов для уличного оборудования и для защиты техники от любопытных детей.Они называются Security.

Такие саморезы, только побольше и с круглыми отверстиями, есть у меня дома в лифте. Хорошо, что как раз на эти винты у меня была нужная двухбитовая бита. Ладно, лифт, попробуй еще раз застрять между этажами.

Разобрав ручку фена, видим картинку как на фото — переключатель подачи горячего воздуха (синий), переключатель режима питания фена (красный), скрутка проводов 220 В.

Здесь все внимательно осматривают на обрыв любые следы проводов и ожогов, плавящиеся на выключателях.

Если все в порядке, то откручиваем два винта держателя проволоки в самом низу ручки фена. Необходимо найти обрыв провода — обычно он находится возле выхода провода из ручки фена.

Такое слабое место сразу видно, если провод согнуть пополам.

Ремонт фена Remington

Для проверки зачищаем оплетку силового кабеля в месте изгиба и видим перегоревшие медные провода.

Смело перережьте провод и подготовьте его к установке.

Сегодня популярность самостоятельного ремонта мелкой бытовой техники неуклонно растет. Кроме того, бывают разные ситуации. Например, вам срочно нужно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции. Что делать в этом случае? Сегодня мы постараемся рассказать вам об этом подробнее.

Как разобрать фен Philips?

Иногда после неудачного падения или после другого механического удара это устройство перестает работать.Отличным выходом из сложной ситуации станет полная разборка фена. Хотите узнать, как разобрать фен? В этом нет ничего сложного, главное следовать шагам инструкции.

Первым делом нужно разобрать корпус. В большинстве моделей (например, rowenta pro 2300 и braun 3536) он открывается на две идентичные половинки. Для соблюдения правил безопасности обязательно вынимайте шнур питания из розетки перед тем, как откручивать винты.

Обычно корпус устройства удерживается простыми металлическими винтами. Они могут быть с нестандартными головками в виде плюса, вил или звездочки. Поэтому перед тем, как разбирать фен Philips, нужно будет позаботиться о наличии необходимых инструментов.

Открыв устройство, вы обнаружите внутренние механизмы устройства, которые отвечают за его бесперебойное функционирование. Если фен сломался, то в этих деталях будет скрыта причина поломки.Кроме того, в некоторых моделях есть дополнительные застежки в виде защелок и скрытых саморезов, спрятанных под декоративными планками.

Хотите узнать, как разобрать фен Philips Salondry Control? Для этого нужно ознакомиться с его внутренним устройством и внимательно осмотреть все детали. Самая частая поломка многих устройств — это поврежденный шнур питания. Если есть перегоревшие детали или перегибы, необходимо будет перепаять.

Основным внутренним элементом любого фена является вентилятор.Он приводится в действие электродвигателем и всасывает воздух через специальное отверстие с решеткой. В некоторых случаях поломка устройства связана с его загрязнением, поэтому при наличии пыли его следует тщательно очистить.

Воздух проходит через нагревательный элемент — провод, намотанный на термостат. Он должен иметь солидный вид. Если есть обрывы, спиральные детали следует скрутить или спаять. Некоторые модели (например, babyliss pro) также оснащены пробкой, которая предотвращает засасывание устройством длинных волос и других ворсинок вместе с воздухом.Он также может засориться, если устройство не работает должным образом.

Если слышен треск и видны искры при подключении устройства к источнику питания, это свидетельствует о поломке двигателя. Решить эту проблему можно заменой медных обмоток и диодного моста. Однако в домашних условиях провести такой ремонт сложно, поэтому в этом случае следует обратиться в мастерскую.

Хотите узнать, как разобрать фен Rowenta Brush activ 1000? В конструкции этого устройства есть несколько нюансов по сравнению с обычным феном.Для того чтобы в случае поломки осмотреть внутренние элементы и механизмы, нужно выполнить несколько простых действий:

Снимите пластиковый колпачок с передней части устройства, так как он помешает разборке в дальнейшем. Для этого его нужно плавно перемещать влево-вправо до полного отключения от устройства;
При снятии пластикового кольца не рекомендуется использовать отвертки и другие инструменты, так как они могут повредить корпус и оставить на нем видимые царапины;
После этого необходимо снять заднюю насадку-сетку, которая мешает разборке устройства.В этом случае не стоит прилагать больших усилий, так как это может привести к его поломке;
Современные модели фенов многих марок (Rovent, Remington, Scarlet и другие) не имеют металлических болтов на корпусе. Крепление двух частей фена производится с помощью защелок. Чтобы разделить их, две половинки корпуса следует отвести друг от друга, вращая.

Как правило, фены довольно часто подвержены различным поломкам, и приходится покупать новый.Устройство, конечно, не самое дорогое — вполне можно приобрести еще один фен, но при этом он довольно простой, и довольно многие смогут восстановить его работоспособность без особых усилий.

Принцип действия

Все фены, независимо от марки и типа корпуса, имеют одинаковый принцип работы — электродвигатель приводит в движение вентилятор, который прогоняет воздух через нагревательные змеевики. Обычно фены имеют переключатель уровня нагрева, обеспечивающий разные тепловые режимы, — переключатель переключает последовательное соединение необходимого количества спиралей, — чем их меньше в цепи — тем больше протекает ток — тем больше нагрева.Также фены оснащены термозащитой, которая отключает устройство при превышении допустимой температуры спирали. Если эта защита сработала, обязательно отключите фен от сети, потому что при понижении температуры термостат восстановит электрическую цепь — и фен заработает.

Основные неисправности

Устранение неисправности предполагает разборку корпуса. Обычно он удерживается парой саморезов и защелок на половинках корпуса, которые довольно легко сломать, поэтому действовать нужно осторожно.Хотя со сломанной защелкой особой трагедии не будет — корпус вполне может держаться за саморезы, а можно при сборке нанести точечный клей в нескольких местах, но совсем немного — вдруг придется быть разобранным.
Запах гари — довольно часто возникает при работающем фене, так как через воздухозаборник вентилятор засасывает не только воздух, но и волосы, которые затем попадают на раскаленный змеевик и, горя, вызывает неприятный запах .

Возможна и другая причина — недостаточный поток воздуха, проходящего через вентилятор.Это может быть вызвано перекрытием вентиляционных решеток вручную или засорением фильтра, если он предусмотрен в данной модели, — волосами, пухом, пылью и т. Д. Слабый поток также может быть вызван низкой скоростью вращения вентилятора.

Медленное вращение вентилятора — Обычно это вызвано тем, что волосы наматываются на вал двигателя, что мешает его вращению. Как правило, вентилятор крепится на валу плотно, и для удобства удаления волос снять его невозможно, так как прилагать большие усилия рискованно — хрупкий пластик легко сломается.Поэтому удобно пользоваться пинцетом — постепенно отщипывая им свернутые волосы, пока они не будут полностью удалены.

Возникает и обратная ситуация (гораздо реже) — вентилятор не плотно сидит на валу, в результате двигатель работает на нормальных оборотах, но вал вращается в корпусе вентилятора. Решение простое — надеть вентилятор на вал с помощью подходящего клея.

Воздух выходит холодным — в этом случае может быть несколько причин:

Плохой контакт в переключателе режимов — Способ устранения зависит от конструкции переключателя.Часто используются гибкие эластичные контактные полоски открытого типа — достаточно их правильно согнуть или очистить места контакта. Если выключатель замкнут — заменить — недорого.
Обрыв проводки — проводник, ведущий к спиралям или переключателю, вполне может оборваться или отвалиться в месте пайки.
Обрыв нагревательного змеевика. Просто так не отломится — скорее всего, это выгорание. Восстановить его можно просто скручиванием, но такое соединение не будет долговечным — плохой контакт будет постепенно провоцировать нагар, что еще больше увеличит сопротивление в этом месте — в результате рано или поздно его придется ремонтировать заново. .Лучше сделать такую же скрутку, но потом прижать медной или латунной трубкой подходящего диаметра (хорошо подойдет тонкая трубка от компрессора холодильника). Паять в этом случае бесполезно — температура нагрева катушки расплавит припой.

— причин может быть много и почти все они легко устраняются — обрыв шнура питания, отсутствие контакта в скользящей контактной паре в месте входа шнура в корпус, обрыв во внутреннем проводка, отсутствие контакта в выключателе и т. д.Худшее, что может случиться, — это сгорание двигателя. Если есть что заменить — хорошо (так что не выбрасывайте старые неисправные фены — все-таки запчасти), а нет — значит, вам действительно нужен новый фен — шансов отремонтировать двигатель мало.

Фен состоит из двигателя, вентилятора, нагревательных элементов и электрической цепи, которая заставляет элементы работать согласованно. В зависимости от количества режимов различаются производитель, элементная база, внешний вид и состав переключателей.Но ничего сложнее полупроводникового тиристора внутри не будет. Поэтому ремонт фенов в домашних условиях мы проведем своими руками.

Корпус удерживается винтами. Головки часто имеют нестандартную конструкцию. Это плюсик, звездочка, вилы. Поэтому в первую очередь, прежде чем ремонтировать фен, давайте позаботимся об инструменте, способном справиться с такой задачей. К счастью, набор бит сегодня стоит 600 рублей.

Иногда створки корпуса дополнительно скрепляются специальными защелками.Это отдельная проблема: опытные мастера часто ломают пластик, отчаявшись справиться цивилизованными методами. Никаких тонкостей, придумывают скрытые винты, спрятанные под наклейками, пластиковые вставки, съемные колпачки регуляторов. Крепеж фиктивный. Нет полезных функций.

Электродвигатель фена питается от постоянного тока 12, 24, 36 В. Для выпрямления сетевого напряжения используется диодный мост, в дешевых моделях — одиночный диод. Фильтрация гармоник мощности осуществляется конденсатором, подключенным параллельно обмоткам двигателя или включенным в более сложный фильтр.Индукторы в фенах используются редко из-за их непомерной массы. Поэтому знания принципов сглаживания пульсаций RC-цепочками достаточно, чтобы справиться с построением принципиальной схемы ремонтируемого фена. Иногда фильтрующий элемент использует одну катушку (индуктивность).

Выключатель фена одновременно замыкает цепь, через которую будут запитаны спирали, запускает двигатель. Дальнейшая схема вмешательства определяется сложностью:

регулируется только скорость вращения или только температура;
возможность выбора нагрева и расхода воздуха отдельно.

В большинстве моделей фенов параллельно стоит защита от включения ТЭНов при неработающем моторе. Защищает спираль.

Опционально доступен термостат в виде специального резистора или другого чувствительного элемента. Опишем поломки, с которыми сталкиваются верные помощницы прекрасной половины человечества.

Типовая процедура проверки

Если устройство лишено признаков жизни, оно нестабильно, проверка начинается с цепи питания.Ремонт фенов Rowenta схематично описан ниже.

Внимание! Описанные виды работ требуют навыков обращения с электроприборами. Авторы снимают с себя ответственность за ущерб здоровью, имуществу, возникший в результате попытки следовать рекомендациям по ремонту фенов.

Шнур

Осмотр шнура питания начинается с розетки. Часть неисправности: нет напряжения — не работает фен. Если в розетке есть напряжение, осмотр шнура начинают с точки входа в корпус, подойти к вилке.Работа выполняется на обесточенном устройстве. Осуществляется визуальный поиск трещин и образований неправильной формы — горелок, повреждений изоляции, изломов.

Затем разбирают корпус фена. Внутри есть возможность увидеть варианты электрического сопротивления:

Пара разъемных контактов.
Пайка.
Электропроводка закрыта пластиковыми заглушками.

Неразъемное соединение

Последний элемент списка характеризует неразъемное соединение, поэтому случай для тестирования слишком сложен.Умелым рукам, а точнее, умным головам, украинские братья по разуму советуют использовать для ремонта фена обычную иглу. Те, кто сразу уловили ход мыслей, пропустят следующий абзац и сразу начнут тестирование.

Ремонт фена своими руками начинается с неразрывности проводки. Подойдет китайский тестер, лампочка, индикатор. К одному выводу прикрепляется игла, которая затем вставляется в силовой сердечник в районе цоколя через изоляцию на медь.Второй вывод щупает ножки вилки. Вызов проходит по обоим ядрам. Делать более 1 прокола на стержень при ремонте фена не стоит (некоторые постараются поискать и место поломки), так как характер операции предполагает попадание влаги из влажных волос.

Зона контакта

Даже ребенок может позвонить в провод, имея визуально различимые точки стыковки перед глазами. При обнаружении повреждений рекомендуется купить новый шнур с неразъемной вилкой.Вероятность попадания влаги накладывает ограничения на выбор изоляции токопроводящих деталей, используемых при ремонте фена.

Корпуса обычные: с первого взгляда видно место повреждения входа шнура в корпус. Плиты, нагар, черная изоляция указывают на место неисправности.

На стыке с корпусом фена находится уязвимое место проводки. Хозяйка берет хрупкое приспособление за шнур, трясет им из стороны в сторону, наматывает трос на ручку.Жила с трещиной искрится, изоляция нагревается, выгорает, медь плавится. Это механизм повреждения медных проводников.

Выключатель и выключатель

При обновлении полезно замкнуть выключатель, проверьте: фен радикально изменит поведение в ответ на несложный шаг. Есть трехпозиционные переключатели, каждое положение в короткозамкнутом состоянии проверяется отдельно. Помните, что перед тем, как приступить к ремонту фена, нарисуйте первоначальную схему расположения проводов.

Для проверки переключателей на скорость, температуру используется аналогичная схема.

Осмотрите дефектный элемент, обнаруженный при восстановлении фена. Нагар счищаем напильником, наждачной бумагой, ластиком. Контакты протереть спиртом. Неисправные компоненты заменяются аналогами. Радикальный метод — короткое замыкание кнопки питания при поиске подходящих компонентов.

Вентилятор

Относительно часто воздуховод забивается феном.Необходимо снять фильтр, если он есть, и тщательно его очистить. Удалите пыль из щелей мягкой щеткой.

Отсутствие вращения лезвия или низкие обороты часто наблюдаются, когда волосы наматываются на вал двигателя. Пропеллер нужно аккуратно снимать с вала, всячески избегая лишних усилий и перекосов. После этого удаляются посторонние предметы.

Спирали

Фен обычно имеет несколько нагревательных элементов. Визуально все они должны выглядеть одинаково.Убедитесь в этом при закреплении фена, открыв футляр. Обнаруженные обрывы устраняют скручиванием концов, пайкой и лужением. Также можно достать тонкие медные трубочки и выдавить концы сломанной спирали внутрь.

Дефекты ТЭНов при ремонте наблюдаем визуально. Внимательный осмотр подскажет, как починить фен. Эффективна замена спиралей на аналогичные покупные или самодельные изделия из нихромовой проволоки.

Двигатель

Электродвигатель фена может работать как от постоянного, так и от переменного тока.При сгорании диодного моста повреждаются обмотки, нарушается нормальное функционирование. Ужасный треск и искры при включении говорят о неисправности мотора.

Обмотки двигателя распаяны при ремонте фена от электросети. Для каждого провода найдите пару звонков. Выводы соединены тройками, ни один не должен висеть в воздухе. Замена обмотки при ремонте фена производится только в мастерской. Однако народные умельцы трясутся не хуже станков.Желающие попробуют.

Если обмотки исправны, щетки осматривают, очищают медную поверхность под ними и оценивают герметичность.

Чип

Подложка гетинакса иногда трескается, рвущая гусеницу. Залудить поврежденный участок, слегка покрыть припоем.

Разбитые конденсаторы слегка вздуваются.Верхний край цилиндра содержит неглубокие прорези, при разрыве продукта боковина надувается, выгибаясь наружу. В первую очередь замените такой конденсатор, если обнаружите характерный дефект.

Перегоревшие резисторы темнеют. Некоторые остаются в рабочем состоянии, желательно заменить такой радиоэлемент.

Термостат

Некоторые фены являются саморегулирующимися. Эффект достигается за счет использования резистивного делителя, одно плечо которого является элементом, реагирующим на температуру.Дальнейшие действия определяются схемой реализации управления параметрами. Рекомендуем:

полностью исключить датчик путем разрыва цепи, попробовать реакцию устройства;
закоротите провода, после этого включите, посмотрите что будет.

Существует большая вероятность отказа, если устройство обучено реагировать только на фиксированное значение сопротивления. Осталось поискать принципиальную схему в Интернете или нарисовать ее самостоятельно.

Ремонт профессиональных фенов сложнее.Структурные элементы часто дополняются плавными элементами управления и дополнительными опциями, такими как кнопка «Уход». Спирали изготовлены из специальных сплавов, которые при нагревании создают отрицательные ионы, благотворно влияющие на волосы. Техника осталась прежней: шнур

;
переключатели и кнопки;
пылеудаление;
спирали;
мотор;
визуальный осмотр конденсаторов, резисторов.

Перед ремонтом желательно получить принципиальную схему.

Промышленные модели мало чем отличаются от бытовых. Но сушить волосы не рекомендуется. Такие изделия отличаются повышенной устойчивостью к пыли, ударам, вибрации, влажности и другим климатическим факторам. Домашнее восстановление промышленных фенов не закончится хорошо.

Электрические радиоустройства, используемые в бытовых моделях, не подходят для использования в суровых условиях. Требования распространяются на провода, шнур питания, двигатель и катушки.

Ремонт бытовой техники иногда стоит в копеечку, поэтому многие готовы изучить эту тему самостоятельно в целях экономии средств семейного бюджета.А качество будет гарантировано при грамотном подходе.

Ремонт фена: особенности конструкции

Несмотря на кажущуюся сложность, отремонтировать бытовой фен без помощи профессионалов вполне возможно. Необходимо вооружиться теоретическими знаниями о внутреннем устройстве устройства и необходимых инструментах.

Устройство, с помощью которого мы сушим волосы и делаем укладку, простое.

Корпус состоит из 2х пластиковых контейнеров, скрепленных между собой винтами.В некоторых моделях вместо таких застежек используются специальные защелки. Уловка заключается в том, что такие элементы не имеют практического применения и чаще всего являются условной приставкой. Вентилятор — одна из основных составляющих.

Функция:

Охлаждение нагретых деталей;
Замыкание цепи питания спиралей в приборе;
Запуск двигателя.

Электродвигатель представляет собой низковольтный коллекторный двигатель на основе одиночного диода (как у Scarlett) или в более дорогих моделях (например, Remington или Babyliss) — диодного моста, обеспечивающего выпрямление напряжения и присоединенного к контактам двигателя в виде навесное крепление.С помощью конденсатора подбираются аккумуляторы, либо с этим справляется индуктивная катушка.

Распространенные жалобы при ремонте фена

Бывает, что при попытке включить фен аппарат не запускается и двигатель не запускается. Или через непродолжительное время работы фен отключается.

Возможны несколько вариантов неисправности:

Наличие обрывов кабеля;
Неисправная электрическая розетка;
Отсутствие электричества;
Повреждение мотора.

Чаще всего, когда фен перестает включаться или вообще выходит из строя, происходят внешние изменения в работе прибора, например, появление запаха гари. Причина может заключаться в том, что в процессе сушки волос их частицы застряли в сетке фена и намотались на нагревательный элемент. Или ситуация несколько сложнее — перегорели провода микросхемы.

Возможно снижение качества сушки.Фен начинает слабо дуть и перегревается при критическом загрязнении фильтров на тыльной стороне устройства.

Если они забьются, то мощность оборотов уменьшится. Есть возможность снизить скорость вращения лопастей вентилятора. Причина чаще всего в попадании в фен инородного тела. Если фен работает только в режиме «Холодный воздух» и не нагревается, здесь можно говорить о таких поломках, как блокировка кнопки «Кулл» или перегорание спирали, повреждение микросхемы или выход из строя термостат.

Порядок осмотра и как разобрать фен

Чтобы начать искать причину неисправности фена, достаточно запастись 2 вещами, первая из которых — инструкция к прибору, а вторая — крестцовая крыльчатка и плоская отвертка. Перед тем как приступить к работе, нужно помнить, что устройство необходимо отключить от электросети.

В процедуру разборки фена (например, Remington d3700 или Maestro) входит:

Разборка корпуса.Для этого все болты и крепления аккуратно откручиваются и снимаются с задней части устройства.
Снятие крышки с верхней части корпуса, маскирование лопастей вентилятора. Как правило, его крепят нажатием или с помощью хомутов. В этом случае осторожно приподнимите деталь ножом или концом плоской отвертки.
Последовательное извлечение переключателей и регуляторов с проводами, подключенными к микросхеме.
Осмотр фена на предмет снятия всех креплений.
Удаление нагревательного элемента с передней части прибора. Нагревательный элемент нужно снимать очень осторожно, чтобы не допустить его поломки или повреждения спирали.

Далее следует проверка электродвигателя на наличие неисправностей. При поломке мотора это будет заметно по цвету и внешнему виду контактов. В этом случае извлечение не требуется. Если двигатель перегорел полностью, то речь уже идет о капремонте фена и замене мотора.

Пошаговая инструкция и схема ремонта фена

Приступая к ремонту домашнего фена, следует учитывать конструктивные особенности конкретной модели и специфику работы всех ее элементов. Стандартная процедура ремонта такого устройства (подходит для всех моделей Bosch, Braun, а также Vitek, Bebilis и Brilliantcare с ионизатором) заключается в следующем.

В первую очередь необходимо очистить лопасти вентилятора и поверхность двигателя от скопившегося комка шерсти:

Снимите верхнюю крышку с задней стороны;
Стрижем волоски;
Убираем их пинцетом или кисточкой.

Важно помнить о недопустимости влажной обработки запчастей фена, так как после этого контакты перестанут работать. Далее тщательно очистите змеевик и фильтры на случай перегрева и наличия запаха гари. Для устранения неполадок подключения фена (или если он выключился) осматриваем шнур на предмет обрыва проводов, особенно в основании устройства.

Для этого используются специальные тестеры или индикаторные отвертки, подключенные к сети.

Ремонт в этом случае не рекомендуется, лучше заменить шнур на новый. Так как велика вероятность попадания влаги в место утеплителя и закрытия устройства. Если повреждений не обнаружено, нужно открыть и осмотреть ТЭН и его контакты. В случае, когда последние отошли от схемы, нужно воспользоваться паяльником. Также обращаем внимание на то, как начал работать позиционный переключатель. Если на нем обнаружен нагар, удаляем наждаком.В случае потери контактов (когда не включается фен) паяем. Если элементы не подлежат ремонту, заменяем их новыми.

Philips: как разобрать фен

Специфика устройства такова, что в одних моделях (например, Brown или Bosch) есть функция выбора расхода воздуха и интенсивности нагрева, в других — только отдельные регуляторы скорости вращения или степени нагрева. (в недорогих моделях Vitek или Scarlett).Количество пластиковых лезвий тоже разное — их может быть 2-3, а (как в промышленных фенах) даже 4. Нагреватель состоит из таких деталей, как спираль из проволоки с нихромом и термостойкая основа под ней. Фен начинает нагреваться именно за счет спирали. Количество витков в спирали влияет на количество режимов переключения.

Наглядная схема разборки таких фенов выглядит следующим образом:

Отсоединение кузовных деталей с предварительным снятием крепежного кольца.
Снятие крышек, освободив защелки на внутренней стороне корпуса.
Отвинчивание 8 креплений — 2 на ручке фена, 3 со стороны съемной головки и 3 сверху кожуха.

Тепловая защита обеспечивается в виде настраиваемого регулятора и термостата. Принцип работы последнего заключается в том, что при превышении допустимого температурного порога выводы такого элемента начинают расходиться, и цепь размыкается.Когда фен остынет, клеммы снова подключаются, и вы можете снова сушить волосы. Еще одна граница на пути горячего воздуха — специальный предохранитель. Если он сработал, такой элемент нужно будет изменить. Также на внешней панели многих фенов есть кнопка, благодаря которой устройство обдувает холодным воздухом. Эта функция не только позволяет сохранить волосы здоровыми, но и предотвращает нагрев спирали.

Как правило, для работы бытового фена нужен постоянный электрический ток от 12-32 до 220В.

Есть переключатели режимов и регуляторы. В зависимости от производителя количество скоростей и наличие дополнительных опций различается. Электрическая схема позволяет установить взаимосвязь между всеми элементами устройства.

Rowenta: как разобрать фен

Почему вентилятор и его лопасти проверяются в первую очередь — поскольку он продолжает плохо работать после очистки волос и требует поиска потрескавшихся частей для их замены.Также внутри вала могут находиться всевозможные мелкие детали, которые феном при неосторожном обращении с устройством может притягивать.

Ремонт нагревательного элемента включает устранение обрывов катушки путем скручивания проволоки, использования паяльника или лужения.

В случае поломки двигателя из фена будет слышно интенсивное потрескивание и даже искры будут вылетать в области лезвий. Затем нужно спаять обмотки от микросхемы и заново соединить тройками.Но, в этом случае лучше всего обратиться в мастерскую, это не так уж и дорого (например, разборка фенов Philips в Москве обойдется всего в 4 доллара). Если с обмотками все в порядке, обратите внимание на щетки и на то, достаточно ли они плотно прилегают друг к другу. Кроме того, лучше всего смазать ходовую часть и проверить ее работоспособность, повернув ее вручную.

Следующий обзор представляет процесс разборки фенов Rovent (включая модели Beauty и YFA 223J) и включает:

Снятие крышки с ручки с помощью плоской отвертки.
Снятие с панели переключателей.
Снятие задней крышки с корпуса до обнаружения лопастей вентилятора.
Извлечение спереди спирали и мотора.

Если микросхема треснула, ее нужно почистить и припаять. Далее идет осмотр конденсаторов и замена их на новые в случае вздутия. Если детали резистора потемнели, их состояние говорит о том, что элементы перегорели. Также необходимо заменить неисправные детали.

Ремонт фена своими руками (видео)

Если вам необходимо самостоятельно отремонтировать профессиональный (например, Coifin classic или в виде щипцов, а также электрические фены с маркировкой Pro) или строительный фен (например, Interskol Ef 2000), вы легко сможете воспользоваться Предлагаемая схема, поскольку такие устройства имеют устройство, аналогичное бытовым фенам.

Поделитесь статьей с друзьями:

Схема подключения фена.Схема технического фена

Этот электроприбор очень популярен и часто незаменим в повседневной жизни. Когда фен сломается, можно обратиться в сервисный центр, а можно попробовать отремонтировать фен самостоятельно. Накопленный опыт ремонта говорит о том, что поломки чаще всего устраняются без серьезных денежных затрат. Чтобы отремонтировать фен своими руками, нужно знать, как он устроен и правильно разбирается.

Как устроен прибор

Любой фен имеет двигатель с крыльчаткой и нагревателем.Крыльчатка засасывает воздух с одной стороны фена, после чего продувает нагреватель и уже нагревается с другой стороны. Также фен имеет переключатель режимов работы и элементы защиты ТЭНа от перегрева.

Для бытовых фенов вентилятор собран на коллекторном электродвигателе постоянного тока, рассчитанном на напряжение 12, 18, 24 или 36 вольт (иногда встречаются электродвигатели, работающие от переменного напряжения 220 вольт). Для питания электродвигателя используется отдельная спираль.Постоянное напряжение получается от диодного моста, установленного на выходах электродвигателя.

Нагреватель фена представляет собой каркас, собранный из негорючих и токонепроводящих пластин, на которые намотана нихромовая спираль. Спираль состоит из нескольких секций, в зависимости от того, сколько режимов работы фен.

Вот так это выглядит:

Горячий нагреватель должен постоянно охлаждать проходящий воздушный поток. Если спираль перегревается, она может преодолеть или может произойти возгорание.Поэтому фен рассчитан на автоматическое отключение при перегреве. Здесь используется термостат. Это пара нормально замкнутых контактов, размещенных на биметаллической пластине. Термостат находится на нагревателе ближе к выходу из фена и постоянно обдувается горячим воздухом. Если температура воздуха превышает допустимую, биметаллическая пластина размыкает контакты и нагрев прекращается. Через несколько минут термостат охлаждается и снова замыкает цепь.

Иногда в качестве дополнительной защиты используется тепловая конфигурация.Он одноразовый и при превышении определенной температуры перегорает, после чего его нужно менять.

Чтобы лучше понять принцип работы фена, вы можете посмотреть эти два видео (первое видео смотрите с 6-й минуты):

Видео: Как устроен фен

Видео: Что внутри фена

Принципиальная схема

Схема большинства домашних фенов близка к приведенной выше. Рассмотрим это подробнее. Нагреватель представляет собой три спирали: h2, h3 и h4.Через спираль h2 подается питание на двигатель, спираль h3, h4 служит только для обогрева. При этом фен имеет три режима работы. В верхнем положении SW1 схема обесточена. Беременным> Фен работает на минимальной мощности: питание подается через диод VD5, который отсекает одну полуволну переменного напряжения, включена только одна спираль накала h3 (не на полную мощность), мотор вращается на малых оборотах . Беременная> Фен работает на средней мощности: закорочен диод VD5, в схему поступают обе полуволны напряжения, спираль h3 работает на полную мощность, мотор вращается на номинальном обороте.Беременным> Фен работает на максимально возможной мощности, так как подключена спираль h4. При нажатии на кнопку> Нагревательные спирали h3, h4 отключаются, и мотор продолжает работать. Диоды VD1-VD4 — двухпроводные выпрямители. Индукторы индуктивности L1, L2 и конденсаторов C2, C3 снижают уровень помех, которые неизбежно возникают при работе коллекторного электродвигателя. F1, F2 — термовставка и термостат.

Как разобрать фен

Внимание! Перед разборкой вытащите вилку фена из розетки!

Детали корпуса фена крепятся между собой саморезами (шурупами) и специальными закусками.Винты часто имеют нестандартную форму: звездочки, плюшки, вилки. Следовательно, вам могут понадобиться соответствующие бипоры. Защелки, в свою очередь, иногда очень сложно отсоединить, а иногда даже мастера рукоделия иногда их трясут. Иногда углубления под винты крепления закрывают наклейками, пластиковой накладкой или пластиковыми заглушками. Пробки извлекаются с помощью острого предмета — например, ножа или иглы. При этом вероятность немного расплавить корпус и немного заглушить.Правда, фен от этого не сильно работает. Иногда половинки корпуса склеивают. В этом случае необходимо их разрезать ножом или скальпелем, а после ремонта приклеить (например, эпоксидный клей).

Пример разборки фена вы можете посмотреть в этом видео:

Видео: как разобрать и отремонтировать фен Скарлет

Типичные неисправности: ремонт своими руками

Рассмотрим самые частые неисправности фена :

Приводы холодного воздуха

Возможные неисправности: завалена спираль

Что делать:

Как правило, разрыв виден невооруженным глазом даже без мультиметра.Есть несколько способов отремонтировать спирали:

Вы можете поместить оторванные концы спирали в тонкую латунную или медную трубку и усилить плоскогубцы.
Спираль держится на каркасе из жаропрочных неточных пластин. В такой пластине необходимо проделать круглое отверстие диаметром примерно 2-3 миллиметра, сделать круглое отверстие диаметром примерно 2-3 миллиметра, вставить короткий болт с шайбой, залить пролезшее костяшки под шайбу и подтянуть.
Нарисуйте один оторванный конец до другого.
Неуклюжие концы можно просто скрутить. Следует отметить, что третий и четвертый способы менее надежны, чем первые два. Дело в том, что при соединении получившихся концов эскизом и скручиванием обновленный участок спирали имеет повышенное сопротивление и поэтому перегревается и вскоре сгорает на том же месте.
Разобрать фен (вещь понятная, если есть) и взять оттуда.
(не для всех): Спираль намотать можно самостоятельно.Где взять нихром? Например, заказ в Китае.
Вы можете купить готовую спираль. Чтобы найти желаемое, введите в строку поиска вашего браузера>. Спирали бывают разной мощности и продаются пакетами по несколько штук.

Посмотреть примеры ремонта спиралей в этих видео:

Видео: ремонт фена Viconte VC-372 (завалилась спираль)

Видео: где можно купить нихром

Не включается, т.е. не греется а вентилятор не крутится

Возможные неисправности: нет напряжения, то есть проблема с кабелем питания

Как ремонтировать:

Сначала внимательно осмотрите кабель от сетевой вилки до корпуса: явных нет повреждать.Если да, удалите поврежденный участок и смажьте концы кабеля. Возможно, это все неисправности и фен подойдет. Пример ремонта кабеля — в видео выше: Как разобрать и отремонтировать фен алый .

Крыльчатка не вращается и не вращается на низких оборотах

Возможные неисправности: Двигатель неисправен или на его валу намотаны волосы.

Если волосы были намотаны на ось электродвигателя, чтобы их убрать, придется демонтировать крыльчатку.Вам также потребуется снять крыльчатку, если вы собираетесь смазать вал двигателя или заменить его. Как это сделать, вы можете увидеть в этих двух видео:

Видео: Снимаем крыльчатку феном

Видео: как снимаем вентилятор моторным феном

В некоторых случаях можно возьмитесь пальцами за основание крыльчатки и снимите ее.

Что касается осмотра электродвигателя, то автор считает, что лучший способ — с точки зрения безопасности — это демонтаж двигателя и подключение его к соответствующему блоку питания с защитой от короткого замыкания.Если двигатель не вращается, нужно проверить мультиметром целостность обмоток. Когда сломается обмотка, придется покупать новый двигатель (правда, старый можно перемотать, но это, наверное, имеет смысл только в качестве развлечения). Если двигатель сильно искрит, придется покупать новый. В этом случае протрите спиртом, если это поможет, то ненадолго. Один из вариантов, где можно приобрести новый двигатель: заказ в Китае (Ищу>).

Фены с ионизацией воздуха и инфракрасным аппаратом

Фены с ионизацией — При включенном режиме много отрицательных ионов, нейтрализующих положительный заряд волос, которые становятся гладкими и не перегружаются.Для создания отрицательных ионов используется специальный модуль, помещенный в ручку фена. Провод, выходящий из этого модуля, находится в зоне нагревателя. Воздух ионизируется, контактируя с этим проводником.

Диагностировать исправность модуля ионизации без специальных приборов можно по косвенным признакам. Если вы перестали ощущать разницу при включении и отключении модуля ионизации — и вы убедились, что на модуль поступает нормальное напряжение питания — значит, модуль неисправен.Далее вам нужно будет найти модуль на нужное напряжение и подходящий по габаритам. Посмотрите, опять же, в Китае.

Фотогалерея: Примерный вид ионизационных модулей

Инфракрасные фены Сушите волосы не горячим воздухом, а инфракрасным излучением. Они довольно дорогие, относятся к категории профессиональных и сушат волосы намного быстрее обычных фенов. Вместо нихромовых спиралей в них используется инфракрасный нагревательный элемент (как в инфракрасных обогревателях). В остальном их конструкция похожа на конструкцию обычного фена.

Видео: Инфракрасный фен h3D

Чтобы разобрать и отремонтировать фен, не нужно быть дипломированным специалистом. Достаточное знание курса физики средней школы и наличие прямых рук, растущих из нужного места. Дерзайте и все получится!

Фен — это электрическое устройство, представляющее собой отрезок трубы, по которому поток воздуха, нагретого до 60 ° C, подается в заданном направлении в заданном направлении. Часто для удобства использования патрубок оснащается пистолетной рукояткой.

На фото бренд Melissa Magic мощностью 1600 Вт. На ручке размещен переключатель режимов работы, с помощью которого можно включать фен и ступенчато изменять температуру форсунки выходящего воздуха.

Строительный фен по внешнему виду, принципу действия, устройству и электрической схеме практически не отличается от фена. Только в нем воздушный поток нагревается до 600 ° С.

Устройство и принцип действия фена

Когда фен включен, то холодный воздух из помещения втягивается в его трубу с помощью вращающейся крыльчатки, установленной на валу двигателя постоянного тока.Далее воздушный поток проходит через четырехгранный термостойкий каркас из слюды или керамики, на который наматывается теплая спираль из нихрома. Охлаждая спираль, воздушный поток нагревается до температуры 60 ° C, а в конструкции до 600 ° C, после чего выходит из трубы.

На корпусе фена обычно есть переключатель совмещенный со ступенчатой настройкой режима работы, позволяющий включить фен в режим полной или половинной мощности.

На фото показан вид типичного переключателя режимов двигателя.

Для исключения ожога кожи при сушке волос и разрушения корпуса фена при выходе из строя двигателя на раме установлена тепловая защита в виде биметаллической пластины.

Когда воздух нагревается выше указанной температуры, биметаллическая пластина изгибается вверх, указанная стрелкой на чертеже, и размыкает контакты. Нагревательная спираль обесточивается, и нагрев воздуха прекращается. После охлаждения биметаллическая пластина возвращается в исходное положение, а контакты снова замыкаются.

Как видно, принцип работы и устройство фена мало чем отличается от других отопительных бытовых приборов, а отремонтировать фен сможет любой отечественный мастер.

Электрическая схема фена

Большинство строительных и сушильных волос имеют электрическую цепь ниже. Напряжение питания подается через вилку типа С6 с гибким шнуром. Конденсатор С1 служит для подавления помех, излучаемых щеточным узлом двигателя.Резистор R1 служит для разряда конденсатора C1 после отключения вилки от розетки, чтобы исключить удар человеческого тока при прикосновении к вилке. В некоторых моделях элементы С1 и R1 не устанавливаются.

Управление производительностью фена осуществляется с помощью переключателя S1. В положении, показанном на схеме, фен находится в выключенном состоянии.

При перемещении переключателя электродвигателя на одну ступень вправо его подвижный контакт замыкает выводы 1-2 и напряжение питания через выпрямительный диод VD1 поступает через токоограничивающую спираль h2 на двигатель и спираль нагрева h3.Диод отсекает половину синусоиды и тем самым снижает скорость вращения крыльчатки, а мощность нагрева спирали h3 наполовину.

При движении двигателя еще один шаг, контакты 1-2-3 замкнуты, все напряжение сети поступает на ТЭН и двигатель и фен работает на полную мощность.

Обычно в явлениях устанавливаются двигатели постоянного тока, рассчитанные на напряжение питания 9-12 В, для понижения напряжения используется спираль h2. Для преобразования переменного тока в постоянный служит диодный мост VD2-VD5.Электролитический конденсатор С4 сглаживает пульсации. Искрящиеся конденсаторы C2-C3 выполняют задачу искрения в щеточном коллекторе двигателя и подавления радиопомех.

Кнопка S2 используется для переключения производительности фена в режим холодного воздуха. При нажатии на нее спираль h3 перестает нагреваться.

Для защиты фена от перегрева, который может возникнуть из-за уменьшения наклона крыльчатки в случае неисправности электродвигателя, служит элемент герметичной защиты ST, размыкающий цепь подачи питающего напряжения на нагреватель h3 при максимально допустимом превышена температура воздушного потока.

Как отремонтировать фен своими руками

Внимание! При ремонте электрофена следует соблюдать осторожность. Прикосновение к оголенным участкам цепи, подключенной к электрической сети, может привести к поражению электрическим током. Не забудьте вынуть вилку фена из розетки!

Если в ремонт попал сломанный фен, то в первую очередь необходимо выяснить, по каким внешним признакам фен был признан бракованным.По ним, пользуясь приведенной ниже таблицей, сразу же предположить, в каком месте искать неисправность.

Внешнее проявление, причины и способы устранения фейна
Внешнее проявление	Вероятная причина	Средство устранения
При сушке волос периодически отключается фен	Пропуск кабеля питания в месте выхода из корпуса фена или вилки	Отремонтируйте или замените сетевой шнур или вилку
Воздух из фена становится горячим с запахом Гэри	Недостаточная скорость вращения крыльчатки из-за навигации на валу двигателя волос между крыльчаткой и ее корпусом
Фен после непродолжительной работы выключается	Термозащита срабатывает из-за недостаточной скорости вращения или остановки крыльчатки в результате перемещения по валу двигателя между крыльчаткой и ее корпусом	Удалите острым инструментом для волос с валом
Фен не включается	В режущем шнуре или неисправен переключатель режима	Отремонтируйте или замените шнур питания или переключатель
Холодный воздух выходит из фена	Неисправность кнопки отключения нагрева, работа спирали, окислились контакты в элементе тепловой защиты	Кольцо детали мультиметра неисправно отремонтировать или заменить
Фен работает только в одном из положений позиционного переключателя.	Неисправен переключатель режимов, одна спираль или диод VD1	Отрезать переключатель мультиметра, диод и спираль, неисправные детали отремонтировать или заменить

Как разобрать фен

Разобрать фен сложнее, чем отремонтировать, так как части корпуса обычно соединяются внутри с помощью защелок, расположение которых снаружи не видно.

Но всегда на ручке в области ввода в корпус сетевого шнура есть саморез, обычно закрытый декоративной заглушкой или заколоченной этикеткой.Из-за разного цвета деталей корпуса фена BRAUN, показанных на фото, видно, на какой строчке его разбирать.

Так выглядит декоративная пластмассовая заглушка в корпусе фена. Так как это один цвет с ручкой, это трудно заметить. Чтобы вынуть заглушку, вам понадобится острый предмет, например, доска или нож с острым концом лезвия, чтобы поддеть его за край.

После снятия заглушки стала видна головка винта, но оказалось, что прорезь на ней треугольная, а грань сделана таким образом, что саморез можно вкрутить только по часовой стрелке.Производитель предусмотрел, что в домашних условиях фен для ремонта разобрать без поломки корпуса было невозможно.

Для откручивания винта с такой головкой сначала с помощью нагретого электрического паяльника нагревали. Для этого достаточно прижать жало паяльника к голове и подержать пару минут. От нагрева пластика самозапасы вокруг резьбы размягчаются. Далее, пока пластик не остыл, отверткой с плоской черствой шириной, равной длине грани треугольника Slice Selflessness, без труда открутили.

Во избежание затруднений с необходимостью фена, торжество заменили на такой же размер, но с прорезью в голове под крестовый поход.

Съемная часть корпуса дополнительно удерживалась на четырех защелках. Два из них были по бокам трубы. Для разборки необходимо было выдавить их через образовавшуюся щель плоской отверткой одновременно с разжижением.

После разряда боковых защелок верх освободился.Защелки были неглубокими, поэтому фен удалось разобрать, не сломав их.

В этой коробке был неисправен сетевой шнур, поэтому его разборка не потребовалась, так как место подключения шнура к электрической цепи было доступным.

Примеры ремонта канавки

Чаще всего поломаются фены из-за перегиба сетевого шнура или нарушения работы электродвигателя с крыльчаткой. В современных фенах из-за наличия термозащиты и использования толстой проволоки для намотки спирали горит очень редко.Из десятка обновленных мною причесок с дистиллированной спиралью не видел.

Ремонт сетевого шнура феном

При сушке фена фен интенсивно движется и шнур питания постоянно изгибается. Хотя провода в шнуре медные и многожильные, но от нескольких гербинов со временем становятся круглыми. Признаком начала обрыва проводов является периодическое временное отключение фена во время сушки волос.

Следовательно, половина поломки ноутбука связана с сетевым шнуром на выходе из корпуса, реже с вилкой.Первый признак такой поломки — перебои с феном во время сушки волос. На этом этапе легко узнать место дефекта шнура. Достаточно закрепить его посередине и переместить шнур сначала у входа в корпус вилки, а затем у входа в корпус фена. Если фен будет работать стабильно, значит, шнур в порядке и неисправность нужно искать в другом месте.

Если провода в шнуре промчались в месте выхода из вилки, то можно отремонтировать фен, не разбирая его.О том, как заменить вилку, рассказывается в статье «Электрическая вилка, как подключить, отремонтировать».

Обычно провода шнура внутри фена припаяны к печатной плате или соединены с помощью плакированных клемм, как на фото выше.

Для проверки шнура нужно прозвонить провода, прикоснувшиеся одним щупом тестера или мультиметра к одному из штырей вилки. Второй щуп мультиметра поочередно касается концов проводов. Один из проводов должен показать нулевое сопротивление.Между оставшимся проводом и вторым выводом также должно быть нулевое сопротивление.

Если провода имеют прозвище, то в это время можно точно определить механический шнур, в каком месте протягивается провод. В отремонтированном изделии шнур оборвался на месте ввода в фене.

Если провода шнура припаяны к печатной плате, то их нельзя пережать, подключив щуп к прибору на вилки. Переключатель осушителя должен быть установлен в режим максимальной мощности.Нагревательная спираль имеет сопротивление около 30 Ом. Следовательно, если провода шнура исправны, мультиметр должен показывать такое же сопротивление.

С помощью онлайн-калькулятора можно точно рассчитать величину сопротивления нихромовой спирали фена, исходя из его максимальной мощности.

В отремонтированном фене разрыв шнура был на месте укола в корпус. Для восстановления работы понадобится неисправный участок проводов, чтобы отрезать и заново смонтировать клеммы капы.Чтобы снять клеммы с проводов, сначала нужно провести ножом, чтобы расколоть ус, закрепив провода, как показано на фото.

На следующем этапе участок провода отрезается и с него и проводов снимается изоляция. Длина шнура уменьшится на целую сотку сантиметров, что не повлияет на эксплуатационные характеристики.

Осталось запустить провода и клеммы при помощи припоя с помощью электрического паяльника и спаять их между собой.После надевания клемм, сборки и проверки фена ремонт можно считать завершенным.

Если под рукой нет паяльника, то в этом случае провода обрезаются на расстоянии 3-5 см. От места подключения к электросхеме фена убирается отрезок неисправного шнура. Затем провода соединяются одним из механических способов в зависимости от внутреннего свободного пространства в ручке фена.

Ремонт цепи питания двигателя

Он попал в ремонт фена Melissa-1600 с жалобой на то, что поток воздуха от него стал слабым из-за запаха Гэри.При проверке выяснилось, что крыльчатка вращается с недостаточной скоростью. Сразу предположил, что волосы между крыльчаткой и корпусом висели. Обычно в большинстве случаев при таких признаках такое бывает.

Но после разборки фена выяснилось, что один из выпрямительных диодов, установленных на двигателе, разорван пополам. Звук остальных диодов показал их исправность. Следовательно, двигатель и работал, но на него подавалась только одна полуволна выпрямленного напряжения.

Неисправный диод выпадал и на его месте с соблюдением полярности замазался КД105 первого типа. Питание двигателя обычно составляет 9-12 В при токе не более 0,5 А. Такие параметры обеспечит практически любой выпрямительный диод.

Одновременно с валом двигателя были удалены плетеные волосы и смазаны подшипники машинным маслом. Для этого достаточно нанести каплю масла на место фиксации вала в корпусе мотора и несколько раз повернуть вал крыльчатки.

Перед установкой двигателя в фен желательно его проверить. Для работы двигателя требуется постоянное напряжение 9-12 В., но поскольку напряжение подается на диодный мост, можно избавить двигатель как от источника постоянного, так и переменного тока. Даже самый простой переходник от любого устройства, выдающий соответствующее напряжение и ток до 0,5 А.

Необходимо подать напряжение на вход диодного моста, точки его пайки на электрическую схему фена.Если двигатель подключается к источнику постоянного напряжения, то нужно сначала проверить на одной полярности подключения, а потом поменять подключенные провода местами. Необходимо проверить все диоды моста.

Испытания двигателя после профилактических и ремонтных работ показали, что его крыльчатка при прокрутке рукой легко вращалась и при подаче напряжения от внешнего источника напряжения с достаточной скоростью.

Проверка фена после сборки показала, что он полностью восстановлен.Крыльчатка вращалась с большой скоростью, и запах Гэри исчез.

Ремонтный переключатель и кнопки поворота холодного воздуха

Если фен не включается, а сетевой шнур исправен, причина, как правило, нарушение контактов в переключателе режимов. А если у фена все габариты, но воздух не нагревается, значит, нагрев, отключение тепла или перегорел, неисправен.

Переключатели режимов работы в фене обычно падают на небольшую печатную плату, которая закрепляется в направляющих или скрепляется самодельными выдвижными ящиками.На фото выводы переключателя, заряженного в печатной плате. С левой стороны виден переключатель подачи горячего воздуха.

Если переключатель режимов не вызывается, можно попробовать почистить внутренние контакты через отверстие, расположенное рядом с его двигателем. Бывает, что сгорел только контакт одного из режимов работы, а остальные в рабочем состоянии. В этом случае можно пожертвовать редко используемой особенностью фена и переключить переключатель на хороший контакт.

Бывает, что из-за сгоревших контактов в результате нагрева деформируется корпус переключателя и заклинивает двигатель. При отсутствии переключателя на замену можно подключить провода напрямую, оставив только один режим фена. В этом случае фен должен будет подключить вилку к розетке.

Если неисправна кнопка выключения потока теплого воздуха, и заменить ее нечем, то достаточно подкрепить свои выводы. В этом случае эта функция больше не будет работать, а остальная часть фена будет работать, как и раньше.

Ремонт тепловой защиты

Тепловая защита — это два контактных контакта, один из которых закреплен на биметаллической пластине. Когда пластина нагревается выше желаемой температуры, она изгибается вверх, как показано стрелкой на фото. В результате контакты блокируются, а цепь питания нагревательной спирали нарушается.

Если кнопка отключения горячего воздуха исправна и спираль целая, очевидно, что контакты в реле тепловой защиты окислились.Для восстановления достаточно в зазор между контактами ввести сложенную двузернистую наждачную бумагу и несколько раз надавить на биметаллическую пластину с верхней части пальца, чтобы растянуть бумагу.

Неисправности ТЭНа — Спираль

Если поток воздуха от фена холодный при работающем двигателе, хорошая кнопка выключения и термозащита, то поломка связана с нихромовой спиралью.

Обрыв спирали легко обнаружить при внешнем осмотре.Нарушение контакта в соединениях в виде полых заклепок на каркасе фена концов нихромовой проволоки с проводами, идущими от переключателя режимов работы, внешне определить не удается. Если у заклепок нет спонтанности, то поможет только мультиметр-эхолот.

Для восстановления контакта в заклепочном соединении необходимо с помощью плоскогубцев его дополнительно разблокировать. Работать нужно аккуратно, чтобы не сломать хрупкий слюдяной или керамический каркас.

Метель или сломанной спирали в современных фенах практически не бывает, но если такой отказ случился, спираль нужно будет заменить на новую. Сращивание проволочных спиралей с закруткой или сжатием на отрезке алюминиевой или латунной трубки не приведет к долговременному успеху. Если спираль изношена, то после такого ремонта она скоро перезаряжается в другом месте.

Нихромовая спираль, с учетом мощности фена, вы можете приобрести новую или новую из своей нихромовой проволоки, рассчитав ее диаметр и длину на столе.

Удаление волос и смазка вала двигателя феном для волос

Еще одна частая неисправность фена, которую можно устранить самостоятельно, имея под рукой только стандартный набор инструментов, это когда фен работает, но выходящая воздушная струя очень горячая с запахом Гэри из-за накрутки на волосах дерево двигателя или плохие подшипники двигателя.

Удаление волос с вала двигателя Babyliss фен

Пришлось ремонтировать фен Babyliss, показанный на фото, с жалобой на то, что выходящая струя воздуха стала слабой и очень горячей.

При проверке на звук вентилятора выяснилось, что частота его оборотов занижена, а причина неисправности кроется в работе двигателя. Для устранения неисправности фен пришлось разобрать.

Для того, чтобы разобрать фен Babyliss, сначала необходимо снять насадку, открутив два винта. Далее отверткой с плоским жалом снимается стопорное кольцо с выходной стороны нагретого воздуха. Это может быть легко.

Осталось разъединить половинки корпуса, которые держатся на двух защелках с каждой стороны. На фото за счет полупрозрачности пластика хорошо видны защелки, как на фото в виде световых полос.

Фен был разобран и оставлен, чтобы добраться до места стержня, куда был намотан волос. Двигатель закреплен внутри пластикового корпуса, представляющего собой трубу, таким образом, что для ее снятия необходимо снять крыльчатку вентилятора.А крыльчатка, как правило, крепится к валу плотно и здесь обычно возникают большие трудности, потому что крыльчатку стандартным инструментом невозможно, да и легко сломать.

Для решения подобных задач я сделал из китайских стен специальный инструмент — легкодонные на правильных углах концы губок. С помощью тканей концы легко загибались, потому что они не затвердели.

С этим подъемом так же успешно чиню щели змейки и молнии, на случай если линки перестают замыкаться.Обычные плоскогубцы часто не попадают. А благодаря загнутым концам губок в любом случае легко сжать замыкающие звенья ползунка.

Помимо модернизированных плоскогубцев-вода-в-помещении, удобно держать оси и валы, гайки и другие предметы разной формы — не скользят, как плоскогубцы с плоскими губками.

После снятия с вала двигателя крыльчатка имеет доступ к вьющимся волосам. В этой модели фен надевает на вал двигателя латунную гильзу, а крыльчатка надеется.Обычно его сажают прямо на вал двигателя.

Остается только острым предметом, например ножом, провидцем или иглой, удалить волосы и собрать фен в обратном порядке. Чтобы не было затруднений со сборкой фена, при разборке советую сделать несколько фото.

Удаление волос и смазка вала двигателя Фен Viconte

У фена Viconte внешнее проявление неисправности было такое же, как у Babyliss, но вдобавок в воздухе исходил запах Гэри и работал вентилятор с распылителем.Это свидетельствовало о том, что подшипники двигателя были произведены.

Последовательность и технология разборки фена аналогична фену Babyliss, поэтому описывать ее нет необходимости.

Напряжение питания по двум проводам подавалось на диодный мост, посыпанное на выходы двигателя. Для удобства ремонта провода зажали паяльником. Цвета проводов запомнить невозможно, так как на мостик подается переменное напряжение, а значения подключения проводов — нет.

Попытка снять крыльчатку с вала двигателя с помощью описанных выше стенок не увенчалась успехом даже при большой мускульной силе. Пришлось придумывать, как убрать волосы и смазать подшипник, не снимая крыльчатки.

Пришла идея, что можно не мучиться со снятием крыльчатки, а просверлить отверстие в корпусе держателя двигателя, что и было сделано.

Место отверстия необходимо измерить, чтобы оно не попало в корпус двигателя или основание крыльчатки.Сначала просверлили отверстие диаметром три миллиметра, а потом закрутили до пяти. Пластиковый корпус мягкий и тонкий, поэтому отверстие можно проделать и на конце заостренного ножа.

Для удаления волос с вала двигателя с канцелярских зажимов изготовлен крючок. Чтобы сделать такой инструмент, нужно конец зажимов загнуть, на наждачной бумаге его заточить и кончик длиной два миллиметра. За минуту все волосы были удалены.

Для смазки подшипника пришлось воспользоваться медицинским шприцем.Достаточно капнуть одну каплю масла на двигатель вала в двигатель. Чтобы масло попало в подшипник, нужно взять крыльчатку, несколько раз переместить вал по оси, прокручивая его.

Необходимо смазать подшипник с противоположной стороны вала. Для смазки подходит любая техника, например, для заливки двигателя автомобиля. Если под рукой нет масла, то можно снять с двигателя непонятку уровня масла, с которого нужно взять капающие капли.

Для проверки работы вентилятора на диодный мост подавалось напряжение 10 В от источника постоянного тока. Двигатель будет работать при напряжении от 5 до 12 В, поэтому даже зарядное устройство подойдет от любого телефона. В этой проверке нет необходимости, но по возможности лучше убедиться, что вентилятор заработал как надо.

Проверка показала нормальную работу двигателя, без посторонних и достаточного напора воздушного потока. Нельзя закрывать отверстие и не закрывать, так как оно плотно прилегает к корпусу фена.Если не так, то можно и со скотчем.

Как видите, самые распространенные прорывы заборов устранить совсем не сложно и такая работа по желанию любого домашнего мастера. В любом случае, это перед покупкой нового фена попробовать отремонтировать вышедший из строя фен.

Недавно мне принесли фен не из самых старомодных, но сейчас времена другие, кто фен ремонтирует за 10 долларов, а иногда проще купить новый, учитывая, что весь рынок буквально забиты дешевыми китайскими фенами.Так что, пользуясь случаем, рассмотрите дизайн и работу фенов для волос.

Фен работает от сети 220 В, 50 Гц. Любой фен состоит из двух основных частей — нагревательного элемента и электродвигателя.

В качестве нагревательного элемента обычно используется нихромовая спираль, именно она обеспечивает теплый воздух. В фенолах в основном используются электродвигатели постоянного тока мощностью до 50 Вт, есть исключения.

Проходя по спирали, ток теряет свою первоначальную силу, так как спираль имеет определенное сопротивление, именно этот ток распрямляется диодным мостом и подается на электродвигатель.

Электродвигатели в фенах рассчитаны на напряжение 12, 24 и 36 вольт, только в очень редких моделях используются электродвигатели с питанием 220 вольт, в этом случае напряжение от сети подается напрямую на электродвигатель. К ротору двигателя усилен винт (пропеллер), который обеспечивает отвод тепла от спирали, именно за счет этого получается довольно сильный направленный поток теплого воздуха. Мощность фена зависит от толщины используемой спирали и мощности установленного мотора.

Привезенный фен разобрали, оказалось, проблема в оторванном тракте на плате с переключателями. После заливки своим припоем — аппарат нормально заработал.

Но чаще всего главными причинами неработоспособности являются оборванная спираль, неработающий двигатель, расплавившийся от нагрева регуляторов переключателей, оторванный провод питания или вилка.

Элементы на схеме: 1 — сопло-диффузор, 2 — корпус, 3 — воздуховод, 4 — ручка, 5 — предохранитель из витого шнура, 6 — кнопка режима холодного воздуха, 7 — реле температуры потока воздуха, 8 — расход переключатель Air, 9 — кнопка турбо режима — максимальный поток воздуха, 10 — петля для подвешивания фена.

На электродвигатель подается постоянное напряжение, полученное с помощью диодного моста, состоящего из четырех диодов (или просто от одного диода).

Выделим два элемента цепи, которые являются потребителями (нагрузками), это спираль и диодный мост (двигатель не рассматриваем, потому что это нагрузка моста). В схеме элементы расположены последовательно (один за другим), это означает, что падение напряжения на каждом из них будет зависеть от его сопротивления и их сумма будет равна напряжению сети в третьем положении переключателя.

Большинство начальных уровней имеют простейшую электрическую систему, в таких фенах только один выключатель, который включает вентилятор и ТЭН. Обогреватели могут быть выполнены в различных модификациях, но во всех фенах они изготавливаются из нихрома, по весне свиньи.

Однако практически все простые современные фены имеют 2-3 уровня регулировки мощности и расхода воздуха.

Более совершенные фены имеют плавные регуляторы скорости обдува и температуры воздушного потока.

Рекомендуемое максимальное время работы — 5 минут. По завершении операции терморегулятор снимают на минимум, оставляют на холодном снимке на полминуты, а уже потом выключают фен. Старайтесь не брать его мокрыми руками, иначе возможно попадание влаги на внутренние элементы схемы, что может привести к закрытию.

Электрический фен — важнейший аксессуар в жизни женщины.Во многом благодаря этому устройству женщина всегда привлекательна и желанна для мужчины. Фен позволяет не только сушить волосы, но и делать красивую укладку, подчеркивая естественную красоту женщины. Фен также является первым предметом в руках визажиста, представить жизнь современной женщины без фена практически невозможно. Но, как и любой другой прибор, он подвержен поломкам. О том, как определить неисправность, как разобрать фен и отремонтировать, если это возможно, и пойдет речь в этой статье.

Общее устройство фена

В связи с широким распространением, вне зависимости от производителя, большинство явлений имеют схожую конструкцию. Основными элементами являются нагревательный элемент и электровентилятор. Нагревательный элемент представляет собой обычную спираль, изготовленную из высоколегированных электротехнических сплавов. Благодаря этому спираль может нагреваться до высоких температур и не гореть. В электрических фенах в качестве нагревательного элемента используется нихромовая проволока. Даже имея очень высокое сопротивление, спираль непременно сгорит, если не будет охлаждения.

Охлаждение в фенах с воздушным охлаждением, то есть нагревательный элемент охлаждается сильным потоком воздуха. Сила струи предназначена для предотвращения выгорания спирали. Основным элементом холодильной установки является электродвигатель. Мощность может быть разной и колебаться от класса фена и от его производителя. Чем выше класс фена, тем больше его мощность. Двигатели большой мощности ставятся на фен Rowenta. Как его разобрать, мы расскажем ниже. Двигатели для фенов выпускаются в низковольтном исполнении.Напряжение питания, как правило, не превышает 12 вольт. Это необходимо для обеспечения компактности прически и их безопасной эксплуатации. Для понижения напряжения на приведенной спирали, которая встроена в ТЭН, включена схема. Кроме того, у фена есть кнопка включения, которая также может быть регулятором мощности.

Инструменты для ремонта

Независимо от производителя и класса фена домашнему мастеру понадобятся следующие инструменты и расходные материалы:

отвертка;
passatia;
паяльник;
пинцет;
клей;
паяльная паста или флюс;
жесть;
кусков проволоки различного сечения;
мультиметр.

Разборка фейна

Как правило, корпус феноменов сделан из пластика, скрепленного самозатяжками. Открутить их нужно фигурной отверткой. Далее нужно раздвинуть половинки корпуса, вывести защелку из зацепления. Защелки очень хрупкие и важно действовать осторожно, чтобы не сломать их. Особенно, если вы хотите разобрать фен Rowenta. Как это правильно делать? Главное открутить все винты. Бывает, что в фенах в зависимости от их конструкции используются скрытые саморезы.Они могут быть под наклейками или логотипами производителей. Если их не открутить, то при дальнейшей разборке у вас есть все шансы сломать защелки.

Есть еще одна особенность, если вы не умеете разбирать щетку фена — такие устройства состоят из нескольких частей и имеют вращающуюся головку. Разбирая такое приспособление, нужно тщательно помнить, в каком порядке и как детали крепятся друг к другу. Это очень важно и необходимо для последующей правильной сборки фена.

Обнаружение неисправности

Научились разбирать фен. Теперь нужно найти и устранить неисправность, чтобы им можно было пользоваться долгое время. Если фен вообще не хочет включаться, то первым делом нужно проверить целостность электрического шнура и вилок. Киносервис поможет определиться при визуальном осмотре. Если при осмотре видны следы горения или оплавления, то такую заглушку необходимо заменить. Часто вилка и шнур составляют одно целое, тогда необходима замена всего шнура.

Для защиты фена от перегрева используется термовыключатель и термовставка. Первый — это контактные пластины, которые при достижении определенной температуры срабатывают и разрывают цепь. Термический шов также защищает фен от перегрева. При сильном перегреве сгорает предохранитель и размыкает цепь. Также к неисправности может относиться неработающий двигатель. Часто бывает так, как разобрать написано выше.

Если шнур обнаружен, его заменяют.Целостность шнура можно проверить мультиметром. Включите мультиметр для измерения сопротивления, в свою очередь измерьте сопротивление жилого шнура. Хороший лайв покажет ноль и обожженное бесконечное сопротивление.

Термический шов представляет собой цельный элемент. Коротко замыкается, при достижении критической температуры просто перегорает. Это тоже можно проверить мультиметром, если такой дефект присутствует, то предохранитель необходимо заменить. В этом случае вам понадобится паяльник и новый предохранитель.

Возможна неисправность термовыключателя. — Основа этого устройства, из-за высокой температуры может потерять свои свойства и перестать работать. Тогда такой выключатель тоже подлежит замене, так как восстановить его не удастся.

Еще одним поводом для ремонта может послужить ТЭН. Чаще всего такое случается с феном «Алый» (как его разобрать и починить, можно узнать из статьи). Спиральное горение может происходить по двум причинам: незащищенность защиты и долгий срок службы.В этом случае нужно заменить спираль, предварительно восстановив защиту. Неисправный мотор подлежит замене.

Профилактика

Чтобы избежать лишних затрат на ремонт, желательно провести профилактику устройства. Для этого также необходимо будет разобрать фен. Как сделать профилактику? В первую очередь, это визуальный осмотр. Осмотрите фен, которым пользуетесь, на предмет внешних повреждений: целостность шнура, вилки, возможную заправку на корпусе.Если есть такие повреждения, то фен необходимо отремонтировать или заменить. Важный! Использовать поврежденный фен нельзя, это может привести к травмам или возгоранию.

Время от времени нужно чистить фен. Во время работы фен забивается пылью и короткими волосами. Для очистки снимаем заднюю крышку с защитной сеткой. Через открывающееся отверстие можно попасть к ТЭНу. Мягкой кисточкой аккуратно обмотайте грязь и волосы от сетки, а также очистите спираль.Здесь вы узнали, как разобрать фен, чтобы отремонтировать его. Подведем итоги.

Заключение

Электрический фен — достаточно простой бытовой прибор. Но, как и все устройства, питающиеся от сети 220 вольт, нуждаются в постоянном уходе и профилактике. Вы узнали, как разбирать фен для сушки и укладки волос. Но есть и технические фены, которые используются в строительстве. Как правило, они очень мощные, используются для пайки, шума в ушах, снятия лакокрасочных материалов, липких пластиков и многого другого.Несмотря на большую мощность и другие возможности применения, такие фены похожи по конструкции, их разборка и ремонт аналогичны фенам.

Любой фен состоит из двигателя, вентилятора, нагревательных элементов и электрической цепи, обеспечивающей стабильную работу этих элементов.

В зависимости от количества режимов и фирмы производителя, элементной базы, внешнего вида состав переключателей может быть разным. Но ничего сложнее тиристора внутри не будет.Поэтому отремонтировать фены своими руками вполне реально.

Кратко о конструкции

Корпус держится на винтах. Их головы могут быть — и часто бывают нестандартные образцы. Это знак плюса, звездочка, вилки.

Поэтому, прежде чем ремонтировать фен, позаботьтесь об инструменте, способном справиться с такой задачей.

Иногда створки корпуса дополнительно крепят друг к другу специальными защелками.

Смело перерезаем провод И готовим к установке.

Сегодня популярность самостоятельного ремонта все больше возрастает. Кроме того, бывают разные ситуации. Например, вам нужно срочно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции. Что в этом случае делать? Сегодня мы постараемся рассказать вам об этом подробнее.

Как разобрать фен Philips?

Иногда после неудачного падения или после другого механического удара это устройство перестает работать.Прекрасным выходом из сложной ситуации станет полная разборка фена. Хотите узнать, как разобрать фен? В этом нет ничего сложного, главное следовать шагам инструкции.

Первым делом разборка корпуса. Большинство моделей (например, Rowenta Pro 2300 и Braun 3536) раскрывается на две идентичные половинки. Для соблюдения правил безопасности перед тем, как откручивать винты, необходимо вынуть шнур из розетки.

Обычно корпус устройства держится на простых металлических винтах. Они могут быть с нестандартными головками в виде плюсов, вилок или звездочек. Поэтому перед изготовлением фена Philips нужно будет позаботиться о наличии необходимого инструмента.

Открыв устройство, вы обнаружите внутренние механизмы устройства, которые отвечают за его бесперебойную работу. Если фен сломался, то в этих деталях будет скрыта причина поломки.Кроме того, некоторые модели имеют дополнительные крепления в виде защелок и потайных саморезов, спрятанных под декоративной накладкой.

Хотите узнать, как разобрать фен Philips Salondry Control? Для этого нужно ознакомиться с его внутренним устройством и досконально изучить все детали. Самая частая поломка многих устройств — это поврежденный шнур питания. При наличии кусков горелки или примесей необходимо будет их перебросить.

Главный внутренний элемент любого фена — это вентилятор.Он приводится в действие электродвигателем и производит всасывание воздуха через специальное отверстие с решеткой. В некоторых случаях поломка устройства связана с его загрязнением, поэтому при наличии пыли его следует тщательно очистить.

Воздух проходит через нагревательный элемент — провод, намотанный на термостат. Он должен иметь односторонний обзор. Если у вас есть обрывы, части спирали следует скрутить или спаять. Некоторые модели (например, Babyliss Pro) оснащены еще одним ограничителем, который не позволяет объекту засасывать вместе с воздухом длинные волосы и другие жилки.Также он может засорить устройство при неправильной эксплуатации.

Если при включении прибора слышны треск и видны искры, то это свидетельствует о поломке двигателя. Решить эту проблему можно заменой медных обмоток и диодного моста. Однако выполнить такой ремонт в домашних условиях сложно, поэтому в этом случае следует обратиться в мастерскую.

Хотите узнать, как разобрать фен-щетку Rowenta Brush Activ 1000? В конструкции этого устройства есть несколько нюансов по сравнению с обычным феном.Для того чтобы осмотреть внутренние элементы и механизмы в случае выхода из строя, необходимо выполнить несколько простых действий:

Снимите пластиковую насадку с передней части устройства, так как она предотвратит разборку в будущем. Для этого он должен плавно перемещаться вправо — влево до полного отключения от устройства;
При снятии пластикового кольца не рекомендуется использовать отвертки и другой инструмент, так как они могут повредить корпус и оставить на нем видимые царапины;
После нужно снять заднюю сетчатую насадку, которая мешает разборке устройства.Не стоит прилагать много усилий, так как это может привести к его поломке;
Современные модели явлений многих марок (Roven, Remington, Scarlet и другие) не имеют металлических болтов на корпусе. Крепление двух частей фена производится с помощью защелок. Для их разделения две половины корпуса следует оторвать друг от друга, одновременно вращаясь.

Чтобы вам не приходилось ремонтировать бытовую технику самостоятельно, нужно покупать из разнообразия на рынке? Перед покупкой необходимо обратить внимание на репутацию торговой марки, так как производством качественной продукции занимаются только известные производители.Другими критериями выбора являются мощность, количество режимов работы, функция подачи холодного воздуха.

Мы рассказали вам об основных особенностях внутреннего устройства фена, поэтому у вас не должно возникнуть вопросов, как разобрать фен Rovent Bras an asset и других марок. Однако помните, что при ремонте мелкой бытовой техники следует соблюдать правила безопасности и обязательно вынимать шнур питания из розетки.

Как правило, фены довольно часто подвержены различным поломкам, и приходится покупать новый.Устройство не самое дорогое, конечно, вполне можно приобрести другой фен, но при этом он достаточно простой, и довольно многие без особых усилий смогут восстановить его работоспособность.

Принцип действия

Все фены, независимо от марки и типа корпуса, имеют одинаковый принцип работы — электродвигатель приводит в движение вентилятор, прогоняющий воздух по спиралям нагрева. Обычно фен имеет переключатель уровня нагрева, обеспечивающий различные тепловые режимы, переключатель коммутирует последовательное соединение нужного количества спиралей — чем меньше их в цепочке — чем больше ток — тем больше нагрев.Также фены оснащены термозащитой, отключающей устройство при превышении допустимой температуры спирали. Если такая защита сработала — обязательно отключите фен от сети, потому что при понижении термостата термостат восстановит электрическую цепь — и фен заработает.

Основные неисправности

Устранение неисправностей предусматривает разборку. Обычно он скрепляется парой саморезов и защелок на половинках корпуса, сломать который довольно легко, поэтому действовать нужно осторожно.Хотя со сломанной защелкой особой трагедии не будет — корпус хорошо держится на самостоятельной прорисовке, либо при сборке можно нанести клей в нескольких местах, но совсем немного — вдруг придется разбирать.
Запах гари — Довольно часто возникает при работающем фене, так как через воздухозаборник вентилятор засасывает не только воздух, но и волосы, которые затем попадают на горячую спираль и, горя, вызывают появление неприятного запаха.

Возможна и другая причина — недостаточный поток воздуха, проходящего через вентилятор.Это может быть вызвано перекрытием вентиляционных решеток рукой или засорением фильтра, если он предусмотрен в этой модели, волосами, окто, пылью и т. Д. Слабый поток может быть вызван медленными оборотами вентилятора.

Медленное вращение вентилятора — Обычно причиной этого является скручивание вала двигателя, что препятствует его вращению. Как правило, вентилятор оголен на валу плотно, и его невозможно снять для удобства удаления волос, потому что легко приложить большое усилие — хрупкий пластик легко сломается.Поэтому удобно применять пинцет — постепенно прижимая им раненые волосы до полного удаления.

Встречается (гораздо реже) и обратная ситуация — вентилятор сидит на валу неплотно, в результате двигатель работает с нормальными оборотами, но вал прокручивается в корпусе вентилятора. Выход простой — посадить вентилятор на вал подходящим клеем.

Воздух остывает — В этом случае может быть несколько причин:

Плохой контакт в переключателе режимов — устранение зависит от конструкции переключателя.Часто используются гибкие эластичные контактные полоски открытого типа — достаточно, чтобы их правильно подогнать или очистить место контакта. Заменить выключатель закрытого типа — недорого.
Обрезка проводки — она может полностью сломаться или пропасть в месте припоя, уходит проводник на спирали или выключатель.
Открыть нагревательную спираль. Просто чтоб не обернулось — скорее всего храбрый. Восстановить можно просто скруткой, но такое соединение не будет долговечным — плохой контакт постепенно спровоцирует нагар, что еще больше увеличит сопротивление в этой точке, — в результате его рано или поздно снова придется ремонтировать .Лучше сделать такую же скрутку, но тогда с ней хорошо подойдет медная или латунная трубка подходящего диаметра (тонкая трубка с компрессором холодильника). Пайка в этом случае бесполезна — температура нагрева спирали плавит припой.

— причин может быть много и почти все они легко устраняются — обрыв шнура питания, отсутствие контакта в скользящей контактной паре в месте ввода шнура в корпус, разрыв внутреннего проводка, отсутствие контакта в переключателе и т. д.Худшее, что может случиться, — это сгорание двигателя. Если есть что заменить — хорошо (так что не выбрасывайте старые неисправные фены — запчасти еще остались), а нет — значит нужен новый фен — двигатель починить шансов мало.

Фен работает только на одной скорости. Фен скоростной самостоятельный ремонт

Страница 1 из 2

Этот электроприбор — фен — очень популярен и часто незаменим в повседневной жизни.Из-за высокого потребительского спроса конструкции большинства фенов стали очень похожими, а качество изготовления и цена снизились. Купить по-настоящему прочный фен сегодня очень сложно. Практика ремонта фенов различных марок говорит о том, что возникающие поломки однотипны и, как правило, не смертельны, а легко устраняются без серьезных финансовых затрат.

Любой электрический фен по своей конструкции содержит два основных крупных элемента: вентилятор и нагреватель.Вентилятор прогоняет воздух через нагреватель (нагревательный элемент), всасывая его за феном и выбрасывая его спереди при нагревании.

Фен для сушки волос.
1 — винт; 2 — электродвигатель; 3 — подогреватель; 4 — тепловая защита; 5 — переключатель режимов; 6 — кабель питания.

Для бытовых фенов вентилятор построен на базе низковольтных (12-18 В) коллекторных двигателей постоянного тока. Такой мотор нельзя запитать напрямую от сети 220 В. переменный ток… Для достижения необходимого падения напряжения внутри нагревательного элемента используется отдельная катушка (назовем ее понижающей). Для выпрямления напряжения используется двухполупериодный выпрямитель (диодный мост), устанавливаемый шарнирным креплением на контакты электродвигателя. На металлическом валу двигателя установлен пластиковый гребной винт, состоящий из трех и более лопастей.

Нагревательный элемент фена представляет собой каркас из огнестойкого материала с несколькими витками нихромовой проволоки (спиралью).В зависимости от количества режимов работы фена может быть две или три обмотки, одна из которых опускающаяся.

Нагревательный элемент с двумя обмотками.

Горячие змеевики нагревательного элемента необходимо постоянно продувать холодным воздухом, особенно при работе на максимальной мощности. Если по какой-либо причине подача воздуха стала недостаточной или полностью прекратилась (например, двигатель вышел из строя), то из соображений пожарной безопасности и во избежание перегорания ТЭН фен должен автоматически отключиться. .Такое аварийное отключение происходит из-за наличия в устройстве фена сразу двух термочувствительных элементов — двух «защитных линий» внутри нагревателя.

Первый «рубеж» — это термостат. Это пара замкнутых контактов, прикрепленных к. Находясь близко к выходу нагретого воздуха, контакты им интенсивно обдуваются. Когда выходящий воздух достигает критической температуры, контакты отдаляются друг от друга, цепь питания фена размыкается.Через несколько минут, когда биметаллическая пластина остынет, контакты снова замыкаются, и фен включается.

Биметаллические термостаты.

Если вышеуказанная защита по какой-либо причине не сработала в нужный момент, то через несколько секунд срабатывает «вторая линия» защиты — термопредохранитель. Этот предохранитель одноразовый, и его необходимо заменить после сгорания.

Плавкий плавкий предохранитель.

Фен Rowenta CV 4030.

Чтобы увидеть внутреннее устройство бытового фена, взглянем на его типичного представителя — Rowenta CV 4030.В данной модели установлен вентилятор на базе низковольтного двигателя, нагревательный элемент состоит из одной нисходящей спирали и двух нагревательных. Фен имеет три режима работы, в первом режиме скорость вращения вентилятора ниже, чем в двух других. Принципиальная схема этого фена представлена ниже.

В первом положении переключателя SW1 питание от сети пропущено через вилку XP1 , фильтр C1R1 , элементы защиты F1 , F2 , диод VD5 (необходимо отсечь одну полуволну переменное напряжение) идет на нисходящую спираль х2 , через нее питается электродвигатель М1 … Диоды ВД1-ВД4 необходимы для выпрямления заниженной спирали х2 переменного напряжения. Катушки индуктивности L1 , L2 и конденсаторы C2 , C3 служат для уменьшения помех, возникающих при работе щеточного двигателя. Через диод VD5 питание также поступает на нагревательную спираль , h3 .

При переводе переключателя SW2 в положение «2» диод VD5 замыкается накоротко и выходит из игры.Двигатель начинает работать на максимальных оборотах, спираль х3 нагревается сильнее. Третье положение ползунка переключателя SW2 соответствует режиму максимального энергопотребления, когда параллельно спирали h3 подключается спираль h4 … В этом положении температура воздуха на выходе максимальна. Кнопка «охладить» входит в разрыв обеих спиралей нагрева, при ее нажатии остается включенным только электродвигатель, через катушку h2 , спираль h3 и h4 обесточиваются.

Процесс открытия фена Rowenta cv4030.

Фен в полуразобранном виде.

19.02.2018

Сегодня популярность самостоятельного ремонта мелкой бытовой техники неуклонно растет. Кроме того, бывают разные ситуации. Например, вам срочно нужно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции. Что делать в этом случае? Сегодня мы постараемся рассказать вам об этом подробнее.

Как разобрать фен Philips?

Иногда после неудачного падения или после другого механического удара это устройство перестает работать. Отличным выходом из сложной ситуации станет полная разборка фена. Хотите узнать, как разобрать фен? В этом нет ничего сложного, главное следовать шагам инструкции.

Первым делом нужно разобрать корпус. В большинстве моделей (например, rowenta pro 2300 и braun 3536) он открывается на две идентичные половинки.Для соблюдения правил безопасности обязательно вынимайте шнур питания из розетки перед тем, как откручивать винты.

Обычно корпус устройства удерживается простыми металлическими винтами. Они могут быть с нестандартными головками в виде плюса, вил или звездочки. Поэтому перед тем, как разбирать фен Philips, нужно будет позаботиться о наличии необходимых инструментов.

Открыв устройство, вы обнаружите внутренние механизмы устройства, которые отвечают за его бесперебойное функционирование.Если фен сломался, то в этих деталях будет скрыта причина поломки. Кроме того, в некоторых моделях есть дополнительные застежки в виде защелок и скрытых саморезов, спрятанных под декоративными планками.

Если слышен треск и видны искры при подключении устройства к источнику питания, это свидетельствует о поломке двигателя. Решить эту проблему можно заменой медных обмоток и диодного моста.Однако в домашних условиях провести такой ремонт сложно, поэтому в этом случае следует обратиться в мастерскую.

Хотите узнать, как разобрать фен Rowenta Brush activ 1000? В конструкции этого устройства есть несколько нюансов по сравнению с обычным феном. Для того чтобы в случае поломки осмотреть внутренние элементы и механизмы, нужно выполнить несколько простых действий:

Снимите пластиковый колпачок с передней части устройства, так как он помешает разборке в дальнейшем.Для этого его нужно плавно перемещать влево-вправо до полного отключения от устройства;
При снятии пластикового кольца не рекомендуется использовать отвертки и другие инструменты, так как они могут повредить корпус и оставить на нем видимые царапины;
После этого необходимо снять заднюю насадку-сетку, которая мешает разборке устройства. В этом случае не стоит прилагать больших усилий, так как это может привести к его поломке;
Современные модели фенов многих марок (Rovent, Remington, Scarlet и другие) не имеют металлических болтов на корпусе.Крепление двух частей фена производится с помощью защелок. Чтобы разделить их, две половинки корпуса следует отвести друг от друга, вращая.

Чтобы вам не приходилось ремонтировать бытовую технику самостоятельно, нужно ли покупать из всего многообразия, представленного на рынке? Перед покупкой нужно обратить внимание на репутацию бренда, так как производством качественной продукции занимаются только известные производители. Остальные критерии выбора — мощность, количество режимов работы, функция подачи холодного воздуха.

Мы рассказали вам об основных особенностях внутреннего устройства фена, поэтому вопросов о том, как разобрать фен rovent и другие марки, у вас не возникнет. Однако помните, что при ремонте небольшой бытовой техники обязательно соблюдайте меры предосторожности и обязательно вынимайте шнур питания из розетки.

Основные поломки и их причины
Ремонт фена: правильная диагностика и лечение

Рассмотрим, как отремонтировать строительный фен своими руками. За такой услугой человек всегда может обратиться в специализированные сервисные центры, но это не всегда целесообразно. В некоторых случаях поломки можно диагностировать самостоятельно, соответственно и отремонтировать строительный фен.Перед этим необходимо обязательно ознакомиться с устройством устройства. Здесь должна начаться инструкция.

Устройство и его основные принципы

Открыв устройство, можно увидеть небольшой двигатель, нагревательный элемент и вентилятор. Нагретый воздух выходит через сопло. Все достаточно просто. В основном по структуре не отличается от обычного фена. Единственное отличие — более высокая мощность устройства. Производительность оборудования напрямую зависит от того, сколько литров воздуха оно может пропустить через себя за 1 минуту.Многие представленные сегодня на рынке модели фенов имеют ряд дополнительных функций. К ним относятся:

контроль температуры;
регулировка расхода воздуха;
выбор желаемого режима работы;
многочисленные дополнительные насадки, которые существенно упростят работу с тем или иным материалом;
Светодиодный индикатор, определяющий температуру нагрева.

Вернуться к содержанию

Основные поломки и их причины

Поломка такого инструмента может произойти в любой момент его эксплуатации. Особенно неприятно, если это в разгар строительных работ. В большинстве случаев виноват в этом сам человек, который зачастую небрежно относится к электроинструменту. Основными поломками считаются перегиб шнура питания, неисправность кнопки включения инструмента и регулировки температуры.Конечно, могут быть и более глобальные сбои.

Если человек уверен в своих силах, то починить фен он сможет самостоятельно.

На днях моя неотразимая, неповторимая и интимная Жена стала жаловаться на то, что у ее любимого фен Remington не работает … Это проявлялось в перебоях в нормальной работе в зависимости от положения шнура питания. То есть, если потянуть за кабель, фен выключится; если прижать его к феном, начинает течь теплый воздух. Сразу сообразил, что к чему, стал отрывать рубашку и махать любимым паяльником — мол, дай разобрать и починить фен прямо здесь и сейчас.

В общем после короткого стона у меня схватились отвертки с ее феном в эпической битве перед первой … пайкой. Сразу скажу — эту инструкцию можно использовать для большинства фенов от Rowenta, Braun, Philips, Bosch и Scarlett … Конечно, все фены разбираются по-разному, но принцип работы устройства таков. тем же. Идти.

Разборка фена Remington

Для начала нужно снять заглушки на ручке или по всему корпусу любимого фена.В моем случае это три заглушки на ручке фена. В последнее время стало модным делать корпус фена на защелках или даже соединять две половинки вместе.

Здесь все внимательно осматривают на обрыв любые следы проводов и ожогов, плавящиеся на выключателях.

Такая слабость сразу видна, если провод согнуть пополам.

Ремонт фена Remington

Для проверки зачищаем оплетку силового кабеля в месте изгиба и видим перегоревшие медные провода.

Смело перережьте провод и подготовьте его к установке.

Принцип действия

Все фены, независимо от марки и типа корпуса, имеют одинаковый принцип работы — электродвигатель приводит в движение вентилятор, который прогоняет воздух через нагревательные змеевики.Как правило, фены имеют переключатель уровня нагрева, обеспечивающий различные тепловые режимы, — переключатель переключает последовательное соединение на нужное количество спиралей, — чем их меньше в цепи — чем больше протекающий ток — тем больше нагрева. Также фены оснащены термозащитой, которая отключает устройство при превышении допустимой температуры спирали. Если эта защита сработала, обязательно отключите фен от сети, потому что при понижении температуры термостат восстановит электрическую цепь — и фен заработает.

Основные неисправности

Устранение неисправности предполагает разборку корпуса. Обычно он удерживается парой саморезов и защелок на половинках корпуса, которые довольно легко сломать, поэтому действовать нужно осторожно. Хотя со сломанной защелкой особой трагедии не будет — корпус вполне может держаться за саморезы, а можно при сборке нанести точечный клей в нескольких местах, но совсем немного — вдруг придется быть разобранным.
Запах гари — довольно часто возникает при работающем фене, так как через воздухозаборник вентилятор засасывает не только воздух, но и волосы, которые затем попадают на раскаленный змеевик и, горя, вызывает неприятный запах .

Медленное вращение вентилятора — Обычно это вызвано тем, что волосы наматываются на вал двигателя, что мешает его вращению. Как правило, вентилятор крепится на валу плотно, и для удобства удаления волос снять его невозможно, так как прилагать большие усилия рискованно — хрупкий пластик легко сломается. Поэтому удобно пользоваться пинцетом — постепенно отщипывая свернутые волосы, пока они не будут полностью удалены.

Возникает и обратная ситуация (гораздо реже) — вентилятор не плотно сидит на валу, в результате двигатель работает на нормальных оборотах, но вал вращается в корпусе вентилятора.Решение простое — надеть вентилятор на вал с помощью подходящего клея.

Воздух выходит холодным — в этом случае может быть несколько причин:

Плохой контакт в переключателе режимов — Способ устранения зависит от конструкции переключателя. Часто используются гибкие эластичные контактные полоски открытого типа — достаточно их правильно согнуть или очистить места контакта. Если выключатель замкнут — заменить — недорого.
Обрыв проводки — проводник, ведущий к спиралям или переключателю, вполне может оборваться или отвалиться в месте пайки.
Обрыв нагревательного змеевика. Просто так не отломится — скорее всего, это выгорание. Восстановить его можно просто скручиванием, но такое соединение не будет долговечным — плохой контакт будет постепенно провоцировать нагар, что еще больше увеличит сопротивление в этом месте — в результате рано или поздно его придется ремонтировать заново. . Лучше сделать такую же скрутку, но потом прижать медной или латунной трубкой подходящего диаметра (хорошо подойдет тонкая трубка от компрессора холодильника).Паять в этом случае бесполезно — температура нагрева катушки расплавит припой.

— причин может быть много и почти все они легко устраняются — обрыв шнура питания, отсутствие контакта в скользящей контактной паре в месте входа шнура в корпус, обрыв во внутреннем проводка, отсутствие контакта в переключателе и т. д. Худшее, что может случиться — это сгорание двигателя. Если есть что заменить — хорошо (так что не выбрасывайте старые неисправные фены — все-таки запчасти), а нет — значит, вам действительно нужен новый фен — шансов отремонтировать двигатель мало.

Конструкция и электрическая схема фена не отличаются особой сложностью и будут не по зубам любому новичку в изучении электротехники.
Итак, откручиваем два винта и половину ручки.
Этот фен перестал удерживать крыльчатку нагнетателя на валу электродвигателя и был зафиксирован автогерметиком.
Полностью рассмотреть его структуру и возможные поломки.
Фен состоит из двух цепей, соединенных параллельно (после переключателя).
1. Последовательно проследите прохождение тока по первой цепи от точки подключения цепей «A» до точки «B»:
(точка «A» — рабочий нагревательный элемент «PH» (зеленый) — диодный мост » Д1-Д4 », от которого запитан электродвигатель« М »- точка« Б »).
2. Вторая цепь:
(точка «А» — дополнительный нагревательный элемент «DN» (красный) — термовыключатель (термопара) «Т» — микровыключатель «Vmkr» — точка «B»).

Трехпозиционный переключатель выполняет действия в общей цепи в трех положениях:
1.0 — общая цепь разорвана, питание отключено;
3. II — коммутатор подключает схему напрямую к сети;
Рассмотрим схему №1 рабочего обогрева с электродвигателем.
Нагревательный элемент представляет собой проволоку, намотанную спиралью, обладающую высоким сопротивлением току (например, нихром).
Электродвигатель питается постоянным напряжением, полученным с помощью диодного моста, состоящего из четырех диодов.
Выделим два элемента схемы, которые являются потребителями (нагрузками), это спираль и диодный мост (двигатель не в счет, так как это нагрузка моста).
В схеме элементы расположены последовательно (один за другим), это означает, что падение напряжения на каждом из них будет зависеть от его собственного сопротивления и их сумма будет равна напряжению сети в третьей позиции выключатель.
Делаем вывод:
Сопротивление (в зависимости от материала и длины провода) элемента рассчитывается так, чтобы при нормальном нагреве разница между напряжением сети 220В и падением напряжения на этом элементе была равна падение напряжения, необходимое для работы электродвигателя, т.е.е. для питания диодного моста. Сеть
U — U-спираль = U-образный мост.
Если это равенство не соблюдается, работа невозможна, т.е. если по какой-то причине спираль перегорела, ее необходимо заменить на аналогичную с таким же сопротивлением.
При выходе из строя электродвигателя заменяем его на идентичный.
В диодном мосту
может произойти обрыв или пробой диодов

Ремонт любого фена начинается с его полной или частичной разборки, но прежде чем мы приступим к этому процессу, давайте найдем ответ на поставленный выше вопрос.

Абсолютно любой фен можно разделить на два основных элемента — нагревательный элемент и электродвигатель. Нагревательный элемент обычно представляет собой нихромовую спираль, именно она нагревает воздух. А двигатели постоянного тока генерируют теплый направленный воздушный поток.

Электродвигатели в фенах на 12, 24 и 36 Вольт, но иногда в очень дешевых китайских моделях встречаются электродвигатели на 220 Вольт. К ротору двигателя прикреплен пропеллер, обеспечивающий отвод теплого воздуха от спирали.Мощность фена варьируется от толщины спирали и мощности электродвигателя.

Рассмотрим конструкцию фена более подробно:

1 — патрубок диффузора, 2 — корпус, 3 — воздуховод, 4 — ручка, 5 — защита от перекручивания шнура, 6 — кнопка режима «Холодный воздух», 7 — реле температуры потока воздуха, 8 — переключатель скорости потока воздуха, 9 — Кнопка турбо режима — максимальный поток воздуха, 10 — петля для подвешивания фена.

Корпус фена состоит из двух пластиковых половинок, переднего и заднего кольца и сетки.Полусфера сетки демонтируется, слегка повернув ее против часовой стрелки. Самое сложное — вытащить заднее кольцо в том месте, где шнур питания входит в основание. Это кольцо имеет ушки с отверстиями и защелками. Переднее кольцо съемное, хотя и немного проще, еще имеет два фиксатора на половинках корпуса и выемки в кольце (на фото ниже хорошо виден только один выступ и перед ним надето кольцо).

основные элементы фена и схема на фото ниже:

Фен Rowenta cv8525 работает, но не нагревает воздух

Фен Rowenta ремонт и разборка : Сначала снимается переднее металлическое кольцо, потом задняя сетка скрывает под собой два самореза, откручиваем их и снимаем заднюю крышку с ручки (на защелках).Под крышкой есть пять саморезов, откручиваем их.

Осмотр выявил классическое нарушение контакта в кнопке выключения подогрева воздуха. Контакт немного сдвинулся и перестал замыкать нагревательный контур спирали. Ремонт свелся к правильному монтажному положению контактов и оплавлению верхней части пластиковой стойки обычным паяльником

Разборка и ремонт фена Remington

Нестабильность работы.Фен периодически выключался. Для начала нужно вынуть заглушки на ручке фена. Пробки можно удалить швейной иглой или острым концом тонкого ножа.

Под заглушками находятся винты для специальной П-образной отвертки. Разобрав ручку, видим — выключатель подачи теплого воздуха (синий), выключатель питания фена (красный). Здесь необходимо очень внимательно все осмотреть на случай очень вероятного обрыва проводов или оплавления выключателей.

Фен состоит из двигателя, вентилятора, нагревательных элементов, электрической цепи, обеспечивающей стабильную работу элементов. В зависимости от количества режимов различаются производитель, элементная база, внешний вид и состав переключателей. Но ничего сложнее полупроводникового тиристора внутри не будет. Поэтому ремонт фенов в домашних условиях мы проведем своими руками.

Корпус удерживается винтами. Головки часто имеют нестандартную конструкцию.Это плюсик, звездочка, вилы. Поэтому в первую очередь, прежде чем ремонтировать фен, давайте позаботимся об инструменте, способном справиться с такой задачей. К счастью, набор бит сегодня стоит 600 рублей.

Иногда створки корпуса дополнительно скрепляются специальными защелками. Это отдельная проблема: опытные мастера часто ломают пластик, отчаявшись справиться цивилизованными методами. Никаких тонкостей, придумывают скрытые винты, спрятанные под наклейками, пластиковые вставки, съемные колпачки регуляторов.Крепеж фиктивный. Нет полезных функций.

Электродвигатель фена питается от постоянного тока 12, 24, 36 В. Для выпрямления сетевого напряжения используется диодный мост, в дешевых моделях — одиночный диод. Фильтрация гармоник мощности осуществляется конденсатором, подключенным параллельно обмоткам двигателя или включенным в более сложный фильтр. Индукторы в фенах используются редко из-за их непомерной массы. Поэтому знания принципов сглаживания пульсаций RC-цепочками достаточно, чтобы справиться с построением принципиальной схемы ремонтируемого фена.Иногда фильтрующий элемент использует одну катушку (индуктивность).

регулируется только скорость вращения или только температура;
возможность выбора нагрева и расхода воздуха отдельно.

Типовая процедура проверки

Если устройство лишено признаков жизни, оно нестабильно, проверка начинается с цепи питания. Ремонт фенов Rowenta схематично описан ниже.

Внимание! Описанные виды работ требуют навыков обращения с электроприборами… Авторы не несут ответственности за ущерб здоровью, имуществу, возникший в результате попытки следовать рекомендациям по ремонту фенов.

Шнур

Осмотр шнура питания начинается с розетки. Часть неисправности: нет напряжения — не работает фен. Если в розетке есть напряжение, осмотр шнура начинают с точки входа в корпус, подойти к вилке. Работа выполняется на обесточенном устройстве.Осуществляется визуальный поиск трещин и образований неправильной формы — горелок, повреждений изоляции, изломов.

Затем разбирают корпус фена. Внутри есть возможность увидеть варианты электрического сопротивления:

Пара разъемных контактов.
Пайка.
Электропроводка закрыта пластиковыми заглушками.

Неразъемное соединение

Зона контакта

Выключатель и выключатель

Для проверки скорости реле температуры используется аналогичная схема.

Вентилятор

Спирали

Фен обычно имеет несколько нагревательных элементов. Визуально все они должны выглядеть одинаково.Убедитесь в этом при закреплении фена, открыв футляр. Обнаруженные обрывы устраняют скручиванием концов, пайкой и лужением. Вы также можете взять несколько тонких медных трубок и сжать концы сломанной спирали внутрь.

Дефекты ТЭНов при ремонте наблюдаем визуально. Внимательный осмотр подскажет, как починить фен. Замена спиралей на аналогичные покупные или самодельные изделия из нихромовой проволоки.

Двигатель

Если обмотки исправны, щетки осматривают, очищают медную поверхность под ними и оценивают герметичность.

Чип

Термостат

полностью исключить датчик путем разрыва цепи, попробовать реакцию устройства;
закоротите провода, после этого включите, посмотрите что будет.

;
переключатели и кнопки;
пылеудаление;
спирали;
мотор;
визуальный осмотр конденсаторов, резисторов.

Перед ремонтом желательно получить принципиальную схему.

Без преувеличения можно сказать, что сегодня фен есть в каждом доме.Этот нежно жужжащий аксессуар, дующий теплым воздухом, навсегда вошел в женский арсенал, стал предметом must-have и используется не только для сушки волос, но и для укладки и создания определенных причесок. Однако иногда наступает момент, когда внутри фена начинает что-то некрасиво хрустеть, волна тёплого бриза превращается в северный ветер, а внутренний голос упорно подсказывает, что нужен срочный ремонт.

Фен Дизайн

Базовую конструкцию всех фенов можно считать идентичной.Разобраться с этим под силу каждому, кто владеет отверткой и имеет базовые школьные знания в области электротехники.

Каждый фен состоит из четырех основных частей:

Электродвигатель . Есть несколько типов двигателей — 12, 24 или 36 вольт. Это сделано для обеспечения безопасности пользователя. Ток от сети имеет напряжение 220 В и опасен для здоровья человека. С помощью электронной схемы снижается напряжение, за счет чего крыльчатка, нагнетающая воздух в форсунку, приводится в действие маленьким двигателем постоянного тока, который абсолютно безопасен для человека.
Фен приводится в действие электродвигателем, на который из соображений безопасности подается пониженная мощность.
Вентилятор. Его задача — создать воздушный поток. В случае с феном делаются специальные отверстия, через которые крыльчатка всасывает воздух и направляет его в нужном направлении. Обычно пропеллер изготавливается из пластика и вращается на металлическом стержне, который служит его осью. С одной стороны, ось соединена с электродвигателем, с другой — прикреплена к опоре, снабженной скользящей муфтой.
Крыльчатка всасывает воздух через прорези в корпусе фена и направляет его к соплу.
Нагревательный элемент. Как правило, это нихромовая спираль. При подаче тока он начинает нагреваться и нагревает проходящий воздух до нужной температуры. В хорошем фене спираль устроена так, чтобы нагретый воздух не обжигал волосы, то есть его температура не превышала 50-60 o C.
В продвинутых моделях фенов установлено несколько спиралей для обеспечения работа прибора в двух или трех режимах нагрева
Электронная схема.Служит для преобразования тока и настройки режимов работы устройства. С помощью клавиш, расположенных на корпусе фена, можно выключить или подключить спираль, увеличить или уменьшить скорость воздушного потока.

Следует отметить, что работоспособность устройства в целом зависит от согласованности работы всех элементов конструкции. Если, например, воздушный канал забит и скорость потока замедлится, спираль обязательно начнет перегреваться, и это приведет либо к ее выходу из строя, либо к повышению температуры исходящего потока.Неисправность электронной схемы может привести к падению напряжения на электродвигателе, в результате чего фен не будет работать на полную мощность.

Первое упоминание о фене связано с именем французского парикмахера Годенфруа (A. Godenfroy). Именно он в 1888 году предложил своим клиентам сушить волосы с помощью запатентованного устройства, работающего от «любого источника тепла». В 1908 году известная берлинская электротехническая фирма AEG зарегистрировала товарный знак Föhn, что в переводе с немецкого означает «теплый альпийский бриз».Первые устройства были довольно громоздкими и тяжелыми, корпус представлял собой металлический кожух и весил около 2 кг.
Прототипы современного фена были большими и тяжелыми.

Возможные неисправности фена и их устранение

К сожалению, техника имеет свойство ломаться. И часто — в самый неподходящий момент. Даже дорогие модели от солидных фирм могут выйти из строя. Причиной тому может быть как несоблюдение правил эксплуатации, так и независимые от человека факторы.Например, скачки напряжения, игра детей или прорезывание зубов домашних животных. Ситуации бывают разные, но в любом случае не стоит спешить в магазин за новым устройством. Возможно, ближе выяснив причину поломки, вы сможете восстановить нормальную работу фена без посторонней помощи, своими руками.

Следующая информация по ремонту не относится к моделям нового поколения, оснащенным ионизаторами воздуха и инфракрасными излучателями. Устройство таких фенов намного сложнее; ремонтировать их в домашних условиях не рекомендуется.

Отсутствие питания

При неисправностях в работе в первую очередь необходимо обратить внимание на состояние сетевого шнура и провести визуальный осмотр. Во время работы он не должен нагреваться. При наличии повреждений изоляции, трещин или вздутия необходимо проверить, течет ли ток к устройству.

Фен может не включиться из-за повреждения изоляции кабеля

Для этого вам необходимо:

Разобрать корпус и с помощью индикатора напряжения проверить силовые контакты внутри фена.Для разборки нужно найти и открутить все винты на кожухе. Иногда кроме них используются защелки — их нужно аккуратно отсоединять, чтобы не сломать хрупкий пластик. На некоторых моделях винты закрываются декоративными заглушками или наклейками. В этом случае их аккуратно снимают, взяв за край отверткой. Перед тем, как разобрать фен, не забудьте отключить его от сети, вынув шнур питания из розетки. .
Открутив все винты, нужно аккуратно поддеть пластиковые заглушки и отделить корпус
Далее провода идут к кнопке включения.Необходимо убедиться, что переключатель перемещается свободно, не забит инородным мусором или липкой пылью. Если контакты исправны, их цвет будет ровным, без следов обугливания. Перегретая медь меняет цвет с желтого на темно-синий, что является признаком неисправности.
Проверьте все контакты на предмет обугливания или обесцвечивания, что также является признаком неисправности силовой цепи.

При обнаружении повреждений контакты необходимо очистить ножом или наждачной бумагой, но не влажной тканью.Иногда этого достаточно для восстановления нормальной работы устройства.

Подключите устройство к сети на несколько секунд. В этом случае кнопка включения должна быть в положении «Выкл.». или выкл. Для проверки наличия напряжения поднесите индикатор к обоим выводам кнопки.

При наличии «фазы» на проверяемом контакте загорится контрольная лампа

Лучшее решение проблемы поврежденного шнура питания — заменить его новым. Но при невозможности замены кабеля можно выйти из ситуации, зачистив «плохие» контакты и соединив их скручиванием.Место соединения необходимо тщательно заизолировать диэлектрической липкой лентой.

Если вы устранили повреждение шнура питания путем скручивания проводов, обязательно оберните открытое пространство изолентой.

Если проблема в кнопке, ее необходимо очистить и затянуть винты клемм. В крайнем случае, вы можете временно отключить кнопку, подключив провода напрямую. В этом случае двигатель запустится сразу после подключения шнура питания.

Если вышла из строя кнопка управления феном, перед покупкой новой детали провода можно подключить напрямую, однако некоторые режимы устройства перестанут работать.

Вентилятор не работает

Самая частая причина остановки вентилятора — волосы. Во время работы фен втягивает внутрь небольшие волоски, которые наматываются на карданный вал. Вращение со временем замедляется и в конечном итоге вообще прекращается. Очевидно, что лучше периодически чистить вентилятор и не доводить ситуацию до критической. Причем сделать это несложно — удалить волоски с крыльчатки пинцетом или маленькой щеточкой не составит труда.

Снаружи можно прочистить воздухозаборники, а чтобы добраться до вентилятора, нужно разобрать корпус

Критерием нормальной работы вентилятора является свободное вращение гребного винта на оси мотора .

Если ситуация повторяется часто, необходимо внимательно осмотреть обратную сторону воздуховода. Решетка воздухозаборника может быть повреждена и слишком много посторонних предметов … Выйти из ситуации можно, наклеив на решетку москитную сетку или марлю, но ее нужно держать крепко, чтобы она не попала внутрь. В некоторых моделях есть входной воздушный фильтр … Возможно, пора его почистить или заменить.

Фильтр расположен сзади фена, сбоку от воздухозаборника

Выходящий воздух не нагревается

Спираль — одно из самых уязвимых мест всех фенов.Несмотря на то, что современные ТЭНы достаточно надежны, на них сильно влияет хорошее состояние всех остальных. элементы конструкции … Хорошо, если в устройстве предусмотрено автоматическое отключение спирали при перегреве. Если нет, то он может сгореть, если, например, забит гребной винт или неисправен электродвигатель. Первый признак превышения нагрузки на змеевик — характерный запах гари, возникающий при работе фена.

Запах может сохраняться даже после выключения прибора, что свидетельствует о необходимости проверки исправности электродвигателя.

Еще одним косвенным свидетельством чрезмерного нагрева змеевика может быть нагрев корпуса. Он не должен нагреваться. Ненормальное повышение температуры указывает на неисправность.

При перегреве ломается нагревательная спираль.

Ремонт нагревательного элемента также начинается с разборки фена. Чаще всего разрыв виден невооруженным глазом. Если повреждение не полное (оплавление больших участков или разрывы в нескольких местах), отремонтировать его несложно. Вам просто нужно заново соединить концы спирали.Лучше, конечно, их припаять, но если нет особых навыков, можно плотно закрутить, сдавив соединение плоскогубцами. Поскольку нихромовая проволока достаточно тонкая, при включении на стыке образуется микроэлектрическая дуга и концы спирали свариваются.

Важно не только восстановить целостность ТЭНа, но и определить причину, которая привела к перегреву. Иначе все очень скоро повторится. Если вскрытие показало, что катушка повреждена в нескольких местах, лучше заменить ее целиком.При этом нужно выбирать нагревательный элемент того же производителя, что и фен.

Интересно, что фен, возникший как аксессуар для парикмахерских, вскоре нашел применение в таких отраслях, как строительство и пайка. Технические фены используются во многих процессах обработки строительных материалов, для ускорения процесса сушки, нагрева клеев, термоусаживаемых трубок и т. Д. Сегодня даже для розжига углей в мангале применяется специальный высокотемпературный фен. .

Видео: разборка и ремонт фена Maxwell

Проблемы мотора

Мотор предназначен для вращения вентилятора. Обычно в хорошем фене есть клавиша переключения скоростей, с помощью которой выбирается оптимальный режим подачи воздуха. Управление осуществляется изменением тока, подаваемого на двигатель. Для этого внутри корпуса расположена электронная схема, которая, кстати, тоже может выйти из строя.

Электропривод вентилятора фена обеспечивает его вращение с разной скоростью в зависимости от выбранного режима работы.

Характерные признаки поломки мотора — треск при включении и неравномерная работа.Сухие разряды возникают из-за пробоя изоляции обмоток. Иногда внутри устройства слышен гул, но вентилятор не вращается. Может появиться запах сгоревшей проводки.

Двигатель постоянного тока имеет несколько обмоток, обрыв которых сам по себе является частой причиной его выхода из строя.

Ремонт двигателя в домашних условиях довольно затруднен. Это связано с небольшими размерами и необходимостью использования специальных приборов для диагностики. Если обмотки якоря перегорели, то перемотать их можно только с помощью специальных приспособлений.Гораздо проще просто заменить поврежденную деталь. Здесь просто нужно аккуратно снять старый мотор, а на его место установить новый.

Видео: как разобрать и отремонтировать фен Scarlett

Проблемы с блоком управления

Работа всех узлов внутри фена взаимосвязана. А главное координирующее звено — электронный блок управления. Помимо преобразования переменного тока в постоянный, меняет режимы работы мотора, регулирует степень нагрева спирали.Схема относительно простая, но разобраться в ней профессионально может только специалист.

Электронная схема расположена рядом с кнопками управления внутри ручки

Из-за скачков напряжения в сети, нарушения правил эксплуатации или попадания влаги на электронную плату может возникнуть неисправность блока. Визуально это выражается в изменении внешнего вида деталей. Конденсаторы деформированы, вздуты. Резисторы (резисторы) темнеют и обугливаются. Соединительные дорожки на печатной плате могут расплавиться и сломаться.Если у вас есть запасные части радиоприемника и паяльное оборудование, вы можете заменить и восстановить электронику. Но можно заменить весь блок.

Для ремонта электронной платы необходимы специальные устройства и квалификация.

Если говорить о процедуре диагностики неисправного устройства, то ее следует проводить по принципу «от простого к сложному». Это значит, что сначала нужно осмотреть механическую часть (шнур, кнопки, крыльчатку). Затем — электрический, проверьте целостность соединительных проводов, контактов и клемм, работу электродвигателя и спирали.И, наконец, доработать электронику — блок управления, другие системы и блокировки. Если проверка микросхемы не дала внятных результатов, ее проверяют с помощью тестера.

Видео: диагностика и ремонт фена

Как снять крыльчатку вентилятора

В фенах часто повреждаются лопасти крыльчатки. Это происходит постепенно по мере накопления инородного мусора, втягиваемого потоком воздуха через сепаратор. Как только количество посторонних помех превышает критическое состояние, лопасти трескаются.Это происходит при включении устройства, когда двигатель набирает скорость и вращающая сила становится максимальной.

По мере того, как внутри фена накапливается мусор и пыль, лопасти вентилятора испытывают все большее сопротивление при вращении и, наконец, ломаются.

Первым признаком поломки крыльчатки является вибрация. Кроме того, внутри корпуса слышен треск осколков пластика. В этом случае крыльчатку необходимо заменить. Необходимо снять защитный кожух, внимательно осмотреть устройство крепления гребного винта к мотору.В разных моделях соединения разные. Но принцип, как правило, тот же — ось рабочего колеса прижата к приводу электродвигателя. В большинстве случаев его можно легко удалить, осторожно поддев отверткой. Иногда для этого нужно вынуть мотор с гребным винтом из корпуса, а затем отсоединить лопасти.

Все ремонтные работы проводятся только при отключенном питании бытовой техники. Это лучшая гарантия безопасности.Если фен находится на гарантийном обслуживании, все текущие проблемы целесообразнее решать в специализированных организациях. Самостоятельный ремонт и неправильное использование аннулируют гарантию производителя. Перед использованием устройства будет нелишним внимательно ознакомиться с рекомендациями производителя.

Наружные дверные ступеньки Педаль Складная дверная ступенька Компа Лестница Долгожданная ступенька

Наружная дверная ступенька Педаль Складная дверная ступенька Компа Лестница Долгожданная ступенька

Наружная дверная ступенька Педаль Складная дверная ступенька Компа Лестница Долгожданная ступенька, педаль, ступеньки, дверь, Compa, $ 20 , Doorstep, Automotive, RV Parts Accessories, Exterior, estacaojundiahy.com.br, Exterior, / backfield262374.html, Folding, Stepping $ 20 Наружные дверные ступеньки Педаль Складная лестница Doorstep Compa Automotive RV Parts Accessories Exterior 20 $ Наружные дверные ступеньки Педаль Складная ступенчатая лестница Doorstep Compa Automotive RV Parts Accessories Exterior Наружная дверная лестница Педаль Складная Doorstep Compa Ladder Долгожданная лестница, педаль, $ 20, ступеньки, дверь, Compa, Doorstep, Automotive, RV Parts Accessories, Exterior, estacaojundiahy.com.br, Exterior, / backfield262374.html, Складной, Шагающий

$ 20

Наружные дверные ступеньки Педаль Складная лестница Doorstep Compa

Убедитесь, что это подходит введя номер вашей модели.
Добавляет прочный вид, покрытие порошковой краской для защиты от ржавчины и коррозии.
Простая установка, не требует сверления и модификации, удобна в использовании.
Полая конструкция с противоскользящей полосой предотвращает соскальзывание ног с подножек, особенно в грязных и влажных условиях.
Педаль можно сложить, когда она не используется, что значительно удобнее для вас.
Практичный аксессуар, совместимый с JL 07-18

|||

Наружные дверные ступеньки Педаль Складная лестница Doorstep Compa

Этот веб-сайт или его сторонние инструменты используют файлы cookie, которые необходимы для его функционирования и необходимы для достижения целей, указанных в политике использования файлов cookie. Если вы хотите узнать больше или отозвать свое согласие на использование наших файлов cookie, см. Политика конфиденциальности.

Поворотное соединение провода фена. Фен, типичные неисправности и самостоятельный ремонт

В зависимости от количества режимов и фирмы производителя элементная база, внешний вид и состав переключателей могут быть разными. Но ничего сложнее тиристора внутри не будет. Поэтому отремонтировать фены своими руками вполне возможно.

Кратко о конструкции

Иногда створки корпуса дополнительно крепятся друг к другу специальными защелками.

Смело перережьте провод и подготовьте его к установке.

Сегодня популярность самовосстанавливающихся малогабаритных изделий неуклонно растет. Кроме того, бывают разные ситуации. Например, вам срочно нужно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции. Что делать в этом случае? Сегодня мы постараемся рассказать вам об этом подробнее.

Как разобрать фен Philips?

Первым делом нужно разобрать корпус. У большинства моделей (например, rowenta pro 2300 и braun 3536) он открывается на две идентичные половинки. Для соблюдения правил безопасности обязательно вынимайте шнур питания из розетки перед тем, как откручивать винты.

Обычно корпус устройства удерживается простыми металлическими винтами. Они могут быть с нестандартными головками в виде плюса, вил или звездочки. Поэтому перед тем, как разбирать фен Philips, нужно будет позаботиться о наличии необходимых инструментов.

Открыв устройство, вы обнаружите внутренние механизмы устройства, которые отвечают за его бесперебойное функционирование. Если фен сломался, то в этих деталях будет скрыта причина поломки.Кроме того, в некоторых моделях есть дополнительные застежки в виде защелок и скрытых саморезов, спрятанных под декоративными планками.

Основным внутренним элементом любого фена является вентилятор.Он приводится в действие электродвигателем и всасывает воздух через специальное отверстие с решеткой. В некоторых случаях поломка устройства связана с его загрязнением, поэтому при наличии пыли его следует тщательно очистить.

Воздух проходит через нагревательный элемент — провод, намотанный на термостат. Он должен иметь солидный вид. Если есть обрывы, спиральные детали следует скрутить или спаять. Некоторые модели (например, babyliss pro) также оснащены пробкой, которая предотвращает засасывание устройством длинных волос и других ворсинок вместе с воздухом.Он также может засориться, если устройство не работает должным образом.

Хотите узнать, как разобрать фен Rowenta Brush activ 1000? В конструкции этого устройства есть несколько нюансов по сравнению с обычным феном.Для того чтобы в случае поломки осмотреть внутренние элементы и механизмы, нужно выполнить несколько простых действий:

Снимите пластиковый колпачок с передней части устройства, так как он помешает разборке в дальнейшем. Для этого его нужно плавно перемещать влево-вправо до полного отключения от устройства;
При снятии пластикового кольца не рекомендуется использовать отвертки и другие инструменты, так как они могут повредить корпус и оставить на нем видимые царапины;
После этого необходимо снять заднюю насадку-сетку, которая мешает разборке устройства.В этом случае не стоит прилагать больших усилий, так как это может привести к его поломке;
Современные модели фенов многих марок (Rovent, Remington, Scarlet и другие) не имеют металлических болтов на корпусе. Крепление двух частей фена производится с помощью защелок. Чтобы разделить их, две половинки корпуса следует отвести друг от друга, вращая.

Как правило, фены довольно часто подвержены различным поломкам, и приходится покупать новый.Устройство, конечно, не самое дорогое — вполне можно приобрести еще один фен, но при этом он довольно простой, и довольно многие смогут восстановить его работоспособность без особых усилий.

Принцип действия

Все фены, независимо от марки и типа корпуса, имеют одинаковый принцип работы — электродвигатель приводит в движение вентилятор, который прогоняет воздух через нагревательные змеевики. Обычно фены имеют переключатель уровня нагрева, обеспечивающий разные тепловые режимы, — переключатель переключает последовательное соединение необходимого количества спиралей, — чем их меньше в цепи — тем больше протекает ток — тем больше нагрева.Также фены оснащены термозащитой, которая отключает устройство при превышении допустимой температуры спирали. Если эта защита сработала, обязательно отключите фен от сети, потому что при понижении температуры термостат восстановит электрическую цепь — и фен заработает.

Основные неисправности

Устранение неисправности предполагает разборку корпуса. Обычно он удерживается парой саморезов и защелок на половинках корпуса, которые довольно легко сломать, поэтому действовать нужно осторожно.Хотя со сломанной защелкой особой трагедии не будет — корпус вполне может держаться за саморезы, а можно при сборке нанести точечный клей в нескольких местах, но совсем немного — вдруг придется быть разобранным.
Запах гари — довольно часто возникает при работе фена, так как через воздухозаборник вентилятор засасывает не только воздух, но и волосы, которые затем попадают на раскаленный змеевик и, горя, вызывает неприятный запах.

Воздух выходит холодным — в этом случае может быть несколько причин:

Плохой контакт в переключателе режимов — Способ устранения зависит от конструкции переключателя.Часто используются гибкие эластичные контактные полоски открытого типа — достаточно их правильно согнуть или очистить места контакта. Если выключатель замкнут — заменить — недорого.
Обрыв проводки — проводник, ведущий к спиралям или переключателю, вполне может оборваться или отвалиться в месте пайки.
Обрыв нагревательного змеевика. Просто так не отломится — скорее всего, это выгорание. Восстановить его можно просто скручиванием, но такое соединение не будет долговечным — плохой контакт будет постепенно провоцировать нагар, что еще больше увеличит сопротивление в этом месте — в результате рано или поздно его придется ремонтировать заново. .Лучше сделать такую же скрутку, но потом прижать медной или латунной трубкой подходящего диаметра (хорошо подойдет тонкая трубка от компрессора холодильника). Паять в этом случае бесполезно — температура нагрева катушки расплавит припой.

— причин может быть много и почти все они легко устраняются — обрыв шнура питания, отсутствие контакта в скользящей контактной паре в месте входа шнура в корпус, обрыв внутренней проводки, отсутствие контакта в переключателе и т. д.Худшее, что может случиться, — это сгорание двигателя. Если есть что заменить — хорошо (так что не выбрасывайте старые неисправные фены — все-таки запчасти), а нет — значит, вам действительно нужен новый фен — шансов отремонтировать двигатель мало.

Разборка фена Remington

Защелки можно побить, но если половинки спаять, то только разрезать по шву, а потом клеить, в общем, безнадежно.Так что вместе с любимой обратите внимание на ее дизайн.

Пробки удобно снимать иглой или острым тонким ножом … Будьте готовы к тому, что пластик погнется, и сразу же предупредите об этом Жену. Проблему с заусенцами на пластике можно решить по окончании ремонта тем же ножом.

Под заглушками нашел винты под как на фото. В общем, такие шурупы были придуманы против вандалов для уличного оборудования и для защиты техники от любопытных детей.Они называются Security.

Если у вас нет такой отвертки, то вы можете сделать из старой шлицевой отвертки , просто сделав в ней надрез ножовкой.

Здесь все внимательно осматривают на обрыв любые следы проводов и ожогов, плавящиеся на выключателях.

Если здесь все в порядке, то откручиваем два винта держателя проволоки в самом низу ручки фена. Необходимо найти обрыв провода — обычно он находится возле выхода провода из ручки фена.

Такое слабое место сразу видно, если провод согнуть пополам.

Ремонт фена Remington

Для проверки зачищаем оплетку силового кабеля в месте перегиба и видим перегоревшие медные провода.

Смело перережьте провод и подготовьте его к установке.

One Piece Затем я подготовил один конец скрученного кабеля (синий провод) и другой (коричневый провод). Вообще цвет провода в кабеле питания не важен, так как их можно поменять местами. Каждый провод монтируем на свое место и все внутренности вставляем в соответствующие пазы. Установите корпус ручки обратно и закрепите его винтами.

Подобные винты я выбрал для отвертки Phillips, так что в следующий раз с разборкой проблем не возникнет.Ставим на место винтовые крышки. Если после разборки фена на пластике остались заусенцы, то их можно срезать острым предметом или разгладить, надавив на них.

На этом разборка и ремонт Супруга завершены. Передаю ей привет и признания в любви. Ты для меня самый лучший на свете!

Solder Master мысленно с вами — удачный ремонт!

На ферме используются различные электроприборы, которые значительно облегчают жизнь обычному человеку.Но в процессе эксплуатации они могут выйти из строя и сломаться. Отремонтировать фен своими руками несложно, так как большинство проблем легко устранить в домашних условиях. Но для начала нужно разобраться в устройстве и принципе работы устройства.

Особенности конструкции

Прежде чем приступить к устранению поломки, необходимо понять, как работает бытовой прибор. Основные компоненты фена следующие:

мотор;
вентилятор;
нагревательных элементов;
электрическая схема.

Фен в зависимости от количества режимов может иметь несколько переключателей и разные внешние характеристики. Корпус может быть изготовлен из различных материалов и крепиться специальными винтами. Головки обычно имеют нестандартный образец, это может быть знак плюса, вилы или звездочка. Перед разборкой устройства стоит позаботиться о необходимом приспособлении .

Кроме того, створку можно зафиксировать специальными защелками. Поэтому нужно быть предельно осторожным, чтобы не сломать хрупкие пластиковые детали.

Двигатель устройства может работать от постоянного тока 12, 24 и 36 В. Для выпрямления сетевого напряжения используется диодный мост. В более простых устройствах используется один диод.

Порядок проверки

Если фен полностью лишен признаков жизни или плохо работает, то требуется визуальный осмотр силовой цепи. Мероприятия лучше всего проводить в следующем порядке:

Вот список наиболее распространенных проблем, влияющих на работу вашего фена.Бывают и более серьезные проблемы, но исправить их могут только опытные мастера.

Починить профессиональный прибор довольно сложно. Поскольку детали, содержащиеся в нем, оснащены особыми элементами управления и различными опциями, например кнопкой Care. Кроме того, спираль часто изготавливается из специального сплава, который при нагревании создает отрицательные ионы, благотворно влияющие на качество волос.

Но даже такие устройства имеют одинаковую технику:

кабель;
переключателей и различных кнопок;
очистка от пыли и грязи;
осмотр спирали и мотора;
управление конденсатором и резистором.

Но перед проведением самостоятельных ремонтных работ необходимо ознакомиться с принципиальной схемой устройства. Как видите, починить бытовые фены не так уж и сложно. Но если есть сомнения, то не стоит делать ремонт самостоятельно, а лучше отнести в сервисный центр .

Так как любое неправильно выполненное действие может привести к тому, что устройство выйдет из строя полностью, и даже специалисты не смогут его отремонтировать.

Трудно найти девушку или женщину, которые не сушат волосы феном, особенно в холодное время года. И это понятно, так как для того, чтобы длинные волосы хорошо высохли при комнатной температуре, требуется несколько часов, а при нынешнем темпе жизни это роскошь.

Следовательно, эти устройства были, есть и всегда будут востребованы. И это подтверждается статистикой продаж фенов в подарок женщинам по разным поводам. Именно эти устройства занимают одно из лидирующих мест, так как вещь необходимая и недорогая.
Но каким бы качественным ни был товар — высокая температура, большое потребление тока и, как правило, неправильная эксплуатация часто приводят к поломкам бытовых фенов.

Рис. 1. Отремонтирован фен «Стартекс»

А перед покупкой нового устройства можно попробовать вернуть к жизни старого друга. Причем поломка может оказаться незначительной и легко устранимой.

Ниже мы подробно опишем одну из самых частых поломок фенов и способ ее устранения (на примере фена Startex).

Из инструментов нужны только те, которые есть практически в каждом доме. Единственное, чего может не быть, так это мультиметра или другого прибора, показывающего схему. Но наверняка он есть у друга или соседа, и вы можете попросить его на время ремонта. Если все же рядом нет хорошего соседа или знакомого электрика, можно купить самый дешевый мультиметр, тем более, что их сейчас на рынке достаточно. В будущем обязательно пригодится, например, для проверки лампочки, аккумулятора или сетевого напряжения.

На фото (Рисунок 1) фен неисправен в работе.

Заключается в том, что при включении на максимальную мощность никак не реагирует.

Рис. 2. Заглянул внутрь

Сам фен имеет три положения переключателя:

Самый низкий — ВЫКЛ.
Средняя — половина мощности обогрева.
Верхний — максимальная мощность нагрева.

Рис. 3. Три положения фена

Чаще всего фен используется в верхнем положении, так как это дает максимально быструю сушку.Поэтому игнорировать такую поломку недопустимо.

Итак, чтобы найти причину неисправности, необходимо разобрать устройство. Вам следует начать с ручки.

Рис. 4. Открутите ручку фена

. В нем есть позиционный переключатель и два винта крепления крестовой отвертки.

Укладываем фен набок и выкручиваем эти два винта.

Рис. 5. Снимите боковую ручку

Сняв крышку, можно увидеть ее наполнение.

Рис. 6. Электроника фена

Здесь расположены: выключатель, диод, конденсатор, нулевой (общий) зажим и зажим для фиксации шнура.

Рис. 7. Обычный зажим

Зажим нуля расположен внутри диэлектрического колпачка (Рисунок 7).

Подключает: провод от шнура питания синий, черный провод, идущий дальше к нагревателю, и один вывод конденсатора.

Позиционный переключатель имеет три выхода. Один общий, к которому идет фазный коричневый провод от шнура питания.
С другой стороны к клеммам припаян диод.

Если вы посмотрите на принципиальную схему (Рисунок 8), вы увидите, что в одном из положений переключателя ток течет к нагревателю через диод. Это снижает мощность нагрева и соответствует среднему положению переключателя.

При замыкании второго или обоих контактов ток течет на катушку нагревателя, минуя диод, что соответствует максимальной мощности — третьему положению.

Конденсатор служит для гашения шума, создаваемого двигателем в сети. Этот конденсатор можно вообще разобрать. Тогда в ручке будет больше места, и она не взорвется при повышении напряжения в сети.

При осмотре этих компонентов следует обращать внимание на их внешнее состояние. Не должно быть повреждений, нагара, обрыва проводов и деформации корпуса от температурного режима.

Если все провода на месте, нужно обратить внимание на выключатель.Это слабое звено цепи, так как в нем происходит механическое движение контактов, а при их размыкании электрическая дуга образует на их поверхности нагар.

Проверить целостность диода в данном случае нет необходимости, так как на половине мощности фен работает, а значит, диод исправен.

Рис. 9. Проверка внешнего состояния компонентов

Вам необходимо проверить прохождение тока через переключатель.

Для этого подключаем один конец тестера цепей к общей клемме, а другой — к клеммам на противоположной стороне.
Но это нужно делать при определенном положении переключателя.

Сначала подключаем прибор, где припаян только диод, и ставим рычаг переключателя в среднее положение.

Рис. 10. Переключите в крайнее нижнее положение
Rice. 11. Проверка тока через выключатель

Индикатор показывает схему. Это значит, что контакты внутри корпуса замкнуты и это хорошо.

Переключатель должен быть установлен в крайнее верхнее положение (Рисунок 12).

Рис. 12. Переключите в крайнее верхнее положение
Рис. 13. Проверка второго вывода

Устройство не показывает схему, значит, с контактами что-то случилось. К счастью, переключатель оказался разборным. Верхняя и нижняя части скреплены двумя винтами.

Осторожно отвинтите их. Здесь поможет отвертка, и не обязательно отвертка Phillips. Подойдет обычная прямая линия с тонким наконечником, например, часы.

Винты достаточно тугие, так что придется приложить некоторые усилия. Будьте предельно осторожны, отвертка тонкая и при скольжении может вызвать глубокую травму. Поэтому пальцы под переключатель лучше не класть.
Для удобства можно удалить всю начинку, открутив кабельный зажим.

Теперь вы можете положить нижнюю часть корпуса на стол и нажать на винт отверткой (Рисунок 14).

Рис. 14. Разбираем выключатель

Таким способом винтики откручиваются довольно легко.Когда оба винта откручены, осторожно двумя пальцами снимите верхнюю крышку переключателя.

Рис. 15. Снимите крышку переключателя

. Под ней находится ручка переключателя, на тыльной стороне которой вырезан специальный рельеф, благодаря которому контакты прижимаются или приподнимаются в определенном положении рычага переключателя.

Рис. 16. Внутреннее устройство переключателя фена

В центре ручки сделано отверстие для пружины, которая вместе с металлическим шариком (рисунок 16) обеспечивает ступенчатое переключение режимов.При разборке следите за тем, чтобы пружина и шарик не потерялись. Их лучше сразу сложить, например, в спичечный коробок.

Неподвижные находятся вверху, а подвижные имеют упругую структуру, благодаря которой контакты замыкаются, если на них ничего не воздействует. При переключении режимов на эти контакты нажимаются «кулачки» рычага, и они под их воздействием опускаются и размыкаются.

Рис. 17. Контакты переключателя фена

Если посмотреть на контакты сбоку (рисунок 18), то можно увидеть, что ближайший не вернулся в исходное положение для замыкания цепи.

Рис. 18. Смотрим контакты сбоку

Именно этот контакт отвечает за включение максимальной мощности нагрева, не сработавшего.

Ниже на фото видно, как работают контакты. При нажатии на дальний контакт прогибается.

Рис. 19. Так работают контакты

Если отпустить, то он возвращается и замыкает цепь.

Рис. 20. Контакт вернулся

Проделаем то же самое с другим контактом.

Рис.21. Щелкнуть на другом контакте

Вниз, он нажат, но не возвращается (рисунок 22).

Рис. 22. Контакт не вернулся

Скорее всего, гибкий провод с контактом трется о боковую внутреннюю стенку корпуса переключателя и блокируется в нижнем положении. Это причина некорректной работы устройства в одном из режимов.

Для восстановления нормальной работы коммутатора необходимо выполнить следующую последовательность действий:

Осторожно сожмите клеммную колодку утятами или маленькими плоскогубцами.Это даст контакту больше люфта в канавке корпуса переключателя.
Рис. 23. Сожмите блок контактов
Дополнительно нужно обработать кромки гибких проводников напильником. Для этого можно снять саму контактную площадку. Так будет удобнее их обрабатывать.
Рис. 24. Очистите края проводников напильником
Также напильником — очищаем контакты от нагара.
Рис. 25. Избавиться от нагара
Ставим контактную площадку на место.
Рис. 26. Ставим сайт на место
Для лучшего скольжения смазываем внутренние стенки корпуса литолом.
Рис. 27. Литол на кончике резца
Рис. 28. Смажьте литолом

Теперь вы можете проверить, насколько улучшился прогресс контакта. Надавите пальцем на контакт и отпустите.

Рис. 29. Проверка контактов

Видно, что контакт теперь нормально работает, и его продвижению ничего не мешает.

Рис. 30. Пружина

Металлический шарик, его лучше вставить в одну из канавок на корпусе (рисунок 31). Это предотвратит соскальзывание пружины при установке ручки переключения.

Важно, с какой стороны ставить ручку переключателя, так как от этого зависит правильность работы.

Рис. 31. Ставим переключатель

Когда определена правильная сторона, поворачиваем рычаг так, чтобы центр пружины попал в шарик, а не в сторону.

Рис. 32. Падаем на шарик с пружиной

Удерживая ручку, надеваем верхнюю часть корпуса переключателя.

Не открывая крышку, затяните два крепежных винта (рис. 33). Теперь выключатель готов, и, не собирая фен, вы можете протестировать его работу в разных режимах.

Рис. 33. Затяните 2 винта назад.

Поскольку токоведущие части открыты, переключение режимов должно выполняться при отключенной вилке от сети.И только после переключения включайте питание.

Этот электроприбор очень популярен и зачастую незаменим в повседневной жизни. Когда фен сломался, можно обратиться в сервисный центр, а можно попробовать починить фен самостоятельно. Накопленный опыт ремонта свидетельствует о том, что поломки чаще всего устраняются без серьезных финансовых затрат. Чтобы отремонтировать фен своими руками, нужно знать, как он работает, и правильно его разобрать.

Как работает прибор

У любого фена есть крыльчатка и нагреватель.Крыльчатка всасывает воздух с одной стороны фена, после чего он обдувает нагреватель и выходит горячим с другой стороны. Также фен имеет переключатель режимов и элементы защиты нагревателя от перегрева.

В бытовых фенах вентилятор собран на коллекторном двигателе постоянного тока, рассчитанном на напряжение 12, 18, 24 или 36 вольт (иногда встречаются электродвигатели, работающие на переменном напряжении 220 вольт). Для питания электродвигателя используется отдельная спираль.Постоянное напряжение получается от диодного моста, установленного на выводах электродвигателя.

Нагреватель фена представляет собой собранный из негорючих и непроводящих пластин каркас, на который намотана нихромовая спираль. Спираль состоит из нескольких секций, в зависимости от того, сколько режимов работы у фена.

Вот как это выглядит:

Иногда в качестве дополнительной защиты используется плавкий предохранитель.Он одноразовый и выгорает при превышении определенной температуры, после чего его необходимо поменять.

Чтобы лучше понять, как работает фен, вы можете посмотреть эти два видео (смотрите первое видео с 6-й минуты):

Видео: как работает фен

Видео: что внутри фена

Принципиальная схема

Схема большинства бытовых фенов близка к приведенной выше. Рассмотрим это подробнее. Нагреватель состоит из трех змеевиков: h2, h3 и h4.Через спираль h2 на двигатель подается мощность, спирали h3, h4 служат только для обогрева. При этом фен имеет три режима работы. В верхнем положении SW1 цепь обесточена. Беременные> фен работает на минимальной мощности: питание подается через диод VD5, который отсекает одну полуволну переменного напряжения, включена только одна нагревательная катушка h3 (не на полную мощность), двигатель вращается на малой мощности. об / мин. Беременная> фен работает на средней мощности: диод VD5 закорочен, в цепь поданы обе полуволны переменного напряжения, спираль h3 работает на полную мощность, мотор вращается с номинальной скоростью.Беременным> фен работает на максимально возможной мощности, так как катушка h4 подключена. При нажатии кнопки> нагревательные змеевики h3, h4 выключаются, и двигатель продолжает работать. Диоды VD1-VD4 представляют собой двухполупериодный выпрямитель. Катушки индуктивности L1, L2 и конденсаторы C2, C3 снижают уровень помех, неизбежно возникающих при работе коллекторного двигателя. F1, F2 — термопредохранитель и термостат.

Как разобрать фен

Внимание! Перед разборкой выньте вилку из розетки!

Детали корпуса фена крепятся между собой саморезами (шурупами) и специальными защелками.Головки винтов часто имеют нестандартную форму: звездочка, знак плюс, вилы. Поэтому вам могут понадобиться подходящие биты для вашей отвертки. Защелки же, в свою очередь, иногда очень сложно отсоединить и даже опытные мастера иногда их просто отламывают. Иногда углубления для крепежных винтов прикрывают наклейками, пластиковыми накладками или пластиковыми заглушками. Пробки удаляются с помощью острого предмета, например, ножа или иглы. В этом случае велика вероятность помять корпус и немного заглушить.Правда, фен от этого хуже не выйдет. Иногда половинки корпуса склеивают. В этом случае придется их разрезать ножом или скальпелем, а после ремонта приклеить (например, эпоксидным клеем).

Пример разборки фена вы можете посмотреть в этом видео:

Видео: как разобрать и отремонтировать фен для волос Scarlet

Типичные неисправности: Ремонт своими руками

Рассмотрим самые частые неисправности фена:

Приводит холод воздух

Возможные неисправности: перегорела спираль

Что делать:

Как правило, обрыв виден невооруженным глазом даже без мультиметра.Есть несколько способов отремонтировать катушку:

Вы можете поместить свисающие концы катушки в тонкую латунную или медную трубку и сжать ее плоскогубцами.
Спираль опирается на каркас из жаропрочных непроводящих пластин. В такой пластине следует аккуратно проделать острым предметом круглое отверстие диаметром примерно 2-3 миллиметра, вставить туда короткий болт с шайбой, заправить обломанные концы спирали под шайбу и затянуть.
Перекиньте один свисающий конец над другим.
Свисающие концы можно просто скрутить. Следует отметить, что третий и четвертый методы менее надежны, чем первые два. Дело в том, что при соединении болтающихся концов перебросом и закруткой ремонтируемый участок спирали имеет повышенное сопротивление и поэтому достаточно быстро перегревается и перегорает на одном и том же месте.
Разберите донорский фен (конечно, если он у вас есть) и заберите оттуда.
(не для всех): спиральку можно накрутить самостоятельно.Где взять нихром? Например, заказ в Китае.
Вы можете купить готовую спираль. Чтобы найти тот, который вам нужен, введите в строке поиска вашего браузера>. Спирали бывают разной вместимости и продаются в пакетиках по несколько штук.

Примеры ремонта спирали можно посмотреть в этих видео:

Видео: ремонт фена Viconte VC-372 (сгорела спираль)

Видео: где купить нихром

Не крутится на, я.е. вентилятор не нагревается и не крутится

Возможные неисправности: нет напряжения, то есть проблема с кабелем питания

Как ремонтировать:

Сначала внимательно осмотрите кабель от сетевой вилки к случай очевидного ущерба. В таком случае удалите поврежденный участок и припаяйте концы кабеля. Возможно, это все неисправность и фен заработает. Пример ремонта кабеля — в видео выше: Как разобрать и отремонтировать фен Scarlet.

Рабочее колесо не вращается или вращается на малых оборотах.

Возможные неисправности: неисправен двигатель или на его валу намотаны волосы.

Если на валу двигателя намотаны волоски, для их удаления придется демонтировать крыльчатку. Вам также потребуется снять крыльчатку, если вы собираетесь смазать или заменить вал двигателя. Как это сделать, можно увидеть в этих двух видео:

Видео: снятие крыльчатки с фена

Видео: как снять вентилятор с мотора фена

Также в некоторых случаях вам можно ухватиться пальцами за основание крыльчатки и вытащить ее.

Фены с функцией ионизации и инфракрасными устройствами

Фены с ионизацией — при включении этого режима они выделяют много отрицательных ионов, нейтрализуя положительный заряд на волосах, что делает их гладкими и не пересыхает . Для создания отрицательных ионов используется специальный модуль, расположенный в ручке фена.Выходящий из этого модуля провод находится в зоне нагревателя. Воздух ионизируется при контакте с этим проводником.
