Такое устройство, как шуруповерт, давно перестало входить в число профессионального инструмента и активно используется в быту. Инструменту периодически требуется замена патронов для шуруповерта — в случаях поломки или смены биты. Поскольку модели отличаются друг от друга, нужно знать, как поменять разные виды этой детали.

Главные характеристики патронов

Это один из важнейших механизмов инструмента, благодаря ему устанавливаются сверла, биты и пр. на прибор.

В современных инструментах используются крепления, в зависимости от назначения насадки. Основные виды – ключевые и быстро- и самозажимные. Также есть модели с шестигранным хвостовиком.

• В ключевом фиксация происходит с использованием ключа. Это очень надежный вид, благодаря которому сверло удерживается крепко, он походит для тяжелых насадок с большим диаметром, поэтому чаще используется в профессиональном оборудовании.
• Быстрозажимные и самозажимные комплектующие позволяют работать с различными видами насадок и быстро производить их смену. Для установки не требуется ключ, а устроены подобные патроны таким образом, что их трудно сломать, поэтому они считаются наиболее безопасными. Однако со временем сила удерживания сверла слабеет, и требуется замена механизма. По типу они бывают с одной муфтой и с двумя.
• Виды с одной муфтой подходят устройствам с блокираторами, т.к. блокиратор играет роль второй муфты. Если блокиратор отсутствует, используются механизмы с двумя муфтами. В первом случае установить деталь можно одной рукой, во втором – требуются две руки.
• Шестигранные хвостовики очень прочные, устанавливаются без дополнительных инструментов. Они незаменимы в ряде инструментов, которыми выполняются тонкие работы, например, в радиотехнике.

При выборе необходимо учитывать размер механизма, его тип и вид соединения с шуруповертом.

Как он устроен

Патроны отличаются друг от друга внешним видом, формой, резьбой и назначением, но в целом они представляют собой полый цилиндр, оборудованный кольцом с регулировочной гильзом и прижимными кулачками. Обычно корпус пластмассовый, а основа и кулачки – из металла (стали). Шестигранные хвостовики производятся полностью из стали.

Патрон прикручивается к шуруповерту (на вал) с помощью резьбы или конуса, к верхней части которой крепятся насадки.

Конструкция устройства практически стандартная в большинстве моделей.

Основой работы держателя для бит является редуктор. Он может быть двухступенчатым и трехступенчатым – разница в количестве элементов.

Необходимое оборудование, которое потребуется для демонтажа патрона

Для отсоединения держателя бит обычно требуются:

• подходящий по размеру шестигранник;
• отвертка;
• молоток.

При снятии механизма с аккумуляторного устойства нужно предварительно полностью зарядить его. При снятии с сетевого шуруповерта его нужно отключить от сети.

Как крепится патрон

Перед тем как снять патрон с шуруповерта, нужно узнать способ его крепления.
Есть два типа подсоединения держателя бит к шуруповерту:

1. Конус Морзе. Патрон надевается на вал и защелкивается. Это очень надежный тип крепления.
2. Резьба. Деталь просто накручивается на вал.
3. Фиксирующий винт. Дополнительное соединение, которое использует в своих моделях некоторые фирмы-производители.

На самом шуруповерте стоит метка, какой способ крепления в нем используется. Если используется конусное соединение, то на поверхности будет стоять надпись 1-6 В10, означающая диаметр хвостовика 1–6 мм и конуса – 10. Соответственно, потребуется шестигранник на 10, чтобы снять его.
Маркировка при резьбе — 1,0-11 М12×1,25. Первые две цифры означают диаметр хвостовика сверла, цифры после буквы М – размер резьбы. На импортных устройствах метки даются в дюймах, поэтому они могут отличаться от вышеуказанных.

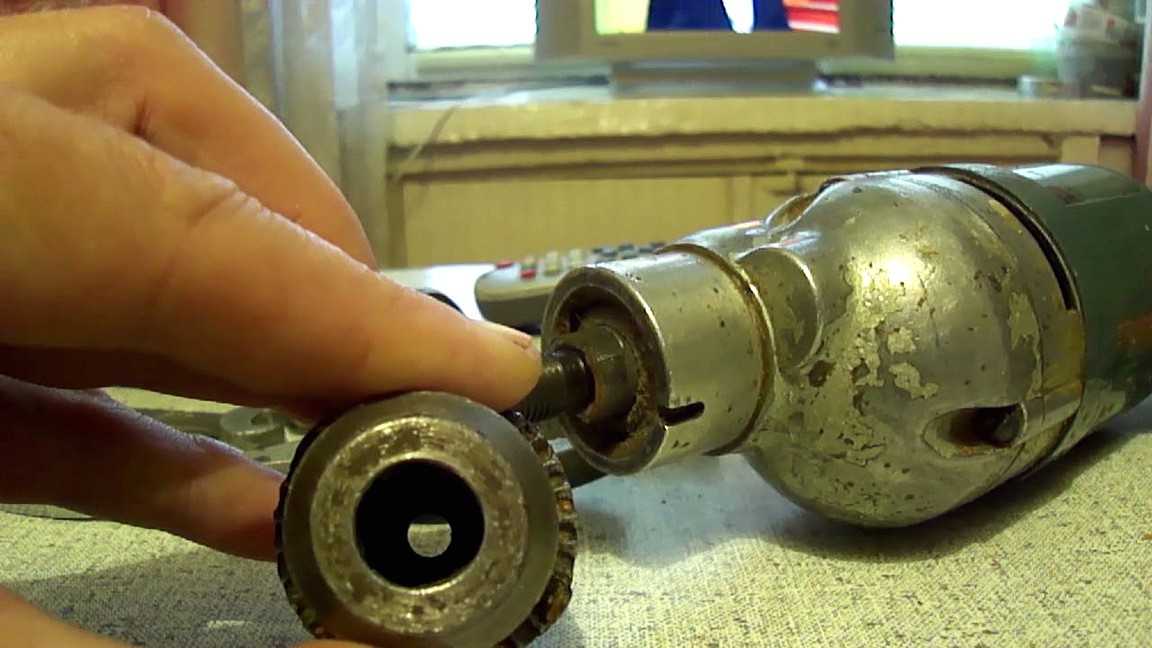

Как снять/открутить патрон с шуруповерта?

Эту деталь можно снять и разобрать на составляющие своими руками. Процесс демонтажа различается в зависимости от типа крепления.

Короткий конец ключа-шестигранника зажимаем в патроне, на несколько секунд включаем устройство, ударяя ключом о какую-либо поверхность (к примеру, стол). После этого поворачиваем шестигранник и выкручиваем патрон.

Разжимаем кулачки механизма, находим винт и выкручиваем по часовой стрелке. Шестигранник зажимаем в патроне, быстро проворачиваем против часовой стрелки. После этого патрон легко выкручивается, в противном случае нужно легко ударить, например, молотком, по концу шестигранника

Если таким образом снять комплектующую не удалось, разбираем сам шуруповерт и достаем из него механизм вместе с редуктором и шпинделем. Для этого устройство зажимается в тисках, а патрон снимается разводным ключом.

Конусное крепление снимается при помощи ударов молотка по корпусу.

Способы крепежа патрона

Узнав, как разобрать патрон шуруповерта, необходимо выяснить, как его прикрепить назад. Больших сил и дополнительных инструментов для этого не требуется. Деталь вкручивается на основание и закрепляется при помощи винта либо кнопки (смотря что предусмотрено в модели) или насаживается на вал и защелкивается.

Демонтируем патрон

Демонтаж производится по следующему алгоритму:

• отсоединяем механизм от основы шуруповерта;
• разбираем на составляющие;
• отделяем редуктор и пластину;
• раскручиваем болты на элементах редуктора;
• при помощи пассатижей уменьшаем диаметр пружины;
• снимая поочередно элементы регулирующей муфты (стопор, шайбы, подшипник), разбираем ее;
• отделяем вал.

Таким методом, деталь полностью разбирается на составляющие.

Установка и замена патрона

Установка детали происходит проще, чем снятие. Для этого выясняем способ крепления – резьба или конус – и устанавливаем ее в соответствии с ним. Подручных средств для этого обычно не требуется.
Замена патрона в случае обнаружения его неисправности происходит по тому же принципу: сначала снимается старый механизм, затем подбирается новый – с учетом особенностей устройства, который затем устанавливается на место.

Какие насадки можно использовать с патроном шуруповерта?

Для шуруповертов существует большое количество насадок (бит). Некоторые из них входят в стандартный набор, некоторые можно приобрести отдельно.

Стандартный набор состоит из следующих бит:

• шестигранной;
• квадратной;
• под прямой шпиц;
• звездочки и другие.

Дополнительно можно приобретать насадки для монтажа мебели, вентиляции, кондиционеров, автомобильного салона, биты для полировки различных материалов (дерево, металл, стекла, лаковых предметов), снятия последствий коррозии. также существует специальная бита для заклепок, но ее можно устанавливать только при наличии функции реверса в устройстве. Для закручивания саморезов под углом используется угловой адаптер, для нарезки металла – пила (нож) или ножницы. Используя последнюю разновидность, нужно быть очень осторожным и крепко держать шуруповерт, так как он очень неустойчив в руках во время работы.

Для хранения всех необходимых насадок желательно приобрести специальный держатель для бит. Он может быть магнитным для бит, что очень удобно в работе.

Как выбрать новый патрон

Перед тем как заменить деталь, необходимо выбрать аналогичную той, которую вы меняете, и соответствующий модели вашего шуруповерта. При возможности замены на другой тип опирайтесь на свои потребности. Если вы планируете менять биты часто и при этом не тормозить работу, лучше выбрать быстрозажимную модель. Если планируется применение больших по диаметру сверл, стоит остановить выбор на ключевом.

Главное, при снятии и установке патрона соблюдать технику безопасности, выключать устройство из сети перед заменой. Если снять деталь в домашних условиях не получается никаким способом, лучше обратиться в сервисный центр, это поможет избежать поломки инструмента из-за неправильного ее выкручивания.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

как разобрать патрон, ремонт своими руками

Патрон – подвижный металлический цилиндр в шуруповерте, который крепится к валу. Это один из важнейших элементов, удерживающих рабочую биту. Патрон постоянно вращается, потому быстро изнашивается и становится непригодным для закручивания. В таких случаях его придется заменить.

Содержание

• 1 Особенности снятия патронов
  • 1. 1 Быстрозажимные
  • 1.2 Самозажимные
• 2 Как снять патрон
  • 2.1 Удерживая патрон рукой
  • 2.2 Способ снятия с разобранного шуруповерта
  • 2.3 С помощью шестигранника
• 3 Как разобрать патрон
• 4 Особенности снятия у шуруповертов разных марок

Особенности снятия патронов

Патрон может полностью рассыпаться, становясь непригодным – кулачки в нем не способны выполнять свою задачу, зажать сверло невозможно – или начать люфтить. Нестойкость элемента не позволяет плотно держать биту. Сверла постоянно вылетают при работе.

Внутри патрона прорезана резьба или имеется специальный конус для крепления на вал. Конструктивно элемент разделяется на три вида:

• быстрозажимный;
• самозажимный;
• ключевой или зубчато-венцовый.

Быстрозажимные патроны считаются самыми популярными: хвостик зажимается при ручном вращении гильзы шуруповерта. Основные отличия типов в том, что в одном случае насадки фиксируются рукой, в другом – не обойтись без ключа. Ручные зажимы позволяют сильно сэкономить время, поскольку пользователю не приходится подбирать ключ. Главное предназначение патрона – обеспечение плотного контакта рабочей биты и остальных механических частей инструмента. Ключевой вид с этим справляется лучше, потому он считается более надежным.



Быстрозажимные

Конструкция не предполагает наличие функции зажима оснастки при закручивании патрона – бита в нем фиксируется не настолько надежно, в отличие от самозажимного типа. Быстрозажимный патрон состоит из:

• заклинивающего элемента;
• корпуса;
• втулки;
• зажимного кольца.

Быстрозажимный вид делится еще на два типа:

• одномуфтовый;
• двухмуфтовый.

Если пользователь покупает первый тип, то в коробке с шуроповертом должен быть специальный блокиратор – он позволяет сменить оснастку без прокручивания патрона. Двухмувтовые виды позволяют установить биту без дополнительных приспособлений, что удобнее в условиях частой необходимости смены сверла. Оснастка снимается при фиксации рукой одного кольца патрона и прокручивании другого.

Самозажимные

Этот вид заметно отличается от быстрозажимного. Все дело в интересной функции, позволяющей дополнительно зажимать биту в процессе прокручивания шуруповерта. Отличить само- и быстрозажимные типы можно по характерному щелку при расслаблении или затягивании кулачков.

Как снять патрон

Существует достаточно производителей шуроповертов – у каждого есть небольшие секреты разбора крепления патрона. Однако общая конструкция не отличается. Так, есть несколько способов разобрать патрон.

Удерживая патрон рукой

Внутри патрона всегда имеется винтик. Его нужно отверткой выкрутить вправо – по часовой стрелке, так как там обратная резьба. Инструмент вставляется в отверстие патрона. Если винт не поддается понадобится:

1. Перевести шуруповерт на стандартное (правое) вращение.
2. Зажать патрон и прокрутить через силу, до предела.
3. Винт выкручивается.

Когда фиксатор поддался, выставляем режим реверса и зажимаем патрон. Если собираетесь дергать вручную, то лучше выбрать вторую скорость. Дальше рывками по часовой стрелке удается снять патрон с шуруповерта.

Иногда головка не поддается. Тогда переключаем на первую скорость, выбираем режим реверса и зажимаем патрон рукой. Потом нажимаем на пуск и фиксируем головку рукой. Этого хватает в 30-40% случаев, в остальных 60% приходится повозиться, чтобы разобрать шуруповерт.

Способ снятия с разобранного шуруповерта

Иногда редуктор инструмента выходит из строя – для его ремонта патрон нужно снять с вала. Процесс:

1. Найти и выкрутить контрболт внутри патрона.
2. Подготовить головку (в большинстве случае – 19 мм, но иногда приходится подбирать размер индивидуально).
3. Одеть головку на обратную сторону редуктора и плотно зафиксировать.
4. Другой рукой, легкими движениями раскрутить патрон против часовой стрелки.

Все, путем несложных махинаций удалось снять элемент с разобранного редуктора.

С помощью шестигранника

Вначале, опять же, выкручивается винт внутри патрона – по часовой стрелке. Дальше:

1. Кулачками зажать шестигранник.
2. Выставить момент на сверление – рекомендуется, чтобы аккумулятор был зажать на максимум.
3. Установить режим реверса.

Суть метода в том, что шестигранник должен ударить о что-то твердое. Это может быть стол, камень, металл и др. Потребуется поднести инструмент и нажать на пуск. Шестигранник начнет биться о поверхность и патрон скрутится с вала.

Как разобрать патрон

Со временем механизм забивается пылью, которая образуется при сверлении. При прокручивании слышен характерный хруст, начинается заедание. Для ремонта требуется разборка патрона шуруповерта. Дальше:

1. Потребуется демонтировать нижнюю муфту (при сборке рекомендуется установить ее в том же положении, что и была – можно нанести метки для ориентира). Берется отвертка с тонкими лезвием или не заточенный нож, чтобы поддеть муфту по кругу. Все делать аккуратно, не деформируя пластик. Муфта держится внутри благодаря насечкам – после поддевания, когда она достаточно отойдет, нужно простоя потянуть деталь вверх.
2. Снимается верхнее металлическое кольцо. Оно напрессованно на основание патрона – деталь придется выбивать. Стучать по кулачкам запрещается, потому в работу пойдет болт подходящей длины. Все делается медленно и аккуратно. Болт поджимается кулачками, но не до конца, чтобы обеспечить свободный ход. Слабыми ударами молотка кольцо сбивается с патрона.

Вам удалось разобрать патрон шуруповерта. Все элементы рекомендуется прочистить щеткой и смазать для правильного хода. Головка собирается в обратном порядке.

Особенности снятия у шуруповертов разных марок

Часто компания Makita для бытовых моделей с небольшой мощностью делает пластиковые патроны. При работе с такой конструкцией нужно быть особенно аккуратным, чтобы не повредить корпус. Если снимать кулачковый патрон, то вначале кулачки понадобится разжать.

Говоря у Makita, ее инструменты оборудуются автоматической блокировкой. Патроны – одномуфтовые.

Модели компании Bosch по строению аналогичны. Большинство марок используют схожие принципы строения. Единственное отличие – у шуруповертов Bosch в патроне есть автолот.

Милуоки – добротные инструменты с резьбовой конструкцией и дополнительной фиксацией винта. Его нужно сначала выкрутить, потом выбить. Производитель не рекомендует самостоятельно менять патрон, а советует обратиться в сервисный центр. Вначале проделывается стандартная процедура разбора. Иногда если обычный вариант не помогает, инструмент приходится полностью разбирать, доставая редуктор со шпинделем.

Производители Зубр и Хитачи, Метабо, Деволт очень похожи друг на друга. Если требуется демонтировать патрон для замены или профилактической отчистки, то нужно скрутить его с вала. Работать с шуруповертами этих производителей не сложно: винт выкручивается стандартным методом (по часовой стрелке), а затем вытаскивается корпус, без дополнительных усилий.

Каждый владелец должен следить за надлежащим состоянием инструмента. Все элементы патрона тщательно смазываются – так он прослужит дольше и его будет легче разобрать для замены.

Как удалить винт со снятой оболочкой

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 20.05.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Мег Макдональд

Сорванный винт может показаться безнадежным. Вы закручиваете винт — обычно с помощью дрели — и головка вдавливается до такой степени, что полностью просверливается. Насадке дрели или ручной отвертке не за что зацепиться. Чем сильнее вы нажимаете на винт, тем больше он срывается.

Для извлечения винта немногие приспособления работают лучше, чем недорогая насадка для извлечения винта. Но что делать, если под рукой нет экстрактора? К счастью, есть несколько вариантов удаления этого болта. Во всех этих методах используются основные инструменты или материалы, которые, возможно, уже есть у вас дома или в магазине: сверла, плоскогубцы, стальная мочалка и даже абразивный порошок или резиновые ленты.

Смотреть сейчас: 4 способа выкрутить сорванный винт или болт

• 01 из 10

  Переход на отвертку с плоской головкой

  Ель / Мег Макдональд

  Если вы пытаетесь выкрутить винт с крестообразным шлицем, используйте ручную отвертку с плоской головкой. При сильном нажатии часто можно закопаться в зачищенную головку, наклонив отвертку. Все, что вам нужно, это поднять винт на 1/8 дюйма, чтобы можно было переключиться на извлечение винта плоскогубцами.

• 02 из 10

  Извлекающий винт с плоскогубцами

  Ель / Мег Макдональд

  Если вы можете ухватиться за головку винта плоскогубцами, это, как правило, самый надежный метод извлечения винта со снятой пластиной. Особенно полезны плоскогубцы с зажимом тисков. Даже если вы едва можете ухватиться за внешний край головки винта, обычно этого достаточно, чтобы начать выкручивать винт.

  1. Держите плоскогубцы сбоку (передняя часть губок плоскогубцев закруглена, поэтому они также не могут захватывать).
  2. Отрегулируйте плоскогубцы так, чтобы губки были чуть меньше головки винта.
  3. Прикрепите плоскогубцы к головке винта.
  4. Поверните винт против часовой стрелки.
  5. Сделайте не менее двух-трех полных оборотов.
  6. Разжать плоскогубцы.
  7. Снова зажмите клещи так, чтобы они смотрели вперед (так легче поворачивать).

  Совет

  Если вы работаете с деревом и у вас возникают проблемы с захватом головки шурупа, попробуйте вырезать пару неглубоких углублений в древесине рядом с головкой шурупа.

• 03 из 10

  Используйте отвертку большего размера

  Ель / Мег Макдональд

  Замените отвертку в дрели на другую, предназначенную для шурупа с большей головкой. Большая отвертка может распределять давление по большей части головки винта, помогая вывернуть винт.

  Стоит попробовать даже старые изношенные сверла. Эти биты имеют более плоский наконечник, поэтому они увеличивают площадь поверхности.

• 04 из 10

  Переключиться на ручную отвертку

  Ель / Мег Макдональд

  Если вы пытаетесь выкрутить зачищенный винт с помощью дрели, часто достаточно переключиться на ручную отвертку для того же типа винта, чтобы извлечь винт. Ручная отвертка дает вам больше контроля над крутящим моментом, чем дрель, которая иногда может ускользнуть от вас. Вы также можете наклониться и сильнее надавить на ручную отвертку.

• 05 из 10

  Использовать стальную вату

  Ель / Мег Макдональд

  Отсутствие сцепления всегда является проблемой со снятым винтом. Ваша отвертка просто продолжает вращаться вокруг расточенной головки винта. Один из способов обеспечить мгновенное сцепление с поверхностью — вставить стальную вату между головкой шурупа и отверткой.

• 06 из 10

  Постучите по отвертке молотком

  Ель / Мег Макдональд

  Приложите ручную отвертку к зачищенному винту. Затем молотком слегка постучите по рукоятке отвертки. Во многих случаях этого достаточно, чтобы отвертка вошла немного глубже в зачищенный винт, обеспечивая достаточный захват для выкручивания винта.

• 07 из 10

  Вырежьте прорезь для плоской отвертки

  Ель

  Используйте вращающийся режущий инструмент или многофункциональный инструмент с металлическим лезвием, чтобы вырезать паз на винте. Разрежьте прорезь прямо поперек, чтобы создать канавку для лезвия отвертки с плоской головкой.

• 08 из 10

  Использование абразивного порошка

  Ель / Мег Макдональд

  Подобно методу стальной шерсти, чем больше трения вы можете приложить к головке винта, тем лучше. Вы можете посыпать поверхность зачищенного винта небольшим количеством абразивного чистящего порошка или мелкого песка, затем приложить сверло к винту и попытаться вывернуть его. Во многих случаях порошка или песка достаточно, чтобы сверло не скользило по винту. Выбирайте чистящий порошок без содержания хлора.

• 09 из 10

  Сверление винта

  Ель / Мег Макдональд

  Сверление винта очень похоже на использование инструмента для извлечения винтов, за исключением того, что вам нужно только дрель и набор сверл, подходящих для сверления металла.

  1. Выберите насадку меньше, чем головка винта.
  2. Поместите конец биты в центр головки винта.
  3. Медленно просверлите отверстие глубиной от 1/8 до 1/16 дюйма.
  4. Снимите сверло с дрели. Вернитесь к биту драйвера.

  Часто отверстие помогает отверточной насадке погрузиться в винт достаточно глубоко, чтобы он лучше держался.

  Предупреждение

  Если вы просверлите слишком глубоко, вы рискуете сломать винт или сломать сверло в винте.

• 10 из 10

  Используйте резиновые ленты для захвата

  Ель / Мег Макдональд

  Широкие резиновые ленты хорошо подходят для обеспечения достаточного сцепления отвертки с зачищенным винтом.

  1. Разрежьте резинку ножницами.
  2. Наденьте резинку на верхнюю часть винта. Это помогает использовать свободную руку, чтобы закрутить его поперек винта.
  3. Поместите отвертку на резиновую ленту.
  4. Сильно нажмите, поворачивая винт против часовой стрелки.

  Если это не сработает, иногда полезно оставить резиновую ленту нетронутой (неразрезанной) и попробовать вывернуть винт через два слоя резины.

РЕШЕНО: Каковы ваши советы/рекомендации по удалению или извлечению зачищенных винтов? — Мак

Руководство по ремонту и информация по разборке персональных компьютеров Apple Macintosh.

40059 вопросов Посмотреть все

Бен Эйзенман

Респ: 87. 4k

161

82

213

Размещено: 1 февраля 2010 г.

Опции

• Постоянная ссылка
• История
• Подписаться

Я наткнулся на абсурдное количество сорванных винтов (в машинах Apple для ремонта часто есть сорванные винты, как и на других машинах, на которых я работаю, и я, как известно, сам сдирал один или два винта).

В целом, каковы ваши лучшие советы и рекомендации по устранению этих неприятностей без повреждения машины? Хотелось бы услышать опытные ответы!

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 20

Отмена

Выбранное решение

рдклинк @rdklinc

Реп: 32.1k

RDKL, Inc.

203

153

62

Опубликовано: 1 февраля 2010 г.

Опции

• Постоянная ссылка
• История

Я использую инструмент Dremel с насадкой для тонкого круглого диска, чтобы прорезать канавку в головке винта, после чего часто можно использовать отвертку с плоской головкой, чтобы вытащить ее. Только будьте осторожны, чтобы не прорезать слишком глубоко, потому что вы рискуете срезать половину головки винта, и тогда все будет еще сложнее.

В случае с нижним корпусом iBooks я часто заканчиваю тем, что просто отрываю корпус, когда один из трех длинных винтов не выходит, а затем использую тяжелый гаечный ключ, чтобы повернуть винты и вытащить их. после того, как кожух был снят. К счастью, отверстия для винтов довольно аккуратно отламываются, так что нижнюю часть корпуса можно снова надеть позже, и не будет заметно (если не присматриваться очень внимательно), что были нанесены повреждения.

Был ли этот ответ полезен?

Да №

Оценка 10

Отменить

Синди Робинсон

Рем: 49

1

Опубликовано: 28 марта 2013 г.

Опции

• Постоянная ссылка
• История

Вставьте кусок толстой резиновой ленты в отверстие для винта, а затем используйте отвертку, надавливая так, чтобы отвертка вошла в зацепление с винтом. Это хорошо работает с небольшими винтами PH или плоской головкой. ПЕРЕД запуском прочтите следующее>>

ПРИМЕЧАНИЕ: Вы должны быть уверены, что головка винта и отвертка выровнены ДО того, как вставите кусок резиновой ленты. Я использую перманентный маркер очень тонкой линии на верхнем краю отверстия, где находится винт, чтобы получить правильную ориентацию. Затем отметьте кусок резины таким же образом. Я использую узкий тонкий пинцет, чтобы вставить и отрегулировать кусок резины, чтобы он совпадал с отметками отверстий для винтов. Длинная швейная игла поможет вам точно настроить выравнивание. Таким образом, вы будете точно знать, как выровнять головку отвертки, И не разжевать кусок резинки. И если немного потерпеть, винт выйдет.

Был ли этот ответ полезен?

Да №

Оценка 4

Отменить

040304 @o40304

Респ: 9.6k

57

60

17

Размещено: 3 февраля 2010 г.

Опции

• Постоянная ссылка
• История

Я использую инструмент EasyOut.

Существуют различные размеры, возможно, вы найдете достаточно маленький для работы.

Был ли этот ответ полезен?

Да №

Оценка 3

Отменить

йог

Рем: 25

1

1

Опубликовано: 26 июля 2011 г.

Опции

• Постоянная ссылка
• История

у меня была такая же проблема, я решил ее с помощью суперклея. сверлим маленькое отверстие в винте вставляем токс и заливаем отверстие суперклеем.

Был ли этот ответ полезен?

Да №

Оценка 2

Отменить

Брук Рикетсон @rick_leigh

Рем: 25

1

Размещено: 17 мая 2016 г.

Опции

• Постоянная ссылка
• История

Привет!

Клей НЕ НУЖЕН!

Еще один ответ на очень неприятную ситуацию.

Мне нужно было заменить аккумулятор на моем 6-летнем Mac — он больше не держал заряд! Итак, я получил замену и снял заднюю крышку без особой суеты … (использовал стакан для питья, чтобы удерживать винты — очевидно, их очень дорого заменять в случае потери !!) ……. затем пришли винты внутренней батареи. Эти винты закручены очень туго и сделаны из мягкого металла, поэтому даже при использовании (в моем случае) маленьких отверток, прилагаемых к сменной отвертке — и да, одна из них была с тремя зубьями! — два из трех были сильно сорваны!

Я думал, что *гм* облажался!

Я посмотрел в Интернете и нашел этот форум: попробовал трюк с резинкой — и я только проткнул резину. Возможно, он зацепил того, на ком я его примерял.

ПРЕЖДЕ ЧЕМ я пошел за клеем, я взял плоскогубцы с тонкими губками, которыми я пользовался, чтобы лучше держать маленькие отвертки (комплекты для ремонта очков имеют плоскую головку, отлично подходят для крестообразных винтов!) и, черт возьми, схватился за головку винта, оказывается, это не утопленный винт внутри корпуса! ЭТО РАБОТАЛО!!!!

Пластиковый язычок, выступающий из батареи, который удерживает винт, был сломан, но не уверен, что это было сделано плохо или из-за изначальной затяжки.

Излишне говорить, что все три вышли, батарея заменена, (следите за разъемом, он крепится к нижней части батареи и подключается к остальной части компьютера рядом с центральным краем батареи, он должен быть осторожно подденьте штекер, ) и мой компьютер живет, чтобы умереть еще один день!

Был ли этот ответ полезен?

Да №

Оценка 2

Отменить

Чавдар Сираков @csirakov

Респ: 1. 9k

Размещено: 26 июля 2011 г.

Опции

• Постоянная ссылка
• История

Я видел в хозяйственном магазине специальный жидкий продукт для зачищенных винтов. Я никогда не пробовал это сам, но вы наносите его на зачищенную головку, и после того, как он немного затвердеет, он должен помочь вам открутить эту штуку.

Вот продукт, о котором я говорю

ww.bison.net

Если ссылка у вас не работает, погуглите, она называется Bison Grip или Bison Screw Grip.

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

Чавдар Сираков @csirakov

Респ: 1. 9k

Размещено: 26 июля 2011 г.

Опции

• Постоянная ссылка
• История

Еще одно решение, которое я видел в продаже (опять же, не пробовал), это набор специальных сверл.

Сверло заканчивается расширителем на одном конце и приспособлением для удаления винтов на другом.

И я цитирую:

«Развертка высверливает маленькое коническое отверстие в поврежденной головке винта, а сверло для удаления шурупов вонзается в стенки этого отверстия и вытаскивает винт наружу.»

Что-то вроде этой штуки с амазона (Alden-8440P-Grabit-Damaged-Extractor) хотя есть много альтернатив:

www. amazon.com

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

я г

Рем: 26

3

Размещено: 20 июля 2012 г.

Опции

• Постоянная ссылка
• История

Универсальный метод, который я использую, — это реверсивная механическая дрель с регулируемой скоростью и стальное сверло. Вы также можете приобрести насадки для извлечения винтов, но в крайнем случае подойдут даже сверла по дереву.

Просто вставьте биту в зачищенный винт в обратном направлении; в конечном итоге он прорезает достаточно канавок, чтобы вытащить его, если он слишком сильно проскальзывает, просто поработайте над ним достаточно, чтобы использовать длинногубцы.

Для некоторых действительно плохих винтов может помочь сначала просверлить винт вперед, чтобы прорезать несколько канавок, а затем просверлить в обратном направлении.

Вырезание длинной канавки с помощью самого тонкого наждачного диска Dremel создает простую головку винта со шлицем, но вы можете дополнить его методом сверления, чтобы получить достаточный зазор, чтобы не порезать поверхность корпуса вашего устройства.

Вышеупомянутый метод может работать на инструменте Dremel, но дрели всегда работают, у них низкая скорость, но большой крутящий момент.

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

Тодд Ратка

Реп: 265

Опубликовано: 30 июля 2012 г.

Опции

• Постоянная ссылка
• История

Левосторонние сверла спасают жизнь в таких случаях, особенно для небольших винтов, которые довольно легко выкручиваются, когда вы за них беретесь. Просто медленно сверлите и ждите, пока он схватится. Никогда не везло с экстракторами.

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

Джон Л.

Рем: 13

1

Опубликовано: 7 сентября 2012 г.

Опции

• Постоянная ссылка
• История

Я отчаянно пытался вытащить неисправный вентилятор из моего MacBook Pro 2009 13 дюймов. Винт сразу же сорвался (эти штуки сделаны из олова?!). Мне помогло то, что я взял тонкую плоскую головку и разрезал винт пополам. круги против часовой стрелки, пока не отсоединится. Металл настолько мягкий, что в конце концов он ослаб и вышел!

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

штутта

Рем: 13

1

Опубликовано: 22 июня 2014 г.

Опции

• Постоянная ссылка
• История

На случай, если кому-то еще интересна эта тема…

Два года назад я открутил крошечный винтик, пытаясь отсоединить заднюю часть планшета Lenovo S205 Ideapad, и только сегодня мне наконец удалось его вытащить.

Мне помогло найти кусок дюбеля, в моем случае из предмета мебели Ikea, диаметром примерно такого же или чуть меньше, чем головка шурупа, обрезать его до длины около дюйма, затем просверлить отверстие в конец дюбеля, вставив шарик эпоксидной смолы и вкрутив туда короткий шуруп.

Я использовал ту же эпоксидную смолу, чтобы приклеить дюбель к болту со снятой пластиной, и оставил его под легким давлением чуть более чем на 24 часа. Пытался открутить, но эпоксидная смола выскочила из содранной головки винта. Это раздражало, но это означало, что теперь на конце моего дюбеля был слепок оторванной головки. Затем я приклеил это к отрезанной головке, оставил ее под давлением на 48 часов, и сегодня я НАКОНЕЦ-ТО смог выкрутить этот винт!

Я был очень рад, что это сработало, потому что мне очень-очень не хотелось брать дрель к своему ноутбуку. Единственное, на что следует обратить внимание, это на то, чтобы клей, который вы используете, не выдавливался со сторон штифта и в конечном итоге не приклеивал ваш «рычаг» к самому ноутбуку. В моем случае хватило капельки суперклея.

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

Брендан Джон

Рем: 13

1

Опубликовано: 9 августа 2015 г.

Опции

• Постоянная ссылка
• История

Если вы сорвали винты, крепящие батарею, как это сделал я:

Я осторожно постучал маленькой плоской отверткой по пластиковому корпусу батареи, окружающему винт, чтобы сломать его.

Затем повторите это еще раз, чтобы пластиковая окантовка отделилась от трех частей.

Так как эта батарейка будет заменена на новую, не беда, что я ее сломаю.

Затем с дополнительным пространством вокруг винта, используя пару маленьких плоскогубцев с острыми носами, лучше захватить снаружи головку винта и осторожно отвинтить его.

После замены батареи только один из трех винтов был достаточно хорош для повторного использования, поэтому вставьте его обратно в центральное отверстие для временного крепления, а теперь купите новый набор винтов.

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

ТриР @wk77

Рем: 13

2

1

Опубликовано: 15 декабря 2020 г.

Опции

• Постоянная ссылка
• История

На моем корпусе 2012MBP была последняя 14,4-миллиметровая полоса с винтами (начинайте ругаться…. )

Я попробовал трюк с резинкой и другие драйверы, но, прочитав идею merryladyj с клеевым пистолетом, я применил модифицированный подход и использовал паяльник с чистым жалом. Потребовалось несколько попыток, каждый раз увеличивая продолжительность соприкосновения железа с головкой винта, и используя плоскую головку 3/64 дюйма, чтобы зажать винт. Это сработало отлично, и ругань прекратилась 🙂

В сорванном винте было в 2-3 раза больше локтайта, чем в тех, которые легко выкручивались, поэтому я предполагаю, что это было причиной.

Надеюсь, это поможет 🙂

K

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

раб777л.с.

Респ: 20.1k

64

33

18

Опубликовано: 8 марта 2010 г.

Опции

• Постоянная ссылка
• История

Все эти ссылки замечательны, мне нужно взять инструмент Dremel и сделать это, я ненавижу сорванные винты.

В основном я пытаюсь использовать магнит и маневрировать пинцетом сбоку и вытаскивать его.

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Джесс

Рем: 1

1

1

Размещено: 26 сентября 2011 г.

Опции

• Постоянная ссылка
• История

Я работал над тем, что, как мне казалось, было сорванным винтом в правом вентиляторе моей материнской платы (MB Pro A1150) уже более двух недель. Я только что достал его и обнаружил, что винт не сорван; дырка есть. Во всяком случае, я вытащил его, используя свою микроотвертку в качестве рычага под выступом вентилятора, в котором был винт, и я нажимал на него, пока у меня не было достаточно места, чтобы поместить лезвие бритвы под другую сторону, и затем я начал отвинчивать винт с помощью отвертки Torx, в то время как я удерживал их другой рукой, и он начал подниматься, потому что он использовал лезвие бритвы в качестве резьбы. Мне еще предстоит вытащить тот, что на другой стороне, но я был в восторге, вытащив этот! Я продолжу попытки с другой стороны, чтобы, наконец, заменить логическую плату, так как это мешает мне сделать это в данный момент. Надеюсь, это поможет кому-то. ~ Джесс

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Марселас

Рем: 13

1

Размещено: 14 апреля 2014 г.

Параметры

• Постоянная ссылка
• История

Крошечные винты на трекпаде сорваны. Я боюсь пробовать одно из этих решений, так как они такие маленькие.
