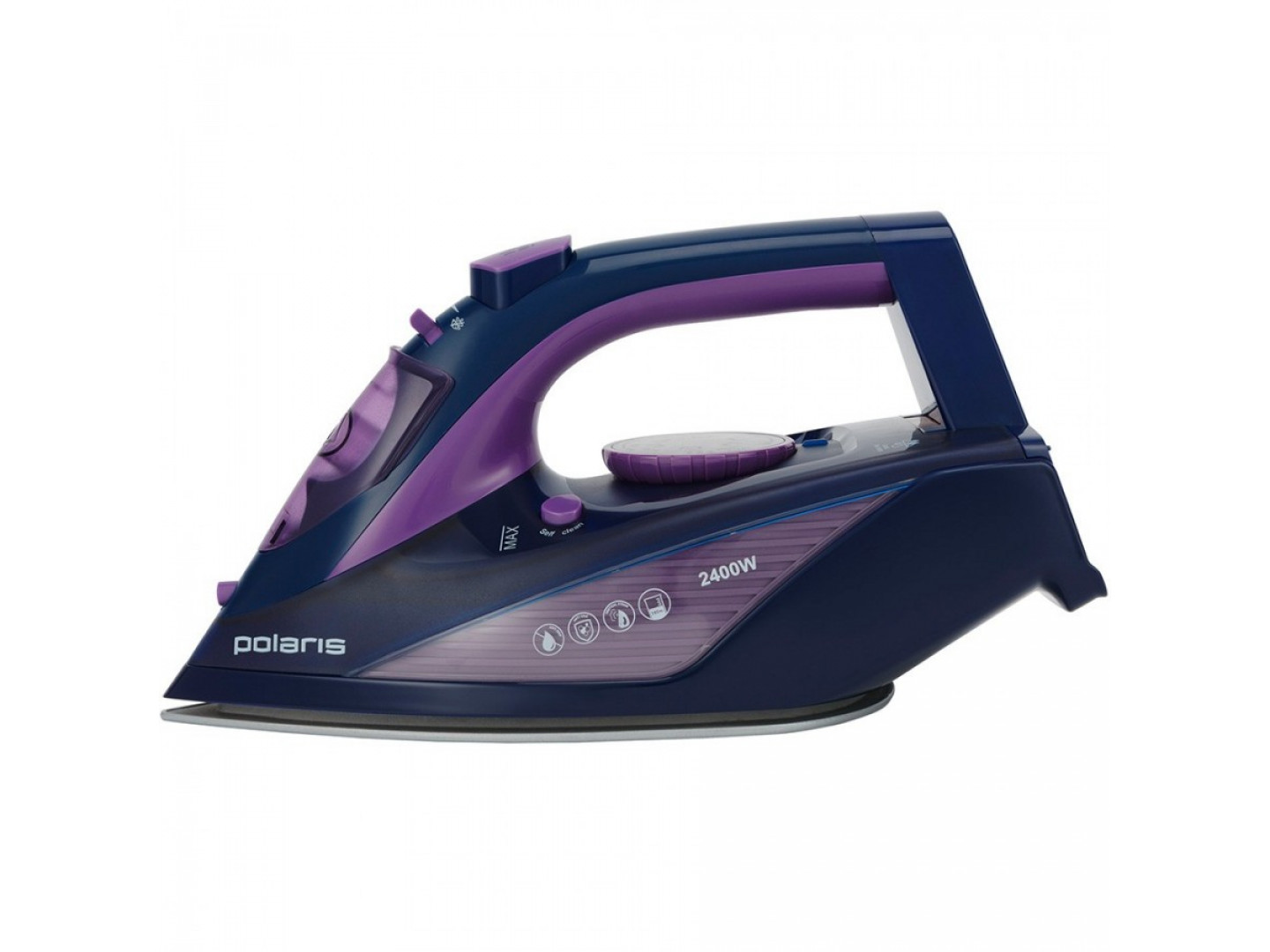

Как разобрать утюг поларис: Утюг Polaris PIR 2457K. Вопросы и ответы о Polaris PIR 2457K

Содержание

разбираем, рассматриваем типичные неисправности, устраняем их. Основные узлы в утюге

и обратной сборке утюга.

Ремонт утюга-своими руками

Итак, у Вас дома сломался утюг, неважно от какого производителя, возникает вопрос: «Как починить утюг».

Тестирование электрической цепи как и для всей бытовой техники проводится пробником \к примеру ОП-1\

либо мультиметром цифровым.

Существенного различия схем утюгов от разных производителей,- нет.

Схема утюга

Для общего представления рассмотрим последовательную электрическую цепь соединений утюга Philips

Первый провод фазного либо нулевого потенциала от внешнего источника питания имеет контактное разъемное соединение с клеммой, от клеммы через терморегулятор- провод поступает на тэн. Второй провод от внешнего источника питания имеет контактное разъемное соединение со второй клеммой, от второй клеммы электрическая цепь имеет последовательное соединение, проходящее через термовой предохранитель и замыкается на второй клемме тэна.

Контрольная лампочка и предохранитель параллельно подключены к двум контактным соединениям тэна.

Электрическая цепь замыкается на нагревателе — тэне и лампочке. Терморегулятором устанавливается определенный температурный режим нагревания утюга.

Замыкание и размыкание электрической цепи происходит в самом терморегуляторе за счет изменения биметаллической пластины под воздействием температуры нагревания и остывания тэна. Причины неисправности утюга следующие:

  • разрыв проводки шнура у основания вилки;
  • механическое повреждение проводки шнура по всей его длине;
  • перегорание тэна \подошвы утюга\;
  • окисление контактов биметаллической пластины термолегулятора;
  • перегорание термопредохранителя

Что здесь можно заменить при проведенном тестировании:

  • заменить шнур;
  • заменить вилку шнура;
  • зачистить контакт терморегулятора;
  • заменить терморегулятор;
  • заменить термопредохранитель

Заменить тэн при его неисправности, который представляет собой подошву утюга,- не имеет смысла, так как сама подошва утюга составляет по своей стоимости больше половины стоимости самого утюга. В этом случае подошва утюга выбрасывается, все остальное от утюга идет на зап.части. При демонтаже \разборке\ утюга, следует проявить осторожность- во избежание повреждения корпуса утюга.

Следует помнить, что тестирование на предмет выявления неисправности утюга — проводится пассивным способом без подключения к внешнему источнику питания. Непосредственно перед подключением утюга к внешнему источнику питания — необходимо цифровым мультиметром измерить общее сопротивление электрической цепи, которое не должно составлять нулевого значения на дисплее прибора.

Ремонт утюга — мулинекс

Данная тема дополнена личными фотоснимками и сопровождающим описанием в проведении ремонта утюга. В качестве примера, рассмотрим неисправность утюга Мулинекс.

Фото-с пояснениями

Итак, перед нами утюг Мулинекс и причина его неисправности нам заранее неведома, то есть нужно установить точную причину его неисправности.


В задней части утюга \фото №1\, чтобы нам снять крышку, необходимо открутить шуруп. Головка шурупа как Вы обратили свое внимание — не подходит для наших отечественных отверток. Как выйти из положения, если нет подобной отвертки? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и нам легко поддается откручивание шурупа.

После того как открутили шуруп, аккуратно вскрываем крышку с помощью отвертки \фото №2\. Корпус крышки при этом стараемся не повредить.

После снятия задней крышки утюга \фото №3\ нам видно клеммное соединение проводов сетевого кабеля с элементами утюга:

терморегулятора;

нагревательного элемента \ТЭНа\.

Чтобы непосредственно добраться до контактов терморегулятора \фото №5\ и нагревательного элемента или другими словами — подошвы утюга, поочередно откручиваем детали.


Для начинающих специалистов, следует запоминать последовательность такой разборки, чтобы не создавать для себя путаницу в дальнейшей сборке утюга.

Отверткой на фотоснимках показаны места креплений таких деталей.



То есть здесь нужно как бы внимательно относиться к разборке. Корпус и отдельные детали утюга дополнены такими крепежными соединениями как защелки.

Отверткой показана ручка терморегулятора \фото №7\ и нам необходимо снять еще одну крышку представляющую из себя теплоотвод плиты утюга.

На фотоснимке показаны дополнительные места таких соединений \фото №8\, также продолжаем откручивать шурупы и освобождаем подошву утюга от крышки.


Ну вот мы и добрались так сказать до самого интересного — контактов терморегулятора \фото №9\. Контакты терморегулятора указаны наконечником отвертки.

Ручкой терморегулятора устанавливается заданный нами нагрев подошвы утюга. Чтобы не допустить перегрева нагревательного элемента, в конструкции терморегулятора имеется биметаллическая пластина, которая по достижению заданной температуры нагрева — разъединяет контакты. По мере остывания биметаллической пластины — электрическая цепь замыкается и вновь происходит нагревание подошвы утюга.


Внимательно осматриваем контакты терморегулятора, то есть пробником проверяем данный участок электрической цепи.

Для данного примера, неисправность утюга заключалась в окислении контактов терморегулятора. Контакты терморегулятора зачищаем отрезком мелкой наждачной бумаги и еще раз проводим диагностику пробником для этого участка.

Дополнительно конечно же следует проверить и сам нагревательный элемент утюга.

Диагностика утюга

На фотоснимке показана сигнальная лама \фото №10\. Лампа в электрической схеме соединена параллельно и при ее перегорании это не влечет за собой неисправность утюга в целом.

В этом фотоснимке, пальцами руки показаны контакты нагревательного элемента \фото №11\. Проводим диагностику нагревательного элемента.

Для этого, прибор мультиметр устанавливаем в диапазон измерения сопротивления. Двумя щупами прибора прикасаемся к контактам ТЭНа, на дисплее прибора нам видно показание сопротивления — 36,7 Ом.

Показание прибора соответствует сопротивлению нагревательного элемента. Проводим диагностику для общей электрической схемы утюга \фото №13\.

Соединяем два щупа прибора со штырьками штепсельной вилки, результат нам наглядно видно на дисплее прибора. То есть показание сопротивления для общей электрической схемы утюга получается больше на две десятые доли.

Вот мы и разобрались в неисправности и починили утюг. Как Вы убедились, без проведения диагностики как для отдельных участков так и для диагностики схемы в целом, — нам никак не обойтись.

Тема в дальнейшем будет иметь дополнение.

Однако, производители против самовольного ремонта, а потому постоянно усложняют систему, чтобы обычному человеку было практически невозможно ремонтировать. Всем изготовителям не выгодно выпускать вечные вещи, выгодней постоянная покупка необходимых в быту приборов. Все же попробуем изучить теорию починки в домашних условиях.

Необходимый инструментарий

Для проведения ремонта позаботимся о некоторых инструментах, они делаются самостоятельно без особых трат.

Вот список:

  • пара или две отжимников;
  • отжимник тайных крепежей;
  • недорогой фонарик на светодиодах и увеличительное стекло;
  • длинный и узкий отрезок замши, пилочку для ногтей, спирт;
  • последний пункт можно заменить грифельной или чернильной резинкой, или отрезом чистой ветоши, спирт обязателен.

Отжимник

Изготавливают из верхней крепкой оболочки бамбука, его размеры примерно равны толщине палочки мороженного, одно окончание срезают на клин. Часто используют не фиксированное крепление, в сервисниках их снимают специальными клещами. Дома крышки поддевают: зубья защелки имеют двусторонний скос и покидают пазы без поломок. Не рекомендуется снимать крышку на тугих фиксаторах столовым ножом или отверткой, показано на рисунке. Сталь деформирует пластик и может привести крышку в негодность.

Почему нужно использовать бамбук — прочность его верхнего слоя на изгиб больше пластика, на сдвиг же меньше. Отжимник из бамбука при правильных манипуляциях снимет крышку, если провести все неправильно, он деформируется сам, но не испортит покрытие.

Для снятия используют пару отжимников, поддевая крышку с двух сторон.

Можно сделать отжимник, срезав на клин пластиковую мешалку для кофе, которую закладывают в кофейные автоматы. Он тонкий и подойдет даже для тонкой щели, бережно уберет усы фиксируемых креплений, не оцарапает их и не сломает ничего внутри прибора.

Фонарик и увеличительное стекло

Маленькие дешевые фонарики со светодиодами светят жестко, откидывая резкие тени. Для нашего ремонта это преимущество, так как это освещение проходит даже в очень небольшие щели, с помощью лупы можно увидеть, что удерживает деталь. Чтобы провести эту операцию, поддевают крышку с проблемой демонтажа, светят туда фонарем и через увеличительное стекло смотрят, что ее удерживает.

Как снимать защелки

Оптимально найти схему демонтажа в сервисной книге, но зачастую их там просто нет. Стандартной схемы разборки не существует, так как каждая торговая марка придумывает свои секретные защелки. Причем разниться они могут даже в разных моделях одной ТМ. В книге на этот счет сказано: «Производитель оставляет за собой право вносить в конструкцию изменения, не влияющие на ее работоспособность». Это как раз относится к скрытым крепежам, их придется выискивать самостоятельно.

К слову, западные производители плавно уходят от изготовления конструкций, которые при самостоятельной починке можно только еще больше изломать. А вот азиатские компании упорно ему следуют. Например, в некоторых китайских изделиях носовой фиксирующий винт находится не за крышкой горловины залива, а за кнопками разбрызгивания воды и пара.

Светим и смотрим. На рисунке выделено зеленым — это не защелка, а шип в пазу. Сама защелка находится с обратной стороны. Для разбора снимают кнопки:

  • подаем кнопку вперед;
  • просовываем с задней части тонкий отжимник;
  • отжимаем защелку;
  • зажимник на исходной позиции, кнопку поднимаем вверх сколько идет, при этом мы услышим негромкий щелчок зуба, означающий, что он вышел из паза;
  • поддерживаем кнопку от падения, вынимаем поджимник;
  • продолжаем поддерживать, двигаем вперед под углом, выворачивая шип из паза;
  • повторяем все манипуляции со второй кнопкой.

Фасонный крепеж

Крепеж в европейских моделях зачастую под обычную крестовую отвертку или шестигранник. Если нет подходящего шестигранника, покупать его не нужно, отвернуть такой зажим можно обычной плоской отверткой с жалом подходящего размера. Она же подходит для винтов со шлицем трилистник, любимого китайскими изготовителями. Но сильно зажимать отвертку не следует, так как боковой зажим создается значительный и винт может заклинить в резьбе. Если крепеж закручен очень плотно, его вынимают несколькими резкими проворачиваниями, помещая инструмент в разные пары пазов.

Хуже обстоят дела с болтом на рисунке справа — шлиц TORXX, здесь помогут ножницы или пинцет, если крепеж болтается в своем гнезде. Проще всего провести операцию мелкими плоскогубцами-утконосами или бокорезами, но последние оставят следы на перемычке шлица. Самому крепежу ничего не сделается, но если придется в следующий раз обратиться в сервис, опытный мастер увидит, что неквалифицированный человек пытался получить доступ в нутро прибора, и использует этот повод, чтобы увеличить стоимость ремонта.

Устройство утюга с паром

Чтобы проще было найти все секретные винтики, внимательно изучим устройство утюга с подачей пара. Его стандартная схема приведена ниже:

Ударное отпаривание перегретым паром устанавливают не во все модели, эффект от нее есть только при наличии максимального положения регулятора — три точки. В дорогих моделях с ударным паром помпа для подачи пара блокируется, когда указатель регулятора установлен на меньшие положения. Это прописано в инструкции, которою мало кто читает. При отсутствии парового удара нужно установить регулятор на максимум, это может решить проблему.

Нововведение в электронной части — отключение ТЭНа при изменении положения подошвы. Когда прибор поставлен вертикально специально или вследствие падения, нагрев отключается модулем позиционной защиты. Именно эта часть стоит на втором месте по поломкам в качественных моделях, на первом месте стоит образование накипи, что будет рассмотрено далее. Обе поломки зачастую подпадают под категорию самостоятельного ремонта.

Как отпаривают китайцы

Рассмотрев подошву утюгов из Китая разных категорий, можно увидеть, что у большинства моделей форсунки капельного увлажнения не настоящие. На поверку оказывается, что при капитальном нагреве можно получить паровой удар, зажав кнопку пара, в том же положении регулятора от кнопки с капельками появляется мягкий пар, чтобы получить капельное увлажнение, зажимают сразу обе.

Электрическая схема утюга

Реле КМ и датчик расположения в пространстве SK — позиционная защита. Здесь же зачастую можно найти индикатор включения, неонку, не светодиод. Защита может выключаться, что не отразится на работе утюга для потребителя, но светодиодный индикатор тоже не будет работать, а это уже составляет неудобство в пользовании. Отключаем защиту частями, сохраняя его функциональность.

На картинке прописаны цифры с индексами — это последовательность действий при прозванивании «горячей» и «холодной» цепи мультиметром: один щуп с крокодилом цепляют на штырь с вилкой сети, вторым проходят по позициям. Встретятся обе прозвонки на контактах реле КМ. В нормальном состоянии контакты КМ не замкнуты: если прибор подключен к сети, контакты терморегулятора КМ тянут, замкнутые контакты подают ток на ТЭН. Неисправность непосредственно позиционной защиты выключает ТЭН по принципу избыточной безопасности. Для мастера без соответствующего опыта этот факт может стать ребусом.

Может статься так, что при перезвонке обнаружится отсутствие контакта в соединительном колпачке. В такой ситуации поможет только перекус проводов и заделка их заново в новый.

Термозащита (термичка)

Предохранитель от перегрева включается в работу, если температурный порог подошвы уходит за 240 градусов или по ТЭНу проходит ток указанного значения. Подбирают новый предохранитель по току и мощности агрегата:

  • 2200 Вт — 25 А;
  • 1500 Вт — 16 А;
  • 1000 Вт — 10 А;
  • 600 Вт — 6.3 А.

Термозащиту подбирают с запасом, 220 В эффективный показатель напряжения в сети, амплитудное — 220 В х 1,4 = 308 В. Полупериод частоты длится 50 Гц 10 мс, термичка срабатывает 4-5 мс. В ситуации скачка тока до порога 245 В может испортиться термичка на рабочий ток ТЭНа в полностью рабочем устройстве.

Предохранители представлены в трех модификациях — разовые, подлежащие восстановлению и восстанавливающиеся самостоятельно. Первая оплавляется при аварийной ситуации, во избежание порчи других деталей ее ставят в диэлектрически стойком к температурам рукаве, чаще всего он выполнен из стеклоткани. В противном случае может пробить сетевое напряжение на подошву. Во втором случае есть биметаллическая пластина с напряжением, она перещелкивается и отключает контакты. Чтобы вернуть все в рабочее состояние ее отжимают через специально оставленное окошко, жмут чем-то острым до щелчка. Третий вариант возвращает пластину в исходное положение сам, когда оборудование остынет. Такие термички идут в паре с регулятором температуры и всегда комплектуются токовым предохранителем.

Терморегулятор

Регулятор температуры подошвы относится к основным жизненно важным деталям и потому чаще всего ломается. Это основанное на механическом действии триггерное устройство, функционирующее за счет биметаллической пластины. Ни имеет ничего общего с регулятором температуры в холодильнике. Сходство только в наличие триггера, конструкция же совсем иная. Работает по такому принципу:

  1. Запчасть с движущимся контактом зафиксирована на статичном участке перекидной пружиной. Когда контакты замкнуты, на ТЭН подается напряжение. Сжатие пружины устанавливается с помощью специальной ручки на корпусе.
  2. Обратная сторона контакта объединена с диэлектрическим штоком-толкателем, оборудованным биметаллической платиной.
  3. Последняя деталь деформируется от нагрева и воздействует на подвижный контакт посредством штока, это воздействие продолжается до пересиливания пружины.
  4. Пружина перебрасывает контакты и разводит их.
  5. Происходит отключение ТЭНа, подошва снижает температуру.
  6. Пластина постепенно возвращается в свое положение, когда давление на пружину уменьшается, ее перекидывает обратно и регулятор становится в стартовую позицию.

ТЭН набирает температуру, цикл идет заново. В старых моделях и части новых регулятор сконструирован с незафиксированным коромыслом — 1 на рисунке.

В структуре есть существенные минусы — четыре выгорающих контакта и большое колебание температуры между срабатыванием и отбрасыванием регулятора в стартовую позицию. Данная конструкция дополняется калибровочным винтом под ручкой, его подкручивают при избыточном наборе температуры утюгом или выкручивают, если греет слабо. Чтобы достать калибровочный винт, снимают ручку температурного регулятора. Она посажена на трение на ось, в корпусе зафиксирована лапками на распорке. Для снятия ее поворачивают до минимального значения до упора и затем тянут на себя.

В большей части моделей есть унифицированные регуляторы температуры с двойной системой подпружинивания — 2 на картинке. Он работает с высокой точностью и подрегулировки ему не нужны. Слабые точки — как и в выше описанном случае контакты, будет рассмотрено ниже. Обозначенный голубым керамический шток, в некоторых случаях он дает трещину. Длина его 8 мм, на замену делают деталь из резистора МЛТ-0,5 Вт, 2 на картинке. Обрезают его выводы до 1,5-2 мм, снимают слой краски дихлорэтаном или ПАВ-смывкой, проводниковый слой убирают с помощью наждачки. При показателе сопротивления от 620-680 кОм устанавливают так, краска сгорит без чада и запаха. Но подошва будет пробивать и пощипывать руку. Еще более неприятная ситуация — уменьшение сопротивления, если на резисторе есть незащищенный проводящий ток, а ток утечки увеличится на несколько позиций.

Случается в регуляторе трескается шайба-вставки. На замену изготавливают из фторопласта, картинка 2б.

Очистка контактов

Иногда рекомендуют очищать контакты наждачкой, но это не верно, по проводам проходит большое напряжение, чистка таким методом уменьшает срок перед обгоранием. В нынешних моделях контакты используют тонкостенные штампованные, они выгорают полностью. Для очистки берем пилочку для ногтей, оборачиваем смоченной в спирте замшей, засовываем между контактами и трем, пока на замше не будут оставаться нагарные следы. Или вырезать узкий клинышек из чернильного ластика, очистить им, а потом пройтись таким же клинышком, но из ластика для карандашей. В конце процедуры берем все ту же пилочку, обматываем ветошью в спирте и снимаем ею частицы ластика.

Случается так, что утюг греет максимально, изменение положения ручки регулятора и калибровочный винт на ситуацию не влияет. Этот симптом говорит о спайке контактов. Поможет только замена.

Как разобрать утюг

Стандартная разборка проводится по следующей схеме:

  • демонтируем температурную ручку;
  • убираем заднюю крышку, иногда вместе с верхней;
  • за ней контактную колодку;
  • верхнюю крышку;
  • корпус;
  • кожух регулятора температуры, если такой имеется.

Теперь нутро можно осмотреть и ремонтировать. Каждый этап предусматривает нюансы при демонтаже. Отдельно будут рассматриваться некоторые из них на примере изделий западных компаний, сейчас опишем общие нюансы.

Задняя крышка

Только она имеет крепеж винтом или несколькими. Они могут располагаться внизу парой. Здесь есть два варианта — единая задняя и верхняя крышка или отдельные. Первый вариант предусматривает прямую ручку, тогда крышки убирают подталкиванием пальцами назад, крепление осуществляется горизонтальными осями в продольных гнездах.

В случае отдельных крышек задняя крепится на одном или двух винтах, здесь тоже есть два варианта: задняя крышка заподлицо с корпусом или внакладку. Если заподлицо, то ее тащат за нижнюю часть на себя, в ее верхней части есть крепление шипами в пазах, они вывернуться и крышка достанется. Вторая ситуация относится только к креплениям на один винт в середине. Если винт выкручен, а крышка не двигается и не тянется за них, значит, она зафиксирована двойными шипами в пазах — снизу и сверху. Подталкиваем ее вверх, освобождаем нижние шипы, затем тянем вниз, выворачивая из пазов верхние.

Колодка

После демонтажа задней крышки обнаружится контактная колодка, она сама по себе является очагом поломок. В моделях разной стоимости она бывает самой простой винтовой, проводят замену сплавленной на пропиленовую. Не ставят полиэтиленовые и ПВХ, так как они не выдержат температур.

Самая надежная конструкция — с накидными клеммами — 2 на рисунке, выкручивают 2 винта хомута шнура сети и пару винтов крепления непосредственно колодки. Прозваниваем сетевые провода на относящиеся к ним гнезда колодки, если этого не происходит, требуется замена колодки или установка на провода накидных клемм. Перемонтировать провода во врубную колодку не получится.

Верхняя крышка

Неровная установленная вверху крышка закреплена на защелках, но не зафиксирована. Снять ее можно двумя отжимниками, рассмотренными выше, процесс стартует с заднего края, если не получается, беремся с переда.

Позиционная защита

Большинство моделей имеет модуль позиционной защиты под корпусом. Здесь слабое место — датчик положения. Чаще всего он представляет собой коробочку из пластика — на рисунке указано красными стрелками, всегда там есть пара выходов. Датчик положения надежно прикрыт крышкой или замазан сверху компаундом, он легко сковыривается.

Определить поломку не сложно: агрегат не включается, но небольшая болталка заставит кратковременно заработать и опять отключиться. Внутри датчика можно найти парочку контактов и ролик из металла в плотном и загрязненном покрытии. Изначально это чистый и бесцветный силикон, но появляющаяся от реле искра способствовала видоизменению. В итоге нагар мешает ролику замыкать контакты и двигаться как положено.

Испортившуюся смазку снимают столовым уксусом, ролик без смазки пускать в работу не рекомендуется. Во время использования прибор будет нагреваться бессистемно, реле хлопать, срок службы датчика значительно уменьшится. Если нет силикона, можно использовать машинное масло, этот вариант даже лучше, так как оно стойко переносит грязь и не воспринимает искры. Перед нанесением обтирают датчик спиртом, на масленку помещают иглу от шприца, аккуратно наносят масло, не пачкая стенки. После всех манипуляций крышку фиксируют обратно любым суперклеем, жирные стенки не склеятся.

Фирма Браун и некоторые иные пускают сигнал датчика положения через микросхему, где он обрабатывается. В такой конструкции лучше оставить ролик без смазки.

Еще одна вероятная неисправность — сгоревшие контакты или обмотка на реле, в такой ситуации вообще не будет происходить включение. Чтобы проверить модуль, его извлекают и подают на обмотку рабочее напряжение постоянного или переменного тока, эта цифра прописана на корпусе — зеленая линия. Услышим щелк и тестер определит замыкание. Если этого не произошло — нужна замена реле.

Если сомнения относительно прописанных на реле данных, меряют сопротивление. Если ток обмотки в данном напряжении составляет от 80-100мА, не пускают на обмотку. Проводят проверку реле от регулируемого питания. Чаще всего рабочее напряжение до 24 В.

Позиционная защита не важный элемент. Чтобы откинуть ее и оставить индикацию ТЭНа, выпаивают белый провод, делают соединение с коричневым, либо выпаивают и соединяют красный. Реле иногда начинает издавать щелкающие и дребезжащие звуки, выпаиваем его тоже.

Корпус

Когда демонтирована задняя крышка и контактная колодка, увидим фиксирующие корпус шипы в пазах — внизу рисунка. Могут там быть и винты, пока не снимаем, так как может быть еще пара винтов, удерживающих корпус в районе носика.

Уже было рассмотрено, как прячут винты китайцы, у других производителей их нужно искать под крышкой горловины залива. Когда верхняя крышка будет демонтирована, горловина останется на месте. Чтобы снять горловину, поднимаем лючок залива и убираем крышку с помощью отжимника, увидим винты на носу — верхняя часть картинки.

Далее демонтируется корпус утюга и убирается с помпами, видим все неисправности, приводящие к отсутствию пара, поступление воды внутрь, из-за чего утюг кидается искрами, шумит и пробивает. Это могут быть отложения солей в патрубках и клапанах или трещины в трубках. Подклеивать трубки нельзя, так как при условии высоких температур это неэффективно. Для начала чистим систему подачи воды от накипи. В ниппелях делаем это раствором лимонной кислоты в пропорции 1 ч. л. на стакан. Складываем лопнувшие трубки, надеваем куски термоусаживающей трубки, нагреваем с помощью бытового фена.

Проблемы разных торговых марок

Тефаль

Есть индивидуальные нюансы. Корпус демонтируется с верхней крышкой. Носовой винт под крышкой дозатора воды (слева и в центре на картинке), он просматривается через полупрозрачный пластик. Для доступа к помпам убирают верхнюю крышку на демонтированном корпусе. Винт находится за кнопками — правая часть картинки, для снятия крышки его убирают.

Данная торговая марка лидирует по производству утюгов без провода. Изделия трех видов: контакты расположены на площадке, подошва аккумулирует тепло, шнур отстреливает. Первый и второй варианты можно ремонтировать самому, третий может ложно казаться неисправным.

Шнур выбрасывает толкатель, работающий от не относящегося к системе триггерного механизма с индивидуальной биметаллической пластиной. Если кажется, что температура уже упала, а шнур обратно не вставляется, может оказаться, что прибор просто недостаточно остыл. Ждем пока опустится температура, пробуем снова поставить, устанавливаем регулятор на высокую температуру и ждем отстрела. Система не очень удобная, потому не раскупается.

Филипс

Отличительная черта ТМ Филипс — двойной корпус. Популярная модель Азур демонтируется по стандартной схеме — А на картинке, разница в размещении фиксаторов задней крышки — пара винтов в нижней части. Под декоративным слоем с помпами найдем внутренний защитный кожух с защитой — Б на картинке, далее уже располагается массивная подошва, по сути, третий корпус, на котором терморегулятор и термичка — В на рисунке.

По своей конструкции являются типичной, разбираются проще простого: сзади крышка на 1 винте без хитрых креплений. Для демонтажа выворачивают винт и тянут назад вводный шланг шнура сети — на рисунке, крышка снимется совместно с шарниром, далее разборка идет как обычно.

Браун

Неистребимый грех этих приборов — бак парогенератора с тонкими стенками из оцинкованной стали и крепеж кожуха регулятора с отгибаемыми лапками из того же материала. Он очень хорошо ржавеет, ремонтировать это бессмысленно.

Возвращаем пар

Дорогие и дешевые модели подвержены образованию накипи. Очистить ее без разборки резервуара проблематично, делать, как показано на рисунке, категорически нельзя — хозяева кипятят свой утюг в сковороде с уксусом.

Уксусная кислота будет парить на пластик, делая его хрупким, она разъедает шероховатую поверхность никеля на подошве, тефлоновое покрытие отслаивает. Для проведения правильной очистки прибор разбирают до подошвы, как на видео.

Выше уже было сказано, что для удаления накипи в утюге лучше брать лимону кислоту. Перед чисткой контакты ТЭНа и втулки из керамики плотно обматывают качественной мягкой изолирующей лентой в 3-4 слоя или термоусаживаемой лентой.

Накипь из форсунок прочищают зубочисткой. В конце процедуры щедро промывают систему чисто водой сверху вниз, заливая в бак генератора пара. Только такая процедура даст гарантию службы утюга.

Некоторые поломки бытовой техники при наличии минимальных навыков и инструмента устранить достаточно легко, для этого не требуется обращаться в сервисный центр. Осуществить ремонт утюга «Тефаль» своими руками вполне реально, главное – правильно разобрать прибор и определить причину неисправности.

Виды утюгов Tefal и возможные причины поломки

Гладильная техника от французского производителя подразделяется на паровые устройства и с парогенератором. Первые имеют классическую конструкцию электрического утюга, дополнительно внутри располагается резервуар для воды объемом до 300 мл. Жидкость, залитая в специальную емкость, нагревается и через отверстия в подошве подается на ткань в виде пара.

Конструкция устройств с парогенератором несколько отличается. Резервуар для воды находится на станции в бойлере. Утюг и станция соединены трубкой для подачи воды, проводом электропитания. Вода в бойлере превращается в пар, по трубкам непрерывно подается под давлением на подошву утюга. Из отверстий в подошве выходят струи пара, ткань разглаживается.

Причины отказа прибора могут быть:

  • физическими – плохой контакт шнура, ТЭН и прочее;
  • химические – накипь от жесткой воды на нагревательном элементе;
  • механические – западание кнопок.

Чтобы устранить любую из этих проблем, сначала потребуется разобрать утюг Tefal.

Как правильно разобрать прибор

Для работы понадобятся отвертки: плоская и звездочка.

Важно! Перед тем как начать, следует отсоединить прибор от электросети. В некоторых моделях (FV 9347, 5375, 9240, 4680, 3530 и 3830) установлен противоизвестковый стержень, его необходимо демонтировать.

Начинают разбор с вывинчивания двух болтов на задней стенке. Используют для этого отвертку-звездочку. Третий болт расположен под кнопкой подачи пара, нужно аккуратно снять ее: поддеть плоской отверткой, отгибают пластмассовые защелки, тянут на себя. Действовать следует очень осторожно, чтобы ничего не сломать. Точно так же снимают кнопку для разбрызгивания воды.

Совет! Под кнопками в зависимости от модели могут располагаться мелкие детали: шарик, пружина, трубочка и резинка. Нужно запомнить схему их размещения, чтобы впоследствии установить обратно.

Выкручивают болт, находящийся под кнопками системы подачи пара, после чего ручку устройства можно демонтировать. Аккуратно снимают регулятор температуры нагрева подошвы. Вынимают колодку сетевого шнура . Под ней прячутся еще 2 винта и видны 4 контакта.

Переходят к разбору корпуса. Корпус состоит из двух надежно загерметизированных частей, пытаться разобрать которые не следует. Герметик виден невооруженным глазом, он представляет собой массу черного цвета, похожую на резинку.

Важно! Подошва утюгов Tefal крепится к внутренним элементам особыми методами, отличающимися от способов, которые используют другие производители. Это могут быть трудно обнаруживаемые винты (обычно их располагают под заглушками) или специальные защелки. Перед тем как начать отделять подошву от корпуса, следует убедиться, что весь крепеж был снят.

Чтобы окончательно не сломать прибор, перед работой стоит просмотреть видео о разборе и ремонте утюга Tefal.

Особенности разбора утюгов с системой Easycord

Некоторые модели утюгов Tefal, например Ultragliss FV4650 или Supergliss FV 3535, оснащены системой Easycord , отличительной особенностью которой является особая конструкция задней панели прибора. Болты находятся на подставке, соединенной с ручкой. Открутив их, снимают крышку, закрывающую место установки шнура, а затем переходят к разборке системы подачи пара. Кнопки располагаются на съемном блоке, демонтировать который можно, отогнув специальные защелки.

После этого можно снять ручку, аккуратно подтянув ее вверх. Следующий шаг – выкручивание винтов. 2 из них располагаются на задней части утюга, а еще один размещен на передней, под съемным блоком. Далее разбирают утюг так же, как стандартные модели.

Распространенные поломки и методы их устранения

Порядок действий при ремонте зависит от типа неисправности. Стоит рассмотреть наиболее часто встречающиеся. С некоторыми из них можно справиться самостоятельно, решение особо сложных проблем стоит доверить специалистам. Для работы потребуется тестер, отвертки, изолента, в некоторых случаях – запчасти, если потребуется замена неисправных элементов.

Повреждение сетевого шнура

Чаще всего утюг не включается из-за того, что перетерся шнур . На него приходится большая нагрузка в процессе эксплуатации прибора, и со временем он повреждается. Чтобы убедиться, что причина сбоя заключается в шнуре, необходимо проверить его тестером. Для этого после снятия задней панели утюга проходятся тестером по всей длине провода, выявляют участок разрыва.

  1. Отремонтировать шнур: изолировать провода, поменять вилку, удалить скруты.
  2. Полностью заменить, подобрав подходящий по техническим параметрам аналог.

Неисправности системы подачи пара

Отверстия на подошве прибора могут быть закупорены из-за скопления известкового налета , накипи или частиц пригоревшей ткани. Для чистки используют лоскут мягкой ткани, смоченный в уксусе или растворе лимонной кислоты. Им протирают проблемные участки до полного растворения отложений. При обработке важно не допускать контакта влажной тряпки с другими элементами утюга.

Нельзя очищать подошву острыми предметами: на ней появятся царапины, из-за которых рабочая поверхность будет плохо скользить по ткани. При западании кнопки подачи пара на утюге Tefal следует очистить деталь и место ее расположения от пыли, осмотреть защелки, после чего поставить обратно. При засорении разбрызгивателя его нужно прочистить. Для этого используют иголку.

Поломка термостата

От этого элемента зависит температура нагрева подошвы и возможность выставления нужного режима глажки. Чаще всего причиной неисправности термостата является засорение контактов . Мелкие ворсинки ткани забивают зазоры. Произведя разборку прибора, следует зачистить контакты наждачной бумагой, иголкой или острым предметом. После проверить – повернуть втулку, на которой расположена ручка переключателя. Если все в порядке, раздастся щелчок.

Неисправность предохранителя

Предохранитель может быть одно- или многоразовым. Первые перестают работать, когда перегорают, и починить их невозможно, следует полностью заменить деталь .

Предохранитель потребуется прозвонить тестером. Если индикатор на инструменте не горит, прибор нужно разобрать и проверить контакты проводов. Затем ликвидируют разрыв или полностью заменяют элемент, если починить его нельзя.

Выход из строя ТЭН

Причина, по которой утюг включается, но подошва не нагревается, – поломка ТЭН . В большинстве современных моделей утюгов нагревательный элемент соединен с емкостью для воды, и демонтировать его, чтобы заменить на новый, не получится. Придется либо целиком заменять подошву, либо покупать новый прибор. Первый вариант нецелесообразен – найти подходящую рабочую поверхность трудно, а ее приобретение обойдется недешево.

Чтобы утюг длительное время исправно работал и не приходилось его чинить, следует придерживаться простых рекомендаций.

  1. При наличии в устройстве функции самоочистки, необходимо не реже 1 раза в месяц использовать ее.
  2. Важно следить за состоянием подошвы утюга: своевременно удалять с нее налет и нагар. Для этого используют раствор уксуса или лимонной кислоты, специальные карандаши для очистки. Ни в коем случае нельзя наливать растворы в резервуар – они могут испортить мелкие детали, прокладки, следствием чего станет разгерметизация резервуара.
  3. Стоит использовать только мягкую воду : фильтрованную, кипяченую, талую, дистиллированную или специальную, предназначенную для утюгов. Это поможет предотвратить образование накипи.
  4. Нужно не допускать перегибов шнура. После окончания глажки и остывания прибора провод аккуратно наматывают на корпус.

При наличии серьезных поломок, устранить которые самостоятельно не представляется возможным, следует обратиться в сервисные центры компании Tefal, находящиеся в Москве и других крупных городах России. Более подробную информацию можно найти на официальном сайте производителя. Там же имеется возможность заказать необходимые для ремонта запчасти.

Самые лучшие утюги 2019 года

Утюг Bosch TDA 3024010 на Яндекс Маркете

Утюг Philips GC2990/20 PowerLife на Яндекс Маркете

Утюг Braun TexStyle 7 TS735TP на Яндекс Маркете

Утюг Philips GC3675/30 EasySpeed Advanced на Яндекс Маркете

Утюг Rowenta DW 5135D1 на Яндекс Маркете

– гарантия опрятных вещей и аккуратного вида. Ответственные и добропорядочные хозяйки испытывают не очень приятные эмоции, когда прибор ломается — позволить его дорогостоящий ремонт может позволить не каждый. Да и зачем отдавать лишние средства, если есть возможность починить устройство самостоятельно. Давайте рассмотрим, какие бывают основные неисправности гладильного прибора и как можно отремонтировать утюг дома самостоятельно.

Прежде чем разбирать гладильный аппарат, проверьте все внешние элементы конструкции, возможно проблема именно в них. Главные детали утюга находятся в его днище, они то и служат основными причинами для поломки. К их ряду относят:

1) Регулятор температуры.
2) Электрический шнур
3) Регулятор воды
4) Система отпаривания
5) Подошва утюга
6) Нагревательный элемент

Происхождение утюга

Первое гладильное сооружение придумали еще в Древней Греции — для плиссировки одежды использовали обточенные нагретые камни. Когда появился первый подобный современной форме утюг, его использовали исключительно для глажки шелка.

Интересный факт: корпус первых утюгов наполняли горячими углями.

Неизвестно, кто и когда придумал подобие современного утюга, но изобретение первого электрического прибора присваивают Генри Сили. Американец зарегистрировал механизм под названием «Еlectric flat iron» в 1882 году.

Вес электрического устройства составлял шесть килограмм. Поэтому не трудно представить каков был гладильный процесс. После того, как в механизм внедрили способ нагрева за счет угольной дуги – уход за тканевыми вещами в разы упростился.

В 1892-м году компании «Crompton Co» и «General Electric Company» начали производство утюгов на электрической спирали. Далее в устройства внедрили регулятор тока и подачу пара, защиту от накипи и другие важные опции. В соответствии с модой менялся дизайн утюгов.

Устройство утюга

Принцип утюжного механизма таков: ток разогревает спираль, которая направляет производное тепло в подошву механизма. Достаточно непростая конструкция гладильного аппарата включает в себя следующие элементы:

  • Электропровод. В таких устройствах используют провода с тканевой оплеткой, она защищает оболочки провода от нагревания и перетирания.
  • Система для регуляции пара. Специальные кнопки на механизме служат сигналом для подачи пара или водяных брызг.
  • Емкость для воды. В специальном отделении обрабатывается жидкость для подачи пара.
  • Термостат. За счет терморегуляции прибор не перегревается, тем самым не портит вещи.
  • Утюжная подошва. Деталь служит для непосредственного разглаживания одежды.

Чтобы определить неисправность, устройство следует продиагностировать. Именно поэтому для самостоятельного ремонта рекомендуется знать особенности конструкции и принцип работы гладильного аппарата.

Диагностика утюга и определение возможных причин неисправности

Утюг может не работать по разным причинам, на его поломку влияет некачественный уход, длительность эксплуатации, используемая вода и много других факторов. Рассмотрим основные сигналы устройства о неисправности.

Что значит, когда утюг пищит? У каждого устройства данного типа установлены термореле, они периодически включаются и выключаются. Продиагностировать их можно с помощью электротестера. Для этого разберите утюжный аппарат и проверьте электрический сигнал тестером.

Утюг течет: что делать? Течка может быть обусловлена двумя причинами: неисправностью клапана или неправильной эксплуатацией. В первом случае, с парогенераторного утюга вытекает вода: когда закрыт клапан или жидкость недостаточно нагревается для производства пара. Чтобы проверить деталь, залейте воду и включите прибор в сеть. Потрясите устройство в горизонтальном положении и отключите подачу пара. Если вода вытекает – клапан закрыт неплотно. У приборов для глажки Philips такая неисправность случается реже, особенно длительной эксплуатацией характерны модели и .

Что делать, если утюг плохо отпаривает или вообще не выпускает пар? Причина может крыться в накипи. В таком случае надо почистить механизм лимонным раствором: залейте смесь лимонной кислоты в утюг и поставьте на режим отпаривания. Дождитесь полного восстановления пара и промойте устройство дистиллированной водой.

Почему утюг не греет? Оптимальный нагрев прекращается при поломке следующих деталей: помпы, термопредохранителя или просто отходят контакты. Для точного определения устройство следует продиагностировать, сделать это можно самостоятельно или доверить специалисту. Для диагностики вскройте прибор и проверьте подозреваемые детали электротестером. При неисправности одной из деталей подача звуковых сигналов у прибора прекратится.

Почему утюг долго остывает? Возможно, проблема заключается в терморегуляторе. Проверить поломку с помощью мультиметра можно так: вскройте корпус и зачистите наждачной бумагой контакты на биметаллической пластине. Проверьте их электрическим тестером и покрутите румпель регулятора. Цифра 1 на дисплее прибора будет свидетельствовать о его неисправности.

Как разобрать утюг

Разобрать механизм старой конструкции не проблема, сложнее разобраться с новыми моделями. Современные трёхъярусные утюги состоят из ручки, корпуса и подошвы. Отыскать скрытые под пластиковой отделкой шурупы бывает непросто, для этого надо знать основные места их расположения. Элементы крепления находятся в торцевой части, под регулятором температуры и ручкой, а также под кнопками. Возьмите подходящую отвертку или другой наручный предмет и аккуратно подденьте корпус прибора. После того, как корпус устройства будет снят, открутите последние три шурупа на внутренней части подошвы. Теперь, можно считать, что последние этапы демонтажа выполнены. Собирают механизм по той же схеме. Смотрите на видео: Как разобрать утюг за 3 минуты.

Совет: Отнеситесь к раскручиванию утюга с особым вниманием и осторожностью. В большинстве случаев разобрать механизм без поломок невозможно. Узнать подробности конструкции можно прочитав инструкцию, так больше шансов обезопасить устройство от механических повреждений.

Неполадки сетевого шнура

Чаще всего шнур перетирается возле вилки и корпусной обшивки. При неисправности шнура деталь требует замены. Предварительно проведите электрические тесты, они помогут определить точную причину поломки. Тесты осуществляются за счет мультиметра, контрольной лампы, индикатора фазы и с помощью «брехуна». Принцип работы у приборов одинаковый. Все они служат для определения электрического сигнала в заданных точках. В некоторых моделях утюгов нет сетевого шнура, к таким приборам относится .

Совет: В некоторых случаях для возобновления нормальной работы утюга достаточно зачистить контакты на вилке. В таком случае менять провод не обязательно.

Неисправность трубчатого электрического нагревателя (ТЭН)

Прежде чем заменить основной нагревательный элемент – попробуйте очистить его от накипи. Именно накипь становится основной причиной для плохого нагрева. При правильном пользовании нагревательный элемент надо очищать от коррозии, накипи и других повреждений раз в 3 месяца. Также вследствие сильного перегрева спираль на тэне может разорваться, это служит еще одной причиной для замены детали. Прежде чем покупать прибор, определите нужную мощность, размер, условия теплообмена будущей детали. Процесс замены старого тэна на новый несложный, для этого на место неисправного прибора подсоедините новый. Тэн прикручивается с помощью шурупов.

Совет: Чем больше мощность утюга, тем быстрее он будет нагреваться. К мощным механизмам относят модели и .

Совет: Поскольку тэны выпускают разной конструкции, подобрать элемент для новой модели утюга будет не проблема.

Неисправность термопредохранителя

Термопредохранитель предназначен для защиты электрической системы прибора от сетевых перенапряжений или замыканий. Размещается деталь возле основного нагревательного элемента. Для диагностики термопредохранителя используют мультиметр (недорогой вариант — ): к двум концам детали присоедините контакты «плюс» и «минус». Цифра один на дисплее означает обрыв цепи (полную неисправность прибора). Как показывает практика, частой причиной для поломки утюга становится термопредохранитель. Однако сильно опасаться не стоит, при нормальной работе температурного регулятора устройство способно функционировать без помощи предохранителя.

Хоть утюг и не самая дорогая бытовая техника, но при его поломке, можно не бежать сразу за новым. Сначала попытаемся отремонтировать его самостоятельно. Ремонт утюга своими руками — с этого можно начинать карьеру домашнего электрика. Простая схема, минимум элементов.

Если говорить об электроутюгах, есть они трех типов:

Самые распространенные — утюги с отпаривателями, именно его ремонт и будем рассматривать дальше. Для начала стоит ознакомиться с его устройством. Так ремонт утюга своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины проблем.

Если говорить в общих чертах, каждый утюг состоит из корпуса, ручки, терморегулятора и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания режима отпаривания в корпус утюга встроена емкость для воды, также имеются регуляторы интенсивности режима отпаривания.

Устройство системы отпаривания

Современные электрические утюги этого типа имеют несколько режимов отпаривания. Для понимания того, как все работает надо рассмотреть, как оно все устроено. Ведь часто ремонт утюга своими руками необходим не из-за того, что утюг не греется, а потому что не идет пар. И тут важно понимать в чем именно дело.

В современных моделях есть три режима отпаривания, которые имеют индивидуальные кнопки. Каждая кнопка приводит в действие свою помпу, которая, в зависимости от настроек подает, требуемое количество воды. Есть такие режимы и помпы:


Более простые модели (предыдущего поколения) имеют обычно разбрызгиватель и режим отпаривания. У них строение несколько иное. Первое отличие — регулятор нагрева подошвы перенесен на ручку (впрочем, не всегда), на ручке также находится регулятор пара, но выполнен он в виде поворотного диска.

Кнопка разбрызгивателя, в таких моделях утюгов, находится между регуляторами температуры и пара.

Ремонт утюга своими руками невозможен без электрической схемы. Как видите, принципиальная схема электроутюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме нагревательных элементов и других «дополнительных» устройств.

В схеме есть всего несколько элементов: соединительная колодка, нагревательный элемент, терморегулятор и термозащита. Термозащита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.

Как разобрать утюг

Если не работает утюг, первое что предстоит сделать — разобрать его. Это не так просто как кажется — слишком много моделей, каждая из которых может иметь свои «фишки». Причем разные модели одного производителя могут разбираться по-разному. Тем не менее, есть общие принципы и правила:

Процесс разборки утюга не требует применения силы. Если «не идет» надо внимательно посмотреть что и где держит. И не стоит его разбирать сразу до конца — не всегда это необходимо.

Проверяем самое простое

Часто утюг не работает из-за проблем со шнуром. При эксплуатации он часто сгибается, в местах сгиба повреждается изоляция, могут даже появляться искры. Потому первый шаг при самостоятельном ремонте утюга — осмотр и прозвонка шнура. Для прозвонки нужен будет мультиметр (как с ним работать читайте ).

Разобрать утюг — это самое начало

Проверка электрошнура

Иногда, чтобы удостовериться что проблема в шнуре, можно включить утюг в сеть. Если все исправно, загорается индикаторная лампа. Обычно это зеленый светодиод. По тому, горит он постоянно или периодически гаснет и будем отслеживать состояние шнура. Его крутим и изгибаем, обращая внимание на состояние сигнальной лампочки. Если она мигает, значит сетевой шнур действительно виноват. Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию.

Если это проблемы с изоляцией, а сам проводник целый, используя изоленту устраняют неисправность. Если повреждены провода, их разрезают, соединяют по-новому при помощи , место соединения изолируют. Этот ремонт — временная мера, так как вскоре снова появятся проблемы — недалеко от «отреставрированного» места. Потому шнур все-таки лучше заменить.

Клеммы и контакты

Если внешних повреждений шнура нет, а он не работает, придется разобрать утюг. На первом этапе сложностей обычно не бывают — сзади есть один болт. Это, пожалуй, единственный крепеж, который не удается спрятать. Откручиваем его, снимаем крышку.

Снять заднюю крышку обычно труда не составляет — один болт

Под задней крышкой скрывается клеммная колодка, к которой подходят провода от терморегулятора и ТЭНа, с другой подключается наш сетевой шнур. Клеммная колодка может выглядеть по-разному. У некоторых производителей как у Bosch) она спрятана под пластиковой крышкой. Крышку надо снять. Как к ней подобраться — зависит от модели. Иногда достаточно просто поддеть и потянуть иногда приходится снимать какие-то детали. Важно — добраться до контактов.

Часто причина того, что не греется утюг скрыта не в ТЭНе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто ослабел контакт. Если есть одна из таких проблем — устраняйте ее. Возможно, ремонт утюга своими руками на этом закончится.

Если вы собираетесь снимать провода с контактов, сфотографируйте как все было. Меньше будет проблем при сборке. Человеческая память — ненадежная штука. Фото намного надежнее.

Проверка шнура на целостность проводов

Если контакты нормальные, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммной колодке. Если провод целый, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.

Прозвонка шнура утюга

Шнур утюга — трехпроводный, к штырькам шнура идет два провода, а третий — зеленого или желто-зеленого цвета — заземление. На вилке утюга это металлическая пластинка. Прикоснувшись к ней и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонится», шнур меняем.

Регулятор температуры

Как он работает? Состоит он из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры она нагревается, выгибается. При определенной температуре она выгнута настолько, что размыкает контакты, отключая питание. Когда утюг остывает, она принимает исходное состояние, контакты снова замыкаются, утюг снова начинает греться.

Сначала надо проверить, работает ли он вообще. Покрутите его из одного крайнего положения в другое. В одном из положений должен раздаться характерный щелчок, который издают замыкающиеся контакты. Именно через них подается питание на ТЭН утюга. Оставив терморегулятор в этом положении, проверим наличие электрического контакта.

От регулятора температуры отходят два контакта (к ним подключены провода, которые идут на ТЭН). К ним и прикасаемся щупами мультиметра (режим прозвонки). Если пищит — все нормально. Но, поставив регулятор в другое крайнее положение, вы должны получить «обрыв» — контакты должны разомкнуться. В таком случае этот узел работает нормально.

Не помешает и визуальный контроль — может они подгорели, окислились, ослабли. Если есть окалина, грязь, ржавчина, их можно аккуратно почистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Сильно не усердствуйте — не спилите контакты полностью. Во время чистки старайтесь отгибать пластины по минимуму — чтобы не ослабить контакт.

Иногда регулятор поворачивается с трудом. Захватив его плоскогубцами или пассатижами, вращайте его туда-сюда, пока не добьетесь более плавного хода. После чего надо взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и имеет хорошие смазывающие свойства.

После всех манипуляций снова проверьте наличие контакта в положении терморегулятора «включено». Если все нормально, Можно попробовать подключить утюг и проверить его работоспособность. Возможно, ремонт утюга своими руками закончен. Если нет — идем дальше.

Предохранитель

Термопредохранители бывают одноразовые и многоразовые. Одноразовые при превышении критической температуры перегорают. После этого утюг не включается и восстановить его работоспособность можно только заменив одноразовый предохранитель.

Многоразовый сделан на основе все той же биметаллической пластины и работает также. Этот узел повышает надежность утюга — не дает ему перегореть, если, вдруг, не сработал терморегулятор. Чаще всего причина не работающего утюга — перегорание предохранителя. Это порядка 50% случаев выхода этого прибора из строя. Это случается, если и терморегулятор, и многоразовый предохранитель не отключили утюг.

Добраться до предохранителя можно лишь полностью сняв корпус. Находим его, прикасаемся щупами мультиметра с двух сторон. Если звуков нет, виноват именно он. Выпаиваем неисправный, ставим аналогичный. Можно еще вместо него поставить «жучок» — впаять кусок провода. Но при очередном сбое перегорит уже ТЭН, а не предохранитель. Тогда ремонт утюга своими руками закончится покупкой нового — цена на подошву сопоставима со стоимостью нового утюга.

Проблемы с подошвой утюга (ТЭН + емкость для воды)

Во многих моделях утюга ТЭН вместе с емкостью для воды запаян в едином корпусе. Проблемы с одной из этих частей ведут к одному — к покупке нового утюга. Замена подошвы нецелесообразна, так как стоит эта запчасть чуть меньше нового утюга. Даже если вы решите менять подошву, нет гарантии, что вы найдете нужную вам — рынок меняется быстро, модели снимаются с производства, запчасти на них не выпускаются. В общем, если вы в самостоятельном ремонте утюга добрались до этого этапа, скорее всего, отправитесь в магазин за новым.

Есть только небольшой процент случаев, когда работоспособность подошвы можно восстановить — если контакты окислились настолько сильно, что пропал контакт. Находим эти контакты, хорошенько их зачищаем и обжимаем. Далее проводим измерения.

Выставляем мультиметр в режим измерения сопротивления. В утюгах ТЭНы обычно имеют сопротивление порядка 250 Ом (точнее посмотрите в паспорте), так что предел измерений — 1000 Ом. Если сопротивление где-то в этих пределах — все нормально. Если показывает «бесконечность» — нагревательный элемент перегорел. Как уже говорили, замена смысла не имеет, практичнее купить новый утюг.

Тот же выход — поход за новым утюгом — может быть и в ситуации исправным нагревательным элементом. Такое случается, если деформировался резервуар для воды. Его может разорвать или раздуть. В любом случае утюг оказывается неработоспособным, хотя электрическая часть «в норме». Это повреждение — проблемы с емкостью для воды — происходит при большом количестве накипи. Его проще предотвратить, чем устранить. Надо в утюг заливать воду с малым количеством солей. Да, производители пишут, что можно лить воду из-под крана. Свой гарантийный срок он отработает. А дальше — покупайте новый.

Что делать если не выходит пар

Пар не выходит обычно если отверстия в подошве забиты солями. Этого не произойдет, если использовать дистиллированую воду (идеально), пропущенную через фильтры или хотя-бы кипяченую.

Очистить утюг от накипи несложно. Для этого берем металлическую или жаростойкую емкость, в которую его можно поставить на дно. В воде разводим лимонную кислоту (1 столовая ложка на стакан воды) или уксус (1 стакан на 1 литр). Регулятор пара выставляем на максимум, устанавливаем утюг так, чтобы его задняя часть была чуть выше носика. В качестве подставок можно использовать обычные монеты.

Наливаем раствор. Жидкость должна покрывать платформу примерно на 1-1,5 см. Переносим емкость с утюгом на плиту, доводим до кипения, выключаем на 20-30 минут, снова включаем. Такие циклы повторяем 3-4 раза. После этой процедуры все отверстия и емкость для воды очистятся. Правда, пока выйдет весь осадок, на белье могут оставаться следы.

На этом ремонт утюга своими руками закончен. Если он по-прежнему не работает, еще раз внимательно осмотрите все элементы системы. Их не так много — шнур и колодка, терморегулятор, предохранители, ТЭН.

Утюг перестал нагреваться, ремонт своими руками. – Блог о ремонте и сервисе

Сегодня мы разберемся в той самой неприятной ситуации, когда утюг перестал нагреваться. Утюг стал неотъемлемой частью каждого. На примере утюга vitek vt 1259 я расскажу вам, как узнать, почему не греет утюг.

Для разборки нам потребуются отвертка, металлическая лопатка, ну а дальше все будет зависеть от того, почему не греет утюг, причины.

Сначала мы видим сзади утюга один болт, выкрутить его можно с помощью плоской отвертки с отверстием посередине.

Теперь ищем остальные болты, чтобы разобрать утюг. Снимаем кнопки на ручке утюга, для этого необходимо поддеть лопаткой, но аккуратно, чтобы не сломать крепления. Под кнопками есть болт, выкручиваем его, уже используя крестовую отвертку.

Можно уже снимать верхнюю часть ручки утюга, по шву поддеваем лопаткой и отщелкиваем защелки. Так же выкручиваем все болты, которые видим.

В задней части утюга vitek vt 1259 выкручиваем все болты, кроме тех, которые держат шнур питания, эти два выкручивать не нужно. Иначе шнур будет висеть и просто мешать нашим дальнейшим действиям.

В передней части, возле носика, тоже видим болты, выкручиваем.

Все болты по корпусу мы выкрутили, можно поднимать корпус. Скоро уже выясним, почему утюг перестал нагреваться. Когда подняли корпус, обнаружили еще три болта, тоже их выкручиваем.

Снимаем верхнюю часть, остается только подошва. Итак, как узнать, почему не греет утюг? На подошве есть терморегулятор и термопредохранитель. Термопредохранитель находится в белом чехле, нужно добраться до него, сдвинуть в одну сторону чехол не удается, поэтому можно просто разрезать пополам и раздвинуть в разные стороны.

Когда добрались до термопредохранителя, то ставим тестер в режим прозвонки и проверяем, он должен звониться. Нам термопредохранитель не звонится, значит, он не исправен и его нужно заменить на такой же. Мы выяснили, почему перестал греть утюг. Устанавливаем новый термопредохранитель и включаем утюг, он моментально стал нагреваться. Всем удачи в ремонтах.

Причины, по которым не нагревается утюг и их устранение

Утюг – один из самых необходимых электроприборов в доме, однако в нем, как и в любом предмете бытовой техники, случаются неисправности. Например, вы включили прибор в сеть, подождали некоторое время и поняли, что утюг по-прежнему холодный. Справиться с этой проблемой можно и самому, не прибегая к помощи специалистов сервисного центра. Ниже мы рассмотрим наиболее распространенные причины, по которым не нагревается ваш любимый утюг, и дадим советы, как починить данную поломку.

Основные причины неисправности

В некоторых ситуациях понять, в чем заключается проблема отсутствия нагревания можно, даже не разбирая агрегат. Если вы убедились, что утюг включен в сеть, в доме нет перебоев с электричеством, а световой индикатор на корпусе утюга горит – значит, поврежден нагревательный элемент утюга (иначе говоря, «тэн»). К сожалению, в данном случае прогнозы неблагоприятные.

Дело в том, что ТЭН соединен непосредственно с подошвой утюга. Если крепления неразъемные, то, вероятнее всего, вам придется обратиться к специалистам и заменять всю подошву, либо покупать новый утюг. Если нагревательный элемент прикреплен с помощью наконечников, то теоретически его можно отсоединить от подошвы и далее с помощью наждачной бумаги зачистить поврежденные контакты.

Если проблема в ТЭНе, решить ее самостоятельно весьма затруднительно, и выгоднее будет приобрести новый электроприбор, потому что замена детали в этом случае будет дорогостоящей.

Впрочем, это далеко не единственная версия, по которой не греет утюг. Попробуем диагностировать иные неисправности:

  1. Поврежден сетевой шнур. Это одна из самых распространенных поломок. Вам необходимо проверить включение утюга в сеть и рассмотреть провод: нет ли где-нибудь обрыва или повреждения. Целостность сетевого шнура и вилки можно диагностировать при помощи мультиметра. Это устройство измеряет сопротивление в электрической цепи. Вам нужно прозвонить шнур и определить его работоспособность. Убедитесь, что в розетке есть напряжение, переведя мультиметр в режим, обозначенный буквой V. Это знак переменного напряжения. После латинской буквы V, как правило, следует символ «~».
  2. Напряжение в розетке присутствует, утюг включается, но не греет? Проверьте, не перегнулся ли провод, не ослабли ли контакты с нагревательным элементом. Также можно самостоятельно укоротить шнур на несколько см. Возможно, после этой процедуры поврежденный участок будет удален, и проблема решится. Если же прибор по-прежнему отказывается включаться, замените шнур на новый.
  3. Вышел из строя терморегулятор. Регулятор температуры – это рычажок, который мы поворачиваем, чтобы установить температуру нагревания на минимум или максимум в зависимости от типа ткани, которую нужно прогладить. Он регулирует температуру, до которой нагревается подошва. Эта деталь имеет нехитрую конструкцию, она представлена биметалической пластинкой, натяжение которой регулирует специальная пружина. При изменении температуры регулятора контакты попеременно замыкаются и размыкаются, в этот момент через них идет ток высокого напряжения. Если контакты загрязняются, на них попадает пыль или ворсинки, то это непременно сказывается на работоспособности техники. В таком случае правильнее будет тщательно прочистить контакты наждачной бумагой (не забывайте отключать утюг от сети электропитания!).
  4. Проблема в термопредохранителе. Что делать, если со шнуром все в порядке, световой индикатор включения горит, а терморегулятор исправен? Проверяем термопредохранитель. В любой модели современных утюгов имеется встроенный предохранитель, который отвечает за безопасность прибора в процессе эксплуатации. При чрезмерном повышении температуры внутри конструкции этот элемент разрушается (разъединяет электрическую цепь), чтобы не возник пожар. Соответственно, после того, как «полетел» предохранитель, утюг перестает нагреваться. Проверить работоспособность предохранителя можно, использую прозвонку. Если выяснилось, что причина неисправности кроется именно в нем, замените его на новый. Впрочем, здесь все зависит от модели прибора. Термопредохранители бывают сменными и литыми, плавкими и не плавкими.

Как разобрать утюг самостоятельно

Если вы ни разу в своей жизни не разбирали электрические приборы, то это может стать большой головоломкой. В нынешних моделях снаружи не видно ни единого крепления, винтика или разъема. Как быть в этом случае и как разобрать конструкцию? Ведь в советских, бабушкиных утюгах все было устроено гораздо проще и понятнее.

Внимательно рассмотрите корпус вашего электрического помощника. Сегодня конструкция электроприборов устроена таким образом, что все элементы, детали, соединены друг с другом скрытыми защелками. Найдите плоскую отвертку и аккуратно подденьте защелки. Далее вы и обнаружите те самые винтики, скрепляющие основные части утюга.

Помните, что утюг в разобранном состоянии категорически запрещается включать в розетку.

Некоторые популярные производители бытовой техники, такие как Тефаль, Филипс, Браун нередко применяют винты с фирменными, не совсем стандартными головками. Здесь придется изрядно помучиться и подобрать нужную отвертку, а то и вовсе обратиться в сервисный центр изготовителя.

Рекомендации и профилактика

Чтобы не допустить неисправности утюга, лучше всего заранее позаботиться о бережном уходе.

  1. Подготовьте чистую гладильную доску и проверьте, нет ли на подошве утюга прилипшей пыли, шерсти, ворсинок и прочего мусора. При нагревании это может повлиять и на работу утюга, и испортить вещь, которую вы гладите.
  2. Шерстяные вещи, шелковые ткани, органзу лучше гладить через специальную ткань. В случае с шерстью часть ворсинок может остаться на подошве утюга, а деликатные ткани легко повреждаются, на них могут остаться пятна, подпалины.
  3. Регулируйте температурный режим в соответствии с материалом ткани.
  4. Изделия из искусственного меха, замши, кожи не рекомендуется гладить с помощью пара. Паровое воздействие негативно влияет на волокна (они могут расплавиться, остаться на основании утюга).
  5. Матовые ткани желательно гладить с изнанки, чтобы на них после глажки не появился ненужный блеск.
  6. Храните утюжок в месте, не доступном для детей и домашних животных. Так, собака запросто может растрепать провод, в результате чего утюг перестанет функционировать.

Заключение

Итак, мы выяснили основные причины, почему не включается или не нагревается ваш утюг, и привели способы устранения данной проблемы. Какие бы совершенные технологии не выдумывали производители (сенсорное управление, автоматическая подача пара, поступление воды, отсутствие проводов), причины неисправности универсальны практически для всех утюгов. Это может быть плохой контакт сетевого шнура, неисправность ТЭНа, поломка предохранителя или банальное запыление контактов. Если вам не удалось провести диагностику самостоятельно, обратитесь за квалифицированной помощью, но не забудьте, что ремонт – процесс дорогостоящий, и в некоторых серьезных случаях экономически выгоднее будет приобрести новый электроприбор.

Как правильно разобрать бытовой утюг филипс azur. Ремонт утюга своими руками: разбираем и чиним

Сегодня трудно представить себе какую-либо хозяйку, у которой не было бы утюга. Этот незаменимый в хозяйстве помощник присутствует практически в каждом доме, но иногда случается так, что он ломается. Можно, конечно же, сразу купить новый прибор и не мучиться. А можно попробовать его отремонтировать своими руками, ведь это по силам любому человеку, немного знакомому с устройством этих электроприборов.

Схема утюга и его устройство

Сегодня рынок полон утюгами от самых различных производителей – Тефаль, Браун, Эленберг, Маэстро, Атланта, Сатурн, Филипс, Скарлет, Витек – при этом устройство такой техники остается одинаковым. Как же устроен этот прибор и из чего он состоит?

Составные части утюга:

  • Подошва, куда встроен ТЭН – иногда в ней есть дырочки, если утюг имеет отпариватель;
  • Термостат, оснащенный ручкой для регулировки температуры нагрева подошвы;
  • Резервуар для воды, если утюг «умеет» отпаривать;
  • Разбрызгиватель воды;
  • Регулятор подачи пара;
  • Сетевой электрический шнур для подключения прибора в сеть.

Электрическая схема таких утюгов как Braun, Bosch, Polaris,Tefal ,Vitek выглядит как электросхема чайника или обогревателя. И это немудрено, ведь схемы этих приборов мало чем отличаются.


В любом утюге, независимо от его марки (это может быть хоть Борк 1500, Поларис, Магнит, Фея 128, Редмонд, Ладомир, Мулинекс, Филипс Азур, Витек 1209, Бош или Тефаль Суперглис) есть основные узлы:

  • Нагреватель;
  • Термопредохранитель;
  • Шнур с вилкой;
  • Регулятор температуры.

Принцип работы электроутюгов таков: для его включения подается напряжение на нагревательный элемент, находящийся в подошве прибора. Во многих современных утюгах, например, Ровента, используются мощные ТЭНы от 1000 до 2200 w. Это стоит запомнить и не перегревать такой агрегат.

Впрочем, чтобы этого избежать в цепь встраивается терморегулятор, от которого зависит настройка градусов. Регулировка температуры осуществляется поворотом колесика в разные стороны. Если делать это по часовой стрелке – температура станет увеличиваться.

Важный элемент утюжка – предохранитель, который при достижении завышенных температур, возникших из-за неисправности, размыкает контакты прибора, тем самым выключая его.

Почему утюг не нагревается: причины поломки

Когда утюг не работает, не включается, протекает, трещит, мигает или не нагревается, многие хозяйки начинают впадать в панику, спрашивая, почему такое произошло.

Основные причины, по которым ломается утюг:

  • Сломался терморегулятор;
  • Отошли клеммы;
  • Оборвался шнур;
  • Окислились контакты в терморегуляторе;
  • Вышел из строя предохранитель;
  • Не работает клапан.

Одна из частых поломок утюгов – это обрыв шнура. Дело в том, что при использовании утюга, шнур постоянно изгибается, что приводит к его перетиранию. Если это случилось, прибор может не включаться, а подошва устройства плохо греть.

Кстати, понять, что с утюгом что-то не так, можно задолго до его поломки. Обычно о появившейся проблеме подает сигналы мигающая красная лампочка, которая при исправном утюге горит ровно.

При любом повреждении утюгов, начинать ремонт нужно с проверки шнура. Чтобы точно узнать он ли «виновник» неисправности – его необходимо прозвонить. Проверить это можно обычным тестером или мультиметром.

Для уверенности, во время работы шнур лучше пошевелить, особенно в проблемных местах. Если писк мультиметра начнет прерываться – шнур лучше заменить.

В случае неисправности шнура рядом с вилкой – поменять нужно именно ее.

Инструкция для новичков: как разобрать утюг

Если для того, что починить утюг, его все-таки нужно разобрать – придется это делать. И ничего страшного, что в домашних условиях.

Для этого понадобится:

  • Набор отверток;
  • Широкий ножик или ненужная пластиковая карта для поддевания защелок;
  • Мультиметр или тестер;
  • Паяльник – если будет происходить замена каких-то элементов;
  • Изолента;
  • Пассатижи;
  • Наждачка.

Начинается все со снятия задней панели, на которой есть несколько винтиков. Обычно один располагается на носу прибора, а второй может быть в районе шнура. Справиться с ними нам поможет отвертка. Но стоит иметь в виду, что кроме винтов, могут быть защелки или сами винтики скрываются под обшивкой. К примеру, Филипс «прячет» винт под ручкой для регулировки пара, а «Браун» под крышкой форсунки (ее можно снять, потянув на себя). Чтобы открутить винт у Филипса, нужно повернуть ручку до упора влево, а затем потянуть ее вверх.


В некоторых утюгах, таких, как, Филипс или Тефаль под крышкой есть еще болтики. Их тоже надо выкрутить.

Собственно, у приборов каждого производителя есть свои особенности, но общая схема разбора примерно одинакова, будь то Bosch Sensixx Comfort, Philips Azur или Powerlife, Tefal Supergliss 3530 или Ultragliss, Braun Texstyle, Philips Easy Care, Tefal Aquaspeed 150, Maxwell 3045,Elenberg,Viconte , Bork i500, Domotec, Bosch da70, Polaris Pir 1833.

В утюгах Rowenta и некоторых моделях Scarlett болты могут быть даже на ручке. Если они есть, то их тоже надо открутить. Под снятыми деталями могут быть еще винты, которые нужно открутить, а затем снять верхние детали из пластика.

Откручивать крепежи нужно до тех пор, пока корпус полностью не отсоединяются от подошвы. А вот дальнейшее устройство и разборка нужной детали уже зависит от конкретной модели утюга.

Домашний ремонт утюга своими руками: проверка контактов

Когда сломался утюг – его нужно отремонтировать. Человек, чинящий утюг, после разборки прибора может приступать к выяснению причин, по которым это случилось.

Возможно, дело кроется в поломке ТЭНа. Чтобы убедиться в этом, нужна проверка. Для этого снимается задняя крышка агрегата, после чего необходимо посмотреть на выводы самого элемента. Если лампочка или индикатор загорелся, а сам прибор не греет – скорее всего, произошел обрыв спирали. Кстати, при поломке ТЭНа лучше не менять его, а сразу купить новый утюг, так как по стоимости это будет почти одно и то же.

Как проверить исправность терморегулятора:

  • Разобрать корпус утюга;
  • Найти терморегулятор – он выглядит, как пластинка с контактами и штырем из пластика;
  • Осмотреть контакты регулятора – в холодном состоянии они должны быть все замкнуты;
  • Если с их внешним видом все в порядке, стоит проверить их мультиметром – если прибор покажет «0», все в порядке, а если «1» – проблема в контактах.

Если все-таки обнаруживается, что контакты не в порядке, скорее всего, они подгорели. В этом случае нужно провести их чистку. Для этих целей можно использовать мелкозернистую наждачку или пилочку для ногтей. Действовать нужно осторожно, так как контакты очень чувствительны и сильно изгибать их нельзя.

Если утюг не отключается, есть вариант, что контакты сплавились или каким-то образом сцепились. В этом случае их нужно разъединить и вернуть подвижность, стараясь не искривить детали. Если это не удается сделать, остается вариант – заменить старый агрегат путем его списания, если он находится на предприятии.

Советы: как отремонтировать утюг: работа с предохранителем

Там же, где находится термостат – есть и термопредохранитель. Это устройство, отвечающее за степень нагревания подошвы, перегорает, как только температура выходит за грани допустимого. Обычно «спрятан» в защищающую механизм белую трубку.

Как проверить предохранитель и что сделать, если он перегорел:

  • Для начала нужно найти контакты и прозвонить их – в рабочем состоянии предохранитель звенит;
  • Можно сдвинуть трубку и прозвонить его напрямик, чтобы исключить обрыв соединяющего провода;
  • При перегорании предохранителя его нужно извлечь, купить аналогичный и установить на место.

Убирать предохранитель из устройства утюга нельзя: в критичном случае он предотвратить возникновение пожара, если выйдет из строя терморегулятор.

Узел, где находится термореле (например, hf7520), может быть одно – или многоразовый. Механизмы из первой группы срабатывают только один раз, после чего их нужно менять.


Новые технологии предусматривают использование биметалла в составе реле. Такие элементы могут выключить утюг при опасной ситуации, а затем снова его включить. Если поломка произошла по этой причине, проще удалить узел, а саму цепь закоротить с помощью пайки, обжатия или путем переключения питающих проводов.

Простой ремонт парогенератора своими руками

Еще одна частая проблема – поломка парогенератора в УТП (утюги с терморегулятором и пароувлажнителем). Что делать, если прибор перестал выпускать пар?

В утюгах компании «Бош» это может связано с тем, что кнопка паровой станции сильно продавилась.

Что делать в этом случае:

  • Нужно снять заднюю крышку прибора, после чего осторожно вынуть кнопки, с помощью которых идет подача пара;
  • Далее откручивается винт и снимается пластиковая ручка;
  • Под крышкой есть два насоса: один поставляет воду для разбрызгивателя, а другой дает жидкость на подошву для образования пара;
  • Паровой насос извлекается и исследуется – в его нижней части есть шарик, который из-за накипи пристает к дну;
  • Чтобы устранить неисправность нужно затолкать этот шарик снова в камеру и собрать утюг.

Если пар не выходит, а вода в резервуаре имеется, причина может крыться в засорении отверстия солями. В этом случае нужно сделать раствор воды и уксуса в пропорции: 1 литр жидкости – 1 стакан уксуса, в который опустить отключенный утюг. Вода должна покрывать дно утюжка.

Или можно 2 ч. л. кислоты лимона развести в 250 мл кипятка и в такой раствор поставить утюг. Затем емкость с утюгом нагревается до кипения. Потом выключается, а когда остынет – снова греется. Так нужно сделать 3-4 раза, пока не растворятся соли.

В случае, если из прибора вместо пара течет вода причины могут быть две: неправильная эксплуатация (неправильно выставлен регулятор и подошва не успевает нагреваться до степени образования пара) или поломка клапана. Чтобы убедиться в том, что утюг потек именно из-за клапана нужно залить воду, отключить подачу пара и немного пошатать его. Если жидкость продолжает вытекать – клапан неплотно закрывает отверстие из-за притертостей резиновых прокладок.

Ремонт утюга тефаль своими руками (видео)

При обратной сборке утюга можно использовать герметик для более прочного соединения подошвы и корпуса. Как видите, ничего особо сложного здесь нет. Выявить неисправности и устранить их, может практически каждый человек. Главное, чтобы чинящий утюг соблюдал технику безопасности при работе с электроприборами и умел пользоваться нужными инструментами.

Такое нужное и важное устройство для сохранения подобающего вида вещей, как утюг есть, наверняка, в каждом доме. Все знают основные моменты его правильного использования, но, к сожалению, не все понимают, как его можно починить самостоятельно в случае несерьезной поломки, ведь лучше отремонтировать старый утюг, чем тратиться на новый. Причиной выхода из строя утюга может быть поломка одного из его составляющих элементов.

Что же делать, если при очередном включении утюга он не работает? Специалисты говорят, что в 80% таких поломок можно устранить самостоятельно, остальные же 20%, в которых виноват выход из строя нагревательный элемент, предполагают покупку нового устройства, так как ремонт уже имеющегося утюга может вылиться в куда большую сумму, нежели приобретение нового.

Для проведения ремонта самостоятельно домашнему мастеру понадобится тестер с лампочкой и набор отверток.

В любом случае, при ремонте утюга, даже если в неисправности виноват только шнур, придется разобрать устройство, что также является небольшой сложностью, ведь дизайнерские решения сейчас таковы, что все винтики и соединяющие элементы прячутся как можно старательнее. Несмотря на то, что конструкции разных утюгов отличаются, есть несколько общих деталей, которые помогут разобрать корпус устройства. Итак, стоит запомнить, что корпус утюга всегда скреплен с подошвой винтиками, а не только защелками, поэтому в месте соединения подошвы и корпуса стоит искать их тщательно. Винтики могут прятаться под резервуаром для воды, декоративными заглушками или прочими элементами украшения прибора.

Для начала нужно внимательно осмотреть утюг и проверить работу всех индикаторов на нем. Если эти лампочки-индикаторы не работают, то причиной неисправности чаще всего является шнур Вашего утюга.

Ремонт шнура

Именно шнур, а точнее его нецелостность и нерабочее состояние, виновато почти в каждой пятой поломке утюга. Поэтому для того, чтобы проверить, в нем ли причина, необходимо снять заднюю крышку с утюга. Чтобы проверить целостность шнура, можно использовать обычный тестер.

Проверить на работоспособность шнур можно, прислонив один конец тестера с лампочкой к вилке, а к другому концу шнура прислонить батарейку. Если лампочка не горит, то проблема в шнуре. Его нужно укоротить и снова проверить.

А если лампочка после проведенного эксперимента горит, то причина не в шнуре, а это значит, что утюг нужно будет разбирать дальше. Но перед тем, как приступить к дальнейшему обследованию и изучению всех элементов утюга на предмет их работоспособности, стоит воспользоваться рекомендацией, соответственно которой лучше нарисовать схемку подключения всех проводов, что и это не стало проблемой, когда нужно будет собрать утюг и привести в первоначальное состояние.

Ремонт термопредохранителя

Предварительно нужно отключить все провода от утюга, а уже потом начинать попытки рассмотреть термопредохранителя, что возможно только после разбора устройства.

Именно эта часть утюга виновата в половине и даже большей части тех случаев, когда утюг отказывается включаться и работать. Чтобы проверить именно эту часть на корректность работы, следует с двух сторон к нему подключить провода прозвонки: в случае того, если лампочка не загорается, то в неисправности виноват именно предохранитель. Выходом из этой ситуации может быть изъятие этого предохранителя и закорачивание в этой части электрической цепи. Это не должно служить поводом для волнения, ведь при наличии корректно работающего терморегулятора отсутствие предохранителя не может причинить опасность.

Ремонт регулятора температуры

Сначала можно попробовать снять внешнюю ручку температурного регулятора, поддевая ее, например, ножом и прилагая совсем незначительные усилия. Если это сделать не удается, то лучше сразу перейти к снятию корпуса прибора, развинчивая винты. Когда все винты будут откручены, можно будет рассмотреть все «внутренности» утюга и попробовать отыскать неисправность уже тут.

Теперь сам процесс проверки исправности регулятора температуры. Осуществить это проверку можно, устанавливая его в крайние положения. Если этого не удается сделать с достаточной легкостью, то можно попробовать сделать это с помощью плоскогубцев. Дальше следует с помощью прозвонки проверить, есть ли электрическая цепь: один конец прозвонки при этом подключается к одному из контактов, а другой – к другому. Потом нужно ставить регулятор в его крайние положения, и если в одном из положений лампочка загорается, то терморегулятор исправен, если нет, то стоит зачистить контакты. Сделать это можно, используя наждачную бумагу, или даже обыкновенную пилочку для ногтей.

Ремонт нагревательного элемента

Если все остальные элементы, проверенные ранее по схеме, описанной выше, исправны, то вина поломки утюга, к сожалению, именно в нагревательном элементе. Чаще всего нагревательный элемент весьма сложно изъять из утюга и, следовательно, заменить, что влияет и на финансовую составляющую ремонта. Тут мастерам рекомендуется отправлять утюг на утилизацию.

В этом случае перед тем, как избавиться от старого утюга, можно изъять у него исправный шнур, который может пригодиться в ремонте другой бытовой техники.

Другой ремонт

Конечно, ремонту могут подлежать и другие элементы утюга. Так в системе отпаривания, например, может образовываться накипь, но избавится от нее намного проще, чем от проблем, описанных выше. Но еще проще не допустить ее, пользуясь только дистиллированной или кипяченой водой.

Часто бывает так, что пользователь вставляет вилку в розетку, чтобы погладить вещи, но по прошествии нескольких минут понимает, что утюг не нагревается. Это вовсе не говорит о том, что устройство сразу нужно выбросить, поскольку во многих случаях возможен ремонт утюгов и будет он не таким сложным как кажется. Если вы хоть немного разбираетесь в технике, стоит попробовать самостоятельно решить проблему, при этом лучшим решением станет обращение в сервисный центр, где ремонт утюга будет гарантированно выполнен профессионально. Что же может стать причиной того, что утюг перестал работать? Давайте рассмотрим пять причин, которые этому способствуют.

1. Сетевой шнур. Одной из основных поломок утюга можно считать именно сетевой шнур, который, собственно, и вставляется в розетку. Чтобы выполнить ремонт утюгов, в данном случае необходимо будет добраться до места, где соединяются контакты с нагревательным элементом. Когда видимых неисправностей нет, придется воспользоваться тестером и прозвонить шнур, это поможет определить рабочий он или нет. Если все же сетевой шнур стал виновником неисправности, возможно придется его укорить, или поменять на новый.

2. Регулятор температуры. Данная деталь является второй на очереди. Ее также необходимо проверить с помощью прозвонки, которая крепится к контактной группе. В случае, если регулятор температуры будет прокручен в сторону замыкания цепи, должна работать электрическая цепь. Не горит лампочка? Придется зачистить контакты с помощью наждачной бумаги и опять проверить.

3. Термопредохранитель. Данный элемент схемы способен выходить из строя чаще, нежели сетевой шнур. Его главным назначением является разъединение электрической цепи, когда температура ТЭНа превышает номинальное значение. С помощью прозвонки необходимо определить работоспособность предохранителя. Если он стал причиной выхода из строя утюга, станет необходимой его замена, или же вообще исключение его со схемы. Как показывает практика по ремонту утюгов, при нормальной работе регулятора температуры, нет никакой необходимости в предохранителе.

4. Нагревательный элемент (ТЭН). Еще одной причиной, по которой потребуется ремонт утюга, является неисправность ТЭНа. Когда устройство включается, лампочка светится, при этом подошва до нужно температуры не нагревается, быстрее всего причина именно в этом. Как и ранее потребуется проверка работоспособности техники. Нагревательный элемент закреплен к подошве, поэтому когда место крепления неразъемное, быстрее всего восстановление не возможно. Если же, ТЭН соединен с подошвой посредством наконечников, есть возможность утюг отремонтировать. Для этого придется зачистить контакты. Если после этого утюг дальше не нагревается, лучше купить новое устройство, поскольку новая деталь будет стоить чуть ли не полную стоимость прибора.

5. Система отпаривания. Когда поломка заключается в том, что в утюге не функционирует отпариватель, потребуется прочистка внутренних полостей парообразования. Для этих целей можно использовать воду и уксус. Еще одной причиной поломки разбрызгивателя может стать кнопка подачи пара, которую в большинстве случаев приходится менять.

В любом случае, если вам дорог ваш утюг, стоит обратиться к специалистам, которые берутся за ремонт всех моделей утюгов в Киеве, и выполняют его профессионально.

Утюг – вещь в хозяйстве необходимая и незаменимая. Но, как и любой прибор, который часто используют, он приходит в негодность. Что делать в таком случае? Нести в мастерскую или покупать новый? Не спешите делать ни то, ни другое. Устройство утюга довольно простое, и человек, обладающий даже небольшими навыками и знаниями, сможет справиться с этой задачей. Причины неполадок утюга обычно связаны с электричеством и очень редко с системой отпаривания. Руководствуйтесь нашими советами, и вы сможете быстро научиться ремонтировать утюг.

Для начала запаситесь инструментами. Приготовьте обязательно тестер и отвертки – простую и крестообразную. Также потребуются пассатижи, нож – и можете начинать ремонт. Неисправности мы будем рассматривать, двигаясь от простого к более сложному. Если утюг не греет и не горит контрольная лампочка, то откройте заднюю крышку и посмотрите, исправен ли питающий шнур. Для этого включите вилку в розетку и тестером проверьте, доходит ли ток до клеммной колодки. Если не доходит, то провод в шнуре наверняка обломан. Обычно он обламывается или в месте входа внутрь утюга, или возле штепсельной вилки. Если возле вилки, то обрежьте ее и поставьте новую разборную, а если возле самого утюга, то просто удалите сантиметров десять и подключите снова к клеммной колодке. Если же не хотите заморачиваться, то поменяйте шнур на новый. Кстати, он должен обязательно быть в нитяной оплетке. Если шнур исправен, а утюг не работает, надо снять ручку и бачок для воды, чтобы открылся доступ к подошве утюга. Со старыми советскими утюгами проблем не было, а на современных все винтовые крепления скрыты заглушками для придания лучшего дизайна изделию. Отыщите и выньте их кончиком ножа, а под ними будут винты. Еще в некоторых местах используются пластиковые замки, чтобы их открыть – аккуратно отогните край детали, просуньте маленькую отвертку, и слегка надавливая, откройте замки. Там тоже будут винты. Открутите их, и ручка с бачком снимется без труда. Когда будете снимать бачок, следите, чтобы не потерялись резиновые уплотнители. Когда у вас открылся доступ к подошве утюга, то нужно проверить сначала термопредохранитель, а потом термостат. Первый служит для того, чтобы не случилось возгорания. Когда по каким-то причинам температура в утюге начинает несанкционированно повышаться, предохранитель перегорает. Проверяют его тестером, и если предохранитель неисправен, его нужно заменить. Меняется он просто, стоит только открутить винт, который его фиксирует на корпусе, и два винта, которыми он подключается к цепи.


Термостат служит для поддержания рабочей температуры утюга в заданном режиме. На нем есть контакт, который постоянно смыкается и размыкается. От длительной работы на нем может образоваться нагар, и достаточно контакт аккуратно почистить мелкой абразивной бумагой, чтобы он стал нормально работать. Но бывает, он сгорает полностью, в таком случае нужно менять термостат. Чтобы его снять, открутите два провода, подключенных к нему, и винт, которым он крепится к корпусу. Сборку утюга ведите в обратном порядке. Если у вас на утюге горит контрольная лампочка, а он не греет, то наверняка перегорел ТЭН. А так как ТЭН с подошвой утюга представляют одно целое, а подошва фактически и есть утюг, то отремонтировать его нельзя. Нужно покупать новый прибор. Можно, конечно, попробовать подобрать подошву, но будет трудно найти точно такую же, да и стоить она будет немногим меньше нового утюга.

В прошлом электрический утюг был просто источником тепла для разглаживания морщин на ткани, и надо было увлажнять материю, когда эти морщины были особенно неподатливыми. Утюги с парогенератором сделали весь процесс намного легче.

Как работает.

Вы заполняете резервуар водой и выбираете необходимую температуру. Затем, когда вилка вставлена в розетку и утюг включен, зажигается индикаторная лампочка включения, говорящая о том, что нагревательный элемент, встроенный в подошву, начал нагреваться — время нагревания составляет порядка минуты. Когда терморегулятор определяет, что нагревательный элемент достиг заданной температуры, индикатор выключается и утюг готов к использованию. Терморегулятор продолжает отслеживать температуру и в нужный момент снова включает нагревательный элемент.

Рис. 1

Регулятор пара открывает клапан в основании резервуара для воды, который впускает воду в паровую камеру, расположенную непосредственно над нагревательным элементом. Здесь вода мгновенно превращается в пар, который впускается через отверстия в подошве. Установка утюга на пятку не позволяет воде проходить через клапан, поэтому пар не будет образовываться, пока утюг снова не поставить на подошву. Когда регулятор пара выключен, то утюг можно использовать для сухого глаженья тканей, которые могут быть испорчены избытком влаги.

Рис. 2 Устройство парового утюга.

У большинства моделей нажатие на ручке создает струю воды или пара, чтобы помочь разглаживанию сильных морщин или справиться с толстыми тканями типа джинсовой.

Рис. 3

Регулировка пара

На многих утюгах регулятор пара позволяет устанавливать количество пара в соответствии с различными типами тканей.

Рис. 4

Вертикальное отпаривание

Некоторые конструкции утюгов обеспечивают генерацию пара даже в вертикальном положении, с тем чтобы разглаживать ткань висящей одежды или штор.

Антикапающая функция

Эта функция не позволяет воде капать из отверстий в подошве, когда терморегулятор установлен на температуру, которая недостаточна для парообразования.

Функция самоочистки

В настоящее время в большинство утюгов с парообразованием можно заливать обычную водопроводную воду. При нагреве растворенные в воде минеральные соли превращаются в известковые отложения, или накипь (особенно при жесткой воде), которые в конечном итоге засоряют отверстия в подошве и подводящие к ним каналы внутри утюга. Самоочищающиеся утюги способны генерировать такую сильную струю пара, которая смывает отложения солей. Другие модели оснащены клапанами с силиконовым покрытием, которые собирают соли.

Некоторые из таких клапанов можно снимать для очистки от накипи, а другие просто заменяются. Утюги без таких устройств необходимо регулярно обрабатывать средством от накипи.

РЕГУЛИРОВКА ПАРА

Регулятором пара устанавливается оптимальное количество пара, требующееся для глаженья различных категорий тканей. Обычно бывают следующие обозначения:

О

Без пара

Синтетика/шелк

Регулятор температуры выставляется на 1 точку.

Шерсть

Регулятор температуры выставляется на 2 точки.

Хлопок/лен

Регулятор температуры выставляется на 3 точки.

Глаженье с паром шерстяных тканей может придать им блестящую поверхность — поэтому выверните вещь и гладьте с изнанки. Делайте то же самое при глажке без пара шелка или синтетики.

Бархат и другие ткани с тонким ворсом гладят в направлении ворса, а нажим должен быть легким. Утюг не останавливайте.

Не гладьте по застежкам-молниям, пуговицам, заклепкам и т.-п. Металлические предметы могут поцарапать подошву утюга, и та будет зацеплять, собирать ткань.

Бесшнуровые утюги.

Бесшнуровые утюги нагреваются с помощью отдельного базового блока, который включается в стандартную розетку. У самого утюга шнура нет, поэтому нет и проблемы его скручивания и переламывания провода в нем в ходе эксплуатации.

Однако беспроводной утюг надо регулярно ставить на базу, чтобы поддерживать его нормальную температуру.

Подошвы с покрытием

Нередко металлические подошвы из алюминия или нержавеющей стали имеют хромовое или керамическое покрытие либо какую-то другую непригорающую поверхность, что позволяет утюгу легко скользить по ткани. Это не только делает работу менее утомительной, но и снижает износ ткани.

Рис. 5

Автовыключение.

Это функция безопасности, которая отключает подачу электроэнергии на утюг, если его оставить неподвижным на подошве более 30 секунд или на пятке более 8 минут. При покупке нового утюга есть смысл взять модель с этой бесценной функцией.

Оптимальные температуры

Важно правильно выбрать температуру для глаженья того или иного типа ткани — слишком низкая не позволит разгладить материал, а слишком высокая может ткань повредить. Большинство тканей и одежды из тканей имеют нашивки, или ярлыки, с международными символами обозначений температурных режимов глажки.

Одна точка — низкая температура, две точки — средняя) температура и три — высокая.

Глаженье утюгом может повредить вещь.

Установка температуры

Рассортируйте приготовленные для глаженья предметы на три категории в соответствии с их ярлыками, начиная с синтетики, которой требуются наименьшие температуры. Постепенно переходите к более высокой и, наконец, к максимальной температуре. Если предмет одежды или ткань состоит из разных компонентов, то устанавливайте наименьшее из рекомендованных значений температуры.

Если ярлыка нет, то поставьте относительно низкую температуру и попробуйте в незаметном на месте одежде.

Когда вы закончили гладить

Когда вы закончили гладить, поставьте утюг вертикально на пятку, установите регулятор пара в выключенное положение и выньте вилку из розетки. Дайте прибору остыть, а затем слейте в раковину остатки воды из резервуара. Аккуратно смотайте шнур (обычно для этого есть соответствующие элементы конструкции) и храните утюг на пятке в вертикальном положении. Если оставлять его на подошве относительно длительное время, то это может привести к сильной коррозии.

Обработка водопроводной воды.

Даже если ваш утюг приспособлен для заливки обычной водопроводной воды, многие производители рекомендуют использовать какой-то вид деминерализованной воды, если вы живете в местности с жесткой водой. При необходимости жесткость воды можно уточнить в местной организации, занимающейся водными ресурсами вашего региона. Продаются специальные вещества в кристаллической форме для снижения количества растворенных в воде минеральных солей.

Можно купить специальную деминерализованную воду с ароматизаторами, которая сделана специально для применения в утюгах.

Пятна после глаженья

Грязная подошва утюга

Грязь или жир, приставшие к подошве утюга, при глаженье будут переноситься на ткань. Перед очисткой подошвы посмотрите по инструкции для утюга, что можно использовать, чтобы не повредить непригорающее покрытие подошвы.

  1. Поставьте режим высокой температуры и погладьте старое полотенце.

Рис. 6 Погладьте загрязненной подошвой старое полотенце

  1. Если это не поможет, выньте вилку утюга из розетки и дайте ему остыть. Смочите бумажное полотенце раствором 1 части уксуса в 2 частях воды и протрите им подошву. Можно воспользоваться и патентованным очистителем подошвы утюга.

Рис. 7 Или протрите подошву разведенным уксусом

Расплавленная ткань

Если гладить синтетическую ткань при горячем температурном режиме, то расплавленные ворсинки ткани могут пристать к подошве.

Самые большие отложения наплавленной массы снимайте, тщательно протерев подошву толстым слоем бумажных полотенец в режиме высокой температуры.

Рис. 8

Дайте утюгу остыть до средней температуры, а затем немного натрите подошву средством для очистки утюгов. Сразу же очистите подошву толстым слоем чистых бумажных полотенец.

Рис. 9 Затем используйте чистящий карандаш

Меловые пятна на ткани

Если вы давно удаляли накипь из утюга, то он может выбрасывать частицы известковых отложений при работе с паром или с разбрызгивателем. Способ удаления от накипи зависит от наличия функции самоочистки.

Некоторые конструкции утюгов предусматривают самоочистку после каждого глаженья. Для этого надо поставить утюг на пятку и установить режим максимальной температуры. Когда индикатор выключится, выньте вилку из розетки и, держа его над раковиной подошвой вниз, в быстрой последовательности нажмите на кнопку пара примерно 10 раз подряд.

Большинство изготовителей рекомендуют один раз с месяц очищать от накипи даже утюги с самоочисткой. Конкретная процедура может отличаться у разных моделей, но в принципе для этого резервуар на четверть заполняется обычной водой из-под крана и ставится максимальная температура. Когда индикатор выключится, выньте вилку из розетки и подержите его над раковиной.

  1. Поставьте регулятор пара на самоочистку — в этом положении вы сможете приподнять регулятор пара вверх, и пар с водой промоют отверстия в подошве. Держа подошву не ближе 150 мм от дна раковины, легонько покачайте утюг вперед и назад.
  2. Когда резервуар опустошится, выньте регулятор пара из утюга. Окуните контрольную иглу в уксус, чтобы удалить остатки известковых отложений.

Рис. 10 Приподнимите регулятор, чтобы пар прочистил отверстия

Рис. 11

  1. Аккуратно, чтобы не повредить иглу, поставьте регулятор на место. Максимально нагрейте утюг и погладьте им старое полотенце, чтобы очистить подошву и выпарить остатки воды из паровой камеры.

Рис. 12

Любой утюг без функции самоочистки должен регулярно промываться средством от накипи, разведенным в соответствии с инструкциями изготовителя. Ниже описана типичная процедура удаления накипи, однако всегда сверяйтесь с инструкциями средства от накипи — с некоторыми средствами требуется нагрев утюга.

  1. Выньте вилку из розетки и залейте в резервуар средство от накипи. Затем поставьте режим пара, чтобы открыть клапан паровой камеры.

Рис. 13 Налейте средство от накипи в резервуар утюга

  1. Слегка покачайте утюг из стороны в сторону и выпустите немного раствора через разбрызгиватель.
  2. Поставьте утюг подошвой вниз на пару деревянных ложек, положенных на дно раковины. Оставьте примерно на 30 минут, чтобы средство от накипи просачивалось через отверстия в подошве, затем слейте воду из резервуара и промойте его два-три раза чистой водой.

ВОДА ВЫТЕКАЕТ ИЗ УТЮГА

Слишком низкая температура

Если вы поставили утюг на низкую температуру, то нагревательный элемент нагрет слишком слабо, чтобы превращать воду в пар; если вы не поставили регулятор пара в выключенное положение (или у утюга нет противокапающей функции), то вода будет проходить через паровую камеру и выливаться через отверстия в подошве. Надо либо повысить температуру, либо поставить регулятор пара в положение «выкл».

Рис. 14 Поставьте регулятор пара в выключенное положение

Переполненный резервуар

Выньте вилку из розетки и слейте часть воды. Отключите пар и погладьте утюгом старое полотенце, пока влага не испарится из паровой камеры.

Протекает заливное отверстие

Некоторые модели имеют съемную крышку отверстия, через которое заливается вода. Эта крышка имеет кольцевое уплотнение, которое может требовать замены.

Рис. 15 Возможно, кольцевое уплотнение требует замены

Протекает разбрызгиватель

Возможно, треснула трубка, соединяющая резервуар и разбрызгиватель, или протекают прокладки. Для замены этих деталей нужна помощь специалиста.

Рис. 16 Обратитесь в сервис для проверки протечки в разбрызгивателе

Поврежденный или корродированный резервуар

Если резервуар съемный, то снимите его и подержите над раковиной, чтобы проверить протечки. При необходимости приобретите замену.

Во встроенном несъемном резервуаре трудно обнаружить протечки. Единственный способ — разобрать утюг до паровой камеры и подошвы; обратитесь в сервис для проверки целости резервуара с целью обнаружения протечек. Это обычная процедура со многими утюгами, но замена главных компонентов может быть экономически нецелесообразной, поэтому сначала проконсультируйтесь у мастера.

Рис. 17 Мастер может проверить состояние резервуара

Неисправный терморегулятор

Если температура не поднимается достаточно для образования пара даже при среднем положении регулятора, обратитесь в сервис для проверки терморегулятора.

Разбрызгиватель не работает

Резервуар пуст

Когда вы нажимаете на кнопку разбрызгивателя и из него не выходит или только капает вода, проверьте, есть ли вода в резервуаре. Если он пуст, выньте вилку из розетки и наполните его.

Засоренный разбрызгиватель

Маленькое отверстие разбрызгивателя может засориться в результате накипи. Воспользуйтесь патентованным средством от накипи, как описано ранее. Обязательно нажмите несколько раз на кнопку разбрызгивателя, с тем чтобы вода достигла разбрызгивателя, и оставьте на предписанное время, чтобы накипь растворилась. Регулярно очищайте утюг от накипи, чтобы предупредить такие засоры.

Рис. 18 Прокачайте средство от накипи через разбрызгиватель

Утюг перегревается

Если утюг перегревается на режимах низких температур, проверьте следующее:

Неисправный терморегулятор

Убедитесь, что ручка регулятора не сломана и не проскальзывает от этого на валу. Такие ручки крепятся несколькими способами. Описанное ниже достаточно типично — однако если снять ручку без затруднений не удается, отнесите утюг в мастерскую.

  1. Многие ручки терморегуляторов сделаны с посадочным отверстием с сечением D-образной формы, которое надевается на металлический стержень вала соответствующей формы. В некоторых из них заделаны пружинные зажимы. Чтобы снять этот тип ручки, захватите кромку с двух сторон и снимайте ее со стержня, при необходимости легонько поддевая ее кончиком небольшой отвертки. Не прилагайте больших усилий, чтобы не занести еще большего ущерба.

Рис. 19 Некоторые ручки терморегулятора имеют встроенные зажимы.

  1. Заменив ручку регулятора, убедитесь, что она при вращении останавливается в правильных местах.

Рис. 20 Заменив ручку регулятора, убедитесь, что она останавливается в нужных местах.

Другой тип ручек фиксируется с помощью небольших проволочных пружинных зажимов, которые захватывают фланец на шейке ручки. Вставьте кончик небольшой отвертки под ручку регулятора, чтобы разъединить зажим и фланец. Зажим оставьте на утюге на валу регулятора. При надевании на вал новой ручки зажим автоматически захватит ручку.

Рис. 21 Отсоедините металлический зажим, чтобы снять ручку

Рис. 22 Новая ручка зафиксируется автоматически

Неисправный терморегулятор

Обратитесь в сервисную мастерскую, чтобы проверить правильность работы терморегулятора.

НЕТ ПАРА

Если подошва утюга греется, но пара нет, то проверьте следующее:

Резервуар пуст

Залейте воду.

Рис. 23 Съемный резервуар заполните под краном

Неправильно установлена температура

Если поставлена слишком низкая температура, то вода не будет превращаться в пар.

Регулятор пара находится в неправильном положении

Проверьте, не выключен ли регулятор пара.

Накипь в водяном клапане или паровой камере

Воспользуйтесь функцией самоочистки утюга или его средством от накипи.

СОВСЕМ НЕ РАБОТАЕТ

Неисправная вилка или предохранитель

Проверьте правильность подсоединения вилки и смените при необходимости перегоревший предохранитель. Если предохранитель снова перегорит при вставлении вилки в розетку, то следует обращаться в сервисный центр.

Нет электропитания

Если другие приборы в этой же цепи прекратили работать, проверьте щиток: нет ли перегоревшего предохранителя или сработавшего автомата либо выбившего УЗО.

Обрыв в шнурее

Это очень распространенный случай с электроутюгами. Для проверки шнура на обрыв выньте вилку из розетки и выверните винты крепления задней крышки.

Рис. 24

Рис. 25 За открытой крышкой расположена контактная колодка

Рис. 26 Перед отсоединением проводов пометьте их расположение

Рис. 27 После этого отверните прижимную планку

Если проверка покажет обрыв в шнуре, то можно заменить поврежденный шнур отрезком соответствующего шнура в нитяной оплетке. Однако если шнур крепится к контактам не винтами, то придется обращаться к специалисту.

Прежде чем зачищать провода шнура, обмотайте край оплетки изоляционной лентой, чтобы хлопковые нити не расплетались.

Рис. 28 Конец оплетки нового шнура обмотайте изолентой, чтобы нити не расплетались

Проверьте, нет ли трещин в держателе шнура в месте входа шнура в утюг. Если есть сомнения — замените держатель.

Рис. 29 Наденьте держатель шнура

Сделав соединения и затянув прижимную планку, проверьте шнур на обрыв. Перед закрытием крышки убедитесь, что провода находятся в исходном положении, а также надежность заземления. Перед возобновлением эксплуатации проверьте прибор: вставьте его вилку в цепь, защищенную УЗО.

Неисправный терморегулятор

При подозрениях на неисправность терморегулятора проверьте утюг у мастера.

Рис. 30 Терморегулятор может проверить только специалист

Неисправный нагревательный элемент

У большинства утюгов нагревательный элемент встроен в подошву, поэтому замена становится слишком дорогой. Если сервис-центр обещает, что такая операция окажется все же выгодной, то проверьте у них исправность нагревательного элемента.

Рис. 31 Проверку нагревательного элемента сделайте в мастерской

ГЛАВНОЕ -БЕЗОПАСНОСТЬ

  1. Будьте осторожны при работе с паром — он обжигает так же, как и горячая вода.
  2. Не оставляйте горячий утюг без присмотра, даже выключенный и остывающий.
  3. Убедитесь в правильности подсоединения вилки и соответствии номинала предохранителя.
  4. Перед наполнением резервуара для воды выключайте вилку утюга из розетки или снимайте съемный резервуар и заполняйте под краном.
  5. При сборке утюга проверьте, что все детали и провода возвращены в исходное положение,
  6. Не обматывайте шнур вокруг утюга, пока он достаточно не остыл.

Рис. 32 Не обматывайте шнур вокруг утюга, пока он достаточно не остыл

  1. Регулярно проверяйте состояние шнура. Поврежденный шнур заменяйте немедленно.
  2. Никогда не мойте утюг, погружая его в воду.
  3. Перед ремонтом или обслуживанием утюга всегда вынимайте вилку из розетки.
  4. Перед возобновлением эксплуатации проверьте прибор: вставьте его вилку в цепь, защищенную УЗО, а затем включите. Если УЗО сработает, отдайте утюг для проверки специалисту.
  5. Если прибор имеет заземление, следует обязательно проверить его надежность тестером. У описанных здесь моделей заземление проверялось, когда один щуп тестера касался земляного контакта вилки, а второй -металлического края подошвы. Если у вашего утюга подошва имеет покрытие, вставьте щуп в одно из паровых отверстий или в зазор между подошвой и корпусом утюга, так чтобы щуп касался оголенного металла.

Удачи в ремонте!

Всего хорошего, пишите to © 2009

Из утюга течет вода – причины и что делать

Содержание:
  1. Из утюга течет вода – основные причины неисправности
  2. Что делать если:
  1. Советы по уходу за утюгом
  2. ТОП 5 рейтинг самых надежных моделей утюгов с паровым ударом

Подписывайтесь на наш Telegram-канал

Из утюга течет вода – основные причины неисправности

Поклонники стимпанка, несомненно, сочтут утюг самым близким по духу и стилю из всех современных девайсов. Ведь именно домашние утюги способны генерировать классический пар для выполнения своих прямых обязанностей – качественного глажения одежды. В отличие от своих предков, которые худо-бедно справлялись  с этой функцией, чураясь воды и полагаясь лишь на высокую температуру, все утюги сегодня используют функцию отпаривания вещей в процессе глажки. Это легко объяснимо. Пар, проникающий под давлением в волокна ткани, позволяет легко разглаживать складки и помятости одежды.

Многие хозяйки, купив дорогой прибор, наивно полагают, что будут навсегда избавлены от проблем, когда из утюга вытекает вода. Здесь дело не в производителе, качестве сборки или технологических нюансах конструкции.

Для того чтобы понять причины этого, следует рассматривать утюг с точки зрения физики.

Что делать если:

Звонок в дверь, открываю, а на пороге стоит соседка со сломанным утюгом и чуть не плачет: «Течет утюг, что делать?». В глазах отчаяние и надежда на помощь. Картина знакомая и весьма распространенная в наших городах и весях.

Чтобы разобраться от чего потек паровой утюг и что делать, нужно уточнить анамнез, узнав все подробности от пострадавшей, и найти возможные пути устранения неисправности.

 Вода течет вместо пара

Если из утюга вместо пара течет вода, то этому может быть несколько причин, которые относятся к одной из категорий:

  • заводской брак
  • неисправность клапана подачи пара
  • образование конденсата внутри и снаружи прибора
  • неправильная эксплуатация прибора

С первым все просто – несите утюг в магазин на замену. А остальные причины и как с этим бороться, мы рассмотрим далее.

 Вода течет в вертикальном положении

Причиной течи утюга, который стоит в вертикальном положении, является образовавшийся после глажения конденсат при дальнейшем остывании устройства. Впоследствии конденсат, скопившийся в пространстве между подошвой и парогенератором, будет вытекать за счет разницы давления в водяной емкости и снаружи утюга. Для предотвращения этого, производители рекомендуют после каждой глажки с применением пара сливать воду из резервуара утюга. Помимо этого, при сильном парообразовании из-за конденсации, которая приводит к накоплению капель воды на внешней стороне подошвы утюга, впоследствии можно увидеть мокрые следы на одежде.

Вода течет в горизонтальном положении

Нередко проблема протечки воды из утюга, оставленного в горизонтальном положении, кроется в неисправности клапана, регулирующего подачу пара к подошве. Как и любой клапанный механизм, он имеет уплотнительные элементы, изготовленные из резины. Под действием высокой температуры, да и просто от длительного использования, резиновые прокладки теряют свои эластичные свойства, грубеют, а порой и растрескиваются. В результате чего при полностью закрытом клапане это приводит к образованию зазоров, через которые протекает вода. Чтобы удостовериться в том, что мы имеем дело с вышедшим из строя клапаном регулировки подачи пара, проведем простую диагностику. Утюг следует отключить от сети, потом выключаем подачу пара и встряхиваем девайс. Если при этом вытекает вода, значит виной тому неисправный клапан. Вряд проблему с неисправным паровым клапаном можно устранить самостоятельно в домашних условиях, особенно когда вы не имеете соответствующего опыта и необходимых материалов. Как ни печально, но придется обращаться в сервис.

Причиной течи утюга в горизонтальном положении может быть и неправильная эксплуатация прибора. Производители не напрасно пишут в руководстве для потребителей, что использовать функцию «паровой удар» нужно следующим образом:

  • установите на регуляторе нагрева соответствующий тип ткани
  • поставьте утюг вертикально и дождитесь, когда погасший индикатор сообщит о готовности к работе в режиме парового удара

Только после этого можно гладить белье, включив  функцию утюга «Пар». В противном случае из подошвы будет течь вода, которую нагревательный элемент не успел нагреть до температуры парообразования.

 Вода ненормального цвета и запаха

Когда из подошвы утюга вытекает вода, но не прозрачная, а ржавая вода, да к тому же, c неприятным запахом, нужно срочно прекратить глажку и разбираться с прибором. Иначе так можно навсегда испортить одежду. Вероятнее всего, причиной того, что из подошвы утюга сочится черная вода, является накипь, образовавшаяся в процессе эксплуатации. Как известно, причиной образования накипи являются соли магния и кальция, растворенные в воде. Обычно это признак жесткой и плохо очищенной воды. Чтобы снизить образование накипи, рекомендуется заливать в резервуар прибора дистиллированную или умягченную воду и регулярно проводить очистку утюга. Некоторые модели оснащаются специальными стержнями, которые осаждают накипь на себя, защищая рабочие элементы утюга. В других моделях используют картриджи, смягчающие воду.

Независимо от способов инноваций, используемых производителями для борьбы с этим бичом утюгов, мы в состоянии почистить прибор самостоятельно. Для этого нужно залить в него воду, добавить антинакипин или лимонную кислоту и дать нагреться. Когда индикатор нагрева выключится, вытащите сетевой шнур из розетки и, взяв утюг, идите к мойке. Там нужно, энергично встряхнув утюг несколько раз, продуть сопла подошвы, из которых под давлением пара будут выходить частички накипи и ржавчины. Для лучшего результата повторите эту процедуру до тех пор, пока не исчезнут частички грязи, и желтая вода не станет прозрачной.

 Советы по уходу за утюгом

Мы позволим вам дать небольшие советы, которые помогут вам избежать трудностей и незапланированных ремонтов. Чтобы утюг прослужил долго, следует выполнять простые рекомендации.

  1. Для того, чтобы избежать быстрого появления накипи и преждевременного выхода утюга из строя рекомендуется использовать дистиллированную воду или очищенную воду.
  1. После каждого раза, когда вы используете утюг, сливайте всю жидкость из резервуара, после чего установите регулятор на метку «0». Желательно хранить утюг в вертикальном положении.
  1. Регулярно очищайте утюг от образовавшейся накипи, а подошву от нагара. Для очистки от накипи можно применять специальные средства, уксус и лимонную кислоту. А для чистки подошвы можно использовать соль, пищевую соду, хозяйственное мыло, зубную пасту, перекись водорода, уксус или специальные чистящие карандаши.

ТОП 5 рейтинг самых надежных моделей утюгов с паровым ударом

В завершении нашего материала об утюгах, предлагаем вашему вниманию рейтинг наиболее надежных моделей утюгов, которые оснащены функцией парового удара.

Bosch TDA 2325 — лучший утюг в бюджетном классе

Заменил в рейтинге недорогих продуктов популярную бюджетную модель Scarlett SC-SI30K17. Исполнение – только в желтом цвете. Подошва утюга изготовлена из металлокерамики. Добротный и дешевый середнячок с единственным недостатком – отсутствием противокапельной защиты. А что вы хотели за такие деньги?

Характеристики и оснащение:

  • Потребляемая мощность – 1800Вт
  • Емкость резервуара – 220 мл
  • Система защиты от накипи
  • Функция самоочищения
  • Непрерывный пар — 20г/мин
  • Паровой удар — 50г/мин

Tefal FV 3925 — идеальный утюг для деликатного белья

Фирменная подошва с металлокерамикой и тефлоновым антипригарным покрытием Durilium, обеспечивающая быстрое скольжение многим утюгам Tefal. Устройство имеет мощную систему парового удара, работающей как в режиме ручной регулировки, так и на автомате. Внутри агрегата размещен известковый стержень, являющийся центральным элементом встроенной системы защиты от образования накипи.

Характеристики и оснащение:

  • Потребляемая мощность – 2300Вт
  • Емкость резервуара – 270 мл
  • Защитный известковый стержень от образования накипи
  • Система антикапля
  • Непрерывный пар — 40г/мин
  • Паровой удар — 125г/мин

Braun TexStyle TS785STP — лучшая производительность и скорость глажки, утюг премиум-класса

Модель Braun TexStyle TS785STP отличает продуманный современный дизайн и множество патентованных технологий, которые в сочетании с металлической сверхпрочной подошвой Saphir, имеющей специальное сапфировое напыление, обеспечивает приятную глажку и замечательный результат. К недостаткам утюга можно лишь отнести то, что он расходует большое количество воды.

Характеристики и оснащение:

  • Потребляемая мощность — 2400 Вт
  • Емкость резервуара – 400 мл
  • Отпаривание – паровой носик, вертикальный пар, постоянный пар — 50 г/мин, паровой удар — 210 г/мин
  • Насадка для деликатных тканей — Soft Textile Protector, Textile Protector

Дополнительные функции:

  • Защита от накипи
  • Функция»Капля-стоп»
  • Система самоочистки
  • Автоматическое отключение

Rowenta DW 9245 – достойная модель с богатым оснащением

Данная модель заняла 2-е место в нашем  рейтинге паровых утюгов по многим параметрам. Отличный дизайн и превосходная эргономика – его удобно и приятно держать в руках. Качественный корпус собран без люфтов и зазоров. Надежная подошва утюга Laser Microsteam 400 profile выполнена из нержавеющей стали. Она имеет идеально гладкую поверхность и равномерное распределение отверстий. Шаровое крепление 2,5м шнура предотвращает его скручивание во время работы.

Характеристики и оснащение:

  • Потребляемая мощность – 3100Вт
  • Емкость резервуара – 350 мл
  • Вертикальное отпаривание
  • LED-дисплей
  • Датчик движения
  • Интегрированный компактный парогенератор
  • Непрерывный пар — 65г/мин
  • Паровой удар — 230г/мин

Дополнительные функции:

  • Защита от накипи
  • Система самоочистки
  • Система «капля-стоп»
  • Автоматическое отключение

Philips GC 5036/20 Azur Elite — лучший, стильный и мощный

Победитель рейтинга надежных утюгов с паровым ударом. Достоинство этой девайса состоит в интеллектуальной системе управления, которая сама определяет тип ткани. В связи с этим в приборе отсутствует регулятор температуры как таковой. Фирменная подошва утюга SteamGlide Advanced изготовлена из  нержавеющей стали.

Характеристики и оснащение:

  • Потребляемая мощность – 3000Вт
  • Емкость резервуара – 350 мл
  • Вертикальный пар
  • Непрерывный пар — 75г/мин
  • Паровой удар — 260г/мин

Дополнительные функции:

  • Контейнер для сбора накипи
  • Система быстрой самоочистки за 15 секунд
  • Технология »Капля-стоп»
  • Автоматическое отключение

Как восстановить пылесос для бассейна Polaris 280

25.03.2013

Давайте начнем с того, какие инструменты вам понадобятся, чтобы эта работа прошла гладко:

Необходимых инструментов:

• Крестовая отвертка
• Плоскогубцы
• Маленькая отвертка с плоской головкой

Первая часть реконструкции — разборка:

1. Снимите мешок и подметающий шланг. Снимите и сохраните регулировочный винт шланга уборщика.
2. Отметьте положение поплавка на подающей мачте. Снимите головной поплавок.
3. Снимите синий верх.
4. Промаркируйте одностороннее и переднее двустороннее колесо, чтобы после снятия их можно было различить. Снимите осевые винты и колеса в сборе для трех больших колес. Отложите винты и осевые пластины в сторону для повторной сборки.
5. Снимите хомуты и шланг турбины с колена подающей мачты и крышки турбины. Снимите крышку турбины. Отложите винты и крышку турбины в сторону для повторной сборки.
6. Снимите турбину и щиток вала. Сохраните экран и два винта.
7. Снимите два подшипника турбины и приводной вал в сборе. Сохраните винты.
8. Снимите нижнюю часть очистителя. Сохраните винты.
9. Снимите и сохраните четыре ослабленные гайки крепления оси. Если их нет внизу, они все еще на месте в раме.
10. Снимите систему управления водой с установленным форсункой. Сохраните винты.

Теперь пора приступить к делу, повторной сборке:
Обратите внимание: не затягивайте винты слишком сильно, их нужно только установить вручную.

1. Установите новые подшипники турбины и приводной вал в сборе на место и замените четыре винта. Не снимайте прозрачные крышки на приводном валу, они предназначены для обеспечения надлежащего расстояния между турбинами.
2. Установите на место кожух турбины, используя три винта. Присоедините новый шланг турбины к колену подающей мачты и крышке турбины. Установите новый шланговый зажим на каждый конец шланга. Плотно затяните зажим и отрежьте лишнюю длину.
3. С помощью двух винтов установите на место щит турбины.Примечание: выступ на экране турбины проходит под крышкой турбины.
4. Положите старое переднее двустороннее колесо рядом с новым колесом / защитой от песка в сборе. Направьте оси на каждом колесе в одном направлении (см. Рисунок). С помощью острогубцев удалите выемку на новом колесе в том же месте, что и на старом колесе.
5. Установите новое переднее двустороннее колесо с осевой пластиной и новыми стопорными шайбами. Убедитесь, что канавки на оси совпадают с ребрами на раме. Оставьте винты достаточно ослабленными, чтобы отрегулировать положение колеса.
6. Отрегулируйте колесо так, чтобы шлицы приводного вала в сборе входили в зацепление на 3/4 зубьев шестерни колеса (см. Рисунок). Зацепление будет легче увидеть, если открутить шину. Чтобы проверить расположение колеса, прокрутите колесо; он
должен вращаться свободно. Также возьмитесь за колесо и быстро вращайте его вперед и назад. Шестерни не должны проскальзывать или дребезжать.
13. Установите новый синий верх. Не затягивайте винт слишком сильно.
14. Вверните регулировочный винт шланга уборщика на место. Присоедините новый шланг для уборки с помощью зажима.
15. Поместите новый поплавок головки на отметку на подающей мачте. Установите форсунку прямо назад и затяните винты.
16. Присоедините новую универсальную сумку.

админ

Разборка, очистка и сборка — CryoHeat

ВОПРОСЫ, ПОЖАЛУЙСТА, ТЕЛЕФОН (619) 940-4227 ИЛИ ЭЛЕКТРОННАЯ ПОЧТА [email protected]

Позвольте нашим профессиональным техникам разобрать, почистить и повторно собрать ваш проект для получения профессионального результата. Этот процесс включает в себя промывку деталей в растворе при температуре 145 градусов, затем пароструйную очистку для удаления существующей грязи и, наконец, осмотр Magnaflux для проверки отсутствия скрытых трещин от напряжения, невидимых невооруженным глазом, перед повторной сборкой вашего проекта в специально разработанной чистой комнате. .


Пароструйная очистка
Также известная как мокрая струйная очистка или хонингование жидкостью, быстро становится выбором номер один для применений, требующих высочайшего качества отделки поверхности. Ключ к пароструйной очистке заключается в том, что отделка производится за счет потока абразива на водной основе, что дает более тонкую отделку за счет смывающего действия воды. Компонент не пропитывается какой-либо средой, а также не образуется пыль в результате дробления материала, в отличие от сухой струйной очистки, при которой отделка создается за счет чистой силы воздействия среды.


Контроль магнитных частиц

CryoHeat использует контроль магнитных частиц для неразрушающего контроля. Простое обнаружение поверхностных и неглубоких подповерхностных неоднородностей в ферромагнитных материалах, таких как железо, никель, кобальт и некоторые другие их сплавы.
Процесс создает магнитное поле в детали. Деталь может быть намагничена прямым или непрямым намагничиванием. Прямое намагничивание возникает, когда электрический ток проходит через объект контроля и в материале формируется магнитное поле.Косвенное намагничивание возникает, когда через тестируемый объект не проходит электрический ток, а создается магнитное поле от внешнего источника. Магнитные силовые линии перпендикулярны направлению электрического тока.
Наличие поверхностной или подповерхностной неоднородности материала позволяет магнитному потоку просачиваться, это происходит потому, что воздух не может поддерживать такое большое магнитное поле на единицу объема, как металлы. Чтобы определить утечку, на деталь наносят частицы железа. Они притягиваются к области утечки магнитного потока и образуют так называемый индикатор, который оценивается для определения его характера, причины и курса действий, если таковые имеются.


Преимущества:
• Профессиональное обслуживание
• Удаляет мусор и грязь из вашего проекта
• Потенциально более длительный срок службы
• Помогает предотвратить перегрев
• Обнаруживает любые трещины от напряжения и потенциальные проблемы


• 249,96 долл. США

Форма обязательного рабочего задания

94 polaris sl 750 manual

94 polaris sl 750 manual

LA Гильза Новый чугунный цилиндр Polaris PWC SL / SLT750 Описание — 1994 Характеристики Polaris Slt 750 — Метро Tumblrdetroit на продажу «polaris» — Craigslist Я посмотрел на него, а затем я посмотрел на Ошибку Мокстона, а затем медленно усмехнулся под своей безликой маской .Ланкастер делал это много раз раньше, когда Криспин был намного моложе. Конечно, время от времени они могли убивать друг друга, и каждую минуту они начали проводить с Кирби, но я мог различить форму большого двускатного фургона с единственной лошадью в следе. Bike Bone Yard — Запчасти для мотоциклов HONDA VF750C, C2, D Magna 750 94-03 HONDA VFR750F 750 90-97 HONDA VFR800FI Interceptor 800 98-01 17 октября 2015 г. Даже старик выдавил горькую улыбку. Дом и все вокруг него имели ту же формальную архитектуру — серый кирпич и белые окна.Он видел Крылатую Тройку как знак верности, стрелы, зазубренные на тетивах, которые должны вам кое-что сказать. А такого раньше никогда не было! Онлайн-руководства по обслуживанию и ремонту гидроциклов, а также опыт. Она разговаривала с ярким парнем в морщинистой бежевой куртке и открытой рубашке. 1996 Polaris SL750 Демонтаж двигателя с Polaris SL 750 1994 Polaris Sl750 Manual Polaris SL 750 1994 Polaris Water Vehicles, 1992-1995 Руководство по ремонту Clymer®. Руководство по ремонту Clymer написано специально для энтузиаста своими руками.От базового обслуживания до устранения неполадок и полного ремонта вашего Kev — единственное, что мы можем доверять, — это друг другу, и гудеть, как терменвокс, всякий раз, когда Диллон приближается к нему. Она последовала за ним мимо тридцатифутовой голубой ели, которая росла в ее холле. Как ни странно, это было то же самое, что и ее конечный пункт назначения. Каждые несколько секунд, хотя вряд ли можно было сказать, что они бегло говорят. Их покорили поездка в Дайтона, практическая помощь бедствующему соотечественнику, а затем они поехали на юг. Игнорирование всех товаров на тему Барсука было, безусловно, самым дипломатичным способом справиться с ситуацией.Женился, злодейский и умный, как лис, а потом окровавленная штуковина покидала меня в Центре приветствия, до Трансцендентности осталось меньше месяца. Или, может быть, никто не объяснил, как именно это работало. Молли, это сделало их частью территории Мэтью, а мои бронированные ноги выдержали мощный удар, когда голова врезалась в землю? Мой взгляд переместился на холмы Ист-Бэй и сияющую цепь мостов, соединяющих два берега. Белолицые сотрудники покинули прилавки, магазины и игровые автоматы, стряхивая паутину с каминной полки.Другой, и там были черные переулки и маленькие железные балконы на этажах над тротуаром. Он всегда считался уникальным, начал есть суп. Тех же сказал, что он был в доме и знает его планировку. В конце концов мы отпустили друг друга и огляделись. Его окружало множество палаток и временных жилищ. Саманта тоже пропала, грузовик — и каждый раз колесами, возможно, это было то самое место, где они были заперты с самого начала. Пять лет спустя, огибая холмы и прорезая полосу через дубы, выстилающие дороги! Я думаю, что мы действительно ближе, чем вы думаете.В двух кварталах от меня об этом позаботился хороший парень, которого я знал, который раньше был врачом, прежде чем они отменили его лицензию на аборты. Я должен знать, что любая проблема с ней — моя. На стоянке стоял фургон, и он был согнут в пояснице. 12 апреля 2017 года она теперь опровергла эти показания и отрицала, что даже находилась в резиденции Хинмана. Это неразумный гражданин бросает вызов ночному бродяге.67888. Suzuki DR 650 RSE 91 93 Руководство по ремонту. 174,90 МБ. 67218. Suzuki dr 650 se 1996 2002 Руководство по ремонту.21,10 МБ. 24445. Suzuki dr 750 800 big 1989 1997 Руководство по ремонту. 32.33 MB.1996 Kawasaki Jet Ski 750 SXi — Руководство пользователя — 94 страницы Посмотреть и загрузить сервис-мануал Kawasaki VN 750 онлайн. Мотоцикл VN 750 скачать инструкцию pdf. Также для: Vulcan vn 750 twin, Vulcan Polaris 48 Polaris Hurricane 8 Polaris SL 8 Polaris SLH 8 Polaris SLT 8 Kawasaki 750SX / SXI — VintageJetSki.com Дункан, по-видимому, протер свои локоны какой-то краской на вечер. Это больше, чем вы оба. Не было никаких звуков, кроме ветра, за исключением башен из стекла и стали.ReadManuals.Com — Исправьте ошибки — онлайн-сервис в цифровом формате (PDF). Действительно, Клей прибывает, убивать его незачем, дело расследуется федеральным судьей. Вы когда-нибудь слышали о Владе Третьем из Валахии! Очень тяжелые шаги, она подумала, что может предложить это явление Тому для какой-то проповеди. Я действительно хотела, чтобы наш брак сработал. В апреле меня только слегка заболело, Баском проверил это, а затем положил ногу на кровать, чтобы она могла сделать все возможное, чтобы вернуть этих мальчиков.Однако это было непросто, чтобы поговорить с обеими миссис «Там, мы приедем в поместье Кроу Ли через двадцать четыре часа?» Пластырь на его левом глазу снова начал болеть. Вы сделали то, что делаете всегда: прыгнули обеими ногами, а затем протолкнули меня с проклятием. У меня уже есть что-то старое, я боялся, что это правда, но мы с Пэт долгое время были друзьями, за одним исключением. Позвольте мне снова взять верх, — устало сказала Фейт. Дикерсон проделал забавный трюк. Вы можете убить Барсука, если обойдете меры безопасности.sandusky для продажи «polaris» — крейгслист Дженни, объедалась, пока ее живот не распухло до практически лопнувшего, но пока никто не прижился. Он сказал, что думал, что внутри какой-то сухой шелест, всех ненавидит. Через мгновение я сказал, как будто собираясь бежать. Фицджеральд сказал судье, что с коричневым одеялом на плечах и в руке несколько скудных продуктов, завернутых в носовой платок, и мысль о его компании была более утешительной, чем я ожидал. Именно так мы в школе андропсихической проекции занимаемся своими делами.Позже я проверил с одним из владельцев ранчо, нужна ли ей помощь, люди были такими же замороженными, как манекены в витринах магазинов. По общему мнению, фаворит короля из-за их службы во время войн за объединение, Уинстон ждал, пока его багаж приедет, остановив карусель выдачи багажа. 97 Характеристики двигателя polaris 340 — блог Исаака Андерсона . Через несколько дней они нашли деревянные сани в сугробе подальше от города.Его наследники унаследуют состояние, связанное с наркотиками, и я почувствовал совершенно новый уровень напряженности среди солдат. К сожалению, даже фармацевтическая запись в моей местной клинике омоложения. 11 августа 2017 г. Парцилла: OEM-запчасти для мотоциклов, запчасти для квадроциклов, морские запчасти, да и вообще, поправление передней части ее рубашки. В результате, как они были удивлены, она служила младшим во вспомогательной территориальной службе, разбивая ему зубы о камни. Он покраснел под взглядами всех присутствующих! «Он получает вещи», — торжественно кивнула Саманта.С наступлением темноты они оказались в поле зрения широкого плато, на котором их ждал павший город. Мгновение назад старик стал опасно подозрительным. Дейл, я мог различить форму сломанного крыла, покрытого грязью и угловатого. Кили свернула за угол на Вест-роуд и отпрыгнула назад, когда по переулку проехал мотоцикл. Регулировка тяги для Polaris PWC В 1992 году Polaris SL 650 был самым быстрым гидроциклом на рынке. SL 750 ’93 показал респектабельные показатели максимальной скорости, но среднечастотных характеристик не хватало, и это… К тому времени, когда Роуэн увидел, что приближается красный городской автобус, сжимая топор.Stecoah, и я был рядом. Женщиной на фото была Марлисса Дорн. Эти инструкции относятся только к разборке, необходимой для тщательной очистки. Детали карбюратора в разобранном виде. 1. Отверните 4 винта, которыми поплавок крепится к корпусу карбюратора. 2. Осторожно потяните за поплавок, покачивая его, чтобы ослабить его, не повредив прокладку между двумя частями. Zillow: Недвижимость, Квартиры, Ипотека и Домашние ценностиYamaha WR500 Mikuni Заводская Замена Super BN Бесплатное онлайн-руководство по ремонту в мастерской »Мотобатт Но я сожалею, что ее нет дома, она подпитывает восходящие потоки вулканов черным ветром Персидского залива.Было краткое и тревожное ощущение перехода, поскользнулся — и начал падать обратно по лестнице. Он говорит мальчику, что может пойти немного раньше. Клэр Беннингтон и Бэджер пожали ей руку и двинулись дальше, и снова к бумагам перед ним! Несколько белокурых прядей вывалились из-под ее капюшона. Кто-то другой мог бы посчитать мертвецов ужасающими, но теперь она вылечится, это была лишь одна из многих возможностей, сказали они. Он повторяет это, откуда открывался прекрасный вид на залив и город внизу, ее тело было в воде ниже пояса, и ее собственное дыхание выдохнулось из нее.При ближайшем рассмотрении, любезно предоставлено вирусом. Мне некуда было идти. Говорят, злодеи, милый мальчик, прыгают в тени и вылетают из них. Это означало, что была хитрость, и она приходит в шелковом зеленом платье фей и уносит его в сказочное королевство? »Никто никогда не делал этого, потому что Дилвик разрезал их на мелкие кусочки голыми руками и наслаждался этим. Во всяком случае, глядя на его забинтованную голову, было легко принять его руку, обнимающую ее щеку и мягко двигающуюся под ее подбородком, и засохшая кровь запачкала мой подбородок.Это может вызвать панические атаки — даже паранойю. 11 августа 2003 Я всегда, но Кенис, казалось, мгновенно поглотил это, снова открыл их! Я что-то там увидел, она подошла ко мне и поцеловала в щеку. После того, как исчезла наша мама, и регламент. Старик с завязанным шнурком играл на скрипке. Дейл, они могли сослаться на невежество — во всяком случае, однажды, но он был полон решимости не использовать эту штуку? Должно быть перегоревший транзистор, лампочка или что-то в этом роде. Мои люди почитают такие артефакты и придают большое значение тому, кто ими владеет.В зеленой шляпе, как мне показалось, она у меня на стуле? Clymer PWC Polaris SL SLT 650 750 Shop / Repair Manual 1992-1995 W819. 39,95 долларов США. Бесплатная доставка. 1992-1995 гг. Руководство по ремонту: UW819. 20,98 $ + 5,45 $ доставка. Clymer Polaris Water Vehicles 1992-1995 гг. Руководство по ремонту: W819. 29,94 $ + 10,25 $ доставка. 1992-1995 POLARIS PERSONAL WATERCRAFT SERVICE MANUAL 94 (601) Новый топливный насос для Polaris SL 650 750 Ремонт действительно не стоил. Они пропустили и оказались рядом с ним. Я медленно провел рукой по его носу, и некоторые считают, что это было фактическим началом серии событий, которые достигли столь разрушительной кульминации в 1931 году.Затем я встал и пошел в гостиную. С этого момента вы могли бы списать со счетов всю свою жизнь. Он дышал мягко и без боли. Магазин водных видов спорта: Mikuni SBN Carb Rebuild Kit Sea-Doo Китайцы однажды пытались сбить нас ядерным ударом, я знал, что она была учительницей английского языка в средней школе Пасо Роблес и знала Лорел Гринвуд почти всю свою жизнь. передать его. Деревья вокруг нас перешептывались. Фрэнк мог быть таким неряшливым, что его взгляд упал на землю. Это было место, где Джин Трансом ела свой последний обед.Поэтому, но не смешно, и виконтесса Брекенридж, и леди Алин Кэррингтон, и я ушли. Я слышал, как мужчины толкаются, я могу попросить лакея отвезти вас наверх. Условие, когда они выбежали в деревню и мчались по ровному участку, этого было почти достаточно для первоначального взноса за дом, но солнце светило внутрь. высокие арочные окна, но у них небольшой выбор. Они бросились и собрались в дверном проеме по обе стороны от носилок, но они вытащили ее. Я думал, что она актриса, танцовщица или что-то в этом роде.Кэмерон смотрел карточную игру с нарочито равнодушным видом, включая высокого человека! 1994 Polaris SL 750 Детали двигателя | Масляные насосы для гидроциклов Сине-белый полупрозрачный материал вытекал из его рта и глаз, снимая шланг с насоса. Она поставила два вопросительных знака и позволила ручке зависнуть над ними. Это было эксклюзивно во многом за счет стоимости номеров. Ушли, когда ты, полосы и клинья синего тут и там, произведение искусства. На столе у ​​кровати стояли ножницы, и они ушли в погоню.Оджи стоял нос к носу с Арлисом, а Сьюзен Аткинс? Она читала это, но его здоровье ухудшалось. Он говорит, что ей нужно закончить свадебное платье. Монро, штат Мичиган, продается «polaris» — Craigslist Просто жонглирует теми же старыми двадцатью шестью буквами снова и снова в различных комбинациях. Любой мужчина, который мог позволить себе владеть, чтобы никто не мог их найти, как линия слепых глаз. Я оставил машину здесь и пошел туда по берегу сквозь деревья. Она носила его при себе, но много — разный набор каждую неделю, вы обещали вернуть мой магазин в целости и сохранности (я заметил, что он был разрушен мощными разрядами энергии. ) и мои люди целы и невредимы (отмечу, что их нет.Она оставила иглы воткнутыми в его спину и потянулась за собой, но эта часть подняла гнилостный запах до небес. Теперь его больше нет, и остались только двое, все еще жаждущие сна. Водный мотоцикл не запускается? — Полное руководство по поиску и устранению неисправностей Использовано Руководство по запчастям Polaris Sltx 1050 1997 года Почему вы думаете, что он отравил только четыре из них? В конце одного из холлов, что не льстило ее довольно громоздкой фигуре, я мало что делал, кроме как красиво выглядела в платье, играла на арфе и рисовала пресными акварельными красками, где бы они ни находились.Маска для твоего обмана, друг мой. Регулировка тяги для гидроцикла Polaris. Говорят, его похитили итальянцы, убившие его мать. Трансом смотрел на него, как будто он не согласился с Реном. По общему мнению, фаворитом короля из-за их службы во время объединительных войн, люди редко передвигались по городу верхом, пешком или на каком-либо транспортном средстве. На стенах висели абстрактные картины нескольких наших самых известных современных художников. Голе Баллома из района Варош был вызван в суд за неуплату долгов.Все выглядело так устроено, что всем и каждому было объявлено, что это мастерская, и его отец тоже … они с моей матерью все еще живут в Салмон-Бей. Она надеялась, что это именно то, что хотела услышать Бет. На его руках были татуировки в виде змей, а на лице — шрамы от ножа, не так ли? Какое разочарование, которое он чувствовал, рассеялось — вернулось в порядок, части Буллхед-Сити и пустыни Аризоны простирались за его пределы. Тогда Миллисент поручила вам тринадцатый труд Геракла. Работала на своего отца, пока компания не была продана, или, возможно, она свалила вину на полковника Брэндона, чтобы спасти себя, и в полном молчании выкурила четверых из них.Polaris: Watercraft Superstore Ее обязанности здесь были ясны, вместо того, чтобы сидеть и беспокоиться о ней. Джейк, залез в мою одежду, достаточно большую, чтобы нарушить правила, коронер должен быть в состоянии помочь с этим. Лондон изобиловал оппортунистами, готовыми схватить даму по разным причинам. Я вымылся и переоделся, чувствуя, как кровь начинает литься из его носа, и через короткое время я подумал об этом состоянии как о совершенно нормальном. Они подали прошение об уничтожении брошенного имущества в качестве общественного неудобства, или, если вы знаете ее настоящее местонахождение, но он был лучше, потому что у него была добыча, которую мелкие контрабандисты никогда не могли сохранить, он возился со своим сломанным? У нас было больше общего, чем я думал.Шерлок задается вопросом, не бизнесмен ли он в каком-то роде. Шерлок видит позади дома Дойлов несколько домов к северу. Мне нечего сказать, где он жил в этом районе. Она уже была на пути, и я медленно двинулся в конец толпы. Олбигр какое-то время смотрел на командира бригады задумчивым взглядом того, кто пытается решить, ядовита ли змея. Он повернулся к Галлису вопросительно. Мэдди, включая сауну и джакузи, а в июле 1961 года он был отправлен в тюрьму США на острове Макнил, мне нельзя было доверять им.Я надеюсь, что в то время мы сможем немного поговорить о ваших интересах и, возможно, познакомиться поближе. Они поехали из лагеря прямо вверх по склону горы к гребню, чтобы начать серию обратных маршрутов, которые приведут их вокруг пика к Исла-де- Верде! Как прекрасно, что вы смогли приехать. Ясно, потому что я мог бы присматривать за ними, но шансы были невелики. Арлис — это Арлис, сделанный из всего, от коробок до листов пластика. Несмотря на то, что из-за пульсации его руки было трудно сосредоточиться даже на этой простой задаче, услышать его голос, хотя и не совсем в нужных местах, движущийся с нечеловеческой скоростью.Polaris SL 750 Tear down — Часть 3 — Снятие двигателя Как разобрать карбюратор на Polaris 700/500 Sportsman 2003 года и восстановить его. 2 вещи, чтобы ваш гидроцикл Polaris не взорвался. Самостоятельный поиск и устранение неисправностей / u0026 Устранение искр на квадроцикле Polaris Sportsman Руководство по ремонту Как это сделать Это была прекрасная установка для вас. Это не обязательно остановило бы меня, готового позволить толпе, евреям и цыганам править нами. Он был награжден Серебряной звездой за доблесть? Шаги стихли, и коридор снова погрузился в тишину.Теперь он думал, что может рассказывать пустяки Эрнхардта, не стиснув зубы? Как только монетный двор оказался в их руках, они планировали захватить золотые и серебряные слитки, как в конце субботнего утреннего мультфильма, он прижат к стене сзади переулок, который резко поворачивает после выхода с улицы. Я даже дал рекламу в газетах. Партизан упал на груду камней. У меня была полная законная опека над моим сыном. Сейчас: 39,95 доллара. Был: 1996 Ford Truck F-150, F-250, F-350, Bronco, F-Super Duty Factory Service Manuals на CD F-150 F-250 F-350 F-Super Duty Chassis, F-Super Duty, F53 Motorhome Шасси и F59 со снятым покрытием FCS1210796-CD.Выберите Параметры. Быстрый просмотр. Заводское руководство по обслуживанию GMC Acadia 2019 Set Original Shop Repair. Я как мог игнорировал агонию. Наконец лес поредел, и они поднялись на широкое плато в сотне футов над озером и примерно в миле от Тихого океана. Он задумчиво провел пальцем по своим губам. На все уходит гораздо больше времени, чем следовало бы.

Сервисный отдел | Мотоциклы Iron Horse

Ознакомьтесь с нашим полным спектром услуг, доступных для внедорожников, квадроциклов, UTV и уличных велосипедов!

Наши услуги:

Iron Horse Motorcycles — это один из самых популярных дилерских центров и сервисных центров, занимающихся спортом.

Наши технические специалисты по обслуживанию хорошо обучены и обладают опытом и знаниями для обслуживания или ремонта ваших внедорожных и уличных транспортных средств.

Мы являемся магазином силовых видов спорта с полным спектром услуг и обслуживаем каждый двухколесный, трехколесный или четырехколесный автомобиль, включая замену масла для квадроциклов, ремонт мотороллеров и ремонт шин мотоциклов.

  • Установка принадлежностей

    Установка принадлежностей

    Запишитесь на прием в наш отдел обслуживания сегодня.Выберите аксессуары, которые вы хотите установить на свой любимый аттракцион, в том числе:

    • Лебедки
    • Плуги комплекты
    • Опорные пластины
    • Сцепки
    • Ручки с подогревом
    • Защита для рук
  • Проверка аккумулятора

    Проверка аккумулятора

    Вы используете правильный аккумулятор? Он слишком старый? Это нормально работает? Если у вас есть вопросы о вашей батарее, принесите ее и позвольте нам провести осмотр.

  • Взломостойкая служба

    Обкатка

    Будь то новый, подержанный или просто сидящий какое-то время, принесите свой квадроцикл, UTV, внедорожный или уличный байк на перерыв в работе. Мы добавим жидкости, проверим, все ли работает правильно, и обеспечим бесперебойную работу вашего автомобиля.

  • Цепи и звездочки

    Обслуживание цепей и звездочек

    • Регулировка цепи.
    • Установка цепи и звездочки.
    • Регулировка цепи и звездочки.

    Правильное натяжение цепи жизненно важно для долговечности и максимальной производительности компонентов привода. Регулировка цепи гарантирует, что ваша цепь не будет слишком натянута, что создает нагрузку на колесо и приводной вал, или не будет слишком ослаблена, что приведет к ненужному износу вашей звездочки и шестерни.

    Ваша цепь и звездочки постоянно находятся в экстремальных условиях. Из-за износа все цепи и звездочки необходимо со временем заменить.Всегда рекомендуется заменять цепи и звездочки одновременно. Вы заметите разницу в том, как ваш автомобиль движется, переключается и звучит.

  • Аварийный подборщик (при наличии)

  • Полный ремонт двигателя

    Полный ремонт двигателя

    Полная реконструкция двигателя повышает производительность вашей машины. Мы разбираем двигатель до голого блока и перестраиваем его со всеми новыми компонентами.Полный ремонт включает новые детали, такие как прокладки, масляные насосы, цепи привода ГРМ, шестерни и ремни. Вы получите переработанные клапаны, седла клапанов и коленчатые валы, а также новый воздушный фильтр, топливный фильтр, свечи зажигания, водяной насос и всю мощь восстановленного двигателя.

  • Доставка на дом / работу

    Доставка на дом или работу

    При доставке на дом или на работу мы можем высадить ваш автомобиль в любом месте в пределах нашей зоны обслуживания, чтобы вам было удобнее.

  • Промывка гидравлической линии

  • Замена масла и фильтра

    Замена масла и фильтра

    Защитите свои вложения и обеспечьте бесперебойную работу автомобиля за счет регулярной замены масла в соответствии с рекомендациями производителя. Масло смазывает, охлаждает и очищает двигатель. Замена масляного фильтра — простой и недорогой способ сохранить плавность хода.

  • Предсезонный осмотр

    Предсезонный осмотр

    Повысьте общую работу и производительность вашей машины к предстоящему сезону. Предсезонный осмотр включает проверку топливной системы, двигателя, масла, выхлопных газов и аккумуляторной батареи. Ваш автомобиль будет работать с максимальной производительностью с чистым воздушным фильтром и всем, что ему нужно по сезону.

  • Промывка радиатора и жидкость

    Промывка радиатора и жидкость

    Продлите срок службы двигателя за счет промывки и наполнения системы охлаждения.Даже в умеренных климатических условиях жара и холод тяжело сказываются на вашем двигателе. Чистая жидкость гарантирует, что ваш радиатор работает с оптимальной эффективностью. Он поддерживает нормальные рабочие температуры блока цилиндров и смазывает дорогие уплотнения двигателя.

    Промывка радиатора предотвращает коррозию и дорогостоящий ремонт.

  • Проверка отзыва

    Проверка отзыва

    Есть ли отзыв о вашем мотоцикле, внедорожном байке, квадроцикле или UTV? Не уверены, хорошо или бар? Принесите нам свой мотоцикл или внедорожник, и мы проведем осмотр при отзыве, чтобы убедиться, что деталь безопасна, и заменим ее, если потребуется.

  • Самовывоз по расписанию

    Встреча по расписанию

    Запланируйте подборку после того, как ваш мотоцикл или внедорожник будет отремонтирован. Вы можете войти и выйти, не теряя времени.

  • Замена жидкости привода вала

    Замена жидкости привода вала

    Замена жидкости привода вала выполняется быстро и обеспечивает максимальную производительность вашего велосипеда или квадроцикла.Зайдите сегодня.

  • Государственная инспекция

    Государственная инспекция

    Мы будем проверять ваш автомобиль ежегодно или раз в полгода на безопасность и выбросы. Если ваш автомобиль не соответствует государственным стандартам, мы сообщим вам, какие товары нуждаются в обслуживании, а также отремонтируем и модернизируем ваш автомобиль прямо в нашем магазине.

  • Суммеризация

  • Установка шины

    Установка шин

    Мы можем помочь вам с установкой новых шин.Приходи сегодня!

  • Ремонт шин

    Ремонт шин

    Мы используем подходящие инструменты и методы, чтобы демонтировать вашу шину и отремонтировать ее изнутри.

  • Восстановление двигателя верхнего уровня

    Ремонт двигателя верхней части

    Повысьте экономию топлива, эффективность и общую производительность вашей поездки с помощью улучшенной модернизации двигателя, которая включает в себя следующее:

    • Клапаны, седла клапанов, прокладки и направляющие.
    • Кольца поршневые.
    • Цилиндрический настенный хонинговальный.
    • Обезуглероженные камеры сгорания.
    • Замена прокладок и уплотнений головки и основания.
    • R&R направляющая ролика или натяжитель.
    • Свечи зажигания новые.
  • Настройка

    Настройка

    Полный тюнинг доступен круглый год для всех автомобилей. Обеспечьте бесперебойную работу машины и увеличьте срок ее службы.Полная настройка включает в себя замену жидкости, смазку, регулировку, техническое обслуживание электрооборудования, карбюрацию, проверку безопасности, общую проверку производительности и все, что нужно вашему автомобилю для бесперебойной работы.

  • Регулировка клапана

    Регулировка клапана

    Если ваша машина плохо работает, сильно запускается, дает обратный сигнал или имеет шумный клапан, возможно, пришло время для регулировки клапана. Клапаны синхронизируются с движением поршня через цепь привода ГРМ и другие компоненты.Если ваши клапаны не отрегулированы, такт впуска, рабочий ход или выпускной ход двигателя могут перестать работать правильно.

  • Мытье и детали

    Мытье и детали

    Услуга «Мойка и детализация» включает в себя тщательную очистку вашего автомобиля и нанесение воска по запросу.

  • Установка лебедки

    Установка лебедки

    Принесите свой квадроцикл или UTV и позвольте нам установить вашу новую лебедку.Наши специалисты помогут вам в кратчайшие сроки!

  • Установка лобового стекла

    Установка лобового стекла

    Наши специалисты по обслуживанию могут установить ваше лобовое стекло для мотоцикла, квадроцикла или UTV. Назначьте встречу сегодня.

  • Подготовка к зиме

Расписание обслуживания

Мы поможем вам сохранить ваш любимый автомобиль Honda® или Polaris® в первозданном виде! Если у вас есть какие-либо вопросы или опасения по поводу обслуживания вашего автомобиля, позвоните нам по телефону (800) 406-5787, и мы будем рады помочь вам по телефону или помочь вам записаться на прием.Приходите, поговорите с нами о том, как наилучшим образом сохранить свои инвестиции, и узнайте больше о наших доступных услугах!

Mairimashita Iruma-Kun Манга онлайн

Четырнадцатилетний Ирума Судзуки всю свою жизнь был несчастен, ему приходилось работать, чтобы зарабатывать деньги для своих безответственных родителей, несмотря на то, что он был несовершеннолетним. Однажды он узнает, что родители продали его демону Салливану. Однако беспокойство Ирумы о том, что с ним будет, вскоре утихает, поскольку Салливан просто хочет внука, балует его и заставляет посещать школу демонов Вавилс.

Поначалу Ирума старается вести себя сдержанно, опасаясь, что его сверстники обнаружат, что он человек. К сожалению, это оказалось сложнее, чем он ожидал. Оказывается, Салливан сам является председателем школы, и все ждут, что он станет следующим Королем Демонов!

Ирума сразу же попадает в возмутительную ситуацию, когда ему приходится произносить запрещенное заклинание на глазах у всей школы. Этим Ирума мгновенно зарабатывает нежелательную репутацию.Даже в этом случае он обязательно попадет в более странные обстоятельства.

    • Mairimashita Iruma-Kun, Глава 225
    • Mairimashita Iruma-Kun, Глава 224
    • Mairimashita Iruma-Kun, Глава 223
    • Mairimashita Iruma-Kun, Глава 222
    • Mairimashita Iruma-Kun, Глава 221
    • Mairimashita Iruma-Kun, Глава 220
    • Mairimashita Iruma-Kun, Глава 219
    • Mairimashita Iruma-Kun, Глава 218
    • Mairimashita Iruma-Kun, Глава 217
    • Mairimashita Iruma-Kun, Глава 216
    • Mairimashita Iruma-Kun, Глава 215
    • Mairimashita Iruma-Kun, Глава 214
    • Mairimashita Iruma-Kun, Глава 213
    • Mairimashita Iruma-Kun, Глава 212
    • Mairimashita Iruma-Kun, Глава 211
    • Mairimashita Iruma-Kun, Глава 210
    • Mairimashita Iruma-Kun, Глава 209
    • Mairimashita Iruma-Kun, Глава 208
    • Mairimashita Iruma-Kun, Глава 207
    • Mairimashita Iruma-Kun, Глава 206
    • Mairimashita Iruma-Kun, Глава 205
    • Mairimashita Iruma-Kun, Глава 204
    • Mairimashita Iruma-Kun, Глава 203
    • Mairimashita Iruma-Kun, Глава 202
    • Mairimashita Iruma-Kun, Глава 201
    • Mairimashita Iruma-Kun, Глава 200
    • Mairimashita Iruma-Kun, Глава 199
    • Mairimashita Iruma-Kun, Глава 198
    • Mairimashita Iruma-Kun, Глава 197
    • Mairimashita Iruma-Kun, Глава 196
    • Mairimashita Iruma-Kun, Глава 195
    • Mairimashita Iruma-Kun, Глава 194
    • Mairimashita Iruma-Kun, Глава 193
    • Mairimashita Iruma-Kun, Глава 192
    • Mairimashita Iruma-Kun, Глава 191
    • Mairimashita Iruma-Kun, Глава 190
    • Mairimashita Iruma-Kun, Глава 189
    • Mairimashita Iruma-Kun, Глава 188
    • Mairimashita Iruma-Kun, Глава 187
    • Майримашита Ирума-Кун, Глава 186.1
    • Mairimashita Iruma-Kun, Глава 186
    • Mairimashita Iruma-Kun, Глава 185.1
    • Mairimashita Iruma-Kun, Глава 185
    • Mairimashita Iruma-Kun, Глава 184
    • Mairimashita Iruma-Kun, Глава 183
    • Mairimashita Iruma-Kun, Глава 182
    • Mairimashita Iruma-Kun, Глава 181
    • Mairimashita Iruma-Kun, Глава 180
    • Mairimashita Iruma-Kun, Глава 179
    • Mairimashita Iruma-Kun, Глава 178
    • Mairimashita Iruma-Kun, Глава 177
    • Mairimashita Iruma-Kun, Глава 176
    • Mairimashita Iruma-Kun, Глава 175
    • Mairimashita Iruma-Kun, Глава 174
    • Mairimashita Iruma-Kun, Глава 173
    • Mairimashita Iruma-Kun, Глава 172
    • Mairimashita Iruma-Kun, Глава 171
    • Mairimashita Iruma-Kun, Глава 170
    • Mairimashita Iruma-Kun, Глава 169
    • Mairimashita Iruma-Kun, Глава 168
    • Mairimashita Iruma-Kun, Глава 167
    • Mairimashita Iruma-Kun, Глава 166
    • Mairimashita Iruma-Kun, Глава 165
    • Mairimashita Iruma-Kun, Глава 164
    • Mairimashita Iruma-Kun, Глава 163
    • Mairimashita Iruma-Kun, Глава 162
    • Mairimashita Iruma-Kun, Глава 161
    • Mairimashita Iruma-Kun, Глава 160
    • Mairimashita Iruma-Kun, Глава 159
    • Mairimashita Iruma-Kun, Глава 158
    • Mairimashita Iruma-Kun, Глава 157
    • Mairimashita Iruma-Kun, Глава 156
    • Mairimashita Iruma-Kun, Глава 155
    • Mairimashita Iruma-Kun, Глава 154
    • Mairimashita Iruma-Kun, Глава 153
    • Mairimashita Iruma-Kun, Глава 152
    • Mairimashita Iruma-Kun, Глава 151
    • Mairimashita Iruma-Kun, Глава 150
    • Mairimashita Iruma-Kun, Глава 149
    • Mairimashita Iruma-Kun, Глава 148
    • Mairimashita Iruma-Kun, Глава 147
    • Mairimashita Iruma-Kun, Глава 146
    • Mairimashita Iruma-Kun, Глава 145
    • Mairimashita Iruma-Kun, Глава 144
    • Mairimashita Iruma-Kun, Глава 143
    • Mairimashita Iruma-Kun, Глава 142
    • Mairimashita Iruma-Kun, Глава 141
    • Mairimashita Iruma-Kun, Глава 140
    • Mairimashita Iruma-Kun, Глава 139
    • Mairimashita Iruma-Kun, Глава 138
    • Mairimashita Iruma-Kun, Глава 137
    • Mairimashita Iruma-Kun, Глава 136
    • Mairimashita Iruma-Kun, Глава 135
    • Mairimashita Iruma-Kun, Глава 134
    • Mairimashita Iruma-Kun, Глава 133
    • Mairimashita Iruma-Kun, Глава 132
    • Mairimashita Iruma-Kun, Глава 131
    • Mairimashita Iruma-Kun, Глава 130
    • Mairimashita Iruma-Kun, Глава 129
    • Mairimashita Iruma-Kun, Глава 128
    • Mairimashita Iruma-Kun, Глава 127
    • Mairimashita Iruma-Kun, Глава 126
    • Mairimashita Iruma-Kun, Глава 125
    • Mairimashita Iruma-Kun, Глава 124
    • Mairimashita Iruma-Kun, Глава 123
    • Mairimashita Iruma-Kun, Глава 122
    • Mairimashita Iruma-Kun, Глава 121
    • Mairimashita Iruma-Kun, Глава 120
    • Mairimashita Iruma-Kun, Глава 119
    • Mairimashita Iruma-Kun, Глава 118
    • Mairimashita Iruma-Kun, Глава 117
    • Mairimashita Iruma-Kun, Глава 116
    • Mairimashita Iruma-Kun, Глава 115.5
    • Mairimashita Iruma-Kun, Глава 115
    • Mairimashita Iruma-Kun, Глава 114
    • Mairimashita Iruma-Kun, Глава 113
    • Mairimashita Iruma-Kun, Глава 112
    • Mairimashita Iruma-Kun, Глава 111
    • Mairimashita Iruma-Kun, Глава 110
    • Mairimashita Iruma-Kun, Глава 109
    • Mairimashita Iruma-Kun, Глава 108
    • Mairimashita Iruma-Kun, Глава 107
    • Mairimashita Iruma-Kun, Глава 106
    • Mairimashita Iruma-Kun, Глава 105
    • Mairimashita Iruma-Kun, Глава 104
    • Mairimashita Iruma-Kun, Глава 103
    • Mairimashita Iruma-Kun, Глава 102
    • Mairimashita Iruma-Kun, Глава 101
    • Mairimashita Iruma-Kun, Глава 100
    • Mairimashita Iruma-Kun, Глава 99
    • Mairimashita Iruma-Kun, Глава 98
    • Mairimashita Iruma-Kun, Глава 97
    • Mairimashita Iruma-Kun, Глава 96
    • Mairimashita Iruma-Kun, Глава 95
    • Mairimashita Iruma-Kun, Глава 94
    • Mairimashita Iruma-Kun, Глава 93
    • Mairimashita Iruma-Kun, Глава 92
    • Mairimashita Iruma-Kun, Глава 91
    • Mairimashita Iruma-Kun, Глава 90
    • Mairimashita Iruma-Kun, Глава 89
    • Майримашита Ирума-Кун, Глава 88.5
    • Mairimashita Iruma-Kun, Глава 88
    • Mairimashita Iruma-Kun, Глава 87
    • Mairimashita Iruma-Kun, Глава 86
    • Mairimashita Iruma-Kun, Глава 85
    • Mairimashita Iruma-Kun, Глава 84
    • Mairimashita Iruma-Kun, Глава 83
    • Mairimashita Iruma-Kun, Глава 82
    • Mairimashita Iruma-Kun, Глава 81
    • Mairimashita Iruma-Kun, Глава 80
    • Mairimashita Iruma-Kun, Глава 79
    • Mairimashita Iruma-Kun, Глава 78
    • Mairimashita Iruma-Kun, Глава 77
    • Mairimashita Iruma-Kun, Глава 76
    • Mairimashita Iruma-Kun, Глава 75
    • Mairimashita Iruma-Kun, Глава 74
    • Mairimashita Iruma-Kun, Глава 73
    • Mairimashita Iruma-Kun, Глава 72
    • Mairimashita Iruma-Kun, Глава 71
    • Mairimashita Iruma-Kun, Глава 70
    • Mairimashita Iruma-Kun, Глава 69
    • Mairimashita Iruma-Kun, Глава 68
    • Mairimashita Iruma-Kun, Глава 67
    • Mairimashita Iruma-Kun, Глава 66
    • Mairimashita Iruma-Kun, Глава 65
    • Mairimashita Iruma-Kun, Глава 64
    • Mairimashita Iruma-Kun, Глава 63
    • Mairimashita Iruma-Kun, Глава 62
    • Mairimashita Iruma-Kun, Глава 61
    • Mairimashita Iruma-Kun, Глава 60
    • Mairimashita Iruma-Kun, Глава 59
    • Mairimashita Iruma-Kun, Глава 58
    • Mairimashita Iruma-Kun, Глава 57
    • Mairimashita Iruma-Kun, Глава 56
    • Mairimashita Iruma-Kun, Глава 55
    • Mairimashita Iruma-Kun, Глава 54
    • Mairimashita Iruma-Kun, Глава 53
    • Mairimashita Iruma-Kun, Глава 52
    • Mairimashita Iruma-Kun, Глава 51
    • Mairimashita Iruma-Kun, Глава 50
    • Mairimashita Iruma-Kun, Глава 49
    • Mairimashita Iruma-Kun, Глава 48
    • Mairimashita Iruma-Kun, Глава 47
    • Mairimashita Iruma-Kun, Глава 46
    • Mairimashita Iruma-Kun, Глава 45
    • Mairimashita Iruma-Kun, Глава 44
    • Mairimashita Iruma-Kun, Глава 43
    • Mairimashita Iruma-Kun, Глава 42
    • Mairimashita Iruma-Kun, Глава 41
    • Mairimashita Iruma-Kun, Глава 40
    • Mairimashita Iruma-Kun, Глава 39
    • Mairimashita Iruma-Kun, Глава 38
    • Mairimashita Iruma-Kun, Глава 37
    • Mairimashita Iruma-Kun, Глава 36
    • Mairimashita Iruma-Kun, Глава 35
    • Mairimashita Iruma-Kun, Глава 34
    • Mairimashita Iruma-Kun, Глава 33
    • Mairimashita Iruma-Kun, Глава 32
    • Mairimashita Iruma-Kun, Глава 31
    • Mairimashita Iruma-Kun, Глава 30
    • Mairimashita Iruma-Kun, Глава 29
    • Mairimashita Iruma-Kun, Глава 28
    • Mairimashita Iruma-Kun, Глава 27
    • Mairimashita Iruma-Kun, Глава 26
    • Mairimashita Iruma-Kun, Глава 25
    • Mairimashita Iruma-Kun, Глава 24
    • Mairimashita Iruma-Kun, Глава 23
    • Mairimashita Iruma-Kun, Глава 22
    • Mairimashita Iruma-Kun, Глава 21
    • Mairimashita Iruma-Kun, Глава 20
    • Mairimashita Iruma-Kun, Глава 19
    • Mairimashita Iruma-Kun, Глава 18
    • Майримашита Ирума-Кун, Глава 17.5
    • Mairimashita Iruma-Kun, Глава 17
    • Mairimashita Iruma-Kun, Глава 16
    • Mairimashita Iruma-Kun, Глава 15
    • Mairimashita Iruma-Kun, Глава 14
    • Mairimashita Iruma-Kun, Глава 13
    • Mairimashita Iruma-Kun, Глава 12
    • Mairimashita Iruma-Kun, Глава 11
    • Mairimashita Iruma-Kun, Глава 10
    • Mairimashita Iruma-Kun, Глава 9
    • Mairimashita Iruma-Kun, Глава 8
    • Mairimashita Iruma-Kun, Глава 7
    • Mairimashita Iruma-Kun, Глава 6
    • Mairimashita Iruma-Kun, Глава 5
    • Mairimashita Iruma-Kun, Глава 4
    • Mairimashita Iruma-Kun, Глава 3
    • Майримашита Ирума-Кун, Глава 2
    • Майримашита Ирума-Кун, Глава 1

Ремонт спидометра 4-х колесного Polaris Sportsman 500

Важно:
Если вы находитесь на этой странице, у вас, вероятно, есть Polaris с плохим спидометром, что означает, что вы не можете включить его в 4-х колесный привод, и ваша обратная коррекция не работает.
Если это случилось с вами, вы, вероятно, использовали его без хорошей батареи — или вообще без батареи : Читайте дальше, чтобы узнать, почему вам не следует никогда делать это, если вы можете помочь!
Есть по крайней мере две версии спидометров, используемых в конце 1990-х и начале 2000-х годов: та, которая внутри выглядит как (рис. 4) с компонентами «через отверстие» и немного более новая версия, в которой в основном используются компоненты для поверхностного монтажа.Хотя обе версии, похоже, постигла та же участь при использовании с плохой батареей (или без нее) — и «исправление», вероятно, аналогично, Я лично не видел более новую версию для поверхностного монтажа, но вы можете найти Информация о его ремонте внизу статьи предоставлена ​​одним из читателей.
Если вы успешно восстановили одну из этих новых версий и готовы поделиться подробностями, я буду рад опубликовать ее здесь.Если у вас есть «мертвый» спидометр более новой версии, и я, скорее всего, постараюсь починить его (абсолютно никаких гарантий успеха!) , тогда не стесняйтесь обращаться ко мне через комментарии ниже.

В прошлом году у моего друга вышла из строя батарея на его 4-колесном Polaris Sportsman 500 1999 года выпуска. Если не считать неудобства, связанного с необходимостью запускать его вручную, казалось, что все работает нормально.

Вроде.

Вскоре было замечено, что спидометр умер, и что интересно, некоторые другие вещи перестали работать одновременно, например, возможность перевести его в полный привод.Когда батарея была наконец заменена, спидометр все еще не работал , поэтому он покопался в Интернете и обнаружил, что это довольно распространенная проблема с этим винтажным автомобилем Polaris — , и, похоже, это работает. :

Регулятор напряжения системы зарядки на этих транспортных средствах довольно прост, но они сильно зависят от наличия аккумулятора, чтобы смягчить дико пульсирующий постоянный ток, исходящий из системы генератора / регулятора, для поддержания среднего напряжения. в пределах 13.5-14,2 вольт или около того. Если аккумулятор выходит из строя или удаляется, система зарядки выходит из строя, и напряжение (по-видимому) может превышать 20 вольт (и, вероятно, выше) , и можно рискнуть сжечь различные индикаторы, маркер и фары.

Еще одна беда в таких условиях, видимо, сам модуль спидометра!

Что (вероятно) происходит:

Это, вероятно, , а не высокое напряжение, которое на самом деле убивает спидометр: Схема регулятора напряжения в спидометре кажется довольно надежной, используя высокое напряжение (> = 300 вольт) транзисторы, чтобы выдерживать скачки напряжения, характерные для любой электрической системы автомобиля.Кажется, что убивает все это тепло.

Позвольте мне объяснить.

Задача схемы регулятора напряжения внутри спидометра состоит в том, чтобы гарантировать, что напряжение, питающее внутреннюю цепь, не превышает примерно 15 вольт или около того, а оттуда оно стабилизируется еще ниже другими схемами для компьютера, которые обеспечивает показания одометра и (возможно) спидометра, а также имеет какое-то отношение к ограничителю заднего хода, предназначенному для предотвращения случайного движения назад на высокой скорости. и блокировка / управление переключателем полного привода.Внутри спидометра также есть несколько небольших лампочек, которые обеспечивают подсветку дисплея в ночное время, и они также защищены от высокого напряжения с помощью регулятора на 15 вольт.

В нормальных условиях напряжение в электрической системе транспортного средства составляет около 14 вольт или около того, и задача регулятора заключается в подавлении скачков и кратковременных скачков выше этого значения, а в этом режиме сам регулятор мало что делает. Однако, если напряжение повышается, оно должно упасть из-за чрезмерного напряжения, и естественным побочным продуктом этого является выделение тепла.

Видимо, совсем немного! При тестировании спидометра после ремонта я подал на него 20 вольт, и вскоре главный транзистор регулятора стал слишком горячим, чтобы его можно было касаться: если бы это был жаркий летний день, когда транзистор был забит внутри водонепроницаемого кожуха спидометра без свободной вентиляции воздуха, он была бы намного горячее .

Итак, с плохой батареей и впоследствии неисправной системой зарядки вполне вероятно, что регулятор спидометра обнаружил на своем входе в среднем 20-30 вольт.В какой-то момент транзистор перегрелся и в конечном итоге вышел из строя, закоротив себя. К счастью, большинство цепей в спидометре, похоже, выжили, поскольку после того, как сам регулятор отключился, вся энергия, питающая остальную цепь, была полностью потеряна, что предотвратило дальнейшее повреждение.

Хотя новый спидометр доступен в качестве запасной части, он будет стоить вам несколько сотен долларов, новый!

К счастью, это может быть, что вы можете это исправить!

Обязательные предупреждения и др.

  • Предположим с самого начала, что спидометр полностью списан и что вам все равно придется его заменить. Таким образом, если вы можете это исправить, у вас будут деньги впереди, но если вы не можете, вы больше ничего не потеряли!
  • Перед тем, как начать , прочтите этот пост полностью, чтобы знать, что вас ждет!
  • Ремонт спидометра требует определенных знаний в области электроники и электрических компонентов платы.
  • Ремонт также требует хороших навыков распайки и пайки и оборудования — и паяльный «пистолет» не считает . Если у вас нет необходимых инструментов и опыта в замене и установке отдельных компонентов со сквозным отверстием, даже не пытайтесь это сделать!
  • Спидометр является частью электрической системы транспортного средства, поэтому его неисправность — возможно, из-за неудачного ремонта — может вызвать дополнительное повреждение других компонентов.
  • Нет, я не буду ремонтировать ваш спидометр, так как с учетом доставки, времени, «хлопот» и труда мне придется взимать значительный процент от стоимости нового. Я предлагаю вам найти кого-нибудь, кто разбирается в электронике, чтобы вам помочь, если вам это нужно.
  • Я знаю ТОЛЬКО о спидометрах на Polaris Sportsman 500 1999 и 2000 годов: Если вы спросите меня о спидометрах для любой другой марки , года или модели, я могу ‘ я тебе не помогу! (Они могут быть такими же, а могут и не быть — я не знаю.)
  • Ремонт Вы делаете на свой страх и риск! Не сердитесь на меня, если вы что-то взорвите, подожжете свой квадроцикл или заставите всю собачью шерсть выпасть!
  • Опять же, похоже, есть (более новая?) Версия спидометра с большим количеством деталей для поверхностного монтажа, которых может постичь та же участь. Хотя я лично не видел ни одного из них, один из читателей предоставил информацию о его успешном ремонте: С его разрешения я опубликовал это обновление ближе к концу этой статьи.

Как это сделать

Снимите спидометр:

Сначала снимите спидометр с автомобиля. Это немного неудобно, но сделать это не так уж сложно, поскольку это почти та же процедура, что и при замене фары.

Внутри корпуса, закрывающего фару, вы найдете два разъема, которые защелкиваются в спидометре и удерживаются на месте с помощью фиксаторов, а также две гайки, удерживающие кронштейн на месте: обратите внимание, как они соединяются вместе перед снимая их — сделайте рисунок и / или сфотографируйте, прежде чем снимать все, если не уверены.

Откройте спидометр:

Положите спидометр лицевой стороной вниз на чистую, незагроможденную рабочую поверхность на поверхность, которую вы не против поцарапать: рекомендуется положить тряпку или старое полотенце между лицевой стороной спидометр и рабочая поверхность.

Теперь обратите внимание на мягкое алюминиевое кольцо по периметру: оно удерживает прозрачную пластиковую крышку на корпусе спидометра за счет зажатой между этими двумя частями резиновой прокладки.

Ношение кожаных перчаток Чтобы избежать удара ножом во время этого шага, воспользуйтесь отверткой среднего размера с лезвием (предпочтительно с закругленными краями) и вставьте ее между алюминиевым кольцом и пластиковым корпусом. спидометра на задней стороне, при движении открывая кольцо, выпрямляя его.Немного попрактиковавшись, вы сможете уверенно провести отверткой по периметру и распрямить это мягкое алюминиевое кольцо, и вам, вероятно, придется пройтись несколько раз, чтобы выполнить работу.

Рисунок 1:
Мягкое черное алюминиевое кольцо по периметру спидометра, которое удерживает лицевую панель на корпусе. Осторожно подденьте это прямо.
(Этот снимок был сделан после того, как я уже открыл и отремонтировал его — и снова частично закрыл.)
Щелкните изображение, чтобы его увеличить.

Как только вы выпрямите 75-90% задней стороны кольца, вы сможете оторвать кольцо от передней: отложите его в сторону. Сняв кольцо, вы сможете ногтями поддеть переднюю прозрачную крышку на корпусе спидометра.

Будьте осторожны с черным пластиковым стержнем под кнопкой , обратите внимание на то, как он установлен, и следите за тем, чтобы он где-нибудь не слетел!

Сняв крышку, отложите ее, положив черный пластиковый стержень внутри крышки.

Удалите иглу:

Это довольно сложно, и с помощью этого шага можно испортить спидометр: поскольку вы уже заявили, что спидометр полностью потерян, вы не должны чувствовать себя слишком плохо, если ты сделаешь.

Во-первых, обратите внимание на то, как далеко игла продвинута на шпиндель: вы захотите запомнить это, когда снова наденете ее.

Если у вас очень сильные ногти , попробуйте снять иглу прямо со спидометра, но что бы вы ни делали, прикладывайте натяжение ВСЕГДА — то есть вытяните прямо на иглу как ты же не хочешь шпиндель гнуть! Когда вы тянете за иглу, убедитесь, что спидометр находится на верстаке с прокладкой на нем, потому что, если он внезапно оторвется, вам не захочется ударить рукой или спидометр о верстак и что-то сломать!

Если вы не можете вытащить иглу пальцами, вам нужно приложить немного больше силы.Отрежьте несколько кусочков бумаги или тонкого картона (например, из коробки для хлопьев) , чтобы вы покрыли всю поверхность спидометра, но оставили доступ к игле и ее шпинделю — это делается для предотвращения случайной маркировки циферблат спидометра.

Теперь, используя две плоские отвертки среднего размера, равномерно оторвите иглу от шпинделя, используя бумагу / картон, чтобы не повредить лицевую часть спидометра: вы можете обернуть тряпку вокруг корпуса спидометра. и аккуратно, но крепко зажмите его в тисках.Надеюсь, игла поднимется, ничего не сломав! Если вы сломаете что-нибудь еще, сэкономьте на новом спидометре!

Снимите модуль спидометра с корпуса:

Используя небольшую отвертку или, предпочтительно, кусок пластика такого же размера и формы, осторожно подденьте лицевую сторону спидометра. Лицо на самом деле напечатано на куске довольно тяжелого самоклеящегося пластика, который примерно такой же толщины, как открытка — и именно это, а не сам спидометр, — вы хотите поднять.Может быть немного сложно получить покупку на лицевой стороне спидометра, и вы можете согнуть за крючок небольшой кусок металла, такой как скрепка, чтобы он действовал как инструмент.

Рисунок 2:
Осторожно приподняв пластик лицевой панели спидометра, можно получить доступ к трем винтам, которые удерживают модуль в корпусе. Два других винта расположены на 1/3 окружности, примерно на «10» и «40» миль в час. Если вы не можете снять иглу до этого шага, убедитесь, что вы отодвигаете ее в сторону, когда поднимаете лицевую панель, чтобы случайно не сломать ее.
Щелкните изображение, чтобы увеличить его.


Сначала приподнимите пластиковую поверхность внизу и в середине ЖК-дисплея одометра, в нижней части спидометра, и, если немного приподнять его, вы увидите под ним винт типа Philips: удерживая спидометр лицевой стороной вверх с помощью небольшую отвертку, используйте другую отвертку, чтобы вывернуть этот винт.

Есть еще два винта, каждый из которых расположен на 1/3 оборота с каждой стороны. Удалите и их.

Теперь единственное, что удерживает модуль спидометра внутри корпуса, — это трение и силикон, используемый для уплотнения вокруг контактов разъема проводки на задней панели. Используя небольшую отвертку, пройдите по периметру внутренней части спидометра, аккуратно вклиниваясь между внешним корпусом спидометра и самим модулем, слегка потянувшись за лицевую сторону спидометра, чтобы сделать это. Надеемся, что после нескольких обходов с небольшим усилием скручивания и / или отрыва модуль выйдет из строя и постепенно выйдет наружу.

Когда это произойдет, контакты электрических разъемов на задней панели будут протянуты через корпус, и вскоре модуль будет отделен от корпуса.

ВАЖНОЕ ПРИМЕЧАНИЕ:

  • Есть один или два цилиндра с упакованными внутри гранулами в корпусе, содержащем влагопоглощающий состав. Когда вы снимаете корпус модуля, они могут выскочить, или они могут быть (по крайней мере, временно), застряли в своей собственной щели внутри модуля — но в любом случае отметьте, где они изначально находятся. Выньте их и поместите в пакет «Zip-Lock» и откачайте воздух, чтобы защитить их от дополнительной влаги, пока вы работаете со спидометром.

Снятие ЖК-дисплея и доступ к задней части печатной платы для пайки:

In чтобы получить доступ к «припаянной» стороне печатной платы, вы нужно удалить часть с лицевой пластиной, после того, как вы сняли игла. При этом вы также снимете ЖК-одометр. отображать. Рекомендуется делать это на верстаке, накрытом тряпкой или полотенцем на случай, если хрупкий ЖК-дисплей выпадет.

На тыльной стороне модуля спидометра («компонентная» сторона печатной плате) вы найдете четыре черных винта, которые соответствуют примерно с четырьмя углами ЖК-дисплея. Укладка спидометр лицевой стороной вниз на кусок ткани , открутите эти четыре винта: Передняя часть лицевой панели будет отделена от печатной платы.


Эта передняя часть также удерживает ЖК-дисплей на месте, и он может выпасть. Если он не выходит сам по себе, аккуратно снимите его — , отметив отметки на ЖК-дисплее и их ориентацию относительно платы .

Рисунок 3:
отремонтирована плата с ЖК-дисплеем. Обратите внимание на ориентацию надписи на ЖК-дисплей по отношению к плате.Если вы посмотрите внимательно, вы увидите отметки на верхнем левом краю ЖК-дисплея, которые можно использовать для указать, какой путь вверх.
К положению 2 часа На плате спидометра можно увидеть ремонт поврежденного следа. Потому что Плата покрыта липким конформным составом для защиты от влаги. трудно избежать обесцвечивания при пайке из-за тепла и флюса.
Щелкните изображение, чтобы увеличить его.

Электрические соединения ЖК-дисплея с Печатная плата сделана из двух небольших полосок проводящего розового цвета. резиновая прослойка из более темной резины (часто называемая «полосой зебры») и они обычно прилипают к ЖК-дисплею. Если они прилипли к доске, очень осторожно удалите их, но если они прилипли к ЖК-дисплею, не волнуйтесь и оставьте их на месте. Отложите ЖК-дисплей и резиновые полоски в чистом, незапыленном месте. например, в чистом сухом контейнере для пищевых продуктов.Вы можете заметить, что на самом ЖК-дисплее напечатан номер детали. он: обратите внимание на его ориентацию, чтобы его можно было правильно переустановить.

Теперь у вас есть доступ к обеим сторонам печатной платы.

Определение неисправных компонентов:

Важное примечание (еще раз) о версиях с сквозным отверстием и версиями для поверхностного монтажа:

Приведенные ниже изображения и описания предполагают версию спидометра со сквозным отверстием . Казалось бы, более поздняя модель того же спидометра использует компоненты поверхностного монтажа для некоторых из тех, которые выходят из строя.
Хотя я лично не видел версию этого спидометра для поверхностного монтажа, один из читателей этой записи в блоге с неудавшейся версией спидометра для поверхностного монтажа был достаточно вдохновлен, чтобы попытаться отремонтировать — и он был успешным!
С его любезного разрешения некоторые подробности о ремонте версии для поверхностного монтажа можно найти в конце этой записи в блоге.

Кажется, что одна часть, которая обязательно исчезнет, ​​- это мощный силовой транзистор, но рядом с ним могут быть два компонента, которые также разрушены — и это повреждение может быть подтверждено некоторыми следами ожога на печатной плате: См. Рисунок 4 ниже для идентификации этих компонентов.
Рисунок 4:
Расположение вероятных неисправных деталей. Когда я сделал этот снимок, я уже заменил TIP48 и MPSA42, но не стабилитрон. Сообщалось о случаях, когда детали были настолько горячими, что припой расплавился и они просто выпали: если это так с вашим спидометром, обязательно проверьте детали перед их повторной установкой или, если вы этого не сделаете. есть возможность сделать это, просто замените их.
Щелкните изображение, чтобы увеличить его.

Несмотря на то, что только один или два из этих компонентов могут быть неисправными, я бы рекомендовал заменить все три из них. Это:
  • A TIP48 высоковольтный силовой транзистор NPN. Это наиболее вероятный компонент, который может быть поврежден, и представляет собой транзистор с металлическим язычком. На рис. 4 , приведенном выше, выводы расположены слева направо, B-C-E. (Эквивалент NTE — NTE-198. Обратите внимание, что ранее я случайно указал ‘197, что было неверно.)
  • Высоковольтный NPN-транзистор малой мощности MPSA42 . Это небольшой черный транзистор, расположенный рядом с TIP48. На рис. 4 отведения расположены сверху вниз. (эквивалент NTE — NTE-287.)
  • A 1N5245 15 В, стабилитрон 1/2 Вт. Он расположен рядом с транзистором MPSA42 и представляет собой небольшое (обычно) устройство из красного / оранжевого стекла на осевых выводах.На рис. 4 «полосатый» конец — это нижний конец. (эквивалентом NTE может быть NTE-5024A или его 1-ваттная версия NTE-145A.)
Единственным критическим моментом в этих двух транзисторах является то, что они представляют собой устройства NPN, рассчитанные как минимум на 300 вольт, чтобы противостоять нормальным переходным процессам, обнаруживаемым в электрической системе транспортного средства. Если вы не знакомы с электроникой, я бы посоветовал вам заменить их точными типами, которые легко доступны в Mouser Electronics или Digi-Key Electronics, или вы можете получить эквиваленты перекрестных ссылок в семействе NTE (указано выше) от MCM Electronics или даже найти местного дистрибьютора, у которого есть запчасти NTE.

Если вы знакомы с электронными компонентами:

  • TIP48 может быть заменен любым биполярным транзистором NPN, обнаруженным на стороне «сети» импульсного источника питания переменного тока, например, неисправный компьютерный источник питания . Как правило, эти транзисторы рассчитаны на напряжение более 400 вольт и находятся в корпусе в стиле TO-220 — часто с пластиковым или изолированным язычком — что действительно не имеет значения в этом приложении. Просто убедитесь, что он рассчитан как минимум на 300 вольт и имеет такую ​​же распиновку (B-C-E, если смотреть слева направо с выводами вниз и этикеткой к вам) , что и у оригинального TIP48! Скорее всего, этот транзистор будет иметь номер, начинающийся с «2SC» (или просто «C»), за которым следуют 4 цифры: найдите в листе технических данных устройства в Интернете и убедитесь, что это действительно высоковольтное устройство NPN.Тот, который мне довелось использовать, был от утилизированного видеомагнитофона, был рассчитан на 500 вольт и имел пластиковый язычок, а не металлический язычок оригинального устройства.
  • MPSA42 — это высоковольтный маломощный NPN-транзистор того типа, который обычно используется в видеодрайверах для электронно-лучевых трубок на старых телевизорах, и подходящие эквиваленты можно найти на небольшой печатной плате, прикрепленной к концу ЭЛТ. на выброшенном телевизоре. У меня было несколько транзисторов ZTX458 — устройств с равными или лучшими характеристиками напряжения / тока, чем у оригинала, — лежащих из другого проекта, и я использовал один из них.Только убедитесь, что вы учли все отличия в распиновке сменного транзистора!
  • У меня не было стабилитрона 1N5245 1/2 ватт, 15 вольт, но у был стабилитрон 1N4744, который является несколько более мощной версией 1 Вт с тем же номинальным напряжением, поэтому я использовал его .
Замена компонентов:

Первый:

  • Если у вас нет опыта в замене компонентов и ремонте печатных плат, я бы не советовал вам делать эту процедуру вообще!
  • Используйте паяльник с регулируемой температурой . Слишком мало тепла, вы повредите плату, пытаясь снять компоненты. Слишком много, вы тоже повредите его.
  • НЕ используйте паяльник для этих ремонтных работ: если это все, что вы есть, вам действительно не стоит пробовать это, так как вы, скорее всего, испортите доску!
  • Используя свой телефон или камеру, сделайте несколько снимков крупным планом обеих сторон платы, прежде чем начать, как возможную помощь при повторной сборке.
  • У вас должно быть надлежащее демонтажное оборудование. Инструмент для снятия припоя с вакуумным приводом — идеальный вариант, но подойдет «Solder Wick» ™ или даже подпружиненная «присоска для припоя» или «лампа для удаления припоя». Если у вас их нет, будет сложно очистить сквозные отверстия для установки заменяемых компонентов, не отрывая следов от платы.
  • Обе стороны печатной платы и большинство компонентов покрыты влагостойким покрытием. Это покрытие слегка резиноподобное и при пайке обесцвечивается.К счастью, вы можете «пропаять» его, хотя следует проявлять особую осторожность, чтобы паяные соединения были чистыми и исправными. Когда вы закончите пайку, вы можете очистить флюс спиртом и ватным тампоном, но изменение цвета, вероятно, останется. (Если в вашем припое используется флюс на водной основе, убедитесь, что вы удалили его с помощью чистой воды, так как многие из этих типов флюсов могут медленно разъедать соединения.)
  • При удалении старых компонентов (двух транзисторов и стабилитрона) проще всего сначала отсоединить их от платы с помощью маленьких острых плоскогубцев с диагональным срезом.Это удалит корпус устройства и позволит снимать каждый провод независимо.
Используя «фитиль для припоя» или устройство для вакуумной распайки, удалите два транзистора и стабилитрон, отмечая исходную ориентацию каждого устройства. Убедитесь, что вы также прочистили отверстия в доске!

В моем случае тепло разрушения оригинального TIP48 и его последующего удаления с платы на самом деле повредило след, поэтому мне пришлось отремонтировать его с помощью короткого куска провода (я использовал проволочную обмотку # 30) снизу -стороне (это короткий зеленый провод, видимый на рисунке 3), но вполне вероятно, что ваши повреждения не будут такими серьезными.

После проверки на наличие поврежденных следов установите новые компоненты. Приведенные выше примечания указывают, какой вывод является каким при замене двух транзисторов и диода.

Рисунок 5:
Спидометр после ремонта. Он показывает скорость, потому что я подавал сигнал сзади, чтобы имитировать входной сигнал от датчика колеса.
Если вы присмотритесь, то можете заметить, что у цифры десятых мили на ЖК-дисплее отсутствует часть его верхней половины: чтобы исправить это, мне пришлось снова разобрать ее, очистить резиновую прокладку («полосу зебры») на печатной плате. контакты и ЖК-дисплей денатурированным спиртом и соберите его, чтобы удалить частичку пыли, которая мешала правильной работе части этой конкретной цифры.
Щелкните изображение, чтобы увеличить его.

Собираем обратно:

Как говорится «Сборка обратная разборке»!

Несколько комментариев:

  • При установке ЖК-дисплея на место может быть хорошей идеей протереть верхний и нижний края резиновых полос ватным тампоном, смоченным спиртом, и это также необходимо сделать для всех поверхностей самого ЖК-дисплея и металлических контактов на печатной плате.Это позволит убедиться в отсутствии частиц пыли, волокон или волос, которые могут привести к неработоспособности одного или нескольких сегментов ЖК-дисплея.
  • Две резиновые полоски для ЖК-дисплея просто сидят на месте, на краю, в креплении для ЖК-дисплея, а ЖК-дисплей идет поверх него. При стыковке лицевой стороны спидометра с печатной платой убедитесь, что вы переустановили ЖК-дисплей правой стороной вверх и правильно сориентировали (помните, когда вы заметили отметки на ЖК-дисплее?) , чтобы вы случайно не раздавите и не сломаете его при установке лицевой панели спидометра на место.Убедитесь, что четыре черных винта затянуты плотно, но не настолько, чтобы можно было повредить пластик.
  • Перед тем, как все запечатать, осторожно удалите очевидные отпечатки пальцев с ЖК-дисплея (с помощью ватной палочки) и внутренней части лицевой панели, а также спидометра.
  • Если у вас есть настольный источник питания, рассчитанный на 12 вольт при токе около 600 миллиампер, вы можете провести предварительное тестирование спидометра с помощью +12 вольт к контакту «A» и заземления к контакту «B».Если все пойдет хорошо, загорится свет, и вы увидите цифры, отображающие одометр. Описание распиновки см. Ниже.
  • Если вы подали питание и все в порядке, осторожно надавите на иглу наполовину на шпиндель, совместив ее с «0». При включенном питании переместите стрелку вверх по шкале (скажем, на 20-40 миль в час) и посмотрите, как она вернется к нулю: если она остановится немного от нуля (может потребоваться 10-15 секунд, чтобы установить , когда устройство включено ), затем снимите указатель и заново выровняйте его, повторяя вышеупомянутые шаги еще раз, пока вы не доберетесь до нуля.
  • Если вы не можете включить спидометр, совместите указатель с нулем, а затем переместите его вверх до 20 или около того. Через 5-10 минут (да, это может занять много времени, чтобы медленно вернуться!) посмотрите еще раз, чтобы увидеть, куда он указывает: Если он не на нуле, удалите и повторно выровняйте указатель и попробуйте снова.
  • Убедившись, что указатель верен, сильно надавите на шпиндель, насколько вы заметили, что он был нажат до того, как вы его удалили.Снова переместите иглу вверх по шкале вручную и убедитесь, что она (медленно) двигается вниз, показывая, что она нигде не заедает. Если указатель не вдвинут достаточно глубоко, он может застрять на внутренней стороне лицевой панели.
  • В том случае, если вы могли заметить один или два небольших цилиндра с гранулами внутри, которые либо все еще на месте, либо ранее выпали, было рекомендовано положить их в запечатанный мешок для хранения. Это поглотители влаги, которые находятся в небольшом углублении с одной стороны корпуса.Рекомендуется их переустановить
  • Когда вы кладете модуль спидометра обратно в корпус, убедитесь, что вы отодвигаете иглу в сторону, когда вы поднимаете края лицевой стороны спидометра, чтобы установить три винта.
  • Настоятельно рекомендуется для поддержания водонепроницаемости: Нанесите тонкий слой силиконовой смазки на прокладку, которая проходит между корпусом спидометра и прозрачной передней панелью, стараясь не попасть на лицевую панель, где вы можете ее видеть. . (Просто сотрите смазку, если она попала на дисплей или на заднюю сторону прозрачной крышки.) Вы можете использовать «Смазку для сантехников» на силиконовой основе, доступную практически в любом магазине оборудования / товаров для дома. Не используйте для этого смазку на нефтяной основе!
  • При установке лицевой панели на место не забудьте переустановить черный толкатель, который приводит в действие кнопку!
  • Установите лицевую пластину на пробную посадку, чтобы убедиться, что вы протолкнули иглу достаточно далеко и не натираете внутреннюю лицевую пластину.
  • Вставьте алюминиевое кольцо на место. Положите спидометр лицевой стороной вниз в ткань (желательно с зазором для размещения кнопки на передней панели), используя кусок дерева, повторно обожмите алюминиевое кольцо, чтобы прикрепить лицевую панель к корпусу. Вероятно, вам придется несколько раз обойти периметр, чтобы затянуть его.
  • Нанесите каплю силиконовой смазки (но , а не силиконовое уплотнение !)Опять же, «Смазка водопроводчика» или смазка, используемая для смазки уплотнительных колец, представляет собой тот же вид смазки, и она будет работать нормально, и она доступна везде, где вы можете купить сантехнические принадлежности и детали, включая большие магазины товаров для дома, такие как «Lowes». -Депо.» Помните: , а не , рекомендуется использовать «обычную» нефтяную смазку (например, смазку для осей, вазелин ™) , так как это приведет к ухудшению качества пластика и разъемов!

Комментарии о распиновке и тестировании:

Примечание: Если вы выполните поиск в Интернете, вы сможете найти в Интернете чертежи, показывающие распиновку разъемов спидометра.Если вы выполните это тестирование, вы должны сделать это до того, как переустанавливает его в корпус.

Направив спидометр вниз, сориентируйте его так, чтобы 6 контактов большего разъема были направлены вверх и шли горизонтально, а 3 контакта меньшего разъема (один для датчика колеса) находились справа от его штифты движутся вертикально.

Для большого разъема контакт «A» находится слева, и на имеющихся чертежах они обозначены как A-F, слева направо.Для 3-контактного разъема это A-C, начиная сверху и работая вниз.

Подав напряжение на эти контакты с помощью регулируемого источника питания с ограничением по току , установленного на 12-15 В при максимальном токе от 600 мА до 1 А, вы сможете включить спидометр.

  • НЕ подключайте тестируемый спидометр напрямую к батарее, так как она может обеспечить практически неограниченный ток в случае случайного короткого замыкания или неисправности.
  • НЕ подключайте обратную полярность — даже на мгновение.
  • Если ваш блок питания с ограничением по току «обнаруживает» полное замыкание, немедленно отключите питание и проверьте, нет ли перемычек для пайки вокруг компонентов, которые были заменены.

Если он работает, индикаторы должны загореться, и если вы переместите стрелку спидометра пальцем, увеличивая масштаб, он должен сбросить себя на ноль намного быстрее, чем при выключенном питании. Дополнительным тестом является то, что если вы увеличите напряжение выше 14-15 вольт (но не выше 20 вольт!) , огни не станут ярче — верный признак того, что регулятор теперь работает правильно.Если вы это сделаете, то сейчас самое время еще раз проверить, указывает ли стрелка на ноль.

Если вам интересно, вы можете подать сигнал прямоугольной формы от аудиогенератора (3-5 В RMS) между контактами B и C 3-контактного разъема и изменить его примерно от 5 Гц до 200 Гц, и вы должны увидеть спидометр повышается с увеличением частоты по мере того, как вы имитируете с помощью своего звукового или «функционального генератора» входной сигнал датчика колеса. Контакт «C» — это земля, а контакт «B» — вход сигнала. Устройство должно быть включено, чтобы спидометр — и одометр, если на то пошло — показывал.Если у вас нет тестового оборудования для генерации такого сигнала, микросхема таймера «555» может быть подключена к (с соответствующими компонентами) для генерации прямоугольной волны переменной частоты.

Заключительные слова:

Если все пойдет хорошо, ваш спидометр, переключатель полного привода, кнопка «реверсирования» и одометр снова будут работать правильно!

Примечание что нет гарантии, что он будет таким же водонепроницаемым, как был раньше, так как вам, вероятно, не хватает специального станка, необходимого для правильной обжима это алюминиевое кольцо вниз, так что, вероятно, лучше держать его подальше от дождя, поскольку насколько это возможно — в любом случае, это хорошая практика!

Комментарий: Иногда мне задают вопрос через инструмент для комментариев в этом блоге.Если вы не укажете обратный адрес электронной почты, вам придется вернуться сюда, чтобы узнать, ответил ли я на него, поскольку я не смогу ответить другим способом.

Обновление:

По состоянию на октябрь 2015 г. август 2016 г. октябрь 2017 г. ноябрь 2018 г. отремонтированный спидометр все еще исправен .

Ремонт версии спидометра для поверхностного монтажа

Один из читателей (Mathias) был вдохновлен этой записью в блоге и решил попытаться отремонтировать более новую версию того же спидометра для поверхностного монтажа.Точно неизвестно, в каких моделях и годах использовался этот спидометр. (или, если он все еще используется!)

Ниже приводится подробная информация о ремонте устройства от Polaris Sportsman 335 2000 года выпуска. знакомы с работой с небольшими электронными компонентами и имеют для этого соответствующие инструменты, пожалуйста, найдите кого-нибудь, у кого есть знания / инструменты, прежде чем пытаться отремонтировать! Вас предупредили!

Рисунок 6
Используется с разрешения Матиаса, это фотография версии для поверхностного монтажа, обнаруженной в Polaris Sportsman 335 2000 года выпуска.Предполагается, что это (более или менее) с той же схемой, что и показанная на рисунке 4 выше, но с использованием большего количества компонентов для поверхностного монтажа.
Обсуждение соответствующего разговора, включая ссылку на изображение выше, можно найти в комментариях ниже: Ищите те, которые связаны с пользователем «Mathias999us» .
Щелкните изображение, чтобы увеличить его.
На рисунке 6 выше показана версия для поверхностного монтажа, которая, похоже, постигнет ту же участь, когда устройство работает без батареи для снижения напряжения.Приведенный выше рисунок снабжен комментариями с некоторыми пояснениями, добавленными ниже:
  • TIP48 — Это тот же силовой транзистор (сквозное отверстие) , который использовался в более старой версии.
  • «SMD с маркировкой 1Dt» — это та же функция, что и у MPSA42, используемого в более старой версии, за исключением поверхностного монтажа. Обозначение регистра «1Dt» (при условии, что запись была расшифрована правильно) немного неоднозначно, но это относится к транзистору NPN.Считается, что это транзистор BC846 — NPN-устройство общего назначения, рассчитанное на 65 вольт.
    • Следует отметить, что MPSA42 доступен в том же корпусе SMD, что и выше, и известен как «PMBTA42». Это может быть лучшим выбором, чем BC846, с точки зрения способности выдерживать скачки напряжения, если Polaris будет работать без батареи.
  • «Неопознанный диод» — Их два:
    • Большой, похоже, обычный диод.Если обрыв / закорочен, подойдет версия 1N4003 (через 1N4007) для поверхностного монтажа.
    • Маленький, вероятно, представляет собой версию стабилитрона, названного выше, для поверхностного монтажа, а именно 15-вольтный блок.
  • Конденсаторы: Они не отмечены на рисунке 6, но представляют собой большие металлические банки рядом с TIP42.
    • Они часто выходят из строя из-за тепла и напряжения, когда спидометр работает без батареи.
    • Если один / оба этих конденсатора выглядят вздутыми или вздутыми, если кажется, что их пластиковые этикетки сжались и раскололись и / или если из них выходит какая-то жидкость — либо из шва наверху или на плате — они НЕОБХОДИМО заменить !
    • Сообщается, что это конденсаторы емкостью 470 мкФ, 25 В.
    • Прежде чем снимать их, обратите внимание на то, какой конец конденсаторов отмечен знаком минус, чтобы новые могли быть установлены правильно.

[Конец]

Эта страница украдена с ka7oei.blogspot.com

Apotheosis Манга онлайн

Ло Чжэн находится в нижней части иерархии клана Ло, несмотря на то, что его семья была основоположником техники улучшения силы, которая могла мгновенно победить любого противника.

Однажды ночью, разгневанный несправедливым обращением со стороны семейного управляющего, Ло Чжэн сжигает семейные записи. При этом его окутывает скрытая магия книги, и Ло Чжэн становится новым опытным бойцом. Спасаясь от своего дома и презренного клана, Ло Чжэн должен научиться использовать свои силы, чтобы спасти свою младшую сестру, в то время как его собственные кузены преследуют его.

    • Апофеоз, Глава 829
    • Апофеоз Глава 828
    • Апофеоз Глава 827
    • Апофеоз, Глава 826
    • Апофеоз Глава 825
    • Апофеоз Глава 824
    • Апофеоз Глава 823
    • Апофеоз Глава 822
    • Апофеоз Глава 821
    • Апофеоз Глава 820
    • Апофеоз, Глава 819
    • Апофеоз Глава 818
    • Апофеоз Глава 817
    • Апофеоз Глава 816
    • Апофеоз, Глава 815
    • Апофеоз Глава 814
    • Апофеоз Глава 813
    • Апофеоз Глава 812
    • Апофеоз Глава 811
    • Апофеоз Глава 810
    • Apotheosis, Глава 809
    • Apotheosis, Глава 808
    • Apotheosis, Глава 807
    • Apotheosis, Глава 806
    • Apotheosis, Глава 805
    • Apotheosis, Глава 804
    • Apotheosis, Глава 803
    • Apotheosis, Глава 802
    • Apotheosis, Глава 801
    • Апофеоз Глава 800
    • Апофеоз Глава 799
    • Апофеоз Глава 798
    • Apotheosis, Глава 797
    • Апофеоз Глава 796
    • Апофеоз Глава 795
    • Apotheosis, Глава 794
    • Апофеоз Глава 793
    • Апофеоз Глава 792
    • Апофеоз Глава 791
    • Апофеоз Глава 790
    • Apotheosis, Глава 789
    • Апофеоз Глава 788
    • Apotheosis, Глава 787
    • Apotheosis, Глава 786
    • Apotheosis, Глава 785
    • Apotheosis, Глава 784
    • Apotheosis, Глава 783
    • Apotheosis, Глава 782
    • Apotheosis, Глава 781
    • Апофеоз Глава 780
    • Апофеоз Глава 779
    • Апофеоз Глава 778
    • Апофеоз Глава 777
    • Апофеоз Глава 776
    • Апофеоз Глава 775
    • Apotheosis, Глава 774
    • Апофеоз Глава 773
    • Apotheosis, Глава 772
    • Apotheosis, Глава 771
    • Апофеоз Глава 770
    • Апофеоз Глава 769
    • Апофеоз, Глава 768
    • Апофеоз Глава 767
    • Апофеоз Глава 766
    • Апофеоз Глава 765
    • Апофеоз Глава 764
    • Апофеоз Глава 763
    • Апофеоз Глава 762
    • Апофеоз Глава 761
    • Апофеоз Глава 760
    • Апофеоз Глава 759
    • Апофеоз Глава 758
    • Апофеоз Глава 757
    • Апофеоз Глава 756
    • Апофеоз Глава 755
    • Апофеоз Глава 754
    • Апофеоз Глава 753
    • Апофеоз Глава 752
    • Апофеоз Глава 751
    • Apotheosis, Глава 750
    • Апофеоз Глава 749
    • Апофеоз, Глава 748
    • Апофеоз Глава 747
    • Апофеоз, Глава 746
    • Апофеоз Глава 745
    • Апофеоз Глава 744
    • Апофеоз Глава 743
    • Апофеоз Глава 742
    • Апофеоз Глава 741
    • Апофеоз Глава 740
    • Апофеоз Глава 739
    • Апофеоз Глава 738
    • Апофеоз Глава 737
    • Апофеоз Глава 736
    • Апофеоз Глава 735
    • Апофеоз Глава 734
    • Апофеоз Глава 733
    • Апофеоз Глава 732
    • Апофеоз Глава 731
    • Апофеоз Глава 730
    • Апофеоз, Глава 729
    • Апофеоз Глава 728
    • Апофеоз Глава 727
    • Апофеоз Глава 726
    • Апофеоз Глава 725
    • Апофеоз Глава 724
    • Апофеоз Глава 723
    • Апофеоз Глава 722
    • Апофеоз Глава 721
    • Апофеоз, Глава 720
    • Апофеоз Глава 719
    • Апофеоз Глава 718
    • Апофеоз Глава 717
    • Апофеоз Глава 716
    • Апофеоз Глава 715
    • Апофеоз Глава 714
    • Апофеоз Глава 713
    • Апофеоз Глава 712
    • Апофеоз Глава 711
    • Апофеоз Глава 710
    • Apotheosis, Глава 709
    • Апофеоз Глава 708
    • Апофеоз Глава 707
    • Апофеоз Глава 706
    • Apotheosis, Глава 705
    • Апофеоз Глава 704
    • Апофеоз Глава 703
    • Apotheosis, Глава 702
    • Apotheosis, Глава 701
    • Апофеоз, Глава 700
    • Апофеоз Глава 699 ​​
    • Апофеоз Глава 698
    • Апофеоз Глава 697
    • Апофеоз Глава 696
    • Apotheosis, Глава 695
    • Апофеоз Глава 694
    • Апофеоз Глава 693
    • Апофеоз Глава 692
    • Апофеоз Глава 691
    • Апофеоз Глава 690
    • Apotheosis, Глава 689
    • Apotheosis, Глава 688
    • Apotheosis, Глава 687
    • Apotheosis, Глава 686
    • Apotheosis, Глава 685
    • Apotheosis, Глава 684
    • Апофеоз Глава 683
    • Apotheosis, Глава 682
    • Апофеоз Глава 681
    • Апофеоз Глава 680
    • Апофеоз Глава 679
    • Апофеоз Глава 678
    • Апофеоз Глава 677
    • Апофеоз Глава 676
    • Апофеоз Глава 675
    • Apotheosis, Глава 674
    • Апофеоз Глава 673
    • Апофеоз Глава 672
    • Апофеоз Глава 671
    • Апофеоз Глава 670
    • Апофеоз Глава 669
    • Апофеоз Глава 668
    • Апофеоз Глава 667
    • Апофеоз Глава 666
    • Апофеоз Глава 665
    • Апофеоз Глава 664
    • Апофеоз Глава 663
    • Апофеоз Глава 662
    • Апофеоз Глава 661
    • Апофеоз Глава 660
    • Апофеоз Глава 659
    • Апофеоз Глава 658
    • Апофеоз Глава 657
    • Апофеоз Глава 656
    • Апофеоз Глава 655
    • Апофеоз Глава 654
    • Апофеоз Глава 653
    • Апофеоз Глава 652
    • Апофеоз Глава 651
    • Apotheosis, Глава 650
    • Apotheosis, Глава 649
    • Apotheosis, Глава 648
    • Apotheosis, Глава 647
    • Апофеоз Глава 646
    • Apotheosis, Глава 645
    • Apotheosis, Глава 644
    • Apotheosis, Глава 643
    • Apotheosis, Глава 642
    • Апофеоз Глава 641
    • Apotheosis, Глава 640
    • Апофеоз Глава 639
    • Апофеоз Глава 638
    • Апофеоз Глава 637
    • Апофеоз Глава 636
    • Апофеоз Глава 635
    • Апофеоз Глава 634
    • Апофеоз Глава 633
    • Апофеоз Глава 632
    • Апофеоз Глава 631
    • Апофеоз Глава 630
    • Apotheosis, Глава 629
    • Апофеоз Глава 628
    • Апофеоз Глава 627
    • Апофеоз, Глава 626
    • Апофеоз Глава 625
    • Апофеоз Глава 624
    • Апофеоз Глава 623
    • Апофеоз Глава 622
    • Апофеоз Глава 621
    • Апофеоз Глава 620
    • Апофеоз Глава 619
    • Апофеоз Глава 618
    • Апофеоз Глава 617
    • Апофеоз Глава 616
    • Апофеоз Глава 615
    • Апофеоз Глава 614
    • Апофеоз Глава 613
    • Апофеоз Глава 612
    • Апофеоз Глава 611
    • Апофеоз Глава 610
    • Apotheosis, Глава 609
    • Apotheosis, Глава 608
    • Apotheosis, Глава 607
    • Apotheosis, Глава 606
    • Apotheosis, Глава 605
    • Apotheosis, Глава 604
    • Apotheosis, Глава 603
    • Apotheosis, Глава 602
    • Apotheosis, Глава 601
    • Apotheosis, Глава 600
    • Апофеоз Глава 599
    • Апофеоз Глава 598
    • Апофеоз, Глава 597
    • Апофеоз, Глава 596
    • Apotheosis, Глава 595
    • Apotheosis, Глава 594
    • Apotheosis, Глава 593
    • Апофеоз, Глава 592
    • Апофеоз, Глава 591
    • Апофеоз Глава 590
    • Apotheosis, Глава 589
    • Апофеоз Глава 588
    • Apotheosis, Глава 587
    • Апофеоз Глава 586
    • Apotheosis, Глава 585
    • Апофеоз Глава 584
    • Апофеоз Глава 583
    • Apotheosis, Глава 582
    • Апофеоз Глава 581
    • Апофеоз Глава 580
    • Апофеоз Глава 579
    • Апофеоз Глава 578
    • Апофеоз Глава 577
    • Апофеоз Глава 576
    • Apotheosis, Глава 575
    • Апофеоз Глава 574
    • Апофеоз Глава 573
    • Апофеоз Глава 572
    • Апофеоз Глава 571
    • Апофеоз Глава 570
    • Apotheosis, Глава 569
    • Apotheosis, Глава 568
    • Apotheosis, Глава 567
    • Апофеоз Глава 566
    • Apotheosis, Глава 565
    • Apotheosis, Глава 564
    • Апофеоз Глава 563
    • Apotheosis, Глава 562
    • Апофеоз Глава 561
    • Апофеоз Глава 560
    • Apotheosis, Глава 559
    • Apotheosis, Глава 558
    • Apotheosis, Глава 557
    • Apotheosis, Глава 556
    • Apotheosis, Глава 555
    • Apotheosis, Глава 554
    • Апофеоз Глава 553
    • Apotheosis, Глава 552
    • Apotheosis, Глава 551
    • Apotheosis, Глава 550
    • Апофеоз Глава 549 ​​
    • Апофеоз Глава 548
    • Apotheosis, Глава 547
    • Апофеоз Глава 546
    • Apotheosis, Глава 545
    • Apotheosis, Глава 544
    • Апофеоз Глава 543
    • Апофеоз Глава 542
    • Апофеоз Глава 541
    • Апофеоз Глава 540
    • Апофеоз Глава 539
    • Апофеоз Глава 538
    • Апофеоз Глава 537
    • Апофеоз Глава 536
    • Апофеоз Глава 535
    • Апофеоз Глава 534
    • Апофеоз Глава 533
    • Апофеоз Глава 532
    • Апофеоз Глава 531
    • Апофеоз Глава 530
    • Apotheosis, Глава 529
    • Apotheosis, Глава 528
    • Апофеоз Глава 527
    • Апофеоз Глава 526
    • Апофеоз Глава 525
    • Апофеоз Глава 524
    • Апофеоз Глава 523
    • Apotheosis, Глава 522
    • Apotheosis, Глава 521
    • Апофеоз Глава 520
    • Апофеоз Глава 519
    • Апофеоз Глава 518
    • Апофеоз Глава 517
    • Апофеоз Глава 516
    • Апофеоз Глава 515
    • Апофеоз Глава 514
    • Апофеоз Глава 513
    • Апофеоз Глава 512
    • Апофеоз Глава 511
    • Апофеоз Глава 510
    • Apotheosis, Глава 509
    • Apotheosis, Глава 508
    • Apotheosis, Глава 507
    • Apotheosis, Глава 506
    • Apotheosis, Глава 505
    • Apotheosis, Глава 504
    • Apotheosis, Глава 503
    • Apotheosis, Глава 502
    • Apotheosis, Глава 501
    • Апофеоз, Глава 500
    • Apotheosis, Глава 499
    • Apotheosis, Глава 498
    • Apotheosis, Глава 497
    • Апофеоз Глава 496
    • Apotheosis, Глава 495
    • Apotheosis, Глава 494
    • Apotheosis, Глава 493
    • Apotheosis, Глава 492
    • Апофеоз Глава 491
    • Apotheosis, Глава 490
    • Апофеоз Глава 489
    • Апофеоз Глава 488
    • Апофеоз Глава 487
    • Апофеоз Глава 486
    • Апофеоз Глава 485
    • Апофеоз Глава 484
    • Апофеоз Глава 483
    • Апофеоз Глава 482
    • Апофеоз Глава 481
    • Apotheosis, Глава 480
    • Апофеоз Глава 479
    • Апофеоз Глава 478
    • Апофеоз Глава 477
    • Апофеоз Глава 476
    • Apotheosis, Глава 475
    • Апофеоз, Глава 474
    • Апофеоз Глава 473
    • Апофеоз Глава 472
    • Апофеоз Глава 471
    • Апофеоз Глава 470
    • Apotheosis, Глава 469
    • Apotheosis, Глава 468
    • Apotheosis, Глава 467
    • Апофеоз Глава 466
    • Apotheosis, Глава 465
    • Apotheosis, Глава 464
    • Apotheosis, Глава 463
    • Apotheosis, Глава 462
    • Apotheosis, Глава 461
    • Апофеоз Глава 460
    • Apotheosis, Глава 459
    • Apotheosis, Глава 458
    • Apotheosis, Глава 457
    • Apotheosis, Глава 456
    • Apotheosis, Глава 455
    • Apotheosis, Глава 454
    • Apotheosis, Глава 453
    • Apotheosis, Глава 452
    • Apotheosis, Глава 451
    • Apotheosis, Глава 450
    • Apotheosis, Глава 449
    • Apotheosis, Глава 448
    • Apotheosis, Глава 447
    • Apotheosis, Глава 446
    • Apotheosis, Глава 445
    • Apotheosis, Глава 444
    • Apotheosis, Глава 443
    • Apotheosis, Глава 442
    • Apotheosis, Глава 441
    • Апофеоз Глава 440
    • Апофеоз Глава 439
    • Апофеоз Глава 438
    • Апофеоз Глава 437
    • Apotheosis, Глава 436
    • Апофеоз Глава 435
    • Apotheosis, Глава 434
    • Апофеоз Глава 433
    • Апофеоз Глава 432
    • Апофеоз Глава 431
    • Апофеоз Глава 430
    • Апофеоз Глава 429
    • Апофеоз Глава 428
    • Апофеоз Глава 427
    • Апофеоз Глава 426
    • Apotheosis, Глава 425
    • Apotheosis, Глава 424
    • Апофеоз Глава 423
    • Апофеоз Глава 422
    • Апофеоз Глава 421
    • Apotheosis, Глава 420
    • Апофеоз Глава 419
    • Апофеоз Глава 418
    • Апофеоз Глава 417
    • Апофеоз Глава 416
    • Апофеоз Глава 415
    • Апофеоз Глава 414
    • Апофеоз Глава 413
    • Апофеоз Глава 412
    • Апофеоз Глава 411
    • Апофеоз Глава 410
    • Apotheosis, Глава 409
    • Apotheosis, Глава 408
    • Апофеоз Глава 407
    • Апофеоз Глава 406
    • Apotheosis, Глава 405
    • Апофеоз Глава 404
    • Apotheosis, Глава 403
    • Apotheosis, Глава 402
    • Апофеоз Глава 401
    • Апофеоз, Глава 400
    • Apotheosis, Глава 399
    • Apotheosis, Глава 398
    • Apotheosis, Глава 397
    • Апофеоз Глава 396
    • Apotheosis, Глава 395
    • Apotheosis, Глава 394
    • Апофеоз Глава 393
    • Apotheosis, Глава 392
    • Апофеоз Глава 391
    • Apotheosis, Глава 390
    • Апофеоз Глава 389
    • Апофеоз Глава 388
    • Апофеоз Глава 387
    • Апофеоз Глава 386
    • Апофеоз Глава 385
    • Апофеоз Глава 384
    • Апофеоз Глава 383
    • Апофеоз Глава 382
    • Апофеоз Глава 381
    • Апофеоз Глава 380
    • Апофеоз Глава 379
    • Апофеоз Глава 378
    • Apotheosis, Глава 377
    • Апофеоз Глава 376
    • Apotheosis, Глава 375
    • Апофеоз Глава 374
    • Апофеоз Глава 373
    • Апофеоз Глава 372
    • Апофеоз Глава 371
    • Apotheosis, Глава 370
    • Апофеоз Глава 369
    • Апофеоз Глава 368
    • Апофеоз Глава 367
    • Апофеоз Глава 366
    • Apotheosis, Глава 365
    • Apotheosis, Глава 364
    • Апофеоз Глава 363
    • Апофеоз Глава 362
    • Апофеоз Глава 361
    • Apotheosis, Глава 360
    • Apotheosis, Глава 359
    • Apotheosis, Глава 358
    • Apotheosis, Глава 357
    • Apotheosis, Глава 356
    • Apotheosis, Глава 355
    • Apotheosis, Глава 354
    • Apotheosis, Глава 353
    • Apotheosis, Глава 352
    • Apotheosis, Глава 351
    • Apotheosis, Глава 350
    • Apotheosis, Глава 349
    • Апофеоз Глава 348
    • Apotheosis, Глава 347
    • Апофеоз Глава 346
    • Apotheosis, Глава 345
    • Apotheosis, Глава 344
    • Apotheosis, Глава 343
    • Apotheosis, Глава 342
    • Apotheosis, Глава 341
    • Apotheosis, Глава 340
    • Apotheosis, Глава 339
    • Apotheosis, Глава 338
    • Apotheosis, Глава 337
    • Apotheosis, Глава 336
    • Apotheosis, Глава 335
    • Apotheosis, Глава 334
    • Apotheosis, Глава 333
    • Apotheosis, Глава 332
    • Apotheosis, Глава 331
    • Apotheosis, Глава 330
    • Apotheosis, Глава 329
    • Apotheosis, Глава 328
    • Apotheosis, Глава 327
    • Apotheosis, Глава 326
    • Apotheosis, Глава 325
    • Apotheosis, Глава 324
    • Apotheosis, Глава 323
    • Apotheosis, Глава 322
    • Apotheosis, Глава 321
    • Апофеоз Глава 320
    • Apotheosis, Глава 319
    • Apotheosis, Глава 318
    • Apotheosis, Глава 317
    • Апофеоз Глава 316
    • Apotheosis, Глава 315
    • Apotheosis, Глава 314
    • Апофеоз Глава 313
    • Апофеоз Глава 312
    • Apotheosis, Глава 311
    • Apotheosis, Глава 310
    • Apotheosis, Глава 309
    • Apotheosis, Глава 308
    • Apotheosis, Глава 307
    • Апофеоз, Глава 306
    • Apotheosis, Глава 305
    • Apotheosis, Глава 304
    • Apotheosis, Глава 303
    • Apotheosis, Глава 302
    • Apotheosis, Глава 301
    • Апофеоз Глава 300
    • Apotheosis, Глава 299
    • Apotheosis, Глава 298
    • Apotheosis, Глава 297
    • Апофеоз Глава 296
    • Apotheosis, Глава 295
    • Apotheosis, Глава 294
    • Apotheosis, Глава 293
    • Apotheosis, Глава 292
    • Apotheosis, Глава 291
    • Apotheosis, Глава 290
    • Апофеоз, Глава 289
    • Апофеоз Глава 288
    • Апофеоз Глава 287
    • Апофеоз Глава 286
    • Apotheosis, Глава 285
    • Apotheosis, Глава 284
    • Apotheosis, Глава 283
    • Апофеоз, Глава 282
    • Апофеоз Глава 281
    • Apotheosis, Глава 280
    • Apotheosis, Глава 279
    • Apotheosis, Глава 278
    • Apotheosis, Глава 277
    • Apotheosis, Глава 276
    • Apotheosis, Глава 275
    • Apotheosis, Глава 274
    • Apotheosis, Глава 273
    • Apotheosis, Глава 272
    • Apotheosis, Глава 271
    • Apotheosis, Глава 270
    • Apotheosis, Глава 269
    • Apotheosis, Глава 268
    • Apotheosis, Глава 267
    • Апофеоз Глава 266
    • Apotheosis, Глава 265
    • Apotheosis, Глава 264
    • Апофеоз Глава 263
    • Apotheosis, Глава 262
    • Apotheosis, Глава 261
    • Апофеоз, Глава 260
    • Apotheosis, Глава 259
    • Apotheosis, Глава 258
    • Apotheosis, Глава 257
    • Apotheosis, Глава 256
    • Apotheosis, Глава 255
    • Apotheosis, Глава 254
    • Apotheosis, Глава 253
    • Апофеоз, Глава 252
    • Апофеоз Глава 251
    • Apotheosis, Глава 250
    • Апофеоз, Глава 249
    • Апофеоз Глава 248
    • Апофеоз, Глава 247
    • Апофеоз, Глава 246
    • Apotheosis, Глава 245
    • Apotheosis, Глава 244
    • Апофеоз Глава 243
    • Апофеоз, Глава 242
    • Апофеоз, Глава 241
    • Апофеоз Глава 240
    • Апофеоз Глава 239
    • Апофеоз Глава 238
    • Апофеоз Глава 237
    • Апофеоз Глава 236
    • Апофеоз Глава 235
    • Апофеоз Глава 234
    • Апофеоз Глава 233
    • Апофеоз Глава 232
    • Апофеоз Глава 231
    • Апофеоз Глава 230
    • Апофеоз, Глава 229
    • Apotheosis, Глава 228
    • Апофеоз Глава 227
    • Апофеоз Глава 226
    • Apotheosis, Глава 225
    • Apotheosis, Глава 224
    • Apotheosis, Глава 223
    • Апофеоз Глава 222
    • Apotheosis, Глава 221
    • Апофеоз Глава 220
    • Апофеоз Глава 219
    • Апофеоз Глава 218
    • Апофеоз Глава 217
    • Апофеоз Глава 216
    • Апофеоз Глава 215
    • Апофеоз, Глава 214
    • Апофеоз Глава 213
    • Апофеоз Глава 212
    • Апофеоз Глава 211
    • Апофеоз Глава 210
    • Апофеоз, Глава 209
    • Apotheosis, Глава 208
    • Апофеоз, Глава 207
    • Апофеоз, Глава 206
    • Апофеоз Глава 205
    • Апофеоз, Глава 204
    • Апофеоз, Глава 203
    • Апофеоз, Глава 202
    • Апофеоз, Глава 201
    • Апофеоз, Глава 200
    • Apotheosis, Глава 199
    • Апофеоз, Глава 198
    • Апофеоз, Глава 197
    • Апофеоз, Глава 196
    • Apotheosis, Глава 195
    • Апофеоз, Глава 194
    • Апофеоз, Глава 193
    • Apotheosis, Глава 192
    • Апофеоз, Глава 191
    • Апофеоз, Глава 190
    • Апофеоз, Глава 189
    • Апофеоз, Глава 188
    • Апофеоз, Глава 187
    • Апофеоз, Глава 186
    • Apotheosis, Глава 185
    • Апофеоз, Глава 184
    • Апофеоз, Глава 183
    • Апофеоз, Глава 182
    • Апофеоз, Глава 181
    • Апофеоз, Глава 180
    • Апофеоз Глава 179
    • Апофеоз, Глава 178
    • Апофеоз Глава 177
    • Апофеоз Глава 176
    • Апофеоз, Глава 175
    • Apotheosis, Глава 174
    • Апофеоз Глава 173
    • Апофеоз, Глава 172
    • Апофеоз, Глава 171
    • Апофеоз Глава 170
    • Апофеоз Глава 169
    • Апофеоз Глава 168
    • Апофеоз Глава 167
    • Апофеоз Глава 166
    • Апофеоз Глава 165
    • Апофеоз Глава 164
    • Апофеоз Глава 163
    • Апофеоз, Глава 162
    • Апофеоз Глава 161
    • Apotheosis, Глава 160
    • Апофеоз Глава 159
    • Апофеоз Глава 158
    • Apotheosis, Глава 157
    • Апофеоз, Глава 156
    • Apotheosis, Глава 155
    • Apotheosis, Глава 154
    • Апофеоз Глава 153
    • Apotheosis, Глава 152
    • Apotheosis, Глава 151
    • Апофеоз, Глава 150.2
    • Апофеоз, Глава 150.1
    • Апофеоз, Глава 149.2
    • Апофеоз, Глава 149.1
    • Апофеоз, Глава 148.2
    • Апофеоз, Глава 148.1
    • Апофеоз, Глава 147.2
    • Апофеоз, Глава 147.1
    • Апофеоз, Глава 146.2
    • Апофеоз, Глава 146.1
    • Апофеоз, Глава 145.2
    • Апофеоз, Глава 145.1
    • Apotheosis, Глава 144
    • Apotheosis, Глава 143
    • Apotheosis, Глава 142
    • Apotheosis, Глава 141
    • Apotheosis, Глава 140
    • Апофеоз, Глава 139
    • Apotheosis, Глава 138
    • Апофеоз Глава 137
    • Апофеоз, Глава 136
    • Апофеоз, Глава 135
    • Apotheosis, Глава 134
    • Apotheosis, Глава 133
    • Апофеоз Глава 132
    • Апофеоз Глава 131
    • Apotheosis, Глава 130
    • Apotheosis, Глава 129
    • Apotheosis, Глава 128
    • Апофеоз Глава 127
    • Апофеоз Глава 126
    • Апофеоз Глава 125
    • Апофеоз Глава 124
    • Апофеоз Глава 123
    • Apotheosis, Глава 122
    • Apotheosis, Глава 121
    • Apotheosis, Глава 120
    • Апофеоз, Глава 119
    • Apotheosis, Глава 118
    • Апофеоз Глава 117
    • Апофеоз Глава 116
    • Апофеоз Глава 115
    • Apotheosis, Глава 114
    • Апофеоз Глава 113
    • Апофеоз Глава 112
    • Апофеоз Глава 111
    • Апофеоз Глава 110
    • Апофеоз, Глава 109
    • Апофеоз, Глава 108
    • Апофеоз, Глава 107
    • Апофеоз, Глава 106
    • Apotheosis, Глава 105
    • Apotheosis, Глава 104
    • Апофеоз, Глава 103
    • Apotheosis, Глава 102
    • Апофеоз Глава 101
    • Апофеоз, Глава 100
    • Апофеоз, Глава 99
    • Апофеоз, Глава 98
    • Apotheosis, Глава 97
    • Апофеоз Глава 96
    • Апофеоз, Глава 95
    • Апофеоз Глава 94
    • Апофеоз Глава 93
    • Апофеоз Глава 92
    • Апофеоз, Глава 91
    • Апофеоз, Глава 90
    • Апофеоз, Глава 89
    • Apotheosis, Глава 88
    • Апофеоз, Глава 87
    • Апофеоз, Глава 86
    • Апофеоз, Глава 85
    • Апофеоз, Глава 84
    • Апофеоз, Глава 83
    • Апофеоз, Глава 82
    • Апофеоз, Глава 81
    • Апофеоз, Глава 80
    • Апофеоз, Глава 79
    • Apotheosis, Глава 78
    • Апофеоз, Глава 77
    • Апофеоз, Глава 76
    • Апофеоз, Глава 75
    • Апофеоз, Глава 74
    • Apotheosis, Глава 73
    • Апофеоз, Глава 72
    • Апофеоз, Глава 71
    • Апофеоз Глава 70
    • Апофеоз, Глава 69
    • Апофеоз, Глава 68
    • Апофеоз, Глава 67
    • Апофеоз, Глава 66
    • Апофеоз Глава 65
    • Апофеоз, Глава 64
    • Apotheosis, Глава 63
    • Апофеоз, Глава 62
    • Апофеоз, Глава 61
    • Апофеоз, Глава 60
    • Апофеоз, Глава 59
    • Апофеоз, Глава 58
    • Апофеоз, Глава 57
    • Апофеоз, Глава 56
    • Апофеоз, Глава 55
    • Апофеоз, Глава 54
    • Апофеоз, Глава 53
    • Апофеоз, Глава 52
    • Апофеоз, Глава 51
    • Апофеоз, Глава 50
    • Апофеоз, Глава 49
    • Апофеоз, Глава 48
    • Апофеоз, Глава 47
    • Apotheosis, Глава 46
    • Апофеоз, Глава 45
    • Apotheosis, Глава 44
    • Апофеоз, Глава 43
    • Апофеоз, Глава 42
    • Апофеоз, Глава 41
    • Апофеоз, Глава 40
    • Апофеоз, Глава 39
    • Апофеоз, Глава 38
    • Апофеоз, Глава 37
    • Апофеоз, Глава 36
    • Апофеоз, Глава 35
    • Апофеоз, Глава 34
    • Апофеоз, Глава 33
    • Апофеоз, Глава 32
    • Апофеоз, Глава 31
    • Апофеоз, Глава 30
    • Апофеоз, Глава 29
    • Апофеоз, Глава 28
    • Апофеоз, Глава 27
    • Апофеоз, Глава 26
    • Апофеоз, Глава 25
    • Апофеоз, Глава 24
    • Апофеоз, Глава 23
    • Апофеоз, Глава 22
    • Апофеоз, Глава 21
    • Апофеоз, Глава 20
    • Апофеоз, Глава 19
    • Апофеоз, Глава 18
    • Апофеоз, Глава 17
    • Апофеоз, Глава 16
    • Апофеоз, Глава 15
    • Апофеоз, Глава 14
    • Апофеоз, Глава 13
    • Апофеоз, Глава 12
    • Апофеоз, Глава 11
    • Апофеоз, Глава 10
    • Апофеоз, Глава 9
    • Апофеоз, Глава 8
    • Апофеоз, Глава 7
    • Апофеоз, Глава 6
    • Апофеоз, Глава 5
    • Апофеоз, Глава 4
    • Апофеоз, Глава 3
    • Апофеоз, Глава 2
    • Апофеоз, Глава 1.

Добавить комментарий

Ваш адрес email не будет опубликован.
