Как определить фазу и ноль мультиметром

Очень часто время монтажа и ремонта электропроводки появляется необходимость определить, какой из проводов фазный, а какой нейтраль. Проще всего это сделать при помощи индикаторной отвёртки, но при её отсутствии важно знать, как определить фазу и ноль мультиметром.

Как найти фазу мультиметром

Перед тем, как определить фазу и ноль мультиметром, его необходимо переключить в положение для измерения переменного напряжения. Диапазон при этом должен быть выше величины линейного напряжения сети или 400В. Существует два простых способа, как найти фазу мультиметром.

1) «Контактный» способ

Потенциал на фазной клемме в розетке относительно заземления около 220В и его можно измерить при помощи вольтметра. Внутреннее сопротивление этого прибора сравнимо с сопротивлением человеческого тела, стоящего на деревянном или бетонном полу.

Для поиска фазы таким способом необходимо прикоснуться пальцем к одному щупу мультиметра, а вторым щупом дотронуться до клеммы в розетке или зачищенному проводу.

Внутреннее сопротивление прибора более 1 МОм и слишком велико, что бы ток, протекающий при касании фазного проводника через аппарат, причинил какой-либо вред здоровью, однако его достаточно для того, чтобы на дисплее прибора отобразились показания 20В или выше.

Если при проведении испытаний коснуться нулевого провода или заземления мультиметр не покажет напряжения.

Если одним щупом прикоснуться к «фазе», а ко второму щупу прикоснуться пальцем, на дисплее появится показания напряжения в 70-100 Вольт. Цифры могут отличаться и будет зависеть от многих факторов.

Важно! Установка переключателя в положение для измерения тока приведёт к поражению электричеством.

2) «Без контактный» способ

Данный метод аналогичный предыдущему, только касаться второго щупа рукой не нужно. Здесь чтобы определить фазу мультиметром, нужно коснуться щупом к контакту. Если «попали» на фазу, на дисплее будут показания примерно 10 – 20 Вольт.

Измерение относительно заземления

Более надёжным является способ измерения напряжения на проводах относительно земли. Для этого можно использовать заземляющий проводник, клемму РЕ в электрощите, водопроводные трубы и отопительные трубы, контур заземления здания или подключённые к нему элементы конструкции.

Поиск фазы производится аналогично предыдущему пункту, но вместо пальца свободный щуп присоединяется к контуру заземления.

Важно! Система индивидуального отопления, особенно с одноконтурным котлом, не заземлена и не может применяться для определения фазы.

Как найти ноль мультиметром

Перед тем, как определить ноль мультиметром, необходимо определить фазный проводник путём предварительных измерений или найти его во вводном щитке. После этого прибор устанавливается в режим проверки переменного напряжения АСV, диапазон при этом должен быть не менее 400 В. В моем случае это 750 Вольт.

При контакте с нулем прибор ничего не покажет. Не зависимо от того будете вы касаться второго щупа или нет.

Недостаток этого способа в том, что аналогичный результат покажет заземляющий проводник, поэтому перед началом проверки его необходимо отключить.

Другой способ поиска ноля это измерение напряжения между заземлением и нулевым проводом. Результат зависит от того, к какой клемме прикасается второй щуп. Дисплей при контакте с фазным проводником при проверке будет показывать напряжение сети. На нулевом проводе возможно наличие незначительного потенциала, связанного с протеканием по нейтрали уравнительного тока.

Как отличить ноль от заземления

Оба эти провода соединены на подстанции с контуром заземления, поэтому по отношению к ним фаза имеет практически одинаковый потенциал. Однако по нулевому проводнику протекает уравнительный ток, отсутствующий в защитном заземлении, и имеется падение напряжения.

При большой протяжённости ЛЭП можно использовать эту разницу и отличить ноль от земли по оказаниям вольтметра:

1. 1. во вводном щитке поочередно измерить напряжение между фазой и нейтральным и заземляющим проводами и записать показания прибора;
2. 2. повторить измерения на проверяемых клеммах;
3. 3. сравнить полученные данные с записями;
4. 4. для надёжности измерения следует повторить несколько раз.

Этот метод можно использовать только в пятипроводной схеме электроснабжения TN-S. В четырёхпроводной системе TN-C-S следует временно отключить от электропроводки заземление. Провод, по отношению к которому на фазном проводнике имеется напряжение сети, является нейтралью.

Вывод

Существует много различных методов узнать назначение проводов в проводке. Способ, как определить фазу и ноль мультиметром, является одним из самых простых и надёжных. Проще него только использование индикаторной отвертки и цветовой маркировки проводов, но применение этого метода допускается при условии полной уверенности, что эти правила соблюдались во время монтажа.

Похожие материалы на сайте:

• Почему от ноля бьет током
• Причины отгорания нулевого провода
• Перепутали фазу с нулем при подключении — последствия

Как определить фазу: мультиметром, индикаторной отверткой

Знания, как определить «фазу», необходимы для подключения приемников электрического тока. Существуют несколько методов проверки, но перед их рассмотрением нужно ознакомиться с основными терминами освещаемой темы.

Существует несколько способов найти фазу и ноль в розетке.

Содержание

1. Понятия «нуля» и «фазы»
2. Почему важно правильно идентифицировать фазный провод
3. Способы определения рабочей «фазы» и «нуля» с помощью приборов
4. Индикаторная отвертка
5. Мультиметр
6. Альтернативные методы без использования приборов
7. По цвету провода
8. С помощью контрольной лампы
9. Контрольная картофелина
10. Полезные советы и общие рекомендации

Понятия «нуля» и «фазы»

Электрический ток — это упорядоченное движение отрицательно заряженных частиц.

Если электроны перемещаются только в одном направлении, такой ток называют постоянным, если в разных — переменным.

Проводники бывают трех видов:

1. «Фаза» — рабочий контакт. На него подается напряжение.
2. «Ноль» («нуль») — проводник, по которому ток протекает обратно к генератору, замыкая цепь.
3. «Земля» — провод, соединяющий любую точку сети с заземляющим элементом. Он нужен для защиты от удара электрическим током.

Почему важно правильно идентифицировать фазный провод

При подсоединении приборов к сети используют проводник рабочей «фазы». Напряжение подается непосредственно на источник потребления. Ошибкой будет подключение приемника к «нулю», ведь при размыкании цепи (выключении прибора) сеть все равно остается под напряжением. Это хорошо прослеживается, если подсоединить выключатель лампочки к нулевому проводу. В таком случае патрон находится под напряжением постоянно. Это подключение опасное, когда необходимо поменять лампу или сам плафон.

Фазный провод важно правильно идентифицировать.

Способы определения рабочей «фазы» и «нуля» с помощью приборов

Проводник с рабочей «фазой» имеет такое же напряжение, как и в розетке: 220В. Оно необходимо для функционирования бытовых электроприборов. В нулевом проводнике напряжение тока очень слабое. Идентификация проводов осуществляется методом исключения, как только выявляется фазный контакт.

Существуют несколько способов определения «фазы»: по цвету проводов, по буквенной маркировке и с помощью приборов — индикаторной отвертки и мультиметра.

Индикаторная отвертка

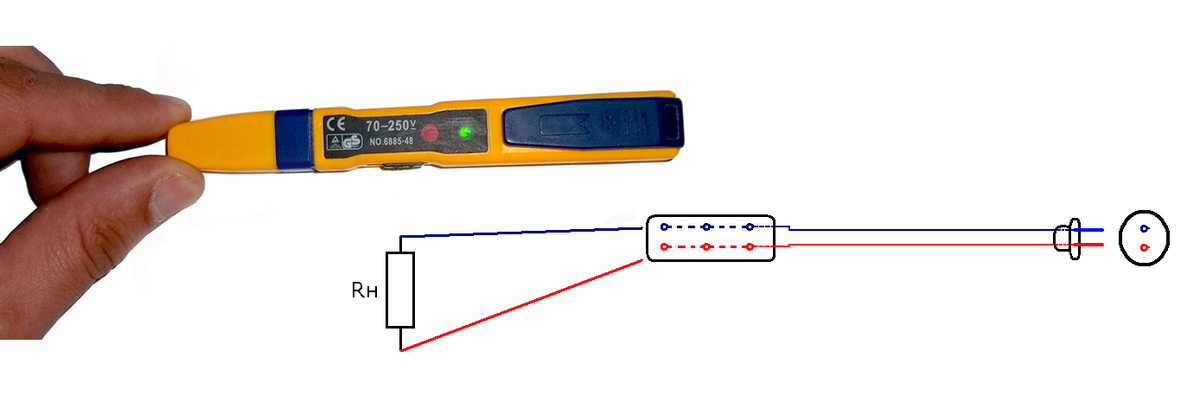

Устройство отвертки обеспечивает удобное и безопасное ее использование

Величину напряжения с помощью индикаторной отвертки определить невозможно — она лишь показывает наличие его в проводнике.

Перед проверкой напряжения для безопасности нужно выполнить ряд манипуляций:

• обесточит сеть;
• зачистить провода от изолирующего материала;
• развести концы проводов друг от друга как можно дальше во избежание короткого замыкания;
• включить ток в сети.

Индикаторная отвертка показывает наличие тока в проводнике.

Сама диагностика проводится очень просто:

1. Нужно прикоснуться жалом инструмента поочередно к оголенным проводам. Держать при этом отвертку необходимо за ручку большим и средним пальцами. До металлического стержня во время теста дотрагиваться опасно, т. к. по нему проходит ток.
2. В то же время указательным пальцем нужно нажать на металлический пятачок с торца отвертки. Прикасаясь к контактной площадке, человек выступает как элемент цепи, заземляя ее. При наличии напряжения в проводнике загорится светодиодная лампочка, в ином случае проводник нулевой.

В конструкцию индикаторной отвертки встроен резистор, который ограничивает силу тока до безопасного для человека значения. При помощи пружины он передает сигнал к лампочке.

Такой метод особенно удобен при проверке розеток, т. к. жало отвертки позволяет быстро добраться до контакта.

Мультиметр

С помощью мультиметра измеряют все характеристики электросети. Соответственно, и наличие напряжения в проводнике он тоже показывает. Кроме того, прибор определяет характер каждого провода — «земли», «нуля» и «фазы». Измерить напряжение возможно на любом участке цепи, будь то щиток, розетка или кабель.

Порядок действий:

1. Для проверки фазы выставляют на приборе режим «Переменное напряжение». Выбирают максимально допустимый предел: 600-750 В.
2. Один щуп мультиметра зажимают между пальцами, а другим дотрагиваются до контакта. Незначительные показания вольтажа будут соответствовать «нулю», а цифры, близкие к 220 В, характеризуют «фазу».

Когда электрик при проверке зажимает один щуп пальцами, током его не бьет из-за того, что в мультиметре установлено большое входное внутреннее сопротивление, а токи имеют сотые доли миллиампера.

Из-за внутреннего сопротивления в приборе разные модели могут показывать неодинаковые цифры. Но это не является критичным.

Мультиметр измеряет все характеристики электросети.

Важно не перепутать режимы при тестировании. Если проверяющий случайно выберет «Измерение тока» и прикоснется рукой к одному из щупов во время идентификации, он получит электрический разряд.

Зажимать щуп в целях заземления не обязательно пальцами. В некоторых розетках уже установлен заземленный контакт. Металлическая труба отопительной системы тоже может служить для этой цели, и электрики часто ею пользуются.

Определив «фазу» с помощью тестера, вычислить «нуль» и «землю» становится проще.

Если прикоснуться одним щупом к «фазе», а другой к «нулю», то прибор покажет 220 В. А при замыкании «фазы» и «земли» значение будет намного меньшее 220 В.

Альтернативные методы без использования приборов

Если ситуация складывается так, что ни индикаторной отвертки, ни мультиметра нет, а выяснить, какой контакт фазный, необходимо, используют визуальный способ определения контакта.

На кабеле часто встречается буквенное обозначение характеристик проводников. Так, за «фазой» закрепилась буква L, за «нулем» — N, а за «землей» — PE.

Иногда электрики при монтаже дополнительно маркируют фазный провод подвешенной биркой с обозначением. Но более простым решением считается цветовая маркировка проводов. Правильное подключение их (в соответствии со стандартом) впоследствии облегчает работу электрикам, позволяя быстро ориентироваться в проводке.

По цвету провода

Цвета изоляции проводов подбирают таким образом, чтобы они максимально отличались друг от друга:

1. «Фаза» имеет часто белый, черный или коричневый цвет.
2. «Нуль» — синий и его оттенки.
3. «Земля» — желто-зеленый.

Но не всегда нормативы подключения проводников соблюдаются. Потому ради безопасности лучше проверить напряжение в проводах независимо от их визуальной маркировки.

Стандарт маркировки проводов

С помощью контрольной лампы

Этот способ считается самым рискованным, но выручает в ситуации, когда привычных тестеров нет под рукой. Проверяющему нужна лампа, закрученная в патрон, из которого отходят 2 провода. Для безопасного использования такого «прибора» лучше к концам проводов прикрепить щупы, а саму лампу обернуть защитным кожухом.

Одним отводом лампы нужно прикоснуться к металлической трубе (или другому заземляющему элементу), а вторым проверять контакт. Если лампа загорится, то диагностируемый контакт — «фаза».

Определить проводники можно и путем исключения:

1. Поочередно прикасаются отводами лампы к двум из трех контактов, которые нужно идентифицировать. Если лампа горит, значит, на этот момент задействована пара «фаза» — «нуль».
2. Чтобы определить фазный и нулевой проводники, одним из отводов тестера дотрагиваются до следующего из проверяемой тройки контакта. Лампочка тухнет при отсоединении от «фазы». Но случится это, только если в сети установлен защитный автомат. При его отсутствии индикатор горит даже в положении «земля» — «нуль».
3. Для идентификации «земли», если не установлен защитный автомат, следует убрать заземление с кабеля и повторить тест. Теперь на этом проводнике лампа гореть не будет.

Собрать контрольную лампочку в домашних условиях несложно. Для этого понадобятся 2 проводника, соединенные с патроном, и сама лампочка, вкрученная в него.

В целях безопасности лампу лучше использовать неоновую, а на провода электрики рекомендуют закрепить щупы — это обезопасит и облегчит эксплуатацию «контрольки».

Поскольку метод с лампочкой является небезопасным, лучше его избегать.

Контрольная картофелина

Для самого необычного способа определения фазы потребуются 2 провода и картофель. В разрезанный пополам клубень вставляют 2 проводника на максимальном друг от друга расстоянии. Один накидывают на что-то заземленное (трубу отопительной системы), другой — на проверяемый контакт. Спустя 5-10 минут осматривают срез картофелины. Если на нем появилось пятно, то проверяемый проводник — «фаза». Если пятно отсутствует — «нуль».

Полезные советы и общие рекомендации

Работа с электропроводкой требует внимательности и осторожности.

Электрики советуют:

1. Не полагаться полностью на цветовую дифференциацию проводов или их маркировку, проверять контакты тестерами еще раз. Случаи нарушения норм электромонтажа нередки.
2. По возможности избегать определения напряжение в проводниках с помощью «контрольки» или картофелины. Такие способы считаются экстремальными, и без опыта работы ими лучше не злоупотреблять.
3. При эксплуатации мультиметра подробно изучить инструкцию перед применением. Обратить внимание на настройку прибора.

Монтаж проводки по стандартам облегчит дальнейшее подключение приемников и продлит срок службы всей электросети. Кроме того, выполнение необходимых норм по установке сделает потребление электроэнергии комфортным и безопасным.

Как определить фазу и ноль мультиметром

Очень часто при выполнении ремонтных или монтажных работ, связанных с электричеством в квартире, доме, гараже или на даче, возникает необходимость найти ноль и фазу. Это необходимо для правильного подключения розеток, выключателей, осветительных приборов. Большинство людей, даже не имеющих специального технического образования, представляют себе, что для этого есть специальные индикаторы. Кратко рассмотрим этот способ, а также расскажем еще об одном приспособлении, без которого не обходится ни один профессиональный электрик. Поговорим о том, как определить фазу и ноль мультиметром.

Содержимое

• Понятия ноль и фаза
• Простейшие способы
  • По цветовому исполнению жил
  • Индикаторная отвертка
• Мультиметр. Что это за устройство?
• Как пользоваться устройством?
• Несколько правил пользования мультиметром

Понятия ноль и фаза

Прежде чем определять фазу ноль, неплохо было бы немного вспомнить физику и разобраться, что это за понятия и почему они встречаются в розетке.

Все электрические сети (как бытовые, так и промышленные) делятся на два типа — постоянного и переменного тока. Со школьной скамьи мы помним, что ток — это движение электронов в определенном порядке. При постоянном токе электроны движутся в одном направлении. При переменном токе это направление постоянно меняется.

Нас больше интересует переменная сеть, которая состоит из двух частей:

• Рабочая фаза (обычно именуемая просто «фаза»). На него подается рабочее напряжение.
• Пустая фаза, называемая в электричестве «нулем». Необходим для создания замкнутой сети для подключения и работы электроприборов, а также служит для заземления сети.

Когда мы подключаем устройства в однофазную сеть, то особого значения не имеет, где именно находится пустая или рабочая фаза. Но когда мы монтируем электропроводку в квартире и подключаем ее к общедомовой сети, это нужно знать.

Разница между нулем и фазой в видео:

Простейшие способы

Есть несколько способов найти фазу и ноль. Кратко рассмотрим их.

По цветовому исполнению жил

Самый простой, но в то же время и самый ненадежный способ — определить фазу и ноль по цветам изоляционных оболочек проводников. Как правило, фазную жилу делают черной, коричневой, серой или белой, а ноль делают синим или голубым. Для справки, есть еще зеленые или желто-зеленые жилы, так обозначаются жилы защитного заземления.

Приборы в данном случае не нужны, посмотрели на цвет провода и определили фаза это или ноль.

Но почему этот способ самый ненадежный? И нет никакой гарантии, что при монтаже электрики соблюдали цветовую маркировку жил и ничего не перепутали.

Провода с цветовой маркировкой в ​​следующем видео:

Отвертка-индикатор

Более верным методом является использование отвертки-индикатора. Он состоит из токопроводящего корпуса и встроенного резистора с индикатором, представляющим собой обычную неоновую лампу.

Например, при подключении выключателя главное не перепутать ноль с фазой, так как этот коммутационный аппарат работает только на разрыв фазы. Проверка индикаторной отверткой выглядит следующим образом:

1. Отключить общий ввод автомата на квартиру.
2. Ножом зачистите проверяемые жилы от изоляционного слоя на 1 см. Разведите их между собой на безопасном расстоянии, чтобы полностью исключить возможность контакта.
3. Подайте напряжение, включив входной автоматический выключатель.
4. Прикоснитесь кончиком отвертки к оголенным проводникам. Если при этом загорается окошко индикатора, то провод соответствует фазному. Отсутствие свечения говорит о том, что найденный провод нулевой.
5. Отметьте маркером или кусочком изоленты нужную жилу, затем снова выключите общий автомат и подключите коммутационный аппарат.

Более сложные и точные проверки выполняются мультиметром.

Поиск фаз индикаторной отверткой и мультиметром на видео:

Мультиметр. Что это за устройство?

Мультиметр (электрики также называют его тестером) — комбинированный прибор для электрических измерений, сочетающий в себе множество функций, основные из которых — омметр, амперметр, вольтметр.

Эти устройства отличаются:

• аналог;
• цифровой;
• портативный легкий вес для некоторых основных измерений;
• комплекс стационарный с большим количеством возможностей.

С помощью мультиметра можно не только определить землю, ноль или фазу, но и измерить ток, напряжение, сопротивление на участке цепи, проверить электрическую цепь на целостность.

Устройство представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные положения (вокруг него восемь секторов). В самом верху (по центру) есть сектор «ВЫКЛ», когда переключатель установлен в это положение, это означает, что устройство выключено. Для измерения напряжения необходимо установить переключатель в сектора «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплект мультиметра входят еще два щупа — черный и красный. Черный щуп подключается к нижнему разъему с пометкой «COM», это соединение является постоянным и используется для любых измерений. Красный щуп, в зависимости от замеров, вставляется в среднее или верхнее гнездо.

Как пользоваться устройством?

Выше мы рассмотрели, как найти фазный провод с помощью индикаторной отвертки, но отличить ноль от земли таким инструментом не получится. Тогда давайте научимся проверять жилы мультиметром.

Подготовительный этап выглядит точно так же, как и при работе с индикаторной отверткой. При отключенном напряжении зачистите концы проводников и обязательно разведите их, чтобы не спровоцировать случайное прикосновение и возникновение короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

• Выберите диапазон измерения напряжения переменного тока на приборе выше 220 В. Обычно в режиме «ACV» стоит отметка со значением 750 В, установите переключатель в это положение.
• Устройство имеет три слота, в которые вставляются тестовые провода. Находим среди них тот, что обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

• Коснитесь щупом зачищенных жил и посмотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), то вы прикасаетесь к фазному проводу. В случае, когда на экране нет показаний, вы нашли мультиметром ноль.

Для определения «земли» очистите небольшой участок от любого металлического элемента бытовых коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В данном случае будем использовать две розетки «COM» и «V», вставляем в них измерительные щупы. Установите устройство в режим «ACV», на значение 200 В.

У нас три провода, среди них нужно найти фазу, ноль и землю. Одним щупом коснитесь очищенного места на трубе или батарее, вторым коснитесь проводника. Если на дисплее отображается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных измерениях показания колеблются в пределах 5-10 В, при прикосновении к «массе» на экран ничего не выводится.

Отметьте каждую жилу маркером или изолентой, и чтобы убедиться в правильности замеров, теперь сделайте замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землей даст несколько меньшие показания. А если прикоснуться к нулю и земле, то на экране отобразится значение от от 1 до 10 В.

Несколько правил пользования мультиметром

Перед определением фазы и нуля мультиметром ознакомьтесь с несколькими правилами, которые необходимо соблюдать при работе с прибором:

• Никогда не используйте мультиметр во влажной среде.
• Не используйте неисправные измерительные провода.
• Во время измерения не изменяйте пределы измерений и не перемещайте переключатель.
• Не измеряйте параметры, значение которых выше верхнего предела измерения устройства.

Как измерить напряжение мультиметром — в следующем видео:

Обратите внимание на важный нюанс в использовании мультиметра. Поворотный переключатель всегда должен быть всегда установлен в максимальное положение, чтобы избежать повреждения электронного устройства. И в дальнейшем, если показания ниже, переключатель переводится на низкие отметки для получения наиболее точных измерений.

Как пользоваться цифровым мультиметром

ЧТО ТАКОЕ МУЛЬТИМЕТР?

Цифровые мультиметры (DMM) являются одним из наиболее важных компонентов набора инструментов электрика.

Они предлагают широкий спектр функций и позволяют очень быстро определить, что происходит в вашей электрической системе.

Что еще более важно, они обеспечивают надежный способ определения отсутствия напряжения. Знание того, как проверить напряжение с помощью мультиметра, является наиболее важным шагом электрика для обеспечения своей безопасности.

Содержание

1. Опасность #1 Переходные процессы напряжения
2. Опасность №2 Ухудшение состояния
3. Опасность №3 Человеческая ошибка



Чем опасны цифровые мультиметры?

Чего большинство людей не осознает, так это того, что когда электрики выполняют критически важный этап определения отсутствия напряжения, они на самом деле подвергаются повышенному риску возникновения дуговой вспышки или поражения электрическим током, даже если они знают, как это сделать. правильно пользоваться цифровым мультиметром.

Подумайте об этом, чтобы завершить тест, электрик должен подойти на несколько дюймов к потенциально находящимся под напряжением частям цепи и коснуться этих частей двумя щупами размером с ручку… комфортный.

За прошедшие годы было несколько случаев аварий с мультиметрами, когда что-то пошло не так на этапе тестирования, и кто-то подвергался серьезной вспышке дуги или был поражен электрическим током.

Во время использования квалифицированными электриками цифрового мультиметра или контрольно-измерительного прибора произошло много аварий с электричеством.

Опасность поражения электрическим током может возникнуть, если измеритель и измерительные провода не обслуживаются должным образом.

Дуговая вспышка может произойти, если счетчик не рассчитан должным образом на напряжение, счетчик подвергается воздействию переходного напряжения вне условий его эксплуатации или из-за дефектных деталей или компонентов.

Давайте рассмотрим некоторые из рекомендуемых мер предосторожности при использовании мультиметра и то, что мы можем сделать, чтобы они не случались с нами или людьми, с которыми мы работаем.

Опасность №1: скачки напряжения

Переходные процессы напряжения — это просто причудливый термин для обозначения скачков напряжения.

Иногда напряжение в 480-вольтовой системе может достигать 8000-10 000 вольт!

Часто на предприятии эти перенапряжения могут создаваться двигателями, конденсаторами и приводами с регулируемой скоростью.

Удары молнии на наружных линиях электропередачи также являются весьма вероятной причиной скачков напряжения.

Вот почему так важно убедиться, что вы приобрели цифровой мультиметр с соответствующей категорией для выполняемой вами работы.

Как работают эти категории?

Представьте, что молния ударяет по линиям электропередачи за пределами завода.

Переходное напряжение будет проходить через подключение к сети в трехфазную систему распределения питания объекта, вниз к однофазным цепям и, в конечном счете, к электронике в офисах.

По мере того, как всплеск проходит через систему, он постоянно уменьшается, пока не станет незначительным.

Каждая категория мультиметра основана на мощности, доступной в каждом из этих мест.

Если вы хотите лучше понять эти категории, вот отличная статья от Fluke.

Суть в том, чтобы убедиться, что у вас есть измеритель соответствующей категории для работы.

Решение: Выбор правильного измерителя и датчиков

При выборе правильного измерителя для работы необходимо учитывать два основных фактора: уровень напряжения и рейтинг категории. Это относится и к используемым тестовым зондам.

Уровень напряжения прямой.

Не используйте измеритель/зонд с номинальным напряжением меньше, чем напряжение тестируемого оборудования.

Прибор/зонд может взорваться и вызвать вспышку дуги.

Рейтинг категории относится к величине переходных перенапряжений (описанных выше), которые может выдержать измеритель/датчики.

Правильная оценка категории основывается главным образом на расположении оборудования вблизи источника (поскольку переходные процессы будут сведены к минимуму по мере увеличения импеданса системы).

Как правило, чем ближе к внешней стороне, тем выше требуемый рейтинг категории.

• CAT II Нагрузки с подключением к однофазной розетке;
• CAT III Трехфазное распределение, включая однофазное коммерческое освещение;
• CAT IV Трехфазный при подключении к сети, любые наружные проводники.

Опасность № 2: Изоляция зонда и износ измерителя

При выполнении измерений с помощью мультиметра всегда следует надевать резиновые изолирующие перчатки, но безопасность заключается в многоуровневой защите, и одним из этих слоев являются сами зонды.

Следует проверить изоляцию зондов на предмет износа или трещин, чтобы обеспечить полную защиту от ударов.

Также следует убедиться, что счетчик находится в хорошем состоянии и работает исправно.

Случаи рукопашного удара электрическим током являются основной причиной смерти электрика, несомненно, из-за пути прохождения тока через сердце.

Решение: Проверка измерителя и датчиков на наличие дефектов

Тщательный визуальный осмотр является одним из наиболее важных шагов, которые вы можете предпринять, чтобы убедиться, что ваше оборудование находится в хорошем рабочем состоянии. Перед каждым использованием необходимо проводить следующие визуальные проверки:

• Проверить корпус на предмет трещин;
• Убедитесь, что дисплей не тускнеет;
• Отключите измерительные щупы и проверьте наличие признаков растрескивания или износа проводов;
• Проверьте наличие зазоров или трещин в месте соединения изолированного провода со штекерами/щупами на каждом конце; и
• Когда датчики подключены, они должны чувствовать себя надежно и прочно.

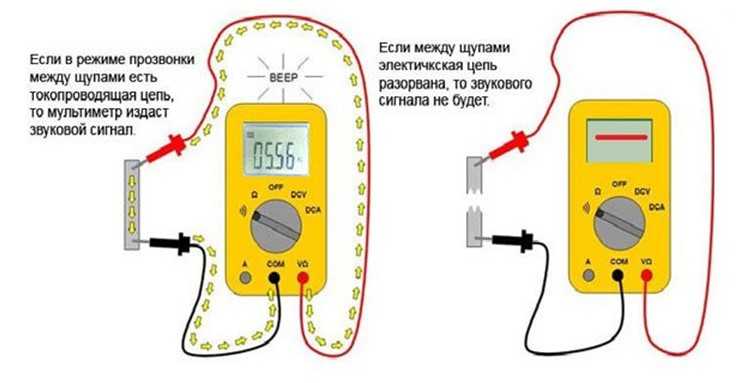

Решение: Используйте функцию проверки целостности измерителя для проверки внутренних разрывов.

Это может варьироваться от счетчика к счетчику, поэтому обязательно прочитайте свое руководство!

Но чаще всего так и делается.

• Проверьте сопротивление измерительных проводов, вставив провода во входы V/Ω и COM;
  • Выберите Ω и соедините кончики щупов;
• Сопротивление должно быть в пределах 0,1–0,3 Ом

Опасность №3: человеческий фактор или самоуспокоенность

Вероятно, это происходит чаще всего…

Человеческая ошибка.

И что с этим делать? Либо наймите всех роботов, либо увеличьте количество тренировок.

Вы можете не думать, что обучение работе с мультиметром — это то, что вам нужно учитывать при работе с квалифицированным электриком, но на самом деле важно научить их тому, что может пойти не так.

Со временем, если ничего не пойдет не так, самоуспокоенность придет.

Вот лишь некоторые из недосмотров и ошибок, которые часто встречаются при авариях с электрическими приборами, связанными с цифровыми мультиметрами и электрическими тестерами.

Ошибка: при измерении напряжения выбрано значение Ом

Распространенная ошибка при измерении напряжения заключается в том, что измеритель остается в режиме настройки Ом.

Некоторые измерители старого типа не могут работать с напряжением, когда установлено значение в омах.

Это может привести к искрообразованию счетчика или, в худшем случае, к взрыву.

Зачастую наибольший ущерб работнику наносит не взрыв счетчика, а взрыв, вызывающий больший взрыв внутри оборудования, на котором рабочий выполняет задание.

Ошибка: забыли заменить гнездо щупа

При переключении с измерения тока на измерение напряжения легко повернуть лимб с «V» на «A», но часто упускают из виду то, что меняют щупы на правильная розетка.

Некоторые измерители достаточно умны, чтобы подать звуковой сигнал, если вы забудете переключить датчики, но те, которые этого не делают, могут привести к разрушительным результатам.

По сути, счетчик замыкается накоротко, и при подаче на него напряжения 600 вольт вспышка дуги может привести к летальному исходу.

Ошибка: напряжение превышает предельные значения измерителя

История Эдди Адамса является примером того, что может произойти, когда мультиметр используется в цепи с более высоким напряжением, чем номинальное значение измерителя.





По сути, Эдди использовал 1000-вольтовый счетчик в 2300-вольтовой системе.
