Современное жилище нельзя представить без коммуникаций — трубопроводов и вязанок кабелей всех мастей. Резка каналов в стенах под трубы или электрокабель связана с образованием большего количества пыли в процессе работы. Мастера на протяжении длительного времени пытаются узнать, можно ли избежать образования строительной пыли и её оседания на поверхностях. А самые «продвинутые» хозяева не тратят время на всякого рода размышления, а предпочитают использовать для работы самодельный штроборез со строительным пылесосом.

Содержание:

1. Предназначение штробореза
2. Конструкция штробореза
3. Принцип работы штробореза
4. Штроборез из болгарки своими руками

Предназначение штробореза

Ремонт – сложное и хлопотное занятие. А чтобы выполняемая работа протекала легче и быстрее, желательно покупать специальные инструменты, один из которых — штроборез.

Основная функция инструмента кроется в прокладывании штроб или специальных канавок в поверхностях разного состава, в которые позднее будут закладываться коммуникационные сети. С помощью штробореза достаточно быстро проделываются штробы любой ширины и глубины.

Для прокладки в стене различных коммуникаций мастера зачастую используют и другой инструмент: одни применяют отбойный молоток и зубила, другие — перфоратор, третьи приловчились обходиться болгаркой. Но работы по штроблению в этом случае отбирают слишком много времени и нервов, а после себя оставляют облака пыли. Вот поэтому лучше отдать предпочтение профессиональному инструменту для этой задачи — штроборезу!

Качественные штроборезы способны работать с кирпичными и каменными покрытиями, железобетоном и известняком. Этот инструмент облегчает работу при прокладывании электрической проводки, проведении канализационных и водопроводных труб, сборке системы отопления или кондиционирования. В процессе штробления образующаяся пыль засасывается пылесосом, как на видео о штроборезах, вся окружающая поверхность и каналы остаются чистыми, что сводит к минимуму последующую уборку помещения.

Конструкция штробореза

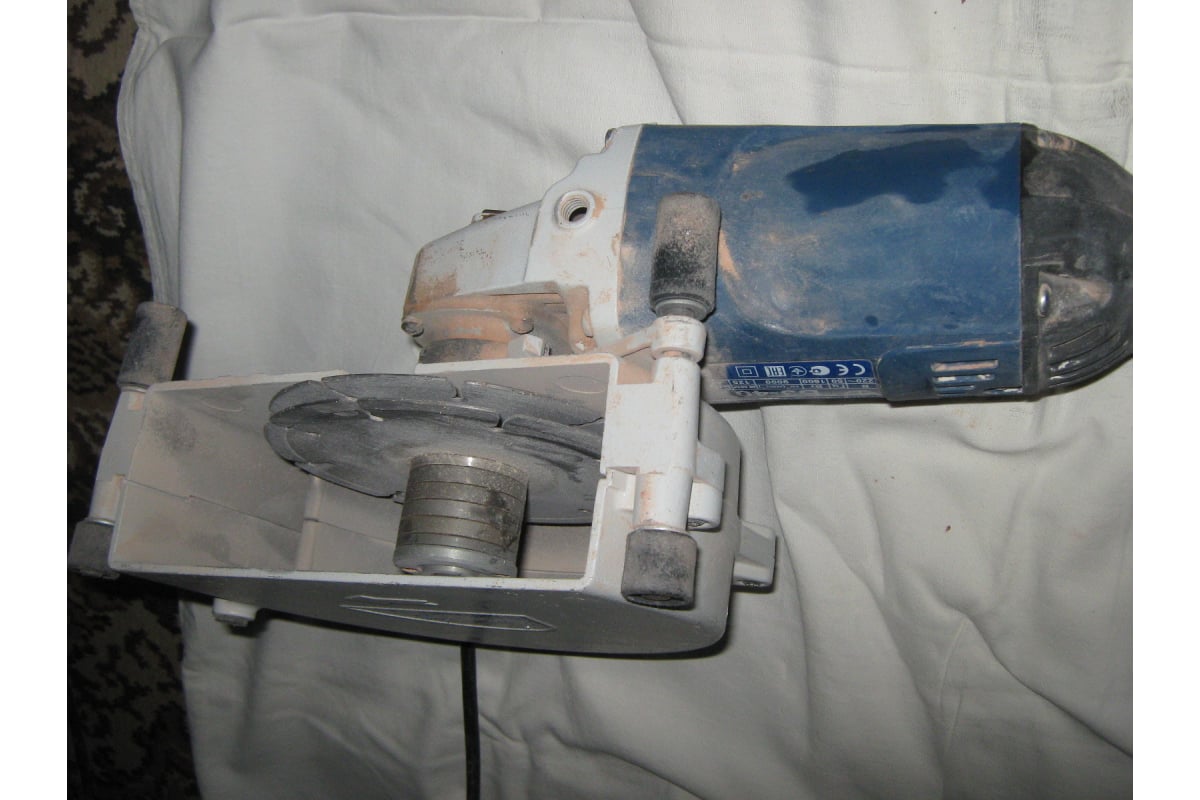

По конструкции штроборез невероятно напоминает всем знакомую болгарку, множество пользователей поэтому и считают его всего лишь разновидностью отрезных аппаратов. Однако в отличие от шлифовальной машины, штроборез позволяет нарезать штробы минимум в 2 раза быстрее. К тому же канавки получаются ровнее, их края – чище, а работа — безопаснее.

Штроборез представляет из себя мощную отрезную машину, которая оборудована 2 алмазными дисками, что имеют возможность регулировать расстояние между ними, а также глубину реза. С помощью подобных регулировок вы можете прорезать пазы различной глубины и ширины. Ширина паза регулируется ступенчато в диапазоне 3-40 мм.

Пильный диск, который закреплен на валу, является основным элементом инструмента. Для безопасности работы алмазные диски устанавливаются внутри специального кожуха, который предотвращает от разлетания осколков и попадания их в человека при пилении.

В конструкции всех ручных штроборезов имеются патрубки, которые предназначены для подключения внешнего строительного пылесоса, чтобы избавиться от пыли во время работы. Данный инструмент оборудован платформой с направляющими роликами и салазками (их 2 — 4 штук), которая способна устанавливаться относительно оси шпинделя в самых разных положениях. Когда диск будет извлекаться из прорезаемой канавки, салазки опустятся и зафиксируются. Подобная блокировка предназначается для обеспечения безопасности при использовании инструментов.

Высококачественный рез образуется благодаря наличию мощного двигателя и высоким оборотам алмазных дисков, что объяснимо тем, что работа с 2 дисками нуждается в немалом усилии. Современные штроборезы имеют двигатель мощностью 0,8 — 2,5 кВт. А для увеличения удобства в управлении данным инструментом, присутствуют в его конструкции специальные рукоятки.

Хорошо, если штроборез оснащен муфтой скольжения, которая обеспечивает плавный ход, системами защиты от перегрева, контроля износа щеток и электронной защиты от перегрузки, которые отключают инструмент при значительной нагрузке. Зачастую штроборезы оборудуют системами защиты от повторного пуска и случайных включений и системой, что предотвращает вибрации и делает применение инструмента максимально безопасным.

Принцип работы штробореза

Для правильного использования инструмента с недопущением при этом любых ошибок придется выяснить принцип работы штробореза. К слову сказать, это полезно знать и если вы интересуетесь, как сделать штроборез. В этом плане аппарат достаточно прост. Электрический штроборез перед работой необходимо подготовить. На шпиндель монтируют два диска на расстоянии, исходя из ширины борозды. Фиксируют диски с помощью торцевого технологического ключа.

После этого можно выставлять необходимую глубину штробы и подключать инструмент к строительному пылесосу. Внутри корпуса установлен мотор, который приводит в движение пильный диск, что устанавливается на шпинделе инструмента. Нарезание борозд осуществляется при периодическом перемещении резца по намеченной линии.

Прежде всего, осторожно делают несколько движений и аккуратно намечают будущую направляющую, а потом прикладывают большие усилия и материал прорезают на необходимую глубину. При желании можно сделать широкую штробу: благодаря наличию двух алмазных дисков за один проход получается два почти параллельных реза, затем выбивается материал между ними и образуется широкая штроба.

Глубина штробы будет зависеть именно от диаметра алмазного диска, что установлен на штроборезе. При работе с дисками, которые имеют диаметр в 115 миллиметров, с помощью алмазной резки можно получить штробу глубиной примерно в 20 миллиметров, если на штроборезе установлен алмазный диск с диаметров в 230 миллиметровым – то глубина борозды будет 65 миллиметров.

Выбирать мощность двигателя рекомендуется, зависимо от задач и плотности материала. Для штробления борозды под телефонный кабель хватит скромного агрегата, длинной канавки под трубы желательно приобрести инструмент с мощностью хотя бы 2000 Ватт. Некоторые высокопроизводительные модели способны демонстрировать скорость примерно до 6200 оборотов в минуту, что выступает залогом возможностей справиться с работой промышленного масштаба.

Штроборез из болгарки своими руками

Болгарку называют пилящим инструментом, который можно использовать для проделки штроб в стене. Но конструкция болгарки такова, что её невозможно применять из-за активного образования пыли.

Хотя если вы знаете, сколько стоит штроборез, то выберете второй вариант – изготовление инструмента собственноручно.

Безусловно, при переделке старой дрели в штроборез не получится полноценного штробореза, приспособить её для создания канавок в домашних условиях вполне легко. Чтобы сделать штроборез из болгарки своими руками, внимательно следуйте инструкции.
Так как в настоящем штроборезе используется два диска, установка на болгарку подобного механизма будет стоить не дешево. Первый диск крепят как обычно, а для монтажа второго вам потребуется вторая гайка, на которой дополнительно имеется кольцо, что и применяется для фиксации.

Второй гайкой крепится второй диск, который лежит на первой родной гайке. При работе на переделанной под штроборез болгарке должен присутствовать предохранительный кожух, направляющий пыль от вас в другую сторону.

После этого вам понадобиться пылесосный механизм. Помните, что диск крутиться назад, поэтому всасывание принято делать на задней части кожуха диска. Трубку загибают и крепят хомутами, чтобы она не мешала процессу вращения диска. Мотор пылесоса закрепляют своими руками к штроборезу таким способом, чтобы инструмент было удобно держать.

Для приспособления нужны две розетки. Подобное использование болгарки в виде штробореза способно намного уменьшить время работы с инструментом и обеспечить ровный шов, идеально подходящий для укладки в стяжку кабеля теплого пола или одного злектропровода.

Таким образом, при электромонтажных работах вам понадобиться небольшой штроборез, который сможет выполнить канавку шириной до 30 миллиметров.При прокладке сантехнических труб используют более громоздкие штроборезы, что позволяют проложить трубы, диаметр которых до 50 миллиметров. При необходимости получения более широкой канавки рекомендуется выполнять штроборезов два и больше параллельных резов.



Штроборез из болгарки

Штроборез применяют для проделки углублений в стенах из прочного материала. Например, нужно скрыть трубы водопровода и канализации или электрические кабели. Конечно, проще и понятнее когда долбаешь стену зубилом и молотком. При этом процесс идет медленно, а сил тратится много. Для облегчения труда придумали специальные болгарки на которые устанавливаются диски по бетону. При этом регулируется глубину захода диска в стену. Для еще большего упрощения задачи в штроборез крепится не один, а два диска, расстояние между которыми также можно отрегулировать. В результате устройство за один проход проделывает в стене, потолке или полу две параллельные борозды с фиксированной глубиной. После прохода остается перфоратором разбить перемычку между двумя прямыми. Цена на штроборез достаточно велика и это понятно — достаточно серьезные требования к защите рабочего потому как при разрыве диска куски разлетаются как штапнель в первую мировую. Куски диска могут серьезно покалечить и даже убить. Именно поэтому лучше покупать новые надежные вещи известных производителей. Конечно, многим штроборез нужен от случая к случаю и покупка прибора стоимостью 1000 $ — большая дыра в бюджете.

Однако по внешнему виду штроборез очень похож на обычную болгарку. Специальных насадок на болгарку для штробления стен нет — все от безопасности, но можно попытаться самому что-то придумать.

Болгарки бывают всех видов, форм и размеров. Обычно берутся диски для резки бетона на 230 мм и мощностью болгарка более 2 кВт, но в хозяйстве такой инструмент достаточно массивный, поэтому моя болгарка с кругом на 125 мм и мощностью 1,5 кВт.

Суть штробореза проста — нужно установить два диска по бетону в один защитный чехол. Расстояние между дисками можно изменять при помощи дополнительных шайб. Глубина захода обоих дисков в матариал должна фиксироваться. Чехол должен надежно защищать от осколков камней и стали. При работе штроборезом бывают случаи, когда сам диск ломается и шрапнелью разлетается по всем сторонам. Стальной кожух предотвращает вылет осколков за пределы кожуха.

Кожух, представленный здесь представляет собой стандартный кожух от болгарки, закрепленный на шарнире. Шарнир позволяет регулировать глубину резки. Ширина кожуха не позволила установить два диска — да это не нужно. Дело в том, что мощности болгарки может не хватить на резку двумя дискамя, а вот одним хватит с избытком.

Кожухи для всех болгарок разные по крепежу. Мой кожух имеет выступающие прямоугольники для надежного крепления кожуха в одном положении на болгарке. Дополнительно уступами покрыто и внутреннее посадочное отверстие, что затрудняет самостоятельное производство этого чуда. Чтобы долго не нагружаться производством этого чуда, на рынке или в спец магазинах можно купить сам кожух.

Основа насадки для штробления — лыжа, которая несет весь вес и скользит по поверхности. Лыжа делается из куска стали при помощи болгарки.

Лыжа имеет размера 45 на 170 мм. Посредине лыжи вырезается полоска стали — крепление фиксирующего языка.

Язык имеет размеры 15 на 140 мм. В языке на нужных расстояниях делаются отверстия для фиксации кожуха. В месте крепления кожуха предусмотрен небольшой подъем лыжи. Подъем нужен для облегчения скольжения лыжи по неровной поверхности. Там, где нужно прикрепить кожух, приварены два уха к которым крепится кожух в двух точках. Две точки опоры дает возможность поворачивать кожух относительно лыжи.

Рассчет установки приспособы на то, что при сборке все встанет на свои места и будет возможность установки диска. После окончательной примерки можно часть кожуха закрыть стальной поастиной.

Для установки вначале нужно установить опорную шайбу. На опорную шайбу опирается отрезной диск. Шайба имеет резиновое колечко для уплотнения посадки диска. Если пробовать и доработать болгарку под установку двух дисков, то понадобиться вытачить удлинитель с посадкой для такой шайбы. При этом увеличивается нагрузка на двигатель и на подшипник. Подшипник может долго не выдержать удлинителя со вторым диском.

Поверх опорной шайбы одевается сам кожух. Зазор должен позволить одеть диск.

Диск крепится гайкой. Получившийся чехол позволить держать диск на нужной глубине и скользить по поверхности. При резке все искры и камни полетят на тебе. Чехол не задержит практически ничего.

При резке дерева или бетона возможна ситуацию при которой диск заклинивает в материале. При этом болгарка резко идет за диском и бьет по рукам. Поэтому желательно брать инструмент с функцией блокировки обратного удара.

Поверх сделаного чехла нужно сделать дополнительный кожух из стали. В боковине кожуха нужно сделать вырез для захода на кожух.

Кожух защищает от разлетающихся камней. Основное его назначение — безопасность.

С противоположной стороны от болгарки к кожуху приваривается патрубок для подключения пылесоса. По задумке пылесос откачает всю пыль из-под диска.

При надевании кожуха остается зазор между двумя кожухами. Можно делать и без зазора, но так получилось.

Кожух можно сделать и из коробочку для салата. Защита от камней при таком кожухе будет меньше, зато и вес снизится.

из болгарки, ручной для газобетона, чертежи и размеры

На чтение 8 мин. Опубликовано 18.11.2018

Желание хорошего хозяина – обеспечить все виды работ необходимым электроинструментом. При этом некоторые виды устройств используются от случая к случаю. Одним из таких является – штроборез (бороздодел). К сожалению, без него трудно обеспечить качество выполняемых работ. В статье мы расскажем как сэкономить на данном инструменте и сделать штроборез своими руками.

Описание устройства

При проведении электромонтажных работ необходимо обеспечить защиту электропроводки от механического воздействия.

Это связано с требованиями безопасности при ее эксплуатации.

Самым надежным способом является укладка кабеля в каналы стеновых конструкций здания.

Сантехнические работы иногда требуют для выполнения дизайнерских решений, например, проложить трубопровод не снаружи, а внутри стены.

Углубление в каркасе здания можно сделать с помощью традиционных болгарки и перфоратора. Однако качество каналов будет оставлять желать лучшего. Выдержать необходимую прямолинейность, ширину и глубину штробы не представляется возможным.

Штроборез – специализированный электроинструмент, который используется для решения таких проблем. В каналы, выполненные таким аппаратом, легко уложить кабель или трубопровод.

Виды

В зависимости от характера и способа работ, штроборезы подразделяются на ручные и электрические.

Ручной

Ручной штроборез применяется при выполнении углублений в «мягких» строительных материалах типа газобетона или пенобетона.

Физические усилия человека позволяют выполнить канал и обеспечить укладку в него кабеля.

Конструкция ручного штробореза отличается простотой.

Это гнутая труба с приваренными ручками, имеющая рабочий инструмент в виде заточенной пластины.

Перед началом работы следует разметить местоположение штробы. Для получения прямолинейной канавки использовать направляющую в виде деревянной планки. После нанесения контура штробы, планка в работе больше не понадобиться. За несколько проходов получится ровная аккуратная канавка. При этом никакого шума и минимум пыли.

Порядок действий при работе ручным штроборезом:

1. наносится разметка согласно проекта инженерных коммуникаций;
2. режущую кромку совмещают с началом линии разметки;
3. одна из рук выполняет хват ручки, находящейся дальше от лезвия;
4. другая рука берется за ручку возле лезвия;
5. рука возле лезвия давит на него, другой рукой тянут штроборез вдоль линии разметки.

Электрический

Электрические штроборезы используются для нарезки каналов в строительных конструкциях из материалов любой твердости.

Визуально они похожи на болгарку, но бросается в глаза наличие двух дисков.

Этот электроинструмент проделывает два параллельных реза, строительный материал между которыми удаляется с помощью адаптированного под ширину паза зубила.

Вначале работы также производится разметка штробы. Здесь необходимо учитывать смещение линии резов относительно края платформы, по которой ориентирована разметка. Наличие регулировки ширины и глубины канавки позволяет получать нужные размеры штробы.

Регулировка ширины паза штробореза производится заменой прокладочных шайб между кругами. Конструкция подвижной платформы дает возможность изменять глубину штробы.

Комплект рабочего инструмента состоит из двух кругов с алмазным напылением. От размера диаметра напрямую зависит глубина реза. В основном больше всего в быту используются круги от диаметра 150 мм до 230 мм. Круги с большим диаметром применяются в профессиональном варианте штробореза мощностью от 2 кВт. Чем больше круг, тем глубина реза выше.

Штроборез относится к категории опасных в эксплуатации электроинструментов, поэтому в конструкции присутствуют защитные элементы. При перегреве аппарата срабатывает система отключения, которая не даст его включить до полного остывания. Специальные муфты предотвратят заклинивание рабочих дисков.

Важно: штроборез должен иметь конструкцию, обеспечивающую комфортную работу с ним. Во время эксплуатации аппарат используется в положении «на весу». Ручки, которыми пользуется исполнитель, должны быть максимально эргономичными.

Отличительным элементом конструкции штробореза является наличие защитного кожуха. Наличие двух дисков не только повышает скорость работы по штробообразованию, но и создает определенные неудобства. Это повышенный уровень шума и необходимость устранения большого количества мелких частиц и пыли. На кожухе присутствует патрубок с помощью которого производится подключение строительного пылесоса.

Штроборез своими руками

Штроборез – этот инструмент достаточно редко используется при ремонте квартир и частных домов. Покупать его нет острой необходимости. Однако если обладать навыками по работе с металлами, можно изготовить его самостоятельно.

Как отмечалось, ручной штроборез имеет простую конструкцию. Наличие сварочного аппарата и опыт работы с ним обеспечит изготовление этой оснастки своими руками.

Для изготовления электрического неплохо иметь лишнюю болгарку. С наличием таковой задача по изготовлению электрического штробореза сильно упростится.

Вариант №1: ручной для газобетона

Первый простой способ, для которого не потребуется большое количество материалов. Но нужна определенная сноровка работы с трубами.

Инструменты и материалы

Для изготовления потребуется минимальное количество материалов и оборудования: труба диаметром около 15 мм, пластина толщиной 2 мм, сварочный аппарат с наличием электродов, слесарная оснастка.

Чертежи

Так как ручной штроборез изготавливается под себя, детальная конструктивная проработка не требуется. Оптимальный вариант получится после подгонки деталей.

Пошаговые действия

1. Раскроить трубу на основную несущую и ручки к ней;
2. Согнуть основную трубу в угол около 25°;
3. Прихватить сваркой все части трубной конструкции;
4. Проверить на удобство в работе;
5. Подогнать, подпилить элементы трубной конструкции. Сварить;
6. Заточить пластину в угол реза 45°;
7. Согнуть пластину по ширине выполняемого канала;
8. Приварить согнутую пластину к концу основной несущей трубы штробореза.

При выполнении всех работ с достаточной степенью аккуратности, ручной штроборез, изготовленный своими руками, практически не отличить от купленного в магазине.

Вариант №2: из дрели

Этот метод подразумевает наличие электрической дрели. Если быть кратким, то нужно из дрели сделать подобие ручного фрезера для твердых материалов.

Инструмент и материалы

• Электрическая дрель,
• концевая фреза,
• набор деревянных брусков,
• слесарный и столярный инструмент,
• измерительные приборы.

Устройство

Рабочим элементом штробореза является концевая фреза, диаметр которой равен ширине выполняемого углубления. В качестве несущего основания выступают деревянные салазки, на которых закрепляется электрическая дрель. В патроне дрели устанавливается концевая фреза. Величина выхода фрезы за нижнее основание салазок примерно равна глубине канавки.

Пошаговые действия

1. Распилить бруски на размеры в зависимости от величины дрели;
2. Собрать бруски в конструкцию, обеспечивающую устойчивую посадку в ней электрической дрели;
3. Закрепить в патроне фрезу;
4. Установить упор на салазках для требуемого выхода фрезы.

Выполнять канавки по газобетону такой оснасткой ничуть не хуже, чем покупным изделием.

Вариант №3: из болгарки

Сэкономить на покупке дорогого инструмента, каким является штроборез, можно доработав его своими руками из болгарки, цена которой кратно ниже.

Инструменты и материалы

Для самостоятельного изготовления штробореза потребуется следующий материал:

1. листовой металл толщиной около 2 мм:
2. труба диаметром около 50 мм;
3. подшипники с наружным диаметром 20-30 мм в количестве 4 шт.;
4. металлические шайбы для прокладок между дисками;
5. отрезки труб меньшего диаметра, крепежные изделия (болты, винты, гайки, шпильки, шайбы).

В качестве основного объекта приложения сил понадобится болгарка. Она должна быть мощной, не менее 1,2 кВт, чтобы нормально вращать вместо одного диска целых два. Переделывать маломощную болгарку не имеет смысла, так как велика вероятность, что она сгорит.

Сборка комплектующих деталей производится с использованием сварки. Необходимы слесарные инструменты и приспособления: тиски, напильники, штангенциркуль и т.п. На завершающей стадии понадобится краска по металлу и кисточка.

Для изготовления деталей штробореза требуется разработать чертежи насадки. Это особенно важно, кода часть деталей будет заказываться на стороне. Общение с исполнителем ведется на базе соблюдения технической документации. Также качественное выполнение сварочных швов немаловажный путь к успеху работы.

Пошаговые действия

Последовательность выполнения работ следующая.

• Раскроить листовой металл для деталей кожуха, обе половинки должны быть максимально одинаковыми.
• Вырезать полоску металла шириной полости кожуха. Примерить по верхней части кожуха;
• прихватить, приварить половинки кожуха с покрывающим периметр полосовым металлом;
• Вырезать держатель для болгарки. Приварить к нему хомут в сборе с крепежом. Диаметр хомута выполнить в соответствии с размерами деталей переделываемой болгарки;
• К нижней части каждой из сторон кожуха привариваются две металлические планки. В них уже выполнены отверстия под оси колес;
• В полосе металла, находящейся между двумя одинаковыми половинками, разделать отверстие для отвода пыли. К нему приварить пылеотводящий патрубок;
• К патрубку приварить бобышку с резьбой. Внутренняя резьба бобышки соответствует наружной на рукоятке, используемой при работе переделываемой болгарки.

Важно: бобышка приваривается с левой стороны по ходу штробления.

• Для крепления держателя к кожуху приваривается шпилька с резьбой;
• Все сварочные швы зачищаются напильником, конструкция собирается и испытывается на холостом ходу;
• При положительных испытаниях сборочный узел обезжиривают и покрывают краской.

Устанавливаются два алмазных диска. С помощью шайб выдерживается зазор между ними, равный ширине штробы. Внутренний диаметр шайб должен по скользящей посадке сопрягатся с диаметром вала. Наружный диаметр шайб равен диаметру шпинделя. Люфты и биения исключаются.

Отвод пыли

Работа сразу двух алмазных кругов создает большое количество пыли. Это существенно влияет на процесс проведения работ. Поэтому неотъемлемой частью кожуха штробореза является наличие патрубка для работы без пыли. В качестве обязательного элемента при нарезании каналов является присутствие строительного пылесоса, подсоединенного к патрубку.

Вот один из примеров самодельного пылесоса:

Фирменные штроборезы часто идут в комплекте с пылесосами. В этом случае не придется думать о соответствии технических характеристик электроинструмента с производительностью пылесоса.

В самодельном штроборезе выполнить качественный отсос пыли затруднительно, но возможно. Однако значительное ее уменьшение – важный шаг к обеспечению нормальных условий работы.

Некоторые модели предусматривают в конструкции встроенные пылесосы. Это дает возможность не возить с собой громоздкий объект. Однако размеры, вес и цена инструмента сильно увеличиваются.

Заключение

Наличие в домашнем хозяйстве штробореза, способного выполнить в стенах здания прямые и ровные каналы для кабелей и труб, обеспечит быстрое и качественное выполнение этих работ. Периодичность работы нарезания каналов в бытовых условиях и его недешевая цена подталкивают к созданию самодельной конструкции. Варианты решений обозначены в статье.

Штроборез из болгарки своими руками: требования

Главная › Новости

Опубликовано: 04.09.2018

Резка бетона

Очень часто, когда делается ремонт в квартире, необходимо поменять электропроводку, удлинить провода и так далее. Для прокладки проводов и кабелей необходимо делать канавки и борозды. Покупать специально для этой цели специальный штроборез будет не экономично. Можно сделать штроборез из болгарки своими руками.

Штроборез используется для прокладки проводов и кабелей.

Для этого можно воспользоваться обычной болгаркой, в которую нужно вставить алмазные диски. Бороздоделы имеют большой вес, с ними тяжело работать. В этом случае переделанная болгарка имеет большой плюс. Она намного легче штробореза. Для прокладки единичного провода необходимо иметь ровную прорезку, одинаковой глубины. Чтобы получить такие канавки, понадобится самодельный штроборез.

Электропроводка. ТОП-10 правила электропроводки.

Что такое штроборез: особенности

В основном этот ручной инструмент очень напоминает плиткорез или болгарку. Принцип работы у них абсолютно одинаков. Режущим инструментом является алмазный диск. Единственным отличием считается количество дисков.

Алмазная резка бетона Алмазные технологии

Устройство штробореза.

Штроборез может сразу сделать две прорези. Инструмент снабжен парой спаренных дисков. Зазор между ними равен ширине штробы. Подобная аналогичность в работе позволила умельцам сделать штроборез самостоятельно, базируясь на болгарку. Надо сказать, что иногда болгарка имеет внешний вид, очень похожий на штроборез.

Чтобы как-то облегчить такую тяжелую работу, были созданы специальные болгарки, оборудованные дисками, которыми можно резать бетон. В данном аппарате даже регулируется глубина канавки в стене.

Чтобы приспособление было более технологичным, штроборез снабжается двумя дисками, работающими одновременно. Зазор между дисками имеет регулировку. Таким образом, одна технологическая операция этим устройством дает возможность сделать в стене сразу две борозды, расположенные параллельно и имеющие фиксированную глубину.

Очень важная функция, которая должна присутствовать в штроборезе — защита от перегрузок, которая предотвратит перегрев двигателя, отключив его во время перегрузки.

Еще одним серьезным отличием штробореза от болгарки является наличие рабочей платформы. Она упирается в стену во время процесса резания. Благодаря высокой подвижности имеется возможность проводить регулировку глубины канавки.

Болгарка не имеет системы пылеудаления. Разработчики штробореза позаботились об этом. В приборе имеется возможность удалять пыль с помощью строительного пылесоса. Обычно в самодельных устройствах также применяется бытовой пылесос. Для этого делается патрубок, чтобы можно было подключить пылесос.

Как устроен штроборез: нюансы

В основном его конструкция аналогично болгарке. Многие считают, что штроборез — это отрезное устройство. Но, в сравнении с отрезной машиной, нарезание канавок происходит намного быстрее. Скорость работы выше, почти в два раза. Кроме того, качество канавки намного выше. Она получается ровной, края намного чище. Выполнять работу таким устройством гораздо безопаснее.

В основном бороздоделы — это отрезная машина большой мощности, имеющая в своем составе два алмазных диска. Зазор между ними доступен регулировке. Кроме того, можно настроить также глубину резания. Такие регулировки позволяют получить пазы нужных габаритов.

Регулировка ширины паза происходит ступенчато, начиная с 3 и кончая 40 мм.

Для крепления второго диска на самодельный штроборез понадобиться дополнительная гайка.

Важнейшей деталью машины считается отрезной диск, жестко закрепленный на оси. Чтобы работы проводились в безопасном режиме, алмазные диски закрываются специальным защитным кожухом. Он воспринимает на себя удары осколков круга и спасает человека от тяжелых травм.

Конструкция ручного приспособления оборудована патрубком для подключения строительного пылесоса. Таким образом отводится пыль, летящая в любом направлении.

Кроме того, сделана специальная платформа на салазках, снабженная направляющими роликами. Такую платформу можно установить в любом положении относительно вала шпинделя. Когда диск уходит из готовой канавки, происходит опускание салазок и их фиксация. Подобная блокировка защищает человека при работе с этим устройством.

Самодельный штроборез

Болгарка может использоваться в самых разных целях. Подходит она и для штробления стен. Однако в ее конструкции не предусмотрен отсос пыли. Приходится надевать респиратор. Конечно, можно купить и фирменный штроборез, но его стоимость не доступна рядовому потребителю. Поэтому лучше просто изготовить такой прибор на базе болгарки самостоятельно.

Конечно, идеального устройства не получится, однако, чтобы делать канавки в стенах, самодельного устройства будет вполне достаточно. Для изготовления прибора нужно выполнять определенные технологические шаги.

Для штробореза используются только специальные диски.

Необходимо установить на болгарку два диска. Такой монтаж потребует некоторых денежных вложений. Крепление первого диска делается стандартным способом. Чтобы установить второй диск, нужно сделать еще одну гайку, оборудованную дополнительным кольцом. Она и будет вторым фиксатором.

Этой второй гайкой выполняется фиксация второго диска, касающегося первой гайки. Когда выполняются работы на подобной переделанной болгарке, обязательно требуется предусмотреть предохранительный кожух. Он будет предохранять рабочего от летящей пыли.

После монтажа второго диска необходимо создать пылеотсасывающий механизм. Так как вращение диска выполняется против часовой стрелки, следовательно, всасывание необходимо устанавливать на кожухе сзади. Загнутую трубку фиксируют хомутами, иначе она может создавать помехи вращающемуся диску. Электродвигатель пылесоса монтируют к штроборезу. После фиксации пылесоса инструмент должен без труда держаться в руках.

Для подключения сделанного устройства необходимо иметь две розетки: одна для пылесоса, другая для подключения болгарки. В результате уменьшается время работы инструмента, получается ровный шов. В такую канавку можно положить один провод. Канавка будет отличной стяжкой при прокладке кабеля для теплого пола.

Дополнительные требования

Для выполнения всех работ потребуются самые разные инструменты и комплектующие:

кожух; болгарка; диски отрезные; пылесос; гайки; ключи гаечные; отвертка; молоток; пассатижи; сварочный аппарат.

Как понятно из изложенного, все достаточно просто. Главное — запастись терпением и иметь минимальные базовые навыки в подобных работах. Удачи!

Проблемы со стеной | Департамент горнодобывающей промышленности, промышленного регулирования и безопасности

WorkSafe видит постоянное несоблюдение требований к работам по вырубке стен, например:

• Использование бензопил без местной вытяжной вентиляции на инструменте, подвергая рабочих воздействию токсичного монооксида углерода;
• Стрижка выше уровня плеча вопреки инструкциям изготовителя пилы — отдача может привести к серьезным или смертельным травмам;
• Неадекватный контроль пыли, который может вызвать воздействие вдыхаемого кристаллического кремнезема (RCS); и
• Жидкий раствор от мокрой резки, оставленный на строительной площадке — опасность поскользнуться, риск воздействия кремнеземной пыли при высыхании.

На рисунках 1 и 2 показаны плохие методы работы, автор lstain.

Цифры показывают ненадлежащие методы работы

Риск угарного газа

Испытания по мониторингу воздуха, проведенные WorkSafe, показывают, что воздействие окиси углерода от бензопил значительно превышает допустимые нормы воздействия независимо от того, была ли установлена ​​крыша. Воздействие угарного газа может вызвать:

• Слабость, утомляемость, тошнота, головная боль, коллапс; и
• Необратимое повреждение сердечной мышцы, повышающее риск более ранней смерти.

Контроль за рисками

Проектировщики зданий для коммерческих клиентов должны предоставить письменный отчет, в котором указаны опасности, которым может подвергнуться человек на строительной площадке, оценка этих рисков проектировщиком и то, что проектировщик сделал или не сделал. , чтобы снизить эти риски.

Основные подрядчики должны иметь политику безопасного поиска и следить за тем, чтобы нанятые ими подрядчики следовали этой политике.Руководители участка должны время от времени посещать объект во время преследования, чтобы проверить, используется ли безопасное оборудование и процедуры.

Работодатели рабочих, выполняющих чеканку, должны внедрить практические меры контроля, включая:

• Выбор оборудования, подходящего для чеканки стен, и соблюдение инструкций производителя по использованию оборудования;
• Использовать бензопилы только в помещении (крыша или крыша), если на вытяжной вентиляции установлена ​​местная вытяжная вентиляция и для пылеподавления используется вода. Примечание. Пьедестал, вентиляторов общего назначения или средств индивидуальной защиты недостаточно для снижения риска воздействия угарного газа на бензопилы.
• Рассмотрите возможность выбора подходящей электропилы для влажной уборки, которая защищена устройством защитного отключения (УЗО), электрической пилой с системой пылеудаления на инструменте, пневматической или гидравлической системой. Ознакомьтесь с инструкциями производителя на предмет пригодности для резки стен. Например, измельчитель с вакуумной вытяжкой («измельчитель-пылесос») может использоваться в сочетании с респиратором;
• Использование соответствующих рабочих платформ для исключения необходимости работать в положении, когда локти поднимаются выше уровня плеч;
• Оставление объекта в чистом состоянии по окончании задания, включая удаление навозной жижи;
• Обеспечить соответствующие средства индивидуальной защиты; и
• Задокументируйте риски и меры контроля в своем Заявлении о методах безопасной работы и убедитесь, что рабочие были проинформированы обо всех опасностях и обучены безопасным методам работы.

Необходимо обеспечить наблюдение за здоровьем, если рабочие подвергались воздействию пыли, содержащей RCS, во время погони за работой.

Работники должны следить за тем, чтобы они следовали указаниям работодателя в отношении использования безопасного оборудования и безопасных методов работы.

Дополнительная информация

WorkSafe — Предупреждение о безопасности 09/2009 — Шлифовальный станок для кладки приводит к смерти
Практические правила — Резка и сверление бетона и кладки
Рекомендации — Предотвращение отравления угарным газом от оборудования, работающего на бензине и газе
WorkSafe — Опасности кремнезема
WorkSafe Media Release 2016 — Работы по вырубке стен требуют соответствующего контроля
Наблюдение за здоровьем — Кремний
Часто задаваемые вопросы — Кремнезем

Угловая шлифовальная пила Лезвие настенной пилы Лезвие для вытачивания Мультиинструмент Лезвие для производителей и поставщиков бетона Китай — Заводская цена

Угловая шлифовальная пила Лезвие для настенного червяка Лезвие для вытачивания Мультиинструмент Лезвие для бетона

Компания Huazuan Diamond Tools, основанная в 1994 году, хорошо себя чувствует. известная как одно из ведущих лезвий для угловых шлифовальных машин, лезвие для настенного чеканки, заостренное лезвие, многофункциональное лезвие для производителей и поставщиков бетона в Китае.На нашем заводе работают группы профессионального персонала. Если вы собираетесь купить качественное полотно для угловой шлифовальной пилы по низкой цене, лезвие для настенного червяка, заостренное лезвие, многофункциональное лезвие для бетона, свяжитесь с нами и попробуйте наши оптовые услуги.

Краткая информация о лезвии для резки стен

Место происхождения: Фуцзянь, Китай

Тип: Пильный диск

Материал лезвия: Алмаз

Размер: 105 ~ 230 мм

Тип лезвия: канавка, удаление смертельных исходов,

Внутреннее отверстие: 22.23 мм, 25,4 мм, 20 мм

Описание продукта лезвия для вытачивания

Торговая марка:	Huazuan или OEM
Спецификация: 90Size0003 : 4–9 дюймов (105–230 мм) 2. Высота сегмента: 8/10/12 мм 3. Внутреннее отверстие: 22,23 мм / 20 мм / 25,4 мм / 16 мм
Характеристики:	Пильные полотна универсального применения для быстрой, свободной и плавной резки.
Применение:	Плитка, кирпич, кирпичные блоки, бетон, мрамор, гранит, камень и т. Д.
Машинное оборудование:	Угловая шлифовальная машина, циркулярная пила, настольная пила, и т. д.
Технология:	Пайка
Контроль качества:	1. Строгий контроль сырья 2.Профессиональная формула 3. Контроль производственного процесса (принцип PDCA + 7S) 4. Проведите некоторые испытания на резку, чтобы убедиться, что функция использования 5. Продукция проходит проверку SGS
MOQ:	10PCS для каждый размер
Срок оплаты:	TT, western union, PAYPAL и т. д.
Упаковка:	Внутренняя упаковка: прозрачный пластиковый пакет + белая / цветная коробка Внешняя упаковка: картонная коробка или деревянный ящик; В противном случае, посылка в соответствии с требованиями клиента.
Доставка:	10 рабочих дней после получения оплаты.
Сертификация	Контроль качества продукции ISO9001 и SGS
Основной рынок:	Германия, Испания, Польша, Россия, США, Бразилия, Египет и т. Д.

Внимание при использовании стенорезного ножа:

1.Перед установкой пильного диска загрязнения, приставшие между пильным диском и фланцем, должны быть удалены,
при установке пильного диска, отмеченное направление должно соответствовать направлению вращения
электроинструмента, а фланец должен быть закреплен гаечным ключом, прикрепленным к электроинструментам

2. Не используйте дисковые пилы, которые были деформированы из-за вдавливания или поломки.

3. Во время работы оператор должен носить защитную каску, защитную обувь и очки, защитные перчатки, кроме того, при необходимости оператор должен использовать беруши, маску и итак

4.Электроинструменты должны иметь защитный кожух

Лезвия для резки стен и канавок

В

United Diamond Tools (UDT) имеется полный ассортимент алмазных дисков для резки стен (бокса) и обработки канавок при мокрой или сухой резке. Эти лезвия широко используются в Перте сантехниками и электриками, ищущими новые дома.
Эти ножи были разработаны специально для рынка Перта и используются большинством профессиональных людей, включая тех, кто работает с зеленым бетоном.
Наши гоночные полотна для бензиновых пил также идеально подходят для резки незащищенных заполнителей.

Лезвие для нарезания канавок или боксов имеет сегменты шириной 6 мм и снова пользуется популярностью в индустрии настенных чеканок W.A.

У нас есть полотна для резки стен, подходящие как для бензиновых, так и для электрических машин для сухой резки, в том числе:

• Husqvarna (включая электропилы K3000 и K4000, а также бензопилы K770 / 760 и K970 / 960)
• Stihl (мы носим переходники под наши полотна к пилам Stihl)
• Гуарда
• Hilti
• Милуоки
• Bosch
• Metabo
• Festool
• Рамсет
• Eibenstock (мы также храним и продаем эту линейку нарезчиков)

Примечание — Если вы режете всухую, всегда помните об опасности вдыхания пыли.Убедитесь, что используется система пылеудаления с установленным подходящим фильтром. Используйте респиратор с половиной лица или PAPR (респиратор с очисткой воздуха). Даже при влажной резке образовавшаяся суспензия может высохнуть и создать опасность для других пользователей — утилизируйте суспензию в соответствии с местными правилами. Ознакомьтесь с нашим ассортиментом принадлежностей для сбора пыли.

UDT Premium электрические пилы для резки стен разработаны специально для сухой резки с помощью электрических станков для резки стен. Лезвия
UDT обеспечивают увеличенный срок службы, но при этом сохраняют высокую производительность.
Некоторые модели оснащены защитой от подреза, которая снижает отдачу и делает наши лезвия более безопасными.

Эти лезвия часто вдвое дешевле оригинальных лезвий и имеют такое же или лучшее качество.

Наши полотна предназначены для резки стен, резки твердого кирпича, железобетона и любого другого твердого материала.
Мы можем предложить лезвия большинства размеров от разных производителей, чтобы удовлетворить ваши потребности.
Эти лезвия обеспечивают оптимальный срок службы и быструю резку.

Советы по использованию:
Электрические пилы имеют намного меньшую мощность, чем бензиновые пилы, поэтому:
— Пусть режет лезвие — не заставляйте его
— Дайте лезвию остыть на воздухе при продолжительной резке

Размер отверстия обычно составляет 22,23 мм (также доступны некоторые размеры 1 дюйм).

Мы также специализируемся на производстве полотен для электрических пил Husqvarna K3000 и K4000 .
Мы не только предлагаем рекомендуемые лезвия Husqvarna, но и предлагаем лезвия, специально разработанные для уменьшения отдачи, что делает их более безопасными и простыми в использовании.
Эти лезвия имеют центр 1 дюйм.

ПРЕМИУМ СЕРИЯ Алмазные диски для электроискателя серии PREMIUM
	4.5 дюймов / 115 мм (от 30 долларов за штуку) 5 дюймов / 125 мм (от 35 долларов США за штуку) 6 дюймов / 150 мм (от 40 долларов за штуку) 7 дюймов / 180 мм (от 60 долларов за штуку) 8 дюймов / 200 мм (от 65 долларов за штуку) 9 дюймов / 230 мм (от 70 долларов США за штуку) 10 дюймов / 250 мм (от 95 долларов США за штуку) 12 дюймов / 300 мм (от 120 долларов за штуку) 14 дюймов / 350 мм (от 265 долларов США за штуку)	Обычно 2-4 различных лезвия для каждого размера Обычно 2 разных ценовых варианта для каждого размера Более половины цены OEM-лезвий Опция выточки для более безопасной резки
ПРЕМИУМ СЕРИИ Бензиновые диски Алмазные диски
	10 дюймов / 250 мм 295 долл. США с НДС 12 дюймов / 300 мм 330 шт., Включая НДС 14 дюймов / 350 мм 360 шт., Включая НДС	Для мокрой резки бензопилой. Эти гоночные лезвия 12 « и 14″ широко используются во многих строительных отраслях Перта. Они даже хорошо работают при резке незащищенных скоплений. Эти лезвия были разработаны для: сохранения чистоты среза уменьшения вероятности укусов и отдачи упрощает управление ими. это более безопасное лезвие для этого применения. Защита от подрезов «Q Insert» обеспечивает максимальную защиту от износа и идеальна в тяжелых условиях поднутрения.
ПРЕМИУМ СЕРИИ DIAMOND Бензиновые полотна для обработки канавок
	6 дюймов / 150 мм 130 долл. США за штуку (только центр 20 мм) 10 дюймов / 250 мм 325 долл. США за штуку 12 дюймов / 300 мм 360 долл. США за штуку	Эти лезвия 12 дюймов / 300 мм — еще один пример лезвий, которые мы разработали специально для Перта (W.А) жилищное строительство. Используется электриками, сантехниками и т. Д. Прорезает канавку шириной 6 мм для прокладки кабеля. Также используются для резки компенсационных швов в бетоне. Эти лезвия были специально разработаны для того, чтобы: сохранять срез чистым снижать вероятность укусов и отдачи упрощает управление. это более безопасное лезвие для этого применения. Лезвие 6 дюймов с сегментами толщиной 7 мм делает его пригодным для прокладки электрического кабеля.
Типы машин Ключ:
	— Торцовочная пила
	— Пила по кирпичу
	— Ручная пила

Цены правильные. по состоянию на 12.01.21, но могут быть изменены.Все цены указаны с учетом НДС.

Информацию о доставке по всей Австралии см. На нашей странице «Контакты».

Заявление об ограничении ответственности: информация на этом веб-сайте предоставлена ​​добросовестно и в настоящее время считается надежной и точной.
Однако информация предоставляется на том основании, что читатель несет полную ответственность за оценку информации, ее достоверность и полезность. UDT никоим образом не несет ответственности, по небрежности или каким-либо образом, за любые убытки, понесенные или понесенные кем-либо, полагающимся на информацию, даже если такая информация является или оказывается неверной, неполной, устаревшей или вводящей в заблуждение.

Угловые шлифовальные и фрезерные станки

Заказать онлайн или позвонить 020 3248 4086

БЕСПЛАТНАЯ доставка на следующий день для заказов на сумму более 60 фунтов стерлингов *

БЕСПЛАТНАЯ доставка для заказов свыше 60,00 £ *

• 463 фунтов стерлингов.90 С НДС / Каждый 386,58 фунтов стерлингов Бывший. НДС / Каждый

• 108 фунтов стерлингов.94 С НДС / Каждый 90,78 фунтов стерлингов Бывший. НДС / Каждый

• 108 фунтов стерлингов.94 С НДС / Каждый 90,78 фунтов стерлингов Бывший. НДС / Каждый

• 108 фунтов стерлингов.94 С НДС / Каждый 90,78 фунтов стерлингов Бывший. НДС / Каждый

• 59 фунтов стерлингов.98 С НДС / Каждый 49,98 фунтов стерлингов Бывший. НДС / Каждый

• 74 фунта стерлингов.70 С НДС / Каждый 62,25 фунтов стерлингов Бывший. НДС / Каждый

• 121 фунт стерлингов.18 С НДС / Каждый 100,98 фунтов стерлингов Бывший. НДС / Каждый

.
