Как сделать заземление в частном: назначение, требования и актуальные схемы

Заземление в частном доме — как сделать контур своими руками

Основная функция заземления – защита человека от поражения электрическим током. Кроме того, благодаря наличию контура заземления уменьшается уровень магнитных помех, исходящих от электрической техники, и исчезают помехи в самой электрической сети. Также никто не отменял статическое напряжение, которое появляется на металлических корпусах, но которое может исчезнуть, если корпус надёжно заземлён.

Раньше заземление в основном применялось в промышленных электроустановках, однако сегодня даже бытовая электрическая сеть не должна обходиться без заземления. В быту корпусы электрической бытовой техники заземляются через обычную вилку европейского стандарта со специальным контактом для заземления. К этому контакту обязательно должен быть подключён защитный PE-проводник («земля»).

В случае электрического пробоя изоляции фазного провода на металлический корпус и случайном прикосновении человека к этому корпусу, движение электрического тока будет направлено в землю, минуя организм человека.

Таким образом работает защита от прямого прикосновения. Кроме этого, при замыкании фазы на заземлённый корпус, появляется ток короткого замыкания (ток к.з.), который в доли секунды резко увеличивает своё значение. На ток к.з. реагирует защитный автомат, который срабатывает и полностью отключает подачу напряжения на то место, где произошло к.з.

Контур заземления своими руками — пошаговая инструкция

В настоящий момент очень популярно строительство частных домов. Кроме стандартных строительных работ, выполняются работы и по электрификации дома. Вследствие этого появляется необходимость в выполнении контура защитного заземления. Контур заземления может выполняться не только для вновь возводимых строений, но также и для домов, у которых контура не было изначально ещё при строительстве. Если на производстве контур защитного заземления выполняется электромонтажной организацией по готовому проекту, то в быту можно сделать заземление своими руками.

Для монтажа заземляющего контура необходимы следующие материалы:

● металлические электроды;

● металлическая (стальная) полоса;

● несколько болтов.

Стоит отметить, что в продаже уже давно имеются специальные комплекты для самостоятельного выполнения заземления частного дома.

Для выполнения монтажных работ понадобятся:

● лопата штыковая;

● большой молоток или кувалда;

● бытовой сварочный инвертор;

● сварочные электроды;

● болгарка.

Для частного дома контур заземления должен состоять из трёх заземляющих электродов, вкопанных или забитых в землю и соединённых между собой металлической полосой. В качестве электродов может использоваться стальной уголок 50х50х5мм. Длина уголка должна быть в пределах двух-трёх метров. Если изначальная длина уголка больше двух-трёх метров, то болгаркой отрезаются куски необходимой длины. В качестве полосы используется сталь 40х4мм.

Ни в коем случае нельзя в качестве заземлителей использовать металлическую арматуру, т.к. у неё калёная поверхность, следовательно, процесс растекания тока нарушается. Кроме того, арматура быстрее окисляется и ржавеет, что абсолютно недопустимо. Короче говоря, металл для контура заземления по истечении определённого времени не должен окисляться и ржаветь.

Отвод от контура также выполняется металлической полосой.

Монтаж контура защитного заземления для частного дома выполняется в несколько этапов.

Выбор места расположения контура

Для определения места под контур, необходимо учитывать свойства грунта. Для выполнения контура заземления больше всего подходит чернозём, менее пригодны для этих целей песок и глина. Контур заземления должен находиться рядом с домом на расстоянии около метра.

Разметка

Так как контур для частного дома выполняется в виде равностороннего треугольника, то и разметка на грунте должна быть соответствующей. Расстояние между сторонами размеченного треугольника должно быть таким, чтобы электроды можно было забивать в грунт на расстоянии друг от друга не меньше длины электрода.

Траншея под контур

После того, как выполнена треугольная разметка, выкапывается траншея по периметру разметки. Глубина траншеи должна учитывать глубину промерзания грунта в сильный мороз. Ширина должна быть достаточной для того, чтобы удобно было обваривать контур по периметру, например 0,7м.

Монтаж контура

Работы по монтажу контура начинаются непосредственно с забивания электродов. Электроды забиваются молотком или кувалдой по углам треугольной траншеи на 2-3 метра вглубь. Забивать необходимо не полностью. На поверхности траншеи должно оставаться 0,2-0,3м от длины электрода.

Затем забитые электроды соединяются между собой горизонтально расположенной металлической полосой при помощи сварки. Так образуется треугольный контур. Отсюда и название – контур заземления.

Нельзя вместо сварочного соединения использовать болтовое соединение или какое-либо другое. Причина – быстрое окисление и ржавление.

Следующим этапом будет выполнение металлического отвода от контура. Как и было сказано, отвод выполняется также металлической полосой. Полоса с одной стороны приваривается к самому контуру, а другая сторона полосы ведётся в дом через отверстие в стене. В доме полосу рекомендуется провести по внутренней стене на небольшой высоте от пола. На этой части полосы заземления привариваются болты на не слишком большом расстоянии друг от друга. К одному из таких болтов прикручивается медный поводок, которым заземляется вводной щиток дома.

После того, как полностью выполнены монтажные работы, необходимо сделать замер сопротивления растеканию тока контура заземления. Замер обычно выполняют специальным прибором. Величина сопротивления должна быть не более 4 Ом.

После замера контур заземления засыпается грунтом, после чего заземление можно уже эксплуатировать.

Правильно выполненный контур заземления собственноручно – залог безопасности и правильной работы бытовых потребителей.

Как сделать своими руками заземление в частном доме

Электропроводка во всех современных квартирах и домах делается с третьим защитным проводником, который подключается к шине PE заземления в электрическом щите.

Назначение заземления.

При помощи заземляющих контактов

розетки соединяются металлические корпуса холодильников, СВЧ печей, стиральных машин и т. д. с заземлением. Благодаря чему при возникновении поломок бытовой техники, при которых происходит пробой фазы на корпус- возникает короткое замыкание или токи перегрузки и выбивает автомат.

Да же если при незначительных утечках его не выбьет и человек прикоснется к металлическому корпусу- ток проходящий через его тело будет очень малым и безопасным.  Сопротивление тела человека от 1000 до 100 000 Ом, а сопротивление заземления по нормам должно быть не более 4 Ом. И ток на землю пропорционально будет во столько раз больше, во сколько раз больше сопротивление человека, чем заземления.

Таким образом заземление защищает нас от электротравматизма, а кроме того заземленный металлический корпус электроприборов многократно снижает уровень излучаемого ими вредного электромагнитного излучения.

В обязательном порядке сделайте перемычку между заземляющей и нулевой шинами в электрощите на 380 Вольт. Это защитит вашу всю бытовую технику и лампочки от перегорания в случае обрыва нуля. Подробнее об этом в статье о скачках напряжения.

Как сделать заземление.

В качестве естественного заземляющего устройства могут использоваться металлические трубы или конструкции, находящиеся в земле.

Но как показывает моя многолетняя практика электрика, эффективные естественные заземлители возле частного дома находятся очень редко, поэтому делать заземление приходится самостоятельно. Это не сложный процесс и с ним справиться практически любой. Для этого Вам понадобятся:

• Для электродов- трубы или уголок с толщиной стенки от 4 миллиметров, арматура толщиной не менее 14 мм.
• Для соединений— сварочный аппарат.
• Для резки — болгарка или ножовка по металлу.
• Металлическая полоса шириной не менее 50 мм и толщиной от 3 миллиметров (50х3) для соединения электродов и монтажа заземляющего вывода возле электрощита.
• Для подключения у электрощиту— медный провод ПВ3 сечением не менее 10 квадратных миллиметров.

Я делаю заземление по следующим образом:

1. Выкапываю траншею в виде треугольника.
2. Забиваю кувалдой три арматуры или уголка длиной 2 метра по вершинам треугольника ниже уровня земли на сантиметров 20-30. Если дом стоит на песчаных почвах с высоким удельным сопротивлением, тогда делаем треугольник со стороной 3 метра и забиваем 6 электродов через каждые 1.5 метра. Это делается для того, что бы добиться необходимой величины сопротивления не более 4 Ом. А если
   посыпать  солью электроды— сопротивление значительно снизится, но ускорится процесс коррозии.
3. Все электроды соединяем полосой (50х3 мм) между собой надежно только при помощи сварки.
4. Делаем вывод полосой к фундаменту дома и запускаем ее через стену в дом возле электрощита.
5. Покрываем все места сварки антикором.
6. Я после этого проверяю величину сопротивления специальным дорогостоящим измерительным прибором с работы. При необходимости добавляю электроды. Вам придется пропустить этот шаг.
7. Засыпаем траншею.
8. Окрашиваем внешнюю часть полосы, находящуюся над поверхностью земли.
9. В доме к полосе привариваем болт.
10. Надеваем и опрессовываем наконечник на медный провод. Прикручиваем его к болту.
11. Заводим провод в щит и подключаем его к главной заземляющей шине (ГЗШ). На нее же присоединяется заземляющий проводник от линии электропитания и на отдельную шину заземления PE. И обязательно делается перемычка между ГЗШ и нулевой шиной.  Но если у Вас не трехфазный ввод на 380 В, а однофазный на 220 Вольт, то в установке ГЗШ нет необходимости, тогда подключайте провод с заземляющего контура сразу на шину PE.

Вот и все заземление для вашего дома готово! Теперь осталось подключить к шине PE все проводники, идущие на розетки и светильники.

Металл в земле подвергается коррозии, поэтому не используйте тонкое железо и хорошо сваривайте.

Как сделать заземление в частном доме правильно

Необходимо сделать заземление?
Мы к вашим услугам!
Звоните! +7 (904) 007 42 95

Проблема электробезопасности для индивидуальных домов стоит очень остро – тогда как в многоэтажках организацией качественного заземления занимаются сотрудники специализированных организаций, владельцы загородных частных домов в большинстве случаев вынуждены справляться с этим своими силами. Вследствие этого не лишним будет знать, как сделать заземление в частном доме. Лучше всего это делать еще на этапе проектирования и строительства, но можно и по окончании всех работ. Как правило, эти работы больших сложностей не представляют, так что все можно сделать самостоятельно.



Выполнение заземления



Контур заземления частного дома можно сделать из вертикальных заземлителей, вбитых в почву и соединенных друг с другом горизонтальными заземлителями. Также присутствует и заземляющий проводник, соединяющий контур заземления с установленным в доме электрощитом.



Вертикальными заземлителями может служить стальной уголок 50х50х5 миллиметров. В качестве горизонтального заземлителя обычно применяются металлические шины шириной 40 и толщиной 4 миллиметра. Для заземляющего проводника берут стальной круглый пруток сечением 8-10 квадратных миллиметров. Более точные параметры для данных устройств можно узнать в ПУЭ в разделе «Электромонтаж». Категорически запрещается применять в качестве заземляющих проводников и заземлителей металлическую арматуру. Связано это с тем, что у нее наружный слой выполняется каленым, вследствие чего нарушается распределение электрического тока по сечению. К тому же процессы окисления в земле происходят более интенсивно – арматура быстрее ржавеет и разрушается.

Конструктивно контур заземления частного дома нужно сделать в форме равностороннего треугольника, для чего лучше всего предварительно выполнить соответствующую разметку. Рекомендуется прокладывать его на расстоянии не меньше одного метра от фундамента. После того как разметка будет выполнена, надо будет вырыть по периметру треугольника траншею глубиной до одного метра. Ширину следует выбирать такую, чтобы было удобно выполнять сварочные работы – в пределах 50-70 сантиметров. В ней нужно будет уложить горизонтальные заземлители. Но если у вас нет совсем никакого опыта в этом деле, то лучше всего обратиться в специализированную фирму, выполняющую электромонтажные работы в Твери.



Контур заземления частного дома



Как сделать заземление в частном доме качественно? Для этого нужно обязательно использовать сварку – к забитым в землю уголкам горизонтальные стальные полосы надо именно приваривать. Использовать болтовые соединения, равно как и другие подобные, категорически запрещается, так как по прошествии короткого времени эти участки начнут окисляться, контакт будет плохим, что приведет к снижению эффективности функционирования заземляющего контура.



Соединение заземляющего контура с электрощитом частного дома лучше всего сделать также с помощью сварки, приварив стальную проволоку к контуру заземления и уложив ее в заранее вырытую траншею, ведущую к электрическому щиту. На конце проволоки нужно приварить болт М8 или М10 для качественного закрепления. Если стальную проволоку нужно диаметра добыть не удалось, то в качестве заземляющего проводника можно использовать металлическую шину, такую же, что и для горизонтального заземлителя.



Схематичное изображение контура заземления



С точки зрения эффективности полоса будет даже лучше, чем проволока, так как будет больше площадь соприкосновения с землей. Но ее труднее прокладывать, особенно в местах сгиба траншеи, ведущей к частному дому. Как только все работы будут закончены, места сварки желательно обработать антикоррозионными составами. Некоторые неопытные электрики пытаются сделать обработку краской – это категорически запрещается, поскольку краска создает большое сопротивление, препятствующее связи с землей.



В принципе, это все.



Сегодня существует много фирм, предоставляющие услуги по организации заземления, установке опор ЛЭП для частных домов, выполнению различных электротехнических работ. Поэтому, если вы не знаете, как сделать заземление в частном доме правильно, то лучше обратиться к этим специалистам.

Как сделать заземление в частном доме самому

Многим, пожалуй, знакома ситуация: при приёме душа или простом мытье рук вдруг ощущается лёгкое пощипывание током. Особенно ощутимо в местах небольших царапин и других ранок на теле. Выхода два: найти поломку и починить, а также сделать качественное заземление. Именно о втором выходе из ситуации – как сделать заземление в частном доме самому – будет сегодняшняя статья.

Заземление: немного теории

«За землю» – вот из этих слов сложился термин. Правильнее было бы «в землю», но по-видимому термин «вземление» звучит как-то нелепо. Шутки шутками, но роль заземления огромна. Поскольку мы говорим именно о защитном виде, то благодаря ему случаи поражения электрическим током не так часты, как могли бы быть без заземления.

При работе различных бытовых приборов фазный провод может касаться корпуса. Примеров множество: то корпус ТЭНа нарушил герметичность и вода напрямую попадает на фазный проводник, то при сборке после самостоятельного ремонта фазный провод «почему-то» стал касаться стенок корпуса. И этот перечень можно продолжить практически до бесконечности. Получается, что какой бы пример мы не привели, электрический ток в любом из них будет нас поражать. А здесь уже неприятно: кому-то просто неприятно, а кто-то может после 0,1 секунды упасть мёртвым от поражения.

Заземление позволяет току «уходить» по пути меньшего сопротивления в землю и тем самым сохранить человеку жизнь. При качественно выполненном заземлении ток мы не ощутим при пробое на корпус. Если же заземление недостаточное, но всё же есть, то нам грозит уже упоминаемое пощипывание.

Как лучше сделать

Перед тем, как сделать заземление в частном доме самому, настоятельно советуем убедиться в своей компетентности. Ведь, повторимся, на кону ваша жизнь и жизни всех, кто проживает в доме. Да чего там скрывать – вы и гостями своими рискуете. Поэтому подумайте: своими руками всё будете делать или пригласите мастера. Никого не хотим обидеть, просто речь идёт о серьёзном деле.

Из схемы всё становится предельно понятным.

Сделать заземление в частном доме просто по причине наличия свободного места и небольшой этажности. Даже если ваш особняк состоит из 3-х этажей, то ничего здесь пугающего нет. Вам главное дотянуть заземление до первого этажа, а потом уже выполнить разводку.

Первое, что вам придётся сделать, это приготовить материал. В качестве вертикального заземлителя подойдёт стальной уголок, профиль, прут или труба. Но главное – эти материалы должны быть очищены от ржавчины или краски. Запомните: ничто не должно препятствовать прямому контакту грунта с металлом! Если стальные элементы у вас б/у, то щётка по металлу или УШМ с определённой насадкой и вперёд – пока блеск не начнёт слепить ваши глаза. Выбор вертикальных заземлителей – дело серьёзное. Здесь важно понимать, что помимо качества поверхности исключительную роль играет площадь. Наведём пример: шины спортивных мотоциклов делают широкими, чтобы предотвратить падение или скольжение при поворотах. Аналогично и здесь: чем больше площадь заземлителя, которая будет соприкасаться с грунтом, тем больше шансов, что заземление получится действительно качественным.

Также вам понадобятся горизонтальные заземлители. Их роль заключается в соединении вертикальных между собой. Можно обойтись и одним вертикальным заземлителем, но шансы, что конструкция не подведёт в течении всего срока эксплуатации, минимальны. Обычно используют три вертикальных и материал для их горизонтального соединения между собой.

Алгоритм действий

1. Подготовка материала. Очищаем, режем в размер. Для вертикальных заземлителей не скупитесь на длину – 2, а то и 3 метра будет достаточно. Меньше не нужно, а больше будет проблематично забить в землю. Хотя если грунт и ваша силушка богатырская позволяют, то можно и 4-х метровые пруты использовать.
2. Выбираем место. Для заземления нет нужды проводить работы далеко от дома. Но и слишком близко (меньше одного метра) тоже не рекомендуется. Оптимальным считается расстояние от 2 до 6 метров. Попытайтесь «угадать» так, чтобы в будущем на месте заземления не строились сараи, туалет, летний душ или другие постройки.
3. Размечаем место. Если вы остановились на трёх вертикальных заземлителях, то ваш будущий контур будет иметь формы треугольника. Электрики со стажем рекомендуют расстояние между заземлителями не менее 1 метра. Канава должна быть такой, чтобы без труда можно было провести сварочные работы.
4. Вкапываемся в грунт на глубину. Это необходимо сделать по одной простой причине6 чем глубже – тем будет лучше проводимость по причине сырой земли. Да и с эстетической точки зрения это желательно сделать, ведь горизонтальное соединение будет мешать «глазу» или даже передвигаться.
5. Забиваем вертикальные заземлители. Здесь всё просто: кувалда и силушка, желательно богатырская. Если вы правильно выбрали материал, то уголок или труба не должны гнуться под ударами кувалды. Если же вы решили сэкономить на собственном здоровье и безопасности в целом – откажитесь от затеи и подберите всё же нормальной толщины сталь.
6. Соединяем заземлители между собой. На этом этапе нужно использовать ТОЛЬКО сварочный аппарат. В таком случае соединение точно будет надёжным и токопроводящим в течении длительного времени. Важно все сварочные швы выполнить безукоризненно. В качестве соединителя (горизонтальных заземлителей) обычно рекомендуют использовать полосу не менее 40 мм и толщиной не менее 4 мм. Обратите внимание на качество шва — оно должно быть безупречным.
7. От горизонтального заземлителя до дома нужно провести заземляющий проводник. Это может быть круглая стальная проволока около 8-10 мм в диаметре или та же полоса, которую использовали ранее. Если потребуется согнуть в определённых местах, то сварочным аппаратом можно место сгиба прогреть – тогда согнуть сможет и ребёнок. Да и изгиб получится более прямой, что красиво будет смотреться.
8. На край заземляющего проводника, который входит в дом, привариваем болт. В этом месте, гайка и пара шайб будут удерживать медный провод, второй конец которого мы присоединим к щитку или сразу пустим по разводке в доме. Пример, где поступили неправильно. К стальному пруту прикрутили крепёж из латуни, к которому присоединили медный провод.

Несколько советов

• Заземляющий проводник можно также вкопать – хуже вы не сделаете. Наоборот, так будет даже лучше с точки зрения проводимости тока.
• Медный провод должен быть цельным и сечением не меньше 4 мм².
• Данная схема может дополняться естественными заземлителями. Это могут быть любые металлические предметы, находящиеся в земле. Например, трубопровод канализации или обсадная металлическая труба вашей скважины.
• Место перехода от стального заземляющего проводника до медного кабеля должно быть защищено от коррозии. Самому это сделать просто: сейчас в продаже есть уже готовые пластиковые короба или можно завести проводник внутрь дома.
• По окончании всех монтажных работ настоятельно рекомендуем пригласить к себе знакомого электрика для измерения сопротивления вашего контура заземления.
• Арматуру лучше не использовать в качестве элемента заземления. Структура стали арматуры такова, что бывали даже случаи перелома при сильных морозах и одновременном движении грунта.
• Перед забивкой стальной материал можно заострить с помощью УШМ.

Вместо заключения

Всё-таки сделать заземление в частном доме самому вам придётся, если его нет. Жить без него – это всё равно что курить на пороховой бочке. А если учитывать обилие электроприборов в наше время, то здесь и разговора быть не может. Насосы, холодильники, бойлеры, проточные водонагреватели, кондиционеры, микроволновки и стиральные машины – эти агрегаты находятся в зоне риска и их использование без заземления является рискованным делом. Да и вопрос ведь не стоит о миллионах – работа пустяковая, зато польза от неё огромная. Так что вперёд, теперь вы знаете точно ответ на вопрос как сделать заземление в частном доме самому и при этом быть уверенным в его функциональности.

Как своими руками обустроить заземление для дома

Электричество – важнейшее изобретение в истории человечества. Но, как и огонь, электрическая энергия очень своенравна и моментально может выйти из-под контроля. Чтобы обезопасить использование электричества в быту, и необходим контур заземления дома.

Какую пользу приносит заземление?

Необходимо оно для того, чтобы предупредить многие неприятные ситуации, связанные с утечкой тока. Для его обустройства используют кабель ВВГ, чтобы сделать монтаж надежной системы токоотвода. Кроме того, у подобной защиты есть еще одна функция – обеспечение нормальной работы бытовых электроприборов. Уменьшение потребления энергии, отсутствие вредного излучения и даже долговечность аппаратуры зависят именно от качественного заземления. К слову, подтвержденный факт: при наличии надежно смонтированного токоотводящего контура даже интернет-соединение начинает работать несколько быстрее.

Но важнее всего – заземление в деревянном доме, которое убережет его не только от короткого замыкания проводки, но и от удара молнии.

Как сделать заземление в доме своими руками?

Защитный контур в принципе не очень сложная конструкция, поэтому можно как обратиться за помощью в специализированную организацию, так и смонтировать его самостоятельно.

Шаг 1. Выбор точки монтажа заземляющего контура.

Лучше всего выбирать место недалеко от дома, но там, где люди бывают нечасто. Оптимально место должно находиться больше в тени, чтобы земля не пересыхала и не теряла токопроводящей способности.

Шаг 2. Земляные работы

Стержни токоотвода должны напрямую контактировать с землей, в которую они закапываются. По общепринятым правилам оптимальная глубина – на уровне точки замерзания.

Шаг 3. Монтаж конструкции

Она может иметь разную схему, что зависит от предпочтений владельца дома, типа строения и даже используемых строительных материалов. Для внутренней проводки с заземляющим контуром оптимальный выбор – провод СИП 2, обеспечивающий максимальную безопасность розеток, выключателей и других точек потребления.

Шаг 4. Проверка системы

Заземляющий контур должен представлять собой замкнутую систему, на функционал которой не влияют даже небольшие ее поломки.

Лучше всего делать места соединений сварными, что исключает риск окисления металла и исчезновения контакта. Допускается стык и посредством болтов, но с повышенной периодичностью проверок работоспособности защиты.

Ни в коем случае нельзя покрывать металлические элементы краской, используется только антикоррозийная обработка.

Заземление в частном доме 220 В не должно контактировать с трубопроводами и другими металлическими коммуникациями.

Правила итоговой проверки

Для проверки обычно используется лампа накаливания 100 Вт, но визуально определить качественность этим «прибором» сложно, лучше доверить контроль специалисту с соответствующим оборудованием. Тем более, что тогда станут известны точные параметры защиты для внесения изменений в систему, пока она еще не приступила к действию.

Важно! Данная статья несет исключительно ознакомительный характер. Для правильного обустройства заземления в доме необходимо обязательно проконсультироваться у квалифицированного специалиста.

Компания «СТРОКА» несет ответственность только за качество предоставляемых материалов (кабели, провода).

Сколько стоит сделать заземление в частном доме в Москве

Если вам необходимо узнать, сколько стоит сделать заземление в частном доме, в коттедже или на даче в Москве и Подмосковье, обращайтесь к специалистам, зарегистрированным на YouDo. На сайте вы быстро найдете мастера, который по доступной цене окажет услуги по монтажу заземляющих проводников в частных загородных строениях.

Особенности монтажа заземляющих проводов

Установка заземления необходима для вашей защиты от поражений электротоком. Подключение защитного проводника также обеспечивает:

• мгновенное срабатывание устройства защиты отключения при прикосновении к оголенным проводам
• нормальную работу бытовой техники, подключенной к электросети
• защиту загородного дома или дачи от пожара, который может возникнуть от удара молнии

Опытный мастер, зарегистрированный на сайте Юду, проведет расчет заземляющего провода с учетом сопротивления металлической связи и скорости стекания электротока в землю.

Поскольку на дачных участках Москвы и области располагаются трубопроводы коммуникаций и колодцы, которые притягивают во время грозы удары молний, то параллельно с вертикальными заземлителями исполнитель Юду выполнит установку металлического громоотвода. Подобная защита нужна и новым зданиям, и домам старой постройки.

Согласно правилам устройства электроустановок монтаж контура специалист, предлагающий на Юду свои услуги, выполнит с:

• заземлением электрического распределительного щита или устройства ввода
• объединением заземляющих проводников в единый контур
• подключением устройства заземления к вертикальным стержням, уходящим в грунт на определенную глубину

На дачных участках и в коттеджах специалист, зарегистрированный на Юду, выполнит монтаж контура с учетом особенностей грунта и характеристик конкретного строения.

Чтобы заземлить периметр здания исполнители Юду используют металлическую трубу, стержни или полосы из листовой стали. Крепления между контурами специалисты создают с помощью электрической сварки. Они предупреждают, что прутья арматуры для электромонтажа не годятся, поскольку изготавливаются из каленого железа, которое плохо рассеивает ток в земле и вряд ли сможет защитить ваш дом.

Для обеспечения надежного крепления вертикального провода исполнитель Юду забьет в стену дома небольшой штырь, после чего к нему приварит полосу из железа. После этого зафиксирует заземляющий провод при помощи болтового соединения.

Для выполнения электромонтажа и необходимых замеров сопротивления у мастера, зарегистрированного на Юду, имеются необходимые допуски и профессиональное оборудование. Благодаря этому вы можете быть уверены, что все работы он выполнит максимально качественно. Чтобы заранее убедиться в этом, прочтите отзывы предыдущих заказчиков, размещенные в личных профилях исполнителей.

Стоимость услуг

Отправьте заявку на Юду, чтобы узнать, сколько стоит сделать заземление на даче – цена зависит от многих факторов. Опытные специалисты, зарегистрированные на сайте, смогут назвать точную стоимость только после осмотра наружной части строения и оценки особенностей подключения внутренней электропроводки.

На цену также влияет:

• необходимость копки траншеи к дому для укладки заземляющего проводника
• сложность проведения сварочных работ
• глубина монтирования штырей в грунт

Вопрос о том, сколько стоит сделать заземление в частном доме, вы можете согласовать с исполнителем Юду посредством внутреннего чата или при личном общении.

После проведения необходимых расчетов вы узнаете, во сколько обойдется необходимое количество материалов и крепежа, и сколько будут стоить услуги электромонтера. Вы можете приобрести все самостоятельно или договориться с исполнителем о закупке и доставке материалов, которые потребуются для проведения электромонтажных работ.

Как на Юду заказать услуги исполнителя?

Если вам необходимо узнать, сколько стоит заземлить дом, сделайте это на сайте YouDo. Оформите заявку, после чего вам будут поступать предложения о сотрудничестве от опытных электриков. Сравните их расценки и квалификацию, прочтите отзывы и выберите лучшего мастера. Согласуйте с ним, сколько стоит сделать заземление в частном доме, определите сроки проведения работ, и закажите услуги.

Билл Гейтс прав, заземление его частного самолета не спасет мир, но, безусловно, поможет

.

Билл Гейтс, кажется, считает себя лицемером, в котором нуждается мир. У него большие идеи о том, как бороться с изменением климата (или, скорее, у него есть книга, содержащая большие идеи других людей о том, как бороться с изменением климата), но он также не собирается прекращать есть гамбургеры или летать на частном самолете.

Гейтс, чье личное состояние по-прежнему превышает 100 миллиардов фунтов стерлингов, называет частные самолеты своим «виноватым удовольствием».Он тратит много миллионов фунтов в год на это удовольствие, и эта цифра увеличилась с тех пор, как он начал снабжать их биотопливом и компенсировать их использование с помощью какой-то технологии улавливания воздуха, базирующейся в Исландии (хотя он также только что купил компанию по обслуживанию частных самолетов. за 1,6 млрд фунтов стерлингов).

У него есть резкий ответ на утверждения о лицемерии, который в основном предполагает признание их истинности. Но также до некоторой степени они не имеют значения.

Во введении к своей новой книге он объясняет, что в 2021 году почти миллиард человек в мире останется без доступа к электричеству.Человечество совершенно справедливо имеет моральное обязательство делать все возможное для повышения уровня жизни и жизненных шансов этих людей, и расширение прав и возможностей этих людей в буквальном смысле не может быть компенсировано сдержанностью со стороны богатых. И это не означает Билла Гейтса; Значит, по всей видимости, абсолютно все читают эту статью.

По его словам, необходимы массовые инновации во всех сферах жизни человека, в том, как мы генерируем энергию и производим продукты питания. Нам срочно нужны эти масштабные инновации, и правительства должны будут их реализовать.

Он, наверное, прав. Восемнадцать месяцев назад Грета Тунберг публично ехала на катамаране на Саммит ООН по борьбе с изменением климата в Нью-Йорке. Ее действия были вдохновляющими, но и показательными. Посещая мероприятия, она подтвердила, что присутствие на реальных мероприятиях важно, что глобальные саммиты имеют значение и что путешествие на катамаране не совсем практично. Миру нужны другие решения.

Гейтс указывает, что единственная задача, которая имеет значение, — это достижение нулевых чистых выбросов.В 2019 году человечество выбросило в атмосферу 51 миллиард тонн углерода, и это количество необходимо свести к нулю. Только 16% приходится на транспорт, так что это нехорошо. Covid-19 и его применение почти во всех глобальных рейсах сократило глобальные выбросы всего на пять процентов. (По оценкам, только пять процентов человечества когда-либо хотя бы раз путешествовали на самолете, что намного меньше, чем жизнь без электричества.)

Огромная часть глобальных выбросов, возможно, 30 процентов, — это результат производства цемента и стали, две области, на которых сосредоточен Гейтс, и в книге очень подробно рассказывается о его посещении различных предприятий по производству стали и цемента по всему миру (прилетевшего туда на частном самолете).

Нужны новые процессы, новые методы, и есть некоторый оптимизм, что они могут быть реализованы. Но есть и проблемы. Люди обладают замечательным умением анализировать проблемы и находить решения, которые освобождают их от личной ответственности или требуют от них жертв.

Гейтс высмеивает предложение, выдвинутое Александрией Окасио-Кортес и другими, о том, что чистый ноль должен быть достигнут в течение 10 лет, на том основании, что это невозможно, это невозможно, и утверждение, что это возможно, «ложно. наука».

Но если он прав в этом, он в то же время ошибается, что сдержанность — не выход. Например, сейчас очень ясно, что вакцинация — единственный жизнеспособный путь выхода из пандемии Covid-19. Технологические инновации пришли на помощь, как и во время климатического кризиса.

Но нигде в мире нет правительства, которое не выиграло бы время для спасения с помощью технологических инноваций, заблокировав общество в той или иной форме. Без самых суровых жертв решение, которое теперь было найдено, не было бы столь эффективным, как кажется, вполне возможно.

Это правда, что наземные полеты, запрет на мясо и общая прическа со стороны богатых, развитых стран не могут решить проблему сами по себе. Цифры не складываются. Стороны книги не совпадают.

Но если решения возникнут через десятилетия, а не годы, тем временем вполне может потребоваться трудный выбор. Это не либо / либо. И то, и другое. Если Гейтс хочет, чтобы его воспринимали столь же серьезно, поскольку ситуация является неотложной, ему придется пойти на личные жертвы, которые, честно говоря, не такие уж большие.

Медицинская сертификация для летчиков — AOPA

Федеральные авиационные правила, часть 67, подраздел E, позволяют Федеральному воздушному хирургу рассматривать лиц с серьезными заболеваниями для получения дискреционной медицинской справки или специального разрешения на выдачу. Разрешение требуется, когда заявитель на медицинское освидетельствование считается неспособным соответствовать медицинским стандартам, предписанным в подразделах B, C и D Части 67.

Дискреционная выдача влечет за собой дополнительные требования для более частой переоценки и тестирования, чтобы определить, что условие, для которого выдается разрешение, не прогрессировало до такой степени, что общественная безопасность будет поставлена ​​под угрозу во время действия разрешения.Разрешение отличается от Заявления о продемонстрированных способностях (SODA) тем, что SODA выдается для дисквалифицирующего состояния, которое является статическим или непрогрессирующим, например, потеря зрения на один глаз или ампутация конечности.

Даже несмотря на то, что разрешение может требовать повторной проверки каждые шесть или двенадцать месяцев, дата продления вашего медицинского заявления FAA и медицинского осмотра не изменится. Он по-прежнему требуется каждые 6 или 12 месяцев для медицинского обслуживания первого класса, каждые 12 месяцев для второго курса и 24 или 60 месяцев, в зависимости от вашего возраста для третьего класса.

Ниже приводится текст авторизационного письма FAA с объяснением и интерпретацией (курсивом) того, что утверждается в разрешении.

Уважаемый г-н Член: PI № 100111

Я просмотрел информацию, предоставленную вами в обоснование вашего запроса о медицинской справке для летчика. Медицинские данные свидетельствуют о наличии в анамнезе инфаркта миокарда и ишемической болезни сердца, требующих операции аортокоронарного шунтирования. Вы не имеете права на получение медицинского свидетельства третьего класса в соответствии с разделом 67.111 (a) (1) (3), 67.211 (a) (c) и 67.311 (a) (c) Федеральных авиационных правил (FAR).

В письме должна быть указана история болезни, представленная в FAA. Из-за дисквалифицирующих условий также должно быть указано медицинское постановление, которое делает это состояние дисквалифицирующим. В разделе 67.111 подробно описаны требования для медицинского обслуживания первого класса, 67.211 — для второго класса и 67.313 — для третьего. Цифры в скобках относятся к конкретному заболеванию, в данном случае инфаркту миокарда и ишемической болезни сердца.

Однако, основываясь на полном обзоре имеющихся медицинских свидетельств, я определил, что вам может быть предоставлено разрешение на специальную выдачу медицинского свидетельства пилота третьего класса в соответствии с разделом 67.401 FAR.

В соответствии с этим письмом ваш авиационный медицинский эксперт уполномочен выдать вам медицинское свидетельство третьего класса с ограничением «НЕ ДЕЙСТВИТЕЛЬНО ДЛЯ ЛЮБОГО КЛАССА ПОСЛЕ 30 АПРЕЛЯ 2014», при условии, что вы обладаете другой квалификацией.

Несмотря на ваше дисквалифицирующее состояние, Федеральный воздушный хирург обнаружил, что ваше текущее состояние здоровья не подвергает вас неприемлемому риску, который может поставить под угрозу общественную безопасность в период действия разрешения (с 14 апреля 2013 г. по 30 апреля 2014 г. ). Для наших целей предположим, что последний медицинский осмотр этого пилота FAA проводился более двух лет назад, и в этом месяце он будет повторно подавать заявление на прохождение нового медицинского обслуживания вместе с AME. Как правило, лучше всего пройти текущий медицинский медицинский осмотр FAA одновременно с предоставлением в FAA медицинских записей в поддержку специального запроса на выдачу.Таким образом, периодический повторный осмотр (обычно с интервалом в год) будет проводиться в том же месяце, в котором должен проходить ваш регулярный медицинский осмотр FAA в соответствии с FAR 61.23.

Срок действия этого разрешения истекает 30 апреля 2014 г.

Срок действия авторизации истекает через год. Медицинский осмотр FAA, проведенный вашим AME, все еще действителен в течение двадцати четырех или шестидесяти месяцев, как указано в 61.23, поэтому вам не нужно будет возвращаться в свой AME до апреля 2014 года.(Предположим также, что этому пилоту больше 40 лет и он требует нового медицинского осмотра и подачи заявления каждые 24 месяца.)

Рассмотрение нового разрешения будет зависеть от следующего, выполнено в соответствии с прилагаемыми спецификациями:

1 марта 2014 г. или около того:

1. Текущее сердечно-сосудистое обследование и текущие лабораторные работы.
2. Текущий нагрузочный тест радионуклидной сцинтиграфии с физической нагрузкой.

Если в вашем медицинском статусе не произошло значительных неблагоприятных изменений, вы выполнили все условия сертификации, описанные в вашем разрешении, и я убежден, что обязанности, разрешенные нашим медицинским сертификатом, могут выполняться без угрозы для общественной безопасности. После этого Апелляционный отдел может предоставить вам новое разрешение на дополнительное время.Вам по-прежнему необходимо будет проходить регулярный медицинский осмотр третьего класса с частотой, предписанной положениями CFR 61.23.

Во избежание перерыва в сертификации необходимое тестирование должно быть завершено ближе к указанной выше дате и отправлено одним пакетом в следующий офис.

Отделение апелляций по медицинским вопросам, AAM 320 Подразделение авиационной медицинской сертификации Гражданский авиационный медицинский институт FAA Почтовое отделение 26080 Оклахома-Сити, Оклахома-Сити 73126

Отделение медицинских апелляций, AAM 320 Отдел авиационной сертификации Гражданский авиационный медицинский институт FAA 6700 S.Mac Arthur Blvd. B-13 Оклахома-Сити, OK 73169

FAA разрешит вам отправлять информацию о продлении за 90 дней до истечения срока действия разрешения. Несмотря на то, что в письме указано, что 60 дней достаточно для выполнения заказа, мы предлагаем вам использовать полные 90 дней, чтобы учесть задержки в проведении тестирования, получении окончательных отчетов из кабинета врача и других задержках в последнюю минуту, которые всегда появляются. Сделайте копии всего для своих файлов на случай, если что-то потеряется, что иногда случается.Отправьте информацию самостоятельно; не полагайтесь на кого-то еще, чтобы передать информацию в FAA. Любой адрес будет работать, но лучший способ отправить информацию — ночью или заказным письмом на South Mac Arthur Blvd. адрес. Обычный первый класс может пойти по номеру абонентского ящика.

Вы должны незамедлительно сообщать о любых неблагоприятных изменениях в вашем состоянии здоровья в Отделение медицинских апелляций FAA, AAM 320.

Поскольку ваше медицинское обслуживание находится на усмотрении Федерального воздушного хирурга, имеется подразумеваемая «автоматическая аннулирование» разрешения, если у вас есть «неблагоприятные» изменения в вашем состоянии здоровья.

Использование вышеуказанного ссылочного номера и вашего полного имени в любых отчетах или корреспонденции поможет нам найти ваш файл и ускорить получение ответа.

С уважением,

Кортни Д. Скотт, D.O.
Менеджер отдела авиационной сертификации
Гражданский авиационный медицинский институт

Обязательно используйте номер PI, назначенный вам в верхней части буквы. Это ваш уникальный идентификатор, чтобы FAA идентифицировало вас среди более миллиона медицинских записей.

Обновлено 15.04.

Функция и важность систем заземления — Часть первая

Электричество достаточно сбивает с толку, когда мы имеем дело с проводами, которые должны проводить ток. Еще больше сбивает с толку, когда мы говорим о проводах, которые обычно вообще ничего не делают. Большинство людей испытывают трудности с концепцией соединения с заземлением и его двоюродного брата, с соединением . Мы постараемся сделать его простым и раскрыть тайну.

Как домашние инспекторы, важно, чтобы мы четко понимали эти системы, чтобы обеспечить лучший контроль для наших клиентов. Если вы хотите стать домашним инспектором или просто хотите обновить свои знания, потратить некоторое время на обучение домашнего инспектора — отличный способ убедиться, что ваши услуги являются лучшими из возможных.

Хорошая новость в том, что это не очень сложная или трудоемкая часть вашего осмотра. Хорошая новость заключается в том, что ремонт или замена обычно не дороги.

Два типа систем заземления

Существует два типа заземления в домах с разными функциями. Система заземления оборудования представляет собой сеть неизолированных неизолированных проводов, проходящих через дом как часть проводки жилой ответвленной цепи, установленной с 1960-х годов. Системы заземления оборудования подключаются к трансформатору на улице и защищают домовладельцев от поражения электрическим током от паразитного электричества в доме. Система заземления соединяет электрическую систему дома с землей.В этом обсуждении мы сосредоточимся на последнем.

Как он соединяет сервисный бокс с землей

В системе заземления используется провод для соединения сервисного бокса с землей с помощью водопроводных труб, заземляющих стержней и т. Д. Это путь для разряда молнии или статического электричества. Он не предназначен для передачи аварийного тока от системы заземления оборудования на землю. Единственный раз, когда эта система заземления будет передавать электричество из дома, будет, если в доме возникнет неисправность, из-за которой ток будет течь через заземляющие провода в распределительной системе и , нейтральный рабочий провод на улицу будет сломан.

Lightning

Системы заземления помогают безопасно переносить неожиданные электрические заряды от других источников. Например, удары молнии могут вызвать возбуждение компонентов в домах. Система заземления иногда может безопасно рассеивать электричество от молнии. Однако сильные удары молнии не будут рассеиваться системой заземления дома.

Статические заряды

Системы заземления также помогают снимать статические электрические заряды.Накопление статического электричества в электронном оборудовании, таком как домашние компьютеры, может вызвать проблемы в работе. Это гораздо менее важная функция заземляющего провода, защищающая оборудование, а не людей.

Провода заземления / Проводники заземления

Провода заземления обычно медные и могут быть неизолированными или изолированными. Как правило, они 8 калибра для 100 ампер и 6 калибра для 200 ампер. Рекомендуется избегать сращивания заземляющего провода, поскольку каждое сращивание потенциально является плохим соединением.

Где заканчивается система заземления?

Цель состоит в том, чтобы подвести электричество к земле. Это делается путем подключения заземляющего провода к заземляющему электроду. Это можно сделать несколькими способами, в том числе:

• Через металлические водопроводные трубы
• Через металлические стержни, вбитые в землю
• Через провода (часто ½-дюймовые арматурные стержни), проложенные в фундаментах зданий (земля UFER)
• Подземные заземляющие пластины или кольца
• Каркасы металлических зданий (чаще используются в коммерческом, чем в жилом строительстве)
• Металлические кожухи частных колодцев для водоснабжения

На рисунке ниже показаны наиболее часто используемые заземляющие электроды.

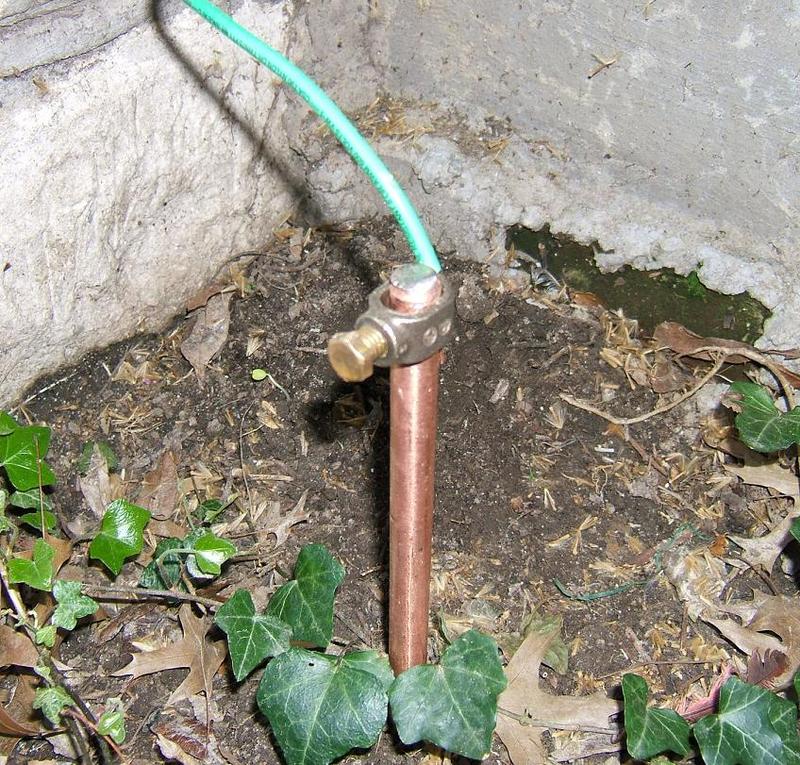

Типичное соединение с заземляющим стержнем (хотя часть зажима на переднем плане установлена ​​задом наперед).

Вы не сможете увидеть всю систему заземления. Однако есть несколько вещей, на которые следует обратить внимание, в основном в том, что отсутствует или плохо связано.

Во второй части этого поста мы рассмотрим типичные проблемы, которые могут выйти из строя с системами заземления и их решениями. Увидимся во второй части!

---

Молниезащита и заземление в частном доме

Современный дом просто набит разнообразной техникой, а частный дом тем более.Жизнедеятельность загородных домов, коттеджей и коттеджей временами полностью зависит от электричества. Поэтому даже несведущему в электротехнике человеку понятно, что здесь нужны особые меры безопасности.

Заземление в частном доме — одна из важнейших мер защиты человека от поражения электрическим током. Если пренебречь мерами элементарной безопасности, сэкономив на качественном заземлении, в частном доме рано или поздно может возникнуть ситуация, когда кто-то прикоснется к корпусу холодильника и получит удар током.Это происходит при повреждении изоляции. Однако часто причиной выхода из строя дорогостоящего оборудования или возгорания жилых домов может стать удар молнии.

Молниезащита зданий, как и заземление в частном доме, является непременным элементом электробезопасности. В пользу необходимости молниезащиты тоже есть цифры: в год на Земле бывает около 20 миллионов гроз, а это около 50 гроз в сутки.

Общее заземление в частном доме является частью его молниезащиты.Другими компонентами системы являются молниеотводы и проводники, отводящие ток. Разряд молнии, попадая в молниеотвод через проводник, уходит в землю — таков общий принцип внешней защиты от молнии. Также есть внутренняя защита — SPD. Ток молнии при воздействии на объект может вызвать резистивную или индуктивную связь, что приведет к перенапряжению в сети. Именно от этого перенапряжения УЗИП защищает конструкцию.В зависимости от характера удара молнии — прямого или косвенного — существует несколько классов подобных устройств, которые надежно защищают дом и его жителей от воздействия перенапряжения. Но вернемся к внешней молниезащите.

Принято выделять два его типа — пассивный и активный. Пассив, образно говоря, ждет удара молнии и просто сбрасывает разряд в землю. Активная молниезащита берет на себя инициативу — перехватывает разряд и «детоксифицирует» его, а также отводит на землю.Активная система молниезащиты до сих пор называется системой с упреждающей потоковой эмиссией. Разница между пассивной и активной защитой заключается в самих молниеприемных элементах. Пассивный использует стержни, сетку или трос, натянутый между двумя опорами. Это наиболее распространенный и традиционный способ защиты от молнии в частных домах. К тому же это относительно недорого. В системе активной молниезащиты используется молниеприемная головка — ионизатор, который реагирует на увеличение напряженности электрического поля.Во время грозы между землей и небом образуется магнитное поле, благодаря которому работает этот ионизатор.

Преимущества активной молниезащиты зданий следующие:

• Большая, по сравнению с пассивной, зона защиты — это позволяет организовать молниезащиту целой группы зданий;
• Прочность конструкции позволяет выдерживать многократные разряды
• Надежная работа в любых, даже экстремальных погодных явлениях
• Полная автономность работы
• Простота установки и дальнейшего обслуживания
• Безопасный грозозащитный антенный мачта
• Эстетичный внешний вид.

Безопасность проживающих в доме людей может быть обеспечена только при условии, что заземление в частном доме выполнено в сочетании с молниезащитой, активной или пассивной.

Электрическое заземление

Если ваш дом цельнометаллический, его электрическая система может состоять из однопроводных цепей. То есть потребуется только один провод, чтобы волшебным образом соединить каждый электрический блок или устройство с его электродвижущей силой. . . аккумулятор или генератор.

Другими словами, все электрические цепи могут быть подключены через металлическую конструкцию самолета к батарее или генератору без необходимости прокладки отдельных кабелей возврата тока.

Обычно однопроводные цепи полагаются на металлическую конструкцию самолета, чтобы служить в качестве электрического проводника (провода) или устройства, когда они подключены в любой точке к металлической конструкции, это правильно называется «заземленным».

Сравнение однопроводной схемы и двухпроводной схемы

Электрически одна система не более эффективна, чем другая.Только если вы задумаетесь о том, что необходимо для установки электрической системы, вы действительно заметите различия.

Большим преимуществом металлического самолета с точки зрения электрооборудования является то, что однопроводные схемы проще и легче устанавливать, чем требуемые двухпроводные схемы в деревянных и композитных самолетах.

Естественно, это может привести к значительной экономии денег и веса для производителя металлических самолетов, а также к сокращению объема работ и сложности монтажа.

Однако это сравнение не столь однобокое, если учесть тот факт, что для большинства ваших однопроводных цепей по-прежнему требуется клеммное соединение с землей. Таким образом, если устройство не заземляется автоматически через корпус при установке, потребуется как минимум короткий соединительный кабель для подключения к ближайшей клеммной колодке заземления или шпильке.

Тем не менее, это все же намного лучше, чем прокладывать длинные дублирующие провода, скажем, от заднего фонаря, до ближайшей клеммной колодки заземления.

Создайте хорошее основание двигателя

Первое электрическое соединение, которое необходимо выполнить, как только двигатель будет установлен, — это соединение, обеспечивающее надежное заземление двигателя.

В большинстве самолетов для этого нужно подсоединить один конец тяжелого кабеля или металлической заземляющей ленты к какому-нибудь удобно расположенному болту на картере двигателя. Другой конец заземляющей ленты должен заканчиваться на какой-нибудь твердой части конструкции брандмауэра самолета.

Примечание. Этот кабель / заземляющий браслет должен проходить через непроводящие резиновые амортизаторы подвески двигателя.. . из каучука, как известно, плохой электрический проводник.

Эта металлическая лента заземления двигателя, изготовленная самим домом, служит для соединения двигателя и всей конструкции самолета в единое электрическое заземление.

Однако в самолетах из дерева или композитных материалов вы только что установили двигатель и брандмауэр в качестве точек заземления.

По этой причине и для вашего удобства вам следует проложить дополнительные провода, чтобы установить дополнительные точки заземления.

Я бы посоветовал одним из них быть приборной панелью. Кроме того, одной или двух удобно расположенных клеммных колодок заземления должно хватить для замыкания цепи заземления в деревянном или композитном летательном аппарате.

на хорошей земле. . .

Перед выполнением любых электрических подключений всю краску, грунтовку и, конечно, анодированную поверхностную пленку необходимо соскрести или удалить иным образом, чтобы получить гладкую, не имеющую сопротивления, голую металлическую поверхность.

Убедитесь, что каждое соединение правильно собрано с шайбами, затянуто и надежно.

Общие неисправности заземления

Вот наиболее частые нарушители спокойствия:

1. Отсутствует, отсоединено или корродировано заземляющее кольцо двигателя.

2. Соединение с поверхностью с высоким сопротивлением; то есть наличие краски, коррозии, грунтовки или пленки анодирования препятствует созданию и созданию эффективного основания.

3. Электрический блок не заземлен.Некоторые электрические устройства (соленоиды, реле, датчики и т. Д.) Заземляются через свои корпуса. Если устройство не прикреплено к металлической заземляющей поверхности, необходимо установить отдельный заземляющий разъем до ближайшей точки электрического заземления.

4. Плохое или ненадежное соединение отрицательной клеммы аккумуляторной батареи или клеммы стартера может быть причиной проблем с запуском двигателя.

5. Плюсовой (+) кабель отключается и падает вниз, контактируя с металлической заземляющей поверхностью.Если повезет, перегорит предохранитель или сломается автоматический выключатель. Худший сценарий? Провода нагреваются и горят, дым заполняет кабину, а авионика самоуничтожается.

7. Вольтметр с плохим соединением с землей испытывает сопротивление, которое будет давать показания манометра ложно заниженными.

8. Электрические датчики (давления масла, давления топлива) с плохим заземлением дают ложно заниженные показания.

Этот пресловутый магнето «P» ведет

Когда вы впервые устанавливаете двигатель, ваши магнето будут «горячими» и готовы запустить свечи при малейшем движении коленчатого вала (гребного винта).

Они останутся такими (горячими) до тех пор, пока вы не подключите P-выводы к магнето, тем самым электрически заземлив их через выключатель зажигания.

Некоторым строителям трудно запомнить, что когда переключатель магнето находится в положении ВКЛ, вывод P незаземлен (фактически «отделен» от магнето), а магнето «горячее».

Следовательно, каждый раз, когда P-вывод (провод) отсоединяется или ломается, магнето нагревается! И не имеет значения, включен ли ключ зажигания или нет.

Поломка P-вывода в процессе эксплуатации может произойти практически в любое время из-за воздействия обычной вибрации и / или неуклюжего обслуживания. Так . . . Бездумный поворот винта, даже немного, без уверенности в том, что журналы заземлены, может превратить действие в смертельный случай.

Между прочим, одним из признаков того, что у вас может быть сломанный P-вывод, может быть падение на ноль оборотов на одном магнето во время разгона вашего двигателя (проверка магнето).

Экранирование

Назначение экрана — индуцировать ВЧ-напряжения в экране, а не в соседних или смежных блоках, где они могут вызывать электрические помехи.. . как шум в твоих радиоприемниках.

Экранированный кабель — это кабель, по всей длине заключенный в металлическую оплетку.

Некоторые люди считают, что только один конец экранированного кабеля должен быть заземлен, но столько же, если не больше, считают, что оба конца должны быть заземлены для максимальной эффективности. Кто прав?

Что ж, иногда обе фракции правы.

Экранирование проводов магнето должно быть заделано (заземлено) на обоих концах, чтобы кабели не излучали радиочастотные помехи.

С другой стороны, экранированный соединительный кабель, используемый между блоком стробоскопа и его источником питания, обычно заканчивается (заземляется) на одном конце только для снижения до минимума потенциальных радиопомех из-за радиочастотного излучения. Обычно более практично заземлять или заканчивать экран со стороны источника питания. Однако не замыкайте оба конца. По крайней мере, так советует производитель стробоскопического оборудования Whelen.

В жилищном строительстве, когда мы говорим об экранировании, мы, более чем вероятно, имеем в виду металлическую сетку, покрывающую P-выводы (провода), соединяющие магнето.

Провода, используемые для подключения магнето, должны быть экранированными. (Я ненавижу использовать слово «кабель», потому что, на мой взгляд, оно вызывает в воображении образ тяжелых многожильных кабелей, используемых в кранах или для поддержки таких конструкций, как мост Золотые Ворота.)

В любом случае кабели зажигания могут быть очень маленькими, так как они пропускают очень небольшой ток. По большей части, все, что вам нужно — это экранированный провод №18 или №20.

Кабели с P-выводами магнето и большая часть другой проводки в домашних условиях редко имеют длину более 5 футов, поэтому падение напряжения в кабеле обычно не является поводом для беспокойства.На самом деле, большинство застройщиков склонно использовать в своей электрической системе кабели большего диаметра, чем это необходимо. В этом отношении они стараются обойтись минимумом проводов разного диаметра.

Если бы вы могли установить кабели с черной изоляцией для всех заземляющих проводов, это упростило бы будущее обслуживание и устранение неисправностей.

Об этих схемах электропроводки

Они действительно служат важной цели для большинства из нас.

Без хорошей схемы подключения рядовому строителю было бы сложно решить, с чего начать или как проводить электромонтаж своего самолета.

К сожалению, на большинстве электросхем самолетов не показаны некоторые довольно важные детали, очевидно, исходя из предположения, что все знакомы с некоторыми основными электрическими элементами.

Самая большая ошибка, которую я обнаруживаю в некоторых электрических схемах, заключается в том, что не всегда изображены все основные заземляющие соединения.

Например:

1. Регулятор напряжения и реле максимального напряжения должны быть заземлены, но схемы часто не показывают заземления. Без хорошего заземления ни регулятор напряжения, ни реле не могут работать.

2. Предполагается, что генератор и стартер заземлены при их установке на двигатель, однако на схеме может не быть показано, что они заземлены.

3. Как упоминалось ранее, электрические передающие блоки для приборов часто заземляются путем их установки на металлическую конструкцию. Тем не менее важно проиллюстрировать обозначения заземления.

4. Провода магнето часто не показывают, что они должны быть кабелями экранированного типа с заземлением на обоих концах.

5. Провода к / от генератора должны быть экранированы и заземлены.

6. Схема подключения стробоскопа редко показана на большинстве схем подключения, и все же, по крайней мере, один производитель (Whelen) подчеркивает важность заземления экрана проводника только на одном конце.

В предыдущем обзоре следует подчеркнуть важность хорошего электрического заземления для каждого устройства и каждой цепи.

В некоторых случаях устройство просто не будет работать без заземления.. . даже если нет клеммы для подключения заземляющего провода. Имейте это в виду, когда вы решаете проблему с электричеством. . . и сначала проверьте простые и очевидные вещи.

Еще одна вещь. . .

Всегда отсоединяйте кабель заземления аккумуляторной батареи в первую очередь и заменяйте его в последнюю очередь, чтобы избежать случайного короткого замыкания и яркого пиротехнического дисплея.

Электрическое заземление — Проектирование системы

Электрическое заземление / Проектирование системы заземления:

Системы электрического заземления должны разрабатываться обученными инженерами, у которых есть возможность указать, какое разнообразие и конфигурация компонентов потребуются для достижения критериев эффективности, регулируемых требованиями клиента, практическими правилами и стандартами.Пакеты программного обеспечения CDEGS, используемые для разработки схем электрического заземления, позволяют нашим инженерам моделировать ряд условий электрического тока короткого замыкания и, таким образом, теоретически тестировать систему безопасности перед ее установкой. Инженеры Doksun Power сосредоточены на разработке наиболее практичных, экономящих время и финансово экономичных систем электрического заземления, чтобы гарантировать, что их клиенты получат наилучшую возможную систему.

Проектирование системы электрического заземления

Doksun Power — специализированный поставщик систем электрического заземления для различных объектов, от возобновляемых и традиционных источников энергии и передачи до телекоммуникаций и легкорельсового транспорта.Благодаря способности удовлетворить потребности в электрическом заземлении от первоначального архитектурного проекта до завершения системы становится понятным, почему Doksun Power становится все более популярным выбором среди консультантов, строителей и клиентов.

Даже несмотря на сложные ограничения, с которыми сталкивается проект, Doksun Power может обеспечить безопасность объектов. Компания нацелена на поддержание превосходных стандартов качества обслуживания клиентов, что приводит к появлению решительной команды инженеров, стремящейся удовлетворить требования своих клиентов.

В то время как многие другие компании предлагают универсальный подход, благодаря своему опыту команда разработчиков Doksun power может решить такие проблемы, как предотвращение краж и вандализма, а также системы электрического заземления с увеличенным сроком службы. Эти разновидности систем электрического заземления требуют умеренного увеличения затрат на материалы, когда дело доходит до установки, но часто демонстрируют гораздо более низкую совокупную стоимость владения, и по этой причине такая разновидность конструкции популярна среди конечных клиентов, которые в конечном итоге будут жить с потенциалом. проблемы кражи, вандализма или коррозии.

Входные данные для проектирования системы электрического заземления: Сбор и объединение входов

Невозможно испечь торт без ингредиентов, так же как нельзя выполнить проект электрического заземления без исходных данных. Инженеры-проектировщики Doksun Power знают, какая информация им требуется, и передают ее своим клиентам, и после того, как все это будет готово, можно приступить к комплексному проектированию, которое фиксирует все данные и аспекты, которые могут повлиять на эффективность проекта.

Иногда новые клиенты сомневаются в необходимости некоторых данных, которые запрашивают инженеры Doksun Power, что является просто результатом их недостаточной осведомленности. Применяется та же аналогия с приготовлением пищи: вы не можете испечь яблочный пирог без яблок, поэтому, если одним из требуемых выходных параметров является напряжение прикосновения, тогда необходимо знать предполагаемый ток повреждения. Инженеры Doksun Power усердно работают от имени своих клиентов и всегда будут стремиться объяснить, почему требуется информация, но верно одно: если инженеры запрашивают информацию, она им нужна.

Разновидности входных данных, которые часто запрашиваются, включают чертежи объекта в формате .dwg, подтверждение согласованных стандартов или кодексов практики, четкое изложение требований клиентов, идентификацию любых требований третьих сторон, которые могут повлиять на процесс проектирования (например, DNO ).

Входные данные для проектирования системы электрического заземления: проверка достаточности входных данных для перехода к проектированию

После получения проектных данных инженеры Doksun Power проведут проверку данных, чтобы убедиться, что их достаточно для перехода к проектированию.Если все готово, задержек не будет, и можно будет приступить к проектированию электрического заземления. В случае неполного набора данных заказчик будет проинформирован о нерешенных элементах и ​​о том, что до его получения будут задержки в разработке.

Ни при каких обстоятельствах компания Doksun Power не берет на себя ответственность за ее точность, за исключением исследований удельного сопротивления почвы, которые компания провела. Ответственность за исходные данные для проектирования электрического заземления всегда лежит на заказчике.

Проектирование системы электрического заземления: Начало проектирования

Имея исходные данные для проектирования, инженеры Doksun Power могут приступить к проектированию электрического заземления. Большинство чертежей объекта можно обработать и импортировать в программное обеспечение, используемое проектировщиками электрического заземления. Данные об удельном сопротивлении почвы, вероятно, уже были обработаны, но в том случае, если они не были обработаны, их необходимо обработать перед продвижением.

Имея данные об удельном сопротивлении грунта, любые предварительно определенные проводники / электропроводящие элементы могут быть идентифицированы на CDEGS.После этого будут применены дополнительные проводники в соответствии с требованиями к характеристикам объекта и в соответствии с требованиями применимых регулирующих стандартов или кодексов практики.

Проектирование системы электрического заземления: определение классификации объекта как «холодное» или «горячее».

Основная цель проекта — получить классификацию «холодных площадок», которая широко используется в электрическом заземлении в отношении возвратного потенциала заземления (ROEP) менее 430В. Достижение «холодного» участка — обычное требование клиентов или взаимодействующих организаций, таких как DNO.В действительности не каждый объект может достичь уровня «холодного объекта», и в этом случае необходимо учитывать несколько этапов. Просто принять «горячий сайт» нельзя, да и не должно быть. По любым оценкам, горячая площадка не так безопасна по своей природе, как холодная, поэтому исследуемые участки должны быть исчерпывающими и окончательными, потому что, если остается какая-либо возможность улучшить систему, ее следует изучить.

Инженеры

Doksun Power считают достижение холодного участка частью своей ответственности, и в случаях, когда участки просто не могут быть холодными, в команде возникает ощущение, что они не выполнили свой долг.Такая личная гордость за успехи сайта — это именно та характеристика, которую вы надеетесь увидеть в том, кто пытается предоставить самый безопасный сайт по наиболее экономичной цене. К счастью для команды дизайнеров Doksun Power, подавляющее количество их проектов остается незамеченным, и поэтому они достигают больших успехов для своих клиентов.

Анализ конструкции системы электрического заземления: напряжение прикосновения и ступенчатое напряжение

Напряжение прикосновения и ступенчатое напряжение — это методы измерения безопасности электрического заземления объекта.Напряжение прикосновения — это способ описания вероятного воздействия электричества, которое может испытать кто-либо в случае, если он коснулся конструкции в момент электрического повреждения. Точно так же ступенчатое напряжение — это способ описания вероятного воздействия электричества, которое кто-то может испытать в результате распространения электрического тока под ногами. Расчеты потенциала касания и шага обсуждаются на сводной странице специализированных услуг, а также на соответствующих страницах этого веб-сайта, поэтому для получения дополнительной информации об их характере, пожалуйста, обратитесь к этим страницам или свяжитесь с полезным членом команды Doksun Power.

Время устранения короткого замыкания определяет допустимое напряжение прикосновения и ступенчатое напряжение, а анализ, который проводят инженеры Doksun Power, гарантирует, что объект соответствует требованиям стандартов электрического заземления (таких как BS 7430 и BS 50122).

В случае, если объект не достигает требуемых значений производительности касательного и шагового электрических потенциалов, небезопасно позволять людям находиться в непосредственной близости от объекта без надежных средств индивидуальной защиты, и даже в этом случае это не рекомендуется до тех пор, пока сайт стал безопасным.Время простоя, которое может последовать за этим, недопустимо, и по этой причине клиенты стремятся получить его с самого начала, связавшись с Doksun Power.

Анализ конструкции системы электрического заземления: контуры передаваемого напряжения

Самый прямой способ взаимодействия большинства людей с электричеством — это включить выключатель света: вы нажимаете кнопку, и свет включается, затем нажимаете ее еще раз, и свет выключается. Системы электрического заземления пассивны, и они не работают одинаково.Когда электрический ток входит в землю, он рассеивается в течение определенного периода времени в зависимости от объема тока и проводимости земли, в которой он рассеивается; вы, конечно, не можете просто отключить электрический ток в земле, чтобы заставить его уйти.

Если вы бросите камень в пруд, вы увидите рябь энергии, исходящую от точки удара, в концентрических кругах, которые мы привыкли видеть. Рябь, ближайшая к камню, может быть наименьшего диаметра, но обычно самая большая по высоте, и, наоборот, самые дальние ряби имеют наибольший диаметр, но самые мелкие.Электричество, безусловно, является самым сильным и опасным ближе к точке нагнетания / источнику неисправности, но в зависимости от того, насколько хорошо масса земли может рассеять электричество, электричество будет определять, сколько времени потребуется «пульсации электричества», чтобы снизиться до незначительного уровня. В отличие от ряби на пруду, электрические контуры не выглядят одинаково на географической карте, и это связано с тем, что система проводников редко бывает однородной, и маловероятно, что масса земли однородна, поэтому ток будет легче рассеиваться в некоторых областях, чем в других. и как таковой менее симметричный электрический контур.

Чем дольше разлетаются контуры, тем больше вероятность того, что электрический заряд будет взаимодействовать с другими проводящими элементами в земле. Например, если рядом с системой электрического заземления имеется проводящая газовая или водопроводная труба, в которой возникает неисправность, возможно, что электрический заряд переместится на эту проводящую трубу и будет следовать по ее пути. Это может представлять непредвиденные опасности, и поэтому чрезвычайно важной частью анализа, который проводят инженеры Doksun Power, является построение контуров передаваемого напряжения.

Результаты проектирования системы электрического заземления: Полные чертежи системы

Существует всего несколько взаимодействующих дисциплин, которые могут легко воспринимать необработанные выходные файлы из CDEGS и другого проприетарного программного обеспечения для проектирования электрического заземления, и по этой причине большая часть работы, выполняемой инженерами Doksun Power, должна быть представлена ​​таким образом, чтобы ее клиенты пойму.

Механические компоненты, составляющие систему электрического заземления, проще всего описать и продемонстрировать с помощью технических чертежей, и в результате проекты Doksun Power сопровождаются профессионально оформленными файлами САПР.Ряд компаний, предлагающих услуги по проектированию электрического заземления, продолжают предоставлять ручные эскизы или чертежи «не в масштабе», но это не стандарт положения, который Doksun Power хочет обозначить своим именем; даже если предоставленная информация может не соответствовать качеству, все файлы чертежей Doksun Power полностью соответствуют всем британским стандартам для технических чертежей.

Выходные данные проектирования системы электрического заземления: предоставить инструкции по установке

Организация, ответственная за установку системы электрического заземления на объекте, несет большую ответственность за правильную реализацию проекта.Отклонения от конструкции электрического заземления могут привести к резким отличиям в характеристиках от ожидаемых. Хотя все проекты электрического заземления Doksun Power сопровождаются профессиональным чертежом системы электрического заземления объекта в формате САПР, компания признает, что иногда немного больше информации может помочь монтажным подрядчикам легче интерпретировать информацию, а затем добиться более точного отражения проекта. . Компания выбирает для этого метод с подробными инструкциями по установке, которые отражают виды заявлений о методах, с которыми сторона, выполняющая установку, будет чувствовать себя комфортно.

Результаты проектирования системы электрического заземления: требования к испытаниям и вводу в эксплуатацию

До тех пор, пока система электрического заземления не будет протестирована, чтобы убедиться, что она соответствует ожидаемым характеристикам, объект, который она поддерживает, не должен находиться под напряжением. Часто испытание и ввод в эксплуатацию системы электрического заземления считается обязанностью подрядчика по установке. На уровне управления проектом возникает серьезный вопрос о беспристрастности теста, когда ответственная сторона, установившая тест, получает право подтвердить его выполнение.Также существует серьезный вопрос о способности подрядчика по установке провести необходимые испытания. Doksun Power часто сталкивается с проектами, в которых для тестирования использовались неподходящие инструменты или методики тестирования, и многие из них фактически не достигли требуемой производительности.

К счастью, компания Doksun power может предоставить услуги по тестированию системы электрического заземления от имени своих клиентов. Независимо от того, предназначено ли данное испытание для небольшой подстанции или крупного предприятия по производству электроэнергии, Doksun Power обладает всеми необходимыми приборами и опытом для выполнения этой работы.Некоторые компании могут по-прежнему пожелать передать ответственность за испытания другим сторонам, что вполне приемлемо для Doksun Power, и, обратившись к разделу испытаний отчета о проектировании электрического заземления, поставляемого Doksun Power, они обнаружат разнообразие испытаний, необходимых для проверки. система. Компания предлагает уверенно полный спектр услуг, что объясняет впечатляющий уровень удержания клиентов и сравнительно впечатляющий уровень новых клиентов, попадающих в Doksun Power.

Результаты проектирования системы электрического заземления: Подготовка описательной спецификации материалов

Даже для систем электрического заземления требуется список покупок, и именно по этой причине пакет проектных результатов включает в себя описательный перечень материалов, необходимых для выполнения указанной установки. Обладая этой информацией, заказчик может получить расценки на эти материалы у выбранного им поставщика и соответствующим образом оценить расценки на установку.

Отличных советов по обслуживанию самолетов для более длительных периодов заземления

Вы можете преодолеть проблемы длительного заземления, понимая проблемы, связанные с обслуживанием авианосцев, которые не находятся в воздухе.

По разным причинам ваше судно может проводить длительное время на земле. Вы можете подумать, что они в порядке, потому что они не работали.

Однако инженеры сконструировали самолеты, чтобы они летали, а не сидели. Любой самолет, который находится в эксплуатации в течение длительного времени, требует тщательного обслуживания.

Недавно FAA выпустило руководство по безопасности первого полета после технического обслуживания. Перед полетом ваши частные перевозчики должны пройти соответствующую предполетную проверку.

Многие пилоты не знают, как проводить тщательную предполетную проверку. Как владелец автопарка вы должны понимать природу этой важной задачи.

Несколько важных советов по обслуживанию самолета помогут вам в этом.

Заземление

Как вы знаете, на обслуживание самолета уходит очень много.Однако вы можете извлечь несколько уроков из опыта крупных авиаперевозчиков.

В некоторых частях страны гигантские самолеты не будут эксплуатироваться почти полгода. В некоторых случаях самолет, не обслуживаемый на земле, может застрять на земле.

Если ваш автопарк находится на мели при минусовой погоде, шины могут замерзнуть до асфальта. Эксперты рекомендуют парковать заземленные носители на ковриках из песка или фибры.

В качестве альтернативы вы можете выбрать переезд. Если это будет более рентабельно, вы можете переместить свой флот в более благоприятный климат.

Чем дольше ваш флот находится на земле, тем больше вам потребуется обслуживания, чтобы они были готовы к полету. Например, инженерам авионики может потребоваться закрыть зазоры и датчики виниловой лентой. Кроме того, вы все равно должны смазывать свое ремесло, пока оно заземлено.

Советы по обслуживанию самолета

Техническое обслуживание самолета невозможно. Современные самолеты более надежны и служат дольше.

Двигатели и детали меньше, мощнее и надежнее.Более того, они дешевле.

Хотя сегодня стоимость частных самолетов ниже, есть компромисс. Последние инновации в авионике могут оказаться трудными для устранения и понимания.

Инженеры по авионике должны знать свое ремесло от и до. Кроме того, они должны планировать техническое обслуживание с вниманием к деталям, тщательной подготовкой и безупречным ведением документации. Эти обязанности могут оказаться обременительными для частной чартерной компании, которая должна сосредоточиться на привлечении нового бизнеса и возможностей.

Имеет смысл сотрудничать со сторонней компанией, которая может обслуживать ваше судно по мере необходимости. Компетентный оператор стационарной базы (FBO) обладает опытом и персоналом, чтобы гарантировать, что ваш заземленный самолет останется в отличной форме.

Квалифицированный FBO будет хорошо разбираться в цикле технического обслуживания вашего самолета. У них также будет опыт работы в циклах технического обслуживания, которые соответствуют работе вашей фирмы.

Худшее, что вы можете сделать, — это подождать, пока не обнаружите приближение инспекции, которая вернет вас в воздух.Вы должны работать с FBO, который всегда будет держать ваш флот в готовности к полету. Кроме того, текущее обслуживание во время заземления обходится гораздо дешевле, чем оставлять ваше судно до тех пор, пока вы не будете готовы снова ввести его в эксплуатацию.

Вы также должны не забыть запланировать запас времени на случай непредвиденных задержек и проблем. В идеале у вас должно быть ежемесячное собрание, чтобы обсудить текущее обслуживание, независимо от того, заземлено ли ваше ремесло.

Возвращение в воздух

Возможно, это произойдет не скоро, но в конце концов вы получите разрешение снова подняться в небо.Ошибочно думать, что ваше судно готово к полету, потому что оно вышло из строя.

После заземления необходимо выполнить расширенное техническое обслуживание. После любого технического обслуживания более вероятно возникновение проблем с полетом.

Например, многие аварийные ситуации в полете произошли из-за неправильно настроенных средств управления полетом или систем дифферента. Иногда авиастроители забывают подтянуть болты или соединители.

Подобные простые упущения могут привести к трагедии. Соответственно, очень важно выполнять обширные предполетные проверки после любого технического обслуживания и длительного заземления.

Подробная предполетная проверка выходит далеко за рамки обычного предполетного контрольного списка. Ваши авиастроители могут приступить к составлению подробного предполетного контрольного списка, просмотрев историю технического обслуживания вашего парка.

Как только они это сделают, они могут добавить дополнительные пункты в стандартный контрольный список. Эти списки жизненно важны. Они будут служить ориентиром для всех ваших предстоящих предполетных проверок.

Кроме того, ваши авиастроители или обслуживающая компания должны быть хорошо знакомы со всеми средствами управления и системами в вашем парке.Узнав о вашем флоте перед техническим обслуживанием, они смогут понять, как правильно работает ваше судно.

Партнерство для успеха оператора связи

Как владелец частного или чартерного флота вы понимаете, насколько жизненно важное партнерство может оказаться залогом успеха вашей деятельности. То же самое относится и к техническому обслуживанию вашего автопарка. Исключительный FBO может гарантировать бесперебойную работу вашего судна в любое время.

Они могут избавить вас от бремени дозаправки самолета, а также его обслуживания и ремонта.Они могут управлять текущим обслуживанием, а также капитальным и мелким ремонтом. Даже если у вашего FBO нет собственной команды авиационных инженеров, феноменальный FBO будет иметь отношения со сторонней компанией, которая действительно предоставляет услуги.

Полезно знать последние советы по обслуживанию самолета. Однако, когда настанет день, когда вы снова сможете подняться в небо, вам нужно будет согласовать с авиастроителем, чтобы выяснить точные потребности вашего флота в техническом обслуживании.

Вы должны покрыть каждую систему гребешком с мелкими зубьями.Кроме того, ваши специалисты по обслуживанию должны уделять особое внимание любым компонентам, которые были недавно отремонтированы или заменены.

По воздуху или по суше: планирование на будущее

Даже для наземного флота обслуживание самолетов может отнимать драгоценное время и ресурсы, поэтому важно помнить эти советы по обслуживанию самолетов.
