Как снять патрон с дрели: разновидности и способы крепления

В инструментах любого домашнего мастера обязательно должна присутствовать дрель. Правда, иногда появляется необходимость снятия с нее патрона. Как правило, возникает такая проблема при поломке прибора.

Выполнить эту задачу сможет любой умелец, разбирающийся хоть немного в технике. Но для человека, который никогда с этим не сталкивался, может стать большой проблемой. Чтобы легко удалить деталь с дрели, сначала нужно изучить принципы ее крепления, и лишь потом переходить к замене.

Классификация патронов

Существует несколько их разновидностей:

  • Быстрозажимные виды;
  • Цанговые SDS-устройства;
  • Кулачковые типы.

В быстрозажимных элементах сменить биту или сверло получится за секунды, не используя никаких дополнительных инструментов. Они делятся на одно- и двухмуфтовые виды.

В последнем варианте для прикрепления сверла одной рукой приходится удерживать муфту, а второй — винтить другую. В одномуфтовых патронах имеется система блокировки вала, срабатывающая при замене оснастки. Минус подобных изделий — низкая прочность фиксации сверл. Вдобавок применение пластмассовых деталей существенно увеличивает риск повреждения патрона.

На ударные дрели и перфораторы лучше ставить кулачковые патроны. Они являются более крепкими, поэтому их часто используют для работы в трудных условиях. В подобных изделиях не устанавливают пластмассовые элементы, да и крепление оснасток выполняется специальным ключом.

Еще встречаются цанговые SDS-патроны, которые были созданы в 70-х годах прошлого века. В хвостовике этой конструкции присутствуют две канавки, размер которых равен 10 мм.

В данной системе часть сверла приходится вкручивать в патрон на 40 мм. Фиксируется оно стопорными шариками. Кроме этого, в конструкции имеется 4 желобка, из них 2 являются фиксирующими, а остальные применяются для направляющих клиньев. Шпиндель прибора, оборудованного этой конструкцией, автоматически блокируется сразу после установки.

Способы крепления

В любом сверлильном инструменте патрон на валу фиксируется двумя методами: на конусе и с помощью резьбового крепления.

В последнем варианте на внутреннем канале и валу дрели имеется дюймовая или метрическая резьба. В такой ситуации при ремонте у многих часто появляется вопрос, как поменять патрон на дрели. Узнать тип резьбы и ее характеристики можно на корпусе. К примеру, если выбито 1-15М13х1,3, то значит:

  • М13 — диаметр метрической резьбы;
  • 1,3 — ее шаг;
  • 1 и 15 — максимальный и минимальный размер хвостовика сверла.

Когда применяется дюймовая резьба, маркируется обозначение UNF. Поэтому прежде чем поменять изделие, необходимо проверить соответствуют ли размеры крепления маркировке. Сейчас практически на всех дрелях имеется дюймовая резьба.

Для прочности соединения на валу внутри прибора монтируется стопорный винт. Он обладает левой резьбой, иначе говоря, откручивать его следует по часовой стрелке.

Другой вариант фиксации подразумевает применение конуса Морзе. Конец вала двигателя выполнен в виде конуса. Такой же конусной частью обладает и внутренней канал. Устанавливают патрон на конус вала. Данные элементы маркируются, как B 10, B 12, B 16, а еще B 18. Особенно подобный способ популярен в шуруповертах.

Демонтаж резьбового патрона

Чтобы его снять понадобится отвертка. Ей выворачивается винт, вкрученный в шпиндель инструмента и установленный внутри изделия. После чего он скручивается со шпинделя. Как уже упоминалось выше, внутренний винт отличается левой резьбой, следовательно, крутится он по часовой стрелке. Правда, патрон откручивается против часовой стрелки, поскольку у него, наоборот, правая резьба.

В случае если винт не хочет откручиваться, постучите по нему через отвертку молотком. Сложностей с патроном возникнуть не должно, он выкручивается легко. Хотя при появлении трудностей можно использовать гаечный рожковый и газовый ключи. Первым крепите на дрели шпиндель, а последним — обхватываете патрон.

Помимо этого, когда у патрона функционируют зажимные кулачки, можно устанавливать более толстый шестигранник для его выворачивания. Также нужно закрепить с помощью рожкового ключа шпиндель. На большинстве современных дрелях, работающих от аккумулятора, для крепления дрели дополнительных приспособлений не требуется. Однако сменить на них патрон очень тяжело.

Когда и это не помогает его снять, разбирается корпус инструмента. Таким образом, удается дотянуться до шпинделя, поскольку в собранном виде он скрыт. Затем все собирается обратно, но уже без использования ключей.

Что делать, если в процессе замены испортили внутренний винт? В этой ситуации лучше приобрести адаптер под патрон для перфоратора кулачкового типа, поскольку вместе с ним в комплекте идет винт.

Как заменить конусный экземпляр?

Трудностей при извлечении элемента, вмонтированного на конус вала, появиться не должно. Можно воспользоваться специальным приспособлением, которое применяется для замены подшипников.

Но проще всего поставить инструмент вертикально, сверло при этом будет смотреть вниз. Затем нужно постучать аккуратно по всей поверхности молотком, пока патрон не выбьется из зацепления. При необходимости выполняется ее шлифовка. Новая деталь вставляется легкими ударами сверху.

Смена сверла в дрели

Нередко из-за чрезмерной нагрузки или неправильного закрепления сверло способно заклинить патрон, обычным способом достать его уже не получится. Что же делать в этом случае? Сначала попробуйте просто охладить деталь. Довольно часто этого вполне достаточно, чтобы расслабить кулачки, и вытащить сверло.

Можно пойти и другим путем. Освободить заклинившую оснастку поможет постукивание по кулачкам. Для этого в тисках следует закрепить свободный край сверла и приложить деревянную планку к патрону. Именно через нее и выполняется постукивание. От вибрации патрон ослабит хватку, и сверло легко удастся извлечь. Причем такой метод подойдет владельцам быстрозажимного и классического крепежа.

Но порой снять инструмент без использования смазки невозможно. В особо сложных ситуациях, решить проблему удается только после погружения патрона в растительное или машинное масло. Держать изделие в жидкости необходимо около часа. Если сочетать методы, то извлечь застрявшее сверло получится намного быстрее.

Оцените статью: Поделитесь с друзьями!

Как снять и поменять патрон на дрели

Частая эксплуатация дрели, как профессионального, так и бытового назначения, влечет за собой износ некоторых ее деталей. В частности, наблюдается износ патрона, в результате чего возникают такие проблемы, как выпадение сверл, бит, венчиков во время работы. В результате приходится периодически подтягивать затяжку патрона, чтобы не травмироваться во время рабочего процесса. Исправить сложившуюся ситуацию можно с помощью снятия и замены патрона, а вот как — это сделать, узнаем из этого материала.

Содержание статьи:

Зачем нужно снимать патрон

Все дрели, шуруповерты и перфораторы для закрепления рабочих деталей оснащаются патронами, принцип функционирования которых основан на кулачковом механизме. Фиксируются биты, сверла и прочие вспомогательные устройства в патроне посредством зажима их между тремя, а иногда и четырьмя соединяющимися кулачками. Кулачки представляют собой конусообразную конструкцию, которая перемещается только в продольном направлении при повороте регулировочной спецгильзы. Различают два типа патронов:

— ключевые;

— быстрозажимные или ручные.

Ключевые патроны осуществляют фиксирование рабочего инструмента путем применения спецключа, а вот на быстрозажимных дрелях достаточно ручных усилий для закрепления рабочих насадок. В зависимости от качества производства дрели, а также частоты ее использования, зависит срок службы патрона. Изнашиваются кулачки, поэтому патрон не в состоянии фиксировать рабочие насадки. Ремонту кулачки не подлежат, поэтому необходимость снятия патрона заключается в том, чтобы заменить изношенную деталь и тем самым реанимировать дрель.

Ключевой патрон на дрель со специальным ключом

Патрон в нечастых случаях извлекается из инструмента тогда, когда в нем заклинивает сверло или бита.

Проворачивание патрона относительно вала инструмента является также негативным последствием, устранить которое можно, только если открутить патрон и поменять его на новый. Замене подлежат, как быстрозажимные патроны, в которых кулачки имеют меньший срок службы, так и ключевые, отличающиеся от первых максимальной силой затяжки рабочих насадок. Ударные дрели оснащаются только ключевыми барабанами, так как фиксация рабочего инструмента на них намного надежнее.

Быстрозажимной патрон на дрель

Какой инструмент потребуется

Для проведения работ по демонтажу патрона, его замены, а также для извлечения заклинившего сверла, потребуется убедиться в наличие следующего необходимого инструмента:

1) Тиски и плоскогубцы.

2) Молоток и киянка.

3) Гаечный и трубный ключи.

4) Крестообразная отвертка.

Как видно, такие инструменты имеются у каждого мужчины в гараже, поэтому снять и заменить патрон на дрели можно своими руками.

Извлекаем сверло из заклинившего патрона + (Видео)

Если вы столкнулись с проблемой заклинивания сверла, то не во всех случаях для его извлечения требуется демонтаж патрона. Когда сверло заклинило в патроне, то снять его можно путем применения тисков.

Сверло необходимо зажать в тисках в горизонтальном положении. Корпус дрели также необходимо зафиксировать, чтобы она была неподвижной. По поверхности патрона и гильзе необходимо постучать сначала легонько молотком, а после нанести сильные удары. Удары важно наносить по гильзе в направлении касательной плоскости. Работа молотком продолжается до тех пор, пока сверло не будет освобождено из зацепления с патроном.

Если с помощью молотка не удается высвободить сверло и раскрутить кулачки, тогда можно воспользоваться газовым ключом. Корпус дрели и заклинившее сверло фиксируется в тисках, а газовым или трубным ключом осуществляется проворачивание патрона в направлении хода часовой стрелки. Можно также воспользоваться и двумя трубными ключами, осуществив одним инструментом зажатие вала дрели, а вторым пытаться прокрутить зажимной элемент.



Крепления: какими они бывают + (Видео)

Зажимной механизм крепится к валу дрели с помощью следующих способов:

— резьбовое соединение;

— конусное соединение.

В конструкции резьбового соединения часто применяется дополнительный стопорный винт, представленный на фото ниже. С его помощью обеспечивается надежность фиксации патрона.

Патрон, ключ и стопорный винт для резьбового соединения

Резьбовое соединение обеспечивается посредством идентичной резьбе на валу инструмента и в канале зажимного механизма. Немалое значение играет тип применяемой резьбы в данном соединении, а бывают они метрическими и дюймовыми. Используемая резьба на дрели обозначается с помощью специальной аббревиатуры, которая имеет примерный вид:

«1,5-15 М13х1,2»

Обозначает аббревиатура следующее:

Обозначение Расшифровка
1,5-15 Первые цифры аббревиатуры указывают на минимальный и максимальный диаметр сверл, которые можно использовать для зажатия этим патроном
М13 Буквенное обозначение говорит об использовании метрического типа резьбы, а цифра «13» — это ее диаметр в мм
1,2 Обозначение шага резьбы в мм

Если в инструменте применяется дюймовая разметка резьбы, то аббревиатура обозначается UNF.

В современных моделях дрелей используется дюймовый тип резьбы, так как выбор зажимных механизмов с дюймовой резьбой намного обширнее.

Вал для надежности закрепления зажимного механизма оснащается стопорным винтом, на котором имеется резьба с левосторонней нарезкой. Поэтому вывинчивание винта для снятия патрона осуществляется в направлении хода часовой стрелки.

Менее распространенным способом является крепление патрона с помощью зажимного механизма, основанного на применении конуса Морзе. В данном случае вал представляет собой форму конуса, а зажимной механизм оснащен аналогичной формой во внутреннем канале. Крепление механизма происходит под воздействием силового насаживания устройства на конструкцию вала электромотора инструмента. Маркируются такие механизмы с помощью следующих аббревиатур: B10, B12, B18 и т.д..

Ключевой патрон для дрели с конусным соединением (маркировка)

Буквенное обозначение свидетельствует о маркировке конуса, а цифровое — это диаметр хвостовой части инструмента.

Конусное соединение имеет следующий вид, представленный на фото ниже.

Конусные соединители для патронов

Конусный способ крепления является более надежным, так как он выдерживает большие силовые нагрузки, нежели первый вариант соединения. К тому же он прост в применении: легко снимается и также легко одевается на вал.

Выясняем способ закрепления патрона

Для того чтобы выяснить способ закрепления патрона на дрели, необходимо провести внешний осмотр. Специалисты с первого взгляда определяют данный момент, а для малоопытных мастеров имеется маркировка, по которой можно судить о способе закрепления патрона на дрели. Примеры маркировок для конусного и резьбового соединений описаны выше.



Снимаем патроны при различных их соединениях + (Видео)

Чтобы снять патрон, который закреплен резьбовым соединением на инструменте, необходимо выполнить следующие действия:

1) Внутри патрона имеется винт, располагающийся посередине устройства. Этот винт имеет левую резьбу.

2) Для выкручивания винта потребуется воспользоваться отверткой с крестообразным наконечником.

3) Отвинчивать его необходимо в сторону хода часовой стрелки, то есть в левую.

4) После откручивания винта, которого на некоторых моделях дрелей может и не быть, необходимо провести вывинчивание агрегата, служащего для фиксации рабочего элемента. Отвинчивание осуществляется при вращении агрегата в правую сторону.

Чтобы снимать патрон было удобно, дрель рекомендуется зажимать в тиски. Если не получается провести отвинчивание вручную, то можно воспользоваться трубным ключом или молотком, выполняя процедуры, описанные в разделе о снятии заклинившего сверла.

Такие популярные производители электроинструмента, как «Интерскол» и «Макита» имеют аналогичную конструкцию закрепления патронов на дрелях и шуруповертах. Поэтому все, что понадобится для того, чтобы раскрутить патрон — это определить тип соединения и после этого использовать тот или иной способ, как снять патрон.

Дрель «Makita» с быстрозажимным патроном и резьбовым соединением

Для снятия патрона с конусным соединением зачастую проблем не возникает вовсе. Наиболее простейшим способом является возможность проведения работ, используя молоток. С его помощью осуществляется выбивание конструктивного элемента из зацепления. Дрель необходимо при этом закрепить в тисках, чтобы патрон смотрел вниз. После этого наносятся удары по тыльной части патрона, осуществляя тем самым его демонтаж.

Дрель с различными конусами для закрепления патрона



Надеваем новый патрон + (Видео)

После того, как был произведен демонтаж патрона, его необходимо сменить на новый. Для этого выполняются следующие действия:

1) Для резьбового соединения патрона:

— производится накручивание нового патрона на вал винта в направлении движения часовой стрелки;

— осуществляется закручивание винта в направлении вращения против часовой стрелки.

Рекомендуется перед установкой барабана смазать резьбовые соединения.

2) Для конусного соединения:

— закрепить дрель в тисках;

— насадить патрон на вал;

— с помощью молотка и киянки произвести установку детали на место.

Итак, для снятия патрона с любой дрели необходимо знать порядок действий и уметь различать конструктивные особенности соединений. Единственный недостаток всех этих процедур — это необходимость замены патрона новым, ведь изношенные детали, уже не подлежат ремонту.

Как поменять патрон на дрели своими руками


Надобность поменять патрон на дрели проявляется в заклинивании и вращении отжимного кольца с усилием. Процесс эксплуатации любого инструмента подразумевает замену деталей, вышедших из строя. Поэтому лучше поинтересоваться правилами эксплуатации и выполнения ремонта собственного оборудования заранее.

Подготовка инструментов и материалов

Основные материалы и инструменты для замены патрона на дрели или шуруповёрте:

  • Шестигранник.
  • Средство для смазки с антикоррозийным эффектом.
  • Рычаг.
  • Тиски.
  • Литол.
  • Молоток.
  • Шпильки.
  • Рожковый ключ.
  • Плоская отвёртка.

В зависимости от вида патрона (ключевой, быстрозажимной, резьбовой), техника замены и использования инструментов разнится.

Замена универсального ключевого патрона на дрели

Зачастую он крепится на дрель при помощи шпинделя, и на болт с левосторонней резьбой. Инструкция по замене патрона на дрели включает несколько этапов:

Виды патронов для дрели

  • Следует разжать усики, которые зажимают сверло.
  • Если внутри есть болт, то необходимо помнить, что он с левосторонней резьбой. Выкручивается болт по часовой стрелке.
  • Если у основания резьбы есть срезы под гаечный ключ, можно с лёгкостью фиксировать шпиндель и снять патрон. Это крепление требует больших усилий затяжки. Выходом может стать покупка бесключевого варианта.
  • Вариант без фасок на оси предполагает выкручивание основания шуруповёртом и съём якоря при помощи шпилек.
  • Модели с двумя скоростями должны быть фиксированы в положении пониженной передачи, и только после этого можно приступать к работе.
  • Основание фиксируется инструментом (а именно — тисками) без зажима, и откручивается стопорный болт по часовой стрелке, поддерживая корпус рукой. Такой приём обезопасит от повреждения редуктора.

Новую деталь (во всех случаях) заранее раскручивают и ось смазывают литолом. Далее легонько накручивают запчасть на ось по часовой стрелке и собирают корпус при помощи шуруповёрта. Фиксирующий болт также смазывают литолом и закручивают туго.

Замена быстрозажимного патрона

При частой смене сверла, а также иных насадок, стоит купить быстрозажимную модель. Электродрели часто оснащены быстрозажимными экземплярами. Лучшими марками в этой категории считаются «Bosh», «Hytachi», «Makita». Дешёвые модели не гарантируют долговечность установленных патронов.

Поменять патрон на дрели можно, если снять стопорный болт по часовой стрелке. Затем снимается патрон вручную или с применением инструмента – рожкового ключа. Новая деталь накручивается до упора на шпиндель и фиксируется стопорным винтом.

Замена резьбового патрона

С износом зажимного механизма и места посадки на вал дрель начинает бить, и отверстие отклоняется в диаметре от намеченного размера. Замена резьбового патрона производится при помощи отвёртки.

Первоначально откручивается винт шпинделя и полностью с него снимается. Он с левосторонней резьбой, и выкручивается по часовой стрелке. Следом приступают к патрону, на котором правосторонняя резьба – его выкручивают против часовой стрелки. Это может потребовать усилий, но если зажимные кулачки функционируют, тогда рожковым ключом фиксируют шпиндель и работают шестигранником большего размера.

Маркировка резьбового патрона

Метрическое резьбовое соединение маркируется буквой «М», после которой прописаны цифры, обозначающие диаметр соединения, диапазон максимального диаметра и минимального параметра хвостовика, а также шаг резьбы.

Вариант фиксации с применением «конуса морзе» чаще встречается, когда нужно поменять патрон на шуруповёрте, и отличается формой вала и внутреннего канала в виде конуса.

В случае заклинивания, что часто происходит во время сверления потолка, механизм полностью разбирают, очищают и смазывают. Когда проблема противоположная и деталь слетает – конусный механизм нагревают в духовом шкафу при температуре 110 градусов и насаживают на холодное посадочное место.

Правила эксплуатации

Основные правила корректной эксплуатации инструмента во избежание поломок предполагают несколько подготовительных этапов:

Конструкция патрона дрели

  • исследование стены на наличие в области применения дрели электрического кабеля или труб при помощи металлоискателя;
  • выбор крепёжных элементов производится исходя из того, что полученное отверстие на выходе чуть больше диаметра сверла;
  • сверление на керамической поверхности производится инструментом, располагая сверло перпендикулярно стене с применением пластыря, чтобы избежать скольжения.

Видео по теме: Как легко снять патрон дрели или шуруповёрта


Видео подборка о том как быстро заменить патрон на дрели своими руками

В домашнем хозяйстве самым востребованным инструментом является электродрель. В последнее время особой популярностью пользуются электродрели, называемые перфораторами.
Данный инструмент позволяет не только просверлить отверстие, но и с использованием насадок закручивать гайки, саморезы, шурупы. Электродрель является надежным инструментом и редко, но выходит из строя. Как устранять неисправности в электродрелях. Основные неисправности в электродрелях делятся на механические и электрические.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы.

Видео:

N8vfY
1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.
Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом.
Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.


Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Способы снять быстрозажимной патрон с дрели или шуруповерта

Патрон крепится на оси по резьбе и стопорится зажимным винтом.
Быстрозажимной патрон снимается по такому же алгоритму, что и кулачковый патрон.
Сначала выкручивается по часовой стрелке стопорящий винт. Если есть на валу возле патрона лыски под ключ, то заведя в пазы ключ, зажав в патроне какой либо рычаг, постарайтесь открутить патрон, вращая его против часовой стрелки.
Установка нового патрона происходит в обратном порядке.


Но можно патрон и отремонтировать
Для того, чтобы осмотреть детали зажимного патрона, его надо разобрать.
Предлагается проверенный и надежный способ разборки зажимного патрона электродрели.

Возьмите обычный перфоратор, снимите с него пыльник и вставьте переходник. Переходник можно сделать из вышедшего из строя ударного бура. Переходник представляет собой хвостовик бура с обрезанной сверлильной частью.
На вал переходника наденьте патрон и прижмите его резиновым амортизатором или деревянной доской.
Перед тем, как устанавливать патрон на переходник, необходимо завести кулачки внутрь патрона до полного их погружения.

Собрав конструкцию, включайте перфоратор в режиме удара. Через 3…5 сек патрон должен разобраться.
Сразу надо замаркировать кулачки и места из расположения различным цветом.
Теперь можно приступать к осмотру и дефектовке патрона.
При необходимости кулачки можно заменить на новые. Правда, без дополнительной расточки кулачков на токарном станке не обойтись.
Остальные детали можно легко заменить при их наличии.


Но бывают и другие механические неисправности
Бывают случаи, когда отказ работы электродрели вызван выходом из строя редуктора или плохой работой подшипников.

2. Порядок работы с редуктором электродрели
Чтобы добраться до редуктора, надо разобрать пластмассовый корпус электродрели.
Сняв крышку корпуса, освободите вал патрона и снимите его. На валу крепится ведомая шестеренка большего диаметра.
На валу электродвигателя крепится ведущая спиралевидная шестеренка малого диаметра.
В корпусе редуктора есть бронзовая втулка, чаще всего приводящая к выходу из строя дрели. Все происходит из-за ее значительного износа.
Уточните размеры втулки и закажите токарю. В качестве материала используйте бронзу, но допустимо использование и капролона.
При замене втулки в редукторе, обязательно проверяются подшипники, их плотность посадки и набивка их смазкой.
При большой изношенности зубьев шестеренок, их придется заменить. Зубья шестеренок изнашиваются при выходе из строя опорной втулки.
Чаще всего изнашивается ведомая шестерня большего диаметра. Ее замена проста, надо только снять стопорное кольцо и шпонку.
Старую шестерню надо снять с оси патрона. Можно воспользоваться съемником, а можно просто аккуратно сбить молотком, подставив деревянные опоры.


Электрические неисправности
Теперь попробуем рассмотреть характерные неисправности электрической части дрели.
Чаще всего работа электродрели прерывается из-за износа щеток.

1.Замена щеток в электродрели
Для замены щеток необходимо снять боковую крышку корпуса электродрели, выкрутив крепежные винты. Их должно быть не менее 7 штук.
Корпус снимается осторожным поддеванием отверткой его краев.
Открыв доступ к электродвигателю, вы увидите две коробочки, в которых и установлены щетки.
Для того, чтобы достать щетки, надо освободить коробочки, отогнуть держатели и достать изношенную щетку. Аналогично поступайте и со второй щеткой.
На освободившиеся места установите новые щетки, протрите около контактное пространство чистой тряпочкой, смоченной в уайт-спирите.


2.Ремонт шнура питания электродрели
Одна из неприятный неисправностей заключается в периодической остановке электродрели в процессе работы. Чаще всего это происходит из-за произвольного пропадания подачи электроэнергии. А все дело в том, что при входе в корпус дрели питающий кабель испытывает различные нагрузки, который приводят к обрыву проводов.

Чтобы устранить неисправность, надо снять одну из боковых крышек корпуса. При помощи тестера проверить целостность кабеля.
Если в месте входа кабеля в корпус обнаружено повреждение, но от кабеля отрезается вышедший из строя кусок, на кабель надевается кусок в 20 см жесткой хлорвиниловой трубки и кабель устанавливается на место с последующим подсоединением.

Для замены кнопки с регулятором частоты вращения достаточно снять крышку корпуса, отсоединить провода от регулятора. Новый регулятор устанавливается на то же место и подсоединяется согласно схеме. Если схема отсутствует, то прежде чем снять старый регулятор, необходимо зарисовать схему подключения.

3.Внутри корпуса появилось искрение
К появлению искрения внутри корпуса чаще всего приводит межвитковое замыкание обмоток якоря.
Вторая причина, вызывающая искрение, загрязненная поверхность ламелей коллектора.
Межвитковое замыкание можно определить только специальным прибором.
А вот грязь с коллекторной части можно удалить и самостоятельно, применяя мелкую наждачную бумагу. После зачистки надо тщательно удалить пыль с пазов между контактными пластинами, называемыми ламелями. Лучше всего сделать это при помощи старого ножовочного полотна. По окончании работ якорь нужно проверить прибором ППЯ.

Вот, пожалуй, основные неисправности электродрелей любой марки.

Успехов вам!

Как снять патрон с дрели и заменить его в зависимости от вида

Классификация патронов

Существуют следующие виды патронов:

  • быстрозажимного действия или самозажимное устройство;
  • sds-устройства цангового типа;
  • кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

Ремонт патрона такого вида не предусмотрен — только замена.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:










Основные виды зажимов

Есть два главных типа зажимов для дрели:

  • Зубчато-венцовый. Хвостовик зажимается специальным ключом.
  • Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.

Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

К серьёзным недостаткам БЗП относятся:

  • Быстрый износ его элементов.
  • Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.

А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.

Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.

Зубчато-венцовый

Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:

  • Цилиндрический корпус.
  • Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
  • Цанга или кулачковый механизм во внутренней части корпуса.

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

  • 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
  • М13 — резьба метрическая с диаметром 13 мм;
  • 1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Конус Морзе

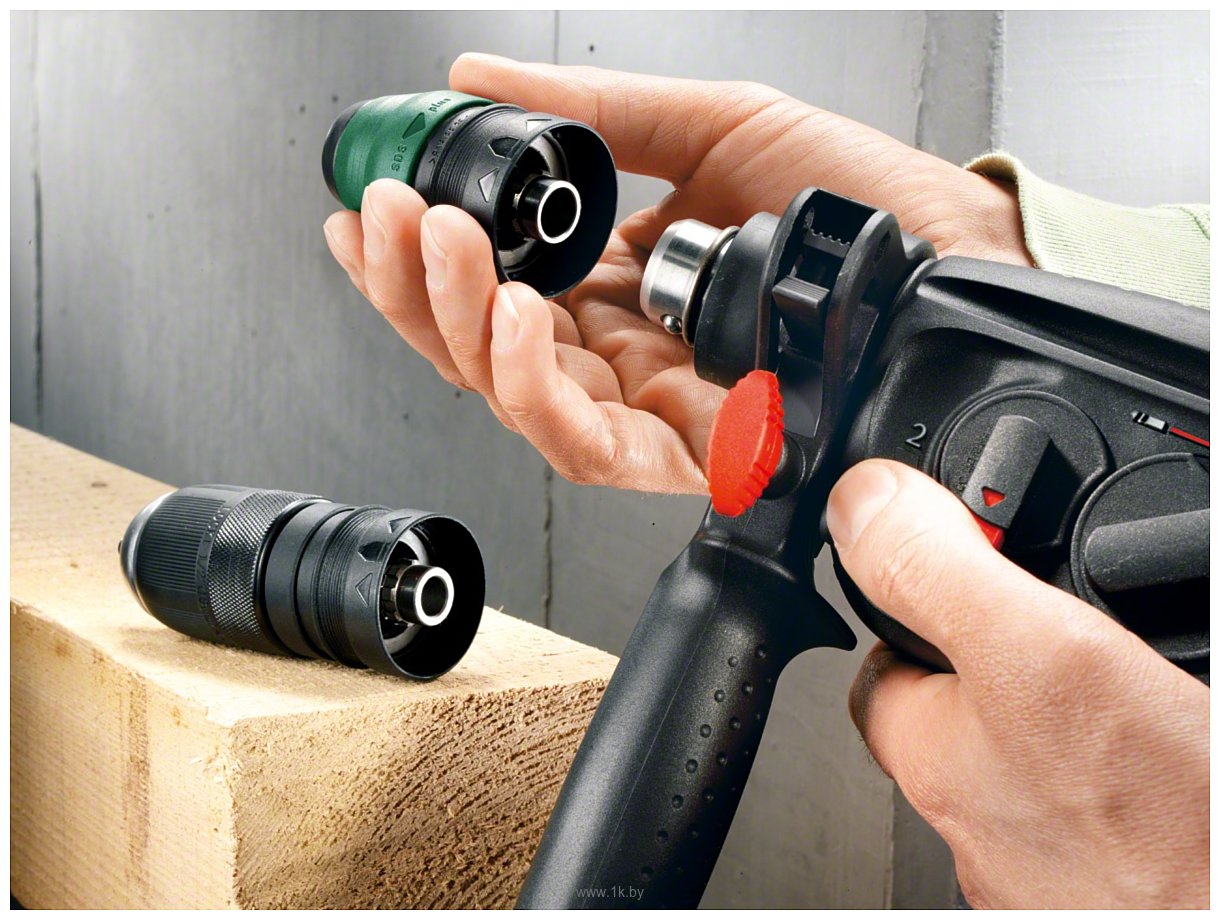

Некоторые дрели оснащены переходником (адаптером) для зажимного механизма, что позволяет проводить сверление с максимальной точностью.

Разбор дрели с конусом Морзе

Существуют модели дрели, в которых используется патрон не с кулачками (кулачковый патрон), а с резьбовым соединением (или конус Морзе). Для него можно подобрать переходник, либо продолжать работать с таким конусом – все зависит от предпочтений. Для того чтобы провести ремонт дрели или шуруповерта, важно определиться, какой патрон. Внешний вид у них похож, поэтому смотреть нужно на маркировку, которая выбита на поверхности детали. Если на патроне размещена маркировка с буквой В – это устройство с конусом Морзе. В таком случае снять патрон можно при помощи выколотки и слесарного молотка.

Также важно знать про резьбовой патрон то, что он бывает 2 видов: дюймовый (характерен для моделей иностранного производства) и метрический (производится российскими производителями).

В каждой советской электродрели, шуруповерте есть зажимной сверлильный патрон с левой резьбой, иногда нужна разборка, если заклинил самозажимной конусный вал, или следует достать насадку станка, сменить винт, отремонтировать или застряло крепление. В том числе дрель нуждается в правильном использовании и своевременной профилактике.

С помощью этого инструмента, можно сверлить:

  • Пластик;
  • Кафель;
  • Дерево;
  • Бетон;
  • Металл;
  • Кирпич и другие материалы.

Чаще всего в бытовых условиях пользуются ударно-вращательной дрелью. В ее состав входит патрон системы SDS, которую придумала компания Bosch. Для такой системы не характерна особая точность. Для более четкого сверления, существуют переходники, которые состоят из кулачковых патронов.

Как поменять?

Конус Морзе в основном используется на оборудовании машиностроительных предприятий. Но некоторые производители оснащают такой конструкцией и ручные дрели, перфораторы для частного, домашнего использования. Маркируется конусный патрон буквой и цифрами. Например, В12, где В условно обозначает наименование конуса, а число 12 – размер диаметра хвостовика рабочего элемента, например, сверла.

Эти показатели следует обязательно учитывать при замене.

Чтобы сменить такой патрон, нужно сбить его с дрели молотком или специальным съемником. Новое изделие устанавливается путем насадки его тыльной стороны на конусный вал.

Зубчато-венцовый патрон применяют при изготовлении не только домашних, но и профессиональных строительных дрелей, рассчитанных на серьезные нагрузки и длительный срок эксплуатации. Когда важна бесперебойная, практически безостановочная работа инструмента в течение нескольких часов – при сборке различных строительных конструкций, мебели, станков. Поэтому он предусматривает быструю замену, чтобы рабочие не теряли на это много времени. Нужно лишь открутить вал изношенного механизма с вмонтированного в корпус дрели штифта и вкрутить на его место новый патрон.

Быстрозажимной патрон меняется быстрее всего. Ориентируясь по указателям на корпусе, требуется только зафиксировать рукой его верхнюю часть и провернуть нижнюю до получения характерного щелчка.

Новое изделие монтируется в обратном порядке – насаживается на шлицы и зажимается путем поворота фиксирующей муфты.



Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

  1. Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.
  2. После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Резьбовое соединение

Разбирать такую конструкцию надо в таком порядке.

  1. Аккуратно производим откручивание стопорного винта.
  2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
  3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

Проблемы патронного механизма

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.

Инструмент для проведения работ

Замена патрона дрели производится легко, если вы знаете конструкцию этого узла и методы его крепления. Для проведения ремонта вам понадобится простой набор инструмента:

  • слесарные тиски, можно использовать не стандартные, а уменьшенный вариант для домашних нужд;
  • молоток стальной;
  • столярная киянка;
  • плоскогубцы или пассатижи;
  • трубный ключ среднего размера;
  • набор гаечных ключей;
  • штангенциркуль;
  • отвертка;
  • напильник;
  • наждачная бумага для шлифования.

В перечне указан минимальный набор, бывают ситуации, когда могут потребоваться и другие слесарные приспособления.

Как открыть патрон дрели?

Назначение патрона на дрели – надежное крепление сверла или других насадок (строительного миксера, шлифовального круга и т. д.). Фиксацию осуществляют три механических «пальца», которые сводятся и разводятся при помощи резьбового механизма.

Существуют две основные разновидности патрона:

  • Бесключевая разновидность. Чтобы открыть такую конструкцию, достаточно обхватить корпус пальцами и, включив обратное вращение, коротко нажать на курок инструмента. Дрель сама провернет вал, разведя «пальцы», фиксирующие сверло. Такой патрон проще в работе, но надежность фиксации инструмента будет несколько ниже.
  • Разновидность, оснащенная ключом. Ключ – устройство Т-образной формы, на одном из концов которого размещена зубчатая шестерня конической формы. Два других конца служат рукоятью для вращения. Чтобы раскрутить или закрутить патрон, ключ вставляют в отверстие на корпусе и вращают, удерживая корпус другой рукой.

Как правило, ключ входит в комплект поставки электроинструмента. Он либо лежит в коробке, либо прикреплен к шнуру питания специальным креплением.

Демонтаж резьбового патрона


Чтобы его снять понадобится отвертка. Ей выворачивается винт, вкрученный в шпиндель инструмента и установленный внутри изделия. После чего он скручивается со шпинделя. Как уже упоминалось выше, внутренний винт отличается левой резьбой, следовательно, крутится он по часовой стрелке. Правда, патрон откручивается против часовой стрелки, поскольку у него, наоборот, правая резьба.

В случае если винт не хочет откручиваться, постучите по нему через отвертку молотком. Сложностей с патроном возникнуть не должно, он выкручивается легко. Хотя при появлении трудностей можно использовать гаечный рожковый и газовый ключи. Первым крепите на дрели шпиндель, а последним — обхватываете патрон.

Помимо этого, когда у патрона функционируют зажимные кулачки, можно устанавливать более толстый шестигранник для его выворачивания. Также нужно закрепить с помощью рожкового ключа шпиндель. На большинстве современных дрелях, работающих от аккумулятора, для крепления дрели дополнительных приспособлений не требуется. Однако сменить на них патрон очень тяжело.

Когда и это не помогает его снять, разбирается корпус инструмента. Таким образом, удается дотянуться до шпинделя, поскольку в собранном виде он скрыт. Затем все собирается обратно, но уже без использования ключей.

Что делать, если в процессе замены испортили внутренний винт? В этой ситуации лучше приобрести адаптер под патрон для перфоратора кулачкового типа, поскольку вместе с ним в комплекте идет винт.

Как заменить конусный экземпляр?

Трудностей при извлечении элемента, вмонтированного на конус вала, появиться не должно. Можно воспользоваться специальным приспособлением, которое применяется для замены подшипников.

Но проще всего поставить инструмент вертикально, сверло при этом будет смотреть вниз. Затем нужно постучать аккуратно по всей поверхности молотком, пока патрон не выбьется из зацепления. При необходимости выполняется ее шлифовка. Новая деталь вставляется легкими ударами сверху.

Что делать, если потерян ключ?

Если ключ пропал, снять сверло будет довольно сложно. Самый простой вариант – справиться с проблемой грубой силой. Части зажимного устройства удерживают правой и левой рукой и вращают в противоположных направлениях. Однако если патрон затянут слишком сильно или дрелью долго пользовались, открутить резьбу вряд ли удастся.

При работе части электроинструмента нагреваются, и металл расширяется. Это приводит к заклиниванию. Чтобы отпустить патрон было легче, дождитесь, пока инструмент полностью остынет.

Чтобы усилить прилагаемое воздействие, пользуются различными инструментами или самодельными приспособлениями. Вот несколько способов:

    • Опытные мастера ослабляют крепление патрона несколькими касательными ударами ребром правой ладони. Дрель при этом удерживается левой рукой в положении сверлом от себя. Недостаток метода – с непривычки можно травмировать ладонь. Да и с туго затянутым (а тем более поведенным или заклинившим) механизмом таким путем не управиться.

    • Подбирают металлический вал, диаметр которого позволяет вставить его в отверстие на патроне. В этом качестве можно использовать гвоздь, старое сверло, шпильку. Главное, чтобы металл был достаточно прочным и не гнулся от приложенного усилия. Отвертку вводят в прорезь патрона и действуют ею как рычагом (опора при этом идет на вал). Достаточно слегка отпустить резьбу, и можно вытащить сверло, раскрутив механизм руками.

  • Патрон зажимают в тиски или плотно удерживают газовым ключом. Вал вставляют в отверстие, а затем, приложив мускульное усилие, раскручивают или закручивают механизм.

Второй способ может помочь, если патрон забился частицами стружки. Тогда его корпус зажимают в тиски, а по рычагу слегка постукивают молотком. Вибрация вызывает смещение деталей, и механизм расклинивается.

Эффективность описанных народных способов существенно меньше, чем при использовании заводской вертушки. Но раз или два затянуть или ослабить фиксирующий механизм таким способом удается. Закончив работу, нужно приобрести новый ключ в магазине.

Как снять и разобрать патрон электродрели

Даже маленький, незначительный ремонт, потребует правильной разборки конструкции. На сегодняшний день существует всего два механизма крепления на рабочий вал, поэтому процесс выполнения демонтажных работ может варьироваться.

При резьбовом способе крепление разбирать конструкцию необходимо в следующем порядке:

  • заглубить кулачки внутрь корпуса и максимально их развести;
  • выполнить раскручивание фиксирующего винта, расположенного в центральной донной части устройства. Крепежи с левой резьбой нужно крутить по часовой стрелке;
  • при помощи рожкового ключа, надетого на вал, осуществляется откручивание устройства.

При отсутствии лысок выполняется разборка корпуса, а также последующая фиксации роторного вала в тисках. Целесообразно откручивать элемент при помощи газового ключа.

Наиболее популярным и часто используемым в современном инструменте является конусное соединение. Помимо исключительной прочности конусного соединения, такой вариант при правильном подходе можно достаточно легко самостоятельно разъединить. С этой цельюпредварительно выполняется отстукивание корпуса по кругу, после чего осуществляется сбивание элемента с вала при помощи резкого и точного удара в заднюю часть вала.

После того, как патрон будет снят, необходимо правильно определить тип неисправности. Самостоятельно выполнить ремонт можно при отсутствии значительных повреждений деталей и заклинивании, вызванном металлической стружкой, попавшей внутрь смежных деталей. Как правило, восстановить работоспособность при таком варианте поломки позволяет промывка элементов в масле или керосине при помощи мягкой некрупной кисти. После такого способа очистки производится сборка в обратной последовательности.

Наиболее часто владельцы активно используемого инструмента сталкиваются с целым рядом неисправностей, вызванных износом, а также повреждением, которое претерпели резьбовые или зубчатые части. Незначительные локальные повреждения такого типадостаточно легко устраняются при помощи шлифовки. С этой целью рекомендуется применять надфиль или стандартную шлифовальную шкуру. В наиболее сложных случаях поломок чаще всего требуется полная замена вышедшего из строя патрона.

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

  • достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110оС, а затем насадить его на фиксирующую часть холодного инструмента;

  • если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы. Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей;
  • если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса. Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

Источники

  • https://instanko.ru/elektroinstrument/kak-snyat-patron-s-dreli.html
  • https://tehnika.expert/dlya-remonta/drel/kak-snyat-patron.html
  • https://stroy-podskazka.ru/drel/kak-snyat-i-pomenyat-patron/
  • https://stroy-okey.ru/house/instrument/kak-snjat-patron-s-dreli/
  • https://mschistota.ru/sovety/otkrutit-drel-bez-klyucha.html
  • https://stanok.guru/oborudovanie/dreli/kak-snimat-patron-s-dreli-metody-krepleniya-i-demontazha.html
  • https://DachaDecor.ru/sadoviy-inventar/kak-pravilno-razobrat-i-otremontirovat-patron-dlya-dreli

Как снять патрон с дрели

Снимать патрон с электродрели приходится для его очистки или замены. Сам процесс демонтажа несложен, а возникающие иногда затруднения решаемы. Наше руководство наглядно показывает, как правильно снять патрон с дрели своими руками.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

  1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
  2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

  1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
  2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Откручиваем патрон.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция.

Как снять патрон с дрели — подробная инструкция в википедии строительного инструмента

Строители часто используют электродрель в производственных нуждах. Не обходятся без инструмента домашние мастера. При выходе из строя детали, куда устанавливают и крепят сверло, режущий инструмент, миксер, возникает вопрос, как снять патрон с дрели или попросту разобрать эту часть устройства.

Прежде чем приступать к разборке нужно выяснить способ крепления на вал

Какие бывают зажимы?

Патроном называют держатель насадки, которая будет выполнять рабочие функции:

  • бурить бетон;
  • взбивать до однородной консистенции раствор;
  • сверлить окружности в стене;
  • шлифовать или зачищать поверхность.

Эти посадочные места имеют конструктивное отличие. Когда мастер определит способ фиксации хвостовика в устройство, ответ на вопрос, как открутить патрон на дрели, не вызовет проблем.

Разделение ведут по техническим особенностям с установкой:

  1. Конусной – регулировку угла выполняют поворотом основы устройства по толщине сверла или другой насадке. Зажимается рабочий элемент двумя валовыми поверхностями и отдельной деталью посадочного отверстия, они наделены равнозначными размерами конусности.
  2. Зубчато-венцовой – из электроприбора выступает штифт с резьбой, патрон накручивают как гайку. Хвостовик миксера удерживает 3 конусных лепестка, они расположены в центре цанги. Гайку проворачивают ключом, зажим сходится на сверле или зубиле.
  3. Быстрозажимной – эту технологическую модификацию используют в моделях известные производители. Для фиксации установленного стержня не нужен специальный ключ, рукой поворачивают регулировочную с нанесенным рифлением гильзу. От ослабления зажима предохраняет блокиратор.

Метод, как заменить патрон на дрели, мастер выбирает сам, он зависит от конструктивных параметров устройства

Разборка конусного крепления

Крепеж, который изобрел инженер С. Морзе рабочие оценили, как надежный и несложный, если необходима смена детали. Процедура демонтажа происходит одним из способов, осторожно, чтобы не повредить электродрель:

  1. Берут молоток, наносят им удары по патрону в нижней части его корпуса. Механические воздействия направлены на место установки насадки.
  2. Отсоединение выполняют расклиниванием поверхностей. Патрон и корпус отделены небольшим зазором, туда вставляют ударно-режущую деталь и бьют по ней, меняя места. Этим предохраняют от перекоса вал, одновременно выдвигая его.
  3. Приобретают устройство для съема, которым демонтируют подшипники.

Если от времени сильно скрепились детали, места соединения заржавели, отчего не снимается патрон, нельзя сильно бить по его корпусу без дополнительной обработки поверхностей антикоррозийном средством. Подойдет керосин или аэрозольный препарат.

Резьбовой демонтаж

Если соединение осуществлялось резьбой, значит держатель накрутили на установленный в диолд (электроинструмент) стержень. Когда определяют, в какую сторону откручивать патрон дрели — в обратную от первоначальной накрутки.

Резьба на элементах нарезана в разных направлениях:

  • правостороннюю имеет штифт дрели;
  • левостороннюю – патрон.

При работе изделия посадочное место осуществляет повороты, которые его автоматически накручивают на вал

При выходе из строя, когда нужно поменять крепежное устройство, действия проводят в порядке:

  • раздвигают зажимные лепестки ключом, чтобы стал доступным фиксирующий винт;
  • в головку вставляется крестовая или плоская отвертка;
  • ударом углубляют винт в резьбовом отверстии;
  • открутка стопорного винта и патрона выполняется против часовой стрелки, при наличии проточек применяют гаечный ключ, чтобы зафиксировать положение.

Избежать ошибочных действий поможет просмотр видео.

Когда не хватает физических сил на прокрутку рожкового ключа используют тиски.

Там происходит зажатие гаечного ключа и насадка вала. В цангу вставляется и зажимается четырехгранная головка. Сдвиг резьбы происходит и после ударов молотка по оси корпуса патрона, когда инструмент удерживают рукой. Можно установить в цангу длинный рычаг, его будет держать рожковый ключ, а откручивать придется с силой в противоположную сторону.

Замена держателя дрели

Электроинструменты от компании Интерскол выпускают по современным технологиям для выполнения серьезных производственных задач.  Изготовитель производит продукцию, чтобы поставлять в торговые точки. Это удобные с эргономичными ручками и доступные по цене шуруповерты.

Замена патрона на дрели происходит легко и быстро:

  • перед откручиванием нужно смазать стопорную фиксацию, вещество разъест ржавчину и позволит без повреждения шлица и срыва головки выполнить действия;
  • короткой стороной ключа зажимают патрон;
  • резкими ударами по часовой стрелке срывают, прикипевшие места и откручивают вручную.

Чтобы произошла замена держателя не следует бить по его корпусу. Аппарат ломается, деформируется стержень, это усложнит ремонт, дрель придется полностью разбирать

Снятие быстрозажимного патрона

Как сменить патрон на дрели с быстрозажимной оснасткой придумана компанией Bosch.

Приготовив простой комплект инструментов можно выполнить всю операцию с помощью:

  • крестовой или прямой отвертки;
  • шестигранного ключа;
  • молотка.

Действия просты:

  • выкручивают стопорный винт;
  • короткую сторону ключа зажимают в патроне;
  • дрель укладывают так на верстаке, чтобы патрон свисал;
  • по шестиграннику наносят удары, участку свободному от зажатия.

Причина в возникновении проблемы, как поменять патрон на дрели, кроется:

  • в сильном засорении;
  • заклинивании лепестков;
  • износе кулачков.

Когда шуруповертом в стенах сверлят отверстия, заменять патрон возможно не нужно, достаточно:

  • раскрутить конструкцию;
  • очистить от пыли, остатков строительных материалов;
  • обработать в керосине, для этого предстоит снимать детали, после просушки установить назад.

Пользователю, если с устройством произошел казус, предстоит устранять проблему

К примеру, насадка прочно заклинена в держателе, нужно срочно сверло сменить или удалить из цепких кулачков, чтобы продолжить работу. Для этого придется научиться работать с простейшими слесарными приспособлениями. Не стоит спешить выбрасывать патрон, кроме случая, что он полностью пришел в негодность.



Summary

Article Name

Как снять патрон с дрели — подробная инструкция

Description

✅Какие бывают зажимы? ➜— ✅Разборка конусного крепления ➜— ✅Резьбовой демонтаж ➜— ✅Замена держателя дрели ➜—✅ Снятие быстрозажимного патрона.

Author

Сарычев Александр Викторович — судебный строительно-технический эксперт, кандидат технических наук

Publisher Name

Википедия строительного инструмента

Publisher Logo


Поделиться новостью в соцсетях



« Предыдущая запись Следующая запись »

Как заменить аккумуляторный сверлильный патрон: пошаговое руководство

Перво-наперво, что такое аккумуляторный сверлильный патрон?

Сверлильные патроны — это обычный инструмент, используемый для удержания сверла при любой операции сверления. Его можно использовать для ручных дрелей, фрезерных и токарных станков.

Это специализированное оборудование используется для достижения радикальной симметрии при сверлении. Вы можете ослаблять и затягивать губки сверлильных патронов без ключа или аккумулятора без ключа патрона, что упрощает и ускоряет использование во время операций сверления.

Однако через некоторое время вы можете почувствовать необходимость заменить аккумуляторный сверлильный патрон.

Итак, когда вы должны его заменить?

Если патрон шатается, может стать трудно правильно закручивать винты или просверливать прямые отверстия.

Как и любой другой компонент, патрон со временем изнашивается. Он склонен к скоплению пыли или ржавчины, что может привести к заеданию сверла. Следовательно, возникает необходимость заменить аккумуляторный сверлильный патрон на новый, если он начинает раскачиваться или каким-либо образом деформируется.

Можно ли заменить аккумуляторный сверлильный патрон?

Да, но нужно убедиться, что вы все делаете правильно. Есть два основных способа заменить аккумуляторный сверлильный патрон в домашних условиях. Вот пошаговое руководство по всем методам, которые вы можете использовать.

Использование шестигранного ключа для замены аккумуляторного сверлильного патрона

Первый метод, который мы собираемся обсудить, это замена аккумуляторного сверлильного патрона с помощью простого шестигранного ключа.

Что вам понадобится:

  • Шестигранный ключ (очевидно)
  • Отвертка
  • Молоток
  • Жидкость для фиксации резьбы

1.Удаление винта

Первое, что вам нужно сделать, это удалить винт в центре патрона. Для этого придется раздвигать челюсти до тех пор, пока они совершенно свободны.

Большинство аккумуляторных сверлильных патронов имеют этот винт на основании. Винт отвечает за крепление основания к корпусу дрели. Если вы нигде не найдете винта на сверле, вы можете полностью пропустить этот шаг.

Убедитесь, что у вас есть отвертка подходящего размера, которую вы можете использовать.Чтобы отвинтить его, вы должны повернуть его по часовой стрелке — помните, righty tighty, lefty loosey . Обычно сверла имеют винт с обратной резьбой, но убедитесь, что вы правильно проверили, прежде чем что-либо предпринимать.

Винты обычно вставляются в сверло. с жидкостью для фиксации резьбы, чтобы они не расшатались. Это означает, что вам придется приложить некоторую силу, чтобы вывернуть винт. Если не выходит с помощью отвертки вам нужно будет выполнить следующие действия.

2.Установка шестигранного ключа

Следующий шаг — вставить шестигранный ключ. в аккумуляторный сверлильный патрон. Обязательно возьмите самый большой шестигранный ключ. которую можно безопасно вставить в сверло. Ключ нужно повернуть по порядку чтобы затянуть патрон так, чтобы он прочно удерживался на месте.

3. Настройка коробки передач

Теперь вы должны установить коробку передач на минимально возможное значение, чтобы не было большого сопротивления со стороны шестерен. Если вы не уменьшите уровень сопротивления шестерен, это может повредить сверлильный патрон.

4. Метчик с молотком

Во-первых, вам нужно разместить беспроводной дрель так, чтобы она лежала горизонтально. Он должен висеть над верстак, чтобы это работало. Возьмите резиновый или деревянный молоток и ударьте гаечным ключом. резким ударом.

Большинство аккумуляторных сверлильных патронов имеют стандартную резьбу, но ее также можно навинтить на шпиндель в обратном направлении.

Если вы не уверены, какой у вас патрон с обратной резьбой или стандартный сверлильный патрон, вы можете прочитать руководство или связаться с производителем.Чтобы отсоединить патрон от аккумуляторной дрели, вам нужно будет ударить шестигранным ключом молотком против часовой стрелки.

Будьте осторожны, когда используете молоток. Если приложить слишком большую силу или ударить по нему под неправильным углом, обсадная колонна может потрескаться или погнуться.

Вы можете начать с небольшого усилия и при необходимости увеличить усилие. Если вы просто пытаетесь ослабить застрявший винт, важно постепенно увеличивать усилие.

5.Снятие патрона

После удаления винта все, что вам нужно А теперь снимите аккумуляторный патрон дрели вручную. Удаление винта приведет к убедитесь, что патрон достаточно ослаблен из корпуса сверла. Вы будете в таком случае его можно будет легко открутить вручную.

6. Добавьте жидкость для фиксации резьбы

Одна рекомендация экспертов: замените в сверле фиксирующую жидкость для резьбы. После замены патрона вы следует нанести немного жидкости на конец винта.Распределите его равномерно через конец, катая его по пальцу.

Однако, если у вашего сверлильного патрона не было К черту, это не значит, что вы сорвались с крючка. Вам все равно нужно будет использовать жидкость для фиксации резьбы на резьбах в патроне. Эти темы обычно находятся в место навинчивания на сверло.

7. Замена патрона

Чтобы установить патрон на аккумуляторную дрель, вы можете использовать те же инструменты, что и выше. Если вы хотите очистить и замените оригинальный патрон или установите совершенно новый, вот как вы это делаете Это.

Первое, что нужно сделать, это внимательно навинтите основание патрона на шпиндель сверла. Следующим шагом будет открытие вставьте шестигранный ключ. Затяните губки патрона вручную. После установки на место следует вставить винт на место. Затяните это повернув его по часовой стрелке.

Использование ударного ключа для замены аккумуляторного сверлильного патрона

Этот метод обычно используется, когда первый не смог открутить патрон с его места.Помните, попробуйте первый метод, прежде чем пробовать этот. Известно, что ударный ключ обеспечивает большее усилие, которое может оторвать ключ.

Что вам понадобится:

1. Вставьте шестигранник в патрон

Первым шагом этого метода является вставка шестигранного гнезда в патрон по центру. Осторожно затяните патрон, чтобы удерживать гнездо на месте. Следуйте инструкциям выше, чтобы удалить все винты из патрона.

Важно попробовать первый способ перед этим, потому что этот метод имеет более высокий риск повреждения вашей дрели или твой патрон.

2. Выключите передачу

В то время как другой способ попросил установить дрель на самом нижнем, для этого нужно полностью выключить передачу. Он должен быть в заблокированном положении, чтобы он не двигался вперед или назад. в любой момент во время снятия патрона. Если он не заблокирован, он может увеличить риск повреждения.

3. Закрутите шестигранную головку

Следующим шагом будет осторожное вращение шестигранного носка в обратном направлении с помощью ударного ключа.Вам нужно использовать ударный ключ небольшими порциями, пока патрон не начнет расшатывать. Обязательно используйте короткие очереди. Если вы не будете осторожны на этом этапе, сверло может быть повреждено.

4. Отвинтите патрон вручную

После того, как он будет ослаблен, вы сможете вручную снять аккумуляторный сверлильный патрон.

Аккумуляторные сверлильные патроны — один из лучших инструментов для сверлильных работ на рынке.

Они сокращают потребность в шпонке патрона при открытии или закрытии кулачков патрона, что может снизить временные затраты.

Все, что вам нужно сделать, это просто затянуть патрон после того, как вы надели его на режущий инструмент или сверло вручную. Он идеально подходит для механиков и рабочих, которые часто теряют из виду ключи сверлильного патрона.

Он также может предотвратить повреждение зубьев патрона с шпонкой, так как они имеют тенденцию к сколам или поломкам из-за процесса заклинивания патрона.

Убедитесь, что вы не используете неисправный или деформированный сверлильный патрон для любых операций. Это приведет к беспорядку в проекте, так как вы не сможете просверлить прямые отверстия.

Последнее обновление:

Как заменить сверло [за 5 простых шагов]

Сверло — это инструмент, который может помочь нам в решении многих домашних задач, поэтому очень важно знать, как заменить сверло.

Сверла — один из наиболее распространенных инструментов, используемых при работе с штукатуркой, трубами, деревом, металлами и другими типами поверхностей. Плотницкие работы, ремонт, сантехника, деревообработка и многие другие работы требуют сверла.

Но когда дело доходит до замены этих бит на дрели, у многих начинающих возникают проблемы.Убедившись, что вы знаете точные шаги по замене сверла, вы можете сделать шаг вперед в своей работе.

А это мы и представим в этой статье.

Пошаговая инструкция по замене сверла

Полезный СОВЕТ!

Сверла — острые предметы. При обращении с дрелью всегда надевайте защитную одежду!
При работе со сверлами надевайте перчатки для защиты рук.
Основное снаряжение — перчатки, защитные очки и резиновые сапоги.
Всегда выключайте дрель, когда она не используется, даже во время перерыва на кофе.

Вот шаги, которые необходимо выполнить для замены сверла:

Шаг 1: Ослабьте патрон

Для удержания сверла существует механизм, называемый патроном сверла. А чтобы заменить текущий бит на новый, его необходимо ослабить. Для этого просто поверните патрон против часовой стрелки и раскрутите его, сильно надавив пальцами, пока не сможете удалить старую коронку.

Также не забывайте нажимать на спусковой крючок, удерживая патрон. Как только это будет сделано, откроются губки патрона, удерживающего сверло.

Шаг 2: Удалите сверло

После того, как вы ослабите зажимной патрон, вы увидите колебание сверла. Если вы только что использовали его, не смейте держать его пальцами, потому что он будет очень горячим.

В этом случае используйте перчатки или аналогичный предмет для защиты пальцев. Если возможно, подержите его в воздухе, пока он достаточно холодный.

Шаг 3: Возьмите новое сверло и вставьте его

Теперь выберите сверло правильного размера для установки в сверло (см. Таблицу ниже) .После того, как вы выбрали правильный, поместите гладкую часть сверла в зажимную губку сверла. Гладкая часть — это фактически то, что находится внутри кулачков патрона.

После того, как вы вставили гладкую часть сверла в губки патрона, вставьте сверло в патрон и вытяните его на себя. Длина оттяжки не должна превышать одного сантиметра.

Шаг 4: Нажмите на спусковой крючок

Чтобы вернуть его на место, вы должны сделать несколько выстрелов по спусковому крючку. Для этого нажмите спусковой крючок на 1-3 секунды, а затем другой рукой удерживайте патрон.Это поможет биту оставаться на своем месте. Еще одно преимущество удерживания биты и патрона состоит в том, что это позволяет устанавливать биту прямо.

Шаг 5: Проверьте, есть ли самоблокирующийся зажимной механизм.

Некоторые марки буровых станков оснащены самоблокирующимся механизмом. В этом случае вам придется поработать храповой механизм, чтобы сделать биту еще более стойкой. Чтобы получить этот храповой механизм, вы должны надежно повернуть храповик на хвостовике биты.

Как только вы услышите щелчок, вы увидите, что он на своем месте.Чтобы сработать храповой механизм, его необходимо надежно повернуть рядом с патроном. Этот поворот нужно делать по часовой стрелке.

Тип сверл по дереву
Тип сверл по дереву Что используется для
1. Винтовые сверла Используется в в сочетании с ручной дрелью.
Эти типы сверл позволяют сверлить отверстия при очень низких оборотах инструмента.
2. Лопаточные сверла Обеспечивает большой диаметр сверления и позволяет устанавливать его в обычное сверло.
Этот тип режет чистые края без рваных волокон древесины.
3. Трехточечное сверло (сверло ) по дереву Чаще всего используются для сверления дерева и обычно изготавливаются из хромованадиевой стали.
Предназначен для всех пород дерева: твердых, мягких, фанеры, ДСП и т. Д.
4. Сверла Форстнера ( Кольцевые пилы ) Сверла Форстнера и искусственные коронки — это сверла по дереву, которые используются для сверления больших глухих отверстий, например, для удержания скрытых петель и сверления узловых отверстий.
Тип сверлильных патронов
Тип сверлильных патронов Описание
1. Сверлильный патрон с шпонкой Сверла, которые затем устанавливаются в патрон или ослабить гаечным ключом.
Гаечный ключ позволяет надежно затянуть биту, но это не очень практично, и вы должны быть очень осторожны, чтобы не потерять его.
2. Полуавтоматический быстрозажимной патрон Для работы с полуавтоматическим быстроразъемным патроном требуются две руки.
В то время как одна рука крепко сжимает одну часть патрона, другая часть вращается другой рукой, чтобы затянуть или ослабить его.
3. Самоблокирующийся патрон Это наиболее практичный вариант, так как им можно управлять одной рукой, а в другой можно держать инструмент или принадлежность.
4. Патрон SDS Эта система патронов предлагается только для молотков и совместима только со специальными битами SDS.
Эти биты очень легко устанавливаются.
Если вы хотите просверлить дерево и металл обычными сверлами, вам понадобится специальный адаптер SDS +.
5. Шестигранное соединение Аккумуляторные отвертки обычно имеют шестигранное магнитное соединение.
Это шестигранное соединение для аккумуляторных ударных отверток работает немного иначе.
Патрон необходимо потянуть вперед, чтобы установить насадку.
После этого патрон можно освободить.
Ни в том, ни в другом случае вам не потребуются дополнительные инструменты для подключения аксессуаров.

Знаете ли вы, что существует еще один тип дрели, называемый ударной дрелью. Вот самая полезная информация о нем.

Как заменить сверло с помощью ключа патрона

Если у вас есть сверло с ключом патрона, мы сделаем следующие шаги, чтобы заменить сверло:

1.Используйте ключ патрона. Для затяжки или ослабления патрона сверла, оснащенного патронным ключом, используется головка ключа. Головка ключа имеет форму короны зубчатого колеса.

Чтобы использовать его, вставьте кончик ключа в одно из предусмотренных отверстий и сцепите его зубья с зубцами патрона. Обратите внимание, что обычно на сверле есть место для хранения гаечного ключа. Имейте в виду, что патронный ключ часто можно найти на проводной электродрели и редко — на аккумуляторной электродрели.

2. Разведите кулачки патрона. Как только гаечный ключ окажется на сверле, поверните его против часовой стрелки. Вы заметите, что мало-помалу челюсти откроются. Остановитесь, когда почувствуете, что достаточно места для вставки сверла. Обратите внимание, что губки состоят из трех или четырех частей, которые выступают из патрона и служат для фиксации сверла.

3. Снимите бит. Когда челюсти полностью открыты, большим и указательным пальцами возьмите сверло. Не забудьте извлечь сверло до того, как оно упадет и не повредится, потому что, когда челюсти достаточно широкие, сверло может легко упасть, если вы наклоните переднюю часть сверла к земле.

Проверьте сверло после его снятия с дрели. Если вы заметили, что режущие части изношены, потрескались или острие сверла изменило цвет и кажется более тусклым (перегрев металла во время сверления), не используйте его повторно и выбросьте в мусор.

4. Установите новое сверло. Когда губки полностью открыты, вставьте новую коронку. Гладкую часть сверла нужно поместить между губками патрона. Зажмите его большим и указательным пальцами внутри источника поиска. Надежно удерживайте биту на месте до тех пор, пока она не будет зажата губками, так как она может выскользнуть.Снова затяните патрон.

5. Снова затяните патрон. Удерживая сверло одной рукой, другой рукой сожмите зажимы на бите, повернув бит по часовой стрелке. Чтобы закончить и убедиться, что сверло надежно удерживается между губками, последний раз поверните гаечный ключ в каждую из прорезей, предназначенных для этой цели.

В общем, есть три места, куда можно вставить ключ. Как только это будет сделано, удалите ключ источника поиска. Когда ваша бита на месте, вы можете перестать ее держать.Затем поверните его, нажимая кнопку на сверле, чтобы убедиться, что он готов к сверлению.

Хотите узнать, как заменить полотно лобзика? Эта статья шаг за шагом покажет вам, как это сделать!

Как заменить сверло без ключа патрона

Вот шаги по замене сверла без ключа патрона:

  1. Ослабьте патрон: Патрон необходимо ослабить, если мы хотите вставить новое сверло.Это должно быть легко сделать. Мы просто берем патрон одной рукой, а другой — за ручку. Поворачиваем патрон против часовой стрелки и он должен расшататься. Если это было сложно, мы можем осторожно нажать на спусковой крючок, блокируя патрон.
  2. Используйте отвертку: Если сверло не имеет самоблокирующегося механизма, наиболее распространенным методом является использование отвертки Phillips или гвоздя подходящего диаметра. Вставьте в любую из имеющихся выемок на патроне, закрепив тем самым первую половину.Вторую половину можно попробовать скрутить вручную. Обычно таким образом бывает довольно легко расслабиться.
  3. Однако, если так не получится, то вместо руки можно использовать газовый ключ или тиски. Используя их, вы сможете создать необходимое усилие, которого, скорее всего, хватит для выполнения вращения.
  4. Снятие сверла: При этом откроются крепежи, удерживающие сверло. Это будет тогда, когда мы удалим сверло, которое находится внутри, или когда сверло будет готово вставить новое.
  5. Размещение нового сверла: Ставим сверло в центр отверстия и поворачиваем патрон так, чтобы он закрылся. Убедитесь, что бит вошел полностью. Мы должны вращать патрон до тех пор, пока мы не сделаем вывод, что бит надежно закреплен, но в то же время хорошо отцентрирован.
  6. Проверка: Слегка нажмите на сверло и убедитесь, что сверло остается на месте.
  7. Храповой механизм (опция): Если ваша дрель оснащена храповым механизмом, вы можете создать небольшое дополнительное вдавливание на хвостовике сверла.Поверните его до щелчка.

Необходимо заменить полотно торцовочной пилы? Не волнуйтесь, вот простое и легкое руководство, которое поможет вам заменить полотно торцовочной пилы всего за несколько минут!

Как заменить сверло в дрели Makita

Чтобы иметь возможность заменить сверло на дрели Makita, выполните следующие действия:

  1. Сначала вы должны отсоединить шнур питания от розетки. Если не отключить устройство от источника питания, можно получить травму при нажатии на кнопку пуска.
  2. Теперь удерживайте сверло левой рукой под патроном.
  3. Положите правую руку на сверлильный патрон.
  4. Положите руку так, чтобы вы могли легко повернуть сверлильный патрон.
  5. Теперь откройте патрон, чтобы можно было открутить старое сверло и вставить новое.
  6. Чтобы ослабить, поверните сверлильный патрон вправо.
  7. Затем вставьте новое сверло.
  8. Наконец, снова закройте патрон, для этого нужно повернуть его влево.Сверло должно находиться в патроне как можно прямее и опираться на заднюю часть.
  9. Хорошо затяните сверлильный патрон, иначе он выйдет из строя, как только вы начнете сверление.

Как заменить сверло в дрели Black & Decker

Black & Decker производит много типов электроинструментов, которые используются для различных проектов как дома, так и на стройплощадке. Некоторые из самых популярных продуктов Black & Decker — это дрели и гаечные ключи, которые используются как для сверления отверстий в различных поверхностях, так и для закрепления и удаления винтов.

Дрели Black & Decker оснащены патроном без ключа, который позволяет вставлять и извлекать сверла без ключа. Удаление ключа ускоряет замену, экономя ваше время на поиск потерянного ключа.

Вот шаги, чтобы изменить сверло в дрели Black & Decker:

Шаг 1: Переместите кнопку «Разблокировать», расположенную над спусковым крючком, в положение «Блокировка».

Шаг 2: Возьмитесь одной рукой за нижнюю часть патрона, которая находится на тонкой черной ребристой детали.

Шаг 3: Поверните переднюю часть патрона против часовой стрелки (если смотреть спереди сверла), другой рукой откройте патрон.

Шаг 4: Полностью вставьте биту в патрон, затем поверните патрон по часовой стрелке до упора.

Как извлечь сверло из поврежденного патрона

Полезный СОВЕТ!

Если ваш патрон заклинивает, вам не нужно разбирать весь патрон. Часто для того, чтобы сверлильный патрон был проходимым и открытым, достаточно легкого удара молотком по шпонке для сверла или по центральной втулке.

Вот методы, чтобы удалить сверло из поврежденного патрона:

  1. Удерживайте патрон и вращайте сверло в обратном направлении , я чуть не обжег руку. Пробовал с толстой садовой перчаткой и чуть не обжег руку.
  2. Погрузите головку в WD40, чтобы ослабить бит ; у меня ничего из этого не сработало
  3. Вставьте бит в патрон , так как это помогает освободить челюсти внутрь, несмотря на несколько ударов молотком, ничего не сдвинулось, и бит не был ослаблен, чем когда я начал
  4. Используйте ленточный ключ — единственный способ сделать это — взять патрон и запустить сверло в противоположном направлении.Поскольку сверло так застряло, а крутящий момент при сверлении был таким высоким, именно сверло (а не патрон) начало вращаться и сверлить мою руку!

Заключение

Сменить сверло не всегда так просто. Иногда вам нужно приложить немного больше усилий к шпинделю, а иногда вам нужно все разбирать. Это происходит прежде всего, когда вы оставляете сверло во влажных помещениях, даже если эти инструменты качественно лучше, всегда есть риск блокировки какого-либо механизма.

Независимо от типа патрона вашего сверла, замену сверла можно выполнить всего за несколько шагов. Итак, вы закончили процесс , как заменить сверло .

Как заменить патрон на аккумуляторной дрели Milwaukee: eReplacementParts.com

Исправлять вещи имеет смысл. Эта статья поможет вам разобраться в необходимости замены патрона на аккумуляторной дрели Milwaukee.

Если сломанные сверла и счета за обслуживание пробивают дыры в вашем бюджете; пора заняться исправлением.Независимо от того, являетесь ли вы мастером работы или время от времени ищите дрель, eReplacementParts.com предоставляет детали, процедуры и факты, необходимые для того, чтобы безбоязненно исправить то, что вам не удается.

Патрон аккумуляторной дрели требует значительных усилий. Со временем его нужно будет заменить. Общие проблемы включают в себя патрон, который больше не открывается или закрывается плавно. Или иногда одна из губок сломается, и патрон не сможет закрепить сверло. К счастью, заменить патрон на аккумуляторной дрели очень просто, и эта статья покажет вам, как это сделать.

Приступим.

СНЯТИЕ ПАТРОНА [вверху] 1. Выньте аккумулятор из дрели.

2. Установите коробку передач на минимальное значение.

Установите переключатель селектора передач в самое нижнее положение.

3. Установите сцепление в положение «Дрель».

Поверните узел сцепления в положение «Сверло».

4. Снимите стопорный винт патрона.

Откройте зажимной патрон до самого широкого положения.

С помощью крестовой отвертки ослабьте стопорный винт. Винт имеет обратную резьбу (для ослабления требуется вращение по часовой стрелке).

Выкрутите винт из зажимного патрона.

5.Снимите патрон со сверла.

Вставьте короткий конец большого ключа-шестигранника (такого размера, который может поместиться в патрон) в патрон в сборе.

Закрепите шестигранный ключ в патроне.

Расположите сверло на поверхности, которая позволяет патрону (и шестигранному ключу) выступать за край.

SPECI ИСПРАВЛЕНИЕ : Следующий шаг включает удары по шестигранному ключу резиновым молотком, чтобы ослабить узел патрона.Прежде чем переходить к следующему шагу, убедитесь, что сверло расположено так, чтобы удар молотка вращал узел против часовой стрелки. Удар ключа в неправильном направлении приведет к затяжке (и, возможно, повреждению) узла.

Крепко прижимая дрель к плоской рабочей поверхности, ударьте по оголенному концу шестигранного ключа резиновым молотком. Это должно ослабить узел патрона. (Этот шаг может потребовать нескольких попыток).

Продолжайте вращать (откручивать) узел патрона рукой, пока он не выйдет из зацепления со шпинделем.

Снимите патрон в сборе со сверла.

УСТАНОВКА НОВОГО ПАТРОНА [вверх] 6. Установите патрон.

Навинтите новый патрон в сборе на шпиндель.

Закрепите патрон в сборе как можно плотнее (вручную).

Откройте патрон, чтобы принять стопорный винт.

Установите стопорный винт.

Закрепите винт крестовой отверткой. Винт имеет обратную резьбу (для фиксации требуется вращение против часовой стрелки и ).

Как вы только что узнали, самостоятельный ремонт означает больше сверления с меньшими затратами.Надеюсь, эта статья помогла вам восстановить способность сверлить отверстия без замены всего сверла. И это только верхушка бита. Наши полевые руководства «Следование и исправление» могут помочь расширить ваши навыки далеко за пределы тренировок; давая вам возможность сталкиваться с проблемами электроинструмента по мере их возникновения и безбоязненно исправлять все, что вам не удается. Найдите свое следующее исправление здесь. [наверх]

Как вставить сверло в сверло (патрон + ключ без ключа)

Узнайте, как использовать дрель и как заменить сверло! Мы рассмотрим патрон для дрели, патрон без ключа, сетевые и аккумуляторные дрели, сверла, отвертки и многое другое!

Как использовать дрель

Вы готовы научиться пользоваться дрелью и заменять сверло? Это так просто, и я покажу вам шаг за шагом, как это сделать.Мы рассмотрим различные типы дрелей, такие как сетевые и аккумуляторные дрели. Мы увидим, как использовать сверлильный патрон. А еще мы узнаем о сверлах, шуруповертах и ​​многом другом.

Вы также можете воспользоваться 10 инструментами для начинающих в деревообработке

Этот пост содержит партнерские ссылки на материалы или инструменты, которые я использовал для завершения этого проекта. Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами DIY. и советы DIY с вами. Использование этих ссылок бесплатно.Щелкните здесь, чтобы ознакомиться с политикой моего сайта.

Прежде чем мы перейдем к , как использовать дрель и , как заменить сверло , обязательно нажмите кнопку подписки внизу этой страницы, чтобы подписаться на мой БЕСПЛАТНЫЙ еженедельный информационный бюллетень , содержащий полезные карманные хитрости , компактные идеи для мастерских , умные Советы своими руками и многое другое!


Что такое дрель?

Википедия определяет сверло как «инструмент, который в основном используется для проделывания круглых отверстий или забивания крепежных деталей.Он оснащен битой, сверлом или отверткой, в зависимости от области применения, которая фиксируется патроном ».

Вернуться к содержанию


Типы сверл

Существует несколько типов дрелей, таких как ручные дрели, дрели с электрическим приводом и дрели с батарейным питанием. В этом уроке мы сосредоточимся на электрических дрелях и дрелях с батарейным питанием.

Вернуться к содержанию


Сетчатая дрель

Дрель со шнуром должна быть подключена к электрической розетке для работы.Электрический шнур подключает дрель к розетке.

Это означает, что дрель со шнуром может работать вечно, пока она подключена к розетке. Но есть недостаток. Этот недостаток — длина шнура.

Другими словами, если длина шнура шесть футов, мы можем использовать дрель только в пределах шести футов от электрической розетки. В противном случае нам понадобится удлинитель, чтобы увеличить радиус действия дрели.

Сверло со шнуром — это то, что мне нужно, чтобы предотвратить вырывание при сверлении отверстий в карманах с помощью моего Kreg Jig.

Связано: Как подключить вилку

Вернуться к содержанию


Аккумуляторная дрель

Аккумуляторная дрель отличается от сетевой дрели тем, что у нее нет кабеля и нет подключения к электрической розетке. Вместо этого аккумуляторная дрель работает от аккумулятора.

Для работы дрели необходимо зарядить аккумулятор. Одна из лучших особенностей аккумуляторной дрели — то, что ее можно брать с собой куда угодно, потому что длина шнура не ограничена.

Еще одно различие между сетевой дрелью и аккумуляторной дрелью заключается в том, что аккумуляторная дрель не может работать вечно. По мере того как аккумулятор аккумуляторной дрели начинает терять заряд, дрель начинает замедляться.

СОВЕТ: При использовании аккумуляторной дрели обязательно заряжайте или заряжайте второй аккумулятор. Нет ничего хуже, чем ждать, пока зарядится аккумулятор, когда вы разрабатываете проект!

Постоянная подача энергии на сетевой дрель будет поддерживать его работу с постоянной скоростью, независимо от того, сверлим ли мы одно отверстие или сотню отверстий.

Аккумуляторная дрель перестанет работать, когда аккумулятор полностью разрядится. Опять же, сетевой дрель может работать вечно, поэтому она не перестанет работать, пока не будет отключена от электрической розетки.

Я предпочитаю удобство аккумуляторной дрели почти для всех моих проектов, потому что я не ограничен досягаемостью шнура.

Связанный: Как сделать самодельную стойку для хранения аккумуляторной дрели

Вернуться к содержанию


Сверлильный пресс

Википедия определяет сверлильный станок как «тип сверла, который может быть установлен на стойке или прикреплен болтами к полу или рабочему столу.”

Рабочий конец сверлильного станка установлен наверху и может быть опущен в заготовку. Сверлильный станок отлично подходит для сверления повторяющихся отверстий в заготовках.

Я использовал сверлильный станок, чтобы просверлить отверстия, чтобы сделать эти рамки для картин для коллажей своими руками.


Вернуться к содержанию


Как использовать дрель

Основными частями дрели являются двигатель, рукоятка, спусковой переключатель, кнопка направления и патрон.

Двигатель — это то, что заставляет дрель вращаться. Захват — это место, где мы держим дрель рукой. Ниже мы более внимательно рассмотрим курковый переключатель, кнопку направления и патрон.

Вернуться к содержанию


Средства индивидуальной защиты

Прежде чем мы включим нашу дрель, нам нужно подумать о нашей личной безопасности. Нам нужно защищать ваши глаза защитными очками. Если мы собираемся бурить в течение длительного периода времени, нам необходимо защитить наши уши средствами защиты органов слуха.Нам необходимо защитить наши легкие с помощью качественного респиратора, если в ходе нашего бурового проекта будет образовываться много пыли.

Вернуться к содержанию


Триггерный переключатель

Курковый выключатель включает и выключает дрель. Нажимая пальцем на курковый выключатель, сверло начинает вращаться. Отпускание пальца от пускового переключателя приводит к остановке сверла.

Большинство триггеров имеют регулируемую скорость. Это означает, что чем сильнее мы нажимаем на спусковой крючок, тем быстрее будет вращаться дрель.

Вернуться к содержанию


Кнопка направления

Сверло вращается как в прямом, так и в обратном направлении. Кнопка используется для изменения направления вращения сверла. Кнопка прямого / обратного хода обычно находится рядом с пусковым переключателем.

Прямое направление используется для сверления отверстий и заворачивания шурупов. Обратное направление используется для снятия сверл с заготовок и удаления винтов с заготовок.

Установлены сверла или шуруповерты или вставлен в патрон . Патрон дрели — это в основном зажим, который удерживает биты и отвертки в сверле.

Сверла используются для сверления круглых отверстий в заготовках. Отвертки используются для ввинчивания крепежных элементов, таких как винты, в заготовки.

Вернуться к содержанию


Сверлильный патрон

Сверлильный патрон — это в основном зажим. Патрон имеет губки, которые удерживают или зажимают сверла и отвертки в сверле.

Мы часто видим два типа патронов. В одном патрон используется ключ для фиксации патрона, а во втором — патрон без ключа.

СОВЕТ : «Зажать сверло» или «Зажать отвертку» означает вставить сверло или отвертку в патрон.

Вернуться к содержанию


Ключ для сверлильного патрона

Ключ патрона используется для затягивания и ослабления патрона. Чтобы использовать сверлильный патрон этого типа, в сверло вставляется сверло или отвертка.Важно убедиться, что сверло находится по центру кулачков патрона. Затем ключ поворачивают по часовой стрелке, чтобы затянуть патрон и удерживать бит или отвертку на месте.

Чтобы снять сверло или отвертку, поверните ключ против часовой стрелки, чтобы ослабить зажимной патрон.

СОВЕТ: Ключи патрона легко потерять. Если у вашей сетевой дрели есть зажимной ключ, прикрепите его к шнуру, чтобы не потерять.

Вернуться к содержанию


Бесключевой патрон

Для бесключевого патрона не нужен ключ для затягивания или ослабления патрона.Вместо этого мы можем просто повернуть патрон по часовой стрелке, чтобы затянуть, и против часовой стрелки, чтобы ослабить. Замечательная вещь в патроне без ключа — это то, что нам не нужно беспокоиться о потере ключа патрона.

В моем сетевом сверле используется патрон без ключа, состоящий из двух частей. Нижняя часть удерживает патрон на месте. Верхнюю часть можно повернуть, чтобы затянуть или ослабить зажимной патрон.

Для использования этого типа быстрозажимного патрона в сверло вставляется сверло или отвертка. Важно убедиться, что сверло находится по центру кулачков патрона.Затем возьмитесь за нижнюю часть патрона и поверните верхнюю часть по часовой стрелке, чтобы затянуть.

Чтобы снять сверло или отвертку, возьмитесь за нижнюю часть патрона и поверните верхнюю часть против часовой стрелки для ослабления.

В моей аккумуляторной дрели используется цельный патрон без ключа. Все, что мне нужно сделать, это повернуть, чтобы затянуть или ослабить патрон. Мне нравится эта функция. С ним так легко менять биты!

Для использования этого типа быстрозажимного патрона в сверло вставляется сверло или отвертка.Важно убедиться, что сверло находится по центру кулачков патрона. Затем возьмите дрель и поверните патрон по часовой стрелке, чтобы затянуть.

Чтобы извлечь сверло или отвертку, возьмите сверло и поверните патрон против часовой стрелки, чтобы ослабить его.

Вернуться к содержанию


Сцепление

Муфта сверла не позволяет сверлу вбивать винт дальше в заготовку, когда сверло встречает определенное сопротивление. Использование муфты предотвращает чрезмерное затягивание, которое может повредить лицевую сторону заготовки.Это также предотвращает чрезмерную затяжку, которая может привести к повреждению отверстия в заготовке.

Я всегда устанавливаю сцепление на своей дрели при заворачивании карманных винтов. Карманные винты нужно закручивать только до тех пор, пока они не будут плотно прилегать, чтобы создать прочное соединение. По сути, мы хотим прекратить заворачивать карманный винт, когда начинаем ощущать некоторое сопротивление.

Чрезмерная затяжка винта с карманом может привести к повреждению отверстия кармана, что может привести к ослаблению соединения. Чрезмерное затягивание может даже привести к продвижению винта через другую заготовку.Я установил сцепление на дрель, чтобы не перетягивать винты с карманом.

Для ввинчивания карманных шурупов в мягкую древесину, например, сосну, мое сверло DEWALT отлично работает, когда я устанавливаю сцепление на 3.

Связано: 9 ошибок, связанных с отверстиями в карманах, которые вы не хотите делать

Вернуться к содержанию


Как заменить сверло: быстрые действия
  • Отсоедините дрель от сети или выньте аккумулятор из дрели.
  • Используйте ключ для патрона или патрон без ключа, чтобы открыть губки патрона, повернув его против часовой стрелки.
  • Вставьте сверло или отвертку в дрель.
  • Используйте ключ для патрона или патрон без ключа, чтобы затянуть патрон, повернув его по часовой стрелке.
  • Подключите дрель к электрической розетке или установите аккумулятор в дрель.
  • Просверлите отверстия или закрутите винты, если необходимо.
  • В обратном порядке удалите сверло. Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.

Вернуться к содержанию


Что такое сверло?

Проще говоря, сверло делает круглые отверстия.Спиральный хвостовик сверла удаляет материал при прохождении через заготовку. Сверла специально разработаны для сверления отверстий в различных материалах, таких как дерево, металл, бетон и т. Д.

Сверло с зенковкой

Сверло с зенковкой выполняет две функции. Сначала в заготовке просверливается пилотное отверстие. Контрольное отверстие — это небольшое отверстие, просверленное в заготовке, которое создает пространство для крепежа, такого как винт. Просверливание пилотного отверстия помогает предотвратить растрескивание или раскол заготовки.

Во-вторых, сверло с зенковкой создает V-образную зенковку на поверхности детали. Эта V-образная или углубленная область позволяет завинчивать винт с потайной головкой заподлицо с лицевой стороной заготовки.

Я часто использую фрезы с зенковкой, потому что они придают моим проектам аккуратный профессиональный вид.

Насадка Форстнера

Сверло Форстнера сверлит отверстия с гладкими чистыми сторонами и плоским днищем. Я часто использую фрезы с зенковкой, потому что они также придают моим проектам аккуратный профессиональный вид.

Кольцевая пила

Кольцевая пила используется для выполнения больших круглых отверстий. Как сверление отверстий для дверной ручки.

Вернуться к содержанию


Что такое драйвер?

Шуруповерт входит в головку крепежа как винт. Это то, что мы будем использовать, чтобы ввинтить винт в заготовку или удалить его из заготовки.

Обычные драйверы для сверл, которые мы можем увидеть, — это драйверы с плоской головкой, отвертки с крестообразным шлицем, квадратные драйверы и звездообразные драйверы.

Вернуться к содержанию


Как вставить сверло в патрон со шпонкой
Принадлежности
Инструменты
  • Сверло с патроном со шпонкой
  • Патронный ключ

Шаг 1. Отключите питание

Выньте вилку дрели из розетки или отсоедините аккумулятор от дрели.

Шаг 2. Откройте зажимы патрона

Откройте губки патрона, повернув ключ патрона против часовой стрелки.

Шаг 3. Вставьте бит

Вставьте биту или отвертку в патрон. Закройте губки патрона, повернув ключ патрона по часовой стрелке. Убедитесь, что сверло находится в центре губок.

Шаг 4. Подключите питание

Подключите дрель к электрической розетке или установите аккумулятор в дрель. При необходимости просверлите отверстия или закрутите винты.

Шаг 5. Удалите биту

Выполните эти шаги в обратном порядке, чтобы снять сверло или отвертку.Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.

Вернуться к содержанию


Как вставить сверло в двухконтактный патрон
Принадлежности
Инструменты
  • Сверло с двухкомпонентным быстрозажимным патроном

Шаг 1. Отключите питание

Выньте вилку дрели из розетки или отсоедините аккумулятор от дрели.

Шаг 2. Откройте зажимы патрона

Откройте губки патрона, взявшись за нижнюю часть патрона и повернув верхнюю часть патрона против часовой стрелки.

Шаг 3. Вставьте бит

Вставьте биту или отвертку в патрон.

Закройте губки патрона, взявшись за нижнюю часть патрона и повернув верхнюю часть патрона по часовой стрелке. Убедитесь, что сверло находится в центре губок.

Шаг 4. Подключите питание

Подключите дрель к электрической розетке или установите аккумулятор в дрель. При необходимости просверлите отверстия или закрутите винты.

Шаг 5. Удалите биту

Выполните эти шаги в обратном порядке, чтобы снять сверло или отвертку. Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.

Вернуться к содержанию


Как вставить сверло в цельный патрон без ключа
Принадлежности
Инструменты
  • Сверло с цельным быстрозажимным патроном

Шаг 1. Отключите питание

Выньте вилку дрели из розетки или отсоедините аккумулятор от дрели.

Шаг 2. Откройте зажимы патрона

Откройте губки патрона, удерживая сверло и поворачивая патрон против часовой стрелки.

Шаг 3. Вставьте бит

Вставьте биту или отвертку в патрон.

Закройте губки патрона, удерживая сверло и поворачивая патрон по часовой стрелке. Убедитесь, что сверло находится в центре губок.

Шаг 4. Подключите питание

Подключите дрель к электрической розетке или установите аккумулятор в дрель.При необходимости просверлите отверстия или закрутите винты.

Шаг 5. Удалите биту

Выполните эти шаги в обратном порядке, чтобы снять сверло или отвертку. Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.

Вернуться к содержанию


ВИДЕО: Как вставить сверло в сверло

Посмотрите это короткое видео, чтобы узнать, как заменить сверло в сверле с патроном с ключом, двухсекционным патроном без ключа и цельным патроном без ключа.

Вернуться к содержанию


Последние мысли

Теперь вы знаете, как использовать сверло и как заменить сверло.Мы рассмотрели сетевые и аккумуляторные дрели. Мы видели, как использовать сверлильный патрон. И мы узнали о сверлах, шуруповертах и ​​многом другом!

Спасибо, что заглянули. Если вы нашли эту информацию полезной, не могли бы вы закрепить ее на Pinterest? Другие мастера будут признательны, и я тоже! Спасибо — Скотт

Как заменить патрон на перфораторе Bosch?

Возьмите плоскогубцы тисков и вставьте сверло в вертикальное отверстие. возьмитесь за конец гаечного ключа и поверните его по часовой стрелке (рис.3) снять стопорный винт (он имеет обратную резьбу). Сохраните стопорный винт. Чтобы снять сверлильный патрон со шпинделя, затяните короткий конец шестигранного ключа на 1/4 дюйма или больше в патрон (рис.

Щелкните, чтобы увидеть полный ответ


Следовательно, как получить немного от дрели Bosch?

Ступени

  1. Ослабьте зажимной патрон. Патрон представляет собой деталь на конце сверла, которая ослабляется и сжимается, чтобы удерживать сверло.
  2. Удалите бит. Как только вы ослабите патрон, сверло, которое в данный момент находится в сверле, начнет раскачиваться.
  3. Установить бит.
  4. Нажать на спусковой крючок.
  5. При необходимости задействуйте храповой механизм.

Также знайте, могу ли я использовать обычные сверла в сверле SDS? Стандартные вращающиеся сверла не могут быть , используемые в сверлах SDS . Тем не менее, SDS адаптеры патрона могут быть использованными со многими SDS сверлами , которые позволяют им использовать стандартные сверла .

Точно так же можно спросить, как починить патрон SDS?

  1. Шаг 1. Откройте механизм патрона. Убедитесь, что ваша дрель отключена от источника питания.
  2. Шаг 2: Снимите стопорное кольцо. С помощью плоскогубцев для стопорных колец сожмите зажим, затем снимите его с зажимного патрона.
  3. Шаг 3: Подготовка патрона.
  4. Этап 4. Установка нового шарикоподшипника.
  5. Шаг 5: Установите стопорное кольцо на место.

Как снять сверлильный патрон без ключа?

Метод 1 из 3: Замена сверлильного патрона без ключа с помощью шестигранного ключа

  1. Удалите винт в центре патрона.
  2. Вставьте шестигранный ключ в патрон.
  3. Установите коробку передач на минимальное значение.
  4. Постучите по шестигранному ключу молотком.
  5. Снимите патрон вручную.
  6. Заменить фиксирующую жидкость на винте (рекомендуется).

Как заменить сверло без ключа патрона

Электродрели являются наиболее универсальными и необходимыми инструментами для проектов по благоустройству дома. На рынке вы найдете различные типы и стили дрели, вы можете выбрать любой из них, учитывая ваши потребности и особенности дрели.

Но когда вам нужно сменить сверло, вам нужно подумать еще об одном сверле, а именно, есть ли в сверле патрон с шпонкой или нет. Потому что от этой особенности зависит способ замены сверла.

В этом случае просто помните, что большая часть портативных дрелей имеет патрон без ключа, а старые или большие сверла и сверлильные станки используют систему ключей патрона для открытия или закрытия патрона.

Что такое сверлильный патрон

Обычно патрон — это специально разработанный зажим, который используется для удержания любого объекта с радиальной симметрией.

Патрон для сверл — это специальный самоцентрирующийся патрон, используемый для удержания сверл на месте. Внутри патрона есть три кулачка, которые можно открывать или закрывать. В зависимости от направления вам нужно повернуть втулку патрона.

Ключ для сверлильного патрона — это небольшой жесткий инструмент, который вставляется в канавки сверлильного патрона, чтобы при необходимости можно было затянуть или ослабить патрон. Почти у каждого сверлильного станка есть собственный ключ патрона, чтобы открывать и закрывать патрон для замены сверла.При установке новой биты поместите ключ в центр кулачка патрона.

Подробнее: 10 блестящих идей хранения инструментов для небольших помещений

Как заменить сверло без ключа патрона

Когда вы используете свой сверлильный станок для выполнения различных типов проектов, вам может потребоваться заменить сверло, которое соответствует проекту.

Но если вы используете сверло для патрона без ключа или каким-то образом потеряли ключ патрона, вы должны беспокоиться о том, как вы сможете заменить сверло без ключа.

Замена сверла вручную

Чтобы заменить сверло вашего сверла вручную, вы можете выполнить следующие действия:

1. Ослабьте патрон

Чтобы сначала заменить сверло, вам нужно ослабить патрон вашего сверла. Так что держите патрон одной рукой, а ручку другой рукой. Затем поверните патрон против часовой стрелки, и он освободится. Вы также можете сделать это, осторожно нажав на спусковой крючок.

2. Удалите сверло

После того, как вы ослабите патрон, вы сможете легко извлечь сверло, так как губки, которые зажимают его на сверле, ослабнут.

3. Установите сверло

Возьмите сверло, которое хотите заменить, и вставьте его в сверло. Гладкая часть сверла, известная как хвостовик, должна быть обращена к губкам патрона. Теперь вставьте сверло в сверлильный патрон и сразу же потяните его на себя примерно на сантиметр. И не убирайте палец с биты и не зажимайте, пока бит не будет закреплен или бит не выпадет.

4. Сожмите спусковой крючок

Чтобы затянуть биту на своем месте, вы можете несколько раз надавить на спусковой крючок, слегка удерживая биту.Это обеспечит правильную установку бита.

5. Включите храповой механизм

Вы также можете приложить дополнительное давление к хвостовику биты, если она имеет храповой механизм. Чтобы использовать этот механизм, вам нужно плотно закрутить его прямо рядом с патроном дрели по часовой стрелке.

6. Проверьте сверло

После того, как вы установили сверло, вам необходимо проверить, правильно ли отцентрировано сверло для использования. Для этого нажмите на спусковой крючок дрели в воздухе и проверьте, не шатается ли он.Если бит установлен неправильно, вы сразу это заметите.

Подробнее: Как удалить ржавчину с ваших инструментов — 3 способа очистки ржавых инструментов

Используйте сверло для замены сверла

Если вы используете электродрель, вы также можете использовать сверло, чтобы заменить сверло без патронный ключ. Просто выполните следующие простые шаги:

1. Поверните дрель

У вашей электродрели должна быть кнопка на левой стороне ручки. Он определяет направление вращения сверла при нажатии на спусковой крючок.

Чтобы снять биту, поверните биту против часовой стрелки. Таким образом, нажатие кнопки на левой стороне заставит сверло вращаться против часовой стрелки.

2. Держите патрон

Патрон сверла обычно изготавливается из пластика. Держите патрон на месте свободной рукой, чтобы он не вращался при вращении дрели.

3. Используйте гаечный ключ

Вы также можете использовать гаечный ключ, чтобы ослабить патрон сверла, если он застрял. Но при использовании гаечного ключа нужно быть осторожным, так как он может повредить сверло.

Итак, если у вас есть сверло без ключа или вы потеряли ключ патрона, вы можете воспользоваться этими двумя простыми методами. Или вы также можете посмотреть это видео, чтобы узнать о процессе.

Подробнее: Как безопасно и легко использовать дрель — 3 совета для начинающих

Замена сверла с помощью ключа патрона

Если у вас есть ключ патрона, вы можете заменить сверло с помощью ключа, выполнив следующие действия:

1. Вставьте ключ

Если ваше сверло поставляется с ключом патрона, вы можете использовать ключ, чтобы ослабить патрон.Вы должны найти отверстия в патроне сверла, подходящего для ключа, и вставить ключ в замочную скважину.

2. Поверните ключ

Вставив ключ, поверните его против часовой стрелки, и когда вы повернете ключ, губка патрона откроется. Вы должны продолжать вращать ключ до тех пор, пока патрон не откроется настолько, чтобы его можно было легко извлечь.

3. Удалите биту

Когда губки патрона открыты, снимите с него имеющуюся биту большим и указательным пальцами.После его снятия следует проверить сверло, если вы обнаружили какие-либо повреждения, сверло необходимо заменить.

4. Вставьте биту

После удаления биты вам необходимо вставить биту, с которой вы хотите работать. Возьмите сверло, поверните гладкую часть или хвостовик биты к губкам и вставьте в губки. Не убирайте пальцы, пока бит не будет закреплен.

5. Затяните патрон

Теперь вам нужно затянуть патрон с помощью ключа. Для этого поверните ключ патрона по часовой стрелке, придерживая патрон другой рукой.Если в патроне имеется более одной замочной скважины, обязательно плотно затяните каждую, чтобы закрепить сверло. Как только бита будет правильно затянута, выньте ключ.

Заключение

Замена сверла в соответствии с типом работы, которую вы хотите выполнить, защитит ваш самый важный электроинструмент.

После установки новой биты всегда проверяйте, правильно ли она установлена ​​в центре зажимов губок. Не забудьте проверить правильность работы сверла после замены нового сверла. Он убережет вас от любого несчастного случая.

Правильный уход за инструментами продлит срок его службы. Так что просто следуйте инструкциям по замене сверла, которые я упомянул.

Вам также может понравиться:

Как снять патрон со сверлильного станка для безопасной замены?

Сверлильный станок незаменим для каждого серьезного плотника, который хочет повысить производительность своего станка. Сверлильные станки — это не только хороший рабочий инструмент, но и то, что дает плотнику преимущество перед другими мастерами.В качестве инструмента для обработки дерева сверлильный станок может использоваться для ряда работ, таких как более эффективная очистка отверстий без напряжения, растачивание отверстий для длинных шпинделей и другие операции по шлифованию.

Патрон сверлильного станка — это деталь, позволяющая ему выполнять любую задачу. Поэтому, чтобы сверлильный станок работал эффективно, патрон должен быть в наилучшем состоянии. В этом обсуждении, среди прочего, мы рассмотрим, как легко снять патрон со сверлильного станка.

Почему требуется замена патрона сверлильного станка?

Патрон сверлильного станка является частью любого стандартного и правильно сконструированного сверлильного станка, который позволяет сверлильному станку сверлить более эффективные отверстия, чем другие сверлильные устройства.Из-за особенностей сверлильного станка, особенно при длительном использовании, он, скорее всего, будет поврежден или изношен.

Патрон сверлильного станка требует своевременной замены по ряду причин. Эти причины среди многих других включают.

  • Из-за длительного использования он становится подверженным повреждениям. Сверлильный станок, который используется для более сложных задач сверления или используется в течение длительного периода времени, скорее всего, будет поврежден. Поврежденный патрон сверлильного станка необходимо заменить, как часть процесса настройки или усилий по поддержанию работы сверлильного станка.
  • Изношенный сверлильный патрон также требует замены. Возможно, сверлильный патрон не поврежден, но его все равно необходимо заменить. Регулярно используемый сверлильный станок может изнашиваться. Изношенный патрон повлияет на работу сверлильного станка в целом, поэтому замена патрона сверлильного станка очень важна.

Как снять патрон со сверлильного станка?

После того, как мы уже обсудили, что такое патрон сверлильного станка и что такое снятие патрона сверлильного станка, давайте посмотрим, как снять патрон сверлильного станка.

Снять патрон со сверлильного станка может каждый. Чтобы узнать, как снять патрон сверлильного станка, не требуются услуги какого-либо профессионала. Чтобы сделать это самостоятельно и сделать это эффективно, просто выполните следующие основные шаги.

1. Понимание требований к патронам сверлильного пресса

Патроны сверлильного станка отличаются друг от друга конструкцией и структурой. Способ снятия патронов сверлильного станка варьируется от патронов с шпонкой до патронов без ключа.Вот почему очень важно понимать, какой тип патрона сверлильного станка нужно снимать, а также требования.

2. Опустите ручку патрона

Теперь, когда известен тип патрона сверлильного станка, вы можете приступить к опусканию пиноли и патрона. При этом убедитесь, что вы опускаете его до минимума, до которого может опуститься патрон. После этого поверните ручку пиноли, чтобы удерживать механизм в более опущенном положении.

3. Найдите большую вертикальную прорезь

Большая вертикальная прорезь обычно находится внутри вала пиноли в большинстве сверлильных станков.Когда вертикальный паз находится в сверлильном станке, все, что вам нужно сделать, это нажать на конец ключа для снятия, прикрепленного к нему. Как только этот ключ для снятия постукивается, патрон выскакивает из шпинделя.

4. При отсутствии ключа для извлечения поднимите перо.

Если у вас есть патрон сверлильного станка без ключа для извлечения или соответствующей вертикальной прорези, вы можете поднять перо, и в то же время вы можете при необходимости сделайте несколько исправлений для перьев. Поднимая перо, убедитесь, что оно поднято на высоту примерно 1/2 дюйма ниже буровой и зафиксировано замком.После закрепления вставьте гаечный ключ в пиноль прямо над буртиком патрона. Постепенно поднимайте гаечный ключ, пока патрон не выпадет из пинольного шпинделя.

5. Обязательно протрите патрон сухой тканью.

После того, как патрон должен быть успешно удален, очистите валы салфеткой из микрофибры. В завершение используйте воздуходувку, чтобы очистить нижнюю часть игольного шпинделя от пыли, грязи или мусора.

6. Как заменить патрон?

После того, как вы, возможно, успешно сняли патрон со сверлильного станка, следующее, что нужно сделать, — это заменить патрон.Заменить патрон пресс-релиза дрели так же просто, как снять его. Чтобы правильно заменить патрон, выполните следующие действия.

  • Поднимите перо и затяните. При замене патрона вы должны убедиться, что перо поднято до предела и затянуто, чтобы обеспечить его надежную фиксацию.

В закрепленном состоянии поверните сверлильный стол, чтобы вынуть его другим, чтобы он не мешал процессу замены.

  • Продолжайте надевать хвостовик патрона. Когда пиноль поднята и закреплена, а стол убран, теперь вы можете задвигать хвостовик патрона в пиноль-шпиндель.

Для этого вам нужно будет немного повернуть патрон, пока его квадратная головка не выровняется и не войдет в пиновый шпиндель. Когда он будет правильно выровнен, снимите губки и ударьте по нижней части патрона до тех пор, пока хвостовик патрона плотно не войдет в пиновый шпиндель.

  • Обязательно проверьте работу патрона. Когда патрон будет установлен в нужное место на шпинделе пиноли, поверните его буртик, чтобы обеспечить его работу. Затем включите двигатель и проверьте его, чтобы убедиться, что недавно замененный патрон надежно закреплен и работает правильно.

Единственный выход — удаление и замена?

Характер патрона сверлильного станка определяет, требуется ли снятие и замена патрона сверлильного станка, или очистка патрона будет лучшим вариантом.

Для патрона сверлильного станка, который не полностью поврежден, возможно, просто не работает должным образом из-за чрезмерного количества пыли и мусора в нем, его очистки будет достаточно, чтобы он снова заработал. Регулярная проверка патрона сверлильного станка — единственный способ обнаружить это.

Напротив, очистка поврежденного патрона сверлильного станка не принесет ему никакой пользы. В ситуации, когда патрон сверлильного станка полностью поврежден, лучшим вариантом может быть замена патрона сверлильного станка и любого стандартного и правильно построенного сверлильного станка, чтобы сверлильный станок работал эффективно и с высокой производительностью.

Как очистить патрон?

Насколько важно знать, как снимать патрон со сверлильного станка и заменять его, необходимо также знать, как его чистить.Процесс проходит по трехстороннему каналу, который включает сначала процесс удаления, процесс очистки, а затем процесс замены. Чтобы эффективно очистить патрон, выполните следующие действия.

  • Полностью отсоедините кабель питания. Не работайте с патроном сверлильного станка, пока он подключен к кабелю питания.
  • Продолжайте удалять кусочки и частички грязи с патрона, вращая кольцо до тех пор, пока кулачки не выдвинутся.
  • Используйте сухую одежду без ворса для чистки патрона.
  • Снимите все губки и с помощью воздуходувки удалите пыль, грязь и мусор.
  • Очистите внутреннюю и внешнюю поверхности патронов, продувая воздух с помощью сопла, если это необходимо.
  • Вы можете использовать спрей для высыхающей смазки для достижения более эффективных результатов, особенно при работе с открытыми челюстями.
  • Смажьте все детали и вращайте хомут так, чтобы каждая деталь, которую необходимо смазать, была слегка смазана.

Помните о вопросах безопасности

При снятии, очистке и замене патронов очень важно обеспечить вашу безопасность.Для обеспечения вашей безопасности вы должны соблюдать ряд мер предосторожности. Меры предосторожности при снятии патрона сверлильного станка включают:

1. Надевайте защитные очки

Поскольку большая часть того, что нужно вынуть из патрона, представляет собой пыль, грязь и царапины, вам необходимо надевать защитные очки. Это очень важно при использовании воздушной форсунки. Надев защитные очки, вы сможете защитить глаза от попадания в них частиц.

2.Избегайте попадания аэрозольной смазки на ваше тело

При использовании аэрозольной смазки убедитесь, что руки покрыты перчатками, а тело защищено. Некоторые из этих спреев содержат химические вещества, которые могут нанести вред вашему организму.

3.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
