Как снять и поменять патрон с дрели?
Патрон в дрели – один из наиболее эксплуатируемых и, соответственно, быстро вырабатывающих свой ресурс элементов. Поэтому, независимо от частоты использования инструмента, он рано или поздно выходит строя. Но это вовсе не причина приобретать новую дрель – изношенный патрон можно просто заменить на новый. Процедура несложная и выполнимая самостоятельно в домашних условиях, если придерживаться определенных правил и рекомендаций опытных мастеров.
Что это такое?
Патрон служит посадочным местом, держателем основного рабочего элемента дрели или перфоратора. Это может быть не только сверло, но и бур по бетону для инструментов с ударной функцией, специальная насадка в виде крестовой или плоской отвертки. Существуют специальные насадки для дрели, предназначенные для шлифовки, зачистки различных поверхностей.
Патроны для дрелей отличаются по конструкции и способу установки на инструмент и разделяются на три вида:
- конусные;
- зубчато-венцовые;
- быстрозажимные.
Конусный патрон
Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».
Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.
Зубчато-венцовая конструкция
Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования.
Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.
Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.
Быстрозажимной патрон
Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.
Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.
Чтобы гильза не раскручивалась во время работы инструмента, в ее основании предусмотрен дополнительный блокиратор.
Как снять?
Так как все виды патронов для дрелей имеют свои конструкционные особенности, то и их демонтаж предусматривает выполнение разных действий. Понадобятся и специальные инструменты.
Возможен демонтаж и подручными или взаимозаменяемыми средствами, но при первой разборке не рекомендуется экспериментировать, так как можно повредить инструмент.
В целом же, процедура не представляет ничего сложного и вполне выполнима самостоятельно в домашних условиях
Конусный
Демонтируется патрон несколькими способами.
- Необходимо нанести удар молотком снизу по корпусу патрона. Главное, чтобы удар был направлен вдоль оси по направлению к месту посадки режущего элемента – сверла.
- Отсоединить патрон, расклинивая поверхности: вставить в зазор между патроном и корпусом дрели, например, зубило и, подбивая его молотком, осторожно снять вал.
При этом очень важно не бить в одно место, чтобы не произошел перекос вала: постепенно выдвигая вал патрона, зубило нужно вставлять в разные места. - Использовать специальный съемник, наподобие тех, которые используются для демонтажа подшипников.
При этом очень важно не бить в одно место, чтобы не произошел перекос вала: постепенно выдвигая вал патрона, зубило нужно вставлять в разные места.В большинстве ручных дрелей с конусными патронами подшипник вала вмонтирован внутри корпуса инструмента. Но существуют также модели, где он расположен снаружи. В таком случае съем следует производить максимально осторожно, иначе есть вероятность повредить подшипник. Если вал прикипел слишком сильно и не поддается снятию, не стоит бить по нему молотком со всей силы.
В этих случаях рекомендуется попробовать обработать поверхность антикоррозийными средствами – керосином, аэрозольным препаратом WD-40.
Зубчато-венцовый
Зубчато-венцовый патрон накручен на встроенный в дрель штифт. Соответственно, для демонтажа устройства его нужно просто выкрутить в обратном направлении, но при этом следует учитывать некоторые нюансы. Особенность резьбового крепления патрона в том, что на выходящем из дрели штифте резьба правосторонняя, а на самом патроне – левосторонняя. Таким образом, во время работы инструмента, патрон, проворачиваясь по часовой стрелке, сам автоматически накручивается и затягивается на валу.
Такая особенность гарантирует его надежную фиксацию на дрели, исключает люфты и самопроизвольный сброс элемента от вибрации. Эту специфику посадки патрона следует учесть и при его снятии – во время работы дрели патрон накручивается на ось до упора, резьба зажимается с максимальной силой.
Поэтому, чтобы раскрутить его обратно, потребуются такие инструменты:
- гаечный ключ;
- крестовая или плоская отвертка;
- молоток;
- специальный ключ для зажима сверл или патронный ключ.
Рассмотрим порядок выполнения действий.
- Специальным ключом для зажима режущего элемента (сверла) до упора провернуть цангу против часовой стрелки и опустить таким образом фиксирующие лепестки.
- Внутри патрона, если заглянуть в него, будет крепежный винт, который удерживает патрон на посадочном валу. Нужно открутить этот винт с помощью отвертки, удерживая вал рожковым ключом соответствующего размера. Головка винта может быть как под крестовую отвертку, так и под плоскую – зависит от производителя. Поэтому лучше заранее подготовить оба инструмента.
- Затем, жестко зафиксировав цангу в одном положении (удерживая ее с помощью зубцов прижимной гайки), открутить вал патрона гаечным ключом.
Если же посадочный вал сильно прикипел и силы рук не хватает, чтобы провернуть рожковый ключ, рекомендуется воспользоваться тисками. Зажать в тисках гаечный ключ, насадить на него вал, а внутрь цанги вставить и зажать четырехгранную головку с воротком.
Придерживая дрель одной рукой, сорвать резьбу несильными ударами молотка по воротку. Можно попробовать провести ту же операцию и без тисков – вставить и зажать в цанге четырехгранник с длинной рукояткой (чтобы увеличить рычаг) и, крепко удерживая вал рожковым ключом, резко крутануть его против часовой стрелки.
Быстрозажимной
В зависимости от производителя и модели инструмента, быстрозажимные патроны крепятся на дрель двумя способами – накручиваются на штифт с резьбой или фиксируются на специальных шлицах.
В первом случае его съем производится точно так же, как и зубчато-венцового устройства:
- опустить зажимные лепестки;
- выкрутить стопорный винт;
- зажать в патроне шестигранник или вороток;
- зафиксировав основание вала, выкрутить его легкими ударами молотка по шестиграннику.
Второй вариант со шлицами используется в современных устройствах и не предусматривает для снятия применения каких-либо инструментов. Все производится руками в автоматическом режиме легко и непринужденно. Нужно лишь крепко зажать рукой верхнее кольцо патрона, а нижнее провернуть против часовой стрелки до появления щелчка.
Ориентироваться можно и по специальным меткам на корпусе патрона. Они указывают, до какого положения нужно прокрутить нижнее кольцо, чтобы снять устройство.
Как разобрать?
Чтобы разобрать зубчато-венцовый патрон, нужно закрепить его в тисках в вертикальном положении лепестками вверх.
Прижимные лепестки или кулачки предварительно опустить вниз до упора. Затем открутить разводным ключом зубчатую гайку, желательно перед этим смазать ее маслом. Когда зажимная гайка откручена, снять внутренний подшипник и шайбу. Вынуть изделие из тисков и выкрутить гильзу из основания.
Существуют модели, в которых основание не вкручено, а просто вставлено во внешнюю регулировочную муфту (рубашку). Тогда патрон следует зафиксировать в тисках таким же образом, но только чтобы гильза проходила между их губками, а края муфты упирались в них. Максимально углубить кулачки или лепестки и открутить зубчатую гайку. Сверху положить прокладку из мягкого металла (медь, бронза, алюминий), разогреть рубашку строительным феном или паяльной лампой и выбить корпус молотком.
Быстрозажимные патроны разбираются гораздо проще, но они не предусматривают полного разбора на все составляющие части.
Чтобы почистить, проверить внутренности элемента на наличие повреждений или заменить их, необходимо:
- крепко удерживать в руке часть механизма, где расположены зажимные кулачки;
- вставить в прорезь между муфтами отвертку и аккуратно, проворачивая патрон, отделить и снять нижнюю пластиковую часть корпуса;
- максимально углубить лепестки;
- вставить в патрон болт соответствующего размера и выбить молотком металлический сборной корпус из второй наружной муфты.
Дальше разбирать быстрозажимной патрон не имеет смысла. Во-первых, уже и так будут доступны все места, нуждающиеся в чистке или смазке. Во-вторых, дальнейшая разборка внутреннего элемента не предусматривается производителем и соответственно приведет к порче, выходу из строя всего механизма.
Конус Морзе предполагает еще меньше манипуляций для разборки.
После демонтажа всего механизма с дрели, необходимо зажать наружную металлическую муфту (рубашку) в тисках или крепко удерживать ее плоскогубцами. Затем при помощи газового ключа, плоскогубцев или вставленного внутрь шестигранника, выкрутить зажимной конус из корпуса.
Как поменять?
Конус Морзе в основном используется на оборудовании машиностроительных предприятий. Но некоторые производители оснащают такой конструкцией и ручные дрели, перфораторы для частного, домашнего использования. Маркируется конусный патрон буквой и цифрами. Например, В12, где В условно обозначает наименование конуса, а число 12 – размер диаметра хвостовика рабочего элемента, например, сверла.
Эти показатели следует обязательно учитывать при замене.
Чтобы сменить такой патрон, нужно сбить его с дрели молотком или специальным съемником.
Новое изделие устанавливается путем насадки его тыльной стороны на конусный вал.Зубчато-венцовый патрон применяют при изготовлении не только домашних, но и профессиональных строительных дрелей, рассчитанных на серьезные нагрузки и длительный срок эксплуатации. Когда важна бесперебойная, практически безостановочная работа инструмента в течение нескольких часов – при сборке различных строительных конструкций, мебели, станков. Поэтому он предусматривает быструю замену, чтобы рабочие не теряли на это много времени. Нужно лишь открутить вал изношенного механизма с вмонтированного в корпус дрели штифта и вкрутить на его место новый патрон.

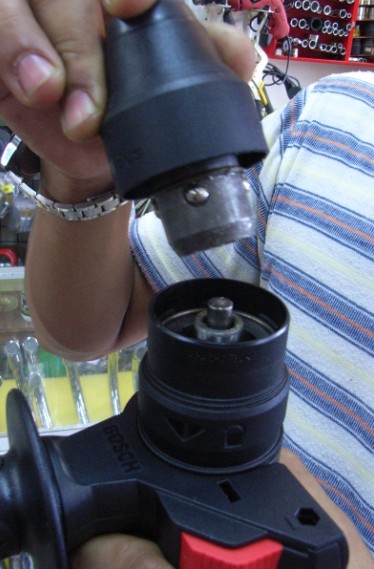

Быстрозажимной патрон меняется быстрее всего. Ориентируясь по указателям на корпусе, требуется только зафиксировать рукой его верхнюю часть и провернуть нижнюю до получения характерного щелчка.
Новое изделие монтируется в обратном порядке – насаживается на шлицы и зажимается путем поворота фиксирующей муфты.
Возможные проблемы с патроном
Любое устройство, каким бы высоким качеством оно ни обладало, со временем изнашивается, вырабатывается и выходит из строя. Патроны для дрели – не исключение. Чаще всего причиной поломки становится износ удерживающих сверло лепестков – их грани стираются, от этого происходит биение, возникает люфт рабочего элемента. Не менее часто встречается проблема проворачивания сверла во время его прижима к обрабатываемой поверхности. Такая неисправность говорит об износе посадочной резьбы или выработке инструментального конуса, в зависимости от разновидности механизма.
Существует и множество других неисправностей, когда патрон заедает или его заклинило.
В любом случае, при первых же нарушениях нормальной работы, необходимо прекратить эксплуатацию инструмента и выявить причину. Иначе есть риск довести механизм до состояния, когда ремонт станет уже невозможен, и потребуется полная замена всего элемента, что будет стоить гораздо дороже.
О том, как легко снять патрон дрели или шуруповёрта, узнаете в следующем видео.
Разбираем патрон перфоратора или меняем его на новый?
Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.
Патрон
Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:
- SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
- SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
- SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
- SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
- SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
- SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.
Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика. Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка. Для извлечения бура следует потянуть на себя пластмассовую юбку.
Замена патрона
Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.
Порядок действий:
- Снимите резиновый наконечник с торца.
- Подцепив отверткой, удалите первое стопорное кольцо.
- Потяните пластиковый кожух муфты вниз (как для смены бура).
- Демонтируйте второе стопорное кольцо тем же способом, что и первое.
- Снимите кожух муфты.
- Выньте пружину, стопорные пластины и шарики.
- Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.
Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.
Осторожно. Не кладите в керосин наконечник. Так как его резина не маслостойкая, она не выдержит долгого контакта с ним.
Установка и сборка узла происходит в обратном порядке.
Бур не фиксируется
Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.
- Износ корпуса, стопорных пластин или шариков.
- Ослабевание или поломка пружины фиксатора.
- Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.
Важно. Во время сборки не смазывайте детали техническим вазелином. Он используется только при консервации. Из консистентных смазок лучше всего подойдет литол.
Ремонт или замена
Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:
- При износе шариков.
- И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.
Патрон для дрели (быстрозажимной, ключевой): как снять, заменить, разобрать
Среди домашних мастеров наиболее распространены патроны для дрели двух видов — ключевые (зубчато-венцовые) и быстрозажимные (БЗП). Особенности эксплуатации именно этих патронов мы попробуем разобрать в данной статье и всесторонне осветить все основные нюансы и сложности работы с ними.
Наиболее распространенными для бытовых дрелей и шуруповертов являются зубчато-венцовые и быстрозажимные патроны
Основные виды патронов для дрели
По своей конструкции зажимы для дрели делятся на два основных типа:
- зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
- быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.
Разновидности патронов для дрели
Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.
Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.
Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке
К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.
По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.
Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги
Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.
Конструкция и особенности зубчато-венцового патрона
Классический патрон для дрели относится к зажимным устройствам цангового или кулачкового типа. В них можно зажимать не только различные инструменты с круглым хвостовиком, но и заготовки цилиндрической формы для их дальнейшей обработки. Основными элементами конструкции зажимных кулачковых патронов являются:
- корпус цилиндрической формы;
- регулировочное кольцо или гильза, вращающиеся на внешней поверхности корпуса;
- кулачковый механизм или цанга, установленные во внутренней части корпуса устройства.
Конструкция кулачкового (зубчато-венцового) патрона с ключом
В свою очередь цанговый механизм, элементы которого изготавливаются из закаленной стали, состоит из трех абсолютно одинаковых кулачков, которые при вращении регулировочного кольца или гильзы одновременно приближаются друг к другу, тем самым обеспечивая надежный зажим хвостовика инструмента. В первых моделях патронов для механических дрелей кулачки цанги сходились за счет вращения регулировочного колеса, сейчас для этого используется регулировочная гильза.
Одной стороной патроны для дрели устанавливаются на вал используемого оборудования, а с другой в них вставляется инструмент, при помощи которого будет выполняться обработка. Зажимные кулачковые патроны используются преимущественно для фиксации в них следующих инструментов:
- сверл;
- фрез;
- метчиков с хвостовиками небольшого диаметра.
Кулачковый патрон дрели предназначен для зажима насадок с цилиндрическим или шестигранным хвостовиком
Как снять патрон с резьбовым соединением
Вопрос о том, как снять патрон с дрели, который фиксируется на ней при помощи резьбового соединения, возникает у домашних мастеров достаточно часто. Снимать такой зажим надо с учетом того, что он установлен при помощи нестандартной левой резьбы.
Резьбовой элемент зажимного устройства находится в его внутренней части, поэтому необходимо сначала максимально раздвинуть зажимные кулачки, что обеспечит доступ к фиксирующему винту, который откручивается при помощи обычной крестовой отвертки. В дрелях без такого винта патрон просто скручивается с их вала без проведения вышеописанных подготовительных работ.
Головка фиксирующего винта может быть крестообразной, с прямым шлицом, под шестигранник или даже «звездочкой»
Винт с левой резьбой, при помощи которого на дрели фиксируется резьбовой патрон, может со временем изнашиваться. Чтобы восстановить надежность такого соединения, можно выполнить следующие действия:
- вставить крестовую отвертку в головку винта патрона на дрели;
- легкими ударами молотка углубить винт в резьбовое отверстие.
Такие действия не нанесут вреда крепежному узлу дрели, но позволят фиксировать на ней зажимное устройство более точно и надежно.
Замена патрона резьбового типа на дрели может быть выполнена и при помощи ключа на 14, что значительно облегчает данный процесс. Чтобы не совершить ошибок, когда вы соберетесь разбирать патрон данного типа, можно предварительно познакомиться с теоретическим материалом на данную тему и просмотреть соответствующее видео.
Замена и разборка патрона на дрели
В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:
- с конусным соединением;
- с резьбой.
Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме. При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:
- 1,5–13 М12х1,25;
- 1,5–13 1/2 – 20UNF.
Маркировка резьбового патрона
Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.
С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:
Маркировка патрона с конусом Морзе
Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.
Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.
На советских дрелях патрон с конусным креплением просто выбивался, конструкция редуктора позволяла подобные грубости. Для снятия патрона современных моделей нужно использовать съемники или специальные приспособления
Как разобрать патрон шуруповерта или дрели? Такую процедуру необходимо периодически выполнять для технического обслуживания устройства (чистки и смазки всех его внутренних элементов), а также его мелкого ремонта. Это позволяет значительно продлить срок службы патрона.
При разборке патрона следует учитывать, к какому типу он относится. Ориентируясь на инструкции или видео, надо выполнять все действия по разборке такого устройства максимально аккуратно, чтобы не повредить его составные элементы. После того как все процедуры по техническому обслуживанию или ремонту элементов патрона для дрели выполнены, следует выполнить его сборку в обратной последовательности.
Если конструктивные элементы сильно изношены и восстановить их не представляется возможным, лучше заменить весь механизм, что обойдется значительно дешевле, чем его ремонт.
Оценка статьи:
Загрузка…Поделиться с друзьями:
Как поменять патрон на дрели? Инструкция по работе с дрелью
Дрель — незаменимый инструмент в арсенале домашнего мастера или профессионала. Это оборудование позволяет сверлить отверстия разной толщины. Существует несколько разновидностей таких средств. Сегодня есть как ручные, так и электрические дрели. Уметь правильно пользоваться этим средством должен каждый мастер.
При длительной эксплуатации оборудование может выйти из строя. Как поменять патрон на дрели, следует узнать перед началом работы.В этом случае даже новичок сможет правильно отремонтировать свой инструмент.
Руководство пользователя
Работа с дрелью предполагает, что мастер досконально изучил руководство по эксплуатации этого инструмента. Это предотвратит множество поломок. Также обратите внимание на тип инструмента. Сегодня в продаже есть ручные и электродрели. Они могут отличаться размерами, мощностью и дополнительными возможностями.
Перед началом работы дрелью необходимо обследовать стену на предмет наличия скрытых в ее толщине коммуникаций. Это могут быть электрические провода или трубы.Металлоискатель поможет обнаружить такие объекты. Отверстие всегда будет немного больше диаметра сверла. Это необходимо учитывать при выборе крепежа.
Убедитесь, что при сверлении металла) сверло не соскользнуло. Это позволит избежать его поломки. Для керамических поверхностей рекомендуется накладывать заплатку на месте сверления. Сверло должно быть перпендикулярно стене.
Типы патронов
Есть несколько типов патронов. Это необходимо учитывать перед ремонтом инструмента.В электродрели чаще всего используются быстрозажимные патроны. Они позволяют легко менять сверла в процессе. К этому типу картриджа, например, относится электродрель «Макита», «Бош», «Хитачи» и др. Приобретать дешевые модели с таким приспособлением совсем не обязательно. Они быстро портятся.
Для ударных дрелей используются кулачки. Они стабильны даже при работе в тяжелых условиях. Установка дрели в таких системах производится специальным ключом.
Есть еще и третья категория патронов.Это цанговые SDS-картриджи. В их хвостовике есть 2 паза. В него вкручивается дрель и фиксируется стопорным шариком. Также в этом картридже есть 4 паза. Два из них необходимы для клиньев направляющих. Две другие канавки обеспечивают надежную фиксацию инструмента. В этом картридже шпиндель автоматически блокируется после установки.
Тип крепления
Рассматривая виды патронов для дрели, необходимо отметить способы их крепления.Есть два основных метода. Крепление может осуществляться при помощи резьбового соединения или на конусе.
В первом варианте на валу и внутреннем канале имеется резьба. Он может быть метрическим или дюймовым (в зависимости от производителя). Для обеспечения прочного соединения внутри вала устанавливается специальный винт. Имеет левую резьбу. Откручивается по часовой стрелке.
Во втором варианте фиксации используется конус Морса. Конец вала имеет характерную форму. Он выполнен в виде конуса.Внутренний канал такой же формы. Картридж устанавливается на конце вала. Этот вариант крепления чаще встречается в отвертках.
Маркировка
Ремонтируя дрель, можно определить тип насадки патрона для маркировки. Если система имеет резьбовое соединение, соответствующая информация будет напечатана на корпусе. Метрическая резьба обозначается буквой «М». Цифра после буквы означает диаметр соединения.Также указывается максимальный диаметр сверлильного патрона и минимальное значение хвостовика (например, диапазон 1-15 мм). Последняя цифра, указанная в маркировке, указывает шаг резьбы.
Для дюймовой системы обозначение в маркировке UNF. Прежде чем приступить к ремонту оборудования, необходимо внимательно проверить, соответствует ли крепление новой детали параметрам, установленным производителем. Практически во всех зарубежных приборах используется дюймовая система.
Коническое соединение помечено буквой «B» и номером (это размер конца вала).На этот показатель при выборе новой детали тоже стоит обратить внимание.
Когда мне нужно менять картридж?
При ремонте дрели «Makita», «Hitachi», «Stanley», «Bosch» сначала необходимо ознакомиться с инструкциями производителя. Это поможет выполнить работу хорошо. Патрон должен надежно удерживать сверло. Это позволяет сверлить отверстия с определенной точностью.
Со временем прижимной механизм изнашивается. Это касается посадочного места патрона на валу. Он начинает биться.Рабочая зона начинает колебаться во время работы оборудования. Это отверстие получается с отклонениями как по диаметру, так и по расположению.
Износ механизма не позволяет зажимать сверло в патроне. Он остановится, когда нагрузка увеличится. Для устранения таких проблем придется заменить прижимной механизм.
Замена резьбового патрона
Замена патрона со сверлом должна производиться в соответствии с типовой конструкцией. Чтобы снять резьбовое соединение, воспользуйтесь отверткой.С его помощью откручивается винт шпинделя. Он находится внутри дрели. Винт необходимо полностью выкрутить и снять со шпинделя. Этот элемент имеет левую резьбу. Поэтому его следует повернуть по часовой стрелке.
Патрон наоборот имеет правую резьбу. Чтобы его снять, нужно открутить этот элемент конструкции против часовой стрелки.
Иногда винт закручивается очень сильно. Демонтировать его вручную может быть довольно сложно. В этом случае постучите по отвертке молотком, когда она будет установлена в паз на крепежном элементе.Вы также можете использовать газовый или рожковый ключ. Первый из них должен захватить патрон, а второй — зафиксировать шпиндель.
Затруднения при замене резьбового патрона
Иногда даже ключ для сверлильного патрона не помогает демонтировать конструкцию инструмента. В этом случае можно использовать еще несколько подходов. Если зажимные губки картриджа исправны, можно использовать шестигранник большего размера. Это поможет приложить больше усилий. В этом случае гаечный ключ необходимо закрепить гаечным ключом.
Конструкция патрона современных электродрелей не предполагает использования дополнительного оборудования.Однако это не значит, что поменять картридж будет проще. Прижимной механизм в этом случае сложно демонтировать.
Иногда необходимо разобрать корпус инструмента. Это позволит вам добраться до скрытого шпинделя внутри него. В собранном виде этот элемент можно спрятать глубоко в корпусе. После демонтажа и замены картриджа сборка конструкции производится в обратном порядке. В этом случае применять дополнительные ключи не нужно.
Если по какой-либо причине внутренний винт поврежден, его можно заменить.В этом случае рекомендуется приобрести переходник для картриджа. Он продается для кулачкового инструмента. Винт поставляется с адаптером.
Замена конического патрона
Учитывая, как заменить патрон на дрель, следует рассмотреть такой va
Как заменить патрон без ключа на перфораторе DeWALT: eReplacementParts.com
Исправлять вещи имеет смысл. Эта статья поможет вам понять смысл замены быстрозажимного патрона на аккумуляторной перфораторной дрели DeWALT.
Застрял сверлильный патрон? Пришло время принять решение. Независимо от того, являетесь ли вы мастером-плотником или время от времени ищите дрели, eReplacementParts.com предоставляет детали, процедуры и факты, необходимые для того, чтобы безбоязненно исправить то, что вам не удается.
Патрон действительно может считаться изнашиваемым элементом любого сверла. Каждый раз, когда сверло проскальзывает (при высоком крутящем моменте), патрон немного изнашивается. В конце концов, патрон нужно будет заменить.Если сверло часто используется в грязных или пыльных условиях, патрон нередко заклинивает полностью (или открывается и закрывается с большим трудом). Заменить патрон очень просто.
В этой статье представлены пошаговые инструкции по снятию и установке быстрозажимного патрона на аккумуляторной ударной дрели DeWALT.
Приступим. СНЯТИЕ ПАТРОНА [вверху] 1. Снимите аккумулятор.
Снимите аккумулятор с дрели.
2. Снимите стопорный винт патрона.
Откройте зажимной патрон до самого широкого положения.
Используйте отвертку Torx (размер может отличаться), чтобы ослабить стопорный винт. Этот винт имеет ОБРАТНУЮ РЕЗЬБУ (для ослабления требуется ЧАСОВОЕ вращение).
Выверните винт из зажимного патрона.
3. Установите коробку передач на минимальное значение.
Установите переключатель селектора передач в самое нижнее положение.
4. Снимите патрон со сверла.
Вставьте короткий конец большого шестигранного ключа (такого размера, чтобы вмещался патрон) в патрон в сборе.
Закрепите шестигранный ключ в патроне.
Расположите сверло на поверхности, которая позволяет патрону (и шестигранному ключу) выступать за край.
Крепко прижимая дрель к рабочей поверхности, ударьте молотком по оголенному концу шестигранного ключа. Это (в конечном итоге) ослабит узел патрона. (Может потребоваться несколько попыток).
Продолжайте вращать (отвинчивать) узел патрона (вручную), пока он не выйдет из зацепления со шпинделем.
Снимите патрон в сборе со сверла.
УСТАНОВКА НОВОГО ПАТРОНА [вверх] 5. Установите патрон.
Навинтите новый патрон в сборе на шпиндель до упора вручную.
Откройте патрон как можно шире.
Снова закрепите шестигранный ключ в узле патрона.
Завершите затяжку нового патрона с помощью шестигранного ключа. (Нет необходимости бить по шестигранному ключу молотком).
Снимите шестигранный ключ с патрона.
Установите стопорный винт.
Зафиксируйте стопорный винт отверткой Torx.Винт имеет ОБРАТНУЮ РЕЗЬБУ (для фиксации требуется вращение ПРОТИВ ЧАСОВОЙ СТРЕЛКИ).
ПОВТОРНАЯ СБОРКА УСТРОЙСТВА [вверху] 6. Установите аккумулятор.
Установите аккумулятор.
Как вы только что узнали, самостоятельный ремонт означает больше сверлений при меньших счетах. Надеюсь, эта статья восстановила вашу способность сверлить отверстия без замены всего сверла.И это только верхушка бита. Наши онлайн-руководства по ремонту могут помочь расширить ваши навыки далеко за пределы дрели; предоставление вам возможности решать проблемы с электроинструментом всякий раз, когда они возникают; и безбоязненно исправлять все, что у вас не получается.
Следующее исправление можно найти здесь. [Топ]
Руководство по покупке перфоратора, мне нужна помощь!
Обычная дрель — невероятно универсальный инструмент в таком небольшом корпусе, но когда вы сталкиваетесь с бетоном и каменной кладкой, вам нужен более эффективный инструмент.
Для серьезных сверлильных работ, таких как сверление отверстий в бетоне, камне, блоках и кирпиче, есть один инструмент, специально разработанный для этой работы — перфоратор.
Ударная дрель по сравнению с обычными дрелями, ударными отвертками и роторными дрелями
Все три этих инструмента выглядят очень одинаково — пистолетная рукоятка, спусковой переключатель и сверло на патроне. Слишком легко спутать перфоратор с обычной дрелью и ударным шуруповертом или наоборот. Чтобы добавить путаницы, есть перфоратор — еще один инструмент, похожий на дрель, который также имеет ударный режим.
Как работает ударная дрель: Ударные дрели улучшают сверление и забивное действие сверла за счет вращения двух зубчатых дисков друг относительно друга. Два толстых кулачковых диска имеют гребни, как колесо с храповым механизмом, с изогнутыми зубьями, и один из них быстро поднимается и опускается относительно другого диска.
Эти быстрые удары добавляют ударную силу к патрону и позволяют перфоратору гораздо легче вставлять даже более длинные крепежные детали в твердую древесину, чем это может сделать обычная дрель.Это ударное действие также позволяет перфоратору быстро просверливать обычные отверстия в кирпичной кладке и бетоне.
Ударная дрель VS Стандартные сверла: Ударная дрель, как и обычные сверла, может просверливать отверстие в бетонном блоке с помощью сверла по камню. Однако разница в их производительности — днем и ночью — конечно, вы можете просверлить отверстие обычным сверлом, имея достаточно времени и сверл, но перфоратор сделает это намного быстрее.
Ваша обычная дрель выгорит, пытаясь просверлить десятилетний бетон, в то время как перфоратор будет вставлять отверстие за отверстием весь день, благодаря ударной силе, которая делает их чрезвычайно эффективными при взрыве кирпичной кладки.
Различия между перфоратором и ударным шуруповертом: Как и перфораторы, ударные шуруповерты обладают таким же ударным действием, которое помогает инструменту выполнять свою работу. Однако, в отличие от перфораторов, ударные отвертки предназначены только для установки или снятия гаек и болтов, а перфораторы специально предназначены для сверления отверстий. Ударный шуруповерт не справляется с работой перфоратора, и то же самое происходит и в обратном направлении.
Перфораторы и перфораторы Различия: В этом отношении у перфораторов гораздо больше общего с перфораторами.Оба они предназначены для сверления кирпичной кладки, и оба имеют для этого ударный механизм.
Разница в том, что роторные дрели или
Как использовать перфоратор
Разница между опытным техником и новичком заключается в том, что первый знает, какие специальные инструменты позволят ему быстро выполнить свою работу и как ими пользоваться. Он знает, как пользоваться перфоратором, когда и зачем. И самый простой способ преодолеть эту разницу — начать с основ.
Вот руководство для начинающих по использованию перфоратора.
Перед тем, как купить его, важно понять его основные функции, факторы, особенности и недостатки. Это краткое руководство расскажет обо всем, что вам нужно, чтобы выйти на поле и управлять им.
Начнем с основ инструментов. Но если вы торопитесь, сразу переходите к следующему разделу.
Основы работы с перфоратором
Прежде чем мы перейдем к тому, как нам нужно изучить и понять, что, почему и когда.
Чтобы вы знали, что делает ударная дрель, почему она предпочтительнее обычных дрелей и когда ее использовать.Прежде всего — определение!
Что такое ударная дрель?
Ударная дрель — это усовершенствованная дрель, оснащенная ударным механизмом для повышения производительности сверления и растачивания.
Он сочетает в себе действие универсальной ручной дрели и молотка, выделяя мощную энергию, которая может просверливать бетон, камень, раствор, кирпич, металлы и другие твердые материалы. Он использует биты кладки (и другие подобные типы) для завершения действия.
Он не подходит для заворачивания или отвинчивания шурупов, если он не имеет дополнительного механизма для этого.Вы выбираете ударные драйверы для этой работы.
Ударная дрель
Зачем нужна ударная дрель?
Назначение перфоратора — иногда также известного как ударная дрель или ударная дрель — заключается в том, чтобы помочь вам сверлить более твердые материалы, которые в противном случае невозможно было бы использовать с помощью обычного инструмента, такого как DeWALT DWD112.
Инженеры-строители и домашние мастера предпочитают сверлить каменные стены, железобетон, а иногда и дерево. Это удобное дополнение к вашему набору механических инструментов.
Когда это использовать?
Большинство профессионалов предпочитают иметь разные сверла для разных целей. Но это неэкономично, если вы начинающий домашний мастер.
Итак, приобретите перфоратор, если вы постоянно находитесь в поле на стройплощадке и часто вам требуется больше мощности для сверления твердых материалов.
Более того, использование обычного сверла DeWALT по бетону или камню может серьезно повлиять на его здоровье.
Для новичка сравните свои требования со следующим списком приложений:
- Просверлите отверстия в бетонных основаниях, полах, стенах и каменной плитке
- Миниатюрный отбойный молоток
- Разделите большие валуны, камни, плиты
- Оборудовать швы из раствора
Типы перфораторов
Есть три распространенных типа:
- Перфораторы, также известные как специальные перфораторы
- Аккумуляторные перфораторы
- Перфораторы с перфоратором
В то время как большинство перфораторов поставляются с перфораторами переключатель, который может преобразовать их в обычные сверла (и даже в драйверы), рекомендуется перед покупкой сравнить свои требования с их основными характеристиками.
Даже сегодня инженеры и техники предпочитают иметь отдельные инструменты для разных задач.
Как использовать ударную дрель
Просверливание бетона с помощью стандартной ручной дрели может быть сложной задачей. И тем более для новичков.
В этом отличном руководстве по использованию перфоратора используется базовый подход, который является безопасным для всех и всех участников.
Вот пошаговое руководство по правильному использованию перфоратора, профессиональному подходу:
Шаг 1 — Выберите перфоратор
Выберите перфоратор, соответствующий вашим конкретным потребностям.Ознакомьтесь с нашим руководством по покупке для получения дополнительной информации, лучших вариантов и обзоров экспертов. Хотя большинство специалистов предлагают взять в аренду о
Как пользоваться перфоратором долотом?
Если вам нужно снести бетон, существует бесконечное множество инструментов, несколько профессионалов заявляют, что один лучше другого, но все сводится к вашим реальным намерениям или задаче, которую вы выполняете.
Когда дело доходит до долбления, некоторые из функций, которые вы, возможно, захотите выполнить, — это измельчение твердой почвы, взлом бетона, создание ямы, удаление плитки или масштабирование, например удаление бетона, ржавчины или сварочных брызг.
Когда вам нужно справиться с чем-либо из них, вместо того, чтобы проходить через напряженный метод молотка и долота, который требует много времени, если вам нужны более удобные средства, лучше всего подойдет перфоратор. Ударная дрель предназначена для твердых и твердых материалов, таких как раствор, камень, бетон, кирпич.
Ударная дрель — непростой инструмент, с его помощью можно выполнять несколько функций, и долбление — лишь одна из них. Это качество достаточно усложняет задачу, поэтому дадим несколько советов, как использовать перфоратор в качестве долота.
Советы
Позаботьтесь о своей безопасности
Работа с любым подручным инструментом может быть довольно опасной, поэтому ваша безопасность важна. Если у вашего молоткового инструмента есть шнур, убедитесь, что провода подключены правильно, и никакие перехваты не могут причинить вред. Если у вас есть аккумуляторная дрель, используйте соответствующие батарейки для работы инструмента.
Когда вы работаете с материалами, относящимися к бетону, важно, чтобы у вас были очки (проверьте цены на Amazon.com), чтобы защитить глаза от пыли и частиц, а также надеть респираторную маску (проверьте цены на Amazon.com), чтобы вы не вдыхали материалы, а еще вам понадобятся защитные перчатки.
Перчатки не только уберегут руки от опасностей, но и улучшат захват, поэтому вам нужна хорошая (цены на Amazon.com).
Выберите свой инструмент
Для инструментов по бетону и мансори вы получаете различные варианты, в зависимости от того, что вы собираетесь делать с материалом, эти параметры могут использоваться в нескольких режимах, у вас есть режим сверления, режим молотка и режим ударной дрели.
Не все сверла имеют функцию долбления, у большинства из них есть основная способность закручивать сверло в материал, но перфоратор построен с режимом работы только с молотком, который создает высокую энергию удара для выполнения второстепенных задач, таких как разбивание для обработки бетонных материалов или плитки и выполнения основных функций, таких как долбление и скалывание.
В отличие от обычного процесса сверления, когда точки отмечаются карандашом или маркером для обеспечения точности, долбление не может гарантировать вам такой же уровень точности; у вас могут быть острые углы.
Долото с подходящим сверлом
Теперь, когда вы знаете, какое сверло следует использовать для долбления и какой режим нужно настроить, вам необходимо выбрать тип и форму сверла, которое вы будете использовать, что дает нам возможность поговорим немного об интерфейсной системе.
Интерфейсная система инструмента определяет типы аксессуаров, которые могут работать с ними, но одним из преимуществ строительных инструментов является то, что они доступны с несколькими типами интерфейсных систем.
Для просверливания бетона лучше всего подойдет сверло Mansory, но для долбления мы рекомендуем использовать биты с шестигранным буртиком (цены см. На Amazon.com), их еще называют молотковой сталью. В их число входят такие аксессуары, как отвертки, фрезы, лопаты, наконечники и долота.
Обычно все они удерживаются на месте с помощью дублирующего шарикового фиксатора и системы хомутов, чтобы удерживать их в одном направлении. Биты с шестигранным воротником имеют большие размеры и достаточно тяжелые, чтобы бить и пробивать твердые материалы.
Долота для долбления имеют лопатообразный конец, чтобы протаскивать материал Mansory, когда перфоратор бьет по нему постоянно.
Процесс долбления
- Когда вам нужно долбить, установите перфоратор в режим работы только с перфоратором и начните с удобного положения, процесс долбления будет зависеть от проекта, который вы выполняете.
- Если вы пытаетесь проделать путь, на котором вы хотите проложить кабели или трубы в стене для ремонта или проделать отверстия в бетоне, вам следует начать с меньшей части. Сделайте путь, затем переходите к большему, пока не достигнете желаемого размера.
- Когда вы удаляете керамическую плитку, просто выберите долото в зависимости от размера плитки, включите перфоратор и приступайте к процессу. Вам также необходимо убрать мусор с точеной поверхности, чтобы уменьшить трение и снизить нагрузку на рабочий процесс. Удаление мусора с рабочей поверхности также может помочь продлить срок службы сверла и уменьшить заедание.
- Еще один совет по долблению — избегать слишком сильного толчка, хотя необходимо приложить некоторое усилие, чтобы ваш инструмент мог поддерживать хороший контакт с поверхностью, но ударное действие перфоратора делает ненужным его использование. чрезмерное усилие к нему.Независимо от того, насколько прочными могут быть биты, слишком большое давление может сломать ваше сверло.
Заключение
Когда вам нужно долбить какой-либо связанный с бетоном материал, есть некоторые соображения, которые вы должны учесть, например, что вы собираетесь достичь, способ, которым вы собираетесь это сделать, тип бетона, которым вы являетесь. имеешь дело, ты дырку засаживаешь?
Размер отверстия, вы ломаете все это целиком или долбите его часть?
Теперь, когда вы подумали о долблении, мы подробно рассказали, как это можно сделать с помощью ударной дрели, объяснив, какой инструмент, какое сверло использовать и процесс сверления.Мы также дали вам несколько советов по безопасности, так что теперь вы готовы к своему проекту. Видеоролики Ударная дрель
