Как собрать электрощиток в квартире и доме своими руками

Наличие электрического щитка в жилом помещении или на даче позволяет решить две проблемы сразу: распределить нагрузку по всему помещению и защитить приборы при авариях. Желательно, чтобы этим вопросом занимались компетентные организации, но если имеются кое-какие навыки обращения с электричеством, то установить электро-щиток и произвести его подключение – не составит большого труда. Как правило, главный автомат и счетчик подключает электро-снабжающая организация, а вот после счетчика разводку можно делать самому, только перед пуском придется пригласить представителей этой организации, чтобы они все проверили и все измерили. Естественно, что это будет стоить некоторые деньги, но все же, обойдется гораздо дешевле, чем, если бы разводку и установку электро-щитка осуществляли люди из соответствующей фирмы.

Единственное условие – это знание норм и правил проведения подобных работ. Ведь и щиток, и розетки и выключатели устанавливаются на определенной высоте.

Какие электроприборы должны находиться в щитке

В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами. Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.

К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения. Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался. При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее.

В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

Вариант DIN-реек в корпусе щитка

УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

Соединительная гребенка для автоматов в электрощите

Схемы на несколько потребителей

Схемы электропитания зависят от категорий электро-потребителей и от их значимости. Группы электро-потребителей распределяют по этажам, по назначению постройки, по количеству комнат и т.д. Обычно разделяют жилые комнаты и хозяйственные постройки, подвалы и гаражи, а также уличное освещение. Если потребителей много, то не на каждой отдельной линии, кроме основного УЗО должны быть установлены отдельные УЗО меньшей мощности. Кухня и ванная комната должны в обязательном порядке защищаться защитными устройствами по отдельной схеме.

Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты. Подобную мощность имеют такие бытовые приборы, как микроволновка, электрочайник и фен.

На этапе разработки схемы питания электропотребителей в первую очередь следует думать не об экономии, а о безопасности. Все электроприборы приобретаются только известных фирм, а они стоят немалых денег.

Типы электро-щитков

Производитель выпускает различные виды щитков, как для внутренней, так и для наружной установки. Щитки для наружной установки крепятся дюбелями непосредственно к стене здания. Если поверхность из дерева (пожароопасная), то между поверхностью и щитком помещается не горючий материал, например, асбест. Подобные щитки устанавливают в местах, где они не мешают нормальной жизнедеятельности человека. Тем не менее, место должно быть доступным и удобным для эксплуатации. Наружный щиток возвышается над поверхностью стены на 12-18 см и этот фактор обязательно необходимо учитывать при определении места установки.

Щиток для внутренней установки предназначен для установки в специально подготовленную нишу. Подобный вид щитков всегда находится на одном уровне с поверхностью, поэтому, не представляет никакой опасности для нормальной жизнедеятельности.

Корпус щитка изготавливается либо из металла, либо из пластика. Размер можно подыскать под любые конкретные условия.

Как правило, выбирают щиток соответствующего размера. В нем должны свободно уместиться все автоматические выключатели, все УЗО и при этом должно быть достаточно места для размещения проводов. Кроме этого, ничего не должно мешать подключению.

Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. При этом, не следует забывать о том, что возможно расширение электрической сети. В данном случае, в щитке должно остаться место, как минимум, для двоих автоматов.

Монтаж и подключение электроаппаратов

Все современные автоматы и УЗО имеют специальное унифицированное крепежное место, которое абсолютно совместимо с монтажной DIN-рейкой, находящейся внутри щитка, какой бы конструкции он ни был. С обратной стороны автомата или УЗО смонтирована специальная защелка, которая отгибается с помощью отвертки. Все очень просто: берется отвертка и заводится в отверстие, после чего нужно с силой оттянуть защелку. Аппарат устанавливается на планку, и защелка отпускается. В результате автомат или УЗО надежно удерживается на DIN-рейке. При этом, можно услышать характерный щелчок.

После установки всех электроаппаратов на свое место, приступают непосредственно к подключению. Сначала подключают все провода, которые обеспечивают подачу электропитания к соответствующим группам объектов. На каждом проводе должна стоять отметка. Например, при разводке проводов следует написать на проводах: кухня, ванна, туалет, прихожая, спальня, зал, балкон и т.д. Если надписи делать своевременно, сразу же после разводки проводов, то проблем с подключением не должно быть. После того, как к каждому автомату подключены провода к нижним клеммам, приступают к подключению защитных устройств и подаче напряжения на все автоматы. При этом, все автоматы должны находиться в положении выключено («выкл»).

Фазный провод подключается к верхним клеммам всех автоматов через защитное устройство, а нулевой провод подключается к отдельной нулевой клемме. Современные требования предопределяют установку двухполюсного вводного автомата.

Схема подключения УЗО выглядит следующим образом, как показано на фото.

Как установить УЗО на DIN-рейку, показано на видео.

После того, как все подключено, нужно все проверить и лишь потом, по одному начинают включать автоматы. Если имеются определенные навыки, то лучше все проверить с помощью прибора всю проводку на предмет коротких замыканий. После включения автомата желательно проверить наличие напряжения в той комнате, которую он защищает, если не произошло короткого замыкания. Если после включения срабатывает УЗО, значит, где-то имеется утечка или неявное замыкание. При явном замыкании должен срабатывать тот автомат, который включили. Как правило, групповые автоматы рассчитываются на меньший рабочий ток, а значит на меньший ток короткого замыкания. Подобный подход обеспечивает селективность защиты.

Как правильно подключить УЗО: видео.

В процессе самостоятельного подключения всех элементов, находящихся в щитке, следует знать, что счетчик и вводной автомат подлежат опломбированию. В современных электрических щитках все предусмотрено. К сожалению, не каждая модель оборудована отдельным боксом, где устанавливается вводной автомат. Если этого не предусмотреть, то организация или откажется пломбировать и напишет предписание, или опломбирует весь щиток, без права доступа к нему в дальнейшем.

На следующем видео можно ознакомиться с тем, какими бывают автоматы и чем они отличаются один от другого, кроме производителя.

Автоматические выключатели — полюсность и схемы подключения

Watch this video on YouTube

Установленные внутри щитка электроприборы соединяются между собой перемычками из обычного изоляционного провода или с помощью гребенки заводского изготовления. Что из себя представляет соединение автоматических выключателей проводами, можно ознакомиться на фото.

Перемычки изготавливаются:

Из проводников соответствующей длины, у которых снята изоляция на двух концах, а концы проводников согнуты дугой. В каждую клемму вставляется по два проводника и только в крайний автомат один, после чего они надежно затягиваются винтами.
Из одного длинного проводника, у которого снимается изоляция через определенное расстояние. После этого, с помощью круглогубцев и пассатижей проводник сгибается дугами. В клеммы вставляются оголенные концы дуг и затягиваются винтами.

Так поступают практически все электрики и если проявить внимательность и усердие, то контакты получатся хорошими. При этом, существует альтернативный вариант, когда вместо проводников используют специальные шины (гребенка). Как соединить все автоматы при помощи шины, можно увидеть на видео.

Фазный провод подсоединяется к одному из автоматов, к верхней клемме, где они соединяются с помощью провода или гребенки. Если использовался для соединения провод, то питание подается или на крайний правый, или на крайний левый автомат, где прижат только один проводник. Если подсоединить питание к другим автоматам, то соединение не получится таким надежным, поскольку на клеммах этих автоматов уже имеется по два проводника и третий проводник здесь просто лишний.

Если все сделано правильно, можно считать, что щиток готов к эксплуатации.

Правильный выбор автоматов

В электро-щитке может быть установлено три вида электрических аппаратов:

Автоматические выключатели (автоматы). Включение и отключение осуществляется вручную, а при наличии короткого замыкания, автомат срабатывает автоматически.
УЗО (устройство защитного отключения). Эти устройства реагируют на повышенные токи утечки и отключают линию при подобных условиях.
Диф-автомат (дифференциальный автомат). Этот аппарат, который способен защищать линию, как от коротких замыканий, так и от повышенных токов утечки.

Так называемые, диф-автоматы могут заменить УЗО и автоматический выключатель. Особенно это актуально при недостатке места.

Из-за того, что диф-автоматы гораздо дороже простого автомата и УЗО вместе взятых, устанавливается именно два аппарата – автоматический выключатель и УЗО. К тому же, в аварийных режимах имеется возможность определить, из-за чего именно проблемы. Если это короткое замыкание, то срабатывает автомат, а если где-то утечка, то срабатывает УЗО. Если сработает диф-автомат, то вряд ли удастся установить истинную причину. В данном случае, придется искать причину, вооружившись приборами.

Как защищают автоматы

Автоматические выключатели (автоматы) подбираются по рабочему току, который определяется суммарным током потребления устройств соответствующей группы. Чтобы определить ток, нужно сложить все мощности электробытовых приборов, подключенных к данной линии и разделить на 220V. Автоматический выключатель выбирается с некоторым запасом, чтобы он не отключался по перегрузке. Например, при общей мощности 6,6 кВт (6600Вт), если разделить на 220V, то получится 30А.

Выпускаются автоматы с такими номиналами по току: 6А, 10А, 16А,20А, 25А, 32А, 40А, 50А и 63А. Исходя из расчетов, больше подходит автомат с рабочим током 32А, его и нужно установить.

Виды и типы УЗО

Промышленность выпускает УЗО 2-х типов: электронно-механические и электронные. Они различаются по некоторым параметрам, кроме этого электронно-механические несколько дороже. Для дома или квартиры подходят именно те, которые дороже. Дело в том, что они все же надежнее и срабатывают независимо от наличия питания.

Если отключить вводной автомат и что-то делать, то повредив изоляцию, электронно-механическое УЗО сработает и сразу будет ясна причина. Для того, чтобы сработало электронное УЗО, потребуется напряжение, и оно сработает только после включения вводного автомата. В результате – причину аварийного отключения придется искать.

Чтобы определить, какое это из устройств, достаточно иметь батарейку с проводами, которая подключается к любой паре контактов. Если это электронное УЗО, то оно не сработает, а электронно-механическое сработает. Подробнее об этом можно узнать, посмотрев видео.

При этом различают УЗО по характеру тока, на который они действуют:

Тип АС – переменный, синусоидальный;
Тип А – переменный плюс пульсирующий постоянный;
Тип В – переменный плюс пульсирующий, плюс пульсирующий постоянный, плюс постоянный ток;

Исходя из характеристики, тип В является наиболее универсальным устройством, но они стоят намного дороже. Для дома достаточно типа А, хотя продаются и УЗО типа АС, как самые дешевые. Хотя многие утверждают, что тип АС не годится. На самом деле, для дома достаточно УЗО типа АС, если учесть, что мало кто их ставит вообще. Дело в том, что хотя они и защищают в полной мере, но процент ложных срабатываний, не связанный с аварийными режимами, достаточно высокий, а это не каждому понравится. Это связано с наводками, появляющимися в электросети от работы различной бытовой техники. Бороться с ними весьма сложно, достаточно дорого, а порой и бессмысленно.

УЗО подбирают по номинальному току и по току утечки. Номинальный или рабочий ток – это ток, который проходит через контакты, не перегревая их и не разрушая. Рабочий ток УЗО выбирается всегда больше рабочего тока автомата, работающего в паре с УЗО. Если автомат рассчитан на рабочий ток в 25 А, то рабочий ток УЗО может составлять 32 А или даже 40 А. Что касается тока утечки, то здесь все совсем не сложно. Для квартир и домов пойдут УЗО с токами утечки 10 мА и 30 мА. УЗО на 10 мА устанавливается на линию, рассчитанную на одно устройство, такое как газовый котел, стиральная машина, электродуховка и т.д.

Кроме этого, их устанавливают на помещения, где требуется высокая степень защиты. Это может быть санузел, детская комната, кухня и т.д. УЗО на 30 мА устанавливается на линию, которая питает несколько электро-потребителей. Это могут быть группы розеток, размещенные в отдельных комнатах. Как правило, на линиях, которые управляют работой освещения, УЗО не устанавливается. Единственное место, где оно может понадобиться – это гараж, как очень ответственная постройка.

Кроме этого, УЗО различают по задержке времени срабатывания. В соответствии с этим, УЗО бывают:

S – селективные, которые срабатывают через определенный интервал времени после появления тока утечки. Как правило, их устанавливают на входе, что исключает возможность отключения всех автоматов. В таком случае, первым отключится автомат, связанный с поврежденной линией.
J – хотя, они так же срабатывают через определенный период, но он, этот период, гораздо короче, чем у предыдущих типов УЗО. Подобные УЗО устанавливают на целые группы потребителей.

Диф-автоматы выбираются так же, как и УЗО. Единственное, что их выбирают по расчетному номинальному току. Для этого достаточно посчитать суммарную мощность потребителей и разделить на 220В. Диф-автомат — это тот же автоматический выключатель, но со встроенной функцией защиты от токов утечки.

Как установить встраиваемый щиток, а также порядок его подключения, можно ознакомиться на видео, где специалист широкого профиля все доходчиво расскажет и покажет.

Как правило, УЗО и диф-автоматы регулярно проверяются на работоспособность. Для этого, на корпусе этих аппаратов имеется кнопка «Тест», после нажатия на которую, прибор должен отключиться. Достаточно осуществить подобную проверку 1 раз в месяц. Это очень важно.

Электричество – это не та область, где можно без проблем сэкономить. Экономия может откликнуться серьезными последствиями в будущем, поскольку электрический ток представляет определенную опасность для окружающих, если игнорировать меры безопасности. Поэтому, нужно всегда устанавливать электроприборы, имеющие защитные функции.

То же самое можно сказать и о монтаже проводки, а также о ее подключении. Без определенных навыков трудно сделать что-нибудь качественно с первого раза. Задача усложняется еще и тем, что придется выбирать провода как по типу, так и по сечению, тем более, что разные потребители имеют различную мощность.

Как собрать электрощиток в частном доме 220в — советы электрика

Как собрать электрощиток в частном доме 220в

Итак, Вы осуществили монтаж электропроводки в квартире и последнее, что вам осталось – собрать распределительный щит своими руками, установив в него все автоматы, УЗО и счетчик электроэнергии.

Многие электрики новички опасаются самостоятельно заниматься монтажом электрощита и предпочитают вызвать для этого мастера, который сделает все за приличную цену.

Что бы читатели «Сам электрика » знали, как правильно осуществить сборку бокса, далее мы рассмотрим пошаговую инструкцию и предоставим наглядные видео уроки.

Важно знать

Для начала следует объяснить Вам, какие бывают электрощиты для применения в домах и квартирах.

Так называемые «боксы», в которых устанавливается вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:

Материал изготовления. пластик либо металл. Первый вариант более практичен, т.к. имеет небольшой вес и эстетически привлекательный внешний вид. Что касается металла – он надежнее и долговечнее.

Способ крепления. накладные и встраиваемые. Соответственно для последних необходимо изготавливать специальную нишу в стене, но в то же время они не занимают свободное пространство в комнате. Установка встраиваемых распределительных щитков сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбель-гвоздями либо саморезами, что заметно облегчает монтажные работы.

Так же следует рассказать о наиболее качественных производителях «боксов».

Так как Вы в любом случае будете покупать щиток в магазине, рекомендуем отдавать предпочтение следующим фирмам: ABB (абб), Legrand (легранд), IEK (иек), Schneider Electric (шнайдер электрик).

Данные производители заняли устойчивое положение на рынке и стали эталоном качества для большинства профессиональных электриков.

Преимущество выбора продукции этой лидирующей четверки заключается в следующем:

качественные материалы изготовления (если пластик, то термостойкий), если металл, все сварочные швы выполнены аккуратно
стоимость не намного выше, чем у моделей среднего качества
в комплекте идут вспомогательные детали для сборки распределительного щита, которые бы пришлось покупать отдельно: нулевая и заземляющая шина, наклейки с обозначениями, крепежные винтики.

Ну и последнее, о чем хотелось бы рассказать перед предоставлением инструкции из чего состоит вводной распределительный щиток в квартире (частном доме).

Основные составляющие это:

Сама коробка с дверцей
DIN-рейка (на нее осуществляется крепление всей автоматики)

Распределительные шины (PE и N) для соединения всех заземляющих и нулевых проводников
Группа автоматических выключателей с УЗО (либо совмещенный вариант – дифференциальный автомат)
Счетчик электроэнергии
Провода для соединения всех элементов схемы

Тут следует отметить, что для выбора соединительных жил лучше заблаговременно рассчитать сечение по мощности и току. что бы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, однако, мы уже рассматривали, что лучше выбрать: дифавтомат или УЗО. информация будет для Вас полезной.

С ознакомительной частью разобрались, переходим к правилам сборки распределительного щита своими руками.

Очень интересная видео инструкция по данной теме:

Как правильно осуществить монтаж щитка своими руками

Основной процесс

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме).

На данном этапе необходимо так же самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке.

Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

Обратите внимание

К Вашему вниманию пример того, как должна выглядеть схема распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

мультиметр (прозванивать электропроводку после подключения всех элементов).

набор отверток (закручивать винтики на клеммах).
инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
шуруповерт (крепить бокс к стене)

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии.

Тут на входе стоит автомат большего номинала (например 40А или 63А) и с характеристикой выше групповых однофазных автоматов (это с характеристикой С или даже D ).

Это необходимо для соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Все нулевые проводники заводим на общую нулевую шину.

все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода или специальной гребенки. Вот и типовая трехфазная схема распределительного щита 380В.

Может кому и пригодится я сюда еще вставил счетчик электроэнергии.

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. Их обычно ставят на отходящие линии, куда будут подключаться бытовые электроприборы с металлическим корпусом (стиральная машина и т.д.).

Важно

Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут.

Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка.

Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Остались вопросы? Буду рад на них ответить в комментариях. Если и после этого ничего не понятно, то не искушайте судьбу и позовите грамотного электрика.

Электрик, химик, механик и программист едут вместе в машине. Вдруг заглох мотор.

— Электрик говорит, — «Наверно аккумулятор сел».

— Химик говорит, — «Нет, скорее всего не тот бензин».

— Механик,- «Я думаю, что это передача не работает.»

— Программист, — «Может выйдем из машины, и зайдем обратно?»

Особенности электрического щитка

Часто ремонт в доме надо совмещать с ремонтом электрической проводки. Если делать ее с большим запасом прочности, то это в конечном итоге может быть причиной пожара.

Если же наоборот, сделать ее маловыносливой к нагрузкам, то на электрическом щитке в частном доме придется постоянно менять пробки. Поэтому и щиток, и проводка должны быть тщательно рассчитаны под силу тока и напряжение.

Что такое сила тока

Любой электроприбор имеет указатель с силой тока и потребляемой мощностью. Если на нем нет значений силы тока, а есть только потребляемая мощность и напряжение, то надо мощность поделить на значение напряжения.

При расчете электрического щитка в частном доме надо выходить именно из силы тока. Максимальное значение силы тока в квартире определяется как сумма потребляемых мощностей всех включенных приборов, деленная на напряжение 220 Вольт. Если проводку рассчитать на малую силу тока, то при небольшой нагрузке они могут сгореть.

Необходимо рассчитывать не номинальную, а пиковую нагрузку, потому что в любой квартире иногда включают пылесос, утюг. Так, например, если в комнате постоянно включен компьютер 400 Вт, лампа 100 Вт, настольная лампа 75 Вт, телевизор 150 Вт, а также «блуждающая нагрузка» обогревателя 2 кВт, пылесоса 1,8 кВт, то пиковое потребление комнаты составит 5,5 кВт или же 25 ампер.

Для чего нужен щиток

Многие владельцы домов не знают, для чего нужен электрический щиток. Его главное предназначение – защита от перегрузок сети, которые могу вызвать пожар.

Если проводка имеет низкое поперечное сечение, то при больших нагрузках она может не выдержать и загореться. Если на электрическом щитке будут стоять завышенные автоматы, то если в доме на длительное время будут включены приборы высокой мощности, то розетки могут выгореть.

Если завысить сечение проводки, то квартира, по сути, также останется без защиты: автоматы могут не среагировать на высокие параметры нагрузки. Словом, щиток должен иметь оптимально подобранные пробки, которые должны совпадать и с потребляемой мощностью, и с сечение проводки.

Какие бывают провода

К щитку подсоединяются стандартные провода. Медная проводка имеет четыре стандартных типа сечения – от 1,5 мм 2 до 6 мм 2. Допустимая сила тока самого тонкого провода – 15 ампер, самого толстого – 34 ампер. Алюминиевый провод должен иметь гораздо большее поперечное сечение. Мягкие кабеля использовать не рекомендуется, так как могут быть проблемы с безопасностью проводки.

Будьте осторожны: щитки в частном доме и розетки не подходят на провода меньше, чем полтора кв. мм. Не нужно брать также автоматы меньше, чем 10 ампер.

Что нужно установить в щитке

В щитке необходимо предусмотреть разделение проводки на несколько линий. Если в доме будет одна линия, то в случае аварии весь дом будет обесточен. При делении проводки на несколько частей легче будет определить место аварии.

В электрический щиток в частном доме нужно устанавливать несколько автоматов. Например, для каждой комнаты надо установить отдельный автомат. Идеально, чтобы и на освещение также был автомат. На автоматы питание приходит через один большой автомат. Это надо для того, чтобы можно было оперативно обесточить всю комнату. Автомат нумеруется в положении слева направо.

Установка и замена щитка

Вы можете установить электрический щиток самостоятельно. Самая простая процедура в этом случае – замена автоматов.

На щитке видно счетчик, а также пакетный выключатель и автоматы. Пакетный выключатель имеет вид устройства с четырьмя контактами и рукояткой поворотного типа. С магистральных электропроводов на щиток приходит фаза и ноль.

Перед заменой автоматов необходимо проверить их номинал и купить такой же. Ни в коем случае не надо устанавливать автомат большего номинала, так как это приводит к авариям, если на один автомат включить одновременно много мощных приборов.

Совет

Замена автоматов делается при полностью отключенном пакетном выключателе. Однако при этом надо быть осторожным, иначе при неверном движении можно остаться без света. Помните о том, что пакетный выключатель самостоятельно нельзя отремонтировать или установить. Для этого надо вызывать квалифицированного электрика.

Если при установке автоматов происходит короткое замыкание, то нужно проверить состояние изоляции проводов и в случае необходимости заменить ее с помощью изоленты.

Пластиковые корпуса для электрического щитка можно купить в магазине. Как правило, они имеют уже готовую DIN-рейку. В комплектность товара входят также колодки для заземления и ноль. Корпуса с пластиковыми рейками покупать не стоит, так как они ломаются и не обеспечивают нужной безопасности.

Источник: http://electricremont.ru/kak-sobrat-elektroshhitok-v-chastnom-dome-220v.html

Как собрать электрощиток в частном доме 220в

При ремонте в квартире, или же во время строительства частного дома или дачи, одной из ключевых проблем является проведение электропроводки, а так же сборка электрощитов.

Конечно, проще и надежнее нанять специалиста, но иногда этот вариант, по тем или иным причинам, неприемлем. И тогда приходится все делать самому, но при этом возникает вопрос: как собрать электрощиток.

Сегодня мы вам об этом расскажем.

Что необходимо для сборки электрощитов своими руками

И так что же нам будет необходимо:

– втулочные наконечники, для лучшего контакта кабеля и автомата (но можно обойтись и без них)

– пассатижи для обжимки втулочных наконечников

– канцелярский нож для зачистки контактов

– две клеммных колодки #8211 для заземления и «ноля»

Электрощиток может идти как в разобранном виде, так и в уже собранном.

При его выборе следует знать количество автоматов, на крепеж которых он будут рассчитан, (обычно для небольшого дома используют 4-5 автоматов), а также следует учесть способ монтажа электрощитка.

Он может быть как наружный (накладной), так и внутренний (врезной). Зависит это от вашей проводки (внешняя она или наружная) а так же от эстетических предпочтений.

Следующий компонент который нам понадобится при сборке электрощитка своими руками #8211 это автоматы. Количество автоматов прямо пропорционально количеству электроцепей в здании или помещении.

Электроавтоматы следует подбирать по максимальной нагрузке на них, желательно с запасом.

Для этого следует подсчитать максимальную нагрузку на сеть, путем приплюсовывания мощности всех подключаемых приборов в данной электрической цепи.

Например, кухня рассчитана на отдельную электроцепь, здесь у вас будут подключены холодильник в 300-350W, микроволновка в 1000W, кухонная вытяжка 320W, электрочайник 900-1200W. Суммируем все это и у нас получается мощность в районе 2520-2870W. Это нагрузка на сеть в вашей кухне и соответственно на автомат отвечающий за нее.

Однако это еще не все! Ватты нужно перевести в амперы, так как маркировка автоматов идет в амперах, для этого используем формулу:

P / U = I

P #8211 мощность нагрузки а сеть ( у нас 2520-2870 ватт)

U #8211 напряжение в сети (обычно 220V)

I #8211 сила тока? которая измеряемая в амперах.

Обратите внимание

И так, у нас получается следующее: 2520 / 220 = 11.45А, значит нужен автомат в 16А.

Таким образом, высчитываем силу тока для каждой электрической цепи. Мощность УЗО рассчитывается так же.

Внимание! Приборы мощностью от 3.5 кВт должны иметь свой собственный автомат.

Как правильно собрать электрощит

Сборка электрощитов не очень сложная, но и не очень легкая задача, при осторожности и необходимых знаниях у вас все получится.

Для начала посмотрите на эту схему, здесь показан один из вариантов коммутации электрощитка.

Внимание! Это не стандартизированная схема для каждого, в каждом помещении в зависимости от нужд разные комплектующие и варианты коммутации. Это только опорная схема.

Схемы распределительных щитов электропроводки

Здравствуйте уважаемые читатели. Хочу предложить вам три функциональные схемы распределительных щитов.

которые могут применяться для распределения электропроводки по группам, а также для защиты электрической сети от короткого замыкания, перенагрузок и токов утечки через изоляцию.

Предлагаемые схемы распределительных щитов предназначены для стандартной квартиры, частного жилого дома, городской квартиры улучшенной планировки.

Элементы распределительного щита

Перво-наперво немного общих понятий об отдельных элементах, из которых собирается РАСПРЕДЕЛИТЕЛЬНЫЙ ЩИТ.

Вводной автомат защиты-общий автомат защиты для всей электропроводки помещения.К нему подключается вводной питающий кабель.
Устройство Защитного Отключения (УЗО) #8212 электротехническое устройство разрывающее электрическую сеть в случае утечки тока через повреждения изоляции кабеля. Предназначен для защиты людей и предотвращения пожаров.
Дифференциальный автомат защиты-комплексное электротехническое устройство объединяющее в себе автомат защиты и УЗО.
Автоматы защиты групповых линий электропитания-однополюсные автоматы защиты.предназначенные для разрыва электрической цепи в случае перегрузки или короткого замыкания(короткое замыкание-прямое соприкосновение рабочего фазного и нулевого проводников)
Дин-рейка (шина крепления автоматов защиты-специальная металлическая пластина, которая устанавливается на корпусе РАСПРЕДЕЛИТЕЛЬНОГО ЩИТА. и на которой устанавливаются все устройства автоматической защиты.
Соединительные клемники. Это коммутационные устройства, которые позволяют соединять вместе, провода одинакового назначения. Иначе их называют шинами. Различают нулевые рабочие шины, шина заземления.
Распределительные шины для соединения автоматов защиты. Это специальные устройства, иначе их называют «гребенки». Автоматы защиты устанавливаются в РАСПРЕДЕЛИТЕЛЬНОМ ЩИТЕ в ряд. При помощи «гребенки» можно легко и очень надежно соединить ряд автоматов защиты по входному клемнику.

Это, пожалуй, все устройства, которые нужны для сборки РАСПРЕДЕЛИТЕЛЬНОГО ЩИТА.

В некоторых РАСПРЕДЕЛИТЕЛЬНЫХ ЩИТАХ устанавливаются электросчетчики учета расхода электроэнергии.

Схемы распределительных щитов стандартной одно или двухкомнатной квартиры

На вводе этого РАСПРЕДЕЛИТЕЛЬНОГО ЩИТА устанавливается однополюсной автомат защиты номиналом 40 Ампер.

Схема распределительного щита частного дома на 380 В

В современном мире жизнь без электричества практически невозможна: мы готовим на электроприборах, смотрим телевизор, стираем вещи, работаем на компьютере.

Электричество для нас – это привычная и необходимая вещь, без которой невозможно прожить.

Но, говоря об электричестве, не каждый человек сумеет точно ответить на вопрос: с чего оно начинается? Электричество любого сооружения – небоскреба, мегаполиса или маленького частного домика – начинается с электрического щита.

Электрический щит – это местонахождения всех устройств, позволяющих распределять и производить учет электроэнергии, а также устройств, осуществляющих защиту электросети.

Различают следующие типы электрических щитов:

вводно-распределительное устройство,
главный распределительный щит,
щит освещения, щит учета, щит вентиляции и т.д.

Схема 1. Краткая схема распределительного щита частного дома на 380В. (Подходит для стадии строительства, вернее для стройплощадки)

Схема 2. Полная схема распределительного щита частного дома на 380В

Электропитание любого частного дома происходит за счет воздушной линии электропередач или за счет силовых кабелей, соединенных с вводно-распределительными устройствами.

При грамотной прокладке электропроводки в частном доме после вводно-распределительного щита необходимо устанавливать дополнительные распределительные щиты (РЩ первого этажа, РЩ второго этажа). В них потребности в электричестве распределяются на группы – освещение, розетки и т.п.

Распределительный щит – важное и необходимое устройство.

Однако прежде, чем его устанавливать, нужно знать, что:

распределительный щит нужно распологать только там, где к нему имеется свободный доступ,
распределительный щит следует подбирать по типу помещения, т.е. учитывать его конструктивное исполнение (РЩ для влажных или пыльных помещений),
распределительный щит должен соответствовать особенностям электропроводки частного дома.

Основные факторы, которые необходимо учесть:

Тип электропроводки

Если в вашем доме скрытая электропроводка, выбирайте внутренние щиты, устанавливаемые в специальную нишу в стене. Основное преимущество такого щитка – эстетичный внешний вид.

Если в доме электропроводка открыта, то идеальный вариант для нее – накладной электрический щит. Достоинство такого вида щита – это то, что он легко крепится на стене.

Полная потребляемая мощность. Мощность отдельной групповой линии

Обычно при подключении группы освещения комнат, санузла и коридора в частном доме используют автоматические выключатели до 10 А, для защиты розеточных групп – до 16 А.

Номинальный ток данного выключателя не должен превышать максимального тока проводника. Это стоит учитывать при выборе аппарат защиты для подключения более мощных потребителей.

Будьте внимательны, ибо от правильности выбора устройства защиты электросети зависит безопасность вашей жизни.

Количество цепей и точек потребления, находящихся в однолинейной схеме электроснабжения частного дома

Электрическая часть дома подразделяется на несколько групп (группа освещения, розеточная группа, силовая группа). При этом каждая группа подключается через специальный аппарат защиты.

Для подстраховки и обеспечения дополнительной безопасности, рекомендуется также устанавливать дополнительные автоматические выключатели на электрические приборы (стиральные машинки, кондиционеры, теплые полы и прочее).

Не забудьте установить устройство защитного отключения (УЗО). Данное устройство ставится на розеточные групповые линии, водонагреватель и прочие электроприборы. УЗО должно быть установлено на электрические цепи, питающие приборы во влажных помещениях, иначе есть риск возникновения пожара.

Важно

Помимо автоматических выключателей и УЗО, в распределительном щитке обязательно должны быть установлены шины PE- и N-проводника.

Источники: http://remrep.ru/sborka-elektroshhitov.html, http://www.otdelochnik24.ru//02/07/shemy-raspredelitel-ny-h-shhitov-e-lektroprovodki/, http://mainstro.ru/articles/ing/energosnabjenie/elobsved/elobsved_1113.html

Комментариев пока нет!

Источник: https://postrojkin.ru/jelektirika/kak-sobrat-jelektroshhitok-v-chastnom-dome-220v.html

Сборка электрического щитка в квартире или частном доме своими руками

В этой статье мы будем проектировать и собирать небольшой домашний электрический щиток с нуля. Начнем со всеми любимой теории, которую половина читателей просто промотает не глядя.

Теоретическое предисловие включает в себя вопросы: Какие модульные системы безопасности и аксессуары надо использовать? Какую функцию будет выполнять каждый модуль? Какие соединения должны быть выполнены в распределительном устройстве? Какие кабели использовать для внутреннего соединения и для цепей, выходящих из распределителя?

Вначале был набор элементов и коробка

Исходная информация по сети следующая:

Установка будет выполнена в двухкомнатной квартире.
На вход подается однофазная электрическая сеть системы TN-S.
Установленная мощность 5.5 кВт или токовая защита имеет номинальный ток 25 А.
Разделение электрических цепей осуществляется с учетом функциональности и ограничений максимального тока, который может протекать в этой цепи. Номинальный ток наиболее часто используемого прерывателя тока B16 составляет 16 А, который с точки зрения мощности (в упрощенной форме) дает 3600 Вт. Кроме того, общая мощность устройств подключенных одновременно в данной схеме, не должна превышать это значение в течение длительного периода времени.
Цепи защищенные переключателем B16, будут выполнены с использованием кабеля 3 х 2,5 мм2.
Цепи защищенные переключателем B10, будут выполнены кабелем 3 х 1,5 мм2.

Будет сделано 5 электрических цепей (тип защиты в квадратных скобках):

Электрические розетки в комнатах [B16] — максимальное количество гнезд в одной цепи в соответствии со стандартом — 10. Предположим, что это требование выполнено.
Электрические розетки в ванной [B16] — в ванной комнате есть два самых мощных устройства: стиральная машина и сушилка. Отделите их от других устройств.
Электрические розетки на кухне (кроме печи и посудомоечной машины) [B16] — на кухне может быть много устройств которые потребляют относительно много электроэнергии, поэтому будем делать две электрические цепи на кухне.
Духовка и посудомоечная машина [B16]
Освещение во всей квартире [B10] — потребление тока современными LED лампочками невелико, поэтому все без проблем могут работать на одном автоматическом выключателе.

Итак, имеется 12-модульное коммутационное устройство (короб для щитка), которое по габаритам подходит отлично.

Установке в него подлежат следующие модули (в скобках символ модуля, используемого на схемах):

Выключатель нагрузки ( F0 ) — 1 элемент
Защитный фильтр типа B + C ( PP ) — 1 шт.
Фазовый индикатор ( KF ) — другими словами индикатор напряжения — 1 элемент
Выключатель дифференциального тока ( RP1 ) — 1 элемент
Переключатель перегрузки по току ( F1-F5 ) — 5 шт.
Клеммная колодка нейтральных кабелей «принадлежит» к автоматическому выключателю замыкания на землю — 1 элемент ( RP1N ).

В общей сложности 10 модульных устройств, остальные 2 места — клеммная колодка и провода, подключенные к ней.

DIN-рейка может и должна быть отвинчена от основания распределительного щитка на начальной стадии сборки.

Таким образом можно соединить модули без каких-либо усилий и ненужных помех.

Соединение блоков безопасности

Прежде чем приступить к описанию схемы, несколько примечаний:

Фазовый провод отмечен на картинке коричневым и красным. Теоретически два разных цвета обычно означают две разные фазы. И все же у нас есть только одна фаза введенная сюда. Однако в целях обучения, чтобы сделать схему более читаемой, мы выделили соединения с индикатором напряжения красного цвета, все остальные соединения фазных проводников выполнены коричневым.
Пунктирная линия означает, что кабель проложен под защитным блоком изнутри.
Черные точки показывают, что линии пересекающиеся на диаграмме связаны друг с другом.
Для большего удобства при рисовании, защитные проводники тут полностью зеленые. На самом деле они, конечно, будут желто-зелеными.

В нескольких словах опишем, что происходит на приведенной выше схеме, начиная с левой стороны:

1. Для разъединителя (F0 ) снизу источник питания этому устройству будет подключен после монтажа планки в распределительном устройстве. Если разъединитель включен, электрический потенциал передается на разрядник ( PP ) и дифференциальный автоматический выключатель ( RP1 ).

2. Защитное устройство типа B + C (PP) предназначено для замыкания фазового провода с защитным проводником в случае слишком высокого напряжения.

Этот тип защиты должен защищать все распределительные устройства, поэтому он подключается непосредственно к разъединителю F0.

Разъем PE будет подключен к защитной клеммной колодке после монтажа DIN-рейки в распределительном устройстве.

3. Индикатор напряжения (KF) — обычно в варианте с тремя диодами, используется для проверки наличия напряжения на каждой фазе (трехфазная система). Однако здесь однофазная сеть, поэтому:

светодиод будет указывать на наличие напряжения перед разъединителем
светодиод укажет на наличие напряжения за разъединителем
светодиод будет сигнализировать о наличии напряжения за устройством остаточного тока.

И таким образом оно было подключено в соответствии с терминалами X1, X2 и X3 индикатора. Клемма N будет подключена к клеммной колодке N после установки DIN-рейки в распределительном устройстве.

4. Дифференциальный автоматический выключатель (RP1) — проводник фазы питания работает непосредственно от разъединителя F0.

Напряжение питания автоматического выключателя RP1 будет подключено к клеммной колодке N после установки DIN-рейки в распределительном устройстве.

Выключатель остаточного тока будет защищать все 5 цепей, поэтому фазовый провод идущий от RP1 направляется на предохранительные выключатели F1-F5.

Цепи, защищенные RP1, должны быть подключены к нейтральной полосе, предназначенной только для этого автоматического выключателя остаточного тока, поэтому нейтральный проводник со стороны вторичного выхода подключен к дополнительной клеммной колодке RP1N.

5. Предохранители по току (F1-F5) — через дифференциальный автоматический выключатель RP1. После монтажа DIN-рейки в распределительном устройстве фазные проводники отдельных цепей будут соединены с верхней стороны автоматических выключателей.

Подготовка распределительного устройства

После установки модулей на DIN-рейке пришло время приступить к подготовке распределительного устройства. Оно будет соединено с 5 проводами из квартиры, по одному для каждой цепи и силового кабеля.

Полезное: Замена электропроводки в старом доме

Прежде чем приступать к монтажу DIN-рейки, необходимо расположить эти провода в распределительном щитке. Имеется пустое распределительное устройство, в котором есть только основная клеммная колодка нейтральных проводов (N) и клеммная колодка защитных проводников (PE).

Затем подготавливаем шнур питания:

Нейтральный проводник ведет к N-линии
Защитный проводник для PE
Фазовый проводник готовим на подключение к разъединителю

Поместите все защитные проводники на нижнюю часть распределительного устройства и соедините их с планкой.

Фазные проводники отдельных цепей также укладываются на дно и подготавливаются для подключения к F1-F5.
Нейтральные провода потом будут подключены к полосе RP1N, которой ещё нет.

Подключение проводки к щитку

После завинчивания подготовленной DIN-рейки с распределительным устройством получим эту схему. Пришло время объединить эти два элемента:

Подключите фазовое питание к разъединителю F0
Подключите фазные проводники цепей к автоматическим выключателям F1-F5

Другие соединения:

Клемма заземления протектора PP клеммной колодки защитных проводников
Индикатор напряжения N KF с основной линией N
Нейтральный терминал, включающий дифференциальный автоматический выключатель RP1 с основной линией N.

Тут ещё нет нейтральных проводов отдельных цепей, которые прикрепляем к полосе нейтральных проводов RP1N.

Практическая часть — сборка

Далее на фотографиях этапы выполняемых действий. Сборка модулей и проводка распределительного устройства длится, конечно, долго. Но по этой подробной пошаговой инструкции всё можно собрать без проблем. Для наглядности у нас будет тестовый испытательный стенд, а вы делайте как нужно.

Испытательный стенд состоит из распределительного устройства и 5 контуров, из которых два из них оканчиваются разъемами или выключателями света. Как правило для поверхностного монтажа используем накладные распределительные устройства. То же самое относится к кабелям, которые прикреплены к стене в соответствии со стандартным монтажом (в кабель-каналах). У вас же всё будет спрятано в стенах.

Набор ручных инструментов для сборки распределительного устройства показан на приведенном рисунке:

Инструмент для снятия изоляции
Обжимной инструмент для концевых втулок
Отвертка с двумя размерами наконечников
Бокорезы
Плоскогубцы
Тестер напряжения
Плоская отвертка

В дополнение к ним будет использована угловая шлифовальная машина для вырезания изолированной сборной шины.

Для подключения в распределительном устройстве используем кабели сечением 4 мм2:

синий — нейтральный
желто-зеленый — защитный
черный и красный — фазные

И по мелочи будет необходимо:

Наконечники для провода сечения 4мм2
Концы втулки 4 мм2
Штыри для установки проводов.

Итак, удаляем DIN-планку с распределительного устройства.

И помещаем модули безопасности в соответствии со схемой.

Начинаем с фазных проводников, передающих напряжение от разъединителя на разрядник и выключатель остаточного тока. Кроме того, устанавливаем соединение между вторичным выводом разъединителя и клеммой X2 индикатора напряжения. Благодаря этому в случае появления напряжения на верхней клемме разъединителя загорится светодиод № 2 индикатора (зеленый).

Следующими соединениями будут подключение индикатора напряжения со вторичной схемой выключателя дифференциального тока и подключение его с выделенной полосой нейтральных проводников, к которой в этом случае подключены нейтральные провода всех 5 цепей.

Подготовка сборной шины

Изолированная шина имеет стандартную длину на 12 модулей. Нам нужно только 7, так что потребуется сделать разрез.

Следующий шаг — отрезать один из зубов из сборной шины. Если бы мы установили такую ??шину без изменения на клеммах выключателя защиты от замыканий на землю и токоперегрузки, то сделали бы короткое замыкание фазного проводника с нейтральным проводником.

После разрезания зубов снова наденьте изоляцию.

Вернёмся к DIN-планке

Изолированная сборная шина установлена над обычными клеммами, на которые ведутся провода.

Напоминаем, что шина не имеет второго зуба, поэтому в выключателе дифференциального тока фазовый проводник с нейтральным проводником не подключены друг к другу.

Вид соединений сверху.

Совет

Перед установкой шины в распределительном устройстве подготовим еще один кабель, который соединит клемму X1 индикатора напряжения с основным терминалом (к которому подключен шнур питания) от разъединителя.

Проверяем ещё раз хорошо ли расположены модули на DIN-рейке и при необходимости исправляем.

Подготовка проводов в электрощитке

Пришло время посмотреть на распределительное устройство. К нему подключены шесть проводов:

Вход питания 3×4 мм2 (первый слева)
Розетки 3 х 2,5 мм2 — 4 шт. (средний)
Схема освещения 3 х 1,5 мм2 (сначала справа)

Первое что нужно сделать, это удалить наружную изоляцию как можно ближе к месту где кабель входит в коробку.

Как только это будет выполнено, подключим провода шнура питания 220V:

Нейтральная клеммная колодка
защита к клеммной колодке защитных проводов

На этом этапе также подготовим фазные проводники, которые после монтажа DIN-рейки будут подключены к верхним клеммам токовых выключателей. Здесь важно правильно подключить выбранные провода к соответствующим переключателям.

Окончательная сборка щитка

Полное соединение всех модулей и их фактический вид смотрите на приведенных ниже рисунках.

После установки предварительно подготовленной модульной защиты в распределительном устройстве получим похожее на это. Осталось сделать несколько последних штрихов.

Подключим линию электропитания с помощью провода, ведущего к индикатору напряжения, к клемме разъединителя нижнего выключателя.

Пришло время подсоединить предварительно подготовленные фазные проводники цепей. Каждый из них находится на верхней клемме соответствующего автоматического выключателя.

Нейтральные проводники цепей, которые вставляем в общую полосу нейтральных проводников, принадлежащих к автоматическому выключателю дифференциального тока.

Проверка и настройка щитка

Остаётся подать напряжение на распределительное устройство и начать тестирование. Напряжение на отдельных участках электрощитка обозначается светодиодами, загорающимися на индикаторе напряжения.

Испытательный стенд готов к работе. По завершении испытаний достаточно добавить на переднюю панель распределительного устройства маркировку, информирующую о назначении каждого блока и закрыть прозрачной крышкой.

На фото выше готовое распределительное устройство с двумя включенными лампочками.

Выводы и пожелания

Несмотря на это сложностей тут нет, поэтому надеемся наше руководство станет для вас прочным фундаментом по освоению принципов монтажа распределительного устройства в любом доме.

Источник: https://2shemi.ru/sborka-elektricheskogo-shhitka-v-kvartire-ili-chastnom-dome-svoimi-rukami/

Электрощиток для дачи своими руками

Дачное строительство в последнее время стало очень популярным. Многие домовладельцы стараются максимальное количество работ по постройке, отделке и подключению к коммуникациям своего коттеджа делать самостоятельно.

Это относится и к монтажу электрической проводки во всех строениях дачного участка.

Электрификация дома невозможна без установки электрощитка. На нем монтируется прибор учета – электросчетчик, УЗО (устройство защитного отключения) и электрические автоматы в необходимом количестве.

Требования к установке

Все требования, связанные с установкой распределительных щитков, указаны в ПУЭ (Правилах устройства электроустановок), глава 7.1. Остановимся на главных из них.

Место для установки распределительного щита нужно выбирать вдали от отопительных котлов, газовых плит или баллонов, печей, легковоспламеняющихся предметов.
Помещение, где расположен электрощиток, должно хорошо вентилироваться, желательно, естественным способом.
Место установки распредщитка должно быть хорошо освещено естественным светом. Это немаловажно для обслуживания конструкции.
К щитку должен быть постоянный свободный доступ. Поэтому не допускается его установка в кладовых и прочих помещениях хозяйственного назначения.

Количество распредшкафов зависит от площади строения и количества лампочек, электророзеток и прочих электрических точек. Это количество влияет на схему и сложность разводки проводов по зданию. Для дачного дома площадью до 200 м2 достаточно одного щитка.

Как выглядит уличный электрощиток для дачи, сделанный своими руками, смотрите на фото:

Элементы, устанавливаемые на щите

Электрощит устанавливается на вводе в дом. Он может быть как внутренним, так и накладным. Накладной установить проще, поэтому для дачного дома, где он будет находиться в любом подсобном помещении, рекомендуется именно эта конструкция.

Для установки распредшкафа наружной установки не требуется специальной подготовки. Его просто нужно закрепить на стене дюбель-гвоздями. Также наружный электрошкаф можно монтировать на улице, например, на столбе.

Несколько советов по выбору электрошкафа:

Берите шкаф с запасом установочных мест. Лучше, если после сборки останется свободное место, нежели элементы будут установлены впритык.
Не стоит экономить на стоимости корпуса. Проверяйте, чтобы материал, из которого он изготовлен, был самозатухающим.
Лучше всего – шкафы, у которых снимаются стенки. Это обеспечивает легкий доступ к элементам конструкции.
Проследите, чтобы DIN-рейки легко отодвигались или вынимались.

Составляющие распределительного устройства

Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:

Электросчетчик
УЗО (Устройство защитного отключения)
Нулевая шина
Заземляющая шина
Автоматы:
1. Вводной – 30-60 А
2. Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
3. Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
4. Автоматы для осветительных приборов – 10 А.

Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.

Схема сборки

Это – очень ответственное занятие, при котором требуется строжайшее соблюдение техники безопасности.

Сборка электрощита производится в следующем порядке:

Установить DIN-рейки 35 мм для:
- Нулевой шины – на изоляторах;
- Шины заземления — непосредственно на корпус;
- Пакетников;
- Счетчика.
Подвести вводной кабель в верхний левый угол шкафа.
Установить там же вводной автомат.
Установить две шины для ноля и заземления.
Если есть PEN-проводник, сделать перемычку от нулевой шины на заземляющую.
Установить автоматы. Начать с вводного, а потом отвести провода на групповые предохранители отходящих линий. Следите за тем, чтобы в вашем щитке провода пересекались минимально.
Зачищая изоляционный слой на проводах, сделайте так, чтобы оголенная часть жилы не выступала за пределы клеммы пакетника. Если это произошло, установите на оголенную часть провода специальный изолирующий наконечник.
Соединить автоматические предохранители перемычками. Убедитесь, что сечение перемычки соответствует сечению вводного провода. Более современный и надежный вариант – вместо перемычек установить «гребенку» (фазную шину).
Установить УЗО. Это устройство в обязательном порядке монтируется на группу сильноточных приборов и отдельно на группу остальных розеток. Для подсоединения УЗО фазу заводят с автоматического предохранителя, а ноль – с нулевой шины.
Заглушить оставшиеся неиспользуемые отверстия для проводов.

Образец схемы сборки электрощита в дачном доме представлен на этом фото:

Подключение

В первую очередь необходимо подключить вводной автоматический предохранитель. Если он однополюсный – подвести фазу. Если двухполюсный – подвести и фазу, и ноль.

Для удобства дальнейшего монтажа фазы на вводной пакетник лучше заводить снизу.

Все УЗО и пакетники объединить шинами «гребенка» или перемычками. Провод перемычки должен совпадать сечением с вводным проводом.
Отходящие электропровода подключить к автоматам.

Ноль (N) всегда идет на автоматы и УЗО с нулевой шины. Фаза (L) – с вводного кабеля через перемычки или «гребенку».

Чтобы не запутаться при монтаже и подключении, выберите провода ноля, фазы и заземления в изоляции различного цвета. Чаще всего бывает:

Ноль N – синий
Фаза L – красный
Заземление PE – желтый cзеленым пунктир

Следите за надежностью подключений, тщательно зажимайте болты на предохранителях и шинах.

Подключить электросчетчик в соответствии с приложенной к нему схемой.
Подать напряжение на щиток
При помощи мультиметра проверить наличие напряжение на отходящих линиях и пакетниках
Маркировать каждый автомат в соответствии с коммутационной схемой
В случае, если корпус устройства не прозрачен, копию схемы следует прикрепить к дверце электрошкафа с внутренней стороны. Помимо соблюдений требования энергонадзора, это существенно облегчит профилактические и ремонтные работы распредщитка.

ВАЖНО! Не забудьте после проверки нагрузки на отходящих линиях отключить вводной автоматический предохранитель для безопасного завершения работ.

Установка электрического щита в домовладении – дело несложное. Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах.

Следите за тем, чтобы сборка вашего распределительного электрощитка соответствовала всем требованиям ПУЭ. В противном случае, энергонадзор может не позволить подключения вашей дачи к электросетям или указать на какие-либо нарушения, наказуемые штрафом.

Обратите внимание

При сборке проверяйте жесткость крепления каждого из элементов. Не допускайте лишних пересечений проводов, а тем более – их ненадлежащих скруток. Правильная сборка функционала распредщита гарантирует безопасное подключение, безаварийную работу ваших бытовых приборов при различных типах нагрузок.

Скрупулезность и следование нормам – залог пожарной безопасности вашего жилища, а значит, и вашего комфорта и спокойствия.

В заключение предлагаем вам посмотреть видео, как своими руками осуществить монтаж и сборку уличного электрощита для дачи:

Источник: http://ydachadacha.ru/svoimi-rukami/elektrocshitok-dlya-dachi-svoimi-rukami.html

Как собрать электрощиток в частном доме – Электро-сантехник

В статье «Замена электропроводки в старом доме» я рассказал о том, как полностью заменить электропроводку. Всю новую проводку мы сводили в одно место в коридоре. Там уже находился металлический встроенный электрощит со счётчиком и вводным автоматом. Ниже этого щита мы и разместили электрощит с автоматами.

Провода к щитку мы проложили в штробе сбоку от счётчика. Выдолбили место под щит на двенадцать модулей. Завели в корпус щитка кабеля и приморозили его алебастром. После застывания алебастра корпус электрощита заделали гипсовой штукатуркой.

Как подобрать электрощит

Сейчас мы рассмотрим несколько общих правил по выбору электрощита. Сразу оговорюсь – я не сторонник покупки электрощитов на рынках и магазинчиках типа «Всё для стройки». Я их покупаю либо в фирменных магазинах, либо через интернет у производителей.

Электрощит лучше покупать с небольшим запасом модулей. У Вас всегда должна быть возможность маневра в большую сторону. Мы, например, когда просчитывали замену проводки, планировали щит на восемь модулей. Установили на двенадцать. В процессе сборки щита пожалели, что не купили на шестнадцать модулей.
Старайтесь не экономить на щите. Дешёвый щит – дешёвая пластмасса. Со временем может пожелтеть и стать хрупкой. Также производителями дешёвых щитов не учитываются такие качества щита как: самозатухание и слабая дымность.
Щиты от именитых производителей уже заточены под грамотную, удобную и безопасную кабельную разводку внутри них. Недорогой щиток, купленный на рынке, наверняка придётся тюнинговать и доукомплектовывать.

Устройство электрощита

Изначально в нашем щитке планировалась установка одного УЗО и шести автоматов. И то, заказчик недоумевал, для чего на две комнаты и кухню шесть автоматов. Раньше всё работало от двух пробок.

Объясняю ему: раньше не было кондиционера, вместо старой газовой колонки был куплен бойлер, стиралка подключалась через удлинитель в комнате вместе с телевизором. Плюс, в ванной стоял новенький, ещё не подключенный душевой бокс с подсветками, радио и другими примочками. И куда то надо подключить пару десятков розеток и десяток лампочек.

В итоге решили так: три автомата отдаём на розетки и освещение, и четыре автомата на бойлер, душ, кондиционер и стиральную машину.

Над автоматами верховодит УЗО. Устройство Защитного Отключения или дифференциальное реле (дифреле). Отключает всё при малейшей попытке электрического тока уйти на сторону или на Ваши руки. Крайне необходимая штука в Вашем щитке.

Над всем этим стоит реле напряжения. Контролирует входящее напряжение. Подпрыгнула у Вас в сети напруга, допустим, до 260В. Клац! Реле выключило всю технику. Упало напряжение ниже 250В. Клац! Включило. Так же всё происходит и по нижнему пределу.

Очень нужный гаджет для Вашего дома. Примитивный, не очень точный, китайский. Но, зато в связке с контактором, практически не убиваемый.

Как подключить фазу в электрощитке

Вход на реле напряжения фазы со счётчика.
Выход фазы с реле напряжения на УЗО.
Вход на УЗО фазы с реле напряжения.
Выход фазы с УЗО на автоматы.
Вход на автоматы фазы с УЗО.

Электрический ток со счётчика подаётся на реле напряжения. Если напряжение электротока соответствует заданным параметрам реле, ток подаётся на УЗО. С УЗО электрический ток подаётся на автоматы защиты.

Как подключить ноль в электрощитке

Щиток при покупке комплектовался одной нулевой шиной. Пришлось дополнительно купить пару нулевых шин в изоляции.

Одну из этих шин мы использовали для разводки ноля после УЗО. Вторую для заземления.

Ноль со счётчика приходит на неизолированную нулевую шину из комплекта щитка.
С этой же шины ноль уходит на УЗО.
Вход ноля в УЗО.
Выход ноля из УЗО.
Подключение ноля с УЗО к нулевой шине для разводки потребителей.
Подключение ноля для питания реле напряжения.

Ноль у нас разделён на две группы. Первая группа используется для подключения ввода, УЗО и реле напряжения. Вторая – для подключения нулевых проводников всех линий. Провода собраны по три штуки и опрессованы кабельными наконечниками. Как опрессовать провода показано ниже.

Внимание! Не прикладывайте большие усилия для затяжки винтов в шинах. В противном случае можно перерезать провода винтами.

Как подключить землю в электрощитке

Шину для подключения РЕ проводников мы разместили в правом, нижнем углу. Прямо к щитку саморезами прикручиваем нулевую шину.

Также, как и на ноле, опрессовываем по три провода в один наконечник и подключаем к шине.

Важно

Дополнительно хочу обратить Ваше внимание на землю. В моём случае изначально было правильное заземление. Если у Вас нет заземляющего контура или Вы в чём то не уверены, лучше перестраховаться и проконсультироваться со специалистами.

Внимание! Пренебрежительное отношение к заземлению и занулению является прямой угрозой жизни Вас и Ваших близких.

Как подключить автоматы в электрощитке

Сверху соединяем автоматы соединительной гребёнкой.

Многие предпочитают делать перемычки между автоматами из провода. Я считаю, что гребёнка надёжнее. Да и эстетика не на последнем месте.

При покупке гребёнки, отдельное внимание обратите на её вес и толщину. Многие производители поддерживают низкие цены на гребёнки за счёт снижения сечения. Сечение жилы в гребёнке должно быть не менее 10 мм/кв.

Снизу в автоматы заводим провода от потребителей. В некоторые автоматы заводим по два провода. Разрешается зажимать под один зажим до трёх проводов. Многожильные провода опрессовываем кабельными наконечниками.

Как подписать автоматы в электрощите

Следующий шаг не менее важен. Нужно подписать автоматы, какой, что отключает.

В комплекте с каждым щитком идёт самоклеющая табличка. На ней либо пустые ячейки, либо порядковые номера автоматов. Не очень удобные вещи. Очень мало места для нормального описания автомата. Проходит много лет и уже никто не вспомнит, что значит «роз.ком.2». Поэтому в данном случае, пришлось просто пронумеровать автоматы.

Затем, на листке бумаги составили детальное описание. Эту бумагу приклеили в щитке со счётчиком, с внутренней стороны дверцы.

Если конструкция щитка позволяет, можно описание приклеить прямо на щиток.

Делается это легко.

Составляем таблицу. Я делаю в Ворде, сразу в нужном размере.
Распечатываем её.
С лицевой стороны ламинируем прозрачным скотчем.
С обратной стороны приклеиваем двухсторонний скотч.
Под линейку острым ножом или лезвием вырезаем таблицу.
Отрываем защитную плёнку на двухстороннем скотче и приклеиваем таблицу на щит.

Как обслуживать электрощит

Электрический щит необходимо регулярно обслуживать. От этого зависит его работоспособность и безопасность Вашего жилья.

Через полгода после сборки и подключения щита необходимо провести контрольную протяжку контактов автоматов и шин.
В дальнейшем эту процедуру проводить ежегодно.
Каждые две недели необходимо производить тестирование УЗО. Для этого нужно нажать кнопку «ТЕСТ» на приборе. Тестирование лучше проводить утром, когда отключены большинство электроприборов.

P.S. Что делать, если Вам понадобится совет или консультация?

Всего Доброго! Удачи!
Искренне Ваш, Владимир Электро-Сантехник.

Источник: http://elektrosantehnik.ru/kak-sobrat-elektroshchitok-v-chastnom-dome.html

Электрический распределительный щит: сборка, монтаж, схема подключения

Для коммутации электропроводки и создания единой системы в квартире или частном доме используются распределительный щиток. Он представляет собой ящик с крышкой, внутри которого устанавливаются автоматы и УЗО, именно в него сходятся все кабеля и распределяется нагрузка. Рассмотрим, как правильно выбрать щит и подключить его к электропроводке.

Введение

Многие строители и начинающие электрики, прокладывающие проводку при ремонте помещения, боятся самостоятельно заниматься монтажом щитка и подключением кабелей. На самом деле в этом нет ничего сложного – разобравшись в принципах и попрактиковавшись на несложных решениях, вы сможете самостоятельно подключать провода и строить правильные решения.

Классическая схема подключения электрооборудования

Конечно, не нужно начинать сразу с постройки щитка на промышленный цех с десятками потребителей, а вот стандартной квартирой может заняться даже начинающий.
Итак, электрощиток – это небольшой ящик, который используется для коммутации линий электропроводки. Все работы с ним начинаются только после полного разведения кабелей по квартире. Их нужно маркировать, чтобы понимать, какой кабель отвечает за конкретную комнату и что именно он питает. Кабеля подводятся к ящику с запасом – в зависимости от размеров устройства, достаточно “отрезков” по 30-50 см. Запас нужен для заводки провода в короб и его свободного размещения внутри.

Боксы изготавливаются из металла и пластика. Пластиковые ящики практичнее применять в квартирах и домах, поскольку имеют малый вес и декоративную крышку (может окрашиваться в разные цвета и иметь фактуру). Они не боятся влаги, но вот прочность у них не очень высокая.

Металлические ящики дороже, тяжелее и крупнее, но при этом они более прочные – их не повредят случайные удары, ультрафиолет, резкие перепады температуры и пр. Но вид у них не очень красивый, к тому же они могут ржаветь от влаги.

По способу крепления электрические распределительные щитки делятся на встраиваемые и накладные. Для встраиваемых в стене вырезают проем так, чтобы крышка легла заподлицо с отделкой (правильнее ставить их уже после оштукатуривания поверхности или облицовки гипсокартоном, чтобы уровни совпали). Их используют при обустройстве скрытой проводки, которая также прячется в стенах. Накладные обычно используются при наружной проводке, их не нужно утапливать, а просто прибить к стене гвоздями или закрепить при помощи саморезов/дюбелей. Их установка намного проще, чем встраиваемых, но они не очень красиво смотрятся в интерьере, поскольку выпирают со стены. Впрочем, опытный дизайнер всегда может интересно обыграть их, создав интересные предметы интерьера.

На данный момент в магазинах представлено множество вариантов щитков от российских и зарубежных производителей. Но мы рекомендуем приобретать товары именитых марок. Они дороже китайско-российских “ноунеймов” всего на 15-20%, но их качество и продуманность намного выше. При выборе обращайте внимание на таких лидеров рынка, как IEK, ABB, Legrand, Schneider Electric и другую продукцию европейско-американского рынка. Поверьте – сделанные вложения гарантированно окупятся удобством использования и сроком службы щитка.

Подводка кабелей к щитку – всегда маркируйте их

Преимущества брендированных товаров:

Сертификация. Если вы приобретаете пластиковый бокс, то можете быть уверены в том, что он не загорится в критических ситуациях, а крышка не развалится за 3-4 года от того, что на нее попадают солнечные лучи. Металлические боксы не начнут ржаветь через год после установки, механизм открытия не рассыпется и крышка не отвалится, как в дешевых вариантах.
Доступная цена. Оригинальный фирменный вводный распределительный щит не ударит по вашему бюджету, особенно если вы переделываете всю проводку. Он выгоднее тем, что его не придется менять через 5-7 лет и заново переделывать все подключения. Средний срок службы качественного щитка – 30-50 лет.
Хорошая комплектация. С боксом в комплекте могут идти наклейки для автоматов и УЗО, вводные гофры, заземляющая шина, нулевая шина, саморезы или дюбеля для установки и прочие мелочи, которые вам все равно придется приобретать.

Что устанавливается в боксе

Перед сборкой электрощита для частного дома необходимо разобраться, из чего он состоит, что устанавливается внутри и как. Давайте перечислим, что включает в себя комплект:

Корпус, на котором установлена дверка. Это и есть искомый бокс.
Одна или несколько DIN-реек. Представляет собой полоску особой формы, на которую насаживается автоматика.
Шины N и PE. Используются для безопасного соединения нулевых проводов и подключения заземления.
Автоматические выключатели, дифференциальные выключатели, УЗО. Используются для управления питанием линий и автоматического размыкания при повышении нагрузки до критической, коротком замыкании и пр.
Счетчик. Сегодня счетчики часто устанавливают в щитках, чтобы сэкономить пространство и скомпоновать все электронные узлы в одном месте.
Кабеля, которые сходятся к щитку от всех линий.

Разумеется, кабеля должны быть подобраны согласно мощности потребителей. Рассказывать об этом в этой статье мы не будем – на нашем сайте уже есть подробное описание правильного расчета кабелей. Вы сможете найти статью в соответствующем разделе или через поиск. Отметим лишь, что обычно в электрощиток в частном доме и квартире заводятся медные кабеля 1,5 квадрата на освещение, 2,5 квадрата на розетки и отдельные 2,5 или 4 квадрата на мощные потребители (бойлеры, электрокотлы и пр.). Более толстые кабеля в бытовых условиях не используют, поскольку подобный ампераж просто не выдержит счетчик. Также вам нужно будет выбрать автоматы и УЗО согласно нагрузке (на 1,5 квадрата 16А, на 2,5 – 25А). Продумайте все заранее, закупите качественные кабеля и автоматы, и только после этого приступайте к сборке. Линии желательно разводить отдельно на каждую комнату или группу комнат – к примеру, с одного автомата на 16А свет в ванной-туалете, со второго – в кухне-кладовке-коридоре, с третьего – спальня, с четвертого – гостиная. Подобным образом делается разводка розеток кабелем на 2,5мм2 – на одну комнату один кабель и автомат, на каждый мощный потребитель – отдельная линия.

Подключение автоматов перемычками и кабелями

Создаем схему

Итак, линии проложены, кабеля размечены и их концы висят возле бокса. Но время сборки электрического щита еще не наступило. Перед монтажом нужно создать схему подключения автоматов, нулевых кабелей, заземления, счетчика, иначе вы запутаетесь и что-то присоедините не туда.

При составлении схемы подключения старайтесь компоновать автоматы по логическому принципу. Размещайте их не хаотически, а покомнатно. К примеру, сверху поставьте автоматы на освещение, а снизу – на розетки. Соседние комнаты должны быть рядом на автоматах, чтобы не запутаться. Продумайте, как именно вы будете размещать все устройства на рейке, составьте оптимальную схему, посчитайте, чтобы концов проводов хватило все соединить. Не надо торопиться. Планирование – залог долгой и беспроблемной работы.

Необходимые инструменты и подготовка к работе

Схема составлена, расположение элементов продумано. Далее пришло время установить сам бокс, если вы не сделали этого раньше. Монтаж распределительных щитов осуществляется согласно его типу: он может быть утоплен в стене (придется вырезать проем) или просто крепиться к ней, выступая на определенную ширину. Врезку ящика осуществляют при помощи шлифмашинки с алмазным кругом. Ящик прикладывают к стене, обводят карандашом или мелом по контуру, затем вырезают прямоугольник, “дробят” его на квадратики алмазным диском, а затем при помощи перфоратора или долота выбивают их на нужную глубину. Крепление производится дюбелями или саморезами.

Также для подключения вам понадобятся отвертки (крестообразные и обычные), мультиметр (для прозвона), нож для снятия изоляции, клеммы для соединения проводов или паяльник с оловом и припоем для спайки. Мы рекомендуем использовать клеммы – они надежные, стоят недорого и значительно ускоряют процесс сборки.

Сборка

После монтажа электрощита наступает черед сборки. Проводить его нужно обдуманно и взвешенно.

Важно: если вы планируете установить в бокс счетчик, то обязательно проконсультируйтесь со своей компанией по энергосбыту. Часто они присылают для установки своего представителя, но иногда разрешают электрикам самостоятельный монтаж. Нельзя самостоятельно снимать счетчик с опоры и переносить его внутрь помещения – вас оштрафуют на серьезную сумму.

Правильный инструмент облегчает процесс подключения

Процесс выглядит следующим образом:

Щиток устанавливается на положенное место, крепится к стене так, чтобы его невозможно было случайно сорвать. Он не должен шататься или болтаться.
В бокс заводятся провода через входные щели, распределяются по комнатам и мощности (они должны быть промаркированы). Придерживайтесь составленной схемы электрощитка в квартире, не отклоняйтесь от нее.
Края проводов зачищаются при помощи ножа или специального элемента.
Прикручивается DIN-планка (она крепится на саморезы).
Устанавливается все необходимое оборудование (счетчик, УДО, автоматы). Устройства просто защелкиваются на рейке – дополнительно укреплять их не нужно.
Монтируется шина заземления и нулевая шина.
Создаются перемычки из одножильного кабеля. Их делают в виде буквы “П” необходимой длины, для соединения устройств в одну линию.
Автоматы, выключатели, УЗО соединяются друг с другом при помощи перемычек. Тщательно закручивайте винты, хорошо фиксируйте клеммы – ничего не должно болтаться или гулять.
Подключите провода. Если вы запутались, какой откуда, то прозвоните их мультиметром (на дальнем конце скручиваете два конца, у счетчика прозваниваете их).
Нулевые кабеля прикручиваются к общей планке и подключаются к соответствующему проводу, выходящему со счетчика.
Счетчик пломбируется представителем компании. Это делается уже после расключения электрического щитка.
Через главный автомат или рубильник подается электричество. Не должно возникать никаких искрений или нагревов проводов. Если вы слышите запах горелого, то разомкните главный автомат и ищите неправильное подключение. Если все в порядке, то работы можно считать оконченными.

Внимание: фаза от счетчика в 99.9% случаев подводится сверху автомата. Посмотрите на схему подключения, нарисованную на нем, чтобы убедиться в правильности соединения.

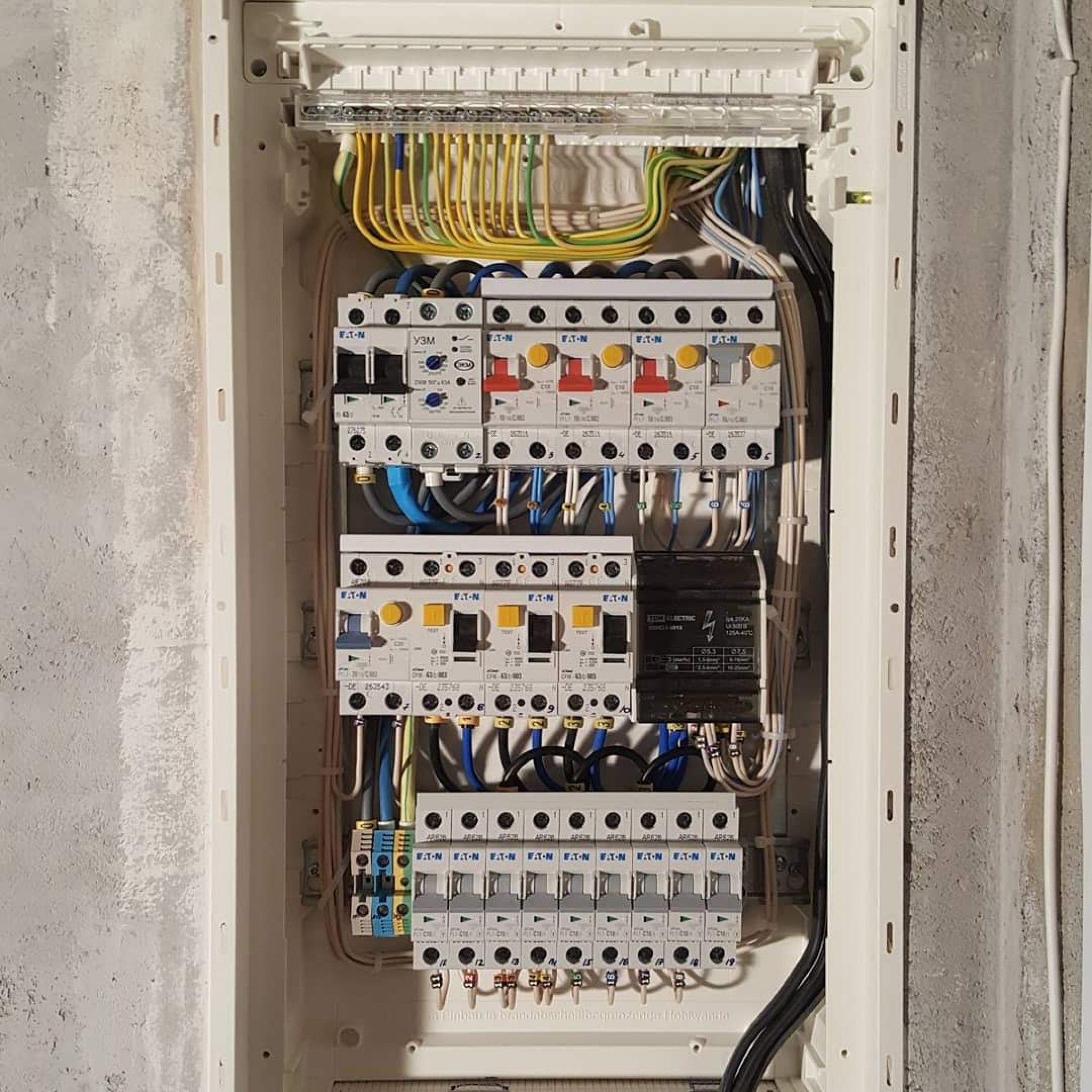

Грамотно собранный бокс

Несколько советов

Если вы впервые собираете ящик, то будьте крайне внимательны и соблюдайте наши рекомендации о том, как собрать электрощиток в частном доме 220в. Выбирайте только качественные автоматы, штекеры, разъемы, кабеля. Не экономьте на электропроводке – от нее зависит ваша жизнь, безопасность и комфорт.

Нарисованную ранее схему продублируйте. Одну спрячьте в надежном месте (к примеру, в домовую книгу), вторую наклейте на дверцу щитка. Через год-два вы напрочь забудете, как и что заведено в бокс, поэтому в случае необходимости ремонта придется заново все прозванивать и тратить на это время. Схема детально покажет вам все подключения. Она будет полезна и в том случае, если проводкой будете заниматься не вы.
На каждый автомат наклейте наклейку, подписав, за что он отвечает. К примеру “свет кухня” или “розетка зала”.
Группы проводов, входящие в бокс, объедините по общему признаку и промаркируйте.
После подключения напряжения следите за щитком. Даже если вначале все прошло удачно, то через час-два попробуйте автоматы и кабеля рукой, чтобы понять, не греются ли они. Нагрев говорит о том, что сила тока чересчур большая.

И последнее – периодически заглядывайте внутрь, чтобы определить, не началась ли коррозия, не требуется ли убрать пыль и паутину. Помните, что пыль проводит ток. Следуя нашей инструкции, вы сможете быстро и аккуратно собрать электрический щиток своими руками. Мы рекомендуем создавать схему не только подключения проводов к боксу, но и расположения всех кабелей в квартире (делается покомнатная аппликация с привязкой к константам). Это поможет вам при проведении будущего ремонта или поиске перегоревшего кабеля.

Инструкция по сборке трехфазного электрощита самостоятельно

Это еще одна статья от проекта Все-электричество. На сегодняшний день промышленным стандартном считается три фазы 380 (400) вольт. Все профессиональное оборудование, которое есть в производстве будет работать именно от этого напряжения. Трехфазная электропроводка будет заводиться на предприятия или в магазины. В время прокладки трехфазной электропроводки может потребоваться инструкция по сборке трехфазного электрощита.

При необходимости у вас также будет возможность на выходе получить 220 вольт. Стоит ли заморачиваться с 380 вольтами в квартире многоэтажного дома однозначного ответа не существует. Для частного дома вы можете провести трехфазную проводку. Здесь размещена информацию, которая даст ответ на вопрос о том, как собрать щит учета электроэнергии 380в своими руками.

Инструкция по сборке трехфазного электрощита

Сначала вам необходимо получить разрешение на подключение к трем фазам. Монтаж ввода будет выполнен в герметическом боксе на наружной стене частного дома. В нем будет установлен трехфазный счетчик и автоматический выключатель.

Возле ввода вам обязательно необходимо организовать устройство заземления. Вводный щит будет опломбирован и свободный доступ будет ограничен. Именно поэтому сначала нужно самостоятельно собрать трехфазный распределительный щиток.

К распределительному щиту необходимо завести 5 – жильный кабель L1, L2, L3, N, и PE. Также вы можете завести 4-х жильный кабель L1, L2, L3 и N. Этот кабель можно использовать если у вас есть схема TN-C-S. Для подключения трехфазного домашнего оборудования следует использовать следующую схему:

Сборка щита учета на 380 вольт выполняется многожильным проводом, который имеет сечение не менее 4 мм. Рекомендуемые цвета это – L1 красный, L2 белый, L3 черный N синий и PE желто-зеленый. Чтобы правильно собрать трехфазный щиток следует внимательно смотреть на защитные устройства. На схеме, которую мы размещали выше представлены четырехполюсные защитные аппараты УЗО с дополнительной клеммой N. В обычных автоматах эта клемма может просто отсутствовать. В щитке устройства необходимо устанавливать на DIN-рейку. Перед прокладкой проводки обязательно изучите, как выполнить разметку проводки.

Эту операцию необходимо выполнить со всеми клеммами. Во время монтажа учтите, что заранее нарезать отрезки не рекомендуется. Это потому что в процессе установки вы заметите что длина отрезка L1 будет намного короче, чем длина отрезка L3. Еще лучше собрать щит используя монтажную трехфазную шину, которая может сэкономить место и свести к минимуму шанс что-то перепутать. Нулевую и шину PE необходимо соединить с корпусом щитка электроэнергии.

Если в квартире или доме нет мощного оборудования, тогда нужно собрать щиток на 380в. Благодаря этому фаза будет равномерно нагружена однофазными потребителями. Пример сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В этой схеме электрического щита фазы будут распределены на отдельную нагрузку через однополюсные автоматы и дифференциальные выключатели. Не следует делать чтобы одна фаза шла на розетки, вторая на выключатели, а третья на другие нужды. Вам необходимо постараться равномерно распределить все нагрузки. Если одна из фаз будет перегружена, тогда можно заметить просадку напряжения. Это явление достаточно часто можно наблюдать в частном секторе. Если вам будет интересно, тогда также можете прочесть про тросовую проводку.

Если ваш сосед включит слишком мощный потребитель, тогда вы сможете увидеть, что ваши лампы накаливания потускнели. Помните, что это процесс называется просадка фазы. У соседей, которые запитаны от других фаз может наблюдаться что лампы светят слишком ярко. Для трехфазной нагрузки перекос будет фатальным. Чтобы избежать этого процесса вам необходимо постараться установить реле контроля фаз и напряжения. Для однофазной сети можно подключить реле напряжения. Проконтролировать правильное распределение нагрузки вы легко сможете с помощью мультиметра, который имеет токовые клещи.

К последнему варианту сборки щита учеты электроэнергии на 380 вольт – смешанный. Когда в домашней сети будут присутствовать трехфазные и однофазные потребители электроэнергии. В этом случае собрать щит можно следующим образом:

Видеоуроки по монтажу

Если вы ознакомились с информацией, но ничего не поняли, тогда вам необходимо посмотреть видео, которые помогут понять, как правильно собрать трехфазный щиток. На видео вы сможете увидеть весь порядок сборки.

Это все, что мы хотели рассказать о том, как собрать щит учета электроэнергии 380в своими руками. Как видите, выполнить подключение может практически каждый. Для этого вам необходимо просто получить определенные навыки, которые помогут выполнить монтаж.

Читайте также: алюминиевая проводка.

Трехфазный щит для частного дома с переключением на генератор

Ну что же! Пришло время рассказывать про сборку и подключение электрощитов. На этот раз щит собирал я для своего объекта. Частный дом, одноэтажный. Там мы делали проводку. После электромонтажа я составил перечень кабелей, которые подходят к щиту и отправился в свою мастерскую его собирать!

1. План электропроводке в доме
Перед тем, как описывать сборку щита, расскажу немного об объекте и электропроводке в нем.
Объект находится в с.Маяки Одесской обл. Загородный дом площадью около 100м². Стены выполнены из газобетона:
Частный дом, Маяки. Сборка электрощита для этого дома
В статье про философию контакта я немного упоминал об этом объекте.
Заказчик мне отправил вот такой план дома с расположением мебели:
План дома
Затем я к нему приехал и мы нанесли расположение розеток, выключателей на стены. После этого я перенес все это дело на план. И отправил заказчику на подтверждение. В итоге схема была одобрена и мы начали электромонтаж:
План дома с электроточками

2. Выполнение электромонтажа
Проводку выполняли кабелем ВВГнгLS (моножила) производства Одескабель. Кабели монтировали в гофрированных трубах. На этот раз применил гофру от производителя Сourbi. Производится в Греции:
Гофра Сourbi
Гофра в монтаже показала себя нормально. Было немного брака: кусочек сплющенной гофры нам попался.

2.1. Монтаж трасс на потолке
Вот так получились трассы на потолке:
Проводка в гофрированной трубе по потолку

Проводка “собирается” зайти в электрощит
Заказчик пожелал установить роутер в прихожей. Поэтому мы сделали штробу и проложили кабель питания со щита и слаботочные кабели от компьютерных розеток:
Ответвление кабелей на роутер

2.2. Выводы в котельной
В котельной планируется электрический котел мощностью 12кВт. Питание от трех фаз. Поэтому был проложен кабель сечением 5х4мм². А в щите предусмотрен отдельный автомат на электрокотел.
Выводы в котельной
Также в котельной будет стиральная машина и электрический бойлер. На эти прибора также проложены отдельные линии со щита.

3. Сборка электрощита
Наконец подбираемся к главному в этой статье – сборке щита. Чтобы правильно собрать щит на частный дом, необходимо сперва разработать схему щита. Поэтому сборку щита я разделяю на 2 этапа: разработка схемы щита и сама сборка.
3.1. Разработка схемы щита
Ну а чтобы разработать правильно щит, нужно знать перечень отходящих кабелей. У меня выработалась такая технология: я кабели маркирую цифрами слева направо и креплю к ним бирки с номером кабеля. Эта операция делается на объекте перед тем, как собрать щит:
Нумерация приходящих в щит кабелей

Затем составляю список кабелей, и по нему моделирую расположение автоматов в щите:
Схема щита
3.2. Сборка щита у себя в мастерской
Далее приступаю к сборке щита.
Щит, собираю у себя в мастерской. На объекте щит собирать – это себя не уважать! Да, я так считаю, что специалисты и профессионалы собирают электрощиты в отведенном для этом месте. Затем приезжают на объект и подключают к щиту подходящие кабели.
Бывает так, что в процессе сборки немного корректирую расположение оборудования в щите. Вот как выглядел щиток в мастерской с подключенными проводами. Оборудования использовал австрийского бренда Schrack Technik (“Шрак Техник”):
Сборка щита в Маяки_фото_1

Сборка щита в Маяки_фото_2

Сборка щита в Маяки_фото_3

4. Подключение щита на объекте
Берем собранную начинку щита и едем на объект. Кладем пока щит на столик.
Собранный щит на объекте не подключенный
Здесь кабели уже промаркированы, как выше я упоминал:
Кабели входящие в щит
Нужно снять с них изоляцию и посортировать:
Подготовка кабелей для подключения в щите
Ну а дальше вставляется начинка щита в корпус. Затем подключаются провода. Фоток поэтапного подключения не делал. После всего щит выглядит так:
Собранный и подключенный щит на объекте

Рассмотрим детально оборудование в каждом ряду
Ряд 1
Поскольку в Шрак Техник нет переключателя для генератора (или я не нашел), то я взамен него применил переключатель от Хайгер SF463. Брендовые цвета похоже у двух производителей похоже, поэтому они отлично сочетаются:
Подключенный щит_ Ряд 1
Ряд 2
Фазы в щите распределены относительно поровну. На каждой фазу подключено УЗО, затем реле контроля напряжения, затем автоматы на отдельные линии. УЗО поставлено с типом отключения “А”. Этот тип УЗО лучше, чем тип “АС”, потому что реагирует на ток утечки с постоянной составляющей. Этот ток утечки могут генерировать некоторые бытовые электроприборы. Справа от УЗО расположен автоматический выключатель для защиты линии электрического котла:
Подключенный щит_ Ряд 2

Ряд 3
Здесь реле напряжения на фазу L1. И автоматы, которые на этой фазе: освещение по помещениям, розетки по помещениям, кондиционер, бойлер.
Подключенный щит_ Ряд 3
Ряд 4
Здесь реле напряжения на фазу L2. И автоматы, которые на этой фазе: освещение по помещениям, розетки по помещениям, посудомоечная машина, стиральная машина.
Подключенный щит_ Ряд 4
Ряд 5
Здесь реле напряжения на фазу L3. И автоматы, которые на этой фазе: духовой шкаф, холодильник, газовый котел, рекуператор.
Подключенный щит_ Ряд 5
Внизу щита расположены нулевые клеммы. В эти клеммы нужно подключать нулевые проводники от трех УЗО, каждый должен попасть в свою клемму, путать нельзя!
Сколько в щите находится УЗО, столько и должно быть отдельных нулевых шин для этих УЗО.
Подключенный щит_ Нулевые клеммы для УЗО
Ну что же! Электрощит собран и подключен. Теперь пришло время проверить каждую линию. Для этого нужно включить общий автомат в щите и по очереди поднимать каждый автоматический выключатель и проверять наличие тока на выходе кабельной линии, которую проверяешь. Если не бахнет, значит все хорошо 🙂 .
После проверки нужно закрыть пластроном:
Щит с закрытым пластроном
Далее подписываю назначение каждого автомата. Это надписи временные, на период ремонта. В конце ремонта я выдаю пояснительные наклейки с надписями и пиктограммами.
Сборка электрощита – правила, схема и монтаж
Этапы сборки электрического щита
Работы по сборке, а также подключению щита можно разделить на отдельные этапы. На каждом из них есть свои правила и особенности. Придерживаясь их, можно собрать электрощит, который обеспечит высокую степень энергозащиты.
Этап 1. Оценка и формирование групп потребителей. На данном этапе нужно выделить потребителей с наибольшей мощностью (2 кВт и более). К ним относятся электрические печи, плиты, водонагреватели, стиральные машины, тёплый пол. Таких потребителей рекомендуется подключать отдельной группой.
Также рекомендуется создание отдельных групп для освещения, розеток.
Для подбора оборудования нужно суммировать данные по мощностям каждого потребителя (указывается в паспортах), а также прибавить около 30% запаса прочности. По результату расчетов подбираются компоненты: коммутирующие устройства, автоматические выключатели, УЗО и пр.
Этап 2. Составление схемы. Готовая схема электрощита позволяет наглядно представить будущее расположение элементов в щитке. Это облегчит процесс сборки, а также возможного ремонта или модернизации. На схеме необходимо выделить группы пользователей, а также обозначить очередность подключения компонентов.
Этап 3. Выбор электрощита и места для его установки. На этом этапе происходит расчет, а также подбор оборудования, выбор места расположения, а также покупка щитовой коробки. Эта стадия подготовки наиболее важная, т.к. допущенные ошибки могут сказаться на итоговом результате. Подбор щитовой коробки необходимо выполнить в следующей последовательности:
3.1. Подбор компонентов по группам потребителей и расчет количества модулей. По составленной схеме нужно определить, какое именно потребуется оборудование и какой мощности. Вот основные элементы, которые устанавливаются в электрический щит:
Вводной рубильник – служит для подвода питания к щитку, а также позволяет быстро отключить электроснабжение.
Счетчик – производит замер потребленной электроэнергии.
Реле напряжения – защищает технику от чрезмерных скачков напряжения.
Измерительные приборы (вольтметр, амперметр) – эти приборы подключаются при необходимости визуального контроля напряжения и силы тока. При установке реле напряжения ZUBR или мультифункционального реле ZUBR нет необходимости в дополнительных измерительных приборах.
Автоматические выключатели – устанавливаются для защиты от замыканий, а также перегрузок. Так, например, потребители с мощностью 2 кВт и более подключаются через автоматический выключатель 25А или 32А. Для подключения розеточных линий и линий освещения достаточно автоматов 10А или 16А.
УЗО или дифавтоматы – необходимый элемент для защиты от утечки (удара током). Желательно ставить УЗО на каждую выделенную линию.
Также для подключения потребуются специальные гребёнки, клеммы, шины, кабели и пр.
После того, как перечень компонентов определен, нужно рассчитать, сколько места они займут и какого размера нужен щит. Размеры элементов стандартные и определяются по количеству модулей – 1 модуль равен 17,5 мм. Также следует предусмотреть некоторый резерв места для будущей модернизации.
Нужно обратить внимание на качество элементов, которые будут установлены в электрический щит. Не следует приобретать дешевые некачественные изделия, т.к. от этого зависит не только стабильность электроснабжения квартиры или дома, но и энергобезопасность. Компания DS Electronics — производитель качественных реле напряжения и многофункциональных реле ZUBR. На все реле ZUBR действует гарантия 5 лет.
3.2. Выбор места установки. Часто строители предусматривают для установки щита специальную нишу, но если этого нет, то придется или делать выемку самостоятельно или воспользоваться навесными моделями.
При выборе места нужно учитывать, что к нему должен быть свободный доступ. Запрещается размещение в шкафах или любой другой мебели. Также щиток должен быть достаточно отдален от различных нагревательных приборов, газового оборудования и пр. воспламеняющихся материалов. Рекомендуемое расстояние от пола до щитка – 1,5 – 1,7м, до дверного проёма – минимум 15 см.
3.3. Выбор электрического щита. Размер коробки должен соответствовать расчетной величине по количеству модулей, а также размеру ниши. Щитовая коробка может быть изготовлена из металла или негорючего пластика. При покупке обязательно проверяйте наличие паспорта и сертификата, в которых указаны данные о производителе, материалах, правилах эксплуатации и пр.
Этап 4. Непосредственная сборка электрического щита. Обычно щитовая коробка оснащена специальными съёмными направляющими, к которым крепятся DIN-рейки для установки оборудования. Предварительную сборку удобно выполнять на столе.
Для монтажа оборудования чаще всего используется линейная или групповая схемы подключения. Линейная подразумевает установку элементов один за другим. Она проста в реализации, но в случае аварии сложно будет установить источник неисправности.
При групповом подключении модули подключаются группами на каждую линию потребителей. Такая схема более сложная в сборке, но позволяет сразу определить проблемную зону по сработавшим автоматам.
Сборка элементов щита должна происходить в следующем порядке:
Установка и закрепление модулей на DIN-рейки по предварительно составленной схеме.
Подключение элементов к вводному рубильнику при помощи гребёнки.
Подключение фазы при помощи кабелей с наконечниками.
Установка нулевой шины.
Проверка надёжности соединений при помощи отвёртки.
Подключение автомата ввода к питанию и проверка правильности срабатывания элементов.
Проверка напряжения на элементах при помощи мультиметра.
Этап 5. Монтаж электрощита и его подключение. Установка электрощита производится после окончания всех пыльных ремонтных и отделочных работ. Корпус закрепляется на выбранном месте, внутри при помощи саморезов фиксируются направляющие с DIN-рейками и оборудованием. Устанавливаются шины рабочего (N) и защитного (РЕ) нуля. Подводятся, а также закрепляются провода.
Перед введением щита в эксплуатацию нужно убедиться, что собраны и подключены все элементы электросистемы: выключатели, розетки, распределительные коробки и пр.
Заключение
Современный электрощит позволяет обеспечить не только бесперебойную работу внутренней электросети. Он также способен защитить технику и людей от возможных аварий, а также утечек электричества. Именно поэтому так важно внимательно подходить к выбору каждого элемента и не экономить на качественных приборах.
Оцените новость:
Как собрать Arduino Shield
Компьютеры
Arduino
Как собрать Arduino Shield
Автор: John Nussey
Если вы планируете развлечься с вашим Arduino, вам нужно будет кое-что сделать пайка. Пайка требует большого владения техникой, и вы разовьете хорошую технику с практикой. В этом примере вы узнаете, как собрать щит Arduino. Щит — это специальная печатная плата (PCB), которая находится поверх Arduino, чтобы дать ему функцию.
Существуют разные щиты Arduino для разных функций. В примере используется комплект для защиты прототипа, который по сути представляет собой чистый холст для пайки вашего проекта после его создания на макете. В этом примере вы увидите, как собрать минимум набора, чтобы прикрепить его к Arduino, а затем как построить на нем простую схему.
Полный прото-щит Arduino.
Как и во многих наборах Arduino, вам нужно собрать этот щит самостоятельно. Основные принципы пайки остаются прежними, но могут различаться по сложности, поскольку вы сталкиваетесь с более мелкими или более чувствительными компонентами.
Использование картона вместо печатной платы для щитов Arduino
Специально разработанные экраны идеально подходят для вашей Arduino, но часто могут быть относительно дорогими. Стрипборд, или перфорированный картон, как его иногда называют, представляет собой дешевую и очень универсальную альтернативу. Stripboard — это печатная плата с полосками меди и сеткой перфорированных отверстий, которую вы можете использовать для разметки схемы так же, как на макетной плате.
Шаг отверстий и расположение медных полосок могут быть разными.Самый полезный шаг для приложений, связанных с Arduino, такой же, как шаг на выводах Arduino, 0,1 дюйма (2,54 мм), потому что этот шаг позволяет вам строить макет вашего Arduino, чтобы создавать свои собственные пользовательские экраны. Вы также можете купить полосовую панель в различных вариантах расположения медных полос, обычно либо длинные медные колонны, которые проходят по всей длине платы, либо наборы колонок в три ряда глубиной (обычно называемые трехрядной).
Проверьте эти 10 мест, чтобы найти детали и компоненты Arduino.
Экраны Arduino: разметка всех частей схемы
При сборке схемы первым делом всегда нужно разложить все части, чтобы убедиться, что у вас есть все необходимое. Ваша рабочая поверхность должна быть прозрачной и иметь однотонную крышку, чтобы упростить поиск.
На этом изображении показан упорядоченный прототип Arduino. Он содержит следующее:
Все части щита выложены.
Штифты заголовка (40 × 1)
Заглушки (3 × 2)
Кнопки
Светодиоды (разные)
Резисторы (разные)
Некоторые комплекты могут поставляться только с печатной платой, и вам предоставляется возможность выбирать подключенные разъемы.Помните, что нет правильного или неправильного пути, пока сборка соответствует вашим целям.
Чтобы собрать этот щит, вы можете работать с картинкой, чтобы увидеть расположение компонентов, но для более сложных у вас обычно есть инструкции. В этом примере вы шаг за шагом пройдетесь по конструкции этого экрана и укажете различные методы пайки по пути
Сборка щита Arduino
Чтобы собрать этот комплект, вам нужно припаять штыри разъема и кнопку.Пайка этих частей позволяет экрану сидеть в разъемах на вашем Arduino, расширяя все контактные соединения до прототипа экрана. Обратите внимание, что некоторые версии прототипной платы имеют разъемы заголовков (или штабелируемые заголовки), а не контакты заголовка.
Разъемы заголовка
имеют длинные ножки, поэтому они могут располагаться на верхней части Arduino так же, как контакты заголовка, но также позволяют размещать разъемы для другого экрана сверху. Преимущество выводов заголовка заключается в том, что ваш экран короче и требует меньше места для любого корпуса.Заглушки используются в собранном щите Arduino. Это черные гнезда, которые проходят по обе стороны от верхней части платы, с выводами под ними.
В этом примере вы используете контакты заголовка и не подключаете разъем ICSP (внутрисхемное последовательное программирование), который является разъемом 3 × 2 в центре справа на Arduino Uno. ICSP используется как альтернатива для загрузки эскизов с помощью внешнего программатора, в отличие от Arduino, и предназначена для опытных пользователей.
Контакты заголовка в плате Arduino
Сначала вам нужно отрезать пальцы жатки до нужной длины.В этом наборе используется длина 1 x 40, что составляет 1 ряд из 40 штырей. На пластиковой полосе есть выемка между каждой парой штифтов, которую вы можете вырезать, чтобы аккуратно разделить штифты. Чтобы закрепить экран, вам потребуется 6 контактов (для аналоговых контактов), 8 контактов (для контактов питания), 8 контактов (для более короткого ряда цифровых контактов) и 10 контактов (для более длинного ряда контактов). цифровые контакты).
Используйте кусачки, чтобы отрезать пальцы жатки до нужной длины; у вас должно остаться 8 контактов. (Поместите их в коробку для использования в будущем!) Штифты должны точно подходить, потому что есть 2.Расстояние между ними 54 мм (0,1 дюйма), что соответствует длине платы. Вам нужно искать этот же шаг, если вы покупаете отдельно штыри любых других разъемов.
Закройте штыри заголовка.
Теперь, когда вы знаете, куда идут штыри, вы можете припаять их на место.
Об авторе книги
Джон Насси — дизайнер, технолог и предприниматель, который любит использовать технологии новыми и интересными способами.Он много лет работал с Arduino над прототипами продуктов и интерактивными произведениями искусства. Гордый сторонник Arduino, он обучал искусству физических вычислений и прототипирования людей всех возрастов, компетенций и способностей.
Новый эталон для измерений сверхнизкого энергопотребления
Выпущенная сегодня плата STM32 Power Shield (X-NUCLEO-LPM01A) — это самая точная плата мониторинга сверхнизкого энергопотребления ST для устройств IoT (Интернет вещей). Благодаря динамическим измерениям в диапазоне от 100 нА до 50 мА, он имеет очень высокую частоту дискретизации для такого инструмента, поскольку она может достигать 3.2 миллиона выборок в секунду . А поскольку знать Power Shield — значит немедленно принять его, Консорциум по тестированию встраиваемых микропроцессоров (EEMBC) выбрал X-NUCLEO-LPM01A в качестве новейшей эталонной платформы для своего теста ULPMark.
Это значительное достижение, потому что управление потреблением сверхмаломощных устройств является одной из самых сложных задач, и команды могут легко оптимизировать производительность, выбрать правильный аккумулятор или соответствующий микроконтроллер (MCU) с точным и надежным вид потребляемой мощности их устройства.Этот вопрос настолько важен, что были написаны статьи о важности моделирования «энергопотребления приложений Интернета вещей на этапах перед развертыванием и подготовкой к производству», а компании часто вкладывают средства в дорогостоящее оборудование, чтобы выполнить свою работу. Сегодня ULPMark зарекомендовал себя как фантастический тест для точной оценки эффективности микроконтроллеров (MCU), а STM32 Power Shield представляет собой доступную альтернативу высокопроизводительным решениям без ущерба для функциональности.
Что делает STM32 Power Shield особенным?
Плата STM32 Power Shield (X-NUCLEO-LPM01A) (щелкните, чтобы увеличить)
IoT-устройства охватывают самые разные приложения.Например, некоторым проектам необходимо всегда потреблять очень мало энергии, чтобы предлагать непрерывно функционирующие функции, тогда как другим требуется внезапный всплеск производительности, чтобы как можно скорее вернуться в спящий режим. Это проблема для инженеров, которые пытаются получить достоверную картину энергопотребления своего продукта, но должны убедиться, что используемые ими наборы тестов соответствуют их варианту использования. Следовательно, STM32 Power Shield быстро завоюет сердца инженеров благодаря своему MCU STM32L496VGT6, в котором находится архитектура Cortex-M4, работающая на частоте 80 МГц, и три быстрых 12-битных АЦП (аналого-цифровые преобразователи).
Кроме того, помимо впечатляющего динамического диапазона измерения, плата имеет диапазон измерения энергопотребления от 180 нВт до 165 мВт. Он также имеет диапазон измерения статического тока от 1 до 200 нА и программируемый источник напряжения, который может колебаться между 1,8 В и 3,3 В. Это в основном означает, что плата способна регистрировать высокодетализированные результаты в самых разных условиях тестирования. чтобы пользователи могли принимать более обоснованные решения.
Автономный режим: первое знакомство с STM32 Power Shield
STM32 Power Shield в автономном режиме, подключенный к плате Nucleo с помощью проводов (щелкните, чтобы увеличить)
STM32 Power Shield также блистает своей способностью предлагать привлекательный автономный режим, который использует встроенный экран. Следовательно, инженерам даже не нужны внешние инструменты, чтобы начать измерения. Они могут просто запитать X-NUCLEO-LPM01A через порт micro-USB и использовать провода для его подключения к целевому устройству, независимо от его производителя.Power Shield обеспечивает питание и автоматически запускает тест ULPMark, чтобы получить оценку, а также средний текущий . Таким образом, инженеры могут сразу увидеть, соответствуют ли результаты в полевых условиях ожидаемым спецификациям. Кроме того, команды, использующие плату STM32 Nucleo, могут напрямую подключить Power Shield к разъему Arduino на плате, вместо того, чтобы выяснять, какой провод подключается к какому контакту, что существенно повышает простоту использования и общую привлекательность экосистемы ST.
Автономный режим дает первое впечатление о целевом устройстве, а также является захватывающим способом познакомиться с самим STM32 Power Shield, если вы новичок в плате .Например, на экране отображается потребляемая мощность и измерения встроенного термометра для отслеживания условий окружающей среды, связанных с заявленными характеристиками. Автономный режим даже гарантирует, что пользователи могут изменять напряжение, отправляемое на целевую платформу, путем чередования предопределенных значений (1,8 В, 2,4 В, 3 В, 3,3 В), чтобы получить первое представление об эволюции энергопотребления под разные ситуации.
Все функции Power Shield у вас под рукой
Графический пользовательский интерфейс STM32CubeMonitor-Power (щелкните, чтобы увеличить)
После того, как инженеры ознакомятся с автономным режимом, они наверняка захотят перейти к следующему этапу своих отношений с STM32 Power Shield, подключив его к ПК и запустив STM32CubeMonitor-Power (STM32CUBEMON-PWR) , графический инструмент, предназначенный для установки параметров измерения и визуализации собранных данных.Программа также устанавливает модуль командной строки, поэтому разработчики могут просто использовать свой любимый язык сценариев для использования информации в своих собственных приложениях.
Именно в этот момент пользователи быстро поймут, что сила этого программного обеспечения, доступного в Linux, macOS и Windows, заключается в его способности захватывать и проецировать огромное количество точек данных даже на маломощные ПК. ST внедрил особо продвинутые алгоритмы для оптимизации операций сбора и анализа, чтобы безупречно обрабатывать миллионы измерений, которые каждую секунду фиксирует STM32 Power Shield, без использования дорогих компьютеров или оборудования.
Какова будет ваша история с STM32 Power Shield?
И именно поэтому Power Shield соблазнила EEMBC до такой степени, что стала их эталонной платформой. То, что требовало обучения и опыта, стало простым и даже интуитивно понятным благодаря графическому пользовательскому интерфейсу, автономному режиму и обучающему видео (см. Ниже). То, что означало значительные вложения времени, рабочей силы и дорогостоящего оборудования, теперь доступно даже энтузиастам, поскольку Power Shield стоит 70 долларов США. Первые платы будут доступны на веб-сайте ST, в то время как большинство дистрибьюторов и розничных продавцов, как ожидается, представят их через несколько недель.

Сопутствующие
10 способов стать сильнее — как увеличить мощность | Genshin Impact
Попробуйте 10 способов стать сильнее в Genshin Impact! Включает в себя прокачку и усиление персонажей, оружие, улучшение, созвездия, таланты и вознесение.
Усильте своего персонажа
Усильте оружие
Усильте ваши артефакты
Другие методы усиления
Как усилить вашего персонажа
Повышение уровня вашего персонажа + Вознесение
Самый эффективный способ усилить вашего персонажа — повысить его уровень.Первым пределом будет 20-й уровень, но как только вы подниметесь на уровень своего персонажа, вы сможете подняться до 40-го уровня!
Связанная статья
Разблокировать созвездия
Созвездия можно разблокировать, вытащив уже имеющегося у вас персонажа из Желания. Существует 6 максимальных уровней созвездий, и они включают в себя такие эффекты, как улучшение вашего навыка стихий и способностей всплеска, а также добавление им дополнительных эффектов.
Таланты и повышение уровня
Таланты можно разблокировать, подняв своего персонажа.Вы можете изучить новые пассивные навыки и повысить уровень своей обычной атаки, стихийных умений и стихийных взрывов! Конечно, также можно стать сильнее, просто повысив уровень своего персонажа.
Ознакомьтесь с руководством по обновлению талантов
Как усилить оружие и снаряжение
Поднять уровень
Поднять уровень оружия
Как и у персонажей, оружие можно повышать и улучшать.Атака оружия будет увеличиваться с повышением уровня!
Улучшение оружия
Улучшая свое оружие, вы можете улучшить его эффект! Например, если оружие наносит больший урон слабому месту врага, его доработка приведет к дальнейшему увеличению этого ущерба. Вы можете улучшить оружие максимум 5 раз.
Уровень артефактов
Также можно повысить уровень ваших артефактов. Однако в механике, которая является эксклюзивной для артефактов, повышение одного уровня до определенного уровня даст ему дополнительные характеристики! Эти добавленные характеристики являются случайными, поэтому вам придется повышать их уровень, пока вы не получите тот, который вам нужен.
Ознакомьтесь с нашим полным руководством по артефактам здесь
Бонусы за набор
Все артефакты будут иметь бонус набора в зависимости от типа предмета. Ношение нескольких частей определенного набора даст вам особые бонусы. Хотя нет необходимости форсировать бонус из четырех предметов, если вы найдете тот, который пригодится в определенной ситуации, попробуйте экипировать его!
Здесь можно посмотреть список артефактов и бонусов.
Проверить вторичную статистику.
Артефакты также будут иметь вторичную статистику. Они видны под звездным рейтингом элемента.Чем выше редкость артефакта, тем больше у него вторичных характеристик. Артефакты также могут получить больше второстепенных характеристик за счет улучшения!
Другие методы усиления
Собирайте окулы для повышения выносливости
Собирая окулы, включая анемокулус и геокулус, вы действительно можете усилить своего персонажа. Это потому, что повышение выносливости от этих улучшений позволит вам уклоняться и чаще использовать зарядовые атаки!
Полная интерактивная карта
Cook Food
Поедание еды — еще один способ получить временный прирост энергии.Еда не только восстанавливает ваши очки жизни, но и может дать вам различные баффы, повышающие характеристики! К ним относятся бусты атаки, защиты и стихий. Активно употребляйте пищу, когда сталкиваетесь с опасными врагами!
Ознакомьтесь со списком рецептов приготовления здесь
Трудно добиться прогресса?
Попробуйте многопользовательскую игру с другими игроками
Посетите форум, указанный ниже, чтобы встретиться и поиграть с другими игроками Genshin Impact. Не забудьте также опубликовать свой UID и сервер, чтобы другие игроки могли вас добавить.
Посетите форум Genshin Impact
Genshin Impact — Статьи по теме
Copyright © 2012-2020 miHoYo ВСЕ ПРАВА ЗАЩИЩЕНЫ
Лучшее соотношение цены и качества Arduino Power Shield — Выгодные предложения на Arduino Power Shield от глобальных продавцов Arduino Power Shield
Отличные новости !!! Вы находитесь в нужном месте в поисках силового щита Arduino. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший щит питания Arduino вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели Power Shield для Arduino на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в Power Shield для Arduino и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести power shield для arduino по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Как собрать компьютер
Уровень сложности: Средний
При сборке компьютера следует учитывать следующие основные моменты: назначение, доступность, совместимость и стоимость. Перед построением системы задайте следующие вопросы: Для чего нужен компьютер? Доступны ли детали для этого компьютера? Какая совместимость деталей? Этот компьютер в рамках бюджета? Ответы на эти вопросы послужат руководством при сборке правильного компьютера.
Необходимые материалы:
— Одна (1) материнская плата
— Один (1) совместимый процессор с охлаждающим вентилятором
— Один (1) совместимый модуль памяти
— Один (1) корпус типа «башня» с источником питания
— один ( 1) видеокарта (если на материнской плате нет встроенного видеоадаптера)
— один (1) совместимый жесткий диск для хранения данных
— один (1) привод CD / DVD-ROM / RW
— один (1) шт. / 2 или USB-мышь
— один (1) ps / 2 или USB-клавиатура
— один (1) ЭЛТ или ЖК-монитор
— одна (1) отвертка Philips
— одна (1) упаковка термопасты или смазки
Шаг 1
Когда все части компьютера уже выбраны и проверены на совместимость, начните с того, что положите все компоненты на плоскую поверхность.Убедитесь, что они размещены на антистатических листах или обертках (например, на листах, в которые они упакованы), чтобы избежать повреждения из-за электростатического разряда. Кроме того, не прикасайтесь к каким-либо проводам или любому оголенному металлу на любом компоненте.
Шаг 2
Возьмите процессор и осторожно поместите его в слот процессора на материнской плате. Обратите внимание на правильное расположение процессора. Не прикасайтесь к любым выводам процессора, чтобы не повредить его. Обратитесь к руководству по материнской плате для правильного размещения.
Шаг 3
Нанесите термопасту на охлаждающий вентилятор процессора. Равномерно распределите состав по металлической поверхности. Установите вентилятор на материнскую плату, следуя инструкциям в руководстве к материнской плате. При этом будьте осторожны, чтобы не повредить процессор. Подключите питание вентилятора ЦП к соответствующим контактам на материнской плате. См. Руководство для правильных контактов.
Шаг 4
Поместите материнскую плату в корпус Tower и привинтите ее.Установите заднюю панель, входящую в комплект материнской платы, на корпус. Он должен соответствовать прямоугольному отверстию в задней части корпуса.
Шаг 5
Вставьте модуль памяти в слот памяти на материнской плате. Найдите это в руководстве к материнской плате. Не прикасайтесь к микросхемам модуля памяти, чтобы избежать повреждений. Проверьте слоты памяти, чтобы она соответствовала слоту RAM на плате. Когда модуль памяти вставлен правильно, замки встанут в вертикальное положение и заблокируют модуль на месте.
Шаг 6
Если на плате нет встроенного видеоадаптера, вставьте графическую карту в соответствующий слот на материнской плате. Это может быть слот AGP или PCI-e, в зависимости от того, какие компоненты у вас есть. Замок также удерживал бы карту на месте.
Шаг 7
Установить привод CD / DVD-ROM / RW в корпус. Прикрутите диск, чтобы закрепить его. Подключите накопитель к плате с помощью идущего в комплекте кабеля IDE. На плате должен быть слот IDE.
Шаг 8
Установите жесткий диск в корпус. Прикрутите диск, чтобы закрепить его. Подключите жесткий диск с помощью соответствующего кабеля, входящего в комплект. Это может быть кабель IDE или SATA. На плате должен быть доступный слот IDE или SATA.
Шаг 9
Подключите контакты питания, сброса и светодиода корпуса к материнской плате. Соответствующие контакты на материнской плате можно увидеть в инструкции.
Шаг 10
Подключите блок питания к плате.На плате есть слот питания, который должен иметь такое же количество контактов, что и блок питания. Это могут быть 20- или 24-контактные концы.
Шаг 11
Подключите другие кабели питания к другим компонентам. К приводу CD / DVD-ROM / RW и жесткому диску должен быть подключен кабель питания.
Шаг 12
Закрутите крышку корпуса.
Шаг 13
Подсоедините кабель питания ЭЛТ или ЖК-монитора к источнику питания.Если на блоке питания нет слота, монитор подключается непосредственно к розетке. Подключите кабель VGA или DVI монитора к графическому порту системы. Это может быть встроенный порт или порт установленной видеокарты на шаге 6.
Шаг 14
Подключите мышь и клавиатуру к соответствующим портам. Если были куплены мышь ps / 2 и клавиатура ps / 2, подключите их к портам ps / 2 на задней панели системы. К USB-разъемам необходимо подключить USB-мышь или клавиатуру.
Безопасность при отключении электроэнергии | Американский Красный Крест
Создайте сеть поддержки . Найдите людей, которые могут помочь вам остаться дома или эвакуироваться во время длительного отключения электроэнергии. Сохраните бумажную копию вашего списка контактов.
Оставайтесь на связи и будьте на связи . Подпишитесь на системы оповещений и приложения для текстовых оповещений. Имейте устройства связи, которые работают без домашнего питания, включая радиоприемник или батарейный радиоприемник, беспроводной домашний телефон, зарядные устройства / аккумуляторы для ваших мобильных телефонов и компьютеров.
Продукты питания и вода . Храните нескоропортящиеся продукты питания и воду не менее двух недель. Планируйте использовать холодильники и лед, чтобы продлить охлаждение продуктов, и держите термометр в холодильнике, морозильной камере или холодильнике, чтобы контролировать температуру продуктов.
Знайте и планируйте свои личные и медицинские потребности в электричестве . Проведите инвентаризацию своих электрических потребностей. Рассмотрите как резервные, так и альтернативные варианты для освещения, связи, медицинских устройств и охлаждаемых лекарств, приготовления пищи, гаражных ворот, замков и лифтов.Обсудите план с вашим лечащим врачом или поставщиками медицинского оборудования для ваших медицинских нужд.
Приготовьте аварийный комплект для домашних животных.
План отопления или охлаждения дома . Используйте такие методы, как герметизация окон, чтобы утеплить дом. Если погода очень жаркая или очень холодная, спланируйте поездку в место с кондиционером или с высокой температурой. Никогда не используйте генератор, уличные печи или обогреватели в помещении.
Установить детекторы дыма и угарного газа .Установите дымовые извещатели с резервным аккумулятором на каждом этаже, внутри и вне спальных зон. Тестируйте ежемесячно.
Рубрика: Рубрика:Разное
Навигация по записям
« Не разогревает микроволновая печь как починить: Микроволновка работает но не греет. Причины неисправности
Языки программирования контроллеров: Программирование промышленных контроллеров (ПЛК). Стандарт МЭК (IEC) 61131 | RuAut »
Читайте также
Глухозаземленная и изолированная нейтраль отличия: Режимы работы нейтрали в электроустановках и электрических сетях
Что такое дребезг контактов: Дребезг контактов, и как с ним бороться
Релейная защита трансформатора: Релейная защита силовых трансформаторов
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Найти:
Рубрики
Антенна
Настройка
Подключение
Радиолюбителям
Ремонт
Ресивер
Своими руками
Усилитель
Установка
Разное

© 2019 Мир антенн. Все права защищены.
Карта сайта

① Повысить уровень оружия и подняться по нему
② Улучшить оружие
③ Повысить уровень артефактов

①	Повысить уровень оружия и подняться по нему
②	Улучшить оружие
③	Повысить уровень артефактов
