Как разобрать выключатель света: пошаговый мастер-класс

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

  • Преображение эстетического вида путем замены устаревших моделей более современными;
  • Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
  • Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка выключателя света обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.

Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал  все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе. Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.

Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.

Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.

Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для  снятия клавиши подденьте ее сбоку обычной отверткой.

Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность. При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

  • Винтов крепления, вкручиваемых в панель; Рис.
    9. Крепление крышки болтами
  • Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
  • Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.
Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная крышка и клавиша демонтированы, можно переходить к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.

Рис. 11: открутите болты на крышке

После чего переходите  к откручиванию корпуса.

#4 Снимите корпус

Наиболее распространенным вариантом в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, которое фиксирует весь механизм в коробке. Для удаления из корпуса поочередно откручиваются болты в точках крепления.

Рис. 12: открутите болты корпуса

Второй вариант фиксации – это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота основного блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.

Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима. Тогда сердцевина может выпасть из коробки. Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении. Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

#5 Отключите провода

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.

Рис. 14: сердцевина на проводах

Поэтому, чтобы разобрать его далее, отсоедините крепление проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться.  Наиболее часто встречающимися вариантами являются:

  • Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
  • Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
  • При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
  • Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.
Рис. 15: отключите провода

Следует отметить, что эту процедуру следует производить осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

#6 Осмотрите выключатель

Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места крепления выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменять весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость  относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецелесообразно.

Также существует вероятность, что выключатель остался цел, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления изоляции и прочие повреждения. Эти факторы будут свидетельствовать о том, что может понадобиться замена проводки или какого-то ее участка.

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Нюансы при разборке различных видов выключателей

  1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
  2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
  3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
  4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
  5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео подборка других мастеров

Как собрать выключатель света Legrand Celiane, каталог, отгрузка со склада, доставка по РФ

Электрофурнитура серии Legrand Celiane — модульная. Готовые изделия поставляются не в сборе, суппорт, механизм и лицевая накладка приобретаются отдельно. Такой подход оправдан, ведь механизмов в серии более сотни, почти к каждому выпускается лицевая накладка в пяти цветовых решениях. Такой подход обеспечивает гибкость выбора конфигурации изделия. А схема подключения проходного или любого другого выключателя Legrand Celiane при этом такая же, как и в любом дргуом.

Перед тем как собрать выключатель света Legrand Celiane необходимо приобрести все компоненты в нужных количествах. При этом процесс сборки готового изделия предельно прост: достаточно вставить механизм в суппорт до характерного щелчка. После этого всё готово к подключению проводов, установке в монтажную коробку. Декоративная рамка крепится к суппорту на специальные зажимы.

Компоненты и их особенности

Суппорт представляет собой металлическую пластину в своеобразной пластиковой «глазури», создающей необходимый рельеф для крепления рамки. На боковых сторонах суппорта предусмотрена система фиксации шип — паз. То есть, при монтаже, скажем, блока выключателей и розеток не понадобится долго выравнивать их по уровню.

В некоторых случаях понадобится универсальный суппорт на два поста. Он используется для монтажа механизмов в двух постах или для изделий определённого размера, к примеру, блока управления аудиодомофоном или программируемого термостата. Для таких изделий необходимо отделить перегородку между двумя постами. На завершающем этапе ставится стандартная сдвоенная рамка или специальная рамка для изделий нестандартного размера, упомянутых ранее.

Механизм фиксируется в суппорте при помощи механических креплений. При потребности в двухклавишном выключателе достаточно отломать боковые части крепления к суппорту у двух механизмов и поместить их в один суппорт. Эта же особенность позволяет собирать пятиклавишный выключатель под одной рамкой. При этом схема подключения двухклавишного или пятиклавишного выключателя Legrand Celiane ничем не отличается от механизмов иных производителей.

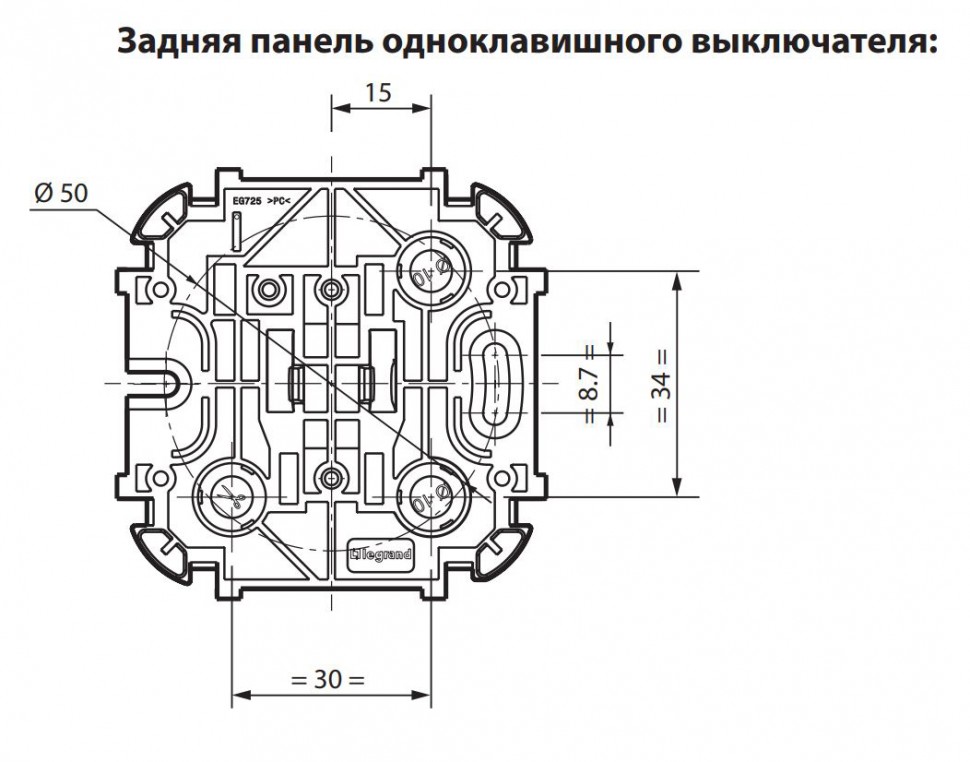

В каждом механизме выключателя предусмотрены контакты для подключения лампы индикации или подсветки. Поэтому отдельные модели выключателей с этими опциями не производятся. Более того, обычный выключатель Celiane может быть дооснащен подсветкой или индикацией уже после установки. Схема подключения такого выключателя от Legrand Celiane будет зависеть от необходимой функции диода — подсветки или индикации. Перед монтажом диода необходимо учесть тип осветительного элемента. Энергосберегающие лампы, к примеру, могут мерцать даже в выключенном положении выключателя.

Ещё один плюс модулей — возможность быстрой смены декоративных рамок. Механизмы Celiane надёжны, поэтому вероятность ремонта в срок их эксплуатации высока. Разработчики серии предусмотрели и это. На время ремонтных работ декоративная рамка и лицевая панель демонтируются, и на их место устанавливается специальная защитная накладка. После ремонта на её место без проблем устанавливаются новые рамки и накладки, более подходящие обновлённому интерьеру.

Схема подключения выключателей с одной клавишей, двухклавишных, проходных или любой другой конфигурации из серии Legrand Celiane ничем не отличает от иных устройств иных производителей, безвинтовые клеммы повышают скорость монтажа. Вариативность коллекции позволяет создавать устройства с необходимыми функциями и оптимальным внешним видом.

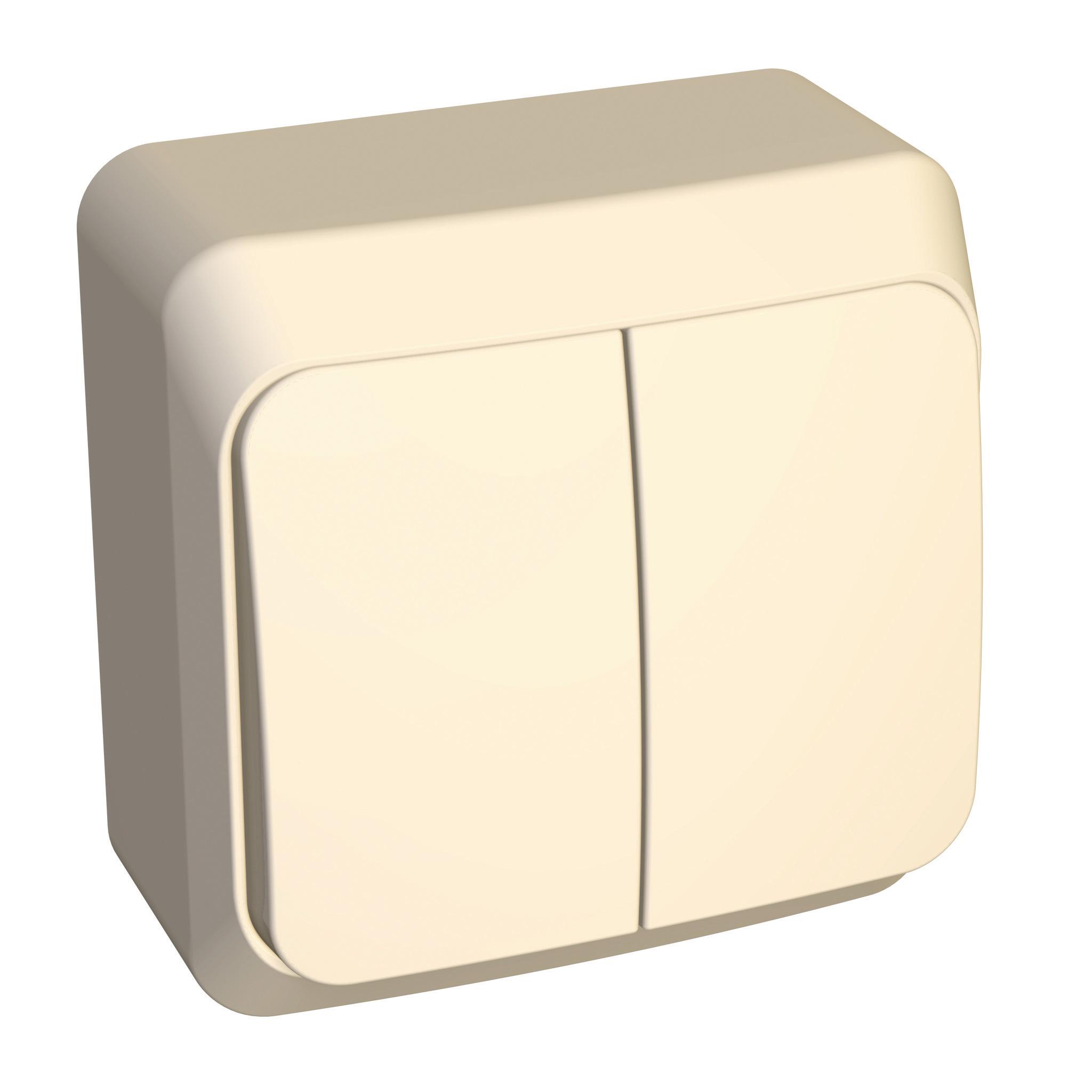

Установка наружного (накладного) выключателя – RozetkaOnline.COM

К вашему вниманию подробная пошаговая фото-инструкция – установка наружного (накладного) выключателя.

Электропроводка для выключателя наружной установки, может быть проложена как открытым способом (в кабель-канале, гофре или даже просто проводом), так и скрыто (провода располагаются внутри стен). При этом, схема подключения может быть применена любая из существующих. Довольно подробно мы уже обсуждали это в статье «Проводка и схема подключения выключателя».

Для нашего примера мы используем самую простую схему подключения одноклавишного выключателя, представленную на изображении ниже.

Согласно схеме выполнена наружная проводка, кабель проложен в гофрированной трубе, которая крепится к стенам на клипсы.



В этой статье мы рассмотрим вариант, когда под выключателем планируется установить еще и наружную розетку. И чтобы не тянуть к каждому устройству свой кабель в отдельной гофрированной трубе (а затем обходить выключатель, что будет выглядеть некрасиво), мы проложим их провода вместе в одной гофре, при этом питающий кабель к розетке будет проходить через установленный нами накладной выключатель.





Итак, электропроводка для подключения одноклавишного внешнего выключателя выполнена, можно приступать к его монтажу.
В нашем примере, мы покажем установку наружного выключателя Schneider Electric из серии «Этюд» со степенью защиты IP44.





УСТАНОВКА НАРУЖНОГО (НАКЛАДНОГО) ВЫКЛЮЧАТЕЛЯ

1. Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2. Разбираем выключатель.

О том, как разбираются выключатели света можно узнать из нашей статьи «Как разобрать выключатель».

Достаем клавишу выключателя, для этого, крепко взявшись за ее края, тянем по направлению к себе.



3.Снимаем лицевую панель выключателя.

После того, как сняли клавишу, механизм выключателя остается скрыт за лицевой панелью, ее так же необходимо снять.



Для этого, в данном случае, необходимо отжать фиксаторы, удерживающие панель,



После этого ее можно с легкостью отсоединить.



4.Достаем механизм наружной розетки из корпуса.



5.Прикладываем корпус розетки к месту предполагаемой установки и выставляем его строго горизонтально, по уровню.



6.Намечаем на стене места расположения крепежных отверстий выключателя.



7. Делаем отверстия для крепежа в стене.

В зависимости от типа основания, на которое происходит установка, выбираем соответствующий способ крепления.



В нашем случае, выключатель устанавливается на кирпичную стену, поэтому крепежные отверстия делаем с помощью перфоратора.



8.Фиксируем корпус розетки на стене, с помощью дюбель-гвоздей.





9. Заводим провода в выключатель.

Для этого удаляем заглушку на корпусе наружного выключателя, под размер используемой гофрированной трубы.



После этого помещаем провода в корпус выключателя, помещая туда так же часть гофры, как показано на изображении ниже.



10.Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на 7-10мм.



11. Подключаем провода к выключателю.

Для этого помещаем вводной фазный провод – (белый) в клемму с маркировкой «L», второй управляющий провод (синий), в клемму с маркировкой «1», после чего закручиваем фиксирующие болты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.





После завершения подключения проводов, устанавливаем механизм выключателя в корпус.

12.Прокладываем провод идущий через выключатель к розетке.

Для этого необходимо аккуратно провести кабель через корпус выключателя. Затем сделать отверстие под гофру в выходной заглушке корпуса и поместить туда гофрированную трубу кабелем, идущим к розетке.



13. Собираем выключатель.

Для этого совершаем все действия в обратном порядке. Устанавливаем лицевую панель наружного выключателя.



И ставим в посадочное место клавишу.



14. На этом установка завершена.

Включаем подачу электричества и проверяем работу наружного выключателя.





Как видите, в монтаже наружного выключателя нет ничего сложного и практически каждый сможет выполнить установку самостоятельно. Даже такой вариант, когда через выключатель проходит питающий провод к наружной розетке, расположенной под ним, уже не должен вызвать вопросов. Но если все же вы столкнетесь с затруднениями при установке накладного выключателя, пишите в комментариях к статье, мы обязательно ответим и попробуем помочь.

Кстати, о том, как установить розетку, которая находится под выключателем, читайте в нашей статье «Установка наружной (накладной) розетки».

Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa GSL000153

Выключатель GSL000153 двухклавишный с подсветкой,10А, 1П, 250В Цвет Белый; Серия Glossa; Производитель Schneider Electric

  • с ориентационной подсветкой

Выключатель двухклавишный для управления двумя группами освещения.

Выключатели Glossa, особенности:



  1. Прочный металлический суппорт с дополнительными ребрами жесткости
  2. Прочные и острые монтажные лапки, зафиксированные в корпусе для удобного монтажа
  3. Механизм из специального огнестойкого пластика
  4. Контакты выключателей из технического серебра (сплав серебра и никеля)
  5. Клавиши из прочного пластика, стойкого к УФ-излучению и появлению царапин

Технические характеристики:

  • Тип изделия: выключатель, схема 5а
  • Параметры сети: 250В 50Гц
  • Номинальный ток: 10AX
  • Число полюсов: 1
  • Число клавиш: 2
  • Подсветка: есть
  • Клеммы: винтовые, сечение до 2,5мм2
  • Монтаж: скрытый
  • Габаритные размеры: 71х71х38,5мм
  • Защита: IP20

Схема подключения:

Серия Glossa (Schneider Electric)

Серия розеток и выключателей Glossa производится в России. При этом, в серии используются немецкие механизмы.  Приятный дизайн и широкая цветовая гамма делают изделия Glossa универсальными для любого интерьера. Технологические особенности серии позволяют легко и быстро монтировать розетки и выключатели. А высокая надежность механизмов обеспечит долгую и безопасную эксплуатацию.

Серия Glossa от Schneider Electric

  • Широкая цветовая гамма: 14 цветов: белый, молочный, бежевый, перламутр, алюминий, платина, титан, дуб, фисташковый, сиреневый туман, графит, шоколад, антрацит, баклажановый.
  • Легкий монтаж: удобное подключение, надежные лапки, быстрое выравнивание при многопостовой установке, прочный суппорт
  • Качественные материалы: накладки из прочного долговечного пластика, контакты розеток из латуни с высоким содержанием меди
  • Безопасность: токоведущие части закрыты пластиком, контактные группы выключателей из технического серебра
  • Множество функций: силовые розетки; выключатели одно-, двух,- трехклавишные; карточные выключатели; переключатели, USB-розетки, ТВ-розетки, коммуникационные розетки.
  • Рамки, горизонтальная и вертикальная установка, до 4-х постов.

Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa — цена, фото, технические характеристики. Для того, чтобы купить Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa в интернет-магазине prestig.ru, нажмите кнопку "В КОРЗИНУ" и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Выключатель 2-клав с подсветкой сх. 5а Белый Schneider-Electric Glossa оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

  • ожидается Щелковская. Пункт самовывоза
  • ожидается Щелковская. Магазин
  • ожидается Удаленный склад (доставка +2 дня)
Цвет белые
Тип устройства выключатели/включатели
Кол-во линий Двухклавишный (2 клавишный)
Комплектация Механизм с клавишами
Подсветка с подсветкой
Материал пластик
Степень защиты IP20 (для сухих помещений)
Монтаж встраиваемые

Подключение выключателя света с одной клавишей

Выключатели появились в тот же момент, когда человек придумал освещать помещения, в которых он находится. Несмотря на огромное разнообразие их видов, дизайна, размеров и «наворотов», они выполняют две главные задачи – включают и выключают свет. Основана эта работа на простом принципе, который будет рассмотрен в данной статье.

На нем основана и инструкция по установке своими руками освещения – от выключателя до лампочки. Выключатель может управлять любым видом освещения и любым его количеством, главное – разобраться с принципом его работы и учесть все технические нюансы, чтобы правильно выполнить монтаж освещения в квартире и соединить все воедино, не прибегая к помощи электрика.

Какие они бывают?

  • Классический и самый распространенный вариант – обычный одноклавишный выключатель света. Он предназначен для управления одной группой осветительных элементов – люстрой, светильником или ночником. Устанавливается там, где актуально именно такое управление. Плюсы – простая установка одноклавишного выключателя, невысокая цена. Минусы – невозможность подсоединить несколько независимых друг от друга групп осветительных приборов на выключатель света с одной клавишей. Схема одноклавишного выключателя будет представлена далее.
Стандартный одноклавишный механизм
  • Более продвинутый вариант – две кнопки. Он дает сравнительно большую свободу в организации и планировании осветительной системы помещений. Сюда можно подключить уже две группы лампочек. Обычно такая схема используется для разграничения основного и дополнительного освещения в гостиных и кухнях. Одна кнопка включает основной свет, а вторая – дополнительное освещение над рабочими зонами. Такой вариант гораздо экономнее и аккуратнее, чем расположение двух однокнопочных вариантов рядом.
Двухкнопочный вариант
  • Очень редко встречающийся, но все же находящий применение в быту вариант выключателя лампочки – с тремя кнопками. Он опять-таки используется для разграничения разных световых приборов по проводам. Нашел применение в спальнях и гостиных, где обычно устанавливаются огромные люстры с несколькими уровнями лампочек. Иногда используется для организации уличного освещения – протянув провода, с одного выключателя можно включать свет в разных местах. Выглядит очень компактно и аккуратно, имеет только два минуса: он дороже предыдущих аналогов, и клавиши на нем сравнительно тоненькие – можно промазывать, включая не тот свет. Схема подключения лампы очень простая даже у него.
Модель с тремя кнопками
  • Помимо включения и выключения света они также могут регулировать яркость освещения. Устройство такого механизма более сложное, и такая возможность актуальна только для светодиодов, где яркость кристаллов зависит от силы тока, проходящего через них. Такие модели называются «диммеры», они выполнены в виде регуляторов различного вида. В выключенном состоянии ток через них не проходит, световые приборы не светят. При постепенном повороте регулятора диммер начинает пропускать большее количество тока вплоть до максимума. Это будет работать только со светодиодами (даже не со всеми лампочками, обычно такая фишка подходит для светодиодных лент). Старайтесь не запитывать через диммер лампы накаливания и люминесцентные варианты – это может привести к их повреждению и сгоранию.
Регулятор подачи силы тока для разной яркости освещения
  • Одним из вариантов реализации работы является добавление маленького осветительного элемента к кнопке. Он загорается в выключенном положении, сообщая человеку в темноте, где находится выключатель света. Очень полезная вещь в больших или же, наоборот, тесных помещениях. Однако с выключателем такого типа связана очень популярная проблема, с которой сталкиваются владельцы люминесцентных и светодиодных лампочек – моргание в выключенном состоянии. Проблема эта решается настолько просто, что это совершенно не повод отказываться от такой удобной вещи. Причем маленькие лампочки устанавливаются абсолютно на всех вышеописанных типах, ограничений нет никаких.

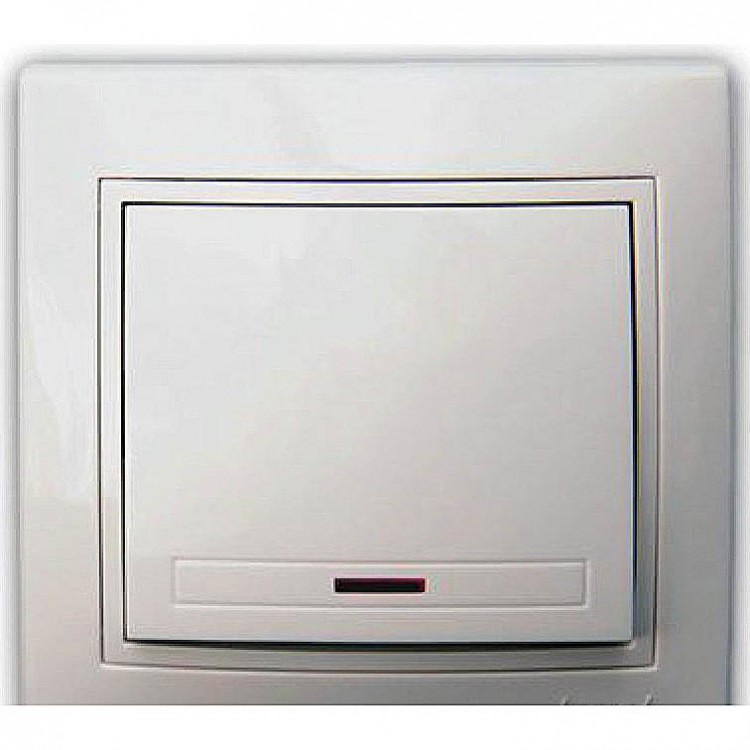

Выключатель с индикатором местоположения в темноте
  • Завершим классификацию упоминанием о том, что исполнение моделей на современном рынке такое разнообразное, что их можно подобрать буквально под любой дизайн, цвет и назначение. Несмотря на то, что они будут казаться совершенно разными, принцип работы у них един – о нем мы поговорим далее.
Пример дизайнерского оформления одно- и двухкнопочного выключателя

Принцип работы

Почему светит лампочка? Потому что на нее подается электричество. Не светит она потому, что электричество не подается. Именно этим и занимается выключатель – он механически разрывает цепь с лампочкой, по которой к ней движется ток из общей сети. Чтобы понять, как он делает это, нужно заглянуть внутрь.

Разобранный двухклавишный выключатель

Видим, что белые кнопки, на которые мы нажимаем при повседневном пользовании, являются лишь декоративными элементами. Они на специальные клипсы крепятся в корпусе и приводят в движение керамические ходунки, которые и управляют электрической цепью. Работа такого механизма и то, как подключить одноклавишный выключатель, будут наглядно показаны далее в статье.

В выключенном состоянии он разрывает фазу, как следствие – лампочки не светят. Земля и ноль у светильников, грубо говоря, общие, идут они, минуя выключатель. Фазу придется запитать к каждой кнопке отдельно для разграничения цепей.

Как самостоятельно подключить?

Все виды подключаются абсолютно одинаково, отличаются лишь количеством проводов, которое напрямую зависит от клавиш в выключателе.

Как правильно подключить выключатель света? Простая инструкция будет представлена с тем расчетом, что под выключатель уже проложен силовой кабель, и он торчит из стенки в том месте, где будем его ставить. Обязательно соблюдайте технику безопасности при работе с электричеством – обесточьте всю систему с помощью общего рубильника, тщательно изолируйте все соединения, надежно затягивайте контакты. Начнем с того, как сделать подключение одноклавишного выключателя.

  • Как подключить выключатель света? Его подключить проще всего. Для этого необходимо всего три провода – земля, ноль, фаза. Подключение светильника будет выполняться через распределительную коробку, сквозь которую напрямую проводится земля и рабочий ноль, подключаясь к лампочкам. Рабочая фаза – провод, который дает электрическую нагрузку, сперва заводится в распределительную коробку, после чего подключается к выключателю. Из него провод возвращается в коробку и напрямую подключается к лампочке. Таким образом, в выключенном состоянии к светильнику будут подключены только ноль и земля, а фаза на лампочке будет разорвана на контактах выключателя. Контакт соединяется при включении, по фазе подается нагрузка, лампочка загорается. Ниже представлена схема подключения одноклавишного выключателя.
Схема подключения одноклавишного выключателя
  • В подключении двухкнопочного выключателя есть некоторые различия. Как подключить лампочку через выключатель в таком случае? Здесь в коробку заводится провод земли и фазы, каждый из них делится надвое для подключения к светильникам. В переключатель через коробку также заводится провод рабочей фазы, где он подсоединяется к каждому механизму разрыва цепи отдельно. От них два провода ведутся к коробке, из которой подключаются к лампочкам. Схема подключения выключателя света аналогична, только кнопки две.
Схема подключения двухклавишного варианта

Тут следует обратить внимание на сам включатель. С обратной стороны у него будут три контакта. Там, где он один – фаза подключается из сети. Там, где их два – выводятся две фазы уже на светильники. Если следовать этой маленькой подсказке, электропроводка будет установлена правильно, вы никогда не перепутаете стороны подключения и соединения.

  • Для трехклавишного выключателя история та же. Из коробки земля и ноль утраиваются на каждую группу лампочек, а из выключателя выходит три фазы, которые подключаются соответственно.
Схема подключения лампочки без заземления

Здесь приведена схема подключения лампочки без заземления. Некоторые сети не предусмотрены для подключения земли, поэтому можно вполне обойтись без нее, просто не проводя ее параллельно с нолем.

Установка конструкции

Чуть выше мы уже говорили, что в стенке должны быть просверлены специальные отверстия – подрозетники, куда будет устанавливаться металлический каркас с уже запитанной сетью на специальные фиксаторы.

Установка каркаса с контактами в стенку

По бокам у этого каркаса будут находиться прямоугольные зубчики, которыми он будет держаться в стенке. Крепление должно быть прочным, не шататься в гнезде и не выпадать.

После установки каркаса поверх него ставится декоративная поверхность, с которой мы контактируем ежедневно после подключения выключателя света с одной клавишей.

Установка декоративной поверхности

Заключение

Выключатель – незаменимый элемент любой схемы освещения, без него она просто не будет функционировать. Современное разнообразие механизмов позволяет подключить светильники к нему в огромном количестве вариаций, а красивый дизайн сделает выключатель максимально незаметным и гармонично вписывающимся в общий интерьер помещения.

Подключение лампочки к выключателю можно выполнить своими руками. Обязательно используйте безопасный способ работы с электричеством, проверяйте исправность проводов и качество соединения контактов перед тем, как подключаться к сети.

Как из выключателя сделать переключатель освещения

Вступление

В статье «Схемы подключения выключателей» мне не хватило места подробно показать, как из выключателя сделать переключатель. Показываю подробно здесь.

Задача

Итак, задача. Нужно собрать схему управления освещением с двух мест. Под рукой только клавишные включатели, что делать?

Стоит отметить, что альтернативой подобных выключателей и переключателей, могут быть импульсные реле в подрозетник. Их применение исключает использование переключателей, а управление освещением происходит при помощи выключателей-кнопок.

В чём разница?

Функциональная разница между обычным выключателем освещения и выключателем проходным в возможностях управления освещением. Простой выключатель, после нажатия клавиши (или клавиш) размыкает или замыкает фазную цепь, идущую на прибор освещения. Проходной выключатель, не только размыкает (или замыкает) фазную цепь, но и одновременно замыкает (или размыкает) вторую фазную цепь, подключая к работе второй проходной выключатель цепи.

Важно понимать терминологию. Проходной выключатель часто называют переключателем. Он имеет три контакта и используется для управления освещением с двух мест, а так же с трех мест занимая крайние положения 1 и 3.

Так же существуют проходные переключатели (перекрестные переключатели или двойные проходные выключатели), которые имеют шесть контактов и используются для управления освещением с трех мест на месте 2, между положениями 1 и 3 для переключателей.

Конструктивная разница между простым выключателем и проходным выключателем (переключателем) в количестве контактов для подключения. В простом одноклавишном выключателе их два. В простом двухклавишном выключателе их по конструкции четыре, но два из них замкнуты. В проходном выключателе их должно быть три, но клавиша одна.

схемы клавишных выключателей

Как видим, по теории, конструктивно двухклавишный выключатель наиболее близок к проходному выключателю. Там и там работают три контакта, и это нам поможет из выключателя сделать переключатель.

Как из выключателя сделать переключатель

Посмотрим схему подключения двухклавишного выключателя. В выключателе есть контакты 1-2-3-4. По факту контакты 1 и 3 замкнуты, на них приходит фаза. С контактов 2 и 4 снимается фаза, идущая на освещение. Замыкание/размыкание контактов 1-3 и 2-4 независимо, что позволяет независимо управлять лампами А и Б.

Чтобы из выключателя сделать переключатель, нужно контакты 1-2 и 3-4 работать в противоположенных режимах, то есть когда контакты 1-2 замкнуты, 3-4 должны быть разомкнуты и наоборот. Причем переключение должно осуществляться одной клавишей.

Практика

На практике, чтобы выключателя сделать переключатель вам понадобится, для управления с двух мест, два одноклавишных выключателя и два двухклавишных выключателя одной фирмы и одной серии. Одна серия нужна для совпадения размеров клавиш.

  • Далее берем двухклавишные выключатели и разбираем их, снимая клавиши;
  • Общая задача, перевернуть одну контактную группу на 180 градусов и установить вместо двух клавиш одну общую;
  • Не всякий выключатель даст себя «корежить», поэтому для этих самоделок нужно выбирать максимально простые модели выключателей.

Примечание: чаще всего приходится проявлять смекалку в изготовлении  проходного выключателя открытой проводки. Проходные выключатели для открытой проводки трудно найти. На фото проходной выключатель скрытой проводки.

После поворота контактной группы на 180 градусов, остается собрать выключатели и вместо двух клавиш поставить одну.

  • Далее, полученных два проходных выключателя монтируются по схеме в месте, где нужно управлять освещением с двух мест.

Например, в спальне ставя один переключатель на входе, а второй у кровати. Или в доме, ставя один выключатель в холле, а второй на втором этаже. Или в длинном офисном коридоре, ставя переключатели в разных концах коридора. Вот хороший пример, правда без коридора:

управление освещением с двух местосвещение с трех мест



Вывод

Данный пример переделок может пригодиться в монтаже, однако, во-первых, не все выключатели можно переделать и это нужно понимать при покупке. Во-вторых, вместо двух заводских переключателей, вам придется купить четыре обычных выключателя. Как следствие, из выключателя сделать переключатель можно, но только если нет другой возможности.

Видео как из выключателя сделать переключатель



©Ehto.ru

Еще статьи

собрать самому

читать далее...

Кому интереснее увидеть подключение 2-х клавишного выключателя с монтажной стороны, могут взглянуть и при необходимости увеличить нажатием фотографию слева. Как мы и договаривались в начале разговора, желтый провод на входе выключателя предназначен для подключения фазного провода. При включении выключателя фаза с его выходных зажимов поступает на подключенные к нему лампы. Фаза появится именно с того зажима, которому соответствует нажатая клавиша выключателя. Белые нулевые провода от каждой из ламп (патронов) объединены и на них должна будет обеспечиваться подача нулевого проводника. Подача фазы на выключатель осуществляется, как правило, с распределительной коробки либо щитка освещения. Нуль берется оттуда же, но это тот нуль, который, как вы уже догадались, протянут с распредкоробки через потолок и выходит оттуда для подключения ко всем имеющимся лампам.

Подключение ламп через 3-х клавишный выключатель

Как вы уже должны были заметить, подключение 2-х клавишного выключателя к лампам, в принципе, ничем не отличается от подключения лампы к одноклавишному. Просто вторая лампа или вторая группа ламп подключается ко второму выходу выключателя одним концом, а вторым подключается к нулю. А в 3-х клавишном, по сравнению с 2-х клавишным, еще одна дополнительная группа подключается одним концом все на тот же ноль, а вторым на выходной зажим выключателя. На фото вы видите монтажную сторону простенького 3-х клавишного выключателя. Здесь хорошо виден входной зажим для подключения фазного провода и три выходных зажима для подключения трех групп ламп (или просто трех групп потребителей). Как и во всех выключателях, здесь мы должны подать фазу на его вход - это будет на фото верхний желтый провод, а к трем выходам мы подключаем по одному концу от каждой лампы - желтые выходные фазные концы. Белые же провода каждой из ламп (в данном случае - от каждого из патронов) мы должны объединить для подачи на них нулевого проводника. Технически это выполняется обычно в распределительной коробке. На фото монтажа мы намеренно нулевой провод третьей лампы показали отдельно от двух скрученных нулей (два белых провода) двух других ламп, чтобы подчеркнуть процесс добавления третьей лампы при переходе от 2-х клавишного выключателя к 3-х клавишному. Ну, а в реальности, как было сказано выше, все белые провода должны быть объединены в распредкоробке или щитке освещения для обеспечения подачи на них нуля.

Подключение одноклавишного проходного выключателя

По внешнему виду (см. фото слева) одноклавишный проходной выключатель как бы и не отличается от привычного нам простого. Хотя, если присмотреться, то на его клавише есть обозначение из 2-х треугольников, показывающих нам, что он как бы включает и выключает в обоих положениях. Но это обозначение имеется не на всех моделях. Если мы посмотрим на обратную сторону такого проходного выключателя, то увидим, что из шести обозначенных на его корпусе контактов под номерами №1,2,3,4,5,6 мы можем использовать только три под номерами №2,3,6. Остальные имеют пустые места под отвертку. Имеются эти контакты только в корпусе 2-х клавишного проходного выключателя и предназначаются для подключения второй группы ламп. Каждый из одноклавишных проходных выключателей имеет по одному центральному переключающемуся контакту. Его функционирование продемонстрировано на рис.4 в разделе "Выключатели". В данном случае это контакт под №2. На обратной стороне выключателя нанесено функциональное обозначение каждого из имеющихся контактов и, как вы видите на фото справа, контакт №2 именно в центре и обозначен между двумя остальными. Контакты №3 и №6 служат для согласования коммутаций между самими выключателями. Это хорошо показано на рис.5 в разделе "Выключатели". Назначение оставшихся контактов №2 аналогично простому выключателю - один из них (можно использовать любой) предназначен для подключения фазы, второй будет служить выходом на лампу.

На данном слева фото в качестве примера показано подключение одной лампы с двумя проходными выключателями. При увеличении хорошо видно, что один из центральных контактов №2 выведен для подключения к фазе. Выход со второго выведен на лампу. А контакты №№3,6 просто соединяют два выключателя. При монтаже проводки их можно даже и не заводить в распределительную коробку. Единственное с чем не следует запутаться, так это то, что нумерация контактов вверху и внизу выключателя идет справа налево. Хотя в разных моделях выключателей она может и различаться. Мы взяли фирмы Lezard. Поэтому надо ориентироваться не только по нанесенному функционалу контактов на оборотной стороне, но и по их фактической нумерации. А на фото справа мы продемонстрировали внешний вид проходных выключателей с параллельно соединенными двумя лампами.
На этом фото слева мы развернули предыдущую верхнюю правую фотографию монтажной стороной подключений к себе. А вот на фотографии справа показан тот факт, что нет разницы, какой именно центральный контакт из двух проходных выключателей использовать для подключения к фазе, а какой для выхода на лампу. Этот способ использования может пригодиться для удобства монтажа при подключении вашей осветительной точки. Например, при удаленном разнесении выключателей и светильника фазу можно взять с одной нужной вам распредкоробки, а ноль для ламп взять с другой. Но желательно, конечно же, чтобы подключение для них было в пределах одной питающей осветительной линии. Т.е. та же аналогия с простым выключателем, когда один контакт идет на фазу, а второй на лампу. А вот остальные два контакта за номерами №№3,6 остаются в любом случае на своих местах, связывая коммутационные переключения между двумя выключателями.

Подключение 2-х клавишного проходного выключателя

Управление освещением с помощью 2-х клавишного проходного выключателя ничем особенным от управления одноклавишным не отличается, за тем исключением, что управлять можно не одной группой потребителей (в нашем случае не одной группой ламп), а двумя группами. Конструктивно каждый 2-х клавишный проходной выключатель представляет из себя два одноклавишных, собранных в одном корпусе. Ознакомительный теоритический материал по одноклавишному проходному выключателю есть в разделе "Выключатели". И если в одноклавишном для коммутации между самими выключателями использовалась линия из двух проводов, то здесь коммутация между выключателями будет состоять из 4-х проводов, т.е. из 2-х линий по два провода. Мы для демонстрации подключения данного проходного выключателя взяли выключатели фирмы Lezard. Внешний вид такого выключателя на фото слева. А на фото справа можно увидеть обратную сторону 2-х клавишного проходного выключателя со стороны монтажных подключений. Всего выводов для внешних подключений - шесть. Четыре - для коммутации между самими выключателями и два - для подключения к сети. Из последних двух один вывод подключается к нулю, второй является выходом на лампу (или несколько параллельно включенных ламп) - прям, как в обычном одноклавишном выключателе. Нижний ряд контактов пронумерован слева направо как №№1, 2, 3. Верхний ряд также пронумерован слева направо как №№4, 5, 6. А черным цветом нанесено обозначение функционального назначения самих контактов. И заметьте - справа налево. И при подключении надо в этом не запутаться. Центральными контактами в таком выключателе у нас будут контакты №2 и №5. Они "уйдут" на подключение к нулю и на выход на лампу (или лампы). Контакты №№1, 3, 4, 6 будут служить для коммутационного соединения между самими выключателями.
Сделаем управление тремя лампами (разделив их на две группы) с помощью наших двух 2-х клавишных проходных выключателей. Разделение 3-х ламп на две группы вы видите на фото. Для начала соединим две лампы параллельно. Параллельное соединение мы рассматривали в самом начале. Это у нас будет группа №2. Частично, если можно так сказать, включим в эту группу третью лампу, но одним проводом, а именно белым. Желтый фазный конец оставим отдельным. Одиночная лампа будет у нас группой №1. Таким образом, при управлении у нас получится, что все три лампы соединены между собою своими нулевыми выводами (а ноль нужен всем) и на них должен быть подан ноль. В случае с люстрой - это ноль подается из потолка, и идет он напрямую с распределительной коробки или с нулевой шины квартирного электрощитка, если у вас таковой установлен. На два желтых фазных провода, либо на один либо на другой либа на оба вместе, будет подаваться фаза для включения выбранной группы ламп с помощью клавиш выключателя.
Теперь о самих соединениях.

Для начала соберем управление одной лампой (группа №1). Таким способом, как мы собрали, управление лампой будет осуществляться правыми клавишами любого из выключателей. Мы таким образом соединили между собою выводы выключателя: вывод №1 первого выключателя с выводом №1 второго. А также выводы №4 обоих из них между собою. Эта линия из двух проводов будет обеспечивать коммутацию правых клавиш выключателей между собою. Кто еще не понял, могут посмотреть рис.4 и рис.5 в разделе "Выключатели". Оба контакта №5 с двух выключателей будут выходными. Один из них (любой) должен быть подключен к фазе, как и положено любому выключателю, а второй - это выход на лампу. Таким образом, на данный момент наша сборка будет в роли пока что одиночного проходного выключателя. Далее необходимо опять-таки скоммутировать между собою две незадействованные клавиши с обоих устройств, подать на них фазу и сделать выход на группу №2.
Для этого необходимо соединить оставшиеся выводы. Выводы №3 каждого из них соединяем между собою. Выводы №6 от каждого также соединяем между собою. Выводы №2 каждого из них являются переключающими, т.е. центральными. На один из них (любой) должна быть подана фаза, другой служит выходом на группу №2. На этот другой мы и "посадим" две параллельно соединенные между собою лампы, образующие группу №2. Белые провода от патронов ламп служат для подключения к нулевому проводнику. Если это будет управление люстрой, то они объединяются в самом светильнике.
Если вы обратили внимание на левое фото, то центральные выводы (желтые провода) №2 и №5 правого выключателя скручены вместе и предназначены для подключения фазы. И, если суммарная мощность ваших ламп соответствует мощности (току) контактов выключателя, то между этими выводами можно установить перемычку, а выход сделать не двумя, а одним проводом с любого вывода.

Как собрать и подключить совмещенный блок выключателей с розеткой

Внешний вид такого блока на фото слева. Есть с одноклавишным, 2-х клавишным или трехклавишным выключателем. Мы взяли вариант посложнее - с 3-х клавишным. Собственно, особенных различий от подключения просто 3-х клавишного выключателя и нет, за исключением розетки, но мы все равно этот вариант рассмотрим. В первую очередь необходимо этот блок разобрать. Помимо самореза или болта в центре розетки его верхняя часть еще прижата тремя клавишами. Поэтому необходимо сначала (в большинстве моделей) снять среднюю. Если увеличить правое фото видно, что две остальные не снимутся, пока не освободить их центральную выступающую часть от прижатия средней клавишей. Разобрав таким образом блок, мы увидим его коробку с монтированными в ней внутренними элементами розетки и выключателей. То, что мы увидим, показано на фото ниже.
При сборке на заводе-производителе уже предусмотрена перемычка от одного из контактов розетки к центральному контакту трехклавишного блока выключателей. От центрального контакта блока выключателей эту перемычку можно "посадить" и на другой контакт розетки. Главное то, что при дальнейшем правильном подключении на перемычку должна будет быть подана фаза. На другой контакт розетки, соответствено, должен будет быть подан ноль. Это хорошо продемонстрировано на правом фото. как мы и договаривались в начале темы, цветной желтый - это фаза, а за ноль у нас принят белый провод. Хотя согласно "Правил устройства электроустановок" ноль обозначают голубым цветом. Это к сведению. А для понимания нашей конструкции это роли не играет. Далее видно, что к выходу каждой из клавиш подключается своя желаемая лампа, а вторые выводы от каждой из ламп объединяются и на них должен быть подан ноль. Все просто.
Стоит отметить еще тот факт, когда бывает, что на розетку протянута своя фаза, а на выключатель своя. Тогда, соответственно, будет на один фазный провод больше. Этот момент может понадобиться либо при новой проводке, например, при разделении на отдельную осветительную и розеточную группу, либо при замене блока при ремонте - иногда и так ранее делали. Перемычка в этом случается не устанавливается. Также мы для простоты не указали в блоке использование заземляющего провода для заземляющего контакта, но с этим можно разобраться самостоятельно. Как правило, заземляющий проводник является следствием предварительного деления общего проводника PEN на проводник PE и проводник N. С этим можно ознакомиться в разделе "Системы заземления" и посмотреть на схемах в разделе "Примеры схем электроснабжения квартир".
Как соединить розетки шлейфом

Здесь мы посмотрим, что такое соединение розеток шлейфом. Как видно из представленного фото, ничего такого сложного соединение розеток шлейфом не представляет. Просто-напросто каждая следующая розетка берет свое питание с предыдущей. Т.е. в рассматриваемом случае третья розетка запитана от второй, а вторая розетка от первой. Конечно, надо отметить, что по современным требованиям каждая розетка должна быть отдельно подключена в распределетельной коробке либо электрощитке. Дело в том, что современные электроприборы (утюг, стиральная и посудомоечная машина, СВЧ-печь и т.д.) имеют большое потребление тока. А при данном подключении токи от всех задействованных розеток суммируются (складываются) и идут по единственному питающему проводу. К тому же, нетрудно догадаться, что при нарушении контакта, например, второй розетки - третья тоже будет "барахлить". А если контакт нарушится в первой - самой "главной" розетке, то вообще - ненадежно работать будут все три. Это может привести и к отключению какого-либо включенного прибора и к искрению контактов в розетке или розетках. А могут быть последствия и похуже.
Однако, если ремонт уже сделан, а нужно аккуратно добавить две-три розетки для маломощных потребителей (телевизор, ноутбук, лампа и т.д.), то допустимо и так поступить с добавлением розеток. Только необходимо обеспечить на всех соединениях надежный крепкий контакт. Но все же лучше все планировать заранее и монтировать отдельное подключение для каждой из устанавливаемых розеток.

Как подключить выключатель света - Как заменить выключатель света

Большинство домашних мастеров уклоняются от выполнения электромонтажных работ, опасаясь получить удар током или вызвать пожар. И это, конечно, понятно; с электричеством шутить нельзя. Однако есть много простых электрических обновлений, которые при правильном выполнении совершенно безопасны. И немногие электрические проекты столь же просты и безопасны, как замена старого выключателя света.

Если у вас есть старые настенные выключатели, которые сильно выцвели, потрескались или просто изношены и некрасивы, замените их новыми выключателями.Замена занимает менее 15 минут, а новый однополюсный выключатель света стоит меньше доллара, что делает его одним из самых доступных обновлений за всю историю.

Безопасность прежде всего

Самым важным правилом при электромонтажных работах является то, что вы обязательно должны отключить электричество в цепи, в которой вы работаете.

⚠️: Работа в электрической цепи под напряжением может привести к серьезным травмам или смерти.

Подойдите к главной электрической панели и выключите автоматический выключатель, который подает питание на выключатель света. (Или открутите предохранитель, если в вашем доме есть блок предохранителей.) Затем снимите крышку с переключателя и используйте бесконтактный тестер напряжения, чтобы убедиться, что питание действительно отключено.

Прикоснитесь щупом тестера к проводам на переключателе. Если электричество отключено, тестер не загорится и не издаст звуковой сигнал. Однако, если тестер загорается или издает звуковой сигнал, значит, питание не отключено. Вернитесь к электрической панели, найдите и отключите правильный прерыватель цепи (или удалите правый предохранитель).

Теперь открутите выключатель от коробки и потяните его вперед. Используйте тестер, чтобы проверить наличие других проводов под напряжением внутри коробки. Каждый провод (электрический провод) в коробке должен быть мертвым. Убедившись, что все провода внутри коробки отключены, можно продолжать.

💡 Используйте свой мобильный телефон, чтобы сфотографировать, как подключен коммутатор. Таким образом вы обязательно правильно подключите провода к новому переключателю.

Если вы не можете отключить электричество, распределительную коробку можно подключить к кабелю от другой цепи.Это не обычная проблема, но со старыми домами все возможно. Поручите квалифицированному электрику проверить электропроводку и электрические цепи.

Начало работы

Кристина Рид / EyeEmGetty Images

После того, как электричество будет отключено, отверткой ослабьте каждую винтовую клемму и удалите загнутые провода из-под головок винтов.

Если провода не затянуты под винтовые клеммы, а вместо этого вставлены в отверстия в задней части переключателя, вот как отсоединить провода: Найдите небольшое квадратное отверстие прямо под тем местом, где каждый провод входит в заднюю часть коммутатора. выключатель.Плотно вдавите отвертку с узким шлицем или гвоздь в квадратное отверстие, одновременно потянув за провод, пока он не выйдет из переключателя.

После того, как вы отсоединили все провода, согните их в сторону, снимите и выбросьте старый выключатель. Используйте пылесос, чтобы очистить ящик от пыли и грязи.

Зачистите и зачистите

Проверьте концы проводов на предмет зазубрин, трещин или шероховатостей. Провода расширяются и слегка сжимаются каждый раз при включении и выключении питания, и в конечном итоге они могут выйти из строя в этих точках нагрузки.Отрежьте поврежденный участок провода и с помощью инструментов для зачистки проводов снимите примерно 1/2 дюйма изоляции, обнажив новый чистый провод.

Согните крючок

Если вы планируете подсоединить провода к винтовым клеммам на новом переключателе, согните закругленный крючок на конце каждого провода с помощью острогубцев или отверстия на конце устройства для зачистки проводов. .

Если используются вставные разъемы на задней панели коммутатора, снимите 1/2 дюйма изоляции и оставьте концы проводов совершенно прямыми.

Присоедините провода

Установите переключатель в распределительной коробке так, чтобы положение ВКЛ было направлено вверх к потолку. Вы не хотите устанавливать переключатель вверх ногами. Затем обратитесь к фотографии переключателя и проводки, которую вы сделали ранее, чтобы подключить существующие провода к новому коммутатору.

Вот как обычно подключают однополюсный выключатель: в распределительную коробку обычно входят два двухжильных кабеля. Каждый кабель имеет черный изолированный провод, белый изолированный провод и неизолированный медный провод.Начните с использования винтового соединителя, обычно называемого проволочной гайкой, чтобы соединить вместе два белых изолированных провода. Сложите и заправьте белые провода в заднюю часть коробки; они не нужны для работы переключателя.

Затем скрутите вместе два оголенных медных провода, оставив около 4 дюймов каждого провода не скрученными. Отрежьте и выбросьте один из 4-дюймовых. провода. Возьмите зеленый заземляющий разъем - типа с отверстием в колпачке - наденьте его на оставшийся 4-дюймовый провод, сдвиньте его вниз и плотно накрутите на два оголенных медных провода. Наденьте крючок на конец медного провода, оберните его по часовой стрелке вокруг зеленого винта заземления переключателя и затяните винт.

Теперь возьмите один из черных проводов, наденьте на его конец крючок и подключите его к одной из бронзовых винтовых клемм на стороне переключателя. Возьмите второй черный провод и подключите его к оставшейся бронзовой винтовой клемме. В качестве альтернативы, если на задней панели коммутатора есть вставные клеммы, вы можете использовать их для подключения черных проводов. Один из черных проводов подает питание на выключатель, другой - на светильник; это обычно называется включением и отключением питания.

Установите новый коммутатор

ДонНичолс, Getty Images

Если электрическая коробка сделана из пластика, как это часто бывает в наши дни, осторожно сложите и вставьте провода в коробку, прижимая выключатель к лицевой стороне коробки. Закрепите коммутатор двумя крепежными винтами, затем установите крышку.

Если электрическая коробка сделана из металла, обязательно защитите провода от контакта с металлической коробкой и возможного короткого замыкания.После подключения всех проводов оберните изолентой корпус переключателя, закрыв винтовые клеммы под напряжением и экранируя их от металлической коробки. Прикрутите переключатель к коробке и установите крышку.

Восстановите питание переключателя, включив автоматический выключатель (или заменив предохранитель). Затем, последний шаг: включите и выключите переключатель, чтобы убедиться, что вы подключили его правильно и он работает правильно.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как разобрать механический переключатель клавиатуры

Возможно, один из переключателей клавиатуры не работает должным образом, и невозможно понять, что не так, не разбирая переключатель. Проблема только в том, что вы не знаете, как разобрать выключатель. Не бойся! В этой статье мы рассмотрим, как разобрать переключатель и выяснить, что происходит под капотом.

Существует два основных метода разборки механического переключателя клавиатуры:
1) Используйте плоскую отвертку 1/16 дюйма, чтобы разобрать переключатель.
2) Разъедините переключатель с помощью специального инструмента для открывания переключателя.

Разобрать механический переключатель клавиатуры и понять, как он работает, - очень полезный навык. В этом процессе есть некоторая сложность, и некоторые переключатели построены по-другому. Есть несколько легко ломаемых компонентов, поэтому мы подробно рассмотрим, что вам нужно сделать.

Зачем разбирать коммутатор?

Существует множество причин, по которым вы можете захотеть разобрать переключатель клавиатуры. Некоторые из лучших модификаций клавиатуры требуют, чтобы вы разобрали клавиатуру. Если вы хотите смазать переключатели или установить пленку для переключателей, научиться разбирать переключатель может быть очень полезно.

Не говоря уже о том, что для ремонта коммутатора можно разобрать его, проверить, в чем может быть проблема, и быстро устранить ее. Если вы немного сошли с ума, вы также можете сделать свой собственный переключатель, используя детали других переключателей, чтобы сделать переключатель, который действительно уникален.

Или, может быть, вы просто заинтригованы тем, как работают переключатели, и хотите разобрать их, чтобы посмотреть, как все работает. В любом случае, мы научим вас, что нужно делать, чтобы полностью разобрать переключатель.

Определить тип переключателя: Cherry или Kailh

Kailh vs Cherry Style Switch

Перед тем, как разбирать свой переключатель, вы должны определить, какой тип переключателя у вас есть под рукой. Переключатель стиля Cherry MX будет удерживаться вместе четырьмя зажимами, а переключатель стиля Kailh - двумя.Это различие важно, потому что переключатель стиля Kailh открыть намного сложнее, и для этого потребуется другой инструмент для открывания переключателя.

Если ваш коммутатор не от Kailh, он обычно будет в стиле Cherry. Но лучший способ выяснить, какой у вас тип переключателя, - это проверить его самостоятельно. Отвертка подойдет для разборки переключателей обоих типов, но переключатель Kailh потребует гораздо больше терпения и усилий.

Если вы используете открыватель переключателя, вам понадобится тот, который подходит для этого конкретного типа переключателя (показано ниже).

Метод 1: Метод отвертки
Необходимые инструменты:

- Отвертка с плоским шлицем 1/16 дюйма (1,6 мм)
- Переключатели клавиатуры

Шаги:

Разборка переключателя с помощью отвертки займет немного больше времени, чем использование открывателя переключателя, и потребует немного терпения и твердой руки. Плюс этого метода в том, насколько легко получить отвертку с плоской головкой, вам не нужно заказывать какие-либо специализированные инструменты. Первые несколько переключателей, которые вы разбираете, будут довольно медленными, но вы увеличите скорость, когда станете лучше.

1. Ослабьте первый зажим

Первый шаг - просто ослабить первый зажим. Вам нужно вставить головку отвертки под один из пластиковых зажимов и раздвинуть их, пока зажим не ослабнет.

После того, как зажим будет ослаблен, проведите ногтем между верхним и нижним корпусом переключателя, чтобы зажимы не защелкнулись на месте.

2. Ослабьте второй зажим

Затем вы захотите начать ослабление второго зажима на противоположной стороне первого зажима.Это та часть, где это становится немного сложнее, вам нужно осторожно поднять зажим, а также убедиться, что переключатель не защелкивается. Держите большой палец зажатым между верхним и нижним корпусом, ослабляя второй зажим.

3. Pop Open the Switch

На этом этапе вы сможете открыть переключатель только руками. Если переключатель все еще склеен, вам следует обойти его, ослабляя 4 зажима, пока он не откроется.

Поздравляю, вы открыли выключатель!

Метод 2: Метод открывания переключателя
Необходимые инструменты:

- переключатель открывания (Cherry или Kailh)
- переключатели клавиатуры

Ступеньки

Разобрать выключатель с помощью открывателя - проще простого по сравнению с использованием отвертки. Единственным недостатком является то, что вам нужно будет заказать специализированный инструмент в Интернете и ждать его отправки. Но если у вас есть инструмент, это очень просто, этот метод отлично подходит, если вы планируете разбирать тонну переключателей.

Шаг 1: Установите переключатель на открывалку

Сначала поместите выключатель на открыватель выключателя так, чтобы сторона штока была направлена ​​вверх. Вы хотите, чтобы штифты на открывателе переключателя совпадали с зажимами на переключателе. Шаблон будет отличаться в зависимости от того, какой у вас стиль Cherry или переключатель Kailh.

Шаг 2: Нажмите на переключатель

Следующим шагом будет просто нажать на переключатель, когда он находится на открывателе. Выключатель откроется и будет готов к работе, просто, как пирог.Если переключатель не открывается, я хотел бы убедиться, что вы правильно выровняли переключатель на открывателе. С переключателем стиля Kailh вам нужно будет нажать немного сильнее, чтобы открыть переключатель вверх.

Поздравляю, вы открыли выключатель!

Компоненты коммутатора

Теперь, когда вы открыли переключатель, вы можете взглянуть на все классные компоненты внутри. Переключатель состоит из четырех основных компонентов: нижнего корпуса, пружины, штока и верхнего корпуса. В зависимости от типа переключателя могут быть дополнительные компоненты, например, щелкающий переключатель может иметь панель управления или панель управления.

Коробочные переключатели

Kailh будут выглядеть особенно странно, поэтому мы не рекомендуем разбирать их, если вы не знаете, что делаете.

Как снять переключатель с клавиатуры

Если вы не заказали переключатели в отдельной сумке, вам нужно будет снять переключатели с клавиатуры, чтобы разобрать их. Чтобы снять переключатели с клавиатуры, вам нужно будет снять колпачки с клавиатуры, вывернуть все винты из клавиатуры, а затем отсоединить переключатели от печатной платы.Это может быть довольно сложно сделать, поэтому мы связали руководство здесь.

Если у вас есть клавиатура с возможностью горячей замены, вы можете легко снять переключатели с помощью съемника переключателей. Просто снимите колпачки с клавиш и вытяните переключатели с помощью съемника переключателей. Клавиатура с возможностью горячей замены может упростить извлечение переключателей и сэкономить массу времени.

Заключение

Есть несколько различных способов использования переключателя, но все зависит от того, какой у вас тип переключателя и какие инструменты у вас есть.Если вы планируете разбирать только несколько переключателей, мы рекомендуем метод отвертки, поскольку не стоит заказывать специальный инструмент для нескольких переключателей. Если вы планируете разобрать все свои переключатели, будет разумным заказать устройство для открывания переключателей онлайн, чтобы сэкономить ваше время и нервы, связанные с расклиниванием переключателей отверткой.

Удачного набора текста!

Как подключить, проверить и установить реле давления

Реле давления

обычно используются во многих аэрокосмических, оборонных и промышленных приложениях для обеспечения систем с возможностью включения или выключения - в направлении подъема или падения жидкости под давлением. Понимание того, как правильно управлять этими переключателями, может быть полезным при выборе решения для данной операции. В следующем руководстве будут рассмотрены передовые методы и шаги по устранению неполадок новейших конструкций реле давления.

Как подключить реле давления

Подключение реле давления - довольно простой процесс, и для его выполнения требуется всего несколько инструментов. Прежде чем мы научимся подключать реле давления, важно определить основные части.Мы включили электрическую схему, чтобы проиллюстрировать раму и конструкцию каждого компонента. Модель демонстрирует наши алюминиевые манометрические реле давления 6900GE и 6900PE, разработанные специально для опасных сред. Выключатели часто используются в качестве основного режима для размыкания и замыкания электрической цепи. Электропроводка может быть изменена с одиночных замыкающих и размыкающих цепей на многократные замыкающие и размыкающие цепи. Хотя механика довольно проста, необходимо выбрать правильную схему для правильного применения.Давайте подробнее рассмотрим каждый стиль схемы и то, как его можно использовать в системе.

Подключение однополюсного переключателя двойного хода

Однополюсные контакты реле давления с двойным ходом (SPDT) используются для подачи питания от одного источника на два отдельных соединения. Нормально разомкнутые (NO) переключатели образуют разомкнутую цепь при нормальном подключении или подключении по умолчанию, в то время как нормально замкнутые (NC) переключатели делают обратное. Микровыключатели обычно находятся в исходном состоянии нормально замкнутого соединения, что означает, что красный провод подключен к коричневому проводу.Но при срабатывании реле давления микровыключатель изменится с нормально замкнутого, красно-коричневого, на нормально разомкнутый или сине-коричневый. После выключения переключателя он вернется в исходное состояние NC-соединения.

Двухполюсный двухпозиционный переключатель, проводка

Кроме того, двухполюсные, двухпозиционные переключающие контакты (DPDT) имеют один вход и четыре выхода. Этот тип конфигурации позволяет входу иметь два соответствующих выхода, к которым он подключается. Когда реле давления находится в исходном состоянии, NC имеет одно общее, одно красно-коричневое проводное соединение, а также два нормально замкнутых общих, два черно-желтых проводных соединения.Реле давления срабатывает, когда микровыключатель переключается на НЕТ одно общее, одно сине-коричневое соединение на два НЕТ общих, два желто-пурпурных соединения. Так же, как SPDT, реле давления вернется в исходное состояние при отключении.

Как установить реле давления

После подключения реле давления вы затем прикрутите его к напорной линии с помощью гаечного ключа на соединение с шестигранной гайкой (которое находится в верхней части резьбы технологического соединения).Не забудьте плотно сжать охватываемую трубу с прилагаемой силой. Вот еще несколько вещей, которые следует учитывать при установке реле давления.

    • Блоки можно установить в любом положении на плоской поверхности с помощью двух монтажных отверстий и винтов M5 длиной не менее 50 мм.
    • Большинство этих агрегатов имеют порты с внутренней резьбой, которые подходят для подсоединения к ниппелям или каналам National Pipe Tapered (NPT) с ограниченным моментом установки в 12 футов.Мы также рекомендуем использовать для этого переходник или гибкую трубку.
    • Обязательно избегайте чрезмерного вращения всех резьбовых соединений.
    • Герметизирующая смесь для стыков труб является предпочтительным методом по сравнению с тефлоновой лентой. Однако приемлемы оба способа, поскольку они предотвращают попадание уплотнительного материала в реле давления или водопровод.

Как проверить реле давления

Проверка реле давления - важный шаг в обеспечении качества работы и безопасности вашего оборудования.Вы будете следовать тем же шагам из процесса установки реле давления, за исключением испытательного стенда.

Настройка и тестирование

Шаг 1: Подключите реле давления к источнику. Наиболее распространенные типы источников давления - это насос, компрессор или воздушный резервуар. Если вы используете компрессор или насос, включите его, чтобы сбросить давление через трубопровод, подключенный к ряду выпускных отверстий коллектора, ведущих к считывателю давления или манометру и переключателю.Манометр обеспечит считывание того же давления, которое применяется к переключателю, подтверждая его точки срабатывания и срабатывания. На этом этапе в окружающую среду не попадает ни воздух, ни масло. Шаг 2: Установите реле давления, подключив его к световому коробу с электрическим соединением. Когда ваш переключатель прикреплен к лайтбоксу и активируется, он изменит цвет с красного на зеленый. После деактивации цвет переключателя изменится с зеленого на красный. Шаг 3: После того, как все настроено, вы готовы оказать давление на переключатель.Затем поверните клапан, чтобы воздух или масло попали в систему. Как и в предыдущем шаге, вы узнаете, когда он сработает, когда увидите, что цвет индикатора изменился с красного на зеленый. Затем следует проверить манометр, чтобы записать его показания и подтвердить срабатывание. Наконец, закройте клапан, чтобы реле не получало давления. По мере снижения давления он выйдет за пределы зоны нечувствительности и полностью отключится. Необходимо следить за манометром, чтобы записать его показания и подтвердить отключение. К этому времени давление сбрасывается до уровня окружающей среды.

Замена и регулировка реле давления

Замена реле давления очень похожа на метод его установки, только в обратном порядке. Просто отсоедините соединение и снимите реле давления с его линии. Хотя настройки давления регулируются внутри, это не применимо, если единицы измерения фиксированы. Если электрическую цепь нельзя использовать для тестирования, отключите питание и используйте подходящий тестер цепей или световой короб.Чтобы отрегулировать реле давления, ослабьте его крышку доступа и поверните регулировочный винт с помощью паза для отвертки, как показано на рисунке. Затем вы можете повернуть его по часовой стрелке, чтобы увеличить настройки, или поверните против часовой стрелки, чтобы уменьшить настройку. После того, как вы закончили регулировку переключателя, снова затяните крышку доступа, снова подключите электрическую цепь и верните питание на устройство. Чтобы узнать больше о реле давления CCS и о том, как они работают в вашей отрасли, ознакомьтесь с нашей страницей продукта или свяжитесь с нами напрямую.

Как собрать выключатель питания из источника Pi

Интересное время для этого сообщения в блоге. Объявление о модели B + Raspberry Pi продолжает наводнять Twitter и сайты технических новостей, но этот средний блоггер сопротивляется покупке, так как у меня уже слишком много Pis.

Одной вещи, которой мне все еще не хватало на B +, было включение какого-то переключателя питания. Учитывая, сколько обычных проектов RPi могут использовать эту функциональность, я был удивлен, что фонд не добавил ее на новую доску.

Тем не менее, мы долго жили с этой проблемой со старой версией, и существует множество продуктов, позволяющих ее обойти. Сегодня я собрал переключатель включения / выключения с сайта Pi-Supply.com, одного из первых переключателей, которые будут выпущены для Raspberry Pi.

Поскольку у Pi Supply нет изображений в руководстве, и поскольку у коммутатора есть много частей, которые нужно припаять, я подумал, что было бы полезно написать руководство с изображениями, чтобы дать моим читателям немного уверенности, укрепляя их.

Мой паяльник готов… поехали…

Зачем мне коммутатор?

Ну, нет. Вам также НЕ НУЖНЫ Raspberry Pi, телевизор или даже плитка шоколада, которую вы едите, когда читаете это.

Коммутатор для Raspberry Pi - это «приятно иметь». Это означает, что вам не нужно подключать и отключать кабель питания micro USB каждый раз, когда вы используете Pi, что, надеюсь, продлит срок службы этого хрупкого соединения. Это также избавляет вас от необходимости наклоняться и отключать медиацентр RaspBMC, делая работу намного приятнее.Это всего два примера - их еще много.

Здесь также есть обучающий элемент - этот пример от Pi-Supply.com требует полной сборки, и есть много деталей для пайки. Мне лично нравится эта сторона проектов, но менее уверенные в себе «создатели» могут выбрать уже готовое решение.

Так что вам решать, хотите ли вы добавить переключатель в свой Raspberry Pi, но я определенно хочу его!

Переключатель
Переключатель включения / выключения от Pi Supply поставляется в виде пакета деталей, которые нужно припаять к поставляемой печатной плате.

Детали - будем надеяться, у вас достаточно припоя!


После сборки переключатель имеет 3 кнопки для управления мощностью вашего Pi. У вас есть кнопка для включения, кнопка для отключения и умная средняя кнопка, которая запускает последовательность выключения за вас. Это очень удобно для безголовых настроек - больше не нужно входить в систему и вручную запускать sudo halt. После выключения вы используете кнопку выключения, чтобы полностью отключить питание.

Коммутатор имеет несколько монтажных отверстий, позволяющих закрепить его в вашем проекте.Я просто устанавливаю свой на пластину из плексигласа рядом с прототипом Pi.

Как припаять коммутатор
На сайте Pi-Supply есть руководство, но изображения отсутствуют - вот где я и захожу.

Хотя сначала это выглядит немного устрашающе, паять этот переключатель достаточно легко если вы не торопитесь и дважды проверьте все, прежде чем наносить горячую смесь.

На печатной плате есть хорошо маркированные секции, которые также показывают контур каждой части, поэтому сложно поставить что-либо в неправильном месте.

Голая печатная плата с маркированными секциями


Шаг 1: Припаиваем резисторы

У вас в сумке 6 резисторов - 3 разных набора по 2 номинала резистора, 22 кОм, 10 кОм и 1 кОм - но какие из них куда идут?

Во-первых, вот цвета ремешка для каждого:

22k = красный-красный-оранжевый-золотой
10k = коричневый-черный-оранжевый-золотой
1k = коричневый-черный-красный-золотой

И вот где они находятся на печатной плате: (также проверьте изображение ниже)

R1 = резистор 22 кОм
R2 = резистор 22 кОм
R3 = резистор 10 кОм
R4 = резистор 10 кОм
R5 = резистор 1 кОм
R6 = резистор 1 кОм

Согласующие резисторы не обязательно расположены рядом друг с другом, поэтому следите за этим.Опять же, см. Рисунок ниже для руководства. Резисторы могут быть любыми (без определенной полярности) - но я кладу все золотые концы в одном направлении, чтобы все было аккуратно:

Постарайтесь сохранить золотые полосы таким же образом - чтобы они выглядели аккуратнее

Затем отрежьте концы переходите к следующему шагу:

Отрежьте ножки после пайки - сделайте это для каждого компонента


Шаг 2: Припаяйте транзисторы

Транзисторы представляют собой черные D-образные компоненты, которые подходят к секциям Q1 и Q2 на доске.На печатной плате также четко виден контур D-образной формы, так что вы не ошибетесь. Транзисторы такие же, поэтому не имеет значения, какой из них куда идет.

Нажмите на транзистор вниз так, чтобы он был на одном уровне с печатной платой, и припаяйте ножки на обратной стороне платы:

Установите транзисторы на одном уровне с печатной платой

Шаг 3. Припаяйте конденсатор

Есть только один из них , и это один из самых больших компонентов в сумке. Однако у конденсатора есть установленная полярность, поэтому вы должны убедиться, что вы припаяли ножки в правильных отверстиях.Этот находится в позиции C1 на печатной плате.

Более длинная ножка (плюс) должна войти в отверстие рядом с резисторами. Вы также можете отличить отрицательную ногу по широкой белой полосе на конденсаторе.

Протолкните ножки, чтобы конденсатор встал заподлицо с печатной платой, и припаивайте как обычно.

Обратите внимание на длинную ногу конденсатора слева на этом рисунке

С другого угла обратите внимание на белую полосу по направлению к краю платы

Шаг 4: Припаяйте светодиод

На этом переключателе только один светодиод, и У светодиодов также есть установленная полярность, поэтому убедитесь, что вы правильно поставили ножки.Светодиод переходит в положение D3. Более короткая отрицательная ветвь идет к транзисторам, более длинная - к отпечатку Pi-Supply на печатной плате.

Установите светодиод короткой ножкой в ​​сторону транзисторов.


Шаг 5: Припаяйте реле

Cool - мое первое реле. Раньше не паял ни одной из них, но на самом деле это всего лишь 6 очень простых прямых ножек, которые можно закрепить. Этот находится в очень очевидной позиции RL1. Не получится ввести неправильный путь из-за положения ножек, но на всякий случай белая полоса идет рядом с отверстиями для переключателей.

Расположение выводов реле означает, что здесь вы не ошибетесь.


Шаг 6: Припаиваем диоды

Далее идут 2 диода. Они входят в D1 и D2 и имеют полярность. Белая полоса на них должна быть на том же конце, что и разъем USB. Темные концы идут к разъему micro-USB.

Установите диоды с белой полосой слева


Шаг 7: Припаяйте кнопки и штыревой контакт

Кнопки займут очевидные места рядом с реле.Небольшая прямоугольная форма означает, что они не пойдут неправильно, поэтому это одна из самых простых частей для установки.

Просто убедитесь, что кнопки плоские перед пайкой (сначала сделайте противоположные ножки, а затем исправьте, это хороший способ добиться этого). Мне удалось припаять мою первую кнопку немного шатко - ой - но она все еще работает.

Заголовок штыря входит в конец после кнопок - меньшие ножки проходят через плату, оставляя вам длинные части для подключения перемычек.

Переключатели и разъем легко подходят друг к другу

Шаг 8: Припаяйте разъем USB

Я призываю вас ошибиться - это ОЧЕНЬ очевидно, куда это идет, но если сомневаетесь, посмотрите картинку ниже.Я не был уверен, нужно ли паять большие опорные ножки - но я все равно сделал, так как это перестало «шататься» и работает нормально - так что дерзайте.

Припаяйте все ножки разъема USB для надежной посадки.


Шаг 9: Готово!

Нет шага 9 - вот и все, вы сделали переход!

Как настроить коммутатор

Было бы бессмысленно тратить деньги на эту вещь и не использовать все ее функции - поэтому давайте теперь настроим код коммутатора в вашем Raspberry Pi, чтобы вы могли использовать все 3 кнопки.

Я использовал руководство на сайте Pi-Supply - хотя я думаю, что написание шагов более «средним» способом может помочь, так что приступим. Мы будем использовать прерывания, а не цикл while, поскольку кажется (из комментариев на сайте), что прерывания используют меньше ресурсов.

Importa nt : убедитесь, что вы подключили два соединительных кабеля к Pi . На переключателе есть два контакта, обозначенные 7 и 8. Они подключаются к физическим контактам 7 и 8 на вашем Pi.

Шаг 1: Создайте новый каталог для сценария переключения

Давайте создадим новую папку (я имею в виду каталог…) для сценария управления коммутатором, чтобы жить в нем.

Войдите в сеанс Терминала и используйте следующую команду чтобы убедиться, что вы находитесь в основном каталоге:

  cd



Затем используйте команду «mkdir», чтобы создать новый каталог (папку), как я сделал ниже: (с учетом регистра)

  mkdir PiSupply



Чтобы проверить, что каталог был создан, используйте следующую команду и найдите «PiSupply»:

  ls



Шаг 2: Создайте управляющий скрипт и вставьте код

Теперь мы собираемся войти в эту новую папку и создать скрипт Python, который будет управлять переключателем.

Используйте эту команду для входа в папку PiSupply:

  cd PiSupply



Теперь, когда мы находимся в нужной папке, используйте команду nano, чтобы создать новый скрипт Python под названием softshut.py:

  sudo nano softshut.py



Откроется очень унылый пустой экран сценария Python. Итак, добавим код. Скопируйте приведенный ниже код и вставьте его в файл:

  # Импортируйте модули для отправки команд в систему и доступа к контактам GPIO.
 из вызова импорта подпроцесса
 импорт RPi.GPIO как gpio

 # Определить функцию для продолжения работы скрипта
 def loop ():
   сырой ввод()

 # Определить функцию для запуска при вызове прерывания
 def выключение (контакт):
   вызов ('остановка', оболочка = ложь)

 gpio.setmode (gpio.BOARD) # Установить нумерацию контактов на нумерацию платы
 gpio.setup (7, gpio.IN) # Настроить контакт 7 как вход
 gpio.add_event_detect (7, gpio.RISING, callback = shutdown, bouncetime = 200) # Прерывание

 loop () # Запускаем функцию цикла, чтобы скрипт продолжал работать



После добавления кода нажмите «Ctrl + X» и выберите сохранение файла под тем же именем.

Шаг 3. Загрузите скрипт при запуске

Этот скрипт не очень хорош, если он не запускается при включении нашего Pi, поэтому теперь мы заставим его запускаться при загрузке автоматически.

Используйте следующую команду для входа в файл rc.local:

  sudo nano /etc/rc.local



Затем добавьте эту строку текста перед строкой "exit 0":

  python /home/pi/PiSupply/softshut.py



ПРИМЕЧАНИЕ : В руководстве от PiSupply говорится, что нужно добавить «&» в конец этой строки, но у меня это не сработало с включенным (с использованием Rev1 Pi).Попробуйте оба способа, если ваш переключатель не работает должным образом)

Сохраните и выйдите так же, как и раньше - нажмите «Ctrl + X» и выберите, чтобы сохранить файл под тем же именем.

Шаг 4 : Перезагрузитесь, чтобы волшебство произошло

Давайте перезагрузимся и убедимся, что переключатель работает. Используйте обычную команду перезагрузки ниже, чтобы перезапустить Raspberry Pi:

  sudo reboot



После перезагрузки вы должны увидеть, как загорится светодиодный индикатор коммутатора. Сначала проверьте переключатель, используя кнопку «мягкого выключения» (средняя) - ваш Pi должен пройти безопасную последовательность отключения.Как только это будет сделано, используйте кнопку «off», чтобы полностью отключить питание Pi.

Наконец, через несколько секунд нажмите кнопку «Вкл.», Чтобы убедиться, что она тоже работает - ваш Pi должен запуститься как обычно.

Не работает?

Если ваш коммутатор не работает должным образом, дважды проверьте все вышесказанное. Если по-прежнему нет радости, это может быть связано с любым предыдущим использованием вашего Pi. Я уже использовал аналогичную настройку переключателя на своем Pi, и я думаю, что код был конфликтным - новая установка Raspbian исправила это для меня (потому что я не знал, как отменить свои предыдущие изменения!)

Хотите? Получите выключатель от Pi-Supply.com

Приходите и поговорите со мной в Твиттере, если вы застряли, и / или оставьте комментарий ниже.

Обычный мужчина

20 отличных игр, таких как «Собирайте с осторожностью на Nintendo Switch (Switch)»

В дополнение к аналогичным играм, перечисленным выше, которые были связаны с этой игрой специально в базе данных, вы можете найти игры со сходной темой с Assemble With Care в следующих списках:

Видеоигры известны высокооктановыми развлечениями, подпитываемыми адреналином, но многие из них затрагивают эмоции игрока не меньше, чем его ловкость.Эти впечатления, которые часто упускаются из виду более молодыми или более конкурентоспособными игроками, могут внести полезное разнообразие в диету игр, которые нравятся вашей семье.
Выбранные ниже игры создают эмоционально насыщенное пространство, в котором можно исследовать сценарии с помощью чувств, а не фактов. В некоторых играх это достигается с помощью красивых или успокаивающих интерактивных визуальных эффектов; другие создают заряженные отношения и настройки, которые приглашают игроков принять участие в обработке этих эмоций.

Эти игры предлагают способы сознательно выйти за пределы дневного стресса и давления и создать пространство для самообслуживания.Это может быть, чтобы отвлечься на успокаивающие ненапряженные задачи или посетить мир, который является безмятежным и расслабляющим, или, может быть, просто провести время, размышляя о своих эмоциях в безопасном месте.

Игры, в которые вселяется чувство надежды. Иногда обнадеживающая история, иногда обнадеживающее взаимодействие, а иногда просто воодушевляющая эстетика, в которой можно провести время. Это игры, которые поднимают настроение, может быть, не сразу (как Horizon Zero Dawn), а к тому времени, когда вы их закончите.

В игре есть что-то невинное и детское, и в каждой видеоигре это есть по-своему. Иногда простые, а иногда и сложные игры могут помочь нам вернуться к надежде, которую мы имели в детстве, или призывать нас к мудрости и перспективам старших лет.

Игры включают взаимодействия, повествования и персонажей, имеющих дело со всеми аспектами жизни (и смерти). Это означает, что необходима некоторая осторожность, если игроки чувствительны к потере значимых людей. Но также игры могут предоставить полезное пространство для обработки, рассмотрения и понимания смерти и потери.

Я придумал несколько игр, исследующих эту тему, вместе с помощью и предложениями от Gaming The Mind (Twitter), организации британских специалистов в области психического здоровья, которые стремятся способствовать положительному психическому здоровью в игровом сообществе. Сосредоточив внимание на взаимосвязи между играми и психическим здоровьем, они хотят повысить осведомленность о проблемах психического здоровья и уменьшить стигму, окружающую эти проблемы.

«В зависимости от возраста мы выражаем горе по-разному», - сказали они.«Чтобы помочь детям справиться с утратой, важно, чтобы они получали честные объяснения о смерти, соответствующие их уровню понимания. В этих играх игроки могут найти ценное пространство, в котором они смогут признать горе как совершенно нормальную реакцию на утрату».

«Выбранные нами игры не обязательно предлагают идеальный способ справиться со смертью, но поднимают тему смерти открыто и с позитивным отношением. Они могут помочь показать игроку, что он не одинок в том, через что он проходит. .Игра в эти игры с молодыми людьми и ответы на вопросы, которые могут у них возникнуть в процессе, могут стать полезной отправной точкой для важных разговоров о горе ".

Мы в партнерстве с National Literacy Trust создали этот ресурс видеоигр, которые поощряют и способствовать развитию навыков чтения и письма.

The National Literacy Trust - это благотворительная организация, цель которой - улучшить навыки чтения, письма, разговорной речи и аудирования у детей и молодых людей, которые в этом больше всего нуждаются, предоставляя им наилучшие шансы на успех в школе, на работе и в жизни. .

Видеоигры имеют значительные преимущества для детей, которые не хотят читать или испытывают затруднения при чтении. Они дают им доступ к историям через взаимодействие и построение мира, которые они, возможно, не смогли прочитать в печатном виде. Видеоигры также приносят пользу семьям, в которых родители могут не быть уверенными читателями, а это означает, что делиться историями всей семьей по-прежнему могут все. Рост количества видеоигр на смартфонах и планшетах, а также более доступных игровых консолей упростил обмен интерактивными историями.

Есть разные способы, которыми видеоигры создают такой вид дополнительного чтения и вспомогательной грамотности:

  • Чтение в играх: видеоигры предлагают всевозможные виды чтения на всех уровнях. Это может быть простое повествование в такой игре, как Florence, диалог в игре, такой как Mutazione, или даже простое определение полезных предметов и игровой механики с внутриигровыми описаниями в такой игре, как Zelda Breath of the Wild. Кроме того, есть такие игры, как Thousand Threads, которые помогают игрокам задуматься о силе и значении слов.
  • Чтение вокруг игр: видеоигры создают миры, которые часто порождают вторичные тексты. Это могут быть официальные романы, расширяющие мир, или путеводители, предлагающие инструкции и помощь. Например, Knights and Bikes предлагает дополнительные книги, серию мультфильмов и рецепты для чтения.
  • Пути в книги: Многие популярные серии книг, такие как Beast Quest, предлагают ряд видеоигр в качестве простого первого шага в те миры, которые затем приводят к чтению самих книг.
  • Общение вокруг игр: игры поощряют не только чтение, но и всевозможные творческие результаты.Это может помочь в обсуждении игры на многих онлайн-форумах и досках объявлений. Это также может быть для написания фанфиков после того, как вы вдохновитесь игровым миром или персонажем. У The Sims, например, есть активное сообщество, пишущее и создающее всевозможный онлайн-контент.

Как быстро и легко заменить выключатель шнура лампы

Когда ваша лампа перестает работать, первое, что нужно попробовать, - это заменить лампочку.

Если лампа по-прежнему не работает, несмотря на новую лампу, вероятно, у вас неисправный выключатель лампы.

Если в вашей лампе есть выключатель со встроенным шнуром, то вам повезло, потому что они относительно дешевы и их легко заменить.

Раскрытие информации: Как партнер Amazon я зарабатываю на соответствующих покупках . Однако это не влияет на наши обзоры и сравнения. Все мнения являются нашими собственными, мы гордимся тем, что наши статьи справедливы и сбалансированы. Для получения дополнительной информации см. Наше заявление о раскрытии информации.

Как заменить выключатель шнура лампы

В этом руководстве мы объясним, как заменить выключатель шнура лампы.

Это руководство также может служить инструкцией по установке переключателя шнура лампы на лампу, которой в настоящее время нет. Просто начните с шага 2 и перережьте имеющийся шнур лампы в том месте, где вы хотите установить выключатель.

Следует отметить, что вы можете работать с оборудованием, которое находится под опасным уровнем напряжения при подключении к сети.

Перед началом работы убедитесь, что лампа отключена от розетки. Если вы в чем-то не уверены, лучше остановиться и обратиться за профессиональной помощью.

Что вам понадобится

Шаг 1. Удалите старый переключатель


Первым делом отключите лампу от розетки!

Далее нам нужно снять старый выключатель лампы.

В зависимости от марки и типа лампы и выключателя вы сможете либо открыть выключатель отверткой и открутить провода, либо вам может потребоваться отрезать шнур как можно ближе к выключателю шнура лампы.

Если ваш шнур уже не на короткой стороне, я рекомендую не беспокоиться о том, чтобы открыть старый выключатель и вместо этого перерезать шнур.Это сэкономит вам много времени.

Шаг 2. Зачистка проводов

1: это место, где можно разместить конец вашего шнура 2: это место, где также нужно удалить нашу внешнюю оболочку шнура

Следующий шаг состоит из двух частей: измерения и зачистки проводов.

Первая часть - измерить и маркировать шнур, чтобы вы знали, где его снимать.

Точные измерения и снятие изоляции с проводов важны для того, чтобы выключатель лампы был правильно подключен и не оказывал давления на фактическое соединение.Неправильно зачищенный шнур может привести к оголенным проводам под напряжением.

Во-первых, вам нужно будет снять крышку с вашего нового выключателя кабеля питания лампы, это, скорее всего, будет сделано с помощью винта на задней панели, но возможно, это могут быть только пластиковые зажимы, удерживающие его вместе.

Взгляните на аннотированную фотографию выше.

Номер 1 - это то место, где можно закрепить конец шнура - вы хотите, чтобы его конец находился прямо над винтовыми клеммами.

Номер 2 - это место, где мы хотим удалить и внешнюю оболочку шнура.Отметьте это кусачками или ручкой.

Если шнур вашей лампы имеет двойную изоляцию (имеет дополнительный слой изоляционного материала, покрывающий внутренние изолированные провода), возьмите кусачки и осторожно. надрежьте внешнюю оболочку. Будьте очень осторожны, чтобы не зайти слишком глубоко, иначе вы порежете внутренние провода - если вы разрежете внутренние провода, вам нужно будет отрезать шнур и начать заново.

Используйте кусачки или пару плоскогубцев, чтобы снять внешнюю оболочку со шнура.Он должен отойти довольно легко, если нет, значит, вы, вероятно, не прорезали его должным образом.

Совет: Я настоятельно рекомендую кусачки Irwin Vise Grip. Это отличный инструмент, который просто необходим любому серьезному мастеру.

После снятия внешней оболочки вы можете снять с внутренних проводов ровно столько, чтобы обнажить достаточно меди, чтобы войти в винтовые клеммы. Не выставляйте слишком много меди, иначе ваши измерения будут неточными, и вы можете вызвать короткое замыкание в переключателе шнура.Это должно выглядеть как на изображении ниже.



Шаг 3: Подключите клеммы


Теперь открутите винтовые клеммы и вставьте зачищенные провода. Если вы уже подключили одну сторону переключателя, убедитесь, что цвета проводов совпадают.

Затяните винтовые клеммы отверткой. Убедитесь, что провода надежно закреплены.

Шаг 4: Соберите

После того, как ваши провода надежно вставлены в винтовые клеммы, дважды проверьте, совпадают ли цветные провода и что ничего не замыкается (провода соприкасаются и т. Д.).

Если все в порядке, наденьте крышку на выключатель шнура новой лампы и закрутите / закрутите его.

Наконец, сделайте последний осмотр коммутатора. Убедитесь, что нет оголенных проводов, а переключатель выглядит надежным и безопасным.

Если все в порядке, включите лампу и проверьте ее.

Инструкции и подсказки

Инструкции и подсказки

Общая установка наземных забросов

Установить подпружиненные грунтозацепы Caboose Industries на компоновку несложно.

1. Соедините ползунок на наземном броске с броском на стрелке. Стандартные броски с земли имеют штифты для включения броска; наземные стрелы с выбираемыми концевыми фитингами имеют множество соединений, подходящих для различных моделей коммерческих стрелочных переводов. Убедитесь, что штанга для метания стрелы и ползунок для метания с земли находятся на прямой линии, и что ползунок и штанга для метания могут свободно перемещаться и не заедают, когда бросок с земли закреплен в нужном положении.

2.Установите рукоятку выброса земли в центральное положение так, чтобы она указывала прямо вверх.

3. Перемещайте бросок земли вперед и назад, пока точки переключения не окажутся посередине между прямым и изогнутым положением.

4. Отметьте положение броска с земли в этом центральном положении.

5. Прикрепите грунт к полотну дороги гвоздями, маленькими винтами или шипами.

Используйте жесткие наземные броски Caboose Industries, когда стрелка и наземный бросок должны находиться на некотором расстоянии друг от друга.Протяните пружинный трос через трубку от стрелочного перевода к методу и убедитесь, что имеется пружинный механизм, обеспечивающий натяжение и допускающий перебег.

Сборка грунтовых ходов с выбираемыми концевыми фитингами

  • Выберите концевой фитинг, соответствующий марке стрелочного перевода, который вы используете (конец с крючком для Atlas, лезвие для Roco, отверстие для PECO, маленький круглый штифт для Micro Engineering и круглый штифт для Shinohara и других). Не снимайте его с литника.

  • Наденьте концевой фитинг на приемный конец скользящей штанги, используя литник в качестве дополнительного рычага. Соединительный элемент имеет Т-образную форму, а ножка Т-образной формы опускается вниз, чтобы войти в прорезь в розетке.

Распорную пластину можно использовать для поднятия броска с земли, если она не находится поверх стяжек переключателя.

Сборка бросков с земли с рабочими низкоуровневыми целями (210S и 109R)

Базовый метательный механизм поставляется в собранном виде.Все, что нужно сделать моделисту, - это собрать целевую сборку. Это можно сделать двумя способами:

  • Одна сторона шестерни имеет вал двойного диаметра, а другая - вал одинарного диаметра. Проденьте вал одинарного диаметра через отверстие в крышке и возьмитесь за него зажимом из кожи аллигатора, чтобы удерживать на месте.

ИЛИ:

Для сборки основания клей не требуется, и клей не будет хорошо прилегать к деталям из делрина.

Для завершения целевой сборки:

По желанию, разработчик модели может приклеить поставленные цифры к вершине мишеней, чтобы обозначить лестничные дорожки во дворе.

Сборка наземных бросков с контактом (220S, 119R и 224S)

Базовый метательный механизм поставляется в собранном виде. Все, что нужно сделать моделисту, - это собрать контакт.

Рекомендуется, чтобы модельер выполнял оставшуюся сборку на верстаке, поскольку мелкие детали легко потерять.

Сборка стоек для переключателей высокого уровня (204S, 103R)

Базовый метательный механизм поставляется в собранном виде.Разработчик модели может пожелать установить бросок с земли без цели, пока не будет завершен пейзаж. Для установки мишени:

  • Поднимите ручку так, чтобы она находилась прямо вверх и вниз в середине хода, а точки переключения были расположены по центру.

  • По желанию моделист может прикрепить держатель под верхней поверхностью стенда и закрепить его каплей клея.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
