Как собрать выключатель света: Подробная инструкция как установить выключатель света

Содержание

Как разобрать выключатель света: пошаговый мастер-класс

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

  • Преображение эстетического вида путем замены устаревших моделей более современными;
  • Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
  • Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка выключателя света обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.

Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал  все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе. Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.

Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.

Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.

Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для  снятия клавиши подденьте ее сбоку обычной отверткой.

Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность. При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

  • Винтов крепления, вкручиваемых в панель; Рис.
    9. Крепление крышки болтами
  • Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
  • Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.
Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная крышка и клавиша демонтированы, можно переходить к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.

Рис. 11: открутите болты на крышке

После чего переходите  к откручиванию корпуса.

#4 Снимите корпус

Наиболее распространенным вариантом в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, которое фиксирует весь механизм в коробке.

Для удаления из корпуса поочередно откручиваются болты в точках крепления.

Рис. 12: открутите болты корпуса

Второй вариант фиксации – это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота основного блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.

Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима. Тогда сердцевина может выпасть из коробки. Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении. Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

#5 Отключите провода

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.

Рис. 14: сердцевина на проводах

Поэтому, чтобы разобрать его далее, отсоедините крепление проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться.  Наиболее часто встречающимися вариантами являются:

  • Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
  • Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
  • При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
  • Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением.
    Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.
Рис. 15: отключите провода

Следует отметить, что эту процедуру следует производить осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

#6 Осмотрите выключатель

Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места крепления выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменять весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость  относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецелесообразно.

Также существует вероятность, что выключатель остался цел, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления изоляции и прочие повреждения. Эти факторы будут свидетельствовать о том, что может понадобиться замена проводки или какого-то ее участка.

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Нюансы при разборке различных видов выключателей

  1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
  2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
  3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
  4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
  5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео подборка других мастеров

Как собрать выключатель света с двумя клавишами

Двухклавишный выключатель является очень важным элементом для регулировки степени освещения квартиры или частного дома. Лампочки могут располагаться группами или по одной, свет на них может подаваться отдельной клавишей.

Очень часто во время ремонта при проведении новой проводки возникает вопрос, как же все-таки подключить двухклавишный выключатель, чтобы обеспечить несколько режимов освещения. Как осуществить подключение двухклавишного выключателя с учетом необходимых мер безопасности – читайте далее!

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

  1. Двух клавиш (двигающиеся вверх-вниз части).
  2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
  3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

.

Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

  1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
  2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
  3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Практически в любом доме есть комната, или несколько, в которой необходим двухклавишный выключатель. Нужен он для того, чтоб управлять сразу несколькими контурами, отвечающими за освещение, через один и тот же механизм.

Многие думают, что монтаж двухклавишного выключателя света может стать настоящей проблемой, или то, что это очень сложный процесс. Но это не так, и дальше мы разберемся почему.

Краткое содержимое статьи:

Общая информация

Прежде всего нужно понимать, что проходной выключатель и двухклавишный это не одно и то же. Они выполняют разные задачи, да и количество контактов у них тоже отличается.

Чтоб не перепутать стоит обращать внимание на обратную сторону выключателя, на которой должна быть изображена схема подключения. Потому мало просто посмотреть на фото двухклавишного выключателя, стоит обратить внимание на описание, если вы покупаете его в интернете.

Предназначение

Самой обычной ситуацией, в которой может понадобиться двухклавишный выключатель, является наличие люстры на несколько лампочек. Например, у вас есть люстра на две или более лампочек, и вам хотелось бы иметь возможность включать одну из них, две, или все вместе. Вот для этого и пригодится выключатель на две клавиши.

Немного другая ситуация, встречается реже, но относится к той же категории. У вас есть два светильника в комнате, и вы хотите иметь возможность включать их с одной точки. Для этого устанавливается двухклавишный выключатель, к которому подсоединяются оба светильника.

Самое главное отличие заключается не в количестве переключателей, а в схеме двухклавишного выключателя, которая предусматривает другое количество контактов, если сравнивать со стандартным одноклавишным.

Такой выключатель идет с тремя контактами – один совместный, и два отдельных на отход. Они разделяют фазу, после чего отдельные провода отправляются непосредственно к нужным вам частям – разным светильникам, или отдельным контурам люстры.

Здесь стоит отметить, что при монтаже двухклавишного выключателя нужно иметь провод, как минимум, на три жилы, это при том, даже если у вас нету отдельного провода на заземление.

Подготовка

Вот мы и подошли к инструкции для подключения выключателя. Почему просто выключателя? Все дело в том, что по сути монтаж двухклавишного выключателя мало чем отличается от обычного одноклавишного. Ничего сложного в этом процессе нету, ведь просто нужно соблюдать технику безопасности и следовать нужным шагам.

Для начала нужно разобрать выключатель. Для этого нужно прежде всего снять клавиши. Делать это просто, и не нужно прилагать особых усилий. Нужно потянуть клавишу на себя, и если это не получается, то возьмите простую отвертку, и немного подденьте ею клавишу со стороны.

Проходные выключатели в современном интерьере незаменимы. Самые сложные схемы управления ими позволяют создавать удобно расположенные точки освещения. Например, двухклавишный проходной выключатель поможет управлять светильниками и люстрами с нескольких мест.

Назначение

Под проходным (промежуточным, переходным) выключателем понимают устройство, при помощи которого можно выключать и включать свет, находясь в другом помещении или в любом участке комнаты. Обычно в доме, подъезде, на даче устанавливаются одноклавишные переключатели — ими можно управлять одной линией освещения или контуром из разных точек. Например, зайдя в подъезд, есть возможность включить свет снизу лестничной площадки и подниматься не в темноте, а по освещенной лестнице. Выключить свет возможно прямо возле своей двери — в целях экономии электроэнергии.

Двойной проходной выключатель более сложен в подключении и действии. Предназначается для отключения части ламп в одной точке освещения. Если в люстре имеется 10 ламп, будет возможность включать только половину из них, если нет необходимости в мощном освещении комнаты. С помощью проходного выключателя можно регулировать работу люстр в одной комнате с двух мест и более — у входа в комнату, у кровати, балкона. Чаще всего многоклавишные устройства рекомендуют ставить в помещениях с наличием разных входов и множества источников освещения. В противном случае лучше установить обычный проходной выключатель.

Виды переключателей проходного типа

По количеству клавиш проходные выключатели бывают:

  • одноклавишными;
  • двухклавишными;
  • трехклавишными.

Наибольшую популярность имеют проходные выключатели на два направления. Трехклавишные переключатели менее популярны и сложны в подсоединении. Можно сделать пару или целую группу выключателей, но каждый добавленный прибор значительно усложнит общую схему. Порой переплетение проводов настолько сложное, что даже опытный специалист будет сомневаться при возможной поломке.

Как работает устройство

Функции проходного выключателя на две клавиши схожи с таковыми у переключателя с одной клавишей, но несколько расширены. В одном корпусе устройства происходит соединение двух проходных переключателей под одной крышкой, что делает возможности прибора более высокими. В момент включения клавиши на выключателе контакты перебрасываются, цепь замыкается, свет загорается. Напротив, расключение (переключение в обратную сторону) размыкает цепь.

Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. На кнопках указан стрелками порядок включения электричества.

Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор. Между собой они соединяются проводниками.

Двухместная схема управления

Чаще всего применяется схема подключения двухклавишного проходного выключателя с двух мест. Эта схема установки считается довольно простой. Для начала следует приобрести трехжильный кабель, где оплетка проводов имеет разные цвета — это поможет правильно определить положение фазы, ноля, заземления во время подключения.

Правильная установка проходного устройства позволит ему функционировать по двум направлениям. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Каждый проходной переключатель содержит 3 контакта, поэтому кабелей необходимо 2.

Схема подключения двойного проходного выключателя осуществляется параллельным способом, чтобы при перегорании одного осветительного прибора остальные работали. Распределительная коробка устанавливается в центре маршрута размещенных светильников.

В ней сойдутся семь кабелей:

  • четыре — от выключателей;
  • два — от осветительных групп;
  • один — кабель питания.

Если нужно, проходной переключатель с двумя клавишами можно применять как перекрестный с одной клавишей. Для этого контакты перемыкают, клавиши соединяют для одномоментного срабатывания.

Схема управления трехместная

Используются аналогичные элементы, что и описанные выше, но добавляется перекрестный переключатель. В схеме с трех мест устройство находится в любой точке между двумя остальными. Лучше приобрести готовый выключатель перекрестного типа, но можно соединить под одним корпусом и два проходных переключателя с двумя кнопками.

На клеммах такого устройства перемычки стоят так, чтобы ток шел в нужном направлении. Крайние устройства соединяются с центральным четырехжильным кабелем. Ноль идет на 2 группы освещения, фаза — на оба входных контакта 1-го проходного выключателя. Вне зависимости от положения клавиш электричество проходит на два входа перекрестного устройства, через перемычку направляется на второй проходной переключатель.

Монтаж проходного двухклавишного выключателя

Перед тем как подключить двухклавишный проходной выключатель, нужно учесть ряд важных моментов. Соединять между собой нужно лишь контакты одного типа, ведь при неверном соединении сеть не будет работать либо произойдет короткое замыкание. Нужно помнить об отсутствии положения «Включено» и «Выключено» у проходных устройств — тут клавиши просто последовательно переводятся в разные положения.

Порядок монтажа проходного двухклавишного выключателя:

  1. Наметить места расположения будущих устройств.
  2. Обесточить квартиру, дом.
  3. Проштробить каналы для проведения кабелей к распределительной коробке, сделать при помощи насадки перфоратора углубления для подрозетников.
  4. Установить подрозетники, используя гипс, алебастр.
  5. Подвести кабель к каждому устройству, к светильникам.
  6. Закрепить клеммы соответствующих кабелей.
  7. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
  8. Установить декоративные панели устройств.

к содержанию ↑

Подключение устройства на 2 группы светильников

Каждый питающий провод (фаза), выходящий из выключателя, подводит электроэнергию к своему светильнику. При монтаже одинарного проходного устройства делают прокладку 3-жильного кабеля к каждому осветительному прибору. Двухклавишный переключатель требует протягивания пяти проводников к первому устройству и шести — ко второму (разница из-за наличия одной общей фазы).

На деле управление освещением более чем из 2 – 3 мест встречается редко, а с описанными схемами сможет разобраться даже начинающий электрик. Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

Устройство выключателя и пошаговая инструкция как разобрать выключатель

Наверняка каждый хоть раз имел дело с ремонтом, и он знает, что такой радостный по окончанию процесс доставляет столько хлопот. Случается и такое, что даже незначительные задачи могут поставить в ступор. Сегодня мы поговорим об одной из таких задач, а именно о том, как разобрать выключатель света. Из-за регулярного использования, устройство выключателя очень часто выходят из строя, тем самым создавая неудобства и хлопоты.

Процесс разборки выключателя

Процесс разборки современных выключателей выполняется примерно одинаково, поскольку особых различий между их строением нет. Довольно часто, выключатели ломаются из-за плохого качества механизма, детали начинают плавиться или при большом токе нагрузки, или из за слабого контакта, желтеет пластик или со временем испортился внешний вид. Мы рассмотрим наиболее распространенные варианты выключателей и пошагово опишем инструкцию их разбора.

Шаг 1. Подготовительные работы

Для начала, нужно приготовить инструмент, а именно – индикаторную отвертку, в противном случае можно воспользоваться мультитестером или вольтметром. Только надо помнить, что при измерении напряжения один конец прибора встает на фазный провод (контакт в выключателе), а второй конец надо подсоединить к нулевому проводу или заземлению. В выключателе их нет, надо его найти или в распредкоробке или в розетке, т.е. в другом месте. По этому удобней пользоваться индикаторной отверткой. Перед тем, как выполнять любые электромонтажные работы, необходимо отключить в доме электричество, что бы сделать процесс безопасным. Для обесточивания квартиры, необходимо найти автоматические выключатели в электрощите и выключить их — переместить рычаг из положения ВКЛ в положение ВЫКЛ. Если таких выключателей несколько, что бы ни ошибиться, выключите все, для вашей же безопасности. Если же пробки старого типа, то нужно попросту выключить их нажав на кнопку. Затем с помощью индикаторной отвертки проверить или есть напряжение в проводке выключателя.

Шаг 2. Снятие клавиши выключателя

Второй шаг – это разборка самого выключателя. Клавиши выключателей можно снять двумя способами:

  1. Вытянуть рукой;
  2. С помощью отвертки.

Что бы вытянуть клавишу выключателя рукой, необходимо крепко взять ее за выступающий край и потянуть на себя. Приложив небольшое усилие. Клавиша должна поддаться и вылезти.

Если же клавиша не поддается, то можно аккуратно поддеть ее отверткой. Для начала, возьмите выступающий край клавиши и подденьте ее с помощью отвертки с одной стороны. Важно помнить, что делать это нужно аккуратно, иначе существует вероятность повредить выключатель.

Если же выключатель с двумя клавишами, то нужно проделать все вышеописанное с каждой из клавиш по очереди. В случае, если вам придется собрать выключатель обратно без замены на новый, то положите все детали на отдельное место, что бы не потерять их и не ошибиться.

Шаг 3. Снятие рамки выключателя

После извлечения клавиш, нужно снять рамку выключателя. Зачастую, встречаются выключатели со сплошной рамкой, которые крепятся к механизму с помощью небольших винтов или саморезов. Разберите их с помощью отвертки.

Также, встречаются выключатели с встроенным креплением. Эта система устанавливается в специальные пазы, и ее можно снять, аккуратно потянув на себя. В некоторых случает необходимо поддеть отверткой.

Третий тип выключателей представляет собой конструкцию, где рамка крепится к механизму с помощью металлических застежек. В таком случае, если не удается сразу снять застежки, то разбирая такую рамку поначалу лучше снять всю конструкцию и затем снять застежки, которые удерживают рамку в механизме.

Шаг 4. Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от подрозетника. Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Шаг 5. Отсоединение проводов

Заключительный этап – отсоединение механизма выключателя от проводов напряжения. Существует два типа крепления:

  • винтовые зажимы;
  • пружинные клеммы.

В первом случае, нужно ослабить винты в клеммах и только тогда извлечь провода. Если механизм с зажимными клеммами, то потребуется найти рычаги в местах крепления проводов, надавить на них и отсоединить провода.

Во время отсоединения проводов от механизма, для удобства обратной сборки, стоить запомнить какой провод стоял с какой стороны. Чаще всего от боковых контактов отходят провода на нагрузку (лампочки), а к центральной клемме приходит фаза.

После того, как вы выполнили все указания, можно попытаться выяснить причину поломки. Стоит просмотреть разобранный выключатель на наличие желтых, тусклых пятен, расплавленной пластмассы. Возможно, причина кроется в плохом контакте жил провода с механизмом. Со временем, контакт ослабевает и просто нужно закрутить покрепче винты.

Шаг 6. Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Заключение

В этой статье вы узнали возможные причины неполадок или некорректной работы выключателя, как разобрать выключатель света, как устроен выключатель, как заменить его на новый. Следуя пошаговой инструкции, вы сможете разобрать выключатель света, починить, собрать или установить новый. Надеемся, что данная статья была для вас познавательной и информативной.

Как собрать одноклавишный выключатель?

Электричество в наших квартирах можно встретить повсюду. Розетки, различные осветительные приборы и выключатели, конечно, делают нашу с вами жизнь удобной и более комфортной. С другой стороны, электричество – штука опасная, поэтому все работы, связанные с подключением приборов, должны проводиться с умом. В этой статье мы подробно рассмотрим, как подключить одноклавишный выключатель.

Принцип работы выключателя.

Принцип работы выключателя очень прост. Любой прибор работает от двух проводов, по которым течет ток: нуля и фазы. Задача выключателя состоит в том, чтобы временно размыкать один из проводов. По правилам цепь размыкается именно по фазе. Если через выключатель провести нулевой провод, то в светильнике всегда будет находиться фаза, а это небезопасно.

Типы и назначение выключателей.

— Одноклавишный выключатель. Отвечает за работу одного прибора.

— Двухклавишный, трехклавишный. Включает/выключает разные приборы или один прибор, имеющий несколько режимов.

Советую прочитать: как установить двухклавишный выключатель?

— Диммер. Можно настроить степень освещенности прибора, поворачивая тумблер.

— Переключатель. Прибор можно включить/выключить из разных точек помещения.

— Цепочка (веревка, кнопка, рычаг). Такой тип выключателя можно встретить на настольных лампах и бра.

— Некоторые современные модели люстр работают от пульта и вообще не требуют выключателя.

Помимо этого выключатели делятся на:

— Наружные. Выключатель ставится непосредственно на стену.

— Внутренние. Механизм устанавливается в специальный подрозетник в толще стены.

Советую прочитать: как установить подрозетник в бетонной стене?

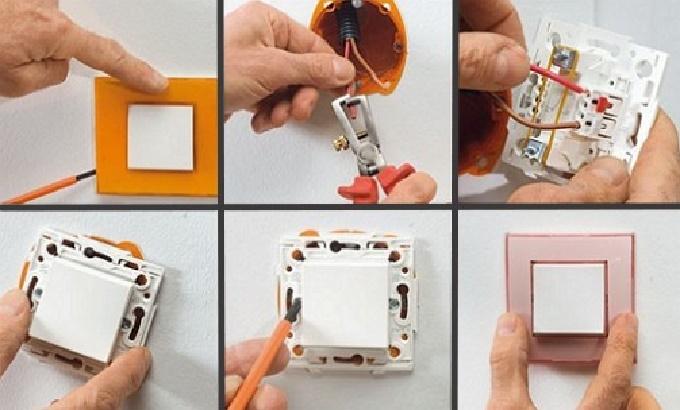

Как разобрать/собрать одноклавишный выключатель?

Перед тем, как подключить одноклавишный выключатель, его нужно разобрать. Берем плоскую отвертку и поддеваем кнопку.

Для этого идеально подходит индикаторная отвертка, так как у ней очень тонкое «жало». Затем снимаем рамку, которая обычно крепится на зажимах. Теперь устройство готово к подключению.

Собирать выключатель мы будем в обратном порядке.

Как установить выключатель одноклавишный?

Мы помним, что в выключателе всегда присутствует фаза, поэтому перед тем, как подключить одноклавишный выключатель, в первую очередь отключаем электричество в щитке. Для надежности берем индикатор и проверяем наличие тока. Если при контакте с проводами индикатор не светится, все в порядке и можно работать дальше. Находим отверстия, куда вставляются провода (в разных моделях они могут быть сбоку, сзади или спереди) и винты, которые эти провода фиксируют (иногда вместо винтов присутствуют зажимы).

Как подключить одноклавишный выключатель правильно?

По ГОСТу выключатель должен включать прибор, когда вы нажимаете на верхнюю часть кнопки. Если вы привыкли по-другому, можно подключить наоборот. Чтобы проверить, в каком положении выключатель будет включать прибор, а в каком отключать – идем к щитку и подаем напряжение. Если все нормально, работаем дальше, если положение неправильное – снова отключаем электричество и либо меняем провода местами, либо просто переворачиваем выключатель.

Бесплатный подбор квалифицированного электрика в Вашем городе

Наружный выключатель крепится к стене с помощью шурупов, внутренний можно крепить 2-мя способами: распорными лапками или с помощью шурупов, вкручиваемых в подрозетник. Надежным креплением прибора будет, если вы совместите оба способа. Следим за тем, чтобы выключатель располагался ровно и фиксируем. Готово! Теперь берем рамку и защелкиваем, затем вставляем кнопку.

Как заменить старый одноклавишный выключатель?

Ничего сложного, ведь мы уже знаем, как подключить одноклавишный выключатель, умеем разбирать механизм и подсоединять провода. Не забываем о том, что работать без напряжения куда безопаснее. Вынимаем кнопку, откручиваем шурупы или ослабляем лапки и достаем механизм из подрозетника. Ослабляем фиксирующие винты и достаем провода. Далее берем новенький выключатель и повторяем процедуру в обратном порядке.

Как подключить одноклавишный выключатель, если он с подсветкой?

Очень удобны в использовании выключатели с подсветкой. Заходишь в темную комнату и тебе не надо судорожно шарить по стене в поисках заветной клавиши. А как с подключением такого прибора? Точно так же: на схему подключения или порядок работ это никак не влияет. Кроме маленького нюанса. Если вы хотите, чтобы подсветка работала в выключенном состоянии — позаботьтесь, чтобы провод подводящий напряжение к выключателю был подсоединен к клемме или зажиму с отметкой «L», а отводящий провод — к другому зажиму или клемме.

И не забудьте совместить диод подсветки с отверстием на рамке при сборке.

Расскажу Вам маленькое открытие о выключателе с подсветкой. Если в люстре или бра, подсоединенном к такому выключателю, используются лампочки энергосберегательные или светодиодные, то со временем возможно самопроизвольное кратковременное включение люстры. Ничего страшного конечно не произойдет, но мало приятно, когда среди ночи люстра сама собой включиться.

Схема подключения выключателя и осветительного прибора в электрическую сеть.

Теперь мы знаем, как подключить одноклавишный выключатель, но что делать, если провода еще не проложены? Как правильно подключить прибор (люстра, бра) и выключатель к электрической сети? Подключение производится в распределительной коробке, которая должна присутствовать в каждом помещении. Обычно распределительную коробку устанавливают над выключателем.

Для подключения выключателя и прибора (люстра, бра) в коробку должно заходить три двужильных провода (от щитка, от люстры и от выключателя). Отключаем электричество в щитке и соединяем провода вот таким образом: нулевой провод от щитка соединяем с нулем от люстры. Фазный провод от щитка соединяем с одним из проводов выключателя, фазу от люстры коммутируем со вторым проводом выключателя. Скручиваем соответствующие провода между собой и изолируем СИЗами или изолентой.

И в заключении статьи, чтобы Вы не немного расслабились и улыбнулись несколько фото. Вот что мой дети сделали с выключателями.

Надеюсь, уважаемые читатели, Вы разобрались как подключить одноклавишный выключатель и улыбнулись, а юмор как известно продлевает жизнь. Успехов Вам в ремонте!

Читайте также:

Как самому поменять люстру на натяжном потолке?

Как своими руками поменять патрон в светильнике?

Поделитесь статьей с друзьями в социальных сетях!

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — Кабель.РФ

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Как установить выключатель света | Строительный портал

Освещение в квартире состоит из множества различных элементов, каждый из которых выполняет свою функцию. Любой из них заслуживает тщательного рассмотрения, но в этой статье хочется более подробно остановиться на выключателе света, а именно на том, как установить выключатель света и что для этого необходимо. Ведь без выключателя невозможно контролировать освещение в помещении.



  1. Виды выключателей света
  2. Подключение выключателя света



Виды выключателей света



На сегодняшний день для контроля и регулировки освещения используется несколько видов выключателей света: таймеры, диммеры, дистанционные и клавишные выключатели. Все они отличаются между собой конструкцией, возможностями и различной степенью защищенности. Но устройство выключателя света по своей сути и принципу работы одинаково для всех видов.



Фото: схема выключателя света

Диммеры

Эти выключатели света предназначаются для плавного контроля интенсивности освещения путем изменения мощности. Регуляция производится при помощи сенсорной кнопки или роликовой ручки. Раньше диммеры можно было использовать только с лампами накаливания, но сегодня, благодаря развитию полупроводников, диммеры устанавливаются под любые источники света.

Таймеры

Таймеры одни из наиболее сложных по своей конструкции, редко используются в качестве обычных выключателей света. Чаще всего их можно увидеть в системах «умный дом». Эти электронные устройства позволяют программировать включение и выключение света, создавая эффект присутствия или регулируя периоды освещения в помещениях.

Дистанционные выключатели

Современные технологии позволили создать выключатели, управление которых производится при помощи пульта дистанционного управления. Созданные для удобства, эти выключатели работают практически с любыми пультами, будь это пульт от телевизора или от музыкального центра. Эта их особенность позволяет ощутимо облегчить жизнь людям с ограниченными возможностями.

Клавишные выключатели

Наиболее распространенными выключателями являются клавишные. Они могут иметь от одной до четырех клавиш и монтироваться со скрытой или открытой проводкой. Простая конструкция и подключение – их основные преимущества.



Подключение выключателя света



Все работы по подключению выключателя света не представляют особой сложности, достаточно придерживаться техники безопасности при работе с электроприборами и уметь пользоваться инструментом. Но перед тем как подключить выключатель света, необходимо выполнить подготовительные работы и приобрести сам выключатель.

Выбирая новый выключатель, в первую очередь необходимо знать ряд важных технических моментов. Во-первых, в зависимости от того, какая проводка в помещении – скрытая или наружная, будет зависеть и тип выключателя, который также может быть скрытым или внешним (накладным). Во-вторых, необходимо знать силу тока и напряжение в сети дома, чтобы правильно подобрать выключатель. Информация об этих характеристиках выключателя указывается на его обратной стороне. Знать о технических характеристиках весьма важно, так как неправильно подобранный выключатель может сильно греться и со временем полностью выйти из строя, что чревато коротким замыканием и пожаром. В-третьих, в зависимости от типа источников света и осветительных приборов следует выбирать и определенный вид выключателей.

Важным моментом, определяющим последовательность и способ подключения, является схема подключения выключателя света. Она создается еще на этапе дизайн-проекта, и уже на её основе можно выбирать вид и тип выключателя. Чаще всего схема подключения выключателя света выглядит следующим образом:

После приобретения нужного выключателя приступаем к подготовительным работам по его установке. Перед тем как сделать выключатель света, придется отметить на стене место под него. Для этого вновь обращаемся к проекту электропроводки, в котором указаны все места установки и отмечаем их карандашом или маркером на стенах. Обычно выключатели размещают на высоте 1 - 1,5 м от пола, рядом с дверным проемом так, чтобы распахнутые двери не перекрывали к ним доступ. После этого приступаем к монтажу.



Важно! Установка выключателей и розеток проводится уже после прокладки электропроводки. Поэтому если планируется полная замена электрики, вначале необходимо проложить провода и только после этого устанавливать выключатели или розетки. Если выполняется лишь замена выключателей или розеток, тогда новые можно установить на прежнее место.



Как подключить выключатель открытой проводки

Этот тип выключателей состоит из изолирующей подкладки (подрозетника), механизма включения/выключения и крышки с кнопкой или клавишей. Установка такого выключателя заключается в следующем:

  • разбираем выключатель, чтобы добраться до механизма и подрозетника. Для этого аккуратно снимаем верхнюю крышку при помощи шлицевой отвертки;
  • снимаем механизм выключателя, чтобы получить саму пластину подрозетника;
  • прикладываем подрозетник к намеченному ранее месту на стене и отмечаем места, где будут отверстия под крепеж. Обычно на самом подрозетнике их два и находятся они друг от друга по диагонали;
  • при помощи дрели засверливаем отверстия и вбиваем внутрь дюбеля;
  • ставим на место подрозетник и прикручиваем его к стене;
  • осталось поставить на место механизм и закрепить его.



Важно! Все работы по подключению выключателя необходимо начинать с отключения электричества на распределительном щитке.

  • закрепив выключатель и обесточив сеть, приступаем к подключению проводов. Для этого зачищаем концы проводов на 2 - 2,5 см от края и вставляем их внутрь клемм, после чего закручиваем винты, фиксирующие провода внутри клемм.



Важно! Чтобы знать, как подключить правильно выключатель света, следует запомнить следующее. Провода  подсоединяются в определенном порядке, и маркировка проводов поможет в этом: белый или коричневый – это фаза, черный или синий – это ноль, желтый, зеленый или желто-зеленый – это заземление. В дополнение на самом выключателе будет указана маркировка для подключения.



  • закрепив провода в клеммах, устанавливаем на место крышку и закрепляем её. При помощи тестера проверяем качество соединения, и если все в порядке, включаем электричество на щитке.



Как уже отмечалось ранее, внешние выключатели могут быть как с одной клавишей, так и с двумя. В том, как подключить двухклавишный выключатель света, нет ничего сложного. Разница между двухклавишным и одноклавишным заключается в количестве нулевых проводов. В двухклавишном выключателе их два, и каждый подключается к отдельной клавише, в то время как фаза – общая для всего выключателя.



Как подключить выключатель скрытой проводки

В отличие от внешних выключателей скрытые имеют немного иную конструкцию. Разница заключается в подрозетнике и декоративной крышке. Подрозетник имеет форму чаши, в которую помещается весь механизм выключателя. А декоративная крышка выполнена в форме рамки или небольшой панели. Также отличается и способ установки.

Важно! Скрытый выключатель и подрозетник продаются отдельно. К тому же, существуют различные подрозетники для гипсокартона и для кирпичных и бетонных стен. При покупке следует об этом помнить.



Подключение этого типа выключателей потребует несколько больших усилий и времени. Причина заключается в необходимости штробления стен и вырезания довольно большой ниши для подрозетника. Конечно, эти действия придется выполнять лишь в случае отсутствия уже готовых штроб и ниш. Но чтобы сделать их с нуля, выполняются следующие действия:

  • в намеченном для выключателя месте на стене вырезаем большую круглую нишу. Сделать это можно при помощи специальной насадки для дрели или перфоратора – коронки. Сами насадки бывают разных диаметров, но для наших целей подойдет коронка, которая чуть больше чем подрозетник выключателя;



Важно! Перед тем как подключить выключатель света двойной со скрытой проводкой, необходимо заранее прорезать коронкой в стене два отверстия и соединить их между собой. В результате получится одна сплошная ниша, в которую можно поместить специальный двойной подрозетник.



  • провода к выключателю прокладываются по штробам, которые пробиваются в стене заранее при помощи перфоратора;
  • теперь устанавливаем на место подрозетник и заводим внутрь подрозетника проводку сквозь специальное отверстие. В бетонной или кирпичной стене зафиксировать подрозетник внутри можно с помощью гипсовой штукатурки. В гипсокартоне подрозетник закрепляется при помощи двух саморезов, вкрутив их до упора, фиксируются специальные скобы, которые и удерживают его на месте;



Важно! Если замена выключателя проводится в помещении, где проводка полностью разведена и подключена к сети, в первую очередь необходимо все обесточить. Только после этого можно приступать к монтажным работам.

  • закрепив подрозетник и заведя в него провода, можно устанавливать на место сам выключатель. Для этого придется его частично разобрать, а именно снять декоративную крышку и клавиши. Сделать это можно с помощью шлицевой отвертки, аккуратно подковырнув одну из клавиш. Сняв её, можно снять и все остальное. В результате должен остаться лишь сам механизм с металлической крепежной пластиной;
  • теперь подсоединяем к выключателю провода. Делается это так же, как и в случае с внешним выключателем. Но есть одно отличие. В случае с внешним провода подрезались строго под выключатель. Для скрытого выключателя необходимо оставить небольшой запас около 10 см, и только после этого зачищать концы;
  • подсоединив провода, аккуратно укладываем их внутрь подрозетника и устанавливаем на место механизм выключателя. После чего фиксируем его внутри;



Важно! На рынке продаются выключатели с двумя различными креплениями. В первом случае фиксация производится при помощи двух распорок, которые разводятся в стороны путем закручивания фиксирующих винтов. Во втором – при помощи двух саморезов, которые вкручиваются непосредственно в пластиковый подрозетник.

  • зафиксировав механизм выключателя, проверяем качество и правильность соединения тестером, и если все в порядке, надеваем декоративную рамку и устанавливаем на место клавиши. После чего подаем напряжение.



Установка выключателей – одна из наиболее простых электромонтажных работ. Её выполнение не требует особых умений, но и халатности допускать тоже не стоит. Если Вы никогда не делали ничего подобного, лучше перестраховаться и обратиться к специалисту.

Как разобрать выключатель света своими руками: одноклавишный, двуклавишный

Иногда по тем или иным причинам необходимо выполнение демонтажа и снятия выключателя света, имеющегося в любом жилище. Перед началом работ следует ознакомиться с некоторыми нюансами, позволяющими провести процесс правильно. В статье расскажем, как разобрать выключатель света, дадим подробную пошаговую инструкцию.

Необходимый для разборки инструмент

Чтобы разобрать выключатель потребуются некоторые нехитрые инструменты и приспособления. Основные из них — пара отверток, хотя многие приборы можно демонтировать и при помощи единственной — плоской. Крестовая отвертка будет нужна для устройств, имеющих в своей конструкции винты крестообразной формы.

Отключение электричества в доме

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом. Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ.» Если этого не сделать, то при демонтаже выключателя возможен удар током.

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность — наиболее важный фактор.  Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестраховаться, дополнительно удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой следует изучить особенности конструкции установленного выключателя. Читайте также статью: → «Проверка автоматических выключателей».

Демонтаж клавиши устройства

Разборка выключающего свет устройства начинается со снятия клавиши, так как без демонтажа ее продолжить работы невозможно. Убрать этот элемент конструкции практически всегда получается достаточно быстро и легко. Перед снятием клавиши необходимо внимательно исследовать механизм имеющегося устройства. Он выпускается различных типов, в связи с чем процесс может иметь принципиальные отличия.

Наиболее легкий способ — это нажать на клавишу по направлению к стене большим пальцем, другими пальцами схватиться за выступ и с не слишком большим усилием потянуть клавишу к себе. Некоторые часто опасаются повредить клавишу, приложив слишком большую силу к плотно установленному элементу. В таком случае можно применить плоскую тонкую отвертку либо нож, слегка поддев клавишу. Но все же лучше попытаться снять ее вручную — риск поцарапать или повредить элемент при этом минимален.

Для снятия клавиши в большинстве моделей выключателей достаточно задействовать пальцы

Существуют такие модели выключателей, например, Lezard, в которых по бокам клавиши имеются специальные отверстия. Поддев их отверткой, снятие клавиши выполняется без особых усилий. Если выключатель двухклавишный, то второй элемент снимается после удаления предыдущего по тому же принципу. Читайте также статью: → «Выключатели с подсветкой: схемы и особенности подключения».

Демонтаж рамки выключателя

Следующей работой при разборке выключателя является снятие рамки, крепление которых может осуществляться двумя способами:

  • винтовым;
  • зажимным.

Крепление винтовых рамок, как не трудно догадаться, выполняется посредством небольших винтов, откручивающихся при помощи крестовой либо плоской отвертки. Прикрепление рамок зажимных осуществляется при помощи специальных зажимов, которые для демонтажа следует просто отогнуть. Для большего удобства и ускорения процесса сначала снимается один зажим, а затем второй.

Разборка выключателя и демонтаж

Заключительным этапом разборки выключателя является изъятие его из монтажной коробки. Для этого необходимо ослабить установочные лапки, надежно удерживающие устройство в стене. Соответствующие винты ослабляются, после чего механизм свободно вынимается из стены. Некоторые модели выключателей, например марки Makel, закрепляются по бокам коробки при помощи винтов. В таком случае их следует просто отвинтить, воспользовавшись отверткой.

После демонтажа выключателя на подсоединенных к нему проводах необходимо замерять напряжение при помощи индикаторной отвертки. Если напряжение отсутствует, то после разборки крепления провода отсоединяются от устройства.

Совет №1. Демонтированный выключатель следует осмотреть на наличие оплавленных контактов. Если таковые имеются, то ремонту устройство не подлежит и требует замены. При отсутствии этой проблемы, необходимо осмотреть на предмет наличия повреждений другого характера, а также проверить все контакты в точках закрепления проводов.

При приобретении нового устройства рекомендуется захватить с собой старый выключатель, чтобы без проблем подобрать наиболее подходящую модель. Читайте также статью: → «Проходные выключатели: схема подключения, тонкости монтажа».

Отключение проводов от прибора

В большинстве моделей выключателей, в том числе марок Legrand и Wessen, провода закрепляются посредством болтового соединения, которое при отключении требуется просто ослабить и слегка потянуть на себя. При неисправности выключателя перед установкой нового провода изолируются и помечаются различными цветами, чтобы при монтаже не перепутать их.

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

  • снять клавиши — здесь различий от других марок устройств нет;
  • демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки.  Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

  • винтами, которые просто выкручиваются отверткой;
  • специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.
Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Как разобрать выключатель света с регулятором

Если процесс разборки обыкновенных выключателей в большинстве случаев понятен и прост, то с устройствами, оснащенными регуляторами яркости освещения могут возникнуть некоторые затруднения. Диммеры, в том числе и механические, подключаются к цепи по точно такому же принципу, как и обыкновенные выключатели. Следовательно, и разборка их осуществляется по той же схеме:

  • убирается поворотная ручка;
  • при помощи отвертки или ножа из защелки освобождается декоративная рамка;
  • ослабляются крепежные лапки;
  • раскручиваются фиксирующие корпус болты.
Снятие выключателя с регулятором яркости аналогично разборке обыкновенного бытового устройства

Как разобрать выключателя с индикатором

Для разборки выключателя с подсветкой требуется сначала отключить индикатор, для чего отключается питание и снимается светодиод. Последовательность действий следующая:

  • выключением рубильника обесточивается комната;
  • защелки клавиш аккуратно поддеваются тонкой отверткой и снимаются;
  • аккуратно удаляется рамка;
  • раскручиваются болты крепежа;
  • устройство изымается из монтажной коробки;
  • наличие напряжения в проводах проверяется посредством отвертки-индикатора.

Совет №2. Перед тем как прикоснуться к оголенному проводу следует удостовериться в отсутствии напряжения. Для этого следует поднести тестер или иной пробник к каждому из контактов — индикатор не должен включиться.

Индикаторный выключатель марки Shneider Electric также разбирается без применения сложного инструмента

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

Типичные ошибки в работе

  • Часто встречающейся ошибкой является приложение чрезмерных усилий при снятии клавиши выключателя либо декоративной рамки. В результате эти элементы могут быть не просто поцарапаны, но и сломаны. В этом случае, независимо от модели устройства потребуется приобретение нового, так как отдельно клавиши и рамки не продаются.
  • Самой опасной ошибкой является пренебрежение правилами безопасности. Обязательно следует отключать подачу электроэнергии в помещение на щитке. При сомнениях, какой из рубильников «правильный», лучше отключить их все.

Оцените качество статьи:

Подключение проходного выключателя: как это делать правильно?

Проходные выключатели весьма удобны, когда необходимо включать и выключать лампочку из разных точек в квартире или доме. Например, в начале коридора можно включить лампочку, а пройдя через него выключить в другом конце. Или на первом этаже зажечь светильник на лестнице, а поднявшись на верх, выключить. Как правильно выполнить монтаж проходного выключателя, чтобы все работало как часы? Объясняем подробно со схемами и примерами.

Что потребуется для подключения проходного выключателя?

Для того, чтобы схема работала, нам потребуются следующие комплектующие:

  • Два проходных выключателя.
  • Трехжильный провод типа ВВГнг 3*1,5 мм2 или NYM 3*1,5 мм2
  • Светильник.
  • Фаза + ноль из щитка.

Проходные одноклавишные выключатели, в отличие от обычных, имеют не два контакта, а три, поэтому использовать обычные выключатели для таких целей не получится. В обычных двухклавишных выключателях тоже три контакта, однако для проходного монтажа они также не подойдут, так как работают иначе.

Схема подключения проходного выключателя

Для того, чтобы вся схема работала исправно, необходимо внутри выключателя правильно подсоединить провода к клеммам. В любом проходном одноклавишном выключателе клеммы обозначаются стрелочками: одна будет идти внутрь выключателя (фазная) и две наружу (выходные), как показано на рисунке ниже. Если перепутать и подключить фазный провод к стрелочке, которая идет наружу, то схема будет работать неправильно.

Схема подключения проходного выключателя следующая: ноль из счетчика подается через распредкоробку напрямую к лампочке. Фаза из счетчика подается на выключатель 1; два выхода выключателя 1 соединяются с выходами выключателя 2; фаза из выключателя 2 идет на лампочку. Обратите внимание на схему 1: здесь контакты на выключателе разомкнуты, поэтому лампочка выключена.

Предположим, человек проходя через коридор включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема становится такой:

В конце коридора он нажимает на выключатель 2, цепь размыкается, и лампочка выключается (схема 3). При этом, чтобы опять включить лампочку, ему не нужно возвращаться к выключателю 1 — достаточно нажать на клавишу выключателя 2.

При такой схеме лампочкой можно управлять любым выключателем, даже не задействуя второй. Теперь давайте посмотрим, как подключить выключатель непосредственно в распредкоробке.

Подключение проходного выключателя в распредкоробке

В распредкоробке мы наблюдаем 10 проводов: 2 приходит из щитовой, 2 от лампочки и по 3 от каждого выключателя. Соединяем провода следующим образом: синий ноль (1) из щитовой соединяем напрямую с синим нолем (1) лампочки. Фазу из щитовой (2) соединяем с белым проводом (2) первого выключателя. Затем красный выход (3) первого выключателя с красным выходом (3) второго. Также соединяем и зеленые провода (4). Белый провод (5) второго выключателя соединяем с фазным проводом (5) лампочки. Как качественно соединять провода, мы писали здесь.

В некоторых квартирах из щитовой также идет желто-зеленый провод заземления. Он не заходит в проходные выключатели, но сажается на отдельную клемму. После того, как все подключили, подайте питание из электрощитовой, и проверьте работу каждого выключателя. Если любым можно и включить и выключить светильник, тогда схема подключена правильно.

Если остались вопросы по подключению проходного выключателя, задайте их в комментариях!

Еще пара советов домашним электрикам:

Теги выключатели электропроводка

Как собрать выключатель света с двумя клавишами

Двухклавишный выключатель является очень важным элементом степени освещения квартиры или частного дома. Лампочки могут быть группой или по одной отдельной, свет на них может подаваться клавишей.

Очень часто во время ремонта возникает вопрос, как же все-таки подключить двухклавишный выключатель, чтобы обеспечить несколько режимов.Как осуществить подключение двухклавишного выключателя с учетом необходимых мер безопасности - читайте далее!

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

  1. Двух клавиш (двигающиеся вверх-вниз части).
  2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
  3. Клеммников (те места, к которому подводят напряжение или ток).

Редко третий элемент - клеммники - может заменяться в конструкции на винтовые зажимы. Отлично состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка - диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие друг другу и вход для фазы.Каждая из клемм, подходящая к клавишам, может независимо от другого размыкать либо смыкать контакт, дополнительно включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

.

Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

  1. Можно включить только одну работу, чтобы загорелась одна лампочка (или первая группа светильников).
  2. Есть возможность включить в другое освещение изменится, так как одни части комнаты будут хорошо видны, а другие - немного затемнены.
  3. Третий вариант - включение «на полную катушку» - в положении «вкл» находятся обе клавиши - тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух результатов друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней внешней помощи, такое приспособление может выполнять функции экономии электроэнергии и создания разнообразной атмосферы.А еще двухклавишные выключатели увеличивают, так как при их установке уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Практически в любом доме есть комната, или несколько, в которой необходим двухклавишный выключатель. Нужен он для того, чтобы обеспечить сразу же управление контурами, отвечающими за освещение, через один и тот же механизм.

Многие думают, что монтаж двухклавишного выключателя света может стать настоящей проблемой, или то, что это очень сложный процесс. Но это не так, и дальше мы разберемся почему.

Краткое содержимое статьи:

Общая информация

Прежде всего нужно понимать, что проходной выключатель и двухклавишный это не одно и то же. Они разные задачи, да и количество контактов у них тоже отличается.

Чтоб не перепутать стоит обращать внимание на обратную сторону выключателя, на которую должна быть изображена схема подключения.Потому что мало посмотреть на фото двухклавишного выключателя, стоит обратить внимание на описание, если вы посмотрите его в интернете.

Предназначение

Самой обычной ситуацией, в которой может пройти двухклавишный выключатель, является наличие люстры на несколько лампочек. Например, у вас есть люстра на две или более лампочек, и вам хотелось бы получить возможность одну из них, две, или все вместе. Вот для этого и пригодится выключатель на две клавиши.

Немного другая ситуация, встречается реже, но относится к той же категории. У вас есть два светильника в комнате. Для этого устанавливается двухклавишный выключатель, к которому подключенный оба светильника.

Самое главное отличие заключается в количестве переключателей, в схеме двухклавишного выключателя, которое предусматривает другое количество контактов, если сравнивать со стандартным одноклавишным.

Такой выключатель идет с тремя контактами - один совместный, и два отдельных выхода. Они разделяют фазу, после чего отдельные провода отправляются непосредственно к нужным вам частям - разным светильникам, или контурам люстры.

9000 Здесь стоит отметить, что даже при установке двухклавишного выключателя нужно иметь провод, как минимум, на три жилы, это при том, если у вас нету отдельного провода на заземление.

Подготовка

Вот мы и подошли к инструкции для подключения выключателя.Почему просто выключателя? Все дело в том, что по сути монтаж двухклавишного выключателя мало чем отличается от обычноголавишного. Ничего сложного в этом процессе нету, просто нужно соблюдать технику безопасности и следовать нужным шагам.

Для начала нужно разобрать выключатель. Для этого нужно прежде всего снять клавиши. Делать это просто, и не нужно прилагать особые усилия. Нужно потянуть изображение на себя, и если это не получается, то взять простую отвертку, и немного подденьте изображение со стороны.

Проходные выключатели в современном интерьере незаменимы. Самые сложные схемы управления ими позволяют расположенные точки освещения. Например, двухклавишный проходной выключатель поможет управлять светильниками и люстрами с несколькими местами.

Назначение

Под проходным (промежуточным, переходным) выключателем понимают устройство, при помощи которого можно выключить свет, находясь в другом помещении или в любом участке комнаты. Обычно в доме, подъезде, на даче устанавливаются одноклавишные переключатели - ими можно управлять одной линией освещения или контуром из разных точек. Например, зайдя в подъезд, есть возможность включить свет снизу лестничной площадки и подниматься не в темноте, а по освещенной лестнице. Выключить свет возможно прямо возле своей двери - в целях экономии электроэнергии.

Двойной проходной выключатель более сложный в подключении и действии. Предназначается для отключения части ламп в одной точке освещения. Если в люстре имеется 10 ламп, будет возможность включить только половину из них, если нет необходимости в мощном освещении комнаты. С помощью проходного выключателя можно регулировать работу люстр в одной комнате с двух мест и более - у входа в комнату, у кровати, балкона. Чаще всего многоклавишные устройства рекомендуют ставить в помещениях с наличием разных входов и множества источников освещения. В противном случае установить обычный проходной выключатель.

Виды переключателей проходного типа

По количеству клавиш проходные выключатели бывают:

  • одноклавишными;
  • двухклавишными;
  • трехклавишными.

На большую популярность имеют проходные выключатели на два направления. Трехклавишные переключатели популярны и сложны в подключении. Можно сделать пару или целую группу выключателей, но каждый добавленный прибор значительно усложнит общую схему. Порой переплетение проводов настолько сложное, что даже опытный специалист будет сомневаться при возможной поломке.

Как работает устройство

Функции проходного выключателя на две клавиши с таковыми у переключателя с одной клавишей, но несколько расширены.В одном корпусе устройства происходит соединение двух проходных переключателей под одной крышкой, что делает возможности прибора более высокими. В момент включения переключателя контакты перебрасываются, цепь замыкается, свет загорается. Напротив, расключение (переключение в обратную сторону) размыкает цепь.

Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. На кнопках указан стрелками порядок включения электричества.

Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью восстанавливающий прибор. Между собой они соединяются проводниками.

Двухместная схема управления

Чаще всего используется схема подключения двухклавишного проходного выключателя с двух мест. Эта схема установки считается довольно простой. Для начала приобрести трехжильный кабель, где оплетка проводов имеет разные цвета - это поможет правильно установить положение фазы, ноля, заземления во время подключения.

Правильная установка проходного устройства позволит ему функционировать по двум направлениям. Два выключателя следует закрепить в подрозетниках, после - к проводке, ведущим к осветительным приборам, подключить трехжильный кабель. Каждый проходной переключатель содержит 3 контакта, поэтому кабеля необходимо 2.

Схема подключения двойного проходного выключателя используется параллельным способом, чтобы при перегорании одного осветительного прибора остальные работали. Распределительная коробка устанавливается в центре маршрута размещенных светильников.

В ней сойдутся семь кабелей:

  • четыре - от выключателей;
  • два - осветительных групп;
  • один - кабель питания.

Если нужно, проходной переключатель с двумя клавишами можно применять как перекрестный с одной клавишей. Для этого контакты перемыкают, клавиши соединяют для одномоментного срабатывания.

Схема управления трехместная

Используются аналогичные элементы, что и описанные выше, но добавлен перекрестный переключатель.В схеме с трех мест устройство находится в любой точке между двумя остальными. Лучше приобрести готовый выключатель перекрестного типа, но можно соединить под одним корпусом и два проходных переключателя с двумя кнопками.

На клеммах такого устройства перемычки стоят так, чтобы ток шел в нужном направлении. Крайние устройства соединяются с центральным четырехжильным кабелем. Ноль идет на 2 группы освещения, фаза - на оба входных контакта 1-го проходного выключателя. Вне зависимости от положения клавиш электричество проходит на два входа перекрестного устройства, через перемычку направляется на второй проходной переключатель.

Монтаж проходного двухклавишного выключателя

Перед тем как подключить двухклавишный проходной выключатель, нужно учесть ряд важных моментов. Соединение между собой должно быть выполнено одно короткое замыкание. Нужно помнить об исключении положения «Включено» и «Выключено» у проходных устройств - тут клавиши просто переводятся в разные положения.

Порядок монтажа проходного двухклавишного выключателя:

  1. Наметить места расположения будущих устройств.
  2. Обесточить квартиру, дом.
  3. Проштробить каналы для кабелей распределительной коробки, сделать при помощи насадки перфоратора углубления для подрозетников.
  4. Установить подрозетники, используя гипс, алебастр.
  5. Подвести кабель к каждому устройству, к светильникам.
  6. Закрепить клеммы кабеля.
  7. Соединить концы кабеля в распределительной коробке, учитывая схему подключения.
  8. Установить декоративные панели устройств.

к содержанию ↑

Подключение устройства на 2 группы светильников

Каждый питающий провод (фаза), выходящий из выключателя, подводит электроэнергию к своему светильнику. При устройстве устройства одинарного проходного делают прокладку 3-жильного кабеля к каждому осветительному прибору. Двухклавишный переключатель требует протягивания пяти проводников к первому устройству и шести - коому (разница из-за наличия одной общей фазы).

На деле управление освещением более чем из 2 - 3 мест встречается редко, а описанными схемами можно разобраться даже начинающий электрик.Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

Как разобрать выключатель света: пошаговый мастер-класс

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникнуть вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

  • Преображение эстетического вида путем замены устаревших моделей более современными;
  • Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
  • Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка выключателя света обуславливается либо какой-то аварийной ситуацией, либо его моральным износом.Рассмотрим порядок разборки выключателя.

№1. Отключите напряжение

Рис. 1: двойной отключить автомат

Главным шагом, до того, как разобрать выключатель, снять напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшее обесточивания является отключением вводных автоматов. Если у вас автомат разрывает сразу два провода - и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.

Рис. 2: одинарный автомат

В случае если ввод находится один автомат и вам неизвестно, включает он фазный провод или нет, то после его переключения необходимо включить индикаторной отверткой. Которая позволяет определить наличие или отсутствие в сети. Если все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или использовать диэлектрические перчатки и защитными очками, когда разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе. Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, при отсутствии таковых отключайте напряжение в квартире полностью. Или використовуйте диэлектрические перчатки.

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

# 2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они работают декоративной панели, скрывающая место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтажных устройств не требуется, так как у них точки установлены на корпусе, а клавиша выполняет только свою непосредственную функцию.

Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить одной из клавиш большими клавишами, зафиксировать ее в крайнем положении, и потянуть на себя.

Рис. 5: потяните на себя

В некоторых конструкциях переключателей для этого даже небольшое углубление, в которое удобно поставить пальцы и оттуда уже снимают клавиши.

Рис. 6. клавиша легко отделилась

. Для снятия клавиши подденьте ее сбоку обычную отверткой.

Рис. 7: подденьте повернуть отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить поверность. Разумеется, что устройство подготавливаемое к утилизации необходимо соблюдать предельную осторожность.При необходимости, поддеть можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.

Рис. 8: выключатель без клавиш

# 3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

  • Винтовы крепления, вкручиваемые в панель; Рис. 9. Крепление крышки болтами
  • Пластиковые элементы крепления, которые вставляются в соответствующие пазы;
  • Специальная рамка, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.
Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять две рамку, достаточно поддеть соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная и клавиша демонтированы, можно перейти к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.

Рис. 11: открутите болты на крышке

После чего переходите к откручиванию корпуса.

# 4 Снимите корпус

Самый распространенный механизм в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, фиксирует механизм в коробке. Для удаления из корпуса поочередно откручиваются болты в точках крепления.

Рис. 12: Второй вариант фиксации болты корпуса

- это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.

Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима.Тогда сердцевина может выпасть из коробки. Такое падение при отключенном напряжении и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении. Прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

# 5 Отключите провода

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.

Рис. 14: сердцевина на проводах

, поэтому, чтобы разобрать его далее, отсоедините проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться. Наиболее часто встречающимися вариантами являются:

  • Фиксация при помощи винтов - в этом случае их просто откручивают отверткой;
  • Фиксация при помощи зажимов - для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
  • При помощи обжимов - достаточно старый способ в современных моделях не используется, так как разжать гильзу - достаточно трудоемкая задача и ее повторное использование не всегда возможно.
  • 900 Посредством скрутки13 - Правила использования скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со электрического выключателя.
Рис. 15: отключите провода

Следует отметить, что эту ответственность следует выполнять осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

# 6 Осмотрите выключатель

. Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменить весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецел удобствано.

Существует вероятность, что выключатель остался, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления и прочие повреждения. Эти факторы будут свидетельствовать о том, что может потребиться замена проводки или какого-то ее участка.

. Никаких следов во включенном положении. Для проверки такой неисправности воспользуйтесь возможностью мультиметром и проверьте наличие или отсутствие контакта.В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую ​​неисправность вполне возможно устранить самостоятельно.

Нюансы при разборке различных видов выключателей

  1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них.Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш.
  2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
  3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно использовать как обычную отвертку, так и специальную подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте.При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
  4. Если выключатель спарен с розеткой, то для демонтажа первого вам снять розетку вместе с ним. При этом крышку розетки придется удалить, зачастую прячется один из болтов крепления.
  5. Проходные выключатели имеют ту же конструкцию, что и обычные, а соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы происходит в нескольких позициях одновременно.

Видео подборка других мастеров

Устройство выключателя и пошаговая инструкция как разобрать выключатель

Наверняка хоть раз имел дело с ремонтом, и он знает, что такой радостный по окончанию процесса доставляет столько хлопот. Случается и такое, что даже незначительные задачи могут поставить в ступор.Сегодня мы поговорим об одной из таких задач, а именно о том, как разобрать выключатель света. Из-за регулярного использования, устройство выключателя очень часто выходят из строя, тем самым создавая неудобства и хлопоты.

Процесс разборки выключателя

Процесс разборки современных выключателей выполняется примерно одинаково, особый различий между их нет. Довольно часто, из-за плохого качества механизма, детали начинают плавиться или при большом токе нагрузки, или из-за большого контакта, желтеет пластик или со временем испортился внешний вид.Мы рассмотрим наиболее распространенные варианты выключателей и пошагово опишем инструкцию их разбора.

Шаг 1. Подготовительные работы

Для начала, нужно приготовить инструмент, а именно - индикаторную отвертку, в противном случае можно использовать мультитестером или вольтметром. Только надо помнить, что при измерении один конец прибора встает на фазный провод (контакт в выключателе), а второй конец надо подключить к нулевому проводу или заземлению. В выключателе их нет, надо его найти или в распредкоробке или в розетке, т.е. в другом месте. По этому удобней пользоваться индикатором отверткой. Перед тем, как выполнить любые электромонтажные работы, необходимо отключить в доме процесс электричества. Для обесточивания квартиры необходимо найти автоматические выключатели в электрощите и выключить их - переместить рычаг из положения ВКЛ в положение ВЫКЛ. Если таких выключателей несколько, что бы ни ошибиться, выключите все, для вашей же безопасности. Если же пробки старого типа, то нужно попросту выключить их выключить на кнопку.Затем с помощью индикатора отвертки проверить или есть напряжение в проводке выключателя.

Шаг 2. Снятие клавиш выключателя

Второй шаг - это разборка самого выключателя. Клавиши выключателей можно снять двумя способами:

  1. Вытянуть рукой;
  2. С помощью отвертки.

Что бы вытянуть выключателя, необходимо крепко взять ее за выступающий край и потянуть на себя. Приложив небольшое усилие. Клавиша должна поддаться и вылезти.

Если же клавиша не поддается, то можно аккуратно поддеть ее отверткой. Для начала возьмите выступающий край клавиши и подденьте ее с помощью отвертки с одной стороны. Важно помнить, что делать это нужно аккуратно, иначе существует вероятность повредить выключатель.

Если же выключатель с двумя клавишами, то нужно проделать все вышеописанное с каждой из клавиш по очереди. В случае, если вам придется собрать выключатель обратно без замены на новый, то положите все детали на отдельное место, что бы не потерять их и не ошибиться.

Шаг 3. Снятие рамки выключателя

После извлечения клавиш, нужно снять рамку выключателя. За встречей встречаются выключатели со сплошной рамкой, которые крепятся к механизму с помощью небольших винтов или саморезов. Разберите их с помощью отвертки.

Также, встречаются выключатели со встроенным креплением. Эта система устанавливается в специальные пазы, и ее можно снять, аккуратно потянув на себя. В некоторых случаях необходимо поддеть отверткой.

Третий тип выключателей представляет собой конструкцию, где рамка крепится к механизму с помощью металлических застежек.В таком случае, если не удается сразу снять застежки, то разбираю такую ​​рамку, поначалу лучше снять всю конструкцию и затем снять застежки, которые удерживают рамку в механизме.

Шаг 4. Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от подрозетника. Что бы это сделать, открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках».По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Шаг 5. Отсоединение проводов

Заключительный этап - отсоединение механизма выключателя от проводов напряжения. Существует два типа крепления:

  • винтовые зажимы;
  • пружинные клеммы.

В первом случае нужно ослабить винты в клеммах и только тогда извлечь провода. Если механизм зажимными клеммами, то потребуется найти рычаги в местах крепления проводов, надавить на них и отсоединить провода.

Во время отсоединения проводов от механизма, для обратной сборки, стоить запомнить какой провод с какой стороны. Чаще всего от боковых контактов отходят провода на нагрузку (лампочки), а к клемме центральной приходит фаза.

После того, как вы выполнили все инструкции, можно попытаться вызвать причину поломки.Стоит просмотреть разобранный выключатель на наличие желтых, тусклых пятен, расплавленной пластмассы. Возможно, причина кроется в плохом контакте жил провода с механизмом. Со временем, контакт ослабевает и просто нужно закрутить покрепче винты.

Шаг 6. Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши.Помните, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Заключение

В этой статье вы можете увидеть возможные причины неполадок или некорректной работы выключателя, как разобрать выключатель света, как устроен выключатель, как заменить его на новый.Следуя пошаговой инструкции, вы сможете разобрать выключатель света, починить, собрать или установить новый. Надеемся, что статья была для вас познавательной и информативной.

Как установить выключатель света | Строительный портал

Освещение в квартире из нескольких различных элементов, каждый из которых выполняет свою функцию. Любой из них заслуживает тщательного рассмотрения, но в этой статье нужно более подробно остановиться на выключателе света, а именно на том, как установить выключатель света и что для этого необходимо.Ведь без выключателя невозможно контролировать освещение в помещении.

  1. Виды выключателей света
  2. Подключение выключателя света

Виды выключателей света

На сегодняшний день для контроля и регулировки освещения используется несколько видов выключателей: таймеры, диммеры, дистанционные и клавишные выключатели. Все они отличаются между собой конструкцией, возможностями и степенью защищенности.Но устройство выключателя света по своей сути и принципу работы одинаково для всех видов.

Фото: схема выключателя света

Диммеры

Эти выключатели света предназначаются для плавного контроля интенсивности освещения путем изменения мощности. Регуляция производится при помощи сенсорной кнопки или роликовой ручки. Раньше диммеры можно было использовать только с лампами накаливания, но сегодня, благодаря развитию полупроводников, диммеры устанавливаются под любые источники света.

Таймеры

Таймеры одни из наиболее сложных по своей конструкции редко используются в качестве обычных выключателей света. Чаще всего их можно увидеть в системах «умный дом». Эти электронные устройства позволяют программировать включение и выключение света, создавая эффект присутствия или регулируя периоды освещения в помещениях.

Дистанционные выключатели

Современные технологии позволили создать выключатели, которые производятся при помощи пульта дистанционного управления.Созданные для удобства, эти выключатели работают практически с любыми пультами, будь это пульт от телевизора или от музыкального центра. Эта их особенность позволяет ощутимо облегчить жизнь людям с ограниченными возможностями.

Клавишные выключатели

Наиболее распространенными выключателями являются клавишные. Они могут от одной до четырех клавиш и монтироваться со скрытой или открытой проводкой. Простая конструкция и подключение - их основные преимущества.

Подключение выключателя света

Все работы по подключению выключателя света не нужно использовать особой сложности, достаточно придерживаться техники безопасности при работе с электроприборами и уметь пользоваться инструментом. Но перед тем как подключить выключатель света, выполнить работу и приобрести сам выключатель.

Выбирая новый выключатель, в первую очередь необходимо знать ряд технических моментов.Во-первых, в зависимости от того, какая проводка в помещении - скрытая или наружная, будет зависеть и тип выключателя, который также может быть скрытым или внешним (накладным). Во-вторых, необходимо знать силу тока и напряжение в сети дома, чтобы правильно подобрать выключатель. Информация об этих характеристиках выключателя указывается на его обратной стороне. Знать о технических характеристиках весьма важно, как неправильно подобранный выключатель может сильно греться и со временем полностью выйти из строя, что чревато коротким замыканием и пожаром. В-третьих, в зависимости от типа источников света и осветительных приборов следует выбирать и вид выключателей.

Важным моментом, являющимся последовательной схемой подключения, является подключение выключателя света. Она создается на этапе дизайна-проекта, и уже на ее основе можно выбрать вид и тип выключателя. Чаще всего схема подключения выключателя света следующим образом:

После приобретения нужного выключателя приступаем к подготовительным работам по его установке.Перед тем как выключатель света, придется отметить на стене место под него. Для этого вновь обращаемся к проекту электропроводки, в котором указаны все места установки и отмечаем их карандашом или маркером на стенах. Обычно выключатели размещают на высоте 1 - 1,5 м от пола, рядом с дверным проемом так, чтобы распахнутые двери не перекрывали к ним доступ. После этого приступаем к монтажу.

Важно! Установка выключателей и розеток проводится уже после прокладки электропроводки. Поэтому если планируется полная замена электрики, вначале необходимо проложить провода и только после этого установить выключатели или розетки. Если выполняется лишь замена выключателей или розеток, тогда новые можно установить на прежнее место.

Как подключить выключатель открытой проводки

Этот тип выключателя включает изолирующей подкладки (подрозетника), механизм включения / выключения и крышки с помощью кнопки или клавишей.Установка такого выключателя находится в следующем:

  • разбираем выключатель, чтобы добраться до механизма и подрозетника. Для этого аккуратно снимаем верхнюю крышку при помощи шлицевой отвертки;
  • снимаем механизм выключателя, чтобы получить саму пластину подрозетника;
  • прикладываем подрозетник к намеченному ранее месту на стене и отмечаем места, где будут отверстия под крепеж. Обычно на самом подрозетнике их два и находятся друг от друга от друга по диагонали;
  • при помощи дрели засверливаем отверстия и вбиваем внутрь дюбеля;
  • ставим на место подрозетник и прикручиваем его к стене;
  • осталось поставить на место механизм и закрепить его.

Важно! Все работы по подключению выключателя необходимо начинать с отключения электричества на распределительном щитке.

  • закрепив выключатель и обесточив сеть, приступаем к подключению проводов. Для этого зачищаем концы проводов на 2 - 2,5 см от края и вставляем их внутрь клемм, после чего закручиваем винты, фиксирующие провода внутри клемм.

Важно! Чтобы знать, как подключить правильно выключатель света, следует запомнить следующее.Провода подключены в определенном порядке, и маркировка проводов поможет в этом: белый или синий - это ноль, желтый, зеленый или желто-зеленый - это заземление. В дополнение на самом выключателе будет указана маркировка для подключения.

  • закрепив провода в клеммах, установим на место крышку и закрепляем её. При помощи тестера проверяем качество соединения, и если все в порядке, включаем электричество на щитке.

Как уже отмечалось ранее, внешние выключатели могут быть как с одной клавишей, так и с двумя. В том, как подключить двухклавишный выключатель света, нет ничего сложного. Разница между двухклавишным и одноклавишным составляет в количестве нулевых проводов. В двухклавишном выключателе их два, и каждый подключается к отдельной клавише, в то время как фаза - общая для всего выключателя.

Как подключить выключатель скрытой проводки

В отличие от внешних выключателей скрытые имеют иную конструкцию.Разница заключается в подрозетнике и декоративной крышке. Подрозетник имеет форму чаши, в которой помещается весь механизм выключателя. А декоративная крышка выполнена в форме рамки или небольшая панель. Также отличается и способ установки.

Важно! Скрытый выключатель и подрозетник продаются отдельно. К тому же существуют различные подрозетники для гипсокартона и для кирпичных и бетонных стен. При покупке следует помнить.

Подключение этого типа выключателей потребует несколько больших усилий и времени.Причина заключается в необходимости штробления стен и вырезания довольно большой ниши для подрозетника. Конечно, эти действия придется выполнять лишь в случае отсутствия уже готовых штроб и ниш. Но чтобы сделать их с нуля, выполняются следующие действия:

  • в намеченном для выключателя месте на месте вырезаем большую круглую нишу. Сделать это можно при помощи специальной насадки для дрели или перфоратора - коронки. Сами насадки бывают разных диаметров, но для наших целей подойдет коронка, которая чуть больше чем подрозетник выключателя;

Важно! Перед тем как подключить выключатель света двойной со скрытой проводкой, необходимо заранее прорезать коронкой в ​​два отверстия и соединить их между собой.В результате получится одна сплошная ниша, в которой можно использовать специальный двойной подрозетник.

  • провода к выключателю прокладываются по штробам, которые пробиваются в заранее при помощи перфоратора;
  • теперь устанавливаем на место подрозетник и заводим внутрь подрозетника проводку сквозь специальное отверстие. В бетонной или кирпичной стене зафиксировать подрозетник внутри можно с помощью системы штукатурки. В гипсокартоне подрозетник закрепляется при помощи двух саморезов, вкрутив их до упора, фиксируются специальные скобы, которые и удерживают его на месте;

Важно! Если замена выключателя проводится в помещении, где проводка полностью разведена и подключена к сети, в первую очередь необходимо все обесточить.Только после этого можно приступать к монтажным работам.

  • закрепив подрозетник и заведя в нем провода, можно установить на место сам выключатель. Для этого придется его частично разобрать, а именно снять декоративную крышку и клавиши. Сделать это можно с помощью шлицевой отвертки, аккуратно подковырнув одну из клавиш. Сняв её, можно снять и все остальное. В результате должен остаться сам механизм с металлической крепежной пластиной;
  • теперь подсоединяем к выключателю провода.Делается это так же, как и в случае с выключателем. Но есть одно отличие. В случае с проводами подрезались строго под выключатель. Для скрытого выключателя необходимо оставить небольшой запас около 10 см, и только после этого зачищать концы;
  • подсоединив провода, аккуратно укладываем их внутрь подрозетника и устанавливаем на место механизм выключателя. После чего фиксируем его внутри;

Важно! На рынке продаются выключатели с двумя различными креплениями.В первом случае фиксация происходит при помощи двух распорок, которые разводятся в стороны путем закручивания фиксирующих винтов. Во втором - при помощи двух саморезов, которые вкручиваются непосредственно в пластиковый подрозетник.

  • зафиксировав механизм выключателя, проверяем качество и правильное соединение тестером, и если все в порядке, надеваем декоративную рамку и устанавливаем на место клавиши. После чего подаем напряжение.

Установка выключателей - одна из самых простых электромонтажных работ.Её выполнение не требует особых умений, но и халатности допускать тоже не стоит. Обратиться к специалисту, лучше перестраховать и обратиться к специалисту.

Как удалить выключатель света своими руками: одноклавишный, двуклавишный

Иногда необходимо выполнить демонтажа и снятия выключателя света, имеющегося в любом жилище. Перед началом работ следует ознакомиться с некоторыми нюансами, позволяющими провести процесс правильно.В статье расскажем, как разобрать выключатель света, дадим подробную пошаговую инструкцию.

Необходимый для разборки инструмент

Чтобы разобрать выключатель потребуются некоторые нехитрые инструменты и приспособления. Основные из них - пара отверток, многие приборы можно демонтировать и при помощи единственной - плоской. Крестовая отвертка будет нужна для устройств, имеющая в своей конструкции винты крестообразной формы.

Отключение электричества в доме

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом.Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ.» Это при демонтаже выключателя возможен удар током.

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность - наиболее важный фактор. Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестрах также, также удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой изучить особенности конструкции установленного выключателя. Читайте также статью: → «Проверка автоматических выключателей».

Демонтаж устройства клавиш

Разборка выключающего свет устройства начинается со снятия клавиш, так как без демонтажа ее продолжить работу невозможно.Убрать этот элемент конструкции практически всегда получается достаточно быстро и легко. Перед снятием устройства необходимо внимательно изучить механизм имеющегося. Он выпускается различных типов, в связи с чем процесс может иметь принципиальные отличия.

Наиболее легкий способ - использовать это на пальцах пальцами, сделанными из пальца. Некоторые часто повреждают, приложив слишком большую силу к плотно установленному элементу.В таком случае можно применить плоскую тонкую отвертку либо нож, слегка поддев инструмента. Но все же лучше попытаться снять ее вручную - риск поцарапать или повредить элемент при этом минимален.

Для снятия ключей в большинстве моделей выключателей имеются специальные отверстия.

Существуют такие модели выключателей, например, Lezard. Поддев их отверткой, снятие клавиш без особых усилий. Если выключатель двухклавишный, то второй элемент снимается после удаления предыдущего по тому же принципу.Читайте также статью: → «Выключатели с подсветкой: схемы и особенности подключения».

Демонтаж рамки выключателя

Следующей работой при разборке выключателя является снятие рамки, крепление которых может осуществляться двумя способами:

  • винтовым;
  • зажимным.

Крепление винтовых рамок, как не трудно догадаться, выполняется посредством небольших винтов, откручивающихся при помощи крестовой либо плоской отвертки. Прикрепление рамок зажимных зажимов осуществляется при помощи специальных зажимов, которые для демонтажа следует просто отогнуть. Для большего удобства и ускорения процесса сначала снимается один зажим, а затем второй.

Разборка выключателя и демонтаж

Заключительным этапом разборки выключателя является изъятие его из монтажной коробки. Для этого необходимо ослабить установочные лапки, надежно удерживать устройство в стене. Соответствующие винты ослабляются, после чего механизм свободно вынимается из стены. Некоторые модели выключателей, например марки Makel, закрепляются по бокам коробки при помощи винтов.В таком случае их следует просто отвинтить, воспользовавшись отверткой.

После демонтажа выключателя на подсоединенных проводах необходимо замерять напряжение при помощи индикатора отвертки. Если напряжение отсутствует, то после разборки крепления провода отсоединяются от устройства.

Совет №1. Демонтированный выключатель следует осмотреть на наличие оплавленных контактов. Если таковые имеются, то ремонту устройство не подлежит и требует замены. При отсутствии этой проблемы необходимо осмотреть на предмет наличия повреждений другого характера, а также проверить все контакты в точках закрепления проводов.

При приобретении нового устройства рекомендуется захватить с собой старый выключатель, чтобы без проблем подобрать наиболее подходящую модель. Читайте также статью: → «Проходные выключатели: схема подключения, тонкости монтажа».

Отключение проводов от прибора

В большинстве моделей выключателей, в том числе марок Legrand и Wessen, провода закрепляются посредством болтового соединения, которое при отключении требуется просто ослабить и слегка потянуть на себя.При неисправности выключателя перед установкой нового провода изолируются и помечаются различными цветами.

Особенности разборки выключателей популярных марок (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполнена по следующим технологиям:

  • снять кнопки - здесь различий от других марок устройств нет;
  • демонтировать накладку.

При снятии декоративной рамки можно столкнуться с проблемами. Производителем устройства применены для крепления этого элемента упругие зажимы, уходящие вглубь. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому что подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть.Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки. Сплошная накладка выключателей Wessen Прима крепится к корпусу посредством двух болтов, которые легко откручиваются отверткой.

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящие двумя способами:

  • винты, которые просто выкручиваются, отверткой;
  • специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.
Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Как разобрать выключатель света с регулятором

Процесс разборки обычных выключателей в большинстве случаев понятен и прост, то есть оснащенными регуляторами яркости освещения некоторые затруднения.Диммеры, в том числе и механические, подключаются к цепи по точно такому же принципу, как и обыкновенные выключатели. Следовательно, и разборка их осуществляется по той же схеме:

  • убирается поворотная ручка;
  • при помощи отвертки или ножа из защелки освобождается декоративная рамка;
  • ослабляются крепежные лапки;
  • раскручиваются фиксирующие корпус болты.
Снятие выключателя с регулятором яркости аналогично разборке обыкновенного бытового устройства

Как разобрать выключателя с индикатором

Для разборки выключателя с подсветкой требуется сначала отключить индикатор, для чего отключается питание и снимается светодиод.Последовательность действий следующая:

  • выключением рубильника обесточивается;
  • защелки клавиш аккуратно поддеваются тонкой отверткой и снимаются;
  • аккуратно удаляется рамка;
  • раскручиваются болты крепежа;
  • устройство изымается из монтажной коробки;
  • наличие напряжения в проводах проверяется посредством отвертки-индикатора.

Совет №2. Перед тем как прикоснуться к оголенному проводу следует удостовериться в отсутствии напряжения.Для этого следует поднести тестер или иной пробник к каждому из контактов - индикатор не должен включиться.

Индикаторный выключатель марки Shneider Electric также разбирается без применения сложного инструмента

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторе выключателя?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от моделей, сборка устройства всегда осуществляется в обратном без каких-либо нюансов.

Вопрос №3. Как поступить при следовании следователя выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить - дальнейшая его эксплуатация опасна!

Типичные ошибки в работе

  • Часто встречаются ошибки чрезмерных усилий при снятии клавиш выключателя либо декоративной рамки.В результате эти элементы могут быть не просто поцарапаны, но и сломаны. В этом случае независимо от модели устройства потребуется приобретение нового, так как отдельно клавиши и рамки не продаются.
  • Самой опасной ошибкой является пренебрежение правил безопасности. Обязательно отключить подачу электроэнергии в помещении на щитке. При сомнениях, какой из рубильников «правильный», лучше отключить их все.

Оцените качество статьи:

Как собрать выключатель света Legrand Celiane, каталог, отгрузка со склада, доставка по РФ

Электрофурнитура серии Legrand Celiane - модульная.Готовые товары поставляются не в сборе, суппорт, механизм и лицевая накладка приобретаются отдельно. Такой подход оправдан, ведь механизмы в серии более сотни, почти к каждому выпускается лицевая накладка в пяти цветовых решениях. Такой подход обеспечивает гибкость выбора конфигурации изделий. А схема подключения проходного или любого другого выключателя Legrand Celiane при этом такая же, как и в любом дргуом.

Перед тем как собрать выключатель света Legrand Celiane необходимо приобрести все компоненты в нужных количествах.При этом процессе сборки готового изделия предельно прост: достаточно вставить механизм в суппорт до характерного щелчка. После этого всё готово к подключению проводов, установка в монтажную коробку. Декоративная рамка крепится к суппорту на специальные зажимы.

Компоненты и их особенности

Суппорт представляет собой металлическую пластину в своеобразной пластиковой «глазури», создающую необходимый рельеф для крепления рамки. На боковых сторонах суппорта предусмотрена система фиксации шип - паз.То есть, при установкеже, скажем, блока выключателей и розеток не понадобится долго выравнивать их по уровню.

В некоторых случаях понадобится универсальный суппорт на два поста. Он используется для монтажа механизмов в двух постах или для изделий определенного размера, к примеру, управления аудиодомофоном или программируемого термостата. Для таких изделий необходимо отделить перегородку между двумя постами. На завершающем этапе ставится стандартная сдвоенная рамка или специальная рамка для изделий нестандартного размера, упомянутых ранее.

Механизм фиксируется в суппорте при помощи механических креплений. При потребности в двухклавишном выключателе достаточно отломать боковые части крепления к суппорту двух механизмов и их включить в один суппорт. Эта же особенность позволяет собирать пятиклавишный выключатель под одной рамкой. При этом схема подключения двухклавишного или пятиклавишного выключателя Legrand Celiane ничем не отличается от используемых производителей.

В каждом механизме выключателя предусмотрены контакты для подключения лампы индикации или подсветки.Поэтому отдельные модели выключателей с этими опциями не производятся. Более того, обычный выключатель Селиан может быть дооснащен подсветкой или индикацией уже после установки. Схема подключения такого выключателя от Legrand Celiane будет зависеть от необходимой функции диода - подсветки или индикации. Перед монтажом диода необходимо учесть тип осветительного элемента. Энергосберегающие лампы, к примеру, могут мерцать даже в выключенном положении выключателя.

Ещё один плюс модули - возможность быстрой смены декоративных рамок. Механизмы Celiane надёжны, поэтому вероятность ремонта в срок их эксплуатации высока. Разработчики серии возможностейели и это. На время ремонтных работ декоративная рамка и лицевая панель демонтируются, и на их место устанавливается специальная накладка. После ремонта на её место без проблем устанавливаются новые рамки и накладки, более подходящие обновлённому интерьеру.

Схема подключения выключателей с одной клавишей, двухклавишных, проходных или любой другой конфигурации из серии Legrand Celiane ничем не отличает от данного устройства используемых производителей, безвинтовые клеммы повышают скорость монтажа.Вариативность коллекции позволяет создать с необходимыми функциями и оптимальным внешним видом.

Как установить выключатель света. Схема и разбор выключателя

Виды выключателя света

Сегодня есть много разновидностей выключателей света. Они отличаются конструкцией, степеней защищенности и возможности. Виды: диммеры, таймеры, дистанционные, клавишные, выключатели с датчиком движения и присутствия.

Диммер позволяет контролировать мощность света.При помощи данного вида выключателя можно сэкономить на электроенергии.

Таймер очень удобен в использовании. Свет выключается автоматически после срабатывания сигнала о назначенном времени.

Дистанционный позволяет управлять выключателем на расстоянии при помощи пульта.

Клавишные - это обычный выключатель, к которому все привыкли и все знают. Клавишные выключатели бывают одинарные и двухклавишные.

Выключатели с датчиком движения и присутствия реагируют на присутствие в помещении. Светят, пока кто-то находится в комнате.

Если вас интересуют сенсорные выключатели, то подробная статья о них у нас на сайте.

Как установить включатель

Важно! Первое, что нужно сделать, это выключить рубильник! При помощи тестера проверить, есть ли еще электричество.

Чтобы поменять выключатель света, для начала нужно сделать демонтаж старого выключателя. Разобрать выключатель света совершенноложно, снимите кнопки, и раскрутите винтики. Убрать остатки краски и прочего мусора.

Длинна проводов, начиная от стены, должна быть приблизительно 15 см. Эта длинна самая оптимальная для установки выключателя. Если сделать меньше, будет не удобно работать, длиннее - провода могут не вместиться в коробке выключателя.

После этого нужно снять приблизительно 2,5 см изоляции на проводах.

Каждый цвет проводов имеет разное значение.Белый или коричневый имеют значение фазы. Синий или черный - ноль. Зеленый, желто-зеленый или желтый означают заземление.

После того как разобрались с проводами, нужно их подключить. При помощи плоскогубцев освобожденные от изоляции края проводов, загнуть в форме L и присоединить в нужном месте. Не забудьте крепко прикрутить винты, которые прижимают провода. Теперь проверьте правильно ли и все ли провода прикручены.

После этого вложите выключатель в стену и немного прикрутите болтами. Уровнем выровняйте положение выключателя и окончательно прикрутите болты.

Чтобы прикрепить выключателя, ничего сложного не нужно делать. Возьмите представите, приложите к выключателю и немного надавите. Должен быть слышен маленький щелчок. Это значит, что клавиша прикреплена.

Последнее, что нужно сделать, это проверить: горит ли свет. Включите рубильник и нажмите на включателя. Если свет загорелся без помех, значит установка выключателя света была сделана правильно.Более подробно процесс описан в статье "Как подключить выключатель света", также читайте статью о проходных выключателях.

Посмотрите видео: Как самостоятельно установить выключатель

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
