Как соединить диммер: Как подключить диммер

Диммер схема подключения. Как подключить диммер своими руками

С недавних пор в магазинах электротехники появилось устройство, которое по внешнему виду напоминает обычный выключатель, однако стоит значительно дороже. Называется это устройство диммер. Для чего оно предназначено? Чем диммер отличается от обычного выключателя? Попробуем найти ответы на эти вопросы.

Универсальное устройство под названием диммер предназначено не только для включения и отключения освещения, но и для плавного регулирования интенсивности или яркости освещения. И что самое главное, с помощью диммера можно существенно сэкономить потребление электроэнергии.

Ведь при снижении интенсивности освещения пропорционально снижается потребляемая мощность. Использование регулируемого выключателя не оказывает никакого негативного влияния на лампы. Срок их эксплуатации остается тем же.

В магазинах электротехники можно встретить большой ассортимент диммеров различных размеров и форм.

Они отличаются по способу включения и мощности. Конечно, стоимость таких устройств значительно превышает стоимость обычных выключателей, но со временем они с лихвой окупают себя.

Устанавливая диммеры в квартире или доме, можно с уверенностью сказать, что потребление электроэнергии значительно снизится. Регулируемые выключатели используют не только в быту, их можно устанавливать в общественных зданиях, кафе, ресторанах и других развлекательных заведениях.

Подключение диммера

Все разнообразие диммеров, которые можно встретить в продаже, делится на две основные группы – поворотные и кнопочные. Поворотные диммеры имеют поворотную ручку, с помощью которой можно увеличивать или уменьшать яркость освещения. Кнопочные электронные диммеры отличаются тем, что они управляются с помощью сенсорных кнопок.

Электронные диммеры кнопочного типа имеют куда больше возможностей, чем простые поворотные регулируемые выключатели. Кнопочный диммер можно подключить в несколько точек цепи и управлять его работой с разных точек.

При подключении электронного диммера появляется возможность регулировать степень освещения с помощью дистанционного пульта.

При выборе регулируемого выключателя многих интересует вопрос, как подключить диммер к электросети. Ничего сложного в подключении диммера нет. Регулятор яркости включается в разрыв цепи питания источников освещения, как и обычный выключатель.

Простейший поворотный диммер имеет всего лишь два вывода, подключить которые не представляет никаких сложностей. Но даже если не придерживаться правила полярности, диммер все равно будет работать. После подключения у вас появится возможность регулировать яркость освещения, поворачивая ручку диммера.

В чем состоит принцип работы современного диммера? Из школьного курса физики многие знают, что регулировать яркость освещения можно с помощью реостата, изменяя величину сопротивления в цепи. Однако при этом не происходит снижения потребления электроэнергии. Наоборот, расход электроэнергии увеличивается за счет выделения тепла, которое просто уходит в воздух.

Поэтому применение реостатов в быту совершенно не оправдано.

Электронные диммеры работают по другому принципу. Основными элементами современного диммера являются полупроводники динистор и симистор или, как их еще называют, диад и триак.

Эти симметричные полупроводники способны пропускать ток определенной величины в обе стороны. Плавное регулирование напряжения, которое подается на лампу, происходит за счет так называемой «отсечки фазы».

Мощность диммера зависит от величины тока, который способен пропускать симистор. Выбирая диммер, необходимо определить величину нагрузки или суммарную мощность осветительных ламп.

Мощность диммера должна немного превышать величину нагрузки. Например, если у вас установлены три лампы мощностью по 100 Вт каждая, суммарная мощность всех ламп составит 300 Вт. В таком случае для гарантии надежной работы лучше выбрать диммер мощностью 500 Вт.

Диммер схема подключения

На вопрос как подключить диммер ответить очень легко, увидев этот прибор своими глазами. По габаритным размерам он абсолютно не отличается от обычного выключателя и так же устанавливается в монтажную коробку.

Закрепляется диммер в монтажной коробке тоже с помощью специальных лапок. Как и выключатель, он подключается в разрыв осветительной цепи. Но при его подключении необходимо соблюдать полярность.

Как вместо старого выключателя установить диммер? Все очень просто. Для начала нужно демонтировать выключатель. Чтобы осуществить эту операцию, отключите напряжение в сети и с помощью индикатора убедитесь в его отсутствии. Затем снимите рамку выключателя и, вооружившись отверткой, отвинтите винты монтажных лапок.

Извлеките выключатель из коробки и отсоедините его от проводов, ослабив винты на клеммах. После этого можно приступать к установке диммера. Все вышеперечисленные операции нужно выполнить в обратном порядке, начиная с подключения диммера к проводам. Если вы не можете самостоятельно справиться с подключением, рекомендуем вам обратиться к специалистам, которые легко справятся с этой задачей.

Обычный диммер нельзя использовать для светодиодов

Электронный диммер рассчитан на определенный тип нагрузки. Он может использоваться лишь в цепях, куда подключены лампы накаливания и галогенные лампы.

Большинство современных энергосберегающих, светодиодных и люминисцентных ламп не предназначено для работы в паре с диммером. При регулировании яркости освещения с помощью диммера такие источники света быстро выходят из строя. Существуют специальные

диммеры для светодиодных ламп, которые способны работать с такими лампами.

Приобрести регулятор яркости сегодня не составляет никаких проблем. Любой магазин электротехники располагает богатым выбором таких приборов. Цены на них достаточно высокие, но данные приборы очень быстро окупаются.

Покупая диммер, необходимо выяснить у продавца, способен ли прибор работать с уже установленными у вас в доме источниками освещения. Также убедитесь в том, что мощность диммера соответствует суммарной мощности ваших ламп.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



устройство, конструктивные разновидности, как правильно подключить регулятор света

Диммер — электронный механизм, выполняющий роль регулятора электрической мощности. Несколько лет назад единственным устройством, которое могло изменять яркость света, был реостат. Его применение не давало возможность экономить потребление электроэнергии, так как мощность реостатов была одинаковой с нагрузкой. С появлением и установкой диммера стало возможным регулировать яркость света с уменьшением мощности сети.

Устройство и виды

В основу конструкций диммеров заложены разные элементные базы. Все они имеют свои преимущества и недостатки. Различают следующие виды:

1. Конструкции, выполненные на основе переменного сопротивления или реостата. Такие устройства считаются самыми простыми, но непрактичными. У такого оборудования низкий коэффициент полезного действия, и они сильно греются, поэтому им необходима система охлаждения.
2. Электронные диммеры, или регуляторы света, работающие на симисторах, тиристорах и транзисторах. Это оборудование нельзя применять с аппаратурой, которой требуется определенная форма электропитания. Кроме того, такие устройства могут выдавать помехи, мешающие работе радиоприемников или подобной технике. Но все же именно такой вид регуляторов чаще всего используют в последнее время.
3. Устройства, использующие автотрансформаторы, являются наиболее подходящими по параметрам питания. Их недостатками считаются: сложная конструкция, большой вес, трудность управления. высокая цена.

При выборе любого типа конструкции следует учитывать параметры нагрузки, к которой он будет подключаться.

Конструктивные особенности

Диммеры различают по способу установки, разделив их на группы: модульные, на шнуре, моноблочные, для установки в монтажную коробку. Модульные устройства устанавливают в электрический щиток на DIN-рейку.

Для управления они обладают выносной кнопкой или клавишным переключателем. Обычно осуществляют подключение диммера в схему с лампами накаливания или галогенными светильниками через понижающий трансформатор.

Проводные регуляторы устанавливают для управления мощностью настольных ламп, бра, торшеров и т. д. Единственное условие — светильники должны быть с лампами накаливания.

Самыми популярными являются моноблочные конструкции, которые выглядят как обычные выключатели, и устанавливают их в те же монтажные коробки. Подключение устройства специалисты проводят в разрыв фазного провода. По способу их управления существуют следующие разновидности:

1. Поворотные — включение, выключение и регулировка осуществляется с помощью поворотного диска. Сразу после включения устройство устанавливается на минимальную мощность.
2. Поворотно-нажимные — внешне выглядит как предыдущий прибор, но включение и выключение проводят с помощью нажатия на диск, а регулировку — его поворотом.
3. Клавишные — напоминают традиционные клавишные электровыключатели. Устройства бывают одноклавишные, где управление осуществляется кратковременным удержанием кнопки. В двухклавишных приборах одной кнопкой осуществляют включение и выключение, а второй — управление яркостью.
4. Сенсорные — считаются самыми надежными диммерами, так как не имеют механических деталей.

В последнее время в основном используют моноблочные виды регуляторов, но для управления светом в квартире или частном доме хорошо подходят модульные конструкции.

Популярные модели

В настоящее время выпускается множество моделей диммеров. Выпуск их налажен как российскими, так и зарубежными производителями.

Стоит отметить следующие устройства:

1. Wessen SR-5SO-18 — поворотное устройство, устанавливаемое в монтажную коробку. Регулирует мощность в схемах с галогенными и лампами накаливания в сетях на 220 В.
2. Экорост 015−009 — этот прибор предназначен для управления мощностью светодиодной ленты. Регулировка осуществляется с помощью 12-кнопочного пульта или поворотом диска. Выходное напряжение 12 В.
3. Panasonic WMTC 0525−2WH-RES Arkedia — поворотный регулятор, который используют для управления светом светодиодных и ламп накаливания.
4. SCO-811 — диммер, предназначенный для установки в электрический щиток на DIN-рейку. Регулировку осуществляют кнопочным механизмом.

Стоит отметить еще такие марки приборов: TDM SQ 1805−0009, Lezard 702−0303−115, VIKO KARMEN 562020 и др.

Установка и подключение диммера

На примере моноблочного устройства стоит рассмотреть, как установить и правильно подключить диммер. Дело в том, что чаще всего используют именно такой тип прибора, и его легко подключить самостоятельно. Единственным важным моментом является правильное определение фазного и нулевого проводов.

Иначе электронная схема прибора выйдет из строя. В остальном он устанавливается таким же образом, как типовой выключатель. Сначала отключают питание, которое подается на комнату или всю квартиру. Затем аккуратно снимают старый выключатель и отсоединяют от него провода.

Включают автомат и с помощью электрического индикатора определяют, где находится фазный провод. Автомат опять отключают, а если провода одного цвета, то фазный помечают небольшим куском изоляционной ленты.

На обратной стороне корпуса диммера есть две клеммы, обозначенные: in, out. Первая означает вход, а вторая — выход. К первой клемме подсоединяют фазный провод, а ко второй — нулевой. Необходимо сразу аккуратно проверить работоспособность прибора.

Подают питание, включив автомат, и поворачивают диск по часовой стрелке, пока светильники не заработают на полную мощность. Далее устройство устанавливают в монтажную коробку и прочно фиксируют.

В спальной комнате диммер можно установить у кровати, а при входе — стандартный выключатель. В такой схеме прибор будет играть роль проходного регулятора света. Такой способ очень удобен при больших площадях помещений.

Как подключить ленту к диммеру

Диммер используют для регулировки освещения — это не просто удобная функция. В некоторых ситуациях она практически незаменима. Рассмотрим в статье, как правильно подключить светодиодную ленту к диммеру, сделать это без ошибок и наслаждаться качественным управлением светом. Если следовать инструкции и делать все пошагово и внимательно, трудностей точно не возникнет.

С чего начать — потребляемая мощность диммера

Для подключения светодиодной одноцветной (монохромной) ленты к диммеру необходимо правильно рассчитать потребляемую мощность диммера в соответствии с длиной светодиодной ленты.

Потребляемая мощность одного метра (Вт/м) * Длина светодиодной ленты (м) = Мощность диммера (Вт).

Также необходимо, чтобы напряжение питания светодиодной ленты и диммера совпадало. Если лента 12В, то диммер, соответственно, тоже 12В. Подробнее про ленты 12В и 24В читайте в обзоре здесь.

Чтобы пользователю было легче определить питающее напряжение светодиодной ленты, на всем протяжении светодиодной ленты указывается её питающее напряжение 12В или 24В, а также обозначается полярность контактов.

Определяем + и —

Для одноцветной (монохромной) ленты, как правило, красный – это «+» (положительный контакт), черный – это «-» (отрицательный контакт).

Бывают ленты с другими цветовыми выходами: белый провод «+», белый провод с дополнительными штрихами «-».

Надо помнить, что для лучшего понимания полярности контактов ленты, лучше обращать внимание на то, как полярность указана на самой ленте. То есть, проверить на ленте обозначение «+» и «-».

На корпусе диммера, со стороны выходного напряжения, стоит обозначение OUTPUT – это сторона выходного напряжения. На ней, как правило, бывают обозначения «+» и «-».

Светодиодная лента подключается к этой стороне OUTPUT (выходное напряжение) с соблюдением полярности подключения. Положительный контакт светодиодной ленты «+» подключается к положительной клемме «+» диммера, а отрицательный контакт «-» светодиодной ленты подключается к отрицательной клемме «-» диммера. Еще раз напомним, что светодиодная лента подключается к клеммам выходного напряжения диммера.

В случае, если конструкция подключения диммера предусматривает подключение с помощью коннектора 2,5*5,5 мм, то подключение производится со стороны коннектора «ПАПА», который обозначается на диммере LED и «+» и «-».

Для подключения необходимо соединить коннектор светодиодной ленты и коннектор контроллера.

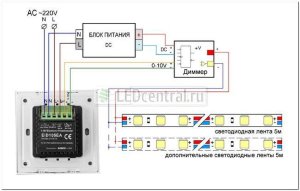

Подключаем диммер к блоку питания

Подключение диммера к блоку питания производить при выключенном напряжении электросети 220В.

К клеммам входного напряжения диммера, обозначаются, как «V+» и «V-» подключается сторона выходного напряжения с клеммами «V+» и «V-».

В случае, если конструкция подключения диммера предусматривает подключение с помощью коннектора с разъемом «МАМА», то он подключается к выходному разъему блока питания (адаптеру питания) «ПАПА».

ВАЖНО:

1. Обращаем внимание, что диммер подключается к блоку питания (адаптеру питания). Подключение диммера к сети 220В напрямую категорически запрещено!

2. При подключении диммера к блоку питания (адаптеру питания) проявляйте внимательность, соблюдайте стороны подключения.

3. Значения напряжения питания для светодиодной ленты, диммера и выходного напряжения блока питания (адаптера питания) должны быть одинаковыми.

Т.е. для светодиодной ленты 12В необходим диммер напряжением питания 12В и блок питания (адаптер питания) с выходным напряжением 12В. Подробнее о блоках питания читайте в статье здесь.

Если вы внимательно прочитаете инструкцию и пошагово выполните все пункты, трудностей с подключением возникнуть не должно. Всегда готовы помочь!

Рекомендуем прочитать статью Как подключать светодиодную ленту 12В и 24В

Как подключить диммер

Принцип работы и подключение диммера

Принцип работы устройства основан на «отсечке фазы» питающего напряжения. Проще говоря, на лампу подается не полная синусоида напряжения сети, а только усеченная ее часть. В этом случае увеличивается глубина пульсации ламп накаливания. Глаза не воспринимают такую пульсацию, так как нить накала имеет инерционность.

Внешний вид диммера без декоративной крышки

Но в случае минимальной яркости ламп установленной регулятором, иногда можно увидеть мерцание лампы. Регулирующим элементом устройства в основном являются симисторы (встречно включенные тиристоры) регулирующие уровень переменного напряжения на лампах.

Диммеры могут иметь регулятор на потенциометре или быть с сенсорной, кнопочной регулировкой. Некоторые электрики утверждают, что такие регуляторы яркости ламп дают хорошую экономию электроэнергии до 15%.  Давайте разберемся с таким утверждением.

Да, действительно при минимальном уровне яркости напряжение уменьшается по амплитуде, ток остается постоянным (сопротивление нити накала не сильно изменяется при уменьшении нагревании накала), и следовательно мощность потребления лампы уменьшается на 15%.

Диммер подключается последовательно с лампами

Однако не нужно забывать, что диммер включен в электрическую цепь последовательно с лампами накаливания (делитель напряжения) и на нем имеется падение напряжения 15%, то есть на лампы подается напряжение меньше 200 В. Даже при полностью выведенном потенциометре, яркость свечения ламп будет меньше, чем при 220 В сети без регулятора. В этом случае вы увеличиваете мощность ламп на эти же 15%.

Ведь не все время вы используете небольшую яркость, когда-то включаете полную яркость ламп. Вывод один никакой экономии при использовании этих устройств в электроэнергии нет, их приобретают только для удобства пользования освещением. Диммеры выбирают с запасом мощности на 30%, чтобы он не работал на пределе своей мощности и не перегревался.

Схемы подключения диммера

Человек, подключавший обычный выключатель без труда подключит и регулятор освещения. Регулятор своим видом и креплением мало чем отличается от выключателя. Устанавливается он в такой же подрозетник и крепится такими же лапками, как при установке розетки и выключателя . Перед тем как подключить диммер вместо выключателя, нужно снять старый выключатель.

В первую очередь выключаем электрическую цепь вводным или групповым автоматом и проверяем отсутствие фазы исправным индикатором. Далее снимаем декоративную крышку, ослабляя винты крепления лапок, и вытаскиваем выключатель. Откручиваем провода от выключателя и разводим их стороны.

Теперь нам нужно определить подходящую фазу индикатором для правильного подключения диммера. Включаем вводной автомат и проверяем наличие фазы индикатором на одном из проводов, затем отключаем напряжение сети с проверкой на отсутствие сети индикатором.  Берем регулятор, подключаем фазовый провод к клемме с вертикальной стрелкой.

Как правильно подключить диммер

А провод, идущий к лампам через распределительную коробку, подключаем к другой клемме с обозначением наклонной стрелкой. Регулятор подключается последовательно с лампами. Помните, что диммеры предназначеные для ламп накаливания (галогенных) не работают со светодиодными и люминесцентными лампами. Для них есть другие регуляторы.

Схема выключателя с диммером

Такое сочетание устройств достаточно удобно для управления освещением в спальне, детской комнате. Выключатели устанавливаются последовательно, перед регулятором освещения.

Если выключатель поставить у дверей, а регулятор у изголовья кровати, то при входе в спальню можно включить свет, а лежа в кровати установить необходимую яркость освещения.

Схема подключения проходного диммера

Проходные выключатели с диммером устанавливают в проходных и длинных помещениях.

Схема подключения диммера с проходными выключателями

Эта схема позволяет включать и выключать освещение проходными выключателями с различных мест с регулировкой яркости освещения в помещении.

Подключение диммера. Схемы регулятора (диммера)

Диммер представляет собой один из элементов электросети, с помощью которого можно регулировать яркость ламп в доме или квартире. Благодаря ему удается в разы уменьшить расходы электроэнергии, что позволяет сэкономить семейный бюджет.

Для того чтобы все сделать правильно, важно разобраться в схеме подключения прибора к бытовой сети. Работа самых простых устройств основана на использовании переменных резисторов (реостатов).

Данный метод регулировки освещения отличается низким КПД, вследствие чего его в настоящее время используют лишь радиолюбители. На рынке большинство моделей являются электронными. Они работают посредством тиристоров, транзисторов и симисторов.

Такие приспособления тоже отличаются определенными недостатками, среди которых следует обратить внимание на невозможность их использования с приборами, требующими синусоидальной формы подачи электроэнергии.

Несмотря на это, диммеры, в основе которых используются перечисленных устройства, характеризуются низкой стоимостью, небольшими габаритными размерами и обширной функциональностью.

По своему исполнению, они бывают модульными, закрепленными на шнуре и моноблочными. Управление ими осуществляется посредством сенсорных панелей, поворотных механизмов, клавиш или же поворотно-нажимных блоков. На основе всех этих особенностей и следует осуществлять выбор наиболее оптимального устройства для регулировки уровня освещения ламп в доме.

Содержание статьи

Подключение диммера к светодиодной лампе (люстре)

В процессе подключения к светодиодной лампе первоначально необходимо следовать стандартной схеме его подсоединения. Она подразумевает обеспечение того, чтобы фаза шла на устройство. После этого следует направить провод с выходного контакта регулятора к осветительному прибору.

Отдельно стоит обратить внимание на такие особенности подключения диммера:

1. К одному светорегулятору нельзя подсоединять приборы разных типов (светодиодные лампы вместе с люминесцентными).
2. Все контакты должны быть подсоединены правильно. В противном случае лампы могут перегореть.
3. Запрещается подсоединять слишком большого количества ламп к одному устройству. Их должно быть не более десяти.
4. Все лампы, присоединяемые к устройству, должны быть одного типа и одной мощности. Универсальные приборы обладают возможность как ручного, так и автоматического выбора формы выходного сигнала. Это нужно для более корректной работы с нагрузкой. Кроме этого, в таких случаях появляется возможность ограничения нижнего предела напряжения.

Как подключить к светодиодной ленте

В светодиодных лентах могут использовать два типа осветительных приборов, такие как:

1. Трехцветные RGB лампы, которые при смешивании позволяют получить белый цвет. При отдельном включении с их помощью создают разнообразные цветовые эффекты.

2. Люминофорные лампы, которые подразумевают использование вторичного излучения желтого слоя-люминофора. Он при этом освещается при помощи мощного синего светодиода.

В зависимости от схемы ленты светодиодов, способ подсоединения к ней может быть разным. Стоит обратить в таком случае на два распространенных варианта:

• подсоединение одноканальных диммеров после блока питания в белых монокристаллических лентах;

• подсоединение трехканальных устройств с отдельным управлением каналов для RGB-лент.

Внимание! Выбор схемы подключения регулятора напрямую зависит от того, какой тип диодной ленты.

Подключение диммера с выключателем

Прежде чем приступить к процессу подключения диммера, необходимо обратить внимание на то, что существует несколько эффективных схем разводки проводов. На сегодняшний день можно осуществить монтаж устройства, как с выключателем, так и без него.

В стандартных условиях регулятора необходимо присоединять вместе выключателя. Фазу подвести на разрыв. Заземление и ноль при этом должны идти непосредственно к светильнику. Ниже представлена схема, подразумевающая использование данного способа монтажа.

Более удобный способ установки подразумевает применение выключателя. С его помощью можно будет включать свет. Чаще всего такой метод используют в спальнях. При этом светорегулятор размещают возле кровати. Это позволяет настраивать яркость, не вставая с нее.

Проходной диммер — схема подключения

Есть пару основных способов установки проходного диммера. Схемы могут включать в себя, в том числе, и светорегуляторы вместе с простыми коммутаторами. Вследствие того, что их присоединение довольно простое, оно не требует помощи специалистов.

Стандартное подключение. Вместо выключателя нужно установить устройство. Заземление и ноль должны идти на осветительный прибор, тогда как фаза – через регулирующий аппарат.

Последовательное соединение. Она применяется когда надо установить два устройства для настройки одного и того же осветительного прибора. Обязательно следует обеспечить, чтобы из распределительной коробки в разные стороны поступало три проводника.

Друг с другом оба устройства должны быть соединены 1 и 2 контактом с использованием перемычки. Третий контакт от первого светорегулятора должен поступать на фазу L, а второе устройство – соединяться с осветительным прибором.



Параллельное соединение. В таком случае два устройства являются полностью связанными друг с другом. Вследствие этого они выполняют роль выключателей, а не переключателей.

Каждый диммер в данной ситуации будет отвечать только лишь за свой участок полупериода. Если один из них будет установлен на максимум, другой не сможет никак влиять на яркость света.

Диммер (регулятор скорости) для канального вентилятора

Диммеры можно применять для регулирования скорости канальных вентиляторов. Процесс их подключения при этом осуществляется следующим образом:

1. На первый контакт, на котором изображена стрелка, нужно подсоединить фазу от электропроводки.
2. На второй контакт, на котором изображена стрелка в обратном направлении, при необходимости нужно подсоединить прямой вывод фазы без регулировки. Он может использоваться для включения освещения, если такая функция у вентилятора предусмотрена.
3. На пятый контакт, на котором изображена наклонная стрелка с синусоидой, нужно подсоединить фазу, отходящую на вентилятор.

Описанная схема подразумевает использование распределительной коробки. С нее ноль и заземление должны выходить напрямую на вентилятор, минуя при этом регулятор скорости.

Установку диммера возможно выполнить в домашних условиях самостоятельно без помощи профессионалов. Данное устройство подключается практически таким же образом, как и обычный выключатель. Некоторые нюансы в процессе подсоединения нужно учитывать только в нестандартных случаях – при использовании светодиодных ламп, большого количества осветительных приборов и так далее.

Как подключить светодиодную ленту — ledart.ru



---



Данные схемы помогут Вам правильно подключить низковольтную светодиодную ленту к сети.



Схема подключения одноцветной ленты

нажмите чтобы увеличить и распечатать

Рекомендуем в линию 220 Вольт поставить Выключатель. Он отключит блок питания.



Если при этом требуется регулировка яркости свечения светодиодной ленты, то в линию 12 или 24 Вольт (в зависимости от типа ленты и блока питания) подключаем Диммер. Он плавно регулирует яркость и также, как выключатель, может включить или выключить ленту, не отключая блок питания — смотрите следующую схему.





Схема подключения одноцветной ленты с диммером

нажмите чтобы увеличить и распечатать





Схема подключения одноцветной ленты с Диммером и Повторителем

(если не хватает мощности диммера)

При декоративной подсветке потолков возникает проблема нехватки мощности одного блока питания или диммера. Поскольку подключить два блока питания к одному диммеру нельзя, в этом случае в схему включают Повторитель с отдельным блоком питания. Из названия должно быть понятно, что служит этот прибор для повторения сигнала диммера при его недостаточной мощности.

нажмите чтобы увеличить и распечатать



---



Схема подключения RGB светодиодной ленты

нажмите чтобы увеличить и распечатать

Для подключения светодиодной ленты RGB потребуются те же компоненты, что и для одноцветной, только вместо диммера применяется Контроллер. Он не только отрегулирует яркость, но и поменяет цвет ленты так, как Вам захочется или даст программу автосмены цветов.



Схема подключения RGB светодиодной ленты с Повторителем

(если не хватает мощности RGB контроллера)

нажмите чтобы увеличить и распечатать



Правила подключения светодиодной ленты.



При подключении светодиодной ленты нужно следовать определенным правилам:

• Обязательно соблюдайте полярность. Питание ленты осуществляется от источника постоянного тока в 12 или 24 Вольт.

• Не подвергайте гибкую светодиодную ленту большим продольным искривлениям. Радиус изгиба должен составлять не более 2 см. Поперечные искривления недопустимы. При необходимости, следует разрезать ленту в соответствующем месте, пройти поворот и соединить пайкой или специальным коннектором место разреза (этот метод подходит и для второго пункта).

• Если Ваш выбор пал на мощную ленту, то монтировать мощную светодиодную ленту нужно в профиль.

• Паять светодиодную ленту нужно с особой осторожностью, не испортив при этом токопроводящие дорожки, паяльником мощностью до 40 Ватт. Места пайки необходимо изолировать и сделать это лучше всего отрезком термоусадочной трубки. А лучше всего купите специальные коннекторы для светодиодной ленты.

• Не используйте последовательное подключение светодиодных лент если общая длина составляет более 5 метров. Такое подключение существенно повысит ток на токопроводящие дорожки ленты, что может привести к их перегоранию. В таком случае, участки ленты следует включить параллельно друг другу. Все схемы найдете ниже.

• Помните, что блок питания нужно брать с запасом по мощности 10-20%.

• Если мощности вашего контроллера недостаточно, используйте усилитель.

• Обеспечьте достойную вентиляцию блоку питания и приборам управления светодиодной лентой.

По материалам сайта ledtema.ru



〜 Как подключить диммер для LED-освещения? • Статьи Эпицентр

Содержание

Диммер, или же просто светорегулятор – очень полезное и практичное устройство, которое помогает экономить на электроэнергии и формировать комфортное освещение в соответствии с предпочтениями пользователя и условиями эксплуатации. По сути, оно способно менять яркость света, который излучает лампа или светодиод. Именно о подключении диммера к средствам LED-освещения сегодня и поговорим.

Виды светорегуляторов

По способах монтажа диммеры бывают накладными (настенными), встраиваемыми (для монтажных коробок) и модульными (устанавливаются в электрощитах).

По способам управления и другим конструктивным особенностям они делятся на механические, сенсорные, акустические и дистанционные модели. Механические светорегуляторы наиболее доступные и практичные, поскольку позволяют управлять уровнем освещения с помощью традиционных кнопок или колесиков прокрутки. Сенсорные модели содержат чувствительные к прикосновениям дисплеи или инфракрасные датчики, позволяющие осуществлять более точные изменения яркости. Акустические устройства реагируют на звуки – голосовые команды или хлопки, например. Дистанционные диммеры оборудуются пультами управления или же могут подключаться к смартфонам, откуда впоследствии осуществляется управление параметрами света.

Следует помнить, что диммеры для обычных ламп и их аналоги для светодиодов существенно отличаются между собой. Первые изменяют силу тока для увеличения или уменьшения мощности осветительных приборов, другие – работают за счет специальных встроенных драйверов с невысокими нагрузками до 1 Вт.

Перед покупкой димера следует проверить светильник или люстру, работой которых Вы хотите управлять, на совместимость. При подключении светорегулятора к осветительному прибору, который не поддерживает соответствующий режим работы, может случиться поломка всего оборудования или его отдельных элементов.

Драйвер для LED-лент и ламп eTREN 64 (16×4) А 24/12В LEDriveL4.16

Монтаж диммера

Установка димера – процесс весьма прост и выполняется в соответствии с описанным ниже алгоритмом.

• 1. Сначала нужно подрезать и зачистить кабели, которые в дальнейшем нужно будет подсоединить к диммеру;
• 2. Далее с помощью тестера следует определить, какой из проводов соответствует «фазе»;
• 3. Отыщите на устройстве разъем для фазного кабеля и выполните соединении;
• 4. Проверьте правильность монтажа, включив напряжение;
• 5. Отключите питание, закрутите регулировочные болты и выставьте устройство ровно;
• 6. Установите внешнюю рамку, включите напряжение и проверьте димер на корректность работы.

Светорегулятор цифровой сенсорный Q600DX черный

Вот и все – можно смело пользоваться устройством! Покупайте качественное электромонтажное оборудование в нашем интернет-магазине и получите максимум преимуществ от современных технологий!

Как установить однополюсный переключатель диммера

Диммер — это переключатель света, который регулирует поток электричества к свету с помощью шкалы, ползунка или другого элемента управления, который управляет внутренней схемой. В то время как в диммерах старого стиля использовался механический резистор, приглушенный свет за счет рассеивания избыточного тока за счет тепла, современные диммеры представляют собой электронные устройства, которые фактически прерывают ток много раз каждую секунду, чтобы ограничить ток, протекающий к источникам света. Переключатель может включать и выключать свет. , или установите освещение для любого диапазона яркости между ними.

Установка диммера помогает сэкономить энергию и создает расслабляющее настроение в любой комнате. Для большинства мастеров своими руками установка однополюсного диммерного переключателя, который управляет осветительной арматурой с одинарного настенного переключателя, представляет собой довольно простую задачу. Существуют также трехпозиционные диммеры, предназначенные для управления освещением с двух положений переключателя.

Диммерные переключатели и светодиодные лампы

Традиционные диммерные переключатели были разработаны для стандартных ламп накаливания, и когда устанавливаются новые светодиодные лампы и осветительные приборы, эти старые диммеры иногда не обеспечивают такой же степени управления освещением.Иногда вы обнаружите, что диапазон затемнения несколько уменьшается или что светодиодные лампы не выключаются при самых низких настройках затемнения. Иногда светодиодные лампы слегка мерцают в паре с диммером старого образца.

Чтобы избежать проблем, не забудьте купить диммер, который предназначен для использования со светодиодными лампами и осветительными приборами. Большинство этих диммеров также отлично работают со стандартными лампами накаливания. Также убедитесь, что светодиодные лампы подходят для использования с диммерными переключателями.Не все светодиодные лампы диммируются, поэтому проверьте маркировку, чтобы убедиться, что они подходят.

Установка однополюсного переключателя яркости

Диммерные переключатели обычно подключаются с помощью проводов, которые присоединяются к проводам схемы с помощью гаек или другого типа утвержденного соединителя. Переключатели имеют несколько больший корпус, чем стандартные переключатели, и вы можете столкнуться с трудностями, если распределительная коробка слишком мала, чтобы удобно удерживать диммерный переключатель. В некоторых ситуациях вам может потребоваться установить электрическую коробку большего размера, чтобы надежно удерживать новый диммер. Некоторые диммеры выделяют небольшое количество тепла во время работы, поэтому важно, чтобы коробка не была настолько переполнена, чтобы тепло задерживалось.

Установка диммера может незначительно отличаться в зависимости от производителя, поэтому всегда читайте инструкции и следуйте их рекомендациям. Однако большинство диммеров будут следовать аналогичному процессу установки.

Традиционные однополюсные диммерные переключатели, как и стандартные переключатели, обычно имеют только два провода под напряжением и заземляющий провод без подключения нейтрального провода.Установка заключается в простом подключении проводов горячего провода к проводам горячего контура, один из которых входит в коробку от источника питания, а другой — к осветительной арматуре. Провода нейтральной цепи, если они есть, просто соединяются в коробке. Заземляющий провод на переключателе либо присоединяется к заземляющим проводам схемы, либо прикрепляется к металлической коробке.

Тем не менее, некоторые новые диммерные переключатели, предназначенные для использования с CFL или светодиодными лампами, содержат микропроцессор, который требует подключения нейтрального провода, и они также могут потребовать, чтобы вы различали горячий провод линии (входящий в коробку от источника питания) и загрузить горячий провод (ведущий к осветительной арматуре). Всегда внимательно читайте инструкции, касающиеся вашего переключателя.

Некоторые диммерные переключатели могут использоваться как в однополюсной, так и в трехпозиционной конфигурации. У этого типа есть дополнительный провод — обычно красный с белыми полосками — который используется только тогда, когда вы устанавливаете коммутатор как часть трехсторонней установки. Если вы устанавливаете этот тип переключателя как однополюсный переключатель, вы просто закрываете этот дополнительный провод.

Соображения безопасности

Замена стандартного выключателя света на диммер — относительно простой проект, сделанный своими руками, но, как и при любом ремонте электрооборудования, существует вероятность опасного или даже смертельного удара.Этот проект лучше всего подходит для домашнего мастера с некоторым пониманием электрических цепей и опытом аналогичного ремонта. Что касается проектов по ремонту электрооборудования, это относительно несложно. Но если вы не уверены в своих силах, лучше вызвать электрика.

Перед выполнением любых работ с электропроводкой всегда отключайте питание и проверяйте ток с помощью тестера напряжения.

Смотреть сейчас: как исправить «горячий» или «гудящий» диммерный переключатель

Установка переключателя яркости — однополюсный — Служба поддержки клиентов

Для нас важна ваша безопасность.Электричество опасно и может привести к травмам и повреждению имущества при неправильном обращении. Для установки этого продукта необходимы практические знания в области электромонтажа. Если вам неудобно работать с электричеством, не пытайтесь установить диммерный переключатель iDevices и обратитесь за профессиональной помощью к квалифицированному электрику.

Установка — однополюсный:

Однополюсные переключатели используются для управления одним или несколькими осветительными приборами из одного места.

1. Отключите питание автоматическим выключателем.

2. Снимите лицевую панель и выключите монтажную коробку. Сделайте снимок существующей проводки для использования в будущем.

3. Убедитесь, что в монтажной коробке есть нейтральный провод (обычно белый). Если нейтральные провода отсутствуют, возможно, потребуется проложить дополнительные провода; проконсультируйтесь с квалифицированным электриком.

Примечание: Электропроводка в вашем доме может отличаться; проконсультируйтесь с квалифицированным электриком.

4. Снимите оба провода с клемм существующего переключателя и крышки с помощью прилагаемых гаек. Примечание: Если к коммутатору подключено более двух проводов (не включая оголенный медный провод или провод заземления с зеленым покрытием), см. Инструкции по трех- и четырехпроводной установке. Провод заземления снимать не нужно.

5. Снова включите питание выключателя. Используя датчик напряжения, определите, какой из двух отсоединенных вами проводов находится под напряжением. Это «линейный» провод. Не находящийся под напряжением провод является проводом «нагрузки». Обратите внимание на эти два провода для использования в будущем.

6. Снова выключите питание на автоматическом выключателе и установите диммерный переключатель iDevices в соответствии со схемой. Убедитесь, что все гайки надежно затянуты.

7. Установите переключатель диммера в монтажную коробку и установите лицевую панель.

8. Снова включите питание на автоматическом выключателе и убедитесь, что светодиод на переключателе диммера горит фиолетовым светом.

Для получения инструкций по настройке перейдите по ссылкам ниже:

Как подключить потолочный вентилятор? Диммерный переключатель и проводка пульта дистанционного управления

5 способов подключения и установки потолочного вентилятора

Установка и подключение потолочного вентилятора — очень простая задача, даже новичок может легко подключить потолочный вентилятор к домашней проводке. Поскольку в Интернете доступно множество сложных схем подключения потолочных вентиляторов, мы постараемся показать самые простые соединения вентиляторов с блоком предохранителей.

Мы покажем различные способы подключения потолочных вентиляторов, например,

• Потолочный вентилятор с регулятором скорости и односторонним переключателем.
• Потолочный вентилятор и выключатель света с регулятором скорости вращения вентилятора и выключателем регулировки света, управляемым общим односторонним переключателем.
• Управление потолочным вентилятором с помощью одностороннего переключателя и регулятором освещенности с помощью переключателя SPST.
• Управление потолочным вентилятором с помощью троса / троса и управление освещением с помощью переключателя SPST.
• Потолочный вентилятор с дистанционным управлением и приемником Подключение проводки

Примечание: Цвета проводки в этом руководстве предназначены только для иллюстрации и пояснения i. е. эти цвета, используемые в данном руководстве, предназначены только для ознакомления и не обязательно отражают региональные различия. См. Нижние примечания для цветовых кодов проводки в США и ЕС (NEC и IEC). Кроме того, некоторые производители могут использовать провода разных цветов, при этом следуйте региональной цветовой кодировке или обратитесь к руководству пользователя, чтобы получить четкое объяснение. Если вы все еще не уверены, обратитесь к лицензированному электрику для правильной установки.

Заявление об ограничении ответственности: Эти диаграммы должны использоваться только в качестве руководства. Ответственность за использование этого руководства несет установщик.Компания Electric Technology и автор этого руководства не несут ответственности за травмы, убытки или ущерб, возникшие в результате использования этого руководства. Для правильной установки вы можете обратиться к лицензированному электрику. Внимательно прочтите меры предосторожности в конце этого руководства.

Прежде всего, отключите главный автоматический выключатель, чтобы отключить электропитание, прежде чем приступить к монтажу электропроводки потолочного вентилятора. Каждый метод был объяснен с пошаговым руководством и соответствующими диаграммами.

Подключение потолочного вентилятора с односторонним переключателем и переключателем регулятора скорости

В этом руководстве мы подключим потолочный вентилятор к источнику питания и будем управлять им с помощью одностороннего переключателя, который дополнительно регулирует скорость вентилятора с помощью диммера или переключатель регулятора скорости.

Для этого выполните следующие инструкции:

• Заземление / Провод заземления: Подключите зеленый / желтый провод от вентилятора к зеленому / желтому проводу от распределительного щита, который далее подключается к заземляющему проводу.
• Нейтральный провод: Подключите черный провод потолочного вентилятора к входящему нейтральному проводу.
• Линия, провод под напряжением или фаза: Подключите входящий красный фазный провод к переключателю SPST (однополюсный однопроходный) и далее к переключателю регулятора скорости вентилятора i.е. и односторонний переключатель, и регулятор скорости вентилятора или переключатель яркости включены последовательно. Наконец, подключите красный провод, идущий от вентилятора, к переключателю диммера. Таким образом, односторонний переключатель, переключатель освещения и вентилятор подключаются последовательно через провод под напряжением. Вентилятор теперь подключен к источнику питания: 120 В переменного тока в США и 220 В в Великобритании и ЕС.
• Используйте колпачки для неизолированных проводов и соединений и заправьте провода обратно в коробку.
• Теперь вы можете включить главный выключатель цепи, чтобы проверить вентилятор на разных скоростях, поворачивая и вращая переключатель регулятора освещенности вентилятора.

Ниже представлена ​​та же схема подключения, что и диммерный переключатель, и односторонний переключатель заключены в комбинированную коробку.

Подключение потолочного вентилятора и светильника с регулятором скорости и переключателем регулировки света, управляемым общим переключателем SPST

В этом случае у нас есть четыре провода от потолочного вентилятора. Красный провод подключен к вентилятору, синий провод — к лампочке, черный провод — к нейтрали, а зеленый / желтый — к заземляющему.

Односторонний переключатель управляет переключателем регулятора освещенности и регулятором скорости вращения вентилятора в этой цепи, как показано ниже.Для этого следуйте инструкциям ниже:

• Прежде всего, подключите зеленый / желтый провод в качестве заземляющего провода к входящему проводу заземления / заземления.
• Теперь подключите черный провод как нейтраль к входящей нейтрали от основного DB.
• Подключите красный входящий провод под напряжением к одностороннему переключателю. Другой конец переключателя SPST должен быть подключен к переключателю диммера и регулятора скорости комбайна. Теперь подключите верхний левый конец переключателя регулятора к красному проводу вентилятора и подключите правый верхний конец регулятора яркости к синему проводу света.
• Используйте колпачки для соединений и неизолированный провод, вытяните провода в коробке и включите главный выключатель, чтобы проверить свет и скорость вентилятора и лампы, вращая переключатели вентилятора и регулятора освещенности.

Вы также можете использовать отдельный переключатель диммера для лампы и регулятор скорости для потолочного вентилятора, как показано ниже.

Подключение потолочного вентилятора и освещения с помощью отдельных переключателей и переключателя яркости

В этом руководстве по подключению мы будем управлять потолочным вентилятором с помощью одностороннего переключателя и переключателя яркости, а управление лампочкой будет осуществляться отдельным переключателем.Для этого см. Следующие инструкции:

• Как упоминалось выше, подключите зеленый / желтый провод от вентилятора к заземляющему проводу от основной платы.
• Теперь подключите черный провод от вентилятора как нейтраль к черной нейтрали от распределительного щита.
• Подключите красный провод под напряжением к комбинированному переключателю одностороннего переключателя и регулятора скорости вентилятора (в той же закрытой коробке, где последовательно соединены односторонний переключатель и переключатель регулятора). Соединение (используйте гайку) от входящего напряжения (красный) следует взять и подключить к отдельному одностороннему переключателю, который предназначен для управления включением / выключением света.Красный провод от вентилятора должен быть подключен к одностороннему переключателю и переключателю регулятора скорости вращения вентилятора, а синий — к отдельному одностороннему переключателю для управления освещением.
• Используйте колпачки для соединений и неизолированный провод, вытяните провода в коробке и включите главный выключатель, чтобы проверить свет и скорость вентилятора, повернув переключатель регулятора яркости скорости вращения вентилятора.
• Связанное сообщение: Установка трехфазной электропроводки в доме & # 8211; NEC & # 038; IEC

Подключение потолочного вентилятора с тяговой цепью и управлением освещением с помощью отдельного переключателя SPST.

В этом сценарии мы будем управлять скоростью потолочного вентилятора с помощью цепного / тросового переключателя, а лампочки — с помощью отдельного одностороннего переключателя. Чтобы выполнить эту проводку, выполните следующие действия.

• Подключите зеленый / желтый провод в качестве провода заземления от вентилятора к проводу заземления в доме.
• Подсоедините черный провод от вентилятора к нейтральному проводу домашнего распределения.
• Подсоедините красный провод от вентилятора к верхнему концу тянущей цепи. Нижний конец тросового переключателя должен быть подключен к линии от главного распределительного щита.С помощью проволочной гайки можно снять соединение с входящей линии и подключить его к одностороннему переключателю, который далее подключен к синему проводу потолочного вентилятора.
• Используйте колпачки для соединений и неизолированный провод, вытяните провода в коробке и включите главный прерыватель цепи, чтобы проверить свет и скорость вентилятора, потянув за цепочку.

Подключение потолочного вентилятора с пультом дистанционного управления и приемником

В этом проводном соединении вы можете управлять потолочным вентилятором (включение / выключение и управление скоростью) с помощью пульта дистанционного управления или смартфона, установив приемник с антенной на вентиляторный бокс.Если у вас есть встроенная лампочка в вентиляторе, вы можете управлять ими удаленно, в противном случае к клеммам приемника можно подключить только вентилятор.

Чтобы управлять потолочным вентилятором через дистанционное управление, следуйте следующим инструкциям по подключению:

• Прежде всего, выключите главный выключатель, чтобы отключить питание.
• Теперь подключите зеленый / желтый провод к заземляющему проводу от бытовой платы DB.
• В приемнике три исходящих и два входящих провода.Если в вентиляторе встроена лампочка, подключите синий провод от вентилятора к синему в приемнике. Сделайте то же самое, т.е. от черного к черному (нейтраль) и от красного к красному (под напряжением) от вентилятора к приемнику, а затем к входящим проводам питания через последовательный односторонний переключатель, как показано ниже.
• Вставьте батарейки в пульт дистанционного управления и включите главный прерыватель, чтобы обеспечить подачу питания, и проверьте, все ли должно работать должным образом.

Цветовые коды проводки NEC и IEC:

Мы использовали Red для Live или Phase , Black для Neutral и Green / Yellow для заземляющего провода.Вы можете использовать коды конкретных регионов, например I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:

NEC:

Однофазный 120 В Переменный ток:

• Черный = Фаза или Линия
• Белый = Нейтраль
• Зеленый / Желтый = Заземляющий провод

Трехфазный 208 AC:

• Черный = Фаза 1 или Линия 1
• Красный = Линия 2
• Синий = Линия 3
• Белый / Серый = Нейтральный и
• Зеленый / Желтый = Заземляющий провод

IEC:

Однофазный 230 В переменного тока:

• 9 0045 Коричневый = Фаза или Линия
• Синий = Нейтраль
• Зеленый = Заземляющий провод

Трехфазный 208 AC:

• Серый = Фаза 1 или Линия 1
• Черный = Линия 2
• Коричневый = Линия 3
• Синий = нейтраль
• Зеленый = Провод заземления

Связанное сообщение: Как управлять одной лампой с двух или трех мест?

Безопасность

Меры предосторожности

• Электричество — наш враг, если вы дадите ему шанс убить вас, Помните, они никогда не упустят его. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
• Используйте кабель подходящего размера с помощью этого простого метода расчета (Как определить подходящий размер кабеля для электромонтажа)
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практической работой и опытом, знающих, как обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

В приведенном выше руководстве по монтажу проводки потолочного вентилятора мы показали пять методов подключения потолочного вентилятора и добавим дополнительные руководства по подключению в будущем. Если вы знаете конкретный способ сделать это, сообщите нам об этом в поле для комментариев ниже.

Связанные сообщения:

Как установить диммер для вашего встраиваемого освещения

Установка диммера для вашего встраиваемого освещения — один из простейших способов значительно увеличить гибкость вашего освещения. Это также довольно простой проект своими руками, который под силу почти каждому.

Этот пост покажет вам, как установить обычный диммер для встраиваемого освещения.

Вот что вам понадобится:

• Новый переключатель освещения и крышка.
• Отвертки среднего размера — плоские и Phillips
• Кусачки / устройства для снятия изоляции
• Тестер проводов под напряжением (рекомендуется бесконтактный тип)

При покупке нового переключателя диммера вам необходимо знать, является ли цепь освещения одиночной -полюс (управление освещением из одного места) или трехходовой (управление освещением из двух мест). Некоторые диммеры универсальны и подходят как для однополюсных, так и для трехполюсных цепей, но для уверенности прочтите упаковку.

После того, как у вас будет новый диммер и инструменты, этот проект займет не более 20 минут, в зависимости от вашего уровня опыта.

Я перечислил шаги ниже и включил видео от Home Depot, которое проведет вас через этот процесс. Я рекомендую сначала посмотреть видео, чтобы вы ознакомились с общим процессом, а затем при необходимости выполнить шаги, перечисленные ниже.

Вот краткое изложение шагов по установке диммера:

Шаг 1. Выключите питание.

Шаг 2. Снимите старый переключатель и используйте тестер проводов под напряжением, чтобы убедиться, что питание отключено.

Шаг 3. Отсоедините провода, подключенные к переключателю. Если это трехпозиционный переключатель, пометьте провод, который подключен к «общему» винту (обычно это черный винт), прежде чем снимать провод.

Шаг 4. Зачистите изоляцию со всех проводов примерно на 3/4 дюйма.

Шаг 5. Подключите провода заземления.

Шаг 6. Подсоедините оставшиеся провода. Если это однополюсная схема, порядок проводов обычно не имеет значения. Если это трехполюсная цепь, подключите провод, который вы обозначили как «общий», к общему проводу на диммере. Обычно это черный провод. Затем подключите оставшиеся два провода, порядок не имеет значения.

Шаг 7. Сложите провода в распределительную коробку и с помощью отвертки установите диммер и крышку.

Включите питание и наслаждайтесь гибкостью своего освещения!

Схема подключения диммера с переключателем и вместо него

В большинстве традиционных домов есть так называемые однополюсные выключатели света, большинство элементов управления, которые используются для освещения. У этих типов переключателей есть только два варианта: включено или выключено. Однако замена диммера с однополюсным управлением может дать вам гораздо больше возможностей для управления атмосферой в вашем доме.

В диммерах обычно используется скользящий рычаг или поворотный диск.Для увеличения или уменьшения напряжения установите цепочку, которая передает энергию только части лампочки. Это может дать ряд преимуществ.

Контрольные лампы

имеют много преимуществ перед своими однополюсными аналогами.

• Экологичность: снижает ежемесячный счет за электроэнергию на 4-9%;
• позволяет создать в комнате атмосферу, которая будет соответствовать всему, что происходит в данный момент, например, играющим детям или просмотру фильма;
• лампочек с диммерами служат дольше: погас свет, что позволит сэкономить не менее 25%;
• люминесцентных ламп, которые подключаются к данному аппарату, придают мягкость и протяженность цветам.

Советы по покупке диммируемой лампы: убедитесь, что вы покупаете устройство, рассчитанное на общую мощность лампы. Например, свет над кухонным столом с 10 лампочками по 100 Вт — это слишком много для стандартного диммера на 600 Вт.

Поворотные модели этого устройства выглядят как стандартные переключатели, которые перемещаются вверх или вниз для управления светом.

У них есть собственная кнопка включения и выключения, так что вы можете включать свет на желаемом уровне.

Диммеры для потолочных вентиляторов ↑

Если вы подключаете диммер для управления потолочным вентилятором, не устанавливайте стандарт, так как это сожжет вентилятор и значительно сократит срок его службы.Вот несколько распространенных типов управляемых переключателей, которые можно установить с потолочными вентиляторами:

• с полностью регулируемой скоростью вращения вентилятора — используется для управления лопастными вентиляторами или вытяжными вентиляторами;
• тихая 3-х ступенчатая плюс отсутствие шума мотора вентилятора;
• тихая 7 ступенчатая плюс отсутствие гула мотора вентилятора;
• четыре потолочных вентилятора по одному модулю на каждый.

Светодиодные лампы становятся все более и более распространенными в домах, поэтому стоит потратить время на обсуждение некоторых вопросов, которые могут возникнуть, если вы столкнетесь с подключением диммера к светодиодным лампам.

Чтобы купить диммер, который будет управлять светодиодной лампой, требуется больше времени, чем для ламп накаливания, поскольку большинство из них несовместимо с переключателями этого типа. Вам понадобится специальное устройство, предназначенное для передачи сигналов питания и управления для каждого типа электронного драйвера светодиода. Однако некоторые светодиодные лампы не предназначены для затемнения и не могут быть подключены к диммерам.

Перед установкой диммера убедитесь, что у вас есть место для лампы в держателе.Будь то светодиодная лампа, лампа накаливания или люминесцентная лампа, вы должны убедиться, что она помещена в светильник, и вы сможете установить ее. Он должен иметь правильную форму, размер и тип розетки. Величина напряжения имеет решающее значение, потому что светодиоды работают от низкого напряжения постоянного тока. Каждая светодиодная лампа включает в себя драйвер, который преобразует переменный ток высокого напряжения, поступающий от энергетической компании, в требуемый постоянный ток низкого напряжения.

Ниже представлена ​​схема подключения диммера к светодиодной лампе.

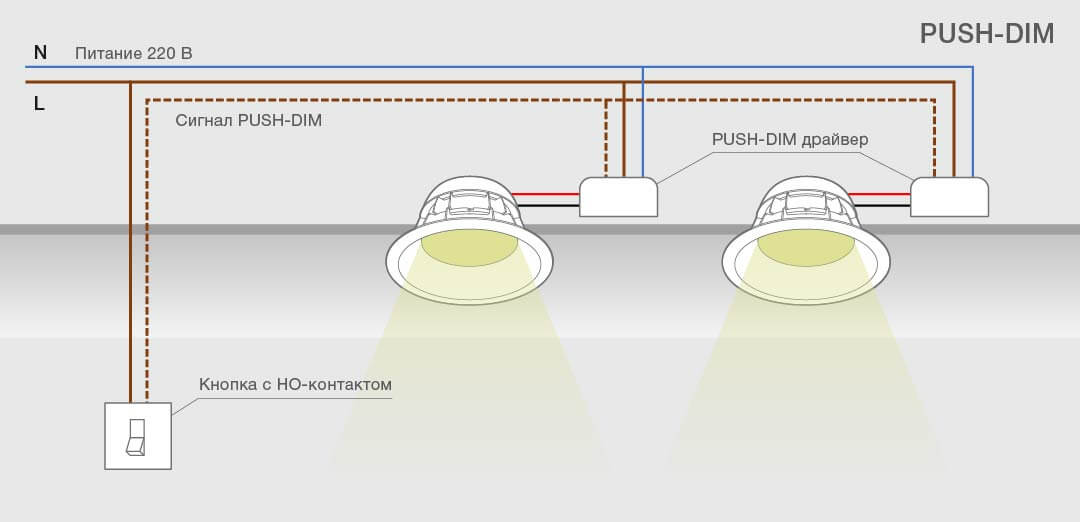

Один из самых важных моментов при покупке лампочки любого типа — это яркость.Светодиоды измеряются в люменах, а не в ваттах. Чем больше люмен, тем ярче свет.

Светодиодные лампы бывают разных оттенков белого, например, теплого белого и нейтрального белого. Теплый белый цвет часто используется в доме, а нейтральный белый — традиционно используется в коммерческих помещениях с высокой освещенностью, таких как офисы и другие.

Диммер ↑

При выборе регулируемого переключателя многие задаются вопросом, как подключить диммер к электросети. Этот процесс абсолютно несложный. Как и стандартный выключатель, диммер необходимо подключить к цепи питания источников света.

Перед тем, как начать процесс замены или установки нового диммера, убедитесь, что вы используете правильный диммер для настроек.

Помните, что вы имеете дело с электричеством, поэтому вам нужно выключить питание переключателем или блоком предохранителей.

ВНИМАНИЕ! Риск поражения электрическим током: во избежание риска серьезных травм или смерти выключите выключатель питания перед установкой диммера.

После снятия пластины выверните винты, удерживающие электрическую коробку на месте. Осторожно вытяните корпус переключателя. Некоторые устройства не соответствуют традиционной черно-белой транзакции. Если вы покупаете новый диммер, у него может быть только два черных провода и один зеленый для заземления. Однако черный провод к штатному диммеру взаимозаменяем. Удалите существующие гайки с проволокой на соединениях.

Используйте липкую ленту, чтобы пометить провод, подключенный к переключателю. Эти провода необходимо подключить к новой розетке.

При замене трехпозиционного переключателя используйте малярную ленту, чтобы пометить общий провод. Обычно один из них подключается к более темному выводу на переключателе, чем два других. Отсоедините все провода от старого переключателя, ослабив винты и отсоединив их. Далее попарно подключаем провода к переключателю диммера, стык обматываем изолентой.

Затем проверьте переключатель яркости и, если он работает, плотно вставьте устройство обратно в стену, стараясь не перекручивать и не сгибать провода.Прикрепите монтажную коробку к стене, затем установите монтажную пластину.

Также можно подключить диммер вместо штатного переключателя. Сделать это довольно просто. Первоначально необходимо отключить сетевое напряжение и снять выключатель. Затем снимаем лицевую панель и откручиваем винты крепления ножек. Далее выключатель необходимо вынуть из коробки и отсоединить провода. Только после этого можно переходить к переключателю диммера. Все вышеперечисленные операции производятся в обратном порядке, начиная с подключения устройства к проводам.

Важно! Если вы устанавливаете двойной контроллер с контроллером вентилятора, убедитесь, что вы придерживаетесь рекомендаций производителя для двух транзакций вместе, потому что это может быть сложно. Кроме того, вместе с диммером вы покупаете также схемы подключения для установки, так что если вам неудобно работать с электричеством, наверное, лучше нанять квалифицированного специалиста.

Установить трехходовой диммер ↑

Если вы устанавливаете трехстороннее устройство управления освещением, вы должны пометить существующие подводящие провода для подключения нового таким же образом, как и старый.Если в коробку входит только один кабель, подсоедините черный провод к общей клемме, а два других провода — к клеммам бегунка.

Если вы устанавливаете трехпозиционный диммер, вам необходимо пометить провода, ведущие к общей клемме. Два других провода взаимозаменяемы.

Схема установки двух диммерных переключателей ↑

Бывают моменты, когда регулировать освещение необходимо с двух разных точек. В таких случаях используйте схему с двумя диммерами.Затем необходимо соединить между собой первую и вторую клеммы диммерных переключателей.

Фазный провод подключается к оставшейся третьей клемме одного из диммеров, а третья клемма второго провода устройства должна быть на нагрузке. В конце концов, из каждой распределительной коробки затемняем три провода.

Правильный свет может создать атмосферу для любого случая. У вас есть традиционные лампы накаливания, люминесцентные или светодиодные, вы можете найти и установить правильный диммер, чтобы создать желаемое настроение и сэкономить 5-10% в месяц на электричестве.

Связанные с контентом

Quick Fix: Как установить диммерный переключатель

Когда мы с женой впервые поженились, у нас была квартира с двумя спальнями в Мэриленде. Я любил это место. В то время я пытался стать финансовым консультантом, специализируясь на обслуживании учителей. Работать в сфере финансовых услуг — это тяжелый бизнес, полный отказов. В свой первый день я был в школе на своей территории продаж. Я представился секретарю школы, и она сразу же попросила у меня карточку.Когда я сказал ей, что мои открытки все еще печатаются, она сказала мне: «Уходи и не возвращайся, пока они не появятся». После такого дня мне не терпелось вернуться домой, где было безопасно, уютно и уютно.

Однако в нашем заведении было одно неприятное. Это было освещение над обеденным столом. Настроение никогда не было правильным. Когда горел верхний свет, это было похоже на тюремный допрос, и свечи всегда казались слишком темными. Я хотел установить диммер, но беспокоился, что это может быть сложно.Я понятия не имел, что это так просто. Если вы хотите создать правильное настроение или сэкономить на счетах за электроэнергию, вот как установить диммер.

Необходимых инструментов:

• Отвертка
• Детектор электричества / напряжения
• Гайки для проволоки
• Кусачки
• Инструмент для зачистки проводов

1. Отключите питание на панели выключателя.
2. Убедитесь, что питание отключено, включив и выключив свет.
3. Отвинтите и снимите крышку.
4. Используйте детектор напряжения, чтобы убедиться, что электричество отключено.
5. Отвинтите винты, которыми переключатель крепится к распределительной коробке, и вытащите переключатель, обнажив подсоединенные к нему провода.
6. К переключателю должно быть подключено три провода: либо 2 черных, либо 1 черный и 1 белый. Эти провода похожи. Третий провод — провод заземления, он должен быть либо неизолированным, либо зеленым.
7. Открутите два одинаковых провода (черный или черный и белый), оставив пока заземляющий провод.
8. Теперь отсоедините провод заземления и отложите старый выключатель в сторону.
9. Отрежьте четверть дюйма от всех 3 проводов кусачками.
10. С помощью приспособления для зачистки проводов отрежьте 2,5 сантиметра резинового покрытия на конце каждого провода.
11. Возьмите ваш новый переключатель освещения и найдите зеленый провод, идущий от него. Совместите конец этого провода с медным / зеленым проводом, идущим от стены. Затем используйте проволочную гайку и навинтите оба провода, пока они не будут соединены.
12. Возьмите черные провода на переключателе диммера и подключите их один за другим к черным проводам (или черным и белым проводам), идущим от стены, таким же образом (используя гайки для проводов).
13. Если какой-либо провод выходит из гайки, закройте его черной изолентой.
14. Вставьте провода в электрическую коробку и вкрутите переключатель освещения.
15. Установите на место крышку и прикрепите ручку к диммеру.
16. Снова включите питание на выключателе.

Huddle Up Question

Соберитесь вместе со своими детьми и расскажите им об электробезопасности.

Страница не найдена — Feit Electric

• Запросить цену

Поиск

• Продукты

  • • Лампочки

      • Smart
      • Общего назначения
      • Декоративные
      • Специальные
      • Прожектор или точечный свет
      • LED
      • Просмотреть все лампы…

    • Светильники Downlight

    • Все встраиваемые светильники

• • Светильники

  • Ванная и туалетный столик
  • Освещение безопасности
  • Потолочное заподлицо
  • Плоская панель
  • Торговые и хозяйственные светильники
  • Фонари
  • Просмотреть все светильники …

• • Smart

    • Освещение
    • Камеры
    • Вилки, органы управления и датчики
    • Просмотреть все Smart

  • Рабочее освещение

    • Портативное устройство
    • 96 9010 9010 9010
    9 0095

    • Струнные светильники

      • Струнные светильники

    • Светильники Grow

    • All Grow Lights

    • Фонари

    • Все фонари
    • • 94

        Совместимость с диммером

        Часто задаваемые вопросы

    Закрыть

  • Справка
  • О нас
  • Вдохновлять и учиться
  • Запросить предложение
  • Поиск

  ОШИБКА 404

  Страница не найдена

  Вернуться на главную Наши продукты
  • Лампочки
  • Светильники
  • Фонари
  • Огни для выращивания
  • Умные продукты
  • Струнные светильники
  Служба поддержки
  • Связаться со службой поддержки
  • Возврат по гарантии
  • Часто задаваемые вопросы
  • Руководство пользователя
  • Совместимость с диммером
  • Совместимость с балластом
  Узнай нас
  • О нас
  • Свяжитесь с нами
  • Пресс
  • Карьера
  • Корпоративный офис
  Подписывайтесь на нас: © 2021, Feit Electric.
