Как проверить напряжение в розетке мультиметром?

Электричество уже давно стало одним из неотъемлемых элементов нашей жизни, без которого представить ее просто невозможно. Именно благодаря ему стал вообще возможен технический прогресс как таковой и работа всей техники, что была изобретена человечеством за последние 100 лет. Но иногда в домашних условиях требуется проверить электрические сети, без которых его получение просто невозможно.

Для этого потребуется иметь под рукой такой аппарат, как мультиметр либо тестер. Как правильно проверить напряжение в розетке, используя мультиметр, чтобы убедиться, что с электроснабжением дома все в порядке, расскажем в этой статье.

Особенности

Рассматриваемое устройство объединяет сразу несколько приборов, подключающихся по-разному к одному участку цепи.

Дабы его можно было использовать правильно и получить полную картину о состоянии электросети или отдельной розетки, следует знать хотя бы некоторую теорию. Как минимум следует понимать, чем можно измерить напряжение, а чем именно – силу тока, и как можно правильно подключить тот либо иной прибор.

Когда кабели присоединены к работающему источнику питания, то они получают электрическое напряжение, измеряемое между нулем и фазой. Если говорить проще, это» – + «и» – «. Напряжение в стандартной электросети можно замерить как без подключенной нагрузки в электросеть, так и при ее наличии.

Также в розетке может присутствовать и заземление.

Но сам ток появляется лишь при замкнутости цепи. Лишь после этого он начинает стремиться в движение между полюсами. При этом замеры должны проводиться исключительно при последовательном подсоединении прибора. Для замеров величины тока следует дать ему сначала пройти через мультиметр.

Чтобы сам мультиметр не искажал силу тока и отображал максимально верные данные, его сопротивление должно сводиться к минимуму. Если он выставлен в режим замера силы тока, а при этом попытаться померить им напряжение, то результатом этого станет простое замыкание. Хотя современные модели лишены этой проблемы, и замеры напряжения и тока производятся одним и тем же подключением клемм. Но не будет лишним вспомнить некоторые знания из курса физики. Согласно им, одинаковое напряжение будет наблюдаться на участках электроцепи, подключенных параллельно, а сила тока будет такой лишь тогда, когда проводниковое соединение является последовательным.

Дабы избежать появления ошибок и неточностей, до начала измерений следует проанализировать маркировку, что есть у контактов мультиметра и переключателя режимов. Отметим, что в бытовых условиях применяется несколько групп электросетей. Наиболее часто представленной в современных домах будет система, где присутствует напряжение в 220 вольт при частоте в 50 герц. Обычно она состоит из двух элементов – ноля и фазы. А сама розетка играет роль выхода.

В последние годы в домах новой постройки осуществляется установка другой схемы электропитания – трехфазной.

Ее отличием будет более высокое напряжение на уровне в 380 вольт. Это дает возможность запитывать более мощные приборы, что некорректно работают в традиционных системах. Как минимум уже по этой причине в розетке следует замерять номинальное напряжение, дабы просто понять, существует ли возможность подключения какого-то мощного прибора в розетки и возможности проводки, чтобы выдержать создаваемую прибором нагрузку.

Кроме того, замер напряжения потребуется и в иных случаях:

• если требуется проверить работу кабелей электропитания;
• если необходимо проверить работоспособность выключателя либо розетки;
• если в люстре не загорается лампочка, хотя известно, что она работоспособна.

Умение самостоятельного применения мультиметра будет отличной возможностью сэкономить на вызове мастера.

Да и при наличии информации о нестабильном электроснабжении можно будет уберечь бытовые приборы от выхода из строя путем покупки стабилизаторов напряжения.

Подготовительный этап

Прежде чем будет осуществлена проверка напряжения в розетке с применением мультиметра, следует провести кое-какую подготовительную работу. Для вычисления напряжения в разных случаях применяют различные методы подачи тока в приборах и системах. Например, в розетке наблюдается переменный ток. В то же время в аккумуляторах или батарейках ток является постоянным. По этой причине тестеры и предусматривают различные режимы работы.

Перед началом работы с определенным прибором или системой устройство следует перевести в нужный режим.

Кроме того, каждый прибор будет иметь определенный поток в измерении напряжения. И если эта характеристика неизвестна заранее, то следует осуществить перевод рычага в максимальное положение. Следует также напомнить назначение разъемов, расположенных на мультиметре. Разъем «10ADC» нужен для определения характеристик силы тока постоянного типа. Максимальная разрешенная величина тогда составляет 10 ампер.

Сюда вставляется исключительно красный щуп, то есть плюс.

Разъем со словом «COM» является общим. Сюда для осуществления измерений подключается лишь щуп черного цвета, то есть минус.

Разъем «VΩmA» предназначается для осуществления разного рода замеров. Речь идет о сопротивлении, напряжении, силе тока.

Для осуществления работ следует осуществить правильное проводное подключение. Красный щуп подключают в «VΩmA», а черный – в «COM». После этого следует произвести перевод рычага управления в нужный рабочий режим. Для выяснения напряжения рычаг требуется установить на аббревиатуру «ACV» либо «V~ «. Причем положение колеса должно задаваться так, чтобы оно находилось на отметке, что будет выше предполагаемого напряжения. Для обычной точки питания обычно характерна норма в 220 вольт. То есть необходимо задать ближайшее большее по величине значение. Для большинства моделей тестеров таким значением является 750 вольт.

Если пользователь не знает даже предполагаемого напряжения и оно будет выше указанного значения, то это грозит проблемами.

Самым минимальным будет выход из строя мультиметра, а самым тяжелым будут ожоги рук пользователя. Так что перед осуществлением нужных замеров лучше все-таки вычислить параметры сети.

Описание процесса

Итак, осуществить проверку напряжения в розетке с применением мультиметра может даже человек, который ранее этого не проводил. Для этого можно взять цифровой мультиметр либо аналоговый прибор. Сделать указанные действия несложно, если придерживаться следующего алгоритма.

• Включаем подачу тока на розетку. Чтобы осуществить это, следует найти выключатель автоматического типа.
• Осуществляем подключение проводов к мультиметру. Как уже упоминалось, черный щуп следует подключить к гнезду с буквами «COM» или знаком минуса, а красный – в разъем со знаком «VΩmA» или плюсом.
• Нажать на кнопку включения тестера. Рядом с ней расположены надписи «On/Off».
• Повернуть рычаг, что расположен на передней приборной панели, в положение шкалы переменного тока, и выставить напряжение 220 вольт, что соответствует показателю тока. В мультиметрах есть 200 вольт и, конечно, 600 либо 750 вольт. Если розетке будет более 200 вольт, лучше выставить 600 либо 750.
• На экране должен светиться ноль. После этого зафиксированные щупы следует вставить в розетку. Отметим, что неважно, куда какой щуп вставить.
• Когда они вставлены, на дисплее можно будет увидеть рабочий показатель напряжения, который обычно находится в диапазоне 220-240 вольт.
• Теперь осуществляется проверка нейтральной линии тока переменного типа. Она характеризуется L-образной формой для всех горячих направлений. В такой слот следует вставить красный щуп, после чего черный щуп вставляется в другое гнездо. На жидкокристаллическом дисплее должно высветиться значение от 100 до 120 вольт. Красный щуп следует переместить в иной слот и получить примерно такой же показатель.
• Вытаскиваем щупы и выключаем устройство.

Следует сказать, что напряжение можно узнать лишь при помощи тестера, рассчитанного на силу тока более 20 ампер. Модели, предел которых составляет 6 ампер, при попытке проведения измерений просто сгорят.

Дабы уберечь устройство от поломки, следует при вычислении силы тока в розетке выставить наибольший диапазон, постепенно снижая его. Проверка сопротивления стартует с того, что следует начинать с минимальных значений, которые требуется повышать по мере необходимости. Причиной этого является то, что в резисторе тока нет. Поэтому устройство не сломается, а результаты будут точными.

При стартовой попытке осуществления измерений лучше потренироваться на чем-то более простом и безопасном. Например, на батарейках. Кстати, не будет лишним перед началом проведения измерений найти фазу. Это можно сделать при помощи специальной отвертки. Для этого следует поместить ее в одно из гнезд розетки и с другой стороны поднести палец к металлической части для замыкания цепи.

В гнезде, где в отвертке загорится лампочка, и будет фаза.

Меры безопасности

Теперь поговорим о мерах безопасности, которые следует знать при проведении подобного типа работ. Первый момент, о котором следует знать – необходимо избегать касания пальцами деталей. Дело в том, что у тела человека есть сопротивление, что будет влиять на точность измерений и может их исказить. Еще один аспект – если мастер не имеет информации о предварительном напряжении в сети, то можно замерить показатели так, чтобы колесо управления было выставлено на самый большой показатель в вольтах.

Кроме того, лучше всего осуществлять проведение работ в специальных диэлектрических перчатках. Хотя могут подойти обычные резиновые либо хозяйственные. При определении сетевого сопротивления лучше всего убедиться, что питание отключено полностью, а конденсаторы полностью разряжены.

К тому же во время осуществления работ с точкой питания на 20 ампер измерения следует проводить не больше четверти минуты. Также не следует осуществлять проверку показателей сети тестером, если в помещении высокая влажность. Кроме того, во время осуществления измерений ни в коем случае нельзя крутить колесо управления. Также не следует применять устройство, если оплетка щупов деформирована, а на корпусе имеются серьезные повреждения.

Замену батарейки устройства следует проводить лишь после перевода колеса в режим выключения. После этого отработанный аккумулятор утилизируют. Ни в коем случае нельзя выбрасывать его вместе с бытовыми отходами. Во время измерения внутреннего сопротивления цепи следует убедиться, что она не под напряжением, дабы тестер не был выведен из строя. Существуют нормы эксплуатации и хранения такого точного прибора, как мультиметр. Не следует осуществлять подачу напряжения на устройство, если рычаг поворотного типа находится на «Ohm».

Кроме того, не следует использовать рассматриваемый прибор, если крышка корпуса закрыта неплотно или не полностью.

Не менее важным аспектом будет то, что замена элемента питания гальванического типа должна производиться не только когда устройство выключено, что указывалось выше, но и при отключении всех щупов из гнезд мультиметра. Измерение напряжения в розетке мультиметром – процесс довольно ответственный. Человек, который собирается его осуществлять, должен иметь определенные теоретические и практические знания, а также учитывать определенные нормы и требования, что выдвигаются к оборудованию.

Но, тем не менее, при наличии всех необходимых знаний теоретического и практического характера осуществить данный тип измерений сможет даже человек, который ранее никогда ничем подобным не занимался. Главным моментом будет правильное выставление предполагаемых характеристик электросети, ведь именно этот аспект чаще всего приводит к поломкам оборудования, так как пользователи не уделяют ему должного значения. Поэтому следует еще раз напомнить о важности именно данного компонента.

О том, как проверить напряжение в розетке мультиметром, смотрите в следующем видео.

Как измерить напряжение мультиметром: в розетке 220 вольт

Иногда в быту возникает необходимость замерить напряжение сети. Часто необходимо отыскать фазу или выяснить, исправен ли вообще электропровод.  В случае, если такая ситуация возникла, неплохо знать и уметь пользоваться прибором, способным произвести необходимые манипуляции.

Что это такое

Электроизмерительный прибор, объединивший в одном корпусе вольтметр, омметр и амперметр, правильно называют мультиметр, мультитестер или ампервольтомметр. Ещё в быту можно услышать такие его названия, как «тестер» или «цешка». Он способен измерить напряжение, сопротивление и силу переменного и постоянного тока.

Ещё им замеряют емкость конденсаторов, «прозванивают» диоды и транзисторы, выясняют сохранность электросети.

Не аналоговый мультиметровый измеритель позволяет узнавать точные данные

Тестеры бывают и аналоговыми (со стрелками), и цифровыми (с экраном). Цифровые доступнее и удобнее в обращении, но принцип измерения один и тот же у обоих видов.

Полный спектр измерений, которые способен выполнить мультиметр, нужен при сборке электросхем, ремонте бытовых и промышленных электроприборов, требует от специалиста высокой квалификации. При этом в быту такой незаменимой вещи тоже может найтись применение, например, для несложных работ в бытовой 220-вольтовой электросети.

Определять параметры аппаратом несложно

Зачем нужно делать замеры

Электросеть – опасная и сложная инженерная система, требующая навыков работы и обеспечения безопасности.

По ряду причин в ней могут возникать неисправности и поломки. Для их контроля и предотвращения, необходимо проводить измерения. Также к поломке либо нестабильной работе электроприборов и оборудования может привести несоответствие напряжения электросети номиналу, причём опасно как превышение, так и недостаточное.

Что нужно делать, чтобы избежать перегрузки электросистемы — достигнуть этого можно за счет верного использования электрики и замеров. При помощи мультиметра, определять необходимые параметры можно заняться самостоятельно, не привлекая квалифицированных специалистов электролабораторий.

Электрооборудование может выйти из строя при высоком вольтаже

Какие нормативы напряжения существуют?

Существующие нормативы эксплуатации электро-систем описывают величины напряжения, применительно к жилым помещениям. По ГОСТу в жилых домах нормальное напряжение в 220В +/- 10%. Поэтому бытовые электроприборы обычно рассчитаны на напряжение до 240 вольт.

Обратите внимание! Когда это значение поднимается сверх положенного уровня или понижается за допустимый процент, нужно отключить от питания все электроприборы и проверить точную параметр напряжения.

Стоит экономно расходовать электричество

Для оценки электроэнергии на входе (например, около счётчика), то есть той, которая входит «с улицы» и не испытывает влияния мощных потребителей энергии или электропроводки большой длины, существует несколько параметров.

К сожалению, мультиметр способен определить только один, но самый важный — перманентное отклонение. Это отклонение при нормальной работе не должно быть больше 5% от номинального значения напряжения при большом временном промежутке и подниматься выше 10% для недолгосрочного. Эти параметры устанавливаются поставщиком услуг и отражаются в договоре обслуживания. Скорее всего, это коридор, установленный в рамках 198-220 вольт.

Аппараты бывают разные

Как мультиметром проверить напряжение в сети 220в?

Как проверить вольтаж мультиметром? Стоит подготовить его. Штекер чёрного провода поставить в разъём, обозначенный COM. Красный поместить в разъём, промаркированный VΩmA.

Вокруг переключателя режимов указаны максимальные значения, например, 200 и 500 вольт, а также вид тока: переменный или постоянный. Первый обозначен значком V~ (ACV – условные обозначения на корпусе могут различаться).  Нужно выставить указатель на 500.  При значении меньше или примерно равном измеряемому, у тестера есть шанс сломаться от перегрузки. Когда экран мультитестера обнулится – он может измерять. Берут два щупа, которыми заканчиваются провода, подключенные к указанным разъёмам. Вставляют их в розетку или дотрагиваются до проводов. Не важно, какой щуп, куда: напряжение переменное. На дисплее будет примерно 220 вольт, если ток в сети есть, или ноль, если его нет.

Электронный аппарат точнее и удобнее

Если необходимо найти фазовый и нулевой провода (это необходимо, например, для корректного монтажа выключателя), выставляют провода так же, как в предыдущем случае и то же значение V~ и 500 вольт. Далее красным щупом трогают проверяемый проводник, а чёрный зажимают пальцами руки или приставляют к гарантированно заземлённой конструкции. Для фазы значение будет около 220, если нулевой – замереть на отметке 0 или немного больше, до 127. Опасность поражения током минимальна, но прибор должен быть исправен и параметры выставлены правильно.

Касаться проводов нельзя руками

Техника безопасности

Правила:

• Обязательно стоит прочитать инструкцию к прибору.
• Нужно избегать прикосновений пальцами к деталям. Человеческое тело обладает собственным сопротивлением, которое может испортить точность измерения.
• Мерить нужно в непроводящих тока перчатках. Если таковых нет, подходят плотные прорезиненные модели.
• Если в месте замера повышенная влажность, не стоит его проводить.
• Когда ведется измерение, нельзя переключать режимы.
• В случае механического повреждения или при деформации оплетки проводов и щупов, использовать прибор нельзя.

Мультиметр, доступный и простой прибор для бытового использования. Он позволяет точно проводить замеры параметров. Это способствует безопасной и удобной работе с электросетью, а также обеспечивает исправность бытовой техники.

Как проверить напряжение в розетке мультиметром

Для простого ремонта электропроводки достаточно обычного индикаторной отвертки (тестера), но во многих случаях этого недостаточно. Этот прибор показывает наличие или отсутствие напряжения, но при необходимости узнать его величину нужно использовать мультиметр.

Это многофункциональный измерительный прибор, измеряющий величину постоянного и переменного напряжения, а так же целостность цепи и сопротивление отдельных элементов. Более сложные и дорогие устройства могут измерять ёмкость конденсаторов, индуктивность катушек, частоту переменного напряжения, считать импульсы и мерять температуру. Питание прибора осуществляется от батареек типа АА или аккумуляторов, данные отображаются на цифровом табло.

Справка! Советские измерительные приборы серии «Ц» использовали батарейку только для измерения сопротивления и имели шкалу со стрелкой.

Если все эти функции нужны только специалистам, то знать, как проверить напряжение в розетке мультиметром должен каждый электрик и домашний мастер.

Пошаговая инструкция измерения напряжения

Если один из домашних электроприборов не работает, прежде всего, следует проверить работу других аппаратов. При неработающих лампах и других аппаратах следует проверить вводной автоматический выключатель, устройства защиты и наличие напряжения в сети.

Если другие домашние приборы работают нормально, то причина может быть в отсутствии или недостаточном питании в розетке. Некоторые электроприборы не работают также при слишком высоком напряжении. В этом случае необходимо выполнить измерение напряжения мультиметром.

Это устройство позволяет выполнить все необходимые измерения в розетке и поможет в ремонте электрической и электронной аппаратуры.

Пользоваться этим прибором может любой, даже начинающий электромонтёр. Желательно перед началом работ изучить прилагаемую инструкцию или прочитать эту статью, в которой рассказывается, как измерить напряжение мультиметром.

Большинство современных приборов имеют похожие переключатели на передней панели, гнёзда для щупов и цифровое табло, поэтому инструкция, приведённая в этой статье, подходит для всех измерительных устройств.

1. Правильно вставленные щупы

Проверка напряжения мультиметром начинается с подготовки аппарата к работе. Для этого необходимо вставить имеющиеся в комплекте щупы в гнёзда.

При проведении измерений постоянного напряжения или проверке диодов красный щуп является «+», черный «-«.

На передней панели есть три отверстия для щупов. Рядом с ними нанесены условные обозначения:

• COM — общий контакт. При проведении любых измерений в него вставляется чёрный провод.
• VΩCx — разъём для проверки напряжения, сопротивления и малых токов. В него вставляется красный щуп.
• 10А или 20А. Разъём для измерения больших токов.

Для измерения напряжения щупы вставляются в отверстия с маркировкой «COM» и «VΩCx». При работе в сети переменного тока цветовая маркировка проводов не имеет значения.

Важно! Напряжение в розетке является опасным для жизни, поэтому перед началом работ необходимо проверить изоляцию щупов и проводов.

2. Установка переключателя в нужный режим

Перед тем, как проверить напряжение в розетке мультиметром, необходимо установить переключатель на лицевой панели в правильное положение. Для этого на участке шкалы, имеющей маркировку «ACV» выбирается пункт «750». Этого достаточно для измерений в розетке 220В и даже, при наличии трёхфазного ввода, проверки на вводном автомате междуфазного напряжения 380В.

Справка! Положение «ACV» 200 используется в сетях 36В и 12В.

После установки переключателя в нужное положение и нажатия кнопки включения питания «on-off» или «power» включается табло и на нём появляются нули. На некоторых моделях эта кнопка отсутствует, и прибор отключается поворотов переключателя в положение «off», а включается выбором режима измерения.

Важно! При выборе неправильного диапазона измерений в устройстве может сгореть электронная плата. Особенно это опасно при измерении напряжения в розетке, если переключатель стоит в диапазоне «Ω» (измерение сопротивления).

3. Проверка напряжения мультиметром

После подготовки прибора к работе можно произвести измерение напряжения. Для этого щупы вставляются в розетку, а нули на табло меняются значением измеряемого параметра.

Внимание! При проведении измерений следует избегать прикосновений к металлической части щупов и замыкания их между собой. Это может привести к поражению электрическим током или короткому замыканию.

При необходимости провести мониторинг напряжения в сети и определить его колебания измерения периодически повторяют. Если суточные и недельные колебания будут значительными, то целесообразно использовать стабилизатор напряжения.

Если отсутствует возможность установить общий стабилизатор для всей квартиры, допускается монтаж отдельной линии розеток, подключённых к аппарату меньшей мощности или монтаж во вводном щитке реле напряжения.

Значение напряжения в розетке

На самом деле классических 220В в розетке не бывает даже после стабилизатора напряжения. Это связано с потерями в проводах и подключением потребителей на всём протяжении линии электропередач.

Для нормальной работы бытовых электроприборов достаточно, если параметры электросети будут поддерживаться на уровне ±10% или 198-242В при частоте 50Гц.

Выход параметров сети за допустимые пределы может привести к поломке электрооборудования ил его нестабильной работе. Поэтому знание того, как проверить напряжение в розетке мультиметром, поможет обеспечить его длительную безаварийную эксплуатацию.

На этом все друзья. Я как автор сайта «Электрик в доме» надеюсь, данная статья вам понравилась, информация была доступной и понятной. Если остались вопросы задавайте их в комментариях. До скорых встреч. Буду благодарен за репосты в соц.сетях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как измерять величину напряжение вольтметром

Вольтметр – это измерительный прибор, который предназначен для измерения напряжения постоянного или переменного тока в электрических цепях.

Вольтметр подключается параллельно к выводам источника напряжения с помощью выносных щупов. По способу отображения результатов измерений вольтметры бывают стрелочные и цифровые.

Величина напряжения измеряется в Вольтах, обозначается на приборах буквой В (в русском языке) или латинской буквой V (международное обозначение).

На электрических схемах вольтметр обозначается латинской буквой V, обведенной окружностью, как показано на фотографии.

Напряжение тока бывает постоянное и переменное. Если напряжение источника тока переменное, то перед значением ставится знак «~«, если постоянного, то знак «–«.

Например, переменное напряжение бытовой сети 220 Вольт кратко обозначается так: ~220 В или ~220 V. На батарейках и аккумуляторах при их маркировке знак «–» часто опускается, просто нанесено число. Напряжение бортовой сети автомобиля или аккумулятора обозначается так: 12 В или 12 V, а батарейки для фонарика или фотоаппарата: 1,5 В или 1,5 V. На корпусе в обязательном порядке наносится маркировка возле положительного вывода в виде знака «+«.

Полярность переменного напряжения изменяется во времени. Например, напряжение в бытовой электропроводке изменяет полярность 50 раз в секунду (частота изменения измеряется в Герцах, один Герц равен одному изменению полярности напряжения в одну секунду).

Полярность постоянного напряжения во времени не меняется. Поэтому для измерения напряжения переменного и постоянного тока требуются разные измерительные приборы.

Существуют универсальные вольтметры, с помощью которых можно измерять как переменное, так и постоянное напряжение без переключения режимов работы, например, вольтметр типа Э533.

Как измерять напряжение в электропроводке бытовой сети

Внимание! При измерении напряжения величиной выше 36 В недопустимо прикосновение к оголенным провода,так как это может привести к поражению электрическим током!

Согласно требованиям ГОСТ 13109-97 действующее значение напряжения в электрической сети должно быть 220 В ±10%, то есть может изменяться в пределах от 198 В до 242 В. Если в квартире стали тускло гореть лампочки или часто перегорать, стала нестабильно работать бытовая техника, то для принятия мер, требуется сначала измерять значение напряжения в электропроводке.

    Приступая к измерениям, необходимо подготовить прибор:

– проверить надежность изоляции проводников с наконечниками и щупов;

– установить переключатель пределов измерений в положение измерения переменного напряжения не менее 250 В;

– вставить разъемы проводников в гнезда прибора ориентируясь по надписям возле них;

– включить измерительный прибор (если необходимо).

Как видно на картинке, в тестере выбран предел измерения переменного напряжения 300 В, а в мультиметре 700 В. Во многих моделях тестеров, нужно установить в требуемое положение сразу несколько переключателей. Род тока (~ или –), вид измерений (В, А или Омы) и еще вставить концы щупов в нужные гнезда.

В мультиметре конец щупа черного цвета вставлен в гнездо COM (общее для всех измерений), а красного в V, общий для изменения постоянного и переменного напряжения, тока, сопротивления и частоты. Гнездо, обозначенное ma , используются для измерения малых токов, 10 А при измерении тока достигающего 10 А.

Внимание! Измерение напряжения, когда штекер вставлен в гнездо 10 А выведет прибор из строя. В лучшем случае перегорит вставленный внутри прибора предохранитель, в худшем придется покупать новый мультиметр. Особенно часто допускают ошибки при использовании приборов для измерения сопротивления, и, забыв переключить режим, измеряют напряжение. Встречал не один десяток таких неисправных приборов, с горелыми резисторами внутри.

После проведения всех подготовительных работ можно приступать к измерению. Если Вы включили мультиметр, а на индикаторе не появились цифры, значит, либо в прибор не установлена батарейка или она уже выработала свой ресурс. Обычно в мультиметрах применяется батарейка типа «Крона», напряжением 9 В, срок годности которой один год. Поэтому, даже если прибор не использовался долгое время, батарейка может быть неработоспособна. При эксплуатации мультиметра в стационарных условиях целесообразно вместо кроны использовать адаптер ~220 В/–9 В.

Вставляете концы щупов в розетку или прикасаетесь ними к проводам электропроводки.

Мультиметр сразу покажет напряжение в сети, а вот в стрелочном тестере показания надо еще уметь прочитать. На первый взгляд, кажется, что сложно, так как много шкал. Но если присмотреться, то становится ясно, по какой шкале считывать показания прибора. На рассматриваемом приборе типа ТЛ-4 (который безотказно мне служит более 40 лет!) есть 5 шкал.

Верхняя шкала используется для снятия показаний, когда переключатель стоит в положениях кратных 1 (0,1, 1, 10, 100, 1000). Шкала, расположенная чуть ниже, кратных 3 (0,3, 3, 30, 300). При измерениях напряжения переменного тока величиной 1 В и 3 В, нанесены еще 2 дополнительные шкалы. Для измерения сопротивления имеется отдельная шкала. Аналогичную градуировку имеют все тестеры, но кратность может быть любая.

Так как предел измерений был выставлен ~300 В, значит, отсчет нужно производить по второй шкале с пределом 3, умножив показания на 100. Цена маленького деления равна 0,1, следовательно, получается 2,3 + стрелка стоит посередине между штрихами, значит, берем значение показаний 2,35×100=235 В.

Получилось, что измеренное значение напряжения составляет 235 В, что в пределах допустимого. Если в процессе измерений наблюдается постоянное изменение значения цифр младшего разряда, а у тестера стрелка постоянно колеблется, значит, имеются плохие контакты в соединениях электропроводки и необходимо провести ее ревизию.

Как измерять напряжение батарейки

аккумулятора или блока питания

Так как напряжение источников постоянного тока обычно не превышает 24 В, то прикосновение к клеммам и оголенным проводам не опасно для человека и особых мер безопасности соблюдать не требуется.

Для того, чтобы оценить годность батарейки, аккумулятора или исправность блока питания требуется измерять напряжение на их выводах. Выводы у круглых батареек находятся по торцам цилиндрического корпуса, положительный вывод обозначен знаком «+».

Измерение напряжения постоянного тока практически мало чем отличается от измерения переменного. Нужно просто переключить прибор в соответствующий режим измерения и соблюдать полярность подключения.

Величина напряжения, которое создает батарейка обычно нанесена на ее корпусе. Но даже если результат измерений показал достаточное напряжение, это еще не говорит о том, что батарейка хорошая, так как измерена ЭДС (электро движущая сила), а не емкость батарейки, от которой зависит продолжительность работы изделия, в которое она будет установлена.

Для более точной оценки емкости батарейки нужно напряжение измерять, подсоединив к ее полюсам нагрузку. В качестве нагрузки для батарейки 1,5 В хорошо подходит лампочка накаливания для фонарика, рассчитанная на напряжение 1,5 В. Для удобства работы нужно припаять к ее цоколю проводники.

Если напряжение под нагрузкой снижается менее, чем на 15%, то батарейка или аккумулятор вполне пригодны для эксплуатации. Если нет измерительного прибора, то можно судить о годности к дальнейшей эксплуатации батарейки по яркости свечения лампочки. Но такая проверка не может гарантировать продолжительность работы батарейки в устройстве. Она лишь свидетельствует, что в настоящее время батарейка еще пригодна к эксплуатации.

Узнаем как в розетке проверить напряжение мультиметром универсальным

Электричество в доме – привычное явление. Им пользуются все. Каждый человек знает, что в сети есть напряжение 220 В и все бытовые приборы рассчитаны на это напряжение. Но редко кто заглядывает в инструкцию, где производитель указывает допустимое отклонение напряжения от номинального, при котором может работать конкретное устройство без вреда его электрической схеме. А смотреть все-таки стоит, тем более быть уверенным, действительно ли в сети стабильно присутствует 220 В.

На самом деле напряжение постоянно меняется, если, конечно, в доме не предусмотрены специальные стабилизаторы, которые выравнивают все скачки, бережно охраняя аппаратуру. В обычной розетке можно наблюдать и 180, и 270 В. Не всякая техника выдержит такое жесткое отношение к себе.

Что же предпринять, чтобы обезопасить себя от риска потери электроники? Во-первых, надо поставить на входе распределительного электрического щитка блок отсечки повышенного напряжения, которые имеются в продаже. Во-вторых, приобрести электронный мультиметр. Как в розетке проверить напряжение мультиметром? Об этом — ниже.

Измерительный прибор: виды

Электроизмерительными считаются устройства, которые служат для замера электрических величин. К таким величинам относится сила тока, напряжение и сопротивление. Для каждого вида измерений применяют определенный тип прибора, но существует и универсальная техника, позволяющая замерять разные параметры электричества.

По типу исполнения бывают аналоговые схемы и цифровые устройства. Аналоговые в качестве индикатора величины измеряемого параметра используют механизм со стрелкой и градуированной шкалой. В цифровых присутствует электронное табло, на котором отображается результат измерений.

Все приборы имеют следующие основные характеристики:

У полупрофессиональных эти параметры достаточны, чтобы измерить напряжение мультиметром в розетке.

Какие параметры можно измерить мультиметром

Мультиметры относятся к устройствам универсального применения. Ими можно производить замеры постоянного и переменного тока и напряжения, прозванивать цепи, проверять полупроводниковые приборы, определять величину емкости конденсатора. Пределы измерения прибора переключаются в нескольких диапазонах. С такой техникой уже не возникает вопрос: как в розетке проверить напряжение? Мультиметром очень легко пользоваться.

Бывают аналоговые и электронные устройства. Аналоговые для каждого вида измерений имеют свою шкалу с градуировкой. На пределах указаны множители, на которые необходимо умножать числа, полученные при замере, чтобы иметь представление о реальной величине измеряемого параметра. Электронные проще, так как не требуют выполнения дополнительных действий – на табло сразу отображается результат. Можно очень легко проверить напряжение мультиметром в розетке.

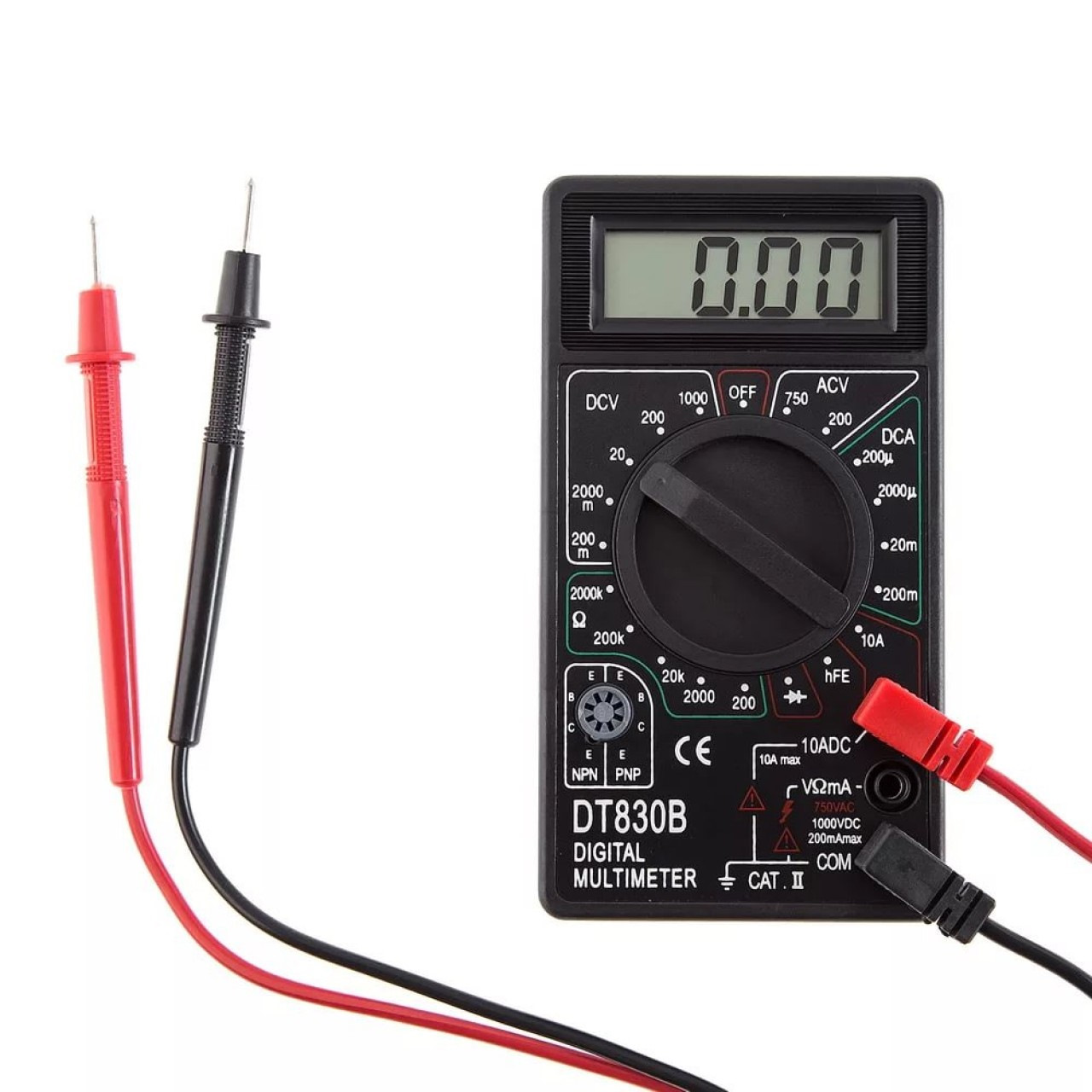

Функциональные элементы мультиметра

Большинство выпускаемых мультиметров, которые можно встретить на рынке, предназначены для широкого круга потребителей. Они имеют стандартную конструкцию с расположением органов управления.

Передняя панель оснащена широким жидкокристаллическим (ЖК) дисплеем, круглым переключателем вариантов измеряемых параметров и их пределов, тремя разъемами для подключения щупов устройства, разъемом для измерений параметров транзисторов. Электрическая схема прибора питается батареей типа «Крона» на 9 В.

Маркировка положений переключателя говорит о следующем:

• OFF – прибор неактивен;
• DCV – режим измерения постоянного напряжения;
• DCA – режим измерения постоянного тока;
• ACV – режим измерения переменного тока;
• hFE – проверка транзисторов;
• ●))) – прозвон электрической цепи либо диодов;
• Ω — измерение величины сопротивления.

Как в розетке проверить напряжение мультиметром

Чтобы произвести какие-либо замеры, нужно первым делом подключить к прибору измерительные щупы. Они обычно двух цветов – один красный, другой черный. Черный, как правило, является нулевым, общим или минусовым щупом, поэтому его подключают к самому нижнему разъему с обозначением COM. Второй, красный, практически для всех измерений подключают к среднему. Верхний разъем предназначен для красного щупа при измерении переменного тока величиной до 10 A.

Далее выбирают режим работы, поворачивая круглый переключатель в нужное положение. Если заведомо известно, какой величины должен быть измеряемый параметр, то предел измерения выставляют чуть большим. Это делается для того, чтобы не спалить прибор. Но может быть ситуация, когда нет предположений, что может показать прибор. Тогда предел измерений выставляют максимально возможным.

После этого включают прибор в цепь. Если измеряют напряжение, то параллельно, если ток – последовательно. Измерение параметров сопротивления или полупроводников проводят при отсутствии питания в измеряемой схеме. Далее снимают показания.

Как мультиметром проверить напряжение в сети 220В? Переводят переключатель в положение ACV на предел 750 В и проводят замер. Как мультиметром проверить напряжение в сети 380В? Точно так же. Нужно помнить, что такое электричество опасно для жизни, и быть осторожным.

Как проверить сеть при отсутствии прибора

Если мультиметр отсутствует, а нужно срочно проверить, есть ли в розетке напряжение, можно воспользоваться простой схемой. Берут обыкновенную лампу накаливания 220 В и к цоколю (к резьбовой части) крепко прикручивают изолентой кусок металлического или медного прута диаметром не более 4 мм. Прут на конце затачивают, а к другому контакту лампы припаивают многожильный провод в изоляции. Получился пробник. Величину напряжения им, конечно, не определишь, но наличие электричества установить можно. Даже можно проверить наличие фазы, если есть хорошее заземление, ведь известно, что ток может течь между фазой и землей, не требуя при этом нулевого провода сети. Но этот вариант подходит для более опытных электриков.

Заключение

Если все же возникают сложности, как в розетке проверить напряжение мультиметром, то в инструкции к прибору дается об этом подробное описание. Радует, что такие устройства имеют приемлемую цену.

Как пользоваться мультиметром

Добавлено в избранное Любимый 59

Измерение напряжения

Для начала измеряем напряжение на батарее AA: Подключите черный щуп к COM , а красный щуп к мАВΩ . Установите мультиметр на «2V» в диапазоне постоянного тока. Практически вся портативная электроника использует постоянный ток, а не переменный ток. Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+».Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию. Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним).Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные. Ничего страшного не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1.5В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на «-» батареи по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод с питанием от модуля питания SparkFun Breadboard. Для начала давайте убедимся, что схема, с которой вы работаете, правильно запитана. Если в вашем проекте должно быть 5 В, но меньше 4.5 В или более 5,5 В, это быстро укажет на то, что что-то не так, и вам может потребоваться проверить силовые соединения или проводку вашей цепи.

Измерение напряжения на стержне источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном напряжения постоянного тока отображается буква V с прямой линией). Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт .Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, что экран счетчика изменился, а затем прочитал «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла. Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе цепей.Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиодах. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники.Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Этот светодиод использует 2,66 В доступного источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшой ток, проходящий через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете значение напряжения, слишком низкое для напряжения, которое вы пытаетесь измерить? Ничего плохого.Счетчик просто отобразит 1. Это счетчик пытается сказать вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В в этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В.Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки на мультиметре с прямыми линиями, а не кривыми линиями). Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными.Настенная розетка с переменным током или «сетевым напряжением» — это то, что может вас здорово вылечить. ОЧЕНЬ бережно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле нам нужно измерить переменный ток только тогда, когда у нас есть розетка, которая работает странно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.

---

---

← Предыдущая страница
Типы датчиков

Как проверить блок питания компьютера с помощью вольтметра | Small Business

Блок питания компьютера преобразует переменный ток из розетки в постоянный ток, который могут использовать компоненты компьютера.Проверка выходного напряжения постоянного тока блока питания с помощью цифрового мультиметра может помочь вам изолировать любые потенциальные проблемы и определить, есть ли у вас плохой источник питания. Всегда используйте щупы для прикосновения к проводам и клеммам — никогда не касайтесь пальцами. Если вы не можете удерживать провода или клеммы с помощью датчиков, используйте подставку или зажим, чтобы закрепить их, чтобы вам не приходилось держать их рукой.

Проверьте розетку и сетевой фильтр, к которому был подключен блок питания. Выключите компьютер, отсоедините его от сетевого фильтра, а затем отключите сетевой фильтр от розетки.

Настройте цифровой мультиметр на измерение переменного напряжения. Символ переменного тока представляет собой букву «V» с знаком «~» рядом с ней. Установите его на диапазон 200 В. Вставьте один зонд в левую сторону розетки, а другой — в правую. Поскольку ток переменный, цвет зонда не имеет значения. Вы должны увидеть значение от 110 до 120 вольт.

Подключите сетевой фильтр к розетке, а затем проверьте его. Показание должно оставаться в пределах от 110 до 120 вольт.

Настройте мультиметр для измерения сопротивления; символ «Ω.»Если на вашем циферблате есть символ, который выглядит как стрелка, указывающая на звуковые волны, используйте его. Мультиметр издает звук, если есть непрерывность вдоль провода. Отсоедините шнур, подключенный к блоку питания на задней панели компьютера. . Коснитесь одной из клемм вилки одним из щупов цифрового мультиметра. Вставьте другой щуп в гнездовой конец шнура. Если ни одно из отверстий не выдает звуковой сигнал на мультиметре, значит, шнур неисправен и его необходимо заменить. у вас есть обрыв в каждом из трех проводов кабеля питания, значит, проблема с источником питания.

Снимите корпус компьютера и найдите место, где блок питания присоединяется к материнской плате. Блок питания в стиле ATX не будет работать, если он не подключен к материнской плате, поэтому вы должны вставить щупы в заднюю часть разъема, чтобы установить контакт с проводами.

Обратите внимание на ориентацию зажима, которым разъем крепится к материнской плате; зажим находится между штырями 15 и 16. Штифты на этой стороне имеют номера с 11 по 20, а штифты на противоположной стороне — с 1 по 10.Электропитание передается через контакты 1, 2, 4, 6, 9, 10, 11, 19 и 20. Используйте схему контактов, чтобы определить различные места тестирования (ссылка в разделе «Ресурсы»).

Установите мультиметр на измерение постоянного напряжения. Обозначается буква «V» и прямая линия над ломаной линией. Установите диапазон на 20 вольт.

Вставьте черный щуп в заднюю часть разъема с любым черным проводом. Вставьте красный датчик в заднюю часть контакта 10. Включите компьютер. Мультиметр должен показывать от 11 до 12 вольт. Если он слишком высокий или слишком низкий, блок питания неисправен и его необходимо заменить.Также проверьте контакт 12.

Тестовые контакты 4, 8, 9, 19 и 20 на 5 вольт. Если напряжение слишком высокое или низкое, блок питания не работает.

Тестовые контакты 1, 2 и 11 на 3,3 В.

Ссылки

Ресурсы

Предупреждения

• Не пытайтесь восстановить или отремонтировать вышедший из строя блок питания, так как это может повредить ваш компьютер.

Биография писателя

Джеймс Т Вуд — учитель, блоггер и автор. С 2009 года он опубликовал две книги и множество статей как в Интернете, так и в печати.Его опыт работы охватывает компьютерный мир, от продаж и поддержки до обучения и ремонта. Он также является опытным оратором и докладчиком PowerPoint.

Тестер напряжения | HowStuffWorks

Поток электрического тока измеряется путем размещения электрического тестера в двух точках цепи. Измеритель напряжения — самый простой из этих инструментов. Он состоит из небольшой неоновой лампочки с двумя изолированными проводами, прикрепленными к нижней части корпуса лампы; каждый провод заканчивается металлическим щупом.Этот тип тестера всегда используется при включенном токе, чтобы определить, течет ли ток через провод, и проверить правильность заземления. Он также используется для определения наличия в проводе соответствующего напряжения. Ищите тестер, рассчитанный на напряжение до 500 вольт.

Чтобы использовать тестер напряжения, прикоснитесь одним щупом к одному проводу или соединению, а другим щупом — к противоположному проводу или соединению. Если компонент получает электричество, лампочка в корпусе светится. Если свет не горит, проблема в этом.Например, если вы подозреваете, что электрическая розетка неисправна, вставьте один датчик тестера в один разъем розетки, а другой датчик — в другой разъем. Лампочка в тестере должна загореться. В противном случае розетка может быть плохой.

Для дальнейшего тестирования розетки вытащите ее из стены. Поместите один щуп тестера на один винтовой зажим, а другой датчик — на другой винтовой зажим. Если лампочка тестера горит, вы знаете, что розетка неисправна — ток течет в розетку, но не проходит через розетку, чтобы обеспечить питание подключенного к ней прибора.Если контрольная лампочка не горит, значит, в розетку нет тока. Проблема может заключаться в перегоревшем предохранителе или сработавшем автоматическом выключателе, а также в отсоединении или обрыве провода за розеткой.

Это не то, что вы ищете? Попробуйте эти:

• Инструменты для ремонта дома: предпочитаете ли вы использовать «Желтые страницы» для чего-либо, что нужно исправить по дому, или считаете себя обычным мастером по дому, есть несколько инструментов, которые каждый должен иметь в своем инструменте. коробка.Узнайте все о них в этой статье.
• Электрические инструменты. Чтобы решить основные проблемы с электричеством в вашем доме, вам понадобится несколько инструментов. Узнайте о них в этом разделе.
• Тестер целостности цепи: тестер непрерывности поможет вам определить, проводит ли определенный компонент электрического устройства электричество. Узнайте больше о тестерах непрерывности здесь.

Как проверить автомобильный аккумулятор с помощью мультиметра

Проверка аккумулятора с помощью мультиметра — простой процесс.Первое, что нужно сделать, это убедиться, что у вас есть доступ к клеммам аккумулятора (металлические соединения на верхней или передней части аккумулятора).

Аккумуляторы обычно располагаются в моторном отсеке сбоку от двигателя. Если аккумулятор не виден сразу, когда вы открываете капот, обратитесь к руководству пользователя. В современных автомобилях аккумуляторная батарея часто имеет пластиковую крышку, которая отсоединяется, поднимается на петлях или иногда требует снятия с помощью нескольких болтов или винтов. Также может быть красная крышка над положительной (+) клеммой, которая тоже поднимется или откроется.Когда батарея обнажена, будьте предельно осторожны, чтобы никакие металлические предметы не касались клемм и не вызывали короткое замыкание, поэтому не кладите гаечные ключи или другие инструменты на верхнюю часть батареи.

Пуск аккумуляторной батареи: правильный и неправильный способы

Как проверить автомобильный аккумулятор мультиметром

Первый тест с помощью мультиметра будет измерять напряжение постоянного тока, обозначенное сплошной линией и пунктирной линией над буквой V. Установите циферблат на 20, что позволит вам точно измерить напряжение в диапазоне 0–20 вольт.

Прикоснитесь красным щупом к положительной клемме, а черным щупом — к отрицательной клемме. Клеммы будут отмечены + и — и часто имеют красный цвет для положительного и черный для отрицательного. Если вы получаете показание с минусом перед ним (-12,6, а не 12,6), значит, датчики ошиблись!

Как мы уже говорили, напряжение покоя в идеале должно быть не ниже 12,6 В. Имейте в виду, что когда аккумулятор опускается до 12,2 В, он фактически заряжен только на 50%, а при напряжении ниже 12 В он классифицируется как разряженный!

Следует иметь в виду, что все современные автомобили испытывают «паразитные потери», когда что-то электрическое разряжает аккумулятор даже при выключенном двигателе.Даже при выключенном свете и двигателе цифровые часы, компьютер и некоторые другие системы потребляют некоторое количество энергии. Если вы подозреваете, что это убивает вашу батарею во время хранения, вы можете либо отсоединить батарею, либо полностью вынуть батарею из автомобиля.

Если напряжение ниже 12,6 В, отключите аккумулятор и полностью зарядите его с помощью зарядного устройства. Затем проведите тест после ночного отдыха. Если аккумулятор держит заряд, когда он не подключен к автомобилю, значит, что-то разряжает аккумулятор намного быстрее, чем память компьютера и цифровые часы.

Пора менять аккум? Вот как это сделать

Как проверить генератор с помощью мультиметра

Генератор вырабатывает электричество и заряжает аккумулятор. Когда вы едете, генератор с ременным приводом берет на себя роль подачи энергии в электрические системы автомобиля, а также подзаряжает аккумулятор.

Итак, при работающем двигателе (и помня о движущихся частях) проведите с мультиметром тот же тест батареи, что и выше.Исправная система зарядки должна давать показания от 13,8 В до 14,4 В на обычных оборотах холостого хода.

В любом месте за пределами этого диапазона, и ваш автомобиль либо недостаточно, либо перезаряжается — оба эти фактора сократят срок службы батареи и потребуют дальнейшего изучения. Для получения дополнительной информации о системе зарядки в вашем автомобиле см. Когда хорошие генераторы выходят из строя (и почему) .

Как проверить автомобильный аккумулятор на наличие мертвых ячеек

Часто батарея не выходит из строя сразу, но одна или несколько ячеек, составляющих батарею, выходят из строя.Когда это происходит, вы сначала замечаете, что при запуске автомобиля это происходит медленно.

Большинство новых автомобильных аккумуляторов относятся к категории запечатанных, «необслуживаемых», но некоторые старые аккумуляторы позволяют получить доступ к отдельным элементам. Ячейки будут иметь либо отдельные крышки, либо пластиковую крышку, закрывающую все ячейки, либо несколько ячеек. Клетки содержат смесь воды и серной кислоты, поэтому вы не хотите возиться внутри них и избегать попадания жидкости на кожу.

Для проверки каждой ячейки вам понадобится тестер аккумуляторов в виде ареометра, который измеряет удельный вес аккумуляторной кислоты. По количеству плавающих шариков можно определить, мертва ли ячейка. Однако знать, что батарея разряжена, для вас не больше пользы, чем знать, что батарея не выдержит заряда 12,6 вольт, потому что вы не можете это исправить. Таким образом, проверка напряжения покоя является столь же эффективной диагностикой.

Pro Tip : Перед отключением аккумулятора убедитесь, что вы знаете код защиты от краж для вашей стереосистемы — в противном случае вы можете обнаружить, что он не будет работать, когда вы снова подключите его!

Как проверить автомобильный аккумулятор мультиметром | Гиды по покупкам

Когда ваш автомобиль не заводится, часто виной всему низкий или полностью разряженный аккумулятор.К сожалению, большинство владельцев транспортных средств не проверяют аккумулятор до тех пор, пока он не выйдет из строя. В качестве профилактического обслуживания рекомендуется регулярно, не реже двух раз в год, проверять напряжение аккумуляторной батареи с помощью мультиметра.

Мультиметр — это электронный измерительный прибор, который используется для измерения напряжения, силы тока и сопротивления от источника электрического тока. Наиболее распространенное автомобильное применение мультиметра — проверка силы автомобильного аккумулятора. При правильном использовании он будет предоставлять информацию о напряжении с высокой степенью точности на цифровом считывании.Понимание предоставленных данных жизненно важно для определения того, является ли аккумулятор сильным и здоровым или его следует заменить.

Подготовка аккумулятора

Первый шаг — найти аккумулятор транспортного средства (обратитесь к руководству пользователя) и определить, есть ли грязь или коррозия на положительных и отрицательных клеммах. Положительный вывод обычно имеет красную крышку и знак «плюс», в то время как отрицательный вывод имеет черную крышку и знак «минус». Поскольку коррозионные отложения могут помешать мультиметру снимать точные показания напряжения, его следует очистить мелкозернистой наждачной бумагой.Необходимо надевать перчатки, чтобы предотвратить воздействие на кожу вредных химикатов и аккумуляторной кислоты. Когда клеммы будут чистыми, они будут служить точками подключения щупов мультиметра.

Настройка мультиметра

Мультиметр может выглядеть сложным из-за различных настроек измерения, но в целом операция довольно проста. Чтобы проверить электрическую мощность автомобильного аккумулятора, поверните шкалу мультиметра в положение «20 вольт». Но перед тем, как использовать мультиметр, необходимо удалить весь поверхностный заряд аккумулятора, чтобы обеспечить точное считывание.Для этого фары нужно включить примерно на две минуты, затем выключить.

Измерение и анализ

Для измерения нагрузки батареи мультиметр имеет два щупа: красный и черный. Красный датчик предназначен для контакта с положительной клеммой, а черный датчик — для контакта с отрицательной клеммой.

Когда щупы касаются клемм при выключенном автомобиле и отдыхе аккумулятора, дисплей мультиметра должен показывать от 12,2 до 12,6 В (полная зарядка).Этот диапазон напряжения означает, что аккумулятор находится в хорошем состоянии для запуска автомобиля. Если измеренное значение меньше 12,2 В, напряжение покоя аккумулятора слабое, а это означает, что, скорее всего, его необходимо зарядить или заменить.

После того, как напряжение покоя определено, пора получить показания цикла запуска. Это момент, когда автомобиль включается, а аккумулятор разряжается меньше всего из-за большего количества энергии, необходимого для приведения в действие стартера.Чтобы получить это показание, потребуется второй человек, который запустит зажигание. Как только автомобиль будет включен, показания напряжения на мгновение упадут, но не должны упасть ниже 10 вольт. Если оно упадет ниже 10 вольт, это означает, что аккумулятор не имеет достаточной силы переключения и склонен к выходу из строя. Опять же, в этом случае может потребоваться перезарядка или замена батареи.

Сразу после запуска двигателя автомобиль переходит в режим холостого хода и поддерживает стабильную работу от аккумулятора.При работающем двигателе номинал мультиметра должен оставаться в диапазоне от 14 до 14,5 В. Снижение уровня ниже 14 означает, что либо батарея разряжена и ненадежна для продолжительной работы автомобиля, либо выходит из строя генератор переменного тока. Задача генератора — вырабатывать энергию для питания электрической системы и зарядки аккумулятора во время движения автомобиля.

Проверка генератора

Чтобы проверить генератор, включите все электрическое оборудование автомобиля — фары, внутреннее освещение, климат-контроль, стереосистему.Это позволит максимально увеличить напряжение нагрузки. Если показания мультиметра опускаются ниже 13,5 В, генератор не может правильно зарядить аккумулятор и, возможно, нуждается в замене. Пришло время проконсультироваться с лицензированным профессионалом для получения второго мнения.

Использование мультиметра может предоставить владельцу автомобиля ценную информацию об аккумуляторе и электрической системе его автомобиля. Периодическое тестирование может помочь предсказать и предотвратить неминуемые сбои, которые часто происходят без предупреждения.

Используйте тестер напряжения для безопасной работы с электричеством

Изображение на обложке Скотта Филлипса

Самостоятельное выполнение электромонтажных работ доставляет удовольствие, позволяет выполнять работу в соответствии с вашим графиком и экономит ваши деньги.Тем не менее, работа с бытовым током делает вас доступным для смертельной дозы электричества. Вот почему так важно выполнять электромонтажные работы при выключенном питании. Согласно правительственному отчету, примерно один человек каждую неделю умирает в результате несчастного случая, связанного со строительством. Чтобы убедиться, что питание отключено, используйте тестер напряжения. Здесь показаны несколько разных тестеров.

Для базовых испытаний проводки мне нравятся простые и надежные тестеры, такие как Ideal Vol-Con Elite с встряхивателем, показанный выше (104 доллара США).Этот тестер вибрирует при наличии напряжения, что полезно, даже если я не вижу световых индикаторов. Vol-Con Elite также имеет бесконтактный тестер, который определяет провода под напряжением через изоляцию, а также аналогичную функцию, в которой один зонд определяет напряжение в одном проводе. Я часто сталкиваюсь с этим с проводкой с ручкой и трубкой. Покупая тестер напряжения, покупайте качественный. Ищите список Underwriters Laboratories (UL) и рейтинг категории III, что означает, что тестер не расплавится в случае неожиданного высокого напряжения.

Проверить ослабленные провода с зажимами и колпачками

	Шаг 1: Проверьте корпус, датчики и провода тестера на предмет износа. Включите тестер, скрестите наконечники щупов и встряхните провода. Индикатор непрерывности и зуммер должны оставаться включенными. Наконец, проверьте тестер на известной цепи под напряжением. Если тестер ненадежен, отремонтируйте или замените его.
	Наденьте проволочную гайку на конец незакрепленных проводов и вставьте щуп в проволочную гайку.Убедитесь, что на проводах нет следов окисления или грязи, чтобы избежать неправильных показаний.
	Шаг 3: Используйте зажим типа «крокодил» на нейтрали, если вы проверяете напряжение в нескольких точках, например, несколько горячих проводов к нейтральному проводу. Таким образом, вы можете сосредоточиться на датчике, проверяющем горячие провода.

Еще два надежных тестера: многофункциональный или простой

Автор фото: Скотт Филлипс

Fluke T5-600 (166 долларов США) — прочный тестер напряжения со всеми функциями мультиметра.Он проверяет целостность цепи и считывает напряжение, силу тока (встроенная вилка считывает ток через изоляцию провода) и сопротивление. Бесконтактный датчик напряжения Greenlee GT-13 (25 долларов США) выполняет быструю проверку напряжения через изоляцию. Я использую его, чтобы дважды проверить результаты вольтметра, прежде чем прикасаться к оголенному проводу.

Несколько простых тестов

	Проверить напряжение. В отличие от подключаемых тестеров, тестеры датчиков проверяют напряжение как в гнездах розетки, так и на боковых клеммах.Поместите один датчик сначала в нейтральное (или более высокое) гнездо, а затем в горячее (более короткое) гнездо. Тестер должен показать 120в. Снимите датчики в обратном порядке. Удерживайте датчики за наконечник, чтобы избежать ударов при движении проволоки или соскальзывании руки.
	Быстрая проверка розеток. Проверьте наличие очевидных проблем в заземляющей розетке (с тремя отверстиями), поместив щуп тестера в два вертикальных паза. Тестер должен показать 120в. Правильно заземленная розетка должна показывать 120 В с одним датчиком в более коротком горячем гнезде и одним датчиком в отверстии заземления, как показано выше.Если эти тесты показывают отсутствие напряжения, либо питание отсутствует, либо нейтральный (или заземляющий) провод оборван или отсутствует.
Автор фото: Крис Грин	Полярность важна. Инструменты, приспособления и приспособления сконструированы таким образом, что питание подается на один из двух проводов шнура питания. Изменение полярности на обратное может привести к опасным ударам. Проверьте правильность полярности, поместив один щуп в отверстие для заземления, а другой — в более короткий горячий разъем.Счетчик должен показывать 120 В. Выньте датчик из горячего разъема и поместите его в нейтральный разъем. Измеритель должен показывать 0 В, а также показывать непрерывность. Обратные показания означают, что полярность розетки обратная.
	Работа с фантомным напряжением. Вот ситуация: вы думаете, что отключили правильный автоматический выключатель, но проверка розетки с контакта с фазой на нейтраль показывает 50 В. Если цепь обесточена, она должна показывать 0 В. Или, если цепь неправильно маркирована и все еще включена, тестер должен показать 120 В.Возможно, вы получаете ложноположительные показания, известные как фантомное напряжение. Фантомное напряжение возникает из-за того, что кабель под напряжением создает безопасное напряжение на параллельном обесточенном кабеле. Самый простой способ получить точные показания — использовать тестер соленоидного типа, такой как Ideal Vol-Con Elite.

Фотографии Клиффорда Попджоя, если не указано иное

От Fine Homebuilding # 172

Примечание: Fine Homebuilding может получать небольшую комиссию с покупок, сделанных через ссылки Amazon в этой статье.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Как использовать бесконтактный тестер напряжения Volt Stick

Volt Stick (иногда также называемый вольт-ручкой, индикатором напряжения или палочкой) — это бесконтактная тестовая ручка, которая обеспечивает простое и точное тестирование на наличие напряжения без осложнений, связанных с более детальными мультиметрами, токоизмерительными клещами и т. Д.
Таким образом, для инженеров, электриков, строителей, сантехников и т. Д., Которые работают на неизвестном объекте или в системе, важно перед началом каких-либо работ проверить зону, устройство или часть оборудования на наличие постоянного напряжения.

---

Вам будет простительно думать, что использование Volt Stick всегда является простой задачей, и — в большинстве случаев — так оно и есть. Но есть много факторов, которые вам нужно учитывать и знать, которые помогут вам получить наиболее точные результаты теста с помощью вашего тестера напряжения.

Фактически, следует использовать Volt Stick, чтобы подтвердить результат, которого вы уже ожидали (например, наличие напряжения), и который может быть достигнут только в том случае, если вы полностью понимаете, как работает детектор напряжения и, что очень важно, как другие внешние факторы могут повлиять на результаты теста.

(См. Также — Как работает вольтметр?)

---

Подходит ли Volt Stick для того, что вы тестируете?

• Вы работаете с системой переменного или постоянного тока?
  Помните, что Volt Sticks обнаруживает только напряжения AC , а не напряжения постоянного тока, поэтому они не будут работать с электрикой в ​​автомобилях, караванах или трансформаторах постоянного тока!

• Является ли объект или устройство, которое вы тестируете, бронированным или защищенным?
  Если это так, то тестер напряжения не будет работать, поскольку электрическое поле, которое обнаруживает вольт-джойстик, не может выйти за пределы брони или экранирования, чтобы активировать вольт-джойстик.

---

Есть ли что-нибудь вокруг тестируемого объекта, что могло бы повлиять на ваши результаты?

• Объект погребен или под водой?
  Опять же, земля и вода будут экранировать электрическое поле, поэтому убедитесь, что вы нашли незащищенную чистую часть для проверки, не касайтесь воды и не проверяйте через воду и считайте, что это безопасно! Вольтметр не выдаст результат теста.

• Проверяемый объект свободно висит, прислонен к стене или полу?
  На величину электрического поля можно влиять путем его расположения.Электрическое поле, излучаемое свободно висящим кабелем, будет сильнее, чем если бы кабель был у стены или пола. Таким образом, ручка тестера напряжения обнаружит, что кабель свободно висит издалека.

• Вы тестируете что-то, что заключено в металлический корпус или короб?
  Volt Stick обнаружит наличие напряжения на корпусе, но не через корпус, вам нужно будет открыть его, чтобы проверить, что внутри.

• Вы пытаетесь проверить кабели через пластиковый короб?
  Опять же, это будет зависеть от того, как далеко токоведущий провод находится от датчика вольтметра и достаточно ли он чувствителен для обнаружения электрического поля, поэтому лучше открыть кабельный канал, чтобы подойти ближе

---

Есть ли что-нибудь вокруг вас, что может повлиять на ваши результаты и дать ложные показания в реальном времени?

• Вы близки к высоковольтным воздушным кабелям?
  Сильное электрическое поле от высоковольтных воздушных линий может быть обнаружено с помощью вольтметра и заставит объект, который вы тестируете, казаться живым, когда это не так.

• Вы стоите рядом с электрическим кабелем или, возможно, над скрытой прокладкой кабеля под полом?
  Опять же, если объект, который вы тестируете, имеет путь к земле, то поле от ближайшего электрического кабеля может быть обнаружено вашим Volt Stick, и будет казаться, что объект, который вы тестируете, находится под напряжением, хотя это может быть не так. Если это произойдет, отойдите от предполагаемой интерференции и снова проверьте свой объект и посмотрите, изменятся ли результаты.

• Вы работаете рядом с люминесцентным освещением?
  Флуоресцентные лампы могут излучать сильное электрическое поле, которое может быть обнаружено вашим тестером напряжения, что может сделать его похожим на объект, который вы тестируете, живым; если это безопасно, выключите свет и повторите попытку.

---

Есть ли что-нибудь вокруг вас, что может повлиять на ваши результаты и дать вам ложноотрицательный результат?

• Вы тестируете устройство или кабель, на которые может повлиять таймер или удаленный датчик?
  … например, бойлер или сигнальная лампа. Важно знать, что контролирует мощность того, что вы тестируете. Можно проверить что-то, и бесконтактный тестер напряжения сообщит вам, что место / устройство безопасно, а затем дистанционный переключатель включает питание, и устройство становится живым без вашего ведома!

• Вы работаете с нуля?
  Вольт-палочки работают по принципу емкостной связи, и вы являетесь частью этой емкостной цепи.Таким образом, если вы находитесь слишком далеко от земли / земли, то емкостная цепь разрывается, и вольтметр не будет работать.

---

Вы используете правильную модель Volt Stick?

• Напряжение какого размера вы ожидаете найти? 12В, 230В, 1000В?
  Чем больше присутствует напряжение, тем больше будет электрическое поле вокруг объекта, который вы тестируете, и поэтому Volt Stick будет обнаруживать его издалека. И наоборот, небольшое напряжение даст лишь небольшое электрическое поле, поэтому вам нужно будет подойти ближе, чтобы его обнаружить.
  Для более высоких напряжений вам понадобится чувствительный стержень напряжения , меньше , а для меньшего напряжения вам понадобится чувствительный стержень напряжения , более . Поэтому важно знать чувствительность вашего Volt Stick и использовать для работы тот, который подходит вам лучше всего.

• Вы тестируете многоядерные кабели?
  В многожильном кабеле токоведущий провод может находиться с любой стороны кабеля, а используемый вами тестер напряжения может быть недостаточно чувствительным, чтобы обнаружить его, если он находится с другой стороны! Поэтому важно всегда проверять кабель по всей окружности.

• Вы тестируете одноядерные кабели?
  Если ваш одножильный кабель находится отдельно, и поблизости нет других кабелей, то это должно быть относительно легко проверить. Просто переместите наконечник или антенну детектора напряжения рядом с кабелем, и он загорится, если присутствует напряжение переменного тока.
  Однако, если у вас есть связка одножильных кабелей, и их невозможно разделить, может быть сложно определить, какой кабель дает индикацию под напряжением.
  Это еще один пример правильного инструмента для правильной работы! Наши модели Volt Stick Pro имеют специально разработанный наконечник / антенну, поэтому вы можете выбирать и тестировать отдельные одножильные кабели, при этом экранируя электрические поля соседних кабелей.

• Вы проверяете электрические розетки или розетки?
  Как и в случае с многожильными кабелями, важно подумать о том, где находится токоведущий провод за розеткой и может ли датчик вашего тестера напряжения дотянуться до него.Лучше всего использовать вольтметр с наконечником / антенной, который будет помещаться в розетку так, чтобы он находился как можно ближе к проводникам.

• Вы проверяете металлический шкаф или корпус, чтобы убедиться, что их можно открыть?
  Напряжение выше 50 В может быть фатальным, поэтому убедитесь, что вы используете вольтметр, который может обнаруживать напряжение от 50 В.

Еще одна вещь, которую следует учитывать, — это то, как вы подносите наконечник / антенну к исследуемому объекту.
В зависимости от конструкции вольтметра, некоторые наконечники / антенны будут более чувствительными, если их держать боком, поскольку они подвергают большую часть антенны воздействию электрического поля.

Рассмотрев все вышеперечисленное, вы должны быть уверены, что используете свой Volt Stick Tester и понимаете результаты, которые он дает; Надеюсь, мы рассмотрели большинство вещей, которые могут повлиять на результаты.

---

Процедура испытания напряжения

• Перед тем как начать, проверьте свой Volt Stick на известном живом месте, желательно в районе, который вы собираетесь тестировать.Если у вашего Volt Stick есть звуковой индикатор, и он не звучит, возможно, батареи нуждаются в замене.
• Переместите вольтметр ближе к объекту, который нужно проверить, и будьте осторожны, чтобы не прикасаться к каким-либо открытым металлическим предметам рукой или любой другой частью тела.
• Если присутствует напряжение переменного тока, то кончик ручки вольт будет светиться, и, если на ручке измерения напряжения есть звуковой индикатор, он будет звучать.
• Закончив тестирование, проверьте свой Volt Stick еще раз на известном прямом эфире, чтобы убедиться, что он все еще работает правильно.
• Помните, что если Volt Stick не дает ожидаемого результата, проверьте условия выше. Если он указывает на действующее напряжение, Volt Stick обнаружит близлежащее электрическое поле, даже если это может быть неочевидно.
• Сколько раз мы слышим, как клиенты жалуются на то, что их Volt Stick не работает, только для того, чтобы обнаружить, что они используют его неправильно, самая распространенная ошибка — это не тестирование всей окружности многожильного кабеля!

---
