Советы по установке розеток и выключателей в доме
«Обычно мы только после окончания работы понимаем, с чего ее надо было начать», — это высказывание удачно описывает всякий ремонт, а в особенности установку розеток и выключателей.
Казалось бы, закончен ремонт, осталось убрать и расставить мебель, и тут (о ужас!) понимаешь: розетки не там, где нужны, их загораживает мебель. А новые розетки — это новые провода в стене, а значит, надо срывать и снова клеить обои, и так по кругу.
Идеальный вариант — продумать размещение электроприборов и мебели еще на этапе планирования ремонта. Чтобы в следующий раз не наступить на те же грабли, я делал пометки, и моя записная книжка пополнилась разными неочевидными решениями по электрике, которыми я с удовольствием делюсь с читателями!
Установка розеток и выключателей
1, Выключатель в прихожей, который выключает в квартире всё!Замечательная идея! Ведь часто бывает, что уже оделся, обулся, и тут выясняется, что на втором этаже горит свет… Или едешь на работу и думаешь: «Выключил ли я утюг?»
Решить все эти проблемы одним махом очень соблазнительно, главное, чтобы холодильник выключался отдельно, а то придется очень часто выбрасывать испорченные продукты.
Розеток, как известно, много не бывает. Розетки в откосах пригодятся, если поверхность подоконника выполняет функцию кухонной рабочей зоны, если кухня маленькая и нужно экономить каждый сантиметр свободного места, если рядом с окном находится стол.
У меня, к примеру, на подоконнике стоит блендер, в котором я ежедневно делаю смузи. А розетки нет… Протянули удлинитель, который портит весь вид.
А перед Новым годом ты скажешь себе спасибо за эту розетку, когда будешь украшать окно в детской (а может, и на кухне) новогодними гирляндами.
И не только у кровати, а везде в проходных местах. Этот лайфхак давно не нов, я его постоянно встречаю в гостиницах, но многие про него забывают, когда делают ремонт.

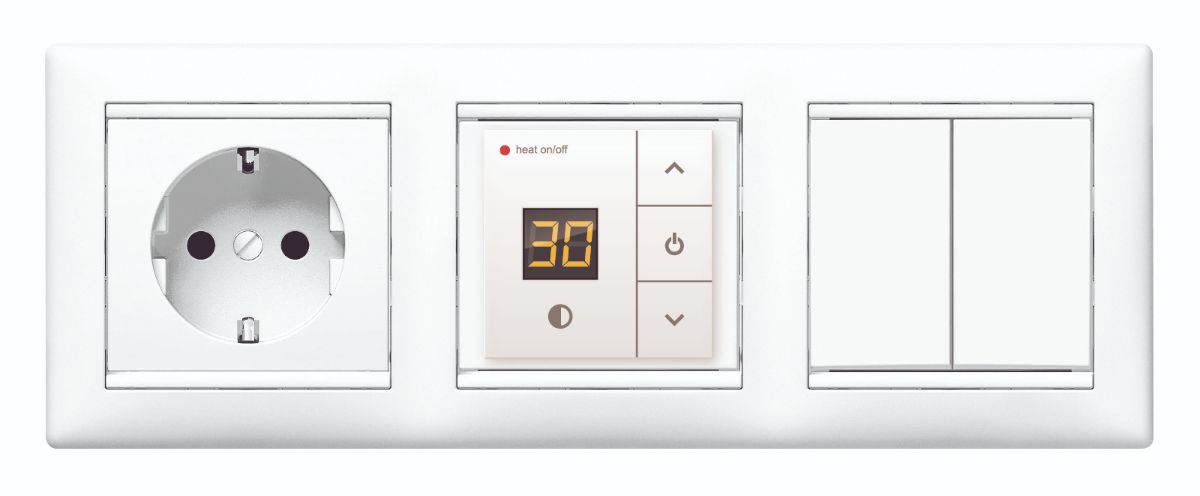

4. Регулятор для теплого пола — на уровне глаз
Именно на этой высоте его удобно настраивать. Почему же все строители стараются установить его ближе к полу?
5.
Полноценное освещение на балконеДелаешь освещение лоджии — не забудь про выключатель. А то получается: вышел на балкон, увидел, что темно, и нужно возвращаться в комнату, чтобы включить свет.
6. Больше розеток в ванной
Фен, стиральная машина, а, может, еще и сушильная, электробритва, электрическая зубная щетка… Для всего нужны розетки, которые, кстати, можно спрятать в шкафчик.
7. Розетки для пылесосов
У многих не один пылесос, а два: обычный и робот. Для всех этих помощников нужна розетка, причем на определенном уровне: для обычного пылесоса 30–40 см от пола и в каждой комнате, для робота — в прихожей, с учетом места для подзарядки.
8. Розетка для зарядки гаджетов на кухне
Обязательно ее предусмотри! Представь, что ты готовишь по рецепту с планшета, а планшет разрядился! А у тебя свободной розетки на кухне нет… А теперь будет!
Если речь идет о розетках, предусмотренных под мелкую бытовую технику типа блендера или кофемолки, то подумай заранее, сколько бытовых приборов могут потребоваться тебе при готовке.
Если затрудняешься в этом вопросе, то воспользуйся одной из наших рекомендаций.
На каждый погонный метр рабочей поверхности должна быть минимум одна розетка. Это не значит, что розетки должны быть установлены через каждый метр, они вполне могут быть сгруппированы вместе по несколько штук.
Можно поступить еще проще и установить на кухонном «фартуке» по 2–3 розетки над каждой свободной столешницей. Обычно это две или три группы розеток. Не забудь одну или две розетки расположить в зоне обеденного стола. Пригодится, если возникнет необходимость зарядить сотовый телефон или подключить, например, ноутбук.
Если на кухонном фартуке уже много розеток и это смотрится некрасиво, спрячь их, например, на дно навесных шкафов.
10. Розетки для компьютера
Подумай, за каким компьютером ты работаешь: для настольного компьютера понадобится 3–4 розетки, для ноутбука нужно сделать розетку во всех местах, где ты обычно с ним сидишь: рядом со столом, креслом, диваном.
Правильная разводка электропроводки в квартире — основа уюта и благополучия. Поэтому так важно точно знать, где проложить проводку, а где разместить розетки и выключатели.
Установка розетки (выключателя) в бетонную, кирпичную и стену из гипсокартона
При проведении электромонтажных работ у вас неминуемо возникнет задача по установке розеток и выключателей. Выключатели и розетки по своему исполнению могут быть для наружной установки, еще их называют накладными и для внутренней, то есть встроенными. Если накладные выключатели и розетки установить несколько попроще, так как они фактически монтируются на «рабочую» поверхность, то вот с монтажом встроенных выключателей у вас могут возникнуть вопросы. Именно для того, чтобы разрешить их, мы и написали нашу статью, которая расскажет нашим читателям о том, как смонтировать в кирпичную, бетонную или стену из гипсокартона встроенную розетку или выключатель.
Инструменты для монтажа встроенного выключателя (розетки) в кирпичную (бетонную) стену или стену из гипсокартона
Вполне естественно предположить, что без инструмента что-либо сделать невозможно.
Но здесь мы хотели бы рассказать не об «обыденном» инструменте, который само собой нужен будет при установке розетки или выключателя, например, об отвертках, плоскогубцах, пассатижах и т.д. Этот абзац, прежде всего, о том, что если вы хотите установить встроенный выключатель, то вам понадобится специнструмент, а именно коронка для сверления отверстий в бетоне или кирпиче. Коронка представляет собой то, что вы видите на рисунке ниже …
Диаметр такой коронки может варьироваться, но в большинстве случаев применяется коронка диаметром 68 мм. Инструмент устанавливается в перфоратор или дрель.
Конечно, лучше использовать перфоратор, особенно для бетонных стен. Во-первых, перфоратор имеет специализироввнное крепление для коронки. Посмотрите на паз на хвостовике, во-вторых, он более мощный, нежели дрель. Это как правило. Поэтому с таким инструментом будет работать намного легче. Единственный минус, так это то, что перфоратор более специализированный инструмент, а значит не у всех есть.
Процесс монтажа розетки (выключателя) в кирпичную (бетонную) стену
Теперь непосредственно о работах по монтажу встроенной розетки (выключателя). Берем тот самый инструмент — коронку, про который мы упомянули в предыдущем абзаце и сверлим отверстие. В зависимости от монтажной коробки сверлится одно отверстие или два, как в нашем случае, так как розетка сдвоенная.
Теперь до образовавшейся полости проводим провод. Для этого необходимо проштрабить канал и уложить в него кабель. Далее канал закрывается штукатуркой и в итоге у нас получается следующее …
Теперь берем подходящую коробку, под розетку или выключатель.
Устанавливаем коробку на место.
Крепим коробку с помощью герметика или все той же штукатурки. Если коробка установлена до начала мокрых работ — штукатурки стен, то скорее всего у вас не возникнет необходимости специально закреплять коробку, так как стеновая штукатурка будет вполне надежно держать ее на своем месте.
Ждем пока штукатурка затвердеет. Зачищаем провода от внешней оплетки и монтируем их к розетке. В нашем случае есть еще и заземление, а значит провода три.
Берем саморезы и прикручиваем ими розетку (выключатель) к коробке. В настоящее время существуют и розетки с выключателями которые корепятся в коробке посредством разжимающих «язычков», словно цанговые зажимы. Какое у вас крепление не принципиально, но в большинстве современных выключателей и розеток уже предусмотрены отверстия для крепления к коробке, как в нашем случае. Здесь стоит заметить, что сверлить отверстия коронкой и устанавливать коробку необходимо достаточно четко, по горизонтали или вертикали, так как от этого будет зависеть окончательный угол базирования вашего девайса (розетки или выключателя).
Теперь нам осталось надеть защитную декоративную крышку, вот и все. Розетка установлена.
Выключатель устанавливается аналогично, именно поэтому мы упоминали о нем, на протяжении всей нашей статьи.
Установка розетки (выключателя) в стену из гипсокартона
Теперь расскажем об аналогичном процессе, но для стены из гипсокартона. Здесь особенностью установки является приобретение специального подразетника, который предназначен именно для стены из гипсокартона. Такой подразетник крепится на стенке из гипсокартона посредством кулачков, которые поддягиваются на саморезах к верхнему ободку подразетника.
Остальнын операции по монтажу очень схожи. Разметка, сверление отверстий, затем установка подразетников. Перед установкой подразетников не забываем вывести в них провода.
Теперь осталось лишь закрепить сами механизмы розеток или выключателей, с контактной гркппой в них.
Вот и все! Теперь вы сможете поставить и розетку и выключатель на любую стену, будь она из бетона, кирпича или гипсокартона. По крайней мере, вы знаете как это сделать.
Политики и общественные деятели могут всю жизнь спорить — идем мы в Европу или нет. Стандарт Евро активно внедряется в нашу жизнь, купить новый выключатель или розетку советского образца не так-то просто. Да и вид у них за последние 20 лет не улучшился. А хочется дизайна, хочется красоты даже в такой небольшой вещи, как розетка или выключатель. Вы идете в магазин или на рынок и покупаете красивую цацку, изготовленную по стандартам евро. И здесь возникает проблема: диаметр советского подрозетника на 1-1.5 см больше чем современного подрозетника, изготовленного по стандартам евро, и сколько ни зажимай крепления новой розетки или выключателя, он все равно будет болтаться. | Существует 4 варианта решения этой проблемы:1 вариант — Вставить в старый подрозетник новый подрозетник.Это возможно, когда задняя стенка старого подрозетника находится на глубине более 4 см или, если вы будете выравнивать стену, будет на глубине более 4 см. Технология выполнения работ:
Если у вас нет перфоратора, или вы не хотите рисковать, можете просто поставить коробку на алебастр. 2 вариант — Прикрутить корпус новой розетки (выключателя) к стене.Передняя панель корпуса евровыключателя (евророзетки) представляет собой квадрат с четырьмя отверстиями по углам. Диаметр отверстий — 3-4 мм. Для крепления в эти отверстия нужно использовать шурупы с маленькой шляпкой, в противном случае крышка выключателя (розетки) не станет на место. Снимите старый выключатель (розетку), вставьте новый и отметьте карандашом места, где нужно просверлить дырки. Если метки попали на алебастр, можно прикрутить корпус нового выключателя (розетки) к алебастру, на который был установлен подрозетник, для этого в алебастре нужно просверлить дырки диаметром не больше 2 мм. Если старый подрозетник пластмассовый можно попробовать прикрутить корпус нового выключателя (розетки) к подрозетнику, для этого отверстия нужно сверлить под углом, чтобы попасть в подрозетник. Тут есть 2 недостатка: если между подрозетником и стеной пустота, незаполненная алебастром, то сверло пройдет по касательной и не просверлит подрозетник, если отверстие просверлить под большим наклоном, то шляпки шурупов будут торчать и крышка выключателя (розетки) не станет на место. Во всех остальных случаях просверлить перфоратором 4 отверстия диаметром 5 мм, забить дюбеля, прикрутить корпус выключателя (розетки) к стене. Тут тоже есть недостаток: стена возле коробки часто не очень плотная и глубина отверстия может оказаться достаточно большой, больше 6 см, тогда возникнут трудности с подбором шурупов. 3 вариант — Уменьшить диаметр подрозетника в местах крепления корпуса выключателя (розетки).Этот вариант я использую чаще всего из-за простоты и минимума инструментов и материалов, особенно когда зайдешь в гости попить чайку, а вместо печенья получаешь болтающуюся розетку. Для этого вам потребуются молоток, отвертка, нож, 2 деревянных клинышка длиной около 3 см, если вы не сможете сделать клинышки, можно использовать деревянный карандаш. Вкратце технология работ следующая:
Таким образом размер подрозетника в необходимом вам месте крепления корпуса розетки (выключателя) уменьшится и когда вы вставите корпус нового выключателя (розетки) и зажмете крепления, то выключатель будет держаться крепко. 4 вариант — зажать корпус выключателя (розетки) ушками.Этот вариант возможен, только для металлических подрозетников с ушками. Иногда удается снять старую розетку или выключатель, а на их место поставить новый, не поломав ушки (на рисунке обозначены оранжевым цветом): Для выключателя такой зажим будет достаточно надежным, да и для розетки, в которую будет вставлена переноска — тоже. Чтобы снять старый выключатель или розетку, ушки нужно немного отогнуть с помощью простой отвертки, а после установки нового выключателя или розетки ушки подогнуть назад молотком. |
Простому человеку суть этой проблемы открывается тогда, когда он, например, просто хочет поставить новую розетку или выключатель в старый подрозетник.
Розетки и выключатели скрытой установки
Фильтры ×
Тип
Выключатели Выключатели мебельные Выключатели проходные Выключатели с розеткой Выходы для кабеля Заглушки для розеток и защиты под выключатели Коробки для открытой установки Рамки для розеток и выключателей Розетки TV Розетки USB Розетки акустические Розетки компьютерные и телефонные Розетки сетевые Светорегуляторы Терморегуляторы для теплого пола Показать еще (15)Цена
—
Влагозащищённый корпус
Да Нет
Количество гнёзд
1 2 3
Количество клавиш
1 2 3
Количество мест
1 2 3 4 5
Марка
EKF GLS HALSA Hiper
Высота установки розеток и выключателей в помещении по ПУЭ
Планируя перестройку или ремонт в доме, немаловажно обратить внимание на размещение розеток и выключателей.
Раньше, когда строились дома, мастера не обращали должного внимания на прокладку кабеля, его сечение, установку выключателей и их количество, а делалось все для удобного использования. Высота установки розеток и выключателей в помещении зависела от роста обычного человека. Розетки монтировались в метре от пола, выключатели немного выше, кабель прокладывался в штукатурке, по чердакам, а о гофрах раньше и не слышали. Сейчас в современном мире все поменялось, необходимо соблюдать правила устройства электроустановок (ПУЭ) и технику безопасности, ведь электричество несет не только пользу, но и смертельный вред, если пренебрегать правилами пользования. К тому же размещенные устройства (розетки и выключатели) на уровне 1 метра от пола портили интерьер помещения.
Планировка
Самое основное в любом строительстве или ремонте помещения — это сделать проект, по которому либо мастерами, либо своими силами будет проводиться ремонт. Поэтому проводится планирование по установке устройств и выключателей в зависимости от назначения комнаты и создается схема прокладки кабеля и его расчет.
Если вы делаете ремонт в доме самостоятельно и часть по электроснабжению тоже решили сделать сами, то необходимо просчитать мощность потребляемой электроэнергии на одну комнату и выбрать провод для розеток и выключателей. Провод закладывается в стену в специальной гофре или под коробом. Они предназначены для защиты кабеля от механических воздействий, а в случаях коротких замыканий не дают возникнуть и распространиться пожару.
Провод укладывается по стене в гофре на уровне 20-30 см от потолка. Разводка делается на этом уровне для удобства монтажа распределительных коробок. И на таком расстоянии меньше шансов повредить провод, чем, если бы кабель шел по низу помещения.
Особенности размещения розеток
Устройства предназначены для подключения различных электроприборов, которые эксплуатируются в этом помещении. Согласно ПУЭ, для каждой жилой комнаты существуют свои особенности для монтажа определенного типа розеток. Размещение же зависит от интерьера помещения и удобства подключения.
Рассмотрим каждую комнату отдельно.
Прихожая или коридор
Для этой комнаты достаточно одной точки, которая будет не очень часто использоваться. Поместить ее нужно в месте частой потребности на уровне 15-20 см от пола.
Ванная комната
Желательно установить не менее двух штук, потому как в ванной большое количество электроприборов, нуждающихся в питании 220В. К ним относятся: фен, электробритва, электрический эпилятор, бойлер.
Возможно использование стиральной машинки в ванной, поэтому нужно учесть, что нагрузка на розетку будет немалая, и соответственно кабель использовать на 2-3 кВт мощности. В ванной ее рекомендовано разместить на высоте 50 см от пола, и использовать штепсельные устройства с защитой от влаги, чтобы уменьшить риск короткого замыкания. Для бойлера в ванной необходимо монтировать автоматический выключатель, который в случае опасности или перегрева кабеля сработает. Его можно разместить на уровне 180 см от пола.
В ванной еще могут использоваться электросушилки, которые потребляют большую мощность.
Устройство в таком случае рекомендовано разместить на высоте 150-170 см от пола, вблизи сушилки. Для ванной и душевой комнаты, согласно ПУЭ, установка устройств, разъединителей и прочих электрических предметов разрешена на расстоянии не меньше 60 см от душевой кабинки или умывальника.
В зонах 0,1,2 установка розеток запрещена. В зоне 3 можно устанавливать розетки классом не ниже IPX1
Зал или гостиная
В этой комнате естественно будет находиться большое количество бытовых приборов. К ним относится стандартный набор: телевизор, аудиосистема, ТВ-тюнер, торшер, телефон и прочее. Поэтому можно разместить по 1-2 розетке на каждой стене, в зависимости от площади помещения. Монтировать их необходимо на уровне от пола до 30 см. Не нужно устанавливать, если она закроется диваном. Это бессмысленно, поэтому лучше установить две-три штуки рядом. Мощность, потребляемая приборами, будет не более 2 кВт, при условии включения пылесоса, поэтому сечение кабеля можно взять не больше 2,5 кв мм для меди.
Если есть в доме кондиционер, розетку разместить возле него на высоте 20-30 см от потолка.
Вариант размещения розетки на плинтусе
Кухня
Кухня — это помещение, где используется большое количество приборов, причем большой мощности: вытяжка, электроплита, посудомоечная машина, редко стиральная машинка, холодильник, морозильная камера и много мелкой техники. Важно учесть сечение для провода не менее 4 кв мм.
Для вытяжки на кухне, рекомендовано разместить устройство возле нее на высоте двух метров от пола, с защитой от влаги. Для холодильника и машин на уровне до 80 см от пола, на стене за электроприборами. Розеточная группа, которая будет использоваться для мелкой техники, устанавливается на уровне 5-15 см от поверхности столешницы, и обязательно должна быть защита от влажности.
Группа розеток выдвигается из столешницы
В случае установки телевизора на кухне, можно дополнительно разместить розетку на высоте двух метров от пола. Кабель прокладывать на кухне необходимо с сечением не менее 4 кв мм.
Все устройства обязательно с защитой от влаги, которые имеют маркировку IP 44. На кухне используются мойки для мытья посуды, где брызги воды разлетаются на большое расстояние. Поэтому, как и в ванной, на кухне устанавливается от мойки на расстоянии 60 см и не менее.
При использовании на кухне электрочайника обязательно должно быть устройство для присоединения с тремя контактами, третий служит заземлением. Заземление предназначено для защиты человека от воздействия электрического тока.
Спальня
Для спальни достаточно двух штук с обеих сторон от кровати, для подключения торшеров или ламп. Устанавливаются 15-30 см от пола и кабель не более 2,5 кв мм.
Детская
В этой комнате она будет первым любопытным объектом для детей. Разместить ее нужно подальше от детских глаз. Спрячьте ее под кроватью или под столом, чтобы не бросалась в глаза ребенку. Рекомендуется устанавливать не более двух штук, на высоте 30 см от пола, и обязательно с защитой от детей.
Если вдруг была приобретена обычная, можно просто купить специальные заглушки от детей.
Подключения требуют особого внимания, так как они очень часто используются человеком. Они являются более опасными для детей, по сравнению с обычными разъединителями света.
Заглушки на розетки
Особенность размещения выключателей
С разъединителями все гораздо проще, они не несут опасности для детей, и для разъединителя света нет особых примечаний с выбором кабеля и расчетов мощности, тем более, что в нынешнее время лампы накаливания практически уже не используются. Экономная лампа потребляет в три, а светодиодная в пять раз меньше мощности, что дает возможность использовать провод сечением 1,5 кв мм.
Разъединители размещаются на высоте 80-90 см от пола. Если раньше выключатели монтировались на высоте 150-180 см, ребенок до 9 лет не мог достать до него, то теперь совсем другое дело.
Для ванной комнаты и на кухне необходимо монтировать разъединители с защитой от влаги IP44 и выше.
В каких правилах указывается высота размещения
В ПУЭ и прочих справочниках по электроустановкам не указывается точных данных по размещению штепсельной розетки или разъединителя.
Все указанные расстояния принято считать оптимальными для удобства подключения и красоты интерьера помещения. Устройство, установленное за тумбочкой с телевизором, будет незаметно и не испортит интерьер, в отличие от установленного посередине стены в комнате.
Нужно ли переделывать старые размещения розеток и выключателей
На сегодняшний день во многих домах они установлены на той высоте, на которой их смонтировали строители. Если же ремонт не планируется, то затевать его только из-за переноса розеток и выключателей не следует. Но если вы решили поменять интерьер, и не хотите, чтобы провода от электроприборов тянулись по стенам и портили вид помещения, стоит подумать над изменением места установок розеток и разъединителей.
Всегда нужно правильно проводить расчеты по выбору проводки и устройств для каждой комнаты. Если это вызывает трудности, необходимо обратиться к опытным специалистам, которые помогут правильно выбрать материал для последующей работы.
youtube.com/embed/Eprjyl2vueE» frameborder=»0″ allowfullscreen=»allowfullscreen»/>Вконтакте
Google+
Одноклассники
Установка розеток и выключателей | Заметки электрика
Здравствуйте, дорогие гости сайта «Заметки электрика».
На первый взгляд сегодняшняя статья может Вам показаться банальной, но не так то было.
Меня постоянно спрашивают заказчики, посетители сайта, друзья и родственники про установку розеток и выключателей. Всех их интересует место установки, высота установки и вообще где именно расположить розетки и выключатели по квартире.
Если у Вас возник аналогичный вопрос, то ответ на него Вы найдете в этой статье.
Введение
Прежде чем дать ответ на вопрос про места установки розеток и выключателей, необходимо четко определиться со следующим:
- расположение мебели
- конструкция мебели
- расположение всей аппаратуры и бытовой техники
Если у Вас в квартире ремонт сопровождает дизайнер, то он точно все вышеперечисленное знает.
По-другому и быть не может, иначе это не дизайнер.
По-другому и быть не может, иначе это не дизайнер.Если дизайнера нет, то все эти вопросы ложатся на Ваши плечи и отнеситесь к этому ответственно. Естественно, что планировать места установки розеток и выключателей необходимо только после возведения всех перегородок и стен в квартире.
В этой статье я буду приводить пример по установке розеток и выключателей в своей квартире. Никакого дизайнера у нас не было, поэтому расположение и установку розеток и выключателей легли на мою совесть. Конечно же у всех свои предпочтения и вкусы, но посмотрев мой пример, Вы примерно определитесь, как Вам действовать дальше.
Установка розеток, скрытых от глаз
Идем по порядку.
При заказе кухонного гарнитура и мебели в зал, я заранее знал их точное расположение, конструкцию и размеры. Поэтому мне не составило труда определиться в местах установки скрытых розеток.
Под скрытыми розетками подразумеваются розетки, которые не видны и скрыты от глаз.
Кстати, еще их называют встраиваемыми. В этом случае при установке розеток необходимо до миллиметра знать конструкцию мебели и предусмотреть, чтобы к ним был удобный доступ.
1. Розетки на кухне
Скрытые розетки на кухне я установил для следующих электрических приборов:
- холодильник
- подсветка газовой плиты
- вытяжная вентиляция и ее подсветка
- микроволновая печь
Двойную скрытую розетку я установил для холодильник и подсветки газовой плиты. Фото получилось не хорошего качества, за что приношу свои извинения.
Еще одна скрытая (встраиваемая) розетка установлена для питания вытяжной вентиляции и ее подсветки. На фотографии виден специальный вырез в задней стенке гарнитура для розетки. Но повторяю, что расположение этих вырезов я знал заранее, потому как монтаж электропроводки и розеток был закончен до привоза нового гарнитура.
И еще одна скрытая розетка была установлена для микроволновой печи.
2. Розетки в комнате
Скрытые розетки в комнате (в зале) я установил только для трех электрических приборов:
- телевизор
- музыкальный центр
- двд
Кстати, для телевизора я также установил специальную розетку для подключения телевизионной антенны.
Розетки и выключатели, не скрытые от глаз
Про установку розеток и выключателей, встраиваемых (скрытых от глаз), мы узнали. Теперь как быть с розетками и выключателями, которые будут располагаться открыто на видных местах?
Здесь введем их разделение:
- зависят от расположения интерьера (мебели)
- не зависят от расположения интерьера (мебели)
В качестве примера розеток, которые зависят от расположения интерьера (мебели), я отношу розетки под кофеварку, электрический чайник и электронные часы, установленных на столешнице кухонного гарнитура. Чаще всего эти розетки устанавливаются на высоте от 10 до 12 (см) от самой столешницы.
Это все, что касается кухни.
Установка розеток в комнате, зависящих от расположения мебели (интерьера) относятся розетки под различного рода светильники, торшеры и т.п.
Выключатели, как правило, всегда зависят от входа в комнату или помещение, если Вы конечно не устанавливаете проходные выключатели. Переходите по ссылке как подключить выключатель, я там подробно описал схему подключения одноклавишного выключателя.
Выключатели устанавливаются на расстоянии от 10 (см) и больше от угла дверного проема.
Кстати, более подробно об этом Вы можете прочитать в статье про штробление стен.
Высота установки выключателей не нормируется, но чаще всего по европейским стандартам берется за 80-100 (см) от уровня пола.
Лично я считаю это удобным, как для детей, так и для взрослых, поэтому в своей квартире я последовал в этом деле за Европой.
Теперь скажу несколько слов об установке розеток, которые не зависят от расположения интерьера (мебели).
В этом случае розетки устанавливаются только по принципу места расположения электрических приборов таких как, компьютер, стационарный телефон, вентилятор, торшер и т.п.
Здесь хочу обратить внимание на то, что всегда рассчитывайте количество розеток под каждый электрический прибор. Никогда не пользуйтесь различными удлинителями и тройниками.
Высота установки розеток, ссылаясь опять же на европейские стандарты, составляет от 15 до 30 (см) от уровня пола.
Считаю такое расположение розеток очень удобным и эстетичным в плане того, что они не совсем бросаются в глаза.
Еще несколько советов
Дорогие читатели, я Вам хочу дать еще несколько советов по установке розеток и выключателей.
1. Чаще всего, при замене электропроводки в квартире, розетки устанавливают практически на каждой стене. Как говорится на «всякий случай».
2. Не забывайте про розетку, которая будет предназначаться для стационарного телефона.
3. Выключатели, целью которых включать освещение в ванной комнате, туалете или балконе должны устанавливаться только вне этих помещений.
4. Про розетки, установленные в ванной комнате, более подробно читайте в статье: правила установки розеток в ванной.
5. Количество устанавливаемых розеток и выключателей в квартире никакими нормативными документами не ограничивается. Поэтому все зависит только от Ваших желаний и потребностей.
Как только Вы окончательно определились в местах установки розеток и выключателей, то можете приступать к монтажу электропроводки. Также обязательно прочитайте следующие статьи про монтаж самих розеток. Вам будет это полезно:
P.S. Ну вот на этом я заканчиваю статью. Если у Вас все еще остались вопросы по материалу статьи, то задавайте их в комментариях. Спасибо за внимание.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Лучшие 10 лучших установщиков розеток и выключателей рядом с вами
Обученные и сертифицированные электрики работают над установкой розеток и выключателей, поэтому вам не придется ставить под угрозу вас и общую безопасность вашего дома. Они могут собрать проводку и кабель, подключить их к источникам питания и сразу после этого проверить, правильно ли подается электричество. Думаете заказать услугу по установке выключателя? Вот что вы можете ожидать:
Установка Powerpoint
Перед установкой ваших устройств очень важно обеспечить достаточное количество точек питания для поддержки потока электроэнергии.Электрики могут помочь вам спланировать, установить, заменить или добавить электрические розетки, чтобы максимально увеличить площадь вашей территории. Они начинают с осмотра вашего дома, чтобы определить конкретные места, где вам, вероятно, понадобятся розетки. Процесс установки обычно включает:
- отвинчивание защитных пластин
- повторное испытание источника питания
- подключение дополнительных кабелей к существующим электрическим розеткам и их протягивание в разные места
- повторное подключение кабелей к новой электрической розетке или розетке
- установка выключателя света
Выключатели света отвечают за подключение электрического освещения к источнику питания.Если вам нужно заменить существующий выключатель света, ваш электрик может отключить его за вас. Однако имейте в виду, что новый переключатель должен иметь те же функции, что и старый.
Мы можем помочь установить новые выключатели света, если вы строите новый дом или ремонтируете ванную комнату или кухню. Процесс в основном включает в себя перемонтаж и подключение новых кабелей к источнику питания, а также установку новых лицевых панелей. Если вам нужно многоцелевое электрическое освещение, вы также можете запросить установку диммерного переключателя.
Установка наружных электрических розеток
Профессиональные электрики также могут установить внешние розетки на вашем балконе, патио или газоне. Таким образом, будет проще и безопаснее подключать бытовую технику, особенно если вы планируете создать кухню на открытом воздухе или площадку для барбекю.
Также важно учитывать размер ландшафта, состояние конструкции и все оборудование, которое вы планируете использовать. Электрики могут обращаться с дрелью, подключать кабели от внутренней к наружной стене и соответствующим образом перемонтировать ваши новые наружные электрические розетки.
Розетка и выключатель Z-Wave; Нано-переключатель • Aeotec
Мощный контроль.
Предназначен для управления розетками, выключателями и немигающими лампами.
мощно. Nano Switch может управлять мощностью до 15 ампер, а Dual Nano Switch — до 10 ампер.
См. Список для полных спецификаций.
Безопасно маленький.
Предназначен для установки за настенным выключателем без ущерба для безопасности,
Размеры Nano Switch — 4,2 см x 4 см x 2,5 см (1,65 дюйма x 1,6 дюйма x 0,6 см).98 дюймов), а Dual Nano Switch предлагает
вдвое больше контроля — всего 4,4 см x 4 см x 2,5 см.
Посмотрите свои расходы.
Он обеспечивает автоматизацию и планирование, а также контролирует энергопотребление.
монитор. Nano Switch поставляется в версии, в которой реализована сверхточная технология измерения энергии Aeotec.
который регистрирует потребление электроэнергии с точностью 99%.
Gen5.
Nano Switch является частью линейки Aeotec Gen5 и разработан на основе последней версии Z-Wave — Z-Wave Plus.От более низкого энергопотребления до
На 250% меньшее время отклика, Nano Switch обладает преимуществами, которых вы никогда не увидите, а только почувствуете.
Более сильный сигнал.
Не потребляя больше энергии, Nano Switch предлагает более широкие возможности беспроводной связи.
надежность, чем все до этого. Его беспроводной сигнал теперь на 2,5 дБм мощнее, так что Nano Switch может
обеспечивают на 67% больший радиус действия беспроводной связи при ширине до 150 метров / 492 футов.
Беспроводные обновления.
Технологии меняются, и вместе с ними меняется Nano Switch.В отличие от предыдущих
моделей, Nano Switch позволяет устанавливать обновления прошивки по беспроводной сети через Z-Wave Plus, так что
остается на переднем крае.
Безопасная проводка.
Из-за высокого усилителя, который он несет, и во избежание таких проблем, как случайный
Напряжение Nano Switch работает только с переключателями и розетками, в которых используется нейтральный провод. Nano Dimmer — это альтернатива, которая
работает с нейтральным проводом или без него.
Более простая проводка.
Его быстрее установить, а также проще подключить проводку.Теперь на 60% меньше
чем предыдущие встраиваемые выключатели, Nano Switch помещается в даже более тесные пространства. Также подключается к проводам 25%
толще прошлых моделей.
Надежный контроль.
Благодаря мощности Gen5 Nano Switch предлагает банковский уровень,
128-битное шифрование AES для защиты беспроводной связи, от которой зависит и работает ваш подключенный дом
на.
Полное планирование.
Мощность Z-Wave означает, что Nano Switch может быть интеллектуально
автоматизировано.Но также можно запланировать включение и выключение таймера независимо, даже если Z-Wave ваш
шлюз имеет проблемы с подключением.
Совместимость с DIN-рейкой.
Хотите использовать его с DIN-рейкой? Подключите Nano Switch к обычному
Корпус DIN или модульная коробка для совместимости с DIN-рейкой, и вы сможете использовать его с системами DIN-рейки.
Низкое напряжение тоже.
Nano Switch отлично работает с высоким и низким напряжением. Может быть
используется для управления электроникой 24 В постоянного тока, такой как световые полосы, сигнализация, дверные звонки и другие маломощные устройства.
Электрооборудование — Ремонт вашего дома
Все новые электромонтажные работы должны соответствовать части P Строительных норм, которая ограничивает выполнение самодельных электромонтажных работ по соображениям безопасности. Тем не менее, вам по-прежнему разрешается выполнять некоторые работы самостоятельно, не уведомляя Управление здания. Разрешены мелкий ремонт и техническое обслуживание, а также замена «как на аналогичные», например, замена существующих розеток, выключателей и потолочных подвесок или даже замена поврежденных кабелей. Если работа не находится в «особом месте», таком как ванная комната или на открытом воздухе, вам также разрешается установить дополнительные новые осветительные приборы, выключатели, розетки и даже добавить один ответвитель с плавким предохранителем в существующую цепь (‘ ответвление — это новый кабель и розетка, идущая как ответвление от существующей розетки на кольцевой магистрали).
Все остальное, например, установка полностью новых цепей или замена платы предохранителей в потребительском блоке, классифицируется как «работа, подлежащая уведомлению». Для этого необходимо заранее подать заявку на строительные нормы, чтобы можно было осмотреть и проверить работу. Однако в большинстве случаев электрик может самостоятельно сертифицировать свою работу, поскольку обычно они зарегистрированы в органе, который дает им необходимый статус «зарегистрированного установщика» (также известного как «компетентные лица»), например, в ECA (Ассоциация подрядчиков электротехники). или NICEIC (Национальный инспекционный совет по контрактам на электромонтажные работы).
«Неквалифицированный» человек может выполнять требующие уведомления электромонтажные работы, пока об этом проинформирована Служба управления зданием, но если вы этого не сделаете и работа окажется небезопасной, это может привести к огромному штрафу. По завершении работы электрик должен испытать новую систему и передать подписанный сертификат электробезопасности BS 7671. Кроме того, вам должен быть отправлен сертификат соответствия Строительным нормам на все подлежащие уведомлению работы оператора схемы регистрации.
Замена проводки
Объекты, построенные в 1970-х годах или ранее, в которых все еще сохранилась оригинальная проводка, теперь подлежат полному обновлению. Первая работа обычно включает в себя прокладку всех кабелей и установку опорных коробок на место. Это известно как «первое исправление». Этап «второго ремонта» включает установку всех крышек на выключатели и розетки, установку осветительных приборов, потолочных розеток и т. Д.
Ремонт жилого помещения сложнее, чем при новом строительстве, особенно в квартирах, где кабели часто проложены внутри недоступных полов или потолков.Таким образом, повторный монтаж может вызвать значительные сбои и расходы. Традиционно кабели, проходящие вдоль каменных стен, прокладывались в каналах, известных как «погоны», выдолбленные в стенах. В новом строительстве кабели могут быть проложены за плоскими стальными экранами, которые прикреплены к голым стенам и затем заштукатурены, или могут быть спрятаны в стенах с деревянными каркасами.
Кабелитакже обычно необходимо проложить через пол, что может означать сверление отверстий в деревянных балках, чтобы их пропустить, но существуют строгие правила, как это сделать, не ослабляя конструкцию пола.При ремонте собственности установка нового подвесного потолка под существующим может скрыть множество новых кабелей, а также улучшить противопожарную и звукоизоляцию. Точно так же сухая облицовка основных стен гипсокартоном может создать полезные каналы для кабелей и настенных светильников, одновременно улучшая теплоизоляцию.
Изменения и улучшения
Если вы хотите модернизировать свою электрическую систему с помощью новых выключателей, розеток или осветительных приборов, всегда полезно предоставить электрику чертеж, показывающий требуемые положения.Общие электрические улучшения включают:
Добавление дополнительных розеток
Одна из самых распространенных жалоб покупателей дома — недостаточное количество розеток питания для всех различных устройств, которые требуются современной жизни. Поэтому расширение цепи для добавления одной или двух дополнительных розеток — популярное улучшение при ремонте. Новые кабели можно прокладывать по поверхности в пластиковых трубах, чтобы не повредить украшения и не порезать стены, но это нужно делать аккуратно.
В зависимости от размера комнаты современному дому требуется около трех или четырех DSSO (двойных розеток) для каждой спальни, по пять или шесть для кухонь и гостиных и пара для холлов и лестничных площадок.Строительные нормы и правила теперь требуют, чтобы электрические розетки располагались не ниже 450 мм над полом, а выключатели света — не выше 1200 мм от пола.
Установка нового потребительского блока
Установка современного потребительского блока (блока предохранителей) — одна из простейших мер предосторожности для снижения риска поражения электрическим током и возгорания. Так что, если в вашем старом блоке предохранителей есть старые предохранители с возможностью повторного подключения, их следует заменить. Современные блоки потребителей имеют автоматические выключатели (автоматические выключатели) для каждой отдельной цепи.Они автоматически отключаются или «отключаются», когда обнаруживают неисправность или перегрузку, обычно в течение 100 миллисекунд, потенциально спасая жизни. Современные потребительские блоки с разделенной нагрузкой также обеспечивают дополнительную защиту УЗО (устройство защитного отключения) для более уязвимых цепей (например, в хозяйственных постройках).
Испытания на безопасность
Рекомендуется проверять системы каждые 10 лет или при смене владельца. Чтобы проверить состояние вашей электрической системы, рекомендуется организовать тщательный электрический осмотр и проверку квалифицированным электриком, который предоставит сертификат испытаний.По сути, это ТО для вашего дома, и он может быть вашей палочкой-выручалочкой. Обычно это требует отвинчивания и проверки около 40% всех розеток, выключателей и точек освещения в доме и занимает несколько часов. После этого проводится серия испытаний проводки, а также проверка сопротивления изоляции кабелей и проверка цепей, блока потребителей и УЗО.
Заземление
Во многих домах есть электрические системы возрастом от 25 до 35 лет, которые все еще могут функционировать должным образом, если их модернизировать, чтобы привести их в соответствие с современными стандартами безопасности.Обычно это включает установку «заземления». Электричество всегда будет направляться на Землю как можно быстрее, в том числе через любое человеческое тело, оказавшееся поблизости. Поэтому, чтобы предотвратить возможное смертельное поражение электрическим током, имеет смысл предложить альтернативный маршрут. «Заземление» защищает пассажиров, соединяя металлические компоненты в доме заземляющим проводом (зеленый и желтый с оплеткой). Требуется скрепить металлические предметы, такие как подводящие коммуникационные трубы (вода, газ, масло и т. Д.), А также трубы центрального отопления у котла, трубы для горячей и холодной воды и металлические ванны.Новые медные трубопроводы для отопления и водоснабжения необходимо заземлить с электрической системой (но не там, где трубопровод проходит из пластика).
Ванные комнаты и кухни
Когда дело доходит до электромонтажных работ, любые «влажные помещения» представляют собой зоны повышенного риска. Поэтому при планировании планировки комнат на кухнях и в ванных комнатах требуется особая осторожность, чтобы ничего электрического не было затронуто там, где человек может одновременно контактировать с водой. В ванных комнатах может потребоваться установка удивительного количества электрического оборудования, такого как освещение, вытяжные вентиляторы, комнатные обогреватели, душевые кабины и насосы.Тем не менее, в ванных комнатах разрешается использовать только специальное оборудование для защиты от низкого напряжения, а розетки не разрешены.
Все электрические цепи в ванных комнатах должны быть защищены устройствами остаточного тока (УЗО), не превышающими 30 мА, и существуют правила, ограничивающие использование оборудования определенными зонами безопасности в помещении. Выключатели света должны быть шнуровыми или располагаться на стене за пределами ванной комнаты.
На открытом воздухе
Другая зона повышенного риска находится на открытом воздухе. Многие блоки питания, сделанные своими руками, устанавливаются в гаражи и насосы для прудов и потенциально опасны.Вот почему наружные электромонтажные работы теперь строго контролируются, цепи должны быть защищены УЗО, а кабели должны прокладываться в специальных защитных кабелепроводах внешнего уровня.
Освещение
Хотя Строительные нормы и правила касаются таких вопросов, как электробезопасность и энергоэффективность, они обычно не применяются, когда вы просто меняете лампочки или осветительную арматуру. Однако для более крупных проектов ремонта, таких как добавление новой ванной комнаты, необходимо соблюдать определенные правила.
Как заменить электрические розетки с помощью соединителей QuickWire (Push-In)
Как заменить электрические розетки с помощью разъемов QuickWire (Push-In)
Сообщение от
Ким Сикс Фикс на
5:00 УТРА
в Сделай сам Электрические Эл. адрес Питомник
Это сообщение может содержать партнерские ссылки
Когда я фактически заканчивал комнату, я решил просто заменить крышки панели переключателей, а затем спрятать розетки за мебелью. (#KeepingItRealwithKimSix), но сегодня я наконец слез с лошади и решил высосать ее и заменить сами выходы.
Я должен признать, что они были ДЕЙСТВИТЕЛЬНО плохими … Я почти уверен, что пьяные монахи красили комнату или что-то в этом роде, так как на них было около 4 слоев краски.
Сейчас существует 10 000 руководств о том, как заменить электрические розетки. Мой личный фаворит — от моего любимого гуру DIY Бретани. (На самом деле, я предлагаю вам прочитать ЕЕ пост и ЭТО, потому что знать больше всегда лучше.) Итак, почти во всех этих уроках (включая Pretty Handy Girl) главное то, что они рассказывают вам, как использовать традиционные боковые винты. для подключения ваших новых розеток. И это вполне разумный способ сделать это, но я слишком ленив для этого.
Итак, сегодня я покажу вам ярлык с помощью вставных отверстий (также известных как разъемы QuickWire).
** Перед тем, как приступить к этому руководству, я даю вам ОГРОМНОЕ предупреждение. Если вам неудобно работать с электричеством или вы ВООБЩЕ не уверены, что собираетесь делать, позвоните специалисту. Серьезно … Я не хочу, чтобы вы роняли деньги, чтобы сэкономить 50 долларов. Если проводка выглядит странно или вы не уверены, что что-то в порядке, не думайте, что все будет хорошо, если вы просто угадаете.Я не несу ответственности, если вы сожжете свой дом! Кроме того, не забудьте проверить местные строительные нормы и правила. В некоторых юрисдикциях для выполнения этого вида электромонтажных работ может потребоваться разрешение. **
Как заменить электрические розетки:
Шаг 1. Выключите питание. ДУХ!
Для проверки розеток использую тестер напряжения. Вы хотите проверить КАЖДУЮ ОДНУ РОЗЕТКУ, над которой вы планируете работать. Розетки могут работать в разных цепях в одной комнате. Также проверьте цепи с включенным и выключенным выключателем света (если в вашей комнате есть выключатель), потому что вы не хотите предполагать, что розетка выключена, потому что питание выключено, а затем кто-то щелкнет выключателем на вас.Наконец, проверьте верхнюю и нижнюю розетку (на самом деле они могут быть подключены независимо.)
Я всегда вставляю тестер напряжения в розетку (чтобы убедиться, что , работает), затем выключаю питание и проверяю его снова. Вы также можете использовать лампу, радио или что-то еще.
Шаг 2: Снимите розетку со стены
После снятия крышки панели переключателей отвинтите крепежные винты вверху и внизу розетки и вытащите розетку. Провода обычно жестче, чем вы ожидаете, поэтому тянуть придется довольно сильно.. но не дергайте их, так как вы рискуете порвать провод.Шаг 3. Следите за тем, где находятся провода в розетке
. Современная электропроводка состоит из трех частей. Горячий провод (с черной оболочкой), нейтральный провод (с белой оболочкой) и заземляющий провод (без оболочки). Если у вас отсутствует провод заземления, вам следует проконсультироваться с электриком, поскольку это больше не является законным в соответствии с большинством строительных норм и правил. Некоторые розетки могут иметь более одного входящего горячего провода, особенно если в цепи есть выключатель.Вы хотите, чтобы ваша розетка работала правильно после замены, поэтому вам нужно подключить ее таким же образом. В моем примере я использую самую простую схему подключения, которую вы можете получить:Шаг 4: Отсоедините провода от старой розетки
Если провода прикручены к розетке, их можно открутить и снять. Если вы заменяете розетку типа push-in (как я), вам нужно отсоединить провода от разъема. Нажмите отвертку (или, если отверстие меньше головки отвертки, я предпочитаю использовать гвоздь), чтобы освободить провод.Вы должны очень сильно давить.Если вы успешно удалите провода, вы, вероятно, сможете использовать их «как есть», не снимая дополнительной изоляции. Если вы не можете вытащить их, вы можете отрезать их кусачком, а затем зачистить сами. Чтобы узнать, сколько изоляции вам следует снять, используйте полосу на задней стороне розетки. Т
Шаг 5: Подключите провода к новой розетке
. Приятная часть этого обновления (помимо цвета) заключается в том, что я использую розетки с защитой от несанкционированного доступа (они требуют, чтобы вы вставляли вилку сразу в три отверстия розетки.Он не позволит тебе воткнуть что-нибудь в единственное отверстие. ) Что отлично подходит для детской. Но ВСЕ розетки помечены либо «Горячий», «Белый», либо обоими. (Вы можете видеть на предыдущей фотографии и на фото ниже.) Некоторые труднее читать, чем другие, но посмотрите внимательно, и вы найдете это. При повторном присоединении проводов убедитесь, что вы положили их правильной стороной.
Вот где вы сэкономите кучу времени. Вместо того, чтобы прикручивать их в сторону, вы можете воткнуть оголенные провода в небольшие отверстия на задней стороне розетки.Это так просто. Вот почему он называется «QuickWire». Внутри розетки есть небольшой зажим, который зацепит провод и не даст ему выскользнуть обратно.
Это еще одно место, где вам пригодится стриптизатор. Если вы раздели длину соединительного провода, вы будете знать, что провод вставлен достаточно далеко, когда почти не видно оголенных проводов.
После того, как вы вставили горячий и нейтральный провод, вам нужно добавить заземление. Создайте форму «крючка» в провод и оберните его ПО ЧАСОВОЙ СТРЕЛКЕ вокруг винта (обычно зеленого цвета).Вы хотите, чтобы он вращался по часовой стрелке, поэтому, когда вы затягиваете винт, вы также затягиваете петлю проволоки.
Шаг 6: Замените розетку в стене.
Осторожно загните провода обратно в розетку и снова закрутите верхний и нижний винты.Шаг 7: (ДОПОЛНИТЕЛЬНО: только внешние стены)
Если ваша розетка находится в наружной стене, вам нужно добавить небольшую изоляционную прокладку за пластиной переключателя. Это защищает от сквозняков.Нет необходимости использовать их на внутренних стенах.
Шаг 8: Установите пластину переключателя и включите питание.
Та-да! Ты сделал это! Разве она не красавица?Теперь, когда я закончил и посмотрел, как хорошо они выглядят, я хочу заменить остальные не совсем белые розетки и выключатели!
Общая стоимость этого проекта составила менее 6 долларов (мне пришлось заменить 5 торговых точек, и они стоят около 1 доллара каждая!)
Поделиться:
Недавно я удалил комментарии Disqus и перешел на систему комментариев Facebook.
Спасибо за Ваше понимание.
Выключатели и розетки Bseed
Инструкции по установке монтажных принадлежностей BSEED
Пожалуйста, внимательно прочтите эти инструкции перед началом любых электромонтажных работ и сохраните их для использования в будущем. Продукт должен быть установлен в соответствии с действующей редакцией Правил электропроводки IEE. В случае сомнений проконсультируйтесь с квалифицированным электриком.
1. Снимите переднюю панель, вставив кончик отвертки в короткие прорези, как показано на соответствующей схеме.Слегка надавите и поверните отвертку на четверть оборота, чтобы вынуть блок переключателя.
2. Всегда ОТКЛЮЧАЙТЕ сетевое питание и снимайте соответствующий предохранитель или ВЫКЛЮЧАЙТЕ соответствующий автоматический выключатель перед началом электромонтажных работ. Для обеспечения безопасности используйте электрический тестер.
3. Всегда используйте кабель правильного номинала и типа.
4. Перед подключением внимательно проверьте расположение клеммных соединений, так как расположение клемм может отличаться в зависимости от арматуры.
5. Выполните электрические подключения согласно соответствующей схеме. Убедитесь, что неизолированные провода не выступают из клемм.
6. Если изделие имеет клемму заземления, подсоедините к нему фиксированный провод заземления, а затем подсоедините короткий отрезок провода от клеммы заземления на изделии к клемме заземления на настенной коробке. Заземляющий провод должен иметь зеленую и желтую оплетку.
7. Прикрутите изделие к стене с помощью прилагаемых крепежных винтов.
8.Осторожно задвиньте переднюю пластину на место, осторожно нажимая с каждой стороны, чтобы убедиться, что передняя пластина вошла в зажимы на блоке переключателя.
9. ВКЛЮЧИТЕ основное питание или соответствующий автоматический выключатель перед использованием.
ВНИМАНИЕ: Не наносите продукт с металлической передней панелью непосредственно на свеже оштукатуренную или влажную поверхность, так как продукт может потускнеть. В случае сомнений используйте полиэтилен в качестве временной прокладки для защиты продукта. Не используйте малярный скотч на передней металлической пластине.
Снимите переднюю панель
Вставьте кончик отвертки в короткие прорези с обеих сторон устройства (рядом со стеной) и осторожно вращайте отвертку, пока зажимы не освободят переднюю панель.
1-позиционный переключатель / кнопка звонка
одностороннее переключение используется в установке, в которой требуется всего один переключатель для управления светом (или цепью), то есть включением или выключением.
Двухпозиционный переключатель можно использовать для одностороннего подключения, используйте клеммы L1 и L2.Для переключателей с несколькими группами повторите метод подключения для каждого переключателя.
Bell Push — односторонний переключатель с втягивающим кулисным переключателем. Перед установкой убедитесь, что ремень соответствует напряжению питания.
Двухпозиционные переключатели / промежуточный переключатель
2-стороннее переключение используется, когда свет управляется двумя переключателями. Для переключателей с несколькими группами повторите метод подключения для каждого переключателя.
Промежуточное переключение используется в установках, требующих трех или более переключателей для управления освещением, и должно использоваться вместе с двумя 2-позиционными переключателями.
45A однопозиционный переключатель
одностороннее переключение используется в установке, в которой требуется только один переключатель для управления светом (или цепью), то есть включением или выключением.
Двухпозиционный переключатель можно использовать для одностороннего подключения, используйте клеммы L1 и L2. Для переключателей с несколькими группами повторите метод подключения для каждого переключателя.
Bell Push — односторонний переключатель с втягивающим кулисным переключателем. Перед установкой убедитесь, что ременной блок подходит для напряжения питания.
Розетки 13A, 15A (двухполюсные)
Все розетки должны быть заземлены, а заземляющие провода должны иметь соответствующую оплетку.
Подключите заземляющий провод (-а) к клемме с маркировкой / E.
Подключите токоведущий провод (-а) к клемме с маркировкой L.
Подключите нейтральный провод (-а) к клемме с маркировкой N.
Розетки 13A, 15A (однополюсные)
Все розетки должны быть заземлены, а заземляющие провода должны иметь соответствующую оплетку.
Подключите заземляющий провод (-а) к клемме с маркировкой / E.
Подключите токоведущий провод (-а) к клемме с маркировкой L.
Подключите нейтральный провод (-а) к клемме с маркировкой N.
Диммер
Все розетки должны быть заземлены, а заземляющие провода должны иметь соответствующую оплетку.
Подключите заземляющий провод (-а) к клемме с маркировкой / E.
Подключите токоведущий провод (-а) к клемме с маркировкой L.
Подключите нейтральный провод (-а) к клемме с маркировкой N.
Техническое обслуживание
Чтобы уменьшить возможность изменения цвета краев передней панели из-за естественной влажности в некоторых отделках стен, необходимо установить прокладку между изделием и стеной.
Чтобы сохранить внешний вид изделия, периодически протирайте его мягкой сухой тканью. Все декоративные изделия ДОЛЖНЫ иметь заземление между передней панелью и задней стенкой.
Что вызывает выход из строя розеток и переключателей?
Представьте, что вы только что переехали в свой новый дом и заняты распаковкой коробок и расстановкой мебели.Вы замечаете, что в вашей главной спальне нет верхнего света, поэтому вы решаете украсить пространство несколькими лампами. После того, как вы поставили все лампы на свои места, вы подключаете одну из них, включаете ее, и ничего не происходит. Предполагая, что виновата лампочка, вы включаете ее, но лампа все равно не включается.
Вы знаете, что проблема не в вашей лампе, поскольку она отлично работала в вашем старом доме. Итак, вы начинаете проверять другие лампы в розетке, но и они не загораются.Это когда вы понимаете, что проблема не в ваших лампах или их лампочках, а в электрической розетке. Теперь есть ряд причин выхода из строя электрической розетки.
Распространенная проблема, с которой сталкиваются домовладельцы, — выход из строя розетки часто происходит из-за того, что к розетке одновременно подключено слишком много устройств. Однако выход из строя электрической розетки обычно вызван проблемами в электрической проводке. Но есть и другие причины выхода из строя электрической розетки, причины, которые могут быть устранены специалистами с соответствующими знаниями.Вот наиболее частые проблемы с электрическими розетками, с которыми сталкиваются домовладельцы.
Сработавшие автоматические выключатели
Сработавший автоматический выключатель обычно вызывается перегрузкой системы и является наиболее вероятной причиной обесточивания розетки. Итак, если прибор или устройство отказывается включаться после того, как вы подключили его к розетке, это первое, что нужно проверить. Но в целях безопасности не делайте этого самостоятельно. Вместо этого обратитесь за помощью к профессиональному электрику!
Если основная электрическая панель, установленная в вашем доме, старая, возможно, у вас перегорел предохранитель.Вы можете легко и недорого заменить перегоревший предохранитель, обратившись за помощью к профессионалу. Если у вас есть электрическая цепь, то все, что должен сделать ваш электрик для восстановления функции, — это включить и выключить выключатель, ведущий к неисправной розетке.
Как правило, о сработавших выключателях не стоит беспокоиться, поскольку срабатывание выключателя означает, что ваша электрическая система работает, чтобы предотвратить возгорание в вашем доме. Когда электрическая система становится перегруженной, прерыватель переключается, чтобы прекратить подачу энергии и предотвратить опасные электрические условия.
Однако, если автоматический выключатель продолжает отключаться от прибора, это означает, что в розетку, питающую прибор, не поступает достаточное напряжение. Для этого есть несколько решений, включая обновление вашей проводки, перераспределение цепей и модернизацию автоматического выключателя. Опять же, лучше всего убедиться, что эти действия выполняет профессиональный электрик.
Идентифицировать сработавший выключатель не так уж и сложно. Направляйтесь к своей главной электрической панели, и вы заметите, что переключатель полностью повернут в положение «выключено».Если переключатель не установлен в положение «выключено», надежно выключите его, а затем снова включите.
Несколько проводов под гайкой для проволоки
Разъем для проводов, гайка для проводов, имеют одно основное назначение — удерживать все провода закрытыми и соединенными вместе. И это может быть только хорошо, поскольку никому не нужны оголенные провода. Для подключения проводов некоторые электрики используют гайки для проводов. Однако проволочные гайки предназначены только для покрытия проводов. Таким образом, их использование для любых других целей может вызвать проблемы с внутренней проводкой, что, в свою очередь, помешает правильной работе ваших электрических розеток.
Отключено GFCI
Большинство людей думают о серьезных или сложных проблемах с их электрической системой всякий раз, когда выходит из строя розетка. При этом они полностью игнорируют более простые причины проблемы. Пример простой причины неработающей или неправильно работающей розетки — отключение прерывателя цепи GFCI или замыкания на землю.
Отсутствие проверки статуса вашего GFCI при неисправной или неправильно работающей розетке — одна из самых серьезных ошибок, которые вы можете сделать.Еще раз, для вашей безопасности не проверяйте GFCI самостоятельно. Вместо этого вызовите электрика. Являясь частью отдельных вилок, GFCI работает аналогично автоматическому выключателю. Например, при скачке напряжения GFCI отключит вилку. Как правило, для восстановления питания все, что нужно сделать электрику, — это нажать небольшую кнопку сброса на поверхности.
Теплая или искрящая розетка
Возможно, вы уже знаете это, но вам нужно беспокоиться о теплой или искрящей розетке.Как чрезмерно теплый выход, так и выход для искрообразования представляют собой серьезную опасность. Прежде чем снова подойти к розетке, выключите автоматический выключатель розетки. Затем отключите розетку. Мне не нужно повторять это, но не делайте этого самому и позвольте профессионалу сделать эту работу за вас. Существует вероятность того, что замена розетки — это единственное, что вам, возможно, придется сделать для восстановления функции.
Изношенные розетки
Как и все остальное, электрические розетки имеют срок годности. Некоторое время они будут выполнять свою функцию, но в конце концов придет время, когда они износятся.Изношенная электрическая розетка либо полностью перестанет работать, либо доставит вам много проблем. Итак, если розетка в вашем доме, которая использовалась в течение десяти или более лет, доставляет вам проблемы, вам следует заменить ее профессионально.
Если вам потребуется заменить розетки и выключатели, позвоните в Speedy Electric!
процесс установки розетки выключателя
Редактор ： Производители розеток _ агент соединения розеток _ агент присоединения Yuba _ Zhejiang GELAN Electric Co., Ltd. │ Время выпуска ： 2019-04-03
Розетка выключателя — незаменимый электрик в домашней жизни. Когда он будет отремонтирован, мы попросим профессионального мастера гидроэнергетики установить его в больших количествах. Однако, когда некоторые розетки выключателей необходимо заменить, многие из нас предпочтут установить их сами. Теперь давайте поделимся инструкциями по установке розетки коммутатора от GELAN Xiaobian, которая предназначена только для справки во время установки.
Во-первых, очистка нижней коробки розетки выключателя
Розетка выключателя устанавливается после плотника и т. П., И нижняя коробка с длинным концом неизбежно накапливает большое количество пыли.Во время установки сначала очистите нижнюю коробку розетки переключателя, особенно очистите пыль внутри коробки, и вытрите остатки пыли в коробке влажной тканью. Это предотвращает влияние особых примесей на использование схемы.
Во-вторых, обработка линии электропередачи
Оставьте провод вынутым из коробки из ремонтной длины, затем разрежьте сердечник, стараясь не повредить сердечник. Намотайте провод по часовой стрелке на соответствующий вывод выключателя или розетки, а затем затяните напорную головку, при этом сердечник не должен быть обнажен.
В-третьих, метод трехпроводной проводки розетки
Подключите одно из двух отверстий переключателя пожарного провода к метке A, затем возьмите изолированный провод из другого отверстия и подключите его к L отверстию в трех отверстиях нижней розетки. Нулевой провод напрямую подключается к отверстию N в трех отверстиях розетки. Провод заземления подключается непосредственно к отверстию E в 3 отверстиях розетки.
