Как самому определить фазу, ноль и заземление?

Смотрите также обзоры и статьи:

Любой человек, который запланировал выполнять любые электромонтажные работы во время ремонта в жилом или производственном помещении, рано или поздно столкнется с важнейшим вопросом: как самому определить где в электрической сети фаза, ноль и заземление. Ведь без этих знаний либо же придется воспользоваться услугами электрика, и нанимать его. Либо же самостоятельно, чтобы подключить люстру, бра, торшер, светильник, светодиодную ленту, любой электрический прибор, научится распознавать где защитный провод, где под напряжением, а где нулевой.

Определение по цветовой маркировке

Все современные кабели или электрические провода под своей изоляционной оболочкой содержат обычно три жилы, каждая из которых помечена изоляцией своего цвета. Таким образом, определить где какая жила можно и просто по цветовой маркировке. Так, обычно в новых проводах:

• фаза отмечена черным, белым или коричневым цветами;
• нейтральный провод, он же нулевой по мировым стандартам должен соответствовать синему или голубому цвету,
• а заземление или защитный кабель обычно выполнен в двухцветном варианте – желто-зеленый, полосатый и т. п.

На постсоветском пространстве закреплен на законодательном уровне стандарт IEC 60446 2004 года, который и регламентирует какого цвета необходимо применять и изготавливать электроизоляцию проводов. Согласно нему в жилых квартирах:

• синий или сине-белый провод – это ноль,
• желто-зеленый – земля;
• все остальные цвета могут быть фазой, как черный, так и красный.

Однако правило применимо в основном только для проводов, которые установлены в доме или офисе последние лет двадцать-тридцать. А как же быть с электросетями, которые были установлены раньше этого периода, где часто попадаются жилы с алюминиевым сечением? Или вам необходимо поменять часть какого-либо устройства или схемы, в которой данные цвета могли по стандартам и не быть использованы? Тогда вам пригодятся другие, более эффективные способы определения жил и напряжения в электропроводке.

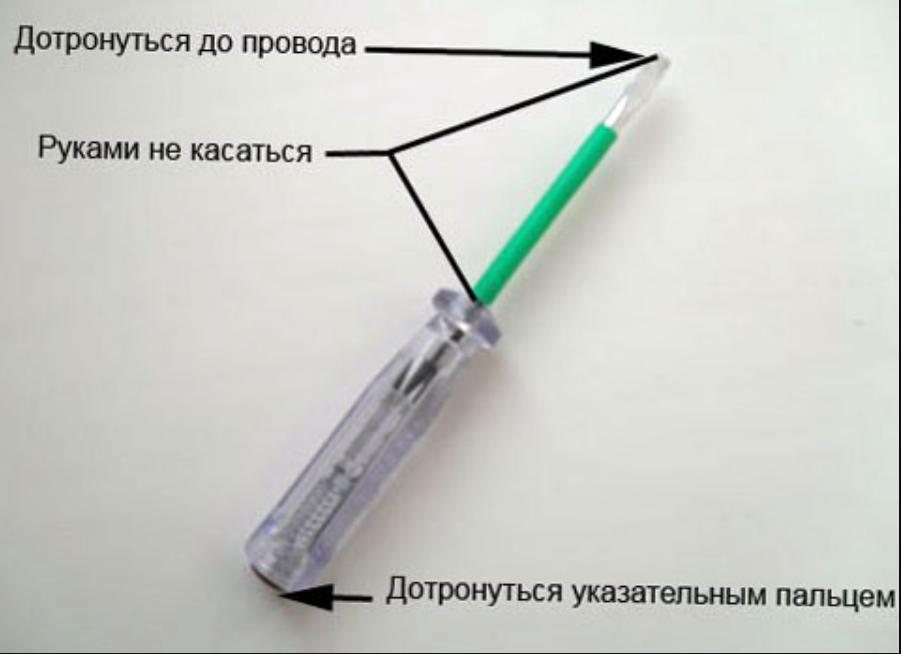

Как определить ноль и фазу индикаторной отверткой

Одним из наиболее надежных, простых, доступных и не требующих особых затрат, и умений способом является определение ноль и фазы при помощи индикаторной отвертки. В чем заключается принцип работы индикаторной отвертки? Индикаторная отвертка – это ручной вспомогательный инструмент практически ничем не отличающийся от привычной нам плоской отвертки с пластиковой ручкой и металлическим наконечником, но есть одно «Но»: внутри рукояти есть индикационная лампочка или светодиод, который срабатывает свечением или загорается, если металлической частью коснутся фазы. На некоторых моделях для индикации следует также нажимать на специальную кнопку на рукояти, которая смыкает контакты и подает ток на индикатор. Однако в целях безопасности следует работать с такой отверткой только в резиновых перчатках электрика, чтобы избежать поражения электрическим током.

Как работать с индикаторной отверткой? В первую очередь, необходимо отключить напряжение в сети, и кусачками снять изоляцию на концах всех трех жил, оголив металлическую часть проводов, зачастую она будет медной. Дальше все три жилы необходимо развести между собой, так, чтобы они не соприкасались, чтобы избежать короткого замыкания при подаче на них напряжения.

После этого, одеть резиновые диэлектрические специальные перчатки и включить напряжение в сети. Хорошо, если ваш щиток имеет встроенный при монтаже устройства устройство защитного отключения. Или другими словами УЗО – он в аварийном режиме отключает питание в сети, если есть утечка тока на корпус.

Вооружившись индикаторной отверткой поочередно ее металлическим наконечником прикасаться к металлической оголенной части каждой жилы. Там, где лампочка индикаторной отвертки сработает и загорится – это фаза. Далее для работы с данными проводами следует изолентой после выключения напряжения замотать оголенные концы проводов.

Определение фазы, нуля и заземления контрольной лампой

Способ простой, однако не самый безопасный и требующий определенной ловкости и осторожности. Считается несколько кустарным и часто используется в грубых производственных условиях опытными мастерами, под рукой у которых не оказалось другого контрольного инструмента. Для того, чтобы воспользоваться данным методом, следует для начала собственно и собрать данную контрольную лампу. Для этого нужен патрон, два провода – фазы и нуля – и лампочка, можно самую обыкновенную, накаливания с вольфрамовой нитью. Это все необходимо скрутить, зачистить на концах его провода и поочередно скручивать с другими проводами в проводке, определить где фаза по тому, когда загорится лампа. Конечно же, скрутку нужно делать, отключив подачу напряжения на провода.

Если патрона не оказалось, можно задействовать часть светильника или настольной лампы, произведя ту же манипуляцию с концами его жил. Однако способ весьма сложный для неподготовленного и неопытного мастера, поскольку есть вероятность перепутать провода и пустить вместо постоянного тока, переменный, при котором лампочка тоже будет гореть. Лучше тогда основательно вывести жилу-землю, сделать ее нулем и тогда спокойно искать фазу.

Как определить фазу и ноль мультиметром

Мультиметры — универсальные многофункциональные приборы для измерения емкости, напряжения, сопротивления и силы тока, имеют отдельные выводы под щупы, укомплектованы самыми щупами, которыми легко и удобно пользоваться, точно определив напряжение.

Это самый надежный и довольно простой способ определить фазу и ноль, без особых сложностей и безопасно для здоровья. Ведь все мультиметры имеют на своем корпусе прорезиненный диэлектрический чехол, который не только защищает от ударов тока, но и оставит прибор целым, если он случайно выскользнет из рук и упадет с высоты не более полутора метров. Универсальное мультифункциональное устройство для измерения силы тока, напряжения, сопротивления, емкости, частоты используется повсеместно, как автолюбителями, так и электронщиками, электриками, строителями, рабочими технических специальностей.

Есть целых пять причин, по которым стоит выбрать именно мультиметр для домашнего обихода и работы:

• Высокая точность измерений – при максимальных значениях постоянного напряжения 0,8%, при больших позициях переменного — максимум 1,2%.
• Возможность измерять переменное значение тока,
• Одновременное измерение кроме постоянного и переменного напряжения, сопротивления, также такие величины как емкость, частота, скважность, а также температура благодаря термопаре.
• Эргономический дизайн и большой мультифункциональный экран.
• Усиленная индикация батареи и перегрузки.

Это надежный и добротный инструмент для качественного измерения всех требуемых показателей для проверки электрических показаний в цепи питания, а также замера целостности цепи, схемы, платы.

Как же определить фазу и ноль мультиметром? Для начала необходимо знать, что практически все современные мультифункциональные приборы данного типа имеют жидкокристаллический экран, на который выводятся показания в цифровом эквиваленте, однако не плавно, как это было в аналоговых устройствах, без экрана, а рывками.

Поэтому при измерении стоит выждать некоторое время, буквально секунду-две, чтобы прибор определил точное напряжение в сети. Кстати, на панельной панели мультиметра есть множество, свыше 20-30 режимов работы, которые выбираются поворотным рычагом. На этом круге нужно найти тот, что отвечает за переменное напряжение в сети и выглядит как обозначение вольт, также в большинстве мультиметров вручную нужно настроить и диапазон измерений, хотя многие могут это сделать и автоматически.

Далее один из щупов присоединяем к разъему мультиметра, а его другую сторону металлическим наконечником прикасаемся к проводу или в розетку. Если показания на экране прибора будут соответствовать 10-15 вольтам, то, скорее всего, вы попали не в фазу, а в ноль. Если показания в пределах от ста и до 250 вольт – то это и есть фаза.

Как определить фазу и ноль без приборов

Без никаких приборов, даже самых примитивных, искать фазу и ноль в сети не особо стоит. Но если у вас крайний случай, то, рискнуть, конечно можно, но нельзя сказать, что безопасность при этом будет выдержана. Есть несколько оригинальных, забавных, но в тоже время достаточно надежных и точных способа это сделать. Для первого из них стоит взять из подручных средств, которые скорее всего найдутся в каждом доме картофелину. Да-да! А помимо этого два провода на полметра и резистор на 1 мегаом. Все это необходимо собрать, чтобы один проводник был подключен к трубе, а второй – вставить в отрезанную половинку картофелины.

Второй провод вставить в срез картофелины рядом с первым. Произведя подобную манипуляцию, только спустя минут пять-десять необходимо оценивать результат измерений.

Что же должно произойти? На том месте, где соприкасался проводник с фазой, должно появится сине-зеленый след от взаимодействия крахмалистых соединений с электричеством, т.е. окисление. Где его не окажется – это нулевой провод.

Второй такой же неоднозначный метод – использование чашки с обыкновенной водой. Тут срабатывает принцип, чем-то схожий с функционированием кипятильника – минус будет там, где вода возле проводника начнет пузырится. Соответственно, методом исключения – плюс будет находится на втором проводе.

Как определить заземление

Кроме очевидного способа по определению заземления, который заключается в идентификации земли по цвету изоляции в жиле, в частности желто-зеленого цвета по мировым стандартам, существует и несколько других, менее очевидных.

Например, если у вас в доме были случаи, что электроприборы, будь то стиральная машина, компьютер, микроволновка, бились током, то практически можно быть полностью уверенным, что заземление в вашей проводке отсутствует, поскольку именно оно должно ликвидировать остаточное напряжение на корпусы электроустройств.

Можно определить заземление мультиметром по принципу исключения, провод, в котором вовсе не будет наблюдаться отклонений по переменному напряжению – скорее всего и будет им.

Выводы

Очень важно научится самостоятельно понимать где в розетке в вашем доме фаза, ноль и заземление, ведь скорее всего доведется столкнуться с необходимостью замены или дополнительной установки каких-либо устройств, связанных с электричеством. Однако настоятельно рекомендуем пользоваться надежными методами, а нетрадиционными только в случае крайней необходимости! А лучше – воспользоваться мультиметром, индикаторной отверткой или вызвать опытного и надежного специалиста-электрика.

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Как определить ноль и фазу? Самые быстрые способы

На чтение 5 мин Просмотров 1. 1к.

Часто при монтаже бытового электрооборудования мастеру важно знать, где находится «фаза». Такая необходимость возникает в тех случаях когда, например, требуется установить выключатель или подключить чувствительные к правильной фазировки электротехнические устройства.

Если выключатель света подключён правильно, то при положении «выкл» будет обесточен участок проводки который ведёт к патрону и можно абсолютно спокойно проводить монтажные работы в этом месте, например замену лампочки, не опасаясь удара электрическим током.

Определить наличие или отсутствие электрического тока в цепи «на глаз» не представляется возможным, поэтому стоит приобрести специальные приборы и инструменты.

Понадобиться могут:

• Индикаторная отвёртка.
• Тестер или мультиметр.
• Пассатижи.

Цена их, как правило, не велика. При выборе стоит отдать предпочтение только тем моделям, которые имеют надёжную изоляцию.

Устройство бытовых электрических сетей

Прежде чем приступать к такой ответственной операции как определение фазного провода необходимо очень хорошо понимать устройство бытовой электрической сети.

В отличие от сетей, по которым осуществляется передача электрической энергии от электростанций к трансформатору, напряжение в жилом доме или квартире составляет всего 220 вольт, но даже это напряжение может быть опасно для жизни и здоровья, а также являться причиной пожара, вследствие короткого замыкания.

Поэтому работать с электричеством можно только при условии соблюдения правил техники безопасности.

Бытовая электросеть, как правило, состоит из трёхжильного провода:

Разберём теперь более подробно каждый.

Что такое «фаза»?

«Фаза» или фазный провод это проводник, по которому в дом поступает электричество от поставщика электроэнергии. Отличается он от других жил кабеля наличием напряжения 220 в..
Но чтобы эксплуатировать электрический прибор или технику одного только фазного провода недостаточно.

Подобно тому, как и «пальчиковая» батарейка не сможет обеспечить электричеством какой — либо прибор, подключённый только одним полюсом, так и фазный провод нуждается ещё в одном проводнике имя которому — «ноль».

Что такое ноль, и как его определить?

«Ноль» — это проводник, который протянут от генератора электростанции к потребителям, и хотя в нём электрический ток практически отсутствует, это полноправный участник в отношениях по передаче электрического тока по металлическим проводам.

Определить ноль совершенно не сложно. Для этой цели можно использовать мультиметр или тестер. Если замеры проводятся с помощью мультиметра, то необходимо один из щупов подсоединить к какому-нибудь заземлённому предмету, а другой поочерёдно к проводам, когда прибор покажет напряжение 2 — 3 В. то тот провод, к которому был подсоединён щуп в данный момент и является нулевым.

В роли заземлённого проводника может выступать металлический радиатор системы отопления в период, когда в нём находится жидкость под давлением.

Что такое заземление?

В отличие от «фазы» и «ноля» заземление, если можно так сказать, является местным жителем. Заземление — это проводник, который подключён к земле непосредственно в месте нахождения дома, и служит, для того чтобы при пробое изоляции фазного провода на корпус устройства исключить поражение человека электрическим током.

Как отличить друг от друга фазу и ноль?

Для того чтобы отличить «фазу» от других проводов можно воспользоваться таким инструментом, как индикаторная отвёртка.

Если дотронуться до металлической части провода, жалом этой отвёртки при этом, придерживая противоположный торец указательным пальцем то индикатор, будет светиться при наличии фазного провода. Также можно определить «фазу» с помощью мультиметра.

Для этого необходимо включить прибор в режим измерения переменного тока.

Выставить максимально возможное напряжение на приборе. Минусовой щуп необходимо подсоединить к какому-нибудь заземлённому предмету, например, к радиатору отопления, а другой попеременно подключать к проводникам.

Когда прибор покажет напряжение, которое примерно равно 220 В. то проводник, к которому вы подключились и есть фазный провод.

Как определить «фазу» и «ноль» без измерительных приборов.

Для того чтобы обнаружить фазу можно использовать проверенный временем, очень простой и недорогой способ.

С помощью обыкновенного патрона с лампой накаливания несложно определить пару «ноль» — «фаза». Нужно взять патрон и два провода, которые отходят от него попеременно подсоединять к проводам с предполагаемыми фазным и нулевым проводами.

Когда же лампочка загорится это будет означать что один из подключённых проводов является фазным. Теперь останется узнать какой именно. Очень просто это сделать если в электрической сети включена система УЗО. В этом случае если подключить патрон с лампой одним концом к третьему проводу, который является в данном случае заземлением, а другой попеременно к другим проводникам.

В момент, когда произойдёт автоматическое отключение электричества, будет означать то, что второй провод, к которому вы подсоединили щуп мультиметра, является «фазой». Соответственно третий проводник будет «ноль».

Если нет УЗО то после определения пары «фаза» — «ноль», один провод следует подключить к заземлению, а второй будет слегка искрить при соприкосновении с «фазой».

Заблуждения, которые могут возникнуть при определения фазного провода.

Это не совсем заблуждения, просто, если следовать этому способу определения
фазы можно неправильно сделать вывод о том, где именно она находится.

Способ определения фазы по цвету провода

Если рабочие, которые занимались монтажом проводки сделали всё правильно то фазный провод должен быть чёрного или коричневого цвета.

Но полностью полагаться на такой способ определения фазы нельзя, т. к. не исключено, что при подключении, провода просто перепутали. И вместо фазного провода чёрного цвета там будет «земля» или «ноль».

В заключении стоит отметить, что заниматься самостоятельными электромонтажными работами стоит только в том случае если вы очень хорошо разбираетесь в том, что делаете, в противном случае стоит обратиться к специалистам, которые выполнят работы по монтажу проводки, качественно и в срок.

Как определить фазу и ноль

При любых работах с электропроводкой, будь то установка выключателя или что-то еще, всегда возникает необходимость в определении нулевых и фазовых проводов.

Честно говоря, это достаточно легкая процедура, но лишь при условии, что вы обладаете необходимыми навыками в работе с электричеством. В статье речь пойдет о том, как решить подобные вопросы.

Вводная часть о принципах работы электроприборов

Все мы знаем, что практически для всех домашних электроприборов необходима относительно небольшое напряжение — всего 220 вольт. И для того, чтобы подвести электрику к штепселю, нужно два провода (в некоторых случаях — три). Итак, вот они:

1. Фазный.
2. Нулевой.
3. Заземление (если произойдет нарушение изоляции, то оно предотвратит удар током). И для чего же, спросите вы, простому обывателю знать о том, где фаза, а где ноль?

Прежде всего, это пригодится при собственноручной замене выключателя, если его следует установить конкретно на фазный провод. Кто не знает, это позволит отремонтировать осветительный прибор, не отключая электричества во всем доме.

Но не только их, а еще и бытовые приборы, работающие с проточной водой или имеющие железные корпуса. И чтобы подключить их, нужно задействовать не только ноль и фазу, но еще и заземление.

Существует три способа того,  как определить фазу и ноль. Рассмотрим детально все их преимущества и недостатки.

Определяем фазу и ноль фазоиндикатором

В данном случае вам понадобится специальный пробник, или как его еще называют, индикатор. В целом это обычная плоская отвертка, имеющая пластиковую ручку, где и помещен визуальный датчик — неоновая или же полупроводниковая лампа.

Процедура определения фазы таким образом проста. Необходимо лишь прикоснуться концом инструмента к нужному проводу или же засунуть его в розетку. Если напряжение там будет присутствовать, то отвертка загорится слабым светом.

Стоит отметить, что это возможно при правильном применении отвертки: палец ладони, в которой находится инструмент, следует прижать к металлической части отвертки. Это замкнет цикл между землей и проводкой, но бояться при этом не стоит, поскольку металлическая часть прибора существенно снижает напряжение.

Преимущества: простота и доступность способа, отвертку можно купить в любом магазине.

Недостатки: риск поражения электрическим током, пусть преимущественно и на психологическом уровне.

Видео по определению фазы и ноля индикаторной отверткой

Определяем фазу и ноль тестером

Здесь используется более современное устройство — фазовый тестер. Он позволит владельцу качественно измерять силу переменного или же постоянного напряжения. Для настройки прибора используется специальный вращающийся переключатель.

Также есть два щупа, первый из который необходимо засунуть в розетку, а второй крепко зажать в ладони. Если мы попадем на нулевую проводку, то на дисплее отобразится незначительное напряжение или же несколько нулей. А если на фазовый — то напряжение будет существенно выше.

Преимущества: современное устройство, широкодоступное на отечественном рынке; более высокая точность измерений.

Недостатки: существенных нет.

Видео по определению фазы мультиметром

Определяем фазу и ноль по маркировке

Это, пожалуй, наиболее ненадежный способ. Суть его в следующем: на сегодняшний день все проводка современных домов обладает специальной цветовой маркировкой, смотря какое назначение определенного провода.

К примеру, к фазе подключается зачастую коричневый или черный провод, а тот, что к нулю, должен иметь голубые тона. Касательно заземляющего провода, то он выполняется в двух цветах — зеленом и желтом.

Жаль, конечно, но в нашей стране нередко халатность электриков приводит к тому, что правила игнорируются и влекут за собой самые непредсказуемые последствия. Поэтому ни в коем случае не полагайтесь на добросовестность и профессионализм рабочих, устанавливающих в вашем доме электропроводку.

Рекомендуется лучше применить один из описанных способов. Более того, еще три года назад провода маркировались совсем по-другому. К примеру, провод для заземления был тогда черного цвета.

Когда фазный провод определен, мы его отгибаем и начинаем определять нулевой. К щитку внутри квартиры они прикреплены таким образом, что исключается система заземления как таковая. И если у вас есть доступ к щитку, то следует осведомиться о цвете провода, который проходит мимо автоматов, и выявить его.

А если по причине того, что вы желаете подстраховаться, или непосредственный доступ к щитку невозможен, то в любой момент можно использовать старое доброе средство — патрон с лампочкой, к которой подключены провода. Если один из них присоединить или же просто прикоснуться им к фазному проводу, а второй провод замыкать на двух оставшихся поочередно, то вы можете также определить нужные вам категории. Если будет контакт с нулем, то лампочка загорится, а если с проводом заземления — то ничего не произойдет.

И, как бы противопоставляя этот метод более продвинутому, можно применить уже описанный нами прибор — фазометр.

В таком случае следует по очереди измерять различие напряжения (другими словами, потенциалов) между всеми проводами и уже определенными фазами. При этом категория фаза-ноль обязана существенно превышать все другие категории (земля-фаза).

Преимущества: относительная простота.

Недостатки: небезопасность.

Итак, мы вместе разобрались, как определить фазу и ноль.

[Всего:    Средний:  /5]

Как найти фазу и ноль? несколько способов определения фазного и нулевого провода » сайт для электриков

Способ №3 – Картошка в помощь!

Забавная, но все же эффективная идея, которая позволяет определить фазу и ноль без индикатора, мультиметра либо другого тестера. Все, что Вам нужно – картошина, 2 провода по 50 см и резистор на 1 МОм. Найти напряжение можно по методике, описанной выше. Конец первого проводника подключается к трубе, второй конец вставляется в срез картошки, как показано на фото. Что касается второго провода, один его конец нужно вставить в тот же срез, на максимально возможном расстоянии от уже вставленной жилы, а вторым Вы будете щупать те выводы, на которых Вам нужно найти фазу и ноль без приборов. Определение происходит следующим образом:

• Если на срезе образовалось небольшое потемнение – это фазный проводник;
• Никакой реакции не произошло – Вы «нащупали» ноль.

Следует сразу же отметить, что в данном случае определение должно происходить с небольшой выдержкой времени при контакте жилы со срезом картошки. Вы должны дотронуться проводом к картошине и подождать около 5-10 минут, после чего будет виден результат!

Наглядный видео урок по определению полярности без приборов своими руками

По похожей методике можно определить полярность контактов в цепи постоянного тока. Для этого два провода опускаются в чашку с водой и если возле одного из них начинают образовываться пузыри, как показано на фото ниже, значит, это минус и, соответственно, вторая жила – плюс.

Цифровой мультиметр очень полезная вещь в быту. С помощью тестера просто определить, какой из проводов фаза, ноль, а какой заземление.

Любая электросеть, как бытовая, так и промышленная может быть с постоянным током или с переменным. При постоянной подаче электронапряжения электроны перемещаются в одном направлении, при переменной подаче это направление постоянно меняется.

Переменная сеть в свою очередь состоит из двух частей – рабочей и пустой фазы. На рабочую, которую называют в электричестве так и называют — «фазой», подаётся рабочее электронапряжение, а на пустую, которая получила название «ноль» — нет. Она нужна для создания замкнутой сети для работы и подключения электроприборов, а также для заземления сети.

Домашняя электропроводка: находим ноль и фазу

Установить в домашних условиях, где какой провод находится, можно разными способами. Мы разберем только самые распространенные и доступные практически любому человеку: с использованием обычной электрической лампочки, индикаторной отвертки и тестера (мультиметра).

Про цветовую маркировку фазных, нулевых и заземляющих проводов на видео:

Проверка с помощью электролампы

Перед тем, как приступить к такой проверке, нужно собрать с использованием лампочки устройство для проверки. Для этого ее следует вкрутить в подходящий по диаметру патрон, после чего закрепить на клемме провода, сняв изоляцию с их концов стриппером или обычным ножом. Затем проводники лампы нужно поочередно прикладывать к тестируемым жилам. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если проверяется кабель на две жилы, уже понятно, что вторая будет нулевой.

Проверка индикаторной отверткой

Хорошим помощником в работе, связанной с электрическим монтажом, является индикаторная отвертка. В основе работы этого недорогого инструмента лежит принцип протекания сквозь корпус индикатора емкостного тока. В ее состав входят следующие основные элементы:

• Металлический наконечник, имеющий форму плоской отвертки, который прикладывается к проводам для проверки.
• Неоновая лампочка, загорающаяся при прохождении сквозь нее тока и сигнализирующая таким образом о фазовом потенциале.
• Резистор для ограничения величины электрического тока, который защищает устройство от сгорания под воздействием мощного потока электронов.
• Контактная площадка, позволяющая при прикосновении к ней создать цепь.

Если вы проверяете наличие напряжения на проводе с помощью этого прибора при дневном свете, то придется приглядываться в ходе работы более внимательно, так как свечение сигнальной лампы будет плохо заметно.

При касании жалом отвертки фазного контакта сигнализатор загорается. При этом ни на защитном нуле, ни на заземлении светиться он не должен, в противном случае можно сделать вывод, что в схеме подключения имеются неполадки.

Пользуясь этим индикатором, будьте внимательны, чтобы нечаянно не коснуться рукой провода под напряжением.

Про определение фазы наглядно на видео:

Проверка мультиметром

Для определения фазы с помощью домашнего тестера прибор нужно поставить в режим вольтметра и измерить попарно величину напряжения между контактами. Между фазой и любым другим проводом этот показатель должен составлять 220 В, а прикладывание щупов к заземлению и защитному нулю должно показывать отсутствие напряжения.

Как отличить друг от друга фазу и ноль?

Для того чтобы отличить «фазу» от других проводов можно воспользоваться таким инструментом, как индикаторная отвёртка.

Если дотронуться до металлической части провода, жалом этой отвёртки при этом, придерживая противоположный торец указательным пальцем то индикатор, будет светиться при наличии фазного провода. Также можно определить «фазу» с помощью мультиметра.

Для этого необходимо включить прибор в режим измерения переменного тока.

Выставить максимально возможное напряжение на приборе. Минусовой щуп необходимо подсоединить к какому-нибудь заземлённому предмету, например, к радиатору отопления, а другой попеременно подключать к проводникам.

Когда прибор покажет напряжение, которое примерно равно 220 В. то проводник, к которому вы подключились и есть фазный провод.

Как определить «фазу» и «ноль» без измерительных приборов.

Для того чтобы обнаружить фазу можно использовать проверенный временем, очень простой и недорогой способ.

С помощью обыкновенного патрона с лампой накаливания несложно определить пару «ноль» — «фаза». Нужно взять патрон и два провода, которые отходят от него попеременно подсоединять к проводам с предполагаемыми фазным и нулевым проводами.

Когда же лампочка загорится это будет означать что один из подключённых проводов является фазным. Теперь останется узнать какой именно. Очень просто это сделать если в электрической сети включена система УЗО. В этом случае если подключить патрон с лампой одним концом к третьему проводу, который является в данном случае заземлением, а другой попеременно к другим проводникам.

В момент, когда произойдёт автоматическое отключение электричества, будет означать то, что второй провод, к которому вы подсоединили щуп мультиметра, является «фазой». Соответственно третий проводник будет «ноль».

Если нет УЗО то после определения пары «фаза» — «ноль», один провод следует подключить к заземлению, а второй будет слегка искрить при соприкосновении с «фазой».

Заблуждения, которые могут возникнуть при определения фазного провода.

Это не совсем заблуждения, просто, если следовать этому способу определения фазы можно неправильно сделать вывод о том, где именно она находится.

Способ определения фазы по цвету провода

Если рабочие, которые занимались монтажом проводки сделали всё правильно то фазный провод должен быть чёрного или коричневого цвета.

Но полностью полагаться на такой способ определения фазы нельзя, т. к. не исключено, что при подключении, провода просто перепутали. И вместо фазного провода чёрного цвета там будет «земля» или «ноль».

В заключении стоит отметить, что заниматься самостоятельными электромонтажными работами стоит только в том случае если вы очень хорошо разбираетесь в том, что делаете, в противном случае стоит обратиться к специалистам, которые выполнят работы по монтажу проводки, качественно и в срок.

О чем еще важно знать?

Иногда определение назначения токоведущих жил может быть облегчено благодаря знанию их общепринятой цветовой маркировки:

• Ноль может маркироваться латинской буквой N. Общепринятый цвет изоляции – голубой или синий. Другой вариант окраски изоляции – белая полоса на синем фоне.
• Земля маркируется латиницей PE. В системе заземления, объединяющей функции защитного и рабочего нуля, обозначается PEN. Цвет применяемой изоляции – желтый, имеющий одну или две полосы ярко – зеленого оттенка.
• Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть A, B или C. Цвет изоляции может быть произвольный, но не повторяющий тех, которыми обозначается земля (защитное заземление) или нулевой проводник. В большинстве случаев, это красный, коричневый или черный цвет.

Полезно знать и правила монтажа электропроводки. Это также может помочь определить, где фаза, ноль и земля. Фаза всегда должна приходить в распределительный щиток на автоматический выключатель или плавкий предохранитель. Нулевая жила может крепиться на шине специальной конструкции, которая имеет несколько клемм. В металлических щитках и клеммных ящиках старого типа, ноль или земля крепились под гайку болтом, приваренным к корпусу ящика. Эти правила могут облегчить определение функций приходящих проводников. Узнать больше о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.

Теперь вы знаете, как определить фазу, ноль и землю мультиметром или же индикаторной отверткой. Надеемся, предоставленные рекомендации помогли вам решить вопрос самостоятельно!

Наверняка вы не знаете:

• Способы определения потребляемой мощности электроприборов
• Что такое чередование фаз
• Как определить сечение кабеля по диаметру жилы

Как определить ноль и фазу? Самые быстрые способы

Часто при монтаже бытового электрооборудования мастеру важно знать, где находится «фаза». Такая необходимость возникает в тех случаях когда, например, требуется установить выключатель или подключить чувствительные к правильной фазировки электротехнические устройства

Если выключатель света подключён правильно, то при положении «выкл» будет обесточен участок проводки который ведёт к патрону и можно абсолютно спокойно проводить монтажные работы в этом месте, например замену лампочки, не опасаясь удара электрическим током.

Определить наличие или отсутствие электрического тока в цепи «на глаз» не представляется возможным, поэтому стоит приобрести специальные приборы и инструменты.

• Индикаторная отвёртка.
• Тестер или мультиметр.
• Пассатижи.

Цена их, как правило, не велика. При выборе стоит отдать предпочтение только тем моделям, которые имеют надёжную изоляцию.

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

1. Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
2. Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
3. Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
4. Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.

Для отыскания фазного провода или клеммы в розетке, вам понадобится один из приборов — индикаторная отвертка или мультиметр.

Правила работы с индикаторной отверткой

При отсутствии заземляющего провода решить задачу, как определить фазу будет очень легко. Достаточно воспользоваться обыкновенной индикаторной отверткой.

В этом случае действия происходят следующим образом:

• Вначале обесточивается сеть путем отключения автомата. После этого на проводах острым ножом зачищается изоляция примерно на 1-1,5 см. Жилы нужно развести между собой, чтобы исключить случайное соприкосновение.
• Включается автомат и подается напряжение. Концом индикаторного устройства нужно по очереди коснуться зачищенных мест проводников. При попадании на фазовый провод светодиод начнет светиться.
• Обнаруженную фазу следует отметить, после чего вновь выключить автомат и сделать все запланированные подключения.
• Подключая освещение, выключатель нужно соединять с фазным проводом. Именно он будет обеспечивать разрыв контакта, выключение и включение осветительных приборов.

При работе с трехпроводной сетью все проводники могут оказаться одинакового цвета, поэтому нужно обязательно установить назначение каждого из них. Процесс обнаружения происходит в следующем порядке:

• Задача, как найти фазу решается теми же способами, что и в двухпроводной сети, после этого провод нужно отметить, отделив его от других проводов.
• Ноль и землю определяют мультиметром в режиме измерения напряжения. Один щуп касается фазного провода, а другой – нулевого и заземляющего, по очереди. Меньшее напряжение показывает нулевой провод.
• В случае одинакового напряжения измеряется сопротивление провода заземления. Оно должно быть не выше 4 Ом, а сопротивление нуля будет заметно выше.

Как определить фазу и ноль

Индикаторная отвертка

Что такое фаза, как определить фазу и ноль в электричестве

Цвет проводов фаза, ноль, земля

Схема подключения люстры с 3 лампами

Как определить сечение провода

Народный способ

Существует также народный способ идентификации нулевой и фазовой жилы. Несмотря на то, что некоторые специалисты относятся к нему довольно саркастически, этот метод работает достаточно эффективно.

Для определения понадобятся следующие элементы:

• 2 многожильных провода, длиною около полуметра;
• резистор номиналом на 1 МОм;
• крупная картофелина.

Схема проверки напоминает идентификацию фазы на контрольной лампочке. Один конец провода крепят к металлу (зачастую используют отопительные или водопроводные трубы), другой плотно примыкают к разрезанной вдоль картофелине. Второй проводник также примыкают к овощу, а другой его конец соединяют с резистором и интересующей жилой.

Результат исследования придется подождать около 10 мин. При контакте с фазой мякоть овоща потемнеет, а в случае с нулем она останется неизмененной.

Проверить назначение проводника можно с помощью подручных средств. Но такие методы далеко не безопасны. Поэтому применять их нужно исключительно в крайних случаях. А лучше – обзавестись специальной индикаторной отверткой.

Назначение фазы и нуля

Чтобы полностью понять, что же именно подразумевает словосочетание “фаза и ноль в электрике” обратимся к аналогии. Электрический ток наиболее удобно сравнивать с водой, а токонесущие провода – с трубами.

Итак, представим следующее. У нас имеется одна труба, по которой горячая вода из резервуара поступает в большую кастрюлю. Также имеется вторая труба, которая по мере наполнения кастрюли сбрасывает излишек поступающей горячей воды обратно в резервуар. Теперь расшифровка: первая труба – фаза, кастрюля – полезная нагрузка, вторая труба – ноль. Ток по фазе приходит к нагрузке, а по нулевому проводу уходит обратно. Вот и все.

Теперь представим что произойдет, если из-за неисправности второй трубы горячая вода из кастрюли не будет уходить обратно в резервуар. В этом случае кастрюля очень быстро наполнится, а кипяток начнет с нее выливаться и может нас ошпарить.

Чтобы этого избежать, подводим к кастрюле третью трубу. Эта труба будет играть роль аварийного выхода для поступающей воды. Тогда, если вторая труба, отводящая воду отказывается работать, то излишек воды будет уходить через третью трубу. А третья труба идет в землю в специально выкопанный для этого котлован. Вот именно этот пример нам наглядно демонстрирует заземление.

Выше мы описали работу тока в однофазной сети, а также назначение фазы и нуля. В трехфазной происходит то же самое, только ток течет одновременно по трем проводам, а возвращается по четвертому.

Из примера становится понятно, что нельзя путать фазу с нулем, а также нельзя их соединять между собой. Для удобства все кабеля имеют свою цветовую маркировку, благодаря которой можно без всяких приборов определить принадлежность провода к фазе или нулю.

Внимание! Для пущей уверенности лучше перед началом работы все-таки прозвонить кабель, несмотря на цветовую маркировку. Очень часто в силу собственного незнания, неопытные электрики вообще не заморачиваются по поводу цвета проводов, и именно из-за этого существует опасность

Тут хорошо работает правило: доверяй, но проверяй!

По поводу цветовой маркировки. В электричестве приняты следующие обозначения: фазный провод коричневого, черного либо белого цвета, нулевой – голубого или синего, а провод заземления имеет желто-зеленый цвет.

Имейте ввиду, цвета не всегда могут быть такими: не так давно мне в трехфазной сети попались три красных провода (фаза), а нулевой провод был черного цвета.

Другие варианты проверки

Кроме перечисленных способов проверки фазы и нуля мультиметром, существует проверка с использованием контрольной ламы.
Способ довольно необычный и требует особой осторожности, но действенный. Для такого устройства необходим патрон, лампа, провод со срезанной на концах изоляцией

При использовании лампы удастся определить — есть фаза или нет, а какой именно фазный проводник — установить не получится. Если во время соединения проводки контрольной лампы с определяемыми жилам она засветится, тогда один из проводов фазный, а второй вероятнее ноль. Если не засветится, то фазы нет либо фазы, либо ноля, что тоже возможно

Для такого устройства необходим патрон, лампа, провод со срезанной на концах изоляцией. При использовании лампы удастся определить — есть фаза или нет, а какой именно фазный проводник — установить не получится. Если во время соединения проводки контрольной лампы с определяемыми жилам она засветится, тогда один из проводов фазный, а второй вероятнее ноль. Если не засветится, то фазы нет либо фазы, либо ноля, что тоже возможно.

Правильно определить фазу

Провода трехжильные

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль – искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

1. В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая – земля (в противном случае – резервный провод питания напряжением 220 вольт).

2. В двойном выключателе входные, выходные контакты разнесены по разную сторону. Одни находятся внизу, другие – наверху. Бок, где один-единственный контакт, станет фазой. Два других, соответственно, – нулевым проводом (рабочий плюс защитный). Подразумевается, разводка электрики квартиры сделана верно, в старых домах часть раскладки верна, другая выполнена наоборот.
3. Для одинарного выключателя столь просто определить фазу не получится, контакты лежат на одном боку (хотя если есть исключение, нуль находится снизу, если выполнены условия, указанные выше). Допускается попросту прозвонить тестером патрон. Сразу говорим, это нарушение техники безопасности, и прибор может сломаться. Поэтому рекомендовать метод штатным не можем. Попробуйте измерить переменное напряжение: 230 вольт окажется лишь меж двумя точками: фаза выключателя и нуль патрона.

Фазы автомобиля

Электрические сети помогают многим объектам. Автомобиль считается относительно простым устройством. Основу снабжения составляют аккумулятор 12 вольт (реально – 14,5 В), генератор, уровень выходного напряжения которого регулируется сообразно вариациям оборотов. Напряжение после выпрямления пригодно подпитывать аккумулятор бортовой сети. Активация вала генератора ведется аккумулятором через специальное регулирующее устройство.

Трехфазная схема Ларионова

Выпрямляемые диодным мостом схемы Ларионова фазы питают авто. Популярная сегодня методика. Диодов присутствует шесть штук. Фазы сливаются механическим объединением после выпрямления единой магистралью. Обеспечивает максимальную мощность. Чувствительные компоненты авто (бортовой компьютер), дополнительно выпрямляют нестабильный ток. Чтобы продлить срок службы устройства.

Далее напряжение идет потребителям. Дворники, система индикации, освещение, зажигание. Бортовой компьютер может выдать закодированное сообщение: пора проверить датчик фаз. Элемент, работа которого использует эффект Холла, определяет положение распределительного вала двигателя. Подобными оснащают стиральные машины, оценивая скорость вращения. Авто определяет угловое положение вала. Датчик выдает импульсы, оценивая параметры которых компьютер получит нужную информацию.

Сенсорами авто напичкан. На две клеммы подается питание, третья формирует сигнал. Для проверки посмотрим схему: местонахождение узлов. Затем вплотную займемся прозвонкой. Имитируя условия формирования импульсов, пользуйтесь постоянным магнитом.

Вопрос, как определить фазу и ноль мультиметром на авто, отпадает. Опорой служит корпус автомобиля – масса. Понятное дело, генератор работает только при запущенном двигателе. Внутри квартиры ищем фазу и нуль, здесь масса задана априори. Можно вызванивать пробитую изоляцию (например, диодов выпрямительного моста). На авто проще простого измерить три фазы мультиметром. Действующее значение косвенно сказали. Порядка 20 вольт (учитывая потери неидеального моста).

Ошибки пользователей мультиметра

Китайские мультиметры настроены работать, даже если неправильно поставлены щупы. Сломать прибор случайно остерегайтесь. Избегайте способа: воткнуть черный провод в разъем измерения высоких токов, красный – на свое место. Попытаетесь измерить переменное напряжение высоковольтной линии – ремонт обеспечен. Нельзя применять неправильные диапазоны. Зарекитесь пытаться измерить переменное напряжение, применив шкалу постоянного. Проверка фаз станет последней в жизни мультиметра.

Прибор выводится из строя большим напряжением переменной полярности. Прочее (к примеру, неправильная полярность щупов) не так страшно.

Фаза и нуль в электрике

Электроэнергия появляется в результате упорядоченного движения заряженных частиц в проводах — электронов. Рождаются эти электроны в огромных электростанциях — таких как, например, Волгоградская ГРЭС (гидроэлектростанция), Нововоронежская АЭС (атомная электростанция) и многих других в нашей стране. Далее по очень толстым проводам эта энергия передается на промежуточные подстанции (как правило, такие стоят по периферии городов), а от них — до местных КТП (комплектная трансформаторная подстанция), которые есть почти в каждом дворе.

Уровни напряжения в таких сетях варьируются от 750000 вольт до 380 вольт в конечной КТП. И именно последние делают так, что в розетке обычного дома появляется 220В. Казалось бы, все просто, но! В розетке находятся два провода. И из уроков физики каждый знает, что в электрике есть «фаза» и «нуль». Эти два слова дают нам свет, тепло, воду, газ и многое другое, чем мы пользуемся каждый день. Теперь по-порядку.

Замер сопротивления «кольца фаза-нуль»

Для планового контроля и своевременного обнаружения и устранения нарушений безопасности в электросети обеспечения её нормальной работы, проводятся систематические замеры сопротивления кольца фаза-нуль, так как причинами поломок приборов освещения являются сетевые перегрузки и короткое замыкание.

Самый быстрый и эффективный способ выявления и предотвращения таких случаев – это замер сопротивления.

Не всем известно, что значит понятие «кольцо фаза-нуль». Оно означает контур, созданный соединением нулевого проводника, расположенного в заземленной нейтрали. Замыкание этой электрической сети образует кольцо фаза-нуль.

Сопротивление в контуре измеряется:

1. Падением напряжения в выключенной цепи.
2. Падением напряжения вследствие сопротивления растущей нагрузки.

По цвету провода

Узнать назначении жилы можно по цвету ее изоляции. Существует стандарт цветовой маркировки проводников. Нулевые провода принято обозначать голубым либо синим цветом. Заземление можно найти по зеленому цвету изоляционного материала. Впрочем, здесь допустимо использовать также желтую маркировку либо сочетание зеленого и желтого цветов.

С фазовым проводом дело обстоит труднее. Палитра оттенков его обозначения довольно широка:

• белый;
• черный;
• красный;
• коричневый;
• серый;
• оранжевый;
• розовый;
• фиолетовый цвет.

Встречаются фазы даже бирюзового цвета. В этом случае следует быть очень аккуратным, чтобы случайно не перепутать его с зеленым заземлением или с голубым нулем.

Строго говоря, определение по цвету изоляции – не самый надежный способ. Поэтому специалисты часто называют его условным. Во-первых, цветная маркировка встречается далеко не всегда, – например, в старых постройках использовали исключительно белый цвет изоляции для всех кабелей. Во-вторых, сами специалисты-электромонтажники часто пренебрегают установленными правилами маркировки, подсоединяя к системе те провода, которые оказались под рукой.

Как определить ноль, фазу и заземление, заземление, зануление

Для установки выключателя или розетки узнавать назначение проводов совсем не обязательно. Но более сложные приборы обычно нуждаются в том, чтобы ноль, фаза и заземление были корректно подключены к соответствующим клеммам. В принципе в определении фазы, нуля и заземления нет ничего сложного, однако понадобится некоторый инструмент. Из трех проводов узнать, какой отвечает за фазу, проще всего. Для этого нужно приобрести или одолжить такой простейший инструмент как индикатор. Индикатор представляет собой подобие отвертки. Он имеет полупрозрачный (или прозрачный) корпус-ручку, в котором установлен светодиод. Если прикоснуться данным инструментом к проводу, который ответственен за фазу, индикатор, то есть светодиод, который вставлен в его ручку, загорится. Если же провод фазой не является, а является либо нулем, либо заземлением, то светодиод никак не отреагирует.

Таким образом, узнать провод или провода, отвечающие за фазу крайне просто. Что касается двух других проводов, то здесь придется применить другой, не менее популярный инструмент – вольтметр. Его можно либо приобрести, либо взять напрокат, либо взять на время у знакомого электрика.

Вольтметр представляет собой своего рода «коробку», которая имеет стрелку и циферблат. От «коробки» отходят два провода с удобными клеммами, которыми можно зажать любые провода. Вместо этого также будет достаточно просто прикоснуться данными клеммами к оголенным проводам и тем самым изменить количество вольт.

Итак, чтобы узнать, какой из оставшихся двух проводов ноль, а какой из них – заземление, нужно замерить напряжение в двух парах проводов. То есть сначала аккуратно (поскольку провода должны быть при этом под напряжением), прикасаются клеммами к двум проводам: фаза и первый неизвестный провод. Значение, которое покажет вольтметр можно записать или запомнить.

После этого аккуратно прикасаются клеммами вольтметра к двум другим проводам, то есть к той же фазе и другому неизвестному проводу. Значение также можно записать. В итоге, именно в той паре проводов, где напряжение вольтметр покажет больше, находится провод, который отвечает за ноль. В той же паре, где напряжение вольтметр показал меньше, находится заземление.

Чтобы провода не перепутать впоследствии и не пришлось снова определять их назначение, можно сразу же обозначить их. Например, к ним можно приклеить кусочки изоляционной ленты или скотча, либо отметить цветной веревкой и так далее. Главное, чтобы при подключении какого-либо оборудования, не пришлось снова думать, какой из имеющихся проводов за что отвечает иначе может понадобиться вызвать электрика на дом. Конечно, если вы не уверены в своих силах − это самый лучший выход. Будьте осторожны!

Читайте также: Ремонтируем электропроводку

Фаза и ноль — что такое, как определить фазу и ноль в электричестве

Далеко не всегда хочется вызывать специалистов при необходимости заменить люстру, повесить бра или дополнительный светильник. Но когда электромонтажными работами занимаешься впервые, так или иначе начинаешь задаваться вопросом, что представляют собой такие понятия как «ноль» и «фаза».

Разбираться в этих обозначениях необходимо хотя бы для того, чтобы правильно подключить провода. Желательно восполнить пробелы в знаниях об электричестве, при отсутствии опыта в данной сфере, перед началом работ.

Выделяют три обозначения проводов:

• фаза
• ноль
• заземление

Определить, какой кабель в розетке или осветительном приборе к чему относится, можно подручными средствами или по цвету. Под понятием «ноль», как правило, подразумевают «рабочий ноль», «фаза» — «фазные провода», а под «заземлением» — «защитный ноль».

Профессиональные электрики могут различать кабели с первого взгляда. А вот для рядового человека различать данные обозначения немного сложно. Тем более что специальные инструменты, позволяющие определить, где фаза и ноль, имеются далеко не у всех.

В реальности способов распознания проводов не так уж и много. А безопасных – еще меньше. Поэтому чаще всего определяют кабели по цвету.

Маркировка кабелей по цвету

Это один из наиболее простых методов. Чтобы определить, что такое фаза и ноль по цвету, необходимо четко знать какие оттенки и чему соответствуют. Можно воспользоваться информацией о принятых в стране стандартах.

Не секрет, что каждый провод имеет индивидуальный цвет. Поэтому распознавание нуля не должно составлять особых проблем. Полученные знания позволят легко справиться с монтажом осветительного прибора или установкой розетки.

Особенно актуален этот способ для новостроек. Ведь там, как правило, провода протягиваются опытными специалистами, которые четко соблюдают нормы и стандарты. Принятый на территории Российской Федерации в 2004 году стандарт IEC 60446 жестко регламентирует разделение фазы, заземления и нуля по цвету.

Стоит учесть, что:

• если провод имеет синий либо сине-белый оттенок, можно смело говорить о том, что это – рабочий ноль
• защитный ноль представлен кабелями в желто-зеленой оболочке
• другие цвета характерны для фазы. Это могут быть красный, коричневый, белый либо черный. Возможны и другие варианты.

Такое обозначение успешно применяется в большинстве случаев. Но если проводка старая, или есть сомнения в профессионализме электриков, целесообразнее пользоваться дополнительными методами.

Самостоятельное определение фазы и ноля при помощи подручных средств

Специалисты рекомендуют для облегчения определения проводов начинать именно с распознавания фазы. Этот способ можно использовать совместно с предыдущим (по цвету).

Индикаторная отвертка непременно найдется в арсенале каждого домашнего мастера. Она необходима как для проведения комплекса работ по электромонтажу, так и при элементарной замене ламп либо установке осветительных приборов.

Метод до смешного прост. При касании жалом индикаторной отвертки провода определенного цвета, находящегося под напряжением, и одномоментного прикосновения контакта на инструменте, должен загореться индикатор. Он сигнализирует о наличии сопротивления. Значит, проверяемый провод является фазным.

Определение при помощи этого метода строится на том, что внутри инструмента располагается лампочка и резистор (сопротивление). Когда электрическая цепь замыкается, загорается сигнал. Именно наличие в индикаторной отвертке сопротивления и позволяет производить процедуру совершенно безопасно для человека, способствуя снижению тока до минимальных значений.

Метод определения фазы и ноля при помощи контрольной лампы

Этот способ подразумевает использование контрольной лампы для определения проводов определенного цвета в трехпроводной сети. Применять данный метод следует с особой осторожностью.

Применение этого метода подразумевает создание контрольной лампы. Для этого в патрон вкручивается обычная лампочка. В клеммах патрона размещаются провода, на концах которых отсутствует изоляция. При отсутствии возможности создать такую конструкцию допустимо использовать традиционную настольную лампу, оснащенную электрической вилкой. Теперь для определения необходимо поочередно, по цветам присоединять провода.

Стоит отметить, что использование данного метода позволяет определить, присутствует ли среди пары проверяемых проводов фазный. А какой именно из этих двух – фаза, распознать будет непросто. Загорание контрольной лампы означает, что с высокой долей вероятности одни провод – фаза, а другой – ноль.

Отсутствие света говорит о том, что фазный провод среди проверяемых отсутствует. Хотя возможен вариант, что нет именно нуля. Поэтому применение этого метода целесообразно, скорее всего, для определения правильности монтажа и работоспособности проводки.

Определение сопротивления петли фаза-ноль

Для обеспечения нормального функционирования электрических приборов и проверки автоматов необходимо периодически проводить замеры сопротивления петли фаза-ноль. Потому как первоочередными причинами поломок осветительных приборов являются перегрузки сети и короткое замыкание. Измерение сопротивления позволяет в кратчайшие сроки выявить неисправность и предотвратить подобную ситуацию.

Далеко не все знают, что представляет собой понятие «петля фаза-ноль». Под этой фразой скрывается контур, образованный в результате соединения нулевого провода, находящегося в заземленной нейтрали. Замыкание этой электрической сети образует петлю фаза-ноль.

Измеряют сопротивление в этом контуре следующими методами:

• падением уровня напряжения в отключенной цепи
• падением уровня напряжения в результате сопротивления возрастающей нагрузки
• использованием профессионального инструмента, интерпретирующего короткое замыкание в цепи

Второй способ используется чаще всего, так как отличается удобством, возможностью быстро измерить сопротивление, а также безопасностью.

Как определить ноль и фазу индикаторной отверткой

В процессе выполнения электромонтажных работ каждый специалист сталкивается с необходимостью точного определения фазного и нулевого проводников сети. Если провода распределены в соответствии с цветом изоляции, то определить принадлежность каждого из них не будет сложной проблемой. Однако, так бывает далеко не всегда, особенно в старых сетях, и тогда приходится определять ноль и фазу индикаторной отверткой или другим способом. В этом нет ничего сложного, если знать общее устройство электрической сети и основные правила пользования указателями напряжения.

Особенности домашних электрических сетей
Практически во всех квартирах электричество подается через однофазную сеть, с напряжением 220 вольт и частотой 50 Гц. Общее питание к жилому дому подводится посредством мощной трехфазной линии, а потом электроэнергия коммутируется в распределительных щитах. Дальнейшее движение тока к потребителям осуществляется по однофазным линиям с фазным и нулевым проводами.

Распределение нагрузки на каждую фазу должно быть максимально равномерным, чтобы избежать перекосов в процессе эксплуатации. В современных домах дополнительно прокладывается контур защитного заземления. Таким образом, в электрической сети добавляется еще один провод, который в дальнейшем тоже придется идентифицировать при необходимости.

Во многих старых зданиях защитный заземляющий контур отсутствует, следовательно в сети имеется лишь фазный и нулевой провода. С целью повышения уровня электробезопасности при выполнении электромонтажных работ внутренние сети довольно часто подвергаются усовершенствованию и реконструкции путем добавления проводника РЕ.

В частном секторе нередко используются трехфазные линии. Напряжение в 380 вольт может напрямую подводиться к отдельным потребителям – отопительным котлам, электродвигателям и другому оборудованию. Однако для внутренней разводки внутри частного дома все равно используются однофазные линии, в которых равномерно распределяются все три фазы. Таким образом, к розеткам оказывается подведенными три провода – фазный, нулевой и заземление.

Фаза и ноль в электрической сети
Многие потребители даже не догадываются о настоящем предназначении фазы и нуля. Поэтому, если намечается работа с электропроводкой, данный пробел в знаниях должен быть ликвидирован.

Изначально электрическая энергия подводится к жилым домам от трансформаторной подстанции, где она преобразуется из высокого напряжения в допустимые 380 вольт. В общем вводно-распределительном устройстве жилого дома электричество распределяется и расходится по отдельным щиткам, установленным в каждом подъезде. От них в квартиры заводится уже по одной фазе номиналом 220 вольт и заземляющий провод, если он предусмотрен схемой электропроводки.

Один из проводников подающий ток к потребителю, считается фазным. В трансформаторе все три фазы соединяются по схеме «звезда». Их общая точка является нейтралью, защищенной на подстанции заземляющим контуром. Данная нейтраль и выполняет функции нуля, отдельно подводимого к нагрузке. Основной задачей нулевого провода является обеспечение протекания тока обратно, в направлении источника электроэнергии. Дополнительно, нулевой проводник способствует выравниванию фазного напряжения.

Многие потребители не видят особой разницы в подключении бытовой техники в сеть с переменным током 220 вольт. При обычном включении в розетку можно не соблюдать полярность, а при смене контактов напряжение остается неизменным. Но так бывает не всегда. При работах с электропроводкой требуется точно обнаружить расположение фазного и нулевого проводов. Перемена их местами приводит к неправильному подключению, вызывающему сбой в работе оборудования и поражение током.

Определение принадлежности проводов без приборов
Для того чтобы избежать неприятных последствий, необходимо узнать, где и какой провод расположен. Обычно используется индикаторная отвертка, но при её отсутствии проблема может разрешиться другими способами.

Чаще всего принадлежность проводов, в том числе определение фазы, устанавливается визуально, путем изучения цветной маркировки. Если прокладка линий выполнялась квалифицированными специалистами, они обязательно используют стандарт IEC 60446-2004. В соответствии с этим нормативом, нулевой провод маркируется синим или голубым цветом, заземление – желто-зеленым, а фазный – коричневым или другим нейтральным цветом. Самое главное, чтобы расцветка фазы полностью отличалась от нуля и заземления. Рассмотреть маркировку можно внутри распределительной коробки, а также в местах подключений.

Если нет приборов – указателей напряжения, существует вариант проверить сеть с использованием контрольки, состоящей из патрона с лампой накаливания и подключенными проводами. Конец одного из проводников соприкасается с металлическими трубами системы отопления, а другой проводник касается проверяемого участка. Если лампочка загорелась, значит в этом месте есть фаза. Данный способ считается опасным, так как вероятность получения электротравмы очень велика.

Безопаснее всего определить фазу и ноль индикаторной отверткой, с помощью которой выполнить все необходимые проверки сетевых параметров.

Принцип действия индикаторных отверток
Для того чтобы эффективно и правильно пользоваться индикаторными отвертками, рекомендуется ознакомиться с их устройством и общими принципами работы. Несмотря на внешние различия, у каждой из них основной функцией является проверка наличия и отсутствия напряжения, определение фазы и нуля. Для этого достаточно подключиться рабочим органом к одному из контактов.

Наиболее простым устройством считается индикаторная отвертка с неоновой лампочкой. В ее конструкцию входит металлический токопроводящий стержень, на конце у которого расположено плоское жало. В схему индикаторной отвертки дополнительно включен токоограничивающий резистор и неоновая лампочка. Стальная пружина прижимает лампу к резистору.

Одновременное касание жалом контакта фазы и касание пальцем контактной кнопки на рукоятке, приведет к свечению неоновой лампочки. Если фаза отсутствует – лампа погаснет. Данный инструмент обладает ограниченной функциональностью, для определения фазы ему требуется непосредственный контакт. Нижний предел напряжения составляет 90 вольт, более низкие значения не поддаются определению.

Отвертка на светодиоде может работать и с более низким напряжением – до 45 вольт. Для нормального функционирования требуется импульсный режим, то есть, с увеличением силы тока пропорционально снижается время непрерывного горения светодиода. Кроме ограничительного резистора, в схеме имеется диодный мост, выполняющий функцию выпрямителя. Незначительное количество тока, появившееся на контактах моста, поступает к накопительному конденсатору. Далее через транзистор пульсирующий ток подается на светодиод, который начинает гореть мерцающим светом.

Наиболее эффективной, но и самой дорогой считается индикатор, в конструкции которого имеется светодиодный сигнализатор и собственные элементы питания. Данное устройство позволяет не только определить ноль и фазу индикаторной отверткой, но и успешно искать скрытую проводку.

Принцип работы с такой отвёрткой заключается в следующем. Человеческое тело представляет собой своеобразный конденсатор с достаточной емкостью. Когда палец касается сенсора, в цепи возникают слабые электрические токи в пределах 0,5 мкА. Если жало инструмента одновременно касается фазного проводника, происходит увеличение силы тока до значения, достаточного для открытия транзистора. Далее выполняется подключение питающего элемента к светодиоду, который начинает излучать свет.

Показатель напряжения срабатывания составляет около 50 вольт. Порог чувствительности удается снизить за счет использования собственных источников питания. Это дает возможность отличить ложные срабатывания, возникающие под действием наводок электрического поля.

Правила работы с индикаторной отверткой
При отсутствии заземляющего провода решить задачу, как определить фазу будет очень легко. Достаточно воспользоваться обыкновенной индикаторной отверткой.

В этом случае действия происходят следующим образом:

Вначале обесточивается сеть путем отключения автомата. После этого на проводах острым ножом зачищается изоляция примерно на 1-1,5 см. Жилы нужно развести между собой, чтобы исключить случайное соприкосновение.
Включается автомат и подается напряжение. Концом индикаторного устройства нужно по очереди коснуться зачищенных мест проводников. При попадании на фазовый провод светодиод начнет светиться.
Обнаруженную фазу следует отметить, после чего вновь выключить автомат и сделать все запланированные подключения.
Подключая освещение, выключатель нужно соединять с фазным проводом. Именно он будет обеспечивать разрыв контакта, выключение и включение осветительных приборов.
При работе с трехпроводной сетью все проводники могут оказаться одинакового цвета, поэтому нужно обязательно установить назначение каждого из них. Процесс обнаружения происходит в следующем порядке:

Задача, как найти фазу решается теми же способами, что и в двухпроводной сети, после этого провод нужно отметить, отделив его от других проводов.
Ноль и землю определяют мультиметром в режиме измерения напряжения. Один щуп касается фазного провода, а другой – нулевого и заземляющего, по очереди. Меньшее напряжение показывает нулевой провод.
В случае одинакового напряжения измеряется сопротивление провода заземления. Оно должно быть не выше 4 Ом, а сопротивление нуля будет заметно выше.

Найдите фазовый сдвиг функции синуса или косинуса

Если вы считаете, что контент, доступный через Веб-сайт (как определено в наших Условиях обслуживания), нарушает или другие ваши авторские права, сообщите нам, отправив письменное уведомление («Уведомление о нарушении»), содержащее в информацию, описанную ниже, назначенному ниже агенту. Если репетиторы университета предпримут действия в ответ на ан Уведомление о нарушении, он предпримет добросовестную попытку связаться со стороной, которая предоставила такой контент средствами самого последнего адреса электронной почты, если таковой имеется, предоставленного такой стороной Varsity Tutors.

Ваше Уведомление о нарушении прав может быть отправлено стороне, предоставившей доступ к контенту, или третьим лицам, таким как в виде ChillingEffects.org.

Обратите внимание, что вы будете нести ответственность за ущерб (включая расходы и гонорары адвокатам), если вы существенно искажать информацию о том, что продукт или действие нарушает ваши авторские права. Таким образом, если вы не уверены, что контент находится на Веб-сайте или по ссылке с него нарушает ваши авторские права, вам следует сначала обратиться к юристу.

Чтобы отправить уведомление, выполните следующие действия:

Вы должны включить следующее:

Физическая или электронная подпись правообладателя или лица, уполномоченного действовать от их имени; Идентификация авторских прав, которые, как утверждается, были нарушены; Описание характера и точного местонахождения контента, который, по вашему мнению, нарушает ваши авторские права, в \ достаточно подробностей, чтобы позволить репетиторам университетских школ найти и точно идентифицировать этот контент; например, мы требуем а ссылка на конкретный вопрос (а не только на название вопроса), который содержит содержание и описание к какой конкретной части вопроса — изображению, ссылке, тексту и т. д. — относится ваша жалоба; Ваше имя, адрес, номер телефона и адрес электронной почты; а также Ваше заявление: (а) вы добросовестно считаете, что использование контента, который, по вашему мнению, нарушает ваши авторские права не разрешены законом, владельцем авторских прав или его агентом; (б) что все информация, содержащаяся в вашем Уведомлении о нарушении, является точной, и (c) под страхом наказания за лжесвидетельство, что вы либо владелец авторских прав, либо лицо, уполномоченное действовать от их имени.

Отправьте жалобу нашему уполномоченному агенту по адресу:

Чарльз Кон Varsity Tutors LLC
101 S. Hanley Rd, Suite 300
St. Louis, MO 63105

Или заполните форму ниже:

Как рассчитать фазовый сдвиг

Фазовый сдвиг — это небольшая разница между двумя волнами; в математике и электронике это задержка между двумя волнами с одинаковым периодом или частотой.Обычно фазовый сдвиг выражается в единицах угла, который может быть измерен в градусах или радианах, и угол может быть положительным или отрицательным. Например, сдвиг фазы на +90 градусов составляет одну четверть полного цикла; в этом случае вторая волна опережает первую на 90 градусов. Вы можете рассчитать фазовый сдвиг, используя частоту волн и временную задержку между ними.

Синусоидальная функция и фаза

В математике тригонометрическая синусоидальная функция создает плавный волнообразный график, который циклически переключается между максимальным и минимальным значением, повторяясь каждые 360 градусов или 2 пи радиана.При нулевом градусе функция имеет нулевое значение. При 90 градусах он достигает максимального положительного значения. При 180 градусах он снова возвращается к нулю. При 270 градусах функция принимает максимальное отрицательное значение, а при 360 она возвращается к нулю, завершая один полный цикл. Углы больше 360 просто повторяют предыдущий цикл. Синусоидальная волна со сдвигом фазы начинается и заканчивается при значении, отличном от нуля, хотя во всех других отношениях она напоминает «стандартную» синусоидальную волну.

Выбор порядка волны

Расчет фазового сдвига включает сравнение двух волн, и часть этого сравнения выбирает, какая волна является «первой», а какая «второй».«В электронике вторая волна обычно является выходом усилителя или другого устройства, а первая волна — входом. В математике первая волна может быть исходной функцией, а вторая — последующей или вторичной функцией. Например, первая функция может быть y = sin (x), а вторая функция может быть y = cos (x). Порядок волн не влияет на абсолютное значение фазового сдвига, но он определяет, является ли сдвиг положительным или отрицательным.

Сравнение волн

При сравнении двух волн расположите их так, чтобы они читались слева направо с использованием одного и того же угла оси x или единиц времени.Например, график для обоих может начинаться с 0 секунд. Найдите пик на второй волне и найдите соответствующий пик на первой. При поиске соответствующего пика оставайтесь в пределах одного полного цикла, иначе результат разности фаз будет неверным. Обратите внимание на значения по оси X для обоих пиков, затем вычтите их, чтобы найти разницу. Например, если вторая волна достигает пика в 0,002 секунды, а первая достигает пика в 0,001 секунды, тогда разница составляет 0,001–0,002 = -0,001 секунды.

Расчет фазового сдвига

Для расчета фазового сдвига вам нужны частота и период волн.Например, электронный генератор может генерировать синусоидальные волны с частотой 100 Гц. Разделение частоты на 1 дает период или продолжительность каждого цикла, поэтому 1/100 дает период 0,01 секунды. Уравнение фазового сдвига: ps = 360 * td / p, где ps — фазовый сдвиг в градусах, td — разница во времени между волнами, а p — период волны. Продолжая пример, 360 * -0,001 / 0,01 дает фазовый сдвиг -36 градусов. Поскольку результатом является отрицательное число, фазовый сдвиг также отрицательный; вторая волна отстает от первой на 36 градусов.Для разности фаз в радианах используйте 2 * pi * td / p; в нашем примере это будет 6,28 * -,001 / 0,01 или -,628 радиан.

Задание 1: Изучение синусоидальных кривых

Задание 1: Изучение синусоидальных кривых

Задание 1. Изучение синусоидальных кривых

Кристина Данбар, UGA

В этом задании мы будем исследуя график уравнения

y = грех (bx + c)

, используя разные значения для a, b, и c.

В приведенном выше уравнении

• а есть амплитуда синусоиды
• b есть период синусоидальной кривой
• c есть фаза сдвиг синусоиды

Что такое

амплитуда синусоидальной кривой?

Амплитуда синусоиды — это ее высота.

Что такое период г. синусоида?

Период синусоиды — это длина одного цикла кривой. Естественный период синуса кривая равна 2π. Итак, коэффициент на = 1 эквивалентен периоду 2π. Чтобы получить период синусоиды для любого коэффициента b , просто разделите 2π на коэффициент b , чтобы получить новый период кривой.

Коэффициент b и период синусоиды имеет обратную зависимость, так как b получает чем меньше, тем больше длина одного цикла кривой.Точно так же, как увеличиваешь б , период уменьшится.

Что такое сдвиг фазы синусоида?

Фазовый сдвиг синусоидальной кривой на сколько кривая смещается от нуля. Если фазовый сдвиг равен нулю, кривая начинается в начале координат, но может двигаться влево или вправо в зависимости от фазового сдвига. Отрицательный фазовый сдвиг указывает на движение вправо, а положительный фазовый сдвиг указывает движение влево.

Давайте посмотрим на график y = sin x.

Глядя на график, помните, что числовое значение π приблизительно равно 3,1416, поэтому 2π приблизительно равно 6,2832.

На графике выше

• Амплитуда a равна 1. Это означает, что высота графика будет равна 1, а вершина первого «горб» равен 1.

• Период b имеет коэффициент 1, поэтому период равен (2π) / 1, или просто 2π.

• Фазовый сдвиг c равен ноль, поэтому кривая начинается в начале координат.

Вернуться на мою домашнюю страницу.

Рассмотрим синусоидальную кривую с разными амплитуды.

Мы уже видели случай, когда амплитуда равна 1; это в приведенном выше графике. А как насчет других амплитуды?

y = 2 sin x

y = 5 sin x

y = -1 sin x

Чем отличается приведенный выше график? Это имеет коэффициент a = -1.Что это обозначает? Мы видим, что наивысшая точка кривой по-прежнему равна 1, но первый горб находится на уровне -1 вместо 1. Мы существенно перевернули график.

Теперь давайте посмотрим на несколько разных синусоидальных графиков. все вместе.

Вернуться на мою домашнюю страницу.

Рассмотрим синусоидальную кривую с разными периоды.

Мы уже видели случай, когда коэффициент b равен 1; это в приведенном выше графике.Как насчет другие периоды?

Помните, б коэффициент и период кривой имеют обратную зависимость.

г = грех (2х)

Коэффициент b на приведенном выше графике равен 2, поэтому период синусоиды изменился в 1/2 раза, в результате чего новый период π, или около 3,14.

y = sin (0,5x)

Для приведенного выше графика коэффициент b = 1/2, поэтому период синусоиды будет вдвое больше, чем обычно, или 4π.

y = sin (3x)

Обратите внимание, что новый период составляет 1/3 от первоначального период 2π / 3, что примерно 2,09.

Теперь давайте посмотрим на несколько разных синусов. графики вместе, с разными периодами.

Вернуться на мою домашнюю страницу.

Рассмотрим синусоидальную кривую с фазой сдвиг.

Обычно синусоидальная кривая не имеет фазы shift, поэтому переменная c равна 0.Это означает, что синусоида начинается с происхождение, как показано на первом графике вверху этой страницы.

Что делать, если c не равно нулю?

y = sin (x + π)

На приведенном выше графике y = sin (x + π) , график был сдвинут влево на единицу π .

Фактически положительный фазовый сдвиг c фактически указывает на сдвиг влево.Давайте посмотрим на некоторые другие примеры:

у = грех (х + 1)

Синусоидальная кривая сдвинута на одну единицу к оставил.

y = sin (x + π / 2)

Кривая сдвинута π / 2 единицы слева. Напомним, что π / 2 составляет приблизительно 1,57.

Что делать, если переменная c отрицательный?

у = грех (х — 1)

Кривая сместилась на 1 единицу вправо.

у = грех (х — π / 2)

Давайте вместе посмотрим на несколько фазовых сдвигов:

Примечание: Фазовый сдвиг π будет выглядеть точно так же, как фазовый сдвиг -π.

y = sin (x + π)

y = sin (x — π)

Вернуться на мою домашнюю страницу.

В приведенных выше упражнениях мы исследовали, что происходит с синусоидой, когда мы меняем коэффициенты a, b и c индивидуально. Что, если вы меняли более одного за раз?

y = 2 sin (2x)

а = 2 б = 2 с = 0

Амплитуда 2, период 2π / 2, или π. Фазового сдвига нет.

y = 2 sin (2x -1)

а = 2 б = 2 с = -1

Амплитуда 2, период 2π / 2, или π.Вся кривая сдвинута на одну единицу вправо.

y = 3 sin (2x + 2)

а = 3 б = 2 с = 2

Амплитуда, как и следовало ожидать, равна 3. В период графика равен 2π / 2 или π. Мы ожидаем, что фазовый сдвиг будет на две единицы влево, но мы видим, что Это не относится к делу. Почему? Поскольку фазовый сдвиг зависит от Период. Период графика равен 1/2 его первоначального размера, и следовательно, фазовый сдвиг также будет 1/2 коэффициента c, или 1. Это показано на графике выше.

y = 0,5 sin (0,5x -3)

а = 0,5 Ь = 0,5 с = -3

Амплитуда 0,5, что мы ясно видим на график. Коэффициент b равен 0,5, поэтому период синусоиды вдвое больше. как обычно, или 4π (примерно 12,57). Поскольку период кривой вдвое больше, как правило, фазовый сдвиг будет вдвое больше коэффициента c, или 6 единиц от верно.

Вернуться на мою домашнюю страницу.

Хотите поработать несколько практических задач? Кликните сюда.

вейвлетов с нулевой фазой — SEG Wiki

Автокорреляционная функция является симметричной и двусторонней с центральным положительным максимумом. За исключением случая периодичности, автокорреляция будет затухать симметрично в обоих направлениях от этого центрального максимума. Более того, он будет гаснуть с определенной скоростью. Если мы проведем анализ Фурье на автокорреляции, мы обнаружим следующее: Автокорреляционная кривая может быть представлена ​​как сумма косинусоидальных кривых разных частот и разных амплитуд.{\ circ}} не совпадают по фазе) и не возникают синусоидальные кривые. Таким образом, нет разницы фаз; фаза равна нулю для каждой частоты. В результате любая автокорреляционная функция представляет собой сигнал с нулевой фазой. Вейвлет с нулевой фазой всегда двусторонний.

Разрешение отраженных событий на сейсмической трассе (т. Е. Их четкое разделение во времени, так что они выделяются и могут быть визуально идентифицированы как отдельные события) определяется характеристиками длины сейсмического вейвлета, прикрепленного к каждому событию.Количественным показателем эффективной длины вейвлета является момент второго порядка (или параметр распространения), известный как дисперсия. Этот момент равен нулю для единичного пика. Фурье-анализ пика дает косинусоидальные кривые всех частот. Все косинусоидальные кривые имеют одинаковую амплитуду, и все они находятся в фазе со своими вершинами в нулевой момент времени. Пик — самый резкий из всех вейвлетов с нулевой фазой.

В сейсмических работах мы не можем достичь бесконечно большого диапазона частот; вместо этого мы должны работать в более узком диапазоне, определяемом частотными характеристиками земли и наших инструментов.Мы также должны учитывать наши конечные цели и связанные с этим экономические затраты. Со всеми этими ограничениями мы работаем в относительно узком частотном диапазоне, например, в диапазоне от 5 Гц до 50 Гц.

Какой вейвлет будет иметь наименьший разброс внутри такой полосы? Мы хотим максимально сохранить резкость всплеска, поэтому мы сохраним косинусоидальные волны в этом диапазоне частот. Поскольку все оставшиеся косинусоидальные волны все еще находятся в фазе с их пиками в нулевой момент времени, результирующий вейвлет будет симметричным и нулевым по фазе.Поскольку все сохраненные косинусоидальные волны будут иметь одинаковую амплитуду, амплитудный спектр будет ровным (плоским) и будет охватывать весь доступный частотный диапазон. Результирующий вейвлет будет иметь наименьшее значение дисперсии для данной полосы частот. У него будет острая центральная вершина. Однако он будет колебаться, и такие вторичные колебания (боковые лепестки) нежелательны. Мы можем уменьшить эти вторичные колебания (боковые лепестки) за счет увеличения ширины центрального пика.Результатом будет вейвлет с нулевой фазой, амплитудный спектр которого больше не будет абсолютно плоским в доступном частотном диапазоне, но все равно будет гладким и широким.

Таким образом, мы можем сделать вывод, что автокорреляционные функции (которые обязательно имеют нулевую фазу) являются лучшим выбором для интерпретирующих вейвлетов, особенно автокорреляционных функций с гладкими и широкими амплитудными спектрами. Дополнительным аргументом в пользу широкополосных вейвлетов с нулевой фазой является тот факт, что для заданного амплитудного спектра вейвлет с нулевой фазой имеет наибольшую центральную амплитуду.Причина в том, что вейвлет с нулевой фазой в своем анализе Фурье состоит только из косинусоидальных волн в фазе в его центральной точке. Нет отрицательных косинусоидальных волн и, конечно же, нет синусоидальных волн, которые уменьшили бы пиковую амплитуду. Следовательно, при обработке вейвлетов мы преобразуем вейвлеты с односторонним отражением (т. Е. Односторонние по отношению к времени их прихода) на полученной сейсмической трассе в их аналоги с нулевой фазой (т. Е. Вейвлеты с нулевой фазой по отношению к их приходу). раз). Эти вейвлеты интерпретатора нулевой фазы максимизируют обнаруживаемость времен прихода отраженных событий.

Читать далее

Также в этой главе

Внешние ссылки

Страница не найдена | MIT

Перейти к содержанию ↓

• Образование
• Исследовать
• Инновации
• Прием + помощь
• Студенческая жизнь
• Новости
• Выпускников
• О MIT
• Подробнее ↓
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT

Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

Кодировка

— Вопросы и ответы в МРТ

Введение в фазовое кодирование — I Я понимаю частотное кодирование, но не понимаю фазовое кодирование.Вы можете объяснить?

Вы не одиноки. Фазовое кодирование — это сначала довольно сложная концепция для понимания. Позвольте мне попытаться подойти к этому несколькими разными способами.

Напомним, что когда две синусоидальные волны (A и B) с одинаковой частотой, но разными фазами складываются вместе, в результате получается другая синусоида с той же частотой, но с другой фазой.Когда синусоидальные волны близки по фазе, они конструктивно интерферируют, а когда не совпадают по фазе, они мешают деструктивно. Важный момент: глядя только на их сумму, вы просто видите синусоидальную волну определенной частоты и фазы. Из этого одного наблюдения невозможно отсортировать отдельные вклады, вносимые волнами A и B .

Помехи двух синусоид с одинаковой частотой, но с разными фазами.(С любезного разрешения д-ра Дэна Рассела, дипломированного специалиста по акустике, Пенсильванский университет)

Однако, выполнив два наблюдения со сдвигом A и B по разным фазам, можно определить их индивидуальный вклад, глядя только на их суммы. Это проиллюстрировано ниже на MR-изображении, где A и B — два пикселя в одном вертикальном столбце, резонирующие на одной и той же кодированной частоте ( ω ). В частности, на этапе 0 (базовый уровень, когда градиент фазового кодирования не применялся) общий сигнал от A&B вместе можно записать: So (t) = A sin ωt + B sin ωt = (A + B) sin ωt .

На шаге 1 мы применяем градиент фазового кодирования, чтобы сдвинуть фазу спинов вдоль вертикальной оси. После отключения градиента сигнал от каждого пикселя в столбце AB теперь имеет различный фазовый сдвиг, представленный маленькими стрелками на циферблате.

Давайте проигнорируем все остальные пиксели и сконцентрируемся только на A и B. Кроме того, для простоты предположим, что пиксель A находился в нулевой позиции градиента фазового кодирования и не изменял фазу, в то время как пиксель B находился в более высокая часть градиента и набрала ровно 180 ° фазы относительно A.
Сигнал, излучаемый пикселем A, не изменяется и равен A sin ωt. Сигнал от пикселя B теперь инвертирован и равен — B sin ωt. Общий сигнал от A&B теперь равен S1 (t) = A sin ωt — B sin ωt = (A — B) sin ωt.

Из этого единственного измерения на шаге 1 мы все еще не знаем отдельные амплитуды A, и B, только их разность ( A − B ). Используя информацию из Шага 0 и Шага 1 вместе, мы можем извлечь уникальные вклады сигналов с помощью простой алгебры:

½ [So + S1] = ½ [(A + B) + (A − B)] = A и ½ [So — S1] = ½ [(A + B) — (A − B)] = B

Phase Zero | Морган Дельт

Черный виниловый LP

Запись / Винил + Цифровой альбом

Код для скачивания включен.

Включает неограниченную потоковую передачу Phase Zero через бесплатное приложение Bandcamp, а также возможность скачивания в высоком качестве в форматах MP3, FLAC и других форматах.

отправляется в течение 3 дней

Можно приобрести с подарочной картой

Купить пластинку / винил 17 долларов США

Отправить как подарок

Компакт-диск

Компакт-диск (CD) + цифровой альбом

Компакт-диск Phase Zero в разворачиваемом дигипаке.

Включает неограниченную потоковую передачу Phase Zero через бесплатное приложение Bandcamp, а также возможность скачивания в высоком качестве в форматах MP3, FLAC и других форматах.

отправляется в течение 3 дней

Можно приобрести с подарочной картой

Купить компакт-диск 12 долларов США

Отправить как подарок

Кассетная лента — синяя

Кассета + цифровой альбом

Включает неограниченную потоковую передачу Phase Zero через бесплатное приложение Bandcamp, а также возможность скачивания в высоком качестве в форматах MP3, FLAC и других форматах.

отправляется в течение 3 дней

Можно приобрести с подарочной картой

Купить кассету 10 долларов США

Отправить как подарок

Цифровой альбом

потоковое + скачать

Включает неограниченную потоковую передачу через бесплатное приложение Bandcamp, а также высококачественную загрузку в MP3, FLAC и других форматах.

Можно приобрести с подарочной картой

Купить цифровой альбом 10 долларов США

Отправить как подарок

Проигравшее издание LP

Запись / Винил + Цифровой альбом

Лимитированная серия винила КРАСНОГО цвета, доступна во время предварительного заказа или пока есть в наличии.

Включает неограниченную потоковую передачу Phase Zero через бесплатное приложение Bandcamp, а также возможность скачивания в высоком качестве в форматах MP3, FLAC и других форматах.

Продано

Поделиться / Встроить

Призыв к классической психоделии западного побережья, пронизывающий дебютный LP Morgan Delt в стиле Sub Pop, ощущается как непрерывный восход солнца, никогда не скрывающий своего влияния, но идеально пропускающий свои песни через прозрачную линзу, которая затемняет и размывает.Возможно ли такое даже после того, как мы стали свидетелями того, как бесчисленное количество ревербераторов создают свой собственный взгляд на жанр? Можно ли сделать что-нибудь по-настоящему отличное в том, чтобы быть одновременно оригинальным и благоговейным, носить любимые пластинки и движения артистов на рукаве? Определенно случай с нашим мужчиной здесь. После выпуска кассеты с 6 песнями в 2013 году, за которой последовала полная запись для лейбла Trouble In Mind, уроженец Калифорнии теперь тонко настраивает свой звуковой мир внешне, а не оттачивает конкретную траекторию, позволяя всем упомянутым влияниям сосуществовать вместе. уникальное, но несомненно калифорнийское видение.

Получившийся сборник из 10 песен, полностью исполненный Дельтом, записанный в его студии Topanga Canyon и мастеринг JJ Golden, представляет собой домашнюю фантастическую конструкцию с более утонченным и волнующим характером, чем ее предшественник, и в некоторой степени отражает реалистичность окунитесь в фантазию о цветочной силе 1967 года. Окутанные эхом и дымкой, медленные аккорды нарастают, как тихоокеанские волны, в окружении нежного шепота многодорожечного воркующего вокса, фазированных гитар и фузза, который спокойно окружает голову слушателя меньше, чем ударяет в него. кора головного мозга.

Самое замечательное в подходе Дельта к такой истории (и извините за резкость) в том, что, в отличие от слишком многих его так называемых психо-рок-коллег из Лос-Анджелеса, здесь не задействован ни костюм, ни применение вымышленной идентичности для соответствия определенному образу .
