Как выбрать акустический кабель: Как выбрать акустический кабель для колонок

На этой странице представлена ​​информация, которая поможет вам выбрать наиболее подходящий акустический кабель для предполагаемого применения. Вы также найдете информацию о наиболее важных характеристиках, связанных с характеристиками кабеля динамика.

Калибр провода (толщина проводника)

Это один из самых важных атрибутов, связанных с характеристиками кабеля.Толщина кабеля — ключевой фактор в уменьшении затухания сигнала, особенно на больших расстояниях. Выбор кабеля с подходящим размером жилы обеспечит оптимальную производительность и четкость изображения.

Важно отметить, что более низкий рейтинг AWG (American Wire Gauge) указывает на более толстый диаметр проводника (12 AWG толще, чем 14 AWG). Пожалуйста, обратитесь к таблице ниже, чтобы узнать приблизительные максимальные расстояния, доступные без какой-либо ощутимой потери качества звука.

Обратите внимание на то, что в зависимости от системной среды и слуховых способностей слушателя могут возникнуть незначительные потери в высокочастотном спектре при длине одного кабеля длиной более 20 м.При установке динамиков меньшего размера для фоновой музыки или при низком сопротивлении проводов различия могут быть незначительными. В случаях, когда качество имеет решающее значение, рекомендуется выбирать кабель более толстого сечения для достижения оптимальных характеристик.

Материал проводника

Это также один из основных факторов при определении качества кабеля динамика. Хотя чистая медь известна как оптимальный выбор для электрического провода, существует множество альтернативных материалов, используемых при производстве акустических кабелей.

Доступен акустический кабель, который может показаться очень ценным для тех, кто не знаком с терминами, описывающими используемый материал проводника. Например, алюминий, плакированный медью (CCA), или плакированная медью сталь (CCS) — два широко используемых материала, которые эффективно снижают стоимость производства. Это метод производства, при котором в качестве сердечника проводника используется алюминий или сталь, а снаружи формуется тонкий слой меди.

Хотя это действительно снижает стоимость производства и, в конечном итоге, стоимость для конечного потребителя, как CCA, так и CCS обеспечивают более низкую проводимость по сравнению с чистой медью.Чистая медь обеспечивает исключительную проводимость и считается лучшим выбором для проводки динамиков. Все наши акустические кабели изготовлены из чистой бескислородной меди (OFC) на 99,99%.

Количество нитей и конфигурация

Проводник, состоящий из большего количества жил и более тонких жил, может улучшить характеристики, долговечность и гибкость кабеля.

Скин-эффект часто является темой обсуждения. Скин-эффект — это тенденция переменного тока (AC) к распределению внутри проводника таким образом, что плотность тока максимальна по направлению к поверхности проводника и уменьшается на большей глубине внутри проводника.

Это означает, что проводник, состоящий из большего количества более тонких жил, должен обеспечивать более высокую проводимость по сравнению с проводником, состоящим из меньшего количества более грубых жил, при условии, что оба проводника имеют эквивалентный общий объем.

Однако следует отметить, что скин-эффект гораздо более заметен в высокочастотных приложениях. Звуковые частоты довольно низкие в спектре, поэтому различия намного меньше по сравнению с акустическим кабелем.

Гибкий кабель часто предпочтительнее в установках, где кабель должен проходить через углы или сквозь стены, так как это позволит установщику с легкостью согнуть кабель. Поскольку наш кабель имеет сверхтонкие жилы, это делает его чрезвычайно гибким и хорошо подходящим для множества применений.

Поперечное сечение кабеля динамика

по сравнению со встроенным в стену акустическим кабелем

При прокладке кабеля через стену или потолок рекомендуется выбрать кабель для динамиков, рассчитанный на длину в стене.

Кабель этого типа имеет огнестойкую внешнюю оболочку, обеспечивающую хорошую видимость. Наш кабель спроектирован с внешней оболочкой со сплошной камерой класса CL2, чтобы обеспечить высочайший уровень прочности и безопасности, в то время как большинство других настенных кабелей на рынке изготавливаются только с тонким внешним слоем.

Внутренние проводники имеют внешние оболочки, обозначенные сплошным цветом, чтобы обеспечить простоту подключения громкоговорителей по фазе. Синфазность относится к правильному согласованию положительных и отрицательных выводов как на усилителе, так и на конце динамика.Наш кабель разработан с красными и черными внутренними проводниками для двухжильного кабеля и красным, черным, зеленым и синим внутренними проводниками для четырехжильного кабеля.

Обратите внимание, что в Австралии нет законодательных требований к использованию кабеля, рассчитанного на стену, при прокладке кабеля динамика внутри стены или полости крыши. Учитывая это, вы можете выбрать подходящий кабель из нашей обычной или настенной линейки акустических кабелей.

Сравнение стандартного кабеля и кабеля для настенной акустической системы

Speaker Wire — Руководство для начинающих

Найти правильный провод для акустической системы кажется простым.Вам просто нужно найти провод, достаточно толстый, чтобы подходить к клеммам громкоговорителей, верно? Не совсем так. Провод динамика — это немного больше, чем вы думаете. Но не волнуйтесь — это не так уж сложно. Мы здесь сегодня, чтобы рассказать вам все, что вам нужно знать о проводе динамика. Мы обсудим калибры, материалы проводов, важные электрические характеристики, процесс установки и расскажем вам о некоторых трюках и маркетинговых уловках, которые производители используют для продажи своих проводов. Пойдем!

Провод динамика — это кабель, используемый для подключения усилителей к динамикам.Этот кабель передает усиленный звук на динамики. Он имеет сердечник, который обычно изготавливается из меди и может быть скрученным или сплошным, и оболочку из ПВХ, защищающую сердечник от помех и других внешних воздействий.

В большинстве случаев сердечник является многожильным, что означает, что он состоит из пучка более мелких проводов, намотанных вместе, образующих более крупный (более толстый) проводник. На то есть несколько причин. Во-первых, когда проводник сплошной, кабель становится гораздо менее гибким, что затрудняет установку.Что еще более важно, твердые проводники демонстрируют больший скин-эффект (мы поговорим о скин-эффекте через несколько минут), который увеличивает сопротивление и увеличивает потери мощности, а этого мы хотим избежать.

Многожильный провод динамика 10 AWG

Провод динамика имеет несколько важных электрических характеристик, на которые следует обращать внимание при поиске провода динамика и при планировании установки. Ключевые характеристики — это сопротивление, индуктивность и емкость.Каждый специалист по аудиосистеме скажет вам, что сопротивление, безусловно, является более важной характеристикой провода динамика. Понимание этого очень важно для выбора правильного типа и калибра провода динамика. Итак, давайте узнаем больше о сопротивлении проводов динамика.

Сопротивление

Сопротивление, как следует из названия, является мерой электрического сопротивления кабеля току. С точки зрения непрофессионала, сопротивление — это фактор, вызывающий потери мощности (также известные как вносимые потери).Чем выше сопротивление, тем больше потери мощности. А мы этого точно не хотим. Мы хотим, чтобы большая часть мощности, передаваемой от усилителя, достигала пункта назначения (наших динамиков). Это означает, что нам нужны кабели с низким сопротивлением.

Помимо потерь мощности, сопротивление кабеля также влияет на коэффициент демпфирования. Коэффициент демпфирования представляет собой отношение импеданса динамика к импедансу источника (в нашем случае — сопротивлению кабеля). Нам нужен высокий коэффициент демпфирования (желательно выше 50).Это, опять же, означает, что нам нужны акустические кабели с низким сопротивлением. Когда сопротивление выше, коэффициент демпфирования ниже, а когда коэффициент демпфирования действительно низкий, на звуке будут слышны некоторые негативные эффекты, похожие на эффекты, вызванные потерей мощности (басы могут звучать гулко, и весь звук воспроизведение станет менее линейным).

Итак, теперь вы знаете, зачем нам акустический провод с низким сопротивлением. Но от чего зависит сопротивление провода динамика, и какое сопротивление приемлемо?

Сопротивление определяется толщиной (калибром) и длиной кабеля динамика — это отношение длины провода динамика к толщине (площади поперечного сечения).

Итак, чем длиннее провод, тем выше сопротивление. Кроме того, чем толще провод, тем меньше сопротивление. Чтобы получить минимально возможное сопротивление, вам придется использовать самый толстый и самый короткий провод динамика. И, естественно, если есть необходимость в протяженных кабелях, вам нужно использовать максимально толстый провод.

Теперь, когда вы знаете, какой провод нужен для получения низкого сопротивления, давайте посмотрим, что считается приемлемым, а какое — низким? Принято считать, что сопротивление ниже 5% всей цепи (в основном 5% от импеданса динамика) можно считать низким.Естественно, вам следует искать минимально возможное сопротивление.

Еще один важный фактор, который имеет некоторое влияние на сопротивление и который стоит упомянуть, — это скин-эффект. Скин-эффект — явление, известное с 1915 года. Это тенденция переменного тока течь вблизи поверхности проводника, а не использовать всю поверхность проводника. Поскольку ток использует только небольшую часть поверхности (а не всю поверхность), сопротивление увеличивается. Хорошей новостью является то, что увеличение сопротивления и общее увеличение потерь мощности, вызванное скин-эффектом, практически незначительно, особенно когда речь идет о звуковых частотах (20 Гц-20 кГц).

Итак, почему мы упомянули скин-эффект? Почему мы сказали, что об этом стоит упомянуть? Ну, просто потому, что мы хотели предупредить вас о производителях, которые используют скин-эффект в качестве коммерческого аргумента. Вы можете встретить очень дорогие акустические кабели, которые должны устранить или уменьшить потери мощности, вызванные скин-эффектом. Производители используют эти заявления для оправдания цены на свои кабели, хотя на самом деле скин-эффект не нуждается в исправлении. Не потому, что его нет, а потому, что он не вызывает значительных потерь в частотном диапазоне, который важен для звука.

Калибр проводов или Американский калибр проводов (AWG) — это стандарт для измерения толщины провода динамика. Чтобы быть более конкретным, он сообщает вам толщину проводника. Каждому AWG соответствует определенный диаметр проводника и определенная площадь поверхности. Общее правило — чем меньше калибр, тем толще провод. Таким образом, провод 18 AWG намного тоньше, чем провод 10 AWG. Ниже вы можете увидеть значения диаметра и поверхности для наиболее распространенных калибров проводов громкоговорителей.

Теперь, когда вы знаете о толщине проволоки, давайте перейдем к более важному вопросу — какой калибр вам следует использовать? Самый короткий и простой ответ — использовать провод наименьшего возможного калибра (максимально толстый провод) даже для коротких кабелей.

Более низкий калибр (AWG) означает более толстый провод

Если вам нужен более подробный ответ и необходимо знать, какая длина провода считается приемлемой (или максимально допустимой) для различных нагрузок на громкоговорители и разных AWG проводов, посмотрите таблицу ниже.

Рекомендуемая максимальная длина кабеля для акустических проводов разного диаметра

Из предыдущего раздела (раздела о сопротивлении кабеля) вы знаете, что увеличение длины кабеля увеличивает сопротивление. Кроме того, вы знаете, что увеличение толщины кабеля снижает сопротивление. Таким образом, более толстые кабели можно использовать на больших расстояниях. Наконец, вы знаете, что если сопротивление кабеля является постоянным, потери мощности будут выше, если сопротивление динамика будет ниже.Это означает, что вы можете использовать более длинные кабели с динамиками 8 Ом, чем с динамиками 4 Ом, чтобы достичь тех же потерь мощности. Таким образом, самые длинные кабели возможны при использовании громкоговорителей с более высоким импедансом и минимально возможного сечения проводов.

Если вы ищете качество звука для аудиофилов, возможно, вы захотите быть более консервативным, когда речь идет о максимально допустимой длине. В таблице ниже представлены рекомендуемые максимальные длины проводов для аудиофильских установок.

Консервативные значения максимальной длины для аудиофильских установок

Если вы не хотите иметь дело с числами и максимальной длиной, самое простое правило, которому следует следовать, — это то, что мы уже дали вам — используйте провода наименьшего возможного калибра независимо от длины провода или импеданса динамика.Кроме того, используйте одинаковый калибр проводов для всех динамиков в домашнем кинотеатре.

Чаще всего используются медь и плакированный медью алюминий. Некоторые производители используют так называемую бескислородную медь (OFC), которая представляет собой обычный медный проводник с хорошей изоляцией. Медь зарекомендовала себя прекрасным дирижером. Он обеспечивает довольно низкое сопротивление, низкие потери мощности и не слишком дорог, что делает его лучшим выбором даже для аудиофильских установок.Единственная проблема с медью заключается в том, что она ржавеет на воздухе. Когда это происходит, он теряет свои проводящие свойства, и сопротивление увеличивается. Вот почему важно, чтобы проводник был хорошо изолирован.

Многие производители используют CCA, потому что он дешевле чистой меди

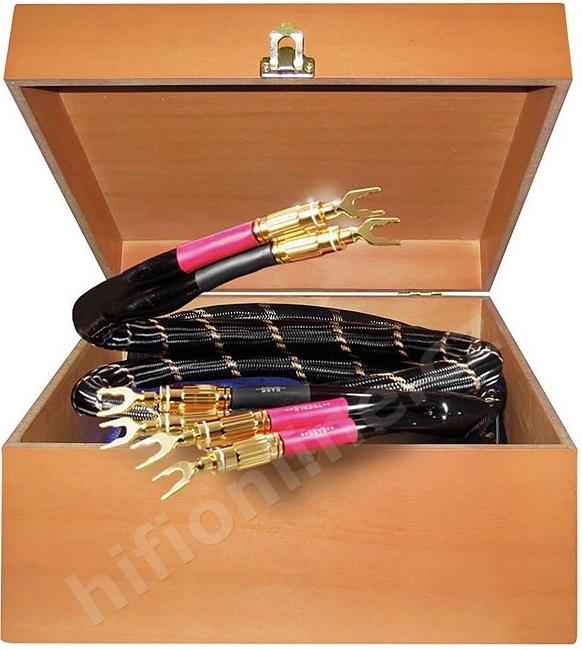

В высококачественных экзотических кабелях может использоваться серебро вместо меди. Серебро действительно имеет немного лучшие проводящие свойства (у него более низкое сопротивление), а это означает, что вы можете использовать провод более низкого калибра для более длинных участков, чем с медными проводниками.Однако акустические кабели с серебряными жилами значительно дороже, чем медные (даже с меньшим сечением). Кроме того, даже если они определенно приносят ощутимые улучшения производительности, вы можете не услышать эти улучшения (улучшения измеримы, но могут быть не слышны).

Итак, если вы спросите нас, лучший совет, который мы можем вам дать, — это придерживаться старого доброго провода динамика с медным проводником.

В зависимости от типа клемм для громкоговорителей на вашем усилителе и ваших громкоговорителях вам придется использовать другой вид терминирования для подключения провода громкоговорителя к вашему усилителю и громкоговорителям.

Более дешевые устройства обычно имеют подпружиненные клеммы. Для этих клемм вы будете использовать либо оголенные провода, либо гибкие штекеры. Также следует обратить внимание на размер зажимов. В зависимости от их размера вам, возможно, придется использовать более тонкий провод (более высокое AWG).

Самый распространенный тип клемм для громкоговорителей — это 5-контактные клеммы. Это наиболее универсальный вид подключения, позволяющий использовать неизолированный провод, плоские наконечники, гибкие штекеры или банановые штекеры. Из всех упомянутых концевых муфт, банановые заглушки, безусловно, являются самыми популярными.

Наиболее распространенные заделки проводов динамика

Терминалы динамиков часто позолочены. Золото не используется для провода динамика, потому что оно имеет более высокое сопротивление, чем медь и серебро, но оно используется для концевых выводов (в виде покрытия), потому что оно не окисляется при контакте с воздухом.

Эта тема почти полностью освещена в нескольких предыдущих главах, поэтому давайте сделаем краткое резюме.

1. Измерьте расстояние между усилителем и динамиками и вычислите, сколько провода вам нужно. Провод должен быть немного ослаблен — это нехорошо, если провод висит в воздухе (если он слишком тугой), особенно если вы прокладываете провода по комнате.
2. Выберите правильный калибр — выбирайте самый толстый калибр провода, который подходит к клеммам на вашем усилителе и динамиках.
3. Выберите правильный материал — медь (чистая медь, CCA или OFC) — самый безопасный и доступный выбор.Вы также можете купить более дорогие серебряные кабели или какой-нибудь другой экзотический кабель, но есть большая вероятность, что вы не услышите никакой разницы. Так что, если вы не создаете высокопроизводительную систему, вероятно, разумнее будет придерживаться меди (предпочтительно чистой меди).
4. Выберите правильные заделки. В зависимости от имеющегося у вас оборудования следует выбрать подходящие заделки. В большинстве случаев банановые пробки — лучший вариант. Если ваше оборудование имеет подпружиненные клеммы, вам придется использовать оголенные провода или гибкие штекеры.
5. Дополнительные соображения — В зависимости от ваших потребностей и настроек вам также может потребоваться купить инструменты для электромонтажа. Если вы хотите проложить провод за гипсокартоном, вам следует использовать провод CL-2 (провод с огнестойкой оболочкой). Если вы не хотите прокладывать провода за стенами, но хотите, чтобы они были практически невидимыми, вы можете проверить эти специальные типы плоских проводов для громкоговорителей (также называемые призрачными проводами).

Установка банановых пробок — довольно простая и быстрая работа.Это не должно занять больше минуты или двух на разъем. Сначала нужно зачистить провод. Самый простой способ сделать это — использовать инструмент для зачистки проводов. Если у вас его нет, вы можете сделать это с помощью скальпеля, ножа или даже ножниц. Затем отвинтите банановую пробку, протолкните провод внутрь и снова закрутите кончик банановой пробки. После установки всех банановых заглушек подключите провод динамика к усилителю и динамикам, и все готово. Это так просто.

Пошаговые инструкции — Как установить банановые заглушки и подключить их к динамикам

Некоторые громкоговорители, обычно это большие напольные громкоговорители, имеют две крепежные стойки (два набора крепежных стержней), соединенные позолоченными ремешками.Вы знаете, для чего используются эти двойные стойки? И нужно ли вообще использовать оба набора столбиков для привязки?

Сдвоенные опорные стойки, соединенные позолоченным мостом

Перво-наперво — необязательно использовать оба набора. Если ваш усилитель достаточно мощный, чтобы управлять этими напольными динамиками, вам не нужно снимать этот позолоченный ремешок — просто используйте один набор клемм и подключите банановые штекеры.

Если вам нравится экспериментировать со своим оборудованием или вы чувствуете, что вашим динамикам требуется больше мощности, чтобы сиять, вы можете попробовать двухпроводное подключение или двухканальное усиление.Итак, давайте выясним, что такое двухпроводное подключение и двухканальное усиление, и узнаем кое-что о преимуществах двухпроводного подключения / двухканального усиления.

В обоих случаях вам необходимо удалить эти позолоченные ремешки, соединяющие два набора крепежных штырей на задней панели динамиков. Также придется удвоить проводку. Если вы использовали два набора кабелей для обычной настройки, теперь вам нужно 4 набора для двухпроводного подключения / двухканального усиления.

Для двухпроводного подключения динамиков вы будете использовать тот же усилитель, который у вас уже есть, и те же клеммы для динамиков на том усилителе, которые вы использовали раньше.Однако вместо того, чтобы подвести один комплект кабелей к одному динамику, вы будете использовать два набора кабелей. Вам нужно подключить два провода динамика к красной клемме усилителя и два провода динамика к черной клемме. Подключите провода, идущие от красной клеммы усилителя, к обоим красным клеммам на задней панели динамика. Проделайте то же самое с проводами, идущими от черной клеммы усилителя.

Теперь вы знаете, как подключить динамики к двухпроводной схеме. Но в чем преимущество двухпроводного подключения? Можно ли получить более мощный или более чистый блок питания? Можете ли вы улучшить общую производительность? К двухпроводной схеме есть много претензий.Некоторые говорят, что это уменьшает искажения, потому что высокие частоты проходят по одному кабелю, а низкие — по другому.

Если честно, большинство утверждений о двухпроводном подключении не соответствуют действительности. Двухпроводное соединение лишь незначительно изменяет импеданс. Некоторые изменения можно измерить, но в 99,9% случаев заметных улучшений не будет. Люди могут утверждать, что могут слышать разницу, но обычно это всего лишь плацебо. Так что, на наш взгляд, преимущества двухпроводного подключения минимальны (или, скорее, отсутствуют). Bi-wiring ничего вам не даст.Вот почему некоторые люди называют это покупкой проводки. Если вы нам не верите, проверьте сами. В конце концов, это не будет стоить вам так дорого — вам просто нужно купить еще один набор кабелей и банановых вилок.

Bi-amping немного сложнее, чем bi-wiring, и имеет более серьезное влияние на производительность. Для двухканального усиления ваших динамиков вам понадобятся два усилителя (два отдельных терминала для каждого динамика) — один для низких частот, а другой — для высоких. В идеале вы должны использовать два одинаковых усилителя. Использование двух разных усилителей потребует согласования усиления.

Для двухканального усиления ваших стереодинамиков вы проложите два набора кабелей от двух терминалов громкоговорителей на первом усилителе до низкочастотных клемм на ваших громкоговорителях. Затем протяните два других кабеля от двух клемм динамика на другом усилителе к высокочастотным клеммам на динамиках.

Этот вид двухканального усиления известен как пассивное двухканальное усиление. Термин пассивный подразумевает, что вы все еще используете пассивные кроссоверы внутри ваших динамиков. Активное двухканальное усиление — гораздо более сложная процедура, чем пассивное, и требует снятия кроссоверов с ваших динамиков и использования внешнего активного кроссовера.В этой статье мы не будем говорить об активном двухканальном усилении.

Некоторые преимущества двухпроводного подключения гораздо более очевидны, чем преимущества двухпроводного подключения. Прежде всего, вы удваиваете мощность, передаваемую вашим динамикам. Это особенно полезно, если у вас есть пара больших напольных подставок, которым требуется много энергии. Однако вы можете спросить себя, какое решение проще и доступнее — использовать два стереоусилителя для управления одним набором динамиков, использовать один очень мощный стереоусилитель или, возможно, использовать два моноблока.

Еще одно преимущество двухполосного усиления — результат разделения высокочастотных и низкочастотных сетей. Поскольку каждый усилитель теперь отвечает за меньший частотный диапазон, выходная мощность увеличивается, и тратится меньше энергии. Кроме того, уменьшая нагрузку на усилитель, вы уменьшаете вероятность выгорания твитера.

Подключение вашей акустической системы, особенно если вы пытаетесь создать идеально чистый домашний кинотеатр, может быть огромной проблемой. Спрятать провод можно разными способами.

Оптимальный вариант — проложить провод динамика за стенами или через чердак. К сожалению, это тоже самый трудный путь. Это требует времени и планирования, и это может быть очень неприятно. Подробное объяснение того, как провести провода через стены, можно найти в одной из наших предыдущих статей.

Вместо того, чтобы пропустить провода сквозь стены, можно использовать различные техники маскировки. Некоторые из распространенных решений — кабельные каналы, призрачный провод громкоговорителей и полые молдинги плинтуса.Или вы можете просто спрятать его под ковер.

Производители используют всевозможные мифы и уловки, чтобы продать свои экзотические провода для акустических систем или оправдать очень высокие цены на свои провода.

Одна из самых распространенных историй, которые используют производители, — это история о скин-эффекте . Некоторые из них могут даже утверждать, что их акустические провода не имеют скин-эффекта. Как объяснялось в одной из предыдущих глав, скин-эффект — это термин, используемый для описания тенденции переменного тока протекать около поверхности проводника, а не использовать всю поверхность проводника.Эта тенденция становится более заметной с высокими частотами. Это реальная проблема — увеличивает сопротивление провода и, как следствие, увеличивает потери мощности. Однако эта проблема гораздо более актуальна для высоких радиочастот. Что касается частот, которые мы слышим (20 Гц — 20 кГц), скин-эффект не вызывает каких-либо слышимых искажений.

Еще один миф, о котором мы слышали ранее, заключается в том, что провода динамика должны быть одинаковой длины . Предположительно, именно так можно устранить фазовый сдвиг.Может показаться, что это имеет смысл, но на самом деле это не так. Электрические сигналы проходят через провода громкоговорителей с чрезвычайно высокой скоростью (близкой к скорости света), поэтому практически невозможно услышать какую-либо задержку, если один провод на несколько футов короче или длиннее другого.

Некоторые люди также могут утверждать, что провод динамика требует обкатки . Это неправда. Провод динамика не требует обкатки.

Наконец-то мы подошли к концу.Надеюсь, теперь вы лучше разбираетесь в проводе динамика и знаете, на что обращать внимание при его покупке. Для получения дополнительной информации прочтите раздел часто задаваемых вопросов. Если у вас есть вопрос о проводе динамика или вам нужен совет, оставьте нам комментарий ниже, и мы оперативно ответим.

Мы рекомендуем по возможности использовать более толстую проволоку, особенно для длинных участков. Всегда используйте самый толстый провод, который подходит для вашего оборудования.Вы должны знать одну вещь: использование провода 12 AWG вместо провода 16 AWG на самом деле не приносит каких-либо значительных или слышимых улучшений на относительно коротких расстояниях. Итак, если у вас уже есть провод 16 AWG, вам не нужно покупать более толстый провод. Улучшения, которые вы получаете на коротких дистанциях, измеримы, но не слышны.

Большинство людей не слышит никакой разницы между недорогим акустическим кабелем калибра 12 или 10 с проводом из чистой меди и очень дорогим высококачественным акустическим кабелем.Так что, если вы не являетесь аудиофилом, ищущим лучшее оборудование на рынке, вам не нужно покупать высококачественные акустические кабели.

С технической точки зрения, высококачественные кабели с серебряными жилами будут иметь меньшее сопротивление и будут вызывать меньшие потери мощности. На самом деле вопрос в том, можете ли вы услышать разницу между недорогим акустическим кабелем из чистой меди и аудиофильским акустическим кабелем высокого класса. Большинство людей не заметят разницы.Итак, лучшее, что вы можете сделать, это купить акустический провод более низкого калибра (в идеале 10 или 12 AWG) с проводом из чистой меди, и все будет в порядке.

Не волнуйтесь. Вы не повредите свои динамики. Если вы подключите динамик назад, вы только измените полярность динамика. Другими словами, говорящий будет толкать, когда должен тянуть, и наоборот. Если поменять полярность на обоих динамиках, вы можете даже не услышать разницу в качестве звука.Если поменять полярность только на одном динамике, будет слышна разница, и ваша система будет звучать странно.

Здравствуйте, меня зовут Джеймс Лонгман.

Я писатель и редактор в AudioReputation. Я разобрал свое первое портативное AM / FM-радио, когда мне было всего 8 лет. В возрасте 11 лет я сжег печатную плату своего старого кассетного плеера. Не буду объяснять, как это было, но это было безрассудно и глупо.

С тех пор я стал намного осторожнее с радио, магнитофонами и другими аудиоустройствами (по крайней мере, мне нравится так думать), но я никогда не терял страсти к аудиооборудованию.За 20 лет своей профессиональной карьеры я работал с различными производителями звукового оборудования и даже начал самостоятельно создавать динамики в своей маленькой мастерской.

Мне нравится работа, которую мы делаем здесь, в AudioReputation. Мне действительно нравится тестировать, сравнивать и оценивать все виды аудиоустройств (динамики, звуковые панели, наушники, системы домашнего кинотеатра и т. Д.). Я стараюсь быть непредвзятым и выскажу свое честное мнение о каждом тестируемом мной оборудовании. Тем не менее, вы должны относиться к моим отзывам с долей скептицизма и всегда относиться к ним немного скептически.Тот факт, что мне понравился какой-то динамик или звуковая панель, не означает, что он вам понравится. Если у вас есть возможность, вы должны протестировать / послушать, прежде чем покупать.

Практическое руководство по акустическим кабелям

Последняя редакция: 14 мая 2019 г.

Акустические кабели являются наиболее загадочными и переоцененными компонентами аудиосистем. Несмотря на заявления производителей высококачественных аудиокабелей, действительно важен тщательный выбор калибра провода. Акустические провода не обладают магическими свойствами, а передача сигнала по проводам полностью понятна инженерам и ученым.

Это руководство представляет собой смесь хорошо известных фактов (например, схемных моделей) и небольшой части моей собственной работы (эксперименты, анализ схем). Широко известно, что потери индуктивности в акустических кабелях пренебрежимо малы до нескольких метров, но сколько? Я подробно изучил потери в индуктивности и обнаружил, что ключевым понятием, помимо индуктивности кабеля, является характеристика импеданса высокочастотных динамиков.

▶ Конструкция
▶ Несколько слов об экранированных и скрученных кабелях громкоговорителей
▶ Разъемы и клеммы проводов громкоговорителей
▶ Сопротивление, индуктивность и емкость
▶ Импеданс громкоговорителя
▶ Определение минимального поперечного сечения
▶ Таблица рекомендуемых расстояний между кабелями
▶ Затухание из-за индуктивности

Конструкция

Акустические кабели состоят из двух многожильных медных проводов, окруженных изоляцией из ПВХ.Роль изоляции — помимо изоляции двух проводов друг от друга — заключается в предотвращении окисления меди. Существуют акустические кабели, которые стоят 100 долларов за метр и более, но на самом деле это просто «звуковые украшения», они выглядят круто, но не имеют никаких звуковых преимуществ (а некоторые из них могут быть хуже, чем обычный акустический кабель). Кабель динамика должен иметь очень низкое последовательное сопротивление и последовательную индуктивность — вот и все.

Самая распространенная медь в электротехнике — это так называемая электролитическая медь с твердым шагом (ETP) с содержанием 99.9% -99,95% содержания меди. Бескислородная медь (OFC) считается лучшей для аудио, но на самом деле она имеет те же электрические и механические свойства, что и обычная электролитическая медь. И если кто-то продает кабель «99,9% OFC», то это просто электрическая медь, а не OFC.

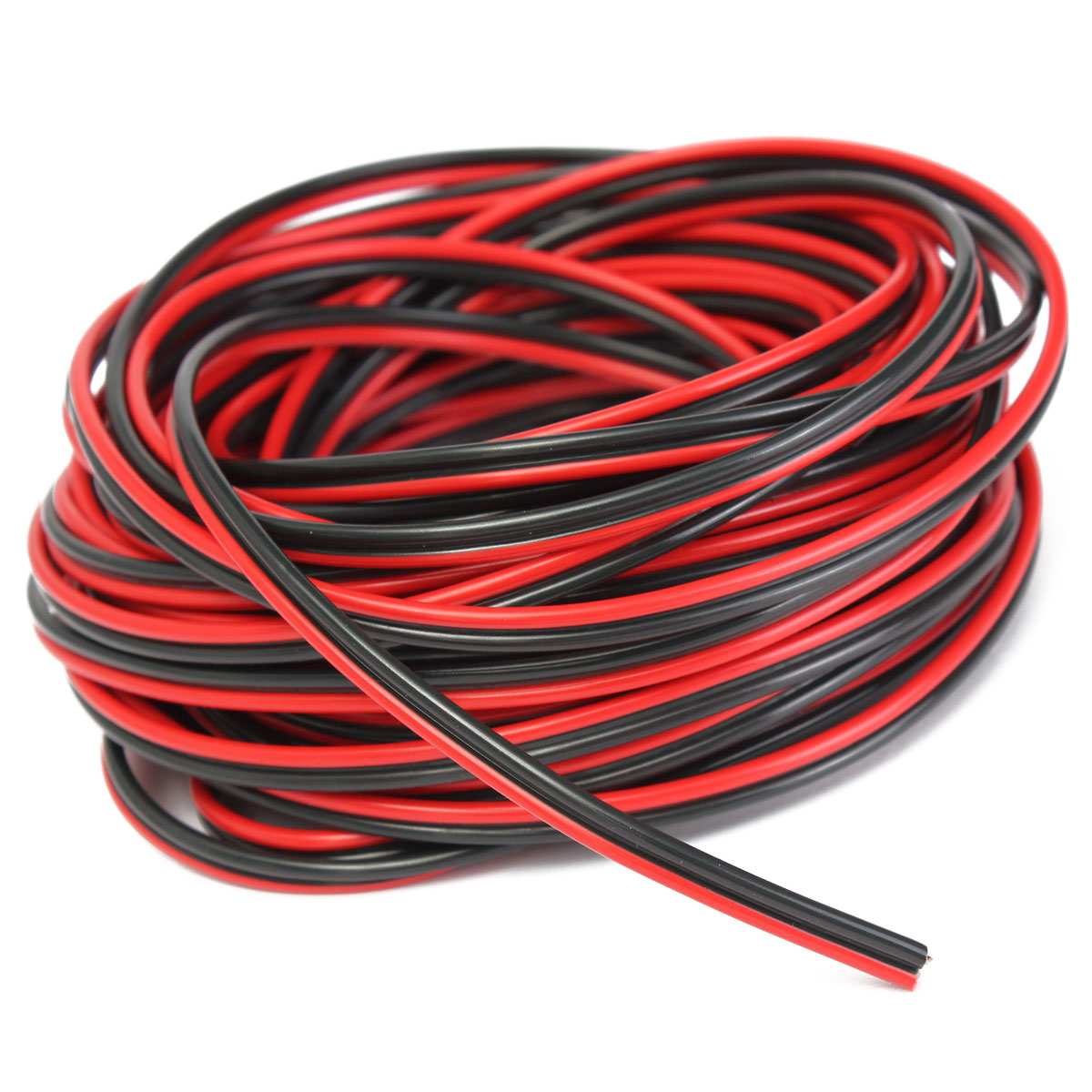

Между акустическими проводами (также известными как zip-шнурки) и акустическими кабелями есть большая разница. Акустические кабели имеют внешнюю оболочку, поэтому они более прочные и лучше подходят для усиленного живого усиления. В дополнение к этому, внешняя оболочка обязательна для установки в стене.Акустические провода (молнии) не имеют внешней оболочки и предназначены для использования в домашних аудиосистемах (домашний кинотеатр, стерео).

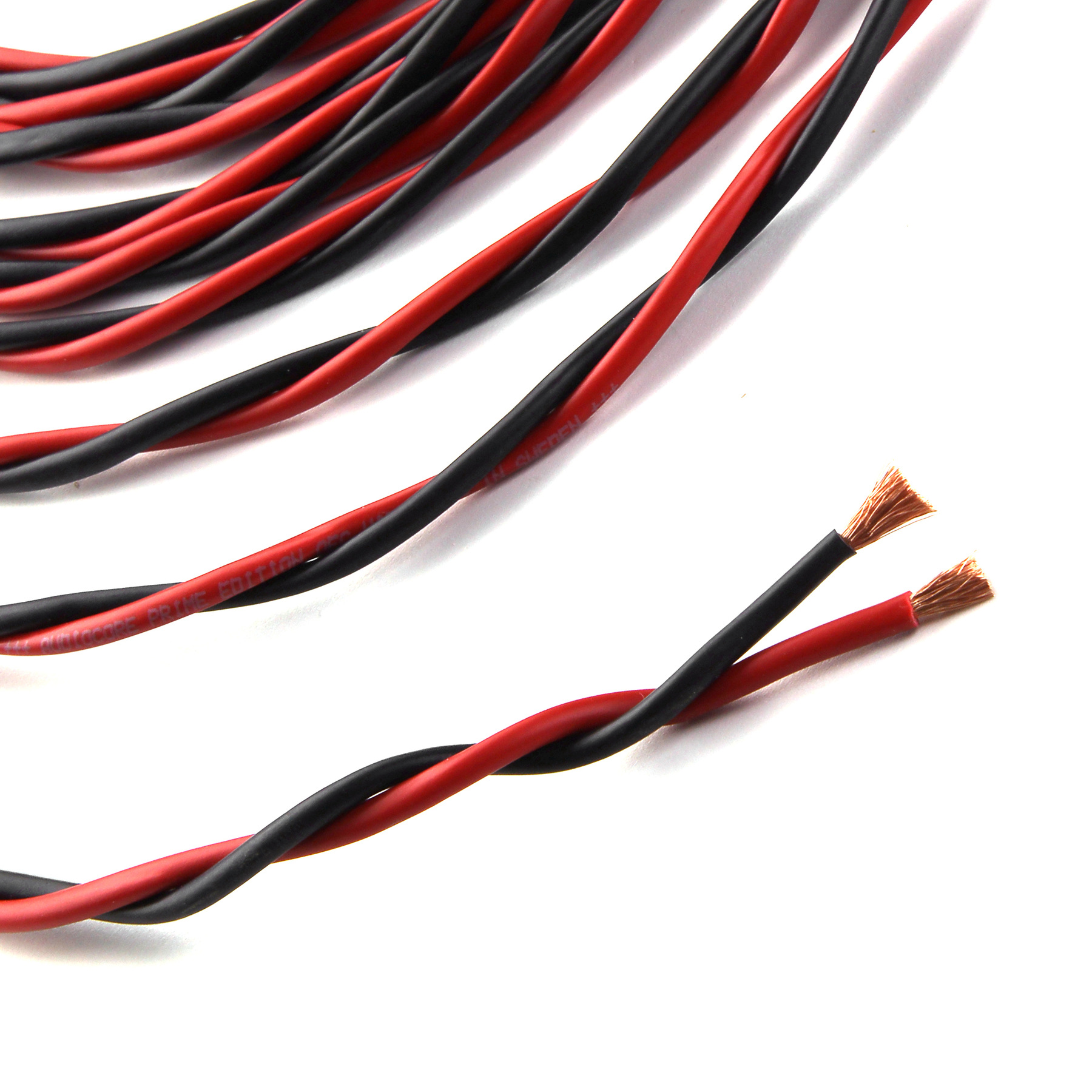

Некоторые кабельные компании предлагают акустические кабели со скрученными или лужеными медными проводниками. Луженая медь имеет более низкую скорость окисления, чем «чистая медь» (полезна вблизи моря). Витая пара снижает индуцированное магнитное поле вокруг кабеля и снижает напряжение, индуцированное в кабеле внешними магнитными полями.

Несколько слов об экранированных и скрученных акустических кабелях (и электромагнитных помехах)

Поскольку акустические кабели подключаются к усилителям мощности с низким выходным сопротивлением, они не требуют защиты от электрических и магнитных полей в диапазоне звуковых частот.Нет необходимости беспокоиться о радиочастотных помехах (RFI) в типичной комнате для прослушивания — если только кто-то не живет в непосредственной близости от НЧ или СЧ радиопередатчика … Таким образом, экранирование и даже скручивание одиночных кабелей колонок совершенно не нужны.

Самая распространенная и почти единственная форма электромагнитных помех в системе проводов громкоговорителей — это перекрестные помехи между прямыми и неэкранированными парами проводов в многожильных кабелях или между связанными кабелями громкоговорителей .Если несколько кабелей громкоговорителей связаны вместе или установлены в кабелепроводе рядом, и они подключены к разным каналам усилителя, настоятельно рекомендуется использовать витую пару. Для двухполосного усиления скручивание с трехканальным усилением не требуется, и можно использовать многожильный кабель с прямыми проводами без каких-либо дополнительных проблем (могут быть небольшие перекрестные помехи между высокочастотным динамиком и низкочастотным динамиком, но это не слышно). Перекрестные помехи между теми акустическими кабелями, которые лежат на полу, равны нулю.

Штекеры и клеммы проводов динамиков

В домашней аудиосистеме есть два основных типа клемм усилителя и динамиков: зажимные штыри и пружинные зажимы. В таблице ниже приведены возможные соединения между клеммами динамика / усилителя и клеммами кабеля. Хотя штыревые штекеры могут входить в фиксирующие штыри, их не рекомендуется использовать с этим типом разъема динамика / усилителя.

Пружинные зажимы подходят для неизолированного провода сечением до 14 AWG / 2 мм ² . Стойки для привязки дают больше свободы, поскольку они могут работать напрямую с кабелями до 10 AWG / 6 мм ² .Но гораздо лучше завершить кабели соответствующими разъемами, потому что оголенные концы проводов могут быть быстро повреждены.

Разъемы для проводов динамиков имеют некоторые реальные преимущества перед неизолированными проводами:

Сопротивление, индуктивность и емкость

Так как кабели динамиков подключают усилитель с низким выходным сопротивлением (~ 100 мОм) к низкоомной нагрузке (3 … 50 Ом) , последовательные электрические параметры кабеля (последовательное сопротивление и индуктивность) более важны, чем параллельные параметры (емкость и шунтирующая проводимость).

Сопротивление, индуктивность и емкость кабеля прямо пропорциональны его длине. Таким образом, чем длиннее провод, тем больше у него будет сопротивления, индуктивности и емкости. Более толстый провод будет иметь меньшее сопротивление при той же длине, что и провод меньшего сечения. Удвоение эффективной площади поперечного сечения провода снижает его сопротивление вдвое.

Ток, протекающий по проводу, вызывает падение напряжения в соответствии с законом Ома (напряжение = сопротивление * ток). Поэтому провод динамика должен иметь низкое сопротивление, чтобы минимизировать падение напряжения.Индуктивность приводит к высокочастотным потерям, которые слышны только при использовании очень длинных кабелей (см. В конце этой статьи). Емкость влияет только на частотную характеристику типичного твердотельного усилителя класса AB выше 200 кГц. Настоящая проблема экзотических кабелей с высокой емкостью (таких как ленточные кабели, переплетенные кабели) заключается в том, что они закорачивают усилитель в очень широком диапазоне частот около четвертьволновой резонансной частоты (от 1 МГц до 10 МГц). Нет такой проблемы со шнурками на молнии или витыми парами…

Геометрия кабеля, расстояние между проводниками определяют индуктивность и емкость. Чем больше расстояние между двумя проводниками, тем больше индуктивность кабеля и меньше его емкость. Поэтому не рекомендуется разделять провода на большие расстояния, поскольку это увеличивает индуктивность. (Для шнуров с застежкой-молнией типичные значения индуктивности на метр находятся в диапазоне от 600 нГн / м до 700 нГн / м.)

Импеданс динамика

Номинальное сопротивление динамика является просто номинальным значением.Фактически, импеданс динамика (~ сопротивление переменного тока) зависит от частоты: динамик с номиналом 4 Ом может упасть до 3,2 Ом и стать очень высоким — скажем, 40 Ом или более — на разных частотах.

Минимальное значение импеданса динамика определяет максимальное затухание из-за сопротивления проводов и выходного сопротивления усилителя. Чем меньше минимальный импеданс, тем выше затухание для данного кабеля и усилителя. Согласно стандарту IEC 268-5 минимальное сопротивление громкоговорителя не должно быть ниже 80% от номинального сопротивления, поэтому для динамика с сопротивлением 8 Ом минимальное сопротивление будет 6.4 Ом, а для динамика на 4 Ом это будет 3,2 Ом.

Иногда на этикетке на задней панели громкоговорителя отображается что-то вроде «4-8 Ом». В этом случае у динамика есть драйверы с разными значениями импеданса, например вуфер на 4 Ом и твитер на 8 Ом. При определении поперечного сечения этот тип громкоговорителей следует учитывать как 4-омные громкоговорители. При расчетах индуктивности значение имеет импеданс твитера (или секции твитера).

Определение минимального поперечного сечения

Существует минимальная площадь поперечного сечения провода или калибр (AWG) для данного импеданса динамика, длины кабеля и допустимых потерь (дБ).Или иначе: существует максимальная длина кабеля для данного импеданса динамика, площади поперечного сечения провода и допустимых потерь.

Более точный расчет может включать выходное сопротивление усилителя и индуктивность кабеля. Для еще большей точности выходную индуктивность усилителя можно использовать в качестве дополнительного параметра.

Выходное сопротивление усилителя (в случае усилителей мощности звука это выходное сопротивление) можно рассчитать по коэффициенту демпфирования.Как коэффициент демпфирования, так и выходной импеданс зависят от частоты. В настоящее время выходное сопротивление фирменных усилителей звука (домашний кинотеатр, стерео) даже на частоте 10 кГц не превышает или чуть превышает 100 мОм. Таким образом, 100 мОм — хорошее приближение для расчета потерь.

Выходная индуктивность составляет от 1 до 2 мкГенри. Источником этой индуктивности является то, что в подавляющем большинстве усилителей есть небольшая катушка индуктивности, параллельная резистору, чтобы предотвратить колебания с длинными (и «плохими») кабелями.1 мкГенри — это индуктивность 1,5-метрового шнура.

Таблица с рекомендуемыми расстояниями между кабелями

В таблице ниже описаны рекомендуемые максимальные расстояния между кабелями для различных размеров кабелей (сечений) и нагрузок на динамики с потерями 0,3 дБ и 0,5 дБ. Выходное сопротивление усилителя является регулируемым параметром: его можно установить на ноль (идеальный усилитель) или 100 мОм (близко к реальному усилителю класса AB).

AWG (американский калибр проволоки): чем выше номер калибра, тем меньше диаметр и тоньше проволока.

Вверх ▲

(Для переключения между модулями и выходным сопротивлением усилителя требуется JavaScript.)

Как это работает? Установите выходное сопротивление усилителя на 100 мОм (предпочтительно) и выберите столбец с желаемыми потерями, затем выберите длину и соответствующее поперечное сечение.

Примечания:

Выбор правильных кабелей для 8-омных динамиков даже при потере 0,3 дБ — это простая задача в домашней аудиосистеме, с другой стороны, невозможно достичь уровня выше 0.Погрешность 3 дБ с реальными усилителями и динамиками 4 Ом точно (полагаясь только на расчеты, без проведения реальных измерений). Причина этого проста: наибольшей погрешностью в расчетах является выходное сопротивление усилителей. Усилитель, используемый в измерениях производителем динамиков, вероятно, имеет другой тип по сравнению с усилителем, который питает динамики дома. Разница между выходными сопротивлениями может достигать 100 мОм (например, 30 мОм против 130 мОм, оба довольно хороших значения).Это приводит к потерям 0,27 дБ при нагрузке 4 Ом и потерям 0,13 дБ при нагрузке 8 Ом. Учитывая величину отражений в типичной комнате, на самом деле это просто игра с числами, и эта ошибка не сделает хорошую систему хуже, но она по-прежнему является ее частью.

Расчет потерь (передаточная функция):

потери = 20 · log (R _{динамик} / (R _кабель + R _amp + R _{динамик} )) [дБ]
R _{динамик} = 0,8 · Z _{номинал} [Ом]
R _кабель = 2 · ρ · l / A [Ω]
ρ = 17 мОм · мм ² / м (удельное сопротивление меди)

Затухание из-за индуктивности

Индуктивность длинных акустических кабелей может вызвать некоторую потерю самых высоких слышимых частот.Фактический спад высоких частот зависит от индуктивности кабеля и номинального импеданса высокочастотного динамика (точнее, кривая импеданса высокочастотного динамика, измеренная от клемм динамика). Индуктивность кабеля зависит от длины и конструкции кабеля.

К счастью, купольные твитеры с одинаковым номинальным сопротивлением имеют схожую (почти одинаковую) кривую импеданса между 10 кГц и 20 кГц, поэтому провода громкоговорителей одинаковой длины и конструкции будут иметь очень похожее затухание.Разница между двумя 8-омными 25-миллиметровыми (1-дюймовыми) купольными твитерами практически равна нулю на глубине 10 метров и примерно 0,1 дБ на 20 метрах. На приведенном ниже графике показаны расчетные потери для твитеров на 8 и 4 Ом и для чисто резистивных нагрузок. При резистивной нагрузке затухание будет меньше.

График действителен для обычных акустических кабелей и шнуров на молнии (распределенная индуктивность этих кабелей: 600 наноГенри / метр — 700 наноГенри / метр). Недействительно для коаксиальных, звездообразных, плетеных кабелей CAT5, лент, кабелей типа «больше проводов, чем цветов радуги».

Затухание сопротивления и индуктивности кабеля является аддитивным, однако сложение не является идеальным суммированием, общие потери на частоте 20 кГц немного меньше суммы двух потерь. Если допустить потерю 0,5 дБ для сопротивления, то дополнительные потери 0,5 дБ на частоте 20 кГц для индуктивности все еще допустимы.

А как насчет слышимости потерь индуктивности и длины кабеля? Во-первых, я не думаю, что мы можем определить точный предел длины кабеля.Если бы мне пришлось выбирать предел, я бы выбрал 7 метров для 4 Ом и 15 метров для 8-омных динамиков. С другой стороны, для можно с уверенностью сказать, что потери индуктивности не слышны на расстоянии до пяти метров для твитеров с сопротивлением 4 Ом и до 10 метров для твитеров с сопротивлением 8 Ом . Следовательно, нет необходимости в акустических кабелях со сверхнизкой индуктивностью.

Иногда наблюдается небольшой выброс в ответе из-за взаимодействия между реактивной нагрузкой, представленной кроссовером, и индуктивностью кабеля.Это может произойти, если длина кабеля превышает десять метров, а его поперечное сечение большое (> 2,5 мм ² ). Величина выброса очень мала (

Заключительные примечания

Кабели динамиков являются наиболее загадочными компонентами цепи аудиосигнала. И все же они являются самыми простыми и дешевыми. Изменение положения слушателя имеет более драматический эффект, чем переключение к кабелю с немного большим поперечным сечением.

Csaba Horvath

См. также:
Объяснение соединительных аудиокабелей
Видеоуроки: Введение в измерения звука, развенчание мифов об аудио

Главная страница

Лучший провод для динамика: медь Акустические кабели для домашней и автомобильной аудиосистемы

Представленные продукты выбираются нашей редакционной группой независимо, и мы можем получать комиссию за покупки, сделанные по нашим ссылкам; розничный торговец может также получать определенные данные, подлежащие аудиту, для целей бухгалтерского учета.

После того, как вы потратите сотни, если не тысячи долларов на аудиокомпоненты премиум-класса, может показаться абсурдным тратить такую ​​же сумму на акустический кабель. Коротко: это абсурд, не делайте этого.

Не все провода для динамиков одинаковы, и если вы устанавливаете звуковую систему профессионального уровня, созданную для профессионального использования (скажем, для студии или концертного зала), то вам нужно потратить деньги на запчасти премиум-класса. Однако, если вы просто устанавливаете звуковую систему для домашнего или мобильного использования, то подойдет любой провод для колонок.

Лучшие акустические провода бывают разного калибра; по мере уменьшения числа AWG (American Wire Gauge) размер провода увеличивается. Например, провод 12 AWG больше, чем провод 18 AWG. Эти числа используются при прокладке проводов для системы.

Если расстояние между ресивером и динамиками короче, менее 50 футов или около того, подойдет 18 AWG или 16 AWG. По мере увеличения расстояния между приемником и динамиком сопротивление внутри провода увеличивается, и для обеспечения надлежащей мощности необходим провод большего размера, например, 12 или 14 AWG.

Большинство лучших акустических проводов сделаны из меди, поскольку медь является прекрасным проводником электричества. Для получения провода лучшего качества настоятельно рекомендуется поискать что-то, сделанное из 100% меди. Однако, если вы хотите немного сэкономить, медная или покрытая медью алюминиевая проволока — прекрасная замена, и заметной разницы в качестве звука нет.

Мораль истории: не покупайте дешево, не покупайте дорого; как Златовласка, найдите правильный провод.Наш список даст вам отличное начало.

1. Установить шестерню калибра 14

InstallGear — это качественный алюминий с медным покрытием, который отлично подходит для любых монтажных применений. Прочная конструкция делает его особенно подходящим для автомобильных аудиопанелей, так как он рассчитан на длительное использование.

Мягкую на ощупь оболочку легко снимать, а многожильный провод легко вставляется в различные концевые зажимы. Двойные цвета позволяют легко определить полярность.

Этот набор дает вам 100 футов провода.

ПРОФИ: Есть возможность получить это с банановыми пробками.

МИНУСЫ: Без банановых заглушек установка провода немного затруднительна, но это любой провод.

Предоставлено Amazon

Amazon

2. GearIt 14 калибр

GearIt 14 AWG — это высококачественный алюминиевый провод с медным покрытием, благодаря которому домашние и автомобильные аудиопроекты звучат безупречно. Проволока с большим количеством жил обеспечивает большую гибкость и, таким образом, упрощает индивидуальную установку.

Этот набор дает вам 100 футов провода динамика. Ожидайте надежного, неискаженного звука с полной проводимостью.

ПРОФИ: Высокое качество изготовления и долговечность.

МИНУСЫ: Хотелось бы, чтобы сигналы полярности на проводах были более выраженными.

Предоставлено Amazon

Amazon

3. Extreme 14 калибра

В этот набор входит многожильный медный провод динамика 14 калибра с оболочкой из ПВХ, который поможет вашей аудиосистеме работать с чистым и четким звуком.Это сверхпрочный провод, который готов оснастить любой дом или транспортное средство чудовищным звуковым потенциалом с более низким статическим и импедансом.

Этот универсальный провод отлично подходит для домашних стереосистем, автомобильной аудиосистемы или даже для проводки в большой комнате, например, для конференции, свадьбы, религиозной службы или живого выступления.

Примечание: это провод динамика с медным сердечником, а не провод CCA (алюминий с медным покрытием).

ПРОФИ: Сверхпрочный калибр, который кажется сверхпрофессиональным. Этот провод динамика произведен в США.

МИНУСЫ: Хотелось бы, чтобы это была 100% медь, но, честно говоря, большой заметной разницы в звуке нет. В этот набор входит катушка длиной 50 футов — самая маленькая длина в нашем списке.

Предоставлено Amazon

Amazon

— The Hub

Хотя кабели могут быть не самой привлекательной частью вашей системы, понимание того, как они работают и на что обращать внимание при покупке, устранит неприятности и обеспечит наилучшее качество звука.Это руководство познакомит вас со всеми входами и выходами аудиокабелей, чтобы помочь вам выбрать правильные кабели для ваших целей.

Содержание

Несимметричные и симметричные кабели
Четыре распространенных типа аудиокабелей
Аналоговые разъемы
Цифровые аудиоразъемы
Оптические кабели и разъемы
Оценка качества кабеля
Экранирование
Другое кабельное оборудование
Мы здесь, чтобы помочь

могут показаться простой концепцией, пока вы не решитесь купить один и не поймете, что не знали, как много вы не знали.Хотя они могут быть наименее интересными компонентами вашей сценической установки или студийной установки, они являются одними из самых важных.

Итак, вот что вам нужно знать простым английским языком, чтобы убедиться, что вы получаете лучший кабель для вашего оборудования и ваших целей.

Несимметричные и симметричные кабели

Несимметричные кабели

Несимметричные кабели состоят из двух проводов: горячего провода, по которому передается сигнал, и общего заземляющего провода, подключенного к изолированной обмотке.Экранированный провод заземления помогает изолировать горячий вывод от помех, вызывающих гудение и другие шумы. Инструментальные кабели, как и многие коммутационные кабели, обычно несимметричны. Поскольку длинные несимметричные кабели более подвержены проблемам с шумом, в идеале их длина должна быть не более 25 футов.

Сбалансированные кабели

Для уменьшения шума симметричные кабели добавляют второй сигнальный провод, называемый холодным или отрицательным проводником. Оба проводника передают идентичные сигналы, сдвинутые по фазе на 180 градусов друг с другом.По мере того, как напряжение сигнала в горячей проволоке увеличивается, напряжение сигнала холодной проволоки уменьшается, точно отражая сигнал горячего сигнала в обратном направлении. Любой шум, который является общим для обеих линий, не совпадает по фазе с самим собой, и устраняется посредством процесса, называемого подавлением синфазного сигнала. Сбалансированные кабели часто имеют разъемы XLR или TRS, как мы обсудим ниже.

Хотя в некоторых случаях симметричные и несимметричные кабели взаимозаменяемы, устройства, которые вы подключаете, часто определяют, какой тип необходим.Микрофоны, например, обычно требуют симметричных кабелей, как и D.I. (прямой впрыск) коробки, которые позволяют прямое подключение инструмента или другого устройства линейного уровня к микшерному пульту или записывающему устройству. Когда вам нужны более длинные кабели, балансные кабели помогают обеспечить сигнал без помех.

В симметричных кабелях второй провод, не совпадающий по фазе с первым, подавляет шум.

Четыре распространенных типа аудиокабелей

Основное назначение кабеля — передавать электрический сигнал от одного компонента к другому без значительного ухудшения сигнала или создания шума.Разновидности кажутся бесконечными, а характеристики и функции могут сбивать с толку.

В конечном итоге вам нужны гибкие, прочные кабели с качественным оборудованием и хорошо спаянными соединениями. Вы хотите покупать кабели достаточной длины, но не слишком длинные, так как чем длиннее кабель, тем он более восприимчив к шумам и ухудшению качества сигнала.

С точки зрения функций существует четыре основных типа кабелей:

• Инструментальные кабели
• Коммутационные кабели
• Микрофонные кабели
• Акустические кабели

Инструментальные кабели

Инструментальный кабель соединяет гитару, бас-гитару, клавишный или другой электронный инструмент с усилителем или предусилителем, предназначенным для прямого подключения инструмента.Инструментальные кабели предназначены для передачи сигналов приборов низкого напряжения и чаще всего имеют штекерные разъемы 1/4 дюйма. В зависимости от расположения выходного разъема на вашем инструменте вам может потребоваться штекерный разъем с прямым или прямоугольным разъемом. . Решая, какой длины купить кабель, имейте в виду, что более длинные кабели более склонны к возникновению помех.

Просмотрите полный ассортимент инструментальных кабелей на сайте Musician’s Friend.

Коммутационные кабели

Термин «патч-кабель» в целом описывает любой кабель, который соединяет вместе различные компоненты.Они часто бывают довольно короткими по длине и могут использоваться в PA или записывающих установках для соединения оборудования или для соединения педалей эффектов друг с другом в сигнальной цепи. Они могут иметь симметричные или несимметричные проводники (обсуждаемые выше) в зависимости от их назначения и могут иметь различные типы разъемов, включая XLR, 1/4 «phone, TRS или RCA.

Микрофонные кабели

Микрофонные кабели экранированы и сбалансированы и обычно имеют штекерный разъем XLR на одном конце и гнездовой разъем XLR на другом.Некоторые микрофонные кабели имеют TRS, мини-штекер или USB-разъем на стороне поставки для подключения непосредственно к звуковой карте компьютера, DAW или цифровому записывающему устройству. Помимо подключения микрофона к звуковой системе, микрофонные кабели часто используются в качестве более длинных симметричных соединительных кабелей — например, для подключения микшерного пульта к активным динамикам. Их также можно использовать для D.I. соединения между инструментом и микшерным пультом, а также световые эффекты с возможностью управления DMX.

Просмотрите весь ассортимент микрофонных кабелей «Друг музыканта».

Кабели для громкоговорителей

Кабель динамика — это несимметричный кабель, обычно имеющий более толстую жилу, чем патч, инструментальный или микрофонный кабель. Для акустических кабелей нужны провода большего размера, потому что они несут сигналы с гораздо более высоким напряжением. У них может быть телефон 1/4 дюйма, банановый зажим (также называемый разъемами MDP), зажим для крепления (обычно используемый в бытовых стереоусилителях) или разъемы Speakon.

Просмотрите весь ассортимент акустических кабелей Musician’s Friend.

Кабели для гирляндного подключения

Гитаристы и басисты, которые используют несколько педалей эффектов как часть своей сигнальной цепи, являются основной аудиторией этих кабелей. Разработанный для простого соединения и включения нескольких гитарных эффектов в цепочку, вы найдете широкий ассортимент конфигураций, которые помогут поддерживать порядок на педалборде и оптимальную работу всех ваших эффектов.

Просмотрите полную подборку решений для гирляндного подключения, предлагаемую музыкантом.

Аналоговые соединители

Вот краткий обзор шести наиболее распространенных типов разъемов, которые вы найдете на концах всех этих кабелей: TS, RCA, банановые штекеры и Speakon для несимметричных подключений, а также TRS и XLR для балансных подключений.Мы также добавили несколько менее распространенных соединителей, с которыми вы можете столкнуться.

ТС

TS означает соединители «Наконечник, гильза». Доступны в конфигурациях ¼ ”и ⅛”, они имеют два провода для несимметричной работы и используются с коммутационными кабелями, инструментальными кабелями и акустическими кабелями. Между наконечником, где подключается горячий провод, и муфтой, где подключается земля (обычно экран), находится одно изолирующее кольцо. Разъемы TS часто называют «четвертьдюймовыми разъемами» (имея в виду диаметр рукава) или «телефонными разъемами» (поскольку они изначально были разработаны для телефонных коммутаторов).Кабели TS также могут называться «гитарные кабели» или «линейные инструментальные кабели».

TRS

Соединитель «Наконечник, кольцо, гильза» выглядит как стандартный соединитель TS, но имеет дополнительный сегмент на валу, называемый «кольцом». Такая конструкция позволяет подключать два провода плюс заземление (обычно опять же экран). Они используются для симметричных кабелей, стерео, а также в качестве единственного разъема, который обрабатывает входящие и исходящие сигналы. Разъемы TRS часто встречаются на Y-кабелях, используемых в качестве разъемов для вставки микшера, которые обрабатывают входящие сигналы одним проводником и исходящие сигналы другим.

Просмотрите всю коллекцию кабелей TRS «Друг музыканта».

RCA

RCA чаще всего используются в стереооборудовании. В системах громкой связи они часто используются для подключения стерео проигрывателя компакт-дисков или другой бытовой электроники к микшерному пульту. Обычно они состоят из пары проводов, сформованных вместе с отдельными концами, имеющими цветовую маркировку для левого и правого канала в стереоустройствах. Они также используются с входами и выходами aux и магнитофона.Некоторые микшеры также имеют выходы RCA для подключения к записывающему устройству. Кабели RCA также можно использовать на устройствах S / PIDF (обсуждаемых ниже в разделе «Типы цифровых разъемов»).

«RCA» происходит от Radio Corporation of America, компании, которая представила этот дизайн в 1940-х годах. Разъемы RCA также иногда называют «фонокорректорами», поскольку они используются для подключения проигрывателей винила.

Эти стерео Y-кабели Hosa имеют два штекерных разъема RCA на одном конце и мини-разъем TS на другом.

Просмотрите полный ассортимент кабелей RCA от Musician’s Friend.

Банановые пробки

Банановые штекеры — это двухконтактные разъемы, используемые для надежного подключения аудиокабелей к усилителям, динамикам и другому звуковому оборудованию. Провода, заканчивающиеся банановыми разъемами, удерживаются на месте стопорными винтами, а не пайкой, что позволяет при необходимости простой и быстрый ремонт.

Разъемы Speakon

Speakon используются для подключения динамиков, усилителей и мониторов к системам PA.Они набирают популярность по сравнению с разъемами TS и банановыми штекерами, потому что они фиксируются на месте и, следовательно, не могут быть случайно отсоединены.

«Speakon» является зарегистрированным товарным знаком Neutrik, но другие компании производят совместимые продукты, часто описываемые как «поворотные соединители».

Кабель Livewire Elite Speakon Cable предлагает безопасное соединение, устойчивую к скручиванию и путанице конструкцию и высококачественные проводники, которые защищают ваш сигнал от помех.

XLR

XLR имеют три контакта для положительного, отрицательного и заземляющего полюсов.Чаще всего они используются в микрофонных кабелях, но вы также увидите, что они используются в симметричных соединительных кабелях и в осветительном оборудовании с поддержкой DMX.

1/8 «мини-джек

Эти домкраты могут быть TS или TRS. Они часто используются на цифровых записывающих устройствах и звуковых картах, где требуется небольшой разъем. Они также используются в легких наушниках, инструментальных кабелях, которые подключаются к поясным передатчикам беспроводных систем, и во многих бытовых электронных устройствах.

D-сверхминиатюрный

Часто называемые «D-Sub», сокращение от D-Subminiature, это многополюсные разъемы, обычно используемые в аналоговом и цифровом профессиональном аудиооборудовании. Разъемы D-Sub бывают 9-, 15-, 25-, 37- и 50-контактных конфигураций. D-Sub размера DB25 обычно используется некоторыми аудио брендами (Tascam и другими) для аналогового / цифрового ввода / вывода. В микшерах Mackie используется стандарт DB25 для подключения к интерфейсу FireWire. Разъемы DB25 также используются в некоторых аудио змеях для аналоговых подключений, особенно тех, которые используют стандарт Tascam.

Цифровые аудиоразъемы

Ниже приведены некоторые из наиболее распространенных цифровых аудиокабелей и разъемов, необходимых для соединения цифровых микшеров, записывающих устройств, предусилителей и DAW (цифровых рабочих станций).

Предупреждение: во многих случаях в цифровых устройствах используются кабели, похожие на их аналоговые аналоги XLR или RCA. Хотя эти разъемы могут выглядеть одинаково, кабели часто рассчитаны на разное сопротивление и не являются взаимозаменяемыми и со своими аналоговыми аналогами.

Просмотрите весь ассортимент цифровых кабелей и разъемов «Друг музыканта».

MIDI

для музыкальных инструментов позволяют электронным инструментам обмениваться данными с периферийными устройствами. Они не передают фактический звук, но сигнализируя о каждом аспекте музыкального исполнения — ноте, длительности ее удержания, скорости атаки и т. Д. — технология MIDI определяет звук в принимающем модуле.

MIDI также могут передавать функции управления программному обеспечению и синтезаторам, поэтому вы можете управлять звуком и тонами с помощью пульта дистанционного управления.

USB

USB (универсальная последовательная шина) стали стандартом для подключения всего, от принтеров до цифрового аудиооборудования. USB-кабели имеют разъемы типа A, типа B, Mini-A, Micro-A, Mini-B, Micro-B или типа C на одном конце и разъем для конкретного устройства на другом. Кабели USB также можно использовать в качестве источника питания для некоторых устройств. Последняя версия, USB 3.0, значительно быстрее, чем USB 2.0, и может существенно сократить задержки во время выступлений и студийного воспроизведения сложного материала.

FireWire

Существует три типа разъемов FireWire: 4-контактный, 6-контактный и 9-контактный. 4-контактный разъем, или FW400, передает данные со скоростью 400 Мбит / с (мегабайт в секунду). Шестиконтактный разъем немного большего размера имеет такую ​​же скорость передачи данных, но также обеспечивает питание постоянного тока. 9-контактный разъем, или FW800, передает данные в два раза быстрее, а также обеспечивает питание.

Thunderbolt

Первоначально известный под кодовым названием Light Peak, Thunderbolt — это аппаратный интерфейс, который позволяет подключать различные периферийные устройства, включая некоторое профессиональное аудиооборудование, к компьютерам с помощью разъема Mini DisplayPort (MDP).Хотя интерфейс изначально был ограничен продуктами Apple, такими как MacBook Pro, он может быть реализован с другими звуковыми стандартами, такими как видеокарты PCIe, с использованием адаптеров HDMI.

Стандарт компьютерной шины / питания Lightning был введен Apple в 2012 году для замены 30-контактных разъемов, ранее использовавшихся на мобильных устройствах Apple. В связи с возрастающей ролью приложений iOS и Android на различных этапах производства звука и ди-джеев Apple и другие производители предлагают множество адаптеров, позволяющих интегрировать мобильные устройства с поддержкой Lightning.К ним относятся карты USB, HDMI, VGA и SC.

HDMI

HDMI (мультимедийный интерфейс высокой четкости) стал стандартом для подключения бытовой электроники, такой как проигрыватели DVD и Blu-Ray, к телевизорам. Его способность передавать несжатые видео- и аудиосигналы привела к его внедрению в профессиональное аудиооборудование. Существует пять типов разъемов (от типа A до типа E), каждый с уникальной конфигурацией контактов. Обратитесь к техническим характеристикам вашего производителя, чтобы определить, какой тип подходит для вашего снаряжения.

Оптические кабели и соединители

Оптические кабели передают цифровой звук в виде световых импульсов, что делает их почти полностью невосприимчивыми к помехам. Они поддерживают объемный звук, но не поддерживают форматы с более высоким разрешением, такие как диски Blu-Ray.

Оптический интерфейс ADAT (Alesis Digital Audio Tape), более известный как ADAT Lightpipe, является широко распространенным стандартом для передачи цифрового звука по оптическим кабелям. Он передает восемь каналов цифрового звука по специальному кабелю со специальным разъемом ADAT для Alesis.

Livewire представляет собой сверхпрочный волоконно-оптический кабель премиум-класса с разъемами Toslink для оптических соединений ADAT, аудиоинтерфейсов и записывающего оборудования.

S / PDIF

Формат цифрового интерфейса Sony / Philips (S / PDIF) выводит звук на более короткие расстояния. В этих разъемах используются оптические или коаксиальные кабели. Коаксиальные кабели по качеству аналогичны оптическим кабелям, но встречаются реже. В них используются разъемы RCA, но эти кабели не взаимозаменяемы с аналоговыми кабелями RCA.

AES / EBU

Официально AES3, эти трехжильные кабели передают два канала через несколько типов одиночных разъемов — обычно разъемы XLR и обычно от проигрывателей компакт-дисков и DVD к усилителям и телевизорам. Разработанный Обществом инженеров аудио (AES) и Европейским радиовещательным союзом (EBU) в начале 1980-х годов, а затем пересмотренный в 1995 и 2003 годах, это протокол передачи, на котором был основан более удобный для потребителя S / PDIF. Из-за различий в сопротивлении микрофонный кабель XLR, хотя и имеет такие же разъемы, не будет работать как кабель AES / EBU.

Разъемы BNC

Байонетные соединители Neill-Concelman изначально разрабатывались для использования в военных целях, но в настоящее время широко используются в оборудовании для тестирования видео и аудио. Разъем байонетного типа используется с миниатюрными и сверхминиатюрными коаксиальными кабелями в радиочастотном оборудовании и видеооборудовании.

Этот кабель Hosa RG 59 имеет штекерный разъем BNC на каждом конце для подключения видео или Ethernet.

ТДИФ

Tascam Digital Interconnect Format — это несбалансированный соединитель проприетарного формата, который отправляет и / или принимает до восьми каналов цифрового звука.Двунаправленное соединение означает, что для соединения восьми входов и выходов одного совместимого устройства с другим требуется только один кабель.

Оценка качества кабеля

Основное назначение кабеля — передавать электрический сигнал от одного компонента к другому без значительного ухудшения сигнала или создания шума. Существуют дорогие кабели аудиофильского качества, предназначенные для поддержания чистоты сигнала и отсутствия шума. Большинству музыкантов не нужен такой уровень характеристик кабеля для сценического оборудования, но тем не менее вам нужны кабели высокого качества.Качественные кабели обеспечат лучший звук, а если вы будете звучать лучше, вы сыграете лучше.

Когда речь идет о кабелях для вашей студии, важнее качество аудиофильского уровня. Бесшумная передача сигналов необходима для высококачественной записи, сведения и мастеринга.

Другие «качественные» характеристики, такие как позолоченные разъемы и бескислородный медный провод, не обязательно важны. Золотое покрытие может снизить сопротивление, но оно больше подвержено износу, чем никелирование, поэтому это может быть проблемой для разъемов, которые часто вставляются и отключаются.Бескислородный провод может иметь немного меньшее сопротивление, но проводники большего сечения помогают лучше.

В основном вам нужны гибкие, прочные кабели с качественным оборудованием и хорошо спаянными соединениями.

Другими желательными характеристиками являются соединители с эпоксидной заливкой или горячим клеем (заполненные одним или другим веществом, чтобы концы проводов не двигались). Термоусадочные пластмассовые рукава вокруг проводов и клемм предотвращают перемещение проводов.

Эти функции особенно важны для инструментальных кабелей, которые часто тянут, наступают, вставляют и отключают.Ни один инструментальный кабель не прослужит вечно, но хороший — дольше. Вы также можете покупать кабели достаточной длины, но не слишком длинные (чем длиннее кабель, тем больше он подвержен шумам).

Экранирование

Все аудиокабели, за исключением проводов громкоговорителей и оптических кабелей, экранированы для защиты сигнала от помех, вызывающих шум. Экранирование чаще всего представляет собой проволочную оплетку, которая окружает изолятор центрального проводника (проводов). Цель экранирования — защитить сигнал от источников шума, таких как радиопередачи, шнуры питания переменного тока, флуоресцентное освещение, реостатные диммеры и некоторые приборы.Когда вы слышите радиопереговоры через усилитель, это обычно означает, что экранирование компонентов усиления вашего усилителя неадекватно, но экранирование инструментального кабеля также может быть проблемой. Хорошее экранирование блокирует помехи, а также может служить заземлением.

Есть несколько типов экранирования. Вот типы, которые вы встретите чаще всего:

Плетеный щит

Самым распространенным является плетеный экран. Небольшие жилы скручены в оплетку, образуя оболочку вокруг изоляции сигнального провода.Экранирование такого типа гибкое и прочное. Сценические микрофонные и инструментальные кабели постоянно изгибаются, натягиваются и наступают на них, и плетеный экран лучше всего выдерживает эти условия.

Сервировочный или спиральный щиток

Другой тип защиты — это спиральная или служебная защита. Эта оболочка формируется путем наматывания плоской полосы проволочных жил вокруг центральных проволок по спирали. Служебный экран, хотя ему не хватает прочности на разрыв плетеного экрана, более гибкий, чем плетеный экран, поскольку он растягивается при изгибе кабеля.Он менее устойчив к радиочастотным (РЧ) помехам, поскольку на самом деле представляет собой катушку и имеет индуктивность. Кроме того, его проще производить, поэтому кабели с использованием служебного экрана обычно дешевле.

Экран из фольги

Экран из фольги представляет собой алюминиевую трубку с майларовым покрытием, которая заканчивается медным заземляющим проводом. Он обеспечивает 100% покрытие, но поскольку алюминий плохо проводит электричество, он также мешает передаче сигнала. Экранирование из фольги недорогое и простое в изготовлении, но оно также хрупкое и легко ломается при многократном сгибании.Лучше всего использовать его в небольших соединительных кабелях и стереокабелях, которые не сильно двигаются после подключения.

Прочие кабельные передачи

Если вы настраиваете звуковую систему для живых выступлений или в студии, есть еще несколько вещей, которые вы можете рассмотреть или, по крайней мере, знать. Ниже приведен краткий обзор адаптеров, тестеров и змей.

Кабельные переходники

По мере того, как меняются технологии, и вы добавляете элементы к своему сценическому оборудованию или студийной установке, вам в конечном итоге потребуется подключить оборудование с несовместимыми гнездами и кабелями.Адаптер есть практически для любой ситуации. В случае сомнений позвоните другу музыканта по телефону 877-880-5907, чтобы получить рекомендации по подходящему адаптеру.

Кабельные тестеры

Даже самый лучший кабель рано или поздно выйдет из строя, и чем больше вы используете звуковое оборудование, тем быстрее вы его пройдете, особенно если вы берете его с собой в дорогу. Кабельный тестер — это простой инструмент, который проверяет, работают ли намеченные сигналы и не передаются никакие непредусмотренные сигналы.Если у вас есть проблема с вашей системой, кабельный тестер может быстро помочь вам определить, в чем и где проблема.

Тестер аудиокабелей Galaxy быстро и легко тестирует кабели XLR, 1/4 «, 1/8», Speakon, стерео RCA и DIN (MIDI), что делает его незаменимым инструментом для музыкантов и звукорежиссеров.

Просмотрите список «Друг музыканта» кабельных тестеров и другого оборудования для проверки звука.

Кабельные змеи

Змеи — это, по сути, комплекты кабелей.Сценические змеи могут содержать микрофон, патч или акустические кабели и используются для двустороннего соединения между сценой и микшерами и другим оборудованием PA. У них есть вентилятор с разъемами на одном конце и коробка на конце сцены, в которой находится панель разъемов. При покупке змеи главное внимание уделяется длине и типу соединений.
