Резистор

Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “Радиолюбитель“

На этом занятии в школе начинающего радиолюбителя мы рассмотрим очень важную радиодеталь – резистор.

Резистор – это радиодеталь, оказывающая строго определенное сопротивление току, протекающему через него. Зачем это нужно? Все просто, чтобы понизить ток в цепи. Например, нам нужно уменьшить яркость свечения лампочки в карманном фонаре, для этого подадим на нее ток через резистор. И яркость лампы будет тем меньше, чем больше сопротивление резистора. Резисторы бывают разные, но есть две основные группы – постоянные и переменные. Постоянные резисторы обладают неизменным сопротивлением, а у переменных резисторов есть ручка или вал для ручки, поворотом которого можно менять сопротивление резистора от нуля до его максимальной величины.

Любой постоянный резистор

имеет два основных параметра – сопротивление и мощность. На схеме, рядом с обозначением резистора указывают его сопротивление. Если надо, указывают мощность, но не буквами и цифрами а линиями на обозначении.

Что такое сопротивление резистора уже понятно, а что такое мощность резистора? Как известно, мощность можно определить из формулы P=UxI, то есть мощность равна произведению напряжения на ток. Вот это и указывается, какую мощность резистор может выдержать, ведь при прохождении тока через сопротивление выделяется тепло и если мощность будет превышена, резистор просто сгорит.

На рисунке слева показано обозначение резистора как на принципиальной схеме.  Рядом с ним указан порядковый номер по схеме (R1) и сопротивление – 12К. Но что такое 12К и как оно сопоставляется с сопротивлением в Омах? Все очень просто – “К” – это кратная приставка “кило”, то есть 1000, таким образом 12К это 12000 Ом. Еще бывает “мега”,  “М”, то есть 1000000, и если 12М то это будет 12000000 Ом. А если вообще нет никаких приставок, к примеру написано просто “20”, то это значит 20 Ом.

 Бывают и другие обозначения на схемах, в которых буква, обозначающая кратную приставку, используется как децимальная запятая. Например:
1500 Ом – 1К5 или 1,5К
200 Ом -К20 или 0,2К.

Маркировка резисторов. Есть несколько стандартов, первые два логичны и понятны, третий странноват.

Первый способ:

Буквы “Е”, “К” и “М” , обозначающие кратные приставки и расставленные как децимальные запятые. Буква “Е” – 1, буква “К” – 1000 и буква “М” – 1000000. Вот примеры как это выглядит и расшифровывается:

 12Е – 12 Ом
К12 – 0,12К – 120 Ом
1К2 -1,2 кОм
12К – 12 кОм
М12 – 0,12М – 120 кОм
1М2 – 1,2 мОм
12М – 12 мОм Второй способ:

Отличается тем, что все обозначения цифрами, то есть и значение и множитель. Это сложнее, но тоже понятно. Обозначение состоит из трех цифр: первые две – значение, третья – множитель. Множители: “0”, “1”, “2”, “3” и “4”. Понять это можно, если знать, что они показывают сколько нулей надо дописать к значению. Вот примеры:
120 – 12 Ом
121 – 120 Ом
122 – 1200 Ом
123 – 12000 Ом
124 – 120000 Ом

Третий способ:

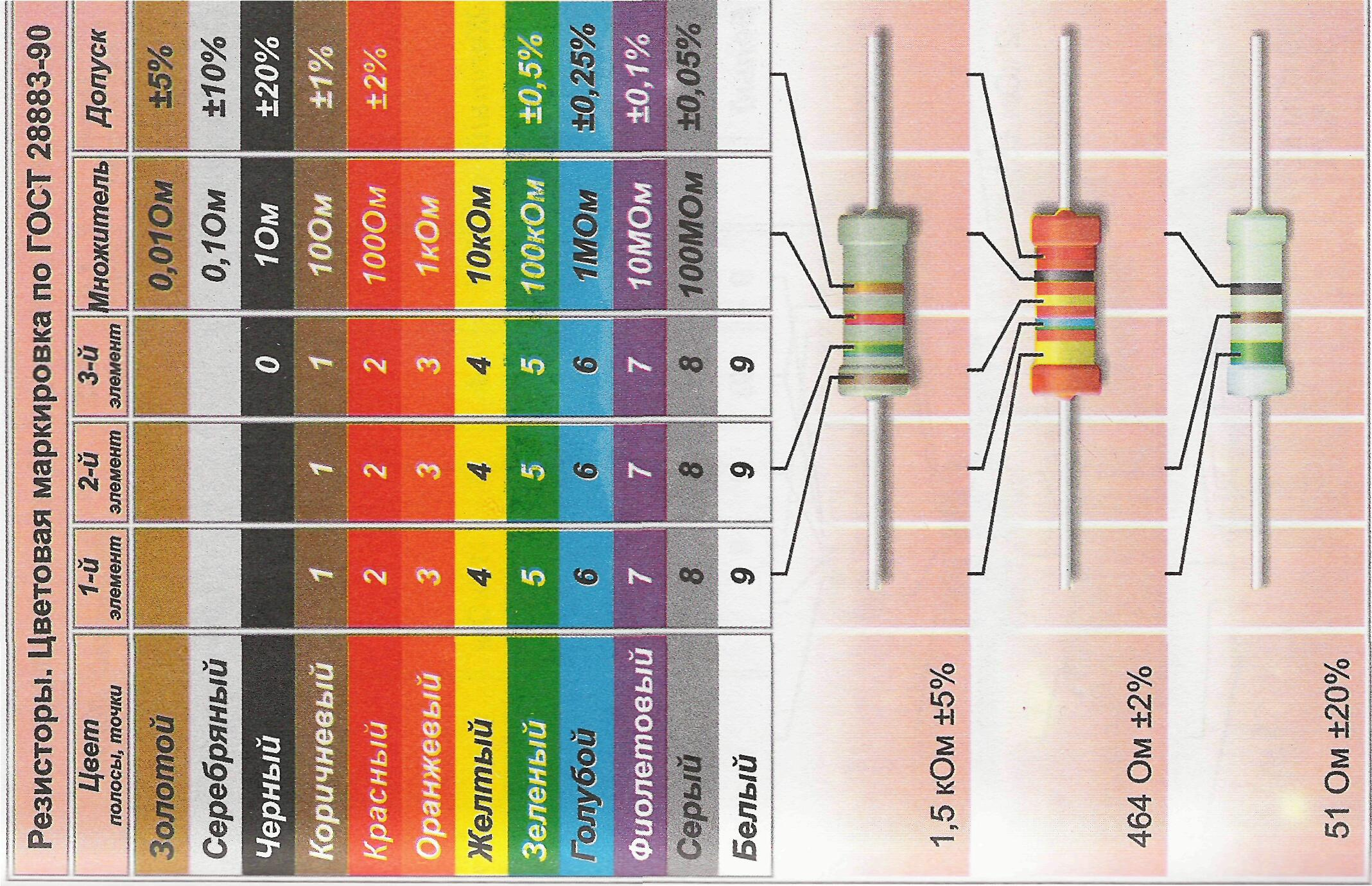

Обозначение цветными полосами. Каждой цифре соответствует определенный цвет: черный – 0,  коричневый – 1, красный – 2, оранжевый – 3, желтый – 4, зеленый – 5, синий – 6, фиолетовый – 7,  серый – 8, белый – 9. И еще два цвета, которые используются только как множители – серебристый – 0,01 и золотистый – 0,1. На резисторе может быть полосок от 4 до 6. Для определения сопротивления используются первые три. Происходит это также как и во втором способе, например: коричневый-зеленый-красный – 152 – 1500 Ом. Полоски на корпусе резистора кучно смещены к одному концу, вот от него и надо вести отсчет. Остальные три полоски – точность резистора, ТКС (отклонение из-за температуры) и наработка на отказ. Есть специальные радиолюбительские программы которые облегчают жизнь по третьему варианту маркировки транзистора. К примеру:

  rezistor.zip (239. 3 KiB, 8,182 hits)



Резисторы

Резистор (или сопротивление) — пассивный элемент электрической цепи. Он может обладать конкретным значением сопротивления или переменным. Резисторы используются практически во всех электронных и электрических устройствах. В электрических цепях резисторы используют в разных целях:

  • Для преобразования силы тока в напряжение
  • Для преобразования напряжения в силу тока
  • Для ограничения тока
  • Для поглощения эл. энергии

Их основные технические параметры — номинальное сопротивление (номинал) в Омах, максимальная рассеиваемая мощность, максимальное рабочее напряжение и класс точности. Есть и другие параметры, такие как температурный коэффициент, термостойкость, влагоустойчивость и другие. Так же имеются паразитные параметры — емкость и индуктивность. Эти параметры важно учитывать при разработке устройств, предназначенных для работы в сложных условиях или требующих высокой точности, но можно опустить при небольших самоделках на Arduino.

Обозначение резисторов

В мире есть несколько общепринятых условных графических обозначений резисторов на схемах. В США рисунок резистора похож на зигзаг, а в России и Европе он выглядит как прямоугольник.

Пример рисунка резисторов в России и Европе (а), и в США (б)

В России существует ГОСТ 2.728-74, в соответствии с которым постоянные резисторы на схемах должны обозначаться так:

Обозначения постоянных резисторов по ГОСТ 2.728-74

По тому же ГОСТу нелинейные, переменные и подстроечные резисторы должны обозначаться так:

Обозначение переменных резисторов по ГОСТ 2.728-74

Маркировка резисторов

Постоянные резисторы обычно имеют очень небольшие размеры. Есть и крупные резисторы, но они используются для более специфических задач, так как они способны выдерживать большие токи, напряжения и температуры.

Резистор большой мощности

Для удобства обозначения основных параметров мелких постоянных резисторов используется цветовая маркировка. На корпус резистора наносятся несколько цветных полос, цвета которых имеют свое значение. Для расшифровки используется либо таблица постоянных резисторов либо онлайн калькуляторы цветовой маркировки.

Цветовая маркировка резисторов

Виды резисторов

Классификаций резисторов очень много:

  • По области применения:
    • Высокоомные (обладающие сопротивление более 10 МОм)
    • Высокочастотные (с уменьшенной паразитарной индуктивностью и емкостью)
    • Высоковольтные (способные пропускать через себя тысячи вольт)
    • Прецизионные (повышенной точности с допуском менее 1%)
  • По способности изменять сопротивление
    • Переменные подстроечные
    • Постоянные
    • Переменные регулировочные
  • По влагозащищенности
    • Обычные незащищенные
    • Покрытые лаком
    • Залитые компаундом
    • Впрессованные в пластмассу
    • Вакуумные
  • По способу монтажа
    • Для навесного монтажа
    • Для монтажа на печатных платах
    • Для микромодулей и микросхем
  • По виду ВАХ (вольт-амперной характеристики)
    • Линейные
    • Нелинейные (фоторезисторы, терморезисторы, варисторы и другие)
  • В зависимости от используемых проводящих элементов
    • Проволочные
    • Непроволочные
  • По виду используемых материалов
    • Углеродистые
    • Металлопленочные
    • Интегральные
    • Проволочные

Далее рассмотрим несколько видов резисторов такие как постоянные, переменные и некоторые нелинейные резисторы.

Постоянный резистор

Постоянный резистор — это тот резистор, характеристики которого предопределены и не изменяются. Иначе говоря это элемент электрической цепи с фиксированным сопротивлением, предельным напряжением, классом точности. Такие резисторы изображены на картинках выше.

Расчет постоянного резистора для светодиода

Постоянные резисторы мы использовали во многих проектах. Например в проекте с подключением светодиода к Ардуино. Выход ардуино имеет напряжение 5 вольт и способен подать ток гораздо выше допустимого для светодиода. Так же необходимо учитывать, что сопротивление светодиода и без того низкое, так еще и падает во время работы.

Используя закон Ома мы можем увидеть, что сила тока будет расти при падении сопротивления и при одинаковом напряжении. Это значит что светодиод требующий 20 мА для работы, будет пропускать через себя более сильный ток и попросту сгорит. Тут то нам и поможет обычный постоянный резистор.

Что бы вычислить необходимый номинал резистора нам необходимо знать характеристики источника питания и характеристики светодиода. Источником питания для нашего светодиода выступает плата Arduino Uno. А характеристики светодиода можно посмотреть в его техническом описании, или спросить у продавца. Обычно это ток 20 мА и падение напряжения 2 В.

  • Vps — напряжение источника питания (5 Вольт)
  • Vdf — падение напряжения на светодиоде (2 Вольта)
  • If — номинальный ток светодиода (20 миллиампер или 0.02 Ампера)

Теперь подставим наши данные в формулу закона Ома для расчета сопротивления. Если кто забыл то напомню: R = U / I (сопротивление равно напряжению деленному на силу тока). Подставляем наши данные: R = (Vps — Vdf) / If = (5В — 2В) / 0.02А = 150 Ом

Теперь мы просто берем резистор на 150 Ом и ставим его перед или после светодиода (без разницы).

Подключение светодиода к Arduino

Переменный резистор

Переменный резистор — это электротехническое устройство, используемое для регулирования параметров электрической цепи (напряжение, сила тока) за счет заданного изменения сопротивления.

У переменного резистора есть множество названий и подвидов: реостат, потенциометр, переменное сопротивление, подстроечный резистор, регулировочный резистор. Попробуем разобраться в чем отличия. Переменное сопротивление, переменный резистор и реостат — это всё названия одного класса резисторов. «Потенциометр» — это жаргонное название переменного резистора, подключенного как делитель напряжения (о резисторных сборках и делителях напряжения мы расскажем в отдельной статье).

Реостат, потенциометр, переменный резистор, переменное сопротивление
  • Регулировочный резистор — переменный резистор, предназначенный для многократной регулировки параметров электрической цепи.
  • Подстроечный резистор — это тоже переменный резистор, который используется для подстройки параметров электрической цепи, у которого число перемещений подвижной системы значительно меньше, чем у регулировочного резистора.
Подстроечные резисторы в разных исполнениях

Нелинейные резисторы

Нелинейные резисторы — это резисторы сопротивление которых изменяется в зависимости от внешних факторов. Внешними факторами могут быть: температура, количество света, магнитное поле, напряжение в электрической цепи и другие. Вот некоторые примеры нелинейных резисторов, подробнее о которых вы сможете почитать по ссылкам в википедии:

  • терморезисторы — сопротивление меняется в зависимости от температуры;
  • варисторы — сопротивление меняется в зависимости от приложенного напряжения;
  • фоторезисторы — сопротивление меняется в зависимости от освещённости;
  • тензорезисторы — сопротивление меняется в зависимости от деформации резистора;
  • магниторезисторы — сопротивление меняется в зависимости от величины магнитного поля.

Не путайте такие резисторы с датчиками, они не показывают реальные величины, воздействующих на них сил. Изменяется лишь сопротивление. Можно откалибровать данные и привязать значение сопротивления, например терморезистора, к определенной температуре, но это не лучший вариант.

На сегодня это всё. В отдельной статье мы поговорим о соединении резисторов в разных комбинациях, таких как делители напряжения, подключение резисторов последовательно и параллельно.

Резистор и сопротивление [База знаний]

Резистор и сопротивление

Теория

КОМПОНЕНТЫ
ARDUINO
RASPBERRY
ИНТЕРФЕЙСЫ ПЕРЕДАЧИ ДАННЫХ

Резистор — искусственное «препятствие» для тока. Сопротивление в чистом виде. Резистор ограничивает силу тока, переводя часть электроэнергии в тепло. Сегодня невозможно изготовить ни одно, сколько-нибудь функциональное, электронное устройство без резисторов. Они используются везде: от компьютеров до систем охраны.

Сопротивление резистора — его основная характеристика. Основной единицей электрического сопротивления является Ом. На практике используются также производные единицы — килоом (кОм), мегаом (МОм), гигаом (ГОм), которые связаны с основной единицей следующими соотношениями:

1 кОм = 1000 Ом,
1 МОм = 1000 кОм,
1 ГОм = 1000 МОм

Ниже на рисунке видна маркировка резисторов на схемах:

Наклонные линии обозначают мощность резистора до 1 Вт. Вертикальные линии и знаки V и X (римские цифры), указывают на мощность резистора в несколько Ватт, в соответствии со значением римской цифры.



Для соединения резисторов в схемах используются три разных способа подключения

: параллельное, последовательное и смешанное. Каждый способ обладает индивидуальными качествами, что позволяет применять данные элементы в самых разных целях.




Последовательное соединение резисторов

Последовательное соединение резисторов применяется для увеличения сопротивления. Т.е. когда резисторы соединены последовательно, общее сопротивление равняется сумме сопротивлений каждого резистора. Например, если резисторы R1 и R2 соединены последовательно, их общее сопротивление высчитывается по формуле: Rобщ = R1 + R2

Это справедливо и для большего количества соединённых последовательно резисторов:

Rобщ = R1 + R2 + R3 + … + Rn

Цепь из последовательно соединённых резисторов будет всегда иметь сопротивление большее, чем у любого резистора из этой цепи.

При последовательном соединении резисторов изменение сопротивления любого резистора из этой цепи влечёт за собой как изменение сопротивления всей цепи так и изменение силы тока в этой цепи.

Мощность при последовательном соединении

При соединении резисторов последовательно электрический ток по очереди проходит через каждое сопротивление. Значение тока в любой точке цепи будет одинаковым. Данный факт определяется с помощью закона Ома. Если сложить все сопротивления, приведенные на схеме, то получится следующий результат: R = 200 + 100 + 51 + 39 = 390 Ом

Учитывая напряжение в цепи, равное 100 В, по закону Ома сила тока будет составлять

I = U/R = 100 В/390 Ом = 0,256 A

На основании полученных данных можно рассчитать мощность резисторов при последовательном соединении по следующей формуле:

P = I2
x R = 0,2562 x 390 = 25,55 Вт

Таким же образом можно рассчитать мощность каждого отдельно взятого резистора:

P1 = I2 x R1 = 0,2562 x 200 = 13,11 Вт;
P2 = I2 x R2 = 0,2562 x 100 = 6,55 Вт;
P3 = I2 x R3 = 0,2562 x 51 = 3,34 Вт;
P4 = I2 x R4 = 0,2562 x 39 = 2,55 Вт.

Если сложить полученные мощности, то общая Р составит:

Робщ = 13,11 + 6,55 + 3,34 + 2,55 = 25,55 Вт




Параллельное соединение резисторов

Параллельное соединение резисторов необходимо для уменьшения общего сопротивления и, как вариант, для увеличения мощности нескольких резисторов по сравнению с одним.

Расчет параллельного сопротивления двух параллельно соединённых резисторов R1 и R2 производится по следующей формуле:

Rобщ = (R1 × R2) / (R1 + R2)

Параллельное соединение трёх и более резисторов требует более сложной формулы для вычисления общего сопротивления:

1 / Rобщ = 1 / R1 + 1 / R2 + … + 1 / Rn

Сопротивление параллельно соединённых резисторов будет всегда меньше, чем у любого из этих резисторов.

Параллельное соединение резисторов часто используют в случаях, когда необходимо сопротивление с большей мощностью. Для этого, как правило, используют резисторы с одинаковой мощностью и одинаковым сопротивлением. Общая мощность, в таком случае, вычисляется умножением мощности одного резистора на количество параллельно соединённых резисторов.

Мощность при параллельном соединении

При параллельном подключении все начала резисторов соединяются с одним узлом схемы, а концы – с другим. В этом случае происходит разветвление тока, и он начинает протекать по каждому элементу. В соответствии с законом Ома, сила тока будет обратно пропорциональна всем подключенным сопротивлениям, а значение напряжения на всех резисторах будет одним и тем же. 1/R = 1/200 + 1/100 + 1/51 + 1/39 ≈ 0,06024 Ом
R = 1 / 0,06024 ≈ 16,6 Ом

Используя значение напряжения 100 В, по закону Ома рассчитывается сила тока

I = U/R = 100 В x 0,06024 Ом = 6,024 A

Зная силу тока, мощность резисторов, соединенных параллельно, определяется следующим образом

P = I2 x R = 6,0242 x 16,6 = 602,3 Вт

Расчет силы тока для каждого резистора выполняется по формулам:

I1 = U/R1
= 100/200 = 0,5 A;
I2 = U/R2 = 100/100 = 1 A;
I3 = U/R3 = 100/51 = 1,96 A;
I4 = U/R4 = 100/39 = 2,56 A

На примере этих сопротивлений прослеживается закономерность, что с уменьшением сопротивления, сила тока увеличивается.

Существует еще одна формула, позволяющая рассчитать мощность при параллельном подключении резисторов:

P1 = U2/R1 = 1002/200 = 50 Вт;
P2 = U2/R2 = 1002/100 = 100 Вт;
P3 = U22/R3 = 1002/51 = 195,9 Вт;
P4 = U22/R4 = 1002/39 = 256,4 Вт

Если сложить полученные мощности, то общая Р составит:

Робщ = 50 + 100 + 195,9 + 256,4 = 602,3 Вт




Калькулятор


Цветовая маркировка резисторов

Наносить номинал резистора на корпус числами — дорого и непрактично: они получаются очень мелкими. Поэтому номинал и допуск кодируют цветными полосками. Разные серии резисторов содержат разное количество полос, но принцип расшифровки одинаков. Цвет корпуса резистора может быть бежевым, голубым, белым. Это не играет роли. Если не уверены в том, что правильно прочитали полосы, можете проверить себя с помощью мультиметра или калькулятора цветовой маркировки.


Калькулятор цветовой маркировки резисторов

Основные характеристики

Сопротивление (номинал) R Ом
Точность (допуск) ± %
Мощность P Ватт

Переменный резистор

Переменный резистор — это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом. Переменные резисторы (их также называют реостатами или потенциометрами) предназначены для постепенного регулирования силы тока и напряжения. Разница в том, что реостат регулирует силу тока в электрической цепи, а потенциометр — напряжение. Выглядят переменные резисторы так:

На радиосхемах переменные резисторы обозначаются прямоугольником с пририсованной к их корпусу стрелочкой.

Регулировать величину сопротивления переменных резисторов можно с помощью вращения специальной ручки. Те из резисторов, у которых регулировка сопротивления резистора может осуществляться только с помощью отвертки или специального ключа-шестигранника, называются подстроечными переменными резисторами.


Термисторы, варисторы и фоторезисторы

Кроме реостатов и потенциометров есть и другие виды резисторов: термисторы, варисторы и фоторезисторы. Термисторы, в свою очередь, делятся на термисторы и позисторы. Позистор – это термистор, у которого сопротивление возрастает вместе с ростом температуры окружающей среды. У термисторов, наоборот, чем выше температура вокруг, тем меньше сопротивление. Это свойство обозначают как ТКС – тепловой коэффициент сопротивления.

В зависимости от ТКС (отрицательный он или положительный) обозначают на схеме термисторы следующим образом:

Следующий особый класс резисторов – это варисторы. Они изменяют силу сопротивления в зависимости от подаваемого на них напряжения. Зная свойства варистора, можно догадаться, что такой резистор защищает электрическую цепь от перенапряжения.

На схемах варисторы обозначаются так:

В зависимости от интенсивности освещения изменяет свое сопротивление еще один вид резисторов – фоторезисторы. Причем не важно, каков источник освещения: искусственный или естественный. Их особенность еще и в том, что ток в них протекает как в одном, так и в другом направлении, то есть еще говорят, что фоторезисторы не имеют p-n перехода.

А на схемах изображаются так:


Обозначение резисторов на схемах — Основы электроники

Из предыдущих статей мы с вами узнали, что такое резистор, какие виды и типы реристоров выпускаются современной промышленностью. Как выглядят резисторы, вы тоже увидели, теперь рассмотрим обозначение резисторов на схемах или условно-графическое обозначение резисторов (УГО).

Условно-графическое обозначение резисторов на схемах отображается согласно ГОСТа 2.728-74.

На рисунке 1. показано общее обозначение постоянного резистора и приведены размеры, согласно которых резистор наносится на принципиальные схемы.

Рисунок 1. Общее обозначение резистора на схеме.

Над УГО резистора наносится его порядковый номер, латинская буква R показывает на принадлежность к классу резисторов. Под УГО наносится номинальное сопротивление резистора.

Все резисторы имеют значение номинальной мощности рассеяния. Это значение мощности тока на резисторе, при которой он может работать длительное время и не перегреваться (обычно берут в расчет комнатную температуру ?23°).

Обозначение мощности резисторов на схемах показано на рисунке 2.

Рисунок 2. Обозначение мощности резисторов на схеме. а)0,125 Вт; б)0,25 Вт; в)0,5 Вт; г)1 Вт; д)2 Вт; е)5 Вт.

Обозначение переменных резисторов на схемах показано на рисунке 3.

Рисунок 3. Обозначение переменных резисторов на схеме. а)общее обозначение; б)при реостатном включении; в)при неленейном регулировании.

Обозначение педстроечных резисторов на схемах показано на рисунке 4.

Рисунок 4. Обозначение подстроечных резисторов на схеме. а)общее обозначение; б)при реостатном включении; в)переменный с подстройкой.

Приведенные обозначения резисторов на схемах, как уже было сказано соответствуют ГОСТу, однако в настоящее время в летературе (особенно в зарубежной) можно встретить другие обозначения резисторов.

Эти обозначения приведены на рисунке 5.

Рисунок 5. Обозначение резисторов используемое в зарубежной литературе. а)постоянный резистор; б)переменный резистор.

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Похожие материалы:

Добавить комментарий

Переменные и подстроечные резисторы.

Реостат.

В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с резисторами, так вот сегодня мы продолжим эту тему. Все, что мы обсуждали ранее, касалось, в первую очередь, постоянных резисторов, сопротивление которых представляет из себя не изменяющуюся величину. Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление, в частности, переменным резисторам.

Переменный резистор.

Итак, чем же отличается переменный резистор от постоянного? Собственно, здесь ответ прямо следует из названия этих элементов 🙂 Величину сопротивления переменного резистора, в отличие от постоянного, можно изменить. Каким способом? А вот это мы как раз и выясним! Для начала давайте рассмотрим условную схему переменного резистора:

Сразу же можно отметить, что тут в отличие от резисторов с постоянным сопротивлением в наличии имеется три вывода, а не два. Сейчас разберемся зачем они нужны и как все это работает…

Итак, основной частью переменного резистора является резистивный слой, имеющий определенное сопротивление. Точки 1 и 3 на рисунке являются концами резистивного слоя. Также важной частью резистора является ползунок, который может изменять свое положение (он может занять любое промежуточное положение между точками 1 и 3, например, он может оказаться в точке 2 как на схеме).

Таким образом, в итоге мы получаем следующее. Сопротивление между левым и центральным выводами резистора будет равно сопротивлению участка 1-2 резистивного слоя. Аналогично сопротивление между центральным и правым выводами будет численно равно сопротивление участка 2-3 резистивного слоя. Получается, что перемещая ползунок мы можем получить любое значение сопротивления от нуля до R_{max}. А R_{max} — это ни что иное как полное сопротивление резистивного слоя.

Конструктивно переменные резисторы бывают поворотные, то есть для изменения положения ползунка необходимо крутить специальную ручку (такая конструкция подходит для резистора, который изображен на нашей схеме). Также резистивный слой может быть выполнен в виде прямой линии, соответственно, ползунок будет перемещаться прямо. Такие устройства называют движковыми или ползунковыми перемененными резисторами. Поворотные резисторы очень часто можно встретить в аудио-аппаратуре, где они используются для регулировки громкости/баса и т. д. Вот как они выглядят:

Переменный резистор ползункового типа выглядит несколько иначе:

Часто при использовании поворотных резисторов в качестве регуляторов громкости используют резисторы с выключателем. Наверняка вы не раз сталкивались с таким регулятором — к примеру на радиоприемниках. Если резистор находится в крайнем положении (минимальная громкость/устройство выключено), то если его начать вращать, раздастся ощутимый щелчок, после которого приемник включится. А при дальнейшем вращении громкость будет увеличиваться. Аналогично и при уменьшении громкости — при приближении к крайнему положению снова будет щелчок, после которого устройство выключится. Щелчок в данном случае говорит о том, что питание приемника было включено/отключено. Выглядит  такой резистор так:

Как видите, здесь есть два дополнительных вывода. Они то как раз и подключаются в цепь питания таким образом, чтобы при вращении ползунка цепь питания размыкалась и замыкалась.

Есть еще один большой класс резисторов, имеющих переменное сопротивление, которое можно изменять механически — это подстроечные резисторы. Давайте уделим немного времени и им!

Подстроечный резистор.

Только для начала уточним терминологию… По сути подстроечный резистор является переменным, ведь его сопротивление можно изменить, но давайте условимся, что при обсуждении подстроечных резисторов под переменными резисторами мы будем иметь ввиду те, которые мы уже обсудили в этой статье (поворотные, ползунковые и т. д). Это упростит изложение, поскольку мы будем противопоставлять эти типы резисторов друг другу. Да и, к слову, в литературе зачастую под подстроечными резисторами и переменными понимаются разные элементы цепи, хотя, строго говоря, любой подстроечный резистор также является и переменным в силу того факта, что его сопротивление можно изменить.

Итак, отличие подстроечных резисторов от переменных, которые мы уже обсудили, в первую очередь, заключается в количестве циклов перемещения ползунка. Если для переменных это число может составлять и 50000, и даже 100000 (то есть ручку громкости можно крутить практически сколько угодно 🙂 ), то для подстроечных резисторов эта величина намного меньше. Поэтому подстроечные резисторы чаще всего используются непосредственно на плате, где их сопротивление меняется только один раз, при настройке прибора, а при эксплуатации значение сопротивления уже не меняется. Внешне подстроечный резистор выглядит совсем не так как упомянутые переменные:

Из-за небольшой износоустойчивости не рекомендуется применять подстроечные резисторы вместо переменных — в цепях, в которых регулировка сопротивления будет производиться довольно часто.

Обозначение переменных резисторов немного отличается от обозначения постоянных:

Собственно, мы обсудили все основные моменты, касающиеся переменных и подстроечных резисторов, но есть еще один очень важный момент, который невозможно обойти стороной.

Часто в литературе или в различных статьях вы можете встретить термины потенциометр и реостат. В некоторых источниках так называют переменные резисторы, в других в эти термины может вкладываться какой-нибудь иной смысл. На самом деле, корректная трактовка терминов потенциометр и реостат есть только одна. Если все термины, которые мы уже упоминали в этой статье относились,в первую очередь, к конструктивному исполнению переменных резисторов, то потенциометр и реостат — это разные схемы включения (!) переменных резисторов. То есть, к примеру, поворотный переменный резистор может выступать и в роли потенциометра и в роли реостата — все зависит от схемы включения. Начнем с реостата.

Реостат.

Реостат (переменный резистор, включенный по схеме реостата) в основном используется для регулировки силы тока. Если мы включим последовательно с реостатом амперметр, то при перемещении ползунка будем видеть меняющееся значение силы тока. Резистор R_1 в этой схеме исполняет роль нагрузки, ток через которую мы и собираемся регулировать переменным резистором. Пусть максимальное сопротивление реостата равно R_{max}, тогда по закону Ома максимальный ток через нагрузку будет равен:

I = \frac{U}{R_1 + 0}

Здесь мы учли то, что ток будет максимальным при минимальном значении сопротивления в цепи, то есть когда ползунок в крайнем левом положении. Минимальный ток будет равен:

I = \frac{U}{R_1 + R_{max}}

Вот и получается, что реостат выполняет роль регулировщика тока, протекающего через нагрузку. В данной схеме есть одна проблема — при потере контакта между ползунком и резистивным слоем цепь окажется разомкнутой и через нее перестанет протекать ток. Решить эту проблему можно следующим образом:

Отличие от предыдущей схемы заключается в том, что дополнительно соединены точки 1 и 2. Что это дает в обычном режиме работы? Да ничего, никаких изменений 🙂 Поскольку между ползунком резистора и точкой 1 ненулевое сопротивление, то весь ток потечет напрямую на ползунок, как и при отсутствии контакта между точками 1 и 2. А что же произойдет при потере контакта между ползунком и резистивным слоем? А эта ситуация абсолютно идентична отсутствию прямого соединения ползунка с точкой 2. Тогда ток потечет через реостат (от точки 1 к точке 3), и величина его будет равна:

I = \frac{U}{R_1 + R_{max}}

То есть при потере контакта в данной схеме будет всего лишь уменьшение силы тока, а не полный разрыв цепи как в предыдущем случае.

С реостатом мы разобрались, давайте рассмотрим переменный резистор, включенный по схеме потенциометра.

Потенциометр.

Не пропустите статью про измерительные приборы в электрических цепях — ссылка.

Потенциометр, в отличие от реостата, используется для регулировки напряжения. Именно по этой причине на нашей схеме вы видите целых два вольтметра! Ток протекающий через потенциометр, от точки 3 к точке 1, при перемещении ползунка остается неизменным, но меняется величины сопротивления между точками 2-3 и 2-1. А поскольку напряжение прямо пропорционально силе тока и сопротивлению, то оно будет меняться.

При перемещении ползунка вниз сопротивление 2-1 будет уменьшаться, соответственно, уменьшаться будут и показания вольтметра 2. А сопротивление участка 2-3 вырастет, а вместе с ним и напряжение на вольтметре 1. При этом в сумме показания вольтметров будут равны напряжению источника питания, то есть 12 В. В крайнем верхнем положении на вольтметре 1 будет 0 В, а на вольтметре 2 — 12 В. На рисунке ползунок расположен в среднем положении, и показания вольтметров, что абсолютно логично, равны 🙂

На этом мы заканчиваем рассматривать переменные резисторы, в следующей статье речь пойдет о возможных соединениях резисторов между собой, спасибо за внимание, рад буду видеть вас на нашем сайте! 🙂

Резисторы переменные, постоянные вся истина!

Друзья, всем привет! На дворе зима а календарь говорит мне, что будни перетекают в приятные праздничные выходные, так что самое время для  новой статьи.  Для тех кто меня не знает, скажу, что меня зовут Владимир Васильев и я веду вот  этот  самый радиолюбительский блог, так что добро пожаловать!

В прошлой статье мы разбирались с понятием электрического тока и напряжения. В ней буквально на пальцах я постарался объяснить  что представляет собой электричество. В помощь применял некие «сантехнические аналогии».

Боле того, я наметил для себя написать ряд обучающих статей для совсем начинающих   радиолюбителей- электронщиков, так что дальше будет больше  — [urlspan]не пропустите.[/urlspan]


Содержание статьи


Сегодняшняя статья будет не исключением, сегодня я постараюсь как можно подробнее осветить тему резисторов. Резисторы хоть и являются, наверно самыми простыми радиокомпонентами, но у начинающих  могут вызвать массу вопросов. А отсутствие  ответов на них может привести к полному бардаку в голове и привести к отсутствию мотивации и желанию развиваться.

Что такое сопротивление?

Резистор — это пассивный элемент электрической цепи, обладающий фиксированным или переменным значением электрического сопротивления.

Резисторы обладают сопротивление, а что такое сопротивление? Постараемся с этим разобраться.

Чтобы ответить на этот вопрос, давайте вернемся снова к нашей сантехнической аналогии. Под действием силы тяжести или под действием давления насоса, вода устремляется от точки большего давления в точку с меньшим давлением. Так и электрический ток под действием напряжения течет из точки большего потенциала в точку с меньшим потенциалом.

Что может помешать движению воды по трубам? Движению воды может помешать состояние труб, по которым она бежит. Трубы могут быть широкими и чистыми, а могут быть загажены и вообще представлять собой печальное зрелище. В каком случае скорость водного потока будет больше? Естественно, что вода будет течь быстрее если ее движению не будет оказываться никакого сопротивления.

В случае с чистым трубопроводом так и будет, воде будет оказываться наименьшее сопротивление и ее скорость будет практически неизменной. В загаженной трубе сопротивление на водный поток будет значительным, и соответственно скорость движения воды будет не очень.

Хорошо, теперь переносимся из нашей водопроводной модели в реальный мир электричества. Теперь становится понятно, что скорость воды в наших реалиях представляет собой силу тока измеряемую в амперах. Сопротивление которое оказывали трубы на воду, в реальной токоведущей системе будет сопротивление проводов измеряемое в омах.

Как и трубы, провода могут оказывать сопротивление на ток. Сопротивление напрямую зависит от материала из которого сделаны провода. Поэтому совсем не случайно провода часто изготавливают из меди, так как медь имеет небольшое сопротивление.

Другие металлы могут оказывать очень большое сопротивление электрическому току. Так для примера, удельное сопротивление (Ом*мм²) нихрома составляет 1.1Ом*мм². Величину сопротивления нетрудно оценить сравнив с медью у которой удельное сопротивление 0,0175Ом*мм². Неплохо да?

При пропускании тока через материал с высоким сопротивлением, мы можем убедиться, что ток в цепи будет меньше, достаточно провести несложные замеры.

Как выглядит резистор?

В природе встречаются абсолютно различные резисторы. Есть резисторы с постоянным сопротивление, есть резисторы с переменным сопротивлением. И каждый вид резисторов находит свое применение. Так давайте остановимся и постараемся уделить вниманием некоторые из них.

Постоянные резисторы.

Само название говорит о том, что они обладают постоянным фиксированным сопротивлением.  Каждый такой резистор изготавливается с определенным сопротивлением, определенной рассеиваемой мощностью.

Рассеиваемая мощность — это еще одна характеристика резисторов, так же как и сопротивление. Мощность рассеяний говорит о том, какую мощность может рассеять резистор в виде тепла (вы наверное замечали, что резистор во время работы может значительно нагреваться).

Естественно, что на заводе не могут изготавливать резисторы абсолютно любые. Поэтому постоянные резисторы имеют определенную точность указываемую в процентах. Эта величина показывает в каких пределах будет гулять результирующее сопротивление.И естественно, чем точнее резистор, тем дороже он будет. Так зачем переплачивать?

Также сама величина сопротивления не может быть любой. Обычно сопротивление постоянных резисторов соответствует определенному номинальному ряду сопротивлений. Эти сопротивления обычно выбираются из рядов типо Е3, Е6, Е12,Е24

Как видите резисторы из ряда Е24 имеют более богатый набор сопротивлений. Но это еще не предел так как существуют номинальные ряды E48, E96, E192.

На электрических схемах постоянные резисторы обозначаются эдаким прямоугольником с выводами. На самом условном графическом обозначении может надписываться мощность рассеяния.

Переменные резисторы

Вы когда-нибудь обращали внимание на различные «крутилки» в старой аналоговой технике. Например, задумывались ли о том что вы крутите, прибавляя громкость в старом, возможно даже ламповом телевизоре?

Многие регуляторы и различные «крутилки»представляют  собой переменные резисторы. Так же как и постоянные резисторы, переменные также имеют различную рассеивающую мощность. Однако их сопротивление может меняться в широких пределах.

Переменные резисторы служат для регулирования напряжения или тока в уже готовом изделии. Как я уже упоминал этим резистором может регулироваться сопротивление в схеме формирования звука. Тогда громкость звука будет меняться пропорционально углу поворота ручки резистора.  Так сам корпус находится внутри устройства, а та самая крутилка остается на поверхности.

Более того, бывают еще и сдвоенные , строенные , счетверенные и так далее переменные резисторы. Обычно их  применяют, когда нужно параллельное изменение сопротивления сразу в нескольких участках схемы.

 Условное графическое изображение резистора на электрических схемах.

Подстроечные резисторы.

Переменный резистор это очень хорошо, но что если нам нужно изменение или подстройка сопротивления лишь на этапе сборки изделия?

Переменный резистор нам в этом  не очень подходит. Переменный резистор обладает меньшей точностью нежели постоянный. Это плата за возможность регулировки, в результате которой сопротивление может гулять в некоторых пределах.

Конечно на этапе налаживания изделия может применяться так называемый подборочный резистор. Это обычный постоянный резистор, только при монтаже он подбирается из кучки резисторов с близкими номиналами.

 Подбор резисторов имеет место быть когда требуется регулировка параметров изделия и при этом требуется высокая точность работы (чтобы требуемый параметр как можно меньше плавал). Таким образом  нужно чтобы резистор был как можно большей точностью  1% или даже 0,5%.

Так для подстройки параметров схемы чаще всего применяют подстроечные резисторы. Эти резисторы специально придуманы для этих целей.  Подстройка осуществляется посредством тоненькой часовой отвертки, причем после достижения  требуемой величины сопротивления ползунок резистора часто фиксируют краской или клеем.

 Условное графическое изображение подстроечного резистора

Формулы и свойства

При выборе резистора, помимо его конструктивной особенности, следует обращать внимания на основные его характеристики. А основными его характеристиками, как я уже упоминал, являются сопротивление и мощность рассеяния.

Между этими двумя характеристиками есть взаимосвязь. Что это значит? Вот допустим в схеме у нас стоит резистор с определенной величиной сопротивления. Но по каким-либо причинам мы выясняем, что сопротивление резистора должно быть значительно меньше того, что есть сейчас.

И вот что получается,  мы ставим резистор с значительно меньшим сопротивлением и в соответствии с законом Ома мы можем получить небольшое западло.

Так как сопротивление резистора было большим, а напряжение в цепи у нас фиксированное, то вот что получилось. При уменьшении номинала резистора общее сопротивление в цепи упало, следовательно ток в проводах возрос.

Но что если мы поставили резистор  с прежней мощностью рассеяния? При возросшем токе , новый резистор может и не выдержать нагрузки и умереть, его душа улетит вместе с клубком дыма из бездыханного тельца резистора 🙂

Выходит, что при номинале резистора 10 Ом, в цепи будет течь ток равный 1 А.  Мощность которая будет рассеиваться на резисторе будет равняться

Видите какие грабли могут подстерегать на пути.  Поэтому при выборе резистора, обязательно нужно  смотреть его допустимую мощность рассеяния.

Последовательное соединение резисторов

А давайте теперь  посмотрим как будут меняться свойства цепи при последовательном расположении резисторов. Итак у нас есть источник питания и далее стоят  последовательно три резистора с различным сопротивлением.



Попробуем определить какой ток протекает в цепи.

Здесь хочется упомянуть, для тех кто не в теме, что электрический ток в цепи только один.  Есть правило Кирхгофа, которое гласит что сумма токов втекающих в узел равно сумме токов вытекающих из узла. А так как в данной схеме у нас последовательное расположение резисторов и никаких узлов и в помине нет , то ясно, что ток будет один.

Для  определения тока, нам нужно определить полное сопротивление цепи. Находим сумму всех резисторов показанных на схеме.

Здесь я приведу формулу  полного сопротивления  при последовательном расположении резисторов.

Полное сопротивление получилось равным 1101 Ом. Теперь зная что полное напряжение (напряжение источника питания)равно 10 В, а полное сопротивление равно 1101 Ом, тогда ток в цепи равняется I=U/R=10В/1101 Ом=0,009 А =9 мА

Зная ток мы можем определить напряжение, высаживаемое на каждом резисторе. Для этого также воспользуемся законом Ома. И получается напряжение на резисторе R1 будет равно U1=I*R1=0.009А*1000Ом=9В. Ну и тогда для остальных резисторов U2=0.9В, U3=0.09В. Теперь можно и проверить сложив все эти напряжения, ну и получив в результате значенье близкое напряжению питания.

Ах да вот вам и делитель напряжения. Если сделать отвод после каждого резистора то можно убедиться в наличии еще некоторого набора напряжений. Если при этом использовать равные сопротивления то эффект делителя напряжения будет еще более очевиден.

Кликните для увеличения



На изображении видно как меняется напряжение между разными точками -потенциалами.

Так как резисторы сами по себе являются хорошими потребителями тока, то понятно, что при использовании делителя напряжения, стоит выбирать резисторы с минимальными сопротивлениями. Кстати мощность расходуемая на каждом резисторе будет одинаковой.

Для резистора R1 мощность будет равняться P=I*R1=3.33A*3.33В=11,0889Вт.  Округляем и получаем 11Вт. И каждый резистор естественно должен быть на это рассчитан. Потребляемая мощность всей цепи будет P=I*U=3.33A*10В=33,3Вт.

Сейчас я вам покажу какая  мощность будет для резисторов имеющих разное сопротивление.

Кликните для увеличения

Мощность потребляемая всей цепочкой,  изображенной на рисунке, будет равняться P=I*U=0.09A*10В=0,9Вт.

Теперь рассчитаем мощность потребляемую каждым резистором:
Для резистора R1: P=I*U=0.09A*0.9В=0,081Вт;

Для  резистора R2: P=I*U=0.09A*0.09В=0,0081Вт;

Для резистора R3: P=I*U=0.09A*9В=0,81Вт.

Из этих наших расчетов становится понятной закономерность:

  • Чем больше общее сопротивление цепочки резисторов, тем меньше будет ток в цепи
  • Чем больше сопротивление конкретного резистора в цепи, тем большая мощность будет на нем выделяться и тем больше он будет греться.

Поэтому становится понятной необходимость подбирать номиналы резисторов в соответствии с их потребляемой мощностью.

Параллельное соединение резисторов

С последовательным расположение резисторов думаю более менее понятно. Так давайте рассмотрим параллельное соединение резисторов.

Здесь на этом изображении схемы показано различное расположение резисторов. Хотя в заголовке я упомянул о параллельном соединении, думаю наличие  последовательно соединенного резистора R1 позволит нам разобраться в некоторых тонкостях.

Итак суть заключается в том что последовательная схема соединения резисторов  является делителем напряжения, а вот параллельное соединение представляет собой делитель тока.

Рассмотрим это подробнее.

Ток течет от точки с большим потенциалом к точке с меньшим потенциалом. Естественно, что ток из точки с потенциалом 10В стремится к точке нулевого потенциала — земле.  Маршрут тока будет : Точка10В —>>точка А—>>точка В—>>Земля.

На участке пути Точка 10 —Точка А, ток будет максимальным, ну просто потому, что ток бежит по прямой и не разделяется на развилках.

Далее по правилу Кирхгофа, ток будет раздваиваться. Получается ток в цепи резисторов R2 и R4 будет одним а в цепи с резистором R3 другим. Сумма токов этих двух участков будет равняться току  на самом первом отрезке (от источника питания до точки А).

Давайте рассчитаем эту схему и узнаем  значение тока на каждом участке.

Для начала узнаем  сопротивление участка цепи резисторов R2, R4



Значение резистора R3 нам известен и равен 100Ом.

Теперь находим сопротивления участка АВ. Сопротивление цепи резисторов, соединенных параллельно будет вычислено по формуле:

Ага, подставили в формулу наши значения для суммы резисторов R2 и R4 (Сумма равна 30 Ом и подставляется вместо формульной R1) и значение резистора R3 равное 100 Ом (Подставляется вместо формульной R2). Вычисленное значение сопротивления на участке АВ равняется 23 Ом.

Как видите выполнив несложные вычисления наша схема упростилась и свернулась и стала нам уже более знакомой.

Ну и полное сопротивление цепи будет равняться R=R1+R2=23Ом+1Ом=24Ом. Это мы нашли уже по формуле для последовательного соединения. Мы это рассматривали так что на этом останавливаться не будем.

Теперь ток на участке до разветвлений (участок Точка 10В —>>Точка А)  мы сможем найти по формуле Ома.

I=U/R=10В/24Ом=0,42A . Получилось 0,42 ампера.  Как мы уже обсуждали этот ток будет один на всем пути от точки максимального потенциала, до точки А. На участке А В, значение тока будет равно сумме токов с участков полученных после разделения.

 Чтобы определить ток на каждом участке между точками А и В, нам нужно найти напряжение между точками А и В.

Оно как уже известно  будет меньше  напряжения питания 10В. Его мы найдем по формуле U=I*R=0.42A*23Ом=9,66В.

Как вы могли заметить полный ток в точе А (равный сумме токов параллельных участков) умножается на результирующее сопротивление  запараллеленных (сопротивление резистора R1 мы не учитываем) участков цепи.

Теперь мы можем найти ток в цепи резисторов R2, R4. Для этого напряжение между точками А и В разделим на сумму этих двух резисторов. I=U/(R2+R4)=9.66В/ 30Ом=0,322А.

Ток в цепи резистора R3 тоже найти не сложно. I=U/R3=9.66В/100Ом=0,097А.

Как видите при параллельно соединении резисторов ток делится пропорционально значениям сопротивлений. Чем больше сопротивление резистора, тем меньше будет ток на этом участке цепи.

В тоже время напряжение между точками А и В, будет относиться  к каждому из параллельных участков (напряжение U=9.66В мы использовали для расчетов и там и там ).

Здесь хочется сказать как напряжение и ток  распределяются  по схеме.

Как я уже говорил ток до разветвления равен сумме токов после развилки. Впрочем умный мужик Кирхгоф нам это уже рассказывал.

Получается следующее: Ток I на развилке разделится на три I1, I2, I3, а затем снова воссоединится  в I как было и в самом начале, получаем I=I1+I2+I3.

Для напряжения или разности потенциалов, что есть одно и тоже будет следующее. Разность потенциалов между точками А и С (далее буду говорить напряжение  AC), не равна  напряжениям BE, CF,DG. В тоже время напряжения BE, CF,DG , будут равны между собой. Напряжение на участке FH вообще равно нулю, так как напряжению просто не на чем высаживаться (нет резисторов).

Думаю тему параллельного соединения резисторов я раскрыл, но если есть еще какие-то вопросы то пишите в комментариях, чем смогу помогу 🙂

Преобразование звезды в треугольник и обратно

Существуют схемы, в которых резисторы соединены так, что не совсем понятно где есть последовательное соединение а где параллельное. И как же с этим быть?

Для этих ситуаций есть способы упрощения схем и вот одни из них это преобразование треугольника в эквивалентную звезду или наоборот, если это необходимо.



Для преобразования треугольника в звезду считать будем по формулам:

Для того чтобы совершить обратное преобразование нужно воспользоваться несколько другими формулами:

С вашего позволения я не буду приводить конкретные примеры, все что требуется это только подставить в формулы конкретные значения и получить результат.

Этот метод эквивалентного преобразования будет служить хорошим подспорьем в мутных случаях, когда не совсем понятно с какой стороны подступиться к схеме. А тут порой поменяв звезду на треугольник ситуация проясняется и становится более знакомой.

Ну чтож дорогие друзья вот и все, что я хотел вам сегодня рассказать. Мне кажется эта информация будет полезной для вас и принесет свои плоды.

Хочу еще добавить, что многое из того что я здесь выложил очень хорошо расписано в книгах «Искусство схемотехники» и «Занимательная микроэлектроника», так что рекомендую прочитать обзорные статьи и скачать себе эти книжки. А будет еще лучше, если вы их раздобудете где-нибудь в бумажном варианте.

P.S. У меня на днях возникла одна идея о том как можно получить интересный способ заработка на знаниях электроники и вообще радиолюбительском хобби так что обязательно [urlspan]подпишитесь на обновления.[/urlspan]

Кроме того относительно недавно появился еще один прогрессивный способ подписки через форму  сервиса Email рассылок, так что люди подписываются и получают некие приятные бонусы, так что добро пожаловать.



А на этом у меня действительно все, я желаю вам успехов во всем , прекрасного настроения и до новых встреч.

С н/п Владимир Васильев.

Конструктор ЗНАТОК 320-Znat «320 схем»

Конструктор ЗНАТОК 320-Znat «320 схем» — это инструмент, который позволит получить знания в области электроники и электротехники а также достичь понимания процессов происходящих в проводниках.

Конструктор представляет собой набор полноценных радиодеталей имеющих спец. конструктив,  позволяющий их монтаж без помощи паяльника. Радиокомпоненты монтируются на специальную плату — основание, что позволяет в конечном итоге получить вполне функциональные радиоконструкции.

Используя этот конструктор можно собрать до 320 различных схем,  для построения которых есть развернутое и красочное руководство.  А если подключить фантазию в этот творческий процесс то можно получить бесчисленное количество различных радиоконструкций и   научиться анализировать их работу. Этот опыт я считаю очень важен и для многих он может оказаться бесценным.

Вот несколько примеров того, что Вы можете сделать благодаря этому конструктору:

Летающий пропеллер;
Лампа,включаемая хлопком в ладоши или струей воздуха;
Управляемые звуки звездных войн, пожарной машины или скорой помощи;
Музыкальный вентилятор;
Электрическое световое ружье;
Изучение азбуки Морзе;
Детектор лжи;
Автоматический уличный фонарь;
Мегафон;
Радиостанция;
Электронный метроном;
Радиоприемники, в том числе FM диапазона;
Устройство, напоминающее о наступлении темноты или рассвета;
Сигнализация о том, что ребенок мокрый;
Защитная сигнализация;
Музыкальный дверной замок;
Лампы при параллельном и последовательном соединении;
Резистор как ограничитель тока;
Заряд и разряд конденсатора;
Тестер электропроводимости;
Усилительный эффект транзистора;
Схема Дарлингтона.

Включить переменный резистор для напряжения. Переменный резистор, потенциометр, сопротивление, управляемое, регулируемое, изменяемое напряжением. Регулировка, управление. Управлять, регулировать, изменять. Технология изготовления переменных резисторов

Потенциометром называется изделие, выполняющее функции регулировки электрического тока. Дополнительно устройство может справляться с работой реостата. У всех моделей потенциометров резисторы применяются с отводными контактами различной длины.

В такой области, как электроника, эти изделия пользуются большой популярностью. Главным различием между моделями можно считать общее число поддерживаемых циклов.

Вконтакте

Изделия имеют сквозное сопротивление около 7 Ом . Очень часто подобные устройства используются для регулировки громкости. А также они применяются в разных измерительных приборах. Максимальная полоса регулировки потенциометра зависит от элементов, при помощи которых он собран. Далее, рассмотрим как работает потенциометр и его типы.

Схема потенциометра

Наиболее распространенная схема устройства представляет собой:

  • мощный резистор;
  • несколько контактов;
  • три вывода.

Ключи приборов имеют разную проводимость. Многие устройства оборудованы небольшими диодами. Мощные резисторы необходимо использовать только пассивного типа . Несколько контактов для подсоединения и настройки потенциометра расположены внизу корпуса.

Типы потенциометров и их характеристика

В современной электронике принято использовать такие типы устройств:

  • изделия с однополярным питанием;
  • изделия двухполярным питанием;
  • механические изделия;
  • электронные изделия.

Потенциометры с однополярным питанием

Такие изделия оснащены специальными реостатными ключами. Все виды резисторов в этом случае необходимо использовать только пассивного типа. Двигающиеся контакты устройства обладают большой проводимостью электрического тока . Значение полосы пропускания электронного ключа напрямую зависит от частоты среза. Этот параметр обычно не превышает 2100 килогерц. Подобные характеристики потенциометров очень часто применяются для регулировки тембра.

Потенциометры с двухполярным питанием

Изделия с двухполярным питанием применяются только в вычислительных изделиях. Главной особенностью подобных устройств является большой уровень максимального сопротивления. Электронные ключи для такой аппаратуры необходимо использовать лишь реостатного типа. Внизу изделия находится несколько выводов для подсоединения к электрической схеме. Настройка устройства проводится на специальной мостовой аппаратуре. Значение разброса сопротивления не превышает двух процентов. Отрицательное электрическое напряжение устройства имеет значение не более 4 вольт.

Механические потенциометры

Механическим потенциометром называется изделие для регулирования электрического тока , которое оборудовано специальным поворотным контроллером. Внизу устройства находятся несколько выводов. Электронные ключи нужно использовать резистивного типа. А также в таких изделиях предусмотрена функция программной выборки. Максимальное значение сквозного сопротивления не превышает 4 Ом. Такие изделия не оснащены функцией калибровки. Отрицательное электрическое напряжение подобного устройства составляет около 4 вольт, а линейные искажения не превышают 92 децибела.

Мощные резисторы необходимо использовать только открытого типа. Механические потенциометры оптимально подходят для реверсивного управления. Многие изделия не поддерживают реостатный режим. Стоит заметить, что подобные устройства не применяются для регулирования коэффициента усиления. Максимальное положительное электрическое напряжение имеет значение около 2,5 вольта. Частота среза очень редко превышает 2500 килогерц . Значение полосы пропускания имеет прямую зависимость от характеристик электронного ключа. Такие изделия не принято использовать в вычислительных приборах.

Электронные потенциометры

Электронным потенциометром называется изделие, необходимое для регулирования электрического тока. Многие модели оборудованы несколькими электронными ключами. Мощные резисторы стоит применять лишь резистивного типа. Чтобы реверсивно управлять аппаратурой, можно использовать практически любую модель изделия. Эти устройства могут выдержать до 12 непрерывных циклов управления. Практически все модели обладают функцией программной выборки. Стоит заметить, что электронные изделия можно использовать для регулирования громкости. Значение линейных искажений подобных устройств не превышает 85 децибел .

Электронные изделия довольно часто применяются в вычислительной аппаратуре, потому что частота среза у них не более 3100 килогерц. Значение полосы пропускания электронного ключа составляет около 4 мк, но он во многом зависит от изготовителя. Многие модели таких потенциометров используются для качественной настройки различных фильтров. Стоит отметить, что это устройство не может осуществлять регулировку коэффициента усиления.

Необходимые инструменты и материалы

Чтобы качественно подключить устройство своими руками, необходимы такие инструменты и материалы:

Подключение потенциометра

Выполнять подключение изделия своими руками необходимо в такой последовательности:

  1. Рабочий датчик стоит расположить таким образом, чтобы специальный рычаг для регулирования электрического напряжения был направлен строго вверх, а выводы для закрепления проводов находились около человека. Выводы необходимо пронумеровать слева направо при помощи шариковой ручки.
  2. Первый вывод необходимо присоединить к заземлению. Чтобы это сделать, стоит отрезать провод определенной длины и хорошо припаять его.
  3. Второй вывод необходим для закрепления провода, который отправляет электрическое напряжение на выход датчика.
  4. Третий вывод нужно припаять на вход схемы.
  5. Далее, после выполнения предыдущих действий, стоит протестировать правильную работу датчика. Чтобы это сделать, стоит использовать измерительный прибор. При выполнении этой работы, необходимо вращать движок датчика от наименьшего до наибольшего значения электрического напряжения. Подробнее узнать, как проверить потенциометр можно из многочисленных фото в сети.
  6. Проверив качество работы датчика, необходимо его разместить в электрической схеме, а после этого нужно накрыть изделие защитным кожухом.

принцип действия. Как подключить переменный резистор? :: SYL.ru

Большое количество людей обращаются в радиомагазины, чтобы сделать что-то своими руками. Главная задача любителей собирать радиоприемники и схемы – это создавать полезные предметы, которые будут приносить пользу не только себе, но и окружающим. Переменный резистор помогает выполнить ремонт или создать прибор, который работает от электрической сети.

Основные свойства переменных резисторов

Когда человек имеет четкое представление об условных элементах графического отображения на схемах, тогда у него возникает проблема переноса чертежа в реальность. Требуется найти или приобрести отдельные компоненты уже готовой схемы. Сегодня есть большое количество магазинов, которые продают необходимые детали. Найти элементы можно и в старой поломанной радиоаппаратуре.

Переменный резистор должен присутствовать в любой схеме. Его находят в любых электронных устройствах. Эта конструкция представляет собой цилиндр, который включает в себя диаметральные противоположные выводы. Резистор создает ограничение поступления тока в цепи. В случае необходимости он будет выполнять сопротивление, которое можно измерить в омах. Переменный резистор обозначается на схеме в виде прямоугольника вместе с двумя черточками. Они расположены на противоположных сторонах внутри прямоугольника. Таким образом, человек обозначает на своей схеме мощность.

Аппаратура, которая имеется практически в каждом доме, включает в себя резисторы с определенным номиналом. Они располагаются по ряду Е24 и условно обозначают диапазон от единицы до десяти.

Разновидности резисторов

Сегодня существует большое количество резисторов, которые встречаются в современных бытовых электроприборах. Можно выделить следующие виды:

  • Резистор металлический лакированный теплостойкий. Его можно встретить в ламповых приборах, которые имеют мощность не меньше чем 0,5 ватта. В советской аппаратуре можно отыскать такие резисторы, которые выпускали в начале 80-х годов. Они имеют разную мощность, которая напрямую зависит от размеров и габаритов радиоаппаратуры. Когда на схемах нет условного обозначения мощности, тогда разрешается использовать переменный резистор в 0,125 ватта.
  • Водостойкие резисторы. В большинстве случаев их находят в ламповых электроприборах, которые производились в 1960 году. В черно-белом телевизоре и радиолах обязательно встречаются эти элементы. Их маркировка очень похожа на обозначение металлических резисторов. В зависимости от номинальной мощности они могут иметь разные размеры и габариты.

Сегодня широко используется общепринятая маркировка резисторов, которые разделены на разные цвета. Таким образом, можно быстро и легко определить номинал без использования пайки схемы. Благодаря цветовой маркировке можно значительно ускорить поиск необходимого резистора. Сейчас производством таких элементов для микросхем занимается большое количество зарубежных и отечественных фирм.

Основные характеристики и параметры переменного резистора

Можно выделить несколько главных параметров:

  • Номинальное сопротивление.
  • Предельные показатели рассеивания мощности.
  • Температурные коэффициенты сопротивления.
  • Допустимые значения отклонения сопротивления. Его вычисляют от номинальных значений. Когда изготавливаются такие резисторы, производители используют технологический разброс.
  • Предельные показатели рабочего напряжения.
  • Избыточный шум.

Во время проектирования представленных устройств используются конкретные характеристики. Эти параметры относятся к приборам, которые работают на высоких частотах:

Проволочный переменный резистор считается основным и главным элементом в любой электронной аппаратуре. Его применяют в качестве дискретного компонента или составной части к интегральной микросхеме. Он классифицируется по основным параметрам, таким как способ защиты, монтаж, характер изменения сопротивления или технология производства.

Классификация по общему использованию:

  • Общего предназначения.
  • Специального назначения. Они бывают высокоомные, высоковольтные, высокочастотные или прецизионные.

В зависимости от характера изменения сопротивления можно выделить следующие резисторы:

  1. Постоянные.
  2. Переменные, с возможностью регулировки.
  3. Подстроенные переменные.

Если брать во внимание способ защиты резисторов, то можно выделить следующие конструкции:

  • С изоляцией.
  • Без изоляции.
  • Вакуумные.
  • Герметизированные.

Подключение переменного резистора

Большое количество людей не знают, как подключить переменный резистор. Эти элементы зачастую имеют две схемы подключения. Сделать эту работу сможет человек, который хоть немного разбирается в электронике и имел дело с пайкой микросхем.

  • Первый вариант подключения заключается в том, что верхний вывод необходимо подсоединить к основному источнику питания. Нижний припаивается к общему проводу. Специалисты называют его «земля». Стоит отметить, что средние выводы соединяются исключительно с управляющими элементами схемы. Это может быть база или главный затвор транзистора. В таком случае эти конструкции будут играть роль потенциометра.
  • Существует и второй способ, который поможет узнать, как подключить переменный резистор. Верхние выводы необходимо подсоединять к основному источнику питания. Нижние концы конструкции припаиваются к проводу общего назначения, а средние соединяются с нижними или верхними выводами. Именно они способны подавать на управляющие элементы схемы необходимую мощность питания. Этот способ подключения заключается в том, что переменные резисторы будут играть немаловажную роль и регулировать поступающий ток.

Технология изготовления переменных резисторов

Существует классификация, которая зависит от технологии изготовления резисторов. Во время производственного процесса используются разные этапы и схемы. Сегодня можно выделить следующие конструкции:

Сегодня на радио рынках можно встретить большое количество элементов для составления схемы. Наиболее востребованным является переменный резистор 10 кОм. Он бывает переменным, проволочным или регулировочным. Основная его отличительная особенность – одинарная однооборотность. Этот тип резисторов предназначен для работы в электрической цепи, где есть постоянный или переменный ток.

Номинальные показатели мощности составляют 50 вольт, а сопротивление — 15 кОм. Эти элементы производились в середине восьмидесятых годов, поэтому сегодня их можно найти не только в специализированных магазинах, но также и в старых схемах радиоприемников. Переменный резистор 10 кОм имеет несколько функциональных и возможных аналогов.

Шум переменного резистора

Даже новые и надежные резисторы при высоком температурном режиме, который значительно выше абсолютного нуля, могут стать основным источником появления шума. Резистор переменный сдвоенный применяется в электрической цепи в микросхеме. О появлении шума стало известно из фундаментальной флуктуационно-диссипационной теоремы. Она известна под общепринятым названием «теорема Найквиста».

Если в схеме есть резистор переменный СП с большими показателями сопротивления, то человек будет наблюдать эффективное напряжение шума. Оно будет иметь прямую пропорциональность к корням из температурного режима.

www.syl.ru

Подстрочная маркировка переменных резисторов

К резисторам относят пассивные элементы электрических цепей. Эти элементы используются для линейного преобразования силы тока в напряжение или наоборот. При преобразовании напряжения может ограничиваться сила тока, или происходить поглощение электрической энергии. Изначально эти элементы носили название сопротивлений, так как именно эта величина оказывает решающее значение в их использовании. Позже, чтобы не путать базовое физическое понятие и обозначение радиокомпонентов, стали использовать название резистор.

Переменные резисторы отличаются от других тем, что способны менять сопротивление. Существует 2 основных вида переменных резисторов:

  • потенциометры, которые преобразуют напряжение;
  • реостаты, регулирующие силу тока.

Резисторы позволяют изменять громкость звука, подстраивать параметры цепей. Эти элементы используют при создании датчиков разного назначения, систем сигнализации и автоматического включения оборудования. Переменные резисторы необходимы для регулировки оборотов двигателей, фотореле, преобразователей для видео,- и аудиотехники. Если стоит задача отладить оборудование, то потребуются подстроечные резисторы.

Потенциометр отличается от других видов сопротивлений тем, что имеет три вывода:

  • 2 постоянных, или крайних;
  • 1 подвижный, или средний.

Два первых вывода находятся по краям резистивного элемента и соединены с его концами. Средний выход объединен с подвижным ползунком, посредством которого происходит перемещение по резистивной части. За счет этого перемещения значение сопротивления на концах резистивного элемента меняется.

Все варианты переменных резисторов подразделяются на проволочные и непроволочные, это зависит от конструкции элемента.

Как устроен резистор

Для создания непроволочного переменного резистора используются прямоугольные или подковообразные пластины из изолята, на поверхность которых наносится особый слой, обладающий заданным сопротивлением. Обычно слой представляет собой углеродистую пленку. Реже в конструкции применяют:

  • микрокомпозиционные слои из металлов, их оксидов и диэлектриков;
  • гетерогенные системы из нескольких элементов, включающих 1 проводящий;
  • полупроводниковые материалы.

Внимание! При использовании резисторов с угольной пленкой в цепи питания важно не допустить перегрева элемента, иначе в процессе регулировки возможны резкие перепады напряжения.

При использовании подковообразного элемента движение ползунка идет по кругу с углом поворота до 2700С. Такие потенциометры имеют округлую форму. У прямоугольного резистивного элемента движение ползунка поступательное, а потенциометр выполнен в виде призмы.

Проволочные варианты построены на основе высокоомного провода. Этот провод наматывается на кольцеобразный контакт. Во время работы контакт передвигается по этому кольцу. Для того чтобы обеспечить прочное соединение с контактом, дорожка дополнительно полируется.

Как выглядит непроволочный переменный резистор

Материал изготовления зависит от точности работы потенциометра. Особое значение имеет диаметр провода, который выбирается, исходя из плотности тока. Провод должен обладать высоким удельным сопротивлением. В производстве для обмотки используют нихром, манганин, констатин и специальные сплавы из благородных металлов, которые имеют низкую окисляемость и повышенную износостойкость.

В высокоточных приборах применяют готовые кольца, куда помещают обмотку. Для такой обмотки необходимо специальное высокоточное оборудование. Каркас выполняют из керамика, металла или пластмассы.

Если точность прибора составляет 10-15 процентов, то применяют пластину, ее сворачивают в кольцо после проведения намотки. В качестве каркаса используют алюминий, латунь или изоляционные материалы, например, стеклотекстолит, текстолин, гетинакс.

Обратите внимание! Первым признаком выхода из строя резистора может быть треск или шум при повороте регулятора для корректировки громкости. Этот дефект возникает в результате износа резистивного слоя, а, значит, неплотного контакта.

Основные характеристики

Среди параметров, от которых зависит работа переменного резистора, большое значение имеет не только полное и минимальное сопротивления, но и другие данные:

  • функциональная характеристика;
  • мощность рассеивания;
  • износостойкость;
  • существующая степень шумов вращения;
  • зависимость от окружающих условий;
  • размеры.

Сопротивление, которое возникает между неподвижными выводами, получило название полного.

В большинстве случаев номинальное сопротивление указывается на корпусе и измеряется в кило,- и мегаомах. Это значение может колебаться в пределах 30 процентов.

Зависимость, по которой происходит изменение сопротивления при движении подвижного контакта от одного крайнего вывода к другому, называется функциональной характеристикой. Согласно этой характеристике, переменные резисторы подразделяются на 2 вида:

  1. Линейные, где величина уровня сопротивления трансформируется пропорционально передвижению контакта;
  2. Нелинейные, в которых уровень сопротивления изменяется по определенным законам.

Значение функциональных характеристик потенциометров

На рисунке показаны разные виды зависимостей. Для линейных переменных резисторов зависимость показана на графике А, для нелинейных, которые работают:

  • по логарифмическому закону – на кривой Б;
  • по показательному (обратно логарифмическому) закону – на графике В.

Также нелинейные потенциометры могут менять сопротивления, как это показано на графиках И и Е.

Все кривые построены по показаниям полного и текущего угла поворота подвижной части – αn и α от полного Rn и текущего R сопротивлений. Для вычислительной техники и автоматических устройств уровень сопротивления может меняться по косинусным или синусным амплитудам.

Для того чтобы создать проволочные резисторы с необходимой функциональной характеристикой, используют каркас разной высоты или меняют расстояние в шагах между витками обмотки. Для этих же целей в непроволочных потенциометрах изменяют состав или толщину резистивной пленки.

Основные обозначения

В схемах токопроводящих цепей переменный резистор обозначается в виде прямоугольника и стрелки, которая направлена в центр корпуса. Эта стрелка показывает средний или подвижный регулировочный выход.

Иногда в схеме необходимо не плавное, а ступенчатое переключение. Для этого используют схему, состоящую из нескольких постоянных резисторов. Эти сопротивления включаются, в зависимости от положения ручки регулятора. Тогда к обозначению добавляют знак ступенчатого переключения, цифра сверху указывает на число ступеней переключателя.

Для постепенной регулировки громкости в аппаратуру высокой точности интегрированы сдвоенные потенциометры. Здесь значение сопротивления каждого резистора меняется при движении одного регулятора. Этот механизм обозначается пунктиром или сдвоенной линией. Если на схеме переменные резисторы находятся вдали друг от друга, то связь просто выделяют пунктиром на стрелке.

Некоторые сдвоенные варианты могут управляться независимо друг от друга. В таких схемах ось одного потенциометра помещена внутри другого. В этом случае обозначение сдвоенной связи не используют, а сам резистор маркируют согласно его позиционному обозначению.

Переменный резистор может комплектоваться выключателем, который подает питание на всю схему. В этом случае ручка выключателя совмещается с переключающим механизмом. Выключатель срабатывает при перемещении подвижного контакта в крайнее положение.

Обозначения переменных резисторов

Особенности подстроечных резисторов

Такие радиокомпоненты необходимы для осуществления настройки элементов оборудования во время ремонта, наладки или сборки. Главное отличие подстроечных резисторов от остальных моделей заключается в существовании дополнительного стопорного элемента. В работе этих резисторов используется линейная зависимость.

Для создания компонентов применяются плоские и кольцевые резистивные элементы. Если речь идет об использовании приборов при большой нагрузке, то применяются цилиндрические конструкции. В схеме вместо стрелки ставят знак подстроечной регулировки.

Как определить вид переменного резистора

Общая маркировка потенциометров и подстроечных резисторов содержит цифровое и буквенное обозначение модели, которое указывает на вид, особенность конструкции и номинал.

У первых резисторов в начале аббревиатуры была буква «С», то есть сопротивление. Вторая буква «П» обозначала переменный или подстроечный. Далее шел номер группы токонесущей части. Если речь шла о нелинейных моделях, то маркировка начиналась с букв СН, СТ, СФ, в зависимости от материала изготовления. Затем шел регистрационный номер.

Сегодня используется обозначение РП – резистор переменный. Потом следует группа: проволочные – 1 и непроволочные – 2. В конце также идет регистрационный номер разработки через тире.

Для удобства обозначений в миниатюрных резисторах используется своя цветовая палитра. Если радиокомпонента слишком мала, наносится маркировка в виде 5, 4 или 3 цветных колец. Первой идет величина сопротивления, дальше – множитель, а в конце – допуск.

Цветовое кодирование резисторов

Важно! Радиодетали производят многие торговые компании по всему миру. Одни и те же обозначения могут относиться к разным параметрам. Поэтому модели выбирают по прилагаемым в описании характеристикам.

Общее правило для выбора резистора заключается в том, чтобы изучить официальные обозначения на сайте производителя. Только так можно быть уверенным в необходимой маркировке.

Видео

elquanta.ru

Переменный резистор | Электроника для всех

Вроде бы простая деталька, чего тут может быть сложного? Ан нет! Есть в использовании этой штуки пара хитростей. Конструктивно переменный резистор устроен также как и нарисован на схеме — полоска из материала с сопротивлением, к краям припаяны контакты, но есть еще подвижный третий вывод, который может принимать любое положение на этой полоске, деля сопротивление на части. Может служить как перестариваемым делителем напряжения (потенциометром) так и переменным резистором — если нужно просто менять сопротивление.

Хитрость конструктивная:Допустим, нам надо сделать переменное сопротивление. Выводов нам надо два, а у девайса их три. Вроде бы напрашивается очевидная вещь — не использовать один крайний вывод, а пользоваться только средним и вторым крайним. Плохая идея! Почему? Да просто в момент движения по полоске подвижный контакт может подпрыгивать, подрагивать и всячески терять контакт с поверхностью. При этом сопротивление нашего переменного резистора становится под бесконечность, вызывая помехи при настройке, искрение и выгорание графитовой дорожки резистора, вывод настраимого девайса из допустимого режима настройки, что может быть фатально.Решение? Соединить крайний вывод с средним. В этом случае, худшее что ждет девайс — кратковременное появление максимального сопротивления, но не обрыв.

Борьба с предельными значениями.Если переменным резистором регулируется ток, например питание светодиода, то при выведении в крайнее положение мы можем вывести сопротивление в ноль, а это по сути дела отстутствие резистора — светодиод обуглится и сгорит. Так что нужно вводить дополнительный резистор, задающий минимально допустимое сопротивление. Причем тут есть два решения — очевидное и красивое:) Очевидное понятно в своей простоте, а красивое замечательно тем, что у нас не меняется максимально возможное сопротивление, при невозможности вывести движок на ноль. При крайне верхнем положении движка сопротивление будет равно (R1*R2)/(R1+R2) — минимальное сопротивление. А в крайне нижнем будет равно R1 — тому которое мы и рассчитали, и не надо делать поправку на добавочный резистор. Красиво же! :)

Если надо воткнуть ограничение по обеим сторонам, то просто вставляем по постоянному резистору сверху и снизу. Просто и эффективно. Заодно можно и получить увеличение точности, по принципу приведенному ниже.

Повышение точности.Порой бывает нужно регулировать сопротивление на много кОм, но регулировать совсем чуть чуть — на доли процента. Чтобы не ловить отверткой эти микроградусы поворта движка на большом резисторе, то ставят два переменника. Один на большое сопротивление, а второй на маленькое, равное величине предполагаемой регулировки. В итоге мы имеем две крутилки — одна «Грубо» вторая «Точно» Большой выставляем примерное значение, а потом мелкой добиваем его до кондиции.

easyelectronics.ru

Как подключить переменный резистор 🚩 переменный резистор подключение 🚩 Ремонт квартиры

Термин «резистор» происходит от английского глагола resist, что означает «сопротивляться», «препятствовать», «противостоять». В буквальном переводе на русский язык название этого прибора и означает «сопротивление». Дело в том, что в электрических цепях протекает ток, который испытывает внутреннее противодействие. Его величина определяется свойствами проводника и множеством других внешних факторов.

Эта характеристика тока измеряется в омах и связана зависимостью с силой тока и напряжением. Сопротивление проводника равняется 1 ом, если по нему протекает ток силой в 1 ампер, а к концам проводника приложено напряжение в 1 вольт. Таким образом, при помощи искусственно созданного и введенного в электрическую цепь сопротивления можно регулировать другие важные параметры системы, которые могут быть рассчитаны заранее.

Сфера применения резисторов необычайно широка, они считаются одними из самых распространенных элементов монтажа. Основная функция резистора состоит в ограничении тока и контроле над ним. Он также нередко применяется в схемах деления напряжения, когда требуется понизить эту характеристику цепи. Будучи пассивными элементами электрических схем, резисторы характеризуются не только величиной номинального сопротивления, но и мощностью, которая показывает, сколько энергии резистор в состоянии рассеять без перегрева.

В электронных приборах и бытовых электрических схемах применяется множество резисторов разной формы и величины. Отличаются друг от друга эти миниатюрные приборы не только по внешнему виду, но также по номиналу и рабочим характеристикам. Все резисторы условно делятся на три большие группы: постоянные, переменные и подстроечные.

Чаще всего в устройствах можно встретить резисторы постоянного типа, напоминающие по виду продолговатые «бочонки» с выводами на концах. Параметры сопротивления в приборах этого вида существенно не меняются от внешних воздействий. Небольшие отклонения от номинала могут быть вызваны внутренними шумами, изменением температурного режима или влиянием скачков напряжения.

У переменных резисторов пользователь может произвольно менять значение сопротивления. Для этого прибор оснащается особой рукояткой, имеющей вид ползунка или способной вращаться. Самый распространенный представитель этого семейства резисторов можно увидеть в регуляторах громкости, которыми оснащается аудиотехника. Поворот рукоятки способен плавно изменить параметры цепи и, соответственно, повысить или понизить громкость. А вот подстроечные резисторы предназначены лишь для сравнительно редких регулировок, поэтому имеют не ручку, а винт со шлицом.

www.kakprosto.ru

Переменные и подстроечные резисторы. Реостат.

В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с резисторами, так вот сегодня мы продолжим эту тему. Все, что мы обсуждали ранее, касалось, в первую очередь, постоянных резисторов, сопротивление которых представляет из себя не изменяющуюся величину. Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление.

Итак, чем же отличается переменный резистор от постоянного? Собственно, здесь ответ прямо следует из названия этих элементов 🙂 Величину сопротивления переменного резистора, в отличие от постоянного, можно изменить. Каким способом? А вот это мы как раз и выясним! Для начала давайте рассмотрим условную схему переменного резистора:

Сразу же можно отметить, что тут в отличие от резисторов с постоянным сопротивлением в наличии имеется три вывода, а не два. Сейчас разберемся зачем они нужны и как все это работает 🙂

Итак, основной частью переменного резистора является резистивный слой, имеющий определенное сопротивление. Точки 1 и 3 на рисунке являются концами резистивного слоя. Также важной частью резистора является ползунок, который может изменять свое положение (он может занять любое промежуточное положение между точками 1 и 3, например, он может оказаться в точке 2 как на схеме). Таким образом, в итоге мы получаем следующее. Сопротивление между левым и центральным выводами резистора будет равно сопротивлению участка 1-2 резистивного слоя. Аналогично сопротивление между центральным и правым выводами будет численно равно сопротивление участка 2-3 резистивного слоя. Получается, что перемещая ползунок мы можем получить любое значение сопротивления от нуля до . А – это ни что иное как полное сопротивление резистивного слоя.

Конструктивно переменные резисторы бывают поворотные, то есть для изменения положения ползунка необходимо крутить специальную ручку (такая конструкция подходит для резистора, который изображен на нашей схеме). Также резистивный слой может быть выполнен в виде прямой линии, соответственно, ползунок будет перемещаться прямо. Такие устройства называют движковыми или ползунковыми перемененными резисторами. Поворотные резисторы очень часто можно встретить в аудио-аппаратуре, где они используются для регулировки громкости/баса и т. д. Вот как они выглядят:

Переменный резистор ползункового типа выглядит несколько иначе:

Часто при использовании поворотных резисторов в качестве регуляторов громкости используют резисторы с выключателем. Наверняка вы не раз сталкивались с таким регулятором – к примеру на радиоприемниках. Если резистор находится в крайнем положении (минимальная громкость/устройство выключено), то если его начать вращать, раздастся ощутимый щелчок, после которого приемник включится. А при дальнейшем вращении громкость будет увеличиваться. Аналогично и при уменьшении громкости – при приближении к крайнему положению снова будет щелчок, после которого устройство выключится. Щелчок в данном случае говорит о том, что питание приемника было включено/отключено. Выглядит такой резистор так:

Как видите, здесь есть два дополнительных вывода. Они то как раз и подключаются в цепь питания таким образом, чтобы при вращении ползунка цепь питания размыкалась и замыкалась.

Есть еще один большой класс резисторов, имеющих переменное сопротивление, которое можно изменять механически – это подстроечные резисторы. Давайте уделим немного времени и им 🙂

Подстроечные резисторы.

Только для начала уточним терминологию… По сути подстроечный резистор является переменным, ведь его сопротивление можно изменить, но давайте условимся, что при обсуждении подстроечных резисторов под переменными резисторами мы будем иметь ввиду те, которые мы уже обсудили в этой статье (поворотные, ползунковые и т. д). Это упростит изложение, поскольку мы будем противопоставлять эти типы резисторов друг другу. Да и, к слову, в литературе зачастую под подстроечными резисторами и переменными понимаются разные элементы цепи, хотя, строго говоря, любой подстроечный резистор также является и переменным в силу того факта, что его сопротивление можно изменить.

Итак, отличие подстроечных резисторов от переменных, которые мы уже обсудили, в первую очередь, заключается в количестве циклов перемещения ползунка. Если для переменных это число может составлять и 50000, и даже 100000 (то есть ручку громкости можно крутить практически сколько угодно 😉), то для подстроечных резисторов эта величина намного меньше. Поэтому подстроечные резисторы чаще всего используются непосредственно на плате, где их сопротивление меняется только один раз, при настройке прибора, а при эксплуатации значение сопротивления уже не меняется. Внешне подстроечный резистор выглядит совсем не так как упомянутые переменные:

Обозначение переменных резисторов немного отличается от обозначения постоянных:

Собственно, мы обсудили все основные моменты, касающиеся переменных и подстроечных резисторов, но есть еще один очень важный момент, который невозможно обойти стороной.

Часто в литературе или в различных статьях вы можете встретить термины потенциометр и реостат. В некоторых источниках так называют переменные резисторы, в других в эти термины может вкладываться какой-нибудь иной смысл. На самом деле, корректная трактовка терминов потенциометр и реостат есть только одна. Если все термины, которые мы уже упоминали в этой статье относились,в первую очередь, к конструктивному исполнению переменных резисторов, то потенциометр и реостат – это разные схемы включения (!!!) переменных резисторов. То есть, к примеру, поворотный переменный резистор может выступать и в роли потенциометра и в роли реостата – все зависит от схемы включения. Начнем с реостата.

Реостат (переменный резистор, включенный по схеме реостата) в основном используется для регулировки силы тока. Если мы включим последовательно с реостатом амперметр, то при перемещении ползунка будем видеть меняющееся значение силы тока. Резистор в этой схеме исполняет роль нагрузки, ток через которую мы и собираемся регулировать переменным резистором. Пусть максимальное сопротивление реостата равно , тогда по закону Ома максимальный ток через нагрузку будет равен:

Здесь мы учли то, что ток будет максимальным при минимальном значении сопротивления в цепи, то есть когда ползунок в крайнем левом положении. Минимальный ток будет равен:

Вот и получается, то реостат выполняет роль регулировщика тока, протекающего через нагрузку.

В данной схеме есть одна проблема – при потере контакта между ползунком и резистивным слоем цепь окажется разомкнутой и через нее перестанет протекать ток. Решить эту проблему можно следующим образом:

Отличие от предыдущей схемы заключается в том, что дополнительно соединены точки 1 и 2. Что это дает в обычном режиме работы? Да ничего, никаких изменений 🙂 Поскольку между ползунком резистора и точкой 1 ненулевое сопротивление, то весь ток потечет напрямую на ползунок, как и при отсутствии контакта между точками 1 и 2. А что же произойдет при потере контакта между ползунком и резистивным слоем? А эта ситуация абсолютно идентична отсутствию прямого соединения ползунка с точкой 2. Тогда ток потечет через реостат (от точки 1 к точке 3), и величина его будет равна:

То есть при потере контакта в данной схеме будет всего лишь уменьшение силы тока, а не полный разрыв цепи как в предыдущем случае.

С реостатом мы разобрались, давайте рассмотрим переменный резистор, включенный по схеме потенциометра.

Не пропустите статью про измерительные приборы в электрических цепях – ссылка.

Потенциометр, в отличие от реостата, используется для регулировки напряжения. Именно по этой причине на нашей схеме вы видите целых два вольтметра 🙂 Ток протекающий через потенциометр, от точки 3 к точке 1, при перемещении ползунка остается неизменным, но меняется величины сопротивления между точками 2-3 и 2-1. А поскольку напряжение прямо пропорционально силе тока и сопротивлению, то оно будет меняться. При перемещении ползунка вниз сопротивление 2-1 будет уменьшаться, соответственно, уменьшаться будут и показания вольтметра 2. При таком перемещении ползунка (вниз) сопротивление участка 2-3 вырастет, а вместе с ним и напряжение на вольтметре 1. При это в сумме показания вольтметров будут равны напряжению источника питания, то есть 12 В. В крайнем верхнем положении на вольтметре 1 будет 0 В, а на вольтметре 2 – 12 В. На рисунке ползунок расположен в среднем положении, и показания вольтметров, что абсолютно логично, равны 🙂

На этом мы заканчиваем рассматривать переменные резисторы, в следующей статье речь пойдет о возможных соединениях резисторов между собой, спасибо за внимание, рад буду видеть вас на нашем сайте! 🙂

microtechnics.ru

Электронный переменный резистор — Diodnik


В своих самодельных поделках радиолюбители практически всегда применяют переменные резисторы для регулировки громкости или напряжения ну и естественно, каких либо других параметров. Но прибор с кнопками на лицевой панели смотрится куда более интересно и современно, чем с обыкновенными ручками-крутилками. Применения микроконтроллерного управления не всегда целесообразно в простеньких поделках, а также тяжело для новичка, а вот повторить описанный ниже электронный переменный резистор сможет, наверное, каждый.

Схема имеет настолько малые габариты, что ее можно впихнуть в практически любое самодельное устройство. Она полностью выполняет функцию обыкновенного переменного резистора, не содержит дефицитных и специфических компонентов.

Основу ее составляет полевой транзистор КП 501 (или любой другой его аналог).

Нажимая кнопку SB1, мы накапливаем заряд на электролитическом конденсаторе С 1, что позволяет приоткрыть транзистор и повлиять на сопротивление на выходных клеммах схемы. Нажимая кнопку SB2, мы разряжаем конденсатор С 1, что приводит к постепенному закрыванию транзистора. При постоянном зажатии, какой либо из кнопок, изменения сопротивления производиться плавно.

Плавность регулировки такого электронного переменного резистора зависит от емкости конденсатора С 1 и номинала резистора R 1. Максимальное сопротивление, которое способна имитировать схема зависит от подстроечного резистора R 2. Схема начинает работать сразу и дополнительной настройки не требует, кроме как подстройки максимального сопротивления резистором R 2.

После отключения питания схемы, такой электронный переменный резистор не сбрасывает настройки сразу, а сопротивление схемы увеличивается постепенно, что связанно с саморазрядом конденсатора С 1. При использовании нового и качественного конденсатора С 1 настройки схемы могут продержаться около суток.

Наверное, самым востребованным применением этой схемы станет электронный регулятор громкости. Такая электронная регулировка громкости не лишена своих недостатков, но важнейшим фактором для радиолюбителей наверняка станет простота повторения.

Демонстрацию работы этой схемы смотрим ниже, ставим лайк, а также подписываемся на наши странички в соц. сетях!

Прим. В ролике электронный аналог переменного резистора настроен на 10 кОм. Используемый мультиметр Bside ADM01 имеет автоматическое переключение диапазонов и при их переключении не всегда слету определяет текущее сопротивление схемы.

Вконтакте

Одноклассники

Comments powered by HyperComments

(постоянными резисторами), а в этой части статьи поговорим о , или переменных резисторах .

Резисторы переменного сопротивления , или переменные резисторы являются радиокомпонентами, сопротивление которых можно изменять от нуля и до номинального значения. Они применяются в качестве регуляторов усиления, регуляторов громкости и тембра в звуковоспроизводящей радиоаппаратуре, используются для точной и плавной настройки различных напряжений и разделяются на потенциометры и подстроечные резисторы.

Потенциометры применяются в качестве плавных регуляторов усиления, регуляторов громкости и тембра, служат для плавной регулировки различных напряжений, а также используются в следящих системах, в вычислительных и измерительных устройствах и т.п.

Потенциометром называют регулируемый резистор, имеющий два постоянных вывода и один подвижный. Постоянные выводы расположены по краям резистора и соединены с началом и концом резистивного элемента, образующим общее сопротивление потенциометра. Средний вывод соединен с подвижным контактом, который перемещается по поверхности резистивного элемента и позволяет изменять величину сопротивления между средним и любым крайним выводом.

Потенциометр представляет собой цилиндрический или прямоугольный корпус, внутри которого расположен резистивный элемент, выполненный в виде незамкнутого кольца, и выступающая металлическая ось, являющаяся ручкой потенциометра. На конце оси закреплена пластина токосъемника (контактная щетка), имеющая надежный контакт с резистивным элементом. Надежность контакта щетки с поверхностью резистивного слоя обеспечивается давлением ползунка, выполненного из пружинных материалов, например, бронзы или стали.

При вращении ручки ползунок перемещается по поверхности резистивного элемента, в результате чего сопротивление изменяется между средним и крайними выводами. И если на крайние выводы подать напряжение, то между ними и средним выводом получают выходное напряжение.

Схематично потенциометр можно представить, как показано на рисунке ниже: крайние выводы обозначены номерами 1 и 3, средний обозначен номером 2.

В зависимости от резистивного элемента потенциометры разделяются на непроволочные и проволочные .

1.1 Непроволочные.

В непроволочных потенциометрах резистивный элемент выполнен в виде подковообразной или прямоугольной пластины из изоляционного материала, на поверхность которых нанесен резистивный слой, обладающий определенным омическим сопротивлением.

Резисторы с подковообразным резистивным элементом имеют круглую форму и вращательное перемещение ползунка с углом поворота 230 — 270°, а резисторы с прямоугольным резистивным элементом имеют прямоугольную форму и поступательное перемещение ползунка. Наиболее популярными являются резисторы типа СП, ОСП, СПЕ и СП3. На рисунке ниже показан потенциометр типа СП3-4 с подковообразным резистивным элементом.

Отечественной промышленностью выпускались потенциометры типа СПО, у которых резистивный элемент впрессован в дугообразную канавку. Корпус такого резистора выполнен из керамики, а для защиты от пыли, влаги и механических повреждений, а также в целях электрической экранировки весь резистор закрывается металлическим колпачком.

Потенциометры типа СПО обладают большой износостойкостью, нечувствительны к перегрузкам и имеют небольшие размеры, но у них есть недостаток – сложность получения нелинейных функциональных характеристик. Эти резисторы до сих пор еще можно встретить в старой отечественной радиоаппаратуре.

1.2. Проволочные.

В проволочных потенциометрах сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе, по ребру которого перемещается подвижный контакт. Для получения надежного контакта между щеткой и обмоткой контактная дорожка зачищается, полируется, или шлифуется на глубину до 0,25d.

Устройство и материал каркаса определяется исходя из класса точности и закона изменения сопротивления резистора (о законе изменения сопротивления будет сказано ниже). Каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо, или же берут готовое кольцо, на которое укладывают обмотку.

Для резисторов с точностью, не превышающей 10 – 15%, каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо. Материалом для каркаса служат изоляционные материалы, такие как гетинакс, текстолит, стеклотекстолит, или металл – алюминий, латунь и т.п. Такие каркасы просты в изготовлении, но не обеспечивают точных геометрических размеров.

Каркасы из готового кольца изготавливают с высокой точностью и применяют в основном для изготовления потенциометров. Материалом для них служит пластмасса, керамика или металл, но недостатком таких каркасов является сложность выполнения обмотки, так как для ее намотки требуется специальное оборудование.

Обмотку выполняют проводами из сплавов с высоким удельным электрическим сопротивлением, например, константан, нихром или манганин в эмалевой изоляции. Для потенциометров применяют провода из специальных сплавов на основе благородных металлов, обладающих пониженной окисляемостью и высокой износостойкостью. Диаметр провода определяют исходя из допустимой плотности тока.

2. Основные параметры переменных резисторов.

Основными параметрами резисторов являются: полное (номинальное) сопротивление, форма функциональной характеристики, минимальное сопротивление, номинальная мощность, уровень шумов вращения, износоустойчивость, параметры, характеризующие поведение резистора при климатических воздействиях, а также размеры, стоимость и т.п. Однако при выборе резисторов чаще всего обращают внимание на номинальное сопротивление и реже на функциональную характеристику.

2.1. Номинальное сопротивление.

Номинальное сопротивление резистора указывается на его корпусе. Согласно ГОСТ 10318-74 предпочтительными числами являются 1,0 ; 2,2 ; 3,3 ; 4,7 Ом, килоом или мегаом.

У зарубежных резисторов предпочтительными числами являются 1,0 ; 2,0 ; 3,0 ; 5.0 Ом, килоом и мегаом.

Допускаемые отклонения сопротивлений от номинального значения установлены в пределах ±30%.

Полным сопротивлением резистора считается сопротивление между крайними выводами 1 и 3.

2.2. Форма функциональной характеристики.

Потенциометры одного и того же типа могут отличаться функциональной характеристикой, определяющей по какому закону изменяется сопротивление резистора между крайним и средним выводом при повороте ручки резистора. По форме функциональной характеристики потенциометры разделяются на линейные и нелинейные : у линейных величина сопротивления изменяется пропорционально движению токосъемника, у нелинейных она изменяется по определенному закону.

Существуют три основных закона: А — Линейный, Б – Логарифмический, В — Обратно Логарифмический (Показательный). Так, например, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между средним и крайним выводом резистивного элемента изменялось по обратному логарифмическому закону (В). Только в этом случае наше ухо способно воспринимать равномерное увеличение или уменьшение громкости.

Или в измерительных приборах, например, генераторах звуковой частоты, где в качестве частотозадающих элементов используются переменные резисторы, также требуется, чтобы их сопротивление изменялось по логарифмическому (Б) или обратному логарифмическому закону. И если это условие не выполнить, то шкала генератора получится неравномерной, что затруднит точную установку частоты.

Резисторы с линейной характеристикой (А) применяются в основном в делителях напряжения в качестве регулировочных или подстроечных.

Зависимость изменения сопротивления от угла поворота ручки резистора для каждого закона показано на графике ниже.

Для получения нужной функциональной характеристики большие изменения в конструкцию потенциометров не вносятся. Так, например, в проволочных резисторах намотку провода ведут с изменяющимся шагом или сам каркас делают изменяющейся ширины. В непроволочных потенциометрах меняют толщину или состав резистивного слоя.

К сожалению, регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Часто владельцам аудиоаппаратуры, эксплуатируемой длительное время, приходится слышать шорохи и треск из громкоговорителя при вращении регулятора громкости. Причиной этого неприятного момента является нарушение контакта щетки с токопроводящим слоем резистивного элемента или износ последнего. Скользящий контакт является наиболее ненадежным и уязвимым местом переменного резистора и является одной из главной причиной выхода детали из строя.

3. Обозначение переменных резисторов на схемах.

На принципиальных схемах переменные резисторы обозначаются также как и постоянные, только к основному символу добавляется стрелка, направленная в середину корпуса. Стрелка обозначает регулирование и одновременно указывает, что это средний вывод.

Иногда возникают ситуации, когда к переменному резистору предъявляются требования надежности и длительности эксплуатации. В этом случае плавное регулирование заменяют ступенчатым, а переменный резистор строят на базе переключателя с несколькими положениями. К контактам переключателя подключают резисторы постоянного сопротивления, которые будут включаться в цепь при повороте ручки переключателя. И чтобы не загромождать схему изображением переключателя с набором резисторов, указывают только символ переменного резистора со знаком ступенчатого регулирования . А если есть необходимость, то дополнительно указывают и число ступеней.

Для регулирования громкости и тембра, уровня записи в звуковоспроизводящей стереофонической аппаратуре, для регулирования частоты в генераторах сигналов и т.д. применяются сдвоенные потенциометры , сопротивления которых изменяется одновременно при повороте общей оси (движка). На схемах символы входящих в них резисторов располагают как можно ближе друг к другу, а механическую связь, обеспечивающую одновременное перемещение движков, показывают либо двумя сплошными линиями, либо одной пунктирной линией.

Принадлежность резисторов к одному сдвоенному блоку указывается согласно их позиционному обозначению в электрической схеме, где R1.1 является первым по схеме резистором сдвоенного переменного резистора R1, а R1.2 — вторым. Если же символы резисторов окажутся на большом удалении друг от друга, то механическую связь обозначают отрезками пунктирной линии.

Промышленностью выпускаются сдвоенные переменные резисторы, у которых каждым резистором можно управлять отдельно, потому что ось одного проходит внутри трубчатой оси другого. У таких резисторов механическая связь, обеспечивающая одновременное перемещение, отсутствует, поэтому на схемах ее не показывают, а принадлежность к сдвоенному резистору указывают согласно позиционному обозначению в электрической схеме.

В переносной бытовой аудиоаппаратуре, например, в приемниках, плеерах и т.д., часто используют переменные резисторы со встроенным выключателем, контакты которого задействуют для подачи питания в схему устройства. У таких резисторов переключающий механизм совмещен с осью (ручкой) переменного резистора и при достижении ручкой крайнего положения воздействует на контакты.

Как правило, на схемах контакты включателя располагают возле источника питания в разрыв питающего провода, а связь выключателя с резистором обозначают пунктирной линией и точкой, которую располагают у одной из сторон прямоугольника. При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней.

4. Подстроечные резисторы.

Подстроечные резисторы являются разновидностью переменных и служат для разовой и точной настройки радиоэлектронной аппаратуры в процессе ее монтажа, наладки или ремонта. В качестве подстроечных используют как переменные резисторы обычного типа с линейной функциональной характеристикой, ось которых выполнена «под шлиц» и снабжена стопорным устройством, так и резисторы специальной конструкции с повышенной точностью установки величины сопротивления.

В основной своей массе подстроечные резисторы специальной конструкции изготавливают прямоугольной формы с плоским или кольцевым резистивным элементом. Резисторы с плоским резистивным элементом (а ) имеют поступательное перемещение контактной щетки, осуществляемое микрометрическим винтом. У резисторов с кольцевым резистивным элементом (б ) перемещение контактной щетки осуществляется червячной передачей.

При больших нагрузках используются открытые цилиндрические конструкции резисторов, например, ПЭВР.

На принципиальных схемах подстроечные резисторы обозначаются также как и переменные, только вместо знака регулирования используется знак подстроечного регулирования.

5. Включение переменных резисторов в электрическую цепь.

В электрических схемах переменные резисторы могут применяться в качестве реостата (регулируемого резистора) или в качестве потенциометра (делителя напряжения). Если в электрической цепи необходимо регулировать ток, то резистор включают реостатом, если напряжение, то включают потенциометром.

При включении резистора реостатом задействуют средний и один крайний вывод. Однако такое включение не всегда предпочтительно, так как в процессе регулирования возможна случайная потеря средним выводом контакта с резистивным элементом, что повлечет за собой нежелательный разрыв электрической цепи и, как следствие, возможный выход из строя детали или электронного устройства в целом.

Чтобы исключить случайный разрыв цепи свободный вывод резистивного элемента соединяют с подвижным контактом, чтобы при нарушении контакта электрическая цепь всегда оставалась замкнута.

На практике включение реостатом применяют тогда, когда хотят переменный резистор использовать в качестве добавочного или токоограничивающего сопротивления.

При включении резистора потенциометром задействуются все три вывода, что позволяет его использовать делителем напряжения. Возьмем, к примеру, переменный резистор R1 с таким номинальным сопротивлением, которое будет гасить практически все напряжение источника питания, приходящее на лампу HL1. Когда ручка резистора выкручена в крайнее верхнее по схеме положение, то сопротивление резистора между верхним и средним выводами минимально и все напряжение источника питания поступает на лампу, и она светится полным накалом.

По мере перемещения ручки резистора вниз сопротивление между верхним и средним выводом будет увеличиваться, а напряжение на лампе постепенно уменьшаться, отчего она станет светить не в полный накал. А когда сопротивление резистора достигнет максимального значения, напряжение на лампе упадет практически до нуля, и она погаснет. Именно по такому принципу происходит регулирование громкости в звуковоспроизводящей аппаратуре.

Эту же схему делителя напряжения можно изобразить немного по-другому, где переменный резистор заменяется двумя постоянными R1 и R2.

Ну вот, в принципе и все, что хотел сказать о резисторах переменного сопротивления . В заключительной части рассмотрим особый тип резисторов, сопротивление которых изменяется под воздействием внешних электрических и неэлектрических факторов — .
Удачи!

Литература:
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. В. Фролов — «Язык радиосхем», 1988 г.
М. А. Згут — «Условные обозначения и радиосхемы», 1964 г.

К резисторам относят пассивные элементы электрических цепей. Эти элементы используются для линейного преобразования силы тока в напряжение или наоборот. При преобразовании напряжения может ограничиваться сила тока, или происходить поглощение электрической энергии. Изначально эти элементы носили название сопротивлений, так как именно эта величина оказывает решающее значение в их использовании. Позже, чтобы не путать базовое физическое понятие и обозначение радиокомпонентов, стали использовать название резистор.

Переменные резисторы отличаются от других тем, что способны менять сопротивление. Существует 2 основных вида переменных резисторов:

  • потенциометры, которые преобразуют напряжение;
  • реостаты, регулирующие силу тока.

Резисторы позволяют изменять громкость звука, подстраивать параметры цепей. Эти элементы используют при создании датчиков разного назначения, систем сигнализации и автоматического включения оборудования. Переменные резисторы необходимы для регулировки оборотов двигателей, фотореле, преобразователей для видео,- и аудиотехники. Если стоит задача отладить оборудование, то потребуются подстроечные резисторы.

Потенциометры

Потенциометр отличается от других видов сопротивлений тем, что имеет три вывода:

  • 2 постоянных, или крайних;
  • 1 подвижный, или средний.

Два первых вывода находятся по краям резистивного элемента и соединены с его концами. Средний выход объединен с подвижным ползунком, посредством которого происходит перемещение по резистивной части. За счет этого перемещения значение сопротивления на концах резистивного элемента меняется.

Все варианты переменных резисторов подразделяются на проволочные и непроволочные, это зависит от конструкции элемента.

Для создания непроволочного переменного резистора используются прямоугольные или подковообразные пластины из изолята, на поверхность которых наносится особый слой, обладающий заданным сопротивлением. Обычно слой представляет собой углеродистую пленку. Реже в конструкции применяют:

  • микрокомпозиционные слои из металлов, их оксидов и диэлектриков;
  • гетерогенные системы из нескольких элементов, включающих 1 проводящий;
  • полупроводниковые материалы.

Внимание! При использовании резисторов с угольной пленкой в цепи питания важно не допустить перегрева элемента, иначе в процессе регулировки возможны резкие перепады напряжения.

При использовании подковообразного элемента движение ползунка идет по кругу с углом поворота до 2700С. Такие потенциометры имеют округлую форму. У прямоугольного резистивного элемента движение ползунка поступательное, а потенциометр выполнен в виде призмы.

Проволочные варианты построены на основе высокоомного провода. Этот провод наматывается на кольцеобразный контакт. Во время работы контакт передвигается по этому кольцу. Для того чтобы обеспечить прочное соединение с контактом, дорожка дополнительно полируется.

Материал изготовления зависит от точности работы потенциометра. Особое значение имеет диаметр провода, который выбирается, исходя из плотности тока. Провод должен обладать высоким удельным сопротивлением. В производстве для обмотки используют нихром, манганин, констатин и специальные сплавы из благородных металлов, которые имеют низкую окисляемость и повышенную износостойкость.

В высокоточных приборах применяют готовые кольца, куда помещают обмотку. Для такой обмотки необходимо специальное высокоточное оборудование. Каркас выполняют из керамика, металла или пластмассы.

Если точность прибора составляет 10-15 процентов, то применяют пластину, ее сворачивают в кольцо после проведения намотки. В качестве каркаса используют алюминий, латунь или изоляционные материалы, например, стеклотекстолит, текстолин, гетинакс.

Обратите внимание! Первым признаком выхода из строя резистора может быть треск или шум при повороте регулятора для корректировки громкости. Этот дефект возникает в результате износа резистивного слоя, а, значит, неплотного контакта.

Основные характеристики

Среди параметров, от которых зависит работа переменного резистора, большое значение имеет не только полное и минимальное сопротивления, но и другие данные:

  • функциональная характеристика;
  • мощность рассеивания;
  • износостойкость;
  • существующая степень шумов вращения;
  • зависимость от окружающих условий;
  • размеры.

Сопротивление, которое возникает между неподвижными выводами, получило название полного.

В большинстве случаев номинальное сопротивление указывается на корпусе и измеряется в кило,- и мегаомах. Это значение может колебаться в пределах 30 процентов.

Зависимость, по которой происходит изменение сопротивления при движении подвижного контакта от одного крайнего вывода к другому, называется функциональной характеристикой. Согласно этой характеристике, переменные резисторы подразделяются на 2 вида:

  1. Линейные, где величина уровня сопротивления трансформируется пропорционально передвижению контакта;
  2. Нелинейные, в которых уровень сопротивления изменяется по определенным законам.

На рисунке показаны разные виды зависимостей. Для линейных переменных резисторов зависимость показана на графике А, для нелинейных, которые работают:

  • по логарифмическому закону – на кривой Б;
  • по показательному (обратно логарифмическому) закону – на графике В.

Также нелинейные потенциометры могут менять сопротивления, как это показано на графиках И и Е.

Все кривые построены по показаниям полного и текущего угла поворота подвижной части – αn и α от полного Rn и текущего R сопротивлений. Для вычислительной техники и автоматических устройств уровень сопротивления может меняться по косинусным или синусным амплитудам.

Для того чтобы создать проволочные резисторы с необходимой функциональной характеристикой, используют каркас разной высоты или меняют расстояние в шагах между витками обмотки. Для этих же целей в непроволочных потенциометрах изменяют состав или толщину резистивной пленки.

Основные обозначения

В схемах токопроводящих цепей переменный резистор обозначается в виде прямоугольника и стрелки, которая направлена в центр корпуса. Эта стрелка показывает средний или подвижный регулировочный выход.

Иногда в схеме необходимо не плавное, а ступенчатое переключение. Для этого используют схему, состоящую из нескольких постоянных резисторов. Эти сопротивления включаются, в зависимости от положения ручки регулятора. Тогда к обозначению добавляют знак ступенчатого переключения, цифра сверху указывает на число ступеней переключателя.

Для постепенной регулировки громкости в аппаратуру высокой точности интегрированы сдвоенные потенциометры. Здесь значение сопротивления каждого резистора меняется при движении одного регулятора. Этот механизм обозначается пунктиром или сдвоенной линией. Если на схеме переменные резисторы находятся вдали друг от друга, то связь просто выделяют пунктиром на стрелке.

Некоторые сдвоенные варианты могут управляться независимо друг от друга. В таких схемах ось одного потенциометра помещена внутри другого. В этом случае обозначение сдвоенной связи не используют, а сам резистор маркируют согласно его позиционному обозначению.

Переменный резистор может комплектоваться выключателем, который подает питание на всю схему. В этом случае ручка выключателя совмещается с переключающим механизмом. Выключатель срабатывает при перемещении подвижного контакта в крайнее положение.

Особенности подстроечных резисторов

Такие радиокомпоненты необходимы для осуществления настройки элементов оборудования во время ремонта, наладки или сборки. Главное отличие подстроечных резисторов от остальных моделей заключается в существовании дополнительного стопорного элемента. В работе этих резисторов используется линейная зависимость.

Для создания компонентов применяются плоские и кольцевые резистивные элементы. Если речь идет об использовании приборов при большой нагрузке, то применяются цилиндрические конструкции. В схеме вместо стрелки ставят знак подстроечной регулировки.

Как определить вид переменного резистора

Общая маркировка потенциометров и подстроечных резисторов содержит цифровое и буквенное обозначение модели, которое указывает на вид, особенность конструкции и номинал.

У первых резисторов в начале аббревиатуры была буква «С», то есть сопротивление. Вторая буква «П» обозначала переменный или подстроечный. Далее шел номер группы токонесущей части. Если речь шла о нелинейных моделях, то маркировка начиналась с букв СН, СТ, СФ, в зависимости от материала изготовления. Затем шел регистрационный номер.

Сегодня используется обозначение РП – резистор переменный. Потом следует группа: проволочные – 1 и непроволочные – 2. В конце также идет регистрационный номер разработки через тире.

Для удобства обозначений в миниатюрных резисторах используется своя цветовая палитра. Если радиокомпонента слишком мала, наносится маркировка в виде 5, 4 или 3 цветных колец. Первой идет величина сопротивления, дальше – множитель, а в конце – допуск.

Важно! Радиодетали производят многие торговые компании по всему миру. Одни и те же обозначения могут относиться к разным параметрам. Поэтому модели выбирают по прилагаемым в описании характеристикам.

Общее правило для выбора резистора заключается в том, чтобы изучить официальные обозначения на сайте производителя. Только так можно быть уверенным в необходимой маркировке.

Видео

В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с , так вот сегодня мы продолжим эту тему. Все, что мы обсуждали ранее, касалось, в первую очередь, постоянных резисторов , сопротивление которых представляет из себя не изменяющуюся величину. Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление .

Итак, чем же отличается переменный резистор от постоянного? Собственно, здесь ответ прямо следует из названия этих элементов 🙂 Величину сопротивления переменного резистора, в отличие от постоянного, можно изменить. Каким способом? А вот это мы как раз и выясним! Для начала давайте рассмотрим условную схему переменного резистора :

Сразу же можно отметить, что тут в отличие от резисторов с постоянным сопротивлением в наличии имеется три вывода, а не два. Сейчас разберемся зачем они нужны и как все это работает 🙂

Итак, основной частью переменного резистора является резистивный слой, имеющий определенное сопротивление. Точки 1 и 3 на рисунке являются концами резистивного слоя. Также важной частью резистора является ползунок, который может изменять свое положение (он может занять любое промежуточное положение между точками 1 и 3, например, он может оказаться в точке 2 как на схеме). Таким образом, в итоге мы получаем следующее. Сопротивление между левым и центральным выводами резистора будет равно сопротивлению участка 1-2 резистивного слоя. Аналогично сопротивление между центральным и правым выводами будет численно равно сопротивление участка 2-3 резистивного слоя. Получается, что перемещая ползунок мы можем получить любое значение сопротивления от нуля до . А – это ни что иное как полное сопротивление резистивного слоя.

Конструктивно переменные резисторы бывают поворотные , то есть для изменения положения ползунка необходимо крутить специальную ручку (такая конструкция подходит для резистора, который изображен на нашей схеме). Также резистивный слой может быть выполнен в виде прямой линии, соответственно, ползунок будет перемещаться прямо. Такие устройства называют движковыми или ползунковыми перемененными резисторами. Поворотные резисторы очень часто можно встретить в аудио-аппаратуре, где они используются для регулировки громкости/баса и т. д. Вот как они выглядят:

Переменный резистор ползункового типа выглядит несколько иначе:

Часто при использовании поворотных резисторов в качестве регуляторов громкости используют резисторы с выключателем. Наверняка вы не раз сталкивались с таким регулятором – к примеру на радиоприемниках. Если резистор находится в крайнем положении (минимальная громкость/устройство выключено), то если его начать вращать, раздастся ощутимый щелчок, после которого приемник включится. А при дальнейшем вращении громкость будет увеличиваться. Аналогично и при уменьшении громкости – при приближении к крайнему положению снова будет щелчок, после которого устройство выключится. Щелчок в данном случае говорит о том, что питание приемника было включено/отключено. Выглядит такой резистор так:

Как видите, здесь есть два дополнительных вывода. Они то как раз и подключаются в цепь питания таким образом, чтобы при вращении ползунка цепь питания размыкалась и замыкалась.

Есть еще один большой класс резисторов, имеющих переменное сопротивление, которое можно изменять механически – это подстроечные резисторы. Давайте уделим немного времени и им 🙂

Подстроечные резисторы.

Только для начала уточним терминологию… По сути подстроечный резистор является переменным, ведь его сопротивление можно изменить, но давайте условимся, что при обсуждении подстроечных резисторов под переменными резисторами мы будем иметь ввиду те, которые мы уже обсудили в этой статье (поворотные, ползунковые и т. д). Это упростит изложение, поскольку мы будем противопоставлять эти типы резисторов друг другу. Да и, к слову, в литературе зачастую под подстроечными резисторами и переменными понимаются разные элементы цепи, хотя, строго говоря, любой подстроечный резистор также является и переменным в силу того факта, что его сопротивление можно изменить.

Итак, отличие подстроечных резисторов от переменных, которые мы уже обсудили, в первую очередь, заключается в количестве циклов перемещения ползунка. Если для переменных это число может составлять и 50000, и даже 100000 (то есть ручку громкости можно крутить практически сколько угодно 😉), то для подстроечных резисторов эта величина намного меньше. Поэтому подстроечные резисторы чаще всего используются непосредственно на плате, где их сопротивление меняется только один раз, при настройке прибора, а при эксплуатации значение сопротивления уже не меняется. Внешне подстроечный резистор выглядит совсем не так как упомянутые переменные:

Обозначение переменных резисторов немного отличается от обозначения постоянных:

Собственно, мы обсудили все основные моменты, касающиеся переменных и подстроечных резисторов, но есть еще один очень важный момент, который невозможно обойти стороной.

Часто в литературе или в различных статьях вы можете встретить термины потенциометр и реостат. В некоторых источниках так называют переменные резисторы, в других в эти термины может вкладываться какой-нибудь иной смысл. На самом деле, корректная трактовка терминов потенциометр и реостат есть только одна. Если все термины, которые мы уже упоминали в этой статье относились,в первую очередь, к конструктивному исполнению переменных резисторов, то потенциометр и реостат – это разные схемы включения (!!!) переменных резисторов. То есть, к примеру, поворотный переменный резистор может выступать и в роли потенциометра и в роли реостата – все зависит от схемы включения. Начнем с реостата.

(переменный резистор, включенный по схеме реостата) в основном используется для регулировки силы тока. Если мы включим последовательно с реостатом амперметр, то при перемещении ползунка будем видеть меняющееся значение силы тока. Резистор в этой схеме исполняет роль нагрузки, ток через которую мы и собираемся регулировать переменным резистором. Пусть максимальное сопротивление реостата равно , тогда по закону Ома максимальный ток через нагрузку будет равен:

Здесь мы учли то, что ток будет максимальным при минимальном значении сопротивления в цепи, то есть когда ползунок в крайнем левом положении. Минимальный ток будет равен:

Вот и получается, то реостат выполняет роль регулировщика тока, протекающего через нагрузку.

В данной схеме есть одна проблема – при потере контакта между ползунком и резистивным слоем цепь окажется разомкнутой и через нее перестанет протекать ток. Решить эту проблему можно следующим образом:

Отличие от предыдущей схемы заключается в том, что дополнительно соединены точки 1 и 2. Что это дает в обычном режиме работы? Да ничего, никаких изменений 🙂 Поскольку между ползунком резистора и точкой 1 ненулевое сопротивление, то весь ток потечет напрямую на ползунок, как и при отсутствии контакта между точками 1 и 2. А что же произойдет при потере контакта между ползунком и резистивным слоем? А эта ситуация абсолютно идентична отсутствию прямого соединения ползунка с точкой 2. Тогда ток потечет через реостат (от точки 1 к точке 3), и величина его будет равна:

То есть при потере контакта в данной схеме будет всего лишь уменьшение силы тока, а не полный разрыв цепи как в предыдущем случае.

С реостатом мы разобрались, давайте рассмотрим переменный резистор, включенный по схеме потенциометра.

Не пропустите статью про измерительные приборы в электрических цепях –

В отличие от реостата, используется для регулировки напряжения. Именно по этой причине на нашей схеме вы видите целых два вольтметра 🙂 Ток протекающий через потенциометр, от точки 3 к точке 1, при перемещении ползунка остается неизменным, но меняется величины сопротивления между точками 2-3 и 2-1. А поскольку напряжение прямо пропорционально силе тока и сопротивлению, то оно будет меняться. При перемещении ползунка вниз сопротивление 2-1 будет уменьшаться, соответственно, уменьшаться будут и показания вольтметра 2. При таком перемещении ползунка (вниз) сопротивление участка 2-3 вырастет, а вместе с ним и напряжение на вольтметре 1. При это в сумме показания вольтметров будут равны напряжению источника питания, то есть 12 В. В крайнем верхнем положении на вольтметре 1 будет 0 В, а на вольтметре 2 – 12 В. На рисунке ползунок расположен в среднем положении, и показания вольтметров, что абсолютно логично, равны 🙂

На этом мы заканчиваем рассматривать переменные резисторы , в следующей статье речь пойдет о возможных соединениях резисторов между собой, спасибо за внимание, рад буду видеть вас на нашем сайте! 🙂

современный и

Под названием Активные формы , трехдневное мероприятие было посвящено концепциям сопротивления через организацию как средство художественного и культурного производства. MM 2018, включающий панельные дискуссии и выступления множества художников и практиков искусства из разных поколений, позволил обсудить сопротивление в искусстве как форму «оппозиции», а также как катализатор для будущего планирования и диалога.

Сопротивление может проявляться в форме проектов, выставок, неформальных мероприятий, а также в сочетании всех или других форм.Это разнообразие имеет решающее значение для надлежащего реагирования на все более сложные проблемы, с которыми сталкивается наше общество, но также и потому, что действия должны быть адаптированы к специфике каждой ситуации. Точно так же MM 2018 представил множество примеров, начиная от текущих арт-проектов против джентрификации до панафриканских движений в Алжире 1960-х годов. «Я познакомился с Нео Муянгой в начале 2016 года, когда мы оба были в жюри премии принца Клауса. Затем я пригласил его приехать в Шарджу для участия в нашей музыкальной программе », — сказал директор SAF Хор Аль Касими о происхождении MM 2018.«Муянга посетил несколько мест и предложил Песни сопротивления . После многих обсуждений с моими коллегами из SAF мы сочли целесообразным сделать это основным направлением и темой мартовского собрания, а его выступления — частью программы ».

Цохле — отвратительная месса в исполнении Нео Муйанги (композитора и музыканта), двор Аль-Хамдан бин Муса, площадь Аль-Мурейджа, 2018. Изображение любезно предоставлено Sharjah Art Foundation.

В серии встреч и бесед приняли участие молодые голоса и проекты, такие как DAS Art Project и Cinema Akil, а также известные личности, такие как Салах Хасан и Рашид Араин.В сочетании эти голоса представили прошлые и новые способы изменить ситуацию, давая возможность подвергнуть сомнению эти идеи и предложить альтернативы. Различные диалоги и презентации были сосредоточены на трех основных областях: политическом, социальном и художественном.

Новые языки и формы для политики

«Сопротивление может возникнуть в искусстве без политической формы», — сказал Рашид Араин, открывая свою лекцию. В беседе с исследователем SAF Сайрой Ансари художник выделил письмо как средство организации мыслей, а также необходимость нового способа письма и взгляда на вещи как средства достижения новой формы действия, противостояния системе и раскрытия ее недостатки.«Современные художники больше не борются с колониальным порядком», — добавил он в связи с растущей популярностью незападных художников на мировом арт-рынке и политической апатией, которая часто следует за ней.

Вы отправляете мне, панельная дискуссия с Монирой Аль Кадири (художница), Алмагуль Менлибаевой (художница), Ларисой Сансур (художница), Мартиной Симс (художница), модератором которой является Аеша Хамид (художница и преподаватель, Визуальные культуры, Голдсмитский колледж), 2018 г. . Изображение любезно предоставлено Sharjah Art Foundation

.

Новые языки и реальности также обсуждались на панели с художником Сарнатхом Банерджи, писателем Дипаком Унникришнаном и профессором Узмой Ризви.В ходе беседы был рассмотрен вопрос о том, как текст, рисунки, телесные жесты, юмор и магический реализм могут стать самостоятельным языком. И хотя это может показаться сложным, его основные выводы переведены на роль художественной литературы как отчуждающего инструмента, который создает больше идентичностей и возможностей, а также более совершенные способы написания о других группах, такие как отказ от курсивного шрифта на просторечии.

В другом выступлении с участием известных деятелей искусства и академических кругов Мантия Диавара, профессор Института афроамериканских дел в Нью-Йорке, присоединился к профессору Корнельского университета Салаху Хассану, чтобы обсудить значение материальной культуры в его подходе к историографии.В их речи также была затронута «амнезия» в отношениях между арабским миром и Африкой, и в то же время оглядывались назад на то, как Африка в 1950-х и 60-х годах играла важную роль в движениях за свободу и в процессе деколонизации в мире. Они также подчеркнули другие менее известные связи, такие как то, как Малкольм Икс изменил свою политику после своего визита в Саудовскую Аравию, что позволило увидеть новые отношения между Трампом и бен Салманом.

Artists Talk, Мантия Диавара (профессор университета и директор Института афроамериканцев
Нью-Йоркского университета) в беседе с Салахом Хассаном (профессор Голдвина Смита и директор Института сравнительной современности Корнельского университета), 2018.Изображение любезно предоставлено Sharjah Art Foundation.

Важность самоорганизации, сообщества и архитектуры

На уровне рядовых сообществ было проведено множество переговоров, иллюстрирующих прошлые и текущие успешные проекты. Абир Саксук из Public Works представил проект, который противостоит джентрификации, отображая его на карте, одновременно занимаясь производством знаний с местными жителями, которые не являются эксклюзивными для академических кругов или на английском языке. Наим Мохаемен представил Mutiny Party , южноазиатский клубный вечер в Нью-Йорке, который позже стал известен как формирование политической группы.«Альтернативные пространства должны преобладать, а не просто создавать пространство», — подчеркивает художник, который также вносит свой вклад в Samar Magazine . Куратор и издатель Шармини Перейра рассказала о своем проекте Raking Leaves , некоммерческой издательской организации, и о книгах как форме искусства как средстве демократизации искусства. По той же теме художник-абориген Дейл Хардинг также рассказал о своем опыте в Австралии, где он показал искусство, выполненное с его сообществом, в белом кубе. Архитектура была дополнительно исследована на панели с Мануэлем де Риверо из Supersudaca, Мона Эль Мусфи из SpaceContinuum и Йошихару Цукамото из Atelier Bow-Wow, обсуждая архитектуру и сохранение в связи с доступностью жилья и социальных пространств.«Важно смотреть на архитектуру в этом контексте и обсуждать различные проблемы, с которыми мы сталкиваемся в плане городского планирования, жилья, социальных пространств, а также то, как архитектура может способствовать улучшению жизни населения», — сказал Хор Аль Касими, который также модерировал говорить. «И не только смотреть на архитектуру с точки зрения масштабных гламурных проектов и бесконечных башен».

Ваэль Шоуки, Песня Роланда: Арабская версия, 2018. Спектакль, 60 минут.
Участник мартовского собрания Sharjah Art Foundation 2018.Произведено Кампнагелем, Гамбург, и
совместно произведено Фестивалем Theater der Welt 2017, Фондом искусств Шарджи, Голландским фестивалем, Культурным центром Онассиса в Афинах и Zürcher Theater Spektakel. Финансируется Bundeszentrale für politische Bildung и Управлением культуры и древностей Бахрейна. Изображение любезно предоставлено Sharjah Art Foundation.

Искусство как протест и сопротивление

Помимо разговоров, в течение дней были выступления и поэтические моменты. Ваэль Шоуки переосмыслил французское стихотворение о крестовых походах, La Chanson de Roland, с арабской точки зрения.В спектакле приняли участие 20 певцов и музыкантов фиджери, выступавших в традиционном стиле ныряльщиков за жемчугом Персидского залива вместе с избранными отрывками из текста. Хаджра Вахид провела параллели между наследием колониального насилия и своей личной семейной историей через перформанс света и тени. А Нео Муйанга представил несколько своих совместных работ с местными певцами всех возрастов. Для Naham артист пригласил певцов из Эмиратов, чтобы сформировать хор для исполнения различных песен сопротивления.Они также были основаны на исторических рассказах о тяжелом труде и борьбе нахам (певцов жемчужных кораблей). В то время как в Tsohle (что означает «все» на сесото) композитор нарушает музыкальные повествования о борьбе с четырьмя певцами, исполняющими южноафриканские церковные гимны и песни протеста против апартеида.

Нахам — Легкие и тяжелые песни, исполнение Нео Муйанги (композитор и музыкант), двор Аль-Хамдан бин Муса, площадь Аль-Мурейджа, 2018. Изображение любезно предоставлено Sharjah Art Foundation

Протест и сопротивление как концепции стары как мир.На мартовском заседании SAF 2018 был рассмотрен широкий спектр действий и идей, отражающих историю, разнообразие и эффективность сопротивления. MM 2018 представил сопротивление как сложный, но полезный акт, которому искусство тоже может внести большой вклад. Возможно, одним из основных выводов переговоров было то, что с таким большим количеством вариантов осуществления перемен мы не должны быть наивными. «Как художникам, работающим с местным сообществом, всегда очень важно признавать нашу привилегию», — сказал Яминай Чаудхри из Tentative Collective, группы людей, которые делятся ресурсами для создания совместных произведений искусства в повседневных городских пространствах Пакистана.«И не менее важно признать свободу воли людей, с которыми мы хотим работать».

Пора заняться этим.

Автор Уилл Фуртадо .

Управление сопротивлением изменениям Обзор

Сопротивление изменениям является нормальным и ожидаемым, но что, если бы мы могли устранить по крайней мере половину сопротивления, возникающего при инициативе изменений? Вопрос не в том, столкнемся ли мы с сопротивлением переменам.Мы будем. Вместо этого мы должны понимать, как мы будем поддерживать затронутых людей и группы в процессе изменений и управлять сопротивлением, чтобы минимизировать воздействия.

Почему возникает сопротивление

Перемены порождают беспокойство и страх. Текущее состояние обладает огромной сдерживающей силой, а неуверенность в успехе и страх перед неизвестным могут блокировать изменения и создавать сопротивление. Эти физические и эмоциональные реакции сами по себе достаточно сильны, чтобы вызвать сопротивление изменениям. Но сопротивление — это нечто большее, чем наша эмоциональная реакция.С точки зрения управления изменениями, мы должны изучить другие факторы, влияющие на сопротивление сотрудника изменениям:

  • Влияние на их работу
  • Доверие людей, сообщающих об изменении
  • Личные факторы, включая финансы, возраст, здоровье, мобильность и семейное положение
  • Соответствие изменения их системе ценностей
  • История обработки изменений в организации

Даже когда затронутые люди и группы могут согласовать изменения со своими личными интересами и системами убеждений, неуверенность в успехе и страх неизвестного остаются значительными препятствиями для изменений.

Как выглядит сопротивление переменам?

Проши использует слово «сопротивление» для описания физиологических и психологических реакций на изменения, которые проявляются в определенном поведении. На вопрос во время вебинара Prosci, как выглядит сопротивление изменениям в их организациях, участники вебинара дали более 350 ответов. Мы проанализировали и синтезировали ответы для получения следующих категорий устойчивости:

  • Эмоции — Страх, потеря, грусть, гнев, беспокойство, разочарование, депрессия, сосредоточенность на себе
  • Разъединение — Молчание, игнорирование общения, безразличие, апатия, низкий моральный дух
  • Воздействие на работу — Снижение производительности / эффективности, несоблюдение требований, прогулы, ошибки
  • Разыграть — Конфликт, споры, саботаж; властное, агрессивное или пассивно-агрессивное поведение
  • Негатив — Слухи / сплетни, недопонимание, жалобы, сосредоточенность на проблемах, празднование неудач
  • Избегание — Игнорирование изменений, возврат к старому поведению, обходные пути, отказ от ответственности
  • Строительство барьеров — Отговорки, контраподходы, вербовка несогласных, секретность, недоверие
  • Контроллинг — Задавать много вопросов, влиять на результаты, защищать текущее состояние, используя статус

Изменение — это индивидуальное явление, как и сопротивление.Основная причина сопротивления одного человека может быть не такой, как у другого, потому что она зависит от таких факторов, как личная история, текущие события в его жизни и другие текущие изменения на работе. Независимо от источника или того, как он выглядит, сопротивление изменениям оказывает негативное влияние на инициативы и организацию.

Издержки и риски сопротивления изменениям

Сопротивление платное. Если мы займем позицию, согласно которой сопротивление изменениям неизбежно и сложно, и решим не решать его напрямую, мы заплатим цену с точки зрения результатов изменений и, в конечном итоге, принесем пользу реализации.

Сопротивление было определено как главное препятствие на пути к успешным изменениям во всех сравнительных исследованиях Prosci Best Practices in Change Management. Участники исследования выделяют следующие затраты на сопротивление:

  • Отложенный проект или инициатива
  • Прекращение проекта
  • Пониженная производительность
  • Большой невыход на работу
  • Потеря ценных сотрудников
  • Дополнительные финансовые затраты и риск отказа для инициативы
  • Неэффективные процессы
  • Недостигнутые цели и неудовлетворительные результаты
  • История ошибок изменений

Сопротивление и единое ценностное предложение

Единое ценностное предложение — это организационная структура для описания и продвижения организационных изменений, включая то, как рабочий поток на технической стороне (управление проектами) и рабочий поток на стороне персонала (управление изменениями) объединяются для обеспечения успешных изменений.В Prosci мы называем Единое ценностное предложение «управление изменениями на странице», потому что оно четко и лаконично отражает систему элементов, необходимых для достижения успеха в конкретном проекте или инициативе по изменениям.

Организационные изменения проходят через три состояния изменений, начиная с текущего состояния, проходя через переходное состояние и в конечном итоге достигая желаемого будущего состояния.

Управление сопротивлением включает в себя шаги, необходимые для смягчения сопротивления на протяжении всего жизненного цикла проекта, чтобы люди могли самостоятельно успешно перейти к будущему состоянию с желаемыми уровнями принятия и использования.Это приводит к достижению целей проекта и организационным преимуществам. Без управления сопротивлением пострадавшие люди могут никогда не достичь желаемого будущего состояния, что подвергает риску способность организации перейти к будущему состоянию.

Сопротивление, основанное на состояниях перемен

Сопротивление может возникнуть в любом из трех состояний. Коренные причины такого сопротивления проистекают из конкретных проблем, которые обычно возникают у пострадавших в каждом состоянии:

Триггеры сопротивления

Чувство или беспокойство

Основная причина

Выход из текущего состояния

Ощущение, что что-то отбирают

Комфорт с известными

Прохождение переходного состояния

Опыт пребывания в неизвестной или меняющейся среде

Неуверенность в том, что нас ждет впереди

Поступление в будущее состояние

Задача сделать что-то новое

Страх неизвестности

Как управлять сопротивлением переменам

Цель управления сопротивлением — смягчить воздействие сопротивления, не обязательно пытаться его устранить.Не всякое сопротивление можно избежать или устранить, и некоторое сопротивление важно для информирования команды об аспектах самого изменения (т. Е. Конструктивном сопротивлении).

Следующие два направления управления сопротивлением помогут смягчить негативные воздействия и сократить продолжительность сопротивления:

1. Профилактика сопротивления

Это основной путь управления сопротивлением, который включает планирование, устранение или устранение сопротивления путем эффективного применения управления изменениями.
Предотвращение сопротивления в значительной степени связано с прогнозированием и выявлением вероятного сопротивления на раннем этапе. Мы должны подумать о том, откуда может появиться сопротивление, и какие возражения или опасения вызывают сопротивление (основные причины), а затем действовать в соответствии с ними до того, как они возникнут.

2. Реакция сопротивления

Реакция сопротивления включает развитие эффективных ответов, когда сопротивление становится устойчивым или стойким. Это требует принятия соответствующих адаптивных действий. Менеджеры по персоналу и спонсоры играют важную роль в этой работе.

Управление сопротивлением и трехфазный процесс проши

Разработка преднамеренного подхода к управлению сопротивлением изменениям встроена в методологию Prosci и трехэтапный процесс.

Этап 1 — Подготовка подхода

Предотвращение сопротивления начинается с создания результатов стратегии управления изменениями на этапе 1 — подготовка подхода. Эти действия сосредоточены на раннем выявлении и ожидаемых точках сопротивления, поэтому на ранних этапах процесса изменений можно разработать особую тактику.Эта тактика основана на понимании того, что изменение означает для людей. Это происходит на этапе определения воздействия. Конкретные риски также обнаруживаются при выполнении Оценки рисков.

Этап 2 — Управление изменениями

Действия и действия по предотвращению сопротивления встроены в Фазу 2 — Управление изменениями на этапе «Планирование и действие». Это дает людям возможность пройти через свои переходные процессы в ADKAR и позволяет команде изменений устранять вероятные препятствия на пути к изменениям. Действия по реагированию на устойчивое, всепроникающее сопротивление встроены в этап адаптации действий.

Конкретные элементы мероприятий по управлению сопротивлением также часто интегрируются в план спонсора и план менеджера по персоналу. В зависимости от размера вашего проекта или инициативы и ожидаемого уровня сопротивления вы можете разработать отдельный План управления сопротивлением для своего проекта или инициативы. План управления сопротивлением — это необязательный план, который вы можете разработать на этом этапе, чтобы усилить влияние ваших усилий по управлению сопротивлением. В качестве «расширенного» плана этот план будет дополнять основные планы (план спонсора, план менеджера по персоналу, план коммуникаций и план обучения), когда ситуация требует дополнительных тактик для преодоления сопротивления инициативе.

Этап 3 — Устойчивые результаты

На этапе 3 — «Устойчивые результаты» мы анализируем производительность, чтобы понять, как продвигается инициатива, результаты ADKAR и статус деятельности по управлению изменениями. Управление сопротивлением во время Фазы 3 — Устойчивые результаты состоит из оценки эффективности мероприятий по управлению сопротивлением и документирования извлеченных уроков на будущее.

Предвидеть, интегрировать и активировать

Управление сопротивлением организационным изменениям включает в себя эффективное прогнозирование сопротивления, интеграцию действий и действий по управлению сопротивлением в планы управления изменениями, а затем активизацию ролей, ориентированных на людей, в организации, которые будут проводить мероприятия по управлению сопротивлением.

Ожидание сопротивления

На этапе 1 — подготовительный подход мы определяем общий подход к управлению изменениями, который включает в себя разработку специальной тактики для преодоления ожидаемого сопротивления. Подходящая тактика может принимать разные формы, в зависимости от затронутых людей и ролей, характера изменения, вашей уникальной организации и других важных вопросов, таких как бюджет и ресурсы. Результат этих тактик будет информировать о действиях и действиях, которые вы создадите для включения в ваш план ADKAR Blueprint или Master Change Management Plan.

10 лучших тактик управления сопротивлением

Проши определил следующие тактики за 25 лет коллективного практического опыта управления сопротивлением:

1. Слушайте и понимайте возражения

2. Сосредоточьтесь на «что» и отпустите «как» «

3. Устранение препятствий

4. Обеспечение простого и ясного выбора и последствий

5.Создайте надежду

6. Продемонстрируйте преимущества реальным и осязаемым образом

7. Сделайте личное обращение

8. Преобразуйте самых сильных несогласных

9. Продемонстрируйте последствия

10 . Предоставить льготы

Устранение сопротивления, которого можно избежать, — важная область возможностей для практикующих изменения. Подобно профилактическому здравоохранению, прогнозирование и устранение сопротивления до его начала может привести к гораздо более здоровому и менее затратному опыту изменений с лучшими результатами для всей организации.

Чтобы эффективно предвидеть сопротивление изменениям в вашей организации, необходимо оценивать его с трех точек зрения:

1. По группе воздействия

То, как различные затронутые группы будут реагировать на изменение, зависит от характера изменения и степени воздействия. Выполнение оценки группового воздействия позволяет определить точку барьера ADKAR (осведомленность, желание, знание, способность и подкрепление) для каждой группы. Вам также следует оценить уникальные групповые соображения.Например, утратит ли финансовая команда свои любимые функции, когда новая улучшенная система бухгалтерского учета будет запущена? Результат определяет тактику, которую вы будете использовать для предотвращения сопротивления, которого можно избежать, и управления сопротивлением в каждой группе.

2. По организационным уровням

Почему люди сопротивляются изменениям, варьируется на разных уровнях организации. Руководители склонны сопротивляться изменениям из-за несоответствия своей стратегии, финансовым целям или вознаграждению. Менеджеры по персоналу обычно сопротивляются изменениям из-за недостаточной осведомленности, потери власти или контроля и перегрузки текущих обязанностей.Сотрудники часто сопротивляются изменениям из-за незнания того, почему происходит изменение, непонимания WIIFM (что в этом для меня?), Уверенности в существующем статус-кво и страха перед неизвестным. Эта информация используется для разработки специальной тактики противодействия сопротивлению на каждом уровне в процессе управления изменениями.

3. По организационным признакам

Оценка риска Prosci исследует характеристики изменений и организационные атрибуты, чтобы определить «человеческий риск» изменения.При оценке организационных атрибутов, особенно при оценке 4 и 5 баллов, выделяются конкретные области, в которых требуется особая тактика противодействия потенциальному сопротивлению. Примеры включают способность к изменениям, историю прошлых изменений, организационное усиление и компетенцию в области управления изменениями.

Интеграция управления сопротивлением на протяжении всего жизненного цикла проекта

По мере того, как проект или инициатива по изменению переходит от начальных фаз проектирования к реализации, команда проекта должна рассмотреть, как будет определяться сопротивление на протяжении всего жизненного цикла проекта, например, путем внедрения конкретных механизмов (инструментов измерения и мягких измерений) для определения сопротивления.Эта деятельность будет считаться компонентом реакции сопротивления. Примеры включают:

  • Отзывы сотрудников — Включите циклы обратной связи сотрудников в качестве компонента плана коммуникаций и плана менеджера по персоналу
  • Вклад менеджера по персоналу — Дайте менеджерам по персоналу возможность предоставлять прямую обратную связь команде проекта во время коучинга
  • Проблемы группы проекта — Проблемы, выявленные командой проекта, должны регистрироваться непосредственно в журнале проблем проекта или журнале рисков для тщательного мониторинга
  • Аудиты соответствия — Аудиты соответствия, проводимые в рамках мероприятий по поддержке после внедрения и ориентированные на показатели квалификации, выявят дополнительные области сопротивления, где требуется поддержка

Активация ролей, управляющих сопротивлением

Специалисты по изменениям применяют структурированный подход к управлению изменениями, который включает в себя шаги по повышению осведомленности о том, почему изменения происходят, почему они происходят сейчас, и о рисках, связанных с отсутствием изменений.Посредством этих действий практикующие изменения устраняют причину номер один сопротивления изменениям: неосведомленность о причине изменений.

Но практикующие изменения не могут сделать это в одиночку. Они должны активировать ключевые роли, чтобы работать с ними. Подобно постановщикам спектакля, специалисты по изменениям работают за кулисами, чтобы вовлечь и подготовить старших руководителей и менеджеров по персоналу «на сцене» к их ролям, с которыми сталкиваются сотрудники во время изменений.

Руководители высшего звена помогают справиться с сопротивлением, сообщая о бизнес-причинах изменения напрямую людям и группам, на которые оно оказывает воздействие.Менеджеры по персоналу помогают справиться с сопротивлением, работая с людьми и командами, которые им подчиняются.

Менеджеры по персоналу особенно важны в управлении сопротивлением. Как менеджеры сопротивления для рядовых сотрудников, они выявляют сопротивление, устраняют первопричины как с личной, так и с организационной точки зрения и предпринимают необходимые действия. Специалисты по изменениям подготавливают, обучают и поддерживают менеджеров по персоналу в их роли менеджеров по сопротивлению, уделяя особое внимание:

  • Как вести открытый и честный разговор и обучать своих сотрудников
  • Как передать ключевые сообщения таким образом, чтобы это соответствовало интересам их сотрудников
  • Как определять точки препятствий и работать над их устранением
  • Как помочь своим сотрудникам добиться успеха после того, как изменения полностью введены в действие

Обратите внимание, что лидеры и менеджеры по персоналу — это в первую очередь сотрудники, а во вторую — менеджеры.Участники исследования Prosci неизменно называют менеджеров среднего звена наиболее устойчивой группой. Это подтверждает, насколько важно для них пройти собственный переход в ADKAR, прежде чем они смогут отстаивать изменения и эффективно управлять сопротивлением.

Улучшение результатов проекта

Сопротивление — естественная реакция на изменения. Но у нас есть возможность контролировать продолжительность, стоимость и влияние сопротивления. То, как мы поддерживаем наших сотрудников в процессе изменений и управляем сопротивлением изменениям, сводит к минимуму воздействие на сотрудников, повышает эффективность общей программы управления изменениями и открывает двери для улучшения результатов проекта и реализации преимуществ.

Что такое сопротивление? Как выглядит сопротивление?

Как выглядит сопротивление?

Опра и мне часто задают этот вопрос: что именно вы подразумеваете под «сопротивлением»? А как конкретно это выглядит? Кроме того, как я узнаю, что у меня это есть?

Отличные вопросы! И я им отвечу. Но сначала быстрое и необходимое напоминание:

Не зацикливайтесь на этом! LOL!

Я знаю, сумасшедший, да? Я слышу, как вы говорите: «У меня есть сопротивление, и вы говорите мне, как важно« отпустить его », но не сосредотачиваться на нем ?? !!»

Ага.

Когда вы это замечаете, вы можете подумать или немного поговорить (в течение нескольких секунд!) О том, как это выглядит и каково это ощущаться, а затем цель всегда состоит в том, чтобы отвлечься от этого и сосредоточиться на чем-то — на чем угодно. — это приятнее, все, что больше соответствует тому, что вы хотите. И это значит с тех пор.

Не возвращайтесь и не выкапывайте его снова. Прекрати об этом говорить. Прекратите писать об этом. Не вступайте ни в какие группы поддержки по этому поводу!

Другими словами, мы не хотим подавлять свое сопротивление.Мы не хотим подавлять наше осознание этого. Мы не хотим с этим бороться, или сопротивляться, или обвинять его, или как-либо критиковать.

Вы хотите принять это в этот момент осознания настолько полно, насколько можете, а затем быстро переключить наше внимание на другое. Ага, после этого как можно больше игнорируйте его.

Хорошо, СЕЙЧАС мы можем обсудить, как это выглядит в общих чертах, зная, что, когда вы впервые почувствуете какое-то сопротивление, вы будете знать, что с ним делать.

Сопротивление может проявляться в бесконечном разнообразии форм, поэтому действительно лучше переключиться с «как оно выглядит» на «как оно выглядит.”

Вот так: Плохо ! Это похоже на тошноту, на страх, на печаль, на гнев, на вину, на вину, на разочарование, на нетерпение. Вы уловили картину.

И чем больше разница в вибрации сопротивления относительно того места, где вы обычно зависаете, тем хуже это ощущается.

Так что, если вы обычно злитесь, ненависть к кому-то может на самом деле не так уж плохо. На самом деле, если вы в целом безнадежны и злы, ненависть к кому-то может на самом деле почувствовать себя лучше, потому что это ускоряет вашу энергию.

Но если вы в целом счастливы, а иногда просто грустите, ненавидеть кого-то будет по-настоящему ужасно.

Другой аспект сопротивления состоит в том, что очень часто это ограничивающее убеждение. . «Я не могу похудеть, потому что ______» или «Я не могу начать бизнес своей мечты прямо сейчас, потому что ___________». И совершенно неважно, как вы заполните пробелы.

Эти убеждения «кажутся» комфортными — — вплоть до того момента, когда они этого не делают. Это ваш золотой момент, ваше «ага».»Когда старое убеждение начинает казаться … безнадежным, неудовлетворительным, неуверенным, недовольством, подозрительностью и т. Д., Пора отпустить его и выбрать новое убеждение на его месте.

В следующих статьях я расскажу о других аспектах сопротивления, например о том, как определить мысль, которая вызывает ваше сопротивление, и более подробно о том, как лучше всего отпустить сопротивление.
~ Рамона

5 форм сопротивления изменениям — Mind Gardener

Когда мне было одиннадцать лет, когда я учился в последнем году начальной школы, мои родители сказали мне, что я пойду в среднюю школу в нескольких пригородах.Я не был счастлив, потому что все дети в моем классе ходили в местную среднюю школу. Насколько я мог судить, именно так поступали дети, когда заканчивали мою начальную школу. «Я хочу пойти туда, куда идут другие!» Я стонал и рыдал много месяцев. Они пытались объяснить, почему другая школа будет для меня намного лучше в долгосрочной перспективе, но я не расслышал логики. Я уверен, что топал ногами и угрожал анархией, надеясь убедить их, что они были неразумными, несправедливыми и, откровенно говоря, подлыми!

К сожалению, взрослые могут быть столь же мелочными в своей реакции на изменения, даже если они призваны помочь им.Новую систему, которая улучшит рабочий процесс, можно рассматривать как ненужный сбой в загруженной среде. Новая структура, разработанная для улучшения синхронизации между областями, может рассматриваться как вызов статусу и безопасности работы. Даже простая смена лидером документа, на разработку которого вы потратили месяцы, может рассматриваться как небольшое снижение вашего опыта.

Организации постоянно борются с «сопротивлением изменениям», и нет никаких сомнений в том, что много времени, денег и энергии можно потратить впустую, пытаясь внедрить новые программы и процессы, а также внести изменения в существующие.Вы видели ситуации, когда кажется, что люди игнорируют предлагаемое изменение, избегают его, критикуют или активно атакуют. Это часто может расстраивать, потому что предлагаемое изменение может быть довольно логичным, довольно простым или даже в их интересах, но все же есть некоторые, кто, кажется, сопротивляется, как и я, когда мои родители мудро отправили меня в школу, которая была на порядок лучше местной школы. Но, как и во всем остальном, если вы можете диагностировать причину поведения, вы лучше подготовлены к тому, чтобы с ней справиться.

Лично я считаю, что «сопротивление» — не самый точный термин для этого явления. Я не думаю, что большинство людей намеренно сопротивляются изменениям, но мы все жестко запрограммированы на то, чтобы придерживаться текущих привычек, оставаться в рутине и повторять существующие практики в приоритетном порядке. «Сопротивление переменам» — это поведение, которое вы видите, но, возможно, правильнее было бы назвать его «предпочтением стабильности». Наш мозг легче всего работает в ситуациях, требующих наименьшего количества энергии, и почти во всех случаях это известный образец и привычка.Когда вы требуете перемен, вы просите кого-то покинуть зону комфорта, войти в неизвестное и потратить свою драгоценную энергию на что-то новое. Если это не то, во что они уже твердо верят, это может быть большой проблемой!

Когда вы оказываете сопротивление, первым делом нужно выяснить, какой барьер останавливает человека, идущего вместе с вами. Понимание препятствий (например, предполагаемая угроза, конфликт приоритетов, перегрузка в работе или сильные предубеждения в пользу прошлого) дает вам возможность адаптировать свой подход, чтобы лучше всего помочь им преодолеть этот барьер.В пяти различных формах сопротивления изменениям, описанных ниже, мы рассмотрим, что вызывает сопротивление и что может помочь вам преодолеть его.

Примечание: в такой относительно короткой статье, как эта, могут не быть отражены некоторые сложности и нюансы вашей индивидуальной ситуации, поэтому используйте эту информацию как начальное руководство, чтобы помочь диагностировать ситуацию, но затем исследуйте свои мысли и идеи с помощью кто-то, кому вы доверяете. Коллеги, которые знают людей, которые проявляют сопротивление, иногда могут предложить более глубокое понимание триггеров поведения, что часто может происходить по причинам, не связанным с предложенным вами изменением.

1. Пассивное сопротивление изменениям

Поведение: люди хранят молчание о своих взглядах или кажутся согласными с изменениями, но затем не действуют в соответствии с ними.

Причина: это реакция на угрозу, и угроза активизирует страх в мозгу. Вы увидите, как страх проявляется в 4-х различных формах поведения: драке, бегстве, замирании или возбуждении. Когда кто-то проявляет пассивное сопротивление, вы видите реакцию «бегство» или «замирание». Это означает, что угроза, которую представляет это изменение, — это то, от чего они хотят уйти или спрятаться в надежде, что она пройдет мимо, не затронув их.В некоторых случаях он может включать аспекты сопротивления изменению перегрузки, показанные ниже, но часто это нечто большее. Что-то в предлагаемом изменении может вызвать у них дискомфорт. Это может быть угрозой их чувству компетентности или уверенности, или, возможно, они представляли будущую ситуацию не так, как им казалось.

Инструменты для изменений: не предполагает, что молчание подразумевает принятие. Фактически, те, кто говорит меньше всего, могут оказаться теми, кто больше всех борется внутри страны.Страх возникает не только перед лицом реальной угрозы, он также возникает перед лицом воображаемых угроз. Итак, ваша цель с этими людьми — убедиться, что они не создают собственные страхи, воображая негативные последствия перемен. При всех ответных действиях на угрозы, будь то пассивные или активные, в первую очередь воображаются самые негативные последствия. Ваша первая задача — побудить людей экстернализовать свои мысли, потому что только после того, как сценарии, которые они держат в голове, будут четко изложены, они смогут начать находить более реалистичную и сбалансированную перспективу.Для некоторых людей это требует беседы один на один, а для других это может быть достигнуто в групповой среде. Но самое главное, убедитесь, что вы заставляете их воплощать свои мысли в жизнь, а не делать все за них. Даже если вы заявите, что то, что вы видите, может быть их страхом, и они согласятся, пока ОНИ не исследуют это более объективно, это не изменится.

2. Активное сопротивление изменениям

Поведение: люди говорят и действуют против изменения открыто или скрытно, уделяя особое внимание отрицательному влиянию на других, чтобы они также сопротивлялись, или поиску способа отмены изменения.Они могут тонко подрывать усилия по изменению или бросать им прямой вызов, в зависимости от их личности, роли и уверенности.

Причина: , как и в случае с пассивным сопротивлением, обычно запускается реакцией на угрозу, но когда кто-то демонстрирует активное сопротивление, они моделируют «борьбу». Это означает, что это изменение вызвало очень конкретную угрозу, которую они хотят искоренить. Это может заставить их чувствовать себя вышедшими из-под контроля или несправедливым обращением, а их активное сопротивление — это попытка восстановить некоторую утраченную автономию.Это может представлять риск для чего-то, что им дорого (например, угроза статусу, работе, интеллекту), и они пытаются этого избежать. Это может противоречить чему-то еще, что доминирует над их убеждениями или приоритетами (например, вы пытаетесь изменить то, против чего, по их мнению, выступает их начальник). Как правило, вы увидите очевидное активное устойчивое к изменениям поведение в ключевых точках процесса изменений, когда влияние изменения неизбежно, например когда вы пытаетесь заставить их взять на себя обязательства, когда вы подталкиваете их к мнению их начальства, или когда союзник начинает атаку, и они видят возможность успеха в своих усилиях.

Инструменты для изменений: важно понимать, какую потенциальную угрозу ваше предлагаемое изменение может представлять для людей. Это может варьироваться от человека к человеку, поэтому подумайте над этим вопросом на раннем этапе планирования. Угроза может быть реальной, и в этом случае лучший способ — выявить ее вместе с ними и вместе изучить, как с этим можно справиться. Но в некоторых случаях угроза воображается, и, опять же, приближение к активным резисторам изменения на ранней стадии процесса позволяет вам лучше понять их предполагаемую проблему и озвучить ее, чтобы ее можно было изучить.Как правило, когда кто-то может экстернализовать свои мысли, они будут размышлять о них с большей ясностью и осознают более сбалансированную точку зрения. Тогда можно найти способ более зрело справляться с их потенциально конфликтующими проблемами или проблемами. Ответные действия драки теряют большую часть своей агрессии, если к ним обращаются рано, откровенно и прямо. Хотя это может показаться прямой атакой на вас, помните, что ответом будет что-то, что сильно противоречит их мировоззрению, поэтому сопротивляйтесь желанию усилить напряжение, «сопротивляясь».

3. Сопротивление изменению привязанности

Поведение: люди приводят веские аргументы против необходимости изменений или в поддержку существующего процесса, пытаясь убедить других не делать радикальных изменений. Они могут попытаться минимизировать проблему, пытаясь сохранить статус-кво. Если они видят, что изменение неизбежно, они могут предложить небольшие корректировки в надежде достичь компромисса, который позволит им по-прежнему сохранить суть текущего процесса и устранить основные изменения.

Причина: они имеют сильное чувство причастности к существующим практикам / процессам и могут иметь сильные эмоциональные связи с ними. Возможно, они были его первоначальным архитектором, имели прочные связи с заложенными в нем «ценностями» или использовали его с успехом и считали, что он облегчает их жизнь. Когда кто-то сильно вкладывается в существующий процесс, он оказывается во власти «предвзятости привязки» и «предвзятости подтверждения», которые замыкают его мысли в положительном кругу вокруг известного процесса.Поскольку мозг не может одновременно придерживаться двух противоположных взглядов, им очень трудно увидеть необходимость изменений или положительно отреагировать на процесс замены.

Инструменты для изменения: часто эти люди не являются вашими обычными сопротивляющимися изменениями, и они, возможно, не хотят быть сложными. Но их проводка в поддержку статус-кво означает, что они искренне верят в текущий процесс, и может сделать их бессознательно «слепыми» к тому, что другие могут рассматривать как движущие силы перемен.Никакие споры о процессе (ни против старого, ни за нового) не убедят их, и ваш лучший подход — это зажечь новое размышление о коренной проблеме, которую вы пытаетесь решить. Вы хотите строить из первых принципов, глядя на все «как в первый раз». Вы можете только ослабить хватку «предвзятости привязки» и «предвзятости подтверждения», если вообще не запускаете их. Верните фокус на цель, определите текущую потребность, подумайте о текущих реальных данных, которые отличаются от прошлых, и отсюда у вас есть основа для формирования новой картины.В то время как их привязанности будут повторяться на протяжении всего этого путешествия, ваша цель — создать целую новую нейронную сеть вокруг нового решения. Остерегайтесь ловушки, когда вас снова втянут в споры о старом процессе. Просто сосредоточьтесь на новом изображении и помогите им укрепить новую проводку и поменять местами свою преданность.

Примечание: некоторые люди могут испытывать «печаль», когда изменение заменяет то, во что они были сильно инвестированы. Индикатором этой реакции могут быть сильные эмоциональные реакции.Поэтому, прежде чем отказываться от чьего-либо поведения или жаловаться на него, подумайте об истории, роли этого человека и его опыте со старым процессом. Если есть причины, которые могут заставить их сильно привязаться, осознайте это и подтвердите их опыт, признавая положительные моменты из прошлого. Страдания, которые переживает человек, переживающий утрату, только усугубляются, когда другие игнорируют его. Вот простой обзор того, как стадии горя могут применяться к ситуации и поведению организационных изменений, который расскажет вам, что происходит.

4. Неопределенность, сопротивление изменениям

Поведение: люди тратят много времени на размышления, беспокойство, разговоры и гипотезы об изменении и его возможных последствиях. Слухи начинают циркулировать, и часто они основаны на необоснованных предположениях, принимаемых в отсутствие известных фактов. Уровень продуктивности может начать снижаться, общее негативное отношение может возрасти, и может быть трудно заставить людей сосредоточиться на обычном ведении дел.

Причина: В условиях неопределенности повышается мозговая активность.Мозг постоянно работает над осмыслением ситуаций и в первую очередь стремится к известным шаблонам. В большинстве ситуаций изменений есть много пробелов, в которых нет определенных фактов, которые могли бы заполнить пустоту, и это приводит к многочисленным круговым размышлениям, фабрикации возможных вариантов будущего и напрасной трате усилий на вещи, которые могут никогда не произойти. К этой дилемме добавляется то, что мозг естественным образом заполняет пустоты, вызывая наихудшие сценарии, которые затем вызывают сопротивление изменениям.

Инструменты для изменений: не способствуют неопределенности! Это, вероятно, один из самых распространенных советов, когда дело доходит до изменений, потому что независимо от того, насколько благие намерения преследует последователь, когда его охватывает неуверенность, остановить размышления разума может оказаться невозможным.Это размышление не знает границ рабочего времени, и оно может не дать людям уснуть по ночам и перетекать в моменты, когда им следует сосредоточиться на чем-то другом (отсюда влияние на продуктивность и счастье). Понимая, где находятся пробелы в достоверности, вы можете влиять на предположения, которые делают люди, чтобы заполнить эти пробелы, направляя разговор о возможном будущем. Но самое главное, удерживайте внимание людей на том, что известно, даже если это просто специфика повседневной работы и результаты.

5. Устойчивость к изменениям при перегрузке

Поведение: реакции на стресс, такие как «стоны» или цинизм по поводу изменения, или неожиданные эмоциональные реакции или необъяснимое активное сопротивление тому, что должно быть довольно простым изменением. В общем, это выглядит как «отталкивание», но без каких-либо конкретных аргументов, касающихся самого конкретного изменения.

Причина: В настоящее время это обычное заболевание на большинстве рабочих мест, где изменения в той или иной форме продолжались много лет.Хотя изменения — это «нормально», объем изменений, происходящих в жизни в целом, не всегда так постоянен, как в (особенно крупных) организациях. Иногда темп высок, есть ряд изменений, накладывающихся друг на друга (часто инициируемых разными частями организации), и многие из них инициируются без какого-либо влияния со стороны наиболее затронутых сторон. Добавьте к этому уже загруженный график существующей работы, которая отнимает значительную часть умственных ресурсов любого человека, и «еще одно небольшое изменение» будет похоже на ту последнюю песчинку, которая опрокидывает дюну.

Инструменты для изменения: во многих случаях вы пытаетесь внести свое конкретное изменение, не оказывая влияния на другие изменения, которые вызывают стресс. Настоящая причина сопротивления вашему конкретному предложению об изменении заключается в том, что люди достигли предела своих ресурсов внимания и им нечего дать. Отталкивание — естественная реакция в попытке остановить поток информации или ожиданий, которые борются за внимание. Осознавайте существующие конфликты, осознавая, что у них на тарелке, и подумайте, как ваше сообщение может лучше всего вписаться в поток информации, борющейся за их внимание.Часто у вас нет возможности стать «приоритетным», потому что у них есть другие доминирующие силы (например, их собственный босс), поэтому вам нужно действительно «плыть по течению» с ними. Предпочтительно работать с теми, кто привлекает внимание: апеллируя к более глубокой цели, в которую они также верят, выстраивая личные связи, чтобы они хотели работать с вами, и сосредотачиваясь на положительных результатах, которые действительно помогают им. Самое главное, постоянно присутствуйте с ними и с тем, что происходит в их мире, чтобы вы могли увидеть свое окно возможностей и правильно выбрать время для продвижения ваших изменений.

Обратите внимание, что средства, привлекающие негативное внимание (угроза, риск, опасность, срочность), будут работать, но только для краткосрочной и неотложной необходимости. Если использовать драйвер, не являющийся по-настоящему критичным, или использовать слишком долго, вы только усугубите стресс и потеряете доверие людей.

Не забывайте, что один из ваших самых мощных инструментов стимулирования изменений — это вести людей на путь , осознавая необходимость в контексте цели . «Почему мы здесь?» и «Какая реальная потребность?» всегда должно предшествовать решениям сделать что-то новое или отличное.Когда это понимание потребности разделяется, люди начинают верить в перемены по своим собственным причинам, и вы можете вернуться к этому моменту всякий раз, когда вам нужно перестроить людей. Хотя этот шаг часто выполняется вначале, о нем иногда забывают позже, когда в процесс входят новые люди или ожидается, что они присоединятся к деятельности по изменению, поэтому почаще возвращайтесь, чтобы повторно вовлечь людей с этими важными якорями.

Как преодолеть сопротивление (и получить от жизни то, что вы хотите)

Время чтения: 8 минут

Пытались ли вы когда-нибудь изменить свою жизнь — так, чтобы она была позитивной, обогащающей и конструктивной, — но сталкивались с собственными обреченными на провал поведением?

Может быть, вы решили начать тренироваться, хорошо питаться или лучше спать, но вы чувствовали себя вынужденными действовать таким образом, чтобы саботировать эти цели .Или вы откладывали, откладывали и избегали делать то, что, как вы знали, сделают вашу жизнь лучше, пока вы не застряли, не сдались или не почувствовали необходимость сделать перерыв.

В поведенческой психологии, мы называем это явление «сопротивлением».

Сопротивление — неотъемлемая характеристика изменения . Это препятствие, с которым мы, вероятно, столкнемся, будь то небольшое желаемое изменение (например, выпивка лишнего стакана воды по утрам) или большое (например, отказ от курения или начало новой работы).

Несмотря на свою общность, сопротивление продолжает удивлять, расстраивать и сбивать с толку многие из наших усилий по изменению . Если его не остановить, сопротивление может не только усложнить процесс изменений, чем нужно, но и саботировать ваши благонамеренные усилия и заставить вас чувствовать себя неудачником.

Итак, что такое сопротивление? И , что мы можем сделать, чтобы преодолеть сопротивление?

Что такое «сопротивление»?

Прежде всего, сопротивление — это психологическая реакция на изменение .Это похоже на механизм самозащиты, когда мы противодействуем изменению или боремся с желаемым изменением поведения. Сопротивление означает, что, несмотря на высокую мотивацию из лучших побуждений, мы боремся с этим изменением на психологическом уровне.

Чтобы усложнить процесс, мы можем не осознавать свое сопротивление, потому что оно происходит на подсознательном уровне . Для многих сопротивление может ощущаться как внутренняя борьба между двумя частями нас самих — одной, которая явно хочет измениться, и другой, которая скрытно с ней борется.Это скрытое сопротивление может ощущаться как внутренний бунтарь (или надоедливый малыш, который постоянно говорит «нет»).

Помимо психологической реакции, сопротивление также может быть физиологической реакцией . Поскольку процесс изменения требует дополнительных усилий, энергии и умственных способностей, сопротивление может вызвать физические ощущения дискомфорта, такие как усталость, вялость и замедленные движения.

Когда мы складываем вместе психологические и физиологические компоненты сопротивления, мы часто видим поведенческие и эмоциональные состояния, такие как:

  • Промедление
  • Тратить время
  • Извинения
  • Избегание
  • Отвлечение
  • Задержка
  • Перфекционизм
  • Инерция и ощущение заедания
  • Излишнее мышление или паралич анализом
  • Самостоятельная диверсия
  • Низкая мотивация и настроение
  • Перерыв в переменах (несмотря на то, что только начал)
  • Отказ от вагона или падение с него

В какой-то момент мы все столкнулись с сопротивлением переменам. Я ощущал это сотни, если не тысячи раз, и распознал многие из вышеперечисленных типов поведения в себе.

Итак, если сопротивление изменениям — обычное явление, почему это происходит и почему это вызывает дискомфорт? Давайте исследуем нейробиологию для некоторых ответов.

3 важных аспекта нейробиологии, если вы хотите преодолеть сопротивление

1. Префронтальная кора

Когда мы испытываем что-то новое, необычное или необычное, загорается область префронтальной коры нашего мозга.Эта часть мозга обрабатывает идеи, восприятия и логистику и очень энергоемкая — она ​​может обрабатывать только определенный объем данных за раз и быстро утомляется. Итак, когда мы сталкиваемся с изменением, независимо от того, хорошее это изменение или плохое, нашему мозгу нужно работать усерднее.

2. Миндалевидное тело

Дополнительные усилия и вычислительная мощность, требуемые нашей префронтальной корой для управления изменениями, также могут вызывать психологический и физический дискомфорт. Этот дискомфорт может затем активировать часть нашего мозга, называемую миндалевидным телом .Миндалевидное тело отвечает за нашу реакцию «борьба, бегство, замирание» на стресс, опасность и неизвестное. При активации эта часть нашего мозга может стимулировать чувства страха и гнева и заставлять нас действовать эмоционально и импульсивно. Он также может спровоцировать психологические состояния, такие как отрицание, замешательство, депрессию и кризис.

3. Базальные ганглии

Напротив, наши существующие распорядки и повседневные привычки хранятся в наших базальных ганглиях . Наше поведение глубоко укоренилось в этой части нашего мозга.Базальные ганглии автоматизируют наши мысли, поведение и действия на бессознательном уровне, поэтому эти вещи очень эффективны и требуют мало усилий и энергии для обработки.

Все это объясняет, почему мы естественным образом склонны сопротивляться изменениям — изменения не только требуют, чтобы префронтальная часть коры нашего мозга работала больше, но и вызывает психологический и эмоциональный дискомфорт благодаря миндалевидному телу. Поэтому неудивительно, что естественная реакция нашего тела — сопротивляться изменениям и возвращаться к безопасному статус-кво, надежно хранящемуся в энергоэффективных базальных ганглиях.

Другие факторы, способствующие сопротивлению

Помимо нейробиологии, другие факторы могут способствовать повышению уровня сопротивления . Они сосредоточены вокруг процесса изменения и среды изменения — другими словами, как изменение было внесено и что еще происходило в то время.

Например, ниже приведены некоторые из испытанных мной факторов, которые увеличили мои уровни сопротивления:

  • Вносить изменения слишком быстро, поэтому я чувствовал себя подавленным, и мой мозг сказал: «Нет.”
  • Не полностью привержен изменению, т.е. делает это для того, чтобы доставить удовольствие другим, вместо того, чтобы делать это для себя.
  • Недооценка сложности перемен и переоценка моей способности с ними справиться.
  • Не осознавая, насколько липкой была привычка, которую я хотел изменить.
  • Эффект каскада, то есть непредвиденное изменение воздействия, оказало на другие части моей жизни.
  • Неожиданные внешние факторы, такие как реакция других людей, влияние других жизненных событий, рабочие проблемы или социальная динамика.
  • Чувствую эмоциональную связь со своим «старым» поведением и не понимаю, почему эта связь была такой сильной.
  • Отсутствие поддерживающих механизмов и чувство, что я смогу измениться без посторонней помощи.
  • Страх неизвестности и страх повторения негативного опыта, который усиливает чувство стресса и подавленности.

Возможно, вы узнаете себя в некоторых из вышеперечисленных. Если так, у меня хорошие новости — хотя мы не можем изменить биологию нашего мозга (по крайней мере, в краткосрочной перспективе), мы можем изменить другие факторы, которые влияют на наши уровни сопротивления.

Имея это в виду, я делюсь своим пятиэтапным процессом для распознавания, управления и преодоления сопротивления.

Мой 5-этапный процесс преодоления сопротивления

Шаг 1. Ожидайте сопротивления

Сопротивление обязательно возникнет в какой-то момент процесса изменений, поэтому принятие такой вероятности и осознание признаков — большой первый шаг.

Попробуйте составить список типов сопротивления, которые вы испытывали в прошлом , таких как прокрастинация, саботаж, подавленность, усталость или желание сдаться.Держите этот список под рукой и на виду, чтобы, когда вы начнете ощущать нарастающее сопротивление, вы могли заметить и распознать его таким, какой он есть.

Шаг 2. Приготовьтесь к препятствиям

Сопротивление резко возрастет перед лицом неожиданных препятствий. Поэтому спланируйте и подготовьтесь к тому, что может помешать желаемому изменению.

Например, если я хотел начать ходить утром первым делом, некоторые препятствия потенциально могли бы помешать этому изменению, например.г. погода, поздние ночи, ранние рабочие встречи, болезни и чужие поступки. Планирование этих препятствий — и наличие стратегии их преодоления — значительно снизит уровень моего сопротивления.

Шаг 3. Запомните свое «почему»

В процессе изменений может быть легко потеряться в деталях или оказаться вовлеченным в поток жизненных дел. Иногда мы забываем, почему мы хотим измениться, почему это важно для нас и какую пользу нам это приносит.

Чтобы противостоять этому, запишите преимущества изменений и недостатки отсутствия изменений. Это становится вашим «почему» и веской причиной провести вас через самые высокие уровни сопротивления. Поместите эту убедительную причину на видном месте и почаще напоминайте себе о ней. Например, наклейте записку на холодильник, дверь кладовой или зеркало в ванной или сделайте ее заставкой на своем смартфоне.

Чтобы создать свое «почему», попробуйте ответить на следующие запросы:

  • Что будет, если я изменюсь?
  • Что будет, если я не изменюсь?
  • Что не произойдет, если я изменюсь?
  • Что не произойдет, если я не изменюсь?

Шаг 4. Создайте команду поддержки

Как мы уже знаем, перемены могут показаться трудными.А когда возникает сопротивление, может возникнуть соблазн попытаться справиться с этим самостоятельно. Однако использование чужого опыта перемен может быть бесценным.

Итак, , прежде чем начать, определите, кто будет вашей сетью поддержки — это может быть надежный друг, коллега, онлайн-группа или личная команда. Используйте эту сеть поддержки, чтобы поделиться своими проблемами, провести мозговой штурм и извлечь уроки из их опыта.

Примечание. Если вы принимали участие в «Вызове всей жизни», вы знаете, насколько неоценимой может быть поддержка на пути к переменам.Будь то через команду, группу WLC в Facebook или мировые размышления тысяч игроков, знания, опыт и поддержка в сообществе Challenge огромны. Мой совет — использовать эту структуру и поделиться своим опытом — будьте уверены, что другие уже сталкивались с вашим препятствием раньше или переживают аналогичный опыт сейчас.

Шаг 5. Изучите и настройте

Каждый раз, когда мы сталкиваемся с сопротивлением, у нас есть возможность извлечь из него уроки. Вместо того чтобы расстраиваться из-за того, что мы сопротивляемся или осуждаем свои способности, мы можем использовать процесс изменения как учебный опыт.

Часто размышляйте и оценивайте — это не только укрепит самосознание сопротивляющегося поведения, но и позволит лучше планировать, уменьшит подавленность и повысит ваше чувство оптимизма в отношении будущего. (К счастью, одна из 7 ежедневных привычек в испытании всей жизни — это размышление — так что этот жизненно важный шаг уже встроен в ваш опыт испытания).

Готовы ли вы преодолеть сопротивление?

Изменения могут показаться сложными. Но мой ключевой вывод — ожидайте сопротивления и планируйте его.

Сопротивление изменениям в норме. Вы, вероятно, испытаете это на каком-то уровне, пытаясь измениться, независимо от того, насколько позитивным является ваше намеченное изменение. Постарайтесь не сопротивляться сопротивлению. Вместо этого примите это. Признавая сопротивление и понимая, почему это происходит, вы можете сосредоточить свою энергию на том, чтобы позитивные изменения сохранялись надолго.

И, потратив немного времени на размышления о потенциальных препятствиях, препятствиях и препятствиях, с которыми вы можете столкнуться в процессе изменений, вы можете снизить уровень сопротивления, повысить свои шансы на успех — и фактически преодолеть сопротивление.

Сопротивление не бесполезно — это ценный инструмент обучения. Используйте это себе на пользу.

Мишель — владелица тренажерного зала, тренер по жизни и мышлению и выздоравливающий трудоголик. Она провела двадцать лет в корпоративном мире, прежде чем уйти, чтобы сосредоточиться на своем тренажерном зале (Little CrossFit) и тренерском бизнесе (Little Coaching).

Мишель помогает людям стать здоровее и подтянуться, ориентируясь на изменениях в жизни и карьере. Она увлечена обучением своих клиентов, чтобы они были более устойчивыми, ломали голову и открывали для себя более полноценную жизнь.

В свободное время Мишель любит только хорошую книгу и чашку чая.

Что такое гражданское сопротивление? — Определение и примеры

Концепция гражданского сопротивления

Гражданское сопротивление — это широкая категория, которая включает в себя различные акты протеста, когда люди объединяются против определенного закона, политики или правительства. Своими действиями они сопротивляются, демонстрируя народную поддержку против него.

Важно сразу отметить, что гражданское сопротивление рассматривается как акт законного или законного протеста.Гражданское сопротивление обычно не понимается как преднамеренное нарушение закона, даже если участники сопротивления нарушают муниципальный или юридический кодексы. Логика здесь в том, что их сопротивление оправдано высшими законами. Например, протестующий может занимать общественное место, но его протест оправдан конституционным правом на протест. Если этот протест происходит в стране, которая не гарантирует свободу слова, мы можем сказать, что они защищены международными договорами о правах человека или этическими кодексами, которые мы согласовали как мировое сообщество.Итак, гражданское сопротивление — это сопротивление закону, политике или правительству и требование перемен, но не намеренное нарушение закона.

Это важное различие, особенно в американской правовой системе. На протяжении многих лет было множество случаев, когда протестующих арестовывали за вторжение, праздношатание или блокирование движения, а затем они использовали концепцию гражданского сопротивления в качестве защиты. Во многих из этих случаев протестующие были полностью оправданы.

Методы

Гражданское сопротивление частично определяется его целями изменения поведения правительства путем демонстраций против закона, политики или лидера. Однако это также определяется его методами. В частности, гражданское сопротивление неразрывно связано с концепцией ненасилия .

Ненасильственные протестующие отказываются использовать агрессивную, угрожающую или вредную тактику, даже если та же самая тактика будет использована против них. Это одно из важнейших понятий, связанных с гражданским сопротивлением.В то время как люди сопротивляются, они обычно делают это в рамках юридических и этических рамок. Для этого есть как моральные, так и этические причины.

С моральной точки зрения люди, практикующие ненасильственное гражданское сопротивление, обычно живут в культурах, где насилие считается несправедливым. На практике ненасилие помогает протестующим выглядеть лучше. Гражданское сопротивление часто зависит от способности протестующих завоевать симпатию общественности, а насильственная тактика обычно подрывает эту цель. Насилие также является нарушением закона, что не является предметом гражданского сопротивления.Итак, как это выглядит на практике? Существует бесчисленное множество форм гражданского сопротивления, но некоторые методы особенно популярны.

Бойкоты

Давайте начнем с бойкотов , в частности, с экономических бойкотов. Основная идея здесь в том, что потребители имеют власть через свои решения о покупке. На самом деле это одна из старейших форм протеста в США. Еще в колониальный период британцы облагали колонистов налогами, не давая им представительства в парламенте, которое им было необходимо для борьбы с потерей самоуправления.Колонисты в ответ бойкотировали британские товары. Вместо того, чтобы покупать облагаемые налогом товары, они отказались от них. Никакие законы не нарушались, но этим ненасильственным действием колонисты продемонстрировали единую поддержку политики.

Бойкоты были распространенной стратегией в движениях за права чикано и мексикано-американцев в 1960-х и 1970-х годах.

Протестующие также могут бойкотировать, отказываясь присутствовать или участвовать в каком-либо мероприятии.Когда американцы отказываются отмечать Четвертое июля, голосовать или присутствовать на инаугурации президента, это, как правило, акт гражданского сопротивления, призванный продемонстрировать недовольство или неудовлетворенность. Участвовать в чем-то подобном — не закон, но если вы решите не участвовать, то вы сможете передать убедительный сигнал.

Профессии

Другой распространенный тип гражданского сопротивления — это оккупация или отказ покинуть место в знак протеста. Подобные занятия стали очень популярными в студенческих движениях 1960-х годов, воплощенными в так называемой сидячей забастовке .Во время сидячей забастовки люди занимали место до тех пор, пока не были удалены принудительно. Студенты часто делали это в библиотеках, классах и аудиториях и проводили время с лекторами, которые рассказывали о своих правах и целях своего протеста.

Демонстрации

Однако, возможно, наиболее распространенной формой гражданского сопротивления является просто демонстрация или массовое скопление людей. Это может принять форму марша, как было обычной тактикой Мартина Лютера Кинга-младшего во время Движения за гражданские права, а также стационарных митингов.В наше время движения «Black Lives Matter» и «Женский марш» являются примерами этой формы гражданского сопротивления, как и несколько демонстраций «арабской весны», которые в конечном итоге свергнули режимы в арабоязычном мире.

Ненасильственное гражданское сопротивление было важной частью Движения за гражданские права.

Другие примеры

Гражданское сопротивление может включать тысячи или очень мало людей. Некоторые художники будут рисовать фрески в публичных арт-пространствах с политическим посланием как акт гражданского сопротивления.Кто-то может отказаться стоять во время исполнения государственного гимна. Кто-то другой может стоять на углу улицы с плакатом, протестующим против несправедливого закона. Все эти люди по-своему сопротивляются ненасильственным и законным путем.

Краткое содержание урока

Гражданское сопротивление — это ненасильственная акция протеста . Дело в том, чтобы противостоять закону, политике или правительству как народу. Гражданское сопротивление обычно не ассоциируется с концепцией нарушения закона, а когда нарушаются муниципальные законы или законы штата, оно оправдывается как поддержание более высокого закона.Формы ненасильственного гражданского сопротивления включают бойкотов, (отказ от покупки, посещения или участия в чем-либо), занятий, (отказ покинуть место протеста, например сидячую забастовку) и демонстраций, (массовые собрания граждан) . Все это очень вежливо, но это не всегда значит, что это вежливо.

Как работают резисторы? Что внутри резистора?

Когда вы впервые узнаете об электричестве, вы обнаружите, что материалы делятся на две основные категории, называемые проводниками и изоляторы.Проводники (например, металлы) пропускают электричество через их; изоляторы (такие как пластмассы и дерево), как правило, этого не делают. Но нет ничего проще, не так ли? Любое вещество будет вести электричество, если на него подать достаточно большое напряжение: даже воздух, который обычно является изолятором, внезапно становится проводником, когда в облаках нарастает мощное напряжение — вот что делает молния. Вместо того, чтобы говорить о проводниках и изоляторах, это часто яснее говорить о сопротивлении: легкость, с которой что-то позволит электричеству течь через него.У проводника низкое сопротивление, в то время как изолятор имеет гораздо большее сопротивление. Устройства под названием резисторы позволяют вводить точно контролируемые величины сопротивления в электрические цепи. Давайте подробнее разберемся, что они из себя представляют и как они работают!

Фото: четыре типичных резистора, установленных бок о бок в электронной схеме. Резистор работает путем преобразования электрической энергии в тепло, которое рассеивается в воздухе.

Что такое сопротивление?

Электричество течет через материал, переносимый электронами, крошечные заряженные частицы внутри атомов.В широком смысле говоря, материалы, которые хорошо проводят электричество, — это те, которые позволяют электронам свободно течь. через них. В металлах, например, атомы заперты в прочная кристаллическая структура (немного похожа на металлическую подъемную раму в игровая площадка). Хотя большинство электронов внутри этих атомов зафиксированные на месте, некоторые из них могут проходить сквозь конструкцию, унося с собой электричество. Поэтому металлы — хорошие проводники: металл относительно небольшое сопротивление протекающим через него электронам.

Анимация: Электроны должны проходить через материал, чтобы переносить через него электричество. Чем тяжелее электронам течь, тем больше сопротивление. Металлы обычно имеют низкое сопротивление потому что электроны могут легко проходить через них.

Пластмассы совсем другие. Хотя часто они твердые, у них нет того же кристаллическая структура. Их молекулы (которые обычно очень длинные повторяющиеся цепи, называемые полимерами), связаны между собой в такие способ, которым электроны внутри атомов полностью заняты.Там Короче говоря, нет свободных электронов, которые могут перемещаться в пластмассах. проводить электрический ток. Пластик — хорошие изоляторы: ставят до высокого сопротивления протекающим через них электронам.

Это все немного расплывчато для такого предмета, как электроника, которая требует точного контроля электрических токов. Вот почему мы определяем сопротивление, точнее, напряжение в вольтах, необходимое для через цепь протекает ток 1 ампер. Если требуется 500 вольт для сделать расход 1 ампер, сопротивление 500 Ом (написано 500 Ом).Ты мог бы см. это соотношение, записанное в виде математического уравнения:

V = I × R

Это известно как закон Ома для немецкого языка. физик Георг Симон Ом (1789–1854).

Фото: Используя мультиметр, подобный этому, вы можете автоматически определить сопротивление электронного компонента; измеритель пропускает через компонент известный ток, измеряет напряжение на нем и использует закон Ома для расчета сопротивления. Хотя мультиметры достаточно точны, вы должны помнить, что провода и щупы также имеют сопротивление, которое внесет ошибку в ваши измерения (чем меньше сопротивление, которое вы измеряете, тем больше вероятная ошибка).Здесь я измеряю сопротивление динамика в телефоне, которое, как вы можете видеть на цифровом дисплее, составляет 36,4 Ом. Вставка: переключатель на мультиметре позволяет мне измерять различные сопротивления (200 Ом, 2000 Ом, 20K = 20000 Ом, 200K = 200000 Ом и 20M = 20 миллионов Ом).

Сопротивление бесполезно?

Сколько раз вы слышали такое в фильмах о плохих парнях? Это часто верно и в науке. Если материал имеет высокое сопротивление, он означает, что электричеству будет сложно пройти через него.Чем больше электричеству приходится бороться, тем больше энергии потрачено впустую. Это звучит вроде плохая идея, но иногда сопротивление далеко не «бесполезно» и на самом деле очень полезно.

Фото: Нить накаливания внутри старой лампочки. Это очень тонкий провод с умеренным сопротивлением. Он нагревается, поэтому ярко светится и излучает свет.

В лампочке старого образца, например, электричество проходит через очень тонкий кусок проволоки. называется нитью.Провод такой тонкий, что электричество действительно нужно бороться, чтобы пройти через это. Это делает провод чрезвычайно горячий — настолько сильно, что даже излучает свет. Без сопротивление, такие лампочки не работают. Конечно недостатком является то, что приходится тратить огромное количество энергии на нагрев нить. Такие старые лампочки зажигают свет, тепло, поэтому их называют лампами накаливания; Новые энергоэффективные лампочки излучают свет, не выделяя много тепла, благодаря совершенно иному процессу флуоресценции.

Тепло, которое выделяют нити, не всегда тратится впустую. В таких приборах, как электрические чайники, электрические радиаторы, электрические души, кофеварки и тостеры, есть более крупные и прочные версии волокон, называемые нагревательные элементы. Когда через них протекает электрический ток, они получают достаточно горячей, чтобы вскипятить воду или приготовить хлеб. В нагревательных элементах, по крайней мере, сопротивление далеко не бесполезно.

Сопротивление

также полезно в таких вещах, как транзисторные радиоприемники и телевизор. наборы.Предположим, вы хотите уменьшить громкость на телевизоре. Ваш ход ручка громкости, и звук становится тише, но как это происходит? Регулятор громкости на самом деле является частью электронного компонента, называемого переменный резистор. Если вы уменьшите громкость, вы на самом деле повышение сопротивления в электрической цепи, которая приводит в движение громкоговоритель телевизора. Когда вы включаете сопротивление, электрический ток, протекающий по цепи, уменьшается. С меньшим током, меньше энергии для питания громкоговорителя, поэтому он звучит намного тише.

Фотография: «Переменный резистор» — это очень общее название компонента, сопротивление которого может изменяться в зависимости от перемещение диска, рычага или какого-либо элемента управления. Более конкретные виды переменных резисторов включают потенциометры (небольшие электронные компоненты с тремя выводами) и реостаты (обычно намного больше и сделанные из нескольких витков спирального провода со скользящим контактом, который перемещается по катушкам, чтобы «отвести» некоторую часть сопротивления). . Фотографии: 1) Маленький переменный резистор, действующий как регулятор громкости в транзисторном радиоприемнике.2) Два больших реостата от электростанции. Ты сможешь увидеть регуляторы набора, которые «отталкивают» большее или меньшее сопротивление. Фото Джека Баучера из журнала Historic American Engineering Record любезно предоставлено Библиотекой Конгресса США.

Как работают резисторы

Люди, занимающиеся изготовлением электрических или электронных цепей для особых рабочие места часто нуждаются в точном сопротивлении. Они могут сделайте это, добавив крошечные компоненты, называемые резисторами. Резистор — это маленький пакет сопротивления: подключите его к цепи, и вы уменьшите ток на точную величину.Снаружи все резисторы выглядят более-менее то же самое. Как вы можете видеть на верхнем фото на этой странице, резистор — это короткий червеобразный компонент с цветными полосами на сторона. Он имеет два соединения, по одному с каждой стороны, так что вы можете зацепить это в цепь.

Что происходит внутри резистора? Если вы сломаете одну открытую и соскоблите внешнее покрытие изоляционной краски, вы можете увидеть изолирующий керамический стержень, проходящий через середину, с медной проволокой, обернутой вокруг.Такой резистор называют проволочной обмоткой. Количество витков меди регулирует сопротивление очень точно: чем больше витков меди, тем тоньше медь, тем выше сопротивление. В резисторах меньшего номинала предназначены для схем малой мощности, медная обмотка заменена на спиральный узор из углерода. Такие резисторы намного дешевле марки и называются карбон-пленкой. Как правило, резисторы с проволочной обмоткой более точны и стабильны при более высоких рабочих температурах.

Фото: Внутри резистора с проволочной обмоткой.Разломайте одну пополам, соскребите краску, и вы сможете отчетливо увидеть изолирующий керамический сердечник и проводящий медный провод, обернутый вокруг него.

Как размер резистора влияет на его сопротивление?

Предположим, вы пытаетесь протолкнуть воду по трубе. Различные виды трубок будут более или менее услужливыми, поэтому более толстая труба будет противостоять воде меньше, чем более тонкая и более короткая труба будет оказывать меньшее сопротивление, чем более длительное. Если вы заполните трубу, скажем, галькой или губкой, вода будет по-прежнему просачиваться через него, но гораздо медленнее.Другими словами, длина, площадь поперечного сечения (площадь вы смотрите в трубу, чтобы увидеть, что внутри), и все, что находится внутри трубы, влияет на ее сопротивление воде.

Электрические резисторы очень похожи — на них действуют те же три фактора. Если вы сделаете провод тоньше или длиннее, электронам будет труднее перемещаться по нему. И, как мы уже видели, электричеству труднее проходить через одни материалы (изоляторы), чем через другие (проводники). Хотя Георг Ом наиболее известен тем, что связывает напряжение, ток и сопротивление, он также исследовал эту взаимосвязь. между сопротивлением и размером и типом материала, из которого изготовлен резистор.Это привело его к другому важному уравнению:

R = ρ × L / A

Проще говоря, сопротивление (R) материала увеличивается с увеличением его длины (поэтому более длинные провода обеспечивают большее сопротивление) и увеличивается с уменьшением его площади (более тонкие провода обеспечивают большее сопротивление). Сопротивление также связано с типом материала, из которого изготовлен резистор, и это обозначено в этом уравнении символом ρ, который называется удельным сопротивлением и измеряется в единицах Ом · м (омметры).У разных материалов очень разные удельные сопротивления: проводники имеют гораздо меньшее удельное сопротивление, чем изоляторы. При комнатной температуре алюминий имеет сопротивление около 2,8 x 10 −8 Ом · м, а медь (лучший проводник) значительно ниже — 1,7 −8 Ом · м. Кремний (полупроводник) имеет удельное сопротивление около 1000 Ом · м, а стекло (хороший изолятор). измеряет около 10 12 Ом · м. Из этих цифр видно, насколько разные проводники и изоляторы обладают способностью переносить электричество: кремний примерно в 100 миллиардов раз хуже, чем медь, а стекло снова примерно в миллиард раз хуже!

Диаграмма: Хорошие проводники: сравнение удельного сопротивления 10 обычных металлов и сплавов с удельным сопротивлением серебра при комнатной температуре.Например, вы можете видеть, что нихром, сплав, используемый в нагревательных элементах, имеет примерно в 66 раз большее сопротивление, чем аналогичный кусок серебра. Данные из разных источников.

Сопротивление и температура

Сопротивление резистора непостоянно, даже если это определенный материал фиксированной длины и площади: оно постепенно увеличивается на при повышении температуры. Почему? Чем горячее материал, тем сильнее его атомы или ионы колеблются и тем труднее его выдерживать. электроны должны пробираться сквозь них, что приводит к более высокому электрическому сопротивлению.Говоря в широком смысле, удельное сопротивление большинства материалов линейно увеличивается с температурой (поэтому, если вы увеличите температура на 10 градусов, удельное сопротивление увеличивается на определенную величину, а если его увеличивать еще на 10 градусов удельное сопротивление снова возрастает на ту же величину). Если вы охладите материал , вы снизите его удельное сопротивление, а если охладите его до чрезвычайно низкого температуры, иногда можно заставить сопротивление вообще исчезнуть, в известном явлении как сверхпроводимость.

Диаграмма: Сопротивление материала увеличивается с температурой. На этой диаграмме показано, как удельное сопротивление (основное сопротивление материала, независимо от его длины или площади) увеличивается почти линейно при повышении температуры от абсолютного нуля до примерно 600 К (327 ° C) для четырех обычных металлов. Построено с использованием исходных данных из «Удельное электрическое сопротивление выбранных элементов» П. Десаи и др., J. Phys. Chem. Ref. Data, Том 13, № 4, 1984 г. и «Удельное электрическое сопротивление меди, золота, палладия и серебра» Р.Matula, J. Phys. Chem. Ref. Data, Vol 8, No. 4, 1979, любезно предоставлено Национальным институтом стандартов и технологий США. Открытые данные.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
