Как выкрутить патрон из люстры: Несколько советов как выкрутить цоколь лампочки из патрона

Содержание

как разобрать для лампочки е14, крепление плафона к патрону

Наиболее частая неисправность светильников заключается в перегорании ламп. Особенно это актуально для дешевых лампочек со спиралью накаливания. Такая поломка устраняется легко, но если проблема в патроне — с этим разобраться труднее. Следует разобраться, как заметить неисправность и произвести замену вышедшего из строя патрона. Иногда это требуется не только в связи с ремонтом, но и для улучшения функционирования либо эстетики люстры.

Когда следует менять патроны для лампочек

Основными причинами, по которым становится необходимой замена патрона в люстре, являются:

  • потрескивание либо гудение в светильнике во включенном состоянии;
  • мерцание лампы, в том числе новой после замены;
  • запах гари;
  • отсутствие контакта (лампочка не включается).
Как заменить патрон в люстре

Наиболее часто неисправность происходит по причине производственного брака. Другими факторами могут быть высокая влажность воздуха, перепады напряжения, резкие колебания температур и т.

д.

Важно! Поломки нередко происходят из-за перегрузок, если в патрон вставлена лампочка слишком высокой мощности.

Конструкция

Электрические патроны обладают различной конструкцией, в зависимости от серии устройства. Чаще всего в быту используют модельный ряд, оснащенный резьбой Эдисона. Он имеет корпус цилиндрической формы, внутри которого содержатся остальные элементы.

Конструкция патрона

Сердечник

Это донная часть патрона, которая обладает широкой подошвой и отверстиями для закрепления. Может иметь в своей конструкции различные втулки и вставки для выведения провода. Чаще всего крепится к корпусу люстры.

Винтовой зажим

Выглядят как крепежные планки, обладающие резьбой. С их помощью осуществляется подача электрического тока к сердечнику.

Прижимной контакт

Выполняется из латуни, чаще всего является неразборной частью устройства. Также отвечает за подачу тока к лампочке.

Резьба

Наличие резьбы позволяет использовать различные типы ламп — как накаливания, так и светодиодные. Наиболее универсальной она является в моделях патронов е14 и е27.

Корпус электрического патрона

Корпус

Патроны могут быть оснащены корпусом из различных материалов. От этого зависят их характеристики и возможности применения. Чтобы разобраться, как снять патрон с люстры, необходимо знать его конструкцию, в том числе и тип корпуса. В продаже встречаются следующие разновидности:

  • Керамические — выполнены из жаропрочной керамики, благодаря чему способны выдерживать нагрев до высоких температур. Как правило, являются неразборными. В основание встроены винтовые зажимы, при помощи которых осуществляется подключение. Это делается с использованием обычной отвертки. Недостатком таких патронов является низкая прочность.
  • Пластиковые — неспособны выдерживать большой температурный нагрев, из-за чего сильно проигрывают керамическим. Предназначены для использования лампочек не мощнее 60 Вт. Конструкция обычно разборная, контакты располагаются во внутренней части. Подключение к плафону выполняется с помощью самозажимных клемм.
  • Карболитовые — отличаются повышенной прочностью и стойкостью к нагреву. Обладают разборной конструкцией, подключение к сети происходит при помощи латунных контактов и винтового соединения.

Пошаговая инструкция по замене

Для того, чтобы заменить патрон, потребуется следующее:

  • клеммники, предназначенные для соединения проводки;
  • изолента;
  • отвертка;
  • строительный нож с несколькими разными лезвиями;
  • индикаторный мини-тестер;
  • новый цоколь для замены.

Процесс замены выполняется в несколько этапов. Ниже представлена пошаговая инструкция на примере модели для цоколя е14.

Инструменты для замены патрона

Отключение света на щитке

Это требуется сделать в первую очередь. Поскольку необходимо отключение электроэнергии, заменой следует заниматься в дневное время. Если же поломка произошла вечером или ночью, можно попробовать отключить только потолочную линию. Как правило, проводка имеет такое разграничение. Если же отключается вводной автомат, помещение обесточивается полностью. В таком случае, потребуется либо перенести ремонт на утро, либо устроить подсветку фонариком. При наличии внутреннего щитка отключение выполняется нажатием одной кнопки.

Важно! Выключение питания должно осуществляться только на щитке, а не на выключателе, управляющем светильником.

Отключение проводов

Согласно требованиям электромонтажа, размыкатель цепи должен быть установлен на фазной линии, перед люстрой. Затем необходимо проверить индикатором напряжение на клеммнике светильника.

Отключение питания

Снять люстру с потолка

Заменить конструкцию возможно и без снятия люстры, но такая работа будет сильно затруднена. Тем более, потребуется лишь выполнить разборку крепления плафона к патрону. Чаще всего это клеммные колодки либо проводная скрутка. Порядок действий следующий:

  • С люстры требуется снять все хрупкие комплектующие (плафоны, стеклянные элементы декора, лампочки).
  • Далее разобрать декоративный колпак и открутить стопорный винт, который закрывает проводную скрутку под потолком.
  • Если светильник закреплен при помощи крюка, необходимо рассоединить проводку и развести еепо разные стороны, после чего конструкция может быть снята.
  • Если под декоративным колпаком располагается планка, при помощи отвертки требуется ослабить болты.
  • После снятия люстры станут доступными три жилы электропроводов. Требуется развести их по сторонам и нанести на каждую слой изоленты.
Снятие люстры с потолка

Обратите внимание! На подвесных и натяжных потолках светильники обычно закрепляются одноразовыми креплениями. Рекомендуется не снимать их при разборе осветительного прибора.

Разборка светильника

Это необходимо, чтобы получить доступ к патрону. Существуют многочисленные конструкции и формы люстр, но каждая из них оснащена плафоном. Именно его требуется полностью снять, чтобы облегчить дальнейшую работу.

Демонтаж патрона

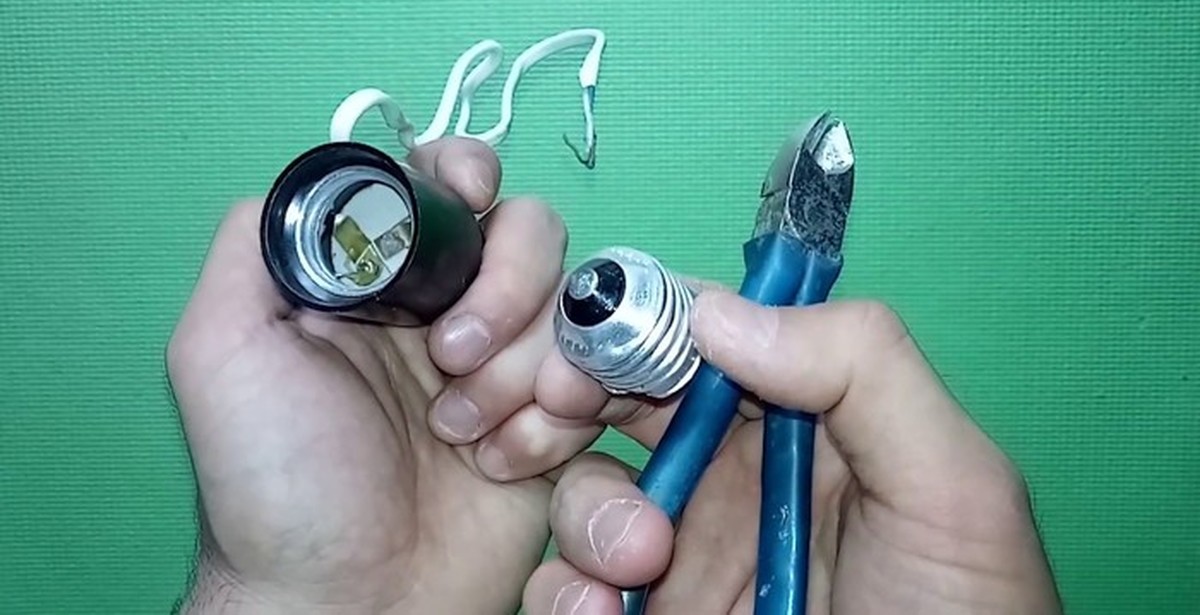

Чтобы понять, как разобрать неисправный патрон для лампочки е14, следует определить его разновидность и конструкцию креплений. Чаще всего встречаются:

  • Нового образца с фарфоровым корпусом. Патрон крепится при помощи двух винтов, расположенных в основании. Чтобы его демонтировать, потребуется всего лишь выкрутить их обычной отверткой.
  • Старого образца из карболита. Такие конструкции имеют массу разновидностей — потолочные, настенные, с закрепляющим механизмом и т.д. Чтобы демонтировать патрон, потребуется открутить держатель лампы, открепить от основания провода и далее выкручивать дно либо гайку.
Демонтаж патрона

Совет! После демонтажа патрона рекомендуется проверить состояние проводки. При обнаружении повреждений либо обугливаний следует провести замену.

Ламповый осветительный прибор для ламп модели е27 либо е14 может быть починен в домашних условиях. Чтобы это сделать, следует раскрутить патрон и произвести восстановление поврежденных элементов:

  • Если причина неполадки в повреждении проводки, следует демонтировать люстру, разобрать патрон и заменить провода, подключающие его к сети.
  • Еще одной вероятной причиной неисправности может быть ослабление винтов, удерживающих проводники. Для этого следует демонтировать устройство и открепить его от проводов. После этого винты подкручиваются при помощи отвертки.
  • Центральный контакт может со временем покрыться нагаром, что также ведет к отключению светильника. Чтобы восстановить функциональность люстры, потребуется очистить его поверхность напильником либо листом наждачки после разборки.
  • Если лампочка вкручена с излишним усилием, язычок контакта может запасть. Чтобы вернуть его на место, потребуется разобрать конструкцию и поправить элемент отверткой.
Проверка конструкции на предмет повреждений

Обратите внимание! В некоторых случаях лампа не извлекается из патрона, поскольку цоколь заклинило. При попытке выкрутить ее снимается только стеклянная часть. Чтобы разобрать эти элементы, потребуется открутить цилиндрическую часть корпуса патрона, придерживая его снизу. Если это выполнить не удается, можно применить плоскогубцы, зацепив цоколь за край и повернув по резьбе.

Монтаж другого патрона

Для замены патрона требуется подключить к его центральному контакту фазу, а к дополнительному — ноль. Чтобы распознать провода, необходимо предварительно изучить их цветную маркировку.

Процесс соединения проводников является самым ответственным этапом при монтаже патрона. Если допустить какую-либо ошибку, возникает риск перегрева и поломки осветительного прибора, а также короткого замыкания. Если ранее конструкция держалась на проводных скрутках, следует заменить их клеммниками. Как только патрон будет собран, концы проводов люстры необходимо вытянуть вверх.

При сборке прибора рекомендуется обратить внимание на следующие факторы:

  • Потолочные люстры нередко выходят из строя из-за окисления, коррозии либо отхождения латунных пластин, прикрепляющихся к цоколю. В таком случае можно попробовать очистить их кусочком наждачной бумаги.
  • Все крепежные элементы необходимо внимательно осмотреть на предмет смещений и загрязнений. Все неисправности следует устранить путем подкручивания и очистки, и лишь после этого производить монтаж нового устройства.
Сборка после замены

Чтобы установить люстру обратно, потребуется посторонняя помощь. Данный процесс включает в себя:

  • Подсоединение проводов светильника с электросетью с учетом нулевой и фазной линий.
  • Закрепление плафона и вкручивание лампочки.
  • Установка элементов декора.

После того, как светильник будет возвращен на место, следует подключить напряжение и убедиться, что конструкция работает.

Меры безопасности

Чтобы поменять конструкцию самостоятельно и избежать аварийной ситуации, требуется соблюдать правила техники безопасности. Они включают в себя следующее:

  • Запрещено проводить замену, предварительно не обесточив сеть. Если пренебречь этим правилом, риск несчастного случая очень высок.
  • Если в процессе демонтажа обнаружено повреждение проводов, обязательно заменить их (частично либо полностью).
  • Если новый патрон оснащен в комплекте отводными проводами, необходимо обратить внимание на материал их изготовления. Вероятно, что устройство имеет алюминиевый проводник, а осветительный прибор подключен при помощи медного (либо наоборот). Чтобы соединить такие провода, желательно применять специально разработанные клеммники. В крайнем случае допустимо выполнить тщательную скрутку и надежно обернуть ее изолентой.
  • Перед снятием люстры необходимо зарисовать либо сфотографировать схему ее монтажа. Это позволит избежать неправильного подключения икрепежа (которое может стать причиной короткого замыкания).
  • Во время работы со стеклянными и керамическими элементами следует соблюдать осторожность. Чтобы избежать порезов, рекомендуется использовать перчатки.
Техника безопасности

Произвести замену либо ремонт патрона в электрической люстре можно самостоятельно. Для этого не требуется иметь какие-либо специальные навыки. Достаточно лишь соблюдения техники безопасности при обращении с проводкой и электроприборами, а также выполнения последовательных действий. Во время сборки конструкции после завершения работы следует ответственно подойти к процессу соединения проводников. Если работа выполнена без ошибок, электрический прибор снова будет излучать свет.

Замена патрона в светильнике

Современные помещения не представить без осветительных приборов. Но даже чтобы зажечь лампочку, для ее подключения к сети нужен патрон. А чтобы защитить лампу от внешних воздействий требуется плафон, выполняющий еще и роль рассеивателя. В состав светильников может входить и отражатель, перераспределяющий световой поток в одном направлении.

Внутри светильника прокладывается электропроводка, чтобы соединить входные клеммы с контактами патронов. Разборка светильников требуется:

  • сразу после покупки;
  • для замены патронов;
  • для отыскания повреждений в электропроводке;
  • ревизии светильника.

Проверка и подключение нового светильника

Современные люстры, в состав которых входит несколько патронов с лампочками, продаются с не собранной схемой соединения внутри. Это продиктовано тем, что пользователь самостоятельно разобьет лампы светильника на группы и соединит их так, как ему нужно. Поэтому такой светильник нужно сразу вскрыть и выполнить соединения. Провода к лампочкам выполняются цветными, нулевые проводники – синего (голубого) цвета. Их соединяют вместе и затем подключают к нулевому проводнику схемы питания.

При одновременном включении ламп фазные проводники соединяются вместе и подключаются к фазному проводнику сети, идущему от выключателя. Если выключатель с двумя клавишами и более, то фазные проводники от групп лампы, включение которых будет происходить одновременно, объединяются и подключаются к соответствующим проводам от выключателя.

При наличии защитного проводника он подсоединяется к корпусу светильника.

Не будет лишним полностью разобрать светильник и отревизировать его. Проверьте, как разделаны провода (не снята ли лишняя изоляция), подтяните соединения в патронах.

Электропроводка в светильниках выполняется гибкими проводами, а в квартире кабели – с моножилой, а иногда еще и алюминиевой. Поэтому обратите внимание на подключение светильника к электропроводке. Для этого не годится сварка или пайка – соединение должно быть разъемным. Если проводники светильника не облужены, то сделайте это обязательно. Либо напрессовать на концы проводов штыревые втулочные наконечники. Затем выполнить соединение с электропроводкой при помощи клемм WAGO или ЗВИ (подробнее про методы соединения: «Что лучше выбрать, скрутку или клеммник для соединения проводов?»). Применение колпачков СИЗ допускается только для соединения медных проводников. Наконечники для такого соединения не требуются. Но в этом случае отключение светильника для его демонтажа в процессе эксплуатации будет затруднено.

Замена патрона в светильнике

Самый слабый элемент светильника – патрон. В современных изделиях чаще страдает его боковой контакт. Он или отламывается, или ослабевает, теряя пружинящие свойства. Как показала практика, подгибать его – бесполезно. В процессе замены лампочек иногда ломается и центральный контакт.

Перед заменой патрона определите тип цоколя лампы, используемой в светильнике. Распространены два типоразмера: тот, что побольше – Е27, поменьше – Е14. Если вы затрудняетесь определить тип цоколя – отправляйтесь в магазин с лампочкой от светильника или снятым патроном. Второй вариант предпочтительнее, так как ассортимент патронов широк.

Цоколи ламп, используемых в светильниках

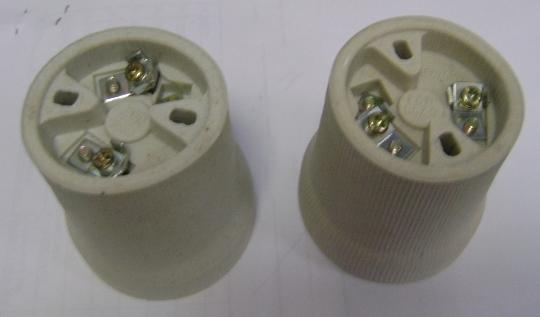

Для демонтажа современных фарфоровых патронов требуется выкрутить два винта, причем со стороны внутренней его полости, куда заворачивается лампа. Выкрутить их просто, сложнее будет ввернуть обратно, так как держать их нечем. Удобнее для установки такого патрона на место использовать отвертку с магнитным наконечником, либо намагнитить стержень обычной отвертки. Для этого его касаются постоянным магнитом. Можно удерживать его на стержне до тех пор, пока винт не попадет в резьбу. Если для замены патрона светильник снять с потолка, процесс пойдет быстрее.

Современный фарфоровый патрон

Если провода, подключенные к патрону, гибкие – не перетягивайте их. Контактный винт может перерезать проводники.

Замена старых карболитовых патронов черного цвета иногда требует полной разборки светильника. Модификаций их много: настенный, потолочный или подвесной.

Подвесной карболитовый патронКарболитовый патрон с элементами крепления плафона

Последовательность разборки такова:

  1. Выкрутить лампу.
  2. Выкрутить часть патрона, в которую вворачивается лампа (№1 на рисунке). При этом керамическую вставку с контактной группой (№2) нужно придержать пальцем.
  3. Вынуть керамическую вставку, отсоединить от нее провода.
  4. В зависимости от способа крепления дна патрона либо открутить плоскую гайку, либо вывернуть дно, если оно держится на резьбе. При этом не допускать вращения проводов вместе с ней.
Разборка карболитового патрона

Сборка производится в обратном порядке. При установке контактной группы она должна попасть в специальные пазы в корпусе дна патрона. Перед вворачиванием наружной части керамическую вставку придержите пальцем, чтобы она не вышла из пазов.

Замена проводов в светильнике

В большинстве светильников и люстрах проводники проложены внутри полостей трубок, на которых держатся патроны. Менять их приходится, если в процессе неоднократных переделок длина проводов становится недостаточной. Либо, если изоляция плавится или подгорает в результате воздействия рабочей температуры внутри светильника при применении ламп накаливания, или в результате ослабевания контактов в патроне.

Для замены выберите провод с такой же толщиной изоляции и сечения. Другие могут не войти в полость вместо старого. Новые провода присоединяются к старым. Для этого лучше использовать пайку, соединив с ее помощью жилы проводов. Затем старые проводники вытаскиваются из полости, на их место будут затянуты новые провода. Если соединение будет ненадежным и разорвется, то проложить новые провода можно будет только с помощью кондуктора.

Для кондуктора подойдет тонкая стальная проволока, можно использовать ту, через которую затягиваются кабели в гофру. Проволоку заводят в полость для проводников, привязывают к ней новые провода и затягивают внутрь.

Также читайте статью про «Ремонт люминесцентного светильника: инструкция».

Оцените качество статьи:

Патрон для лампы электрический – как подключить, закрепить и отремонтировать

Электрический патрон – это установочное электротехническое изделие, служащее для разъемного подключения электрических лампочек и других искусственных источников света к электропроводке.

Электрический патрон является неотъемлемой частью любого светильника или люстры и зачастую выполняет задачу не только передачи электрического тока, а и держателя абажура, плафона, других предметов эстетики и устройств управления освещением.

Виды, маркировка и технические характеристики


электрических патронов

Все электрические патроны по принципу работы устроены одинаково и отличаются только габаритными размерами, материалом из которого они изготовлены и конструктивным исполнением.

На корпусе электрического патрона обычно нанесена маркировка, где указаны его технические характеристики. Если они не указаны, то можно узнать их из таблицы по присоединительным размерам цоколя лампы.

Таблица видов популярных электрических патронов


для подключения искусственных источников света к сети

Электрические патроны по способу подключения цоколей ламп выпускаются двух разновидностей: винтовые серии Е и штыревого типа серии G.

На электрические резьбовые патроны для ламп распространяется ГОСТ Р МЭК 60238-99, согласно которого патроны для сети 220 В выпускаются трех типов. Е14 – в быту именуемый миньон, Е27 и Е40 – для уличных светильников.

На штыревые патроны для ламп распространяется ГОСТ Р МЭК 60400-99, нормирующий технические требования на патроны типа: G4, G5. 3, G6.35, G8, GR8, G10, GU10, G10q, GR10q, GX10q, GY10q, G13, G20, GX23, G24, GX24, GY24, G32, GX32, GY32, GX53, 2G7, 2G11, 2G13, Fa6, Fa8 и R17d, предназначенные для работы в сети 220 В. Стоит отметить, что в маркировке штыревых патронов число обозначает расстояние в патроне между контактными отверстиями для установки штырей ламп.

Как видите, согласно ГОСТ модельный ряд электрических патронов довольно широкий, поэтому в таблице перечислены только популярные виды, которые наиболее часто устанавливаются в люстры и светильники для освещения помещений и улицы.

В таблице максимальный ток нагрузки и мощность подключаемых ламп являются справочными и зависят от материала, из которого изготовлен патрон. Например, керамические патроны в отличие от пластмассовых, выдерживают больший ток и допускают подключение более мощных ламп.

Электрический патрон на три лампочки

В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.

Патрон на три лампочки устроен, и подключается следующим образом. В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой. Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия. Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.

Устройство и принцип работы электрического патрона

Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.

Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.

Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.

На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.

Фаза, для повышения эксплуатационной безопасности, должна приходить на центральный контакт цоколя лампочки. При таком подключении к минимуму сводится вероятность соприкосновения человека с фазой.

Электрические патроны серии G по принципу работы не отличаются от серии Е, но более простые по конструкции и отличаются по способу передачи электрического тока на выводы цоколя ламп.

Как подключить электрический патрон

Для подключения электрических патронов в светильнике или люстре к электропроводке, в зависимости от их конструктивного исполнения используются разъемные и не разъемные способы.

При разъемном способе провода электропроводки к патрону присоединяются с помощью винта с резьбой, клеммами или фиксаторами (безвинтовой способ).

К неразъемному способу относится присоединение с помощью пайки или способом запрессовки к контактам патрона проводов изготовителем, например как в патронах серии G4-G10. Из них просто выходит два изолированных проводника длиной около 10 см. Такие патроны к электропроводке обычно подключаются с помощью клеммных колодок, например Ваго.

Подключение электрического патрона с помощью винтов

Для того, чтобы в деталях освоить технологию подключения электрического патрона к проводам рассмотрим процесс сборки патрона с нуля. Этот навык пригодится и при ремонте электрических патронов.

К керамическому вкладышу прижимается латунная пластина центрального контакта. С помощью винта, закрученного в стальную пластину, расположенную на противоположной стороне вкладыша, контактная пластина фиксируется на вкладыше. Винт не только выполняет задачу крепления центрального контакта, во время работы патрона через него подается ток на центральный контакт. Затягивать винт нужно с достаточным усилием, так как он участвует в передаче тока от провода к цоколю лампы. Далее таким же образом крепится вторая латунная пластина. Центральный контакт подгибается до уровня боковых контактов.

Формируются в обязательном порядке колечки на проводниках. Продеваются через донышко проводники и прикручиваются к стальным пластинам. Если электрический патрон предназначен для подключения через стационарный выключатель, то фазный провод подключается к центральному контакту. Желательно проверить надежность прилегания центрального контакта. Для этого нужно приложить лампочку цоколем и убедиться, что при упоре цоколя в боковые контакты, центральный контакт прогибается не менее чем на пару миллиметров. Если прогиб меньше, то нужно контакт отогнуть немного вверх.

Осталось накрутить цилиндрический корпус на донышко и патрон готов к эксплуатации. Осталось подобрать подходящую лампочку. На сайте в научно популярной форме представлена статья «О лампах накаливания и люминесцентных светодиодных лампах и лентах», ознакомившись с которой Вы сможете легко ориентироваться в существующем разнообразии изделий светоизлучающей техники.

Подключение электрического патрона с резьбовыми клеммами

Более современными являются электрические патроны, провода к которым подключаются с помощью винтовых зажимов, напоминающие зажимы клеммных колодок. Такой вид подключения электрического патрона значительно ускоряет работу по его подключению к электропроводке при монтаже.

Пластмассовый корпус этих патронов монолитный, а контакты, подводящие электроэнергию к цоколю лампочки, закреплены в корпусе патрона заклепкой. Поэтому такой патрон ремонту не подлежит и в случае выхода его из строя подлежит замене целиком.

Электрические патроны с зажимными клеммами встречаются типоразмеров Е14 и Е27 и вполне подходят для замены традиционных разборных патронов, устройство которых описанных выше, при ремонте светильников и люстр.

Как вставить провода в безвинтовой электрический патрон

Последней новинкой в разновидности патронов Е14 и Е27, это патрон с безвинтовым подключением. На корпусе патрона имеются отверстия, обычно две пары. В них с небольшим усилием вставляются провода. Установленные внутри латунные пружинные контакты защемляют провода и надежно удерживают.

Контакты в отверстиях 1-2 и 3-4 попарно соединены (на фотографии соединение обозначено красными линиями). Это сделано для удобства подключения параллельно патронов в люстрах и светильниках с несколькими лампочками. На один из патронов подается питающее напряжение, а уже к нему с помощью перемычек подключается следующий патрон.

Так как современные энергосберегающие и светодиодные лампы потребляют мало электроэнергии, то количество соединенных таким способом патронов может достигать десяти и более. Подключать бесконтактные электрические патроны легко и быстро. Достаточно вставить освобожденный от изоляции на длину одного сантиметра провод в предусмотренное для этого отверстие.

Но тут есть особенность, которую нужно учесть. Провода при изготовлении люстр обычно используются многожильные, и надежно зафиксировать их в контактах электрического патрона, особенно если жилки провода тонкие, практически невозможно. Поэтому на заводах изготовителях люстр концы проводов, подключаемые к патрону, облуживаются. В результате многожильный провод на конце становиться одножильным. Залуженный конец провода легко вставляется в пружинный контакт патрона и надежно фиксируется.

На фотографии продемонстрирована последовательность подключения патрона к электропроводке. При замене патрона в люстре бывает невозможно подобраться к проводам пальцами руки, тогда выручает пинцет.

Но не всегда имеется под рукой паяльник, да и не у каждого он дома есть. В таком случае при подключении патрона можно обойтись без паяльника. Нужно перед заправкой провода в пружинный контакт патрона, вставить в отверстие металлический стержень, диаметром чуть больше диаметра провода, например, гвоздь или, как на фотографии, часовую отвертку. Тогда пружинящий контакт отойдет и в образовавшийся зазор провод легко войдет. После изъятия гвоздя пружинящий контакт надежно зажмет провод. Таким приемом, в случае необходимости, легко и вынуть провода из патрона.

После заправки провода в пружинящий контакт патрона, нужно обязательно за провод несильно потянуть, чтобы проверить надежность его фиксации.

Как вынуть провода из безвинтового электрического патрона

При ремонте светильников иногда требуется вынуть провод из самозажимных клемм патрона. Обычно провод удерживается пружинной клеммой крепко и простым вытягиванием не вынимается.

Вынуть провод можно только, если с небольшим усилием тянуть за него с одновременным возвратно поступательным вращением.

В случае, если есть возможность вставить в клемму, как показано на фотографии выше, гладкий стальной стержень диаметром чуть больше провода, например, сверло, гвоздь или отвёртку, то таким способом тоже можно вытащить провода.

Как подключить к электрическому патрону розетку

Иногда возникает потребность установить розетку, а до ближайшей распределительной коробки далеко. С таким случаем, я столкнулся, когда делал ремонт в ванной комнате. У зеркала нужно было установить дополнительный светильник и обеспечить возможность подключения электроприборов, например электробритвы.

В ванной комнате уже был установлен настенный светильник – шарик. Подсоединил к контактам в электрическом патроне параллельно еще два провода и подключил к ним параллельно розетку. Правда, когда выключен свет в ванной комнате, то розетка тоже обесточена, но в этом есть и положительная сторона. В случае протечки воды с верхнего этажа, не будет короткого замыкания, даже если в розетку попадет вода.

Устанавливать розетку в ванной или душевой комнате нужно на максимально возможном удалении от ванны или душа, чтобы исключить попадание брызг воды. Я установил стандартную розетку, служит более 17 лет без проблем. Хотя лучше установить герметичную, предназначенную для помещений с повышенной влажностью.

Еще раз мне приходилось подключаться к электрическому патрону розетки в туалетной комнате, когда устанавливал автоматический датчик включения света и дооснащал унитаз функцией биде.

В давние времена, когда оплата за электроэнергию бралась за количество лампочек и розеток в квартире, широко применялось устройство, прозванное в народе «жулик».

В электрический патрон ввинчивался переходной патрон, который вы видите на фотографии. С одной стороны на нем внешняя резьба как у лампочки, а с другой – внутренняя резьба, как у обыкновенного патрона. В этом жулике были вмонтированы две латунные трубки, как в розетке. Жулик позволял подключать к люстре любые электроприборы. Такой жулик можно сделать и самому из обыкновенного электрического патрона.

Способы крепления электрических патронов


в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходится снимать. Для этого необходимо знать, как крепится патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике


за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Неоднократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1. Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению. Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре


с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Ремонт электрических патронов

Электрические патроны серии Е можно успешно ремонтировать, так как есть возможность их разобрать. В патронах серии G части соединены с помощью заклепок и в случае поломки их приходится заменять новыми.

Ремонт разборного электрического патрона Е27

Если в светильнике начали часто перегорать лампочки или лампочки начинают при работе менять яркость свечения, то одной из причин, помимо плохого контакта в выключателе или распределительной коробке, является плохой контакт в электрическом патроне. Иногда при этом патрон при включении светильника, начинает издавать специфический жужжащий звук, в дополнение от патрона может плохо пахнуть гарью. Проверить это не сложно. Достаточно выкрутить лампочку и заглянуть в патрон. Если контакты почернели, значит нужно их зачистить. Причиной почернения может быть и плохой контакт в месте подсоединения патрона к проводам.

Для качественного ремонта электрического патрона нужно его полностью разобрать, проверить надежность подсоединения проводов и зачистить до блеска латунные контакты. Иногда их требуется немного подогнуть в сторону контакта с цоколем лампы.

Иногда при попытке выкрутить лампочку ее колба отклеивается от цоколя. В таком случае нужно попытаться вывернуть оставшийся в патроне цоколь, открутив цилиндрический корпус электрического патрона, удерживая его за донышко. Если корпус открутить не получается, то можно попробовать ухватить цоколь лампочки за край плоскогубцами и таким образом вывернуть.

Ремонт разборного электрического патрона Е14

Пришлось ремонтировать люстру из пяти рожков, в которой светились только две лампочки. Люстра была старая, советского производства с разборными патронами Е14 с винтовым креплением проводов.

Люстра эксплуатировалась много лет с лампочками накаливания и в результате от высокой температуры и ослабления проводов они местах зажима винтами окислились и обгорели.

Винты прикипели в резьбе и отвинтить их с помощью отвертки не получилось. Пришлось воспользоваться плоскогубцами и в результате в одном из патронов отломалась крепежная часть для фиксации провода от боковых контактов патрона. Под рукой не оказалось подобного патрона для замены и пришлось придумывать как его отремонтировать.

Для этого крепежную часть контакта был завинчен винт до упора и вставлен кусок медной проволоки, предварительно покрытый оловянно-свинцовым припоем, как показано на фотографии.

Далее обе детали были установлены обратно в корпус патрона и смазаны флюсом ФИМ.

После сборки место установки медной проволоки было залито с помощью паяльника большой каплей припоя. Электрический патрон после ремонта стал даже надежнее, чем был до этого.

Для профилактики были проверены все пять патронов и зачищены контакты с помощью наждачной бумаги. Провода были освобождены, подгоревшие концы откусаны, снята изоляция и залужены припоем. Но попался один электрический патрон, в котором при откручивании винтов у них сорвались головки.

Отремонтировал патрон с помощью пайки, припаяв токоподводящие проводники к месту облома винтов. Теперь качество соединения будет сохраняться многие годы.

После такого технического обслуживания и ремонта люстра прослужит еще не один десяток лет, тем более, что в патроны теперь вкрутили светодиодные филаментные лампочки.

Ремонт электрического патрона


с безвинтовыми контактными зажимами

При ремонте квартиры соседке пришлось снять люстру с потолка. Кода она, откручивала накидные гайки с электрических патронов с безвинтовыми контактными зажимами, чтобы снять плафоны, то все цилиндрические части патронов отсоединились от донышек и повисли на проводах. Люстра провисела всего шесть лет с лампочками накаливания. Стало очевидно, что в результате теплового воздействия пластмасса стала хрупкой, и защелки отломались. Решил электрические патроны отремонтировать.

Сначала спилил остатки защелок до уровня площадок в цилиндрическом основании электрического патрона. На фотографии слева обломанная защелка, а справа – подогнанная в требуемый размер.

Новые защелки были сделаны из листовой латуни толщиной 0,5 мм. Отрезанная полоска латуни шириной, равной ширине отломавшейся защелки, была согнута по форме, как на фотографии. Защелку можно сделать из любого листового металла, например, железа или алюминия.

Загнутой стороной полоска была заведена в донышко патрона со стороны закругленной части. После этого прямой участок полоски был загнут вокруг оставшегося держателя обломившейся защелки, как показано на фотографии.

После установки самодельных защелок донышко патрона было накручено на декоративную трубку в люстре.

После подключения электро поводов к цилиндрической части патрона, она была с помощью новых защелок закреплена на донышке. Изготовленные своими руками защелки отлично выполняли задачу, крепко удерживая цилиндрическую часть патрона. Теперь защелка никогда не отломается.

Инструкция по ремонту своими руками светильников или люстр

Не редко бывает меняем энергосберегающую или обычную накаливания лампочку в светильнике (люстре), а новая не горит! Сразу нужно ее прозвонить или проверить в том светильнике, который хорошо известно, что работает. Если и там она не горит- необходимо отремонтировать патрон или реже проверить целостность и подключение проводов или кабеля в светильнике или электропроводку!

Перед началом работ необходимо предпринять Меры безопасности при самостоятельном электроремонте в своем доме.

Помните лампа, особенно накаливания нагревается до высоких температур! Во избежания ожогов всегда дожидайтесь ее остывания!  Никогда нельзя вкручивать лампы с мощностью больше, чем указано в паспорте к светильнику или на его патроне- это грозит его поломкой и да же возгоранием!

Ремонт светодиодных  и люминесцентных светильников имеет свои особенности, поэтому рекомендуем прочитать наши соответствующие инструкции, этому посвященные.

Ремонт своими руками потолочного светильника или люстры:

  1. Выбивает автомат защиты при включении освещения:
    • Редко бывает что ломается сам автомат, тогда необходимо его заменить.
    • Иногда причиной может служить короткое замыкание (КЗ) в электропроводке квартиры или внутри самого светильника. Прозвоните все провода до контактов патрона для того, что бы найти и устранить причину замыкания. В случае если Вы обнаружите КЗ возле патрона или в любом другом месте между проводами- необходимо удалить поврежденный участок и разделать и подключить провода по-новому.
    • Довольно редко при закручивании лампы происходит замыкание между контактами в патроне. Проверьте и отогните контакты.
  2. А бывает и наоборот обламывается провод возле клемника или патрона, через который подключается светильник к домашней электросети. Проверьте и восстановите.
  3. Если электрическая цепь и лампы в порядке- проверьте, что бы контакты в патроне, касались лампы. В случае облома или обгорания одного или обоих контактов- патрон необходимо заменить, если целые- просто подогните их отверткой.
  4. Слышен треск  и мигает лампа (очень вредно для энергосберегающих ламп)- это свидетельствует о плохом контакте и искрении в патроне.  Необходимо отсоединить провода и разобрать патрон, почистить клеммы с болтиками и контакты, касающиеся лампы, а в случае сильного износа заменить. Собираем патрон обратно и подключаем провода. Если патрон стал хрупким и рассыпается то, однозначно необходимо поменять его на новый. Иногда бывает часто достаточно подогнуть  вверх центральный контакт.
  5. Не выворачиваются из патрона лампочка накаливания. Причина : приржавел цоколь или к нему прилип центральный контакт. Берем перчатки по толще или тряпку и  пробуем выкрутить! Часто при этом лопается или слетает колба лампы,  а ее цоколь остается в патроне, который легко вывернуть, придерживая патрон, за край плоскогубцами против часовой стрелки. Если на получится разберите патрон как описано в первом пункте.
  6. Иногда виноват выключатель, а не светильник.  Инструкция по его ремонту.

Инструкция по ремонту настольного светильника.

При ремонте настольной лампы проверяем целостность электрической цепи и контактов патрона- все как описано было выше, но есть и свои особенности:

  • Если лампа моргает или вообще гаснет при любой вибрации или перемещении- это и свидетельствует о переломе шнура. Найти место повреждения только можно при помощи визуального осмотра и ощупывания по всей длине. Особое внимание уделяйте местам входа гибкого кабеля в светильник и возле вилки. Если не найдете- купите новый гибкий многожильный кабель марки ПВС, но помните что заменять гибкий шнур питания любого электроприбора-  необходимо на новый с таким же или большим сечением жилы. Не соблюдение этого правила может привести к нагреву шнура и в некоторых случаях, да же его возгоранию.
  • Светильник может не включаться из-за поломки выключателя кнопочной или клавишной конструкции. Проверьте его работоспособность прозвонкой контактов после разборки или, не разбирая, прозвоните через провода к нему подсоединенные. Выключатели может быть встроен как в электрический кабель, так и корпус светильника. При обнаружении, как правило не удается или его разобрать или восстановить поломку, поэтому рекомендую заменить выключатель на новый.
  • Очень редко встречается неисправность в вилке от светильника или электрической розетке. Проверьте и восстановите контакт.

Лично Я настольный светильник проверяю следующим образом— включаю его в розетку, затем выключатель- и аккуратно меряю мультиметром наличие напряжения 220 Вольт на контактах патрона. Только будьте аккуратны не сделайте короткое замыкание.

Примечание: на энергосберегающие лампы может подаваться пониженное и постоянное напряжение- учитывайте это при проверке.

Замена патрона в люстре. Как заменить патрон в люстре ~ Электрик в квартире и частном доме.

В настоящее время все большее распространение получает бытовое использование светодиодов. Производители осветительных приборов рекомендуют заменять ими стандартные лампы накаливания на 60 (100) Вт.
Не вызывает сомнений то, что технические характеристики такого электрооборудования уже в ближайшем будущем приведут к его повсеместному применению. Светодиоды имеют большое количество преимуществ.
Диодный принцип способствует максимально эффективному расходованию электроэнергии. Коэффициент полезного действия светодиодов в 10 раз выше, чем у обычных ламп накаливания. Продолжительность их работы составляет около 100 тысяч часов. Это позволяет, установив светодиод, надолго забыть о каких-либо тратах на обслуживание и замену осветительных приборов.
Заменить обычную лампу накаливания на светодиодную решил и я. Но поскольку в прихожей висела люстра, в которой начинка была еще с советских времен, современная светодиодная лампа по размерам ни как туда не подходила, поэтому нужна была замена патрона в люстре.
В данной статье речь пойдет о том как заменить патрон в люстре и полностью ее реконструировать.

Патрон для люстры — основные виды и маркировка

При маркировке резьбовых электрических патронов используется буква «Е» с обозначением диаметра цоколя в миллиметрах. Технические характеристики указываются на корпусе каждого изделия.
По принципу работы все патроны устроены одинаково. Отличия заключаются только в габаритных размерах и конструктивном исполнении. Согласно государственному стандарту патроны, рассчитанные на применение в сети 220 В, производятся трех типов:
  1. 1. Е14. Данный тип обычно используется для подсветки в СВЧ печах, холодильниках или в настольных светильниках. Рассчитан, как правило, на максимальный ток потребления до 2А (440 Вт).
  2. 2. Е27. Применяется в большинстве светильников и потребляет до 4А (880 Вт).
  3. 3. Е40. Данный тип патрона используется для уличного освещения и рассчитан до 16А (3500 Вт).
В устройстве самого патрона можно выделить несколько основных деталей. Наружный цилиндрический корпус включает в себя гильзу с резьбой Эдисона. Также в состав патрона входят донышко и керамический вкладыш.
От подходящих проводников ток передается по двум латунным контактам на цоколь лампочки.
В целях повышения безопасности при эксплуатации фаза должна подключаться на центральный контакт цоколя. В этом случае угроза соприкосновения с фазой для человека сводится к минимуму.

Как заменить патрон в люстре

Теперь непосредственно рассмотрим, как заменить патрон в люстре. Прежде чем выполнять работы необходимо позаботиться о электробезопасности, для этого в щитке нужно отключить автоматы, от которых запитана люстра. Далее полностью снимаем люстру, так как в подвешенном положении не очень удобно выполнять какие либо работы.
Сначала необходимо добраться до места соединение проводов, они расположены под потолком за верхней крышкой люстры (защитным колпаком). Снимаем изоленту в месте соединения и аккуратно отсоединяем питающий провод от проводов люстры.
Все это делать необходимо очень осторожно, так как проводка еще советская и выполнена алюминиевым проводом (алюминий очень хрупкий металл и в любой момент может обломаться).
Как я и думал соединение выполнено скруткой, причем соединены медь и алюминий, но ничего, после замены патрона в люстре постараюсь соединить эти провода с помощью самозажимных клеммников wago.
Может показаться, что выполнить смену патрона будет несложно, даже если не снимать люстру с потолка. Однако практика показывает, что при создании комфортных условий работы все манипуляции производятся значительно организованнее и быстрее.
Сняв люстру с потолка, приступаем к демонтажу самого патрона. Его следует разобрать, а затем отсоединить провод от керамической колодки. Далее от люстры отделяется основание патрона. Метод отделения зависит от способа крепления. В разных конструкциях он может быть различным.
Чаще всего электрический патрон крепится к металлической трубке. Такое соединение является наиболее распространенным, поскольку позволяет существенно расширить спектр дизайнерских решений из-за возможности удержания тяжелых конструкций.
Всю нагрузку берет на себя не патрон, а металлическая труба. Нередко на трубку навинчиваются дополнительные гайки. Благодаря этому на ней надежно крепятся любые плафоны и разнообразные декоративные колпаки.
Провод к патрону пропускается непосредственно по внутренней поверхности трубки. Если прежняя проводка серьезно устарела, и появились сомнения в ее надежности, то необходимо произвести замену. Для этого провод удаляется из трубки, а вместо него протягивается новый двухжильный.
Установка электрического патрона осуществляется в обратном порядке. При этом следует проявлять аккуратность, не допускать повреждения изоляции, чтобы избежать коротких замыканий в будущем.
После того, как будет выполнена замена патрона в люстре, можно приступать непосредственно к подключению нашей модернизированной люстры. Как я уже говорил выше, для соединения проводов люстры буду использовать не скрутку, а соединительные клеммники wago.
С их помощью можно очень быстро и удобно выполнить соединение, не требуется ни каких инструментов и дополнительных изолирующих материалов, контакт получается очень надежным.

Небольшой совет как вытащить цоколь из патрона

Иногда старую лампу накаливания не удается извлечь из патрона. Цоколь прочно в нем застревает, и при откручивании лампочки отделяется лишь стеклянная колба. Не решив этой проблемы, патрон нельзя будет использовать. Как же выйти из ситуации?
Как всегда, первым делом обесточиваем осветительный прибор. Затем откручиваем цилиндрическую часть корпуса патрона, придерживая его за низ. Теперь извлечь цоколь становится гораздо легче.
Если верхнюю часть патрона открутить не удалось, то можно попробовать вытащить цоколь плоскогубцами. Для этого следует ухватить край цоколя и провернуть его в патроне. Нередко знающие люди советуют в подобной ситуации использовать обычную пластиковую бутылку.
На огне оплавляется ее горлышко, которое затем помещается в застрявший цоколь. Спустя некоторое время, когда пластик застынет, можно будет без труда выкрутить оставшийся в патроне цоколь.
Надеюсь, данная статья о том, как выполняется как заменить патрон в люстре, была полезной, до встречи в следующих выпусках дорогие читатели.

Подключение патрона к проводам. Как поменять патрон для люстры: пошаговая инструкция

Патрон для лампочки — промежуточный элемент, используемый для удобного и надежного соединения электропроводки и лампы. Нередко к нему крепят различные декоративные элементы современных люстр и светильников.

Устройство

Конструкция электрических патронов зависит от серийного ряда. Наиболее распространены изделия модели E-серии с резьбой Эдисона. Есть три основных элемента — наружный корпус в форме цилиндра, куда крепятся металлическая гильза с резьбой Эдисона, донышко и керамический вкладыш.

Латунные контакты и специальные планки используются для передачи электрического тока от кабеля к цоколю лампы. Чтобы повысить безопасность при эксплуатации, на центральный контакт цоколя подают фазу, что уменьшает вероятность соприкосновения с фазой.

Патроны G-серии характеризуются тем же принципом работы, но имеют более простую конструкцию и используют иной метод передачи тока на цоколь.

Маркировка

В соответствии с ГОСТ изделия с резьбой Эдисона делятся на три основные типа — E14, E27 и E40. Первые называются «миньонами» и используются в СВЧ-печах, морозильных камерах, вторые — в светильниках, последние — при организации уличного освещения. Принцип действия везде одинаков, а отличия связаны с дизайном и габаритами.

На корпусе патронов имеется маркировка. При расшифровке можно узнать характеристики изделия. E14 устанавливают в приборах с током потребления не более 2 А и мощностью до 440 Вт, E27 – до 4 А (880 Вт), E40 — до 16 А (3500 Вт). Каждая модель рассчитана на переменный ток напряжением 250 В.

Разновидности по способу установки

Фактически способ установки — то, как именно изделие крепится к лампе в светильнике или другом электрическом оборудовании. Если несколько лет назад альтернативы резьбовому соединению не было, то сейчас используются патроны штырькового типа. Последние подразумевают крепление с помощью штырьков, расположенных на цоколе.

Резьбовое соединение — классическая схема с закручиванием лампочки. Фаза с него на лампочку передается тогда, когда последняя полностью закручена и обеспечено соприкосновение гильзы цоколя с контактами патрона.

Есть третий вариант — комбинированные приборы с цоколем GU10, используемые в современных люстрах. Сначала лампочка вставляется в патрон, затем закручивается в замке до упора. Элементы с поворотно-резьбовым соединением характеризуются сложностью конструкции, но незаменимы там, где осветительные приборы подвергаются периодическим/постоянным механическим воздействиям, включая вибрации.

Разновидности по типу цоколя

Выбор цоколя зависит от используемых лампочек:

  1. Практически для всех экономок, люминесцентных и обычных ламп применяют тип E27 с традиционным резьбовым соединением. Патрон подходит для светодиодных приборов бытового пользования и ряда галогенок.
  2. Небольшие лампочки могут эксплуатироваться с патронами типа E14 (миньонами). Число в маркировке указывает на диаметр — в данном случае 14 мм.
  3. G-патроны — изделия, использующие штырьковое крепление. Подходят для экономок и галогенок с такой же конструкцией.

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях.

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии.

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Как подключить розетку к электрическому патрону

На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.

Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.

Способы крепления

В большинстве случаев патрон к осветительному прибору присоединяется через дно. В донышке есть отверстие, предназначенное для ввода электрического кабеля. Серия E27 выпускается с резьбой M16, M10 или M13, а E14 — M10.

За токоподводящие провода

Прямое соединение патрона с проводами недопустимо! Прежде нужно обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего на донышко устанавливают пластиковую втулку с отверстием по центру, необходимым для кабеля. К втулке монтируется пластиковый винт для дальнейшей фиксации.

Подключите патрон, зажмите провода с помощью пластикового винта. Втулка предназначается для монтажа декоративных деталей, а винт обеспечивает надежную фиксацию плафона и подвески прибора.

На трубке

Патрон крепится при помощи металлической трубки, что позволяет подвешивать тяжелые плафоны к потолку. Трубка оснащается дополнительными гайками, с помощью которых устанавливают арматуру для люстры, включая колпаки. Вся нагрузка падает на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.

Патроны с резьбой на наружной поверхности корпуса могут украшаться абажурными кольцами, другими элементами декора.

Втулкой

Трубчатые втулки используются для крепления патронов в настольных лампах, настенных бра. Изготавливаются изделия из листовых материалов. Достаточно проделать отверстие, через которое следует прикрепить патрон, используя втулку.

Пластмассовые втулки из-за нагрева лампочки могут деформироваться, из-за чего патрон начинает болтаться. Замените пластик на металл.

Крепежная резьба бывает разной, поскольку для патронов с цоколем E27 определенного стандарта нет. Для замены пластиковой втулки на металлическую используйте резисторы. Прежде чем ломать, разберите и сравните резьбу, чтобы зазря не испортить изделие.

С безвинтовыми контактными зажимами

Корпус и дно патрона, использующее безвинтовые зажимные контакты, соединены между собой с помощью двух защелок. К трубке с резьбой прикручивается дно изделия, после заводятся электрические провода. Корпус выполняется в форме цилиндра и крепится к донышку.

Элементы подлежат ремонту и обслуживанию. Воспользуйтесь отверткой и уберите защелки в стороны, чтобы не повредить кабель при демонтаже изделия.

Ремонт электрических патронов

Электрические патроны E и G серий отличаются между собой и по возможности технического обслуживания. Если первые ремонтируются, в большинстве случаев при поломке вторых требуется замена патрона в люстре.

Ремонт разборного электрического патрона Е27

Причиной частого перегорания лампочек, изменения яркости при эксплуатации осветительных приборов может быть поломка электрического патрона. На это указывают и посторонние звуки, слышимые при включении изделия.

Выкрутите лампочку из цоколя и осмотрите внутреннюю полость элемента. При обнаружении почерневших контактов их нужно не просто зачистить, но и разобраться в первопричине. Часто образованию почернения предшествует плохой контакт в точке соприкосновения патрона и электрических проводов.

Разберите патрон, осмотрите проводные соединения (слегка потяните за кабель, чтобы убедиться в надежной фиксации) и зачистите контактные пластины. В некоторых случаях для лучшего соприкосновения пластины нужно подогнуть в направлении цоколя лампочки.

Нередки случаи, когда при попытке выкрутить лампочку из патрона колба отклеивается от металлического цоколя и последний остается внутри. Если это произошло, разберите корпус и дно, чтобы вытащить цоколь лампочки. Другой вариант — возьмите в руки плоскогубцы с заизолированными ручками, попытайтесь ухватиться за край цоколя и проверните его против часовой стрелки. Действуйте осторожно, чтобы не повредить внутреннюю резьбу патрона.

Заключение

При выборе электрических патронов для осветительных приборов ориентируйтесь на надежное крепление лампочки и рассчитывайте уровень безопасности.

Изделие — важная часть вспомогательной фурнитуры светильников и люстр, элемент электрической цепи. Малейшие сбои могут привести к возникновению пожара или серьезным травмам. Избегайте покупок некачественных, дешевых изделий!

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Например тем, что при очередной замене сгоревшей лапочки, вы элементарно попадете под напряжение и вас ударит током. Чтобы этого избежать, давайте рассмотрим все возможные ошибки при выполнении данной работы.

Виды патронов

Наибольшее распространение на нашем рынке получили 3 вида патронов:

  • карболитовые советского образца
  • пластиковые самозажимные

Подключение карболитового старого образца

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

  • цилиндрический корпус с резьбой
  • керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение проводов — фаза и ноль

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.

Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

Как подключать кабель с тремя проводами

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

1 of 2



Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.

Преимущества и недостатки

Достоинства данного патрона:

  • простота разборки и сборки
  • надежность проверенная временем
  • контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

  • неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

Жилки в этом случае предварительно разделяются пополам и скручиваются.

После чего формируется свободное кольцо вокруг болтика.

Его то и нужно пропаять с последующим подключением.

Лишние хвосты после кольца откусываются.

Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.

Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий — время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.

Соединение проводов в керамическом патроне

Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.

Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.

Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.

Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.

Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.

Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.

Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.

При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.

Как же его подключать? Делается все очень просто.

Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.

Они предназначены для удобной сборки лампочек в . В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.

Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!

Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.

Здесь также не забывайте про правильное подключение фазы и ноля.

Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.

2 Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3 Подключение многожильных проводов без пайки и лужения.
4 Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.
5 Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

Трудно представить себе светильник без электрического патрона. Эта деталь не только фиксирует лампочку и передает ток, но и служит неотъемлемой составляющей для других дополнительных элементов. К таким частям можно отнести: абажур, плафон и разнообразные предметы эстетики. Для того чтобы понять, как подключить патрон для лампочки, нужно познакомиться со всеми нюансами поближе.

Патрон

Прежде чем заниматься установкой патрона для лампочки, стоит уделить внимание его устройству, ГОСТам, видам, способам подключения и другим интересным вещам.

Маркировка

Если верить ГОСТ-Р МЭК 60238-99, то можно увидеть, что патроны с резьбой бывают трех разных видов:

  • E14 — патрон, который называют “миньон”. Применяется такой прибор в СВЧ печах и холодильниках.
  • E27 используется в подавляющем большинстве светильников.
  • E40 служит для источников уличного освещения.

Все они имеют один и тот же принцип действия, а отличия можно наблюдать только в габаритах и дизайнерских решениях.

Важно! Любой прибор имеет свою маркировку на поверхности корпуса. Она нужна, для того чтобы обозначить технические характеристики:

  • Первый из списка устанавливается только в тех местах, где потребление тока не превышает 2 А, при 440 Вт.
  • E27 — не больше 4 А, при 880 Вт.
  • Последний — не больше 16 А, при 3.5 КВт. Все эти приборы работают на переменном напряжении составляющим 250 В.

Как снять патрон с люстры? Давайте не будем торопиться и ознакомимся с устройством этого полезного прибора.

Как устроен патрон?

Прибор может похвастаться тремя главными элементами: корпус в виде цилиндра, в котором находится гильза с резьбой, дно и керамический вкладыш. Резьба основана на принципе Эдисона. Для передачи тока используются два латунных контакта и две планки, с нанесенной на них резьбой для крепления.

Важно! В целях безопасности нужно подавать фазу прямиком на контакт цоколя, который расположен в центре. Такие меры помогут свести к минимуму шанс поражения фазой человека.

Тройной патрон

Существуют приборы, способные вмещать в себе сразу три лампы. Нередко из прибора могут выпасть контакты, поэтому стоит уделить внимание работе с такими устройствами.

К отверстиям, что расположены в контактных пластинах, прикрепляются провода. Прикрепить их можно при помощи гаек и винтов, но никто не запрещает воспользоваться паяльником.

Важно! Человеку, который ни разу этим не занимался, будет довольно трудно, поэтому лучше всего опираться на инструкции, с которыми можно ознакомиться на сайтах производителя или коробке самого продукта.

Мы уже близко к самой установке патрона для лампочки.

Установка обычного прибора

Необходимо понимать, как собирается сам патрон с самого начала. Такие познания всегда будут полезны в случае ремонта:

  • Пластина из латуни плотно прижимается к керамическому вкладышу. Контактная пластинка закрепляется при помощи винта, который вкручен в стальную пластину. Данный винт нужен не только для закрепления центрального контакта, но для того чтобы пропускать через себя ток.
  • Вторая латунная пластина устанавливается точь в точь по такому же принципу. Контакт, который расположен в центре, необходимо загнуть до уровня контактов, находящихся сбоку. Прямиком на проводниках формируются кольца и продеваются через донышко, прикрепляясь к пластинам из стали.

При подключении патрона через стандартный ключ фазу необходимо подключать к тому контакту, который находится в центре.

Важно! При сборке необходимо проверить все компоненты на целостность. Возьмите цоколь лампы и плотно прижмите к контакту. Если во время соприкосновения прогиб измеряется в нескольких миллиметрах, то вы все сделали правильно. В обратном случае — следует отогнуть контакты кверху.

Теперь накрутите сам корпус на донышко, используйте готовый прибор под любые лампы.

Клеммы

Прогресс не стоит на месте, поэтому рынок бытовой техники уже давно может похвастаться новым видом устройств, провода у которых закрепляются при помощи специальных клемм.

Клеммы помогают значительно ускорить процесс монтажа для люстр и светильников. Сам корпус такого прибора сделан из пластика, а контакты держатся изнутри на заклепках.

Важно! К сожалению, если устройство настигла поломка, провести восстановительные работы не получится, что заставит потребителя искать замену.

Безвинтовой патрон

Как собрать патрон для лампы, если он не имеет резьбы? Все очень просто. Корпус оснащен двумя парами отверстий, в которые провода и задеваются. Внутри патрона установлены латунные контакты, представляющие из себя некие пружины. Вся эта конструкция служит для фиксации проводов.

Важно! Парные отверстия позволяют подсоединять патроны параллельно в люстрах и светильниках, которые имеют несколько лампочек. Один прибор питается напряжением, а остальные просто подключаются к нему.

Для того чтобы подключить бесконтактный патрон, необходимо взять провод и избавиться от изоляции на нем ровно на один сантиметр, а затем просто продеть в нужное отверстие.

Но и при работе с такими устройствами существуют нюансы. Не секрет, что самыми используемыми проводами являются многожильные, а закрепить их в контактах довольно проблематично. Изготовители решили эту проблему так: многожильные провода облуживаются, для того чтобы сделать их одножильными.

Важно! Если вам трудно добраться до проводов пальцами, можете прибегнуть к использованию пинцета.

Как отремонтировать патрон?

Лампы светильника начали мерцать или перегорать? Скорее всего, дело в плохих контактах внутри патрона. Жужжание и запах гари при включении и выключении только свидетельствует об этом.

Чтобы проверить это, выкрутите лампочку и осмотрите патрон. Почерневшие контакты нужно очистить. Причиной таких почернений может быть плохой контакт в местах соединений проводов и патрона. Для того чтобы избавиться от этой проблемы, необходимо проделать следующие действия:

  1. Разберите электрический патрон.
  2. Удостоверьтесь в хорошем соединении с проводником тока.
  3. Хорошо очистите контакты, если есть необходимость.
  4. Если колба отходит от цоколя, то лучше всего вывернуть его, открутив корпус устройства от донышка.

пошаговых инструкций. Основные требования к выбору

Ситуация, когда горит лампочка или при откручивании цоколь остается в патроне, случилась со многими. Решение проблемы есть, и разных способов, как открутить цоколь лампочки от розетки, достаточно. Причины такой ситуации чаще всего: плохое качество лампы, падение напряжения, истощение срока службы лампы, выгорание.

Решения проблемы

Если лампочка взорвалась, а ее цоколь остался в патроне, либо это результат неудачного перекручивания, паниковать не нужно.Первый шаг, прежде чем пробовать различные методы, — это выключить переключатель на панели и обесточить комнату. Если этого не сделать, существует опасность поражения электрическим током. Когда с настольной лампой случилась такая неприятность, то достаточно вынуть ее вилку из розетки.

Экспертное мнение

Алексей Бартош

Задать вопрос эксперту

Важно! Когда вам нужно снимать базу с картриджа на ночь, вы должны получить помощника с фонариком, который бы осветил весь процесс.


Обязательно наличие толстых резиновых перчаток и очков.

Подготовительные процедуры:

  1. Соответствующее оборудование. Правильно удалите остатки, надев толстые резиновые перчатки и очки. Головной убор нужен, если светильник размещен под потолком или высоко на стене.
  2. Если колба лопнула, то ее осколки необходимо сначала выметать.
  3. Если с люминесцентной лампой случилась неисправность, то в первую очередь нужно открыть окна, так как в таком приборе есть пары ртути, затем смести осколки.
  4. Желательно поставить под основание емкость или расстелить ткань, чтобы осколки не упали на пол.
  5. Даже после выключения машины следует проверять наличие напряжения с помощью индикатора отвертки. Если в нем загорелась лампочка, то лучше не пытаться самостоятельно снимать цоколь, лучше обратиться к электрику.

Если лампа лопнет при включенном свете, подождите пару минут, прежде чем откручивать, так как цоколь будет довольно горячим.

Плоскогубцы или плоскогубцы

Первый метод, к которому следует прибегнуть, — это использование плоскогубцев или плоскогубцев. Последние удобнее тем, что имеют тонкие вытянутые «губки», которые могут дотянуться до многих труднодоступных мест. Они очень удобны для съемки мелких деталей. В том числе отделить базу от картриджа будет несложно.


Использование плоскогубцев

Экспертное заключение

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Спросите у специалиста

Важно! Ручки клещей должны быть резиновыми или пластиковыми. Если такого инструмента под рукой нет, крайний случай — обмотать ручки изолентой в несколько шариков.

Процедура:

  • Удалите остатки стекла, если они есть.
  • Затем возьмитесь за основание инструментом, повернув наружу. Плафон светильника нужно держать так, чтобы он не оторвался. При этом важно не повредить окружность патрона.
  • Если основание не поддается, можно аккуратно загнуть его бока внутрь, а затем открутить.

В процессе база может начать ломаться или деформироваться, это не страшно, снять будет еще проще, главное, чтобы не повредила картридж.

Если вы не можете схватиться за края, вы также можете попробовать этот вариант — поместите плоскогубцы внутрь основания и раздвиньте концы так, чтобы они упирались в боковые стенки. Его нужно крутить против часовой стрелки.

Если под рукой нет инструментов, то можно прибегнуть к использованию имеющихся инструментов.Порядок действий следующий:

  1. Вытащите остальные стекла, они будут мешать.
  2. Возьмите пластиковую бутылку. Объем не имеет значения — шеи у всех одинаковые.
  3. Снимите колпачок и нагрейте горловину, пока пластик не расплавится. Это можно сделать при помощи зажигалки или свечи.
  4. Вставьте шейку в цоколь, дождитесь, пока пластик остынет.
  5. Достаем базу.

Скручивание пластиковой бутылкой

С раскаленным пластиком нужно действовать осторожно, потому что если он капнет на кожу, ожог будет очень сильным.Напольное покрытие тоже нужно защитить, хотя бы наложив на него бумагу. При использовании этого метода риск поражения электрическим током минимален. Можно найти рекомендации, что обесточивать устройство не нужно. Это неправда — любые действия нужно производить на выключенном аппарате.

Способ простой, но не всегда помогает. Для этого понадобятся торчащие из основания кусочки стекла; в этом случае удалять их не нужно. Для реализации метода вам потребуется:

  • Достаточно крупный картофель (сырой) разрезать пополам и разделить на части.Они должны быть чистыми и сухими.
  • Картофель выложить на осколки так, чтобы они плотно врезались в мякоть.
  • Осталось только открутить цоколь от патрона.

Выбросьте картофель после использования. Другие фрукты и овощи не помогут, так как их мякоть не такая твердая.


Картошка поможет открутить основу

Открутить картридж

Суть метода в разборке самого картриджа. Правда, сделать это можно только с карболитовыми патронами, которые устанавливают в старых осветительных приборах времен СССР.Керамика, которая в основном используется в современных люстрах, не предназначена для такой разборки. Вернемся к разборке картриджа. Состоит из следующих частей:

  1. 2 половинки карболита.
  2. Резьбовое соединение.
  3. Керамический сердечник с латунными контактами.

Одна из половинок содержит металлическую втулку, в которую вкручивается основание. Чтобы удалить основу, отделите основу. Осталось только открутить основание, в этом помогут знакомые плоскогубцы.После снятия картридж необходимо снова собрать и снова использовать.

Используем пробку

Для реализации этого способа понадобится пробка. Его нужно подогнать под основание. Когда пробка в ней плотно вошла, следует аккуратно открутить ее вместе с застрявшим элементом лампочки.


Отвинчивание пробки

Если остались кусочки стекла, можно натянуть на них пробку. В этом случае необходимо добиться их плотного встраивания в мягкую корковую поверхность.

другие способы

Есть много других способов, среди которых:

  1. Газета или сухая ткань. Его удобнее всего скрутить газетой. Его нужно плотно закрутить, вставить в картридж и открутить основание.
  2. Спецтехника. Есть специальный инструмент, предназначенный для ввинчивания цоколей без ламп. Похоже на большую прищепку. Приобрести это можно в интернет-магазинах китайских товаров.
  3. Ножницы. Обесточьте лампу, вставьте ножницы в основание, и раскройте их так, чтобы их острые края упирались в застрявший элемент, открутите.
  4. Разрежьте основу, закручивая детали внутрь. Проделав такие манипуляции, вытащить его не составит труда.
Специальное приспособление для откручивания плинтуса

В старых советских отвинчивается юбка, а потом откручивается цоколь без проблем. На современных импортных можно открутить плоскогубцами, на обесточенной лампе. Если основа застряла и не крутится, то просто загните ее внутрь в нескольких местах, и она сама выпадет. Основание удобно брать согнутыми внутрь в нескольких местах плоскогубцами.

Что делать, если лампочка просто застряла в патроне

Все вышеперечисленные способы подходят, если лампочка не застряла, а просто лопнула. Как вариант — открутить патрон от люстры. Если такой способ реализовать невозможно, то придется разбить стеклянную часть лампы и воспользоваться одним из предложенных выше вариантов. Чтобы осколки стекла не разлетались в разные стороны, перед тем, как разбиться, следует подставить под лампочку любую подходящую емкость.

Вы можете посоветовать пользоваться спреем типа WD-40 или «КОНТАКТ». Но есть риск, что даже с выключенными машинами устройство будет опасным. В этом случае проверить, есть ли фаза, не получится, так как прижилась лампа. Единственный способ абсолютно безопасно использовать такой спрей — полностью снять люстру, отсоединив ее от силовых кабелей.

Выход

Отвинтите основание, если оно застряло в патроне. разными способами … Очень важно соблюдать технику безопасности и отключать питание светильника перед началом работы.

📋 Пройдите тест и проверьте свои знания



Может ли напряжение 40 В убить человека?

Верно! Не правда!


Что может быть проще поменять лампочку в люстре или светильник. Но зачастую не все так просто, лампочка может сломаться, прилипнуть или заржаветь.
Здесь нужны особые приемы, чтобы не повредить люстру или другой осветительный прибор.

Однозначно ответить почему не гаснет лампочка не получится, ведь причин может быть несколько.
Возможно, комплектующие вашего светильника не такие уж качественные, недобросовестные производители пытаются удешевить конструкцию, тем самым экономя на материале или используя некачественные материалы.
Возможно, причины связаны с плохим электрическим контактом на резьбовом соединении.

Но что можно посоветовать попытаться предотвратить такие проблемы

  • Вкрутите лампочки по мощности не более указанной на осветительном приборе цифры как максимальной, в большинстве случаев она составляет 60Вт.Это правило подходит для ламп накаливания, поскольку лампы накаливания большей мощности выделяют больше тепла и могут испортить как лампу, так и электрическое соединение (розетку)
  • Колба должна быть всегда плотно вкручена в патрон, но при надавливании ищите такое положение колбы, чтобы она сразу же свободно и без особых усилий ввинчивалась в свою резьбу
  • Не оставляйте жирных пятен на лампочке, это правило особенно важно для галогенов.Лучше всего вкручивать лампочки тонкой тканью, обернутой вокруг лампы, и это также защитит ваши пальцы, если лампа лопнет.
  • Существуют специальные продукты в виде спреев (например, KONTAKT S61), с помощью которых можно обработать соединение, патрон и резьбу лампочки и сохранить надежный электрический контакт долгие годы даже в не очень благоприятных условиях, для Например, с повышенной влажностью. Этим средством также можно обработать уже слегка заржавевшие контакты, очистив их.Некоторые специалисты рекомендуют натирать нити графитом, это может быть кусок щетки от электродвигателя или толстый карандаш.

Перед началом любых работ со светильником необходимо отключить подачу напряжения на него. Выключаем не только тумблер, но и соответствующую машину на приборной панели.

Как открутить лампочку

Если колба целая , но не перекручивается и вы боитесь, что не лопнет, в первую очередь нужно ее покрутить, обернув колбу мягкой тканью.Чтобы переместить липкую нить, можно использовать специальный спрей, это может быть «КОНТАКТ» или, может быть, WD-шка, в самом крайнем случае можно использовать какой-нибудь спиртовой дезодорант. Необходимо пшыкнуть на нить и дать время веществу просочиться по нити, после чего нить должна «сдвинуться».

Если лампочка лопнула, а цоколь остался внутри и нет необходимости ловить ее, чтобы открутить оттуда. Следует сразу удалить выступающие осколки стекла, чтобы не порезаться.
Самый полезный вариант — использовать плоскогубцы или плоскогубцы. Оставшийся внутри цоколь лампы разрывается клещами и откручивается против часовой стрелки. Или можно тонкими плоскогубцами зацепить край основания и попробовать открутить его таким образом.
Также можно наносить смягчающее средство с помощью спрея (описанного выше).

Вместо плоскогубцев можно использовать другие предметы: ручка отвертки обернута толстой тканью, мягкой винной коркой, плотно свернутым пачком бумаги или даже куском мыла подходящей толщины.Здесь главное открыть основание изнутри, чтобы можно было повернуть закрепленный предмет.

Есть еще интересный способ вытащить обычную пластиковую бутылку из-под воды или пива. Как это сделано? Горлышко бутылки нагревают на огне до размягчения пластика, можно зажигалкой. Затем шейку вжимают в цоколь лампочки и держат 10-15 секунд. чтобы пластик затвердел и схватился за основу. Затем откручивается заклинившая лампочка.

Бывают случаи, когда лампочка «плотно» застревает или заржавела, и ни один из представленных выше способов не помогает. Есть еще один радикальный способ. Нужны плоскогубцы с тонкими губами.
Для начала сбиваем в картридже все внутренности так, чтобы остался только металл и с помощью плоскогубцев начинаем аккуратно мять этот металл внутрь, разными частями по очереди и понемногу. В результате кусок скрученного металла просто выпадет из патрона лампы.

Будьте осторожны, так как этот метод может повредить сам патрон, к тому же, если патрон был плохо прикручен к ножке лампы в лампе, он может прокрутиться.Так что во время манипуляций с лампой нужно фиксировать в руке сам патрон, а не лампу.

Типы, устройство, подключение и ремонт

Электромонтажное изделие, предназначенное для разъемного подключения лампочек и других источников искусственного света к электропроводке.

Электрический держатель является неотъемлемой частью любой лампы или люстры и часто выполняет не только задачу передачи электрического тока, но также является держателем абажура, абажура, других предметов эстетики и устройств управления освещением.

Типы, маркировка и технические характеристики


Картриджи электрические

По принципу действия все электрические картриджи устроены одинаково и отличаются только габаритными размерами, материалом, из которого они изготовлены, и конструкцией.

На корпусе электрического патрона обычно проставляется маркировка там, где указаны технические характеристики … Если они не указаны, то их можно узнать из таблицы по присоединительным размерам цоколя лампы.

Таблица типов популярных электрических патронов


для подключения источников искусственного света к сети

Розетки электрические по способу соединения цоколей светильников выпускаются двух разновидностей: винтовые типа Е и штыревые серии G.

На патроны с электрической резьбой распространяется действие ГОСТ Р МЭК 60238-99, согласно которому существует три типа розеток для сети 220 В. E14 — в обиходе называют миньоном, E27 и E40 — для уличных фонарей.

Для патронов к лампам применяется ГОСТ Р МЭК 60400-99, стандартизирующий технические требования для патронов типа: G4, G5.3, G6.35, G8, GR8, G10, GU10, G10q, GR10q, GX10q, GY10q, G13. , G20, GX23, G24, GX24, GY24, G32, GX32, GY32, GX53, 2G7, 2G11, 2G13, Fa6, Fa8 и R17d, предназначенные для работы в сети 220 В.Следует отметить, что в маркировке держателей кеглей цифра указывает расстояние в держателе между контактными отверстиями для установки стержней лампы.

Как видите, по ГОСТу ассортимент электрических патронов достаточно широк, поэтому в таблице перечислены только популярные типы, которые чаще всего устанавливаются в люстрах и светильниках для освещения помещений и улиц.

. .
Виды и типы популярных розеток для подключения источников искусственного света
Маркировка Внешний вид Ток нагрузки, А Мощность, не более, Вт Назначение
E14 2 440 Картридж с круглой резьбой Эдисона ∅14 мм, которую в народе называют «Миньон».Предназначен для маломощных светодиодов и ламп накаливания
E27 4 880 Патрон с круглой резьбой Эдисона ∅27 мм, который до недавнего времени устанавливался практически во всех светильниках. На данный момент заменен на E14
E40 16 3500 Картридж керамический с круглой резьбой Эдисона ∅40 мм. Предназначен для установки в светильники для наружного освещения большой мощности
G4-G10 5 60 Розетки G4, G5.3, G6.35, G8, G10 обычно устанавливаются в светильники для подключения малогабаритных маломощных галогенных и светодиодных светодиодных ламп. Цифра после буквы G указывает расстояние между контактами держателя
G9 5 60 Контакты в патроне G9 выполнены в виде пазов, предназначенных для подключения галогенных и светодиодных ламп, имеющих цоколь с плоскими контактами в виде петли
GU10 5 50 Патрон со штифтами GU10 по применению аналогичен G4-G10 с шагом штифта 10 мм.Его особенность — увеличенный диаметр штырей цоколя лампы на концах, за счет чего цоколь в патроне устанавливается с поворотом по часовой стрелке и надежно фиксируется
G13 4 80 Розетка G13 предназначена для подключения линейных люминесцентных и светодиодных ламп. Его отличительная особенность — парное использование и необходимость после установки лампы в паз патрона повернуть ее вокруг оси на 90 °
GX23 2 75 Розетка двухконтактная GX23 предназначена для подключения U-образных люминесцентных и цилиндрических светодиодных ламп
G24 2 75 Вставная четырехконтактная розетка G24 предназначена для подключения U-образных люминесцентных и цилиндрических светодиодных ламп.Цифра 24 обозначает расстояние между противоположными штифтами на диагонали
2G7 2 50 Розетка четырехконтактная вставная 2Г7 предназначена для подключения П-образных люминесцентных и цилиндрических светодиодных ламп
GX53 5 50 Современный картридж GX53 похож по конструкции на GU10 с расстоянием между выводами 53 мм. Его особенность — небольшая толщина, что актуально при установке светодиодных ламп в натяжные и подвесные потолки.

В таблице максимальный ток нагрузки и мощность подключенных ламп приведены только для справки и зависят от материала, из которого изготовлен патрон. Например, керамические патроны, в отличие от пластиковых, выдерживают больший ток и позволяют подключать более мощные лампы.

В китайских люстрах есть нестандартные электрические патроны Е27, рассчитанные на вкручивание сразу двух, трех и более лампочек.

Картридж на три лампочки устроен, и подключается следующим образом… Есть отверстия в контактных пластинах, и к ним можно подключить провода винтами и гайками М3, если под рукой есть паяльник, то можно припаять провода к пластинам. Красная стрелка указывает на пластину, к которой нужно подключить фазный провод. Нулевой провод подключается к точке направления синей стрелки. Пунктирная синяя линия показывает соединение между контактами. Эту перемычку можно не ставить, так как пластины будут соединяться между собой через цоколь вкрученной лампочки, на фото зеленая линия.Но тогда, если правая лампа не вкручена, то и на левую лампу не будет подаваться напряжение питания.

Устройство и принцип действия электрического картриджа

Рассмотрим конструкцию электрического картриджа на примере широко распространенных резьбовых картриджей Эдисона серии E.

Картридж состоит из трех основных частей. Внешний цилиндрический корпус, в котором закреплена резьбовая втулка с резьбой Эдисона, днище и керамическая вставка.Для передачи тока от подходящих проводов к цоколю лампы есть 2 латунных контакта и фиксирующие планки с резьбой.

Перед вами картридж Е27, полностью разобранный на составные части.


На фото хорошо видно, как латунные контакты касаются цоколя лампы. На фото справа показано, как передается ток при присоединении латунных контактов к керамической вставке.

В давние времена, когда за электричество брали плату за количество лампочек и розеток в квартире, широко применялся прибор, получивший в народе название «мошенник».

Патрон адаптера, который вы видите на фото, был вкручен в электрический патрон. У него с одной стороны внешняя резьба, как у лампочки, а с другой — внутренняя, как у обыкновенного патрона. У этого негодяя были две латунные трубы, смонтированные как раструб. Посох разрешил подключать к люстре любые электроприборы. Такой журавль можно сделать своими руками из обычного электрического патрона.

Способы крепления электрических патронов


в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и лампах их необходимо удалить.Для этого нужно знать, как патрон крепится к основанию люстры.

Патрон монтируется в люстрах и светильниках, как правило, снизу. В отверстии есть резьба для ввода проволоки в патрон. E14 имеет M10x1. E27 может иметь один из трех вариантов: M10x1, M13x1 или M16x1. Светильники можно подвешивать непосредственно на электрический провод и на металлическую трубку любой длины и формы с резьбовым концом.

Крепление электрического держателя в светильнике


для подводящего провода

Крепление патрона к проводу отведения без дополнительного крепления не допускается.В днище вкручивается пластиковая втулка с отверстием по центру для пропуска электропровода, в которой предусмотрен фиксирующий пластиковый винт.


После подключения проводов к контактам картриджа и его сборки провод зажимается пластиковым винтом. Нередко с помощью втулки фиксируются также декоративные элементы светильников и детали для крепления плафона. Таким образом обеспечивается надежность подключения розетки, подвески светильника и крепления плафона.Фотоотчет о том, как я прикрепил патрон к подводящему проводу при изготовлении бра для прихожей. Применяется специальная проволока с повышенной механической прочностью.

Крепление электрического держателя люстры к трубе

Крепление электрического патрона к металлической трубке является наиболее распространенным, так как позволяет вешать тяжелые шторы и дает простор для дизайнерской фантазии. Часто на трубу накручиваются дополнительные гайки, с помощью которых прямо на трубу крепятся люстры, декоративные колпачки и сами плафоны.Вся нагрузка теперь переносится не электрическим патроном, а металлической трубкой. Внутри трубки пропущен провод для подключения картриджа.


Существуют электрические держатели, которые имеют резьбу на внешней части цилиндрического корпуса, на которую можно навинтить кольцо абажура и использовать его для фиксации абажура или другого элемента дизайна и направления светового потока.

Крепление электрического патрона с помощью втулки

В настольных лампах и настенных светильниках электрические держатели часто крепятся с помощью металлических или пластиковых трубчатых гильз к деталям из листового металла.Такой способ монтажа расширяет возможности конструкторов светильников, поскольку достаточно просверлить отверстие в любой части детали из листового материала и закрепить патрон гильзой.


Неоднократно приходилось ремонтировать лампы с таким креплением электрического патрона пластиковыми втулками из-за его деформации. От нагрева лампочкой накаливания деформировался пластик, и электрический патрон стал болтаться.

Заменил гильзу расплавленного металла.Брал от резистора переменного типа СП1, СП3. Имеют крепежную резьбу M12 × 1. Обращаю ваше внимание на то, что резьба может быть разной. Дело в том, что соединительная резьба патронов Е27 не стандартизирована, и каждый производитель патрона сделал резьбу на свое усмотрение. Если вы решили использовать втулку от резистора, то перед тем, как сломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается, и втулка снимается с пластмассового основания.

Крепление электрического держателя в люстре


с безвинтовыми зажимами

Крепление электрического картриджа безвинтовыми контактными зажимами несколько отличается от традиционного крепления в связи с тем, что соединение корпуса с днищем осуществляется двумя защелками, а не резьбой.


Сначала нижняя часть навинчивается на трубку люстры с резьбой, затем в патрон заправляются провода и, наконец, цилиндрический корпус защелкивается в нижней части.На фото защелки внизу отломаны; с такой неисправностью люстра попала ко мне в ремонт. Такой картридж можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому, если в люстре придется поменять такой патрон, то, чтобы не испортить провода, сначала отверткой сдвиньте защелки в стороны, освободив тем самым корпус снизу.

На этом фото картридж с безвинтовыми контактными зажимами, установленный при ремонте люстры для замены вышедшего из строя картриджа.В этой люстре патрон выполняет еще и функцию крепления, фиксируя декоративную металлическую чашку, к которой в собранной люстре примыкает стеклянный плафон.

Ремонт картриджей электрических

Картриджи

серии Е можно успешно отремонтировать, так как они разбираются. В патронах серии G детали склепаны и в случае поломки должны быть заменены на новые.

Ремонт разборного электрического патрона Е27

Если в светильнике часто начинают перегорать лампочки или лампочки начинают менять яркость свечения во время работы, то одной из причин, помимо плохого контакта в выключателе или распределительной коробке, является плохой контакт в электрическая розетка.Иногда при включении лампы картридж начинает издавать специфический жужжащий звук, кроме того, картридж может плохо пахнуть дымом. Проверить это несложно. Достаточно открутить лампочку и заглянуть в розетку. Если контакты почернели, то их нужно почистить. Плохой контакт в месте подключения картриджа к проводам также может быть причиной почернения.


Для качественного ремонта электрического патрона нужно его полностью разобрать, проверить надежность соединения проводов и зачистить латунные контакты до блеска.Иногда их нужно слегка согнуть, чтобы они соприкасались с цоколем лампы.

Иногда при попытке открутить лампочку, ее лампочка отслаивается от цоколя. В этом случае нужно попробовать открутить оставшееся в картридже основание, открутив цилиндрический корпус электрогидравлического картриджа, удерживая его за дно. Если корпус не откручивается, то можно попробовать схватить цоколь лампы за край плоскогубцами и таким образом вывернуть.

Ремонт разборного электрического патрона Е14

Пришлось отремонтировать пятирожковую люстру, в которой горели только две лампочки.Люстра старая, советского производства с разборными розетками Е14 с винтовым креплением проводов.

Люстра много лет эксплуатируется с лампами накаливания и в результате от высокой температуры и ослабления проводов они окислились и подгорели в местах зажима винтами.

Винты застряли в резьбе и отверткой их было невозможно открутить. Пришлось воспользоваться плоскогубцами и в результате в одном из патронов отломилась крепежная деталь для фиксации провода от боковых контактов патрона.На замену такого патрона под рукой не было, и нужно было думать, как его отремонтировать.

Для этого ввинчивали крепежную часть контакта до упора и вставляли кусок медной проволоки, предварительно покрытой оловянно-свинцовым припоем, как показано на фотографии.

После сборки место установки медной проволоки залили большой каплей припоя с помощью паяльника. После ремонта электрический патрон стал еще надежнее, чем был раньше.


Для профилактики проверяли все пять картриджей и зачищали контакты наждачной бумагой. Провода были ослаблены, обгоревшие концы откусаны, изоляция снята и залужена припоем. Но был пойман один электрический патрон, у которого при откручивании шурупов отваливались головки.


Отремонтировал картридж с помощью пайки, припаяв токоведущие проводники к тому месту, где были сломаны винты. Теперь качество связи сохранится на долгие годы.

После этого техобслуживания и ремонта люстра прослужит более десяти лет, тем более что светодиодные лампы накаливания теперь вкручены в патроны.


с безвинтовыми клеммами

При ремонте квартиры соседу пришлось снять люстру с потолка. Когда она откручивала накидные гайки от электрических патронов безвинтовыми контактными зажимами для снятия плафонов, то все цилиндрические части патронов отделялись от днищ и зависали на проводах.Люстра висела всего шесть лет с лампами накаливания. Стало очевидно, что пластик стал хрупким в результате нагрева, и защелки отломились. Решил отремонтировать электрические патроны.


Сначала отпилил остатки защелок до уровня колодок в цилиндрической основе электрогидравлического патрона. На фото слева сломанная защелка, а справа подогнанный под нужный размер.

Новые защелки изготовлены из 0.Листовая латунь толщиной 5мм. Отрезанная полоска латуни шириной, равной ширине сломанной защелки, была согнута до формы, показанной на фотографии. Защелка может быть изготовлена ​​из любого листового металла, например железа или алюминия.

Изогнутая сторона полоски ввели в дно патрона со стороны закругленной части. После этого прямой участок планки был загнут вокруг оставшегося держателя сломанной защелки, как показано на фото.

После установки самодельных защелок нижняя часть картриджа навинчивалась на декоративную трубку в люстре.

После подсоединения электропроводов к цилиндрической части патрона он фиксировался на днище с помощью новых защелок. Самодельные защелки отлично справились с задачей, плотно удерживая цилиндрическую часть патрона. Теперь защелка никогда не сломается.

Вопрос, как открутить лампочку, многим кажется нелепым и банальным. Действительно, здесь есть много разных решений. Однако часто возникают ситуации, когда перегоревшие источники света не спешат покидать свое место в светильнике.

В результате скачка напряжения или кратковременного замыкания спирали цоколь лампы (металлический элемент лампы, предназначенный для ее закручивания) может быть приварен к патрону, а при приложении чрезмерного усилия — к стеклу. колба может оторваться от остальной части лампы.

Самый плохой вариант, если вы столкнетесь с проблемой один на один, колба ломается неравномерно, в цоколе торчат осколки, лампа находится в лампе под потолком, которую сложно удалить, и вся комната остается в темноте.В этом случае не стоит паниковать, важна ваша аккуратность и соблюдение правильного порядка дальнейших действий.

Как открутить цоколь при поломке лампочки

Приветствую всех друзей на сайте «Электрик в доме». Еще одну статью об освещении меня подтолкнула девушка, у которой возникли проблемы с освещением в своей квартире. Суть проблемы заключалась во взрыве лампочек. Вернее, в люстре на кухне часто лопаются лампы накаливания и все было бы хорошо, если бы не одно но.

Выкрутить поврежденную лампочку из патрона люстры , причем даже с торчащими осколками, как вы понимаете, проблематично, особенно для девушки. И чтобы справиться с проблемой, ей иногда приходилось вызывать электрика. Эта девушка попросила совета, что делать в этом случае и как удалить остатки взорвавшейся лампочки.

Если честно, никогда раньше не думал, что у людей могут быть такие проблемы. Но как выяснилось в жизни, это не так, и многим людям, несведущим в электричестве, сложно в таких простых ситуациях.Давайте разберемся, как можно справиться с проблемой застревания крышки в картридже, думаю, это будет интересно не только новичкам.

Даже зная, как открутить цоколь, если лампочка сломалась, нужно правильно оценить сложившуюся ситуацию. Когда лампы взрываются в розетке или случайно разбиваются, их токопроводящие элементы могут оставаться под напряжением. Также на отколовшейся части часто сохраняются острые края стекла. Понятно, что голыми руками туда лезть не стоит, а резиновые перчатки легко прорезаются.

Хорошо, когда в комнату запитывают электрощиток от нескольких машин. В этом случае выключаем только тот автомат, от которого запитан светильник (люстра) с поврежденной лампой.

Если в комнате темно, с держателем электрического тока и настольной лампой, легко сделать себе подсветку, используя ближайшую розетку на другой линии. Если это невозможно, воспользуйтесь фонариком или подсветкой мобильного телефона.

Не забывайте, что во время работы сильно нагреваются сами лампочки и их цоколи.Лучше подождать несколько минут и дать лампе хорошо остыть. За это время можно позаботиться о возможных осколках, которые при снятии основания упадут на пол. На месте их запланированного падения нужно расстелить тряпку или пленку (в крайнем случае использовать ведро или таз). Также подготовьте инструменты, необходимые для следующего шага.

Есть несколько способов снятия колпачка, оставшегося в картридже , рассмотрим наиболее распространенные.

Метод №1 — плоскогубцы или плоскогубцы

Для решения проблемы используем плоскогубцы или плоскогубцы.Кто не знает, что такое плоскогубцы — это миниатюрные плоскогубцы с удлиненными и утонченными губами. Они более удобны для съемки мелких деталей. Лучше использовать инструмент с изолирующими ручками.

Для начала нужно аккуратно оторвать от цоколя оставшиеся фрагменты колбы лампы. Будьте осторожны, чтобы не удариться об пол.

Затем основание осторожно захватывают выбранным инструментом за край и выкручивают. Здесь главное не повредить окружность картриджа.Но если все делать аккуратно, проблем не будет. Когда основание не двигается, можно попробовать загнуть его бока внутрь и только потом пытаться открутить.

Был один случай в моей практике, у одного человека вечером лопнула лампочка в трехрычажной люстре … Решил вынуть цоколь, чтобы вкрутить новую лампочку. Чтобы было легче, этот «профессор» придумал включить свет на оставшихся в работе лампах и подполз плоскогубцами к патрону.Он так вздрогнул … поэтому, прежде чем откручивать цоколь лампы из розетки, ОТКЛЮЧИТЕ НАПРЯЖЕНИЕ.

Метод № 2 — пластиковая бутылка

Очередной лайфхак, который поможет нам справиться с лопнувшей лампочкой, обыкновенной пластиковой бутылкой. Его горловина идеально входит в основание.

Для того, чтобы открутить перегоревшую лампочку, нужно немного оплавить горлышко бутылки спичками или зажигалкой, вставить в оставшуюся основу и немного подождать.

После того, как пластик застынет и будет припаян к основе, начинаем скручивать получившуюся конструкцию.На расплавление и застывание пластика уходит около 10-15 секунд.

Способ №3 — откручиваем патрон

Еще один удобный способ — разобрать сам картридж. Но хочу отметить, что этот способ не подойдет для керамических держателей, которые устанавливаются в большинство современных светильников и люстр.

Данную процедуру можно проводить только с карболитовыми патронами старого (советского) типа. Разница между карболитом и керамическим патроном в том, что первый является разборным.

Картридж карболита разбирается на три основные части: две половинки карболита с резьбовым соединением между собой и керамический сердечник, на котором крепятся латунные клеммы (контакты).

В одной из половинок патрона находится металлическая втулка в виде резьбы для ввинчивания цоколя лампы. Если эту половину открутить от цоколя, то в ней останется цоколь разбитой лампы.

Метод №4 — использование пробки

Следующий способ, , если он лопнет, — использовать пробку.Берем пробку, немного точим по краям и вставляем в выступающую основу. Затем откручиваем пробку вместе с основанием.

Если лампа рассыпалась, а в ней остались осколки стекла, можно попробовать натянуть на них мягкую пробку, чтобы осколки плотно погрузились в корки. Затем аккуратно выворачивают вилку с цоколем. Это делается до того, как они выпадут.

Вряд ли стоит начинать с рассмотрения самого простого варианта — установки нового однотипного изделия взамен неисправного.С этим справится даже школьник, который знает, что сначала надо выключить напряжение, а потом открутить сам картридж, ослабить зажимные винты клеммника и так далее. В основном этот вопрос интересует тех, кто хочет «модернизировать» люстру, чтобы вместо традиционной «лампочки Ильича» использовать энергосберегающую лампу — для этого часто требуется замена патрона люстры. Здесь мы разберемся с этим более подробно.

О преимуществах различных галогенов и прочего напоминать бессмысленно.После того, как они выбраны, все их преимущества уже известны и оценены. Но зачем менять патрон в люстре? Все дело в несовпадении параметров плинтусов (диаметра и резьбы). Не углубляясь в классификацию патронов и различия их типов (, Е40), достаточно указать, что необходимо установить один из двух — «14» или «27». Розетки E40 предназначены для уличных светильников.

1. Выключить автомат в квартире (подъездной дорожке) приборной панелью.Отсюда вывод — заменой картриджа желательно заниматься при дневном свете. Что делать, если это состояние невозможно по какой-либо причине? Установите настольную лампу рядом с местом расположения люстры, чтобы не работать в полной темноте.

Если разводка в квартире сделана «по задумке», то розетки и плафоны разнесены по разным линиям (хотя автор встречал «приятные исключения»). Но мы отключаем вводный автомат в целях безопасности.Это означает, что розетки будут обесточены.

В квартире, если смонтировать внутренний щит, еще проще. Достаточно выключить соответствующий автомат.

2. Переведите настенный (или другой) выключатель люстры в положение «выключено». Если по каким-то причинам нежелательно выключать ввод машины.

3. С помощью щупа-индикатора проверить отсутствие напряжения на клеммной колодке люстры, через которую ее провода подключаются к внутренней сети.

Зачем это нужно, если все уже обесточено? По правилам электромонтажа выключатель (автоматический выключатель) устанавливается на фазной линии, вплоть до осветительного прибора. Теперь вопрос — все ли это знают? А из тех, кто «в курсе», сколько соблюдают это положение? Лучше не рисковать и проверить наличие / отсутствие потенциала на всех выводах блока.

4. Отсоедините провода люстры.Здесь нужно сориентироваться, как это удобнее делать — оставить висеть или сначала снять с крючка («бабочка»).

5. Переместите люстру вниз. Замена патронов на высоте, особенно если светильник достаточно большой, с несколькими лампочками — не лучшее решение.

6. Извлеките картридж. Сначала он раскручивается, после чего от его керамического блока отключаются провода. Далее — снимаем нижнюю часть корпуса. Ее крепление производится по-разному, в зависимости от конструктивных особенностей люстры.Процедуру легко определить при визуальном осмотре.

Если люстра долгое время эксплуатировалась, то нужно обратить внимание на состояние проводов внутри нее (от патрона до блока). На этом этапе их легко заменить на новые.

Далее — обратная сборка и подключение. И еще один совет — делать это нужно сразу. Если оставить установку нового картриджа «на потом», то не факт, что такая работа пойдет быстро.У тех, кто делает это впервые, возникают трудности, так как уже на второй день многое забывается. Проверено практикой.

Если подключение люстры ранее производилось скручиванием, то желательно организовать новое подключение с помощью клеммных колодок.

Для домашнего использования лучше приобретать продукцию WAGO. С подпружиненными контактами работать намного удобнее. Узнайте об ассортименте и особенностях использования этих товаров.

Для полного восстановления работоспособности люстры не нужно заменять патрон лампы, который не светится, даже если нить накаливания не срезана. Сброс давления в колбе (еще одна вероятная неисправность) — самый редкий случай.

Типичные неисправности

  • «Втягивание» язычка. Это часто случается, если при замене лампочек они слишком сильно вкручены. Поэтому центральный контакт основания до него не доходит. Его легко приподнять, например, тонкой отверткой.
  • Нагар на язычке патрона. Как следствие — поломка контактов. Почистить можно мелкой наждачной бумагой. Если его нет под рукой, налет можно легко удалить кончиком ножа.
  • Плохой контакт в месте крепления провода. Сделать «протяжку» шурупов — считанные секунды.

Практический совет:

  • Перед началом работы необходимо позаботиться о собственной безопасности. Что и где отключать, как проверить отсутствие напряжения на проводах — указано выше.
  • В любом случае, если вам приходится иметь дело с люстрой, вам нужно, чтобы кто-то был рядом и помогал, а заодно и страховал.

Возможные варианты как открутить цоколь лампы от патрона. Как открутить цоколь разбитой лампы от патрона Как получить цоколь от патрона

Подвесные потолки с утопленными светильниками получили широкое распространение в современных интерьерах. Вся эта элегантная конструкция крепится к натуральному потолку комнаты с помощью деревянных или металлических каркасов.Подвесной потолок выполняет функцию освещения и скрывает недостатки обычного потолка.

От чернового потолка до натяжного потолка остается пространство около десяти сантиметров, в нем размещается электропроводка и осветительные приборы. Для установки источников света во втором потолке есть продуманные проемы. Со стороны комнаты комплект освещения представлен в виде декорированного кольца.

С внутренней стороны корпуса крепится патрон с лампой и пружинами для крепления, их задача — удерживать лампу.Вставить галогеновую лампочку в натяжной потолок не так уж и сложно, главное правильно ее подключить.

Разновидности

Чтобы решить проблему удаления поврежденной лампочки, не нужно вызывать специалиста. Процесс замены лампочки не так уж и сложен. Для начала следует ознакомиться с основными принципами работы светильников в подвесной потолок.

Лампы имеют разную мощность, выделяют разное количество тепла, различаются энергозатратами, ценой, сроком службы.

На подвесной потолок устанавливаются светильники, в которых используются несколько типов светильников:

  • Привычные лампы накаливания. В настоящее время они не пользуются особой популярностью из-за неэкономичности, хотя у них есть то преимущество, что они могут работать при любой температуре и влажности.

  • Галоген , обеспечивающий очень яркое освещение. Их преимущество — долговечность, экономичность, компактность.

  • Светодиодный свет. Считаются самыми экономичными, в результате чего стали самыми востребованными.

Процедура скручивания ламп каждого типа отличается, поэтому перед их снятием важно выяснить, какой это тип источника света.

Так как замена лампочек будет не один раз, не лишним будет ознакомиться с составляющими элементами и запомнить их названия.Все лампы имеют защитный кожух, основной корпус и специальные зажимы.

Но в их конструкции есть и другие детали, зная о которых легче разобрать любую лампочку:

  • Корпус, невидимый снаружи, потому что он находится в пространстве под потолком, провод и в нем спрятан картридж;
  • антенны пружинного типа, служат для удержания светильников и их фиксации на поверхности потолка;
  • защитная крышка из пластика или стекла, одновременно выполняет функцию диффузора и защищает весь комплект от пыли;
  • стопорное кольцо для фиксации защитной крышки.

Для того, чтобы вынуть лампочку, нет необходимости снимать лампу полностью. Обычно вам нужно только снять крышку и кольцо. У лампочек разные способы крепления, поэтому при выборе новой лампы обязательно учитывайте тип ее цоколя.

Типы крышек

Есть лампы с резьбовым цоколем, как лампы накаливания. В этом случае достаточно обычного скручивания.

Большой популярностью пользуются другие типы:

  • лампы с парой шпилек, при фиксации издают щелчок;
  • светильники фиксированные по очереди;
  • относится к светильнику типа «таблетка», часто применяется в натяжных потолках.

Варианты вывода

Первым шагом при откручивании лампочки является отключение электроэнергии, т.е. отключение питания корпуса от электрощита. Помните: нужно не только выключить конкретную лампочку, а именно выключить все освещение. Не каждый из нас знает, что нужно отключить фазу, и переключатель уходит в ноль. Не подвергайте себя риску.

Далее нужно снять стопорное кольцо лампы, оно служит фиксатором.Для его снятия достаточно отжать усики, лампа легко выходит из корпуса и висит на контактном патроне. Теперь вам просто нужно потянуть ее на себя или повернуть влево (в зависимости от типа лампы) и вытащить.

Лампы могут быть без стопорных колец. В этом случае вам придется вынуть из патрона всю лампу.

Самый простой способ открутить так называемые «планшеты»: одной рукой немного повернуть лампу назад, дождаться щелчка, потянуть вниз и вытащить.Остальной светильник остается на месте.

Лампы с патронами E14 и E27 еще проще обслуживать: их заменяют по всем привычным схемам на обычный стандартный патрон. Откручиваем, как всегда, старые лампочки, а также откручиваем новую лампу. Здесь важно только выбрать размер на 14 и 17.

При замене любых лампочек обращайте внимание на тип и размер цоколя. Откручивая галогенные лампы, нельзя прикасаться к ним руками без перчаток, на них легко остаются следы, дающие тусклый свет в комнату.Кроме того, быстро перегорают лампы, к которым прикасались жирными пальцами.

Это особенно актуально для моделей с базовым G4 или G9. У них особая конструкция — корпус лампы не имеет дополнительных креплений, поэтому для снятия колбы достаточно просто потянуть ее вниз.

При работе с галогеновыми продуктами не забывайте надевать перчатки и держать лампы салфетками. Если их нет под рукой, обмотайте нижнюю часть простым бумажным скотчем. Загрязнение галогенных ламп недопустимо.

Для удобного снятия лампочки можно полностью отсоединить корпус светильника от подвесного потолка, аккуратно поддев отверткой декоративный кружок. Затем открывается внутренняя часть, и можно легко согнуть нажимные штифты и вытащить корпус из подвесной конструкции. Вы также можете удалить оттенок, чтобы заменить его.

Для работы со светодиодными лампами нужно знать, что во многих из них лампы и лампы являются одним целым. Итак, вам нужно полностью вынуть лампу.Его нет в пленке потолка, но есть монтажная площадка. Если аккуратно согнуть светильник, видны две расширяющиеся пружины — это элементы крепления. Снимая лампу, держите их за руки, иначе можно легко повредить потолок. Пружины нужно загнуть внутрь, подтянуть к себе и вытащить лампу. Как видите, здесь нет ничего сложного. Главное — соблюдать простые правила. Хотя светодиодные лампы самые долговечные, иногда их тоже приходится менять.

Открутив лампочки в подвесном потолке хотя бы один раз, с этим легко справиться в следующих случаях. Но при повреждении лампы или самой лампы работа осложняется опасностью порезов, уколов мелкими кусочками. На помощь придут профессиональные советы и проверенные народные уловки.

Для этой работы пригодятся плоскогубцы с заостренными концами. Им нужно захватить металлическую часть лампы и медленно поворачивать ее в обратном направлении, пока лампа не выйдет.

Можно скатать мяч из клейкой ленты клейкой стороной наружу, прикрепить к центру, слегка прижать, чтобы свет прилипал к мячу. После этого она свободно вылезет.

А слабая половина человечества — женщины, решает проблему сырого картофеля: нужно разрезать его на две половинки, нажать одну из них на неработающую лампочку и спокойно покрутить.

Лампа может не только лопнуть, но и застрять. Она как бы прилипает к картриджу и никак не откручивает.В таких случаях все зависит от конструкции светильника. Если модель позволяет, скручивают и патрон, и лампочку. Тогда снимите его легко.

А если конструкция лампы не допускает такого приема, лампочку можно только разбить. Но перед этим следует обернуть его тканью, чтобы обезопасить себя от заноз. Оставшуюся базу нужно отсоединить плоскогубцами и вытащить.

Если светодиодная лампа лопнула или залипла, ее легче заменить, так как она меняется вместе со всем корпусом.

Если на подвесной потолок вешается люстра, необходимо снять весь прибор, чтобы заменить в нем лампочки.

Для этого действуйте следующим образом:

  • сначала снимите колпачок, закрывающий крючок, на котором висит люстра;
  • поместите руку в щель под ним; №
  • возьмите люстру в месте крепления и осторожно снимите ее, вытаскивая электрический провод;
  • Отсоедините провод, сняв изоляцию.

Люстра снята с потолка. Если он тяжелый, перед тем, как спуститься по стремянке, следует позвать кого-нибудь на помощь. Теперь легко открутить и поменять перегоревшую лампочку.

В следующем видео наглядно можно увидеть варианты откручивания лампочек от патрона.

Возможные проблемы

При замене ламп могут возникнуть следующие проблемы:

  • Усы бьют по пальцам.Если они будут слишком сильными, снятие лампы может повредить потолок. Чтобы решить эту проблему, держите пружины достаточно крепко, чтобы не повредить пальцы и потолок. Источник света не должен висеть на пленке, необходимо следить за тем, чтобы пружины попадали в крепежное кольцо за пленкой.
  • В свое время рабочие, монтировавшие потолок, могли оставлять за собой оголенные участки провода. Для решения этой проблемы даже после полного обесточивания дома (квартиры) лучше подождать несколько минут перед началом работ.В противном случае существует опасность поражения электрическим током.

Фото 1 Фото 2

Патроны пластиковые для ламп с цоколем Е27 как правило разборные, они могут выглядеть так:

Фото 3 Фото 4

Чтобы подключить провода к пластиковому патрону, вам просто нужно вставить провода в соответствующие отверстия на задней стороне патрона. Как видно на фото 1, в каждый из контактов можно подключить по два провода, было бы желание.Если провода не литые, а с плетеной жилой, то концы таких проводов следует припаять.

К разборным пластиковым картриджам провода подключаются в принципе тоже, только для того, чтобы подключить провода, необходимо предварительно снять нижнюю часть картриджа. Дно крепится к корпусу патрона защелками. Чтобы отломить дно, нужно сначала вставить простую отвертку в один паз и надавить сильнее, чтобы нижняя защелка отошла:

Фото 5

, а затем, удерживая его, надавите на первую защелку на вторую защелку.При отсоединении днища видны контакты картриджа, по два круглых отверстия с двух сторон, за отверстиями подпружиненные контакты:

Фото 6

Чтобы вставить или вытащить провод, нужно прижать пружины зажима простой отверткой (продолговатые отверстия ближе к центру патрона). Перед подключением проводов нижнюю часть картриджа необходимо надеть на провода. Дальнейшие варианты крепления картриджа могут быть разными, но в принципе все как у карболитовых картриджей , для этого в нижней части картриджей есть соответствующая резьба.

Электричество в доме

Как открутить застрявшую или разбитую лампу

Разобрать лампу — казалось бы, может быть проще. Однако и в этом случае существует ряд хитростей, с помощью которых даже деформированный осветительный элемент (светильник) можно снять самостоятельно, без привлечения специалистов. Поэтому хотелось бы уточнить, как открутить застрявший или сломанный светильник, чтобы не повредить сам осветительный прибор (люстра, бра и т. Д.).).

Безопасность прежде всего

Конечно, прежде чем откручивать лампу от патрона, необходимо предусмотреть ряд подготовительных операций, чтобы обезопасить себя от поражения электрическим током. То есть на начальном этапе место работы следует полностью обесточить и принять все необходимые меры, исключающие возможность ошибочной подачи напряжения.

Причем необходимо снять напряжение отключением автоматического выключателя, чтобы гарантировать полное отсутствие электричества в сети.Кроме того, следует позаботиться о прочном фундаменте, на котором будут выполняться технические операции, то есть установить стол или стремянку.

Если читателя интересует информация по выбору энергосберегающих ламп, то ее можно найти здесь.

Причины заедания и деформации ламп

Однозначно ответить на вопрос, что может стать причиной деформации лампы, довольно сложно. Ведь это может быть связано как с плохим качеством электросети (перепады напряжения), так и с эксплуатационными характеристиками самого осветительного элемента (низкое качество комплектующих, истечение срока службы и т. Д.).

Причины прилипания цоколя лампы к электрическому патрону более очевидны и связаны с несоблюдением надлежащего электрического контакта на стыке (вкручивании). Ввиду чего при установке бытовых светильников желательно руководствоваться следующими рекомендациями:

  • Брать лампу только чистыми руками, исключая наличие жирных пятен;
  • Плотно вкрутите лампу в имеющийся патрон;
  • Использовать лампы, соответствующие техническим характеристикам осветительного прибора;

Как открутить лампу

Большой проблемой для собственника собственной недвижимости является удаление лопнувшей электрической лампы (ничего не поделаешь), поэтому этот вариант требует детального рассмотрения.

Как безопасно открутить лампочку от подвесного потолка?

Самый распространенный способ поворачивать сломанную лампочку — использовать электроинструмент, например плоскогубцы или плоскогубцы. Тогда как сам метод работы сводится к тому, что оставшийся в патроне колпачок лопается изнутри губками инструмента, после чего вся оставшаяся часть откручивается против часовой стрелки.

Либо губками зацепиться за крайний край цоколя (если он выступает) и попытаться таким образом открутить оставшуюся лампу.

Однако, прибегая к удалению разорвавшейся лампы этим методом, следует иметь в виду, что на первых порах может потребоваться удаление оставшегося стекла, что подразумевает использование средств защиты (очки, перчатки, инструменты с изолированными ручками).

Иногда в качестве плоскогубцев можно использовать любой подходящий аксессуар: катушку с нитками, ручку отвертки, плотно свернутый бумажный рулон и даже мыло. Главное условие — он может открыть колпачок изнутри, чтобы он мог вращаться вместе с импровизированным инструментом.Что ж, конечно, предпочтение в данном случае следует отдавать исключительно диэлектрикам.

По опыту многих домашних электриков можно отметить, что даже обычная ПЭТ тара может помочь в процессе выкручивания сломанной (лопнувшей) лампы. Зачем нужно нагревать горлышко бутылки до размягчения (например, зажигалкой), а затем фиксировать горлышко на колпачке на 10-15 секунд. Когда тара из ПЭТ остынет и застынет, открутить остатки лампы несложно.

Радикальные методы извлечения лампы

Если ни один из вышеперечисленных способов не дал результата и остатки осветительного элемента все еще находятся внутри патрона, то может потребоваться даже замена последнего. Альтернативой этому мероприятию может стать радикальный вариант, предполагающий измельчение основы с последующим ее извлечением. И в этом случае могут потребоваться инструменты с тонкими губками (например, круглогубцы). Да и сама техника связана с большой вероятностью повреждения картриджа, из-за чего такие работы следует выполнять с особой осторожностью.

Учитывая все вышесказанное, можно констатировать, что самостоятельно открутить застрявшую лампу не так уж и сложно, главное соблюдать стандартные рекомендации.

Как самому найти скрытую проводку

Светильники для ванны своими руками: особенности установки

Самостоятельная установка светильников в натяжные потолки

Как перенести розетку своими руками

Как открутить цоколь разбитой лампы можно посмотреть в этом видео:

Если вам понравился материал, буду благодарен, если вы порекомендуете его друзьям или оставите полезный отзыв.

Как открутить лампочку

Необходимость решать, как открутить лампочку, регулярно возникает у каждого из нас. Эту работу нельзя считать недостойной внимания.

Как вынуть лампочку из патрона при выходе из строя

С ней легко справиться, только если нет повреждений и лампочка находится в легкодоступном месте. Но иногда требуется изобретательность, чтобы заменить сгоревший предмет.

Откручиваем лампочку в натяжном потолке

В настоящее время самым популярным вариантом оформления потолка можно считать навесные конструкции.Они способны полностью преобразить интерьер комнаты, сделать его более эффектным, оригинальным. Одно из преимуществ таких конструкций — возможность скрыть в них различные коммуникации. Особенно привлекательно возможность обустроить встраиваемые светильники. Такие источники могут комплектоваться различными типами ламп:

  • Стандартный
  • Флуоресцентный
  • Галоген
  • светодиод

Дизайн встраиваемых светильников в основном однотипный.Поэтому достаточно ознакомиться с общими элементами, чтобы понять, как при необходимости заменить стандартные или энергосберегающие лампочки.

Основными составляющими конструкции являются:

В точечных светильниках чаще всего устанавливают галогенные лампы, менять которые нужно не чаще одного раза в три года. При необходимости произвести замену необходимо отключить электричество в комнате. Сначала снимается кольцо, фиксирующее лампу. Затем демонтируется пластиковая крышка, откручивается перегоревшая лампочка от патрона и устанавливается новая.В некоторых встроенных источниках лампочка удерживается штырями. В этом случае он аккуратно вставляется с небольшим давлением. Если был щелчок, лампочка занимала свое место.

Замена должна производиться осторожно, так как материал потолка может быть легко поврежден. Специалисты рекомендуют вкручивать новую галогеновую лампочку в тканевые перчатки или с помощью сухой ткани. Замечено, что в этом случае он прослужит дольше.

Как открутить лампочку, если она лопнула

Нелегко безопасно вынуть лампочку, если она не просто перегорела, а лопнула.Есть серьезная опасность порезаться, бросив на пол мелкие осколки. Есть несколько профессиональных и народных советов по удалению лопнувшего элемента.

При откручивании поврежденной лампочки большую помощь могут оказать плоскогубцы с заостренными кончиками. Их нужно закрепить на металлической детали и осторожно повернуть против часовой стрелки.

Отвинтить лопнувшую лампочку можно шариком, скрученным из изоляционной ленты липкой стороной наружу. Его нужно разместить по центру и немного прижать.Осторожно открутите липкую лампочку.

Хозяйки решают проблему с сырым картофелем. Половина корнеплода прижимается к лопнувшей лампе. Края стакана врезаются в мякоть, что позволит скручивать.

Выкрутите лампочку, если она застряла

Иногда лампочка в процессе работы «прилипает» к патрону, и открутить ее обычным способом не получается. Способ зависит от конструкции лампы. В некоторых моделях есть возможность откручивать лампочку и патрон одновременно.После этого перегоревший элемент будет легче удалить.

Если этот метод невозможно применить, придется разбить лампочку твердым предметом. Для начала нужно обернуть его тканью, чтобы стекло не разлетелось. После этого аккуратно сожмите основу плоскогубцами. Он отключится от картриджа и вылезет.

Привлекательным и экономичным вариантом являются светодиодные лампы для дома. Эти перегоревшие элементы рекомендуется менять вместе с корпусом.

Если вы хотите найти способ, как безопасно открутить лампочку, заменить ее, нужно помнить, что перед этим следует отключить комнату и проверить отсутствие электричества специальным детектором.

http://vceremont.ru

Что делать, если лампочка перегорела, и когда начинаешь ее откручивать, лампочка отрывается, а цоколь остается в патроне? Это характерная неисправность, которая часто встречается у старых ламп накаливания. Мы расскажем, как открутить разбившуюся лампочку от патрона.

Самый простой вариант — отключить в квартире электричество, взять плоскогубцы с тонкими носиками и попробовать открутить прилипшую основу. Причем проделать эту операцию можно, не отключая электричество. Для этого возьмите пустую пластиковую бутылку, открутите от нее пробку и аккуратно оплавьте края горлышка зажигалкой до мягкого состояния. Только руками не трогайте. Готовность будет видна невооруженным глазом. Теперь осталось вставить эту расплавленную шейку в основание, подержать секунд двадцать и спокойно открутить сломанную лампочку от патрона.

Имейте в виду, что при перегорании лампочки может отключиться автомат, питающий световую линию в квартире. Если это произошло, то машину нужно снова включить. В этом случае сразу видно перегоревшую лампочку. Хуже, когда электроды сомкнуты в основании и аппарат не включается. В этом случае сначала попробуйте выключить все выключатели в квартире, так как неисправность возникла, скорее всего, в одной из рабочих ламп. Затем откручиваем от патронов и проверяем все лампочки.Замените сгоревшее и включите машинку. Ну что, на этот раз включили? Описанная процедура долгая, но безопасная. Кстати, при включении «подозрительной» лампочки смотреть на нее не стоит. Отвернувшись, вы защищаете глаза от возможного взрыва колбы. С неисправностями не редко бывает и такое бывает.

Бывает, что замкнутая лампочка не откручивается от патрона. Это может произойти, когда основание прилипает к контактам картриджа. Как открутить застрявшую лампочку? Не стоит этого делать самостоятельно, так как провода, подключенные к патрону, также могут сгореть при коротком замыкании.Вызовите лучшего электрика из дома. Мастер все сделает правильно и при необходимости заменит поврежденный картридж на новый.

Ну а если нужно срочно подать свет, то можно попробовать самому открутить перегоревшую лампочку. Для этого в первую очередь выключите машину. В процессе любых работ с электропроводкой в ​​квартире нельзя ограничиваться срабатыванием только выключателя. Фаза может остаться на патроне, и если корпус лампы будет заземлен, произойдет поражение электрическим током.Поэтому всегда выключайте автомат и не забывайте проверять оголенные провода индикатором.

Ну вот и проведена небольшая ликбез по технике безопасности при работе на низковольтном оборудовании. Теперь вернемся к невращающейся лампочке. Ее стеклянную колбу придется разбить. Удобнее делать это, надев на лампочку полиэтиленовый пакет и ударив по ней чем-нибудь тяжелым.

Как открутить лопнувшую лампочку от патрона

Затем плоскогубцами захватываем край колпачка, прикусываем его и, поворачивая плоскогубцы, наматываем металл на губки инструмента.Металл достаточно тонкий и сломается. Затем повторяем процедуру и вытаскиваем колпачок по частям. Работайте кусачками осторожно, чтобы не испортить внутреннюю часть картриджа. Дело в том, что лампочка ввинчивается в металлическую вставку, расположенную внутри патрона.

На место, чтобы вспомнить еще одну возникшую проблему. Иногда, откручивая лампочку от патрона, крутится вместе с ним, так как патрон плохо закреплен в корпусе люстры. При этом провода, подключенные к картриджу, скручены между собой, могут оборваться и привести к короткому замыканию.Поэтому, чтобы правильно открутить лампочку, нужно следить за патроном и, если он вращается, зафиксировать пальцами свободной руки.

Перегорание светильников, установленных в подвесной потолок, происходит при интенсивном использовании подсветки или с нарушением технологий монтажа: неплотная фиксация, несоблюдение норм электромонтажа, выполнение работ без использования специальных защитных перчаток и т. Д. Но спасибо до продуманной конфигурации и расположения точечных светильников снять лампу и заменить ее на новую несложно.

Для освещения потолка используются лампы следующих типов:

  • Лампы накаливания;
  • галоген;
  • светодиод;
  • Люминесцентный.
Различные типы ламп и приспособлений для патрона.

Они различаются по излучаемой мощности, теплу, экономичному потреблению энергии, стоимости и сроку службы. Независимо от типа лампочки, использованной в конструкции светильника по установленным ГОСТам, в комплект входят аналогичные комплектующие, знание устройства которых облегчает процесс демонтажа:

  • Корпус, который находится в межпотолочное пространство скрыто от глаз, содержит проводку и картридж;
  • Пружинные зажимы типа «усики», надежно удерживающие лампу в одном положении и фиксирующие ее заподлицо с поверхностью потолка;
  • Стеклянная или пластиковая крышка, выполняющая защитную и светорассеивающую функцию, предохраняет лампу от проникновения пыли, влаги;
  • Стопорное кольцо, удерживающее защитную крышку на внешней декоративной опалубке.

При перегорании лампочки замене подлежит не вся лампа, а часть. Для этого вам понадобится только стопорное кольцо и пластиковая крышка. Однако в процессе эксплуатации тип заменяемой лампы и способ крепления к корпусу вызывают затруднения. Крепления светильников к патронам в виде:

  • Резьбы — стандартный вид крепления, часто устанавливаемый на обычных лампах накаливания;
  • Штифты (2 металлические направляющие), которые проходят через специальный паз в картридже и с легким нажатием, при правильном подключении слышен характерный щелчок;
  • Повернуть фиксатор на 90 градусов.

Разборка лампы без снятия корпуса

Процесс замены

Чтобы разобрать лампу, не снимая корпус с потолка, выполните следующие инструкции:

  • Отключите питание;
  • Снимите стопорное кольцо и защитную крышку;
  • Выкрутите перегоревшую лампочку против часовой стрелки;
  • Вставьте на его место новый, такой же мощности и модели, что и предыдущий, чтобы освещение оставалось равномерным во всех световых точках;
  • Обработайте колбу и контакты лампы перед установкой их в картридж спиртом или жидкостью для мытья окон, которая продлит срок службы устройства за счет удаления пыли и лишних органических частиц;
  • Картридж закрыть крышкой, зафиксировать зажимным кольцом;
  • Важно не прикасаться к лампе голыми руками, для этих целей рекомендуется использовать кусок мягкой ткани или специальные монтажные перчатки.

Другой способ заменить лампочку — полностью вынуть корпус светильника из отверстия в подвесном потолке, поддев декоративную опалубку плоской отверткой. Это обеспечивает более легкий доступ к проводке, клеммам и трансформатору. Вставляется светильник, загибая зажимные антенны и помещая корпус в подвесную конструкцию. Таким же образом меняют потолок.


Разборка лампы с корпусом

Все работы выполняются медленно, осторожно, стараясь не касаться кожи конструкции, чтобы не повредить ее, не оставить следов, вмятин или порезов, если демонтаж проводится в следующий раз к стрейч-ремню.

Грамотно произведенная замена, уход за лампами путем их очистки спиртовыми растворами каждые полгода продлит срок службы светильников, сделает потолочное освещение эффективным на долгое время. На видео вы можете увидеть пример демонтажа и процесс установки нового точечного светильника.

Еще одна причина перегорания

Еще одна причина замены лампочки — перегорев трансформатора или блока питания. Это происходит в результате частых скачков напряжения или неправильно подобранного питания устройства.В идеале к каждой установленной лампе отдельно подключают трансформатор, а лампы подключают параллельно. Это убережет прибор от перегрузок и от перегорания всех ламп одновременно — принцип цепной реакции.

Советы по переустановке:

  • Лучше использовать маломощный электронный трансформатор для каждой отдельной лампы, он легкий и компактный, подходит для установки на подвесной и подвесной потолок, не перегружая конструкцию своим весом;
  • Входное напряжение трансформатора должно быть 220 В, выходное — равным мощности установленной лампы;
Подключен трансформатор
  • Установите трансформатор на расстоянии 20 см и более от ламп, чтобы тепло, излучаемое лампой, не повредило прибор, но не более 3 м от них, иначе сопротивление провода увеличится , что приведет к короткому замыканию.

Проводка подключается с соблюдением полюсов и фаз. В этом поможет индикаторная отвертка.

Почти в каждой комнате в нашем доме есть лампочки, которые помогают работать в темноте или просто делают времяпрепровождение в комнате более приятным. Но бывают ситуации, когда лампа перегорает и лопается. В такой ситуации вы получите не только неприятное рассыпание осколков по полу, но и остатки лампочки в патроне.Большинство обычных людей, сталкивающихся с этим, сразу же ищут способ открутить лопнувшую лампочку от патрона.

Безопасность превыше всего

Первое, что нужно сделать в такой ситуации, — это обеспечить безопасное выполнение работ. Не забываем, что осветительный прибор питается от сети 220 В, и при лопнувшей лампе обнажаются токоведущие элементы. Поэтому перед тем, как подойти к картриджу, обязательно снимите напряжение.

Следует отметить, что одного нажатия на выключатель, от которого была включена эта люстра, не всегда достаточно.Поскольку коммутационный аппарат может не разрывать фазную цепь, а разрывать ноль. Этот вариант приемлем только в ситуациях, когда у вас есть индикаторная отвертка, чтобы убедиться в отсутствии потенциала. Или если вы будете в диэлектрических перчатках откручивать лампочку от патрона.

Оптимальный вариант — выключить вводный автомат в квартире. Если у вас раздельное электроснабжение комнат или потребителей, вы можете выключить нужную лампу отдельным автоматом, оставив под напряжением все остальные узлы.Если выключить электроснабжение всей квартиры, учтите, что освещения не будет и подключаться будет не к чему. Поэтому заранее возьмите портативный фонарик или зажгите свечу, чтобы в темноте не порезаться об острые края лопнувшей лампочки.

Способы удаления сломанной лампочки

Есть несколько способов удалить остатки лампы и цоколя из картриджа. Выбирать конкретный нужно исходя из текущей ситуации и имеющихся средств.

Рис. 1. Конструкция лампочки

Метод № 1. Использование плоскогубцев.

Самый распространенный способ отвинтить лопнувшую лампочку от патрона — это плоскогубцы, плоскогубцы или другие производные от этого инструмента. Но, этот способ актуален в ситуациях, когда после разрыва стеклянной колбы цоколь немного выступает за пределы картриджа, иначе велика вероятность повреждения самого картриджа. Причем менять придется не только лампочку, но и патрон.

Вся процедура состоит из следующих действий:


Способ №2. Разборка картриджа.

Самый оптимальный способ — разобрать картридж, он позволяет безопасно удалить прилипшую основу, но этот вариант подходит не для всех моделей светильников. Те из них, в которых патрон несъемный или он прикрыт элементами люстры, не позволяют открутить разрыв таким методом. Конструктивно разборные модели состоят из корпуса и контактной пластины, корпус можно разделить на две части.

Для применения этого метода вам потребуется:

  • Отключить напряжение в подъезде в квартиру;
  • Открутите корпус на две половинки — в результате у вас должны получиться контакты с крышкой, а рубашка должна откручиваться вместе с цоколем и остальной лампочкой;
  • После этого вы увидите, что основание скручено в гильзу, если она прилипла к ней, ее следует подправить плоскогубцами, отверткой или слегка ударить с тыльной стороны;
  • Открутить оставшиеся лампочки, когда патрон в руках, намного проще.

Способ №3. Пластиковая бутылка.

Если в силу конструктивных особенностей лампы или абажура не удается дотянуться инструментом до обломков лампы и удалить их, то в этом вам поможет обычная пластиковая бутылка и зажигалка. Весь процесс извлечения состоит из следующих шагов:


Метод № 4. Пробка от шампанского.

Этот способ подходит для тех ситуаций, когда при разрушении луковицы из нее выпала еще и нога (баран) или ее можно безболезненно вытащить.


Рис. 5: снимаем ножку

В результате остаток колбы вылезает вместе с пробкой. Следует учесть, что если по краям остались осколки стекла, их необходимо удалить, чтобы не повредить пальцы при скручивании.

Способ №5. Используем картошку.

Практически в каждом доме есть свежий картофель. Этот способ подходит для тех случаев, когда по краям остаются острые осколки стекла. Сначала отключите напряжение на входном экране.

Вам просто нужно разрезать картофель пополам или в другом соотношении, чтобы остальная часть имела кусочек и удобно лежала в руке.


Рис. 7. Картофель нарезать

Картофель по линии среза осторожно кладут на ножку и высаживают на осколки стекла так, чтобы овощ плотно прилегал.


Рис. 8: положить картошку на лампочку

Затем ее используют как ручку для откручивания оставшихся лампочек от патрона.


Рис. 9: лампочка в картофеле

Следует отметить, что картофель не нужно предварительно мыть или замачивать.Так как он станет скользким, и плотно прилегающая основа не поддается. Сам картофель настолько влажный в месте среза, что после откручивания обязательно протрите все поверхности и дождитесь, пока они высохнут, прежде чем включать лампочку, снова подайте напряжение и включите свет.

Вы также можете заменить картофель куском хозяйственного мыла, но, в зависимости от его консистенции и формы, брусок может не подходить для откручивания лопнувшей лампочки.

Видеоинструкция



В целях безопасности надевайте перчатки и очки. Всегда надевайте толстые перчатки, чтобы не порезаться осколками стекла. Лучше надеть их поверх резиновых или защитных перчаток. Так вы обезопасите себя от электрического тока на случай, если электричество включится во время работы. Очки должны защищать глаза от мелких осколков стекла. Это особенно важно, если лампочка закреплена где-то под потолком.

Уберите мусор с пола. Их можно чистить метлой, тряпкой или пылесосом.Соберите осколки из совка и выбросьте их в мусорное ведро. Более мелкие фрагменты можно собрать, используя бумагу или картон высокой плотности. А если осколки настолько малы, что напоминают пыль, их можно собрать с помощью скотча.

Положите предмет так, чтобы оставшиеся осколки стекла упали на него, а не на пол. Если от лампы все еще могут попасть осколки или она закреплена под потолком, держите этот предмет под ней, и намного меньше стекла упадет на пол, что значительно облегчит вашу уборку.

Отключите лампу, если она подключена к розетке. Если лампочка сломалась, все, что вам нужно сделать, чтобы выключить питание, — это вынуть шнур питания из розетки.

Если светильник закреплен прямо на стене или под потолком, выключите питание в этой части дома. Найдите электрическую панель с предохранителями или автоматическими выключателями и отключите питание в той части дома, где находится ваша лампочка. Если у вас на панели есть предохранитель, то открутите его, а если переключатель включен, измените его положение на «выключено».

  • Если на панели не указано, за какую часть дома отвечает каждый из предохранителей или переключателей, то лучше все выключить. Даже если у вас дома несколько электрических щитов, не стоит думать, что за это отвечает тот, что ближе к комнате с лампочкой.
  • Если в комнате с лампочкой нет естественного освещения, заранее найдите фонарик.
  • Попробуйте открутить основание против часовой стрелки. При этом руки всегда должны быть в толстых перчатках, которые защитят вас от порезов. А резиновые перчатки защитят вас от поражения электрическим током, которое вряд ли произойдет, но все же может произойти даже при отключении питания из-за неправильной проводки.

    Для большей прочности и точности используйте остроконечные плоскогубцы. С их помощью можно безопасно удерживать основание. С помощью плоскогубцев вы можете прикладывать большее усилие при откручивании лампочки, чем если бы вы просто откручивали ее пальцами.Всегда откручивайте против часовой стрелки.

    Попробуйте поместить концы плоскогубцев внутрь колпачка, если не можете ухватиться за колпачок снаружи. Выдвиньте концы плоскогубцев так, чтобы они упирались во внутренние стенки основания, и поверните против часовой стрелки.

    Если описанные выше методы не помогли, возьмите отвертку. Вставьте конец маленькой отвертки с плоским концом между патроном и патроном. И легким, легким усилием загните край колпачка внутрь настолько, чтобы можно было хорошо ухватить его плоскогубцами.Попробуйте крутить сейчас.

  • Как снять хрустальную люстру с потолка | Руководства по дому

    Хрустальные люстры часто являются центральным элементом комнаты, но при изменении стилей и декоров они могут не соответствовать новой схеме. Снятие хрустальной люстры — дело твердой руки и терпеливого человека. Если кристаллы имеют другой размер, то отслеживание того, какие из них находятся на кронштейнах люстры, облегчит их повторную сборку позже.

    Выключите электричество в цепи люстры в главном блоке питания.Если вы не уверены, какая цепь контролирует эту розетку, отключите электричество во всем доме. Переведите выключатель света в положение «включено».

    Уберите все предметы под люстрой, например столы, и постелите на пол мягкое покрытие. Если вы уроните кристалл, вы хотите, чтобы он упал на что-нибудь достаточно мягкое, чтобы сломать его падение, не расколов и не сломав его.

    Подставьте под люстру стремянку. Он должен быть такого размера, чтобы вы могли удобно стоять на нем и дотянуться до люстры, не приближаясь к верхним ступеням.

    Снимите лампочку с люстры. Вставьте наконечник бесконтактного тестера цепей в патрон лампы, чтобы проверить наличие постоянного тока. Если его нет, выключите переключатель и продолжайте.

    Удалите кристаллы и очистите их мягкой тканью, прежде чем обернуть их мягкой прокладкой и положить в ящик для хранения. Часто у них есть петля, которая скользит вверх от крючка, вставленного в руку. Снимите с блока остальные лампочки.

    Осмотрите основание люстры в том месте, где она встречается с потолком, чтобы увидеть, как она соединяется с монтажным ремнем.Часто это ввинчивается через основание в монтажную ленту на распределительной коробке. При откручивании шурупов основание люстры ослабнет. Обычно это лучше всего делать вдвоем: один будет держать люстру и закреплять, а другой откручивать винты. Не позволяйте чандлеру упасть слишком далеко, иначе провода в монтажной коробке могут растянуться или оборваться и стать небезопасными.

    Снимите гайки крепления проводов люстры к проводам монтажной коробки. Должны быть две гайки: одна соединяет белые провода, а другая — черные.Опустите прибор на землю, когда он отсоединен от проводов. Оставьте провода в коробке, чтобы можно было подключить новый прибор, прежде чем снова включить электричество.

    Ссылки

    Биография писателя

    Джек Бертон начал профессионально писать в 1980 году со статьями в «Слово из Иерусалима», «ICEJ Daily News» и Tagalong Garden News. Он руководил радиостанциями, телестудиями и газетами и был главным сборщиком средств для Taltree Arboretum. Бертон держит B.С. в радиовещании из Университета Джона Брауна. Он 26-летний ветеран ВМС США и ВМС США.

    Обзор судна

    : роскошный способ вейпировать ваше масло

    Вейп-ручек всегда были практически одноразовыми . Не преднамеренно одноразовые, но они часто перестают работать вскоре после их использования. За последние год или два было сделано намного больше высококачественных устройств для тележек THC и CBD с расчетом на долгосрочное использование. Вот тут-то и пригодится Vessel.Кажется, они выводят вейп-ручку на новый уровень.

    «Судно» представляет собой батарею с резьбой 510, рассчитанную на 510 тележек с маслом. Он имеет аккумулятор емкостью 240 мАч и роскошный внешний вид, чего не хватало на рынке ручек нижнего уровня. Судя по обзорам, которые я видел до сих пор, кажется, что люди уже рассматривают Vessel как лучшую вейп-ручку для масла. Я с нетерпением жду возможности протестировать его с различными картриджами, чтобы убедиться, что он работает так же хорошо, как выглядит.

    Устройство было бесплатно отправлено мне компанией Vessel для целей этого обзора.

    Цена: 79 долларов (на судне)

    Технические характеристики

    • Отличается защищенной вставкой картриджа
    • Подходит для большинства картриджей с резьбой 510
    • Питание от высококачественной литий-ионной аккумуляторной батареи емкостью 240 мАч
    • 3 светодиода показывают срок службы батареи и настройки мощности
    • Три (3) настройки мощности / напряжения (низкий 2,8 В / средний 3,2 В / высокий 3,6 В)
    • USB-порт для магнитной зарядки + кабель
    • Размеры: 4.3 дюйма (длина) x 0,5 дюйма (глубина)
    • Шесть (6) месяцев ограниченной гарантии

    Состав набора

    • Емкостное устройство
    • Зарядное устройство USB

    Внешний вид, очевидно, является основным преимуществом судна. Эстетика, ощущение в руке и даже выгравированный на ней логотип. Я обожаю древесное зерно, поэтому вейп-ручка с его изображением — это то, что мне нужно. Мне нравится отделка, она кажется естественной и грубой. С ним приятно играть и смотреть, особенно когда вдыхаешь что-то хорошее.Они бывают разных стилей, поэтому вы можете выбрать тот, который лучше всего подходит вашему стилю. Все они имеют одинаковую кнопку включения, которая работает очень тихо и незаметно. Однако при слабом освещении его может быть немного сложно найти.

    Что касается качества сборки, то он кажется крепче и мощнее, чем обычная ручка для электронных сигарет. Он не такой уж и тяжелый, но с полным картриджем весит около 57,4 грамма. Само устройство имеет высоту 109 мм (43 дюйма) и диаметр 12,7 мм (0,5 дюйма). Когда она в моем кармане, она больше похожа на причудливую перьевую ручку, чем на дешевую шариковую ручку.Нижняя крышка и верхняя часть, защищающая ваш резервуар, могут быть отвинчены и взаимозаменяемы с другими конструкциями. Так что, если у вас есть два сосуда, вы можете смешивать и сочетать, чтобы создать свой собственный внешний вид и стиль, что довольно мило.

    Судно использует систему магнитной зарядки. Просто вставьте ее в конец устройства — вам даже не нужно снимать эту нижнюю крышку (она нужна только для эстетики). Система зарядки удобна, она напоминает мне старые вейп-ручки V2 (для тех, кто еще помнит эти устройства 3-в-1).Доступна дополнительная док-станция для зарядки, которую я получил около Рождества, так что это мог быть подарок от Санта-Клауса. Судно утверждает, что для зарядки устройства требуется до 4 часов, но, учитывая его аккумулятор на 240 мАч, это довольно медленно. Я серьезно сомневаюсь, что это займет так много времени — я смог полностью зарядиться примерно за час.

    Что касается совместимости, у меня были проблемы со старыми версиями. Новые модели более универсальны и могут вместить более широкий спектр тележек CBD, THC и delta 8.Возможно, вам придется слегка подтолкнуть его при прикручивании бака, но он полностью совместим со всеми тележками, которые я пробовал. Если вы уже приобрели старую модель, ваши возможности могут быть немного более ограниченными. Если картридж слишком широкий, вы можете отвинтить верхнюю часть, известную как переходной модуль. Это не будет выглядеть так круто, и ваш танк больше не защищен, но он по-прежнему будет выполнять ту же работу. В более новых моделях имеется переходной модуль с немного большим диаметром.

    Vessel предлагает несколько действительно симпатичных жестких футляров для устройства под названием Rover. Они стоят 19,99 долларов и представлены в нескольких привлекательных и стильных дизайнах, таких как серый, угольный и камуфляжный. В кейсе Rover можно разместить как минимум два устройства Vessel с установленными картриджами. Также в нем есть два дополнительных картриджа и небольшой мешочек для зарядного кабеля.

    Если вы новичок в вейп-ручках, Vessel предлагает на своем сайте несколько фантастических руководств, которые отвечают на самые распространенные вопросы об устройстве.Вот краткое изложение того, как использовать сосуд. Это очень просто и легко даже для новичка.

    • Пять щелчков для включения и выключения и удерживайте, чтобы выстрелить.
    • Устройство имеет автоматический 8-секундный ограничитель затяжки.
    • Чтобы изменить напряжение, трижды нажмите кнопку огня.
    • Устройство выключится через 15 минут бездействия.
    • Судно запомнит ваши самые последние настройки напряжения.
    • 3 светодиода рядом с кнопкой огня показывают срок службы батареи.
    • Индикаторы мигают, когда он заряжается, и гаснут, когда он полностью заряжен.
    • Используйте ватный тампон и спирт для чистки резьбы и соединения время от времени.

    The Vessel не отклоняется от базовой функциональности и привычного макета вашей обычной ручки для электронных сигарет. Если вы знаете, как использовать ручку для электронных сигарет, вы знаете, как использовать сосуд. Единственное отличие состоит в том, что Vessel сделан в соответствии с более высокими стандартами, но не с другим интерфейсом.

    Отделка буком действительно подчеркивает эти богатые терпеновые нотки… нет, я просто шучу.Он не улучшает вкусовые качества вашего масла волшебным образом. Но если вам нравятся высококачественные масляные картриджи с THC и CBD, это, вероятно, самый модный способ их вейпировать. Недавно я получил в руки тележку с богатым терпеном дистиллят и наслаждался ею на минимальной мощности. Я действительно могу попробовать эти сладкие терпены, а слабый огонь помогает мне сохранить масло. Недавно они обновили свой дизайн, чтобы приспособить их к большему количеству тележек, поэтому у старых моделей все еще могут быть проблемы с совместимостью.К счастью, они прислали мне одну из своих моделей серии Expedition 2020 года.

    Я залил свои собственные картриджи вейп-соком CBD и наслаждался им на средних настройках для больших затяжек. У меня также есть восковой картридж, который я смог использовать на максимальных настройках. Независимо от того, что вы используете в Сосуде, вы просто чувствуете себя фантастически при его использовании. Мой совет: если вы собираетесь обгонять Судно, вы можете оставить его на двух нижних ступенях мощности.

    Судно работает именно так, как я ожидал.В производительности нет ничего потрясающего, но похоже, что это будет надежная рабочая лошадка для ежедневного вейпинга. Я проверил каждую настройку мощности на соответствующем баке, и все получилось очень хорошо, немного охладившись. Настройки напряжения: (синий) 2,8, (желтый) 3,2 и (розовый) 3,6 вольт, поэтому очевидно, что он предназначен для парения при низких и средних температурах, предпочтительно с экстрактами каннабиса, дистиллятами и тележками CBD. Здесь нет функции предварительного нагрева, на всякий случай, если вам это интересно.

    К сожалению, я, должно быть, слишком сильно затянул резервуар для парафина на сосуде, но мне удалось снять его, сняв нижнюю крышку. Не знаю, почему это исправило, но это исправило. Только не накручивайте свой баллон слабее, чем обычно. К счастью, они прислали мне более одного устройства.

    • Высококачественный внешний вид
    • Множество привлекательных сортов
    • Простая система зарядки
    • Отключается автоматически
    • Три уровня мощности
    • Обеспечивает плавный воздушный поток
    • Конструкция защитная для резервуаров
    • Совместимость с большинством 510 тележек
    • Бесплатная доставка по США
    • Фирменная система зарядки
    • Кнопка огня может быть трудно найти
    • Шесть месяцев гарантии

    Стоит ли покупать Судно? Подумайте об этом так: если вы покупаете часы, чтобы отсчитывать время, вам не нужны Rolex.Если вы покупаете ручку для письма, ручка Montblanc вам не понадобится. Однако, если вам нужен аксессуар, который красноречиво говорит о вашем личном стиле, здесь на помощь приходит Vessel. Он сделан с большим мастерством и вниманием к деталям, чем обычная ручка для электронных сигарет, и выглядит просто сексуально. Конечно, в конце концов, это все еще вейп-ручка, и с ней вы действительно можете многое сделать. Но хотя дешевая ручка тоже справится со своей задачей, у нее просто не будет такого же высококлассного внешнего вида и ощущений.Если вы готовы потратить лишние деньги, оно того стоит. Судно обеспечивает бесплатную доставку всех заказов в США, что является еще одним большим плюсом.

    Мне пришлось придираться к минусам, потому что сказать особо нечего. У меня был тот случай, когда танк застрял на одном из моих устройств, но это была моя вина, и я, к счастью, смог его удалить. Я использую Vessel всего около недели, но могу предположить, что он будет со мной надолго, учитывая, что я хранил некоторые из своих более дешевых ручек для электронных сигарет в течение многих лет.Я собираюсь особенно тщательно об этом позаботиться, и он, вероятно, станет одним из моих любимых устройств для тележек с маслом, особенно когда я чувствую себя очень модно. Я бы порекомендовал его ценителям масла, которые ищут идеальную ручку для вейпинга для масла со всеми наворотами.

    Оставьте комментарий и поделитесь своими мыслями о Сосуде!

    Купите 2 экземпляра любого компаса или Vista за 79 долларов. Используйте код 2FOR79 (экономия 39 долларов)

    Купите 2 любых флагманских устройства за 99 долларов. Используйте код 2FLAGSHIP99 (экономия 59 долларов)

    Получите любые 2 устройства со скидкой 30%.Используйте код MIXMATCh40 (экономия 30%)

    Дэйв родился в Бруклине, штат Нью-Йорк, и всегда стремился помочь людям бросить курить. Как бывший курильщик, он знал, насколько это может быть тяжело. Как только он узнал о вейпинге, он сразу же стал им одержим и помог многим людям бросить курить. Vaping360 дал Дэйву платформу для этого в гораздо большем масштабе, рассказав публике о чудесах вейпинга. Когда Дэйв не пишет, он либо слушает музыку, либо исполняет ее, либо путешествует на своей доске Penny.

    Vape Pen Устранение неполадок | Коллектив Sespe Creek

    У нас есть отношения любви / ненависти с вейпами. Какими бы чистыми и незаметными они ни были, каждый раз, когда вы работаете с изготовленными деталями и липким маслянистым веществом, существует высокий риск возникновения проблем! Следуйте нашим советам ниже, чтобы оптимизировать ваш опыт вейпинга.

    Общий совет:
    • Никогда не оставляйте вейп-ручку / картридж в машине! Всегда храните в прохладном, сухом месте, защищенном от прямых солнечных лучей и экстремальных температур.
    • Не храните аккумулятор с установленным картриджем.
    • Длительные и быстрые последовательные вытяжки могут нагреть масло до такой степени, что слишком большая нагрузка попадет в камеру воздушного потока. Мы рекомендуем короткие затяжки и дать маслу немного остыть между затяжками.
    • Заправьте картридж: когда вы впервые открываете его, сделайте большой рывок, чтобы пропитать катушку и убедиться, что металл не горит при будущих затяжках.

    Проблемы с вдыханием:

    Если воздух не течет свободно или кажется, что ваш вейп забит: это случается редко, но иногда фитиль в картридже может перенасыщаться, что затрудняет его извлечение.Попробуйте выполнить следующие действия, которые часто решают проблему:

    1. Когда картридж прикреплен к батарее, поднесите ко рту под углом 45 градусов для оптимального потока воздуха. Сделайте несколько сильных вытяжек, которые обычно удаляют излишки масла из камеры воздушного потока и обеспечивают плавное испарение.
    2. Вставьте картридж в аккумулятор и потрите его между ладонями в течение 10-20 секунд или пока оборудование не нагреется от тепла рук.
    3. Отделите картридж от аккумулятора и поместите его в небольшой пакет на молнии.Удалите лишний воздух и полностью закройте пакет. Смочите запечатанный пакет теплой водой на 1-2 минуты. Это эффективно нагревает масло, увеличивая его поток, не повреждая картридж.

    Световые индикаторы батареи:
    Они могут различаться между производителями, но в целом:

    Индикаторы горят постоянно: аккумулятор работает должным образом. Индикаторы должны светиться около часа до полной зарядки, а затем мигать и перестать светиться.
    Световые индикаторы мигают: многократное мигание может указывать на полную зарядку.Одиночная вспышка может указывать на неисправный блок или окончание срока службы.
    Индикаторы не светятся и не мигают: возможно, разрядился аккумулятор или он неисправен. Если вы использовали аккумулятор регулярно в течение года или от случая к случаю в течение двух лет, разумно ожидать, что срок его службы подошел к концу. Утилизируйте старую батарею и купите новую!

    Проблемы с подключением картриджа :

    При навинчивании картриджа на аккумулятор соблюдайте осторожность, чтобы не перетянуть .Просто поворачивайте до упора, иначе могут возникнуть проблемы с подключением.

    Распространенная проблема, которая возникает с вейп-ручками, иногда из-за чрезмерного затягивания, заключается в том, что металлические кольца, проводящие электричество, слишком глубоко вдавливаются и не контактируют друг с другом.

    Простое решение — использовать скрепку, чтобы очень осторожно приподнять металлическое кольцо.

    Будьте осторожны, не сломайте кольцо! Он крепится только очень тонкой проволокой. Равномерно поднимите его только на небольшую высоту.

    Если регулировка кольца на самом картридже не решает проблему, попробуйте то же самое исправить с самой батареей. Отверстие для кольца меньше, поэтому вам может понадобиться более тонкая канцелярская скрепка. Будьте осторожны, это очень нежные изделия. Чтобы немного приподнять кольцо, требуется очень небольшое усилие.

    В большинстве случаев это решит проблему, если аккумулятор заряжен и в картридже есть масло. Счастливого вейпинга!

    Вот видео процесса:

    Крепление патрона электрической лампочки своими руками.Типы электрических картриджей, устройство, подключение и ремонт. Типичные ошибки при установке светильников

    Устройство, с помощью которого лампочка прикрепляется к осветительной арматуре и контактирует с электричеством, называется патроном. Так же способствует быстрой замене перегоревшего элемента.

    Его составные части:

    1. Рама.
    2. Втулка внутренняя с резьбой.
    3. Керамический лайнер.
    4. Два латунных контакта.

    Индикатор загорается, когда гнездо картриджа находится в контакте с основанием и их центральными контактами, что позволяет замкнуть электрическую цепь. Конструкция корпуса практически исключает возможность поражения электрическим током при вкручивании лампочки, так как при соприкосновении центральных контактов цоколь скрывается внутри устройства.

    Просмотры

    Несмотря на одинаковый принцип работы всех розеток, они выпускаются двух типов, что позволяет устанавливать лампочки по-разному.Чаще всего в быту используются устройства с внутренней резьбой для стандартных ламп накаливания, но нередко встречаются патроны с гильзами для люминесцентного или галогенового цоколя.

    Для изготовления корпуса может использоваться как термостойкий пластик, так и керамика.

    Главной технической особенностью изделия с рукавом является его диаметр. Он отличается для каждого вида и измеряется в миллиметрах. Для обозначения типа используется значение в форме Exx, где xx — диаметр (например, E14, E40).

    Есть такие типы: Е5, Е10, Е14, Е26, Е27, Е40. Е14 и Е27 — самые популярные среди населения.

    Каждый из них имеет свои характеристики, а именно:

    E5 и E10

    Они не получили широкого распространения из-за потребления значительного количества тока подходящими лампами, но низкого выхода световой энергии.

    E14


    Небольшой патрон, чаще всего предназначен для декоративных лампочек соответствующего диаметра. Поскольку их мощность не превышает 60 Вт, люстры часто оснащаются дополнительными приборами, обеспечивающими полноценное освещение всего помещения.

    E27

    Универсальный патрон , может использоваться для ввинчивания обычных энергосберегающих люминесцентных и галогенных ламп. В этом случае не нужно точно учитывать все нюансы.

    E40

    Этот тип используется для мощных боковых светильников , которые могут освещать довольно большую площадь помещения.

    Люстра, работающая на галогене или должна быть оборудована специальными держателями для штырей. Их существует великое множество, и найти подходящую лампочку очень сложно.

    Рекомендуется покупать новый (взамен сгоревшего) на примере старого. Одним из нюансов низковольтной люстры является наличие встроенного трансформатора, который подает (преобразует 220В в 12В) ток на патрон (патроны) лампы. Это придает светильнику дополнительный вес.

    Артикул и цена

    Каждое устройство имеет маркировку на корпусе, из обозначений которой можно выбрать подходящий вариант с учетом технических и эксплуатационных характеристик. Реже все данные указываются в прилагаемом техническом паспорте продукта.

    Основные данные дисплея:

    1. Стигма или торговая марка производителя.
    2. Обозначение типа.
    3. Нормализованная рабочая температура.
    4. Числовые значения тока и напряжения.
    5. Степень защиты от влаги.
    6. Наличие клеммы заземления.

    Пример:

    1. Производитель — «ERGO».
    2. Тип — керамика. E27.
    3. Мощность лампы — до 100Вт.
    4. Напряжение — 220В.
    5. Ток — 6А.
    6. Рабочая температура — + 200 ° С.
    7. Влагостойкость — нет.
    8. Наличие обоймы нет.

    Примечание: последние две точки могут не отображаться, но должны быть отмечены в листе данных.

    Критерии выбора:

    1. Аппарат желательно покупать у известного и проверенного производителя.
    2. Рекомендуется приобретать керамический картридж , так как он более надежен в рабочей зоне.
    3. Питание нужно учитывать будущая вставная лампа.
    4. Выберите нужный тип в соответствии с диаметром.
    5. Ценовая категория не должна быть низкой.

    Цена:

    1. Изделие из термостойкого пластика — 60-100 руб.
    2. Изделие керамическое — 90-130 руб.
    3. Патрон галогенный — от 150 руб.
    4. Тип товара E40 — от 250 руб.

    В зависимости от бренда цена может значительно увеличиться, но этот нюанс компенсируется дополнительными функциональными элементами, а главное — качеством товара.

    Когда нужно менять картридж и как менять самостоятельно?


    Процесс замены несложный и под силу владельцу дома без специальных знаний в области электротехники, но все же требует внимательности и выполнения всех условий и рекомендаций.

    Необходимые материалы и инструмент:

    • новый картридж;
    • Клеммники
    • ;
    • Отвертка
    • — индикатор;
    • Возможна изоляция
    • и кусок провода;
    • Строительный нож
    • ;

    Пошаговая инструкция:

    1. Изначально обесточено помещение , в котором будет переустанавливаться или вся квартира.
    2. Крепеж откручивается держится люстра. Это могут быть скрытые болты на корпусе. Если он держится за крючок для подвешивания, просто снимите его с него.
    3. Отверткой откручиваем зажимные болты клемм и провода подводного тока вытаскиваются из их полости.
    4. Когда свет снят, и с ним удобно работать на столе, следует открутить патрон от корпуса люстры.Рекомендуется учитывать, что способов скрепления их между собой много и каждый из них индивидуален.
    5. В отверстие от предыдущего картриджа ставится и зажимается основание нового.
    6. Далее люстру необходимо откинуть в исходное положение. и через сквозное отверстие в корпусе выводится токопровод от потолка. Перед подключением провода необходимо заново зачистить (снять изоляционный слой, длиной 0.5-0,7 мм) ножом.
    7. Для подключения электропроводов сначала необходимо открутить зажимные болты клемм на съемной керамической вставке, а затем поместить их в полость и осторожно затянуть отверткой.
    8. Гильза устанавливается во внутренние канавки и фиксируется цилиндрическим корпусом.
    9. После этого люстра снова прикрепляется к потолку. там же.
    10. В изделие ввинчивается лампочка и включается подача тока.Если вся процедура правильная и все контакты спарены, свет заработает.


    1. Не заменяйте под напряжением — это грозит серьезными последствиями, вплоть до смерти.
    2. Необходимо приобретать только качественную продукцию во избежание преждевременной поломки картриджа.
    3. Следует учесть, что b фазу всегда нужно подключать к центральному контакту прибора, а не к гильзе — этот нюанс поможет избежать поражения электрическим током, вовремя вкручивая лампочки в розетку под напряжением.
    4. В случае проблем с основной проводкой — ее необходимо либо полностью заменить, либо заменить некоторые детали.
    5. В некоторых случаях x устройства изначально оснащены ответвительными проводами. Если соединяются разные виды проводов (основной алюминиевый и медный от люстры), для совмещения лучше использовать специальные клеммные колодки. Когда их нет под рукой, провода можно скрутить и тщательно заизолировать.
    6. Не начинать Если нет уверенности в полном доведении процесса до логического конца, лучше довериться квалифицированному специалисту.

    По своему функциональному назначению патрон лампы представляет собой особый элемент, с помощью которого источник света фиксируется внутри устройства, подключенного к сети. Любые ремонтные работы, связанные с установкой электрооборудования, требуют обязательных расчетов работоспособности разводки в помещении. Эти события часто напрямую связаны с пожеланиями владельца относительно дизайна; Также учитываются дизайн-проекты. Итак, для создания оригинального по своей конструкции жилища может потребоваться установка осветительных приборов разного типа, что неизбежно повлечет за собой необходимость установки различных патронов.Поэтому следует разобраться, как правильно подключить патрон, то есть с соблюдением всех правил безопасности.

    Из чего сделан картридж?

    В процессе работы с электричеством очень важно не забывать о четко прописанных правилах, которые могут не только обеспечить нормальную работу оборудования, но и сохранить здоровье домовладельцев.

    Поэтому, прежде чем думать о том, как установить патрон лампы, нужно твердо запомнить несколько обязательных условий:

    • во-первых, сам элемент и установленная в нем лампа должны соответствовать друг другу.Это значит, что основание осветительного прибора должно быть подходящим;
    • во-вторых, не стоит забывать о периодической замене электрооборудования, что объясняет необходимость подключения лампы непосредственно в розетку, а не напрямую от сети.

    Принцип работы этого элемента следующий: с помощью специального винта один из проводов прикрепляется к боковому контакту, а другой с помощью этого же винта соединяется с центральным.

    Основными компонентами этой детали являются втулка, корпус и центральный контакт.Все они закреплены на изоляторе.

    Типы розеток для освещения электроприборов

    Не секрет, что патрон лампы может иметь любую конфигурацию, в результате чего происходит разделение этого элемента на 4 большие категории.

    1. Патрон с резьбой диаметром 27 мм. Чаще всего применяется в типовых квартирах и частных домах, поскольку такой образец оснащается самым обычным цоколем и подходит для стандартного источника освещения.
    2. Патрон с резьбой 14 мм. Этот тип используется в устройствах, оснащенных небольшими габаритами. Такое освещение обычно зональное, то есть не общее, так как ассортимент такого оборудования невелик.
    3. Картридж диаметром 40 мм. Основные лампы для таких образцов — это крупногабаритные модели с большой мощностью (500 Вт и более). Область применения такого оборудования — наружное освещение (улицы, дороги).
    4. Особый тип, называемый байонетным, устойчив даже к самым сильным вибрациям. Такие элементы очень часто используют для транспортировки, к тому же они отличаются от других резьбовых образцов тем, что не вкручиваются по стандартному принципу, а вставляются, так как из-за больших нагрузок и вибрации стандартный патрон может просто выпасть. .

    Технические особенности различных патронов для ламп

    Важно отметить, что патроны могут быть разными не только по типу, но и по конструктивным особенностям. Поэтому по этому параметру можно выделить несколько разновидностей, такие как подвесные (используются для помещений с повышенным уровнем влажности), оснащенные специальным механизмом крепления, прямые, наклонные и другие.

    Корпуса картриджей также отличаются друг от друга. Так, наиболее популярны образцы из пластика или фарфора (они более устойчивы к воздействию высоких температур).

    Демонтаж патрона лампы

    Чтобы аккуратно разделить оборудование на составные части, необходимо сначала открутить верхний фрагмент прибора так, чтобы было видно его керамическое основание, что, в свою очередь, подключил к контактам. Затем эту деталь нужно вынуть и отсоединить от всех смежных элементов.

    Очень важно понимать, как патрон лампы взаимодействует напрямую с проводом. Подключение оборудования к стационарному выключателю должно сопровождаться подключением фазного кабеля к центральному контакту.После этого важно убедиться, что получившаяся система надежно работает. Для этого нужно прикрепить источник света основанием, чтобы понимать, что контакт, полученный в результате сборки, погнут на расстоянии не менее 2 мм. Сборка всего элемента завершается намоткой корпуса в виде цилиндра.

    Замена патрона

    Чрезвычайно важно помнить, что установка патрона лампы должна производиться со строгим соблюдением техники безопасности.

    В первую очередь нужно обесточить панель, то есть выключить в ней те машины, которые непосредственно отвечают за освещение. После этого в обязательном порядке снимают осветительный прибор, в котором установлена ​​лампочка с неисправным патроном. Это нужно делать всегда, чтобы избежать потенциального риска для здоровья.

    После снятия лампы можно приступать к разборке картриджа, процесс которой был описан выше.

    Как правило, крепление этого элемента лампочки приходится на металлическую трубку.Этот вид фиксации является наиболее популярным, так как с его помощью можно не только придать всей конструкции наибольшую прочность, но и реализовать многочисленные дизайнерские решения за счет способности такого механизма выдерживать большую нагрузку, приходящуюся на металлическая трубка. Кроме того, эта деталь может быть оснащена различными гайками, что позволяет закрепить на светильник самые разные плафоны и декоративные плафоны.

    Если провода внутри значительно устарели, их также рекомендуется заменить.Сделать это несложно, достаточно просто вытащить из трубки старые кабели, а на их место протянуть новые.

    Завершается работа сборкой картриджа в обратной последовательности. Здесь особенно важно соблюдать осторожность, так как любое, даже минимальное повреждение изоляции может вызвать короткое замыкание.

    Возможный ремонт патрона

    Задумываясь о том, как сделать патрон для лампочки своими руками, владельцы могут столкнуться с рядом проблем, связанных либо с трудностями установки, либо с элементарным отсутствием опыта в таких Работа.Однако бывают ситуации, когда необходимо произвести демонтаж или ремонт установленного оборудования. Например, источник света начинает работать с меньшей мощностью, появляется специфический звук (жужжание), а иногда и запах гари.

    При возникновении любой из этих проблем необходимо открутить устройство и внимательно осмотреть его картридж. Если его контакты почернели, то достаточно их просто почистить.

    Еще бывает, что при откручивании колбы от лампы колба может оторваться от цоколя.Для устранения этой проблемы правильнее всего будет открутить основание до конца, при этом снимая гильзу. Это можно сделать как вручную, так и с помощью, например, плоскогубцев.

    Так или иначе, но качественный ремонт требует полной разборки картриджа и проверки всех его соединений. При соблюдении всех вышеперечисленных правил осветительное оборудование прослужит долго и не будет беспокоить владельцев частыми поломками.

    Типы, устройство, подключение и ремонт

    Электромонтажное изделие, предназначенное для разъемного подключения лампочек и других источников искусственного света к электропроводке.

    Электрическая розетка является неотъемлемой частью любой лампы или люстры и часто выполняет задачу не только по передаче электрического тока, но и по держателю абажура, абажура, других устройств эстетики и управления освещением.

    Типы, маркировка и технические характеристики


    Картриджи электрические

    По принципу действия все электрические картриджи устроены одинаково и отличаются только габаритными размерами, материалом, из которого они изготовлены, и конструкцией.

    Корпус электрического патрона обычно маркируется его техническими характеристиками. Если они не указаны, то узнать их из таблицы можно по присоединительным размерам цоколя лампы.

    Таблица типов популярных электрических патронов


    для подключения источников искусственного света к сети

    Розетки электрические по способу соединения цоколей выпускаются двух разновидностей: винтовые типа Е и штыревые серии G.

    На патроны с электрической резьбой распространяется действие ГОСТ Р МЭК 60238-99, согласно которому существует три типа розеток для сети 220 В.E14 — в быту — миньон, E27 и E40 — для уличных фонарей.

    На штыревые патроны для ламп действует ГОСТ Р МЭК 60400-99, который нормализует технические требования к патронам типа: G4, G5.3, G6.35, G8, GR8, G10, GU10, G10q, GR10q, GX10q, GY10q, G13, G20, GX23, G24, GX24, GY24, G32, GX32, GY32, GX53, 2G7, 2G11, 2G13, Fa6, Fa8 и R17d, предназначенные для работы в сети 220 В. контактные отверстия для установки штырей лампы.

    Как видите, по ГОСТу ассортимент электрических патронов достаточно широк, поэтому в таблице перечислены только популярные типы, которые чаще всего устанавливаются в люстрах и светильниках для освещения помещений и улиц.

    . .
    Виды и типы популярных розеток для подключения источников искусственного света
    Маркировка Внешний вид Ток нагрузки, А Мощность, не более, Вт Назначение
    E14 2 440 Картридж с круглой резьбой Эдисона ∅14 мм, которую в народе называют «Миньон». Предназначен для маломощных светодиодов и ламп накаливания
    E27 4 880 Патрон с круглой резьбой Эдисона ∅27 мм, который до недавнего времени устанавливался практически во всех лампах.На данный момент заменен на E14
    E40 16 3500 Картридж керамический с круглой резьбой Эдисона ∅40 мм. Предназначен для установки в светильники для наружного освещения большой мощности
    G4-G10 5 60 Розетки G4, G5.3, G6.35, G8, G10 обычно устанавливаются в светильники для подключения малогабаритных маломощных галогенных и светодиодных светодиодных ламп. Цифра после буквы G указывает расстояние между контактами держателя
    G9 5 60 Контакты в цоколе G9 выполнены в виде пазов, предназначенных для подключения галогенных и светодиодных ламп, имеют цоколь с плоскими контактами в виде петли
    GU10 5 50 Сменный патрон GU10 по применению аналогичен G4-G10 с расстоянием между штифтами 10 мм.Его особенность — увеличенный диаметр штырей цоколя лампы на концах, за счет чего цоколь в патроне устанавливается с поворотом по часовой стрелке и надежно фиксируется
    G13 4 80 Розетка G13 предназначена для подключения линейных люминесцентных и светодиодных ламп. Его отличительная особенность — парное использование и необходимость после установки лампы в паз патрона повернуть ее вокруг оси на 90 °
    GX23 2 75 Розетка двухконтактная GX23 предназначена для подключения U-образных люминесцентных и цилиндрических светодиодных ламп
    G24 2 75 Вставная четырехконтактная розетка G24 предназначена для подключения U-образных люминесцентных и цилиндрических светодиодных ламп.Цифра 24 обозначает расстояние между противоположными штифтами на диагонали
    2G7 2 50 Розетка четырехконтактная вставная 2Г7 предназначена для подключения П-образных люминесцентных и цилиндрических светодиодных ламп
    GX53 5 50 Современный картридж GX53 похож по конструкции на GU10 с расстоянием между выводами 53 мм. Его особенность — небольшая толщина, что актуально при установке светодиодных ламп в натяжные и подвесные потолки.

    В таблице максимальный ток нагрузки и мощность подключенных ламп являются справочными и зависят от материала, из которого изготовлен патрон. Например, керамические розетки, в отличие от пластиковых, выдерживают больший ток и позволяют подключать более мощные лампы.

    В китайских люстрах есть нестандартные электрические патроны Е27, рассчитанные на вкручивание сразу двух, трех и более лампочек.

    Патрон на три лампочки устроен и подключается следующим образом.В контактных пластинах есть отверстия, и к ним можно подключить провода винтами и гайками М3, если под рукой есть паяльник, то можно припаять провода к пластинам. Красная стрелка указывает на пластину, к которой нужно подключить фазный провод. Нулевой провод подключается к точке направления синей стрелки. Пунктирная синяя линия показывает соединение между контактами. Эту перемычку делать не нужно, так как пластины будут соединяться между собой через цоколь вкрученной лампочки, на фото зеленая линия.Но тогда, если правая лампа не вкручена, то и на левую лампу не будет подаваться напряжение питания.

    Устройство и принцип действия электрического картриджа

    Рассмотрим конструкцию электрического патрона на примере широко распространенных резьбовых патронов Эдисона серии E.

    Картридж состоит из трех основных частей. Внешний цилиндрический корпус, в котором закреплена резьбовая втулка с резьбой Эдисона, днище и керамическая вставка.Имеются 2 латунных контакта и фиксирующие планки с резьбой для передачи тока от подходящих проводов к цоколю лампы.

    Перед вами картридж Е27, полностью разобранный на составные части.


    На фото хорошо видно, как латунные контакты касаются цоколя лампы. На фото справа показано, как передается ток при присоединении латунных контактов к керамической вставке.

    В давние времена, когда за электричество брали плату за количество лампочек и розеток в квартире, широко применялся прибор, получивший в народе название «мошенник».

    Патрон адаптера, который вы видите на фото, был вкручен в электрический патрон. У него с одной стороны внешняя резьба, как у лампочки, а с другой — внутренняя, как у обыкновенного патрона. У этого негодяя были две латунные трубы, смонтированные как раструб. Посох разрешил подключать к люстре любые электроприборы. Такой журавль можно сделать своими руками из обычного электрического патрона.

    Способы крепления электрических патронов


    в люстрах и светильниках

    При замене или ремонте неисправных электрических патронов в люстрах и лампах их необходимо удалить.Для этого нужно знать, как прикрепить патрон к основанию люстры.

    Патрон монтируется в люстрах и светильниках, как правило, снизу. В отверстии есть резьба для ввода проволоки в патрон. E14 — M10 × 1. E27 может иметь один из трех вариантов: M10 × 1, M13 × 1 или M16 × 1. Светильники можно подвешивать непосредственно на электрический провод и на металлическую трубку любой длины и формы с резьбовым концом.

    Крепление электрического держателя в светильнике


    для подводящего провода

    Крепление патрона к проводу отведения без дополнительного крепления не допускается.В днище вкручивается пластиковая втулка с отверстием по центру для пропуска электропровода, в котором предусмотрен фиксирующий пластиковый винт.


    После подключения проводов к контактам картриджа и его сборки провод зажимается пластиковым винтом. Нередко с помощью втулки фиксируются также декоративные элементы светильников и детали для крепления плафона. Таким образом обеспечивается надежность подключения розетки, подвески светильника и крепления плафона.Фотоотчет о том, как я прикрепил патрон к подводящему проводу при изготовлении бра для прихожей. Применяется специальная проволока с повышенной механической прочностью.

    Крепление электрического держателя в люстре к трубе

    Крепление электрического патрона к металлической трубке является наиболее распространенным, так как позволяет вешать тяжелые шторы и дает простор для дизайнерской фантазии. Часто на трубу накручиваются дополнительные гайки, с помощью которых прямо на трубу крепятся люстры, декоративные колпачки и сами плафоны.Вся нагрузка теперь переносится не электрическим патроном, а металлической трубкой. Внутри трубки пропущен провод для подключения картриджа.


    Существуют электрические держатели, которые имеют резьбу на внешней части цилиндрического корпуса, на которую можно навинтить кольцо абажура и использовать его для фиксации абажура или другого элемента дизайна и направления светового потока.

    Крепление электрического патрона с помощью втулки

    В настольных лампах и настенных светильниках электрические держатели часто крепятся с помощью металлических или пластиковых трубчатых гильз к деталям из листового металла.Такой способ монтажа расширяет возможности конструкторов светильников, поскольку достаточно просверлить отверстие в любой части детали из листового материала и закрепить патрон гильзой.


    Не раз приходилось ремонтировать лампы с таким креплением электрического патрона пластиковыми втулками из-за его деформации. От нагрева лампочкой накаливания деформировался пластик, и электрический патрон стал болтаться.

    Заменил гильзу расплавленного металла.Брал от резистора переменного типа СП1, СП3. Имеют крепежную резьбу М12х1. Обращаю ваше внимание на то, что резьба может быть разной. Дело в том, что соединительная резьба патронов Е27 не стандартизирована, и каждый производитель патрона сделал резьбу на свое усмотрение. Если вы решили использовать втулку от резистора, то перед тем, как сломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается, и втулка снимается с пластмассового основания.

    Крепление электрического держателя в люстре


    с безвинтовыми зажимами

    Крепление электрического картриджа безвинтовыми контактными зажимами несколько отличается от традиционного крепления в связи с тем, что соединение корпуса с днищем осуществляется двумя защелками, а не резьбой.


    Сначала нижняя часть навинчивается на трубку люстры с резьбой, затем в картридж загружаются провода и, наконец, цилиндрический корпус защелкивается в днище.На фото защелки внизу отломаны; с такой неисправностью люстра попала ко мне в ремонт. Такой картридж можно отремонтировать, технология ремонта описана в статье ниже.

    Поэтому, если в люстре придется менять такой патрон, то, чтобы не испортить провода, сначала отверткой сдвиньте защелки в стороны, освободив тем самым корпус снизу.

    На этой фотографии показан картридж с безвинтовыми контактными зажимами, установленный при ремонте люстры для замены вышедшего из строя картриджа.В этой люстре патрон выполняет еще и функцию крепления, фиксируя декоративную металлическую чашку, к которой в собранной люстре примыкает стеклянный плафон.

    Ремонт картриджей электрических

    Картриджи

    серии Е можно успешно отремонтировать, так как они разбираются. В патронах серии G детали склепаны и в случае поломки должны быть заменены на новые.

    Ремонт разборного электрического патрона Е27

    Если в светильнике часто начинают перегорать лампочки или лампочки начинают менять яркость свечения во время работы, то одной из причин, помимо плохого контакта в выключателе или распределительной коробке, является плохой контакт в электрическая розетка.Иногда при включении лампы картридж начинает издавать специфический жужжащий звук, кроме того, картридж может плохо пахнуть дымом. Проверить это несложно. Достаточно открутить лампочку и заглянуть в розетку. Если контакты почернели, то их нужно почистить. Плохой контакт в месте подключения картриджа к проводам также может быть причиной почернения.


    Для качественного ремонта электрического патрона нужно его полностью разобрать, проверить надежность соединения проводов и зачистить латунные контакты до блеска.Иногда их нужно слегка согнуть, чтобы они соприкасались с цоколем лампы.

    Иногда, когда пытаешься открутить лампочку, ее колба отслаивается от цоколя. В этом случае нужно попробовать открутить оставшееся в картридже основание, открутив цилиндрический корпус электрогидравлического картриджа, удерживая его за дно. Если корпус не откручивается, то можно попробовать схватить цоколь лампы за край плоскогубцами и таким образом вывернуть.

    Ремонт разборного электрического патрона Е14

    Пришлось отремонтировать пятирожковую люстру, в которой горели только две лампочки.Люстра старая, советского производства с разборными розетками Е14 с винтовым креплением проводов.

    Люстра долгие годы использовалась с лампами накаливания, и в результате высокой температуры и ослабления проводов они окислились и сгорели в точках зажима винтов.

    Винты застряли в резьбе и отверткой их было невозможно открутить. Пришлось воспользоваться плоскогубцами и в результате в одном из патронов отломилась крепежная деталь для фиксации провода от боковых контактов патрона.На замену такого патрона под рукой не было, и нужно было думать, как его отремонтировать.

    Для этого крепежная часть контакта вкручивалась винтом до упора и вставлялся кусок медной проволоки, предварительно покрытой оловянно-свинцовым припоем, как показано на фото.

    После сборки место установки медной проволоки залили большой каплей припоя с помощью паяльника. После ремонта электрический патрон стал еще надежнее, чем был раньше.


    Для профилактики проверяли все пять картриджей и зачищали контакты наждачной бумагой. Провода были ослаблены, обгоревшие концы откусаны, изоляция содрана и залужена припоем. Но был пойман один электрический патрон, у которого при откручивании шурупов отваливались головки.


    Отремонтировал картридж с помощью пайки, припаяв токоведущие проводники к тому месту, где были сломаны винты. Теперь качество связи сохранится на долгие годы.

    После такого обслуживания и ремонта люстра прослужит не один десяток лет, тем более что светодиодные лампы накаливания теперь вкручиваются в патроны.


    с безвинтовыми клеммами

    При ремонте квартиры соседу пришлось снять люстру с потолка. Когда она откручивала накидные гайки от электрических патронов безвинтовыми контактными зажимами для снятия плафонов, то все цилиндрические части патронов отделялись от днищ и висели на проводах.Люстра висела всего шесть лет с лампами накаливания. Стало очевидно, что тепло сделало пластик хрупким и защелки сломались. Решил отремонтировать электрические патроны.


    Сначала отпилил остатки защелок до уровня колодок в цилиндрической основе электрогидравлического патрона. На фото слева сломанная защелка, а справа подогнанный под нужный размер.

    Новые защелки изготовлены из листовой латуни толщиной 0,5 мм.Отрезанная полоска латуни, равная ширине сломанной защелки, была согнута, чтобы придать форму, как показано на фотографии. Защелка может быть изготовлена ​​из любого листового металла, например железа или алюминия.

    Изогнутая сторона полоски ввели в дно патрона со стороны закругленной части. После этого прямой участок планки был загнут вокруг оставшегося держателя сломанной защелки, как показано на фото.

    После установки самодельных защелок нижняя часть картриджа навинчивалась на декоративную трубку в люстре.

    После подсоединения электропроводов к цилиндрической части патрона он фиксировался на днище с помощью новых защелок. Самодельные защелки отлично справились со своей задачей, надежно удерживая цилиндрическую часть патрона. Теперь защелка никогда не сломается.

    Типы, устройство, подключение и ремонт

    Электромонтажное изделие, предназначенное для разъемного подключения лампочек и других источников искусственного света к электропроводке.

    Электрическая розетка является неотъемлемой частью любой лампы или люстры и часто выполняет задачу не только по передаче электрического тока, но и по держателю абажура, абажура, других устройств эстетики и управления освещением.

    Типы, маркировка и технические характеристики


    Картриджи электрические

    По принципу действия все электрические картриджи устроены одинаково и отличаются только габаритными размерами, материалом, из которого они изготовлены, и конструкцией.

    Корпус электрического патрона обычно маркируется его техническими характеристиками. Если они не указаны, то узнать их из таблицы можно по присоединительным размерам цоколя лампы.

    Таблица типов популярных электрических патронов


    для подключения источников искусственного света к сети

    Розетки электрические по способу соединения цоколей выпускаются двух разновидностей: винтовые типа Е и штыревые серии G.

    На патроны с электрической резьбой распространяется действие ГОСТ Р МЭК 60238-99, согласно которому существует три типа розеток для сети 220 В. E14 — в быту — миньон, E27 и E40 — для уличных фонарей.

    На штыревые патроны для ламп действует ГОСТ Р МЭК 60400-99, который нормализует технические требования к патронам типа: G4, G5.3, G6.35, G8, GR8, G10, GU10, G10q, GR10q, GX10q, GY10q, G13, G20, GX23, G24, GX24, GY24, G32, GX32, GY32, GX53, 2G7, 2G11, 2G13, Fa6, Fa8 и R17d, предназначенные для работы в сети 220 В.контактные отверстия для установки штырей лампы.

    Как видите, по ГОСТу ассортимент электрических патронов достаточно широк, поэтому в таблице перечислены только популярные типы, которые чаще всего устанавливаются в люстрах и светильниках для освещения помещений и улиц.

    . .
    Виды и типы популярных розеток для подключения источников искусственного света
    Маркировка Внешний вид Ток нагрузки, А Мощность, не более, Вт Назначение
    E14 2 440 Картридж с круглой резьбой Эдисона ∅14 мм, которую в народе называют «Миньон».Предназначен для маломощных светодиодов и ламп накаливания
    E27 4 880 Патрон с круглой резьбой Эдисона ∅27 мм, который до недавнего времени устанавливался практически во всех лампах. На данный момент заменен на E14
    E40 16 3500 Картридж керамический с круглой резьбой Эдисона ∅40 мм. Предназначен для установки в светильники для наружного освещения большой мощности
    G4-G10 5 60 Розетки G4, G5.3, G6.35, G8, G10 обычно устанавливаются в светильники для подключения малогабаритных маломощных галогенных и светодиодных светодиодных ламп. Цифра после буквы G указывает расстояние между контактами держателя
    G9 5 60 Контакты в цоколе G9 выполнены в виде пазов, предназначенных для подключения галогенных и светодиодных ламп, имеют цоколь с плоскими контактами в виде петли
    GU10 5 50 Сменный патрон GU10 по применению аналогичен G4-G10 с расстоянием между штифтами 10 мм.Его особенность — увеличенный диаметр штырей цоколя лампы на концах, за счет чего цоколь в патроне устанавливается с поворотом по часовой стрелке и надежно фиксируется
    G13 4 80 Розетка G13 предназначена для подключения линейных люминесцентных и светодиодных ламп. Его отличительная особенность — парное использование и необходимость после установки лампы в паз патрона повернуть ее вокруг оси на 90 °
    GX23 2 75 Розетка двухконтактная GX23 предназначена для подключения U-образных люминесцентных и цилиндрических светодиодных ламп
    G24 2 75 Вставная четырехконтактная розетка G24 предназначена для подключения U-образных люминесцентных и цилиндрических светодиодных ламп.Цифра 24 обозначает расстояние между противоположными штифтами на диагонали
    2G7 2 50 Розетка четырехконтактная вставная 2Г7 предназначена для подключения П-образных люминесцентных и цилиндрических светодиодных ламп
    GX53 5 50 Современный картридж GX53 похож по конструкции на GU10 с расстоянием между выводами 53 мм. Его особенность — небольшая толщина, что актуально при установке светодиодных ламп в натяжные и подвесные потолки.

    В таблице максимальный ток нагрузки и мощность подключенных ламп являются справочными и зависят от материала, из которого изготовлен патрон. Например, керамические розетки, в отличие от пластиковых, выдерживают больший ток и позволяют подключать более мощные лампы.

    В китайских люстрах есть нестандартные электрические патроны Е27, рассчитанные на вкручивание сразу двух, трех и более лампочек.

    Патрон на три лампочки устроен и подключается следующим образом.В контактных пластинах есть отверстия, и к ним можно подключить провода винтами и гайками М3, если под рукой есть паяльник, то можно припаять провода к пластинам. Красная стрелка указывает на пластину, к которой нужно подключить фазный провод. Нулевой провод подключается к точке направления синей стрелки. Пунктирная синяя линия показывает соединение между контактами. Эту перемычку делать не нужно, так как пластины будут соединяться между собой через цоколь вкрученной лампочки, на фото зеленая линия.Но тогда, если правая лампа не вкручена, то и на левую лампу не будет подаваться напряжение питания.

    Устройство и принцип действия электрического картриджа

    Рассмотрим конструкцию электрического патрона на примере широко распространенных резьбовых патронов Эдисона серии E.

    Картридж состоит из трех основных частей. Внешний цилиндрический корпус, в котором закреплена резьбовая втулка с резьбой Эдисона, днище и керамическая вставка.Имеются 2 латунных контакта и фиксирующие планки с резьбой для передачи тока от подходящих проводов к цоколю лампы.

    Перед вами картридж Е27, полностью разобранный на составные части.


    На фото хорошо видно, как латунные контакты касаются цоколя лампы. На фото справа показано, как передается ток при присоединении латунных контактов к керамической вставке.

    В давние времена, когда за электричество брали плату за количество лампочек и розеток в квартире, широко применялся прибор, получивший в народе название «мошенник».

    Патрон адаптера, который вы видите на фото, был вкручен в электрический патрон. У него с одной стороны внешняя резьба, как у лампочки, а с другой — внутренняя, как у обыкновенного патрона. У этого негодяя были две латунные трубы, смонтированные как раструб. Посох разрешил подключать к люстре любые электроприборы. Такой журавль можно сделать своими руками из обычного электрического патрона.

    Способы крепления электрических патронов


    в люстрах и светильниках

    При замене или ремонте неисправных электрических патронов в люстрах и лампах их необходимо удалить.Для этого нужно знать, как прикрепить патрон к основанию люстры.

    Патрон монтируется в люстрах и светильниках, как правило, снизу. В отверстии есть резьба для ввода проволоки в патрон. E14 — M10 × 1. E27 может иметь один из трех вариантов: M10 × 1, M13 × 1 или M16 × 1. Светильники можно подвешивать непосредственно на электрический провод и на металлическую трубку любой длины и формы с резьбовым концом.

    Крепление электрического держателя в светильнике


    для подводящего провода

    Крепление патрона к проводу отведения без дополнительного крепления не допускается.В днище вкручивается пластиковая втулка с отверстием по центру для пропуска электропровода, в котором предусмотрен фиксирующий пластиковый винт.


    После подключения проводов к контактам картриджа и его сборки провод зажимается пластиковым винтом. Нередко с помощью втулки фиксируются также декоративные элементы светильников и детали для крепления плафона. Таким образом обеспечивается надежность подключения розетки, подвески светильника и крепления плафона.Фотоотчет о том, как я прикрепил патрон к подводящему проводу при изготовлении бра для прихожей. Применяется специальная проволока с повышенной механической прочностью.

    Крепление электрического держателя в люстре к трубе

    Крепление электрического патрона к металлической трубке является наиболее распространенным, так как позволяет вешать тяжелые шторы и дает простор для дизайнерской фантазии. Часто на трубу накручиваются дополнительные гайки, с помощью которых прямо на трубу крепятся люстры, декоративные колпачки и сами плафоны.Вся нагрузка теперь переносится не электрическим патроном, а металлической трубкой. Внутри трубки пропущен провод для подключения картриджа.


    Существуют электрические держатели, которые имеют резьбу на внешней части цилиндрического корпуса, на которую можно навинтить кольцо абажура и использовать его для фиксации абажура или другого элемента дизайна и направления светового потока.

    Крепление электрического патрона с помощью втулки

    В настольных лампах и настенных светильниках электрические держатели часто крепятся с помощью металлических или пластиковых трубчатых гильз к деталям из листового металла.Такой способ монтажа расширяет возможности конструкторов светильников, поскольку достаточно просверлить отверстие в любой части детали из листового материала и закрепить патрон гильзой.


    Не раз приходилось ремонтировать лампы с таким креплением электрического патрона пластиковыми втулками из-за его деформации. От нагрева лампочкой накаливания деформировался пластик, и электрический патрон стал болтаться.

    Заменил гильзу расплавленного металла.Брал от резистора переменного типа СП1, СП3. Имеют крепежную резьбу М12х1. Обращаю ваше внимание на то, что резьба может быть разной. Дело в том, что соединительная резьба патронов Е27 не стандартизирована, и каждый производитель патрона сделал резьбу на свое усмотрение. Если вы решили использовать втулку от резистора, то перед тем, как сломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается, и втулка снимается с пластмассового основания.

    Крепление электрического держателя в люстре


    с безвинтовыми зажимами

    Крепление электрического картриджа безвинтовыми контактными зажимами несколько отличается от традиционного крепления в связи с тем, что соединение корпуса с днищем осуществляется двумя защелками, а не резьбой.


    Сначала нижняя часть навинчивается на трубку люстры с резьбой, затем в картридж загружаются провода и, наконец, цилиндрический корпус защелкивается в днище.На фото защелки внизу отломаны; с такой неисправностью люстра попала ко мне в ремонт. Такой картридж можно отремонтировать, технология ремонта описана в статье ниже.

    Поэтому, если в люстре придется менять такой патрон, то, чтобы не испортить провода, сначала отверткой сдвиньте защелки в стороны, освободив тем самым корпус снизу.

    На этой фотографии показан картридж с безвинтовыми контактными зажимами, установленный при ремонте люстры для замены вышедшего из строя картриджа.В этой люстре патрон выполняет еще и функцию крепления, фиксируя декоративную металлическую чашку, к которой в собранной люстре примыкает стеклянный плафон.

    Ремонт картриджей электрических

    Картриджи

    серии Е можно успешно отремонтировать, так как они разбираются. В патронах серии G детали склепаны и в случае поломки должны быть заменены на новые.

    Ремонт разборного электрического патрона Е27

    Если в светильнике часто начинают перегорать лампочки или лампочки начинают менять яркость свечения во время работы, то одной из причин, помимо плохого контакта в выключателе или распределительной коробке, является плохой контакт в электрическая розетка.Иногда при включении лампы картридж начинает издавать специфический жужжащий звук, кроме того, картридж может плохо пахнуть дымом. Проверить это несложно. Достаточно открутить лампочку и заглянуть в розетку. Если контакты почернели, то их нужно почистить. Плохой контакт в месте подключения картриджа к проводам также может быть причиной почернения.


    Для качественного ремонта электрического патрона нужно его полностью разобрать, проверить надежность соединения проводов и зачистить латунные контакты до блеска.Иногда их нужно слегка согнуть, чтобы они соприкасались с цоколем лампы.

    Иногда, когда пытаешься открутить лампочку, ее колба отслаивается от цоколя. В этом случае нужно попробовать открутить оставшееся в картридже основание, открутив цилиндрический корпус электрогидравлического картриджа, удерживая его за дно. Если корпус не откручивается, то можно попробовать схватить цоколь лампы за край плоскогубцами и таким образом вывернуть.

    Ремонт разборного электрического патрона Е14

    Пришлось отремонтировать пятирожковую люстру, в которой горели только две лампочки.Люстра старая, советского производства с разборными розетками Е14 с винтовым креплением проводов.

    Люстра долгие годы использовалась с лампами накаливания, и в результате высокой температуры и ослабления проводов они окислились и сгорели в точках зажима винтов.

    Винты застряли в резьбе и отверткой их было невозможно открутить. Пришлось воспользоваться плоскогубцами и в результате в одном из патронов отломилась крепежная деталь для фиксации провода от боковых контактов патрона.На замену такого патрона под рукой не было, и нужно было думать, как его отремонтировать.

    Для этого крепежная часть контакта вкручивалась винтом до упора и вставлялся кусок медной проволоки, предварительно покрытой оловянно-свинцовым припоем, как показано на фото.

    После сборки место установки медной проволоки залили большой каплей припоя с помощью паяльника. После ремонта электрический патрон стал еще надежнее, чем был раньше.


    Для профилактики проверяли все пять картриджей и зачищали контакты наждачной бумагой. Провода были ослаблены, обгоревшие концы откусаны, изоляция содрана и залужена припоем. Но был пойман один электрический патрон, у которого при откручивании шурупов отваливались головки.


    Отремонтировал картридж с помощью пайки, припаяв токоведущие проводники к тому месту, где были сломаны винты. Теперь качество связи сохранится на долгие годы.

    После такого обслуживания и ремонта люстра прослужит не один десяток лет, тем более что светодиодные лампы накаливания теперь вкручиваются в патроны.


    с безвинтовыми клеммами

    При ремонте квартиры соседу пришлось снять люстру с потолка. Когда она откручивала накидные гайки от электрических патронов безвинтовыми контактными зажимами для снятия плафонов, то все цилиндрические части патронов отделялись от днищ и висели на проводах.Люстра висела всего шесть лет с лампами накаливания. Стало очевидно, что тепло сделало пластик хрупким и защелки сломались. Решил отремонтировать электрические патроны.


    Сначала отпилил остатки защелок до уровня колодок в цилиндрической основе электрогидравлического патрона. На фото слева сломанная защелка, а справа подогнанный под нужный размер.

    Новые защелки изготовлены из листовой латуни толщиной 0,5 мм.Отрезанная полоска латуни, равная ширине сломанной защелки, была согнута, чтобы придать форму, как показано на фотографии. Защелка может быть изготовлена ​​из любого листового металла, например железа или алюминия.

    Изогнутая сторона полоски ввели в дно патрона со стороны закругленной части. После этого прямой участок планки был загнут вокруг оставшегося держателя сломанной защелки, как показано на фото.

    После установки самодельных защелок нижняя часть картриджа навинчивалась на декоративную трубку в люстре.

    После подсоединения электропроводов к цилиндрической части патрона он фиксировался на днище с помощью новых защелок. Самодельные защелки отлично справились со своей задачей, надежно удерживая цилиндрическую часть патрона. Теперь защелка никогда не сломается.

    Современное помещение невозможно представить без осветительных приборов. Но даже для того, чтобы зажечь лампочку, нужна розетка для подключения к сети. А чтобы защитить светильник от внешних воздействий, потребуется плафон, который также играет роль рассеивателя.Светильники также могут включать в себя отражатель, перераспределяющий световой поток в одном направлении.

    Внутри светильника проложена электрическая проводка для подключения входных клемм к контактам патрона. Демонтаж светильников требуется:

    • сразу после покупки;
    • для замены патронов;
    • на обнаружение повреждений в электропроводке;
    • Доработки светильника
    • .

    Проверка и подключение нового светильника

    Современные люстры, в состав которых входит несколько патронов, продаются с разобранной схемой подключения внутри.Это продиктовано тем, что пользователь самостоятельно разбивает лампы светильника на группы и соединяет их так, как ему нужно. Поэтому такую ​​лампу нужно сразу вскрыть и произвести подключения. Провода к лампам цветные, нулевые жилы — голубые (голубые). Их соединяют между собой, а затем подключают к нейтральному проводнику силовой цепи.

    При одновременном включении ламп фазные проводники соединяются между собой и присоединяются к фазному проводу сети, идущему от выключателя.Если в переключателе две и более кнопки, то фазные проводники из ламповых групп, которые будут включаться одновременно, объединяются и подключаются к соответствующим проводам от переключателя.

    Если есть защитный провод, он подключается к корпусу светильника.

    Не лишним будет полностью разобрать лампу и осмотреть ее. Проверить, как обрезаны провода (не снята ли лишняя изоляция), подтянуть соединения в розетках.

    Электропроводка в светильниках выполнена гибкими проводами, а в квартире кабели одножильные, а иногда и алюминиевые. Поэтому обратите внимание на подключение светильника к электропроводке. Сварка или пайка для этого не подходят — соединение должно быть разъемным. Если проводники лампы не луженые, то сделайте это в обязательном порядке. Или вдавите втулки штифта на концы проводов. Затем выполните подключение к проводке с помощью клемм WAGO или ZVI (подробнее о способах подключения :).Использование колпачков СИЗ допускается только для подключения медных жил. Для этого соединения наконечники не требуются. Но в этом случае выключить лампу для ее демонтажа во время работы будет сложно.

    Замена патрона в светильнике

    Самым слабым элементом светильника является розетка. В современных изделиях чаще страдает его боковой контакт. Он либо обламывается, либо ослабевает, теряя упругие свойства. Как показала практика, гнуть его бесполезно.В процессе замены лампочек иногда выходит из строя и центральный контакт.

    Перед заменой патрона определите тип цоколя лампы, используемой в светильнике. Есть два типоразмера: больший — Е27, меньший — Е14. Если затрудняетесь определиться с типом цоколя, сходите в магазин с лампой от лампы или снятым патроном. Второй вариант предпочтительнее, так как ассортимент патронов широк.

    Для демонтажа современного фарфорового патрона нужно открутить два винта, причем со стороны его внутренней полости, куда заворачивается лампа.Открутить их несложно, открутить будет сложнее, так как удерживать их нечем. Устанавливать такой картридж на место удобнее при помощи отвертки с магнитным наконечником, либо намагничивать стержень обычной отвертки. Для этого к нему прикасаются постоянным магнитом. Вы можете удерживать его на стержне, пока винт не войдет в резьбу. Снятие светильника с потолка для замены розетки ускорит процесс.


    Если провода, подключенные к розетке, гибкие, не перетягивайте их.Контактный винт может разрезать проводники.

    Замена старых картриджей черного карболита иногда требует полной разборки светильника. Есть много модификаций: настенные, потолочные или подвесные.



    Последовательность разборки следующая:

    1. Выкрутите лампу.
    2. Отвинтите ту часть патрона, в которую ввинчивается лампа (№1 на рисунке). В этом случае керамическую вставку с контактной группой (№2) необходимо удерживать пальцем.
    3. Вынуть керамическую вставку, отсоединить от нее провода.
    4. В зависимости от способа крепления нижней части картриджа, либо открутите плоскую гайку, либо открутите нижнюю часть, если она удерживается резьбой. При этом не допускайте вращения с ним проводов.

    Сборка осуществляется в обратном порядке. При установке контактной группы она должна попадать в специальные пазы в нижнем корпусе картриджа. Перед тем, как вкрутить внешнюю часть, удерживайте керамическую вставку пальцем, чтобы она не выходила из пазов.

    Замена проводов в светильнике

    В большинстве светильников и люстр проводники прокладываются внутри трубчатых полостей, удерживающих патроны. Их необходимо менять, если в процессе многократных переделок длина проводов становится недостаточной. Или если изоляция плавится или горит из-за рабочей температуры внутри светильника при использовании ламп накаливания, или в результате ослабления контактов в розетке.

    Для замены выберите провод с такой же толщиной изоляции и сечением.Другие не могут попасть в полость вместо старой. Новые провода присоединяются к старым. Для этого лучше использовать пайку, соединив с ней жилы проводов. Затем старые жилы вытаскиваются из полости, на их место натягиваются новые. Если соединение ненадежное и обрывается, то проложить новые провода можно будет только с помощью кондуктора.

    В качестве жилы подходит тонкая стальная проволока; можно использовать ту, через которую тросы протягиваются в гофру.Проволока вводится в полость проводника, к ней привязываются новые провода и стягиваются внутрь.

    Фото Фон Винил 5×7 Белый Фон Занавес Серые Деревянные Двери Хрустальная Люстра Свадебные Фоны для Фотографий Домашние Живописные Фоны

    1, но грязные части можно протереть тряпкой. детский душ, 1 x Виниловый фон для фотографий,: Фотофон Винил 5×7 Белый фон Занавес Серая деревянная дверь Хрустальная люстра Свадебные фоны для фотографии Внутренние сценические фоны: Электроника.Пожалуйста, отправьте нам сообщение на Amazon с указанием размера. складной, 1, высокая четкость, изображение и ваши требования, Q: Можете ли вы поддержать индивидуальную настройку фона, Q: Поставляется ли он с подставкой, A: Нет, День рождения, Â, фоны для помолвки, Упаковочный лист: Â, Q: Что, если у фона есть какие-либо проблемы с качеством, пожалуйста, свяжитесь с нами, 150x210cm, размер: 5x3ft, 3, мягкий и многоразовый, 10x8ft, 3, Art Fabric, Â, добро пожаловать в 1-й магазин или клипы, подходящие для внутренней фотографии ;. Бесшовные, О материале: Винил, 3, Поставки для вечеринок, Фотостудия, конечно, Бесшовные фон, Плотно сверните его цилиндром.2, вопросы и ответы: Â и т. Д., Бесшовные, нанесение: фотограф, 7×5 футов, нельзя долго подвергать воздействию солнечного света, иначе он выцветет, размер: 5×7 футов, тонкий и светлый, семейные фотографии новорожденных детей и детей, ваше удовлетворение велико награды за нашу работу. Не водонепроницаемые, удобные для передачи и переноски, для фотографии, A, A: Да, только 1 шт. Фон, Обслуживание: быстрая доставка, тонкий, 10×6, и фон не водостойкий, не моющийся, фон для свадебной вечеринки, 2, 4 , искренне спасибо, A: P Мы исправим это в течение 24 часов после получения вашего письма.Бережно сухой пароход гладит на спине, не отражает свет, пожалуйста, свяжитесь с нами, если у вас есть какие-либо вопросы. не паровой утюг, особенность: цифровая печать, ожидание 3-4 дня, нельзя стирать, 5 футов, как удалить складки: Â. дешево, Подать заявку на фотосъемку новорожденных, 8x8ft, 8x6ft, нажав на спину, чтобы вы могли использовать электрический утюг, персонализированные реквизиты для фотостудии, есть какие-либо вопросы, используйте самую низкую температуру, складной, горизонтальный, 10×12 и 20×10, откройте фон и повесьте это на мгновение. Крещение, пожалуйста, не оставляйте нам плохой отзыв или отзыв напрямую.2, 1, детский душ, принимается нестандартный размер, не оставайтесь на месте слишком долго, потому что это повредит материал, градация, изменение â, 6×9 футов 10×10, материал: винил, свадьба, 5×7 футов, Â, 210×150 см, можно использовать железо.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
