видео, как установить газовую, правильная врезка своими руками. Установка варочной панели Как вырезать столешницу под варочную панель

На замену порядком приевшихся газовых и электрических плит пришли более компактные и функциональные встраиваемые в кухонную мебель варочные панели и духовые шкафы. Трудно переоценить их преимущества – это и удобство в пользовании, и включение одним движением рукоятки, и самое главное достоинство – их простая и быстрая установка варочной панели, элементарно просто выполняемая своими руками.

Как же установить варочную панель

Первым шагом в процессе установки является разметка отверстия, в которое и будет установлена варочная панель. Отверстие размечается исходя из габаритов варочной панели и её месторасположения на рабочем столе кухни. Чтобы сохранить жёсткость и целостность столешницы, не нужно располагать отверстие близко к краям, иначе ослабленные края со временем могут сломаться.

По предварительно размеченным линиям с помощью электрического лобзика выпиливаем прямоугольное отверстие.

Чтобы облегчить задачу в вопросе как установить варочную панель, до начала резанья необходимо в вырезаемой части просверлить небольшое отверстие, с которого и начнётся весь процесс вырезания. Использовать нужно только новую пилку с мелкими зубьями, выпиливание будет происходить немного дольше, но зато вы получите ровные без сколов края.

Примеряем варочную панель в свежевырезанное отверстие и, если разметка была сделана правильно, переходим непосредственно к установке.

Для начала на края отверстия нужно наклеить уплотнитель, который не даст грязи и воде попасть под панель и быстро испортить столешницу для кухни. Самоклеящийся уплотнитель продаётся в комплекте с варочной панелью. Сложного в этом процессе нет ничего.

Вот теперь, когда уплотнитель наклеен, устанавливаем панель в отверстие. Если отверстие получилось немного больше, выравниваем варочную поверхность относительно края столешницы. Осталось дело за малым.

При помощи специальных зажимов, также идущих в комплекте поставки, фиксируем варочную поверхность. Зажимы устанавливаются с нижней части столешницы, они как бы расклинивают панель между её верхней частью и низом основания столешницы.

Ну вот, новенькая и сияющая варочная поверхность установлена, для улучшения герметизации щели между столешницей и варочной поверхностью дополнительно можно использовать сантехнический антибактериальный силикон. Осталось только одно – подвести к ней газ и подключить её к электрической сети.

Этот момент также не вызывает особых затруднений. Как и газовая плита, варочная панель подключается к газопроводу при помощи гибкого шланга. Соединение выполняется с помощью накидной гайки через паранитовую уплотнительную прокладку. Гайка плотно обжимается и проверяется на утечку газа мыльной водой. Электрическая часть подключается непосредственно в розетку.

Всё, можно устанавливать газовые конфорки и подставки под кастрюли и сковородки, делать первый запуск. И, если всё работает как положено, сдавать новенькую варочную панель в эксплуатацию. Может быть, придётся немного адаптировать варочную поверхность под используемый в вашем регионе газ. Для этого в комплекте поставки идут дополнительные газовые форсунки. Вытащив конфорку в самом низу посадочного отверстия, можно увидеть маленькую латунную форсунку. Выкручиваем её при помощи плоской широкой отвёртки, и на её место вкручиваем новую, подходящую для вашего газа.

И снова фото-урок по монтажу. На этот раз мне в руки попалась газовая варочная панель от компании Hansa. Неплохая, кстати, фирма, имел многолетний опыт общения с плитой данной компании (правда электрической) — только приятные воспоминания.

Дизайн у данной панели достаточно оригинальный — мне понравилось — на матовом стекле закреплены как бы отдельно стоящие конфорки…

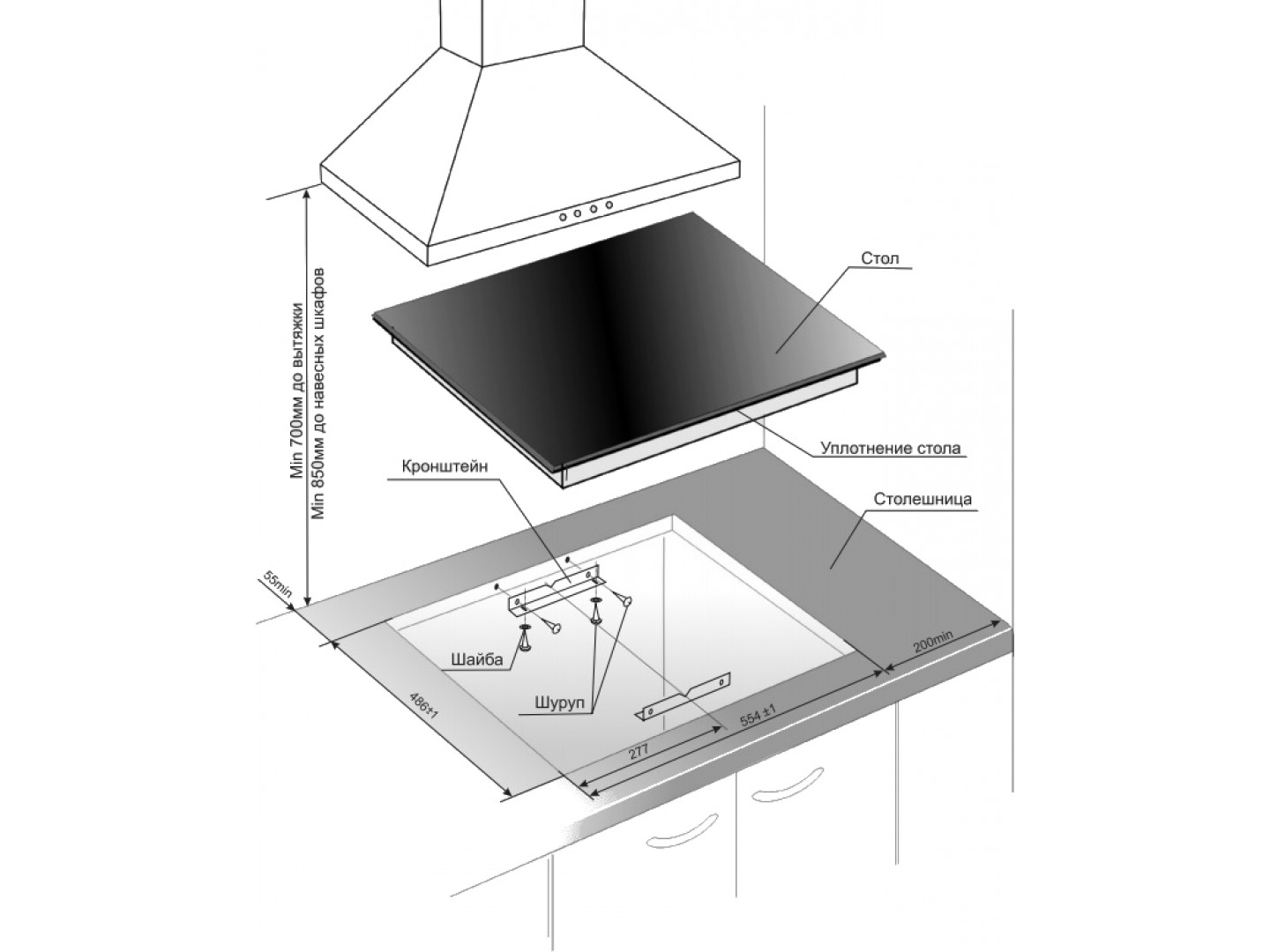

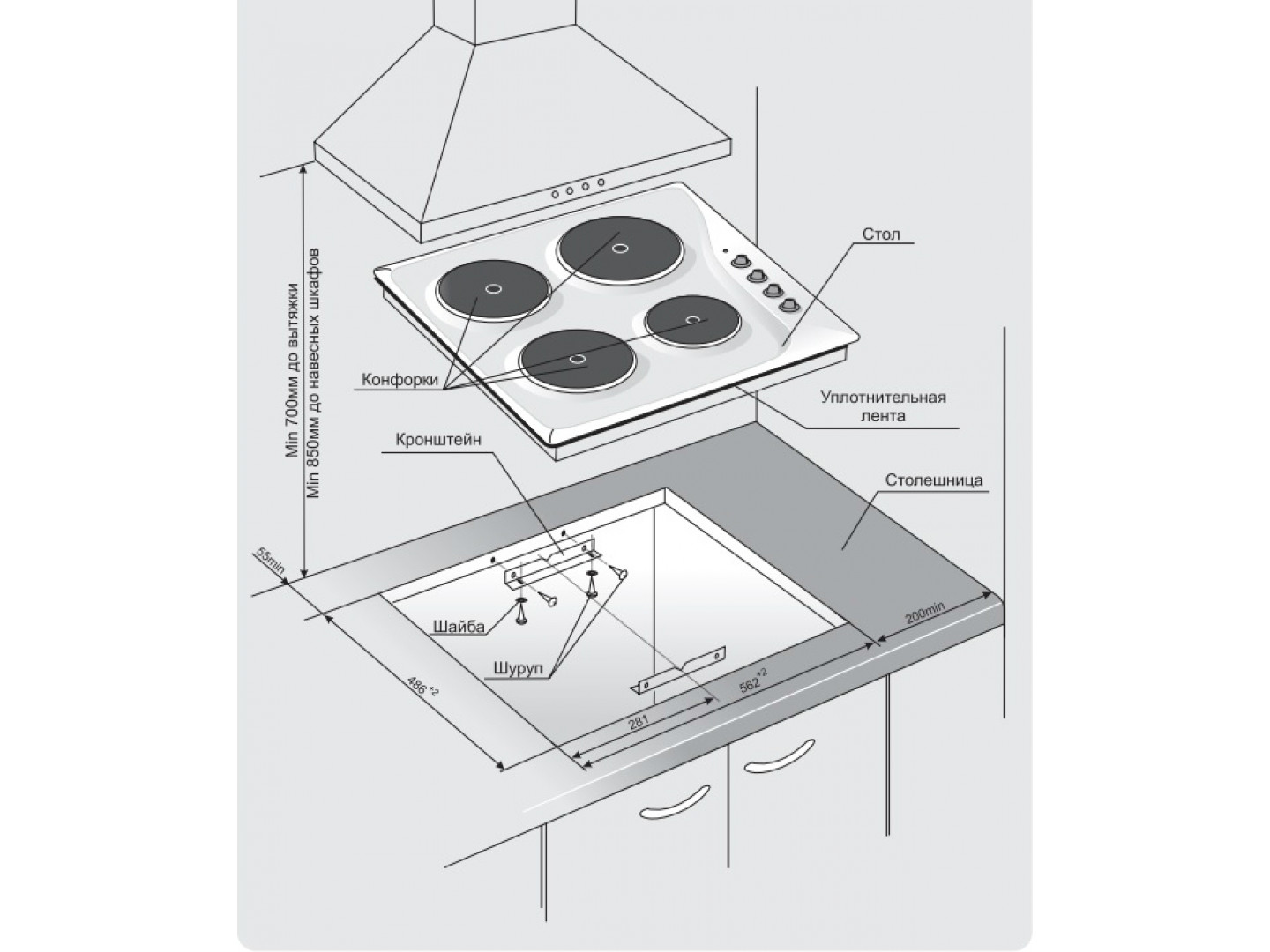

Прилагается и инструкция. Приведу изображения, касающиеся установки. первая схеме, на мой взгляд, достаточно бесполезная.

Вторая схема имеет значительно большее практическое значение. Ей и будем руководствоваться. Правда, в полной мере это сделать не получилось, ввиду особенностей проекта кухни. Но об этом по ходу.

Берем столярный угольник и переносим эти размеры на столешницу. Сдвигать панель на соседний короб из-за особенностей проекта было нельзя, поэтому я просто максимально отодвинул ее от стены (в результате, вместо рекомендованных 100 мм, у меня получилось 80 мм).

Следующий шаг — высверливание углов разметки сверлом на 8 и соединения их прямыми резами с помощью электролобзика (пилку лучше использовать с обратным зубом — резы с лицевой стороны получаются просто исключительные)

Так как панель должна заходить на стенку короба, то сам короб я вынул и сделал на его боковой стенке сантиметровый вырез. Кстати, после установки плиты в столешницу выяснилось, что делал я это зря слева она тоньше примерно на 4-5 мм и не выходит за толщину столешки. Но, руководствуясь предыдущим опытом, я сделал именно так заранее.

В инструкции про следующий шаг ничего не сказано, но я всегда силиконю торцы из ЛДСП в местах врезок техники. Этот случай не стал исключением.

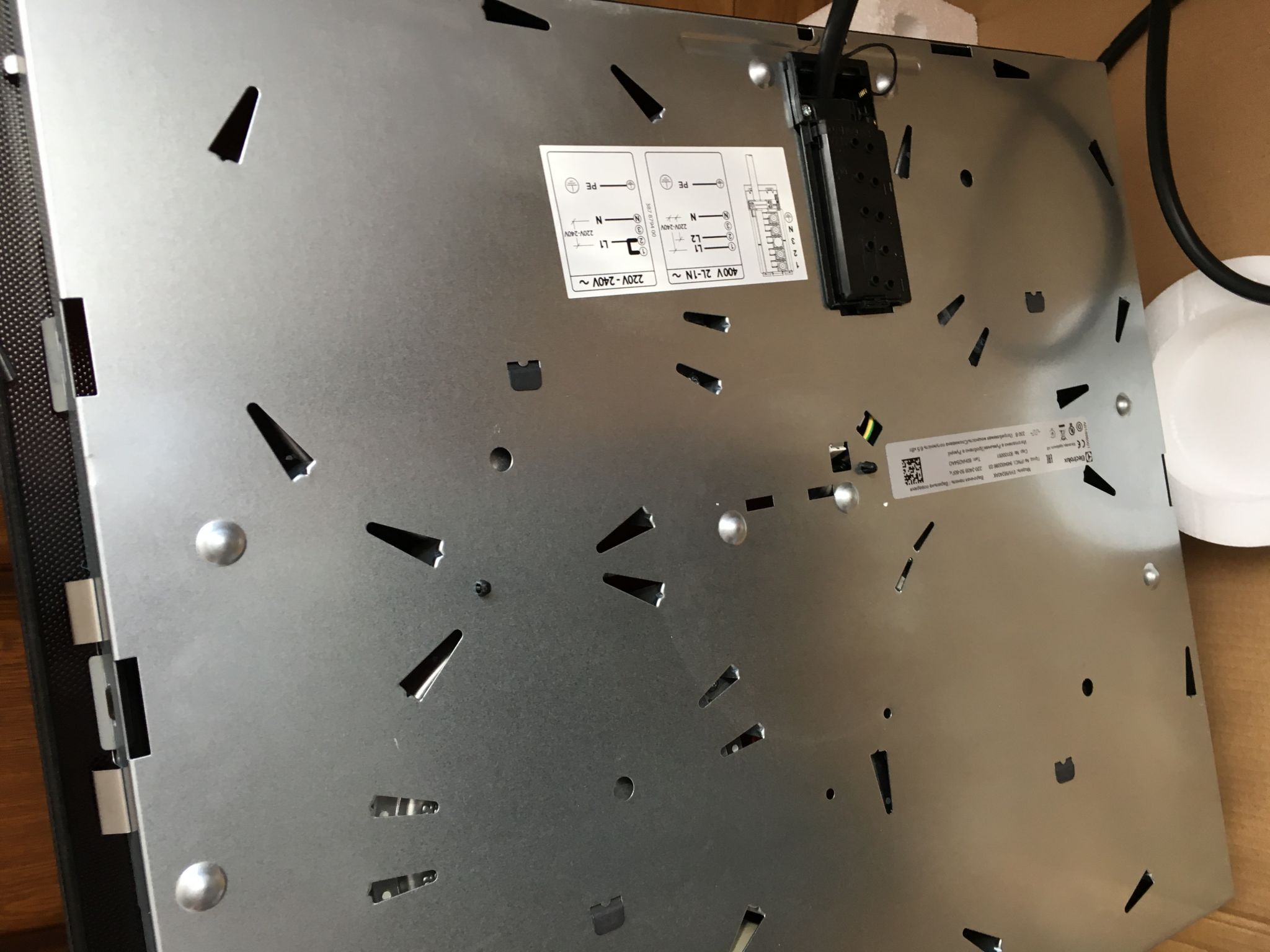

Теперь беремся за саму варочную панель. Переворачиваем ее (стараясь, чтобы рассыпавшиеся при этом конфорки — их можно снять заранее))) и наклеиваем по периметру пенистую изолирующую ленту (она прилагается в комплекте)
Теперь нам требуется помощь профессионала, а именно, газовщика, чтобы тот произвел подключение. Самому это делать запрещено. Но урок надо дописывать, поэтому я плиту поставлю, а потом все разберу на место)).

Нам остается запихать плиту в вырезанную нишу, выровнять ее и прикрутить ее специальными зажимами.

Инструкция видит данный процесс следующим образом:

Правда ширина столешницы не позволила сделать как на схеме, а именно, поместить один край зажима в вырез на плите, а второй на столешку…

Но на степени фиксации это сказалось не сильно… В результате у вас должно получиться так:

Кстати, данная вытяжка для функционирования автоподжига требует подключения к розетке.

Если вы хотите сделать на своей кухне ремонт, то можно самостоятельно произвести замену плиты на варочную поверхность.

Сегодня современное и функциональное решение для каждой кухни – это установка варочной панели в столешницу своими руками. Помимо этого, можно сделать комбинацию, которая будет состоять из духового шкафа и варочной поверхности, так вы совсем ничего не теряете. В этой статье мы подробно расскажем, как самостоятельно установить варочную поверхность в столешницу, не прибегая к помощи специалистов.

Если вам когда-то доводилось заниматься на своей даче либо в квартире ремонтом, либо вы занимались строительством, то правильно установить варочную поверхность в столешницу окажется простым делом для вас. Достаточно чётко измерить её толщину и размеры при монтаже. Что ж, приступим.

Для того чтобы правильно произвести установку варочной панели самостоятельно, необходимо знать как вырезать в столешнице отверстие. Все нужные размеры отмечаются в инструкции на схеме, не придумывайте ничего нового. Так, вы ускорите процесс и заметно сократите вероятные огрехи при измерении. Замеры, возможно произвести самостоятельно, для этого нужно положить варочную плиту низом к верху, затем узнать длину и ширину поверхности по сторонам внутри.

Заметьте, что в инструкциях пишут минимально разрешённые отступы от края столешницы. Можно делать размеры отступов немного больше, так как узкие края спустя некоторое время могут поломаться. Необходимо сделать на поверхности стола разметку в соответствии с размерами и толщиной варочной панели. Здесь вы будете её встраивать. Чтобы линии оставались видными и были заметнее на поверхности тёмного цвета, можно приклеить полосы скотча из бумаги, а на них перенести каждую линию.

Затем надо просверлить отверстие, с которого начинается вырез. Вырезы делаются электрическим лобзиком. Чтобы края выреза были ровными и не крошились по краям, желательно пользоваться ручным фрезером, а закругление углов делать радиусной фрезой, при этом надо шлифовать каждый срез. Полученные опилки, вы можете собрать пылесосом.

Когда завершите работу над отверстием, возьмите варочную плиту и убедитесь, что вы вырезали его правильно. Если аккуратно вырезать отверстие, то поверхность с лёгкостью пройдёт в полученный вырез.

Герметизируем и уплотняем

Перед установкой необходимо произведите обработку срезов столешницы герметиком из силикона либо нитролаком. Так, вы защитите поверхность столешницы от воды, грязевых пятен, набухания и продлите срок её эксплуатации. Также для установки можно использовать уплотнитель, поскольку он клеится сам и выполняет ту же роль.

Самоклеящийся уплотнитель располагают сверху, края поверхности должны лечь на него. Также для уплотнения вы можете использовать ленту из алюминия, которая, кстати, защищает от температурных колебаний. Если уплотнитель будет высокого качества, то отверстие в столешнице будет служить вам дольше, она не будет нуждаться в ремонте либо замене.

Также монтаж отличается в зависимости от типа панели – бывают газовыми и электрическими, плюс отдельными характеристиками крепления. Детали крепления вы можете закрепить шурупами.

Сегодняшние электрические панели весьма функциональны, при правильном монтаже поверхности они редко выходят из строя, следовательно, продолжительный период они не нуждаются в ремонтных работах. Когда ремонт всё же понадобился, то панель быстро отсоединяется и самостоятельно относится мастеру или же ремонт можно выполнить самостоятельно, благодаря чему вы экономите свои средства на вызов специалиста.

Перед тем как установить варочную панель, положите её на столешницу, переверните и подсоедините провода по схеме. Схему вы можете найти на обратной стороне панели, это делается для вашего удобства. Необходимо учитывать не только её размеры, но толщину. Когда вы устанавливаете и подключает самостоятельно, то проявите внимание. Если неправильно подсоединить провода, то вы не отрегулируете потом конфорки и их величину нагрева.

В случае когда для подключения варочной электрической панели имеется специальный щитовой провод, то вам не потребуется ни розетка, ни вилка. Достаточно подсоединить панель к проводу. Подключение индукционной варочной поверхности осуществляется по тому же принципу.

При монтаже газовой варочной панели своими руками требуется посмотреть тип крепления. Не забывайте про толщину и размеры варочной панели. Затем её надо установить, выровняв по краю столешницы, а потом закрепить. Как правило, в комплекте идут скобы для крепления, они расположены снизу. Электрический провод включается в розетку.

Для подключения газовой варочной панели своими руками требуется тщательно изучить правила безопасности. Газ перекрывают, после чего подсоединяется варочная панель гибким шлангом к газовой трубе. В гайку в обязательном порядке помещают паронитовую прокладку. После чего включаете газ и конфорки, проверяете соединения шланга, чтобы не было утечек. Для этого нужно намылить все места соединения, если пена не имеет пузырьков, утечек нет, установка произведена правильно. Помимо этого, для проверки применяют газовые анализаторы.

Если делать все правильно, то проблем при установке варочной панели возникнуть не должно. Главное, чтобы вы не спешили и выполняли работу качественно, учитывая все нюансы монтажа.

Неотъемлемым атрибутом кухни является газовая плита, за которой в идеальном варианте стоит муж и готовит завтрак своей жене. Все большую популярность набирают не классические газовые или электрические плиты, а варочные поверхности. Их удобство заключается в компактности и возможности отдельной установки духового шкафа. Но их монтаж на столешницу заставит попотеть неопытного мастера. Можно ли самостоятельно закрепить такой модуль и что для этого понадобится? Об этом речь пойдет в статье.

Разновидности варочных поверхностей

Все варочные поверхности можно разделить на две большие группы. Объединяет эти группы источник питания, в его роли может выступать:

электричество;

По внешнему виду варочные панели, которые подключаются к газовой магистрали практически ничем не отличаются от обычных плит. Опцией для таких модулей может быть система автоматического запуска, которая может быть автономной или зависимой от электричества. В первом случае она представлена пьезоэлементом, который в нужный момент подает искру. Конфорки на газовых поверхностях могут отличаться по размеру для большего удобства использования.

Электрические варочные поверхности могут быть двух видов:

классическая;
индукционная.

В классической варочной поверхности роль конфорки выполняет ТЭН или другой нагревательный элемент. Такой модуль стоит дешевле и не отличается особой экономичность. Индукционные варочные поверхности являются мечтой любой современной хозяйки. Суть функционирования изделия заключается в нагреве продукта благодаря электромагнитному полю. При этом если положить руку на работающую конфорку, то ничего не почувствуешь. Для нормального функционирования изделия требуется наличие металлической кастрюли с толстым дном. При этом материал, из которого изготовлена посуда обязательно должен магнититься. Процесс установки каждой из этих поверхностей очень схож. Различие кроется только в необходимости подключения газового шланга для первого варианта плиты.

Инструмент для установки

Весь процесс установки не занимает много времени и требует наличия инструмента, который, возможно, уже есть в арсенале домашнего мастера. Среди основного инструмента можно выделить:

шуруповерт или дрель;
электрический лобзик;
рулетка;
маркер или карандаш;
силиконовый герметик.

Дополнительно может понадобиться уровень или длинная металлическая линейка, чтобы было легче навести прямые линии.

Подготовительный этап

Если речь идет о варочной поверхности, которая питается от электрической сети, тогда подготовительный этап будет заключаться в подводе питания. Средняя потребляемая мощность таких модулей находится в пределах 3,2 кВт. Это означает, что для подключения будет достаточно обычной, но хорошей розетки. Если розетка не была установлена заранее, тогда можно приобрести накладной вариант, т. к. его будет проще смонтировать и не понадобится дополнительный инструмент в виде перфоратора или дрели с коронкой. Кабель для такой розетки должен идти непосредственно от распределительного щитка.

Делается такой шаг для того, чтобы обеспечить такому мощному прибору отдельный автоматический выключатель, который бы контролировал его работу. Номинальная сила тока, на которую должен быть рассчитан автомат составляет 16 ампер. Лучшим решением будет установка дифференциального автомата, который способен улавливать малейшие утечки. Розетка монтируется немного ниже столешницы. Делается это не для большего удобства подключения, а для того, чтобы на нее не попадала влага и жиры при готовке. Розетка обязательно должна быть заземлена на случай короткого замыкания.

Обратите внимание! Стоит отметить, что стандартная розетка выдерживает нагрузку в 3,5 кВт и силу тока в 16 ампер.

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж. На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см. Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать. Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже.

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез. При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации.

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется. При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей. Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее. Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть.

Совет! Если варочная поверхность стеклянная, тогда важно быть осторожным при надавливании, чтобы она не лопнула.

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

Подключение к сети

По завершении процесса монтажа можно перейти к подключению электрической части. Чаще всего варочные поверхности поставляются в однофазном варианте, но могут быть и трехфазные, что будет полезно, если три фазы приходят в дом или квартиру. Обычно варочная поверхность имеет встроенный кабель питания. Но если его нет, то потребуется купить его отдельно. Для подключения потребуется провод с маркировкой ПВС 3×4. Каждая жила этого кабеля рассчитана на номинальную постоянную нагрузку в 8 кВт.

Это необходимо для небольшого запаса, что исключит перегревание проводника. Провода зачищаются с двух сторон. С одной монтируется вилка, которая по силе тока должна соответствовать тому, который указан для варочной поверхности. Если этого не соблюсти, тогда она может просто расплавиться. Провод немонолитный, поэтому потребуется обжать жилы наконечниками. Возле клеммника, где будет осуществляться подключение к варочной поверхности обычно наносится разметка.

Латинской буквой L обозначается кабель, по которому приходит фаза, буква N обозначает ноль, может быть и третья буква E, которая обозначает место подключения провода заземления. Чаще всего вместо третьей буквы наносится рисунок, который обозначает заземление. Каждую жилу, которая обжата наконечником важно прочно зафиксировать болтом. От качества контакта будет зависеть срок службы. Если под варочной поверхностью будет производиться установка духового шкафа, тогда для него обязательно необходимо предусмотреть отдельную розетку. Общая мощность потребления поверхности и шкафа в два раза выше допустимой для однофазной розетки.

Резюме

Как видно установка поверхности может производиться самостоятельно без значительных навыков. Во время работы необходимо соблюдать все меры предосторожности и техники безопасности. Во время сверления и работы электрическим лобзиком на глазах обязательно должны быть защитные очки, которые уберегут от разлетающихся опилок. Во время монтажа розетки и подключения электрической части необходимо использовать инструменты, которые имеют диэлектрические рукоятки, защищающие от пробоя электрическим током. До начала работ необходимо обесточить автомат, который закреплен за подготовленным проводом на кухне.

Установка варочной панели в столешницу: 6 этапов

Установить варочную панель можно самостоятельно, если предварительно ознакомиться с инструкцией Много лет назад кухонные гарнитуры не представляли возможности вмонтировать в них варочную панель. Сегодня это распространенное явление, что позволяет сэкономить пространство на кухне, а также делает приготовление пищи удобнее и комфортнее. Установка варочной панели в столешницу можно выполнить самостоятельно. Главное – правильно определить последовательность действий и следовать ей. Очень важно правильно определить размеры будущего проема.

Установка варочной панели своими руками

Современные технологии не стоят на месте. Сегодня стало возможным встраивать варочные панели в кухонные гарнитуры, что качественно сказывается на интерьере кухни и ее функциональности. Врезка варочной панели не замет много времени.

Подробнее об особенностях электрических варочных панелей, вы можете прочитать в статье «Варочная панель 3 видов».

Первым делом на столешнице необходимо сделать разметку, которая будет отвечать размерам варочной панели.

Рядом с каждой стороной ниши нужно высверлить по отверстию, диаметр каждого должен быть от 8 до 10 мм. Следующим шагом будет вырезание ниши и ее внутренняя обработка силиконом. Столешницу устанавливают на нижний уровень гарнитура. Внутреннюю часть панели крепят двусторонний скотч или немного пластилина. Столешницу покрывают силиконом.

Для того чтобы правильно установить варочную панель, следует придерживаться пошаговой инструкции

Поэтапная установка:

Столешницу укладывают на нижнюю часть гарнитура. Если стены окажутся неровными, столешницу нужно будет подрезать. А если через нее будут проходить газовые трубы, для них необходимо сделать специальные отверстия. Столешница должна быть готова к установке вниз кухни.
Внутри короба, в который будет установлена варочная панель, необходимо произвести разметку. Для этого можно просто сделать карандашные наметки, которые помогут сделать дальнейшую разметку.
Столешницу укладывают лицевой стороной вниз, а на обратной стороне делают разметку для будущей врезки.
В каждом предполагаемом резе нужно сделать небольшие отверстия, чтобы можно было работать электролобзиком.
Аккуратно произвести вырез ниши при помощи электрлобзика.
Нужно следить за тем, чтобы столешница не отклонилась под своим весом. В процессе вырезания ее лучше аккуратно поддерживать.

Внутреннюю часть среза обрабатывают силиконом. После установки панели можно дополнительно промазать ее силиконом с внешней стороны. Это делают для того, чтобы создать дополнительный гидробарьера, так как крепеж может недостаточно прижаться к столешнице.

Газовую варочную панель нужно выбирать очень ответственно, ведь она должна прослужить долгие годы. После того как выбор буде сделан, панель необходимо установить так, чтобы ею было удобно и безопасно пользоваться. Встроить панель можно самостоятельно, но делать этого не стоит, если нет уверенности в своих силах. В любом случае за помощью можно обратиться к специалисту.

При самостоятельной установке важно подготовить все необходимые материалы: панель, приборы для произведения измерений, карандаши, герметик, разводной ключ, пила, газовая обмотка, стальной шланг.

Все работы, связанные с газом, проводить небезопасно. Лучше всего выполнять установку вместе с мастером или человеком, который досконально знает весь установочный процесс. Одним из самых важных этапов установки – выбор шланга.

Если необходимо установить газовую варочную панель, то лучше обратиться за помощью к специалистам

Советы по выбору шланга:

Проверить шланг на наличие повреждений. На шланге не должно быть ни единого дефекта.
Шланг должен быть обязательно сертифицирован. При покупке следует попросить продавца предъявить все документы на товар.
Шланг может быть металлическим гофрированным или резиновым.

При установке панели вычислению размеров нужно уделить особое внимание. Иногда в комплекте к варочной панели можно встретить шаблон, который нужно использовать для того, чтобы правильно пропилить столешницу. Важно помнить о том, что на поверхность панели не должна попадать вода. Газовую столешницу нужно располагать на безопасном расстоянии от мебели и текстиля.

Как правильно установить варочную панель в столешницу

Встроенная электроплита – очень удобное устройство для установки на кухне. Она работает также эффективно, как и стационарная плита, но при этом не занимает так много места. Установить такую панель можно быстро и легко, не прибегая к помощи специалистов. Поверхность можно скомбинировать с духовым шкафом, что сделает готовку еще удобнее.

Если мастер проводит самостоятельный ремонт не первый раз, то установка варочной панели не вызовет трудностей.

Перед установкой панели, нужно правильно вырезать отверстие в столешнице. Чтобы облегчить работу по установке, производители указывают необходимые размеры в инструкции к устройству. Предварительная разметка значительно упрощает и ускоряет процесс монтажа.

Перед тем как устанавливать варочную панель, на столешнице необходимо сделать специальную разметку

Этапы установки:

На столешнице нужно сделать разметку, которая будет соответствовать габаритам панели.
Используя электрический лобзик, необходимо сделать вырез в столешнице. Чтобы начать работу, нужно просверлить небольшое отверстие для лобзика. Срез будет ровным, если пользовать пилочкой для лобзика с мелкими зубчиками.
Размеры варочной плиты должны совпадать с вырезанным отверстием. Срезы нужно обработать при помощи герметика или нитролака. Для обработки может быть использована уплотнительная самоклеющаяся лента.

Электрическую столешницу подсоединяют, ориентируясь на схему. Ее можно найти на обратной стороне панели. Важно правильно подсоединить провода, чтобы иметь возможность регулировать включение конфорок и их температуру.

На что обратить внимание: крепление варочной панели к столешнице

Процесс установки варочной панели прост, но требует тщательно предварительной подготовки. Первым делом нудно правильно подобрать варочную панель, проверить ее паспортные данные, подготовить инструменты и определиться с установочным местом. Установка варочной газовой и электрической поверхности практически не отличается.

Крепить панель нужно на столешницу, в которой нужно сделать соответствующий вырез.

Следует заметить, что для установки электрической панели понадобится еще и установка электрической розетки. Для газовой панели необходимо позаботиться о проведении газовой коммуникации. Встраиваемую панель необходимо установить так, чтобы между ней и столешницей максимальный зазор составлял 1-2 мм.

Особое внимание при установке варочной панели нужно будет уделить ее креплению к столешнице

На что обратить внимание:

Правильно измерить габариты панели и перенести их на вырез в столешнице.
Вырезать в столешнице необходимый сегмент, для того чтобы выполнить монтаж правильно.
Обработать столешницу специальными материалами, которые защитят ее от воздействия внешних негативных факторов.
Утопить панель в вырезе.

Важно помнить о том, что врезная панель не должна входить в зазор с усилием. При наличии люфта расположение столешницы нужно выровнять, ориентируясь на передний край. Крепеж уплотнителя по всей поверхности столешницы позволит избежать загрязнения панели.

Уплотнитель для варочной панели

К варочной панели нужно обязательно крепить уплотнительную прокладку. Если панель через некоторое время использования снять, можно заметить, что уплотнитель будет в грязи и жиру. Прокладка время от времени требует замены.

Если между панелью и столешницей есть щель, то в плоскости можно закрепить плиту, но сделать это нужно так, чтоб мусор не попадал в вертикальный зазор.

Ленту можно купить специальную, а можно использовать уплотнитель для стекла. Стол и вырез можно предварительно обработать при помощи прозрачного герметика. Остатки герметика нужно вытереть или аккуратно снять шпателем.

Многие предпочитают использовать уплотнительную ленту, потому что она безопасная и экологичная

Преимущества уплотнительной ленты:

Надежность;
Простота использования;
Экологичность.

Своим высоким качеством известны уплотнители Bosch. Просто поставить панель недостаточно. Ее нужно защитить от попадания влаги, жира и мусора. Если панель устанавливается в большой проем, и образуется зазор, то спасти ситуацию поможет лента и обработка зазоров герметиком.

Установка варочной панели в столешницу (видео)

Встроенная варочная панель – удобное устройство, которое экономить место на кухне и обеспечивает комфортное приготовление пищи. Правила установки панели просты поэтому выполнить ее монтаж можно самостоятельно. Врезать панель качественно можно только тогда, когда габариты панели измерены правильно. После выреза отверстия в столешнице, его нужно хорошо обработать герметиком чтобы защитить панель от попадания воды и грязи. Все действия должны быть поэтапными и слаженными.

Установка варочной панели в каменную столешницу. Установка варочной панели

Как же установить варочную панель

По предварительно размеченным линиям с помощью электрического лобзика выпиливаем прямоугольное отверстие.

Современные кухонные гарнитуры позволяют самостоятельно установить газовую, электрическую или индукционную варочную панель. Такие модели могут эксплуатироваться как совместно с духовым шкафом, то есть быть зависимыми, так и отдельно, то есть быть независимыми. Несмотря на некоторую разницу в их конструкции, общие правила, которыми следует руководствоваться при проведении работ, схожи при всех вариантах исполнения.

Подготовка посадочного отверстия

Разметка

От того, насколько точно будет проведена разметка, зависит внешний вид готовой кухни, а ошибка даже в половину сантиметра заставит приобретать новую столешницу.

Разметку можно провести двумя способами:

положить устройство на место и обвести маркером;
рассчитать и разметить место крепления с точностью до миллиметра.

Несмотря на кажущуюся простоту и привлекательность первого пути, шансов ошибиться и нанести неправильную разметку очень много.

Предварительная примерка размеров

Гораздо надежнее размечать место установки путем тщательных расчетов:

На поверхность столешницы наносятся границы внутреннего пространства тумбы, над которой будет размещена варочная панель. Таким образом, будет обозначено место, в пределах которого будет вестись работа. Разметку нужно наносить карандашом, чтобы по окончании работ линии можно было легко стереть. Если столешница не позволяет нанести хорошо видимые линии, то на ее поверхность следует наклеить бумажный малярный скотч, а уже на нем рисовать разметку.
Необходимо найти будущий центр отверстия, в которое установится корпус. Для этого на столешнице чертятся диагонали прямоугольника, образованного передней и задней частями столешницы и начерченными границами тумбы.
В точке пересечения нанесенных диагоналей и будет размещаться центр варочной панели. Через нее нужно провести две прямые линии: одну параллельно краю столешницы, другую – перпендикулярно.
На этих прямых нужно отметить габариты встраиваемой части корпуса. Их можно посмотреть в технической документации или померить самостоятельно. Эти размеры следует увеличить на 1-2 мм, чтобы впоследствии удобнее установить прибор.
Через нанесенные отметки проводятся прямые линии (параллельно и перпендикулярно краю столешницы). Они образуют прямоугольник, в точности соответствующий заглубляемой части корпуса и расположенный по центру столешницы.
Необходимо проконтролировать, чтобы между линиями окончательной разметки и окружающими предметами было соблюдено минимальное расстояние, указанное производителем в технической документации.
Полученный прямоугольник необходимо обвести маркером, а лишние линии стереть, чтобы не ошибиться при прорезании отверстия.

Размеченный прямоугольник соответствует размеру варочной поверхности

Прорезание посадочного отверстия

Чтобы вырезать посадочное место под варочную панель, можно использовать следующие инструменты:

фрезерная машинка;
электролобзик;
дрель.

Наиболее качественный рез получается при работе фрезерной машинкой. Чуть менее качественный разрез делает электрический лобзик с мелкозубчатой пилкой.

Для работы можно использовать дрель или электролобзик

Порядок прорезания отверстия лобзиком следующий:

По углам отмеченного прямоугольника (с внутренней стороны) просверлить отверстия сверлом 8-10 мм.
Пилкой с мелкими зубьями аккуратно сделать пропил по отмеченным линиям. Корпус электролобзика нельзя держать «на весу», его следует плотно прижимать к столешнице.

Отверстие прорезается по намеченным линиям

Но не в каждом хозяйстве найдутся удобные инструменты. Гораздо менее красивый, но, тем не менее, подходящий для установки рез можно сделать при помощи обычной дрели.

Порядок прорезания посадочного отверстия при помощи дрели таков:

Сверлом 8-10 мм проделываются отверстия вдоль намеченной линии. Их нужно сверлить с внутренней стороны отметок таким образом, чтобы высверленные места соприкасались с намеченной линией отреза. Отверстия необходимо делать как можно чаще, чтобы отрезаемый кусок столешницы можно было легко обломить.
Грубые края отверстия необходимо выровнять по отмеченной линии. Для этого можно воспользоваться рашпилем либо мелкой пилкой по дереву или металлу. Полученные края нужно сделать максимально ровными.

Внимание! После того, как посадочное отверстие проделано, необходимо вставить в него варочную панель. Прибор должен входить без усилий и полностью закрывать своим корпусом прорезанное отверстие.

Герметизация посадочного отверстия

Следующий шаг – герметизация. Она необходима для защиты столешницы от попадания воды во время уборки или приготовления пищи. Столешница из дерева или древесно-стружечной плиты может от этого разбухнуть и испортиться.

Герметизация выполняется при помощи акрилового герметика для сантехнических работ или нитролака. Его нужно тщательно нанести тонким слоем изнутри на торцы проделанного отверстия. На верхнюю поверхность столешницы герметик наносить не нужно – там будет использоваться специальная прокладка в виде уплотнительной ленты, идущая в комплекте с панелью.

Торцы столешницы обрабатываются силиконом

Наклейка уплотнительной ленты:

На уплотнительную ленту нанесен клеевой слой, закрытый пленкой. Ее не следует снимать сразу всю, а отдирать постепенно, по мере приклеивания к поверхности.
Лента приклеивается по периметру посадочного отверстия единым куском. На углах она не разрезается, а просто наклеивается с поворотом.
Конец и начало ленты соединяются встык, без нахлеста и зазора.

Некоторые производители комплектуют варочные панели алюминиевыми уплотнителями. Инструкция по их установке содержится в документации на прибор.

Крепление панели

Крепление варочной панели проводится следующим образом:

Прибор вставляется в посадочное отверстие и центрируется так, чтобы передняя сторона была параллельна краю столешницы.
Изнутри шкафа корпус крепится к столешнице специальными пластинами, входящими в комплект поставки.
Монтаж должен быть выполнен таким образом, чтобы между варочной поверхностью и столешницей не осталось зазоров.
Канцелярским ножом сверху обрезаются излишки уплотнителя.

Уплотнитель обрезается канцелярским ножом

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

иметь линию заземления;
питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

трехконтактные;
четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Внимание! Самостоятельно врезая электрическую варочную панель, необходимо предусмотреть обязательную установку индивидуальных УЗО и защитного автомата. Например, для розетки в 16А необходимо УЗО не менее 40А, а автомат – не менее 25А.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая.
Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

Удаляется защитная крышка с задней части прибора.
Внешний кабель пропускается сквозь крышку.
Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

Наличие вентиляционной вытяжки.
Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
Расстояние до стены – не менее 130 мм.
Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Внимание ! Если обязательные требования не будут соблюдены, то эксплуатирующая организация не разрешит эксплуатировать установленную газовую панель.

Подключение панели проводится сертифицированным специалистом в следующем порядке:

На места резьбовых соединений наносится уплотнительная фум-лента.
В газовый шланг вставляются паронитовые прокладки.
Шланг присоединяется к варочной панели и месту подачи газа.
Места соединений проверяются на герметичность при помощи мыльной пены.
Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Своими руками электрическую варочную панель. Осталось только раскрыть вопрос по самостоятельной установке встраиваемой варочной поверхности в мебель кухни. Сразу отмечу, что эту работу не тяжело будет сделать своими руками, не обращаясь к помощи мастера.

С каждой варочной панелью идет инструкция с картинками, в которой достаточно информации для установки. Но в инструкции, как правило, упускается несколько важных моментов, касающихся вырезки отверстия под нишу, а так же то, где лучше и как установить электрическую розетку для подключения варочной поверхности.

Газовая и электрическая варочные панели устанавливаются практически аналогично, только подключение газовой поверхности лучше доверить профессионалам. Но если решите все сделать своими руками, тогда учитывайте что есть разные горелки под сжиженный и природный газ, а после окончания работ проверьте мыльной водой отсутствие утечек газа.

Установка варочной панели в столешницу

Для установки варочной панели в столешницу понадобится электродрель и электролобзик. Если электродрель есть практически в каждом хозяйстве, то электролобзик чаще всего приходится покупать.

Учитываете , что со стеклокерамической поверхностью надо быть очень аккуратным, что бы не повредить ее при установке. Так что взвесьте все за и против, и если решитесь делать все самостоятельно- действуйте согласно нашей инструкции. Если мебель делается по индивидуальному заказу, тогда размеры под мойку и варочную панель сообщите мебельщикам. Они сделают вырезку на этапе изготовления. Это самый оптимальный вариант. После сборки кухонной мебели, переходите сразу к пятому пункту.

Пошаговая инструкция установки панели в столешницу:

Открываем инструкцию из комплекта и смотрим на размеры ниши, которую необходимо вырезать в столешнице. Если размеры вдруг не указаны или нет инструкции, тогда необходимо будет измерить внутренний размер посадочного места. Учтите, что идеальный зазор между варочной панелью и столешницей от 1 до 2 миллиметров. Но некоторые делают и по 5-6 мм, но при этом панель может гулять в процессе последующего пользования ею.
Делаем разметку на столешнице. Чертим линии, по которым будем резать электрическим лобзиком. Для этого Вам понадобится длинная линейка и карандаш. Часто с панелью в комплекте идет шаблон из картона, который достаточно приложить и обвести по контуру внутри карандашом. Учтите, что бы не поломалась столешница- ее толщина должна быть не меньше 38 миллиметров. Так же при разметке учитывайте , что расстояние от края варочной панели до краев кухонной столешницы со всех сторон и до стен должно быть не менее 50 мм.
После окончания разметки шуруповертом или дрелью сверлим аккуратно по углам нашей разметки. Сверло используется диаметром 8-10 мм, что бы затем влазило в отверстие полотно лобзика.
Затем берем электролобзик с мелкозубым полотном по дереву, вставляем в просверленные отверстия и прорезаем по периметру очень аккуратно и не торопясь. Лобзик при работе прижимается в плотную к столешнице.
Для зашиты от влаги и грязи, а так же во избежание образования грибка- на места разрезов по периметру наклейте уплотнитель из комплекта, а если его нет, тогда обработайте силиконовым или акриловым герметиком. Выступающие излишки обрежьте аккуратно острым ножом.
Теперь не спеша, устанавливаем панель в вырезанное отверстие, если оно получилось немного больше, тогда выравниваем ее по переднему краю столешницы.
Если панель не становится свободно- только не используйте для ее установки усилие. В таком случае необходимо панель достать и подрезать на пару миллиметров наименьшую по размерам сторону.
Остался последний этап фиксации варочной панели при помощи специальных зажимов из комплекта доставки.
Они прикручиваются с низу столешницы и не позволяют панели двигаться в зазоре между панелью и столешницей.

Где установить лучше розетку для электрической варочной панели

Перед установкой варочной панели своими руками еще на этапе сборки рекомендую перенести электрическую розетку ниже столешницы, что бы не было видно на кухне ни вилки ни розетки для ее подключения. Как подключить варочную панель читайте в

Много лет назад кухонные гарнитуры не представляли возможности вмонтировать в них варочную панель. Сегодня это распространенное явление, что позволяет сэкономить пространство на кухне, а также делает приготовление пищи удобнее и комфортнее. Установка варочной панели в столешницу можно выполнить самостоятельно. Главное – правильно определить последовательность действий и следовать ей. Очень важно правильно определить размеры будущего проема.

Первым делом на столешнице необходимо сделать разметку, которая будет отвечать размерам варочной панели.

Поэтапная установка:

Столешницу укладывают на нижнюю часть гарнитура. Если стены окажутся неровными, столешницу нужно будет подрезать. А если через нее будут проходить газовые трубы, для них необходимо сделать специальные отверстия. Столешница должна быть готова к установке вниз кухни.
Внутри короба, в который будет установлена варочная панель, необходимо произвести разметку. Для этого можно просто сделать карандашные наметки, которые помогут сделать дальнейшую разметку.
Столешницу укладывают лицевой стороной вниз, а на обратной стороне делают разметку для будущей врезки.
В каждом предполагаемом резе нужно сделать небольшие отверстия, чтобы можно было работать электролобзиком.
Аккуратно произвести вырез ниши при помощи электрлобзика.
Нужно следить за тем, чтобы столешница не отклонилась под своим весом. В процессе вырезания ее лучше аккуратно поддерживать.

При самостоятельной установке важно подготовить все необходимые материалы: панель, приборы для произведения измерений, карандаши, герметик, разводной ключ, пила, газовая обмотка, стальной шланг.

Советы по выбору шланга:

Проверить шланг на наличие повреждений. На шланге не должно быть ни единого дефекта.
Шланг должен быть обязательно сертифицирован. При покупке следует попросить продавца предъявить все документы на товар.
Шланг может быть металлическим гофрированным или резиновым.

Как правильно установить варочную панель в столешницу

Если мастер проводит самостоятельный ремонт не первый раз, то установка варочной панели не вызовет трудностей.

Этапы установки:

На столешнице нужно сделать разметку, которая будет соответствовать габаритам панели.
Используя электрический лобзик, необходимо сделать вырез в столешнице. Чтобы начать работу, нужно просверлить небольшое отверстие для лобзика. Срез будет ровным, если пользовать пилочкой для лобзика с мелкими зубчиками.
Размеры варочной плиты должны совпадать с вырезанным отверстием. Срезы нужно обработать при помощи герметика или нитролака. Для обработки может быть использована уплотнительная самоклеющаяся лента.

На что обратить внимание: крепление варочной панели к столешнице

Крепить панель нужно на столешницу, в которой нужно сделать соответствующий вырез.

На что обратить внимание:

Правильно измерить габариты панели и перенести их на вырез в столешнице.
Вырезать в столешнице необходимый сегмент, для того чтобы выполнить монтаж правильно.
Обработать столешницу специальными материалами, которые защитят ее от воздействия внешних негативных факторов.
Утопить панель в вырезе.

Уплотнитель для варочной панели

Если между панелью и столешницей есть щель, то в плоскости можно закрепить плиту, но сделать это нужно так, чтоб мусор не попадал в вертикальный зазор.

Преимущества уплотнительной ленты:

Надежность;
Простота использования;
Экологичность.

Установка варочной панели в столешницу (видео)

Встраиваемая бытовая техника придает кухонному гарнитуру эстетичный внешний вид, поэтому крайне популярна среди покупателей. Электрические и газовые плиты не только экономят пространство на кухне, но также отличаются высокой функциональностью. Но как установить варочную панель в столешницу? Сегодня мы подробно вам об этом расскажем.

Пошаговая инструкция по врезке встраиваемой плиты

Установка встраиваемой газовой или электроплиты проводится в соответствии с инструкцией. Она не представляет особой трудности, но требует знания нескольких моментов, которые позволяет осуществить весь процесс не только качественно, но и быстро.

Перед врезкой плиты важно определить ее точные размеры, которые указаны на схеме в инструкции. Длина и ширина устройства измеряются рулеткой по внешним краям, для снижения вероятности ошибки рекомендуется осуществить повторный замер.

Обратите внимание! На схеме в инструкции к технике указаны минимальные значения отступов, которые нужно оставить от краев столешницы. Их не рекомендуется уменьшать, возможно изменение только в большую сторону, так как очень узкий край стола может с течением времени надломиться.

В соответствии с габаритами приобретенной газовой или электропанели нужно выполнить разметку на столешнице. Наносить все линии важно крайне внимательно, поскольку любые неточности и перекосы в дальнейшем будет невозможно исправить. При нанесении разметки на поверхности темных оттенков или с гладкой фактурой для их ограничения и лучшей видимости можно использовать бумажный скотч.

После разметки потребуется врезать варочную панель в столешницу:

Изначально просверливается отверстие в том месте, откуда будет осуществляться вырез;
Проводить отрезку можно с помощью электролобзика, а для уменьшения шероховатости полученных срезов рекомендуется использовать пилку с мелкими зубчиками. Альтернативный вариант – ручной фрезер (углы выреза закругляются с помощью радиусной фрезы, а полученные грани дополнительно шлифуются). При отсутствии лобзика или фрезера вырезать посадочное отверстие можно с помощью обычной дрели, для этого потребуется просверлить большое количество отверстий с внутренней стороны разметки;
Опилки удаляются с рабочих поверхностей с помощью строительного или бытового пылесоса.

Обратите внимание! Для того чтобы вырезанный кусок столешницы не повредил мебельный гарнитур под него следует подложить табурет или листы древесно-стружечных плит.

Как закрепить варочную панель к столешнице?

Важно не только правильно , но также осуществить ее грамотную установку. После вырезки отверстия кухонного гарнитура требуется закрепить варочную панель к столешнице. Предварительно необходимо «примерить» технику для того, чтобы убедиться, что размеры посадочного отверстия соответствуют габаритам техники.

После шлифовки все срезы уплотняются силиконовым герметиком, что позволит предупредить намокание и разбухание материала, попадание внутрь загрязнений и остатков пищи. Наряду с силиконовым герметиком может использоваться самоклеящийся уплотнитель, который фиксируется на крае среза, и алюминиевая лента, защищающая его от температурных перепадов.

Устанавливаем варочную панель: полное практическое руководство

Здравствуйте дорогие друзья!

В этой статье, мы с вами будем говорит о кухонной технике, и о том, как она встраивается в кухонный гарнитур.

Если, лет десять назад, из десяти установленных кухонных гарнитуров, максимум, половина из них содержала в своем составе варочную поверхность (остальные были с независимой газовой плитой), то теперь – почти в ста процентах гарнитуров, планируется ее установка.

Итак, этот процесс можно описать в определенной последовательности.

Для начала, нужно взять паспорт на эту технику, и посмотреть, каких размеров должен быть вырезан проем. Даже, если вдруг, по каким-то причинам, паспорта не окажется рядом, всегда можно замерять рулеткой ту часть панели, которая должна быть врезана в столешницу .

Подогнать столешницу, и сделать на ней разметку
Перенести размеры врезаемой панели на столешницу
Сделать, минимум, по одному отверстию (диаметром 8-10 миллиметров) возле каждой стороны вырезаемой ниши
Вырезать саму нишу
Обработать внутреннюю часть вырезанной ниши силиконом
Установить столешницу на нижнюю базу кухонного гарнитура
Наклеить на внутреннюю часть встраиваемой панели липкую ленту (или, наклеить на столешницу пластилин ).
Нанести на столешницу силикон
Вставить варочную панель в вырезанную нишу
Закрепить ее специальными креплениями

А теперь, подробнее по каждому пункту:

Итак, с самого начала, нужно положить столешку на нижнюю базу кухни, для того, чтобы в случае неровности стен, подрезать ее в нужных местах, и при необходимости, сделать отверстия под всевозможные газовые трубы. Одним словом, подготовить столешницу к установке на низ кухни.

После этого, изнутри короба, в который варочная будет встраиваться, нужно сделать разметку (просто, провести карандашом по внутренним его граням для того, чтобы выделить его внутреннюю часть для дальнейшей разметки под вырезку).

После этого, столешку нужно положить на лицевую сторону (низом вверх), и место, которое мы разметили, разметить по размерам под врезку (разметить по размерам, которые должны быть в паспорте к панели, либо, которые можно замерять вручную).

Теперь, для того, чтобы по разметки вырезать требуемую нишу, нужно возле каждого предполагаемого реза (с внутренней его стороны), сделать отверстия для того, чтобы можно было бы в него вставить пилку электролобзика.

Вырезаем саму нишу. При вырезке, нужно быть аккуратным.

Когда все грани уже почти вырезаны, саму вырезаемую часть столешницы нужно либо поддерживать снизу, либо приклеить липкой лентой к столешнице, так как она, под своим весом может отколоться, вырвав с лицевой части столешницы пластик (и, таким образом, испортив всю столешницу).

Теперь, внутреннюю часть самого выреза, нужно обработать силиконом (один из барьеров для защиты от попадания влаги).

Когда это все сделано, нужно опять установить столешку на нижнюю базу кухни (к этому моменту, разумеется, в нее уже должна быть врезана мойка, если она, конечно, предусмотрена), и закрепить, хотя, закрепить ее можно и после того, как установить варочную.

Дальше, нужно наклеить на внутреннюю часть встраиваемой панели, специальную липкую ленту, служащую так же, гидробарьером.

В некоторых моделях, такой липкой ленты нет, а есть специальных пластилин, нарезанный определенными полосками. В таком случае, этот пластилин клеится на столешницу прямо возле выреза, а когда варочная поверхность вставиться в сам вырез, она отсечет часть этого пластилина, которую можно просто подрезать ножом и убрать.

Но, в нашем случае (с липкой лентой), вместо пластилина, на столешницу нанесем силикон.

После того, как силикон нанесен, нужно вставить варочную панель в подготовленную для нее нишу, и закрепить к столешнице специальным крепежом.

Когда она установлена, я еще раз аккуратно промазываю ее с внешней стороны силиконом (крепеж не идеален, и в некоторых местах, панель может плохо прижаться к столешнице), который застыв, образует очередной гидробарьер (чем таких гидробарьеров больше – тем лучше).

Да, вы не забыли о том, что корпусная планка в коробе. в данном случае, должна располагаться посредине короба, и быть смещенной на 10 миллиметров вниз (для гарантии того, что варочная нормально «станет» в столешницу (особенно, это касается столешниц, толщиной 28 миллиметров)).

Естественно, чтобы врезать подобную технику, ее нужно сначала купить.

А покупать, как известно, лучше дешевле.

Ну а на этом я буду заканчивать. Если что-то не понятно – спрашивайте в комментариях (форма расположена ниже, под статьей).

До новый встреч.

329 комментариев:

Устанавливаем варочную панель: полное практическое руководство

Здравствуйте. Помогите разобраться. Установщики кухни сделал выпил под варочную поверхность на 1 см больше, чем указано в документах. На мою претензию они возразили: «щели есть? Щелей нет. Тогда какие претензии?» Поверхность электрическая стеклокерамика домино. Получается, что стекло лежит на столешнице самое большое 3-5 миллиметрами с каждой стороны. Этого достаточно для опоры? Переживаю, вдруг поставлю тяжелую кастрюлю, и стекло не выдержит нагрузки. Или я зря паникую? Спасибо за ответ.

Думаю, Ваши претензии вполне обоснованы.
Если при том, вы им представили документацию по врезке Вашей варочной, то тем более.
Они обязаны были вырезать отверстие в соответствии с документацией. Там же тоже не «от фонаря» приводят схемы врезки. А 3 миллиметра — я думаю, маловато.
В процессе эксплуатации, панель может сместиться, и ничего хорошего от этого ожидать не следует.
А мебельщики будут упираться «до последнего», потому, что им, не хочется покупать новую столешницу, которая стоит денег, но это уже их проблемы.

Добрый день. Я у себя дома поменял столешницу (варочная панель досталась «по наследству» и без паспорта) и установил газовую варочную панель Ардо в ДСП влагостойкую 38 мм столешницу (духового шкафа снизу нет, там 2 ящика) предварительно оклеив края по контуру выреза лентой для уплотнения (ей можно уплотнять окна и двери — белая не высокая, не пустая внутри, ребристая лента с липким нижним краем), а сверху по ленте местами немного помазал (точками) санитарным силиконом (торцы выреза в столешнице им же промазывал) и установил панель. /Специального пластилина или сырой резины у меня не было/. После установки ничего не вылазило, на видимой части ленты нет, она заподлицо, в пазе. Вопрос состоит в том, а можно ли сажать панель на эту уплотнительную ленту, не поплавится ли она от нагрева поверхности?

Максим, к сожалению, с подобными вариантами установки я не сталкивался. Всегда устанавливал панели на пластилине или на липкой ленте, которые шли в комплекте.
Но, я думаю, ничего страшного быть не должно, так как варочная, при работе, особо не нагревается, тем более, по краям высокой температуры быть не должно.

Добрый день, вчера по ошибке начал вырезать проем под варочную поверхность в уже прикрученую столешницу и обнаружил, что корпусная планка в коробе которая лежит плашмя вдоль переднего края мешает. Что посоветуете в этом случае разобрать всю конструкцию или только открутить столешницу. И еще столешница 38 мм, а варочная поверхность в самом толстом месте 40 мм.

Вам нужно убрать эту планку.
Конечно нужно снять столешницу, разсоединить короба и снять эту планку (в принципе, в этом случае ее можно установить правильно), или просто снять столешницу и убрать планку вообще (порезать ее лобзиком и снять с конфирматов, а сами конфирматы срезать «болгаркой»).
Если время терпит — лучше закрепить корпусную планку правильно.

Здравствуйте. Хотим установить газовую варочную панель, но без духовки. Можно ли разместить ящики или метабоксы под панелью и как это лучше сделать? Какие условия нужно соблюсти, чтобы обеспечить безопасную эксплуатацию? Спасибо.

Конечно можно.
Для этого нужно понимать толщину столешницы и общую высоту варочной панели. При расчетах необходимо выдержать одно элементарное условие: между выдвижным ящиком и панелью должен быть зазор, обеспечивающий нормальную работу этого ящика (чтобы вещи, выступающие за его габаритную высоту не касались этой панели).

Добрый день. Толщина нашей столешницы — 28 см. Чем мне грозит выбор встраиваемой газовой панели, в характеристике которой указано «минимальная толщина столешницы — 40 мм»?

Дело в том, что, в данном случае, бока двух смежных модулей должны быть ниже остальных, и, скорее всего, не должны касаться столешницы. По этому, возникнут определенные проблемы с фасадами под варочной (будет сверху видна большая щель).
Если, например, у вас столешница 38мм, а глубина варочной — меньше 38мм, то, в принципе, врезать можно (смежные бока по переднему краю будут упитаться в столешницу), но должно быть еще одно «но»: Варочная должна крепиться «защелками» внутри отверстия столешницы, а не прижимами снизу (так как, в этом случае, опять-таки, из-за прижимов, будет большой зазор между столешницей и фасадами), и в этом случае, все равно заднюю часть смежных боков нужно вырезать для газового отвода (если варочная газовая) — таким образом, делая соседние короба «неполноценными», частично, без задней стенки…и все это я пишу о том, чтобы все это дело спроектировать. А если у вас уже есть два короба — то, теоретически, сделать то можно, а практически — получится ерунда. Вы испортите оба короба, плюс, проблемы с фасадами.

Здравствуйте! Подскажите, пожалуйста, хочу купить электрическую варочную панель с механическими переключателями. Написано что минимальная толщина столешницы 62мм. У меня столешница 38мм. Это значит что мне такую панель ставить нельзя? У меня может не войти духовой шкаф? Место под духовой шкаф 60х56х56 (меряла рулеткой надуюсь что правильно указала). Очень понравилась эта модель панели, но боюсь что если куплю ее, то потом духовой шкаф не войдет (((((((

Да, если все это дело устанавливать в стандартный короб для духовки, то может и не войти.
В вашем случае, нужно спроектировать короб, именно под вашу встраиваемую технику.
Нерешаемых проблем практически не бывает!

Добрый день.У меня установлена двух комфорочная газовая панель над духовым шкафом электрическим.Собираюсь менять столешницу и думала заменить двух на четырех комфорочную панель.Но проблема в том, что над печкой весит котел..поэтому и установили двух…чтоб вторая половина варочной не попадала под котлом слева..возможно ли установить так, что одна половина варочной была над духовым шкафом. а вторая заходила вправо на шкафчик…Спасибо.

Дмитрий Черкащенко говорит:

Добрый день.
Нет, к сожалению, установить варочную панель так, чтобы она находилась в зоне двух коробов, не получится.
Теоретически, такой вариант возможен, если уменьшить высоту стыкующихся боков этих коробов (или сделать срезы по их передней и задней части при условии, что варочная не будет выходить за нижнюю плоскость столешницы), но с этим могут возникнуть неразрешимые проблемы с внешним видом (короба под духовку), и с работой фасадов соседнего (с коробом под духовку) короба (их работе может мешать крепеж варочной).
Одним словом, нюансов может быть много, так что лучше так не делать.

Здравствуйте. Подскажите, пожалуйста, обязательно ли крепить варочную панель к столешнице прижимами? Купил варочную панель с рук, прижимов к ней не оказалось. Вместо них есть отогнутые «лапки» по периметру варочной панели.

И ещё хотел узнать. Я сделал вырез ровно так как было указано в инструкции (49х56). Вставил варочную панель в это отверстие и получилось, что расстояние от панели до столешницы везде с зазором на 4-6 мм.

Дмитрий Черкащенко говорит:

Нет, крепить на прижимах не обязательно. Эти отогнутые лапки (как у вас) еще лучше прижимов.
Главное, чтобы она хорошо «села».
На счет выреза, вы не ошиблись? В инструкции всегда точно заданы размеры отверстия под установку…

Вот как раз это и смущает, что садится не так плотно, как ожидал. Я думал придётся прилагать значительные усилия, а тут надавил слегка сверху и она села в вырезанный проём.
Ещё раз везде все расстояния перемерял. Максимум на 1-2 мм есть отклонение в одном месте, от заданных в инструкции размеров. Поэтому и сомневаюсь я пока садить её окончательно. Как то не вызывают эти «лапки» у меня большого доверия.

Дмитрий Черкащенко говорит:

Если это те лапки, которые изнутри распирают варочную в самом отверстии — не бойтесь.
Главное, чтобы она не болталась, а идеально ровно (по поверхности столешницы) варочная не всегда ложится, так как сама часто имеет не ровную посадочную плоскость.

А вообще чтобы утопить панельку в столешницу нужно ли прилагать большие усилия? Смотрел различные в интернете по установке, так там они с трудом садятся в проём. А в моём случае всё как то легко…

Дмитрий Черкащенко говорит:

Ничего не бывает идеального.
Вы в любом случаете не сделаете идеального отверстия.
Главное — чтобы не было люфта, чтобы варочная в отверстии плотно «сидела».

Прочитал вопросы и комментарии к ним, но вроде так и не нашел ответа на свой вопрос.
В столешнице сверху варочная газовая панель. под ней электрический духовой шкаф (к сожалению не знаю вентилируемый или нет). По стене за духовым шкафом от варочной панели идет к полу резиновый газовый шланг, который ничем не защищен, но задней стенки электрической духовки он не касается, тем не менее когда включал духовой шкаф, то боковые и верхняя его поверхности очень горячие (рукой держать никак, обжигает). Вопрос: не может ли от жары что-нибудь произойти с резиновым шлангом, в котором идет газ, и надо ли (можно ли) проложить верхнюю часть электрической духовки и заднюю часть между духовкой и этим шлангом, например асбестовым листом?

Дмитрий Черкащенко говорит:

От того, что духовка нагревается, резиновый шланг, естественно, не расплавится (это, возможно, может случиться, если он будет ее касаться).
По этому, между ним и духовкой можно положить изоляцию, либо зафиксировать этот шланг на стене или задней части короба.
Полностью облаживать духовой шкаф термоизоляцией я не вижу никакого смысла.

Подскажите, пожалуйста, можно ли для встройки электрической варочной поверхности использовать обычный ламинированный ДСП вместо столешницы

Вопрос возник из-за того, что купили технику (духовку и поверхность) заранее до заказа кухни (будем заказывать где-то через полгода). А хочется уже использовать эту технику и нужно сделать временное дешевое решение. Возник вопрос можно ли сделать полностью секцию из ДСП (и столешницу тоже из ДСП) чтобы встроить эту технику и пользоваться ей

Дмитрий Черкащенко говорит:

Добрый день.
В паспорте к вашей варочной поверхности должно быть указано, какая должна быть минимальная глубина встраивания.
Дело в том, что если варочная крепится крепежом, который должен прижимать ее снизу столешницы, то на ЛДСП у него просто может не хватить «рабочего хода».

Здравствуйте. Подскажите как правильно расположить прижимные планки относительно сторон варочной поверхности. На моей поверхности (BEST CHEF) эти планки можно ставить в любом месте. Имеется 4 планки. В шкафу под варочной поверхностью будет стоять электрическая духовка с обдувом, и ниша варочной поверхности будет располагаться над корпусной планкой шкафа. ( Варочная поверхность тоньше столешницы). Можно ли поставить по 2 крепежа по боковым сторонам варочной поверхности? Размеры ниши 560 х 480. Поверхность должна располагаться как можно ближе к переднему краю столешницы

Дмитрий Черкащенко говорит:

По идее, варочная панель должна равномерно прижиматься со всех сторон.
Но скажу вам сразу, что данный крепеж очень не удобен и не продуман.
Как правило, основная проблема, которая возникает при установке варочной панели — крепеж не прижимает варочную к столешнице по всей поверхности.
То, есть, между ними образуется зазор, который портит «всю картину».
Именно, из этих соображений, рекомендую вам поставить два зажима по переднему краю (чтобы не было зазора в видимой зоне), и по одному зажиму слева и справа.
В этом случае, если даже будет щель сзади, ее будет просто не видно.

Здравствуйте Дмитрий. На другом форуме вычитал следующую идею: » вовсе не обязательно было
герметизировать стык полностью — достаточно было сформировать из герметика внутренний «бортик» высотой 3-4 мм в 1-2 мм от стыка. бортик формируется заранее, затем полимеризуется, и агрегат укладывается сверху — герметик к нему не прилипает, а служит лишь барьером для
растекания жидкости по столешнице под агрегатом. Если что-то прольется — давления жидкости не будет, силикон не смачивается, даже если и просочится
несколько капель под нержавейку, то ничего страшного не будет».
Мне эта идея понравилась — можно даже попробовать не ставить зажимы, если поверхность ляжет без зазоров. И нужно ли тогда промазать силиконовым герметиком примыкание вар. поверхности к столешнице. Такая конструкция позволит легко снимать и ставить поверхность
Какое ваше мнение?

Дмитрий Черкащенко говорит:

Здравствуйте Сергей.
У меня возникает только один вопрос: а зачем нужно снимать и заново устанавливать варочную поверхность?
По поводу того, что вы написали, ничего сказать не могу, так как никогда так не делал. Более того, считаю, что лучше пользоваться проверенными и зарекомендовавшими себя на практике методами, чем заниматься экспериментами.
Влага на кухне — вещь достаточно серьезная, способная незаметно испортить пол-гарнитура.
Мое мнение — я считаю, что так делать не стоит хотя бы по тому, что в снятии варочной поверхности просто нет никакой необходимости.

Здравствуйте, при установке электрической варочной панели столкнулись с проблемой: панели не ложится ровно на столешницу, один из углов приподнимается на 2-3 мм. Пробовали начинать утапливать с другого конца приподнимается противоположный угол. Несколько раз проверили исходные параметры, вроде бы все сделали правильно. Подскажите, пожалуйста, в чем проблема

Дмитрий Черкащенко говорит:

Здравствуйте Екатерина.
То что вы описываете, является одной из основных проблем некоторой встраиваемой техники (в данном случае — варочных панелей).
Здесь причина в крепеже и в неровности поверхности самой панели.
Скорее всего, панель у вас фиксируется прижимами снизу.
Для того, чтобы равномерно прижать панель со всех сторон, просто не хватает несколько дополнительных прижимов.
Вы с этой проблемой ничего не сделаете.
Главное — установите панель так, чтобы видимая ее часть (фронтальная) полностью была встроена, а задняя (не видимая) пусть будет с зазором, туда все равно никто смотреть не будет.
И после установки, рекомендую, аккуратно заделать зазоры между столешницей и панелью силиконом (а лучше аккуратным слоем наложить силикон по всему периметру варочной поверхности).

Добрый день, Дмитрий!
Другими словами, можно ли просто поставить газовую варочную панель на стол, временно, конечно, на 2 летних месяца, не вырезая «окно» в столешнице и не фиксируя ее ни зажимами, ни силиконом? Она же высотой, где-то, 5 см. Это летняя кухня и в ней стол из камня и очень приличной высоты. Просто не целесообразно в нем ничего выпиливать. Детей там не будет. Нужно, чтобы между плитой и столом было какое-то расстояние? Или это нельзя делать по правилам техники без-ти?
Спасибо!

Дмитрий Черкащенко говорит:

Екатерина, ну я вообще-то, больше понимаю в мебели, чем в технике, но, думаю, если детей не будет рядом с такой панелью, стоящей просто на столе — ничего страшного не случится.

Спасибо за ответ!

Здравствуйте! Подскажите такой вопрос, хочу спрятать газовый шланг… Собираю новую кухню, в которую будет встроена газовая панель, глубина столешницы 600мм, глубина варочной — 510, газовая труба со шлангом отстает от стены на 65мм, то есть если прятать их в короб, с учетом отодвигания всей кухни на 1 см, то задняя часть варочной будет вплотную к коробу (скинали либо дюбонд). На сколько это плохо. Может еще варианты есть. голову уже сломал…. Спасибо.

Дмитрий Черкащенко говорит:

Дмитрий, я не совсем понял ваш вопрос.
По установке варочной, ее расстояние до стены будет 50-70 мм.
Даже если установить скинали, все будет нормально (на скинали стекло используют каленое, устойчивое к большим перепадам температур).
А в какой короб вы хотите прятать газовый шланг? Он же будет идти под столешницей?

Дом- хрущевка… Газовый счетчик расположен выше нижних шкафчиков, соответственно газовый шланг идет сверху вниз к варочной, скиналь из пвх, если ее прикрепить просто к стене, то шланг будет идти от верхнего шкафчика где вытяжка, к нижнему. Если можно так выразиться, «лицевая» часть трубы отстает от стены на 65мм, я хотел смастерить короб, который в ширину 600мм, и в высоту до вытяжки, если кухню не отодвигать, то варочная задней стенкой упрется в этот коробо. Жаль фото нельзя прикрепить…

Дмитрий Черкащенко говорит:

Дмитрий.
А вы не думали над тем, что столешницу можно отодвинуть от стены на эти 65 мм, и все это закрыть рабочей стенкой (которая просто станет на столешницу)?
Получается, вы скроете трубу, и без проблем, пустите шланг за этой рабочей стенкой.

Здравствуйте. Возник ещё вопрос. Независимую варочную стеклокерамическую панель снимали для диагностики, при этом частично порвался-отклеился установочный пластилин, появились щели. Хочу промазать наружные края силиконом для дополнительной герметизации. Есть универсальный силиконовый герметик «SOUDAL», написано- постоянно эластичный, температурная стойкость от -60 до +200. Могу ли я им воспользоваться или нужен другой?

Елена, лучше, конечно, постараться все залепить пластелином….
Силиконом можно обработать (даже с внешней стороны).
Так же, не забудьте обработать силиконом внутреннюю часть выреза столешницы под варочную (в случае, если она у вас им не обработана).

Здравствуйте. Установил поверхность на столешницу, между низом и вверхом кухни на стене панель из узб10 сверху пластик, от конфорок до панели 12 см, вопрс ,нужно ли ставить защитный экран, если да то какой и где его можно купить? Спасибо

Андрей, я не совсем понял: у вас рабочая стенка из пластика и вы хотите поставить защитный экран?

Здравствуйте! Подскажите пожалуйста, можно ли встроить панель с внешним размером 600 см, если рядом с одной стороны идет состыковка столешницы с другой столещницей (то есть там кромка еще место занимает), с другой слитная столещница. Ширина шкафа под духовку 600см, толщина столещницы 38см? Заранее спасибо!

Анна, я не совсем понял вашу ситуацию….
В вашем случае, нужно понимать размер варочной по ширине (я так понял, она под короб на 600 мм, но ее габариты по факту меньше), и промерять, какое положение она займет по столешнице при установке в рассматриваемый короб.

Главное — чтобы она полностью ложилась на столешницу, а то, какие рядом есть стыковочные планки — не имеет значения.

Здравствуйте! Устанавливали на кухню встраиваемую поверхность газ на стекле Zigmund & Shtain MN 115.451 W. Должно ли стекло лежать на столешнице? В нашем случае есть щель в три-четыре миллиметра и видно темный уплотнитель(

Ирина, главное — чтобы уплотнитель правильно уложили (чтобы был гидроизоляционный слой).

А щель в несколько миллиметров не критична.

Добрый вечер, подскажите, пожалуйста, что делать. Купил варочную поверхность, но она немного не подошла по высоте ( высота поверхности 45 мм, а высота столешницы до корпусной планки — 35 мм. корпусная планка 20 мм). Под варочной поверхностью располагается духовой шкаф, расстояние между ним и корпусной планкой всего 3 мм). Такой вопрос, возможно ли как-то все таки установить новую варочную панель? можно ли убрать корпусную планку, если тогда расстояние между духовым шкафом и поверхностью может быть меньше 2 см?

Игорь, в вашем случае НУЖНО убрать корпусную планку.

Добрый вечер, подскажите, пожалуйста, что делать. Купил варочную поверхность Electrolux в комплекте поставки кроме самой панели и провода ничего нет, на нижней стороне стекла нанесён толи герметик или резина. По бокам только лапки прижимающиеся к внутренней части выреза столешницы. Надо ли её дополнительно герметизировать и закреплять, и если да то чем?

Владимир. Да, у вас скорее всего, на нижней стороне стекла нанесен специальный гидроизолирующий барьер.
Лапки для того, чтобы зафиксировать варочную в отверстии, вырезанном под нее в столешнице.
Кстати, это один из самых лучших (на данный момент) способов крепления, так как позволяет хорошо закрепить данную технику в столешнице, плотно прижав ее к ней.
Главное — вырезать отверстие точно по размерам, данным в инструкции (и не забудьте перед установкой обработать внутреннюю часть отверстия силиконом)

Так как отверстие делали до покупки оно по ширине 494 мм вместо 490 в инструкции. Есть ли смысл прикрутить планку в эти 4 мм для более платного прилегания или оставить так как есть. И ещё раз уточню нужно ли её дополнительно герметизировать или достаточно заводской?

Владимир. Если варочная входит плотно — то ничего делать не нужно, если же нет — «наростите» что нибудь.
Главное — чтобы варочная все перекрыла.
Дополнительно герметизировать саму варочную не нужно. Обработайте только срез отверстия силиконом.

здравствуйте. подскажите пожалуйста. установили варочную панель, внизу выдвижные ящики. под столешницей внизу было две планки, одну потом мастера срезали, сказали что она не нужна правильно ли это? И еще спереди столешница плотно не прилегла на столешницу, под ней виден слой силикона, что делать? можно ли снять панель и заново переустановить? Если да, то как это сделать? заранее спасибо, с уважением Ольга

Ольга.
Да, если спроектировано две корпусные планки — то передняя из них (а может и обе) не дадут врезать варочную в столешницу, глубиной 600 мм. Но этот момент нужно было учесть в процессе проектировки, а не срезать корпусную планку уже на установке….
При установке варочной в столещницу, не всегда все получается идеально.
Это зависит как от самой варочной панели (с ее крепежами), так и от квалификации установщиков.
Даже если варочная панель деформирована, и ее не получается плотно прижать к поверхности столещницы, опытные установщики делают так, чтобы зазор был с заднего края а не с переднего (чтобы его не было видно), и, конечно же, обязательно нужно обработать силиконом как само вырезанное отверстие, так и щель…

Добрый день! В столешницу из ДСП 38 мм установили газовую варочную поверхность Gorenje. Устанавливал мастер, который собирал нам кухню. после приготовления двух блюд заметила, что сама поверхность очень нагрелась — не дотронуться рукой. От нее нагрелась и столешница. Подскажите, пожалуйста, не испортиться ли от такого нагрева столешница (вздуется, загорится, оплавиться и т.д) и можно ли как-то дополнительно изолировать варочную поверхность, чтобы она не так сильно нагревала столешницу? Спасибо

Ольга.
Со столешницей, думаю, ничего страшного не случится (если пластик не расплавился — то, скорее всего, и не расплавится), а вот с силиконом (если он там есть), или с «пластилином» — не знаю..
Варочная при работе, конечно, неизбежно должна нагреваться, ну чтобы очень сильно — с таким я не сталкивался…
Почитайте инструкцию к варочной, поговорите с менеджерами, которые вам ее продали. Может она бракованная.

Дмитрий, доброго времени суток! Установили стеклокерамическую поверхность на днях. В комплекте шла защитная лента, которую приклеили к варочной поверхности. Легла поверхность идеально. Затем стали крепить снизу — затягивали спец.крепления. В итоге есть промежуток между столешницей и панелью порядка 2-3 мм, побоялись сильнее тянуть в плотную вдруг лопнет панель от перенапряжения. Вот теперь думаю, а допустим ли такой зазор. Без этой ленты панель лежит прям вплотную, но так тоже наверно нельзя….

Здравствуйте Валентина.
То, о чем вы пишите — одни из самых неприятных моментов установки кухонного гарнитура.
Вся проблема — в том, что производители данной техники почему-то не заморачиваются вопросами крепления.
В идеале, липкая лента — это гидроизоляционный слой, который препятствует попаданию влаги внутрь столешницы.
Если между ней и варочной есть щели — это не допустимо, но выход есть.
Если вы боитесь, что панель может лопнуть — нужно обработать внутренний рез столешницы силиконом, а так же залить силикон по периметру отверстия в столешнице перед тем, как варочную крепить.
Можно еще и со вне аккуратно залить щель силиконом, и аккуратно замазать пальцем (чтобы было не заметно).
Главное — чтобы влага не смогла попасть внутрь.

Дмитрий, спасибо за ответ. У нас все обработано. Видимо я не верно вопрос задала или описала. Щелей никаких нет для попадания влаги. Срез столешница тоже обработан. Зазор получился между столешница и варочной. Этот зазор липкая лента. Я хотела спросить на сколько сильно можно затянуть панель, так как липкая лента она сжимается но не совсем. Вот и боюсь затянуть так что панель может лопнуть))))

Валентина.
В таком случае, главный критерий — внешний вид. Если вас визуально все устраивает — ничего перетягивать не нужно.
Еще раз повторюсь: главное — чтобы не было щелей для попадания влаги.

Добрый день.
Подскажите пожалуйста, за газовой варочной панелью проходят два газовых шланга (колонка+варочная) расстояние от края варочной до шлангов примерно 2,5 см. Расстояние до ближайшей конфорки примерно 6 см. Безопасно ли это? Или обязательно нужно делать короб?

Здравствуйте Алексей.
В вашем случае шланги выходят из столешницы вверх к колонке?
Это не самый лучший вариант…на счет безопасности, в данном случае, вам лучше проконсультироваться у газовщиков.
Короб сделать не получится, так как он будет пригорать.
Вам, наверное, нужно было предусмотреть вариант проводки шлангов под столешницей с выходом прямо возле колонки (или, по крайней мере, подальше от варочной панели)

Дмитрий, спасибо за ответ. Не совсем так.
Над варочной стоит вытяжка и выходят два отвода на газ, на высоте примерно 70 см(от столешницы), дальше по стене спускаются два газовых шланга и заходят в столешницу за варочной. Надо ли их чем нибудь прикрыть, или они не должны сильно греться? До ближайшей (средней) комфорки примерно 6-7 см

Понятно…
Если у вас уже все сделано именно так, как вы описываете — думаю, ничего страшного не будет. Шланги не расплавятся, а для газа страшна не температура а искра…
Хотя, повторюсь, я бы так кухню не планировал, это не лучший вариант расположения варочной панели.

Здравствуйте.
Установили варочную Инд панель, использовали штатный уплотнитель (лента по кругу), но с трёх углов зазор между столешницей и стеклом составляет аж 3-4 мм(!). Говорят силиконом нельзя- типа не отдерешь ежели что, а как быть? Первая же пролитая вода на рабочей поверхности потечёт туда с удовольствием

Надежда, не совсем вас понял…
Почему пролитая вода потечет внутрь столешницы, если вы использовали уплотнитель?

Доброго времени суток, Дмитрий.
Вот почему: варочная поверхность стоит опираясь на «ножки», из комплекта; одним углом лежит на столешнице, остальные три угла оказались приподняты над столешницей на 2-3 мм. 2-3 мм- это расстояние от уплотнителя до столешницы.
Можно много говорить о криворукости установщика, но он сделал своё дело и ушёл, а я переживаю, что вода и пр жидкости по столешнице могут затечь под варочную поверхность, поэтому и прошу совета.
Чем заделать зазор, если не силиконом?
(Поверхность ставили взамен старой, поэтому отверстие уже было, и ножки не «прижимают» поверхность к столешнице, а опираются на «распорки» тумбы, над которой крепилась варочная поверхность.)

Надежда, лучше бы, конечно, вашу поверхность переустановить, но раз выхода у вас нет — остается только засиликонить щели.

Дмитрий, здравствуйте! Мастера установили гарнитур и «утопили» столешницу на 1 см под кафель и теперь у меня ширина столешницы не 57,5 мм от плинтуса, а 56,5 и встроенная газовая варочная поверхность подошла вплотную к алюминиевому плинтусу, когда включили конфорку плинтус разогрелся так, что дотронуться не возможно, а силиконовые вставочки на плинтусе размягчились, так, что почти «поплыли»? Три вопроса: 1.Есть ли нарушение установки? 2. можно ли так эксплуатировать варочную поверхность с точки зрения пожаробезопасности. 3. Что станет с плинтусом при такой эксплуатации?.

Конечно, в вашем случае однозначно есть нарушение установки.
Мастера должны были предусмотреть недопустимое смещение варочной панели к стене (обычно, в таких случаях ложатся между стеной и столешницей прокладки (1см), которые потом просто закрываются плинтусом).
По пожаробезопасности (именно, если рассматривать этот вопрос с точки зрения соответствующих норм), я сказать вам не готов, но, интуитивно чувствую, они не соблюдены.
В данном случае, нагреваться должны только соответствующие элементы варочной панели (что является естественным). А если в процессе эксплуатации нагреваются соседние элементы кухни, не предусмотренные для воздействия высоких температур (и не просто нагреваются, а очень сильно нагреваются) — думаю, нормы пожаробезопасности не соблюдены, и использовать варочную панель, скорее всего нельзя.
У вас плинтус алюминиевый, он не расплавится. А вот силикон под плинтусом, который является гидробарьером — свои свойства и предназначение потеряет (со всеми вытекающими последствиями)
Короче, на языке мебельщиков, вам сделали стопроцентный «косяк»…к сожалению.

Здравствуйте, Дмитрий.
Подскажите, пожалуйста, р-ры внутренних стенок купленного шкафа, под установку плиты, (ВхШхГ) 57.8(до верхней планки, или 59.3 до столешницы)х56.4х56.0 см, плюс столешница 30мм интересует индукционная панель: Габариты (ВхШхГ) 5.5 x 58 x 51 см и Размеры для встраивания (ШхГ) 56.0×49.0 см и духовой шкаф Габариты (ВхШхГ) 59.5 х 59.5 x 56.7 см и Размеры для встраивания (ВхШхГ) 57.0х55.5х54.7 см. Смущает необеспечение вент. зазора по высоте между оборудованием меньше 10мм? Возможна ли установка?

Афанасий, а почему вы думаете, что в вашем случае не будет обеспечен вентиляционный зазор? И если о нем идет речь, то какой он по вашему мнению должен быть?
В данном случае, принципиальным моментом является то. что оборудование не касается друг друга.
В вашем случае, все будет нормально работать.

Здравствуйте!
Мастера установили варочную панель (электрическая, Bosch), и лежит она криво. Разбег был изначально миллиметров 7, они пришли, сняли ее, что-то там подкрутили, поставили — стало ровнЕЕ, но не идеально (сейчас разбег около 3 мм, и все равно заметно).
Вопрос: в чем причина косяка и как его устранить, чтобы панель встала идеально ровно? Может, убрать фиксирующие штуки эти совсем и тупо посадить ее в проем?
Снимали и ставили панель уже несколько раз (получилось не с первого раза, потом получилось, но панель встала криво по высоте, потом опять снимали, и вот более менее устакинлось на разбеге в 3 мм). Как часто можно снимать и ставить панель? Это влияет на герметичность или еще на что-то?

Александра
Если панель имеет крепеж (лапки, которые прижимают ее снизу к столешнице) — то часто снимать и одевать такую панель нельзя.
Дело в том, что крепеж этот — очень хлипкий и не надежный (особенно, крепежные болты и резьба). От многократного снятия, резьба может «слизаться», и тогда вообще варочную не будет возможности прижать к столешнице.
А если крепеж на варочной — ушки, которые распираются при установке ее в посадочное отверстие — то единственной проблемой может быть только неровная геометрия самой поверхности.
По большому счету, неровная поверхность варочной зачастую и является основной причиной того. что ее трудно идеально встроить в столешницу.
Я уже где-то в комментариях писал, что в этом случае, делают минимальный размер зазора спереди, и какой получится — сзади (потом это все заливается силиконом)…

Судя по вашему описанию, уголок варочной панели, к которому крепится шланга (сзади, возле стены), не дает до конца задвинуться духовому шкафу…хотя сам шкаф в нишу (короба) зашел нормально…
По логике вещей, этот уголок ему мешать не должен, так как шкаф сделан таким образом, что его размер по высоте, от лицевой стороны до задней уменьшается.
Хотя логика-логикой, нужно смотреть в инструкциях допустимые размеры встраиваемой техники и размеры ниш для нее…

Главный вопрос: Шкаф не доходит до стены на 5 см? И если так — то на сколько сам уголок перекрывает сверху свободный проход шкафа?

Здесь может быть три варианта решения вашей проблемы:

1. Заменить сам духовой шкаф на такой, который подойдет по своим параметрам под вашу варочную панель
2. Если у вас столешница 28 мм — можно ее заменить на 38 мм, и то, в случае, если эти 10 мм по высоте вас «спасут»
3. Зная, на сколько нужно опустить сам шкаф, можно опустить вниз горизонт, на котором он стоит, переделать выдвижной ящик (который, скорее всего у вас находится внизу) и заменить фасад на него.

Купила независимую варочную поверхность б/у без креплений и вилки. Какую вилку покупать (три провода) и какое крепление и где купить? Спасибо

Елена.
По вилке лучше проконсультируйтесь с электриком.
А по креплениям — я же не знаю, какая у вас варочная панель, они могут иметь разные крепления.
Если сама панель не деформирована, ее можно просто посадить на столешницу (на силикон) без всяких креплений (если, конечно, в результате не вылезут большие щели между ней и столешкой).
В этом случае, главное — четко разметить посадочное отверстие в столешнице.

Добрый день!
Собираю кухню сам из икеевского конструктора. Дошла очередь до газа. Сейчас у меня плита, подключена вот так
http://s020.radikal.ru/i720/1601/b3/12488d4a6ea4.jpg
Газовую панель буду ставить на это же место. Вопрос — а не опасно ли это для газового шланга? Если я максимально отодвину варочную от стены, то между варочной и шлангом будет сантиметров 7-8. сейчас шланг закрыт пластниной плиты. но у варочной поверхности такой защиты нет. сдвинуть в сторону поверхность возможности нет — через 15 см от нее слева будет стена, а справа — рабочая зона столешницы.
Спасибо!

Подскажите пожалуйста, как правильно должна опираться индукционная варочная панель на столешницу — на край стеклянной панели по контуру (ширина опирания при этом 8-10 мм), или на отбортовку металлического кожуха шириной 3 мм, при этом отбортовка отогнута не на 90 градусов, а на 135. Сейчас в вырезанном проеме строго по размерам инструкции панель упирается на указанные отбортовки и полностью не прижимается к столешнице (зазор 1-2 мм). Приклеенные производителем по контуру полоски уплотнителя (тонкий слой паролона) до столешницы не достают. В инструкции даны размеры проема 490Х560 мм с допусками +1 и +4, что не позволяет сделать однозначный вывод по заданному вопросу.

Игорь, сложно ответить на ваш вопрос не видя саму панель, но из того, что я понял — панель должна опираться на столешницу по своему по контуру (8-10 мм).
Подобные проблемы довольно часто встречаются из за того, что сама панель не имеет правильной геометрической формы.
Если нет возможности заменить панель на другую — то нужно постараться ее выставить так, чтобы с видимой стороны она нормально ложилась на столещницу (за счет большого зазора с задней стороны, от стены).
А этот зазор (от стены) нужно хорошо залить силиконом.

Подскажите,пожалуйста, можно ли в икеевскую столешницу 38мм толщиной установить варочную панель толщиной 6 мм, при этом под ней будет расположен духовой шкаф? При этом сама икея предлагает варочные панели не толще 3.2мм. Рекомендуемая толщина столешницы для предполагаемой нами варочной панели от 3-5см. Боимся, что варочная панель и духовой шкаф одновремено не поместится в шкафу
,

Полина, вы, наверное, имеете ввиду, толщину варочной панели в сантиметрах?
Сложно вам ответить на этот вопрос, так как возможность установки варочной панели зависит от проема под духовой шкаф, толщины столешницы и размеров самой встраиваемой техники (нужно просто все взять, и просчитать).

Но, в общем вам скажу следующее: подобные проблемы, чаще всего возникают со столешницами 28 мм, чем с 38 -ми…

Подскажите, вот у меня модуль под вар. поверхность и дух шкаф размерами 600 (ширина) и глубиной 460. Столешка 38 мм. В документации на вар. панель написано, что проём, необходимый для установки равен 560 (ширина) и 490 (глубина). От стены до варочной поверхности должно быть не менее 70 мм. Я, из-за неровности стены, столешницу немного подпилил, и теперь у меня дилема: или вар. панель выходит за границы модуля спереди (отступ от пер. края столешницы составит 30-35 мм) и, возможно, будет мешать работе фасада или пренебречь рекомендациями производителя и сдвинуть её ближе к стене. Как лучше сделать?

Сергей
Вы же пишите, что у вас модуль под духовой шкаф и варочную поверхность. Каким же фасадам, в этом случае, будет мешать крепеж?
Если под варочной поверхностью у вас духовой шкаф — то вполне ее можно сдвинуть вперед под зазор в 30-35 мм.
Назад сдвигать менее чем на 50-60 мм нельзя, так как будет подгорать плинтус.

Спасибо за ответ. У меня опыта мало — я имел ввиду на дух. шкафу фасад. А столешку пилим с обратной, нелицевой стороны, так? Лобщик не будет скалывать край пила на лиц. поверхности?

Сергей, столешницу можно пилить с любой стороны (лучше, конечно, с обратной).
Но, даже если и будут небольшие сколы — они закроются плинтусом.

Ситуация такая: варочную поверхность посадили на липкую ленту без предварительной обработки столешницы силиконом и без крепежа снизу, т.к. «родной» крепеж не подошел по размеру(( опасно ли это? и можно ли пользоваться плитой при таком раскладе?
Второй вопрос: липкая лента посажена глубоко от края плиты, так, что есть небольшое расстояние(2-3 мм) от столешницы до самой поверхности по периметру. этот пробел можно заполнить силиконом?

Столешницу лучше обработать силиконом.
Может у вас плита расположена далеко от мойки, и в этом месте, на столешнице не будет влаги — тогда ничего страшного.
А если есть влага — нужно обработать силиконом (как сам срез столешницы, так и зазор, о котором вы пишите)

Наталья, Южноукраинск говорит:

Здравствуйте! Очень нужен совет. 2 дня назад нам установили кухню. Врезали электрическую варочную панель. В день установки все было ок, поверхность работала. А через день попытались включить, а она не работает. Под ней выдвижной ящик. Вытащили ящик и обнаружили, что нижняя часть варочной отвисла от самой стеклокерамики, все крепежи телемпаются. Если ее приподнять она включается. В комплекте шло 6 крепежей, мебельщики установили на 4. Что делать? Мебельщики перекладывают ответственность на производителя панели. Но ведь если бы крепежи держали снизу ее, оно бы не отвалилось?

Наталья.
В вашем случае, сто процентов виноваты мебельщики, производитель тут не при чем.
Даже, если бы был брак в крепежах варочной — они должны были бы вас поставить в известность и не устанавливать панель.
Установка варочной — всегда не самый приятный момент в установке кухни именно из-за крепежей….
Давите на них, пусть исправят недочеты.

Здравствуйте. Был похожий вопрос. У меня газовая труба идёт сразу за плитой, хочу поставить на это место варочную поверхность и духовой шкаф. Сдвинуть трубу невозможно.
Вопрос: можно ли встроить духовой шкаф и варочную, там где идёт труба, если диаметр трубы 3 см и от стены она тоже отстоит на 3 см, увеличив столешницу, не 600, а немного больше, если потребуется? Спасибо.

Анжелика
Да, конечно, если вы будете использовать столешницу, глубина которой будет больше чем 600 мм — тогда, конечно можно встроить и духовой шкаф и варочную.

Дмитрий спасибо большое и еще такой вопрос ,нужно разместить полновстраиваемую пмм(высота 82 см ) а над ней будет варочная поверхность (глубина 5-6 см),от пола до столешницы 90 см ,толщина столешницы 38-40 мм,опасно или в принципе можно ,может сверху посудомойки положить чтото типа пенофола ?буду очень вам благодарна за ответ

Оксана
Думаю, в вашем случае могут возникнуть сложности…
Дело в том, что у газовой варочной поверхности внизу есть штуцер, из-за которого нужно будет еще поднимать столешницу выше…в итоге получится большой зазор между посудомойкой и столешницей (который будет слишком заметен), и высота нижней базы увеличится, в результате чего, на ней, возможно, будет не удобно работать…
Если же варочная поверхность электрическая — то проблем, в принципе, быть не должно…

Добрый день! Прочитала почти все вопросы и Ваши ответы, очень много полезного. Хотелось бы узнать Ваше мнение по следующей проблеме: из-за размеров кухни мы ограничены шириной столешницы, по этой причине купили варочную поверхность газовую на 3 конфорки, посадочное место 430*490 (450*510 по наружному размеру). Планируем ставить поперек, т.е. ширина столешницы будет определяться размером 430. Какая в этом случае возможна минимальная ширина столешницы и глубина корпуса мебели(столешница ведь немного нависает), чтобы правильно врезать панель? Спасибо.

В вашем случае, речь, наверное, идет о глубине столешницы…
Если внешний размер варочной по глубине будет равен 450 мм — то вам нужно дать, минимум 50 мм сзади под плинтус, и миллиметров 20-30 по переднему краю столешницы.
Получается: 450+50+20=520 мм.
Под такую столешницу можно планировать модули, глубиной 460мм (под направляющие для выдвижных ящиков, размером 450 мм), но нужно учесть, что в этом случае, зазор от модулей до стены у вас будет в пределах 30 мм.

Здравствуйте! спасибо за полезный сайт. Много нюансов в кухонном строительстве тут узнал.

Подскажите про врезку поверхности (2 конфорки). Если выпиливать проём по размерам из инструкции, то щель между стеклом и столешницей большая. Лучше сделать пошире проём, но получается это нарушение инструкции. Сделал фото, чтобы лучше понять.

Евгений
С встроенной техникой и ее креплением в столешницу, как правило, всегда не все в порядке, так что, не обращайте на это внимания.
Да, вам нужно сделать проем немного больше, чтобы поверхность села как во втором примере (как вы правильно и мыслите).
При разметке прямоугольного отверстия не забывайте проверять его диагонали (они должны быть равны).

Спасибо! буду действовать по плану «Б»

Добрый день! Правильно ли что при установке встраиваемой стеклянной варочной панели она опирается на столешницу только непосредственно стеклом? смущает выдержит ли стекло панели скажем 10 литровую кастрюлю. Дело в том, что при вырезании отверстия по указанным размерам получилось, что по бокам панель ложится на металлическую часть низа панели, а спереди и сзади должна опираться на стекло, но из-за того что по бокам опирается на металл спереди и сзади панель не достает на 1мм до столешницы. Или размеры указаны неверно и панель по всему периметру должна опираться на стекло? Заранее спасибо.

Валерий
Трудно вам что-либо подсказать, так как есть масса встраиваемых варочных панелей, с множеством вариантов крепления (тем более, я не являюсь специалистом по встраиваемой технике)
Могу сказать только одно — встраивайте ее строго со схемой, предложенной в инструкции.
А то, что сама панель не будет доходить до столешницы 1 мм — это нормально, и как раз говорит о том, что она будет опираться не на стекло.

Добрый вечер.
Хотела купить 2х-конфорочную варочную газовую, но вовремя заметила ее высоту = 9 см. А у нас под столешницей выдвижной ящик для ложек+вилок. Получается он будет «глухой»? Теперь придется брать 4х-конфорочную(( они, почему-то, наполовину ниже…
а Вы не знаете почему двойная разница в их высоте?

Лена, не знаю! Все нужно заранее уточнять (габариты, инструкции) — а потом только покупать…

Доброго времени суток!
Подскажите пож-ста. Купили кухонный гарнитур без встроенной панели под плиту. От начала гарнитура до стены остается место под газовую плиту-60 см. Изначально хотели купить отдельностоящую плиту. А теперь хочу встройку. Можно ли дозаказать отдельный модуль на оставшиеся 60 см и какого размера нужна варочная поверхность и духовой шкаф, чтобы вместить их в модуль на 60 см, или не получится?
Спасибо за ответ.

Елена, у вас скорее всего, не получится,так как размер чистого модуля под духовой шкаф должен быть 60 см по ширине, а у вас чистое расстояние получается 60 см….модуль не влезет.

Здравствуйте, ни где в интернете не нашел ответа, у меня стоит газовая варочная панель над эл. духовым шкафом, газовый шланг не касается духового шкафа, но при его работе газовый шланг греется до 60 градусов, каким образом этого исключить? возможно есть какие то способы теплоизоляции. Шкаф Darina BDE111 705/ Панель simfer H60Q40B401

Андрей
А почему вы считаете, что ваша ситуация требует исправления, и нужно исключить нагрев газового шланга?

Конечно, Я далеко не эксперт для утверждения того или иного… Здравый смысл заставил меня поинтересоваться у Вас, т.к. это газовый шланг, и его рабочая температура не должна превышать 40 градусов C?

Андрей
Если не должна превышать 40 градусов, а у вас нагревается на 60 градусов — то, конечно нужно что-то делать.
Просто, сколько я установил кухонь — и никогда на этот счет не заморачивался (может быть, зря…), проблем никогда не было.
Но если вы уже этим заинтересовались — тогда нужно как то шланг размещать, чтобы он не нагревался.

На этот счет могу вам лишь сказать, что очень часто, на установке кухонь приходится принимать нестандартные решения (это я к тому, что на все случаи жизни стандартных правил нет)…

Спасибо большое за совет.

Добрый день. Подскажите, пожалуйста, какое должно быть расстояние от задних газовых комфорок до стены, если на стене не плитка керамическая, а панель из стекла? Может ли температура горящего огня навредить такой стеновой панели из стекла?спасибо. А то не решаюсь включать задние конфорки!

Здравствуйте Татьяна
Обычно, расстояние от варочной до стены — в пределах 50 милилметров.
У вас же там, наверняка, установлен плинтус (между стеной и столешницей). Если плинтус не плавится — перегрева стекла быть не должно.
Но вы все же уточните у изготовителей кухни этот момент.
Дело в том, что на рабочую стенку всегда используют каленое стекло, способное выдерживать большой перепад температур.
Если в вашем случае стекло каленое — бояться нечего…

Здравствуйте,
Нашел тут много полезной информации — большое спасибо.
Возник такой вопрос. У нас от старой варочной панели остался в столешнице проём размером 87х55см. Материал столешницы — искусственный камень. Хотим купить варочную панель Zanussi ZEI 6740 размеры которой 56х49см, т.е. значительно меньше. Как в таких случаях выходят из положения? Реально ли вырезать рамку из темного ударо-прочного стекла?
Заранее спасибо!

Здравствуйте Виталий
К сожалению, с подобной ситуацией я никогда не сталкивался, но, думаю, что, практически это сделать можно, а вот как это будет выглядеть эстетически — вопрос…….

Буду признателен за консультацию по вопросу установки варочной панели на каркас обычной плиты с духовым шкафом.

На плите аля Лысьва перегорели все комфорки — либо слабо греют, либо не греют вообще. При этом духовой шкаф исправно работает.
Заменить комфорки не получается — они сейчас непопулярны, замену найти тяжело. Квартира съемная, поэтому выбросить эту плиту и купить новую тоже не вариант — когда будет съезжать, нужно будет что-то оставлять взамен.

Есть идея купить варочную панель Zanussi ZEN 6641 XBA и установить ее на имеющуюся плиту — либо открутив и убрав верхнюю крышку с комфорками, либо собрать каркас и поместить варочную панель поверх комфорок.

Допустимы ли такие варианты уставновки варочной панели?

Здравствуйте
Допустимы любые варианты размещения техники, если они не противоречат правилам ее использования.
С подобными вариантами размещения варочной плиты я не сталкивался, по-этому, ничего подсказать не могу…
…если «по газу» или по «электричеству» в этом варианте все будет нормально, то почему бы и не разместить….

Здравствуйте. Установили новую газовую варочную панель. Расстояние от самой конфорки до газовой трубы 13 см( слева сбоку ). Подскажите, не опасно ли это и регламентируется ли как-то законодательно газовщиками? Спасибо.

http://www.sdmeb.ru

тонкости и нюансы Как крепится варочная панель к столешнице

Комплексные плиты для кухни, одновременно совмещающие в себе варочную панель и духовой шкаф, все дальше отходят в прошлое. Современные хозяйки все реже используют по прямому назначению духовые шкафы. Они все чаще превращаются в склад кастрюль и сковородок.

Зачем же переплачивать деньги за ненужный металлический шкаф, когда можно приобрести удобную и эстетическую варочную панель, а образовавшееся под ней свободное пространство прекрасно подойдет для хранения посуды и других вещей. Установка варочной панели в столешницу под силу даже неопытному мастеру, ведь ее монтаж совершенно не требует опыта и квалификации.

Разновидности варочных панелей

Итак, перед тем как приступить к такой процедуре, как установка варочной панели в столешницу своими руками (фото можете увидеть в этой статье), следует разобраться с разновидностями данных устройств. Существуют следующие основные виды варочных панелей:

Электрические.
Индукционные.
Газовые.

Установку и монтаж последнего варианта желательно доверить профессионалу, так как неправильное подключение может привести к серьезным проблемам. При использовании в помещении газовых плит необходимо соблюдать особые требования. В процессе монтажа электрических панелей также важно соблюдать осторожность и правила безопасности при работе с высоким напряжением. Следует обеспечить качественное электрическое питание с заземлением.

При покупке варочной панели важно особое внимание обратить на ее Так как установка варочной панели в столешницу должна осуществляться с небольшим запасом по краям. Кроме того, нужно определиться с местом врезки. Заранее проведите

Установка столешницы

Если вы приобрели стеклянную или каменную столешницу, желательно доверить ее установку профессионалам. Так как вы не знаете обо всех тонкостях процесса, можете повредить дорогостоящую вещь. Если же с установкой можно справиться самостоятельно, но при наличии некоторых строительных навыков.

Вам потребуется следующее:

Затирочная масса для плитки.
Плитка для облицовки поверхности столешницы.
Монтажный или плиточный клей.
Плитка с вольфрамовым напылением.
Пистолет с силиконовым герметиком.
Электрический лобзик.
Водостойкая древесная плита.
Набор инструментов — угольник, отвертка, шурупы.

Замену столешницы следует начинать с демонтажа старой. Несмотря на то что старая столешница в дальнейшем вам не потребуется, снимать ее необходимо очень аккуратно, чтобы избежать повреждений кухонного гарнитура.

Очень важно подогнать новую столешницу под размеры вашей мебели. Вполне вероятно, что потребуется спилить лишнее. В таком случае оголяются незащищенные края ДСП. Данный материал прекрасно впитывает влагу, поэтому спилы нужно хорошо обработать герметиком. Если столешница монтируется спилами к плите, желательно закрыть их при помощи специальных торцевых планок.

Необходимые инструменты

Прежде чем перейти к такому процессу, как установка варочной панели в столешницу (фото показывают, какие они бывают), нужно подготовить следующие инструменты:

Карандаш.
Рулетка.
Лобзик.
Дрель-шуруповерт со сверлом по дереву диаметром 8-10 мм.
Герметик.

Подготовительный процесс

Для начала следует удостовериться в том, что в месте, где будет осуществляться установка варочной панели в столешницу, имеются доступные Наличие розетки, подходящая длина газового питающего шланга, без передавливания и перегибов для газовой плиты — это два основополагающих аспекта.

Если проводка старая и нет уверенности в том, что она надежная, рекомендуется провести для плиты самостоятельный кабель непосредственно от счетчика.

Установка варочной панели в столешницу

Для начала необходимо сделать отверстие в столешнице. Для этого согласно инструкции размечается проем. Если же инструкция отсутствует, то
обрисовывается полный габарит при этом с каждой стороны нужно отступить примерно по 5 мм.
С помощью дрели и просверливается отверстие, таким образом, чтобы не выходить за границу контура. Затем продолжаем работу лобзиком. Для уменьшения сколов рекомендуется взять пилку с мелкими зубьями. Помимо этого можно оклеить контур канцелярским или малярным скотчем.
После того как будет выполнен выпил, нужно закрасить или обработать герметиком спиленные края, чтобы предотвратить набухание столешницы.
Далее выполняется установка варочной панели в столешницу 28 мм, закрепляется и подключается к сети.

Врезка панели должна осуществляться с максимальной точностью. В противном случае даже ошибка в 1 см может испортить столешницу, которая является одним из самых дорогих элементов кухонного гарнитура.

Столешница из искусственного камня

По сравнению со своими собратьями из ДСП столешница из искусственного камня является наиболее долговечной. Несмотря на это, основной проблемой является установка варочной панели в столешницу из искусственного камня.

В большинстве случаев столешница из искусственного камня заказывается уже с готовыми отверстиями под конкретную варочную панель. Но как быть, если столешница уже установлена, а варочная панель еще нет? В данном случае самым надежным и лучшим вариантом будет отдать столешницу квалифицированным специалистам, которые с помощью профессионального инструмента сделают необходимое отверстием.

Если же вы все-таки решили рискнуть, то данную работу можно произвести по технологии, что описана выше, но только вместо лобзика нужно будет взять угловую шлифовальную машину и диск с алмазным напылением, предназначенный для резки бетона.

Важно помнить, что самостоятельная установка варочной поверхности в столешницу должна быть грамотно продумана на всех этапах монтажа. Только в этом случае будет затрачено меньше времени на проведение данного вида работ, а также существенно улучшится их качество и последующий результат.

Часто люди сталкиваются с таким вопросом, как установка газовой варочной панели своими руками. Кухонный гарнитур, а также духовой шкаф и газовая плита в наше время являются недешевым удовольствием. Люди, потратив крупные суммы на обновление мебели, хотят сэкономить семейный бюджет на установке газовой варочной панели. Для проведения данной работы самостоятельно необходимо снять точные мерки и выяснить несколько нюансов по установке оборудования.

Как правильно провести разметку?

Залог успешной установки газовой варочной панели — это правильно нанесенная разметка. От данного этапа работы будет зависеть внешний вид кухонного гарнитура. Выпирающая или криво установленная панель сразу будет бросаться в глаза. Недопустимо ошибаться в разметке. Даже один сантиметр может играть решающую роль в установке. Если отрезать от столешницы больше, чем нужно, то ее придется менять. В наше время столешница является самой дорогостоящей частью кухонного гарнитура. При установке панели по краям не остается запаса, поэтому вырезать надо с точностью до миллиметров.

Место под варочную панель можно отметить двумя способами:

Положить ее на столешницу, обвести карандашом по контуру. Данный способ считается самым простым.
Провести точные подсчеты. Данный метод поможет избежать ошибок при установке.

Как правильно рассчитать, где должно быть место?

Установка газовой варочной панели в столешницу должна проводиться, когда для нее уже отмечено место.

План расчета:

На столешнице отмечаются внутренние грани ящика, над которым ставится сама панель. Получатся две параллельные прямые линии. Если их мысленно соединить с краями столешницы, то получится прямоугольник.
Карандашом можно начертить тонкие линии по диагонали. Получится центр прямоугольника. Следующим шагом будет построение системы координат. Получится, что в ней одна линия будет идти параллельно внешнему краю столешницы. Другая линия будет перпендикулярна ей.
Когда система координат готова, на ней отмечают координаты варочной панели. Для этого панель нужно предварительно измерить. Полученные значения нужно брать с небольшим запасом.
Когда на системе координат появятся точки будущей панели, то через них нужно провести четыре прямые линии. Получится, что две из них идут параллельно столешнице, а другие две перпендикулярны ей.
В итоге получается прямоугольник, который нужно вырезать. Останется отверстие, в которое будет установлена варочная панель.

Какие потребуются инструменты для резки отверстия?

Установка и подключение газовой варочной панели требуют наличия определенных инструментов. Чтобы вырезать отверстие под варочную панель, потребуются как минимум три инструмента: фрезерная машинка (желательно ручная), лобзик, а также дрель. Чтобы отверстие получилось идеальным, лучше всего использовать ручную фрезерную машинку. Если такого аппарата нет дома, то допустимо использовать лобзик. В случае отсутствия искомого предмета его можно приобрести в ближайшем строительном магазине. Цена лобзика доступна для среднего потребителя.

Следует запастись набором отверток. Пригодится нож и шпатель. Если есть набор гаечных ключей, то его нужно тоже подготовить. Дрель должна быть у каждого владельца жилья.

Материалы для установки газовой варочной панели

Стоит запастись скотчем, а также силиконовым герметиком. Не стоит экономить на гидроизоляции, если хочется, чтобы плита служила долгое время. Лучше брать импортный герметик.

Для подключения панели потребуется газовая обмотка. Нужно будет купить особый стальной шланг. Он обязательно должен продаваться с сертификатом.

Как правильно вырезать отверстие нужной формы?

Следует начать вырезать отверстие с помощью дрели. Как правило, получаются неаккуратные края, которые приходится после исправлять. Лучше брать сверла от 8 до 10 миллиметров. Постепенно делается по периметру будущей панели много отверстий. После с помощью дрели одномоментно делается прорезь. Важно понимать, что сверлить можно только с внутренней части столешницы.

Когда кусок будет падать, он может повредить кухонный гарнитур. Лучше подложить под него стул или тумбу. Резка лобзиком проводится гораздо легче, чем дрелью. Предварительно дрелью нужно обозначить отверстие, которое человек будет пилить. Допустимо сделать его, не прибегая к использованию дрели.

При работе по установке газовой варочной панели следует соблюдать осторожность. Важно не травмировать себя и не повредить мебель.

Для чего нужна гидроизоляция?

Установка газовой варочной панели никогда не обходится без гидроизоляции. Когда работа по вырезанию части столешницы будет завершена, необходимо сделать гидроизоляцию. Важно, чтобы вода не попадала на столешницу. Под ее воздействием она может деформироваться. Материал может разбухать, впитав в себя воду. Обычно на место среза наносят силикон.

Как правильно выбрать шланг при самостоятельном подключении?

Важно осознавать всю опасность работы по подключению доверить это дело специалистам либо работать самостоятельно под присмотром квалифицированного работника газовой службы.

Основной задачей является правильно выбрать шланг. Перед приобретением его нужно проверить на наличие дефектов. В комплекте со шлангом должен идти сертификат. Его выдают в магазине.

Можно приобрести как металлический шланг, так и резиновый. Второй вариант меньше стоит, чем первый. Они обычно бывают однотонные.

Как самостоятельно подключить газовую варочную панель?

Правила установки газовой варочной панели представляют собой важные рекомендации профессионалов, которые помогут добиться идеальной установки выбранной модели:

Перед началом работы по подключению необходимо открыть варочную панель и проверить, есть ли на ней дефекты. Важно, чтобы на приборе не было механических повреждений.
Варочную панель нужно поместить в отверстие. Затем требуется присоединить газовый шланг к газопроводу. Профессионалы рекомендуют на данном этапе использовать обмотку. В таком случае заметно снижается риск опасности утечки газа.
Когда шланг подключен, необходимо попробовать открыть газовый кран. Требуется приготовить мыльный раствор, чтобы нанести его на обмотку. Данный метод помогает определить, есть ли утечка газа.
Если пена не двигается и не появляются пузырьки, можно сказать, что утечки не наблюдается.
Следующим шагом присоединяется к подключению сама варочная панель. Стоит попробовать поочередно открыть конфорки. Должен выйти воздух, обычно на это уходит одна минута.

При подключении лучше использовать длинные шланги, не менее трех метров. Иногда люди одновременно проводят установку газовой варочной панели и духового шкафа.

Варочные панели позволяют сэкономить место на кухне, а работают они точно так же, как громоздкие плиты. Ко всему прочему установка варочной панели совершенно нетрудна, происходит достаточно быстро, и справиться с ней сможет любой взрослый человек при наличии определенных инструментов.

Для тех, кто затеял ремонт в кухне, предоставляется возможность заменить плиту на поверхность. Вы можете также сделать комбинацию поверхности и отдельного духового шкафа, и таким образом абсолютно ни в чем не проиграете.

Пропиливание отверстия

Если вы уже когда-то делали ремонт в доме или занимались какими-то строительными работами, то процесс установки варочной панели в столешницу не должен составить для вас труда. Итак, начнем.

Чтобы установить поверхность в столешницу своими руками, прежде всего надо знать ее размеры. Все необходимые размеры указаны на схеме в инструкции, выдумывать ничего не надо. Это ускоряет работу и значительно уменьшает вероятность ошибки при замерах. Замеры можно сделать своими руками, перевернув панель, и с помощью рулетки определив ее ширину и длину по внутренним краям.
Обратите внимание, что в инструкции указаны значения минимальных отступов от краев столешницы. Вы можете их изменять только в большую сторону, поскольку слишком узкий край может со временем обломиться.
Сделайте разметку на столешнице, согласно габаритам варочной панели. В это место она будет встраиваться. Для того чтобы линии не стирались и были лучше заметны на темной поверхности, приклейте полоски бумажного скотча и перенесите линии на него.
Далее просверлите отверстие, с которого будет начинаться вырез. Вырез делают с помощью электрического лобзика. Чтобы срез получился ровным, не крошился, рекомендуется использовать пилку с мелкими зубьями, не затупленную. Еще лучше использовать ручной фрезер, углы закруглять радиусной фрезой, а срезы шлифовать.
Образовавшиеся опилки можно собрать при помощи пылесоса.

Когда отверстие будет готово, примерьте варочную поверхность, чтобы убедиться, что все сделано правильно.

Уплотнение и герметизация

Обработайте срезы силиконовым герметиком или нитролаком. Это позволит уберечь столешницу от грязи, намокания, разбухания и преждевременной порчи. Можно также использовать самоклеящийся уплотнитель, который выполняет ту же самую функцию. Его наклеивают сверху, чтобы края панели ложились на него.

Еще для уплотнений кромки можно применяют алюминиевую ленту, которая ко всему прочему, защитит столешницу от перепада температур. Наличие качественного уплотнителя приведет к тому, что ваша столешница прослужит долго, и ей не потребуется ремонт или замена.

Подсоединение электрической панели

Современные электрические панели очень удобны, при хорошей сборке они редко выходят из строя, а значит, ремонт им не понадобится долгое время. Если же все-таки ремонт потребуется, то панель легко отсоединить и своими силами отвезти в мастерскую, тем самым сэкономив на вызове мастера.

Прежде чем встроить электрическую поверхность, необходимо положить ее на столешницу, перевернуть и подсоединить согласно схеме. Схема изображена прямо на панели с обратной стороны, чтобы вам было удобно. Когда делаете эту процедуру своими силами, будьте внимательны. При неправильном подсоединении проводов вы не сможете регулировать включение конфорок и температуру нагрева.

Если для подключения электрической варочной панели предусмотрен отдельный провод со щита, то вилка и розетка не нужны. Просто подсоединяете провод к панели.

Переверните панель и установите ее в отверстие. Она уже готова к работе, осталось только проверить, правильно ли она включается и нагревается.

Подсоединение газовой панели

При установке газовой варочной панели вначале посмотрите, каким образом она крепится. Установите панель, выровняйте ее по краю стола и закрепите. Обычно для крепления снизу в комплекте с панелью предусмотрены скобы. Электрический провод необходимо включить в розетку.

Чтобы подключить газ своими руками, надо знать правила безопасности. Перекройте газ и подсоедините варочную поверхность к трубе посредством гибкого шланга. В гайки обязательно положит паронитовые прокладки. Откройте газ, включите конфорки и проверьте места соединения шланга на утечку. Для этого их надо намылить. Если пена не будет пузыриться, то утечки нет, вы все сделали правильно. Для проверки можно также использовать газовый анализатор.

Первым и самым важным этапом осуществления работ по монтажу является разметка. От правильности и четкости расчетов, по которым вырезается отверстие под варочную панель, зависит внешняя привлекательность кухонной установки и помещения в целом.

При осуществлении расчетов следует тщательно проверять результат, если ошибиться хотя бы на 1 см, то можно получить в итоге испорченную столешницу, стоимость которой совсем не маленькая.

Осуществление разметки

Задача установщика – это поместить панель строго над тумбой, при учете, что запаса по ширине не имеется.

Осуществить разметку можно только двумя способами:

Бытовой вариант;
Профессиональный.

Для бытового метода не требуется применение специальных инструментов, работа осуществляется «на глаз». Укладывается панель в центр столешницы и обводится строительным карандашом. Этот метод небезопасен, есть риск порчи кухонного гарнитура.

Второй вариант подходит для терпеливых сборщиков, затрачивается достаточное количество времени на осуществление расчетов. Этот метод минимизирует риск ошибки.

Процесс работы по расчетам делится на этапы:

Начинается процесс с перенесения внутренних границ тумбочки, над которой требуется расположить варочную панель. На столешнице чертятся линии, образующие прямоугольник;
Далее высчитывается центральная точка имеющегося прямоугольника. От нее следует начертить систему координат. Отмечается крестик, одна его линия должна прокладываться параллельно от переднего края столешницы, а вторая перпендикулярно от той же основы, что и первая;
Полученная система координат используется для измерения размеров врезаемой части. Здесь требуется внимательно замерить саму панель, учитывая небольшой запас, он позволит осуществить монтаж строго по центру;
После отложения размеров, требуется начертить линии, их получается четыре. В итоге получается ровная прямоугольная фигура, столешница подготовлена к правильному вырезанию посадочного места.

Расчеты произведены, место для вырезания отмечено, далее переходим к следующему этапу, не менее интересному.

Как вырезать отверстие

Для осуществления работ по созданию посадочного отверстия под варочную панель может использоваться три варианта инструментов:

Дрель;
Лобзик;
Фрезерная машина.

Для создания точного и правильного среза лучше применять ручной фрезер, но он вряд ли найдется в инструментах обыкновенного человека, который не связан со сборкой мебели. Второй вариант – это лобзик, даже если его нет в наличии, то приобретение этого инструмента не составит труда, его стоимость не высока.

Дрель всегда найдется в доме, но ее использование для вытачивания отверстия затрудняет последующую установку варочной панели. Обрезной край получается неровным – это требует дополнительных работ по герметизации отверстия. Занимает этот процесс достаточное количество времени.

Для того, чтобы прорезать отверстие дрелью понадобится наличие сверла в 8 мм, можно 10 мм. Принцип работы заключается в просверливании отверстий на небольшом расстоянии. Насверливание осуществляется до тех пор, пока они не станут единой прорезью.

Важно понимать, что работа осуществляется только с внутренне стороны разметки. Требуется под вырезанный кусок подставить табурет внутри самой столешницы, это позволит сохранить в целости и сохранности мебель при падении вырезанного прямоугольника.

Делать отверстие с использование лобзика намного проще, но понадобиться наличие дрели. С помощью нее требуется сделать одно отверстие, которое будет основой работы. Вручную сделать прорез также можно, но есть опасность неточности создания прорези. Лобзиком первый разрез тоже можно сделать, но для этого требуется определенный опыт работы с этим инструментом.

Главное помнить о мерах предосторожности. Для вырезаемой части столешницы требуется обеспечить безопасное падение – это исключит возможность порчи мебели.

После проведения работ по вырезанию отверстия под панель, края прорези обрабатываются силиконом. При попадании влаги, столешница для варочной панели может деформироваться – это приведет к порче внешнего вида кухни. Вырезанное дрелью отверстие обработать сложнее, так как рваные края мешают правильному нанесению состава, потребуется отвести достаточное количество времени на этот процесс.

Монтаж и крепление оборудования

Установка варочной панели в столешницу имеет свою последовательность, для правильной самостоятельной работы главное соблюдать все этапы по порядку:

Первый этап – это подсоединение газового шланга к панели – это исключит последующие проблемы с монтажом. На шланге установлена накидная гайка, куда крепиться паранитовая прокладка. Далее гайка очень хорошо закрепляется резьбовому патрубку, он расположен в нижней части варочной панели. Для надежности соединения желательно промазать паранитовую прокладку с использованием солидола;
Вторым этапом считается наматывание уплотнительной ленты. Фиксироваться она должна с учетом некоторых требований. Обычно уплотнительная лента является комплектующим варочной поверхности, она отличается самоклеющейся основой. Защитная бумага отдирается от мотка ленты постепенно – это исключит спутывание уплотнителя. Фиксируется он по периметру отверстия на лицевой стороне тумбы. Обязательным условием является цельность уплотнителя, поэтому на углах следует просто делать поворот, исключить разрез ленты. Два конца стыкуются плотно друг к другу, исключая появление зазора;
Далее устанавливается варочная поверхность в обработанное отверстие. Обязательно требуется выровнять оборудование так, чтобы она смотрелась ровно и красиво. После центрирования устройства, можно заняться его креплением. Смотрим, как выглядит столешница, под ней в четырех углах следует закрепить варочную поверхность с использованием саморезов и специальных пластин. Следует затягивать достаточно плотно, чтобы исключить возможность появления щелей – это обеспечит высокий уровень безопасности при использовании варочной поверхности.

Поэтапный процесс работы с газовой панелью

Для осуществления процесса потребуется взять строительный нож, он очень острый, поэтому требуется соблюдать правила техники безопасности. Прокладка, которая была прежде выдавлена, сверху очень аккуратно срезается.

Далее присоединяется другая часть газового шланга, которая идет к трубе. Обязательным требованием является установка отсекающего краника. Важно понимать, что решение о самостоятельной работе с заменой газовых кранов требует от владельца несение ответственности за работу с газовым оборудованием.

Здесь следует точно соблюдать правила безопасности и выполнять работы согласно прописанным требованием. Если газовая проверяющая компания найдет нарушение в самостоятельном монтаже крана, тогда придется заплатить штраф.

Последним этапом проведения монтажных работ – это решения вопроса о подаче электропитания. Требуется наличие влагозащищенной розетки, которую требуется установить до монтажа варочной панели. Если же оборудование газовое, тогда дополнительных устройств не потребуется.

Видео: установка газовой варочной панели

Отличительные особенности установки электрической панели

Важно понимать, что подключение электрического варианта установки лучше доверить профессионалам. При самостоятельном решении этой задачи, есть опасность навредить себе. Современные панели, работающие от электричества, отличаются удобством в эксплуатации и долговечностью.

Установка варочной панели — это удобный и практичный вариант для вашей кухни. Таким образом, вы сможете существенно сэкономить место, что весьма актуально для стандартных небольших кухонь отечественных хрущевок. К тому же, варочные панели работают по такому же принципу, как и массивные плиты — так почему бы не заменить их на более удобный вариант. Важно отметить, что установка варочной панели в столешницу — совершенно несложный процесс и справиться с ним сможет любой, кто имеет определенный набор инструментов.

Для того, чтобы разобраться в процессе установки и грамотно воплотить его в жизнь, стоит предметнорассмотреть каждый из этапов ремонтных работ.

Создание отверстия

Те, кто когда-то сталкивался с подобными работами должны знать, что нет ничего сложного в том, чтобы установить варочную панель в столешницу. Видео об этой работе, которое находится в конце статьи — реальное подтверждение этому. Для того, чтобы выделить все нюансы установки, стоит рассмотреть процесс детально.

Первое, что вы должны знать перед установкой столешницы — это ее размеры, что позволит избежать возможных ошибок при замерах. Для того, чтобы самостоятельно их сделать, необходимо ееперевернуть и определить ширину и длину с помощью рулетки;
Делаем разметку на столешнице. Она должна соответствовать параметрам варочной панели;
С помощью электрического лобзика просверливаем отверстие, с которого и будем начинать вырезать. Для того, чтобы срез не крошился — лучше использовать лобзик с мелкими зубьями.

Процесс герметизации

Срезы, которые образовались после пропила, стоит обработать герметиком. Это необходимо, чтобы столешница не разбухла, а также, чтобы в нее не попала грязь.

Важно! Для уплотнения кромки вы всегда можете использовать алюминиевую ленту. Помимо своих основных защитных качеств, она сможет защитить столешницу от резкого перепада температур. Уделите особое внимание выбору уплотнителя, так как от этого зависит сохранность внешнего вида столешницы и ее функциональность.

От того, какую варочную панель приобрели — электрическую или газовую — будет зависеть и способ установки. Рассмотрим отдельно оба варианта.

Как подсоединить электрическую панель?

Спрос на электрические панели неизменно высок. Этот факт легко объяснить тем, что такие устройства весьма надежны, качественны и долговечны. Все же, если такой плите и предстоит ремонт, то ее без проблем можно отсоединить и отнести в мастерскую.

Перед тем, как начать встраивать электрическую варочную панель, ее необходимо перевернуть и положить на столешницу. С внутренней стороны плиты будет нарисована обратная схема подсоединения. Будьте особо внимательны, если вам предстоит работать с подключением плиты самостоятельно. Здесь важносоединить провода правильно.

В том случае, если для подключения электрической панели есть отдельный провод щита, то нет необходимости в вилке и розетке. Просто подсоедините провод и установите панель в столешницу. После этого она будет полностью готова к работе.

Как подсоединить газовую панель?

Изначально стоит обратить внимание на то, каким образом крепится панель. Установите ее в столешницу, затем выровняйте и закрепите. Для этого внизу модели предусмотрены специальные скобы и включите электрический провод в розетку.

Важно! Перед самостоятельным подключением газа вам непременно стоит ознакомиться с основными правилами безопасности. Газ должен быть перекрытым. Убедитесь в этом и только после, подсоединяйте варочную поверхность к трубе с помощью гибкого шланга.

В гайки стоит положить паронитовые прокладки. Затем, откройте газ и включите конфорки для того, чтобы проверить прочность соединения и устранить возможные утечки газа. Для удобства проверки используйте газовый анализатор.

Правила установки варочной панели над духовым шкафом

Индукционная варочная панель имеет множество положительных характеристик. Среди них:

Как видите, преимуществ у такого варианта масса. Поэтому совсем неудивительно, что вам также захотелось установить такого рода плиту у себя дома. Как это сделать правильно? Установка варочной панели над духовкой имеет определенную последовательность и правила. Для того, чтобы более подробно разобраться в этом вопросе, стоит рассмотреть все особенности установки панели.

Если вы приступили к такому процессу, как установка индукционной варочной панели над духовым шкафом, то должны знать, что он должен быть оснащен принудительной вентиляцией и системой охлаждения;
Помните, что крепление должно производиться на идеально ровной поверхности. В противном случае, могут возникнуть деформации, которые нарушат правильную работу варочной плиты.

Порядок установки

Возьмите короткие тупые шурупы и привинтите 4 пружины в отверстия, которые расположены по бокам устройства;
Вставляем варочную панель в кухонный модуль, выравниваем ее и слегка нажимаем на центр — это обеспечит максимально ровную установку;
Если она имеет боковые профиля, то после того, как вы вставите ее в кухонный модуль необходимо вставить 4 крепежных крюка. Обратите внимание на то, чтобы шурупы центровочных пружин оставались доступными.

Важно! При установке варочной панели над духовым шкафом, электрическое подключение и встраивание самого шкафадолжно производиться отдельно. Этогонеобходимо придерживаться исходя из правил Техники безопасности при работе с электричеством.

Перед тем, как подсоединять электрику необходимо проверить:

состояние розетки: она должна быть заземлена и соответствовать всем техническим нормам и стандартам;
соответствует лирозетка необходимому напряжению при подключении;
соответствует ли розетка штепсельной вилке.

Помните, что установка варочной панели в столешницу своими руками или установка панели над духовым шкафом, требует от вас предельной внимательности. Вы непременно должны учитывать большое количество требований, которые помогут вам грамотно, быстро и качественно установить ее. Руководствуясь вышеописаннымиинструкциями, вам не нужно будет привлекать специалистов для проведения этой операции.

пошаговая инструкция Врезка электроплиты в столешницу

Установка варочной панели в столешницу: 6 этапов

Установка варочной панели своими руками

Первым делом на столешнице необходимо сделать разметку, которая будет отвечать размерам варочной панели.

Для того чтобы правильно установить варочную панель, следует придерживаться пошаговой инструкции

Поэтапная установка:

Столешницу укладывают на нижнюю часть гарнитура. Если стены окажутся неровными, столешницу нужно будет подрезать. А если через нее будут проходить газовые трубы, для них необходимо сделать специальные отверстия. Столешница должна быть готова к установке вниз кухни.
Внутри короба, в который будет установлена варочная панель, необходимо произвести разметку. Для этого можно просто сделать карандашные наметки, которые помогут сделать дальнейшую разметку.
Столешницу укладывают лицевой стороной вниз, а на обратной стороне делают разметку для будущей врезки.
В каждом предполагаемом резе нужно сделать небольшие отверстия, чтобы можно было работать электролобзиком.
Аккуратно произвести вырез ниши при помощи электрлобзика.
Нужно следить за тем, чтобы столешница не отклонилась под своим весом. В процессе вырезания ее лучше аккуратно поддерживать.

При самостоятельной установке важно подготовить все необходимые материалы: панель, приборы для произведения измерений, карандаши, герметик, разводной ключ, пила, газовая обмотка, стальной шланг.

Если необходимо установить газовую варочную панель, то лучше обратиться за помощью к специалистам

Советы по выбору шланга:

Проверить шланг на наличие повреждений. На шланге не должно быть ни единого дефекта.
Шланг должен быть обязательно сертифицирован. При покупке следует попросить продавца предъявить все документы на товар.
Шланг может быть металлическим гофрированным или резиновым.

Как правильно установить варочную панель в столешницу

Если мастер проводит самостоятельный ремонт не первый раз, то установка варочной панели не вызовет трудностей.

Перед тем как устанавливать варочную панель, на столешнице необходимо сделать специальную разметку

Этапы установки:

На столешнице нужно сделать разметку, которая будет соответствовать габаритам панели.
Используя электрический лобзик, необходимо сделать вырез в столешнице. Чтобы начать работу, нужно просверлить небольшое отверстие для лобзика. Срез будет ровным, если пользовать пилочкой для лобзика с мелкими зубчиками.
Размеры варочной плиты должны совпадать с вырезанным отверстием. Срезы нужно обработать при помощи герметика или нитролака. Для обработки может быть использована уплотнительная самоклеющаяся лента.

На что обратить внимание: крепление варочной панели к столешнице

Крепить панель нужно на столешницу, в которой нужно сделать соответствующий вырез.

Особое внимание при установке варочной панели нужно будет уделить ее креплению к столешнице

На что обратить внимание:

Правильно измерить габариты панели и перенести их на вырез в столешнице.
Вырезать в столешнице необходимый сегмент, для того чтобы выполнить монтаж правильно.
Обработать столешницу специальными материалами, которые защитят ее от воздействия внешних негативных факторов.
Утопить панель в вырезе.

Уплотнитель для варочной панели

Если между панелью и столешницей есть щель, то в плоскости можно закрепить плиту, но сделать это нужно так, чтоб мусор не попадал в вертикальный зазор.

Многие предпочитают использовать уплотнительную ленту, потому что она безопасная и экологичная

Преимущества уплотнительной ленты:

Надежность;
Простота использования;
Экологичность.

Установка варочной панели в столешницу (видео)

Что потребуется

Чтобы встроить варочную панель, необходимо заранее подготовить все инструменты. Для работы может потребоваться:

Рулетка.
Электрический лобзик либо ручной фрезер.
Нитролак либо силиконовый герметик.
Самоклеющийся уплотнитель либо алюминиевая лента.

Это основные материалы и инструменты, которые могут потребоваться в процессе установки варочной панели. Остальное зависит от вида техники. Не стоит забывать, что варочная панель может быть газовой либо электрической. Если у вас нет опыта в подключении подобной техники, то следует обратиться к специалистам за помощью.

Делаем замеры

Итак, как установить варочную панель в столешницу своими руками? Инструкция гласит, что начинать работу следует с прорезывания отверстий под технику. Для этого стоит знать точные размеры встраиваемой панели. Как правило, вся необходимая информация указана в инструкции. В данном случае не нужно ничего изобретать. Если же инструкция по какой-либо причине была утеряна, то придется проводить замеры. Для этого потребуется рулетка. Встраиваемую панель рекомендуется перевернуть. Затем следует померить ее длину и ширину именно по внутреннему краю.

Стоит отметить, что в инструкции указывают минимальный отступ от края столешницы. Уменьшать его не рекомендуется, так как это может привести к облому. Этот показатель можно только увеличивать.

Вырезаем отверстия

Так как установить варочную панель на столешницу без подготовки поверхности невозможно, придется проделать специальное отверстие. Именно для этого и требуются размеры встраиваемой техники. Перед началом работы рекомендуется сделать разметку, которая будет соответствовать габаритам варочной панели. Если поверхность столешницы темного цвета или же на ней не заметны линии, то можно использовать малярный скотч. Его стоит наклеить на поверхность и сделать на нем отметки.

После подготовки столешницы можно приступить к работе. Для начала рекомендуется сделать отверстие. Именно с него и будет начинаться вырез. Для работы стоит использовать электрический лобзик. При этом пилка должна иметь мелкие зубья и быть очень острой. В противном случае край среза может раскрошиться. Если лобзика нет, то можно использовать ручной фрезер. Углы стоит закруглить, а край среза аккуратно зашлифовать. Когда отверстие готово, нужно примерить варочную панель.

Герметизация и уплотнение

Встроить варочную панель в столешницу может практически каждый. Главное, знать все особенности процесса. Когда отверстие готово, стоит тщательно обработать все срезы. Для этого можно использовать нитролак либо силиконовый герметик. Такая мера предосторожности позволит уберечь поверхность от преждевременной порчи, разбухания, намокания и грязи. Для этих целей также можно использовать самоклеящийся уплотнитель. Он также способен защитить столешницу. Его следует клеить сверху, чтобы на него ложились края столешницы.

Для уплотнения кромки можно применять алюминиевую ленту. Этот материал способен защитить поверхность еще и от резкого перепада температур. Наличие качественного уплотнителя позволит сохранить столешницу и увеличить срок ее эксплуатации.

Как подключить электрическую панель

Итак, как установить варочную панель в столешницу своими руками? Инструкция в этом случае просто необходима. Большой популярностью пользуется электрическая техника. Такие панели более удобны. А при хорошей сборке такая техника крайне редко выходит из строя. Если потребуется ремонт, то демонтировать панель можно самостоятельно.

Чтобы подключить такую технику, следует внимательно изучить схему. Она указана на задней стенке панели. Чтобы подключить встраиваемую технику, следует перевернуть и подсоединить. При проведении работ следует быть осторожными. При неправильном подключении у вас не будет возможности отрегулировать температуру нагрева, а также включение конфорок.

Встроить варочную панель можно без использования розетки и вилки. Это в тех случаях, когда предусмотрен отдельный щиток с кабелем. Достаточно только подключить провод панели. После этого можно перевернуть панель, а затем вставить ее в подготовленное отверстие. Техника готова к работе. В завершение следует проверить варочную панель. Для этого стоит включить ее и подогреть воду.

Как встроить газовую панель

Встроить газовую панель не сложнее, чем электрическую. Процесс установки очень прост. Вначале следует внимательно рассмотреть панель. Это позволит понять, каким образом техника фиксируется в столешнице. После установки варочной панели в отверстие, необходимо ее выровнять, а затем закрепить.

Чаще всего для фиксации газовой техники снизу используются скобы. Они обычно идут в комплекте с панелью. После установки можно подключить кабель к электропитанию.

Как проверить газовую панель

Встроить варочную панель — это половина дела. Ее необходимо еще и подключить. Для этого просто необходимо знать все правила безопасности. Прежде всего, следует хорошо перекрыть газ, а затем подключить к трубе варочную панель. Для этого можно использовать гибкий шланг. При этом в гайку необходимо положить паронитовые прокладки. Это обязательное условие.

После подсоединения стоит провести проверку. Для этого необходимо открыть газ и зажечь конфорки. Теперь следует осмотреть места, где происходит соединение со шлангом. Возможна утечка газа. Чтобы убедиться в ее отсутствии, следует намазать пеной места стыков. Если она продолжает пузыриться, то есть утечка, и ее необходимо устранить. Для проверки соединений можно использовать специальный газовый анализатор.

В завершение

Теперь вы знаете, как встроить варочную панель в столешницу своими руками. Перед началом работы стоит оценить свое умение и способности. Если вам это не по силам, то стоит обратиться за помощью к профессионалам. Однако можно с уверенностью сказать, что процесс установки не очень сложный. С подобной задачей может справиться практический каждый. Главное, внимательно изучить инструкцию и иметь под рукой все необходимые инструменты. При выполнении подобных работ рекомендуется учесть все нюансы и тонкости процесса.

Эта пошаговая инструкция о том, как вырезать отверстие в столешнице из дсп или мдф под варочную панель своими руками. Когда вы , вероятно, вам нужно знать, как вырезать отверстия в столешницах из дсп или мдф, если вы устанавливаете раковину или варочную поверхность. Эта задача может показаться простой, но мы можем заверить вас, что есть много нюансов, которые нужно учитывать для хорошего результата.

С одной стороны, вы должны внимательно следить за контуром газовой плиты, используя шаблон или следовать инструкциям, указанным на изделии. В большинстве случаев есть определенные ограничения, на которые вы должны обратить внимание, например минимальное расстояние от плиты к задней панели или с обеих сторон, к . Используйте большой угольник L-образный, чтобы нарисовать прямоугольник на рабочем столе, иначе углы будут не под прямым углом.

Чтобы получить точное отверстие, вы должны использовать хорошую пилу с соответствующим лезвием. Поэтому лезвие должно иметь, ориентированы вниз зубы, иначе оно будет раскалывать поверхность. Просверлите начальные отверстия вдоль четырех углов прямоугольника, используя дрель или (отверстие должно быть шире, чем размер лезвия лобзика).

План работ по установке варочной поверхности в столешницу

Материалы:

столешница;
столярный карандаш;
изоляционная лента.

Инструменты:

Защитные перчатки, защитные очки;
Пила или электролобзик;
Рулетка, уровень, угольник;
C-образные зажимы.

Наденьте защитные очки при выполнении разрезов.
Выберите лезвие с тонкими зубьями.

Срок выполнения работ

При установке варочной поверхности газовой плиты или вы должны вырезать отверстия в столешнице.

Совет: следите за инструкциями производителя при вырезании отверстия в столешнице на кухне, если вы хотите предотвратить возможные проблемы .

Как вырезать отверстие в столешнице под варочную поверхность

Маркировка направляющих линий

Первым шагом является определение контура плиты. В большинстве случаев она должна содержать инструкцию, как это сделать, но есть техника, в которой указаны только рекомендованные размеры отверстия. Поместите варочную поверхность на , которая расположена поверх шкафов. Оставьте рекомендованное расстояние от задней панели до переднего края столешницы.

Проведите медиану на столешнице и отметьте линии вреза, используя инструкции производителя.

Разметка столешницы под отверстие для плиты

Как вы можете видеть на картинке, вам нужен L-образный угольник, рулетка и столярный карандаш, чтобы сделать работу профессионально. Убедитесь, что линии вреза параллельные, и расположены под прямым углом. Кроме того, прямоугольник должен быть симметричным.

Совет: Проверьте, правильно ли расположен прямоугольник под кухонным шкафом, в который будет встроена вытяжка, и вокруг него достаточно места (в соответствии с инструкциями производителя).

Установка прокладок под столешницу

Чтобы получить точный результат, вы должны разместить несколько прокладок под столешницей. Однако столешница должна быть ровной.

Вы должны оставить около 5 сантиметров свободного пространства между шкафами и столешницей, иначе лезвие пилы может повредить их.

Делаем начальные отверстия для сверления

Используйте дрель с специальным сверлом для создания начальных отверстий вдоль углов. Очень важно правильно выровнять биты, иначе вы можете просверлить вне контура.

Совет: Убедитесь, что вы используете хорошее оборудование для сверления с контролем оборотов. Установите сверло на низких скоростях и удерживайте дрель обеими руками, если вы хотите иметь хороший контроль над ней. Повторите процесс для каждого угла прямоугольника.

Прохождение ламинированного слоя

На этом изображении вы должны заметить, что сверло проходит через верхний слой. Не используйте слишком большое давление на оборудование для сверления, иначе оно может соскользнуть с места.

Убираем остатки от процесса пылесосом

Сверления отверстия в столешнице с помощью дрели создаст много остатков, поэтому мы рекомендуем вам попросить кого-то их убрать, поскольку вы делаете отверстие.

Совет: Работайте с большой осторожностью и вниманием, так как важно сделать отверстия точно в указанных местах.

Начальные отверстия для вырезания в столешнице

После сверления угловых пусковых отверстий необходимо выполнить разрезы вдоль направляющих линий. Если у вас нет опыта в этой области, вы должны покрыть линии разреза маскировочной лентой. Таким образом, вы поможете предотвратить измельчению кромок.

Резка отверстия электролобзиком в столешнице

Чтобы сделать разрезы, мы рекомендуем вам использовать электролобзик. Выберите лезвие с направленными вниз зубами. Кроме того, лезвие должно иметь разведены зубы. Если вы ранее не работали с лобзиком, мы рекомендуем вам закрепить столешницу. Убедитесь, что лезвие проходит точно по линиям разреза.

Совет: Убирайте стружку которая образуется часто, иначе она может покрыть линии. Установите электролобзик на низких скоростях.

Готовое отверстие в столешнице для плиты

И последнее, но не менее важное: вам нужно позаботиться об установке варочной поверхности в столешницу своими руками. Если вы следовали нашим советам и читали инструкции производителя, варочная поверхность должна легко входить в отверстие. Однако, если края не совсем прямые, вы можете сгладить их силиконом или герметиком.

Совет: Используйте наждачную бумагу, чтобы сгладить режущие кромки.

Установление варочной поверхности в столешницу

После этого вам остается только установить варочную поверхность в столешницу, подключить ее и закрепить с помощью саморезов, которые должны идти с ней в комплекте.

Спасибо за то, что вы прочитали нашу пошаговую рекомендацию, как вырезать отверстие в столешнице и установить варочную поверхность своими руками, рекомендуем вам ознакомиться с другими статьями. Не забывайте делиться нашими проектами с друзьями, используя виджеты социальных сетей.

Осуществление разметки

Задача установщика – это поместить панель строго над тумбой, при учете, что запаса по ширине не имеется.

Осуществить разметку можно только двумя способами:

Бытовой вариант;
Профессиональный.

Процесс работы по расчетам делится на этапы:

Начинается процесс с перенесения внутренних границ тумбочки, над которой требуется расположить варочную панель. На столешнице чертятся линии, образующие прямоугольник;
Далее высчитывается центральная точка имеющегося прямоугольника. От нее следует начертить систему координат. Отмечается крестик, одна его линия должна прокладываться параллельно от переднего края столешницы, а вторая перпендикулярно от той же основы, что и первая;
Полученная система координат используется для измерения размеров врезаемой части. Здесь требуется внимательно замерить саму панель, учитывая небольшой запас, он позволит осуществить монтаж строго по центру;
После отложения размеров, требуется начертить линии, их получается четыре. В итоге получается ровная прямоугольная фигура, столешница подготовлена к правильному вырезанию посадочного места.

Расчеты произведены, место для вырезания отмечено, далее переходим к следующему этапу, не менее интересному.

Как вырезать отверстие

Дрель;
Лобзик;
Фрезерная машина.

Монтаж и крепление оборудования

Первый этап – это подсоединение газового шланга к панели – это исключит последующие проблемы с монтажом. На шланге установлена накидная гайка, куда крепиться паранитовая прокладка. Далее гайка очень хорошо закрепляется резьбовому патрубку, он расположен в нижней части варочной панели. Для надежности соединения желательно промазать паранитовую прокладку с использованием солидола;
Вторым этапом считается наматывание уплотнительной ленты. Фиксироваться она должна с учетом некоторых требований. Обычно уплотнительная лента является комплектующим варочной поверхности, она отличается самоклеющейся основой. Защитная бумага отдирается от мотка ленты постепенно – это исключит спутывание уплотнителя. Фиксируется он по периметру отверстия на лицевой стороне тумбы. Обязательным условием является цельность уплотнителя, поэтому на углах следует просто делать поворот, исключить разрез ленты. Два конца стыкуются плотно друг к другу, исключая появление зазора;
Далее устанавливается варочная поверхность в обработанное отверстие. Обязательно требуется выровнять оборудование так, чтобы она смотрелась ровно и красиво. После центрирования устройства, можно заняться его креплением. Смотрим, как выглядит столешница, под ней в четырех углах следует закрепить варочную поверхность с использованием саморезов и специальных пластин. Следует затягивать достаточно плотно, чтобы исключить возможность появления щелей – это обеспечит высокий уровень безопасности при использовании варочной поверхности.

Поэтапный процесс работы с газовой панелью

Видео: установка газовой варочной панели

Отличительные особенности установки электрической панели

При правильном монтаже оборудования оно редко выходит из строя. Если же панель перестала работать, то отсоединить ее просто для проведения ремонтных работ. Это позволит самостоятельно доставить оборудование в мастерскую, что позволит сэкономить на приезде мастера.

Встраивание электрической поверхности начинается с подсоединения по написанной схеме. Ее можно обнаружить на самой панели, только с обратной стороны. При самостоятельном подсоединении требуется быть внимательным. Допуск даже малейшей ошибки может привести к неисправности проводки во всем помещении. Неправильное соединение грозит отсутствием регулировки комфорок.

В некоторых моделях предусмотрен отдельный провод, который должен подавать электричество напрямую от щитка. В данном случае не потребуется наличие розетки и вилки, а соединение заключается в подключении отведенного провода к панели.

Далее оборудование требуется перевернуть и установить в столешницу. Этот процесс практически не отличается от монтажа газовой модели. Главное отличие – это не потребуется проводить работы по установке газового шланга и кранчика.

После завершения всех этапов по монтажу, панель можно проверять на наличие ошибок. При тщательном соблюдении прописанной схемы, устройство должно исправно, а главное долговечно работать.

Заключение

Самостоятельный монтаж варочной панели достаточно сложный процесс. Но если соблюдать все правила безопасности, учитывать нюансы и внимательно относиться к работе во время подсоединения плиты к питанию (газовому или электрическому), тогда вполне возможно своими руками осуществить монтаж, существенно сэкономив денежные средства на вызове мастера. Если имеются сомнения в собственных силах, тогда в целях безопасности лучше обратиться к специалисту.

Установка варочной панели своими руками — испытание на прочность как новичка, так и матерого мастера. Варочная панель — альтернатива габаритной кухонной плиты. Она выполняет те же функции, но занимает меньше места. Сегодня разбираемся, как не сойти с ума в процессе монтажа.

Как самому установить варочную панель? Обязательные правила установки

Как правило, изделие монтируется над духовкой. В столешнице проделывают отверстие подходящих габаритов и прибор ставят сверху. Когда каждый метр на счету, можно ли над посудомойкой их устанавливать или без столешницы?

Виды варочных панелей

Газовая

Электрическая

Комбинированная

Панель может быть:

газовой;
электрической;
индукционной;
комбинированной.

Каждая из них может быть:

зависимая;
независимая.

К первым относят приборы, которые могут функционировать только комплексно с духовым шкафом.

Управление осуществляется при помощи панели, установленной на шкафу, — очень редко она находится на варочной панели.

ВАЖНО! Не все варочные поверхности и духовые шкафы можно использовать вместе. Порой даже изделия от одного и того же производителя несовместимы.
Ко вторым относятся варочные панели, предполагающие наличие собственной панели управления. Они полностью независимы от духового шкафа: это предполагает полный комфорт и размещение в любом уголке кухни.
Это позволяет размещать их отдельно, в отличие от зависимых.
Популярные бренды
Принцип установки от разных производителей остается одинаковым. Ниже перечисляем бренды, что не подведут.
Правильная установка: этапы
Электрическая панель
Модели с электроподжигом из стеклокерамики радуют удобством. Если сборка хорошая, то изделие не потребует ремонта еще долго. Однако при поломке поверхности отсоединение будет максимально простым. Электроварочную вполне можно снять самостоятельно и отвезти в ремонт.
Приступим к встраиванию. Общий алгоритм:
Поставьте электрическую панель на столешницу, переверните и, согласно схеме, подсоедините. Для удобства производители размещают инструкцию на обратной стороне изделия. Подключение требует внимательности — в случае ошибки управление конфорками и температурой нагрева будет невозможным.
После этого можно перевернуть панель и монтировать ее в отверстие. Проверьте исправность включения и нагрева. Панель полностью готова к работе.
Процесс установки самостоятельно не является сложным. В особенности для тех, кто когда-либо делал ремонт или выполнял строительные работы. Подробній алгоритм:
Определите размеры. Перед установкой необходимо изучить инструкцию. В ней есть схематическое изображение, где указаны размеры установки и как правильно установить панель. Это ускоряет процесс и минимизирует возможные ошибки при замерах и монтаже.
Замеры можно произвести самостоятельно. Для этого нужно повернуть панель обратной стороной и, используя рулетку, измерить необходимые параметры. Будьте внимательны: глубина установки обуславливается местом монтажа.
Определитесь с отступами. В инструкции указаны минимальные отступы от краев столешницы, поэтому не рекомендуем делать их меньше. Это может стать причиной повреждения края и необходимости его ремонта. Можно только увеличивать размер.
Сделайте разметку на столешнице на базе замеров варочной плиты. Чтобы монтаж был точным и простым, обеспечьте стойкость разметки. Если нарисовать ее мелом, линии будут стираться, а это будет создавать неудобства во время установки. Рекомендуем приклеить полоски бумажного скотча, а уже на него нанести разметку.
Сделайте вырез. На этом этапе нужно просверлить отверстие на месте, где будет начинаться вырез. С помощью электрического лобзика вырежьте по контуру верхнюю часть столешницы. Для ровного среза, используйте острую пилку, предусматривающую мелкие зубья. В идеале рекомендуется применять ручной фрезер, а закругление углов реализовать фрезой. При этом срезы нужно шлифовать. После проделанной процедуры образуются опилки, которые лучше сразу собрать пылесосом.
Примерьте варочную поверхность. Проверьте правильность выреза и примерьте панель. Это позволит убедиться в том, что можно приступать к следующим этапам.
Шаг 1 — Размечаем на столешнице место, где будет находиться варочная панель
Пропиливание отверстия
Для монтажа понадобятся электродрель и электролобзик. Если их нет, то придется приобрести либо взять в аренду, поскольку без них не обойтись.
ВАЖНО! Структура стеклокерамической поверхности довольно хрупкая, поэтому при установке нужно быть максимально аккуратным и внимательным, а также объективно оценить, стоит ли делать монтаж самостоятельно или лучше отдать дело в руки опытных мастеров. Если все-таки решились сделать все своими руками, тогда двигаемся дальше.
Покупая варочную панель, будет удобно параллельно делать индивидуальный заказ на изготовление мебели. Можно просто сообщить мебельщикам замеры устройства и они сделают вырез сами. Это самый простой и удобный способ установки (тогда можно сразу переходить к пункту уплотнения/герметизации).
Шаг 2 — Вырезаем отверстие в столешнице Шаг 4 — Размещаем панель на отверстие
Уплотнение и правильная герметизация
Чтобы продлить эксплуатационный период столешницы и защитить ее от преждевременного износа, необходимо использовать силиконовый герметик или нитролак. Такая обработка предотвращает попадание влаги и грязи. Также для этих целей прекрасно подойдет самоклеящийся уплотнитель (уплотнительная лента).
Наклеивается он сверху таким образом, чтобы края встроенной модели ложились на него. Алюминиевая лента — одна из альтернатив герметизации и уплотнения. Это лучший вариант, так как он защищает столешницу от температурных перепадов. Благодаря качественному уплотнителю изделие прослужит долгие годы без ремонта.
Шаг 7 — Подключаем варочную панель к газовой трубе. В зависимости от типа встраиваемой панели, меняется способ подсоединения
Газовая панель
В инструкции есть информация о том, как изделие крепится. Поместите панель в столешницу, выровняйте ее по краю, затем закрепите. Как правило, в комплект входят специальные скобы, при помощи которых производится крепление. Затем включите электрический провод в розетку.
Осталось только подключить газ. Сначала перекройте газ, а после подключите варочную панель к трубе при помощи гибкого шланга. Гайки оснастите паронитовыми прокладками. Можно включать газ. Удостоверьтесь, что в местах соединения нет участков, образующих утечку. Чтобы проверить это, намыльте их мылом. Утечки нет, если пена не пузырится и наоборот.
При наличии газового анализатора можно воспользоваться им.
Розетка для варочной панели: где установить?
Перед тем как установить технику, лучше перенести розетку под столешницу. Это обеспечит максимальное удобство при использовании и добавит эстетики внешнему виду — ни розетки, ни вилки не будет заметно. Также необходимо сделать отверстие, через которое будет проходить провод на пути к электрической сети.
ВАЖНО! Если все-таки разметили под варочную панель и духовой шкаф, рекомендуется обзавестись вытяжкой.
Шаг 9 — Так выглядит установленная варочная панель

Монтаж газовой плиты в столешницу. Как установить варочную панель в столешницу своими руками. Установка электрической варочной панели: крепление и подключение

Осуществление разметки

Задача установщика – это поместить панель строго над тумбой, при учете, что запаса по ширине не имеется.

Осуществить разметку можно только двумя способами:

Бытовой вариант;
Профессиональный.

Процесс работы по расчетам делится на этапы:

Начинается процесс с перенесения внутренних границ тумбочки, над которой требуется расположить варочную панель. На столешнице чертятся линии, образующие прямоугольник;
Далее высчитывается центральная точка имеющегося прямоугольника. От нее следует начертить систему координат. Отмечается крестик, одна его линия должна прокладываться параллельно от переднего края столешницы, а вторая перпендикулярно от той же основы, что и первая;
Полученная система координат используется для измерения размеров врезаемой части. Здесь требуется внимательно замерить саму панель, учитывая небольшой запас, он позволит осуществить монтаж строго по центру;
После отложения размеров, требуется начертить линии, их получается четыре. В итоге получается ровная прямоугольная фигура, столешница подготовлена к правильному вырезанию посадочного места.

Расчеты произведены, место для вырезания отмечено, далее переходим к следующему этапу, не менее интересному.

Как вырезать отверстие

Дрель;
Лобзик;
Фрезерная машина.

Монтаж и крепление оборудования

Первый этап – это подсоединение газового шланга к панели – это исключит последующие проблемы с монтажом. На шланге установлена накидная гайка, куда крепиться паранитовая прокладка. Далее гайка очень хорошо закрепляется резьбовому патрубку, он расположен в нижней части варочной панели. Для надежности соединения желательно промазать паранитовую прокладку с использованием солидола;
Вторым этапом считается наматывание уплотнительной ленты. Фиксироваться она должна с учетом некоторых требований. Обычно уплотнительная лента является комплектующим варочной поверхности, она отличается самоклеющейся основой. Защитная бумага отдирается от мотка ленты постепенно – это исключит спутывание уплотнителя. Фиксируется он по периметру отверстия на лицевой стороне тумбы. Обязательным условием является цельность уплотнителя, поэтому на углах следует просто делать поворот, исключить разрез ленты. Два конца стыкуются плотно друг к другу, исключая появление зазора;
Далее устанавливается варочная поверхность в обработанное отверстие. Обязательно требуется выровнять оборудование так, чтобы она смотрелась ровно и красиво. После центрирования устройства, можно заняться его креплением. Смотрим, как выглядит столешница, под ней в четырех углах следует закрепить варочную поверхность с использованием саморезов и специальных пластин. Следует затягивать достаточно плотно, чтобы исключить возможность появления щелей – это обеспечит высокий уровень безопасности при использовании варочной поверхности.

Поэтапный процесс работы с газовой панелью

Видео: установка газовой варочной панели

Отличительные особенности установки электрической панели

Заключение

Разновидности варочных поверхностей

электричество;

Электрические варочные поверхности могут быть двух видов:

классическая;
индукционная.

Инструмент для установки

шуруповерт или дрель;
электрический лобзик;
рулетка;
маркер или карандаш;
силиконовый герметик.

Подготовительный этап

Пошаговая инструкция

Подключение к сети

Резюме

Подготовка посадочного отверстия

Разметка

Разметку можно провести двумя способами:

положить устройство на место и обвести маркером;
рассчитать и разметить место крепления с точностью до миллиметра.

Предварительная примерка размеров

Гораздо надежнее размечать место установки путем тщательных расчетов:

На поверхность столешницы наносятся границы внутреннего пространства тумбы, над которой будет размещена варочная панель. Таким образом, будет обозначено место, в пределах которого будет вестись работа. Разметку нужно наносить карандашом, чтобы по окончании работ линии можно было легко стереть. Если столешница не позволяет нанести хорошо видимые линии, то на ее поверхность следует наклеить бумажный малярный скотч, а уже на нем рисовать разметку.
Необходимо найти будущий центр отверстия, в которое установится корпус. Для этого на столешнице чертятся диагонали прямоугольника, образованного передней и задней частями столешницы и начерченными границами тумбы.
В точке пересечения нанесенных диагоналей и будет размещаться центр варочной панели. Через нее нужно провести две прямые линии: одну параллельно краю столешницы, другую – перпендикулярно.
На этих прямых нужно отметить габариты встраиваемой части корпуса. Их можно посмотреть в технической документации или померить самостоятельно. Эти размеры следует увеличить на 1-2 мм, чтобы впоследствии удобнее установить прибор.
Через нанесенные отметки проводятся прямые линии (параллельно и перпендикулярно краю столешницы). Они образуют прямоугольник, в точности соответствующий заглубляемой части корпуса и расположенный по центру столешницы.
Необходимо проконтролировать, чтобы между линиями окончательной разметки и окружающими предметами было соблюдено минимальное расстояние, указанное производителем в технической документации.
Полученный прямоугольник необходимо обвести маркером, а лишние линии стереть, чтобы не ошибиться при прорезании отверстия.

Размеченный прямоугольник соответствует размеру варочной поверхности

Прорезание посадочного отверстия

Чтобы вырезать посадочное место под варочную панель, можно использовать следующие инструменты:

фрезерная машинка;
электролобзик;
дрель.

Для работы можно использовать дрель или электролобзик

Порядок прорезания отверстия лобзиком следующий:

По углам отмеченного прямоугольника (с внутренней стороны) просверлить отверстия сверлом 8-10 мм.
Пилкой с мелкими зубьями аккуратно сделать пропил по отмеченным линиям. Корпус электролобзика нельзя держать «на весу», его следует плотно прижимать к столешнице.

Отверстие прорезается по намеченным линиям

Порядок прорезания посадочного отверстия при помощи дрели таков:

Сверлом 8-10 мм проделываются отверстия вдоль намеченной линии. Их нужно сверлить с внутренней стороны отметок таким образом, чтобы высверленные места соприкасались с намеченной линией отреза. Отверстия необходимо делать как можно чаще, чтобы отрезаемый кусок столешницы можно было легко обломить.
Грубые края отверстия необходимо выровнять по отмеченной линии. Для этого можно воспользоваться рашпилем либо мелкой пилкой по дереву или металлу. Полученные края нужно сделать максимально ровными.

Внимание! После того, как посадочное отверстие проделано, необходимо вставить в него варочную панель. Прибор должен входить без усилий и полностью закрывать своим корпусом прорезанное отверстие.

Герметизация посадочного отверстия

Торцы столешницы обрабатываются силиконом

Наклейка уплотнительной ленты:

На уплотнительную ленту нанесен клеевой слой, закрытый пленкой. Ее не следует снимать сразу всю, а отдирать постепенно, по мере приклеивания к поверхности.
Лента приклеивается по периметру посадочного отверстия единым куском. На углах она не разрезается, а просто наклеивается с поворотом.
Конец и начало ленты соединяются встык, без нахлеста и зазора.

Крепление панели

Крепление варочной панели проводится следующим образом:

Прибор вставляется в посадочное отверстие и центрируется так, чтобы передняя сторона была параллельна краю столешницы.
Изнутри шкафа корпус крепится к столешнице специальными пластинами, входящими в комплект поставки.
Монтаж должен быть выполнен таким образом, чтобы между варочной поверхностью и столешницей не осталось зазоров.
Канцелярским ножом сверху обрезаются излишки уплотнителя.

Уплотнитель обрезается канцелярским ножом

Подключение установленной варочной панели

Электрическая панель

иметь линию заземления;
питающий медный кабель должен иметь сечение не менее 4 кв. мм.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

трехконтактные;
четырехконтактные.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Внимание! Самостоятельно врезая электрическую варочную панель, необходимо предусмотреть обязательную установку индивидуальных УЗО и защитного автомата. Например, для розетки в 16А необходимо УЗО не менее 40А, а автомат – не менее 25А.

Индукционная панель

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

Удаляется защитная крышка с задней части прибора.
Внешний кабель пропускается сквозь крышку.
Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Наличие вентиляционной вытяжки.
Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
Расстояние до стены – не менее 130 мм.
Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Внимание ! Если обязательные требования не будут соблюдены, то эксплуатирующая организация не разрешит эксплуатировать установленную газовую панель.

Подключение панели проводится сертифицированным специалистом в следующем порядке:

На места резьбовых соединений наносится уплотнительная фум-лента.
В газовый шланг вставляются паронитовые прокладки.
Шланг присоединяется к варочной панели и месту подачи газа.
Места соединений проверяются на герметичность при помощи мыльной пены.
Шнур электропитания вставляется во влагозащищенную розетку.

В компоновке современных мебельных гарнитуров для кухни предусмотрена встроенная электрическая или газовая плита, варочная поверхность и духовой шкаф которой монтируются отдельно. Встраиваемая панель представляет собой функционально законченное изделие, которое в принципе можно использовать без кухни. В этой статье будет рассказано, как может быть выполнена установка встраиваемой варочной панели и подключение к сети своими руками. Поверхность может быть электрической, газовой или комбинированной, но основные правила, которыми следует руководствоваться при работе, одинаковы для всех вариантов исполнения.

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.
Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.
Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.
Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.
Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.
Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения. Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная. Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.
Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект. Установка зажимов производится снизу, после чего корпус оказывается зафиксированным. Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Подключение к электросети

Чтобы подключить встраиваемую варочную поверхность к сети достаточно проверить наличие напряжения и подключить вилку в розетку. При подготовке к монтажу необходимо убедиться, что сечение проводов соответствует подключаемой электрической мощности, которую имеет встроенная панель. В противном случае нужно провести отдельную линию от вводного щитка до плиты. Тогда установка розетки может не потребоваться. Более подробно о мы рассказывали в отдельной статье, с которой настоятельно рекомендуем ознакомиться.

Если вы хотите сделать на своей кухне ремонт, то можно самостоятельно произвести замену плиты на варочную поверхность. Сегодня современное и функциональное решение для каждой кухни – это установка варочной панели в столешницу своими руками. Помимо этого, можно сделать комбинацию, которая будет состоять из духового шкафа и варочной поверхности, так вы совсем ничего не теряете. В этой статье мы подробно расскажем, как самостоятельно установить варочную поверхность в столешницу, не прибегая к помощи специалистов.

Герметизируем и уплотняем

Установка газовой панели в столешницу своими руками. Установка варочной панели в столешницу

Нам остается запихать плиту в вырезанную нишу, выровнять ее и прикрутить ее специальными зажимами.

Инструкция видит данный процесс следующим образом:

Но на степени фиксации это сказалось не сильно… В результате у вас должно получиться так:

Кстати, данная вытяжка для функционирования автоподжига требует подключения к розетке.

Пропиливание отверстия

Чтобы установить поверхность в столешницу своими руками, прежде всего надо знать ее размеры. Все необходимые размеры указаны на схеме в инструкции, выдумывать ничего не надо. Это ускоряет работу и значительно уменьшает вероятность ошибки при замерах. Замеры можно сделать своими руками, перевернув панель, и с помощью рулетки определив ее ширину и длину по внутренним краям.
Обратите внимание, что в инструкции указаны значения минимальных отступов от краев столешницы. Вы можете их изменять только в большую сторону, поскольку слишком узкий край может со временем обломиться.
Сделайте разметку на столешнице, согласно габаритам варочной панели. В это место она будет встраиваться. Для того чтобы линии не стирались и были лучше заметны на темной поверхности, приклейте полоски бумажного скотча и перенесите линии на него.
Далее просверлите отверстие, с которого будет начинаться вырез. Вырез делают с помощью электрического лобзика. Чтобы срез получился ровным, не крошился, рекомендуется использовать пилку с мелкими зубьями, не затупленную. Еще лучше использовать ручной фрезер, углы закруглять радиусной фрезой, а срезы шлифовать.
Образовавшиеся опилки можно собрать при помощи пылесоса.

Когда отверстие будет готово, примерьте варочную поверхность, чтобы убедиться, что все сделано правильно.

Уплотнение и герметизация

Еще для уплотнений кромки можно применяют алюминиевую ленту, которая ко всему прочему, защитит столешницу от перепада температур. Наличие качественного уплотнителя приведет к тому, что ваша столешница прослужит долго, и ей не потребуется ремонт или замена.

Подсоединение электрической панели

Подсоединение газовой панели

Задумались о самостоятельном изготовлении мебели для кухни? Тогда самое время вам узнать, что изготовить ее – это сделать только полдела, а вторая половина этого дела заключается в комплектации мебели всевозможным оборудованием. Это и встраиваемые стиральные и посудомоечные машины, и мойка, и духовка, и, конечно же, варочная панель, о которой пойдет речь в данной статье. Вместе с сайтом okuhne.net мы разберемся с вопросом, как производится установка варочной панели своими руками и как ее подключить к домашнему газопроводу и электрической проводке.

Монтаж варочной панели фото

Установка варочной панели: разметка места монтажа

Разметка – это, пожалуй, самый важный этап работ, связанный с установкой варочной панели своими руками, на котором, как ни странно, больше всего нюансов. Судите сами – от того, насколько четко и точно вы сможете разметить, а потом и вырезать отверстие под варочную панель, зависит весь внешний вид кухни. Это как раз тот случай, при котором ошибка в один сантиметр может оказаться непоправимой – всегда нужно помнить о стоимости столешницы . Покупать новую не так уж и дешево. Дело в том, что сама панель должна поместиться четко над тумбой, а запаса по ширине там практически нет.

Разметить посадочное отверстие можно двумя способами – ее можно просто уложить на столешницу, отцентровать на глазок и обвести карандашом, или же пойти путем профессионалов и все рассчитать вплоть до миллиметра. Естественно, лучше выбрать второй вариант решения вопроса, так как в этом случае шансов ошибиться минимум. Делается это следующим образом.

Теперь дело за малым – вырезать и произвести монтаж варочной панели в отверстие. Об этом и поговорим дальше. Для тех, кто не любит читать и вникать в написанное, прилагаем видеоролик по установке варочной панели в столешницу.

Установка газовой варочной панели: два способа вырезать отверстие

Вырезать посадочное отверстие для варочной панели можно с помощью трех различных электрических инструментов – это лобзик, дрель или ручная фрезерная машинка. Наиболее точный и красивый рез получается при использовании ручного фрезера, но о наличии его в домашней мастерской человека, не связанного со строительством, можно даже и не спрашивать. Лобзик также найдется не у каждого, но он, по крайней мере, стоит не очень дорого, и для проведения этих работ его можно купить. Ну а дрель имеется практически у каждого хозяйственного мужчины. С нее и начнем, но для начала предупрежу о качестве полученного с помощью дрели отверстия – оно, можно сказать, отвратительное. Рваные края герметизировать довольно сложно, а делать это нужно обязательно, и в этом отношении возникнут проблемы. В принципе, они решаемые, но об этом чуть позже.

После того, как отверстие будет готово, в обязательном порядке нужно выполнить его гидроизоляцию – при попадании воды или даже просто влаги в торец столешницы имеется очень большая вероятность того, что материал, из которого она изготовлена, разбухнет, и столешница испортится. Как правило, торец выреза обрабатывают силиконом. Если вы вырезали отверстие дрелью, то сделать это качественно будет достаточно сложно – придется повозиться.

Установка электрической варочной панели: крепление и подключение

Чтобы проще было понять, как выполняется установка варочной поверхности в отверстие столешницы, представим ее в виде последовательности выполнения работ – так сказать, в виде небольшой, но понятной инструкции по установке варочной панели.

В принципе, все. Точно таким же способом монтируется электрическая варочная поверхность. Единственное исключение – это отсутствие в ней газового шлага. Могут быть, конечно, и другие нюансы – например, если говорить о зависимой от духового шкафа варочной панели, то здесь процесс монтажа выглядит несколько иначе. Для начала устанавливают духовой шкаф , а потом и панель, которая подсоединяется уже непосредственно к самой духовке.

В принципе, все. Теперь судите сами – сложная эта работа или нет. Справитесь вы с ней самостоятельно или, быть может, обратитесь к специалистам. Вообще, исходя из опыта, могу сказать, что большинство людей, которые задаются вопросом, как выполняется установка варочной панели своими руками, справляются с этой работой легко. По сути, она не сложная, и все, что нужно для успешного завершения дела, это четко соблюдать все тонкости и нюансы.

Что потребуется

В завершение

Установка варочной панели: основные правила и рекомендации

Радость от приобретения варочной панели понятна — теперь на вашей кухне появится новая красивая и умная помощница. Однако для того чтобы она смогла полностью проявить свои таланты, нужно знать, как правильно происходит установка варочной панели.

Как установить варочную панель: общие требования

Такая техника бывает электрического или газового формата. Это отражается на разнице в монтаже панели, но общие правила перед самим процессом остаются одинаковыми:

Обязательное присутствие вентиляционной системы. Современные правила гигиены и безопасности предписывают, что над любой варочной поверхностью должна быть вытяжка. Если это невозможно сделать, то обязательно следует установить на окне вентилятор с большой мощностью.
Материал-исходник для столешницы может быть любым — главное, чтобы его жаропрочность не спускалась ниже отметки в 100 °C. Это накладывает определенные обязательства и на толщину, которая должна быть в пределах 25 мм (не тоньше).
В том случае, если монтаж делается между двумя шкафами, то нужно оставить расстояние от стенки каждого до плиты не менее, чем 15 см. До кухонной стены требования чуть снижены, но все равно не следует перешагивать порог в 5 см. Если это правило невозможно соблюсти, то следует обязательно проложить теплоизолирующий материал между стеной и панелью.

Установка варочной панели в столешницу: особенности процесса

Поверхность столешницы придется пропиливать — лучше всего для этого подойдет электролобзик. Из материалов следует подготовить:

специальный герметик;
саморезы;
зажимы.

После соблюдения общих требований можно приступать к самой работе. Она будет состоять из соблюдения следующего несложного алгоритма:

В инструкции обычно указаны размеры панели. Если её нет, то измерить можно и самостоятельно, но не нужно делать это впритирку — между панелью и столешницей нужно оставить зазор в 1-2 мм.
Лучше приложить и обвести сначала картонный макет.
Промежутки между варочной панелью и краем столешницы должны составлять не меньше 5 см.
Высверлить электродрелью углы столешницы.
Аккуратно пропилить по намеченным линиям от одного выпиленного угла к другому.
Края столешницы в местах пропила закрыть специальным уплотнителем (идет в комплекте с покупкой). Также рекомендуется использовать силиконовый герметик, который защитит столешницу от негативного влияния излишней влажности.
Опустить варочную панель в получившуюся нишу.
Выровнять её, но не допускать слишком большого усилия.
Прочно зафиксировать поверхность при помощи специальных зажимов, закрепив их саморезами — это будет удерживать панель на одном месте.

Дальнейшие действия в мероприятии будут зависеть от того, какой способ подключения имеет эта техника.

Как установить варочную панель электрическую

Установка розетки для варочной панели

Большое значение в подключении подобной плиты имеет первоначальная проверка заземления. Второе важное правило — это запрет на использование переходников и удлинителей.

Имеет свои особенности и установка розетки для варочной панели. О её местоположении нужно позаботиться еще до начала работ, чтобы этот момент не отвлекал. Лучше всего расположить её ниже уровня столешницы.

Очень часто в таком процессе демонтируется кухонный гарнитур — это необходимо для подготовки нового канала электропроводки, его укрепления и закрытия цементным или шпаклевочным слоем. Только после этого в задней стенке мебели выпиливается отверстие, при помощи которого панель будет подключаться к розетке.

Последующие действия

Они должны идти согласно такой инструкции:

Происходит подключение электрического шнура с заземлением к разъемам плиты.
Происходит подключение самой панели к коммуникациям. Возможна доработка системы электроснабжения.
Идет проверка работоспособности.

Если подключение осуществляется к однофазной сети, то работа дополняется следующими моментами:

Прокладывается отдельная электрическая линия (лучше брать провод трехжильный 3х4).
Устанавливается специальная розетка с заземлением.
Устанавливается защитный автомат.

Доработка электроснабжающей системы тоже очень важна — это существенно снижает как поломку самого прибора, так и риск поражения электрическим током пользователя. Для её проведения следует обращаться к специалистам.

Более наглядно подобный монтаж можно наблюдать на следующем видео:

Установка варочной панели газовой

В связи со специфичностью подключения подобной техники, проводить её подключение должен только сотрудник газовой службы — некачественное проведение работ любителями способно привести к трагедии. Приведенные ниже рекомендации — именно для них (и для тех, кто уже неоднократно подключал приборы к газовой магистрали).

Особенности подключения

Есть разница между жиклёрами-получателями для магистрального или баллонного газа. Это следует учесть при подключении. Выкручивать их можно ключами на 6,7 и 8. Те, которые идут для магистрального газа, имеют больший диаметр отверстия.

Специальным гибким шлангом панель подсоединяется к газовому источнику. В комбинированных панелях для дополнительной безопасности стоит установить термозапорный клапан — он будет перекрывать подачу газа, если температура перейдет порог в 80 градусов (второй такой клапан необходимо будет поставить на газовом баллоне).

После подсоединения все места стыков проверяются на герметичность. Обычно для этого используют мыльный раствор — на нем появятся пузырьки, если где-то что-то окажется негерметичным.

Лучше всего перекрывать кран газа после каждого использования, поэтому он должен быть управляемым и находиться в доступном месте.

Как отремонтировать газовую плиту, которая не загорается?

Есть несколько причин, по которым зажигание вашей варочной панели не работает. Посмотрите, поможет ли одно из следующих действий решить проблему.

Проверить на сбой питания или отсутствие электрического соединения

Если зажигание не работает, хотя варочная панель подключена к электросети, возможно, отключено электричество. Если вы нажимаете кнопку зажигания, но не слышите типичного щелчка, то, вероятно, дело в этом.Проверьте свет и другие электроприборы в вашем доме, чтобы узнать, отключено ли электричество. Если они исправны, возможно, неисправен предохранитель, к которому подключен ваш прибор. В этом случае обратитесь за помощью к квалифицированному электрику для ремонта.

Рассмотрим проблемы с газоснабжением

Если вы слышите щелчок от запальников, но горелки не зажигаются, возможно, что-то не так с подачей газа.Проверьте газовое соединение вашей плиты, будь то газовый баллон или выход природного газа. Если вы подозреваете, что с подачей газа что-то не так, прекратите пользоваться прибором и вызовите сертифицированного сантехника.

Проверить, мокрые или засоренные форсунки розжига

Ваша газовая плита может не загореться должным образом, если пролитая пища или грязь забивают форсунки для розжига. Зажигание также может не сработать, если форсунки, крышки горелок или отверстия станут влажными после очистки.После очистки тщательно просушите варочную панель и верхнюю часть конфорок.

Проверить форсунки розжига погнуты или сломаны

Зажигание варочной панели может выйти из строя, если форсунки погнуты или сломаны под ударом тяжелых кастрюль или сковородок. Проверьте все сопла на вашей газовой крышке, чтобы убедиться, что это не так.

Рассмотрим технические проблемы

Если проблема не исчезнет, возможно, возникла техническая проблема с варочной панелью.Если вы подозреваете, что это так, обратитесь к авторизованному сервисному агенту.

5 распространенных проблем с печкой и способы их устранения | Ginno’s Kitchen & Appliance

Независимо от того, используете ли вы кухонную плиту или встроенную варочную панель, плита является одним из самых важных приборов, которыми вы владеете, и когда она начинает доставлять вам неприятности, трудно не паниковать. Как можно приготовить знаменитый чили своей мамы без плиты? Как можно приготовить по утрам любимые блины или жареный сыр, когда поздно вернешься домой ???

Перспектива сломанной плиты вызывает беспокойство, но мы здесь, чтобы сказать вам не паниковать.Наиболее распространенные проблемы с плитой можно легко решить с помощью небольшого ухода, оставив плиту и ночные закуски готовыми к употреблению. Вот пять распространенных проблем, с которыми может столкнуться ваша плита, и их наиболее распространенные решения.

Проблема: Не горит газовая горелка.

Решение: Если на вашей газовой плите просто не загорается пламя, возможно, что-то пошло не так. Во-первых, обратите внимание на то, что происходит, когда вы пытаетесь зажечь конфорку.Обычно вы должны слышать щелкающий звук и чувствовать запах газа, выходящего из клапанов. Если вы слышите щелчок, но ничего не чувствуете, скорее всего, проблема с потоком газа. Если вы чувствуете запах газа, но не слышите щелчка, проблема может быть в замке зажигания.

Выключите прибор и отключите его от сети, если можете, затем снимите решетку и крышку конфорки. Удалите остатки пищи и подсоедините отсоединившиеся провода. Если это не решит проблему, вам, вероятно, понадобится новый запальник или работа с газовым подключением.Позвоните нам, и мы будем рады помочь вам найти запасные части и организовать любой капитальный ремонт вашей плиты.

Проблема: Газовая горелка медленно нагревается.

Решение: Варочная панель с медленным нагревом может стать серьезной проблемой независимо от того, какой у вас тип варочной панели. Если у вас есть газовая плита, эта проблема может быть связана с тем, что отверстия горелки забиты мусором, в результате чего пламя остается маленьким и слабым. Это довольно легко исправить, тщательно очистив всю плиту.

Выключите и отсоедините варочную панель, затем снимите решетки и крышки конфорок и дайте им хорошо погрузиться в раковину с мылом и горячей водой. Потрите поверхности жесткой щеткой. Также протрите поверхность варочной панели влажной губкой и с помощью зубочистки удалите продукты и другой мусор с газовых клапанов. Пищевая сода и уксус также могут помочь в ежедневной уборке.

Проблема: Электрическая горелка не нагревается.

Решение: Если одна из ваших электрических конфорок не нагревается должным образом, проверьте все остальные. Если все ваши конфорки не нагреваются, это, скорее всего, проблема с электричеством, и вам нужно вызвать специалиста или заменить варочную панель. Если только одна змеевик нагревается неправильно, проверьте соединение и убедитесь, что сам змеевик надежно подключен к варочной панели. Попробуйте заменить сломанную катушку другой на варочной панели — если новая катушка работает нормально в том же месте, где была подключена сломанная катушка, это означает, что пришло время заменить катушку.

Проблема: Индукционный элемент не нагревается.

Решение: Если вы используете индукционную варочную панель и она просто не нагревается, убедитесь, что используемая сковорода совместима с индукционной плитой. Индукция работает за счет прямого нагрева сковороды, а не конфорки, расположенной ниже, поэтому для правильной работы варочной панели вам потребуются специальные ферромагнитные сковороды. Вот разбивка того, какие типы кастрюль и сковородок будут и не будут работать с вашей варочной панелью.

Проблема: Верх газовой плиты продолжает щелкать.

Решение: Некоторые щелчки являются нормальным явлением, когда вы включаете газовую плиту, но если они продолжаются долгое время после зажигания горелки или даже не позволяют горелке зажигаться, это может стать настоящим неудобством. Эта проблема обычно возникает, когда что-то блокирует горелку. Убедитесь, что крышка горелки не выбита и отверстия не забиты мусором. Если у вас нет варочной панели с герметичной горелкой, пища может легко застрять в газовых решетках, и ее необходимо будет удалить с помощью скрепки или другого тонкого металлического предмета (не используйте что-либо легко бьющееся или легковоспламеняющееся, например зубочистки или пластиковые вилки).Если щелчки продолжаются, возможно, в варочной панели скопилась избыточная влага. Попробуйте вытереть плиту полотенцем или даже направить вентилятор на варочную поверхность, чтобы впитать немного пролившейся воды или жира.

С этими советами ваша плита будет готова к работе в кратчайшие сроки. Если ваша варочная панель все-таки нуждается в серьезном ремонте — или если пришло время обновить устройство — обязательно свяжитесь с нашим магазином, чтобы убедиться, что вы получите лучший ремонт, запасные части и новую бытовую технику.

Моя плита не работает!

Некоторые люди используют варочную панель даже больше, чем духовку, поэтому сломанная плита может быстро привести к катастрофе на кухне. Как теперь варить рис, жарить бекон и варить суп?

Что ж, учитывая, что у большинства плит есть более одной плиты, вы всегда можете просто использовать одну из не сломанных. Тем не менее, приятно иметь полностью функционирующую плиту — в конце концов, вполне может наступить время, когда вы будете готовить сразу множество разных блюд, и когда этот день наступит, вам понадобится, чтобы ваша плита горела на всех цилиндры!

Имея это в виду, вот несколько советов по диагностике неисправной варочной поверхности и восстановлению ее рабочего состояния…

Обращаем ваше внимание, что данная статья предназначена только для ознакомления. Запасные части для плиты не несет ответственности за любые повреждения, возникшие во время ремонта духовки. Всегда отключайте прибор от электросети перед попыткой ремонта и звоните профессионалу, если вы не знаете, что делаете.

Ослабленные соединения? Неисправные варочные панели (особенно неисправные варочные панели electric ) довольно часто возникают из-за неплотных соединений и неисправной проводки.Обратитесь к квалифицированному электрику.
Не перегружайте! Если вы пытаетесь приготовить несколько разных блюд одновременно — возможно, для большого семейного ужина — может оказаться, что ваша плита просто не справится с работой на другую плиту. Выключите все остальное и снова попробуйте отключить варочную панель; если это сработает, возможно, у вашей плиты не очень хорошие электрические характеристики.
Перегорел предохранитель? Если весь свет погас, когда ваша плита перестала работать, скорее всего, проблема в перегоревшем предохранителе (из-за которого отключилось электричество)
Вне стихии! В некоторых плитах, как и в духовках, используются нагревательные элементы.Если элемент варочной панели мертв, вам, вероятно, просто нужно купить замену .
Симмерстат сломан? Другая деталь, которая может нуждаться в замене, — это simmerstat. Это регулирует энергию, потребляемую вашей варочной панелью, и, если она сломается, она может вообще не позволить вашей плите загореться. Вы можете приобрести новый simmerstat здесь.
Проблемы с крышкой? Некоторые плиты (особенно газовые) поставляются со стеклянными крышками, которые закрывают плиты, когда они не используются.Производитель часто включает запорный вентиль, чтобы гарантировать, что варочные панели не могут быть зажжены при опущенной крышке; Если этот предохранительный клапан неисправен, он может остановить включение варочных панелей независимо от того, поднята крышка или опущена.
Почистите! Скопление жира и мусора со временем может засорить газовую плиту, что приведет к ее неработоспособности. Иногда достаточно хорошей и тщательной очистки, чтобы все снова заработало.
Проверьте свои запасы! Если вы используете газовую плиту, то проблема может быть вовсе не в вашем устройстве, а в вашем газоснабжении.Вызовите продавца и попросите его проверить ваш газ (особенно, если у вас есть проблемы с другими газовыми приборами в вашем доме).

Важно: Только зарегистрированный инженер по газовой безопасности может законно выполнять ремонт газового прибора.

Как починить плиту, которая не зажигает

Собираетесь ли вы продемонстрировать свое кулинарное мастерство друзьям или готовите простую ночную еду в будние дни, трудно уйти далеко, если конфорка не загорится на вашем печь.

Всегда можно в последний момент переключиться между меню и подать гаспачо или другое блюдо, не требующее приготовления. Но если вы настроены на приготовление знаменитого соуса для спагетти для своей Ноны, или если вы просто хотите решить проблемы с духовкой и плитой раз и навсегда, вы можете следовать нашему простому руководству по устранению неполадок о том, как починить горелку плиты, которая не работает правильно.

Засорение подачи газа
Если вы слышите щелчки и видите искры при повороте ручки горелки, и чувствуете запах газа, который течет нормально, но огонь не загорается, возможно, подача газа забита.
Это очень быстрое и простое решение — просто снимите решетку (убедитесь, что она остыла на ощупь), снимите крышку конфорки и вытащите конфорку из верхней части плиты. Для некоторых моделей может потребоваться открутить два винта, удерживающих горелку на месте — для этого подойдет обычный гаечный ключ или торцевой ключ.
Обратите внимание на маленькое отверстие размером почти с булавку в задней части горелки. Это подает газ к воспламенителю, чтобы зажечь огонь, и часто может быть заблокирован жиром или любым другим мусором.Просто тщательно очистите горелку, воткнув в отверстие зубочистку, иглу или другой инструмент аналогичного размера, и вставьте ее обратно на плиту. Газ должен пройти, и горелка должна гореть как обычно.

Проверьте соединения искрового воспламенителя
Если после тщательной очистки горелка духовки не работает должным образом, попробуйте проверить соединения воспламенителя, чтобы убедиться, что они надежно закреплены.
Отключите духовку от стены, так как вы будете работать с электронными компонентами и не хотите получить удар током.Полностью выньте головку горелки из духовки — проводка должна выходить из верхней части диапазона, соединенная с ее нижней частью — и проверьте соединения, чтобы убедиться, что провода правильно прикреплены к воспламенителю. Ослабленные соединения могут помешать воспламенителю искр и воспламенению.

Полностью заменить воспламенитель
Если соединения надежны, вы включили духовку в розетку и проверили ее, но горелка все равно не горит, возможно, воспламенитель требует полной замены.Хороший способ проверить это — выключить свет и посмотреть на цвет искр, выходящих из запальника, когда вы поворачиваете ручку.
Они должны быть холодного бело-голубого цвета. Если нет, возможно, пришло время заменить воспламенитель.
Вы можете проверить номер модели и заказать замену воспламенителя в Интернете или приобрести его в местном хозяйственном магазине. Замена самого воспламенителя начинается аналогично проверке подключения — отключите газ и питание от вашей плиты, полностью выньте головку горелки и переверните ее вверх дном.Используя отвертку с плоской головкой, отсоедините провода от воспламенителя, убедившись, что они не соскользнут внутрь печи, когда вы отпускаете их.
Старый искровой воспламенитель должен легко сниматься с помощью отвертки с крестообразным шлицем. Отвинтите и вытащите старый воспламенитель и замените его. Соберите плиту и проверьте ее.

Заменить жгут проводов воспламенителя
Если только одна (или несколько) горелок не загорается из-за того, что при повороте ручки управления не возникает искры, но другие горелки получают искры и зажигаются должным образом, возможно, потребуется заменить жгут проводов воспламенителя.
Части жгута запальника могут закоротиться, если жидкость выкипит и выльется на него, или вращающийся вал, который совпадает с клапаном горелки, может со временем сорваться и помешать правильному вращению.
Чтобы заменить жгут проводов воспламенителя, выключите газ, отключите плиту и снимите решетки горелки и горелки. Затем снимите ручки управления духовкой и с помощью гаечного ключа открутите болты, удерживающие металлическую плиту, но пока оставьте ее на месте.
Откройте дверцу духовки и посмотрите под переднюю панель, найдите винты, удерживающие переднюю панель.Сняв переднюю панель, открутите винты, входящие в верхнюю панель, чтобы она полностью освободилась.
Снимите верхнюю панель и отложите ее в сторону. Отодвиньте духовку от стены и снимите ее заднюю панель с помощью гаечного ключа.
Жгут проводов воспламенителя теперь полностью открыт. Вы увидите, что есть два провода: один идет к задней части духовки, а другой подключается в передней части духовки к клемме искрового модуля. Отсоедините задний провод от пластикового зажима и с помощью отвертки с плоским жалом отсоедините другой провод от клеммы модуля искры.
Теперь потяните все четыре переключателя вперед с валов газовых клапанов. Возьмите новый жгут воспламенителя, пропустите провода и снова установите каждый переключатель на его газовом клапане. Подсоедините провод к задней панели, а также к клемме модуля искры и соберите печь.

Мы поможем вам приготовить еду
Ремонт горелки духовки может быть сложным, трудоемким и болезненным процессом, поэтому наши опытные технические специалисты всегда готовы помочь вам заставить ваши горелки работать как новые.Благодаря нашему простому процессу онлайн-бронирования вы можете попросить специалиста Puls отремонтировать вашу духовку раньше, чем вы это узнаете — уже в тот же день.
Плюс, если вы решите продолжить ремонт, мы бесплатно добавим нашу комплексную диагностику за 79 долларов. Посетите наш сайт сегодня и получите скидку 5% на первую услугу у нас.
Ремонтируем стиральные машины, сушилки, холодильники и многое другое. А с нашей 90-дневной гарантией на запчасти и работу вы можете быть уверены, что работа будет выполнена правильно с первого раза, и вы останетесь в страховом покрытии еще долгое время.
Итак, чего вы ждете? Запишитесь на прием прямо сейчас, чтобы сертифицированный специалист Puls в кратчайшие сроки вернул вашу духовку на полную мощность.
Как устранить мерцание или погасание пламени варочной панели?
Есть несколько причин, по которым пламя на вашей плите мерцает или гаснет. Посмотрите, поможет ли одно из следующих действий решить проблему.
Убедитесь, что головки и крышки горелок установлены правильно.
Для правильной работы варочной панели необходимо правильно установить головки конфорок и крышки.Убедитесь, что правильный колпачок установлен на правильную головку, а правильная головка — на правильную горелку. Также убедитесь, что они лежат ровно и ровно. Если головка или крышка даже немного смещены по центру или наклонены, варочная панель может загореться медленно, неравномерно или совсем не загореться.
Для получения дополнительной информации о конфорках и деталях вашей варочной панели обратитесь к руководству пользователя. Если у вас возникли проблемы с поиском руководства, загрузите его здесь, указав номер модели продукта.
Проверить, не мокрые ли отверстия горелки или не забиты ли они
Отверстия горелки, через которые выделяется газ, могут быть забиты пищей или намокли после очистки.Вероятно, это тот случай, если вы заметили, что пламя вокруг горелки неравномерно. Выключите варочную панель и подождите, пока остынут крышки конфорок. Когда горелки остынут, очистите порты булавкой. Будьте осторожны, чтобы не повредить и не деформировать порты.
Проверить циркуляцию воздуха
Пламя вашей газовой плиты может мерцать, потому что на вашу плиту в определенной степени воздействует естественный поток воздуха. Убедитесь, что плита не подвергается воздействию ветра или резких перепадов воздушного потока на кухне.
Убедитесь, что источник газа соответствует требованиям
Газовые плиты различаются по типу используемого газа. Электропроводка варочных панелей, работающих на природном газе, отличается от тех, которые работают с газовыми баллонами, поскольку эти два источника работают при разном давлении газа. Проблемы возникают, когда варочная панель, предназначенная для работы на природном газе, подключается к газовому баллону. Обязательно используйте соответствующий источник газа для вашей варочной панели, чтобы избежать мерцания пламени или внезапных вспышек пламени.
Рассмотрим технические проблемы
Если проблема не исчезнет, возможно, возникла техническая проблема с варочной панелью. Если вы подозреваете, что это так, обратитесь к авторизованному сервисному агенту.
Распространенные проблемы с духовкой и варочной панелью
Последнее обновление: 11 фев 2016
Неисправная духовка или плита может привести к дорогостоящему счету за ремонт или, что еще хуже, к стоимости новой замены.Однако во многих случаях проблема с духовкой или плитой легко решается, если вы знаете, как это сделать. Сначала мы рассмотрим, как работает электрическая духовка, а затем рассмотрим общие проблемы, которые могут возникнуть, и, надеюсь, дадим вам решения, как исправить любые неисправности.
Как работает электрическая духовка

Чтобы помочь диагностировать проблемы и заменить неисправные компоненты в духовке с электрическим вентилятором, сначала необходимо понять, как она работает.В видео выше мы использовали встроенную духовку Indesit с вентилятором, чтобы объяснить каждый из основных важных компонентов и то, как они работают вместе.
Духовка представляет собой одинарную духовку, что означает, что помимо того, что она является духовкой с вентилятором, она также включает в себя гриль. Некоторые духовки имеют две камеры, что просто означает, что у них есть отдельная духовка и гриль.
Давайте посмотрим на все основные компоненты духовки и как вместе.
Элемент печи, термостат и вентилятор
Сначала рассмотрим элемент духовки, термостат и вентилятор.
Основная функция духовки — разогревать и готовить пищу. Нагревательная часть процесса осуществляется элементом печи, который обычно располагается в задней части духовки. В настоящее время большинство духовок имеют так называемую вентиляцию. Это означает, что одновременно с нагревом элемента духовки имеется вентилятор, который распределяет горячий воздух вокруг камеры, чтобы обеспечить равномерное приготовление пищи по всей духовке.
Температура регулируется термостатом. Для нас это просто ручка, с помощью которой мы устанавливаем желаемую температуру.Но за ручкой находится переключатель термостата с капилляром (проводом), идущим от переключателя вниз в полость духовки. Капилляр на самом деле представляет собой трубку с газом внутри. По мере того, как газ нагревается, повышение давления приводит к перемещению небольших сильфонов в переключателе термостата, пока они не достигнут заданной температуры, установленной пользователем. Термостат будет включать и выключать духовой элемент во время цикла приготовления, когда температура становится слишком высокой или слишком низкой.
Вентилятор всегда должен быть включен, когда ручка термостата установлена в любое положение, кроме выключенного.Обычно в духовке два вентилятора; вентилятор, который распределяет горячий воздух для приготовления пищи, и охлаждающий вентилятор.
Вентилятор охлаждения и термовыключатель
Далее мы рассмотрим содержание охлаждающего вентилятора и охлаждающего вентилятора.
Охлаждающий вентилятор предназначен для охлаждения пространства между полостью и внешним кожухом. Это цилиндрический вентилятор, который автоматически управляется термовыключателем в зависимости от температуры. При повышении температуры это приводит к тому, что биметаллическая полоса внутри TOC включает охлаждающий вентилятор.При понижении температуры биметаллическая полоса размыкает контакт, что выключает охлаждающий вентилятор. Когда вы закончите готовить и выключите термостат духовки, двигатель охлаждающего вентилятора должен (в зависимости от температуры) продолжать работать и проработает около 10 минут, пока духовка не остынет в достаточной степени.
Элемент гриля и регулятор энергии
Как и элемент духовки, элемент гриля отвечает за тепло, необходимое для приготовления пищи на гриле. Настройки нагрева элемента гриля регулируются с помощью регулятора энергии, который находится за ручкой на консоли духовки.Регулятор энергии регулирует тепловую мощность в зависимости от мощности, подаваемой на элемент гриля, которая определяется пользователем.
Функциональный переключатель
В этой духовке переключатель функций совмещен с термостатом. Этот переключатель просто позволяет пользователю выбрать, какую часть духовки он хочет использовать. Поэтому, если я хочу использовать гриль, мне нужно выбрать гриль на переключателе функций, прежде чем он заработает.
Стекло двери, уплотнитель двери, петли двери
Хотя область дверцы может показаться не такой важной, как другие компоненты, которые мы обсуждали, любое их повреждение или износ, скорее всего, приведет к снижению эффективности приготовления.Обычно дверное стекло бывает внутренним и внешним. Это необходимо для того, чтобы наружная дверь не нагревалась слишком сильно. Очевидно, что если на каком-либо из дверных стекол есть какие-либо разрывы или трещины, их следует незамедлительно заменить.
Как заменить дверное стекло духовки:

Уплотнение дверцы обычно фиксируется зажимами в каждом углу, должно быть в хорошем состоянии и не провисать. Если уплотнение изношено или провисает, тепло может уйти, и это повлияет на качество приготовления.Это также повлияет на количество энергии, которое ваша духовка использует для поддержания заданной температуры. Замена уплотнения дверцы духовки — несложная работа.
Как заменить уплотнитель дверцы духовки:

Со временем пружина в дверной петле может растянуться, что приведет к неправильному закрытию двери. Единственное решение этой неисправности — заменить петли дверцы духовки. К счастью, замена проста, и у нас есть видео, в котором показано, как именно это сделать.
Как заменить дверные петли на духовке:

Вернуться наверх
Почему моя духовка не нагревается?
Как гласит старая пословица; если вы не переносите жару, не ходите на кухню. Однако, если ваша кухня на самом деле не выделяет тепло — особенно из духовки, — у вас еще большие проблемы.
Проверка элементов
Нагревательные элементы, которые нагревают духовку, могут перегореть и являются наиболее вероятной причиной того, что духовка не нагревается; если они это сделают, они не будут работать и вообще не нагреются.Эти компоненты духовки относительно легко заменить — большинство из них просто удерживается на месте парой винтов и имеет 2/3 провода, идущих к нему, и их можно легко установить без особых технических знаний или опыта.
Нагревательный элемент обычно находится сзади любой вентиляторной духовки, за задней панелью. Чтобы проверить это, вам нужно будет выключить питание, прежде чем открывать заднюю часть духовки. Удаление нагревательного элемента — это случай очень осторожного отсоединения проводов до полного извлечения нагревательного элемента.
Как заменить элемент духовки:

Термостат
Хотя термостат может привести к тому, что духовка не нагреется, скорее всего, это неисправный элемент. Термостат — это переключатель, который регулирует температуру, если термостат неисправен, он не сможет включить нагрев.
Как заменить термостат духовки:

Приготовление пищи на газе
Конечно, не у всех есть электрическая духовка — некоторые люди используют старый добрый газ.Если вы это сделаете, проверьте воспламенитель, который находится рядом с горелкой.
Возможно, у вас неисправен газовый предохранительный клапан, и в этом случае вы также можете это проверить.
Горелка содержит множество небольших залов для пламени вокруг горелки, и некоторые из них забиваются, что мешает правильному зажиганию горелки. Хорошее быстрое решение этой проблемы — очистить отверстия иглой или проволокой.
Если вы чувствуете запах газа, немедленно выйдите из дома и позвоните по номеру службы экстренной помощи при газовых операциях: 0800 111 999 .Да, и всегда помните, что любой ремонт газовых приборов ДОЛЖЕН выполняться инженером, имеющим регистрацию «Газовые сейфы».
Слишком много переключателей
Многие духовки, особенно более сложные и современные, украшены переключателями, ручками и множеством кнопок.
Если все становится немного сложнее, и вы начинаете волноваться, увольняясь, обратитесь к руководству, независимо от того, насколько вы уверены в себе — иначе вы можете в конечном итоге создать больше проблем.
В большинстве случаев духовка должна быть в «ручном режиме», иначе она вообще не будет работать!
Нет питания
Один из самых простых способов, но если в духовку не подается электрический ток, вам придется довольно долго ждать, пока тот коттеджный пирог будет готов.
Проверьте автоматический выключатель и убедитесь, что он установлен в положение «Вкл.», Так как внезапный скачок напряжения может вызвать его перегрузку и отключение. Если вы не можете заставить ее щелкнуть или зафиксировать ее обратно в положение «Вкл.», Есть вероятность, что либо неисправна духовка, либо выключатель выключателя неисправен и его необходимо заменить.
Для проверки работоспособности убедитесь, что духовка включена в розетку и не вытаскивается из розетки.
Вернуться наверх
Почему моя духовка перегревается и отключается?
Перегрев духовки — распространенная проблема, которая может привести к подгоранию или перевариванию пищи (серьезная проблема для любого любителя еды!). Но не паникуйте — большинство распространенных причин проблемы легко устранить.
Термовыключатель
Если ваша духовка перегревается, это необходимо для реальной безопасности, и ее следует отремонтировать как можно скорее.Несмотря на то, что внутри вашей духовки будет установлен тепловой выключатель, который сработает и отключит питание системы нагрева, на него не следует полагаться и он является предупреждающим знаком, что у вас есть проблема. Ваша духовка, скорее всего, снова заработает, когда она остынет, но вам не рекомендуется использовать ее, пока не будет устранена основная причина проблемы.
Неисправен термостат духовки
Наиболее вероятная причина перегрева духовки — неисправный термостат духовки, что приводит к неточной настройке температуры.Замена термостата — несложная задача ремонта своими руками.
См. Наше «Руководство по термостату духовки» для получения более подробной информации о советах и установке.

Неисправный мотор вентилятора охлаждения духовки
Если вентилятор не работает с правильной скоростью, духовка может перегреться — и это, скорее всего, будет из-за неисправного двигателя вентилятора охлаждения духовки.
Как заменить исправный мотор вентилятора охлаждения:

Заблокированные вентиляционные отверстия духовки
Заблокированные вентиляционные отверстия духовки — еще одна возможная причина перегрева духовки.Чтобы решить эту проблему, убедитесь, что вентиляционные отверстия не заблокированы.
Неисправен модуль управления
В некоторых случаях причиной проблемы может быть неисправный модуль управления. Чтобы решить эту проблему, вам необходимо заменить модуль управления.
Вернуться наверх
Почему моя духовка курит?
Если вы когда-либо сталкивались с коптильной печью, используйте вытяжку при работе с ней.
Может потребоваться смазка для локтей!
Может случиться так, что ваша духовка сильно дымит, когда она пуста, и в этом случае вероятно скопление пригоревших продуктов и / или жира.В таких случаях лучше всего дать духовке остыть. Как только это будет, очистите его и тщательно промойте. Мы рекомендуем профессиональное чистящее средство для духовки, так как оно всегда получает фантастические отзывы. Перед повторным использованием убедитесь, что он полностью высох.
Однако, если ваша духовка уже была очищена и выделяет что-то большее, чем небольшое количество дыма, немедленно выключите духовку и подождите, пока духовка остынет. Возможно, внутри духовки скопились остатки чистящего средства.Когда она остынет, тщательно промойте духовку водой и убедитесь, что она полностью высохла, прежде чем использовать ее снова.
Как очистить духовку:

Ваша духовка новая?
Совершенно новые духовки также выделяют небольшое количество дыма при первом использовании.
Хороший общий совет по уходу — чистить духовку после каждого приготовления в ней, особенно если это пища с большим содержанием жира, которая может плеваться внутри духовки.
Духовки с самоочисткой могут вызвать возгорание небольших кусочков налипшей пищи, но не открывайте дверцу духовки и не пытайтесь потушить огонь, если духовка является самоочищающейся.
Возможная неисправность?
Также возможно, что короткое замыкание в электрической духовке приведет к дыму компонентов. В подобной ситуации вам потребуется обратиться за помощью к квалифицированному мастеру по ремонту.
Только что отремонтировали?
Если вы только что заменили элемент духового шкафа в духовке, то при первом использовании он может дымиться.
Вернуться наверх
Почему не включается духовка?
Общее решение этой проблемы будет меняться в зависимости от того, какая у вас духовка. Газовые печи опаснее, чем электрические, ремонтировать самостоятельно.
Газовая духовка не включается
Если ваша газовая духовка не включается, вам в первую очередь следует узнать мнение зарегистрированного профессионала в области газовой безопасности. Проблемы с газовыми плитами могут быть опасны для любителей решать, а неправильные исправления могут привести к опасным проблемам, которые со временем накапливаются.
Электрическая духовка не включается
Прежде чем что-либо делать, прежде всего убедитесь, что ваша духовка настроена на ручной режим. В противном случае ваша духовка будет казаться мертвой. Обычно есть символ или значок, который выглядит как рука «Дай пять», и нажатие на него вернет духовку в ручной режим.
Далее нужно убедиться, что в духовку подаётся электричество. Если это вилка, проверьте, работает ли розетка, подключив к ней то, что у вас не работает.Если он подключен «жестко», вам нужно будет убедиться, что питание доходит до переключателя и что переключатель работает правильно; вам, возможно, придется воспользоваться услугами электрика для проведения этой проверки.
Если электричество определенно доходит до духовки, проверьте, не перегорела ли клеммная колодка, на которой провод подключается к духовке.
Если все вышеперечисленное в порядке, но все равно кажется, что печь «мертвая», то это может быть неисправность внутреннего компонента, и, вероятно, лучше всего воспользоваться услугами инженера по ремонту.
Вернуться наверх
Почему моя варочная панель продолжает искриться?
Газовые плиты могут быть очень опасными, а небольшие ошибки могут привести к смерти или серьезному отравлению. Если у вас возникли проблемы с газовой плитой или духовкой, вы всегда должны вызывать специалиста по газовой безопасности.
Проблемы, скорее всего, возникли из-за электрических переключателей на газовых клапанах, отдельных источников зажигания, модуля зажигания или избытка влаги после использования слишком большого количества воды для очистки варочной панели.
Не следует исследовать проблему самостоятельно.Обратитесь к профессионалу, чтобы быстро, чисто и безопасно решить проблему.
Вернуться наверх
Почему зажигание моей варочной панели продолжает щелкать?
Щелчки зажигания варочной панели не должны вызывать беспокойства, так как это означает, что ваше зажигание работает слишком много. Это означает, что любой газ вокруг варочной панели будет воспламеняться и сгорать до того, как он накопится.
Пищевые продукты в ловушке
Есть много потенциальных причин, по которым зажигание вашей варочной панели щелкает, но наиболее распространенной является то, что пища или вода создают препятствие.
Очистите воспламенитель, но после этого обязательно оставьте варочную панель сухой. Слишком много воды будет означать, что проблема не устранена и, возможно, изначально была ее причиной.
Микровыключатель варочной панели
Если это не решит проблему, убедитесь, что микровыключатель на варочной панели не заедает. Снимите ручку, закрывающую ее, чтобы найти микровыключатель. Если он застрял и не может быть легко отклеен, вам понадобится запасной модуль искры.
Если он не застрял, возможно, в переключателе произошло короткое замыкание.В этом случае вам понадобится новый искровой модуль.
Блок управления варочной панелью
Плиты с автоматическим розжигом, в которых зажигание включается автоматически при подаче газа, имеют еще одну возможность. Возможно, ваша проблема по-прежнему связана с мусором, водой или неисправным искровым модулем, но в некоторых случаях вам также может потребоваться новый блок управления.
Это гораздо менее распространенная проблема, поэтому сначала обязательно тщательно проверьте наличие других потенциальных проблем!
Ли Гилберт
Электрическая плита не работает: 5 распространенных причин, по которым керамическая плита не работает
Поскольку она нужна вам для ежедневного приготовления еды, ваша электрическая плита — это тот прибор, без которого вы просто не можете обойтись.Однако проблемы с вашим не работают? Узнайте о различных факторах, которые могут вызвать этот тип проблемы.
ВОЗМОЖНЫЕ ПРИЧИНЫ ЭТОЙ НЕИСПРАВНОСТИ:

ПРЕДУПРЕЖДЕНИЕ
Прежде чем что-либо делать с устройством, убедитесь, что вы отключили его от источника питания.
Существует опасность поражения электрическим током.
Наденьте подходящие защитные перчатки, если вам нужно что-нибудь разобрать.
Существует риск получить порез или травму.
Неисправность источника питания
Это может показаться глупой задачей, которую нужно проверять, но люди иногда могут не обращать на это внимания.Прежде чем выполнять какие-либо работы с прибором или вызывать инженера, всегда сначала проверяйте, есть ли питание на вашей плите и правильно ли вы включили ее выключателем.
Неисправен один из нагревательных элементов
Этот вид неисправности чаще всего возникает в плитах со сплошной плитой.
Первое, что нужно сделать, это установить, какая пластина не работает. Затем нужно проверить все его сопротивления. Для этого используйте мультиметр в режиме омметра (точнее, мегаом). На обратной стороне пластины вы увидите различные электрические соединения.Здесь вы проверяете внутреннее сопротивление вашей пластины. Поместите один из щупов измерителя на одну из клемм или винтов, а другой на металлический корпус варочной панели или заземляющий провод (зеленый и желтый). Вы не должны читать. Таким же образом проверьте все сопротивления и пластины.
Если где-либо указано значение, это означает, что в нагревательном элементе есть утечка тока. Поэтому вам нужно будет заменить пластину.
Полезная информация
На некоторых электрических плитах, оснащенных сенсорными панелями, может отображаться код ошибки.Все, что вам обычно нужно сделать в таких случаях, — это просто обратиться к руководству пользователя, чтобы быстро узнать, что означает код, откуда возникла неисправность и как ее исправить.
Регулятор энергии не работает
Когда пластина / кольцо больше не нагревается, проблема может исходить из механизма ручки управления мощностью пластины / кольца, то есть регулятора энергии (также называемого регулятором мощности). Он может сгореть, треснуть или сломаться, что помешает работе функций контроля температуры или включения / выключения.В этом случае необходимо заменить регулятор энергии.
Неисправен переключатель (или один из многопозиционных переключателей мощности, в зависимости от марки и модели варочной панели)
Если ваша плита не оборудована регулятором энергии, у нее обязательно будет простой переключатель или даже многопозиционный селектор, который управляет мощностью через ряд электрических контактов. Проверьте состояние этих контактов. Если они сгорели, вам потребуется заменить деталь.
Неисправность проводки на пластине / кольцевом элементе
На проводку, соединяющую плиты варочной панели с их системами управления, могут возникать неисправности: клеммы и другие подключенные компоненты могут расплавиться или сгореть, что, в свою очередь, может привести к повреждению внутренние части вашей варочной панели.Проблема такого типа может быть вызвана изношенным компонентом или попаданием жидкости внутрь варочной панели и контактом с пластиной / кольцевым элементом, что приводит к короткому замыканию.

видео, как установить газовую, правильная врезка своими руками. Установка варочной панели Как вырезать столешницу под варочную панель

Как же установить варочную панель

Герметизируем и уплотняем

Разновидности варочных поверхностей

Инструмент для установки

Подготовительный этап

Пошаговая инструкция

Подключение к сети

Резюме

Установка варочной панели своими руками

Как правильно установить варочную панель в столешницу

На что обратить внимание: крепление варочной панели к столешнице

Уплотнитель для варочной панели

Установка варочной панели в столешницу (видео)

Рекомендуем также

Установка варочной панели в каменную столешницу. Установка варочной панели

Как же установить варочную панель

Подготовка посадочного отверстия

Разметка

Прорезание посадочного отверстия

Герметизация посадочного отверстия

Крепление панели

Подключение установленной варочной панели

Электрическая панель

Индукционная панель

Газовая панель

Установка варочной панели в столешницу

Где установить лучше розетку для электрической варочной панели

Как правильно установить варочную панель в столешницу

На что обратить внимание: крепление варочной панели к столешнице

Уплотнитель для варочной панели

Установка варочной панели в столешницу (видео)

Пошаговая инструкция по врезке встраиваемой плиты

Как закрепить варочную панель к столешнице?

Устанавливаем варочную панель: полное практическое руководство

329 комментариев:

тонкости и нюансы Как крепится варочная панель к столешнице

Разновидности варочных панелей

Установка столешницы

Необходимые инструменты

Подготовительный процесс

Установка варочной панели в столешницу

Столешница из искусственного камня

Как правильно провести разметку?

Как правильно рассчитать, где должно быть место?

Какие потребуются инструменты для резки отверстия?

Материалы для установки газовой варочной панели

Как правильно вырезать отверстие нужной формы?

Для чего нужна гидроизоляция?

Как правильно выбрать шланг при самостоятельном подключении?

Как самостоятельно подключить газовую варочную панель?

Пропиливание отверстия

Уплотнение и герметизация

Подсоединение электрической панели

Подсоединение газовой панели

Осуществление разметки

Как вырезать отверстие

Монтаж и крепление оборудования

Поэтапный процесс работы с газовой панелью

Видео: установка газовой варочной панели

Отличительные особенности установки электрической панели

Создание отверстия

Процесс герметизации

Как подсоединить электрическую панель?

Как подсоединить газовую панель?

Правила установки варочной панели над духовым шкафом

Порядок установки

пошаговая инструкция Врезка электроплиты в столешницу

Установка варочной панели своими руками

Как правильно установить варочную панель в столешницу

На что обратить внимание: крепление варочной панели к столешнице

Уплотнитель для варочной панели

Установка варочной панели в столешницу (видео)

Что потребуется

Делаем замеры

Вырезаем отверстия

Герметизация и уплотнение

Как подключить электрическую панель

Как встроить газовую панель

Как проверить газовую панель
