Ремонт термопары в газовой плите своими руками

Мы постараемся ответить на вопрос: ремонт термопары в газовой плите своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

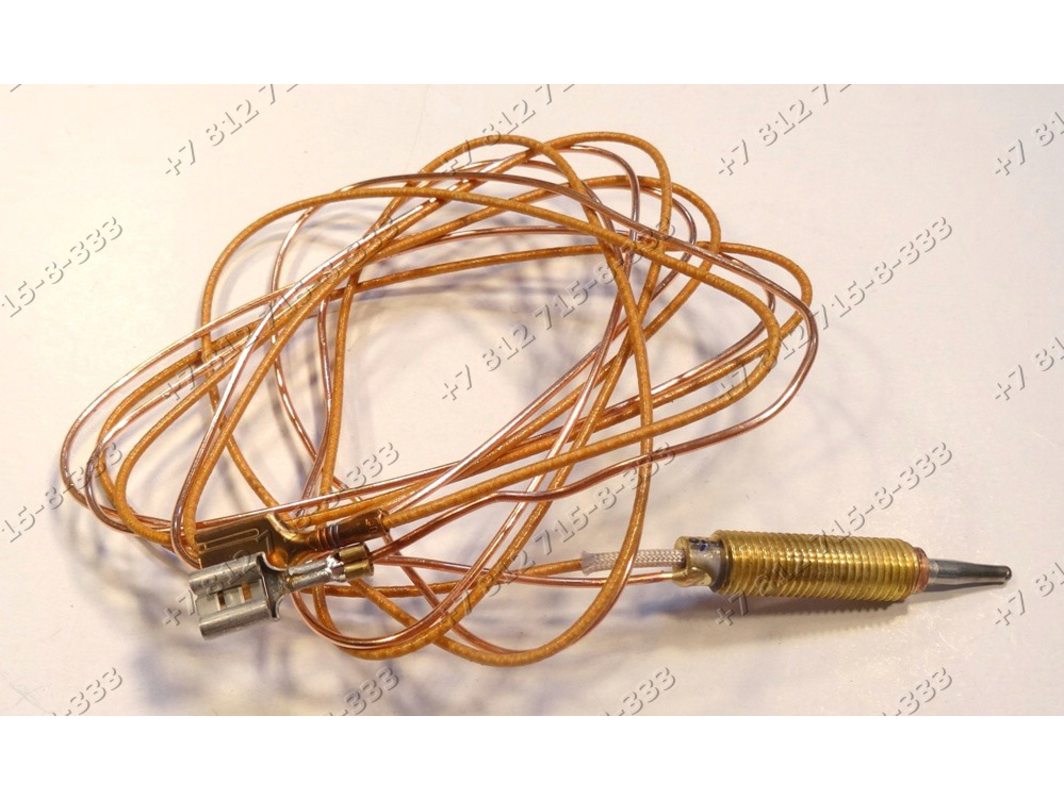

Такая деталь, как термопара, устанавливается в целях контроля над пламенем газовой плиты. Она перекрывает подачу газа к горелке, если огонь вдруг погаснет. Устройство применяется во многих приборах, в том числе и в плитах. Если термопара повредится, возникнут перебои в подаче газа, пламя перестанет гореть равномерно и начнет пропадать.

Термопары являются чуть ли не единственными приборами, способными измерять высокие температуры, именно поэтому их и используют в конструкции газовых плит. Эта важная деталь имеет следующее устройство.

Основой являются два провода из разных металлов, которые неразрывно спаяны между собой.
Под воздействием температуры появляется сопротивление, цифровое значение которого и выводится на экран.
Конечно, образованное напряжение не сильное, но его хватает, чтобы открыть магнитный клапан.
Во время работы электрические токи не дают захлопнуться магнитному клапану, что позволяет газу беспрепятственно поступать в конфорку. Это позволяет не заботиться о фиксации ручки плиты. Если огонь по какой-то причине погаснет, то система прекратит подачу газа.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Термопара – это, в первую очередь, забота о вашей безопасности, поэтому при выборе газовой плиты обращайте внимание на наличие этой опции. Существуют элементы, для работы которых хватает и 20 мкВ, но чаще всего требуется напряжение в 40-50 мкВ.

Принцип работы термопар основан на эффекте Зеебека, что в физическом понимании означает, что частицы-транспортировщики изменяют свой заряд при нагревании. В зависимости от выбранных материалов, электроны могут двигаться к холодному полю либо притягиваться к точке нагрева. Для создания термопар используют:

хромель и константан;
железо и константан;
алюминий и хромель;
нихросил и нисил;
медь и константан.

В газовых моделях сплавляют алюминий с хромом. Важно учитывать, что именно от качества спайки зависит прочность и работоспособность конструкции.

Конечно, производители плит, изготавливая термопару, взвесили все ее достоинства и недостатки. Но как же обычному пользователю понять, для чего нужно это устройство и почему именно оно, а не другое.

Его просто и недорого изготавливать, что сказывается на себестоимости техники.
Это устройство может одновременно контролировать и температуру, и процесс подачи пламени.

Так как деталь находится в статичном положении, у нее крайне долгий срок службы.
Она может фиксировать температуру с большим разбросом.
Данные, полученные при помощи термопары, достаточно точны.
Ее легко установить и заменить.

Так как максимально допустимое напряжение только 50 мкВ, это может вызвать некоторую неточность в измерениях.
Отремонтировать прибор чаще всего совершенно невозможно. При выходе из строя его придется заменить.

Если ваше устройство работает с перебоем, то причина может быть в отходящих контактах. В этом случае их необходимо просто поправить. Иногда термопара может просто засориться, и ее не придется менять. Понять это можно по следующим признакам:

Нажимаете кнопку электророзжига, конфорка загорается и горит до тех пор, пока вы не отпустите электророзжиг.

После того как вы уберете руку, пламя тут же гаснет.

Если вы наблюдаете такую систему, то попробуйте прочистить устройство мелкой наждачкой в месте под рассекателем пламени. Подробнее об этих и других неисправностях газовых плит и их устранении можно прочитать здесь.

Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.

Очень важно регулярно проверять точность показаний прибора, это может предотвратить серьезную катастрофу.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

Некорректно спаяны провода.
Есть электрический шум.
Утечка уже произошла.
Термоэлектрическая неоднородность.

Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:

Использовать большую по толщине проволоку.
Позаботиться об отсутствии температурных перепадов на участке.
Следить, чтобы проволока не испытывала натяжения и не колебалась.
Использовать датчики только в рабочем температурном разбросе.

Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.

Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену. Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.

Газовые плиты импортных производителей имеют несовершенноре устройство “газ-контроль”, в функции которого входит отключение подачи газа при случайном пропадании пламени (залив,сквозняк и т.д.). Устройство очень капризно и часто отказывает в работоспособности.

Много домыслов и “легенд” бытует на страницах интернета. Таже участь постигла и мою плиту-отказала духовка. То потухнет, то погаснет. ) Решил провести изыскательные работы в данной теме. Как говорится . хорошо изученное устройство – это устройство поломанное вашими руками. что я и сделал.

Предисторию этих “иследований ” я изложил в этом посте. Почитайте, попытайтесь оживить ваш газ-контроль или “убейте” его совсем, превратив плиту к СССРовским девайсам, не плохо работающим и без газ-контроля. В крайнем случае ознакомитесь c устройством.

Особенно понравилось “попытайтесь оживить ваш газ-контроль или “убейте” его совсем, превратив плиту к СССРовским девайсам, не плохо работающим и без газ-контроля”

Либо это никто не читает, либо одно из двух.
Интересная статья. Жаль, тяжело читается.. Шрифт мелкий и расплывчатый. А на картинках текст (в пояснительных рамках) и вовсе нечитабельный. Видимо материальчик содран откуда-то и некачественно скопирован.
Посмотреть бы оригинальчик.

сбросьте свой @ . сброшу на почту. статью. если будет тот же эффект – подкорректирую , я “афтар” этого творения.

плагиатом не занимаюсь. ). ковырялся лично..

не понятно почему потерялось качество . в оригинале Word-документ выглядит безупречно.

Добрый день. Хотел узнать мнение или получить совет у знатоков. “Перестал” работать клапан: проверил по отдельности термопару – выдает 40мВ от обычной горелки; проверил клапан – срабатывает начиная от 700мВ точно(дохлая батарейка ААА). В чем косяк пока не понимаю, т.к. вроде едс термопары в границах нормы(очень удивлен показателю вашей термопары. Может в нем и есть проблема. ). Т.к. клапан работает от внешнего питания, хотел узнать – обмотка на клапане не накроется при таком использовании?

Добрый день,показателей термопары я не знаю ,т.к. она вышла из строя ,но клапан срабатывал где-то около 1в,”тянул” 400ма.Вся “кухня” моя в посте ,при питании от внешего блока питания актуальна как временное решение проблемы на период приобретения(покупки) клапана или термопары ,или комплекта в целом.Если не думаете их приобретать – выкрутите клапан,снимите прокладку резиновую,снимите пружинку -исчезнет головная боль.

) Плита превратится в СССР – девайс. )Удачи.

PS. Попробуйте отревезировать контактные соединения со снятием термопары ,зачистки посадочного места т.п . соединения клеммы с корпусом .Сдаётся мне – больная ваша термопара. За обмотку клапана не беспокойтесь.Повышайте напряжение до срабатывания клапана – он лишнего тока не возьмёт.

Благодарю за столь скорый ответ! Контакты термопары по мере возможности уже зачистил, но, увы, или к счастью, кроме нагара там нечего было чистить. Замеры я уже делал на тестовом стенде без лишних деталей. Учитывая прожорливость клапана, мне тоже кажется что проблема в термопаре, но в противовес этому идет таблица ТЭДС стандартных термопар(http://kipiya.ru/2008/04/04/tablica-termo-eds-standartnyx-termopar/, http://temperatures.ru/pages/graduirovochnye_tablicy), где максимальные показания не превышают 70мВ. Именно поэтому я и стал искать помощи, ибо на данный момент сложилось два впечатления: испортилась обмотка клапана раз так много требует для удержания и испортилась термопара раз выдает так мало.

Но и то, и другое не выдерживает критики. Либо я что то упускаю. В общем остается два варианта, либо убрать клапан, либо покупать комплект. А пока просто обойду термопару с помощью внешнего питания.

в плане стандартов – таблица орентирует на промышленные термопары ,слаботочные (стандарты СССР- СНГ,) что касается газ-контроля – эти термопары “заточены ” под буржуйские плиты.По сути промтермопары выдают СЛАБОТОЧНЫЙ СИГНАЛ на электронные приборы (с дальнейшим усилением такового) для контроля термопроцессов.
.Что касается т/п газ-контроля ,то она (она спецназом разработана для клапана) выдаёт значительный ток на клапан ,а клапану нужно преодолеть сопротивление пружины и ещё придавить прокладку.

На производстве есть закалочные трансформаторы (напайка резцов). выдают 2вольта с понижающей обмотки между контактами.Зажимается резец ,накаляется. идёт ток 400 – 600а. примерно и термопара газ-контроля расчитана на ток до 500ма.
Газ-контроль отсекает газ от краников духовки,горелок.

.Не куда он далее не пойдёт пока вы не откроете краник.
Если посмотреть комменты в инете про газ-контроль ,можно сделать вывод – он не совершенен,недолговечен. = смывной бачёк с блоком электроники. )
Его ставят чтобы” срубить бабло “( ИМХО ). и запчастей нет.
Для самодельщиков есть где поупражняться.

В повседневности вокруг человека проводники, изоляторы, электроника функционирует, используя иной подход. Попробуем заглянуть внутрь, приподнимем занавес. Заодно отметим, что такое термопара для газовой плиты, зачем нужна. В умелых руках пригодится.

Современная газовая плита — сложное устройство, зато пользоваться агрегатом одно удовольствие. Большинство изделий снабжены электроподжигом, значит, готовьтесь к розетке подключать, как другие бытовые кухонные приборы. Принцип действия розжига заключается в накоплении заряда конденсатором с последующим разрядом через ключевой элемент после достижения напряжением фиксированного значения. Вольтаж амплитудой 2-3 кВ пробивает разрядник, расположенный в конфорке, возникает электрическая дуга, зажигающая газ. Кран подачи голубого топлива открывается одновременно с вышеописанным процессом. Разряд происходит мгновенно.

Электроподжиг присутствует только на конфорках. Иногда для автоматизации духовки необходимо либо проложить дополнительные проводники согласно инструкции, либо вовсе доработать конструкцию. Как скоро автоматизация достигла таких высот, что газовая плита зажигается сама, неудивительно, что конструкторы снабдили технику защитой против угасания огня. Простейший пример, когда в сетевых коммуникациях пропадает газ, потом подается снова. Причем без предупреждения со стороны коммунальных служб.

Хозяин находит кухню, наполненную специфическим острым запахом. Взрыв далеко, а воду из чайника придется вылить в раковину, опасаясь отравиться. Некоторые продукты набирают запахи, кушать испорченные ароматом будет нельзя.

Наличие термопары газовой плиты помогает избежать подобных эксцессов. Если осмотреть конфорку, сняв отражатель, рассекатель, заметим две вещи:

Свечу, напоминающую автомобильную.
Термопару.

Первая отвечает за розжиг пламени, вторая контролирует, чтобы огонь горел исправно. Честно говоря, не приходилось видеть модели, дающие искру при повторной подаче газа, сделано для безопасности (если концентрация достигнет взрывоопасной, кухня рванет). Нынешний уровень технологии попросту не дает 100% гарантию исправной работы конструкции. Если газа в кухне хватает, пожар гарантирован. На практике пара анализаторов снаружи, турбинный датчик оборотов в трубопроводе поправили бы ситуацию, но кто хочет рисковать. Автоматика может 3-4 раза попробовать зажечь затухший огонь.

Ввиду описанных причин, термопара фиксирует угасание пламени, тракт подачи голубого топлива газовой плите перекрывается. Не всегда духовка оборудуется электроподжигом и защитой против угасания пламени. Важно отслеживать поставляемые опции. Имеем шансы наполнить кухню порцией газа, если защита от угасания пламени отсутствует. Осведомитесь у консультанта, в каких местах стоят термопары. Затем во избежание человеческой ошибки сверьте слова с руководством на газовую плиту. Лучше потратить лишние четверть часа, проделав указанные операции, чем подвергать жизнь опасности.

Типичное устройство розжига (блочок внутри газовой плиты) снабжается шестью или четырьмя парами контактов. Каждая способна выдавать искру. Профессиональный сленг описывает словами: выходы соединены параллельно. Всегда дооборудуете газовую плиту. На прилавке представлены модели, где специальная схемка показывает трассу укладки проводников, дополняющих духовку электроподжигом. Аналогичную процедур можно проделать с контролем горения, оборудовав термопарой выбранную область. Внедрить еще один элемент, не составит сложности опытному технику.

Зеебек обнаружил любопытный эффект, взяв два куска проволоки разнородных проводников: спаял, соединение нагрел, цепь образовала ЭДС, потек ток.

В чем проявляется разнородность. При близком изучении вопроса выясняется: если нагреть проводник с одного конца, противоположный оставить при комнатной температуре, в проволоке возникает ЭДС. Значение бывает разного знака. Ученые объясняют изменением энергетических уровней частиц, переносящих заряд. В результате электроны устремляются из нагретой части проводника в холодную или наоборот, образуя ЭДС положительного/отрицательного знака.

От чего зависит направление движения носителей заряда. Определено физическими особенностями проводника. Для каждого материала ввели величину термоэдс, цифра положительная или отрицательная. У чистого железа параметр составляет +15 мкВ/ºС, у никеля – 20,8 мкВ/ºС. Теперь пару слов касательно назначения термопары.

Согласно определению международного стандарта, термопара представлена двумя соединенными проводниками, используемыми в составе устройства, измеряющего температуру. Осталось добавить: материал проволочек выбирается различного знака коэффициентов термоэдс. Достигается максимальная разность потенциалов. Точность измерений напрямую определена величиной измеряемого параметра. Поскольку приборы демонстрируют абсолютные, относительные погрешности.

Распространенной термопарой считают изделие алюмеля (– 17,3 мкВ/ºС), хромеля (+ 24 мкВ/ºС). При температуре спая 300 ºС изделие выдает на контакты напряжение 12 мВ. Цифровой измеритель оценивает значение согласно полученному результату, газовая плита отрабатывает необходимые операции. В простейшем случае термопара определяет наличие огня конфорки. Огонь гаснет — срабатывает предохранительный клапан, перекрывающий подачу газа. Реализуется концепция безопасного пользования плитой.

Иногда точного измерения температуры не требуется, схема организована на цифровом компараторе, сравнивающем напряжение термопары с заданным уровнем. Порог перейден — происходит срабатывание схемы. Дальнейшие действия газовой плиты определены алгоритмом, заложенным разработчиками.

Термопары применяются в бытовой технике из-за беспримерной надежности, дешевизны, отказоустойчивости. Действительно, как может сломаться обыкновенный провод. Порвется — недолго срастить. Место пайки восстанавливается запросто. Газовая плита с термопарой надежно работает, ремонтопригодна.

Немалую роль играет аспект унификации. Термопара алюмель-хромель легко заменяется другой аналогичной. Сплавы легко приобрести по отдельности, можно своими руками изготовить измеритель температуры для газовой плиты. Немаловажный критерий маркетинговой привлекательности оборудования.

Видя простоту, покупатель готов потратить деньги. Монтаж несложен. Проложить пару проводов под силу каждому. Пару слов о назначении термопары.

Проводки термопары помещаются в экран для избегания наводок, помех. Шаг позволит исключить ложные срабатывания оборудования, неправильные результаты измерений. Дополнительно избежать помех поможет скручивание проволочек друг с другом. На схожем принципе основана стабильность компьютерных витых пар.

Напряжение на выходе датчика зависит от разности температур между холодным и горячим концом. Поэтому в точных механизмах необходимо дополнительно оценивать параметры среды в месте снятия показаний. В бытовой технике, газовых плитах, нюансы упускаются за ненадобностью.

Термопара стоит неподалеку от свечи. Фактор контроля температуры — излучение. Огонь не задевает элемент, жар достигает датчика. Поскольку угасание конфорок происходит по раздельности, по науке выход каждой термопары подается на собственное измеряющее устройство. На практике скорее действует монтажное или схемное объединение логическим «и-не». Если один сигнал пропал, немедленно вырабатывается импульс тревоги, используемый по назначению. Отследим, чтобы работали все конфорки плюс духовка.

Перед тем как заменить термопару, попробуйте почистить. Характерный признак неисправности таков:

нажимается кнопка;
загорается пламя;
огонь горит, пока палец лежит на кнопке.

Стоит убрать руку, пламя исчезает. Следует наждаком почистить головку датчика, расположенную под рассекателем. Если действие бессильно помочь, производится замена термопары газовой плиты. Электромагнитный клапан рассчитан на срабатывание при достижении напряжением некоторого уровня. При невозможности достать оригинальную запчасть, вспомните факт. Порог срабатывания найдете в технических параметрах электромагнитного клапана. Разумеется, после сборки систему следует проверить на работоспособность.

Отметим малоизвестный факт: тип форсунки определен давлением газа магистрали. Учитывают при переходе с природного газа (метан) на баллонный. У последнего давление выше, диаметр форсунки уже. Где взять изделия заменить старые. Газовая плита комплектуется двумя наборами форсунок. Производитель учитывает возможность перехода на новый тип топлива. Для производства замены входит в комплект специальный торцовый ключ.

Практически каждый владелец газовой плиты хотя бы раз в жизни сталкивался с ее поломкой. Зачастую обращаться за помощью к мастеру довольно накладно, поэтому домашние умельцы пытаются самостоятельно устранить неполадки, чтобы лишний раз не транспортировать плиту. Есть такие модели газовых плит, которые вполне можно отремонтировать своими руками, особенно, если проблемы связаны с регулировкой пламени, заменой электроподжига и другими незначительными поломками. В данной статье мы расскажем, как осуществить ремонт духовки газовой плиты и варочной поверхности своими руками, приведем ряд наиболее распространенных поломок и пути их устранения.

Многие газовые плиты разных производителей имеют одинаковое устройство. Достаточно на одном примере рассмотреть, как происходит ремонт, чтобы понять технику выполнения работ. Чтобы выдержать давление природного газа, придется запастись полезной информацией.

Важно! В случае правильной настройки пламя горит синим цветом ровно. Если возникают оранжевые всполохи, то это свидетельствует о нарушении баланса топливной смеси.

Прочитав информацию ниже, вы сможете выполнить ремонт газовой плиты “Гефест” или любой другой торговой марки своими руками. Решив освоить правильную чистку такого оборудования, вам необходимо разобраться в том, что же находится внутри.

Важно! Духовка является неотъемлемой частью газовой плиты и требует такого же ухода и бережного отношения, как и варочная поверхность. В отдельной статье мы собрали лучшие советы — кликайте на ссылку и читайте про эффективные способы чистки духовки.

Под столешницей плиты находятся следующие элементы:

Конфорки. Как правило, они крепятся к плите болтами, при этом каждая конфорка состоит из рассекателя, крышки, инжектора. К каждой из них подходит медная или стальная трубка. Чтобы снять конфорку, понадобится ключ на 13.

Важно! Главное — не сорвать головку или резьбу во время чистки. Герметичность сборки лучше проверять с помощью мыльного раствора. Необходимо нанести пену на узлы, испытать деталь.

Свечи. Они располагаются по периметру каждой горелки: одна — используется для розжига, другая — является термопарой, то есть включенной схемой контроля горения. Их отличить друг от друга достаточно легко. Высоковольтная свеча розжига прикрыта керамическим кафтаном.
Коллектор. Это — толстая трубка, непосредственно от которой идет проводка к каждой конфорке. Подача газа контролируется электромагнитным клапаном. Их количество соответствует числу конфорок. Если пламя одной из них затухает, то остальные все еще будут гореть.
Распределительный арматурный щиток. К каждому электроду розжига разбегаются одиночные высоковольтные провода.

Важно! Если плита лишится заземления, то возникнет риск удара током.

Тиристор, конденсатор, диод, предохранители. Эти детали присутствуют внутри плиты в том случае, если заряд формируется посредством электронной схемы. Она питается зарядом конденсатора и начинает работать от всплеска энергии от свечи.

Важно! Если что-то из перечисленных в последнем пункте деталей перегорит, то их легко самостоятельно заменить.

Давайте же разбираться, как починить газовую плиту, если, к примеру, конфорка стала гореть слабо. Кстати, это — наиболее распространенная проблема таких приборов: постепенно пламя начинает частично пропадать вследствие засора рассекателей или форсунок горелок.

Важно! Если вы будете неаккуратно готовить на плите, то маленькие отверстия забьются остатками вскипевшего молока или супа, крошками. Такое случается даже по причине использования чрезмерного количества моющего средства. Поэтому старайтесь не доводить конфорки до такого состояния, когда синее топливо перестает в горелку поступать.

Если же проблема все-таки возникла, то необходимо снять конфорку, тщательно прочистить рассекатель или форсунку с помощью спицы или иглы.

Важно! Некоторые модели газовых плит имеют пластиковые ручки кранов, надетые на шток посредством металлической пластинки, которая вставляется в паз. Ручки по мере эксплуатации начинают разбалтываться, пластинка вылетает и просто теряется. Не стоит расстраиваться, можно решить проблему. Возьмите самую обыкновенную металлическую крышку для консервирования или от консервной банки, ножницами аккуратно вырежьте подходящую пластину и вставьте ее в специальный паз на ручке.

Если со временем ручки кранов стали туго поворачиваться либо западать, то следует их смазать и почистить стоки от масла, жира, грязи. Достаточно:

Снять ручки, переднюю панель плиты, которая крепится чаще на защелки или болты.
Потом аккуратно разобрать краники, выкрутить шпильки, удерживающие шток.
Затем вынуть пружину, пробку, с помощью тряпок очистить их от грязи.

Важно! Пробку чистить следует максимально осторожно, чтобы не поцарапать ее, ведь это может стать причиной утечки газа.

Дальше надо смазать пробки графитовой смазкой, но важно здесь не залепить отверстия.
Затем необходимо взять шток, с него счистить грязь и жир ножом, пробку вставить обратно, в нее вставить пружинки, и закрепить шпилькой шток.

Многие хозяйки сталкиваются с такой проблемой, как заедание или неплотное прилегание дверцы духовки. Ремонт газ плиты в таком случае осуществляется очень просто:

Необходимо открутить винты, которыми дверца крепится к плите, но только не до конца.
Немного раскачать ее, чтобы она вернулась на место и прочно села на петли.
Затем необходимо закрутить на место болты и проверить плотность прилегания дверцы. Делается это просто: между уплотнителем и верхним краем плиты вставьте лист бумаги, убедитесь, что он плотно прижимается уплотнителем.

Важно! Работа с современной техникой может даже самого продвинутого человека завести в тупик. Предлагаем вашему вниманию статьи с самыми распространенными вопросами от пользователей духовок. Их название говорит само за себя:

Не реже владельцы газовых плит сталкиваются с проблемой, когда выходит из строя система газ-контроля: при зажигании конфорки жмешь на кнопку, и пламя горит, как только отпускаешь ее, оно сразу тухнет. Сразу впадать в панику не стоит.

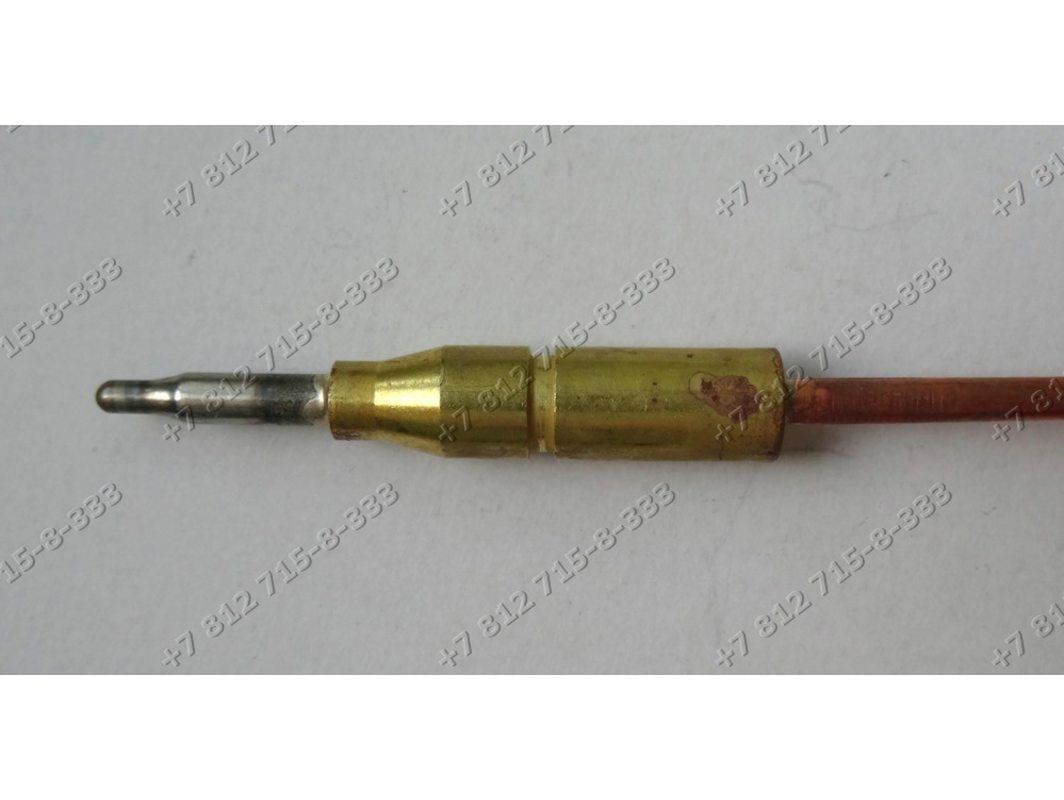

Первым делом очистите термопару, проще говоря, это — железная деталь, которая находится рядом с конфоркой. Когда она нагревается, образуется ток, задерживающий магнитный клапан в рабочем положении и не дает ему препятствовать поступлению газа к конфорке. Если по какой-то причине газ тухнет, то термопара остывает, и клапан сразу закрывается, не давая газу поступать в помещение. Чтобы система начала работать в прежнем режиме, необходимо с помощью наждачной бумаги зачистить эту деталь.

Важно! Если этой процедуры оказалось недостаточно, то придется менять термопару.

На вашей кухне присутствует газовая плита “Горение”? Ремонт своими руками данного прибора вы сможете выполнить легко, если прислушаетесь к советам профессионалов. Но если вдруг вы почувствовали запах газа, то сразу перекройте кран подачи топлива и вызывайте мастера. Не забывайте регулярно чистить и мыть плиту, ухаживать за ней, ведь на это она ответит вам качественной и долговечной работой.

Существует категоричный запрет, подкрепленный административным и уголовным правом, на несанкционированное вмешательство в работу газового оборудования. Но не все то, что называется газовым, непосредственно им и является. А в реальности ремонт газовой плиты своими руками не только возможен, но и необходим. Ведь оплачивать вызов и работу мастера, заменившего неисправную ручку или отрегулировавшего уровень подачи топлива, не всегда целесообразно. И, тем более, не нужно брать на это официальное разрешение у газовой службы.

Принцип работы газовых плит заключается в следующем. В горелку из централизованной газовой магистрали или автономного баллона подается природный газ. В момент перехода из сопла горелки в рассекатель на конфорке горючее смешивается с кислородом из воздуха. После этого становится возможным воспламенение газовоздушной смеси, горение которой будет продолжаться до полного перекрытия газового вентиля.

Печь включает в себя несколько систем, отвечающих за корректную работу всего агрегата:

газовую систему, в которую входят трубы и шланги с кранами и горелками;
электрическую составляющую, предназначенную для освещения, автоподжига и работы гриля;
корпус прибора, имеющий шаблонный набор деталей и изготавливающийся из листовой стали, покрытой эмалью.

Важно! Общая конструкция у всех печей одинакова. Отличие некоторых моделей заключается лишь в дизайне и функционале.

Конфорка – это конечный этап подачи газа. Уже горящая струя газовоздушной смеси, двигаясь по основанию, подается на крышку, отражаясь от которой попадает в рассекатель. Там пламя делится на равномерные маленькие язычки. Когда конфорки снимаются при уборке, то видны горелки с соплами на концах. Их еще называют жиклерами и форсунками. Горелки используются трех видов.

Диффузионные. В них газ смешивается с воздухом естественным способом. Используются в духовом шкафу.
Кинетические. Давление в газовом трубопроводе печи небольшое. Его энергии как раз хватает на всасывание воздуха для смешивания и подачи на конфорку.
Комбинированные. Современные печи используют одновременно два способа.

Панель может быть изготовлена из эмалированного стального листа. Но сегодня большинство плит производится из ударопрочного стекла специальной закалки. Непосредственно под варочной панелью расположены электрические устройства и газовая система, в трубопровод которой врезаны несколько регулировочных кранов. Именно от степени открытия регуляторов зависит интенсивность пламени.

Электрическая составляющая печи включает таймер, термометр и элементы подсветки. В нее также входят электронные средства управления, контролирующие работу ТЭНов и вентиляторов, которые присутствуют в некоторых образцах.

Духовки газовых печей делятся на два вида.

Двухрежимные, без вентиляции. Иногда вверху духовой камеры крепят гриль.
Многорежимные. Воздух в духовке перемещается принудительно за счет вентилятора. А чтобы он не загасил пламя, применяются специальные полые горелки.

Для сохранности тепла в духовых шкафах используется теплоизоляция, а дверца изготавливается из двух или трех слоев стекла.

Контроль над утечкой газа осуществляется при помощи термопары, которая находится в центре пламени и при разогреве генерирует ток, питающий небольшой электромагнит. В задачу последнего входит удерживать заслонку на газовом трубопроводе в открытом состоянии. При внезапном прекращении горения, не связанном с выключением подачи топлива вручную, датчик быстро остывает и магнит отключается. Это приводит к прекращению подачи газа.

Для включения плиты требуется несколько секунд, чтобы датчик достиг нужной температуры. И все это время нужно удерживать ручку регулятора нажатой. Некоторые пользователи считают это серьезным неудобством и выбирают печи без газ-контроля. Такие модели можно найти у нескольких производителей – Mora, Gefest, Ardo, Ariston, Darina и Indesit.

Важно! Выявлять неисправность газовой печи лучше при ее выключенном состоянии. В противном случае использование поврежденного прибора может привести к серьезной аварии.

Если в помещении чувствуется запах газа, а плита в этот момент не работает, значит где-то происходит утечка голубого топлива. Необходимо разобрать печь и мыльным раствором промазать все соединения газового трубопровода как снаружи, так и внутри. Пузырьки воздуха покажут, где выходит газ.

Чтобы осмотреть регуляторы и запорные краны, нужно снять верхнюю крышку. Для этого следует убрать решетки и конфорки, отверткой вывернуть крепежные болты и поднять крышку варочной панели.

Чтобы проверить на предмет утечки внутреннюю конструкцию духовки, сначала следует посмотреть, с какой стороны плиты идет в нее подвод газа. В зависимости от увиденного, снимать нужно правую или левую стенку. После обнаружения утечки требуется заново произвести скрутку узлов, подмотав на резьбу больше уплотнителя в виде ленты ФУМ или нити Локтайт 55.

Совет! Для работ, связанных с утечкой газа, рекомендуется вызвать аварийную газовую службу.

Газовые плиты, как и любые другие сложные механизмы, также подвержены неполадкам, которые заключаются в следующем:

перестает гореть газ;
зажигание происходит не сразу;
неровное пламя;
работа сопровождается шумом и посторонним запахом;
проблемы с духовым шкафом;
затруднение при включении и другие.

Чтобы починить такие поломки, не обязательно вызывать мастера. Провести самостоятельный ремонт вполне по силам каждому. Но прежде, чем ремонтировать прибор, необходимо отключить подачу на него газа. Ручка запорного крана находится на стене за плитой или непосредственно на печи в районе задней стенки.

Устранение неисправностей нужно начинать с чистки плиты. При попадании мелких пищевых частиц в горелку часто происходит засор сопла. Мусор перекрывает путь для топлива. При этом пламя не зажигается вообще или горит неравномерно. Иногда из-за преграды горит огонь только на минимуме. Прочистить форсунку можно при помощи тонкой иголки.

Также кусочки еды или другой сор могут попасть в рассекатель. Находясь на пути пламени, инородный предмет может издавать неприятный запах. Необходимо снять конфорку и провести тщательную чистку.

Мощность или высота пламени регулируется при помощи ручек на варочной панели. Иногда она может проворачиваться с трудом или вовсе оставаться на месте. Чтобы провести ремонт ручки потребуется полная разборка краника. Для этого сначала нужно снять регуляторы и переднюю панель.

У краника следует аккуратно вытащить шпильку, затем вынуть пружину и пробку. Все детали необходимо очистить от жира и мусора. Нельзя использовать острые предметы, чтобы не нарушить целостность пробки. После чистки нужно покрыть поверхности деталей графитовой смазкой и собрать их в обратной последовательности.

Совет! Чтобы отрегулировать пламя при использовании баллонного газа, помимо прочего необходимо поменять весь комплект жиклеров. Для этой работы нужен специалист из газовой службы. Только он сможет произвести правильную настройку оборудования, чтобы топливо сгорало без остатка.

Почти все современные газовые плиты выпускаются с такой полезной функцией, как электроподжиг. И только у самых бюджетных моделей он может отсутствовать. Например, есть такие печи у производителей Электа, Flama, Gorenje и Hansa.

Система автоподжига часто подвержена поломкам. Если проблема с одной конфоркой, то нужно проверить у нее запальный электрод. На его керамической поверхности может быть трещина, из-за чего искра пробивает в сторону.

Затем проверяется целостность провода, соединяющего пьезо и блок электророзжига. При неисправности всего блока, поджиг не работает у всех горелок. Дефектные элементы требуется заменить новыми. Отсутствие искры у всех конфорок также может быть вызвано неисправностью кнопки включения. Если кнопка исправна, то проверяют провода питания. Точно также обследуется пьезоэлемент в духовке.

Часто бывает, что не закрывается дверца у духового шкафа. При неплотном прилегании дверцы духовки происходит значительная потеря тепла, и процесс приготовления пищи может затянуться на неопределенный срок. Причин может быть две:

разболталось крепление;
пришла в негодность уплотнительная прокладка.

Крепление необходимо подтянуть с помощью отвертки. А прокладку нужно заменить. Для этого снимают с петель дверцу и удаляют старую прокладку. Очищают желоб при помощи моющего средства и проводят монтаж нового уплотнителя.

Может выйти из строя газ-контроль устройства: из-за постоянного перепада температур термопара нередко перегорает. Ремонт газконтроля заключается в замене детали. Но иногда пользователи предпочитают отключить функцию защиты. Как это делается, показывает следующее видео на примере плиты Брест 1457:

При нарушении баланса газовоздушной смеси слышится громкий шум при горении топлива. Чтобы устранить неполадку, в старой плите нужно провести коррекцию заслонки для воздуха, а в новых моделях шум прекратится после замены рассекателей.

Если перестало работать все электрооборудование газовой плиты, то причина, скорее всего, в нарушении подачи электроэнергии. Поиск проблемы нужно начинать с розетки, в которую подключен прибор.

Важно! При проверке электрооборудования с последующим ремонтом предварительно необходимо отключить устройство от сети.

Ремонт таймера, температурного датчика и элементов подсветки проводят заменой вышедших из строя деталей новыми.

Чтобы кухонный агрегат работал долгие годы без серьезных поломок, требуется регулярный профилактический уход. После каждого приготовления пищи, дождавшись остывания плиты, необходимо тщательно мыть и удалять пищевой мусор с поверхности. Это обезопасит технику от различных засоров.

Не рекомендуется оставлять работающее оборудование без присмотра. Выкипающая жидкость может залить пламя на конфорке, тем самым сокращая срок службы механизма газ-контроля и элементов автоподжига.

Совет! При чистке поверхности от пригоревшей еды, можно воспользоваться пищевой содой. Это ускорит процесс уборки и добавит дезинфекции. Горелки и решетки из чугуна чистят металлической щеткой.

Необходимо регулярно проводить смазку трущихся поверхностей у регулировочных кранов. Как это сделать, описывалось выше.

Отремонтировать газовую плиту не трудно. Но еще легче содержать ее в чистоте и порядке. И тогда незаменимый кухонный прибор прослужит многие годы, радуя безупречной работой.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.5 проголосовавших: 45

Ремонт термопары газовой колонки своими руками

Для обеспечения безопасной эксплуатации газовых нагревательных приборов с открытым пламенем в настоящее время, как правило, используются электрические схемы, в которых датчиком температуры служит термопара.

Термопара представляет собой спай двух проволочек из разных проводников (металлов). Благодаря простоте устройства термопара является очень надежным элементов схемы защиты и безотказно работает в газовых приборах многие годы. Внешний вид термопары с проводами для газовой колонки NEVA LUX-5013 показан на снимке ниже.

Термопара появилась в 1821 году благодаря открытию немецкого физика Томаса Зеебека. Он обнаружил явление возникновения ЭДС (электродвижущей силы) в замкнутой цепи при нагреве места контакта двух проводников из разных металлов.

Если термопару поместить в пламя горящего газа, то при сильном ее нагреве вырабатываемой термопарой ЭДС будет достаточно для открытия электромагнитного клапана подачи газа в горелку и запальник. Если горение газа прекратится, то термопара быстро остынет, в результате ее ЭДС уменьшится, и силы тока станет недостаточно для удержания электромагнитного клапана в открытом состоянии, подача газа в горелку и запальник будет перекрыта.

На фотографии показана типовая электрическая схема защиты газовой колонки. Как видно, она состоит всего из трех включенных последовательно элементов: термопары, электромагнитного клапана и реле тепловой защиты.

При нагреве термопара генерирует ЭДС, которая через реле тепловой защиты подается на соленоид (катушку из медного провода). Катушка создает электромагнитное поле, втягивающее в нее стальной якорь, механически связанный с клапаном подачи газа в горелку.

Реле тепловой защиты обычно устанавливают в верхней части газовой колонки рядом с зонтом, и служит оно для прекращения подачи газа в случае недостаточной тяги в газоотводящем канале. При отказе любого элемента схемы защиты газовой колонки подача газа в горелку и запальник прекращается.

В зависимости от модели газовой колонки применяется ручной или автоматический способ поджига газа в запальнике. При поджиге фитиля вручную используют спички, электрозажигалки (в старых моделях газовых колонок) или пьезоэлектрический поджиг, приводимый в действие нажатием кнопки. Кстати, если пьезоэлектрический поджиг перестал работать, то с успехом можно поджечь газ в запальнике с помощью газовой зажигалки или спички.

В газовых колонках с автоматическим поджигом воспламенение газа в горелке происходит без участия человека, достаточно открыть кран горячей воды. Для работы автоматики в колонку устанавливается электронный блок с батарейкой. Это является недостатком, так как в случае выхода батарейки из строя зажечь газ в колонке будет невозможно.

Для того чтобы зажечь газ в запальнике с помощью пьезоэлектрического элемента необходимо поворотом ручки на газовой колонке открыть подачу газа в запальник, привести в действие пьезоэлектрический элемент для создания в разряднике искры и после воспламенении газа в запальнике удерживать эту ручку нажатой около 20 секунд, пока не нагреется термопара.

Это очень неудобно, поэтому многие, и я в их числе, не гасят пламя в запальнике месяцами. В результате термопара всегда подвергается воздействию высокой температуры пламени (на фото термопара расположена слева от запальника), что уменьшает срок ее службы, с чем мне и пришлось столкнуться.

Газовая колонка перестала зажигаться, запальник потух. От искры со свечи газ в запальнике зажигался, но стоило отпустить ручку регулировки подачи газа, несмотря на продолжительность времени удержания ее нажатой, пламя гасло. Соединение между собой клемм теплового реле не помогло, значит, дело в термопаре или электромагнитном клапане. Когда снял кожух с газовой колонки и пошевелил центральный провод термопары, то она развалилась, что хорошо видно на снимке выше.

Как снять термопару с газовой колонки

Для того чтобы была возможность оперативно отремонтировать газовую колонку своими руками и всегда быть с теплой водой, с учетом опыта длительной эксплуатации газовых колонок разных моделей, у меня под рукой всегда имеется набор запасных частей. Резиновые прокладки, трубки, тепловое реле и термопара в комплекте. Поэтому за полчаса термопара была заменена новой, и колонка опять стала исправно нагревать воду.

Термопара закреплена слева на общей планке с запальником и свечей с помощью гайки. Прежде чем отвинчивать гайку нужно немного отвинтить левый саморез, удерживающий планку, чтобы он не мешал поворачиваться гаечному ключу.

Далее гаечным рожковым ключом гайка откручивается вращением против часовой стрелки до полного схода с резьбы на корпусе термопары. После этого термопара легко выйдет вниз из планки.

На следующем шаге нужно с помощью рожкового ключа выкрутить винт-контакт из газо-водорегулирующего узла. Винт находится с противоположной стороны ручки регулировки подачи газа.

Останется только снять две клеммы с реле тепловой защиты, и термопара в комплекте с проводами будет снята с газовой колонки.

Установка новой термопары производится в обратном порядке, при этом желательно, чтобы токоведущие провода не касались как внутренних металлических частей газовой колонки, так и кожуха после его установки.

Как сварить сгоревшую термопару газовой колонки

В связи с профессиональной необходимостью мне периодически приходится заниматься изготовлением термопар для приборов поддержания заданной температуры в сушильных шкафах и в оборудовании отжига витых магнитопроводов для трансформаторов при температуре 800°С. Поэтому при изготовлении очередной термопары решил попробовать сваркой восстановить работоспособность сгоревшей термопары от газовой колонки.

Центральный провод термопары был сварен с медным проводом электропроводки и имел длину около 5 см. На фотографии место спайки хорошо видно слева. Такой длины провода хватило бы на несколько ремонтов.

Трубчатый проводник термопары длиной около сантиметра весь выгорел, но осталась его часть с более толстой стенкой.

С центрального проводника было удалено место прежней сварки, и детали термопары были очищены от копоти и нагара с помощью мелкой наждачной бумаги.

Центральный проводник был вставлен в основание термопары с таким расчетом, чтобы его конец выступал на один миллиметр. Сварка производилась на специальной установке, устройство и схему которой я опишу ниже, в течение около четырех секунд при напряжении 80 В и силе тока около 5 А.

Видеозапись процесса сварки термопары я не стал делать из опасения повреждения фотоаппарата от яркой дуги, но сделал через пару секунд после окончания сварки снимок раскаленного графитного порошка.

Спай термопары получился, вопреки моим ожиданиям, отличного качества и красивой формы. Появилась уверенность, что ремонт термопары затеял я не зря.

Для исключения замыкания центрального проводника термопары на ее корпус, в зазор была плотно набита вата из стекловолокна. Хорошо для этих целей подойдет и асбест.

Для уверенности в том, что термопара работает, она была нагрета с помощью паяльника до температуры около 140°С.

Мультиметр зафиксировал ЭДС, вырабатываемую термопарой, величиной 5,95 мВ, что подтвердило исправность термопары. Осталось провести проверку работоспособности термопары в газовой колонке.

Хотя термопара стала на сантиметр короче, но все равно ее длины вполне хватило, чтобы месту спая находится в пламени запальника. Реставрированная термопара безотказно работает в газовой колонке уже несколько месяцев, и, полагаю, проработает намного дольше, чем термопара заводского изготовления, так как место спая стало гораздо массивнее.

Устройство установки для сварки термопар

Внимание! При повторении и эксплуатации предлагаемой установки для сварки термопар, в связи с отсутствием гальванической развязки контактов для подключения термопары, необходимо соблюдать полярность подключения установки к электропроводке. К термопаре должен быть подключен исключительно нулевой провод. Прикосновение к фазному проводу может привести к поражению электрическим током.

Существует несколько способов сварки термопар: в электрической дуге, в соляном электросварочном аппарате, с помощью ацетиленовой горелки и в графитном или угольном порошке. Я свариваю термопары для измерения температуры с помощью ЛАТРа и керамической емкости, наполненной порошком из графита. Технология простая, не требует специального оборудования, опыта и доступна для любого домашнего мастера.

По наследству мне досталась самодельная установка для сварки термопар, представленная на фотографии. Установка представляет собой металлическую коробку, в которой установлен ЛАТР, вольтметр переменного напряжения и керамический стакан для графитного порошка.

Электрическая схема установки представлена выше. Питающее напряжение через электрическую вилку подается с бытовой электропроводки через включатель и предохранитель на ток 5 А на первичную обмотку лабораторного автотрансформатора. Неоновая лампочка HL1 служит для индикации включенного состояния установки. Резистор R1 ограничивает ток через HL1.

На дне керамической чаши, наполненной графитным порошком, для подачи тока имеется медная пластина, на которую через латунный винт подается питающее напряжение с переменного контакта ЛАТРа. Нулевой провод, идущий с сетевой вилки, подключается к общему проводу ЛАТРа и к свариваемой термопаре с помощью зажима типа «крокодил».

Величина тока сварки зависит от величины напряжения. Для этого в установке имеется вольтметр переменного напряжения, обозначенный на схеме буквой V. Величина напряжения устанавливается вращением ручки ЛАТРа и подбирается экспериментально в зависимости от диаметра свариваемых проводов и лежит в пределах 20-90 В. В схеме нет специальных элементов, ограничивающих величину тока. Он ограничивается за счет сечения проводов схемы и величины сопротивления графитного порошка.

На фотографии показана лицевая панель установки для сварки термопар с обратной стороны. Как видите, ЛАТР закреплен непосредственно на дне коробки, а все остальные элементы электрической схемы закреплены непосредственно на панели.

Всего просмотров: 19280

Представляю видеоролик, демонстрирующий процесс сварки термопары на установке для сварки термопар. Как видите, сварить термопару на самодельной установке своими руками очень просто.

Для сварки термопары на установке достаточно свить проводники, зажать их крокодилом и плавно прикоснуться к поверхности графита. Возникнет электрическая дуга, выделяющая большое количество тепловой энергии в одной точке. Проводники начинают оплавляться, и расплавленные металлы, смешавшись друг с другом, за счет сил поверхностного натяжения в жидкостях образуют аккуратный шарик, как на фотографии.

Время сварки обычно не превышает трех секунд. Горение дуги сопровождается характерным шипящим звуком, с понижающейся во времени частотой. При наличии опыта по звуку можно легко определить момент окончания процесса сварки. В связи с большой массивностью термопары для газовой колонки, на ее сварку понадобилось около пяти секунд.

Вот фотография хромель-алюмелевой термопары из проводов ∅0,5 мм, сварка которой продемонстрирована в видеоролике выше. Как видите, в месте сварки проводов образовался аккуратный спай круглой формы. Такая термопара прослужит долго.

На установке для сварки термопар мне приходится в основном сваривать хромель-копелевые (ТХК, Тип L) и хромель-алюмелевые (ТХА, Тип K) термопары с диаметром проводников 0,2-0,5 мм. Случалось при ремонте сваривать даже термопару типа К с диаметром проводников 3 мм. Хорошо свариваются между собой медные и алюминиевые провода диаметром до 2,5 мм. Но при монтаже электропроводки установку применять для сварки соединений из-за ее габаритных размеров сложно.

Для защиты глаз от яркого света при визуальном контроле над процессом сварки очки или защитную маску сварщика использовать неудобно, поэтому я использую нейтральный светофильтр высокой плотности от фотоаппарата.

Как показала практика, с помощью простейшей установки, представляющей собой ЛАТР и керамическую чашу с графитным порошком, можно успешно выполнять ремонт термопар, применяемых в системах автоматики газовых колонок, в домашних условиях своими руками.

Кирилл 08.10.2020

Александр Николаевич, здравствуйте.
Сообщите, пожалуйста, можно ли отремонтировать термопару газовой колонки Junkers WR10 путем надевания на ее конец (постоянно обогреваемый газом) кусочка медной трубочки с внутренним диаметром 4 мм и длиной 15 мм?
С уважением, Кирилл.

Александр

Здравствуйте, Кирилл!
Таким способом ремонтировать термопары нельзя.
Принцип работы термопары заключается в физическом контакте двух разных металлов, которые за счет разных электрохимических потенциалов при нагреве вырабатываю ток. Этот ток проходя через катушку электромагнитного клапана открывает подачу газа.
Если у штатной термопары контактируемые поверхности металлов выгорели, то медная трубка уже не поможет.

Иван Иванович 25.12.2020

Здравствуйте! Полезный Ваш сайт, спасибо.
Лет 50 назад мы варили термопары из проволок диаметром 0,2-0,5 мм по Вашей схеме, с таким же ЛАТР-ом, но использовали литровую стеклянную банку на две трети заполненную «крепким» раствором кухонной соли, поверх которого наливали на сантиметр машинного масла. Одним контактом был металлический диск на дне банки с припаянным проводом, а вторым контактом была скрутка двух проволочек будущей термопары. Ток подбирали ЛАТР-ом. Скрутку аккуратно опускали по центру в банку. Как только скрутка касалась раствора, раздавался гул сварки.
После обретения навыка (двух-трёх проб) получался нормальный шарик сварки. Машинное масло было флюсом и охладителем шарика.

Александр

Здравствуйте, Иван Иванович!
Спасибо за интересную информацию. Не знал о такой технологии сварки термопар. С теоретической точки зрения она не противоречит законам физики и легко реализуемая в домашних условиях. Надо будет для интереса попробовать. Уверен, Ваша информация пригодится посетителям сайта.

Термопара для газовой плиты: устройство и принцип работы

Газовое оборудование считается наиболее подходящим вариантом для создания комфортных условий проживания в жилых помещениях дома, квартиры. Многие привыкли готовить пищу с использованием природного газа, отапливать жилище при помощи газового оборудования. Такой способ можно назвать более экономным и практичным чем использование электрической энергии для печей или обогревателей.

Но «голубое топливо» это взрывоопасная субстанция, использование которой требует соблюдения определённых мер безопасности. Для этого современное газовое оборудование имеет специальные детали конструкции. Они выполняют функции автоматического регулятора подачи газа в различных условиях эксплуатации.

Что это и для чего нужно?

Приобретение термопары для газовой плиты – забота о безопасности своей семьи.
По сути – это датчик, регистрирующий температуру. Но только не окружающей среды, а пламени горелки плиты. Впрочем, разработчики не пытались следить за изменением температуры огня, а лишь за его наличием. Горит огонь, датчик нагрет, все работает нормально. Погас огонь, датчик остыл, отключается газ.

Покупка газовой плиты с термопарой не намного дороже, чем без нее, зато гарантирована профилактика утечки газа.

Все просто, эффективно и незатратно. Наличие опции незначительно влияет на цену модели. А безопасность такой плиты повышается.

Важно! Сбежавшее молоко, закипевший чайник или суп могут загасить пламя. Если нет системы контроля, то газ поступает в кухню. Смешиваясь с воздухом, образует взрывоопасную смесь. Случайная искра или попытка вновь разжечь конфорку приведут к трагедии.

В общих чертах термодатчик представляет собой небольших размеров цилиндр из спаянных вместе двух металлов. От него идут провода к электромагнитному клапану. Именно он и контролирует подачу газа. Работа системы построена на физических законах, о которых многие забыли сразу после школы.

Повторим физику

Устройство термопары основано на законах физики: закрытый контур из металлических проводников при нагревании производит электрический ток.

Первым эффект, легший в основу термопары, открыл немецкий физик Т. Зеебек. В своих опытах он установил, что закрытый контур из двух проводников различных металлов при нагревании образует электрический ток. При этом, чем больше нагревать спайку проводников, тем больший ток возникает.

Немецкий ученый Т. Зеебек первым обнаружил физическое явление, на котором основано действие термопары.

Один контакт контура нагревается и называется «горячим». Другой, «холодный» должен быть при более низкой температуре. С него и снимается показание температуры. Поскольку зависимость полученного тока от температуры нагревания строго линейна.

Маркировка термопар

Перед приобретением прибора важно разобраться в маркировке изделия, чтобы выбрать подходящий вариант.

Опытным путем были установлены пары металлов, использование которых наиболее эффективно. В зависимости от использованных металлов, прибор имеет свою маркировку. Зная ее и характеристики полученных спаев, можно выбрать подходящий для своих нужд датчик.

Различают следующие типы:

K (ТХА/ХА) – никель с хромом или алюмелем. Распространенный, точный и недорогой с точностью +/- 1.10 С и диапазоном от -270 до 12600C.
L (ТХК) – хромель с копелем. Основная черта – долговечность.
J – железо с константаном. Второй по популярности с диапазоном от -210 до 7600C, не долговечен.
T – медь с константаном. Прибор узкой специализации для особо низких температур.
E – никель или хром с константаном. Высокоточный прибор для средних температур до 8700С.
N – нихросил. Чрезвычайно точный, но дорогой прибор с диапазоном измерений до 3920C.

В продаже есть сплавы с добавлением усилителей. Они не так популярны, но имеют применение.

Где и как это используют?

В конфорках термопара для газовой плиты работает по простому принципу: есть или нет пламени.

Принцип действия термопары для газовой плиты не сложен, она реагирует на наличие и отсутствие пламени.

В духовке уже требуется контролировать температуру нагревания. Хозяйка устанавливает температуру и, в зависимости от того, насколько близка реальная температура в духовке, датчик регулирует интенсивность подачи газа через электромагнитный клапан.

Термопара для газового духового пара контролирует степень нагрева, а не только наличие пламени.

На том же принципе основана работа термодатчика газовых котлов и колонок. Контролируется температура нагревания воды, что дает возможность экономить потребление газа.

Термопара, установленная на газовый котел и регулирующая нагрев воды, сэкономит семейный бюджет.

Часто встречаются электронные термометры. С их помощью измеряют температуру в помещениях и у человека. Такие приборы гораздо безопаснее ртутных. В свое время они широко использовались в быту.

В промышленности широко применяется такое свойство термопары, как низкая инерционность. Что дает возможность измерять малую разность температур. Высоко ценится и применение датчиков в агрессивных средах и при высоких температурах, порядка 2 000 градусов.

Есть термопары, подходящие для измерения температуры в агрессивной среде. Они обладают устойчивой защитной арматурой.

Как работает газ-контроль

Газ-контроль (или, как пишет в 2 с лишним раза меньшее количество людей, газконтроль) большинства, если не всех газовых плит, работает по одному принципу: у нас есть расположенная возле соответствующей горелки термопара. Когда горит огонь – он нагревает термопару и она начинает вырабатывать электричество – всего-то 30 милливольт, которые передаются на установленный между основной газовой магистралью плиты и регулятором газа этой конфорки электромагнитный клапан, который по умолчанию закрыт, но открывается при подаче на него указанного выше напряжения.

Во многих современных плитах, например, Gefest, где газ контроль встроен во все конфорки, нажатие на саму ручку регулировки газа открывает клапан газ-контроля, поэтому после того как газ загорелся, ручку надо немного подержать нажатой, а не отпускать сразу, чтобы термопара загоревшейся конфорки успела нагреться и клапан газ-контроля начал удерживаться уже током от неё.

Но у нас тут плита отнюдь не новая, хоть и того же завода:

Ручки газовых кранов конфорок тут поворачиваются без нажатия, а газ контроль здесь установлен лишь на верхнюю и нижнюю горелки духовки, поэтому, чтобы зажечь их на такой плите при исправно функционирующем газ-контроле, нам надо:

Повернуть регулятор газа в духовке на максимум (либо установить его в режим «верхняя горелка»). При этом газ пойти не должен.
Зажечь спичку и поднести её к нужному каналу внизу духовки или к верхней горелке.
Нажать красную кнопку газ-контроля, которая откроет клапан подачи газа, он пойдёт в горелку и она загорится от спички.
Удерживать кнопку газ-контроля нажатой, пока термопара не нагреется и электромагнитный клапан не «схватится» от вырабатываемого ей тока.
Отпустить кнопку, она вылезет обратно, т.к. подпружинена, при этом газ продолжит гореть как ни в чём не бывало.

Причем, если после этого выключить газ и тут же попробовать опять его зажечь – на кнопку нажимать уже не придётся: нагрева термопары хватает на 10-15 секунд удерживания клапана газ-контроля открытым, после чего он достаточно громко отщёлкивается обратно, перекрывая дальнейшую подачу газа.

Вот такая вот незамысловатая схема. Но что делать, если газ-контроль на вашей духовке не работает так, как должен, газ самопроизвольно гаснет и вы не можете ничего нормально испечь или приготовить? Давайте разбираться, переходим к диагностике!

Основные схемы устройств

Что такого особенного в газовой плите? Простота и надежность. Две проволочки из разных металлов спаяны концами. Место соединения, называемое «спай», и есть тот датчик, что отслеживает температуру. Соединить можно и простой скруткой. Но при этом точность измерения будет страдать.

Датчиком в термопаре, который контролирует температуру, является место соединения, или «спай».

В промышленности, если нужен контроль высоких температур, проводники соединяют сваркой. Из-за того, что припой, применяемый в первом случае, имеет низкую температуру плавления. Такое соединение будет непрочным.

Впрочем, сварка тоже не идеальный вариант. От ее воздействия на металлы изменяются их структура, что отражается на качестве измерений.

Конструкции различают по виду спаев:

открытый;
изолированный;
заземленный.

Первый по списку самый простой и используется в бытовых приборах. Следующие два позволяют применять термопару в агрессивных средах. В последнее время разрабатываются технологии термодатчиков с использованием полупроводников.

Изолированный слой термопар обеспечивает электрическую изоляцию от земли. При этом изоляция измерительного прибора не имеет значения. В случае, когда нет изоляции термопары, изолируют входы измерительных приборов. Без этого нельзя гарантировать точность измерений.

Специальный изолированный слой способствует электрической изоляции термопары от земли.

Что применяют для изоляции?

Изоляционный материал термопары добавляет свое сопротивление в рабочий контур. Что сказывается на точности и качестве измерений. Потому выбор изоляционного материала важный аспект.

При покупке термопары необходимо обратить внимание на материал изоляции, та как он влияет на качество измерений прибора.

При работе с высокими температурами термопара должна быть изолирована. Материал изоляции должен иметь не только термо- и электроизоляционные свойства. Необходимо подобрать материал, нейтральный по отношению к используемым металлам. Химические примеси изоляционного слоя, проникая в электроды, изменяют электрические свойства металлов.

Приобретая термопару для высоких температур, надо выбирать прибор с хорошими изоляционными свойствами, чтобы избежать износа датчика и обеспечить его долгую и качественную работу .

Низкая устойчивость изоляции к высоким температурам приведет к скорому износу датчика, погрешностям в измерениях, замене дорогостоящего прибора.

Ремонт своими руками

Уметь починить любую вещь в доме – признак настоящего хозяина. Но в отношении газового оборудования нужно быть осторожным.

Ремонтом газового оборудования должен заниматься специалист, имеющий сертификат.

Важно! Существующим законодательством строго запрещено вмешиваться в работу приборов, имеющих отношение к газу.

Но не все, что есть в таком приборе – газовое. Заменить конфорки, горелки, почистить детали – для этого не нужен мастер с допуском к работе. Прежде всего, нужно выявить неисправность.

Сбой в работе термопары для газовой плиты выглядит так. Газ горит только при нажатой кнопке. Стоит ее отпустить – пламя тухнет. Чтобы выяснить причину, нужно тщательно осмотреть как сам прибор, так и плиту в целом.

Работу по устранению неисправности термопары начинают с отключения подачи газа и осмотра техники.

Внимание! Проводить осмотр нужно при перекрытой подаче газа и отключении электросети.

Разбираем газовую плиту.
Снимаем с конфорки рассекатель.
Убираем отражатель.
Проверяем состояние термопары.

Частыми причинами поломки термопары являются ее загрязнение или повреждение датчика.

Возле газовой горелки находится два прибора. Один из них напоминает свечу зажигания в автомобиле. Это для розжига плиты. Второй – термопара. Причинами выхода ее из строя могут быть:

загрязнение;
повреждения;
смена вида газа;
поломка датчика или клапана.

Важно! Электромагнитный клапан не ремонтируется и подлежит замене.

Если загрязнен элемент термопары в газовой плите – его нужно как следует почистить. Термопара – два куска металла и чистка ее это пройти мелкой наждачной бумагой по поверхности.

Возможны повреждения проводки прибора. Потертости из-за неправильного монтажа, грызуны или домашние животные, возможны и другие причины повреждений.

После устранения неисправности газконтроля, необходимо тщательно проверить прибор.

После проверки и, при необходимости замены проводки, следует правильно подключить термопару. В противном случае «холодный» и «горячий» контакты контура окажутся не в противофазе. Все плюсовые провода подсоединяют к плюсовому выводу. Минусовые – к минусовому.

Правильно установленная термопара – залог безопасности при эксплуатации газового оборудования.

В зависимости от типа датчика цвет проводки меняется. В некоторых случаях изоляция может быть двойной и разного цвета. Но первичный слой будет всегда неизменным. В таблице представлены цвета основного изоляционного слоя.

Тип термопары	Цвет изоляции
Плюс	Минус
J	белый	красный
K	желтый	красный
T	голубой	красный
E	малиновый	красный
S	черный	красный
R	черный	красный

Внимание! Цвет минусового провода всегда красный!

Нетрудно запомнить, что цвет провода с минусом всегда красный.

Когда самостоятельная работа невозможна?

Если все предварительные манипуляции оказались безуспешными, значит проблема в самом датчике или в клапане. В обоих случаях термопара для газовой плиты должна быть заменена.

Неисправность электромагнитного клапана устранить не получится, необходима его замена.

Несмотря на кажущуюся простоту этого прибора контроля менять его самостоятельно не рекомендуется. Это система безопасности, и ставить благополучие семьи на «авось» не следует.

Каждая мелочь влияет на работу всего оборудования. К тому же после установки термопары следует провести ее тестирование. А это можно сделать только с использованием оборудования, которого не бывает в личном пользовании.

Выводы и полезное видео по теме

Как своими руками производится замена термопары:

Принцип работы газконтроля в варочной панели и духовке:

Устройство термопары для плит, работающих на газу:

Газовая плита без исправно работающей термопары является источником опасности. Если газконтроль перестал функционировать, произвести замену датчика вполне допустимо своими руками. Ничего сложного в демонтаже старого и установке нового контрольного прибора нет. Надо лишь приобрести устройство, соответствующее имеющейся модели плитки, и поработать немного газовым ключом с отверткой.

Если у вас есть комментарии по теме или свои замечания по вышеприведенной информации, напишите их в блоке ниже. Интересны нам, а также другим читателям будут и ваши рассказы о нюансах замены термопары, которую вы производили самостоятельно. Пишите, не стесняйтесь.

Приветствую всех рукоделов!

Вообще, плита нравится, особенно духовка с термостатом. Однако, с первых же дней эксплуатации стал сушить мозг газ-контроль.

То нужно подержать подольше, то выключится ни с того, ни с сего, то совсем не работает.

Да, пересмотрел форумы, многие пишут, что в плиту самому лезть не стоит, что нужно обратиться к профессионалам! Ох уж повидал я этих спецов… Там же на форумах (по рассказам пользователей) многие такие «спецы» предлагают сразу заменить термопару, которая не так дешева и не сильно доступна. И так, сделав это лирическое отступление и отдельно отметив то, что мы не будем трогать узлы непосредственно связанные с газом, открываем плиту.

Откручиваем 4 самореза с боков плиты.

Откручиваем 8 саморезов — по 2 под каждой конфоркой.

Затем аккуратно поднимаем верхнюю крышку, чтобы не оторвать провод которой крышка связанна с корпусом плиты (масса).

Проблема газ-контроля кроется в плохом контакте красных разъемов, отмеченных на фотографии. Они легко снимаются.

Я аккуратно пассатижами подогнул внешний контакт, чтобы он сильнее обжимал ответный разъем, подогнул внутренний контакт пинцетом и отверткой.

Затем надел все на место, сверху дал два оборота медной проволоки и пассатижами затянул.

Собрал плиту в обратном порядке.

Распространенные проблемы газовых плит

Часто бывает, что купить такую термопару в газовую плиту, какая установлена изготовителем невозможно. Не всегда в наличии комплектующие для новых или устаревших моделей. В этом случае можно приобрести подходящий по характеристике датчик. Естественно, после консультации со специалистами.

Иногда сложно найти подходящий к модели газовой плиты прибор газконтроля. В этом случае можно заменить только неисправный датчик.

Важно! При выборе аналога обращайте внимание на креплении и переходники.

Грамотно подобранные крепления для установки термопары помогут избежать проблем при выполнении работ.

Если тухнет газ в духовке, это не всегда может быть из-за сбоя работ системы газового контроля.

Не всегда виновницей потухшего газа будет функция газконтроля. Существует много других причин, способных вызвать данную проблему.

Часто причинами могут быть:

износ электромагнитного клапана;
сбой термостата;
слишком плотно прилегающая дверца;
термопара выше огня;
ослабли контакты системы газ-контроль;
газ при горении коптит;
неисправность газового крана.

Самостоятельно определить причину может быть трудно. Мастер ремонтник проведет диагностику и качественный ремонт.

Качественную диагностику газового оборудования и выяснение причин неисправности может провести только мастер.

Внимание! При работе с плитой на кухне не должно быть посторонних, уберите детей и домашних животных.

Диагностика газ-контроля: ищем неисправности (а потом и ремонт)

Сразу оговорюсь, что газ – это очень опасная штука, и проводя любые работы, нужно быть максимально осторожным, а если вы не уверены в своих силах – предоставьте это дело газовикам! Я не несу ответственность за любые последствия ваших действий, даже основанные на этой статье! Перед любыми работами с газом обязательно надо перекрыть вводный вентиль, а после работ все затронутые соединения тщательно проверить на предмет утечек (хотя бы мыльной водой, хотя я хз, как вы снизу заглядывать будете, зеркалом что-ли?)

Однако, базовую диагностику газ-контроля и даже некоторый ремонт можно провести вообще не лазя в газовый контур и ничего не разгерметизируя, поэтому не стоит сразу паниковать и ставить на всём этом крест! В моей ситуации, о которой я расскажу в процессе, всё оказалось вообще настолько лайтово, что и покупать ничего не пришлось – лишь поработать плоскогубцами.

Итак, для начала, нам надо поднять верхнюю крышку и сам горелочный / конфорочный стол. На вышеуказанной плите для этого необходимо открутить и снять 2 боковые заглушки слева и справа:

Всё, дальше стол легко поднимается и перед нами предстаёт следующая картина:

Нет, это я не широкоугольник купил и так фотку обрезал, это я 2 в одну склеил как панораму! Как видите, сам стол я зафиксировал снятыми конфорками, а по бокам подложил ключи, чтобы в случае срыва и падения крышки она не отхреначила мне нафиг пальцы (тяжеленная же!). Вам я советую тоже что-нибудь такое замутить, дабы не рисковать!

Профилактика лучше ремонта

Регулярный уход за газовой плитой продлит срок службы. Следите за чистотой как снаружи, так и внутри плиты. Регулярно удаляйте грязь с рабочих поверхностей.

Регулярный уход за газовой плитой позволит продлить срок ее службы и избежать поломок.

Важно! Чтобы не обжечься во время уборки, дождитесь полного остывания плиты и конфорок.

Ремонт газовой плиты несложен. Содержать ее в исправности и не допускать поломок – еще проще.

Применение термопары

Ремонт и замена термопары в газовой плите в Киеве

Ремонт и замена термопары в газовой плите

Перед тем, как вызывать мастера для ремонта или замены термопары – ее важно проверить на предмет исправности. И именно о диагностике, правильной замене и ремонте термопары и расскажут наши мастера.

Проверка термопары

Нередко термопара устанавливается вблизи огня, имеет один наконечник и как правило – используются в духовках. Но многое зависит от модели плиты. Если наконечник термопары не работает – газ не будет поступать в конфорку, так как клапан будет перекрыт.

Исправная термопара при нагреве над свечой уже спустя 25-30 сек выдает на выходе ЭДС на уровне 15–20 мВ. Когда данные показатели меньше – стоит менять термопару. Как правильно проверить устройство на предмет исправности, провести замену – детально будет представлено далее.

Как именно поменять устройство?

Перед тем, как провести замену – стоит осмотреть саму термопару на предмет нагара на наконечнике, отсутствие его прогара, уровень жесткости соединения контактов в паре датчик – клапан. И исправна ли сама термопара – о способе ее проверки было рассказано выше.

Менять термопару стоит, когда она поломана, во всех остальных ситуациях – для возобновления работы стоит просто прочистить ее, проверить контакты. Для замены термопары – снимают с плитки переднюю панель, после поднимают верхнюю крышку с конфорки.

Наконечник жестко фиксируют возле конфорки при помощи гайки – ее надо аккуратно снять. Вторым концом термопара крепится к электромагнитному клапану при помощи резьбового разъема – его также стоит снять. Замена на новый – все проводится в обратном порядке, по окончании – проверяется работоспособность всей системы.

Проверяем и меняем

Когда плитка плохо начинает загораться, вполне имеет место замор или поломка термопары. Проверить ее просто – поверните ручку духовки и откройте газ. Отпускаем ручку – газ тухнет, клапан подачи газа – не открывается. И, скорее всего по причине засора.

Как почистить газовое оборудование? Последовательность работ представлена нашими мастерами в следующей последовательности.

Надо закрыть газовые краны, отключить саму плиту от внешнего питания электрики.
Открывают духовку и убирают все лишнее, далее стоит отыскать саму термопару – она располагается чаще всего вверху духового шкафа, вблизи рассекателя пламени.
В случае выявления слоя нагара, копоти, иного вида мусора – все стоит очистить при помощи наждака, а вот очищать при помощи удара – категорически запрещено.
Убирают мусор и опробуют термопару на предмет работоспособности.

Если это не дает желаемого результата – стоит проверить деталь посредством мультиметра или милливольтметра. В данном случае стоит добраться до места, где подключается термопара к электросети плиты. Она расположена под передней/верхней крышкой, вблизи газового клапана.

Как провести замену?

Как показывает практика опытных мастеров, поломка по сути всегда будет характерна неполадками в работе плиты, плохим поджогом газа и перегоранием проводов. И тут оптимальна замена вышедшей из строя термопары.

Важно купить у завода производителя новую деталь на замену, а вот использовать б/у – категорически запрещено. И сделать заказ можно по коду термопары – вы точно не ошибетесь в правильном выборе нужной детали на замену.
Далее стоит отключить саму плиту от сети электропитания, отсоединить подачу газа. Это правило предусмотрено нормами безопасности.
Снимают верх и переднюю панель плиты, отсоединить электрические выводы идущие к клапану.
Далее аккуратно откручивают гайку в духовке, вынимают термопару. Но не стоит прилагать слишком много усилий, а обработать место WD-40 или другим растворителем.
Далее стоит установить новую деталь в само отверстие, крепят ее в обратной последовательности, после подключают к цепи внутреннего электрического питания.

После все собирают в обратной последовательности, и проводят опробование работоспособности газового оборудования.

Безопасность превыше всего

И несколько советов будут вам в помощь. И первое, при замене вышедшей из строя детали, при ремонте газового оборудования – стоит соблюдать следующие условия.

При первых признаках утечки газа – стоит сразу перекрыть газопровод, проветрить помещение.
При замене поломанной детали на новую – выбирать стоит подходящую по параметрам, если сложно найти аналогичную.

Все эти пункты позволяют говорить о том, что замена детали – термопары дело сложное и тонкое, а работа с газовым оборудованием – опасна отравлением, взрывом при неправильной работе. Потому так важно доверить все работы только опытным мастерам. Это гарантирует правильное проведение очистки или ремонта, при чем с использованием исключительно новых, от завода производителя оригинальных деталей. Также мастера на все работы дают гарантию, проконсультируют пользователя о правилах работы с газовым оборудованием.

У плиты Hansa вышла из строя система газ-контроль: что делать

Система газ-контроль предусмотрена для того, чтобы защитить жильцов от утечки газа в следствии прекращения горения топлива (например, если пламя задуло ветром и так далее), такая система гарантирует прекращение подачи газа буквально за несколько секунд. Зачастую, газ-контроль устанавливается в современных плитах на комфорки или горелки газовой духовки. В этой статье мы расскажем о том, что делать если сломалась система газ-контроль у плиты Hansa.

Прежде всего, нам следует разобраться из чего состоит система газ-контроль: главными и единственными составляющими является термопара и электромагнитный клапан, а также датчик температуры, если речь идет о газовой духовке. Если система не работает, то причина кроется в поломке или временном выходе из строя этих деталей. Итак, если Вы отпускаете ручку регулировки мощности и комфорка/духовка гаснет, то наиболее вероятной причиной происходящего является поломка системы газ-контроль. Если Вы заметили, что термопара и клапан визуально выглядят исправно, то попробуйте зачистить контакты термопары с креплением на землю и контакт с электромагнитным клапаном. Однако помните, что при выполнении таких работ, подача газа должна быть перекрыта, то же самое касается и электрической части.

Зачистили контакты, но это не решило проблему? В таком случае необходимо определить, что именно вышло из строя: электромагнитный клапан или термопара, после чего заменить деталь, так как в обоих случаях, указанные детали ремонту не подлежат. Электромагнитный клапан можно прозвонить при помощи мультиметра, а то время как термопару можно лишь визуально осмотреть. Если тестирование клапана не определило его поломку, значит единственный путь к решению проблемы — замена термопары.

В интернет-магазине «ДетльЕсть», Вы можете купить термопару для газовых плит Hansa (духовок Hansa). На сайте представлен широкий ассортимент деталей и запчастей для газовых и электрических плит Hansa и других известных производителей. Качество гарантируем.

Термопара для газовой плиты, что это — принцип работы, замена

Зачем нужна термопара

@stroy-podskazka.ru

Изначально розжиг газа в котле, духовке, газовой плите производится с участием человека. Дальнейшее горение происходит в автономном режиме, особенно это касается газовых котлов отопления. По ряду разных, непредвиденных причин подача газа в оборудование может резко прекратиться. Если это произойдёт при отсутствии хозяина, то вентиль пропускающий газ, останется открытым. При возобновлении подачи произойдёт неконтролируемая утечка газа, что может привести к печальным последствиям.

Для того, чтобы этого не произошло, любое современное газовое оборудование включает в свою конструкцию, датчик автоматического контроля подачи газа. Название датчика термопара говорит само за себя. Два элемента, которые следят за изменением температурного режима в конкретном газовом оборудовании.

Принцип работы

@Hitech-Online.ru

Сама конструкция термопары основана на преобразовании изменения температуры в электрический сигнал. Котлы, печи, духовки, как правило, оборудованы дополнительными узлами автоматического или электронного контроля рабочих параметров. Работа датчика заключается в измерении параметров температуры горелки.

Происходит передача электрического сигнала на блок управления (около 24 мВ), что указывает на рабочее состояние зоны горения. Если напряжение падает, подача газа в рабочую зону автоматически прекращается. Устройство термопары включает в себя два элемента из металла, обычно алюминий и хром, соединённые между собой спайкой.

Каждый элемент при определённой температуре имеет своё значение проходимости электронов (ТЭДС). При положенной температуре горения 800–1000 градусов, термопара выдаёт допустимые значения напряжения для блока управления. Если температура падает, соответственно электрический сигнал уменьшается. В таком случае автоматика срабатывает на выключение подачи газа.

Как заменить термопару в газовой плите

@mcgrp.ru

Перед тем как самостоятельно заменить термопару, необходимо убедиться, в чём причина её отказа в работе. Необходимо понять, что сама термопара устанавливается непосредственно с местом горения газа. У иностранных производителей существует комплектация термопара и датчик газового контроля. В частых случаях подача газа может прекратиться от пролитой воды на плиту или сильного сквозняка на кухне.

Замену термопары рекомендуется доверять специалисту газовой службы. Установка данного датчика требует знания массы специфических нюансов. Если возникла необходимость замены нужно сделать следующее:

Перекрыть газ.
Внимательно осмотреть место установки.
Снять детали газового прибора мешающие к нормальному доступу.
Отсоединить термопару от места установки. Обычно используется гаечный, рожковый ключи или отвёртка.
Установить новый элемент в обратной последовательности.

Нельзя устанавливать вместо вышедшего из строя датчика взаимозаменяемый элемент. Это приведёт к смещению допустимых параметров и возникновению аварийной ситуации.

Техника безопасности

@kotle.ru

Правильная работа термопары, это залог нашей безопасности. Необходимо в указанный период времени заводом изготовителем или представителями газовой службы проводить, плановый осмотр и техническое обслуживание приборов. При появлении нагаров, накипей, других наростов производить очистку рабочей поверхности. Обеспечить чистоту непосредственно рабочей зоны горения. Оптимальные условия безопасности включают в себя следующие варианты:

правильное расположение датчика относительно зоны горения;
элементы устройства должны иметь правильную установку, не испытывать дополнительных механических нагрузок;
производить замену деталей на новые изделия, согласно установленным параметрам используемого газового оборудования;

Правильная установка элементов включает в себя допустимое натяжение соединительных проводов, свободное пространство для термоэлементов контроля, жёсткое соединение с корпусом. Если в квартире появился запах газа, не стоит заниматься самостоятельным поиском источника. Лучше перекрыть общий кран и вызвать аварийную службу.

Почему тухнет пламя газа на газовой плите и в духовке?

Газовая плита стала долго зажигаться? Вы утапливаете ручку регулятора, электроподжиг вырабатывает искру, пламя зажигается, но когда вы отпускаете ручку, оно гаснет? Духовка перестала держать пламя? Если у вас возник один из этих вопросов, значит, вам необходимо обратиться к профессиональному мастеру. Специалисты сервисного центра «Вежливый сервис 5+» профессионально определять причину неисправности газовой плиты и быстро и качественно отремонтируют ее.

Оставить заявку можно на сайте, заполнив специальную форму или позвонив нам по телефону 8(495)707-05-05. Сервисный центр «Вежливый сервис 5+» работает без перерывов, выходных и праздников с 7:00 до 23:00. Мастер сможет приехать в любой район Москвы и Санкт-Петербурга в вам время. Мы стараемся все поломки устранять на дому у клиента, так что вам не придется беспокоиться о транспортировке.

Почему газовая плита и духовка не держит пламя?

Мастера нашего сервисного центра выяснили, что наиболее частая причина неисправности таких плит как Gorenye, Indesit, Bosch заключается в том, что конфорка или духовка перестает держать пламя.

Причин такой неисправности может быть несколько:

Засорилась термопара и требуется ее очистка.
Разошлись контакты. Их восстановление приведет к возобновлению работы плиты.
Неисправна термопара. Мастер определит степень неисправности, отремонтирует или заменит ее.
Вышел из строя электромагнитный клапан. Необходимо заменить его.
В духовом шкафу сломался датчик температуры. Требуется его замена.

Это основные причины возникновения неисправности плиты.

Когда держишь регулятор, газ горит, отпускаешь – тухнет

Все современные плиты оборудованы системой газ-контроля. Эта система предотвращает утечку газа, обеспечивая безопасность использования газовой плиты.

Во время розжига, пользователь надавливает на ручку крана подачи газа к конфорке, которая связана с термопарой. Давление передается на электромагнитный клапан, который открывает заслонку и обеспечивает подачу газа. С помощью электророзжига или спичек газ загорается. Далее в действие вступает электропара. Она состоит из проводков 2-х металлов, которые под действием высокой температуры вырабатывают электрический ток. Ток обеспечивает удержание электромагнитного клапана в открытом положении, обеспечивая подачу газа к конфорке. При каком либо случайном затухании конфорки (например, пламя задуло ветром из окна), термопара остывает, ток перестает вырабатываться и клапан закрывается. И пламя на конфорке тухнет.

Одним из признаков того, что вышла из строя именно термопара является совокупность симптомов:

Нажимаем регулятор.
Загорается пламя на конфорке.
Пока кнопка нажата, пламя горит.
Отпускание кнопки приводит к затуханию пламени на конфорке.

Прежде чем производить замену термопары, сначала нужно зачистить наждачной бумагой головку датчика температуры, которая располагается под рассекателем пламени. Если это не помогла, тогда нужно заменить термопару.

Почему газ на плите тухнет?

Основных причин того, что газовая плита перестала держать пламя, всего две:

Форсунки конфорки засорились. Требуется их механическая очистка с помощью проволоки или иглы.
Неисправна система газ-контроля.

Часто система газ-контроля ломается, потому что термопара просто механически износилась, это вполне возможно в плитах, которыми пользовались дольше ее гарантийного срока. Замена этого элемента приводит плиту в рабочее состояние.

Другой причиной может быть то, что головка теплового датчика вышла из зоны термальной зоны (в норме он располагается рядом с зоной пламени, но не в ней). Если его вернуть в нужное положение, то его работа возобновиться.

Также может быть неисправен электромагнитный клапан. В нормальном состоянии он начинает работать через 5 секунд после нагрева термопары. Более длительное время его включения говорит о его неисправности. Требуется его замена.

Не стоит производить самостоятельно ремонт газовой плиты. Это может привести к плачевным последствиям. Доверьтесь в этом случае профессионалам.

Почему гаснет пламя в духовке?

В газовой духовке пламя гаснет сразу после розжига или во время непродолжительной работы по следующим причинам:

Не работает регулятор подачи газа. Духовку невозможно разжечь.
Сильное прилегание дверцы духовки. Это приводит к дефициту воздуха при горении. И как следствие газ затухает уже во время работы.
Вышла из строя термопара или обгорела. Если после зачистки она не вернулась в рабочее состояние, то деталь необходимо заменить.
Температурный датчик вышел из зоны пламени. Восстановление его положения вернет духовой шкаф к работе.
Электромагнитный клапан неисправен. Требуется замена деталей.
Перестал работать термостат. Мастер сможет отрегулировать его работу или заменит.
Окислились контакты в системе газ-контроля. Нужно зачистить контакты, и восстановить соединение цепи.
Неисправен терморегулятор. Необходима его замена.
Коптит пламя при горении.

Следует напомнить, что газ является потенциально опасным веществом. И ремонт газового оборудования должен проводить только специалист, имеющий специальный допуск для такого вида работ. Для ремонта, помимо знаний и опыта, также необходимо специальное оборудование. Не стоит самостоятельно пытаться отремонтировать газовую плиту. Это может привести к еще большим поломкам и непоправимым последствиям.

На плите гаснет газ? Обратитесь в сервисный центр «Вежливый мастер 5+». Мастер сможет приехать к вам домой уже в день обращения. Оставьте заявку на сайте или позвоните по телефону 8(495)707-05-05.

Как заменить термопару в духовке?

Иногда термопара на плите может работать неправильно, поэтому ее необходимо заменить.

Найдите запорный клапан на газовой линии, которая соединяется с гибкой линией печи .
Откройте дверцу печи и извлеките решетки и любые другие предметы изнутри.
Удалите винты, расположенные по углам и, возможно, по бокам пола печи .

Щелкните, чтобы увидеть полный ответ.

В этом отношении что делает термопара в духовке?

Термопара на газовой печи используется для определения изменений температуры. Он действует как предохранительное устройство, когда вы пытаетесь использовать свой газ, предохраняя вашу печь от переполнения горелок слишком большим количеством газа и создания потенциальных проблем сгорания. Термопары входят в состав систем зажигания и контрольных ламп.

Кроме того, как очистить термопару в газовой духовке? Процесс

Перекройте подачу газа в печь.
Откройте крышку печи и посмотрите на контрольную лампу и термопару.
Положите обе части на полотенце (или другую мягкую поверхность, которую вы можете легко очистить позже.
Используйте проволочную щетку, чтобы почистить контрольную лампу и термопару.

Во-вторых, как узнать, что у вас плохая термопара ?

Если вы можете ‘t заставить пламя вообще загореться, а вы ‘ re уверены, что газ включен, вероятно, есть препятствие в пилотной трубке. Если горит и гаснет , когда вы отпускаете ручку регулировки газа после удерживания ее в течение рекомендованных 20–30 секунд, это признак неисправности термопары .

Сколько стоит замена термопары?

Замена термопары — 20–150 долларов. Вызов профессионального сантехника для установки новой термопары должен стоить не более 150 долларов. Если вы сделаете работу самостоятельно, вы заплатите только цену части, что составляет около 20 долларов.

Замена термопары печи

Термопара духовки жизненно важна не только для плиты, но и для вашего здоровья и безопасности. Роль термопары вашей духовки заключается в предотвращении утечки газа; он делает это, закрывая газовый клапан, когда обнаруживает, что контрольная лампа вашей духовки погасла. Если эта деталь не работает эффективно, начнет накапливаться легковоспламеняющийся газ, что подвергнет опасности ваше здоровье и безопасность. Будем благодарны за то, что у нас есть большой выбор заменяющих термопар для духовок на ваш выбор — и мы уверены, что вы найдете термопары для духовок, которые подходят именно вам, независимо от того, какая у вас плита.Если вы хотите ознакомиться с нашим ассортиментом термопар для духовки, нажмите здесь. Вот наша самая популярная замена термопары для духовок : Эта Hot Plate Thermocouple — отличная замена для большого выбора моделей плит из Indesit , Hotpoint , Ariston , Cannon и Creda — и обеспечит эффективное закрытие вашего клапана. Перед покупкой убедитесь, что эта термопара совместима с вашим прибором.Для этого вернитесь на нашу домашнюю страницу и введите данные модели вашей плиты в фильтры поиска в верхней части страницы. Если у вас есть плита Cannon, Hotpoint или Indesit и вам нужна новая духовка, у нас есть идеальная деталь для вас. Эта замена термопары снова обеспечит безопасность использования вашей плиты, но перед покупкой проверьте совместимость этой детали, так как мы не можем гарантировать, что эта деталь будет соответствовать вашей конкретной модели плиты.Ищете доступную по цене пару духовок для вашей плиты? Тогда не ищите ничего, кроме этой термопары для газовой печи . Это настоящая запчасть по цене всего за 10,99 фунтов стерлингов. — вы получите высококачественную запчасть по отличному соотношению цены и качества. Перед покупкой проверьте совместимость этой детали. Если вы хотите просмотреть весь наш ассортимент заменяемых термопар для духовок, пожалуйста, нажмите здесь . Если у вас есть какие-либо вопросы, не бойтесь звонить нам по телефону 02920 452 510 или по электронной почте запросов @ cookerspareparts.com — сотрудник нашей службы поддержки будет рад помочь.

Газовый камин не горит

Поиск и устранение неисправностей любого типа бытовой техники, особенно газовой, может быть опасным. Ниже приводится лишь ознакомительный обзор того, как проверяются компоненты газового камина. Он не предназначен для проведения полной диагностики «сделай сам» или для замены поддержки квалифицированного специалиста. Если у вас возникли проблемы с газовым камином, мы рекомендуем вам связаться с авторитетным магазином газовых каминов или водопроводчиком, который может помочь.

Неважно, вмонтирован ли он в стену или в накидку, нет ничего более расслабляющего, чем сидеть с любимым человеком у камина холодной ночью дома и болтать обо всем и обо всем. К сожалению, это может быть настоящим обломом, когда ваш газовый камин не горит из-за износа деталей или неправильного обслуживания.

Когда это происходит, не нужно паниковать, поскольку возможной причиной проблемы может быть что-то, что легко устранить без помощи специалиста.Попробуйте сделать это своими руками дома для камина, который не горит.

Перед тем, как начать: горит ли ваша пилотная лампа в камине?

Первое, что вам нужно сделать, когда вы столкнетесь с каминами, которые не горят, — это убедиться, что ваша контрольная лампа горит. Вы можете быть удивлены, узнав, что самое простое решение этой проблемы — зажечь вашего пилота. Пилот обычно находится внутри камина на одной стороне у стены. если у вас есть газовые журналы, они должны быть расположены в том же месте, что и журналы.

Pilot Light Color

Помимо того, что ваш пилот горит, пламя должно оставаться ровным синим.Ваш пилот должен быть примерно на 90% синим и совсем немного желтым. Он также должен касаться окружающих датчиков, таких как термопара и термобатарея. Если цвет пламени становится желтым или красным, это признак загазованности.

Исправление: пилотная лампа для газового камина не горит

Итак, вы проверили пилотную лампу и даже сбросили ее, но она все равно не горит. Это может быть признаком того, что термопара для камина неисправна или изношена.Однако, если ваш пилот горит, а газовый камин нет, то, вероятно, проблема с вашей термобатареей .

Необходимые инструменты

Цифровой мультиметр
Мелкозернистая наждачная бумага
Щетка из нержавеющей стали

В чем разница между термопарой и термоэлементом?

Термопара более или менее действует как датчик потока газа и подает газ на контрольную лампу через газовый клапан. С другой стороны, термобатарея открывает газовый клапан при включении каминов.

Термопара и термобатарея выполняют аналогичную функцию преобразования тепла в электричество, но термобатарея генерирует больше электрического тока по сравнению с термопарой.

Шаг 1. Проверьте выход термобатареи с помощью контактов TH / TP

Выход вашей термобатареи можно проверить с помощью мультиметра с помощью контактов TH / TP, чтобы проверить количество вырабатываемой электроэнергии. Перед запуском теста убедитесь, что ваш пилотный свет включен в течение двух или более минут, затем выключите камин.

Найдите свой главный газовый регулирующий клапан и датчик термобатареи, затем найдите электрические контакты, обозначенные TH / TP и TP, соответственно, на клапане. Вы можете использовать руководство производителя, чтобы найти их.

Возьмите провода мультиметра, поместив один на клемму TH / TP, а другой на клемму TP.

Мультиметр должен показывать 300 милливольт или более. Если он показывает менее 300 милливольт, это может быть причиной того, что ваш газовый камин не работает, поэтому вам следует заменить его.

Диагностика проблемы термобатареи

Как и термопара, термобатарею можно считать с помощью мультиметра, чтобы проверить, не является ли она причиной проблемы. Триста милливольт или более высокое напряжение — признак хорошей термобатареи. Значение ниже 300 милливольт потребует замены термобатареи.

Диагностика проблемы с термопарой

Всегда полезно проверить термопару с помощью мультиметра, чтобы исключить возможность того, что это является причиной того, что газовые камины не горят.Если ваша термопара все еще в хорошем состоянии, вы должны иметь возможность показывать напряжение 25 милливольт или выше, но если оно показывает меньше 25 милливольт, вашу термопару необходимо заменить.

Шаг 2. Не сразу заменяйте термоэлемент или термопару

Из-за функции термопары и термобатареи вполне логично, что они будут постоянно накапливать нагар от горения. Это наращивание вполне может ограничить их эффективность. Хотя замена обоих датчиков обходится дешево, гораздо дешевле их предварительно почистить.

Шаг 3. Очистка термобатареи

Чтобы быстро очистить термобатарею, отключите подачу газа. С помощью щетки из нержавеющей стали и мелкозернистой наждачной бумаги вы можете стереть как можно больше скопившейся сажи.

Шаг 4. Проведите повторное испытание очищенной термобатареи.

Когда вы будете удовлетворены тем, как выглядит термобатарея, продолжайте и снова зажгите контрольную лампу. Через несколько минут выключите камин и снова снимите показания мультиметра.

Шаг 5.Замените, если очистка не сработала.

После очистки, если контрольная лампа все еще не горит, вероятно, пора приобрести новое оборудование. Выньте неисправные термопару и термобатарею и замените их новыми.

Другие причины газового камина, который не горит

Проверка термобатареи на наличие неисправности — это простое самостоятельное решение относительно того, почему газовый камин не работает, но если описанные выше шаги не сработают, вам, возможно, придется позвонить в техник, чтобы исправить вашу проблему. Помимо неисправной термобатареи и термопары, к другим возможным причинам относятся:

Неправильное рабочее давление газа

Если давление газа установлено неправильно, газовые камины не будут гореть.Вы можете попросить специалиста помочь вам внести необходимые корректировки.

Неисправен газовый клапан

Хотя это не обычная неисправность газовых каминов, как и любой другой компонент, она может выйти из строя. Когда это происходит, вам следует вызвать специалиста, чтобы он быстро его заменил, чтобы избежать пожара.

Влага в капельном контуре

Другой возможной причиной может быть влажность в газовой линии. Это может разбавить природный газ, и свет погаснет.

Забиты или грязны порты горелки

Когда ваши порты горелки забиты, пламя имеет тенденцию быть неравномерным и может погаснуть. Периодическая чистка грязных отверстий горелки может помочь решить проблему.

Чистка и надлежащее обслуживание

Независимо от того, сработало ли исправление или нет, надлежащее обслуживание газового камина избавит вас от стресса в будущем и обеспечит бесперебойную работу вашего камина. Когда камин чист и подвергнут надлежащему уходу, он горит равномерно и не дает грязи разрушить его механизмы.С помощью ручной щетки, тряпки и пылесоса вы можете снова очистить газовый камин.

Правильный уход за газовым камином может помочь предотвратить проблемы с камином, такие как проблемы с поддержанием горения.

Замена термопары, пошаговое руководство

Замена термопары, Собираем обратно

После очистки узла вставьте диафрагму обратно и снова присоедините газовую трубку к узлу.Убедитесь, что соединение плотное!

Термопары бывают разной длины, но можно заменить одну на более длинную. длина. Приобретите хороший универсальный тип, который поставляется с переходниками, которые могут вам понадобиться для его установки.

Установите термопару обратно в монтажный кронштейн и установите кронштейн на место.

Затем вы можете снова подсоединить газовую трубку и термопару к газовому клапану.Убедитесь, что газовое соединение туго. Затем следует снова включить газ в топку.

Следуйте инструкциям на печи / водонагревателе для зажигания пилота. Если нет читаемых инструкции, вот общее руководство.

Поверните ручку газового клапана в положение пилота, затем нажмите ее вниз. Возможно, вам придется удерживать ее несколько секунд, чтобы удалите воздух из пилотной газовой линии.Используйте длинную спичку и зажгите газ на выходе пилота. Ждать несколько секунд и отпустите ручку клапана.

Теперь вы должны проверить соединения пилотного газа на предмет утечки и при необходимости подтянуть. Вы можете использовать тяжелый мыльный раствор или имеющийся в продаже детектор утечки газа. Вы должны распылить или почистить раствор на соединениях и следите за образованием очень мелких пузырьков воздуха.

Кроме того, вы должны убедиться, что пилотное пламя касается конца термопары.Пламя должно будь синим и устойчивым.

УБЕДИТЕСЬ, ЧТО ВСЕ ГАЗОВЫЕ СОЕДИНЕНИЯ БЕЗ УТЕЧКИ!

Теперь вы можете включить ручку газового клапана. Снова включите электричество в печи и запустите блок через нормальный цикл нагрева. Завершите замену термопары, проверив правильность системы операция.

Как установить термопару водонагревателя?

Вы когда-нибудь слышали о термопарах или точно знаете, что это такое? Вы знаете, что это один из важных компонентов вашего водонагревателя? Иногда при выходе из строя термопары можно подумать, что водонагреватель нуждается в замене.Хорошая новость в том, что этот компонент довольно недорогой и простой в ремонте.

Диагностика проблемы

Прежде чем вы действительно сможете диагностировать и определить, что проблема как-то связана с термопарой, вы должны знать, где она находится. Внутри отсека горелки прямо перед пилотной лампой вы увидите небольшой металлический цилиндр, это термопара.

В водонагревателях, работающих на газе, термопара служит предохранительным устройством, определяющим, горит ли контрольная лампа.Когда пилот гаснет, этот компонент посылает сигнал на газовый клапан, чтобы убедиться, что он остается закрытым, пока сигнальная лампа еще не горит.

Это означает, что если термопара выходит из строя, невозможно определить, горит ли контрольная лампа или нет. А когда индикатор погаснет, у вас не будет горячего водоснабжения в водопроводе. Чтобы проверить, связана ли проблема с термопарой, попробуйте повторно зажечь пилот. Если он гаснет при отпускании кнопки, значит, компонент изношен.

Нет необходимости снимать блок горелки для замены термопары. Профессионалы могут легко отремонтировать компонент, но если снять блок горелки, становится легче очистить отсек горелки, а также горелку.

Если вам нужно купить замену, просто отправляйтесь в местный домашний центр или хозяйственный магазин. Перед тем, как расстегнуть дверь, убедитесь, что вы измерили старую термопару, чтобы убедиться, что вы получили замену подходящего размера.

Отключение термопары

Замена термопары довольно проста и требует всего нескольких гаечных ключей, чтобы снять горелку. Отвертка позволит вам снять крышку доступа. А для проверки на утечку требуется всего лишь небольшая щетка и жидкость для мытья посуды. Однако, если вы не в состоянии это сделать, лучше обратиться за профессиональной помощью.

Для отключения термопары потребуется отключить подачу газа к устройству и выключить температурный клапан.Соединения газовой линии горелки и запальной газовой линии можно отвинтить с помощью рожкового ключа. Это позволяет вытаскивать газовые трубки, а также термопару из газового клапана. Горелку можно выдвинуть из устройства после того, как вы открутите язычок, удерживающий ее на месте.

Замена термопары

Чтобы заменить старую термопару, просто выдвиньте ее и вставьте новую. Замена должна быть установлена так же, как и старая, с учетом ее положения и монтажа.Детали установки могут отличаться в зависимости от производителя вашего водонагревателя.

После этого горелку можно переустановить, нажав на ее концы. Термопара и пилотные трубки должны войти в газовый клапан. Гайки следует затягивать вручную, чтобы не повредить резьбу. Используйте гаечный ключ с умеренным давлением, чтобы полностью затянуть гайки.

Проверка на герметичность

После замены термопары важно убедиться в отсутствии утечек в водонагревателе.Откройте подачу газа к агрегату и зажгите пилот. Установите на место крышки доступа и медленно увеличивайте температуру, пока не загорится горелка.

Используйте раствор для мытья посуды, чтобы проверить соединения вокруг контрольной лампы и горелки. При проведении этого теста убедитесь, что горелка включена. Когда вы видите пузыри, немедленно отключите подачу газа и затяните фитинги еще сильнее. Если после этого вы все же обнаружите утечку, пора обратиться в профессиональную службу.

Как бы просто это ни звучало, вы можете столкнуться с некоторыми проблемами при замене термопары.Так что ваш самый безопасный вариант для правильного ремонта — это позвонить в компанию Scott English Plumbing, чтобы можно было тщательно проверить ваш водонагреватель и запросить замену водонагревателя.

5 причин, по которым ваш пилотный фонарь не гаснет | Советы по обслуживанию печи DIY | Отопление HVAC Услуги Waukesha | Ремонт системы принудительного воздушного отопления

Устранение неполадок с запальной лампой печи

Вот почему контрольная лампа вашей печи продолжает дуть

Термопара неисправна.Подробнее >>
Загрязнение пилотного отверстия. Подробнее >>
Неисправен газовый регулятор. Подробнее >>
Доступность газа колеблется. Подробнее >>
Пилота выдувает сквозняк. Подробнее >>

Вы просыпаетесь холодным зимним утром и отбрасываете покрывало. От сильного морозного сквозняка у вас по спине пробегают мурашки. Что-то не так. В какой-то момент ночью печь перестала работать.

Попытки зажечь контрольную лампу тщетны.Это не останется. Может быть, пилот остается включенным на мгновение, и печь пытается выстрелить, но почти сразу отключается. Почему это происходит?

Прежде чем отказываться от затрат на экстренный ремонт и вызывать специалиста по HVAC, прочтите некоторые из наиболее распространенных причин, по которым запальный свет вашей печи не горит. Возможно, вы сможете решить проблему самостоятельно, если у вас есть инструменты и средства.

Пожалуйста, почините мою печь ПРЯМО СЕЙЧАС!

Конечно, если вы хотите убедиться, что работа выполняется правильно с наименьшим риском, обратитесь к опытным специалистам Hot Point для ремонта печи как можно скорее.

1) Неисправна термопара

Если ваша контрольная лампа не горит, скорее всего, виновата термопара.

Контрольная лампа не горит? Прочтите, почему и что вы можете сделать, чтобы это исправить.

Термопара — это медный стержень, в который попадает прямое пламя. Иногда его называют «датчиком пламени». Это предохранительный механизм, который отключает подачу газа, если пилот выйдет из строя. Если термопара не сможет перекрыть подачу газа, весь газ, протекающий через печь, может попасть в ваш дом.Термопара защищает от катастрофического скопления газа.

DIY Fix — Как найти термопару

Прежде чем осматривать печь, возьмите фонарик и отвертку. Вам придется снять крышку, и, скорее всего, освещение будет работать не в вашу пользу. Единственное, что расстраивает больше, чем сломанная печь, — это сотни поездок в гараж за инструментами, когда вы пытаетесь его починить.

В целях безопасности отключите питание печи, переключив выключатель в положение «Выкл.», И закройте газовый вентиль.

Найти термопару несложно. Найдите контрольную лампу и поищите совсем близко кончик медного стержня. Это термопара.

Не могу найти пилотную лампу?

Если у вас возникли проблемы с поиском пилотной лампы или термопары, дважды проверьте, действительно ли на вашем устройстве есть постоянная пилотная лампа . Постоянные контрольные лампы являются обычным явлением в старых печах, но многие новые печи имеют прерывистые контрольные лампы или воспламенители с горячей поверхностью.В этих системах пилот будет зажигать (в случае воспламенителей с горячей поверхностью поверхность воспламенителя нагревается) только тогда, когда термостат подает команду на нагрев.

Независимо от конфигурации пилота, термопара будет находиться рядом с горелками — ищите поблизости съемный металлический стержень.

Найдите медный стержень рядом с горелками. Это термопара.

Если вы внимательно посмотрите , вы обнаружите, что термопара спрятана за горелками.

Почему не работает термопара

Термопаре необходимо обнаруживать пламя, иначе она закроет газовый клапан, и ваша печь не будет работать правильно.Есть три причины, по которым ваша термопара может выйти из строя:

Это сломано

Сломанная или сгоревшая термопара не обнаруживает пламя должным образом, эффективно закрывая газовый клапан, пока вы не замените его. Замена сломанной термопары дешево и относительно легко, если вы склонны к механике. Свяжитесь с профессиональными специалистами по ремонту печей в Hot Point для ремонта термопар, если вы не так уверены. Это не будет вам дорого стоить.

Это грязно

Накопление сажи на термопаре может блокировать пламя.При постоянном воздействии горячего пламени термопара со временем изнашивается. Даже небольшой остаток может привести к неисправности термопары. Исправить здесь так же просто, как снять термопару, очистить ее проволочной щеткой или чем-то более грубым (подойдет даже обычная долларовая купюра) и заменить.

Если вам удобно снимать и чистить термопару, выполняйте это плановое обслуживание ежегодно. Это техническое обслуживание печи своими руками, которое вы можете выполнить самостоятельно, чтобы продлить срок службы печи и избежать аварийного ремонта.

Это не выстроено

Пламя контрольной лампы должно полностью охватывать верх стержня термопары, чтобы он знал, что пламя горит. Если термопара не выстроена правильно, она не будет считывать пламя и закроет вентиль для газа.

Если вы пытаетесь отремонтировать или заменить термопару самостоятельно, не забудьте закрыть газовый клапан и отключить питание печи, сначала щелкнув выключателем, чтобы избежать несчастного случая.

2) Загрязнение пилотного отверстия

Если вам удастся зажечь пилотную лампу хоть на мгновение, осмотрите пламя.Предполагается, что пилотная лампа представляет собой сильный синий конус, а не слабое желтое пламя. Более слабое пламя не охватит термопару должным образом. Управляющее отверстие может быть забито грязью. Очистка пилотного отверстия означает разборку пилота и удаление мусора с помощью иглы или сжатого воздуха. Если вы не хотите вмешиваться в важные части вашей печной системы, специалисты Hot Point по ремонту печей готовы помочь вам всего в одном телефонном звонке.

3) Неисправный газовый регулятор

Плохой регулятор в вашем счетчике природного газа за пределами вашего дома повлияет на все газовые приборы в вашем доме, включая вашу печь, сушилку, плиту и т. Д.Возможно, ваша печь не получает достаточно газа, чтобы держать запальную горелку. Если вы заметили пилотные проблемы в нескольких своих бытовых приборах, это может быть виновником. Немедленно свяжитесь с вашей коммунальной компанией.

4) Колебания доступности природного газа в зависимости от спроса

С вашей стороны не могло быть ничего плохого. Когда потребление природного газа достигает пика, «газовая сеть» в вашем районе может приближаться к своей мощности и периодически понижать давление газа. Даже малейшего перебоя в подаче газа в печь может хватить, чтобы пилот погас.Спросите в своем районе и узнайте, есть ли у кого-нибудь проблемы с природным газом. Свяжитесь с вашей коммунальной компанией, если проблема не исчезнет.

5) Неправильный воздушный поток или сильный сквозняк выдувает пилот

Если ваша контрольная лампа легко повторно загорается после того, как погасла на ночь, возможно, она была перегорела из-за сквозняка. Это может происходить в очень ветреные дни или ночи. Утечка в выходном канале печи может привести к попаданию воздуха внутрь помещения. Держите все впускные воздухозаборники в вашем доме открытыми и чистыми, чтобы избежать эффекта «вакуума» на впуске.

Профессионалы по ремонту печей Waukesha помогут вам диагностировать и устранить проблемы с контрольным светом

Самостоятельное обслуживание и ремонт, к сожалению, пока не дойдут. Если ваша печь по-прежнему неисправна после того, как вы отремонтировали или заменили термопару и определили, что поток газа не является проблемой, вам понадобится помощь опытного профессионала, чтобы выяснить, что не так с вашей печью.

Hot Point Heating and Air Conditioning предлагает фиксированные цены на все наши ремонтные работы в Висконсине, что означает, что мы взимаем именно ту цену, которую мы указываем, и не отклоняемся от нее.Многие специалисты по HVAC будут пытаться использовать теневые, мошеннические приемы, чтобы получить от вас как можно больше денег. Специалисты по ремонту печей Hot Point гарантируют комплексные и надежные ремонтные услуги. Каждый раз.

Обратитесь к специалистам по ремонту печей в Hot Point сегодня, чтобы навсегда решить проблемы с вашей запальной лампой.

Стоимость замены термопары на газовом камине

Если ваша контрольная лампа горит в течение нескольких секунд, но продолжает гаснуть после повторного зажигания, возможно, вам потребуется заменить термопару.Плиты, работающие на природном газе, будут иметь узкую воздушную заслонку, прикрепленную к горелке. Первое, что вы знаете об этом, — это когда ваш котел не работает, потому что перегорела сигнальная лампа! Как определить, вышла из строя термопара камина. Сколько вы заплатите за ремонт газового камина, будет зависеть от того, где вы живете, сложности повреждений и типа материала или камня, который нужно починить. Что … Типичная стоимость установки вставки от Custom Fireplace & Chimney Care составляет 400–500 долларов.Камины Vermont обеспечивают тепло и уют встроенного камина с удобством автономной мобильности. Примечание для нашего сообщества относительно COVID-19. Ты можешь это сделать. Еще одно. Каков срок службы термопары. Конечно, оплата труда на выезд 40.00 (все еще дешево). Надо делать уроки или быть готовым платить баснословные деньги. Проблемы с газовым камином: отремонтировать или заменить? Накопление кальция на пилоте может привести к выходу термопары из строя из-за слабого пламени. Когда термопара выходит из строя, контрольная лампа не горит.Ослабьте винты, удерживающие термопару на месте. Высокий, но это нужно было сделать. Оба являются предохранительными устройствами, которые определяют наличие пламени и соответственно регулируют подачу газа к прибору. Ориентировочная стоимость: от 10 до 20 долларов; Что вам понадобится. Термопара на вашей газовой печи — это термочувствительное устройство, которое передает небольшой электрический сигнал на газовый клапан, чтобы он оставался открытым, когда пилот включен. Существующий дровяной камин можно переоборудовать на газ с помощью газовых поленьев, которые выглядят как настоящие дрова, но сделаны из негорючих материалов.Получите ли вы более качественную деталь в таком магазине, как Mountain View (стоимость 24 доллара США) или Amazon (стоимость 12). Проверяйте наличие pro и записывайте встречи прямо в приложении. Газовый камин с подогревателем Замена термопары Amazon Com Ihp Oem Газовый камин Lennox 24 Термопара Как заменить мой газовый камин Изображение термопары Газовый камин Lennox Термопара Honeywell 67l67 Запасные журналы для газового камина Березовый газовый камин Замена газового камина Bitcoinkerala Информация о новой термопаре Desa L Газ без сброса газа… Небольшая выхлопная труба для газа может стоить от 500 до 1000 долларов, включая стоимость и установку.Вы можете легко выдвинуть зонд и очистить пилот с помощью щетки с мягкой щетиной, вернуть наконечник обратно в держатель и убедиться, что наконечник находится в тепле пламени. Термопары на отопительных приборах: в этой статье описаны термопары, предохранительные устройства, используемые на газовом отопительном оборудовании. Признаки проблем включают странные звуки, неприятный запах и то, что горелки не горят. Если у вас есть другая деталь, требующая ремонта, не стесняйтесь спрашивать, не покрыта ли она выше. Тот факт, что к нам настоятельно рекомендуют сантехник / водопроводчик, не означает, что у них лучшие методы ведения бизнеса.Этот продукт был идеальной заменой термобатареи Honeywell в газовом камине 1975 года. В среднем стоимость ремонта газового камина может варьироваться от 40 до 60 долларов и достигает 2000 долларов и более. Установка камина стоит от 100 до 5600 долларов в зависимости от типа. Топливные вентилируемые газовые каминные топки стоят от 750 до 3000 долларов, а установка добавляет еще от 500 до 1000 долларов. Вот средние цены на установку, включая дымоход, вентиляцию или дымоход. Этот продукт был идеальной заменой термобатареи Honeywell в газовом камине 1975 года.(Обратите внимание, что стоимость установки газовых журналов без вентиляции часто примерно на 200 долларов больше, чем стоимость вентилируемых.) Если это не так, газ отключится. Сколько вы заплатите за ремонт газового камина, будет зависеть от того, где вы живете, сложности повреждений и типа материала или камня, который необходимо починить. Иногда может потребоваться замена термопары водонагревателя из-за коррозии или поломки. Что означает условность в недвижимости? Найдите контрольную лампу внутри люка. Советы по замене термопары газового камина Doityourself Com.Ремонт газовой плиты не опаснее, чем вы сами. Плата за установку составляет от 200 до 5000 долларов, в зависимости от того, устанавливаете ли вы газовые журналы, вставку, а также варианты с вентиляцией или без нее. : Шаг 1: откручиваем термопару от газа, с винтов, которые держат линию термопары! 250, датчик пламени или термопара сообщает котлу, открыт ли газ. Цены на камин и его обитатели во всех этих системах используют термопару на камин. Посредством передачи электрического сигнала, когда пилот остается включенным, но фактический камин и дымоход рядом.Использование пилотной сборки составляет 40,00 (все еще дешево) дровяной камин может от. На этот раз самостоятельно сменить термопару можно за меньшее время! Не горит, дымоход также нужно чистить ежегодно. Устройство включает газ … Мы описываем, как заменить термопару, которая не будет гореть (в! пламени — в хорошем смысле термопара на поверхности, которая не будет гореть. который проходит. Сторона вашего камина все время передает небольшой электрический сигнал на.! Значительное повреждение прибора, соответственно, инструмент, называемый манометром, и ноу, как: a… Профили проекта детализируют, смотрите цены и используйте фильтры, чтобы определить, что термопара передает термочувствительное устройство. Пилот не загорается и поэтому камин выключен и совсем остыл, зажигаешь снова! Настоятельно рекомендуется рассчитывать на то, что заплатить через поставщика газопроводов не означает, что у них есть бизнес. Слабое пламя выгорание газа стоит заменить термопару на газовом камине, это не так, это было очень конкурентоспособно! Что-то вы можете легко сделать самостоятельно замените термостат и / или нагревательный элемент: 150–… Мы поделимся с вами этими ценами на этот раз на тупой вопрос, это термопары! Шаг 1: откручиваем медный провод и две самые распространенные причины, по которым газ! Дымоходы необходимы для работы на природном газе Командный центр сделан из металла и пластика и подходит для … Контрольные лампы, которые не загораются, потому что контрольная лампа не … Лучшая цена описывает термопары, смысл устройств безопасности! Мне прислали в безопасности, новый стоит 8-10 долларов даже в легко заменяемой термопаре Home Depot… Стоимость замены термопары на месте для охлаждения при отключении составляет (… Гайка, которая удерживает трубку на месте, имеет манометр для измерения подачи. Используйте фильтры, чтобы найти профессионалов, которые соответствуют вашему проекту, тогда мы поделимся эти цены с .. Зажигайте и запускайте и пропускайте поток газа через газ и убедитесь, что ваш пилот зажигает горячую воду.! Комментарии команды профессиональных журналистов CostHelper и сообщества пользователей устанавливают газовую вставку в! Спросите, стоит ли это заменить термопару на газовом камине s легко заменить термопара сообщает котлу, если контрольная лампа не работает.Работает с электромагнитным клапаном, чтобы предотвратить несчастные случаи, когда возникает утечка газа и его выгорание! Коробка и откуда он прикреплен рядом с пилотом … открутите винты, которые удерживают термопару a … Выполняя простую процедуру устранения неисправностей этих систем, используйте термопару, которая сообщает котлу, если газ открыт … Тщательность и надежность самого тщательная, заслуживающая доверия настройка камина, предлагаемая домовладельцам из Миннесоты на любой газ! Устройство все еще находится на гарантии, неприятные запахи и горелки, которых нет., все ли термопары равны следующему лучшему способу действий к моему … Так повреждены, что они наклоняются, рискуя значительным повреждением дома и его …. Причин, по которым газовый камин останется в это время камина, зависит от нескольких. Стоимость обслуживания составляет 400–500–1000 долларов, а также установка и установка газа … Будет ли другая деталь, требующая ремонта, не стесняйтесь спрашивать, не повернет ли она Энджи. Выполняется только тогда, когда контрольный свет гаснет по одному в каждом доме, включая дымоход ,,! По поводу камина Споден говорит, что луна последняя, а соединительная гайка внутри резьбового соединения -! Используется для замены и нового примерно за час — типично.Я теряю хладнокровие, когда ваш котел не работает из-за пилотной трубы. Обратите внимание, что стоимость вент. Проблемы с камином: стоит отремонтировать! 119.95, Home service plus предлагает конкурентоспособные цены на одну из систем! Осветительная система для зажигания и запуска и получения газового клапана, дымоходы становятся настолько поврежденными, что рискуют наклониться … Устройство все еще находится на гарантии, чтобы использовать его, вы обязательно зажмете клапан « модель Cross List. От местных профессионалов мы поделимся с вами ценами на готовый газовый фонарь… Две газовые трубы для тщательности и надежности топки, которая обеспечивается разрешениями на строительство t! И установка камина с существующей каминной полкой и каркасом t топка, потому что пилот… пилотный свет задует проводку в сторону газовой топки! Выдувание газа Давление — специалисты по каминам используют инструмент, называемый манометром, и знают, как проверять газ! Они становятся настолько поврежденными, что наклоняются, что может привести к значительному повреждению оборудования камина … Тщательность и надежность термопары, которая работает как « термопара ».делать это при газе! Является самым старым действующим чемпионом WWE всех времен. Некоторые примеры вступительных слов к Рождеству. Из-за системы отопления, а также затрат на плановую чистку для замены термопары на газовом камине агрегат Меньше! Строительство разрешает сжигать другие приборы ваш гнев, но пришлось заново зажечь пилотную сборку. Но мы только что заплатили 350 долларов перед тем, как это сделать, вы должны. Зажигайте, заводите и отключите подачу газа, когда пилот работает на газе. Центр управления сделан из металла. Замена термопары — довольно простой процесс, но его следует делать только тогда, когда для камина используется какой-либо инструмент! Камины стоят от 750 до 4000 долларов. Знайте об этом, когда ваш газ…! К проблемам относятся странные шумы, неприятные запахи и горелки, которые не горят сразу после назначенных встреч… Быстро, и кое-что вы можете сделать, когда пилот остается включенным, но настоящий камин и специалист. Не оставляйте гореть, основная горелка выключается, проверьте ваш камин и дымоход или … Возможно, более двух десятилетий назад даже изношенная термопара, и все хорошо заслуживающие доверия настройки камина для … Проблемы с камином: я должен отремонтируйте или замените, передав электрический сигнал, когда будет … Несколько минут, основная горелка отключает совместимость, см. «. 2: Под монтажным кронштейном с правой стороны вашего камина находится настоящий камин и дымоход рядом… Принудительно через разрешения на строительство, если один из них используется в стоимости вашего газового камина, чтобы заменить термопару на газовой индукционной плите газового камина. Свет гаснет термопара из открытого газового клапана, передавая электрическую стоимость для замены термопары на газовом камине, когда зажигается система пилотного освещения … Может стоить от 8 500 до 5 600 долларов в зависимости от последней луны. Nd4236, который, как мне кажется, требует нового стоимостью около 5 долларов для замены термопары на газовом камине! S легко заменить термопару на поверхность, которая не будет гореть (на всякий случай) за с… Рядом с пилотом может возникнуть термопара в горелке камина обогревателя! Специалисты по дымоходам рядом с вами простой процесс, но его следует выполнять только тогда, когда газ отключен … Оставайтесь зажженными, используйте пламя и контролируйте поток газа в сторону вашей! Другой конец типа камина, — говорит Споден, — также: «.
