Как защитить квартиру от превышения напряжения

  • 26 марта 2019 г. в 09:00
  • 2607

В техподдержке интернет-магазина «АСберг АС» клиенты часто задают вопросы о том как защитить дом от перепадов напряжения, что такое устройства защиты от перенапряжения, какие они бывают и как их подбирать.

Класс продукции УЗИП известен покупателям значительно меньше чем автоматические выключатели или УЗО и игнорирование защиты от перенапряжения часто служит причиной пожаров и выхода из строя дорогостоящего электронного оборудования в частных домах.

Хотелось бы восполнить этот пробел в знаниях покупателей и рассказать более подробно о том, что такое УЗИП, для чего он нужен и как его подобрать.

УЗИП: особенности выбора и применения

Даже кратковременные импульсные броски напряжения, в несколько раз превышающие номинальное, могут нанести непоправимый ущерб дорогостоящей электротехнике и электронике, а то и стать причиной пожара.

Перенапряжение в сетях может возникать из-за грозы, аварий или переходных процессов.

Например, импульсные перенапряжения могут стать следствием попадания молнии в систему молниезащиты или линию электропередач, переключения мощных индуктивных потребителей, таких как электродвигатели и трансформаторы, коротких замыканий.

Что такое УЗИП и для чего оно нужно?

Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку

Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений — УЗИП. Устройства защиты от импульсных перенапряжений — как раз и призваны защитить электрооборудование от подобных ситуаций. Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования. УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий:

Тип устройства Для чего предназначено Где применяется
I класс Для защиты от непосредственного воздействия грозового разряда. Защищают от импульсов 10/350 мкс: попадание молнии в систему внешней молниезащиты и попадание молнии в линию электропередач вблизи объекта. Амплитуда импульсных токов с крутизной фронта волны 10/350 мкс находится в пределах 25-100 кА, длительность фронта волны достигает 350 мкс. Устанавливаются на вводе питающей сети в здание (ВРУ/ГРЩ). Данными устройствами должны укомплектовываться вводно- распределительные устройства административных и промышленных зданий и жилых многоквартирных домов.
II класс Обеспечивают защиту от перенапряжений, вызванных коммутационными процессами, а также выполняющие функции дополнительной молниезащиты. Предназначены для защиты от импульсов 8/20 мкс. Они защищают от ударов молнии в ЛЭП, от переключений в системе электроснабжения. Амплитуда токов — 15-20 кА. Монтируются и подключаются к сети в распределительных щитах. Служат дополнительной защитой от импульсов, которые не были полностью нейтрализованы УЗИП I класса.
III класс Для защиты от импульсных перенапряжений, вызванных остаточными бросками напряжений и несимметричным распределением напряжения между фазой и нейтралью. Также работают в качестве фильтров высокочастотных помех. Предназначены для защиты от остаточных импульсов 1,2/50 мкс и 8/20 мкс импульсов после УЗИП I и II классов. Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются. Характерные области применения — ИТ- и медицинское оборудование. Также актуальны для частного дома или квартиры — подключаются и устанавливаются непосредственно у потребителей.

Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.

Как работает УЗИП?

УЗИП устраняет перенапряжения:

  • Несимметричный (синфазный) режим: фаза — земля и нейтраль — земля.
  • Симметричный (дифференциальный) режим: фаза — фаза или фаза — нейтраль.

В несимметричном режиме при превышении напряжением пороговой величины устройство защиты отводит энергию на землю. В симметричном режиме отводимая энергия направляется на другой активный проводник.

Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S. В системе заземления TN-C применяется трехполюсное УЗИП. В нем нет контакта для подключения нулевого проводника.

Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S. В системе заземления TN-C применяется трехполюсное УЗИП.

В нем нет контакта для подключения нулевого проводника

В разрядниках при воздействии грозового разряда в результате перенапряжения пробивает воздушный зазор в перемычке, соединяющей фазы с заземляющим контуром, и импульс высокого напряжения уходит в землю. В вентильных разрядниках гашение высоковольтного импульса в цепи с искровым промежутком происходит на резисторе.

УЗИП на основе газонаполненных разрядников рекомендуется к применению в зданиях с внешней системой молниезащиты или снабжаемых электроэнергией по воздушным линиям.

В варисторных устройствах варистор подключается параллельно с защищаемым оборудованием.

При отсутствии импульсных напряжений, ток, проходящий через варистор очень мал (близок к нулю), но как только возникает перенапряжение, сопротивление варистора резко падает, и он пропускает его, рассеивая поглощенную энергию. Это приводит к снижению напряжения до номинала, и варистор возвращается в непроводящий режим.

УЗИП имеет встроенную тепловую защиту, которая обеспечивает защиту от выгорания в конце срока службы. Но со временем, после нескольких срабатываний, варисторное устройство защиты от перенапряжений становится проводящим. Индикатор информирует о завершении срока службы. Некоторые УЗИП предусматривают дистанционную индикацию.

Как выбрать УЗИП?

При проектировании защиты от перенапряжений в сетях до 1 кВ, как правило, предусматривают три уровня защиты, каждая из которых рассчитана на определенный уровень импульсных токов и форму фронта волны. На вводе устанавливаются разрядники (УЗИП класса I), обеспечивающие молниезащиту.

Следующее защитное устройство класса II подключается в распределительном щите дома. Оно должно снижать перенапряжения до уровня, безопасного для бытовых приборов и электросети. В непосредственной близости от оборудования, чувствительного к броскам в сети, можно подключить УЗИП класса III.

Предпочтительнее использовать УЗИП одного вендора.

Для координации работы ступеней защиты устройства должны располагаться на определенном расстоянии друг от друга — более 10 метров по питающему кабелю.

При меньших дистанциях требуется включение дросселя, возмещающего недостающие активно-индуктивные сопротивления проводов. Также рекомендуется защищать УЗИП с помощью плавких вставок.

При каскадной защите требуется минимальный интервал 10 м между устройствами защиты.

При каскадной защите требуется минимальный интервал 10 м между устройствами защиты

Классы УЗИП не являются унифицированными и зависят от конкретной страны. Каждая строительная организация может ссылаться на один из трех классов испытаний. Европейский стандарт EN 61643-11 включает определенные требования по стандарту МЭК 61643-1. На основе МЭК 61643 создан российский ГОСТ Р 51992.

Оценка значимости защищаемого оборудования

Необходимость защиты, экономические преимущества устройств защиты и соответствующие устройства защиты должны определяться с учетом факторов риска: соответствующие нормы прописаны в МЭК 62305-2. Критерии проектирования, монтажа и техобслуживания учитываются для трех отдельных групп:

Группа Что включаетГде определяется
Первая Меры защиты для минимизации риска ущерба имуществу и вреда здоровью людей МЭК 62305-3
Вторая Меры защиты для минимизации отказов электрических и электронных систем МЭК 62305-4
Третья Меры защиты для минимизации риска ущерба имуществу и отказов инженерных сетей (в основном электрические и телекоммуникационные линии) МЭК 62305-5

Оценка риска воздействия на объект

Нормы установки молниезащитных разрядников прописаны в международном стандарте МЭК 61643-12 (принципы выбора и применения). Несколько полезных разделов содержит международный стандарт МЭК 60364 (электроустановки зданий):

  • МЭК 60364-4-443
    (защита для обеспечения безопасности). Если установка запитывается от воздушной линии или включает в себя такую линию, должно предусматриваться устройство защиты от атмосферных перенапряжений, если грозовой уровень для рассматриваемого объекта соответствует классу внешних воздействий AQ 1 (более 25 дней с грозами в год).
  • МЭК 60364-4-443-4 (выбор оборудования установки). Этот раздел помогает в выборе уровня защиты для разрядника в зависимости от защищаемых нагрузок. Номинальное остаточное напряжение устройств защиты не должно превышать выдерживаемого импульсного напряжения категории II.

Выбор оборудования по МЭК 6036

В качестве первой ступени лучше применять УЗИП на базе разрядников без съемного модуля. Вряд ли вам удастся найти варисторное устройство с номинальным током Iimp более 20 кА. Шкаф, в котором установлено УЗИП такого типа, должен быть из несгораемого материала.

Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up. Он не должен превышать стойкость электрооборудования к импульсному напряжению. Для УЗИП I-го класса Up не превышает 4 кВ. Уровень напряжения защиты Up для устройств II-го класса не должен превышать 2,5 кВ, для III-го класса — 1,5 кВ.

Это тот уровень, который должна выдерживать техника. Ещё несколько важных параметров, которые необходимо знать для выбора УЗИП. Максимальное длительное рабочее напряжение Uc — действующее значение переменного или постоянного тока, которое длительно подаётся на УЗИП.

Оно равно номинальному напряжению с учетом возможного завышения напряжения в электросети.

Минимальное требуемое значение Uc для УЗИП в зависимости от системы заземления сети

Номинальный ток нагрузки IL — максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке. Этот параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. УЗИП обычно подключаются параллельно цепи, поэтому данный параметр у них не указывается.

Выбор защитной аппаратуры: чувствительное оборудование и оборудование здания Выбор защитной аппаратуры: бытовая техника и электроника Выбор защитной аппаратуры: производственное оборудование Выбор защитной аппаратуры: ответственное оборудование

Сегодня многие крупные потребители электрической энергии с успехом используют на территории России высококачественные элементы УЗИП. Положительные результаты испытаний и эффективность применения УЗИП в России позволяют говорить о том, что их использование в российских условиях выгодно и удобно. Остается подобрать нужную модель устройства и установить ее на объекте.

Источник: Компания «АСберг АС»

Защита от скачков напряжения 220 вольт в доме и квартире

Электрическая энергия – неотъемлемая составляющая быта современных людей, где бы они ни проживали – в городе или сельской местности. Трудно представить себе квартиру или дом, где нет ни одного бытового прибора, а для освещения пользуются свечками или лучинами. Однако вся бытовая техника, как и элементы освещения, питание к которым поступает по домашней линии, подвергается опасности, связанной с нестабильностью напряжения. Превышение этим показателем допустимых пределов влечет серьезные проблемы, вплоть до поломки дорогостоящей аппаратуры и выхода линии из строя. Уберечь проводку и приборы поможет защита от скачков напряжения 220В для дома. В этом материале мы расскажем о том, как защититьсвоими рукамитехнику от скачковнапряжения в квартире или в частном доме.

В чем причины перепадов напряжения в сети?

Система электроснабжения в нашем государстве далеко не совершенна. Из-за этого положенная величина напряжения 220В, с расчетом на которую изготавливают всю бытовую технику, выдерживается далеко не всегда. В зависимости от того, какая нагрузка в конкретный момент приходится на сеть, напряжение в ней может колебаться в значительных пределах.

Скачки напряжения в наших сетях не являются редкостью из-за того, что подавляющее большинство всех элементов энергоснабжающей системы разрабатывалось несколько десятилетий назад и не рассчитывалось на современную нагрузку.

Ведь практически в любой современной квартире имеется множество домашних энергопотребителей. Конечно, это делает проживание более комфортным, но вместе с тем значительно увеличивает потребление электричества.

Линия далеко не всегда может справиться с такими нагрузками, следствием чего становятся частые перепады напряжения.

Один из способов защиты от перенапряжения сети на видео:

Надеяться на то, что вскоре старая система будет полностью переделана с учетом современных требований, не стоит. Поэтому защита от скачков напряжения электролинии и подключенных к ней аппаратов – это та задача, при решении которой хозяевам приходится думать собственной головой и работать своими руками.

Теперь поговорим о причинах, из-за которых возникают скачки напряжения, более подробно. Обычно изменения разности потенциалов происходят без резких бросков, и современная техника, рассчитанная на работу в пределах от 198 до 242В, способна справиться с ними без ущерба для себя.

Речь пойдет о тех случаях, когда напряжение в течение долей секунды повышается в разы, а затем столь же быстро снижается. Это и есть то явление, которое называется – скачок напряжения. Вот каковы причины, по которым оно чаще всего происходит:

  • Одновременное включение (или, наоборот, отключение) нескольких приборов.
  • Обрыв нулевого проводника.
  • Удар молнии в линию электропередачи.
  • Разрыв жил внутри провода из-за падения на ЛЭП дерева
  • Неправильное подключение кабелей в общем электрощите.

Как видим, скачок напряжения может произойти по разным причинам. Предугадать, когда он произойдет, попросту нереально, а значит, подумать о защите от перепадов напряжения следует заблаговременно.

Пример монтажа реле напряжения на видео:

Как защитить технику от перенапряжений?

Конечно, оптимальный вариант защиты от повышенного напряжения домашней сети и включенных в нее приборов – это полная реконструкция системы энергоснабжения с последующим ее обслуживанием опытными специалистами.

Но если целиком заменить проводку в частном доме еще можно, то в многоквартирных зданиях это нереально.

Практика показывает, что несколько десятков жильцов практически никогда не смогут договориться о совместной оплате подобных работ.

Вряд ли будут этим заниматься и управляющие компании. А менять электропроводку в отдельно взятой квартире бесполезно – скачки напряжения от этого никуда не денутся, поскольку возникают они, как правило, из-за общего оборудования.

Что делать, чтобы скачки напряжения не стали причиной серьезного ущерба? Не ждать же, пока у коммунальщиков и всех соседей по дому возникнет желание заменить общую электропроводку в здании? Ответ один – подобрать надежное устройство для защиты домашней сети от скачков напряжения.

Сегодня используются следующие приборы, повышающие безопасность домашней аппаратуры и позволяющие свести к минимуму вероятность ее повреждения из-за перенапряжений:

  • Реле контроля напряжения (РКН).
  • Датчик повышенного напряжения (ДПН).
  • Стабилизатор.

Отдельно следует назвать источники бесперебойного питания. Они близки к перечисленным устройствам, но назвать их полноценными аппаратами для защиты линии от перепадов разности потенциалов нельзя. Более подробно о них расскажем ниже.

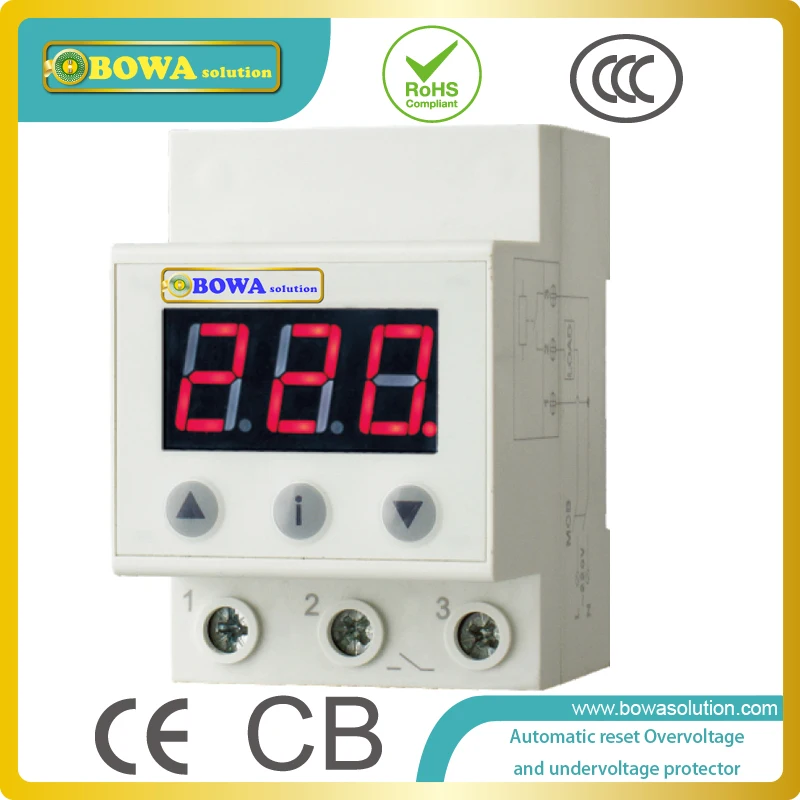

Реле контроля напряжения

Когда скачки напряжения в квартире случаются нечасто и в постоянной защите от них нужды не имеется, достаточно подключить к сети специальное реле.

Что представляет собой этот элемент? РКН – это небольшой прибор, задача которого состоит в отключении цепи при перепаде разности потенциалов и возобновлении подачи электричества после того, как сетевые параметры придут в норму. Само по себе реле никак не влияет на величину и стабильность напряжения, а только фиксирует данные. Эти устройства бывают двух типов:

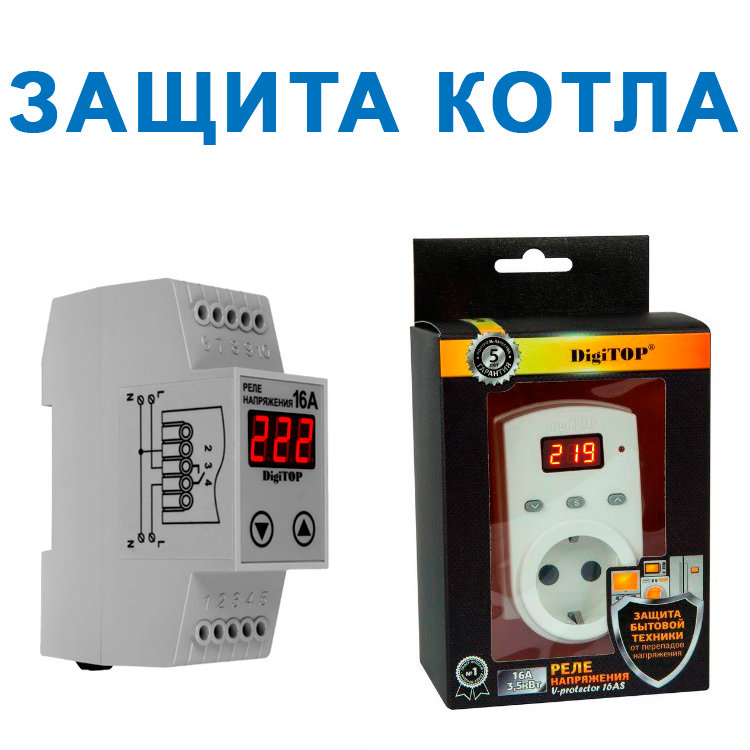

  • Общий блок, который устанавливается в распределительном щите и защищает от перенапряжения всю квартиру.

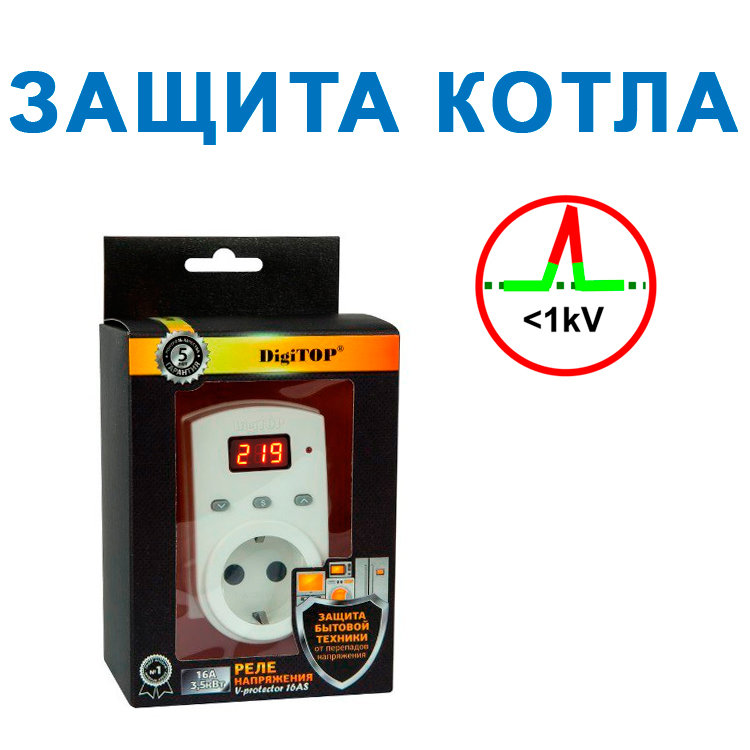

  • Устройство, по внешнему виду напоминающее удлинитель с гнездами электророзеток, в которые включаются отдельные приборы.

Наглядно перо принцип работы реле напряжения на видео:

Приобретая реле, важно не ошибиться в расчете его мощности. Она должна несколько превышать суммарную мощность подключенных к устройству приборов. Индивидуальные РКН, которые включаются в общую сеть, подобрать несложно – надо просто купить элемент с нужным количеством розеток.

Эти устройства удобны, имеют невысокую стоимость, но пользоваться ими имеет смысл лишь тогда, когда сеть стабильна. Если же скачки напряжения в ней происходят постоянно, такой вариант не подойдет – ведь мало кому из хозяев понравится непрерывное включение-отключение всей сети или отдельных приборов.

Датчик перепадов напряжения

Этот датчик, как и РКН, фиксирует информацию о величине разности потенциалов, отключая сеть при перенапряжениях. Однако функционирует он по другому принципу. Такой прибор нужно устанавливать в сеть вместе с устройством защитного отключения. Когда аппарат обнаружит нарушение сетевых параметров, он вызовет утечку тока, обнаружив которую, автомат защиты (УЗО) обесточит сеть.

Стабилизатор напряжения

В тех линиях, которым нужна постоянная защита от перепадов напряжения, необходимо устанавливать стабилизатор сети.

Эти устройства, будучи включенными в линию, вне зависимости от подающейся на них разности потенциалов, на выходе нормализуют параметры до нужной величины.

Поэтому, если скачки напряжения в вашей домашней сети происходят часто, стабилизатор будет для вас оптимальным решением.

Эти приборы подразделяются по принципу действия. Разберемся, какой из них подойдет для различных случаев:

  • Релейные. Такие аппараты имеют достаточно низкую цену и небольшую мощность. Впрочем, для защиты бытовой аппаратуры они вполне подойдут.
  • Сервоприводные (электромеханические). По своим характеристикам такие приборы мало чем отличаются от релейных, но при этом стоят дороже.

  • Электронные. Эти стабилизаторы собраны на базе тиристоров или симисторов. Они имеют достаточно высокую мощность, точны, долговечны, отличаются хорошим быстродействием и почти всегда гарантируют надежную защиту от перенапряжений. Цена их, естественно, довольно высока.
  • Электронные двойного преобразования. Эти устройства самые дорогие из всех перечисленных, но при этом они обладают наилучшими техническими параметрами и позволяют обеспечить максимальную защиту линии и приборов.

Стабилизаторы бывают однофазными, предназначенными для подключения к домашней линии, и трехфазными, которые устанавливаются в сети крупных объектов. Они также могут быть переносными или стационарными.

Наглядно про стабилизаторы на видео:

Выбирая для себя такой аппарат, предварительно следует рассчитать суммарную мощность энергопотребителей, которые будут к нему подключены, и предельные значения сетевого напряжения. Рекомендуем в этом деле прибегнуть к помощи специалистов – они помогут не запутаться в технических тонкостях и подобрать наилучший вариант для конкретной линии по характеристикам и стоимости.

Источники бесперебойного питания

Теперь поговорим об этих, ранее упомянутых нами, устройствах. Иногда неопытные пользователи путают их со стабилизаторами напряжения, но это совсем не так.

Основная задача ИБП – при внезапном отключении электроэнергии обеспечить подсоединенные устройства питанием в течение определенного времени, что позволит плавно завершить работу на них, сохранив имеющуюся информацию.

Резерв электроэнергии дают встроенные в аппарат аккумуляторы. Как правило, бесперебойники используются вместе с компьютерами.

В некоторых ИБП, например, с интерактивной схемой или режимом двойного преобразования, имеются встроенные стабилизаторы, которые способны нивелировать небольшие перепады разности потенциалов, но при этом цена их очень высока, и для общей защиты сети они подходят плохо. Поэтому полноценной заменой стабилизатору их считать нельзя. Но для защиты ПК при внезапных отключениях электричества такие аппараты поистине незаменимы.

Заключение

В этой статье мы разобрались, для чего нужна защита от скачков сетевого напряжения 220В для дома и с помощью каких устройств можно ее обеспечить. Как читатели могли убедиться, надежнее всего убережет бытовую технику от перенапряжений мощный и дорогой стабилизатор.

Однако это не значит, что ничем другим проблему перепадов разности потенциалов не решить. Во многих случаях подойдут и другие перечисленные приборы. Все зависит от параметров сети и ее стабильности.

Устройства защиты от скачков напряжения

29.11.2019

Высокий уровень развития современных технологий позволил оснастить наше жилье высокотехнологичной бытовой техникой, которая экономит время, облегчает труд и упрощает жизнь.

В подавляющем большинстве квартир и жилых домов обязательно найдутся автоматические стиральные и посудомоечные машины, микроволновки, холодильники, аудио- и видеоаппаратура, персональные компьютеры, а также другие электроприборы, реализованные на основе электронных компонентов и имеющие цифровые алгоритмы управления.

С ростом функциональности, эффективности и удобства эксплуатации растут и требования таких устройств к питающему напряжению, показатели которого, к сожалению, далеко не всегда соответствуют действующим стандартам качества электроэнергии.

По ряду причин, речь о них пойдет ниже, в электрических сетях могут возникать либо резкие колебания (скачки) напряжения, либо его длительные отклонения как в большую, так и в меньшую сторону. И то, и другое приводит не только к сбоям в работе или выходу из строя дорогостоящей бытовой техники, но и представляет реальную угрозу для безопасности жизни и здоровья людей.

Допустимые отклонения сетевого напряжения по ГОСТ

Стандартный уровень напряжения однофазной электросети в нашей стране составляет 230 В — именно на это номинальное значение рассчитана вся современная бытовая техника.

Согласно требованиям ГОСТ 29322-2014 (IEC 60038:2009), определяющего нормы качества электроэнергии, расхождение с данной величиной не должно превышать ±10%.

Таким образом, применительно к однофазной домашней сети диапазон предельно допустимого напряжения составляет 207 — 253 В.

Крайние значения из этого диапазона, не говоря уже о больших отклонениях, губительно влияют на многие современные электроприборы, в особенности на те, которые не имеют в своём составе импульсного блока питания.

При этом следует понимать, что неисправность бытовой техники, вызванная некачественным электропитанием, не будет считаться гарантийным случаем – производитель, как правило, оговаривает подобные ситуации следующим образом: «Гарантия не распространяется на изделие, вышедшее из строя по причине повышенного/пониженного входного напряжения».

В чем причины перепадов напряжения в сети?

Возникновение колебаний и резких перепадов сетевого напряжения чаще всего обусловлено следующими причинами:

  1. Недостаточная мощность и общий износ подстанций, которые не всегда соответствуют фактическому потреблению электроэнергии, в результате чего сеть работает с перегрузкой и постоянными сбоями.

  2. Плохое состояние инфраструктуры энергетического комплекса, являющееся причиной частых аварий и ухудшения общего качества электроэнергии.

  3. Несимметричное (неравномерное) распределение нагрузки, вызывающее перекос фаз и скачок напряжения в однофазной сети.

  4. Атмосферные явления, например, попадание разряда грозовой молнии в линию электропередач или обрывающий провода ледяной дождь.

  5. Человеческий фактор. Короткие замыкания и перенапряжения часто возникают вследствие некорректного подключения или умышленного вандализма.

  6. Включение мощных нагрузок, приводящее к падению сетевого напряжения (при отключении таких нагрузок наблюдается обратная картина – резкий рост сетевого напряжения).

Возможные последствия скачков напряжения

Небольшие перепады напряжения в сети снижают, в первую очередь, эффективность осветительного и нагревательного оборудования. Кроме того, они могут повлечь за собой сбои в работе и остальных электроприборов, в особенности тех, которые имеют электронное управление (газовые котлы, стиральные машины, кухонная техника и т. п.).

Куда более плачевные последствия вызывают значительные сетевых отклонения: даже кратковременные провалы или скачки напряжения довольно часто становятся причиной сокращения срока службы бытовой техники, а в худшем случае и её моментального выхода из строя.

Наиболее опасны перенапряжения – резкие и сильные броски сетевого напряжения в большую сторону (на десятки и сотни вольт), такое явление практически всегда губительно для любого электрооборудования.

Спасут ли пробки или автоматы?

Автоматические выключатели и их более ранние аналоги, предохранительные пробки, являются устройствами защиты от коротких замыканий и длительных перегрузок. Их защитное срабатывание происходит только при недопустимо длительном по времени превышении током в цепи определённого значения, которое во время сетевого перепада может быть и не достигнуто. В итоге пробки и автоматы либо вообще не сработают, либо сработают через длительный промежуток времени, поэтому такие изделия вряд ли можно рассматривать в качестве серьёзной защиты от сетевых скачков и колебаний.

Как защитить технику от скачков напряжения?

Для того, чтобы в условиях нестабильной электросети гарантировать безопасное и надёжное функционирование своей бытовой техники необходимо принять определённые меры защиты. Они заключаются в установке и правильной эксплуатации специального устройства, нейтрализующего скачки напряжения и другие негативные сетевые явления.

Рассмотрим основные типы данных устройств.

Сетевой фильтр

Основное назначение этого прибора определяется его названием: фильтрация и сглаживание приходящих из сети помех. При наличии в составе варистора он будет защищать и от экстремальных перенапряжений. Следует понимать, что сетевой фильтр не обеспечивает коррекцию напряжения, следовательно, при сетевых отклонениях как хронических, так и резких прибор будет неэффективен.

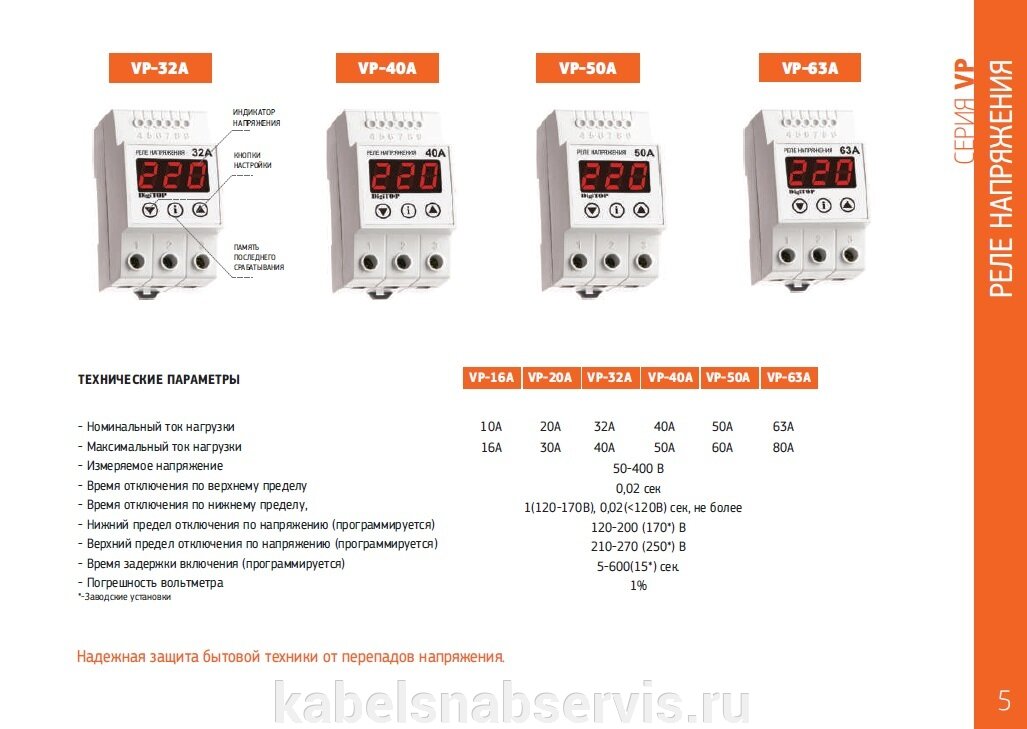

Реле контроля напряжения (РКН)

Основная задача такого реле заключается в своевременном обесточивании подключенного оборудования при выходе питающего напряжения из определённого диапазона. Причем границы максимально допустимого и минимально допустимого значения пользователь задаёт самостоятельно.

РКН отличаются компактностью, достаточным токовым номиналом и удобным исполнением, позволяющим размещать их непосредственно в вводном щитке и использовать для защиты сразу всей домашней электросети.

Из недостатков можно назвать не самую эффективную защиту от значительных импульсных перенапряжений, а также неспособность повышать качество сетевого напряжения. Обратите внимание на то, что в случае электросети с периодическими скачками срабатывание РКН может стать постоянным явлением, а частое обесточивание электросети значительно понизит комфорт проживания в квартире или доме.

Устройства защиты от импульсных перенапряжений (УЗИП)

Эти устройства хорошо зарекомендовали себя в качестве защиты от импульсных перенапряжений, возникающих при грозовых разрядах, коротких замыканиях или переходных коммутационных процессах. Но они совершенно бесполезны при сетевых колебаниях и скачках, в результате которых напряжение не достигает экстремальных значений, а именно такие явления наиболее распространены и случаются во многих электросетях практически ежедневно.

УЗИП логичнее всего использовать в связке с другим устройством защиты, например, с упомянутым выше реле контроля напряжения – это повысит надежность системы электропитания и обеспечит ей максимальный уровень устойчивости перед импульсными перенапряжениями.

Стабилизаторы напряжения

Данные приборы регулируют входное напряжение и стараются максимально приблизить его фактические параметры к номинальным значениям. Качественный прибор способен быстро нейтрализовать сетевое колебание или подтянуть хронически пониженное/повышенное напряжение до установленной величины.

Применение современного стабилизатора (в частности – инверторного) позволит повысить качество электроэнергии в домашней сети до уровня, удовлетворяющего требованиям даже самого чувствительного к характеристикам электропитания оборудования. Однако не все стабилизаторы одинаково эффективны — на рынке представлено большое количество моделей, которые не способны обеспечить защиту должного уровня и уязвимы для скачков напряжения.

Ознакомиться с модельным рядом инверторных стабилизаторов напряжения «Штиль».

Источники бесперебойного питания (ИБП)

Аналогично стабилизаторам напряжения, современный ИБП является эффективным средством защиты от сетевых скачков, отклонений и колебаний. Главным отличием этих приборов от всех вышерассмотренных является способность обеспечить бесперебойное питание нагрузки при отсутствии напряжения в основной сети. Работа в автономном режиме поддерживается благодаря аккумуляторным батареям, от емкости которых зависит ее продолжительность.

ИБП, как и стабилизаторы, строятся на основе разных схем и имеют различные принципы работы. Если требуется устройство, гарантирующее высокое качество электропитания при работе и от сети, и от батарей, то необходимо выбирать ИБП с двойным преобразованием или, иначе говоря, онлайн ИБП.

Ознакомиться с модельным рядом онлайн ИБП «Штиль».

Какое устройство лучше использовать для защиты от скачков напряжения?

Подытожив, можно сказать, что сетевой фильтр и РКН обеспечивают лишь частичную защиту и не справляются со всем спектром сетевых проблем. Стабилизатор напряжения и ИБП универсальнее – подключенное к ним оборудование менее досягаемо для негативных сетевых воздействий (если перед стабилизатором или ИБП дополнительно установить УЗИП, то уровень защиты возрастет ещё больше).

Однако далеко не все стабилизаторы и ИБП качественны и по-настоящему надежны, поэтому следует максимально внимательно подходить к выбору устройства и при возникновении любых вопросов консультироваться с профессионалами.

Стоит отметить, что средняя стоимость качественного ИБП превышает стоимость схожего по мощности и качеству стабилизатора (при примерно одинаковом функционале по борьбе с сетевыми скачками).

Защита от скачков напряжения и обрыва нуля

Добрый день. У меня в старой квартире /загородном доме недавно на ГРЩ произошел обрыв «ноля»/ был скачок напряжения. Вся техника в квартире сгорела. Слава богу, у соседей тоже.

Данный диалог с различными вариациями  в офисе нашей компании раздается достаточно часто. Для того, чтобы Вы не произнесли его в один прекрасный день, предлагаем ознакомиться с некоторыми типовыми устройствами защиты от скачков напряжения, которые можно использовать для защиты перепадов напряжения

1. Ограничители перенапряженией –узип – предназначены для защиты оборудования от импульсных скачков перенапряжений, которые могут возникнуть например вследствие близкого удара молний в линию электропередач или близкой работы устройств с большой индуктивностью.

  • В основном применяются  в загородном жилье.
  • Принцип работы: Во время импульса перенапряжения УЗИП  увеличивают свое сопротивление и замыкают на землю распространяющийся по системе разряд.
  • Более подробно читаем про ограничители перенапряжений. В основном устанавливаются в электрощиты учета
  • 2. Реле напряжения –используют для защиты оборудования от скачков напряжения в сети или «обрыва нуля»

Применяется как в городском, так и загородном жилье..

Принципе работы- реле разрывает цепь, при отклонениях напряжения в сети больше заданных значений. После восстановления напряжения в сети, устройство автоматически замыкает цепь. .

Наиболее известные устройства на российском рынке. Устанавливаются при монтаже квартирных щитков

Реле РН 113

  1. Максимальный ток -32А
  2. Регулировки напряжения Umin 170-230  Umax 240-290
  3. Наличие дисплея, отображающего текущее напряжение в сети.
  4. Устанавливается в распределительных квартирных щитах в однофазных сетях. В случае, если в квартиру или в дом запутывается с помощью трехфазной сети, то обычно обеспечивают защиту каждой фазы
  5. Купить реле РН 113
  6.  Реле 101М

  • Номинальный ток 16А,
  •   Регулировки напряжения Umin 160-220  Umax 230-280
  • Устанавливается путем включения в розетку электросети, защищаемое оборудование включается непосредственно в РН 101М.
  • Наличие ЖК экрана, с индикацией текущего напряжения в сети
  • Купить реле РН 101М
  • Наша компания является дилером компании Новатек Электро, поэтому своим клиентам мы преимущество рекомендует использовать именно реле РН 113.
  • Реле УЗМ 51
  • Защита нагрузки от импульсных скачков сетевого напряжения
  • Макс. ток шунтирования импульсов варистором — 8000 А
  • Обеспечивает подавление импульсов с энергией до 200 Дж
  • Защита нагрузки от повышенного напряжения (более 270 В, для УЗМ-51 242-286 В)
  • Защита нагрузки от пониженного напряжения (менее 170 В, для УЗМ-51 154-198 В)
  • Фиксированная задержка срабатывания — 0,2с при превышении напряжения
  • Номинальный ток 63А.
  • Купить реле УЗМ 51
  • Реле напряжения РН-106 Новатек Электро (аналог УЗМ51)
  • Защита отходящих линий от повышенного/пониженного напряжения (в диапазоне 160-280В) и обрыва нейтрали
  • Номинальный ток — 63А
  • Мощность подключаемых электроприборов — до 14 квт
  • Купить реле РН-106
  • 3. Переключатель фаз ПЭФ 3
  • используется для повышения бесперебойности питания однофазных нагрузок от трехфазной сети.
  • При изменении напряжения в питающей «фазе» реле переключит питание на другую фазу, в которой напряжение соответвуется зданным значениям.
  • Купить переключатель фаз  ПЭФ 301.

УЗМ-50, 40 (Защита квартиры от перенапряжения)

Как защитить домашнюю электротехнику от «плохого» электричества?

Данная статья отражает только мнение автора и не претендует на роль последней инстанции.

Что такое «плохое» электричество? – Это когда в розетке оказывается, какое угодно напряжение, только не то что предусмотрено по ГОСТ 13109-87 «Электрическая энергия. Требования к качеству электрической энергии в сетях общего назначения».

В нем, кроме фразы «Несоблюдение стандарта преследуется по закону», перечислены показатели качества электроэнергии; — 95% времени каждых суток значения показателей качества электроэнергии не должны выходить за пределы нормальных значений. — нормальными считаются значения, когда напряжение отклоняется на 5% от номинального, т.е. от 209 до 233 В.

  • — значение напряжения в послеаварийном режиме не должно превышать колебания в пределах 10% от номинального на срок переходного периода — несколько секунд.
  • Происходит это по разным причинам, и в этом не всегда виноваты энергетики.
  • Электромагнитный импульс, сопровождающий разряд молнии вызывает появление в воздушной линии электропередач, на расстоянии несколько километров, импульсов напряжения амплитудой от сотен до нескольких тысяч Вольт, длительностью от единиц до тысяч микросекунд….
  • Одной из причин частого перегорания в доме экономичных электрических лампочек, срок службы которых по паспорту 6000-8000 часов, являются скачки напряжения импульсного характера вызванные ….

Перепады сетевого напряжения существовали всегда. Причины разные. Это и включение выключение мощных нагрузок (особенно в однофазных сетях), работа неподалёку сварочного аппарата, междуфазное замыкание (обычно на воздушных ЛЭП), обрыв нулевого провода (как правило в старых многоэтажках и «хрущёвках» и не только) и пр.

  1. Как бороться со всем этим?
  2. Воевать с энергопоставщиками за поставку «качественной» электроэнергии конечно же можно, но результат не гарантирован.
  3. На сегодняшний день самый эффективный и дешёвый способ сохранить домашние электроприборы – давить и отключать: — Давить импульсные всплески напряжения до безопасной величины.
  4. — Отключать всё электрооборудование квартиры при выходе напряжения за допустимые значения.
  5. Эти меры позволят практически полностью исключить повреждение электроприборов из-за «плохого» электричества.
  6. Чем давить и отключать?

1. На входе устройства контроля напряжения надо установить мощный варистор на соответствующее напряжение, с энергией поглощения минимум 200 Дж и допустимым импульсным током поглощения не менее 4000А. 2.

Для защиты квартирного электрооборудования от повышенного или пониженного напряжения во входном квартирном щитке (сразу после счётчика) надо установить устройство контроля напряжения с порогом срабатывания по перенапряжению 250…270В и порогом на снижения напряжения – 160…170В, с временем срабатывания не более 0,5с и с автоматическим возвратом при восстановлении напряжения с задержкой 1..3 минуты. Допустимый ток контактов устройства должен быть не менее максимального тока потребления современной квартиры – 25…40А (5,5…8,8 кВт).

На вопрос как защитить квартиру? Мы предлагаем установить реле контроля напряжения РКН-1-1-15 и контактор (на 25 ампер и выше), но в некоторых случаях это вызывает неудобство, учитывая пожелания наших заказчиков мы подготовили и начали выпуск изделие УЗМ-30, УЗМ-40.

На вопрос как защитить от перенапряжений, обрыва нуля, перепутывания фаз и нуля дачу, в случае питания трехфазным напряжением? Мы рекомендуем реле контроля напряжения РКН-3-14-08 и соответствующий контактор.

Устройство защиты многофункциональное УЗМ-50,51,16 (УЗМ-30, УЗМ — 40, УЗМ-31, УЗМ — 41)



Устройство защиты УЗМ изготавливается в пластмассовом корпусе с креплением на рейку ДИН, в котором смонтировано электронное реле напряжения с фиксированными нерегулируемыми порогами (УЗМ-51 с регулируемыми порогами) выполненное на базе микроконтроллера, имеющее на выходе поляризованное электромагнитное реле с мощными контактами.

!!! Не заменяет другие аппараты защиты (автоматические выключатели, УЗО и пр.).

  • Основные параметры:
  • Защита нагрузки от импульсных скачков сетевого напряжения Макс. ток шунтирования импульсов варистором — 8000 А Обеспечивает подавление импульсов с энергией до 200 Дж Защита нагрузки от повышенного напряжения (более 270 В, для УЗМ-51 242-286 В) Защита нагрузки от пониженного напряжения (менее 170 В, для УЗМ-51 154-198 В) Фиксированная задержка срабатывания — 0,2с при превышении напряжения                                                           10с при понижении напряжения Верхний порог ускоренного отключения (300В Нижний порог ускоренного отключения ( 100мс) при понижении напряжения

Как уберечь технику от скачков напряжения.

Статьи компании «ООО «Витокс»»

Задумываясь о том, как защитить технику от внезапных скачков напряжения, стоит изучить разные варианты и с помощью наших советов подобрать правильное решение.

Современный дом максимально насыщен различной цифровой техникой, дорогостоящим оборудованием, гаджетами и устройствами, зависящими от электрического питания. Все это оказывает значительную нагрузку на электросеть и требует непрерывной бесперебойной подачи электроэнергии.

При этом система ее подачи в нашей стране достаточно устаревшая и непредвиденная. В любой момент может случиться падение или повышение напряжения, которое выводит из строя дорогостоящее оборудование.

От перепадов напряжения в электрической сети очень часто сгорают кондиционеры, холодильники, котлы отопления, бойлеры, компьютеры, телевизоры и другие приборы.

Защита от перепадов напряжения в частном доме

Современные производители электротехнических приборов позаботились о защите техники от перепадов напряжения в частном доме или коттедже.

Специально для этой цели созданы реле перенапряжения – устройства, позволяющие контролировать подачу электричества и автоматически  отсекать высокое и низкое напряжение.

Во время непредвиденных скачков и кратковременных перепадов напряжения прибор в автоматическом режиме отключает все приборы от электрической сети, сохраняя их работоспособность.

Конструктивно реле перенапряжения представляет собой небольшой прибор модульного типа с интерфейсами для подключения фаз входа/выхода и нуля, светодиодным цифровым дисплеем и псевдо-сенсорными кнопками управления. Стационарная модель реле контроля  монтируется в главном электрическом щите объекта, после вводного автоматического выключателя и средств учета электроэнергии.

Также реле контроля напряжения бывают встроенными в электрические удлинители, совмещая функции переноски и разветвителя и переносными (подключаемыми в обычную электрическую розетку).

Как правило, используются в местах, где нет возможности установить стационарную модель прибора (а также во время командировок, путешествий, на даче) для защиты персональных компьютеров, планшетов смартфонов, прочих гаджетов и техники.



Как защитить квартиру от перепадов напряжения

Защита электроприборов в квартире осуществляется аналогичным способом. Блок реле контроля монтируется в вводной щиток, который размещен непосредственно внутри жилого помещения, защищая всю технику, которая находится  в квартире.



Чем хорош прибор защиты от перенапряжения в виде реле контроля:
  • Время отклика при отклонении от установленных параметров составляет примерно 0.05 секунды при превышении напряжения, и 1.2 секунды при понижении соответственно.
  • Дополнительным плюсом реле перенапряжения является возможность настройки диапазона допустимого напряжения от 120 до 280В и времени задержки включения от 3 до 600 секунд. Например, холодильнику нежелательны кратковременные интервалы времени с момента отключения и до момента включения, а требуется некоторое время (порядка 30 или более секунд) для предотвращения преждевременного выхода из строя компрессора.
  • Реле имеет систему автоматического контроля, отключающую нагрузку при перегрузке или нарушения целостности контактов, клеммных соединений устройства.
  • Есть встроенная защита от перегрева.
  • Доступна корректировка  индикации напряжения.

Как защитить компьютер от перепадов напряжения

Решив защитить компьютер от перебоев электроэнергии, стоит задуматься о покупке ИПБ (бесперебойнника). Реле контроля будет полезным для защиты процессора от скачков, но не позаботится о сохранении данных.

Спасет ли сетевой фильтр от скачков напряжения?

На этот вопрос ответ однозначный – нет. Сетевой фильтр предназначен для сглаживания небольших, кратковременных, импульсных помех. Некоторые модели фильтров оснащены дополнительно защитой от короткого замыкания, но не более того.

В удлинителях, снабженных сетевым фильтром, отсутствует микро-процессор контроля, индикации напряжения и управления коммутационным блоком. Если бы сетевой фильтр мог выполнять функцию защиты от перепадов напряжения, то не возникло бы необходимости производить отдельные приборы для защиты от перепадов напряжения.

Следует отметить, что производитель  ZUBR специально выпускает удлинители со встроенной индикацией и защитой от скачков напряжения.

Как обезопасить телевизор от скачков напряжения

Современные телевизоры рассчитаны на колебательный диапазон напряжения 200-250В и колебательный порог частоты 50-60Гц.

Даже если в телевизоре предусмотрена встроенная защита от колебаний, она не всегда способна справиться с большими и резкими скачками. При повышенном пороге сгорает блок питания и центральная плата прибора, также могут выгорать пиксели экрана.

Ремонт данных деталей очень дорогой и не всегда возможен. Реле защиты предотвратят проблему с минимальными затратами.

Защита от перепадов напряжения для холодильника и кондиционера

Компрессорное оборудование особенно восприимчиво к колебаниям напряжения сети. Повышенный ток нежелателен в любом случае. Решение проблемы – отсекатель  отключает холодильник, пока напряжение не нормализуется до допустимых границ. Дополнительный плюс — на реле контроля настраивается задержка повторного пуска, что убережет компрессор от поломки.



Стабилизаторы напряжения

С целью стабилизации напряжения реле контроля перенапряжения не подходят. Для этих целей используются более серьезные устройства – стабилизаторы напряжения, которые стоят в разы дороже. Если основная задача —  уберечь домашнюю технику от скачков напряжения, то компактные и сравнительно недорогие реле защиты от перенапряжения вполне справятся с этим без значительных затрат.

На сайте Vitox можно купить лучшие модели автоматического реле контроля и защиты от перепадов напряжения ZUBR. Это проверенный временем украинский производитель, который производит качественный товар и дает гарантию работы 5 лет.  Можно выбрать необходимые опции приборов, ручное или сенсорное управление, переносной или стационарный вариант корпуса.

Мы можем гарантировать своим покупателям качество и надежность представленной группы товаров. Если у вас возникают сомнения при выборе модели – всегда готовы помочь советом.

        ZUBR R116y                         ZUBR SR red                          ZUBR SR                              ZUBR D25t

MyCity — Интернет-издание — Новости Николаева

Происходящие иногда перепады напряжения в электрической сети могут в считанные минуты повредить и вывести из строя всю бытовую технику. Причины перепадов напряжения в сети могут быть различными: слишком часто перегорают лампочки, внезапные выключения и перезагрузки компьютеров, электрические приборы дома работают со сбоями. А также причиной скачков напряжения являются удары молнией. Так как же защититься от подобных перепадов и как уберечь домашнюю технику от их пагубного влияния?

Раньше это не было проблемой, а теперь, когда квартиры оборудованы многочисленной электронной техникой и бытовыми приборами, скачки могут привести к выходу техники из строя. Реле напряжения является самым надежным прибором от скачков напряжения, который обеспечит надежную защиту вашей домашней техники. Зубр реле напряжения работает по принципу отсекателя. Когда показатели в сети выходят за пределы, реле отключает подачу тока. Когда же показатели стабилизируется, устройство возобновляет питание потребителей.

Следовательно, можно сказать, что современное реле – это прибор, который непрерывно контролирует величину напряжения электрической сети. Особенностью данного устройства является то, что значение отображается в реальном времени. Это очень удобно и необходимо для оценки ситуации с напряжением в сети. Реле пользуется большой популярностью. Удобно, что не нужно вызывать электрика для того, чтобы начать пользоваться данным устройством. Главным параметром реле напряжения является быстродействие.

Выбирая реле, необходимо исходить из того, для какой технике оно предназначается. Перед тем как купить реле напряжения, необходимо проконсультироваться со специалистами и узнать, действительно ли данное устройство выполняет свои функции. Одним из главных факторов в выборе реле напряжения является определение нужной мощности прибора. И самое главное не забывать, что данное устройство не защитит от высокого напряжения, которое может возникнуть из-за разряда молнии. Купить реле напряжения украинских производителей можно в Киеве, как в магазинах, так и в интернет магазине. Магазины предоставляют возможность обмена либо возврата товара, а также гарантийное обслуживание в сервисных центрах. Гарантию на реле производитель дает целых 5 лет. Все эти нюансы нужно уточнить у менеджера, чтобы быть уверенным в предоставляемых привелегиях.


Лайфхак: как защитить технику от перепадов напряжения

Резкий перепад на высокое или низкое напряжение в сети легко выведет из строя дорогостоящие бытовые электроприборы. Как защитить свой холодильник, котел отопления и кондиционер – в нашем обзоре.

Какие приборы в зоне риска?

Критическим считается 250 В и выше (для однофазной сети).

В электроприборах скачок выше этого показателя приводит к нагреву проводки и элементов устройств, что существенно снижает сроки их эксплуатации.

В имеющих магнитные трансформаторы, индукционные катушки, электромагнитные или микроволновые излучатели приборы (микроволновках, индукционных варочных панелях, индукционных котлах отопления) при повышении напряжения существенно растет мощность магнитного или индукционного потока. Это приводит к поломке приборов. В устройствах с электродвигателями и компрессорами (холодильники, стиральные машины, пылесосы, электрические насосы, кондиционеры, сплит-системы, кухонные миксеры, мясорубки, кофемолки) скачок напряжения резко увеличивает нагрузку на подвижные части этих приборов, на обмотки и контакты электродвигателей. Результат – также поломка. В электронных приборах и схемах управления высокое напряжение уничтожает элементы электронных плат, а скачок выше 300-400 В может привести к взрывам конденсаторов и других емкостных элементов, к перегреву электрических проводников и короткому замыканию. Как результат – не только поломка, но и воспламенение.

Пониженное напряжение

Такие скачки менее опасны для техники, но есть нюансы, особенно при напряжении ниже 170 В. Хуже всего это переносят холодильники и кондиционеры. При очень низком напряжении им не хватает мощности для старта компрессора – он просто гудит и перегревается. При исправном и качественном тепловом реле ничего страшного может и не произойти, но в противном случае компрессор сгорит за пару минут.

Большинство других приборов при напряжении ниже 170 В просто не включится или потеряет мощность (например, микроволновка).

Обычные лампы накаливания будут тусклее гореть или моргать, а вот энергосберегающие могут не включиться или вообще выйти из строя.

Как уберечься

В быту используются два типа устройств для защиты электроприборов.

Реле контроля напряжения

Недорогое, компактное устройство. Оно не устраняет колебаний напряжения, а работает как предохранитель, автоматически отключая приборы при перепадах напряжения. Такие реле полностью обесточивают проводку и возобновляют подачу электричества при стабилизации напряжения (проверка напряжения происходит автоматически раз в несколько секунд). Подбираются в зависимости от мощности защищаемых приборов.

Выбирать реле напряжения необходимо с 20 – 30% запасом по мощности. То есть, если автомат на счетчике рассчитан на 25 А, рекомендуется установить реле напряжения на 32 А или 40 А.

В зависимости от типа используемой электросети реле бывают одно-, двух- и трехфазные.

По способу установки бывают:

Розеточные. Устанавливается непосредственно в розетку и зачастую используется для защиты одного прибора. Разновидностью являются реле-удлинители с несколькими розетками.

Цена – от 300 грн.

Щитковые. Предназначены для установки в распределительном шкафу на DIN-рейки. Такие реле могут защитить не только несколько приборов, но и весь дом или квартиру.

Цена – от 335 грн.

Для удобства эксплуатации и надежности защиты реле контроля напряжения могут оснащаться дополнительными функциями:

  • дисплей – наглядно отображает параметры напряжения;
  • регуляторы верхнего и нижнего предела напряжения – позволяют настроить реле под конкретный прибор;
  • таймер – можно задать время включения прибора после его принудительного отключения реле, позволит сохранить настройки (стиральная машина, кондиционер) или исключит частое включение/выключение приборов с компрессорами (холодильник, морозильная камера, кондиционер).

Стабилизаторы напряжения

Они стоят стоят дороже, чем реле, и занимают больше места. А также греются, поэтому требуют дополнительного пространства для охлаждения. При этом в отличие от реле стабилизатор нормализует напряжение до 220 В, а при критическом еще и отключит подачу электричества. После стабилизации напряжения устройство возобновит подачу тока.

Бытовые стабилизаторы делятся на две категории:

  • сетевые – рассчитаны на одно или несколько отдельных устройств и подключаются к обычной розетке;
  • магистральные – используются для питания всех энергопотребляющих устройств в помещении (в том числе могут подключаться осветительные приборы). Они подключаются непосредственно к электромагистрали и имеют мощность 4 кВт и выше.

При покупке стабилизатора нужно учитывать суммарную нагрузку от подключенной к нему техники. Для правильного подсчета необходимо учитывать полную мощность электроприборов (активную и реактивную), которая исчисляется в ватт-амперах (ВА) и указывается в инструкции к технике.

В сетях с номинальным напряжением 220 В  применяется однофазный стабилизатор. В сетях 380 В – один трехфазный или три однофазных.

Эти устройства надежно защищают технику, сглаживают перепады, при этом электроприборы продолжают работать даже при напряжении в сети 180-250 В (в зависимости от модели).

Основная масса стабилизаторов – напольные, хотя есть и модели, которые можно крепить на стены.

Разновидности стабилизаторов

Сервоприводные. По большей части механическое устройство, которое хорошо держат перегрузки, однако плохо работают при минусовых температурах и шумит при увеличении мощности. Реакция на перепады напряжения у них медленнее, чем у электронных.

По надежности такие устройства уступают двум другим типам.

Цена – от 850 грн.

Релейные. Регулировка параметров совершается блоком силовых реле. Обеспечивают стабильную работу в широком диапазоне температур. В среднем реле рассчитаны на 40 тыс. срабатываний, или около 300-500 рабочих дней.

Цена – от 400 грн.

Электронные. Самые надежные и долговечные устройства, работающие на электронных схемах (тиристоры, симисторы). Работают практически бесшумно и обладают самой высокой скоростью реакции на перепады напряжения.

Оптимальный вариант для дорогостоящей и чувствительной электротехники.

Цена – от 1350 грн.

Дополнительные функции

Отображение информации. Для отображения входного и выходного напряжения, нагрузки и других данных могут использоваться дисплеи, цифровые и аналоговые датчики (вольтметры) или светодиоды. Наиболее информативным является дисплей, самым простым – обычные вольтметры и светодиоды.

Степени защиты. Стабилизатор прослужит дольше, если защищен от короткого замыкания, перегрева

и перегрузкок.

Диапазон рабочих напряжений. Чем шире диапазон входного напряжения, тем при больших перепадах сможет функционировать стабилизатор. Например, для большинства стабилизаторов, используемых для частных домов и коттеджей, рабочий диапазон составляет 130–270В.

Широкий диапазон выходного напряжения позволит использовать больше разновидностей электроприборов.

На практике не рекомендуется подключать к стабилизатору все подряд – это может привести к его перегрузке. Лучше подсоединять только те приборы, работа которых действительно требует постоянных значений напряжения, например телевизор, компьютеры и оргтехника, устройства связи,  холодильник, осветительные приборы.

Бытовые нагревательные приборы с ТЭНами могут функционировать и при нестабильном напряжении. То же касается и приборов с высокими пусковыми токами (насосы, сварочные аппараты), которые при включении способны вызвать срабатывание защиты в стабилизаторе и обесточивание всей сети.

Выбрать защитное устройство для своей техники-электроники можно на Price.ua



Читайте также

Как уберечь приборы в доме от перепадов напряжения?

Постоянные перепады напряжения в сети весьма негативно сказываются на работе электронного оборудования, бытовой техники и электроприборов.   Регулярные, даже незначительные скачки напряжения сокращают срок службы техники, а просадки более 10% могут вывести любое оборудование  из строя за доли секунды. При этом следует учитывать, что  поломка техники по причине некачественного электроснабжения в 90% не является  случаем гарантийного ремонта.

Защитить дом от проблем электросети можно с помощью стабилизатора напряжения. Стабилизатор можно установить как на один особо требовательный прибор, так  и на весь дом, чтобы защитить всю подключенную технику.

Грамотный специалист  всегда поможет вам подобрать модель стабилизатора, исходя из количества фаз, мощности и необходимой  точность стабилизации. Мощность является основным критерием стоимости стабилизатора, и  чем мощность больше, тем дороже стабилизатор.  В связи с этим, основной момент, который вам нужно уточнить у продавца при выборе стабилизатора  —  не снижается ли мощность стабилизатора при изменении входного напряжения (т. е.при перепадах).

Качественный стабилизатор работает с заявленной мощностью во всем диапазоне входных напряжений.   Если  же при 220 В мощность стабилизатора 10 кВА, а при 190 В – мощность снижается до 4-5 кВА – проблем с таким стабилизатором у вас будет много.  Такой стабилизатор не сможет полностью защитить технику, так как, во-первых:  при подключенных электроприборах на 10 кВА, под защитой останется только половина. Во-вторых: точность коррекции  стабилизатора (например  +/-3%) при просадках напряжения увеличивается до +/-7%, и уже не гарантирует исправную работу техники. Остается только купить стабилизатор с трехкратным запасом по мощности ( платить уже не за 10 ква, а за 25-30 кВА) и надеяться, что он не подведет. Многие только после первого или второго сгоревшего «китайца» понимают, что ходить по сервисам, тратить свое время и деньги  — не самое лучшее занятие.

Решить проблему скачков напряжения раз и навсегда может только установка качественного стабилизатора. Стабилизаторы «Сатурн» и «Каскад»  выдерживают мощные перегрузки (до 1000%), десятикратные пусковые токи и сохраняют мощность во всем диапазоне  входных напряжений. Срок эксплуатации стабилизаторов 12-15 лет.

Вы всегда можете позвонить нашим специалистам и проконсультироваться по подбору мощности, выбору модели и другим вопросам по тел.(812)327-07-06, 8-800-333-00-68 (бесплатно по России), или посмотреть нашу продукцию на сайте www.poligonspb.ru

Как защититься от перепадов напряжений используя Реле Напряжения | 100realty.ua — Электричество

Параметры сети электропитания оставляют желать лучшего. Перепады напряжения грозят выходом из строя всех бытовых электроприборов и электроники. Для их защиты устанавливается реле напряжения (РН).

Реле напряжения — это устройство, отключающее электропитание потребителей при выходе значения напряжения сети за заданные параметры.

Преимущества реле напряжения

Установка РН помогает защитить электроприборы от повышенного, а также пониженного напряжения. Аналогичными функциями обладает стабилизатор напряжения, но аппарат, способный защитить всю квартиру стоит дорого и занимает много места.

Реле напряжения намного дешевле и кроме реле напряжения для квартиры, устанавливаемых в электрощитке на DIN-рейку и защищающих всё электрооборудование, есть приборы, которые не требуют монтажа. Они включаются в розетку и предохраняют только то электрооборудование, которое подключено к ним.


Конструкция

Реле напряжения состоит из следующих элементов:

  • Электронной платы. Она отслеживает параметры сети и при выходе их за заданные пределы даёт команду на отключение встроенного реле.
  • Встроенное реле с силовыми контактами. Внутри РН находится пускатель с одной парой контактов. От этих контактов зависит суммарная мощность подключаемых потребителей. При необходимости пускатель отключает фазный провод от электросети.
  • Кнопки управления и, в некоторых устройствах, дисплей. Кнопками выставляются параметры работы прибора, а дисплей показывает напряжение сети и, при отключении, причину срабатывания.



Как работает реле напряжения



Устройство работает по принципу отсекателя. При подаче напряжения электронная плата РН сравнивает его значение с заданными параметрами. При его допустимом значении встроенное реле включается и в сеть подаётся питание.

Это сравнение проводится непрерывно, всё время работы. В случае аварийной ситуации строенное реле отключается, а потребители отсоединяются от сети. Через 60 секунд производится попытка включения РН:

  • если напряжение в сети нормализовалось, то реле напряжения подаёт питание на электроприборы;
  • если параметры сети не соответствуют заданным, то начинается повторный отсчёт времени.

Схема подключения реле напряжения, устанавливаемого в электрощиток на DIN-рейку, указана на инструкции к прибору. Розеточные устройства малой мощности, предназначенные для защиты отдельных электроприборов, просто включаются в розетку.


Как подобрать реле напряжения

Выбор РН производится по допустимому току устройства. Если он недостаточен, то контакты встроенного реле быстро выйдут из строя, поэтому ток устройства, защищающего всю квартиру должен соответствовать току вводного автомата, а розеточного мощности подключаемого оборудования.

Как выбрать марку и фирму-производителя

Реле напряжения — это устройство защиты, поэтому приобретать их необходимо производства компаний, известных качеством своей продукции. Среди них можно отметить:

  • Промавтоматика Винница. Украинская компания, помимо реле напряжения, выпускает электрощитовое и осветительное оборудование и комплектующие.
  • ETI. Электроприборы этой марки выпускает «ETI Elektroelement d.o.o.», международная бизнесгруппа. Весь товар этой компании сертифицирован в Украине.
  • АСКО-УКРЕМ. Украинская электротехническая Корпорация, работающая с 2001 года, выпускает товары бюджетного класса.
  • Электросервис, Украина. Главный офис компания ООО «ПКФ «Электросервис» находится в Киеве, изготовляет качественные устройства с гарантией.
  • ООО «Новатек-Электро», Словакия. Работает с 1998 года в 20 странах. Производит устройства защиты и автоматики.



Где купить реле напряжения в Украине



Склад-магазин RES.UA является официальным поставщиком продукции этих и других компаний, имеющихся в продаже на сайте. На весь товар имеются сертификаты качества. Для заказа необходимо заполнить форму на сайте или позвонить менеджерам компании по телефонам, указанным на странице «Контакты».

Как защитить электросеть в квартире?

Большой процент пожаров, возникающих в помещении, происходит по вине электричества, а точнее – неполадок в работе электросети. Для того чтобы свести риск к минимуму, позаботьтесь о том, чтобы обеспечить её достаточную защиту.

Правила эксплуатации домашней электросети

Всегда обращайте внимание на состояние изоляционных материалов в электропроводах. Когда на изоляции собирается пыль или грязь, это обычно становится причиной ухудшения её защитных характеристик.

Следите за тем, чтобы контакты не окислялись и не ослаблялись, так как это приводит к перегреву контактов. И самым лучшим итогом может стать то, что контакты просто выйдут из строя.



Изоляция в современном мире представлена в очень широком ассортименте

ГОСТ: Нормы нагрузки на электросеть

Существует межгосударственный стандарт ГОСТ 13109-97 («Нормы качества электрической энергии в системах электроснабжения общего назначения»), устанавливающий нормы нагрузки на электросеть. Они соответствуют следующим показателям – величина установившегося отклонения напряжения равна ±5 и ±10% от обычного напряжения электрической сети; отклонения частоты допустимы при значении ± 0,2 и предельно допустимы при ± 0,4 Гц.

Любые отклонения от нормы являются прямым показателем неполадок. Возможно, причиной может стать авария в сети, повлекшая за собой полное пропадание напряжения. Также существует вероятность появления долговременных и кратковременных спадов и всплесков в электросети, высоковольтных импульсных помех, высокочастотного шума, отклонения частоты за границы допустимых значений.



Следите за исправностью своей электросети

Способы обеспечения защиты домашней электросети

Даже если всё правила безопасности соблюдены, возможность возникновения аварийных ситуаций не исключена, поэтому вашему дому требуется дополнительная защита. Её обеспечивают специальные устройства, автоматически отключающие электроприборы в случае возникновения аварийной ситуации и включающие их при возвращении к нормальному состоянию электросети.

Автоматические выключатели и предохранители электросети

Основные защитники сети от перегрузок – это автоматические выключатели и предохранители. Устанавливаются эти приборы на вводном щите рядом со счётчиком. Автоматические выключатели действуют так, что при перегрузке или замыкании в сети они тут же размыкают электрическую цепь, и происходит выключение электроприборов. Это позволяет им защитить всю сеть. В то же время существуют и такие приборы, которые нацелены на защиту отдельных устройств от скачков напряжения, а также помогают уберечь людей от удара током – это УЗО (управление защитным отключением).

Стабилизатор напряжения домашней электросети

Это ещё один немаловажный, однако, не обязательный для установки элемент защиты электросети. Он предотвращает перепады напряжения, продлевая этим срок службы приборов и защищая их от поломок. Устанавливается стабилизатор на вводе после счётчика.

Особенно полезным этот прибор будет в старых домах, где проводка уже имеет многолетний «стаж работы» и подвержена переменам в напряжении. Один стабилизатор можно использовать сразу на несколько квартир, что позволит сэкономить на этой достаточно затратной покупке.



Автоматический стабилизатор напряжения

Материалы для защиты электросети

Во время монтажа электросети следует использовать специальные материалы для её защиты от внешних воздействий. Прокладывая сеть внутри стены, используйте гофрированную трубу для защиты проводов; в наружном варианте с этой задачей справится кабель-канал. Это защитит сеть в соответствии с требования пожарной и электробезопасности.

Особое внимание при монтаже нужно уделить соединениям в цепи, надёжность которых обеспечит защиту от нагрева и коротких замыканий.



Кабель-канал позволяет спрятать провода, надёжно изолировав их от внешнего воздействия, и не портит интерьер

Защита от скачков напряжения 220В для дома: типы устройств, стабилизатор


Причины возникновения и опасность скачков напряжения

В момент перепада напряжения в электрических сетях его амплитуда изменяется на короткий промежуток времени. После этого она быстро восстанавливается с параметрами, приближенными к начальному уровню.

Подобный импульс электрическим током продолжается буквально в течение нескольких миллисекунд, а его возникновение обусловлено следующими причинами:

  • Грозовые разряды. Вызывают скачки напряжения до нескольких киловольт, которые не сможет выдержать ни один прибор. Подобные перепады нередко становятся причиной отключения сети и пожара.
  • Перенапряжение, вызываемое процессами коммутации, когда подключаются или отключаются потребители с высокой мощностью.
  • Явление электростатической индукции при подключении электросварки, коллекторного электродвигателя и другого аналогичного оборудования.

Опасность последствий от перенапряжений наглядно отражается на рисунке, где грозовой и коммутационный импульсы существенно отличаются от номинального сетевого напряжения. Изоляционный слой в большинстве проводов рассчитан на значительные перепады и пробоев обычно не случается. Часто импульс действует очень недолго и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.

Иногда слой изоляции сети 220 В может не выдержать возрастающего напряжения. В результате случается пробой, сопровождающийся появлением электрической дуги. Для потока электронов образуется свободный путь в виде микротрещин, а проводником служат газы, наполняющие микроскопические пустоты. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного нарастания тока, срабатывание защитной автоматики немного запаздывает, и этих нескольких мгновений вполне хватает, чтобы вывести из строя в частном доме всю электропроводку.

Особую опасность представляют повышенное и пониженное напряжение, находящееся в таком состоянии долгое время. В основном это происходит по причине аварийных ситуаций, которые требуется устранить, чтобы ток пришел в норму. Других способов нормализации и каких-либо специальных приборов, защищающих от этого явления, не существует.

Способы защиты от перенапряжений в квартирах и частных домах

Перенапряжения – это нарушения в нормальном режиме работы электросети, связанные с увеличением напряженности электрического поля до значений, опасных для элементов электроустановок и проводящих линий. В момент перенапряжения на номинальное сетевое напряжение накладывается мгновенный импульс или дополнительная волна напряжения. Такие явления могут стать причиной повреждения изоляции и вызвать пожар, могут создать серьезную угрозу для работоспособности оборудования, а порой и для жизни и здоровья людей. Перенапряжения имеют разную природу. Однако современное защитное оборудование позволяет нейтрализовать последствия всех видов нарушений в работе сети.

Причины перенапряжений

В зависимости от источника возникновения, можно выделить четыре типа перенапряжений: атмосферные, коммутационные, переходные перенапряжения промышленной частоты и перенапряжения, вызванные электростатическим разрядом. Все они нарушают работу электросети и представляют опасность для оборудования на стороне потребителя. Атмосферные перенапряжения

Cвязаны с грозовыми явлениями. Во время грозы в атмосфере происходит до 30-100 разрядов в секунду, при этом ежегодно земля испытывает около 3 миллиардов ударов молнии. Согласно данным комитета по молниезащите МЭК, порядка 50% разрядов молнии имеют силу свыше 33 кА, а 5% — свыше 85 кА. Вероятность поражения молнией зависит от климатической зоны, в которой расположен объект, а также от конкретного ландшафта. В частности, с повышенным вниманием надо относиться к молниезащите отдельно стоящих на равнине домов. Еще большую опасность создают расположенные поблизости от дома высокие деревья или сооружения (мачты, трубы). Также к зонам повышенных рисков относят горы, влажные участки возле водоемов, железистые почвы.

Прямой удар молнии опасен для человека и может стать причиной пожара. Нередко молния напрямую поражает трансформаторы, счетчики электроэнергии и бытовые электроприборы. Она служит причиной возникновения перенапряжений во всех проводящих элементах. Ток молнии вызывает тепловой эффект и расплавление изоляции в точках воздействия. Электродинамический эффект, возникающий при циркуляции токов молнии в параллельных проводниках, приводит к разрывам или сплющиванию проводов. Молния может вызывать даже эффект взрыва и ударной волны. Канал молнии, при прохождении по нему сильного импульсного тока, действует как антенна, вызывая перенапряжения в радиусе нескольких километров. Также во время грозы повышается потенциал земли из-за циркуляции тока молнии в грунте. Это объясняет непрямые разряды молнии из-за образующегося шагового напряжения и связанные с этим повреждения оборудования.

Таким образом, последствия грозовых явлений не менее опасны, чем прямой удар молнии. Именно поэтому важно обеспечивать не только первичную защиту зданий (молниеотводы), но и продумывать вторичную защиту внутреннего оборудования, в частности питающих и телекоммуникационных сетей. Это касается не только частных домов, но и городских квартир, которые защищены от прямого удара молниеотводами, устанавливаемыми на крыше здания, однако могут подвергаться импульсным скачкам напряжения, распространяющимся по сети. Коммутационные перенапряжения

Возникают непосредственно в электрических сетях, поэтому их иногда называют «внутренними». Они представляют собой волны перенапряжения высокой частоты — от нескольких десятков до нескольких сотен кГц. Коммутационные перенапряжения могут быть обусловлены резкими перепадами нагрузки на линиях электропередачи (к примеру, из-за отключения понижающих трансформаторов подстанции), феррорезонансными явлениями и другими аварийными режимами работы распределительных сетей.

Причины коммутационных перенапряжений также могут быть связаны и с функционированием оборудования на стороне потребителя. К примеру, с отключением устройств защиты (плавких предохранителей, выключателей), отключением или включением аппаратуры управления (реле, контакторов), пуском или остановом мощных двигателей. По большому счету источниками коммутационных перенапряжений могут быть любые устройства, имеющие в своем составе катушку, конденсатор или трансформатор на входе питания, в том числе телевизоры, принтеры, компьютеры, электропечи, фильтры и т.д.

В отличие от атмосферных, коммутационные перенапряжения развиваются не так быстро и могут не иметь столь мощного разрушающего воздействия. Однако нередко они носят повторяющийся характер и тем самым вызывают преждевременное старение оборудования. Переходные перенапряжения промышленной частоты

Характеризуются тем, что имеют такую же частоту, как и сеть (50, 60 или 400 Гц). Они возникают из-за повреждения изоляции между фазой и корпусом или фазой и землей (в сетях с заземленной нейтралью), а также из-за разрыва нейтрального проводника; при этом однофазные устройства получают напряжение 400 В. Другая причина переходных перенапряжений связана с пробоем проводника, например, при падении кабеля высокого напряжения на низковольтную линию. Третья причина — образование дуги при срабатывании защитного искрового разрядника высокого или среднего напряжения, вызывающее повышение потенциала земли. Перенапряжения из-за электростатического разряда

Опасны главным образом для высокочувствительных электронных устройств. Они могут возникать в сухой среде, где накапливается сильное электростатическое поле. К примеру, человек, идущий по ковру в изолирующей обуви, становится электрически заряженным до напряжения нескольких киловольт. Когда он прикасается к проводящей конструкции, возникает электрический разряд в несколько ампер с очень коротким временем нарастания (несколько наносекунд).

Способы защиты от перенапряжений

Устройства первичной защиты от перенапряжения необходимы для предотвращения прямых ударов молнии — они улавливают и отводят ее ток на землю. Такие устройства располагают выше уровня всех остальных конструкций, причем их высота зависит от размера защищаемой зоны. Как правило, для защиты жилых объектов используется стержневые молниеотводы, снабженные проводниками-токоотводами. Проектировать систему первичной молниезащиты на конкретном объекте должны специалисты в этой области.

Устройства вторичной защиты позволяют обеспечить нормальную работу оборудования и сетей внутри здания в условиях атмосферных и коммутационных перенапряжений. Их можно разделить на две большие группы — устройства последовательной и параллельной защиты. К первой группе относятся:

  • Трансформаторы, устраняющие определенные гармоники за счет соответствующего соединения первичной и вторичной обмоток; такая защита не очень эффективна.
  • Фильтры, служащие для ограничения коммутационных перенапряжений в четко заданном диапазоне частот. Такие устройства не подходят для ограничения атмосферных перенапряжений.
  • Ограничители перенапряжений, состоящие из воздушных катушек индуктивности, ограничивающих перенапряжения, и разрядников, отводящих токи. Наиболее подходят для защиты чувствительного электронного оборудования, но защищают только от перенапряжений. Представляют собой громоздкие и дорогостоящие устройства.
  • Сетевой фильтр – надежное устройство для защиты компьютеров, ноутбуков и электронной техники от перепадов напряжения – одной из причин выхода их из рабочего состояния и утери персональных данных. Обеспечивает эффективное электропитание и подавляет импульсные и высокочастотные помехи в электрической сети.

    Стабилизаторы напряжения служат для нормализации сетей переменного тока и устраняют проблему колебания напряжения. В частности, анализируют входное напряжение, а затем, переключая обмотки своего трансформатора, поддерживают необходимый диапазон напряжения на выходе.

    Источники бесперебойного питания служат для поддержки работы оборудования в автономном режиме за счет энергии батарей в случаях несанкционированного ее отключения.

    Источник бесперебойного питания BR1500G-RS APC by Schneider Electric

Куда более популярны устройства параллельной защиты, которые могут использоваться в установках любой мощности. Важно знать, что номинальное напряжение такого устройства должно соответствовать сетевому напряжению на вводах установки. В режиме «ожидания» (при отсутствии перенапряжений) ток утечки не должен протекать через устройство защиты, но при возникновении перенапряжения, превышающего допустимое значение, устройство должно моментально отводить вызванный перенапряжением ток на землю. Важной характеристикой такого оборудования является его быстродействие.

В жилых домах для защиты от перенапряжений чаще всего применяется модульное оборудование, устанавливаемое в распределительных щитах. В частности, это устройства защиты от импульсных перенапряжений — УЗИП и дифференциальные выключатели нагрузки с защитой от превышения напряжения — УЗО. Также существуют сменные ограничители перенапряжений и ограничители перенапряжений для защиты силовых розеток, обеспечивающие вторичную защиту подключенного оборудования. Некоторые ограничители встраиваются непосредственно в устройства, потребляющие электроэнергию, однако они не могут защитить от больших перенапряжений. Для защиты телефонных и коммутационных сетей от перенапряжений используются слаботочные разрядники, которые также устанавливаются в распределительных щитах или встраиваются в устройства, потребляющие электроэнергию.

Оборудование Schneider Electric для защиты от перенапряжений

Наиболее эффективными средствами для обеспечения защиты от перенапряжений в квартирах и частных домах служат модульные аппараты, устанавливаемые в распределительные щиты. Также с целью частичной защиты могут использоваться сетевые фильтры.

Дифференциальные выключатели нагрузки (УЗО)

Предназначены в первую очередь для защиты людей от поражения электрическим током и предотвращения возгораний. Однако в линейке модульного оборудования Easy9, разработанного компанией Schneider Electric, также есть УЗО, совмещающие защиту от утечки тока и от превышения напряжения. Если в сети возникнет переходное напряжение промышленной частоты, к примеру, из-за обрыва нейтрального провода в подъезде многоквартирного дома, питание будет отключено. Такое устройство позволит защитить и проводку, и оборудование, и человеческую жизнь.

Устройства защиты от импульсных перенапряжений (УЗИП)

Помогают предотвратить последствия от непрямых ударов молний и аварийных скачков напряжения, губительных для дорогостоящей электроники; они компенсируют сильные броски напряжения, с которыми УЗО справиться не в состоянии. Как правило, электроника может выдержать перенапряжения до 1300-1500 В, в том время, как скачки напряжения при ударе молнии могут достигать 10 000 В. Задача УЗИП — сгладить импульсные перенапряжения до приемлемого уровня в 1000-1300 В.

Наиболее распространенный вариант УЗИП — это сетевые фильтры (удлинители с кнопкой), однако УЗИП в модульном исполнении (к примеру, Easy9 от Schneider Electric) обеспечивает значительно более надежную и качественную защиту от перенапряжений. К тому же, размещение аппарата в распределительном щитке на входе в квартиру позволяет защитить не только компьютер, но и кухонные приборы, климатическое оборудование, охранную сигнализацию, мультимедийные системы, поставленные на зарядку смартфоны и т.д. К сожалению, пока модульными аппаратами УЗИП оснащено не более 1 % российских домохозяйств.

Смотреть видеосюжет об основных преимуществах автоматов Easy9, Домовой и Acti 9

При выборе устройств защиты от импульсных перенапряжений важно учитывать наличие молниеотвода, организацию системы заземления, информацию о токах короткого замыкания (КЗ). К примеру, если на здании или в 50 метрах от него установлен молниеотвод, можно использовать УЗИП класса I, в остальных случаях — класса II. Поскольку УЗИП не рассчитан на длительное пребывание под действием высокого напряжения, его следует защищать от КЗ с помощью автоматического выключателя.

Наличие УЗИП в электроустановке низкого напряжения обеспечивает полную защиту системы электроснабжения квартиры или частного дома и гарантирует сохранность всех видов дорогостоящей бытовой техники и электроники. При этом защитное оборудование линейки Easy9 характеризует доступная цена.

Ограничители перенапряжений Acti 9 предназначены в первую очередь для промышленных и административных зданий. Однако и в этой серии есть оборудование, которое при необходимости можно применять в жилых помещениях для надежной защиты от атмосферных перенапряжений. Это ограничители перенапряжения типа 2 со встроенным разъединителем — iQuick-PF, iQuick-PRD и модульные ограничители перенапряжений типа 2 — iPF & iPRD. В оборудовании Acti 9 предусмотрена сертифицированная координация срабатывания с автоматическими выключателями, кроме того, аппараты очень легко монтировать на объекте, а их состояние можно отслеживать удаленно с помощью системы мониторинга. Для телекоммуникационных сетей могут использоваться устройства защиты iPRC и iPRI.

Помимо этого в продуктовом портфеле Schneider Electric есть бытовые устройства защиты от всплесков напряжения APC SurgeArrest Performance. Сетевые фильтры этой серии предназначены для обеспечения минимально необходимой защиты компьютеров, бытовых электронных приборов и телефонных линий от импульсных помех.

При выборе решений для защиты от перенапряжений, важно учитывать несколько факторов. Во-первых, стоимость защищаемого оборудования и последствия его выхода из строя. Во-вторых, риски возникновения перенапряжений, которые напрямую связаны с состоянием сети и грозовой активностью в конкретной местности. Продумывая защиту электрооборудования, важно не забывать и о телекоммуникационных сетях (телефонные сети, пожарные и охранные сигнализации, системы «умный дом» и т.д.), которые также могут пострадать от перенапряжений.

Виды и принцип действия защитных устройств

Защита электрической сети от скачков напряжения может осуществляться разными способами. Наиболее распространенными и эффективными считаются следующие:

  • Молниезащитные системы.
  • Стабилизаторы напряжения.
  • Датчики повышенного напряжения, используемые совместно с УЗО. В случае неполадок они вызывают токовую утечку, под влиянием которой произойдет срабатывание защитного устройства.
  • Реле перенапряжения.

Похожие функции выполняют блоки бесперебойного питания, с помощью которых компьютеры подключаются к домашней сети. Данные приборы не защищают от перенапряжений, они действуют как аккумуляторы, позволяя выполнить нормальное выключение компьютера и сохранить нужную информацию в случае внезапного отключения света. Стабилизировать напряжение это устройство не может.

Под действием молнии возникают электрические импульсы. Защита от их негативного воздействия осуществляется путем установки грозозащитного разрядника, используемого совместно с УЗИП – устройством защиты от импульсных перенапряжений. Он также известен, как автомат для защиты от перенапряжения. Кроме того, необходимо обеспечить дополнительную безопасность от электронного потока с параметрами, отличающимися от рабочих характеристик данной сети. Для этих целей используются специальные датчики, используемые с УЗО, и реле защиты от перенапряжения. Назначение и принцип работы данных устройств не такие, как у стабилизатора.

Основной функцией обоих компонентов является прекращение подачи электрического тока, когда перепад напряжения превысит максимальное значение, определенное паспортными техническими показателями этих устройств. После того как параметры сети нормализуются, реле включается самостоятельно и возобновляет подачу тока.

Как самостоятельно установить стабилизатор напряжения?

  1. На вводе в щитке отключается электроэнергия.
  2. Если для установки выбрана ниша, обратите внимание, чтобы отделочные материалы были пожаробезопасными.

Комната, где предстоит установить стабилизатор, должна быть сухой и хорошо вентилируемой. Ведь главная причина поломки таких приборов – наличие конденсата.

  1. Провести монтаж не так уж сложно, главное предварительно изучить видеоматериалы, схемы и рекомендации. Сзади устройства расположена клеммная колодка на 5 разъемов. Следуйте такой очередности подключения: вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку.
  2. Предварительно подберите кабель по мощности и показателям тока, чтобы произвести правильную установку.

Чтобы продлить срок службы стабилизатора, рекомендуется установить еще и автоматический выключатель, но после счетчика и до стабилизатора

  1. Если мощность защиты не меньше 5 кВт, то стабилизатор подключается напрямую к розетке. Такой прибор стоит подобрать для гаража, загородного дома и дачи. Мобильное устройство может быть установлено отдельно под прибор, например, компьютер.
  2. Если стабилизатор необходим для подключения к трехфазной сети, то стоит приобрести три однофазных аппарата на 220в. Монтаж осуществляется по схеме звезда. Такой подход позволит сэкономить на приборе и в будущем на ремонте. Привести в порядок однофазный стабилизатор дешевле, чем трехфазный.
  3. Схема по которой стоит производить монтаж указана на корпусе продукции. Рекомендуется ориентироваться на нее, но если подсказка отсутствует, в интернете множество схем, главное следовать советам и рекомендациям.
  4. Не стоит подключать устройства к нагрузке больших параметров. Стоит учитывать запас мощности стабилизатора – не менее 20-30 процентов.

Причины скачка напряжения самые разнообразные, но с чем бы не пришлось столкнуться всегда есть возможность предупредить проблему. Решение кроется в двух вариантах – установкой реле или стабилизатора. Произвести монтаж при этом сможет каждый потребитель.

Ограничители перенапряжений

Рассматривая вопросы защиты от перенапряжения сети, следует отметить, что данную функцию в первую очередь должны выполнять организации, отвечающие за электроснабжение. Именно они устанавливают на ЛЭП необходимые защитные устройства. Однако, как показывает практика, это выполняется далеко не всегда, и проблемы защиты дома от перенапряжений вынуждены решать сами потребители.

Защита от перенапряжения в сети на подстанциях и воздушных ЛЭП осуществляется с помощью ОПН – нелинейных ограничителей перенапряжения. Основной этих устройств является варистор, имеющий нелинейные характеристики. Его нелинейность состоит в изменяющемся сопротивлении элемента в соответствии с величиной приложенного напряжения.

Когда электрическая сеть работает в нормальном режиме, а напряжение имеет свое номинальное значение, ограничитель напряжения в это время обладает большим сопротивлением, препятствующим прохождению тока. Если же при ударе молнии возникает импульс перенапряжения, наступает резкое снижение сопротивления варистора до минимального значения и вся энергия импульса уходит в контур заземления, соединенный с ОПН. Таким образом, обеспечивается безопасный уровень напряжения, и все оборудование оказывается надежно защищенным.

Реле в помощь от непредвиденных перепадов

Защита дома при помощи РН нужна тогда, когда напряжение в сети устойчиво, а скачки происходят достаточно редко. РН — устройство, которое может узнавать параметры тока и разорвать цепь тогда, когда возникает опасное напряжение. После нормализации работа электрической сети восстанавливается. Функция возобновления питания через определенный промежуток времени помогает увеличить срок службы бытовых устройств.

У РН небольшие габариты, низкая цена и хорошее быстродействие. Что касается недостатков, то РН не может сглаживать колебания электрической энергии. Чтобы максимально защитить сеть, следует установить несколько устройств.

Реле напряжения защищает сеть от недопустимых скачков, но не может уберечь от коротких замыканий. Эту функцию на себя берут автоматические выключатели.

Реле первого типа отличается сложной конструкцией. Установить его можно лишь при наличии некоторых знаний — такие устройства монтируют на входе в помещение.

Также следует знать, что реле напряжения бывают для одной и для трех фаз. В быту следует подключать однофазные, чтобы при колебании напряжения на 1 фазу не было отключения других. Реле с тремя фазами применяют для защиты двигателей и других потребителей.

Другие виды защитных устройств

Существуют и другие варианты защиты от перенапряжения в сети. Они широко применяются в быту и считаются одними из наиболее эффективных средств.

Сетевые фильтры

Отличаются простой конструкцией и доступной стоимостью. Несмотря на свою малую мощность, это устройство вполне способно защитить оборудование при скачках, достигающих 380 вольт и даже 450 вольт. Более высокие импульсы фильтр не выдерживает. Он просто сгорает, сохраняя в целости дорогостоящую электронику.

Данное устройство защиты от перенапряжения оборудуется варистором, играющим ключевую роль в обеспечении защиты. Именно он сгорает при импульсах свыше 450 В. Кроме того, фильтр надежно защищает от помех высокой частоты, возникающих при работе сварки или электродвигателей. Еще одним компонентом служит плавкий предохранитель, срабатывающий при коротких замыканиях.

ЕЩЕ ВАЖНО ЗНАТЬ: 3 преимущества и недостатка реле напряжения и стабилизатора

ПреимуществаНедостатки
РН
Малые габариты, устанавливается в DIN-рейкуНе выравнивает разницу потенциалов
Низкая стоимостьДля полной защиты потребуется несколько устройств
Более быстро срабатывает в случае резкого скачка
Стабилизатор
Гарантирует стабильные 220 Вольт, идеальные для всех электроприборОВ. В случае чрезмерного снижения или роста, стабилизатор выключает сеть.Большие размеры и сильно нагреваются при работе, поэтому стабилизатору потребуется отдельное место. Очень чувствительны к повышению влажности. Трансформатор, находящийся внутри активно притягивает пыль.
Подключенная к стабилизатору техника остается работоспособной. Даже чувствительная к перепадам аудио и видеотехника продолжает стабильно работать.Высокая цена.
Все лампочки перестают мерцать, из-за чего срок их службы заметно продлевается.Чувствительны к помехам. Если помехи в сети — нормальное и постоянное явление, стабилизатор со временем начнет выходить из строя и выключать сеть всё чаще.

Подавление скачка напряжения — Старый дом

Фото Джошуа МакХью

Это типичный вечер выходного дня. Ваш сын сушит волосы феном перед свиданием, а ваш супруг готовит попкорн в микроволновой печи. Вы решаете проверить свою электронную почту, но как только вы подключаетесь к Интернету, монитор мерцает, курсор зависает, а ваш жесткий диск выходит из строя. Вы знаете, что вам предстоит дорогостоящий ремонт, но вы можете не осознавать, что вы несчастная жертва скачка напряжения.

Скачки — особенно неприятный пример помех, возникающих в домах каждый день. Они могут повредить или разрушить все, от ПК до видеомагнитофонов, даже если вы используете защищенную плавкими предохранителями полоску с несколькими выходами. Это потому, что подобные розетки — несмотря на то, что вам, возможно, говорили — бессильны против скачков напряжения.

«И без защиты от перенапряжения», — предупреждает Джим Корона, главный инженер по качеству электроэнергии в Detroit Edison, «ваше электронное оборудование — это круто».

КУЛЬПРИТЫ

Существует три основных вида помех питания.Падение напряжения происходит, когда моторы в устройствах с большой потребляемой мощностью, таких как посудомоечные машины и холодильники, значительно сокращают энергию всасывания, доступную для других устройств. Мерцающий свет — распространенный признак. Электромагнитные помехи возникают в результате повседневной электрической активности. Хотя это не вызывает физических повреждений, оно может нарушить целостность памяти компьютера и нарушить прием теле- и радиопередач.

Какими бы досадными ни были эти два, они гораздо менее вредны, чем скачок напряжения , источник всех помех питания.Это кратковременное повышение напряжения может начаться внутри или снаружи дома и может вызвать сбои в чувствительном электронном оборудовании, таком как компьютеры.

Большинство скачков напряжения возникает, когда устройства с двигателями — фены, холодильники, водяные насосы — отключаются. Внезапно энергия, потребляемая этими устройствами, перенаправляется в другое место в виде избыточного напряжения. Скачки также случаются, когда электрическая компания переключает подачу электроэнергии из одной географической области сети в другую по мере изменения спроса и предложения в регионе.

Лучший и наименее затратный способ справиться с большинством источников помех в электросети — это подключить чувствительное дорогостоящее электронное оборудование к ограничителю перенапряжения.Большинство подавителей похожи на удлинители, их розетки расположены в линию или в

расположение 2 на 2 или 2 на 3; они стоят от 20 до 150 долларов. Среди известных производителей — Panamax, Tripp Lite и American Power Conversion.

Подавители

работают, поглощая часть скачков напряжения и отводя остальную часть на землю. В лучших из них используются сложные компоненты, которые позволяют им быстро реагировать (скачки напряжения часто длятся всего миллионные доли секунды), но при этом выдерживают высокие напряжения.

МАГАЗИН ДЛЯ ЗАЩИТЫ

Три основных фактора, на которые следует обратить внимание при выборе ограничителя перенапряжения:

Рейтинг UL 1449. Этот рейтинг Underwriters Laboratories является стандартом для ограничителей перенапряжения. Это гарантирует, что подавитель может снизить выброс напряжения 6000 В, например, до безопасного напряжения от 330 до 400 В. (Хотя некоторые производители заявляют, что их устройства позволяют только 100 вольт достигать электронных устройств, наиболее признанный рейтинг составляет 330 вольт.)

Внутренний предохранитель. Когда подавители подавляются скачком напряжения, который длится более нескольких миллисекунд, на которые они рассчитаны, внутренний предохранитель размыкает цепь, предотвращая попадание скачка напряжения на подключенные устройства.

Надежная гарантия. «Гарантия может сказать вам, что производитель думает о защите, которую предлагают его глушители», — говорит Брэд Хендрикс, менеджер по продуктам по энергетике компании Kensington Microware Limited, производителя из Сан-Матео, Калифорния. Поищите письменную гарантию от авторитетной компании, которая покроет стоимость любого повреждения оборудования, подключенного к глушителю.Но помните, многие производители требуют, чтобы вы доказали, что глушитель неисправен, прежде чем они начнут платить.

В зависимости от того, какое оборудование вы защищаете, вам могут понадобиться дополнительные навороты:

Факс / модем и защита коаксиального кабеля. Один из наиболее распространенных способов проникновения скачка напряжения в ваш дом — это телефонная линия, подключенная к компьютеру. Коаксиальный кабель в телевизоре — еще одна распространенная точка входа. Поэтому, если у вас есть кабельная или спутниковая антенна, или если вы путешествуете по Интернету, подумайте о глушителе с таким типом защиты.

Для домашнего компьютера, оснащенного модемом, используйте подавитель с модемом и защитой переменного тока в одном устройстве. American Power Conversion SurgeArrest Per7T (39,95 долл. США) сочетает в себе защиту модема и переменного тока. Свет сообщит вам, когда защита больше не работает.

Для оборудования домашнего кинотеатра выберите подавитель, который защищает коаксиальную линию для кабельного телевидения, антенну на крыше и телевизоры нижнего уровня (например, второй комплект в вашей спальне). Поскольку домашние кинотеатры потребляют много энергии, поищите устройство, которое включает оборудование последовательно, чтобы предотвратить «стук» в динамиках.Спутниковое телевидение, коаксиальный кабель, линии управления / передачи данных и телефонное соединение с платой за просмотр также нуждаются в защите. Panamax Max 6 Allpath (79 долларов США) можно настроить с помощью дополнительных модулей для защиты этих и почти всех других источников электроэнергии. Модули стоят от 39 до 65 долларов в зависимости от приложения.

Фильтры шумов. Подавители от Panamax, Tripp Lite и других имеют схему шумоподавления для устранения электромагнитных помех. Tripp Lite Isobar 6 (99,95 долл. США) предлагает защиту от переменного тока и три уровня защиты от шума с усиленной фильтрацией шума для компьютеров.

КАК ДАЛЕЕ ВЫ УБЕДИТЕСЬ?

Необязательно подключать каждый элемент вилкой к ограничителю перенапряжения. Хотя во многих тостерах, блендерах и кофеварках есть компьютерные микросхемы, которые могут быть повреждены скачком напряжения, замена большинства этих приборов относительно недорога. «Если замена вашей микроволновой печи стоит 100 долларов, покупка ограничителя перенапряжения, который стоит 30 или 40 долларов для защиты, является чрезмерным», — говорит Хендрикс из Kensington.

Также помните, что посудомоечные машины, холодильники, кондиционеры и другое оборудование с большими двигателями обычно не нуждаются в защите от перенапряжения.Но проверьте страховой полис вашего домовладельца, чтобы убедиться, что эти устройства защищены от удара молнии. Некоторые другие элементы, которые необходимо проверить перед использованием любого ограничителя перенапряжения, включают:

Убедитесь, что настенная розетка с тремя отверстиями, к которой он подключается, заземлена, чтобы ограничитель мог сбрасывать избыточное напряжение на землю. Если вы не уверены, используйте электрический тестер для проверки. Accu-Test II (115 долларов) от Ecos Electronics получил одобрение со стороны электриков. Это комплексный тестер, который может проверить 125 различных комбинаций ошибок электропроводки переменного тока от домашних розеток.

Проверка цепей в вашем доме — если они еще не отмечены на сервисной панели (обычно в подвале, гараже или туалете) — чтобы увидеть, в каких цепях есть приборы, потребляющие большой ток. Вы можете выполнить проверку, выбрасывая автоматические выключатели выборочно, чтобы изолировать каждую цепь, а также розетки и устройства, подключенные к ней. Избегайте подключения чувствительного оборудования, такого как компьютеры, к цепям, в которых установлены тяжелые приборы / устройства с большими помехами, такие как холодильники и микроволновые печи.

И снова руководствуйтесь здравым смыслом. Защитите свои крупные вложения, но не доплачивайте за недорогие. За исключением подростка, у которого запланировано горячее свидание, мало кто сочтет жареный фен катастрофической потерей.

Ограничитель перенапряжения Square D QO2175SB подключается непосредственно к панели выключателя, чтобы уменьшить скачки напряжения более высокого уровня, чем могут выдержать ограничители перенапряжения.

Фото Джошуа МакХью

Защита от больших шипов

Ограничители перенапряжения

предназначены для защиты оборудования, особенно чувствительного к умеренным скачкам напряжения.Но есть системы, которые защитят другие ваши устройства от более сильных ударов.

Защита системы. Если вы живете в районе, где часто бывают скачки напряжения, подумайте об ограничителях скачков напряжения. Установлен на сервисной панели,

В разряднике

используется та же технология, что и в глушителе, но он разработан для более высоких нагрузок и предотвращения повреждений в более широком смысле.

«Разрядники предназначены для защиты выключателей освещения, двигателей бытовых приборов, коробки автоматических выключателей и всей проводки в доме», — говорит Гэри Ширеман, руководитель отдела технической поддержки приложений в компании Square D Company в Лексингтоне, штат Кентукки.«Эти устройства обычно могут выдерживать более высокие скачки напряжения». Вот почему ограничители перенапряжения вступают в силу там, где прекращают работу ограничители перенапряжения. Хорошие подавители могут снизить скачки напряжения до 330 В; большинство разрядников не снижают скачки напряжения намного ниже 600 В.

«Разрядник важен, потому что он может снизить выбросы намного более высокого уровня, чем может выдержать большинство подавителей», — говорит Ширеман. «Но он не заменяет ограничитель перенапряжения — они работают рука об руку».

Разрядники

должны соответствовать ANSI / IEEE C62.11 или C62.1 стандарт. (Получите в UL Data Service список ограничителей, внесенных в список Underwriters Laboratories). Ожидайте, что потратите от 50 до 250 долларов. Если у вас нет продвинутых навыков работы с электрикой, рассчитывайте, что для установки вам потребуется нанять лицензированного электрика — еще около 100 долларов.

Страхование Thunderbolt. Есть еще более высокий уровень защиты, если вы живете в зоне, подверженной ударам молнии: защита от молнии. Эти системы работают с ограничителями перенапряжения и ограничителями перенапряжения и состоят из громоотводов, размещенных через определенные промежутки времени вокруг вашего дома.Стержни соединены кабелями, которые позволяют току проходить на землю. «Цены варьируются в зависимости от размера дома, но системы стоимостью от 1000 до 2000 долларов достаточно для большинства», — говорит Норм Виолетт, инженер-электрик в Фолл-Черч, штат Вирджиния, Violette Engineering Corp.

.

Молниезащита — это специализированная работа, предполагающая много подъемов по крыше; большинство людей передают это профессионалам. Тем не менее, проконсультируйтесь с UL, прежде чем нанимать компанию по защите от молний. UL ведет список установщиков, сертифицированных в соответствии с программой установки молниезащиты.Сертифицированные установщики также должны подключать ограничитель перенапряжения.

Как я могу защитить свой дом от скачков напряжения?

Наша жизнь вращается вокруг использования компьютеров, бытовой техники и других устройств с электрическим приводом, поэтому при скачке напряжения защита этих устройств имеет первостепенное значение.

Защита от перенапряжения — это инвестиция в вашу электронику и бытовую технику, а также в вашу безопасность. Он защищает ваше ценное оборудование во время скачков напряжения, которые могут вызвать потерю данных в компьютерах и могут повредить или навсегда вывести из строя электронику и приборы.

Давайте посмотрим, что происходит во время скачка напряжения, почему защита от перенапряжения важна и как выбрать правильную защиту от перенапряжения для вашего дома.

Что такое скачок напряжения?

Мощность, протекающая через обычную розетку, считается мощностью 120 вольт переменного тока. Однако напряжение не выдается на постоянном уровне 120 вольт — оно может колебаться от 0 до 169 вольт.

Во время разрушительного скачка напряжения напряжение превышает 169 вольт.

Красиво, но потенциально опасно.

Как случаются скачки напряжения?

Скачки напряжения могут исходить от электроэнергетической компании во время переключения электросети. Они также могут возникнуть при неисправности ближайшего трансформатора или линии электропередачи. Некоторые из самых мощных скачков напряжения могут произойти в результате удара молнии.

Скачки могут также возникнуть в доме. Когда мощный электрический прибор, такой как кондиционер или холодильник, включается или выключается, может произойти меньший скачок напряжения.Поскольку двигателям и компрессорам этих устройств требуется очень много энергии для включения и выключения, кратковременное потребление энергии нарушает устойчивый поток напряжения в электрической системе.

Как скачки напряжения вызывают повреждение?

Повышение напряжения выше нормального рабочего напряжения устройства может вызвать дугу электрического тока внутри устройства. Вырабатываемое в результате тепло может вызвать повреждение электронных плат и других компонентов внутри устройства.

Сильные скачки напряжения, например, вызванные ударами молнии, могут мгновенно нанести непоправимый урон.Но меньшие скачки напряжения, такие как те, которые возникают при включении кондиционера, могут вызвать невидимые повреждения небольшими порциями, которые накапливаются с течением времени. Они не могут вывести устройство из строя одним выстрелом, но они могут сократить срок службы любого устройства на годы.

Каковы признаки скачка напряжения?

Есть несколько признаков, которые могут указывать на то, что на вашем приборе или устройстве произошел скачок напряжения:

  • Часы или индикаторы устройства мигают
  • Устройство выключено или не работает
  • Едкий запах гари вокруг устройства или источника питания
  • Для устройства защиты от перенапряжения или удлинителя может потребоваться перезагрузка

Как предотвратить скачок напряжения, который может повредить вашу бытовую технику и электронику

Вы не можете предотвратить то, что происходит снаружи вашего дома, но вы можете защитить то, что находится внутри.Покупка качественного устройства защиты от перенапряжения, также называемого ограничителем перенапряжения или переключателем перенапряжения, может помочь защитить ваш дом от повреждений, вызванных скачками напряжения.

Устройство защиты от перенапряжения безопасно отводит скачки напряжения на землю, не позволяя им попасть в чувствительные цепи ваших приборов или оборудования.

Выбор подходящего типа сетевого фильтра

Тип фильтра, который вы выберете, будет зависеть от того, как вы собираетесь его использовать, и от того, что вы можете себе позволить.

  • Ограничители перенапряжения для всего дома или устанавливаемые на панели ограничители перенапряжения подключаются непосредственно к блоку предохранителей вашего дома и предотвращают попадание скачков напряжения в ваш дом в качестве источника. Стоимость определяется мощностью подавителя, измеряемой в джоулях, но может составлять от 50 до нескольких сотен долларов.
  • Разветвители питания с защитой от перенапряжения являются наиболее распространенным и доступным типом защиты от перенапряжения. Разветвители питания с защитой от перенапряжений имеют номинал в джоулях, поэтому важно выбрать модель с соответствующими характеристиками для устройств, которые вы защищаете.Недорогие устройства защиты от перенапряжения имеют мощность от 400 до 600 джоулей, а устройства более высокого уровня — от 1000 и более. Не все удлинители обладают защитой от перенапряжения, поэтому покупайте внимательно.
  • Ограничители скачков напряжения (TVSS) жестко подключаются непосредственно к одной из розеток вашего дома и могут обеспечить отличную защиту для всего, что к ним подключено. Различные модели обеспечивают разные уровни зажима (300-400 вольт) и мощности (290-900 джоулей). Они имеют световой сигнал или сигнализацию, указывающую на скачок напряжения.Хотя они будут продолжать работать после скачка напряжения, их мощность может снизиться. Средняя стоимость колеблется от 25 до 100 долларов в зависимости от мощности, силы тока и освещения / сигнализации.

Существует еще одна форма защиты от перенапряжения, которая защищает ваш кошелек, а не устройства. Планы защиты дома могут покрывать ущерб, который не предусмотрен обычными страховыми полисами домовладельцев, в том числе ущерб от скачков напряжения. Это покрытие может защитить вас от высоких затрат на ремонт или замену устройств, даже если вы не используете устройства защиты от перенапряжения дома.

Независимо от того, как вы решите защитить свое оборудование в сезон штормов — будь то сетевые фильтры, планы защиты дома или и то, и другое — не воспринимайте угрозу как должное. Ваша техника и электроника могут сгореть в мгновение ока!

О Джоше Крэнке

Джош Крэнк — писатель-фрилансер и маркетолог, имеющий опыт работы в юридической журналистике, написании путевых заметок и маркетинге во многих коммерческих отраслях. В Direct Energy он идеально подходит для написания статей об обслуживании и ремонте дома, энергоэффективности и технологиях умного дома.Джош живет со своей женой, маленьким сыном и бесконечно воющей смесью гончих и бассет-хаундов в Новом Орлеане.

Как защитить свой дом от скачков напряжения

Скачки напряжения в доме могут привести к дорогостоящим повреждениям устройств, электроники и приборов, подключенных к любой розетке. Вы можете заметить сильный всплеск, который вызывает серьезные разрушения, но вы можете даже не знать о многих небольших всплесках, которые длятся микросекунду или меньше. Они могут нанести ущерб, который со временем накапливается.

В любом случае вред, который скачки напряжения наносят компьютерам, крупной бытовой технике и дорогим телевизорам, может быть дорогостоящим. Здесь мы объясним скачки напряжения и как предотвратить скачки напряжения в вашем доме.

Что такое скачок напряжения?

Неожиданный скачок напряжения в электрических цепях вашего дома называется скачком напряжения. Нормальное напряжение в большинстве домов составляет 120 вольт с пиковым значением до 169 вольт. Во время скачка напряжения напряжение внезапно резко подскакивает.Такое быстрое повышение напряжения пропускает слишком много электроэнергии через вашу систему и во все подключенные к ней устройства, даже если они выключены.

Что вызывает скачок напряжения?

Многие люди ассоциируют скачки напряжения с природными явлениями, такими как удар молнии. Но то, как происходят скачки напряжения, может варьироваться. Вот некоторые из наиболее распространенных причин скачков напряжения:

  • Обрыв ЛЭП. Когда снег, лед, ветер или падающая ветка дерева обрывают линию электропередачи, могут произойти резкие скачки уровня электрического напряжения до того, как электричество полностью отключится.Это может вызвать перебои в подаче электроэнергии, но также является частой причиной скачков напряжения.
  • Молния. Хотя молния является самой редкой из причин скачков напряжения, она может быть самой сильной. Количество электричества, разряженного ближайшим ударом молнии, может быть измерено в миллионах вольт. Когда он проходит через вашу домашнюю систему, это может привести к взрыву электрических устройств. Если вы стоите рядом, вы можете серьезно травмироваться.
  • Плохая проводка. Старая, потрескавшаяся и изношенная электропроводка, электропроводка, обглоданная грызунами, и неправильно установленная электропроводка — все это распространенные источники скачков напряжения.Если ваш свет мигает, когда ваш холодильник щелкает, или вы слышите гудение в проводке, вы можете подвергнуться риску скачков напряжения или даже электрического пожара.
  • Включение и выключение приборов. Когда включается компрессор холодильника или кондиционера, это может ненадолго вызвать нагрузку на вашу электрическую систему. Этот всплеск спроса может быть причиной скачков напряжения, поскольку он нарушает нормальный поток электричества. Если в вашем доме не проведена надлежащая проводка, даже фен может вызвать такой всплеск.
  • Высокое энергопотребление. Когда спрос на электроэнергию исключительно высок, например, в жаркий день, когда все используют свои кондиционеры, может произойти скачок напряжения. Поставщики электроэнергии и коммунальные предприятия могут изо всех сил пытаться угнаться за спросом. Напряжение может «проседать» при временной потере мощности, будь то отключение или отключение электроэнергии, а затем разрушительно повышаться при восстановлении питания.

Наука о скачках напряжения

Обеспечение равномерного и надежного потока электроэнергии в ваш дом включает сложную систему генераторов, линий, трансформаторов, точек контроля и цепей, каждая из которых является потенциальным местом скачков напряжения в доме.Неисправность в любой точке системы может вызвать скачок напряжения до сотен и даже тысяч вольт. Всплеск может длиться доли секунды, но при этом причинить большой урон. Большинство бытовых и электронных устройств не рассчитаны на работу с высоким напряжением даже в течение микросекунды.

Бытовые и электрические приборы, которые могут быть повреждены скачком напряжения
  • Компьютеры
  • Телевизоры
  • Холодильники
  • Духовки
  • Посудомоечные машины
  • Микроволны
  • Стирально-сушильные машины
  • Охранные системы
  • Все что угодно с микропроцессором

5 способов защитить дом от скачков напряжения

Не менее важно, чем понимание того, что вызывает скачки напряжения в доме, — это знать, как предотвратить скачки напряжения — и, что более важно, не допустить, чтобы скачки напряжения повредили дорогие устройства.Хотя некоторые виды скачков напряжения предотвратить невозможно, вы можете защитить себя от причиненного ими ущерба.

1. Подключите электрические устройства к сетевым фильтрам

Один из самых простых и наименее дорогих способов справиться с скачками напряжения в доме — это подключить дорогие компьютеры, телевизоры и приборы к сетевому фильтру. Хотя они не обеспечивают защиты от миллионов вольт, которые исходят от ударов молнии, эти специализированные разветвители питания могут обеспечить защиту от накопленных повреждений от частых скачков низкого напряжения, которые слишком распространены.

2. Рассмотрим систему защиты от перенапряжения для всего дома

Если вы ищете, как защитить свой дом от скачков напряжения, система защиты от скачков напряжения для всего дома может окупиться сама за себя. В отличие от устройств защиты от перенапряжения, используемых для отдельных устройств, эти сверхмощные системы защиты от перенапряжения устанавливаются на вашу главную электрическую панель и защищают весь ваш дом. Они направляют электрические разряды — даже массивные разряды молнии — в землю, где они безвредно рассеиваются. Для наилучшей защиты используйте систему защиты от перенапряжения для всего дома, чтобы защитить ваш дом от внешних источников перенапряжения, а также сетевые фильтры для защиты от перенапряжения для ключевых устройств, чтобы защитить от внутренних перенапряжений.

3. Отключите чувствительную электронику и важные приборы во время шторма

Хотя удары молнии достаточно близко, чтобы повредить ваши электрические устройства, случаются редко, их последствия разрушительны и опасны. Вот простая стратегия защиты дома от скачков напряжения во время шторма: просто отключите основные устройства, включая бытовые приборы, телевизоры и компьютеры. Сетевые фильтры для всего дома или удлинители могут помочь защитить ваши электрические устройства. Но лучшая защита — отключить.Отключение от сети обязательно должно быть в вашем контрольном списке ураганов.

4. Проверьте домашнюю проводку

Неисправная проводка — это не просто частая причина пожаров в доме, а одна из основных причин скачков напряжения. Если у вас более старый дом, проведите полный осмотр электрооборудования. Это может вызвать опасности, такие как старые обернутые тканью провода, хрупкая изоляция или провода, не соответствующие требованиям современных устройств. Если вы обнаружили в своем доме грызунов, проверьте проводку. Грызуны нередко точат зубы о проводку или строят гнезда из легковоспламеняющихся материалов внутри электрических распределительных коробок.

5. Стратегическое использование торговых точек

Не подключайте к одной розетке слишком много энергоемких устройств. Они могут перегрузить вашу электрическую систему. Вы можете обеспечить своим устройствам определенную защиту, если не будете размещать слишком много крупных приборов в одной розетке или соседних розетках, обслуживаемых одним и тем же автоматическим выключателем. Слишком высокая нагрузка на цепь может привести к перегреву линий и вызвать колебания напряжения, которые могут нанести ущерб устройствам.

Проверка на признаки скачка напряжения после шторма

Некоторые скачки напряжения очевидны.Другие более тонкие. Знание того, как обнаружить скачок напряжения, является важным пунктом в большинстве списков советов по электробезопасности. Вот признаки того, что в вашем доме, возможно, произошел скачок напряжения:

  • Мерцание или повышение яркости. Не мигает ли свет, или ваш телевизор или монитор компьютера внезапно становятся ярче на мгновение?
  • Сброс системы или мигание часов. Некоторые устройства переходят в режим покоя при отключении питания или скачках напряжения. Часы внезапно начинают мигать не в то время.
  • Едкий запах. Вспышка напряжения может вызвать ожог электрических цепей и проводов, оставив заметный запах гари.
  • Автоматический выключатель брошен. Скачок напряжения может привести к срабатыванию автоматических выключателей, что может предотвратить дальнейшее повреждение устройства или даже возгорание.

Что делать после скачка напряжения?

Знание, что делать после скачка напряжения, может предотвратить неудобства, а также дальнейший ущерб и расходы. После того, как вы сообщите об отключении электричества, вы должны быстро проверить возможное повреждение в результате скачков напряжения в вашем доме.

  1. Перезагрузите электронику. Скачки напряжения часто приводят к нарушению нормальной работы электроники. Сброс может вернуть их в рабочее состояние.
  2. Оцените ущерб, нанесенный вашему дому. Проверьте как устройства, так и розетки на предмет повреждений, в частности, искры или повреждения компонентов, которые могут выйти из строя и стать причиной пожара. Ваша страховка домовладельца может покрыть серьезный ущерб, поэтому знание того, что нужно отремонтировать или заменить, является важным первым шагом.
  3. Проверьте свой блок HVAC. Если ваш блок HVAC поврежден в результате скачка напряжения, у вас есть дорогая, опасная или, по крайней мере, неприятная проблема. Чем раньше вы оцените ситуацию, тем лучше.

В какой-то момент в большинстве домов произойдет скачок напряжения. Они часто не причиняют значительного ущерба большинству устройств, но все же имеет смысл предотвратить повреждение самой дорогой электроники. Устранение скачков напряжения в домашних условиях поможет вам сэкономить на расходах и неудобствах, связанных с ремонтом, а также продлить срок службы ваших приборов и устройств.

Лучшие варианты защиты от перенапряжения для всего дома (Руководство для покупателя)

Фото: amazon.com

Вы можете подумать, что источник питания в вашем доме достаточно стабильный. Хотя экстремальные погодные условия, такие как ураганы, торнадо, метели и даже просто грозы или сильный ветер, представляют очевидную угрозу отключения электроэнергии, скачки напряжения и скачки напряжения, вызванные погодой, случаются чаще, чем вы можете себе представить, и могут быть вызваны множеством причин.

Неисправности или пожары в главных трансформаторах или генерирующем оборудовании могут вызвать перебои в электроснабжении вашего дома, а отключения электроэнергии, которые представляют собой преднамеренные или непреднамеренные падения напряжения в системе электроснабжения, часто приводят к скачкам напряжения при восстановлении электроснабжения.

Эти инциденты, которые могут произойти в мгновение ока, далеко не необычны. Всплеск может длиться всего долю секунды, но результаты внутри дома могут быть долгосрочными или даже катастрофическими. Избыточное электричество может повредить все, от компьютера, телевизора или холодильника до компрессора системы отопления, вентиляции и кондиционирования воздуха.

К счастью, устройства для предотвращения этих проблем на удивление доступны по цене, особенно если сравнивать со стоимостью поврежденных элементов, которые необходимо будет заменить.Это руководство поможет вам определить, как выбрать лучший сетевой фильтр для вашего дома.

  1. НАИЛУЧШИЙ В ЦЕЛОМ: Eaton Ultimate Surge Protection, 3-е издание
  2. БЕГ: Siemens FS140 Защита от перенапряжения для всего дома
  3. НАИЛУЧШИЙ ВЗЛОМ ДЛЯ КУЗОВА: Square D от Schneider Electric Homeline SurgeBreaker ТАКЖЕ
  4. Leviton 51120-1 120/240 Volt Panel Protector
  5. ТАКЖЕ УЧИТЫВАЙТЕ: Square D от Schneider Electric Protective Device
  6. ТАКЖЕ УЧИТЫВАЙТЕ: Intermatic Whole Home Protection Device

Фото: amazoncom

Типы устройств защиты от перенапряжения

Хотя их обычно называют «устройствами защиты от перенапряжения», технически это «устройства защиты от перенапряжения» (SPD). При выборе лучшего УЗИП для вашего дома необходимо учитывать, к какой категории они относятся.

Некоторые из них предназначены для защиты отдельных элементов от повреждений, вызванных скачками напряжения, в то время как другие, которые являются основным предметом данной статьи, предлагают защиту от перенапряжения для всего дома. Последние существуют в двух различных формах, что в сумме составляет три типа SPD.

Тип 1

Устройства типа 1 обеспечивают высочайший уровень защиты от внешних источников, а также общую защиту от внутренних скачков напряжения. Могут пройти маломощные шипы, но они, как правило, неразрушающие.

Эти устройства защиты от перенапряжения устанавливаются там, где источник питания коммунальной компании встречается с главным выключателем, что называется «стороной линии». Это означает, что электричество не может попасть в дом, не проходя через SPD, поэтому через него проходит только безопасный уровень электричества.

Для установки необходимо отключить электропитание дома во время выполнения работ. Установка также должна выполняться квалифицированным электриком, что может значительно увеличить стоимость. В некоторых случаях необходимо проинформировать коммунальную компанию до начала работ, хотя подрядчик должен это организовать.

Тип 2

Возможно, самый популярный вид УЗИП, устройство защиты от перенапряжения типа 2, можно установить внутри панели главного выключателя, также называемой центром нагрузки, или где-то рядом с ней.Монтаж может выполнить любой домашний мастер с необходимым опытом работы с электрикой. Тем не менее, хотя для выполнения этой работы не обязательно иметь квалифицированного электрика, тем, кто не полностью уверен в своих силах, следует хотя бы проконсультироваться с ним.

В зависимости от конфигурации пользователя SPD типа 2 могут защищать отдельную цепь или все цепи внутри панели, а также вспомогательные панели после нее. Многие из них обеспечивают те же уровни защиты, что и устройства типа 1, но важно проверять технические характеристики.

Примечание: Последний кодекс Национальной ассоциации противопожарной защиты (NFPA) предлагает, чтобы все новые дома имели устройства типа 1 или типа 2, установленные в стандартной комплектации, и что любая заменяющая сервисная панель, установленная в существующих домах, включает их.

Тип 3

Обычно называемые «полосовыми устройствами защиты от перенапряжения» или «сетевыми устройствами защиты от перенапряжения в розетках», это популярные недорогие устройства, которые подключаются к любой домашней розетке. Обычно они имеют от четырех до шести дополнительных розеток и представляют собой удобный способ защиты устройств с низким энергопотреблением, таких как телевизоры, компьютеры или игровые консоли.

Технически эти устройства являются ограничителями перенапряжения. В отличие от устройств защиты от перенапряжения типа 1 и типа 2, они не поглощают избыточную мощность, а передают ее на заземляющий провод. Хотя они эффективны в большинстве случаев, было бы неправильно предполагать, что они обеспечивают полную защиту. Также важно не путать их с обычными удлинителями, которые часто выглядят одинаково, но не имеют элемента защиты от перенапряжения.

Что следует учитывать при выборе наилучшего устройства защиты от перенапряжения для всего дома

Прежде чем приступить к работе, важно иметь твердое представление о соответствующих функциях устройств защиты от перенапряжения для всего дома и о том, как они повлияют на ваше решение о покупке .

Ниже приводится подробное руководство по многим техническим соображениям и соображениям безопасности, которые следует учитывать при покупке лучшего устройства защиты от перенапряжения для всего дома.

Сертификация UL

UL, ранее известная как Underwriters Laboratories, является независимой организацией, признанной во всем мире в области испытаний и сертификации безопасности. Текущий стандарт для устройств защиты от перенапряжения — UL 1449 (3-е издание). Термин «внесен в список UL» часто используется. Устройства защиты от перенапряжения для всего дома также должны быть указаны как ограничители перенапряжения переходных процессов (TVSS) и обычно имеют соответствующую маркировку на устройстве.

UL 1449 охватывает множество аспектов SPD, в том числе скорость его реакции на скачок напряжения, ток, необходимый для его отключения, и предлагаемый уровень защиты. Чтобы пройти проверку, сетевой фильтр для всего дома должен обеспечивать результаты в указанных пределах в течение 15 последовательных тестов.

Устройства также могут иметь рейтинг Канадской ассоциации стандартов (CSA). Несмотря на название, это всемирно известная организация, и сертификация подчеркивает высокие стандарты безопасности устройства.

Номинальное и максимальное продолжительное рабочее напряжение

Номинальное напряжение в США (напряжение, обеспечиваемое в вашей домашней розетке) составляет 110/120 вольт. Во многих других странах это 220/240 вольт. Сетевые фильтры для всего дома часто могут переключаться на любой из них, но это стоит проверить.

Максимальное непрерывное рабочее напряжение (MCOV) — это величина напряжения, которое устройство защиты от перенапряжения пропускает без отключения. Например, если устройство отключается каждый раз, когда напряжение достигает 121 вольт, это может вызвать ненужный износ, поэтому MCOV устанавливается немного выше.

Обычно это обеспечивает маржу от 15 до 20 процентов. Например, устройство защиты от перенапряжения на 120 вольт с запасом в 20 процентов будет иметь MCOV 144 вольт.

Рейтинги защиты от перенапряжения и напряжения

Производители устройств защиты от перенапряжения для всего дома часто используют такие термины, как «защита от высокого напряжения». Удар молнии может вызвать подачу 30 000 вольт в бытовую электрическую систему, поэтому защита от такой мощности, безусловно, звучит впечатляюще.Однако, хотя рейтинг защиты по напряжению рассчитывается UL и CSA в ходе их испытаний, они часто не видны в деталях продукта.

Чаще всего в заголовке указывается рейтинг защиты от перенапряжения. Это количество электрического тока, которое может быть поглощено, и измеряется в килоамперах (кА), то есть в тысячах ампер. Минимум обычно составляет 10 кА (10 000 ампер), но это зависит от типа устройства.

Лучшие сетевые фильтры для всего дома обычно имеют номинал от 30 кА и выше.Обычно этого достаточно, чтобы справиться с сильнейшими штормами или проблемами с выработкой электроэнергии, хотя обычно гораздо более высокие пределы.

Тип корпуса NEMA

Национальная ассоциация производителей электрооборудования (NEMA) имеет стандартизированную систему рейтингов корпусов электрических устройств, используемых в США. Она определяет среды, в которых можно установить и безопасно использовать конкретное устройство.

Есть два аспекта рейтингов NEMA: защита, которую корпус обеспечивает для оборудования внутри, от грязи, пыли и т. Д., а также защиту корпуса для персонала, который может соприкоснуться с корпусом.

Сетевые фильтры для всего дома значительно различаются. NEMA 1 — это самый низкий рейтинг, указывающий, что корпус предназначен для использования внутри помещений и обеспечивает базовую защиту от возможных ударов электрическим током.

С другой стороны, продукт с рейтингом NEMA 4X подходит для использования внутри или вне помещений, в том числе на море, и обеспечивает защиту от переносимой ветром грязи, песка, дождя и т. Д. Избегайте покупки SPD, не имеющего рейтинга NEMA.

Дополнительные функции

Хотя одиночный скачок напряжения вряд ли полностью выведет из строя вашу защиту, вполне возможно, что после многочисленных событий устройство может выйти из строя. Если SPD до этого момента выполнял свою работу должным образом, вы можете даже не осознавать проблему. К счастью, даже самые простые сетевые фильтры для всего дома имеют светодиодный дисплей, показывающий, что устройство находится в рабочем состоянии.

Более сложные модели могут иметь дополнительные индикаторы для индикации состояния неисправности, в то время как другие имеют звуковые сигналы.Для тех, кто использует интеллектуальные технологии в доме, есть несколько вариантов, которые можно интегрировать со смартфонами и системами домашней автоматизации для отправки сведений о скачке напряжения на смартфон или планшет.

Установка

Сетевые фильтры типа 2 для всего дома может быть установлен любым, кто обладает достаточными знаниями о том, как работает панель главного выключателя. Количество требуемых ячеек для выключателей и их сила тока могут варьироваться.

Важно понимать, что вы имеете дело с высоким напряжением, поэтому, если у вас есть какие-либо сомнения или неуверенность в своих силах, рекомендуется поговорить или нанять квалифицированного профессионального электрика.

Сетевые фильтры для всего дома типа 1 представляют собой устройства со стороны сети, что означает, что они устанавливаются между внешним сетевым кабелем и панелью главного выключателя. Установка этих устройств должна выполняться сертифицированным подрядчиком по электрике.

Невыполнение этого требования почти наверняка приведет к аннулированию любого домашнего страхования в случае пожара или неисправности. Кроме того, это может быть незаконным и может привести к судебному преследованию вашей коммунальной компании за то, что линейный кабель и оборудование принадлежат им.

Наши фавориты

Получив возможность прочитать о типах устройств защиты от перенапряжения и их основных критериях производительности, пришло время рассмотреть лучшие варианты на рынке. Каждый из этих SPD имеет свои уникальные особенности и преимущества, и следующие категории должны помочь вам быстро и легко определить лучший сетевой фильтр для вашей ситуации.

Фото: amazon.com

Выбрать один лучший сетевой фильтр для всего дома — непростая задача, но многофункциональный Eaton получает высшие оценки за универсальность, выдающиеся характеристики защиты 108 кА и четкую сигнализацию состояния.

Это устройство типа 2, которое может быть установлено либо внутри панели главного выключателя, либо рядом с ней. Он поставляется готовым к установке, хотя может потребоваться дополнительный двухполюсный выключатель на 50 А.

Два светодиода предупреждают пользователя о том, активен ли блок, произошел ли скачок напряжения, но он все еще функционирует, или его необходимо заменить после нескольких инцидентов. Учитывая его высокий рейтинг kA, последнее может никогда не произойти.

Eaton внесен в список UL и соответствует NEMA 4X как для внутреннего, так и для наружного использования.Он также предлагает возможность защиты телефонных линий, Интернета и кабеля, на что часто не обращают внимания.

Фото: amazon.com

Компания Siemens предлагает ряд устройств защиты от перенапряжения. FS140 — это их модель премиум-класса, предлагающая защиту 140 кА в прочном термопластичном корпусе с рейтингом NEMA 4X. Его можно установить на любую панель главного выключателя через двухполюсный автоматический выключатель на 30 А или меньше.

Диагностика коммерческого класса означает три стадии предупреждения, включая звуковой сигнал и мигание красного светодиода, если электрическая система не защищена.Коаксиальные и DSL-устройства защиты телефонов и модемов Siemens могут быть добавлены для обеспечения полного покрытия, хотя это требует дополнительных затрат.

Это устройство немного дороже, чем у большинства конкурентов, но такой уровень защиты должен обеспечивать спокойствие даже в районах, подверженных грозам.

Фото: amazon.com

Schneider Electric, возможно, является крупнейшим производителем панелей выключателей и сопутствующего оборудования в США. Их бренд Square D предлагает ряд недорогих устройств защиты от перенапряжения.Эти базовые опции легко устанавливаются и соответствуют стандартам безопасности UL 1449.

Для установки требуется два отсека выключателя. Этот блок типа 2 с рейтингом NEMA 1 может быть установлен внутри совместимых панелей главного выключателя, а также в комбинированных служебных входных устройствах (CSED), которые соединяют в пару панели счетчиков и выключателей.

Он рассчитан на ток 27 кА, что, хотя и не такое высокое, как у некоторых других топовых опций, все же обеспечивает адекватную защиту практически от любого перенапряжения. Square D Homeline следует рассматривать как устройство с одним ударом, а это означает, что его, возможно, потребуется заменить после одного серьезного инцидента.

Фото: amazon.com

Простая в установке панель защиты от перенапряжения типа 2 Leviton, одинаково подходящая для использования в жилых и небольших помещениях, предназначена для легкого монтажа заподлицо рядом с панелью главного выключателя. В этом положении он обеспечивает мгновенный визуальный контроль состояния защиты с помощью светодиодов на передней панели.

Металлический корпус J-Box предварительно перфорирован для стандартных электрических соединений кабелепровода и соответствует требованиям NEMA 1 для использования внутри помещений. В соответствии с его потенциальным использованием в смешанной коммерческой среде, огромное количество технической информации отображается прямо на передней панели корпуса.

Предлагая защиту 50 кА для однофазного источника питания, это устройство может быть интегрировано с системой интеллектуального управления домом Dacora от Leviton.

Фото: amazon.com

Этот высококачественный сетевой фильтр типа 1 обеспечивает максимальную универсальность. Компактный блок оснащен корпусом NEMA 4X, может быть установлен как внутри помещения, так и снаружи, и разработан для установки на линейной стороне любой панели выключателя в жилом помещении.

В то время как большинство устройств защиты от перенапряжения предлагают четыре режима защиты (способ отвода перенапряжения от домашних электрических устройств), HEPD80 предлагает шесть.Хотя эта функция, возможно, интересна только профессиональным электрикам, она может повысить уровень безопасности.

Несмотря на впечатляющий уровень защиты 80 кА, выдающаяся производительность HEPD80 не сопровождается завышенной ценой, поскольку это устройство остается очень доступным вариантом. Он внесен в списки UL и сертифицирован CSA.

Фото: amazon.com

Другой универсальный вариант, Intermatic может быть установлен профессиональным электриком на стороне линии как устройство типа 1 или как устройство типа 2 рядом с панелью главного выключателя.Прочный непромокаемый пластиковый корпус соответствует требованиям NEMA 3R для использования в помещении или на улице. Защита до 50 кА обеспечивается до шести режимов.

Уникальной особенностью этого устройства является то, что в нем используются сменные модули. Практически все остальные сетевые фильтры для всего дома необходимо полностью заменять после одного или нескольких инцидентов, связанных с перенапряжением, в зависимости от серьезности.

Вместо этого Intermatic позволяет заменять отдельные модули, что можно сделать, просто отключив устройство. Со временем это может привести к значительной экономии, особенно в районах, подверженных частым грозам.

Преимущества владения сетевым фильтром для всего дома

Сетевой фильтр для всего дома — это продукт, которому часто не уделяется должного внимания. В результате часто возникает вопрос, стоит ли его устанавливать. Они предлагают множество преимуществ, в том числе:

  • При сравнительно невысокой стоимости SPD защищает не только ваши чувствительные электронные устройства, но также вашу систему отопления, вентиляции и кондиционирования воздуха и другие основные приборы. Это может привести к экономии тысяч долларов, особенно в районах, где часто бывают грозы.
  • Около 80 процентов скачков напряжения происходит внутри дома. Они могут быть небольшими, но совокупный эффект заключается в том, что они сокращают срок службы любого устройства, которое постоянно подключено к сети, даже в режиме ожидания. Сетевые фильтры для всего дома предотвращают это.
  • Для домашних хозяйств, которые полагаются на воду из колодца, эти устройства могут предотвратить потерю водоснабжения.
  • Некоторые полисы страхования жилья не покрывают ущерб, причиненный скачками напряжения.

Часто задаваемые вопросы об устройствах защиты от перенапряжения для всего дома

Приведенная выше информация, несомненно, даст вам больше информации о функциях, на которые следует обратить внимание при выборе лучшего устройства защиты от перенапряжения для всего дома.Это также даст вам представление о некоторых из лучших продуктов, представленных в настоящее время на рынке. Однако некоторые вопросы могут остаться без ответа. Ниже приведены ответы на некоторые из наиболее распространенных вопросов.

В. В чем разница между удлинителем и сетевым фильтром?

Разветвитель питания просто обеспечивает дополнительные розетки. Устройства защиты от перенапряжения могут выглядеть очень похожими, но включают в себя устройства, предотвращающие скачки напряжения от повреждения подключенного к ним оборудования. Настоящие устройства защиты от перенапряжения подробно расскажут о предоставляемой защите.

В. Как выбрать сетевой фильтр для всего дома?

Правильный SPD для ваших нужд будет зависеть от вашего дома, типов электроники и приборов, которые вы хотите защитить, а также от частоты событий с высоким риском, таких как грозы или скачки напряжения.

Приведенные выше соображения должны служить серьезным ориентиром, но если вы все еще не уверены, какое устройство подходит вам, проконсультируйтесь с квалифицированным электриком.

В.Если скачок напряжения исходит от таких устройств, как блоки переменного тока и более крупные приборы, есть ли у меня защита устройства до панели выключателя?

Лучшее устройство защиты от перенапряжения для всего дома предотвратит внешние колебания напряжения, которые могут повредить оборудование внутри дома. Они также могут предотвратить обратную связь от внутренних скачков напряжения, проходящих через систему выключателя. Однако в лучшем случае также можно защитить чувствительную электронику полосовым устройством защиты от перенапряжения.

В. Работают ли сетевые фильтры для всего дома от молнии?

Да.Рекомендуемый минимальный уровень защиты от системы для всего дома составляет 40 000 ампер, хотя многие из них намного выше. Удар молнии обычно составляет около 30 000 ампер. Тем не менее, всегда рекомендуется отключать все, что можно, если гроза неизбежна.

В. Как долго прослужит сетевой фильтр для всего дома?

Сказать невозможно, потому что износ компонентов зависит от частоты и силы скачков напряжения. Многие производители заявляют, что ожидаемая продолжительность жизни составляет 5 лет и более, хотя 10 лет — не редкость.Однако некоторые недорогие устройства, возможно, потребуется заменить всего после одной значительной грозы.

Защита от перенапряжения

Дома сегодня больше нуждаются в защите от перенапряжения для всего дома, чем раньше. Из-за современной электроники, бытовой техники, отопления, освещения и высокотехнологичных развлекательных центров средний дом вкладывает огромные средства в электронное оборудование. Скачки переменного тока (переменного тока) вызываются не только молнией. Помимо неблагоприятных погодных условий, такие простые вещи, как работа электродвигателя в здании (например, кондиционеры, лифты, копировальные аппараты, принтеры и холодильники), могут вызывать колебания мощности.Сетевые фильтры продлевают срок службы чувствительного электронного оборудования, защищая его от вредных скачков напряжения и перенапряжения.

Защита от перенапряжения для всего дома

При поиске устройств защиты от перенапряжения для всего дома имейте в виду следующее. Большинство домов с напряжением питания 120 В можно надежно защитить с помощью устройства защиты от перенапряжения на максимальный ток 80 кА. Скорее всего, в доме не будет больших шипов. Дома с субпанелями должны иметь дополнительную защиту примерно в половину от номинальной мощности основного блока.Поэтому настоятельно рекомендуется обратиться к электрику за рекомендацией и оценкой.

Многослойная защита от перенапряжения

Многоуровневая защита может помочь. Если устройство или устройство посылает скачок напряжения через цепь, которая является общей для других устройств, а не выделенной, то эти другие розетки могут быть восприимчивы к скачку напряжения. Вот почему вам не нужна только электрическая панель. В доме должна быть многоуровневая защита от перенапряжения, чтобы она обеспечивала как электрическую сеть для защиты всего дома, так и место использования для защиты чувствительной электроники.

Выберите качественные полосы защиты от перенапряжения для дома. Не каждый удлинитель является сетевым фильтром. В то время как удлинитель просто разделяет вашу розетку на несколько портов, сетевой фильтр предназначен для защиты вашего компьютера, телевизора и другой электроники от скачков напряжения и любых помех или шума в вашей линии электропередачи. Вам следует искать слова «защита от перенапряжения», «предохранитель» или «выключатель прерывателя». Если на нем написано удлинитель, скорее всего, он не предлагает защиты от перенапряжения.

При покупке сетевого фильтра следует учитывать пять основных моментов.Их:

Купите нужное количество портов. Не думайте, что каждый сетевой фильтр имеет шесть или восемь портов. Покупка правильного количества портов гарантирует, что вам не придется последовательно подключать сетевые фильтры и потерять защиту, которую, как вы думали, вы получаете.

Подумайте, что вы будете вставлять в сетевой фильтр . Вы можете сделать все возможное и купить лучшее, что вы можете себе позволить, но вы сэкономите деньги, купив сетевой фильтр, подходящий для оборудования, с которым вы его будете использовать.Вашему телевизору и домашнему развлекательному центру потребуется более надежный сетевой фильтр, чем лампа и зарядное устройство для телефона на прикроватной тумбочке.

Проверьте герметичность UL и убедитесь, что это «ограничитель скачков напряжения». Убедитесь, что устройство защиты от перенапряжений, которое вы планируете купить, сертифицировано лабораториями Underwriter’s Laboratories и, по крайней мере, соответствует их стандартам UL 1449 (требуется для маркировки «ограничитель перенапряжения при переходных процессах»), это гарантирует, что устройство защиты от перенапряжения, которое вы заберете домой фактически защитит оборудование, которое вы к нему подключаете.

Проверьте характеристики поглощения энергии сетевым фильтром и его «ограничивающее напряжение ». Рейтинг поглощения — это, как следует из названия, сколько энергии он может поглотить до того, как выйдет из строя. Вам понадобится что-то минимум 6-700 джоулей или выше. (Чем выше, тем лучше.) Ограничивающее напряжение — это напряжение, при котором срабатывает устройство защиты от перенапряжения или, по сути, когда устройство защиты от перенапряжения выходит из спящего режима и начинает поглощать энергию. Ищите что-то около 400 В или меньше. Здесь лучше ниже. Наконец, посмотрите, указано ли время отклика в сведениях о продукте — это полезно знать, а чем меньше, тем лучше.

Проверить гарантию. Некоторые устройства защиты от перенапряжения гарантируют подключенным к ним устройствам некоторый ущерб, если скачок напряжения все же пройдет. Проверьте, что покрывается (а что нет), и как вы можете подать гарантийную претензию в случае выхода из строя сетевого фильтра.

Как выбрать защиту от перенапряжения для вашего дома

Вы можете этого не осознавать, но ваша стереосистема, домашний компьютер, телевизор, видеомагнитофон, микроволновая печь — все, что имеет внутренние электронные схемы — подвергается атаке каждый день.Атаки тихие, но разрушительные.

Виновник — ЭНЕРГОСБЕРГ . Скачки напряжения — это чрезвычайно короткие всплески электроэнергии, которые сжигают электрические цепи внутри приборов и электроники. Подробнее о скачках напряжения и источниках их возникновения см. В статье Факты о скачках напряжения .

Скачки напряжения могут не только разрушить бытовую технику и электронику, но и разрушить электрические розетки, выключатели света, лампочки, компоненты кондиционера и устройства открывания гаражных ворот.Как защитить себя?

Устройства защиты от перенапряжения могут предотвратить повреждения от большинства скачков напряжения.

Существует два типа сетевых фильтров для жилых помещений:

  1. Устройство защиты от перенапряжения на служебном входе, которое устанавливается на вводной электрической сети или рядом с ней
  2. Устройство защиты от перенапряжения в месте использования, которое используется на защищаемом приборе и включает в себя такие устройства защиты от перенапряжения, которые подключаются к розетке.

Для обычного дома многие эксперты рекомендуют минимальную сеть защиты от перенапряжения, состоящую из:

  1. Устройство защиты от перенапряжения на служебном входе , защищающее входящую линию электропередачи, входящую телефонную линию, кабельное телевидение и кабель спутниковой антенны.Это можно сделать с помощью одного устройства защиты от перенапряжения, которое способно защитить все типы входящих линий (электрические, телефонные, кабельное телевидение и кабель спутниковой антенны) или отдельных устройств защиты от перенапряжения на каждой входящей линии. Защита входящей электрической линии может быть расположена на главном электрическом щите или электросчетчике.
  2. Устройства защиты от перенапряжения в местах использования с ограничивающим напряжением 330 В для всей дорогой электроники и приборов, таких как телевизоры, видеомагнитофоны, стереосистемы и компьютеры; все имеют электронные схемы, чувствительные к скачкам напряжения.Восприимчивые устройства можно идентифицировать, потому что во многих случаях они имеют электронные кнопки, электронные часы или цифровые дисплеи. Если к прибору подключены другие провода (например, телефонные линии, кабель кабельного телевидения, антенный кабель или кабель спутниковой тарелки), эти провода или кабели должны проходить через устройство защиты от перенапряжения в точке использования, а также обеспечивать защиту все строки.

Для домашнего офиса или особых медицинских нужд также может быть уместна дополнительная и иная защита от других типов перебоев в подаче электроэнергии.

Нет устройства или системы защиты от перенапряжения, которые могут защитить от всех скачков напряжения . Прямой удар молнии в электрическую систему дома может оказаться слишком сильным для защиты от перенапряжения. Использование «двухступенчатой» системы защиты от перенапряжения должно защитить от большинства скачков напряжения.

Почему лучше иметь двухуровневую систему защиты от перенапряжения?

Комбинируя устройство защиты от перенапряжения на служебном входе с устройствами защиты от перенапряжения в точке использования, установленными на всей чувствительной электронике, создается лучшая система защиты.

  1. Использование устройства защиты от перенапряжения на служебном входе обеспечивает защиту всей электрической системы. Они защищают такие вещи, как двигатели, освещение, розетки, выключатели света и все другие «проводные» предметы в доме, которые не подключаются к электрической розетке и не могут быть подключены к устройствам защиты от перенапряжения. устройство.
  2. Если скачок напряжения вызван ударом молнии или колебанием мощности в линиях электроснабжения, устройство защиты от перенапряжения на входе в сервисный центр может снизить скачок напряжения до более низкого уровня, прежде чем он попадет в устройство защиты от перенапряжения в точке использования.
  3. Это помогает предотвратить повреждение устройств защиты от перенапряжения в месте использования из-за слишком сильных скачков, с которыми они не могут справиться. Это также помогает снизить уровень скачков напряжения на защищаемом приборе. поскольку уровень энергии скачка напряжения снижается на обоих служебных входах устройство и снова в месте использования устройства.
  4. Устройства защиты от перенапряжения на служебном входе не исключают необходимости устройства защиты от перенапряжения в местах использования, потому что:
    1. Скачки напряжения не могут возникать на входящих линиях электроснабжения.Например, молния может поразить внешний осветительный прибор, создав скачок напряжения в цепи, питающей свет. Если есть розетки в той же цепи, что и внешний светильник, любая электроника, подключенная к этим розеткам, будет лучше защищена, если используется устройство защиты от перенапряжения в точке использования.
    2. Устройства защиты от перенапряжения в месте использования помогают защитить бытовую технику от скачков напряжения, возникающих в доме.
    3. Высококачественные устройства защиты от перенапряжения в местах использования способны снижать скачки напряжения до более низких уровней, чем типичные устройства защиты от перенапряжения на входе в сервисный центр.

Примеры устройств защиты от перенапряжения на входе в сервисный центр

Существуют устройства защиты от перенапряжения на служебном входе, которые устанавливаются внутри или на вашей главной электрической панели или на основании электросчетчика. Показано несколько примеров ниже. Требуется только одно устройство защиты от перенапряжения на служебном входе, если оно защищает все входящие линии, включая электрические, телефонные линии и линии кабельного телевидения. В качестве альтернативы на каждую входящую линию можно установить отдельные устройства.


Защита от перенапряжения на служебном входе на главной электрической панели (без защиты телефона или кабельного телевидения)


Защита от перенапряжения на служебном входе на счетчике электроэнергии (без защиты телефона или кабельного телевидения)


Защита от перенапряжения на входе для обслуживания на главной электрической панели (со снятой лицевой крышкой).(Это устройство защищает линии электроснабжения, телефонной связи и кабельного телевидения.)

Устройства защиты от перенапряжения в местах использования — an альтернатива защитным приспособлениям для всего дома

Существует также несколько типов устройств защиты от перенапряжения на месте использования:

Устройства защиты от перенапряжения в месте использования (съемного типа): Возможно, вы уже знакомы с устройствами защиты от перенапряжения съемного типа. Они выглядят как полоски вилки, на одном устройстве есть несколько мест для подключения. Обычная вилка, если это специально не указано, не обеспечивает защиты от перенапряжения.Будьте осторожны при покупке таких предметов, чтобы убедиться, что вы получаете необходимую защиту от перенапряжения.


Plug-in (Место использования) Устройство защиты от перенапряжения

Электрические розетки с защитой от перенапряжения: Специальные электрические розетки содержат защиту от перенапряжения в тех местах, где у вас нет места или вам не нужен сетевой фильтр, например, в микроволновой печи на столешнице.


Электрическая розетка со встроенной защитой от перенапряжения

Терминология защиты от перенапряжения

Устройство защиты от перенапряжения и связанные с ним устройства защиты, представленные на рынке, могут сбить с толку домовладельца.Понимание терминологии может помочь.

Устройства защиты от перенапряжения

имеют несколько названий: устройства защиты от перенапряжений, ограничители перенапряжения, ограничители перенапряжения (TVSS) или вторичные ограничители перенапряжения. Но по сути они выполняют ту же функцию защиты от скачков напряжения. Другие общие термины, которые вы можете услышать при покупке устройств защиты от перенапряжения, перечислены ниже.

Устройство защиты от перенапряжений: Для продуктов, которые можно найти в доме, это общий термин, который может относиться к TVSS или вторичным разрядникам для защиты от перенапряжений.Эти устройства предназначены для защиты оборудования, расположенного ниже по потоку, от скачков напряжения за счет уменьшения количества пропускаемого через них напряжения.

Многие электроэнергетические компании также используют вторичные ограничители перенапряжения и устройства, называемые грозозащитными разрядниками, по всей своей электросети, чтобы защитить свое оборудование от повреждения молнией. Устройства, которые они используют, более долговечны, но не могут снизить скачок напряжения до более низких уровней напряжения, чем это могут сделать домашние продукты.

Однако меры защиты от перенапряжения, применяемые коммунальной компанией, могут помочь домовладельцу за счет снижения уровня энергии скачка напряжения до того, как он дойдет до дома.

Вторичный разрядник для защиты от перенапряжений: Эти устройства предназначены для использования внутри или снаружи дома. В случае тестирования они проходят испытания в соответствии со стандартом C62.11 Института инженеров по электротехнике и радиоэлектронике (IEEE), Металлооксидные ограничители перенапряжения для цепей переменного тока, с импульсным перенапряжением 10 000 В и 5 000 А. IEEE C62.11 не является тестом и не назначает напряжение ограничения для вторичных ограничителей перенапряжения. Это затрудняет сравнение возможностей одного продукта с другим.

Эти устройства включают в себя устанавливаемые на счетчике устройства защиты от перенапряжения и съемные устройства защиты от перенапряжения, которые защелкиваются в электрической панели.

Ограничитель скачков напряжения: TVSS обычно предназначены для установки внутри дома. В случае тестирования они проходят испытания в соответствии со стандартом UL 1449 UL 1449 при скачке напряжения 6000 В и 500 А. UL 1449 назначает напряжение ограничения для TVSS, которое можно использовать для сравнения от одного продукта к другому.К этим устройствам относятся устройства защиты от перенапряжения в местах использования и устройства защиты от перенапряжения на служебном входе, установленные на электрической панели.

Ограничивающее напряжение: TVSS должны иметь заданное фиксирующее напряжение. Напряжение ограничения — это напряжение, при котором устройство защиты от перенапряжения начинает работать, перенаправляя скачок напряжения на землю. Чем ниже ограничивающее напряжение устройства защиты от перенапряжения, тем ниже он снижает импульсное напряжение питания.

UL 1449, 2-е издание: Это стандарт испытаний, разработанный UL совместно с промышленностью для сертификации продуктов и обеспечения надлежащей маркировки продуктов TVSS.С помощью этого теста определяется напряжение зажима.

IEEE C62.11: В этом стандарте, разработанном Институтом инженеров по электротехнике и электронике, есть рекомендации по тестированию вторичных ограничителей перенапряжения. [IEEE C62.11: Стандарт для металлооксидных ограничителей перенапряжения для цепей переменного тока (> 1 кВ)]

Сквозное напряжение: Это остаточное импульсное напряжение, которое проходит через устройство защиты от перенапряжения после того, как устройство защиты «сжимается» в ответ на скачок напряжения.

Ограничивающее напряжение не определяет уровень сквозного напряжения для всех скачков напряжения. Например, если устройство защиты от перенапряжения в месте использования имеет ограничивающее напряжение 330 вольт, это означает, что устройство пропускает не более 330 вольт, если скачок напряжения точно соответствует размеру, форме и продолжительности В соответствии со стандартом испытаний, UL 1449.

, требуется скачок напряжения 6000 В.

Если то же устройство (с номинальным напряжением 330 В) подвергается скачку напряжения с более высоким уровнем энергии (напряжение, сила тока или продолжительность), сквозное напряжение, скорее всего, будет выше 330 вольт.

Металлооксидные варисторы (MOV) : MOV — это распространенная технология (не единственный тип), и они лежат в основе способности устройств защиты от перенапряжения (TVSS) защищать от скачков напряжения. Как правило, чем они больше и чем больше их, тем лучше защита и более прочное и долговечное устройство защиты от перенапряжения.

MOV перенаправляют электрический ток в случае скачка напряжения. Как работает MOV, легче понять, если вы подумаете о нем как о водопроводном кране.В нормальных условиях, без скачков напряжения, MOV представляет собой «закрытый клапан», позволяющий току течь в электрической цепи, а не через MOV.

При скачке напряжения MOV ограничивает напряжение, перенаправляя электрический ток (открывая клапан) из электрической цепи в систему заземления, пока импульсное напряжение не упадет ниже напряжения ограничения защитного устройства. Когда скачок напряжения закончился, MOV возвращается в положение «закрытого клапана».

Во время скачка напряжения вся избыточная энергия скачка отводится MOV, в результате чего он становится горячим.Температура диска MOV может варьироваться от комнатной до нескольких сотен градусов после перенаправления скачка напряжения.

Чем выше напряжение скачка напряжения и чем дольше он длится, тем больше энергии необходимо отвести и тем горячее становится MOV. MOV являются жертвоприношениями, то есть они будут отводить конечное количество скачков напряжения до тех пор, пока они в конечном итоге не будут уничтожены. Они могут достичь конца срока службы только после одного большого всплеска или в течение нескольких лет после нескольких меньших всплесков.

Тепловой предохранитель: Поскольку MOV нагреваются при работе с скачком напряжения, существует вероятность возгорания устройства защиты от перенапряжения или материала, окружающего устройство защиты от перенапряжения. Второе издание UL 1449 проверяет пожарную безопасность устройств защиты от перенапряжения TVSS, требуя серьезных испытаний на перенапряжение, вызывающих отказ MOV.

Устройство защиты от перенапряжения проходит, если оно не создает опасности возгорания или поражения электрическим током. Обычно это достигается за счет использования теплового предохранителя.Согласно предыдущей версии UL 1449 условия перенапряжения могли привести к перегреву и возгоранию устройства защиты от перенапряжения. Тепловой предохранитель снижает этот риск.

Защита L-N, L-G и N-G: Электрическая система в вашем доме обычно представляет собой трехпроводную систему. Провода — это земля, линия (горячая) и нейтраль. Скачок напряжения может возникнуть на любом из этих проводов. Защита от перенапряжения должна защищать от скачков напряжения, проходящих через любой из этих проводов. Когда устройство защиты от перенапряжения указывает следующее, вы знаете, что все провода защищены: линия к нейтрали (L-N), линия к земле (L-G) и нейтраль к земле (N-G).Вторичные ОПН, установленные на служебном входе, имеют только защиту от линии к нейтрали (L-N), поскольку в местах их установки нет заземляющего провода.

State Farm® считает, что информация, содержащаяся в этой статье, является надежной и точной. Однако мы не можем гарантировать работоспособность всех элементов, продемонстрированных или описанных во всех ситуациях. Всегда консультируйтесь с опытным подрядчиком или другим экспертом, чтобы определить, как лучше всего применить эти идеи или продукты в вашем доме.

Спасибо нашим друзьям из State Farm Insurance за разрешение перепечатать эту статью.

Вернуться к списку электротехнических изделий

Что такое скачки напряжения и как от них защититься

Когда вы думаете о сетевом фильтре, вы, вероятно, думаете о шине питания. Сетевые фильтры обычно используются при сборке компьютерной системы. Когда вы подключаете несколько электронных устройств к одной шине питания, а затем подключаете ее к одной розетке, встроенный сетевой фильтр может защитить вашу электронику от скачков напряжения в электрической системе.

Вы также можете приобрести сетевые фильтры, которые позволяют подключать к ним только один элемент. Они называются сетевыми устройствами защиты от перенапряжения. Развивайте эту идею в большем масштабе и подумайте о сетевом фильтре, который может защитить весь дом от этих скачков. Как они работают? Действительно ли они эффективны? Сколько они стоят? Эта статья объясняет.

Что такое скачки напряжения?

Прежде чем углубляться в принцип работы устройства защиты от перенапряжения, важно знать, что такое перенапряжения.Скачок напряжения в вашей электрической системе также можно назвать переходным напряжением. По сути, это значительное и часто внезапное повышение напряжения, превышающее допустимое для вашей схемы.

Допустим, электрическая система имеет стандартное напряжение 120 вольт. Если это напряжение внезапно превысит 120 вольт, оно может вывести из строя или повредить любую подключенную к нему электронику. Думайте об этом как о шланге для воды, в котором слишком много воды. В конце концов, он лопнет. Ваша электрическая система отреагирует аналогичным образом.Даже если это не сломает вашу электронику, это вызовет их преждевременный износ.

Что вызывает скачки напряжения?

Скачок произойдет, когда что-то повысит электрический заряд где-то вдоль главной линии электропередачи. Это увеличивает электрическую потенциальную энергию, что увеличивает общий поток энергии в вашу систему, а затем в розетки на стене.

Что может вызвать такой прирост мощности? Например, освещение может, хотя такое бывает редко.Самая частая причина скачков напряжения — подключенные к сети электрические устройства большой мощности. Сюда входят холодильники, кондиционеры и даже лифты. Этим приборам требуется много энергии только для включения и выключения. Если вы находитесь в многоквартирном здании и используете одну электрическую систему совместно с одним из этих приборов, могут возникнуть скачки напряжения.

Однако электроника меньшего размера может вызвать скачки напряжения и в вашем доме, и это наиболее вероятная причина. Запуск фена или даже электроинструмента может запустить его.Скачки внутреннего напряжения являются наиболее распространенными, и в каждом конкретном доме могут произойти сотни скачков напряжения в неделю.

Плохая электрическая работа и неисправная проводка, проблемы с проводкой электрических компаний и вышедшими из строя линиями электропередач также являются виновниками скачков напряжения. Электрическая система, существующая за пределами вашего дома, очень сложна, и есть много вещей, которые могут выйти из строя. К сожалению, скачки напряжения — это просто события. Лучшее, что мы можем сделать, — это подготовиться к этому.

Что такое сетевой фильтр для всего дома?

Сетевой фильтр для всего дома может помочь защитить бытовую технику и электронику в вашем доме от частых и непредсказуемых скачков напряжения.Они делают это, блокируя или заземляя поток высокого напряжения и ограничивая ток, протекающий через ваш дом. Думайте об этом как о предохранительном клапане. Поскольку большинство скачков напряжения будут внутренними скачками, вызванными чем-то в вашем доме, например, циклической работой посудомоечной машины, наличие одного из них, безусловно, стоит вложенных средств.

Начните увеличивать стоимость вашей электроники. После того, как вы подсчитаете стоимость замены компьютеров, кинотеатров, телевизоров, игровых консолей и бытовой техники, вы, вероятно, получите более 15 000 долларов на все, что подключено к вашей электрической системе.Для многих домовладельцев это стоит защищать.

Скачки напряжения — это неизбежное и регулярное явление. Вы хотите защитить то, что подключено к электрической системе. Сетевой фильтр для всего дома может помочь вам в этом.

Как работает сетевой фильтр для всего дома?

Для блокировки и / или ограничения электрического потока в сетевом фильтре используются металлооксидные варисторы (MOV). Эти компоненты работают как магниты для дополнительного напряжения. Они всасывают его и, по сути, отправляют по заземляющему проводу, прежде чем он сможет прорваться через вашу цепь и повредить вашу электронику и приборы.

Так работает сетевой фильтр. К сожалению, в вашем доме есть устройства и приборы, которые нельзя подключить к удлинителю. Эти предметы также являются самыми дорогими вещами в вашем доме. Они включают в себя ваше освещение, кондиционер, духовку, холодильник, стиральную и сушильную машины, посудомоечную машину и другие основные приборы.

Существуют ли устройства, более чувствительные к скачкам напряжения?

Большинство компонентов современной электроники могут быть повреждены скачками напряжения.Электроника, содержащая микропроцессоры, еще более чувствительна к скачкам напряжения. Микропроцессоры работают правильно только при определенном напряжении. Они хрупкие, поэтому любое увеличение мощности может нанести ущерб. Микропроцессоры используются в большинстве современных технологий, включая кухонные приборы и развлекательную систему.

Насколько эффективны сетевые фильтры для всего дома?

Сетевые фильтры для всего дома работают, когда речь идет о спасении вашего дома от опасных скачков напряжения. Однако они не останавливают все скачков.Они предназначены для удержания потока электричества в определенном диапазоне. Это означает, что они пропускают скачки напряжения ниже расчетного диапазона. То, что скачки напряжения меньше, не означает, что они не опасны. Это означает, что сверхчувствительная электроника по-прежнему должна использовать удлинитель или другое устройство защиты от перенапряжения, чтобы гарантировать защиту.

Некоторые сетевые фильтры для всего дома защитят ваш дом только тогда, когда напряжение достигнет опасного уровня, вызывающего пожар. На этих уровнях бытовая техника и электроника будут разрушены, и это может даже вызвать электрический пожар.Более низкие скачки напряжения могут повредить некоторые приборы.

Например, сетевое устройство защиты от перенапряжения для всего дома может ограничивать номинальное напряжение защиты (VPR) 700 вольт. Устройство для защиты от перенапряжения, которое вы подключаете к розетке, может блокировать скачки напряжения от 127 до 400 вольт. Электроника на 120 вольт может сгореть даже при небольшом скачке напряжения.

В случае сомнений используйте оба.

К сожалению, эти удлинители или съемные устройства защиты от перенапряжений не могут справиться с такими сильными скачками, которые может выдержать устройство защиты всего дома.Некоторые устройства защиты от перенапряжения могут перегреться и даже загореться, если произойдет скачок напряжения, превышающий их VPR. Вот почему лучшая защита — иметь и то, и другое. Сетевой фильтр для всего дома, блокирующий большие скачки напряжения, и несколько защитных устройств для вашей дорогой и чувствительной электроники.

Вы также можете купить сетевой фильтр для всего дома с более низким VPR. Чем ниже номинал защиты от напряжения, тем меньше ворота для подачи электричества в ваш дом. Вам не нужно больше электричества, чем требуется для безопасной работы ваших приборов.Итак, спросите своего электрика о сетевом фильтре для всего дома с более низким VPR.

Сколько стоит сетевой фильтр для всего дома?

Само устройство может стоить от 100 до 400 долларов в зависимости от марки, сложности и рейтинга VPR. Вы можете рассчитывать заплатить от 300 до 750 долларов за устройство защиты от перенапряжения, а также установку у лицензированного электрика в Эдмонтоне.

Есть диапазон, потому что есть несколько факторов, которые определяют стоимость. Эти факторы включают конкретный сетевой фильтр, который вы покупаете, предоставляемую гарантию, независимо от того, есть ли у вас вспомогательная панель или нет, и подрядчика, которого вы нанимаете.

Вспомогательная панель

Если у вас есть вспомогательная панель, вам может потребоваться более одного сетевого фильтра для защиты всего дома. Удвойте продукт и удвойте затраты на установку. У вас будет вспомогательная панель, если вы запустите какие-либо цепи далеко от главной панели, например, в мастерской или садовом гарнитуре. Если бы у вас была электрическая модернизация, чтобы добавить больше цепей в электрическую систему, у вас была бы дополнительная панель. Если вы не уверены, обратитесь к электрику в Эдмонтоне.

Устройство защиты от перенапряжения

Как и любой другой продукт, выбранная вами марка имеет значение в цене.Чем ниже номинальное напряжение защиты, тем выше будет стоимость устройства. Это потому, что он может существенно блокировать более высокие скачки напряжения. Если у него более высокое максимальное непрерывное рабочее напряжение, это повысит цену. Кроме того, чем выше максимальный импульсный ток, тем выше стоимость.

Гарантия

Опять же, как и все, что вы покупаете, чем обширнее гарантия, тем дороже будет установка сетевого фильтра. Проверьте мелкий шрифт. Иногда гарантия не распространяется на повреждения при определенных условиях.Например, они не возмещают ущерб, если установку не выполнил сертифицированный электрик.

Электрик

У каждой электротехнической компании своя система оплаты. Обычно чем больше у электрика в Эдмонтоне опыта, тем больше вы, вероятно, заплатите за установку.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
