Как защитить сеть от скачков напряжения: Статьи о стабилизаторах напряжения, ИБП и другой продукции ГК «Штиль»

Содержание

Как защитить технику от скачков напряжения? | Безопасность | Общество

Бытовая техника может быстро выйти из строя из-за частых перепадов напряжения. Они могут колебаться от 380 В до 180 В, в то время как нормальным показателем считается 220 В. Защитить домашние устройства от подобных скачков можно с помощью двух приборов — реле контроля напряжения и стабилизатора напряжения.

Обеспечить резервной энергией домашний компьютер, холодильник и т.д. можно с помощью бесперебойников. Благодаря встроенному аккумулятору такие устройства некоторое время могут подпитывать электроэнергией вашу технику.

Когда нужен стабилизатор, а когда реле?

Это зависит от того, насколько часто у вас бывают перепады напряжения. Следует учитывать, что реле не сможет отрегулировать напряжение — повысить или понизить его. Данный прибор сможет только отключить напряжение при резком его скачке.

Поэтому, если перепады напряжения происходят постоянно, то в таком случае больше подойдет стабилизатор. Такой прибор обеспечивает стабильное напряжение, а также защищает технику от поломок и излишне высоких скачков. В отличие от реле он не отключает подачу энергии, а лишь выравнивает напряжение до 220 вольт.

Реле напряжения позволяет автоматически отключать сеть при перепадах напряжения. Данное устройство полностью обесточивает проводку и возобновляет подачу электричества тогда, когда в сети нет никаких скачков. С помощью реле можно постоянно контролировать входное напряжение. Если напряжение превысило допустимые пределы, то реле отключит нагрузку, пока напряжение в сети не стабилизируется.

Стабилизатор напряжения. Фото: Shutterstock.com

Какие преимущества и недостатки есть у этих приборов?

Электронная схема реле быстрее реагирует на скачки напряжения, поэтому данное устройство эффективней справляется с защитой бытовой техники от поломок при резком снижении или повышении напряжения. Реле — достаточно компактный прибор, его размеры позволяют разместить прибор в любом месте в квартире. К преимуществам также можно отнести стоимость прибора. Реле дешевле стабилизатора. К недостаткам реле напряжения следует отнести то, что данное устройство не устраняет колебаний напряжения, поэтому для максимальной защиты необходимо установить не только его, но еще и стабилизатор.

Стабилизаторы, как и реле, обеспечивают защиту приборов от недостаточного напряжения или перенапряжения. Они могут сглаживать небольшие скачки и колебания напряжения, а подключенные через них приборы продолжают работать. Недостатком стабилизатора является его громоздкость. Чтобы установить такой прибор необходимо наличие свободного пространства, а поскольку прибор еще и нагревается, то ему необходимо дополнительное пространство для охлаждения. Кроме этого, стоимость такого прибора выше, чем реле.

Реле контроля напряжения. Фото: Кадр youtube.com

Защищаем технику от перепадов напряжения: выбираем реле контроля

Как повышение, так и понижение напряжения в сети может привести к выходу из строя бытовой техники и электроники.

Наряду с другой защитной автоматикой применяется реле контроля напряжения, которое отсекает подачу напряжения на заданном участке при сильном перепаде напряжения. Как работает РКН, каким бывает и как подобрать подходящую модель для дома? Ответ профессионального электрика в нашей статье.

Принцип работы РКН

Реле контроля напряжения состоит из двух блоков: электронного модуля (1) и собственно реле (2). Электронный модуль контролирует стабильность напряжения в сети, и при сильных перепадах подает сигнал на реле. Магнитный разъединитель в реле размыкает контакт, прекращая подачу напряжения на бытовые приборы. Каждый прибор имеет свой допустимый коммутируемый ток (или суммарную мощность устройств, подключенных через реле). Например, реле, рассчитанное на ток в 16 А способно работать с устройствами, суммарной мощностью до 3,5 кВт.

Обычно в РКН стандартно устанавливается диапазон перепада напряжения от 170 до 260 В. Когда показатель напряжения в сети выходит за эти пределы, то РКН отключает питание.

Однако многие модели позволяют настроить диапазон напряжения под свои нужды. Скорость срабатывания прибора при повышении напряжения составляет около 0,02 — 0,05 с — за это время подключенное устройство сгореть не успеет. После нормализации напряжения в сети, реле включается вновь, и подача напряжения возобновляется.

Куда установить: в розетку или электрощиток?

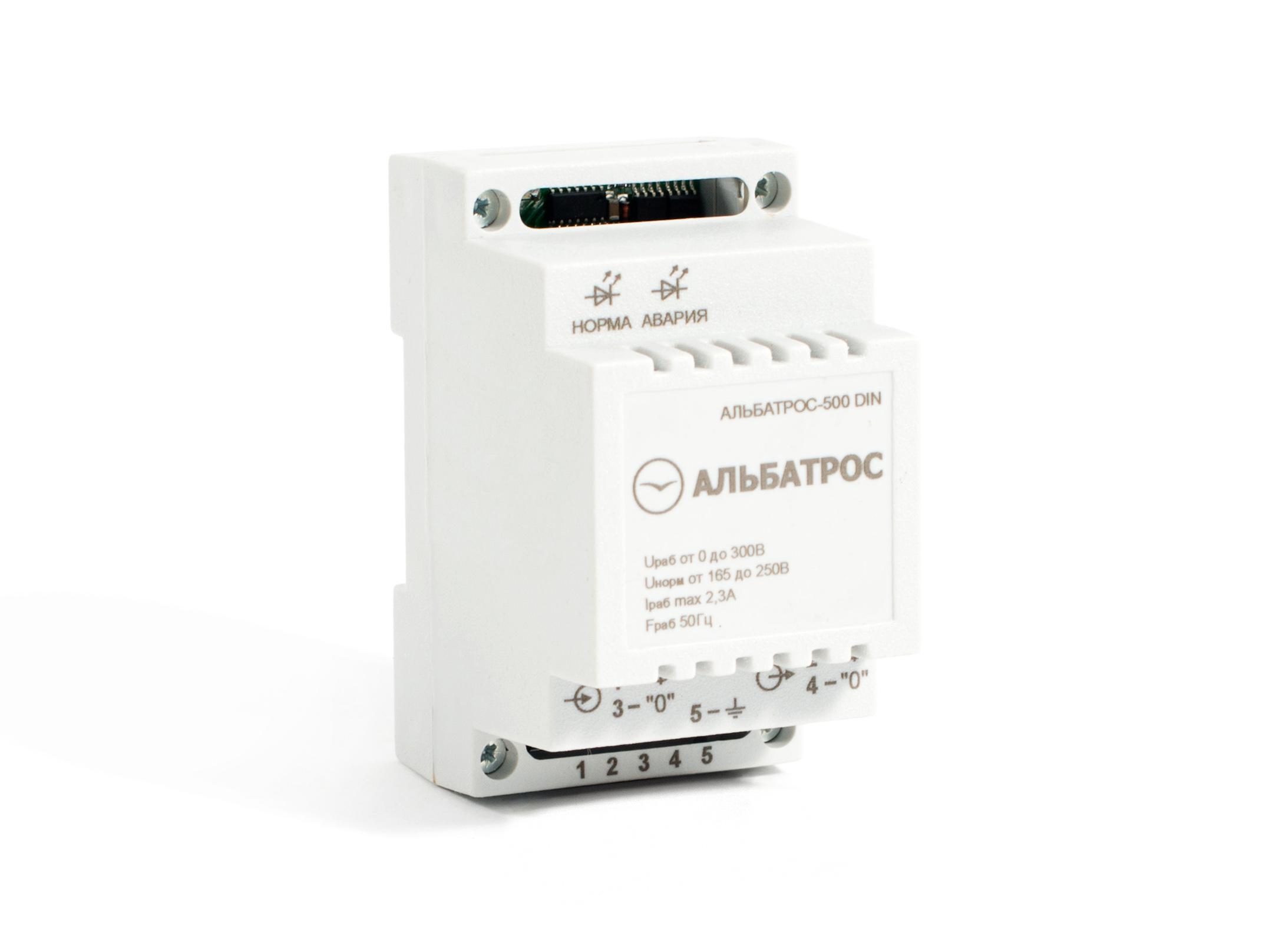

Существует два способа монтажа: на DIN-рейку в электрощиток или в отдельную розетку. Реле под DIN-рейку предназначены для защиты всей электросети в квартире или доме и устанавливаются в электрощитовую. Они рассчитаны на большую нагрузку и могут работать с высоким коммутирующим током. Например, РКН МЕАНДР УЗМ-51М рассчитан на ток в 63 А, что позволяет устанавливать прибор в сеть, от которой будут запитаны устройства суммарной мощностью до 13,5 кВт. То есть защищены будут все приборы от обычной лампочки до отопительного котла. Минус этого прибора в сложности монтажа — без должных навыков и инструментов установить будет проблематично, и, возможно, придется привлекать электрика.

Розеточные РКН просты в монтаже: достаточно включить в розетку и подключить бытовую технику. Розеточные приборы рассчитаны на меньшую нагрузку и могут защищать лишь несколько устройств. Например, РКН RBUZ R116Y может защитить приборы суммарной мощностью до 3 кВт, например, водонагреватель и холодильник. Его плюс в том, что никаких навыков и инструментов для монтажа не нужно — просто включил в розетку и пользуйся.

Розеточные устройства удобны для дачи, так как там обычно не так много разных приборов. Также их можно брать с собой на выездные работы, чтобы через них подключать дрель, перфоратор и другой электроинструмент. Особенно это важно, когда приходится работать в сельской местности на большом удалении от подстанции, и линия часто сильно проседает — чтоб не повредить инструмент лучше подключить его через РКН.

Какое реле напряжения купить себе домой?

Если вам необходимо защитить технику в доме или квартире, где проживаете постоянно, тогда лучше брать реле под DIN-рейку.

Для того, чтобы подобрать подходящее РКН, необходимо рассчитать, с каким коммутируемым током ему придется работать. Для этого стоит воспользоваться следующей формулой:

Pr = P*K, где Pr — мощность, на которую рассчитано РКН; P — суммарная мощность всех электроприборов в доме; К — поправочный коэффициент работы электроприборов. Так как практически не бывает, чтоб все приборы работали одновременно, то поправочный коэффициент берется 0,8. Однако если у вас все устройства будут работать одновременно, тогда берите коэффициент 1.

Предположим нам необходимо защитить бойлер на 2 кВт, стиральную машину на 2,4 кВт, микроволновку мощностью 1 кВт и котел на 7 кВт. Тогда Pr = (2+2,4+1+7)*0,8 = 11 кВт. Так как в характеристиках к прибору указывается коммутируемый ток, то переводим 11 кВт в амперы. 11000/220 = 50 А. Выбираем ближайшее подходящее, например, RBUZ D-50t на 50 А.

Также стоит обратить внимание на количество фаз, с которыми может работать прибор.

Розеточные устройства предназначены для однофазных сетей. Для трехфазной сети потребуется соответствующее РКН. Причем прибор будет показывать рабочее напряжение для каждой фазы отдельно. Трехфазные реле рекомендуется устанавливать для защиты станков, работающих от трехфазного двигателя.

Чем отличается реле напряжения от стабилизатора?

Напоследок хотелось бы объяснить, в чем разница между реле контроля напряжения и стабилизатором напряжения. Оба этих прибора отключают питание при падении или повышении напряжения до критических показателей. Однако в отличие от реле, стабилизатор также может выравнивать напряжение до показателя в 220 В. То есть если в сети будет длительное время напряжение в 180 В, то реле работающее в диапазоне от 170 до 260 В будет передавать такое напряжение приборам, что конечно же может плохо на них сказаться. А стабилизатор при этом выровняет напряжение и подаст на приборы 220 В. В этом и заключается их принципиальная разница.

Однако стабилизатор напряжения стоит гораздо дороже реле, он больше в размерах и шумноват. Если вы живете в многоквартирном доме и напряжение обычно не падает/повышается, достаточно защитить от серьезных скачков установкой реле. Стабилизатор же потребуется для жителей сельской местности, где линия часто сильно проседает.

Передаем опыт домашним мастерам:

Теги стабилизаторы напряжения

Защита бытовых электроприборов от скачков напряжения.

Перепады и скачки напряжения в существующих электросетях, к сожалению не редкость. Для защиты от таких сюрпризов на предприятиях устанавливают специальные устройства, установка таких устройств в электрощитах жилых домов не входит в обязанности ЖКХ.

Чем же опасны перепады напряжения в сети?

Возгоранием электропроводки, выходом из строя бытовой техники и потерей данных в поврежденных компьютерах.

По Российскому ГОСТу допустимое колебание напряжение в сети должно не выходить за пределы 10% от номинального, другими словами напряжение в розетке не должно опускаться ниже 198 и подыматься выше 242 Вольт, а в момент скачков напряжение может проседать до 35 и подыматься до 400 Вольт.

Необходимо понимать, что опасно не только повышенное напряжение, но и значительно пониженное.

От повышенного напряжения происходит повреждение блоков питания, которые сгорают сразу от перегрузки или значительно сокращают ресурс работоспособности.

Пониженное напряжение опасно в меньшей степени, но тем не менее, тоже зачастую приводит к выходу из строя блоков питания или компрессора холодильника и т.

д.

Причины возникновения бросков напряжения:

Разряды молний вблизи линий электропередач. Во время грозы необходимо обязательно отключать от сети бытовую технику.

Аварии на подстанциях, при которых высокое напряжение порядка (6-10 тыс. Вольт) попадает на сторону низкого напряжения.

Отгорание или обрыв нулевого провода на подстанции и в электрошкафах – довольно распространенная причина. Как правило, происходит по причине неправильного или ненадежного присоединения. При его обрыве или отгорании, происходит «перекос фаз», и в части квартир повышается напряжение до 380 В и выше, а у некоторых опускается до 40 В.

Чтобы защитить бытовую электронику от гибели, а квартиру от пожара устанавливают специальную защиту. Конечно это дополнительные расходы, но они окупаются. Ведь ремонт вышедших из строя холодильников, стиральных машин, телевизоров и компьютеров влечет за собой не только денежные расходы, но и немалую потерю времени.

В настоящее время выпускается достаточно много устройств защищающих от скачков напряжения, и все они различаются как по качеству, так и по цене.

Давайте познакомимся поближе с наиболее распространенными и проверенными из них.

Сетевой фильтр

Пожалуй, является самым распространенным и доступным вариантом защиты. Применяется для отдельно расположенного электроприбора и получившего название «Пилот» благодаря марке самого массового сетевого фильтра.

Сетевой фильтр способен защитить только маломощное электрооборудование. Например, компьютер или аудиосистема, но только от малых скачков напряжения, от значительных перепадов он не спасет, скорее сгорит сам.

Работа сетевого фильтра основана на трех основных компонентах

Предохранитель или плавкая вставка выполняет защиту от короткого замыкания и токов перегрузки.

Режекторный фильтр защищает от помех, образующихся при работе электродвигателя, генератора или сварочных аппаратов недалеко от вашего дома.

Но все вышеописанные компоненты присутствуют только в настоящих сетевых фильтрах, в дешевых удлинителях может присутствовать максимум автоматический предохранитель. Поэтому, перед покупкой стоит внимательно изучить тех. паспорт на изделие, в котором указаны все защиты присутствующие в той или иной модели. Стоит упомянуть, что для работы любого сетевого фильтра обязательно наличие заземления, так как все помехи и перенапряжения сбрасываются на землю через заземляющий проводник.

Если контур заземления отсутствует, тогда сетевой фильтр превращается в обыкновенный удлинитель.

Источник бесперебойного питания (ИБП) UPS

Источники бесперебойного питания (UPS) применяются для защиты компьютеров и другой периферийной компьютерной и вычислительной техники от основных неполадок с электропитанием: скачков напряжения, электромагнитных и радиочастотных помех, высоковольтных выбросов и полного исчезновения напряжения в электросети. При напряжении до 270 Вольт ИБП переходит на работу от аккумуляторов, что позволит продолжать работу от нескольких минут, до нескольких часов в зависимости от модели.

Подбор ИБП происходит по мощности защищаемого электроприбора.

Стабилизаторы напряжения.

Установка стабилизатора напряжения является идеальным вариантом для тех, кто пользуется дорогостоящей электронной аппаратурой. В отличие от ИБП и сетевых фильтров стабилизатор напряжения постоянно нормализует напряжение до 220 Вольт. А при повышении напряжения до 250 Вольт, отключит подачу электроэнергии. После нормализации напряжения в электросети, стабилизатор в автоматическом режиме подключит электропитание.

Установка стабилизатора напряжения возможна как на отдельный электропотребитель, так и на всю сеть дома или квартиры. В последнем случае подбор стабилизатора напряжения происходит исходя из мощности всего электрооборудования дома.

Реле контроля напряжения.

Реле контроля напряжения устанавливают именно для защиты от скачков напряжения. Причем реле защищают не только от повышенного, но и от пониженного напряжения. Реле работает полностью в автоматическом режиме и восстанавливает электроснабжение с небольшой задержкой после возвращения его показателей на входе в норму. Устанавливаются реле в щитах на DIN – рейку. В настоящее время выпускается множество моделей реле с индикацией и возможностью ручной корректировки пределов напряжений, а так же времени отключения и подключения нагрузки.

В любом случае если у вас возникают трудности с выбором технического устройства для защиты от перепадов напряжения лучше обратится к специалистам.

Материалы, близкие по теме:

Как уберечь технику от скачков напряжения. Статьи компании «ООО "Витокс"»

Задумываясь о том, как защитить технику от внезапных скачков напряжения, стоит изучить разные варианты и с помощью наших советов подобрать правильное решение.



Современный дом максимально насыщен различной цифровой техникой, дорогостоящим оборудованием, гаджетами и устройствами, зависящими от электрического питания. Все это оказывает значительную нагрузку на электросеть и требует непрерывной бесперебойной подачи электроэнергии. При этом система ее подачи в нашей стране достаточно устаревшая и непредвиденная. В любой момент может случиться падение или повышение напряжения, которое выводит из строя дорогостоящее оборудование. От перепадов напряжения в электрической сети очень часто сгорают кондиционеры, холодильники, котлы отопления, бойлеры, компьютеры, телевизоры и другие приборы.



Защита от перепадов напряжения в частном доме

Современные производители электротехнических приборов позаботились о защите техники от перепадов напряжения в частном доме или коттедже. Специально для этой цели созданы реле перенапряжения – устройства, позволяющие контролировать подачу электричества и автоматически  отсекать высокое и низкое напряжение. Во время непредвиденных скачков и кратковременных перепадов напряжения прибор в автоматическом режиме отключает все приборы от электрической сети, сохраняя их работоспособность.



Конструктивно реле перенапряжения представляет собой небольшой прибор модульного типа с интерфейсами для подключения фаз входа/выхода и нуля, светодиодным цифровым дисплеем и псевдо-сенсорными кнопками управления. Стационарная модель реле контроля  монтируется в главном электрическом щите объекта, после вводного автоматического выключателя и средств учета электроэнергии.



Также реле контроля напряжения бывают встроенными в электрические удлинители, совмещая функции переноски и разветвителя и переносными (подключаемыми в обычную электрическую розетку). Как правило, используются в местах, где нет возможности установить стационарную модель прибора (а также во время командировок, путешествий, на даче) для защиты персональных компьютеров, планшетов смартфонов, прочих гаджетов и техники.





Как защитить квартиру от перепадов напряжения

Защита электроприборов в квартире осуществляется аналогичным способом. Блок реле контроля монтируется в вводной щиток, который размещен непосредственно внутри жилого помещения, защищая всю технику, которая находится  в квартире.



Чем хорош прибор защиты от перенапряжения в виде реле контроля:
  • Время отклика при отклонении от установленных параметров составляет примерно 0. 05 секунды при превышении напряжения, и 1.2 секунды при понижении соответственно.
  • Дополнительным плюсом реле перенапряжения является возможность настройки диапазона допустимого напряжения от 120 до 280В и времени задержки включения от 3 до 600 секунд. Например, холодильнику нежелательны кратковременные интервалы времени с момента отключения и до момента включения, а требуется некоторое время (порядка 30 или более секунд) для предотвращения преждевременного выхода из строя компрессора.
  • Реле имеет систему автоматического контроля, отключающую нагрузку при перегрузке или нарушения целостности контактов, клеммных соединений устройства.
  • Есть встроенная защита от перегрева.
  • Доступна корректировка  индикации напряжения.



Как защитить компьютер от перепадов напряжения

Решив защитить компьютер от перебоев электроэнергии, стоит задуматься о покупке ИПБ (бесперебойнника). Реле контроля будет полезным для защиты процессора от скачков, но не позаботится о сохранении данных.



Спасет ли сетевой фильтр от скачков напряжения?

На этот вопрос ответ однозначный – нет. Сетевой фильтр предназначен для сглаживания небольших, кратковременных, импульсных помех. Некоторые модели фильтров оснащены дополнительно защитой от короткого замыкания, но не более того. В удлинителях, снабженных сетевым фильтром, отсутствует микро-процессор контроля, индикации напряжения и управления коммутационным блоком. Если бы сетевой фильтр мог выполнять функцию защиты от перепадов напряжения, то не возникло бы необходимости производить отдельные приборы для защиты от перепадов напряжения. Следует отметить, что производитель  ZUBR специально выпускает удлинители со встроенной индикацией и защитой от скачков напряжения.



Как обезопасить телевизор от скачков напряжения

Современные телевизоры рассчитаны на колебательный диапазон напряжения 200-250В и колебательный порог частоты 50-60Гц. Даже если в телевизоре предусмотрена встроенная защита от колебаний, она не всегда способна справиться с большими и резкими скачками. При повышенном пороге сгорает блок питания и центральная плата прибора, также могут выгорать пиксели экрана. Ремонт данных деталей очень дорогой и не всегда возможен. Реле защиты предотвратят проблему с минимальными затратами.



Защита от перепадов напряжения для холодильника и кондиционера

Компрессорное оборудование особенно восприимчиво к колебаниям напряжения сети. Повышенный ток нежелателен в любом случае. Решение проблемы – отсекатель  отключает холодильник, пока напряжение не нормализуется до допустимых границ. Дополнительный плюс - на реле контроля настраивается задержка повторного пуска, что убережет компрессор от поломки.



Стабилизаторы напряжения

С целью стабилизации напряжения реле контроля перенапряжения не подходят. Для этих целей используются более серьезные устройства – стабилизаторы напряжения, которые стоят в разы дороже. Если основная задача -  уберечь домашнюю технику от скачков напряжения, то компактные и сравнительно недорогие реле защиты от перенапряжения вполне справятся с этим без значительных затрат.



На сайте Vitox можно купить лучшие модели автоматического реле контроля и защиты от перепадов напряжения ZUBR. Это проверенный временем украинский производитель, который производит качественный товар и дает гарантию работы 5 лет.  Можно выбрать необходимые опции приборов, ручное или сенсорное управление, переносной или стационарный вариант корпуса.



Мы можем гарантировать своим покупателям качество и надежность представленной группы товаров. Если у вас возникают сомнения при выборе модели – всегда готовы помочь советом.

        ZUBR R116y                         ZUBR SR red                          ZUBR SR                              ZUBR D25t

как защитить электроприборы от перепадов напряжения в электросети ➔ Причины, методы устранения скачков напряжения

Защита от скачка напряжения – необходимое условие для надежной и бесперебойной работы электроприборов. Особенно это касается дорогостоящей чувствительной техники – например, компьютеров, котлов отопления, телекоммуникационного, серверного или медицинского оборудования. Подобные приборы требуют повышенного качества стабильности питания в электросети. Отсутствие защиты от таких сильных перепадов может стать причиной серьезных проблем с электрооборудованием.

Насколько опасны скачки сетевого напряжения?

Любые перепады в сети снижают ресурс подключенной техники. Даже незначительные колебания в пределах 5-10%, которые практически невозможно обнаружить без измерительных приборов, вызывают сбои в управляющих микросхемах. В результате происходит сброс настроек, появление ошибок в программах и алгоритмах, возникновение помех и шумов. Это увеличивает риск поломки электроприборов, снижает эффективность их работы. В случае медицинского или лабораторного оборудования, профессиональной звукозаписывающей техники такие незначительные перепады могут нанести серьезный вред здоровью людей или привести к огромным финансовым потерям.

Более серьезные скачки (в пределах 10-25%) снижают рабочий ресурс электротехники в среднем в 2-3 раза. Чаще всего, приборы, подключенные к электросети, в которой подобные перепады являются нормой, вместо десятков лет бесперебойной службы еле-еле способны пережить гарантийный срок.

Наиболее опасными являются высоковольтные импульсы. Они приводят к кратковременному увеличению напряжения на 50% и более. Это в подавляющем большинстве случаев вызывает моментальное перегорание электронных компонентов техники – например, блоков питания, сервоприводов, сенсорных панелей, электродвигателей, микросхем. Особо сильные скачки (75-100%) могут вызывать возгорание электрооборудования.

Опасность несет не только повышение, но и понижение напряжения. Провалы в электропитании приводят к сбоям в работе электроприборов, потере несохраненных данных в вычислительных системах.

Причины перепадов напряжения

Прежде чем определить, как защитить технику от перепадов напряжения, необходимо разобраться с причинами возникновения скачков. Существует несколько основных причин:

  • Резкое увеличение мощности подключенной нагрузки. Оно обычно возникает при одновременном включении нескольких мощных потребителей (обогревательных приборов, электродвигателей, бойлеров). Чаще всего такие ситуации возникают зимой в вечернее время, когда наблюдаются пиковые нагрузки на электросеть.
  • Устаревшая инфраструктура. Многие трансформаторные подстанции вводились в строй 40-50 лет назад. Они просто не рассчитаны на увеличившееся количество электроприборов и мощности потребителей.
  • Аварийные ситуации. Обрывы на магистральных линиях из-за погодных условий или изношенности кабельной сети часто приводят к резкому снижению питающей мощности.
  • Грозы. Попадание молнии в воздушные линии электропередач может вызывать высоковольтный импульс, от которого очень трудно защититься.
  • Старая проводка в доме или ее некачественный монтаж. Они становятся причинами сильных импульсных помех и колебаний напряжения.
  • Обрыв или плохой контакт нулевого проводника. В однофазной сети при этом могут происходить сильные скачки (до 380 В).

Если сгруппировать все причины возникновения таких перепадов, то можно сделать вывод, что проблемы возникают из-за резкого изменения нагрузки, отсутствия резерва мощности в электросети, износом оборудования, а также природными или техногенными авариями.

Как уберечься от скачков напряжения?

В первую очередь желательно заменить старую электропроводку, если она уже не соответствует текущим требованиям. При ограниченной мощности входной питающей линии, необходимо более рационально эксплуатировать электроприборы. Нужно не допускать одновременного включения мощных потребителей, равномерно распределять нагрузку в течение суток.

Эти методы защиты от скачков напряжения подходят только для борьбы с небольшими перепадами, вызванными изменением нагрузки. В случае возникновения аварийных высоковольтных импульсов потребуется использование специальных технических средств. Не стоит рассчитывать, что сгладить скачки получится с помощью штатных пробок или автоматов. Эти устройства рассчитаны исключительно на перегрузки по силе тока.

Чтобы обезопасить ценное оборудование и обеспечить его защиту от импульсных скачков напряжения, необходимо использовать одно из следующих решений:

  • Реле контроля напряжения. Установка этого устройства позволяет избежать серьезных последствий из-за резких перепадов напряжения. Реле производит отключение питающей электросети, если ее характеристики выходят за установленные пределы. В основном они помогают защитить подключенную нагрузку от последствий обрыва нулевого провода или от попадания на сетевую магистраль контактной линии городского электротранспорта. В то же время, реле не смогут спасти от высоковольтных грозовых разрядов.
  • Ограничители перенапряжения. Эти устройства устраняют риск повреждения электроприборов из-за грозовых разрядов. Их обычно устанавливают в частных домах с электропитанием от воздушных линий электропередачи. Ограничители перенапряжения эффективны только для защиты от высоковольтных бросков.
  • Стабилизаторы напряжения. Наиболее эффективное средство для борьбы с небольшими скачками в сети. Они позволяют сгладить колебания напряжения, убрать проседания, исправить форму сигнала, защитить нагрузку от импульсных помех.

В качестве дополнительной защиты от скачков напряжения рекомендуется также использовать источники бесперебойного питания, которые позволяют избежать резкого выключения оборудования и обеспечивают возможность сохранения данных.

Как защитить бытовую технику от перепадов напряжения?

Период эксплуатации бытовой техники во многом зависит не только от бренда, качества используемых материалов и комплектующих, но от корректности электропитания. Любые неполадки в сети, например, перепады напряжения, могут спровоцировать возникновение неисправности дорогостоящей техники.

Перепады напряжения, аварийное отключение электроэнергии способствуют уменьшению периода эксплуатации бытовой техники, а также может полностью вывести приборы из строя. Опасности подвергаются холодильники, печи СВЧ, компьютерная техника, стиральные машины, водонагреватели и прочие устройства.

Нередко перепады напряжения сопровождаются короткими замыканиями, что может повлечь за собой не только порчу имущества, но и привести к травмам. Именно поэтому важно знать, как защитить бытовую технику от скачков напряжения в сети.

Причины перепадов напряжения

Существует ряд причин из-за которых возникает перенапряжение в сети. Изменение показателей приводит к тому, что техника выключается, а затем вновь включается, что вносит дисбаланс в работу устройства.

Если одновременно, например, несколько тысяч пользователей отключат технику, в сети электропитания возникнет скачок, но для техники это будет неощутимо, и она продолжит стандартную работу. А в случае, если на крупном предприятие отключится многочисленное оборудование, это повлечет за собой значительный скачок напряжения, что приведет к выходу из строя большого количества техники.

Еще несколько причин, имеющих губительное воздействие на устройства – обрывы линии электропередач, погода, сопровождающаяся грозами и молнией.

Что необходимо для защиты от скачков напряжения?

Чтобы избежать возможных проблем с бытовой техникой, рекомендуем прислушаться к следующим советам:

Реле напряжения. Использование устройства эффективно при резких перепадах напряжения. Прибор отключит устройства от сети, а при нормализации уровня напряжения включит технику в автоматическом режиме. Реле актуально для подключения стиральных, посудомоечных машин, холодильников, аудио-, видео-, компьютерной техники.

Как защитить бытовую технику от перепадов напряжения? Используйте стабилизатор напряжения, который обеспечит защиту электроники от скачков напряжения. Приборы оснащены опциями, позволяющими контролировать уровень подаваемого напряжения.

ИБП или источник бесперебойного питания незаменим для компьютеров и иной подобной техники. ИБП при возникновении непредвиденных ситуаций позволит правильно отключить устройство, сохранив информацию, если речь идет о компьютере.

Важно знать, как защитить бытовую технику, ведь от этого зависит ее работоспособность и длительность эксплуатации без необходимости обращения к мастерам для последующего выполнения ремонтных работ.

Защита холодильника от скачков напряжения

Достаточно часто причиной вызова мастера по ремонту холодильников является выход из строя электродвигателя вследствие нестабильности напряжения в электросети. Бывают ситуации, когда заявки на срочный ремонт поступают сразу от нескольких жильцов одного подъезда, пострадавших от его резкого повышения или снижения.

Действительно, современные бытовые холодильники рассчитаны на работу с напряжением в 220В (номинальное значение). Предельно допустимые отклонения колеблются в диапазоне от 187В до 242В.

Что же происходит с холодильником, при превышении этих допусков?

Скачок напряжения свыше 242В на достаточно долгий отрезок времени грозит излишним нагреванием пусковой обмотки. Как результат – оплавление изоляции, короткое замыкание и неизбежный ремонт с заменой агрегатов.

В российской практике гораздо чаще происходит противоположная ситуация – когда напряжение электрического тока в сети падает ниже допустимых 187В и держится на таком заниженном уровне очень и очень долго. При слишком низком его значении пускозащитное реле может не сработать, и пусковая обмотка не включится. Это чревато в первую очередь нагреванием рабочей обмотки электродвигателя, что обеспечит дорогостоящий ремонт холодильников. Москва не исключение и в нашей столице скачки напряжения достаточно часты.

Избежать подобных неприятностей можно! Нужно лишь предпринять некоторые меры предосторожности.

  1. Во-первых, обеспечьте качественный контакт – никаких расшатанных розеток и скрученных изолентой вилок. Надежность контакта вилки с розеткой является обязательным требованием правил эксплуатации любого холодильного агрегата, будь то старенький холодильник Саратов, прослуживший вам не один десяток лет, или новейший Индезит с системой No Frost и множеством электроники.
  2. Во-вторых, выделите для холодильника отдельную розетку. Все остальные кухонные приборы должны подключаться к другой точке электропитания.
  3. И, наконец, третье, и самое главное: если в вашем доме наблюдаются систематические колебания напряжения и отключения электричества, приобретите стабилизатор напряжения электрического тока. Вместо того, чтобы тратить средства на ремонт холодильников каждый раз, не пожалейте денег на покупку стабилизатора, и забудьте о подобных проблемах.

Помните, ваш холодильник будет работать долго и исправно лишь при условии его правильной эксплуатации. В противном случае ремонт холодильного оборудования станет постоянной статьей затрат в вашем семейном бюджете.

Читайте так же:

Вызвать мастера

Советы по предотвращению скачков напряжения переменного тока | Мендель

Сегодняшние дома наполнены сложным и чувствительным электронным оборудованием, от телевизоров высокой четкости до компьютеров. Скачок напряжения может быть разрушительным для этой электроники, потому что он может сжечь чувствительные компоненты и сделать их бесполезными в мгновение ока. Хотя скачки напряжения часто вызваны сильными электрическими штормами, повреждениями линий электропередач или другими внешними факторами, более половины всех скачков напряжения в доме вызваны устройствами внутри дома.

Это обычно происходит, когда устройство - даже такое маленькое, как фен - внезапно перестает потреблять энергию и вызывает кратковременное повышение напряжения во всем доме. Кондиционеры могут внезапно включаться и выключаться несколько раз в течение дня, поэтому владельцы недвижимости должны знать, что они могут сделать, чтобы предотвратить скачки напряжения в своих домах.

Как предотвратить скачки напряжения?

Предотвращение скачков напряжения в вашем доме требует некоторой предусмотрительности и подготовки.Вот несколько шагов, которые вы можете предпринять, чтобы обезопасить свой дом и чувствительную электронику:

  • Осмотрите проводку. Неисправная или нестандартная проводка может усугубить проблему скачков напряжения. Попросите электрика проверить электропроводку вашего дома на предмет проблем, особенно если у вас более старый дом.
  • Отключите электронику во время шторма. Отключение чувствительной электроники во время грозы предохраняет их от скачков напряжения, вызванных ударами молнии.
  • Используйте сетевые фильтры. Дорогая и чувствительная электроника, такая как компьютеры и телевизоры, должна быть подключена к сетевым фильтрам защиты от перенапряжения, чтобы предотвратить повреждение, вызванное скачками напряжения. К распространенным типам устройств защиты от перенапряжения относятся удлинители и розетки для защиты от перенапряжения. Эти устройства блокируют попадание избыточного напряжения на вашу электронику в случае скачка напряжения.
  • Установите процессор повышения напряжения в доме. Устройство первичной защиты от перенапряжения устанавливается в коробке первичного выключателя между электрической системой вашего дома и сетью.Он действует так же, как удлинитель или другое устройство защиты от перенапряжения, но защищает всю электрическую систему вашего дома от скачков напряжения.
  • Установите высокоэффективные блоки переменного тока. Старые кондиционеры потребляют больше энергии, чем высокоэффективные кондиционеры, представленные сегодня на рынке. Это означает, что они с большей вероятностью вызовут скачок напряжения в вашем доме, когда он внезапно перестанет потреблять электроэнергию. Более эффективная модель блока переменного тока снизит риск скачков напряжения, а также поможет вам сэкономить деньги на счетах за электроэнергию.

Защитите свой дом

Скачки напряжения могут нанести серьезный ущерб вашим электронным устройствам, но есть меры, которые вы можете предпринять, чтобы защитить свой дом. Если вы обеспокоены тем, что ваш блок переменного тока может вызывать частые скачки напряжения в вашем доме, обратитесь в Mendel Plumbing and Heating, чтобы узнать, чем мы можем помочь - 630-377-3608 .. Положитесь на Mendel, чтобы сохранить ваш электрическая в форме вершины и поддерживает работу вашего кондиционера.

10 способов защиты систем от электрических катастроф

Ваши системы и периферийные устройства постоянно подвергаются риску электрического повреждения, независимо от того, является ли причиной неправильная проводка на месте, колебания в электроснабжении системы, перенапряжение цепей или удары молнии.Эти меры предосторожности помогут предотвратить разрушительные последствия электрических сбоев.

Эту статью также можно загрузить в формате PDF.

ПК, серверы, коммутаторы, маршрутизаторы, широкополосные модемы, KVM переключатели и другое компьютерное оборудование могут быть повреждены электрическим током. От неправильной проводки на месте до ударов молнии, самых разных электрических проблемы постоянно угрожают системам и периферийным устройствам.Рассмотрение эти 10 пунктов, чтобы убедиться, что вы приняли необходимые меры предосторожности, чтобы помочь защитить от потери данных и повреждения оборудования.

# 1: Проверьте уровни электричества

Большая часть компьютерного оборудования рассчитана на использование 120 вольт переменного тока. мощность подавалась на 60 Гц. Электрический ток, обеспечиваемый местной коммунальной службой или на объекте или в объекте может отличаться от этого стандарта, однако иногда существенно.

При развертывании новых систем и расширении производственных мощностей и прилегающие участки растут, убедитесь, что местная электросеть продолжает обеспечивать надлежащие электрические базовые линии.И провалы, и скачки отрицательно влияют на ПК и электрические компоненты сервера и могут привести к последующим сбоям и потере данных.

Используйте мультиметр, чтобы определить напряжение в розетке переменного тока. обеспечивает системы и оборудование ( Рисунок A ). Если исходные данные различаются на два процентов или меньше, инвестируйте в оборудование для электрического кондиционирования, такое как источник бесперебойного питания. блок питания (ИБП). Если базовые показатели различаются на три процента и более, обратитесь в местное коммунальное предприятие, лицензированный подрядчик по электричеству или руководство объекта для изучения и исправьте ошибки.

Рисунок A

Мультиметр показывает, что розетка ИБП обеспечивает 121,5 В переменного тока.

# 2: Убедитесь, что цепи питания правильно заземлены

Устройства защиты от перенапряжения и устройства ИБП не могут обеспечить надлежащую защиту чувствительное оборудование, которое они предназначены для защиты, если электрические розетки они подключены, не заземлены должным образом.Земляная проводка отвечает за отводя большинство скачков напряжения. Когда заземленная проводка нарушена, скачки напряжения не возникают. иметь эффективный путь подавления. Дорогие серверы, ПК и сеть впоследствии оборудование может получить значительные повреждения.

Специалисты по информационным технологиям обычно не несут ответственность за качество проводки на объекте, но поскольку они отвечают за обслуживание компьютерных систем и сетей, питаемых от электроснабжения, ИТ-специалисты заинтересованы в обеспечении электрических розеток и источники питания правильно заземлены.

Многие модели ИБП и устройств защиты от перенапряжения загорают предупреждение лампу, если розетка, к которой они подключены, не заземлена должным образом. Большинство В магазинах бытовой техники и в хозяйственных магазинах также продаются недорогие тестеры цепей (рис. B ), которые просто подключаются к розеткам, чтобы убедиться в исправности цепей. заземлен правильно.

Рисунок B

Простой тестер цепей может быстро подтвердить, что розетки заземлены должным образом.

При развертывании нового оборудования обязательно сначала проверьте схема. При использовании устройств защиты от перенапряжения или устройств ИБП с ненадлежащим заземлением. будильники, также убедитесь, что сигнальная лампа не горит.

# 3: Не перегружайте схемы

Помните Рождество Сюжет , сцена, в которой отец Ральфи перегорает предохранитель, соединяющий слишком много электрические вилки в единую розетку? В популярном праздничном фильме струна декоративных светильников виноват, но слишком много настольных компьютеров, серверов и сетевые устройства, подключенные к одной цепи может легко перегрузить электрическое питание.Обратите внимание, я не сказал слишком много настольные компьютеры, серверы и сетевые устройства, подключенные к единой розетке .

Разделение розеток (с использованием удлинителей, устройств защиты от перенапряжения и Устройств ИБП), конечно, ничего не делает, кроме как умножает потребляемую мощность. на цепи, к которой подключены эти розетки. Размещение чрезмерного требования к цепи могут привести к периодическим сбоям питания, широким колебания в доступном электричестве и даже опасность пожара из-за переутомления электрические цепи выходят за пределы безопасных рабочих диапазонов.

В качестве скорости и емкости процессора, а также возможностей видеокарты, среди прочего, увеличились требования к электропитанию серверов и ПК. тоже выросли. Тщательно исследуйте мощность своей серверной или офиса требования, чтобы убедиться, что требования к электричеству на объекте достаточны.

Доступны несколько ресурсов для помощи в оценке соответствующие уровни мощности. Ознакомьтесь с этими источниками для получения дополнительной информации:

# 4: Используйте ИБП / сетевой фильтр

Избегайте развертывания незащищенных удлинителей, которые ничего не делают для защиты подключенного оборудования от провалов, скачков напряжения и ударов молнии.Развертывать устройства защиты от перенапряжения и устройства ИБП.

Подключите все чувствительное электронное оборудование к ИБП или перенапряжениям. устройства защиты. Помните, что термоэлементы лазерного принтера создают сильную всплески потребления электроэнергии, которые могут повредить ИБП.

Мобильные системы представляют собой особую проблему. Убедитесь, что все путешествующие сотрудники носят с собой и используют эффективные сетевые фильтры с ноутбуками.

# 5: правильно рассчитать мощность ИБП / устройства защиты от перенапряжения

Как электрические цепи могут быть легко перегружены, так и также может быть превышена мощность ИБП.Тщательно рассчитайте требования к мощности для систем, подключенных к устройству ИБП, чтобы ИБП мог питание подключенного оборудования.

Большинство производителей ИБП предоставляют вам интерактивные калькуляторы. можно использовать для оценки вольт-ампер и ватт, необходимых для питания ваших систем. Воспользуйтесь этими ссылками для получения дополнительной информации:

При выборе устройств защиты от перенапряжения приобретайте модели с достаточное количество защищенных розеток. Сетевой фильтр с пятью выходами может закрывать пять устройств, но бесполезно, если необходимо установить дополнительные незащищенные розетки. используется для других систем или периферийных устройств.

Также убедитесь, что выбранный сетевой фильтр включает защиту от молний. защита. Без защиты от обычных гроз сетевой фильтр может бесполезны в защите чувствительного компьютерного оборудования от электрического скачки, приводящие к отказу оборудования, повреждению и потере данных.

# 6: заменить поврежденные или неисправные ИБП / устройства защиты от перенапряжения

Когда устройство защиты от перенапряжения или ИБП выдерживает значительную скачок напряжения, например, при ударе молнии, внутренняя часть устройства электроника может выйти из строя.Если загораются сигнальные лампы, выходы перестают работать, или батареи выходят из строя, замените поврежденный компонент или весь ИБП, или устройство защиты. Вы должны сделать это, даже если телекоммуникации устройства защитный механизм - единственный компонент, который выходит из строя.

Хотя заманчиво продолжать использовать ИБП только с одиночная неработающая розетка или порт, факт наличия электрического заряда в устройстве Достаточно, чтобы повредить компоненты, означает, что могли иметь место другие повреждения.Такое повреждение может помешать ИБП или сетевому фильтру должным образом защитить подключенного оборудования, что требует замены устройства.

# 7: Защита телекоммуникационных каналов

Всегда проверяйте, что серверы, ПК и сетевое оборудование получить защиту от электрических всплесков, которые могут путешествовать по телекоммуникациям ссылки. Удары молнии часто разряжаются через кабельный модем, DSL и телефонные линии. Разряд не красивый, как и все из сети карты сопряжения с материнскими платами могут быть уничтожены.

При покупке ИБП и устройств защиты от перенапряжения обращайте внимание на модели, защищающие подключенное оборудование от ударов молнии, попадающих в сеть через линии передачи данных. Затем при развертывании ИБП или устройства защиты от перенапряжения обязательно подключите линию передачи данных ко входу защитного устройства. Подключите соответствующий кабель RJ-11 или RJ-45 к защищенному выходу устройства для защиты от разряда молнии в вашей сети.

# 8: Тестовые источники питания

Тонкие электронные компоненты в компьютере, такие как двигатели жестких дисков, память, видеокарты и материнские платы чувствительны даже к незначительные колебания в электроснабжении системы.Даже если цепи были проверено, надлежащее заземление проверено, ИБП или устройства защиты от перенапряжения находятся в место, случайный источник питания системы может вызвать электрические повреждения на ПК или сервер.

Источники питания - частая причина перезагрузки системы и неудачи. Я видел блок питания (в системе, подключенной только к удлинителю) постоянно перезагружайте машину в процессе перегрева. Густой, едкий белый дым шел из неисправного блока питания, пока система работала повторение тщетных попыток перезагрузки.

Всякий раз, когда вы сталкиваетесь с необъяснимыми или периодическими перезагрузками и другое нестабильное поведение, проверьте электрическую мощность источника питания, чтобы убедиться, что он работает правильно. Используйте либо мультиметр, настроенный на правильное считывание напряжения, или инструмент, специально разработанный для проверки выходной мощности источника питания ( Рис. С ).

Рисунок C

Устройства, такие как Vastech ATX 2.0 Тестер источника питания делает испытательную мощность поставляет легко.

Неисправные блоки питания необходимо немедленно заменить. для защиты компонентов системы от электрического повреждения и потенциального возгорания опасности. Если источник питания распределяет чрезмерную электрическую мощность на систему, неплохо протестировать материнскую плату, процессор, память и другие компоненты с помощью карты POST, чтобы убедиться, что не требуется дополнительный ремонт обязательный.

# 9: Поддерживайте надлежащую рабочую температуру

Температура - известный и хорошо задокументированный враг сетевые коммутаторы, межсетевые экраны, ПК, серверы и другое оборудование.Высокая температура может отрицательно повлиять на источники питания, потенциально вызывая повреждение внутренние компоненты системы. Высокие температуры также могут помешать ИБП. внутренняя электроника устройства не работает должным образом, оставляя подключенным системы и оборудование в опасности.

Защита от поражения электрическим током в результате перегрева путем обеспечения надлежащего охлаждения систем. Сохраните все вентиляционные отверстия и выходы для вентиляторов без мусора, ящиков, файлов, папок и другой мебели.При выполнении плановое обслуживание системы, убедитесь, что вытяжные вентиляторы ПК и сервера работают должным образом и беспрепятственно.

Я сталкивался с ситуациями, когда вытяжные вентиляторы ПК были заблокированы документацией, размещенной внутри системы (чтобы диски и номера лицензий от отделения от устройства или потери). А теоретически хорошая идея, но из-за потери вентиляции жесткий диск выйти из строя в результате его запекания в тепле, генерируемом собственными электрическими Мероприятия.

Примите меры к тому, чтобы устройства ИБП также получали достаточно комната для дыхания. Не складывайте коробки, устаревшие ПК или другое оборудование рядом с ИБП в серверных или в шкафах.

При использовании электроэнергии постоянно выделяется тепло, и это тепло должны быть рассеяны должным образом, иначе это приведет к повреждению и потенциальной потере данных. Это звучит просто, но быстро пройдитесь по любой офисной среде, и вы почти всегда можно найти хотя бы один ИБП, закопанный в ящиках, файлах или другом офисе материал.

# 10: Обеспечьте надлежащую страховку

Вы можете предпринять многочисленные шаги для предотвращения электрического повреждения компьютеры, серверы и другое вычислительное оборудование, но иногда самое лучшее усилий просто недостаточно. Я видел, как клиенты теряли материнские платы, сетевые карты, жесткие диски и многое другое из-за ударов молнии. Некоторое поврежденное оборудование был даже подключен к ИБП и сетевым фильтрам.

Несмотря на меры предосторожности, оборудование все равно может быть потеряно к электрическим повреждениям в результате скачков напряжения, молнии и других помех.Владельцы бизнеса, даже с небольшими предприятиями, должны убедиться, что страховые полисы включают в себя пассажиров или проездов, явно покрывающих компьютеры и сопутствующее оборудование. ИТ-специалисты, работающие в более крупных организациях, должны также работают со своими техническими директорами для надлежащего ведения документации, требуемой страховщики корпорации.

Проверьте страхование имущества и страхование от несчастных случаев в вашей организации. политики. Операторы SOHO должны проверить политика домовладельца.Независимо от размера организации, вы должны записать модель номера, серийные номера и закупочные цены всего оборудования. Также собирайте фотографии всех компьютеров и сопутствующих товаров. И страховые полисы, и сопутствующие документация должна надежно храниться за пределами площадки. Если разрушительный электрический кризис действительно случается, наличие надлежащей страховки и сопутствующей документации может помочь вашей организации восстановиться намного быстрее и эффективнее.

Защита компьютеров и серверов от скачков напряжения

Помимо резервного копирования и безопасности, защита серверов и рабочих станций от скачков напряжения, грозы и перебоев в подаче электроэнергии помогает избежать дорогостоящих простоев.

Вы, возможно, задавались вопросом, необходимы ли ИБП (источник бесперебойного питания) и устройства защиты от перенапряжения и стоят ли они дополнительных затрат в ИТ-инфраструктуре вашего офиса. Мы проясним это для вас и объясним каждый из них более подробно.

Автономные устройства защиты от перенапряжения

Устройство защиты от перенапряжения существует для защиты рабочих компьютеров, компьютерной периферии и устройств от скачков напряжения, исходящих от основного источника питания.

Как работают сетевые фильтры

Стандартное напряжение США для дома и офиса составляет 120 вольт.Скачок напряжения - это что угодно, превышающее 120 вольт. Когда это происходит, весьма вероятно, что подключенные устройства получат такой скачок напряжения, который может привести к повреждению источника питания компонента или других частей системы.

Устройства защиты от перенапряжения

работают, передавая избыточное напряжение через заземляющий провод устройства, предотвращая его попадание на электронное устройство. Это по-прежнему позволяет ему получать нормальное напряжение, необходимое для бесперебойной работы. Таким образом, это помогает поддерживать ваши электронные устройства в течение длительного периода времени.Это правда, поскольку незащищенные устройства могут перестать работать без предупреждения из-за сгоревших компонентов или проводов, которые со временем могли подвергаться скачкам напряжения в проводе.

Грозы

Независимо от того, насколько хорош ваш скачок напряжения, он не может защитить ваше устройство от внезапного увеличения мощной мощности во время грозы, которая может достигать миллионов вольт! Лучше всего отключить все имеющиеся у вас устройства и подождать, пока уйдет шторм.

Стоимость

Вы можете приобрести сетевые фильтры более низкого уровня всего за 20-40 долларов.Хорошие бренды, которые стоит рассмотреть, - это Belkin и Tripplite.

ИБП - Источники бесперебойного питания


Как следует из названия, ИБП - это устройство, предназначенное для поддержания работы вашего компьютера в течение определенного периода времени, когда в здании внезапно прерывается или отключается электричество.

Как работает ИБП

Оставшаяся мощность, необходимая для работы ваших компьютеров, серверов или оборудования, хранится в аккумуляторе, который срабатывает при обнаружении потери основного питания. Это полезно во время отключения электроэнергии и позволит вам в течение ограниченного времени сохранить любую работу на вашем компьютере, чтобы вы могли корректно выключить его.Большинство устройств ИБП автоматически инициируют выключение вашего сервера или рабочей станции при обнаружении отключения электроэнергии, поэтому нет необходимости в ручном выключении.

Большинство ИБП на рынке поставляются с защитой от перенапряжения, которая предотвращает скачки напряжения и защищает компоненты вашей системы от повреждения. Вы даже можете получить программное обеспечение, которое автоматически сохранит любые документы и данные при срабатывании ИБП.

Отключение электроэнергии

Представьте, что у вас небольшой офис, и вы сами того не осознали, когда происходит скачок напряжения, за которым следует отключение электроэнергии во время сильного шторма.Если бы у вас были устройства ИБП, подключенные к вашим наиболее важным компьютерным системам, вы были бы рады узнать, что весь рабочий день не будет потерян, и ваша система все равно будет работать от батареи или, в худшем случае, корректно выключать компьютеры.

Компьютер, защищенный ИБП, получил более высокий скачок напряжения (120+ Вольт). Это дополнительное напряжение было перенаправлено на компонент скачка напряжения ИБП, защищающий компьютер. Теперь у вас есть этот компьютер, работающий от батареи ИБП. Это может дать вам примерно от 20 минут до получаса, чтобы сэкономить всю дневную работу, прежде чем ИБП отключит систему.

Стоимость

Устройства ИБП

дороже устройств защиты от перенапряжения. Вы можете получить приличный вариант за 100 долларов, например Cyberpower, или более дорогой, например APC Smart, по цене от 320 долларов. ИБП состоит в том, что они также оснащены устройствами защиты от перенапряжения, а также работают как аккумулятор, поэтому они дороже, чем автономные устройства защиты от перенапряжений.

Сетевой фильтр или ИБП?

Если вы все еще выбираете между покупкой ИБП или сетевым фильтром, мы рекомендуем вам сначала принять во внимание ваши личные обстоятельства.Например, если вы запускаете и управляете целым офисом или отделом, который имеет дело с очень важными данными, и вы хотите защитить свои системы от всех видов колебаний мощности, ИБП будет вашим лучшим вариантом.

То же самое, если вы человек, который работает из дома, и работа, которую вы выполняете за компьютером, является вашим источником средств к существованию, то ИБП будет лучшим выбором для вас.
В сценарии, когда вы просто время от времени используете свой компьютер для работы и просмотра веб-страниц, сетевой фильтр может быть лучшим выбором.

Чтобы узнать о других способах защиты критически важных бизнес-систем, серверов и компонентов, обратитесь к местным ИТ-специалистам.

Защитите вашу сеть от электростатического разряда и скачков напряжения | Блог

ESD (электростатический разряд)

Это скопление электрически заряженных частиц, которые могут нанести ущерб вашим устройствам, если не будут должным образом защищены. Грозы - яркий пример накопления электростатического разряда. Турбулентность в грозовых облаках вызывает накопление электрических зарядов, что в конечном итоге приводит к удару молнии.Даже когда нет видимой молнии, трение, вызванное столкновением мелких частиц с устройством, создает статический заряд, который в конечном итоге разряжается на электронику. При достаточной мощности этот разряд может пройти через печатную плату устройства, выйти из порта Ethernet и по кабелю Ethernet к устройствам, расположенным ниже.

Урон от скачка

С другой стороны, Surge Damage атакует вашу сеть с противоположного конца (земля направлена ​​вверх) и обычно определяется как скачок мощности, превышающий допустимый уровень устройства.Для тех из нас, кто сталкивается с перебоями / отключениями питания, эти скачки являются обычным явлением, поскольку после восстановления подачи питания к устройствам возвращается скачок или всплеск тока, который часто вызывает повреждение, если не были приняты надлежащие меры предосторожности.

Хотя ваш инжектор PoE может предлагать некоторую форму защиты от перенапряжения, если перенапряжение достаточно велико, как в случае удара молнии, оно может очень хорошо повредить защиту инжектора PoE от перенапряжения и продолжить движение кабеля Ethernet к вашему активное оборудование, вызывая скачок напряжения на вашей печатной плате.Без установленной защиты от перенапряжения вы, скорее всего, найдете на рынке несколько замен.

Производители устройств различаются, и некоторые активные устройства поставляются со встроенной защитой от перенапряжения, однако для внешних устройств всегда рекомендуется дополнительный уровень защиты.

Как это работает:

Как возникает ущерб и как его предотвратить!

Когда скачок напряжения поражает ваш источник питания, электрический разряд катапультируется к вашим устройствам.В приведенных ниже рекомендациях выделены некоторые доступные контрмеры для предотвращения необратимых повреждений.

  • Установите резервную батарею. Это позволяет вашему устройству оставаться под напряжением во время отключения электроэнергии, что дает вам достаточно времени для правильного отключения устройства или для продолжения работы устройства на время отключения электроэнергии. Это помогает предотвратить скачки напряжения, поскольку инвертор автоматически регулирует выходное напряжение.
  • Всегда используйте экранированный кабель вместе с экранированными разъемами RJ45. Этот экранированный кабель и разъем являются токопроводящими и позволяют перенапряжениям оставить ваше устройство на экранированном кабеле через экранированный разъем RJ45 и разрядиться с помощью заземленного блока защиты от перенапряжения. Если защита от перенапряжения не установлена, перенапряжение проходит по экранированному кабелю к следующему устройству, пока перенапряжение не рассеется.
  • Устройства защиты от перенапряжения. Даже если ваше устройство или инжектор PoE поставляется со встроенной защитой от перенапряжения, добавьте дополнительный уровень защиты, установив заземленный сетевой фильтр Ethernet как наверху башни, так и внизу рядом с маршрутизатором.( UB-ETHSP )

В типичной установке, показанной ниже, оба устройства защиты от перенапряжения ( UB-ETHSP ) установлены и заземлены. Когда происходит скачок напряжения, напряжение проходит через маршрутизатор / коммутатор и, прежде чем достигнет CPE, будет снято заземленным устройством защиты от перенапряжения. Если перенапряжение возникает в CPE, напряжение проходит через CPE и может выходить из CPE на экранированном разъеме RJ45, проходить по экранированным кабелям в блок защиты от перенапряжения, который заземлен на полюс, после чего перенапряжение распространяется. вниз по столбу и обезвреживается в земле.

Экранированный кабель Cat5e для установки вне помещений Экранированный кабель Cat5e для наружной установки
ТК-305 ТК-100C

Дистрибьюторы обычно распространяют гарантию производителя на своих клиентов, и поскольку большинство производителей отказываются давать гарантию на любое устройство, имеющее признаки повреждения от скачков напряжения, затраты на принятие необходимых мер, безусловно, того стоят.

Сообщение в блоге Эбби Карелс
Ссылки:
https://en.wikipedia.org/wiki/Electrostatic_discharge
https://en.wikipedia.org/wiki/Static_electricity
https://www.school-for-champions.com/science/static_lightning.htm
https://www.keyence.com/ss/products/static/resource/feature/index.jsp
https://www.esdtile.com/content/does-airflow-create-static-electricity

Сетевые фильтры для сетевых устройств

Как защитить свои системы IP-безопасности от скачков напряжения

Устройства защиты от перенапряжения защищают подключенные к сети устройства от скачков напряжения.Молния - лишь одно из многих нарушений питания, которые могут повредить эти IP-устройства.

Существует ряд устройств защиты от перенапряжения, которые можно использовать для минимизации повреждений от этих переходных процессов питания.

Устройства защиты от перенапряжения защищают подключенные к сети устройства от скачков напряжения. Молния - лишь одно из многих нарушений питания, которые могут повредить эти IP-устройства. Существует ряд устройств защиты от перенапряжения, которые можно использовать для минимизации ущерба от этих переходных процессов питания.

Все, что подключено к вашей сети, может пострадать от скачков напряжения. Например, ваш компьютер, система доступа к двери, IP-камера, сетевой коммутатор и маршрутизатор могут быть повреждены, если произойдет скачок напряжения. Переходные процессы могут возникать не только в линиях электропередач, но и в соединениях для передачи данных. Устройства защиты от перенапряжения от Ditek используются для подавления воздействия этих скачков напряжения.

Вот краткая информация о скачках и скачках напряжения, которые могут произойти, и о том, как вы можете защитить свое оборудование.

Причины скачков и скачков напряжения

Скачки и всплески могут быть вызваны рядом причин. К ним относятся

  • Молния
  • Отключение или отключение
  • Коммутация электросети
  • Индуктивная нагрузка в той же цепи

Молния:

Молния - основная причина повреждения электронных схем. Важно отметить, что прямое попадание молнии в ваш IP-дверной считыватель обычно приводит к катастрофическим повреждениям.Что бы вы ни делали, молния проходит много миль в атмосфере, поэтому ее не остановит ни один сетевой фильтр. Но давайте не будем слишком беспокоиться о прямом попадании. По данным Национального института молниезащиты, вероятность прямого попадания составляет 1 к 280 000.

Нас беспокоят шипы от ближайших ударов молнии. Молния может поразить удаленную линию электропередачи или даже ударить по земле рядом с вами. Это может произойти за много миль, но скачок может нанести ущерб IP-камере за пределами вашего здания.Когда молния попадает в землю рядом с вашим зданием, она может вызвать скачки напряжения. Когда есть непрямые удары, сетевые фильтры помогут защитить ваше электронное оборудование.

Отключение или отключение электроэнергии:

Пониженное напряжение может быть вызвано высоким энергопотреблением в вашем регионе. Вы можете почувствовать мерцание или затемнение света. Когда это происходит, есть большая вероятность того, что может последовать переходный процесс высокого напряжения, поскольку энергокомпания приспосабливается к дополнительной нагрузке. Скачок высокого напряжения может повредить сетевое оборудование, если у вас нет подавителя, ограничивающего колебания напряжения и тока.

Коммутация электросети:

Когда коммунальное предприятие переключает линии передачи с одного источника питания на другой, возможен скачок напряжения. Коммунальные службы пытаются это контролировать, но всегда можно получить неожиданный скачок напряжения.

Индуктивные нагрузки:

Электродвигатели являются обычным источником индуктивной нагрузки, которая может привести к скачкам напряжения. Двигатели могут находиться внутри вашего здания или даже за его пределами (но располагаться в одной силовой цепи.Источниками индуктивных переходных процессов являются кондиционеры и некоторое тяжелое оборудование. Переходное напряжение может привести к выключению ваших компьютеров.

Как защитить вашу систему

Для защиты вашего наружного оборудования на всех подключенных к сети устройствах устанавливаются устройства защиты от перенапряжения. Подавители следует добавлять в такие устройства, как IP-камеры, дверные IP-считыватели и IP-домофоны. Подавители Ditek предназначены для использования с IP-устройствами, использующими PoE.

Внутри здания дополнительное защитное устройство может гарантировать, что любые внешние переходные процессы на линиях заземления не могут повредить внутреннее оборудование.Этот подавитель защищает ваши компьютеры, сетевые коммутаторы, маршрутизаторы, а также любые другие подключенные к сети устройства.

Схема защиты от перенапряжения

На схеме системы показано, как можно использовать различные устройства защиты от перенапряжения от Ditek для обеспечения максимальной защиты. Устройства защиты от перенапряжения также могут быть размещены на линиях подачи питания для защиты компьютеров и другого оборудования.

Заключение

Скачки напряжения могут вывести из строя дорогостоящее сетевое оборудование. Это может привести к длительным простоям и перебоям в предоставлении важных услуг.Устройства защиты от перенапряжения - это недорогая страховка, которая может предотвратить повреждение от большинства переходных процессов напряжения.

Если вам нужна помощь в защите ваших сетевых систем, свяжитесь с нами. С нами можно связаться по телефону 1-800-431-1658 в США, по телефону 914-944-3425 в любом другом месте или используйте нашу контактную форму.

Причины скачков напряжения и способы защиты электроники

Скачки напряжения в электрической системе вашего дома или офиса случаются чаще, чем вы думаете. Эти скачки могут вызвать серьезное повреждение электронных устройств, если они не будут защищены.

Откуда берутся скачки напряжения?

1. Удары молнии

За последние 5 лет во всем мире зарегистрировано почти 9 миллиардов ударов молний. В некоторых регионах наблюдается большая активность, чем в других: Индия, Юго-Восточная Азия, Австралия, Экваториальная Африка и некоторые части Южной Америки получают больше, чем их справедливую долю ударов молний.

Соединенные Штаты также попали в список как молниеносная горячая точка. Молния ударяет где-то на границе 48 U.С. заявляет, что в среднем 20 миллионов раз в год, и около половины всех вспышек поражают более одного места на земле, что приводит к минимум 30 миллионам ударов в год, по данным Национальной лаборатории сильных штормов (NSSL). Это означает один удар в секунду.

2. Повреждение инженерных сетей

Другой распространенной причиной скачков напряжения является повреждение линий электроснабжения из-за природных сил или человеческих ошибок, таких как прикосновение ветвей деревьев (или любого объекта) к линиям электропередач, попадание грызунов в трансформатор или когда коммунальные предприятия проводят плановое техническое обслуживание.

3. Восстановление питания после отключения электроэнергии

Кроме того, когда электричество снова включается после отключения электричества, всплеск энергии, необходимый для повторного включения электричества на всей улице или в районе, приводит к скачкам напряжения.

4. Электронные устройства

Скачки напряжения, вызванные устройствами, встречаются чаще. Они случаются, когда включаются или выключаются устройства с двигателями или компрессорами, например холодильники и кондиционеры. Это создает скачок напряжения либо на устройство, либо на переключение питания на другие устройства.

Даже небольшие устройства, такие как фены и некоторые электроинструменты, потребляют достаточно энергии, чтобы вызвать скачки напряжения.

Неисправная проводка - еще одна распространенная причина, которая часто приводит к срабатыванию выключателей и коротким замыканиям, вызывающим скачки напряжения.

Хотя одного внутреннего скачка может быть недостаточно, чтобы уничтожить прибор или устройство за один выстрел, совокупный эффект множества небольших скачков может со временем вызвать повреждение электроники и приборов.

Надежная защита: сетевой фильтр и ИБП

Существует два основных варианта защиты ваших приборов и электроники от скачков напряжения: сетевые фильтры и источники бесперебойного питания (ИБП).

Самый распространенный сетевой фильтр - это удлинитель со встроенной защитой от перенапряжения. Они бывают разного количества розеток и уровней защиты. Уровень потребляемой мощности измеряется в джоулях, при этом более высокий рейтинг означает большую мощность. Для защиты дорогой и чувствительной электроники, такой как телевизоры, домашние развлекательные системы и компьютеры, рекомендуется использовать сетевой фильтр с более высоким рейтингом джоулей.

Некоторые устройства защиты от перенапряжения также обеспечивают защиту телефонных линий и линий передачи данных, включая коаксиальный кабель.Это важно, потому что скачки напряжения могут распространяться как по этим линиям, так и по электрическим цепям. Также обратите внимание на модели с портами USB для безопасной зарядки телефонов и планшетов.

Другой альтернативой является ИБП, который обеспечивает защиту от перенапряжения наряду с резервным питанием. ИБП - хорошее решение для дома или домашнего офиса, например, поскольку он может обеспечить резервное питание от батареи для компьютеров и сетевого оборудования в случае отключения электроэнергии. Он также может питать маршрутизатор / модем, обеспечивающий Wi-Fi, чтобы вы могли оставаться на связи и развлекаться даже во время отключения.

В зависимости от модели ИБП вы получаете от нескольких минут до нескольких часов резервного питания. Выбор зависит от того, нужно ли вам достаточно времени для безопасного выключения таких устройств, как компьютеры, или вы хотите, чтобы устройства работали во время отключения.

Подробнее об ИБП и устройствах защиты от перенапряжения

Устройства защиты от перенапряжения и ИБП

- это небольшие инвестиции, которые обеспечивают звуковую защиту ваших электронных устройств, которые в совокупности стоят сотни или тысячи долларов.Чтобы узнать больше, посетите домашнюю страницу решений, где вы найдете информацию о сетевых устройствах защиты от перенапряжения и ИБП, которые обеспечивают надежность в подключенном мире.

О, и если эта статистика молний вас напугала, не волнуйтесь - если вы доживете до 80 лет, шансы получить удар при жизни составляют всего 1 к 13000 (при условии, что вы не регулярно играете в гольф во время грозы) .

Что такое скачок напряжения и как защитить свой дом?

Наша жизнь вращается вокруг использования компьютеров, бытовой техники и других устройств с электрическим приводом, поэтому при скачке напряжения защита этих устройств имеет первостепенное значение.

Защита от перенапряжения - это инвестиция в вашу электронику и бытовую технику, а также в вашу безопасность. Он защищает ваше ценное оборудование во время скачков напряжения, которые могут вызвать потерю данных в компьютерах и могут повредить или навсегда вывести из строя электронику и приборы.

Давайте посмотрим, что происходит во время скачка напряжения, почему защита от перенапряжения важна и как выбрать правильную защиту от перенапряжения для вашего дома.

Что такое скачок напряжения?

Мощность, протекающая через обычную настенную розетку, считается мощностью 120 вольт переменного тока.Однако напряжение не может быть постоянным - 120 вольт - оно может колебаться от 0 до 169 вольт.

Во время разрушительного скачка напряжения напряжение превышает 169 вольт.

Как случаются скачки напряжения?

Скачки напряжения могут исходить от электроэнергетической компании во время переключения электросети. Они также могут возникнуть при неисправности ближайшего трансформатора или линии электропередачи. Некоторые из самых мощных скачков напряжения могут произойти в результате удара молнии.

Скачки напряжения также могут возникать в доме. Когда мощный электрический прибор, такой как кондиционер или холодильник, включается или выключается, может произойти меньший скачок напряжения. Поскольку двигателям и компрессорам этих приборов требуется очень много энергии для включения и выключения, кратковременное потребление энергии нарушает устойчивый поток напряжения в электрической системе.

Как скачки напряжения вызывают повреждение?

Повышение напряжения выше нормального рабочего напряжения устройства может вызвать дугу электрического тока внутри устройства.Вырабатываемое в результате тепло может вызвать повреждение электронных плат и других компонентов внутри устройства.

Сильные скачки напряжения, например, вызванные ударами молнии, могут мгновенно нанести непоправимый урон. Но меньшие скачки напряжения, такие как те, которые возникают при включении кондиционера, могут вызвать незаметные повреждения небольшими порциями, которые накапливаются со временем. Они не могут вывести прибор из строя одним выстрелом, но они могут сократить срок службы любого устройства на годы.

Каковы признаки скачка напряжения?

Есть несколько признаков, которые могут указывать на то, что на вашем приборе или устройстве произошел скачок напряжения:

  • Часы или индикаторы устройства мигают
  • Устройство выключено или не работает
  • Едкий запах гари вокруг устройства или источника питания
  • Для устройства защиты от перенапряжения или удлинителя может потребоваться сброс

Как предотвратить скачок напряжения и повредить вашу бытовую технику и электронику

Вы не можете предотвратить то, что происходит снаружи вашего дома, но вы можете защитить то, что находится внутри.Покупка качественного устройства защиты от перенапряжений, также называемого ограничителем перенапряжения или переключателем перенапряжения, может помочь защитить ваш дом от повреждений, вызванных скачками напряжения.

Устройство защиты от перенапряжения безопасно отводит скачки напряжения на землю, не позволяя им попасть в чувствительные цепи ваших приборов или оборудования.

Выбор подходящего типа сетевого фильтра

Тип устройства защиты от перенапряжения, который вы выберете, будет зависеть от того, как вы собираетесь его использовать, и от того, что вы можете себе позволить.

  • Ограничители перенапряжения для всего дома или устанавливаемые на панели ограничители перенапряжения подключаются непосредственно к блоку предохранителей вашего дома и предотвращают попадание скачков напряжения в ваш дом в качестве источника. Стоимость определяется мощностью подавителя, измеряемой в джоулях, но может составлять от 50 до нескольких сотен долларов.
  • Разветвители питания с защитой от перенапряжения - наиболее распространенный и доступный тип защиты от перенапряжения. Разветвители питания с защитой от перенапряжения имеют номинал в джоулях, поэтому важно выбрать модель с соответствующими характеристиками для устройств, которые вы защищаете.Недорогие устройства защиты от перенапряжения имеют мощность от 400 до 600 джоулей, а устройства более высокого уровня - от 1000 и более. Не все удлинители обладают защитой от перенапряжения, поэтому покупайте внимательно.
  • Подавители импульсных перенапряжений (TVSS) жестко подключаются непосредственно к одной из розеток вашего дома и могут обеспечить отличную защиту для всего, что к ним подключено. Различные модели обеспечивают разные уровни зажима (300-400 вольт) и мощности (290-900 джоулей). Они имеют световой сигнал или сигнализацию, указывающую на скачок напряжения.Хотя они будут продолжать работать после скачка напряжения, их мощность может снизиться.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
