Часть I. Подключение генератора к сети загородного дома (220В/380В). Как делать нельзя

Опубликовано автором Сергей Леднёв - Бесперебойное питание домов - Декабрь 3, 2016

Стандартная задача бесперебойного питания дома от генератора таит в себе множество подводных камней и нюансов.

Поиск в интернете по соответствующей теме выдает множество ссылок на статьи и видеоролики, большинство из которых, к сожалению, написаны и сняты с дилетантским подходом. Реализация этих схем может привести к серьезным проблемам, начиная от сгоревшей техники и заканчивая электротравмами. В этой части разберемся с тем, как делать нельзя.

Категорически нельзя

  1. Подключать генератор через обычную домовую розетку проводом вилка-вилка с отключением вводного автомата. Почему? Отвечаем:
    • Мощность самых популярных генераторов для частных домов как правило находится в границах от 5-6. 5кВт. Бытовая розетка, при правильном монтаже, способна держать нагрузку до 16А (~3,5кВт), а при неправильном (не ГОСТовский провод, сечение менее 2.5 кв.см., китайская розетка, слабые контактные соединения и т.п.) 10А и менее. При повышении нагрузки возникает пожароопасная ситуация.
    • По ГОСТу (12.2.007.0-75 п.3.1.7) в электромонтаже не допускается наличие неизолированных токоведущих частей, а при использовании подключения вилка-вилка мы имеем возможность наличия опасного напряжения на одной из вилок.
    • Эта схема допускает механическую возможность подачи встречного напряжения на генератор, что приведет к выходу его из строя. Это возможно в том случае, если при работающем генераторе, один из домочадцев включит вводной автомат, зная, что появилось напряжение от сети.
  2. Запрещается подключать генератор через распределительный щит с использованием схемы переключения на автоматах. Давайте посмотрим на пример, который нам довелось встретить на практике:

    Неправильная схема подключения генератора

    Опустим комментарии по качеству сборки этого щита. Чем опасна такая схема? При одновременном включении двух автоматов (в данном случае слева внизу “Ввод” и “Внешн.роз и генер”.) мы получаем встречное напряжение на линию генератора, что приводит к его выходу из строя. Включить сразу два автомата может непосвященный в схему член семьи или задумавшийся о смысле жизни хозяин дома. Необходимо использовать трехпозиционные реверсивные рубильники I-0-II (например, ABB OT40F3C)

  3. Категорически нельзя подключать один из выходов генератора на общую нейтральную шину при отсутствии повторного заземления нейтрали в основном щите (схема ТТ) и/или на столбе и/или в шкафу учета. Такое заземление, как правило, отсутствует в старых СНТ или в поселках с нарушением норм прокладки силовых линий. Нарушая это правило, мы на “общественную” нейтраль отдаем опасное напряжение полуфазы с выхода нашего генератора. Это может привести к электротравмам у ваших соседей и работающих на линии электриков. Как определить, есть ли повторное заземление? Заземление нейтрали делается либо наверху столба через вывод арматуры, либо на стальную ленту, которая идёт вдоль столба и уходит в землю. Один из примеров схемы с заземлением нейтрали на столбе и организацией зазмеление по схеме TN-C-S

    Заземление нейтрали во ВРУ

Не рекомендуем:

  1. Заземлять один из выходов генератора на общедомовую шину PE (землю). В случае, если у вас земля “отвалится” (сгниет провод, открутится соединение) опасное напряжение появится на всех заземленных приборах вашего дома.
  2. Подключать бюджетные генераторы на прямую на нагрузку без использования фильтров сетевых помех. Изменение оборотов генератора вызывает сильные помехи и броски напряжение, которые опасны для чувствительного электронного оборудования (автоматика газовых котлов, дорогая бытовая техника).
  3. Использовать трехфазные генераторы мощностью до 10кВт для резервного питания дома. Перекос по фазам приведет к быстрому выходу генератора из строя. Используйте однофазные генераторы со схемой объединения фаз.
  4. Подключать инверторные генераторы на общую нейтральную шину. Это может привести к быстрому выходу генератора из строя.
  5. Пренебрегать правилом заземления самого корпуса генератора.
  6. Использовать неинверторный генератор без глухозаземленной нейтрали одного из его выходов, т.к. это приводит к некорректной работе автоматов диф.защиты (УЗО) и ошибкам в работе фазозависимых котлов.
  7. Использовать для заземления выход генератора, который отключается однополюсным автоматом на его корпусе.

О том, как правильно подключить генератор в сеть (220/380В) загородного дома поговорим позднее.

Задавайте ваши вопросы в комментариях!

Об авторе
Сергей Леднёв

Руководитель комплексных проектов по стабильному и бесперебойному электропитанию. [email protected]

Как выполнить заземление и молниезащиту дизель-генераторной установки?

Все новости

18.05.16

Дизель-генераторные установки (ДГУ), размещаемые в морском контейнере, получили широкое распространение для электроснабжения временных объектов, а также в качестве резервного источника питания. Генераторы в этом исполнении требуют такое же заземляющее устройство, как все другие источники напряжением 380 В. Давайте выясним, каким образом выполнить для них заземление и молниезащиту?


Пример дизель-генераторной установки

В соответствии с ПУЭ 7-е изд. Глава 1.7, сопротивление заземления должно быть не более 4 Ом. Контур может быть проложен вокруг контейнера, а при установке молниезащиты, также использоваться и для растекания молниевых токов. Решение, отражающее цели этих систем, не требует большой площади – заземлитель располагается по периметру контейнера на удалении одного метра и дополняется вертикальными электродами. Ниже подробно рассмотрен расчет и расположение заземления и молниезащиты для контейнера с дизель-генераторной установкой, расположенного в Сколково.

Комплекс мероприятий для молниезащиты:

  1. ​Выполняется установка двух молниеприёмников-мачт для крепления к вертикальным поверхностям высотой 1,5 м, крепление которого осуществляется к стене контейнера. Учтено, что 0,3 м длины стержня уходит на крепление.
  2. От каждого молниеприемника проложено два токоотвода с применением омедненной проволоки D=8 мм, которые соединяются с искусственным заземлителем. Крепление токоотводов к стене производится с помощью зажимов GL-11704A (шаг установки 0,6-1 м). Крепление токоотводов на крыше осуществляется с помощью зажимов GL-11747A.

Комплекс мероприятий для заземления:

  1. Прокладывается горизонтальный заземлитель вокруг контейнера. Заземлитель выполнен из коррозионностойкой полосы стальной омедненной сечением 4х30 мм (GL-11075), глубина заложения 0,5 м, расстояние до стены здания 1 м.
  2. В местах спуска токоотвода выполняется установка четырех вертикальных электродов длиной 3 м.
  3. Соединение горизонтальных электродов между собой осуществляется с помощью зажима ZZ-005-064.
  4. Соединение токоотвода с выводом омеднённой полосы из земли осуществляется с помощью контрольного зажима GL-11562A.

Расположение элементов системы молниезащиты и заземляющего устройства показано на рисунках 1 и 2.

Зона защиты, соответствующая зоне Б РД, показана на рисунке 3.


Рисунок 1  План расположения элементов молниезащиты и заземляющего устройства




Рисунок 2 – Эскиз с расположением элементов молниезащиты и заземляющего устройства​






Рисунок 3 – Зона защиты, соответствующая зоне Б РД

Расчёт молниезащиты:

Для расчёта приняты следующие исходные данные:

  1. Плотность разрядов молнии в землю – 4 уд/кв.км в год для г. Московской области;
  2. Число ударов в незащищённый объект – 0,0014 1/год, период - раз в 714 лет.

Результаты расчёта молниезащиты, проведённого с помощью программного обеспечения, разработанного ОАО "Энергетический институт им. Г.М.Кржижановского"(ОАО "ЭНИН") приведены в таблице 1.

Таблица 1 – Результаты расчёта молниезащиты

Объект

Высота молние-приемника, м

Надежность защиты

Число ударов в объект,

год - 1

Число прорывов в объект,

год - 1

Период ударов, год

Период прорывов, год

1

Контейнер

1,5

0,949

0,0024

0,00012

раз в 416 лет

раз в 8333 года





Расчёт сопротивления заземляющего устройства:

Расчётное значение удельного сопротивления вечномерзлого грунта глина принято равным 60 Ом∙м.  Как было сказано ранее, в соответствии с ПУЭ 7-е изд. Глава 1.7.101 сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 4 Ом при линейном напряжении 380 В источника трехфазного тока.

Расчётное сопротивление заземляющего устройства составляет 3,88 Ом, что меньше требуемого значения 4 Ом.



Перечень необходимых материалов приведен в таблице 2

Таблица 2 – Перечень потребности материалов



Защита энергетических установок крайне важна. Их область применения обширна, включая  использование в резервных и аварийных источниках электроэнергии. Если вам необходима помощь в расчёте, обратитесь в наш Технический центр ZANDZ.ru!

Смотрите также:

[ Код новостного блока для вставки на Ваш сайт ] [ RSS лента для подписки на новости ]


Хотите получать избранные новости о молниезащите и заземлению раз в 3-4 недели?
Зарегистрируйтесь и автоматически получайте email-рассылку с подборкой.

Все новости публикуются в наших группах в мессенджерах и в социальных сетях.
[ Новостной канал в Telegram ]



Смотрите также:

Контур заземления для генератора. Заземление дизельных электростанций. Порядок включения нагрузки

Мероприятия выполнены в соответствии с ПУЭ 7-е изд. Глава 1.7.

Рассмотрим случай, когда объектом установки защитного заземления является контейнер ДГУ (дизель генераторная установка). В соответствии с данными заказчика, грунт в предполагаемом месте установки заземляющего устройства ИГЭ-4 (суглинок аллювиальный песчанистый серого цвета мягкопластичный) и ИГЭ-3 (суглинок аллювиальный-делювиальный коричневого цвета тугопластиный), грунтовые воды на глубине 2,5м.

Удельное сопротивление грунта примем равным 100 Ом∙м.

В соответствии с ПУЭ п. 1.7.101 сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 4 Ом соответственно при линейных напряжениях 380 В источника трехфазного тока или 220 В источника однофазного тока.

Контейнер ДГУ относится к обычным с точки зрения молниезащиты в соответствии с СО и к 3-ей категории согласно РД.

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

Выполняется установка одного молниеприемника-мачты на 3-х бетонных основаниях высотой 4 метра. Установка производится на крыше контейнера;

Устройство двух токоотводов с применением омедненной проволоки D=8 мм. Токоотводы следует располагать не ближе чем в 3 м от входов или в местах недоступных для прикосновения людей. Крепление токоотводов на крыше осуществляется с помощью зажимов GL-11706 . Крепление токоотвода к вертикальным поверхностям здания производится с помощью зажимов GL-11704A .

Монтаж заземляющего устройства, состоящего из пяти вертикальных электродов (омедненных штырей диаметром 14 мм.) длиной 4,5 м, объединенных горизонтальным электродом (полоса омедненная 30×4мм). Расстояние между вертикальными электродами не менее 5 метров, расстояние от горизонтального электрода до стен контейнера 1 м, глубина 0,5 метра.

Соединение токоотвода с выводом омедненной полосы из земли осуществляется с помощью контрольного зажима GL-11562A .

Расчет сопротивления заземляющего устройства:

Сопротивление горизонтального электрода:

где ρ - удельное сопротивление грунта, Ом·м;

b - ширина полосы горизонтального электрода, м;

h - глубина заложения горизонтальной сетки, м;

L гор - длина горизонтального электрода, м.

Сопротивление вертикального электрода:

где ρ экв - эквивалентное удельное сопротивление грунта, Ом·м;

L - длина вертикального электрода, м;

d - диаметр вертикального электрода, м;

T - заглубление - расстояние от поверхности земли до заземлителя, м;

где t - заглубление верха электрода, м

Полное сопротивление заземляющего устройства:

где n - количество комплектов;

k исп - коэффициент использования;

Расчетное сопротивление заземляющего устройства составляет 3,89 Ом.


Рисунок 1 - Зона защиты Б согласно РД


Рисунок 2 - Схема расположения элементов заземления и молниезащиты

Перечень необходимых материалов приведен в таблице 1.

Таблица 1 – Перечень потребности материалов

№ п/п Изображение Код Наименование Количество
 1. GL-21121 GALMAR Молниеприемник-мачта (4,0 м; на 3х бетонных основаниях; одноступенчатая тросовая поддержка; оцинкованная сталь) 1 шт.
 2. GL-11149-50 GALMAR Проволока омедненная стальная (D8 мм; бухта 50 метров) 10 шт.
 3. GL-11706 GALMAR Держатель на плоскую крышу для токоотвода (D8 мм; для приклеивания; пластик) 4 шт.
 4. GL-11707 GALMAR Крышка декоративная защитная для держателя GL-11706 4 шт.
 5. GL-11704A GALMAR Зажим к фасаду для токоотвода (крашенная оцинкованная сталь) 6 шт.
 6. GL-11562A GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь) 2 шт.
 7. GL-11075-50 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 50 метров) 1 шт.
 8. GL-11075-10 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 10 метров) 1 шт.
 9. ZZ-005-064

Большинство людей знает, что для обеспечения электробезопасности при установке генератора необходима система заземления. При этом они имеют достаточно общее представление о том, что заземление – это специальное соединение электросети либо электроприборов с заземляющим механизмом в определенной точке. Возникает вопрос, как же правильно заземлять дизельный генератор?

Относительно мер по обеспечению электробезопасности, часто используемые дизельные электростанции и сопутствующие им приборы (пульт управления, система переключения питания, устройство для автоматического ввода резерва, распределители и т.п.), которые включает в себя комплектация дизельгенератора, относят к электрооборудованию с напряжением не более 1 кВ.

Данные электростанции применяются в электросетях, где нейтраль трансформатора либо генератора соединяется с заземляющим механизмом:

  • напрямую
  • через сопротивление приборов
  • не соединяется вовсе

Следовательно, первый вариант нейтрали можно назвать глухозаземленным, а второй – изолированным. Нейтраль второго типа обычно применяется в случае использования дизельгенератора в роли дополнительного источника электропитания, обеспечивающего его автономную доставку, а при резервировании основной электросети, нейтраль которой относится к глухозаземленному типу, генератор соединяют с заземляющим механизмом через сопротивление либо не соединяют вообще. Назовем такие механизмы:


Рисунок 3 - Система заземления TN-S (рис.a) и TN-C (рис.б)

Важно помнить, что организация заземления дизельных электростанций является необходимой мерой, обеспечивающей безопасное использование данного оборудования. Именно поэтому при установке системы заземления следует строго руководствоваться специально разработанным правилам (ПЭУ-7).

Это утверждение верно для абсолютно всех моделей, которые можно увидеть в разделе дизельные генераторы >>>

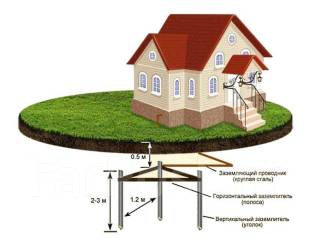

Для организации заземления потребуется заземляющие устройства:

  • Заземлитель - представляет собой одиночный проводник (электрод) либо систему таких электродов, которые электрически контактируют с землей.
  • Заземляющий проводник - устройство, которое соединяет заземляющую точку и заземлитель. Для присоединения заземляющего проводника к заземлителю понадобится сварочный аппарат, а для его подключения к электрогенератору – болтовое соединение.

В роли естественных заземлителей могут выступать железобетонные фундаменты построек, изготовленные из металла трубы и т.

Как подключить бензиновый генератор к сети дома

Использование генератора электроэнергии в доме может производиться 2 путями: через подключение электроприборов непосредственно в розетку агрегата через удлинитель и через интеграцию генератора в общую электросеть помещения. Если первый способ годится для нечастого и кратковременного пользования (например, на даче или на природе), то второй способ используется при длительных перебоях с электричеством или при его полном отсутствии на объекте. В этой статье речь пойдет о генераторах как об основном или резервном источнике электропитания в загородном доме или в любом другом здании (в магазине, цехе, на производственных объектах) и об их правильном подключении.

Перед тем, как подключать электростанцию к домовой сети, нужно решить несколько задач:

  1. Понять, насколько необходимо резервное питание. Оценить, насколько критично будет отключение электричества или требуется постоянное питание (например, если в доме запущен сервер или просто дорогая техника)

  2. Определить место для агрегата с учетом безопасной эксплуатации и близкого расстояния к точке подсоединения.

  3. Просчитать необходимую мощность для всех электроприборов в доме, которые могут использоваться. Также необходимо учесть возможные потери на линии и оставить небольшой запас мощности (20–30%).

  4. Определиться с выбором использования автоматики или ручного управления.

Использование автоматических систем управления и защиты выйдет дороже за счет себестоимости и необходимости дополнительных мер защиты проводки от сильных скачков напряжения при переключении с общей сети на генератор и наоборот. Более щадящей мерой будет использование ручного управления, когда вы самостоятельно производите переключение.

При подключении генератора производится работа с 3 сетями:

  1. общая сеть, через которую дом получает электричество;

  2. внутренняя сеть дома;

  3. проводка генератора.

Почему нельзя подключать генератор через розетку

Подключение через разъем – достаточно простая процедура, однако не стоит отдавать ей предпочтение при подсоединении генератора к общедомовой электросети, так как это влечет множество проблем:

  • Возможность перегрузки в точке подсоединения – так как вся нагрузка полностью ложится только на одну розетку, это чревато быстрым перегревом, оплавкой и даже ее возгоранием.

  • Отсутствие в электролинии отдельного автомата, который отвечал бы за безопасность и аварийное отключение при возникновении опасных ситуаций.

  • Невнимательность человека – при включении агрегата иногда забывают отключить автомат ввода. Это влечет за собой перегрузку и активацию блока защиты.

  • Возможность поломки генератора при пуске электротока по линии и его попадании на контакты работающего агрегата. В этом случае может потребоваться серьезный ремонт или полная замена электростанции.

Способы подключения генератора к сети

Существует 3 способа правильного подключения электростанции к домовой сети.

Перекидной (реверсивный) рубильник (ручное управление)

Это прибор, который будет отвечать за безопасное подключение. Преимущества такого типа управления:

  • Простота конструкции – рубильник оснащен 3 режимами – 1-0-2. 1 - питание от общей сети, 0 - замыкание всех контактов, 2 - питание от генератора.

  • Простота подсоединения – к верхней части рубильника с левой стороны подключается общая сеть, с правой – генератор. Снизу провода-перемычки формируют ввод в общедомовую линию. Для безопасности системы рекомендуется добавить автоматы к каждой линии. Они обеспечивают отключение системы при перегрузках и других критичных ситуациях.

  • Доступная цена – рубильники такого типа стоят в пределах 500 р.

Запуск генератора с перекидным рубильником:

  1. отключение автомата ввода,

  2. рубильник устанавливается в положение 2,

  3. отключение автомата нагрузки,

  4. запуск генератора (прогрев агрегата перед полноценной работой выполняется в течение 4 минут),

  5. на рубильник подается ток,

  6. включение автомата нагрузки.

Заземление генератора в этом случае обязательно. Для этих целей в землю вколачивают металлический прут длиной от 2 м и соединяют его через медный провод к соответствующей клемме на генераторе.

Данный вариант также применяется для подключения к трехфазной сети однофазного генератора. На схеме ниже показано, как правильно произвести подсоединение агрегата к электролинии.


Полуавтоматический блок АВР (автоматики ввода резерва) на контакторах
  • В данном случае используется самый простой вариант блока АВР с приоритетом на магистральную сеть.

  • Для общей системы вам потребуется:

  • Автоматы АВР на полупроводниках (2 шт.), которые соединяются между собой;

  • Кабель сечением не меньше 4 мм2. Длина кабеля определяется удаленностью конструкции от генератора;

  • Автоматы, отключающие линии;

  • Металлический ящик – размеры зависят от габаритов устанавливаемого электрооборудования и места монтажа.

Схема подключения:

  1. В ящике собираются все элементы системы: устанавливаются автоматы, к ним подключаются блоки АВР, после выполняется проверка правильности подключения.

  2. Подсоединение элементов цепи наглядно показано на схеме:


3. Заземление генератора.

Запуск системы:

  1. При отсутствии электропитания в общей сети запускается генератор и автоматически произойдет переключение линии благодаря замыканию контактора.

  2. При появлении тока в общей сети переключение с генератора на централизованное электроснабжение произойдет автоматически. При этом вам следует лишь заглушить генератор ради экономии топлива.

Для удобства управления и защиты системы можно дополнительно установить реле, которое будет выключать агрегат при активации общей сети, и включать его с задержкой в 4 минуты, чтобы генератор успел прогреться.

Блок автоматического управления

Такой тип подключения считается самым лучшим на сегодняшний день. Подробная схема подключения показана на картинке ниже.



Для этого типа подключения необходимо подобрать генератор с автозапуском для построения полностью автоматизированной системы. А чтобы избежать проблем с частым доливом топлива, можно дополнительно приобрести бензобак большого объема.

Принцип работы системы:

  1. При прекращении подачи тока в общей сети блок быстро реагирует на изменения и запускает сигнал АВР, который, в свою очередь, активизирует генератор. После запуска агрегату дается 4 минуты для прогрева, после этого электричество поступает в общедомовую сеть.

  2. После возобновления подачи тока от общей магистрали генератор автоматически выключается.

Основные правила использования генератора в доме

Соблюдение этих правил позволит избежать опасных ситуаций и выхода из строя оборудования.

  1. Перед тем как подключить бензиновый генератор к сети, обеспечьте хорошую вентиляцию в помещении, где он будет установлен. Особенно это касается моделей с воздушным охлаждением.

  2. Помещение должно быть отапливаемым и защищенным от сырости и влаги.

  3. Не размещайте агрегат вблизи отопительных приборов и других источников тепла, в том числе прямых солнечных лучей.

  4. Перед дозаправкой генератор следует выключить.

  5. Если вы разлили топливо вблизи электростанции, тщательно вытрите его.

  6. После соединения контактов не должно оставаться никаких оголенных проводов.

  7. При установке обязательно заземляйте агрегат.

  8. Во время работы генератора соблюдайте технику безопасности: не подходите к агрегату в одежде со свободно висящими краями, с распущенными волосами, так как вентилятор может затянуть их внутрь.

  9. Перед каждым включением генератора необходимо обязательно проверять исправность всех механизмов и узлов системы, а при обнаружении неисправности своевременно ремонтировать или заменять отработавшие элементы.

Подключение генератора к дому: инструкция + фото

Если вы проживаете в своем доме, тогда вам точно не помешает дополнительный источник энергии. На сегодняшний день к дополнительным источникам относятся электрические генераторы. Отключение света иногда негативно может сказаться на работе вашей техники. Именно поэтому многие люди перешли на использование генераторов.

Купив себе генератор, вы не решите ситуацию. Вам также необходимо будет произвести подключение генератора к дому. Это достаточно трудоемкий процесс, но решить его можно самостоятельно. Благодаря этой статье вы узнаете, как подключить генератор к дому.

Подключение генератора к дому

Схема подключения генератора к сети дома может быть двух видов. Изучив эти два способа, произвести подключение генератора можно будет самостоятельно. В этом случае вы сможете значительно сэкономить свои средства на вызове мастера. Вот эти методы:

  1. Метод с перекидным рубильников.
  2. С помощью автоматического управления.

Подключение генератора с перекидным рубильником

При использовании этого метода можно использовать два вида рубильников: перекидной или реверсный. Реверсный рубильник имеет три вида перехода. С их помощью вы можете переключать домашнюю сеть к различным источникам питания. К каждому виду рубильника можно подключать три ветки:

  • От основной сети к вашему генератору.
  • От дома к устройству.
  • От генератора к прибору.

Электрические генераторы имеют достаточно простой принцип работы. Он будет работать при выключении основной сети. Если подача тока нормализуется, тогда генератор прекратит свою работу. Активно работать в вашем доме должен только один источник.

При подключении генератора лучше всего использовать медный кабель. Вот схема крепления для контактов:

  • Его верхние контакты необходимо прикрепить к основной сети.
  • Средние контакты будут отвечать за частную цепь дома.
  • Нижние контакты обычно предназначаются для электростанций.

Эта схема контактов вам может пригодиться и при подключении кондиционера.

Вот основные этапы запуска генератора:

  1. Для начала устройство необходимо несколько минут прогреть.
  2. После этого рубильник нужно повернуть вниз.

Подключение генератора с автоматическим запуском

Подключение генератора к электросети может быть автоматизированным. На сегодняшний день многие устройства имеют эту функцию. При отключении света в вашем доме система автоматически запустит устройство в работу. При возобновлении электричества устройство будет отключено.

Эти устройства имеют достаточно простой принцип работы. Он состоит из:

  • Системы АВР, которую подключают к электрической сети.
  • АВР и генератор должен соединять основной кабель управления.
  • От нее должен выходить кабель, который будет крепиться к контактам генератора.

Правила безопасности при использовании электростанции

Подключение генератора в частном доме включает в себя выполнение определенных правил. При соблюдении этих правил вы сможете обеспечить себе надежную защиту и безопасность:

  1. Если станция будет находиться в помещении, тогда она должна хорошо вентилироваться. Если устройство имеет большую мощность, тогда его лучше поставить на улице.
  2. Станция должна быть полностью защищена от плохой погоды.
  3. При подключении контактов нельзя оставлять незащищенные места.
  4. Генератор не должен находиться под воздействием высокой температуры.
  5. Устройства обязательно должны иметь заземление.

Как сделать заземление для генератора?

Для того чтобы ваша домашняя электростанция имела хорошее заземление может потребоваться металлический прут, трубка и оцинкованное железо. Это основные материалы, которые вам будут необходимы. Трубы, которые необходимо поместить в землю обеспечат надежное заземление вашего устройства. Необходимо чтобы трубка была постоянно влажной. Подключение электрического котла также требует правильного заземления.

Рекомендуем вашему вниманию: правильное подключение водонагревателя.

Схема подключения генератора: применяемые схемы в загородном доме

Стандартная задача бесперебойного питания дома от генератора таит в себе множество подводных камней и нюансов.

Поиск в интернете по соответствующей теме выдает множество ссылок на статьи и видеоролики, большинство из которых, к сожалению, написаны и сняты с дилетантским подходом. Реализация этих схем может привести к серьезным проблемам, начиная от сгоревшей техники и заканчивая электротравмами. В этой части разберемся с тем, как делать нельзя.

  • 1. Разные варианты подключения генератора к сети дома и ее стоимость
  • 2. Подключение однофазного и трехфазного генератора к частному дому
  • 3. Виды генераторов и правильный выбор электростанций
  • 4. Выбор генератора с электрическим запуском

Это интересно: Подключение телефонной розетки rj11, схема — освещаем суть

Не рекомендуем:

  1. Заземлять один из выходов генератора на общедомовую шину PE (землю). В случае, если у вас земля “отвалится” (сгниет провод, открутится соединение) опасное напряжение появится на всех заземленных приборах вашего дома.
  2. Подключать бюджетные генераторы на прямую на нагрузку без использования фильтров сетевых помех.

    Изменение оборотов генератора вызывает сильные помехи и броски напряжение, которые опасны для чувствительного электронного оборудования (автоматика газовых котлов, дорогая бытовая техника).

  3. Использовать трехфазные генераторы мощностью до 10кВт для резервного питания дома.

    Перекос по фазам приведет к быстрому выходу генератора из строя. Используйте однофазные генераторы со схемой объединения фаз.

  4. Подключать инверторные генераторы на общую нейтральную шину. Это может привести к быстрому выходу генератора из строя.
  5. Пренебрегать правилом заземления самого корпуса генератора.
  6. Использовать неинверторный генератор без глухозаземленной нейтрали одного из его выходов, т.к. это приводит к некорректной работе автоматов диф.защиты (УЗО) и ошибкам в работе фазозависимых котлов.
  7. Использовать для заземления выход генератора, который отключается однополюсным автоматом на его корпусе.

О том, как правильно подключить генератор в сеть (220/380В) загородного дома поговорим позднее.

Задавайте ваши вопросы в х!

А что там свежего в группе вк самэлектрик.ру?

Подписывайся, и читай статью дальше:

Самое главное – при работе генератора автомат №1 должен быть обязательно выключен!

Что произойдёт, если включить генератор, не отключая вводной автомат? В лучшем случае – сработают защитные автоматы, в худшем – сгорит генератор, и/или электрик ремонтной бригады получит удар напряжением от генератора Виктора!

Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем – на автомат 2, а потом на автомат 3 и в дом.

Установлены новые защитные автоматы

В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

Подключение автоматов

В результате, получилась такая симпатичная конструкция:

Электрощиток со счетчиком и автоматами

Виктор добавил схему подключения, извинялся, если что коряво.

Кроме того, в этой схеме не нарисован индикатор, который фактически представляет собой лампочку на 220В, включенную сразу после счетчика.

Схема подключения генератора к домашней сети

Главный секрет безопасности – в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)

1. Выключить ВВОД (автомат 1)

2. Пойти к генератору, подключить его к спец.розетке.

3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.

4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.

5. Включить автомат на генераторе.

6. Поочередно включить необходимую нагрузку.

1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.

2. Выключить мощную нагрузку

3. Выключить генератор, выключить выключатель нагрузки у него на выходе.

4. Вытащить вилку генератора из розетки.

5. Включить вводной автомат №1.

Всё это делает система АВР автоматически, человеку надо только дернуть стартер на генераторе. А если генератор с автозапуском – вообще делать ничего не надо!

Привожу несколько фото инверторного генератора Электроприбор БЭГ-3100.

Бак для бензина. Индикатор уровня и крышка

Фильтр воздухозаборника

Топливный кран

Ручной стартер

  1. Залив масла
  2. Плюсы расписывать не буду, а из минусов:
  3. 1. Неудобная система заливки масла

2. Очень громкая работа. Сравнивал на ощущение, работает по громкости, как обычный генератор.

3. Отсутствие защитного автомата на выходе генератора, есть только электронная защита.

  • На всякий случай привожу схему генератора и чертёж.
  • Электрическая схема инверторного генератора Электроприбор БЭГ-3100
  • Сборочный чертеж и каталог запчастей инверторного генератора Электроприбор БЭГ-3100

Инструкцию к данному генератору можно легко скачать в интернете.

В заключение – фото, как у нас на рынке продают картошку)

  1. Генератор питает ларёк и весы
  2. Тут всё проще, не надо никакой схемы подключения).

Источник: https://arbolit.org/tehnologii/podklyuchenie-generatora-k-seti-zagorodnogo-doma-shemy-i-sposoby-podklyucheniya.html

Подключение генератора к сети загородного дома

Электроэнергия, хотя и вырабатывается на крупных электростанциях, которые работают без остановки, но, тем не менее, иногда пропадает. Погода вносит свои коррективы во многие процессы. В том числе и в электроснабжение.

Причем для поселений вне городской черты они наиболее чувствительны. И когда на даче или где-нибудь в деревне с приходом непогоды пропадает свет, цивилизация вдруг исчезает. Но чтобы не испытывать проблем с отключениями электричества, нужен резервный генератор.

О его подключении и расскажем далее.

Выбор наилучшего варианта схемы

Электросеть 220 В поступает в современные частные дома и дачи через счетчик электроэнергии, расположенный вне помещения. Но главный распределительный щит обычно устанавливается в помещении. Электрогенератор также располагается либо в доме, либо в подсобном помещении. По этой причине надо в первую очередь выбрать оптимальный вариант его подключения:

  1. По месту установки электросчетчика.
  2. По месту расположения электрического щита.

В каждом из этих вариантов надо использовать такую схему, в которой питающие напряжения электросети и генератора надежно разделяются и ни в коем случае не соединяются встречно. Вариантов такой схемы может быть несколько.

Современные системы автоматического управления выпускаются для решения, в том числе и управления генераторами.

Они обеспечивают после пропадания напряжения их автоматический запуск и безопасное присоединение к домашней электросети.

Схемы с АВР

Под управлением микроконтроллера по заданной программе коммутаторы автоматически выполняют все необходимые переключения. Как результат — не надо задумываться о необходимости что-либо включать-выключать вручную и делать это.

Автоматика все сделает за человека. Но за деньги. Причем из всех вариантов сумма получится самой большой. Автоматика — дорогое удовольствие.

Кроме того, подобная схема легко реализуема только одновременно с построением домашней электросети.

Если решено применить полностью автоматическое переключение домашней сети на питание от электрогенератора, потребуется блок автоматического ввода резерва (АВР). Он должен настраиваться на приоритет основной электросети. Пример такого блока показан далее на изображении.


Блоки АВР в отдельном настенном боксе


Схема домашнего электроснабжения с резервным генератором и АВР

Практическая реализация такой схемы тем проще, чем короче провода и кабели, соединяющие ее элементы. Поэтому рекомендуется продумать размещение элементов схемы заранее.

При этом не забыть о заземлении, для которого также предусматривается определенное место. В руководстве по эксплуатации обязательно изложены рекомендации о том, как делается заземление генератора.

Полная автоматизация перехода на электропитание от генератора неразрывно связана с его конструкцией.


Пример инсталляции заземления электрогенератора

Такая мини-электростанция конструктивно делается по аналогии со стартером автомобиля. В ней обязательно присутствует аккумулятор для питания электродвигателя, вращающего двигатель внутреннего сгорания.

Если применена мини-электростанция, которая запускается только вручную, эта операция — единственная, которую необходимо выполнить после отключения основной питающей электросети.

Также вручную придется отключить электростанцию и после восстановления централизованного электроснабжения.


Схема полностью автоматического резервирования электропитания трехфазной домашней сети

Переключение вручную как минимум дешевле…

Когда электросеть уже существует и к ней надо присоединять автоматику для управления электрогенератором, возникают трудности, которые с трудом преодолеваются.

Поэтому при доработке домашней электросети лучше выбрать схему с ручным переключением. Для этого в уже эксплуатируемом электрическом щите используется вариант с установкой перекидного рубильника.

Лучше всего применить компактные модели этого коммутатора. Некоторые из них показаны далее на изображении.


Перекидные рубильники от фирмы ABB

Но их можно использовать только в том случае, когда к электрощиту либо уже были проложены все необходимые для этого кабели, либо их можно проложить в уже сложившихся условиях.

И, конечно же, на дин-рейке необходимо место для размещения рубильника. А еще уточним, что такой рубильник относится к дорогим коммутаторам.

Поэтому, исходя из цен, вместо него можно порекомендовать рубильник классической конструкции, показанный на изображении далее.


Коммутатор с рубильником

Этот коммутатор устанавливается между электросчетчиком и распределительным щитом. Где именно — определяется в каждом конкретном случае.

Но самое главное при выборе коммутационного оборудования то, что не имеет смысла вкладываться в дорогие комплектующие изделия. Резервное электропитание работает случайным образом и наиболее часто кратковременно.

Резервные коммутаторы совершают незначительное число переключений. То есть они изнашиваются минимально. Поэтому простейший вариант — это схема с перекидным рубильником.


Схема с перекидным рубильником (3 фазы с общей нейтралью)

Переключатели обязательны к использованию

Наличие отдельного коммутатора, несмотря на то, что он будет нечасто использоваться, сделает схему электроснабжения дома безопасной как для пользователей, так и для оборудования, присоединенного к электропитанию.

Хотя самое простое решение — это обычная розетка, через которую можно запитать всю домашнюю сеть. Тем более что подключение к электрогенераторам тоже выполняется через розетки, установленные на их корпусе.

Однако все зависит от мощности электрогенератора.

Если его мощность более 2–3 кВт, обычная розетка может перегреться и прийти в негодность. Но и более мощные контакты решат проблему лишь отчасти.

Для оптимальной схемы необходимо аварийное отключение нагрузки.

Также будет велика вероятность того, что при подаче сетевого напряжения получится встречное соединение генератора и питающей электросети. А это может привести к порче электрогенератора.

Перекидной рубильник, хоть и не автоматический, в одном из трех своих положений перенаправит потребителей на электрогенератор.

Причем никогда не получится встречного соединения, поскольку это физически невозможно в этом рубильнике. В среднем положении домашняя электросеть получается обесточенной.

Даже при работающем электрогенераторе и наличии напряжения в электросети можно без проблем переключаться между этими двумя источниками электроэнергии.


Подключение реверсивного рубильника в однофазной электросети

Синий провод сети и генератора (см. изображение выше) надо пропустить через контакты автоматических выключателей. Для сети и для электрогенератора нужен свой отдельный автомат-выключатель. В схеме подключения генератора обязательно должен присутствовать заземляющий контур или заземление из трубы или стального профиля длиной от 2 метров. Хороший вариант заземления — труба скважины для воды.

Если дом присоединен к трехфазной сети, а электрогенератор однофазный, рекомендуется схема, показанная далее.


Схема соединения однофазного электрогенератора с трехфазной домашней сетью

В заключение дадим собственные рекомендации по выбору схемы подключения генератора. Еще раз напомним, что начинать строить такую схему надо со статистики отключений электроэнергии в конкретном месте.

Ручное переключение на электрогенератор дешевле. Также более дешевым вариантом является использование источников бесперебойного питания для конкретного оборудования.

Электрогенератор наиболее эффективен при отоплении электричеством, когда отключения регулярны и продолжительны.

Источник: https://domelectrik.ru/elektrosnabzhenie/seti/podklyuchenie-generatora

Как подключить генератор к сети дома: способы экстренного подключения электростанции и простой автоматизации

Подключение в экстренных случаях

Бывают ситуации, когда нет времени на подготовительные работы по интегрированию автономного генератора в электрическую сеть домашнего хозяйства, а воспользоваться электроприборами нужно срочно. Есть несколько способов «пожарного» подключения генератора к сети загородного дома.

Подсоединение напрямую через розетку

Идея этого метода довольно проста: если при параллельном подключении всех потребителей в домашней сети подать в одну из розеток «фазу» и «ноль», то и в других розетках появится напряжение.

Но такая простая схема подключения бензогенератора к домашней сети имеет и свои недостатки, которые обязательно нужно учесть, чтобы избежать неприятностей во время эксплуатации. Их немного:

  • Излишняя нагрузка на провод.
  • Необходимость отключения вводного автомата.
  • Применение устройств защиты.
  • Невозможность отслеживания возобновления электропитания от штатной линии электропередач.

Обращение внимания на эти моменты позволит исключить поломку генерирующего устройства и обеспечит безопасность его использования.

При детальном рассмотрении такого нюанса, как перегрузка проводки, можно отметить, что при использовании генераторов с мощностью до 3 тыс. Вт этим моментом можно пренебречь, так как стандартная розеточная проводка имеет сечение 2,5 мм кв., а розетки рассчитаны на ток 16 А.

Согласно характеристикам такой проводки, она может выдерживать потребляемую мощность до 3,5 кВт. При использовании более мощных устройств генерации электрического тока стоит следить за тем, чтобы суммарная потребляемая мощность включённых приборов не превышала 3500 Вт.

В противном случае произойдёт перегрев и выход из строя проводки.

При домашней проводке, смонтированной по требованиям ПУЭ, розеточные линии дополнительно защищены ещё и УЗО (устройствами защитного отключения).

Нюансы состоят в том, что при включении бензогенератора в сеть нужно не только не перепутать полярность (фаза-ноль), но и в некоторых УЗО подключение источника питания производится к верхним клеммам, а нагрузки — к нижним.

При неправильном подсоединении автогенератора система сработает на выключение, а переделывать всю схему электроснабжения ради нескольких часов работы от автономной электростанции — занятие довольно трудоёмкое и затратное по времени.

Розеточная «запитка» домашней или дачной электросети неудобна ещё и из-за невозможности отследить появления разности потенциалов в магистральной сети, чтобы вовремя перейти с автономного питания на внешний источник.

Интеграция через распределительный автомат

Оптимальным вариантом подключения генератора к сети дома считается подсоединение через автомат распределения тока. Но и при таком методе включения нужно обратить внимание на ряд моментов, чтобы избежать ненужных неприятностей при эксплуатации генератора.

Самый простой способ подключения бензогенератора к сети дома — схема внедрения в электросеть с помощью розетки, смонтированной рядом с распределительным автоматом и схематично размещённой после электросчётчика, но перед распредавтоматом. Подобные розетки остаются под напряжением при выключении распределительного автомата, но включённом вводном автомате.

Если нужно энергоснабжение домашней сети от автономного источника, то вводящий автомат отключается, а устройство для генерации тока подсоединяется к розетке. В этом варианте ограничение по нагрузке упирается исключительно в пропускную характеристику этой розетки (обычно 16 ампер).

Отсутствие в домашней проводке подобной розетки немного усложнит выполнение подключения через распределительный автомат. Нужно просто откинуть штатную вводную проводку от распределителя, а на её место подсоединить «фазу» и «ноль» от автогенератора. И, если в проводке есть в наличии УЗО, нужно соблюсти полярность при подключении.

Когда произойдёт отсоединение вводной проводки основной линии от распредавтомата сети дома, появляется возможность не выключать вводный автомат, а на освободившиеся окончания отсоединённых проводов присоединить контрольную лампу. При подаче энергоснабжения из линии электропередач она засветится, сигнализируя о необходимости перехода с автономного источника на внешнюю подачу энергии в сеть.

Использование перекидного рубильника

Альтернативой 3-позиционного переключателя может стать установка рядом пары двухполосных автоматов, но повёрнутых друг к другу на угол 180 градусов. Клавиши обеих устройств скрепляют штифтами через специально предусмотренные для этих целей отверстия. В работе при переключении клавиш, например, вниз, такая комбинация автоматов будет блокировать питание сети от внешней линии и открывать путь для электротока, вырабатываемого автономным генератором. Обратное же действие с клавишами приведёт к пропуску тока из линии электропередач и блокировке поступления энергии от генератора.

Устанавливать такой переключатель для удобства стоит в непосредственной близости к устройству для генерации, так как его запуск происходит в определённой последовательности:

  1. Непосредственный пуск двигателя генератора.
  2. Прогрев устройства.
  3. И только потом подключение нагрузки.

Естественно, удобнее выполнять эти действия и контролировать процесс в одном месте.

Для исключения работы генератора впустую, то есть когда на резервную линию уже будет подано напряжение, необходимо перед рубильником смонтировать вывод для лампы. Её включение даст сигнал о необходимости отключить автономный источник и выполнить переход на снабжение электротоком от магистральной линии электропередач.

Простой способ организации автопереключения

Чтобы не переключать вручную рубильник каждый раз при отсутствии подачи электричества от основной линии электропитания домовладения, можно сделать довольно несложную схему, позволяющую после пуска бензогенератора на автомате перейти с внешней сети к автономной.

Для монтажа схемы автопереключения понадобятся два пусковых устройства (контактора), имеющих перекрёстное подключение. При их работе будут задействованы силовые, а также нормально замкнутые контакты. К этому набору, если нужно обеспечить генератору некоторый интервал времени на прогревание, стоит приобрести ещё и реле времени.

Когда создаётся напряжение в домашней электрической сети от внешней линии, катушка контактора основного ввода будет удерживать в замкнутом состоянии силовые контакты, а нормально замкнутые, наоборот, в разомкнутом.

При исчезновении напряжения в магистрали электропередач силовые контакты разомкнутся, а нормально замкнутые, соответственно, перейдут в замкнутое состояние, что позволит через промежуток времени, заданный временным реле, после запуска генератора подать напряжение на катушку контактора резервного входа. В результате произойдёт замыкание силовых контактов на резервном пускателе, а в домашнюю сеть пойдёт электрический ток от бензогенератора.

При возобновлении централизованной подачи напряжения к сети частного дома сработает катушка основного пускателя, что приведёт к замыканию силовых контактов этого контактора и к автоматическому отключению питания от бензогенератора. Владельцу дома остаётся только не забыть остановить работу двигателя устройства для автономной генерации электроэнергии.

Автозапуск бензогенератора

Обладая некоторыми навыками по электротехнике, владелец частного дома сможет без особых усилий своими руками смонтировать схему, которая обеспечит автозапуск и включение бензогенератора в сеть дома.

Единственным условием является подбор модели автогенератора, способной запускаться и останавливаться с помощью ключа, так как автоматизация пуска генератора с двигателем, заводящимся кик-стартером, дело очень хлопотное и неблагодарное.

Идею принципа работы такой схемы можно выразить в 3 пунктах:

  1. Через пару минут после отключения электропитания от линии электропередач необходимо закрыть воздушную заслонку в двигателе и произвести сам запуск. Временная задержка необходима для перестраховки в тех ситуациях, когда свет пропал всего лишь на несколько секунд.
  2. Ещё через две минуты после прогрева двигателя устройства, открыть заслонку для воздуха и осуществить перенаправление нагрузки с внешней линии на резервную (от генератора).
  3. При возобновлении питания от магистральной сети через 60 секунд переключить нагрузку обратно на основную линию и остановить работу двигателя генератора.

Для реализации этого алгоритма потребуются четыре временных реле, столько же электромагнитных пускателей и магнитных толкателей с выключателями на концах.

Параллельно будет выполнено замыкание нормально замкнутых контактов. Это приведёт в действие магнитный толкатель, закрывающий воздушную заслонку, и подаст импульс на реле времени, отвечающее за пуск двигателя. Спустя минуту стартер выполнит запуск двигателя бензогенератора.

После старта генератора сработает катушка, отвечающая за остановку стартера. Одновременно с этими событиями произойдёт подача сигнала на временное реле, отвечающее за электроток из резервной сети, что приведёт через 120 секунд к открытию воздушной заслонки двигателя и поступлению электротока от генератора в домашнюю сеть.

  1. Выключение электрогенератора и обратный переход на питание от магистрали обеспечивают другая пара контакторов и реле времени.

При выполнении таких работ необходимо иметь определённые знания о том, как правильно создать схему подключения генератора к сети дома, а также навыки по монтажу. И если нет подобной практики и уверенности, то лучше всего в таких ситуациях довериться специалистам.

Источник: https://rusenergetics.ru/house/kak-podklyuchit-generator

Как подключить бензогенератор к сети дома

Бензиновый генератор или его дизельный аналог, при их небольшой стоимости, – наиболее подходящий источник аварийного энергообеспечения частного дома либо дачи. Подобные установки удобны в транспортировке и эксплуатации.

К электромонтажу бензогенератора, как и к его выбору, требуется ответственный подход. Неверное подсоединение может стать причиной поломки бытовой техники или короткого замыкания проводов в доме, не говоря уже о том, что оно представляет опасность для жизни.

Но если знать, как подключить бензогенератор к сети дома правильно, восстановить работу электроприборов можно быстро и безопасно.

При подключении бензогенератора к дому нельзя подсоединить его к любой находящейся рядом розетке, заблаговременно выключив автоматы на распределительном щитке.

Мощность генератора может быть намного больше пропускной способности розетки (обычно последняя рассчитана на 3500 Вт). Результат – короткое замыкание из-за превышения максимальной нагрузки, возгорание.

Если при этом еще и не отключать автоматы основной линии, то подача энергии в сеть приведет к поломке генератора.

Подключение питания дома через розетку допускается только для маломощных (до 4 кВт) установок. Но даже в этом случае лучше подсоединять к генератору электроприборы через удлинитель. Для мощных станций необходимо использовать систему автозапуска – АВР либо рубильник реверсивного типа.

Основные задачи подключения

При электромонтаже нужно учитывать следующие показатели:

  • необходимость в автоматике;
  • месторасположение в плане экономичности и безопасности;
  • выбор запаса;
  • частоту отключения сети;
  • потребляемую мощность с учетом потерь.

Немаловажно создание подходящей схемы подключения бензинового генератора.

Автоматизация процесса — дорогостоящая и нуждается в квалифицированном обслуживании. Подключение вручную для частного дома – наиболее щадящий режим.

Такие переключатели производятся двух видов: рубильник перекидного типа (старого образца) либо реверсивный (трехходовой). Более подробно о них можно узнать ниже.

Также используют частичную автоматизацию, ведь полуавтоматы обходятся недорого. Вне зависимости от выбранного способа, нужно присматривать за работой системы.

Где разместить станцию?

Помещение должно быть сухим, с хорошей вентиляцией. Кроме того, от генератора при работе исходит очень неприятный гул. С учетом этих нюансов, лучше поставить и подключить электроустановку в гараже, хозпостройке или под навесом.

Установка электрогенератора производится на основание, не имеющее жесткой связи со зданием. Можно поставить аппарат на специальные амортизаторы либо на подушку из резины. Это помогает снизить звук генератора.

Установка специальных шумозащитных кожухов тоже способствует уменьшению гула.

После выбора подходящего способа подключения можно приступать к электромонтажу.

Самый простой способ – приборы подключаются к розетке генератора. Дополнительные манипуляции в этом варианте не требуются. Но чтобы подключить мощный бензогенератор к дому, этот метод не подойдет. Здесь нужно действовать по следующей инструкции:

  • Заземляем электроустановку.

  • Обеспечиваем отдельный ввод. Его выполняем медным кабелем высокого сечения (не менее 4 мм2) и протягиваем от распределительного щитка до места установки бензогенератора.

  • Устанавливаем рядом со щитком перекидной рубильник либо трехходовой переключатель для того, чтобы выполнить подключение бензогенератора.

Подключать генератор можно с помощью полуавтоматической системы или АВР – об этом можно прочитать ниже.

Схемы подключения

Можно применить схему полуавтоматического подсоединения. После отключения центрального энергоснабжения нужно запустить аппарат. Дополнительно установленное реле времени включает контактор бензогенератора после прогрева двигателя.

При появлении основного электрообеспечения произойдет переключение на него, а дополнительное реле остановит генератор.

Автоматическое подключение еще легче. Система АВР автономно запускает резервный источник энергии при отключении городской сети. Блок подключается к распределительному щитку. Соединение с бензогенератором осуществляется кабелем.

Дополнительно к использованию АВР возможно применять следующие устройства: стабилизатор напряжения, инвертор, ИБП.

Читайте так же:  Выберем хороший бензиновый генератор для дачи

Схема подключения домашней сети к трехфазному генератору сложнее, своими руками без опыта ее не сделать: работу с сетями лучше доверить профессионалам.

Но подсоединять трехфазное устройство необходимо при наличии трехфазных потребителей, например, электрических двигателей станков.

Возможные ошибки

Помимо подключения к розетке мощной энергостанции, владелец дома способен допустить следующие ошибки:

  • Установить агрегат в непродуваемом подвале, что чревато перегревом и концентрацией токсичных выхлопных газов.
  • Поставить генератор под открытым небом – устройство способны испортить снег или дождь.
  • Не сделать заземление.
  • Неверно подобрать сечение кабеля ввода.
  • Выполнять переключения рубильника либо реверсивного устройства под нагрузкой.

Все эти ошибки способны вызвать короткое замыкание в цепи генератора с непредсказуемыми последствиями.

Автозапуск генератора

Подсоединение энергоустановки к домашней сети через систему автозапуска – АВР —  упрощает подключение дома к резервному источнику питания. Система оснащается электростартером.

Устройство автоматического запуска контролирует основную сеть сразу после подачи на него питания. Перевод на резервное электроснабжение домашней сети с АВР происходит через 10 секунд после потери напряжения в городской магистрали.

Потом внешняя сеть выключается и запускается бензогенератор. После прогрева мотора в течение 20 секунд установка подключается к сети дома.

При появлении напряжения в общегородской магистрали источник отключается, и домашняя сеть начинает работать в стандартном режиме.

Затем заглушается мотор электрогенератора.

При выключении вводного автомата перекидной рубильник подключает питание от электростанции. Это происходит поэтапно:

  1. Отключение автоматических выключателей нагрузки.
  2. Подсоединение провода переключателя к генератору.
  3. Запуск и прогрев генератора.
  4. Подача питания на рубильник.
  5. Включение автоматических выключателей нагрузки.

При появлении электроэнергии в основной сети генератор отключают, производя вышеуказанные действия в обратном порядке.

Отдельное подключение нагрузки

Автономные источники, как правило, не снабжают питанием весь дом. Вполне хватит энергии от бензогенератора для основных потребителей: освещения и некоторых бытовых приборов.

Разумно переделать домашнюю сеть, чтобы не производить множество переключений.

Для этого протяните независимую линию к дежурному освещению и отдельным от общей сети розеткам холодильника, телевизора, ноутбука.

Реверсивный переключатель

Перевод на электроснабжение от бензинового генератора осуществляется реверсивным блоком. Как правило, он имеет три положения ручки: крайние —  замыкающие, а средние – размыкающие. Для подсоединения автономного источника к домашней сети с низкой мощностью потребления, к примеру, на даче, подойдет однофазная схема. Вводные клеммы находятся сверху, а выводные – снизу.

Читайте так же:  Узнаем, какой бензиновый генератор лучше выбрать для дома

На щитке монтируются индикаторные лампы, сообщающие о подключении сети или генератора.

Применение ABP

Система автозапуска более дорогая по сравнению с ручной, но она постоянно отслеживает напряжение в сети.

При исчезновении напряжения контактор прерывает связь АВР с центральной электросетью. Включается стартер, и генератор начинает работу.

Большинство владельцев генераторов отдают предпочтение применению более дешевой частичной автоматизации, работающей следующим образом:

  1. Подсоединение магистрального питания идет через контактор, размыкающийся при отключении ввода.
  2. Бензогенератор запускается вручную. В него устанавливается реле времени для прогрева мотора и автоматического перевода на подсоединение резерва к домашней сети.
  3. При восстановлении электроснабжения контактор отключается, и нагрузка снова подается с общей сети.

Полностью автоматизированная система энергоснабжения регулирует работу бензогенератора с помощью микропроцессоров. Видео на эту тему

Монтаж контура заземления

Для самостоятельного заземления электрогенератора потребуется медный провод, металлический стержень длиной 150 см и сечением 1,5 см.

Стержень вбивается практически на всю длину в почву. К нему приваривается специальный зажим или обычный болт для более простого подключения заземляющего провода.

Медный кабель идет от стержня к соответствующей клемме на резервном источнике.

Либо в качестве заземлителя используют железный лист размером 0,5х1 м. Заземлитель закапывают в грунт и проводом с помощью зажимов соединяют с агрегатом.

При трехфазном питании в доме специалисты советуют сделать резервной только одну фазу для подключения к бензогенератору. С нее будет питаться необходимое оборудование: холодильник, освещение, компьютер.

Перекос фаз при трехфазном подключении — частое явление, и оно может вывести из строя электропроводку дома.

Если даже после прочтения руководства по эксплуатации вы не знаете, как безопасно подключить бензогенератор к сети дома, стоит обратиться за помощью к специалистам.

Источник: https://generatorexperts.ru/benzinovye/dlya-doma/kak-podklyuchit. html

Как подключить бензиновый генератор к сети дома

Использование генератора электроэнергии в доме может производиться 2 путями: через подключение электроприборов непосредственно в розетку агрегата через удлинитель и через интеграцию генератора в общую электросеть помещения.

Если первый способ годится для нечастого и кратковременного пользования (например, на даче или на природе), то второй способ используется при длительных перебоях с электричеством или при его полном отсутствии на объекте.

В этой статье речь пойдет о генераторах как об основном или резервном источнике электропитания в загородном доме или в любом другом здании (в магазине, цехе, на производственных объектах) и об их правильном подключении.

Перед тем, как подключать электростанцию к домовой сети, нужно решить несколько задач:

  1. Понять, насколько необходимо резервное питание. Оценить, насколько критично будет отключение электричества или требуется постоянное питание (например, если в доме запущен сервер или просто дорогая техника)

  2. Определить место для агрегата с учетом безопасной эксплуатации и близкого расстояния к точке подсоединения.

  3. Просчитать необходимую мощность для всех электроприборов в доме, которые могут использоваться. Также необходимо учесть возможные потери на линии и оставить небольшой запас мощности (20–30%).

  4. Определиться с выбором использования автоматики или ручного управления.

Использование автоматических систем управления и защиты выйдет дороже за счет себестоимости и необходимости дополнительных мер защиты проводки от сильных скачков напряжения при переключении с общей сети на генератор и наоборот. Более щадящей мерой будет использование ручного управления, когда вы самостоятельно производите переключение.

При подключении генератора производится работа с 3 сетями:

  1. общая сеть, через которую дом получает электричество;

  2. внутренняя сеть дома;

  3. проводка генератора.

Почему нельзя подключать генератор через розетку

Подключение через разъем – достаточно простая процедура, однако не стоит отдавать ей предпочтение при подсоединении генератора к общедомовой электросети, так как это влечет множество проблем:

  • Возможность перегрузки в точке подсоединения – так как вся нагрузка полностью ложится только на одну розетку, это чревато быстрым перегревом, оплавкой и даже ее возгоранием.
  • Отсутствие в электролинии отдельного автомата, который отвечал бы за безопасность и аварийное отключение при возникновении опасных ситуаций.
  • Невнимательность человека – при включении агрегата иногда забывают отключить автомат ввода. Это влечет за собой перегрузку и активацию блока защиты.
  • Возможность поломки генератора при пуске электротока по линии и его попадании на контакты работающего агрегата. В этом случае может потребоваться серьезный ремонт или полная замена электростанции.

Способы подключения генератора к сети

Существует 3 способа правильного подключения электростанции к домовой сети.

Перекидной (реверсивный) рубильник (ручное управление)

Это прибор, который будет отвечать за безопасное подключение. Преимущества такого типа управления:

  • Простота конструкции – рубильник оснащен 3 режимами – 1-0-2. 1 — питание от общей сети, 0 — замыкание всех контактов, 2 — питание от генератора.
  • Простота подсоединения – к верхней части рубильника с левой стороны подключается общая сеть, с правой – генератор. Снизу провода-перемычки формируют ввод в общедомовую линию. Для безопасности системы рекомендуется добавить автоматы к каждой линии. Они обеспечивают отключение системы при перегрузках и других критичных ситуациях.
  • Доступная цена – рубильники такого типа стоят в пределах 500 р.

Запуск генератора с перекидным рубильником:

  1. отключение автомата ввода,

  2. рубильник устанавливается в положение 2,

  3. отключение автомата нагрузки,

  4. запуск генератора (прогрев агрегата перед полноценной работой выполняется в течение 4 минут),

  5. на рубильник подается ток,

  6. включение автомата нагрузки.

Заземление генератора в этом случае обязательно. Для этих целей в землю вколачивают металлический прут длиной от 2 м и соединяют его через медный провод к соответствующей клемме на генераторе.

Данный вариант также применяется для подключения к трехфазной сети однофазного генератора. На схеме ниже показано, как правильно произвести подсоединение агрегата к электролинии.

Полуавтоматический блок АВР (автоматики ввода резерва) на контакторах

  • В данном случае используется самый простой вариант блока АВР с приоритетом на магистральную сеть.
  • Для общей системы вам потребуется:
  • Автоматы АВР на полупроводниках (2 шт.), которые соединяются между собой;
  • Кабель сечением не меньше 4 мм2. Длина кабеля определяется удаленностью конструкции от генератора;
  • Автоматы, отключающие линии;
  • Металлический ящик – размеры зависят от габаритов устанавливаемого электрооборудования и места монтажа.

Схема подключения:

  1. В ящике собираются все элементы системы: устанавливаются автоматы, к ним подключаются блоки АВР, после выполняется проверка правильности подключения.

  2. Подсоединение элементов цепи наглядно показано на схеме:

3. Заземление генератора.

Запуск системы:

  1. При отсутствии электропитания в общей сети запускается генератор и автоматически произойдет переключение линии благодаря замыканию контактора.

  2. При появлении тока в общей сети переключение с генератора на централизованное электроснабжение произойдет автоматически. При этом вам следует лишь заглушить генератор ради экономии топлива.

Для удобства управления и защиты системы можно дополнительно установить реле, которое будет выключать агрегат при активации общей сети, и включать его с задержкой в 4 минуты, чтобы генератор успел прогреться.

Блок автоматического управления

Такой тип подключения считается самым лучшим на сегодняшний день. Подробная схема подключения показана на картинке ниже.

Для этого типа подключения необходимо подобрать генератор с автозапуском для построения полностью автоматизированной системы. А чтобы избежать проблем с частым доливом топлива, можно дополнительно приобрести бензобак большого объема.

Принцип работы системы:

  1. При прекращении подачи тока в общей сети блок быстро реагирует на изменения и запускает сигнал АВР, который, в свою очередь, активизирует генератор. После запуска агрегату дается 4 минуты для прогрева, после этого электричество поступает в общедомовую сеть.

  2. После возобновления подачи тока от общей магистрали генератор автоматически выключается.

Основные правила использования генератора в доме

Соблюдение этих правил позволит избежать опасных ситуаций и выхода из строя оборудования.

  1. Перед тем как подключить бензиновый генератор к сети, обеспечьте хорошую вентиляцию в помещении, где он будет установлен. Особенно это касается моделей с воздушным охлаждением.

  2. Помещение должно быть отапливаемым и защищенным от сырости и влаги.

  3. Не размещайте агрегат вблизи отопительных приборов и других источников тепла, в том числе прямых солнечных лучей.

  4. Перед дозаправкой генератор следует выключить.

  5. Если вы разлили топливо вблизи электростанции, тщательно вытрите его.

  6. После соединения контактов не должно оставаться никаких оголенных проводов.

  7. При установке обязательно заземляйте агрегат.

  8. Во время работы генератора соблюдайте технику безопасности: не подходите к агрегату в одежде со свободно висящими краями, с распущенными волосами, так как вентилятор может затянуть их внутрь.

  9. Перед каждым включением генератора необходимо обязательно проверять исправность всех механизмов и узлов системы, а при обнаружении неисправности своевременно ремонтировать или заменять отработавшие элементы.

Источник: https://www.bigam.ru/stati/kak-podklyuchit-benzogenerator/

Установка генератора в частном доме: просто, по правилам и без головной боли

Генератор это добрый друг и помощник для жителей частных домов. По ПУЭ, они относятся к третьей категории надёжности электроснабжения, а значит их могут отключить от электричества на время до суток.

Сидеть всё это время, не имея возможности зарядить телефон, включить компьютер и наблюдать, как медленно размораживается холодильник — не лучшая перспектива. На этот случай, стоит установить рядом с домом генератор и заводить его на время отключения «света».

Но как и куда его поставить? Как соблюсти все требования Правил, чтобы не получить в будущем проблемы и короткие замыкания? Всё не сложно, если разобраться по порядку, что мы и предлагаем сделать. Итак, первый этап…

Выбор места установки и сооружение «домика»

Фабричный домик для генератора

Генератор, внутри которого трудится двигатель внутреннего сгорания, постоянно дымит выхлопными газами, среди которых самым опасным является смертельно опасный газ без цвета и запаха — угарный газ (оксид углерода). Устанавливать его в помещении нельзя, даже если оно хорошо и постоянно вентилируется — только на улице.

Самодельный домик для генератора

Но как быть с дождём, ведь там «вся эта электрика»? Для защиты нашего «друга» от погодных условий, а также для уменьшения шума, генератор лучше всего установить в специальный «домик» — самодельный или покупной.

У домика должна быть легкосъёмная крышка, для доступа к элементам управления и крышке бензобака, а его стенки должны быть выложены негорючей шумоизоляцией.

Подключение генератора к сети дома

Схема подключения генератора к сети дома

Для того, чтобы генератор не вступил случайно в «конфликт» с электричеством из сети, он должен подключаться к проводке дома через специальный перекидной рубильник, имеющий «среднее положение». Генератор должен включаться только при гарантированно отключенной от дома сети и наоборот, иначе может быть повреждена проводка в доме и скорее всего сгорит сам генератор.

Приспособление для подключения генератора фирмы Legrand (артикул 406314)

Интересная замена перекидному рубильнику есть в продукции фирмы Legrand (см. фото выше). Это накладка на два стоящих рядом автоматических выключателя, которая не даёт их включить одновременно. Для включения одного из автоматов нужно вначале отключить другой, переместить рычаг вбок и только потом он даст выполнить переключение.

Если вы решите остановиться на этом приспособлении (его можно найти в продаже по артикулу 406314), два автомата — «сетевой» и «генераторный» нужно поставить рядом и соединить их выводы с одной стороны — сверху или снизу, смотря как вам удобнее. Выводы с другой стороны, соответственно, раздельно подключаются к электросети и к генератору. После этого между ними ставится данное приспособление и дело сделано!

Простое заземление для генератора

Не забудьте заземлить генератор, пусть даже самодельным заземлением в виде вбитой в грунт арматуры. Главное не соединяйте это заземление с нулевым проводом генератора или с заземлением в доме, пусть оно будет полностью отдельным.

Как пользоваться генератором?

Если ваш дом отключат от сети, сделайте следующее:

  • заведите генератор и дайте ему прогреться: летом пару минут, зимой — минут 10;
  • переключите рубильник из положения «сеть» на положение «генератор»;
  • после этого можно спокойно пользоваться вашими домашними приборами, иногда поглядывая на контрольную лампочку в щитке, которая покажет не появилось ли напряжение в сети снова.

Источник: https://zen.yandex.ru/media/id/5af9553779885edd8eea92bc/5bc0ebc587f24b00ab6c671f

Как заземлить переносной генератор (просмотрите 3 простых шага)

Последнее обновление: 20 октября 2020 г., Скотт


Переносные генераторы используются для множества задач, включая резервные домашние источники питания, электроинструменты на стройплощадке и многое другое.

В некоторых сценариях (например, в кемпинге) может потребоваться заземление портативного генератора. Чтобы сделать это безопасно, вам потребуются подходящие инструменты и ноу-хау.

В этой статье мы рассмотрим, что такое заземление , как определить, нужно ли заземлить генератор, какие инструменты вам понадобятся, а также процесс заземления вашего генератора в кемпинге или при повседневном использовании.

Что такое заземление?

Заземления относится к соединению электрической цепи с землей эталонных . В случае генератора, рама генератора действует в качестве электрической цепи, а также правильно установлена ​​ стержня заземления выступает в качестве опорной земли.

Подключение медного провода от корпуса генератора к заземляющему стержню заземляет генератор для безопасной работы.

Знаете ли вы?
Короткое замыкание в незаземленном генераторе может вызвать пожар.

Нужно ли мне заземлять портативный генератор?

Самый простой способ узнать, нужно ли заземлять генератор, - это проверить руководство пользователя вашего генератора .

Если руководство пользователя недоступно, вы все равно можете сделать несколько проверок для обеспечения надлежащей безопасности.

  • Если ваш генератор представляет собой отдельную систему , вам потребуется заземляющий стержень.
  • Если это , а не , отдельная система, ваш генератор не нужно заземлять.

Чтобы распознать отдельно производную систему, просто проверьте безобрывный переключатель генератора. В неразделенной производной системе имеется безобрывный переключатель, который нельзя подключить к нейтральному заземляющему проводу, а это означает, что подключение к заземляющему стержню не требуется.

У большинства портативных генераторов топливный бак, двигатель и корпус прикреплены к раме, что означает, что их не нужно заземлять.

Инструменты, необходимые для заземления портативного генератора

Если вам необходимо заземлить генератор, убедитесь, что у вас есть подходящие инструменты для работы .

Хотя большинство этих инструментов можно найти на большинстве сайтов по поиску работы, вы можете не иметь их дома.

Используйте этот краткий контрольный список, чтобы быть готовым к использованию портативного генератора:

  • Набор инструментов для зачистки проводов Чтобы правильно подключить медный провод к медному стержню и генератору, вам нужно будет зачистить медный провод. . Хороший набор инструментов для зачистки проводов сделает этот процесс чище, безопаснее и проще. В крайнем случае подойдет нож или другой острый предмет.
Продажа IRWIN VISE-GRIP Инструмент для зачистки проводов, саморегулирующийся, 8 дюймов (2078300)
  • САМОРЕГУЛИРОВКА: Зачистите провода от 10 до 24 AWG с помощью нашего саморегулирующегося механизма. Ширина зажима: 2 дюйма
  • РЕГУЛИРУЕМЫЙ СТОПОР: Контролируйте длину полосы сердечника с помощью встроенного регулируемого стопора
  • ОБЖИМКА: Обжим 10-22 AWG с изоляцией, 10-22 AWG без изоляции и клеммы зажигания 7-9 мм

Проверить цену на Amazon

  • Сплошной медный провод заземления Наличие достаточного количества медного провода гарантирует, что вы можете подключить провод к генератору и медному заземляющему стержню с небольшими запасами на всякий случай.

Проверить цену на Amazon

  • 4-футовый медный стержень заземления Звездой шоу и наиболее важной частью является медный стержень заземления. Наличие подходящего медного заземляющего стержня имеет решающее значение в этой процедуре для надлежащего заземления. Вам нужно будет убедиться, что медный заземляющий стержень имеет длину не менее 4 футов. Вам также нужно будет проверить, как далеко его нужно будет вогнать в землю.
4-футовый стальной заземляющий стержень с медным покрытием 3/8 дюйма для электрических ограждений
  • Используется при заземлении внешних антенн и спутниковых антенн.Этот стальной заземляющий стержень с медным покрытием имеет наружный диаметр 3/8 дюйма и длину четыре (4 фута). В комплект входит зажим для заземляющего провода. Используйте его вместе с другими заземляющими устройствами для защиты от ударов молнии и скачков напряжения.

Проверить цену на Amazon

  • Молоток / Молоток / Кувалда
    Чтобы вбить медный стержень в землю для надлежащего заземления, вам понадобится что-нибудь, чтобы забить его. Качественный молоток, кувалда или кувалда должны справиться со своей задачей. не повредите покрытие медного стержня, так как это может вызвать плохое соединение.
  • Плоскогубцы
    Чтобы плотно обмотать медный провод вокруг заземляющего стержня, определенно поможет хороший набор плоскогубцев и улучшит соединение.
  • Гаечный ключ
    При подсоединении медного провода к генератору ключом можно ослабить болт на генераторе для правильного подключения.

Дополнительные инструменты / расходные материалы

  • Вода - В случае твердого грунта наличие воды для смягчения грунта может быть очень полезным и сэкономить время.
  • Отвертка - Отвертка с крестообразным шлицем поможет удалить болт заземления с закругленной головкой или без шестигранной головки.
  • Лопата - Если вам необходимо загнать медный стержень в каменистую местность, вместо этого используйте лопату, чтобы закопать стержень.

Как заземлить портативный генератор?

1. Установите медный стержень заземления

С помощью молотка, молотка или кувалды вбейте медный стержень заземления в землю не менее чем на 8 футов для надежного заземления.

Если земля окажется слишком твердой, используйте воду, чтобы смягчить ее.

При установке на каменистой местности попробуйте закопать стержень под углом, не превышающим 45 градусов.

2. Зачистите и подсоедините медный провод к медному стержню

После правильной установки заземляющего стержня на 4 фута вниз пора переходить к соединению медного провода.

Используя инструмент для зачистки проводов, правильно зачистите медный провод и плотно оберните его вокруг медного стержня заземления с помощью плоскогубцев.

3. Заземление генератора

После того, как вы закончили зачистку и подсоединение медного провода к заземляющему стержню, пора подключить его к генератору.

Осторожно зачистите медный провод с другой стороны, чтобы подготовить его к подключению.

Найдите на генераторе болт заземления и ослабьте его ровно настолько, чтобы обернуть вокруг него зачищенный провод.

Оберните зачищенный провод вокруг болта и затяните его для плотного и надежного соединения.

Заключение

Заземление вашего генератора (при необходимости) является очень важной частью настройки и правильного использования портативного генератора.

Это снижает вероятность неисправности и обеспечивает безопасность вас и ваших устройств (включая генератор).

Даже если ваш генератор не требует заземления, знание того, как правильно заземлить генератор, может помочь защитить других.

Я хочу услышать мнение тех, кто раньше заземлял портативный генератор! Были ли у вас проблемы с заземлением генератора?

Повлияет ли заземление генератора на ваше решение о покупке будущего генератора?

Последнее обновление от 2021-01-23 Партнерские ссылки и изображения из Amazon Product Advertising API

Как правильно заземлить генератор

Недавно я поискал в Google, как заземлить портативный генератор.Даже имея многолетний опыт работы в области электротехники, я нашел все статьи запутанными и слишком сложными. Или наоборот, не предоставляя достаточной или правильной информации. Я думаю, что если вы плохо разбираетесь в правилах проводки и электрических схемах, такие термины, как соединение нейтрали, отдельно производная система и путь тока замыкания на землю, могут быть более чем немного запутанными.

В этой статье я намерен прояснить вопросы, связанные с безопасностью генератора в отношении заземления и соединения нейтрали.Процесс заземления генератора не слишком сложен. Знание того, когда заземлять генератор и почему это важно, может оказаться довольно техническим. Я надеюсь объяснить все это так, чтобы каждый мог понять. Чтобы добиться этого, я сначала объясню, что такое заземление и почему оно важно.

Заземление переносного генератора может возникнуть не всегда. Итак, я также остановлюсь на этом аспекте. Вам нужно заземлить свой генератор?

Общие сведения об электрическом заземлении

Переменный ток (AC) генерируется импульсной электрической энергией между источником под напряжением (статором генератора) и нейтральным источником (кожухом генератора).Переносной генератор в большинстве случаев имеет раму с нейтральным соединением. Все металлические компоненты будут прикреплены к каркасу, так как они проводят электричество. Изготовитель соединит проводящие материалы генератора, такие как бензобак, двигатель и рама, с генератором с помощью электрического проводника подходящего калибра. Это будет медный провод.

Назначение нейтрального соединения - создать локальное или автономное заземление на источнике (генераторе). Этот метод заземления предназначен для предотвращения электрических помех и обеспечения безопасной работы прерывателей цепи защиты от замыканий на землю (GFCI).Это важная функция безопасности для любого электрического оборудования, которое может вызвать поражение электрическим током.

Часто можно услышать термин «плавающая нейтраль» (или «земля»), особенно при подключении питания к жилому дому. Это ситуация, которую я только что описал. Другими словами, нейтраль соединена с генератором, а не напрямую с землей. То же самое относится и к электрическому подключению вашего дома на колесах. Нейтраль или земля подключены к корпусу RV, а не к земле. По сути, плавающая нейтраль не имеет прямого контакта с землей.Подключение генератора или инвертора к лодке означает, что может быть только плавающая нейтраль. Лодку нельзя напрямую заземлить, потому что она плавает на воде.

Заземляющий электрод (заземляющий стержень) используется в основном для защиты от молний и требуется, когда генератор подает питание на конструкцию, например, ваш дом. Это известно как путь тока замыкания на землю. Заземление также используется для предотвращения помех электрическим сигналам для радио- и телевизионных сигналов.Это противоположно плавающей нейтрали. Медный проводник подсоединяется к нейтрали на генераторе и к электроду или стержню, который вбивается на подходящее расстояние в землю (землю).

Генераторы, используемые на стройплощадке, регулируются правилами OSHA, и подрядчики должны быть с ними знакомы. Но я объясню, о чем это. Например, если генератор используется на транспортном средстве или прицепе, нейтральное соединение необходимо прикрепить к транспортному средству.

Итак, прежде чем продолжить, я хочу прояснить различие между заземлением и нейтралью или плавающей нейтралью.Заземление генератора означает подключение дополнительного соединения между корпусом генератора и землей с помощью металлического стержня, вбитого в землю. Подключение нейтрали означает подключение только генератора и металлических компонентов генератора к раме.


Вам нужно заземлить генератор?

Если вы используете удлинители, вставленные непосредственно в розетки генератора, нет необходимости заземлять генератор с помощью заземляющего стержня. Если вы используете генератор на стройплощадке, правила OSHA требуют, чтобы эти розетки были оснащены защитой GFCI.Кроме того, если генератор размещен на проводящей поверхности, например на металлическом прицепе, его необходимо прикрепить к поверхности, на которой он стоит.

Дом на колесах с плавающей нейтралью также не требует заземления. Тем не менее, нейтраль или заземление RV должно быть подключено к генератору, а не к береговому источнику питания или любому другому источнику питания.

При подключении генератора через передаточный переключатель к зданию, например, к вашему дому, все становится немного сложнее.Здесь становится важным термин отдельно производная система. Помните, что установка безобрывного переключателя должна выполняться квалифицированным электриком. Но я все равно объясню.

Безобрывный переключатель позволяет безопасно переключаться между основным источником электропитания и переносным или резервным генератором. Хотя не все переключатели работают одинаково. Некоторые из них могут иметь общую нейтраль, которая постоянно подключена как к генератору, так и к электросети. Это означает, что нейтраль не переключается, цепь никогда не размыкается.Только горячий контур переключается между питанием от сети и генератора. Нейтраль генератора всегда подключается к постоянному заземлению дома. В этом случае нет необходимости подключать дополнительный заземляющий электрод.

Отдельно производная система относится к автоматическому переключателю генератора, который размыкает как нейтраль, так и горячее соединение. Когда питание передается на генератор, он больше не подключается к основной нейтрали в вашем доме.Таким образом, соединение с заземлением вашей домашней электропроводки отделено от источника питания генератора. В этом случае потребуется установка дополнительного заземления для генератора.

Ситуации, описанные выше, являются общими требованиями безопасности при заземлении переносного генератора. Вы можете решить заземлить свой генератор, даже если это не является строго необходимым для вашей безопасности. Хорошим примером этого может быть генератор, используемый для музыкальных мероприятий на открытом воздухе. Помехи сигнала от несимметричного тока вызовут нежелательный шум, исходящий от звуковой системы.Заземляющий стержень уравновесит ток на землю, тем самым устраняя шумовые помехи. Если домашний генератор вызывает шум в стереосистеме или искажает изображение на телевизоре, решением может быть заземление генератора.


Как заземлить генератор

Пошаговое руководство

Решив, что необходимо заземлить портативный генератор, вы захотите сделать это правильно, безопасно и в соответствии с электрическими требованиями. коды.Об этом мы и поговорим в этом разделе статьи.

Что вам нужно?

  • Заземляющий стержень - Я видел много противоречивой информации относительно требований к заземляющему стержню, поэтому я хочу уточнить это. Заземляющий стержень должен быть не менее 8 дюймов в длину и ½ дюйма в диаметре (для медного заземляющего стержня). Многие веб-сайты заявляют, что стержень должен быть не менее 4 дюймов, но это неверно. Штангу необходимо вбить как минимум на 4 фута в землю.Разница в длине учитывает угол, под которым стержень входит в землю. Это станет более очевидным, когда мы перейдем к установке заземляющего стержня. Заземляющие стержни обычно медные, но подойдет любой токопроводящий металл.
  • Медный провод - Длина медного провода, используемого для подключения генератора к заземляющему стержню, не имеет значения. Вам понадобится только провод подходящей длины, чтобы добраться до удобного места для заземляющего стержня. Калибр заземляющего провода важен.В электротехническом кодексе указывается как минимум медный провод №6 или №8 для домашнего заземляющего стержня. Хотя для большинства портативных генераторов это может быть излишним. Если вы не уверены и хотите перестраховаться, придерживайтесь этих рекомендаций. Заземляющий провод никогда не может быть слишком толстым. Однако он никогда не должен быть слишком тонким. Медный провод, используемый для заземления портативного генератора, должен как минимум соответствовать требованиям AWG для максимальной мощности генератора. Для 40 А (4800 Вт при 120 В) следует использовать провод минимум № 12.
  • Наконечники и соединители - Для домашних электроустановок принято наматывать провод на заземляющий стержень и гайку заземления нейтрали.Я этого не рекомендую. Вам следует либо использовать металлические наконечники разъема, либо припаять / приварить проволоку к стержню. Подключение к генератору должно выполняться с помощью кольцевого наконечника, который надежно закрепляется на болте, используемом для соединения нейтрали.
  • Необходимые инструменты - Инструменты, необходимые для этой установки, довольно просты и, вероятно, находятся в вашем ящике для инструментов дома или на рабочем месте. Вам нужно будет либо припаять провод, либо сжать наконечники. Возможно, вам придется отрезать проволоку до нужной длины. Вам также понадобится молоток, чтобы вбить удочку в землю.

Установка заземляющего стержня

Стержень необходимо вогнать в землю как минимум на 4 фута с помощью молотка. На твердом грунте немного воды для его смягчения облегчит задачу. Если грунт каменистый, возможно, вам придется вбить удочку под углом. Этот угол не может превышать 45 °. Вбивание стержня диаметром 8 футов в землю под углом 45 ° будет означать, что он достигнет требуемых 4 футов, если стержень на всю длину врезан в землю.

Прикрепите медный провод к стержню.Если вы хотите припаять или сварить провод, перед этим надежно оберните его вокруг стержня. Если вы решите использовать болт и проушину, вам нужно сначала сплющить верх стержня и просверлить отверстие достаточно большого размера, чтобы через него прошел болт. Вы можете сплющить стержень, отшлифуя его с помощью углового или настольного шлифовального станка, используя напильник или рашпиль, либо нагревая стержень и отбивая его до плоского состояния тяжелым молотком и наковальней.

Другой конец провода необходимо подключить к гайке заземления на генераторе.Это должно быть легко идентифицировать. В руководстве пользователя обычно есть схема, которая поможет в этом отношении. Ослабьте зажимную гайку и прикрепите заземляющий провод с помощью подходящего наконечника. Прежде чем надежно затягивать гайку, убедитесь, что все имеющиеся провода на зажимной гайке нейтрали находятся на своих местах.

Как заземлить портативный генератор?

Заземление генератора. Источник изображения: ecmag.com

Итак, вы недавно купили портативный генератор?

Перед запуском обязательно заземлите машину! То есть, если это необходимо, потому что многие портативные генераторы в конце концов не требуют заземления.

Для начала, заземлить электрическое оборудование просто означает подключить его к земле, что делает его безопасным в эксплуатации. Некоторые люди используют термин «земля» для обозначения той же деятельности.

Необходимо ли заземление для всех портативных генераторов?

Безопасность - важный фактор, когда речь идет о портативных генераторах. Без понимания и принятия необходимых мер безопасности вы или кто-либо из окружающих можете легко получить травму. Кроме того, ваше оборудование может быть подвержено нестандартному протеканию тока, что приведет к отключению электроэнергии или даже к повреждению.

Вернемся к вашему вопросу - ответ будет либо «Да», либо «Нет», в зависимости от модели генератора. Как было сказано ранее, не все переносные генераторы требуют заземления, чтобы быть полностью безопасными.

Многие современные генераторы сконфигурированы таким образом, что отпадает необходимость в заземлении. Эти генераторы подпадают под категорию «системы, не производные отдельно» . Заземление необходимо только для генераторов категории «отдельно производные системы» .

Для пускателей отдельно производная система - это просто система проводки без прямого электрического соединения с проводниками, происходящими из другой системы.Система, не производная отдельно, противоположна этому.

Ознакомьтесь с инструкциями производителя , чтобы узнать, нуждается ли ваш генератор в заземлении. Если у вас нет этих инструкций под рукой, то самый простой способ определить, требуется ли заземление, - это посмотреть на безобрывный переключатель. Если переключатель спроектирован таким образом, что его можно подключить к нейтральному заземляющему проводу, генератор необходимо заземлить, и наоборот.

Основные инструменты, необходимые для работы

Для эффективного заземления портативного генератора вам потребуются следующие инструменты:

1.Медный стержень

Медный стержень заземления - самый важный инструмент, который вам понадобится для процесса заземления генератора. Возьмите медный стержень не короче 4 футов. Это будет вашим основным заземляющим материалом.

2. Молоток

Как вонзить медный заземляющий стержень в твердую поверхность? Молоток - это то, что вам понадобится, чтобы быстро и легко вбить медный заземляющий стержень в землю. Вы также можете использовать для этой цели молоток, если хотите.

3. Медный провод

Ваш генератор должен быть подключен к заземляющему стержню для успешного заземления.Как подключить к стержню? Может быть, я использую какой-нибудь большой провод? Ответ - большое НЕТ! Ищите только качественный медный заземляющий провод.

4. Устройства для зачистки проводов

Вам нужно будет снять покрытие заземляющего провода с обоих концов, прежде чем обвязывать один конец вокруг стержня и прикреплять другой конец к генератору. В этом случае инструмент для зачистки проводов поможет вам быстро и легко зачистить медный провод. Не используйте для этого свои нежные зубы или ногти. В противном случае использование покрытого провода не будет иметь значения.

5. Плоскогубцы

Одним из важных шагов при заземлении будет плотно намотать медный провод на стержень заземления для улучшения соединения. Здесь вам понадобится качественный набор плоскогубцев для работы.

6. Гаечный ключ

Хороший гаечный ключ может оказаться очень полезным при прикреплении медного провода к генератору, поскольку он помогает ослабить болт на генераторе для эффективного подключения.

Как заземлить портативный генератор

Имея в своем распоряжении эти инструменты, пора приступить к работе.Вот шаги, чтобы правильно заземлить портативный генератор:

1. Установите медный стержень в землю

Погрузите медный стержень заземления как минимум на 8 футов в землю, используя молоток. К сведению, более глубокое погружение стержня обеспечивает лучшее заземление. Иногда вы можете обнаружить, что поверхность слишком твердая для плавного погружения заземляющего стержня. В таком случае можно налить воду и подождать, пока земля станет мягкой. Что делать, если поверхность раскачивается и обливание водой не помогает? В этом случае опустите удочку под специальным углом.Вы можете выбрать угол, не превышающий 45 °.

2. Зачистите медный провод с обоих концов

Используя инструмент для зачистки проводов, зачистите оба конца медного провода перед следующим шагом. Будьте осторожны, не перетяните провод, оставив большую его часть оголенной.

3. Оберните один конец провода вокруг медного стержня

После того, как вы погрузили стержень как минимум на 8 футов в землю, пора плотно обернуть один конец медного провода вокруг него, , используя плоскогубцы .

4. Присоедините другой конец провода к генератору

Наконец, подсоедините другой конец медного провода с зачищенной изоляцией к генератору, чтобы заземлить его. Слегка ослабьте болт заземления с помощью гаечного ключа и плотно оберните вокруг него провод, прежде чем снова затянуть болт, чтобы завершить процесс.

Заключение

Если вы недавно купили портативный генератор, обязательно выясните, требует ли он заземления. Для этого просто ознакомьтесь с инструкциями производителя или конструкцией переключателя.Если вы определили, что для вашего генератора необходимо заземление, выполните указанные выше действия, чтобы заземлить его. Если вам нужна помощь или у вас есть вопрос, не стесняйтесь обращаться ко мне!

Генератор таблицы истинности

- мгновенное создание логических таблиц истинности

Таблица истинности

Таблица истинности - это представление логического выражения в табличном формате. В основном он используется в математике и информатике.

Представление выполняется с использованием двухзначной логики - 0 или 1.Вы также можете называть их True (1) или False (0). Он используется для просмотра выходного значения, созданного из различных комбинаций входных значений.

Символы логических вентилей

Эти входные значения представляют собой различные переменные и символы (обычно называемые ЛОГИЧЕСКИМИ ВОРОТАМИ). Ниже представлены ВОРОТА и символы
  • И (условно: &)
  • ИЛИ (условно: +)
  • НЕ (символически:!)
  • NOR (Представляет: Not - OR)
  • NAND (Представляет: Не - И)

Примеры таблицы истинности

В каждой таблице истинности каждое утверждение обычно представлено двоичной цифрой или переменной.Для лучшего понимания взгляните на примеры ниже.
OR Gate Таблица истинности
Символ A B А + В
0 0 0
0 1 1
0 1 1
1 1 1
И Таблица истинности Gate
Символ A B AB
0 0 0
0 1 0
1 0 0
1 1 1
Таблица истинности шлюза NAND
Символ A B ! (А.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
