Какие светодиоды ярче: Технические характеристики светодиодов SMD 3528, 5050, 5630, 5730, параметры и типы

Технические характеристики светодиодов SMD 3528, 5050, 5630, 5730, параметры и типы

Рассмотрим технические характеристики светодиодов с потребительской точки зрения, не будем рассматривать ненужные параметры, которые особо не влияют не эксплуатацию. Посмотрим только на важные характеристики, ведь в основном нас интересует, какое напряжение на него подать, и что бы он светил ярче и дольше.

Среди множества типов диодов, наибольшую популярность получили SMD 3528, SMD 5050, SMD 5630, SMD 5730. По цифровому обозначению можно видеть, какой размер корпуса используется.  Например, SMD3528 это размеры 3,5 мм на 2,8мм.

Содержание

• 1. Реальная мощность китайских ЛЕД
• 2. Таблица характеристик фирменных
• 3. Сравним размеры и яркость
• 4. Сравнение энергоэффективности LED диодов
• 5. Графики характеристик светодиода SMD 5730

Реальная мощность китайских ЛЕД

Размер кристалла у маломощных китайских, на примере SMD5630 SMD5730

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Чтобы отличить плохой LED от хорошего, ознакомитесь со статьей «Характеристики светодиодов«. Подробно описал, как зависит мощность от размера кристалла, массы и других свойств.

	Китайские 5630, 5730 тип №1	Китайские 5630, 5730 тип №2	Китайский 5050
Мощность	0,09W	0,15W	0,1W
Яркость	7 лм	12 лм	8 люмен

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.

Таблица характеристик фирменных

Параметр	3528	5050	5630	5730-05	5730-1
Световой поток, Лм	5	15	40	40	100
Мощность	0,06 Вт	0,2 Вт	0,5 Вт	0,5 Вт	1 Вт
Температура	до + 65	до + 65	до + 80	до + 80	до + 80
Ток, ампер	0,02	0,06	0,15	0,15	0,300
Напряжение, Вольт	3,3	3,3	3,3	3,4	3,4
Габариты, мм	3,5 x 2,8	5 x 5	5,3 x 3	4,8 x 3	4,8 x 3

В таблице указаны усредненные характеристики светодиодов белого света с самыми популярными параметрами. Лампы теплого белого и холодного белого света обычно имеют меньший световой поток. Так же при одинаковой яркости света, диод белого света дает лучшее освещение, чем другие.

В основном характеристики зависят от производителя с колебанием плюс-минус 15%. Лучшие параметры обеспечивают конечно именитые европейские, японские, китайские бренды. LED диоды неизвестных производителей конечно похуже, но еще у них никто не гарантирует заявленный срок службы. Самый плохой вариант, когда вам по низкой цене предлагают светодиоды промаркированные как фирменные, хотя неизвестно кем они сделаны. Главным образом подделку от бренда можно отличить только при помощи  измерения всех параметров и сравнением с заявленными.

Бюджетные светодиоды неизвестного производителя обычно очень слабые, вместо положенных 0,5W будет всего 0,15W или 0,09W. Так делают китайцы, чтобы дешевку выдать за фирменный. Но это они компенсируют втрое большим количеством диодов. Такие диоды работают максимум 20. 000 часов. Чаще всего встречаются на кукурузах и светодиодной ленте SMD 5630.

Сравним размеры и яркость

Сравнение диодов на светодиодной ленте 5050, 3528, 5630. В большой импровизированной коробке сделаем замеры освещенности каждого диода. Наглядно видно разницу в освещенности и направленность угла освещения.

Сравнение энергоэффективности LED диодов

..

Световой поток Люмен на Ватт:

• SMD 3528 – 70 Лм/Вт;
• SMD 5050 – 80 Лм/Вт;
• SMD 5630 – 80 Лм/Вт;
• SMD 5730-05 – 80 Лм/Вт;
• SMD 5730-1 – 100 Лм/Вт;

Развитие светодиодных технологий идет в направлении увеличения количества Люмен на единицу площади. Соответствие светового на единицу мощности с изменением поколения ЛЕД диодов меняется не очень сильно. Если сравнить светодиод SMD 3528 и 5730-1, то почти при одинаковой площади светоизлучающего элемента мощность светового потока увеличилась в 22 раза, а энергопотребление в 15 раз.

Графики характеристик светодиода SMD 5730

Сравнение и характеристики светодиодов Cree XM-L T6, XM-L2, XP-L

По сравнению с галогеновыми, ксеноновыми и лампами накаливания светодиоды Сree обладают целым спектром преимуществ:

• Имеют более высокий уровень светоотдачи из расчета на каждый ватт энергии.
• Устойчивы к вибрационному и механическому воздействию.
• Длительный срок работоспособности.
• Низкий расход энергии.
• Миниатюрные габариты и экономичный дизайн.
• Дают излучение как в теплых, так и в холодных границах спектра, а также свечение разных цветовых оттенков.
• Дает максимальную отдачу светового потока непосредственно с момента включения, без периода разогрева.
• Ширина светового луча может варьироваться от 15 до 180 градусов.
• Использование низкого уровня напряжения во время эксплуатации.
• Не нагревается в процессе работы.
• Работают при больших температурных перепадах внешней среды.
• Количество активаций светодиода не влияет на срок службы диода.



Характеристики Cree XM-L T6, XM-L2, XP-L

• Светодиод Cree XM—L T6

Однокристальный диод с высоким КПД. Имеет стандартные для диодов этой серии размеры 5ммх5мм, высота 2,1мм и стандартное посадочное основание. Показатели мощности рабочего тока находятся в пределах от 700 до 3000 Ватт. Имеет высокий уровень светоотдачи порядка 120 люменов на каждый Ватт. Цветовая палитра излучения дает нейтральный и холодный белый свет от 5000 К до 8300 К. Угол рассеивания луча составляет 125°. Уровень рабочего напряжения колеблется в пределах 3 — 10 Вт. При максимальной температуре внешней среды + 15О снижение яркости светового потока составляет не более 15 — 20%.Xml T6 — весьма удачный по характеристикам экземпляр. Однако, довольно дорогой. Он подойдет тем, кто выбирает фирменное качество и ценит товар в том числе за бренд.

• Светодиод Cree XM-L2

Твердотельный мощный диод нового поколения. Используется при производстве мощных аккумуляторных и ручных фонарей, велосипедных фар. Отличается от базовой модели XM-L серебристым цветом подложки. Имеет аналогичные исходнику размеры 5х5 мм и форму посадочного основания. Технологический отбор производится при температурном показателе переходности 85°C, это облегчает проверку характеристик прибора в процессе эксплуатации. Цветовая палитра излучения дает нейтральный и холодный белый свет от 2700 К до 8300 К. Коэффициент полезного действия по сравнению с исходной моделью увеличен на 15 — 20 %. Светодиод дает более выраженную интенсивность светового луча при меньшем теплоотведении. Светоотдача при базовых показателях тока 700 мА составляет 150 лм/Вт. Предельный показатель рабочего тока 3 А. По сравнению с базовой моделью xm-l яркость исходящего потока света этой модели была увеличена на 20%. Но при этом уменьшен теплоотвод.

Что позволяет фирмам, производящим осветительное оборудование создавать меньшие по объему, но более яркие фонари.

• Светодиод Cree XP-L

Модель XP-L отличается, по сравнению с диодами этой серии, минимальными размерами 3,45х3,45 мм при высоте 1 мм. При этом несомненным достоинством является высокая мощность — до 10 Вт. Линза светодиода XP-L практически аналогична XM-L, единственное отличие — усеченные боковые грани оптического элемента. Оптическая ось совместима с геометрическим центром корпуса, что значительно упрощает конструкцию вторичной оптической системы и обеспечивает их максимальную совместимость. Угол светового потока равен 125°. Посадочная площадка аналогична моделям XT-E и XP-G, что обеспечивает их взаимозаменяемость. Светодиод XP-L активно используется при производстве мощных фонарей такими брендами, как UltraFire, Police, Bailong, Nitercore, Olight, Imalent. Этот диод — весьма интересная новинка. Миниатюрные размеры при высокой производительности – его главная особенность.

Может быть собран в довольно обширные матрицы.

Подведём итоги:

Из сравнения характеристик этих светодиодов мы можем отметить, что светодиод XM-L T6 является сейчас наиболее массовым диодом, с хорошими показателями светоотдачи к ватту и отличным соотношению цены и качества.
Светодиод XM-L2 уже более новое поколение, имеет такие же физические размеры на подложке, как и XM-L, при этом яркость исходящего потока света удалось увеличить на 20% еще и уменьшив его нагрев.
Серия светодиодов XPL — это самая лучшая разработка компании Cree на данное время.
Диод серии XPL даже визуально можно отличить от прошлых серий, это самый миниатюрный диод в своем классе, высокая плотность кристала позволяет повысить светоотдачу.

Во всех температурных режимах он демонстрирует лучшую эффективность в сравнении с поколением диодов XM-L2 до 7.5% и лучше справляется с высокими температурами.
Безусловно можно сказать, что за этим диодом, сочетающим минималистичный размер, большую мощность и высочайщую светоотдачу, будущее компании Cree.



Характеристики:	XM-L	XM-LT6	XM-L2	XP-L
Номинальный световой поток (Люмен)	164-300	290	200-320	200-420
Мощность (Вт)	2	2	2	2.2
Рабочая температура (градусов)	От — 40 до + 85	От — 40 до + 150	От — 40 до + 90	От — 40 до + 120
Сила номинального тока (мА)	700	700	700	1050
Светоотдача на примере отдельных бинов диода	XM-L U2  (300 лм на токе 700 мА)	XM-L T6  (290 лм на токе 700 мА)	XM-L2 U2 (320 лм на токе 700 мА)	XP-L V2     (420 лм на токе 1050 мА)
Размеры  (мм)	5 x 5	5 x 5	5 x 5	3,45 х 3,45
Угол светового потока (градусов)	до 125	до 125	до 125	до 125
Индекс цветопередачи (Ra)	70 — 90	70 — 90	70 — 90	70 — 90



Топовые фонари представленные на нашем сайте, выберите модель и нажмите на фото





Светодиоды будут сиять ярче

Белые светодиоды считаются перспективными источниками освещения будущего поколения, поскольку они энергоэффективны, компактны, а также имеют длительный срок службы и наносят минимальный вред окружающей среде в процессе эксплуатации. Вместе с тем «идеальные» светодиодные устройства должны сочетать в себе сверхъяркое свечение, иметь регулируемую цветовую температуру натуральных оттенков, высокую цветопередачу и контрастность. Не менее важно для них иметь и хорошие тепловые свойства: высокую жаропрочность, теплопроводность и характеристики термического тушения, которые определяют, насколько снижается интенсивность света при нагреве устройства во время работы.

В качестве преобразователей цвета, так называемых люминофоров, для подобных «идеальных» светодиодов ученые предложили новый керамический материал на основе оксида алюминия и иттрий-алюминиевого граната, который содержит небольшое количество ионов трехвалентного церия. Такие керамики-люминофоры позволяют устройствам генерировать белый свет высокой яркости без видимого термического тушения. При этом многочисленные исследования показали, что главные качества светодиодов — светопередача и цветовая температура — больше всего зависят от концентрации люминесцирующих, то есть излучающих свет при подаче энергии, ионов церия (Ce3+) в материале. Но до сих пор оставалось неизвестным, какое их количество обеспечивает наилучшие световые характеристики.

Исследовательская группа из Дальневосточного федерального университета (Владивосток), Института автоматики и процессов управления ДВО РАН (Владивосток), Института химии ДВО РАН (Владивосток), Института химии твердого тела и механохимии СО РАН (Новосибирск) с коллегами из Шанхайского института керамики Китайской академии наук (Шанхай) и Университета Китайской академии наук (Пекин) изготовила серию керамик-люминофоров. Их основой стали оксид алюминия и иттрий-алюминиевый гранат, в который добавили разное количество ионов церия.

Все полученные люминофоры показали исключительные тепловые характеристики: при нагреве до 150 °C интенсивность их свечения снизилась меньше чем на 5%. В материалах, использующихся в большинстве коммерческих белых светодиодов, данный показатель падает на 20% и более. При этом оказалось, что чем больше в керамике было ионов церия, тем меньше в ней сохранялось эффективных центров люминесценции, которые и дают свет.

Это можно объяснить тем, что между близко расположенными ионами церия происходит перенос энергии без последующего излучения — другими словами, они «тушат» друг друга. Оказалось, что максимальную «светимость» белые светодиоды имеют при концентрации церия всего 0,05–0,1 атомных процента. Вероятно, эти значения обеспечивают наилучший баланс между скоростями поглощения и излучения энергии материалом.

«Наша разработка позволяет исключить многие ограничения традиционных порошковых преобразователей цвета: это и высокие показатели термического тушения, и недостаточная яркость и контрастность света. Предложенные нами материалы необходимы для создания более совершенных портативных проекторов, эндоскопов и дисплеев, кинопроекторов и лазерных телевизоров с диагональю более 100 дюймов, а также осветительных приборов для авто- и авиастроения»,— рассказывает руководитель проекта по гранту РНФ Денис Косьянов, кандидат технических наук, директор НОЦ «Передовые керамические материалы» департамента промышленной безопасности Политехнического института ДВФУ.

Авторы планируют исследовать влияние так называемых красных ионов — гадолиния и празеодима — на свойства керамик. Эти ионы позволят изменить длину волны излучаемого света, что еще более повысит светопередачу и контрастность светодиодов.

По материалам статьи «Al2O3—Ce: YAG Composite Ceramics for High Brightness Lighting: Cerium Doping Effect»; D. Yu. Kosyanov, Xin Liu, A. A. Vornovskikh, A. P. Zavjalova, A. M. Zakharenko, A. A. Kosianova, A. N. Fedorets, O. O. Shichalina, A. A. Leonov, Wanyuan Li, Jiang Li; журнал Journal of Alloys and Compounds, август 2021 г.

Об автомобильных светодиодах, какие лучше и ярче | VOVANыч

Хотел бы рассказать свой опыт использования автомобильных светодиодов вместо лампочек.

За много лет перепробовал наверное уже все что только можно.

На ваш суд представляю небольшую коллекцию светодиодов, к сожалению много фоток не влезает сюда, поэтому пример как они светят в автомобиле буду кидать в виде ссылок на запись где есть фотки.

Пришло то время когда лампочки уже уходят в прошлое, и в магазинах огромный выбор светодиодов, но вот какого они качества никогда не узнаешь пока не купишь сам и не испытаешь.

.

Почему быстро помирают диоды? тут несколько вариантов.

1. Плохо подобраны компоненты, из за этого перегорают или диоды или резисторы. Ведь в автомобиле напряжение бортовой сети при заведеном двигателе 13.5-14.3в, а это многовато для светодиодов, компоненты подбирают в основном под 12в стабильного напряжения, поэтому если вы хотите чтобы они работали долго, поставьте стабилизатор напряжения, можно использовать наш русский КРЕН (кренка), или более дорогие и современные.

2. Влага, если в светодиод попала влага то все, скоро он подохнет. Конечно обычным лампочкам тут конкуренции нет.

3. Перебои в работе генератора, тогда можно заметить как в автомобиле мерцает немного свет (обычные лампы), тогда сразу следует отремонтировать генератор.

.

А моя коллекция выглядит так, на ней представлены светодиоды цоколей Т10 и Т5 и другие модели (о них расскажу ниже), стабилизаторы напряжения.

.

№1 — Это пример хороших качественных светодиодов Samsung цветовой температуры 3200к (слева) и 4300к (справа), при выборе светодиода смотрите на цвет, чем он желтее тем светодиод будет светить теплым оттенком, чем он белее тем более голубоватым.

№2 — T10 COB светодиод из китая, 6000к. Светит ярко, но только по бокам.

№3 — Мощный T10 Cree светодиод из китая, светит очень ярко вперед, с линзой для усиления света. В итоге в нем не правильно подобран резистор, и он дико греется, что привело к оплавлению цоколя.

Так что совет, чтобы его использовать нужно в проводку вмонтировать сопротивление мощное керамическое, на фото виден размер.

.

.

№4 — T10 Из китая. Диоды 5630 5000к, 6шт, 2 из них в линзе спереди. светит отлично, но через какое то время начали моргать диоды и потом он сдох. Греется дико тоже. Все из за не правильно подобранного сопротивления.

№5 — Светодиод T10 Cree 4300к, в линзе. Дорогие светодиоды, обошлись в 800р пара, светили очень долго пока один не умер, точнее умер драйвер внутри а не светодиод.

Пример на машине вот тут

№6 — T10 COB светодиод 5000к, внутри около 10 маленьких кристалов, заказал партию, в итоге часть светила белым, а другая часть голубоватым. какие то очень сильно грелись, а какие то нет. Так то модель хорошая, светит очень ярко, но много брака.

№7 — T10 Светодиод МАЯК 4300к, купил недавно, светодиоды качественные, свет белый именно, светят очень ярко. Аналог модели №4 из китая только без линзы.

В панели приборов светят вот так, вроде равномерно но голубоватым. Но ярче чем обычные лампочки.

№8 — T10 3 светодиода 5630 5000к, светят ярко, работают долго, отлично подходят для освещение номера, где не нужен супер яркий свет, но хочется что то поярче ламп и по белее.

№9 — COB DRL светодиод 5500к, я такие себе поставил как DRL, светят ярко, но один минус, линза и корпус не загерметизированы, и при попадании воды (а спереди авто воды особенно много), начинают гореть. Лучше сразу новые загерметизировать шов. Пример как они светят ТУТ

№10 — Плата с COB светодиодами, светит Очень ярко, я себе такие поставил в подсветку салона на потолке, работают уже много лет, все с ними отлично. я доволен. В комплекте много переходников под разные цоколи.

Пример установки вот ТУТ

.

№11 — Обычные лампочки из приборки Р11-144. Слева в патроне, справа вытащенная из патрона. Лампа впаяна в контакты.

№12 — Лампочка из кнопки аварийки с светофильтром.

№13 — Лампочка для кнопок аварийки, обогрева стекла, а так же кнопок А/С и рецеркуляции для дорестайла. Наматывается на штатный патрон

№14 — T5 Светодиод 4300к, из 3х маленьких светодиодов серии 3528. Светит хорошо.

№15 — T5 Светодиод 4300к, из 5ти светодиодов серии 2835. Светят чуток ярче чем №14

№16 — T5 Светодиод 5050 5000к, хорошо светит ярко, я такие светодиоды впаял в кнопки на дорестайле.

Пример ТУТ . и еще фото тут

№17 — T5 Светодиод Синий, стоял у меня давно уже в окошках приборной панели на GT, и в окошках климата на Р11-144.

№18 — T5 COB Светодиод, светит очень ярко для малыша, но почему то работает не долго, начинает моргать.

№19 — Светодиод 2835, такие светодиоды использованны в платах подсветки приборной панели, отчет на Nissan Primera P11 Дорестайл, и Рестайл.

А еще на фото представлены стабилизаторы напряжения, если вы хотите чтобы у вас долго работали светодиоды, то врезайте их в цепь подсветки.

А , Б, и В маленькие стабилизаторы из Китая, работают отлично, на плате имеется подстроечный резистор, можно ограничить ток от 1В и до 20В.

Г — тоже стабилизатор из Китая, но он уже умеет не только ограничивать напряжение, но еще и ток в Амперах. Отличная штука.

.

.

А теперь посмотрим как светят эти все диоды, съемка приближенна к реальному эффекту как светят эти диоды.

Смотрим, сравниваем.

Если понравилось, продолжу что нибудь подобное выкладывать в будущем, какие нибудь обзоры или тесты.

Ставьте лайки, и репосты, может кому то покажется полезна статья.

СВЕТОДИОДНАЯ ЛЕНТА: НА ЧТО ОБРАЩАТЬ ВНИМАНИЕ ПРИ ВЫБОРЕ? — Статьи — Справочник

Светодиодная лента — простой в использовании и надёжный способ создать в помещении неповторимый световой рисунок или организовать бытовую подсветку. Гибкая самоклеющаяся лента крепится на любую поверхность. Можно сформировать любую длину и использовать её практически для любых целей — подсветка рабочих поверхностей на кухне или в мастерской, подсветка бассейна или домашнего аквариума, праздничная иллюминация, акцентное дополнительное освещение. На какие параметры стоит обратить внимание при выборе светодиодной ленты?



1. Количество светодиодов на метр длины ленты



Этот параметр известен также как плотность светодиодов. LED-элементы могут располагаться в один или в два ряда и на разном расстоянии друг от друга. Чем плотнее они «сидят» на ленте, тем ярче будет свет. Стандартное количество — 60 светодиодов на метр. Двойная плотность — 120 и низкая соответственно — 30. Плотность светодиодов влияет на потребляемую мощность и световой поток. Если нужно подсветить рабочие поверхности кухни — выбирайте более яркие LED-ленты с большим количеством светодиодов, для интерьерной подсветки идеален мягкий неяркий свет.



2. Размер светодиодов



Наиболее распространённые размеры SMD 3528, 5050, 5630. Это размер светодиодов в миллиметрах без десятых долей. К примеру: SMD 3528 — 3,5 мм х 2,8 мм. Чем крупнее светодиод, тем он ярче.



3. Степень защиты ленты от пыли и влаги



Наружное силиконовое покрытие некоторых лент — это защита от пыли и влаги. Найдите на упаковке заветные буквы IP — это международный индекс защиты от влаги и пыли. После буквенного обозначения стоят две цифры. Первая говорит о пылезащите, вторая — о влагозащите. Чем больше каждая из этих цифр, тем «бесстрашней» ваша LED-лента.

IP20 — лента без защиты (для потолочной подсветки, дополнительного освещения жилых комнат)
IP65 — лента с повышенной защитой (ванные комнаты, бассейны, уличная подсветка)

Однако для стандартных бытовых целей не ищите максимального цифрового обозначения. Если защита от пыли и влаги есть (даже в своём минимальном эквиваленте) — этого уже вполне достаточно для использования подсветки на кухне. Она справится каплями при мытье посуды. Для ванной найтите защиту повыше.



3. Цвет светодиодов и возможность воспроизводить различные цветовые комбинации



Базовый тип — это монохромные LED-ленты. Они воспроизводят только один цвет — белый, красный, зелёный и др. Другие ленты имеют возможность создавать комбинированный цветовой рисунок. Светодиоды сложной конструкции (RGB) могут светить тремя основными цветами: Red — красный, Green — зелёный и Blue — синий. Как работает лента RGB? Питание подключается к 4 контактным площадкам. К одной — базовый +, а к трём другим — дополнительные проводники. Вы можете подключить как все 3 цвета, так и 2, либо 1. И пусть количество цветов вас не пугает: при задействовании всех трёх такая лента будет потреблять всего около 600 мА на метр, то есть она очень энергоёмкая.



В ассортименте LED-лент есть также модели с сочетанием белых холодных и белых тёплых светодиодов, белых и цветных.



4. Питание



Подбирать источник питания нужно на основе длины LED-ленты, плотности и размера светодиодов — тех свойств, о которых мы писали выше. Мощность блока питания должна быть выше мощности LED-ленты. Это важно: не равна мощности светодиодной ленты, а именно превосходить её. Запас мощности — минимум 30%. К примеру: если лента потребляет 1,5 А — нужен блок питания на 2 А. Производитель максимально упрощает покупателю задачу, указывая мощность LED-ленты на упаковке. Не забывайте только учесть, какую длину вы планируете запитать.



5. Управление LED-лентой



Для управления LED-лентой есть специальные контроллеры. Многие из них — с пультом дистанционного управления на основе радиоволн. Очевидно: чем длиннее лента, тем слабее сигнал. Сегодня на рынке присутствуют специальные усилители сигнала. И усилители сигнала, и контроллеры как правило не поставляются в комплекте со светодиодными лентами. Их необходимо подбирать и приобретать отдельно.



6. Коннекторы или паяльник?



Светодиодные ленты поставляются в катушках. Чаше всего это 5 метров. Есть катушки по 10 или 20 метров. При формировании домашней подсветки в 99% случаев ленту приходится обрезать. Для простого и быстрого подключения ленты к источнику питания и соединения её отрезков созданы специальные скрепы — коннекторы. В эти миниатюрные устройства вкладываются концы LED-лент, крышка закрывается — соединение готово! Те, кто имеет минимальные знания в области электротехники, легко справляются с соединением отрезков лент и без коннекторов. «Для пайки вам понадобится маломощный паяльник с температурой не более 250 градусов, припой, канифоль, флюс и немного терпения» — так пишут в тематических блогах.

Новые керамические преобразователи цвета сделают светодиоды ярче

​Российские ученые совместно с зарубежными коллегами улучшили состав керамических материалов для преобразования цвета, которые используются в сверхъярких белых светодиодах. Физики добавили в них «светящиеся» ионы церия и показали, что всего небольшого количества достаточно, чтобы обогнать по показателям популярные сегодня аналоги. Предложенная технология позволит создавать энергоэффективные и сверхъяркие светодиодные системы для фар, кинопроекторов и лазерных телевизоров, а также для освещения крупных объектов, например аэропортов. Результаты исследования, поддержанного грантом Президентской программы Российского научного фонда (РНФ), опубликованы в Journal of Alloys and Compounds.

Белые светодиоды считаются перспективными источниками освещения будущего поколения, поскольку они энергоэффективны, компактны, а также имеют длительный срок службы и наносят минимальный вред окружающей среде в процессе эксплуатации. Вместе с тем, «идеальные» светодиодные устройства должны сочетать в себе сверхъяркое свечение, иметь регулируемую цветовую температуру натуральных оттенков, высокую цветопередачу и контрастность. Не менее важно для них иметь и хорошие тепловые свойства: высокую жаропрочность, теплопроводность и характеристики термического тушения, которые определяют, насколько снижается интенсивность света при нагреве устройства во время работы.

В качестве преобразователей цвета — так называемых люминофоров — для подобных «идеальных» светодиодов ученые предложили новый керамический материал на основе оксида алюминия (Al2O3) и иттрий-алюминиевого граната (YAG), который содержит небольшое количество ионов церия (Ce3+). Такие керамики-люминофоры позволяют устройствам генерировать белый свет высокой яркости без видимого термического тушения. При этом многочисленные исследования показали, что главные качества светодиодов — светопередача и цветовая температура — больше всего зависят от концентрации люминесцирующих — то есть излучающих свет при подаче энергии — ионов церия (Ce3+) в материале. Но до сих пор оставалось неизвестным, какое их количество обеспечивает наилучшие световые характеристики.

Все полученные люминофоры показали исключительные тепловые характеристики: при нагреве до 150°C интенсивность их свечения снизилась меньше, чем на 5%. В материалах, использующихся в большинстве коммерческих белых светодиодов, данный показатель падает на 20% и более. При этом оказалось, что чем больше в керамике было ионов церия, тем меньше в ней сохранялось эффективных центров люминесценции, которые и дают свет. Это можно объяснить тем, что между близко расположенными ионами церия происходит перенос энергии без последующего излучения — другими словами, они «тушат» друг друга. Оказалось, что максимальную «светимость» белые светодиоды имеют при концентрации церия всего 0,05-0,1 атомных процента. Вероятно, эти значения обеспечивают наилучший баланс между скоростями поглощения и излучения энергии материалом.

«Наша разработка позволяет исключить многие ограничения традиционных порошковых преобразователей цвета: это и высокие показатели термического тушения, и недостаточная яркость и контрастность света. Предложенные нами материалы необходимы для создания более совершенных портативных проекторов, эндоскопов и дисплеев, кинопроекторов и лазерных телевизоров с диагональю более 100 дюймов, а также осветительных приборов для авто- и авиастроения», — рассказывает руководитель проекта по гранту РНФ Денис Косьянов, кандидат технических наук, директор НОЦ «Передовые керамические материалы» Департамента промышленной безопасности Политехнического института ДВФУ.

В будущем авторы планируют исследовать влияние так называемых «красных» ионов — гадолиния и празеодима — на свойства керамик. Эти ионы позволят изменить длину волны излучаемого света, что еще более повысит светопередачу и контрастность светодиодов.

Изображение: внешний вид и микроструктура композитных керамик-люминофоров при разном содержании ионов церия. Источник: Kosyanov et al. / Journal of Alloys and Compounds, 2021.

Краткий обзор-сравнение SMD светодиодов: 3528, 1210, 5050, 5060, 2835, 5630, 5730, 7020, 3014, 3020

Светодиоды для поверхностного монтажа (SMD) широко используются в лентах, линейках и лампах. Рассмотрим наиболее популярные в настоящее время.

Чип 3528, или 1210 в дюймовом измерении создан по образу и подобию классического 5 миллиметрового 20 миллиамперного светодиода мощностью 0,06 Вт. По современным меркам этот, разработанный достаточно давно, светодиод считается слабым и не очень эффективным. Лента с 60 и 120 диодами на метр потребляют 4,8 и 9,6 ватта соответственно и используются для декоративной подсветки. Встречаются в продаже ленты с 240 диодами на метр — как правило на 24 вольта мощностью 19,2 ватта. Также светодиод 3528 часто используют в дешевых лампах и разнообразных светильников.

Чип 5050, также маркируемый с учетом длины выводов как 5055 или 5060 представляет собой три кристалла 3528 в одном корпусе. Каждый кристалл снабжен отдельным выводом, что позволяет более гибко управлять освещенностью или цветами в RGB варианте. Лента с 30 диодами на метр используется для декоративной подсветки, поскольку не намного мощнее бюджетной 3528. 60 диодная 14 ваттная лента уже может использоваться для локального освещения.



Чипы 3014 и 3020 относительно новые разработки. При мощности сопоставимой с 3528 имеют лучшую эффективность и теплоотводящую способность. Качественные светодиоды работают хорошо, а вот дешевые, по отзывам некоторых покупателей, могут быстро деградировать со временем. В настоящее время не очень распространены.

Чип 2835 похож на 3528 только размерами — смотрите не перепутайте! Это современный эффективный диод по мощности примерно равный 5050. На рынке представлен лентами плотностью 60 и 120 светодиодов на метр. Часто используется в мощных линейках и лампах.

Чипы 5630 и 5730 ещё более мощные современные светодиоды мощностью 0,5 Ватта. Наиболее распространены ленты плотностью 60 диодов на метр.

Чип 7020 современный, достаточно редкий, продается в основном на алюминиевых линейках 50 см 36 диодов.

Небольшая сравнительная таблица:

Чип	Ток, мА	Мощн. мВт	Люмен	Теплоконтакт
3528	20	60	6-8	плохой
5050	60	200	16-18	плохой
3014	30	100	6-11	нормальный
3020	20	60	8-10
2835	60	200	20-24	хороший
5630	150	500	40-55	хороший
5730	150	500	40-55	хороший
7020	150	500	40-60	хороший

На рынке также могут встречаться другие типоразмеры диодов. Общая рекомендация при их выборе — чем позднее чип разработан, тем он эффективнее по светоотдаче и лучше отводит тепло. Если возможности по отводу тепла ограничены лучше использовать менее мощные чипы.

, 3528, 5050, 5630, светодиодные SMD-диоды

Ответ очень прост. Эти числа относятся к площади поверхности SMD (диода для поверхностного монтажа). Но, конечно, это еще не все. В этой статье вы найдете следующее:

• Технические характеристики светодиодов 3528, 5050 и 5630, включая люмены, потребляемую мощность / мощность и размер диода.
• Фото реальных световых характеристик каждого типа диода
• Вывод, который отвечает, какой тип диода подходит для разных целей и проектов

Epistar LED Технические характеристики (3528 против 5050 против 5630)

Светодиод	Размеры	Площадь поверхности чипа	Люмен поток	Потребляемая мощность
3528 Светодиод	3. 5 мм x 2,8 мм	9,8 мм²	6-8 люмен	20-30 мА при 2,8-3,4 В
5050 Светодиод	5,0 мм x 5,0 мм	25 мм²	16-22 люмен	60 мА при 2,8-3,4 В
5630 Светодиод	5,6 мм x 3,0 мм	16,8 мм²	45-50 люмен	150 мА при 2,8-3,4 В

Банкноты

• Люмен : Единица, равная количеству света, излучаемого в секунду
• Потребляемая мощность : Это для каждого светодиода.Большинство светодиодных лент, таких как те, которые мы предлагаем, группируют светодиоды в 3 группы, обеспечивая рабочее напряжение 12
• Диод и микросхема : Используется взаимозаменяемо для обозначения полупроводникового устройства с двумя выводами. Этот термин несколько условен, когда мы говорим об электрических платах в целом, но в данном контексте мы используем их для обозначения светодиодных чипов, предназначенных для поверхностного монтажа.

Светодиоды 5630 ярче, чем светодиоды 5050 и 3528? Какой тип светодиода самый яркий?

Да, как видно из таблицы выше, светодиоды 5630 на сегодняшний день являются самыми яркими, но это происходит не просто из-за большей освещающей поверхности.Есть и другие факторы, влияющие на мощность светодиодного диода (измеряемую в световом потоке / люменах). Причины связаны с конструкцией микросхемы и потребляемой мощностью.

Мы можем говорить о технических характеристиках целый день, но в данном случае, увидев, можно поверить. Чтобы дополнительно продемонстрировать разницу в световом потоке между тремя диодами, мы провели тест на наших объектах, и, как вы можете видеть, между тремя размерами есть огромные различия.

Сравнение анимированных GIF-изображений светодиодов 3528, 5050 и 5630

Как проводился этот тест?

3 светодиода использовались для каждого размера диода и устанавливались на твердую поверхность. Каждый был помещен перед белой панелью. Один и тот же источник питания использовался для всех трех размеров светодиодов. Камера и панель освещения не двигались и не подвергались изменениям во время этих испытаний, которые проводились в течение 5 минут. Единственное отличие от одной фотографии к другой — это использованный набор диодов. Короче говоря, были предприняты все попытки создать 100% согласованную и контролируемую среду для точной демонстрации яркости светодиодов.

Камера	Режим	Затвор	Диафрагма	ISO
Nikon D5100	Ручная	1 «секунда	Ф / 22	100

** Все настройки были согласованы и не менялись на протяжении тестов

Итак, какой вывод? Что вы должны использовать для своего проекта?

Результаты этих тестов довольно просты.Если вам нужна максимально возможная яркость, 5630 — это то, что вам нужно. Одно из самых больших преимуществ светодиодов 5630, которые мы используем, — это их адаптируемость. Если у вас есть проект, который не требует полной мощности 5630, вы можете просто уменьшить их до нужного уровня, используя один из наших встроенных диммеров. Даже если этот новый уровень близок к выходным люменам 5050 или 3528, светодиоды 5630 будут работать значительно ниже их максимальных настроек, что значительно продлит их срок службы.

Что касается светодиодов 5630, мы используем исключительно оригинальные светодиоды Epistar.Качество, надежность, производительность и стоимость выше, чем у других производителей микросхем, поэтому мы с уверенностью предлагаем двухлетнюю гарантию на все наши продукты. Если вы ищете светодиоды 5630, осмотрите наш магазин и напишите нам, если вам понадобится помощь, мы будем рады дать совет.

Какой светодиод самый яркий?

Итак, вы хотите знать, какой у нас самый яркий светодиод? Я могу сказать вам из первых рук, что вы определенно не одиноки в этом. Нам часто задают этот вопрос, и, честно говоря, однозначного ответа на него нет.У нас есть разные типы светодиодов, разные цветовые температуры и разные массивы, которые делают ответ длинным, поэтому я посвящаю целую публикацию в блоге, чтобы ответить на него как можно лучше.

Стоит отметить, что дни измерения яркости по мощности лампочки подходят к концу, поскольку светодиоды продолжают набирать обороты. Компонентные светодиоды измеряются в люменах, что является мерой освещенности, которую трудно объяснить, если у вас еще нет приблизительного представления о световых потоках и т. Д.Лучше всего я могу объяснить это с помощью этой диаграммы, которую я составил назад, которая показывает определенную мощность ламп накаливания и люмены, которые они излучают, чтобы вы имели представление о том, с чем их сравнивать.

Светодиодные массивы большего размера

Как я уже говорил в первом абзаце, трудно прямо сравнивать все наши светодиоды, поскольку у нас есть много разных типов. Наш чип на платах, таких как Cree CXB, будет самым ярким вариантом, который вы можете купить в виде единой платы у нас здесь, на LEDSupply.CXA — это массив высокой плотности, который дает безумные люмены при небольшой занимаемой площади, как вы можете видеть из выходных чисел на странице продукта и в таблицах ниже. Вы также заметите, что они могут работать в более низких диапазонах тока, а напряжения также намного выше, благодаря чему мощность вашего света немного выровняется (мощность = ток (A) x прямое напряжение). Итак, если вы ищете быстрый ответ, вот он, Cree CXA — наш самый яркий вариант в виде одиночной светодиодной лампы!

Если вам нужна дополнительная информация и другие варианты, продолжайте читать…

Последний тип светодиодов с нечетными шариками, которые мы предлагаем, — это Cree MC-E, состоящий из нескольких кристаллов.MCE имеет 3 матрицы в центре под одним и тем же куполом. MCE хорош, если вы хотите работать при низких токах и при этом получать хорошую мощность, но что касается яркости, вы определенно могли бы добиться большего, поскольку другие светодиоды могут работать при гораздо более высоких токах.

Теперь, когда мы убрали с дороги странные шариковые светодиоды, пришло время для более простых сравнений. Мы продаем наши высокомощные светодиоды в виде голых излучателей или в вариантах 1-Up и 3-Up для поверхностного монтажа на нашей плате MCPCB Star Board. Мы установили светодиоды на этих платах для вас, чтобы вы могли легко подключать к ним питание и т. Д.Плата имеет диаметр 0,75 дюйма и имеет точки пайки по периметру. Эти светодиоды в основном относятся к семейству Cree XLamp, однако у нас также есть Luxeon Rebel, который будет включен в сравнение Lumen ниже.

Температура испытаний и горячее бункерование

Прежде чем мы перейдем к фактическим значениям люменов, я хочу уточнить, что в приведенных ниже диаграммах и таблицах показаны значения люменов при тестировании при 25ºC. Это стандарт для тестирования светового потока, и мы взяли всю нашу информацию прямо из этого инструмента сравнения светодиодов Cree и из таблиц данных Luxeon.Эти люмены являются точными, когда светодиоды работают при температуре около 25 ° C, однако иногда бывает трудно поддерживать светодиоды при такой низкой температуре, поэтому на некоторых страницах наших продуктов мы проверили количество люменов при 85 ° C. Это процесс, называемый горячим биннингом, поскольку он показывает светодиоды при работе при более высоких температурах. Я просто хотел указать на это, чтобы вы не видели здесь эти числа люменов, а затем переходите на страницы продукта, видите разные числа и всячески запутаетесь. Просто убедитесь, что посмотрите на указанную температуру теста, чтобы знать, чего ожидать, и понимать разницу.

Цветовая температура и яркость

Цветовая температура напрямую влияет на яркость. Цветовая температура работает в том смысле, что более низкие температуры около 3000K — это теплый белый цвет, а более высокие температуры, такие как 6500K +, — холодный белый. Нейтральный белый — это средний уровень, обычно около 4000-6000K. Это промышленный стандарт, согласно которому холодно-белые светодиоды ярче теплого белого. Если взять, к примеру, XP-G2, то можно увидеть, что световой поток светодиода при токе 350 мА выглядит следующим образом:

• теплый белый = 121 люмен
• нейтральный белый = 129 люмен
• холодный белый (6500K) = 158 люмен

Итак, если вы просто ищете максимально яркий свет и не заботитесь о том, тепло он или прохладно, вам всегда следует использовать холодный белый цвет, чтобы получить самый яркий свет от выбранного вами светодиода. Взгляните на следующие таблицы для значений светового потока теплого белого, нейтрального белого и холодного белого цветов. Имейте в виду, что эти числа предназначены для светодиодов на 1 вверх, поэтому, если вы хотите ярче, вы всегда можете выбрать 3 вверх, что утроит эти числа. Единственные светодиоды, недоступные в варианте «3 up», — это CXA, Luxeon K и MC-E, как упоминалось ранее, и Cree XM-L2, поскольку он имеет больший кристалл, а 3 светодиода не могут быть подключены к нашей звездной плате MCPCB.

Холодный белый Таблица сравнения яркости светодиодов

Светодиод MFG Тип	CCT Диапазон			Световой поток (лм) при 25 ° C прямое напряжение (В f )						LED Номер детали поставки		Излучатель MFG Код заказа
	Мин.	Тип.	Макс.	Группа	350 мА	700 мА	1000 мА	1500 мА	3000 мА	1-Up	3-up
Luxeon Rebel	5000 К	5000 К	10 000 К	N	105 (3 В)	189 (3,2 В)	236 (3,4 В)	НЕТ	НЕТ	07040-PW750-N	07007-PW750-N	LXML-PW31
Кри XP-E2	5000 К	5000 К	10 000 К	4 квартал	116. 7 (3,04 В)	200 (3,19 В)	254,5 (3,29 В)	НЕТ	НЕТ	CREEXPE2-750-1	CREEXPE2-750-3	XPEBWT-L1-0000-00C51
Кри XP-G2	5000 К	5000 К	8300 К	R2	129,3 (2,91 В)	236,4 (3,04 В)	314,4 (3,12 В)	426,3 (3,25 В)	НЕТ	CREEXPG2-W129	CREEXPG2-W387	XPGBWT-L1-0000-00EE4
Кри XT-E	5000 К	6500 К	8300 К	R4	149.2 (3 В)	265,6 (3,2 В)	347,1 (3,33 В)	459,6 (3,52 В)	НЕТ	CREEXTE-W130	CREEXTE-W390	XTEAWT-00-0000-00000G51
Кри XP-G2	5000 К	6500 К	8300 К	R5	157,6 (2,91 В)	288,2 (3,04 В)	383,4 (3,12 В)	519,8 (3,25 В)	НЕТ	CREEXPG2-W158	CREEXPG2-W474	XPGWHT-L1-0000-00H51
Кри XM-L2	5000 К	6500 К	8300 К	T6	166. 9 (2,84 В)	318,9 (2,95 В)	437,9 (3,02 В)	616,1 (3,14 В)	1048,1 (3,43 В)	CREEXML2-W318	НЕТ	XMLBWT-00-0000-0000T6051
Кри XP-L	5000 К	6500 К	8300 К	V5	192 (2,87 В)	363,7 (2,98 В)	499,7 (3,06 В)	705,7 (3,17 В)	1198,9 (3,46 В)	CREEXPL-665-1	CREEXPL-665-3	XPLAWT-00-0000-0000V5051
Кри MC-E	5000 К	6500 К	8300 К	M	430 (12.4 В)	750,7 (13,61 В)	НЕТ	НЕТ	НЕТ	CREEMCE-W430	НЕТ	MCE4WT-A2-0000-000M01
Кри XHP35	5000 К	6500 К	8300 К	E4	716,9 (11,78 В)	1270,3 (12,36 В)	1653,9 (12,78 В)	НЕТ	НЕТ	CREEXHP-765-1	CREEXHP-765-3	XHP35A-00-0000-0D00E40E1
Кри CXB 1310	5000 К	5000 К	8300 К	K4	897. 7 (18,15 В)	1428,5 (18,82 В)	1877,2 (19,43 В)	НЕТ	НЕТ	CXB1310-18-5000	НЕТ	CXB1310-0000-000F00K450F
Кри CXB 1520	5000 К	5000 К	8300 К	P4	1646,2 (36,14 В)	2913,2 (37,9 В)	НЕТ	НЕТ	НЕТ	CXB1520-35-5000	НЕТ	CXB1520-0000-000N00P250F

Нейтрально-белый Таблица сравнения яркости светодиодов

Светодиод

Светодиод MFG Тип	CCT Диапазон			Световой поток (лм) при 25 ° C прямое напряжение (В f )						, Деталь #		Излучатель MFG Код заказа
	Мин.	Тип.	Макс.	Группа	350 мА	700 мА	1000 мА	1500 мА	3000 мА	1-Up	3-up
Luxeon Rebel	3500 К	4000 К	5000 К	N	105 (3 В)	189 (3,2 В)	236 (3,4 В)	НЕТ	НЕТ	07040-PW740-N	07007-PW740-N	LXML-PW51
Кри XP-E2	3700 К	4000 К	5300 К	4 квартал	116. 7 (3,04 В)	200 (3,19 В)	254,5 (3,29 В)	НЕТ	НЕТ	CREEXPE2-740-1	CREEXPE2-740-3	XPEBWT-L1-0000-00CE4
Кри XP-G2	3700 К	4000 К	5300 К	R2	129,3 (2,91 В)	236,4 (3,04 В)	314,4 (3,12 В)	426,3 (3,25 В)	НЕТ	CREEXPG2-NW129	CREEXPG2-NW387	XPGBWT-L1-0000-00EE4
Кри XM-L2	3700 К	4000 К	5300 К	T5	154.9 (2,84 В)	296,1 (2,95 В)	406,6 (3,02 В)	572,1 (3 В)	973,2 (3,43 В)	CREEXML2-NW296	НЕТ	XMLBWT-00-0000-000LT50E4
Кри XP-L	3700 К	4000 К	5300 К	V3	175,3 (2,87 В)	332 (2,98 В)	456,3 (3,06 В)	644,3 (3,17 В)	1094,6 (3,46 В)	CREEXPL-740-1	CREEXPL-740-3	XPLAWT-00-0000-000LV30E5
Кри MC-E	3700 К	4000 К	5300 К	К	370 (12. 4 В)	646 (13,61 В)	НЕТ	НЕТ	НЕТ	CREEMCE-NW370	НЕТ	MCE4WT-A2-0000-000KE4

Тепло-белый Таблица сравнения яркости светодиодов

Светодиод

Светодиод MFG Тип	CCT Диапазон			Световой поток (лм) при 25 ° C прямое напряжение (В f )						, Деталь #		Излучатель MFG Код заказа
	Мин.	Тип.	Макс.	Группа	350 мА	700 мА	1000 мА	1500 мА	3000 мА	1-Up	3-up
Luxeon Rebel	2700 К	3000 К	4000 К	К	77 (3 В)	130 (3,2 В)	173 (3,4 В)	НЕТ	НЕТ	07040-PW830-K	07007-PW830-K	LXM3-PW71
Кри XP-E2	2200 К	3000 К	3700 К	2 квартал	102 (3. 04V)	174,8 (3,19 В)	222,5 (3,29 В)	НЕТ	НЕТ	CREEXPE2-830-1	CREEXPE2-830-3	XPEBWT-L1-0000-00AE7
Кри XT-E	2600 К	3000 К	3700 К	4 квартал	114,8 (3 В)	204,3 (3,2 В)	267 (3,33 В)	353,6 (3,52 В)	НЕТ	CREEXTE-WW100	CREEXTE-WW300	XTEAWT-00-0000-00000LCE7
Кри XP-G2	2600 К	3000 К	3700 К	Q5	121.3 (2,91 В)	221,9 (3,04 В)	295,1 (3,12 В)	400,1 (3,25 В)	НЕТ	CREEXPG2-WW121	CREEXPG2-WW363	XPGBWT-L1-0000-00DE7
Кри XM-L2	2600 К	3000 К	3700 К	T3	131,1 (2,84 В)	250,6 (2,95 В)	344 (3,02 В)	484,1 (3,14 В)	823,5 (3,43 В)	CREEXML2-WW227	НЕТ	XMLBWT-00-0000-000LT30E7
Кри XP-L	2700 К	3000 К	3500 К	U6	158. 6 (2,87 В)	300,4 (2,98 В)	412,8 (3,06 В)	582,9 (3,17 В)	990,4 (3,46 В)	CREEXPL-830-1	CREEXPL-830-3	XPLAWT-00-0000-000LU60E7
Кри MC-E	2600 К	3000 К	3700 К	Дж	320 (12,4 В)	558,7 (13,61 В)	НЕТ	НЕТ	НЕТ	CREEMCE-WW320	НЕТ	MCE4WT-A2-0000-000JE7
Кри CXB	2600 К	2700 К	3700 К	J2	723.8 (18,15 В)	1151,7 (18,82 В)	1513,4 (19,34)	НЕТ	НЕТ	CXB1310-18-2700	НЕТ	CXB1310-0000-000F00h527F
Люксон К 8-Up	2600 К	3000 К	3700 К	А	855 (21 В)	1496,2 (22 В)	2137,5 (22,75)	НЕТ	НЕТ	LUXEON-K-COBWW08	НЕТ	LXK8-PW30-0008
Кри CXB 1520	2600 К	2700 К	3700 К	M4	1244. 1 (36,14 В)	2201,5 (37,9 В)	НЕТ	НЕТ	НЕТ	CXB1520-35-2700	НЕТ	CXB1520-0000-000N00M427F
Люксон К 12-Up	2600 К	3000 К	3700 К	А	1280 (31,5 В)	2240 (32,75 В)	3200 (33,5)	НЕТ	НЕТ	LUXEON-K-COBWW12	НЕТ	LXK8-PW30-0012

Этот фрагмент о XM-L2 приводит еще один важный фактор — размер.Размер является важным фактором, поскольку иногда вам нужен максимально яркий свет на небольшой площади. В своем последнем посте я сравнил XP-L и XM-L2, которые вы можете увидеть здесь. Я обратился к этому сравнению, так как многие люди заметили, что XP-L продавался как самый яркий, но XM-L2 не сильно отставал. Вы можете прочитать об этом больше в этом посте, но XP-L — это, по сути, кристалл XM-L2 в меньшем корпусе. Меньший по размеру корпус позволил установить 3 таких светодиода высокой яркости на нашу правую плату, чтобы утроить мощность. Один на один Cree XP-L не кажется намного лучше, чем XM-L2, но когда вы видите, что XP-L может утроить это при том же размере, игра чисел полностью меняется.

Надеюсь, я не запутал вас этим постом, но вы можете видеть, что измерить яркость немного сложнее, чем просто посмотреть на все световые потоки и сказать, что это самый яркий автономный светильник. Если вам нужен самый яркий светодиод с точки зрения голых излучателей и поверхностного монтажа, то это Cree 3-up XP-L.Надеюсь, этот пост окажется полезным для вас в поиске светодиода, который лучше всего подходит для вас.

Протестировано: сравнение яркости светодиодов с другими лампами

Я не был уверен, что цена была правильной. Обычно, когда я прохожу через Lowes, я проверяю цену на светодиодные лампы. Кажется, они всегда стоили от 11 до 15 долларов за штуку, которая ввинчивается в стандартный светильник. Этот сказал «2,48 доллара». Это не может быть правильным, но это было так. Эту лампочку нельзя было купить по цене менее 3 долларов. Я купил это. Теперь о тестировании.

Мощность

На коробке написано, что она похожа на лампу накаливания на 60 Вт, но потребляет всего 9,5 Вт. Проверим, правда ли это. Да, и ради интереса посмотрю на другие лампочки: компактную люминесцентную и три лампы накаливания (60 Вт, 100 Вт, 200 Вт). Да, я нашел лампочку на 200 ватт — я почти уверен, что вы больше не сможете их купить.

Мне просто нужно подключить каждую лампочку к Watts Up Pro и затем включить. На самом деле, я также использовал Logger Pro (от Vernier), чтобы посмотреть на мощность как функцию времени.Я хотел посмотреть, произошло ли значительное изменение мощности при нагревании лампы — не было. Вот мощность для каждой лампочки.

На самом деле там еще две лампочки. У меня была лампа накаливания на 100 Вт с прозрачным стеклом (вместо матового), а затем были две компактные люминесцентные лампы с разной мощностью (13 и 15 Вт). Может быть, эти данные не так уж удивительны. Я обнаружил, что светодиодная лампа была указана на 9,5 Вт, но измерялась на 10,43 Вт. Действительно, все лампочки были не в номинальном состоянии. Лампа мощностью 200 Вт потребляла всего 191,6 Вт, но обе лампы мощностью 100 Вт работали при мощности 110 Вт. Ну что ж, это не имеет большого значения.

Яркость

Я знаю, о чем вы думаете — конечно, светодиоды потребляют меньше энергии, но они недостаточно яркие. Для меня нет ничего достаточно яркого, кроме лампы накаливания на 200 Вт или, может быть, Солнца. Итак, насколько яркий светодиод. Сначала скажу, что выглядит прекрасно (просто невооруженным глазом). Но как насчет некоторых измерений? Для этого теста я собираюсь использовать датчик освещенности Vernier.Теперь возможно (и вполне вероятно), что интенсивность света отличается под разными углами от лампы. Чтобы убедиться, что лампочка распределяет свет равномерно, я надену лампу на датчик вращения и поверну лампочку, собирая данные об интенсивности с помощью датчика, который находится на расстоянии 69 см. Вот данные для светодиодных ламп, ламп накаливания мощностью 60 и 200 Вт и компактной люминесцентной лампы мощностью 13 Вт.

Вы должны заметить две вещи. Во-первых, при вращении лампочки свет получается довольно равномерным.Я не уверен, почему это провал в 200-ваттной лампочке, но я собираюсь предположить, что, возможно, моя рука помешала или что-то в этом роде. Во-вторых, у всех остальных ламп примерно такая же яркость.

Что, если я установлю лампу горизонтально и поверну ее? Вот так (за исключением того, что данные были собраны в темной комнате, за исключением лампочки):

Вот данные, показывающие, что эти же 4 лампы повернуты горизонтально с одинакового расстояния (69 см).

Есть одно различие между светодиодом и другими лампочками.Все остальные лампочки увеличиваются (по крайней мере, немного) по мере того, как лампочка поворачивается на бок. Почему? Когда вы смотрите на лампочку сверху (нулевые радианы на графике), все лампочки выглядят почти круглыми. Однако обратите внимание на светодиод и лампу мощностью 200 Вт, если смотреть сбоку. Что касается светодиода, большая часть бокового профиля вообще не светится. На самом деле, это похоже на часть круга, если смотреть со стороны, так что интенсивность на некотором расстоянии будет меньше, чем при взгляде прямо.Теперь возьмем лампочку на 200 Вт. Обратите внимание, как долго это длится? Все, что находится сбоку, будет светиться, что увеличивает интенсивность света, если смотреть с этой точки зрения. Конечно, как только вы начинаете получать углы обзора от нижней части лампы, интенсивность уменьшается, потому что патрон лампы начинает блокировать часть света. Но разве светодиод такой же яркий, как другие лампочки? Что ж, нет ничего более яркого, чем нелепая лампочка на 200 Вт. Но светодиод кажется очень похожим на другие фонари. При взгляде сбоку интенсивность света уменьшается, но все равно кажется ярким.Но как насчет общего количества света, производимого каждой лампочкой? Я посмотрю на это в следующем сообщении в блоге.

Температура

Вы можете думать о лампочке с точки зрения энергии. Вы вкладываете в него немного электроэнергии и получаете световую энергию (неправильные технические термины). Однако есть проблема — вы также получаете тепловую энергию из лампочки. Чем больше тепла вы получите, тем меньше света вы получите. Самые эффективные лампы будут иметь меньшую теплоотдачу и не будут такими горячими. Давайте посмотрим на температуру этих лампочек, построив график температуры (в самой горячей точке) в зависимости от мощности.

Почему светодиоды такие яркие?

[fusion_builder_container 100_percent = «yes» overflow = «visible»] [fusion_builder_row] [fusion_builder_column type = «1_1 ″ background_position =» left top «background_color =» «border_size =» «border_color =» «border_style =» solid «spacing =» да ”background_image =” ”background_repeat =” no-repeat ”padding =” ”margin_top =” 0px ”margin_bottom =” 0px ”class =” ”id =” ”animation_type =” ”animation_speed =” 0.3 ″ animation_direction = ”left” hide_on_mobile = ”No” center_content = ”no” min_height = ”none”] [fusion_text]

Светодиодные лампы сильно отличаются от ламп накаливания и люминесцентных ламп. Люминесцентные лампы работают за счет ионизации паров ртути в стеклянной трубке. Это вызывает появление ультрафиолетового света, который затем преобразуется в стандартный видимый свет с помощью люминофорного покрытия, находящегося на внутренней стороне трубки. Это также означает, что это очень опасно, если вы случайно сломаете люминесцентную лампу, потому что вы подвергнете себя и других вокруг себя воздействию ртути, поэтому убедитесь, что если это произойдет, очень тщательно очистите ее. Лампы накаливания имеют внутри колбы нить накала, которая состоит из пластичного вольфрама, который является химическим элементом с атомным номером 74, и находится в газовой колбе.Когда электрический ток проходит через нить накала, она нагревается до температуры, которая дает свет, но также выделяет много тепла. Однако светодиодные фонари представляют собой полупроводниковый источник света с двумя выводами. Это диод с p-n переходом (граница между двумя типами полупроводникового материала), который излучает свет при активации. Таким образом, когда на выводы подается подходящее напряжение, электроны могут рекомбинировать с электронными дырками внутри устройства, а затем выделять энергию в виде фотонов.

Светодиодные фонари такие яркие, потому что имеют высокий показатель люмен / ватт. Люмены — это мера общего количества излучаемого видимого света. Вот иллюстрация, демонстрирующая разницу между низким и большим количеством просветов.

[/ fusion_text] [fusion_separator style_type = ”none” top_margin = ”30 ″ bottom_margin =” ”sep_color =” ”border_size =” ”icon =” ”icon_circle =” ”icon_circle_color =” ”width =” ”alignment =” center ” class = ”” id = ”” /] [fusion_imageframe lightbox = ”no” gallery_id = ”” lightbox_image = ”” style_type = ”glow” hover_type = ”liftup” bordercolor = ”” borderize = ”0px” borderradius = ”0 ″ stylecolor = ”” Align = ”center” link = ”” linktarget = ”_ self” animation_type = ”0 ″ animation_direction =” down ”animation_speed =” 0.1 ″ animation_offset = ”” hide_on_mobile = ”no” class = ”” id = ””] [/ fusion_imageframe] [fusion_separator style_type = ”none” top_margin = ”30 ″ bottom_margin =” ”sep_color =” ”border_size =” ”icon = ”” Icon_circle = ”” icon_circle_color = ”” width = ”” alignment = ”center” class = ”” id = ”” /] [fusion_text]

Причина того, что светодиоды выглядят намного ярче, заключается в том, что если бы вы поместили Лампа накаливания мощностью 40 Вт по сравнению со светодиодной лампой мощностью 40,5 Вт разница между количеством люмен (светоотдача) составит 3550! С лампой накаливания мощностью всего 450 лм и светодиодной лампой мощностью 4 000 лм. Это огромная разница между уровнями света, которые вы получаете от каждой лампы, и поскольку светодиодная лампа намного выше, вам не потребуется заменять лампу накаливания 40 Вт на эквивалентную ватт в светодиоде. Вместо этого вы можете использовать светодиодную лампу мощностью 5-8 Вт, чтобы получить эквивалент, но, поскольку ваше энергопотребление намного ниже, имеет смысл перейти на 9-12 Вт и примерно вдвое больше люменов, которые вы получаете менее чем. половина энергии. Ниже приведена диаграмма из Википедии, в которой показано сравнение ламп накаливания, люминесцентных и светодиодных ламп, чтобы дать вам приблизительное представление об их сравнении с точки зрения энергопотребления и светового потока.

[/ fusion_text] [fusion_separator style_type = ”none” top_margin = ”30 ″ bottom_margin =” ”sep_color =” ”border_size =” ”icon =” ”icon_circle =” ”icon_circle_color =” ”width =” ”alignment =” center ” class = ”” id = ”” /] [fusion_imageframe lightbox = ”no” gallery_id = ”” lightbox_image = ”” style_type = ”glow” hover_type = ”liftup” bordercolor = ”” borderize = ”0px” borderradius = ”0 ″ stylecolor = «» Align = «center» link = «» linktarget = «_ self» animation_type = «0 ″ animation_direction =» down «animation_speed =» 0. 1 «animation_offset =» «hide_on_mobile =» no «class =» «id =» «] [/ fusion_imageframe] [fusion_separator style_type = ”none” top_margin = ”30 ″ bottom_margin =” ”sep_color =” ”border_size =” ”icon =” ”icon_circle =” ”icon_circle_color =” ”width =” ”alignment =” center ”класс = ”” Id = ”” /] [fusion_text]

Поскольку существует огромная разница между светодиодными лампами и лампами накаливания, а также разница между люминесцентным освещением и светодиодными лампами, нетрудно понять, почему светодиодные лампы кажутся такими многочисленными ярче потому что Они имеют более высокую светоотдачу на ватт, что означает, что даже при меньшем потреблении энергии производится больше света, а не тратится на потерю тепла.

[/ fusion_text] [fusion_separator style_type = ”double solid” top_margin = ”30 ″ bottom_margin =” 30 ″ sep_color = ”” border_size = ”” icon = ”” icon_circle = ”” icon_circle_color = ”” width = ”” alignment = ” center ”class =” ”id =” ”/] [/ fusion_builder_column] [fusion_builder_column type =” 1_1 ″ background_position = ”left top” background_color = ”” border_size = ”” border_color = ”” border_style = ”solid” spacing = ”да ”Background_image =” ”background_repeat =” no-repeat ”padding =” ”margin_top =” 0px ”margin_bottom =” 0px ”class =” ”id =” ”animation_type =” ”animation_speed =” 0. 3 ″ animation_direction = «left» hide_on_mobile = «no» center_content = «no» min_height = «none»] [fusion_blog number_posts = «4 ″ offset =» «cat_slug =» «exclude_cats =» «show_title =» yes «title_link =» да »thumbnail =» yes »отрывок =« yes »excerpt_length =« 35 ″ meta_all = »yes» meta_author = «yes» meta_categories = «yes» meta_comments = «yes» meta_date = «yes» meta_link = «yes» meta_tags = » да ”paging =” no ”scrolling =” infinite ”strip_html =” yes ”blog_grid_columns =” 2 ″ blog_grid_column_spacing = ”40 ″ layout =” grid ”class =” ”id =” ”] [/ fusion_blog] [/ fusion_builder_column] [ / fusion_builder_row] [/ fusion_builder_container]

Связанные

Светодиодное освещение

Что означает светодиод?

LED расшифровывается как Light Emitting Diode.

Светодиод — это лампочка?

светодиода кажутся лампочками, но на самом деле это не так. Светодиоды — это крошечные полупроводники, заключенные в пластик, которые защищают их компоненты и помогают фокусировать свет.

В чем разница между лампой накаливания и светодиодом?

Лампа накаливания создает свет с помощью нити накала. При подаче питания нить накала светится, выделяя тепло, в свою очередь, производя свет.Светодиоды все наоборот. Светодиоды создают свет посредством «холодного процесса», когда питание подается на полупроводники (обычно галлий, мышьяк и фосфор), они стимулируются движением электронов; таким образом создавая фотоны, свет, который видят люди.

Есть ли у светодиодов проволочная нить накала?

Нет, светодиоды работают на совершенно других компонентах. Светодиоды диодные; они позволяют силе двигаться только в одном направлении. Анод (+) — это место, где ток входит, а катод (-) — это место, где ток уходит, так же, как положительные и отрицательные клеммы батареи.Лампы накаливания излучают свет во всех направлениях (во всех направлениях), тогда как светодиоды из-за их конструкции и компоновки корпуса излучают свет в определенных направлениях, таких как 20, 50 или 120 градусов.

Почему светодиоды потребляют так мало энергии?

В светодиодах

не используется нить накала, в которой проводник нагревается и создается свет. Освещение на основе нити потребляет больше энергии, чем производимый свет. Светодиоды выделяют очень мало тепла и не используют нити накала, что делает их гораздо более эффективными по потреблению и мощности.

Излучают ли светодиоды тепло?

светодиода выделяют очень мало тепла; в некоторых случаях замеченное тепло связано с компонентами платы и другими факторами схемы. По сравнению с лампами накаливания светодиоды производят меньше тепла. Если светодиоды горячие на ощупь, они перегорели из-за неправильной схемы.

Подвержены ли светодиоды экстремальным условиям?

Светодиоды

предназначены для работы в суровых условиях.Светодиоды работают от -40 F до 180 F; для работы светодиодов нет задержки или необходимого времени «прогрева».

Каков срок службы светодиодов?

Производители рассчитывают, что светодиоды

работают в нормальных условиях в течение примерно 10 лет или 100000 часов непрерывного использования. По мере того, как светодиоды стареют, они имеют тенденцию тускнеть и тускнеть, но не подвержены миганию, как лампы накаливания или флуоресцентные лампы.

Светодиоды

дороже других вариантов освещения, почему?

Светодиоды

могут работать как автономные устройства, но когда они сгруппированы или объединены в кластер, они требуют дополнительных действий для правильной работы.Светодиоды нуждаются в соответствующих компонентах, таких как печатная плата, компоненты привода и некоторые корпуса, корпуса; терпеть элементы. Да, светодиодные схемы можно спроектировать быстро, но для того, чтобы убедиться, что они будут работать правильно и в течение длительных периодов времени, они требуют тестирования.

Какова яркость светодиодного освещения по сравнению с освещением лампами накаливания?

Светодиодные лампы

намного ярче, чем лампы накаливания или галогенные лампы той же мощности, но светодиодные лампы высокой мощности недоступны. Таким образом, при замене ламп накаливания или галогенных ламп на светодиодные часто требуется больше светодиодных ламп. Например, для замены одного прожектора лампы накаливания мощностью 65 Вт могут потребоваться два светодиодных прожектора мощностью 6 или 7 Вт. Хотя у вас больше лампочек, вы все равно потребляете на 80% меньше электроэнергии.
Лампы накаливания потребляют примерно в пять раз больше энергии для получения того же количества света, что и светодиодные лампы. На низких уровнях мощности разница больше. На большей мощности разница несколько меньше.Электрическая мощность измеряется в ваттах. Например, светодиодная лампа, потребляющая 3 Вт, может излучать свет, сравнимый с лампой накаливания на 20 Вт, а светодиодная лампа на 6 Вт может быть сопоставима с лампой накаливания на 30 Вт. Наши самые яркие светодиодные прожекторы потребляют от 11 до 12 Вт, а выходная мощность сопоставима с мощностью лампы накаливания 50 Вт.

Какая светодиодная лампа сопоставима со стандартной лампой мощностью 60 Вт?

К сожалению, в настоящее время не существует светодиодных ламп, которые могли бы сравниться по световой отдаче с обычной лампой накаливания на 60 Вт. Поскольку лампы накаливания являются ненаправленным освещением, светодиодные лампы представляют собой направленные прожекторы и прожекторы.

Что такое ширина луча?

Угол луча — это угол поперек светового конуса от одного края луча до противоположного края луча. Край луча представляет собой конусообразную поверхность, где интенсивность луча составляет 50% от интенсивности в центре луча. (50% несколько условно, но, по-видимому, это наиболее часто используемая цифра.) У прожектора угол распространения луча составляет около 22 градусов и более. Пятно имеет разброс луча менее 21 градуса. (21 ° также является произвольным, но обычно используется в качестве точки разделения между наводнениями и пятнами.) Если вы сравните наводнение и пятно с одинаковыми световыми элементами (и световым потоком), наводнение будет иметь более низкую «яркость», как определено Мощность свечи центрального луча (яркость), потому что лампа распределяет свет по большему конусу. Это может показаться не совсем справедливым по отношению к прожекторному свету, но исследования связали человеческое восприятие «яркости» с яркостью, поэтому использование CBCP допустимо.И преобразование CBCP в ватт-эквиваленты с использованием постоянного отношения также применимо для наших целей. Интересно отметить, что, когда мы продаем наводнение и спот с одинаковыми элементами освещения и ценами, эти споты продаются лучше, чем пятна, но пятна «выглядят» ярче. Это говорит о том, что людей заботит распространение луча не меньше, чем общее восприятие яркости.

В чем разница между прожектором и прожектором?

Светодиодные прожекторы излучают более узкий луч света, обычно шириной менее 30 градусов.Большая часть света прожектора концентрируется на относительно небольшой площади, образуя яркое пятно. Светодиодные прожекторы излучают более широкий луч света, до 160 градусов, поэтому свет от прожектора распространяется на гораздо большую площадь.
Поскольку свет более концентрированный, прожектор будет казаться ярче, чем прожектор, но только в пределах своего более узкого луча. Прожектор больше подходит для освещения объектов, а прожектор больше подходит для освещения областей.

Что означают «холодный белый» и «теплый белый»?

Цветовая коррелированная температура (CCT) указана в описании каждой из наших белых светодиодных ламп. Цвет (CCT) наших белых ламп варьируется от теплого желтого (2700K) до холодного сине-белого (7000K).
Для сравнения, цветовая температура типичной лампы накаливания составляет 2800 К. Типичный галоген немного выше, может быть, 3500К. Дневной белый цвет составляет 4500K, а холодный белый флуоресцентный свет — 6000K или более.
Человеческий глаз адаптируется к фоновому свету, так что даже белая лампа дневного света будет выглядеть слегка синей в комнате, освещенной в основном лампами накаливания. Точно так же лампа накаливания будет выглядеть очень желтой при полуденном солнечном свете.

Что лучше всего подходит для вашего приложения? Светодиодное освещение

прошло долгий путь с момента своего появления, становясь более компактным и экономичным с каждым новым технологическим достижением. При выборе правильного освещения для вашего приложения это помогает понять эволюцию стилей светодиодных чипов и различия между ними.

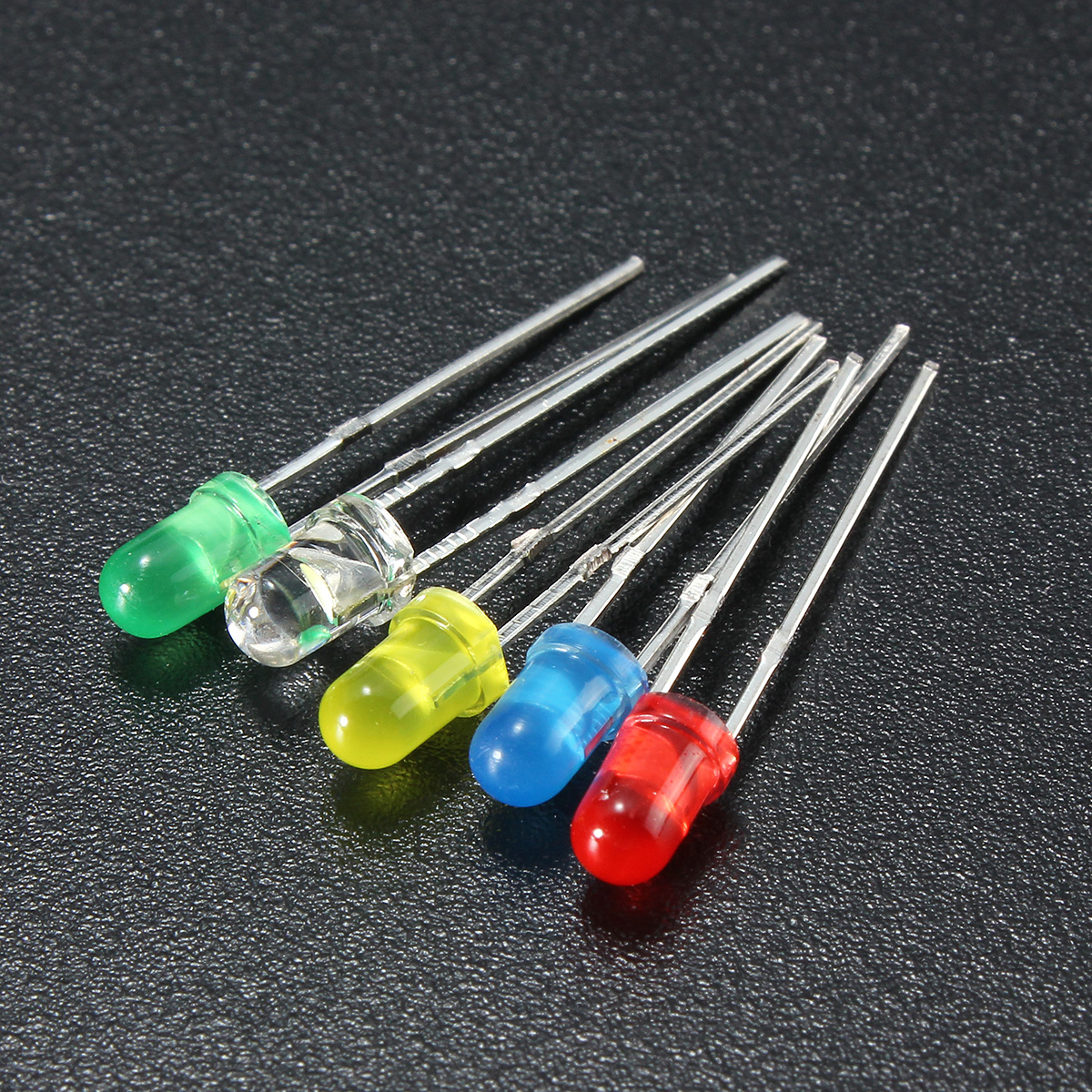

Двухрядные светодиоды в корпусе (DIP)

Светодиоды, в частности светодиоды с двойным расположением в линию (DIP), были впервые разработаны в 1962 году Ником Холоняком. Этот знакомый дизайн имеет чип внутри твердой пластмассовой выпуклой головки с 2 прямыми параллельными соединительными штырями. В среднем светодиоды DIP могут выдавать 3–4 люмена на светодиод. Хотя эта конструкция до сих пор используется в некоторых продуктах, таких как акцентное освещение (например, тросовый светильник), с его оптическим затуханием и более низким индексом цветопередачи, он гораздо менее эффективен, чем новые светодиодные чипы. Сегодня существуют более совершенные стили светодиодных чипов для домашнего, коммерческого и промышленного использования.

Сюда входит поверхностный диод (SMD) и чип на плате (COB). В них используется от 3 до 9 диодов на микросхему, и они производят больше люмен на ватт, чем оригинальные светодиоды DIP, с более длительным сроком службы.

Светодиодные чипы для устройств поверхностного монтажа (SMD)

Светодиодные чипы на поверхностных диодах (SMD) были следующей важной эволюцией после DIP. SMD производят гораздо более высокий световой поток, чем традиционные светодиоды, и потребляют гораздо меньше энергии.Они имеют меньший размер, более плоский дизайн, более длительный срок службы и потребляют до 75 процентов меньше энергии, чем светодиоды DIP. Используя RGB, они могут создавать до 16 миллионов цветовых комбинаций и предлагают более низкие затраты на обслуживание. Эта конструкция, обычно устанавливаемая на печатную плату, является более универсальной, поскольку на одной микросхеме можно разместить несколько диодов. Светодиоды SMD обеспечивают превосходную яркость и возможность изменения цвета. Области применения включают линейное светодиодное освещение, светодиодные светильники для высоких пролетов, светодиодные прожекторы и встраиваемые светодиодные светильники.Они обозначаются 4-значным числом, обозначающим размер чипа.

3528 Светодиод SMD Этот светодиод со средней мощностью часто встречается на светодиодных лентах низкого напряжения. В нем используется 1 светодиод. и излучает около 7 люмен на чип, обеспечивая ровный и яркий свет. Выделяется меньше тепла, поэтому к ним безопаснее прикасаться, чем к галогенной лампе. Они также чрезвычайно надежны и рассчитаны на срок службы до 50 000 часов. Доступны разные цвета, помимо холодного и теплого белого. Светодиодные микросхемы 3528 SMD часто используются для декоративного или акцентного освещения, например, под шкафами и вдоль лестниц.Их также можно использовать в качестве светильников для бухт или цоколей, а также в домах, ресторанах, барах, отелях и других местах. 3528 SMD с двойным питанием можно использовать для светодиодной ленты общего освещения, для замены галогенных ламп или люминесцентных ламп.

5050 Светодиод SMD Эта конструкция с 3 светодиодами, также известная как трехчиповый, создает мощный светодиодный свет с трехкратной яркостью, чем у 3528, примерно при 22 люменах на кристалл. Он также доступен в виде четырехъядерного чипа с 4 светодиодами. Для работы разноцветных светодиодных лент 5050 требуется контроллер светодиодов RGB.Светодиодные лампы SMD 5050 используются в качестве ярких акцентных ламп, вывесок, рабочего освещения и освещения бухт в домах или на предприятиях. Когда 5050 упакованы близко друг к другу в приспособлении, они могут создать очень мощный источник света, что делает их подходящими для полной мойки стен, освещения в барах, клубного освещения и т. Д. Доступны различные цвета в дополнение к теплым и холодным белым. В некоторых случаях стиль 5050 можно использовать для основного освещения, например, для коридоров или для замены люминесцентных ламп в жилых и коммерческих помещениях.

5630 Светодиод SMD Этот тип светодиодных чипов немного меньше, но излучает больше света с большей интенсивностью, чем SMD-чип 5050, до 50 люмен на SMD, и они имеют срок службы до 50 000 часов. Для 5630 SMD существует множество применений, включая освещение прихожей и лестниц, оконное освещение, освещение палубы, контурное или пограничное освещение и дорожное освещение. Они идеально подходят для коммерческого использования в торговых центрах, клубах, театрах и ресторанах, а также в качестве декоративных светильников. Другие области применения включают архитектурное освещение, охранное и аварийное освещение, подсветку, подсветку вывесок, а также для специальных мероприятий и выставок на конференциях.

Новые модели светодиодных чипов SMD Если вы ищете еще более эффективные и яркие источники света, обратите внимание на более новые стили, включающие в себя светодиодный чип 2835 SMD, светодиодный чип 3020 SMD и светодиодный чип 3014 SMD. Они даже меньше, чем их предшественники, и обеспечивают чрезвычайно яркий свет с большой эффективностью, поскольку теперь можно разместить больше светодиодов на длине полосы печатной платы без необходимости увеличения мощности. Они обеспечивают лучшее рассеивание тепла, большую надежность и более длительный срок службы.

Микросхема на плате (COB) Светодиодный дизайн

Chip-on-Board (COB) — это недавняя разработка в области светодиодного освещения.В нем используется несколько диодов, обычно 9 или более, которые соединены вместе непосредственно на подложке и упакованы вместе как один осветительный модуль. Такая конструкция занимает меньше места и обеспечивает максимальный световой потенциал. Светодиоды COB используются в небольших устройствах, таких как камеры и смартфоны, в дополнение к мощным светодиодным прожекторам и прожекторам. Они предлагают более компактный дизайн с разнонаправленным светом или равномерным светом во всех направлениях. При включении свет выглядит как панель освещения, а не как отдельные источники света.Поскольку чип COB имеет гораздо больше источников света в том же пространстве, что и традиционный светодиод, он обеспечивает гораздо больший световой поток на каждый квадратный дюйм. Фактическая светоотдача сильно варьируется в зависимости от конкретной конструкции и мощности, но она может составлять многие тысячи люмен на одну светодиодную пластину COB. Преимущества светодиодов

COB включают улучшенное тепловое сопротивление, большую площадь охлаждения, лучший световой эффект и большую светоотдачу. Меньшее количество компонентов и более эффективная упаковка приводят к меньшему тепловыделению и более эффективной передаче тепла к радиаторам.Конструкция COB также менее склонна к сбоям в горячих средах (по сравнению со светодиодами SMD).

Светодиодные лампы COB часто используются в качестве твердотельных ламп вместо старых металлогалогенных ламп в многоэтажном освещении. Вы увидите, что они используются для погрузочных доков, заводов, складов, складских площадок и других промышленных применений. COB-светильники часто встречаются в мощных даунлайтах и ​​трековых светильниках. Они также используются для уличного освещения, парковок и уличных сооружений, которым необходимо широкое распространение света на большой площади. .

Светодиодные технологии идут вперед

Другие стили светодиодных чипов, о которых вы, возможно, услышите в будущем, включают Multiple Chips on Board (MCOB), используемые в светодиодных лампах и лампах; Пакеты с несколькими чипами и чашками на плате (MCCOB), используемые для высотных светильников и прожекторов; Стереоскопические чипы на плате (SCOB) и ETP FC (Flip-Chip), новая технология, которая обеспечивает большее рассеивание тепла, более длительный срок службы, почти нулевое затухание и меньшую конструкцию для более сфокусированного светового луча и большей яркости.Светодиодная технология

постоянно развивается, и с течением времени новые методы производства и конструкции будут давать все более впечатляющие светодиоды, которые производят более яркий световой поток и более качественный свет, при этом потребляя все меньше и меньше энергии.

Получите индивидуальное предложение на светодиодные светильники

Свяжитесь с нами сегодня и позвольте нам составить индивидуальное предложение на ультрасовременные светодиодные осветительные приборы для вашего проекта.

Самые яркие светодиодные фары в 2021 году — Bright Light Guide

Светодиодные фары быстро становятся нормой для автомобилей из-за их потрясающей безопасности (БЕЗ ослепления), яркости и мощности (БЕЗ бликов).

В наши дни почти 90% новых автомобилей оснащаются светодиодными фарами. В последние несколько лет, когда все больше внимания уделяется безопасности, единственное, чего хотят автомобилисты от своих фар, — это большей яркости во время вождения. Тусклые и желтые фары больше не желательны и могут дисквалифицировать машину.

Как давние автомобильные эксперты, мы кое-что знаем о производителях фар и их продукции, а также о том, что делает светодиодные фары для автомобилей отличными.

Чтобы помочь вам найти лучший вариант, вот наши основные рекомендации, которые мы исследовали и протестировали! Вот список 10 лучших светодиодных фар для автомобилей, которые мы выбрали из тысяч альтернатив.

Примечание. Вы всегда должны использовать изображение диаграммы направленности, чтобы увидеть, как будут выглядеть ваши фары при использовании.

Оглавление

1. Светодиодные лампы фар Fahren h21 / H9 / H8

Наш рейтинг: 9/10

Проверить цену на Amazon

Плюсы:

• Супер простая установка (занимает менее 10 минут для установки)
• Относительно дешево
• Замена галогенных ламп 1: 1
• Потребляет мало энергии
• Низкое нагревание

Минусы:

• Может быть слишком ярким, особенно для езды в ночное время в населенных пунктах
• Светодиодные фары более эффективны, чем их галогенные аналоги, но они также более дорогие.

Суперяркие светодиодные фары Fahren H9 и h21 не нуждаются в комплекте для переоборудования для большинства автомобилей и станут отличным продуктом, который может придать любому автомобилю привлекательный вид. потрясающий новый вид.Не только это, но и светодиодные фары Fahren намного дешевле других на рынке.

Эти светодиодные лампы для фар h21 / H9 / H8 могут заменить обычные галогенные фары h21 / H9 мощностью 60 Вт в большинстве автомобилей. Благодаря своим сверхъярким светодиодным характеристикам они могут осветить дорогу, как никогда раньше, что делает практически невозможным для других водителей не видеть вас, а вы внимательно следить за дорогой во всех ее деталях.

Светодиодные фары сконструированы таким образом, что температура должна оставаться сравнительно низкой, что обеспечивает срок службы до 5000 часов.

У них есть онлайн-программа фильтрации, чтобы убедиться, что продукт соответствует вашей марке и модели, поэтому подтвердите это перед заказом.

2. Alla Lighting 10000 Люмен h21 Светодиодные лампы H8 H9 h21 Фары Лампы или противотуманные фары

Наш рейтинг: 8/10

Проверить цену на Amazon

Плюсы:

• Доступны размеры H8, H9 и h21
• Очень яркий

Многие покупатели сделали интересное открытие, будучи ослепленными HID светом встречного транспорта.Они могут быть настолько яркими, что временно слепят встречный транспорт. Установив их на свой автомобиль, вы сможете получить суперяркие, невероятно мощные фары и противотуманные фары без ослепления HID-огнями.

3. Светодиодные лампы для фар SEALIGHT Scoparc S1 h21 / H8 / H9

Наш рейтинг: 8/10

Проверить цену на Amazon

Плюсы:

• Эквивалент 600 Вт галогена
• Отличная видимость
Энергоэффективность

Минусы:

• Не подходит для всех систем plug-and-play (дважды проверьте онлайн)

До 40 000 часов использования, противотуманные фары повсюду.

S1 — сверхмощная, сверхяркая светодиодная лампа для головного освещения со световым потоком 10 000 люмен. Это один из самых ярких заменителей фар на рынке. Этот 30-ваттный светодиод заменит стандартную галогеновую лампу, которая в настоящее время используется в большинстве старых автомобилей.

Светодиодная лампа S1 фактически эквивалентна галогенной лампе мощностью 600 Вт. Этот светодиод потребляет всего 30 Вт или 333 люмена на ватт, поэтому вы увидите огромную экономию энергии в своем доме.

4. Светодиодные лампы для фар BEAMTECH h23

Наш рейтинг: 8/10

Проверить цену на Amazon

Плюсы:

• Самый яркий на рынке
• Долговечность
• Простая установка
• 6500K холодный белый свет

Минусы:

• Некоторые клиенты сообщают о мерцании

Светодиодные фары Beamtech подходят вместо большинства заводских галогенных ламп.Он добавляет как ксеноновый эффект и обеспечивает более видимый свет на дороге впереди. Больше света — безопаснее путешествовать в ночное время. Он может улучшить внешний вид вашего автомобиля за счет более яркого выходного сигнала и настраиваемой диаграммы направленности.

Многие люди думают, что более яркий свет — не лучшая идея, но на самом деле яркость может помочь водителям в темное время суток лучше видеть дорожные знаки и светофоры и сократить время реакции. А светодиодные фары позволяют увеличить яркость, не беспокоя встречный транспорт.

5.SNGL Super Bright LED Headlight Bulbs 9007

Наш рейтинг: 6/10

Проверить цену на Amazon

Плюсы:

• Не ослепляет встречных водителей
• 110 Вт каждая
• Высококачественные металлические лампы для фар
• Срок службы лампы составляет до 50 000 часов
• Модернизированный радиатор
• Регулируемый луч

Минусы:

• Довольно дорого
• Необходимо купить другой патрон лампы

(4 шт.)

Модернизированный теплоотвод Технология погружения делает их доступными от SNGL Super Bright LED Headlights — одних из самых ярких светодиодных фар на рынке.Они такие яркие, и вы можете настроить луч так, чтобы он подходил практически ко всем корпусам. Вы можете установить их на дальний свет в полную или половинную силу.

У них выделенная потребляемая мощность 110 Вт, около 12400 люмен каждый, они обеспечивают оптимальное рассеивание тепла, они в 2,5 раза ярче, чем галогенные фары, они по 110 Вт каждая, они имеют дневной белый цвет 6500K и поставляются в комплекте из 2 шт. Так что, возможно, получите еще 2 дополнительные лампы на случай, если одна погаснет.

Часто задаваемые вопросы (FAQ)

Какая светодиодная фара самая яркая?

Для самых ярких фар мы рекомендуем светодиодные фары Fahren.Однако, для справки, предыдущий обладатель титула, Alla Lighting, получил восторженные отзывы о его яркости, но стоит дороже.

Какая фара самая яркая на рынке?

Самые яркие светодиодные фары производят 10 000 люмен света, и сегодня на рынке их немного.

Какие светодиоды самые яркие из имеющихся?

На мой взгляд, самый яркий светодиодный фонарик можно найти, объединив следующие светодиоды высокого класса: Fahren или Alla.

Что ярче HID или LED?

Вы можете быть удивлены тем, что светодиодные фары ярче, чем HID-фары. Светодиодные фары существуют гораздо дольше, но не стали популярными примерно пять лет назад. Что изменилось? Энергопотребление лампы HID (High-Intensity Discharge), а также их освещение встречным потоком и ослепление водителей. HID-фары потребляют вдвое больше энергии и производят такой же яркий свет. Светодиоды — это твердотельные лампы, которые более эффективны, следовательно, имеют большую мощность.

Светодиодные лампы служат дольше, например, до 20 лет по сравнению с 2-6 годами HID (в зависимости от того, сколько вы водите). Также значительна технологическая разница. В светодиодах для получения света используется полупроводниковый материал.

Заключение

Один из самых распространенных мобильных ремонтов, выполняемых в гаражах, — это ремонт разбитых фар на дороге.
