Материал жил кабеля «витая пара»

Достижения азиатской промышленности — CCS / CCA / CCAG & CCAM / CCC / ВС.

При производстве кабеля и провода для изготовления гибких токопроводящих жил обычно используется чистая медь. Однако во всем мире проводятся исследования и осуществляются разработки, направленные на удешевление и улучшение конструкции гибких жил. Одним из очевидных, на первый взгляд, решений является попытка замены чистой меди возможными другими материалами или комбинациями различных материалов.

К примеру, алюминий, который намного дешевле и легче меди и при этом обладает достаточной электропроводимостью, является простой альтернативой меди. Однако, преимущества этого материала не исключают его недостатки, в частности плохие показатели механической прочности при изгибе, сложную технологию заделки проводов и кабелей в разъемы, а также низкую коррозионную стойкость в некоторых средах.

Легирование алюминия добавками других материалов и нанесение защитных покрытий позволяет улучшить механические свойства алюминия и его стойкость к коррозии.

В частности, компанией Filatex (Франция) для жил авиапроводов используется проволока из сплава алюминия с 1 % магния (АМГ-1).
В России Всесоюзным институтом легких сплавов (ВИЛС) для ОАО «ОКБ КП» разработан алюминиевый сплав 01417, который превосходит АМГ-1 по показателям электропроводности. Сплав 01417 имеет в своем составе редкоземельные металлы и является жаропрочным, что позволяет производить из него проволоку, которая способна сохранять работоспособность при высоких температурах (+250°С). В частности, из гранулированного алюминиевого сплава 01417 выпускается токопроводящая жила для бортпроводов авиалайнеров (БИФ), что позволяет уменьшить вес кабеля в изделии по сравнению с медными проводами примерно на 100-300 кг. Выигрыш в весе по удельной электропроводимости по сравнению с медной проволокой составляет до 30 %.

Предварительное покрытие жилы из сплава 01417 слоем цинка и защитным гальваническим покрытием из серебра образует один из возможных вариантов усовершенствования сплава 01417 (полезная модель 95426).

И, если в Европе и России работы в основном ведутся в направлении улучшения характеристик (например уменьшение веса авиапроводов), то азиатские производители в первую очередь ищут пути удешевления продукции без значительной потери потребительских качеств.
Лидирующие позиции в производстве биметаллических проводников в мире на данный момент занимает китайская промышленность (например Fushi International (Dalian) Bimetallic Cable Co. Ltd.). Наиболее наглядно это можно продемонстрировать на примере жил для кабеля «витая пара».

Создание «биметаллического проводника» (омедненной жилы) для витой пары основано на использовании «скин-эффекта».
Теоретическая физика подтверждает то, что при передаче высокочастотных сигналов, сигнал распространяется только по поверхности проводника – что собственно и называется поверхностным эффектом (Skin-Effect). Таким образом, в кабелях с омедненной жилой, благодаря поверхностному эффекту, сигнал передается по внешнему (медному) слою жилы.

Расположение меди в наружном слое, а алюминия или стали внутри конструкции, а не наоборот, весьма важно: с одной стороны, при переменном токе достигается более высокая проводимость всего провода, в целом, с другой — медь защищает расположенную под ней металл от коррозии. Алюминий весьма активно окисляется и покрывается тонкой оксидной пленкой с большим электрическим сопротивлением. Эта пленка предохраняет алюминий от дальнейшей коррозии, но создает большое переходное сопротивление в местах контакта алюминиевых проводов и делает невозможной пайку алюминия обычными методами.

Причина появления омедненной витой пары очевидна — спрос рождает «омедненку», это закон рыночной экономики. При наличии спроса на что-либо вопрос только в том, как быстро возникнет предложение.

Видимо в какой-то момент времени, на одном из китайских заводов была проявлена инженерная гибкость, и был найден выход – омедненная витая пара. То есть высокий спрос на дешевую витую пару породил соответствующее предложение на рынке.

На данный момент «омедненка» существует в сегменте 2-х и 4-х парных кабелей UTP. Предложений на рынке омедненных многопарных кабелей пока еще замечено не было, и в этом есть своя логика, т.к. исторически спрос был только на 2-х и 4-х парные дешевые кабели.
«Плюсы» и «минусы» омедненных конструкций указаны в таблице ниже:

Плюсы	Минусы
Низкая стоимость	Хрупкий, проводник ломается при небольших радиусах изгиба
Легкий вес	Плохо обжимается коннектором RJ-45
	Жила плохо держится в разъеме (плавающий контакт)
	Небольшая длина рабочих сегментов
	Непредсказуемость импеданса в зоне контакта при заделке кабеля в IDC разъем розетки или патч-панели
	Несовместимость с приложениями PoE (Power over Ethernet). Технология PoE обеспечивает питание абонентских устройств по обычным кабелям передачи данных, для чего требуется очень низкое сопротивление по постоянному току. Но в случае биметаллической жилы постоянный ток будет протекать по центральной алюминиевой жиле, а алюминиевая жила имеет сопротивления гораздо больше, чем медная. Это повлечет за собой большие потери мощности сигнала и приведет к нагреву кабелей, что окажется серьезной проблемой, особенно в случае использования кабельных жгутов.
	В значительном количестве случаев устойчиво поддерживает только 10Base-T (т.е. только 10 мбит/сек.).
	Непредсказуемое изменение характеристик при последующей перекладке кабеля.
	Существуют вопросы с допусками биметаллических конструкций проводников в витой паре на некоторые рынки Европы и Америки. Например, специализирующаяся на тестировании элементов СКС на предмет соответствия международным стандартам, авторитетная независимая испытательная лаборатория «3Р Third Party Testing» (Дания) в конце 2006 года опубликовала информационный бюллетень для своих клиентов и бизнес-партнеров. Этот документ констатирует, что пользователи игнорируют или же не понимают технических ограничений ССА-кабелей, недостатки которых связаны со свойствами алюминия. Данный бюллетень обращает внимание на то, что органы стандартизации IEC и CENELEC не разрешают использовать кабели с ССА-проводниками.

Таб. 1 Сводная таблица «плюсов» и «минусов» существующих биметаллических конструкций

Несмотря на то, что у кабелей с омедненной жилой существует много противников, практические исследования, направленные на совершенствование и еще большее удешевление витой пары продолжаются, и на свет появляются новые, более «продвинутые» конструкции.

Итак, по порядку о «достижениях» азиатской промышленности в создании биметаллических конструкций жил:

1. CCS (Copper Clad Steel — омедненный стальной проводник)

Самый простой и самый дешевый вариант. Широко доступен и широко используется в дешевых коаксиальных кабелях.

Витая пара со стальной жилой, плакированная медью (ССS) достаточно редкое предложение, но, тем не менее, присутствует на рынке. По некоторым данным такие кабели более-менее стабильно работают на дистанциях до 30 метров, поддерживают только 10 мбит/сек.

2. CCA (Сopper Сlad Aluminum – омедненный алюминиевый проводник)

Китайская промышленность выпускает несколько видов проволоки — с разным содержанием меди: ССА-10 (10% меди) и ССА-15 (15%), а также ССА-32 (32%). Заявленное удельное сопротивление ССА-10 равно 0,02743 Ом*мм2/м. В витых парах обычно используют ССА-10 и ССА-15. «Рабочая дистанция» у таких кабелей – 80–120 метров.

3. CCAG (Copper Clad Aluminum and Silver) – алюминий плакированный медью, с добавлением серебра).

То же, что и CCA, но для улучшения рабочих характеристик добавлено серебро.

4. CCAM (Copper Clad Aluminum & Magnesium Alloy) — омедненный алюминиево-магниевый сплав)

То же, что и ССА, но вместо алюминия применяется алюминиево-магниевый сплав. По утверждению разработчиков данных конструкций, качественная плакировка с добавлением в материал серебра или магния позволяет добиться более качественного омеднения и более высоких характеристик по сравнению с CCA. Заявленное удельное сопротивление 0,02676 Ом*мм2/м. Заявленная «рабочая дистанция» – 150 — 200 метров на скорости 100 мбит/сек. (данные Shenzhen AVP Network Co)

5. ССС (Copper Clad Copper – омедненная медь)

Словосочетание «омедненная медь» (англ. Copper Clad Copper) означает жилу, в которой середина выполнена из медного лома или сплава 62% меди и 38% цинка, а верхний слой – из качественной электротехнической меди. Заявленная «рабочая дистанция» – около 180 — 220 метров.

При производстве кабелей связи может быть использована медь разного качества. Условно можно выделить три класса: А, B, С.

Класс меди	Содержание кислорода в меди	*Удельное сопротивление (Оммм2/м)**	Степень чистоты, %
A	безкислородная (oxygen-free-copper)	0. 0165 — 0.0168	99,995
B	низкокислородная (oxygen-low-copper)	0.0165 — 0.0168	98-99
C (second hand)	неизвестно	0.0190 — 0.2500	неизвестна

Таб. 2 Классификация и свойства меди

Для справки: в соответствии с международным стандартом (IACS), величина удельного сопротивления меди используемой для электрических проводников должна составлять 0.017241 Ом*мм2/м при температуре 20° C. Чем выше сопротивление, тем, естественно, хуже проводник.

Традиционно производители кабелей связи используют медь класса A, т.е. самую качественную и чистую медь, но в связи с необходимостью уложится в в заданный заказчиком бюджет, производители могут использовать менее качественную медь класса B, С, и даже омедненную медь.

6. BC (Bare Copper) – чистая медь

По заявлению производителей ВС — это 99,9% медь (без содержания кислорода). Сопротивление проводника сечением 0,5 мм заявляется около 90 Ом /км . Рабочая дистанция – более 300 метров.

Заключение

По утверждению производителей все вышеперечисленные конструкции соответствуют стандартам China SJ/T 11223-2000 и USA ASTMB 566-93.

Известно, что уже появились конструкции «второго поколения», но пока они применяются только при изготовлении печатных плат. Подробной информации о них, кроме скана страницы одного рекламно-аналитического обзора из Китая, мы не имеем.

Мы сознательно не приводим в данной статье указанные на сайтах производителей электрические характеристики вышеперечисленных конструкций, так как, во-первых, они очень разнятся у разных источников, а, во-вторых, технической возможности проверить мы их не имеем. Приведем только ссылку на статью о широкомасштабном тестировании «витых пар» различных конструкций в лаборатории ОАО «Одесскабель» (Украина) в 2007 году (после того, как они впервые появились на международном рынке) — http://www. ok-net.ua/files/CiT11.pdf

Мы кратко изложили наше видение ситуации, а что покупать и что применять в каждом конкретном случае пусть каждый решает сам!

Источники:

1. Матвеев Ю.А., Гаврилова В.П., Баранов В.В. Легкие проводниковые материалы для авиапроводов // 2006. №5 (300). С. 22-23 Кабели и провода,

2. Михайлов В.А., Крайнов И.Б., Кортунов И.М. Электрический провод // http://poleznayamodel.ru/model/9/94753.html, 23 декабря 2013 г.

3. Матвеев А. Н. Электричество и магнетизм. М.: Высшая школа, 1983. C.463.

4. Fushi International (Dalian) Bimetallic Cable Co. Ltd. // en.wikipedia.org/wiki/ Fushi_Copperweld

Как обжать 4 жильный кабель для интернета

Главная » Статьи » Как обжать 4 жильный кабель для интернета

Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил .

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.

Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем. это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.

Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).

Если у вас такой вариант расцветки проводников. то распиновка будет следующая:

В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1 ,2 ,3 и 6

Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару. читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть , где я показываю, как обжать витую пару из четырех жильного провода.

Спасибо, повторил по — получилось. Первый раз ошибся, решив, что самое крайнее положение и есть 6 контакт, а это 8 на самом деле. Пришлось обрезать и делать заново — будьте внимательны!

Здравствуйте.Пробовал по вашей инструкции, все бесполезно к комппу подключаешь или роутеру,ноль не работает лампочки сетевые даже не загораються.Что может быть?подскажите пожалуйста

Благодарю! Если бы не видос, я бы сложил руки) На 3 раз удалось. Не было зажимных клещей и поэтому удалось отверткой и щипцами) Еще раз спасибо

спасибо четко ясно благодарю

Ошибка в монтаже, нужно прозвонить кабель и от этого плясать дальше.

http://radiolubitel.net

legkoe-delo.ru

Правильный обжим витой пары на 4 жилы

Обжимка витой пары 4 жилы – это одно из основных действий при прокладке кабельных линий. Справедливости ради стоит сказать, что чаще обжимается витая пара на 8 жил, но и двухпарные кабели (то есть, 4 жилы) также занимают солидную часть работ прокладчиков сетей.

Многие провайдеры выбирают именно обжим 4-х жильной витой пары по одной простой причине – в сравнении с восьмижильной витой парой это намного экономнее и дешевле. А в большинстве случаев возможностей двухпарного кабеля вполне достаточно для передачи данных.

Обжим четырехжильной витой пары абсолютно оправдан, если работы проводятся в сети со скоростью передачи данных в пределах 100 Мбит/с. Если же предусматривается более высокая скорость, то необходимо использовать кабель , где есть четыре витые пары.

Перед тем, как обжать витую пару на 4 жилы, необходимо подготовить инструмент и аксессуары. Понадобятся обычные обжимные клещи (кримпер), коннектор RJ 45 и, собственно, кабель.

Теперь настала очередь уточнить, какая будет выбрана схема обжима. Она зависит от расцветки жил кабеля. Так, если проводы маркированы белым, зеленым и оранжевым цветами, то распиновка витой пары должна осуществляться в следующей последовательности: 1 пин – бело-оранжевая жила, 2 пин – оранжевая, 3 пин – бело-зеленая и 6 пин – зеленая. Если же вместо зеленого цвета используется синий, то последовательность сохраняется та же с соответствующими заменами. Учитывая многообразие вариантов цветовых маркировок жил витой пары, схема обжима витой пары может меняться, поэтому ее стоит уточнять индивидуально.

Подготовившись и ознакомившись с теоретической частью, можно начинать непосредственно обжим витой пары на 4 провода. Прежде всего, с помощью кримпера или бокореза необходимо обрезать конец кабеля, чтобы все жилы стали одной длины. После этого снимается внешняя изоляция кабеля примерно на 12-15 миллиметров. Для этого используется тот же кримпер или канцелярский нож (во втором случае необходимо быть крайне осторожным, чтобы не повредить проводники). Теперь перед вами четыре проводника, завитые в две пары. Их нужно раскрутить и выпрямить. Чтобы правильно выполнить обжим, схема распределения жил должна быть точно соблюдена. Если проводники получились слишком длинные, их стоит обрезать – это понадобится также для того, чтобы они были одной длины.

Теперь возьмите коннектор и расположите его защелкой вниз. Сожмите проводники между пальцами согласно схеме обжима, чтобы три жилы попадали примерно в первые три пина, а четвертый – в шестой пин коннектора. Начинайте вставлять зажатые проводники в коннектор одновременно. Внимательно следите, чтобы каждая жила попала в нужный пин. Когда все проводники упрутся в стенку, можно обжать кабель. Вставьте коннектор с жилами в гнездо кримпера и сожмите его ручки. Если обжатие четырех проводов выполнено верно, то из кримпера вы извлечете готовый к эксплуатации коннектор.

Завершающий шаг – проверка работы кабеля. Подключите его к оборудованию или используйте специальный тестер. Если результат положительный, то обжимка витой пары выполнена успешно.

e-server.com.ua

Обжим витой пары: пошаговые инструкции и схемы цветов на 4 и 8 жил

Несмотря на кажущуюся простоту вопроса и наличия в сети необходимой информации, с обжимом витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с инсталляцией локальных сетей. В этой подборке мы постарались собрать всю информацию, максимально раскрывающую данную тему, начиная от необходимого инструмента и заканчивая различными схемами обжима.

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

При выборе кримпера следует обращать внимание на следующие моменты:

Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
Эргономичность, инструмент должен быть удобен.

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).

Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д.
Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

К основному и удаленному модулю подключается тестируемый кабель.
Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т. д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Последовательность обжима 8 жильной витой пары + схема

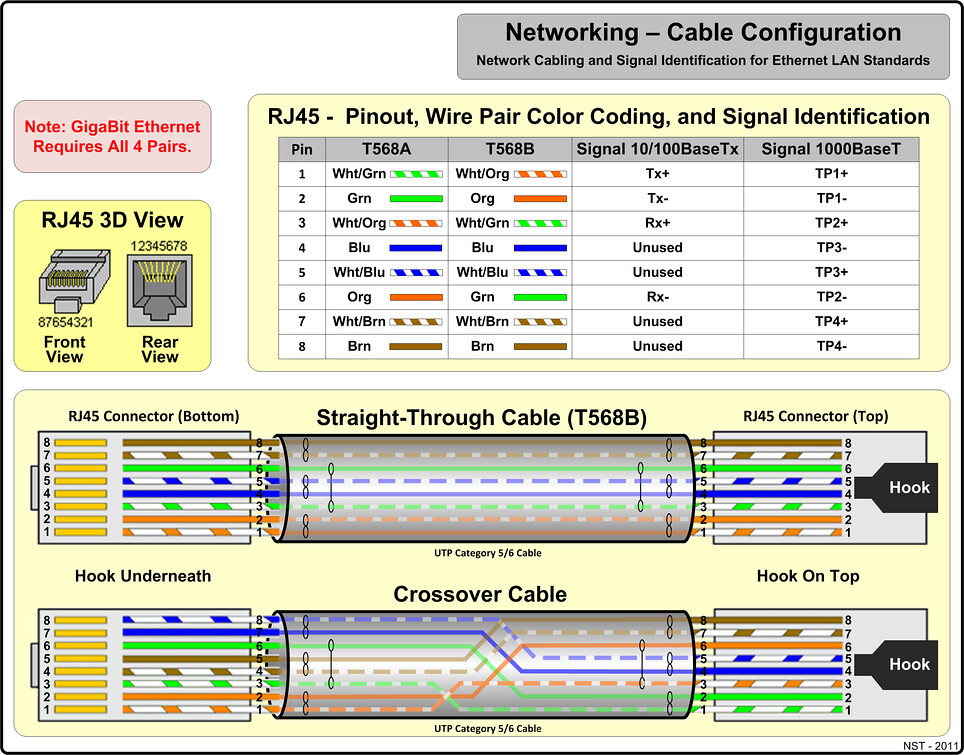

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции.
Снятие изоляции при помощи стриппера
Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее.
Производите обрезку
Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже.
Рис. 8. А – правильный обжим, В – неправильный
Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска.
Обжатие коннектора кримпером

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

Обжимка должна производиться с соблюдением цветовой схемы.
Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
Проверка кабеля тестером позволяет оперативно обнаружить проблему.
Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

www.asutpp.ru

Обжим кабеля витая пара 4 жилы

Как обжимать кабель витая пара 4 жилы? Обжатие 4х жильного кабеля UTP происходит аналогично обжатию кабеля с 8 жилами с разницей только в количестве проводников, используемых для передачи информации. Максимальная скорость передачи на 4х жильном сетевом кабеле равняется 100 Мбит/c (в современных компьютерах и ноутбуках сетевые адаптеры поддерживают именно такую скорость соединения). Так что если вы не планируете использовать гигабитное оборудование, то с точки зрения экономии, выгоднее использовать 2х парный UTP. Как и для обжатия 8 жильного кабеля нам понадобится следующее: 1. Обжимной инструмент (обжимные клещи или кримпер). 2. Разъем RJ45 (8P8C).

3. И, собственно, сам кабель UTP cat5e. Схемы обжима витой пары 4 жилы Для обжима 4 жильного провода необходимо использовать первый,второй ,третий и шестой канал разъема RJ45. Первую пару жил вставляем в 1 и 2 канал, вторую пару – в 3 и 6. И так с обоих сторон кабеля. Снимаем пару сантиметров изоляции с кабеля. Расплетаем и выпрямляем жилы.Cоставляем по цветам: бело-оранжевый, оранжевый, бело-зеленый, зеленый. Не пугайтесь если в вашем кабеле используются пары другой расцветки. Главное правильно попасть первой парой( бело-оранжевый, оранжевый) в 1 и 2 канал, а второй(бело-зеленый, зеленый) – в 3 и 6 канал разъёма. Коннектор RJ45 необходимо держать пластиковым фиксатором вниз.На другом конце провода проделать точно такую же операцию. И все готово.

giganet.by

Смотрите также

Кабель ввг 5х25 технические характеристики
Кабель для ленты светодиодной
Авббшв 4х240 вес кабеля
Первый трансатлантический телефонный кабель
Ножницы секторные для резки кабеля
Прокладка кабеля на даче по воздуху
Кабель для пожарной сигнализации негорючий
Типы оптических кабелей
Труба гофрированная металлическая для кабеля
Маркировка кабеля расшифровка таблица
Аукс кабель для магнитолы

404: Страница не найдена

Страница, которую вы пытались открыть по этому адресу, похоже, не существует. Обычно это результат плохой или устаревшей ссылки. Мы приносим свои извинения за доставленные неудобства.

Что я могу сделать сейчас?

Если вы впервые посещаете TechTarget, добро пожаловать! Извините за обстоятельства, при которых мы встречаемся. Вот куда вы можете пойти отсюда:

Поиск

Узнайте последние новости.
Наша домашняя страница содержит самую свежую информацию о Центре обработки данных.
Наша страница «О нас» содержит дополнительную информацию о сайте, на котором вы находитесь, SearchDataCenter.
Если вам нужно, свяжитесь с нами, мы будем рады услышать от вас.

Просмотр по категории

SearchWindowsServer

Как избежать распространенных проблем с резервным копированием и восстановлением GPO
Объекты групповой политики помогают администраторам контролировать корпоративную среду, но требуется некоторое планирование, чтобы понять, как …
Освещение конференции Microsoft Ignite 2022
Новости, связанные с постоянно расширяющимся портфелем облачных предложений технологической компании, как ожидается, займут центральное место на …
Microsoft решит проблему нулевого дня Windows во вторник с октябрьским патчем
Компания выпустила инструкции по устранению последствий двух угроз нулевого дня Exchange Server, обнаруженных в конце прошлого месяца, но не имевших защиты . ..

SearchCloudComputing

С помощью этого руководства настройте базовый рабочий процесс AWS Batch
AWS Batch позволяет разработчикам запускать тысячи пакетов в AWS. Следуйте этому руководству, чтобы настроить этот сервис, создать свой собственный…
Партнеры Oracle теперь могут продавать Oracle Cloud как свои собственные
Alloy, новая инфраструктурная платформа, позволяет партнерам и аффилированным с Oracle предприятиям перепродавать OCI клиентам в регулируемых …
Dell добавляет Project Frontier для периферии, расширяет гиперконвергентную инфраструктуру с помощью Azure
На этой неделе Dell представила новости на отдельных мероприятиях — одно из которых демонстрировало программное обеспечение для управления периферийными устройствами, другое — углубление гиперконвергентной инфраструктуры …

ПоискХранилище

St. Luke’s Triages Управление медицинскими данными для больниц
Администраторы систем хранения для сети больниц и медицинских учреждений по всему Айдахо обращаются к программному обеспечению для маркировки и многоуровневого хранения данных, чтобы …
IBM представляет ленточную библиотеку Diamondback для облачных провайдеров
Ленточная библиотека IBM Diamondback обеспечивает емкость 27 Пбайт в одной стойке. Технология предназначена для облачных и сервисных …
Управляемая служба SAN входит в предварительную версию в Microsoft Azure
Новейшая служба управляемого хранилища Microsoft Azure, доступная сейчас в предварительной версии, полностью поддерживает требовательные корпоративные сети хранения данных в облаке. Лазурь…

Кабель с витой парой: 6 отличных советов о его качестве

Современные города стремятся к более выдающимся техническим достижениям и интеллекту, чтобы удовлетворить потребности своего населения. В результате витая пара широко используется в системах связи. Сети Ethernet требуют передачи данных на относительно небольшие расстояния.

Эти кабели могут быть экранированы металлической оболочкой вокруг всей металлической пары. Также возможно, чтобы витые пары были неэкранированными. Кроме того, парный кабель также может быть неэкранированным.

Витая пара также хорошо известна своей защитой от перекрестных помех, создаваемых соседними парами. Вот что вам нужно знать о витой паре.

1. Что такое витая пара?

Кабель с витой парой изготавливается путем скручивания двух проводников одной цепи вместе для увеличения его электромагнитных свойств. Характеристики кабелей с витой парой включают соединение двух разных изолированных проводов в виде скрученной схемы. Затем запускаем их параллельно друг другу.

Витой электрический провод высокого качества. Это достигается за счет достаточного изучения и присвоения рейтингов органами по регулированию международных стандартов, такими как ISO и EIA. Таким образом, различные типы кабелей с витой парой безопасны и выгодны за ваши деньги.

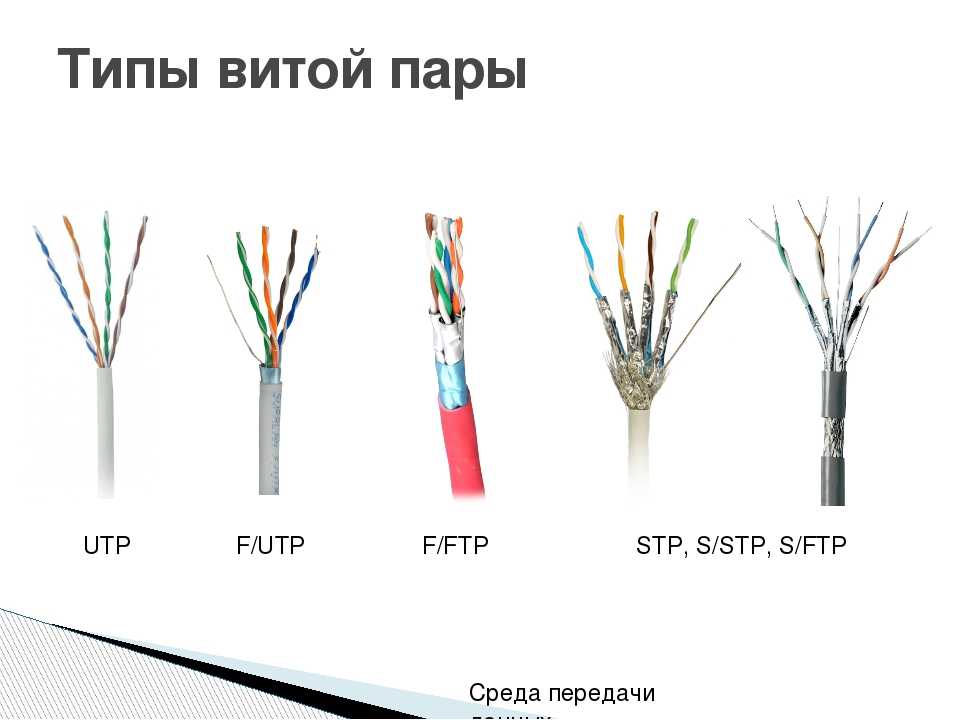

В зависимости от количества парных витых проводов существуют различные типы витых пар. Например, кабели с двумя проводами известны как экранированные кабели с двумя витыми парами. Кабель с 3 витыми парами имеет три спаренных провода, а кабель с 4 жильной экранированной витой парой имеет четыре спаренных провода и так далее. Кабель с экранированной витой парой работает как токопроводящий экран, заключая в себе четыре пары сигнальных проводов для предотвращения электромагнитных помех. 6-парный экранированный витой кабель

подходит для аудиосистем, систем управления и контрольно-измерительных приборов. Акустический кабель типа «витая пара» используется там, где требуется высокая устойчивость к электрическим помехам. Он в основном используется в наружных динамиках и крошечных светильниках.

Экранированный кабель

Ведущий производитель кабелей и проводов — Страница ZW Экранированный кабель Согласно IEC и GB PVC Одобрен UL, CCC, CE, BV, SGS Большой запас экранированных кабелей

Подробнее »

Кабели витой пары
18 AWG используются в нескольких приложениях, включая бытовую электронику и промышленные устройства управления. Эта витая пара также используется для передачи сложных сигналов.
Отличный инструмент для ремонта дома, который всегда под рукой, — это 9Экранированный кабель витая пара 22 AWG 0084 , который также является лучшим другом электрика. Этот конкретный экранированный кабель с витой парой прошел строгие испытания на огнестойкость и подходит для прокладки в вентиляционных камерах. Витой кабель 24 AWG в основном используется для телекоммуникаций, автоматизации, датчиков и аудио.
Существуют также другие размеры, предназначенные для конкретных целей. Кроме того, кабели с витой парой изготавливаются различных форм. Например, доступен плоский кабель с витой парой. Стабильная передача получается при использовании экранированной витой пары для монтажа электрооборудования. Это достигается за счет устранения прерывающих радиочастотных и электромагнитных помех. В состав кабеля входят четыре пучка проводов, где каждая пара скручена для предотвращения перекрестных помех для соседней пары.
Три уникальных варианта экранирования: майларовое покрытие с металлическим покрытием или алюминий, спиральное и плетеное экранирование. Каждый из них имеет разный уровень защиты. Экранирование из майлара или алюминиевой фольги с металлическим покрытием обеспечивает наибольшую 100% защиту от электромагнитных помех.
Спиральное экранирование обеспечивает около 98% защиты от электромагнитных помех. В то время как плетеное экранирование обеспечивает 90%.
По сравнению с обычным кабелем кабель с витой парой часто предпочтительнее по разным причинам. Например, витая пара используется для построения коаксиального кабеля. Это связано с тем, что он обеспечивает радиус изгиба, который считается адаптивным, и дает больше свободы в выборе топологии сети.
В частности, экранированная витая пара используется для уменьшения электромагнитных помех и перекрестных помех в различных сетях. С другой стороны, кабель с неэкранированной витой парой в основном используется в настройках Ethernet и считается более распространенным. Кроме того, заземление может быть выполнено с помощью кабеля с экранированной витой парой.
2. Почему витая пара кабелей скручена?
Основной причиной использования кабелей с витой парой является усиление их электромагнитных свойств. Медные кабели с витой парой являются примером кабелей с витой проволокой. Они сделаны из медных проводов, скрученных вместе, чтобы сформировать пару в кабеле.
Как правило, производители кабеля витой пары используют диэлектрический полимерный компаунд для изоляции кабеля витой пары. Витая пара проводов накладывается друг на друга перед скручиванием.
Медная витая пара незаменима в условиях, когда нежелательно электромагнитное излучение. В результате кабель помогает противостоять помехам извне.
Скручивая провода вместе, можно гарантировать, что любой внешний сигнал будет генерироваться в обоих проводах. Это может привести к «шуму». Тем не менее, он устраняется сразу же после того, как он достигает получателя.
Также скручивание двойных проводов или кабелей с витой парой происходит из-за их высокочастотного сигнала на одном проводе. Это создает магнитное поле, которое может индуцировать сигнал на соседнем проводе.
Прямое следствие этих сигналов. Старые аналоговые телефонные линии заставляют вас слышать разговоры на фоне разговора. Витая пара скручена, чтобы уменьшить эти эффекты. Часто это компенсирует воздействие и еще больше снижает перекрестные помехи.
Экранированный витой провод используется как экранированный кабель с низким уровнем замыкания вместо кабеля без витой пары. Таким образом, экранированный кабель с витой парой широко используется в многочисленных инфраструктурах передачи данных и связи.
Скручивание необходимо для нейтрализации магнитных полей, создаваемых парой кабелей. Это гарантирует, что каждый поворот излучает в противоположном направлении от любого соседнего поворота. Также стоит отметить, что сигнал не обязательно должен быть дифференциальным. Однако, если сигнал дифференциальный, электрические поля также компенсируются.
Поворотный механизм также помогает гасить окружающие магнитные поля. Это происшествие с кабелем влияет на характеристики кабеля с витой парой.
Однако в этой ситуации требуется осторожность. Понятно, что в то время как сигналы дифференциального режима подавляются, сигналы синфазного режима этого не делают. Большинство электрических цепей имеют подавление только низкочастотного синфазного сигнала.
3. Для чего используются кабели с витой парой?
Этот конкретный кабель широко используется в различных инфраструктурах передачи данных и связи. Кроме того, это помогает уменьшить помехи от соседних витых пар (перекрестные помехи). Это означает, что чем больше количество витков на метр, тем выше изоляция.
Кабель с витой парой содержит электрические провода различных технологий, включая аудио и сетевые технологии. Эти кабели с витой парой скручены вместе для достижения двух основных целей. Это снижает количество излучаемого шума и количество шума, создаваемого электромагнитными помехами.
Из-за скручивания проводов любое нарушение, затрагивающее одну линию, повлияет на обе. Независимо от того, на один или оба импульса воздействует шум, расчетная разница не изменится.
4. Каковы преимущества витой пары?
Прокладка и заделка кабелей витой пары достаточно проста.
Для передачи как аналоговых, так и цифровых данных.
Витая пара передает наименьшее количество информации и является наименее затратным способом передачи на короткие расстояния.
Гарантирует, что целостность всей сети не будет нарушена даже в случае разрыва участка витой пары.
Кабель с витой парой менее чувствителен к электрическим помехам. Это может быть вызвано оборудованием или кабелями, расположенными поблизости.
Обладают превосходными характеристиками на коротких участках дороги.
Имеет высокую стоимость исполнения.
Небольшой вес облегчает перемещение при установке.
Кабели с витой парой обладают высокой гибкостью.
Они подходят для использования в инфраструктуре передачи данных и голосовой связи.
Простота подключения и установки Кабель «витая пара» прост.
При использовании кабелей с витой парой в набор каналов можно ввести больше линий.
Скручивание кабеля исключает попадание и выход электрических помех из кабеля. Это делает его более экономичным в расчете на метр или фут, чем кабели других форм.
Экранированная витая пара используется для передачи данных на большие расстояния. В то время как неэкранированная витая пара используется для соединения на короткие расстояния.
5. Что такое неэкранированная витая пара?
Неэкранированная витая пара состоит из медных жил, каждая из которых имеет уникальный цветовой код. Тем не менее, нет ни фольги, ни оплетки, которые служили бы изолятором и защищали его от помех. В кабельной промышленности мы также называем кабель UTP.
Обычно для обеспечения подавления требуется, чтобы кабель с отдельными парами проводов имел переменное количество витков на фут.
Кабель UTP имеет подходящий частотный диапазон, позволяющий передавать данные и голос. В кабеле UTP заземление не требуется. Это также имеет низкую стоимость, так как не требуется гораздо больше обслуживания. В целом, это делает его намного более экономичным.
Относительно функциональности кабеля UTP. Он содержит до четырех витых пар медных проводов, причем большее количество пар соответствует большей пропускной способности. Обычно два провода в паре скручены друг вокруг друга. Полученные пары затем скручиваются друг вокруг друга.
Принцип этого скручивания заключается в предотвращении перекрестных помех и влияния электромагнитных полей. Электромагнитные помехи и перекрестные помехи могут потенциально ухудшить производительность сети, что является причиной их предотвращения.
Витые пары в кабеле с неэкранированной парой имеют цветовую маркировку. Поэтому определить, какая пара к какому витку принадлежит, несложно. Один из проводов в паре можно отличить от другого по оранжевому, коричневому, синему, серому или зеленому цвету.
Другая пара может быть окрашена в красный, фиолетовый, белый, желтый или черный цвет. Идеальной иллюстрацией того, как выглядит неэкранированная витая пара, является провод с белой и синей полосой. Облегчает идентификацию и сопоставление проводов.
Неэкранированные кабели витой пары сгруппированы в пять категорий, включая: CAT3, CAT4, CAT5, CAT5e и CAT6. CAT3 часто используется в телефонных линиях и может поддерживать скорость 10 Мбит/с на расстоянии до 100 метров.
CAT4 используется в сетях Token Ring и может обеспечивать скорость 16 Мбит/с на расстоянии до 100 метров. CAT5 состоит из двух витых пар и используется в локальных сетях (LAN) на базе Ethernet. Поддерживает скорость 100 Мбит/с на расстоянии до 100 метров.
CAT5e состоит из четырех витых пар и используется в локальных сетях (LAN) на основе Ethernet как CAT5. Он может поддерживать скорость 1 Гбит/с на расстоянии до 100 метров. Наконец, CAT6 имеет четыре плотно скрученных витых пары. Он используется в локальных сетях на основе Ethernet и сетях в центрах обработки данных.
Обеспечивает скорость 1 гигабит в секунду на расстоянии до 100 метров. И 10 гигабит в секунду на расстояниях до 50 метров.
6. Разница между экранированной и неэкранированной витой парой
Пары проводов в экранированной витой паре покрыты фольгой, которая затем снова оборачивается для двойной защиты. Тогда как каждая пара проводов в неэкранированной витой паре не покрыта, а обмотана трубкой без какой-либо защиты.
Для экранированной витой пары требуется кабель заземления, а для неэкранированной витой пары — нет.
Экранированная витая пара требует гораздо большего обслуживания, чем неэкранированная, которая не требует особого ухода. Таким образом, кабель с экранированной витой парой стоит дороже, чем кабель с неэкранированной витой парой.
Кабель с экранированной витой парой обозначается аббревиатурой STP, а кабель с неэкранированной витой парой — кабелем UTP.
Неэкранированная витая пара имеет более низкую скорость передачи данных, чем экранированная витая пара. Который имеет значительно высокую скорость передачи данных.
Кабель STP эффективно снижает шум, а неэкранированная витая пара имеет более высокий уровень помех.
Перекрёстные помехи в экранированном кабеле с витой парой уменьшаются, в то время как в неэкранированном кабеле с витой парой перекрестные помехи увеличиваются.
В кабеле STP затухание минимальное, а в кабеле UTP больше.
Скорость кабеля STP относительно низкая, в диапазоне от 10 до 100 Мбит/с. В то время как неэкранированная витая пара имеет большую скорость от 10 до 1000 Мбит/с.
С точки зрения применения экранированные кабели выгодны в местах с высокой вероятностью электронных помех.

Материал жил кабеля «витая пара»
