Какое сопротивление: Как рассчитать сопротивление на своей намотке

Содержание

Как рассчитать сопротивление на своей намотке

В этой статье мы разберемся какие сопротивления стоит использовать, на каких модах, и главное как это все посчитать. Вообще сопротивление на будущей намотке зависит от нескольких параметров:

Это длина койлов, то есть имеется ввиду количество витков в спирали;
Это толщина используемой проволоки, то есть диаметр сечения;
И собственно само сопротивление металла, у каждого металла оно разное.

Количество витков на намотке работает так: чем их больше, тем большее сопротивление намотка будет оказывать. Из школьного курса физики все помнят, что чем больший путь проходит электрический ток, тем больше сопротивление.

С толщиной все та же физика, чем крупнее сечение проволоки, тем меньшее сопротивление оказывают металлические прутья.

Еще на это явление физики влияет сам диаметр готовой спирали, здесь такой же закон, как и в случае с количеством витков. Классическим диаметром для намотки является 3 мм, это обеспечивает нам хорошую площадь нагревания, и мы получаем отличный вкус, и количество пара.

Для чего же вообще нужны спирали для вейп девайса?

Это просто такой способ испарения той самой жидкости. Без них бы ваш девайс просто не мог бы работать. Как тогда должна испаряться жидкость? Так вот для этого и нужна намотка на вейпе. Работает это так: девайс по трубе или проводкам на платах подает из аккумулятора напряжение на эти самые намотки, в связи с этим, под действием электрического тока спирали нагреваются до высокой температуры, которая позволяет жидкости на основе глицерина испаряться с ваты.

Так как же посчитать сопротивление?

Честно говоря, проводить расчеты можно, но кому это нужно? Ну действительно, математики по жизни и так хватило, еще и с этим заморачиваться. Поэтому забудем про все эти вычисления, это не так-то и просто. Так что заходим в интернет, и гуглим калькуляторы намоток. Все. Что захотите можно рассчитать в считанные секунды без каких-либо умственных вычислений. Делайте жизнь проще, сложностей и так хватает.

Другой вариант, это мотать койлы, экспериментируя. Мотаем, устанавливаем в дрипулю или испаритель, и вкручиваем все это в плату. Бокс моды покажут на панели какое сопротивление по итогу вышло. Сложный вариант, но зато, если нет опыта мотать спирали, вот-вот он появится. Вместо платы можно использовать специальные устройства называемые OHm Reader’ами. Это такая площадка для вкручивания дрипки или бака, с экраном которое показывает итоговое сопротивление. Этот способ подходит, если например у вас нету и нет возможности взять у кого-нибудь плату.

Лучше мы поведаем вам, как же понять какое сопротивление выбрать для своего девайса. С мехмодами придется немного провести расчет, но это гораздо легче, чем рассчитать сопротивление в намотке. Нам нужно знать ампераж своего аккумулятора. Допустим, это 30 ампер. Теперь берем среднее напряжение аккумулятора, а оно составляет 3,7. Осталось только 3,7 поделить на 30 ампер. Мы получаем 0,12 Ом. Это то оптимальное сопротивление для вашего мехмода. С бокс-модами все гораздо проще, в принципе, на хорошей плате даже думать нечего, от 0,1 до 1 Ома ставим и все у вас будет классно.

Что будет если ошибиться с сопротивлением

Как я уже говорил, в хорошей плате боятся особо нечего, если бокс считает, что намотка не совсем безопасная, он об этом сам вам расскажет. Единственное, что стоит знать, это какое минимальное сопротивление плата может поддерживать. Обычно это как раз 0,1 Ом. Но существуют платы которые и 0,05 Ом поддерживают нормально. А вот с мехами морока. Тут нужна золотая середина так сказать. Самое маленькое сопротивление для мехмода это 0,07 Ом. Ниже будет уже взрывоопасно. Хотя существуют люди, которые и 0,01 Ом как то наматывают и парят, но честно вам скажу: они играют в “шахида”. Никогда не узнаешь в какой момент взрыв может произойти, не стоит с этим шутить. А вот самое большее сопротивление для меха это примерно 0,16 Ом. Выше будет просто плохо “жарить” и вкуса будет мало, а нам ведь этого не нужно? Конечно нет, так что рекомендуемое сопротивление для меха это 0,07-0,16 Ом. А золотая середина — 0,1-0,12 Ом.

Заключение

В итоге хотелось бы сказать, что не играйте с сопротивлением уж совсем озабочено. Особенно, если это касается мехмодов, оторванных пальцев уже никогда не вернешь, а шрамы заживают, но долго. Будьте аккуратны с этим. И не стоит париться с расчетом сопротивления в будущих койлах, просто используйте калькуляторы. Сохраните время для более важных дел. А на этом все, всем правильной намотки на ваших девайсах и густого пара.

Сопротивление заземления

Тэги: заземление монтаж рекомендации частный дом правила и НТД проектировщику монтажнику взрывоопасный объект частным лицам

Сопротивление заземления (сопротивление растеканию электрического тока) определяется как величина «противодействия» растеканию электрического тока в земле, поступающего в неё через заземлитель.

Измеряется в Ом и должно иметь минимально низкое значение. Идеальный случай — нулевая величина, что означает отсутствие какого-либо сопротивления при пропускании «вредных» электротоков, что гарантирует их ПОЛНОЕ поглощение землей.

Так как идеала достигнуть невозможно, все электрооборудование и электроника создаются исходя из некоторых нормированных величин сопротивления заземления = 60, 30, 15, 10, 8, 4, 2, 1 и 0,5 Ом.

для частных домов, с подключением к электросети 220 Вольт / 380 Вольт необходимо иметь локальное заземление с рекомендованным сопротивлением не более 30 Ом

При подключении локального заземления к нейтрали трансформатора / генератора в системе TN суммарное сопротивление заземления (локального + всех повторных + заземления трансформатора / генератора) должно быть не более 4 Ом (ПУЭ 1.7.101). Данное условие выполняется без каких-либо дополнительных мероприятий при правильном заземлении источника тока (трансформатора либо генератора)

Подробнее об этом на странице «Заземление дома».

при подключении газопровода к дому должно выполняться стандартное требование для заземления дома. Однако из-за использования опасного оборудования необходимо выполнять локальное заземление с сопротивлением не более 10 Ом
(ПУЭ 1.7.103; для всех повторных заземлений)

Подробнее об этом на странице «Заземление газового котла / газопровода».

для заземления, использующегося для подключения молниеприёмников, сопротивление заземления должно быть не более 10 Ом (РД 34.21.122-87, п. 8)

Подробнее об этом на странице «Молниезащита и заземление».

для источника тока (генератора или трансформатора) сопротивление заземления должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока (ПУЭ 1.7.101)

для уверенного срабатывания газовых разрядников в устройствах защиты воздушных линий связи (например, локальная сеть на основе медного кабеля или радиочастотный кабель) сопротивление заземления, к которому они (разрядники) подключаются должно быть не более 2 Ом. Встречаются экземпляры с требованием в 4 Ом.
при подключении телекоммуникационного оборудования, заземление обычно должно иметь сопротивление не более 2 или 4 Ом
для подстанции 110 кВ сопротивление растеканию токов должно быть не более 0,5 Ом (ПУЭ 1.7.90)

Приведённые выше нормы сопротивления заземления справедливы для нормальных грунтов с удельным электрическим сопротивлением

не более 100 Ом*м (например, глина / суглинки).

Если грунт имеет более высокое удельное электрическое сопротивление — то часто (но не всегда) минимальные значения сопротивление заземления повышаются на величину 0,01 от удельного сопротивления грунта.

Например, при песчаных грунтах с удельным сопротивлением 500 Ом*м минимальное сопротивление локального заземления дома с системой TN-C-S повышается в 5 раз — до 150 Ом (вместо 30 Ом).

Расчёт сопротивления заземления

Для расчёта сопротивления заземления существуют специальные формулы и методики, описывающие зависимости от описанных факторов. Они представлены на странице «Расчёт заземления».

Качество заземления

Сопротивление заземления является основным качественным показателем заземлителя и напрямую зависит от:

удельного сопротивления грунта
конфигурации заземлителя, в частности: площади электрического контакта электродов заземлителя с грунтом

Удельное сопротивление грунта

Параметр определяет собой уровень «электропроводности» земли как проводника = как хорошо будет растекаться в такой среде электрический ток, поступающий от заземлителя. Чем меньший размер будет иметь эта величина, тем меньше будет сопротивление заземления.

Удельное электрическое сопротивление грунта (Ом*м) — это измеряемая величина, зависящая от состава грунта, размеров и плотности прилегания друг к другу его частиц, его влажности и температуры, концентрации в нем растворимых химических веществ (солей, кислотных и щелочных остатков).

Обычно используется таблица ориентировочных величин «удельное сопротивление грунта», т. к. его точное измерение возможно только в ходе проведения специальных геологических изыскательных работ.

Конфигурация заземлителя

Сопротивление заземления напрямую зависит от площади электрического контакта электродов заземлителя с грунтом, которая должна быть как можно большей. Чем больше площадь поверхности заземлителя, тем меньше сопротивление заземления.

Чаще всего, из-за наименьшей сложности монтажа, в роли заземлителя используется вертикальный электрод в виде стержня/трубы/уголка.

Для увеличения площади контакта заземлителя с грунтом:

увеличивается длина (глубина) электрода
используется несколько соединенных вместе коротких электродов, размещенных на некотором расстоянии друг от друга (контур заземления). В таком случае площади единичных электродов просто складываются вместе, что подробно описано на отдельной странице о расчёте заземления.

Различные отраслевые нормы

Сопротивление заземления для кабелей городской телефонной сети с медными жилами (из ОСТ 45. 82-96, п. 8)

Для металлических экранов и оболочек кабелей приняты следующие значения (зависимость от удельного электрического сопротивления грунта (УЭС)):

УЭС, Ом*м		> 100	> 300	> 500	> 1000
R, Ом	20	30	35	45	55

Смотрите также:

Запросить расчет

Что такое сопротивление? | Hioki

Что такое сопротивление? Объяснение основ сопротивления, методов расчета и резисторов

Обзор

Если вы похожи на многих людей, возможно, вы слышали о сопротивлении, но не понимаете его. Тем не менее, вы можете не решиться спросить людей об этом сейчас. Проще говоря, сопротивление — это сила, которая противодействует потоку электричества.

Сопротивление влияет на поток электричества. Эта страница предлагает базовые знания о сопротивлении, а также подробное объяснение таких тем, как методы расчета и резисторы.

Что такое сопротивление?

Сопротивление электричеству — то есть электрическое сопротивление — это сила, противодействующая протеканию тока. Таким образом, он служит индикатором того, насколько трудно течь току. Значения сопротивления выражаются в омах (Ом).

Когда между двумя терминалами существует разность электронов, электричество будет течь от высокого к низкому. Сопротивление противодействует этому потоку. Чем больше сопротивление, тем меньше ток. И наоборот, чем меньше сопротивление, тем больше ток.

Расчет сопротивления

Сопротивление можно рассчитать как значение, используя напряжение и ток в цепи.

Сопротивление = Напряжение / ток

Эта формула известна как закон Ома. Если напряжение поддерживается постоянным, значение сопротивления будет уменьшаться по мере увеличения тока — знаменателя. И наоборот, значение сопротивления будет увеличиваться по мере уменьшения тока. Другими словами, в цепях с большими токами сопротивление низкое, а в цепях с малыми токами высокое.

В принципе, сопротивление определяется типом и температурой вещества, через которое протекает электричество, а также его длиной. Вообще говоря, электричество легче проходит через металлы из-за их низкого электрического сопротивления, которое зависит от типа металла и увеличивается в следующем порядке: серебро → медь → золото → алюминий → железо. Кроме того, сопротивление уменьшается с температурой, а повышение температуры означает увеличение сопротивления.

Кроме того, сопротивление увеличивается с увеличением длины, которую должен пройти ток. Проводники с большой площадью поперечного сечения имеют низкое сопротивление, так как по ним легче протекает электричество, а проводники с малой площадью поперечного сечения имеют более высокое сопротивление.

Связь между площадью поперечного сечения вещества и величиной протекающего тока

Что такое резисторы?

Резисторы — это электронные компоненты, препятствующие протеканию электричества в цепи. Резисторы используются в электрических цепях для регулировки тока и напряжения, почти так же, как краны используются для регулировки потока водопроводной воды. Их можно использовать не только для управления протеканием тока, но и для распределения напряжения в цепи.

Электронные схемы нуждаются в резисторах для работы в соответствующих условиях. Резисторы сделаны из материалов, которые сопротивляются потоку электричества, когда он проходит через них. Таким образом, они могут управлять потоком тока в цепи. Когда ток уменьшается резистором, избыточная электрическая энергия преобразуется в тепло.

Резисторы

Доступны резисторы различных типов, включая следующие основные разновидности:

Постоянные резисторы
Переменные резисторы
Потенциометры

К основным типам постоянных резисторов относятся угольно-пленочные и металлопленочные резисторы с углеродным или металлическим покрытием соответственно. Эти резисторы имеют фиксированные значения сопротивления. Переменные резисторы имеют значения сопротивления, которые можно изменять. Потенциометры представляют собой тип переменного резистора, который используется для точной настройки напряжения и тока.

Переменный резистор

Методы измерения сопротивления

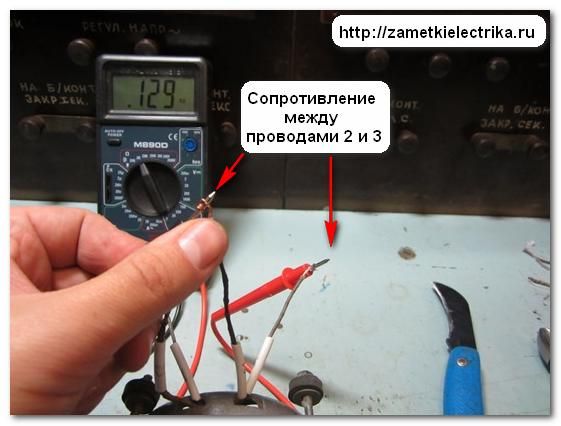

Сопротивление в цепи можно измерить с помощью цифрового мультиметра. Эти приборы могут измерять не только сопротивление, но также напряжение, ток и другие параметры, что делает их полезным инструментом в различных ситуациях. Чтобы использовать цифровой мультиметр, включите прибор и установите его в режим сопротивления (Ом).

При необходимости выберите диапазон на основе значения сопротивления объекта измерения. Вставьте вилку красного щупа в клемму «Ω», а вилку черного щупа в клемму COM. Затем поместите измерительные провода в контакте с обоими концами резистора. Проверьте результат измерения, отображаемый на ЖК-экране прибора. После завершения измерения отсоедините измерительные провода от резистора.

На сопротивление влияет множество факторов, включая температуру. Некоторые цифровые мультиметры имеют функцию применения поправки для учета внешних воздействий, например, в виде функции преобразования температуры измерителя сопротивления. Следовательно, рекомендуется проверять функциональность доступных моделей при покупке цифрового мультиметра.

Резисторы необходимы для обеспечения надлежащего протекания тока.

Сопротивление служит индикатором, который количественно определяет, насколько легко ток будет течь в цепи, используя омы (Ом) в качестве единицы измерения. Ток увеличивается при уменьшении сопротивления и уменьшается при увеличении сопротивления. Резисторы необходимы для обеспечения протекания тока на соответствующем уровне в цепях. Различные резисторы используются для измерения сопротивления в конкретных приложениях.

Цифровые мультиметры необходимы для измерения правильности работы резисторов. Почему бы не попробовать измерить сопротивление, обратившись к методу, описанному выше?

How to Use

Learn More

How to Measure Resistance Хотите узнать об измерении сопротивления? Основные методы измерения сопротивления, меры предосторожности и соответствующая информация

Что такое сопротивление? — Определение из WhatIs.

com

По

Участник TechTarget

Сопротивление — это сопротивление, которое вещество оказывает потоку электрического тока. Обозначается заглавной буквой R. Стандартной единицей сопротивления является ом, который иногда записывается как слово, а иногда обозначается заглавной греческой буквой омега:

.
Когда электрический ток в один ампер проходит через компонент, на котором существует разность потенциалов (напряжение) в один вольт, тогда сопротивление этого компонента составляет один ом. (Для более подробного обсуждения взаимосвязи между током, сопротивлением и напряжением см. закон Ома.)
Обычно, когда приложенное напряжение остается постоянным, ток в электрической цепи постоянного тока обратно пропорционален сопротивлению. Если сопротивление увеличить вдвое, ток уменьшится вдвое; если сопротивление уменьшить вдвое, ток удвоится. Это правило также справедливо для большинства низкочастотных систем переменного тока (AC), таких как бытовые коммунальные сети. В некоторых цепях переменного тока, особенно на высоких частотах, ситуация более сложная, поскольку некоторые компоненты этих систем могут накапливать и выделять энергию, а также рассеивать или преобразовывать ее.

Электрическое сопротивление на единицу длины, площади или объема вещества известно как удельное сопротивление. Значения удельного сопротивления часто указываются для медных и алюминиевых проводов в омах на километр.

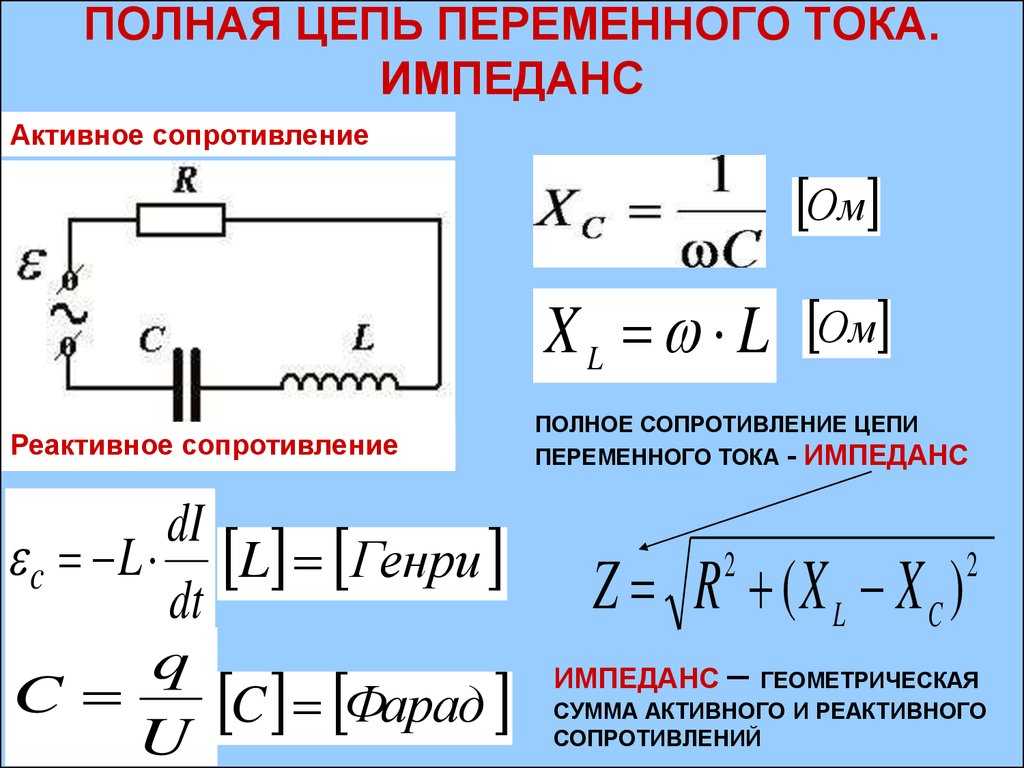

Противодействие переменному току, но не постоянному току — это свойство, известное как реактивное сопротивление. В цепи переменного тока сопротивление и реактивное сопротивление векторно объединяются, чтобы получить импеданс.
Сопротивление контрастирует с проводимостью, которая является мерой легкости, с которой электрический ток протекает через вещество.
Последнее обновление: март 2019 г.
