Какой ток утечки выбрать для узо: 9 важных фактов про УЗО

9 важных фактов про УЗО

Розетки и выключатели OneKeyElectro — это качественные электроустановочные изделия, которые выбирают для себя и дизайнеры, и инженеры-электрики, и рядовые покупатели, делающие ремонт в квартирах и частных домах.

Однако понятие «электробезопасность» гораздо шире, чем просто качественные розетки и выключатели.

Заглянем в квартирный электрический щит и обсудим, почему важно защищать группы розеток устройствами защитного отключения (УЗО) и по каким параметрам их выбрать.

Все группы розеток в вашей квартире должны быть защищены устройством защитного отключения (УЗО).

Эта рекомендация прописана в Правилах устройства электроустановок в п. 7.1.71 (7 изд.). УЗО защищает человека от поражения электрическим током.

Для защиты групп розеток следует выбирать УЗО с током утечки не более 30 мА (ПУЭ, п. 7.1.79).

30 мА или 0,03А — это пороговое значение электрического тока, которое считается относительно безопасным для человека.

УЗО типа А дороже, но предпочтительнее, чем УЗО типа АС.

УЗО типа А более универсально, так как защищает не только от переменных токов утечки, но и от пульсирующих токов утечки.

Источниками пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. (ПУЭ, п.7.1.78).

Автоматические выключатели не заменяют УЗО.

Это разные устройства с разным принципом действия.

Автоматические выключатели защищают Вашу электропроводку от токов короткого замыкания или от перегрузки. Токи, от которых срабатывают автоматические выключатели, смертельно опасны для человека.

Банально, но факт! Розетки должны быть защищены ИСПРАВНЫМ УЗО.

На УЗО есть кнопка «Тест», которая позволяет быстро проверить, работает УЗО или нет.

Нажимая на кнопку тест, мы эмулируем возникновение тока утечки. При нажатии на эту кнопку УЗО должно размыкать электрическую цепь. Проверку работы УЗО необходимо выполнять периодически, хотя бы 1 раз в полгода. Рекомендации о частоте проверки УЗО можно узнать из инструкции производителя.

Модульное УЗО нельзя починить, его можно только заменить на новое.

Наш человек — мастер на все руки, если не половина, то четверть мужского населения нашей страны знает, как держать в руках паяльник. УЗО стоит недешево, велик соблазн попробовать починить его самостоятельно.

Мы категорически не рекомендуем это делать! Безопасность ваших близких бесценна!

Пыль — частая причины выхода УЗО из строя.

Электромонтажные работы часто выполняются в самом начале ремонта. Если в квартирный электрический щит установить УЗО и не защитить его от пыли, то есть высока вероятность выхода УЗО из строя.

Если Вы считаете, то УЗО европейских брендов не боятся ничего, то просто проверьте в инструкции параметр «степень защиты». Если в инструкции на УЗО указана степень защиты IP20, то это устройство необходимо дополнительно защитить от пыли при проведении пыльных ремонтных работ! Все известные нам модульные УЗО выпускаются именно с этой степенью защиты.

Не пытайтесь сэкономить на УЗО.

УЗО — это не тот случай, когда нужно экономить. Мы не советуем заказывать этот прибор на Aliexpress, покупать УЗО б/у, с рук и т.д.

Особенно мы не рекомендуем Вам это делать, если Вы не профессиональный электрик и не можете проверить работоспособность УЗО. Хотя едва ли профессиональный электрик захочет установить в своей квартире УЗО непонятного происхождения.
УЗО должно быть новым, чистым, без признаков установки.

На что нужно обратить внимание при покупке УЗО?

Все уважаемые производители снабжают УЗО инструкциями на русском языке.

Все поставляемые в Россию УЗО должны соответствовать техническим регламентам Таможенного Союза (ТР ТС), что подтверждается действующим сертификатом соответствия ТР ТС.
Соответствие ТР ТС также подтверждается знаком ЕАС на корпусе УЗО.

Потому что электрический ток может быть смертельно опасен для человека.
УЗО позволяет обесточить группу потребителей электроэнергии при возникновения тока утечки.

Остались вопросы? Давайте поговорим поподробнее.

Токи утечки — это редкость? В каких ситуациях они могут возникать?

С какой частотой гремит гром в поговорке «пока гром не грянет, мужик не перекрестится?» Философский вопрос, как повезет.

Даже если у Вас свежая электропроводка, вы применяли только качественные материалы, если электромонтажные работы проведены квалифицированными специалистами, если Вы пользуетесь современными исправными электроприборами и знаете, как грамотно вытащить вилку из розетки, то даже в этом случае у Вас есть ненулевой шанс встретиться с током утечки.

Как подобрать УЗО

УЗО или выключатель дифференциального тока — электромеханическое или электронное устройство, предназначенное для защиты от токов утечки (с фазного провода на «землю»). При этом уменьшается возможность поражения электрическим током или пожара в Вашей квартире. Возможные причины токов утечки — старая проводка, повреждение изоляции и т.д.

Основные характеристики устройств дифференциального тока.

Количество полюсов УЗО

2, 4 полюсное исполнение — для защиты однофазных и трехфазных линий соответственно.

Номинальный ток УЗО.

Все УЗО должны быть защищены автоматическим выключателем, номинальный ток которого рассчитывается из мощности конечных потребителей. Номинальный ток УЗО должен быть на порядок выше. Например, у нас автомат на 16А, значит берем УЗО на 25А.

Ток утечки УЗО

Для выбора тока утечки необходимо придерживаться следующих принципов.

• Для помещений с повышенной влажностью (ванна, душевые) при наличии отдельных цепей необходимо устанавливать УЗО с током утечки 10 мА. Служит исключительно для защиты человека от поражения электрическим током, ставятся на цепи с небольшой протяженностью, целостность проводки не вызывает сомнения, иначе возможны ложные срабатывания.
• Для помещений общего пользования квартирного или офисного типа обычно используют УЗО с током утечки на 30 мА. Устанавливается на розеточные или осветительные линии.
• УЗО с током утечки 100 мА и 300 мА «противопожарные» обычно устанавливаются на линии большой протяженности,  обеспечивают защиту от больших значений утечек тока, которые нередко приводят к пожарам. Не пригодны для защиты человека, так как от 75мА может вызвать у человека паралич органов дыхания.

Нам часто встречаются проекты, в которых в квартиру сначала рекомендуют установить «вводное» УЗО на 300 мА, и потом на отходящие линии УЗО на 30 мА.  Наверное, установка УЗО на 300 мА в квартире на наш взгляд излишняя. Хотя на 100мА вводное УЗО можно и поставить.

Тип характеристик срабатывания УЗО

Существуют два типа характеристик срабатывания

• Тип АC – защита от токов срабатывания переменного тока,  в настоящий момент ВДТ с данным типом срабатывания запрещены для использования в Европе.
• Тип А – защита от токов срабатывания переменного тока с постоянной составляющей (пульсирующей.) Вследствие использования в помещениях устройств с индуктивной нагрузкой (стиральные машинки, микроволновые печи, светильников  с газоразрядными источниками лампами) создающее пульсацию в сети целесообразно использовать в помещениях с такими потребителями устанавливать УЗО с типам характеристик срабатывания АС.

Но с другой стороны, Европа вынуждена постоянно вводить новые стандарты для загрузки своих производителей. Так что не факт, что АС намного хуже А.

Тип  конструкции УЗО

• Электромеханический ВДТ – конструкция устройства основана электромеханических устройствах  (трансформаторах и реле), к достоинствам которых относится гарантированное срабатывания при любом уровне напряжения. К недостаткам можно отнести более высокую стоимость данной оборудования.
• Электронное УЗО работает на электронных компонентах, и обеспечивает отключение при токах утечки в большинстве случаев. Значительно дешевле, чем электромахнические УЗО.

Количество выключателей дифференциального тока

Установка как минимум одного на квартиру мы считаем обязательно, в случае отключения, будет затруднительно узнать причину и место утечки в квартире. Если позволяет бюджет и место в щитке, рекомендуем установить по одному УЗО на ванну, розеточную линию и линию освещения.

А теперь вооружившись этими знаниями, переходим на нашу страницу выбираем УЗО по характеристикам.

Надеемся, что данная статься помогла Вам в выбрать УЗО для Вашей квартиры.



УЗО: основные характеристики и сфера применения

Практически в каждом жилом и общественном помещении можно увидеть огромное количество бытовой техники, необходимой для обеспечения комфортных условий проживания и работы, что, в свою очередь, оказывает существенную нагрузку на электросеть.

Чтобы обезопасить себя и свое жилище от непредвиденных и зачастую трагических ситуаций, особое внимание следует уделять устройствам защиты, наиболее распространенным из которых является устройство защитного отключения, проще говоря,

 УЗО.

К сожалению, со временем любой материал подвержен износу, и проводка не исключение. Причем нет разницы, наружный или внутренний кабель поддается естественному обветшанию. Из-за потери изолирующих свойств проводки происходит утечка электричества, а это уже грозит серьезными последствиями для людей.

С какой целью устанавливают УЗО?

Устройство защитного отключения изначально предназначено для препятствования поражения током и защиты электрической проводки от возгорания из-за неполадок, которые нередко приводят к пожарам.

Существует ряд основных факторов, негативно влияющих на целостность электрических коммуникаций:

• механическое повреждение;
• перегрев проводки;
• естественный износ;
• попадание влаги;
• неправильный монтаж;
• безответственное отношение пользователя.

От подобных неприятностей не застрахован никто, поэтому лучше не рисковать, и своевременно монтировать защитное устройство, многократно доказавшее свою эффективность на практике. К примеру, если при работе посудомоечной машины повредится изоляционная оболочка на кабеле, который касается корпуса, тот, в свою очередь, окажется под напряжением.

В момент прикосновения человека к металлическим деталям бытового прибора ток через тело уйдет в землю, на что мгновенно отреагирует УЗО и отключит напряжение. Несмотря на незначительное поражение током, в данном случае человек гарантированно выживет.

Принцип работы УЗО Основное предназначение УЗО – защита человека от губительного удара током. Для этого на верхние клеммы автомата подключается фаза и ноль от источника питания, а на нижние – фаза и ноль, идущие на нагрузку. Таким образом, схема подключения УЗО подразумевает протекание тока через автомат с последующим возвращением в сеть.

Фактически, УЗО является своеобразным контроллером, анализирующим показатели силы тока на входе и выходе. Если будет зафиксирована разница этих показатели, то последует отключение питания во избежание нежелательных последствий. Время реакции прибора на перебои в сети и ее отключение в среднем составляет 0,04 секунды.

При нормальных условиях функционирования электрической сети не должно быть разницы между значениями тока на входе и выходе УЗО, однако на практике нередко приходится сталкиваться с обратным. При утечке тока УЗО тут же отреагирует отключением. Помимо того, что устройство защитного отключения спасает человеческие жизни, оно также уберегает бытовые приборы от поломок, спровоцированных скачками напряжения в сети и самое главное, предотвращает пожары.

Для того чтобы защитить человека от поражения электрическим током, устанавливают УЗО с номинальным током утечки в пределах 10-30 мА. Это является граничными показателями, которые способен выдержать человеческий организм без серьезных последствий.





Также можно купить УЗО с номинальным током утечки в 100-500 мА, которое выполняет несколько иные задачи, нежели защита человека от электрического поражения. Устройства с высокими номинальными значениями токов утечки предназначены для борьбы с пожарами.

Даже качественная проводка имеет естественную утечку, и чем длиннее коммуникационные магистрали, тем она больше. К примеру, УЗО в 30 мА, установленное в большом частном доме, будет демонстрировать ложное срабатывание, в то время как автоматика данного назначения, рассчитанная на ток утечки в 300-500 мА, обеспечит жилищу надежную защиту от пожара без ложных срабатываний.

Именно таких показателей утечки достаточно для того, чтобы выделилась тепловая энергия в количестве, достаточном для возгорания предметов, расположенных поблизости к месту утечки тока.

Помимо прочего устройства защитного отключения номиналом в 100-500 мА, установленные на входе в помещение, фактически обеспечивают защиту главного ввода. Так, изначально при утечке тока отключаются УЗО с низким номинальным значением, установленные для защиты. В том случае, если по одной из причин отключения не произошло, в работу вступает резервное оборудование с большим номиналом.

УЗО против дифавтомата – что лучше?

← Дешевле, но лучше? Да, это реально!   ||   Распределительные щиты Univers с силовыми и слаботочными модулями →

УЗО против дифавтомата – что лучше?

Оговоримся сразу, что название было задумано другое — «Решение электрической схемы на УЗО или дифавтоматах – что лучше?», и оно звучит правильнее. Но поскольку запросы в поисковиках задаются именно такие, как в названии во главе, решили его не менять.

Итак, УЗО защищает жизнь человека при его прикосновении к токоведущим частям на которых имеется фазное напряжение. УЗО в момент прикосновения должно отключиться, сохранив человеку жизнь. Кроме того, протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто. Тогда УЗО выполняет противопожарную функцию. Помним, что УЗО не защищает от перегрузки и короткого замыкания, для такой защиты УЗО устанавливают с одним автоматом или группой автоматических выключателей. С другой стороны, дифавтомат – это и есть УЗО и автоматический выключатель в одном корпусе. И он защищает линию от перегрузки, короткого замыкания и утечки тока. И, поскольку дифавтомат выполняет больше защитных функций линии, получается – это лучшее решение по сравнению с УЗО. Когда мы сравниваем одно УЗО и один дифавтомат так и есть.

Однако когда мы сравниваем УЗО с группой автоматических выключателей и группу дифавтоматов для группы линий, сравнение уже не в пользу дифавтомата. Почему? Потому что становится актуальной стоимость решения. А оно лучше у УЗО с группой автоматов. Автоматический выключатель значительно дешевле дифавтомата, а УЗО можно поставить общее не на один автомат, а на группу. При том, что функционал решения будет таким же, как в случае с группой дифавтоматов.

Как работает УЗО

На схеме УЗО изображен человек, который прикосновением к токоведущему проводнику создал ток утечки. Сразу возникла разница между входящим и выходящим током, и когда эта разница достигает 30 мА, дифференциальный трансформатор формирует сигнал на расцепитель, который отключает линию, и сохраняет человеку жизнь.

Следующая схема отображает наглядную разницу в подключение УЗО и группы автоматических выключателей и подключения группы дифференциальных выключателей.

Итак, по стоимости первое решение (на УЗО) будет ниже, чем второе, т.к. дифавтомат – дорогое устройство.

Кроме того есть другие различия:

Занимаемое место. Первое решение на схеме на УЗО занимает меньше места – 5 стандартных мест против 6 стандартных мест с дифавтоматами.

Ремонтопригодность. Замена автоматического выключателя значительно дешевле замены дифференциального выключателя.

Оперативная диагностика. В случае срабатывания одного из узлов схемы на УЗО, мы сразу видим причину отключения: сработало УЗО – утечка тока, автоматический выключатель – перегрузка или короткое замыкание. Большинство же дифавтоматов к сожалению не имеют индикатора причины своего отключения.

Подключение. В дифавтомате соединения установлены уже внутри корпуса. Остается только подключить входящие и отходящие линии. В решении с УЗО и группой автоматов необходимо еще коммутировать приборы между собой.

Надежность. Известно, чем проще устройство, тем оно надежнее работает. В этом отношении дифавтомат проигрывает.

Принцип конструкции. УЗО и дифавтоматы выпускаются двух видов конструкции: электромеханическое и электронное. Однозначно преимущество у электромеханического, поскольку оно продолжает работать при обрыве нуля.

Функционал. Об этом редко кто задумывается. Чем УЗО может отличаться от УЗО, кроме класса производителя и конструктива? Типом «А» и типом «АС». Тип «А» — современная разработка, она «видит» все цифровые электронные электроприборы и следит за их безопасностью и защищает человека от утечек, которые могут исходить от них. Тип «АС» способен отработать утечку в проводке, розетках и удлинителях лишь до блоков питания ваших любимых гаджетов. Так что тип «А» однозначно лучше и полноценнее в защите жизни.

Мы считаем, что решение на УЗО и группе автоматических выключателей рациональнее и правильнее применять при распределении тока по четырем и более линиям. Если линий меньше, несколько дифавтоматов станут простым и однозначным решением по защите цепи. Самое главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

УЗО защиты человека от токов утечки



От автора

Здравствуй Уважаемый читатель сайта Elesant.ru. Сегодня поговорим про УЗО защиты человека от токов утечки (устройство защитного отключения). Устанавливается УЗО защиты в электрические сети для защиты человека от токов утечки и предотвращения возгораний.

Назначение

УЗО это электротехническое устройство специально сконструированное для отключения питания электрических приборов при токах утечки. Возникают токи утечки при незначительных нарушениях изоляции токоведущих фазных проводников. При нарушении изоляции ток начинает «утекать» по металлическим корпусам электроприборов или токопроводящим конструкциям квартиры или дома. Ток утечки также называют дифференциальным током.

Так как ток утечки невелик по величине, автоматы защиты, установленные в электросети на него не срабатывают и не отключают электропитание. Автоматы защиты отключают электрическую сеть при коротком замыкании в сети (касание фазного и нулевого провода или двух фазных проводов) или перегрузки. На малые токи утечки автоматы защиты не реагируют.

Ток утечки это опасная неисправность электросети для человека. Например, если прикоснуться к проводнику, по которому течет ток 0,3 миллиампера вы почувствуете муравьиный укус, при токе 15 миллиампер от проводника будет трудно оторваться, но это еще безопасно. Это нельзя сказать о токе в 40 миллиампер. При «прикосновении» к такому току утечки вам гарантированы судороги тела и диафрагмы, что, несомненно, очень опасно для жизни. Именно для защиты человека от токов утечки предназначены УЗО. Такие устройство должны иметь ток отсечки не более 30 мА.

Для защиты помещения от возгорания, пожара ставится общее УЗО защиты человека от токов утечки, с током отсечки 100 мА или 300 мА.

Нормативы для установки

По Российским нормативам для жилых помещений устанавливается УЗО с током отключения не более 30 мА. Время срабатывания УЗО, то есть время от появления токов утечки до отключения электрицепи, должно быть в диапазоне 0,1-0,3 секунды этого времени отключения достаточно, чтобы защитить человека от гибели. Но не надо думать, что при установленном УЗО вы совсем не почувствуете удар тока. Удар тока будет, но устройство должно вовремя ток отключить и спасти вам жизнь.

Отмечу, что такие же нормативы действуют и в Европе. В америке,по их стандарту National Elektrical Code, УЗО устанавливаемы в жилых помещениях должны иметь ток срабатывания 5 мА

Примечание: Исправность устройства нужно проверять до установки УЗО, после установки УЗО и каждые пол года используя для этого кнопку «Тест» на корпусе. Если при нажатии на кнопку «Тест» УЗО сработает, тоесть отключит сеть, значит оно полностью исправно. Если не сработает его нужно заменить.

Где нужна установка УЗО в электрике квартиры и дома

Согласно нашим нормативным документам УЗО является дополнительным устройством защиты. (ПУЭ изд.7,п.1.7.50;п.1.7.156).

Дополнительное это не значит необязательное.

Установка УЗО осуществляется во всех группах электрической цепи, в которых установлены штепсельные розетки. Номинальный ток отключения устройства должен быть не более 30 миллиампер. Как минимум одно общее Устройство Защитного Отключения на всю квартиру(дом) нужно установить обязательно.

Если у вас электрическая сеть, где много групп электропитания, установка УЗО на каждую группу вместе с общим УЗО, только улучшит безопасность жилого помещения. Допускается установка одного УЗО на несколько отдельных групп электропитания при условии установки отдельных автоматов защиты на каждую группу.

В сырых зонах квартиры или дома где установлены розетки (ванных, кухнях), а также в отдельных электрических линиях питающих бытовые приборы работающее напрямую с водой (стиральная машина, посудомойка) нужно устанавливать УЗО с током отсечки 10 мА.

Не следует устанавливать УЗО в электросетях питающих бытовые приборы напрямую, например кондиционеры. В таких приборах установлена внутренняя система защиты. Устройство для таких приборов, скорее всего, будет ложно срабатывать.

Установка УЗО в 4-х проводных трехфазных электрических сетях (схема TN-C). О системах заземления читайте отдельную статью: Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT.

Выбор УЗО защиты человека от токов утечки

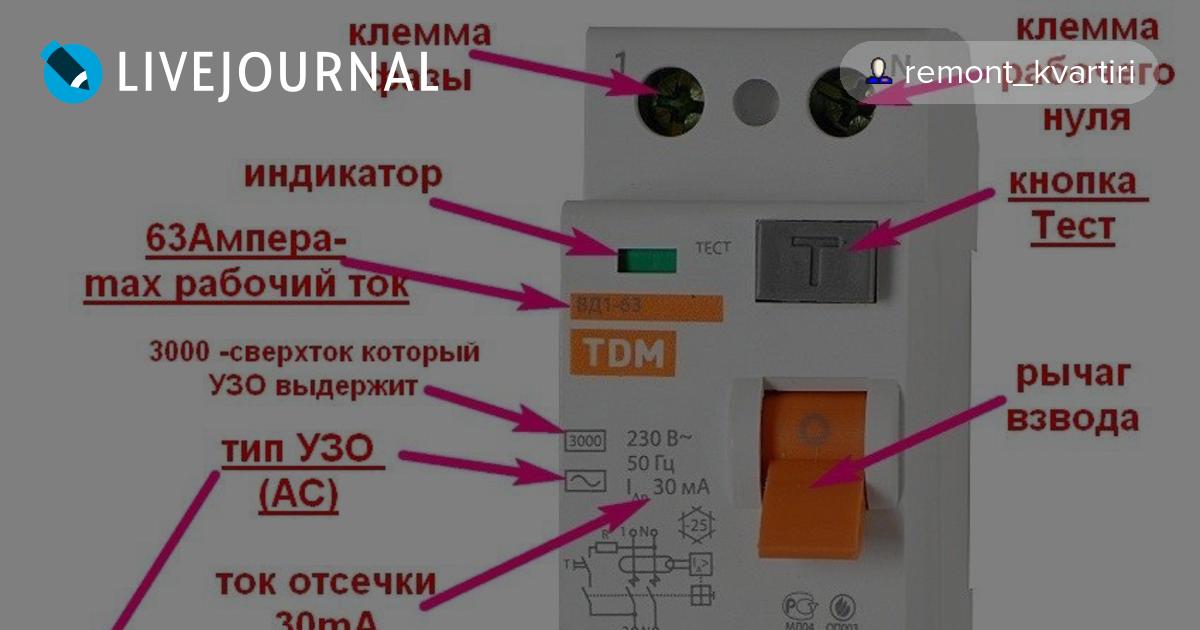

УЗО имеет две основные характеристики.

• Номинальный ток нагрузки (в амперах)
• Номинальный ток отсечки, он же дифференциальный ток (в миллиамперах).

Номинальный ток нагрузки УЗО

УЗО устанавливается в электрическую цепь обязательно вместе с автоматами защиты от сверхтоков, после автомата защиты. Номинальный рабочий ток нагрузки устройства должен выбираться на один пункт выше номинала автомата защиты.

Например: Вводной автомат защиты на квартиру 50 Ампер. Значит на всю квартиру, нужно установить УЗО с номинальным током нагрузки 63 Ампера.

Номинальный ток отсечки

для жилых помещений номинальный ток отсечки выбирается:

• Для защиты человека от токов утечки ставятся УЗО с током отсечки 30 мА;
• Для мокрых зон (ванных комнат) и детских комнат питающихся от отдельной линии, ставится УЗО с током отсечки 10 мА;
• Для защиты дома от пожара ток отсечки должен быть 100мА или 300 мА;
• Выбор устройства производится на основе СП 31-110-2003.

Номинальное время отсечки УЗО

• Номинальное время отсечки не должно превышать 0,2 миллисекунды для напряжения питания 230-400 Вольт.
• В квартирах и домах лучше устанавливать УЗО типа «АС» или «А». Тип «АС» реагируют только на синусоидальные, переменные, токи утечки. Тип «А» реагирует на синусоидальные и пульсирующие токи утечки. Пульсирующие токи возникают от работы магнитофонов, телевизоров, стиральных машин, регуляторов освещения.

Установка УЗО

• Устанавливается устройство после автоматов защиты от сверхтоков.
• Рекомендовано такая установка устройства при которой отключаются одновременно фазный и нулевой рабочий проводники. При этом установка автомата защиты от сверхтоков на нулевом проводе не обязательно.
• На наглядных схемах ниже показаны правильные и неправильные подключения устройства в квартире и доме.
• На верхней схеме устройство установлено сразу после электросчетчика, без автомата защиты. Это недопустимо (ПУЭ 7.1.76).

Нельзя устанавливать защиты человека от токов утечки в групповых цепях, где нет защиты от сверх токов. Со стороны источника, перед ним нужно установить автомат защиты от сверх токов (ПУЭ).

Нормативные документы

В этих нормативных документах вы найдете информацию про УЗО защиты человека от токов утечки.

• ПУЭ (Правила Устройства Электроустановок) изд.7
• СП 31-110-2003, Проектирование и монтаж электроустановок
• ГОСТ Р 50571.8-94, ЭЛЕКТРОУСТАНОВКИ ЗДАНИЙ ,Часть 4
• ГОСТ Р 50571.11-96, Электроустановки зданий, Часть 7, Требования к специальным электроустановкам.

Другие статьи раздела





Какое узо выбрать – критерии правильного выбора

• Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
• В сегодняшней статье я расскажу Вам про различные варианты схем подключения УЗО (устройство защитного отключения) в однофазной сети, а также про выбор его номинального тока и дифференциального тока (тока утечки) в зависимости от схемы подключения.
• Для более наглядного понимания материала, необходимо рассмотреть конкретные варианты, начиная с самых простых и стандартных схем и, заканчивая, частными случаями.
• 1. Вводное УЗО

Предположим, что у нас в квартире установлен вводной автоматический выключатель с номинальным током 40 (А) и мы хотим защитить всех потребителей квартиры одним общим УЗО. Оно же будет считаться и называться вводным УЗО.

И это правильно! Закрывать глаза на электробезопасность в своем доме, а также на требования ПУЭ (п.7.1.71), я считаю не правильным и даже опасным.

Кстати, прошу обратить внимание на электрический щит. Это очередная новинка от компании IEK — металлический распределительный щит ЩРн серии PRO. Про преимущества и выявленные недостатки данного щита я расскажу Вам в самое ближайшее время. Если не хотите пропустить новые выпуски статей, то подписывайтесь на рассылку сайта.

Поскольку разговор зашел о щитах, то напомню Вам, что не так давно я уже делал подробный обзор пластикового щита серии PRIME от IEK, который меня достаточно впечатлил.

Перейдем непосредственно к теме статьи.

Схема представленного выше щита достаточно простая. Питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3).

С клеммы (2) фаза уходит на верхнюю клемму вводного автомата, а с нижней клеммы — на верхнюю клемму среднего отходящего автомата, соединенного с соседними автоматами с помощью соединительной гребенки.

С клеммы (4) счетчика электрической энергии ноль уходит на общую нулевую шину (N).

Вводное УЗО необходимо подключить сразу же после вводного автомата, а уже после него подключить групповые автоматы на отходящие линии (розетки, освещение, теплый пол и прочее электрооборудование). Выглядеть это будет следующим образом.

Питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3). С клеммы (2) фаза уходит на верхнюю клемму вводного автоматического выключателя, а с нижней клеммы — на верхнюю клемму (1) вводного УЗО.

С нижней клеммы (2) УЗО фаза уходит на верхнюю клемму среднего отходящего автомата, соединенного с соседними автоматами с помощью гребенчатой шины.

С клеммы (4) счетчика электрической энергии ноль уходит на верхнюю клемму (N) УЗО, а с нижней клеммы (N) УЗО — на общую нулевую шину (N).

Внимание! Рекомендую ознакомиться со статьей про распространенные ошибки, возникающие при подключении УЗО и дифавтоматов.

Как выбрать номинальный ток УЗО?!

Номинальный ток вводного УЗО должен быть на одну ступень выше, чем номинальный ток вводного автоматического выключателя, т.е. нам необходимо установить УЗО с номинальным током не менее 50 (А) и током утечки 30 (мА). Таким образом, вводное УЗО у нас будет защищено от перегруза (сверхтока), как и требует от нас ПУЭ (п.7.1.75 и п.7.1.76).

1. Стандартный существующий ряд номинальных токов УЗО: 16, 25, 32, 40, 50, 63, 80, 100 (А).
2. Номинальный ток УЗО отображается на лицевой стороне его корпуса.

Зачем нам необходимо защищать УЗО от перегруза? И откуда может возникнуть этот самый перегруз?

Да все, элементарно! В щите установлен вводной автоматический выключатель с номинальным током 40 (А), что соответствует выделенной мощности 8,8 (кВт). В любое время Вы можете включить в сеть приборы с суммарной мощностью, превышающую 8,8 (кВт). Возьмем для примера, что потребляемая мощность у Вас составила около 10 (кВт), что равносильно току 45,4 (А).

При таком токе, согласно время-токовой характеристики (ВТХ) срабатывания теплового расцепителя, наш вводной автомат не отключится в течение целого часа.

Получается, что все это время через УЗО будет проходить ток величиной 45,4 (А), превышающий его номинальный ток, что может привести к нагреву его токоведущих частей, оплавлению корпуса и в конечном счете выходу его из строя.

Чтобы избежать подобной ситуации, я Вам всегда советую устанавливать УЗО с номинальным током на одну ступень больше, чем номинальный ток автомата. Но как показывает практика, токоведущие части УЗО выполнены с некоторым запасом по перегрузочной способности, но тем не менее я бы не рисковал и соблюдал данное требование!

Почему УЗО должно быть с током утечки именно на 30 (мА)?

• Сначала приведу стандартный существующий ряд номинальных дифференциальных токов (токов утечки) УЗО: 10 (мА), 30 (мА), 100 (мА), 300 (мА) и 500 (мА).
• Иногда эти значения могут отображаться не в миллиамперах, а в амперах, тогда стандартный ряд будет выглядеть следующим образом: 0,01 (А), 0,03 (А), 0,1 (А), 0,3 (А) и 0,5 (А).
• Номинальный дифференциальный ток (ток утечки) УЗО отображается также на лицевой стороне его корпуса.

Итак, если у Вас вводной автоматический выключатель имеет номинальный ток до 40 (А) включительно, то вводное УЗО можно устанавливать с током утечки 30 (мА). Если же номинал вводного автомата больше 50 (А), то скорее всего УЗО придется устанавливать с током утечки 100 (мА).

Дело в том, что все зависит от общей фоновой (естественной) утечки в линиях электропроводки. Поэтому считается что, чем больше ток нагрузки, тем больше фоновая утечка, поэтому, чтобы избежать ложных срабатываний УЗО, приходится завышать его ток утечки с 30 (мА) до 100 (мА).

Согласно ПУЭ (п.7.1.83), существует норма по суммарной фоновой утечке в нормальном режиме, которая должна быть не больше 1/3 номинального тока утечки УЗО. Вот например, ток утечки УЗО составляет 30 (мА), а значит фоновая утечка в этой линии должна быть не больше 10 (мА).

Фоновую утечку можно измерить, правда для этого необходимы специальные приборы. Вот например, в нашей электротехнической лаборатории имеется прибор MRP-200 , правда основным его назначением все же является измерение отключающего дифференциального тока УЗО и измерение времени его срабатывания.

Также фоновую утечку можно приблизительно рассчитать. Условно принято, что ток утечки величиной 0,4 (мА) приходится на 1 (А) нагрузки или же ток утечки 10 (мкА) приходится на 1 метр длины фазного проводника.

Чтобы Вам не вникать в подробности определения фонового тока, я специально для Вас составил таблицу с рекомендуемыми уставками дифференциального тока (тока утечки) в зависимости от тока нагрузки.

Как видно по таблице, при номинальном токе нагрузки 40 (А) рекомендуется устанавливать УЗО с током утечки 30 (мА). В скобках указано значение 100 (мА), но это больше относится при эксплуатации старых электропроводок.

Если у Вас электропроводка не старая (не высохшая и не ветхая) и выполнена качественными кабелями и проводами, то даже при относительно больших токах нагрузки фоновая утечка будет незначительной (минимальной). Поэтому при номинальном токе вводного автомата даже 50 (А) и 63 (А) можно смело устанавливать вводное УЗО с током утечки 30 (мА).

Кстати, согласно ПУЭ (п.7.1.79, п.7.1.83 и п.7.1.85), требуется устанавливать на отходящие линии УЗО с током утечки 30 (мА). Если же защита всей электропроводки выполняется одним вводным УЗО, то ток утечки у него должен быть не более 30 (мА), естественно, что при выполнении условий по суммарной фоновой утечке.

Да, забыл уточнить, что я рассматриваю установку и подключение УЗО с целью защиты человека от поражения электрическим током и защиты линий от появления утечек в следствии старения и ухудшения изоляции, и прочих на нее воздействий.

2. УЗО на одну отходящую линию

Рассмотрим вариант, когда нам нужно с помощью УЗО защитить не все линии, а только одну отходящую (групповую). Для этого нам необходимо в этой линии установить УЗО. Предположим, что это будет линия освещения балкона или лоджии, защищенная автоматическим выключателем с номинальным током 10 (А).

Согласно вышеприведенным требованиям ПУЭ по защите УЗО от перегруза, нам необходимо после автомата 10 (А) установить УЗО с номинальным током 16 (А) или 25 (А) и током утечки 30 (мА). Ничего страшного не будет, если Вы здесь установите УЗО с номинальным током 40 (А) или 50 (А), как в моем примере.

В этой схеме питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3).

 С клеммы (2) фаза уходит на верхнюю клемму вводного автомата, а с нижней клеммы — на верхнюю клемму среднего отходящего автомата, соединенного с соседними автоматами с помощью соединительной гребенки.

 Затем с нижней клеммы автоматического выключателя отходящей линии, защищенной с помощью УЗО (в моем примере это линия освещения лоджии), фаза уходит на верхнюю клемму (1) УЗО.

С клеммы (4) счетчика электрической энергии ноль уходит на общую нулевую шину (N). С общей нулевой шины (N) ноль уходит на верхнюю клемму (N) УЗО. К нижним клеммам (2) и (N) УЗО будет подключаться кабель отходящей линии освещения лоджии. Остальные линии, не защищенные УЗО, будут подключаться к соответствующим автоматам и общей нулевой шине (N).

1. Если же подобным образом защищать каждую отходящую линию с помощью УЗО, то при их большом количестве выйдет достаточно дорогим удовольствием в финансовом плане, поэтому существует еще один вариант, который рассмотрим ниже.
2. 3. Групповое УЗО на несколько отходящих линий
3. Рассмотрим экономный вариант при защите с помощью одного УЗО нескольких отходящих линий.

Схема остается той же: вводной автомат и 5 отходящих автоматов. Мне необходимо защитить несколько отходящих линий с помощью одного УЗО. Для примера, разделю отходящие линии на 2 группы: два автомата в одной группе и три автомата в другой.

Отходящие линии первой группы у нас не будут защищены УЗО, а вот отходящие линии второй группы будут защищены с помощью одного общего (группового) УЗО.

В этой схеме питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3).

 С клеммы (2) фаза уходит на верхнюю клемму вводного автомата. С нижней клеммы вводного автомата уходит два проводника. Один — на верхнюю клемму одного из автоматов 1-ой группы, соединенных между собой гребенкой. Второй проводник уходит на верхнюю клемму (1) общего (группового) УЗО, которое защищает 2-ую группу автоматов.

 С нижней клеммы (2) УЗО фаза уходит на верхнюю клемму среднего отходящего автомата 2-ой группы, соединенных между собой также с помощью гребенки.

С клеммы (4) счетчика электрической энергии ноль уходит на общую нулевую шину (N). С общей нулевой шины (N) ноль уходит на верхнюю клемму (N) УЗО.

• Фазные проводники отходящих кабелей 1-ой группы будут подключаться непосредственно к автоматам 1-ой группы, а нули — к общей нулевой шине (N).

Фазные проводники отходящих кабелей 2-ой группы будут подключаться непосредственно к автоматам 2-ой группы, а нули — к нижней клемме (N) УЗО.

Больше двух проводников подключать к одному зажиму запрещено, поэтому в таких случаях в щите устанавливают вторую нулевую шину (N1), которая соединяется с нижней клеммой (N) УЗО, а затем к этой самой шине (N1) и подключаются нули отходящих кабелей 2-ой группы.

Как выбрать номинальный ток УЗО в таком случае?!

Многие электрики начинают рассчитывать суммарный номинальный ток отходящих автоматов. Предположим, что отходящие автоматы имеют следующие номинальные токи: 6+10+10+16 = 42 (А). Таким образом, необходимо установить УЗО с номинальным током более 42 (А) и дополнительно учесть небольшой запас в случае перегруза. Для этого вполне подойдет УЗО с номинальным током 50 (А).

А если суммарный номинальный ток отходящих линий будет еще больше?! Например, 10+10+10+16+16+16+25+16=119 (А). Что делать в этом случае?! Устанавливать УЗО на 140-150 (А), которых даже нет в природе?!

На самом деле, не нужно заморачиваться и рассчитывать суммы номинальных токов отходящих автоматов, т.к. их может быть от нескольких штук до нескольких десятков.

Все гораздо проще! Номинальный ток УЗО выбирается не по сумме номинальных токов автоматов на отходящих линиях, а на одну ступень больше, чем номинал вводного автомата. Все получается логично и правильно.

Ведь в любом случае ток через УЗО не будет превышать ток, проходящий через вводной автомат и групповое УЗО будет защищено от перегруза.

Для нашего примера суммарный номинальный ток оставляет: 16+25+32 = 73 (А), что нам как бы предполагает установить здесь УЗО с номинальным током 80 (А) или вовсе 100 (А). Но это не совсем правильно, т.к. нам достаточно установить УЗО с номинальным током 50 (А), который будет на одну ступень выше, чем номинальный ток 40 (А) вводного автоматического выключателя.

В настоящее время это наиболее распространенный способ подключения УЗО, т.к. он более экономный, но в то же время в полном объеме соответствует требованиям ПУЭ и электробезопасности.

В данное время я как раз таки занимаюсь сборкой квартирного щита, в котором имеется 30 отходящих линий (с учетом резерва). По аналогии с описанным выше способом, каждые 10 отходящих линий будут защищены отдельным УЗО.

1. Вводной автомат в этом примере имеет номинал 32 (А), поэтому все УЗО имеют номинальный ток 40 (А), 30 (мА) независимо от суммы номинальных токов автоматов на защищаемых отходящих линиях.
2. О сборке этого щита я еще напишу отдельную подробную статью, так что кому интересно, то подписывайтесь на рассылку сайта.

Я рассказал Вам про самые основные схемы подключения УЗО в однофазной сети, а также про выбор УЗО по номинальному току и току утечки для каждого конкретного случая. На частных случаях подключения УЗО, а также на каких-то не стандартных решениях я останавливаться не стал, если вдруг возникнут вопросы, то смело задавайте их в х под статьей.

• Видео по материалам статьи:
• Про принцип подключения УЗО в трехфазной сети почитайте в следующих моих статьях:

Если Вы не хотите заморачиваться вопросами куда и каким номиналом установить УЗО (устройство защитного отключения), то Вы всегда можете вместо пары «автомат+УЗО» применить дифференциальные автоматы с соответствующими параметрами. Читайте статью про преимущества и недостатки применения в схемах дифавтоматов. Надеюсь, что она прояснит Вам некоторые моменты.

P.S. На этом, пожалуй, все. Всем спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

6 важных критериев выбора автоматического выключателя — ООО «Энергия-С»

30 Ноября 2017

Итак, рассмотрим, как правильно подобрать наиболее важные параметры устройства для защиты проводки в доме и квартире.

1. Ток КЗ. Чтобы выбрать автоматический выключатель по току короткого замыкания, необходимо учитывать важное условие – правилами ПУЭ автоматы с наибольшей отключающей способностью менее 6 кА запрещаются. На сегодняшний день устройства могут иметь номиналы 3; 4,5; 6 и 10 кА. Если Ваш дом размещен рядом с трансформаторной подстанцией, нужно выбрать автоматический выключатель, срабатывающий при предельном коротком замыкании в 10 кА. В остальных случаях вполне достаточно подобрать коммутационный аппарат номиналом 6000 Амер.
2. Номинальный ток (рабочий). Следующий, не менее важный критерий выбора автомата для дома – по номинальному току. Данная характеристика отображает значение тока, свыше которого произойдет разъединение цепи и, соответственно, защита электропроводки от перегрузок. Чтобы выбрать подходящее значение (оно может быть 10, 16, 32, 40А и т.д.), необходимо опираться на сечение кабеля домашней проводки и мощность потребителей электроэнергии. Именно от того, насколько большой ток способны пропустить жилы через себя и в то же время, какая суммарная мощность всей бытовой техники, будет зависеть рабочий ток устройства коммутации. В данном случае для выбора подходящей характеристики автоматического выключателя рекомендуем сначала определить сечение кабеля в Вашем доме либо квартире, после чего руководствоваться данными таблицами:



3. Ток срабатывания. Одновременно с рабочим током автомата нужно подобрать его номинал по току срабатывания. Как Вы знаете, при включении мощных электроприборов пусковой ток может быть значительно Выше номинального (вплоть до 12 кратного значения). Чтобы автоматический выключатель не сработал, восприняв включение двигателя, как короткое замыкание, нужно правильно выбрать класс коммутационного аппарата. На сегодняшний день для бытового применения могут использоваться классы B, C и D. Для дома и квартиры лучше всего выбрать устройство класса B, если в кухне установлена газовая плита и нет мощных потребителей электроэнергии. Если установлена электроплита либо мощный электрический котел, лучше подобрать подходящий автомат класса C. Ну и если у Вас в частном доме задействованы электродвигатели большой мощности, необходимо осуществить выбор коммутационного аппарата с маркировкой «D».
4. Селективность. Данный термин подразумевает отключение в аварийной ситуации только определенного, проблемного участка, а не всей электроэнергии в доме. Тут уже нужно немного вникнуть в логическую цепочку и выбрать номиналы автоматических выключателей согласно обслуживающей линии. Вершину так называемого разветвления должен занимать вводной автомат, номинал которого не должен превышать максимально допустимую нагрузку на электропроводку, исходя из сечения провода. Номинальный ток вводного коммутационного аппарата должен превышать значение рабочего тока всех остальных, нижестоящих автоматических выключателей в щитке. Для частного дома рекомендуется на ввод выбрать аппарат на 40А, на электроплиту – 32А, на электроприборы до 5 кВт – 25А, розетки – 16А и освещение – 10А. При выборе такого варианта сборки распределительного щитка условие селективности будет удовлетворено.



5. Количество полюсов. Еще один, не менее важный критерий выбора, с которым, как правило, возникает меньше всего вопросов. Итак, для однофазной сети 220 Вольт на ввод рекомендуется выбрать двухполюсный однофазный автомат. На освещение и отдельно подключаемую бытовую технику (к примеру, стиральную машину, водонагреватель, кондиционер) нужно подобрать подходящий однополюсный автоматический выключатель. Если у Вас в доме трехфазная электросеть, на ввод купите четырехполюсный коммутационный аппарат. Ну и для защиты двигателя от сверхтоков нужно выбрать трехполюсный автомат на 380 Вольт.
6. Завод изготовитель. Очень важно правильно выбрать фирму автомата, иначе при покупке подделки далеко не факт, что указанные выше параметры по факту являются такими же. В результате, при токе КЗ электромагнитный расцепитель может не сработать и как следствие – пожар в доме. Чтобы такого не произошло рекомендуется осуществлять подбор коммутационных аппаратов и другой автоматики только от качественных фирм. Рейтинг лучших производителей автоматических выключателей мы предоставили в соответствующей статье!

Рекомендуем также просмотреть видео инструкцию, в которой предоставлены все необходимые таблицы и формулы для выбора автоматического выключателя по току, мощности и сечению кабеля:

Перечисленные критерии выбора автоматического выключателя являются основными, и первым делом обращайте внимание на данные параметры. Следует отметить, что экономить на автоматах очень глупо! Разница между качественным изделием (от производителя ABB либо Schneider Electric) и подделкой не слишком велика, если учитывать, что на кону стоит Ваш дом и, что более важно – жизнь!

Недопустимые ошибки при покупке

Существует несколько ошибок, которые могут допустить электрики-новички при выборе автоматического выключателя по силе тока и нагрузке.

Если Вы неправильно выберите защитную автоматику, даже немного «промахнувшись» с номиналом, это может повлечь за собой множество неблагоприятных последствий: срабатывание автомата при включении электроприбора, электропроводка не выдержит токовые нагрузки, срок службы выключателя быстро сократиться и т.д.

Чтобы такого не произошло, рекомендуем ознакомиться со следующими ошибками, что позволит в будущем правильно выбрать автоматический выключатель для своего дома либо квартиры:

• Первое и самое важное, что вы должны знать — во время заключения договора новые абоненты заказывают энергетическую мощность своего присоединения. От этого технический отдел производит расчет и выбирает в каком месте будет происходить подключение и сможет ли оборудование, линии, ТП выдержать нагрузку. Также по заявленной мощности рассчитывается сечение кабеля и номинал защитного автомата. Для квартирных абонентов недопустимо самовольное увеличение нагрузки на ввод без его модернизации, поскольку по проекту уже заявлена мощность и проложен питающей кабель. В общем номинал вводного автомата выбираете не вы, а технический отдел. Если в итоге вы захотите выбрать более мощный автоматический выключатель, все должно согласовываться.
• Всегда ориентируйтесь не на мощность бытовой техники, а на электропроводку. Не стоит осуществлять выбор автомата только по характеристикам электроприборов, если проводка старая. Опасность в том, что если, к примеру, для защиты электроплиты Вы выберите модель на 32А, а сечение старого алюминиевого кабеля способно выдержать только ток в 10А, то Ваша проводка не выдержит и быстро расплавиться, что станет причиной короткого замыкания в сети. Если же Вам нужно выбрать мощный коммутационный аппарат для защиты, первым делом замените электропроводку в квартире на новую, более мощную.
• Если, к примеру, при расчете подходящего номинала автомата по рабочему току у Вас вышло среднее значение между двумя характеристиками – 13,9А (не 10 и не 16А), отдавайте предпочтение большему значению только в том случае, если Вы знаете, что проводка выдержит токовую нагрузку в 16А.
• Для дачи и гаража лучше выбрать автоматический выключатель помощнее, т.к. здесь могут использоваться сварочный аппарат, мощный погружной насос, асинхронный двигатель и т.д. Лучше заранее предусмотреть подключение мощных потребителей, чтобы потом не переплачивать на покупке коммутационного аппарата большего номинала. Как правило, 40А вполне хватает для защиты линии в бытовых условиях применения.
• Желательно подобрать всю автоматику от одного, качественного производителя. В этом случае вероятность какого-либо несоответствия сводится к минимуму.
• Покупайте товар только в специализированных магазинах, а еще лучше – у официального дистрибьютора. В этом случае Вы вряд ли выберите подделку и к тому же, стоимость изделий у прямого поставщика, как правило, немного ниже, чем у посредников.

Вот и вся методика правильного выбора автомата для собственного дома, квартиры и дачи! Надеемся, что теперь Вы знаете, как выбрать автоматический выключатель по току, нагрузке и остальным, не менее важным характеристикам, а также какие ошибки не следует допускать при покупке!

Как выбрать УЗО для дома и квартиры?

Наверняка Вы знаете самые опасные неприятности относительно электропроводки в доме: возникновение короткого замыкания, перегрузки сети и токов утечки. Как раз от последней неприятности эффективно защищает устройство защитного отключения, именуемое также выключателем дифференциального тока (ВДТ). О том, как выбрать УЗО для квартиры и дома мы и поговорим далее!

Важность мероприятия

Если Вы неправильно выберите модель УЗО, то есть ошибетесь с его характеристиками, это чревато следующими последствиями:

1. Автоматика будет срабатывать во время ложной тревоги, т.к. незначительные утечки электричества всегда присутствуют в проводке, особенно если она старая (в деревянном доме на даче).
2. Слишком высокие характеристики УЗО по мощности, которым Вы отдадите предпочтения, не будут срабатывать во время опасной ситуации, в результате чего можно получить поражение электрическим током.
3. Устройство не сможет функционировать при подключении алюминиевых жил Вашей домашней проводки, т.к большинство современных моделей предназначены только для подсоединения медных проводников.

Чтобы не допустить данные ошибки, сначала необходимо разобраться с характеристиками дифференциального выключателя, после чего переходить к его выбору.

Основные характеристики устройства

Итак, среди наиболее важных технических характеристик, на которые нужно опираться при выборе УЗО для квартиры и частного дома, выделяют:

• Номинальное напряжение сети: 220 В (однофазная) либо 380 В (трехфазная).
• Количество полюсов: двухполюсный (если 1 фаза) и четырехполюсный (если 3 фазы).
• Номинальный ток нагрузки может составлять 16А, 20А, 25А, 32А, 40А, 63А, 80А, 100А.
• Номинальный отключающий дифференциальный ток (утечка) 6 мА, 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.
• Номинальный условный ток короткого замыкания – варьируется от 3 кА до 15 кА. Простыми словами данная величина показывает надежность УЗО и его устойчивость при возникновении КЗ. На передней панели значение отображается в прямоугольнике в амперах, либо после символа «Inc».
• Коммутационная способность (обозначение «Im») – представляет собой максимальное значение, при котором изделие способно нормально среагировать. Должно составлять не меньше, чем 10 значений номинальной нагрузки, либо не менее 500 А (современный изделия имеют коммутационную способность от 1000 до 1500 А).
• Принцип работы: AC – срабатывание при переменном токе, A – переменный + постоянный пульсирующий, B – постоянный + переменный, S – присутствует выдержка времени перед срабатыванием, G – также присутствует выдержка, но ее время меньше.
• Конструкция: электронный (работает от сети) либо электромеханический (не требует питания). Чем отличается электронное УЗО от электромеханического, мы рассказывали в отдельной статье.

Существующие характеристики мы Вам предоставили, теперь подробно рассмотрим, как их нужно учитывать, чтобы правильно выбрать УЗО по мощности (в этом случае амперажу), току утечки и другим параметрам.

Советуем просмотреть подборку видео уроков, в которых более подробно рассмотрена процедура расчета УЗО, а также стратегия по выбору подходящей модели на примере таблиц:

Критерии правильного выбора

Номинальный ток

Первое, на что нужно обратить внимание – на какой ток рассчитано устройство. Чтобы правильно выбрать УЗО по току, необходимо изначально определиться с тем, для каких целей будет устанавливаться изделие.

 Если Вы хотите защитить отдельный элемент сети, к примеру, стиральную машинку, систему электрический теплый пол либо водонагреватель (бойлер), значение может быть не выше, чем 16 А. Для всей электропроводки в квартире нужно ставить агрегат не меньше, чем на 32 А.

Чтобы правильно подобрать значение, сначала нужно рассчитать нагрузку от всех подключенных электроприборов и отталкиваясь от полученной суммы выбрать наиболее подходящую модель УЗО.

На корпусе современной техники производители обычно указывают номинальную токовую нагрузку, поэтому с расчетами не должно возникнуть сложностей.

Дифференциальный ток

Мы рассмотрели все существующие значения, которые варьируются от 10 до 500 мА, теперь разберемся, какое УЗО лучше выбрать по амперажу в определенных ситуациях.

 Защиту человека от поражения электричеством обеспечивают уставки от 6 до 100 мА. В то же время утечки свыше 30 мА будут ощутимы телом человека.

Именно поэтому для детской и ванной комнаты лучше выбрать модель на 10 мА, а для защиты розеток и светильников 30 мА.

Тут же следует отметить, что каждый электроприбор имеет естественный ток утечки, который указывается в прилагаемом техническом паспорте.

При выборе УЗО по току утечки обязательно учитывайте следующее правило: сумма естественных утечек не должна превышать номинальное значение защитного прибора больше, чем на 30% (1/3).

В противном случае будут возникать ложные срабатывания, от которых много хлопот.

Тип изделия

Итак, простыми словами объясняем предназначение каждого из типов УЗО:

1. АС – в основном используется для защиты электроприборов в домашних условиях при использовании как однофазной, так и трехфазной сети. Бытовую технику с пульсирующим током, к примеру, стиральную машину, защитить такое изделие не сможет.
2. А – используется как раз для отдельной защиты стиральных машин в квартирах и частных домах.
3. B – в основном используются на производстве, поэтому выбрать данный тип для дома нет смысла.
4. S – как мы уже говорили, отключение происходит не сразу же при обнаружении утечки, а через определенную уставку времени. Как правило, применяется для предотвращения пожара и подключается на вводном щите, обслуживая всю электропроводку (поэтому и уставка на ток утечки выбирается не менее 100 мА).
5. G – в основном подключается на отдельный электроприбор для контроля и своевременной противопожарной защиты. В отличие от типа «S» имеет меньшее время выдержки.

Конструкция

Тут особо говорить не о чем, электронные имеют более сложный принцип работы и функционируют только при наличии источника питания (внешнего либо электросети). Более надежные и долговечные – электромеханические, поэтому лучше выбрать электромеханическое УЗО для квартиры и дома, к тому же стоимость будет на порядок ниже.

Производитель

Ну и последний, не менее важный критерий выбора УЗО – по производителю. На сегодняшний день лучшими в производстве данных изделий являются следующие фирмы:

• Legrand;
• ABB;
• AEG;
• Schneider electric;
• Siemens;
• DEKraft.

Среди бюджетных моделей самое высокое качество у компаний Аустро-УЗО и ДЭК.

Рекомендуем отдавать предпочтение более дорогим изделиям, однако если бюджет не позволяет, неплохо справятся с защитой и отечественные производители. В любом случае перед покупкой советуем Вам посетить форумы по электрике и ознакомиться с отзывами покупателей о выбранной модели! Так Вы наверняка узнаете все преимущества и недостатки изделия и точно определить какое УЗО лучше выбрать.

Подводим итог

Вот мы и предоставили рекомендации по выбору устройства защитного отключения, теперь хотелось бы подвести итог и выделить те модели, которые используются чаще всего:

Частный дом (либо коттедж). На вводе устройство защитного отключения номиналом не менее 100 мА для реагирования на утечку, типа S и на номинальный ток 63 А.

На сегодняшний день часто используется трехфазная сеть, поэтому ВДТ в таком случае должен быть четырехполюсным. На отдельные группы: розетки, светильники и т.д.

рекомендуется устанавливать по одному УЗО типа А (либо АС) на 30 мА и номинальной токовой нагрузкой согласно расчетам – 16/25/32А.

Квартира. Тут все проще. Вводной щит – устройство на 32А, 30 мА, тип А/АС, обычно двухполюсные (если не осуществлялась замена электропроводки в квартире на новую). Для стиральной машинки либо ванной комнаты можно выбрать еще одно УЗО отдельно на 16А.

Это все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что теперь Вы знаете, как выбрать УЗО для квартиры и дома по мощности, току утечки, производителю!

Как правильно выбрать УЗО по мощности: разновидности аппаратов + как подобрать

Рост количества бытовой техники повышает риски получения электротравмы при ее эксплуатации. Поэтому в помещениях рекомендуется устанавливать защитные системы, предупреждающие утечки тока.

Чтобы обеспечить стабильность работы и безопасность пользования приборами, необходимо грамотно подобрать и установить УЗО. Перед покупкой следует оценить эксплуатационные особенности помещения, тип электрической разводки и определиться со схемой подключения защитного устройства.

Сомневаетесь, что справитесь с задачей? Мы подскажем вам, как выбрать УЗО, какие параметры важно учесть для обеспечения нормального функционирования техники, и каким производителям можно доверять.

Принцип работы УЗО

Для предупреждения случайного удара током при контакте с бытовыми и промышленными электроприборами было изобретено устройство защитного отключения.

В его основе лежит трансформатор с тороидальным сердечником, который мониторит силу тока на «фазе» и «нуле». Если ее уровни расходятся, то происходит срабатывание реле и отключение силовых контактов.

Проверить УЗО можно нажатием специальной кнопки «ТЕСТ». В результате имитируется утечка тока, и прибор должен отключить силовые контакты

В норме любой электрический прибор имеет утечку тока. Но ее уровень настолько мал, что безопасен для человеческого организма.

• Поэтому УЗО запрограммированы на срабатывание при том значении тока, которое может нанести электротравму людям или привести к поломке техники.
• Например, при всовывании ребенком в розетку оголенного металлического штыря произойдет утечка электричества через тело, и УЗО отключит свет в квартире.
• Скорость срабатывания устройства такова, что организм вообще не испытает никаких негативных ощущений.

УЗО-адаптер удобен возможностью быстрого перемещения между розетками. Он подойдет людям, не желающим заниматься монтажом стационарных защитных устройств

В зависимости от мощности подключенной техники, наличия промежуточных защитных устройств и длины электропроводки применяют УЗО с различным предельным значением дифференциальных токов.

Наиболее распространены в быту защитные аппараты с пороговым уровнем 10 мА, 30 мА и 100 мА. Этих приборов достаточно для защиты большинства жилых и офисных помещений.

Следует помнить, что классический УЗО не предохраняет электропроводку от короткого замыкания и не отключает силовые контакты при перегрузке сети. Поэтому желательно использовать эти приборы в комплексе с другими механизмами электрозащиты, например, автоматическими выключателями.

Классификация защитных устройств

Несмотря на простоту внутреннего устройства, выбор моделей УЗО на рынке довольно велик. Каждый прибор имеет определенный набор технических параметров, которые невозможно настроить в процессе эксплуатации.

Производитель и размеры УЗО не влияют на возможность совместного использования в рамках одной схемы. Их можно монтировать в любой комбинации

Для облегчения выбора УЗО следует рассмотреть варианты классификации этих устройств.

1. По скорости срабатывания механизма УЗО разделяются на обычные и селективные модели. Первые отключают силовые контакты практически мгновенно, а вторые – с задержкой. Селективные УЗО применяют в многоуровневых системах, где важна последовательность срабатывания.
2. По виду реле УЗО разделяют на электромеханические, разрывающие контакт механическим способом, и электронные, предотвращающие подачу тока с помощью полупроводниковой схемы.
3. По виду тока. УЗО типа AC отключается от утечки переменного тока, типа A – от переменного и постоянного.
4. По дополнительным функциям: без защиты от перегрузок сети и с таковой. УЗО с механизмом срабатывания от короткого замыкания или высокого тока обычно называют дифавтоматами.
5. По конструкционному исполнению. Существуют УЗО, прикрепляемые на DIN-рейку, на стену, а также приборы в виде розетки, переносного устройства, адаптера.
6. По рабочему напряжению: для 220В, 380В, комбинированные.
7. По энергозависимости. Есть модели УЗО, способные и неспособные отключать силовую нагрузку при отсутствии рабочего напряжения.
8. По количеству подключенных полюсов: двухполюсные и четырехполюсные.

Для правильного выбора УЗО мало знать его технические характеристики. Чтобы устройство эффективно выполняло свою защитную функцию, нужно учитывать при его покупке длину домашней электропроводки, мощность подключаемых приборов и некоторые другие параметры.

Правила выбора защитных аппаратов

Перед покупкой УЗО можно посетить форумы электриков для поиска совета о надежности того или иного производителя.

Однако подбирать максимальный и пороговый ток, количество полюсов, схему крепления и другие технические параметры необходимо строго индивидуально, исходя из особенностей помещения и электрической разводки.

Выбор прибора по мощности

Устройство защитного отключения не контролирует энергопотребление подключенных приборов, но имеет ограничения по максимально пропускаемому току.

Поэтому важно знать, как выбрать УЗО по мощности, чтобы при монтаже схемы разводки правильно учесть энергопотребление каждой группы помещений. Ведь при превышении номинальным током порогового для прибора значения он может перегореть.

В квартирах и частных домах обычно используют одноуровневую или двухуровневую систему УЗО. Каждая из них имеет свои особенности.

Одноуровневая схеме с единственным УЗО – расчет номинального тока производится исходя из суммарной мощности одновременно подключенных к сети приборов.

Схема с единственным УЗО предохранит помещение от пожара, а человека – от большинства потенциальных электротравм. Её минусом является необходимость покупки прибора с высоким порогом дифференциального тока

Например, при энергопотреблении стиральной машинки 2,4 кВт, освещения 1,1 кВт и других приборов 2,8 кВт, УЗО должно пропускать (2400+1100+2800)/220=28 А.

В этом случае, при номинальном токе устройства защитного отключения 30 А, оно не перегорит даже при одновременной работе всей бытовой техники и освещения.

При установке единственного УЗО может возникнуть проблема с поиском места пробоя. В какой бы комнате ни произошла утечка тока, выбивать электроэнергию будет во всей квартире. Поэтому лучше не экономить и смонтировать разветвленную систему защиты.

Одноуровневая схема распространена в частных домах, где УЗО устанавливаются отдельно в каждой хозяйственной постройке: гараже, теплице, мастерской

Разветвленная одноуровневая схема установки УЗО. В такой ситуации провода от счетчика с помощью специальной шины разветвляются на несколько групп, каждая из которых контролируется отдельным защитным аппаратом.

Расчет номинального тока для каждого УЗО при разветвленной одноуровневой системе осуществляется отдельно. При этом учитывается максимальная мощность потенциально подключаемых к устройству приборов.

Например, при подключении к УЗО исключительно стиральной машины с энергопотреблением 2,4 кВт, его номинальный ток должен будет составлять не менее 2400/220=10,9 А.

Двухуровневая схема обычно монтируется в рамках одного электрощита и не имеет других минусов, кроме повышенных затрат на покупку УЗО

Двухуровневая система УЗО считается оптимальной с точки зрения безопасности и ремонтопригодности.

Первый ее уровень устанавливается на входе в квартиру и обеспечивает противопожарную безопасность. Номинальный ток этого защитного устройства обязан быть не ниже максимальных возможностей прибора учета электроэнергии.

Второй уровень энергозащиты ставится на отдельные группы потребителей. Это могут быть комнаты, этажи, пристройки, уличное освещение, единичные розетки.

Устройства второго уровня обычно стоят дешевле и имеют меньший номинальный ток. Сумма его значений у всех устанавливаемых приборов должна быть меньше, чем у базового УЗО на входе в помещение.

Например, при защитных аппаратах второго уровня с номинальным током 10 А, 16 А и 16 А потребуется смонтировать на общем входе прибор с минимальной пропускной способностью 10+16+16=42 А.

Преимуществом двухуровневой системы является возможность отключения отдельных групп электроприборов при наличии утечки тока. Это позволяет отремонтировать технику или найти проблемы с изоляцией в стене без обесточивания всей квартиры.

Расчет необходимого дифференциального тока

Каждая модель УЗО срабатывает при определенном уровне дифференциального тока, возникающего между двумя жилами электрокабеля. Поэтому важно знать, как подобрать для дома УЗО с безопасными характеристиками.

Электрическая энергия в минимальных количествах способна просачиваться и сквозь нормальную изоляцию проводов, которая соответствует нормам по элекробезопасности

При расчете порогового дифференциального тока УЗО учитывают сразу несколько параметров:

• длину провода до потребляющего электроэнергию прибора;
• естественную утечку тока в технике;
• мощности приборов.

Общая формула определения дифтока следующая:

IΔ=(0,4Iрасч(A)+0,01Lпровода(м))/1000

Для примера, возьмем вышеописанную схему электроприборов и их мощности. Пусть длина кабеля к каждой группе бытовых устройств будет равна 12 м.

Расчет параметров УЗО для вышеприведенной схемы будет следующим:

• IΔмаш=(0,4*2800/220)+0,01*12=5,21 мА;
• IΔосв=(0,4*1100/220)+0,01*12=2,12 мА;
• IΔроз=(0,4*2400/220)+0,01*12=4,48 мА.

Согласно рекомендациям, пороговый ток аппарата должен быть в три раза больше рассчитанного дифференциального. Что связано с повышенной электронагрузкой в первую секунду включения бытовой техники.

Если не соблюсти это правило, то возможны частые ложные срабатывания УЗО, что будет создавать проблемы для потребителей.

Пороговый дифференциальный ток всегда указывается на передней панели УЗО, потому что является ключевой характеристикой, влияющей на схему его монтажа

Поэтому для каждой рассматриваемой группы электроприборов минимальное значение порогового дифференциального тока будет следующим:

• 5,21 мА*3=15,63;
• 2,12 мА*3=6,36;
• 4,48 мА*3=13,45.

То есть для стиральной машины и группы розеток понадобится УЗО с дифтоком 30 мА, а для группы освещения будет достаточно устройства на 10 мА.

Такие характеристики приборов обеспечат нормальное функционирование техники и обезопасят людей от электроудара. Не рекомендуется для этих целей устанавливать УЗО с параметром выше 30 мА.

При двухуровневой схеме ток утечки основного защитного устройства, расположенного на входе в помещение, выбирается в пределах 100-300 мА.

Эти УЗО срабатывают при пробое старой или поврежденной изоляции внутри стен. Таким образом, обеспечивается защита помещения от пожара при скрытых дефектах электропроводки.

Время срабатывания УЗО

В двухуровневой системе появление значительной утечки тока может привести к срабатыванию защитного аппарата на обоих уровнях.

Чтобы исключить такую ситуацию, в качестве базового можно установить селективное защитное устройство. Его время срабатывания составляет 150-500 мс, что в разы больше, чем у стандартного УЗО (20-40 мс).

Время срабатывания УЗО зависит от уровня тока утечки: чем он выше и опаснее, тем быстрее отключаются силовые контакты (+)

При таком подборе аппаратов отключаться будет только электропитание на втором уровне, что не приведет к исчезновению электричества во всей квартире.

Что касается обычных УЗО, то чем меньше время их реакции, тем они безопаснее. Этот факт необходимо учитывать при их покупке.

Выбор надежного производителя

Непосредственно защитная функция УЗО мало зависит от его производителя. Прибор любой фирмы, за исключением явно бракованных моделей, будет отключать электропитание при превышении дифференциальным током порогового значения.

Минусы защитных устройств могут состоять в следующем:

• ложные срабатывания;
• повышенное гудение;
• нагрев во время работы;
• хлипкость корпуса, что может привести к его повреждению при монтаже;
• малый гарантийный срок.

Чем надежнее и авторитетнее производитель УЗО, тем меньше перечисленных недостатков будет иметь его оборудование.

По надежности УЗО известных отечественных компаний не уступают европейским производителям, поэтому стоит присмотреться к их модельному ряду тщательнее

Однако с ростом качества будет расти и цена.

Наиболее надежными производителями защитных устройств являются:

• Legrand;
• ABB;
• AEG;
• КЭАЗ;
• Schneider Electric;
• Siemens;
• DEKraft;
• General Electric.

При покупке УЗО следует помнить, что это устройство устанавливается не ради соблюдения строительных норм, а для сохранения здоровья и жизни близких людей.

Поэтому не стоит покупать изделия сомнительных производителей. Они могут не только не сработать, но и сами привести к пожароопасной ситуации.

Существуют и другие критерии выбора устройств защитного отключения, но они имеют гораздо меньшее значение для безопасности потребителей.

Общие советы по выбору и монтажу

Помимо критериев выбора УЗО, существуют общие полезные рекомендации при покупке и установке этого оборудования.

Они помогут не ошибиться и сразу приобрести подходящую для конкретной квартиры или дома модель.

Игнорирование правил монтажа проводки и отсутствие УЗО в схеме электроснабжения может привести к пожару во всем доме

Советы по выбору следующие:

• рекомендуется брать УЗО, которые при срабатывании отключают не только фазу, но и «ноль»;
• в рамках контролируемого аппаратом контура не должно быть заземленных электроприборов;
• прибор должен срабатывать при краткосрочных падениях напряжения на 50% от номинального, которые могут произойти в первые мгновения короткого замыкания;
• клеммы УЗО должны быть выполнены из слабо окисляемого материала и снабжены надежной системой фиксации проводов;
• преимущество при покупке следует отдавать аппаратам с функцией защиты от короткого замыкания и перегрузки;
• УЗО второго уровня можно не устанавливать на безопасные группы оборудования, например, на потолочные источники освещения;
• на душевые кабинки и джакузи рекомендуется устанавливать приборы с пороговым дифтоком 10 мА;
• следует обращать внимание на возможность подключения к аппарату алюминиевых проводов – некоторые устройства работают с ними некорректно.

Установить правильно выбранное УЗО можно и самостоятельно. Этот процесс мало отличается от монтажа розетки или выключателя.

Важно внимательно рассмотреть схему подключения проводов и сделать так, как на ней указано.

Подробная информация о правилах и схемах подключения УЗО в квартире и доме представлена в этой статье.

Выводы и полезное видео по теме

1. Выбор УЗО с рассмотрением вариантов, а также пояснения особенностей различных схем их подключения:
2. Правила выбора УЗО, часть 1:
3. Правила выбора УЗО, часть 2:
4. Выбор подходящего УЗО, особенно при монтаже двухуровневых систем, лучше доверить профессионалам.

Проще один раз пригласить в дом опытного электрика и проконсультироваться у него, чем менять неподошедший товар в магазине. Ведь на кону стоит здоровье и жизни близких людей, которые будут пользоваться домашними электроприборами.

Есть, что дополнить, или возникли вопросы по выбору защитного устройства? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом подбора УЗО для дома или квартиры. Форма для связи находится в нижнем блоке.

Выбор устройства защитного отключения

Использование устройства защитного отключения является основной мерой для защиты человека от поражения электрическим током и от возникновения пожара по причине нарушения целостности изоляции электропроводки и используемых в быту электроприборов. Для того чтобы УЗО осуществляло свои функции в полном объеме, необходимо его правильно выбрать. В данной статье рассмотрим особенности выбора устройства защитного отключения при проектировке схемы электропроводки квартиры.

Одно из основных правил, которым руководствуются при выборе устройства защитного отключения – это учет естественной утечки тока в элементах электропроводки, а также бытовых электроприборов, которые планируется включать в сеть. Выбор устройства защитного отключения производится таким образом, чтобы ток утечки того участка электропроводки, на котором планируется установка защитного аппарата, был не более трети номинального значения дифференциального тока данного УЗО. В идеале данные о токах утечки определяются специалистами при наличии соответствующего испытательного оборудования. Если возможность привлечения специалистов отсутствует, то можно воспользоваться справочными данными. В данном случае учитывают утечку тока, как на нагрузке, так и на каждом участке электропроводки. Среднее значение тока утечки для метра электропроводки составляет 10 мкА. Данные о токах утечки электроприборов, как правило, указываются в их паспорте. При отсутствии этих данных руководствуются средним значением тока утечки для нагрузок, которая составляет 0,3 мА на каждый ампер нагрузки. Приведем пример выбора устройства защитного отключения в соответствии с вышеприведенным правилом. Итак, есть линия электропроводки, которая питает электрический водонагреватель. Для данной линии планируется установка таких защитных аппаратов, как автоматический выключатель и устройство защитного отключения. Длина линии электропроводки от распределительного электрического щитка непосредственно к электрическому водонагревателю составляет 5 метров. Данные о номинальном токе утечки для данного бытового электроприбора отсутствуют, поэтому нам необходимо узнать его нагрузку. Мощность нагревательного элемента водонагревателя составляет 1500 Вт, произведя несложный расчет, получаем нагрузку данного бытового электроприбора – 7 А. В данном случае ток утечки на линии электропроводки составляет 50 мкА (0,05 мА), а подключенного к данной линии электропроводки водонагревателя – 2,1 мА. Суммарное значение среднего тока утечки для данного участка электрической сети составляет 2,15мА. Из этого следует, что номинальный дифференциальный ток устройства защитного отключения, установленного для защиты данной линии электропроводки, должен быть не менее 7 мА. В этом случае выполняется рассмотренное выше правило выбора УЗО: значение тока утечки 2,15 мА не больше одной трети номинального тока выбранного устройства защитного отключения. Следует отметить, что устройство защитного отключения выбирается в первую очередь для защиты человека от поражения электрическим током. Минимальное значение тока, которое чувствуется человеком — несколько мА, а значение тока в 20 мА, проходящее через тело человека, вызывает сильные судорожные сокращения мышц. Следовательно, необходимо выбирать устройство защитного отключения с таким порогом срабатывания, чтобы в случае попадания человека под действие электрического тока, УЗО разомкнуло электрическую цепь и тем самым обезопасило человека от негативных последствий. В соответствии с нормативными документами, для надежной защиты человека от поражения током рекомендуется устанавливать устройство защитного отключения с номинальным дифференциальным током значением не более 10 мА. Но в некоторых случаях, когда одна линия электропроводки питает несколько потребителей, допускается установка аппарата с порогом срабатывания в 30 мА. Время воздействия электрического тока на организм человека – это один из факторов, который напрямую влияет на степень поражения электрическим током. Следовательно, при выборе устройства защитного отключения следует учитывать также собственное время отключения защитного аппарата. Устройство защитного отключения, кроме дифференциального тока имеет ряд других номинальных параметров. Род тока, частота и номинальное напряжение – это стандартные величины. Особое внимание следует уделить номинальному току устройства защитного отключения. Если номинальный ток выбранного защитного аппарата будет меньше значения тока при перегрузках, то УЗО не обеспечит надежной коммутации электрической цепи в таком режиме. То есть в данном случае высока вероятность того, что при возникновении повреждения электропроводки, характеризующейся возникновением тока утечки, устройство защитного отключения может не сработать. Следовательно, необходимо правильно выбрать номинальный ток устройство защитного отключения с учетом возможной перегрузки, которая продолжительное время не будет отключена автоматическим выключателем. В данном случае наиболее целесообразно использовать дифавтоматы, которые выполняют функции автоматического выключателя и устройства защитного отключения. Дифавтоматы и УЗО При проектировании схемы электропроводки распределительного квартирного щитка, помимо установки устройств защитного отключения для каждой отдельной линии, необходимо предусмотреть один общий аппарат, устанавливаемый на вводе в распределительный щит. Данное устройство защитного отключения будет резервировать аппараты защиты линий электропроводки. То есть в случае возникновения дифференциального тока и отказа УЗО одной из линий электропроводки, отключится вводной защитный аппарат, но при условии достижения порога срабатывания, значение которого выбирается с учетом суммарного тока утечки всех участков электрической сети в пределах квартиры.Принцип действия

и виды

Предназначен для предотвращения опасного воздействия электрического тока на людей и животных при прикосновении к токоведущим и другим частям приборов и электроустановок, находящихся под напряжением. Следующая важная функция устройства — предотвращение возгорания при появлении токов утечки на землю. Защитное действие проявляется в отключении питающей сети в следующих ситуациях:

• короткое замыкание корпуса электроустройства, находящегося под напряжением, через корпус на массу;
• контакт токоведущих элементов с заземленными нетоковедущими частями электроустановок в результате повреждения изоляции;
• замена заземляющего (PE) и нулевого (N) проводов в электрической цепи.

УЗО также защищает сеть от скачков напряжения. Для этого к нейтрали на входе устройства и фазе на выходе подключают нелинейное сопротивление. По нему протекает дифференциальный ток при повышении напряжения выше 270 В, после чего УЗО отключается.

Устройства защиты различаются по типам и принципам действия. Одним из наиболее практичных является УЗО селективное, обеспечивающее целенаправленное отключение групп нагрузок. Его особенностью является пониженная скоростная характеристика (тип S или G).Он устанавливается ближе к источнику, имеет номинальный дифференциальный ток 100 или 300 мА и обеспечивает первое отключение следующего обычного УЗО, расположенного перед потребителем.

Таким образом, современная защита электрических сетей основана на выявлении неисправностей и отключении отдельных участков от систем, работающих в нормальных условиях.

Как там УЗО?

УЗО еще называют выключателем дифференциального тока. Цель остается прежней: отключить цепь при возникновении тока утечки.Основным элементом устройства является тороидальный трансформатор с несколькими витками нулевого и фазного проводов, включенными встречно. Результирующее магнитное поле при нормальной работе устройства остается нулевым. Утечка в землю нарушает баланс, во вторичной обмотке возникает напряжение, при достижении определенного значения электрическая цепь отключается с помощью пускового, а для УЗО

требуется шина PE PE. В противном случае при появлении потенциала на корпусе электрического устройства из-за поврежденной изоляции нет тока утечки, а при прикосновении к нему и заземленным металлическим частям (радиатору, водопроводным трубам) можно получить заметное поражение электрическим током.В этом случае защитное устройство сработает, но будет лучше, если это произойдет от протечки в землю.

Для надежной работы защитного устройства следует проложить заземление. При работе по этой схеме УЗО разомкнет цепь до прикосновения к металлическому корпусу оборудования или бытовой техники.

Типы УЗО

УЗО классифицируются по их функциям:

• переменного тока — это реакция на переменный ток утечки, который внезапно появляется или постепенно увеличивается.
• А — дополнительно работает на постоянном пульсирующем дифференциальном токе, который может возникать неожиданно или постепенно увеличиваться.
• В — реакция на постоянные и переменные пульсирующие токи утечки.
• S — селективное УЗО с дополнительной выдержкой времени на отключение.
• G — аналог S, но с меньшей задержкой.

Какое УЗО выбрать?

Пульсирующий ток в бытовых условиях возникает от стиральных машин, диммеров освещения, телевизоров, компьютеров, электроинструментов и других устройств с импульсными источниками питания.Отсутствие устройств с тиристорным управлением значительно увеличивало вероятность утечки постоянного или переменного пульсирующего тока. Поэтому если раньше было достаточно установить тип колонок, то теперь нужен тип А или В.

Где установить УЗО?

1. Общественные места в зданиях, где нет повышенной опасности поражения электрическим током.
2. В электрических цепях с возможной опасностью поражения электрическим током (помещения с влажностью выше нормы, группа розеток, бытовая техника и т. Д.).
3. На главном входе для защиты от пожарной опасности. Обычно УЗО устанавливается на выборочное.
4. В напольных щитах, в квартирных щитах, в индивидуальных домах.
5. В радиальных общеразбирательных УЗО и индивидуальных на отходящих линиях, с выбором параметров, гарантирующих селективное срабатывание.
6. При близких уровнях защиты, например, 10 и 30 мА, 30 и 40 мА и т. Д. Селективность срабатывания УЗО по току маловероятна из-за высокой скорости срабатывания.Для указанных значений это предусмотрено, если выбрано селективное УЗО 100 мА, так что по-прежнему есть временная задержка.
7. Из-за старения изоляции не всегда происходит постепенное увеличение токов утечки.
8. В случае мгновенного увеличения тока утечки из-за пробоя изоляции может сработать любое обычное УЗО, последовательно находящееся в цепи. Это связано с быстрым и значительным превышением настроек сразу на нескольких уровнях защиты.

Необходимость использования селективных УЗО

УЗО селективно выполняет свою функцию противопожарной защиты, если применяется модификация с выдержкой времени — S или G. К ним предъявляются повышенные требования по устойчивости к коротким замыканиям, коммутационной способности, динамической и динамической. термическая стойкость и др.

Обычно на основном вводе устанавливают селективное пожаротушение УЗО на большой ток утечки.

УЗО не следует использовать в цепях, которые нельзя внезапно отключать, так как это может привести к аварийным ситуациям (пожарная или охранная сигнализация, опасность для персонала и т. Д.)).

В дополнение к УЗО автоматические выключатели должны обладать селективностью по току. Первые срабатывают ближе к месту перегрузки или короткого замыкания. В этом случае автоматические выключатели сработают раньше, чем ток короткого замыкания достигнет предельного значения. Это необходимо для предотвращения перегрузки последовательно соединенных секций, поскольку ток проходит через контакты их защитных устройств.

Типы селективных УЗО

Для селективных УЗО важно сделать паузу, чтобы сработал общий тип устройства, который расположен под схемой.При этом устройство с выдержкой времени срабатывания пропускает через себя ток утечки и не работает. Интервал задержки для моделей может отличаться. Для изделий с маркировкой S это 0,15-0,5 с, например УЗО 63а 100мА селективное, с возможностью настройки задержки. Выбор будет оптимальным, если в подъезде квартиры будет установлен силовой кабель. У некоторых зарубежных моделей выдержки времени даже выше. Они предназначены для отключения цепи при возникновении опасности возгорания.Чем дольше отключается защита, тем больше вероятность возгорания изоляции.

С маркировкой G прибор работает в пределах 0,06-0,08 с. Устройство достаточно быстрое, чтобы реагировать на проблемы с сетью. Устанавливается под УЗО типа S. При двухступенчатой ​​защите его можно установить на основной ввод, так как скорость подключаемых ниже УЗО еще выше.

Если в сети несколько групп нагрузки, перед каждой подключается отдельное защитное устройство, а ко входу подключается УЗО селективного пожаротушения.Тогда при выходе из строя одной из линий обесточится только она, а остальные останутся подключенными. С такой схемой легче обнаружить неисправность. Если обычное УЗО выходит из строя или не реагирует на неисправности в цепи, то срабатывает селективное УЗО (300 мА или 100 мА) и отключает всю сеть.

Для обеспечения селективности необходима следующая настройка прибора:

• установить время срабатывания селективного УЗО, если оно предоставляет такую ​​возможность;
• установить необходимые параметры отключения в зависимости от величины тока утечки.

Характеристики отключения УЗО избирательного действия должны быть не менее чем в 3 раза выше остальных. Только в этом случае устройство будет гарантированно работать.

Параметры УЗО

Два временных параметра УЗО определены российскими стандартами:

• время отключения — период от появления отключающего тока утечки ∆i до момента гашения дуги;
• предельное время простоя для устройства типа S — это временной интервал между возникновением ∆i и размыканием контактов.

Последний параметр определяет избирательность срабатывания УЗО. Его предельное значение составляет 0,5 с. При этом следует учитывать, что для защиты людей открытие должно происходить в течение 10-30 мс, для предотвращения возгорания изоляции — до 500 мс. УЗО селективного типа S широко применяется там, где необходимо исключить ложные срабатывания от воздействия шумов или скачков напряжения.

По скорости отключения сети УЗО делятся следующим образом:

• общего пользования — без задержки;
• тип G — 10-40 мс;
• с тип — 40-500 мс.

В электрических цепях всегда возникают токи утечки. В итоге они не должны превышать 1/3 номинального значения ∆i устройства. Считается, что на 1 мА нагрузки приходится 0,4 мА тока утечки потребителя, а 1 м длины фазного провода составляет 10 мкА. Защитное устройство регулируется по величине полного естественного тока утечки. Если этого не сделать, могут возникать частые ложные срабатывания. При этом следует учитывать, что устройство с ∆i = 100 мА больше не защитит человека от поражения электрическим током.

При проектировании электрических сетей можно не указывать тип УЗО, при этом специалистов не требуется. Но нужно заранее обосновать свой выбор. Важно, чтобы номинальный ток устройства был выше, чем ток предполагаемой нагрузки. К тому же УЗО устанавливается только в общую пару с. Вы можете установить одно дифференциальное автоматическое устройство вместо двух. Будет дешевле, но стоит правильно подобрать параметры.

УЗО защищает в двухпроводных сетях, где нет защитного проводника.Но работает только после прикосновения к опасному месту.

Как выбрать противопожарное устройство?

Селективное УЗО 63А, 300мА обычно устанавливается на входе в качестве противопожарного.

Многие используют обычные универсальные модели, устанавливая в своих домах устройства защиты 30 мА. Здесь выполняется функция «частичной» селективности из-за большой разницы токов срабатывания. Это экономит деньги на разнице в цене. Кроме того, обычное УЗО обеспечивает лучшую безопасность за счет более быстрого реагирования при улавливании токов утечки.Разница в поведении устройств заключается в том, что селективное устройство не выключится первым при дифференциальном токе, равном или превышающем 300 мА. Это уже чрезвычайная ситуация и вопрос не в том, идти ли к пульту управления, который может быть на уличном столбе. При таком большом токе обычное УЗО наверняка сработает, если на линии произойдет авария. Вот так вот будет понятно, где искать неисправность.

Таким образом, УЗО противопожарной защиты можно установить как выборочное, так и обычное.

Производители УЗО

Legrand Group — всемирно известный производитель электрических систем для зданий. Лидирующие позиции обеспечиваются высочайшей производственной культурой и большими инвестициями в создание новой электротехнической продукции. Для России группа поставляет весь перечень электрооборудования, от розеток и выключателей до сложных систем управления.

Селективное УЗО Legrand бывает электронного и электромеханического типа (указано на лицевой панели). В зависимости от исполнения он устанавливается сбоку или снизу выключателя.Регулируемая задержка времени (0-1,3 с) и чувствительность. В сочетании с автоматами они используются в качестве высокочувствительных или основных защитных устройств.

Цены на УЗО остаются высокими, как и на другие бренды.

АББ наиболее полно представляет серию УЗО F 200 — от 16 А до 125 А. Для домашней сети достаточно УЗО 63А, 100 мА — выборочно. Для токов утечки в бытовых приборах обычно используется устройство на 30 мА. В качестве противопожарной защиты на вводе частного дома используется селективное УЗО АВВ (63А, 300мА) четырехполюсное для трехфазной сети, как одно из самых надежных.Он не уступает по качеству продукции бренду Legrand. Для квартиры с однофазным вводом будет двухполюсный прибор. На фото ниже показано УЗО селективное ABB 63A, 300mA.

Максимальный ток, который может выдержать устройство, составляет от 3 до 10 кА (указан на лицевой панели). Это кратковременный, а не рабочий ток. УЗО может делать паузу, пока автоматический выключатель не отключит автоматический выключатель.

Компания одна из лидирующих, но цены очень высокие.Потребители часто отдают предпочтение моделям abb, потому что безопасность — самое дорогое. В наличии блок дифференциала ABB DDA200 AP-R типа A и AC. Он обеспечивает задержку срабатывания 10 мс, хотя это не селективное УЗО ABB. Кривая характеристики отключения при нем расположена между избирательным и обычным УЗО. Устройство имеет высокую устойчивость к ложным срабатываниям по сравнению с устройствами общего назначения.

Процент брака на селективные УЗО ABB, как и на другие изделия, составляет всего 2%, благодаря чему проблем в работе практически нет.Электромеханические устройства намного надежнее электроники и имеют преимущества во всем, кроме цены. Начали появляться УЗО с электронным приводом, не уступающие по механической надежности.

На рынке можно найти товары вдвое дешевле, а по качеству они не уступают АББ. Также компания выпускает серию FH 200, которая имеет немного меньшую цену, но существенно проигрывает по качеству продукции F 200. В частности, у него нет таких надежных контактов крепления проводов, которые быстро начинают болтаться, что сказывается на качестве работы.

Если покупать селективный ABB UZO, то только в специализированных магазинах, а не в сомнительных местах. Подделка опасна тем, что не может защитить человека должным образом. Модульному оборудованию, которое также входит в перечень УЗО, своими руками уделяется большое внимание из-за высокой стоимости.

Отечественная группа компаний IEK производит около 7 тысяч наименований продукции, соответствующей международным стандартам и обеспечивающей надежную работу электрических сетей.

УЗО предъявляют высокие требования.С одной стороны, они должны работать надежно, защищая людей от проводки — от опасности возгорания. Но при этом устройства, установленные на разных уровнях электрических цепей, должны действовать выборочно, отключая отдельные участки. Этим условиям, как и ГОСТ 51326.1, соответствуют УЗО ИЭК тип ВД1 63С.

Товарная группа представлена ​​значениями номинальных токов 25-80 А, а дифференциальные токи составляют 100 мА и 300 мА. Продукция дешевле, чем у известных брендов, и широко используется в качестве начальных средств пожаротушения.В этом случае селективность защиты обеспечивается большими значениями токов отключения и выдержек времени на отключение цепей.

Выбор устройств безопасности

Если электричество потребляется по простой схеме, через цепь протекает синусоидальный ток. Утечка будет аналогичной формы и здесь можно будет использовать устройства типа AU.

В современной бытовой технике все чаще используются схемы управления с отсечкой фазы. Устройство типа AU не будет на них реагировать, а здесь лучше применить UZO Type A, который также реагирует на синусоидальный ток.Устройства можно использовать вместе, например, тип переменного тока подходит для ламп накаливания, а тип А — для розеток, к которым можно подключать устройства с импульсным управлением. Но если придется менять освещение на энергосберегающие лампы с регулировкой яркости по фазе, замените тип динамика на А. Иначе не получится.

Для разделения работы по уровням электрических цепей необходимо использовать селективные устройства. На основном вводе задается тип S, на втором уровне — G, а затем устройства мгновенного срабатывания.

УЗО выбирается по номинальному току на одну ступень выше, чем подключенный к нему автоматический выключатель, который может работать в течение длительного времени при превышении нагрузки. Если вход автоматический на 50 А, то подойдет селективное УЗО 63А.

Согласно требованиям стандартов, на лицевых панелях устройств указаны номинальные значения напряжения, а также длительный ток и ток отключения ∆i. Если есть обозначение синусоиды, это тип переменного тока. Наличие под ним двух положительных полупериодов указывает на тип А.Селективные УЗО обозначаются буквами S и G. Номинальный ток короткого замыкания указан в рамке. Устройство должно выдерживать его подъем по максимуму, пока автомат не выключится. Обычно ток не успевает достичь предельного значения. УЗО заранее отключает цепь с дефектом, пока не нагреется проводник и не воспламенится изоляция.

Заключение

В бытовых электрических сетях применяется токовая и временная селективность. Для этого устройства безопасности устанавливаются последовательно в виде дерева, где один выключатель является общим.В основе принципа действия лежит уменьшение времени протекания тока через тело при прямом или косвенном прикосновении к электрическим компонентам, находящимся под напряжением. УЗО селективное установлено на входе и выполняет противопожарную функцию.

Наличие на форуме людей, тупо отрицающих использование общего УЗО, вынуждает оправдать использование общего УЗО, по крайней мере, для тех, кто не понимает, но пытается разобраться.

В системах ТТ это важное средство защиты, так как при замыкании фазы на землю токи обычно не превышают 50А, что может быть недостаточно для срабатывания АВ.Поэтому следует применять дублирование — двухступенчатую защиту с помощью УЗО.
Для TN-CS и TN-S токи замыкания на землю могут превышать 1000 А, в связи с чем лучше позволить всему УЗО работать при 100, 300 мА, чем допускать такой ток в системе, что также минимизирует ущерб от короткое замыкание
О системах заземления и их особенностях можно прочитать в теме «Полезные ссылки про CIP и прочее» от 50 поста и далее, где сравниваются характеристики и свойства систем заземления.
Федеральный закон Российской Федерации от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
Дата первого официального опубликования: 1 августа 2008 г. Опубликовано: в «РГ» — Федеральный выпуск № 4720 1 августа 2008 г.
Действует с 1 мая 2009 г.
Принят Государственной Думой 4 июля 2008 г.
Утвержден Советом Федерации 11 июля 2008 г.

4. Линии электроснабжения зданий, сооружений и зданий должны иметь защитные покрытия. запорные устройства для предотвращения возгорания при неисправности электроприемников.Правила установки и параметры защитных устройств должны учитывать требования пожарной безопасности, установленные в соответствии с настоящим Федеральным законом.

ПУЭ 7 издание.
7.1.84. Для повышения уровня защиты от пожара при коротких замыканиях на заземленные части, когда ток недостаточен для максимальной токовой защиты
, ввода в квартиру, индивидуальный дом и т. Д. Рекомендуется установить УЗО с током срабатывания. до 300 мА

ПРОЕКТИРОВАНИЕ И УСТАНОВКА
ЭЛЕКТРИЧЕСКИЕ УСТАНОВКИ ЖИЛЫЕ
И ОБЩЕСТВЕННЫЕ ЗДАНИЯ
СП 31-110-2003
3 УТВЕРЖДЕНО И РЕКОМЕНДУЕТСЯ к применению в качестве нормативного документа Системы
нормативных документов в строительстве постановлением Госстроя России от 26 октября 2003 г.194

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ ЗАЩИТНО-ОТКЛЮЧАТЕЛЬНЫХ УСТРОЙСТВ В ЭЛЕКТРИЧЕСКОМ ОБОРУДОВАНИИ ЖИЛЫХ ЗДАНИЙ
А.1.7 Применение УЗО в существующих жилых помещениях с двухпроводными сетями, где приемники не имеют защитного заземления, является эффективным инструментом в условия повышения электробезопасности. Срабатывание УЗО при замыкании на корпус в таких сетях происходит только при появлении дифференциального тока, то есть при прямом контакте с корпусом (подключенным к земле).В связи с этим установка УЗО может быть рекомендована в качестве временной меры для повышения безопасности до проведения полной реконструкции. Решение об установке УЗО должно приниматься в каждом конкретном случае после получения объективных данных о состоянии электропроводки и приведения оборудования в исправное состояние.

A.4.2 При установке УЗО должны постоянно соблюдаться требования селективности. Для двух- и многокаскадных схем УЗО, расположенное ближе к источнику питания, должно иметь уставку срабатывания и время срабатывания как минимум в три раза больше, чем у УЗО, расположенного ближе к потребителю.Для УЗО, установленных на вводе осветительных (квартирных) щитов, в соответствии с ПУЭ 7.1.72 и 7.1.84 требования селективности времени срабатывания могут не выполняться.

А.4.7 Недопустимо использование УЗО в групповых линиях, не имеющих максимальной токовой защиты, без дополнительной аппаратуры, обеспечивающей эту защиту.

А. 5 Особенности использования УЗО для объектов индивидуального строительства
А.5.1 К одноквартирным, дачным и садовым домам должны быть повышены требования по электробезопасности, что связано с их высокой энергоемкостью, разветвленностью электрических сетей и спецификой эксплуатации, как самих объектов, так и электрооборудования, поскольку в большинстве случаев электрооборудование не отнесено к квалифицированным, постоянным эксплуатационным службам.

А.5.4 Для моноблочных зданий рекомендуется УЗО с номинальным током до 30 мА для обеспечения группового питания розеток внутри дома, в том числе в подвалах, встроенных и пристроенных гаражах, а также в групповом питании. сети, снабжающие ванными комнатами, душевыми и саунами. Для внешних розеток требуется установка УЗО с номинальным током до 30 мА.

Не так давно стали появляться инновационные разработки в области электромонтажного оборудования.Это автоматы различных типов и устройства защиты.

Теперь они стали более безопасными, менее общими, аккуратными. Устанавливать такое оборудование стало намного проще, чем их предшественников.

Результатом современных подходов к безопасности электропроводки являются защитные автоматы, которые называются УЗО. Они предназначены для защиты человека от токов утечки, при прикосновении человека к оборудованию, где происходит короткое замыкание или большая нагрузка.

Установка защитного устройства на потребителей электрической энергии осуществляется в местах, где существует опасность поражения электрическим током.

Современные требования к выполнению подключения к устройствам автоматики требуют обязательного включения УЗО в электрическую цепь.

Многие специалисты утверждают, что установка двухпроводного УЗО невозможна. Свои мнения они регламентируют тем, что для этого необходимо понести большие затраты на улучшение и переделку всей проводки или просто отказаться от УЗО. Это мнение ошибочно.

По своей сути УЗО предусматривает подключение всего двух пар проводов, так как имеет всего две пары оконечных устройств.Прикрепить землю просто некуда. Принцип работы УЗО не требует обязательного заземления.

Подключение УЗО без заземления: к нему подключаются фазный и нулевой провода, нагрузка на которые выравнивается и тщательно контролируется.

При повышении нагрузки на проводку или утечке тока (короткое замыкание на металлический корпус) срабатывает УЗО, выводя из строя поврежденный участок.

Для обеспечения полной защиты человека от поражения электрическим током металлических деталей, которые оказались под напряжением в результате обрыва провода, в домашних условиях необходимо установить УЗО с заземлением.Устанавливается, если в доме есть система заземления.

Заземление и УЗО являются полностью независимыми частями безопасности электрических цепей. Их сочетание позволяет обеспечить надежную безопасность человеку при эксплуатации бытовой техники и электрооборудования.

Независимо от наличия заземления предохранительное устройство сработает и выполнит свою защитную функцию.

Многие системы заземления сами по себе не обеспечивают надежной защиты людей от электричества.Только соединение УЗО в сочетании с землей обеспечивает надежную защиту человека от тока.

Принципы процесса УЗО. В случае обрыва нулевого провода УЗО не отключит питание. Затем напряжение появляется на корпусах заземленных устройств.

Тогда в случае контакта с человеком, при котором возникает ток утечки, устройство мгновенно сработает, отключив питание. Таким образом, человек застрахован от поражения электрическим током.

Устройство пожарной безопасности не защищает человека от поражения электрическим током. В отличие от функций, которые выполняет обычное УЗО для бытовой электропроводки, противопожарное УЗО предназначено для отключения токов утечки с высоким порогом отсечки.

Диапазон токов утечки может достигать 500 мА с минимальным порогом 100 мА. Такие токи для человека могут быть смертельными.

Несмотря на эти свойства, устройство противопожарной защиты считается защитным устройством.Такое устройство защищает только от значительных токов утечки, которые могут вызвать пожар или пожар.

Принцип работы данного УЗО заключается в том, что при напряжении 220В ток утечки достигает 500 мА, выделяется тепло, что равно температуре обычной бытовой зажигалки.

Для предотвращения этого и предотвращения возгорания устанавливается устройство противопожарной защиты, отсекающее токоведущие части поврежденного участка кабельных линий.

Помимо высоких номинальных токов, устройство противопожарной защиты УЗО ничем не отличается от принципа действия обычного бытового УЗО.

Рано или поздно человек начинает задумываться о безопасности своего дома, своей жизни. Чтобы обезопасить себя и свой дом, нужно тщательно изучить, как решить эту проблему. Особого внимания в доме требует электропроводка, к выбору которой следует подходить с особой тщательностью.

Сейчас в каждом доме целый арсенал различных бытовых электроприборов.И чем больше его количество, тем больше нагрузка на электрический кабель.

При отсутствии устройств защиты это может привести к неисправности. Любой материал со временем становится бесполезным. Это касается как внешней проводки, так и внутренней проводки, расположенной в корпусе прибора. Изоляционные свойства со временем теряются. Происходит утечка электричества, и это прямая угроза жизни человека.

Чтобы избежать неприятностей, достаточно прибегнуть к использованию защитных устройств. Одним из таких считается УЗО УЗО .

Почему необходимо устанавливать в квартире

Из названия устройства становится понятно, что оно предназначено для защиты любого живого существа от разрушительного воздействия электрического тока. А также предотвращает возможность возгорания электропроводки из-за ее перегрева, различных неисправностей.

Как отмечалось ранее, целостность внутренней электрической цепи устройства может быть нарушена. На то есть несколько причин:

• механическое воздействие;
• температурных повреждений;
• старение электропроводки.

Итак, при отсутствии устройств защитного отключения любая из этих причин может нанести человеку непоправимый вред. Вы можете потерять не только свой дом, но и умереть, находясь в состоянии стресса. Поражение электрическим током может вызвать фибрилляцию сердца.

Конечно, здесь большую роль играет сопротивление самого человека. Чем он выше, тем больше шансов остаться в живых. Только скажите, а нужно ли рисковать своим здоровьем? Не проще ли просто установить необходимую защиту и радоваться жизни? Вы еще сомневаетесь, что за зачем узо в квартире ?

Рассмотрим пример.Во время работы стиральной машины на фазном проводе была повреждена изоляция, и он касается корпуса. В результате корпус электроприемника оказался под напряжением.

Мужчина, стоявший на мокром полу, коснулся металлической части пишущей машинки. В результате по образовавшейся цепи ток через человека уходит в землю. УЗО, «чувствуя», что не весь ток вернулся, сразу отключает напряжение, тем самым спасая жизнь человеку.

Несомненно, человек почувствует легкое покалывание, однако останется живым.

Как работает УЗО?

Его основная задача — защитить человека от поврежденного устройства, корпус которого имеет опасный потенциал. Фаза и ноль от источника питания подключаются к верхним клеммам УЗО, фаза и ноль, которые идут к нагрузке на нижних клеммах. В этом случае электрический ток течет от источника питания, проходит через УЗО к электрическому устройству, а затем снова возвращается в сеть.

Отсюда мы заключаем, что УЗО — это своего рода контроллер, который регулирует силу тока на «входе» и «выходе».Если токи на входе и выходе УЗО не равны между собой, то где-то есть утечка. Устройство безопасности очень быстро реагирует на эту утечку и примерно через 0,04 секунды срабатывает и отключается.

Проще говоря, в нормально функционирующей электрической сети не должно быть значительной разницы между входящим и исходящим токами, проходящими через УЗО. Если количество исходящего и возвращаемого тока одинаково, то отключения не будет. Но если ток нашел другой путь, и его часть «утекла», УЗО отключится и отключит питание.

В то же время нужно помнить, что УЗО способно значительно повысить безопасность электроустановок, но не способно полностью исключить риск электрического повреждения или возгорания. УЗО не реагируют на аварийные ситуации, если они не сопровождаются током утечки. Например, такие как короткое замыкание и перегрузка.

Зачем вам нужно приложение УЗО или УЗО на 100 мА для противопожарной защиты?

Для защиты человека от поражения электрическим током устанавливается УЗО с номинальным током утечки порядка 10–30 мА.И почему? Да все просто, потому что ток большей ценности может быть смертельным для человека.

Но производители выпускают защитные устройства с номинальным током утечки 100, 300 и 500 мА. Вы не думали об этом с такой деноминацией.

Всем известно, что при токе в 50 мА человек без посторонней помощи не сможет избавиться от электрического провода. Значение 80 мА приводит к мгновенной смерти. Зачем устанавливать устройства больших номиналов? На самом деле такие защитные устройства не применяются для защиты от поражения электрическим током, их задача несколько иная.

Необходимость использования УЗО с номиналом 100 мА и выше обусловлена ​​тем, что практически в каждой системе питания есть «паразитные» токи. Другими словами, происходит утечка естественных токов. В любом приборе нет идеальной изоляции, всегда есть естественный ток утечки.

Даже в проводах, которые используются для монтажа электропроводки, есть естественная утечка и тем более она длиннее, чем проводка. Если установить УЗО номиналом 30 мА на большой дом, скажем в 2, 3 этажа, то он просто ложно выйдет из строя из-за естественной утечки токов.

Устройства защитного отключения, рассчитанные на ток утечки 300 мА, предотвращают возникновение пожара. Например, при непрерывной утечке тока, равной 200-500 мА, выделяется такая тепловая энергия, которой достаточно для воспламенения близлежащих материалов и возникновения пожара.

Таким образом, основная задача данного защитного устройства типа состоит в противопожарной защите. Также УЗО с номиналом 100 мА — 500 мА обеспечивают резерв основных УЗО. Их установка производится при входе в комнату.

Смысл работы таков: сначала отключается УЗО с наименьшим номиналом, но если по каким-то причинам не выключилось (например, из-за неисправности) и подстройка продолжается, то ввод будет работать через некоторое время.

Установив устройство защитного отключения — вы спасете жизнь и здоровье ваших близких!

В связи с тем, что УЗО селективного типа 4П на 63А 300мА не было в ближайшем интернет-магазине, я еще разобрался, что УЗО селективного типа в плате учета не нужно! Для щита учета можно использовать обычное УЗО 63А 300 мА, которое из-за разницы рабочих токов автоматически обеспечивает селективность с УЗО в доме номиналом 30 мА.В результате сэкономлено около 2 тонн. П. Селективное УЗО в недорогом интернет-магазине сейчас стоит около 5,8 т.р., а обычное с таким же рейтингом около 3,8.

Не сомневаюсь, что необходимо устройство противопожарной защиты УЗО в щитке учета на опоре. Вопрос был в том, должна ли она быть селективной или нет.

Наша цель при установке двухуровневой защиты с УЗО (300 мА в распределительном щите и 30 мА в групповых сетях в доме) — обеспечить селективность их работы.Проще говоря, необходимо следить за тем, чтобы УЗО в доме сработало первым и при этом не сработало УЗО в распределительном щите.

В интернете полно рекомендаций о необходимости установки УЗО селективного типа (тип S) в щиток учета. При этом в интернет-магазинах селективный тип УЗО либо отсутствует, либо существенно дороже обычных номиналов, но не селективный. Сразу этот пародокс навел меня на мысль, что люди в основном ставят обычные (неселективные УЖД) доски бухгалтерии.И теперь эта мысль подтверждается. И это вдобавок правильно.

Техническое руководство ABB: Защита от замыканий на землю с помощью устройств дифференциального тока помогло мне разобраться в проблеме. Отдельный раздел посвящен селективности УЗО (с. 63, или 6/7).

При токах утечки 100 и 300 мА для УЗО в распределительном щите и 30 мА для УЗО в доме эта селективность обеспечивается автоматически!

Ниже приведена таблица из Технического руководства ABB, в которой отображается информация о селективности пар УЗО.В заголовках столбцов указаны токи утечки УЗО, которое стоит первым (например, в экране). В заголовках строк указываются токи срабатывания УЗО, которое является вторым (например, в доме). Обычные УЗО обозначаются как inst (мгновенные). Селективные УЗО с маркировкой S.

В таблице указан цвет пары, для которой обеспечивается селективность (правильная последовательность срабатывания).

Другой цвет указывает на причину обеспечения селективности. Выделяют два типа: частичный (частичный) и полный.Несмотря на ощущение, что частичная избирательность — это как вторая свежесть, на самом деле с ней все нормально. Просто в случае «частичной» селективности селективность обеспечивается разницей в номинальном токе утечки УЗО (30 и 100 или 300 мА). А полная селективность обеспечивается задержкой срабатывания УЗО селективного действия.

В руководстве содержится правило, согласно которому «частичная» селективность обеспечивается, если коэффициент номинального тока УЗО превышает 3. Для «полной» селективности селективное УЗО должно быть первым, а отношение токов должно быть равно 2.

В общем заказываю обычное УЗО и больше не парюсь

Определение узо от Merriam-Webster

оу · зо | \ ˈÜ- (ˌ) zō , — (ˌ) zȯ \

: бесцветный несладкий греческий ликер со вкусом аниса.

Какое узо поставить на квартиру.Как выбрать узо для установки в квартиру

УЗО типа А сложнее и соответственно дороже. Необходимость их использования обычно рекомендуют производители электрооборудования, в котором есть пульсации постоянного напряжения. Это стиральные и посудомоечные машины, телевизоры, компьютеры и много другой бытовой техники.

Чтобы обезопасить электропроводку в доме и защитить человека от поражения электрическим током, нужно знать. Для этого необходимо изучить возможные схемы установки, уметь проверить реле дифференциального тока на работоспособность и выявить возможные ошибки подключения.

Помимо УЗО широко применяется дифавтомат для поддержания высокого уровня безопасности в электрических сетях. Чтобы облегчить выбор наиболее оптимального устройства в вашей квартире или частном доме, он предназначен для этого.

Помимо модульных, устанавливаемых в щиты, существуют специальные типы УЗО в виде розетки или даже электрической вилки. Такое применение оправдано в тех случаях, когда электропроводка в квартире или доме ветхая, имеющая низкое сопротивление изоляции и, соответственно, большие токи утечки.Установленные в щитах УЗО в таких случаях будут иметь частые ложные срабатывания, что сделает невозможной работу электроприборов.

Правильный выбор УЗО для квартиры должен быть обоснован специалистами, составляющими проект электроснабжения помещения или всего дома, ведь необходимо учитывать множество технических нюансов, которые могут быть известны только инженерам-электрикам. Проект лучше всего делать при строительстве нового дома или при капитальном ремонте жилья, который обязательно должен включать в себя ремонт или полную замену проводки.

УЗО подбираются по номинальному току В, , который может пропускать устройство в непрерывных режимах работы.
Это значение может быть от 6 до 125 Ампер. Еще одна важная характеристика — это номинальный остаточный ток IΔn , при котором срабатывает УЗО (подробнее о принципах работы этих устройств можно прочитать). Этот параметр имеет фиксированные значения: 10 мА, 30 мА, 100 мА, 300 мА, 500 мА, 1 А и выбирается исходя из требований безопасности.

Например, если УЗО имеет дифференциальный рабочий ток 30 мА, то это делается для безопасности людей и животных, поскольку такой ток не приводит к тяжелым травмам. Выключатели с дифференциальным рабочим током 100 мА и выше обычно относят к специалистам противопожарные УЗО , которые отключают всю электропроводку в случае токов утечки, уже смертельных для человека.

• Высокие токи утечки, сосредоточенные локально в одном месте, могут привести к выделению большого количества тепла, которое может вызвать пожар.
• Очень часто не все электрические цепи защищены УЗО, например цепи освещения. Наличие надежного противопожарного УЗО избавит вас от больших токов утечки, которые также могут стать причиной возгорания.

Электрооборудование, установленное в ванных комнатах, требует защиты УЗО с дифференциальным током 10 мА.

Полезная видео-инструкция как правильно выбрать аппарат какой мощности

Устройство защитного отключения предотвращает возгорание из-за утечки тока и устраняет риск поражения электрическим током.Поэтому многие заинтересованы в установке этого устройства. Правда, УЗО нельзя купить наугад, его выбор должен быть внимательным — с учетом конструкции, типа и других критериев.

Важность приобретения качественного УЗО

Безответственный подход к выбору УЗО, то есть покупка устройства, не подходящего по характеристикам дому или квартире, может вызвать определенные проблемы:

• ложное срабатывание автоматики, так как небольшие утечки электрического тока — естественная ситуация для проводки, которая была проложена сравнительно давно;
• несвоевременное получение информации об опасном происшествии, если выбрано слишком мощное УЗО, которое может привести к поражению электрическим током;
• Невозможность работы УЗО с существующей проводкой из алюминиевых проводов, потому что почти все устройства работают только на медных проводах.

Чтобы не ошибиться при выборе УЗО, не мешает внимательно прочитать параметры прибора перед покупкой.

Таблица: основные параметры УЗО

Измерение параметров устройства

Перед покупкой УЗО определите максимальный ток и ток утечки. При проведении расчетов необходимо учитывать, что сетевое напряжение на всех проводах разводки обычно составляет 220 В.

Чтобы найти подходящее устройство защитного отключения на максимальный ток, достаточно определить, какой будет максимальный уровень потребляемой мощности. быть и разделить на напряжение в электрической сети. Иными словами, расчет ведется по формуле I = P / U. Например, если определено, что всего бытовая техника в квартире поглощает 6000 Вт электроэнергии, то максимальное значение тока будет 27 А. В такой ситуации лучше выбрать УЗО на 32 А, так как это значение стандартизировано и максимально приближено к 27 А.

УЗО 32 Ампер подходит для оборудования, потребляющего 6 кВт электроэнергии

Вторая характеристика — ток утечки — определяется несложным методом.Они учитывают зависимость различных типов УЗО от индивидуальных особенностей квартиры или дома, где необходимо установить дифференциальный выключатель тока.

Таблица: ток утечки в зависимости от типа помещения

Критерии выбора УЗО

При поиске подходящего защитного отключения первое, на что следует обратить внимание, — это номинальный и дифференциальный ток. После этого внимание акцентируется на типе и конструкции устройства, а также выясняется, какая компания произвела УЗО.

Номинальный ток

Мастера, специализирующиеся на работе с электричеством, советуют покупать УЗО с номинальным током на порядок выше расчетного. Благодаря этому удастся добиться надежности в работе реле дифференциального тока и не ремонтировать и не заменять его долгое время. Например, для автомата на 40 А целесообразнее выбрать УЗО на 63 А.

Ток утечки

Номинальный дифференциальный ток отключения УЗО должен иметь значение не менее 3-х кратного тока утечки цепи электрооборудования, защищенного от аварий, то есть должно выполняться условие IDn> = 3 * ID. быть встреченным.

Полный ток утечки идентификатора электроустановки определяется с помощью специального устройства или рассчитывается с использованием определенных данных. При невозможности проведения измерений рекомендуется определять ток утечки из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки в цепи из расчета 10 мкА на 1 м длины фазный провод.

Допустимые значения номинального тока отключения можно найти в специальной таблице.

Таблица: зависимость рекомендуемого значения тока утечки УЗО от номинального тока нагрузки

Разновидности УЗО

УЗО может быть одного из следующих типов:

УЗО типа В достаточно редко, на его корпусе можно увидеть значок в виде сплошных и пунктирных прямых линий

Конструкция УЗО

Если рассматривать конструкцию УЗО, то они делятся на следующие типы:

• УЗО электронные с встроенная плата, мгновенно реагирующая на любые изменения заданных показателей и отключающая питание от сети, но не способная работать без питания от внешнего источника;
• электромеханические УЗО, которые отличаются своей надежностью, так как не требуют питания и легко срабатывают при появлении дифференциального тока.

Производители устройств защитного отключения

Как отмечают электрики, наиболее долговечные и надежные устройства защитного отключения выпускаются под следующими наименованиями:

Особенности работы УЗО

• в областях, которые в принципе должны быть безопасными;
• в районах, где перебои в подаче электроэнергии могут вызвать несчастные случаи средней тяжести.

При подключении УЗО принципиально важно изолировать нейтральный провод от заземления и нулевой провод других подобных устройств.

В большинстве случаев электрики разрешают использование заземляющего устройства.Главное правильно его подключить. УЗО срабатывает только под действием тока утечки, превышающего стандартное значение. А искусственно созданное, как естественное или самодельное заземление, отличается сопротивлением, уровень которого не позволяет появиться току с требуемым значением. Получается, что в этой ситуации УЗО не сможет сработать.

Другой вариант неправильного подключения УЗО — плохая изоляция выходного нулевого провода относительно «массы».Если нулевой провод подключен к цепи заземления, УЗО будет постоянно давать ложные срабатывания.

Проверка работоспособности УЗО

Чтобы убедиться, что УЗО выполняет свою задачу, можно воспользоваться кнопкой «Тест», расположенной на передней панели устройства. Когда кнопка нажата, внутри устройства должна быть создана электрическая цепь, которая копирует ситуацию утечки.

Если нет отключения, то возможны следующие ситуации:

• устройство неправильно подключено к сети;
• кнопка сломана или не работает ее электрическая цепь;
• защита устройства неисправна.

Убедиться, что причина выхода из строя УЗО — поломка кнопки или защитного механизма, можно другими методами.

Точные результаты демонстрируются проверкой выключателя дифференциального тока с помощью простой батарейки типа ручка. Устройство типа А работает независимо от полярности батареи. А устройство типа AC работает только с определенной полярностью. Это связано с тем, что УЗО типа A реагируют на любой электрический ток.

С помощью аккумулятора можно точно проверить, работает ли УЗО.

Для моделирования реальной аварии для оценки работы устройства позволяет метод, в котором используются лампа накаливания и резистор.Этот метод отличается от проверки кнопкой «Тест» тем, что создает цепь утечки тока не внутри, а снаружи устройства.

Для проверки УЗО таким способом необходимо подготовить: лампу накаливания

• мощностью 10 Вт; Резистор
• 2,3-2,5 кОм мощностью 5-10 Вт;
• патрон лампы;
Изолированный провод
• .

Проверка лампой и резистором выполняется поэтапно:

При срабатывании защиты розетка моментально отключится от сети.

Видео: проверка УЗО

УЗО и автомат

Так как устройство защитного отключения не оснащено собственным «щитком», защищающим от коротких замыканий и перегрузок сети, автомат обязательно устанавливается вместе с ним. Спаренные устройства работают по-особенному: при обнаружении утечки на ситуацию реагирует УЗО, а при появлении сверхтоков срабатывает автомат.

Дифференциальный выключатель тока должен быть защищен от несчастных случаев с автоматом, номинал которого равен номинальному току УЗО.Место установки машины (перед или после защитного устройства) особой роли не играет. Также не так важно, сколько защитных устройств подключено к УЗО.

Подключение УЗО к нескольким машинам

В качестве примера рассмотрим схему, состоящую из двух УЗО на 25 А и вводной машины на 40 А, к которым подключены их собственные группы машин.

Устройство защитного отключения должно быть защищено автоматическим устройством, имеющим такой же или более низкий номинальный ток отключения.

В этом случае к первому устройству дополнительно подключаются две машины с номиналом 6 А и 16 А, а три машины с Ко второму дополнительно подключаются номинал 16 А и один автомат на 10 А.Вводный автомат не может служить щитом для первого УЗО, так как 40 А> 25 А. Поэтому впереди ставятся дополнительные автоматы номиналом не более 25 А (6 А + 16 А = 22 А) из этого.

Второе УЗО (40 А) подключается к машинам с общим номиналом 58 А. Они не защищают УЗО от слишком высокого тока, поэтому оно может выйти из строя до того, как входная машина отключит этот участок цепи от напряжения. Поэтому здесь рекомендуется заменить второе УЗО на более мощное, например, на номинал 63 А, либо защитить имеющееся отдельным автоматическим выключателем на 32 А, установленным на ступеньку выше, чем эксплуатируемые машины.

В частном доме можно установить одно УЗО на светильники и розетки. В квартире, помимо вводного пульта, следует защитить стиральную машину от аварийных ситуаций, установив УЗО на 16 А.

Твердо решив с помощью УЗО защитить свою семью от электрического тока, а свой дом от пожаров, нужно правильно рассчитать характерные показатели защиты и потребления, чтобы выбрать подходящий номинал.

Трехфазное и однофазное УЗО

Прежде всего, нужно четко понимать и различать как параметры самого защитного устройства, так и характеристики подключаемых потребителей электроэнергии.

Параметры и примеры УЗО

На корпусе УЗО указать:

• Ikzmax — предельный ток короткого замыкания (КЗ) не более 0,25 с. -зависит от сечения жил и их длины, примерно равной расстоянию до питающей трансформаторной подстанции. Чем ближе он будет, тем больше будет Ikzmax. Этот параметр обозначается числом в рамке;

Пояснение. на практике они используются: для частных жилых домов Ikzmax = 4500A, для многоквартирных домов Ikzmax = 6000A, для промышленных установок Ikzmax = 10000A.

• Un — напряжение номинальное, 220В для однофазной, 380В для трехфазной сети;
• В — номинальный (рабочий) ток. Этот параметр выбирается на одно значение больше, чем у автоматического выключателя. То есть сначала нужно рассчитать нагрузку на сеть, просуммировав токи, потребляемые всеми устройствами.

Пояснение. если вводный автомат регламентирован техническими условиями, то считать больше не нужно, достаточно выбрать из диапазона следующее значение: 16, 20, 25, 32, 40, 63, 80, 100.
Например, если на входе автомат 25А, то УЗО должно быть 32А;

• I∆n — дифференциальный ток утечки, отличительный параметр, присущий только устройствам защитного отключения и дифавтоматам (УЗО + автомат). Имеет диапазон значений: 10, 30, 100, 300, 500 мА;

1. I∆n = 10mA — для индивидуальных бытовых приборов или групп: электроплита, холодильник, стиральная машина, бойлер; электроснабжение в ванной, бане, подвале — то есть для питания электроприборов с металлическим корпусом в местах с повышенной влажностью;
2. I∆n = 30mA — самый популярный параметр для установки на вводе для защиты всего дома или квартиры;
3. IΔn = 100мА и более — используются для обеспечения пожарной безопасности разветвленных электрических сетей.Ниже представлена ​​процедура расчета I∆n для таких нужд.

Таблица некоторых параметров УЗО

Тип дифференциального тока утечки, вызывающего срабатывание устройства, обозначается буквами или символами:

• AC — переменная I∆n. Обозначение — синусоида. Применяется для электронагревательных приборов, систем освещения, электродвигателей;
• A — I∆n переменная и пульсирующая постоянная. Его предпочтительно использовать для подключения холодильников, стиральных машин и другого оборудования, в котором на корпусе может появиться опасное напряжение постоянного тока.Самый популярный вид в повседневной жизни;
• B — переменная и сглаженная постоянная I∆n — используется в основном в промышленных установках;
• S — обеспечивает избирательность (селективность) срабатывания устройств защиты. Имеет выдержку времени 0,1-0,5 с. Применяется для установки на входе на крупные объекты с большим количеством потребителей и повышенными требованиями к электробезопасности. Например, если в отеле гость роняет фен в ванную комнату, выключится не весь отель или этаж, а только устройство для этого потребителя.
• G — также используется для селективной защиты с повышенной устойчивостью к ложным срабатываниям, имеет задержку 0,05-0,09 с;
• Степень защиты IP20 (наиболее распространенная) означает, что устройство имеет второй класс защиты от прикосновения и нулевой класс (не имеет) влагостойкости. Если работа устройств требуется во влажных местах, нужно интересоваться второй цифрой этого параметра;
• Логотип производителя — важная характеристика, которая требует особого рассмотрения, выходящего за рамки данной статьи.Следует обратить внимание на репутацию компании, отзывы покупателей, а также внешний вид самого товара — неряшливые обозначения, некачественная сборка, неровные стыки должны насторожить покупателя. Отличительная особенность производителей — износостойкость изделия.

УЗО крупным планом. Можно рассматривать параметры

Температурный режим … Для обычных устройств он находится в диапазоне -5 + 40 ° С, но на постсоветском пространстве особую популярность приобрели устройства особой конструкции: -25 + 40 ° С;

Электрическая схема … Для неспециалиста она сказать особо не о чем, но нужно обратить внимание на наличие треугольника, обозначающего усилитель, а значит, УЗО относится к электронному типу.

Они дешевле, но менее надежны, особенно в условиях нестабильного сетевого напряжения — они питают схемы усиления, которые в этих условиях подвержены выходу из строя. При обрыве нуля и одновременной утечке фазного напряжения эта система работать не будет.

Описание параметров УЗО на корпусе

Стоит еще раз напомнить, что УЗО используются только совместно с устройствами автоматической защиты.

С учетом вышеперечисленных характеристик, зная номинал своего выключателя отключения, вы можете выбрать УЗО для загородного дома или квартиры, работая только с этими данными, не вникая в сложность электрических расчетов.

Пример выбора УЗО без расчета

Допустим на входе автомат В = 20А. Подходящим значением для номинала защитного устройства будет 25 А, тип А (это требование часто встречается во многих бытовых электроприборах).Для устройства ввода I∆n = 30 мА, для отдельных электрических устройств I∆n = 10 мА. (в этом случае также необходимо последовательно установить автоматический выключатель, В который подбирается по нагрузке).

Входное значение УЗО также должно быть на одно большее значение.
Чтобы выбрать подходящее УЗО для противопожарной защиты для больших разветвленных сетей, сначала необходимо узнать общий потребляемый ток IΣ всех устройств.

IΣ = IP1 + IP2 + IP3 +… IPn

В случае расчета мощности IΣ можно рассчитать по формуле:

где PΣ — полная мощность.

Затем следует рассчитать полный ток утечки IΔΣ. Согласно требованию ПУЭ 7.1.83, при невозможности узнать ток утечки I∆P от конкретного электроприемника, его выбирают равным 0,4 мА для каждого Ампера нагрузки, а для проводника значение I∆ L = 10мкА = 0,01мА берется на каждый метр длины L фазного провода.

примечание

Уже рассчитав значение IΣ, можно вычислить I∆Σ = 0,4 * IΣ + 0.01 * L. Также упомянутый параграф ПУЭ требует, чтобы номинальный остаточный ток устройства был в три раза больше общего тока утечки.

Окончательная формула расчета принимает вид:

I∆n = 3 * (0,4 * IΣ + 0,01 * L) = 3 * I∆Σ

Конкретный пример с расчетом

Имеются в виду низкие температуры (специальный температурный вариант, -25 ° C), отсутствие газа (отопление и приготовление пищи только за счет электроприборов), наличие холодильников, стиральных машин, бойлеров и различной бытовой техники.Считаем, что расчеты для отдельных групп пользователей уже выполнены, требуется рассчитать общее устройство защиты входа (тип S).

Узнать потребление тока для каждого устройства можно из паспорта на электроустройство, произвести расчеты с помощью калькулятора. Принимаем условное расчетное значение IΣ = 52А. Ближайшее значение автоматического выключателя — 63А, соответственно In УЗО будет 80А. С помощью линейки, рулетки измерьте длину всего токоведущего кабеля, независимо от подключенной к нему нагрузки.

Предположим, что общая длина проводов составляет 280 м. Подставляем данные в формулу: I∆n = 3 * (0,4 * IΣ + 0,01 * L) = 3 * (0,4 * 52 + 0,01 * 280 ) = 70, 8 (мА).

Ближайшего значения I∆n = 100 мА будет достаточно для обеспечения надежной защиты без ложных срабатываний.

Конечное УЗО:
80А, тип S, I∆n = 100мА, t -25 ° С.

Как правильно выбрать УЗО

Содержание:

Одним из важнейших устройств в электротехнике является устройство защитного отключения.Основное его предназначение — отключить от источника питания всю электрическую сеть или ее отдельный участок путем размыкания контактов. Таким образом обеспечивается защита от поражения электрическим током и предотвращение возгорания.

В современной электротехнике использование этих устройств во многих случаях становится обязательным, поэтому часто возникает вопрос, как правильно выбрать УЗО.

Данные защитные устройства используются не только в однофазных, но и в трехфазных сетях при различных нагрузках, поэтому их выбор осуществляется в зависимости от конкретных условий эксплуатации.

Назначение УЗО и принцип действия

Основная задача УЗО — нейтрализация токов при различных повреждениях электроустановок. Устройство защитного отключения — наиболее эффективное защитное устройство. В отличие от предохранителей или автоматических выключателей, УЗО способны отключить цепь за доли секунды и спасти человеческую жизнь.

Опасность заключается не только в возможности прямого поражения электрическим током. Иногда достаточно просто прикоснуться к частям устройств и устройств, находящихся под напряжением.Поэтому необходимо своевременно срабатывать защитные устройства. Чтобы правильно решить вопрос, как выбрать УЗО для дома, необходимо учитывать условия, в которых оно будет функционировать.

В работе защитных устройств используется явление электромагнетизма. В связи с этим в конструкцию УЗО включены катушки с магнитопроводом, подключенные к токоведущим проводам, передающим электричество потребителю.

В то же время возникает магнитный поток, который представляет собой арифметическую сумму токов, протекающих по этим проводникам.В этом случае входящие токи положительные, а исходящие — отрицательные. При отсутствии протечек и коротких замыканий они будут равны и в сумме равны нулю.

Это состояние цепи указывает на исправность установленного оборудования.

В случае утечки через заземляющие провода протекает частичный обратный ток, что приводит к дисбалансу. Разница в дифференциальных токах вызывает возбуждение магнитного потока в сердечнике. Его значение будет пропорционально разнице электрического тока.При достижении определенного порога устройство срабатывает и отключает питание потребителей.

Как правильно выбрать УЗО

Для того, чтобы выбрать оптимальный вариант устройства защитного отключения, необходимо знать его основные параметры. Устройства с разными характеристиками используются в определенных условиях, которые необходимо учитывать при выборе.

Характер токов утечки позволяет разделить их на разные типы. Это деление зависит от плавного или внезапного повышения тока.

УЗО

с такими характеристиками получили наибольшее распространение как наиболее подходящие для самых широких условий эксплуатации.

Технология срабатывания позволяет разделить УЗО на электромеханическое и электронное. В первом случае срабатывают высокоточные механизмы в результате действия токов утечки. Это самые надежные и дорогие устройства, способные работать в любых условиях.

Электронные устройства дешевле, однако для нормальной работы электроники требуется внешний источник питания.Их эффективность значительно снижается при скачках напряжения. Скорость срабатывания УЗО позволяет использовать их в многоуровневых системах защиты.

Это позволяет отключать все аварийные секции по отдельности.

Есть и другие параметры, требующие знаний в области электротехники. Поэтому при выборе УЗО лучше всего обратиться за помощью к квалифицированным специалистам. Однако если заранее известны точные характеристики электрической сети, можно самостоятельно подобрать наиболее подходящее защитное устройство.Среди них наиболее важными являются следующие:

• Напряжение. УЗО может быть рассчитано на однофазную сеть напряжением 220 В или трехфазную сеть на 380 В. Первый вариант обычно используется в квартирах, а второй — в частных домах, дачных участках и коттеджах. Если в трехфазной разводке есть участки с одной фазой, то для них применяют защитные устройства, рассчитанные на 220 вольт.
• Количество полюсов. В однофазных сетях используются двухполюсные УЗО, рассчитанные на одну фазу и ноль, а в трехфазных — четырехполюсные устройства, к которым подключены три фазы и ноль.
• Номинальный ток. Это также пропускной ток УЗО, который зависит от количества и мощности подключенных электроприборов и оборудования. Следовательно, этот показатель для общего (входного) защитного устройства необходимо рассчитывать для всех установленных потребителей. Для линейных УЗО общая мощность рассчитывается исходя из количества устройств на конкретной линии. Номиналы УЗО, установленные производителями, составляют 16, 20, 25, 32, 40, 63, 80, 100 А.
• Ток утечки УЗО. Значение, при котором он выключается.Он также различается номиналами 10, 30, 100, 300 и 500 мА. Для обычных квартир лучше всего подойдет прибор на 30 мА. При более низком номинальном токе устройство будет постоянно реагировать даже на незначительные колебания в сети и отключать питание.
• Тип тока утечки. На корпусе прибора нанесены символы АС, А, В, S и G. Например, АС реагирует только на переменный ток утечки, а В — на постоянный и переменный токи. Остальная маркировка также соответствует определенным параметрам, в том числе времени задержки отключения устройства.

Что такое УЗО

Основная классификация устройств защитного отключения основана на токе их срабатывания. Например, устройства противопожарной защиты реагируют на токи 100, 300 и 500 мА. Они защищают проводку от возгорания при нарушении изоляции и коротком замыкании.

Обычно вводное УЗО устанавливается за счетчиком электроэнергии и обеспечивает защиту всего объекта. Для человека электрический ток становится опасным при 50 мА. Поэтому устройства, защищающие от огня, не способны защитить человека от поражения электрическим током.

Для этих целей используются устройства, отключающие сеть, когда ток достигает значения 10 или 30 мА.

Защитные устройства различаются количеством полюсов и могут использоваться в одно- или трехфазных сетях. Каждый тип устройства отличается по принципу работы. Маркировка, нанесенная на корпус устройства, должна быть правильно расшифрована и именно то, что она означает:

• AC — категория УЗО, применяемая только в сетях переменного тока. Соответственно, устройство реагирует только на переменный ток.
• А — защитные устройства этой категории срабатывают не только переменным, но и постоянным током.
• B — имеет более продвинутые функции и реагирует на три типа тока. Помимо постоянного и переменного тока, устройство отключается при выпрямленном дифференциальном токе.
• S — селективные устройства с возможностью выдержки времени при отключении.
• G — тоже селективные устройства, но с меньшей задержкой по времени.

УЗО классифицируются по своему техническому исполнению.Это позволяет лучше выбрать УЗО. Чаще всего используются электромеханические устройства, не имеющие собственного источника питания. Они срабатывают и срабатывают при возникновении дифференциального тока.

Другой тип относится к электронным устройствам безопасности, которым требуется внешний источник питания. В связи с этим снижается надежность защиты, поэтому такие УЗО используются реже.

При отключении вспомогательного питания они автоматически отключают сеть, при восстановлении питания сеть также включается автоматически.

Некоторые конструкции приборов не включают автоматическое включение цепи при восстановлении питания.

Как выбрать УЗО по мощности

В отличие от автоматических выключателей, защищающих от перегрузок и коротких замыканий, устройства защитного отключения предназначены для защиты от утечек тока. Причина — неправильная изоляция электроприборов или контакт токоведущих частей с телом. В этих случаях происходит мгновенное отключение УЗО, линия обесточивается, а потребители защищены от поражения электрическим током.

Для расчета мощности УЗО необходимо знать общее количество потребителей, подключенных к этой линии.

В том случае, если решается вопрос, как выбрать УЗО и автомат по мощности, оба защитных устройства должны иметь соответствующие значения, чтобы обеспечить их нормальную работу.

Если установка автоматических выключателей не предусмотрена проектом, в этом случае рассчитывается общая мощность, потребляемая электроприборами.Как правило, это значение в стандартной квартире многоэтажного дома не превышает 25А.

При установке УЗО в частных домах рекомендуется разделить всех потребителей на группы, которые подключаются к отдельным линиям, протянутым к каждому этажу, хозяйственным постройкам, наружному освещению и т. Д.

Если УЗО имеет меньшую мощность, чем существующие потребители, оно будет постоянно отключаться из-за перегрузок. То есть устройство фактически не будет нормально работать и не сможет защитить линию.

Частично решить эту проблему помогут розетки

со встроенными УЗО, рассчитанные на ток потребления 5А.

Как рассчитать УЗО

Для того, чтобы рассчитать защитное устройство и решить вопрос, как выбрать УЗО по мощности, таблица параметров поможет сделать это максимально быстро и точно. Для получения желаемого результата необходимо использовать две технические характеристики — ток утечки и максимальный ток. В расчетах используется сетевое напряжение 220 В с частотой 50 Гц.

Расчет и выбор номинала УЗО по максимальному току довольно прост. Необходимо установить значение суммарной электрической мощности одновременно включаемых устройств и оборудования.

Например, если этот показатель 6000 Вт, то значение расчетного тока будет: I = P / U. Подставляя в формулу требуемые значения, получаем результат: 6000Вт / 220В = 27А. .

примечание

Ближайшим УЗО из стандартного диапазона номинальных токов будет 32А.

Если УЗО рассчитывается по току утечки, в этом случае используется упрощенная схема, по которой выбираются различные типы защитных устройств в соответствии с условиями эксплуатации объектов:

• В обычных жилых помещениях — на 30мА.
• В ванных комнатах, кухнях и других помещениях с повышенной влажностью и повышенными требованиями по электробезопасности — на 10 мА.
• На крупных объектах с протяженностью электрических сетей более 1000 м или на вводе — 100мА.

Довольно часто возникает необходимость подбора УЗО для группы машин, расчет которых выполняется по определенным правилам. Установка этих устройств в схему осуществляется последовательно, автоматы могут быть установлены как до, так и после УЗО.

Значения тока автоматических выключателей должны быть ниже, чем в УЗО, но не меньше фактического потребляемого тока.

Правильный расчет УЗО и автоматов показывает, что в случае перегрузок и коротких замыканий автомат защитит не только саму линию, но и установленное на ней устройство защитного отключения.

Номинальные параметры УЗО при токе

Номинальные токи основных типов УЗО — 16, 25, 40 и 63 А. Это значение соответствует значению тока, который устройство может пропускать через себя без ограничений по времени. В рамках этой линейки производится выбор УЗО для электрощита квартиры или частного дома.

Значение номинального тока необходимо при решении, как рассчитать УЗО для группы машин. В этом случае для защиты нужно выбирать автомат с номинальным током меньше или равным номинальному току дифференциального выключателя.

Специалисты рекомендуют выбирать номинал на ступень выше, чем у автомата, так как он может длительное время пропускать через себя ток, превышающий номинальный. Если токи равны, в этот период УЗО может просто сгореть.

Какое УЗО поставить при входе в квартиру

В современных многоэтажках запрещено использовать трехфазную проводку, поэтому многие хозяева задаются вопросом, как выбрать УЗО для квартиры.

Между тем здесь нет ничего сложного, так как для однофазной разводки используется двухполюсный прибор с маркировкой AC.Ток утечки УЗО для квартиры выбирается из расчета 30 мА.

Устройства с более низким порогом отключения могут вызывать ложные срабатывания.

Сколько УЗО необходимо установить в квартире? Все зависит от суммарной мощности потребителей. Если она слишком велика, рекомендуется разбить домашнюю сеть на отдельные линии и поставить на каждую из них защитное устройство. Дополнительно на входе в квартиру устанавливается общее УЗО для защиты от возгорания при повреждении изоляции.

Часто ложные срабатывания сигнализации возникают из-за старой проводки. Если эти процессы происходят систематически, может потребоваться полная замена.

Узо у входа в дом

В отличие от типовой квартиры, частный дом имеет индивидуальную планировку с разным количеством комнат.

Поэтому часто возникает вопрос, какое УЗО поставить в частном доме? На таких объектах могут использоваться не только однофазные, но и трехфазные электрические сети напряжением 220 или 380 вольт.

Поэтому в первом случае используются те же УЗО, что и в квартирах, а во втором — четырехполюсные, где предусмотрены клеммы для трех фаз и нулевого провода.

Кроме того, выбор УЗО для частного дома осуществляется по роду тока. Однако следует учитывать, что в частных домах часто запускаются мощные электродвигатели, потребляющие на короткое время мощный пусковой ток. Рекомендуется заранее определить порог срабатывания УЗО, а затем выбрать необходимое устройство, которое остается работоспособным в этих условиях.

Большое значение имеет вопрос, как выбрать УЗО для деревянного дома, чтобы защитить не только от токов утечки, но и от возгораний.

Для этого используется многоступенчатая система защиты, в которой мощные устройства предотвращают возгорания, а устройства с более низким порогом срабатывания защищают от токов утечки.

Однако не стоит устанавливать УЗО с минимальным током отключения 10А, особенно если линии питания длинные. Чуткое устройство отреагирует на малейшие изменения и вызовет ложные срабатывания.

Как выбрать УЗО

Как и любое другое устройство, УЗО, или, как их еще называют, выключатели дифференциального тока, имеет другие технические характеристики.

Основные параметры, на которые следует обратить внимание при выборе УЗО :

• — напряжение сети 220/380 В;
• — количество полюсов, для однофазной сети — двухполюсной, для трехфазной — четырехполюсной;
• — номинальный ток, на который рассчитано УЗО.Выпускается на номинальный ток нагрузки 16, 20, 25, 32, 40, 63, 80, 100 А;
• — дифференциальный ток, на который реагирует УЗО (ток утечки) — 10, 30, 100, 300, 500 мА;
• — по роду дифференциального тока:

AC — реагирует на переменный ток утечки;

А — реагирует на пульсирующие утечки переменного и постоянного тока;

Б — реагирует на постоянное и переменное;

S — имеет выдержку времени отключения для обеспечения селективности;

G — то же самое, что и S, но имеет более короткую временную задержку.

Ошибки при выборе УЗО

С точки зрения изоляции абсолютно совершенных устройств не существует; в каждом электрическом устройстве есть естественная утечка, хотя и очень небольшая.

При выборе УЗО необходимо понимать, что сумма естественных токов утечки может вызвать ложное срабатывание устройства. Исходя из этого, существует правило, согласно которому сумма естественных токов утечки устройств, подключенных к этому устройству защитного отключения, не должна превышать 1/3 номинального тока утечки.

Например, если устройство защитного отключения имеет номинальный ток утечки 10 мА, то сумма собственных токов утечки не должна превышать 3,3 мА, для 30 мА — 10 мА и т. Д.

Поэтому, чтобы выбранное УЗО не сработало ложно, необходимо учитывать естественные утечки подключенных к нему электроприборов (качественные производители указывают ток утечки в паспорте или на корпусе устройства) .

Какое устройство защитного отключения выбрать?

По линиям электропередачи к потребителям электроэнергии течет синусоидальный ток, поэтому утечка в этом случае также будет синусоидальной.Поэтому по типу следует выбирать выключатели дифференциального тока — переменного тока.

УЗО квартиры

Для защиты в обычной квартире реле дифференциального тока обычно выбирают однофазного (двухполюсного) типа — переменного тока, с номинальным напряжением 230 В и номинальным током до 32 А.

Минимальный ток утечки, который может определить УЗО, составляет 10 мА. Однако совсем не обязательно выбирать УЗО с таким током утечки.Дело в том, что величина тока 10 мА может быть полной утечкой для электроприборов и аппаратов квартиры в целом, особенно со старой электропроводкой.

Устройство защитного отключения (УЗО) обнаруживает эту утечку и ложно срабатывает. Для защиты людей от поражения электрическим током будет достаточно подборки УЗО с током утечки 30 мА .

Устройство остаточного тока для дома

В больших домах и коттеджах устанавливаются трехфазные (четырехполюсные) дифференциальные токовые выключатели.Чтобы защита таких конструкций была надежной, то в этом случае требуется устанавливать не один выключатель дифференциального тока, а несколько. Схема электроснабжения дома обычно каскадная, с множеством ответвлений (особенно если здание многоэтажное).

В этом случае УЗО необходимо установить на каждом ответвлении. Как правило, это вводный электрощит, первый этаж, второй этаж, отдельные пристройки и т. Д.

Для установки в вводной электрической панели выбирается реле остаточного тока с током утечки 100 мА и выше.По типу возможна установка ВДТ типа S. Этот тип ВДТ является селективным и имеет время задержки отключения.

Для отдельных групп помещений подходят такие же, как для квартиры, с током утечки 30 мА, типа А или АС.

Если УЗО планируется установить в помещении со старой, ненадежной электропроводкой, то в этом случае выбор и дальнейшая установка УЗО для таких помещений неуместна.

Как известно, УЗО реагирует на ток утечки, и при разводке проводов, у которых есть старая ненадежная изоляция (особенно в старых домах), небольшие токи утечки возникают постоянно.УЗО в таких случаях могут срабатывать часто и, как правило, без видимых причин.

Как правильно выбрать УЗО: расчет рабочего тока и мощности автомата

Несмотря на все преимущества электроэнергии, у нее есть и недостатки. Основная из них — опасность поражения электрическим током.

Для защиты людей от действия электричества создано множество устройств, и одно из них называется УЗО — Residual Current Device.

Но чтобы организовать эффективную защиту с помощью этих устройств, необходимо хорошо представлять, как выбрать УЗО и как его подключить.

Устройство представляет собой автоматическое устройство, отключающее напряжение в случае возникновения дифференциального тока (дифференциальный ток, ток утечки).

Именно он возникает при той или иной неисправности электрооборудования, в большинстве случаев является результатом несчастных случаев. Хуже всего то, что неисправность, вызвавшая утечку, никак не проявляется.

Стиральная машина делает стирку, компьютер просчитывает задание, бойлер старательно нагревает воду. Но как только человек прикоснется к корпусу такого устройства или примет душ, произойдет непоправимое.

Как работает защита

Известно, что электрическое оборудование получает энергию по проводам. При этом в бытовой технике используются два проводника — фазный и нулевой. Если оборудование промышленное или просто мощное, то оно может использовать три фазы, но сути проблемы это не меняет.

Итак, грубо говоря, ток идет в фазе (ах), активирует электрооборудование и проходит через ноль *. При этом входящие и исходящие значения токов всегда равны — сколько энергии поступило в прибор по фазному проводу, столько же вышло по нулевому.

Допустим, возникла нештатная ситуация — протек сальник в стиральной машине и залил плату управления, в электрическую мясорубку попала вода, из-за вибрации изношена изоляция провода, либо произошел термический пробой электродвигателя.По этой причине на металлических частях агрегата появилось напряжение.

Если прибор заземлен, это напряжение от шасси или корпуса будет стекать в контур заземления, вызывая дифференциальный удар. В незаземленном оборудовании утечки не будет, но она произойдет, если человек, стоящий на проводящей поверхности (бетонный пол, металлический или деревянный пол, но влажный и т. Д.), Коснется корпуса.

Возникновение дифференциального тока через контур заземления или тело человека

В этой ситуации ток, проходящий через фазный провод, больше не будет равняться исходящему току в нуле.К нему будет добавлено значение протечки, текущей в землю: Iphase = Izero + Ileakage.

Задача УЗО — точно определить этот дисбаланс. В процессе работы прибор постоянно сравнивает значение токов, проходящих по фазе и нулю. Пока они равны, все в порядке. Как только фазный ток превысит ноль, устройство отключит напряжение.

Характеристики устройства остаточного тока

Ваше здоровье, а возможно и жизнь, будут зависеть от того, насколько правильно вы выберете средство защиты.Поэтому к этому вопросу нужно подойти со всей ответственностью. Каковы характеристики УЗО , у которых есть еще одно название — дифференциальные выключатели (не путать с автоматами)?

• Дифференциальный ток. Основной параметр устройства. По сути, это чувствительность системы защиты. Например, дифференциальный переключатель, изображенный ниже, сработает с утечкой 30 мА (позиция 3 на фотографии).
• Рабочий ток или мощность.Текущая нагрузка в амперах, которую устройство может выдерживать длительное время без повреждений и перегрева (позиция 1).
• Рабочее напряжение. Максимальное напряжение сети, в которую будет встроено УЗО (позиция 2).
• Этакое напряжение. Тип сетевого напряжения, в котором будет встроено устройство защиты. Может быть переменной, постоянной или переменной + постоянной (позиция 5).

Как выбрать УЗО

Очевидно, что каждый из вышеперечисленных параметров одинаково важен при выборе УЗО.Устройство с низким рабочим напряжением и мощностью просто сгорит, а неправильный выбор величины дифференциального тока и вида напряжения сделает устройство абсолютно бесполезным — оно либо сработает ложно, либо не сработает совсем.

Выбор дифференциала

Это главный и самый важный критерий выбора. Посмотрим, , как рассчитать УЗО для конкретного объекта … Согласно ПЭС, допустимая величина утечки в электроустановках принимается из расчета 0.4 мА на 1 А тока нагрузки.

Дополнительно нужно знать длину электрической цепи и прибавить еще 0,01 мА к результату, полученному на каждый метр питающего провода. Согласитесь, такой расчет УЗО, скажем, домашней электропроводки достаточно сложен и трудоемок.

Но можно все сделать намного проще, и уровень защиты при этом не пострадает.

Если устройство планируется устанавливать не в целях пожарной безопасности, а для защиты людей (обычно это основная задача в домашних сетях), то он должен уверенно реагировать на утечку не более 50-80 мА.

Именно эта величина считается максимально допустимой для человеческого организма.

С другой стороны, если домашняя сеть очень длинная и разветвленная и даже с влажными помещениями (та же ванная комната), то величина естественной утечки, распределенной по всей линии, может оказаться выше тех же 50 мА.

примечание

Как здесь оказаться? Установить более мощный аппарат, как рекомендуют некоторые «знатоки»? Ни в коем случае! Ведь если вы, не дай бог, попадете под напряжение, мощная автоматика не сможет вас спасти — либо сработает после того, как по телу пройдет смертельный ток, либо вообще не выключится.В любом случае, самому человеку все равно.

Выход из ситуации — не выбирать более грубое УЗО, а установить несколько чувствительных устройств, каждое из которых будет контролировать отдельный участок схемы. Например, одно устройство для ванной и кухни, другое для розеток, третье для освещения.

Мощность и напряжение

По этим критериям сделать выбор УЗО намного проще. Величина напряжения в сетях вам известна: с однофазной линией оно составляет 220 В, с трехфазной линией — 380 или 660 В.Тип напряжения в обоих случаях переменный. Если ваша сеть однофазная, то устройство также можно выбрать однофазное. Если есть три фазы, то необходим трехфазный дифференциальный выключатель.

Однофазные и трехфазные дифференциальные выключатели

Теперь о том, как выбрать УЗО и автомат по мощности. Почему автомат? Дело в том, что дифференциальный выключатель не срабатывает от перегрузки или короткого замыкания, а реагирует только на дифференциальный ток.Если в доме произойдет короткое замыкание, дифавтомат благополучно сгорит от перегрузки вместе с проводкой. Поэтому установка УЗО в паре с автоматом обязательна.

Что касается рабочего тока дифференциального выключателя, то он должен быть не меньше того, на который рассчитан входной автоматический выключатель. Если у вас уже есть автоматический выключатель, просто посмотрите, на какой ток он рассчитан. Если нет, то надо ставить.

Для обычной квартиры без особо мощных потребителей обычно достаточно автомата мощностью до 32 А, выдерживающего нагрузку в 7 кВт.

Здесь следует отметить, что напряжение и номинальный ток, указанные на корпусе переключателя и машины, могут быть больше, чем необходимо, но ни в коем случае не меньше.

Как подключить УЗО

Для того, чтобы дифференциальный выключатель работал долго и надежно, должен быть правильно установлен в доме схема … Вот несколько предварительных условий, которые необходимо выполнить при установке УЗО:

1. Правильная фазировка. Чтобы дифференциальный переключатель мог управлять разницей между фазным и нулевым токами, он должен уметь различать их.Поэтому фазный и нейтральный провода необходимо подключать к строго определенным клеммам, соответствующим образом обозначенным на корпусе устройства. Если перепутать ноль и фазу, то прибор либо будет работать постоянно, либо вообще не будет включать защиту, что еще хуже. В многофазных устройствах порядок фаз можно игнорировать, но ноль должен быть строго на своем месте.
2. Обязательная защита от короткого замыкания. Как было сказано выше, УЗО не имеет собственной защиты от короткого замыкания, поэтому его необходимо устанавливать последовательно с автоматом.Где будет стоять машина — до или после УЗО — значения не имеет. Допускается установка одной машины на несколько УЗО и наоборот — выход дифференциального выключателя может быть загружен на несколько машин, обслуживающих разные линии.
3. Защита от внешних воздействий. Практически все УЗО не защищены от влаги, поэтому их нужно размещать в сухих помещениях или в специальных закрытых шкафах. В противном случае устройство может выйти из строя в самый неподходящий момент со всеми вытекающими отсюда последствиями.

Вариант подключения УЗО к домашней сети

Проверка подключения

После установки устройства защиты необходимо обязательно проверить правильность его работы, чтобы не узнавать о проблемах в подключении постфактум — после попадания под напряжение.

Проверка осуществляется двумя методами — тестовой кнопкой и искусственным созданием тока утечки. Первый предельно простой — нажать кнопку, расположенную на корпусе УЗО и подписанную соответствующим образом.

Схема, встроенная в устройство, создаст имитацию тока утечки, и сработает защита, отключив питание линии.

Если вы не доверяете этой кнопке (мало ли что и что там имитирует), то можете проверить прибор, искусственно создав ток утечки. Подключите электрический прибор — настольную лампу, паяльник и т. Д. Между фазным контактом розетки и ее заземляющим выводом.

Схема проверки правильности работы дифференциального выключателя

УЗО немедленно заметит утечку и немедленно отключит цепь.Все хорошо. Если ваши розетки не подключены к заземляющему контуру, что очень и очень плохо, то полуметровый штырь, воткнутый в землю, можно использовать в качестве заземляющего контакта. Это, конечно, не полноценное заземление, но тока через него более чем достаточно, чтобы УЗО зафиксировало утечку.

Дифавтомат как вариант двойной защиты

Есть еще одно устройство, способное работать от тока утечки. Он называется дифференциальным автоматом.

Его отличие от обычного УЗО состоит в том, что устройство дополнительно содержит автоматический выключатель, реагирующий на короткое замыкание.

Установка дифавтомата имеет смысл, если вы делаете установку с нуля или в вашей проводке вообще нет автомата. Покупая дифавтомат, вы получаете сразу два устройства в одном корпусе — УЗО и автомат. Это и дешевле, и проще в установке.

Дифавтомат выглядит как устройство защитного отключения, но имеет встроенный автомат

Выбор дифференциального автомата производится по критериям:

1. Дифференциальный ток.
2. Номинальный ток.
3. Рабочее напряжение.
4. Род тока.
5. Ток отключения.

Вам наверняка знаком почти весь список — вы использовали его для выбора УЗО. Также он подходит для выбора дифавтомата. Дополнительным критерием является только ток отключения — ток, при котором срабатывает встроенный в устройство автомат. Обычно он равен трехкратному рабочему току, поэтому, если вы правильно выберете рабочий ток, то ток отсечки также будет оптимальным.

Как выбрать УЗО для квартиры или частного дома?

Назначение УЗО уже неоднократно упоминалось, и однозначно его установка в современной бытовой электросети является важнейшей защитой человека от поражения электрическим током. Но как выбрать УЗО? По каким параметрам? Как рассчитать устройство для конкретного защищенного потребителя? Попробуем разобраться.

Чтобы сделать правильный выбор УЗО, необходимо разобраться в его назначении, основных характеристиках и параметрах.При покупке устройства обратите внимание на его корпус, он содержит всю важную информацию. Чтобы эти цифры и буквы вам что-то говорили, разберем каждую из них отдельно.

Назначение

Самое главное понять, что автоматический выключатель защищает электрическую сеть от сверхтоков, а УЗО защищает человека.

Если в результате пробоя изоляции на корпусе электроприбора появится потенциал, при прикосновении к нему существует вероятность поражения электрическим током.

Чтобы этого не произошло, сразу же при возникновении тока утечки устройство защитного отключения отреагирует и отключит поврежденный участок цепи.

Важно знать! УЗО не защищает от перегрузок и коротких замыканий, поэтому автоматические выключатели необходимо включать в цепь последовательно с ними.

Товарный знак

Говоря о бренде, мы, по сути, собираемся проанализировать соотношение цены и качества. Дело в том, что существует негласная классификация всех производителей УЗО по территориальному расположению — европейские модели, азиатские и российские.

Один из способов обнаружить поддельное видео:

Каждый из них имеет свои особенности:

1. И противопожарное УЗО, и устройство защиты людей от поражения электрическим током европейского производства будут стоить на порядок дороже, чем модели в России и Китае. Но такая цена гарантирует качество и надежность. Не будет лишним узнать, что некоторые европейские компании, помимо основного качественного ассортимента, производят УЗО для рынков других стран с такой же надежностью, но с заниженными техническими характеристиками.
2. Отечественные производители предлагают УЗО по более низкой цене, чем их аналоги из Европы, однако они соответствуют всем нормативным требованиям российских стандартов. Пока что розничная сеть российских производителей не так сильна, да и сами устройства не в состоянии конкурировать с азиатами по цене, с Европой по качеству.

1. УЗО азиатских производителей пользуются наибольшим спросом в мире. Некоторые производители из Азии заключают контракты с поставщиком продукции на российский рынок, и в этом случае они выпускают устройства под российской торговой маркой.

Перед тем, как выбрать торговую марку УЗО, определитесь, какие у вас есть средства для оснащения квартиры или частного дома защитной автоматикой. Наиболее предпочитаемые фирмы:

• швейцарский «ABB»;
• французских «Legrand» и «Schneider Electric»;
• немецких «Сименс» и «Мёллер».

Среди отечественных производителей наибольшее распространение получили:

• Курский завод «КЭАЗ», средняя цена и качество, компания дает двухлетнюю гарантию на выпускаемые УЗО, что свидетельствует о надежности продукции;
• Московская фирма «Интерэлектрокомплект» («ИЭК»), продукция не всегда получает положительные отзывы, тем не менее, спрос на нее большой из-за невысокой стоимости;
• Ульяновский завод «Контакт», он входит в группу компаний «Легранд», что влияет на качество продукции и, соответственно, на цену;
• относительно молодой св.Петербургская фирма «ДЕКРАФТ», на российском рынке представляет всемирно известную компанию «Шнайдер Электрик».

Что касается китайских производителей, то производимые ими УЗО являются прямым конкурентом устройств российской компании IEK. Цена и качество примерно на одном уровне, при этом срок гарантии на китайский товар составляет пять лет.

Основные настройки

После товарного знака на корпусе указываются основные номинальные и рабочие характеристики УЗО.

1. Название модели и серия. Обратите внимание, что здесь вы не всегда увидите буквы RCD, некоторые производители обозначают это устройство как RCD (выключатель дифференциального тока).
2. Величина номинального напряжения и частоты. В российской энергосистеме рабочая частота 50 Гц. Что касается напряжения, то для однофазной сети в квартире оно составляет 220-230 В. Для частного дома иногда нужна трехфазная сеть и рабочее напряжение будет 380 В.

Характеристики УЗО на видео:

1. Номинальный рабочий ток — это максимальное значение, которое может переключать УЗО.
2. Номинальный дифференциальный ток отключения. Это сумма, при которой устройство срабатывает.
3. Также здесь указаны температурные пределы срабатывания УЗО (минимум — 25 градусов, максимум + 40).

1. Другое значение тока — это номинальный условный ток короткого замыкания. Это максимальный ток короткого замыкания, который устройство выдержит и не выключится, но при условии, что в цепи последовательно с ним установлен подходящий автомат.
2. Номинальное время отклика. Это временной интервал с момента, когда внезапно произошла утечка тока, и до того, как она должна быть погашена всеми полюсами УЗО. Максимально допустимое значение 0,03 с.
3. Обязательно начертите на корпусе схему УЗО.

Форма тока утечки

По этому параметру все устройства защитного отключения подразделяются на три типа:

1. «И». Такое устройство срабатывает мгновенными или плавно увеличивающимися токами утечки, которые имеют синусоидальную переменную или пульсирующую постоянную форму.Это самый распространенный вид УЗО. Из-за того, что он контролирует как переменный, так и постоянный ток, он более дорогой.
2. «АС». Тоже распространенное и более доступное устройство. Работает только при возникновении утечки переменного синусоидального тока.
3. «В». В основном это устройство используется для защиты производственных помещений. Помимо синусоидальной переменной, УЗО реагирует на выпрямленную и пульсирующую форму утечки постоянного тока.

Возникает вполне логичный вопрос, в бытовых сетях протекает переменный ток синусоидальной формы, может ли хватить везде устанавливать устройства типа «АС»? Но если присмотреться к характеристикам современной бытовой техники, то в большинстве из них есть блоки питания с электронными полупроводниковыми компонентами, при достижении которых синусоида преобразуется в полупериоды импульса.А если течь не синусоидальная, то УЗО типа «АС» ее не исправит и не отключит.

Именно поэтому в паспортах на многие бытовые приборы производитель указывает, через какое УЗО необходимо подключать.

Советы по выбору УЗО в видео:

Принцип действия

Есть электронные и электромеханические УЗО.

Второй дороже, но не зависит от сети. Он заработает, как только в цепи возникнет утечка тока.

Электронное устройство в своей работе зависит от усилителя, встроенного в электрическую цепь. А чтобы этот усилитель всегда был в рабочем состоянии, ему нужен внешний блок питания. В связи с этим снижается надежность срабатывания.

Избирательность

По селективности срабатывания устройства защитного отключения бывают двух типов — «G» и «S».

Эти УЗО срабатывают по истечении определенного периода времени, называемого задержкой. Они используются при последовательном включении в цепь нескольких устройств.

Для защиты отходящих ответвлений потребителей устанавливаются устройства без выдержки времени и на входе УЗО типа «G» и «S».

Если произошла утечка тока, а исходящее УЗО не сработало, то через определенное время устройство на входе должно выключиться.

Для УЗО типа «S» выдержка регулируется в диапазоне от 0,15 до 0,5 с, типа «G» — от 0,06 до 0,08 с.

Двухуровневая противопожарная защита

Для деревянного частного дома особенно важна гарантия пожарной безопасности.Поэтому в данной ситуации необходимо выбирать УЗО при планировании двухуровневой системы дифференциальной защиты. Его основное назначение — разделение защитной функции:

УЗО пожаротушения
• обеспечивает срабатывание при больших утечках тока, способствующих возникновению пожара;
• обычных устройств предотвратят поражение людей электрическим током при низкой скорости утечки.

Поскольку УЗО для пожаротушения имеет большое значение для номинального тока утечки, оно само по себе не может обеспечить защиту человека.Поэтому его всегда устанавливают вместе с УЗО, которое имеет меньший ток утечки.

Вне зависимости от того, какое значение имеет номинальный рабочий ток и сколько полюсов имеет УЗО пожаротушения, параметр тока утечки для такого устройства составляет 100 мА и 300 мА, в остальном он ничем не отличается от обычного.

Схема подключения выполняется последовательно, ближе к источнику питания (на вводе) ставим УЗО пожаротушения, а на отходящих ответвлениях защищенной проводки универсальное.

Подробно о противопожарном УЗО на видео:

Например, это выглядит так: входное УЗО выбирается параметрами 63 А (номинальный рабочий ток) и 300 мА (ток утечки), остальные устройства соответственно 40 А и 30 мА для группы розеток, 25 А и 10 мА для ванной, 16 А и 10 мА для группы освещения.

В квартире также рекомендуется использование противопожарных устройств. Группа освещения часто остается незащищенной от токов утечки.С минимальной вероятностью, но в этой ветви могут возникнуть сильноточные утечки, а если на вводе установить такое УЗО, то это будет своего рода подстраховка.

Выполнение расчетов

На практике не всегда можно точно рассчитать полный ток утечки. Поэтому примерно определяется по следующей методике: на 1 А потребляемой нагрузки берется ток утечки 0,4 мА. Также следует произвести расчет исходя из длины фазного провода — на 1 м берется 10 мкА.

Допустим, вам нужно правильно выбрать УЗО по мощности электроплиты (3 кВт). Для начала рассчитаем его нагрузку: 3000 Вт / 220 В = 13,64 А. Ток утечки для пластины: 13,64 А х 0,4 мА = 5,46 мА. Аналогично делаем расчет для проложенного проводника, например, 10 м: 10 мкА х 10 м = 100 мкА = 0,1 мА. Итого ток утечки составляет 5,46 мА + 0,1 мА = 5,56 мА.

примечание

Результирующее значение суммы утечек тока не должно превышать 33% дифференциального номинального тока УЗО.А потом расчет со школьных уроков математики составляем элементарную пропорцию и получаем: 5,56 мА х 100% / 33% = 16,85 мА.

Существует специальная таблица нормативных значений номинальных токов утечки, исходя из нее, на электроплиту подойдет прибор на 25 мА.

Теперь вы знаете, как выбрать УЗО для квартиры или дома, и сможете самостоятельно определить общий расчетный ток утечки. Если вы сомневаетесь в своих знаниях и способностях, пригласите для работы профессионального электрика.Помните, что устройство защитного отключения — ваша гарантия вашей безопасности.

Выбор УЗО по характеристикам различных типов устройств

Дифференциальный выключатель тока (УЗО) снижает вероятность поражения электрическим током в помещениях, возникновения пожаров за счет защиты от токов утечки. Поэтому в наше время этот вид защитного электрооборудования пользуется повышенным спросом. Статья поможет выбрать УЗО по мощности с учетом конструкции и различных типов классификации устройств.

Классификация устройств защитного отключения по разным критериям

По количеству полюсов УЗО делятся на несколько групп, из которых нас интересуют:

• УЗО двухполюсное — предназначено для работы в однофазных сетях. Чаще всего они выпускаются в виде модульного оборудования и занимают два места по стандарту DIN (35 мм) в стандартных распределительных щитах.
• Четырехполюсное УЗО работают в трехфазных сетях и занимают 4 места по стандарту DIN (70 мм).

По конструкции УЗО бывают:

• УЗО электромеханические , в которых механизм измерения дифференциальных токов работает независимо от потери напряжения в сети из-за обрыва нуля, поскольку дифференциальный трансформатор реагирует только на разницу токов. Такие УЗО имеют очень тонкую механику, что объясняет их более высокую стоимость.
• Электронные УЗО — в которых сравнение токов происходит в электронных компараторах, затем разностный сигнал усиливается для управления разветвителем.Эти УЗО имеют электронные схемы, требующие стабильного напряжения питания.

Надежность электронных УЗО меньше, но более низкая цена оправдывает их широкое применение.

В соответствии с условиями эксплуатации, когда возникает постоянная составляющая дифференциального тока, УЗО:

• Переменный ток типа , которые реагируют на переменный синусоидальный дифференциальный ток, который может медленно возрастать или возникать внезапно.
• Тип A , реагирующий на синусоидальный ток, а также на выпрямленный пульсирующий постоянный ток, который также может медленно нарастать или появляться внезапно.

УЗО типа А сложнее и, следовательно, дороже.

Помимо модульных, устанавливаемых в щиты, существуют специальные типы УЗО, которые имеют форму розетки или даже электрической вилки.

Такое применение оправдано в случаях, когда электропроводка в квартире или доме ветхая, имеющая низкое сопротивление изоляции и, соответственно, большие токи утечки.

Установленные в щитах УЗО

в таких случаях будут иметь частые ложные срабатывания, что сделает невозможной работу электроприборов.

Правильный выбор УЗО для квартиры должен быть обоснован специалистами, составляющими проект электроснабжения помещения или всего дома, ведь необходимо учитывать множество технических нюансов, которые могут быть известны только инженерам-электрикам. Проект лучше всего делать при строительстве нового дома или при капитальном ремонте жилья, который обязательно должен включать в себя ремонт или полную замену проводки.

УЗО подбираются по номинальному току В, , который может пропускать устройство в непрерывных режимах работы.

Это значение может быть от 6 до 125 Ампер. Еще одна важная характеристика — это номинальный остаточный ток IΔn , при котором срабатывает УЗО (подробнее о принципах работы этих устройств можно прочитать здесь).

Этот параметр имеет фиксированные значения: 10 мА, 30 мА, 100 мА, 300 мА, 500 мА, 1 А и выбирается исходя из требований безопасности.

Например, если УЗО имеет дифференциальный рабочий ток 30 мА, то это сделано для безопасности людей и животных, поскольку такой ток не приводит к тяжелым травмам.

Выключатели

с дифференциальным рабочим током 100 мА и выше обычно называют среди специалистов УЗО пожаротушения , которые отключают всю электропроводку в случае токов утечки, которые уже являются фатальными для человека.

• Высокие токи утечки, сосредоточенные локально в одном месте, могут привести к выделению большого количества тепла, которое может вызвать пожар.
