Калькулятор цветовых полос резисторов: Калькулятор цветовой маркировки резисторов

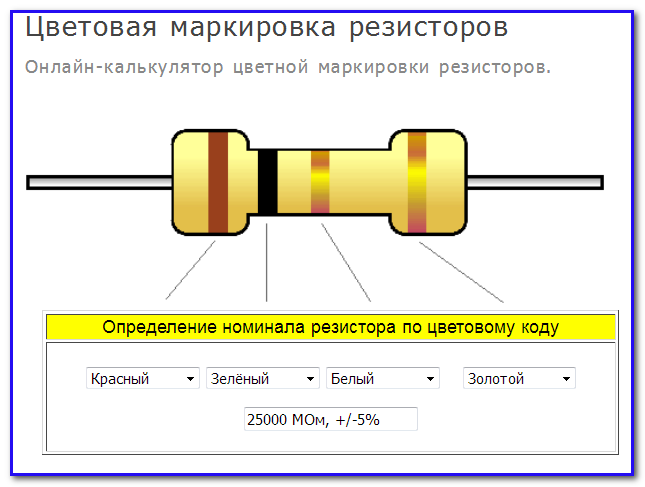

Калькулятор цветовой маркировки резисторов

Внимание! В данный момент магазин находится в состоянии наполнения и тестирования.

Количество полос на резисторе:

4 шт. 5 шт. 6 шт.

Выберите цвета:

Полосы
1 2 3 4 5 6
Черный
Коричневый
Красный
Оранжевый
Желтый
Зелёный
Синий
Фиолетовый
Серый
Белый
Золотой
Серебряный
(отсутствует)

Значение:

ОмкОмМОмГОм± 20%± 10%± 5%± 4%± 3%± 2%± 1%± 0. 5%± 0.25%± 0.10%± 0.05% — 100 ppm/°C50 ppm/°C25pm/°C15 ppm/°C

Результат подсчета:

Как пользоваться калькулятором?

Работает в двух режимах:

  • определение номинала на основе цветовой маркировки;
  • определение цветовой маркировки на основе известного номинала.

Калькулятор рассчитан на работу с 4/5/6-полосными резисторами. Минимальное значение — 0.1 Ом, максимальное — 999 ГОм. Значения от 0.1 Ом до 0.99 Ом рассчитываются только на четырехполосном калькуляторе. Значения от 99 ГОм до 999 ГОм — только на пяти- и шестиполосном калькуляторах. Подходящий тип калькулятора будет выбран автоматически в зависимости от введённого значения.

Для определения номинала необходимо указать полосы в том порядке, в котором они нанесены на резистор. В поле «Значение» отобразится номинал резистора согласно указанных цветовых полос.

Для определения цветовой маркировки необходимо ввести в поле «Значение» номинал резистора, выбрать единицу измерения (Ом, кОм, МОм, ГОм), указать точность (не обязательно; по умолчанию это 20%), температурный коэффициент (не обязательно) и нажать кнопку «Рассчитать».

Поле «Результат подсчётов» содержит следующую информацию:

  • точное значение из ряда — если искомый номинал нашелся в соответствующем ряду;
  • ближайшее большее  — если есть следующее ближайшее в ряду значение;
  • ближайшее меньшее — если есть предыдущее ближайшее в ряду значение.

Что такое ряды или ряды номиналов радиодеталей? Это набор чисельных значений от 1 до 10. Чем выше число в названии ряда тем больше таких значений находится в нём и тем выше точность указанного номинала резистора. Например, ряд E6 содержит следующие номиналы: 1.0, 1.5, 2.2, 3.3, 4.7, 6.8. Соответственно, номиналы радиодеталей согласно этому ряду могут быть 1.

5 Ом или 6.8 Ом. Этот ряд имеет точность в 20%. Для получения других номиналов этого ряда используют множитель, например 1000 (от 0.01 до 1000000000). Используя его получаем полный номинал: 1.5 х 1000 = 1500 Ом или 1.5 кОм. Наиболее распространён ряд E24 c допуском 5%.

Таблицы цветовой маркировки резисторов для скачивания: 4 полосы, 5 полос, 6 полос.

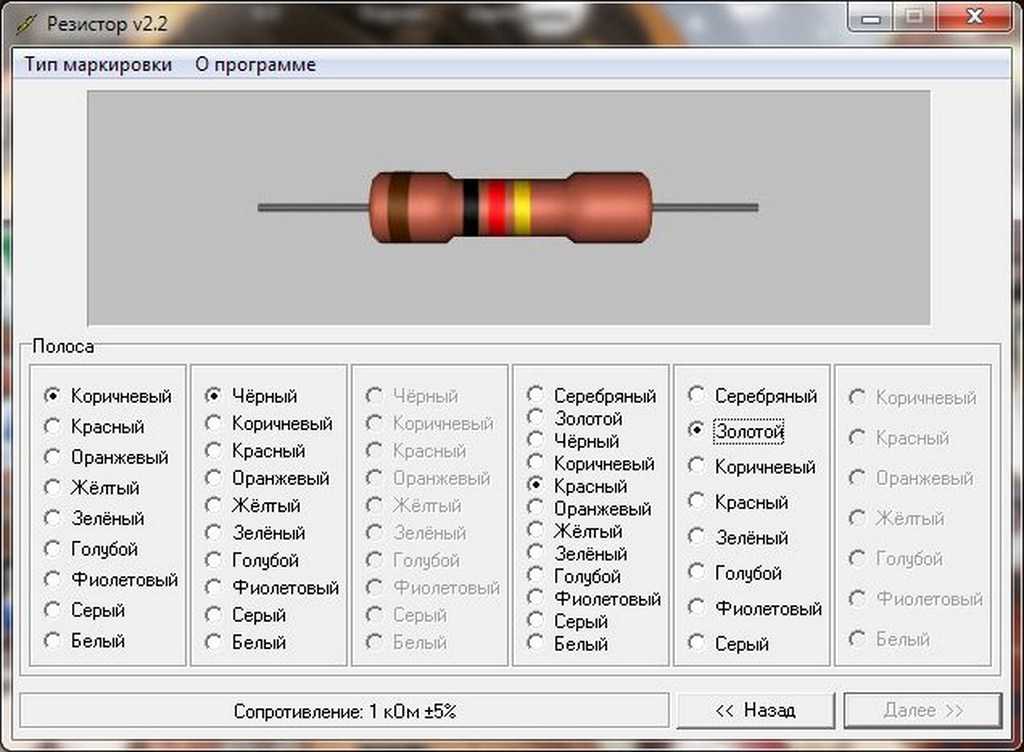

Калькулятор цветовой маркировки резисторов — Расчёты

Этот калькулятор цветовой маркировки резисторов поможет вам определить значение резисторов, отмеченных цветными полосами. Калькулятор рассчитан на 3, 4, 5 и 6-полосные резисторы. Вы можете выбрать цвета соответствующих полос, нажав на них в таблице. Резистор будет визуально отображать выбранные вами цвета и отображать значение резистора. Если значение сопротивления является частью стандартного значения (Е6, Е12, Е24, Е48, Е96, Е192 ), оно будет показано в квадратных скобках после значения сопротивления.

Как использовать калькулятор цветовой маркировки резисторов

  • Выберите количество полос резистора в верхнем левом углу
  • Выберите цвета полос, нажав на соответствующее поле в таблице цветов
  • Выше резистора отображается сопротивление и допуск резистора

Кол-во полос:

3

4

5

6

10KΩ ±5% [E24]

1
полоса

2
полоса

3
полоса

множи-
тель

допуск
%

ТКС
ppm/°C

Black

Черный

1% (F)

Brown

Коричневый

2% (G)

Red

Красный

Orange

Оранжевый

Yellow

Желтый

Green

Зеленый

0. 5% (D)

Blue

0.25% (C)

Violet

Фиолетовый

0.1% (B)

Gray

0.05% (A)

Gold

Золотой

5% (J)

Silver

Серебрянный

10% (K)

None

20% (M)

Примеры:

резисторноминалрезисторноминал
1.0Ω ±20% [E6]105KΩ ±2% [E48]
560Ω ±20% [E6]267KΩ ±1% [E96]
3.9KΩ ±1% [E24]232KΩ ±1% 25ppm/°C [E96]
1.3M ±10%7.5KΩ ±2% 50ppm/°C [E48]

Надежность резисторов

В случае 6-полосных резисторов этот калькулятор предполагает, что 6-я полоса используется для указания температурного коэффициента сопротивления (ТКС). В некоторых редких случаях 6-ая полоса может указывать на надежность резистора. При этом, ширина 6-й полосы должна быть шире основных в 1.5 раза. Надежность указана как процент отказа элемента на 1000 часов работы. Цветовые обозначения и величины надежности показаны в таблице:

ЦветПроцент отказов
Коричневый1%
Красный0.1%
Оранжевый0.01%
Желтый0.001%

SMD калькулятор

Данный калькулятор поможет вам найти значение сопротивления 3-х и 4-х значных SMD резисторов, а так же по маркировке EIA-96 (две цифры и буква). Просто введите код, написанный на резисторе, и значение отобразится cнизу. Букву вводите только латинскую, иначе получите нулевое значение

Введите код SMD резистора



33.1kΩ ± 1%


Маркировка EIA-96

Высокоточные резисторы в сочетании с малыми размерами создали необходимость иметь более компактную маркировку для SMD резисторов. Поэтому была создана система маркировки EIA-96. Основана на серии E96 и предназначена для резисторов с допуском 1%.

В этой системе резистор маркируется тремя знаками: 2 цифры для обозначения значения резистора и 1 буква для множителя. Два первых числа представляют код, который указывает значение сопротивления с тремя значащими цифрами. В таблице ниже приведены значения для каждого кода, которые в основном являются значениями из серии E96. Например, код 04 означает 107 Ом, а 60 означает 412 Ом. Коэффициент умножения дает конечное значение резистора, например:


резисторноминал резисторноминал
100 Ω ±1% 24.3kΩ ± 1%
0.89Ω ± 1% 1.74MΩ ± 1%
13Ω ± 1% 1.58kΩ ± 1%

Использование буквы предотвращает путаницу с другими системами маркировки. Однако обратите внимание, что буква R используется в обеих системах. Для резисторов с допусками, отличными от 1%, существуют разные буквенные таблицы.


Код Делитель
Z0. 001
Y/R0.01
X/S0.1
A1
B/H10
C100
D1`000
E10`000
F100`000

КодЗначениеКодЗначениеКодЗначениеКодЗначениеКодЗначениеКодЗначение
011001714733215493166546481681
021021815034221503246647582698
031051915435226513326748783715
041072015836232523406849984732
051102116237237533486951185750
061132216538243543577052386768
071152316939249553657153687787
081182417440255563747254988806
091212517841261573837356289825
101242618242267583927457690845
111272718743274594027559091866
121302819144280604127660492887
131332919645287614227761993909
141373020046294624327863494931
151403120547301634427964995953
161433221048309644538066596976


Мощность SMD резистора

Чтобы узнать приблизительную мощность SMD-резистора, измерьте его длину и ширину. В таблице ниже представлены несколько часто используемых размеров с соответствующими типичными номинальными мощностями. Используйте эту таблицу только в качестве руководства и всегда обращайтесь к спецификации компонента для точного значения.


Типоразмер Размер в дюймах(ДxШ) Размер в мм (ДxШ) Мощность
02010.024″ x 0.012″0.6 мм x 0.3 мм0,05Вт
04020.04″ x 0.02″1.0 мм x 0.5 мм0,0625Вт
06030.063″ x 0.031″1.6 мм x 0.8 мм0,0625Вт
08050.08″ x 0.05″2.0 мм x 1.25 мм0.1Вт
12060.126″ x 0.063″3.2 мм x 1.6 мм0.125Вт
12100.126″ x 0.10″3. 2 мм x 2.5 мм0.25Вт
18120.18″ x 0.12″4.5 мм x 3.2 мм0.33Вт
20100.20″ x 0.10″5.0 мм x 2.5 мм0.5Вт
25120.25″ x 0.12″6.35 мм x 3.2 мм1Вт

Таблица стандартного ряда EIA

E6E12E24E48E96E192
100100100100100100
101
102102
104
105105105
106
107107
109
110110110110
111
113113
114
115115115
117
118118
120
120120121121121
123
124124
126
127127127
129
130130
132
130133133133
135
137137
138
140140140
142
143143
145
150150150147147147
149
150150
152
154154154
156
158158
160
160162162162
164
165165
167
169169169
172
174174
176
180180178178178
180
182182
184
187187187
189
191191
193
200196196196
198
200200
203
205205205
208
210210
213
E6E12E24E48E96E192
220220220215215215
218
221221
223
226226226
229
232232
234
240237237237
240
243243
246
249249249
252
255255
258
270270261261261
264
267267
271
274274274
277
280280
284
300287287287
291
294294
298
301301301
305
309309
312
330330330316316316
320
324324
328
332332332
336
340340
344
360348348348
352
357357
361
365365365
370
374374
379
390390383383383
388
392392
397
402402402
407
412412
417
430422422422
427
432432
437
442442442
448
453453
459
E6E12E24E48E96E192
470470470464464464
470
475475
481
487487487
493
499499
505
510511511511
517
523523
530
536536536
542
549549
556
560560562562562
569
576576
583
590590590
597
604604
612
620619619619
626
634634
642
649649649
657
665665
673
680680680681681681
690
698698
706
715715715
723
732732
741
750750750750
759
768768
777
787787787
796
806806
816
820820825825825
835
845845
856
866866866
876
887887
898
910909909909
920
931931
942
953953953
965
976976
988

Введите необходимое сопротивление*:
Серия EIAБлижайшее значениеОтклонение
E6
E12
E24
E48
E96
E192

Скрипт взят с сайта joyta. ru

*Примечание: в окошко «Введите необходимое сопротивление» вписывайте значение без префиксов (кОм, МОм). Например, для поиска ближайшего значения для сопротивления 38 Ом – вводим 38. То же самое справедливо и для 38 кОм – вводим 38 (не забывая, что результат относится к кОм)

  • 3.4
  • 1
  • 2
  • 3
  • 4
  • 5
Калькулятор цветового кода резистора

— расчет 4- и 5-полосных резисторов

Используйте этот веб-сайт для преобразования цветовых кодов резисторов в сопротивление и допуск в омах. Поддерживаются осевые резисторы с цветовой маркировкой с 4 или 5 полосами.

Студент, инженер или производитель? Мастер по работе с Arduino или Raspberry Pi? Занимаетесь электроникой и не можете вспомнить цветовую маркировку резисторов? Нажмите на цвета, напечатанные на вашем резисторе, и отобразятся расчетное значение и допуск. Если у вас есть 5-полосный резистор, сначала переключитесь на этот тип.

Диапазон 1 Диапазон 1 Диапазон 2 Мул. Тол.

Для чего используются цветовые коды резисторов?

Для очень маленьких электронных компонентов вместо печатного текста используется цветовой код для обозначения значения, номинала или допуска.

Резисторы выпускаются в вариантах с 4, 5 или более цветовыми полосами, где наиболее распространен 4-полосный цветовой код. С 4 полосами первая и вторая полоса представляют собой первую и вторую значащие цифры значения сопротивления в омах, полоса 3 представляет собой десятичный множитель. Далее идет небольшой зазор, помогающий различать левую и правую часть компонента, и, наконец, четвертая полоса, указывающая допуск резистора.

Цвета значащих цифр:
черный: 0
коричневый: 1
красный: 2
оранжевый: 3
желтый: 4
зеленый: 5
синий: 6
фиолетовый: 7
серый 3 900 белый 3 8 900

Цвета для полосы множителя:
Черный: 1
Браун: 10
Красный: 100
Оранжевый: 1000
Желтый: 10000
Зеленый: 100000
Синий: 1000000
Золото: 0,1
Серебро: 0,01

больше информации.

о цветовых кодах резисторов (внешние ссылки):
  • Википедия: Электронный цветовой код
  • Объяснение цветовых кодов резисторов
  • Инструкция: как считывать цветовые коды резисторов

Выходные данные

×

Выходные данные

Thomas Dax

Paul-Mödlhammer-Weg 6
5202
Neumarkt am Wallersee
Austria

[email protected]

Google Analytics

Этот веб-сайт использует Google Analytics, службу веб-аналитики, предоставляемую Google, Inc. («Google»). Google Analytics использует «куки», которые представляют собой текстовые файлы, размещенные на вашем компьютере, чтобы помочь веб-сайту проанализировать, как пользователи используют сайт. Информация, сгенерированная файлом cookie об использовании вами веб-сайта (включая ваш IP-адрес), будет передаваться и храниться Google на серверах в Соединенных Штатах. Google будет использовать эта информация предназначена для оценки использования вами веб-сайта, составления отчетов о деятельности веб-сайта для операторов веб-сайта и предоставления других услуг, связанных с деятельностью веб-сайта и использованием Интернета. Google также может передавать эту информацию третьим лицам, если это требуется по закону или когда такие третьи лица обрабатывают информацию от имени Google. Google не будет связывать ваш IP-адрес с любые другие данные, хранящиеся в Google. Вы можете отказаться от использования файлов cookie, выбрав соответствующие настройки в своем браузере, однако обратите внимание, что в этом случае вы не сможете использовать все функции сайта. этот сайт. Используя этот веб-сайт, вы даете согласие на обработку данных о вас компанией Google в порядке и для целей, указанных выше.
Этот веб-сайт использует Google Analytics с расширением «_anonymizeIp()». Это означает, что перед обработкой ваш IP-адрес сокращается, чтобы предотвратить использование собранных данных в личных целях.
Вы можете предотвратить использование ваших данных службой Google Analytics с помощью надстройки браузера Opt-Out, предоставленной Google.

Калькулятор цветового кода резистора для 4–5 человек

Создано Ханной Памула, кандидатом наук

Рецензировано Домиником Черня, кандидатом наук

Последнее обновление: 19 октября 2022 г.

Содержание:
  • Как прочитать цветовой код резистора?
  • Пример использования калькулятора цветового кода резистора
  • Цветовой код 4-полосного резистора
  • Цветовой код 5-полосного резистора
  • Цветовой код 6-полосного резистора
  • Что такое цветовой код резистора 10k?

С помощью этого калькулятора цветового кода резистора вы быстро и легко узнаете сопротивление вашего элемента. Просто выберите , сколько полос имеет ли ваш резистор — 4, 5 или 6, выберите цвета , и в мгновение ока вы получите сопротивление с допуском, диапазоном и значением температурного коэффициента (если вы выбрали 6-полосный резистор цветовой код). Если вы хотите понять, как читать цветовой код резистора, прокрутите вниз, и вы найдете там формулы и пояснения. Кроме того, мы показываем цветовую маркировку резистора 10k, а также множество других информативных примеров.

Как прочитать цветовой код резистора?

Цветные полосы — это простой и дешевый способ указать стоимость электронных компонентов. На самых маленьких резисторах напечатанные буквенно-цифровые коды были бы слишком мелкими для чтения, поэтому цветовой код был разработан в начале 1920-х годов.

Первый вопрос, который обычно возникает: как мне узнать, с какого конца я должен начать чтение цветового кода резистора?
К счастью, пара визуальных подсказок существует!

  • В обычном случае полосы расположены неравномерно — есть пробел, и полос как-то сгруппировано . Больший зазор возникает перед полосой допуска . Поместите большую группу слева и прочитайте резисторы слева направо.
  • Очень часто допуск резистора равен 5% или 10%. Эти значения отмечены металлическими цветами — золотым и серебряным соответственно. Однако цветовой код резистора никогда не начинается с такого цвета, поэтому , если вы обнаружите металлический цвет на вашем резисторе, это определенно значение допуска, поэтому его нужно разместить с правой стороны. Снова прочтите показания резистора слева направо.
  • Обычно первая полоса будет ближе всего к концу (но не всегда, поэтому тогда используйте другие подсказки).

Если ни один из вышеперечисленных способов не помог решить вашу проблему, вы всегда можете воспользоваться мультиметром, чтобы определить одно из двух возможных сопротивлений — и направление считывания.

Хорошо, давайте приступим к делу: Как прочитать цветовой код резистора?

Значение сопротивления отмечено цветом. Каждому цвету соответствует свое число: 9.0005

название цвета

цифра

цвет

название цвета

цифра

цвет

черный

000

зеленый

555

коричневый

111

синий

666

красный

222

фиолетовый

777

оранжевый

333

серый

888

желтый

444

белый

999

Это цветовой код для первых 2 или 3 полос слева.

Затем у нас есть полоса с именем , множитель , и значения цветов разные:

название цвета

умножить

цвет

название цвета

цифра

цвет

черный

×1 Ом\times1\ \mathrm{Ом}×1 Ом

синий

×1 МОм\times1\ \mathrm{МОм}×1 МОм

коричневый

×10 Ом\times10\ \mathrm{Ом}×10 Ом

фиолетовый

×10 МОм\times10\ \mathrm{МОм}×10 МОм

красный

×100 Ом\times100\ \mathrm{Ом}×100 Ом

серый

×100 МОм\×100\ \mathrm{МОм}×100 МОм

оранжевый

×1 кОм\times1\ \mathrm{кОм}×1 кОм

белый

×1 Ом\times1\ \mathrm{Ом}×1 Ом

желтый

×10 кОм\times10\ \mathrm{кОм}×10 кОм

золото

×10 кОм\times10\ \mathrm{кОм}×10 кОм

зеленый

×0,1 Ом\times0,1\ \mathrm{Ом}×0,1 Ом

серебро 99 \mathrm{Ом}109 Ом (гигаом).

И, наконец, последняя полоса, которая встречается у всех типов резисторов — 4-, 5- и 6-полосная — это полоса допуска . Оно выражается в процентах, а колебания сопротивления компонентов в основном носят статистический характер (нормальное распределение):

название цвета

умножить

цвет

название цвета

цифра

коричневый

±1%\pm1\%±1%

фиолетовый

±0,1%\pm0,1\%±0,1%

красный

±2%\pm2\%±2%

серый

±0,05%\pm0,05\%±0,05%

зеленый

±0,5%\pm0,5\%±0,5%

золото

±5%\pm5\%±5%

синий

±0,25%\pm0,25\%±0,25%

серебро

±10%\pm10\%±10%

Итак, это все, что вам нужно знать о значениях цветов для 4- и 5-полосных цветовых кодов резисторов. Для 6-диапазонных резисторов есть дополнительное кольцо с температурным коэффициентом — подробнее о нем читайте в разделе, посвященном 6-диапазонным резисторам. Прокрутите вниз и узнайте формулы в зависимости от типа вашего резистора!

Пример использования этого калькулятора цветового кода резистора

Мы очень старались сделать калькулятор цветового кода резистора максимально простым и интуитивно понятным, но если у вас возникли проблемы, просто взгляните на приведенный ниже пример!

  1. Выберите количество полос на вашем резисторе . Есть три варианта: 4, 5 или 6 полос. Предположим, у вас есть резистор с пятью полосами.
  2. Выберите цвета ремешков . Если вы не знаете, какая полоса первая, а какая последняя, ​​взгляните на картинки, встроенные в калькулятор. Как правило, перед полосой допуска есть зазор, поэтому вы можете распознать начало и конец. В нашем примере допустим, что у нас есть цвета: коричневый, красный, фиолетовый, черный и красный.
  1. Калькулятор рисует цветную полосу . Сравните их с вашим резистором, это тот же порядок?
  2. Когда вы закончите ввод всех диапазонов, калькулятор цветового кода резистора покажет вам сопротивление с допуском, а также максимальным и минимальным значением, полученным из допуска . В нашем примере сопротивление должно быть равно 127 Ом127\\mathrm{Ом}127 Ом. Кроме того, если вы ввели цветовой код 6-полосного резистора, значение 6-й полосы также будет отображаться: температурный коэффициент в ppm/°C\mathrm{ppm/\градус C}ppm/°C.

У нас также есть другие инструменты, тесно связанные с этой темой, такие как калькулятор сопротивления проводов или калькулятор резисторов светодиодов, определяющий, какое сопротивление следует использовать при создании электронной схемы со светодиодами. Вы также можете проверить наш калькулятор моста Уитстона.

Цветовой код 4-полосного резистора

Формула для цветового кода 4-полосного резистора может быть записана как:

R=band3×((10×band1)+band2)±band4\scriptsize R\!=\!\mathrm{ полоса}_3\!\раз\!((10\!\раз\!\mathrm{полоса}_1)\!+\!\mathrm{полоса}_2)\!\pm\!\mathrm{полоса}_4R= полоса3​×((10×полоса1​)+полоса2​)±полоса4​

Но что это значит, как это прочитать? Давайте посмотрим на пример, и все должно быть понятно:

  1. Предположим, у нас есть резистор с 4-мя цветными полосами. Цвета: зеленый, красный, красный и золотой
  1. Берем первые два цвета — зеленый и красный . Соответствующие цифры 5 и 2. Сложите их вместе, и вы получите число 52. Формально вы можете записать его как:
  2. .

(10×диапазон1)+диапазон2(10×5)+2=52\размер сценария \начать{выравнивать*} (10&\!\times\!\mathrm{полоса}_1)\!+\!\mathrm{полоса}_2\\ (10&\!\times\!5)\!+\!2=52 \end{align*}(10(10​×band1​)+band2​×5)+2=52​

  1. Берем третью полосу — красный . На этот раз смысл другой, потому что это полоса множителя, и соответствующий множитель равен 100 Ω100\ \mathrm{Ω}100 Ω. Умножьте предыдущий результат на это значение.

R=диапазон3×((10×диапазон1)+диапазон2)R=100 Ом×((10×5)+2)=5,2 кОм\размер сценария \begin{align*}R\!&=\!\mathrm{band}_3\!\times\!((10\!\times\!\mathrm{band}_1)\!+\!\mathrm{band }_2)\\ R\!&=\!100\ \mathrm{Ω}\!\times\!((10\!\times\! 5)\!+\!2)=5,2\ \mathrm{kΩ} \end{align*}RR​=band3​×((10×band1​)+band2​)=100 Ом×((10×5)+2)=5,2 кОм​

Вот! Это значение вашего резистора. Но осталась одна полоса. И это…

  1. Полоса допуска. В нашем случае это полоса gold , поэтому допуск равен 5%5\%5%. Это означает, что номинал нашего резистора не совсем 5,2 кОм5,2\\mathrm{кОм}5,2 кОм, а 5,2 кОм±5%5,2\ \mathrm{кОм} \pm 5\%5,2 кОм±5%. Таким образом, значение может лежать где угодно в диапазоне ⟨Rmin,Rmax⟩\langle R_{\mathrm{min}}, R_\mathrm{max}\rangle⟨Rmin​,Rmax​⟩:
  • Минимальное значение: Rmin=R−(band4×R)R_{\mathrm{min}} = R — (\mathrm{band}_4 \times R)Rmin​=R−(band4​×R) в нашем пример:

Rmin=5,2 кОм-(5,2 кОм×5%)=5,2 кОм-0,26 кОм=4,94 кОм\scriptsize \начать{выравнивать*} R _ {\ mathrm {мин}} & = 5,2 \ \ mathrm {кОм} — (5,2 \ \ mathrm {кОм} \ умножить на 5 \%) \\ &=5,2\ \mathrm{кОм}-0,26\ \mathrm{кОм}=4,94\ \mathrm{кОм} \end{align*}Rmin​=5,2 кОм – (5,2 кОм × 5%)=5,2 кОм – 0,26 кОм = 4,94 кОм

  • Максимальное значение: Rmax = R+(band4 × R)R _ {\ mathrm{max }} = R +( \mathrm{band}_4 \times R)Rmax​=R+(band4​×R), поэтому в нашем случае:

Rmax=5,2 кОм+(5,2 кОм×5%)=5,2 кОм+0,26 кОм=5,46 кОм\scriptsize \начать{выравнивать*} R _ {\ mathrm {max}} & = 5,2 \ \ mathrm {кОм} + (5,2 \ \ mathrm {кОм} \ умножить на 5 \%) \\ &=5,2\ \mathrm{кОм}+0,26\ \mathrm{кОм}=5,46\ \mathrm{кОм} \end{align*}Rmax​=5,2 кОм+(5,2 кОм×5%)=5,2 кОм+0,26 кОм=5,46 кОм​

И все! Это было не так сложно, не так ли? Проверьте результат с помощью нашего калькулятора цветового кода резистора.

Цветовой код 5-полосного резистора

Разница между 4- и 5-полосными резисторами заключается в значащих цифрах (освежите эту печально известную — и излишне сложную — тему с помощью калькулятора значащих цифр Omni). Количество сиг-фигов соответственно 2 или 3. Таким образом, формула для цветового кода 5-полосного резистора может быть записана как:

R=band4×((100×band1)+(10×band2)+band3)±band5\scriptsize \начать{выравнивать*} R\!&=\!\mathrm{диапазон}_4\!\times\!((100\!\times\!\mathrm{band}_1)\!+\!(10\!\times\!\mathrm {диапазон}_2)\\ &\!+\!\mathrm{группа}_3)\!\pm\!\mathrm{группа}_5 \end{align*}R​=band4​×((100×band1​)+(10×band2​)+band3​)±band5​​

Просто расширим наш предыдущий пример — после двух значащих полос, зеленой и красной, поставим синюю:

  1. Для зеленой, красной и синей соответствующие цифры 5, 2 и 6. Это наш номер — 526526526. Запишите это официально как:

(100×диапазон1)+(10×диапазон2)+диапазон3(100×5)+(10×2)+6=526\scriptsize \начать{выравнивать*} &(100\times\mathrm{полоса}_1)+(10\times\mathrm{полоса}_2)+\mathrm{полоса}_3\\ &(100\х5)+(10\х2)+6=526 \end{align*}​(100×band1​)+(10×band2​)+band3​(100×5)+(10×2)+6=526​

  1. Четвертая красная полоса снова является нашим множителем с соответствующим коэффициентом 100 Ом. Умножьте полученный результат на это значение:

R=band4×((100×band1)+(10×band2)+band3)\scriptsize \начать{выравнивать*} R\!&=\!\mathrm{band}_4 \!\times\!((100\!\times\!\mathrm{band}_1)\!+\!(10\!\times\!\mathrm {диапазон}_2)\!\\ \!&+\!\mathrm{группа}_3) \end{align*}R​=band4​×((100×band1​)+(10×band2​)+band3​)​

Отсюда:

R=100×((100×5)+(10 ×2)+6)=52 600 Ом=52,6 кОм\размер сценария \начать{выравнивать*} R\!&=\!100\!\раз\!((100\!\раз\!5)\!+\!(10\!\раз\!2)\!+\!6)\\ \!&=52,\!600\ \mathrm{Ом}=52,6\ \mathrm{кОм} \end{align*}R​=100×((100×5)+(10×2)+6)=52 600 Ом=52,6 кОм​

  1. И, наконец, золотой диапазон допуска означает допуск 5%5\%5%. Наш резистор может лежать где угодно в диапазоне ⟨Rmin, Rmax⟩\langle R_{\mathrm{min}}, R_\mathrm{max}\rangle⟨Rmin​, Rmax​⟩:
  • минимальное значение: Rmin=R−(band5×R)R_{\mathrm{min}} = R — (\mathrm{band}_5 \times R)Rmin​=R−(band5​×R), т.е. наш пример:

Rmin = 52,6 кОм - 5,26 кОм * 5 % = 52,6 кОм - 2,63 кОм = 49,97 кОм

Rmin=52,6 кОм-(5,26 кОм×5%)=52,6 кОм-2,63 кОм=490,97 кОм\скриптсайз \начать{выравнивать*} R _ {\ mathrm {мин}} & = 52,6 \ \ mathrm {кОм} — (5,26 \ \ mathrm {кОм} \ умножить на 5 \%) \\ &=52,6\ \mathrm{кОм}-2,63\ \mathrm{кОм}=49,97\ \mathrm{кОм} \end{align*}Rmin=52,6 кОм-(5,26 кОм×5%)=52,6 кОм-2,63 кОм=49,97 кОм​

  • максимальное значение: Rmax=R+(band5×R)R _{\mathrm{max }} = R + (\mathrm{band}_5 \times R)Rmax​=R+(band5​×R) в нашем случае:

Rmax=52,6 кОм+(5,26 кОм×5%)=52,6 кОм+2,63 кОм=55,23 кОм\scriptsize \начать{выравнивать*} R _ {\ mathrm {max}} & = 52,6 \ \ mathrm {кОм} + (5,26 \ \ mathrm {кОм} \ умножить на 5 \%) \\ &=52,6\ \mathrm{кОм}+2,63\ \mathrm{кОм}=55,23\ \mathrm{кОм} \end{align*}Rmax​=52,6 кОм+(5,26 кОм×5%)=52,6 кОм+2,63 кОм=55,23 кОм​

Цветовой код 6-полосного резистора

Цветовой код 6-полосного резистора почти такой же, как у 5-полосного резистора, но он дополнительно включает полосу температурного коэффициента в последней позиции. Этот тепловой коэффициент (TCR) определяет изменение сопротивления в зависимости от температуры окружающей среды и выражается в ppm/°C\mathrm{ppm/\градус C}ppm/°C. Например, если у нас есть резистор с TCR, равным 50 ppm/°C50\ \mathrm{ppm/\градус C}50 ppm/°C, то это означает, что сопротивление не изменится более чем на 0,000050,000050,00005 Ом за ом на градус Цельсия изменение температуры (но только в указанном диапазоне температур, см. руководство элемента). Учитывая TCR и информацию о том, что начальное значение резистора при комнатной температуре T0=25 °C_0 = 25\ \mathrm{\degree C}T0​=25 °C равно, например, R0=50 ΩR_0 = 50\ \mathrm{Ω}R0​=50 Ω, мы можем рассчитать сопротивление RRR после нагрева или охлаждения элемента до другой температуры, например T=50 °C = 50\ \mathrm{\степень C} T=50 °C:

R=R0×(1+TCR×(T−T0))=50 Ом×(1+0,00005 1°C×25 °C)=50,0625 Ω\scriptsize \начать{выравнивать*} R &= R_0\times(1+\mathrm{TCR}\times(T-T_0))\\ &=50\ \mathrm{Ω} \times (1+0,00005\ \frac{1}{\ Degree\mathrm{C}}\times25\ \ Degree\mathrm{C} )\\ &=50,0625\\mathrm{Ом} \end{align*}R​=R0​×(1+TCR×(T−T0​))=50 Ω×(1+0,00005 °C1​×25 °C)=50,0625 Ω​

Для этих расчетов мы также можно использовать кельвины вместо температуры в градусах Цельсия, поскольку значение имеет разница между температурами, а не абсолютное значение температуры. Понятие, аналогичное TCR, — это коэффициент теплового расширения — здесь не сопротивление, а длина или объем элемента изменяется с температурой.

Осторожно! Иногда шестая полоса означает не тепловой коэффициент, а надежность резистора, но это единичные случаи.

Цвета последней полосы кодируются следующим образом:

название цвета

TCR [ppm/°C\boldsymbol{\mathrm{ppm/\градус C}}ppm/°C]

цвет

название цвета

цифра

коричневый

100100100

желтый

252525

красный

505050

синий

101010

оранжевый

151515

фиолетовый

555

Какой цветовой код резистора 10k?

Вариантов множество, в зависимости от допуска и количества полос.

  • Цветовой код четырехполосного резистора для резистора 10 кОм

Первые три полосы всегда одинаковы:

  1. Первая полоса коричневая , поскольку она означает 1
  2. Вторая полоса черный что означает 0
  3. Третья полоса — множитель x 1 кОм1\ \mathrm{кОм}1 кОм — оранжевый
  4. Четвертая полоса зависит от допуска — поэтому любой цвет возможен для полосы допуска

Просто для быстрой проверки расчетов:

R=((10×band1)+band2)×band3=((10×1)+0)×1 кОм=10 кОм\scriptsize \начать{выравнивать*} R&=((10\times\mathrm{полоса}_1)+\mathrm{полоса}_2)\times\mathrm{полоса}_3\\ &=((10\times1)+0)\times 1\ \mathrm{кОм}=10\ \mathrm{кОм} \end{align*}R​=((10×band1​)+band2​)×band3​=((10×1)+0)×1 кОм=10 кОм​

Да! Выглядит неплохо.

  • Цветовой код 5- и 6-полосного резистора для резистора 10 кОм

Первые четыре полосы всегда фиксированы:

  1. Первая полоса коричневая , поскольку она означает 1
  2. Вторая полоса черная , что означает 0
  3. Третья полоса черная , что означает 0
  4. Четвертая полоса представляет собой множитель x 100 Ω100\ \mathrm{Ω}100 Ω, который красный
  5. Пятая (и шестая) полоса могут отличаться, так как это значения допусков и тепловых коэффициентов

Проверить еще раз:

R=((100×диапазон1)+(10×диапазон2)+диапазон3)×диапазон4=((100×1)+(10×0)+0)×100 Ω=100×100 Ом=10 кОм\размер сценария \начать{выравнивать*} R&=((100\times\mathrm{диапазон}_1)+(10\times\mathrm{диапазон}_2)\\ &+\mathrm{группа}_3)\times\mathrm{группа}_4\\ &=((100\times1)+(10\times0)+0)\times 100\ \mathrm{Ω}\\ &=100\умножить на 100\\mathrm{Ом}=10\ \mathrm{кОм} \end{align*}R​=((100×band1​)+(10×band2​)+band3​)×band4​=((100×1)+(10×0)+0)×100 Ω= 100×100 Ом=10 кОм​

Работает.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
