Кавитационный теплогенератор. Устройство и работа. Применение

Кавитационный теплогенератор – специальное устройство, в котором применяется эффект нагрева жидкости кавитационным способом. То есть это эффект, при котором образуются микроскопические пузырьки пара в областях локального уменьшения давления в воде. Это может наблюдаться во время вращения насосной крыльчатки или вследствие воздействия на воду звукового колебания. В результате этого жидкость нагревается, а это значит, что при помощи нее можно обогревать дом или квартиру.

На сегодняшний день кавитационный теплогенератор считается инновационным изобретением. Однако уже практически век тому назад ученые размышляли над тем, как можно использовать эффект кавитации. Впервые подобную установку собрал Джозеф Ранк в 1934 году. Именно он отметил, что входные и выходные температуры воздушных масс этой трубы отличаются. Советские ученые несколько усовершенствовали трубы Ранка, использовав для этой цели жидкость. Опыты показали, что установка позволяет быстро разогревать воду. Однако на тот период необходимость в такой установке была минимальна, ведь энергия стоила копейки. Сегодня же, вследствие удорожания электричества, нефти и газа, потребность в таких установках возрастает.

Кавитационный теплогенератор

 по своему устройству может быть роторным, трубчатым или ультразвуковым:

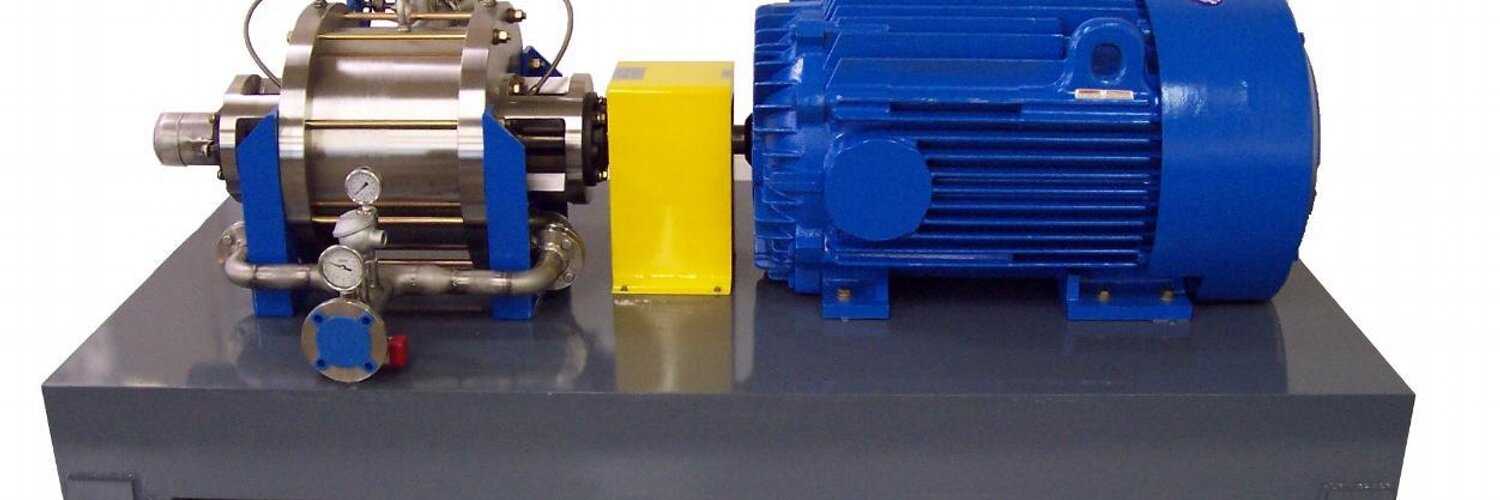

• Роторные устройства представляют агрегаты, в которых используются центробежные насосы с измененной конструкцией. В качестве статора здесь применяется насосный корпус, куда устанавливается входная и выходная труба. Главным рабочим элементом здесь выступает камера, где размещается подвижный ротор, он работает по принципу колеса.

Роторная установка имеет сравнительно простую конструкцию, однако для эффективной ее работы необходим очень точный монтаж всех его элементов. В том числе здесь требуется точнейшее балансирование двигающегося цилиндра. Необходима плотная посадка роторного вала, а также тщательная выверка и замена пришедших в негодность материалов изоляции. КПД таких устройств не являются довольно большим. Они имеют не очень большой срок службы. К тому же такие агрегаты работают с выделением достаточно большого шума.

• Трубчатые тепловые генераторы осуществляют кавитационное нагревание благодаря продольному расположению трубок. При помощи помпы нагнетается давление во входящую камеру. В результате жидкость направляется через указанные трубки. На входе вследствие этого появляются пузырьки. Во второй камере устанавливается высокое давление. Пузырьки, которые при попадании во вторую камеру разрушаются, вследствие чего они отдают свою тепловую энергию. Эта энергия вместе с паром направляется на обогрев дома. Коэффициент полезного действия подобных конструкций может достигать высоких показателей.
• Ультразвуковые тепловые генераторы. Кавитация здесь образуется благодаря ультразвуковым волнам, которые создает установка. В результате такого принципа работы обеспечиваются минимальные потери энергии. Трения здесь практически нет, вследствие чего коэффициент полезного действия ультразвукового теплового генератора невероятно высок.

Устройство

Кавитационный теплогенератор имеет устройство в зависимости от принципа действия. Типичным и наиболее распространенным представителем роторных тепловых генераторов является центрифуга Григгса. В такой агрегат заливается вода, после чего запускается ось вращения при помощи электрического двигателя. Главным достоинством такой конструкции является то, что привод нагревает жидкость, а также выступает в качестве насоса. Поверхность цилиндра имеет огромное количество неглубоких круглых отверстий, которые позволяют создать эффект турбулентности. Нагревание жидкости обеспечивается благодаря силам трения и кавитации.

Число отверстий в установке зависит от используемой роторной частоты вращения. Статор в тепловом генераторе выполнен в виде цилиндра, который запаян с двух концов, где непосредственно вращается ротор. Существующий зазор между статором и ротором равняется примерно 1,5 мм. Отверстия в роторе необходимы для того, чтобы в жидкости, трущейся о поверхности цилиндра, появлялись завихрения с целью создания кавитационных полостей.

В указанном зазоре также наблюдается и нагревание жидкости. Чтобы тепловой генератор эффективно работал, поперечный размер ротора должен составлять минимум 30 см. В то же время скорость его вращения должна достигать 3000 оборотов в минуту.

В ультразвуковых устройствах для создания эффекта кавитации используется кварцевая пластина. Она под воздействием электрического тока создает колебания звука. Эти звуковые колебания направляются на вход, вследствие чего устройство производит вибрации. На обратной фазе волны создаются участки разряжения, вследствие чего можно наблюдать кавитационные процессы, которые создают пузырьки.

Чтобы обеспечить максимальный коэффициент полезного действия, рабочая камера теплового генератора выполняется в виде резонатора, который настроен на ультразвуковую частоту. Образованные пузырьки моментально переносятся потоком через узкие трубки. Это необходимо, чтобы получить разряжение, так как пузырьки в тепловом генераторе могут быстро смыкаться, отдавая свою энергию обратно.

Принцип работы

Кавитационный теплогенератор позволяет создать процесс, во время которого в жидкости создаются пузырьки. Если рассматривать этот процесс, то он сравним с закипанием воды. Однако при кавитации наблюдается локальное падение давления, что и приводит к появлению пузырьков. В тепловом генераторе формируются вихревые потоки, вследствие них происходит кавитационный разрыв пузырьков, что приводит к нагреванию жидкости. Нагревание приводит к резкому снижению давления жидкости. Полученная энергия получается довольно дешевой, она отлично подходит для отопления помещений. В качестве теплоносителя можно использовать антифриз.

Для подобных установок обычно нужно примерно в 1,5 раза меньше электрической энергии, чем это необходимо для радиаторных и иных систем. При этом нагревание жидкости осуществляется в замкнутой системе. Работают такие агрегаты посредством преобразования одной энергии в другую. В итоге она превращается в тепловую.

Применение

Кавитационный теплогенератор

 в большинстве случаев применяется для нагревания воды, а также смешивания жидкостей. Поэтому подобные установки в большинстве случаев используются для:

• Отопления. Тепловой генератор преобразует механическую энергию движения воды в тепловую энергию, которую успешно можно использовать для обогрева зданий различного характера. Это могут быть небольшие частные постройки, в том числе крупные промышленные объекты. К примеру, на территории нашей страны на текущий момент можно насчитать минимум с десяток населенных пунктов, в которых централизованное отопление осуществляется не обычными котельными, а кавитационными установками.
• Нагревания проточной воды, которая применяется в быту. Тепловой генератор, который включен в сеть, может довольно быстро нагревать воду. В результате подобное оборудование с успехом можно применять для разогревания воды в бассейнах, автономном водопроводе, саунах, прачечных и тому подобное.
• Смешивания несмешиваемых жидкостей. Устройства кавитационного типа могут применяться в лабораториях, где имеется необходимость высококачественного смешивания жидкостей, имеющих разную плотность.

Как выбрать

Кавитационный теплогенератор может быть выполнен в нескольких исполнениях. Поэтому выбирать такое устройство для отопления своего дома нужно с учетом ряда параметров:

• Подбирать тепловой генератор необходимо, исходя из того, для какой площади необходимо отопление. Также следует учесть, какая погода наблюдается в зимний период. Важной характеристикой будет и теплоизоляция стен. То есть нужно выбирать устройство, которое будет обеспечивать необходимое количество тепла.
• Если Вы приобретаете стандартную установку, то желательно, чтобы она была оборудована приборами контроля выделяемой теплоты и датчиками защиты. Лучше сразу приобрести установку с автоматическим блоком контроля и управления. Поэтому кавитационную установку рекомендуется приобретать в комплексе с другим оборудованием с услугой установки под ключ. Специалисты сами подберут и выполнят расчеты по монтажу тепловой системы в вашем доме.
• Если Вы решили сэкономить и приобрести оборудование по отдельности, то здесь важно определиться с особенностями всех элементов системы. Насос должен иметь возможность работы с жидкостями, которые нагреты до высокой температуры. В противном случае система быстро придет в негодность и ее придется ремонтировать. К тому же насос должен обеспечивать давление от 4 атмосфер.
• Если Вы решили соорудить кавитационную установку самостоятельно, то здесь важно верно подобрать сечение канала камеры кавитации. Оно должно составлять порядка 8-15 мм. Перед созданием такой установки важно тщательно изучить действующие схемы подобных устройств. Кавитационный теплогенератор по своему виду будет напоминать насосную станцию, которой не нужна дымоотводная труба. При ее работе не выделяется угарный газ, грязь или копоть.

Похожие темы:

• Тепловые насосы. Виды. Устройство и принцип работы
• Солнечные концентраторы. Виды и особенности. Применение
• Индукционные котлы отопления. Виды и устройство. Работа
• Электродные котлы отопления. Устройство и работа. Плюсы и минусы
• Электрические котлы отопления. Виды и устройство. Применение
• Электрические водонагреватели. Виды и особенности. Как выбрать
• Системы отопления. Виды и особенности. Какую выбрать
• Гелиосистема. Виды и устройство. Работа и применение. Особенности

Кавитационный теплогенератор отзывы

Плотно занимаясь вопросами утепления и отопления дома, мы часто сталкиваемся с тем, что появляются какие-то чудо-приборы или материалы, которые позиционируются как прорыв века. В теории все получается очень выгодно, но пока на практике в процессе полноценной эксплуатации доказать эффективность прибора не удалось. То ли времени не хватило, то ли не все так гладко. Такова уж природа человека. То есть агрегат, потребляя 1 кВт электрической энергии, выдает 3 кВт тепловой. Но так ли это на самом деле?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Все плюсы и минусы кавитационного теплогенератора
• Кавитационные насосы для отопления частного дома
• Кавитационный теплогенератор для отопления дома
• Гидроимпульсный кавитационный вихревой тепловой насос (теплогенератор) ГИВТЭН-1-Б-15М
• An error occurred.
• Теплогенераторы вихревые в Ижевске
• Кавитационный теплогенератор: устройство, виды, применение

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Вихревой кавитационный теплогенератор нового типа 37 кВт.

Все плюсы и минусы кавитационного теплогенератора

Мои подписчики да и не только читали про дом, который я строю и знают, что сейчас у меня остро стоит вопрос с отоплением.

Перечитал кучу информации и просмотрел кучу видео и не могу убедиться в эффективности на видео все хорошо, на форумах — пишут развод. Да и цену на это устройство найти невозможно. Может подискутируем на эту тему? Закон сохранения энергии не обманешь. И если для отопления дома требуется энное количество тепла, то хоть из кавитационного генератора, хоть из твердотопливного котла, хоть из газа, хоть из электричества его вынь да положь.

По моему мнению рулит ТК плюс теплоаккумулятор. Если тебе настолько делать нехуй- займись. Раз у тебя в принципе тут сомнения возникли, значит тебя убеждать бесполезно и тебе надо обязательно свои шишки набить. О чем вы говорите Тепловой насос эффективнее будет, да и понятнее. Летом нагреваешь землю под домом, зимой используешь это тепло для обогрева дома. Я думаю он есть у каждого у кого есть холодильник.

Ну а если речь про отопление, то нет. Живу в квартире многоэтажного дома. Я предложил ТС рассмотреть старую, проверенную технологию если он в ней нуждается взамен волшебного устройства, эффективность которого очень спорна. Знакомый был,из новых русских. Как эта хрень стала появляться лет 7 назад,поставил. Орал,что охрененно выгодно,признаться же впадлу,что лох.

Потом начал мудрить с подключением к сети и в оконцовке ему впаяли такой штраф,что он поставил угольный котёл. Не надо плодить техноуродцев. Есть всё, чтоб собрать. Если поясните разницу диаметров трубопровода, или нарисуете схему с конкретными размерами, то в первой половине февраля уже можно будет проэкспериментировать.

Или ты хочешь всьерьез обсуждать что в пузыриках микровзрывы с выделением тепла бла бла бла? В чём смысл использовать кавитацию для обогрева воды?

Чем обычный нагрев раскалённым проводником хуже? В то время как электрокотел мне нужен минимум 9 кВт. Так что, уменьшение энергозатрат более чем в 2 раза дикий бред. А когда эта штука несработает, там такая кавитация начнется, что мама не горюй! Тот же кондиционер умеет нагревать воздух на квт потребляя при этом 1квт из розетки. Но теплового насоса в данном устройстве я в упор не вижу. И от куда оно может отбирать тепло для нагрева воды для меня загадка. И не всякая вода подходит, сказал он, а только заряженная высоким энергетическим потенциалом.

Вот как-то так. Я строитель лет у нас Владивосток тоже эти говнотаторы всплыли, народ повелся. Я тогда нормально денег поднял когда в срезал эти кавитаторы и ставил электро печи. Сегодня ночью наткнулся на интересный способ отопления дома: Кавитационный теплогенератор. Теплогенератор Кавитационный Видео Отопление.

Дубликаты не найдены. Все комментарии Автора. Пожалуй единственный здравый коммент. Все почему то забывают фундаментальные законы физики.

Халявы не будет. А по трубе горячая вода из вне поступает и нагревает датчик? Если б это реально работало, то в котельных не углем топили, а ставили эту хрень. Это тот же чиллер промышленный, вопрос только в том куда толкать 2й контур?

Если есть река то можно в нее, или каналья, а если бурить скважины то проще газовый котел поставить с газгольдером. А ту хрень всю сдал на металл. Скупой платит дважды,а скупой и тупой,как мой знакомый — трижды.

А не вариант приобрести экономичный настенный газовый отопительный прибор и пустить отопление через бойлер, большой бойлер. Чем больше объем, тем дольше сохраняется температура. Физику не обманешь. Даже если все правильно сделать, замучаешься трубы менять. Проверенно на практике. Простой тэн не хуже и гораздо тише.

Самый надежный и практичный вариант — котел в подвале. Надо, в таком случае, организовать поставки этого чуда на Украину, мульены заработаем!!! Что уже энергию вырабатывать начал?

И правда неплохой по всей видимости бизнес будет! Кондиционер не нагревает а аккумулиркет и транспортирует низкопотенциальное тепло окружающей среды. То есть 2 кВт тратиться на транспортировку и только.

Кавитационные насосы для отопления частного дома

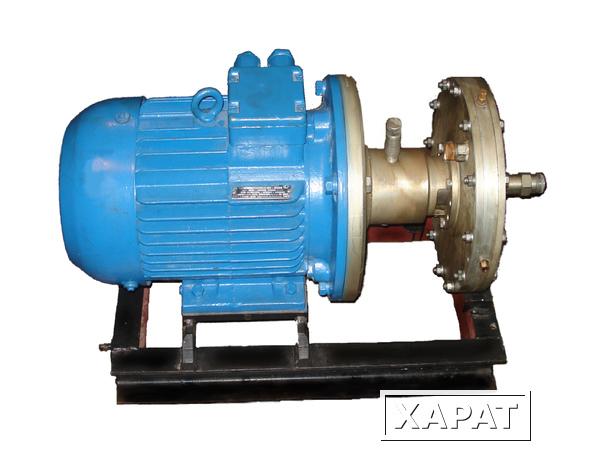

Сегодня случайно наткнулся на фотографию роторного кавитационного нагревателя, на персональном сайте Сергея Беспалко, ученого, Черкасского Государственного Политехнического университета И там же обнаружил расчет к. Это было удивительно приятно Шпола Черкасской области и для испытательной лаборатории Киевского Политехнического Института. По некоторым данным организаторы брали за вручение премии около 10 тысяч долларов. Одним из первых получателей этой липовой награды стал Виктор Черномырдин. Правда, организаторы использовали этот факт для рекламы и с Черномырдина денег не взяли. Полезная информация — тут был антирейтинг молдавских ученых — убрали

Кавитационный теплогенератор. Продажа, поиск, поставщики и магазины, цены в России.

Кавитационный теплогенератор для отопления дома

Тепловые гидродинамические насосы нагреватели, теплогенераторы. Все больший интерес как надежный и экономичный источник тепла вызывают тепловые гидродинамические насосы. Нагрев жидкого теплоносителя в такой установке основан на совершенно новом принципе — энергии кавитации. По сути, это альтернатива не только котлам, работающим на природном топливе, но также электрическим котлам и водонагревателям Если в них теплоноситель нагревают с помощью электрических ТЭНов или электродов, то в тепловых гидродинамических насосах нагрев происходит за счет вращения жидкого теплоносителя в активаторе. Энергия электродвигателя превращается в энергию завихрений жидкого теплоносителя, которая переходит в тепловую. При этом запускаются мало изученные в настоящее время механизмы выделения энергии, которые приводят к тому, что ее выделяется больше, чем затрачивается. Никто не утверждает, что тепловые гидродинамические насосы отвергают закон сохранения энергии или законы термодинамики, просто сегодня нельзя однозначно объяснить, за счет чего выделяется дополнительная энергия.

Гидроимпульсный кавитационный вихревой тепловой насос (теплогенератор) ГИВТЭН-1-Б-15М

Чтобы обеспечить экономное отопление жилого, подсобного или производственного помещения, хозяева используют различные схемы и приемы получения тепловой энергии. Для того чтобы собрать теплогенератор кавитационного действия своими руками, следует разобраться в процессах, которые позволяют осуществить выработку тепла. Кавитация обозначает процесс образования парообразных пузырьков в толще воды, чему способствует медленное понижение водяного давления при большой скорости потока. Возникновение каверн или полостей, заполненных паром, может быть вызвано и прохождением акустической волны или излучением лазерного импульса.

Смотреть каталог. Начать продавать.

An error occurred.

Чтобы обеспечить экономное отопление жилого, подсобного или производственного помещения, хозяева используют различные схемы и приемы получения тепловой энергии. Для того чтобы собрать теплогенератор кавитационного действия своими руками, следует разобраться в процессах, которые позволяют осуществить выработку тепла. Кавитация обозначает процесс образования парообразных пузырьков в толще воды , чему способствует медленное понижение водяного давления при большой скорости потока. Возникновение каверн или полостей, заполненных паром, может быть вызвано и прохождением акустической волны или излучением лазерного импульса. Замкнутые области воздуха, или кавитационные пустоты, перемещаются водой в область высокого давления, где происходит процесс их схлопывания с излучением волны ударной силы. Явление кавитации не может возникнуть при отсутствии указанных условий.

Теплогенераторы вихревые в Ижевске

Для отопления помещений или нагрева жидкостей зачастую применяются классические приспособления — тэны, камеры сгорания, нити накаливания и т. Но наряду с ними применяются устройства с принципиально иным типом воздействия на теплоноситель. К таким устройствам относится кавитационный теплогенератор, работа которого заключается в формировании пузырьков газа, за счет которых и возникает выделение тепла. Принцип действия кавитационного теплогенератора заключается в эффекте нагрева за счет преобразования механической энергии в тепловую. Теперь более детально рассмотрим само кавитационное явление. При создании избыточного давления в жидкости возникают завихрения, из-за того, что давление жидкости больше чем у содержащегося в ней газа, молекулы газа выделяются в отдельные включения — схлопывание пузырьков. При переходе кавитационных полостей в зону нормального давления пузырьки разрушаются, и энергия от их разрушения выделяется в окружающее пространство.

ВИХРЕВОЙ КАВИТАЦИОННЫЙ ТЕПЛОГЕНЕРАТОР Вихревые тепло- парогенераторы, экологически чистые установки работающие без.

Кавитационный теплогенератор: устройство, виды, применение

Конечно, кавитационный теплогенератор — это практически аномальный прибор, он почти идеальный генератор, купить его сложно, цена завышена. Предлагаем рассмотреть, сколько стоит кавитационный прибор отопления в разных городах России и Украины:. Кавитационные вихревые теплогенераторы имеют более простые чертежи, но по эффективности несколько уступают.

Гидроимпульсный кавитационный вихревой тепловой насос ГИВТЭНБМ далее теплогенератор предназначен для нагрева жидкостей в системах отопления и горячего водоснабжения преимущественно одно-двух и трех этажных зданий, за счет высокоэффективного процесса выделения тепловой энергии внутри корпуса изделия.

Теплогенератор может быть использован для обогрева жилых, производственных и складских помещений, теплиц и других сооружений сельскохозяйственного назначения, разогрева разнообразных технологических аппаратов. Устройство и принцип действия теплогенератора и пульта управления. Внутренние устройства, элементы автоматики теплогенератора показаны на рисунке внешний вид.

Вихревые теплогенераторы ВТГ Производство, продажа вихревых тепловых генераторов, вихревых теплогенераторов, Современные высокоэффективные, автономные, энергосберегающие системы отопления, теплоснабжения.

Подать объявление. Используя этот веб-сайт, вы соглашаетесь с использованием файлов cookie. Ознакомьтесь с Политикой использования файлов cookie. Выбрать раздел. Найдено в разделах Фильтр. Найдено по запросу вихревой теплогенератор в Украине.

Перкинса и Р. Поупа [2], Григса [3], Махмеда Гексена [4], А. Кладова [5], Е. Порсева [6], А.

Что такое кавитация в насосе и как ее избежать?

19 июля 2022 г.

И четыре способа предотвратить это

• Насосы

Кавитация в насосах — это быстрое образование и последующее схлопывание пузырьков воздуха в жидкости.

Пузыри могут показаться не очень мощными, но типы пузырей в насосных системах совсем не похожи на те, которые вы делаете, взмахивая палочкой с маленькими детьми. Крошечные пузырьки, образующиеся при изменении давления внутри насоса, разрушаются и создают ударные волны, которые возникают снова и снова, а повторяющиеся удары разрушают компоненты.

Во многих случаях сила кавитации достаточно сильна, чтобы повредить металлические компоненты насоса, такие как рабочее колесо, и повредить уплотнения насоса.

Крыльчатка насоса с кавитационным повреждением

Почему возникает кавитация в насосе?

Насосы предназначены для работы с полной подачей воды, но в некоторых случаях затопленного входного отверстия недостаточно для поддержания давления, необходимого для предотвращения кавитации. Сторона всасывания или всасывания насоса является точкой наименьшего давления в данном насосе. Для поршневых насосов самое низкое давление возникает непосредственно перед зацеплением ротора; для центробежных насосов самое низкое давление находится вблизи отверстия рабочего колеса.

Кавитация возможна во всех типах насосов, и поскольку ее принципы практически одинаковы, мы сосредоточимся на центробежных насосах. Ушко находится там, где жидкость втягивается в рабочее колесо и где вращение рабочего колеса начинает воздействовать на жидкость.

Когда давление, действующее на жидкость (чистый положительный напор на всасывании) слишком низкое, образуются пузырьки, а по мере ускорения жидкости из-за вращения крыльчатки давление увеличивается, и пузырьки схлопываются.

В условиях нормального атмосферного давления жидкости имеют предсказуемое давление паров. Когда давление внутри насоса падает ниже давления паров жидкости, образуются пузырьки. Пузырьки схлопываются, когда достигают областей жидкости, где давление превышает давление пара. В случае кавитации это образование и разрушение происходят быстро и бурно. Нарушенные или плохо выполненные технологические линии могут привести к падению давления всасывания или нагнетания, что приводит к кавитации.

Плохое состояние впускного отверстия насоса

Нарушения потока могут быть вызваны несколькими причинами, от конструкции системы до износа компонентов. Common causes of flow disruption that result in cavitation:

1. Excessively long inlet piping
2. Higher than expected fluid viscosity
3. Clogged inlet
4. Clogged filters and strainers
5. Restricted or collapsed inlet hoses
6. Poorly specified pump

Кавитация нагнетания

При чрезвычайно высоком давлении нагнетания часть жидкости циркулирует внутри насоса вместо нагнетания.

Жидкость, захваченная между рабочим колесом и корпусом с очень высокой скоростью, вызывает падение давления, создавая те же условия, что и при кавитации на всасывании.

Кавитационное повреждение корпуса насоса

Как распознать кавитацию в насосе

Звуки кавитации напоминают звук шариков или гравия, циркулирующих в насосе, трубах или шлангах. Последствия длительной кавитации видны на рабочем колесе насоса и других компонентах.

Типичные признаки кавитации:

• Шум
• Вибрация
• Выход из строя уплотнения/подшипника
• Эрозия рабочего колеса
• Потребление энергии выше обычного

Как предотвратить кавитацию в насосе

Начните с определения причины падения давления . Во многих случаях перемещение насоса ближе к источнику жидкости и устранение как можно большего количества изгибов и клапанов решает проблему, поскольку каждый компонент вызывает дополнительное падение давления. Если высота всасывания слишком высока для поддержания давления, переместите насос ближе к источнику жидкости или переместите источник жидкости ближе к насосу.

Увеличение всасывающих линий также может быть эффективным . В некоторых очевидных случаях происходит закупорка трубопроводов или шлангов рядом с насосом. Устраните эти блокировки, чтобы решить проблему . Очистите линии всасывания, удалив мусор . Избегайте сдувания мусора обратно к источнику жидкости, потому что это может снова создать закупорку.

Не превышайте рекомендации производителя помпы. Кривые насоса показывают, какой чистый положительный напор на всасывании требуется насосу, поэтому проверьте кривую производительности вашего насоса, чтобы убедиться, что он соответствует вашим требованиям.

1. Выбор насоса

Лучший способ предотвратить кавитацию — правильно выбрать насос для конкретного применения. Кавитация увеличивается по мере падения напора насоса или увеличения производительности, поэтому выбор правильного насоса для поддержания положительного запаса NPSHa выше NPSHr является лучшим первым шагом.

NPHS на входе зависит от атмосферного давления, потерь на трение во всасывающем трубопроводе и скорости потока. Хорошее эмпирическое правило заключается в том, что давление на входе насоса должно быть на 10 % выше указанного кавитационного запаса насоса. Например, если NPSHr составляет 10 футов, NPSHa должно быть не менее 11 футов.

При покупке новых насосов учитывайте конструкцию насоса и всегда проверяйте, соответствует ли он требованиям чистого положительного напора на всасывании (NPSH).

Кавитационное повреждение корпуса насоса

Как увеличить доступную высоту всасывания

• Поднять и поддерживать уровень жидкости в баке
• Поднять питающий бак
• Уменьшить потери в трубопроводе из-за слишком большого количества фитингов или слишком малого диаметра
• Заменить разрушенные или поврежденные компоненты
• Очистить трубы от твердых частиц
• Очистить всасывающий сетчатый фильтр
• Заменить проржавевшую трубу
• Проверить, не выступает ли прокладка в трубопровод

2.

Устранение кавитации нагнетания

Кавитация нагнетания возникает, когда давление на напорной стороне насоса слишком велико. Высокое давление нагнетания ограничивает объем жидкости, вытекающей из насоса, что приводит к рециркуляции жидкости с высокой скоростью между рабочим колесом насоса и корпусом, вызывая кавитацию.

Распространенные причины кавитации нагнетания

• Забитые фильтры
• Засорение трубопровода
• Неправильная конструкция трубопровода

Предотвращение кавитации нагнетания

• Установите переходники как можно ближе к насосу.
• При необходимости установите регулирующий клапан на стороне нагнетания, но не на стороне всасывания.
• Избегайте карманов, в которых может скапливаться воздух или пары.

3. Текущее техническое обслуживание насоса

После правильного выбора насоса регулярное техническое обслуживание является лучшим способом предотвращения кавитации.

Регулярное техническое обслуживание продлевает срок службы насоса и его стабильную производительность.

1. Проверьте фильтры и сетчатые фильтры. Грязные или забитые фильтры и сетчатые фильтры создают повышение давления внутри насоса. Установление графика технического обслуживания гарантирует, что системы находятся в рабочем состоянии, чтобы насосная система работала на полную мощность.
2. Оцените всю конструкцию насосной системы : убедитесь, что оптимальная скорость потока обеспечивается за счет подъема насоса и нисходящего потока, когда это возможно.
3. Оцените кривую. Рассмотрите требования рабочего давления, а затем рассмотрите данные насоса, чтобы увидеть, подходят ли они для применения. Оттуда вы определяете, соответствует ли насос необходимой скорости потока.
4. Оборудование для контроля давления.
5. Ищите трещины или разрушенные трубы/шланги, которые могут нарушить работу системы.

4. Правильная установка

Наилучшим способом предотвращения кавитации является выбор насоса и конструкция системы для поддержания давления и расхода. Таким образом, целью установки является поддержание полезного положительного напора на всасывании (NPSHa) на уровне, превышающем требуемый чистый положительный напор на всасывании (NPSHr), с учетом четырех ключевых переменных:

1. Расположение насоса
2. Длина и диаметр всасывающей трубы
3. Всасывание подъем или расстояние по вертикали от источника воды до входа насоса
4. Потери на трение

Размещение насоса ниже уровня воды в резервуаре во многих случаях предотвращает кавитацию.

Расположение насоса

Физически установите насос так, чтобы вода плавно поступала во всасывающий патрубок насоса. Убедитесь, что всасывающие линии, ведущие к впускному отверстию насоса, имеют достаточный наклон для обеспечения заливки корпуса насоса.

Размещение насоса в точке, которая ниже уровня воды в резервуаре, из которого он качает, например, использует силу гравитации для поддержания затопленного всасывания, что во многих случаях предотвращает кавитацию.

Насосы, особенно центробежные, работают наиболее эффективно, когда жидкость движется плавным ламинарным потоком, а турбулентность любого рода снижает эффективность насоса, поэтому имеет смысл расположить насос как можно ближе к источнику жидкости.

Длина и диаметр всасывающей трубы

Обычно на каждый сантиметр диаметра всасывания насоса требуется 12 см прямой трубы. Для поддержания ламинарного потока подсоедините прямой трубопровод диаметром 5-10 диаметров к входному отверстию насоса. Не включайте колена, переходники, клапаны или сетчатые фильтры в окончательную длину трубопровода. Например, при соединении колена непосредственно с фланцем насоса жидкость направляется к внешнему изгибу колена, а не прямо в проушину рабочего колеса.

Кроме того, расположение трубопроводов не должно вызывать деформации корпуса насоса, чтобы насосы никогда не могли поддерживать трубопроводы для всасывания или нагнетания. Вместо этого используйте вешалки и опоры.

Трубопровод со стороны всасывания обычно на один или два размера больше входного отверстия насоса, но никогда не меньше входного отверстия насоса.

Трубопровод большего размера требует переходника перед входом насоса и должен быть тщательно спроектирован, чтобы избежать турбулентности и образования воздушных карманов на входе.

Как правило, скорость всасывающего трубопровода не должна превышать 2 м/с. Более высокие скорости могут создавать больше трения и больше шума.

Высота всасывания или расстояние по вертикали от источника воды до впускного отверстия насоса

Высота всасывания может привести к повышенному энергопотреблению насосов, увеличить турбулентность и снизить NPSha.

Решение состоит в том, чтобы установить насос ниже уровня воды в резервуаре подачи и обеспечить соблюдение стандартов по конструкции трубопроводов.

Примеры подъема всасывания

Потери на трение

Когда жидкости проходят через трубу, трение между жидкостью и внутренней поверхностью трубы вызывает турбулентность , что замедляет движение жидкости и приводит к падению давления. Длина трубы, диаметр и скорость потока влияют на потери на трение.

Правильное расположение трубопроводов предотвращает кавитацию, помогая поддерживать постоянную скорость. Препятствия в компоновке трубопроводов влияют на скорость потока, что приводит к изменению давления жидкости, что может вызвать кавитацию.

Стандарты хорошей конструкции трубопровода

• Десять диаметров трубы между всасывающим патрубком насоса и первым коленом.
• Условия на входе должны иметь прямой участок не менее десяти диаметров трубы, чтобы обеспечить равномерный поток к всасывающему патрубку.
• Установите переходники как можно ближе к насосу, насколько это позволяют требования прямолинейности. Используйте эксцентриковые переходники плоской стороной вверх на большинстве линий всасывания насосов.
• Использовать отводы с большим радиусом; свести к минимуму количество локтей.

Контрольный список для поиска и устранения неисправностей

• Насос установлен слишком высоко над источником жидкости?
• Диаметр всасывающей трубы слишком мал?
• Всасывающая труба слишком длинная?
• Слишком много фитингов на всасывающей трубе?
• Насос работает слишком быстро?
• Правильно ли наклонен всасывающий трубопровод к насосу?

Несмотря на то, что кавитация в некоторых случаях может иметь положительное значение, например, для стерилизации хирургического оборудования или для разрушения загрязняющих веществ в системах водоснабжения, это не то, что вам нужно в вашей технологической системе, поэтому время, потраченное на предотвращение кавитации, потрачено не зря.

Дальнейшие действия

Если в вашем насосе, трубе или шланге циркулируют шарики или гравий, это означает, что вы стали свидетелем кавитации и должны принять немедленные меры, иначе рискуете серьезно повредить компоненты. При возникновении кавитации вам нужен надежный партнер, который может диагностировать причину, предоставить долгосрочное решение и отремонтировать или заменить поврежденные детали.

Программа CSI по обслуживанию и техническому обслуживанию насосов предназначена для того, чтобы избавить вас от раздражения и догадок, связанных с кавитацией насоса. Каждая проверка и ремонт, выполняемые CSI, включают в себя оценку, проводимую специалистом по насосам, прошедшим обучение OEM, отчет о результатах и ​​все материалы, необходимые для выполнения обслуживания.

Позвоните нам сегодня, чтобы запланировать следующий аудит системы или ремонт насоса!

Расписание моего ремонта

О CSI

Компания Central States Industrial Equipment (CSI) является лидером в области дистрибьюции гигиенических труб, клапанов, фитингов, насосов, теплообменников и расходных материалов для техобслуживания для гигиеничных промышленных процессоров с четырьмя распределительными предприятиями в США. CSI также обеспечивает детальное проектирование и исполнение для гигиенических технологических систем в пищевой, молочной промышленности, производстве напитков, фармацевтике, биотехнологии и производстве средств личной гигиены. Специализируясь на технологических трубопроводах, запуске систем и системах очистки, CSI использует технологии, интеллектуальную собственность и отраслевой опыт для решения технологических проблем. Дополнительную информацию можно найти на сайте www.csidesigns.com.

Руководство по выбору правильного насоса для гигиенических применений

Это руководство предназначено для инженеров, руководителей производства и всех, кто занимается правильным выбором насоса для фармацевтических, биотехнологических и других сверхчистых применений.

Руководство по выбору правильного насоса для гигиенических применений

Прочесть руководство

Кавитация гидронасоса | Проблемы с водой HVAC Лучшие советы 101

Содержание

Кавитация в гидравлическом насосе — Кавитация в насосе может вызвать серьезные проблемы с насосом, если ее не устранить и не устранить. Чтобы понять причину кавитации, вам необходимо понять соотношение давления и температуры жидкости в контуре. Будь то вода или смесь воды и гликоля. Когда вода проходит через насос, она меняет давление со стороны всасывания на сторону нагнетания насоса.

Если статическое давление воды падает слишком сильно, образуется много пара, что приводит к образованию крошечных пузырьков в воде или жидкости в контуре, проходящем через насос. Эти пузырьки нестабильны и разрушаются, вызывая сильную турбулентность внутри подшипникового узла и могут повредить крыльчатку.

Кавитация часто возникает, когда в насосе слышны хлопки и треск. Кавитация также может звучать так, как будто насос прокачивает камни через рабочее колесо. Эти ненормальные шумы являются результатом схлопывания этих крошечных пузырьков.

По мере образования этих пузырьков насос теряет способность создавать необходимый напор для продолжения циркуляции жидкости по контуру. Решите проблему, и шумы исчезнут вместе с увеличенным сроком службы насосной системы.

Помимо повреждения рабочего колеса внутри, кавитация также приводит к сокращению срока службы насоса. Кавитация вызывает ускоренный износ подшипников и уплотнений, увеличивая время простоя на техническое обслуживание и ремонт. Это в сочетании с повышенными эксплуатационными расходами делает кавитацию серьезной проблемой, если насос остается в эксплуатации без решения проблемы по какой-либо причине.

Всегда устраняйте кавитацию путем решения основной проблемы и избегайте быстрых временных решений. Когда кавитация неизбежна, следует использовать специальные насосы, подшипники и рабочие колеса, а также усиленные фундаменты насосов и крепежные детали для отклонения вибраций, вызванных кавитацией. Это может обойтись дороже, чем решение проблемы.

Кавитация гидронасоса | Проблемы с водой HVAC – причины кавитации

Плохо спроектированные гидравлические контуры, слишком большие насосы и работа жидкости контура при температурах, превышающих проектные, являются распространенными причинами кавитации в водяных контурах. Обычно кавитация возникает при высоких скоростях потока, но она также может возникать при низких скоростях потока. Эти проблемы возникают, когда давление на всасывании падает ниже давления паров перекачиваемой жидкости. Проблемы, вызывающие кавитацию:

• Слишком высокая температура жидкости
• Гидравлический контур засорен или закупорен. Проверьте сетчатые фильтры (особенно на стороне всасывания), ручные клапаны и другие проблемы, которые могут препятствовать потоку в гидравлическом контуре.
• Насос увеличенного размера
• Воздух в контуре
• Внутренняя рециркуляция — это проблема внутри крыльчатки, когда внутренние схемы рециркуляции возникают внутри подшипникового узла. Скорость жидкости в схемах рециркуляции увеличивается до тех пор, пока жидкость не испарится, вызывая кавитацию.
• Турбулентность — слишком сильная турбулентность имеет такой же эффект внутренней рециркуляции, как указано выше.

Наиболее распространенная форма кавитации в насосах называется NPSha или чистым положительным напором на всасывании.
