Что такое кембрик и термоусадочный кембрик? Есть ли разница?

Если очень коротко, то кембрики — это маленькие изоляторы, изготовленные из различных материалов. Кембрики бывают двух видов: обычные и термоусаживаемые. Обычные кембрики изготавливают преимущественно из гибкого разноцветного поливинилхлорида и называют кембрик ПВХ. Встречаются и другие специализированные виды кембриков, изготовленне из пропитанной смолами хлопчатобумажной ткани, или ткани из стекловолокна, покрытой слоями различных полимеров. Термоусаживаемые кембрики производят из сшитого полиэтилена и других специфических полимеров (PET, PVDF, PTFE, силиконовой резины и т.д.).

Термоусадочный (термоусаживаемый) кембрик это отрезок термоусаживаемой трубки, используемый в качестве электрической изоляции для различных токопроводящих элементов электрооборудования, как правило расчитанного на напряжение не более 1000 вольт постоянного тока, но чаще в низковольтной аппаратуре.

Кембрик может применяться для изоляции и защиты пассивных элементов печатных плат (резисторы, конденсаторы и т.д.) или их токоведущих частей от контакта друг с другом и самой печатной платой. Кембрик может выступать и в качестве механической защиты, предохраняя провода, кабели, контакты, соединительные узлы от короззии, изломов и повреждений. Дополнительно кембрики могут выполнять маркировочную функцию, различным цветом обозначая разные проводники и контакты (см. фото). Так же с помощью специальных принтеров на обычные и термоусаживаемые кембрики можно наносить различные надписи и рисунки, что позволяет более детально промаркировать большое количество проводников.

Отдельно стоит упомянуть о специальных кембриках, изготовленных из стекловолоконных и кремнезёмных чулков, которые служат не только для электрической изоляции проводников, но и позволяют обеспечить эту изоляцию при высоких температурах до 250-500 градусов Цельсия, при которых обычные ПВХ кембрики и термоусаживаемые кембрики просто расплавятся.

Такие соединения часто встречаются, например, в светотехнической продукции, где осветительные приборы нагреваются до высоких температур, в нагревательных устройствах (утюги, паяльники, различные ТЭНы и т.д.)

Кембрики могут применяться для фиксации предметов в различных устройствахи приспособлениях. В этих целях кембрики (и обычные и термоусадочные) очень любят использовать рыбаки для изготовления различных рыбацких принадлежностей, закрепляя ими поплавки и крючки на леске. Да что там крючки! На обычные разноцветные кембирки рыбаки умудряются ловить рыбу, имитируя ими червяков и другую съедобную живность!

Хотя оба вида кембриков применяются для схожих целей, существуют некоторые отличия в их свойствах и применении. Самый простой, обычный кембрик, представляющий из себя нарезанную на кусочки нужной длины трубку из ПВХ пластиката, имеет фиксированный диаметр, а значит требует тщательного подбора диаметра. Если, например, толщина припаяного к контакту проводника существенно меньще толщины контакта, то кембрик не удастся надеть на узел пайки. Хоть такой кембрик и можно слегка растянуть в ширину, с усилием натягивая его на контакт, запас по его растяжке очень ограничен. Кембрик может не налезть на контакт, или лопнуть.

Термоусаживаемый кембрик имеет преимущество перед кембриком из ПВХ, так как допуски по диаметру у него несравненно больше. Ведь стоит его нагреть и он усадится до нужного размера по аналогии с термоусадочной трубкой, плотно обожмёт и место контакта и провод. Мало того, что термоусадочный кембрик обеспечит надёжную электрическую изоляцию узла, к тому же он прочно закрепится на изолируемом узле. При этом исключается необходимость очень точной начальной подгонки диаметров. Перепад диаметров между контактом и жилой кабеля может составлять до 1,7-1,8 раз! Из дополнительных преимуществ термоусадочного кембрика можно отметить более широкий диапазон рабочих температур, меньшую токсичность в случае возгорания оборудования, стойкость к короззии и агрессивным жидкостям, долгий срок службы, возможность использовать термоусадочные кембрики с клеевым герметизирующим слоем и т.

д.

Но и у обычного кембрика есть свои плюсы. В первую очередь это его дешевизна а так же возможность многократного использования. После усадки термоусаживаемый кембрик уже невозможно снять с изделия не повредив или сам кембрик или элементы оборудования. С обычным кембриком это можно сделать запросто. Не надо только забывать, что и термоусаживаемый кембрик можно вполне применять по назначению без обязательной тепловой усадки, в «многоразовом» режиме, просто как изолирующую трубку.

Откуда взялось название кембрик? (Этимология слова Кембрик)

Ведя за чашкой чая неформальные разговоры о электротехнической продукции у коллектива ООО «Радиант» возник вопрос: «Откуда взялось название «кембрик» и что оно означает? Понятно, что значение слова кембрик в электротехническом смысле общеизвестно, но откуда изначально оно взялось и что обозначало? Поиски информации в интернете дали следующие результаты:

Слово «Кембрик» происходит от англ. cambric, и означает тонкую льняную или хлопчатобумажную ткань, производимую в местечке Камбре во Фландрии (сейчас территория Франции). Во французском языке эта ткань называется батист, предположительно по имени ткача, придумавшего технологию получения этой тонкой и качественной ткани.

Но какова связь между полимерными электроизолирующими кембриками и тонкой тканью? Точного ответа мы не знаем, однако путём размышлений и мозгового штурма у сотрудников Радианта появилась собственная версия происхождения слова Кембрик.

До изобретения и начала промышленного производства полимеров, в частности поливинилхлорида и полиэтилена, для электрической изоляции контактов использовали резиновые трубки, а также рукава / чулки / трубки, сотканные / сплетённые из ткани, пропитанной различными лаками, мастиками и компаундами. Таким образом кембрик — это ни что иное как жаргон «технарей», коротким словом обозначившим кусочек пропитанной (прорезиненной / просмолённой) ткани отрезанной от рукава. Тканные кембрики до сих пор используются в промышленности для схожих целей. Будучи покрытыми слоем специфического полимера (например силикона), или после их пропитки электротехническими лаками такие кембрики способны выдержать очень высокую температуру, до 500 градусов Цельсия и обеспечить при том хорошую электрическую изоляцию!

Существенным отличием современных тканных кембриков от кембриков прошлого заключается в том, что ткань научились ткать не из хлопка или льна, а из специального элекротехнического стекла, так называемого E-GLASS (см. фото), или даже из кремнезема и базальта. Тончайшая стекляная нить, изготовленная из подобных материалов не боится огня и высоких температур, не проводит ток, не намокает и имеет множество других достоинств.

А слово кембрик в электротехнике со временем стало именем нарицательным (в русском языке в частности), обозначая просто электроизоляционную трубку, независимо от материала, из которого она изготовлена.

P.S. Кстати, наша версия косвенно подтвердилась. В англо-русском техническом словаре мы нашли словосочетание

cambric insulation, что переводится как лакотканевая изоляция!

назначение, виды, выбор, как использовать

Места соединений проводов требуют дополнительной механической защиты, и хорошей изоляции. Иногда для этих целей используют изоляционную ленту, но такая защита не очень надёжная. Липкий слой со временем теряет свои свойства, поэтому возможно сползание изоленты с места изоляции. Изоляционные трубки или кембрики для проводов гораздо надёжнее в этом плане.

Это нехитрое изделие очень часто используют в электротехнике и для других целей. Но чтобы понять какие задачи можно решать с помощью обычных кембриков, выясним для начала, что они собой представляют и как они устроены.

Что такое кембрик?

Конструкция самого простого кембрика представляет собой трубку ПВХ, которую надевают на провод в месте соединения или там, где повреждена изоляция. Поливинилхлорид имеет отличные изоляционные свойства, у него приемлемая гибкость, он устойчив к воздействию внешней среды. Этот материал достаточно прочный для того, чтобы его можно было использовать в качестве механической защиты проводов в местах их соединения.

Несмотря на все достоинства кембриков из ПВХ, у них есть небольшой недостаток – слабая растяжимость материала. Поэтому приходится очень точно подгонять поливинилхлоридные изделия под диаметры проводов. Правда, такая подгонка требуется не всегда. Так как кембрики используются не только с целью изоляции, то в некоторых случаях даже полезно, чтобы трубка свободно скользила по проводу. На рисунке 1 изображены изделия ПВХ разных цветов и диаметров.

Рис. 1. Кембрики ПВХ

ПВХ не единственный материал, который используют для изготовления кембриков для проводов. В зависимости от тех целей и задач, которые возлагаются на термоусаживаемые трубки, в их производстве используют стекловолокно, полимеры и другие материалы. Об этом речь пойдёт ниже.

Напоследок заметим, что с помощью кембриков обеспечивают:

защиту клемм от влаги;
дополнительную изоляцию отдельных проводов и жил кабеля;
надёжную фиксацию соединений;
защиту от случайных касаний токоведущих частей монтажных схем электроприборов;
эстетичность монтажа проводки.

Существует несколько видов этих изделий, которые используют для решения конкретных задач в электротехнике, электронной промышленности и даже в быту.

Виды

Свойства кембриков зависят от электроизоляционных материалов, из которых они изготовлены. Самыми простыми и наиболее распространёнными являются трубки на основе ПВХ.

Они дешёвые и в ряде случаев удобные в применении. Их можно использовать повторно.

В зависимости от того, какие материалы используют для изготовления изделий, различают следующие виды кембриков:

термостойкие;
термоусаживаемые;
трубки, на основе хлопчатобамажной ткани.

Термостойкая изоляция

Для изготовления термостойкого кембрика используют стекловолоконные материалы. Стекловолокно устойчиво к высоким температурам. Оно не горит, не подвержено коррозии, сохраняет форму даже при умеренных физических нагрузках. Это вещество, пропитанное смолами или полимерами, имеет отличные изоляционные свойства. Пределы рабочей температуры таких трубок довольно широкие: от –60 до +530 ºC. Структура стекловолокна сохраняется при низких температурах.

К разновидности термостойких кембриков относятся трубки с припоем внутри. (см. Рисунок 2). Стенки изделия сделаны из термостойкого пластика, а внутри его есть кольцо из припоя, который плавится при нагревании термостойкой трубки и обволакивает медные жилы в местах скруток. Разумеется, их надо перед скручиванием залудить.

Рис. 2. Термостойкая трубка с припоем

Обратите внимание на красные кольца. Эти приспособления удерживают кембрик от произвольных перемещений.

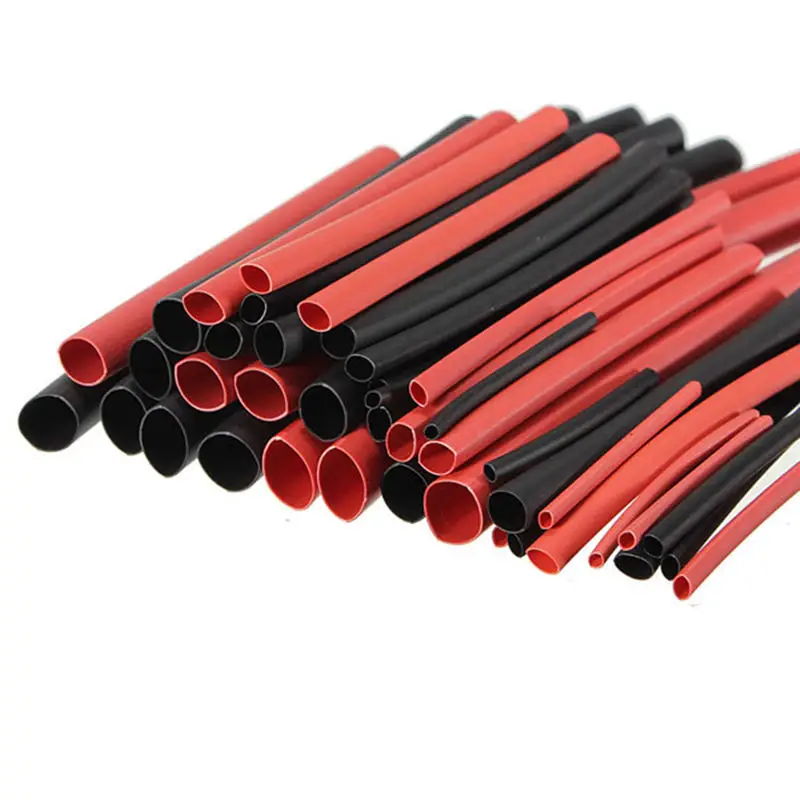

Термоусадочные кембрики

С изобретением термоусаживаемых кембриков упростился монтаж проводов. У изделий данного вида есть одно замечательное свойство: при воздействии температуры уменьшается внутренний диаметр трубки в местах нагревания. Такое свойство позволяет использовать кембрики с некоторым запасом по размеру диаметра. Они свободно заходят на провода, клеммы, спайки, а потом, при достижении температуры усадки, принимают форму и размеры защищаемого узла.

На рисунке 3 показано как выглядит изоляция места соединения трёх проводов.

Рис. 3. Изоляция соединений с помощью термоусадочного кембрика

Для изготовления термоусадочных трубок используют полиэтилен и некоторые полимеры, например, PET, PVDF, PTFE. Делают такие изделия также из силиконовой резины и из определённых видов ПВХ. Все эти материалы объединяет то, что при нагревании они растягиваются, а потом сокращаются, плотно облегая электрическую изоляцию провода или контактную пластину.

Бывают кембрики проклеенные изнутри. Такие термоусадочные трубки склеиваются с изоляционным материалом, надежно герметизируя места спаек проводов.

Диаметр термоусадочной трубки может превосходить диаметр кабеля в 1,8 и более раз. Это избавляет монтажника от необходимости точного подбора размеров, как в случае с поливинилхлоридными или с термоустойчивыми трубками. Температура размягчения распространённых недорогих трубок колеблется в приделах 60 – 130 ºC, поэтому для разогрева удобно использовать струю горячего воздуха.

Преимущества термоусадочных кембриков:

удобный монтаж;
устойчивость к коррозии;
длительный срок службы;
привлекательный внешний вид.

Недостатком термоусадочных кембриков можно считать сравнительно низкую температуру плавления (зависит от типа материала). Уже при 200 градусах большинство термоусадочных трубок начинает расползаться, а отметка в 220 ºC является критичной практически для всех кембриков этого типа. Исключением являются термоусадочные трубки на основе PTFE (тефлона) или фторопласта. Они выдерживают рабочую температуру до +270 ºC. Но эти специальные изделия дорогие и применяются лишь в том случае, когда невозможно использовать более дешевые изделия.

Назначение

Чаще всего кембрики применяются в электротехнике для восстановления целостности изоляционной оболочки проводов. С их помощью изолируются кабельные наконечники и клемники, что обеспечивает дополнительную защиту от электрического тока.

Кембрики используются:

в защите электрических шин, имеющих разные формы и сечение;
с целью предохранения болтовых и других соединений от коррозии;
для повышения защитных качеств деталей в распределительных устройствах;
в качестве дополнительной изоляции в элементах оборудования электроподстанций.

Термостойкие кембрики применяют для защиты кабеля или нагревательного провода в различных тепловыделяющих устройствах.

Кембрики часто применяют для маркировки проводов, которые обозначают с помощью цветовой окраски изделий или делают надписи на трубках.

На рисунке 4 изображены разноцветные трубки разных диаметров, которые можно использовать для маркировки.

Рис. 4. Цветовая палитра кембриков

С помощью усадочных трубок можно предотвратить заломы проводов от зарядных устройств и других часто употребляемых шнуров. Пример решения таких проблем см. на рис. 5.

Рис. 5. Решение проблем с заломом провода

У кембриков для проводов есть ещё много других применений, не связанных с электротехникой: фиксация различных приспособлений, ремонт рыболовецких снастей и т.п.

Критерии выбора

При выборе следует обращать внимание на внутренний диаметр изделий. Он не должен превышать полутора – двух диаметров провода (жилы). Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель). Важно чтобы после усадки диаметр трубки уменьшался до размеров, которые меньше диаметра изоляционного слоя провода (жилы вместе с изоляцией).

Некоторые производители указывают диаметр и коэффициент усадки при маркировке своих продуктов. Например: 20 мм: 1,5:1. Здесь 20 мм – первоначальный диаметр, а 1,5:1 – указывает на диапазон сокращения полимера (в данном случае в полтора раза).

Размеры могут указываться в дюймах.

Представим основные характеристики наиболее распространённых термоусадочных кембриков в виде таблицы:

Таблица 1. Основные характеристики термоусадочных трубок(ТУТ)

Наименование изделия	Даметр трубки, мм		Толщина стенки в мм после усадки	Диапазон усадки, мм	Максимальное уменьшение длины,в процентах
Наименование изделия	До усадки	После усадки	Толщина стенки в мм после усадки	Диапазон усадки, мм	Максимальное уменьшение длины,в процентах
ТУТнг-2/1	2. 0	1.0	1.8 – 1.2	1.8 – 1.2	5
ТУТнг-3/15	3.0	1.5	2.7 – 1.8	2.7 – 1.8	5
ТУТнг-4/2	4.0	2.0	3.6 – 2.4	3.6 – 2.4	5
ТУТнг-5/2,5	5.0	2.5	4.5 – 3.0	4.5 – 3.0	5
ТУТнг-6/3	6.0	3.0	5.4 – 3.6	5.4 – 3.6	5
ТУТнг-8/4	8.0	4.0	7.2 – 4.8	7.2 – 4.8	5
ТУТнг-10/5	10.0	5.0	9.0 – 6.0	9.0 – 6.0	5
ТУТнг-12/6	12.0	6.0	10.8 – 7.2	10.8 – 7.2	5
ТУТнг-16/8	16.0	8.0	14.4 – 9.6	14.4 – 9.6	5
ТУТнг-20/10	20.0	10.0	18.0 – 12.0	18.0 – 12.0	5
ТУТнг-25/12,5	25. 0	12.5	22.5 – 15.0	22.5 – 15.0	5
ТУТнг-30/15	30.0	15.0	27.0 – 18.0	27.0 – 18.0	10
ТУТнг-40/20	40.0	20.0	36.0 – 24.0	36.0 – 24.0	15
ТУТнг-50/25	50.0	25.0	45.0 – 30.0	45.0 – 30.0	15
ТУТнг-60/30	60.0	30.0	54.0 – 36.0	54.0 – 36.0	15
ТУТнг-80/40	80.0	40.0	72.0 – 48.0	72.0 – 48.0	15
ТУТнг-100/50	100.0	50.0	90.0 – 60.0	90.0 – 60.0	15
ТУТнг-120/60	120.0	60.0	108.0 – 72.0	108.0 – 72.0	15

Обратите внимание на то, что в таблице диаметры до и после усадки повторяют дробные числа в наименовании изделия.

В продаже можно встретить ещё изделия из просмоленных ХБ тканей. Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода.

Как использовать?

Кембрик надевают на провод, перед тем как его подсоединять. Если это термоусадочная трубка, то после соединения провода её нагревают с помощью фена или используя другой источник тепла. Нагревать следует только концы трубки, не задевая центральную её часть. При остывании прогретые участки плотно обхватят изоляцию провода и клемму, либо другую деталь, зафиксировав их в нужном положении.

Рис. 6. Нагрев феном

Несмотря на то, что для усадки кембрика идеально подходит струя горячего воздуха. Её можно нагреть и от открытого пламени (но осторожно!). Некоторые умельцы умудряются усаживать трубки с помощью паяльника, хотя достичь таким методом требуемого результата довольно трудно. Идея с паяльником не самая лучшая, и воплощать её можно только в крайнем случае.

Обычные кембрики надевают на изоляцию с небольшим усилием, не прибегая к разогреву.

Видео в тему

КЕМБРИК — это… Что такое КЕМБРИК?

КЕМБРИК — (англ. cambrik, от города Cambre). Тонкая хлопчатобумажная ткань. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. КЕМБРИК англ. cambrik, от города Cambre. Тонкая хлопчатобумажная ткань. Объяснение 25000 иностранных … Словарь иностранных слов русского языка

кембрик — сущ., кол во синонимов: 2 • батист (3) • ткань (474) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

кембрик — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г. ] Тематики электротехника, основные понятия EN cambricvarnished cambric … Справочник технического переводчика

кембрик — КАМБРАЙ или КАМБРЕЗ, КЕМБРИК, КАМБРЕ cambrai m. Род полотна льнянаго, белаго, чистаго и тонкаго .. Полотна сии получили свое название от провинции Камберзской и столичного во оной города Камбрая. Сл. комм. 1790 3 34. Кембрик, камбре, светлая,… … Исторический словарь галлицизмов русского языка

кембрик — батист , из англ. cambric батист из Камбре во Фландрии (лат. Саmаrасus), франц. toile dе Cambrai; см. Маценауэр 201; LF 8, 42; Штрекель 44 и сл … Этимологический словарь русского языка Макса Фасмера

Кембрик — см. Хлопчатобумажные ткани … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Кембрик — франц. тонкая полотняная ткань. Первоначально изготавливалась в г. Камбре, Франция. (Энциклопедия моды. Андреева Р., 1997) … Энциклопедия моды и одежды

Хлопчатобумажные ткани — Огромное большинство изготовляемых из хлопка тканей представляет самые простые и дешевые изделия для домашнего обихода небогатых классов населения. Преобладающие переплетения (см. соотв. статью) простые, фасонные же и сложноузорчатые ткани… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Поплавок — это рыболовное приспособление на леске поплавочной удочки, которое позволяет рыбаку заметить поклёвку. Поплавки Поплавок тело вращения, насаженное на стержень. Рабочее положение поплавка вертикальное, при котором над водой находится часть тела с… … Википедия

Поплавок рыболовный — У этого термина существуют и другие значения, см. Поплавок (значения). Поплавки … Википедия

Что такое кембрик. Кембрики для изоляции соединений проводов

www.gradiant.ru

dic.academic.ru

что это такое и как пользоваться

В электричестве главное хороший контакт и надежная изоляция. Часто первое зависит от последнего. Для изоляции можно использовать изолирующую ленту, но со временем теряются свойства липкого покрытия и она может размотаться, сойти с кабеля при механическом воздействии. Кембриком называют трубку из ПВХ или каучука с хорошими диэлектрическими свойствами, чаще всего белого, бежевого или кремового цвета. Из статьи вы узнаете для чего нужны и какие бывают кембрики, а также чем отличаются их виды.

Для чего применяется кембрик в электрике

Основная задача — изолировать электрические кабеля, но народ придумал массу других применений, от роли чехлов для отвертки и шила, до применения в рыболовецких снастях. Соединения кабеля скруткой (уже запрещено ПУЭ), пайкой, сваркой, болтом, гильзами, а также провода, оконцованные клеммными наконечниками, нужно изолировать. На большинство этих соединений можно надеть кембрик. Для дополнительной фиксации и защиты от влаги края фиксируются изолентой, а если один из краев свободный — нагревается зажигалкой и сдавливается пассатижами.

Кроме изоляции соединений вы можете восстановить изолирующий слой провода с помощью кембрика, зафиксировав его края изолентой, чтобы он не двигался. Такой вид изоляции подходит для цепей постоянного и переменного тока до 1000 В.

Дополнительная функция — маркировочная. На светлом кембрике отлично виден черный фломастер или маркер. В любых цепях, как силовых, так и сигнальных и линиях связи на концах кабеля около клеммы надевают кембрик с обозначением маркировки провода.

Кембрики бывают разных размеров, подбирают изделия на пару миллиметров больше диаметра кабеля, иначе он будет постоянно спадать или не налезет. Если попытаться растянуть до нужного диаметра он может лопнуть, т.к. запаса по размеру у данного изделия почти нет. Этого недостатка лишены термоусадочные трубки. К тому же ПВХ трубки от нагрева пересыхают и трескаются, а при морозе сильно твердеют.

Термоусадочные кембрики — стягиваются при нагреве

Термоусадочная трубка или кембрик хоть и выполняет те же задачи, но отличается от обычного как по способу применения так и по материалу, из которого он изготовлен. Обычно это полиэтилен и другие полимеры.

Термоусадка при нагревании может уменьшаться в два раза. Это преимущество позволяет использовать тот же размер трубки для гораздо большего диапазона сечений провода. Это дает определенный плюс при использовании в качестве изоляции для разного рода клемм и соединений, потому что форма клеммника не влияет на качество обтяжки. Термоусадка сожмется и повторит любые контуры.

Термоусадка хорошо растягивается, вплоть до 1,5-2 раз от изначального, но делать это нужно осторожно, проследив целостность поверхности. Так вы можете натянуть термоусадку на провода и клеммы, если нет в наличии нужного размера

Следующее отличие от ПВХ трубок у термоусадки заключается во внешнем виде — они продаются любых цветов, в том числе прозрачные полностью или с цветом. Это открывает еще больше удобств по маркировке, например провода одной группы разбить по цветам и подписать по контактам. Как и обычные кембрики, данные изделия стоят недорого, но их можно найти в каждом магазине элетро- или хозтоваров.

Как пользоваться кембриком

В идеальном случае усаживать нужно потоком горячего воздуха. Для этого подойдет любой строительный фен. Но чаще бывает так, что его нет под рукой или не к чему подключить.

Второй вариант — это паяльник. Кожухом нагревательного элемента пройтись по поверхности трубки и она усадится. Жалом не нужно этого делать по трем причинам:

Слишком высокая температура может расплавить кембрик.
От жала остаются следы нагара.
Чтобы не портить жало.

Третий вариант — использовать источники огня. Это могут быть спички или зажигалка. Держите пламя в паре сантиметров от термоусадки, чтобы ее не повредить, быстрыми и короткими движениями пройдитесь со всех сторон чтобы достичь равномерного стягивания изолирующего слоя. Для быстрого эффекта можно делать это непосредственно пламенем, тогда движения должны быть еще быстрее, а вы внимательнее. Недостатком этого способа является то, что на кембрике могут оставаться следы гари. Турбо-зажигалки лишены этого недостатка, но температура пламени очень высокая и легко сжечь трубку, поэтому держите струю пламени подальше, чтобы на нее попадали только потоки горячего воздуха.

На видео примере наглядно показано, как пользоваться кембриками для проводов:

Термостойкая изоляция — что это такое

Трубки из стекловолокна — это вид кембриков, устойчивый к высокой температуре, переносят от -60 до 510 градусов без проблем. Стекловолокно пропитано лаками для улучшения электроизолирующих свойств. Такие варианты исполнения часто встречаются в электрочайниках, обогревателях, электроплитах и подобной технике. Их надевают на питающие провода и провода внутренних соединений близ ТЭНов и спиралей. Термостойкие кембрики для проводов защищают контакты от температуры, тем самым снижая вероятность коррозии и ослабевания, а также оплавления изоляции. Стоят они дороже остальных, поэтому применение повсеместно не имеет смысла.

Альтернативное применение. Самодельщики и радиолюбители применяют термостойкие трубки из стекловолокна для изоляции самодельных паяльников, выжигателей и подобных приборов. Например, надевают на жало под спираль, чтобы не возникло межвитковых замыканий. В процессе работы обгорает лак, после этого она продолжает выполнять свои задачи и не прогорает.

Кембрики для проводов в ряде случаев лучше подходят для изоляции проводников и мест соединения, чем изолирующая лента. Их цена и легкость в использовании позволяет увеличить качество, безопасность и долговечность работы электрических устройств и цепей. Безусловно, это неотъемлемый расходный материал для электрика, он и выглядит эстетичнее чем изолента, и надежнее в ряде случаев, но лучше использовать в паре и то и другое.

samelectrik.ru

КЕМБРИК — это… Что такое КЕМБРИК?

кембрик — сущ., кол во синонимов: 2 батист (3) ткань (474) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

кембрик — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN cambricvarnished cambric … Справочник технического переводчика

кембрик — КАМБРАЙ или КАМБРЕЗ, КЕМБРИК, КАМБРЕ cambrai m. Род полотна льнянаго, белаго, чистаго и тонкаго.. Полотна сии получили свое название от провинции Камберзской и столичного во оной города Камбрая. Сл. комм. 1790 3 34. Кембрик, камбре, светлая,… … Исторический словарь галлицизмов русского языка

кембрик — батист, из англ. cambric батист из Камбре во Фландрии (лат. Саmаrасus), франц. toile dе Cambrai; см. Маценауэр 201; LF 8, 42; Штрекель 44 и сл … Этимологический словарь русского языка Макса Фасмера

Кембрик — см. Хлопчатобумажные ткани … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Кембрик — франц. тонкая полотняная ткань. Первоначально изготавливалась в г. Камбре, Франция. (Энциклопедия моды. Андреева Р., 1997) … Энциклопедия моды и одежды

Хлопчатобумажные ткани — Огромное большинство изготовляемых из хлопка тканей представляет самые простые и дешевые изделия для домашнего обихода небогатых классов населения. Преобладающие переплетения (см. соотв. статью) простые, фасонные же и сложноузорчатые ткани… … Энциклопедический словарь Ф. А. Брокгауза и И.А. Ефрона

Поплавок — это рыболовное приспособление на леске поплавочной удочки, которое позволяет рыбаку заметить поклёвку. Поплавки Поплавок тело вращения, насаженное на стержень. Рабочее положение поплавка вертикальное, при котором над водой находится часть тела с… … Википедия

Поплавок рыболовный — У этого термина существуют и другие значения, см. Поплавок (значения). Поплавки … Википедия

dic.academic.ru

Кембрик — это… Что такое Кембрик?

КЕМБРИК — (англ. cambrik, от города Cambre). Тонкая хлопчатобумажная ткань. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. КЕМБРИК англ. cambrik, от города Cambre. Тонкая хлопчатобумажная ткань. Объяснение 25000 иностранных … Словарь иностранных слов русского языка

КЕМБРИК — муж. английская, тонкая бумажная ткань, батист декос. Толковый словарь Даля. В.И. Даль. 1863 1866 … Толковый словарь Даля

кембрик — сущ., кол во синонимов: 2 батист (3) ткань (474) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

Кембрик — см. Хлопчатобумажные ткани … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

fashion.academic.ru

Что такое кембрик и термоусадочный кембрик?

Если очень коротко, то кембрики — это маленькие изоляторы, изготовленные из различных материалов. Кембрики бывают двух видов: обычные и термоусаживаемые. Обычные кембрики изготавливают преимущественно из гибкого разноцветного поливинилхлорида и называют кембрик ПВХ. Встречаются и другие специализированные виды кембриков, изготовленне из пропитанной смолами хлопчатобумажной ткани или ткани из стекловолокна, покрытой слоями различных полимеров. Термоусаживаемые кембрики производят из сшитого полиэтилена и других специфических полимеров (PET, PVDF, PTFE, силиконовой резины и т.д.).

Наиболее часто кембрики применяются для восстановления изолирующей оболочки проводов или отдельных жил кабеля кабеля в месте их соединения (спайки) с контактными пластинами в различных электрических разъёмах и соединителях. Кембрик может применяться для изоляции и защиты пассивных элементов печатных плат (резисторы, конденсаторы и т.д.) или их токоведущих частей от контакта друг с другом и самой печатной платой. Кембрик может выступать и в качестве механической защиты, предохраняя провода, кабели, контакты, соединительные узлы от короззии, изломов и повреждений. Дополнительно кембрики могут выполнять фмаркировочную функцию, различным цветом обозначая разные проводники и контакты (см. фото). Так же с помощью специальных принтеров на обычные и термоусаживаемые кембрики можно наносить различные надписи и рисунки, что позволяет более детально промаркировать большое количество проводников.

www.gradiant.ru

Откуда взялось название кембрик? (Этимология слова Кембрик)

До изобретения и начала промышленного производства полимеров, в частности поливинилхлорида и полиэтилена, для электрической изоляции контактов использовали резиновые трубки и рукава (трубки) из ткани, пропитанной различными лаками, мастиками и компаундами. Таким образом кембрик — это ни что иное как жаргон «технарей», коротким словом обозначившим кусочек пропитанной (прорезиненной) ткани отрезанной от рукава. Тканные кембрики до сих пор используются в промышленности для схожих целей. Будучи покрытыми слоем специфического полимера (например силикона), или после их пропитки электротехническими лаками такие кембрики способны выдержать очень высокую температуру, до 500 градусов Цельсия и обеспечить при том хорошую электрическую изоляцию!

Существенным отличием современных тканных кембриков от кембриков прошлого заключается в том, что ткань научились ткать не из хлопка или льна, а из специального элекротехнического стекла, так называемого E-GLASS (см. фото). Тончайшая стекляная нить, изготовленная из этого материала не боится огня и высоких температур, не проводит ток, не намокает и имеет множество других достоинств.

А слово кембрик в электротехнике стало именем нарицательным, обозначая просто электроизоляционную трубку, независимо от материала, из которого она изготовлена.

P.S. Кстати, наша версия косвенно подтвердилась. В англо-русском техническом словаре мы нашли словосочетание cambric insulation, что переводится как лакотканевая изоляция!

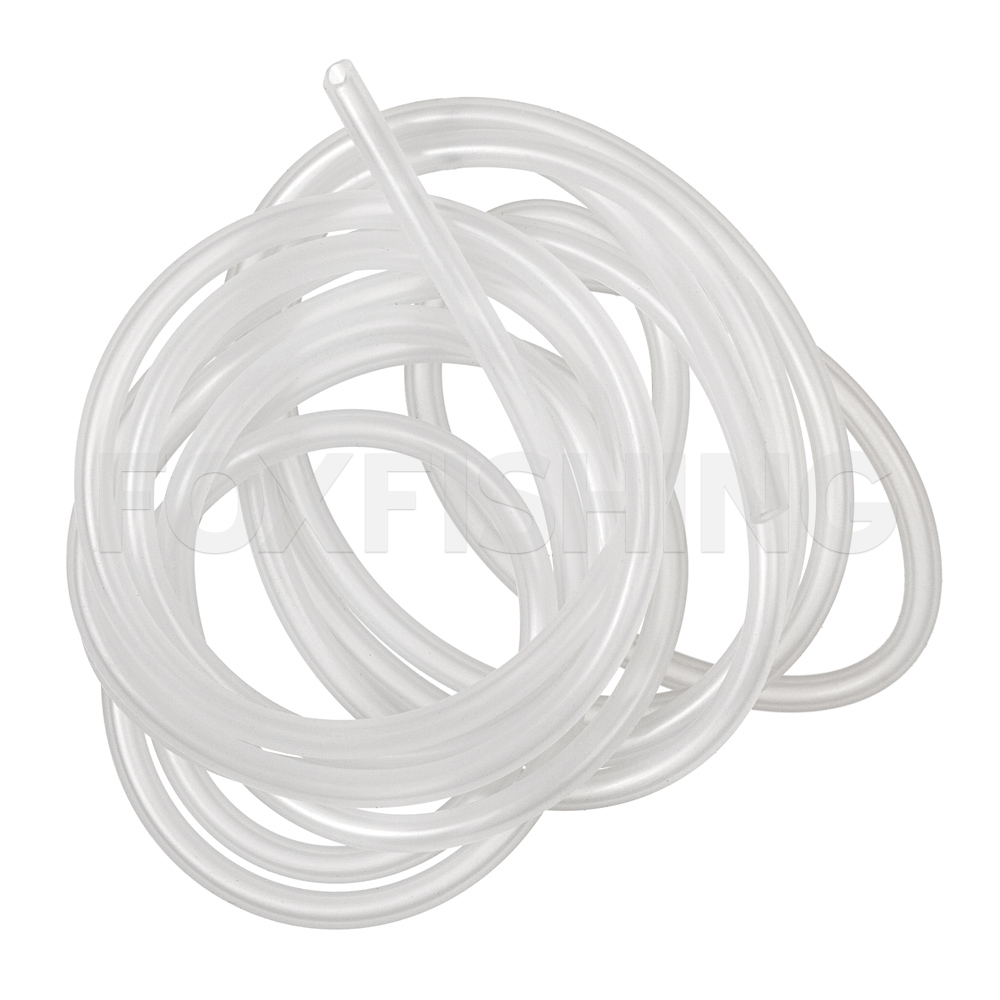

Рыболовный кембрик – один из видов недорогих элементов оснащения, предназначение которого состоит не только в фиксации частей рыболовной оснастки, но и рыболовное, так как используется в качестве самостоятельной наживки для многих пресноводных рыб.

Эта простая трубочка из подручных материалов в выгодном сочетании цветов позволяет принести хороший улов, как в летний период рыбной ловли, так и зимой.

Что такое рыболовный кембрик, как применять его не только с целью фиксации, но и в качестве приманки – читайте в этой статье.

1. Что такое рыболовный кембрик

Кембрик для рыбалки:

это один из видов рыболовных крепежей, представляющий собой короткий отрезок трубочки из пластика, силикона, ниппеля, тонкой резинкии иного материала, через который продевается рыболовная леска;
это самостоятельная приманка для ловли многих пресноводных рыб.

Кембрик рыболовный, обладает рядом преимуществ:

долговечностью, так как не подвергается ржавчине, гниению и влиянию иных природных факторов;
надёжностью;
эластичностью;
защищает леску от травмирования.

2. Для чего нужны кембрики в рыбалке

Благодаря силиконовому кембрику, рыболов может закрепить грузило, с любым на либо .

Также этот элемент часто используется в качестве приманки, имитирующей по внешнему виду мотыля и иных беспозвоночных, удачно подобранные цвета кембрика для рыбалки могут увеличить ваши шансы на хороший улов.

Это незатейливое рыбацкое приспособление можно применять и в качестве кивка к хлысту зимнего удилища, когда между собой соединяются два кембрика (один входит в другой) и скрепляются пластиной кивка.

Здесь вы можете найти подборку , найденных нами на сайте алиэкспресс. Благодаря этому каталогу вы сможете удешевить монтаж снастей в 2, а иногда в 5 и более раз. Вы найдете подробное описание различных товаров их характеристик и обоснование выгоды их приобретения. А если вы потратите 10 минут и научитесь пользоваться , то сможете дополнительно экономить до 15% на всех покупках в китайском гипермаркете.

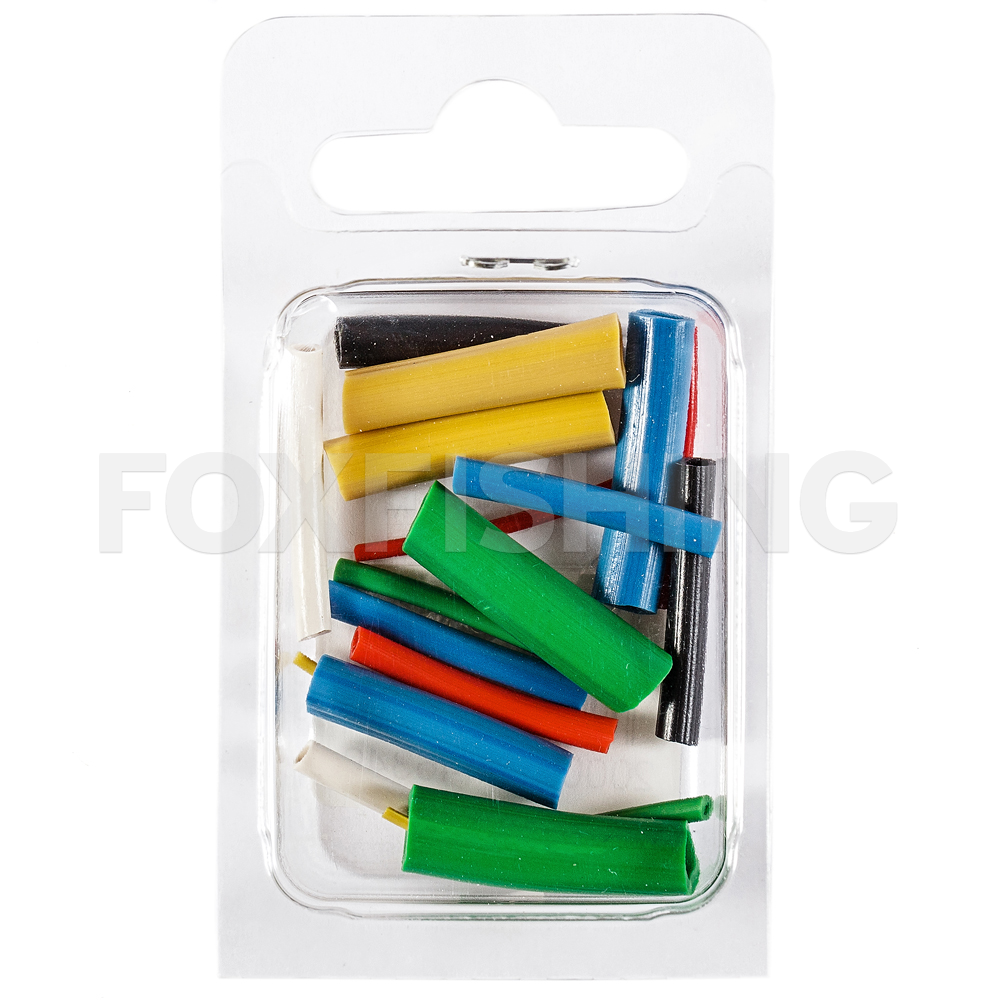

3. Виды рыболовных наборов с кембриками

В магазине кембрики для поплавков и другой , представлены в таких наборах для рыбалки:

4. Размер (диаметр) кембрика

Ещё один интересный момент-хитрость. Часто рыболовы ловят окуня на такой монтаж: палочка тирольская, 2 или 3 крючка с , либо просто цветными нитками на и грузиком. Вне зависимости от способа крепления поводков случается, что при течении поводки с леской путаются и образуют бороду. Так вот, чтобы этой неприятности избежать, опытные рыболовы прибегают к такой хитрости: на подготовленную основную петлю рыболовной нити плотно насаживают кембрик, с соответствующим леске сечением и такой длинной, которая бы закрывала леску, оставляя свободным, небольшой участок петли (место, где входит петля поводка). Такая манипуляция позволит избежать попадания поводка с в петлю основной лески.

6.3 Ловля жериха на кембрик

Спиннинговая ловля жереха на кембриковое оснащение – одно из самых уловистых и дешёвых видов рыбалки, насчитывающая уже не один десяток практикующих лет.

Схема оснастки

В качестве дерева используется обыкновенная чурка, заранее покрашенная в такой цвет, который бы не отпугивал рыбу. Свинец крепится для избежания запутывания рыболовной лески. Устанавливаются 2-3 кембрика. Большое количество кембриков может привести к проблемам при забросе приманки. Спиннинг желательно использовать удобный для дальнего заброса, так как жерех – рыба остарожная и на близкую дистанцию не подпускает. Лучше использовать из-за её , так как поклёвки рыбы сильные. подобрать 0,25 мм или 0,30.

Следует обратить внимание на 2 вида проводки при ловле на кембрик:

Удилище удерживается так, чтобы кембрики дрейфовали на поверхности водоёма, подпрыгивая и пуская пузырьки на воде.
После опускания приманки в воду, происходит быстрая подмотка до тех пор, пока жерех не подцепится, как только поклёвка была замечена, проводка замедляется и рыболов ждёт повторной атаки рыбы и её зацепа.

6.4 Ловля плотвы на кембрик

Подготовка кембриковой оснастки для плотвы происходит следующим образом:

Берутся 3 отрезка кембрика и насаживаются на рыболовный крючок (№18-10). Кембрики на крючке должны свободно скользить, но не сползать, для этого они стопорятся фиксатором меньшего диаметра либо рыболовной бусиной (жёлтого либо белого цветов).
Леска используется тонкая (примерно 0,1 мм), для лучшего скольжения насадки по воде.
Удилище подбирается с кольцами и , которая возьмёт на себя всю работу в момент вываживания рыбы. Длинна его, должна быть не менее 3 м, а вес максимально лёгким, так как рыболову нужно постоянно держать её в руках и поигрывать оснасткой.
устанавливается в соответствии с условиями рыбалки, и его монтаж произвдится вдвух точках крепления. Огружается дробинками, так чтобы с воды выглядывал лишь кончик антенны поплавка.

Техника кембриковой ловли плотвы:

В воду опускается оснастка на расстояние от 5 до 10 см от дна.
Как только рыба зацепилась (поплавок потонет), её нужно мгновенно подсечь.
Для того чтобы не прозевать момент икс, нужно следить за леской чтобы она не дрейфовала по воде хаотично путём постоянной подмотки.

7. Кембрик для поплавка своими руками

Чтобы вас не мучал вопрос о том, где взять кембрик для поплавка, груза, мы подготовили для вас это видео от канала «kembrik», после просмотра которого, вы сможете не только сделать уловистый кембрик своими руками, но и научится его красить

8. Полезные ссылки

— подробная и интересная статья о подготовке оснастки ля ловли жереха;

— статья о ловле на кембрик;

http://burbot.ru/index.php?option=com_content&task=view&id=462&Itemid=65 — как сделать кембрик своими руками;

https://ulfishing. ru/forum/viewtopic.php?f=6&t=4381 — разговоры форумчан одного из израильских рыболовных форумах о кембриках на окуня.

Изоляторы в виде небольших трубок получили название кембриков. В современном промышленном производстве кембрики используются для проводов разного назначения. Термотрубки отличаются размерами, цветом и технологическими характеристиками. Все подобные изделия подразделяют на простые и термоусаживаемые. Последние получили свое название за то, что при воздействии повышенной температуры до 1200С данные элементы изменяют свой размер. За счет подобной усадки трубка плотно охватывает заключенный внутри нее элемент, таким образом, обеспечивается надежная механическая и изоляционная защита.

Эти термоусаживаемые материалы необходимы для обеспечения изолирования токопроводящих частей аппаратуры с напряжением до 1000 вольт постоянного тока, хотя большинство кембриков рассчитаны на низковольтное оборудование. Эти изделия отличает:

эластичность;
прочность растяжения;
широкий температурный режим эксплуатации – 55-1200С, для некоторых вариантов – до 2700С.

В основном термоусадочный кембрик применяют в электронике и электротехнике:

при герметизации оборудования;
в производстве кабелей;
для исключения контактов между пассивными печатными платами;
при ремонте в изоляции и маркировке электропроводки;
при прокладке телекоммуникационных сетей;
для защиты от перепадов температур;
предохранение от воздействия кислот и воды.

Термокембрики необходимы в железнодорожной, автомобильной, судостроительной и авиационной отраслях.

При выборе изделия важно обратить внимание на следующие характеристики:

диаметр и коэффициент усадки;
наличие дополнительного клеевого слоя внутри;
устойчивость к агрессивному воздействию;
материал изготовления;
цвет.

Рассмотрим все эти характеристики более подробно.

Значение диаметра и коэффициента усадки

Самым важным показателем термокембрика является то, насколько изменяется размер трубки под воздействием температур. Поэтому в технологических показателях главное значение имеет коэффициент усадки, обозначающий отношение диаметров в начальном виде и после термического воздействия. В маркировке указываются размеры до усадки и после нее. Например, название ТУТ НГ 40/20 обозначает, что термоусаживаемый кембрик обладает внутренним диаметром до усадки в 40 мм и 20 мм общего диаметра после. Чем выше коэффициент, тем сложнее изготовить кембрик. Чаще всего применяются изделия с коэффициентами 4:1, 3:1 и 2:1. Хотя существуют и другие размеры.

При маркировке этих материалов в России и странах Азии принято использовать обозначения в миллиметрах. Производители из Америки и Европы указывают параметры в дюймах. Иногда по этим характеристикам можно понять, где была изготовлена трубка.

Важно! Иногда диаметр до усадки указывается в параметрах изделия, а в названии приведен только коэффициент, а не реальные числа.

Диаметр кембрика определяется по размеру изделий, для которых он предназначен. Провод с сечением в 3,5 можно изолировать, используя термоусаживаемую трубку с большим внутренним диаметром, которая после усадки принимает размер меньший, чем у провода. Диаметр кембрика должен превышать размеры детали, как минимум, на 10 процентов. С другой стороны, нельзя забывать о том, что чем больше параметры трубки, тем толще станет элемент в месте усадки. Сама толщина кембрика тоже может быть разной.

Клеевой слой

Чтобы обеспечить оптимальную защиту от коррозии и провести электроизоляцию элементов, применяют трубки с клеевым слоем внутри. Этот дополнительный слой лучше защищает элемент от влаги. Клей заполняет все неровности и воздушные подушки внутри кембрика.

Все виды изделий поставляются в бухтах или в нарезке. Термотрубки с клеевым слоем более толстостенные, поэтому их невозможно свернуть. Эти виды кембриков предлагаются только в нарезке.

Устойчивость к агрессивному воздействию

Большое распространение получили кембрики, в состав которых входят антипирены. Эти элементы придают трубке замозатухающие свойства, за счет чего она становится устойчивой к возгоранию. Это не означает, что изделие не может загореться, но при отсутствии внешнего источника пожара материал быстро потухает.

Внимание! Если необходимо провести усадку кабеля ВВГнг, то следует использовать термокембрик с маркировкой НГ, что означает негорючий.

Влагостойкие виды термоусаживаемых изделий прекрасно изолируют провода в помещениях с повышенной влажностью и на улице.

Светостабилизированные термотрубки обладают устойчивостью к воздействию УФ-излучения. Такое свойство повышает срок эксплуатации. Подобные кембрики используются для применения на открытых частях проводов в теплицах, на улице.

Маслобензостойкие термоусадочные трубки изготавливаются на основе полимеров, устойчивых к воздействию углеводородов. Эти кембрики используются в нефтегазовой, химической и автомобильной промышленностях для изоляции проводов с повышенными требованиями к эксплуатационным характеристикам. В маркировке изделий может присутствовать обозначение ГСМ.

Материал изготовления

Для создания кембриков термоусадочных используются различные полимеры:

силиконовая резина;
PTFE;
фторкаучук;
PVDF;
сшитый полиэтилен;

Цвет

Промышленность выпускает кембрики разной цветовой палитры: белые, желтые, зеленые, желто-зеленые, красные, синие и черные. Другие тона можно сделать под заказ. Но даже, используя стандартные оттенки, можно провести маркировку цепей постоянного тока, где красным обозначается плюс, а минус – черным. Провод заземления на схемах выделяют желто-зеленым цветом, который также есть в палитре термоусадочных трубок. Для трехфазной цепи берут желтый (А), зеленый (В), красный (С) цвета.

Обратите внимание! Если нет необходимости в цветовой маркировке проводов, то лучше взять черные кембрики, которые обладают такими же свойствами, но дешевле других.

Кроме цветных, существуют прозрачные термотрубки. Они необходимы, если требуется дополнительный контроль за местом соединения после монтажа. Кроме того, прозрачную трубку проще маркировать. Для этого надо вставить под кембрик бумагу с необходимыми записями. После усадки получится несмываемая маркировка. Единственный недостаток прозрачного изделия состоит в том, что он не является негорючим материалом. Ведь любое добавление веществ, повышающих пожароустойчивость, приводит к изменению цвета трубки.

Как провести усадку кембрика

Чтобы провести работы, необходимо обеспечить высокотемпературное воздействие. Для этого используют пропановую газовую горелку или высокотемпературный фен. Средняя температура усадки составляет 90-1200С. Следует не использовать горелку по максимуму, пламя должно быть мягкого желтого цвета. Но даже такое термовоздействие может быть слишком сильным. Если необходимо провести усадку прозрачного кембрика, внутри которого находится бумажная маркировка, то следует взять фен.

Перед температурным воздействием важно убедиться, что поверхность, где будет размещена трубка, очищена от грязи и пыли, а также обезжирена. Перед усадкой следует сгладить или зашлифовать:

острые кромки;
выступы;
заусеницы.

Сам кембрик не должен иметь внешних повреждений, надрезов и царапин.

Процесс термоусадки идет от центра трубки к концам или равномерно от одного конца к другому. Нужно, чтобы воздействие высоких температур шло по кругу. Такая последовательность необходима, для того чтобы избежать появления воздушных морщин и пузырей.

Обратите внимание! Важно не перегреть трубку, иначе материал может обуглиться или разорваться.

При правильной усадке после термовоздействия кембрик должен остаться однородным по структуре и не иметь повреждений. На поверхности должны угадываться очертания основания.

Видео
