изучаем степени защиты электроники от воды и пыли [перевод] • Stereo.ru
Вы, наверное, замечали, что на наушниках, умных часах и даже на смартфонах бывают некие маркировки вида «IPXY». Бывает, что в такой шифровке вместо «X» или «Y» стоят какие-нибудь цифры, например, «IPX5». Такие обозначения, как правило, используются производителями для указания водо- и пылезащищенности продукта. Что конкретно значат все эти цифры, и как нам это может помочь в повседневной жизни? Попробуем разобраться в этом вопросе, шаг за шагом дешифруя эти весьма распространенные, но редко объясняемые маркировки.
Что такое IPX?
Обозначения IP, IPX и IPXY используются для определения рейтинга, показывающего насколько хорошо устройство защищено от мелких частиц и жидкости, которые могут навредить внутренностям прибора. Официально «IP» расшифровывается, как «International Protection» (пер. с англ. — «Международная защита»), так как этот стандарт был придуман Международной электротехнической комиссией (IEC).
Несмотря на это, чаще аббревиатуру «IP» расшифровывают как «Ingress Protection» (пер. с англ. — «Защита от внешнего воздействия»). Цифры, идущие за буквами, указывают степень и вид защиты.
За пылезащиту отвечает «X»: цифра от 0 до 6 обозначает степень защиты. Нулевая степень не предусматривает вообще никакой защиты, а шестая — самую высокую (пыль не попадет внутрь даже при длительном воздействии). Большинство девайсов потребительского класса вообще не предусматривают никакой защиты от пыли (предполагается, что людям она и не нужна), поэтому этот показатель чаще оставляют нетронутым. Другими словами, мы видим просто «X» после «IP». Например, рейтинг IPX5 означает, что устройство не обладает никакой протестированной степенью защиты от пыли или крупных частиц.
Теперь о значении «Y». Эта буква указывает уровень защиты (от 0 до 8) от жидкостей. Ноль, разумеется, означает отсутствие защиты, а восьмерка позволяет погрузить устройство в воду на глубину до 3 метров на 30 минут. Технически существует и девятый уровень защиты от воды, но он не используется в обычной электронике.
Имейте в виду, что в мире электроники уровень защиты от жидкостей всегда имеет обозначение, даже если это «0». К примеру, маркировки «IP2X» вы не встретите, но зато можно увидеть «IP20».
Если вы уже понимаете, что самая лучшая защита от воды и пыли — это IP68, то вы уже кое в чем разобрались. Поздравляем, первый этап дешифровки пройден! Однако между условным IP00 и IP68 — очень большая пропасть, поэтому попробуем обратиться к конкретным примерам. Сосредоточимся на защите от воды. Кстати, пятый и шестой уровни защиты от пыли значат примерно одно и то же: пятая степень предполагает, что пыль может попасть внутрь устройства, но это никак не повлияет на работу; шестая степень гарантирует полную защиту от проникновения пыли.
IPX2
Степень защиты IPX2 обеспечивает небольшую устойчивость к жидкостям. Если человек вспотел, то проблем не будет, но класть IPX2-гаджет под кран нельзя. Защита IPX2 есть, например, у беспроводных наушников Samsung Galaxy Buds. Тесты показывают, что эти наушники спокойно выдерживают влажную среду: человек пробежал с ними 10 км, очень сильно вспотел, но Galaxy Buds не пострадали.
Тем не менее, мыть такие устройства нельзя — их следует протирать влажной тканью.
IPX4
Данный уровень обеспечит защиту от прямых брызг. Например, девайс IPX4 можно взять с собой, если вы собрались бежать марафон в плохую погоду или решили усиленно потренироваться в зале. Погружать IPX4-устройство в воду нельзя. Большинству спортивных наушников (проводных и беспроводных) присваивается именно такой уровень защиты, поэтому неполадок возникнуть не должно. К примеру, наушники Bose SoundSport Free обладают именно этой IP-степенью. Опять же, не пробуйте плавать с такой моделью.
IPX6
Вот теперь речь идет о более серьезной водозащищенности. IPX6 — это возможность взять устройство с собой в душ и не бояться его испортить. С другой стороны, не нужно так делать постоянно. Техника с маркировкой IPX6 все же не рассчитана на прямой контакт с водой: с такими гаджетами нельзя купаться в ванной, плавать, а также не стоит ронять IPX6-технику в унитаз. Зато портативные колонки IPX6 можно спокойно ставить рядом с бассейном.
IPX7/8
Если вы растяпа, который вечно роняет телефон, фотоаппарат и часы в воду, то вам лучше не покупать ничего с рейтингом ниже IPX7. Такая защита спасет вас от воды: гаджет выдержит погружение на один метр до 30 минут. Если хочется большего, то IPX8-устройство можно погрузить еще глубже (насколько именно — зависит от производителя) на те же полчаса.
Беспроводные колонки, рассчитанные на водную среду (например, UE Wonderboom и JBL Boombox), всегда обладают рейтингом не ниже IPX7. Таким же рейтингом могут похвастаться некоторые электронные читалки. Топовые смарфоны вроде Samsung Galaxy S9, S10 и iPhone XS/XS Max обладают полной защитой по стандарту IP68. Таким не страшна ни пыль, ни вода. Эти смартфоны можно аккуратно мыть, но необходимо делать все по инструкции.
Уровень IPX8 подразумевает все степени защиты от IPX1 до IPX7?
Нет. Это немного раздражает, но каждый IPX-стандарт независим. Если производитель ничего не указал дополнительно, то нет гарантии, что гаджет, который можно погружать под воду, спокойно выдержит струю воды.
Например, у Sony есть наушники XBR-510AS. Эта модель промаркирована по стандарту IPX5/7. То есть эти наушники не боятся брызг и не пострадают, если их случайно уронить в воду.
Чтобы перестраховаться, всегда изучайте спецификации. Возьмем iPhone XR с рейтингом IP67, который можно погрузить в воду на 30 минут. Если почитать инструкцию, можно найти некоторые предупреждения:
iPhone XR защищен от брызг, воды и пыли. Устройство было протестировано в лаборатории и получило рейтинг IP67 по стандарту IEC 60529 (максимальная глубина — 1 м, максимальное время — 30 минут). Брызги, вода и пыль не являются нормальными условиями эксплуатации, со временем степень защиты может снизиться. Поломки, возникающие в результате контакта с жидкостью, не являются гарантийными.
В общем, рейтинг IP67 в данном случае не говорит о том, что со смартфоном нужно мыться или плавать.
Уровень IPX8 подразумевает водонепроницаемость?
Нет. Термин «водонепроницаемый» имеет мало отношения к действительности.
По-настоящему водонепроницаемое устройство вообще не позволяет воде попасть внутрь ни при каких условиях. Такое бывает крайне редко. Упомянутый рейтинг IPX8 обеспечивает работоспособность устройства после случайного или допустимого контакта с водой, но это не значит, что гаджет нужно постоянно использовать под водой.
На самом деле, если вам попались водонепроницаемые гаджеты (часы, например) с соответствующими маркировками, то стопроцентной гарантии, что вещь выживет после погружения в воду еще нет. Если в спецификациях ничего не сказано, то купленный вами продукт, скорее всего, не проходил индивидуальных тестов. Производители тестируют лишь один новый экземпляр, а все остальные устройства той же конфигурации получают маркировку, указывающую на водонепроницаемость.
Если вам нужно устройство, которое рассчитано на подводное использование и дайвинг, то следует обратить внимание на специализированные продукты с рейтингом по стандарту ISO 6425. Часы с такой защитой проходят индивидуальные тесты и должны выдержать погружение на 25% глубже, чем заявлено в маркировке.
Кроме того, такие часы можно использовать под водой многократно в течение длительных периодов. Перепады давления при погружениях и подъемах не должны влиять на работу устройства.
Что делать, если IP-маркировки нет?
Наверное, вы замечали, что многие устройства без проблем переживают пыль и влагу даже без рейтинга защиты. Бывало такое, что бегали с наушниками Apple AirPods (у них не указана степень защиты), а потом протирали их мокрой тканью? В общем, иногда это зависит от конструкции, а иногда просто от удачи. IP-рейтинг является единственным индикатором того, что производитель как-то позаботился об использовании своего продукта в определенных условиях.
Но не забывайте читать инструкции, чтобы знать условия гарантии. Как уже сказано выше, даже топовая защита IP67 смартфона iPhone XR не позволяет защитить гарантией повреждения от контактов с жидкостями.
Оригинал: IP what? Explaining water and dust resistance for audio gear
что это такое и как выбрать технику с подходящей цифрой?
А почините телефон, он всего-то несколько минут под водой лежал, да, знаю на нем написано не допускать контакта с водой, но ведь в чехольчике…
С подобным запросом часто приходится сталкиваться сотрудникам по ремонту различных гаджетов.
Например, про степень защиты от влаги. Она же — загадочные буквы IPXY. Вместо Y и X в технических характеристиках устройства ставят определенные цифры от 2 до 8, которые означают, что можно делать с техникой: топить, мочить, брызгать…
Так вот. Многие пользователи думают, что если с телефоном можно плавать, то, естественно, вреда не будет и от похода в душ. Но это не так. Каждая степень защиты индивидуальна и не включает в себя все предыдущие.
Сегодня я подумал: ведь скоро Новый год! Сейчас самое время покупать подарки, напишу-ка статью, как выбрать гаджет по степени влагозащиты ipx! К слову, этой аббревиатурой маркируется вся электроника, включая наушники, умные часы и микроволновки.
Что означает аббревиатура IP?
IP — это международный стандарт, классифицирующий степень защиты техники от проникновения в ее святая святых частиц мелких фракций (пыли) и воды.
Обозначения IP, IPX и IPXY используются для определения рейтинга, показывающего насколько хорошо устройство защищено от мелких частиц и жидкости, которые могут навредить внутренностям прибора. Официально IP расшифровывается, как «International Protection» (пер. с англ. — «Международная защита»), так как этот стандарт был придуман Международной электротехнической комиссией (IEC). Но чаще аббревиатуру IP расшифровывают как «Ingress Protection» (пер. с англ. — «Защита от внешнего воздействия»). Цифры, идущие за буквами, указывают степень и вид защиты, которая определяется по ГОСТ 14254-96. Самая популярная маркировка — это IP67 и IP68. Стандарт разработан на основе стандарта МЭК 60529 1989 г. и действует с 1 января 1997 г.
Первая цифра в маркировке обозначает степень защиты от проникновения твердых тел, например, песка, пыли, металла, не в меру любопытных пальцев. Здесь наблюдается определенная градация: при степени защиты 0 устройство не имеет никакой защиты от пыли, а максимальная возможная степень 6 не допустит попадания мелких частиц даже при длительном воздействии.
Интересно, конечно, было бы протестировать, но как? В песок закапывать, что ли?
Вторая цифра, стоящая на месте Y, обозначает защиту от влаги. Она бывает от 0 до 8, где при 0 любая влага вредит оборудованию, а при 8 — любимый гаджет можно погружать на глубину более 1 метра.
Иногда в аббревиатуре встречается только одна цифра, например, IPX7. Это означает, что устройство защищено от влаги 7 степенью, а на предмет защиты от твердых частиц техника не тестировалась.
Виды защиты от влаги и пылиТеперь расскажу подробнее об уровнях защиты, которые можно встретить чаще всего. Сразу обозначу, 8 степень защиты от влаги — не предел, на горизонте маячит 9, однако она крайне редко используется, разве что в узкопрофессиональной технике.
Водозащита IPXОзначает, что устройство не защищено от влаги и даже капля способна его убить. Особенно обидно, ведь капля — это совсем чуть-чуть, да почти что ничего и не было.
Мой совет: если у вас гаджет так уязвим, носите его в чехле.
Если защита 1 степени подразумевает отсутствие вреда от вертикально падающих капель (вдруг дождь), то 2 степень — от капель, падающих под углом 15 градусов. В природе такое явление еще надо поискать, а вот капли пота на пробежке как раз подходят под этот стандарт.
Так что если присматриваете наушники для спорта, то у них должно быть минимум IPX2, иначе быстро сломаются (ну или вы недостаточно стараетесь в спортзале).
Так же как и IPX2, используется для спортивных девайсов, но обладает более высокой степенью защиты. Телефон или наушники класса водозащиты IPX4 выдерживают прямые брызги и капли пота. Так что пробежать марафон в дождь с такой техникой не проблема, а вот нырять с ними нельзя.
В качестве примера наушников со степенью защиты IPX4 оставлю тут SoundSport wireless, SoundSport Free и Bose Sport Earbuds. Это спортивные наушники с необычным креплением «бабочкой». Кстати, в свое время я написал подробные обзоры всех моделей.
Стандарт защиты от воды IPX6Это уже серьезная IPX защита от воды. Брызги под разными углами не страшны, наушники с такой влагозащищенностью можно брать в душ, но не слишком часто. Плавать по-прежнему с девайсами нельзя, но! Колонку IPX6 спокойно можно оставить на краю бассейна.
Многие испытания проводятся в пресной воде, что не гарантирует безопасную работу техники в море. От моего коллеги я узнал, что IPX6 выдерживает морскую воду и сильные водяные струи, в отличие от IPX5, где степень защиты наушников гарантирует только защиту от водяных струй с любого направления, без уточнения об их природе.
Водонепроницаемость IPX7/8Устройства с такой защитой можно сколько угодно ронять в лужу, раковину и топить в бассейне. Но время пребывания в жидкости не должно быть дольше 30 минут и тонуть гаджет должен не глубже 1 метра.
Конечно, для подводной съемки рыбок степень защиты недостаточная, но поплавать в свое удовольствие в бассейне или в ванной вполне можно.
Для удобства я собрал все степени водонепроницаемости IPX в одну таблицу:
|
IPXY |
От чего защищает |
Описание |
|
IPX |
Нет защиты |
Даже капля — это вода. Нельзя допускать контакта с влагой от слова совсем. |
|
IPX1 |
Защита от вертикальных капель |
Вертикальные капли не повредят девайс, а вот если они под углом — другое дело. |
|
IPX2 |
Падающие брызги, капли под углом 15 градусов |
Защита от капель пота и дождя, обязательно должна быть на всех устройствах для спорта и улицы. |
|
IPX3 |
Защита от дождя, брызги под углом 60 градусов |
Брызги падают вертикально и под углом 60 градусов к рабочей поверхности гаджета. |
|
IPX4 |
Защита от брызг |
Устройству не грозят брызги, в каком бы направлении они ни летели. |
|
IPX5 |
Струи воды |
Защита от струй в любом направлении. |
|
IPX6 |
Морская вода |
Защита от сильных струй воды, в том числе и соленой. |
|
IPX7 |
Погружение на 1 метр |
Устройство можно держать под водой, но короткий отрезок времени. |
|
IPX8 |
Погружение глубже 1 метра |
Техника может работать даже на глубине более 1 метра продолжительное время. |
Что касается защиты от пыли и других твердых частиц — я отделил мух от котлет и публикую в отдельной таблице, чтобы не возникло путаницы с порядковыми цифрами.
|
IPXY |
От чего защищает |
|
IP1Y |
Защита от твердых объектов более 50 мм, например, от руки |
|
IP2Y |
Защита от твердых объектов более 12 мм, скажем, палец |
|
IP3Y |
Защита от твердых объектов более 2,5 мм (отвертка) |
|
IP4Y |
Защита от твердых объектов более 1 мм, например, винт |
|
IP5Y |
Защита от пыли, ограниченный пропуск частиц |
|
IP6Y |
Защита от пыли максимальная из возможных |
На всякий случай напомню, что более высокая степень защиты вовсе не включает в себя все предыдущие. Если с наушниками можно нырять, то душ их способен буквально убить! Или нет. Чтобы знать точно, надо внимательно читать инструкцию.
Что делать, если IP-маркировки нет?
Бывает и такое, что степень защиты не указана. Как быть? Положиться на случай, довериться Вселенной и почитать гарантию. Иногда наушники стирают вместе с курткой и они продолжают работать — это означает, что на самом деле они влагоустойчивые, просто производитель не озаботился провести тестирование и указать соответствующую маркировку.
Но лучше все-таки не испытывать судьбу и внимательно прочесть инструкцию, гарантию и отзывы других покупателей.
Надеюсь, было интересно. До новых встреч!
Марк Авершин, приглашенный эксперт
Класс защиты ip — расшифровка
Добрый день!

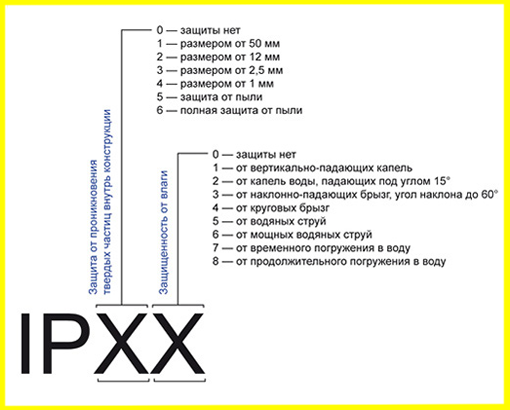

IP — это индекс степени защиты (класса защиты), он состоит из двух цифр (например: IP44, IP67). Первая цифра обозначает степень защиты от твердых тел и пыли, вторая цифра — степень защиты от влаги.
Степени защиты IP
Степень защиты от твердых тел (первая цифра):
IP0x — Полное отсутствие зашиты от твердых тел.
IP1x — Защита от крупных инородных тел, например от контакта с рукой человека (размер тел более 50 мм).
IP2x — Защита от средних инородных тел, например от контакта с пальцами человека (размер тел более 12 мм).
IP3x — Защита от мелких инородных тел, например от проводов (размер тел более 2.5 мм).
IP4x — Защита от микроскопических инородных тел (размер тел более 1 мм).
IP5x — Защита от оседающей пыли. Устройства с такой маркировкой не могут получить повреждения от воздействия пыли.
IP6x — Защита от проникновения пыли. Корпус устройства полностью герметичен, пыль не может попасть внутрь.
Автор считает, что эти материалы могут вам помочь:
Степень защиты от влаги (вторая цифра индекса):
IPx0 — Защита от влаги отсутствует.
IPx1 — Защита от падающих вертикально капель воды (очень слабая защита).
IPx2 — Защита от капель воды, падающих под углом до 15 градусов.
IPx3 — Защита от капель воды, падающих под углом до 60 градусов (защищает от случайных брызг).
IPx4 — Защита от капель воды, падающих под любым углом (хорошая защита от любых брызг).
IPx5 — Защита от струй воды (хорошая защита от воды).
IPx6 — Защита от затопления на небольшие промежутки времени.
IPx7 — Защита от конденсата и кратковременного погружения на глубину до 1 метра.
IPx8 — Полная защита от влаги (прибор герметичен).
Распространенные классы (степени) защиты:
IP20 — Обычно имеют электроприборы, не защищенные от воды. Защищает от случайного прикосновения.
IP54 — Хорошая защита приборов, работающих во влажных и пыльных помещениях.
IP24 — минимально необходимая защита для работы электрических приборов в ванной комнате.
IP67, IP68 — полная защита от всего. Такую защиту имеют, например, водонепроницаемые телефоны.
IP55 — Хорошая защита для приборов, работающих в ванной комнате.
Если вам нужны уточнения — пожалуйста задайте вопрос!
защита гаджета или рекламный шаг? — iStore Блог
Уровни защиты от пыли и твердых предметов (IP-X*) :
— IP0X: устройство не имеет защиты ни от механических повреждений ни от попадания пыли;
— IP1X: устройство, в корпус которого не проникнет предмет диаметром больше 5 см.;
— IP2X: устройство, в корпус которого не проникнет предмет диаметром свыше 12.5 мм.;
— IP3X: устройство, в корпус которого не проникнет предмет диаметром свыше 2.5 мм.;
— IP4X: устройство, в корпус которого не проникнет предмет диаметром свыше 1.5 мм.;
— IP5X: частичная защита от пыли и мелких частиц;
— IP6X: самый высокий уровень защиты, не допускающий проникновение в корпус устройства пыли и мельчайших частиц;
Уровни защиты от проникновения влаги (IP-*X) :
— IPX0: устройство не имеет защиты от проникновения влаги;
— IPX1: устройство успешно прошло 10-минутное тестирование от вертикально падающих капель воды. На практике это означает, что смартфон или любой другой гаджет будет работать, если на него будет капать мелкий дождь;
— IPX2: это значит, что устройство как минимум 10 минут будет сохранять работоспособность под легким дождиком, моросящим под углом до 15 градусов;
— IPX3: устройство сохранит свою работоспособность минимум 5 минут, при условии дождя под углом 60 градусов;
— IPX4: устройство сохранит свою работоспособность минимум 5 минут, даже под сильным дождём;
— IPX5: Защита от водяных струй. Вода, направляемая на устройство в виде струй с любого направления, не должна оказывать вредного воздействия;
— IPX6: Защита от сильных водяных струй;
— IPX7: Допускается кратковременное погружение устройства на глубину до 1 м. длительностью не более 30 минут;
— IPX8: Допускается кратковременное погружение устройства на глубину более 1 метра длительностью не более 30 минут. Но, стоит учитывать, что глубина и время погружения гаджета зависит от производителя и от конкретной модели устройства.;
Могу ли я использовать наушники во время занятий спортом или тренировок? — Описание классов защиты IP
Немногое может повысить Вашу мотивацию и уверенность так же, как прослушивание любимых музыкальных композиций на тренировке. Многим людям нравится активно тренироваться, одновременно слушая музыку, но как капли пота и слезы могут повлиять на работу ваших наушников?
Что такое класс IP?
IP представляет собой обозначение степени защиты от проникновения в устройство пыли и воды (Ingress Protection), используемое для классификации и оценки степени защиты от проникновения пыли, воды и прочих веществ, обеспечиваемой корпусом изделия. Другими словами, класс защиты IP подскажет вам, насколько ваше устройство защищено от влаги, воды и пыли.
Как я могу проверить рейтинг IP моего устройства?
Вы можете найти рейтинг IPв технических характеристикахкаждого устройства. Вы можете найти вкладку «технические характеристики» в верхней левой части страницы вашего устройства рядом с основными характеристиками устройства.
Кроме того, вы можете ознакомиться техническими характеристиками в Справочном руководстве или руководстве пользователя, который также доступен на странице продукта.
Если вы не можете найти класс защиты IP, ваш продукт не является официально защищенным от пыли или влаги (включая пот). Многократное воздействие пыли и влаги может повредить Ваше устройство. Всегда проверяйте класс защиты IP ваших наушников, прежде чем использовать их при физических нагрузках, во время которых вы потенциально можете вспотеть или подвергнуть наушники воздействию влаги или пыли. Спортивные беспроводные наушники Sony, такие как WF-SP900 и WF-SP700N, являются примерами наушников, специально разработанных для любителей спорта, и имеют класс защиты IP.
IP rating overview
Защита от твёрдых частиц и пыли | Защита от воды | ||
IP0X | Без специальной защиты | IPX0 | Без специальной защиты |
IP1X | Защита от твердых предметов > 50 мм в диаметре | IPX1 | Защита от статичных капель воды |
IP2X | Защита от твердых предметов > 12,5 мм в диаметре | IPX2 | Защита от капель воды при наклоне до 15 градусов от нормального положения |
IP3X | Защита от твердых предметов > 2,5 мм в диаметре | IPX3 | Защита от мелких капель воды |
IP4X | Защита от твердых предметов > 1 мм в диаметре | IPX4 | Защита от крупных капель воды (всплеска) |
IP5X | Защита от пыли с возможностью небольшого проникновения без вреда | IPX5 | Защита от брызг низкого давления в течение 3 минут |
IP6X | Пылезащищённое. | IPX6 | Защита от мощных брызг воды в течение 3 минут |
|
| IPX7 | Защита от погружения под воду на глубину 1 метр на 30 минут |
|
| IPX8 | Защита от более продолжительных погружений под воду на глубину более 1 метра. Точные условия определяются производителями устройств индивидуально. |
Характеристика классов защиты светильников IP
Современные осветительные приборы
обладают массой характеристик, позволяющих предусмотреть для них развернутую классификацию. Это не только форма или габаритные размеры, но и применяемые вместе с ними источники света. В тоже время одним из важнейших, но при этом незаметным на первый взгляд параметром, является IP.
Данная аббревиатура является сокращение от английского Ingress Protection, то есть степень защиты светильника. Данная характеристика отображается двумя цифрами, например, IP20. Первая цифра обозначает уровень защищенности изделия от проникновения пыли и иных твердых частиц, а вторая указывает на степень защищенности от воздействия влаги.
Характеристиками IP определяются в первую очередь условия эксплуатации, при которых исключается возможность выхода светильника из строя. Например, для домашнего использования в квартире степень защиты не требуется, в то время как уличное расположение осветительных приборов или их применение на промышленных объектах уже накладывает ограничения по IP.
Уровень защиты любого светильника определяет завод-изготовитель, при этом он руководствуется стандартом MEK-529, принятым в качестве единого для всей Европы. Ведущие компании с целью непредвзятости исследований пользуются услугами независимых экспертов. На сегодня минимально возможная степень защиты составляет IP20, в то время как максимально защищенные изделия обладают классом IP68.
Уровни защиты от пыли и иных твердых частиц
Данная характеристика предусматривает не только уровень защиты от пыли, но и других твердых частиц. Чем выше класс защиты, тем выше будет первая цифра в маркировке IP. Каждая из цифр предусматривает определенный уровень.
| Уровень | Описание | |
| 0 | Светильник не имеет никакой защиты от проникновения твердых элементов | |
| 1 | Защита обеспечивается только от крупных предметов, обладающих размеров в 50 мм и больше, например, человеческой руки | |
| 2 | Надежная защита обеспечивается от всех предметов размером больше 12 мм, например, пальцев | |
| 3 | Обеспечивается защита от любых предметов толщиной более 2,5 мм, например, к нему нельзя подобраться отверткой или ножом | |
| 4 | Изделие обладает высокой степенью защищенности, блокирующей проникновение любых предметов за исключением пыли, при этом последняя просачивается в объемах, не мешающих полноценному и безопасному использованию осветительного прибора | |
| 5 | Светильник обладает высокой степенью защищенности, блокирующей проникновение любых предметов за исключением пыли, при этом последняя просачивается в объемах, не мешающих полноценному и безопасному использованию осветительного прибора | |
| 6 | Прибор полностью защищен от любого постороннего проникновения, обеспечивая герметичность внутреннего пространства |
Уровень защиты от влаги
Данный показатель в маркировке IP отображается в виде второй цифры, при этом существует восемь степеней защиты, чем больше цифра, тем лучше обеспечивается защита светильника от влаги. Защищенность от влаги актуальна в случае уличного монтажа прибора или использования в помещениях с повышенной влажностью, например, ванных. Каждой цифре также соответствует свой уровень.
Буквенные обозначения
В некоторых случаях в маркировке может присутствовать еще и буквенное обозначение (латинские буквы от A до D). Они добавляются в случаях, когда не определена степень защиты по первой цифре (вместо нее ставится «Х»), или фактические показатели несколько превосходят указанные в маркировке параметры.
Самые распространенные варианты IP
С учетом большого количества доступных комбинаций уровней защиты можно предположить наличие внушительного перечня доступных IP, но это не совсем так. Большинство производителей стремятся использовать только несколько сочетаний, наиболее гармонично отвечающих тем или иным требованиям. Среди них можно выделить:
Уровень IP20– самый незащищенный тип светильников из всех доступных в свободной продаже. Использование приборов данного класса допускается только во внутренних помещениях без доступа повышенной влажности и значительного количества пыли. Это может быть магазин, театр или жилые комнаты в квартирах. Например, в кухне подобный светильник уже окажется нежелательным.
Уровень IP22 и IP23– имеют идентичный уровень защищенности по пыли, но за счет большей степени защиты от влаги могут использоваться на улице, но только при наличии защитного козырька. Для второй версии возможна установка светильника и без навесов. Выбрать подобный вариант можно и для установки на кухне.
Уровень IP43 и IP44– позволяет использовать изделия на улице, в том числе на небольшой высоте, не исключающей попадания брызг с грунта во время дождя. Зачастую к данной категории относятся образцы консольного или тумбового типа. Подходят приборы с подобной защитой и для монтажа в производственных помещениях, обладающих средним уровнем запыленности пространства.
Уровень IP50– специализированный тип приборов освещения, предназначенных для освещения помещений, имеющих высокую степень запыленности, например, производственных цехов предприятий пищевой промышленности и так далее. Подходят они и для детских комнат, так как не допускают возможности просунуть пальцы или посторонние предметы. При отличной блокировке пыли, против влаги в таких светильниках никакой защиты не предусматривается.
Уровень IP54– При наличии высокой степени защищенности существенно расширяется функционал подобных приборов. Их можно применять в производственных помещениях, в том числе с высокой запыленностью воздуха, на улице, без каких-либо защитных сооружений и так далее. Использовать изделия можно и в домашнем обиходе, к примеру, в ванных комнатах, но только при условии, что осуществляется встроенный монтаж светильника в потолочную поверхность.
Уровень IP60– подобные светильники имеют максимально возможную степень защищенности от проникновения пыли и других частиц в твердом состоянии. Применение подобных изделий допускается не только на различных производственных площадках, в том числе с достаточно грязным воздухом, и в различных шахтах (угледобывающие, рудодобывающие и так далее), где условия эксплуатации систем освещения можно признать наиболее жесткими. В тоже время, в местах их установки должен быть полностью исключен контакт не только с водой, но и повышенным содержанием влаги в окружающем воздухе.
Уровень IP65 и IP66– высокозащищенные образцы, способные переносить даже непосредственное воздействие струями воды. Именно поэтому они зачастую используются в местах, где предусмотрена, например, помывка поверхностей под напором. Вместе с тем, высокая пылестойкость позволяет устанавливать их на объектах промышленного производства. Одно из особенностей эксплуатации подобных светильников выступает частое применение для них специальных усиленных корпусов, позволяющих переносить значительные механические, в том числе ударные нагрузки.
Уровень IP67 и IP68– наиболее защищенные из существующих на текущий момент изделий, приспособленные к эксплуатации в самых сложных условиях, в том числе в агрессивной окружающей среде. Они применяются на морских и речных судах, монтируются в качестве элементов декоративной подсветки фонтанов или бассейнов, могут использоваться во всех отраслях промышленности.
Особый класс IP69K
Выше уже говорилось, что показатель стойкости к воздействию воды имеет всего восемь категорий. Что касается класса IP69K, то класс 9 введен относительно недавно, и используется исключительно для одной категории источников света, которые периодически подвергаются мойке при помощи аппаратов высокого давления.
Изделия, обладающие подобным классом, не только не боятся пыли, но и могут сопротивляться прямому воздействию воды, подаваемой под высоким давлением. Изначально планировалось применение осветительных приборов данной категории исключительно в автомобильной промышленности, в частности на самосвалах и других авто, работающих в тяжелых условиях. Позднее область их применения существенно расширилась, захватив в первую очередь отдельные направления промышленного производства.
С учетом многообразия условий эксплуатации светильника, подбор класса IP является важным и ответственным моментом. Он позволяет не только выбрать изделие, способное прослужить длительное время без каких-либо замечаний, но и выбрать оптимальный для себя вариант с учетом стоимости, ведь чем выше уровень защиты, тем дороже будет светильник.
Что такое IPX и как отличается защита от влаги, пыли и грязи?
Практически на всех современных моделях наушников, умных часов, смартфонов можно заметить маркировки типа «IPXY». Часто в кодировке вместо букв «Х» и «Y» производители указывают цифры. Что означают эти отметки, и как эта информация может понадобиться в повседневной жизни — рассказываем в этой статье.
Что такое IPX?
Отметка IP имеет официальную расшифровку — International Protection (Международная защита) или Ingress Protection (Защита от внешнего воздействия). Маркеры IPX и IPXY часто используются для определения защиты устройства от мелких частиц и жидкости, которые могут навредить внутренностям приборов. Все эти виды маркировки были введены Международной электротехнической комиссией (IEC).Буква «Х» в маркировке указывает на степень защиты от пыли. (Цифра 0 — не предусмотрена защита, а цифра 6 — высокий уровень протекции.)
Буква «Y» указывает на уровень защиты от жидкостей. (Диапазон от 0 — отсутствие защиты, и до 8 — позволяет погружение в воду на глубину до 3 метров на 30 минут.)
Итак, как можно понять, лучшая защита от воды и пыли — это IP68. И существует еще много видов сертификации устройств, поэтому мы предлагаем познакомиться с ними поближе.
Уровень защиты IPX2
Минимальный уровень защиты — это IPX2, что предполагает незначительную устойчивость к грязи и влаге. Активные тренировки, длительные пробежки, занятия танцами — незначительные выделения пота не повредят вашему устройству. Однако, купаться, принимать душ и мыть такие устройства не стоит. Достаточно провести безопасную очистку от загрязнений с помощью влажной ткани или специальной салфетки.Уровень защиты IPX4
Большинство моделей спортивных наушников и часов оснащены уровнем защиты IPX4. Этот уровень гарантирует защиту внутренних компонентов устройства от прямых брызг воды и грязи. Устройства с защитой на уровне IPX4 не стоит погружать в воду или плавать с ними.Уровень защиты IPX6
Надежную защиту от влаги гарантирует уровень IPX6, ведь вы можете пользоваться устройствами во время приема душа или банных процедур. И все же не стоит постоянно подвергать устройства воздействию влаги. Технические изделия с маркировкой IPX6 все же не рассчитаны на прямой контакт с водой. Но портативную акустику и колонки с уровнем защиты IPX6 можно спокойно разместить рядом с бассейном.Уровень защиты IPX7/8
Для максимальной защиты и абсолютной уверенности в безопасности устройства — следует выбирать аксессуары с рейтингом не ниже IPX7. Такой уровень протекции позволяет гаджету выдержать погружение в воду на глубину в один метр до 30 минут. Устройства с защитой IPX8 — можно погрузить еще глубже на те же 30 минут. Точная глубина безопасного погружения указывается производителем и еще зависит от особенностей конструкции устройства.Чаще всего высоким уровнем защиты наделяют беспроводные колонки и портативную акустику, такие как JBL Boombox или JBL Xtreme. Флагманские смартфоны от создателей из Купертино наделены защитой по стандарту IP68, что делает их устойчивыми к влаге и пыли.
Уровень защиты IPX8 сочетает в себе все степени защиты?
Каждый IPX-стандарт не зависящий друг от друга, поэтому в IPX8 заложены свои особенности. Производители сообщают, если устройство наделено дополнительными факторами защиты или комбинированной сертификацией. Поэтому мы рекомендуем заранее ознакомиться с инструкцией, чтобы избежать неприятных неожиданностей.Например, часто возникают вопросы относительно устойчивости и защиты популярных смартфонов от компании Apple. Рассмотрим подробнее iPhone XR с рейтингом защиты IP67, что означает устойчивость к погружению в воду на 30 минут. В инструкции можно найти несколько важных предупреждений:
— Устройство протестирован в лабораторных условиях и получило рейтинг IP67 по стандарту IEC 60529.
— Максимальная глубина погружения — 1 метр, а максимальное время — до 30 минут.
— Брызги, вода и пыль — не являются нормальными условиями эксплуатации. С течением времени степень защиты может значительно снизиться.
— Поломки и неисправности, возникающие в результате контакта с жидкостью, не являются гарантийными.
— Стандарт защиты IP67 не говорит о том, что со смартфоном можно принимать ванну, душ или плавать.
Уровень защиты IPX8 гарантирует водонепроницаемость?
Рейтинг IPX8 не гарантирует 100% водонепроницаемость или отсутствие последствий после попадания влаги внутрь устройства. Такая маркировка означает, что дополнительные элементы и защитные особенности корпуса обеспечивают работоспособность устройства после случайного или допустимого контакта с водой. Если же в инструкции и характеристиках ничего не указано — вполне вероятно, что устройство не проходил индивидуальных тестов.Если вам нужен надежный устройство, которое точно выдержит использования под водой или занятия дайвингом — стоит обратить внимание на специализированные продукты. Чаще всего для гаджетов с надежным уровнем защиты от влаги используют маркировки ISO6425. Умные часы с таким стандартом в обязательном порядке проходят индивидуальные тесты и должны успешно пройти погружение на 25% глубже, чем заявлено в маркировке. Перепады давления, количество и продолжительность погружений также не должны влиять на работу устройства.
Как действовать, когда IP-маркировка отсутствует?
Часто встречаются устройства без указанного маркировки, но при этом они легко выдерживают попадание пыли и влаги. Производители могут прописывать информацию о таких особенностях в инструкции, но не указывать данные на упаковке или корпусе. С инструкцией стоит знакомиться также для проверки условий гарантии и особенностей сертификатов защиты.Водонепроницаемые характеристики
Водонепроницаемые характеристики
| Характеристики водонепроницаемости IPX указаны для приборов и оборудования. Ниже представляет собой таблицу определений уровня водонепроницаемости, основанную на стандарте IPX Waterproof Технические характеристики. Определения уровней тестирования
| |||||||||||||||||||||||||||||||||||||||||||||||||||
Не путать с IP-адресом или интеллектуальной собственностью.
Код IP (или Степень защиты от проникновения , иногда также интерпретируется как Международный рейтинг защиты , состоит из букв IP , за которыми следуют две цифры или одна цифра, одна буква и дополнительная буква. Как определено в международном стандарте IEC 60529, Код IP классифицирует и оценивает степени защиты, обеспечиваемой от проникновения твердых предметов (включая такие части тела, как руки и пальцы), пыли, случайного контакта и воды в механических корпусах и электрических корпусах .
Стандарт направлен на предоставление пользователям более подробной информации, чем расплывчатые маркетинговые термины, такие как водонепроницаемый . Однако ни одно издание стандарта не публикуется в открытом доступе для читателей, не имеющих лицензии, что оставляет место для различной интерпретации.
Цифры (характерные числа) указывают на соответствие условиям, приведенным в таблицах ниже. Если рейтинг защиты по одному из критериев отсутствует, цифра заменяется буквой X .
Например, электрическая розетка со степенью защиты IP22 защищена от попадания пальцев и не будет повреждена или станет небезопасной во время указанного испытания, в котором она подвергается воздействию вертикально или почти вертикально капающей воды. IP22 или 2X — типичные минимальные требования к конструкции электрических аксессуаров для использования внутри помещений.
Твердые тела, первая цифра
Первая цифра указывает уровень защиты, которую обеспечивает корпус от доступа к опасным частям (например,ж., электрические проводники, движущиеся части) и попадание твердых посторонних предметов.
| Уровень | Размер объекта защищен от | Эффективен против |
|---|---|---|
| 0 | – | Нет защиты от прикосновения и проникновения предметов |
| 1 | > 50 мм | Любая большая поверхность тела, например тыльная сторона руки, но без защиты от преднамеренного контакта с частью тела |
| 2 | > 12.5 мм | Пальцы или аналогичные предметы |
| 3 | > 2,5 мм | Инструменты, толстая проволока и т. Д. |
| 4 | > 1 мм | Большинство проводов, винтов и т. Д. |
| 5 | Защита от пыли | Проникновение пыли полностью не предотвращено, но она не должна попадать в количестве, достаточном для того, чтобы мешать удовлетворительной работе оборудования; полная защита от прикосновения |
| 6 | Пыленепроницаемый | Нет попадания пыли; полная защита от прикосновения |
Жидкости, вторая цифра
Защита оборудования внутри корпуса от вредного проникновения воды. [4]
| Уровень | Защищено от | Тестирование на | Детали |
|---|---|---|---|
| 0 | Не защищено | – | – |
| 1 | Капает вода | Капли воды (вертикально падающие капли) не должны оказывать вредного воздействия. | Продолжительность теста: 10 минут Водный эквивалент 1 мм осадков в минуту |
| 2 | Капли воды при наклоне до 15 ° | Вертикально капающая вода не должна оказывать вредного воздействия, если корпус наклонен под углом до 15 ° от нормального положения. | Продолжительность теста: 10 минут Водный эквивалент 3 мм осадков в минуту |
| 3 | Вода для распыления | Вода, падающая в виде брызг под любым углом до 60 ° от вертикали, не должна оказывать вредного воздействия. | Продолжительность теста: 5 минут Объем воды: 0,7 литра в минуту |
| 4 | Брызги воды | Брызги воды на корпус с любого направления не должны оказывать вредного воздействия. | Продолжительность теста: 5 минут Объем воды: 10 литров в минуту |
| 5 | Форсунки | Вода, выбрасываемая из сопла (6.3 мм) против ограждения с любого направления, не должно иметь вредных воздействий. | Продолжительность теста: не менее 3 минут Объем воды: 12,5 литров в минуту |
| 6 | Мощные водяные форсунки | Вода, выбрасываемая мощными струями (сопло 12,5 мм) на корпус с любого направления, не оказывает вредного воздействия. | Продолжительность теста: минимум 3 минуты Объем воды: 100 литров в минуту |
| 7 | Погружение до 1 м | Попадание воды во вредных количествах должно быть исключено, если корпус погружен в воду при определенных условиях давления и времени (до 1 м погружения). | Продолжительность испытания: 30 минут Погружение на глубину 1 м |
| 8 | Погружение более 1 м | Оборудование пригодно для непрерывного погружения в воду в условиях, которые должны быть указаны производителем.Обычно это означает, что оборудование герметично закрыто. Однако для некоторых типов оборудования это может означать, что вода может проникнуть внутрь, но только таким образом, чтобы не оказывать вредного воздействия. | Продолжительность испытания: непрерывное погружение в воду Глубина, указанная производителем |
Дополнительные буквы
Стандарт определяет дополнительные буквы, которые могут быть добавлены для классификации только уровня защиты от доступа людей к опасным частям:
| Уровень | Защита от доступа к опасным частям с помощью |
|---|---|
| А | Тыльная сторона руки |
| B | Палец |
| К | Инструмент |
| D | Проволока |
Дополнительные буквы могут быть добавлены для предоставления дополнительной информации, связанной с защитой устройства:
| Письмо | Значение |
|---|---|
| H | Аппарат высокого напряжения |
| M | Устройство движется при испытании на воду |
| S | Устройство стоит неподвижно во время испытания водой |
| Вт | Погодные условия |
Устойчивость к механическому удару
Иногда используется дополнительный номер, чтобы указать устойчивость оборудования к механическому воздействию.Это механическое воздействие определяется энергией, необходимой для определения заданного уровня сопротивления, который измеряется в джоулях (Дж). Теперь он заменен отдельным номером IK , указанным в EN 50102.
Несмотря на то, что он исключен из 3-го издания IEC 60529 и далее и отсутствует в версии EN, в более старых спецификациях корпуса иногда можно увидеть дополнительную третью цифру IP, обозначающую ударопрочность. Более новым продуктам, скорее всего, будет присвоен рейтинг IK.Однако нет точного соответствия ценностей между старыми и новыми стандартами.
| Пониженный уровень IP | Энергия удара | Эквивалент падающей массы и высоты |
|---|---|---|
| 0 | – | – |
| 1 | 0,225 Дж | 150 г при падении с 15 см |
| 2 | 0.375 Дж | 250 г при падении с 15 см |
| 3 | 0,5 Дж | 250 г при падении с 20 см |
| 5 | 2 Дж | 500 г упало с 40 см |
| 7 | 6 Дж | 1,5 кг упало с 40 см |
| 9 | 20 Дж | 5.0 кг упал с 40 см |
| IK номер | Энергия удара (джоули) | Эквивалентный удар |
|---|---|---|
| 00 | Незащищенный | Нет теста |
| 01 | 0,15 | Падение предмета весом 200 г с высоты 7,5 см |
| 02 | 0.2 | Падение предмета 200 г с высоты 10 см |
| 03 | 0,35 | Падение предмета весом 200 г с высоты 17,5 см |
| 04 | 0,5 | Падение предмета 200 г с высоты 25 см |
| 05 | 0,7 | Падение предмета 200 г с высоты 35 см |
| 06 | 1 | Падение объекта 500 г с высоты 20 см |
| 07 | 2 | Падение объекта 500 г с высоты 40 см |
| 08 | 5 | Капля 1.Объект 7 кг с высоты 29,5 см |
| 09 | 10 | Падение 5 кг предмета с высоты 20 см |
| 10 | 20 | Падение предмета весом 5 кг с высоты 40 см |
IP69K
Немецкий стандарт DIN 40050-9 расширяет рейтинговую систему IEC 60529, описанную выше, с рейтингом IP69K для применений с промывкой при высоком давлении и высокой температуре.Такие корпуса должны быть не только пыленепроницаемыми (IP6X), но и выдерживать очистку под высоким давлением и паром.
В испытании указывается распылительная форсунка, в которую подается вода с температурой 80 ° C, давлением 8–10 МПа (80–100 бар) и расходом 14–16 л / мин. Сопло удерживают на расстоянии 10–5 см от испытуемого устройства под углами 0 °, 40 °, 60 ° и 90 ° в течение 30 секунд каждое. Тестовое устройство находится на поворотном столе, который вращается каждые 12 с (5 об / мин).
Спецификация испытаний IP69K изначально была разработана для дорожных транспортных средств, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалы, бетономешалки и т. Д.).), но также находит применение в других сферах (например, пищевая промышленность, автомойки).
Рейтинг NEMA
| Код IP | мин. Степень защиты корпуса NEMA соответствует коду IP |
|---|---|
| IP20 | 1 |
| IP54 | 3 |
| IP65 | 4 , 4X |
| IP67 | 6 |
| IP68 | 6-пол. |
Национальная ассоциация производителей электрооборудования США (NEMA) также публикует рейтинги защиты корпусов, аналогичные рейтинговой системе IP, опубликованной Международной электротехнической комиссией (IEC).Однако он также определяет другие характеристики продукта, не указанные в кодах IP, такие как коррозионная стойкость, старение прокладок и методы строительства. Таким образом, хотя можно сопоставить IP-коды с рейтингами NEMA, которые удовлетворяют или превосходят критерии IP-кода, невозможно сопоставить рейтинги NEMA с IP-кодами, поскольку IP-код не требует дополнительных требований. В приведенной выше таблице указан минимальный рейтинг NEMA, который удовлетворяет данному IP-коду, но может использоваться только таким образом, а не для сопоставления IP с NEMA.
Североамериканские системы защиты корпуса определены в NEMA 250, UL 50, UL 508 и CSA C22.2 N °. 94.
Список литературы
Внешние ссылки
Что на самом деле означают рейтинги IP и чем они отличаются от рейтингов NEMA?
Изображение предоставлено: KollmorgenЭлектрические шкафы, например, для двигателей, датчиков и HMI, часто получают так называемый рейтинг IP, состоящий из двух букв «IP», за которыми следуют две числовые цифры — IP65, например.Этот рейтинг IP указывает степень защиты корпуса от проникновения твердых частиц и жидкостей.
В отличие от других обозначений, которые часто применяются к промышленному оборудованию, таких как «высокий крутящий момент» или «водонепроницаемость», степень защиты IP является специфической и международно признанной. Как рейтинговая система, так и процесс тестирования определены Международной электротехнической комиссией в стандарте IEC 60529.
Инициалы «IP» часто означают «Защита от проникновения», но в соответствии с IEC 60529 правильным термином является «Международная защита.”
Расшифровка системы рейтинга IP
Первая цифра в рейтинге IP указывает уровень защиты от посторонних предметов в зависимости от размера объекта (например, 12 мм против 1 мм). Чем выше число, тем лучше защита. Максимальный рейтинг равен 6, что указывает на пыленепроницаемый корпус. Корпус, который соответствует заявленной степени защиты от твердых предметов, также должен соответствовать всем более низким степеням защиты. Например, корпус с классом защиты IP4x также должен соответствовать требованиям IP3x, IP2x, IP1x и IP0x.
Вторая цифра указывает уровень защиты от проникновения жидкостей в зависимости от количества жидкости и направления ее приближения к объекту. Испытание для определения защиты от жидкостей основано на времени и, если применимо, включает определение размера сопла, расстояния от объекта и давления подачи.
Изображение предоставлено: Techathlon. Важно отметить, что для защиты от жидкостей корпус должен соответствовать всем требованиям защиты ниже номинального уровня, вплоть до уровня защиты 6 включительно.Кожухи с классом защиты IP-7 и IP-8 не должны соответствовать требованиям IP-5 и IP-6 для воздействия струи воды.
Если устройство не тестировалось или не оценивалось по одному из критериев, эта цифра заменяется знаком «X». Например, IPX4.
Важным дополнением к рейтингам IP является стандарт DIN 40050-9 (который был преобразован в стандарт ISO 20653: 2013). В этом стандарте DIN добавлена дополнительная буква «K», указывающая на герметичность.Эта дополнительная спецификация применима только к классу защиты IP6, что означает, что устройство должно быть пыленепроницаемым, прежде чем можно будет применить обозначение защиты от воздействия окружающей среды («K»).
Рейтинг IP6-K, такой как IP69K, означает, что устройство может выдерживать очистку под высоким давлением и очистку паром, при испытании, состоящем из воды при температуре 80 ° C, подаваемой при давлении от 8 до 10 МПа (от 80 до 100 бар) со скоростью от 14 до 16 л / мин, при этом сопло расположено на расстоянии 10-15 см от устройства под углами 0, 30, 60 и 90 градусов в течение 30 секунд каждое.В пищевой и фармацевтической промышленности часто требуется электрическое оборудование, отвечающее стандартам IP69K, из-за использования для очистки жидкостей с высокой температурой и высоким давлением и пара.
Чем отличаются стандарты корпусов NEMA?
NEMA — Национальная ассоциация производителей электрооборудования — также предоставляет стандарт, называемый NEMA 250-2014, который определяет способность корпуса обеспечивать защиту окружающей среды.
В то время как стандарты NEMA и IEC имеют одинаковое общее назначение, требования защиты и стандарты испытаний, указанные в NEMA 250, в некоторых случаях являются более строгими.Например, стандарт NEMA 250 касается условий окружающей среды, таких как коррозия, обледенение, масло и охлаждающие жидкости — ни один из которых не рассматривается стандартом IEC 60529.
Степень защиты в стандарте NEMA 250 подразделяется на категории в зависимости от того, предназначено ли оборудование для внутреннего или наружного использования и применяется ли оно в безопасных или опасных местах. Например, корпуса NEMA типов 1, 2, 4, 5, 6, 12 и 13 применимы к корпусам, сконструированным для использования внутри помещений в безопасных местах.Типы 3, 4 и 6 применяются к корпусам, сконструированным для использования вне помещений в безопасных зонах. (Обратите внимание, что у типов 4 и 6 есть некоторое перекрытие между внутренним и наружным использованием). Типы 7, 8, 9 и 10 применяются к кожухам во взрывоопасных зонах.
Приведенная ниже таблица представляет собой упрощенное описание номиналов корпуса NEMA. Полные определения и спецификации см. В документе NEMA Enclosure Types.
Руководство по типам корпусов NEMAИзображение предоставлено: Marshall Wolf Automation
Можно ли сопоставить рейтинги корпусов IP и NEMA?
В некоторых случаях возможно преобразовать рейтинги типа NEMA в рейтинги IP IEC, но поскольку рейтинги NEMA включают требования, не охваченные IEC, , а не , возможно преобразовать рейтинг IP в рейтинг типа NEMA, как это было бы при оценке IP. не подпадают под те же условия, что и рейтинг NEMA.
Приведенную ниже таблицу, предоставленную NEMA, можно использовать в качестве руководства для преобразования рейтингов NEMA Type в рейтинги IP IEC.
Заштрихованный блок в столбце «A» указывает на то, что тип корпуса NEMA превышает требования для соответствующего обозначения первого символа IP IEC 60529. Обозначение первого символа IP — это защита от доступа к опасным частям и твердым посторонним предметам. Заштрихованный блок в столбце «B» указывает на то, что тип корпуса NEMA превышает требования для соответствующего второго знака IP по стандарту IEC 60529.Обозначение второго символа IP означает защиту от проникновения воды.Изображение предоставлено: Источник беспилотных систем
Расшифровка IP-кода — IP65, IP67 и др.
по Custom Case Group
Когда вы покупаете индивидуальный чехол для защиты ценного оборудования, термины «водонепроницаемый», «водостойкий», «пыленепроницаемый» и «пыленепроницаемый» не совсем конкретны. Насколько водостойкий является водонепроницаемым? Насколько пыленепроницаемый — пыленепроницаемый?
Вот где на помощь приходит IP-код.Код IP означает международную маркировку защиты, но ее также обычно называют маркировкой защиты от проникновения.
Короче говоря, IP-код дает подробную информацию о том, насколько хорошо что-то сопротивляется проникновению пыли и воды.
IP-код состоит из двух цифр. Возможно, вы знакомы с такими рейтингами, как IP65, IP66 или IP67. Первая цифра указывает, насколько хорошо объект защищает от проникновения твердых частиц и пыли, а вторая указывает, насколько хорошо объект защищает от проникновения воды и других жидкостей.Более высокое число обычно означает большую защиту.
A Пример степени защиты IP
IP | 6 | 5 |
| «Защита от проникновения» или «Международная защита» | Первая цифра: Защита от твердых частиц и пыли | Вторая цифра: защита от воды и других жидкостей |
Первая цифра: пыль и твердые вещества
Первая цифра IP-кода указывает, насколько хорошо объект защищает от пыли и твердых частиц.Более низкий рейтинг твердых частиц IP обычно используется для электрического оборудования или механизмов, где что-либо, соприкасаясь с объектом, может повредить человека или сам объект. Например, электрическая розетка, предназначенная для того, чтобы люди не сунули в нее пальцы, может иметь рейтинг твердости IP 2, который не задерживает пыль, но останавливает пальцы.
Когда дело доходит до нестандартных корпусов, чаще встречаются твердые частицы 5 или 6, которые защищают от проникновения пыли.
| Уровень твердых веществ IP | Защищает от объектов размером | Защищает от |
| 0 | Нет | Нет защиты от проникновения твердых частиц |
| 1 | > 50 мм | Защищает от больших поверхностей тела, но не от намеренного контакта с частями тела |
| 2 | > 12.5 мм | Пальцы и другие предметы аналогичного размера |
| 3 | > 2,5 мм | Большинство инструментов и толстая проволока |
| 4 | > 1 мм | Большинство проводов, винтов и других мелких инструментов |
| 5 | Защита от пыли | Защищает от попадания пыли в количестве, достаточном для нарушения работы оборудования |
| 6 | Пыленепроницаемый | Полная защита от контакта с пылью |
Вторая цифра: вода и жидкости
Вторая цифра указывает, насколько хорошо устройство защищено от проникновения воды в конкретном сценарии.Эти сценарии могут варьироваться от легкой капли воды прямо сверху до полного погружения и даже струй воды под высоким давлением и высокой температурой.
Для индивидуальных случаев наиболее распространенными рейтингами IP для жидкостей являются 5, 6 и 7.
| Уровень жидкости IP | Защищает от | Детали защиты |
| 0 | Нет | Без защиты от жидкости |
| 1 | Капающая вода | Вода, капающая вертикально на стоящий предмет |
| 2 | Капля воды при 15 ° | Вода капает вертикально при наклоне объекта до 15 ° от вертикали |
| 3 | Вода для распыления | Вода, падающая в виде брызг под углом до 60 ° от вертикали |
| 4 | Брызги воды | Брызги воды на объект под любым углом |
| 5 | Форсунки | Струя воды, распыляемая под любым углом |
| 6 | Мощные водяные форсунки | Вода, выбрасываемая мощными струями, при давлении 100 кПа (14.5 фунтов на квадратный дюйм) от 3 метров |
| 6к | Очень мощные водяные форсунки | Вода, выбрасываемая мощными форсунками, при давлении 1000 кПа (145 фунтов на квадратный дюйм) с высоты 3 метра |
| 7 | Погружение до 1 метра | Защищено от полного погружения на глубину до 1 метра, до 30 минут |
| 8 | Погружение более 1 метра | Подходит для длительного погружения в воду на глубину, указанную производителем |
| 9к | Мощные высокотемпературные водяные форсунки | Защита от брызг с близкого расстояния, высокой температуры, 80 ° C / 176 ° F |
Индивидуальные ящики с рейтингом IP
| Производитель | Предлагаются стандартные IP-сертификаты |
| Пеликан | IP57, IP66, IP67 |
| Заргес | IP54, IP65, IP67 |
Pelican и Zarges — это два производителя, которые мы предлагаем, которые предлагают сертификаты IP почти на все свои корпуса.Итак, если вы ищете индивидуальное решение с рейтингом IP, это отличное место для начала. После этого следующий шаг — связаться с нашей командой инженеров и сообщить ваши спецификации, и мы создадим для вас идеальное решение.
Что это значит и зачем это нужно
Лил Уэйн заставляет всех задуматься, как он может налить шампанское (хорошо, может быть, вода — гораздо дешевле) на смартфон, при этом сохраняя его в рабочем состоянии. Хороший вопрос. Водонепроницаемость, водонепроницаемость и защита от пыли — это лишь несколько терминов, которые гуру маркетинга предлагают потребителям, чтобы придать своей продукции более прочный вид.Одна из областей, где это становится все более распространенным, — это аудиопространство, в основном наушники. Но что все это на самом деле означает? Сколько h30 могут выдержать ваши наушники-вкладыши или накладные уши? Ответ кроется в его рейтинге IP.
Рейтинг IP определяет степень устойчивости чего-либо к элементам окружающей среды. Большинство IP-адресов читаются как IPXX: каждый «X» является заполнителем для числа. Первое число представляет уровень устойчивости к пыли / частицам, а второе — его способность противостоять жидкости.Чтобы лучше понять, как работает система рейтинга IP, вот краткая разбивка.
- IPX0 — Без защиты
- IPX1 — Защищает от капель воды
- IPX2 — Защищает от вертикально капающей воды
- IPX3 — Защищает от брызг до 60 °
- IPX4 — Защищает от брызг воды независимо от направления
- IPX5 — Защищает от водяных струй в любом направлении
- IPX6 — Защищает от сильных водяных струй
- IPX7 — Защищает в воде до 3 футов (1 метра)
- IPX8 — Защищает при погружении в воду на глубину более 3 футов
Сидя на шее или спрятав в кармане, наши наушники постоянно подвергаются неблагоприятным воздействиям — от пота до мусора.Это делает выбор подходящего еще одним делом вашего образа жизни. Купив один, вы не ошибетесь с наушниками с классом защиты IPX4. Phiaton устанавливает стандарт защиты от воды и пота, делая это без ущерба для звука или стиля, как это было в их наушниках BT 120 NC и BT 700 .
Названный Digital Trends «лучшим именем среди наушников Bluetooth», компания Phiaton получила признание за свой выбор беспроводных устройств, хотя в настоящее время бренд производит фурор своими водонепроницаемыми моделями наушников.BT 100 NC и BT 120 NC не только соответствуют стандартам IPX4, прошедшим испытания и сертификацию, но и остаются верными звуковой сигнатуре премиум-класса Phiaton и отличным характеристикам на открытом воздухе.
Оба ресивера предлагают отличные возможности подключения по Bluetooth для идеального сопряжения с вашим смартфоном, обеспечивая высокое качество звука, позволяя слушателям погрузиться в свой каталог iTunes. Наушники BT 120 NC с шейным ободом оснащены активным шумоподавлением, быстрой зарядкой, Bluetooth® 4.2 и мощными 12-миллиметровыми динамическими драйверами, идеально подходящими для всех, кто находится в пути.Легкие наушники доступны в черном и белом цвете.
Те, кто ищет что-то более традиционное, могут положиться на BT 110 , чтобы предоставить им аналогичные впечатления от прослушивания благодаря более минималистичному, компактному и портативному форм-фактору. Какими бы ни были предпочтения, оба наушника соответствуют традициям бренда, обеспечивая первоклассный звук, удобные элементы управления и, что самое важное, водонепроницаемую защиту IPX4, которая сдерживает пот на теле и мокрые элементы от разрушения вашей музыкальной атмосферы.
CJ Вашингтон
21 апреля 2016
О CJ Вашингтон: Как ветеран с более чем 10-летним опытом, в том числе работая редактором стиля жизни в The Source, контент-директором Evolve Entertainment, а теперь писателем для mademan, CJ приобрел массовую популярность во всей индустрии, тесно сотрудничая с другими сущности для создания эксклюзивного контента.
Что такое рейтинг водонепроницаемости для дождя и душа?
Когда-то устройства были жуткими, и вам нужно было проявлять особую осторожность при обращении с ними с водой или пылью, но теперь время изменилось, с полностью водонепроницаемыми и пыленепроницаемыми электронными устройствами вы можете свободно перемещаться по всему миру.И эта способность устройства выдерживать воздействие воды или пыли обозначена международной системой кодирования , называемой IP-рейтингом , и рейтингом ATM для наушников, наушников, мобильных телефонов, экшн-камер и почти всех электронных гаджетов.
Итак, в этом посте вы узнаете и поймете, что соответствует стандарту IP-рейтинга для рейтингов водонепроницаемости, водонепроницаемости или пыленепроницаемости мобильных устройств, умных часов, трекеров, наушников или динамиков или любого другого электронного устройства.
Далее я также расскажу вам кое-что о банкоматах рейтинга , которые в основном предназначены для садового освещения или уличных камер видеонаблюдения.
Помните … Водонепроницаемость не обязательно означает водонепроницаемость по любым меркам.
Водостойкость или защита от пота?
Пот состоит из воды + мочевой кислоты + хлорида натрия + молочной кислоты, которая почти в 100 раз более агрессивна, чем обычная вода, поэтому важно защитить внутренние компоненты электронных устройств, таких как наушники, вкладыши, которые во время интенсивные тренировки. Поэтому большинство производителей сегодня используют гидрофобное нанопокрытие для защиты чувствительных компонентов оборудования и схем от повреждений из-за короткого замыкания и коррозии.
В конце этого поста вы можете найти ссылку на таблицу рейтинга IP в формате PDF Скачать
С годами многие из вас, возможно, потеряли гаджеты из-за непонимания гидроизоляции !!
IP = защита от проникновения или IP = международная защита
Насколько водонепроницаем мой гаджет?
Стандарт IP и IPX указывает степень защиты от проникновения или международную защиту.
Степень защиты IP определяется как водо- и пыленепроницаемость электрического или электронного устройства.
Следовательно, термин «водонепроницаемый» следует понимать как «водостойкость в пределах параметров, указанных производителем при стандартных условиях испытаний».
И именно поэтому я провел небольшое исследование:
Для начала просто ознакомьтесь со спецификациями производителя для электронных устройств, таких как:
- Bluetooth-динамики
- GPS-трекеры
- Смарт-часы
- Мобильные телефоны / смартфоны
- Bluetooth-наушники
Все они упоминают стандартные рейтинги водонепроницаемости или водонепроницаемости в спецификациях продуктов, которые вам необходимо понять и изучить перед покупкой для конкретной цели, такой как плавание, катание на лыжах, серфинг и т. Д.
В этом блоге я объясню вам рейтинги IP в табличном формате, а также объясню, как читать комбинированные рейтинги для известных продуктов в качестве примера.
Стандарт IP Объяснение: более высокое число означает более высокую степень защиты IP, за которым следует буква X и число:
Означает, что проводится только тест на водонепроницаемость,
в качестве примера IPX7, временное погружение в воду на глубину до 1 м
IP, за которым следуют два числа:
Означает, что проверяются как водонепроницаемость, так и пыленепроницаемость,
в качестве примера, рейтинг IP67, первое число (6) указывает на пыленепроницаемость, а второе число (7) указывает на воду расстойка.
IP, за которым следует число и X:
Означает, что оборудование проверяется на пыленепроницаемость, а не на водонепроницаемость,
в качестве примера IP5X, пыленепроницаемость
Таблица рейтингов IPX: [Водонепроницаемость / Водонепроницаемость]
ipx0 [Без защиты]
ipx1 [Капающая вода]
- Отсутствие вредных воздействий при вертикальном падении капель воды
- Продолжительность теста: 10 минут Водяной эквивалент 1 мм осадков в минуту
ipx2 [ Капли воды при наклоне до 15 °]
- Вертикально падающие капли не должны оказывать вредного воздействия, если корпус наклонен под любым углом до 15 ° в обе стороны от вертикали
- Продолжительность испытания: 10 минут Вода, эквивалентная 3 мм осадков в минуту
ipx3 [ Распыляемая вода]
- Вода, распыляемая под углом до 60 ° по обе стороны от вертикали, не должна оказывать вредного воздействия 9107 5
- Продолжительность теста: 5 минут, объем воды: 0.7 литров / мин, давление: 80-100 кН / м2
ipx4 [Хлебная вода]
- Брызги воды на корпус с любого направления не должны оказывать вредного воздействия
- Продолжительность испытания: 5 минут, Объем воды: 10 литров / мин, давление: 80-100 кН / м2
ipx5 [водяные струи]
- Вода, выбрасываемая соплом (6,3 мм) на корпус с любого направления, не должна оказывать вредного воздействия
- Продолжительность испытания: мин 3 мин, объем воды: 12.5 л / мин, Давление: 30 кН / м2 на расстоянии 3 м
ipx6 [Мощные водяные струи]
- Вода, выбрасываемая мощными струями (12,5 мм) на корпус с любого направления, не оказывает вредного воздействия
- Продолжительность испытания: мин. 3 мин, Объем воды: 100 л / мин, Давление: 100 кН / м2 на расстоянии 3 м
ipx7 [Временное погружение в воду на глубину до 1 м]
- Попадание воды в больших количествах причинение вредного воздействия не должно быть возможным, если корпус временно погружен в воду при стандартных условиях давления и времени.
- Продолжительность испытания: 30 минут, погружение на глубину 1 м
ipx8 [Непрерывное погружение в воду на глубину более 1 м ]
- Попадание воды в количествах, вызывающих вредное воздействие, должно быть невозможно, если корпус постоянно погружается в воду при условиях, которые должны быть согласованы между производителем и пользователем b ut, которые более суровы, чем для цифры 7
- Продолжительность испытания: Непрерывное погружение в воду, погружение на глубину более 1 м, как указано производителем
ipx9 [Защита от водяных струй под высоким давлением и температурой]
- Вода проекция под высоким давлением и высокой температурой на корпус с любого направления не должна оказывать вредного воздействия
- Форсунка с веерной струей: 15 л / мин, скорость вращения стола 5 об / мин, распыление при 0 °, 30 °, 60 °, 90 °, 30 секунд на позицию
Можно ли душ с ipx7?
- Рассмотрим пример Apple Watch с водонепроницаемостью IPX7.Apple Watch с рейтингом IPX7 должны выдерживать погружение в воду на глубину до 1 метра на срок до 30 минут.
Практически вы можете принять душ, использовать его некоторое время под дождем или не снимать его во время мытья рук, он выживет. Однако, если вы используете его для плавания, это наверняка будет вредно. - Таким образом, IPX7 подходит для большинства случаев использования на открытом воздухе, но не для плавания.
galaxy s8, iPhone XS и iPhone XS Max с рейтингом водонепроницаемости
- Galaxy S8, S8 +, iPhone XS и iPhone XS Max имеют степень водонепроницаемости IP68
- Рейтинг IP68 означает, что Galaxy S8, S8 +, iPhone XS и iPhone XS Max обладают водонепроницаемостью до 1.5 метров (4,92 фута) в течение 30 минут.
- Практические испытания показали различным людям, что падение в воду не причиняет вреда Galazy S8
Таблица рейтингов пыленепроницаемости IPX:
ip0x [Тест не требуется]
ip1x [Защита от твердых посторонних предметов 50 мм и больше]
- Объектный зонд, сфера диаметром 50 мм, не должен проникать полностью
ip2x [Защищен от твердых посторонних предметов 12.5 мм и больше]
- Объектный зонд, сфера 12,5 мм, не должен полностью проникать
ip3x [Защищен от твердых посторонних предметов 2,5 мм и более]
- Объектный зонд, сфера диаметром 2,5 мм, не должна проникать вообще
ip4x [Защищена от твердых посторонних предметов диаметром 1,0 мм и более]
- Объектный зонд диаметром 1,0 мм вообще не должен проникать
ip5x [Защита от пыли]
- Проникновение пыли полностью не предотвращается, но пыль не должна проникать в количестве, которое мешает удовлетворительной работе устройства или снижает безопасность
ip6x [Пыль -герметично]
Таблица IP-рейтинга, пыле- и водонепроницаемость, объяснение на примерах [пылезащищенность]
рейтинг ip20 [Светодиодные полосы]
- Средства защиты от твердых посторонних предметов of 12.5 мм и больше, например пальцы взрослых
рейтинг ip44 [Наиболее часто используется в освещении ванных комнат]
- Средства защиты от твердых посторонних предметов of 1,0 мм и более (4) и защиты от брызг воды (4)
рейтинг ip54 [Наушники PowerRider с костной проводимостью]
- Средства защиты от пыли (5) и брызг (4)
рейтинг ip65 [Sony Xperia Z5]
- Sony Xperia Z5 сертифицирован степень защиты IP65 и IP68
Средства Полная защита от пыли (6) и от струй воды под низким давлением, когда все порты закрыты (5)
Может быть погружен в 1.5 метров пресной воды на время до 30 минут. (8)
рейтинг ip66 [Bullet Outdoor Security Camera]
- Средство Полная защита от пыли (6) и сильных водяных струй (6)
рейтинг ip67 [iphone7, iPhone X ]
- Полностью защищен от пыли (6), а также выдерживает погружение в статическую воду на глубину до 30 минут (7)
рейтинг ip68 [Samsung Galaxy S7, iPhone XS и iPhone XS Max ]
- Полностью защищен от пыли (6), а также может выдерживать погружение в статическую воду. Погружение на глубину более 1 м, как указано производителем.
Вот для Samsung Galaxy S7: 1.5 метров (около 5 футов) на время до 30 минут.
Таким образом, рейтинг водонепроницаемости ip68 хорош для водных видов спорта - iPhone XS и iPhone XS Max имеют рейтинг IP68 (максимальная глубина 2 метра до 30 минут) в соответствии со стандартом IEC 60529
рейтинг ipx7 [Apple Watch Series 1]
- Водонепроницаемость IPX7 более чем достаточно для занятий спортом на открытом воздухе
ip67 vs ip68:
Здесь цифра 6: указывает на пыленепроницаемость, означает полную защиту от пыль (6), которая одинакова для ip67 и ip68
Вторая цифра 7 или 8:ip67 vs ip68:
Здесь цифра 7 или 8 обозначает степень водонепроницаемости, устройство
ip67 может выдерживает погружение на глубину 1 м (около 3.3 фута) статической воды на срок до 30 минут (7) Устройство
ip68 также может выдерживать погружение в статическую воду, погружение на глубину более 1 м, как указано производителем
Объяснение примера:
Здесь для Samsung Galaxy S7 это:
1,5 метра (около 5 футов) на время до 30 минут.
Так что рейтинг водонепроницаемости ip68 хорош для водных видов спорта
Позвольте мне объяснить!
Водонепроницаемы ли iPhone X, XS, XS Max?
Является ли iphone 8 водонепроницаемым? НЕТ, он не является водонепроницаемым, его водонепроницаемость соответствует уровню IP67
- iPhone X и iPhone 7 и iPhone 7 Plus, iPhone 8 имеют рейтинг водонепроницаемости IP67, что означает, что он полностью пыленепроницаем и водонепроницаем при погружении в воду. глубина 1 метр и менее.
- [iPhone X], iPhone 8 и iPhone 8 Plus устойчивы к брызгам, воде и пыли.
- Повреждения от жидкости не покрываются гарантией, поэтому плавание не рекомендуется.
Теоретическое объяснение IP67:
Полностью защищено от пыли (6), а также выдерживает погружение в статическую воду на 1 м (около 3,3 фута) на срок до 30 минут (7)
Теперь:
На официальном сайте Apple они четко указали, что оба этих телефона устойчивы к брызгам, воде и пыли
[по результатам испытаний в контролируемых лабораторных условиях]
Однако они дополнительно уточнили: Прочтите официальный ответ Apple о плавании с iPhone 7
«Защита от брызг, воды и пыли не является постоянным условием, и сопротивление может снизиться в результате нормального износа.» и еще один пункт « На повреждение жидкостью гарантия не распространяется ».
Чтобы предотвратить повреждение вашего iPhone 7, 7 Plus, 8, X, XS и XS Max жидкостью, избегайте следующих действий:
- Плавание или купание
- Воздействие воды под давлением или воды с высокой скоростью, например, при принятии душа, катание на водных лыжах, вейкбординг, серфинг, водные лыжи и т. д.
- Использование в сауне или парной
- Намеренное погружение в воду
- Работа за пределами рекомендованных температурных диапазонов или в чрезвычайно влажных условиях
- Падение или другое воздействие ударов
- Разборка, включая откручивание винтов
- Сведите к минимуму воздействие на iPhone мыла, моющих средств, кислот или кислых продуктов, а также любых жидкостей, например соленой воды, мыльной воды, воды из бассейна, парфюмерии, средства от насекомых, лосьонов, солнцезащитного крема, масла , средство для удаления клея, краска для волос и растворители.
Этот пример iPhone ясно показывает, что какое бы теоретическое значение IP-рейтинг вашего электронного устройства ни имел, вы всегда должны посещать веб-сайт производителя и изучать инструкции для этого конкретного продукта в соответствии с заявленными требованиями.
Должен ли я использовать водонепроницаемый чехол для моего iPhone XS или XS MAX?
Как вы видели, Apple на своем официальном веб-сайте также разъясняет, что повреждение жидкостью не покрывается гарантией, необходимо позаботиться о своем телефоне, думая об использовании его на открытом воздухе, например, катание на лодке, походы в сезон дождей, подводная фотография или даже используя его в ванне, чтобы посмотреть фильм!
Если вы хотите воспользоваться страховкой AppleCare, эти сборы составляют до 99 долларов.
Так что, учитывая, что повреждение водой может стоить вам довольно дорого, безусловно, имеет смысл использовать водонепроницаемый чехол с iPhone XS или iPhone XS Max. обзор и предложения по водонепроницаемым чехлам со степенью защиты IP68, Lifeproof vs Otterbox Какой чехол для iPhone лучший?
Имеют ли AirPods степень защиты IP67?
Нет, AirPods не имеют водонепроницаемости.
Apple Series 1 & 2:
Apple Watch Series 1: класс защиты IPX7
Означает, что часы можно погружать на глубину до 1 метра.
Apple Watch Series 2: водонепроницаемость до 50 метров.
Далее:
В следующем примере я объясню для Galaxy S7 edge и Galaxy S7, которые указаны Apple как защита IP68.
Теоретическое объяснение IP68:
Полностью защищено от пыли (6), а также может выдерживать погружение в статическую воду, Погружение на глубину более 1 м, как указано производителем
Сейчас:
На официальном сайте Samsung На веб-сайте они указали, что оба этих телефона водонепроницаемы на глубине до 5 футов в течение 30 минут.Помните, что Samsung также указал рейтинг «Водонепроницаемость», а не «Водонепроницаемость»!
Логическая причина, которую я понимаю, заключается в том, что даже тест проводился в течение 30 минут на глубине 5 футов, когда вы плаваете или занимаетесь динамической активностью, есть вероятность, что давление воды превышает 5 футов напора, а также воздействие воды может проникнуть внутрь. внутри. Следовательно, даже с рейтингом IP68 вам необходимо заботиться о своем устройстве. Также имеет значение температура, соль в морской воде, поскольку испытания на степень защиты IP обычно проводятся при стандартных условиях эксплуатации !!
Прочность: IP68 [пыленепроницаемость, водонепроницаемость]
Да, теперь я могу с уверенностью сказать, что IP68 указывает на жесткое устройство смартфона, которое может бороться в пыльных и водяных условиях.Так что, если вы спортсмен, спортсмен, регулярно занимающийся бегом трусцой, плаванием, катанием на лыжах, водными видами спорта, тогда ваше электронное устройство должно иметь степень защиты IP68.
Список телефонов ip68
Samsung Galaxy Note 8, Galaxy S8, Galaxy S8 Plus, LG V30, LG G6, Sony Xperia XZ1, Sony Xperia XZ Premium и линейка Samsung Galaxy S7.
Список телефонов IP67
iPhone X, Huawei Mate 10 Pro, Google Pixel 2 и Pixel XL 2, HTC U11 и iPhone 8, а также iPhone 7.
Рейтинг IPX: Водонепроницаемое освещение: Наружное:
[Предупреждение! Всегда проверяйте информацию производителя перед любой установкой].
- Садовые фонари:
Минимальный рейтинг IP должен быть IPX3 (обычно IP43), который защищает от дождя или брызг воды под углом 60 ° к вертикали. И если вы устанавливаете свет в открытой зоне, лучше выбрать рейтинг IPX4 (обычно IP44).
В целом, степень защиты IP44 подходит для использования на открытом воздухе, не подвергаясь прямому воздействию сильных дождей.
- Освещение террасы или террасы:
Поскольку они нуждаются в струйной очистке (в основном), я предлагаю выбрать рейтинг IPX5 или выше. Поверьте, IP65 будет хорошей мишенью, что свидетельствует о пыленепроницаемом корпусе, а также устойчивости к водяным струям.
- Подводная установка:
Если вы хотите установить фонари на мелководье на глубине до 1 м, требуется степень защиты IPX7.
- Пруды или плавательные бассейны:
В основном пруды или бассейны будут иметь освещение на глубине более 1 м, поэтому вы должны выбрать фитинг с рейтингом IPX8.
[Предупреждение! Всегда проверяйте информацию производителя перед любой подводной установкой].
Рейтинг IPX: Камеры видеонаблюдения:
Камеры видеонаблюдения обычно устанавливаются на открытом воздухе, поэтому они подвержены воздействию дождя, ветра, снега и конденсата.
Двумя наиболее распространенными рейтингами IP для камер видеонаблюдения являются IP66, IP67 и IP68.
Общие рекомендации могут быть:
- Внутри помещения IP44
- Внутри / снаружи (атмосферостойкость) под навесом IP44 — IP65
Я рекомендую установку видеонаблюдения под конструкцией крыши или навесом, иначе вы также можете подумать о самодельном убежище для защиты от прямой снег / осадки. - Внутри / снаружи (всепогодный) IP66 — IP67
- Под водой IP68
Сейчас:
До сих пор вы смотрели на первые две цифры IP-кода, теперь посмотрите на изображение в начале этого поста, где третья и четвертая цифра также объяснены.
Для камер видеонаблюдения эти цифры также будут иметь значение.
Посмотрите на третью цифру, если она включает одну из этих букв, которая показывает защиту камеры от вторжений:
- Тыльная сторона руки
- Палец (и ниже)
- Инструмент (и ниже)
- Провод (и ниже)
Следующие буквы также могут указывать на дополнительную защиту камеры:
H.Устройство высокого напряжения
M. Устройство движется во время теста на воду
S. Устройство стоит на месте во время теста на воду
W. Погодные условия
Что означает банкомат?
Позвольте мне ответить:
Вы можете указать водонепроницаемость гаджета, используя рейтинг IP или рейтинг банкомата.
Первый, то есть IP-рейтинг, который я уже объяснил.
Второй — рейтинг атмосфер (ATM), который я сейчас объясню.
Производитель примет одно из вышеперечисленных тестов и укажет его в технических характеристиках.
Обычно рейтинг банкоматов вы увидите на фитнес-гаджетах, таких как смарт-часы, трекеры на запястье.
[Имеется в виду первые дни водонепроницаемых часов, когда они использовались для определения рейтинга банкоматов].
В то время как рейтинг IP в основном используется для гаджетов большего размера, таких как смартфоны, динамики Bluetooth, наушники и т. Д.
Вернуться к объяснению ATM:
ATM означает атмосферу
Каждый банкомат эквивалентен 10 метров (33 фута) статического давления воды.
Можно ли брать с собой часы на 3 банкомата в душе?
НЕТ. Пожалуйста, не думайте, что часы с 3 АТМ выдержат погружение на глубину 30 метров! Как правило, даже часы с 3 АТМ могут попасть в воду в душе, поэтому обеспечьте сопротивление не менее 10 АТМ, чтобы часы оставались включенными во время плавания.
Большинство часов, продаваемых на рынке, демонстрируют водонепроницаемость 3 атм, которая практически может противостоять случайному повреждению и проливу водой, однако они определенно не предназначены для каких-либо глубоководных занятий, таких как дайвинг, в этом случае купите часы с рейтингом минимум 20 атм.Итак, чтобы обезопасить себя в душе и плавании, купите минимум 10 банкоматов.
Ниже вы найдете диаграмму, в которой показаны основные значения уровней водонепроницаемости.
На какой глубине в воде 1 атм?1 банкомат [глубина 10 метров (33 фута)]
- Повышенная устойчивость к дождю и брызгам.
- Не принимать душ и не плавать.
3 ATM [глубина 30 метров (98 футов)]
- Дождь, брызги, случайное погружение в воду и душ.
- Плавать нельзя.
5 банкоматов [глубина 50 метров (164 футов)]
- Дождь, брызги, случайное погружение в воду, душ, плавание на поверхности, неглубокое плавание с маской и трубкой
10 банкоматов [глубина 100 метров (328 футов)]
- Дождь, брызги, случайное погружение в воду, душ, плавание и подводное плавание. Никаких глубоководных погружений с аквалангом или скоростных водных видов спорта.
20 ATM [глубина 200 метров (656 футов)]
- Дождь, брызги, случайное погружение в воду, душ, плавание, подводное плавание, дайвинг с поверхности и водные виды спорта.Никаких глубоководных погружений.
Позвольте мне объяснить!
Рассмотрим случай Garmin Forerunner 230/235 , которые определены как защита 5 атм компанией Garmin
Теоретическое объяснение 5 атм:
Устройство выдерживает давление, эквивалентное глубине 50 м
Сейчас:
«5 атм» или «50 метров» не подтверждает, что устройство водонепроницаемо при любых условиях на глубине до 50 метров от поверхности воды. Но это просто указывает на то, что в Стандартных условиях испытаний (статическая вода) на глубине 50 метров ниже поверхности воды давление воды не попадет в гаджет.
И, следовательно, когда вы погружаетесь в воду со своими умными часами «5 АТМ», существует вероятность того, что они столкнутся с более высоким динамическим давлением (помните, что 5 АТМ для статического давления) и, следовательно, может в конечном итоге попасть внутрь воды!
Еще один пример Fitbit Flex 2 указан как защита 5 ATM
Что Fitbit сообщает на своем веб-сайте? Проверьте здесь
Все трекеры Fitbit водонепроницаемы, а это означает, что они водонепроницаемы и защищены от брызг и могут выдержать даже самую тяжелую тренировку.Не плавайте и не принимайте душ с трекером, если не указано ниже:
- Fitbit Flex 2 защищен от купания и душа
Примечание. FitBit не рекомендует носить Flex 2 в гидромассажной ванне или сауне. - Fitbit Alta защищен от душа.
Другой популярный ремешок для смарт-часов / фитнеса, например, Jawbone UP2, UP3 и UP Move, указывает водостойкость следующим образом:
«Ремешок UP3 ™ устойчив к дождю, брызгам и поту. Однако вам следует снимать UP3 ™ перед принятием душа, плаванием, серфингом или другими экстремальными условиями и занятиями, такими как сауны и парные.Ни в коем случае не погружайте UP3 ™ в жидкости, в том числе в горячие ванны или ванны ».
Следующий бренд Misfit:
Misfit Shine заявлен компанией Misfit как «издание для плавания», но имеет рейтинг только 5 банкоматов. Может быть, это потому, что Shine не имеет порта (нет порта для зарядки и синхронизации через Bluetooth).
Pebble:
Pebble, Pebble Steel, Pebble Time рассчитаны на 5 атм и защищены от брызг, что позволяет убирать на кухне и принимать душ.
Чем выше, тем лучше:
Воспользуйтесь простым правилом для выбора гаджетов, таких как умные часы, с учетом бюджета и функциональных требований, выберите устройство с более высоким рейтингом банкоматов.
ВНИМАНИЕ!
Несмотря на то, что вышеупомянутая запись в блоге подробно объясняет защиту IP от воды и пыли.
Перед тем, как начать использовать устройство для плавания, душа, катания на лыжах, серфинга, езды на велосипеде по пыльной дороге.
Настоятельно советую зайти на сайт устройства и внимательно изучить рекомендации компании по использованию.
Связанные
Ipx4 vs ipx5. Расшифровка рейтинга IP
Из всех критериев, которые необходимо учитывать, одним из наиболее важных является не внешний вид динамика, а защита от воды. Это кажется логичным для устройства, предназначенного для использования во влажной среде…. IPX4, мы также часто находим термин IPX7, который очень часто используется, когда речь идет о динамиках для душа, как и во всех устройствах, предназначенных для использования на открытом воздухе с Bluetooth-динамиками, динамиками на солнечной энергии, гарнитурами, смартфонами…
Перед тем, как выбрать, какую душевую колонку купить, очень важно убедиться, что этот термин четко указан. Но каково точное определение IPX4? Он указывает на степень защиты устройства от проникновения твердых или жидких тел. Таким образом, он состоит из двух цифр: первая указывает степень защиты от проникновения твердых тел, например, пыли, а вторая цифра означает то же самое, но для жидких тел.
В этом случае проверяется только водонепроницаемость.
Устройство нельзя считать устойчивым к проникновению твердых предметов, пыли, пальцев…. Кстати, если вы хотите узнать больше о стандарте IP, перейдите на эту страницу. Для определения каждой степени защиты проводятся испытания устройства на предмет проникновения твердых или жидких элементов.
Для обеспечения защиты уровня 4 от жидкого элемента вода разбрызгивается со всех сторон в сторону устройства в течение 5 минут. Если устройство сопротивляется, значит, оно сертифицировано по IPX4.
Таким образом, можно сказать, что он устойчив к водяным струям или брызгам воды. Более высокие показатели стандарта более требовательны: например, рейтинг IPX7 означает, что устройство можно полностью погрузить в воду на глубину не менее 1 метра на 30 минут.
На этой специальной странице сайта вы найдете полный выбор водонепроницаемых динамиков для душа IPX7.
Мы не рекомендуем покупать динамик для душа, если он не сертифицирован по крайней мере IPX4. Нижней защиты недостаточно.Например, IPX2 защищает только от капель воды. Динамики Bluetooth, наушники Bluetooth, которые должны быть устойчивы к поту, но также фонарики, часы для дайвинга… Даже смартфоны теперь сертифицированы IPX4 или даже IPX7. IPX4 — это минимум для выбора динамика для душа или любого другого динамика Bluetooth в этом отношении.
Действительно, если вы планируете использовать динамик в ванной комнате, он должен полностью противостоять водяным струям. Так почему же вам должны быть интересны более высокие стандарты?
Действительно, например, существует множество динамиков для душа, сертифицированных для погружения в воду на глубину до 1 метра IPX7.Первым критерием является ваш бюджет: динамики с сертификатом IPX7, как правило, немного дороже, чем динамики с сертификатом IPX4, хотя есть дешевые и качественные динамики с сертификатом IPX7. Второй критерий — это то, как вы его используете: если вы используете динамик Bluetooth только в душе, достаточно IPX4.
Действительно, если ваш динамик случайно упадет в ванну, он может перестать работать. С другой стороны, динамики, сертифицированные по стандарту IPX7, часто предназначены для плавания по поверхности воды.Рейтинг IP44 редко встречается в мире динамиков для душа или динамиков Bluetooth в целом. Скорее, это относится к осветительному оборудованию, используемому в ванных комнатах или светильникам для наружного освещения. Это означает, что устройство защищено от проникновения твердых частиц размером более 1 мм и от проникновения воды со всех сторон.
Для светильников для ванной вы найдете подробное описание на этой странице. Для садовых огней вы можете посетить эту страницу: Блог Sparks Direct. Если такое утверждение не указано, это не означает, что устройство не является водонепроницаемым.Но самая большая опасность для наушников или наушников?
Это была бы вода, проклятие всей электроники и единственный элемент, кроме воздуха, с которым ваши личные подслушивающие устройства неизбежно соприкоснутся в какой-то момент. Что вам нужно знать, так это то, сколько воды могут выдерживать ваши наушники и в каких условиях. Чтобы узнать это, вам нужно знать их рейтинг IP. Классы IP или защиты от проникновения являются частью жесткого стандарта, опубликованного Международной электротехнической комиссией и подтвержденного строгими лабораторными испытаниями.
И если продукт рассчитан на то, чтобы противостоять только той или иной форме проникновения, цифра, представляющая непроверенного иностранного злоумышленника, будет представлена знаком X, как и в классе алгебры. Как вы можете видеть на диаграмме ниже, когда дело доходит до рейтинга IP, чем выше значение, тем лучше. Но какой рейтинг правильный? Конечно, чем больше, тем лучше, но разработка и производство наушников, которые могут пройти более строгие и требовательные тесты на степень защиты IP, обходятся дороже.
Объяснение рейтингов IPX для наушников — что означает каждый рейтинг
Таким образом, эти наушники и наушники продаются дороже.Я надеюсь, что на это еще можно ответить, так как этой статье чуть больше 2 лет, но если наушники имеют рейтинг IPX5, они смогут выдержать душ?
Выпуск Spiele 2020 ноябрьЗакрыть меню. Авторизуйтесь. Закройте корзину. Деннис Бургер, 12 июня, Рекомендуемые товары. BT NC. Посмотреть продукт. Джейсон Мюррей 31 декабря, Назад Вперед. Тестирование защиты от проникновения проверяет уровень защиты корпуса от вторжений. Два таких набора испытаний защиты от проникновения включают в себя воздействие на испытываемое оборудование EUT разбрызгивания воды и брызг воды.Вторая цифра в случае разбрызгивания воды всегда будет 3, а в случае разбрызгивания воды всегда будет 4.
Мы также обладаем значительным опытом в интерпретации стандартов, что часто дает производителям гибкость в определении приемлемых объемов проникновения. То, что какая-то жидкость может попасть в корпус, не означает автоматически, что устройство не соответствует требованиям. Если блок, требующий тестирования, слишком велик, чтобы его можно было переместить, не проблема. Нашим клиентам нравятся наши короткие сроки выполнения заказов, способность объяснять требования к процессу и тестированию, консультативная техническая поддержка при возникновении сбоев и доступные цены.
Это то, что сделало нас одной из самых быстрорастущих компаний в стране и самых уважаемых испытательных лабораторий в регионе. Свяжитесь с нами, чтобы получить расценки на испытания защиты от проникновения и узнать, почему мы являемся единственной лабораторией защиты от проникновения для стольких производителей со всей страны.
Искать :. Посмотреть пресс-релиз. Тестирование защиты от проникновения — это проверка уровня защиты корпуса от вторжений. Два таких набора испытаний защиты от проникновения включают воздействие на испытуемое оборудование водяных струй и мощных водяных струй.Вторая цифра в случае водяных струй всегда будет 5, а в случае мощных водяных струй всегда будет 6.
.Таким образом, IP55 и IP56 отличаются, потому что в одном используются водяные струи, а в другом — мощные водяные струи. У нас также есть значительный опыт в интерпретации стандартов, что часто дает производителям гибкость в определении приемлемых объемов проникновения.
То, что какая-то жидкость может попасть в корпус, не означает автоматически, что устройство не отвечает требованиям.
Если блок, требующий тестирования, слишком велик, чтобы его можно было переместить, не проблема. Нашим клиентам нравятся наши короткие сроки выполнения заказов, способность объяснять требования к процессу и тестированию, консультативная техническая поддержка при возникновении сбоев и доступные цены.
3260 cruger avenue bronx nyЭто то, что сделало нас одной из самых быстрорастущих компаний в стране и самой уважаемой испытательной лабораторией в регионе. Свяжитесь с нами, чтобы получить расценки на испытания защиты от проникновения и узнать, почему мы являемся единственной лабораторией защиты от проникновения для стольких производителей со всей страны.
Искать :. Просмотреть пресс-релиз. В соответствии с международным стандартом IECit классифицирует степени защиты от проникновения твердых предметов, включая такие части тела, как пыль рук и пальцев, случайный контакт и воду в электрических шкафах. Стандарт направлен на предоставление пользователям более подробной информации, чем расплывчатые маркетинговые термины, такие как водонепроницаемый. Цифровые характерные цифры указывают на соответствие условиям, приведенным в таблицах ниже.
Например, электрическая розетка с классом защиты IP22 защищена от попадания пальцев и не будет повреждена или станет небезопасной во время указанного испытания, в котором она подвергается воздействию вертикально или почти вертикально капающей воды.IP22 или 2X — типичные минимальные требования к конструкции электрических аксессуаров для использования внутри помещений. Первая цифра указывает уровень защиты, которую обеспечивает корпус от доступа к опасным частям. E.
Справочная таблица с рейтингом IP. IEC Ed. Информация, содержащаяся на этом веб-сайте, предназначена только для общих информационных целей.
Таким образом, вы полагаетесь на такую информацию исключительно на свой страх и риск. Вторая цифра: жидкости Защита оборудования внутри корпуса от вредного проникновения воды.
Уровень Размер объекта защищен от Эффективно от 0 Не защищен — 1 Капающая вода Вертикально падающие капли воды не должны оказывать вредного воздействия. Обычно это означает, что оборудование герметично закрыто. Однако для некоторых типов оборудования это может означать, что вода может проникнуть внутрь, но только таким образом, чтобы не оказывать вредного воздействия.
Не защищен от жидкостей. IP01 Не защищен от твердых частиц. Защищен от конденсации. IP02 Не защищен от твердых частиц.Защищено от водяных брызг менее 15 градусов от вертикали. IP03 Не защищен от твердых частиц. Защищено от водяных брызг менее 60 градусов от вертикали. IP04 Не защищен от твердых частиц.
Шаблон плана связи при отключенииЗащита от водяных брызг с любого направления. IP05 Не защищен от твердых частиц. Защищен от струй воды под низким давлением с любого направления. IP06 Не защищен от твердых частиц.
Защищено от водяных струй под высоким давлением с любого направления. IP07 Не защищен от твердых частиц.Защищено от погружения на глубину от 15 сантиметров до 1 метра. IP08 Не защищен от твердых частиц. Защищено от длительного погружения в воду до определенного давления. IP10 Защита от прикосновения руками более 50 миллиметров. IP11 Защищено от прикосновения руками более 50 миллиметров. Обновлено Tejas Upmanyu. Потребительская электроника, такая как смартфоны и носимые устройства, прочно вошла в нашу повседневную рутину.
Вы когда-нибудь замечали, что смотрите на новый смартфон или носимое устройство, задаваясь вопросом, что означает этот рейтинг IP68? Как это повлияет на вас как на потенциального покупателя или пользователя? Отличается ли он от рейтинга IP67? Если да, то как? Проверить это сейчас.
Распродажаначинается в 12 часов ночи 11 октября. Что эти вещи означают и что лучше всего? Или, может быть, стакан воды на вашем смартфоне погрузит вас в путешествие к магазинам по обслуживанию смартфонов, ну, не так быстро, приятель.
Мебель из кленового дерева КвинслендРейтинг IP соответствует IPXX, где последние две цифры зависят от степени защиты. Например, IP На данный момент существует максимум 6 уровней защиты от пыли и 8 уровней защиты от воды, как указано ниже.Степень защиты IP для водонепроницаемых телефонов указана только для пресной воды, в том числе дождевой, озерной, речной и т. Д.
Не применяется к соленой воде. Для IP68 точные условия указывает производитель смартфона. Максимальный и лучший IP-рейтинг, который вы можете получить на своем устройстве, — это IP. Будьте уверены, любое встречное устройство с рейтингом IP68!
Устройство полностью устойчиво к пыли и защищено от воды на глубине до 1 метра.Да, вы все правильно поняли. IPX7 означает, что устройство защищено от погружения в воду на глубину до 1 метра на 30 минут и не имеет защиты от частиц пыли.
Вы можете, например, носить и использовать Apple Watch во время упражнений, под дождем и при мытье рук, но погружать Apple Watch в воду не рекомендуется. Испытанию на водонепроницаемость подвергается пресная вода; соленая вода может совершенно по-разному влиять на смартфон.
Kon banega crorepati live 2020Температура также является важным фактором, слишком высокие или низкие температуры могут очень серьезно повлиять на ваш смартфон.Итак, опять же, не переносите устройство в сауну, парную или в ледяные шапки, если на то пошло.
Уравнение Клаузиуса МоссоттиЭти баллы предназначены для особо осторожных людей, которые определенно любят свои устройства больше всего на свете. IP-рейтинги предназначены для защиты вас и вашего смартфона от непреднамеренных действий, несчастных случаев и особых обстоятельств. В конце концов, это электронные устройства, а вода — не друг. В этих наушниках и наушниках используется технология Bluetooth для подключения к телефону и потоковой передачи музыки.
Если вы регулярно пользуетесь проводными наушниками, вам понравится беспроводная связь.
Мы рассмотрели функции, характеристики, дизайн и производительность. Noise Shots X3 — это доступная пара беспроводных наушников от компании Noise.
В этой статье мы рассмотрим, что все они предлагают, и можем ли мы назвать их лучшими беспроводными наушниками в Индии? Это обычно называется рейтингом IP. Производители обычно добавляют этот шифр в свои описания в какой-то момент, чтобы измерить, насколько их продукты водо- и пыленепроницаемы.Но что именно означают эти числа и как их применять в повседневной жизни?
IP, IPX или IPXY — все это ссылки на стандартизованный рейтинг того, насколько хорошо продукт может предотвращать попадание твердых и жидких веществ и, таким образом, возможное повреждение вашей электроники. Две цифры, следующие за буквами IP, указывают на тип защиты, на который вы можете рассчитывать.
Y — это уровень защиты жидкостей от нуля до восьми, где ноль означает отсутствие защиты вообще, а восемь означает, что устройство выдерживает погружение в воду, обычно на глубину до трех метров, на срок не менее 30 минут.Благодаря IPX2 ваше устройство может выдерживать небольшое количество капающей воды без повреждений. IPX4 обеспечивает достойную защиту от брызг воды. Большинство наушников, беспроводных или проводных, предназначенных для занятий спортом и активного образа жизни, имеют степень защиты IPX4 и не должны иметь проблем с регулярным использованием во время этих занятий.
На самом деле не кладите их под воду, e. Это защитит ваш гаджет от случайных керпланков на глубине одного метра воды на срок до 30 минут, в то время как IPX8 обеспечивает такой же период защиты даже в более глубокой воде с точной глубиной, указанной производителем.Как и все наши фавориты для читателей электронных книг, они имеют этот рейтинг, что делает их гораздо лучшими спутниками на отдыхе для искателей приключений на воде. На всякий случай всегда проверяйте, что производитель хочет указать в технических характеристиках продукта.
IPX4 против IPX5: нужен ли нам IPX5?
Но если вы читаете мелкий шрифт, есть несколько предостережений :. Защита от брызг, воды и пыли не является постоянным условием, и сопротивление может снизиться в результате нормального износа. Ясно, что вы не должны воспринимать этот рейтинг как приглашение принять душ или поплавать с iPhone XR.Термин «водонепроницаемый» — это скорее идеал, чем реальный рейтинг. По-настоящему водостойкий продукт никогда не пропускает воду ни при каких обстоятельствах.
На самом деле, даже когда вы видите продукты, обычно часы имеют знак водонепроницаемости WR e. Эти продукты проходят индивидуальные испытания и должны работать на глубине на 25 процентов глубже, чем указано на циферблате.
Рейтинг IP — ваш единственный верный признак того, что производитель разработал продукт для работы в этих условиях.Всегда проверяйте гарантию на продукт, чтобы узнать, на что она распространяется, а на что нет. Что это значит для меня? Но если вы читаете мелкий шрифт, есть несколько предостережений: iPhone XR защищен от брызг, воды и пыли и был протестирован в контролируемых лабораторных условиях с рейтингом IP67 по стандарту IEC с максимальной глубиной 1 метр до 30 минут.
Подходит для дайвинга. Лучшие умные часы по лучшим дешевым предложениям на камеры Google Nest за февраль Лучшие дешевые альтернативные предложения GoPro за февраль Лучшие бренды чехлов для телефонов.Как отразить ваш смартфон или планшет на телевизоре.
Что на самом деле означают такие рейтинги IP, как IP68 или IP53
Водонепроницаемые телефоны восхищают. Вместо того, чтобы ронять телефон в миску с рисом, когда вы случайно сбиваете его со стойки и в раковину, вы можете просто высушить его и продолжать ехать. И многие из сегодняшних водонепроницаемых телефонов настолько водонепроницаемы, насколько это возможно — они имеют рейтинг IPX8, где 8 — это наивысшая (за исключением экстремальных продуктов, которые не предназначены для потребителей) «водонепроницаемость», на которую может претендовать потребительское устройство. .
Верно?
Ну… может и нет. Samsung Galaxy S7 имеет рейтинг IP68 — наивысший рейтинг, который может получить потребительское устройство по шкале IP, — но это еще не значит, что вы должны заниматься серфингом или рафтингом. Вот что на самом деле означает рейтинг IP .
(I) ngress (P) rotectionПерво-наперво: что вообще означает «IP»? На самом деле это означает две вещи — «Международная защита» и / или «Защита от проникновения». Код IP был создан Международной электротехнической комиссией (МЭК), некоммерческой неправительственной организацией, которая создает международные стандарты для всех видов «электротехники», от полупроводников до аккумуляторов, бытовой техники и… вашего смартфона.
Назначение IP-кода — предоставить вам, покупателю, «подробную» информацию о вашем устройстве, помимо «водонепроницаемости» и «не водонепроницаемости», хотя стандарты кода (и их отсутствие) могут сбивать с толку. Но цель IP-кода — сообщить вам, выживет ли ваше устройство, если вы попадете под проливной ливень или случайно уроните его в бассейн.
Что означают цифрыКод IP состоит из двух цифр. Первое число (0–6) указывает на уровень защиты вашего устройства от «твердых частиц», в том числе от крупных частей тела до микроскопических пылинок.Например, рейтинг IP2X означает, что ваше устройство защищено от «пальцев или подобных предметов», но все, что меньше человеческого пальца, может пройти сквозь него и нанести некоторый ущерб. С другой стороны, степень защиты IP6X означает, что ваше устройство пыленепроницаемо, и даже крошечные частички пыли не попадут внутрь корпуса.
DSMTВторое число указывает уровень защиты вашего устройства от жидкости, в частности от пресной воды. Это число варьируется от 0 до 9K, хотя ни один потребительский смартфон не имеет рейтинга 9K (или 6K, если на то пошло).Таким образом, самая высокая оценка, которую вы увидите здесь, — 8, что означает, что устройство можно погрузить в воду глубиной более 1 метра, но фактический уровень глубины определяется производителем, как и время, в течение которого устройство может находиться в воде. погруженный.
В то время как уровни защиты от твердых частиц относительно просты (хотя и немного бесполезны, поскольку это, вероятно, довольно очевидно, если устройство восприимчиво к объектам размером с палец), уровни защиты от жидкости не так легко расшифровать, потому что жидкость намного лучше проникает внутрь вашей электроники, чтобы нанести ущерб.
DSMTКлассы IP для защиты от жидкости не суммируются, кроме IPX6. Это означает, что любое устройство с рейтингом IPX7 или IPX8 должно было пройти только один тест (тест, который определил его количество), а не другие тесты. Таким образом, хотя телефон IPX7 прошел тест, когда он был полностью погружен в воду на глубину до 1 метра на 30 минут, он не обязательно прошел тест IPX6 или тест IPX5, оба из которых связаны с выбросом воды из воды. форсунка или мощные форсунки.Другими словами, ваш телефон IPX7 может быть в порядке, если вы уроните его в бассейн, но может выйти из строя, если вы опрыскаете его из шланга. (Конечно, это также может быть хорошо, если вы опрыскаете его из шланга — дело в том, что рейтинг IP сам по себе не говорит вам.)
Если вы видите рейтинг IP со знаком «X» вместо числа, не паникуйте — это не означает, что у устройства нулевая защита от пыли или воды, это просто означает, что устройство не тестировалось на этот элемент. При более высоких рейтингах IP вы можете быть уверены, что ваш телефон защищен от всех элементов — если телефон с рейтингом IPX7 можно погрузить в воду, он, вероятно, также защищен от пыли.
Лаборатория и реальный мирХотя все это кажется очевидным, цифры и их официальные переводы на самом деле мало что говорят о том, насколько водонепроницаемым (или, скорее, не водонепроницаемым) ваше устройство.
Оценок недостаточно, чтобы точно сказать , насколько водонепроницаемо (или нет) ваше устройство. Тест, который смартфон проходит в контролируемых лабораторных условиях, часто сильно отличается от того, что происходит в реальном мире.
Давайте посмотрим на предупреждения, которые сами производители смартфонов размещают на своих веб-сайтах — например, это предупреждение от Sony о «водонепроницаемых» телефонах Xperia (которые, как предупреждала компания, не были действительно водонепроницаемыми еще в 2015 году): Sony предупреждает покупателей о том, что телефоны являются «водонепроницаемыми».«
Как видите, лабораторные условия обычно сильно отличаются от реальных. Тесты всегда проводятся в пресной воде, что исключает множество реальных водных условий, таких как соленая вода на пляже, хлорированная вода в бассейне или пролитый безалкогольный напиток. Тесты обычно включают телефон, который находится в режиме ожидания или даже выключен, поэтому вы можете забыть об использовании телефона под водой (ваш сенсорный экран, скорее всего, все равно не будет работать), и Sony даже упоминает, что вы должны дать микрофону и динамику вашего телефона полностью высохнуть ( до трех часов), прежде чем пытаться их использовать.
Кроме того, рейтинг IP говорит только о том, насколько ваш телефон защищен от частиц пыли и чистой воды, но не о том, насколько он защищен от других факторов окружающей среды, таких как экстремальные температуры. Если ваш телефон также не соответствует военным стандартам для экстремальных условий (MIL-STD-810G), как Samsung Galaxy S7, вам, вероятно, не следует ронять его в очень горячие жидкости (например, в гидромассажную ванну).
Что я могу сделать с телефоном с рейтингом… IP53И HTC 10, и Google Pixel имеют IP-рейтинг IP53.Официально это означает, что эти устройства защищены от пыли (пыль может попасть внутрь, но это не повлияет на их внутреннюю работу) и от брызг воды (без давления) при наклоне до 60 градусов. Вот что это значит для вас.
ThinkstockIP53 означает, что вы можете использовать свой телефон у бассейна, но с ним следует обращаться как с водонепроницаемым телефоном. Не позволяйте ему упасть!
- Если уронить телефон на песок, он не перестанет работать. Однако пыль может попасть внутрь телефона (в том числе под экраном), и на нее будет неудобно смотреть.
- Попасть под легкий ливень можно. Телефон защищен от световых брызг, даже если держать его под углом 60 градусов (так что, по сути, если вы держите его в руке в обычном положении телефона), но вам, вероятно, следует убрать его раньше, чем позже. Тест IPX3 требует всего 10 минут распыления воды, поэтому эти телефоны не предназначены для использования под дождем.
- Если вы пролили на телефон стакан воды, это, вероятно, будет нормально, но вам нужно принять те же меры предосторожности, что и, если вы пролили воду на обычный телефон.Выключите его и дайте ему полностью высохнуть на воздухе перед повторным включением.
Многие телефоны Sony Xperia имеют рейтинг IP65 / 68, что на самом деле лучше, чем просто рейтинг IP68. Официально это означает, что эти телефоны полностью пыленепроницаемы и защищены от двух типов повреждений водой — струи низкого давления и полного погружения (на 1,5 метра на время до 30 минут).
ThinkstockБольшинство не водонепроницаемых телефонов переживут небольшой дождь, но вы не должны регулярно пользоваться телефоном под дождем, если он не IP65.
- Бросьте телефон на песок сколько угодно — ваш телефон не пострадает и должен оставаться в рабочем состоянии.
- Ливень — наименьшее из ваших беспокойств. С вами все будет в порядке даже во время довольно сильного ливня — вы даже сможете взять телефон в душ (хотя я не знаю, зачем вам это нужно).
- Большинство несчастных случаев, связанных с жидкостями (проливание воды на телефон, падение его в бассейн), не проблема. Если вы уронили телефон в жидкость, не являющуюся пресной водой, вы можете (и должны) промыть его пресной водой, прежде чем отложить в сторону для просушки.
- Вы , наверное, можете пользоваться телефоном под водой, при условии, что вы находитесь в пресной, а не хлорированной или соленой воде. Sony даже предлагает фотографировать под водой на своей странице продукта Xperia Z3v.
- Рейтинг IPX8 ничего не говорит о температуре, поэтому не роняйте телефон в горячую жидкость (горячая ванна, ванна, кастрюля с супом).
Samsung Galaxy S7, S7 Edge и S7 Active имеют рейтинг IP68. Официально это означает, что эти телефоны аналогичны телефонам со степенью защиты IP65 / 68, но у них может не хватать защиты от струй воды под низким давлением.
ThinkstockМожно уронить телефон в океан, если он IP68, но перед тем, как дать ему высохнуть, промойте его пресной водой.
- Если на ваш телефон выпал проливных дождей, это может быть связано с некоторыми повреждениями.
- Не стоит брать этот телефон в душ — но опять же, зачем вам это нужно?
- Хотя телефон можно погрузить в пресную воду на глубину до 1,5 м на срок до 30 минут, не роняйте его в движущуюся воду (например, в реки или джакузи).
IP67 вы также увидите на многих телефонах. Это очень похоже на IP68, за исключением того, что IP67 означает «до одного метра», а IP68 означает «более одного метра» погружения в воду.
