Классификация электроустановок, помещений, электрооборудования

РАЗДЕЛ ПЕРВЫЙ

КЛАССИФИКАЦИЯ ЭЛЕКТРОУСТАНОВОК, ПОМЕЩЕНИЙ, ЭЛЕКТРООБОРУДОВАНИЯ

1-1. КЛАССИФИКАЦИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ УСТАНОВОК ПО НАПРЯЖЕНИЮ

Электроустановками называются установки, в которых производится, преобразуется, распределяется и потребляется электроэнергия.

Электроустановки подразделяются «Правилами устройства электроустановок» ¹ на электроустановки напряжением до 1 000 и выше 1 000 в.

1-12. КЛАССИФИКАЦИЯ ПОМЕЩЕНИЙ И НАРУЖНЫХ

УСТАНОВОК ПО СОДЕРЖАЩЕЙСЯ В НИХ СРЕДЕ И РОДУ ПРОИЗВОДСТВА В НИХ

1.Электропомещениями называются помещения или отгороженные части помещения, например сетками, доступные только для квалифицированного обслуживающего персонала, в которых установлено находящееся в эксплуатации электрооборудование, предназначенное для производства, преобразования или распределения электроэнергии.

2.Сухими помещениями называются помещения, в которых относительная влажность не превышает 60%. При отсутствии в таких помещениях условий, приведенных в пп. 6—8, они называются н о р м а л ь н ы м и.

3.Влажными помещениями называются помещения, в которых пары или конденсирующаяся влага выделяются лишь временно и притом в небольших количествах (например, кухни в квартирах, неотапливаембю лестничные клетки жилых домов и т. п.) и относительная влажность в которых более 60%, но не превышает 75’%.

4.С ы р ы м и помещениями называются помещения, в которых относительная влажность длительно превышает 75%.

5.Особо сырыми помещениями называются помещения, в которых относительная влажность воздуха близка к 100’% (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой) .

6.Жаркими помещениями называются помещения, в которых температура длительно превышает -— 30° С.

7.Пыльными помещениями называются помещения, в которых по условиям производства выделяется технологическая пыль в таком количестве, что она может оседать на проводах, проникать внутрь машин, аппаратов и т.

п. Пыльные помещения подразделяются на помещения с проводящей пылью и на помещения с непроводящей пылью.

8.Помещениями с химически активной средой называются помещения, в которых по условиям производства постоянно или длительно содержатся пары или образуются отложения, разрушающие изоляцию и токоведущие части электрооборудования.

9.Пожароопасными называются установки (в помещениях или наружные) , в которых применяются или хранятся горючие вещества. Пожароопасные установки разделяются на четыре класса.

Помещения класса П-I. К ним относятся помещения, в которых применяются или хранятся горючие жидкости с температурой вспышки паров выше 45° С (например, склады минеральных масел и т. п.) .

Помещения класса П-П. К ним относятся помещения, в которых выделяются горючие пыль или волокна, переходящие во взвешенное состояние. Возникающая при этом опасность ограничена пожаром (но не взрывом) либо в силу физических свойств пыли или волокон (степень измельчения, влажность и т.

п., при которых нижний предел взрыва составляет более 65 г!м³) , либо в силу того, что содержание их в воздухе по условиям эксплуатации не достигает взрывоопасных концентраций (например, деревообделочные цехи, малозапыленные помещения мельниц и элеваторов) .

Помещения класса П-I 1а. К ним относятся производственные и складские помещения, содержащие твердые или волокнистые горючие вещества (дерево, ткани и т. п.) , причем признаки, перечисленные в характеристике помещений класса П-П, отсутствуют.

Установки класса П-Ш. К ним относятся наружные установки, в которых применяются или хранятся горючие жидкости с температурой вспышки паров выше 45° С (например, склады минеральных масел, открытые или под навесом) , а также твердые горючие вещества (например, склады угля, торфа, дерева и т. п. открытые или под навесом) .

В случае частичного открытого размещения в помещении (цехе) пожароопасных производственных установок и отсутствия при этом специально предусмотренных мер против распространения пожара за пределы данного участка пожароопасной зоной считается зона на расстоянии 3 м по горизонтали от пожароопасных установок.

10.Взрывоопасными называются установки (в помещениях и наружные) , в которых по условиям технологического процесса могут образоваться взрывоопасные смеси:

а) горючих газов или паров с воздухом или кислородом, а равно с другими’ газами-окислителями (например, с хлором) ;

б) горючих пылен или волокон с воздухом при переходе их во взвешенное состояние.

Взрывоопасные установки разделяются на шесть классов:

1) Помещения класса В-I. К ним относятся помещения, в которых выделяются горючие газы или пары в таком количестве и обладающие такими свойствами, что они могут образовать с воздухом или другими окислителями взрывоопасные смеси при нормальных недлительных режимах работы, например при загрузке или разгрузке технологических аппаратов, при хранении или переливании легковоспламеняющихся и горючих жидкостей, находящихся в открытых сосудах и т. п.

2) Помещения класса В-Ia. К ним относятся помещения, в которых при нормальной эксплуатации взрывоопасные смеси горючих паров или газов с воздухом или другими окислителями не имеют места, а возможны только в результате аварий или неисправностей.

3) [Помещения класса В-16. К ним относятся те же помещения, что и класса В-Ia, но отличающиеся одной из следующих особенностей:

а) Горючие газы в этих помещениях обладают высоким нижним пределом взрываемости (15% и более) и резким запахом при предельно допустимых по санитарным нормам концентрациях (например, машинные залы аммиачных компрессорных и холодильных абсорбционных установок) .

б) Образование в аварийных случаях в помещениях общей взрывоопасной концентрации по условиям технологического процесса исключается, а возможна лишь местная взрывоопасная концентрация (например, помещения электролиза воды и поваренной соли) .

в) Горючие газы и легковоспламеняющиеся горючие жидкости имеются в помещениях в небольших количествах, не создающих общей взрывоопасной концентрации, и работа с ними производится без применения открытого пламени.

Эти установки относятся к невзрывоопасным, если работа в них производится в вытяжных шкафах или под вытяжными зонтами.

4) Установки класса В-1г. К ним относятся наружные установки, содержащие взрывоопасные газы, пары, горючие и легковоспламеняющиеся жидкости (например, газгольдеры, емкости, сливные и наливные эстакады и т. п.) , где взрывоопасные смеси возможны только в результате аварии или неисправности.

Для наружных установок взрывоопасными считаются зоны в пределах:

а) до 20 м по горизонтали и вертикали от места открытого слива и налива — для эстакад с открытым сливом и наливом легковоспламеняющихся жидкостей;

б) до 3 м по горизонтали и вертикали от взрывоопасного закрытого технологического оборудования и 5 м по вертикали и горизонтали от дыхательных и предохранительных клапанов — для остальных установок.

Наружные открытые эстакады с трубопроводами для горючих газов и легковоспламеняющихся жидкостей относятся к невзрывоопасным.

5) Помещения класса В-П. К ним относятся помещения, в которых выделяются переходящие во взвешенное состояние горючие пыли или волокна, обладающие такими свойствами, что они способны образовать с воздухом и другими окислителями взрывоопасные смеси при нормальных недлительных режимах работы (например, при загрузке и разгрузке технологических аппаратов) .

6) Помещения класса В Па. К ним относятся помещения, в которых опасные состояния, указанные в п. 5, не имеют места при нормальной эксплуатации, а возможны только в результате аварий или неисправностей.

11. Класс производственных помещений, которые хотя и не содержат технологического оборудования и материалов, представляющих опасность в отношении пожара или взрыва, но граничат с помещениями взрывоопасными, определяется согласно данным

табл. 1-1.

Классификация помещений, смежных с взрывоопасными

Таблица 1-1

Класс взрывоопасного помещения Класс смежного помещения, отделенного от взрывоопасного одной стеной с дверью двумя стенами и дверями, образующими коридор или тамбур В-1 В-1а Невзрыво- и непожароопасное В-1а В-16 В-16 Невзрыво- и непожароопасное В-П В-Иа Невзрыво- и непожароопасное В-На Невзрыво- и непожароопасное

12. Камеры вытяжных вентиляторов, обслуживающие взрывоопасные помещения и изолированные от них, относятся к взрывоопасным помещениям соответственно на один класс ниже, за исключением камер аварийной вентиляции, для которых принимается класс обслуживаемого помещения.

Камеры приточных вентиляторов, обслуживающих взрывоопасные помещения, относятся к невзрывоопасным помещениям.

Электроустановки — классификация и характеристики

Электроснабжение потребителей включает в свою систему использование технологических процессов через различные типы электроустановок и токоприемников.

В соответствии с правилами устройства электроустановок (ПУЭ), электроустановка включает в свой состав машины, коммутирующие устройства и аппараты, воздушные (ВЛ) и кабельные (КЛ) линии электропередачи. В состав электроустановки входит различное оборудование, использованное для осуществления помощи, необходимой для преобразования, накопления, различных способов передачи и упорядоченного распределения электрической энергии, и для преобразования электроэнергии в любой другой тип энергии, например, в тепловую или кинетическую.

Различия типов электроустановок

Электроустановки-их классификация и характеристики

По правилам устройства, электроустановки существуют нескольких типов и делятся на установки, в зависимости от уровня напряжения, до или выше 1 кВ, зависит от величины тока замыкания (500 А — малый ток замыкания, более 500 А — большие токи замыкания).

В зависимости от напряжения, например, для крупного металлургического предприятия, целесообразно иметь электроустановки с рациональным числом трансформаций. Это могут быть электроустановки, величина напряжения которых составляет: высокое напряжение: 500; 220; 110; 35; 10; 6; 3, низкое напряжение: 0,5; 0,38, 0,22 кВ. Использование рациональных напряжений позволяет достичь значительной величины экономии потерь электроэнергии.

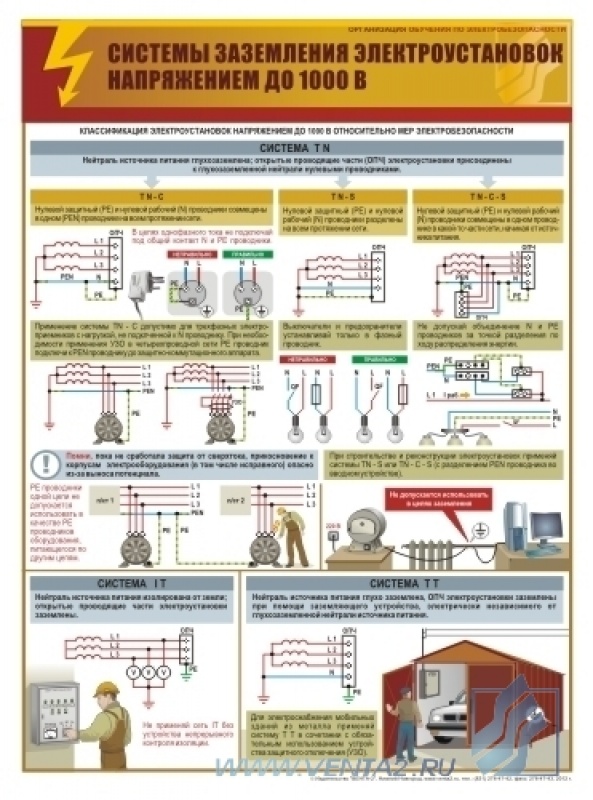

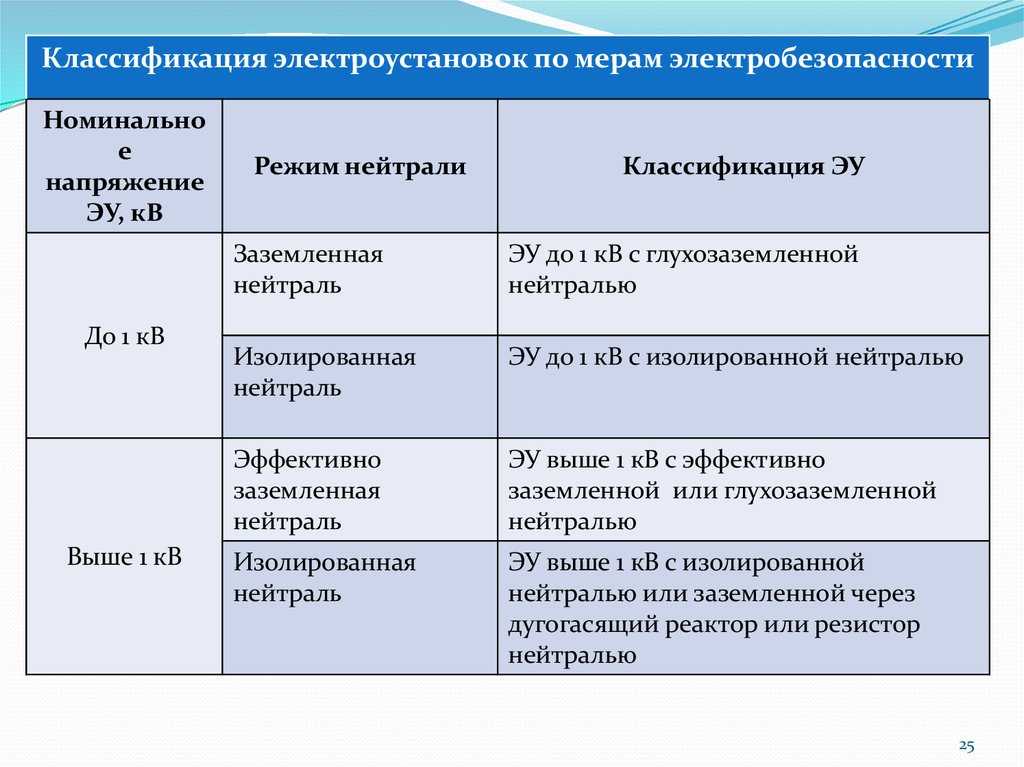

Различия типов электроустановок в зависимости от нейтрали

Электроустановки, рассчитанные на напряжение менее 1 кВ, используют в своей конструкции глухо-заземленную или изолированную нейтраль.

Оборудование в электроустановке, которое осуществляет работу на постоянном токе, используют нулевую точку, относящуюся к глухо-заземленному или изолированному типу.

Изолированная нейтраль позволяет использовать электроустановки в условиях, обязывающих к применению повышенных требований по электробезопасности, с обязательным контролем за целостностью изоляции и предохранительных элементов. С требованием быстро обеспечить поиск замыкания на «землю», со своевременным предотвращением аварии и автоматическим выводом в отключенное состояние поврежденного элемента или участка электроустановки.

1. Изолированная нейтраль используется в электроустановках напряжением до 35 кВ.
2. Для электроустановок высокого напряжения до 35 кВ и иногда 110 кВ, используется нейтраль, подключенная посредством реактивного сопротивление, это действие призвано компенсировать токи утечки и емкостные токи.
3. Электроустановки со значением высокого напряжения от 110 кВ и более, используется в сети с глухозаземленной нейтралью.

Типы электроустановок в зависимости от частоты

В зависимости от частоты тока электроустановки (электроприемники), различаются следующих типов:

1. Электроприемники и электроустановки промышленной частоты со стандартным значением 50 Гц.
2. С высокой частотой от 10 кГц и частотой повышенной величины до 10 к Гц, применяются в основном для металлургических предприятий.
3. Пониженной частоты до 50 кГц.

Основные виды электроустановок

Существует 5 основных видов самых распространенных электроустановок:

1. Силовые установки, оборудование, предназначенное для промышленного назначения. Электроустановки предназначены для компрессорных, вентиляционных, насосных агрегатов и других целей, отличаются постоянством токов нагрузки в самых широких пределах величины мощности. Эти установки отличаются симметричной нагрузкой и равномерно распределенной по всем фазам. Категория надежности этого типа электроустановок – 1.
2. Установки для преобразования тока переменного в постоянный ток, от частоты, числа фаз, величин напряжения, и для инвертирования. Категория надежности, в основном из недоотпуска энергии относит электроустановки к II категории.
3. Установки для электротермических операций: дугового действия, индукционного, диэлектрического нагрева, электронно-лучевого и других видов нагрева. Электротермические установки всех видов, за исключением дуговых печей относятся к категории – 2. Дуговые печи относят к категории надежности электропитания — 1.
4. Установки, применяемые для электросварочных работ. Нагрузка этого вида установок носит неравномерный график, по надежности питания принадлежит к 3 категории надежности.
5. Электроосветительные установки имеют однофазную нагрузку. Симметричность распределения нагрузки (несимметрия от 5 до 10%) достигается при использовании незначительной мощности электроосветительных приборов, путем равномерного распределения по фазам.

Типы электроустановок в зависимости от конструктивных особенностей помещений использования

Электроустановки по конструктивному типу подразделяются на открытые, находящиеся вне помещения, защищенные от атмосферных выпадений осадков навесом и на закрытые, располагаемые внутри помещения.

По виду используемого помещения электроустановки делятся на сухие и влажные, и установки, расположенные в сырых, а также в особо сырых помещениях. Помещения с повышенной температурой (жаркие) и с высоким содержанием пыли, которая в свою очередь подразделяется на пыль токопроводящую и не токопроводящую. Особо опасными считаются помещения, содержащие химически активную и, в том числе, органическую среду с содержанием агрессивных видов пара, газа, жидкости, разъедающей оборудования плесенью.

Взрывозащищенные электроустановки

К взрывозащищенному оборудованию относится особый вид электроустановок, работающих в опасной среде. Взрывозащита достигается использованием конструктивного электрооборудования, предназначенного для защиты от взрыва или применением схемного расположения решения взрывозащиты.

Конструктивные взрывозащищенные элементы должны выдерживать как нормальный рабочий режим, так и режим, который происходит в случае аварийного отключения: КЗ, или замыкания на «землю».

Для достижения улучшенных условий противодействия взрыву применяется: взрывозащищенный трудногорючий материал, а также такие элементы, как уплотнительные кольца, трубный ввод, Ех-компоненты (кнопочный или концевой выключатель, амперметр и т. д.), устанавливаются полностью или частично внутри оболочек электрооборудования. Материалы, предназначенные для изготовления кабельных оболочек, не должны иметь в своей конструкции более 7,5% магния.

Для защиты кабеля используют специальные кабеля с масляным (о), а также кварцевым (g) наполнением внешней оболочки силового кабеля, взрывозащищенная оболочка кабеля (d), заполнение, а в некоторых случаях продувка кабельной оболочки происходит с использованием избыточного давления, герметизация выполняется при помощи полимерной смолы (компаунда), защиты типа (е) и (n), особый тип взрывоозащиты (s).

Взрывозащищенное оборудование электроустановок характеризуется повышенными показателями надежности, способными оказать противодействие взрыву.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Предписанные и непредписанные электромонтажные работы – Energy Safe Victoria

Существует два типа электромонтажных работ – предписанные и непредписанные, для которых требуется COES.

Предписанные электромонтажные работы

Прочтите наше Руководство по предписанным электромонтажным работам в соответствии с Положением 249 Общих правил электробезопасности 2019 года. обычно работают при низком напряжении или напряжении, превышающем низкое напряжение:

1. Сети потребителей, главные системы заземления и те части главных распределительных щитов, которые связаны с управлением установками и защитой от распространения огня.
2. Субсети, системы заземления и любые распределительные щиты, связанные с управлением отдельными частями многоквартирных домов, за исключением случаев, когда жилец имеет немедленный и беспрепятственный доступ к главному выключателю или выключателям, управляющим всей многоквартирной установкой.
3. Электропроводка и электрооборудование, установленное во взрывоопасных зонах в соответствии со значением раздела 7 AS/NZS 3000 Правил электропроводки Австралии/Новой Зеландии, и защитное оборудование, связанное с опасными зонами.
4. Установки высокого напряжения, за исключением проводки и оборудования высокого напряжения, в том числе:

• , связанный с системой освещения с электрическим разрядом, или
• , связанный с рентгеновским оборудованием, или
• , связанный с высокочастотным оборудованием, или
• в составе автономного оборудования, питаемого от низкого напряжения.

5. Электрическое оборудование управления и защиты, связанное с системами резервного производства или совместного производства электроэнергии.
6. Электрические изгороди, используемые в целях безопасности, но не включая электрические изгороди, предназначенные в первую очередь для контроля или сдерживания животных.
7. Электрические установки, включающие источники питания в удаленных районах с номинальной мощностью более 500 вольт-ампер, не подключенные к системе распределения власти.
8. Электропроводка и связанное с ней стационарное электрооборудование, установленное в электрических зонах с защитой тела или сердца в больницах, медицинских и стоматологических кабинетах.
9. Устройства защиты цепей, распределительные устройства, устройства управления, системы электропроводки и аксессуары (кроме систем обнаружения пожара и сигнализации), обычно работающие при низком напряжении или напряжении, превышающем низкое, установленные для обеспечения управления и защиты пассажирских лифтов, пожарных насосов (за исключением пожарных насосов). барабаны для шлангов, если эти барабаны для шлангов не являются единственным средством противопожарной защиты) и системы кондиционирования воздуха, предназначенные для вытяжки и ограничения распространения огня и дыма.
10. Решение части 1, обычно работающее при низком напряжении или напряжении, превышающем низкое напряжение, установленное в электроустановке.

Предписанные электромонтажные работы также означают:

1. Работы на всей или части любой электроустановки, работающей при любом напряжении в помещении пациента (кроме коммуникационного оборудования, работающего на сверхнизком напряжении).
2. Электромонтажные работы на всей или части любой аккумуляторной системы, включая работы на соответствующих системах электропроводки, распределительных устройствах, аппаратуре управления и аксессуарах.

Предписанный COES

Предписанные электромонтажные работы необходимы для выдачи предписанного COES.

Копии предписанных КОТ должны быть предоставлены соответствующим сторонам в течение 16 календарных дней после завершения работ.

Предписанный COES должен быть отправлен на

• клиенту,
• соответствующий дистрибьюторский бизнес и
• ЕСВ.

Ответственное лицо должно хранить свою копию в течение трех лет.

Несоблюдение этих требований является правонарушением.

Лица, имеющие ограниченную лицензию электромонтажника (REL), ранее известную как лицензия «D», не могут приобретать или выдавать предписанные COES.

Нестандартные электромонтажные работы

Нестандартные электромонтажные работы означают работы, не указанные в списке обязательных электромонтажных работ.

Лица, имеющие ограниченную лицензию электромонтажника (REL), ранее известную как лицензия «D», могут приобретать и выдавать только COES без предписания.

Копии непредписанных КЧС должны быть предоставлены соответствующим сторонам в течение одного месяца после завершения работ.

Непредписанные COES должны быть отправлены по адресу:

• клиент и
• ЕСВ.

Ответственное лицо должно хранить свою копию в течение трех лет.

Несоблюдение этих требований является правонарушением.

Периодические КЧС

Периодические КЧС позволяют выполнять нерегламентированные электромонтажные работы на одной электроустановке в течение трех месяцев.

Один экземпляр периодического COES (копия клиента) должен быть отправлен/сохранен предприятием, где были завершены электромонтажные работы.

Одна копия должна храниться у ответственного лица (лицо, чей идентификатор пользователя присвоен COES), а одна копия должна быть отправлена ​​в ESV.

Чтобы получить общие рекомендации и информацию о предписанных и непредусмотренных электромонтажных работах, напишите нам напрямую по адресу [email protected] или позвоните в нашу службу технической поддержки по электротехнике по телефону 03 9203 9700 — выберите вариант 2 .

Для регистрации COES позвоните по линии интерактивного голосового ответа (IVR) 1300 360 366 и следуйте инструкциям.

Нужна дополнительная поддержка?

Для получения рекомендаций и информации о COES или использовании ESV Connect for COES свяжитесь с нашей командой COES одним из следующих способов:

• Контактная форма
• «Задать вопрос» в ESV Подключиться
• Электронная почта: [email protected]
• Позвоните в нашу команду COES по телефону 03 9203 9700 – выберите вариант 3 .

Понимание вашей домашней электрической системы

• Панель обслуживания электрооборудования
• Домашняя электропроводка
• Электрические розетки и розетки
• Удлинители

Введение

Электричество играет важную роль в функционировании вашего дома. Когда мы смотрим телевизор, питаем системы отопления и охлаждения или заряжаем мобильный телефон, мы полагаемся на электрическую систему нашего дома, которая обеспечивает нас энергией, когда и где она нам нужна.

Понимая основы распределения электроэнергии по дому, вы сможете поддерживать эту важную систему в исправном состоянии и в безопасном рабочем состоянии:

Электричество поступает в ваш дом через коммуникационную головку из ряда наружных линий электропередач или подземного соединения. Типичная сервисная головка состоит из двух 120-вольтовых проводов и одного нейтрального провода, по которым подается питание на освещение и бытовые приборы по всему дому.

Цепи на 120 вольт используют одну фазу электроснабжения для питания стандартных бытовых приборов. Однако для некоторых более крупных приборов, таких как водонагреватели, электрические пылесосы или сушилки для белья, требуется 240-вольтовая цепь, которая создается с использованием как 120-вольтовых проводов, так и нейтрального провода.

Электросчетчик устанавливается на улице, где электричество входит в ваш дом. Это устройство используется для измерения количества электроэнергии, потребляемой в вашем доме. Счетчик контролируется вашей электроэнергетической компанией и защищен законом — вмешательство в его работу чрезвычайно опасно и незаконно.

Щит электроснабжения является центральным распределительным пунктом для подачи электроэнергии к выключателям, розеткам и приборам по всему дому. Расположенная рядом с электросчетчиком сервисная панель оснащена выключателями или предохранителями, которые отключают питание цепей в случае отказа электрической системы.

Заземление — это метод, используемый для соединения электрической системы с землей с помощью провода. Заземление обеспечивает критическую защиту от поражения электрическим током и поражения электрическим током за счет использования заземляющего стержня в качестве третьего пути для проведения электричества в случае короткого замыкания или перегрузки. Заземление поможет защитить человека, работающего с системой, самой системы и любых приборов и оборудования, подключенных к системе.

Посмотрите видеоролик о безопасности домашней электрической системы (или Seguridad del sistema eléctrico de la casa), чтобы получить наглядное представление о вашей домашней электрической системе. Вы также можете посетить виртуальный дом для интерактивного тура по базовой электрической системе и электрическим устройствам, обычно используемым в современных домах.

Вернуться к началу

---

Электрическая панель обслуживания

В каждом доме есть панель обслуживания, которая распределяет электричество по выключателям, розеткам и приборам. Панель обслуживания обычно находится в подвале, гараже или хозяйственном помещении.

Когда короткое замыкание или перегрузка отключают питание цепи, здесь можно восстановить поток. Кроме того, здесь вы отключите питание цепи перед началом проекта или ремонта.

Предохранители и автоматические выключатели

Все сервисные панели оснащены предохранителями или автоматическими выключателями, которые защищают провода в каждой цепи от перегрева и возникновения пожара. Как правило, в старых сервисных панелях используются предохранители, а в более современных системах — автоматические выключатели.

Предохранители и автоматические выключатели — это предохранительные устройства, помогающие предотвратить перегрузку домашней электросети и предотвратить возгорание. Они останавливают электрический ток, если он превышает безопасный уровень для какой-либо части вашей домашней электросистемы.

Предохранители

Сервисные панели, установленные до 1965 года, используют предохранители для защиты каждой отдельной цепи. Ранние предохранители обычно использовались в сервисных панелях на 30 и 60 ампер. Сегодня в новых домах требуются сервисные панели на 100–200 ампер, чтобы обеспечить надлежащую защиту.

Существует несколько различных типов предохранителей, и поначалу выбор правильного может показаться запутанным. Каждый предохранитель маркируется кодом, в котором содержится информация о типе цоколя и степени выдержки времени, если таковая имеется.

Инструкции по замене предохранителей:

Если предохранитель перегорел, его необходимо выкрутить и выбросить. При замене предохранителей в сервисной панели:

• Всегда следите за тем, чтобы заменяемый предохранитель соответствовал номинальному току цепи.
• Никогда не заменяйте предохранитель на предохранитель с большей силой тока. Это очень опасная практика и серьезная опасность возгорания.

Автоматические выключатели

Все новые дома защищены автоматическими выключателями. В отличие от предохранителя, который необходимо заменить при перегорании, сработавший автоматический выключатель можно механически сбросить, чтобы возобновить работу после устранения проблемы. Сработавший выключатель, вероятно, является результатом слишком большого количества приборов, перегружающих цепь, и его следует немедленно устранить.

Инструкции по сбросу сработавшего выключателя:

• Отсоедините или выключите электроприборы в комнате.
• Найдите панель главного выключателя и откройте крышку.
• Найдите сработавший выключатель или перегоревший предохранитель. Сработавший автоматический выключатель будет находиться в выключенном положении или в промежуточном положении между включенным и выключенным.
• Для сброса прерывателя выключите его, а затем снова включите. Это может восстановить электроэнергию в комнате. Если проблема не исчезнет, ​​могут возникнуть более серьезные проблемы. Обратитесь к электрику для диагностики проблемы.

Прерыватели цепи дугового замыкания (AFCI)

AFCI — это новые защитные устройства, которые заменяют стандартные автоматические выключатели в электрической сервисной панели. AFCI обеспечивают повышенную защиту от дополнительных опасностей возгорания, известных как дуговые замыкания. Дуговое замыкание — это опасная электрическая проблема, вызванная повреждением, перегревом или нагрузкой на электропроводку или устройства. Без AFCI дуговые замыкания могут быть скрыты от глаз, пока не станет слишком поздно.

В отчете Министерства жилищного строительства и городского развития США о здоровых домах отсутствие AFCI указано среди основных опасностей в жилых помещениях, связанных с ожогами и травмами, связанными с пожаром.

На самом деле, эти устройства настолько эффективны, что Национальный электротехнический кодекс требует, чтобы они использовались для защиты почти каждой цепи в доме с 2008 года. , или около одной трети домов в Соединенных Штатах старше 50 лет, и исследования показали, что частота пожаров в этих стареющих домах непропорционально высока. Многие старые дома были построены с электрическими системами и компонентами, которые больше не являются безопасными и могут рассматриваться как пожароопасные.

Возгорание и другие проблемы с электробезопасностью могут возникнуть из-за старения, неправильной установки и модификации или неправильного использования. Важно определить, какой тип, цвет и размер провода необходим, чтобы правильно реагировать на опасные ситуации, прежде чем они станут критическими.

Электропроводка с ручками и трубками: 1800–1930-е годы

Проводка с ручками и трубками была разработана как система под открытым небом, в которой использовались керамические ручки для отделения проводов от горючего каркаса. Эти подвесные провода были направлены через керамические трубки, чтобы предотвратить контакт с деревянным каркасом и возникновение пожара. Сегодня проводка с ручкой и трубкой считается пожароопасной, поскольку она не является заземленной системой и более подвержена повреждениям в результате старения и неправильного ремонта.

Алюминиевая проводка: 1960–1970-е годы

Поскольку в 1960-х годах цены на медь резко возросли, для домашних электрических проводов стало обычным делом использовать алюминий вместо меди. По оценкам, в период с 1962 по 1972 год почти два миллиона домов были оснащены алюминиевой проводкой.

Многие розетки и выключатели, произведенные в то время, не предназначались для использования с алюминиевой проволокой. Это неадекватное оборудование в сочетании с плохой практикой установки привело к ослаблению электрических соединений, что представляет потенциальную опасность возгорания.

Лучший способ определить, есть ли в доме алюминиевая проводка, — это нанять лицензированного квалифицированного электрика, но можно также идентифицировать систему с алюминиевой проводкой, проверив кабели, проходящие через подвал или чердак, чтобы убедиться, что кабель имеет маркировку «AL» или «алюминий».

Если в вашем доме есть алюминиевая проводка, которая была установлена ​​в 1960-х или 70-х годах, попросите лицензированного квалифицированного электрика убедиться, что все соединения выполнены надлежащим образом с помощью электромонтажных устройств и другого оборудования, сертифицированного для использования с алюминиевой проводкой.

Дома, построенные сегодня, могут иметь провода из алюминиевого сплава, используемые для проводников служебных входов и крупных бытовых приборов. При условии, что все соединения, автоматические выключатели и устройства помечены буквами «AL», эти типы установок допустимы при установке в соответствии с Национальным электротехническим кодексом.

Заземленные электрические системы: с 1940-х по настоящее время

Электричество всегда стремится вернуться к своему источнику и замкнуть непрерывную цепь. Типичная электрическая цепь в вашем доме имеет два проводника: горячий и нейтральный. Электричество проходит от сервисного щитка к бытовой технике по горячему проводу и возвращает ток на основной сервисный щит через нейтральный проводник. Третий или «заземляющий» провод также подключается ко всем розеткам и металлическим коробкам в вашем доме.

Эта критически важная функция безопасности предназначена для значительного снижения вероятности поражения электрическим током или ударом током в случае короткого замыкания. Заземляющие провода подключаются непосредственно к земле через металлический заземляющий стержень или трубу с холодной водой. Если произойдет короткое замыкание или перегрузка, любое дополнительное электричество попадет по заземляющему проводу на землю.

Вернуться к началу



---

Электрические розетки и розетки

Электрические розетки — это место, где вы чаще всего ежедневно взаимодействуете с электрической системой вашего дома.

Поляризованные и заземленные розетки: 1920-е годы – настоящее время

С 1920 года в большинстве домов были установлены поляризованные розетки с двумя вертикальными прорезями разного размера. Эти розетки сконструированы таким образом, что прорезь для нейтрального провода шире, чем прорезь для провода под напряжением, что затрудняет вставку электрической вилки неправильным образом. При использовании с поляризованной вилкой эти розетки обеспечивают защиту, направляя электрический ток.

Розетки с заземлением имеют круглое отверстие для заземляющего провода в дополнение к двум вертикальным прорезям. Круглая прорезь соединена с заземляющим проводом. Розетки с заземлением должны быть установлены во всех современных домах. Если в вашем доме нет розеток с заземлением, то в вашей электрической системе, скорее всего, отсутствуют важные функции безопасности. Проконсультируйтесь с электриком по поводу обновления вашего дома.

Сосуды с защитой от несанкционированного доступа (TRR)

Ежегодно около 2400 детей получают сильный удар током и ожоги, когда они втыкают предметы в прорези электрических розеток. По оценкам, в связи с этим погибает от шести до 12 детей в год. Розетки с защитой от несанкционированного доступа (TRR) выглядят как стандартные настенные розетки, но они оснащены внутренним механизмом затвора, который не позволяет детям втыкать в розетку такие предметы, как шпильки, ключи и скрепки.

Эта система подпружиненных заслонок в розетке TRR открывается только при одновременном приложении одинакового давления к обеим заслонкам, например, при вставке электрической вилки. В отличие от пластиковых крышек, TRR обеспечивают автоматическую и непрерывную защиту детей.

В то время как больницы требовали TRR на протяжении десятилетий, издание 2008 года Национального электротехнического кодекса предписывало устанавливать эти специализированные розетки в новостройках.

Прерыватели цепи замыкания на землю (GFCI)

С 1970-х годов прерыватели цепи замыкания на землю (GFCI) спасли тысячи жизней и помогли вдвое сократить количество случаев поражения электрическим током в домашних условиях.

GFCI — это устройства электрической безопасности, которые отключают электрические цепи при обнаружении замыкания на землю или токов утечки. Человек, который станет частью пути для тока утечки, будет сильно поражен электрическим током или поражен электрическим током. Эти розетки предотвращают смертельный удар током, быстро отключая питание цепи, если электричество, втекающее в цепь, хоть немного отличается от возвращающегося.

GFCI следует использовать в любом помещении или на открытом воздухе, где вода может вступить в контакт с электрическими изделиями. Издание 2008 года Национального электротехнического кодекса в настоящее время требует, чтобы GFCI использовались во всех кухнях, ванных комнатах, гаражах и на открытом воздухе. GFCI следует тестировать один раз в месяц, чтобы убедиться, что они работают правильно.

Вернуться к началу

---

Удлинители

Удлинители — это удобный способ обеспечить питание там, где вам это нужно, при работе дома или рядом с ним, но их неправильное использование может быть опасным и даже смертельным. Помните о безопасности с помощью этих простых советов от ESFI.

Советы по безопасности удлинителей:

• Удлинители следует использовать только на временной основе.
• Убедитесь, что удлинители правильно рассчитаны для использования по назначению, внутри или снаружи, и соответствуют или превышают потребности в мощности используемого прибора или устройства.
• Перед использованием проверьте шнуры на наличие повреждений. Проверьте наличие треснутых или изношенных штекеров, ослабленных или оголенных проводов и ослабленных соединений.
• Никогда не используйте шнур, который кажется горячим или каким-либо образом поврежденным.
• Не прокладывайте удлинители через стены или потолки. Это может привести к перегреву шнура, что создает серьезную опасность возгорания.
• Не прибивайте и не прикрепляйте электрические шнуры к стенам или плинтусам.
• Убедитесь, что шнуры не зажаты дверями, окнами или тяжелой мебелью, что может повредить изоляцию шнура.
• Держите удлинители вдали от мест с интенсивным движением, таких как дверные проемы или пешеходные дорожки, где о них можно споткнуться.
• Полностью вставляйте вилки, чтобы ни одна часть штырей не была видна при использовании удлинителя.
  Убедитесь, что все удлинители сертифицированы признанной на национальном уровне испытательной лабораторией, такой как UL, CSA или ETL, и прочитайте инструкции производителя.

Удлинитель для наружного применения Советы по безопасности:

• При работе на открытом воздухе используйте только устойчивые к атмосферным воздействиям удлинители большого сечения с пометкой «для использования вне помещений». Эти устойчивые к атмосферным воздействиям шнуры имеют дополнительную защиту в виде защитного покрытия, разработанного для того, чтобы выдерживать более суровые внешние условия и предотвращать просачивание воды.
• Убедитесь, что номинальная сила тока наружных удлинителей выше, чем у электрического изделия, с которым они используются.
