Таблица степеней защиты IP

• Светояр
• Полезно знать
• Таблица степеней защиты IP

Система классификации степени защиты на основе индексов IP.



ТВЕРДЫЕ ТЕЛА

ВОДА

Индекс

Степень защиты

Характеристика

Характеристика

Степень защиты

Индекс

Отсутствие защиты

Отсутствие защиты от контакта с инородным телом

Отсутствие защиты

Отсутствие защиты от влаги

Защита от крупных инородных тел

Защита от контакта с рукой человека на большой площади и защита от крупных твердых тел диаметром > 50 мм

Защита от капель воды, падающих вертикально

Защита от капель

Защита от инородных тел среднего размера

Защита от контакта с пальцами руки человека и защита от небольших твердых инородных тел диаметром > 12 мм

Защита от капель воды, падающих вертикально под углом до 15°

Защита от капель

Защита от инородных тел небольшого размера

Защита от инструмент, проводов или подобных им объектов диаметром > 2,5 мм и от небольших инородных тел диаметром > 2,5 мм

Защита от капель воды, падающих под углом до 60°

Защита от брызг

Защита от гранулообразных тел

Защита от инструмент, проводов или подобных им объектов диаметром > 1 мм и от небольших инородных тел диаметром > 1 мм

Защита от воды, льющейся со всех направлений.

Защита от брызг

Защита от оседающей пыли

Полная защита от контакта. Защита от внутренних повреждений оборудования вследствие пылевых  отложений.

Защита от струй воды, льющихся со всех направлений.

Защита от струи

Защита от проникновения пыли

Полная защита от контакта. Защита от проникновения пыли.

Защита от кратковременного затопления.

Защита от затопления

Защита от временного конденсата.

Защита от конденсата

Защита от воды под давлением (полное погружение).

Полная защита от влаги (герметичность)

Степень защиты светодиодных лент:

1. IP 20 — светодиодная лента предназначенная для установки в не влажных помещениях.
2. IP 65 — уличная верхняя часть ленты покрыта эпоксидной смолой.
3. IP 67 — уличная лента помещена в полую силиконовую трубку прямоугольного сечения.
4. IP 68 — уличная лента помещена в силиконовую трубку и внутрь еще закачан эпоксидный герметик.

22.11.2017

Степень защиты IP: расшифровка, таблица значений

При определенных условиях любые электрические устройства могут стать источниками опасности. Чтобы избежать этого, на корпус или упаковку наносится маркировка, указывающая степень защиты IP — это комбинация букв и цифр, содержащая исчерпывающие сведения об условиях эксплуатации приборов.

Согласитесь, умение читать эти маркеры особенно актуально при выборе оборудования и устройств, используемых в сложных условиях: повышенной влажности, пылеобразовании, риске механических воздействий и т. п. Как узнать информацию, расшифровать маркировку и подобрать нужный прибор мы расскажем в этой статье.

Содержание статьи:

• IP для электрических устройств
• Расшифровка цифр на маркировке изделий
  • Первая цифра на приборе
  • Вторая цифра маркировки
• Буквенные обозначения класса защиты
  • Расшифровка первой буквы
  • О чем скажет вторая буква
• Расширенный немецкий стандарт
• Распространенные маркировки электроприборов
• Электробезопасность в ванной: класс IP
• Выводы и полезное видео по теме

IP для электрических устройств

Принятая во всем мире аббревиатура IP имеет несколько возможных вариантов расшифровки: International Protection Marking/международный защитный код, Internal Protection/внутренняя защита, Ingress Protection Rating/степень защиты от вмешательства.

Маркировка обозначает уровень защищенности технического устройства от попадания в него пыли, твердых предметов, воды.

Данные, которые характеризуют класс прибора, выясняются экспериментальным путем с применением специально разработанных методов проверки.

Класс защиты любого электрического устройства маркируется следующим образом: комбинация букв IP и две цифры

Для определения уровня IP применяется интернациональный стандарт ЕС60529, аналогом которого является ГОСТ 14254-96, а также усложненный немецкий вариант DIN 40050-9.

На территории России любое оборудование, монтаж которого осуществляется в помещениях, должно соответствовать ПЭУ – правилам устройства электроустановок, техническим условиям – ТУ, ГОСТу Р51330.20-99.

Согласно принятой российской и международной классификации, максимальный уровень защиты маркируется кодом IP68.

Это обозначение указывает на полную пыленепроницаемость устройства, которое способно также длительное время находиться в воде, испытывая значительное давление.

В удобной таблице сведены вместе значения двух букв, которые используются для обозначения степени защиты IP с расшифровкой всех приведенных показателей (+)

Наивысшая степень защищенности, предусмотренная системой DIN, маркируется как IP69-К; такие знаки наносятся на изделия, которые способны выдержать мойку горячей водой, проводимую при высоком давлении.

Можно встретить приборы, имеющие неопределенную степень защиты. В этом случае цифровое обозначение заменяется буквой «X», то есть маркировка будет выглядеть как «IPX0». За таким обозначением могут также следовать одна или две латинские буквы.

Расшифровка цифр на маркировке изделий

Электроприборы могут содержать различные значения на корпусе или в паспорте/технической документации, указывающие на безопасность их использования в тех или иных условиях. Ниже мы подробно рассмотрим, что обозначает каждый такой показатель.

Первая цифра на приборе

Первая цифра указывает на защиту от твердых предметов.

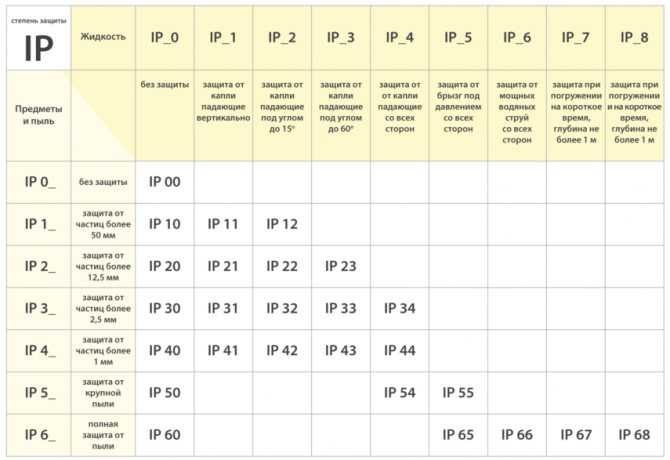

Таблица подробно расшифровывает первое цифровое значение IP, а также приводит сведения о методе проведения проверки (+)

В шкалу обозначений входят показатели от 0 до 6:

• «0» — предполагает полное отсутствие защитного барьера. Опасные узлы прибора с подобной маркировкой находятся по существу в свободном доступе;
• «1» — указывает на определенные ограничения для вмешательства твердого предмета, размер которого превышает 50 мм, как пример, в подобное устройство нельзя проникнуть тыльной стороной ладони;
• «2» — обозначает наличие препятствия для предметов, размер которых превышает 12,5 мм, что соответствует пальцу руки;
• «3» — говорит о невозможности проникнуть внутрь аппарата с помощью слесарных инструментов или предметов, диаметром свыше 2,5 мм;
• «4» — гарантирует защищенность оборудования от попадания внутрь любых твердых частиц, параметром >1 мм;
• «5» — свидетельствует о частичной пылезащите;
• «6» — самый высокий уровень протекции; корпус прибора надежно предохраняет внутренний механизм от мельчайших элементов, рассеянных в воздухе.

Маркировка 4-6 указывает на невозможность добраться до токоведущих деталей устройства с помощью иглы, шпильки, тонкой проволоки.

Вторая цифра маркировки

Следующая цифра двузначного числа имеет не менее важное значение, нежели предыдущая. Маркировка обозначается цифрами в диапазоне от 0 до 8.

От нее зависит возможность использования оборудования в помещении, где содержатся водяные пары.

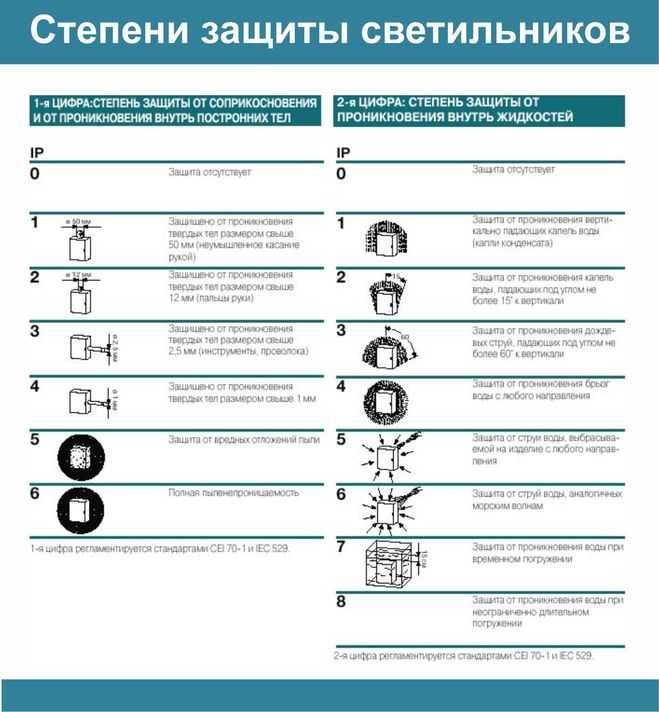

В таблице приводятся значения цифр, входящих в маркировки IP, с подробной расшифровкой и обозначением метода определения (+)

Как и в предыдущем случае, «ноль» обозначает отсутствие какой-либо защиты, по существу открытые контакты.

Оборудование, помеченное этим знаком, допустимо применять лишь в абсолютно сухих помещениях, хорошо отапливаемых зимой.

Расшифровка значений:

• «1» — предполагает защиту механизма от водяных капель, вертикально падающих на оболочку прибора ; не попадая внутрь, где находятся детали под напряжением, влага стекает с поверхности;
• «2» — корпус препятствует проникновению капель воды, падающих под углом в 15°;
• «3» — преграда для водяных капель, стекающих под углом 60°;
• «4» — электроустройства с этим показателем можно ставить под открытое небо, так как кожух защищает механизм от мелкого дождя и брызг;
• «5» — оболочка выдерживает слабые струйки воды, благодаря чему они не могут попасть внутрь;
• «6» — защита от водных струй большой мощности;
• «7» — устройство этого класса можно погружать под воду на непродолжительное время;
• «8» — максимальный уровень защиты, для приспособлений с этой маркировкой доступно стабильное функционирование под водой в течение длительного периода.

Возможны, но необязательны варианты комбинирования цифр с буквами.

Буквенные обозначения класса защиты

Согласно стандартам, принятым в ГОСТ 14254-96, в обозначениях дополнительно могут использоваться буквы, которые ставятся после цифр. Для определения степени защиты IP нужно уметь прочесть маркировку, т. е. сделать ее расшифровку.

Расшифровка первой буквы

Символ, стоящий сразу же после цифр, обозначает параметры доступа к внутреннему устройству электрооборудования.

В таблице приводится расшифровка первого и второго буквенных обозначений с указанием уровня защиты при прикосновении, допустимом использовании, функциональных особенностей приборов (+)

Первый буквенный символ после двухзначного числа имеет следующее значение:

• А — корпус таких устройств создает препятствие для проникновения крупных предметов; к частям прибора, находящимся под напряжением, нельзя прикоснуться ладонью;
• В — оболочка приспособления не дает пользователю дотронуться пальцем до токоведущих элементов;
• С — надежная защита делает невозможным контакт проводников с отверткой, ключом и другими инструментами;
• D — идеально подогнанный кожух препятствует доступу в устройство иголки или тонкой проволоки.

Как пример, рассмотрим маркировку IP20В. Прибор, на который она нанесена, не имеет какой-либо защиты от влаги; внутрь него нельзя проникнуть предметом, толщина которого более 12,5 мм.

О чем скажет вторая буква

Следующий буквенный символ, используемый в маркировке, обозначает возможность функционирования электрооборудования в особых условиях.

Вторая буква маркировки содержит дополнительные сведения, которые могут оказаться полезными для пользователя (+)

В маркировке применяются следующие латинские буквы:

• H — высоковольтный прибор, выдерживающий напряжение до 72 кВольт;
• М — устройство способно выдерживать повышенную влажность, находясь в движении;
• S — влага не попадает в неподвижно расположенное электрооборудование;
• W — приспособление имеет добавочное предохранительное оборудование, гарантирующее абсолютную защиту от климатических факторов: росы, ветра, снега, града, дождя, инея.

Стоит отметить, что действующий в настоящее время ГОСТ упразднил обозначение «W», но оно может присутствовать в маркировках возрастного оборудования

Расширенный немецкий стандарт

Существует также принятый в Германии стандарт DIN 40050-9, где предусмотрен повышенный уровень защиты IP69K, который обозначает возможность высокотемпературной мойки.

Помеченные этой маркировкой приборы не только полностью пыленепроницаемы, но и выдерживают экстремальное сочетание горячей воды и высокого давления.

Для предохранения приборов с нулевым классом защиты от водяных паров применяются специальные ящики, конструкция которых предупреждает попадание влаги

Первоначально указанный уровень защиты использовался для маркировки специальных транспортных средств – бетономешалок, грузовиков, поливальщиков, которые нуждаются в регулярной интенсивной помывке.

Позднее обновленный формат нашел применение на предприятиях пищевой и химической промышленности, а также в других сферах народного хозяйства.

Распространенные маркировки электроприборов

Поскольку современные электрические устройства используются в самых различных условиях, в быту и производстве получило распространение оборудование разных классов защиты от влаги и твердых частиц.

К числу наиболее востребованных маркировок относятся коды IP20, IP44, IP65, IP30, IP54.

Для установки на открытом воздухе важно подобрать светильники класса IP54 и выше. Только в этом случае они будут эффективно защищены от попадания влаги и твердых частиц

Уровень защиты IP20 указывает, что корпус прибора защищает от попадания внутрь предметов, диаметром свыше 12,5 мм, но совершенно не препятствует попаданию влаги.

Приспособления, отмеченные этой маркировкой, рекомендуется устанавливать в помещениях домов с сухим воздухом и хорошим отоплением.

Подобное оборудование требует бережного отношения: не слишком высокая степень защиты от проникновения твердых предметов способствует механическим повреждениям.

Маркировка IP30 обозначает отсутствие защиты от влаги, однако подобный прибор лучше предохраняет устройства, препятствуя вмешательству плотных объектов диаметром 2,5 мм и более.

Твердая оболочка изделий класса IP44 надежно предотвращает внутренний механизм от попадания проводников, гаек, ручного инструмента, размер которых превышает 1 мм.

Одновременно кожух гарантирует защиту от водяных паров и брызг, падающих под 60-градусным углом.

Даже техника, обладающая значительной степенью защищенности от твердых частиц, может пострадать от длительного контакта с пылью или песком. Даже если они не попадут в механизм, они вполне могут повредить корпус или экран

Оборудование с уровнем IP44 подходит для установки во влажных помещениях и на улице. В последнем случае его лучше поставить под навесом, чтобы защитить от струй дождя.

Приборы этого класса можно также монтировать в производственных помещениях и мастерских за исключением мест, где скапливаются груды пыли.

Приспособления класса IP54 отличаются от описанного выше полной защищенностью от вмешательства твердых предметов и наличием частичной пылезащиты.

Их можно устанавливать как внутри, так и снаружи. Однако при монтаже на открытом воздухе, желательно продумать дополнительные укрытия от атмосферных осадков.

Корпус оборудования с маркировкой IP55 обеспечивает отличную защиту от влаги, а также предохраняет от попадания пыли. Аппараты этого уровня подойдут для влажных помещений, их можно устанавливать на улице, где они выдерживают даже кратковременные дожди.

Осветительные приборы с наиболее высоким уровнем защиты IP68  подходят подсветки бассейнов, оформления берега пруда или других влажных мест

Изделия с маркировкой IP65 обладают полностью пыленепроницаемыми свойствами. Их можно монтировать практически всюду: в производственных помещениях, мастерских, складах или других запыленных пространствах.

Такие аппараты идеальны также для установки в подвалах либо погребах, для которых характерно сочетание высокой влажности и наличия пыли.

Электробезопасность в ванной: класс IP

Высокая степень защищенности особенно важна для приборов, которым приходится функционировать в сложных условиях.

К таким помещениям в доме относится ванная комната, воздух которой содержит высокий процент водяных паров.

Повышенная влажность, свойственная ванным комнатам, требуют особо тщательного выбора электрических приборов. В таких условиях необходимо использовать устройства, обладающие высокой степенью влагозащиты (+)

Перед оборудованием этого помещения следует заранее разработать план размещения электрических приборов с учетом их удаленности от источников влаги.

Наиболее высокая, практически 100-процентная степень влажности наблюдается непосредственно у душа или ванны. В этой зоне требуется применять низковольтные светильники, имеющие высшие защитные уровни IP67 или IP68.

Участок над купелью или душевой кабиной также считается довольно опасным: сюда в большом количестве попадают брызги и пар. Для установки подойдут приборы, имеющие маркировку IP45.

Если светильник планируется смонтировать в центре комнаты на некотором расстоянии от источников влаги, достаточно подобрать вариант класса IP24 или выше.

Для наиболее сухой части ванной рекомендуется изделие с маркировкой IP22. Некоторую степень защиты нужно предусмотреть из-за фонового содержания влаги в помещении и возможности выброса пара.

Сочетания букв и цифр, обозначающих класс защищенности, наносится на все виды электрических приборов. Как правило, ее можно найти на корпусе

При подборе лучше отдать предпочтения той, у которой класс влагозащиты в пределах 4-6. Если ее предполагается разместить в отдалении от душа или купели достаточно маркировки 4.

При более близком расположении с возможным попаданием брызг уровень защищенности должен быть выше – 5 либо 6.

Для оборудования бани или сауны светильниками и/или другими электроприборами нужно выбирать электрофурнитуру класса IP54 и выше.

Дополнительная информация по обустройству ванной комнаты представлена в статьях:

Выводы и полезное видео по теме

Видеоролик поможет разобраться степени защиты IP, которая рассматривается на примере различных электроприборов:

Пользование прибором с ненадлежащим уровнем защиты может привести к тяжелым последствиям: выходу устройства из строя, замыканию электропроводки и даже поражению электрическим током.

Чтобы избежать подобных неприятностей, при подборе нужно непременно учитывать условия, в которых ему предстоит работать. Перед покупкой нужно проверить маркировку, которая должна полностью соответствовать требованиям.

Есть, что дополнить, или возникли вопросы по маркировке и расшифровке степени защиты IP? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом выбора электроприборов. Форма для связи находится в нижнем блоке.

Классы защиты от проникновения, IP-коды и стандарты

Что означает защита от проникновения?

Степень, в которой электрическое оборудование предотвращает проникновение, т. е. проникновение жидкостей и твердых тел, называется классом защиты от проникновения. Попадание жидкости и/или твердых частиц в электрооборудование может не только нанести вред оборудованию, но и быть опасным для оператора. Поэтому при покупке электрооборудования, будь то двигатель, передатчик, выключатель или сигнальный маяк, важно знать, какую степень защиты от проникновения предлагает изделие.


Объяснение терминологии защиты от проникновения

Аббревиатура IP очень часто используется для защиты от проникновения. Как видно из приведенных ниже таблиц и диаграмм IP-защиты, различным степеням защиты присваиваются рейтинги, которые по-разному называются классами IP, кодами IP, классами IP, номерами IP или даже классами IP. Все они означают одно и то же.

В Северной Америке для защиты от проникновения используется классификация NEMA, и иногда делается ссылка на номер nema или рейтинг nema прибора.


Каковы стандарты защиты от проникновения (IP)?

Применимыми европейскими стандартами для защиты от внешних воздействий являются:
— BS EN 60529:1992 Спецификация степеней защиты, обеспечиваемых корпусами
— IEC (Международная электротехническая комиссия) 60529 Спецификация степеней защиты, обеспечиваемых корпусами.

В США Национальная ассоциация производителей электрооборудования (NEMA) определяет типы корпусов в стандарте NEMA номер 250. NEMA — торговая ассоциация США, представляющая интересы производителей электротехнической продукции, используемой для производства, передачи и распределения, управления и конечного оборудования. -использование электроэнергии.

Международная организация по стандартизации публикует ISO 20653. Этот стандарт применяется к степеням защиты (код IP), обеспечиваемым корпусами электрооборудования дорожных транспортных средств, поэтому далее на этой странице не обсуждается.

Другим стандартом, часто цитируемым в нефтегазовой отрасли, является Shell DTS:01 «График испытаний электрического оборудования, устанавливаемого в зонах, подверженных воздействию систем водяного затопления». Этот отраслевой стандарт более подробно обсуждается ниже.





Как оценивается защита от проникновения?

Номер «IP», или, как его обычно называют, рейтинг IP, используется для указания предлагаемой защиты от окружающей среды. Степень защиты IP состоит из двух цифр, первая из которых относится к защите от проникновения твердых предметов, а вторая — от проникновения жидкости. Чем выше число, тем лучше защита.


Как отображается маркировка защиты от проникновения?

Степень защиты IP обозначается буквами и цифрами, например, IP54 или IP65C. Дефисы в кодах IP не используются, поэтому IP-35 пишется неправильно. В приведенной ниже таблице разбивки IP-кодов показано, как составляются коды защиты от проникновения:

Что означает IP-код?

В приведенной ниже таблице «Защита от проникновения» указана степень защиты, соответствующая двум цифрам, используемым в степени защиты IP. Используя эту таблицу рейтинга IP, мы можем ответить на такие вопросы, как:

Что означает IP54?

Это означает, что оборудование защищено от пыли и брызг воды со всех сторон.

Является ли IP67 водонепроницаемым?

В данном случае вторая цифра говорит нам о том, что прибор защищен от погружения в жидкость на глубину до 1 метра. Так что да, довольно водостойкий.

В чем разница между рейтингами Nema и IP?

Степени защиты IEC и NEMA нельзя полностью сравнивать как эквивалентные номиналы. Стандарт NEMA включает тесты на условия окружающей среды, такие как механические повреждения, коррозия, ржавчина, образование льда и т. д. Однако в качестве руководства можно использовать следующую таблицу эквивалентности рейтингов IP и NEMA:



Shell UK Exploration and Production LTD разработала тест для электрического оборудования, устанавливаемого в зонах, подверженных воздействию систем водяного затопления, который получил широкое распространение. Целью испытаний является обеспечение того, чтобы воздействие на оборудование тяжелых условий не приводило к проникновению воды в количествах, которые могут привести к тому, что оборудование станет потенциальным источником воспламенения при воздействии на него легковоспламеняющейся атмосферы.
Это испытание считалось более обременительным, чем любое из испытаний на защиту от проникновения, которые уже проводились в соответствии со стандартом IEC 60529, поскольку более длительное воздействие типичной морской и морской среды часто приводило к более обременительным условиям, чем те, которые предусмотрены IEC 60529. Если оборудование, скорее всего, будет подвержено наводнениям, тогда следует указать DTS:01, а не IP68.

Для того, чтобы пройти испытания на герметичность Shell, производители распределительных коробок и кабельных вводов внедрили новые конструкции своего оборудования и построили специальные испытательные установки.


Техническая библиотека

На следующих страницах сайта Control and Instrumentation.com приведены более подробные сведения о других аспектах окружающей среды при выборе приборов, распределительных коробок и корпусов проводки: Директива



Поделитесь этой страницей с коллегами



Магазин технических книг

Тем, кто хочет углубиться в выбор электрических компонентов и их установку, будут интересны следующие книги с Amazon:

Правила электромонтажа IET: пояснения и иллюстрации


ATEX — Взрывоопасные среды: оценка рисков, контроль и соответствие


Практическое электрооборудование и установки во взрывоопасных зонах


Степень защиты IP | Ваше полное руководство по рейтингам IP

Содержимое

01

Введение

02

Таблица рейтинга IP

03

Что такое рейтинг IP?

04

Понимание IP-номеров и дополнительных букв

05

Множественные и альтернативные рейтинги

06

Приложения

07

Испытание на водонепроницаемость

08

Испытание на водонепроницаемость

09

Резюме

Введение

Степень защиты IP присваивается любому продукту, который требует электричества или имеет движущиеся части, или и то, и другое. Рейтинг IP содержит в себе ряд информации, где каждая буква и цифра имеют свое собственное значение, и каждая относится к его способности противостоять элементам во время «использования». Это очень важно для некоторых продуктов в некоторых приложениях. Но не во всех.

Для многих типов потребительских товаров и промышленного оборудования кожухи или кожухи, защищающие внутренние электрические детали и механизмы, являются еще одним фактором, определяющим их общий рейтинг качества.

В частности, электрические шкафы оцениваются в соответствии с их собственным стандартом, известным как степень защиты IP.

Рейтинг IP содержит ряд букв и цифр, каждая из которых имеет собственное значение, указанное ниже. Вы сможете расшифровать, какие условия может выдержать оборудование или объект, а какие нет, как оно было испытано и надежно ли оно в пыльной или влажной среде. Вы также узнаете, защищен ли ваш человек от случайного контакта с потенциально опасным оборудованием.

Эта мощная комбинация букв и цифр применяется повсюду: от ноутбука или телефона, с которого вы читаете, до оборудования, из которого построен ваш дом. Они даже применяются к компонентам внутри компонентов, таких как приводы — устройства, которые помогают создавать движение, приводимое в действие водой, воздухом или электричеством.

Эти устройства — исполнительные механизмы — встречаются в еще большем количестве предметов и оборудования вокруг вас и в отраслях, в которых вы работаете, чем вы могли себе представить.

Если вы отвечаете за использование исполнительных механизмов, понимание степени защиты IP имеет решающее значение для выбора подходящего исполнительного механизма для эффективной и действенной работы, будь то подставка для телевизора, открыватель багажника автомобиля или подъемник люка яхты.

В этой статье будет рассмотрено, что такое рейтинг IP, как его понимать, его сравнение с другими классами, его применение, его отношение к приводам и различные методы тестирования. Он также проходит через общие термины, такие как «атмосферостойкий», «водостойкий» и «водонепроницаемый».

Читайте дальше.

Таблица рейтинга IP

Так что же означает каждое число в рейтинге IP?

Вот разбивка.

Первая цифра	Защита от твердых частиц	Вторая цифра	Защита от проникновения жидкости
0	Без специальной защиты	0	Без защиты
1	Защита от крупных частей тела, например рук, за исключением случаев преднамеренного доступа, и твердых тел диаметром более 50 мм	1	Защита от попадания капель воды на предмет при вертикальной установке на поворотном столе и вращении со скоростью 1 повторение в минуту
2	Защита от пальцев или твердых частиц длиной до 80 мм и диаметром до 12 мм	2	Защита от вертикально капающей воды, когда предмет наклонен на 15 градусов от его нормального положения
3	Защита от инструментов, проводов или предметов диаметром более 2,5 мм	3	Защита от водяных брызг под любым углом до 60 градусов от вертикали, независимо от того, является ли эта струя колеблющейся или имеет уравновешенный экран
4	Защита от твердых предметов шириной 1 мм, таких как провода, гвозди, шурупы, более крупные насекомые или другие предметы	4	Защита от разбрызгивания воды с любого направления, от качающегося приспособления или приспособления с форсункой без экрана
5	Частичная защита от пыли, которая может повредить оборудование	5	Защита от водяных струй при попадании воды форсунками 6,3 мм на корпус с любого направления
6	Полная защита от пыли и других мелких частиц	6	Защита от мощных струй воды, т. е. с соплом 12,5 мм, выбрасывающим воду с любого направления
		6К	Защита от мощных струй воды с повышенным напором с помощью насадки диаметром 6,3 мм, выброс воды с любого направления или повышенного давления
		7	Защита от попадания воды при погружении на глубину до 1м
		8	Защита от проникновения воды при погружении на глубину более 1 м
		9К	Защита от мощных высокотемпературных струй воды, на близком расстоянии и при высоких температурах
Х	Время от времени вместо первой или второй цифры может стоять X, что означает, что информация недоступна, не предоставлена ​​или не проверена, например, IPX4 или IP5X

Дополнительные буквы

Иногда производители проверяют дополнительную информацию о защите, хотя эта информация обычно опускается.

Письмо	Дополнительная информация
А	Тыльная сторона ладони
Б	Палец
С	Инструмент
Д	Проволока
Ф	Маслостойкий
Н	Устройство высокого напряжения
М	Контроль устройства во время испытания водой
С	Устройство стоит на месте во время испытания водой
Ш	Погодные условия

Таблица рейтингов IP

Что такое рейтинг IP?

«IP» в рейтинге IP означает Защита от проникновения . За буквами IP следуют две цифры, например, IP67 или IP59k и т. д.

Степень защиты IP является «стандартом» в соответствии с международным стандартом EN 60529, британским стандартом BS EN 60529:1992 и европейским стандартом IEC 60509:1989. указывает «степени защиты, обеспечиваемые корпусами электрооборудования». Эта защита относится к индивидуальной защите от доступа к опасным частям в оболочке и защите частей внутри оболочки от проникновения (входа) твердых посторонних предметов и влаги.

Стандарт определяет уровень защиты для ряда корпусов, включая пластиковую упаковку, чехлы для iPhone и линейные приводы. А четыре-пять буквенно-цифровых комбинаций предоставляют много информации об эффективности герметизации этих элементов.

Как классифицируется номер рейтинга IP

Каждое число, следующее за «IP», имеет особое значение. Первая цифра указывает на защиту от движущихся частей или твердых частиц, таких как пыль, инструменты или мусор. Диапазон чисел составляет от 0 до 6, что обеспечивает наименьшую или наибольшую защиту соответственно.

Вторая цифра указывает уровень защиты от влаги/жидкости, такой как брызги, капли или полное погружение в воду. Это число находится в диапазоне от 0 до 9k, что означает от минимальной до максимальной защиты соответственно.

Иногда номера рейтингов IP содержат дополнительную букву или X для отсутствующей или дополнительной информации о защите. Подробнее об этом позже.

Как получить рейтинг IP?

Производители не могут присвоить своим товарам номер IP, не проверив их сначала. Это тестирование проводит сторонняя независимая и сертифицированная компания.

Однако нет необходимости тестировать IP все элементы. В конечном счете, тестирование продуктов связано с затратами, что может привести к завышению базовой цены вашего товара.

Зачем вам присваивать своим продуктам рейтинг IP?

Рейтинг IP позволяет производителям заявлять о защите своей продукции, подтверждаемой независимой и заслуживающей доверия третьей стороной.

Эта уверенность может иметь большое значение для потребителя, чтобы он доверял продукту или предмету и склонял их к выбору вас в качестве поставщика.

Он также распутывает двусмысленные или расплывчатые утверждения, такие как «пылестойкий» или «водонепроницаемый», которые можно использовать в качестве маркетингового языка, поскольку рейтинг IP говорит вам, на какой уровень защиты или «защиты» вы можете рассчитывать.

Кроме того, информирование пользователя о продукте с помощью рейтинга IP может быть полезной мерой безопасности, поскольку он предоставляет им информацию о возможном проникновении посторонних предметов, что в некоторых случаях может предотвратить повреждение оборудования или травмы.

Понимание IP-номеров и дополнительных букв

Итак, теперь вы знаете, что означает каждый номер рейтинга IP, что это означает на практике? Каковы приемлемые и общие рейтинги IP, принятые производителями?

Стандарты для конкретных изделий

Типовые классы защиты IP зависят от типа корпуса и назначения. Возьмем рынок лампочек. Степень защиты IP44 считается адекватной для лампочек, поскольку она обеспечивает личную защиту и защиту от брызг воды, что необходимо для всего, что работает от электричества. Тем не менее, вы вряд ли и не должны вешать его над ванной, чтобы избежать выхода воды.

Это не означает, что более высокий рейтинг, такой как IP65, не лучше для защиты от частиц пыли и большей защиты от влаги.

Некоторые корпуса, даже электрические, требуют своего рода промывки, и чтобы выдержать это, ищите рейтинг IP, оканчивающийся на 6: защита от прямых струй воды под высоким давлением, обычно IP56 или IP66.

Эти дополнительные буквы

Помните, что иногда производители добавляют дополнительные буквы для обозначения других средств защиты. Давайте уточним.

Следующие буквы используются для обозначения защиты персонала от доступа к опасным частям тела или инструментов, как показано ниже:

A — Тыльная сторона ладони

B — Палец

C — Инструмент

D — Проволока

Затем следуют буквы, указывающие на дополнительную информацию о том, какую защиту предлагает изделие:

F — «Маслостойкий» обозначает особый тип сопротивления жидкости и обычно применяется в случае резины, которая поглощает масло, вызывая набухание, что может повлиять на производительность. относительно его предполагаемой функции. Маслостойкость часто означает частичную стойкость, и некоторое поглощение все еще вероятно, но с минимальным влиянием на производительность.

H — «Высоковольтное устройство» означает, что оно может выдерживать скачки напряжения свыше 50 кВ. Кабели высокого напряжения являются ярким примером того, где вы найдете этот рейтинг.

M — «Контроль устройства во время тестирования водой» означает, что функциональность устройства контролируется во время погружения в воду или иным образом проверяется водой, и оказывается, что оно продолжает работать. Приводы обычно используют эту дополнительную букву в своих рейтингах.

S — «Устройство стоит неподвижно во время испытания водой» указывает на отсутствие движения во время испытания и может встречаться на различных типах переключателей.

W — «Погодные условия» — дополнительная буква, используемая для обозначения предметов, защищенных от непогоды. Как и гидроизоляция, защита от атмосферных воздействий является широко востребованной функцией в продуктах. Его можно обозначить буквой W, поскольку предметы с более низким рейтингом IP также могут быть защищены от атмосферных воздействий, если они обеспечивают защиту от вертикально падающего дождя, брызг или легкого ветра, который может сдуть мусор на предмет.

Хотя дополнительные буквы редко используются в более широкой области рейтингов IP, они будут время от времени включаться, особенно в случае приводов, которые работают во всех типах сред, в том числе на открытом воздухе и в воде. Они также связаны с движением и, возможно, с высоким напряжением в случае приводов с электрическим приводом, поэтому эти дополнительные буквы являются полезным ориентиром.

Множественные и альтернативные рейтинги

Следует помнить о наличии нескольких рейтингов IP или другого набора стандартов вместо рейтинга IP. Нет причин смущаться, вот что происходит.

Различные степени защиты IP

Если вы покупаете сотовое устройство и видите две степени защиты, например, IP55/IP57, следует отметить, что испытание на проникновение жидкости для 6 не применяется, и не доказано, что оно выдерживает мощную воду струи, в том числе при повышенном давлении. Тем не менее, он выжил после погружения в воду.

Одиночный рейтинг IP означает, что все остальные тесты были пройдены до этого уровня включительно.

Рейтинг NEMA

На производстве существует два рейтинга, когда дело доходит до оценки уровня защиты корпусов, второй рейтинг NEMA.

Отличие от рейтинга NEMA заключается в том, что для определения корпуса используются альтернативные тесты и параметры, а стандарт NEMA 250 ссылается на эти определения.

NEMA означает Национальную ассоциацию производителей электрооборудования — торговую ассоциацию американских производителей электрооборудования, которая выступает в качестве группы по защите интересов и устанавливает стандарты.

Опубликовано более 600 таких стандартов, в том числе в отношении электрических соединений. Наиболее знакомым стандартом, вероятно, является стандарт проектирования двух- и трехконтактных вилок Северной Америки.

Разбивка рейтинга NEMA

Ниже приводится разбивка рейтинга NEMA и их возможного эквивалента IP:

1 [IP10] — Корпуса оборудования для использования внутри помещений обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и защищают оборудование от падающей грязи.

2 [IP11] — Корпуса оборудования для использования внутри помещений обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и до определенной степени защищают оборудование от падающей грязи, капель и легких брызг жидкостей.

3 [IP54] — Корпуса оборудования для внутреннего и наружного использования обеспечивают некоторую защиту персонала от случайного контакта с закрытым оборудованием и в определенной степени защищают оборудование от падающей грязи, дождя, мокрого снега, снега и переносимой ветром пыли и остаются неповрежденными после образования льда на его внешней стороне.

3R [IP14] — Кожухи для оборудования для внутреннего и наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и защищают оборудование от падающей грязи, дождя, мокрого снега и снега, выдерживая повреждения от образования льда на его внешней стороне.

3S [IP54 ] — кожухи оборудования для внутреннего и наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и защищают оборудование от падающей грязи, дождя, мокрого снега, снега и переносимой ветром пыли, а также выдерживают повреждения от образования льда на внешней стороне корпуса.

4 [IP66] — Корпуса оборудования для внутреннего или наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и защищают оборудование от падающей грязи, дождя, мокрого снега, снега, переносимой ветром пыли, брызг воды и воды, направляемой из шланга, и выдерживают повреждения от образования льда на внешней стороне корпуса.

4X [IP66] — кожухи оборудования для внутреннего или наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и защищают оборудование от падающей грязи, дождя, мокрого снега, снега, переносимой ветром пыли, брызг воды, воды, направляемой из шланга, коррозии и выдерживает повреждения от образования льда на внешней стороне корпуса.

5 [IP52] — кожухи оборудования для внутреннего или наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и защищают оборудование от падающей грязи, осаждения переносимой по воздуху пыли, пуха, волокон и летящих частиц, а также некоторую защиту от капель и легких брызг. жидкостей.

6 [IP67] — Корпуса оборудования для внутреннего или наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и в определенной степени защищают оборудование от падающей грязи, воды, направляемой из шланга, и проникновения воды при погружении в воду с ограниченной глубины и выдерживает повреждения от образования льда на внешней стороне ограждения.

6P [IP67] — Кожухи оборудования для внутреннего или наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и в определенной степени защищают оборудование от падающей грязи, воды, направляемой из шланга, и от проникновения воды после длительного погружения в воду при имеет ограниченную глубину и выдерживает повреждения от образования льда на внешней стороне ограждения.

12 и 12K [IP52] — кожухи оборудования для внутреннего или наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и в определенной степени защищают оборудование от падающей грязи, циркулирующей пыли, ворса, волокон, летящих частиц и капель. и легкое разбрызгивание жидкости.

13 [IP54] — Корпуса оборудования для внутреннего или наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и в определенной степени защищают оборудование от падающей грязи, циркулирующей пыли, пуха, волокон, летящих частиц, распыления, разбрызгивания, просачивание воды, масла и неагрессивных охлаждающих жидкостей.

Классификация по механическому воздействию

В некотором смысле рассмотрение классификации по механическому воздействию является спорным вопросом, поскольку раньше он включался в номер IP, а теперь представляет собой отдельный код, начинающийся с IK.

Тем не менее, стоит отметить стандарт, если вы видите его рядом с рейтингом IP:

[Читать: номер IK — Энергия удара (Джоули) — Эквивалент удара]

00 — Незащищенный — Тест не проводился

01 — 0,15 — 200 г упал до 7,5 см. Пространство

02 — 0,2 — 200 г, упавшего через 10 см. Пространство

03 — 0,35 — 200 г, упавшего в пространство 17,5 см

04 — 0,5 — 200 г, упавшего в пространство

05 — 0,7 гг. пробел

06 — 1 — 500 г упало с высоты 20 см

07 — 2 — 500 г упало с высоты 40 см

08 — 5 — 1,7 кг упало с высоты 29,5 см

09 — 10 — 5 кг упало с высоты 200 см 20–5 кг падает с высоты 40 см

Области применения

Приемлемые и общепринятые классы защиты IP также различаются в зависимости от области применения. Вы можете увидеть заявление о том, что предмет является водонепроницаемым или водостойким. Но какой уровень защиты является водонепроницаемым, и это то же самое, что водонепроницаемость?

Является ли он водонепроницаемым или водонепроницаемым?

Как правило, все, что находится в диапазоне от IP65 до IP67, обычно называют водонепроницаемым, что означает, что оно может, по крайней мере, выдерживать брызги воды и, самое большее, быть погруженным в воду на некоторое время.

Все, что находится между IPX1-4, обеспечивает некоторую степень водонепроницаемости.

Рейтинги IP67 часто используются на рынке связи, поэтому он полностью защищен от мелких частиц, таких как пыль и песок, и может выдерживать падение в воду на глубину до 1 метра в течение 30 минут.

Максимальная защита

Когда вам понадобится степень защиты IP69k для максимальной защиты от пыли и воды при высоких температурах?

Эти высокие рейтинги обычно требуются, когда оборудование требует интенсивной промывки и когда важна санитарная обработка оборудования.

Яркими примерами того, где это может произойти, является пищевая промышленность, где вода, химикаты и высокое давление могут нанести вред электрическому оборудованию.

IP67 также является достойным показателем для очков для плавания. Он допускает полное погружение в воду в течение ограниченного периода времени и не содержит пыли и частиц, что важно для видимости.

Однако для дайвинга погружение в воду на более длительное время означает, что очки для плавания со степенью защиты IP67 не помогут, а если вы хотите делать подводные снимки, смартфоны с корпусом, который обычно соответствует стандарту IP67 или IP68, следует оставлять на суше. Вместо этого IP69k лучше всего подходит для глубоких сред и сред с высоким давлением, типичных для этих видов деятельности.

Производителям всех типов электрических устройств нужен класс защиты IP, чтобы гарантировать, что их корпус может обеспечить достаточную защиту. Конечно, необходимая защита зависит от назначения корпуса.

Тем не менее, можно сделать несколько общих выводов о соответствующей степени защиты IP для приводов.

Что такое линейные приводы?

Линейный привод — это устройство, которое обеспечивает подвижность за счет преобразования электрической, воздушной или гидравлической энергии в механическую силу.

Приводы используются в приложениях, которые используются для того, чтобы заставить что-то двигаться/поднимать/скользить/опускаться и в основном создавать движение. Именно это приложение вызывает у вас потребность в определенных IP-рейтингах привода.

Пыльные среды

Приводы можно довольно легко найти в пыльных средах, изготовленных из любого количества материалов, будь то ткань, бумага или обычная производственная деятельность.

Приводы по своей конструкции могут хорошо работать в этой среде, включая линейные приводы со штоком и без штока. Кроме того, дополнительные конструктивные особенности, такие как очистители и порты давления, могут повысить уровень защиты от проникновения пыли в оборудование.

Степень защиты привода для пыльных сред?

В заводских условиях, в помещении, минимальная степень защиты IP IP54 является подходящей, поэтому устройство практически пыленепроницаемо и может обеспечить защиту от водяных брызг.

Конечно, чем запыленнее среда, тем выше должна быть первая цифра. Например, если выполняются работы по дереву или на открытом воздухе и, возможно, ветрено. Наружная среда должна обеспечивать дополнительную защиту от проникновения жидкости, такой как мощная струя в случае сильного дождя.

Жидкая среда

Многие исполнительные механизмы можно найти в воде, и вода может попадать на другое оборудование или предметы. Даже когда привод не полностью погружен в жидкость, он все равно может получать водяной пар из любого распыляемого на него продукта, поэтому ему требуется уровень защиты от жидкости в зависимости от контекста и окружающей среды, в которой он находится.

Степень защиты привода для жидкости среды?

Приводы со степенью защиты IP65 достаточны для минимального контакта с паром, но для приводов, которые несут устройства водяного снаряда.

Некоторые приводы, например те, которые перемещают предметы, могут оказаться на пути водяных снарядов и брызг. В этом случае подходит рейтинг IP66 или IP67.

В других случаях исполнительные механизмы можно найти в оборудовании, где происходят частые промывки, особенно в местах работы с пищевыми продуктами, где санитария и чистота имеют первостепенное значение. В этом случае вам нужны самые высокие рейтинги IP68 и IP69k, чтобы предотвратить контакт с агрессивными химическими веществами, вызывающими проникновение во внутренние механические компоненты.

Испытание на водонепроницаемость

Неблагоприятное воздействие воды на электрические изделия может включать ухудшение работоспособности, если не полную неработоспособность. Это также может вызвать коррозию, запотевание, удары током и возгорание. В случае с такими предметами, как защитные очки, может быть снижение видимости, а в машинах — эффективность смазки.

Существует ряд продуктов, которые, следовательно, должны доказать, по крайней мере, водонепроницаемость, если не полную гидроизоляцию.

Некоторые распространенные продукты, которые позиционируются как водонепроницаемые, включают в себя стандартные электронные устройства, такие как радиоприемники, ноутбуки, телефоны и планшеты. Автомобильные компоненты также должны выдерживать дождь и промывку водой, а одежда и аксессуары, такие как перчатки, сумки и пальто, могут иметь различную степень водонепроницаемости.

Точно так же пыль может вызвать заедание электрооборудования, а чрезмерное количество пыли может нанести непоправимый ущерб.

Типовые испытания на пыленепроницаемость

Испытания на пыленепроницаемость для более высоких степеней защиты IP5X/IP6X проводятся, например, в камерах, в которых циркулирует воздушно-пылевая смесь. Условия в этой камере могут быть от комнатной до высокой температуры — до 100 градусов Цельсия — и высокого давления.

Эти камеры обычно имеют небольшое отверстие, около 80 мм, для подключения кабелей и шлангов к объектам испытаний.

Типовые тесты на водонепроницаемость

Как уже упоминалось, водостойкость предполагает, что материал затрудняет проникновение воды, но это не означает, что он полностью водонепроницаем.

Водонепроницаемость может быть отражена от IPX1 до IPX4, что указывает на то, что предмет может выдержать капание воды (IPX1, IPX2) или дождь (IPX3, IPX4).

Типичное испытание на водонепроницаемость может включать испытательный стенд с капающей водой, где вода капает из коробки с насадками диаметром около 0,4 мм. Тестирование может включать в себя как неподвижные предметы, так и предметы на опрокидывающихся и качающихся столах.

Испытательные стенды для защиты от дождя, как правило, включают в себя подачу воды из распылительной головки с колебательным движением на различные расстояния. Тестовый объект также можно вращать.

Испытание на водонепроницаемость

Водонепроницаемость требует более строгих испытаний на проникновение воды, в том числе на мощные водяные струи и полное погружение, что позволяет изделиям, продуктам и компонентам иметь более высокие степени защиты IP — IPX7, IPX8, IPX9k.

Типичные продукты, которые должны пройти испытание на погружение, включают снаряжение для подводного плавания, специальную одежду, такую ​​как куртки Goretex, и промышленное оборудование, используемое для работы в тяжелых условиях, например, в горнодобывающей промышленности. Военная техника также должна пройти строгие испытания погружением.

Пример испытания на погружение IPX7

Изделие со степенью защиты IPX7 должно выдерживать погружение в воду на глубину до 1 метра, при этом любое проникновение воды не должно причинять никакого вреда изделию. Детали испытаний могут различаться по температуре, солености, добавлению химикатов или времени погружения, но типичный период времени для этого уровня защиты составляет 30 минут.

Пример испытания на погружение в воду IPX8

Для достижения рейтинга IPX8 изделие должно выдерживать погружение в воду на глубину более 1 метра. Оборудование, предназначенное для гидроизоляции, имеет тенденцию быть герметично закрытым, но это не обязательно означает, что вода не может просочиться сквозь него. Однако испытание погружением должно также определить, вызывает ли какое-либо просачивание вредные последствия.

Почему важны испытания погружением

В то время как некоторое оборудование должно быть водонепроницаемым по своей функциональности, водонепроницаемость является дополнительной функцией для других предметов, таких как сотовые телефоны или камеры.

Водонепроницаемая марка, подкрепленная рейтингом IP, является мощным маркетинговым инструментом, который дает производителям конкурентное преимущество и побуждает производителей в различных областях расширять границы, разрабатывая более водонепроницаемые корпуса.

Сводка

В заключение, разобраться с рейтингом IP — это одно. Однако ключ в том, чтобы оценить рейтинг IP, который вы должны принять для любого конкретного предмета или части оборудования, прежде чем прыгать и стремиться к наивысшему рейтингу. В конце концов, более высокая степень защиты — это здорово, но вы можете упустить другие преимущества, если будете настаивать на более высоком рейтинге IP там, где он не нужен, и, конечно, это связано с затратами.

Чтобы понять, какой рейтинг IP вам нужен, вы должны понимать контекст, в котором используется предмет. Факторы, которые следует учитывать, — это количество пыли или движущихся твердых частиц и воды, насколько уязвимы предмет или оборудование, потенциальный вред для него при воздействии этих элементов и потенциальный вред для вас, если вы случайно соприкоснетесь с ним.

Кроме того, помните, что некоторые компании продают свои товары водонепроницаемыми, когда это является дополнительным преимуществом, а не необходимостью для удобства использования.

Степень защиты IP особенно важна для приводов, но и здесь существует особенно высокая степень изменчивости.

Определите, для чего используется ваш привод, например, будет ли он погружен в воду или окружен летающими бревнами.

Таким образом, определение того, какой класс защиты IP вам нужен, является вашей отправной точкой при выборе продукта, а не тем, к чему вас обязательно должен подтолкнуть производитель.

Для получения дополнительной информации о линейном приводе FIRGELLI® посетите наш основной веб-сайт здесь.

боковая панель продукта

Метки:

• промышленный

Поделиться этой статьей

Нужна помощь в поиске подходящего привода?

Мы прецизионно проектируем и производим нашу продукцию, чтобы вы могли получать цены напрямую от производителя. Мы предлагаем доставку в тот же день и квалифицированную поддержку клиентов.
