В процессе выполнения электромонтажных работ всегда требуются соединители для проводов и кабелей. Они используются для сращивания различных проводов (в процессе наращивания длины и устройства разветвлений), а также для подключения их к различным приборам и устройствам.

Соединители для проводов и кабелей

Разновидности соединений и их основные свойства

Соединитель проводов в общем случае может быть выполнен различными способами.

Наиболее распространенные неразъемные разновидности соединителей представлены пайкой и скруткой.

Скрутка при всей ее простоте отличается малой надежностью и не позволяет сращивать алюминиевый и медный провода из-за образования гальванической пары и постепенного разрушения места контакта из-за электрохимической коррозии. Кроме того, применение скрутки запрещено ПУЭ (правилами устройства электроустановок).

Пайка обеспечивает наиболее качественное соединение, однако очень сложна в реализации. Кроме того, она также не позволяет выполнять соединение алюминиевого провода с медным.

Поэтому на практике чаще всего используются полупостоянные соединители, которые по своим характеристикам мало уступают неразъемным, но позволяют выполнить соединение несколько раз. В их основу положены различные клеммы для соединения проводов.

Обжимная клемма

Обжимные клеммы

Принцип работы обжимного соединителя проводов основан на том, что на соединяемые провода предварительно устанавливается наконечник со стандартизованными размерами, который затем вставляется и фиксируется в дополнительном промежуточном элементе.

Наибольшее распространение на практике получили клеммы для проводов с элементом крепления на провод в форме трубки. В процессе соединения зачищенный провод вдвигают в трубку, после чего выполняют ее обжим. На втором своем конце трубка переходит в плоскую площадку с отверстием под винт.

Обжимные клеммы для проводов могут изготавливаться из обычной или луженой меди, а также алюминия, что полностью устраняет проблему электрохимической коррозии.

Соединители для электрических проводов в обжимном варианте могут быть выполнены как изолированные наконечники для проводов, которые используются совместно с клеммниками.

Винтовые клеммы

Винтовые клеммы

Клеммные колодки для соединения проводов или просто клеммники для соединения проводов по ГОСТ Р 50030.7.1-2000 представляют собой изолированный носитель для одной или нескольких групп выводов, который может крепиться на несущей панели. Соединение проводов с помощью клеммника заключается в фиксации жилы провода или его наконечника в гнезде с помощью винтов.

Клеммники для проводов очень просты в работе. Для соединения достаточно вдвинуть провод в установочное гнездо, после чего затянуть крепежные винты. Корпус клеммника выполнен из изолирующего материала, обеспечивает необходимый уровень безопасности и при необходимости допускает контроль цепей индикаторами и тестерами.

Винтовые клеммы для соединения проводов действуют по тому же самому принципу, но отличаются от клеммников только тем, что рассчитаны на пару проводов.

Соединительные клеммы для проводов часто имеют корпус из прозрачного материала для визуального контроля соединения.

Современные клеммы для соединения проводов

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

  • быстрота и простота применения;
  • небольшая стоимость;
  • не требуются специальные навыки;
  • можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

  • Проще монтировать, не требуют наличия опыта и специальных знаний.
  • Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
  • Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
  • Не требует дополнительной изоляции от влаги и воздуха.
  • Плотность контакта не ухудшается со временем.

Преимущества скрутки перед зажимом Wago

  • Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
  • Выдерживает серьезные нагрузки.
  • Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

«Ножны»

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Достоинства соеденительных клемм Wago

достоинство пружинных клеммных соединений

Пружинные клеммы Wago обладают множеством преимуществ, среди которых:

  1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
  2. Возможность довольно быстрого подключения без использования специализированного инструмента.
  3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
  4. Высочайшая надежность контактов.
  5. Возможность внесения изменений в проводку, не нарушая соединения.
  6. Наличие отдельного гнезда для каждого провода.
  7. Высокая виброустойчивость и ударопрочность.
  8. Автоматическое регулирование усилия зажима на провод.
  9. Отсутствие необходимости в уходе и специальном обслуживании.
  10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
  11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
  12. Прекрасное соотношение качества и цены.

зажим провода

В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

надежный зажим провода

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Способы соединений

Самыми популярными способами соединений можно назвать следующие:

  • Скрутка. Выполняется просто, однако со временем ослабевает из-за того, что контакты окисляются. Не используется в помещениях с повышенной пожарной опасностью.
  • Гильзы. Есть защита от окисления с помощью смазки, также можно использовать в электроустановках. Из недостатков можно выделить необходимость обжимных клещей, которые не всегда удобно использовать.
  • Сварка. Считается самым надёжным способом, потому что на выходе получается цельный провод. Его можно сварить и скрутить. Но нужен аппарат для сварки, питание к нему, хотя он может быть с аккумулятором.
  • Болты. Алюминий и медь можно соединить через шайбу, этот способ надёжнее скрутки. При нагреве соединение сильно ослабевает, также есть сложности с монтажом на высотах, если свободный участок будет слишком короток.
  • Пайка. При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.

Скрутка

Это самый обычный тип соединения, который можно выполнить без специальных приспособлений и даже пальцами (не рекомендуем). Так как обычная скрутка характеризуется довольно ненадежным соединением, то дополнительно применяется пайка или сварка уже скрученного соединителя.

Плюсы скруток:

  • Дешевое соединение. Для скрутки достаточно два провода и изоляционный материал (изолента или кембрик).
  • Большая площадь контакта. Чем больше площадь контактируемых проводников, тем большую мощность (токовую нагрузку) они способны проводить. Скрутки можно сделать какого угодно размера, поэтому площадь контакта всегда будет достаточной.
  • Не требует обслуживания.
  • Можно соединять однопроволочные и многопроволочные жилы.

Минусы скруток:

  • Низкая влагостойкость. Не рекомендуется использовать во влажных помещениях, а также в деревянных коттеджах.
  • Требуется дополнительная изоляция. В отличие от различных клеммных соединений скрутка требует дополнительной изоляции.
  • Нельзя соединять алюминий и медь.
  • Высокая длительность технологического процесса. Пайка и сваривание контактов занимает много времени.
  • Требуется дополнительное оборудование. Для сварки контактов потребуется сварочный аппарат с небольшим током. Например, недорогая модель Wert SWI с режимом аргонно-дуговой сварки подойдет для качественных сварных скруток.

Скрутка без пайки и сварки обычно применяется при монтаже временных построек, которые потом придется убирать.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

  • Серии 294 и 294 Linect служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
  • Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
  • Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

  • Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
  • Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
  • Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
  • Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
  • Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
  • Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

  • Серия862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
  • Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
  • Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.

Общие сведения о клеммниках

Конструктивно такие элементы являются зажимами, основной деталью которых служит плоская пружина. Вся ее площадь равномерно давит на поверхность провода, не нарушая его целостность. Зажимное усилие концентрируется в одном месте, обеспечивая качественный и надежный контакт. В местах соприкосновения зажима и провода наблюдается очень низкое значение переходного сопротивления.

Токопроводящая рейка изготавливается из пружинно-твердой электролитной меди, имеющей мягкую луженую поверхность. Для покрытия используется сплав олова (60%) и свинца (40%), создающий защиту от коррозии в течение длительного времени. Основная деталь – зажимная пружина производится из высококачественной аустенитной хромоникелевой стали, обладающей высокой устойчивостью к растяжению.

Изоляция клеммников изготавливается на основе полиамида, полностью нейтрального к процессам коррозии. Этот материал очень плохо воспламеняется и препятствует возгоранию за счет функции самогашения.

Самозажимные клеммы Wago могут эксплуатироваться в широком температурном диапазоне. Нижний предел составляет -35С, а верхний – 170-200С, в зависимости от типа того или иного устройства. Данные разъемы используются не только в домашних сетях, но и в промышленности. В связи с этим, параметры клеммников представлены в очень широком диапазоне. К ним могут подключаться провода с сечением жил от 0,08 до 95 мм2, они выдерживают напряжение от 100 до 1000 вольт, а пропускной номинальный ток составляет от 6 до 323 А.

Виды электрических соединений клеммником

Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.


Клеммные соединения используются в электрике повсеместно. Это один из тех электротехнических компонентов, без которого немыслим качественный монтаж любого плана

Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.

Различают следующие виды “зажимов”:

  • ножевые;
  • кольцевые;
  • штыревые;
  • муфтовые.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Вариант #1 — «ножны»

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединения проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Привычный многим электрикам и широко распространённый вид клеммников, соединение которыми осуществляется по принципу ножевого контакта. Для организации соединения достаточно вставить одну деталь (папу) в другую (маму)

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.

Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вариант #2 — кольцевые

К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.


Ещё один «древний» вид элементов, при помощи которых создаётся электрическое соединение проводника с каким-либо модульным элементом схемы. Эти клеммы допустимо применить под контакт двух проводов, но на практике такое редкость

Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.

Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.

Вариант #3 — штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Один из вариантов штыревой конструкции клеммников, применяемых, как правило, в слаботочных схемах. Конструктивно обеспечивают удобную работу при монтаже/демонтаже

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) – в жёлтый цвет.

Вариант #4 — муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Так называемая муфтовая клемма. Выпускается в разных конфигурациях, в том числе под силовой обжим. На рисунке конструкция клеммника, способная выдерживать большие токи

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.

Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Варианты соединения

Скрутка проводов

Чтобы скрепить два или несколько проводов, их концы зачищали от изоляции на расстоянии 2-4 см, в зависимости от диаметра проводников. Сложив параллельно жилы, их скручивали в форме спирали. Контактный узел оборачивали изоляционной лентой. Делали это особенно тщательно, чтобы не оставалось оголённых участков контактного узла.

Недостатком такого метода является то, что изоляция под воздействием внешних негативных явлений со временем может потерять свои свойства. Это вызывает коррозию металла, что приводит к ухудшению качества соединения и может вызвать искрение между жилами и возгорание изоляционного покрытия проводки.

Скрутка и клеммники

Важно! ГОСТом скрутки проводов запрещены. Решение было принято из-за частых аварий и несчастных случаев по причине соединения проводов именно таким способом

Пайка или сварка

Пайка соединительного узла проводов гораздо надёжнее, чем простая скрутка. Хотя и в этом случае оголённые жилы тоже скручивают. Соединение лудят паяльником с применением канифоли, паяльной пасты и припоя. Надёжность соединения во многом зависит от качества пайки.

Пайка впоследствии требует прочного изоляционного покрытия. Такой способ создания контакта страдает теми же недостатками, что и скрутка.

Следует заметить! Место пайки даже покрытой изоляцией не может быть полностью защищено от механических негативных воздействий.

Сварку можно использовать для соединения одножильных силовых кабелей размером сечения не менее 35-40 мм2. В противном случае сварочная дуга только сожжёт жилы.

Клеммники

Карболитовые клеммные колодки (КК) представляют собой коробки из диэлектрических материалов, в которые помещены клеммы для соединения проводов (клети). Соединительные клеммы в колодке для проводов должны соответствовать по своим параметрам профилю электрической цепи, в которой они будут применяться. Использование электрических колодок исключает возможность замыкания на корпус.

Соединительные электрические колодки обеспечивают надёжное подключение проводов из разных металлов: алюминия и меди. Смешанный электромонтаж даёт возможность осуществлять с помощью клеммных зажимов безопасное соединение медных и алюминиевых проводов.

Простота монтажа соединений не требует особой квалификации исполнителя. Конструкция клеммника для проводов надёжно защищает человека от случайного прикосновения к токоведущим частям соединения. Гарантированная надёжность контактных соединителей исключает возможность короткого замыкания и перегрева в месте соединения.

Основными достоинствами клеммников для соединения проводов являются быстрая и качественная коммутация, оперативный разрыв цепи для проведения тестирования, замеров и определения мест повреждений.

Конструктивные особенности клеммных зажимов

Клеммные соединения отличаются простотой исполнения и при использовании не требуют каких-либо специальных навыков. Наибольшее распространение среди электриков получили следующие способы.

Клеммные колодки

Для работы с ними достаточно одной отвертки. Данный способ используется в большинстве соединений электрических сетей. Один из вариантов устанавливается на выходе многих бытовых приборов и служит для подключения питающего шнура. Конструкция выполнена в виде контактной пластины, запаянной в корпус из пластика или карболита. Клеммные соединители бывают разных типов, они отличаются низкой стоимостью и удобством в работе. С помощью клеммных колодок соединяются медные и алюминиевые провода, в том числе и разных диаметров, с одной или несколькими жилами.

Само соединение проводов через клеммник занимает буквально несколько секунд. С каждой жилы нужно снять изоляцию приблизительно на 5-7 мм и зачистить ее от оксидной пленки. Оба проводника вставляются в гнезда напротив друг друга и прижимаются болтами к контактным пластинам, обеспечивая тем самым надежное соединение. Однако, такой способ позволяет соединить лишь одну пару проводов. Для большего количества проводников требуется установка специальных перемычек. В качестве недостатка следует отметить постепенное ослабление болтовых соединений, которые требуется периодически подтягивать.

Клеммные зажимы Wago

Другой способ соединения предполагает использование специальных клеммных зажимов Ваго (Wago). Здесь мнения пользователей разделяются: одним нравятся такие клеммы, а другим – нет. Все споры охватывают пружинные зажимы, входящие в конструкцию, надежность и сроки их эксплуатации. Однако многочисленные тесты показали, что при правильном выборе и соблюдении технических условий, эти клеммники будут служить на протяжении многих лет. Следует выбирать нужную модель для конкретных работ и не покупать поддельную продукцию.

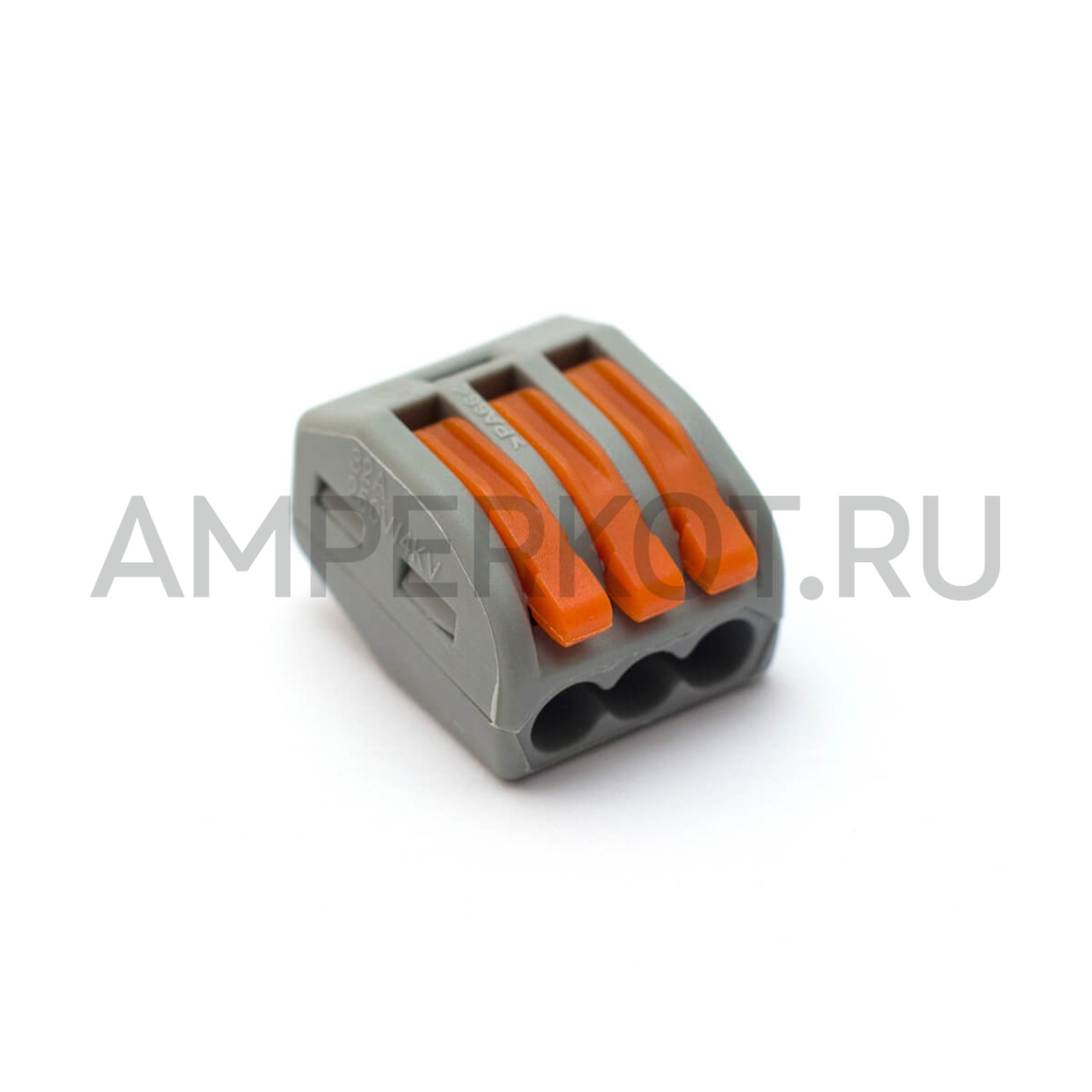

Конструкции рычажных клеммников Wago могут быть разъемными (рис. 1) и неразъемными (рис. 2). Первый вариант лучше всего подходит для тех мест, где возможны дополнительные подключения, и конфигурация сети периодически изменяется. Очень часто такие клеммники устанавливаются в распределительные коробки. В каждом из них имеется специальный рычажок, предназначенный для фиксации или освобождения проводов.

Конструкция элемента дает возможность соединения 2-5 проводов с различными параметрами. Сама процедура очень простая: вначале рычажок поднимается, подготовленная жила вставляется в гнездо, после чего рычажок опускается и фиксирует провод на своем месте.

Конструкция неразъемных клемм Wago отличается наличием колпачка и корпуса зажима. Колпачки изготавливаются из прозрачных и непрозрачных полимерных или пластиковых материалов. Для проводов в корпусе предусмотрены отверстия. Нормальное соединение зависит от правильного снятия изоляции. Производители продукции требуют выполнять зачистку на расстояние 12-13 мм. Таким образом, очищенная часть провода заходит в клеммник, а изоляция упирается в корпус.

Тестируем сопротивление соединений

Тест проводился с помощью прибора Микромиллиомметр ИКС-1А. Он предназначен для определения сопротивления электрическому току болтовых и клеммных соединителей.

Для каждого соединителя были взяты кусочки провода сечением 2.5 мм2 длиной по 3.5 см каждый. После этого прибор подключили к двум концам проводника и пропустили через него ток 1.2 А. Вот какие показания получились:

  1. Винтовой клеммник — 40 мкОм.
  2. СИЗ — 68 мкОМ.
  3. Скрутка — 302 мкОм.
  4. Плоскопружинный зажим Wago — 458 мкОм.
  5. Строительно-монтажная клемма КБМ — 654 мкОм.

В испытаниях лучше всего показал себя винтовой клеммник. Скрутка же, как ни странно, превзошла Wago и КБМ. Однако одного лишь показателя сопротивления недостаточно для того, чтобы решить, какой тип соединения лучше для проводки. Ведь многое зависит именно от площади контакта, а с течением времени место соединения может засориться пылью и грязью, что ухудшит контакт. Рассмотрим подробнее каждый тип в отдельности.

Типы клеммных колодок

Клеммные коннекторы для проводов группируют по ряду признаков, таких как:

  1. Назначение;
  2. Способы монтажа;
  3. Рядность;
  4. Исполнение;
  5. Тип подключаемого проводника;
  6. Вид зажима.

Назначение

КК различаются по назначению:

  • соединение проводов;
  • на печатную плату;
  • на дин-рейку;
  • кросс-модули.
Соединение проводов

Это самая распространённая конструкция соединителей. В основном это винтовые, ножевые и рычажные клеммные колодки. Концы проводов вставляют в отверстия фиксаторов, как с обеих сторон, так и с одной стороны.

На печатную плату

Для подключения низковольтного питания колодки с винтовыми клеммами крепят на плате. Помимо того, что провода фиксируются в КК, их ещё крепят специальными хомутами.

КК на печатной плате

На дин-рейку

Универсальные электротехнические устройства бывают в виде стационарных модулей и сборных клеммников. Первые имеют законченную конструкцию. Второй вид КК состоит из отдельных модулей, из которых можно создавать разные конструктивные положения распределительных клемм. При монтаже соединений многочисленных проводных линий в одном узле применение дин-рейки является самым рациональным решением.

Кросс-модули

Применение кросс-модулей позволяет удобно и надёжно выполнять электромонтажные работы в распределительных шкафах и щитах. Главной функцией кросс-модуля является разделение питания от одного источника энергии на несколько отходящих линий.

Способы монтажа

По способу монтажа соединений КК подразделяются на следующие виды.

Винтовые

В корпус винтовой клеммной колодки вмонтированы металлические зажимы. Это горизонтальные гильзы с вертикальным винтом. Оголённый конец провода заводят в отверстие и зажимают сверху жилу винтом. С другой стороны колодки заводят в стальную гильзу другой проводник, который тоже зажимают. Образуется плотный контакт. Сталь индеферентна к меди и алюминию. Поэтому винтовые клеммники ЗВИ используют для соединения проводов из разнородных металлов, не боясь вызвать коррозионные процессы.

Зажимные

КК такого типа фиксируют проводники рычажными зажимами. Провод вводят в монтажное отверстие и рычажком прижимают жилу к гильзе. Достоинствами такого соединения являются быстрый монтаж и демонтаж проводов.

Рычажные клеммники

Существуют неразъёмные модели с пружинным фиксатором внутри гильзы, который не даёт выйти обратно проводу. Как правило, это КК одноразового пользования.

На дин-рейку

Выше по тексту есть описание этого устройства.

Исполнение

Колодки бывают прямой и угловой конфигурации. У первых направления кабельных линий не меняются. Угловые колодки применяют на поворотах, когда нельзя изгибать провода. Выходящий проводник перпендикулярен встречной жиле. Клеммы для проводов расположены под прямым углом.

Обратите внимание! Одни из самых распространённых клемм – это разъёмные обжимные коннекторы. Одна клемма входит в разъём другого контакта

Их называют «мама» и «папа». Приёмный наконечник имеет боковые овальные загибы, и посередине в проёме есть подпружиненный лепесток. Чтобы разъединить провода, язычок отгибают, и «папу» легко вынимают из «мамы».

  • винтовые;
  • пружинные;
  • зажимная клеть;
  • торцевые;
  • ножевые;
  • концевые.

Преимущества самозажимных клеммников

Соединительные элементы данного типа существенно превосходят все остальные известные виды соединений.

Среди несомненных плюсов необходимо отметить следующие положительные качества:

  • Каждый соединяемый провод обеспечен отдельным зажимом.
  • В процессе эксплуатации не требуется какое-либо техническое обслуживание, не нужна и дополнительная изоляция.
  • После зажима создается герметичное соединение, полностью исключающее окисление соединенных жил. Клеммы абсолютно безопасны во время работы, поскольку их токоведущие части недоступны для прикосновения.
  • Простой монтаж выполняется с помощью обычной отвертки. Это существенно облегчает работу при монтаже больших объемов электропроводки, прокладке ее в труднодоступных местах и в условиях плохого освещения.
  • Пружины обеспечивают надлежащую ударопрочность и высокую устойчивость к вибрации. Сам зажим имеет компактные размеры, при необходимости легко проводится повторный монтаж.
  • Самозажимные клеммники фирмы Wago устойчивы к повышенной влажности, высоким температурам и агрессивному воздействию окружающей среды.
  • Установленные в распределительную коробку, такие клеммы делают соединения проводов красивыми и упорядоченными.

Практически все клеммы пружинного типа настраиваются на конкретное сечение жилы. Поэтому усилие, прилагаемое зажимом при подключении, считается наиболее оптимальным. За счет этого полностью исключается температурная деформация и возможность повреждения проводов. С помощью самозажимных клеммников могут соединяться медные и алюминиевые провода, поскольку обычные способы для этого не подходят.

Единственным условием, которое нельзя назвать минусом, является доступность клеммных соединителей для проведения плановых осмотров и ремонтных электромонтажных работ. Данное условие относится не только к клеммам, но и к другим видам разъемных соединений.

Клеммы WAGO серия 221 - Универсальные рычажковые компактные клеммы для соединения проводов

Универсальные рычажковые компактные соединительные клеммы WAGO серии 221 предназначены для быстрого и надёжного соединения в различных сочетаниях медных проводов сечением от 0,2 до 4,0 квадратных миллиметров (24-12 AWG), состоящих как из цельных, так и из многопроволочных жил.

Соединительные Клеммы WAGO 221 серии могут применяться как для временного, так и для постоянного соединения проводов в электротехнике: для коммутации проводов в электрических щитах, распаячных и коммутационных коробках, при монтаже осветительного оборудования, в быту. Клеммы отлично зарекомендовали себя как в стандартной электропроводке зданий, напряжением 220 и 380 вольт, так и при соединении компонентов низковольтного оборудования (за исключением высокочастотных приёмо/передающих устройств, требующих других типов соединителей).

Клеммы WAGO 221 серии обладают огромными преимуществами перед многими другими способами соединений проводов и моделями клемм:

- быстрый, удобный лёгкий монтаж электропроводки, при котором риск ошибки получения некачественного соединения (при монтаже неквалифицированным персоналом) сведён к минимуму за счёт простоты конструкции и прозрачности корпуса

- достаточно низкая стоимость отдельного соединения при его высокой надёжности

- нет необходимости в наличии специального монтажного оборудования, достаточно иметь минимальный инструмент для зачистки кабеля

- удобно проводить монтаж и соединение проводов в ограниченном пространстве, при затруднённом доступе к проводам

- возможность использования одного типа соединителя для всех, наиболее распространённых в электрике типов и сечений проводов, за исключением проводов с алюминиевыми жилами

- клеммы WAGO серии 221 уверенно выдерживают номинальные токи до 32 Ампер включительно и при правильном монтаже не нагреваются выше допустимых температур

- возможность лёгкого рассоединения и пересоединения проводников при изменении электрической схемы, при чём без какого либо ущерба самому клеммному зажиму и проводникам (из-за этого рычажковые клеммы WAGO очень удобны в строительстве при создании временных схем электропитания - времянок, с достаточно мощными потребителями, такими как промышленное оборудование, электроинструменты, прожектора и т.д.)

Номенклатура Количество соединений Размер, мм Вес, г
WAGO 221-412 2 13.1 х 8.3 х 18.6 1.60
WAGO 221-413 3 18.7 х 8.3 х 18.6 2.53
WAGO 221-415 5 29.9 х 8.3 х 18.6 4.05



Технические характеристики

Характеристики Значения
Сфера применения в электропроводке с заземлением
Максимальное рабочее напряжение 450 Вольт
Длительная рабочая температура +105°С
Максимальная температура окружающей среды +85°С
Максимальный рабочий ток 32 Ампера
Тип материала проводников Для медных проводников
Типы жил проводников Цельножилные и многопроволочные
Минимальное сечение проводника 0,2 кв. мм (24 AWG)
Максимальное сечение проводника 4,0 кв. мм (12 AWG)
Цвет корпуса Прозрачный + Оранжевый
Класс горючести UL 94 V2 (затухание 30 сек)
Степень защиты от воды IP 20 (монтаж внутри помещений / защита от воды отсутствует)
Сертификаты UL, EN/EC05, JET, PSE

По мнению специалистов ООО "РАДИАНТ", клеммы WAGO серии 221 являются наиболее удобным, практичным и надёжным продуктом WAGO среди разных серий соединительных клемм, выпускаемых данной компанией.

Компактные клеммы WAGO 221 серии являются улучшенной модификацией широко известных и популярных клемм WAGO серии 222. Новая серия имеет ряд существенных преимуществ перед серией 222, а именно:

- увеличенный диапазон сечений и типов проводников до 4 кв.мм (!), которые можно соединить с помощью клеммы WAGO 221 (серия 222 позволяла без дополнительной обработки концов проводников соединять между собой жилы сечением от 0,08 до 2,5 кв.мм)

- уменьшенный на 40% размер корпуса клеммы без ухудшения качества соединений, что позволяет соединять провода в распаечных коробках меньшего размера

- увеличенный диапазон длительных эксплуатационных температур до +105°С за счёт изменения состава пластика (серия 222 выдерживала нагрев только до +85°С)

- улучшенные изоляционные свойства и более высокое эксплуатационное напряжение, до 450 Вольт включительно (серия 222 была расчитана на 400 Вольт)

- увеличенная расчётная эксплуатационная мощность: клемма WAGO 221 серии РЕАЛЬНО(!!!) способна выдержать нагрузку до 14,4 киловатта (серия 222 рассчитана на 12,8 кВт)

- прозрачный корпус клеммы, который позволяет визуально контролировать правильность положения проводника в клемме и длину зачистки изоляции

- наличие двух контрольных отверстий для детектирования напряжения и измерения электрических параметров цепи с помощью тестера, которые можно производить почти при любом положении клеммы (серия 222 имела всего одно такое отверстие, доступ к которому мог быть затруднён из-за неудобного положения клеммы в распаячной коробке)

- изменённая конструкция рычажков с хорошей фиксацией, большим размером фиксирующего рычажка (что обеспечивает более удобных хват для пальцев), и лёгким защёлкиванием

При огромных преимуществах клемм WAGO 221 серии перед многими другими соединителями,  нужно принимать во внимание и две особенности, связанных с эксплуатацией этих клеммников:

ВНИМАНИЕ! КЛЕММЫ WAGO серий 221 и 222 НЕ ПРЕДНАЗНАЧЕНЫ для монтажа проводов с АЛЮМИНИЕВЫМИ ЖИЛАМИ!

КЛЕММЫ WAGO серий 221 и 222 НЕ ПРЕДНАЗНАЧЕНЫ для проведения работ ПРИ ОТКРЫТОМ МОНТАЖЕ НА УЛИЦЕ, так как не обладают достаточной защитой от воды (IP20). При монтаже на улице клеммы WAGO должны быть защищены монтажными коробками, электрическими щитками, корпусами приборов или аналогичными устройствами с соответствующим классом защиты.

В сети интернет существует множество дискуссий на тему надёжности рычажковых соединительных клемм WAGO и возможности их применения в электротехнических схемах, работающих при значительных нагрузках. По этому вопросу мы опубликуем на нашем сайте отдельный материал, а сейчас, не вдаваясь в подробности, выразим своё мнение, что клеммные зажимы WAGO серии 221 если и уступают по качеству и надёжности соединения таким проверенным способам как пайка, сварка или обжим, то проигрыш этот совсем небольшой, что подтверждено огромным количеством официальных и неофициальных испытаний, ролики которых Вы можете посмотреть в сети интернет. При этом у надёжных паяных и обжимных соединений есть один существенный недостаток: отсутствует или крайне затруднена возможность последующего рассоединения жил при необходимости повторного монтажа, перекоммутации, устранения ошибок при монтаже.

Рычажные клеммные зажимы WAGO по надёжности электрического соединения мало чем уступают качественным винтовым клеммам европейского производства и существенно превосходят по качеству соединения на базе дешевых китайских клеммных колодок. При этом ВАГИ существенно превосходят все вышеперечисленные способы по удобству и скорости монтажа.  Мы также считаем, что WAGO 221 серии гораздо надёжнее, безопаснее и эстетичнее соединения проводов методом скрутки, хотя сама по себе скрутка, сделанная грамотно и правильно заизолированная - вполне эффективное электрическое соединение (если не брать во внимание, что монтаж проводов методом скрутки в Правилах Устройства Электроустановок (ПУЭ) в России не предусмотрен в принципе).


Будьте осторожны: на рынке присутствует множество разъёмов и клемм, являющихся низкокачественными копиями и подделками клемм фирмы WAGO. Часть из этих клемм - копий визуально может быть практически не отличима от оригинала. Обладая более низкой ценой, такие клеммы имеют ряд недостатков, в основном связанных с механической надёжностью соединений и более низким качеством материалов, из которых изготовлен корпус и контактная пластина. В результате, в отличие от НАСТОЯЩИХ клемм WAGO, большинство клемм - "клонов" имеет более низкие допустимые токи нагрузки, как правило, не превышающие 24 А для клемм, похожих на WAGO 221-й и 222-й серии, тогда как WAGO 221 серии гарантированно долговременно выдерживают 32 ампера! Более того, многие из поддельных клем не выдерживают эксплуатации даже при половине заявленной для них номинальной нагрузки, а также имеют очень низкую механическую прочность!

Из-за низкого качества металла контактной пластины, клеммы клоны имеют неприятную особенность быстро окисляться, при этом сопротивление в точке соединения с проводниками растёт, из-за чего клемма подделка может сильно нагреваться со временем. Мы обоснованно считаем, что копеечная экономия на клеммах подделках не окупает того потенциального ущерба сетям и оборудованию, который может быть нанесён при использовании низкокачественных соединителей. Применение подобных клемм неизвестного происхождения может привести даже к пожару и человеческим жертвам. Передача электроэнергии - это не место для экспериментов и любимого в России слова "Авось", поэтому мы настоятельно рекомендуем применять только НАСТОЯЩИЕ клеммы WAGO, которые не раз успешно прошли многочисленные испытания в электротехнических лабораториях по всему миру.

Тем не менее, даже клеммы подделки и клоны имеют право на жизнь, если использовать их по их правильному назначению. Мы считаем, что они вполне применимы в бытовых целях при осуществлении низковольтных подключений внутри помещений, при монтаже временных схем электропитания с низкой нагрузкой (освещение), монтаже светодиодной продукции, ремонте электропроводки автомобиля в цепях с низкой нагрузкой, а так же в качестве соединителей в хоббийных целях в авто/авиа/судомодельном спорте, для игр детей с низковольтными электрическими конструкторами, при монтаже линий для простейшей звукоусиливающей аппаратуры без претензий на качество звука и т.д.


 ООО "РАДИАНТ" гарантирует,

что ВСЕ приобретённые у нас клеммы и иные продукты WAGO

являются настоящим, аутентичным продуктом, изготовленным и официально поставленным в Россию фирмой WAGO!

Не экономьте на надёжности электрических соединений и спите спокойно!


WAGO® - Зарегистрированный товарный знак компании WAGO Kontakttechnik GmbH & Co. KG (Германия)

Клеммы для соединения проводов: виды, производители, цены

Эта типовая операция в процессе электромонтажа создает разные проблемы. Приходится обеспечивать надежность контакта и защищенность от негативных внешних воздействий. В труднодоступных местах пригодится простота выполнения рабочих операций. Снизить затраты можно, выбрав самые дешевые клеммы для соединения проводов. Но необходимо уточнить, является ли такое решение действительно целесообразным? Сделать правильные выводы будет несложно после изучения данной статьи.

Не пытайтесь повторять такой и другие сомнительные эксперименты! Правильные способы соединения проводников приведены ниже

Читайте в статье

Основные варианты соединения проводов

Ответственность производителя кабеля распространяется только на саму продукцию. Тщательно подбираются параметры жилы. Рассчитывается электрическое сопротивление, способность сохранять целостность до определенной силы тока. Многослойные оболочки защищают от механических воздействий, предотвращают разрушительную коррозию.

Подобные задачи решают при создании соединений. Однако в этом случае приходится самому обеспечивать надежность и другие параметры качественного контакта. Рассмотрим далее, как правильно решить задачу с применением разных технологий.

Скрутка

Несколько десятков лет назад данная методика была достаточной для создания линий электропитания бытового назначения.

В старой распределительной коробке можно обнаружить скрученные алюминиевые провода, закрытые матерчатой изолентой

Такое решение – явный анахронизм. Однако до сих пор приверженцы «старой школы» применяют такие соединения на практике. Отчасти следует признать их правоту. Мягкий алюминий обеспечивает плотный контакт. Оболочка из прорезиненной ткани обладает высокой прочностью.

Но в таких ситуациях не принимают в расчет значительный рост потребностей. В стандартном оснащении современной квартиры есть стиральные и посудомоечные машины, сушилки белья и духовые шкафы, кондиционеры. Общая мощность при включении разных видов техники составляет несколько киловатт. Надежную проводку предпочитают создавать из медных проводов, которые при относительно меньшем сечении рассчитаны на высокие электрические и механические нагрузки.

Чтобы не ошибиться, надо изучить авторитетные рекомендации. Профессиональные электрики руководствуются действующей последней редакцией ПУЭ. Там отмечены следующие допустимые методы соединений (окончаний, ветвлений трассы):

  • пайка;
  • сварка;
  • опрессовка;
  • сжимы (специальные устройства, клеммники).

Как видите, никаких скруток попросту не предусмотрено. Поэтому далее мы будем изучать только качественные способы создания соединений в электрических цепях.

Пайка

Минимальный набор для воспроизведения технологии

Для соединения проводов используют паяльник мощностью не менее 60 Вт, канифоль, припой. Понадобится подставка, чтобы устанавливать раскаленное жало на предназначенную для этого поверхность. С кабеля предварительно удаляют изоляцию (30÷40 мм). Провод зачищают до металлического блеска, покрывают последовательно нагретой канифолью, припоем.

Далее делают скрутку. На созданный узел наносят канифоль (жидкий флюс). Окунают в расплавленный припой. Если приобрести паяльник мощностью 100 Вт, можно соединять 5-6 проводников сечением до 2÷2,5 мм кв. каждый.

Для изоляции соединения применяют термоусадочную трубку подходящего диаметра

Эти изделия сжимаются при нагреве строительным феном. Быстро и точно обеспечивается герметизация узла, хорошая электрическая изоляция.

Сварка

В комплекте для данной технологии должны быть индивидуальные защитные средства

Кроме маски пригодятся рукавицы, специально подготовленное рабочее место. Эта процедура не отличается от обычной сварки. Поэтому надо исключить риск ожогов, повреждения глаз чрезмерно ярким излучением в световом диапазоне.

Для соединения 2-3 проводов из меди сечением 2÷2,5 кв. мм используют стандартный инверторный аппарат, создающий ток 90÷110 А. Как и в предыдущем варианте, сначала делают скрутку длиной 40÷50 мм. Чтобы предотвратить расплавление оболочки подсоединяют зажим, отводящий тепло. Подключают «массу». Сварку выполняют специальным электродом, который сделан из графитового стержня. Длительность одной операции ограничивают 2-3 сек, чтобы не допустить перегрев рабочей области.

Опрессовка

Соединение создают с применением металлической гильзы

Специализированный ручной инструмент применяют, ели общее сечение в зажиме для проводов не превышает 120 мм кв. После удаления оболочек их вставляют в гильзу плотно, без пустот. Для надежности жимы делают в разных положениях с поворотом клещей на 180°. Изоляцию создают с помощью термоусадочной трубки.

Выполнение этих простых правил предотвратит неправильные действия:

  1. Гильзы подбирают как можно точнее в соответствии с размером сечения проводников.
  2. Их не разрезают, чтобы сохранить номинальные параметры электрического соединения.
  3. Не допустимо применение молотка, пассатижей и других универсальных инструментов.

При выполнении этой рабочей операции необходимо сохранить целостность проводников, площадь сечения. Если уменьшит ее, возрастет электрическое сопротивление. Это место будет нагреваться вплоть до теплового разрушения линии, примыкающих деталей конструкции.

Клеммники для соединения проводов

Именно эта технология, как одна из разрешенных нормами ПУЭ, подробно рассмотрена ниже. Для соединения проводов применяют механические приспособления, которые обеспечивают высокую силу сжатия.Клеммы упрощают выполнение монтажных работ. Некоторые модификации обладают дополнительными функциональными возможностями.

С применением клемм можно быстро реализовать сложный проект коммутации большого количества проводников без ошибок

Клеммы для соединения проводов: преимущества и недостатки, требования, правила выбора

Для применения иных технологий нужно приобрести специальный инструмент, освоить рабочие действия. Некоторые виды клемм создают надежное соединение без применения дополнительных приспособлений.

Универсальный съемник изоляции

Вместо этого инструмента можно использовать нож. Лезвие направляют под острым углом к проводнику, чтобы не повредить его. Также понадобится отвертка, если в клемме установлен винтовой зажим.

Минимальные первичные затраты дополняются отсутствием энергетических затрат, безопасностью, быстротой. Самой конструкцией клемм для соединения проводов предусмотрена хорошая электрическая изоляция, дополнительная защита от механических повреждений.

К сведению! Следует отметить отсутствие (минимизацию) негативного воздействия на кабельную продукцию.

Единственным существенным недостатком можно назвать необходимость приобретения клемм для соединения проводов. Но надо не забывать, что в альтернативных методиках предусмотрен расход разных материалов: припоя, флюса, угольных электродов, гильз.

Клеммы для соединения проводов выбирают с учетом установленных проектом и производителем допустимых электрических нагрузок. Также обращают внимание на следующие параметры:

  1. Диаметр проводников должен соответствовать отверстиям устройства зажима.
  2. Размеры клеммника подбирают так, чтобы он мог поместиться внутри распределительной коробки.
  3. Следует проверить удобство выполнения манипуляций с клеммами определенного типа в рабочей зоне.
  4. При необходимости подбирают клеммы с маркировкой контактных площадок, установленным внутри предохранителем, в ином особом исполнении.

Как соединить алюминиевый и медный провод

Этот вопрос следует изучить отдельно. Дело в том, что в месте контакта двух разных металлов при наличии воды начинается процесс электролиза. Он разрушает проводники в клемме, ухудшает параметры соединения, полностью разрывает цепь. Чтобы предотвратить такие воздействия необходимо поддерживать разницу напряжений на уровне не более 0,6 мВ. В таблице приведен электрохимический потенциал (в мВ), который возникает при соединении изделий из разных материалов:

МатериалМедьАлюминийПрипой (свинец-олово)Нержавеющая сталь
Медь00,650,250,1
Алюминий0,6500,40,55
Припой (свинец-олово)0,250,400,2
Нержавеющая сталь0,10,550,150

На основе этих данных можно сделать вывод о том, что прямое соединение алюминиевых и медных проводов между собой недопустимо.

При установке между ними токопроводящей перемычки из стали негативные воздействия гальванической пары будут устранены

Также можно создать на поверхности проводников защитную оболочку из припоя. Он обладает минимальным электрическим потенциалом по отношению к разным металлам, поэтому является универсальным средством. Разумеется, это правило действует при сохранности соответствующего слоя.

Основные виды клемм

Простые инженерные решения

Винтовой клеммник

Особенности конструкции понятны по снимку. Проводящие элементы клеммы заключены в полимерную оболочку. Она не герметична, но достаточно надежно предотвращает случайный контакт с токоведущими частями. Простота изделия подразумевает низкую стоимость. Монтажные операции выполняются быстро и точно с применением отвертки. Если центральная часть изготовлена из латуни, обеспечивается гальваническое разделение, можно подключать жилы из меди и алюминия.

Главным недостатком является чрезмерное усилие, которое создается при закручивании винтов. С одной стороны, такое воздействие обеспечивает надежность механического соединения проводов с помощью зажимов. С другой – способно повредить проводник из мягкого алюминия и более прочной меди.

К сведению! При необходимости, от блока можно отрезать необходимое количество контактных элементов.

Клеммная шина

Такие модели устанавливают в электрическом щите для подсоединения нескольких проводников к заземлению. Следует отметить значительные габариты, отсутствие изоляции. Это изделие можно применять неоднократно без ухудшения потребительских характеристик.

Специальные крепления, отмеченные на снимке, пригодятся для монтажа клеммы на опорной планке электрощита

В этой конструкции винт перемещает площадку с углублением. Это приспособление надежно фиксирует проводник без повреждений.

Важно! Алюминиевые детали при статической нагрузке деформируются. Со временем электрический контакт прерывается. По этой причине все винтовые соединения приходится регулярно проверять, поджимать.

Монтаж штырькового наконечника

Только после такой подготовки многожильные провода получится надежно зафиксировать в клеммниках с винтовыми зажимами. Опрессовку рекомендуется выполнять с применением специальных клещей.

Соединители для электрических проводов

Эти приспособления предназначены для создания разрешенных правилами скруток. Полимерный колпачок предотвращает механические повреждения, контакт с токопроводящими изделиями. Внутри него установлена коническая пружина. При наворачивании с усилием жилы прижимаются. Выбирают клеммы с учетом официальных рекомендаций производителя. В инструкциях указывают максимальное сечение проводов.

К сведению! Цвет в данном случае не имеет никакого значения. Однако его можно использовать для идентификации разных электрических цепей при соединении проводов в распределительной коробке: фазы, заземления, и т. д.

Пружинные и многоразовые зажимы для проводов

Клеммник со снятой крышкой корпуса

В этом изделии установлена особым образом изогнутая пружина. Она прижимает вставленный провод к площадке контакта с одновременной механической фиксацией. Явным преимуществом клеммы является быстрота выполнения монтажных операций. Специальный инструмент не нужен. Достаточно убрать изолирующую оболочку.

В такое гнездо можно вставить только достаточно жесткое изделие, поэтому для многожильного кабеля надо найти другое решение. Определенным ограничением является однократное применение. Но во многих электрических схемах необходимы именно такие долговечные соединения.

«Ваги» для соединения проводов

Это название стало нарицательным для многоразовых зажимов. Эта конструкция создана WAGO. В такой клемме обеспечивается надежная фиксация многожильных проводов без специальных гильз. Демонтаж выполняется быстро. Для выполнения рабочих операций не нужны специальные инструменты. За удобства придется платить. Изделия этой категории стоят не дешево.

Другие клеммы

В эти клеммы устанавливают плавкий предохранитель. Он разрывает электрическую цепь при превышении определенной силы токаКоннекторы Scotchlock

Клеммы такого типа предназначены для соединения проводов сечением до 1,3 мм. В некоторых моделях внутри размещают специальный наполнитель, обладающий гидрофобными характеристиками. Обжим выполняется с применением обычных пассатижей. Контактные элементы с режущими кромками прорезают изоляцию, поэтому предварительное удаление защитных оболочек не нужно.

Ножевые клеммы для проводов обжимные можно отсоединять от контакта для проверки цепей, иных диагностических операций

Обзор производителей клеммных соединений проводов

Legrand

Электротехническая продукция известного французского производителя пользуется популярностью на отечественном рынке. Специалисты и рядовые пользователи отмечают безупречное качество, точное соответствие характеристик паспортным данным в каждой товарной партии. Следует отметить высокую прочность изделий, широкий ассортимент.

Винтовой клеммник Legrand

Wago

Этот немецкий производитель известен во всем мире по многоразовым клеммам, которые рассмотрены выше. Его изделия относятся к высшему ценовому сегменту. Но высокое качество оправдывает соответствующие инвестиции. Кроме Германии заводы бренда расположены в Китае, США, других странах.

Запатентованный узел соединителя CAGE CLAMP

Dinkle

Известный производитель клеммной продукции занимает лидирующие позиции на рынке Азии. Собственные конструкторские подразделения и заводы DINKLE Enterprise размещены в Китае и Тайване. Применение современных технологий и тщательный контроль помогают бренду поддерживать высокий уровень качества при демократичной ценовой политике.

Где и как можно купить недорого клеммники для проводов: цены, обзор рынка

Монтажные технологии

Ниже рассказано о том, как правильно соединить провода между собой с помощью разных клеммников:

Фото Особенности рабочих процессов, важные нюансы
Все эти устройства выполняют свои функции без дополнительной изоляции. Выбирают определенную модель с учетом целевого назначения, удобства выполнения монтажных операций.
Самая простая клеммная колодка состоит из контактных групп, которые скреплены тонкими перемычками. Их разрезают при необходимости. Отверстия можно использовать для крепления изделия к монтажной планке. Латунные гильзы, установленные внутри пластикового корпуса, подходят для соединения медных и алюминиевых проводов.
Самозажимные изоляторы подбирают с учетом толщины проводников. Выступы на боковых поверхностях упрощают надежный захват при вращении.
После зачистки изоляции делают скрутку. Помещают ее внутрь колпачка до упора. Вращательными движениями по часовой стрелке создают надежное соединение.
Такие пружинные клеммники созданы в неразборном исполнении. Не предусмотрено разделение корпуса, поэтому подбирают изделия точно, с учетом необходимого количества соединений в одном блоке.
Прорезь на корпусе определяет длину. По этой метке удаляют изоляционную оболочку. После этого зачищенный конец вводят в отверстие.
Он фиксируется внутри пружинным зажимом, поэтому отвертка не понадобится. На внутренние части в процессе производства наносят специальную пасту. Она упрощает выполнение этой операции, предотвращает образование окислов на поверхности.
Не всегда ясно, как провода соединить для постоянной эксплуатации. Если предполагается последующая модернизация с изменениями электрической цепи, используют многоразовые зажимы WAGO.
На первом этапе отгибают рычажок вверх. Длина зачистки равна углублению на обратной стороне корпуса.
Зажим WAGO применяют для выполнения сложных рабочих процедур. Защелкнуть рычажок проще, чем закрутить винт в клеммной колодке. Это упрощение пригодится, когда надо повесить люстру без помощника.

Клеммы для соединения проводов подбирают с учетом особенностей определенного проекта.

Видео, как соединить провода в распределительной коробке:

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Клемма двойная для одножильных и многожильных проводов (сечение 0,2

Производитель: WAGO

Код товара: 221-412

Доступность: На складе

Артикул: 221-412




Аксессуары
для сборки щитов и боксов Крепеж
клеммы, изолента Электрика
для дома и дачи

Вы и еще посетителей просматривают этот товар


Наличие свободного товарного остатка уточняйте у менеджера!

Общее число точек соединения
2
Общее число потенциалов
1
Цвет
прозрачный
Номиналы согласно 1
EN 60664
Номинальное напряжение (II / 2), В
450
Номинальное импульсное напряжение (II / 2), кВ
4
Номинальный ток, А
32
Технология соединения
CAGE CLAMP®
Количество точек подключения
2
Номинальное поперечное сечение, мм2
4
Размеры одножильных проводников, мм2
0,2...4 / 24...12 AWG
Размеры многожильных соединяемых проводников, мм2
0,2...4 / 24...12 AWG
Размеры тонких многожильных проводников, мм2
0,14...4 / 24...12 AWG
Длина снятия изоляции, мм
11
Тип проводки
с боковым подключением
Класс воспламенения по UL94
V2
Вес, г
1,6
Ширина, мм
13,1
Высота, мм
8,3
Длина, мм
18,6

Склад Электрика - надежный поставщик электротехники.

Наши клиенты - многие крупные компании и частные лица. Подробно

Клеммы для проводов обжимные, соединительные клеммники

Спектр применения обжимных клемм для проводов поистине безграничен — они могут применяться как для коммутации силовых кабелей, так и в слаботочных цепях, где они являются обязательными.

Клемма — это контактный элемент, который предназначен для разъемного соединения проводников между собой.

При этом, допустим, во время ремонта, провода можно легко разъединить.

Для быстроты и удобства процесса обжимки клемм применяется специальный инструмент – «кримпер».

Скрутка или клеммник что лучше

Многие опытные электрики этот вопрос ответят, что скрутка гораздо надёжней, чем клеммник и что «хорошая скрутка всех переживёт».

В чём-то они окажутся правы, но лишь отчасти, потому-что здесь надо принять во внимание многие важные факторы: материал токоведущих жил коммутируемых проводов, их электрохимическая совместимость или несовместимость (напр. медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т. д.

Однако, в нормативных документах, регламентирующих правила выполнения электромонтажных работ, в частности – ПУЭ (Правила устройства электроустановок), конкретно в пункте 2.1.21, чётко сказано о запрете на соединение проводов методом скрутки:

Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Как видим, ПУЭ разрешает всего 4 вида соединений проводов и скрутки среди них нет. Поэтому бесконечные споры и дискуссии о достоинствах или недостатках скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электроустановку, если коммутация её проводов выполнена скрутками.

Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем с использованием клеммников — нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключить сварочник, после изолировать все провода.

В случае необходимости перекоммутировать провода (напр. добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками всё намного проще, но лучший контакт достигается с использованием сварки или пайки.

Существуют разные по своему исполнению, особенностью конструкции виды клеммников, подходящих для соединения проводов электропроводки квартиры, дома.

    Вот основные и наиболее распространённые среди них:
  • Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с минимальным сечением 0,75 мм2 и максимальным — 2,5 мм2. Способны выдержать нагрузку до 4-5 кВт (24 А).
  • Такие зажимные клеммники очень удобны в монтаже, сильно сокращая его время — не нужно скручивать, а затем изолировать провода. Но, занимают больше места в распаячных коробках, в отличие от скрутки, которой можно придать любую форму, уложить, согнув её как угодно.
  • Соединительные винтовые клеммники предназначены для соединения проводов между собой. Это наиболее распространённый вид клеммников. Обычно применяются для коммутации проводов в распределительных коробках.
Материал: полиэтилен, полиамид, поликарбонат, полипропилен. Если вы работаете с алюминиевыми проводами, то такие блоки клеммников лучше не использовать — в винтовых клеммниках они сильно деформируются и могут быть переломаны.

Зажимы соединительные изолирующие (СИЗ), применяются для соединения однопроволчных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное – от 2,5 мм2 (в зависимости от производителя СИЗ).

Имеют изолированный корпус из полиамида, нейлона или огнеупорного ПВХ, благодаря чему провода не нуждаются в дальнейшей изоляции, в который запрессована анодированная коническая пружина.

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам, например, барьерным.

Достоинства и недостатки видов соединении

Всем, кто верит в закон Ома понятно, что качество контакта пропорционально площади соприкосновения проводников и зависит от надежности соединения между ними. Часто, при монтаже очередного объекта, между молодыми и опытными электриками возникает спор, какой вид соединений проводов выбрать.

Обычно, опытные электрики отмечают скрутку как самый надежный тип соединения и приводят в качестве аргумента объекты возрастом до 100 лет, где скрутки надежно «стоят». Никакие клеммники пока не могут похвастаться такими внушительными сроками эксплуатации. Их просто еще не было в природе.

Однако и в защиту клеммников существуют весомые аргументы.

  1. Во-первых, ПУЭ четко говорят о запрете соединения проводов просто скруткой. При скрутке необходимо или сваривать, или спаивать провода.
  2. Во-вторых, пайка или скрутка резко увеличивают время монтажа, по сравнению с клеммниками. Последнее обстоятельство, вероятно, самый весомый аргумент.

Все знают, что время — деньги. Но далеко не все задумываются, что цивилизация повернула на дорогу изготовления одноразовых изделий. И клеммники аналогичны одноразовым лезвиям для бритья.

Клеммы для проводов обжимные

Клеммники для соединения проводов дают одно неоспоримое преимущество — с их помощью можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено.

Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.

Кабельные наконечники предназначаются для того, чтобы оконцовывать многожильный или многопроволочный кабель, или провод. По виду кабеля или провода различат и наконечники, которые также могут быть изготовлены из разных материалов, и имеет различные конструктивные особенности.

Так, наибольшей популярностью пользуются алюминиевые, медные, медные луженые, медно-алюминиевые кабельные наконечники под опрессовку, которые соответствуют ГОСТ 9581-80.

Алюминиевые наконечники кабельные предназначаются для кабеля или провода, имеющих алюминиевые жилы, сечение которых 2,5 до 240 кв.мм, и которые рассчитаны на напряжение до 35кВ. Для изготовления таких наконечников, используется алюминиевая труба марки АД0м и АД1м.

Также изготавливают медно-алюминиевые кабельные наконечники под опрессовку, наконечники кабельные медные и медные луженые под пайку, а также наконечники кабельные медные и луженые медные под опрессовку.

Чем хороши клеммы

Скручивать медь с алюминием категорически нельзя, ведь тогда образуется гальваническая пара, и коррозия просто разрушит соединение, при этом не важно какой величины ток будет проходить через скрутку.

Она разрушится рано или поздно, а если ток будет больше, включения — выключения приборов чаще, то сопротивление скрутки станет возрастать быстрее, со временем нагрев места скрутки будет становиться все больше и больше.

В конце концов, это чревато пожаром, или в лучшем случае — запахом расплавленной изоляции. Клеммы в данной ситуации спасли бы, и до разрушения места контакта дело бы не дошло.

Наиболее простое решение — поставить полиэтиленовый клеммник. Полиэтиленовые клеммники продаются сегодня в каждом магазине электротоваров, и не отличаются дороговизной.

Внутри полиэтиленового каркаса расположены в ряд несколько трубочек (гильз) из латуни, в которых концы соединяемых проводов и зажимаются двумя винтами. При желании можно отрезать сколько нужно трубочек в полиэтилене, и соединить сколько нужно пар проводов.

Однако не все так радужно, алюминий течет под давлением винта при комнатной температуре, поэтому периодически, раз в год, нужно будет подтягивать соединение. В остальном, если дело касается соединения медных проводников, все будет в порядке.

Если своевременно не подтянуть шатающийся в клеммнике алюминиевый провод, то потерявший былой контакт конец провода будет искрить и нагреваться, а это чревато пожаром. Нельзя зажимать в такой клеммник многожильные провода без вспомогательных штыревых наконечников.

Если просто зажать многожильный провод в такой клеммник, то давление винта на тонкие жилы, в сочетании с вращением и неровной поверхностью, приведет к тому, что часть жил придет в негодность, а это грозит перегревом. Если же многожильный провод подходит плотно по диаметру гильзы — это наиболее допустимый вариант соединения, ведь риска нарушения соединения меньше.

В итоге можно заключить, что полиэтиленовые клеммники хороши для одножильных, и только для медных проводов. Если требуется зажать многожильный, придется надевать вспомогательный наконечник.

Основные виды обжимных клемм

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

    Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
  1. ножевых;
  2. вилочных;
  3. кольцевых;
  4. штыревых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

    Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
  1. Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
  2. Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
  3. И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.

Он предназначен для того чтобы механическим методом сжать разъемы или контакты вокруг кабеля. Таким образом устанавливается электрическое соединение, обеспечивается стабильность в сети.

Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.

Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.

Гильзы в форме плоского наконечника с отверстием удобны, когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.

Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники.

Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.

Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.

Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.

Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Винтовые клеммники

Второй тип – это клеммники с винтовым соединением. Это наиболее распространенный тип таких устройств. Недостаток винтовых клеммников — это необходимость периодической подтяжки винтов, что очень неудобно, особенно если клеммник находится в труднодоступном месте или их много.

Общеизвестны китайские клеммники из прозрачного полиэтилена с латунными втулками и винтами. Немало пожаров произошло по их вине, точнее по вине плохого контакта в них.

Вывод

Соединение проводов клеммной колодкой – вещь, конечно, удобная, но, прежде всего, следует верно определиться с видом необходимых вам клемм. Это следует делать, исходя из сечения, типа провода, возможной нагрузки, возможностей монтажа и, конечно, наших советов.

Ведь только правильный выбор способа соединения проводов и кабелей обеспечит надежную и бесперебойную работу вашей электрической сети.

Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

Зажим клемма Wago на 3 провода 0.08-2.5 мм кв без пасты 221-413 14шт

  • Длина:

    110 мм

  • Производитель:

  • Страна происхож.:

    Германия

  • Торговая марка:

  • Вес:

    0.044 кг

  • Высота:

    29 мм

  • Ширина:

    105 мм

Торговый дом "ВИМОС" осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Цена, описание, изображение (включая цвет) и инструкции к товару Зажим клемма Wago на 3 провода 0.08-2.5 мм кв без пасты 221-413 14шт на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Зажим клемма Wago на 3 провода 0.08-2.5 мм кв без пасты 221-413 14шт в магазине Санкт-Петербург вы можете в интернет-магазине "ВИМОС".

Клеммы для проводов


Продукты 1-48 из 147

Сортировать по ... БрендуНазвание продуктаНовейшие продуктыЦена от низкой к высокойЦена от высокой к низкойЛучшие продавцы

Показать 48 на странице 96 на странице 144 на странице 192 на странице 240 на странице

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Скрученные соединители стандарта

используются для соединения двух или более проводов.Также известны как проволочные гайки. Серый - максимум 2 x 16AWG, минимум 1 x 20AWG + 1 22AWG Синий - максимум 3 x 16AWG, минимум 2 x 22AWG Оранжевый - максимум 3 x 16AWG + 1 x 18AWG, минимум 3 x 22AWG Желтый - максимум 2 x 14AWG + 3 x 16 AWG, мин. 1 x 14AWG + 1 x 18AWG, красный - 3 x 10AWG, мин. 1 x 12AWG + 2 x 18AWG

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T

Соединитель средней линии.Позволяет подключать штекерный разъем (продается отдельно). Красный соединяется с PN # 2115 Синий соединяется с PN # 2117 Желтый соединяется с PN # 2119

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T

Телекоммуникационные разъемы смещения изоляции - Заполненный герметиком Желтый - 22-26 AWG, 2-проводный (UY) Зеленый - 19-26 AWG, 2-проводный (UG) Красный - 19-26 AWG, 3-проводный (UR)

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 1300C-ZZZ - Бесшовные трубчатые медные проушины

JT&T изготовлены из 100% меди.Ушки могут быть гофрированными или припаянными, их можно штабелировать. Калибр проштампован на выступе для облегчения идентификации. Концы выступов расширяются для облегчения входа. JT&T Products предлагает полный выбор медных наконечников. ⚠ ВНИМАНИЕ: рак и вред репродуктивной системе - www.p65warnings.ca.gov

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Бесшовные трубчатые медные проушины

JT&T изготовлены из 100% меди.Ушки могут быть гофрированными или припаянными, их можно штабелировать. Калибр проштампован на выступе для облегчения идентификации. Концы выступов расширяются для облегчения входа. JT&T Products предлагает полный выбор медных наконечников. ⚠ ВНИМАНИЕ: рак и вред репродуктивной системе - www.p65warnings.ca.gov

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2060ZZZ - Терминалы с виниловой изоляцией

JT&T изготовлены методом литья под давлением из ПВХ с воронкой для быстрого и легкого ввода проводов.Клеммы имеют V-образные зазубрины для обеспечения максимальной прочности при контакте и растяжении после обжима. Клеммы JT&T изготовлены из чистой меди (сплав 110), отожжены и покрыты гальваническим оловом. Электро лужение обеспечивает исключительную коррозионную стойкость. Изолирующая гильза имеет цветовую маркировку, соответствующую размеру провода и его идентификации. JT&T Products предлагает полную линейку клемм из винила ...

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Терминалы с виниловой изоляцией

JT&T изготовлены методом литья под давлением из ПВХ с воронкой для быстрого и легкого ввода проводов.Клеммы имеют V-образные зазубрины для обеспечения максимальной прочности при контакте и растяжении после обжима. Клеммы JT&T изготовлены из чистой меди (сплав 110), отожжены и покрыты гальваническим оловом. Электро лужение обеспечивает исключительную коррозионную стойкость. Изолирующая гильза имеет цветовую маркировку, соответствующую размеру провода и его идентификации. JT&T Products предлагает полную линейку клемм из винила ...

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T

JT&T Products предлагает полную линейку неизолированных и изолированных клемм, изготовленных из винила (P.V.C), нейлон и термоусадочный материал. ПРЕДУПРЕЖДЕНИЕ: Рак и вред репродуктивной системе - www.p65warnings.ca.gov

Дом


Del City предлагает полный выбор из более чем 15 000 электрических и транспортных средств. Приобретайте провода и кабели, электрические клеммы, соединители, зажимы, реле, автоматические выключатели, предохранители, переключатели, ручные инструменты, кабельные стяжки, ткацкие станки и тысячи других автомобильных электрических продуктов, при этом все они подкреплены лучшим персональным сервисом в отрасли прямо здесь !

Делайте покупки в Интернете сегодня и получите БЕСПЛАТНУЮ доставку для всех квалифицированных заказов на сумму более 99 долларов США.



Аккумуляторные кабели и аксессуары Кабельные стяжки и крепления для проводов



Реле и распределение питания

Соединители для проводов и быстроразъемные соединения

Химия, безопасность и дворники Защитные ограждения и ящики для инструментов




Различные типы клемм для проводов при сборке жгутов проводов

Типы клемм для проводов при сборке проводов

В предыдущем сообщении в блоге мы беззаботно заявили о себе как о экспертах в подборе проводов с клеммами.Тем более, что мы занимаемся сборкой жгутов проводов более 35 лет. Мы повеселились с этим сообщением в блоге и подумали, что было бы полезно глубже изучить различные типы проводных клемм.

Клеммы определяются как «устройство, предназначенное для заделки проводника, который должен быть прикреплен к стойке, шпильке, шасси, другому язычку и т. Д. Для установления электрического соединения». Клеммы для проводов бывают разных форм и размеров в зависимости от размера провода и винта. Несколько типов клемм включают кольцевые, лопаточные, крюковые, быстроразъемные, пулевые, стыковые и с флажками.

Клеммы для проводов бывают изолированными и неизолированными. Выбор наилучшего варианта зависит от вашего проекта или использования. Изоляция проводов обеспечивает защитную оболочку, выполняющую роль непроводника. Изоляция защищает провод от воды и влаги, а также защищает от сильной жары или холода. Изоляция проводов обычно бывает виниловой, нейлоновой и термоусадочной. Неизолированные клеммы обеспечивают гораздо большую экономическую ценность при низкой стоимости. Также обычно используется, когда дополнительная защита не требуется.

При покупке различных типов клемм для проводов убедитесь, что ваша покупка соответствует отраслевым стандартам и требованиям проекта.

Типы клемм для проводов

Кольцевые клеммы

Кольцевая клемма - это клемма с круглым концом, которая легко позволяет прикрепить винт или шпильку. Кольцевые клеммы, также называемые кольцевыми разъемами, бывают разных размеров. Очень важно, чтобы кольцевой зажим был совместим с калибром провода и размером шпильки.Кольцевые клеммы либо обжимаются, либо припаиваются к проводу. Доступны в изолированном или неизолированном исполнении.

Плоские клеммы

Плоские клеммы также называют плоскими разъемами или вилочными клеммами из-за формы клеммы. Доступны лопаточные клеммы различных размеров в зависимости от калибра провода и размера шпильки. Лопаточный наконечник с открытым концом удобен в использовании, что позволяет легко прикрепить или снять с винта. Специально для проектов жгутов проводов, в которых мало места для установки.Доступны в изолированном или неизолированном исполнении.

Крюковые клеммы

Подобно лопаточным клеммам, крюковые клеммы удобны в использовании с открытым концом (представьте крошечную версию Captain Hook). Крюковые клеммы изготавливаются изолированными или неизолированными и предлагают простое, но надежное соединение для различных проектов.

Клеммы быстрого отключения

Клеммы быстрого отключения обеспечивают удобное и надежное использование, предлагая легкое подключение и отключение двух проводов.Обычно встречается в автомобильных, промышленных и потребительских товарах. Изготовленные изолированными или неизолированными, быстроразъемные клеммы обеспечивают стабильное и надежное соединение.

Bullet Terminals

Также называемые Bullet Connectors, Bullet Terminals обеспечивают простое, надежное и безопасное соединение. Также просто отключить. Пулевые клеммы подключаются к штекерным и круглым гнездовым разъемам с открытым концом, создавая высококачественное соединение. Соединение с пулевыми выводами помогает предотвратить попадание коррозии и других потенциально опасных материалов в жгут проводов.

Стыковые клеммы

Стыковые клеммы служат для подключения или заделки одного или нескольких проводов. Стыковые клеммы помогают предотвратить истирание и порезы. Эта дополнительная защита предотвращает попадание влаги, коррозии и других негативных элементов. Стыковые клеммы служат простым решением для удлинения проводов благодаря возможности стыковки и соединения проводов. Просто установите каждый провод на открытый конец разъема, затем обожмите оба конца клеммы, чтобы закрепить соединение.

Флаговые клеммы

Флаговые клеммы, также называемые флажковыми разъемами, обеспечивают удобное и безопасное соединение. Флажковые клеммы хорошо работают в ограниченном пространстве, а также когда быстроразъемное соединение слишком велико. Обеспечивает быстрое и простое подключение и отключение. Также доступны изолированные и неизолированные.

Завершение

Наконец, спасибо, что нашли время, чтобы прочитать этот пост.

Кроме того, нажмите эти полезные ссылки для получения дополнительной информации:

Наконец, чтобы узнать о сборках жгутов проводов, нажмите ниже:

Подключение и присоединение проводов - Restarters Wiki

На этой странице рассказывается, как безопасно и надежно соединяйте, сращивайте или соединяйте провода вместе.

Сводка

Часто во время ремонта провода нужно подсоединять или повторно подсоединять. Возможно, заменяется изношенный шлейф или вышел из строя плавкий предохранитель. Простое скручивание проводов вряд ли когда-либо будет хорошей идеей, но есть несколько других способов сделать это.

Если вы регулярно занимаетесь ремонтом, возможно, вам будет полезно держать в ящике для инструментов несколько разъемов разных типов.

Безопасность

Там, где на провода подается напряжение сети, важно, чтобы соединение было должным образом изолировано, а провода были зажаты во избежание деформации соединения.
Даже если сетевое напряжение не задействовано, короткое замыкание в результате неизолированного соединения может вызвать повреждение других компонентов.
Имейте в виду, что плохо выполненное соединение может нагреться и даже стать причиной пожара.

Почини, пока не сломалась!

Очень распространенная неисправность - обрыв провода наушников в том месте, где он входит в разъем jack. Если внешняя изоляция начинает трескаться, у вас нет времени! Простое решение - отремонтировать его с помощью Sugru.Он имеет форму пластичной замазки и затвердевает в течение 24 часов до синтетического каучука. Слепите немного вокруг кабеля, чтобы защитить поврежденный участок, прилепите его к разъему, чтобы предотвратить движение и постепенно утоняться от разъема, избегая любой точки, в которой кабель может быть резко согнут.

Винтовые и пружинные клеммы

Вероятно, самый старый способ подключения провода - с помощью винтовой клеммы. Головка винта может удерживать провод непосредственно или предпочтительно под шайбой, или винт может зажимать провод в отверстии в латунном зажиме.

В случае многожильного провода всегда держите отдельные жилы вместе после снятия изоляции, плотно скручивая их вместе, или, что еще лучше, нанося немного припоя.

В первом случае убедитесь, что оголенный конец провода достаточно длинный, чтобы сделать половину затяжки вокруг винта, и всегда наматывайте его вокруг винта в том же направлении, в котором вы будете его затягивать.

Там, где винт зажимает провод в отверстии на латунной клемме, часто бывает полезно снять достаточную изоляцию, чтобы можно было сложить оголенный конец вдвое, чтобы винт мог крепко держаться за него.В качестве альтернативы можно нанести припой на многожильный провод.

Соединение сетевых кабелей

Соединительная коробка с винтовыми зажимами для подключения сетевых проводов. Убедитесь, что кабельные зажимы захватывают внешнюю оболочку (слева), а не только внутренние провода (справа).

Единственный способ надежно соединить два гибких сетевых провода - это встроенная клеммная коробка с винтовыми зажимами. На каждом конце есть кабельный зажим, который необходимо использовать для зажима внешней изоляции, а не только внутренних проводов.

Электрики часто используют круглую распределительную коробку без кабельных зажимов, но это допустимо только в том случае, если все кабели, входящие в нее, закреплены по длине кабельными зажимами, часто прибиваемыми к балке.

Соединители для блоков Choc

Разъем блока choc. При использовании многожильного провода сначала скрутите жилы вместе (синий провод), а затем сложите их (красный провод).

Они поставляются в виде полос, которые можно легко разрезать в зависимости от количества проводов, которые необходимо подключить. Они полезны для подключения низковольтных проводов, но не имеют кабельного зажима, поэтому вы должны убедиться, что кабели не натягиваются. В них есть отверстие между каждой парой разъемов, которое вы можете использовать, чтобы прикрутить их к прочному основанию.

Разъемы для блоков Choc бывают разных размеров, таких как 3A, 5A, 15A и т. Д., Но единственное, что важно - убедиться, что они достаточно велики, чтобы в них можно было вставить провод, но в то же время провод достаточно велик, чтобы зажимается винтом. Вы всегда можете снять немного лишней изоляции и сложить провод вдвое, чтобы винт лучше держался.

При наличии свободного места эти разъемы могут быть полезны при замене плавкого предохранителя, который может перегореть под действием тепла паяльника. Однако вам, возможно, придется снять корпус, часто сделанный из мягкого пластика, который может расплавиться до срабатывания теплового предохранителя.

Разъемы с пружинными зажимами

Пружинный клеммный соединитель.

Их несколько типов, и их можно использовать для быстрого и простого соединения без каких-либо инструментов (кроме снятия изоляции). Они часто используются для кабелей громкоговорителей и в модельных поездах, обеспечивая простой способ подключения или снятия соединений так часто, как это необходимо. Полезно нанести припой на оголенный конец многожильного провода.

Пайка

Соединение пайкой - соединенные вместе провода (предпочтительный метод).Пайка - скрученные вместе провода (не очень хорошо).

Часто лучшим методом является скручивание проводов и пайка, но есть два способа сделать это. Если возможно, вы должны скрутить провода в линию перед пайкой, так как это обеспечивает более прочное (и более аккуратное) соединение, чем скручивание концов вместе. Это требует большей длины для снятия изоляции и может быть сложно, если провода различаются по диаметру или если один многожильный, а другой сплошной.

Чтобы обеспечить хорошее соединение, провода должны быть чистыми.Небольшой дополнительный флюс от флюса никогда не причинит вреда и часто облегчает задачу, если изоляция не была недавно удалена. В случае эмалированной проволоки эмаль нужно соскоблить или сжечь. Если остается немного, это часто не имеет значения и может расплавиться вместе с припоем. На самом деле, некоторые проволочные эмали являются «сквозными» и предназначены для плавления с припоем, но обычно помогает начальная царапина, чтобы начать это делать.

Пайка выводов наушников

В проводах наушников используется особый вид сверхгибкого провода, состоящего из отдельных эмалированных жил.Два соединения (к каждому наушнику) или три (к стереоразъему) покрыты эмалью разного цвета. Вам нужно будет разделить пряди каждого цвета.

Эмаль обычно предназначена для плавления в припое, но часто помогает начать ее, осторожно соскребая ножом, стараясь при этом не сломать ни одной жилки. В качестве альтернативы вы можете сжечь его в огне.

Гильзы для термоусадки

Простым решением, если у вас нет под рукой паяльника, является использование термоусадочных паяльных гильз.Они содержат кольцо из низкотемпературного припоя в центре термоусадочной трубки. Убедитесь, что оголенные концы проводов чистые и подходят для припоя. Проденьте по одному проводу с каждого конца так, чтобы они пересекались в паяльном кольце, а затем просто примените тепловую пушку. Это одновременно расплавляет припой и сжимает гильзу, чтобы изолировать соединение.

Обжим

Обжим выполняется быстро и легко, а также обеспечивает очень надежное соединение, создавая микроскопические сварные швы между проводом и соединителем.Но для хорошего соединения требуются правильные обжимные соединители и обжимной инструмент. Инструмент для обжима и набор разъемов для обжима не дорогие.

Обжимные соединители бывают разных размеров с цветовой кодировкой, поэтому важно использовать правильный. Слишком маленький, и вы не сможете вставить провод, или слишком большой, и он может быть неправильно захвачен. В дополнение к линейным соединителям, в набор обычно входят разнообразные лопаточные, кольцевые и круглые соединители, которые широко используются в автомобильной электротехнике.

Некоторые обжимные соединители, такие как показанный на рисунке, имеют термоусадочную гильзу. Об этом можно узнать по заметно большему диаметру втулки на двух концах. При усадке с помощью теплового пистолета он герметизирует провода на каждом конце (при условии, что они не слишком тонкие), обеспечивая дополнительную защиту двум соединяемым проводам.

Другой тип обжимного соединителя имеет глухое отверстие, в которое вместе вставляются оба соединяемых провода.

N.B. в целях безопасности, всегда хорошо подтягивать обжимное соединение после его сборки, чтобы убедиться, что оно хорошее.

Опрессовка своими руками

Стандартные обжимные соединители чаще всего бывают больших размеров, используемых в автомобильной электротехнике, но они могут быть слишком большими для некоторых проводов, используемых в бытовых электроприборах и гаджетах. Например, если вам нужно заменить термопредохранитель с проволочным концом в фене, паровом утюге или чайнике. Пайка может быть нецелесообразной, так как тепло от паяльника может вызвать перегорание нового термопредохранителя.

Альтернативой является использование медных или латунных труб узкого калибра, которые можно приобрести у поставщиков моделей.Выбирайте размер, в который удобно помещается проволока. Отрежьте небольшой кусок, катая его по плоской поверхности под лезвием ремесленного ножа, чтобы надрезать его, а затем отломите. Вставьте по одному проводу в каждый конец и прижмите трубку к каждой проволоке с помощью тонкоствольных плоскогубцев или тупых кусачков (но если вы используете кусачки, будьте осторожны, чтобы не порезать трубку).

N.B. Испытание буксиром, возможно, даже более важно для обжима, сделанного своими руками.

1. Прокатайте медную или латунную трубку под ножом, чтобы надрезать ее. 2. Отрежьте трубку необходимой длины. 3. Вставьте зачищенный провод в трубку и раздавите ее.

Разъемы смещения изоляции

Разъемы

Scotchlok содержат кусок металла, который прорезает изоляцию и врезается в медный провод. Они обычно используются в автомобильной электротехнике для врезки в силовые провода для поставки дополнительных принадлежностей. В них есть два отверстия для двух проводов, одно открытое сбоку, позволяющее надеть его на существующий провод, а другое - глухое отверстие, чтобы подвести провод к аксессуару.Сжимая его плоскогубцами, металлическая деталь прорезает изоляцию обоих проводов и выполняет соединение. Откидная крышка позволяет заблокировать ее в закрытом состоянии.

Вы также можете использовать один из них для соединения концов двух проводов, но вы должны использовать правильный размер для подключаемых проводов, чтобы он полностью прорезал изоляцию, не повредив при этом медный провод внутри.

Изоляция ваших соединений

Некоторые типы разъемов являются самоизолирующими, если ни один из неизолированных проводов не обнажен, но с другими типами обычно требуется обеспечить изоляцию в той или иной форме.

  • Лента ПВХ - самая простая и легкая, но не обязательно самая аккуратная. НИКОГДА просто перевязать треснувший сетевой шнур лентой из ПВХ.
  • Термоусадочная упаковка - отличный метод. Поставляется в различных размерах и цветах, предварительно нарезанных или непрерывной длины. Выберите размер, который не более чем в два раза превышает диаметр стыка, который необходимо изолировать, и не забудьте надеть его на один из проводов, прежде чем соединять их! При пайке держите его подальше от утюга.Когда вы будете готовы, наденьте его на стык и нагрейте с помощью теплового пистолета, пока он полностью не уменьшится. Если у вас нет под рукой теплового пистолета, вы можете держать его очень близко над паяльником, и он должен медленно сжиматься, но будьте очень осторожны, чтобы не соприкасаться с железом.
  • Sugru можно использовать для изоляции соединения, как описано выше, например, в проводе наушников, но не полагайтесь только на него для снятия напряжения. Если вам нужно снять натяжение, то одним из решений было бы завязать узел с обеих сторон соединения, чтобы дать Sugru что-то, за что можно держаться.
  • Заземляющий провод в типах сетевых кабелей, предназначенных для постоянной прокладки, часто бывает неизолированным. Имеется оплетка с зелеными и желтыми полосками, которая надевается на нее в сетевой розетке или настенном выключателе, чтобы не допустить прикосновения к токоведущему соединению. Иногда это может быть полезно в других обстоятельствах, но избегайте его использования, поскольку это может сбить с толку следующего мастера по ремонту, который подумает, что это заземляющий провод, а это не так.

Авиационные провода и автомобильные провода и клеммы

Прочность - Беспаечные клеммы авиационного качества соответствуют авиационным спецификациям MS25036 и MIL-T 7928, тогда как автомобильные беспаечные клеммы соответствуют более слабым стандартам UL 486A.Одно различие заключается в силе, необходимой для разрыва или отделения клеммы от проводника. Другими словами, у авиационных терминалов больше металла в обжиме, чем у их автомобильных аналогов. Например, авиационный терминал калибра 18, изготовленный по стандарту MILT-7928 Class 2, имеет минимальную прочность на разрыв 38 фунтов. тогда как автомобильные терминалы должны соответствовать только 20 фунтам.

Устойчивость к вибрации : Самолет сильно вибрирует, поэтому важно поддерживать провода и клеммы, чтобы избежать поломки при обжатии.Более длинные металлические гильзы предназначены для обжима изоляции провода, обеспечивая снятие напряжения и предотвращение преждевременного выхода из строя.

Кроме того, правильный обжимной инструмент (MIL-DTL-22520) требуется для обжима согласно спецификациям самолетов. Два обжима; один для удержания провода самолета и один для удержания изоляции.

Улучшенный электрический контакт: соединители для проводов MIL также имеют несколько V-образных канавок внутри цилиндра для облегчения захвата провода самолета. Эти канавки также способствуют разрушению луженого покрытия при обжиме.Это открывает доступ к чистым медным проводам и обеспечивает соединение с низким сопротивлением. Сделать более надежное электрическое соединение. Клеммы MS25036 имеют двойной обжим. Желтая точка - обжим провода. Красная точка показывает изгибы изоляции.

Меньше ошибок обжима: Инструмент для обжима соединителя формирует оба обжима одновременно. Рукоятка с храповым механизмом не откроется и не освободит клемму, пока она не будет полностью сжата. Это предотвращает перегибы. Инструменты MIL-DTL-22520 также поставляются с калибровочным инструментом GO-NO-GO, который проверяет правильный диаметр обжима.Ни один оператор не догадывается, сколько обжимать терминал. Обжимные устройства с храповым механизмом выполняют оба обжима одновременно. Инструмент для обжима соединителей MIL-DTL-22520. «Обжим клеммных наконечников и стыков должен быть установлен с использованием высококачественного обжимного инструмента с храповым механизмом» Цитата из AC43.13-1B Chg. 1 11-69. Эти инструменты соответствуют стандарту MILDTL-22520 и должны использоваться для обжима наконечников клемм. Эти инструменты прижимают цилиндр к проводнику и одновременно образуют изоляционную опору для изоляции провода. Большинство автомобильных инструментов не выполняют эту функцию, и их нельзя использовать.

UL сверху и AS7928 (MIL-T-7928) снизу. Это называется «стыковое соединение окон». Окно гарантирует правильную вставку проволоки и выравнивание обжимного инструмента. Этот стыковой стык, соответствующий требованиям военных стандартов (MIL-T-7928/5), также обеспечивает изоляционный захват для превосходного снятия напряжения.

Клеммы

AS7928 (MIL-T-7928) используют два обжима - один для провода, а другой - для изоляции провода. Это предотвращает вибрацию и разрыв проводов в обжиме. Цвета изоляционного цилиндра (красный, синий, желтый) используются для обозначения диапазона диаметра провода.

Вы можете заметить разные оттенки одного и того же цвета. ПВХ и нейлон по-разному окрашиваются в один цвет. Например, бочки из ПВХ будут темно-желтыми. Нейлоновые стволы станут светлее, полупрозрачно-желтыми. Обратите внимание, что цвета повторяются. Красный цвет используется для изолированных клемм 18-22 AWG и 8 AWG. Винил используется в терминалах более низкого класса. Нейлон используется чаще или терминалов MIL, поскольку нейлон лучше противостоит углеводородам, таким как бензин, гидравлическая жидкость и масла. MIL-DTL-22520 устанавливает единую спецификацию, которая устанавливает требования к рабочим характеристикам для всех обжимных инструментов, которые будут использоваться на разъемах военного стандарта.Это конструкция 3-го поколения, обеспечивающая хорошие электрические и механические характеристики.

Заметки о ноу-хау

- Руководство по клеммам и соединителям »NAPA Know-How Blog

Итак, вы, наконец, поняли, что неприятная прерывистая электрическая проблема во время поездки связана с плохим соединением. Теперь вам просто нужно его вырезать и заменить, а на что? Есть все виды электрических клемм; Выяснение того, какая именно клемма проводки вам нужна, может сбить с толку.В этом ноу-хау основное внимание уделяется различным типам клемм для проводки и тому, как выбрать, какой из них вам нужен.

Для целей этой статьи мы рассматриваем только типичные разъемы, которые используются сами по себе, мы не рассматриваем специальные разъемы, такие как Weather Pack или Metri-Pack, или что-либо в этом роде, а только основные клеммы для проводки, которые вы можно найти в местном магазине запчастей NAPA.

Используйте правильный размер

При выборе клеммы для проводки необходимо помнить, что существует правильный размер для каждого калибра провода и подходящая матрица для обжима.Изолированные клеммы выбираются по размеру и цвету изоляции. Для любого провода калибра более 10 требуется неизолированный зажим. Эти клеммы обычно поставляются со съемной силиконовой изоляционной втулкой, но не всегда.

Красный - калибр от 22 до 16

Синий - калибр 16-14

Желтый - калибр 12-10

Все клеммы зависят от калибра проводов. На терминалах меньшего размера используются коды желтого, синего и красного цветов, а на терминалах большего размера - нет.

Типы клемм для проводов

Лопатчатые клеммы - также называемые разъединителями, плоские клеммы являются наиболее распространенными электрическими клеммами, которые вы найдете в автомобиле.Есть три типа: мужской, женский и вилочный. Лопаты чаще всего используются для подключения проводов к реле и компонентам. Они бывают разной ширины, но в большинстве случаев используются стандартные размеры.

Мужской - это сторона лезвия. Штекерные клеммы используются для подключения к охватывающим лопаткам, тройникам и иногда могут использоваться для замены специальной вилки в крайнем случае.

Гнездо - это сторона гнезда. Это наиболее распространенный разъем, который вы будете использовать для подключения проводов к компонентам.

Вилка - Вилочные лопаты используются для подключения проводов к компонентам, которые используют зажим.Во многих случаях их можно заменить кольцевыми клеммами, но для простоты установки вилка позволяет быстро устанавливать или снимать провода.

Кольцо - кольцевой зажим используется почти исключительно для заземления, но более крупные кольцевые зажимы используются для подключения аккумулятора. В некоторых случаях вы можете поменять кольцевую клемму на раздвоенную лопату.

Это самые распространенные лопаточные концы, мужские и женские. Они могут подключаться к компонентам или друг к другу, что делает их весьма универсальными.

Это вилка (вверху) и кольцевая (внизу).Есть разные размеры по ширине вилки и диаметру кольца. Убедитесь, что у вас есть ассортимент.

Бочка - Эти клеммы предназначены для подключения проводов. Когда провод защемлен или сломан, обычно нельзя просто проложить совершенно новый провод, его нужно сращивать. Вот вам и подходят для этого терминалы.

Стык - это основной соединитель для сращивания проводов, который вы должны использовать. Стыковые соединения имеют обжимные клеммы на обоих концах. Один провод уходит в одну сторону; другой провод идет в другую сторону.Благодаря этому провода идут непрерывной линией, что упрощает их закрепление и связывание с другими проводами.

Колпачок - также называемый «обжимным колпачком», это обычный разъем, используемый в стереосистемах. Они функциональны и работают хорошо, но у них есть только одно отверстие для проводов, поэтому, если вы воспользуетесь им для сращивания, тогда провода будут поворачиваться на 90 градусов внутрь и наружу разъема, что плохо работает. для наматывания проводов на ткацкий станок. Они служат определенной цели и устанавливают хорошие связи.При использовании колпачков для обжима скрутите провода вместе, прежде чем вставлять их в колпачок и обжимать.

Колпачки и стыковые соединители используются для соединения двух проводов вместе, они отлично подходят для фиксации оборванных проводов. Пулевые соединители

- это быстроразъемные соединения, похожие на лопаточные клеммы, но с круглой цилиндрической конструкцией. Они менее распространены, но встречаются в старых автомобилях в качестве заводских разъемов. Вы можете использовать их вместо лопаточных клемм, но имейте в виду, что их не так легко найти и сложнее подключать и отключать эти лопаты.Очень легко случайно выдернуть провод из клеммы при попытке разъединить бочкообразный разъем. Они бывают мужской и женской половин. Разъемы

Bullet в наши дни используются нечасто, но старые автомобили, особенно Ford и Mercury, использовали их для всего. Их трудно найти и еще труднее разлучить.

Taps - Иногда вам не нужно соединять или создавать новое соединение, но вам нужно получить питание или триггер от другого провода. Вот здесь и вступают в игру отводы.В современных автомобилях часто бывает труднее найти бесплатные 12-вольтные источники, поэтому требуется подключение к другому источнику.

Т-образные метчики - Лучшее решение для нарезания метчиков - тройник. В этом стиле используется металлический соединитель внутри пластикового корпуса, который в закрытом состоянии разрезает изоляцию на проводе, и затем используется штыревой наконечник для завершения соединения. Т-образные переходники позволяют легко врезаться в провод и удалять его при необходимости.

Т-образные метчики действительно хорошо работают, когда вы используете съемную версию, подобную этой (в центре).

Боковой смеситель - Меньшая версия - это смеситель бок о бок. Это постоянный кран; вторичный провод зажимается одновременно с основным проводом, и его можно удалить, только сняв кран. Они хороши для аварийного ремонта, но не должны использоваться для постоянного ремонта.

Резьбовые - появились быстроразъемные соединения нового типа, в которых для соединений используются резьбовые втулки с металлическими вставками. Для их установки не требуются инструменты, и они действительно хороши для придорожного ремонта.Эти терминалы обычно дороже.


Всегда полезно иметь под рукой несколько терминалов каждого размера и типа. Проблемы с электричеством всегда проще, если у вас под рукой есть нужные детали и инструменты. Обладая этой информацией, вы сможете выполнить работу без особых хлопот.

Ознакомьтесь со всеми электрическими продуктами и системами зажигания, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.Для получения дополнительной информации о вариантах клемм и разъемов для проводки поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Что нужно знать о клеммных колодках для приложений управления?

Какой компонент составляет основу большинства систем управления движением или автоматизации, но часто остается незамеченным? Речь, конечно же, идет о работоспособном клеммнике.

Что такое клеммная колодка и какую функцию она выполняет в системах движения / автоматизации? Самым основным определением является то, что он обеспечивает точку электрического соединения для двух или более проводов.Клеммные колодки первоначально назывались винтовыми клеммами, потому что винт использовался для крепления проводов к проводящей пластине, обеспечивая электрическое соединение. В системах управления клеммные колодки используются для подключения панельного оборудования к силовой и полевой проводке.

Типичный шкаф управления с съемными клеммными колодками, установленными на DIN-рейку, с маркировкой проводов для облегчения идентификации. (Изображение предоставлено Phoenix Contact)

Типичная система автоматизации внутри стойки для оборудования может содержать любое количество компонентов (например, контроллеры, ПЛК, модули ввода-вывода и т. Д.)) установлен на DIN-рейку и соединен между собой через клеммные колодки.

Типы клеммных колодок
Существует большое количество клеммных колодок для различных нужд. Типы общего назначения широко используются во многих приложениях в качестве простых оконечных устройств для электрических соединений. Другие примеры включают клеммные колодки для ввода / вывода, для распределения энергии, а также для подключения двигателей, как однофазных, так и трехфазных двигателей для различных промышленных применений. Другие распространенные типы включают блоки заземления, разработанные специально для подключения к блокам заземления и предохранителей, где два провода подключаются к предохранителю, обеспечивая защиту цепи.

Этот одноуровневый клеммный блок от AutomationDirect ясно показывает основной механизм винтового блока. Провода вставляются сбоку, контактируют с токопроводящей шиной и закрепляются винтом, затянутым сверху.

Другой распространенный способ классификации клеммных колодок - это метод заделки провода или выполнения соединения. Клеммные колодки доступны с несколькими различными способами подключения. Наиболее распространены ввинчивающиеся типы, когда провод прижимается к металлической проводящей пластине или стержню и затягивается винтом для его физического закрепления и электрического соединения.Подпружиненные клеммы используют силу пружины для поддержания соединения провода с токопроводящей пластиной. Существуют также вставные клеммные колодки, в которых провод, прикрепленный к наконечнику, вставляется в отверстие в блоке. К другим типам относятся разъемы со смещением изоляции (IDC), которые не требуют снятия изоляции с провода перед вставкой в ​​клеммную колодку.

Пример многоуровневой клеммной колодки с пружинной клеткой, устанавливаемой на DIN-рейку. (Изображение предоставлено WAGO)

Другие отличительные особенности могут включать размер клеммной колодки, количество возможных подключений, а также номинальные значения напряжения и тока.Типичные примеры могут варьироваться от стандартных уровней сигнала, таких как 1–5 В или 4–20 мА, до соединений с источниками питания с высокими номинальными значениями силы тока и напряжениями в сотни вольт. К другим важным факторам относятся типы проводных соединений, которые могут быть оконцованы (например, многожильный или одножильный провод) разного калибра (размеры AWG), а также так называемые уровни, как при одиночном (для одиночного межпроводного соединения ), двойные или тройные уровни, предлагающие несколько соединений в одном блоке.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
