Коаксиальный кабель 75 ом какой выбрать: Какой коаксиальный кабель выбрать? / Stereo.ru

как выбрать, подключить и обжать

Появление нового формата телевидения – это не только повышение качества изображения, но и проблемы, связанные с заменой старого оборудования. Телевизионный коаксиальный кабель – одно из самых важных изделий, требующих замены.

Скользящие помехи, жуткая рябь и отсутствие (частичное или полностью) сигнала – признаки плохого провода, а не оборудования.

Преимущества коаксиальных кабелей

На первый взгляд все провода похожи и ничем друг от друга не отличаются. Это не так.

Фирменные изделия имеют ряд преимуществ перед дешевыми аналогами:

• качество исполнения;
  У бюджетных моделей легко выдергивается внутреннее наполнение кабеля, у фирменных же изделий практически невозможно оторвать даже маленький кусочек. Коаксиальный кабель для телевизора лучше выбирать среди фирменных изделий.
• универсальность монтажа;
  Коаксиальный кабель хорошего качества толще и прочнее дешевых аналогов. Его легко уложить под штукатурку или спрятать под плинтус. Для телевидения, кабельного и цифрового, телевизионный провод подходит, даже если надо сделать много поворотов.
• надежность контактов;
  Соединения с другими изделиями дают хороший контакт из-за высокого качества начинки провода и работают как отличный проводник сигнала. Качество спутникового телевидения радует, даже если «тарелка» находится далеко от телевизора.
• надежность защиты.
  У фирменных проводов чаще всего двойная защита, что препятствует сбоям от лектромагнитных помех. Производители таких проводов делают все, чтобы порадовать потребителей качеством сигнала.

Как выбрать кабель

Перед покупкой, определите такие данные:

1. Какой формат будет принимать ваш телевизор: цифровой или аналоговый.
2. Количество подключаемого оборудования и его вид.
3. Какой выход на телевизоре.
4. Схему прокладки.
5. Длину трассы.
6. Наличие участков за пределами жилплощади.
7. Количество поворотов.
8. Закрытого или открытого типа будет проводка.

Выбор коаксиального кабеля – характеристики:

• оболочка;
  За внешними признаками все изделия делятся на белые и черные. Белые провода покрыты полиэтиленовой оболочкой, черные – поливинилхлоридовой. От плотности верхнего слоя зависит долговечность изделия, но с этим показателем лучше не перестараться. Коаксиальный кабель со слишком толстым внешним покрытием практически не гнется, что может вызвать трудности при его прокладывании.
• экран, он же внешний проводник;
  В изделиях нового образца экраном служит чаще всего фольга. Ее могут заменить алюминиевой пленкой с оплеткой, что практически равноценно. Для получения качественного сигнала подходит любой.
• диэлектрическая прослойка;
  Она нужна для фиксации проводников и служит изоляцией. Для таких целей чаще всего используют вспененный поливинилхлорид. Встречаются также прослойки из фторопласта или полиэтилена. Еще один вид – воздушная оболочка.
• центральная жила;
  Сердцевина высококачественного кабеля выполнена из меди. Более дешевые марки используют сталь и сплавы, покрытые тонким слоем меди. Центральная жила может быть толщиной от 0.3 мм до 1 мм.
• толщина кабеля;
  Изделие с сечением меньше 3,5 мм даст доступ только к метровым каналам. Чтобы добавить к этому списку цифровые каналы, потребуется установка дополнительного оборудования (прибавьте стоимость услуг мастера по подключению) – расходы не оправдывают результат. Поэтому рекомендовано приобретать коаксиальный кабель толщиной больше 3,5 мм для приема качественного сигнала.
• производитель;

  Делают коаксиальные кабеля многие компании, но не все обращают внимание на их качество. Наличие сертификата у производителя – это еще не гарантия, что провод окажется годным.
• стоимость.
  Цена коаксиального кабеля зависит от многих важных параметров, поэтому неудивительно, что более дорогие варианты предпочтительнее.

Нюансы выбора

Толщина проводов, которые вы будете выбирать, напрямую зависит от длины трассы его прокладывания. Это потому, что расстояние от антенны до оборудования влияет на затухание TV-сигнала.

Если ваша антенна находится недалеко – на телевизоре или на лоджии, коаксиального кабеля с диаметром 6 мм будет достаточно, для вывода верхний этаж многоэтажного дома или на крышу частного надо выбирать от 7 мм.

Не забывайте об инженерных коммуникациях, которые создают электромагнитный фон или электропроводке.
Отсутствие экрана в кабеле – признак плохой продукции. Подключившись с помощью такого изделия к спутнику, вы получите только сбои, помехи, искажения и прочие дефекты.

Рекомендуется выбирать изделия с двойным защитным слоем – фольга и медная оплетка.

Полностью медная сердцевина нужна для приема спутниковых каналов, для всех других подойдут бюджетные варианты. В магазине внимательно посмотрите качество внутренней жилы и ее срез.

В некоторых моделях телевизионного кабеля указана пропитка особыми веществами. Это делается для дополнительной защиты внутренних составляющих кабеля от непогоды и механических повреждений.

Популярные варианты

Хорошо зарекомендовали себя:

• нидерландская фирма Belden;
• итальянская компания Cavel;
• американская фирма Commscope;
• компания из Роттердама Mediaflex.

Волновое сопротивление кабеля равно 75 Ом. Эта характеристика не зависит от строения, производителя и является для всех проводов одинаковым. Изделия с таким сопротивлением отлично подходят для обычных антенн с частотой принимаемого сигнала до 2,1 ГГц.

Марки коаксиальных кабелей:

1. RG-6.
   Среди всех вариантов самый популярный благодаря невысокой цене и хорошим характеристикам. Явный недостаток этой марки провода – на улице работает недолго и быстро приходят в негодность. Для внутренних работ стоит выбирать белый провод.

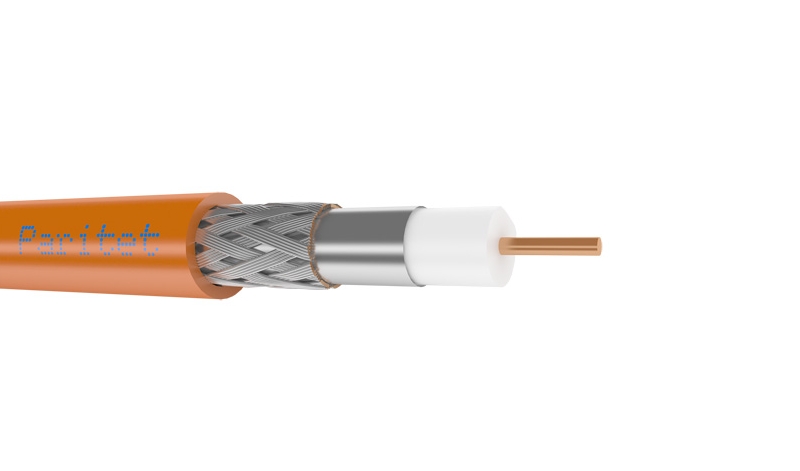

2. PK 75.
   Это изделие аналогично RG-6 по характеристикам, но производители у него российские. Провод имеет медную сердцевину 1 мм, диэлектрик ПЭ, медную оплетку или двойной уровень защиты из алюминиевого лавсана и луженой меди.
3. RG-59.
   Более тонкий аналог RG-6, имеющий толщину сердцевины 0.5-0.58 мм. Диаметр коаксиального провода – 5.4-6.0 мм. Принимает все виды сигналов, но на расстоянии более 190 метров теряет свои характеристики.
4. SAT 50.
   Производитель коаксиального провода – компания Cavel (Италия). Сердцевина медная толщиной 1 мм, уровень защиты двойной усиленный, коэффициент от 60 дБ, общий диаметр 6,6 мм.
5. SAT 703.
   Коаксиальный телевизионный кабель cavel sat 703 имеет медную сердцевину 1.13 мм. Волновое сопротивление 75 ом и двойной экран – характеризуют эту марку. Коэффициент экранирования от 80 дБ и выше, общий диаметр изделия 6,6 мм.
6. DG 113. Его выпускает компания Cavel. Технические показатели практически такие же, как у марки SAT 703. Самый дорогой коаксиальный кабель, но благодаря высокому коэффициенту экранирования передает все виды сигналов высокого качества.

Подключение

Выбрав подходящий коаксиальный кабель, убедитесь, что в вашем устройстве подходящий для него разъем. Обычно встречаются F-коннекторы, реже – N-коннекторы.

Крепежей тоже существует два вида: винтовые заглушки и обжимные пробки. Как обжать изделие, описано ниже.
Самый простой способ подключения – с помощью углового или прямого F-штекера. Использовать для проводки лучше простой нож.

Разрежьте наружный слой на длину 1,5 см и снимите его. Заверните проводник-экран и фольгу. Снимите изоляционный слой с сердцевины и накрутите на нее штекер.

Выступающую центральную жилу обрежьте до нужной длины.
Обжимное кольцо наматываем на край, отрезаем изоляцию на длину 6 мм и снимаем ее. Очищенную часть освободите от слоев до медной трубки. Делайте это осторожно, дабы не повредить ее, ведь это повлияет на качество сигнала.
Наденьте и сдвигайте вилку по длине до тех пор, пока внутреннее волокно не выступит из центра. Вставляем разъем в конец кабеля и зажимаем обжимным кольцом.

Осталось только отрезать торчащие провода. Теперь вы знаете, как подключить к телевизору кабель двумя несложными способами.

Для дома или квартиры подойдет коаксиальный кабель с сечением 6,5-7 мм, двумя внешними проводниками (экранами) от проверенного производителя. Центральная жила должна быть медной, а длина провода с запасом.

Какой кабель выбрать для видеонаблюдения – основные виды и их характеристики

Автор: Александр Старченко

Установка любой системы видеонаблюдения, за исключением беспроводной, никогда не обходится без кабеля. По кабелю передается видеосигнал от камеры к видеорегистратору, осуществляется питание, а также подключаются дополнительные устройства, например, микрофон. Разновидностей видеокабеля на сегодняшний день не так уж и много, в этом материале мы расскажем вам о наиболее распространенных и повсеместно используемых.

Выбор кабеля для видеонаблюдения зависит от ряда основных моментов. Например, при установке IP видеонаблюдения обычно применяется провод «витая пара», т. е. обычный сетевой LAN, подобно тому, с помощью которого мы подключаем компьютер к сети интернет. Кабель для IP видеонаблюдения имеет одну интересную особенность: при помощи него можно не только осуществить подключение камеры к видеорегистратору для передачи видеосигнала, но и подать питание на камеру, а также подсоединить звукозаписывающее устройство. О витой паре мы еще поговорим далее. Также мы разберем 3 основных типа кабелей, применяемых для целей видеонаблюдения, но обо всем по порядку.

1. Коаксиальный кабель для видеонаблюдения

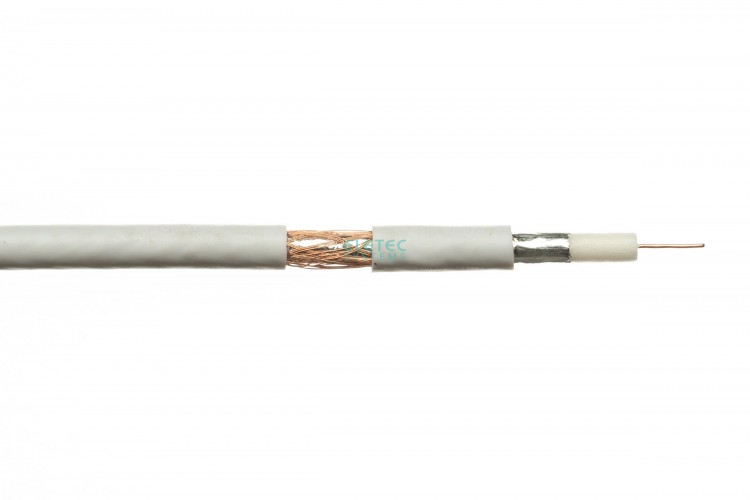

Составные элементы коаксиального кабеля

Для подключения аналоговых камер наиболее часто используется коаксиальный кабель для видеонаблюдения, вроде того, по которому внешняя антенна подключается к телевизору или приемнику. Этот тип кабеля представляет собой медную жилу, заключенную в толстый слой пенистого диэлектрика, который покрыт снаружи экранирующей защитной оболочкой, благодаря которой обеспечивается хорошая защита от помех и возможных потерь сигнала. Наиболее часто для видеонаблюдения используются отечественные марки РК-75-2-13,РК-75-4-12 (РК – радиочастотный кабель), или импортные аналоги – RG-59, RG-6, RG-11.

При выборе коаксиального кабеля необходимо учитывать такие немаловажные параметры, как длина и место прокладки (внутри помещения или на улице), и в зависимости от этого приобретать подходящую марку провода.

При значительном удалении камер от видеорегистратора и друг от друга (длина линии более 200-300 метров), передаваемый сигнал может значительно ослабнуть: здесь действует простая аксиома – чем кабель длиннее и тоньше, тем больше потерь сигнала. Так что при выборе очень важно учитывать расстояние прокладки, и, исходя из него, уже выбирать подходящий кабель для систем видеонаблюдения.

К примеру, РК-75-2-13 мы прокладываем при длине линии, не превышающей 100 метров, а при более значительных расстояниях (от 100 до 300 метров) используем марки РК-75-3-…, при расстояниях свыше 300 метров обычно применяем UTP (об этом ниже).

Кабель RG-6 отличается от своих российских аналогов РК-75 в первую очередь тем, что имеет больший диаметр центрального проводника и оболочки. Также он способен пропускать несколько больший диапазон частот, нежели РК-75, к примеру, камеры типа HD-SDI отказываются работать с РК, и прекрасно передают сигнал по RG-6 при длине линии более 10 м.

Для наглядности и больших подробностей приведем таблицу, отражающую зависимость типа провода от расстояния.

Выбор кабеля в зависимости от расстояния регистратора до камеры

Выбирая коаксиальный кабель для видеонаблюдения, обязательно убедитесь в том, чтобы центральный проводник был полностью медным, в противном случае сигнал будет очень слабым.

Помимо всего прочего, коаксиальный кабель различается по другим техническим критериям, таким как:

• Гибкость – в случаях, когда прокладка видеокабеля предполагает его изгиб в нескольких местах, необходимо приобретать провод с многожильным центральным проводником, который будет иметь повышенную гибкость, по сравнению с монолитным.
• Волновое сопротивление – для видеонаблюдениия наиболее часто применяются кабели с сопротивлением 75 Ом;
• Степень защиты от помех – наличие экранирующих оболочек;
• Диаметр изоляции;
• Степень затухания сигнала;

Плюсы. Основным преимуществом данного типа кабеля является его высокая устойчивость к помехам, доступная цена, способность передачи как видео, так и аудио сигнала.

Минусы. К недостаткам коаксиального кабеля можно отнести высокую стоимость коннекторов, легкую повреждаемость, ограничения по расстоянию прокладывания. При использовании марок РК возникает необходимость в отдельной прокладке провода питания, хотя этот момент не всегда можно отнести к недостаткам, т. к. для бюджетных систем вариант питания по отдельному кабелю будет гораздо дешевле – экономия заключается в подаче питания на несколько камер одновременно, а также в высокой стоимости КВК.

Также при осуществлении питания отдельно от основного кабеля передачи сигналов появляется возможность подключения камер к сети вдали от видеорегистратора, что практически невозможно сделать при помощи комбинированного кабеля.

2. Комбинированный кабель с питанием

Комбинированный кабель

В случаях, когда питание камеры и передача сигнала осуществляется из одной точки удобнее всего использовать комбинированный кабель для систем видеонаблюдения. Он подходит как для аналоговых, так и для цифровых устройств. Это все тот же коаксиальный провод с сопротивлением 75 Ом, но уже в одной связке с проводами питания. Благодаря такому сплетению питание камер и передача сигнала может обеспечиваться без прокладки дополнительных проводов.

Также в дополнение ко всему в таком кабеле могут иметься провода для подключения дополнительных функциональных элементов (например, микрофона), и для осуществления управления камерой (например, для управления поворачивающим устройством камеры). В качестве примера можно привести кабель ККСЭВ, который имеет помимо коаксиальной жилы разделенные провода для питания и аудио сигнала.

Комбинированный высокочастотный кабель (КВК) с жилами питания является одним из самых дорогостоящих. Он применяется при создании системы видеонаблюдения, в которой каждая камера будет подключаться к сети при помощи отдельного блока питания, каждый выход +12В которого оснащен индивидуальным предохранителем, либо при небольшом количестве камер.

Среди наиболее часто используемых комбинированных кабелей для видеонаблюдения можно назвать следующие марки: КВК-2П, КВК-В-2.

3. Витая пара

UTP кабель для видеонаблюдения, или «витая пара»

Обычно мы прибегаем к использованию витой пары в тех случаях, когда дальность предполагаемой линии от камеры до устройства приема сигнала составляет от 300 до 1000 м (расстояние возможной прокладки рабочей линии видеонаблюдения при помощи витой пары может составлять до 3 км.). Удобство использования этого типа кабеля для систем видеонаблюдения заключается в большом количестве проводников под одной оплеткой. Благодаря этому можно по одной линии подвести и питание к камерам, и осуществить передачу основных сигналов (видео, аудио), и задействовать оставшиеся проводки для обеспечения управления камерой, а также для подключения дополнительной камеры (проводников в кабеле хватает – 8 шт. ).

В зависимости от особенностей строения различают несколько видов кабеля «витая пара» – UTP, FTP, STP.

• UTP кабель самый простой, он не имеет защитных экранирующих оболочек, и представляет собой 8 изолированных, попарно скрученных проводников, помещенных в общую защитную оболочку. К недостаткам UTP кабелей можно отнести их низкую устойчивость к помехам, поэтому в случаях прокладки коммуникаций для видеонаблюдения рядом с электропроводкой, и другими источниками помех, лучше использовать кабели с дополнительной защитой.
• FTP  кабель отличается наличием общей фольгированной экранирующей оболочки. Благодаря ее наличию данный кабель можно прокладывать рядом с кабелями электропроводки и другими источниками помех. Очень важно следить за сохранностью фольгированного экрана, и не превышать минимальный радиус изгиба — не более 8 внешних диаметров кабеля. Внешняя защита кабеля может быть выполнена как из ПВХ так и твердого полиэтилена.
• STP кабель также имеет общую защитную оболочку, но уже не из фольги, а из медной оплетки. Помимо этого, каждый проводник в таком кабеле цельномедный, изолированный полиолефином, и имеет индивидуальный защитный экран из фольги. Внешняя изоляция как правило выполняется из огнестойкого ПВХ. Применение данного типа кабеля необходимо в случаях прокладки свыше 90 метров при наличии многочисленных источников помех.

При прокладке STP кабеля необходимо заземлить экран, иначе он будет работать подобно антенне, притягивающей электромагнитное излучение!

Кабель витая пара для камер видеонаблюдения довольно легко прокладывать и подключать, поэтому в случаях частого изменения структуры видеонаблюдения, а так же при подключении большого количества камер на дальние расстояния мы советуем использовать именно UTP кабель.

Несомненным преимуществом витой пары является большое количество проводников, благодаря чему обеспечивается подключение всех основных функциональных элементов. Также данный кабель имеет и более низкую стоимость по сравнению с коаксиальным.

В одном источнике описывается опыт подключения камер на 700 метров. Коллеги делятся своими наблюдениями, что UTP в их случае собирал намного меньше помех, по сравнению с экранированным FTP, так что, пожалуй, UTP кабель для видеонаблюдения является наилучшим выбором в таких случаях. Но возможно они просто забыли заземлить экран, кто знает…

При подключении аналоговых камер при помощи такого кабеля в качестве переходника используют приемопередатчики (Video Baloon), которые также снимают помехи с кабеля. Предлагаем вам посмотреть очень доходчивое видео о подключении камеры видеонаблюдения при помощи витой пары.

Кабель для систем IP видеонаблюдения

Кабель для ip видеонаблюдения с коннектором RJ-45

Для подключения цифровых IP камер используется тот же UTP кабель с обжатыми коннекторами RJ-45 на обоих концах. Его преимущество заключается в возможности прокладки одной общей линии витой пары для целой системы IP камер видеонаблюдения, с использованием коммутатора (свитч). Питание камер при этом можно реализовать тремя способами:

1. Прокладка отдельного кабеля питания к каждой камере;
2. Монтаж блоков питания в местах установки каждой камеры;
3. Электропитание камер при помощи свободных проводов в витой паре.

Третий вариант подходит только для тех случаев, когда камера и коммутатор поддерживают технологию PoE (Power of Ethernet), позволяющую осуществлять питание посредством Ethernet кабеля для IP видеонаблюдения, в других случаях необходимо применение инжекторов Passive PoE, которые позволяют объединить передачу сигнала и питания с обеих сторон одного кабеля.

Какой лучше выбрать?

Какой кабель выбрать для системы видеонаблюдения?

Как правило, выбор подходящего типа кабеля для видеонаблюдения зависит от конкретной ситуации, ваших желаний и выбранных камер. В случае с IP камерами это практически всегда однозначное использование UTP кабеля с коннекторами RJ-45, аналоговое видеонаблюдение с небольшим количеством камер может обойтись и обычным коаксиалом при расстояниях, не превышающих 100-300 метров, а для возможности питания и передачи сигнала по одному кабелю необходимо использовать либо комбинированный кабель для видеонаблюдения с питанием, либо витую пару. При большом количестве камер и более значительных расстояниях мы бы рекомендовали вам применение витой пары – UTP, FTP или STP кабель – в зависимости от расстояний, места использования (улица, внутренние помещения) и источников помех.

Различия по месту прокладки коммуникаций будут заключаться в том, что для наружных камер необходимо использовать кабель с защитной внешней изоляцией из твердого полиэтилена, а для внутренних систем видеонаблюдения можно взять из обычного ПВХ. Также кабель для наружного монтажа может иметь в конструкции несущий трос из стали, который необходим для усиления прочности кабеля при прокладке кабеля по воздуху (КВК-Пт).

В этой статье мы постарались по максимуму разобрать вопрос о том, как правильно выбрать кабель для видеонаблюдения, рассказали об основных видах и их характеристиках, постарались максимально подробно осветить те конструктивные отличия, которые играют основную роль при выборе наиболее подходящего кабеля в зависимости от той или иной системы видеонаблюдения и ваших предпочтений. Желаем вам удачи и надеемся, что данный материал останется полезным для вас!

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

О выборе коаксиального кабеля — «ЭЛЕРОН»

     Любая система усиления сотового сигнала не обходится без коаксиального кабеля. Важно запомнить, что для усилителей (репитеров) сотовой связи используется НЕ телевизионный коаксиальный 75-ти Ом-ный кабель, а 50-ти Ом-ный коаксиальный кабель, специально предназначенный для радиотехники.

     Развитие кабельной промышленности привело к появлению огромного количества разного рода коаксиальных кабелей для систем кабельного телевидения, для систем связи, авиационной, космической техники, компьютерных сетей, бытовой техники и так далее.

     Как было сказано выше, кабель с волновым сопротивлением 50 Ом применяется в радиоэлектронике. У такого кабеля небольшие потери, высокая электрическая и передаваемая прочность. Например, марка SYV-50-5, 5D-FB, 7D-FB, 8D-FB, 10D-FB и многие другие.

     Обратите внимание, что центральный проводник может быть выполнен из меди, алюминия, или алюминия покрытого медью. Также отличается кабель по количество экранирующих слоев, материалу изолятора. Все эти параметры влияют и на качество связи, и на стоимость изделия.

     Но как и во всех проводниках, в коаксиальных кабелях сигнал затухает. Чем длиннее кабель, хуже его параметры и выше частота передаваемого сигнала – тем больше потерь. Но потери вносит любой, даже самый дорогой и высококачественный кабель

. Остается только сокращать его длину до минимально возможной, убирать лишние соединения между компонентами системы усиления сотовой связи. Как правило, чем больше диаметр кабеля, тем меньшие потери он вносит в передаваемый сигнал. До абсурда доходить не стоит, как известно «лучшее – враг хорошего». Настоятельно не рекомендуется применять кабель диаметром 28-50 мм с бытовыми репитерами. Достаточно 7-12 мм, главное делать умеренную длину кабеля.

     Для телевидения, прокладки разводки подходит 75 Ом-ный коаксиальный кабель. У него меньше потерь и лучшее согласование с телевизионными антеннами.

     100, 150 и 200 Ом предназначен для импульсной техники. Стоят много, используются редко.

     Запомните одно простое правило, с помощью кабеля низкого качества или неподходящего по характеристикам можно свести на ноль эффект от самого лучшего усилителя сотовой связи. И наоборот, самый лучший коаксиальный кабель, специально предназначенный для репитеров, не улучшит работу обычного репитера. Все должно быть в меру, просчитано и обосновано.

Эй, какой коаксиальный кабель мне использовать?

Коаксиальные кабели — самая популярная форма линии передачи для передачи наших сигналов на антенны и от них. Существует множество типов кабеля, и выбор лучшего может вызвать затруднения. В этой статье мы рассмотрим наиболее распространенные варианты кабеля, чтобы вы могли начать работу. Мы сосредоточимся на наиболее популярных кабелях с сопротивлением 50 Ом, чтобы соответствовать выходному сопротивлению наших трансиверов.

Вот действительно простой и короткий рассказ:

Тип	Диаметр	Использование
RG-58 тип	0.194 из	Стандартный кабель для мобильных установок
RG-8X тип	0,242 дюйма	Большие и меньшие потери, чем у RG-58, но все же удобны для более коротких кабелей и перемычек, До 50 футов в длину при 50 МГц или ниже (практическое правило) До 25 футов в длину при 146 МГц (практическое правило)
РГ-8У тип	0,405 дюйма	Коаксиальный кабель общего назначения, лучше всего подходит для длинных кабелей

Сравнение трех обычно используемых типов коаксиального кабеля.

Когда-то RG-58, RG-8X и RG-8U были военными стандартами, но теперь эти термины используются довольно свободно и относятся в первую очередь к размеру кабеля. Соответственно, я добавил «тип» к этому термину, чтобы указать, что это не точный стандарт.

Все три из этих типов кабелей выдерживают мощность 100 Вт и более на частотах ниже 500 МГц, что подходит для большинства радиолюбительских трансиверов. Если вы используете мощность более 100 Вт, вам следует проверить характеристики мощности используемого кабеля. Times Microwave Systems имеет очень удобный онлайн-калькулятор для расчета характеристик коаксиального кабеля, который я использовал для расчетов в этой статье.

Потеря сигнала

Все коаксиальные кабели будут ослаблять сигнал по мере его прохождения по кабелю, и потеря сигнала может быть значительной. Например, потеря сигнала 3 дБ означает, что вы потеряли половину мощности передачи, когда она распространяется по линии. Эти потери применимы как для передачи, так и для приема . .. мы получим меньше энергии на антенну, и на приемнике будет меньше сигнала.

Потери в кабеле будут в основном определяться размером кабеля (чем больше, тем лучше), диэлектриком, используемым в кабеле (изолятор между центральным проводником и экраном), и частотой срабатывания.В качестве примера рассмотрим 100-футовый кабель для использования на частоте 146 МГц, что является достаточно высокой частотой и достаточно длинным отрезком, так что мы увидим некоторые значительные потери. Согласно калькулятору Times Microwave, 100 футов кабеля типа RG-58 дают потери в 5,5 дБ, что означает, что только 28% мощности проходит через кабель. (Процент поставленной мощности показан в калькуляторе как Cable Run Efficiency ). Это нехорошо, поэтому мы редко (никогда?) Не захотели бы использовать RG-58 для такого длинного участка кабеля.

The Times Microwave Systems Калькулятор затухания и мощности — удобный онлайн-инструмент для сравнения вариантов коаксиальных кабелей.

При переходе на RG-8X потери снижаются до 4,5 дБ, что является незначительным улучшением. (Потери 4,5 дБ соответствуют 36% мощности, проходящей через кабель.) Однако использование кабеля типа RG-8U снижает потери до 2,4 дБ (58% мощности проходит через кабель), поэтому очевидно, что больший размер кабеля Преимущество. Теперь изменим диэлектрик.LMR-400 — популярный кабель того же диаметра, что и RG-8U, но с меньшими потерями в диэлектрике (пенополиэтилен). Потери на 146 МГц через 100 футов этого кабеля на 1,5 дБ, или на 0,9 дБ лучше, чем у обычного RG-8U. Потеря 1,5 дБ означает, что мы все еще теряем 30% мощности.

Теперь посмотрим, что происходит, когда мы меняем частоту работы. Если мы используем наш 100-футовый LMR-400 на 20-метровом диапазоне (14 МГц), потери составят всего 0,5 дБ. Это означает, что 90% мощности нашего сигнала проходит через кабель.Вы можете использовать калькулятор Times Microwave System, чтобы опробовать различные комбинации длины кабеля, типа кабеля и рабочей частоты.

Вы можете получить немного больше технической информации о потерях в коаксиальном кабеле из этой статьи «Вопрос недели».

Другие характеристики

Существует несколько других характеристик кабеля, которые могут вас заинтересовать в зависимости от области применения. Кабели с одножильными центральными проводниками менее гибкие, чем кабели с одножильными центральными проводниками . Диэлектрический материал и внешняя изоляционная оболочка также могут влиять на гибкость кабеля. Для портативных устройств я всегда выбираю кабель с рейтингом «гибкий», потому что с ним легче обращаться и развертывать. Кабель для непосредственного захоронения имеет прочную внешнюю изоляцию, которая выдерживает попадание в землю. Тип внешнего экрана, используемого в кабеле, может сильно различаться, при этом некоторые кабели обеспечивают гораздо большую защиту и изоляцию, чем другие.

Это краткое введение в выбор правильного кабеля для любительской радиостанции.Надеюсь, это укажет вам верное направление. Всегда полезно купить качественный кабель у надежного поставщика и прочитать спецификации именно для этого типа кабеля.

73, Боб K0NR

Кабели BNC 50 Ом и 75 Ом Различия, приложения, разъемы

• Разъемы BNC выпускаются в исполнениях на 50 и 75 Ом.
• Два типа разъемов физически отличаются друг от друга. Подключение двух типов разъемов возможно, но это не лучшая практика: микширование не даст вам наилучшего результата.
• Разъемы BNC 50 Ом используются с кабелями 50 Ом. Разъемы на 75 Ом используются с кабелями на 75 Ом.
50-омные кабели / разъемы
• хорошо работают со старыми аналоговыми видеоформатами. Если вы ищете высококачественный видеовыход, 50 Ом не даст вам высокого уровня качества.
• 75-омные кабели / разъемы предназначены для высококачественного цифрового видео и могут масштабировать свой выходной сигнал в зависимости от полученного входного сигнала. Их также можно эффективно использовать в старых аналоговых видеоформатах, что делает их более универсальными и гибкими, поскольку их можно использовать в любой ситуации.

См. Изображение :

Разъем BNC 75 Ом и 50 Ом

Типы: папа и розетка [/ caption]

75 Ом Кабели / разъемы BNC используются, когда особенно важны низкие потери сигнала.

75-омные BNC-приложения в основном используются в следующих областях:

• Спутник, телевизоры высокой четкости и приемник кабельного телевидения.
• Радиоприемники AM / FM
• Полицейские сканеры.
Коаксиальный кабель
• RG-179 использует тип разъема BNC 75 Ом и используется в условиях высоких температур.

Применение 75-омных кабелей BNC с использованием коаксиального кабеля RG-179

• RG-179 с 75-омным соединителем BNC
• Специально разработан для высокотемпературных сред: с внешней оболочкой из ТФЭ. Он легко выдерживает температуру до 200 градусов Цельсия.
• RG-179 широко используется в таких высокотемпературных средах, как:
  • Медицинское оборудование в больницах и поликлиниках
  • Камеры видеонаблюдения в целях безопасности
  • Аудиосистемы безопасности.

Другие применения кабелей BNC коаксиальным типом

Разъемы BNC имеют широкий спектр применения. Он может применяться по-разному в зависимости от типа разъема.

• Коаксиальный кабель RG-59 используется для передачи видеосигналов с камеры видеонаблюдения в комнату наблюдения. Коаксиальные кабели RG-59 используют разъем BNC на 75 Ом.
Коаксиальный кабель
• RG58 использует разъем BNC на 50 Ом, и благодаря своим характеристикам он имеет широкий спектр применения.Этот кабель дешевле.
Коаксиальный кабель
• RG-174 также использует разъем BNC на 50 Ом, он очень тонкий и имеет широкое применение в антеннах GPS-навигации автомобилей и многих транспортных средств.
Коаксиальный кабель
• RG-213 также имеет разъем BNC на 50 Ом и используется там, где требуется высокая мощность: RG-213 может выдерживать 1000 Вт и более. Коаксиальный кабель RG-213 — самый толстый коаксиальный кабель из коаксиальных типов BNC: его толщина составляет почти полдюйма.

Состав разъема BNC

• Разъемы BNC 75 Ом
  • Используйте тефлон в качестве диэлектрика
  • Их внешние пружинные пальцы направляются воздухом.
  • Их штифт имеет очень постоянный диаметр, причем как спереди, так и сзади.
• Разъемы BNC 75 Ом
  • Используйте делирин вместо тефлона.
  • Диаметр их центральных штифтов неодинаков: он имеет тенденцию к увеличению по мере приближения к области обжима

Разъем BNC (байонет Neill – Concelman) представляет собой миниатюрный быстросъемный и быстроразъемный ВЧ-разъем для подключения различных коаксиальных кабелей от миниатюрных до стандартных.Гнездовой соединитель имеет два выступа, которые фиксируются в положительном или обратном направлении на четверть оборота для быстрого подключения или отключения. Разъемы в основном имеют латунный корпус, они могут иметь позолоченное покрытие для внешнего использования для увеличения долговечности и никелирование для подключения к припаянной печатной плате. Разъемы легкие и надежные.

Подсоединение коаксиального кабеля к разъему может быть выполнено зажимом или обжатием.

Разъемы BNC бывают с различным импедансом 50 Ом и 75 Ом, чтобы обеспечить согласование согласования с кабелем и требованиями к сопротивлению оборудования.Разъемы на 75 Ом предназначены для использования сигналов частотой до 2 ГГц. Разъемы с сопротивлением 50 Ом пропускают сигналы с частотой до 4 ГГц. И вилка, и розетка имеют прорези и используют пластиковый диэлектрический материал, который увеличивает потери сигнала на частотах выше 4 ГГц, что является причиной их относительно умеренного номинального значения частоты. Разъемы 75 Ом и 50 Ом можно менять местами без существенной потери производительности и без повреждения разъемы.

Также существует вариант с сопротивлением 95 Ом, но в некоторых самолетах он редко используется, кроме стеклянных дисплеев.

Разъемы

BNC доступны для коммерческого, военного и промышленного использования. Изначально BNC был разработан для военных, но сейчас он стал популярным для использования в оборудовании для радиочастот и видеосигналов. Некоторые общие области применения разъемов и кабелей BNC:

• Аэрокосмическая электроника
• Антенны
• Автомобильные беспроводные устройства
• Трансляция (75 Ом)
• Кабельные модемы
• Компьютерное оборудование LAN
• Медицинское оборудование
• Параллельные и последовательные устройства видеосигнала
• Телеком

Самая замечательная особенность разъемов BNC — это возможность легко отключать и надежно подключать всего за четверть оборота.Это означает, что устройства могут иметь легко выдвижные и надежные антенны или точки подключения для быстрой замены.

Коаксиальный кабель

— все, что вам нужно знать о коаксиальном кабеле

Коаксиальные кабели необходимы. Без коаксиального кабеля на вашем телевизоре не было бы ничего, кроме нескольких каналов. Кроме того, медиафайлы вашего телевизора не будут в высоком разрешении.

Коаксиальные кабели состоят из трех взаимозависимых частей. Детали включают внутренний проводник, трубчатый изолирующий экран и металлическую трубчатую проводящую крышку.

Эта статья проведет вас через все, что вам нужно знать о коаксиальном кабеле.

1. Что такое коаксиальный кабель?

Коаксиальные кабели — это провода, которые могут пропускать радиочастотный ток с большей скоростью, чем другие кабели. Они могут передавать радиочастоты практически без потери мощности. Эти кабели обеспечивают такую ​​передачу путем изоляции жилы жилы от заземления металлического экрана. Кроме того, кабели обеспечивают постоянное расстояние между концами.

Линии передачи других типов иногда теряют мощность, если их проложить слишком близко к металлическим предметам.Коаксиальные кабели также обладают лучшими внешними электромагнитными помехами. Следовательно, эти кабели снижают риск потери данных.

1. Как выглядит коаксиальный кабель?

Коаксиальный кабель — это два концентрических провода цилиндрической формы. Этот кабель обычно разделяет специальный диэлектрик. Один из проводов кабеля является центральным проводником, а другой — внешним проводником кабеля. Этот кабель имеет защитную оболочку, закрывающую эти жилы.Кроме того, кабель имеет внешнюю защитную броню, которая закрывает защитную крышку.

Коаксиальный кабель представляет собой провод круглой формы с очень большой толщиной по сравнению с другими. Их особая толщина обусловлена ​​внутренним изоляционным слоем. Ширина этого кабеля делает его отличным от других кабелей. Например, кабели HDMI и Ethernet отличаются от других кабелей.

Когда дело доходит до различных коаксиальных кабелей, наиболее распространенными коаксиальными кабелями являются RG-6, RG-11 и RG-59.

(коаксиальные кабели)

2. Типы коаксиальных кабелей

2.1 Коаксиальный кабель Hard-Line

Коаксиальный кабель

Hardline — это мощные кабели с прочным внешним экраном и минимальной потерей данных. Эти комплекты коаксиального кабеля решают проблему передачи данных на большие расстояния. Они состоят из алюминиевого материала, который обеспечивает жесткое экранирование коаксиального кабеля.

Жесткая конструкция кабеля позволяет передавать по кабелю большие объемы данных на большие расстояния.Вы можете увидеть применение жесткого коаксиального кабеля в телефонах.

(жесткий кабель)

2.2 Гибкий коаксиальный кабель

Гибкий коаксиальный кабель — это прочный кабель с гибким внешним экраном. Эти кабели уникальны тем, что могут выдерживать нагрузки. Они технически сильны, чтобы противостоять и минимизировать потерю данных во время передачи.

(гибкий коаксиальный кабель)

2.3 Полужесткий коаксиальный кабель

Полужесткий кабель — это коаксиальный кабель с твердой внешней медной оболочкой.Внешний экран не такой жесткий, как у жесткого коаксиального кабеля. Тем не менее, этот тип коаксиального кабеля имеет оболочку из проводящих прочных проводов. Они подходят для расширенных приложений для обмена данными.

2.4 Формируемый коаксиальный кабель

Формируемые кабели могут заменить полужесткие коаксиальные кабели, сохраняя при этом аналогичные электрические характеристики около 18 ГГц. Их характеризует оптимизированный экран, пропитанный оловом. Этот экран защищает коаксиальный кабель и упрощает установку.

При выборе коаксиального кабеля для наружной установки следует использовать гибкие кабели. Эти кабели могут передавать сигналы высокого качества. Кроме того, кабели легко использовать с совместимыми устройствами.

2.5 Жесткий коаксиальный кабель

Это коаксиальный кабель с жесткой и прочной внешней медной оболочкой. Как следует из названия, этот кабель более жесткий, чем полужесткие. Жесткий коаксиальный кабель может передавать ваши сигналы в неизменном виде. При поиске кабеля, заменяющего жесткие кабели, рекомендуется использовать жесткий коаксиальный кабель.

(жесткий коаксиальный кабель)

2.6 Трехосный кабель

Как следует из названия, триаксиальные кабели имеют три слоя экранирования. Эти слои делают кабель прочнее и надежнее. Наружный экран защищает внутренние слои от внешних электромагнитных помех. Он работает, чтобы предотвратить потерю данных во время передачи.

2.7 Двухосный кабель

Двойной осевой кабель состоит из витой пары, покрытой прочным экраном. Он идеально подходит для передачи радиосигналов от антенны на приемник.

3. Коаксиальные кабели: различные применения

Коаксиальный кабель — это обычный провод, используемый в качестве линий передачи. Эти кабели защищают от внешнего сигнала. Они используются в основном как кабели для кабельного телевидения и других приложений широкополосной связи и видеографики. Коаксиальный кабель может передавать информацию на большое расстояние.

Коаксиальный кабель — это основной тип кабеля, используемый в индустрии кабельного телевидения. Он также широко используется для компьютерных сетей. Хотя коаксиальный кабель более стильный, чем стандартный телефонный провод, он намного менее подвержен помехам.Кроме того, он может передавать больше данных, чем другие обычные кабели.

Таким образом, коаксиальные кабели идеально подходят для следующих целей:

• Для передачи видеосигналов.
• Сигналы телевизионной антенны
• Цифровые аудиосигналы

Коаксиальные кабели бывают разного импеданса. Примеры импедансов включают 75 Ом и 93 Ом. Кроме того, вполне реально построить кабели с другим импедансом. Тем не менее, наиболее распространенные импедансы коаксиальных кабелей составляют 75 Ом и 93 Ом.

Стоит знать, что разные импедансы имеют разные характеристики. Для обеспечения максимальной мощности оптимальный импеданс составляет от 30 до 44 Ом. Импеданс около 77 Ом дает наименьшую потерю данных в линии с диэлектрическим заполнением. Кроме того, кабель на 93 Ом обеспечивает низкую емкость на пройденный фут.

Практически невозможно найти коаксиальный кабель с импедансом намного выше 93 Ом.

4. Типы соединителей коаксиального кабеля

Непрофессионал редко имеет представление о том, что такое разъемы коаксиального кабеля.Итак, вопрос: что такое разъем для коаксиального кабеля? И зачем он вам нужен для подключения к Интернету? »

Коаксиальные кабели

— это кабели, предназначенные для передачи высокочастотных или широкополосных сигналов. Коаксиальный разъем состоит из проводов цилиндрической формы, экранированных прокладкой. Прокладка — это в основном оболочка цилиндрической формы, закрывающая провода.

Эти экранирующие слои способствуют максимальной передаче данных. Это также делает данные недоступными для вмешательства.Ниже перечислены распространенные типы разъемов коаксиального кабеля и их применение.

1. Байонетный разъем Нила-Консельмана (BNC)

Коаксиальные разъемы Bayonet Neil-Concelman (BNC) — это разъем, который используется в высокочастотном оборудовании быстрого подключения для передачи сигналов радио и телевидения. Еще одно распространенное применение этого разъема — испытательные инструменты.

(разъем BNC)

4.2 Соединитель TNC

Разъем TNC полностью известен как резьбовые разъемы Neil-Concelman.Это небольшие соединители, изготовленные из погодоустойчивых материалов. Этот разъем работает примерно до 12 ГГц. Они необходимы для мобильных телефонов и антенн.

(разъем TNC)

4.3 Разъемы QMA

Разъем QMA относится к быстроразъемным радиочастотным разъемам. Эти разъемы имеют небольшой размер. Кроме того, разъемы идеально подходят для промышленных и коммуникационных приложений.

4.4 Разъемы SMB

Сверхминиатюрные соединители

версии B — одни из самых популярных соединителей для промышленного и телекоммуникационного оборудования.Они более мощные, чем другие разъемы, потому что могут передавать сигналы более высокого качества.

(разъем SMB)

4.5 Соединитель MCX

Следует отметить, что разъемы MCX — это коаксиальные разъемы RF, которые имеют сходство с разъемами SMB. Эти два разъема имеют одинаковые размеры изолятора и внутренний контакт. Они находят применение в телевизорах, GPS, радиочастотном оборудовании и цифровых сотовых приложениях.

(разъем MCX)

4.6 7/6 DIN разъем

Разъем 7/16 DIN — это радиочастотный разъем с резьбой, используемый для соединения коаксиальных кабелей. Эти разъемы предназначены в первую очередь для использования в приложениях, требующих водонепроницаемости. К тому же эти провода прочные и долговечные. Эти типы проводов особенно полезны для базовых станций и систем широковещательной связи.

(разъем DIN)

4.7 Разъемы QMC

QMC — это кабель, обычно используемый в аудио и видео приложениях.Эти разъемы могут передавать аудиосигналы с максимальной скоростью. Также они могут передавать сигналы на большие расстояния.

5. Как сращивать коаксиальные кабели?

Многие электронные системы поставляются с кабелем plug-and-play. Эти кабели заканчиваются разъемами, чтобы исключить необходимость их обрезать. Многие люди считают эти кабели с предварительной заделкой очень полезными для экономии времени. Кабели также выгодны из-за простоты монтажа. Однако эти же кабели могут создать дилемму.Дилемма возникает, когда работа требует прокладки трассы через крыши автомобилей, межсетевые экраны двигателей и внешние стены.

1. Этапы сращивания коаксиального кабеля с помощью разъемов

Шаг 1. Зачистите кабель с помощью инструмента для зачистки коаксиального кабеля

Стриппер важен для зачистки различных типов проводов. Приобретая стриппер, убедитесь, что тот, который вы получаете, хорошо сочетается с вашим коаксиальным кабелем.

Следующее, что нужно сделать, это вставить один из концов в съемник.Как правило, убедитесь, что клеммы кабеля соответствуют направляющей инструмента. Использование этого метода обеспечит одинаковую длину коаксиального кабеля при сращивании.

После зачистки коаксиального кабеля вы увидите изоляцию коаксиального кабеля и проволочную сетку, которая его экранирует. Небольшая часть среднего медного кабеля также будет выступать на конце.

Проволочная сетка не нужна. Следовательно, требуется загибание проводов обратно во внешний кожух. Кроме того, не оставляйте лишних кабелей.Как показывает практика, паразитные кабели серьезно влияют на качество передаваемого сигнала.

2. Наденьте коаксиальные компрессионные разъемы на коаксиальный кабель.

Следующим шагом является установка компрессионного соединителя коаксиального кабеля на изолированную часть коаксиального кабеля. Вы должны выполнить этот шаг, не повредив клеммы медного провода, выступающие на кончике.

3. Используйте коаксиальный зажимной инструмент

.

Этот инструмент работает с различными коаксиальными кабелями.Все, что вам нужно сделать, это нажать на разъем компрессора после подключения коаксиального кабеля. Как правило, вы должны нажимать, пока разъем не прижмется к проводу.

4. С помощью так называемого цилиндрического соединителя

Вставьте каждый кабель в разъем, называемый «цилиндрический разъем». Вы должны вставить кабель так, чтобы выступающий медный провод входил прямо в гнездовые порты. Желательно затянуть кабельный соединитель на цилиндрическом соединителе, чтобы завершить процесс сращивания.

5. Шаги по сращиванию коаксиального кабеля без разъемов

Может пригодиться установка сварного соединения без какого-либо коммерческого оборудования. Все, что вам нужно сделать, это соединить коаксиальный кабель с помощью острого ножа и паяльника.

1: С помощью острого ножа снимите резиновую оболочку коаксиального кабеля

Снятие резинового экрана острым ножом заменяет инструмент для зачистки кабеля.

Продолжайте зачистку до тех пор, пока несколько дюймов резинового экрана не откроются.Затем отодвиньте проволочную сетку до упора.

2: следующий шаг к обеспечению безопасности — отрезать немного изолятора на концах. Этот разрез поможет обнажить средний проводящий медный провод.

3: спаяйте медные провода вместе, не оставляя лишних проводов.

4: Оттяните проволочную сетку, которая первоначально была сдвинута назад к кончику с обеих сторон

5: Припаяйте проволочную сетку друг к другу

6: Закройте все паяное соединение изолентой для лучшей проводимости сигнала.

6. RG59 против RG6: в чем разница?

Коаксиальные кабели бывают разных размеров. RG59 и RG6 описывают коаксиальные кабели разных размеров. RG-59 имеет внешний диаметр около 6,16 мм, а RG-6 — около 6,90 мм.

1. Приложения

• Обычно кабель RG-6 используется для передачи сигналов для Интернета и сетевого подключения.
Коаксиальный кабель
• RG-59 — лучший кабель для камер видеонаблюдения.Типичный пример — система видеонаблюдения.
• Кабели обоих размеров используются в военных гаджетах для передачи наилучшего сигнала с высокой скоростью на большие расстояния.
• Внутри страны они также используются в качестве кабелей высокого разрешения для подключения антенн к телевизорам высокой четкости и другим совместимым устройствам.
• Обычно кабель RG-6 используется для передачи сигналов для Интернета и сетевых подключений.
Коаксиальный кабель
• RG-59 — лучший кабель для камер видеонаблюдения. Типичный пример — система видеонаблюдения.
• Кабели обоих размеров используются в военных гаджетах для передачи наилучшего сигнала с высокой скоростью на большие расстояния.
• Внутри страны они также используются в качестве кабелей высокого разрешения для подключения антенн к телевизорам высокой четкости и другим совместимым устройствам.

2. Другие факторы, которые следует учитывать при покупке коаксиального кабеля

Принятие решения о покупке кабеля должно иметь первостепенное значение. Но вокруг этого решения есть некоторые факторы, такие как;

• Стоимость покупки коаксиального кабеля

Некоторые коаксиальные кабели дороже других.Тем не менее, есть практическое правило: никогда не следует судить о кабеле по его цене. Вместо этого вам следует выбирать кабели, исходя из надежности производителей.

Как показывает практика, качество коаксиального кабеля зависит от технических материалов производителя. И это качество играет важную роль, когда необходимо передавать данные по безопасному маршруту. Чрезвычайно важно проверять этикетки производителя, чтобы узнать качество кабеля, который вы покупаете.

• Возможности кабеля

Кабели одного и того же типа производятся разными производителями.Тем не менее, кабели доставят иначе. В связи с этим при выборе кабеля наибольшее значение имеют производители.

• Чтобы выбрать наилучший кабель, свяжитесь с нами в Cloom Tech.

7. Коаксиальный кабель и кабель HDMI: в чем разница?

И коаксиальный кабель, и кабели HDMI необходимы в системе домашнего кинотеатра. Хотя эти кабели имеют схожее применение, они все же во многом различаются. Вот список различий между коаксиальным кабелем и кабелем HDMI.

1. Качество изображения

Кабели HDMI

имеют лучшее качество изображения, чем коаксиальные кабели, благодаря своей конструкции. Разница в качестве изображения между двумя кабелями зависит от метода отправки сигнала.

В обычной конструкции коаксиального кабеля используется разъем «F». Этот тип разъема распространен в старых телевизорах и игровых системах. Кроме того, существует ограничение в разрешающей способности коаксиальных кабелей из-за центрального медного проводника.

Кабели HDMI

могут обеспечить разрешение видео 1080p.В дополнение к этому разрешению кабели HDMI также могут предлагать визуальный контент 4K и 3D. Такое качество видео редко встречается у других типов кабелей.

2. Помехи

Кабель HDMI может передавать цифровые сигналы. Напротив, коаксиальные кабели передают аналоговые сигналы. Как известно, аналоговые сигналы более подвержены помехам по сравнению с цифровыми сигналами. Следовательно, кабели HDMI редко подвергаются воздействию помех.

3. Качество звука

Не новость, что коаксиальный кабель и кабель HDMI обеспечивают отличный аудиосигнал.Однако кабели HDMI больше подходят для домашнего мультимедийного оборудования, предназначенного как для аудио, так и для видеосигналов. Напротив, коаксиальные кабели лучше подходят для аудиоустройств. Типичные примеры устройств включают проигрыватели компакт-дисков.

4. Простота использования

Не новость, что коаксиальный кабель и кабель HDMI обеспечивают отличный аудиосигнал. Однако кабели HDMI больше подходят для домашнего мультимедийного оборудования, предназначенного как для аудио, так и для видеосигналов. Напротив, коаксиальные кабели лучше подходят для аудиоустройств.Типичные примеры устройств включают проигрыватели компакт-дисков.

5. Стоимость

Кабели HDMI

дороже в установке, чем коаксиальные кабели. Такая высокая стоимость кабеля HDMI объясняется тем, что его сложно модифицировать. Вы найдете коаксиальные кабели дешевле, чем кабели HDMI на фут.

8. Коаксиальный кабель или оптоволоконный кабель: какой лучше

Основным компонентом оптоволоконного кабеля являются тонкие стеклянные волокна. Эти волокна используют свет для передачи данных и сигналов.Из-за метода передачи сигнала скорость сигнала эквивалентна скорости света. Оптоволоконные кабели также могут передавать огромный объем данных с более высокой пропускной способностью по сравнению с коаксиальным кабелем.

Тем не менее, коаксиальные кабели лучше, чем многие другие типы коаксиальных кабелей. Волоконно-оптическая сеть лишь на шаг опережает ее благодаря способу передачи данных. Таким образом, коаксиальные кабели идеальны, но не соответствуют возможностям волоконно-оптических кабелей.

9. Расширение знаний о коаксиальном кабеле

1.Лучший коаксиальный кабель

Иногда бывает сложно найти идеальный коаксиальный кабель, обеспечивающий отличную передачу сигнала. Мы составили полное руководство по коаксиальному кабелю. В этом руководстве вы познакомитесь с некоторыми из лучших коаксиальных кабелей и их свойствами.

Basics Коаксиальный кабель

Объекты:

а. Эти кабели представляют собой разъемы F с никелевым покрытием.

г. Они имеют рейтинг CL2

.

г. Они обеспечивают тройное экранирование для передачи данных.

г. Их общий размер составляет около 55 футов.

В плюсы можно отнести

• Они состоят из прочного материала, такого как никель.
• Эти кабели легко подключаются.
• Он практически не создает помех от электромагнитных и радиочастотных помех.
• Этот кабель обладает многофункциональными свойствами.

C2G Высокоскоростной коаксиальный кабель для подключения к Интернет-модему.

Объекты:

Из всех конструкций этот кабель имеет самую гладкую конструкцию — около 5.75 × 4,25 × 0,75 дюйма.

а. Как и необходимый кабель, C2G также имеет тройное экранирование.

г. Разъем F-типа.

г. Имеет разъем с золотым покрытием.

г. К достоинствам можно отнести:

Имеет гладкую конструкцию.

• Этот кабель универсален, гибкий и аккуратно складывается в небольших местах.
• Как качественные разъемы
• Экономичен, как и другие кабели
• Обеспечивает высококачественные видео- и аудиосигналы.

Коаксиальный кабель GTOTd

Объекты:

Это соединители F-типа, которые состоят последовательно из проводника, слоя алюминия и слоя ПВХ.

• Эти кабели соответствуют стандарту UL
• Имеют разъемы никелированные
• Это коаксиальный кабель 75 Ом RG6

К преимуществам можно отнести:

• Эти кабели имеют высококачественный разъем, их легко установить и установить.
• Экран из ПВХ защищает внутренние кабели от влаги.

Коаксиальный кабель медиамоста

Объекты:

• Это кабель, поддерживающий портовые устройства F-типа
• Экранирование качественное.
• Имеет куртку с защитой от ультрафиолета
• К достоинствам можно отнести:

Подходит для наружной установки

Он имеет прочную защиту от электромагнитных и радиопомех.

2. Адаптер коаксиального кабеля

Разъемы для коаксиального кабеля служат для подключения кабелей к другим совместимым устройствам.Тройное покрытие проводов обеспечивает максимальный эффект. Следовательно, разъемы обеспечивают безопасность данных и снижают шум.

3. Целевой коаксиальный кабель

Это кабели, которые полезны, когда дело доходит до выбора потребителя. Они очень эффективны и полезны для доставки высококачественных сигналов на приемники.

4. Коаксиальный кабель для наружной установки

Формируемые наружные кабели являются хорошими примерами коаксиальных кабелей, которые обеспечивают необходимую гибкость и безопасность данных.

5. Коаксиальный кабельный усилитель

Кабельный усилитель — это коробка, которая улучшает сигналы, поступающие от вашей антенны или кабельного телевидения. Его основная функция — обеспечить поступление качественного сигнала на мультимедийные устройства в домах и офисах.

На экранах дисплеев типично появление снега. Это потому, что приемник генерирует вызванные электрические помехи. Усилитель коаксиального кабеля помогает устранить этот сбой сигнала на экранах дисплея. Он неизменно перекрывает слабые сигналы и обеспечивает чистые сигналы с четкой графикой на дисплеях.

10. Как работает коаксиальный кабель?

Коаксиальные кабели

очень популярны из-за их экранирующей способности. Конструкция этих кабелей позволяет центральному медному проводнику быстро передавать данные. Также эти кабели защищают сигналы от повреждений и помех.

Коаксиальный кабель передает данные по среднему медному проводнику. Хотя передача данных происходит по кабелю, дополнительная функция все же существует. Окружающие кабель слои экранирования предотвращают любую потерю сигнала, называемую «потерей затухания».”

Коаксиальный кабель имеет четыре разных слоя, как показано ниже:

1. Центральный проводник: обычно состоит из меди. Это важный компонент кабеля. Это важно, потому что кабель служит средой для передачи аудио- и видеосигналов.
2. Пластиковый изолятор: он окружает медный провод. Обычно это диэлектрический материал.
3. Сетка: сетка обычно плетеная и изготовлена ​​из меди. Его основная функция — защитить коаксиальный кабель от помех.
4. Пластиковое покрытие: служит внешним слоем. Это помогает защитить все внутренние компоненты коаксиального кабеля.

11. Преимущества и недостатки коаксиальных кабелей

Коаксиальный кабель недорогой, его легко подключить и установить. Этот кабель легко расширяется, поскольку он сохраняет хорошую устойчивость к электромагнитным помехам за счет своей толщины и ширины. Вот некоторые из преимуществ коаксиальных кабелей:

• Коаксиальные кабели подходят для аналоговой и цифровой передачи.Его использование связано с тем, что они универсальны. Следовательно, коаксиальные кабели подходят для нескольких применений. Кабели используются в телевизорах, видеомагнитофонах, спутниковых системах, антеннах, подключениях к Интернету и т. Д.
• Коаксиальные кабели имеют более широкую полосу пропускания. Следовательно, они могут поддерживать больше услуг, чем обычный коаксиальный кабель. Коаксиальные кабели обеспечивают высокую пропускную способность и качественную передачу сигнала.
• Помимо экранирования из ПВХ, медные провода способны передавать больше данных на высоких скоростях.
• Коаксиальные кабели — это провода с высокой степенью изоляции. Эти провода имеют покрытие, уменьшающее помехи электромагнитных частот.
• Коаксиальные кабели предоставят больше данных о дальних поездках. Они также могут одновременно передавать сигналы разных частот.
• Они стоят дешевле, чем другие кабели, такие как оптоволоконный кабель.

Минусов у коаксиальных кабелей не так уж и много. Вот некоторые из недостатков коаксиальных кабелей;

• Коаксиальные кабели обычно громоздкие.
• Единичный отказ может привести к параличу всей сети, поскольку для передачи сигнала используется только один кабель.
• Если устанавливать на большее расстояние, тем выше стоимость.
• Он имеет высокие требования к заземлению для предотвращения помех.

12. Где купить коаксиальный кабель

Коаксиальный кабель можно купить в любом хозяйственном или электрическом магазине. Однако, поскольку существует очень много магазинов, продающих коаксиальные кабели, крайне важно покупать их у надежного поставщика.Если вы не знаете, какой получить, спросите профессионала в Cloom tech.

13. Радиочастотный кабель: все, что вам нужно знать

(кабель RF)

1. Радиочастотные кабели?

Радиочастотный соединитель (RF-соединитель) — это электрический соединитель. При изготовлении этого разъема учитывается диапазон в несколько мегагерц. Они используются с коаксиальными кабелями и предназначены для обеспечения покрытия коаксиальной конструкции.

1.1 Что такое радиочастотный кабель?

Кабели

RF представляют собой набор коаксиальных кабелей для передачи и приема радиочастотных и аудиовизуальных сигналов.Радиочастотный кабель похож на коаксиальный кабель. Однако кабель RF имеет ряд отливок. Литой предохраняет кабель от помех.

1.2 Использование радиочастотного кабеля

Есть много других типов кабелей, которые дешевле и имеют лучшее качество, чем кабели RF. Радиочастотные кабели используются только тогда, когда нет альтернативы кабелю. Этот выбор вызван тем, что в телевизоре нет подходящего входа. Другое использование включает видеомагнитофон.

1.3 Идентификация коаксиального кабеля RF

Радиочастотные кабели выглядят почти так же, как и стандартные коаксиальные кабели.Эти кабели состоят из четырех круглых слоев. Напротив, следующий слой представляет собой изоляционный материал, обычно сделанный из пластика. Вы найдете следующие два слоя — металлический экран и пластиковую отливку. Они помогают защитить материалы, находящиеся во внутреннем слое.

2. RF-кабель для беспроводной передачи?

Коаксиальные кабели и радиочастотные кабели необходимы для подключения модема к совместимой сети, такой как сеть Comcast. Ваши устройства, совместимые с WIFI, также могут получать другие сигналы WIFI от других маршрутизаторов.

14. 9 Что нужно знать о коаксиальных кабельных сборках по сравнению с кабелем витой пары

1. Варианты экранирования

Коаксиальные кабели и кабели витой пары имеют разные свойства экранирования. Как показывает практика, коаксиальный кабель имеет тройной экранирующий эффект. Этот вид электрического силового кабеля состоит из внутреннего проводника (обычно медного). Его внешний слой покрывает этот изолятор и экранирует токопроводящую крышку.

Основной факт этого кабеля состоит в том, что внутренний и внешний экраны имеют одинаковую геометрическую ось.В отличие от кабеля витой пары, коаксиальный кабель передает более низкую частоту, например аудиосигналы.

Коаксиальный кабель — это стандарт для классификации других кабелей из-за характеристик экранирования. Три основных типа кабелей в зависимости от экранирования:

• RG59 / U,
• RG6 / U Quad Shield и
• RG11 / U

Экранированный кабель может использоваться во многих сферах прямого и косвенного применения. Как действительно продемонстрировали эти кабели, такая проводка имеет критически важное коммерческое и домашнее применение.Это отличный кабель для борьбы с электромагнитными помехами.

Экранирование кабелей витой пары известно как экран из фольги или экран с оплеткой. Как правило, название кабеля зависит от отрасли и стандарта ISO / IEC (11801).

2. Преимущество длины кабеля

Коаксиальные кабели можно использовать на больших расстояниях. Кабели витой пары можно использовать только на небольших расстояниях. Экранирование коаксиальных кабелей прочнее, чем у витых. Поэтому эти кабели — лучший вариант для больших расстояний.

Не рекомендуется покупать кабель длиной более 13,0 метров. Кабели имеются, но отмечены многочисленными жалобами. Этот выбор должен сопровождаться запросом на сертификацию.

3. Перекрестные помехи

Коаксиальный кабель лучше экранирован, чтобы уменьшить шум и перекрестные помехи. Перекрестные помехи в кабелях — это результат плохой доставки сигнала. Разумно выбирать высококачественные кабели, которые могут передавать наилучшие сигналы с пониженным уровнем шума и перекрестных помех. Cloom Tech может помочь вам с выбором кабелей, которые вам нужны.

4. Скорость передачи сигнала

Помните принцип передачи, который гласит: «Чем короче длина, тем выше качество сигнала»? Мы могли бы подумать о кабеле с витой парой как о хорошем варианте. Но на самом деле коаксиальный кабель лучше передает сигнал из-за материалов изготовления.

В отличие от кабелей витой пары коаксиальные кабели представляют собой провода, по которым передаются высокочастотные сигналы. Кабели имеют рейтинг RG, что означает правительство Радио. У нас есть следующие рейтинги:

• RG-59 используется для кабельного телевидения,
• RG-58 для тонкого Ethernet и
• RG-11 для толстого Ethernet.

Разъем, используемый в упомянутых выше кабелях, известен как разъем BNC. Это идеальный кабель для подключения конца кабеля к совместимому устройству.

Несмотря на то, что коаксиальный кабель имеет широкую полосу пропускания с ослаблением, он намного больше, чем кабели с витой парой. Это сетевые кабели.

5. Калькуляция

Витой кабель может показаться дороже коаксиального. Тем не менее коаксиальные кабели более надежны.

Если вы хотите получить кабель, соответствующий вашим потребностям, вам всегда следует запрашивать самые лучшие кабели.Тем не менее стоимость является важным фактором при принятии решения. Коаксиальные кабели дешевле витой пары. Cloom tech может помочь вам с лучшими кабелями в зависимости от вашего бюджета.

6. Настройка и установка

Высококачественный коаксиальный кабель — лучший продукт, когда он вам нужен. Лучшие бренды должны предоставлять кабель, гарантирующий надежность. Его репутация должна быть высокой. Такой кабель должен иметь качественные разъемы и изоляцию. Эти кабели также должны иметь хороший экран.А экран помогает снизить риск окисления медных проводников.

7. Чувствительность к электромагнитным помехам, шумоподавление

Когда дело доходит до электромагнитных помех, оба кабеля заслуживают одобрения. Тем не менее, коаксиальные кабели по-прежнему хороши из-за их свойства тройного экранирования. Экранирование помогает снизить перекрестные помехи и электромагнитные помехи.

8. Безопасность данных

Чтобы обеспечить безопасность данных, конструкция коаксиального кабеля может решить проблему, как и кабель витой пары. Кабельные системы должны соответствовать действующим отраслевым стандартам.Из-за увеличения скорости передачи данных все кабельные системы и готовая система должны быть правильно установлены в соответствии с промышленными стандартами. И коаксиальные кабели, и кабели витой пары безопасны в использовании.

9. Передача данных, видео и аудио

Оба кабеля могут передавать как видео, так и аудио сигналы. Тем не менее, нас должно обрадовать то, что коаксиальный кабель здесь работает лучше.

15. 11 основных вопросов о сборках коаксиальных кабелей

1.Каково основное назначение коаксиального кабеля в сборе?

Коаксиальный кабель в сборе — это коробка, которая объединяет несколько коаксиальных кабелей в единый и более доступный пакет. Выглядит удобнее в установке и обслуживании.

2. Каковы различные применения сборки коаксиального кабеля?

Коаксиальный кабель в сборе — отличный кабель, используемый в качестве провода для передачи радиочастотных сигналов. Его приложения включают совместные фидеры, соединяющие радиопередатчики и приемники с их антеннами.Они также могут использоваться в качестве патч-кордов для тестовых приборов LAN.

3. Какова визуальная структура сборки коаксиального кабеля?

Структура показана на изображении ниже:

(коаксиальный кабель в сборе)

4. Каковы разные размеры сборки коаксиального кабеля?

Различные коаксиальные кабели имеют разные размеры; примеры включают RG-6, RG-11 и RG-59. RG-6 предназначен для обычного использования в телевизорах и сетях.

5. Насколько безопасно использование нестандартной сборки коаксиального кабеля?

Эти кабели очень безопасны в использовании.У них есть лучшая способность проводить и передавать лучшие сигналы на ваши совместимые устройства.

6. Каковы свойства лучших производителей коаксиальных кабелей?

Высококачественный коаксиальный кабель — лучший продукт, когда он вам нужен. Лучшие бренды должны предоставлять кабель, гарантирующий надежность. Такой кабель должен иметь качественные разъемы и изоляцию, а также хороший экран. А экран помогает снизить риск окисления медных проводников.

7.Как получить нестандартную сборку коаксиального кабеля?

Вы можете получить эту сборку в любом магазине бытовой техники или электроники. Вы также можете связаться с нами в Cloom Tech, поскольку мы предоставляем лучшие услуги.

8. Какой коаксиальный кабель лучше всего подходит для подключения к телевизору?

Это обычно сложный вопрос. Тем не менее, вы должны выбрать кабели, обеспечивающие качественные звуковые и графические сигналы. Только Cloom Tech может помочь вам с выбором кабеля.

9. Как узнать, имеет ли коаксиальный кабель наилучшее экранирование?

Один из способов узнать, имеет ли кабель наилучшее экранирование, — это проверить на этикетке производителя состав экранирующего материала.Хороший щит должен иметь тройной слой алюминия. Стандартный кабель состоит из трехслойной жилы и оболочки из ПВХ. Все это помогает в передаче сигнала.

10. Как я могу защитить наружные коаксиальные кабели от внешних элементов?

При покупке коаксиальных кабелей следует учитывать кабели с оболочкой из ПВХ. Эта куртка защитит ее от воздействия воды и повысит ее долговечность.

11. Почему проводнику нужна защита?

Проводник состоит из медного материала, который предотвращает такие реакции, как окисление.

16. Самый популярный коаксиальный кабель

Коаксиальный кабель к HDMI

Мультимедийные интерфейсные кабели высокой четкости стали более популярными. Эти кабели быстро превосходят аналоговые стандарты, например, коаксиальные радиочастотные соединения. Это специальный кабель, который может эффективно подключать коаксиальное совместимое устройство к HDMI-совместимому устройству. Эта настройка лучше всего подходит, поскольку как коаксиальный кабель, так и кабель HDMI могут передавать аудио- и видеосигналы.

(коаксиальный кабель к HDMI)

Коаксиальный аудиокабель

Это также специальный кабель, который может эффективно подключать коаксиальное совместимое устройство к устройству, совместимому с аудиокабелем.В отличие от кабелей, таких как VGA, которые могут передавать визуальные сигналы, коаксиальные кабели могут передавать как видео, так и аудио сигналы.

(коаксиальный аудиокабель)

Коаксиальный кабель RG6

Кабель Radio Government 6 — это набор проводов, используемых в основном для работы в сети. Это жизненно важный кабель, используемый в бытовой технике. Примеры включают телевизоры и персональные цифровые устройства. В наших офисах и закусочных мы также используем эти кабели для эффективного отображения визуальных сигналов.

(коаксиальный кабель RG6)

Плоский коаксиальный кабель

Плоский коаксиальный кабель — это длинный провод, по которому передаются видео- и аудиосигналы.Он помогает передавать сигнал высокой четкости с пониженным уровнем шума и электромагнитных помех. Эти наборы кабелей создают смелую работающую сеть. Сетевые плоские коаксиальные кабели обеспечивают соединение HI-TECH. Как показывает опыт, успех установки плоских коаксиальных сетевых кабелей будет зависеть от типа рассматриваемой кабельной системы.

Удлинитель коаксиального кабеля

Эти кабели обеспечивают более длительную передачу сигнала через коаксиальные кабели. Они действуют как удлинители. Как вы знаете, эти кабели обеспечивают стабильный высококачественный сигнал на протяжении всей передачи.Повышение этих сигналов позволяет использовать более длинные коаксиальные кабели.

(удлинитель коаксиального кабеля)

Цифровой коаксиальный кабель к RCA

Эти кабели являются одними из наиболее распространенных коаксиальных кабелей, используемых для передачи цифрового аудиосигнала. Это соединение, используемое для передачи аудиосигналов от устройства-источника к AV-ресиверу.

(цифровой коаксиальный кабель на RCA)

Мини-коаксиальный кабель

Это кабели, используемые для подключения совместимых устройств с небольшими коаксиальными портами.К устройствам, использующим этот коаксиальный кабель, относятся устройства видеонаблюдения и военные гаджеты. Они предпочтительны, потому что они обеспечивают сигналы с высокими частотами и высококачественными сигналами.

(мини-коаксиальный кабель)

Белый коаксиальный кабель

Подобно стандартному коаксиальному кабелю разных цветов, кабели высокой четкости помогают передавать огромное количество данных от точки источника приемника.

(белый коаксиальный кабель)

Заключение

Коаксиальный кабель является важным продуктом для передачи сигнала от источника к приемнику.Было бы здорово, если бы вы получали лучший сигнал, доставляемый прямо на ваши устройства, более дешево и надежно. Поскольку мы знаем, что коаксиальные кабели — недорогой продукт, вы должны получить соотношение цены и качества при выборе. Чтобы помочь принять решение, обратитесь в Cloom Tech. Ты не пожалеешь об этом.

Мы уверены, что после изучения этого руководства вы будете делать покупки с уверенностью.
