Кольцевой трансформатор: Кольцевой трансформатор — Большая Энциклопедия Нефти и Газа, статья, страница 1

Кольцевой трансформатор — Большая Энциклопедия Нефти и Газа, статья, страница 1

Кольцевой трансформатор

Cтраница 1

Кольцевой трансформатор располагается на свариваемой трубе вблизи от стыка. Его симметричная вторичная обмотка и малая площадь сварочного контура обеспечивают малые потери мощности. В настоящее время используются две конструкции трансформатора ( фиг.  [1]

Кольцевой трансформатор состоит из кольцевого магнитолровода, первичной и вторичной обмоток. Первичная обмотка представляет собой катушки, равномерно расположенные на магнитопроводе и соединенные параллельно, вторичная обмотка состоит из одного витка.  [2]

Кольцевые трансформаторы применяются в основном на машинах К-700, К-755, К-800, К-8 10 для сварки тру б большого диаметра. Причем кольцевые трансформаторы могут быть в разном исполнении: многосекционные, двухсекционные и неразъемные.

Многосекционные трансформаторы состоят из большого количества секций ( на К-700 девять секций) с разделенным секционно магнитопроводом и раздельных обмоток, соединенных параллельно. В двухсекционных конструкциях маг-нитопровод разделен на две части, а неразъемный имеет сплошной кольцевой магнитопровод и непрерывную обмотку первичных витков.  [3]

Кольцевой трансформатор имеет сердечник в виде кольца, на который намотана первичная обмотка, а на ней в виде отдельных катушек намотана вторичная обмотка. От вторичных обмоток-катушек равномерно по периметру трубы введены контакты для подвода тока к трубе. На каждую трубу устанавливают по одному кольцевому трансформатору. Таким образом, в состав каждой установки входят по два кольцевых трансформатора.  [4]

Кольцевой трансформатор состоит из кольцевого магнитопро-вода, первичной и вторичной обмоток. Первичная обмотка представляет собой катушки, равномерно расположенные на магни-топроводе и соединенные параллельно, вторичная обмотка состоит из одного витка.

 [6]

Кольцевые трансформаторы применяют в основном на машинах К-700, К-755, К-800, К-810 для сварки труб большого диаметра. Причем кольцевые трансформаторы могут быть в разном исполнении: многосекционные, двухсекционные и неразъемные. Многосекционные трансформаторы состоят из большого количества секций ( на К-700 девять секций) с разделенным секционно магни-топроводом и раздельных обмоток, соединенных параллельно. В двухсекционных конструкциях магнитопровод разделен на две части, а неразъемный имеет сплошной кольцевой магнитопровод и непрерывную обмотку первичных витков.  [7]

Кольцевой трансформатор ( на выходе БВТ) электрически соединен со входом ВТ ( рис. 6.7), и его параметры, таким образом, выносятся в первичную цепь ВТ как информационной части БВТ. Известно [65, 66, 67], что первичные параметры ВТ влияют на коэффициент демпфирования изменений потока и соответственно на погрешность. С точки зрения основной функции КТ необходимо стремиться к относительному уменьшению потерь в этом элементе, что соответствует минимизации отношения ZBMX кт / т кт, где 2 вых кт — выходное сопротивление КТ; я ткт — индуктивное сопротивление намагничивания КТ, приведенное к выходной обмотке.  [8]

Кольцевые трансформаторы тока для защиты от замыканий на землю кабельных линий изготавливаются либо со сплошным сердечником, либо с разъемным, что облегчает его установку на действующей линии.  [9]

Располагаться кольцевой трансформатор па стыке должен так, чтобы был свободный доступ для наблюдения за стыком во время сварки и возможность свободного вылета искр из стыка, поэтому магнитопровод ( сердечник) трансформатора смещен в сторону от оси стыка.  [10]

Расположение кольцевого трансформатора над поверхностью стыка должно быть таким, чтобы во время сварки стык был доступен наблюдению. Это требует, чтобы сердечник трансформатора был смещен в сторону по оси стыка ( фиг. Такое расположение способствует более легкому вылету наружу искр, образующихся при оплавлении стыка.  [11]

Применение кольцевых трансформаторов резко снижает потребляемую электрическую мощность. Для сварки труб диаметром 300 — 350 мм необходимая мощность составляет около 100 ква вместо 600 — 800 ква для общеизвестного процесса электроконтактной стыковой сварки. Такая эффективность объясняется оригинальной конструкцией трансформатора, устанавливаемого непосредственно на трубу, малой длиной его вторичного витка.  [12]

Расположение кольцевого трансформатора на стыке должно обеспечивать свободный доступ для наблюдения за стыками во время сварки и возможность свободного вылета искр из стыка. Поэтому магнитопровод ( сердечник) трансформатора смещен в сторону от оси стыка.  [14]

Страницы:      1    2    3    4

Тороидальный трансформатор: отличия и особенности конструкции

Тороидальный трансформатор – электротехнический преобразователь напряжения или тока, сердечник которого изогнут кольцом и замкнут. Профиль сечения отличается от круглого, название все равно применяют за неимением лучшего.

Отличия тороидальных трансформаторов

Автором тороидальных трансформаторов признан Майкл Фарадей. Возможно встретить в отечественной литературе (особенно, коммунистических времен) утопичную идею: первым собрал подобное Яблочков, сравнив указываемую дату – обычно, 1876 год – с ранними опытами по электромагнитной индукции (1830). Просится вывод: Англия опередила Россию на полвека. Интересующихся подробностями отошлем к обзору Закон электромагнитной индукции. Приводятся детальные сведения о конструкции первого в мире тороидального трансформатора. Изделие отличает форма сердечника. Помимо тороидальных принято по форме различать:

1. Броневые. Отличаются избыточностью ферромагнитного сплава. Для замыкания линий поля (чтобы проходили внутри материала) ярма охватывают обмотки с внешней стороны. В результате входная и выходная наматываются вокруг общей оси. Одна поверх другой или рядом.
2. Стержневые. Сердечник трансформатора проходит внутри витков обмотки. Пространственно входная и выходная разнесены. Ярма вбирают малую часть линий напряженности магнитного поля, проходящих за пределами витков. Фактически нужны, чтобы соединить стержни.

Тороидальный трансформатор

Новичку приходится туго, нелишне пояснить подробнее. Стержнем называется часть сердечника, проходящая внутри витков. На остов наматывается проволока. Ярмом называется часть сердечника, соединяющая стержни. Нужны передавать линии магнитного поля. Ярма замыкают сердечник, формируя цельную конструкцию. Замкнутость требуется для свободного распространения внутри материала магнитного поля.

Тема Магнитная индукция показывает – внутри ферромагнетика поле значительно усиливается. Эффект образует базис функционирования трансформаторов.

В состав стержневого сердечника ярмо входит минимальным составом. В броневом охватывает дополнительно обмотки снаружи вдоль длины, как бы защищая. От аналогии произошло название. Майкла Фарадея выбрал тор скорее интуитивно. Формально можно назвать стержневым сердечником, хотя направляющая оси симметрии обмоток идет дугой.

Опорой первому магниту (1824 год) стала лошадиная подкова. Возможно, факт придал направлению полета творческой мысли ученого верный азимут. Используй Фарадей иной материал, опыт окончится неудачей.

Тор навивают единой лентой. Подобные сердечники называют спиральными в отличие от броневых и стержневых, которые фигурируют в литературе за термином пластинчатые. Это введет в заблуждение. Лишний раз следует сказать: тороидальный сердечник, будучи намотанным отдельными пластинами, называется спиральным. Разбивать частями приходится, когда отсутствует лента. Это вызвано чисто экономическими причинами.

Подытожим: в исходном виде тороидальный трансформатор Фарадея имел сердечник круглого сечения. Сегодня форма невыгодна, невозможно обеспечить массовое производство соответствующей технологией. Хотя деформация проволоки по углам сгиба приводит однозначно к ухудшению характеристик изделия. Механические напряжения повышают омическое сопротивление обмотки.

Сердечники тороидальных трансформаторов

Тороидальный трансформатор назван за форму сердечника. Майкл Фарадей изготовил  бублик, использовав цельный кусок мягкой стали круглого сечения. Конструкция нецелесообразна на современном этапе по нескольким причинам. Главное внимание уделяется минимизации потерь. Сплошной сердечник невыгоден, наводятся вихревые токи, сильно разогревающие материал. Получается плавильная индукционная печь, легко превращающая в жидкость сталь.

Чтобы избежать ненужных трат энергии и нагревания трансформатора, сердечник нарезают полосами. Каждая изолируется от соседней, например, лаком. В случае тороидальных сердечников наматывают единой спиралью, либо полосами. Сталь обычно на одной стороне имеет изолирующее покрытие толщиной единицы микрометра.

Упомянутые стали используются для конструирования трансформаторов тока, довольно часто по исполнению являющихся тороидальными. Интересующимся можно ознакомиться с ГОСТ 21427.2 и 21427.1. Для сердечников (как следует из названия документов) сегодня чаще используется анизотропная холоднокатаная листовая сталь. В название заложено: магнитные свойства материала неодинаковы по разным осям координат. Вектор потока поля должен совпадать с направлением проката (в нашем случае движется по кругу). Ранее применялся другой металл. Сердечники высокочастотных трансформаторов могут изготавливаться из стали 1521. В рамках сайта особенности применяемых материалов обсуждались (см. коэффициент трансформации). Сталь маркируется по-разному, в состав обозначения включаются сведения:

• Первое место отводится цифре, характеризующей структуру. Для анизотропных сталей применяется 3.
• Вторая цифра указывает процентное содержание кремния:

1. менее 0,8%.
2. 0,8 – 1,8%.
3. 1,8 – 2,8%.
4. 2,8 – 3,8%.
5. 3,8 – 4,8%.

• Третья цифра указывает основную характеристику. Могут быть удельные потери, величина магнитной индукции при фиксированной напряженности поля.
• Тип стали. С ростом числа удельные потери ниже. Зависит от технологии производства металла.

При транспортировке структура стали неизбежно повреждается. Дефекты устраним специальным отжигом на месте сборки. Делается в обязательном порядке для измерительных трансформаторов тока, где важна точность показаний. Сердечник наматывается цельным куском или отрезными полосами на оправку цилиндрической или овальной формы. При необходимости ленты можно нарезать из цельного листа (экономически чаще нецелесообразно). Длина каждой должна составлять не менее шести с половиной радиусов намотки. Для достижения нужной длины допускается соединять отдельные полосы точечной сваркой. Шихтование (разбивка тонкими слоями) устраняет явление вихревых токов. Потери перемагничивания мало меняются, составляя малую долю упомянутого ранее паразитного эффекта.

Теряет значение взаимное расположение конца и начала ленты. Чтобы спираль не размоталась, последний виток приваривают к предыдущему точечной сваркой. Намотка ведется с натяжением, собранные из нескольких полос ленты обычно не удаётся подогнать плотно, сварной шов выполняется внахлест. Иногда тор режется на две части (разрезной сердечник), на практике требуется сравнительно редко. Половинки при сборке стягиваются бандажом. В процессе изготовления готовый тороидальный сердечник режется инструментом, торцы шлифуются. Витки спирали скрепляются связующим веществом, чтобы не размоталась.

Трансформатор с замкнутым сердечником

Намотка тороидальных трансформаторов

Стандартно производится дополнительная изоляция тороидального сердечника от обмоток, даже если используется лакированная проволока. Широко применяется электротехнический картон (ГОСТ 2824) толщиной до 0,8 мм (возможным другие варианты). Распространенные случаи:

1. Картон наматывается с захватом предыдущего витка на тороидальный сердечник. Способ характеризуется, как вполнахлеста (половина ширины). Конец приклеивается или закрепляется киперной лентой.
2. По торцам сердечник защищают картонные шайбы с надрезами глубиной 10 – 20 мм, шагом 20-35 мм, перекрывающие толщину тора. Наружная, внутренняя грань закрываются полосами. Технологически шайбы идут в сбор последними, прорезанные зубцы загибаются. Поверх спирально наматывается киперная лента.
3. Надрезы могут производиться на полосах, тогда берутся с запасом, чтобы больше высоты тора, кольца – строго по ширине, накладываются поверх загибов.
4. Тонкие полосы, кольца текстолита закрепляются на тороидальном сердечнике лентами стеклоткани вполнахлеста.
5. Иногда кольца выполняются из электротехнической фанеры, гетинакса, толстого (до 8 мм) текстолита с запасом наружного диаметра 1-2 мм. Внешнюю и внутреннюю грань защищают картонными полосами с загибом по краям. Меж первыми витками обмотки, сердечником остается воздушный зазор. Промежуток под картоном нужен на случай, если края под проволокой протрутся. Тогда токонесущая часть никогда не коснется тороидального сердечника. Поверх наматывается киперная лента. Иногда внешнее ребро колец сглаживается, чтобы намотка углами шла плавно.
6. Имеется разновидность изоляции, сходная с предыдущей, с внутренней стороны по кольцам на внешних ребрах имеются проточки до сердечника, куда ложатся полосы. Элементы выполняются из текстолита. Поверх наматывается киперная лента.

Обмотки обычно выполняются концентрическими (одна над другой), либо чередующимися (как в первом опыте Майкла Фарадея 1831 года), называют иногда дисковыми. В последнем случае через одну может наматываться достаточно большое их число, попеременно: то высокое напряжение, то низкое. Применяется чистая электротехническая медь (99,95%) удельным сопротивлением 17,24 – 17,54 нОм м. Ввиду дороговизны металла для изготовления тороидальных трансформаторов малой и средней мощности берется рафинированный алюминий. Для прочих случаев сказываются ограничения по проводимости и пластичности.

В мощных трансформаторах медный провод бывает прямоугольного сечения. Делается для экономии места. Жила должна быть толстой, пропуская значительный ток, дабы не расплавиться, круглое сечение приведет к излишнему росту габаритов. Выигрыш равномерности распределения поля по материалу свелся бы к нулю. Толстый прямоугольный провод достаточно удобно укладывать, чего нельзя сказать касательно тонкого. В остальном (по конструктивным признакам) намотка производится в точности теми же путями, как в случае обычного трансформатора. Катушки делаются цилиндрическими, винтовыми, однослойными, многослойными.

Определение конструкции тороидального трансформатора

Интересующимся вопросом рекомендуем изучить книгу С. В. Котенева, А. Н. Евсеева по расчету оптимизации тороидальных трансформаторов (издание Горячая линия – Телеком, 2011 год). Напоминаем: издание защищено законом об авторских правах. Профессионалы найдут силы (средства) приобрести при необходимости книгу. Согласно главам, расчет начинается определением параметров режима холостого хода. Подробно описывается, как найти активный и реактивный токи, высчитать ключевые параметры.

Печатное издание, несмотря на некоторую спорность изложения, попутно дает понять, почему включенный в цепь трансформатор, лишенный нагрузки, не сгорает (энергия тока расходуется намагничиванием). Хотя, казалось бы, предсказан очевидный исход мероприятия.

Число витков первичной обмотки выбирается из условия не превышения магнитной индукцией максимального значения (до входа в режим насыщения, где значение не меняется ростом напряженности поля). Если конструирование ведется для бытовой сети 230 вольт, берется допуск согласно ГОСТ 13109. В нашем случае, имеется в виду отклонение амплитуды в пределах 10%. Помним: вся промышленность перешла в XXI веке на 230 вольт (220 не используется, приводится в литературе, «наследием тяжелого прошлого»).

Трансформаторы кольцевые бесконтактные — ЦНИИ Электроприбор

Трансформаторы кольцевые (КТ) предназначены для передачи напряжения переменного тока (напряжения возбуждения) бесконтактным способом с неподвижных на подвижные части различных приборов и устройств. КТ имеют преимущественное применение для передачи напряжения возбуждения на ротора вращающегося трансформатора, индукционного первичного преобразователя или датчика угла при неограниченном угле поворота вала прибора.

КТ представляет собой индукционный трансформатор переменного тока, состоящий из кольцевых ротора и статора, разделенных воздушным зазором, с диаметральными (тороидальными) обмотками. Магнитопроводы ротора и статора КТ выполнены из сплошного магнитно-мягкого коррозионно-стойкого материала.

Технические данные	КТ-50	КТ-70	КТ-71	КТ-160	КТ-160 М	КТ-280
Номинальное напряжение возбуждения, В	15	3,7	2	5	6	2
Диапазон напряжений возбуждения, В	2-15	2-12	2-6		2-12
Номинальная частота напряжения возбуждения, кГц	10	4	5	5	7	5
Диапазон рабочих частот, кГц	4-20	2-10		4-10		2-10
Ток возбуждения, А, не более: — при холостом ходе; — при нагрузке	0,33 1/0,55*	0,007 0,025	0,05 0,10	0,60 0,75	0,27 0,85	0,05 0,10
Выходное напряжение, В, не менее: — при холостом ходе; — при нагрузке	20/10* 13/9,3*	3,5 2,4	1,9 1,4	5,5 4,5	10 5,5	2,7 2,1
Сдвиг фазы выходного напряжения относительно входного при холостом ходе, …°	—	0±5	-2±1	-8±2	-1±3	0±1,5
Потребляемая мощность, Вт, не более: — при холостом ходе; — при нагрузке	5 15/8,5*	0,03 0,09	0,1 0,2	3,00 3,75	1,62 5,10	0,1 0,2
Масса, кг, не более  (в том числе ротора)	0,2 0,1	0,198 0,080	0,198 0,080	3,08 1,00	1,32 0,58	4,356 1,890

 Примечания
1. В качестве нагрузки для КТ используют:
— преобразователь угла ИПУ-Г — для КТ-70;
— датчик угла ДУ-71 или ДУ-160-100 — для КТ-71;
— преобразователь угла двухотсчетный ППУ-ДП или 2ВТ-5-2 — для КТ-160;
— датчик угла ДУ-260-170 — для КТ-160М;
— датчик угла ДУ-280-205 или ДУ-160-100 — для КТ-280.
2. Параметры приведены для температуры окружающей среды 20 °С.
_______________________
* При последовательном / параллельном соединении выходных обмоток.

Тороидальный трансформатор: устройство и область применения

Трансформаторы применяются для изменения выходного напряжения в большую или меньшую сторону. Без них невозможно представить себе современную электротехнику. Одним из самых высокоэффективных является тороидальный трансформатор. Он представляет собою изогнутый кольцом сердечник, обвитый проволокой, а внутри него находятся свернутые стальные полоски.

Электричество проходит сквозь обмотку сердечника, создавая магнитные поля. Для получения выходного напряжения магнитное поле проходит через первую обмотку в катушке. В статье читатель найдет видео c наглядным разбором устройства и книгу Котенева Е.С., Евсеева А.Н. «Расчет и оптимизация тороидальных трансформаторов».

Простая конструкция тороидального трансформатора.

Как устроен

Тороидальный трансформатор имеет идеальный дизайн, в отличие от трансформаторов другой конструкции. Фактически, первый трансформатор, разработанный Фарадеем, представлял собой трансформатор на тороидальном ядре.

Тороидальные сердечники сделаны из магнитной рулонной трансформаторной стали с очень низкими уровнями потерь и высокой индукцией насыщения. Это достигается путем нагрева тороидального каркаса до высокой температуры, а потом его охлаждения по специальной программе.

Это позволяет достичь высоких степеней насыщения до 16 000 Гаусс. В тороидальном трансформаторе магнитный поток равномерно распределен в сердечнике и, из-за отсутствия промежуточных металлических деталей и технологических зазоров.

Точно так же, поскольку все обмоточные катушки равномерно распределены по поверхности сердечника шум, вызванный магнитострикцией фактически, исчезает. Также тороидальный трансформатор имеет наилучшие тепловые характеристики, это способствует хорошему охлаждению трансформатора. Нет необходимости применять кулеры и вентиляторы.

Основные преимущества и недостатки

При использовании тороидальных трансформаторов, поставляемых со свободными витыми выводами, можно добиться экономии до 64 % занимаемого объёма по сравнению с обычными трансформаторами с шихтованными сердечниками (очень часто легче подключить оборудование именно с помощью выводов из трансформатора, а не клеммников).

Тороидальный (кольцевой) сердечник имеет идеальную форму, позволяющую изготовить трансформатор, используя минимальное количество материала. Все обмотки симметрично распределены по всей окружности сердечника, благодаря чему значительно уменьшается длина обмотки.

Главные плюсы и минусы тороидальных трансформаторов.

Это ведёт к уменьшению сопротивления обмотки и повышению коэффициента полезного действия. Возможна более высокая магнитная индукция, так как магнитный ток проходит в том же направлении, в каком ориентирована кремнистая сталь ядра во время прокатки. Также можно отметить плюсы:

• низкие показатели рассеивания;
• меньший нагрев;
• низкий вес и размер;
• компактен, удобен в установке в электроаппаратуре.

Можно использовать более высокую плотность тока в проводах, так как вся поверхность тороидального сердечника позволяет эффективно охлаждать медные провода. Потери в железе очень низки – типическое значение составляет 1,1 Вт при индукции 1,7 Тл и частоте 50/60 Гц. Это обеспечивает очень низкий ток намагничивания, способствующий изумительной тепловой нагрузочной способности тороидального трансформатора.

Тороидальный трансформатор

Почему это самый популярный вид трансформаторов

Любой специалист скажет, что тороидальная форма сердечника является идеальной для трансформатора по нескольким причинам: во-первых, экономия материалов на производстве, во-вторых, обмотки равномерно заполняют весь сердечник, распределяясь по всей его поверхности, не оставляя неиспользованных мест, в-третьих, поскольку обмотки имеют меньшую длину, КПД тороидальных трансформаторов получается выше в силу меньшего сопротивления провода обмоток.

Экономия электроэнергии — еще один плюс в пользу тороидального трансформатора. Примерно на 30% больше энергии сохраняется при полной нагрузке, и примерно 80% на холостом ходу, в сравнении с шихтованными магнитопроводами иных форм. Показатель рассеяния у тороидальных трансформаторов в 5 раз меньше, чем у броневых и стержневых трансформаторов, поэтому их можно безопасно использовать с чувствительным электронным оборудованием.

Обмотка тороидального трансформатора.

Охлаждение обмоток — еще один важный фактор. Обмотки эффективно охлаждаются, будучи расположены в форме тороида, следовательно плотность тока может быть более высокой. Потери в железе при этом минимальны и ток намагничивания сильно меньше. В итоге тепловая нагрузочная способность тороидального трансформатора оказывается очень высокой.

При мощности тороидального трансформатора до киловатта, он настолько легок и компактен, что для монтажа достаточно применить прижимную металлическую шайбу и болт. Потребителю всего то и нужно выбрать подходящий трансформатор по току нагрузки и по первичному и вторичному напряжениям. При изготовлении трансформатора на заводе рассчитывают площадь сечения сердечника, площадь окна, диаметры проводов обмоток, – и выбирают оптимальные габариты магнитопровода с учетом допустимой индукции в нем.

Область применения

У тороидальных трансформаторов есть многочисленные области применения, и среди них мы можем подчеркнуть, как наиболее распространенные следующие:

1. Бытовая электроника.
2. Медицинская электроника.
3. Конвертеры.
4. Системы электропитания.
5. Аудиосистемы.
6. Системы безопасности.
7. Телекоммуникации.
8. Низковольтное освещение.

Сегодня тороидальные трансформаторы применяют в различных сферах промышленности, и наиболее часто тороидальные трансформаторы устанавливают в источники бесперебойного питания, в стабилизаторы напряжения, применяют для питания осветительной техники и радиотехники, часто тороидальные трансформаторы можно увидеть в медицинском и диагностическом оборудовании, в сварочном оборудовании.

Что нужно для намотки устройства

Работает тороидальный трансформатор принципиально так же, как и трансформаторы с другими формами сердечников: он понижает или повышает напряжение, повышает или понижает ток — преобразует электроэнергию.

Но тороидальный трансформатор отличается при той же передаваемой мощности меньшими размерами и меньшим весом, то есть лучшими экономическими показателями. Основное, что должен знать и главное понимать человек, который мотает трансформатор:

• длина провода (количество витков) это напряжение;
• сечение проводника – это ток, которым можно нагружать его;
• если число витков в первичной цепи малое, то это лишний нагрев провода;
• если габаритная мощность недостаточная (потребляется больше возможного), это опять-таки тепло;
• перегрев трансформатора приводит к снижению надёжности.

Для намотки понадобится трансформаторное железо в форме тора, лакопровод (на обмотку трансформатора нужен обмоточный провод). Также пригодится скотч малярный (бумажный), клей ПВА, тканевая изолента или киперка и кусочки провода в изоляции.

Схема расчета конструкции трансформатора.

Перед намоткой необходимо подготовить железо к намотке. Если посмотрите на углы трансформатора, то уведите что они под углом 90 градусов, в этих точках будет изгибаться провод и будет облущиваться лак, что б этого не было необходимо обработать углы напильником скруглив их максимально. Минимальный радиус окружности 3мм.

Небольшая хитрость, при обработке углов напильником необходимо избегать зализывания стали, дабы слои между собой оставались не замкнутыми! Для этого следует производить движения напильником вдоль направления трансформаторной ленты. После обработки рекомендую просмотреть углы на замыкание слоев и доработать их мелким напильником.

Чтобы изолировать сердечник от обмотки необходимо его изолировать ТКАНЕВОЙ изолентой (или киперкой пропитанной парафином-воском). Лучше использовать изоленту шириной около 25мм, тогда будет максимальное покрытие металла в один слой, что позволяет экономить место в окне. Конец намотки не заклеиваем.

Лакопровод

Лакопроводом называют электрический проводник изоляция которого сделана из лака (намоточный или обмоточный провод). Бывает разных марок ПЭВ, ПЭВ-2, ПЭТ-155 и другие. Рекомендую использовать ПЭВ-2, насыщенный оранжевый цвет. Также очень хорошо себя показал провод очень тёмный с виду (ПЭЛ), цвета гнилой вишни, такой имеет толстый слой изоляции, что позволяет его использовать для трансформаторов высоковольтников (более 500В).

Выводы обмоток необходимо «усилить» при помощи дополнительной изоляции. Для этих вещей очень хорошо подходит ПВХ-изоляция (советская белая), но ещё лучше подходит изоляция из провода необходимого сечения.

Интересный материал для ознакомления: что нужно знать об устройстве силового трансформатора.

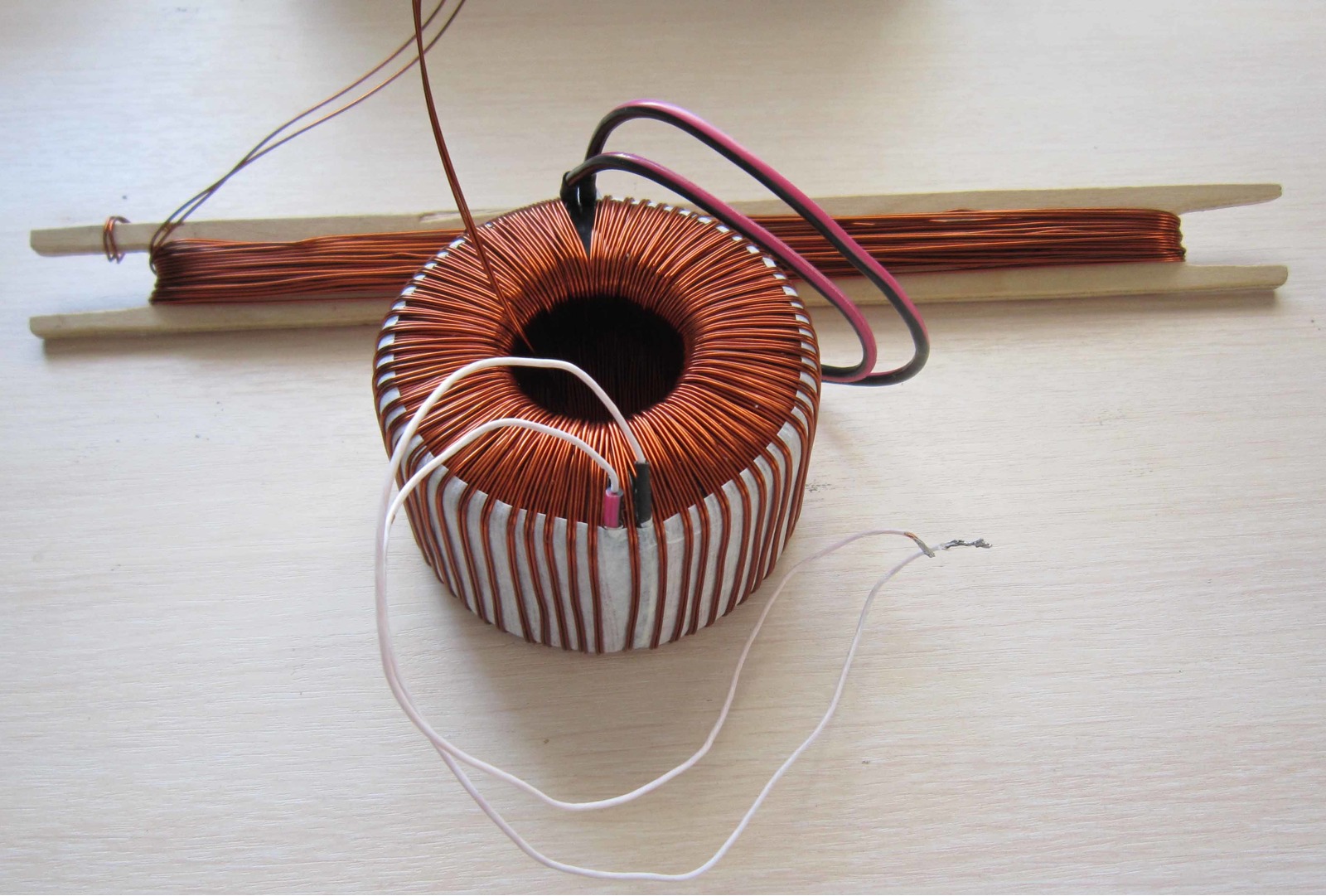

Готовая намотка с лакопроводом.

Применять термоусадку можно, но лучше использовать ПВХ или изоляцию потому как первая имеет свойство изгибаться в одном месте что нам очень ненужно мы от этого пытаемся защитится дабы провод не отломался.

Для того, чтобы стянуть изоляцию рекомендую взять провод, который имеет дополнительную изоляцию в виде нитки, обмотанную вокруг проводника. В этом случае нить не дает сильной связи между ПВХ и медью и позволяет стянуть изоляцию. Чтоб было проще стягивать провод нужно немного перегибать (под 45 градусов).

Для того чтоб легче было считать витки их лучше группировать по 5 или 10 витков. Натягивать провод необходимо не чётко перпендикулярно к касательной, а слегка наклонено в сторону намотки, как будто внутренняя часть намотки идёт впереди наружной. Таким образом намотки провод при натяжке будет сам прижимается к другим уже уложенным виткам.

Очень хорошо будет если в ходе намотки будете использовать бумагу для выпечки (пергамент) нарезанную на такие же полосочки и после обмотанной. В итоге транс необходимо будет пропитать, а реально сварить на паровой бане смеси 50:50 соответственно парафин/воск.

Главная особенность тороидального трансформатора — небольшой общий объем устройства, доходящий до половины в сравнении с другими типами магнитопроводов. Шихтованный сердечник вдвое больше по объему чем тороидальный ленточный сердечник при той же габаритной мощности. Поэтому тороидальные трансформаторы удобнее устанавливать и подключать, и уже не так важно, идет ли речь о внутреннем или о наружном монтаже.

Как проверить устройство

Необходимые материалы для тестирования тороидального трансформатора: схема цепи с указанием того, как подсоединен трансформатор и (цифровой электронный мультиметр тестер или аналоговый мультиметр тестер).

Первый шаг заключается в том, что трансформатор необходимо визуально осмотреть и проверить, нет ли от него запаха. Перегрев может привести к неисправности трансформатора, если есть следы ожогов или внешняя часть обмотки видна снаружи, трансформатор должен быть заменен и нет никакой необходимости для дальнейших испытаний, которые будут проводиться.

Проверка тороидального трансформатора.

Точно так же, запах гари является свидетельством того, что трансформатор перегревается. Если никаких дополнительных повреждений не видно за исключением запаха, дальнейшие испытания могут быть проведены, чтобы определить, является ли трансформатор в рабочем состоянии или нет.

Информация о входном и выходном напряжении, как правило, четко обозначена на трансформаторе, но самым безопасным вариантом является получение схемы цепи от производителя продукта.

Инструкция пошаговой проверки

Напряжение, которое подается на первичную обмотку, должно быть четко указано на схеме цепи и корпуса трансформатора. Аналогичным образом, выходное напряжение, подаваемое на вторичной обмотке должно быть четко указано на схеме цепи и корпуса трансформатора. Вы должны знать входное и выходное напряжения для того, чтобы проверить, правильно ли работает трансформатор.

Трансформатор не способен преобразовывать переменное напряжение, в напряжение постоянного тока. Для преобразования напряжения переменного тока используются диоды и конденсаторы.

Для тех, кому понравилось, материал в тему: что такое трансформаторы тока.

Схема цепи покажет, как выходное напряжение трансформатора преобразуется из переменного тока, в напряжение постоянного тока. Вам потребуется эта информация, чтобы определить, следует ли завершить измерения, проводимые с помощью мультиметра тестера в режиме переменного тока или в режиме постоянного тока. Начните проведение теста путем подключения питания и коммутации к изделию. Далее следуйте инструкции:

1. Переключите цифровой мультиметр тестер (с экраном) или аналоговый мультиметр тестер в режиме напряжения переменного тока.
2. Для того, чтобы подтвердить правильность входного напряжения для трансформатора, проверьте напряжение, прикоснувшись красный щуп к положительному полюсу, а черный зонда к отрицательной клемме трансформатора основного входа.
3. Если значения напряжений слишком низкие, значит это может быть из-за проблем с трансформатором или схемами.
4. Необходимо удалить трансформатор от входной цепи и проверить входную мощность, представленную схемой. Если показания находятся в линии, то трансформатор неисправен и если показания остаются неизменными, то схема неисправна.
5. Чтобы проверить выходное напряжение сначала нужно определить, является ли выходное напряжение в сети переменного или постоянного тока.
6. Установите цифровой или аналоговый мультиметр тестер в нужный режим для проверки.

Если конденсаторы и диоды используются для преобразования выходного напряжения от сети переменного тока в напряжении постоянного тока, то слишком низкое чтение может быть вызвано неисправным трансформатором или неисправными конденсаторами и диодами. В видеоролике об устройстве будет рассказано подробнее.

Извлеките тороидальный трансформатор с выходной схемой и проверьте выходное напряжение трансформатора. Не забудьте изменить режим мультиметра тестера к напряжению сети переменного тока. Если выходное напряжение в линии, трансформатор работает правильно, то проблема будет тогда с конденсаторами и диодами.

Тороидальные трансформаторы, которые излучают постоянный жужжащий звук скоро выйдут из строя и должны быть заменены. Всегда помните об осторожности, не касайтесь схемы при выполнении тестов. Случайный контакт со схемой, которая находится под напряжением может привести к травмам.

Заключение

В данной статье были рассмотрены основные преимущества и недостатки тороидальных трансформаторов, которые нужно принять во внимание. Больше информации о современных тороидальных трансформаторах, их основных разновидностях, типах конструкции и новейших разработках в этой сфере можно узнать в книге Котенева Е.С., Евсеева А.Н. «Расчет и оптимизация тороидальных трансформаторов».

В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.yudzhen.ru

www.tor-trans.com.ua

www.energytik.net

www.norma-stab.ru

Предыдущая

ТрансформаторыКак устроен силовой трансформатор и где его применяют?

Следующая

ТрансформаторыУстройство и схема трехфазного трансформатора

КАК НАМОТАТЬ ТОРОИДАЛЬНЫЙ ТРАНСФОРМАТОР СВОИМИ РУКАМИ

КАК НАМОТАТЬ ТОРОИДАЛЬНЫЙ ТРАНСФОРМАТОР       Технология намотки и способ изоляции на самом деле очень прост и не предполагает ни в коем случае ни какой обмотки, ни лакотканью, ни чем-либо другим. Дело в том, что при любой обмотки сердечника трансформатора лакотканью или другими изоляторами внутреннее окно ТОРА мгновенно заполняются, так как, на внешней стороне получается один слой, а на внутренней 5- 10 слоев, да еще неровных.     Я давно собирался написать статью о способе качественной намотки тороидальных трансформаторов. Это довольно долго объяснять и лучше показать на фото. Причем после намотки обмотки не превращаются в колесо, а сам трансформатор не становиться, яйцеобразным и расход провода минимален. Ввиду всего этого и КПД трансформатора максимален. А что из этого получается, Вы можете посмотреть в моем усилителе.     Сразу оговорюсь, речь идет о мощных тороидальных трансформаторах. Габаритная мощность, которых более 500 Вт. Которые мотаются проводами от 1 до 3 мм. естественно виток к витку. И, как правила, сетевая обмотка которых лежит в приделах от 100 до 400 витков, всего, то есть 0,5-2 витка на вольт. Мотать таким способом менее мощные трансформаторы хлопотно, но при желании можно.     Что нужно для намотки:     1) Необходимо сделать подставку для намотки тороида, делается это очень просто. Берем квадратный кусок ДСП или фанеры толщиной 10-15мм. Размерами 200Х200мм еще нам нужны два деревянных бруска длинной 200мм и с квадратом 20Х20мм. Эти два бруска нам нужно либо приклеить по центру нашей площадки, параллельно друг другу, на расстоянии между ними 100мм. А еще лучше привернуть к площадке эти бруски с помощью шурупов, но с потайными головками и головки утопить в фанеру иначе они будут царапать стол. Теперь если на эту подставку поставить то- роид, он будет прочно и устойчиво стоять.     2) Нужен челнок, челнок я выпиливаю из оргстекла толщиной 5-бмм. Ширина обычно 30-40мм. длинна 300-400мм. Торцевые пропилы я делаю не углом, а полукругом и обрабатываю их напильником, что бы не портилась изоляция провода и даже проклеиваю одним двумя полосками изоленты опять же для защиты провода. На челнок мы наматываем провод, не страшно, если провода не хватит, можно аккуратно спаять провод и мотать дальше. Но лучше все-таки рассчитать, так что бы провода хватило.     3) Теперь нам нужен материал для изоляции между слоями, это очень просто нужно найти тонкий картон (упаковочный), я например, применяю коробки от динамиков для автомобилей. Главное что бы это был не толстый, но и не тонкий материал — толщина картона, где-то 0,5мм. Если он будет с одной стороны глянцевый, то это тоже хорошо.     4) Еще нам потребуется нитки толстые 10-20 номер. Но на худой конец можно и 40 номер. Сама намотка ведется от себя в правую сторону.     А теперь самое главное, это изготовление самих изоляционных прокладок между слоями. Нам потребуется штангель-циркуль, с острыми концами.     Измеряем, внешний диаметр нашего тора, прибавляем 20мм. (для нахлеста) и делим пополам. Например, внешний диаметр тора 150 мм.+ 20 мм.= 170 мм. 170мм./2 = 85 мм.     Выставляем штангель на 85мм. и фиксируем винтом. Сам штангель мы будем использовать как циркуль для черчения кругов на картоне. Почему именно штангелем, а не обычным циркулем, которым и проще и удобнее? А все очень просто, когда мы будем острым и прочным концом штангеля чертить по картону, то на картоне останется продавленная борозда и именно она поможет нам. Эта борозда очень полезна для удобства сгибания внутренней рассеченной окружности наших прокладок. В общем, сами поймете, что штангелем лучше, чем удобным циркулем.     И так чертим, внешний круг на картоне и вырезаем его ножницами, в принципе внешний круг можно нарисовать и обычным циркулем.     Далее замеряем внутренний диаметр тора ничего не прибавляем, не убавляем, а просто делим пополам. Например, диаметр 60мм./2 = 30 мм. Выставляем, именно штангель-циркуль, на 30мм. фиксируем винтом и чертим внутренний диаметр на картоне.     Далее мы берем карандаш и линейку и работаем над внутренним кругом, сначала рисуем крест, то есть, делим круг на 4 части, потом на 8 частей, если внутренний диаметр ТОРА больше 60мм. то еще и на 16 частей.     Далее мы рисуем обычным циркулем еще один круг, который меньше внутреннего в два раза, то есть, раздвигаем циркуль на 15 мм.     А теперь нам потребуется ровный кусок, фанеры или ДСП на который, мы положим нашу картонную заготовку для прорезания концом острого скальпеля или ножа, нанесенных карандашом наших частей. Прорезать нужно по кругу от внешнего края окружности к центральной точке, не далее иначе картон будет задираться. Прорезать нужно насквозь картона.     Потом ножницами вырезаем внутренний круг нарисованный нами обычным циркулем. Полученные дольки отгибаем перпендикулярно заготовки. Понятно, что таких заготовок нужно на каждый слой по две штуки, каждый раз замеры диаметров делаются вновь, так как от слоя к слою их значение меняется.     Далее меряем высоту тора и вырезаем две полоски картона такой же ширины. Одну полоску вставляем внутрь тора, так что бы нахлест был не более 10 мм. Вторую полоску накручиваем одним слоем на внешнюю сторону тора с таким же нахлестом. Надеваем обе круглые заготовки на торцы тора, крепим ниткой в трех-че- тырех местах по кругу. И далее начинаем мотать.     Самые опасные места для пробоя это углы окружностей ТОРА внешний и особенно внутренний. Поэтому если во время намотки мы увидим, что провод может соприкасаться с проводом внутреннего слоя, особенно по внутреннему углу окружности ТОРА. То необходимо подложить под провод полоски такого же картона шириной 10 мм. и длинной по 20-30 мм., там, где это необходимо.     На внешней стороне, как правила этого делать не приходится, так как внешняя сторона заготовки наслаивается на край и хорошо предохраняет провод от замыкания. Вся разметка и прорезка картонных заготовок делается с матовой стороны картона, применять картон с двух сторон глянцевый не желательно. Перед тем как начать мотать тор, на пальцы рук нужно намотать два слоя изоленты на оба сгиба мизинца и на сгиб указательного пальца, иначе будут огромные водяные мозоли.     Многих интересует, как рассчитать тороидальный трансформатор.     Дело в том что количество витков будет зависеть от качества железа но приблизительный расчет делается просто, как и у обычного трансформатора только коэффициент берем 20-30.     Ну, например измеряем высоту, она = 10 см.     Измеряем толщину стенки, она = 5 см. 10×5=50 см.     25/50=0,5 витков на 1вольт.     220×0,5=110 витков сетевой обмотки.     Теперь начинаем мотать сетевую обмотку трансформатора, намотав приблизительно 90 витков пробуем включить в сеть, меряя при этом ток холостого хода.     Совсем несложно подключить кончик провода прямо на челноке. Постепенно доматывая провод, доводим ток холостого хода до 50-100 мА и на этом прекращаем мотать, полученное количество витков и будет реально.     Теперь это реальное количество делим на 220 и получаем реальное значение количества витков на 1 вольт. И в соответствии с этой цифрой рассчитываем все выходные обмотки.     Имейте ввиду, что при включении трансформатора в сеть первичный мгновенный бросок тока очень большой. И для того, что бы не спалить тестер нужно делать так:сетевой провод подключаем через замкнутый тумблер параллельно тумблеру включаем тестер, включаем вилку в розетку и только потом размыкаем тумблер, что бы посмотреть ток холостого хода.     Кстати, именно из за мощного первичного броска тока трансформаторы мощностью более 1 КВт, обязательно нужно включать с помощью схемы мягкого включения. Тем более схема эта очень проста. Федотов Алексей Геннадьевич. (UA3VFS)         Адрес администрации сайта: [email protected]

Кольцевой трансформатор » Строительно-информационный портал

Изобретение относится к оборудованию для контактной стыковой сварки изделий с сильно развитым периметром (например, труб большого диаметра).

Известен трансформатор кольцевого типа для машины контактной стыковой сварки, в котором с целью улучшения охлаждения, уменьшения габаритов вторичная обмотка выполнена из двух последовательно соединенных витков в виде коаксиально расположенных цилиндров, охватывающих сердечник и первичную обмотку и образующих герметичный кожух с двойными стенками, между которыми циркулирует охлаждающая жидкость.

Основным недостатком данных трансформаторов является то, что активное сопротивление конструкции вторичной обмотки в виде двух цилиндров намного выше сопротивления трансформаторов одновитковой конструкции, что вызывает ограничение в сечении свариваемых соединений и, следовательно, ухудшает качество сварного соединения.

Наиболее близким по технической сущности к предлагаемому является трансформатор для контактной стыковой электросварки, в котором магнитопровод выполнен круглым, многоугольным или прямоугольным (по форме свариваемой детали), а секции первичной обмотки и витки вторичной обмотки расположены по магнитопроводу равномерно и имеют токосъемные кольца — башмаки. В случае необходимости магнитопровод может быть изготовлен с разъемом по диаметральной плоскости.

Однако в известной конструкции трансформатора нерационально, неполно используется пространство, занимаемое трансформатором, так как определяющим в расчете является сечение первичной и вторичной обмоток, расположенное по внутренней поверхности. В связи с этим в наружной части трансформатора остаются пустые, неиспользованные объемы и фактическая мощность сварочного трансформатора получается ниже, нем при использовании всего объема в заданных габаритах.

Вторичный виток удален от магнитопровода, что приводит к потерям мощности в трансформаторе.

Секции при расположении вторичного витка концентрично над первичной обмоткой выходят большими по длине и их трудно собирать на магнитопровод.

В-четвертых, в этом трансформаторе отсутствует водяное охлаждение, так как введение охлаждения во вторичный виток увеличивает его габариты и еще больше удаляют от магнитопровода. Охлаждение же первичной обмогки вызывает значительное уменьшение ее сечения, при этом увеличивается сопротивление, а, следовательно, и нагрев трансформатора, т. е. введение охлаждения в первичную обмотку в данном случае неэффективно.

Цель изобретения — уменьшение потерь и повышение мощности.

Указанная цель достигается тем, что секции первичной и вторичной обмоток выполнены в виде дисков клиновидной формы, расположенных эксцентрично относительно сечения магнитопровода.

Виток вторичной обмотки выполнен с охлаждающим каналом, а токосъемные кольца имеют отверстия для подвода и отвода охлаждающей жидкости.

Магнитопровод может быть выполнен из нескольких кольцевых витых сердечников, стянутых стержнями.

На рис. 1 изображен трансформатор, поперечный разрез, общий вид; на рис. 2 — разрез A-A на рис. 1; на рис. 3 — схема подвода воды для охлаждения вторичных витков трансформатора.

Трансформатор, расположенный на центральной штанге 1 (рис. 1) машины для контактной стыковой сварки, состоит из магнитопровода 2 (рис. 1 и 2), выполненного в виде диаметрально разрезного (стык 3) витого кольцеобразного сердечника, изготовленного из ленточной электротехнической холоднокатаной стали. Для получения сердечника надлежащего качества навивка производится лентой шириной до 110 мм. Для получения одинаковых кольцеобразных витых сердечников 4 (рис. 2), стянутых стержнями 5 (рис. 2 и 3), расположенными в один ряд по отношению к оси кольцевого трансформатора. Витые сердечники собраны в общий магнитопровод с помощью общей обечайки 6 (рис. 2).

На магнитопроводе 2 (рис. 1) расположены секции 7 трансформатора. Каждая секция 7 представляет собой набор клинообразных медных дисков, состоящий из вторичного витка 8 с водяным охлаждением, расположенного по центру, и дисков первичной обмотки. Эти диски 9 жестко соединены межу собой последовательно специальной перемычкой 10, проходящей над вторичным витком.

Таким образом, секция состоит из центрального вторичного витка 8 и первичной обмотки в виде двух витков 9, изолированных от вторичного витка изоляцией 11 (рис. 1).

Как первичные витки 9, так и вторичный виток 8 изолированы от магнитопровода изоляцией 12 (рис. 2).

Каждая секция 7 (рис. 1) в сборе залита эпоксидным компаундом. Начало первичной обмотки каждой секции 7 соединено с кольцом первичной обмотки близлежащей следующей секции последовательно с помощью перемычки 13. Первичные витки подключаются к питающей сети посредством клемм 14.

Для передачи сварочного тока от трансформатора к свариваемому изделию в торце каждого вторичного витка 8 имеются соединительные колодки 15 и 16 (рис. 2), которые в свою очередь соответственно контактируют с общими для всех вторичных витков кольцами 17 и 18. На концах этих контактных колец 18 и 17 прикреплены гибкие шины (не показаны), связанные с контактными башмаками, прижимающимися известными устройствами к изделию.

Охлаждающая вода подается через отверстие 19 (рис. 2 и 3) в полость 20, выполненные в центральной штанге 1. Через эту полость осуществляется охлаждение одной половины всех секций трансформатора, при этом вода попадает в полость 21 каждого вторичного витка этих секций через отверстия, выполненные в токоподводящем кольце /7 и соответственно в соединительных колодках 15. Вода, охлаждая вторичные витки, попадает через отверстия в колодках 16 в контактное кольцо 18, которое подает охлаждающую воду второй половине секций трансформатора. Охлаждая эти витки, вода через соответствующие отверстия в соединительных колодках 15 и кольце 17 выходит в полость 22 и через отверстие 23 в центральной штанге 1 выводится из трансформатора. Таким образом, происходит проточное охлаждение сварочного трансформатора.

Выполнение обмоток в виде одинаковых отдельных клинообразных секций, в состав которых входят набор дисков первичных и охлаждаемого вторичного витков, позволяет упростить технологию изготовления и сборки трансформатора, а также путем легкой замены вышедших из строя секций значительно повышает его работоспособность.

Применение такой конструкции кольцевого трансформатора дает возможность получить максимальную мощность трансформатора заданного габарита, используя все пространство, занимаемое его конструкцией, а, следовательно, значительно сократив габариты и вес, применить его в устройстве с ограниченными габаритами (например, в контактных сварочных машинах для труб среднего диаметра), получив при этом качественную сварку толстостенных труб с минимальными затратами электроэнергии.

Формула изобретения

1. Кольцевой трансформатор, содержащий витой магнитопровод с разъемом по диаметральной плоскости, на котором расположены секционированные первичная и вторичная обмотки, отличающийся тем, что, с целью уменьшения потерь и повышения мощности, секции первичной и вторичной обмоток выполнены в виде дисков клиновидной формы, расположенных эксцентрично относительно сечения магнитопровода,

2. Трансформатор по п. 1, отличающийся тем, что витки вторичной обмотки выполнены с охлаждающими каналами, а токосъемные кольца имеют отверстия для подвода и отвода охлаждающей жидкости.

3. Трансформатор по пп. 1 и 2, отличающийся тем, что магнитопровод выполнен из нескольких кольцевых витых сердечников, стянутых стержнями.

RITTAL 3397816 SK Кольцевой трансформатор исполн. 1

Номинальное рабочее напряжение:	400 V (первичное) , 50 Hz/60 Hz 230 V (вторичное)
Упаковка:	1 шт.
Вес:	4,3 kg
EAN:	4028177558793
ETIM 7.0:	EC000855
ETIM 6.0:	EC000855
eCl@ss 8.0/8.1:	27189269
eCl@ss 6.0/6.1:	27189269

Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika. ru. Специалист свяжется с вами для уточнения деталей.

Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.

Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.

Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.

Проводной трансформатор (для проводного видеодомофона, видеодомофона Pro, видеодомофона Pro 2)

Значок воспроизведения

24,99 доллара США 29,99 долл.

США

Апгрейд проводного трансформатора для проводного видеодомофона, видеодомофона Pro, видеодомофона Pro 2.Заменяет старые и недостаточно мощные трансформаторы дверных звонков, обеспечивая максимальную производительность, на проводной видеодомофон, видеодомофон Pro, видеодомофон Pro 2 и внутренний дверной звонок.

• 16 В переменного тока при выходе 30 ВА с легкостью питает ваш дверной звонок и внутренний дверной звонок
• Замена для большинства трансформаторов дверных звонков в Северной Америке
• Включает в себя все оборудование, необходимое для установки

БЕСПЛАТНАЯ ускоренная доставка для заказов свыше $ 49

Пожалуйста, введите действительный номер

Добавить в корзину

Технические характеристики

Размер и цвет Значок стрелки Размеры

2. 55 дюймов x 2,35 дюйма x 1,95 дюйма (6,5 см x 6 см x 5 см)

Доступные цвета

нет данных

Питание и возможность подключения Значок стрелки Потребляемая мощность

120 В переменного тока, 60 Гц

Выходная мощность

6 В переменного тока при 30 ВА

Требования к установке

Винтовой или резьбовой зажим к распределительной коробке

24 доллара.99

Бесплатная ускоренная доставка от $ 49

Проводной трансформатор

$ 24,99

Пожалуйста, введите действительный номер

Добавить в корзину

Покупаете проводной звонок для видеодомофона? Убедитесь, что у вас есть подходящий трансформатор

Источник: Хаято Хусеман / Android Central

Одной из замечательных сделок, предстоящих на Amazon Prime Day в этом году, будет Ring Video Doorbell Pro, и как тот, у кого он есть, позвольте мне сказать вам, что это довольно круто. Увидеть, кто стоит у входной двери, может быть очень удобно, особенно когда вас нет дома, чтобы выглянуть из-за занавески и посмотреть. Но удовольствие будет недолгим, если у вас нет существующего трансформатора дверного звонка, достаточно сильного, чтобы запитать эту штуку.

Даже если у вас уже есть дверной звонок, ваш трансформатор может не обеспечивать достаточную мощность для Ring Pro.

Есть большая вероятность, что в вашем доме уже есть звуковой трансформатор, особенно если у вас есть дверной звонок.Это небольшое металлическое электрическое устройство, которое преобразует напряжение вашего дома в низкое напряжение, необходимое для звонка дверного звонка, и вы даже не узнаете, что оно есть, если вам не понадобится его заменить. Поскольку большинству дверных звонков не нужен большой ток, довольно часто для них используются трансформаторы 8 В или 16 В / 15-20 ВА (вольт-амперы, единица мощности в электрической цепи), особенно в домах старше 20 лет. .

Это также первое, на что следует обратить внимание, если ваш новый Ring Pro «работает неправильно».Ваш текущий трансформатор может быть достаточным для включения и первоначального подключения к Wi-Fi, но как только вы попытаетесь подключить видео или даже отправить данные через приложение или своего виртуального помощника, все может стать немного странно, и все работы будут заблокированы вверх. Поскольку Ring Pro выполняет больше функций, ему требуется больше энергии, а маломощный трансформатор не может ее обеспечить.

Здесь мы должны упомянуть, что вам нужно быть в безопасности. Найти и заменить трансформатор дверного звонка несложно, но он подключен к электросети вашего дома напряжением 110 В и может быть потенциально опасным.Если вы не знаете, что делаете, или не уверены, что сможете сделать это самостоятельно, вызовите электрика.

Если вы подозреваете, что ваш трансформатор недостаточно мощный, сначала вам нужно его найти. Посмотрите вокруг самого звонка — небольшой коробки внутри вашего дома, где вы слышите звонок — сначала найдите глухую крышку над электрической коробкой, затем откройте крышку самого звонка или свою электрическую панель, если вы ничего там не видите. Поскольку одна сторона трансформатора подключена к напряжению более 100 вольт, он не должен лежать где-то там, но я видел их вмонтированными в электрическую коробку на чердаке или в подвале.Вы также можете проследить за проводами, подключенными к звуковой сигнализации, которая приведет к трансформатору, если все остальное выйдет из строя.

Найти трансформатор может быть сложнее, чем его заменить, но вызовите электрика, если вы не знаете, что делаете.

Как только вы найдете его, убедитесь, что питание отключено. и посмотрите на верхнюю часть самого трансформатора. Вы найдете наклейку или гравировку с указанием номинального напряжения и мощности в ВА. Для правильного питания вам понадобится трансформатор на 16-24 В переменного тока и 30 ВА. .Если это не то, что у вас есть, вам нужно это изменить.

Эти детали найти несложно, и если они правильно оценены, каждая из них будет работать. Amazon — отличное место, чтобы его забрать. Просто возьмите тот, который монтируется так же, как и ваш существующий, и вы будете настроены в кратчайшие сроки.

лучших трансформаторов для нового дверного звонка Pro 2

Ring Video Doorbell Pro определенно был портативным интеллектуальным дверным звонком, который имеет самые продвинутые функции, но больше не работает. Почему? Потому что у нас на рынке появился новый видеодомофон Ring Pro 2.

Если вы знакомы с интеллектуальными дверными звонками Ring, вы знаете, что серия Pro требует проводной установки по сравнению с обычными беспроводными видеодомофонами Ring. Таким образом, надежный трансформатор для вашей существующей схемы просто необходим.

Итак, если вы хотите купить новый дверной звонок Ring pro 2, не забудьте проверить, совместим ли используемый вами трансформатор с дверным звонком Pro 2. Если вы хотите приобрести новый трансформатор дверного звонка для вашего нового Ring Doorbell Pro 2, мы также перечислим здесь некоторые продукты, которые стоит покупать.

Какой трансформатор нужен для звонка Pro 2?

Ring Doorbell Pro 2 совместим с большинством трансформаторов, представленных на рынке, и для него требуется трансформатор с напряжением от 16 до 24 В переменного тока и от 30 до 40 ВА. Таким образом, трансформатор для нового дверного звонка Pro 2 также может работать с видеодомофоном Ring первого поколения Pro.

Может ли ваш старый трансформатор работать с Ring Doorbell Pro 2?

Если вы уже установили дома дверной звонок и хотите заменить его на видеодомофон Ring video doorbell pro 2, вам лучше сначала проверить напряжение имеющегося трансформатора дверного звонка.

Обычно информация указывается на этикетке трансформатора или напечатана на трансформаторе. Однако некоторые трансформаторы будут использовать наклейки, чтобы показать вам эти характеристики, и если наклейка потеряна, вы также можете использовать мультиметр для измерения напряжения трансформатора дверного звонка.

Лучшие трансформаторы для дверного звонка Pro 2

Трансформатор дверного звонка Maxdot (16 В 30 ВА) — совместим с Ring Doorbell Pro 2

В магазин

Трансформатор дверного звонка Maxdot 16 В — надежный и безопасный продукт, который преобразует ток в вашем доме в низкое напряжение, а также совместим с новым видеодомофоном Ring pro 2.

Трансформатор дверного звонка от Maxdot имеет классический вид и прочные провода, как и модели в обучающих видео по установке дверного звонка. Дверной звонок может работать с проводным видеодомофоном «Звонок», «Видеодомофон« Звонок »,« Звонок видеозвонка Pro 2 »и« Видеодомофон Nest Hello ».

Этот трансформатор безопасен в установке и устраняет проблемы, вызванные недостаточным питанием, так что Ring Video Doorbell Pro 2 может работать правильно и стабильно. Кроме того, среди всех трансформеров этот дверной звонок-трансформер Maxdot является самым продаваемым в Интернете.

Maxdot 24V 40VA Термостат и трансформатор дверного звонка для Ring Doorbell Pro 2

В магазин

По сравнению с последним трансформатором дверного звонка на 16 В, этот трансформатор дверного звонка на 24 В предназначен для питания нескольких дверных звонков и термостатов.

Он более универсален и подходит для многих интеллектуальных устройств, которым требуется постоянное напряжение 24 В. Если у вас есть несколько проводных дверных звонков и вы хотите добавить в свой дом новый дверной звонок Ring doorbell pro 2, этот трансформатор дверного звонка на 24 В станет для вас мощным помощником.

С трансформатором дверного звонка, подобным этому, вы можете решить все проблемы с пониженным энергопотреблением вашего дверного звонка. Самое удивительное, что он стоит не дороже трансформатора на 16 В.

Официальный проводной трансформатор Ring

См. Подробности на Ring.com >>

Многие люди не знают, что вы действительно можете купить трансформатор для дверного звонка Ring на официальном сайте Ring. Это также трансформатор дверного звонка на 16 В, и он стоит всего 29,99 доллара. Я думал, что трансформатор Ring должен быть дороже, чем другие обычные бренды, но это не так.

Согласно информации на сайте, этот трансформатор подходит для работы с проводным видеодомофоном Ring Video Doorbell, Video Doorbell Pro и Video Doorbell Pro 2. Однако доставка не является бесплатной, если ваш заказ не превышает 49 долларов США.

Как установить трансформатор для дверного звонка Pro в 2020 году — Trusted Smart Homes

Пробовали ли вы подключить трансформатор Ring Doorbell Pro к существующему дверному звонку с кабелем только для того, чтобы столкнуться с проблемами при подключении Ring Doorbell Pro к существующему источнику питания? Ну, у меня были похожие проблемы в начале. Основная проблема (и я уверен, вы бы это заметили) заключалась в следующем:

Последняя версия Ring Video Doorbell Pro требует постоянного источника питания для работы , но мы покажем вам, как установить трансформатор A Ring Doorbell Pro

Этот простой факт делает установку трансформатора на дверной звонок необходимостью, поскольку функциональность дверного звонка, очевидно, полностью зависит от наличия трансформатора, его эффективности и совместимости.

С потребностью в трансформаторе приходит осознание того, что не все перчатки подходят для этого случая. Doorbell Pro очень требователен к трансформаторам. Приобретение несовместимого трансформатора будет пустой тратой ресурсов, поскольку дверной звонок просто не сработает. Кроме того, процесс установки совместимого трансформатора очень сложен и сопряжен с большим риском.

Как установить дверной звонок Pro Transformer

Я вижу все это, я, исходя из моего опыта установки трансформатора Ring Doorbell Pro, буду следить за вами в процессе

• Подбор трансформатора для дверного звонка Pro
• Шаги и инструменты , которые вам понадобятся для установки трансформатора, а также
• Меры предосторожности , которые необходимо соблюдать в процессе установки.

Вот руководство по выбору подходящего трансформатора для вашего дверного звонка Pro и подключению его к источнику питания или существующему источнику питания дверного звонка.

Примечание : вам потребуются некоторые технические знания, чтобы полностью понять шаги, описанные здесь. Мы также предлагаем вам воспользоваться услугами лицензированного электрика для выполнения этих действий.

Где можно найти существующий трансформатор для дверного звонка?

Существующие трансформаторы дверных звонков обычно находятся около электрической панели или в подвале.Их также иногда размещают в подлостях или на чердаках. Как правило, если в вашем доме есть подвал, он будет размещен рядом с электрической панелью, если он также находится в подвале.

Мы перечисляем ниже лучшие места для поиска трансформатора дверного звонка. Существует также полное руководство с более подробной информацией о том, где искать трансформатор дверного звонка, если вам все еще трудно найти трансформатор после прочтения этой статьи.

Лучшие места для поиска существующего трансформатора дверного звонка:

• Рядом с главной электрической панелью
• Подсобное помещение
• Гараж
• Ползание
• Печное помещение
• Подвал
• Чердак

Будет ли мой существующий трансформатор дверного звонка Pro работать с моим дверным звонком?

Дверной звонок, поддерживающий HD-видео, для которого требуется источник питания переменного тока 8-24 В.Однако для работы Ring Pro требуется минимальное напряжение 16 В. Кроме того, он может получить до 24 вольт. На всякий случай напряжение вашего трансформатора должно быть 16-24 В переменного тока.

Помимо уровня напряжения, при покупке трансформатора дверного звонка следует учитывать уровень тока. Если вы используете слаботочный трансформатор 16 В, он может не работать с вашим существующим дверным звонком. Мы приобрели трансформатор 16 В 30 ВА для тестирования как на нашем Ring Door Bell Pro, так и на версии Ring Door Bell HD Video.

Те, у кого есть старый дом (начиная с 1995 года и старше), скорее всего, будут иметь трансформатор низкого напряжения 10 В, поддерживающий их дверной звонок. Трансформатор низкого напряжения или встроенный источник питания часто используется для музыкальных или механических дверных звонков. Это не сработает с дверным звонком.

Проблемы с источником питания при звонке / гнезде дверного звонка Pro

После подключения Ring Pro к существующему трансформатору дверного звонка вы можете обнаружить одну или несколько проблем.Например, в то время как номинальное напряжение трансформатора является адекватным, номинальной мощности трансформатора может быть недостаточно для подачи питания как на внутренние, так и на внешние дверные звонки. Вы можете обнаружить, что ваш звонок не работает должным образом, и / или заметите проблемы с подключением или эффективностью.

Другие проблемы, с которыми вы можете столкнуться, включают:

• Внутренний дверной звонок не работает.
• Объем внутреннего дверного звонка очень минимален.
• Дверной звонок Ring / Nest выключается или зависает после нажатия кнопки.
• Камера дверного звонка периодически выключается.
• Камера в режиме Live View зависает.
• Проблемы с подключением к сети Wi-Fi.
• Часто теряется связь с камерой.
• Проблемы с ночным видением.

Если вы столкнетесь с какой-либо из этих проблем, пора подумать о лучшем трансформаторе с большей мощностью. Поищите ниже, чтобы найти подходящий трансформатор для дверного звонка.

Как я могу визуально оценить мощность трансформатора Ring Doorbell Pro Ring Doorbell Pro?

Это вопрос мощности трансформатора, если трансформатор уже работает с дверным звонком. Рекомендуется использовать дверной звонок с дверной камерой и дверным звонком на 16 В переменного тока / 30 ВА. После этого можно визуально оценить мощность трансформатора. Толщина сердечника трансформатора зависит от номинала.

Размер трансформатора дверного звонка

Трансформатор с более высоким номиналом тока будет более громоздким.

Для сравнения, посмотрите рисунок ниже для трансформатора с другим номиналом ВА. Здесь, с учетом мощности сердечника и корпуса, трансформатор 16 В 10 ВА недостаточен для обеспечения питания, необходимого для вашей дверной камеры и дверного звонка.

Используйте эти три перечисленных способа, чтобы проверить, получает ли Ring Doorbell Pro достаточную мощность от вашего трансформатора:

1. Используйте мультиметр

Отвинтив старый дверной звонок, вы обнаружите, что к нему подключены два провода и что он имеет две клеммы.Затем вы можете взять мультиметр и измерить напряжение на обеих клеммах. Если показание напряжения находится в диапазоне 16-24 В, у вас, скорее всего, будет достаточно мощности для вашего Ring Doorbell Pro. Однако вам все равно нужно будет оценить силу тока.

Мы предлагаем мультиметр, представленный ниже, так как он является наиболее простым в использовании и требует углубленных знаний в области электротехники. Он поддерживает автоматический выбор диапазона, подразумевая, что вам просто нужно повернуть мультиметр на правый диск, и он сообщит вам значение напряжения.Точная настройка «шкалы» для оценки напряжения — это буква «V» с линиями наверху.

Даже при показании напряжения 16 В вам все равно необходимо убедиться, что трансформатор может обеспечивать ток до 30 ВА, так как это рекомендованные производителем Ring Pro требования к силе тока.

2. Визуально осмотрите имеющийся трансформатор

Если вы можете найти свой трансформатор, вы можете осмотреть его и в 9 случаях из десяти вы обнаружите, что он помещен прямо на обращенную вперед сторону трансформатора (там, где отходят провода).Это несовместимо, если на трансформаторе указано значение 10 В. Однако, если трансформатор имеет значение 16 В или 24 В, вы, скорее всего, сочтете его совместимым с последним дверным звонком Nest Hello.

Ниже мы покажем вам, как выглядит несовместимый трансформатор, и две альтернативы, которые могут служить совместимыми трансформаторами, когда вы решите заменить существующий трансформатор дверного звонка. Вам также необходимо будет оценить номинальную силу тока трансформатора. Обычно он записывается как VA, а на изображении ниже показан трансформатор, несовместимый с Ring Doorbell Pro, поскольку он имеет только 10 В (напряжение) и 5 ​​ВА (номинальная сила тока).

Для питания Ring Doorbell Pro требуется 30 ВА силы тока, поэтому у вас может быть трансформатор на 16 В, который не может обеспечить достаточную силу тока. Таким образом, очень важно, чтобы вы оценили номинальную силу тока трансформатора, который вы будете использовать с Ring Doorbell Pro.

3. Подключите дверной звонок Pro и посмотрите, что произойдет.

Бывают случаи, когда вы не можете найти трансформатор дверного звонка, или он недоступен, или травление на стороне трансформатора стерлось, и нет возможности оценить трансформатор, чтобы определить, какое напряжение он выдает. Если вы окажетесь в одной из этих ситуаций, просто продолжайте и работайте над установкой дверного звонка Ring Kit.

Если вы можете следовать всем указаниям приложения Ring, в худшем случае в вашем кольце будет недостаточно энергии. Ваш дверной звонок Ring сообщит о недостаточном энергоснабжении из-за того, что он не работает. Кроме того, после его активации вы можете перейти в меню «Настройки» и просмотреть вкладку «Состояние устройства», чтобы узнать, сколько энергии подается на дверной звонок.

Если вы в конце концов обнаружите, что ваш дверной звонок Ring Pro не имеет достаточной мощности, вам нужно будет модернизировать свой трансформатор до любого из двух трансформаторов, которые мы предложили вам выше, или вы можете просто получить их, используя ссылки ниже.

Трансформаторы, которые могут работать с умным дверным звонком Ring Pro

Если вы обнаружите, что ваш трансформатор тока на 16 или 24 В схож с любым из трансформаторов с номинальной силой тока не менее 30 ВА, ваш трансформатор тока должен работать с дверным звонком Ring Pro.

Вам следует приобрести трансформатор на 24 В, если проводка у вас очень длинная. Однако если длина вашей проводки составляет менее 60-80 футов, и вы используете один дверной звонок, трансформатор на 16 В должен обеспечивать достаточную мощность. Однако, если вы не уверены в длине существующей проводки, вы можете просто управлять дверным звонком Ring Pro, используя трансформатор более высокого напряжения 24 В.

Однако будьте осторожны, поскольку не все трансформаторы на 24 В имеют достаточно высокий номинальный ток, чтобы обеспечить достаточную мощность для Ring Doorbell Pro.Некоторые трансформаторы имеют номинальное напряжение 24 В, но подают только 10 ВА (сила тока), что не обеспечивает достаточную мощность для дверного звонка Pro.

На Amazon мы нашли трансформатор 24 В, который обеспечивает 40 ВА (сила тока) и может работать с устройством Doorbell Pro. Не стремитесь сокращать расходы и выбирать более дешевый вариант на 24 В, потому что другие варианты на Amazon не имеют адекватного напряжения.

Если у вас есть длительная проводка, использование трансформатора 24 В-40 ВА, указанного ниже, сэкономит ваше время и утомляет по мере продвижения.

Трансформатор 24В

Трансформатор, который работает с Ring Doorbell Pro. Этот трансформатор имеет номинальную силу тока 24 В, 40 ВА, чего достаточно для Ring Pro. Доступно на Amazon

Трансформатор 16 В

Этот трансформатор 16–30 ВА работает с дверным звонком Ring Pro. На этом изображении вы можете увидеть, что он также имеет номинальную силу тока 30 ВА.

Прочтите: 15 лучших умных домашних устройств, которые сделают ваш дом умным в 2020 году

Лучшие трансформаторы дверного звонка для Ring Pro и Nest Hello

Требуемая мощность трансформатора Nest / Ring Door Bell Pro составляет 16 В переменного тока 30 ВА.Этот же трансформатор можно использовать для предыдущих моделей дверных камер. Мы провели исследование и обнаружили, что следующий трансформатор совместим с большинством версий камеры Ring Door Bell

.

Мы также оценили трансформаторы 16 В 30 ВА и 24 В 40 ВА, которые нам удалось приобрести. Мы обнаружили, что модель на 24 В более эффективна и способна поддерживать более одного устройства одновременно. Вы можете подключить этот трансформатор к двум камерам дверного звонка или к более чем одному внутреннему звонку одновременно, а также к дверной камере.

Трансформатор 16V 30VA (для одинарного видеодомофона)

Трансформатор дверного звонка 16V 30VA

Трансформатора 30 ВА достаточно для тех, у кого есть одна камера Ring Door Bell Camera Pro, один звонок в помещении и звонок. Такой же трансформатор применим и для дверного звонка Nest Hello. Вот три основных трансформатора дверных звонков, которые вы можете получить, которые работают с Video Door Bell.

Трансформатор дверного звонка 24В 40ВА

Трансформатор 40 ВА — это трансформатор большой мощности, совместимый с дверным звонком Nest, камерой Pro для многоканального дверного звонка и интеллектуальным термостатом. С этими трансформаторами также совместимы видеодомофоны с несколькими звонками. Nest Hello, дверной звонок или термостат Nest можно использовать вместе с одним и тем же трансформатором питания.

Таким образом, вы можете использовать любой из них для своего устройства. Эти трансформаторы сохранят работоспособность, даже если вы решите обновить свои устройства до более высокой версии, требующей большей мощности.

Другие продукты включают:

Фурнитура Newhouse Трансформатор дверного звонка 30TR, 16В 30ВА, совместим с Ring Doorbell Pro.

Broan-NuTone C907 Трансформатор дверного звонка, совместимый с дверными звонками Smart Video и Ring Doorbell Pro.

Трансформатор дверного звонка, совместимый с видеодомофоном Ring Video Doorbell Pro 16V 30VA Hardwired.

Как проверить состояние питания дверного звонка?

Для всех приведенных здесь скриншотов мы использовали версию камеры Ring Door Bell HD. Устройство поставляется с аккумулятором. Когда мы подключили устройство к существующему трансформатору, устройство не могло получить питание из-за недостаточного питания от трансформатора.

Уровень заряда батареи дверного звонка

Если на экране «Состояние устройства» отображается сообщение «Источник питания: аккумулятор». Это либо означает, что дверной звонок не получает достаточного питания от трансформатора для зарядки аккумулятора, либо трансформатор полностью мертв.

Напряжение трансформатора Ring Door Bell Pro

Вы можете приобрести новый трансформатор и проверить его с помощью мультиметра, прежде чем подключать его к камере дверного звонка.Прежде чем оценивать напряжение, убедитесь, что ваш мультиметр настроен на диапазон переменного тока. Менее чем за 11 баксов (цифровой мультиметр Etekcity) вы можете приобрести на Amazon скромный мультиметр. Вы также можете проверить напряжение трансформатора, просто подключив его к розетке.

Напряжение трансформатора дверного звонка Трансформатор дверного звонка, напряжение холостого хода

Вы можете видеть, что трансформатор показывает около 17,7 В переменного тока на «холостом ходу», хотя Hoyt рассчитан на 16 В переменного тока.Вы можете быть уверены в этом номинальном напряжении, поскольку дверной звонок поддерживает напряжение 16-24 В переменного тока.

После этого мы заменили существующий трансформатор на новый и подключили провода ко второму разъему, который ведет к дверному звонку.

Напряжение передачи нагрузки переключения дверного звонка

Находясь в состоянии «нагрузки», мы снова оценили напряжение, чтобы убедиться, что трансформатор обеспечивает достаточную мощность и не теряет напряжение при подключении к заряду.

Подтвердите напряжение на панели дверного звонка

Теперь вы можете подключить провода к панели дверного звонка от вашего старого дверного звонка. Там вы должны увидеть три цветных кабеля, зеленый из которых служит «землей». Подключите провода, как указано в руководстве пользователя, прилагаемом к дверному звонку. Чтобы убедиться, что все работает нормально, вы можете снова проверить состояние напряжения.

Так же, как напряжение на клеммах трансформатора, напряжение на задней панели кольцевого видеосигнала имеет значение 17.7V. Похоже, все работает по плану и еще не время прикреплять дверной звонок к плате / панели.

Проверить значок питания дверного звонка

Теперь мы можем оценить статус дверного звонка в приложении, как показано на скриншоте ниже. Значок батареи на втором снимке экрана отображает «Зарядка».

Ring Bell Transformer Connected

Вы можете нажать на «Device Health» на мониторе. Вы заметите, что источник питания изменился с состояния «Проводной» на «Батарея».Таким образом, дверной звонок Ring подключен к источнику питания и работает нормально.

Хотя мы использовали дверной звонок на всех снимках экрана, которые мы показали, те же трансформаторы и шаги могут быть применены к дверному звонку Pro, который работает только с внешним источником питания.

Устройства, используемые в этой статье

В этой установке мы использовали несколько устройств помимо дверного звонка. Если вы ищете устройства, которые помогут устранить проблему, с которой вы столкнулись с дверным звонком, вот список, содержащий устройства, которые мы использовали.

Цифровой мультиметр Etekcity, измеритель напряжения Ампер-В-Ом с диодом и проверкой целостности цепи, двойной предохранитель для защиты от ожогов.

Оборудование Newhouse 30TR Трансформатор дверного звонка, 16 В 30 ВА, совместимый с видеодомофоном Ring Video Doorbell Pro.

Видеодомофонный звонок Pro, с HD-видео, оповещениями об активированном движении.

Видеодомофонный звонок с HD-видео, оповещения об активированном движении, простая установка.

Полезные ссылки для новых пользователей дверного звонка

Большинство электронных звонков обычно работают с дверным звонком Amazon.Все совместимые производители колокольчиков, поддерживающие дверной звонок, были опубликованы на веб-сайте Ring.

Если у вас нет дверного звонка в помещении, Ring предлагает вам использовать трансформатор с резистором. Для тех, у кого нет внутреннего дверного звонка, просим ознакомиться с подробностями и схемой подключения.

В случае, если у вас есть один или несколько звонков в дверь или видео звонков в дверь, вы должны знать, что будет небольшая разница в проводке. Если у вас есть одна или несколько камер и дверных звонков, пожалуйста, ознакомьтесь со схемой подключения.

Полезные ссылки для новых пользователей Nest Hello Door Bell

Прежде чем вкладывать с трудом заработанные деньги в дверной звонок Nest, вы должны проверить, будет ли новый дверной звонок совместим с вашим существующим трансформатором.

Если вы используете дверной звонок, который работает должным образом в первом кадре, вам не нужно подробно обращаться к этой статье. Однако, если у вас возникнут какие-либо проблемы, вы можете изучить эту статью, чтобы разобраться в проблеме и подобрать для вас подходящий преобразователь видеодомофона.

Какая система WiFi или маршрутизатор лучше всего использовать с дверным звонком?

После того, как вы установили дверной звонок, убедитесь, что у вас есть сильный и стабильный сигнал Wi-Fi, достигающий дверного звонка. Если нет стабильного сигнала или если соединение медленное, у вас будет несвязное / прерывистое видео на дверном звонке или возникнет задержка в получении уведомлений от дверного звонка. Если у вас недостаточный уровень сигнала Wi-Fi, вы не сможете видеть в реальном времени то, что происходит у входной двери.

У многих людей нет своих маршрутизаторов Wi-Fi рядом с входной дверью, поэтому передача сильного сигнала Wi-Fi на дверной звонок может быть проблемой. Вторая проблема заключается в том, что сигнал Wi-Fi должен иметь диапазон, выходящий за пределы внутреннего пространства дома и способный проникать через строительные материалы, такие как кирпич, сайдинг, дерево и изоляцию. Это означает, что наличие сильного сигнала внутри вашего дома не обязательно означает, что у вас будет мощный сигнал Wi-Fi за пределами вашего дома.

Чтобы решить эту проблему, установите беспроводную ячеистую сетевую систему, такую ​​как Eero, которая позволит вам расположить радиомаяк рядом с входной дверью, если вам это нужно. На рынке доступно множество других расширителей диапазона и ячеистых сетей Wi-Fi. Однако я обнаружил, что многие из них не поддерживают пропускную способность, необходимую для умных домашних камер или устройств дверного звонка.

Eero превосходит в этом отношении камеры для умного дома и обеспечивает надежную сеть Wi-Fi по всему дому и даже за его пределами, если вы разместили Eero Beacons на стенах снаружи.

Я использую Eero у себя дома и считаю его самым большим обновлением, которое мы могли бы сделать для нашей сети Wi-Fi. Теперь по всему дому идет сильный надежный сигнал, что дает мне возможность отслеживать использование данных каждым устройством, подключенным к сети, чтобы оценить, есть ли какие-либо проблемы.

Ring Doorbell Pro Часто задаваемые вопросы

1 кв. Какое напряжение требуется для Ring Doorbell Pro?

Напряжение для дверного звонка Pro должно быть в пределах от 16 до 24 В переменного тока

Q2.Совместимо ли Ring Pro с Alexa?

Да, Ring Pro совместимо с Alexa, и с экраном, подобным Echo Show 5 или Echo Show, вы сможете транслировать видео в реальном времени на свое устройство Echo Show. Ring Pro также можно использовать в качестве «звонка» с устройствами Alexa, так что он «звонит» при нажатии дверного звонка.

3 кв. У Ring Pro есть аккумулятор?

Нет, дверной звонок Ring Pro не поставляется с батареей и должен иметь проводное подключение к источнику питания, чтобы он работал должным образом.

16v 10VA трансформатор Ring Pro

16v 10VA Transformer Ring Pro

Ring Pro — один из самых умных дверных звонков, который может помочь вам с множеством интересных функций, таких как умные оповещения по Wi-Fi, возможность настраивать все эти уведомления, умные датчики движения и отличные камера.

Ring Pro безупречно работает с обычными электрическими розетками, и вам не нужно много, чтобы заставить его работать, кроме трансформатора, который может снизить напряжение для Ring Pro.Чтобы понять это лучше, вам нужно знать несколько вещей.

16v 10VA трансформатор Ring Pro

Зачем нужен трансформатор?

Дверные звонки

Ring рассчитаны на работу от аккумулятора для бесперебойной подачи энергии и гарантии того, что вам не придется терять возможность подключения дверного звонка в случае отключения электроэнергии. Но мы также знаем, что этим батареям нужен специальный трансформатор для преобразования переменного тока из электрической розетки в постоянный ток или постоянный ток и снижения напряжения для эффективной зарядки аккумулятора и не возникает никаких проблем.

Поскольку Ring Doorbell Pro требует и рекомендуется, чтобы он был подключен к вашей цепи жестко, вам понадобится трансформатор, который эффективно входит в вашу электрическую цепь, и вы можете подключить его напрямую к проводке.

Рейтинги

Теперь вам нужно знать, какие напряжения и номиналы вам понадобятся на трансформаторе, который будет подключен к дверному звонку. Это должно быть довольно легко узнать, поскольку инструкция по эксплуатации позволяет вам узнать, какие рейтинги вам понадобятся, чтобы они идеально работали с вашим дверным звонком.

Второй рейтинг с V — это фактическое напряжение переменного тока. 16 В означает, что он идет с электрической сетью на 120 Вт. Если это то, что вы получаете от своей энергетической компании, это будет для вас идеальным выбором.

Первая часть с ВА или ВА — это амперы напряжения. Вы также можете назвать это выходным напряжением, которое трансформатор будет поставлять для вашей батареи.

На что обратить внимание

Теперь, выбирая или устанавливая трансформатор для Ring Pro, вы должны быть осторожны с некоторыми вещами, которые сделают работу идеальной для вас.Вам нужно будет использовать 16 В переменного тока или 24 В переменного тока в зависимости от того, какую мощность вы получаете от электросети и региона, в котором вы находитесь.

Двигаясь вперед, вы также можете выбрать выходной ток. Ring Pro поддерживает выходное напряжение от 10 до 30 ВА. Хотя 10 ВА оптимально подходят для вас, чтобы избежать перезарядки и тому подобного, это может быть неправильно, если у вас старая проводка или ваши кабели слишком тонкие, чтобы выдерживать электрическую нагрузку, поэтому вы можете заменить трансформатор и получить более высокий выход, чтобы поддерживать его правильно.

Кроме того, если вы чувствуете, что ваш Ring Doorbell Pro или ваши колокольчики не получают нужной мощности, или вы хотите добавить больше колокольчиков в сеть, вам необходимо увеличить трансформатор.

Видео по теме:

Кто-нибудь устанавливал Ring Pro прямо на трансформатор? — Устройства и интеграции

Многие люди обратили мое внимание на то, что Google+ будет отключен и что этот ресурс помог им установить «все» типы умных дверных звонков.Меня попросили сделать репост на этом форуме, так что вот оно.

Установка Ring Pro непосредственно на трансформатор (без звонка)

Мне было трудно заставить работать эти дверные звонки. У меня есть другие изделия для колец, и у меня никогда не было проблем, но дверные звонки действительно были головной болью. Моя ситуация уникальна тем, что у меня 4 дверных звонка. Если у вас только один или два, то все довольно просто. У меня было 3 электрика, которые вышли и работали над проблемами, и, казалось, это было исправлено в течение нескольких дней, а затем что-то происходит, и они либо отключаются, и их нужно часто перезапускать, не включаются или замыкают кольцо блок полностью и замуровать его.На сайте ринга нет форумов, куда можно было бы обратиться за помощью. Однако есть файлы справки и поддержки, которые не были полностью полезны. Они действительно оказали совокупную помощь в достижении конечной цели — выяснить, в чем проблема.

Еще раз хочу повторить, что моя проблема возникла из-за того, что у меня было 4 дверных звонка. В моем предыдущем доме мне звонили в дверь, и у меня не было никаких проблем.

Заявление об ограничении ответственности: Я НЕ электрик.

Срок: я начал этот проект 1 июня и, наконец, решил его 21 октября.

Моя проблема началась с недавно построенного дома. Я попросил своего строителя установить 4 дверных звонка, причина в том, что я хотел более дешевую альтернативу безопасности вместо ADT, vivint, guardian и т. Д. Итак, моя идея заключалась в том, чтобы поставить дверной звонок на каждый вход, чтобы закрыть 3 стороны моего дома. Входная дверь, боковая дверь (вне гаража), дверь подвала (выход) и дверь палубы. Когда они установили его, они вставили трансформатор на 16 вольт 10 ВА, что было хорошо для стандартного дверного звонка, но было недостаточно для дверного звонка.В то время я не знал об этом, поэтому просто купил 4 дверных звонка и установил их. Они проработали около 24 часов, а затем 2 отключились, поэтому я просто продолжал отключать питание, чтобы сбросить его, и иногда только 1 отключался, иногда 3. Это сработало, если я сбросил его в течение ограниченного времени, я считаю, потому что для этого не требовалось достаточно мощности, чтобы превысить мощность трансформатора. Таким образом, всякий раз, когда было движение или кто-то звонил в дверной звонок, это могло привести к отключению затронутого дверного звонка вместе с еще одним или двумя. Так у меня появилась первая электротехническая компания. Я объяснил то, что знал в то время, службе поддержки клиентов, они кого-то послали. Он подключил 16V 24VA и сказал мне, что дверные звонки нуждаются в большей мощности. Он был прав в этом предположении, но чего он не знал, так это того, что для этого требовалось гораздо больше, чем то, что он вложил. У меня были похожие проблемы, но мне показалось, что это немного лучше. Пришла 2-я электрическая рота. Я снова объяснил им, что произошло. Этот парень сказал то же самое о большей мощности, вложенной в 16V 30VA. Не сработало.Третий парень то же самое, он сказал мне, что он поставил самый мощный трансформатор дверного звонка, в котором он был, это был сигнал Эдвардса 599 120 В / 24 В 40 Вт https://goo.gl/AKFdCL. Хорошо, это сработало отлично. У меня было минимальное отключение, но произошло то, что трансформатор был очень горячим, и когда я его проверил, было очевидное плавление коробки с курантами. Со всеми тремя электриками я использовал комплект Ring Pro Power.

Я очень устал платить людям за то, чтобы они не исправляли это, поэтому я решил, что смогу работать лучше.Благодаря YouTube у меня была мощь Интернета. Итак, я начал исследовать, и мне было неприятно, что информации о кольце было не так много. Были форумы в usenet, группах google и других разных сайтах. Со всех этих сайтов я понял, что мне нужен отдельный трансформатор для каждого дверного звонка. Так что я купил все детали, защитную коробку, еще 3 трансформатора, проволочные гайки и т. Д. Я собрал свою коробку. Я подключил его, и альт сработал. У меня было около недели абсолютно никаких проблем.Внезапно два дверных звонка перестали работать. Тогда не знала почему, но это было потому, что на дверной звонок подавалось слишком много энергии. Согласно «Звонку» ваш дверной звонок должен быть от 3900 до 4200 мВ. В приложении я получал выше, и он отображался красным цветом (что означает, что это плохо) на отметке 4600+. Я провел еще несколько исследований, и несколько человек с той же проблемой, что и я (3 или более дверных звонка), продолжали упоминать об использовании профессионального комплекта питания. Это не имело смысла, комплект был предназначен для увеличения мощности, а у меня было более чем достаточно.Наконец я нашел сайт на сайте Samsung Smartthings (это было странно) https://goo.gl/ptZ4jp под названием «Кто-нибудь установит Ring Pro прямо на трансформатор?», Он был очень информативным. Я обнаружил, что есть два отдельных набора. Есть комплект Pro Power и кабель Pro Power. 2 разные вещи. В комплект входит дверной звонок и кабель, который вы должны запросить. Комплект увеличивает мощность с подключенным звуковым сигналом (цифровым или механическим) и увеличивает мощность кабеля при подключении напрямую к трансформатору без звукового сигнала (цифрового или механического).Поэтому я попросил этот профессиональный кабель питания x 4 и подключил их, как описано здесь https://goo.gl/FNTdZE, и какое-то время все работало как шарм. Были периоды избытка мощности, но она была ниже, чем раньше. Я периодически переходил с 4600 мВ на 4300 мВ. Я пошел дальше и заказал резистор. Это модель резистора, которую я приобрел на https://goo. gl/MYcHQC, и я получил эту информацию прямо из статьи поддержки кольца здесь https://goo.gl/Tuq3pW. После того, как я добавил резисторы, все 4 дверных звонка работали как чемпион в течение последнего месяца, без проблем и с надлежащим напряжением.Вот несколько фотографий оригинального дверного звонка и готового продукта. https://goo.gl/SwUSuQ

Другие примечания:
У меня есть система Wi-Fi. Изначально у меня был Eero, затем Orbi, а теперь Google OnHub / WiFi. Если вы не знаете, что они читают, прочтите эту статью https://goo.gl/7v3MwN, и она все объяснит. У меня были проблемы с использованием систем Wi-Fi, и я не знал почему, пока не поговорил с представителем службы поддержки клиентов Ring по имени Сэм, который был очень осведомлен в этом вопросе. Когда я звонил, я использовал Orbi (потому что я избавился от Eero, потому что он не работал с дверными звонками.Они не подключились, они действительно стали черными, когда подключились, и если я получу изображение через 5 секунд, оно зависнет). То же объяснил мне, что кольцо в то время не работало с большинством систем WiFi, потому что оно распознавало каждый узел как отдельный маршрутизатор. Он объяснил мне, что в ноябрьском обновлении будет исправление, которое решит эту проблему. Он также порекомендовал мне использовать Google OnHub / WiFi, потому что это единственная ячеистая сетевая система, которая безупречно работала с дверным звонком.Это то, что я купил. Мой дом площадью 6500 кв. Футов, и там много мертвых зон, поэтому у меня есть комбинация устройств OnHub и WiFi.

Статья о традиционной разводке дверного звонка со схемами https://goo.gl/ryHL7v

Подключение звонка к Nest Hello https://goo.gl/efLcKi

Как правильно выбрать трансформатор дверного звонка для Ring Pro и Nest Hello

Вы подключили дверной звонок к существующей проводке дверного звонка? У вас возникли трудности с подключением дверного звонка к существующему источнику питания? Что ж, когда я установил камеру для дверного звонка на существующую проводку дверного звонка, этого источника питания было недостаточно для зарядки батареи звонка. Первая версия дверного звонка Amazon Ring Doorbell поставляется со встроенным аккумулятором. Однако я просто хочу подключить звонок к источнику питания, чтобы избежать частой ручной подзарядки аккумулятора.

Новая версия Ring Video Door Bell Pro требует постоянного источника питания для работы. Вот руководство по выбору правильного трансформатора для дверного звонка и подключению к источнику питания или существующему источнику питания дверного звонка.

Примечание редактора: Для описанных здесь шагов требуются некоторые технические знания.Мы рекомендуем вам обратиться за помощью к квалифицированному электрику для выполнения этих действий.

Будет ли мой существующий трансформатор дверного звонка работать с моим дверным звонком?

Дверной звонок с HD-видео требует напряжения 8–24 В переменного тока. Однако для работы Ring Pro требуется минимальное напряжение 16 В. Однако оно может достигать 24 В. В целях безопасности напряжение вашего трансформатора может составлять 16-24 В переменного тока.

Помимо номинального напряжения, при покупке трансформатора дверного звонка необходимо учитывать номинальный ток.Если у вас есть трансформатор на 16 В с малой токовой нагрузкой, он может не работать с вашим существующим дверным звонком. Мы купили трансформатор 16V 30VA для тестирования с нашим Ring Door Bell Pro, а также с версией Ring Door Bell HD Video. Рейтинг трансформатора был достаточно хорошим, чтобы поддерживать нашу дверную видеокамеру с кольцом, дверной звонок и наш существующий трансформатор дверного звонка.

Те, у кого был старый дом (с 1995 года и старше), использовали трансформатор низкого напряжения 10 В, который они использовали для своего дверного звонка.Также в дверных звонках с музыкальным или механическим перезвоном используется трансформатор низкого напряжения или встроенный источник питания. Они не будут работать с дверным звонком.

Проблемы с источником питания, недостаточные для Ring / Nest Door Bell Pro

Вы можете заметить одну или несколько проблем после подключения Ring Pro к имеющемуся трансформатору дверного звонка. Даже если напряжение вашего трансформатора достаточное, номинальной мощности трансформатора ВА может быть недостаточно для питания вашего внутреннего и внешнего дверного звонка.Вы можете заметить, что ваш звонок не работает должным образом, и увидеть некоторую проблему с подключением или производительностью.

• Ваш внутренний дверной звонок может не работать.
• Громкость внутреннего дверного звонка очень низкая.
• Звонок / гнездо выключения дверного звонка или его остановка после нажатия кнопки.
• Периодическое отключение камеры дверного звонка.
• Камера в режиме Live View зависает
• Проблема с подключением к сети Wi-Fi.
• Часто обрывается соединение камеры.
• Проблемы с ночным видением.

Если вы столкнетесь с какой-либо из этих проблем, пора попробовать другой трансформатор с большей мощностью. Проверьте ниже, чтобы найти подходящий трансформатор для дверного звонка.

Как визуально проверить мощность трансформатора?

Если ваш трансформатор уже работает с дверным звонком, это вопрос мощности трансформатора. Дверной звонок Ring рекомендует 16V AC / 30VA для работы с дверной камерой Ring и дверным звонком. Емкость трансформатора можно определить визуально.Толщина сердечника трансформатора варьируется в зависимости от номинала.

Кредит изображения: Amazon

Трансформатор с более высоким рейтингом будет более громоздким. Просто для сравнения см. Изображение ниже с другим номиналом трансформатора в ВА. Здесь трансформатор 16V 10VA с этим сердечником и корпусом, которого недостаточно для обработки мощности, необходимой для вашей камеры Ring Door и дверного звонка.

Лучшие трансформаторы дверного звонка для Ring Pro и Nest Hello

Рекомендуемая мощность трансформатора для Nest / Ring Door Bell Pro составляет 16VAC 30VA.Аналогичным образом можно использовать и предыдущие модели дверных кольцевых камер. Мы провели исследование и нашли следующие трансформаторы для большинства моделей камер с дверным звонком.

Изображение предоставлено Amazon (Newhouse Hardware)

Мы протестировали трансформаторы 16 В 30 ВА и 24 В 40 ВА, которые мы купили у Amazon. 24 В более мощный и рекомендуется для одновременного подключения более чем одного устройства. Вы можете подключить его к двум камерам дверного звонка или более чем к одному внутреннему звонку одновременно с дверной камерой.

16V 30VA Трансформатор (для одинарного видеодомофона)

Трансформатора 30VA достаточно для тех, у кого есть одна камера Ring Door Bell Camera Pro, один внутренний звонок и звонок. Такой же трансформатор применим и для дверного звонка Nest Hello. Вот три основных трансформатора дверных звонков, которые вы можете получить от Amazon, которые работают с Video Door Bell.

Трансформатор 24 В, 40 ВА (для нескольких видеодомофонов)

Трансформатор 40 ВА — это трансформатор большой мощности, совместимый с дверным звонком Nest, камерой Pro для многоканального дверного звонка и интеллектуальным термостатом.Эти трансформаторы совместимы с видеодомофонами с несколькими звонками. Вы можете использовать один и тот же трансформатор питания для Nest Hello, дверного звонка или термостата Nest вместе.

Вы можете попробовать любой из них для своего устройства. Эти трансформаторы будут работать, даже если вы обновите свои устройства до более высокой версии, требующей большей мощности.

Как проверить состояние питания дверного звонка?

Мы использовали версию камеры Ring Door Bell HD для всех снимков экрана.Это устройство поставляется с аккумулятором. Когда мы подключаем это устройство к существующему трансформатору, мощности трансформатора не хватало для питания устройства.

Вы можете увидеть экран «Состояние устройства», на котором отображается « Источник питания: батарея» . Либо дверной звонок не получает достаточно энергии от трансформатора для зарядки аккумулятора, либо трансформатор полностью разряжен.

Ring Door Bell Pro Transformer Voltage

Мы купили новый трансформатор на Amazon (16 В 30 ВА менее чем за 20 долларов.00) и протестировал его с помощью мультиметра перед подключением к камере дверного звонка. Перед проверкой напряжения убедитесь, что ваш мультиметр настроен на диапазон В переменного тока и . Вы можете получить базовый мультиметр на Amazon менее чем за 11 долларов (цифровой мультиметр Etekcity). Мы проверили напряжение трансформатора, просто подключив его к розетке.

Звонок дверного звонка Передача напряжения без нагрузки

Передача показывает около 17,7 В переменного тока, без нагрузки, хотя Hoyt рассчитан на 16 В переменного тока.Поскольку дверной звонок поддерживает напряжение 16-24 В переменного тока, мы хорошо справляемся с этим номинальным напряжением.

Теперь мы заменили существующий трансформатор на новый, и провода подключены ко второму разъему, который идет к дверному звонку.

Звонок дверного звонка Напряжение передачи нагрузки

Мы снова проверили напряжение в состоянии нагрузки, чтобы убедиться, что трансформатор подает достаточную мощность и не пропускает напряжение при подключении к нагрузке.

Проверьте напряжение на панели дверного звонка

Теперь вы можете подключить провода от вашего старого дверного звонка к панели дверного звонка.Вы можете увидеть три цветных провода, а зеленый — это земля. Подключите провода, как указано в руководстве пользователя дверного звонка. мы еще раз проверили напряжение, чтобы убедиться, что все работает нормально.

Напряжение на задней панели видео кольца показывает 17,7 В, такое же, как напряжение на выводах трансформатора. Похоже, все работает нормально, и сейчас не время подключать дверной звонок к панели.

Проверить звонок Значок питания дверного звонка

Теперь, когда мы проверили статус дверного звонка в приложении и увидели снимок экрана ниже.На втором скриншоте значок батареи показывает зарядку.

Вы можете нажать на состояние устройства. Состояние источника питания изменено с «Аккумуляторная» на « Hardwired» . Ваш дверной звонок Ring подключен к источнику питания и работает нормально.

Несмотря на то, что мы отображали все скриншоты с нашим дверным звонком, то же преобразование и шаг применимы для Ring Door Bell Pro , который работает только с внешним источником питания.

Устройства, использованные в этой статье

Мы использовали несколько инструментов в дополнение к дверному звонку Ring.Если вы хотите устранить проблему с дверным звонком, вот список устройств, которые мы использовали.

Цифровой мультиметр Etekcity, измеритель напряжения вольт-ом, ампер-вольт-ом с диодом и проверкой целостности цепи, двойной предохранитель для защиты от ожогов: купить на Amazon за 10,77 долларов США

Newhouse Hardware 30TR Door Bell Transformer, 16V 30VA, Compatible with Ring Video Doorbell Pro: Купить на Amazon за 16,91 долларов США.

Ring Video Doorbell Pro, с HD-видео и оповещениями об активированном движении. Покупайте на Amazon за 249 долларов США.99

Видеодомофонный звонок с HD-видео, оповещения об активированном движении, простая установка: купить на Amazon за 99,99 долларов США

Полезные ссылки для новых пользователей дверного звонка

• В общем, большинство механических колоколов будут работать с Дверной звонок Amazon’s Ring. На сайте Ring опубликованы все совместимые производители колокольчиков, совместимые с Ring Door Bell.
• Если у вас нет внутреннего дверного звонка, Ring рекомендует использовать резистор с трансформатором.Пожалуйста, просмотрите более подробную информацию и схему подключения для тех, у кого нет внутреннего дверного звонка.
• Есть небольшая разница в проводке, если у вас есть один или несколько дверных звонков Ring или камера дверного звонка Ring. См. Схему подключения одной или нескольких камер дверного звонка и дверного звонка.

Полезные ссылки для новых пользователей дверного звонка Nest Hello

Прежде чем вкладывать деньги в дверной звонок Nest, вы можете проверить, будет ли новый дверной звонок работать с вашим трансформатором тока.

Проверьте страницу справки Nest, чтобы узнать, будет ли ваша текущая система дверного звонка работать с Nest Hello.

Проверьте здесь схему подключения проводной перезвона Nest Hello и Honeywell.

Нет необходимости подробно обращаться к этой статье, если вы используете дверной звонок, который работает должным образом в первом кадре.
