Компьютерный блок питания: Всё о компьютерном блоке питания

| – Комментировать

Содержание

Всё о компьютерном блоке питания

Компьютерный блок питания — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электроэнергией постоянного тока путём преобразования сетевого напряжения до требуемых значений.

Во всех современных компьютерах используются блоки питания стандарта ATX. Ранее использовались блоки питания стандарта AT, в них не было возможности удаленного запуска компьютера и некоторых схемотехнических решений. Введение нового стандарта было связано и с выпуском новых материнских плат. Компьютерная техника стремительно развивалась и развивается, поэтому возникла необходимость улучшения и расширения материнских плат. С 2001 года и был введен этот стандарт.

Давайте рассмотрим, как устроен компьютерный блок питания ATX.

Расположение элементов на плате

Для начала взгляните на картинку, на ней подписаны все узлы блока питания, далее мы кратко рассмотрим их предназначение.

Чтобы вы поняли, о чем пойдет речь дальше, ознакомьтесь со структурной схемой боока питания.

А вот схема электрическая принципиальная, разбитая на блоки.

На входе блока питания стоит фильтр электромагнитных помех из дросселя и ёмкости (1 блок). В дешевых блоках питания его может не быть. Фильтр нужен для подавления помех в электропитающей сети возникших в результате работы импульсного источника питания.

Все импульсные блоки питания могут ухудшать параметры электропитающей сети, в ней появляются нежелательные помехи и гармоники, которые мешают работе радиопередающих устройств и прочего. Поэтому наличие входного фильтра крайне желательно, но товарищи из Китая так не считают, поэтому экономят на всём. Ниже вы видите блок питания без входного дросселя.

Дальше сетевое напряжение поступает на выпрямительный диодный мост, через предохранитель и терморезистор (NTC), последний нужен для зарядки фильтрующих конденсаторов. После диодного моста установлен еще один фильтр, обычно это пара больших электролитических конденсаторов, будьте внимательны, на их выводах присутствует большое напряжение.

Даже если блок питания выключен из сети следует предварительно их разрядить резистором или лампой накаливания, прежде чем трогать руками плату.

После сглаживающего фильтра напряжение поступает на схему импульсного блока питания она сложная на первый взгляд, но в ней нет ничего лишнего. В первую очередь запитывается источник дежурного напряжения (2 блок), он может быть выполнен по автогенераторной схеме, а может быть и на ШИМ-контроллере. Обычно – схема импульсного преобразователя на одном транзисторе (однотактный преобразователь), на выходе, после трансформатора, устанавливают линейный преобразователь напряжения (КРЕНку).

Типовая схема с ШИМ-контроллером выглядит примерно так:

Вот увеличенная версия схемы каскада из приведенного примера. Транзистор стоит в автогенераторной схеме, частота работы которой зависит от трансформатора и конденсаторов в его обвязке, выходное напряжение от номинала стабилитрона (в нашем случае 9В) который играет роль обратной связи или порогового элемента который шунтирует базу транзистора при достижении определенного напряжения. Оно дополнительно стабилизируется до уровня 5В, линейным интегральным стабилизатором последовательного типа L7805.

Дежурное напряжение нужно не только для формирования сигнала включения (PS_ON), но и для питания ШИМ-контроллера (блок 3). Компьютерные блоки пиатния ATX чаще всего построены на TL494 микросхеме или её аналогах. Этот блок отвечает за управление силовыми транзисторами (4 блок), стабилизацию напряжения (с помощью обратной связи), защиту от КЗ. Вообще 494 – это культовая микросхема используется в импульсной технике очень часто, её можно встретить и в мощных блоках питания для светодиодных лент. Вот её распиновка.

На приведенном примере силовые транзисторы (2SC4242) из 4 блока включаются через «раскачку» выполненную на двух ключах (2SC945) и трансформаторе. Ключи могут быть любыми, как и остальные элементы обвязки – это зависит от конкретной схемы и производителя. Обе пары ключей нагружены на первичные обмотки соответствующих трансформаторов. Раскачка нужна, поскольку для управления биполярными транзисторами нужен приличный ток.

Последний каскад – выходные выпрямители и фильтры, там расположены отводы от обмоток трансформаторов, диодные сборки Шоттки, дроссель групповой фильтрации и сглаживающие конденсаторы. Компьютерный блок питания выдаёт целый ряд напряжений для функционирования узлов материнской платы, питания устройств ввода-вывода, питания HDD и оптических приводов: +3.3В, +5В, +12В, -12В, -5В. От выходной цепи запитан и охлаждающий кулер.

Диодные сборки представляют собой пару диодов соединенных в общей точки (общий катод или общий анод). Это быстродействующие диоды с малым падением напряжения.

Дополнительные функции

Продвинутые модели компьютерных блоков питания могут дополнительно оснащаться платой контроля оборотов кулера, которая подстраивает их под соответствующую температуру, когда вы нагружаете блок питания, кулер крутится быстрее. Такие модели более комфортны в использовании, поскольку создают меньше шума при малых нагрузках.

В дешевых источниках питания кулер подключен напрямую к линии 12В и работает на полную мощность постоянно, это усиливает его износ, в результате чего шум станет еще больше.

Если ваш блок питания имеет хороший запас по мощности, а материнская плата и комплектующие довольно скромные по потреблению – можно перепаять кулер на линию 5В или 7В припаяв его между проводами +12В и +5В. Плюс кулера к желтому проводу, а минус к красному. Это снизит уровень шума, но не стоит так делать, если блок питания нагружен полностью.

Еще более дорогие модели оснащены активным корректором коэффициента мощности, как уже было сказано, он нужен для уменьшения влияния источника питания на питающую сеть. Он формирует нужные напряжения на входных каскадах ИП, при этом сохраняя изначальную форму питающего напряжения. Достаточно сложное устройство и в пределах этой статьи подробнее рассказывать о нем не имеет смысла. Ряд эпюр отображает примерный смысл использования корректора.

Проверка работоспособности

К компьютеру ИП подключается через стандартизированный разъём, он универсален в большинстве блоков, за исключением специализированных источников питания, которые могут использовать ту же клеммную колодку, но с иной распиновкой, давайте рассмотрим стандартный разъём и назначение его выводов.

У него 20 выводов, на современных материнских платах подключается дополнительных 4 вывода.

Кроме основного 20-24 контактного разъёма питания из блока выходят провода с колодками для подключения напряжения к жесткому диску, оптическому приводу SATA и MOLEX, дополнительное питание процессора, видеокарты, питание для флоппи-дисковода. Все их распиновки вы видите на картинке ниже.

Конструкция всех разъёмов таков, чтобы вы случайно не вставили его «вверх ногами», это приведет к выходу из строя оборудования. Главное, что стоит запомнить: красный провод – это 5В, Жёлтый – 12В, Оранжевый – 3.3В, Зеленый – PS_ON – 3…5В, Фиолетовый – 5В, это основные которые приходится проверять до и после ремонта.

Помимо общей мощности блока питания большую роль играет мощность, а вернее ток каждой из линий, обычно они указываются на наклейке на корпусе блока. Эта информация станет очень кстати, если вы собрались запускать свой блок питания ATX без компьютера для питания других устройств.

При проверке блока желательно его отключить от материнской платы, это предотвратит превышение напряжений выше номинальных (если блок всё же не исправен). Но на холостом ходу запускать его не рекомендуют, это может привести к проблемам и поломке. Да и напряжения на холостом ходу могут быть в норме, но под нагрузкой значительно проседать.

В качественных блоках питания установлена защита, которая отключает схему при отклонении от нормальных напряжений, такие экземпляры вообще не включатся без нагрузки. Далее мы подробно рассмотрим, как включать блок питания без компьютера и какую можно повесить нагрузку.

Использование блока питания без компьютера

Если вы вставите вилку в розетку и включите тумблер на задней панели блока, напряжений на выводах не будет, но должно появиться напряжение на зеленом проводе (от 3 до 5В), и фиолетовом (5В). Это значит, что источник дежурного питания в норме, и можно пробовать запускать блок питания.

На самом деле всё достаточно просто, нужно замкнуть зеленый провод на землю (любой из черных проводов). Здесь всё зависит от того как вы будете использовать блок питания, если для проверки, то можно это сделать пинцетом или скрепкой. Если он будет включен постоянно или вы будете выключать его пол линии 220В, то скрепка, вставленная между зеленым и черным проводом рабочее решение.

Другой вариант – это установить кнопку с фиксацией или тумблер между этими же проводами.

Чтобы напряжения блока питания были в норме при его проверке нужно установить нагрузочный блок, можно его сделать из набора резисторов по такой схеме. Но обратите внимание на величину резисторов, по каждому из них будет протекать большой ток, по линии 3.3 вольта порядка 5 Ампер, по линии 5 вольт – 3 Ампера, по линии 12В – 0.8 Ампер, а это от 10 до 15Вт общей мощности по каждой линии.

Резисторы нужно подбирать соответствующие, но не всегда их можно найти в продаже, особенно в небольших городах, где малый выбор радиодеталей. В других вариантах схемы нагрузки, токи еще больше.

Один из вариантов исполнения подобной схемы:

Другой вариант использовать лампы накаливания или галогеновые лампы, на 12В подойдут от автомобиля их можно использовать и на линиях с 3. 3 и 5В, стоит только подобрать нужные мощности. Еще лучше найти автомобильные или мотоциклетные 6В лампы накаливания и подключить несколько штук параллельно. Сейчас продаются 12В светодиодные лампы большой мощности. Для 12В линии можно использовать светодиодные ленты.

Если вы планируете использовать компьютерный блок питания, например, для питания светодиодной ленты, будет лучше, если вы немного нагрузите линии 5В и 3.3В.

Заключение

Блоки питания ATX отлично подходят для питания радиолюбительских конструкций и как источник для домашней лаборатории. Они достаточно мощные (от 250, а современные от 350Вт), при этом можно найти на вторичном рынке за копейки, также подойдут и старые модели AT, для их запуска нужно лишь замкнуть два провода, которые раньше шли на кнопку системного блока, сигнала PS_On на них нет.

Если вы собрались ремонтировать или восстанавливать подобную технику, не забывайте о правилах безопасной работы с электричеством, о том, что на плате есть сетевое напряжение и конденсаторы могут оставаться заряженными долгое время.

Включайте неизвестные блоки питания через лампочку, чтобы не повредить проводку и дорожки печатной платы. При наличии базовых знаний электроники их можно переделать в мощное зарядное для автомобильных аккумуляторов или в лабораторный блок питания. Для этого изменяют цепи обратной связи, дорабатывают источник дежурного напряжения и цепи запуска блока.

Ранее ЭлектроВести писали, что глава Tesla подтвердил, что после внедрения полного автопилота Tesla больше не будет считаться автомобилем. Это будет прибыльный бизнес роботакси, так что стоить электрокары будут в несколько раз дороже «обычных» машин. Вероятно, индивидуальным покупателям их и вовсе продавать не будут.

По материалам: electrik.info.

Блок питания — Системный блок

Компьютерный блок питания (или, сокращенно, блок питания, БП) — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электроэнергией постоянного тока, путём преобразования сетевого напряжения до требуемых значений.

Основной принцип работы блока питания

Основной принцип работы импульсных блоков питания заключается в выпрямлении сетевого напряжения с последующим преобразованием его в переменное высокочастотное напряжение прямоугольной формы, которое понижается трансформатором до нужных значений, выпрямляется и фильтруется.Таким образом, основную часть схемы любого компьютерного блока питания, можно разделить на несколько узлов, которые производят определённые электрические преобразования.

Основные узлы блока питания

  • Сетевой выпрямитель. Выпрямляет переменное напряжение электросети (110/230 вольт).

  • Высокочастотный преобразователь (Инвертор). Преобразует постоянное напряжение, полученное от выпрямителя в высокочастотное напряжение прямоугольной формы. К высокочастотному преобразователю отнесём и силовой понижающий импульсный трансформатор. Он понижает высокочастотное переменное напряжение от преобразователя до напряжений, требуемых для питания электронных узлов компьютера.

  • Узел управления. Является «мозгом» блока питания. Отвечает за генерацию импульсов управления мощным инвертором, а также контролирует правильную работу блока питания (стабилизация выходных напряжений, защита от короткого замыкания на выходе и пр.).

  • Промежуточный каскад усиления. Служит для усиления сигналов от микросхемы ШИМ-контроллера и подачи их на мощные ключевые транзисторы инвертора (высокочастотного преобразователя).

  • Выходные выпрямители. С помощью выпрямителя происходит выпрямление — преобразование переменного низковольного напряжения в постоянное. Здесь же происходит стабилизация и фильтрация выпрямленного напряжения.

Это основные части блока питания компьютера. Их можно найти в любом импульсном блоке питания, начиная от простейшего зарядника для сотового телефона и заканчивая мощными сварочными инверторами. Отличия заключаются лишь в элементной базе и схемотехнической реализации устройства.

Характеристики блока питания.

Основной характеристикой БП является его мощность. Она должна быть равна суммарной мощности, которую потребляют комплектующие ПК при максимальной вычислительной нагрузке, а при нормальном выборе, т.е при адекватном покупателе, хорошо, если она превышает этот показатель на 100 Вт и более. В противном случае компьютер может выключаться в моменты пиковой нагрузки, перезагружаться или, что гораздо хуже, блок питания сгорит, а если, сгорая, подаст (на материнку, винчестеры, DVD±RW) высокое напряжение, то в «мир иной» он отойдет не один, а обязательно в дружной кампании этих устройств (частая практика).

Одна из таких программ — Power Watts PC, бесплатная, русскоязычная и вполне адекватнаяВы можете самостоятельно сделать ориентировочные расчеты мощности, которая необходима для питания Вашего компьютера. Каждый компонент системы потребляет какое-то количество энергии, сложив значения энергопотребления для всех комплектующих внутри корпуса ПК, и добавив 20% про запас, Вы получите желаемую мощность блока питания. Кроме того, в Интернете можно найти специальные «программы-калькуляторы», для расчетов такого рода.Как уже говорилось и Вы сами поняли, этот калькулятор позволяет  рассчитать мощность блока питания для ПК любой конфигурации.Интерфейс программы прост и понятен, поэтому Вы без труда разберетесь в ней и рассчитаете необходимую мощность.

  • КПД(Коэффициент полезного действия)

Высокая мощность, сама по себе не гарантирует качественной работы. Помимо нее, имеют значение и другие параметры, например – КПД. Этот показатель говорит о том, какая доля потребляемой блоком питания энергии из электрической сети достается комплектующим компьютера. Чем выше КПД, тем меньше греется блок питания (и нет необходимости усиленного охлаждения с помощью шумного вентилятора), т.е. более эффективно преобразует энергию из электрической розетки в заявленные ватты и, конечно, тем меньше расходует энергии впустую, на обогрев.

КПД блока питания оценивается своей системой медалей — стандарт «80 PLUS»

. Этот стандарт подразумевает несколько уровней эффективности: Platinum, Gold, Silver и Bronze, и спецификации каждого из них, имеют собственный набор требований. Разумеется, блоки питания «80 PLUS Platinum» или «80 PLUS Gold» будут более эффективными (КПД 90% и выше), чем их обычные собратья, но они и стоят дороже. Поэтому здесь лучше воспользоваться правилом — выбирайте модель с сертификацией «80 PLUS», а уровень «медали» подбирайте, исходя из вашего бюджета (но не ниже бронзы).Кроме всего прочего, информация по всем модулям стандарта «80 PLUS», доступна на сайте организации 80plus.org. Производители сертифицируют по нему заведомо качественные модели, поскольку блоки питания с дешёвой схемотехникой просто не пройдут по критериям. Именно по этой причине данный сертификат является дополнительной гарантией качества, т.е ищите БП с ним.

Power Factor Correction

Значительно поднять КПД («бэпэшника») позволяет модуль PFC, что по-русски означает «коррекция фактора мощности». Модуль PFC — специальный элемент, предназначенный для коррекции коэффициента мощности и направленный на защиту сети. PFC условно делится на активный (Active) и пассивный (Passive).Рекомендуем покупать блоки питания с PFC (они позволяют добиться высокого уровня КПД — до 95%), причем активным (Active), ибо APFC, дополнительно выравнивает входное напряжение, что в свою очередь позволяет стабильно работать всем устройствам, выводящим аналоговый сигнал из компьютера.Заметим, что модели с APFC немного дороже, чем их «пассивные собратья», но разница в эффективности, позже отразится в Ваших счетах за электроэнергию.

  • Максимальная сила тока на отдельных линиях

Общая мощность блока питания складывается из мощностей, которые он может обеспечить на отдельных линиях питания. Если нагрузка на одну из них превысит допустимый предел, то система потеряет стабильность, даже если суммарная потребляемая мощность будет далека от номинала. Всего (как Вы уже знаете) существуют три линии 12В; 5В и 3.3В; чуть подробнее о них.12-вольт подается, прежде всего, на мощные потребители электроэнергии – видеокарту и центральный процессор. Блок питания должен обеспечивать на этой линии как можно большую мощность. Для питания высокопроизводительных видеокарт используются две 12-вольтовые линии. Линии с напряжением 5В снабжают питанием материнскую плату, жесткие диски и оптические приводы ПК. Линии на 3.3В, идут только на материнскую плату и обеспечивают питанием оперативную память.Также стоит сказать, что нагрузка на линии в современных системах, как правило, неравномерна и здесь стоит учитывать, что «тяжелее» всех приходится 12-вольтовому каналу, особенно в конфигурациях с мощными видеокартами, однако про линии 5В/3.3В также забывать не стоит, их суммарный ток не должен превышать 30% от общего тока блока питания.

При указании габаритов БП производители, как правило, ограничиваются обозначением форм-фактора, который должен отвечать стандарту ATX 2.X. Смотрите это на самом блоке питания (стрелка 1 на изображении) или на прилагающейся к нему документации. Также при покупке советуем сравнивать его габариты с размерами «посадочного места» в корпусе вашего ПК. Обратите внимание, если на корпусе стоит надпись «noise killer» (стрелка 2 на изображении), то вентилятор вращается по возможности медленно, что снижает уровень звука. Скорость же вращения регулируется специальным температурным датчиком.

Старый блок питания (стандарт АТ), который включает и выключает компьютер при помощи обычного сетевого выключателя, далеко не самый лучший вариант. Сейчас его покупку можно оправдать только тем, что у вас дома «древняя» машина, в которую физически нельзя вставить более современный модуль.Лучше выбирать АТХ-устройство, которое работает только после команды материнской платы. Такая технология дает возможность убрать из блока высоковольтный провод и улучшить безопасность. Даже если блок АТХ сгорит, вероятность, что пострадает что-то еще, намного ниже. В свою очередь АТХ стандарт насчитывает несколько разных модификаций. Версия АТХ 2.03, выпускается для мощных компьютеров с большим потреблением энергии.

  • Система Cable-managment.

Это название объединяет способ подключения кабелей к блоку питания. Суть технологии в том, что к модулю подключаются только нужные кабели, идущие в комплекте поставки.

Например, блок обладает множеством кабелей, которые позволяют подключить, скажем, от 3 до 5 жестких дисков, до 2—3 видеокарт и т.п. Но ведь обычно в компьютере установлено максимум три винчестера и одна видеокарта. В этом случае получается, что все эти неиспользуемые кабели просто висят в системном блоке и только мешают охлаждению, т.к. затрудняют циркуляцию воздуха.  Технология модульного подключения кабелей позволяет, по мере необходимости, подключать только нужные в данный момент кабели, а ненужные оставлять «вне». У таких модулей несъемными являются только основные кабели, например, для питания системной платы, процессора и один кабель для дополнительного питания видеокарты.

БП должен не только обеспечивать необходимую мощность, но и правильно подводить напряжение ко всем компонентам, а для этого нужны соответствующие разъемы.Например, разъемов Molex должно быть хотя бы не меньше шести штук (хотя можно расширять спец. разветвителем, но его надо покупать). В компьютере с двумя жесткими дисками и парой оптических приводов уже задействованы четыре таких разъема, а к Molex могут подключаться и другие устройства – например, корпусные вентиляторы и «древние» видеокарты с интерфейсом AGP.  Длина кабелей питания должна быть достаточной для того, чтобы они могли дотянуться до всех необходимых разъемов. Еще одна немаловажная дополнительная опция, наличие которой крайне желательно, – оплетка у кабеля.Она, во-первых, существенно упрощает монтаж компьютера и подключение новых устройств, а во-вторых, позволяет избежать зажимов и переломов кабелей вследствие их запутывания.

  • Охлаждение и шум

Во время работы, компоненты блока питания сильно нагреваются и требуют усиленного охлаждения. Для этого используются вентиляторы (встроенные в его корпус) и радиаторы. Большинство используют один вентилятор размера 80 или 120 мм (которые работают довольно шумно), причем, чем выше мощность БП, тем более интенсивный поток воздуха требуется для того, чтобы его охладить. Для снижения уровня шума в качественных системах используются схемы контроля скорости вращения вентиляторов в соответствии с температурой внутри модуля блока.

Некоторые модели позволяют пользователю самому определять скорость вращения вентилятора с помощью регулятора на задней стенке, также есть модели, которые продолжают «прокачивать» воздух спустя некоторое время после выключения компьютера. Благодаря этому, компоненты компьютера быстрее остывают после работы.

Качественные блоки питания оснащаются различными системами для защиты от скачков напряжения, перегрузки, перегрева и короткого замыкания. Эти функции защищают не только блок питания, но и другие компоненты компьютера.Заметим, что наличие таких систем в блоке питания не исключает необходимости использования источников бесперебойного питания и сетевых фильтров.

  • Время наработки на отказ

Как правило, гарантия в N-ое количество часов работы – один из признаков качественного изделия. Да, такие модели стоят несколько дороже, но зато производитель определяет гарантированное время работы устройства. Оптимальным вариантом здесь является срок 3—5 лет. Информация об этом содержится в руководстве по эксплуатации, а так же продублирована на упаковке.

Выбор компьютерного блока питания, «Компьютеры Одесса»

В процессе покупки персонального компьютера обычным обывателем, вопрос выбора блока питания, как правило, не стоит. Основная масса покупателей, рассматривая системные блоки, выбирает посимпатичнее и «покруче», что бы цвет монитора и клавиатуры подходили к цвету системного блока, смотрят на наличие фронтальных USB и выходов аудиокарты и т.д. Однако, часто вместе с корпусом недорогого ПК идет и блок питания, от качества которого  зависит очень многое: стабильность работы компьютера в целом, срок службы компонентов компьютера, сохранность данных, хранящихся на жестком диске, и, в итоге, самое ценное – ваше время и нервы. Мы не будем акцентировать внимание на определенных моделях и фирмах-изготовителях, об этом можно целые книги написать, мы выявим основные характеристики и параметры, на которые следует обратить внимание при покупке ПК и наряду с другими компонентами грамотно выбирать блок питания и зачастую отдельно от самого корпуса, а не в придачу к красивому ящику (который тоже влияет на работу компьютера, но об этом в др. статье)





Компьютерный блок питания (далее БП) — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электрической энергией постоянного тока. В его задачу входит преобразование сетевого напряжения до заданных значений, их стабилизация и защита от незначительных помех питающего напряжения. Также, будучи снабжён вентилятором, он участвует в охлаждении системного блока.





Высококачественный блок питания должен соответствовать 5 критериям. Эти критерии таковы:

1. Блок питания должен постоянно обеспечивать заявленную мощность.

2. Блок питания должен гарантированно работать при внешней температуре в 40 — 50°C..

3. Блок питания должен иметь низкий уровень шума..

4. Блок питания должен быть совместим с современными компонентами ПК.

5. Блок питания должен быть удобным в эксплуатации по типу организации кабелей, не уступая при этом, качеству работы.

Это теория, а на практике рассмотрим  какие необходимые детали нужно знать о блоке питания, чтобы правильно подойти к вопросу выбора. Блок питания стандарта ATX (именно этому стандарту соответствуют большинство БП в ПК)  имеет следующие характеристики с практической точки зрения, которые важны для рассмотрения в данной статье:

1) Суммарную заявленную электрическую мощность

2) Максимальные выдаваемые токи по основным линиям питания +5 В, +12 В, +3,3 В, -5 В, -12 В. Измеряются в амперах.

3) Количество разъемов подключения соответствующего типа и длина кабелей питания

4) Совместимость с ИБП.

5) Наличие вентилятора с функцией Pulse Width Modulation



Суммарная заявленная электрическая мощность и токи.

АТХ-стандарт обуславливает максимально допустимые токи, пульсации и отклонения от эталонных напряжений по всем линиям питания. В рамках «домашнего ПК» принято разделять стандарт на две серии: АТХ 1.х и АТХ 2.х (в обзорах и на форумах последний часто пишут как 2.0, что не совсем верно). Основным различием является доминирование линии +5 В в первой серии и +12 В – во второй.

Основные данные можно обнаружить либо на специальной табличке, которая, как правило, имеется на каждом блоке питания, либо на сайте производителя данного блока питания. Например :



  Из данной таблички видно, что блок изготовлен Тайваньской компанией Sea Sonic Electronics Co. Модель SS-850HT намекает на то, что максимальная пиковая мощность   БП — 850W(об этом, как правило, написано достоверно ниже в таблице и именно в таблицу следует заглянуть при поиске мощности, потому что не всегда название модели совпадает с номинальной, а тем более реальной мощностью). Далее следует надпись Active PFC F3 – это означает, что этот БП оборудован схемой активной коррекции фактора мощности (Active Power Factor Correction), которая улучшает значение коэффициента мощности блока питания за счет изменения формы волны входящего тока. БП с активной PFC могут доводить коэффициент мощности до значения 0.99, в то время, как БП с пассивной PFC — до 0.70, а БП, вообще не использующие PFC – только до 0.60. Более высокий коэффициент мощности сокращает потери при передаче и увеличивает эффективность для энергетических компаний, делая активную коррекцию коэффициента мощности важной частью конфигурации систем.

 Далее мы видим таблицу, в которой надписи означают: AC INPUT – входное переменное напряжение (сетевое напряжение на которое рассчитан БП) – в нашем случае это переменное напряжение от 100 до 240 В частотой 50-60 Гц (подойдет как для европейского так и для американского рынка сбыта т.н. универсальный ввод или «полный охват») и потребляет данный БП от 12 до 6 А переменного тока.

Далее в таблице находятся значения выходного постоянного напряжения DC OUTPUT(по стандарту ATX отклонение напряжений блока питания не должно превышать 5%) и нагрузочные способности линий +3,3В, +5В, двух виртуальных линий +12В (далее мы остановимся на них более подробно, так как это самая нагруженная линия в современных блоках питания), -12В(имеет вспомогательное значение), +5Vsb (напряжение дежурной цепи).

В прошлом, во времена таких процессоров, как Athlon XP и Pentium 4, основная нагрузка ложилась на линию +5В. Но в связи с ростом энергопотребления процессоров стало более выгодным технически питать их по линии +12В, потому что при равной мощности по линии + 12В идет почти в 2,5 раза меньший ток, чем по линии +5В. Благодаря этому снижаются потери мощности в электрических кабелях, и соответственно, просадки напряжения. Поэтому современные БП оснащены несколькими(обычно 2-4) виртуальными линиями +12В, на которые и ложится основная нагрузка. В нашем случае производитель заявил, что каждая линия +12V1 и +12V2 способна обеспечить ток 40А, однако это не означает, что одновременно обе линии способны выдать такой максимальный ток. Иначе бы мощность по линии +12В была бы равна (40А+40А)*12В=960Вт, а мы имеем 840Вт, и то это все при условии, что остальные линии БП потребляют в сумме не более 10Вт, так как общая мощность этого БП заявлена 850Вт. То есть в реальности предполагается, что обе линии +12В одновременно не будут нагружены на  40А и данная таблица носит скорее приблизительно информативный характер (на самом деле этой таблице следует доверять в БП ведущих производителей, китайские «ноунейм» фирмы сильно завышают эти цифры в угоду маркетологам и их БП могут выдавать лишь половину заявленной мощности).

По UL номеру E104405 можно проверить, что этот блок питания действительно произведен компанией SEA SONIC ELECTRONICS CO LTD. На этикетке подчеркнута сертификация организациями CUL, TUV, FCC и соответствие стандартам по содержанию вредных веществ RoHS, а также сертификацию 80 PLUS. Сертификация 80 PLUS® — самый широко известный независимый стандарт энергосбережения. Такие БП потребляют меньше энергии и выделяют меньше теплоты, позволяя системе охлаждения работать дольше и с меньшим шумом. Эта сертификация снижает эксплуатационные расходы и помогает в защите окружающей среды. Кроме того, на этикетке можно заметить знаки Укрстандарта и Росстандарта.



Практический расчет необходимой мощности



Давайте подумаем теперь сколько же нам надо мощности для питания нашего компьютер (Одесса). При выборе мощности и модели БП должно быть принято во внимание множество факторов, включая тип компьютера, требования видеокарты и для каких целей и задач он будет использоваться. Чтобы помочь пользователям с выбором наиболее подходящего БП можно воспользоваться интернет ресурсами (например www.antec.outervision.com) для автоматического подсчета мощности при заданных параметрах нашего ПК или узнать потребляемую мощность каждого компонента ПК на сайте производителя.

Приведем пример для расчета мощности современного ПК, где нагрузка в основном на линию +12В и от нее следует отталкиваться при подсчете (соответственно при выборе БП для компьютера с БП старой версии АТХ 1.х данный расчет надо производить для линии +5В). В нашем расчете нет смысла выискивать точные данные по вентиляторам, жестким дискам и оптическим приводам, поскольку на фоне энергопотребления видеокарт и центральных процессоров они незначительны. Поэтому можно грубо принять (естественно, в сторону завышения), что типичная мощность для HDD – 10Вт, вентилятора – 5Вт, оптического привода – 15Вт. Данные об энергопотреблении процессоров и видеокарт стоит выяснять отдельно и желательно с точностью хотя бы до 10 Вт. К примеру, мощность современного процессора в персональном компьютере может быть в пределах от 25 до 140 Вт, а видеокарты – от 10 до 300 Вт, а в отдельных экземплярах и выше.



Например для такой системы: CPU Core2Duo E8400, видеокарта Radeon HD 4850, 1 HDD, 2 вентилятора, 1 DVD-RW. Находим в сети значение thermal design power(макс. расч. мощность) для процессора CPU Core2Duo E8400(например тут) -65Вт, видеокарты Radeon HD 4850(например тут) — 110Вт максимум, 2 вентилятора – 10Вт, 1 HDD – 10Вт, 1 DVD-RW – 15Вт имеем в сумме 65+110+10+10+15=210Вт по цепи +12В, так все эти устройства потребляют больше всего по линии +12В. Разделив 210 на 12В по формуле расчета мощности имеем около 18А. С учетом принятых нами огрублений, а также неучтенных потерь и увеличенного потребления при старте эту величину рекомендуется умножить на 1,1. Получаем величину около 20 А. Рассматривая технические параметры интересующего нас блока питания, проверяем заявленный максимальный ток по линии +12В, для которой и проводились расчеты. В нашем случае нас интересует блок питания, у которого заявленный ток по линиям +12 В не менее чем 20 А. Такому условию соответствуют многие качественные блоки питания типичной мощности 350-400 Вт.

После того, как мы подсчитали требуемую силу тока по линии +12 В и научились определять, подойдет ли нам тот ли иной блок питания, следует вспомнить, как по внешним признакам можно отличить качественный БП от некачественного. Здесь, к сожалению, не так все однозначно.



Оценка качества БП

Одним из первостепенных косвенный критериев оценки качество БП был его вес. Достаточно толстая листовая сталь, из которой сделан корпус, массивный силовой трансформатор, немаленький дроссель групповой стабилизации +5/+12 В (или два меньших при раздельной) обуславливали этот значительный вес. Кроме того, рекомендовалось просмотреть блок «на свет» дабы рассмотреть габариты радиаторов и высоковольтных конденсаторов. Казалось бы – все правильно, но многие современные качественные БП за счет улучшенной и более дорогой схемотехники смогли добиться уменьшения веса БП за счет снижения размеров силового трансформатора и дросселя групповой стабилизации. Однако цена на такие изделия не оставляет сомнений на счет их качества. Хороший БП не может стоит меньше 40-50 у.е. а зачастую стоит 80-120.

К другим косвенным внешним признакам оценки качества БП принято относить длину, толщину, количество кабелей и разъемов, габариты вентилятора. Стандартом толщины кабелей является AWG18, маркировка нанесена прямо на самих проводах. Чем больше цифра, тем меньше сечение (для питания floppy-дисковода допустимо применение проводов AWG22). Тонкий провод, например AWG20, по всей длине выводов – признак БП очень низкого качества. Крупный вентилятор (12 см и больше) с высокой степенью вероятности указывает на принадлежность БП к стандарту АТХ 2.х – старые блоки всецело комплектовались вентиляторами 8 и 9.2 см, исключений с применением 12 см весьма немного.

Разъемы подключения ATX различного типа



Нынешние блоки питания по типу организации кабелей делятся на три типа:

  • Традиционные: все кабели напрямую соединены с БП, включая дополнительные. Преимущество – меньше потерь при проводной передаче; недостатки – беспорядок в проводах и препятствия для свободной циркуляции воздуха системы охлаждения.
  • Модульные: кабели соединены с БП посредством специальных разъемов. Преимущество такого подхода в возможности упорядочить кабели для более свободной циркуляции воздуха охлаждающей системы; недостаток – высокие потери при проводной передаче.
  • Блоки питания с расширенной гибридной системой организации кабелей Antec: комбинируют решения традиционных и модульных БП; все жизненно важные кабели подключены к блоку напрямую, а дополнительные посредством модульного решения. Это позволяет достичь меньших потерь при проводной передаче, наряду с улучшенной организацией прокладки кабелей.



Стандартно БП имеет основную массу необходимых разъемов подключения соответствующего типа:



4-х или(и) 8-и контактный разъемы питания процессора ATX12V и 20+4 контактный разъем ATX для питания материнской платы и шины PCI-Express



4-контактный разъем MOLEX,  разъем питания SATA



Современные мощные видеокарты, как правило, снабжены разъемами дополнительного питания на 6 или 8 пин. Наиболее мощные видеокарты имеют иногда по 2 или даже 3 (а в будущем и 4) таких разъема. Производителям блоков питания сей факт известен, поэтому они заранее снабжают свои блоки питания соответствующими кабелями с нужными разъемами. Вам нужно только выбрать модель блока питания с соответствующим вашим нуждам количеством кабелей нужного типа. Да, производители видеокарт, как правило, снабжают свои изделия нужными переходниками. Ими можно воспользоваться, но лучше этого по возможности не делать – лишний механический контакт в цепи и лишний кабель в корпусе малополезен. Также этого переходника может не оказаться в комплекте, он может потеряться, выйти из строя, а в продаже они довольно редки. Как правило, у блоков питания мощностью более 500 Вт и более уже встречается два 6-пин разъема для дополнительного питания видеокарты.







6-контактный и 6+2-контактный разъемы питания видеокарт PCI-E





Совместимость с ИБП.

В последнее время все чаще возникают жалобы от пользователей на бесполезность установки ИБП – в момент отключения света ПК просто перегружается, а то и вовсе отключается, причем, порой, совершенно «молча». Так в чем проблема?

Все дело в несовместимости блоков питания Full Range (способных работать в очень широком сетевом вольтажном диапазоне 85-240 В) с активной схемой корректировки фактора мощности (Active PFC). В момент отключения электропитания падение напряжения в блоке питания не является мгновенным за счет конденсаторных емкостей. Напряжение падает очень быстро, но не настолько быстро, чтобы APFC не успел среагировать – иначе, зачем он нужен? Падение напряжение компенсируется увеличением тока потребления. Рост тока несет характер снежного кома, результат – срабатывание защиты по току в ИБП. Наверняка некоторые из читателей воскликнут: «Но ведь UPS как раз и нужен для того, чтобы напряжение не падало!» – и будут правы, но скорость реакции большинства ИБП существенно ниже, чем у APFC.

Путей решения проблемы есть несколько: «замедление» APFC, «ускорение» реакции ИБП (как это сделано в smart-UPS), отключение режима Full Range (перевод блока питания в обычный диапазон напряжений 185-240 В), отключение APFC. Разумеется, совсем необязательно проблемы будут именно у Вас и именно в той или иной связке БП – ИБП. На это тоже есть свое объяснение: в момент отключения электричества ПК был почти не нагружен, автоматическое отключение Full Range (БП адаптирован для питания от ИБП), «быстрый» и/или мощный ИБП.

Во избежание вышеописанной проблемы следует приобретать либо smart-UPS, либо блоки питания без PFC. Последний совет, фактически, парадоксален. Еще совсем недавно все и вся говорили, что APFC – это хорошо и полезно. Сегодня – наоборот (правда, только в том случае, если планируется использование ИБП).



Наличие  вентилятора с функцией Pulse Width Modulation

Вентиляторы, использующие широтно-импульсную модуляцию (Pulse Width Modulation) могут регулировать скорость своего вращения между 15% и 100%. В то время как традиционные вентиляторы, управляемые лишь питающим напряжением имеют диапазон вращения между 35% и 90%. Использование PWM-вентилятора при менее, чем 50%-ой нагрузке обеспечит значительно более низкий уровень шума охлаждающей системы БП.



Немаловажную роль в выборе производителя БП, если Вы сомневаетесь в своей компетенции играют различный рода тесты блоков питания ведущих производителей, которых в сети очень много на сайтах http://www.easycom.com.ua, http://www.overclockers.ru/, http://itc.ua/, http://www.3dnews.ru,  http://www.ixbt.com/ и др.



Удачных Вам покупок.







.




Блок питания для персонального компьютера | FSP TECHNOLOGY INC.

Блок питания для персонального компьютера | FSP TECHNOLOGY INC. FSP

Полный ассортимент продукции с различными форм-факторами. Продукция отличалась высоким КПД и высокой удельной мощностью.

нет

  • Intel PSDG SFX 12V V3.42 версия
  • Эффективность 80 PLUS GOLD
  • 100 x 125 x 63,5 (мм)
  • Собственная патентная ИС, обеспечивающая высокую производительность и эффективность
  • Полностью модульная конструкция выходного кабеля

87% 90% 87% SFX100Vac ~ 240Vac62368850W

  • Intel PSDG ATX 12V V2. 52 версия
  • 80 PLUS 230V EU BRONZE КПД
  • 150 x 140 x 86 (мм)
  • Forward и D2D для обеспечения высокой производительности и эффективности

85% 88% 85% Только ATX 230Vac 62368850W

  • Intel PSDG ATX 12 В V2.52 версия
  • 80 PLUS PLATINUM Эффективность
  • 150 x 140 x 86 (мм)
  • LLC + D2D Схема схем, обеспечивающая высокую производительность и эффективность

90% 92% 89% ATX100Vac ~ 240Vac62368850W

  • Intel PSDG ATX 12V V2.52 версия
  • Эффективность 80 PLUS GOLD
  • 150 x 150 x 86 (мм)
  • LLC + D2D Схема схем, обеспечивающая высокую производительность и эффективность

87% 90% 87% ATX100Vac ~ 240Vac62368850W

  • Intel PSDG ATX 12 В V2.52 версия
  • 80 PLUS BRONZE Эффективность
  • 150 x 140 x 86 (мм)
  • Forward и D2D для обеспечения высокой производительности и эффективности

82% 85% 82% ATX100Vac ~ 240Vac62368850W

  • Intel PSDG SFX 12V V3. 42 версия
  • Эффективность 80 PLUS GOLD
  • 100 x 125 x 63,5 (мм)
  • Собственная патентная ИС, обеспечивающая высокую производительность и эффективность
  • Полностью модульная конструкция выходного кабеля

87% 90% 87% SFX100Vac ~ 240Vac62368750W

  • Intel PSDG ATX 12 В V2.52 версия
  • 80 PLUS 230V EU BRONZE КПД
  • 150 x 140 x 86 (мм)
  • Forward и D2D для обеспечения высокой производительности и эффективности

85% 88% 85% Только ATX 230Vac 62368750W

  • Intel PSDG ATX 12V V2.52 версия
  • Эффективность 80 PLUS GOLD
  • 150 x 150 x 86 (мм)
  • LLC + D2D Схема схем, обеспечивающая высокую производительность и эффективность

87% 90% 87% ATX100Vac ~ 240Vac62368750W

  • Intel PSDG ATX 12 В V2.52 версия
  • Сертификат 80 PLUS GOLD
  • 150 x 140 x 86 (мм)
  • LLC + D2D Схема схем, обеспечивающая высокую производительность и эффективность

87% 90% 87% ATX100Vac ~ 240Vac62368750W

  • Intel PSDG ATX 12V V2. 52 версия
  • 80 PLUS BRONZE Эффективность
  • 150 x 140 x 86 (мм)
  • Forward и D2D для обеспечения высокой производительности и эффективности

82% 85% 82% ATX100Vac ~ 240Vac62368750W

привет, все кончено свяжитесь с нами
товар выберите

Как выбрать лучший блок питания для ПК

Блоки питания

— это компонент ПК, который часто неправильно понимают и не замечают.Многие пользователи выбирают блок питания для ПК только исходя из общей мощности, предполагая, что выше всегда синонимично лучше . Другие вообще не обращают внимания на выбор блока питания (БП) и соглашаются на любую мерзость, прибывшую вместе с их машиной. Но учитывая, насколько важен хороший источник питания для стабильности и долговременной надежности системы, очень жаль, что блокам питания уделяется так мало внимания по сравнению с более привлекательными компонентами, такими как видеокарты и твердотельные накопители.

Не помогает то, что рынок блоков питания наводнен продуктами недобросовестных производителей, которые используют некачественные компоненты и завышают возможности оборудования, особенно сейчас, когда стремительный рост цен на криптовалюту создал огромный спрос на видеокарты и блоки питания. Но выбрать надежный и эффективный блок питания можно, если вооружиться правильными знаниями.

Это руководство по блоку питания поможет вам выбрать лучший блок питания для и вашего .Между тем, это руководство по установке блока питания может помочь вам в настройке после того, как вы выбрали блок питания. Давайте копаться.

Выбор блока питания

Сезонный

Уделяйте блоку питания столько же внимания, сколько и процессору компьютера.

Не существует единого универсального правила выбора качественного блока питания. Тем не менее, различные индикаторы предоставляют косвенные доказательства качества ПЕВ, и некоторые рекомендации в целом могут оказаться полезными.

Во-первых, всегда покупайте блок питания от известного производителя и ищите отзывы о нем перед покупкой.Избегайте дешевых обычных источников питания, которые, как правило, не соответствуют стандартам. Ищите уважаемые бренды, которые предлагают надежные гарантии и поддержку. Corsair, Seasonic, EVGA и Antec — производители с репутацией производителей высококачественных блоков питания, хотя даже они могут предложить несколько неудач среди всех шпилек. Делай свою домашнюю работу!

Более крупные и тяжелые устройства предпочтительнее небольших легких моделей. В более качественных источниках питания почти всегда используются более крупные и качественные конденсаторы, дроссели и другие внутренние компоненты, а также они оснащены радиаторами большего размера для лучшего рассеивания тепла — все это приводит к большему весу.Еще одним плюсом являются вентиляторы охлаждения большего размера, которые обычно пропускают больше воздуха, но при этом производят меньше шума, чем вентиляторы меньшего размера.

Сильверстоун Разъем 6 + 2 контакта.

Конечно, вам также следует проверить разъемы блока питания, чтобы убедиться, что блок совместим с вашей конкретной системой. Термин 20 + 4 контакта относится к разъему, который может функционировать как 20-контактный или 24-контактный разъем. В 6 + 2-контактном разъеме, показанном справа, вы можете включить или выключить два контакта разъема в соответствии с вашими потребностями.

В подавляющем большинстве потребительских ПК используются стандартные блоки питания ATX. Также доступны меньшие блоки и блоки, специально разработанные для корпоративных и серверных приложений; но для обычных настольных систем блок питания ATX — это то, что нужно.

При поиске блока питания обратите внимание на три важнейшие характеристики: выходная мощность, шины и эффективность. Другие характеристики и функции тоже важны, но эти три напрямую влияют на производительность блока питания.

Все о выпуске

Производители обычно указывают мощность своих блоков питания в ваттах. Блок питания с более высокой мощностью может обеспечить большую мощность. Источники питания для настольных ПК имеют номинальную выходную мощность от 200 Вт до 1800 Вт (для продуктов сверхвысокого класса, класса для энтузиастов). Номинальная мощность выше этого значения превысит возможности типичной 15-амперной электрической розетки. Здесь важно число для постоянной или непрерывной мощности, а не для пиковой мощности. Большинство источников питания могут работать на пиковой мощности только в течение коротких периодов времени.

В идеале ваше устройство должно обеспечивать большую мощность ваших компонентов и иметь дополнительный запас на случай, если вы захотите подключить дополнительные компоненты позже.Большинство источников питания достигают своего пикового уровня эффективности при нагрузках от 40 до 80 процентов. Для достижения максимальной эффективности рекомендуется увеличить мощность блока питания примерно до 50–60 процентов, но при этом оставить место для расширения в будущем.

EVGA

Информация о блоке питания EVGA мощностью 850 Вт.

Например, если максимальная мощность или совокупный TDP (общая проектная мощность) существующих компонентов вашей системы составляет 300 Вт, блок питания на 600 Вт подойдет. В высокопроизводительной системе, загруженной компонентами, общая максимальная мощность которых может достигать 700 Вт, хорошо подойдет блок питания на 1200 Вт.Вы можете обойтись блоками меньшей емкости, если не думаете, что вам когда-либо понадобится расширять систему, но если вы можете себе это позволить, лучше выбрать блок питания большей емкости.

Многие современные игровые системы с 6- или 8-ядерным процессором и видеокартой среднего и высокого класса должны обходиться блоком питания мощностью от 650 до 850 Вт, при этом 750 Вт уже давно являются приятным местом для геймеров. Более мощное оборудование требует более высокой мощности, особенно , если вы планируете разгон.

Удобные калькуляторы мощности блоков питания

Outervision и Seasonic предлагают вам ввести компоненты вашей сборки в мельчайших деталях — вплоть до напряжения разгона процессора и конкретных компонентов водяного охлаждения — а затем выдают приблизительную мощность блока питания для вашей системы.

Что касается мощности, один из распространенных мифов об источниках питания утверждает, что источники питания с большей мощностью обязательно потребляют больше энергии. Не соответствует действительности. При прочих равных, блок питания на 500 Вт не потребляет меньше энергии, чем блок на 1000 Вт. Это потому, что компоненты системы, а не блок питания, определяют энергопотребление. Если у вас в системе компоненты мощностью 300 Вт, система будет потреблять 300 Вт под нагрузкой, независимо от того, оснащена ли система блоком питания мощностью 500 Вт или блоком питания мощностью 1000 Вт.Опять же, номинальная мощность блока питания указывает на максимальное количество энергии, которое блок может предоставить компонентам вашей системы, а не на то, сколько энергии он потребляет из розетки.

Эффективный БП — лучше БП

Рейтинг КПД источника питания важен, потому что блоки с более высоким КПД, как правило, имеют лучшие компоненты, расходуют меньше энергии и выделяют меньше тепла — все это способствует снижению шума вентилятора. Блок питания с рейтингом эффективности 80 процентов обеспечивает 80 процентов своей номинальной мощности в качестве мощности для вашей системы, а остальные 20 процентов теряет в виде тепла.

Пять из уровней сертификации 80 Plus.

Ищите устройства с сертификатом «80 Plus». Хотя процесс сертификации не является особенно строгим, подтверждено, что устройства с сертификатом 80 Plus имеют эффективность не менее 80 процентов; и 80 Plus имеет уровни для еще более эффективных устройств, включая сертификаты 80 Plus Bronze, Silver, Gold, Platinum и Titanium. Однако блоки питания на более высоких уровнях сертификации, как правило, имеют очень высокие цены. Среднестатистическим пользователям со средними потребностями, вероятно, следует придерживаться простого уровня 80 Plus или 80 Plus Bronze, если только они не найдут особенно выгодную сделку с блоком питания Silver или Gold.

Corsair предоставляет подробный обзор эффективности блоков питания и программы 80 Plus, если вы хотите узнать больше.

Великие железнодорожные дебаты

Thomas Ryan / IDG

Помимо определения выходной мощности, производители будут указывать количество шин +12 В в их блоках питания. В «однорельсовом» источнике питания есть одна мощная шина +12 В для подачи питания на «голодные» компоненты системы. «Многорельсовый» блок делит свой выход между двумя или более шинами +12 В.

В конструкции с одной направляющей вся мощность от источника будет доступна любому компоненту, подключенному к устройству, независимо от используемого разъема или кабеля. Однако в случае выхода из строя однорельсовый источник питания может направить гораздо больший ток в ваши компоненты.

Между тем, основным недостатком многорельсового блока питания является то, что он не может распределять мощность между разными шинами. Например, если вы подключаете компоненты на 25 ампер к шине +12 В с максимальным номиналом 20 ампер, несоответствие вызовет срабатывание механизма защиты от перегрузки по току (OCP) и отключится, даже если другие шины могут быть доступны с большим количеством мощность, чтобы сэкономить. Следовательно, с многорельсовым блоком питания вы должны обращать внимание на то, какие компоненты вы подключили к какой рейке, а это небольшая неприятность, о которой вам не нужно беспокоиться при использовании однорельсового источника питания.

С другой стороны, этот недостаток становится большим преимуществом, если вы когда-либо сталкиваетесь с катастрофическим отказом. Механизмы OCP в многорельсовом источнике питания контролируют каждую направляющую и отключают весь блок, если обнаруживают перегрузку на любой из направляющих. OCP на однорельсовых агрегатах срабатывает только при гораздо более высоких значениях силы тока, что может привести к серьезному расплавлению в случае серьезной перегрузки.

Итак, какой тип источника питания лучше — однорельсовый или многорельсовый? Обычно ни то, ни другое. С точки зрения производительности оба работают одинаково хорошо; и в целом оба очень безопасны в использовании. Однако, если вы создаете особенно мощную систему, многорельсовый OCP обеспечивает дополнительный уровень безопасности на случай короткого замыкания, уменьшая вероятность поджаривания дорогостоящих компонентов во время вычислительной катастрофы.

Кабели: по частям или целиком?

Корсар Corsair HX850 — это частично модульный источник питания…

Еще одно соображение — это кабельная разводка.Источники питания доступны с жесткой проводкой, частично модульной кабельной разводкой или полностью модульной кабельной разводкой. В модульных источниках питания вы можете добавлять или удалять кабели от блока питания по мере необходимости, чтобы избежать беспорядка в корпусе.

С технической точки зрения, источник питания с проводной разводкой является оптимальным, поскольку не требует дополнительных соединений между внутренней печатной платой устройства и разъемом, который в конечном итоге будет подключен к одному из ваших компонентов. Один конец кабеля припаян к печатной плате блока питания, а другой конец оканчивается стандартным разъемом без разрывов в линии.Всякий раз, когда вы вводите дополнительное соединение между блоком питания и вашими компонентами — как это происходит с модульными источниками питания — вы добавляете большее сопротивление и еще одну потенциальную точку отказа в линии; и любое увеличение сопротивления приводит к потере эффективности.

Корсар … Тогда как AX860i полностью модульный.

Тем не менее, дополнительное сопротивление обычно минимально и не вызывает беспокойства у большинства пользователей. Между тем, модульная разводка кабелей значительно упрощает поддержание красивого и чистого интерьера вашего кейса — просто не подключайте лишние кабели, чтобы не было беспорядка.Большинство людей предпочитают модульные блоки питания, хотя они и стоят немного дороже немодульных моделей.

блоков питания (БП) для персонализированного ПК

Чтобы избежать негативных впечатлений от покупок, мы в AVADirect настоятельно рекомендуем проверить информация о наличии товара перед размещением заказа. Информация о наличии присутствует на страницах товаров в виде следующих статусов инвентаря:

Доступен — Продукт доступен для покупки на нашем складе или в другом месте. Для подтверждения, пожалуйста, свяжитесь с нами перед размещением заказа.

НЕДОСТУПНО — Товар есть в наличии, но его наличие ограничено, т. е. доступно менее 10 наименований. Пожалуйста обратите внимание, что мы не резервируем заказанное количество до тех пор, пока оплата не будет полностью обработана для заказ, поэтому мы не можем гарантировать окончательное распределение заказанного количества, если есть задержка в обработке платежа из-за высокого риска того, что товар может стать недоступен в то время.Поэтому рекомендуем оперативно разрешать любые платежи. проблемы, особенно если заказанный товар имеет статус «Низкий запас».

СПЕЦИАЛЬНЫЙ ЗАКАЗ — Специальный заказ товары обычно отправляются напрямую от производителя или дистрибьютора, и наличие информация не может быть своевременно предоставлена ​​поставщиком. Кроме того, обработка изготовление товаров по специальному заказу может занять значительно больше времени (до 1-2 недель) по причинам доступности, поэтому для всех специальных заказать продукцию.

НЕИЗВЕСТНЫЙ — Доступность продукта не может быть определена нашими электронными записями, хотя это не обязательно означает, что продукт недоступен. В таких случаях мы рекомендуем связаться с нами для получения информации о наличии.

НЕТ НА СКЛАДЕ — Товар в настоящее время недоступен и не может быть доставлен вовремя.

Важное примечание: Информация о наличии продукции представлена ​​на нашем веб-сайте. веб-сайт является точным с точностью до одного дня, и в большинстве случаев этого достаточно для определения фактического доступность продукта.

Важное примечание: При размещении заказов на оптовые партии мы настоятельно рекомендуем рекомендуем связаться с нами, чтобы получить точную информацию о наличии, прежде чем размещать порядок.

Блоки питания для компьютеров — блоки питания ATX

Ищете конкретный блок питания для компьютера? Перекрестная ссылка на источник питания для настольных ПК
Ищете конкретный источник питания для ноутбука? Перекрестная ссылка на источники питания для ноутбуков

Блок питания Flex ATX мощностью 90 Вт — FSP090-50PL
  • Обычно используется в компьютерах и производственном оборудовании
Безвентиляторный блок питания FSP FSP120-50GNF
Flex ATX
  • Безвентиляторный, абсолютно бесшумный
  • Работает в системах HP slimline и Shuttle с легкой модификацией
0854JE Обновление блока питания Dell Optiplex GX 150
  • Заменяет блоки питания Dell Optiplex GX150 и GX1
59 долларов США. 99
69,99 долл. США
94,99 долл. США

Блок питания Dell Optiplex — P2721
  • Заменяет блоки питания Dell Optiplex и Dell Dimension, в которых используются блоки питания Slimline.
Gateway E2000, модернизация источника питания мощностью 180 Вт
  • Заменяет блоки питания Gateway E2000, в которых используется шасси «Nina».
  • Заменяет детали шлюза 6500705 и 6500648
  • Заменяет шлюз и деталь Newton NPS-160DB B
1N405 Обновление блока питания Dell Dimension
  • Обновление оригинального блока питания Dell 1N405
  • Заменяет блоки питания Dell Dimension и Dell Optiplex Slimline
39 долларов США. 99
69,99 долл. США
39,99 долл. США

Блок питания Compaq 185 Вт — 308617-001
  • Обычная замена для нескольких трудно найти блоки питания Compaq
Блок питания Flex ATX 200 Вт для компьютеров Shuttle
  • flex форм-фактор atx
  • Обычная замена для блоков питания Shuttle
  • Форм-фактор 1U с мощностью 200 Вт
Тонкий блок питания мощностью 200 Вт
  • flex форм-фактор atx
  • Обычная замена для блоков питания HP Slimline
  • Форм-фактор 1U с мощностью 200 Вт
59 долларов США. 99
$ 24,99
29,99 долл. США

Блок питания atx мощностью 200 Вт FSP200-60SPV-D
  • Обычная замена для HP, Compaq и других. См. Список.
  • Непревзойденный срок службы. Этот блок питания существует уже давно.
Athena AP-MP4ATX20B Блок питания 200 Вт
  • Обычная замена для блоков питания Gateway Essential и других моделей Gateway и Compaq
  • -5V провод
  • 4-контактный видеовод
Замена источника питания челнока — FSP200-50PLA2
  • Обычная замена для блоков питания Shuttle
  • Форм-фактор 1U с мощностью 200 Вт
54 долл. США.99
45,99 долл. США
49,99 долл. США

Замена блока питания HP Slimline — FSP200-50PLA2-SL
  • Обычная замена для блоков питания HP Slimline
N1238 Обновление блока питания Dell Optiplex
  • Заменяет блоки питания N1238
Блок питания SFX 220 Вт — FSP220-60PLA
  • Форм-фактор SFX
  • Встроенный шумоглушитель
  • Заменяет модель FSP FSP145-60SI
54 долл. США.99
49,99 долл. США
49,99 долл. США

Блок питания Dell Optiplex N220P-01 R8038 NPS-220BB A
  • Заменяет блоки питания в компьютерах Dell Optiplex GX520 и GX620
Bestec TFX0250D5W Rev X4 Блок питания
  • Соответствует каталожному номеру Dell XW605
  • Используется в компьютерах Dell Inspiron 530S и 531S
FSP FSP250-60LG Блок питания Flex ATX 250 Вт
  • Короткие 4-дюймовые приводы Molex и Sata для уменьшения беспорядка
  • Двойные шины 12 В
  • Сертификат эффективности 80 PLUS Bronze
69 долл. США.99
39,99 долл. США
59,99 долл. США

Shuttle PC35I2402 Замена источника питания
  • 240 Вт
  • Заменяет модели Shuttle PC35I2402 и Shuttle XPC
    • .
  • Новый, неиспользованный или отремонтированный
Замена источника питания серии Delta DPS-100LB-1
  • Предназначен для замены блоков питания Delta DPS-100LB-1
  • 240 Вт — мощнее и эффективнее, чем у оригинального
Delta DPS-150BB-1 Замена блока питания серии A
  • Разработано для старых систем Sony, в которых используется номер детали 1-468-417-32
  • Заменяет номер детали Delta DPS-150BB-1 A
59 долларов США. 99
69,99 долл. США
69,99 долл. США

NPS-180DB A Замена блока питания
  • Заменяет Newton NPS-180DB A
  • 250 Вт
Lotustronics Macron MPT-350 ATX-350SD Замена блока питания
  • Создан для замены номеров моделей Lotustronics и Macron ATX-350SD и MPT-350
  • 250 Вт
Замена источника питания NPS-180EB A и NPS-225AB A
  • Создан для замены блоков питания Newton NPS-180EB A и NPS-225AB A
  • 250 Вт
99 долл. США.99
99,99 долл. США
99,99 долл. США

Замена источника питания NPS-200PB-121 B и NPS-200PB-121 A
  • Предназначен для замены блоков питания Newton NPS-200PB-121 A и NPS-200PB-121 B
  • Обучающее видео по переходнику для разъема P8
SPI2501UH Блок питания 1U
Compaq 244166-001 Совместимый блок питания
  • Совместимость с запасной частью Compaq 244166-001 и многими другими
  • Совершенно новый с гарантией 2 года
99 долл. США.99
79,99 долл. США
69,99 долл. США

Блок питания AT — SPI-250G
  • Блок питания типа AT с физическим выключателем
  • Обычная замена очень старых компьютеров, видеоигр и промышленных платформ управления
SPI250EP-MC Блок питания 250 Вт для MPC
  • Популярные блоки питания MPC
  • Поддерживает устройства IDE и SATA
Блок питания Flex ATX, 250 Вт, Athena AP-MFATX25
  • Блок питания Flex ATX
  • Заменяет блоки питания IBM SurePOS, HP Pavilion и Shuttle XPC
69 долл. США.99
59,99 долл. США
49,99 долл. США

Deer DR-150FLEX Замена блока питания
  • Предназначен для замены блоков питания Deer DR-150FLEX
  • 250 Вт
FSP200-601UR FSP150-601UR Замена источника питания
  • Заменяет блоки питания FSP200-601UR и FSP150-601UR
  • Имеет выход -5 В, как и ваш оригинальный
  • 250 Вт
Замена источника питания Delta DPS-220UB серии A
  • Заменяет блоки питания DPS-220UB A и PS-5221-06
  • 250 Вт
79 долл. США.99
79,99 долл. США
89,99 долл. США

Dell L235P-01 Блок питания
  • Оригинальный блок питания L235P-01
  • Подходит для моделей Dell Optiplex малого форм-фактора 760, 780, 960
FSP300-50GLV Блок питания TFX на 270 Вт
  • Блок питания TFX
  • Обычная замена HP / Compaq
Блок питания 270 Вт — FSP270-60LE
  • Популярное обновление блока питания Shuttle
  • 80+ с рейтингом
  • Двойные шины на 12 В
99 долл. США.99
62,99 долл. США
57,99 долл. США

Блок питания HP Slimline Upgrade, 270 Вт
  • Популярное обновление блока питания HP Slimline
  • 80+ с рейтингом
  • Двойные шины на 12 В
Блок питания 270 Вт для HP MediaSmart EX470 EX475
  • Заменяет HP MediaSmart EX470 и EX475
  • Заменяет Hipro HP-U200EF3 LF
Sony MJPC-270A1 Замена блока питания
  • Заменяет блоки питания Sony MJPC-270A1
64 доллара. 99
99,99 долл. США
49,99 долл. США

MP4ATX30 Блок питания Micro ATX мощностью 300 Вт
  • Встроенный блок питания HP Video Power
  • Форм-фактор Micro ATX
FSP300-60GHS FSP300-60GHS (80) Блок питания Micro ATX
  • Более эффективное, более мощное, 100% совместимое обновление с FSP300-60GLS
  • Двойные шины 12 В
Bestec ATX-300-12EB3 Блок питания 300 Вт
  • Обычный запасной блок питания для шлюза
  • 24-контактный разъем atx с ATA и PCI Express
34 руб. 99
39,99 долл. США
54,99 долл. США

Bestec ATX-300-12ED Блок питания 300 Вт
  • Обычный сменный блок питания Emachine
Bestec ATX-300-12ZCDR Блок питания 300 Вт
  • Обычный сменный блок питания для компьютеров HP и Compaq, для которых требуется 24-контактный разъем atx
FSP250-50NWV Обновление источника питания
  • Заменяет блоки питания FSP150-50NWV, FSP200-50NWV и FSP250-50NWV
  • Вход 120 или 240 В
  • 300 Вт
$ 51. 99
54,99 долл. США
99,99 долл. США

Искра 300 ватт блок питания СПИ300Ф4ББ гибкого трубопровода АТС
  • 300 Вт Flex ATX
  • Отличное обновление для систем Shuttle и HP
Compaq PDP-121 PDP-121P 308615-001 Замена блока питания
  • Обычная замена для моделей блоков питания Compaq PDP-121, PDP-121P, 277979-001, 308615-001, 308437-001
Sparkle SPI300T8HNB Блок питания TFX 300 Вт
  • Отличное обновление 300 Вт для Dell TFX0250D5W
  • Двойные шины 12 В
71 $. 99
36,99 долл. США
29,99 долл. США

Блок питания 300 Вт 80+ TFX Sparkle SPI300T8AB
  • Эффективность 80 PLUS Bronze
  • Отличное обновление 300 Вт для Dell TFX0250D5W
  • Двойные шины 12 В
FSP300-60GHT Блок питания TFX мощностью 300 Вт
  • Блок питания TFX 300 Вт
  • рейтинг 80Plus
  • Двойные шины на 12 В
Блок питания TFX — универсальный, 300 Вт
  • Специально разработан для тысяч блоков питания, соответствующих форм-фактору TFX
$ 49. 99
39,99 долл. США
99,99 долл. США

Блок питания Dell PowerEdge 1500SC
  • Заменяет блоки питания Dell PowerEdge 1500SC
  • Совместимость с номерами деталей Dell 5G022 и 6G147
AT Блок питания 300 Вт SPI-300G
  • Блок питания типа AT с физическим выключателем
  • Обычная замена очень старых компьютеров, видеоигр и промышленных платформ управления
FSP300-60GNF-R Безвентиляторный блок питания ATX мощностью 300 Вт
  • Бесшумный, без вентилятора
  • Сертификат 80 PLUS Bronze
99 долл. США.99
69,99 долл. США
59,99 долл. США

Блок питания HP DC7800 SFF
  • Идеальная замена для HP DC7800 SFF и номеров деталей HP 437351-001 и 437797-001
Бесшумный источник питания мощностью 350 Вт — внесен в список UL
  • Тихий, сверхтихий
  • 350 Вт блок питания — внесен в список UL
  • Двойные вентиляторы
  • -5В цепь
Блок питания CFX мощностью 350 Вт
  • Идеальная замена для моделей MPC, таких как FSP300-50BWNP, FSP300-50BWNP-MPC, FSP300-50BWN, FSP300-50BW, FSP300-50BWN-B, FSP300-50BWN (PF)
129 долларов США. 99
$ 24,99
69,99 долл. США

Dell F5114 Обновление блока питания мощностью 400 Вт
  • Заменяет блоки питания Dell F5114
  • Заменяет блоки питания Dell Optiplex Small Desktop (SD)
  • Обновление на 400 Вт
  • Двойные вентиляторы охлаждения
  • Встроенный PCI Express для обновления видеокарт
Замена блока питания Dell Dimension 8100 — FSP400-60PFB-M
  • Идеальная замена 400 Вт для блоков питания Dell Dimension 8100
  • 16-контактный разъем Dell в комплекте
Блок питания ATX 400 Вт — LPM2-20-P4
  • Мощность 400 Вт, глубина всего 4 дюйма
  • Отлично подходит для ограниченного пространства
$ 49. 99
81,99 долл. США
33,99 долл. США

FSP400-60GLN Блок питания 400 Вт
  • Тихий, сверхтихий менее 30 дБ
  • Графический разъем PCI Express
  • 400 Вт блок питания — внесен в список UL
  • Вентилятор на шарикоподшипниках 120 мм
FSP400-60THN Блок питания 400 Вт
  • Запасной блок питания Common Gateway
  • Блок питания 400 Вт — Зарегистрировано в UL
  • 120-мм вентилятор охлаждения
  • Тихая работа
Блок питания Athena Apollo 400 Вт Micro ATX
  • 400 Вт
  • -5 В, AUX и HP Video для поддержки старых систем
79 долл. США.99
67,99 долл. США
39,99 долл. США

Обновление блока питания Sony Vaio MJPC-300A2
  • Популярное обновление блока питания Sony Vaio
  • Специально разработан для компьютеров Sony Vaio
Athena AP-MPS3ATX40 Блок питания 400 Вт
  • Подходит для многих систем Dell и HP
  • Устанавливается в ограниченном пространстве — глубина всего 4 дюйма
Sparkle SPI4001UG Блок питания 1U
  • 400 Вт
  • Форм-фактор 1U
  • 80 Plus КПД
  • Двойные шины 12 В
  • Соответствует RoHS
34 руб. 99
51,99 долл. США
94,99 долл. США

Замена блока питания HP Compaq DC7800 — 437800-001
  • Заменяет расходные материалы HP DC7800 и другие
  • Обычная замена для номеров деталей 437800-001, 437358-001 и других
FSP ZEN400 Блок питания 400 Вт без вентилятора
  • Бесшумный, без вентилятора
  • SLI и совместимость с Crossfire
  • Сертификат 80 PLUS Bronze
Shuttle PC55 Блок питания
  • Подходит для серии Shuttle XPC Prima с шасси P и P2
  • Ред. 2 с PCI Express
99 долл. США.99
129,99 долл. США
69,99 долл. США

Блок питания на 460 Вт — FSP460-60GLC
  • Разъем PCI Express сам по себе выдает 192 Вт
  • Семь различных типов разъемов для высокой совместимости
LPZ18 Блок питания ATX 500 Вт
  • Зарегистрировано в UL
  • Бесшумный 120-мм вентилятор охлаждения
  • Разъемы SATA и PCI Express
Источник питания Sparkle SPI500U4BG-ZTG SPI500U4BG 1U
  • Обновление блока питания сервера 1U мощностью 500 Вт
  • Тройные шины 12В
  • Сертификат 80 PLUS GOLD
89 руб. 99
69,99 долл. США
$ 132,99

Блок питания ATX мощностью 500 Вт — встроенный адаптер с 20 контактов на 24 контакта
  • Встроенный адаптер коннектора atx с 20 контактов на 24 контакта
  • SATA готов
Shuttle PC63 Блок питания 500 Вт
  • Для ящиков Shuttle XPC серии H
  • Сертификат 80 PLUS Bronze
резервный компьютерный блок питания FSP TWINS500 ATX 500 ватт
  • 500 Вт
  • 100% резервирование, исключает возможность отключения питания из-за сбоя источника питания
  • Два модуля по 500 Вт с возможностью горячей замены
38 долл. США.90
$ 119.99
399,99 долл. США

Блок питания 550 Вт i3 i5 i7 ATX-550
  • 550 Вт
  • Совместимость с i3, i5 и i7
  • с контролем температуры
Блок питания Antec Basiq 550 Вт BP550 PLUS
  • 550 непрерывной мощности
  • Три шины на 12 В
  • Модульный кабельный органайзер
Блок питания 550 Вт — FSP550-60PLNR-MPC-1
  • Подходит как для устройств IDE, так и для SATA
  • Популярная замена блока питания для компьютеров MPC
34 руб. 99
82,60 долл. США
54,99 долл. США

FSP600-80GHN Блок питания ATX мощностью 600 Вт
  • Эффективность 80 PLUS
  • Четыре шины 12 В
  • 120-мм вентилятор охлаждения
  • Прочная шина PCI Express для требовательных обновлений видеокарт
  • Физический выключатель
Тихий блок питания ATX на 630 Вт
  • Три внутренних вентилятора охлаждения 80 мм
  • Решетки хромированные
  • Внешний выключатель питания
  • Разъем ATX со встроенным преобразователем 20/24 контактов
  • Два разъема SATA
Блок питания Dell PowerEdge 1950
  • Номер детали Dell 430-2244
  • 670 Вт
  • Заменяет блоки питания Dell PowerEdge 1950
  • Новый, неиспользованный или отремонтированный
82 долл. США.99
89,99 долл. США
259,99 долл. США

Блок питания 700 Вт i3 i5 i7 ATX-700
  • 700 Вт
  • Совместимость с i3, i5 и i7
  • с контролем температуры
  • специальная защита от пыли
FSP FSP750-80EPN Блок питания ATX 750 Вт
  • Эффективность 80 PLUS Bronze
  • Четыре шины 12 В
  • 120-мм вентилятор охлаждения
  • Разработан для мощных игровых и серверных систем
  • Физический выключатель
Блок питания Antec Signature 850 Вт SG-850
  • 850 Вт
  • Четыре шины 12В
  • Сертификат 80 PLUS Bronze
  • Регулировка постоянного напряжения в постоянный
59 долларов США. 99
89,99 долл. США
$ 277,20

Блок питания Antec на 850 Вт CP-850
  • 850 Вт
  • Четыре шины 12В
  • Сертификат 80 PLUS
Тестер блока питания ПК
  • Универсальный, работает как со старыми, так и с новыми блоками питания
  • Тестирование выходов блока питания
Тестер блока питания ЖК-дисплея
  • Универсальный, работает как со старыми, так и с новыми блоками питания
  • Также тестирует выходы блока питания
  • ЖК-дисплей показывает напряжение на шинах 12В1, 12В2, 3. 3В, 5В, -5В и PG
$ 148,40
5,00
$ 14,99

Кабель питания компьютера
  • длина 5 футов
  • до 221ºF (105ºC)
  • Совместимость с игровыми устройствами, такими как Sony Playstation PS3 и XBox 360
Кабель питания компьютера с переключателем
  • дает вам контроль над мощностью
  • встроенный выключатель
  • длина 5 футов
0 руб. 68
4,99 долл. США

Как определить размер блока питания, используемого компьютером . Чтобы создать или обновить одну из них, вам необходимо понимать, какие видеокарты совместимы с вашей материнской платой, какие типы процессорных сокетов совместимы с вашей материнской платой и, что, возможно, наиболее важно, сколько энергии потребуется, чтобы все это работало.В конце концов, если вы не купите правильный блок питания, ваш компьютер вообще не сможет работать. Если установлен неподходящий блок питания, включите компьютер, и он немедленно выключится.

Итак, как узнать, какой источник питания в настоящее время установлен в вашей системе? Если вы собираете компьютер, как определить, сколько мощности вам, , понадобится , чтобы он работал? Или, если вы обновляете компонент ПК, вам также нужно обновить блок питания, чтобы учесть добавленное энергопотребление? Все эти вопросы мы рассмотрим ниже. Давайте нырнем!

Определение выходной мощности текущего блока питания

В большинстве случаев, чтобы узнать, какой у вас блок питания, вам придется открыть корпус ПК. Обычно это всего лишь несколько винтов вокруг задней части системы, а затем сторона легко соскользнет. Затем вам просто нужно посмотреть, какая мощность у вашего блока питания. Сам источник питания обычно сообщает вам с этикеткой на одной из его сторон, которая дает вам некоторые общие характеристики. Обычно вы указываете на этикетке столбец с надписью МАКС.НАГРУЗКА: 500 Вт, или любой другой источник питания вашей модели.Если вы этого не видите, номер модели всегда указан на этикетке, что упрощает поиск в Интернете и поиск с помощью простого поиска в Google.

Если вы не видите этикетки, вероятно, она находится на невидимой стороне блока питания. Все блоки питания имеют идентификационную этикетку в соответствии с требованиями UL, ранее называвшуюся Underwriters Laboratories. Тем не менее, чтобы найти этикетку, вам нужно будет осторожно отсоединить блок питания от системы. Прежде чем приступить к извлечению его из компьютера, убедитесь, что вся система отключена от питания — вы даже не хотите, чтобы он был включен в розетку или удлинитель.В качестве меры безопасности не забудьте также установить блок питания в положение OFF . Обычно это обозначается значком O либо на задней стороне корпуса, либо на самом блоке питания внутри корпуса.

Как только вы вытащите блок питания, вы должны увидеть этикетку на невидимой стороне. Если вы этого не сделаете, мы не рекомендуем вставлять этот блок питания обратно в ваш компьютер — блоки питания без этикеток опасны в использовании и являются признаком некачественного компонента, который потенциально может сжечь все части вашего компьютера.

К сожалению, вы, как правило, не можете определить, какой у вас блок питания, с помощью программного обеспечения. Это связано с тем, что большинство блоков питания не интеллектуальны, а это означает, что вы не можете использовать программное обеспечение для уточнения его характеристик.

Нужно ли вам обновлять блок питания, если вы обновляете деталь?

Если вы обновите компонент на своем компьютере до более мощного, вам может потребоваться новый блок питания, а может и нет. Если у вас уже есть блок питания, мощность которого намного больше, чем вам уже нужно, все в порядке.Тем не менее, вы всегда должны быть уверены, что не превышаете рекомендованную мощность вашего блока питания. Итак, рекомендуется дважды проверить, на какую максимальную нагрузку вашего блока питания способна — просто выполните шаги, описанные выше, — а затем сделайте так, чтобы, скажем, ваша видеокарта не перегружала вас.

Вот почему, как правило, при сборке ПК или обновлении блока питания, сокращенно БП, рекомендуется использовать тот, который на 150 Вт превышает вашу потребность.

Как узнать, какая мощность мне нужна при покупке блока питания?

А теперь самое сложное — покупка блока питания.Какая мощность — или максимальная нагрузка — требуется вашему блоку питания? Это не то, на что мы можем ответить, потому что для каждого ПК это будет отдельный случай. К счастью, есть несколько бесплатных онлайн-инструментов и уравнение, которое поможет вам найти необходимую мощность.

Использование уравнения

Основное уравнение для расчета количества мощности или ватт: P = I x V. Проще говоря, это уравнение: Мощность = Амперы x Напряжение. Таким образом, необходимое количество ватт будет равно количеству ампер, умноженному на вольты используемых деталей, т.е.е. GPU, HDD / SSD, оптический привод и т. д.

Использование онлайн-инструмента для расчета мощности блока питания

Калькулятор блока питания OuterVision и программа PCPartsPicker помогут вам определить необходимую мощность блока питания. Они работают так: вы вводите компоненты ПК, которые есть на вашем ПК, или части ПК, которые вы планируете покупать, и затем он рассчитывает потребляемую мощность всех этих компонентов. Затем он сообщит вам, сколько мощности вам нужно для вашего источника питания, в зависимости от потребляемой мощности этих компонентов.В качестве дополнительного бонуса PCPartsPicker может показать вам, собираете ли вы машину со всеми совместимыми компонентами, чтобы вы не купили неправильное оборудование во время сборки ПК.

Теперь, когда вы знаете, какую мощность вы должны поддерживать, вы готовы пойти и купить новый блок питания (или остаться со старым, в зависимости от ваших результатов)! Однако нужно иметь в виду еще одну вещь …

Держитесь подальше от некоторых производителей

Покупать блок питания, ничего не зная о них и производителях, которые их производят, — все равно что играть в русскую рулетку.Это не та игра, в которую вы хотите играть, особенно если в вашей машине есть действительно дорогие компоненты. Честно говоря, существуют смертельно опасные источники питания, и их следует избегать любой ценой. Источник питания может буквально стать причиной смерти вашей машины.

Итак, как узнать, у какого производителя или производителя блока питания покупать? Мы проделали для вас некоторую работу и составили список всех брендов, от которых стоит держаться подальше, а также показали вам некоторые из ведущих брендов, которым вы можете доверять.Как обычно в подобных случаях, здесь можно следовать правилу «вы получаете то, за что платите».

Поставщики должны держаться подальше от

Как и в случае безудержной проблемы нестандартных и поддельных аккумуляторов, вам также нужно опасаться источников питания и некоторых поставщиков.

  • Diablote
  • Apevia
  • Coolmax
  • Logisys
  • Sparkle
  • Raidmax
  • NZXT
  • Enermax
  • Cougar
  • Bitf правильное направление.Помните, что стоит изучить обзоры, сайты и спецификации любых блоков питания, которые вы решите приобрести, в конце концов, у вас есть важные данные, прикрепленные к этим устройствам.

    Лучшие поставщики, которым можно доверять (в порядке)

    Среди множества сомнительных деталей и поддельной продукции трудно понять, кто надежен, а что подлинно. Вот список, который, надеюсь, будет вам полезен, он определенно помог нам в прошлом.

    • Seasonic
    • XFX
    • Superflower
    • EVGA
    • Corsair
    • Cooler Master
    • Antec

    И согласно норме, если вы не видите этикетку или какой-либо другой идентификатор на блоке питания, не вставляйте его в свой компьютер! Если вы получите один без идентификации от одного из ведущих брендов — отправьте его обратно, и они будут рады отправить вам новый.

    Закрытие

    Как видите, выяснить, какой у вас блок питания, а также сколько мощности вам нужно для вашего недавно построенного ПК или модернизированных компонентов, может оказаться непростой задачей. К счастью, выяснить, сколько вам нужно, не так сложно, как раньше. Теперь у нас есть большие базы данных компьютерных компонентов, где мы можем легко добавить их энергетическую нагрузку с помощью магии программного обеспечения.

    Есть ли у вас блок питания, который может удовлетворить все ваши потребности в питании? Что это? Начните обсуждение в разделе комментариев ниже — мы будем рады услышать от вас!

    Блок питания для компьютера — Торговая марка | Страница 1 | Сортировать по: Название продукта A-Z

    SilverStone 450 Вт SFX форм-фактор 80 Plus Bronze Блок питания (ST45SF)
    Бренд: Silverstone

    ST45SF совместим не только с шасси, в котором используются блоки питания SFX, но и с меньшим шасси ATX с прилагаемым кронштейном адаптера. Несмотря на свой небольшой размер, ST45SF обладает функциями, которые можно ожидать от элитного блока питания ATX, такими как уровень эффективности 80 PLUS Bronze, вентилятор с регулируемой температурой, номинальная температура 50 ℃ и надежность для круглосуточной работы …


    Оставить отзыв    		 89,99 долл. США

    Блок питания EVGA 210-GQ-1000-V1 GQ 80 Plus Gold (210-GQ-1000-V1)
    Марка: EVGA

    Представляем новейшую линейку блоков питания EVGA — серию GQ.Эти блоки питания обладают некоторыми из лучших характеристик отмеченных наградами блоков питания EVGA, таких как режим вентилятора EVGA ECO для почти бесшумной работы, японский дизайн конденсатора и высокоэффективный дизайн по отличной цене. Эти новые блоки питания имеют рейтинг 80 Plus Gold и обеспечивают . ..


    Оставить отзыв    		 199,99 долл. США

    Полностью модульный блок питания EVGA 450 B3, 80 Plus BRONZE 450 Вт (220-B3-0450-V1)
    Торговая марка: EVGA

    Источники питания EVGA Bronze стали синонимом лучшей в отрасли стабильности, производительности и стоимости.Вместе с источниками питания B3 EVGA теперь добавляет полностью модульные кабели, интеллектуальную систему терморегулирования ECO и еще более жесткое регулирование напряжения (

    Оставить отзыв    		 119,99 долл. США

    Полностью модульный блок питания EVGA 550 B3 80 Plus BRONZE 550 Вт (220-B3-0550-V1)
    Марка: EVGA

    Источники питания EVGA Bronze стали синонимом лучшей в отрасли стабильности, производительности и стоимости. Вместе с источниками питания B3 EVGA теперь добавляет полностью модульные кабели, интеллектуальную систему терморегулирования ECO и еще более жесткое регулирование напряжения (

    Оставить отзыв    		 139,99 долл. США

    Полностью модульный блок питания EVGA 650 B3 80 Plus BRONZE 650 Вт (220-B3-0650-V1)
    Марка: EVGA

    Источники питания EVGA Bronze стали синонимом лучшей в отрасли стабильности, производительности и стоимости.Вместе с источниками питания B3 EVGA теперь добавляет полностью модульные кабели, интеллектуальную систему терморегулирования ECO и еще более жесткое регулирование напряжения (

    Оставить отзыв    		 135,99 долл. США

    Модульный блок питания EVGA 650 GQ 80+ GOLD 650 Вт (210-GQ-0650-V1)
    Торговая марка: EVGA

    EVGA 650 GQ 210-GQ-0650-V1 80+ GOLD Модульный блок питания мощностью 650 Вт для EVGA ECO Mode Функция режима EVGA ECO обеспечивает полную бесшумность источника питания при низких и средних нагрузках. Вентилятор не вращается до тех пор, пока это необходимо, что обеспечивает абсолютно бесшумную работу! КПД 90% или выше при типичных нагрузках и конденсаторах высочайшего качества японских производителей, обеспечивающих …


    Оставить отзыв    		 167,99 долл. США

    Полностью модульный блок питания EVGA 750 B3 80 Plus BRONZE 750 Вт (220-B3-0750-V1)
    Торговая марка: EVGA

    Источники питания EVGA Bronze стали синонимом лучшей в отрасли стабильности, производительности и стоимости.Вместе с источниками питания B3 EVGA теперь добавляет полностью модульные кабели, интеллектуальную систему терморегулирования ECO и еще более жесткое регулирование напряжения (

    Оставить отзыв    		 152,99 долл. США

    Полумодульный блок питания EVGA 750 GQ 80+ GOLD 750 Вт (210-GQ-0750-V1)
    Бренд: EVGA

    Представляем новейшую линейку блоков питания EVGA — серию GQ.Эти блоки питания обладают некоторыми из лучших характеристик отмеченных наградами блоков питания EVGA, таких как режим вентилятора EVGA ECO для почти бесшумной работы, японский дизайн конденсатора и высокоэффективный дизайн по отличной цене. Эти новые блоки питания имеют рейтинг 80 Plus Gold и обеспечивают …


    Оставить отзыв    		 $ 184,00

    Полностью модульный блок питания EVGA 850 B3 80 Plus BRONZE 850 Вт (220-B3-0850-V1)
    Марка: EVGA

    Источники питания EVGA Bronze стали синонимом лучшей в отрасли стабильности, производительности и стоимости. Вместе с источниками питания B3 EVGA теперь добавляет полностью модульные кабели, интеллектуальную систему терморегулирования ECO и еще более жесткое регулирование напряжения (

    Оставить отзыв    		 185,99 долл. США

    Блок питания EVGA 850W 80 Plus Gold (210-GQ-0850-V1)
    Марка: EVGA

    Представляем новейшую линейку блоков питания EVGA — серию GQ.Эти блоки питания обладают некоторыми из лучших характеристик отмеченных наградами блоков питания EVGA, таких как режим вентилятора EVGA ECO для почти бесшумной работы, японский дизайн конденсатора и высокоэффективный дизайн по отличной цене. Эти новые блоки питания имеют рейтинг 80 Plus Gold и обеспечивают …


    Оставить отзыв    		 $ 238,00

    EVGA P2 80 Plus Platinum 850W ECO Mode Полностью модульный блок питания (220-P2-0850-X1)
    Марка: EVGA

    Непревзойденная производительность линейки блоков питания EVGA SuperNOVA P2 теперь доступна в версиях на 850, 750 и 650 Вт. Основанные на отмеченных наградами источниках питания P2, эти блоки обладают номинальной эффективностью 80 Plus Platinum и чистым, непрерывным питанием для каждого компонента. Система ECO Control Fan предлагает режимы вентилятора для обеспечения абсолютно нулевого шума вентилятора при низком и среднем …


    Оставить отзыв    		 299,99 долл. США

    Полностью модульный блок питания EVGA SuperNOVA 1000 P2 80+ PLATINUM 1000 Вт (220-P2-1000-XR)
    Торговая марка: EVGA

    EVGA добавляет блок питания платиновой серии к своей полной линейке SuperNOVA 1000 P2.Этот блок питания соответствует стандарту 80 PLUS Platinum с КПД 92% при типичных нагрузках. Новая система вентилятора ECO Thermal Control предлагает режимы вращения вентилятора, чтобы обеспечить нулевой шум вентилятора при работе с низкой нагрузкой. Это обеспечивает повышенную эффективность для более длительной работы, меньшее энергопотребление, …


    Оставить отзыв    		 399,99 долл. США

    Полностью модульный блок питания EVGA SuperNOVA 1000 T2 80+ TITANIUM 1000 Вт (220-T2-1000-X1)
    Торговая марка: EVGA

    НИЧТО НЕ БИТ ТИТАН 1000 T2! Функция режима EVGA ECO обеспечивает полную бесшумность источника питания при низких и средних нагрузках.Вентилятор не вращается до тех пор, пока это необходимо, что обеспечивает абсолютно бесшумную работу! КПД 94% + или выше при типичных нагрузках и высококачественные конденсаторы японских производителей обеспечивают долгосрочную надежность. Полумодульный d …


    Оставить отзыв    		 399,99 долл. США

    Полностью модульный блок питания EVGA SuperNOVA 1000 Вт G3 (220-G3-1000-X1)
    Торговая марка: EVGA

    EVGA SuperNOVA 1000 G3 прибыла! Этот блок питания имеет рейтинг 80 Plus Gold, обеспечивает постоянную мощность 1000 Вт, исключительную эффективность и полностью модульный.Не говоря уже о первоклассной 10-летней гарантии EVGA. Блок питания EVGA SuperNOVA 1000 G3, разработанный с учетом потребностей энтузиастов, — лучший выбор для питания компьютеров энтузиастов этого и следующего поколения. Так …


    Оставить отзыв    		 289,99 долл. США

    Полностью модульный блок питания EVGA SuperNOVA 1200 P2 80+ PLATINUM 1200 Вт (220-P2-1200-X1)
    Торговая марка: EVGA

    Представляем блок питания EVGA SuperNOVA 1200 P2. Этот блок питания поднимает планку с 1200 Вт непрерывной подачи мощности и эффективности 92%. Полностью модульная конструкция уменьшает беспорядок в корпусе, а 100% японские конденсаторы гарантируют, что используются только самые лучшие компоненты. Что это обозначает? Лучшая стабильность, надежность, возможность разгона и беспрецедентный контроль …


    Оставить отзыв    		 389,99 долл. США

    Полностью модульный блок питания EVGA SuperNOVA 1300 G2 80+ GOLD 1300 Вт (120-G2-1300-XR)
    Торговая марка: EVGA

    Блок питания EVGA SuperNOVA 1300 G2! EVGA SuperNOVA 1300 G2 — последнее дополнение к отмеченной наградами линейке блоков питания EVGA.Полностью модульный интерфейс, японские конденсаторы, высококачественный почти бесшумный вентилятор с двумя шарикоподшипниками и 1300 Вт непрерывной мощности. Он также оснащен одной мощной шиной +12 В для максимальной стабильности и совместимости …


    Оставить отзыв    		 429,99 долл. США

    Блок питания EVGA SuperNOVA 1600 G2 1600 Вт 80 PLUS Gold (120-G2-1600-X1)
    Марка: EVGA

    Блок питания EVGA SuperNOVA 1600 G2 EVGA SuperNOVA 1600 G2 — последнее дополнение к отмеченной наградами линейке блоков питания EVGA.Полностью модульный интерфейс, японские конденсаторы, высококачественный почти бесшумный вентилятор с двумя шарикоподшипниками и 1600 Вт непрерывной мощности. Он также оснащен одной мощной шиной +12 В для максимальной стабильности и совместимости …


    Оставить отзыв    		 599,99 долл. США

    Полностью модульный блок питания EVGA SuperNOVA 1600 P2 80+ PLATINUM 1600 Вт (220-P2-1600-X1)
    Торговая марка: EVGA

    EVGA SuperNOVA 1600 P2 — последнее дополнение к отмеченной наградами линейке блоков питания EVGA. Полностью модульный интерфейс, японские конденсаторы, высококачественный почти бесшумный вентилятор с двумя шарикоподшипниками и 1600 Вт непрерывной мощности. Он также оснащен одной мощной шиной +12 В для максимальной стабильности и совместимости. EVGA SuperNOVA 1600 P2 также …


    Оставить отзыв    		 469,99 долл. США

    Полностью модульный блок питания EVGA SuperNOVA 1600 T2 80+ TITANIUM 1600 Вт (220-T2-1600-X1)
    Торговая марка: EVGA

    Блок питания EVGA SuperNOVA 1600 T2! Блок питания EVGA SuperNOVA 1600 T2 поднимает планку с 1600 Вт непрерывной подачи питания и КПД 94% (115 В переменного тока) / 96% (220 ~ 240 В переменного тока).Полностью модульная конструкция уменьшает беспорядок в корпусе, а 100% японские конденсаторы гарантируют, что используются только самые лучшие компоненты. Что это обозначает? Лучшая стабильность, надежность, …


    Оставить отзыв    		 499,99 долл. США

    Полностью модульный блок питания EVGA SuperNOVA 550 G3 80+ GOLD 550 Вт (220-G3-0550-Y1)
    Торговая марка: EVGA

    Источники питания EVGA SuperNOVA известны своей исключительной эффективностью, производительностью и надежностью.Фактически, за последние 3 года блоки питания EVGA SuperNOVA были удостоены более 70 наград от ведущих сайтов с обзорами. Стремление EVGA к производительности привело к созданию новейшей платформы блоков питания: серии EVGA SuperNOVA G3. С этими новыми блоками питания EVGA взяла на …


    Оставить отзыв    		 169,99 долл. США

    Полностью модульный блок питания EVGA SuperNOVA 650 G3 80+ GOLD 650 Вт (220-G3-0650-Y1)
    Торговая марка: EVGA

    Источники питания EVGA SuperNOVA известны своей исключительной эффективностью, производительностью и надежностью. Фактически, за последние 3 года блоки питания EVGA SuperNOVA были удостоены более 70 наград от ведущих сайтов с обзорами. Стремление EVGA к производительности привело к созданию новейшей платформы блоков питания: серии EVGA SuperNOVA G3. С этими новыми блоками питания EVGA взяла на …


    Оставить отзыв    		 186,99 долл. США

    Блок питания EVGA SuperNOVA 750 G2 (220-G2-0750-XR)
    Бренд: EVGA

    Раскройте потенциал нового поколения с блоком питания EVGA SuperNOVA 750 G2.Основанный на отмеченных наградами блоках питания серии G2 от EVGA, этот блок питания обладает номинальной эффективностью 80 PLUS Gold и обеспечивает чистое и непрерывное питание всех компонентов. Новая система вентилятора ECO Thermal Control предлагает режимы вентилятора, обеспечивающие нулевой шум вентилятора при работе с низкой нагрузкой. Этот пров …


    Оставить отзыв    		 249,99 долл. США

    Полностью модульный блок питания EVGA SuperNOVA 750 G3 80+ GOLD 750 Вт (220-G3-0750-X1)
    Торговая марка: EVGA

    Источники питания EVGA SuperNOVA известны своей исключительной эффективностью, производительностью и надежностью.Фактически, за последние 3 года блоки питания EVGA SuperNOVA были удостоены более 70 наград от ведущих сайтов с обзорами. Стремление EVGA к производительности привело к созданию новейшей платформы блоков питания: серии EVGA SuperNOVA G3. С этими новыми блоками питания EVGA взяла на …


    Оставить отзыв    		 $ 221,00

    Полностью модульный блок питания EVGA SuperNOVA 750 T2 80+ TITANIUM 750 Вт (220-T2-0750-X1)
    Торговая марка: EVGA

    НИЧТО НЕ БИТ ТИТАН 750 Т2! Функция режима EVGA ECO обеспечивает полную бесшумность источника питания при низких и средних нагрузках. Вентилятор не вращается до тех пор, пока это необходимо, что обеспечивает абсолютно бесшумную работу! КПД 94% + или выше при типичных нагрузках и высококачественные конденсаторы японских производителей обеспечивают долгосрочную надежность. Полумодульный де …


    Оставить отзыв    		 319,99 долл. США

    Полностью модульный блок питания EVGA SuperNOVA 850 G3 80+ GOLD 850 Вт (220-G3-0850-X1)
    Торговая марка: EVGA

    Источники питания EVGA SuperNOVA известны своей исключительной эффективностью, производительностью и надежностью.Фактически, за последние 3 года блоки питания EVGA SuperNOVA были удостоены более 70 наград от ведущих сайтов с обзорами. Стремление EVGA к производительности привело к созданию новейшей платформы блоков питания: серии EVGA SuperNOVA G3. С этими новыми блоками питания EVGA взяла на …


    Оставить отзыв    		 $ 246,00

    Полностью модульный блок питания EVGA SuperNOVA 850 T2 80+ TITANIUM 850 Вт (220-T2-0850-X1)
    Торговая марка: EVGA

    НИЧТО НЕ БИТ ТИТАН 850 T2! Функция режима EVGA ECO обеспечивает полную бесшумность источника питания при низких и средних нагрузках.Вентилятор не вращается до тех пор, пока это необходимо, что обеспечивает абсолютно бесшумную работу! КПД 94% + или выше при типичных нагрузках и высококачественные конденсаторы японских производителей обеспечивают долгосрочную надежность. Полумодульный де …


    Оставить отзыв    		 279,99 долл. США

    FrozenCPU 6-контактный гнездовой разъем вентилятора — БЕЛЫЙ
    Марка: FrozenCPU

    Женский разъем вентилятора.


    Оставить отзыв    		 0,75 долл. США

    FrozenCPU ConnectRight 10-контактный штекерный разъем питания блока питания — Corsair / Seasonic — Natural
    Марка: FrozenCPU

    Устали от этих простых разъемов для блоков питания? Хотите заменить не только Molex, но и КАЖДЫЙ разъем на вашем источнике питания? Теперь вы можете заменить нечетные разъемы, которые подключаются к вашему блоку питания.Они используются в блоках питания Seasonic, Corsair и других. (См. Рисунок ниже)


    Оставить отзыв    		 1,00 долл. США

    FrozenCPU ConnectRight 10-контактный штекерный разъем питания блока питания — Corsair / Seasonic — True White
    Марка: FrozenCPU

    Устали от этих простых разъемов для блоков питания? Хотите заменить не только Molex, но и КАЖДЫЙ разъем на вашем источнике питания? Теперь вы можете заменить нечетные разъемы, которые подключаются к вашему блоку питания. Они используются в блоках питания Seasonic, Corsair и других. (См. Рисунок ниже)


    Оставить отзыв    		 0,75 долл. США

    FrozenCPU ConnectRight 10-контактный штекерный разъем питания блока питания — Corsair / Seasonic — UV Aqua Blue
    Марка: FrozenCPU

    Устали от этих простых разъемов для блоков питания? Хотите заменить не только Molex, но и КАЖДЫЙ разъем на вашем источнике питания? Теперь вы можете заменить нечетные разъемы, которые подключаются к вашему блоку питания.Они используются в блоках питания Seasonic, Corsair и других. (См. Рисунок ниже)


    Оставить отзыв    		 1,00 долл. США

    Источники питания — PC Build Advisor

    Вам понадобится источник питания, достаточно мощный и стабильный, чтобы питать все компоненты вашей системы.

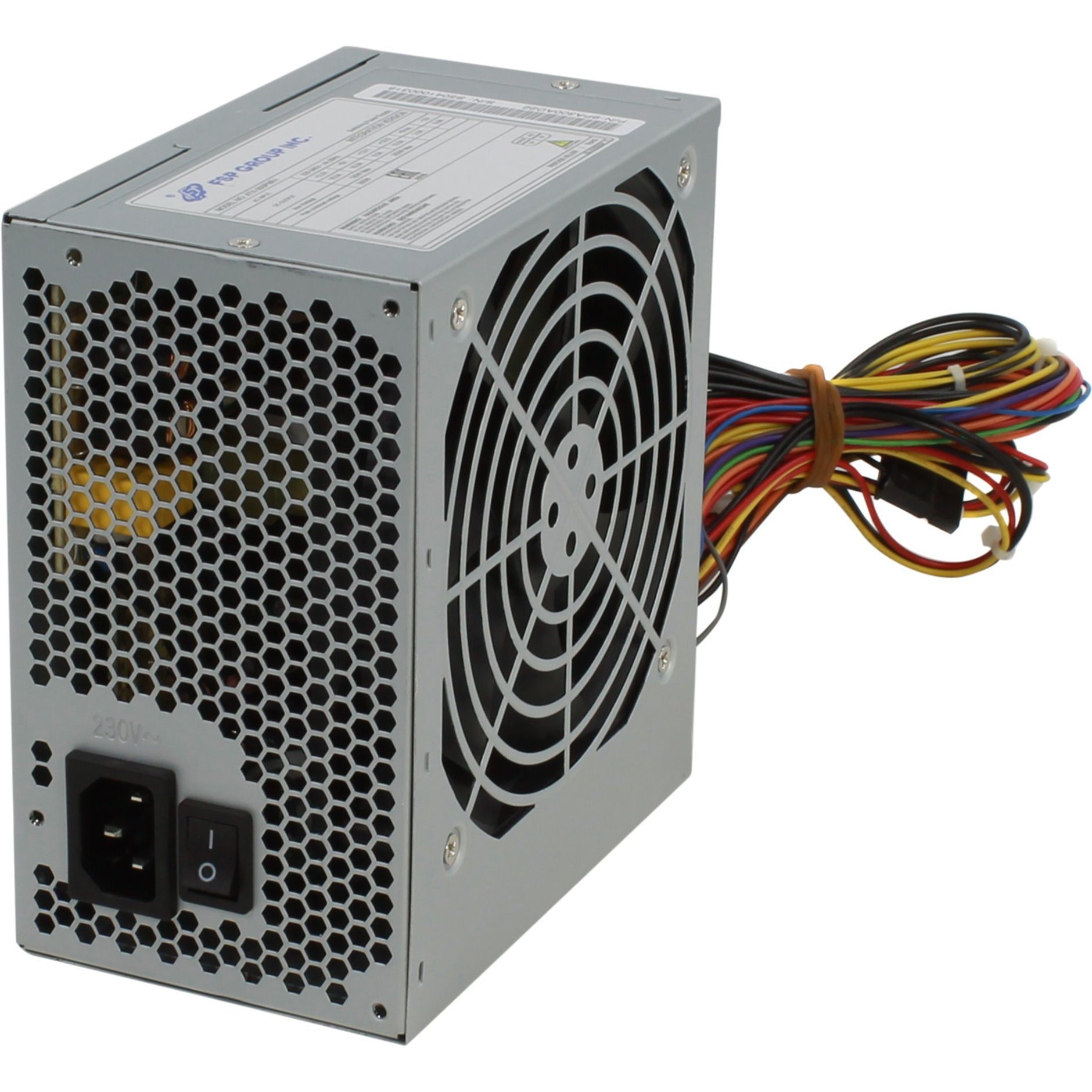

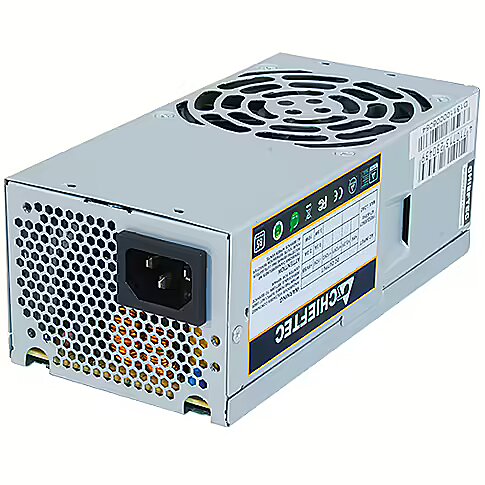

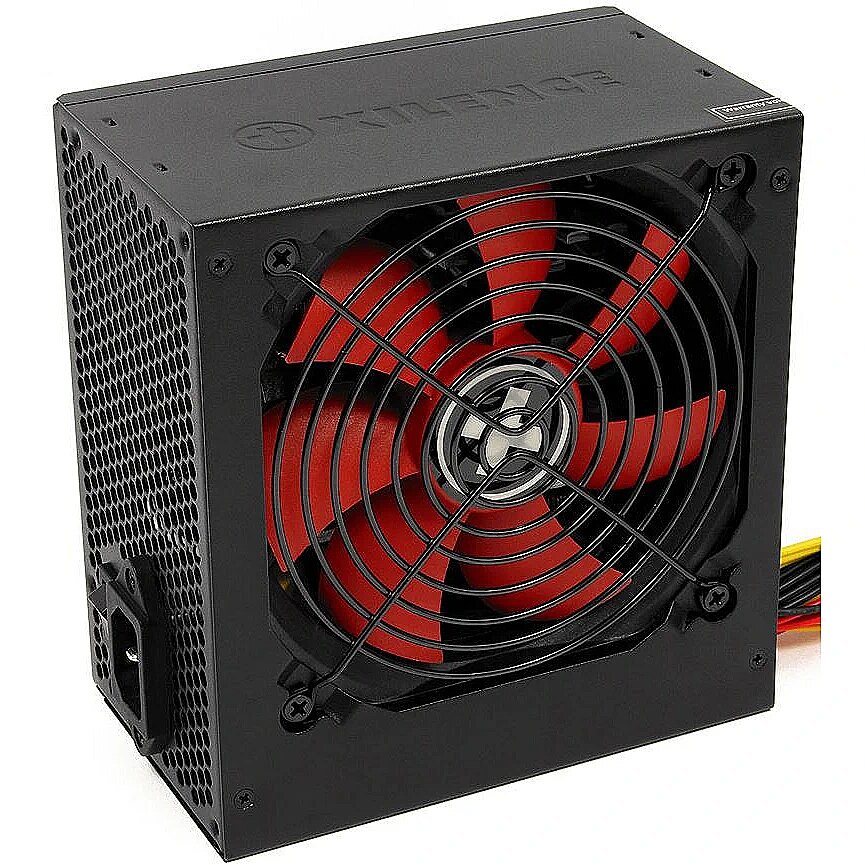

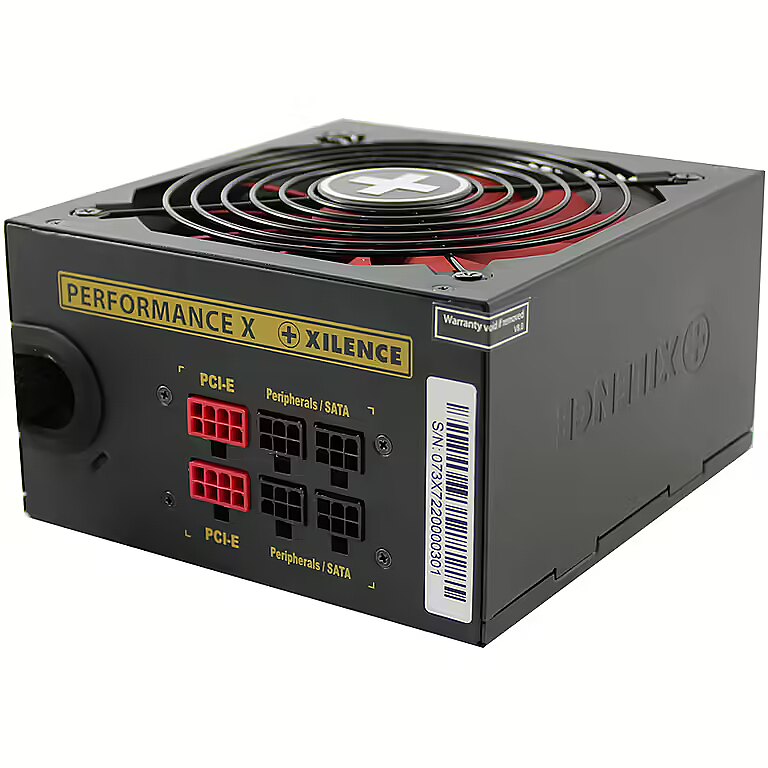

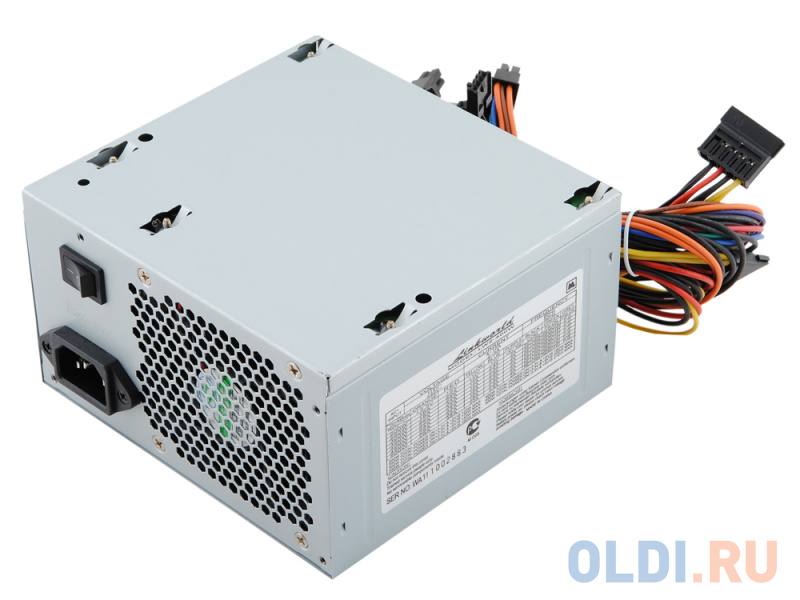

    Блок питания компьютера с кабелями.

    Функция

    Блок питания преобразует электричество из сетевой розетки в низковольтную форму постоянного тока (DC), которая может использоваться всеми компонентами, составляющими ваш компьютер.

    Для каждого аппаратного компонента может потребоваться несколько различных напряжений постоянного тока. Блок питания оборудован для обеспечения необходимого напряжения через кабели, которые просто подключаются непосредственно к деталям (материнской плате, видеокарте и т. Д.).

    Основные принципы выбора

    Наиболее распространенные блоки питания совместимы со многими компьютерами, поэтому на базовом уровне следует учитывать следующие основные факторы:

    Электрические параметры (мощность)

    Общая мощность блока питания должна быть достаточно большой для надежного питания всех выбранных вами компонентов.Используйте калькулятор источника питания, чтобы оценить ваши требования, например http://outervision. com/power-supply-calculator.

    Качество и эффективность

    Качество блоков питания может сильно различаться в зависимости от производителя и модели. Выберите блок питания от известного бренда, такого как SeaSonic, Silverstone, EVGA, ThermalTake, Corsair и т. Д., И убедитесь, что на него предоставляется соответствующая гарантия.

    Самое главное, обратите внимание на сертификат источника питания 80 PLUS .Эта сертификация оценивает источник питания до определенного уровня эффективности — более эффективное энергоснабжение означает меньшие потери энергии в виде тепла. 80 Plus Bronze и Silver подходят для большинства систем, однако существуют Gold, Platinum и Titanium. Хотя эти сертификаты оценивают эффективность, большинство устройств, получивших эти сертификаты, также имеют высокое качество.

    Физический размер (форм-фактор)

    В большинстве нестандартных ПК используется блок питания полного размера ATX. Это наиболее распространенный размер / стандарт блоков питания, который подходит для корпусов формата ATX и micro ATX.Блоки питания меньшего размера можно найти в компьютерах меньшего размера, таких как серийные ПК от Dell, HP и т. Д., А также в некоторых небольших ПК с медиацентрами.

    Подходит для кабеля

    Хотя большинство высококачественных источников питания поставляются со всеми необходимыми разъемами, стоит проверить их соответствие вашей конкретной конструкции. Например, если вы используете несколько видеокарт, убедитесь, что в блоке питания достаточно 6- или 8-контактных разъемов PCIe, чтобы избежать использования преобразователей.

    Вы также можете выбрать источник питания с модульной разводкой кабелей.Это означает, что вы можете просто отсоединить ненужные кабели от источника питания, чтобы привести в порядок свой корпус.

    Вторичные рекомендации по выбору

    Если вы хотите более детально выбрать источник питания, вы также можете рассмотреть следующие особенности:

    Шум

    Шум от вентиляторов или «завывание спирали» от некачественного блока питания могут стать раздражением, которого вы, вероятно, захотите избежать.

    Стабильность напряжения

    Относится к стабильности выходных напряжений, которые питают компоненты вашего компьютера, и насколько близко к номинальному напряжению они будут оставаться на практике, когда блок питания находится под нагрузкой.

    Пульсации напряжения Блоки питания

    преобразуют синусоидальные сигналы переменного тока в плоские формы сигналов постоянного тока (DC). Желательно низкое напряжение пульсаций, поскольку это означает, что выходной сигнал очень похож на плоскую форму волны.

    Силовые шины

    Обычно не вызывает беспокойства, если только вы не создаете высокопроизводительные системы с несколькими видеокартами. По сути, ваш блок питания должен иметь достаточно энергии, чтобы питать все выбранные вами аппаратные компоненты одновременно на каждой шине питания.Источники питания с несколькими шинами питания обычно балансируют свои разъемы по каждой шине для равномерного распределения нагрузки — именно здесь использование преобразователей molex в pcie для видеокарт может потенциально вызвать проблемы.

Читайте также

Что делать, если грудничок не спит днем: советы по налаживанию режима сна

Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков

Методика «Цветоник» М. Лазарева для музыкального развития детей

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
