Cпутниковый конвертер: виды, устройство, выбор

Спутниковый комплект включает несколько устройств и у каждого есть свое назначение. В этой статье будет рассмотрен один из важнейших компонентов, без которого невозможен прием сигнала — спутниковый конвектор.

Об устройстве

Конвектор — это спутниковая головка, которая необходима для приема и дальнейшей передачи телевизионного сигнала с ретранслятора (транспондера) на кабель.

Ошибочно им считают саму антенну. Она включает еще и рефлектор (тарелку) который фокусирует рассеянный сигнал на головку и не относится к конвектору.


Конвектор спутниковый включает несколько функциональных компонентов:

  • Волновод.
    Принимает отраженный от рефлектора рассеянный сигнал и собирает его в единый пучок излучения.
  • Зонд.
    По нему излучение отходит от волновода на плату.
  • Плата.
    Используется в качестве компонента по нивелированию шумности излучения, передавая на кабель или дисек сигнал высокого качества.

Плата каждого конвектора может быть представлена сложной схемой при наличии большого числа разъемов под антенный кабель.

Типы конвекторов

Спутниковые головки различаются по своим возможностям и принципу работы.

Основное их отличие — направление поступающего излучения, на прием которого они рассчитаны:
  • Вертикальная поляризация (V).
    Головки принимают прямой луч от транспондера. Встречаются только приемные устройства телевидения.
  • Горизонтальная поляризация (H).
    Конвектор спутниковый круговой для телевидения и связи, рассчитанный на прием сигнала, как со спутника, так и с земли. Такие устройства отличаются более сложной схемой платы, которая преобразует линейное излучение в круговое.
  • Универсальные устройства,
    взаимодействующие с излучением любой поляризации.
Еще одно важное отличие, по которому разделяются устройства — это режим работы:
  • Приемные.
    К ним относятся все телевизионные головки, которым нужен только прием сигнала.
  • Приемопередаточные.
    Устройства связи (интернет, IP-телефония и др.).

Также на практике существуют передаточные спутниковые конвекторы, которые выпускаются только для специальных задач и не имеют широкого применения.

Внешние различия

Не менее важны конструктивные особенности конвекторов, от которых зависит размах их эксплуатации. Большинство спутниковых головок имеют только антенный выход.

Но также выпускаются устройства с двумя и четырьмя разъемами, к которым можно подключить соответствующее число ресиверов. На практике встречаются приемники с N-м числом гнезд под антенный кабель и используются провайдерами для раздачи контента путем организации кабельного телевидения.

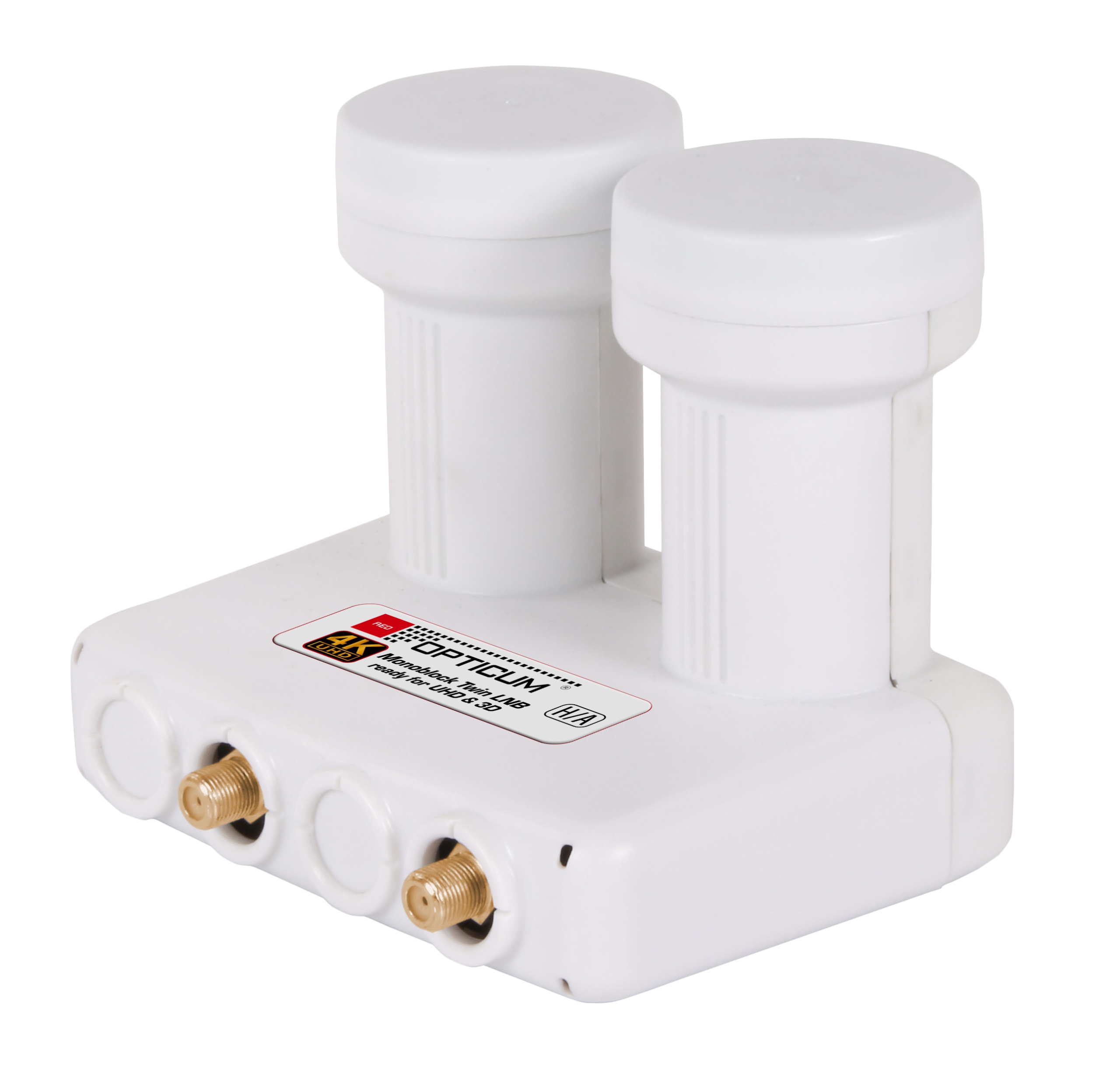

Существуют также двойные устройства, т.е. два конвектора в одной оболочке.

Каждая половина такой конструкции может быть идентичной или различается:
  • В корпусе с двумя одинаковыми конвекторами всегда присутствует два антенных гнезда, и каждый ресивер принимает сигнал от отдельной головки.
    Такое устройство имеет больше преимуществ перед обычным конвектором с двумя выходами, т.к. при выходе из строя одного компонента, второй продолжит принимать сигнал и только у одного пользователя перестанет работать ТВ со спутника.
  • Если двойная конструкция несимметрична, тогда в корпусе присутствует два разных приемника для улавливания кругового и прямого излучения и рассчитаны на работу в режиме горизонтальной и вертикальной поляризации одновременно.

Редко двойной моноблок с компонентами разных размеров включает головки, работающих в разном частотном спектре, т.к. большинство спутников телевидения вещают только в одном из них.

Частотный диапазон

Конвектор спутниковый работает в разных частотных спектрах, занимая только отдельный диапазон. На территории европейских государств (включая азиатскую часть России и Казахстан).

Действуют два частотных диапазона входящего сигнала:
  • C-спектр.
    Соответствует частотному диапазону 3.5 — 4. 2 ГГц, который используется для наземной и спутниковой связи. В нем также вещает малое количество транспондеров, но не один из них не используют российские операторы телевидения.
  • Ku-спектр.
    Действует на частотах 10.7 — 12.75 ГГц, которые используются всеми телевизионными спутниками. Для связи и прочих форматов передачи этот частотный спектр не используется из-за меньшей надежности.

Ku-спектр принято разделять на два поддиапазона:

  1. изначально выпускались конвекторы первого поколения, работающие в диапазоне 10.7 — 11.75 ГГц,
  2. после появились устройства второго поколения, охватывающие все частоты до 12.75 ГГц.
    Это связано с ростом числа программ вещания, которые занимают новые частоты в порядке увеличения.

Часто в магазинах можно услышать «аналоговая или цифровая спутниковая антенна?» На деле такого различия не существует.

Разница в том, что до телевидения высокой четкости программы вещали на частотах низшего поддиапазона (до 11. 75 ГГц).

Появление HD-телевидения привело к резкому скачку числа программ, для которых были выделены новые частоты высшего поддиапазона (от 11.75 ГГц, где и сегодня вещает большинство HD-каналов), что привело к выпуску конвекторов второго поколения.

На практике головка первого поколения (так называемая «аналоговая») не «достает» до поддиапазона 11.75 — 12.75 ГГц, но если на более низкой частоте есть HD-программы, она успешно их примет.

Ku-спектр занимает наивысшие частоты и может быть расширен, т.к. не ограничен другим спектром на более высоких значениях. Работающие в данном частотном диапазоне, конвекторы имеют наименьшие размеры среди аналогов. Чем выше частота излучения, тем меньше длина волны и ее поперечное сечение, которым она проецируется на приемник.

Характеристики для выбора

Хотя большинство операторов предлагает комплект с конвектором, который наиболее совместимо для поставки контента, иногда лучше приобрести его самостоятельно.

И вот несколько причин для этого:
  • Бесплатное телевидение.
    В Москве и остальной территории России вещает более десяти спутников с открытыми каналами (Amos, HotBird, Intelsat, Экспресс, Ямал и др.).
  • Мультиустройство.
    Можно выбрать функциональную головку, которая сможет работать в режиме обеих поляризаций, а также раздавать телевидение нескольким пользователям.
  • Универсальный конвектор.
    Приемник Ku-спектра второго поколения может быть использован для подключения телевидения любого оператора.

В фирменном комплекте всегда присутствует слабое и недорогое устройство, которое отлично подходит для спутникового ТВ от конкретного провайдера, но для иных целей его использовать не получится. В редких же случаях оператор может предоставить абоненту выбор головки (наряду с рефлектором и ресивером) из нескольких моделей.

На что обратить внимание

Как уже было рассмотрено выше, у спутниковой головки есть такие критерии, как число выходов для кабеля, поляризация и частотный спектр. Для телевидения выигрышным вариантом станет приемник, работающий с сигналом круговой и линейной поляризации одновременно, число выходов нужно учитывать на количество пользователей.

Рассматривать только головки второго поколения, которые принимают излучение частотой до 12.75 ГГц, т.к. на более высоких значениях вещают почти все HD-каналы.

К другим важным критериям следует отнести:
  • Оболочка корпуса.
    Она должна быть выполнена из надежного изоляционного материала, либо в комплекте присутствует плотный чехол. Без дополнительной защиты диэлектрик подвергается влажности от осадков, и шумность сигнала сильно повышается еще на этапе фокусирования.
  • Усиление.
    Если антенна устанавливается на крыше многоквартирного дома, коэффициент усиления устройства должен быть не менее 55 дБ, т.к. кабель обладает шумностью и длительная транспортировка по нему рассеивает излучение. При близкой установке на фасаде достаточно 20 дБ.
  • Шумность.
    Для спутниковой головки приемлемым значением будет не выше 0. 3 дБ. Стоит учитывать, что спутниковые конвекторы частотного C-спектра больше по размеру и их шумность выше аналогов.
  • Гарантийный срок.
    На него важно обращать внимание, т.к. спутниковое ТВ приобретается на длительный срок, да и сам процесс установки и поиска точного направления трудоемкий.

Напоследок рекомендуется обратить внимание на энергопитание. Предпочтение по возможности лучше отдать устройствам 12V, т.к. они работают от ресивера (или телевизора) и не требуют отдельного подключения к сети.

Проверка работоспособности

После покупки первым делом нужно проверить работу конвектора, которую легко выполнить самостоятельно и без установки.

Для этого достаточно его подключить к спутниковому ресиверу или сатфайндеру (прибор для измерения уровня сигнала). Если телевизор отображает уровень поступившего сигнала, можно использовать и его.

В зависимости от качества настройки регистрируется разный уровень приема:
  • 15% — 25% при неисправности или отсутствии приемного устройства;
  • 30% — 45% когда эфирная антенна или конвектор в неверном направлении;
  • 55% и выше при правильном направлении и установке антенны.

Следовательно, для проверки достаточно получить значение в диапазоне 30% — 45%.

Внимание! У ресиверов отображается два типа значений. Нужен показатель желтой линии, который отображает уровень регистрируемого на устройстве (уже с учетом шумности после транспортировки по кабелю) сигнала.

Для прямой (вертикальной) V-поляризации достаточно расположить вертикально и направить конвектор на юг, т.к. все спутники размещены на орбите в плоскости экватора. После этого его требуется потихоньку двигать до горизонтального положения. Если в непродолжительный период (около 1 сек.) наблюдался приемлемый уровень сигнала — головка работает исправно.

Если приемник рассчитан на работу в круговой (горизонтальной) H-поляризации, поиск направления усложняется. Размещение спутника определяется по азимуту, значение которого можно найти в интернете.

Азимут — это угловое расстояние от северного полюса до спутника.

Проще всего найти направление, отсчитав от точки восхода солнца на 90° меньше значения азимута по часовой стрелке. Конвектор на спутниковой антенне размещается только горизонтально, а если на пути есть крупная преграда (жилой комплекс, лесной массив), его можно немного наклонить вверх.

Внимание! Если спутниковая головка универсальная и работает с двумя типами сигналов, необходимо проверить работоспособность обоими методами, т.к. это два конвектора в едином корпусе и не исключено, что один из компонентов может быть неисправен.



Загрузка...

Выбор качественного спутникового конвертора

Без данного устройства в спутниковой системе, конечно же, не обойтись. Конвертор важная часть для просмотра спутникового телевидения. Так как спутниковая антенна представляет собой параболическое зеркало, то благодаря такой форме сигнал фокусируется в одной точке, заданной геометрическими параметрами антенны.
Благодаря сферической форме сигнал, со спутника падая на зеркало спутниковой «тарелки» отражается строго в одном направлении и фокусируется в одной точке. В этой точке и крепится конвертер. Он «собирает» поступающий на него сигнал. Затем принятый сигнал усиливается, и происходит его преобразование в низкую частоту. После этого сигнал передается в кабель.

Конвертор (точнее это устройство называется LNB, от «Low Noise Block» малошумящий блок) предназначен для преобразования частоты электромагнитной волны “Ku” (10…13ГГц) или “С” диапазона (3.5…4.5ГГц) в менее высокую промежуточную частоту 0.95…2.5ГГц, чтобы сигнал можно было передать с наименьшими потерями по кабелю до спутникового приемника (ресивера). Благодаря менее высокой частоте сигнала и его увеличившейся мощности можно применять недорогой коаксиальный кабель и увеличивать его длину до ста метров без существенной потери сигнала.

Все конверторы характеризуются коэффициентом собственных шумов. Чем ниже собственный шум, тем качественнее конвертор. Типовое значение этого параметра, который указывают производители конверторов, составляет 0,3 – 0,5 Дб. На данный момент конверторов с собственным шумом менее 0,3 Дб в широкой продаже нет. Все утверждения производителей о том, что у их конверторов коэффициент шума составляет 0,1 Дб, являются маркетинговым ходом.

Разнообразие конверторов очень велико. Мы выделим три основных типа, которые наиболее часто используются у нас в быту.
- Конвертор “C” диапазона.
- Конвертор “Ku” диапазона с круговой поляризацией.
- Универсальный конвертор “Ku” диапазона (вертикальная и горизонтальная поляризация).

Вы скажите, какой конвертор мне надо выбирать. Давайте разберемся, как правильно выбрать конвертор (LNB). Могу смело Вас успокоить, что при выборе конвертора у Вас не возникнет особой сложности и проблем. Поскольку характеристики большинства конверторов используемых в бытовом спутниковом телевидении весьма схожи.
Первое с чем необходимо определиться так это с типом конвертора (LNB), т.е. в каком диапазоне он будет использоваться в “Ku” или “C”. Принципиальное отличие между видами конверторов состоит в том, что они работают в разных частотных диапазонах.
Частота гетеродина С — диапазона равна 5150 МГц. К тому же LNB C — диапазона имеет больший размер по сравнению с LNB Ku — диапазона. Прежде всего, это объясняется различной длинной волны.
Универсальные конверторы “Ku” диапазона обладают двухчастотным гетеродином. Применение подобного гетеродина обуславливается тем, что Ku – диапазон довольно широкий, согласно этому Ku – диапазон подразделяется на два поддиапазона: нижний 10700 – 11800 МГц и верхний 11800 – 12750 МГц. Переключение между диапазонами осуществляется сигналом, передаваемым по кабелю со спутникового приемника (ресивера). В современных универсальных конверторах диапазоны переключаются с помощью сигнала в 22 кГц. А для переключения поляризации используется сигнал 13/18 В.
В том случае если Вы выбрали конвертор Ku-диапазона, необходимо учитывать тип LNB линейный или круговой. Если не вдаваться в подробности технического различия между ними, то можно сказать, что приобретая универсальный конвертор, Вы с легкостью можете из него сделать круговой, ну а линейным универсальный конвертор является изначально. В большинстве все спутники имеют преобладающий перечень каналов в Ku-диапазоне в основном с линейной поляризацией. Исключение имеют пакеты НТВ+ и Триколор ТВ, которые вещают в круговой поляризации и требуют конвертор с круговой поляризацией.
Характеристики, на которые надо обратить внимание при выборе конвертора. Это коэффициент шума, о котором написано выше и который, является важным техническим параметром. Коэффициент шума измеряется в dB (децибелах) и указывает пороговое значение уровня сигнала со спутника, меньше которого сигнал будет теряться. В соответствии с этим разумно будет допустить, что чем с более низким коэффициентом шума установим конвертор, тем более слабый сигнал сможем принимать.
Для конверторов С-диапазона используют величину эквивалентную коэффициенту шума, называется она шумовая температура. Это эффективная величина, служащая мерой мощности шумов в радиоприёмных устройствах равна температуре абсолютно чёрного тела или согласованного сопротивления, при которой мощность его теплового шума равна мощности шумов данного устройства. В соответствии с этим, чем ниже значение шумовой температуры, тем меньше значение пороговых шумов, тем лучше. Обычное значение шумовой температуры для производимых в настоящее время конверторов С-диапазона является 15К.
Есть ещё ряд конвертеров отличающихся от обычных – это конвертеры с несколькими независимыми выходами.

На самом деле здесь все просто. Если Вы решили добавить ещё пару телевизоров для независимого просмотра, то и нужно ориентироваться на определенное количество выходов у конвертора. Независимые выходы дают нам возможность просматривать спутниковые каналы разных поляризаций независимо от числа подключенных к конвертору ресиверов. Предположим у Вас в каждой комнате по ресиверу с телевизором, а их четыре, то и конвертор необходимо приобрести на четыре выхода, т.е. Quadro.
Небольшой вывод: для передачи слабого высокочастотного сигнала, принятого антенной, по кабелю к приемнику сигнал усиливают и преобразуют в менее высокочастотный. Существуют разные типы приемных конверторов в зависимости от используемого диапазона. Чем ниже собственный шум конвертора, тем лучше.

Спутниковый конвертер универсальный и круговой

Спутниковый конвертер универсальный и c круговой поляризацией

Спутниковый конвертер универсальный и c круговой поляризацией  – устройство или прибор, для приёма сигнала со спутника, совмещает в себе условно два устройства (функции), преобразователь сигнала из одного диапазона в определённую частоту и усилитель сигнала.







Виды.

Существует большое количество различных конвектеров. Они отличаются частотой гетеродина, типом поляризации, показателем уровня шума, работают в разных диапазонах частот.

Рассмотрим два вида конвертера работающих в Ku диапазоне. Данные конвертера имеют наибольшее распространение.

1. Универсальный конвертер с линейной поляризацией.

Один из самых популярных конвертеров. Принимает программы, транслируемые с вертикальной и горизонтальной поляризацией, с различных спутников. Например - Amos 4w, Astra 4.8E, Hotbird 13E и другие.

2. С круговой поляризацией.

Используется для работы в Ku - диапазоне 11700-12750 МГц. Именно такой спутниковый конвертер, с круговой поляризацией, нужен для приёма программ провайдеров «НТВ Плюс» и «Триколор ТВ».  Данный конвертер, по внешнему виду, не отличаться от «универсального», но имеет встроенную диэлектрическую пластину, т.н. деполяризатор и один гетеродин с частотой 10750 МГц. В названии конвертера имеется надпись Circular Single.





TWIN.



Данный преобразователь применяется для установки на спутниковой антенне, с целью просмотра телевизионного контента независимо, на двух телевизорах.



QUAD.



Применение конвертера Quad, обусловлено необходимостью независимого просмотра спутниковых программ – до четырёх телевизоров.

Характеристики – Ku диапазон.

Спутниковые конвертеры характеризуются:

- в первую очередь коэффициентом собственных шумов

- частотой гетеродина (9750Мгц и 10600Мгц. – универсальный конвертер с линейной поляризацией. 10750Мгц. – для конвертера с круговой поляризацией)

- для KU диапазона – поддиапазоном частот (нижний, верхний, Telecom).

- типом поляризации сигнала (горизонтальная, вертикальная, круговая – левая и правая)

- количеством выходов



Что внутри?

Устанавливая спутниковые антенны, клиенты иногда спрашивают: «Что внутри?»

Давайте разберём устройство и посмотрим, что внутри.





Цель данной статьи, дать начальное представление о спутниковом конвнртере.



Автор: Юрий Попко Статья добалена: 2017-08-16 15:42:16

Спутниковый конвертер — Википедия. Что такое Спутниковый конвертер

LNB Ku-диапазона на облучателе антенны спутниковой связи Конвертер с интегрированным облучателем (LNBF) на телевизионной спутниковой антенне

Спутниковый конвертер (англ.  low-noise block downconverter, LNB) — приёмное устройство, объединяющее в себе малошумящий усилитель[en] (МШУ, англ. LNA) принимаемого со спутника сигнала и понижающий преобразователь частоты (англ. Downconverter). Конвертер устанавливается на облучателе спутниковой антенны и подключается к приёмному оборудованию[1]коаксиальным кабелем, по этому же кабелю осуществляется питание конвертера и, если требуется, передача управляющих сигналов.

Усиление и шумовые характеристики

Усиление конвертера — отношение уровня выходного сигнала (после преобразования) к уровню сигнала, принимаемого антенной конвертера, выражается в децибелах. Типичные значения усиления конвертеров — от 40 до 65 дБ. Чем длиннее кабельная трасса до конвертера, тем большее усиление требуется чтобы обеспечить достаточный уровень сигнала на входе приёмного устройства (требуемый уровень сигнала зависит от характеристик конкретного устройства, типичное затухание в кабеле типа RG-6 на частотах 1-2 ГГц — 2-2. 5 дБ на каждые 10 метров).

При достаточном уровне сигнала на входе приёмного устройства использование конвертера с бо́льшим усилением не дает улучшения приёма, поскольку конвертер принимает и усиливает в одинаковой мере как полезный сигнал, так и тепловой шум эфира. Даже в идеальном случае отношение сигнал/шум, от которого и зависит возможность приёма, после конвертера не изменится. Реальный конвертер вносит дополнительный собственный шум. Собственный тепловой шум конвертера описывается либо его эквивалентной шумовой температурой в Кельвинах, либо «коэффициентом шума[en]» в децибелах, который показывает, насколько ухудшится отношение сигнал/шум после усиления и переноса частоты. Также опорный генератор конвертера вносит дополнительный фазовый шум[2], который влияет в первую очередь на возможность приема сигналов с высокими индексами модуляции[3].

Преобразование частоты

Необходимость преобразования частоты после усиления сигнала связана с тем, что в большинстве случаев для спутниковой связи используются радиодиапазоны с частотами в единицы и десятки Гигагерц (C, X, Ku, Ka). Передача таких радиочастот по коаксиальному кабелю приводит к большому затуханию сигнала, а использование длинных волноводов многократно усложняет и удорожает систему. Преобразование частоты в диапазон 1-2 ГГц (L-диапазон) позволяет отнести приёмное оборудование (спутниковый ресивер, спутниковый модем, карта DVB-S/S2 и т. п.) на значительное расстояние (десятки метров) от спутникового конвертера.

Если требуется отнести приёмное оборудование на еще большее расстояние от спутниковой антенны, то могут использоваться дополнительные усилители сигнала L-диапазона, устанавливаемые в разрыв кабельной трассы, либо волоконно-оптическая линия и дополнительные устройства — оптические передатчики и приемники L-диапазона. Оптический передатчик может быть интегрирован в спутниковый конвертер[4]. Нужно учитывать, что и усилители и оптические передатчики и приемники вносят дополнительный собственный шум, увеличивая шумовой коэффициент системы в целом.

Преобразование частоты происходит путем смешения сигнала опорного генератора (гетеродина, англ.   local oscillator, LO) спутникового конвертера и входного сигнала (англ. radio frequency, RF), принятого со спутника. На выходе смесителя образуется сигнал промежуточной частоты (англ.  intermediate frequency, IF), равной разнице частот опорного генератора и входного сигнала. Конвертеры делят на два основных типа в зависимости от конструкции опорного генератора — c диэлектрическим резонатором (DRO) или с синтезатором частоты (PLL).

Конвертеры с диэлектрическим резонатором (DRO LNB)

Сдвоенный (на две поляризации) DRO LNB; диэлектрический резонатор — в центре под экраном.

Самые массовые спутниковые конвертеры имеют опорный генератор, построенный на основе диэлектрического резонатора[en][5] (англ. Dielectric resonator oscillator, DRO).

Недостатком таких опорных генераторов является невысокая стабильность частоты. Типичный диапазон нестабильности гетеродина DRO LNB — от 250 до 900 кГц в обе стороны от номинальной частоты (зависит от модели конвертера, у дешёвых телевизионных конвертеров может быть и больше[3]). Соответственно, меняется и частота выходного сигнала конвертера. По этой причине DRO LNB плохо применимы для приёма узкополосных сигналов[3], поскольку сигнал на выходе конвертера может оказаться за пределами полосы, в которой его ищет приёмник. Минимальная ширина полосы, в которой может надежно использоваться DRO LNB, зависит от характеристик приёмника (диапазона, в котором демодулятор производит поиск сигнала) и обычно составляет несколько мегагерц (или несколько мегасимволов в секунду).

Преимуществами DRO LNB является меньший фазовый шум[6], чем у других типов конвертеров и меньшая цена.

DRO LNB используется в телевизионном спутниковом приёме и при приёме широкополосных каналов в спутниковой связи. Для приёма узкополосных сигналов (некоторых телевизионных несущих, SCPC-каналов и TDMA-каналов в сетях спутниковой связи) требуются конвертеры, обеспечивающие более высокую стабильность частоты.

Высокостабильные конвертеры (PLL LNB)

Опорные генераторы высокостабильных конвертеров строятся как синтезатор частоты с автоподстройкой по образцовому источнику (англ.  Phase-locked loop, PLL). В качестве образцового обычно используется сигнал с частотой 10 МГц. Стабильность частоты опорного генератора у PLL LNB зависит от источника образцового сигнала.

С внутренней синхронизацией

PLL LNB с внутренней синхронизацией (англ. internal reference) имеют собственный термостатированный или термокомпенсированный[7]кварцевый генератор, использующийся как источник образцовой частоты. Стабильность опорной частоты конвертера с внутренней синхронизацией может составлять от +/-2 кГц до +/-500 кГц, в зависимости от модели.

С внешней синхронизацией

PLL LNB с внешней синхронизацией (англ. external reference) не имеют собственного источника образцовой частоты. В качестве такого источника используется внешний генератор, сигнал образцовой частоты подается по тому же кабелю, по которому передается сигнал от конвертера (на некоторых моделях конвертеров есть отдельный вход для подачи образцового сигнала). Стабильность конвертера с внешней синхронизацией может быть сколь угодно высокой и зависит только от внешнего генератора, в качестве которого могут использоваться приёмники сигналов GPS и ГЛОНАСС, рубидиевые атомные часы и т.  п.

Рабочие диапазоны и частоты гетеродинов конвертеров

Диапазоны частот, используемые для спутниковой связи и вещания, могут иметь бо́льшую ширину, чем входной диапазон частот используемого приёмника. Поэтому диапазоны спутниковой связи разбиваются на поддиапазоны, для каждого из которых выбирается конвертер с такой частотой опорного генератора, чтобы полученный после преобразования сигнал попадал в диапазон приёмника.

Некоторые модели конвертеров работают только в одном поддиапазоне, другие имеют несколько переключаемых опорных генераторов, что позволяет использовать их для приёма различных поддиапазонов. Переключение опорного генератора конвертера может производиться разными способами[8] — изменением напряжения питания, подачей на конвертер тонального сигнала 22 кГц, а также механическим переключателем на конвертере. Существуют также сдвоенные LNB (фактически, два LNB в одном корпусе) позволяющие одновременно принимать сигнал двух поддиапазонов на два разных приёмных устройства[9].

Ku-диапазон

Конвертер Ku-диапазона с переключаемым опорным генератором

Для приёма сигнала в Ku-диапазоне используются частоты 10700-12750 МГц. Выпускаются конвертеры со следующими принимаемыми поддиапазонами и частотами генераторов (в том числе переключаемые и сдвоенные)[8][10]:

Входной диапазон (RF), МГц Частота опорного генератора (LO), МГц Выходной диапазон (IF), МГц
10700-11700 9750 950-1950
10700-11850 9750 950-2100
10950-11700 10000 950-1700
11700-12200 10750 950-1450
11700-12750 10600 1100-2150
11700-12750 10750 950-2000
12200-12750 11250 950-1500
12250-12750 11300 950-1450

C-диапазон

LNB С-диапазона с ОМТ и деполяризатором на облучателе антенны спутниковой связи

Для приёма сигнала в расширенном C-диапазоне используются частоты 3400-4200 МГц. В международной практике возможно применение частот до 4800 МГц. Выпускаются конвертеры со следующими принимаемыми поддиапазонами и частотами генераторов[11][12]:

Входной диапазон (RF), МГц Частота опорного генератора (LO), МГц Выходной диапазон (IF), МГц
3200-4200 5150 950-1950
3625-4200 5150 950-1525
3625-4800 5750 950-2125
4500-4800 5950 1150-1450
Инверсия спектра в конвертерах C-диапазона

В конвертерах С-диапазона входная (принимаемая со спутника) частота ниже, чем частота опорного генератора. Выходной сигнал конвертера получается путем вычитания входной частоты из частоты опорного генератора. Поэтому спектр сигнала на выходе конвертера инвертируется — более высокие частоты входного сигнала оказываются в нижней части выходного диапазона. Используемое вместе с конвертером оборудование спутникового приёма должно поддерживать режим инверсии спектра, чтобы принимать и декодировать сигнал.

Ka-диапазон

Для приёма сигнала в Ка-диапазоне используются частоты 18200-22200 МГц.

Конструкция и установка на антенне

Два LNB Ku-диапазона для приёма двух ортогональных поляризаций Сдвоенный конвертер с круглым волноводным фланцем

Конвертер предназначен для установки непосредственно на облучателе антенны, имеет всепогодное герметичное исполнение. Вход конвертера — волноводный фланец (с герметизирующим кольцом). Интегрированные с облучателем конвертеры выполняются в виде герметичного моноблока. Выход конвертера — высокочастотный коаксиальный разъем, обычно типа F (с волновым сопротивлением 75 Ом) или типа N (50 Ом). Питание конвертера (и, если требуется, подача образцовой частоты и управляющих сигналов) осуществляются через этот же разъем.

Поляризация

Приёмным элементом конвертера является штыревая антенна (зонд). Конвертер с одним зондом может принимать сигнал в одной поляризации (линейной вертикальной или горизонтальной), в зависимости от его ориентации на антенне. Некоторые модели конвертеров, предназначенных для телевизионного приёма, имеют две ортогональных антенны, переключение между которыми позволяет принимать две поляризации без изменения ориентации (поворота) конвертера. Существуют также сдвоенные конвертеры (фактически, два конвертера в одном корпусе с общим опорным генератором), антенны которых расположен

Лучший спутниковый конвертер - Выгодные предложения на спутниковый конвертер от глобальных продавцов спутниковых конвертеров

Отличные новости !!! Вы находитесь в нужном месте для спутникового конвертера. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший спутниковый конвертер в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели спутниковый конвертер на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в спутниковом конвертере и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести спутниковый конвертер по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Конвертер субтитров

| Бесплатный инструмент

Многим нашим клиентам необходимо преобразовать файлы заголовков или субтитров SRT в другие форматы, чтобы их можно было использовать с различными типами программного обеспечения.По этой причине мы создали собственный конвертер субтитров / титров. Таким образом, наши клиенты могут конвертировать файлы SRT самостоятельно по своему усмотрению. Это отличный способ сделать ваши файлы более универсальными!

Объяснение форматов заголовков и субтитров:

CSV - значения, разделенные запятыми. Можно просмотреть в Excel.

csv в srt, csv в stl, csv в scc, csv в ass, csv в ssa, csv в xml, csv в ttml, csv в qt, csv в txt, csv в vtt, csv в dfxp, csv в smi, csv к суб, csv к rt, csv к sbv

DFXP - Обычно используется для субтитров Flash-видео.

dfxp в srt, dfxp в stl, dfxp в scc, dfxp в задницу, dfxp в ssa, dfxp в xml, dfxp в ttml, dfxp в qt, dfxp в txt, dfxp в vtt, dfxp в smi, dfxp в cps, dfxp в vtt, dfxp в smi, dfxp в cp в sub, dfxp в rt, dfxp в sbv

QT - Формат файла, созданный для Apple QuickTime Player.

qt в srt, qt в stl, qt в scc, qt в ass, qt в ssa, qt в xml, qt в ttml, qt в txt, qt в vtt, qt в dfxp, qt в smi, qt в csv, qt в sub, qt в rt, qt в sbv

RT - это титры RealText для аудио и видео RealMedia.

RT в SRT, RT в STL, RT в SCC, RT в задницу, RT в SSA, RT в XML, RT в TTML, RT в QT, RT в TXT, RT в VTT, RT в DFXP, RT в SMI, RT в CSV, RT в Sub, RT в SBV

SBV - этот формат файла используется для видеороликов Youtube (субтитры и субтитры). Вы скачиваете титры с Youtube в этом формате.

sbv в srt, sbv в stl, sbv в scc, sbv в ass, sbv в ssa, sbv в xml, sbv в ttml, sbv в qt, sbv в txt, sbv в vtt, sbv в dfxp, sbv в smi, sbv в CSV, SBV в Sub, SBV в RT

SCC - Используется для DVD, веб-медиа и транслируемых субтитров Line 21. Также используется iPod, iPad, iPhone и iTunes.

scc в srt, scc в stl, scc в задницу, scc в ssa, scc в xml, scc в ttml, scc в qt, scc в txt, scc в vtt, scc в dfxp, scc в smi, scc в csv, scc к sub, scc к rt, scc к sbv

SMI - Созданный Microsoft, этот формат используется для аудио и видео Windows Media.

smi в srt, smi в stl, smi в scc, smi в задницу, smi в ssa, smi в xml, smi в ttml, smi в qt, smi в txt, smi в vtt, smi в dfxp, smi в csv, smi в sub, smi в rt, smi в sbv

SRT - очень распространенный тип файлов, поддерживаемый различными программами для создания субтитров и многими программными видеопроигрывателями, например, на Facebook или Youtube.

srt в stl, srt в scc, srt в задницу, srt в ssa, srt в xml, srt в ttml, srt в qt, srt в txt, srt в vtt, srt в dfxp, srt в smi, srt в csv, srt к sub, srt к rt, srt к sbv

SSA - SSA означает Sub Station Alpha. Это формат файла, используемый популярным редактором субтитров SubStation Alpha. Этот формат широко используется FanSubb

ssa в srt, ssa в stl, ssa в scc, ssa в задницу, ssa в xml, ssa в ttml, ssa в qt, ssa в txt, ssa в vtt, ssa в dfxp, ssa в smi, ssa в csv, ssa в суб, из SSA в RT, из SSA в SBV

STL - Используется для субтитров / субтитров для широковещательных медиа PAL.

из stl в srt, из stl в scc, из stl в задницу, из stl в ssa, из stl в xml, из stl в ttml, из stl в qt, из stl в txt, из stl в vtt, из stl в dfxp, из stl в smi, из stl в csv, stl в sub, stl в rt, stl в sbv

SUB - существует два разных формата .sub: SubViewer и MicroDVD.

sub в srt, sub в stl, sub в scc, sub в задницу, sub в ssa, sub в xml, sub в ttml, sub в qt, sub в txt, sub в vtt, sub в dfxp, sub в smi, sub в CSV, суб в RT, суб в SBV

TTML - Язык разметки синхронизированного текста. Он используется для обмена синхронизированной текстовой информацией между устаревшими форматами контента.

ttml в srt, ttml в stl, ttml в scc, ttml в ass, ttml в ssa, ttml в xml, ttml в qt, ttml в txt, ttml в vtt, ttml в dfxp, ttml в smi, ttml в csv, ttml в суб, из ttml в RT, из ttml в SBV

TXT - текстовый формат QuickTime используется для проигрывателя Mac QuickTime.

txt в srt, txt в stl, txt в scc, txt в задницу, txt в ssa, txt в xml, txt в ttml, txt в qt, txt в vtt, txt в dfxp, txt в smi, txt в csv, txt в sub, txt в rt, txt в sbv

VTT - этот формат субтитров используется медиаплеерами HTML5.

vtt в srt, vtt в stl, vtt в scc, vtt в задницу, vtt в ssa, vtt в xml, vtt в ttml, vtt в qt, vtt в txt, vtt в dfxp, vtt в smi, vtt в csv, vtt к sub, vtt к rt, vtt к sbv

XML - это формат XML для кодирования субтитров во Flash-видео.

xml в srt, xml в stl, xml в scc, xml в ass, xml в ssa, xml в ttml, xml в qt, xml в txt, xml в vtt, xml в dfxp, xml в smi, xml в csv, xml в sub, xml в rt, xml в sbv

Satellite Tutorials

Спутниковая связь использует радиочастоты в микроволновом диапазоне в качестве средство коммуникации.Спутники принимают сигналы и ретранслируют их на другие спутники или на наземные (читай «наземные») станции.

Основы спутниковой связи

Цепь спутниковой радиочастоты (RF)

  • Цепи восходящего / нисходящего канала
  • МОЩНОСТЬ
  • ШУМ
    • Уровень шума
    • Соотношение сигнал / шум
  • АТТЕНУАЦИЯ
    • Дождь
    • Поглощение в атмосфере
  • Отключение солнечной / солнечной энергии
  • Импеданс
  • Шум
    • Уровень шума
    • Спектр помех
    • Насыщенность
  • Прирост
  • Повышение температуры (G / T)
  • Коэффициент стоячей волны напряжения (КСВН)
  • Потеря свободного места
  • Шумовая температура
  • Несущая шум
  • Интермодуляция
  • ЮФД
  • Отвод

МОДУЛЯЦИЯ

  • БПСК
  • QPSK
  • 8PSK
  • 16PSK
  • 32PSK

ИСПРАВЛЕНИЕ ОШИБКИ

КОДИРОВКА

ЦИФРОВЫЕ УСЛУГИ

  • Один канал на несущую (SCPC)
  • Несколько каналов на несущую (MCPC)
  • Цифровое видеовещание (DVB)

ОБОРУДОВАНИЕ ДЛЯ ЗЕМНОЙ СТАНЦИИ

ЦЕПЬ ПОДКЛЮЧЕНИЯ

  • Источник данных (маршрутизатор)
  • Модулятор
  • Повышающий преобразователь
  • Усилители
  • Волновод
  • Блюдо
    • Антенна
    • Рожок подачи
    • Mesh vs. Твердый

ЦЕПЬ ВНИЗ

  • Антенна (тарелка)
  • Малошумящий усилитель (МШУ)
  • Блочный понижающий преобразователь с низким уровнем шума (LNB)
  • Понижающий преобразователь
  • Демодулятор
  • Назначение данных

Добавьте эту страницу в закладки и ПОДЕЛИТЬСЯ:

Наземное управление - 404 не найдено

  • Продукты
  • Зоны обслуживания
    • Глобальная карта обслуживания
    • Африка
    • Америка - U.С.
    • Азия
    • Австралия - южная часть Тихого океана
    • Канада
    • Карибский бассейн
    • Центральная Америка
    • Европа
    • Международные воды
    • Ближний Восток
    • Пуэрто-Рико
    • Южная Америка
  • Фиксированная тарелка
    • Стационарное спутниковое оборудование
      • Фиксированные спутниковые тарелки
      • Принадлежности для стационарных тарелок
      • Неподвижная моторизованная тарелка
      • M2M Спутниковое оборудование
      • SCADA-SAT
      • Планы обслуживания
      • - Глобальная карта
    • iDirect - Спутниковые службы
    • Планы обслуживания
    • - Глобальная карта
    • Телефонная служба - VoIP через спутник
    • Красный телефон - Телефон экстренной связи
    • M2M - удаленные порты Ethernet
    • SCADASat
    • Потоковое IP-видео
    • Случайное использование CIR
    • Услуги спутниковой сети
    • Услуги по установке VSAT
    • Обучение установке VSAT
  • мобильный
    • Мобильный спутниковый Интернет
    • Планы обслуживания
    • - Глобальная карта
    • Все мобильные VSAT-тарелки
      • Мобильная тарелка Главная страница
      • TOUGHSAT XP. 98 и 1,2 м
      • TOUGHSAT FLYAWAY
      • TOUGHSAT T-100 Прицеп
      • Плоская антенна KYMETA
      • Серия мобильных спутников AVL
      • Мобильная фотогалерея
      • Галерея аварийных автомобилей
    • VSAT на базе корпуса Flyaway
    • Прицепы и специальные автомобили
    • Интернет в автомобиле
    • Плоская спутниковая антенна
    • Телефонная служба -VoIP через спутник
    • Красный телефон - Телефон экстренной связи
    • Satcom-On-The-Move SOTM
    • Случайное использование CIR
    • Антенны с автоматическим развертыванием
    • Услуги спутниковой сети
    • Услуги мобильной установки
  • Портативный
    • Портативный спутниковый Интернет
    • MCD-MissionLink
    • Спутниковые телефоны
      • Спутниковый телефон Главная страница
      • Иридиум Экстрим 9575
      • Iridium PTT Push-To-Talk
      • Иридий 9555
      • Иридиум GO
      • IsatHub
      • IsatPhone 2
      • IsatPhone Link
      • FleetPhone (морской)
    • Портативные терминалы BGAN
      • BGAN Главная страница
      • Все терминалы BGAN
      • Планы обслуживания BGAN
      • BGAN M2M Сервис
      • Служба BGAN HDR
      • Карта покрытия BGAN
      • BGAN FAQ
    • Интернет в автомобиле
    • Портативные готовые кейсы
    • Тарелка VSAT на основе корпуса
    • Iridium PTT Push-To-Talk
    • Иридий Цертус
    • Отслеживание иридия - RockSTAR
    • Thales MissionLink Терминал
    • Служба IsatHub
    • Точка доступа Wi-Fi MCD-Voyager
  • MCD-LINE
    • MCD-4800 Футбол
    • MCD-4801 Футбол
    • Колыбель MCD
    • Рюкзак MCD-MP77
    • MCD-MissionLINK
    • Точка доступа Wi-Fi MCD-Voyager
  • БГАН
    • Главная страница BGAN
    • Все терминалы BGAN
      • ВСЕ ТЕРМИНАЛЫ BGAN
      • Чемоданы BGAN Ready
      • Исследователь 300
      • Исследователь 323
      • Исследователь 510
      • Explorer 540
      • Исследователь 710
      • Explorer 727
      • Хьюз 9202
      • Hughes 9202M
      • Хьюз 9211
      • Hughes 9450 серии
      • Хьюз 9502
      • IsatHub-iSavi
      • Низкопрофильный BGAN
      • Футбольный футляр MCD-4800
      • MCD-4801 Футбол
      • Wideye Sabre Ranger
      • Wideye Ranger М2М
    • Планы обслуживания BGAN
      • Стандартное обслуживание BGAN
      • Безлимитный сервис BGAN
      • BGAN Emergency Responder
      • BGAN M2M Сервис
      • BGAN Стандартный +
      • BGAN MAX - Африка
      • BGAN Ссылка
      • Пулы для нескольких SIM-карт BGAN
      • Ваучерные единицы BGAN
      • Потоковые пакеты BGAN
      • BGAN HDR потоковая передача
      • Бассейны BGAN SCAP
      • Служба IsatHub
    • Карта покрытия BGAN
    • BGAN Аренда
      • BGAN Rentals Главная страница
      • Explorer 300 BGAN Rental
      • Explorer 500 BGAN Rental
      • Explorer 510 BGAN Rental
      • Explorer 710 BGAN Rental
      • Hughes 9202 BGAN Rental
      • Hughes 9211 BGAN Rental
      • Hughes 9450 BGAN Rental
      • Hughes 9502 BGAN Rental
      • IsatHub Аренда iSavi BGAN
      • MCD-4800 Аренда
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
