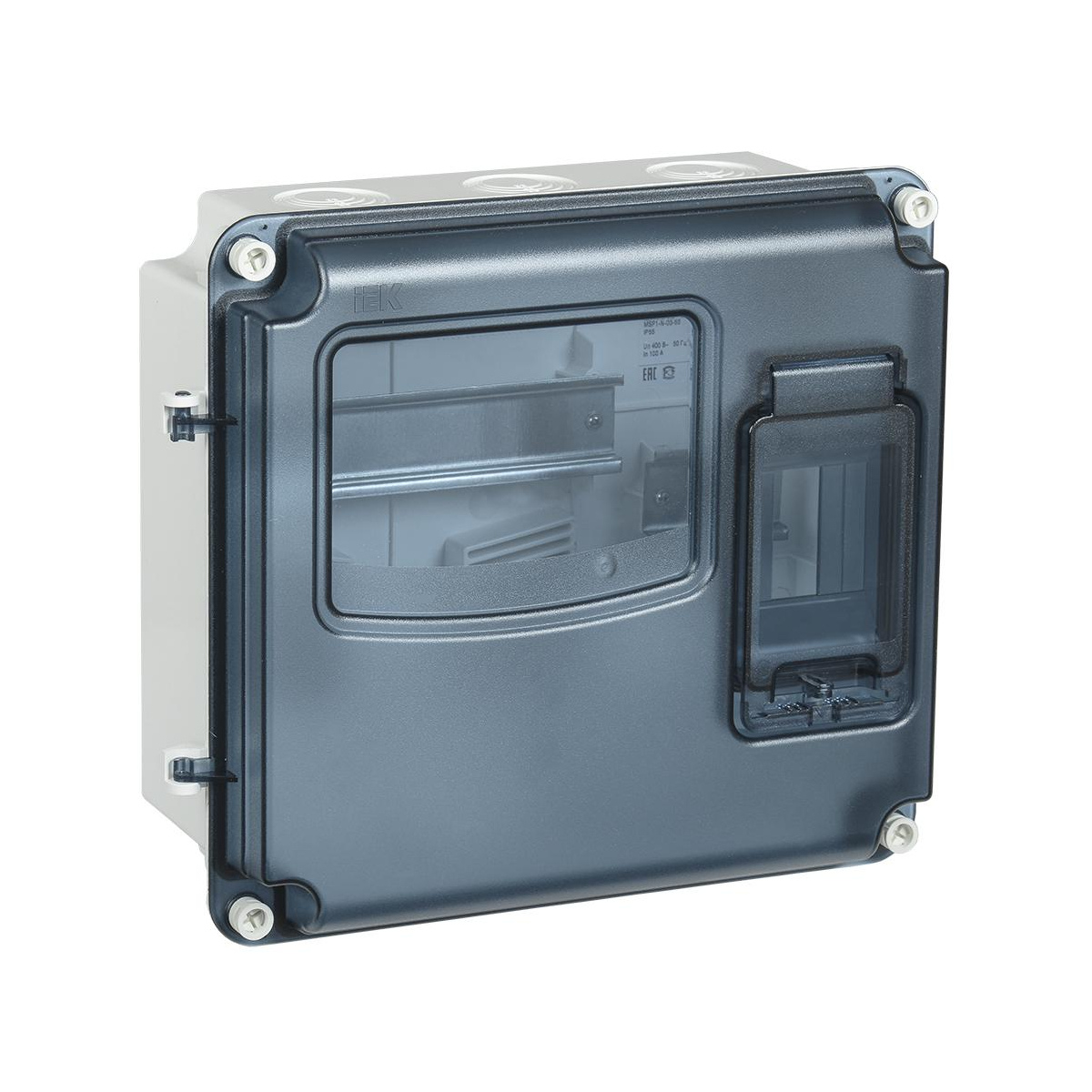

Корпуса для счетчика и вводного автомата

как выбрать и установить бокс для электросчетчика и автоматов

За распределение электролиний в квартире отвечает электрический бокс – своеобразный «пункт управления», в котором установлены защитные автоматические устройств и прибор учета энергии.

Если правильно подобрать и установить ящик для счетчика электроэнергии в квартире, а затем подключить приборы согласно установленным требованиям, пользование бытовой техникой, осветительным оборудованием и электроустановками будет не только бесперебойным, но и безопасным.

В этой статье мы как раз и будем говорить о тонкостях выбора бокса для электросчетчика, и об основных этапах его монтажа. Также приведем полезные рекомендации по подключению электроприборов.

Содержание статьи:

Как выбрать квартирный электрощит?

Если – не новинка, то боксы для квартир появились недавно. Раньше хватало распределительного ящика, который устанавливали на площадке.

Он обслуживал от 2 до 6 квартир, а наполнение его состояло из электросчетчиков по количеству жилых помещений и защитных групп.

Сейчас увеличилось количество электроприборов, которые гораздо мощнее устаревших устройств. Если раньше энергопотребление для одной квартиры равнялось 750-800 Вт, то сегодня только один фен или пылесос потребляют более 1,5 кВт.

Пример «щита», который раньше монтировали в квартире или частном доме: прибор учета киловатт энергии и пара «пробок» с предохранителями

Соответственно, изменились требования к оборудованию, появились новые приборы, гарантирующие полную безопасность жильцам квартир.

Однако выбором щита для счетчика потребляемой электроэнергии, его наполнением и подключением должен заниматься только квалифицированный электромонтажник – любителям без допуска заниматься сборкой бокса запрещено.

Назначение бокса для электросчетчика

Электромонтажные устройства располагают в специальном, подобранном по размерам ящике, который выполняет сразу несколько функций:

• служит основой для крепления защитных приборов и другого оборудования;
• группирует оборудование в одном месте, чем облегчают эксплуатацию и обслуживание;
• защищает устройства от случайного нажатия;
• защищает внутреннее наполнение от воздействий внешней среды.

Квартирные электрощиты отличаются как по габаритам, так и по материалу изготовления. Их производят из пластика или металла. Некоторые напоминают шкафы, другие – небольшие боксы.

Наиболее востребованными считаются пластиковые модели с возможностью установки электросчетчика и 6-24 автоматов.

Образец компактного квартирного электробокса. Снаружи встроенный в стену ящик защищен прозрачной дверцей. Преимущество в том, что можно быстро снимать показания электросчетчика

Существует два вида электрощитов: встроенные и наружные. Выбор зависит от условий монтажа и подключения, а также подстилающей поверхности.

Чтобы установить внутренний ящик, необходимо в стене обустроить нишу, то есть произвести дополнительные строительные работы.

Для фиксации наружной модели стену долбить не нужно. Ящик подвешивают на крепления, воспользовавшись шурупами или дюбелями. Необходимые условия – стабильность и надежность

Наиболее удачное место установки – коридор или прихожая. С одной стороны, щит установлен около ввода электромагистрали в квартиру, с другой, легче по всем помещениям. Монтировать бокс в санузле или кухне не рекомендуется из-за повышенной влажности.

На что обратить внимание при выборе?

В первую очередь бокс выбирают, ориентируясь на его планируемое наполнение – количество электромонтажных устройств. Но важно учесть и остальные нюансы, вплоть до дизайна и возможности увеличения количества автоматов со временем.

Проектирование квартирной электросистемы включает в себя обязательное составление схемы, на которой указаны в том числе и защитные устройства с электросчетчиком. На нее можно ориентироваться при выборе электрощитка

Существует множество производителей, выпускающих всевозможные модели боксов. Лучше остановиться на тех, которые предназначены для квартиры, то есть исключить, например, большие металлические производственные шкафы или щиты со специальными креплениями для дополнительной техники.

У бытовых боксов следует обратить внимание на следующие характеристики и особенности конструкции:

Галерея изображений

Фото из

Современные модели для квартир оснащают прозрачными или тонированными полимерными дверцами – для удобства использования. Чтобы снять показания с электросчетчика, не нужно каждый раз открывать дверцу, так как подсвеченные цифры прибора и так хорошо видны

Размеры бокса напрямую связаны с количеством монтируемого оборудования: чем больше дин-реек, тем больше автоматов, УЗО или других устройств поместится в ящике. Иногда имеет смысл приобрести ящик объемнее, чтобы было место «про запас»

Для общественных зданий, производственных цехов обычно используют металлические щиты и шкафы, но для бытового применения лучше установить пластиковый бокс. Чаще всего такие модели изготавливают из ударопрочного и самозатухающего АВС пластика

Сразу необходимо исключить два вида моделей – для наружной установки на фасад здания и напольные шкафы. Бытовые модели встраиваются в нишу или навешиваются на дюбеля/саморезы на высоте примерно 150 см от пола

Для крепления автоматов и приборов учета используют оцинкованный (реже алюминиевый) металлический профиль, который называют DIN-рейками. Они могут быть литыми и перфорированными, отличатся по размеру и форме. Стандарты крепежей указаны в нормах ГОСТ

Типовые модели оборудованы или защелкой, не дающей дверце произвольно распахиваться, или замком с ключом. Целесообразно закрывать бокс на ключ, когда в квартире проживают маленькие дети – для общей безопасности и защиты электрооборудования

Такой показатель, как степень защиты, указан в характеристиках всех электрощитов. Наиболее часто встречаются боксы IP31, защищающее свое содержимое от мусора и вертикальных капель, и IP54, более герметичные, максимально закрытые от влаги и пыли

Некоторые производители выпускают модели с предустановленной шиной, которая служит для присоединения заземляющего или нулевого проводника. Крепление шины производится в определенном, предусмотренном для этого, месте

Прозрачная дверца электробокса

Бокс небольшой по длине высоте и ширине

Пластик в качестве материала для изготовления корпуса

Врезной способ крепления на стену

Дин-рейки и крепежные элементы

Замок с ключом или защелка

Герметично закрывающийся электробокс

Заземляющая шина в комплекте

Рекомендуем работать с компаниями, реализующими только сертифицированное оборудование. Ответственные продавцы обычно предлагают не «голые» боксы, а ящики с комплектом крепежей.

Лучше, если рамка под дин-рейки будет съемной, чтобы удобнее производить сборку.

Если в комплекте не хватает рамки с дин-рейками, органайзеров для проводов, заземляющей шины, набора креплений на стену – все элементы можно приобрести отдельно. Лучше совмещать оборудование одного производителя

Надеяться на хорошее качество дешевых изделий не стоит. Электрический бокс обычно служит годами, поэтому лучше приобрести пусть дорогую, но надежную модель одной из марок: ABB, Legrand, Schneider, Makel, Electric, Hager.

Из российских производителей популярны RUCELF, IEK, Эра, Мастер.

Особенности составления схемы

Сборка электрощита – ответственный момент, поэтому важно учесть все нюансы, в особенности составленную , способ монтажа и правильно подобранное оборудование.

Кроме того,  обязательно следует иметь в виду ряд факторов, среди которых:

• тип расключения;
• суммарную мощность электроприборов;
• максимальную мощность;
• тип электроприборов.

От перечисленных пунктов зависит выбор оборудования, следовательно, и бокса.

Под типом расключения подразумевается разводка проводников , с помощью распределительных коробок или комбинацией различных типов. От выбора зависит количество подходящих к ящику проводов – 3, 10 или более 20-ти.

Пример разводки по типу «звезда». Провода объединены в несколько групп, обслуживающих отдельные зоны. Например, к зоне «Кухня» относятся два розеточных контура и один осветительный

Определить суммарную мощность необходимо, чтобы номинальные параметры автоматических устройств защиты, а также  – эти значения взаимозависимы.

Предположим, сечение кабеля 2,5 мм. Это значит, что он предназначен для тока 25 А, а номинал автомата, устанавливаемого на линию – 16 А.

Для самых мощных приборов, таких как кондиционер, духовка, стиральная машина, предназначены отдельные электролинии и отдельные автоматы.

Инструкция по установке бокса для квартиры

Последовательность работ по монтажу электропроводки может быть различной. Если выбран скрытый способ разводки, то первый шаг – строительные работы по вырезке штроб под провода. На этом же этапе можно подготовить нишу в стене под установку электрощита.

Если выбран навесной бокс, то этот пункт следует пропустить.

Этап #1 — подготовка ниши и монтаж ящика

Встроенный бокс подходит для стен из материала, легко поддающегося обработке. Например, в гипсокартонной перегородке достаточно просто вырезать нишу точно по размерам ящика.

Но железобетонная стена требует немало усилий, чтобы выдолбить даже небольшую по площади выемку, поэтому рациональнее взять навесную модель и подвесить ее на дюбеля.

Наружные (навесные) модели целесообразно монтировать, если квартира расположена в деревянном доме. Для установки встроенного бокса придется оборудовать герметичную нишу, препятствующую контакту электроприборов с древесиной

Вырезка ниши производится в следующем порядке:

• Разметка. Расстояние от пола – 1,4-1,7 м, для точности реза обводим контур ящика.
• Перфоратором, циркулярной пилой или электролобзиком (в зависимости от материала) вырезаем контур ниши.
• Достаем вырезанные куски гипсокартона. Если стена кирпичная или бетонная – выдалбливаем середину перфоратором, дрелью.
• Зачищаем края, убираем мусор.
• Монтируем ящик согласно инструкции так, чтобы снаружи выступала только передняя панель с дверкой. Если в комплекте есть специальные крепежи, используем их.

Вариантов крепления несколько, чаще всего ящик фиксируется в углублении за заднюю стенку. Если по краям остались небольшие зазоры, их замазываем штукатуркой или алебастром. Когда зазоров нет, производим дополнительное укрепление клеем.

Важно помнить, что нарушение конструкции стен квартиры может быть чревато проблемами. Так, если бетонная стена является несущей, то разрезать арматуру без согласованного проекта запрещено!

В таких ситуациях проще установить навесную модель – зафиксировать корпус на предназначенных для этого креплениях. Саморезы или дюбеля обычно идут в комплекте с боксом.

Вместе с установкой электрощита обустраивают ввод проводов: для внутренних боксов выдалбливают штробы, которые затем прячут под слой штукатурки, для внешних – зашивают провода в пластиковые короба

Сборку обычно производят после окончания строительных работ, когда все отверстия и штробы заделаны, а корпус установлен на место.

Этап #2 — сборка и наполнение бокса

Предлагаем пошаговую инструкцию по сборке электрощита для стандартной 2-комнатной квартиры.

Для примера, начальный комплект для сборки включает:

• 2 защитных автомата 40 А – на входе и после счетчика;
• прибор учета электроэнергии «Меркурий 50 А»;
• Zubr D340t;
• 3 на 40 А;
• 7 автоматов 16 А – на розеточные группы, отдельные – для духовки и для ванной, где расположены водонагреватель и стиральная машина;
• 2 автомата 10 А для осветительных контуров.

Если какие-то из перечисленных приборов отсутствуют или, напротив, их количество больше, то число автоматов можно уменьшить или увеличить.

Для перечисленных устройств подходит бокс для установки электросчетчика и автоматов с 3-мя DIN-рейками.

Каждая рейка рассчитана на 12 мест, в общей сложности помещается 36 модулей. Электросчетчик обычно занимает место на 6-8 стандартных модулей

Сначала заполняем верхнюю DIN-рейку:

• Установка входного автомата в левом верхнем углу, то есть на первой позиции. Целесообразно применить двухполюсное устройство на 40 А. К одному полюсу, согласно маркировке, подключаем фазу, к другому – ноль.
• Монтаж электросчетчика. Его фиксируем справа от входного автомата. Выбор прибора учета лучше доверить специалисту из управляющей компании, который информирован о максимальном энергопотреблении.
• Установка второго автомата на 40 А. Он дублирует функции входного устройства и служит для дополнительной страховки.

Следующие приборы закрепляем на второй DIN-рейке – сначала реле напряжения, а затем .

Реле напряжения выполняет три функции: следит за скачками напряжения, фиксирует критические значения и отключает линию при перегрузке. Его наличие необязательно, но для защиты дорогой электроники лучше поставить

Установка УЗО предполагает монтаж трех приборов номиналом по 40 А и порогом отключения 30 мА, которые обслуживают три отдельные зоны. Однако для ванной комнаты рекомендуют использовать УЗО с порогом отключения 10 мА.

Переходим к третьей DIN-рейке:

• Монтаж однополюсных автоматов. Розеточные линии для кухни обычно перегружены, поэтому советуем разделить их на 2 группы и установить для каждой группы отдельное устройство защиты.
• Соединение приборов в электрощите между собой.

На свободном месте устанавливаем две шины: одна для соединения нулевых проводников, другая – заземляющих. Место вокруг шин должно быть свободным для распределения подключаемых проводов.

Производить соединение приборов рекомендуем одножильными проводами. Процесс монтажа происходит быстрее, так как они не требуют обжима и установки наконечников и крепко фиксируются в гнездах

Важно побеспокоиться о собственной безопасности – перед началом работ обязательно снимите напряжение в сети, то есть отключите подачу тока в квартиру!

Контуры освещения могут не иметь заземляющих проводников, если в осветительном процессе не участвуют люминесцентные лампы, оснащенные заземляющими контактами.

Далее выполняем последние работы по подключению:

• Подключение входного кабеля и всех рабочих линий, отходящих к зонам питания в квартире. Тестирование защитного оборудования, индикация проводников.
• Маркировка автоматов. Обозначение, к какой группе относится каждое устройство, в дальнейшем облегчит обслуживание сети и позволит быстро отключать контуры в аварийной ситуации.

На этом установку квартирного бокса можно считать законченной.

Советы по подключению приборов

Сборкой электробокса должен заниматься квалифицированный монтажник, но иногда просто нет возможности или времени для вызова специалиста.

В связи с этим каждый, кто самостоятельно занимается установкой защитных приборов, обязан знать следующие правила:

1. Электрический ящик должен быть «с запасом» – немного больше по размеру, чем требуется сейчас. Возможно, в дальнейшем увеличится количество устройств, и лишние модули окажутся полезными.
2. Рекомендуется разделять подключение УЗО по зонам обслуживания: ванная + туалет, кухня, спальни. Не нужно объединять в одном УЗО группы из санузла и гостиной, детской и кухни.
3. УЗО не защищает от короткого замыкания, его ставят после автомата, при этом номинал УЗО должен быть на шаг выше или хотя бы равен. Например, если автомат на 16 А, то лучше поставить УЗО на 25 А.
4. Правильный порядок подключения: входной автомат – электросчетчик – УЗО. Ставить УЗО на входе вместо автомата считается ошибкой, заменить автоматическое устройство защиты может только .

Обычно группы автоматов подключаются к одному УЗО по двум причинам: или из-за экономии модулей, или из-за высокой стоимости оборудования. В идеале после каждого автомата следует устанавливать УЗО.

Специалисты рекомендуют не устанавливать УЗО или дифавтоматы на розеточные линии, к которым в дальнейшем планируется подключать ПК. Если неправильно рассчитать порог срабатывания, то приборы будут ошибочно реагировать на компьютер и отключать линию.

При выборе УЗО лучше остановиться на электромеханических приборах, чем на электронных. Они считаются более надежными и не требуют для работы электропитания

Выводы и полезное видео по теме

Вариант сборки электрощита:

Важность проектирования и предварительных расчетов:

Электробокс для «однушки» – советы профессионала:

Как происходит перенос оборудования с общей площадки в квартиру:

Производить сборку и подключение электрощита со счетчиком самостоятельно не получится – выбирать и устанавливать прибор учета электроэнергии должен квалифицированный специалист, представитель управляющей компании.

Существует допуск установки некоторых моделей и владельцем квартиры, однако для проверки правильности подключения, пломбировки и запуска счетчика все же придется приглашать электромонтажника из УК или ЖЭКа.

Профессионально занимаетесь электромонтажными работами и хотите дополнить изложенный нами материал полезными рекомендациями? Пишите, пожалуйста, свои комментарии под этой статьей.

Если вы не нашли ответ на свой вопрос в нашей статье, задайте его нашим экспертам в блоке комментариев – мы и другие посетители нашего сайта, разбирающиеся в теме электромонтажа, постараемся максимально прояснить спорные или сложные моменты.

Коробки для автоматов, ящики ЩКУ, доски под счетчик

Коробки для автоматов, ящики ЩКУ, доски под счетчик.

по порядкупо росту ценыпо снижению ценыпо новизне

16243248

• eyJwcm9kdWN0SWQiOjkxNjY4NTQ1LCJjYXRlZ29yeUlkIjo3MDMwNiwiY29tcGFueUlkIjoyMTgwMjk3LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTYzMjUzMTYxNy44MjA3NiwicGFnZUlkIjoiNjFjODUxYWMtM2VlMC00ODYyLWI1ODUtMmIxZDZjMmI1NGRhIiwicG93IjoidjIifQ.Ct5jnQwPdokW8ztNAXbZACl6tfo-raR1pebvgV_q5qI» data-advtracking-product-id=»91668545″ data-tg-chain=»{"view_type": "preview"}»>S 1131

  В наличии Оптом и в розницу

  44,30 грн.

  Купить

  Перезвоните мнеОставьте свой номер телефона и представитель компании свяжется с вами.

• S 1100

  Нет в наличии Оптом и в розницу

  5,30 грн.

  Написать

  Перезвоните мнеОставьте свой номер телефона и представитель компании свяжется с вами.

• S 1101

  Нет в наличии Оптом и в розницу

  7,10 грн.

  Написать

  Перезвоните мнеОставьте свой номер телефона и представитель компании свяжется с вами.

• y9sSXuSwLyCz32Ss4T4d_lsLBWyb8I6PJq0GV1TZ8CA» data-advtracking-product-id=»91665866″ data-tg-chain=»{"view_type": "preview"}»>S 1102

  Нет в наличии Оптом и в розницу

  7,40 грн.

  Написать

  Перезвоните мне

  Оставьте свой номер телефона и представитель компании свяжется с вами.

• S 1103

  Нет в наличии Оптом и в розницу

  11,10 грн.

  Написать

  Перезвоните мнеОставьте свой номер телефона и представитель компании свяжется с вами.

• eyJwcm9kdWN0SWQiOjkxNjY3MTMxLCJjYXRlZ29yeUlkIjo3MDMwNiwiY29tcGFueUlkIjoyMTgwMjk3LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTYzMjUzMTYxNy44MjIyMTcyLCJwYWdlSWQiOiI4YTI2Y2QyYi04NDkwLTRkZDctOTUzOS1kYmRiY2U0ZjYyZjQiLCJwb3ciOiJ2MiJ9.zjz3Fp5KUEtX6KuWAPhxT3osaGgRiJv5n4s-Mm2BiPE» data-advtracking-product-id=»91667131″ data-tg-chain=»{"view_type": "preview"}»>S 1110

  Нет в наличии Оптом и в розницу

  27,40 грн.

  Написать

  Перезвоните мнеОставьте свой номер телефона и представитель компании свяжется с вами.

• S 1120

  Нет в наличии Оптом и в розницу

  107,90 грн.

  Написать

  Перезвоните мнеОставьте свой номер телефона и представитель компании свяжется с вами.

• S 1121

  Нет в наличии Оптом и в розницу

  101,40 грн.

  Написать

  Перезвоните мнеОставьте свой номер телефона и представитель компании свяжется с вами.

• nTkeygyhClUeWPLilE2C5A9Bi3-3TCC8XO49mQwicCk» data-advtracking-product-id=»91668342″ data-tg-chain=»{"view_type": "preview"}»>S 1130

  Нет в наличии Оптом и в розницу

  11,50 грн.

  Написать

  Перезвоните мнеОставьте свой номер телефона и представитель компании свяжется с вами.

Щиток для электросчетчика и автоматов: как выбрать?

Все электромонтажные работы в помещении завершаются после установки электрического щитка. Перед началом установки, вам необходимо отправиться в специализированный магазин и купить щиток для электросчетчика и автоматов.

Счетчик, автоматы и УЗО в щитке

Конечно, если вы не желаете тратить свои средства, тогда собрать подобный щит можно самостоятельно, но это может занять много времени и сил. Место для дальнейшей установки нужно подбирать так, чтобы сэкономить свои деньги на кабеле.

Общие сведения

Конструкция электрического распределительного щитка достаточно простая. Она напоминает коробку, в которую в дальнейшем можно поместить:

1. Прибор учета электроэнергии.
2. УЗО.
3. Автоматы защиты электрической проводки.

В зависимости от материала такие конструкции могут быть:

• металлические;
• с пластиковым корпусом.

Корпус щитка

Мы уже говорили, что при изготовлении могут использовать пластик или металл. Каждый материал может иметь свои особенности и поэтому с ними нужно ознакомиться. Многие специалисты рекомендуют покупать пластиковые модели, так как они не проводят электричество и имеют повышенную устойчивость.

Металлический щит для счетчика и автоматов

Модели достаточно стильные и способны вписаться практически в любой интерьер. Металлические щиты могут иметь много модификаций и это позволяет быстро подобрать нужную конструкцию.

Тип коробки

В зависимости от типа проводки могут использоваться щитки для электросчетчика и автоматов следующих видов:

1. Встраиваемые. Этот вариант нужен для скрытой проводки.
2. Накладные. Такие конструкции могут использовать для открытой проводки.

Встраиваемый щиток более компактный и имеет привлекательный внешний вид. Специалисты рекомендуют устанавливать это устройство в обустроенную нишу с помощью алебастра.

Элементы и назначение щита

После покупки такого электрического щитка со стандартной комплектацией вы получите:

• электросчетчик;
• дифференциальные автоматы;
• вводный автомат;
• автоматические выключатели;
• две шины.

Теперь пришло время ознакомиться с назначением элементов, которые здесь присутствуют:

1. В щите присутствует DIN-рейка. Это специальное устройство, которое изготовляют из металлических пластин. Обрезать рейку до нужного размера можно с помощью ножовки по металлу.
2. Электросчетчик – монтируют для учета потребления электричества.
3. Автоматические выключатели – предназначаются для защиты электропроводки. Перед их установкой, сначала потребуется определиться с мощностью подключаемых в сеть приборов.
4. Распределительная шина – нужна для подключения нулевых проводов. Такие шины могут иметь закрытое или открытое исполнение.
5. УЗО – устройство защитного отключения, которое обеспечит безопасность от поражения током.
6. Электропровода.

Сборка электрического щита

Когда щит для электросчетчика и автоматов установлен в стену можно приступать к его сборке. При этом вам необходимо помнить, что для однофазной сети нужно устанавливать двухполюсный вводный автомат, а для трехфазной – трехполюсный.

Этапы сборки

К распределительному щитку в дальнейшем следует подключить необходимое количество концов электрического кабеля. Они должны быть подписаны, так как в дальнейшем это позволит сэкономить время. Затем нужно выполнить следующие действия:

1. Конец каждого провода нужно освободить от изоляции. Если они имеют одинаковый цвет, тогда нужно пометить жилу фазы.
2. Теперь с помощью саморезов нужно закрепить din-рейку и установить на ней автоматы защиты. Крепление автоматов происходит с помощью специальных защелок.

Вот правильный порядок расположения всех элементов в щитке:

• вводный автомат нужно монтировать справа;
• после этого устанавливают УЗО;
• установка остальных автоматов осуществляется с учетом удобства.

Подключение электрических элементов

Когда все компоненты будут установлены в щиток можно приступать к их дальнейшему соединению:

1. К дин-рейке следует подключить нулевые жилы. Для этого их подгоняют по длине. Исключением в этом случае будут являться группы, которые подключаются через УЗО.
2. Подключите автоматы. Для этого к верхним клеммам подведите ввод, а к нижним выход. В случае дальнейшей замены или подключения проводов потребитель будет знать, на какие контакты подается питание и нагрузка.
3. Кроме автомата защиты в бокс могут устанавливать дифференциальный автомат. К этом автомату, вам нужно подключить группы проводов, которые расположены в местах с высокой влажностью.

Порядок установки счетчика в щиток

Перед тем, как приступать к подключению счетчика сначала нужно определиться с порядком подключения прибора к электрической линии. Иногда контроллеры могут дать разрешение на самостоятельное подключение счетчика к сети. Однако, если разрешения вы не получите, тогда они самостоятельно выполнят подключение. Перед счетчиком также нужно установить защитное отключающее устройство. Обычно для однофазной сети устанавливают двухполюсный защитный автомат.

Двухполюсные защитные автоматы

Это устройство выполняет следующие функции:

• защищает счетчик от короткого замыкания и обеспечивает выполнение профилактических работ;
• ограничивает разрешенную мощность.

Для установки счетчика также потребуется выполнить следующие действия:

1. Чтобы прикрепить счетчик к щитку необходимо воспользоваться специальной защелкой.
2. Выполните монтаж отходящих однополюсных автоматов.

Согласно нормативным актам установка электрического счетчика должна выполняться на высоте от 80 до 170 см. В квартирах чаще всего устанавливают механический или электрический вариант счетчика.

Зачем нужно УЗО в электрощитке

Человек все время находится в окружении электрических приборов. Большинство из них на сегодняшний день выполнены и отлично проводят электрический ток. Это может происходить по разным причинам, но чаще всего это случается из-за повреждения изоляции.

Если на приборе отсутствует заземление, тогда прикосновение к нему может быть опасным. Чтобы избежать несчастных случаев специалисты рекомендуют устанавливать УЗО. Это устройство позволяет защитить вас от поражения током при поврежденной изоляции или коротком замыкании.

Все работы, которые связаны со сборкой или установкой электрического щита для счетчика и автоматов можно выполнить самостоятельно, но при этом нужно соблюдать правила ПУЭ. Однако, на практике можно столкнуться со многими нюансами. Поэтому, если у вас нет опыта, тогда доверять эти работы лучше профессионалам, которые работают в области электрических сетей.

Читайте также: vse-elektrichestvo.ru/elektromontazh/elektricheskie-shhity/ustanovka-elektroshhitka-v-kvartire.html.

Бокс для электросчетчика и автоматов уличный

INCOTEX Меркурий 201.5

Щиток навесной ЩУРн для 12 модулей и под 1ф счетчик мет.

Пластиковые боксы Защитная коробка для автоматов 1М (14.

Панель ПУ для однофазного счетчика с боксом 1-7 модулей.

Щит распределительный IEK навесной, модулей: 12 MKP12-N.

Щит навесной 8 модулей ЩУРН-1-1ф-8 IP54

Щит распределительный IEK встраиваемый, модулей: 24 MKP.

Счетчик электроэнергии трехфазный однотарифный Меркурий.

Щит учетно-распределительный IEK навесной, модулей: 12.

Навесной учетно-распределительный щит под меркурий 201с.

Бокс под автомат 2М КМПн 1/2 IEK (MKP31-N-02-30-252)

Щит навесной крзми ЩРУ-1Н-7 7 модулей и место под одноф.

щит металлический ЩРУ В -12 под 1фазный счетчик с окном.

Щит распределительный Schneider Electric навесной, моду.

Щит распределительный MAKEL навесной, модулей: 8 63108

Бокс под автомат 4М ПожТехКабель 400-020

Бокс навесной крзми ЩК 6-10 модулей и место под однофаз.

Щит распределительный IEK навесной, модулей: 4 MKP42-N-.

Щит электрический навесной Iek ЩРН-П-12

Навесной учетно-распределительный щиток RUCELF ЩРУ 1Н-1.

Счетчик электроэнергии однофазный однотарифный СЕ 101 S.

ТД Электрик Комплект для подключения дома к сети 380В (.

Щит распределительный IEK встраиваемый, модулей: 12 MKP.

Щит учетно-распределительный IEK навесной, модулей: 12.

Щит навесной IEK ЩУ 1/2-0 2 модуля и место под 2 однофа.

Счетчик электроэнергии TDM Electric Марс SQ1105-0008

TDM щит учета ЩУ-1Н-1ф (226х197х90 мм) пластиковый IP55.

Счетчик электроэнергии TDM Electric Марс SQ1105-0004

IEK Бокс ИЭК ЩРВ-П-24 встраиваемый для 24 модулей, плас.

Щит металлический ЩУ-3/1-0 74 IP54

Щит распределительный IEK навесной, модулей: 12 MKM14-N.

Бокс TDM ЩРН-Пм-24

Бокс TDM ЩРН-Пм-6

Навесной учетно-распределительный щит под меркурий 201с.

Бокс TDM ЩРН-Пм-12 Народный

Бокс навесной TDM под однофазный круглый счетчик и авто.

Бокс TDM ЩРВ-Пм-12 Народный

Бокс IEK КМПн 2/6

Корпус щита учета под 3-фазный счётчик «ЩУ-3/1-1 У.

Щит навесной TDM Electric ЩУ-1ф/1-1-6 металлический, 31.

Iek MPP11-1 Панель для уст.счетчика ПУ 1 0 1-фазн. ИЭК

Бокс TDM ЩРВ-П-24 SQ0904-0006

Iek MPP11-2 Панель для уст.счетчика ПУ2 0 универсальная.

Бокс навесной 16 модулей TDM Electric SQ0901-0805

Щит учетный счетчик на дин-рейку ЩУ-1/1-0 (250х300х100).

Щит распределительный IEK навесной, модулей: 2 MKP42-N-.

Бокс для наружной установки TDM КМПн 2/6

щит металлический ЩРУ 3Н -12 под 3 фазный счетчик с окн.

Бокс TDM ЩРВ-П-12 SQ0904-0004

Щит металлический влагозащищенный ЩУ 1/1-1 74 У1 IP54.

Бокс TDM ЩРН-П-12 SQ0903-0004

Щит распределительный MAKEL навесной, модулей: 12 63112

Бокс Makel щиток под 2 автомата пластиковый электрическ.

щит металлический ЩРУ Н -12 под 1фазный счетчик с окном.

Бокс TDM ЩРВ-П-12 SQ0902-0004

Бокс TDM SQ0908-0001 ЩРН-П-5 модулей навесной пластик I.

Пластиковые боксы Бокс с отверстием под счетчик СО-505.

Бокс TDM ЩРВ-Пм-16 Народный

Iek MPP11-3 Панель для уст.счетчика ПУ 3 0 3-фазн. ИЭК

Щит распределительный MAKEL навесной, модулей: 16 63116

Бокс Makel щиток под 12 автоматов пластиковый электриче.

Хозяевам частных домовладений рано или поздно приходится выносить приборы коммунального учета на улицу. Обслуживающие организации предъявляют к этому мероприятию ряд требований. Одно из них — соответствующий пункт ПУЭ,согласно которому щиток устанавливают на фасадах домов, опорах, столбах, оградах и т.д.

Мы расскажем о том, как согласно строительным нормативам расположить и закрепить уличный ящик для электросчетчика. В предложенной нами статье подробно описаны критерии выбора и правила установки бокса для расходомера и прочего оборудования. Даны полезные рекомендации по сборке щитка и проведению монтажа.

Назначение уличных боксов

Ящик должен выполнять три функции. Первая — обеспечивать безопасность людей во время обслуживания и эксплуатации электросети. Бокс обязательно заземляется.

Вторая — создавать оптимальные условия для приборов, расположенных внутри. Конструкция должна быть хорошо защищена от атмосферных воздействий: влаги, солнечного света, ветра.

Третья — предоставлять доступ к прибору учета представителям обслуживающей организации. Это условие прописано в договорах с потребителями, хотя в ПУЭ нет прямого требования устанавливать счетчики на улице.

Разновидности ящиков по типу конструкции

Зарубежные и отечественные производители предлагают разные по размерам и вместительности короба. Вариант подбирается в зависимости от параметров оборудования, которое планируется разместить в боксе.

Есть и определенные маркировки, которые подсказывают тип, назначение бокса. Пример:

• ЩУ — обычный и самый простой;
• ЩВР — встраиваемый вглубь стены ящик;
• ЩРН — распределительно-навесной короб.

Если это просто щиток учета, в нем обычно размещается только счетчик, входной автомат, шины заземления и нулевые. Устройства защитного отключения, а также автоматы защиты устанавливаются в «домашний» ящик. Но можно это все совмещать и в одном боксе.

Конструкция щитка может быть:

• напольной;
• встраиваемой;
• накладной или навесной;
• скрытой или открытой;
• цельной или разборной.

Какое именно оборудование, в каком количестве и с какими параметрами должно быть установлено в ящике — все эти моменты прописываются в проекте электроснабжения частного дома. Если такого документа нет, нужна консультация профильных специалистов.

Основные критерии выбора короба

Главная задача потребителя — найти прочный, практичный ящик, который выдержит длительную службу в уличных условиях. Короб должен быть удобен при монтаже и эксплуатации.

Что важно в самой конструкции? Наличие отверстий соответствующего диаметра для проводов, которые идут от опоры и выводятся на здание. Желательно, чтобы эти элементы имели уплотнительные резинки и пластиковые муфты.

Удобная деталь — окошко. Оно исключает необходимость открытия щитка для снятия показаний и уменьшает частоту контактов внутреннего содержимого с воздухом, влагой. Обратите внимание и на ушки для опломбировки.

Индекс IP20 означает, что бокс защищен от частиц пыли более 12,5 мм, но беззащитен перед влагой. Степень защиты IP65 гарантирует полную изоляцию от этих негативных факторов. Чем выше число, тем дороже конструкция. Оптимален вариант с показателем от 54.

При выборе электрощитка также нужно смотреть на толщину его стенок, диапазон рабочей температуры, количество створок, тип замка. Ящик может закрываться на один индивидуальный ключ или быть оборудован под несколько одинаковых.

Требования к установке бокса

Прибор учета и дополнительное оборудование допускается устанавливать только в достаточно жесткую конструкцию. Она должна быть хорошо изолирована от влаги и других негативных атмосферных явлений.

Счетчики при значительных температурных перепадах могут давать погрешности в показаниях, поэтому рекомендуется утеплять короб специальными колпаками или нагревательными элементами. Это продлит и срок службы устройств.

Основные пункты ПУЭ-7:

1. Расстояние между полом и коробкой с зажимами счетчика должно попадать в диапазон 0,8-1,7 м. Допускается отклонение первого показателя до 0,4 м.
2. Если место размещения доступно для посторонних лиц, ящик должен быть оборудован надежным замком и смотровым окошком.
3. Конструкция и размеры шкафа должны обеспечивать легкий доступ ко всем элементам установки и возможность замены приборов, если необходимо.
4. Во время монтажа обязательно возле счетчика оставляются концы проводов от 12 см. Отрезок нулевого провода на конечной длине в 10 см должен иметь отличительную окраску.
5. Обязательно заземление медными защитными проводниками.
6. Электропроводка не должна иметь спаек.
7. Сроки поверки: для трехфазных счетчиков — 1 год, для однофазных — 2 года.

Кроме требований для самих счетчиков и ящиков правила распространяются и на кабеля, провода, крепления. Для многожильного кабеля обязательно использование НШВИ (наконечника). При креплении концов кабелей к оборудованию нужны и гермовводы (сальники).

Шкаф своими руками

Если у вас есть опыт и желание, обустроить шкаф для электросчетчика можно самостоятельно. Нужно будет купить саму конструкцию, вооружиться необходимыми инструментами и провести сборку электрощита в соответствии со спецификой домашней электросети.

Если попался шкаф нужных габаритов, но в нем не хватает окошка, ушек для пломб или каких-то отверстий, эти элементы допустимо добавить. Но работы нужно выполнять в соответствии с правилами техники безопасности и требованиями контролирующих организаций.

Все необходимое оборудование крепится на DIN-рейки. Со многими моделями приборов учета в комплекте поставляются детали, которые могут пригодиться при установке (наклейки, колпачки, крепежные элементы). Основная задача — собрать приборы и правильно их объединить между собой.

Модели наружных счетчиков

Если вы покупаете новый счетчик, а не выносите из помещения уже имеющийся, нужен прибор, пригодный для использования в уличных условиях.

Обратите внимание на следующие моменты:

• Индукционные модели гораздо более чувствительны к температурным перепадам, чем электронные.
• DIN-рейка как способ крепления предпочтительнее.
• Зайдите на сайт электросбытовой организации и посмотрите, какие модели разрешены к установке на территории России.
• Для многотарифной системы оплаты выбирайте устройство, способное учитывать более трех тарифов.

Известность марки и наличие сервисных центров тоже имеет значение. Проверенный производитель — это и качество, и ремонтопригодность, и лояльность проверяющих организаций.

Из имеющихся в продаже отечественных марок можно рассмотреть следующие: INCOTEX, «Тайпит», «Энергомера», EKF. Особенной популярностью пользуется такая модель, как «Меркурий» 230 АМ-03. Он однотарифный, способен давать точные показания при диапазоне температур от -40 до +55 градусов.

Из зарубежных производителей хорошо себя зарекомендовали: шведско-швейцарский ABB, французский Schneider Electric, турецкий Legrand. Но у европейских марок диапазон рабочих температур часто не соответствует российским реалиям.

Желательно посоветоваться со специалистами обслуживающей организации в вашем регионе. Обычно у них есть список приборов, которые уже показали себя с лучшей стороны в процессе эксплуатации.

Автомат и обогреватель

В ящике до счетчика устанавливается автоматический выключатель. Его параметры нужно рассчитывать от суммарной мощности всех потребителей – электроприборов, установленных или планируемых в доме и на улице/в гараже и прочих бытовых постройках.

Если, к примеру, суммарная мощность равна 25 кВт, то к этому значению оптимально подойдет автомат на 63 А. Кроме вводного нужен автомат отходящих линий, защитный для обогревателя и модема (если есть). С помощью последнего показания автоматически передаются в центр обработки. Но такой схеме не обойтись без обогревателя.

Обогреватели для электрощитков изготавливаются из алюминия, который покрывается негорючими термопластиками.

Основные функции элемента — предотвращать появление конденсата, что препятствует коррозийным изменениям токоведущих шин, контактов и защищает приборы от повышенной влажности.

Устройство ввода резерва и УЗИП

Если в составе электроустановки есть автономный источник питания, после счетчика нужно установить устройство резерва. Этот прибор нужен для ручного переключения потребителей с внешней сети на генератор и обратно.

Для защиты установки от ударов молнии, высоковольтных скачков и пожаров от этих воздействий, в щиток добавляют УЗИП (защита от импульсных перенапряжений). Его размещают после вводного автомата и через отдельный предохранитель. УЗИП обязателен, если ввод в здание осуществляется по воздушному пути.

Дополнительно в щиток может устанавливаться противопожарное УЗО, кросс-модуль для распределения электроэнергии по разным группам потребителей. Иногда в ящик добавляют и дифференциальный автомат.

Розетка является одним из необязательных элементов. Но если у вас на участке только идет строительство или нужно уличное подключение для некоторого оборудования, без нее не обойтись. И не забывайте о нулевой рейке, она объединяет все нулевые кабеля и используется для коммутации жил.

Как осуществляется монтаж?

Подключение всего оборудования должен делать электрик при условии наличия у него необходимых для подобных работ документов. Такие специалисты есть у собственника ЛЭП. Приглашать кого-то другого или делать все самостоятельно нецелесообразно.

Неквалифицированные мастера могут не сопоставить технические характеристики вводного оборудования с фактическими нагрузками на сеть, «забыть» об устройствах защиты от поражения током или вовсе совершить грубейшие ошибки при последовательности их подключения. Поэтому знать, как осуществляется монтаж, весьма желательно.

Сначала оборудуется вводное устройство — это сам шкаф, где находятся механизмы защиты и соединения входящих кабелей с отходящими. Хорошо, если труба с кабелем входит непосредственно в сам ящик. Рассмотрим процесс подключения на примере с трехфазной сетью.

Рубильников в продаже много, подойдет один трехполюсный автомат, который можно вынести за пределы вводного устройства. Одна из таких конструкций — ЯБПВУ-100. Это железная коробка с размыкающими контактами и плавкими вставками на 100 А.

Важнейшим элементом вводного устройства является и заземляющая шина, к которой подключается повторное заземление с нулевым входящим проводником. Она расщепляет PEN-проводник на заземляющий провод и отходящий нуль. Дальше кабель от ящика идет к дому, где установлен свой щиток.

Расщепление нуля может происходить и в самом вводном устройстве. В этом случае щиток будет называться вводно-распределительным.

Если подразумевается расключение уличной проводки, можно от основного щитка сделать специальный отвод. Так устройства, рассчитанные для трехфазного питания, будут иметь отдельные автоматы, УЗО.

Оборудование подключается через силовые штепсельные разъемы или коробки с шинами. Степень защиты у них должна быть больше или равна показателю IP45.

О том, как собрать и установить щиток для счетчика в квартире, подробно написано в следующей статье, с которой мы рекомендуем ознакомиться владельцам городского жилья.

Выводы и полезное видео по теме

Видео #1. Сборка всех элементов бокса до установки:

Видео #2. Сборка и установка трехфазного прибора учета вместо старого однофазного, плюс смета подобных работ:

Видео #3. Разбор процесса подключения электричества от опоры (столба):

Чтобы установить ящик для электросчетчика на улице, нужно выбрать сам бокс и его внутреннее оборудование так, чтобы конструкция и приборы выдерживали наружные условия. Собрать щиток можно самостоятельно, а вот все подключения от опоры и к дому лучше доверить мастеру из обслуживающей организации.

Хотите рассказать о том, как собирали и устанавливали электрощит на улице перед собственной дачей или загородным домом? Располагаете технологическими тонкостями, которыми стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы и размещайте фото по теме статьи.

Щиток для электросчетчика и автоматов

Щиток для автоматов: назначение

Электротехнический шкаф защищает электрооборудование от внешних воздействий, от пыли, влаги, ветра.

В щитке легко и компактно размещаются элементы проводки, счётчик и предохранители.

Важно и то, что щиток выполняет эстетическую функцию — он выполняется в виде аккуратного ящика с открывающейся крышкой, или стеклянной дверцей, «утопленной» в стену. Оборудование не портит вид помещения и недоступно для детей.

Чтобы сэкономить на услугах электрика, можно собрать и установить щиток электрический под счётчик и автоматы своими руками. Как это сделать, будет подробно рассказано в следующей статье.

Электрический ящик для автоматов: выбор

Есть много характеристик, по которым выбирают подходящий электротехнический шкаф или коробку для электрических автоматов. Для дома и квартиры — это чаще всего небольшой компактный бокс для электросчетчика, размер которого зависит от того, какие элементы планируется в него помещать.

По способу монтажа щиток может быть:

Внешний ящик проще крепить, его навешивают на саморезы. Чаще такой шкаф используется при открытой проводке. Но можно подвести и скрытую, с задней стороны щитка.

Преимущество встроенных моделей в том, что они смотрятся эстетично, не выпирают, скрывают содержимое. Трудность в том, что придётся подготовить нишу в стене и проштробить каналы для прокладки кабеля. По количеству автоматов, которые можно в нём разместить (от 2 штук до 12, 36, 54 и больше модулей). В компании ООО «МЭР» можно приобрести щиток на 24 или 36 модулей.

Большинство счётчиков сегодня подключают через несколько автоматов.

• Во-первых, удобство. Так как, если отдельно запитать свет, можно будет работать с ним, не обесточивая розетки).
• Во-вторых, безопасность. Большинство сегодняшней энергоёмкой техники требует отдельного автомата по правилам эксплуатации.
• В-третьих, экономия. Так, например, на маломощное оборудование можно выводить проводку меньшего сечения (которая стоит гораздо дешевле), а не использовать толстый кабель по всему дому.

Защитный ящик для счетчика

Привычные металлические ящики для электросчетчика чаще всего громоздкие и уступают лёгким полиэстеровым, у которых высокая пожарная защита и зачастую делаются с прозрачной дверцей.

Класс защиты IP показывает степень изоляции приборов от влаги и пыли. Чем больше цифра после литер IP,- тем выше класс защиты. Например:

• ♦ IP20 подойдёт для установки в квартире: крупные частицы пыли проникать не будут, а вот влагозащиты нет.
• ♦ IP21 – 31 можно ставить в неотапливаемом закрытом помещении, под навесом.
• ♦ P41 уже можно размещать на улице, но с дополнительной защитой, козырьком.
• ♦ IP54 и IP66 — самые защищённые электротехнические шкафы. Их можно устанавливать на открытом воздухе, не боясь дождя и ветра

Для уличных шкафов, которые будут установлены в подъездах, удобно, если есть окошко для снятия показаний. В такой щиток не придётся каждый раз открывать дверцу.

Конструкция щитка и элементы щитка

Боксы под автоматические выключатели и счетчики контроля электроэнергии имеют достаточно простую конструкцию в виде ящика. В нее входят:

• ○ Корпус.
• ○ DIN-рейка, на которую сажаются автоматические выключатели и счетчик.
• ○ Отверстия в задней панели или сбоку для электрических проводов.
• ○ Монтажные отверстия.
• ○ Сверху прозрачная крышка-дверца.

Внимание! Конструкция щитка может быть различной, все будет зависеть от того, какие дополнительные приборы требует установка электрическая сеть дома. К примеру, монтаж реле напряжения или установка УЗО. Отсюда и разные размеры бокса. В пластиковых корпусах по боковым частям есть «намётки» для отверстий, которые можно просверлить в тех местах, которые будут наиболее удобны владельцу. Либо это могут быть выламывающиеся лючки.

Как правильно выбрать щиток для автоматов

Начать выбор надо с типа, который определяется двумя моделями:

Встраиваемые щитки обычно используются для системы с закрытой проводкой. Он занимает мало места, не мешает и выглядит аккуратно. Если установка проведена на стену, то из нее будет торчать только крышка. Единственное неудобство – это необходимость перед установкой сделать нишу, куда будет вставляться коробка. Крепить такие электрические боксы можно на гипс, цементный раствор, или на саморезы.

Накладные модели устанавливаются на любую поверхность и закрепляются только саморезами. Чаще всего их используют в открытой электрической разводке проводов. Хотя это универсальный распределительный ящик, к которому можно подвести скрытую проводку с задней панели.

Что касается материала, из которого изготавливаются электрические боксы под автоматы и счетчик, то наш партёр — российский производитель Рувинил —предлагает два вида:

• ◘ из металла;
• ◘ из пластика.

Рассуждать о том, какой лучше, нельзя. Пластиковые щитки тоже достаточно прочные и выдерживают большие механические нагрузки, потому что изготавливаются из термопластика.

Оба варианта обладают прекрасными внешними данными, к тому же выбор на современном рынке по дизайну настолько огромен, что каждый потребитель может найти то, что ему нужно.

Что делать, если выбивает пробки или автомат?

Бывает такое, что автоматы защиты электропроводки в частном доме или квартире выбивает. Чаще всего это случается зимой или летом, а межсезонье считается самым аварийно-спокойным временем. Зимой основной причиной проблем является включение слишком мощных электронагревательных приборов, а летом — рост энергопотребления бытовой техникой, повышенная влажность и температура воздуха и характерные для этого времени года перепады напряжения сети питания.

В этой статье мы постараемся объяснить, что делать, если в вашей квартире или доме выбивает пробки (пробочные электрические предохранители), автоматы (автоматические выключатели), УЗО ( устройства защитного отключения напряжения при утечке тока с фазного провода)  или дифавтоматы (дифференциальные автоматы)

Эта публикация прежде всего рассчитана на не профессионалов в обслуживании электросетей и содержит лишь самые общие рекомендации.

То, что необходимо знать заранее

Первое и самое важное: если у вас выбило пробки старого типа, с «жучками» — не ставьте их заново, не только из соображений безопасности. Ремонт какой угодно современной техники, включенной в неисправную сеть, может стоить гораздо дороже, чем покупка нескольких пробок-автоматов.

Перейти в раздел: Щитовое оборудование

Второе, прежде чем искать причины срабатывания автоматов защиты необходимо отключить все, что в включено в розетки или через штатные выключатели. Пробные включения и отключения проводятся только на обесточенной проводке последовательно: сначала выключаем общий автомат, затем — вынимаем вилки из розеток и выключаем выключатели. Если требуется проверить какой-нибудь прибор и светильник — сначала включаем его в розетку и только после этого включаем автомат. Придерживайтесь такого порядка действий каждый раз до тех пор, пока проблема не будет выявлена или пока не проверите всё.

Третье, чтобы проверить наличие напряжения чтобы в квартире при пробном включении и не рисковать дорогой техникой, пользуйтесь тестером.

Посмотреть тестер на сайте

Вводный щит(ВЩ) и Щит автоматики(ЩА) в квартире

Чаще всего автоматика монтируется рядом с электросчетчиком на ВЩ. Если у вас стоит совсем старая защита пробками, ВЩ может быть плохо установленным, но рядом с ним вы всегда найдете распределительную коробку, от которой расходятся ветки проводки по комнатам. Внимание: ни в коем случае нельзя открывать коробку, если вы не электрик! Придется искать источник неисправности пробными включениями.

Если же у вас стоит современная система — поиск начинается с перебора ветвей проводки. Как правило, они включены через отдельные автоматы с меньшими токами, чем главный. В таком случае поиск начинается с выключения автоматов ветвей и после нахождения неисправной ветви применяется метод пробных включений.

Если квартирные счетчики находятся на лестничной площадке, причину срабатывания защиты будет найти сложнее, т.к. В прихожей будет ЩА.

Почему срабатывает защитная автоматика

В большинстве случаев это проходит по следующим причинам:

1. Перегруженность проводки — в этом случае постоянно выбивает пробки или автомат. Необходимо проверить соответствие их номинального тока реально потребляемому, а величину реально потребляемого тока норме потребления мощности;
2. Перегрузки вследствие колебаний напряжения сети или при включении приборов с высоким потреблением энергии;
3. Мгновенные перегрузки за счет запуска мощных приборов с моторами, например, холодильника;
4. Утечка тока по фазному проводу — выбивает УЗО. Например, при включении бойлера, стиральной машины и других приборов во влажных помещениях;
5. Если выбило УЗО или автомат и они не включаются, то, скорее всего, произошло короткое замыкание. Обычно это происходит из-за неисправности какого-либо прибора или проводки, например. В очень редких случаях это неисправность непосредственно защитного автомата;

Что вызывает перегрузки чаще всего

• Холодильник потребляет 0,1-0,5 кВА, но в момент запуска потребляемый ток может увеличиться в 5-7 раз.
• Ток потребления стиральной машины примерно как у холодильника, в т.ч. пусковой. Но если сработала не токовая защита, а УЗО, то проблема скорее всего не в холодильнике, а в стиральной машине.
• Бойлеры на 50 л потребляют 1,2-1,5 кВА; 100-150 литровые — 2-3 кВА. Водонагреватели — второй по частоте источник срабатывания УЗО.
• На компьютер и плоский телевизор токовая защита обычно не срабатывает, а вот УЗО сработать может.
• Микроволновке и кондиционеру стабильно нужно примерно одинаковое количество энергии — 1-2,5 кВА, но пусковой ток кондиционера в 2-3 раза больше рабочего.
• Стандартная мощность утюга с отпариванием — 2,2 кВА.
• Пылесос потребляет около 1,2-1,6 кВА, но его пусковая мощность в 2-3 раза выше. В некоторых случаях при эксплуатации мощность потребления может вырасти до пусковой.
• У настольной электроплиты потребляемая мощность точно такая же, как у утюга, а стационарной с духовкой потребуется 6-10 кВА.

Прежде всего нужно посмотреть, что было включено в момент выбивания и не было ли перебора по мощности. Если был — необходимо выключить один из приборов. Кстати, желательно, чтобы приборы с высоким потреблением энергии были подключены к разным автоматам.

УЗО

Единственный способ определить отчего срабатывает УЗО без специальных приспособлений и профессионального образования — электросчетчик с индикаторами земли и реверса.

Если при срабатывании УЗО загорается «Земля» — это утечка; если «Реверс» — реактивность. Главное не перепутать аварийные индикаторы с оптическими портами многотарифных счетчиков.

Короткое замыкание

Если после отключения всех приборов автомат так и не заработал, проверить проводку на короткое замыкание можно «кустарным» методом: взять любую телефонную зарядку с индикатором (ВАЖНО: без подключенного к ней телефона) и вставить в розетку, после чего включить автомат. Если индикатор зарядки хоть немного мигнет — скорее всего, неисправен сам автомат, если же индикатор не срабатывает — скорее всего, это короткое замыкание или обрыв проводки.

Недо- и перенапряжение

Не обязательно, но желательно дополнить свой вводный щит реле напряжения,[КАРТИНКА] который обесточивает проводку при выходе за пределы допустимого напряжения сети.  В последнее время проблема отгорания нулевого провода от перенапряжения особенно актуальна, т.к. наши квартиры стали перенасыщены мощной техникой. Проводка оказывается под напряжением свыше 300 В, а это не только смертельно опасно, но и приводит к сгоранию дорогостоящей техники.

Если нет возможности установить реле напряжения есть альтернативный вариант: индикатор напряжения сети. Его втыкают в ближайшую к счетчику розетку. При срабатывании любого из приборов защиты все вилки вынимают из розеток, выключают свет и пробуют включить автомат. Если табло индикатора показало 245 В — следует вызвать аварийку и оповестить соседей.

Заключение

В заключение мы хотим напомнить о том, что есть два золотых правила:

1. Любой защитный автомат должен разрывать все проводники.
2. Все потенциально аварийные приборы должны быть подключены через свой автомат.

Эти правила должны обязательно соблюдаться, особенно, если вы живете в многоквартирном доме.

Максимальная система торговли электроэнергией для продуктов, сертифицированных в области устойчивого развития

Станьте лидером. Система продажи электроэнергии доступна на Alibaba. com по привлекательным предложениям. В отличие от других видов энергии, электроэнергия обеспечивается за счет. Система продажи электроэнергии полностью возобновляемая. Его можно использовать в любой части мира, пока существует солнце. Файл. Система продажи электроэнергии генерирует дополнительную электроэнергию, что значительно снижает ваши счета за электроэнергию.

The. Система продажи электроэнергии доступна в разнообразном ассортименте, включающем многочисленные модели и конструкции, отвечающие различным потребностям, указанным разными пользователями. Установка этих. Система продажи электроэнергии проста, а их обслуживание несложно, потому что они требуют только простой очистки. Созданный с использованием прочных материалов и инновационного дизайна, калибр. Система продажи электроэнергии удивительно долговечна и очень эффективна в производстве электроэнергии.Их универсальность гарантирует, что они могут использоваться в самых разных приложениях.

С мощным. Система продажи электроэнергии на Alibaba.com, вы можете выбрать подключение к сети и получать оплату за дополнительную энергию, которую вы производите. В них производители внедрили передовые технологии. Система для продажи электроэнергии , благодаря чему компоненты становятся легче и устойчивее к нагреванию. В то же время последние новинки вносят в. Система продажи электроэнергии более эффективна для обеспечения удовлетворительной работы даже в неблагоприятных погодных условиях.

Наслаждайтесь наиболее удобными покупками в Интернете, сделав Alibaba.com своим местом для покупок. Вы сэкономите время, энергию и ресурсы, особенно если определите наиболее привлекательные. вендинговая система электроэнергии предложения. Если вы хотите их использовать для бизнеса, изучите щедрые скидки, на которые они рассчитаны. система продажи электроэнергии оптовиков и поставщиков. Снижение счетов за электроэнергию и результаты, которые вы получаете, демонстрируют, почему эти предметы достойны своих ценников.

Как работает электронный замок шкафа на блоке электрического счетчика

Как работает электронный замок шкафа на блоке электрического счетчика
Чтобы предотвратить вмешательство в электросчетчик, например, изменение показаний счетчика, электроэнергетические компании используют различные электронные замки для защиты коробки счетчика. Наиболее распространенные замки называются электронными замками в форме цилиндра, которые совместимы с большинством запирающих систем, представленных на рынке. Ниже представлено простое введение в механизм блокировки.

Штыри
• В цилиндрических замках вместо ключа используются штифты для поворота цилиндра замка. Цилиндрический замок также используется в торговых автоматах. Ключ имеет круглую форму с прорезями на конце. Ключ скользит по цилиндрическому цилиндру замка и поворачивает штифты. Замок отключается, и вы можете открыть электросчетчик.
Пылезащитный колпачок
• Пылезащитный колпачок представляет собой шар, который опирается на конец замка ствола. Устройство закрывает замок ствола, предотвращая его загрязнение водой или другим агрессивным материалом.После того, как ключ с круглым штифтом вставлен, он нажимает на пылезащитный колпачок, позволяя ключу войти в зацепление со штифтами цилиндра замка.
Фаска
• Цилиндровый замок имеет скошенную или наклонную головку вокруг цилиндра. Головка предотвращает поворот замка плоскогубцами, плоскогубцами с тисками или другими захватывающими инструментами. Головка ствола не отламывается.
Расположение
• Многие замки ящика электросчетчика расположены внизу панели или под счетчиком. Некоторые замки, такие как замок Sidewinder, продаваемый McGard, имеют два цилиндрических замка, расположенных на противоположных углах панели счетчика.Этот тип замка надевается на края коробки и крышки, фиксируя электросчетчик. Один и тот же ключ откроет оба замка.
Строительство
• Цилиндрические замки, используемые на электросчетчиках, сконструированы таким образом, чтобы техники могли заменять детали, а не заменять всю систему запирания. Вы можете заменить ствол, штифты, кожух или пылезащитный колпачок, если какая-либо из этих деталей повреждена. Любая из заменяемых частей не мешает специалисту по коммунальному обслуживанию использовать тот же ключ для открытия панели.
Обжимные замки
• Некоторые коммунальные предприятия до сих пор используют обжимной замок, которым крепится электросчетчик. Обжимной замок имеет U-образный штифт, который вставляется в кнопку панели. Колпачок или крышка надеваются на U-образный штифт и обжимаются обжимным инструментом. Каждый раз, когда счетчику требуется техническое обслуживание или ремонт, техник срезает обжимной фиксатор и устанавливает новый фиксатор. Каждый месяц считыватель счетчиков проверяет электросчетчик и записывает показания. Если считыватель счетчика замечает, что обжимной замок был взломан, он уведомляет об этом коммунальную компанию.

Предоплата коммунальных услуг вендинг-система электроэнергии пользователь

Предоплата за коммунальные услуги Торговая система за электроэнергию Управление вендингом удобный язык, не зависящий от языка

Calinpay — это решение на базе Windows, которое предлагает клиентам надежность, стабильность и масштабируемость; решение способно управлять миллионами клиентов и связанными с ними транзакциями, что делает его идеальной системой для продажи коммунальных услуг. Calinpay соответствует требованиям STS, чтобы гарантировать совместимость с полным спектром наших продуктов, а также с продуктами STS конкурентов. Он охватывает от А до Я ежедневных торговых операций коммунальных предприятий.

Самая удобная функция для пользователя утилиты — это удобный интерфейс и простое управление, в котором используются графические значки и простые меню, чтобы операторы могли быстро и легко работать с программным обеспечением. Кроме того, программное обеспечение доступно на нескольких языках в зависимости от ваших требований.

Центром системы является сервер управления торговлей, расположенный в помещениях коммунальных предприятий или поставщиков услуг, ответственный за управление как данными транзакций, так и данными счетчиков. Он работает онлайн с торговыми точками или в торговых точках, оборудованных домашними компьютерами, в различных торговых точках. Сервер поддерживает одновременную многопоточную транзакцию и облачный диск для всех торговых данных, включая транзакцию, клиентов и счетчик.

Calinpay спроектирован как открытая архитектура, что позволяет ему взаимодействовать с системами интеллектуального учета, а также интегрироваться с рядом существующих систем, управляемых местными властями и энергокомпаниями, такими как SAP, CRM, ERP или биллинговые системы, что позволяет передавать потребителей данные о потреблении через API к этим системам.Calinpay также поддерживает любые сторонние платежные платформы, такие как GPRS POS-терминал, мобильный телефон, Easy Pay или Pay-as-you-go, что позволяет поставщикам коммунальных услуг и услуг оптимизировать и повышать эффективность своего бизнеса.

Система также отличается разнообразным набором статистических отчетов, которые могут предоставить любую информацию, необходимую для анализа сбора доходов. Отчет можно настроить в соответствии с вашими потребностями.

Основные характеристики

1) Гибкость и масштабируемость для управления до городского населения

2) Возможность работы с несколькими поставщиками, работающая с несколькими SGC KMF в одной системе

3) Быстрая установка, развертывание и простота обучения

4) Работа со всеми счетчиками STS

5) Охватывает каждый этап рабочего процесса предоплаты

6) Эффективная интеграция с базой данных

7) Предоставляет полную историю аудита и отчеты для управления данными статистики коммунальных предприятий

Коммунальные услуги и пособие арендодателю

1) Безопасный, удобный и быстрый сбор доходов

2) Совместимость и взаимодействие с любыми продуктами STS

3) Защищенный выделенный торговый сервер на территории коммунальных предприятий

4) Простая и быстрая установка

5) Спутниковые торговые точки подключены к центральному серверу через выделенную WAN / LAN или vPN

6) Низкие затраты на эксплуатацию и техническое обслуживание

7) Взаимодействие со сторонними платежными платформами, такими как поставщик мобильных услуг, поставщики газированных напитков, решения для скретч-карт

8) Гибкий договорный контроль за счет установки различных тарифных планов, расчетных циклов, праздников и т. Д.

9) Интегрируется с системой AMI для сбора и управления данными

Счетчик предоплаты СТС и АМИ Спецификация Паспорт

惠州 中 城 电子 科技 有限公司

СИСТЕМА УПРАВЛЕНИЯ ПРЕДОПЛАТАМИ POWER-VENDING (PPMS)

Принимая структуру реляционной базы данных Enhanced Client / Server, это система управления с функцией регистрации, установки, предоплаты, снятия показаний счетчика, статистики заряда и общего запроса, оснащенная всеми видами счетчиков ватт-часов, включая однофазные и трехфазные. Счетчики предоплаты фаз IC карты или клавиатуры STS, счетчики PLC, многотарифные счетчики, многофункциональные счетчики и т. д.

Функции системы
1. Ежедневная работа
Включает в себя: регистрацию, установку, продажу электроэнергии, продажу с допуском на ошибки, сброс для продажи, внесение поправок (включая базовый файл, тип питания, увеличение емкости, перевыпуск карты, замену счетчика, отмена счетчика), Показания счетчика и т. Д.
2. Счет счетчика
Включает: счет счетчика, проверку счета, дебиторскую задолженность, книгу дебетовых и кредитных операций, перевод счета.
3. Поиск
Включает: запись о покупке электроэнергии, файл счетчика, запись показаний счетчика, проверку, файл поправок, системный дневник.
4. Отчет
Включает: ежедневный отчет, ежемесячный отчет, секретный отчет, отчет по показаниям счетчика.
5. Настройка системы
Параметры, оператор, набор портов, тип питания, цена на электроэнергию, системный словарь, формат счета-фактуры, лист льготных цен.

Это новая система продажи и закупки электроэнергии, основанная на:
Интернет — Структура B / S
Интранет (локальная) — Структура C / S
Она полностью решает проблему фрагментарных данных и концентрирует управление данными клиентов. с анализами.Это приносит клиентам удобство, скорость и безопасность при покупке электроэнергии. Это заставляет клиентов почувствовать удобство «Одна карта в руке, покупай мощность везде».

Характеристики:
1) Центр обслуживания клиентов — это WEB-приложение на базе IE.
2) Продажа электроэнергии во многих местах
3) Единое управление торговыми данными
4) Безопасность передачи данных

Интегрированная система предоплаты и AMI

В 1888 году один человек запатентовал автомат для продажи «здорового» электрошока

Внутренний вид торгового автомата спереди с батареей, схемой и верхним диском.

В конце 1800-х годов мы еще мало знали об электричестве. Один ученый все еще пытался выяснить, как электрический шок убивает людей в 1895 году, и обнаружил, что когда он воздействовал на собак электрошоком в 240 миллиампер, их сердца были очень повреждены (для сравнения, электрошокер выдает около 3 миллиампер). В 1903 году Томас Эдисон пытался доказать, что переменный ток опасен, убивая животных электрическим током. Но до этих примеров использования электричества для смерти один изобретатель думал, что люди будут заинтересованы в использовании быстрых толчков для улучшения здоровья, таких как зеленый сок в его дни.

«Когда электричество только зарождалось, считалось, что оно благотворно влияет на здоровье. Почему бы не продать небольшую долю электричества с помощью монет?» — написал Пол Брейтуэйт в своей книге « Аркады и игровые автоматы ». Брейтуэйт описывал существующую запатентованную конструкцию: торговый автомат с монетоприемником, который за деньги наносил удар электрическим током покупателю.

Патент на «электрическое устройство с монетоприемником» был первоначально подан Норманом В.Русс и выдан в Англии в 1886 году. Русс получил патенты на свое изобретение во Франции, Бельгии, Канаде и США, которые предоставили его 15 мая 1888 года.

• «Электрический аппарат с монетоприемником», разработанный Норманом У. Руссом в 1880-х годах.

• Внутренняя конструкция полагалась на монету, вставленную в устройство, чтобы замкнуть цепь, чтобы поразить пользователя электрическим током.

• Набор батарей для защиты от поражения электрическим током, стоя (справа) и «карманный» (слева), из Международного учебника медицинской электрофизики и гальваники , цитируемого ниже.

• В учебнике изображены машины, олицетворяющие «электричество 150 лет назад», устройства, генерирующие токи или удары.

• В книге описан ряд электродов, в том числе «внутриматочный» …

• … и ректальные.

Машина была простой конструкции, с коробкой, установленной на уровне пояса на подставке, и циферблатом, расположенным над коробкой. Коробка имела педаль в основании, метр наверху, прорезь для монет и две ручки, одна из которых скользила вперед и назад.
