Крепление кабеля к стенам, потолку, в штробе, к столбу — Офремонт

При устройстве проводки одна из задач — правильное крепление кабеля. Оно не должно занимать большое количество времени, но должно быть хорошим и неопасным.

Правила и важные факторы подбора типа крепления для кабеля

Крепеж для кабеля подбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться кабель. Начинаем с выбора по материалу.

Крепление кабеля подбирают в зависимости от типа прокладки (закрытая или открытая) и вида основания

В зависимости от типа материала

Все основания разделяют на мягкие и твёрдые, однако есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же причисляют штукатурку. Если крепить провод нужно к этим основаниям, очень часто применяют гвозди или шурупы. Установочный процесс крепежа всем известен и времени много не занимает.

Крепление кабеля большей частью происходит с использованием дюбелей

К жёстким основаниям относится бетон, композиционный материал из бетона и стали, кирпич.

В подобные основания ставится крепеж с дюбелями (дюбель-гвоздями). Установочный процесс дюбеля более длительный — приходится в первую очередь высверливать отверстия и вставлять пластиковую пробку, лишь потом ставить крепеж. Но в подобных материалах этого не избежать. Исключение — кладка, выполненная из кирпича. Если крепеж размещать в шве, можно обойтись гвоздиками. Но крепление в данном варианте будет не максимально надежным.

Ломкие основания. К данной категории как правило относят гипрок и шлакоблоки из легкого легкого бетона разного типа. Для таких оснований имеются особые дюбеля, которые имеют приличную площадь упора, чем типовые. Также для легкого легкого бетона есть крепеж на клею.

Специализированные дюбеля-бабочки для установки в гипрок или пенобетонный блок

Тонкие основания. Это пластик, Двп, Дсп и прочие такие материалы. Если зафиксировать провод нужно на данной поверхности, применяют тонкие гвоздики, скобы, при малом количестве проводников используют крепеж на клеевой основе.

В большинстве случаев это маленькие пластиковые детали, на обратной стороне которых закреплен скотч с защитной полосой. При установке защитная полоса снимается, крепеж ставится на клеевую смесь. Высоких нагрузок он не удержит, но урегулировать жгут проводов, который идет на стол для работы, можно.

Гвозди, шурупы или дюбеля?

Подавляющая часть обычного крепежа может быть зафиксирована как с помощью гвоздей или шурупов, так и с помощью дюбелей. В согласии с видом материала, его прочности и плотности, подбираете вид элементов крепежа.

Очень часто применяются дюбеля

Есть и несколько исключений. К примеру, U-образные скобы из строительного скобосшивателя можно поставить только в мягкие основания или в Дсп, а дюбель клипсы для них не подойдут.

Монтажные правила

независимо от типа подобранного крепежа стоит исполнять нехитрые правила его расположения. В данном варианте крепление кабеля будет хорошим.

  • Подходящее расстояние между 2-мя элементами 40-50 см.
  • В точках поворота крепеж располагать в 5-10 см от места сгиба.
  • Шляпки гвоздей, дюбелей, шурупов не должны торчать, по другому они могут повредить кабельную изоляцию.
  • Провод не должен провисать, натяжение должно быть одинаковым. Если нужен запас, его свертывают в кольцо и кладут в одном месте.

Установка фиксаторов для кабеля

Это все единые правила крепления кабеля. Это не правило, однако их выполнение делает работу легче и гарантирует нормальные результаты.

Крепеж для открытой прокладки

При открытом способе прокладки пытаются применять наименее заметный крепежные варианты. Совсем невидимым это крепление кабеля не может быть, но может быть не заманивающим внимание.

Нужно пытаться сделать провод невидимым….

Скобы из строительного скобосшивателя

Если у вас в хозяйстве есть скобосшиватель, зафиксировать малого диаметра низковольтный провод можно не прилагая больших усилий и быстро. В продаже имеются особые U-образные скобы. Они предназначаются как раз под эти цели. Бывают 2-ух типов:

  • 28 или S. Выполнены из проволки толщиной 1,25 мм, подходят для крепежа кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
  • 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

Несколько вариантов кабельных скоб для скобосшивателя

Имеется еще специализированные кабельные скобы с пластиковым корпусом (на фото с правой стороны). Они стоят намного дороже, однако из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из стали оцинкованной, могут — из нержавеющей стали. Ножки могут быть простые, могут — заостренные. Другой вариант легче заходит даже в плотные основания типа Дсп. Как понимаете, для значительных проводников данный крепеж не применяют, однако для проводного интернета, телефона и т.д. весьма даже комфортно.

Скобы и клипсы

Крепление кабеля разнообразного диаметра очень часто выполняют с помощью скоб и клипс. Делают их из металла и особо качественного пластика. Клипсы из ПВХ применяют для фиксирования проводов в помещениях, железные можно применять и на улице. Металл может быть оцинкованным, крашенным, но лучше для применения снаружи отыскать сделанные из нержавейки.

Клипсы и скобы для крепежа кабеля к поверхности стен

Наиболее невидимые из клипс — маленькие скобы из пластика с гвоздями (верхний левый угол на фото). Они применяются если нужно протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Другие скобы более видны, но удерживать могут намного мощнее и жёсткие провода.

Имеется еще клипсы из ПВХ для крепежи к поверхности стены гофрированной оболочки защиты. Есть они в виде линеек по паре штук, есть — по одной. Так что можно зафиксировать и одиночный проводник, и группу кабелей.

Для крепежа гофрированных шлангов

Эти же клипсы можно применять для крепления кабелей нужного диаметра. Для очень жёстких лучше применять скобы из металла, а для проводников средней жесткости подойдут и эти. Хороши под эти цели клипсы с фиксатором (на фото внизу слева). Они же могут использоваться для закрепления кабелей на поверхности потолка.

На основе дюбелей

Есть кабельный крепеж на основе дюбелей из пластика. Пластик применяется очень прочный, так что сфера применения не ограничена — разрешено устанавливать и в кирпичные, и в стены из бетона. Различают два вида:

    Дюбель-стяжка. Заглушка данного крепежа отлита со стяжкой. Комфортно, если нужно закрепить пучок кабелей.

Дюбель-стяжка — быстрый монтаж

Дюбель клипсы бывают двух вариантов — для плоских и круглых кабелей

Дюбеля с площадками под стяжку

Все эти крепежные варианты недорогие, но замечательно справляются с собственными задачами. Их даже лучше применять, чем с железными гвоздиками — меньше шансов повредить изоляцию. Так как они стоят дешево, можно ими фиксировать кабели в штробе.

Крепление кабеля в штробе

При прокладке скрытым способом в негорючих основаниях кабеля кладут в специализированную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы провод в данной канавке удерживался и не вываливался, его нужно каким-нибудь образом закрепить. Есть несколько вариантов фиксации:

  • Развести алебастр и его «лепешками» фиксировать провода к стенкам выполненного углубления. Способ подойдет для маленького числа проводников с не очень жёсткой изоляцией. В рабочий период замешивать нужно минимальное количество гипса так как он достаточно быстро «схватуется».

Раствор из гипса отлично держит кабели в штробе

Стяжка или дюбель-стяжка позволяет зафиксировать кабель в штробе

Самодельные кронштейны для кабелей

Характерности горючих оснований

Если скрытую проводку выполняют в горючих стенах — древесных, каркасных и т.п. — по требованиям пожарной безопасности, их нужно укладывать в невоспламеняющейся защитной оболочке. Негорючая оболочка — это или гофрированные шланги из неподдерживающих горение пластиков, или цельнометаллические короба. Во время использования гофрированных шлангов вариант крепежа аналогичный, как при фиксации кабеля. Разница — в диаметрах требуемого крепежа.

Для крепежа гофошлангов можно применять любые подходящие по размеру фиксаторы

Во время использования металлических коробов, их прикрепляют в стене, а потом в лотки кладут кабели. Этот метод очень часто применяют в домостроении каркасного типа, из-за того что шбробление каналов в стенах из дерева существенно уменьшает их свойства теплоизоляции. Также дом из дерева регулярно меняет собственные размеры и жестко закрепленные короба могут стать трудностью. Во время укладки кабелей в домах из дерева очень часто применяют открытую прокладку в электротехнических коробах или выполняют ретро-проводку.

Большие пучки проводов

Часто при разводке электрической проводки требуется провести большой кол-во кабелей. Чтобы уменьшить время на крепление больших пучков проводов можно:

    Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.
    д. Метод хороший, но штробы обязаны быть глубокими что невозможно при небольшой толщине стен (проблема домов из панелей).

Разбить на пучки

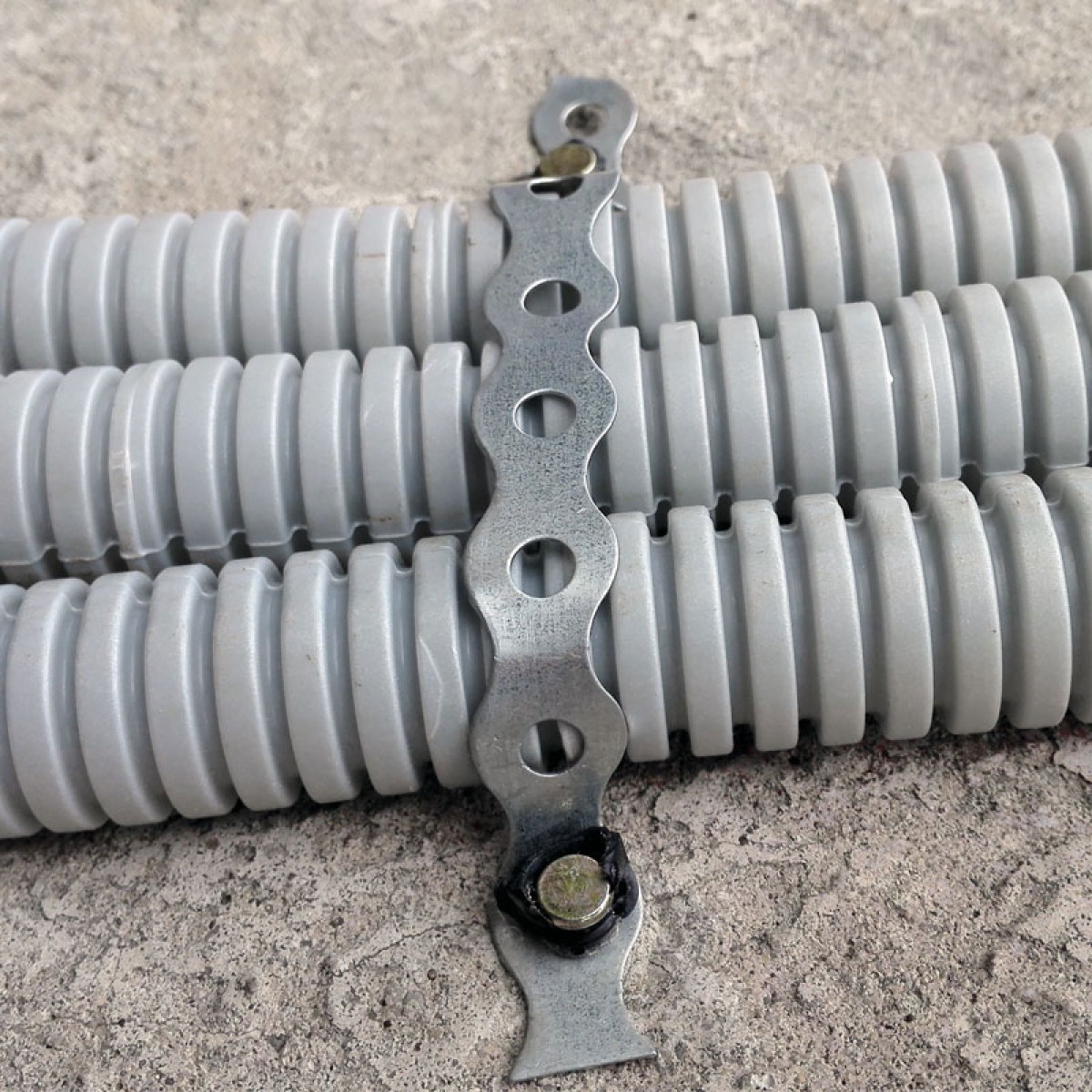

Применять алюминиевую перфоленту

Также можно применять комбинацию таких способов. Во время использования ленты ее прикрепляют по краешкам. Благодаря собственной жесткости она отлично держит даже жёсткие проводники или волнистые оболочки. Если понадобится можно поставить крепеж и между кабелями, но нужно наблюдать за тем, чтобы не повредить изоляцию.

Как зафиксировать кабели на поверхности потолка

Если кабелей на поверхности потолка мало, можно применять традиционный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Однако их ставить некомфортно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, провод. Трудная работа.

Если потолок будет подвесной, кабели можно зафиксировать за подвесы. В данном варианте применяют простые хомуты из ПВХ (затяжки), которыми фиксируют провода больше уровня грядущего потолка.

Чтобы не повредить оболочку либо даже жилы, лучше укладывать провода в защитном гофрошланге. Это также сделает проводку самой безопасной с точки зрения пожарной безопасности.

Устройство проводки при установке подшивного потолка

Большие пучки кабелей на поверхности потолка легче укладывать в лотки. Они есть проволочные и железные (из цельного металла и перфорированного). В квартирах и домах применяют в большинстве случаев проволочные. Они стоят и весят меньше. Их прикрепляют до потолка на регулирующиеся подвесы.

Лотки для прокладывания больших пучков кабелей

Это крепление кабеля также просит установки подвесов, но кол-во крепежа значительно меньше. Очередной плюс этого метода прокладки кабелей — легко если понадобится заменить или провести новые. Минус — лотки не очень дешевы.

Как урегулировать пучки проводов

В наших домах все больше возникает техники и вся она содержит провода. К столу для работы часто тянется около десятка проводов. Чтобы они не путались, лучше их урегулировать. Для этого есть различного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, дают возможность проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под шурупы или гвозди, часть — на основе липучки. Другой вариант смело можно ставить на мебель. Состав клея отлично удерживается на ламинированной или лакированной поверхности и нет надобности делать отверстия.

Крепление до столбов и стенам при воздушном способе монтажа

При воздушной прокладке кабелей нужно их крепить до столбов, стенам строений и иным объектам. Есть крепеж для самонесущих и обыкновенных кабелей. Простые кабели между столбами без опоры подвешивать нельзя — они не выдержат нагрузки и разорвутся. Для этих проводников между опорами натягивается канат стальной и уже к нему на подвесах фиксируется провод. В данном варианте нагрузка приходится на канат стальной, а не на провод. Варианты крепежа троса — любые, но самый популярный — сделать петлю вокруг столба, закрепить конец. Для промежуточных столбов можно применять любой доступный способ — два индивидуальных троса, вбитый крючек, подходящий спайдерный крепеж.

Крепление троса до столбов

Крепление кабеля к несущему тросу происходит с использованием поддерживающих зажимов. Они могут быть под кабели разнообразной формы, сечения. Также возможно применение стяжек из устойчивого к ультрафиолетовому излучению пластика. Порой, для экономии, провод крепят частями провода, скручивая его. Такой способ самый не надежный — при высоких нагрузках скрутка может не удержать кабель, он провиснет и порвется.

Как повесить провод к тросу

Для самонесущих кабелей крепеж в большинстве случаев состоит из 2-ух частей — спайдерных крепежей или хомутов, которые закрепляются к поверхности стены, столбу, и зажимов, которые цепляются за установленый спайдерный крепеж и держат кабели. Хомуты используют исключительно на столбах. Особенно комфортны они на монолитно бетонных столбах — нет надобности высверливать отверстия, что очень непросто.

Несколько способов крепежа кабеля к столбу

Держатели бывают разных видов. Их подбирают все зависит от вида основания (древесных, стальных, бетонных, металлических) и планируемой нагрузки. По назначению бывают:

  • ответвительные — для установке на столбах и опорах в местах поворотов магистрали;
  • промежуточные крепления — для монтажа на столбах и опорах вдоль трассы без поворотов и отводов;
  • фасадные — для установки на стенах снаружи.

К спайдерным крепежам фиксируются подвесы или зажимы. Их подбирают в зависимости от типа кабеля, его сечения и т.д.

Крепление кабеля к стене и потолку. Делаем монтаж самостоятельно

Занимаясь в квартире или доме электромонтажными работами, нужно всегда помнить про крепление кабеля и не забыть купить кабельный крепеж. Это специальные электромонтажные изделия для крепления на кирпичных или бетонных стенах и перекрытиях без защитных коробов (кабельных каналов) и труб (пластиковых гофр или металлорукавов).

В настоящее время существует множество способов крепления кабелей и проводов к стенам и потолку. Остановимся подробнее на некоторых из них:

Крепление строительной смесью

В качестве смеси, можно выбрать гипсовый раствор. Такой способ еще называют «приморозкой». Здесь нет ничего сложного – делается замес и кабель прихватывается к стене через определенное расстояние. Однако этот способ требует сноровки – гипс (алебастр) схватывается очень быстро, поэтому много кабеля за один раз не закрепишь.

«Примораживание» гипсом хорошо подходит для крепления одиночного кабеля в штробе, но чаще всего — как дополнительный способ при креплении пучков проводов и кабелей, например, с помощью скоб, дюбель-хомутов и др.

При больших объемах прокладки возня с частым замешиванием раствора и фиксацией кабеля значительно снижает скорость работы.

Крепление дюбель-хомутом (UW, увешка)

При креплении кабеля или провода к стене (кирпич, бетон) дюбель-хомуты являются весьма эффективными. Размер дюбель-хомута необходимо выбирать, исходя из номинального сечения кабеля. Чтобы прикрепить кабель или провод к стене, необходимо проделать в ней перфоратором отверстие под дюбель-хомут, затем захватить кабель (провод) хомутом, и поместить дюбель в отверстие до упора. При этом пластиковые усики хомута расклинятся в отверстии, и провод будет закреплен.

Это хороший способ для крепления одиночного кабеля. Если же по стене проходит трасса, состоящая из нескольких кабелей (групп), то для каждого отдельного кабеля потребуется сверлить свое отверстие для дюбель-хомута. К сожалению, крепление хомутами весьма ненадежно — при укладке (натяжке) кабеля увешки часто выскакивают из своего места, к тому же хомуты очень слабо прижимают кабель к поверхности.

Крепление кабеля к стене скобами

Традиционный способ крепления проводки, при котором фиксация кабеля (провода) к поверхностям происходит при помощи предварительно подготовленных крепежных конструкций.

У данного способа есть два достоинства, которые недостижимы для других способов крепления:

  • Надежный прихват (фиксация) — благодаря этому провода и кабели можно очень плотно пригладить к поверхности
  • Возможность фиксации нескольких параллельно идущих кабелей. Это очень удобно — не нужно сверлить кучу отверстий, длинная скоба-крепеж может захватить и зафиксировать сразу 3-4 (и более) кабеля

В качестве скоб обычно используется нарезанная двухжильная алюминиевая лапша или более жесткий провод – ПТПЖ. Крепление самой скобы к стене выполняется с помощью «быстрого монтажа» (6 х 40 или 6 х 60), либо при помощи строительных гвоздей – в случае, если стены выложены, например, из газосиликата.

   Крепление кабеля к стене скобами



   Крепление кабеля к стене жестью

Готовится такой крепеж элементарно

Провод шинкуется бокорезами на отрезки, их длина примерно 6 — 7 см. В середине отрезка прокалывается отверстие под шуруп «быстрого монтажа». Далее в стене сверлится перфоратором отверстие и в него забивается «быстрый монтаж» со скобой. Фиксация провода выполняется простым загибанием усиков скобы и несильным пристукиванием молотком.

В качестве материала для скоб иногда используют тонкую (0,5 мм) оцинкованную сталь. Скобы нарезаются ножницами по металлу на пластинки шириной 10 – 12 мм, и длиной 6 – 7 см. По центру делается отверстие пробойником (или сверлом) для установки «быстрого монтажа». Отверстие пробивается на деревянной поверхности (доска, брус). Если будут использоваться гвозди, то пластинки оцинковки пробиваются этими гвоздями. При этом гвозди остаются зафиксированными в пластинке, и делать больше ничего не требуется.

Данный крепеж на стройке почему-то называют «петушками». У этой конструкции есть существенные минусы:

  • Требуется много времени для подготовки такого крепежа
  • Существует высокая вероятность пробить изоляцию кабеля острыми кромками (заусенцами) пластинки
  • После оштукатуривания стен возможна коррозия пластинок. Это может проявиться после оклейки обоев – на них появляются рыжие (ржавчина) пятна

Кратко о других способах крепления

Эти способы больше относятся к открытой электропроводке:

  • Крепление кабеля с помощью дюбелей-стяжек

Ими можно крепить кабель любого сечения: и круглого, и плоского.  Удобно крепить кабели разных диаметров, можно крепить несколько кабелей сразу.

  • Крепление с помощью клипс

Для крепления провода в гофрированной трубе к поверхности идеально подойдут клипсы, которые крепятся к стене посредством «быстрого монтажа» или саморезов – если стена из гипсокартона. Размер клипс при этом подбирается в соответствии с диаметром гофры.

  • Крепление кабеля с помощью гвоздевых скоб

Слаботочные кабели (телефонный, антенный, оптоволоконный кабель и кабель для интернета) можно крепить к стене посредством гвоздевых скоб. Скобки для крепления кабеля могут применяться как для кабелей круглого, так и для кабеля плоского сечений.

Несколько замечаний по прокладке

При любом способе крепления проводки нужно соблюдать аккуратность и внимательность. Что это значит?

В первую очередь необходимо сделать осмотр провода (кабеля) на предмет повреждений (порезы, задиры). Все дело в том, что перед тем, как попасть на объект, провода и кабели (да и не только они) проходят множество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождем или на морозе. Иногда встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.

Очень важно следить за тем, чтобы провод (кабель) плотно прилегал к поверхностям стен. Неприглаженные провода (горбы) – это лишний расход штукатурки. Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.

Нашим монтажникам приходилось видеть, как на отштукатуренных стенах местами проглядывал кабель. Потом на стены начинали наносить финишную шпатлевку, и изоляцию торчащего из стены кабеля сдирали шпателем. Поэтому при прокладке проводов и кабелей нужно соблюдать их достаточную натяжку, а приглаживание выполнять деревянным предметом (например, торцом ручки молотка), с разумным усилием.

При монтаже скоб шляпки гвоздей и шурупов «быстрого монтажа» необходимо утапливать на достаточную глубину. Иначе при приглаживании провода эти шляпки легко смогут пробить изоляцию провода.

Перед тем, как крепить провод (кабель) к стене, его нужно смотать с бухты хотя бы метров 10 – 15, и не полениться — выпрямить кольца руками в перчатках.  Монтировать перекрученный провод – плохо и неудобно.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Распределение кабелей по лоткам и крепление лотков к потолку

Лотки монтируются к потолку следующими способами:

1 — магистральный силовой лоток закреплен с одного конца к потолку с помощью шпилечного крепления. Шпилечное крепление состоит из крепления B46, шпильки с гайкой и кронштейна B39/120-220, далее этот лоток крепится к потолку с помощью креплений B4, установленных на стойке B12L/500.

2 — S-образно изгибающийся лоток закреплен к потолку с одного конца на той же шпильке, что и магистральный силовой лоток (1), а с другого конца — крепится к потолку с помощью крепления B4 к стойке B12L500.

3 — слаботочный магистральный лоток закреплен к потолку с помощью стойки B12 и кронштейна B35.

4 — распределительный лоток (имеет переменную ширину от 220 мм до 120 мм): на участке шириной 220 мм лоток закреплен к стене на консолях В9/220, а на участке шириной 120 мм лоток крепится с помощью крепления B4.

1 — слаботочный магистральный лоток (проволочный лоток 422 Defem), закрепленный к потолку с помощью стойки BL12/500 и кронштейна B35.

2 — распределительный лоток (проволочный лоток 220/120 Defem), закреплен к стене на двух консолях B9/220 и с помощью крепления B4.

3 — силовой магистральный лоток (проволочный лоток Defem)- для крепления лотка к стене используется стойка B12/500, на которую устанавливается B4.

4 — распределительный лоток (проволочный лоток 120 Defem)- — закрепленный к потолку с помощью шпилечного крепления B46 и кронштейна B39. По распределительному лотку осуществляется подвод кабелей к колонне рабочего места.

Материалы:

Кронштейн B39/120-220,

шпилька М8,

гайка M8,

крепление B46,

крепления B4,

стойка B12L/500,

кронштейн B35,

консоли В9/220.

Крепление лотка к потолку на шпильке

Силовой лоток подвешен к потолку на шпильке. Шпилька крепится к потолку с помощью универсального крепления, а к лотку — кронштейном. Каждый кабель в лотке закреплен стяжками.

Материалы:

Шпилька М8,

крепление B46,

кронштейн B39,

неоткрывающиеся стяжки Hyperline.

Подвод кабеля по лотку Defem к электрическому щитку Schneider Electric

По проволочному лотку Defem проложен магистральный электрический кабель (Helukabel 4х25 мм), идущий от центральной электроподстанции здания до абонентского щитка. В электрическом щитке (Schneider Electric) через систему автоматов, обеспечивающих защиту от короткого замыкания и перегрузки, электроэнергия распределяется по потребителям (с помощью кабелей Alcatel (Nexans)).

Материалы:

Электрический распределительный щиток Schneider Electric, MINI PRAGMA (36 автоматов), навесной, с прозрачной дверцей

Проволочный лоток Defem высотой 60 мм и шириной 220х4мм

Силовой кабель (Helukabel 4х25 мм)

Alcatel (Nexans) 1802 NYM 3×2,5 Кабель силовой (инсталляционный) 300/500 В

Подвод кабеля к телекоммуникационному шкафу

Подвод кабеля к шкафу (ZPAS SZB Шкаф напольный 42U, 600х800 со стеклянной дверью в стальной раме) осуществляется по двум вертикально закрепленным на стене лоткам Defem.

Информационные (оранжевого цвета) и слаботочные (серые) кабели подводятся к напольному шкафу ZPAS SZB в широком лотке, который вертикально закреплен на стене с помощью элемента B4 mini. Чтобы избежать перегиба при переходе кабеля из горизонтального лотка в вертикальный используется ограничитель радиуса изгиба кабеля.

Силовой кабель подается к шкафу по лотку шириной 53 мм. Этот лоток вертикально смонтирован на стене с помощью крепления B4 mini cправа от широкого информационного лотка. В этом же лотке (53 мм) проходят кабели заземления.

На горизонтальном участке силового лотка шириной 53 мм смонтирована система видеонаблюдения (камера и охранная система-датчик).

Техническое решение по обходу проволочным лотком Defem монолитной колонны

В помещении торгового зала имеются три несущие многоступенчатые колонны. Одна из колонн является препятствием на пути распределительного проволочного лотка Defem (120 мм), по которому происходит распределение электрических и информационных кабелей на рабочие места.

Чтобы обойти это препятствие, было применено оригинальное техническое решение: на верхнем выступе колонны установлена консоль B9, на которой закреплен распределительный проволочный лоток Defem 120 мм, огибающий колонну. Немного ниже этого выступа, на противоположных сторонах колонны, закреплены еще две консоли B9, которые служат опорой для кольца из проволочного лотка Defem 120 мм, огибающего колонну по кругу. В это кольцо, через ограничитель радиуса изгиба, из распределительного лотка опускаются электрические и информационные кабели. Кольцо из лотка требуется для правильного распределения информационных и электрических кабелей до рабочих мест, установленных на другой стороне колонны. Силовой кабель проходит по левой стороне лотка, слаботочный — по правой. Расстояние между кабелями — не менее 10 мм (чтобы уменьшить взаимовлияние кабелей друг на друга). Внизу на лотке установлены розетки. Силовые розетки смонтированы с помощью крепления B5mini, розетки Hyperline телефонные RJ-12 — с помощью B4.

Крепление кабеля к стене. Монтаж электропроводки по потолку и способы её крепления Как закрепить силовой кабель на стене здания

Несмотря на появившееся в последние десятилетия изобилие различных настенных и напольных источников света для помещений, применение потолочных светильников, люстр в квартире остается оправданным и необходимым. Ведь только падающий сверху свет может обеспечить нужную освещенность всего помещения. Очень часто под потолком размещают различные электрические приборы – кондиционеры и вентиляторы.

Для работы этих приборов необходимо обеспечить бесперебойное питание их электричеством и при этом без ущерба для интерьера помещений.

Виды и способы исполнения

По материалу, используемому для проводника, проводка подразделяется на изготовленную:

  • из меди;
  • из алюминия. Нормативными документами допускается в настоящее время использование алюминия только для изделий с сечением проводника не менее 16мм 2 , поэтому внутри зданий такая проводка почти не используется.

По способу исполнения, электропроводка подразделяется на:

  • открытую, расположенную на поверхностях потолков, стен, по балкам, фермам;
  • скрытую, расположенную внутри частей, конструкций зданий. Скрытой считается и проводка, выполненная в пустотах перегородок и за потолками.

При прокладке по потолку принимается во внимание и материал перекрытия.

По железобетонным перекрытиям

В зданиях с монолитными или сборными железобетонными перекрытиями открытая проводка используется очень редко. В этом случае монтаж производится непосредственно по поверхности потолков, на изоляторах, в коробах, электротехнических гофрированных трубках (гофрах), трубах, металлорукавах, кабель-каналах. Временную проводку допускается выполнять свободно подвешенной.

При креплении проводки к поверхности потолков используются гвоздевые скобы (при этом гвозди забивают в предварительно смонтированные дюбеля), дюбель-хомуты, дюбель-стяжки. Перед монтажом размечается расположение на потолке электроприборов, светильников, кабелей .

Для устройства проводки в трубах, гофрах, металлорукавах используются специальные клипсы или дюбель-хомуты. В начале работ на потолке размечаются места крепления светильников, кабелей. Затем осуществляется монтаж труб, гофр или металлорукавов, в которых при помощи проволоки протягиваются кабели. Чаще в зданиях с железобетонными перекрытиями выполняется скрытая проводка по потолку.

Если перекрытие монолитное, прокладку проводки необходимо предусмотреть на стадии изготовления конструкции, для этого кабели помещаются в пластмассовые или металлические трубы, которые крепятся к армокаркасу еще до укладки бетонной смеси.

Крепить их следует к конструктивной арматуре при помощи пластиковых стяжек или проволоки.

Крепление проводки к несущим стержням недопустимо. Для замены провода просто протягиваются в замоноличенных трубах при помощи стальной проволоки, либо старый заменяемый провод используется в качестве кондуктора.

Устройство несменяемой проводки, замоноличенной в панелях и монолитных конструкциях перекрытий не допускается.

В сборных железобетонных перекрытиях для монтажа проводки используют пустоты в плитах. Производится разметка расположения на потолке светильников и приборов. После этого плита сверлится в необходимых местах, и, с помощью проволоки протягивается кабель. Необходимо учитывать, что такой способ монтажа применим, если направление проводки совпадает с направлением пустот в плите.

Если возможность прокладки внутри конструкции отсутствует, допускается устройство несменяемой проводки под слоем штукатурки. Для этого используются плоские кабели, которые крепятся к потолку проволокой, стальной лентой, гвоздевыми скобами до началаа штукатурных работ. Второй способ – оштукатурить потолок и укладывать проводку в проштробленные каналы. Не должно быть пересечений плоских кабелей при прокладке под штукатуркой. Если это невыполнимо, изоляция в местах пересечений усиливается тремя-четырьмя слоями изоляционной ленты.

Штробить плиты перекрытия или монолитные конструкции категорически запрещено.

Также недопустимо прокладывать кабели в швы между панелями перекрытия.

По деревянным перекрытиям, балкам, фермам

По конструкциям из древесины, проводка может быть как открытой, так и скрытой. Открытая проводка на потолке выполняется теми же способами, какими и по бетонным конструкциям. Все монтажные изделия должны быть произведены из металла или из не поддерживающего горение материала.

Крепление проводки к потолку по изоляторам в современном строительстве применяется крайне редко, в основном для имитации старинного интерьера в квартире. Чаще монтаж проводки производится в гофрах или металлорукавах, которые монтируются к потолку при помощи клипс. Нередко также используются трубы, которые крепятся при помощи хомутов. Кабели протягиваются в закрепленные на поверхности трубы или рукава при помощи стальной проволоки.

Все чаще для устройства электропроводки по деревянным поверхностям используются пластмассовые кабель-каналы. Материал этот не поддерживает горение, а пластмасса при производстве окрашивается и имитирует текстуру дерева. Кабель-каналы подходящего сечения закрепляются на поверхности потолка при помощи шурупов или саморезов .

В местах изгиба кабель-каналы подрезаются под углом. Это удобно делать, пользуясь плотницким стуслом. Производятся и специальные изделия для изгибов, разветвлений. Они заметно упрощают монтаж электропроводки по потолку. Далее внутрь помещаются кабели и закрываются защелкивающимися крышками.

Скрытая проводка производится по деревянным потолкам в слое штукатурки, под гипсокартоном, или внутри конструкций потолков.

При монтаже в штукатурке, кабели необходимо крепить по полосе асбеста или по стальной ленте. Для закрепления кабелей используются хомуты или гвоздевые скобы.

Категорически запрещено крепить кабель, прибивая его гвоздем между проводниками. Если монтаж проводки выполняется в проштробленные в штукатурке каналы, возможно прикреплять кабели быстросохнущим раствором с добавлением алебастра.

При выполнении , штробить каналы необязательно, так как листы крепятся на каркас, изготовленный из металлических профилей. Обязательно, при прокладке за подвесными потолками, помещать кабели внутри труб из металла, позволяющих локализовать возгорание проводки при возникновении замыкания. Трубы допускается использовать стальные водогазопроводные, или медные.

Диаметр труб должен обеспечить прокладку необходимого числа кабелей нужного размера. Перед использованием трубы осматривают, отбраковывают смятые. Далее их режут на куски необходимой длины и нарезают по концам стальных труб резьбу. В обязательном порядке удаляют зазубрины и заусенцы, которые могут повредить изоляцию кабелей.

Отрезки труб соединяют между собой уголками или муфтами. Медные трубы изгибают специальными трубогибами.

Необходимо заметить, что при устройстве в квартире проводки любого типа, необходимо предусмотреть возможность замены ее вследствие физического износа или аварийной ситуации. Правильно выполненные обеспечат длительную и безопасную эксплуатацию всего здания или сооружения.

Крепление провода к стене внутри зданий и сооружений – это скрытая или открытая прокладка одиночного кабеля или группы проводников. Стены – это своеобразный плацдарм для размещения на нём электропроводной продукции. Надёжность фиксации кабельных линий зависит от правильного выбора крепежа для проводов.

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

  • дюбель-стяжка для одиночного кабеля;
  • стяжка с отверстием под дюбель;
  • монтажная площадка;
  • полимерный дюбель со сквозной головкой;
  • клипса для гофры;
  • скоба;
  • самоклеящаяся площадка;
  • гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Использование монтажных пистолетов

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

Крепление кабеля своими руками

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Несколько замечаний по прокладке
  1. Промежуток между точками опоры электропроводки должен быть такой, чтобы провис кабеля был не более 5-10 мм.
  2. Открытый монтаж пластикового крепежа делают в тех местах, где нет воздействия ультрафиолета, агрессивной среды и перепадов температуры.
  3. Если проводка может быть подвержена случайным механическим воздействиям, то её прячут в кабель-каналы или укладывают в штробы.
  4. Нельзя крепить силовой кабель, который находится под напряжением.

Обратите внимание! Домашняя проводка имеет небольшую площадь поперечного сечения, поэтому её прокладка не вызывает особых затруднений. Потребуется минимальный опыт владения строительным электроинструментом (это перфоратор, шуруповёрт и дрель).

Варианты, как крепить провод внутри жилья

Создание скрытой электропроводки

Закрытую проводку осуществляют несколькими способами.

В кирпичных стенах

В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

В железобетонных панелях

Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

В монолитной стене

Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

Создание открытой электропроводки

Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

Крепление провода на липучке

Липучки применяют в тех местах, где сверление стены нежелательно или недопустимо. Площадки клеят на поверхность ограждений, предварительно сняв защитную плёнку. Провод или антенный кабель зажимают нейлоновой стяжкой, продетой в пазы площадки.

Чем крепить провод в штробе
  • Алебастр – быстро и надёжно;
  • Дюбель-хомуты применяют, когда нужно отделить один кабель из всей группы проводников;
  • Дюбель-стяжками в штробе группируют провода в отдельные ветви;
  • Кабельные стяжки под дюбель применяют в вертикальных каналах для удержания тяжеловесной электропроводки;
  • Пластиковый дюбель под стяжку в штробах практически не используется по причине малой несущей способности;
  • Алюминиевыми пластинами укрепляют группы проводов на участках, где штроба меняет своё направление.

Крепление кабель-канала дюбель-гвоздями

Инструмент и оборудование

Для установки кабель-каналов потребуются отвёртки, резиновый молоток, шуруповёрт и перфоратор. Для подгонки полимерных секций и лотков из оцинкованной стали в узлах соединений понадобятся ножовка и ножницы по металлу.

Технология крепления кабель-канала
  1. Перед монтажом коробов с поверхности стен и потолков убирают все выступы, очищают от пыли и грязи.
  2. Согласно схеме прокладки электропроводки, короба нарезают на нужные отрезки, готовят угловую фурнитуру.
  3. На ограждениях маркером отмечают центральную ось прокладки. Прикладывая секции, перфоратором просверливают в ограждении отверстия, затем молотком вбивают дюбель-гвозди.
  4. В короба укладывают кабели или провода.
  5. Кабель-каналы закрывают крышками.

Прокладка проводки по потолку

Перед монтажом подвесного потолка кабель крепят к перекрытию скобами, фиксаторами с консолями. Электропроводку прокладывают внутри металлического профиля потолочного каркаса или крепят к подвесам нейлоновыми стяжками.

Часто совершают ошибку, подвешивая провода на дюбелях-хомутах и других фиксаторах из пластика. Со временем под действием силы тяжести кабель может вырвать полимерные фиксаторы из своих гнёзд.

Дополнительная информация. Чтобы избежать нарушений и ошибок при потолочной прокладке кабелей, нужно ознакомиться с характеристиками того или иного вида крепежа и его пригодностью для монтажа в таких условиях. Если всё же возникают сомнения в выборе фиксаторов, то совсем не помешает консультация специалиста. Профессионал подскажет, как лучше закрепить провод на потолке и стене.

Крепление кабеля к деревянной стене

Древесина – мягкий материал. Крепление к ней проводов не вызывает особых затруднений. Тут не нужен перфоратор, достаточно обзавестись шуруповёртом или дрелью. Несмотря на свою податливость, дерево обладает хорошей несущей способностью. Для крепления кабеля к деревянной стене можно применить несколько способов открытой фиксации электропроводки.

Крепление строительной смесью

К этому методу редко прибегают. В основном строительной смесью крепят провода между брёвнами сруба в подсобных помещениях. Об эстетичности интерьера тут нечего говорить.

Дюбель-хомут

Крепёж требует заглубления минимум на 30 мм, это не всегда возможно по причине небольшой толщины деревянной облицовки. Однако при желании можно воспользоваться таким способом.

Скобы

Это самый приемлемый вариант. Скобы крепят шурупами, которые древесина хорошо удерживает.

Иные способы

Домашние мастера придумывают различные самодельные фиксаторы, порой не заботясь о безопасности крепежа. Лучше всего пользоваться изделиями заводского изготовления.

Несмотря на разнообразие видов фиксаторов для крепления кабеля к стене и потолку, каждая модель предназначена для определённых условий прокладки силовых линий внутри зданий и сооружений. При покупке креплений стоит посоветоваться с продавцом-консультантом.

Видео

При монтаже открытой проводки, крепление провода или кабеля к потолку либо к стене можно выполнять различными способами. Один из часто применяемых вариантов монтажа основан на использовании специальных крепежных элементов – клипс. В зависимости от того, какой проводник необходимо проложить, осуществляется его крепление в трубе, гофрированном рукаве, либо открыто, предъявляются ли требования к внешнему виду проводки, используются клипсы для проводов и кабелей, имеющие различные конструкции и размеры. Ниже представлен обзор этих монтажных изделий.

Клипсы с гвоздиком

Предназначены для закрепления провода или кабеля диаметром от 6 мм до 14 мм. Применяются для монтажа силовых и осветительных цепей, а также телефонных и сетевых компьютерных линий. Изготовлены из термопрочного и износостойкого полипропилена, способного работать при температуре от -5°С до +140°С. Крепление к стене или потолку осуществляется с помощью гвоздя, входящего в комплект. Гвоздь изготавливается из закаленной стали, его длина варьируется от 8,1 мм до 14,9 мм. Размеры клипс могут варьироваться от 4 до 12 мм (диаметр для крепления круглого кабеля). Для плоского проводника в маркировке указывается два размера, например, 5,7*10 мм. Производителями заявлена возможность установки таких изделий на любых поверхностях, кроме металла. Практически, забивать гвозди все же удобнее в более мягкие материалы, например, дерево, гипсокартон, пенобетон, кирпич сырец.

Размер зажима подбирается таким образом, чтобы провод или кабель входил в него плотно, допуская проскальзывание только при приложении заметного усилия. Перед началом монтажа необходимо . Зажимы нужно располагать через равные промежутки. В местах изгиба трассы, клипсы располагаются в непосредственной близости от изгиба с двух сторон от него. После установки очередного крепления, провод или кабель следует хорошо натянуть вдоль размеченной трассы, установить следующее крепление и забить гвоздь, удерживая проводник натянутым.

Также существует специальный степлер для крепления скоб. На видео ниже наглядно показывается, как пользоваться данным приспособлением:

Клипсы для монтажа гофры или трубы ПВХ

В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, мы рассказали в отдельной статье.

На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

Декоративные клипсы

Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести , но и придать помещению требуемый стиль, а также красиво . Пример использования таких зажимов представлен на фото ниже.

Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

Обзор данного вида изделий предоставлен на видео:

Клипса кабельная КЛ

Один из простейших видов крепления провода в форме хомута. Изготавливается из пластика или металла. Размеры изделий позволяют осуществлять крепление кабелей и проводов разного сечения. Диаметр клипсы варьируется от 5 до 20 мм, маркировка соответствующая: КЛ-5, КЛ-12 и т. д.

Простота конструкции, дешевизна и не очень высокие декоративные качества такого крепежного изделия позволяют говорить о предпочтительном ее использовании при , для предварительной фиксации проводника в штробе.

Дюбель-хомуты

Данный крепежные изделия предназначены для монтажа круглого или плоского проводника. При открытой проводке являются наименее видимыми из всех типов крепежных изделий. Прозрачные зажимы такой конструкции годятся для проводки любого цвета. Могут быть использованы при скрытой проводке, в штробе. Устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник заправляется в зажим, затем клипса вставляется в отверстие и задвигается до упора. К недостаткам следует отнести сравнительно небольшую прочность крепления, в связи с чем, такие клипсы используются при монтаже относительно легких проводов и кабелей.

Мастера «с сединою на висках» помнят, как делалась открытая проводка лет тридцать тому назад, видели, какие изменения произошли в технологии лет пятнадцать тому назад и могут сравнить с современными способами укладки открытой проводки. Чтобы и вам было с чем сравнивать и легче принимать решения, сделаем краткий обзор всех существовавших и существующих методов.

Это она теперь так красиво называется, а раньше была единственным вариантом открытой проводки. Ее использовали не только в бане, но и в жилых помещениях. Провода фиксировались на фарфоровых роликах-изоляторах.

Для такой проводки электрические провода должны быть только одножильными, чашечки фиксируются на расстоянии не более десяти сантиметров плюс по одной на каждом повороте. Провода надо было скручивать, а это долгое и утомительное занятие. Кроме того, белая изоляция в течение непродолжительного времени становилась пыльной и грязной, в ней очень часто поселялись на постоянное место жительства различные жучки-паучки.

Сегодня открытую проводку описанным методом монтируют только большие любители старины, не знающие, какой вид она будет иметь через несколько лет.

Более удачный вариант, электрические кабели прятались в пластиковых трубах, что намного лучше смотрелось на стенах. Кроме того, пластиковые трубы служили дополнительной защитой от механических повреждений.

Недостатки – сложность монтажа и регламентного обслуживания. Электрики еще помнят, с каким трудом приходилось протаскивать кабели по трубам, особенно если имелись повороты.

Часто трубы проходилось разрезать, а после протягивания кабелей соединять муфтами. Еще один существенный недостаток – большие сложности во время производства ремонтных работ. Благодаря низкой стоимости открытая проводка в пластиковых трубах довольно часто используется и сегодня.

Открытая проводка в кабель-канале

По мнению большинства профессиональных электриков – самый лучший вариант открытой проводки. По существу, открытой ее можно называть только по технологии прокладки кабелей, по внешнему виду она мало напоминает привычные варианты, скорее ее можно называть полуоткрытой.

Производители выпускают огромное количество вариантов как по числу кабелей, так и по способу фиксации, габаритным размерам и наличии дополнительной фурнитуры. К преимуществам можно отнести простоту монтажа, долговечность, безопасность эксплуатации, универсальность использования, наличие многочисленной специальной дополнительной фурнитуры. Дополнительные элементы решают вопросы с внутренними и внешними углами, поворотами, подключениями розеток, выключателей, монтажных коробок и т. д.

Именно на этом типе открытой проводки остановимся в статье. Прежде чем непосредственно рассматривать вопросы крепления кабель-каналов, следует немного узнать об их разновидностях и технических возможностях.

Цены на кабель-канал

кабель-канал

Виды и особенности каналов

Кабельные каналы классифицируются по нескольким важным признакам.

Характеристика Описание Иллюстрация
По месту расположения. Могут быть напольными, парапетными, плинтусными и магистральными. Внешний вид каждой категории максимально адаптирован к месту установки, может напоминать профильный погонаж.
По цветовому исполнению. Бывают светлые, темные и с имитацией натурального дерева.
По линейным размерам. Рассчитаны на один, два, три и более кабелей. Внешние размеры колеблются в пределах от 40×25 мм до 100×60 мм. Могут иметь острые или закругленные углы и увеличенные размеры крышки. Есть варианты с высокими крышками, их полки закрывают внутренние элементы канала по всей высоте – создается впечатление монолитного изделия. Это не только улучшает внешний вид электропроводки, но и увеличивает ее защищенность от негативного влияния внешних факторов.
По количеству замков – с одним или двумя замками. Два замка более надежно удерживают крышку от самопроизвольного открытия, исключают возможность деформации крышки.
По материалу изготовления. Пластиковыми, стальными и алюминиевыми. Алюминиевые покрываются полиэтиленовой пленкой под различные породы древесины, отлично сочетаются с существующими интерьерами помещений, но по цене считаются самым дорогим вариантом. Пластики не поддерживают открытое горение, разрешается использование таких каналов для прокладки кабелей напряжением до 1000 В.
По степени защиты от попадания пыли и влаги. Отдельные марки пластиковых каналов имеют степень защиты IP55, что позволяет их использовать на открытой местности и в помещениях с высокими показателями влажности, защищает от разнонаправленных брызг водой. Для бани это очень важная характеристика.

Видео – Как выбрать и установить кабельный канал

Главными параметрами во время выбора кабельного канала считаются сечение и количество кабелей, которые планируется прокладывать в сети. Конечно, нужно обращать и на внешний вид, пытаться подобрать такой вариант, который бы максимально гармонизировал с существующим интерьером помещений бани.

Этапы монтажа проводки в кабельном канале

Шаг 1. Нарисуйте план размещения электрических сетей, приборов и оборудования.

Прикиньте несколько вариантов, продумайте возможность увеличения мощности и количества электрической арматуры. В зависимости от максимальной суммарной мощности всех потребителей электрической энергии, подберите диаметр кабеля. Для облегчения выбора руководствуйтесь таблицей №1.

Опытные электрики не держат в голове все значения, они запоминают только, что 1 мм2 сечения медного кабеля рассчитан на 1,3 кВт мощности при напряжении 220 В, а 1 мм2 алюминиевого кабеля держит при таком же напряжении тока всего 0,5 кВт. Далее простая арифметика. Если на оболочке медного кабеля указано сечение 2,5 мм2, то его можно применять для подключения потребителей тока общей мощностью 2,5×1,3=3,25 кВ. Всегда округляйте с запасом и используйте такой кабель на мощность 3,0 кВт.

Практический совет. Для бани вполне достаточно покупать обыкновенный пластиковый короб с размерами 40×25 мм, в него спокойно входит кабель, выдерживающий мощность до 10 кВт. В реализации есть коробы, сделанные под потолочный плинтус или плинтус пола. Отличное решение, но его нужно продумывать еще перед выполнением финишных отделочных работ стен или пола. Мы рекомендуем монтировать центральную проводку над полом, а выводы под осветительные приборы, монтажные коробки, розетки и выключатели делать снизу. Но это на любителя, вы можете использовать у себя другие варианты монтажа электрической проводки.

У вас должна быть нарисована как общая принципиальная схема электрической проводки начиная с вводного распределительного щита, так и отдельная схема для каждого помещения бани.

Метизы крепежа выбирайте в зависимости от материала стен. Под дерево нужны саморезы, под гипсокартон специальные метизы и под кирпич дюбели.

Каждый производитель кабель-каналов выпускает широкий набор доборных элементов: внутренних и внешних углов, треугольников, заглушек, соединительных муфт, монтажных коробок, розеток, выключателей и т. д. Внимательно подсчитайте номенклатуру и общее количество, советуем взять по несколько штук в запас. Стоят они копейки, это обойдется в конечном итоге намного дешевле, чем еще раз отправляться в магазин за приобретением недостающих элементов.

Шаг 2. Сделайте разметку. Для примера мы возьмем баню, у которой уже полностью обшиты стены и положено половое покрытие. Остается только один вариант открытой проводки в кабель-каналах – поверх стен. Разводку лучше делать возле пола, в этом случае намного легче сверлить отверстия и крепить кабель-канал. Работать под потолком все время с вытянутыми руками утомительно и неудобно. Тем более что в руках придется держать довольно тяжелую дрель и шуруповерт.

Опытные электрики на стенах делают разметку только для монтажных коробок, выключателей и розеток, кабель-каналы устанавливают сразу без нанесения предварительных линий. Берут отрезок канала, приставляют его к стене, устанавливают сверху (или сбоку) уровень и регулируют пространственное положение. Далее одной рукой придерживают короб, а второй рукой дрелью просверливают отверстия в днище под метизы. Это довольно сложно, нужно не только иметь опыт, но и уметь оптимально организовать процесс монтажа. Мы расскажем, как сделать подробную разметку новичкам, это поможет избежать досадных ошибок.

Цены на метизы

комплект метизов

Как сделать разметку кабель-каналов

Вам нужно иметь гидроуровень, веревку с синькой, линейку и карандаш.

Не бойтесь использовать синьку – отбитые линии будут закрыты кабель-каналом. Разметку начинайте делать с распределительного щитка, при этом одновременно учитывайте не только характеристики кабелей и размещение розеток, монтажных коробок, выключателей и т. д., но и планировку и назначение помещений.


Разметка и подсчеты выполнены, можно приступать к монтажу.

Шаг 3. Крепление кабель каналов. Способы крепление зависят от материала изготовления стен и материала финишной обшивки. Рассмотрим подробно каждый вариант.

Цены на уровень строительный

уровень строительный

Крепление кабель-каналов к гипсокартонным плитам

Гипсокартонные плиты состоят из двух слоев бумаги, между которыми располагается гипс. Материал относительно новый и пользуется большой популярностью среди профессиональных строительных компаний – с ним легко работать, он очень технологичный и т. д. Но потребители не могут сказать об этом материале так много хороших слов – прочность гипсокартонных плит ниже всякой критики. Снимите с гипсокартона бумагу и он раскрошится, любое ощутимое усилие на гипсокартон не остается без видимых повреждений поверхности. Соответственно, крепить к такому материалу кабель-каналы довольно проблематично. Применять шурупы (пусть и специальные) нет смысла. Стоит во время прикручивания немного «переусердствовать», как резьба в гипсе прокрутится и прочность крепления приблизится к нулю.

На такие стены рекомендуем использовать только пластиковые кабель-каналы, применение алюминиевых весьма нежелательно. Крепить пластик нужно жидкими гвоздями, в наиболее ответственных местах можно дополнительно использовать специальные шурупы.

Практический совет. В связи с тем, что гипсокартонные плиты имеют декоративное финишное покрытие, его нужно проверить на адгезию с жидким гвоздями. Не все типы красок и не все виды обоев годятся для приклеивания. Вначале в каком-нибудь укромном месте приклейте небольшой кусок пластикового короба и через день проверьте прочность приклеивания. Все нормально – можете использовать эту технологию.

Жидкие гвозди наносите на короб с обратной стороны тонким слоем, полоса нанесения должна быть волнообразной для увеличения площади сцепления. Клея должно быть ровно столько, чтобы он во время прижатие кабель-каналов не выступал за их периметр. Для повышения надежности крепления можете дополнительно фиксировать саморезами.

Крепление кабель-каналов к кирпичным стенам

Сложный и трудоемкий вариант, необходимо использовать дюбели. Преимущество дюбелей – высокая надежность, но в нашем случае никаких ощутимых физических нагрузок на каналы не предвидится, преимущество становится ненужным, а большие трудозатраты остаются. Как крепить кабель каналы на дюбели?

  1. Отрезанную заготовку канала приставьте на место фиксации, сверлом по металлу просверлите в днище отверстия на расстоянии 15÷20 сантиметров. Отверстия сверлите осторожно, в стену нужно углублять только конец сверла. Таким способом одновременно делаются метки установки дюбелей на канале и стене.

  2. Отнимите канал, смените сверло на победитовое, переключите дрель с режима сверления на режим перфорации. Победитовым сверлом сделайте отверстия под дюбели.

    Важно. Сверлите осторожно, правильно подбирайте диаметр сверла. Оно должно быть на несколько десятых миллиметров меньше, чем диметр пластикового элемента дюбеля. Этот элемент должен входить в отверстие с небольшим усилием.

  3. Приставьте на место пластиковый кабель канал, совместите отверстия в нем и стене, вставьте пластиковые элементы дюбелей, забейте металлические дюбели.

Если стена неровная, то выбирайте места под сверление отверстий на выпуклых участках, таким образом удастся избежать видимой деформации кабель канала. Ошиблись – не проблема. Большинство металлических дюбелей имеет резьбу, их можно немного выкрутить, ослабить усилие прижатия к стене и тем самым исправить появившуюся деформацию.

Во всех местах разрезания или стыкования отдельных участков кабель-каналов нужно крепить дополнительные соединяемые элементы. Это общее правило для всех способов фиксации кабель каналов.



Профессиональные монтажники для фиксации кабельных каналов к кирпичным или бетонным поверхностям пользуются пневмопистолетом и специальными гвоздями. Но пневмопистолет для гвоздей – дорогостоящее оборудование, приобретать его для одной бани нецелесообразно.

Цены на пневматический гвоздезабивной пистолет

пневматический гвоздезабивной пистолет

Крепление кабель-каналов к деревянным стенам

Для бань – наиболее часто встречающийся вариант, крепление выполняется саморезами, длина саморезов приблизительно 1,5÷2 сантиметра. Можно на ровной плоскости сперва высверлить отверстия в кабель-канале на расстоянии до двадцати сантиметров, а потом использовать их для фиксации. Так легче, но дольше. Если есть практика выполнения строительных работ, то саморезы можно вкручивать одновременно в дно кабель канала и стену.

Могут возникать проблемы во время прокладки открытой проводки по стенам, обитым вагонкой. Доски вагонки имеют профиль, крепить саморезы следует осторожно. Если саморез попал на выпуклый участок профиля – отлично, можете его полностью затягивать. Если приходится закручивать саморез в вогнутую часть профиля – не затягивайте саморез до упора, следите, чтобы он не нарушил линейность пластикового канала.

Мы уже советовали покупать специальные доборные элементы для прохождения внешних и внутренних углов, разводок под прямыми углами, тройников и т. д. Все стыки можно запиливать под прямым углом, срез может не быть идеально ровным. Накладные элементы закроют проблемные места, соединение будет красивым, работы значительно ускоряются. Резать пластиковый кабель-канал можно ножовкой по металлу, специальными монтажными ножницами или круглошлифовальной машиной (болгаркой) с диском по металлу.

А что делать, если по каким-то причинам доборных элементов нет, как резать канал, чтобы соединение не бросалось в глаза?


Вначале используйте стандартные длинные каналы, не спешите их разрезать на куски. У вас всегда должны быть под рукой все отрезки, среди них можно подобрать нужный по длине и не трогать целый. Будет необходимо для этого на несколько сантиметров сместить в ту или иную сторону розетку – нет ничего страшного.

Если вам нужно длительное время хранить приобретенные кабель-каналы, то положите их на ровную плоскость, не допускайте попадания на них прямых солнечных лучей. Со временем все пластики под воздействием солнечных лучей темнеют и теряют пластичность. Не стоит верить рекламе производителей о «полной устойчивости» к УФ-лучам благодаря современным технологиям, различные инновационные добавки не защищают пластик от таких воздействий полностью, а только замедляют процессы физического старения.

Смонтированный кабель-канал

После разметки трасс кабельной проводки, приходит время проложить и закрепить кабеля по стенам, потолку или полу. Без специального инструмента в этом деле не обойтись. Можно использовать два варианта:


Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля


Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.

Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Пластиковый дюбель с отверстием в головке под нейлоновую стяжку

Принцип крепления аналогичный предыдущим

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой.
Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.


Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.

Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB


Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.


Держатель для кабелей, без хомутов и стяжки X-EKB MX



Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.

Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX




Подвесной элемент под электрику X-EHS MX, X-HS CC MX


Текстильная крепежная лента X-TT



Способы и правила крепления кабеля к потолку

Электропроводка должна подходить к центральным осветителям в помещении, поэтому требуется ее монтаж на потолок.

Для прочной прокладки понадобится закрепление кабеля, чтобы избежать провисаний или скручивания. Можно купить крепеж в розницу, выбрав необходимые виды деталей.

Правила и что нужно

Для закрепления кабеля в потолке можно проложить его следующим способом:

  • Тянуть жилу в специальном гофрированном рукаве из пластика, металла;
  • Создать стальную трубу, через которую протянуть кабель;
  • Создать кабель каналы из пластиковых, металлических коробов;
  • Установить на поверхности скобы и изоляторы, закрепить провод с их помощью.

Нужно учитывать материал перекрытия, возможности создания прочного крепежа на нем.

Для деревянных потолков лучшим вариантом станет прокладка через стальные трубки или пластиковые коробки имеющие степень защиты от пыли и влаги IP65. При этом жилы внутри изолируют от касания металлических стенок.

К бетонным перекрытиям провод может крепиться клипсами, прокладываться в гофрированном кабеле, который крепится зажимами, для стальных трубок понадобятся скобы или хомуты, для пластикового варианта также используются клипсы.

На металлические потолки нужна установка провода внутри коробов или труб, созданных из диэлектриков.

Если монтаж ведется на реечный потолок, или установка создается под гипсокартонные листы, натяжной потолок, то распределительные коробки лучше выносить на стены.

Этапы

На первом этапе нужно разметить всю длину трассы, выбрать места установки осветительных приборов, выключателей, щитов, распределительных коробок. Создать отметки для монтажа крепежа. При этом все магистрали должны делать поворот под прямым углом, это нужно учесть, если на потолке будут запланированы ответвления.

Создавать сразу всю схему разводки нужно для того, что прокладка кабеля от прибора к прибору или от узлов автоматики ведется целыми кусками. Соединять отдельные куски на потолке нельзя.

По размерам проводится нарезка трубок и проводится их крепление к потолку.

Производится соединение всех участков в один. Электрический кабель протягивается по системам трубок или коробов. Если существуют изгибы, то их лучше соединять гофрированными трубками, чтобы создать полностью изолированный канал.

Все участки протяжки соединяются в щитах, автоматах, выключателях, розетках, распределительных коробах. Закрепив все детали проводки в одну систему, проводится заземление и проверка надежности соединения, работоспособность магистрали.

Как исправить незакрепленную электрическую потолочную коробку | Руководства по дому

Электрические коробки — это пластиковые или металлические коробки, размещаемые внутри стен и потолков, где бы ни находился вентилятор, осветительный прибор, электрическая розетка или выключатель света. Электрическая коробка обеспечивает защитный барьер для проводных соединений и объект, к которому может быть прикреплено электрическое приспособление. Если электрическая коробка в вашем потолке ослабнет, возможно, из-за вибрации, вызванной потолочным вентилятором, это может стать угрозой безопасности, поскольку провода внутри коробки могут быть повреждены.

Выключите электропитание потолочного вентилятора или светильника на главной электрической панели вашего дома. Проверьте цепь, включив и выключив выключатель света. Если цепь все еще находится под напряжением, вернитесь к главной панели и отключите правильную цепь.

Опустите навес от потолка. Навес — это металлическая пластина, закрывающая электрическую коробку.

Осмотрите фитинги (винты или гайки и болты), которые крепят приспособление к распределительной коробке.Если фитинги ослаблены, затяните их, а затем очень осторожно двигайте приспособление взад-вперед, наблюдая при этом за распределительной коробкой. Если коробка все еще движется, значит, коробка ослаблена и ее необходимо подтянуть. Если коробка не двигается, замените навес.

Отсоедините приспособление от распределительной коробки, сняв фитинги. Отвинтите и снимите пластиковые гайки для проводов, закрывающие концы проводов. Не прикасайтесь к проводам, пока не проверите их тестером напряжения, чтобы убедиться, что цепь обесточена. Убедившись, что цепь отключена, отделите провода от светильника от кабеля внутри потолка. Осторожно опустите приспособление на землю.

Затяните винты, удерживающие электрическую коробку на месте. Надавите на коробку вперед-назад. Если он больше не двигается, переустановите приспособление. Если он все еще болтается, снимите коробку с потолка.

Заполните отверстия для шурупов в балке потолка шпаклевкой. Дать замазке застыть в течение времени, указанного производителем.

Вставьте электрическую коробку обратно в потолок и прикрутите ее к боковой балке потолка.

Установите светильник и включите питание цепи. При подключении проводов всегда подбирайте провода по цвету.

Ресурсы

Биография писателя

Карсон Барретт начал профессионально писать в 2009 году. Его публиковали на различных веб-сайтах. В настоящее время Барретт учится в муниципальном колледже округа Бакс, где получает степень бакалавра искусств в области спортивного менеджмента.

Инструменты и советы для доступа к потолку

Количество проектов по техническому обслуживанию, требуемых в таком сложном учреждении, как больница, ошеломляет. Все, что угодно, от обширной очистки, необходимой для поддержания стерильности окружающей среды, до замены воздушных фильтров HEPA и обновления систем вентиляции; все эти процедуры должны выполняться с учетом безопасности пациента. Протягивание кабеля может быть одной из этих важных задач, особенно по мере того, как технологии развиваются и расширяются, так что требуется все больше и больше оптоволоконных кабелей и сетевых соединений.

Что такое протягивание кабеля?

Хотя механизм протягивания кабеля может быть довольно сложным, его фактическое определение не требует пояснений. Протягивание кабеля — это перемещение отрезков кабеля из одного места в другое, чтобы установить соединение определенного типа между разрозненными участками.

Типы протяжки кабеля

Не все протяжки кабеля одинаковы. Есть несколько различных процессов, которые можно описать фразой «протягивание кабеля», поэтому давайте посмотрим, чем они отличаются.

Протягивание кабелепровода

При установке или замене проводов различных типов, включая электрические провода, провода громкоговорителей, телефонные или интернет-кабели, часто необходимо провести новые провода через существующий кабелепровод или трубу. Для этого необходимо протянуть кабель от точки входа через кабелепровод. Есть разные способы сделать это, но создание надежной натяжной веревки, чтобы предотвратить повреждение проводов, обычно является хорошим началом.

Установка кабеля

Для прокладки свежих кабелей над потолком в таком учреждении, как больница или чистое помещение, требуется другой тип протяжки кабеля.Лучший способ обеспечить бесперебойную протяжку кабеля — это использовать подходящие инструменты, и в данном случае это может быть точка доступа к кабелю. Это устройство позволяет подрядчикам безопасно проложить кабель до потолка, не вызывая чрезмерного трения и не позволяя лишнему мусору проникать в помещение.

Большой протяжной кабель

Гораздо более крупные проекты по протяжке кабеля особенно распространены в проектах нового строительства. Они могут включать пучки кабелей, кабелепровод или любое количество других сложных материалов, но обычно не требуют доступа к потолку, поскольку кабель прокладывается в зданиях, строительство которых еще не завершено.

Рассмотрение особых условий

Как упоминалось выше, на некоторых объектах могут быть особые соображения относительно доступа к потолку и, в частности, протяжки кабеля. В чистых помещениях и в медицинских учреждениях, особенно там, где у находящихся поблизости пациентов может быть ослабленный иммунитет, очень важно поддерживать процесс протягивания кабеля как можно более чистым. В точке доступа к кабелям (CAP) HEPACART ™ используется щетина из конского волоса, которая предотвращает падение пыли, грязи и мусора с потолка. Таким образом, пользователь CAP будет тратить меньше времени на протягивание кабеля, уменьшит возможное повреждение оболочки кабеля и защитит окружающее пространство.


Протягивание кабелей — важный навык для подрядчиков-электриков и других рабочих по обслуживанию. Использование правильных инструментов может значительно упростить процесс и предотвратить повреждение как кабеля, так и оборудования.

Что делать, если при сверлении стены вы ударились о электрический кабель?

15 марта 2018 / Продукты-приложения

Повреждение электропроводки из-за просверливания стен — удивительно частое явление, особенно при ремонте зданий. Не только гаснет свет, но и перегорает предохранитель. Если повезет, вам, возможно, придется отремонтировать только оболочку кабеля. Но если вы повредили или оборвали провод, использовать клеммную колодку, изоляционную ленту и силиконовый герметик не рекомендуется — вам понадобится профессиональный комплект!

Обратите внимание: Как правило, электрические силовые кабели в стене или полостях, скорее всего, проходят вертикально и горизонтально от выключателей и розеток. Если вы подозреваете, что поврежден электрический кабель, его необходимо отремонтировать.Вы должны немедленно, , убедиться, что питание отключено, , прежде чем прикасаться к чему-либо. В худшем случае, если провод защитного заземления был поврежден, вы рискуете получить смертельный удар электрическим током.

Альтернатива классической распределительной коробке для скрытого монтажа:


LVRK-L, для быстрого и безопасного ремонта

HellermannTyton отвечает на вопрос, как лучше всего отремонтировать поврежденный электрический кабель, — это набор для ремонта кабелей LVRK-L для низковольтных проводов. В удобном пакете есть все необходимое для безопасного ремонта электрических проводов, поврежденных дрелью или перерезанных резаками или лезвием. Это также компактное решение . Для установки распределительной коробки заподлицо не нужно тянуть новые кабели или выступать из большой полости.

По сравнению с предыдущей моделью (LVRK), новый комплект включает более длинных 30-миллиметровых обжимных соединителей . По сравнению с более короткими соединителями, легче обрабатывать, , потому что теперь возможно два обжима вместо одного.Кроме того, новые разъемы подходят не только для гибких жил (многоядерные), но и также для жестких жил .

Краткий обзор важнейших преимуществ:

  • Простота обработки: Соединители позволяют два обжима , т. Е. По одному обжиму на каждый провод. Длинная контактная поверхность также обеспечивает особенно надежную фиксацию .
  • Универсальное применение: Соединители длиной 30 мм подходят как для многожильных, так и для жестких проводов .Идеально подходит для ремонта кабелей NYM и многих других применений.
  • Универсальное решение: термоусадочные трубки , обжимные соединители и кабельные стяжки обычно доступны только в больших количествах. Вместо того, чтобы запасаться без надобности и самостоятельно собирать необходимые изделия, достаточно одного комплекта LRVK-L для ремонта просверленного кабеля.

Еще одно преимущество: для использования коробки для скрытого монтажа в стене требуется соответствующее большое углубление. С другой стороны, ремонт кабеля с помощью комплекта LVRK-L-Kit на намного компактнее и вызывает на меньше строительных работ, — и, следовательно, меньше грязи.

Как применять комплект для ремонта кабеля:

В этом видео показано, как легко использовать комплект для ремонта кабеля. Вы можете увидеть предыдущую модель LVRK (с более короткими обжимными разъемами). Работа с новым комплектом LVRK-L практически идентична — с той разницей, что благодаря более длинным разъемам теперь возможно два обжима.

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Видео загружено

YouTube immer entsperren

В ремонтный комплект кабеля входят:

  • a 200 мм термоусадочная трубка с клеевым покрытием ,
  • пять обжимных стыковых соединителей с термоусадочной изоляцией на 1 шт.Сечение провода 5 мм2 — 2,5 мм2
  • plus четыре термостабилизированных кабельных стяжки серии Q с уникальной открытой головкой и функцией предварительной блокировки для простоты использования.

Где взять комплект для ремонта кабеля? Спросите своего оптовика или свяжитесь напрямую с отделом продаж HellermannTyton.

Как безупречно отремонтировать поврежденные электрические провода с помощью набора LVRK-L:

1. Соблюдайте все меры предосторожности! Только убедившись, что питание действительно отключено, снимите оболочку кабеля с пораженного участка и отделите провода, чтобы обнажить поврежденный участок.

Затем вставьте необходимое количество обжимных стыковых соединителей и нагрейте их до 150 ° C, чтобы термоусадочная изоляция плотно прилегала к соединению.

2. После этого наденьте термоусадочную муфту с надрезом на отремонтированную часть и закрепите ее на месте с помощью прилагаемых термостабилизированных стяжек Q-кабеля. Нагрейте гильзу от середины к краям, пока клей и втулка полностью не закроют место. Клей также предотвращает попадание влаги.

По окончании можно затянуть и отрезать лишнюю кабельную стяжку.

3. Как только все остынет, можно снова включить питание — быстро, безопасно, надежно и экономично. Вы можете зашпаклевать отремонтированный кабель и готово! Никаких распределительных коробок для скрытого монтажа, никакой суеты и минимального беспорядка.

Кроме обжима и термофена вам не понадобятся специальные инструменты.

Покроет ли страховка ремонт моего кабеля питания с ответвлениями? Как правило, страхование ответственности возмещает ущерб.Однако в случае халатного действия возможны исключения. Запись о том, где проложена проводка или устройство для обнаружения проводов и труб, может помочь вам предотвратить несчастные случаи. Однако не стоит полагаться на это на 100%. Выполняйте сверление только там, где это действительно необходимо, и будьте предельно осторожны.

Вы знакомы с Ratchet P-Clamp — нашим новым кабельным зажимом, который позволяет разделить прокладку кабеля и задачи фиксации? Узнайте больше здесь «Гибкая, настраиваемая под заказ кабельная разводка: новый кабельный зажим Ratchet P-Clamp»

Требуются ли повторно открывающиеся кабельные стяжки для временной фиксации? Узнайте больше о нашей «Разъемные многоразовые кабельные стяжки»

# 3020

Как подключить проектор, установленный на потолке

Одна вещь, которая может мгновенно придать проектору любительский вид, — это болтающийся шнур питания. Даже когда кабелю удалось пройти по линиям стены и углам, нельзя обойти стороной тот факт, что он уродлив и что независимо от того, с чем вам придется работать, потребуется много кабеля.

Если вы какое-то время читали наш блог, то знаете, что беспроводной HDMI и потоковая передача могут избавить нас от необходимости иметь дело с некоторыми кабелями, но для питания вам придется спрятать этот кабель жестким способом: проложите силовой кабель на чердаке или проведите провода через стену.

Если у вас есть чердак:

  1. Найдите и установите розетку на чердаке
  2. Подведите шнур питания проектора к розетке
  3. Включите и проверьте

Если у вас нет , есть чердак:

  1. Решите, будете ли вы использовать комплект или использовать новую линию электропередачи (обратитесь к электрику)
  2. Проведите провод от проектора к розетке
  3. Включите и проверьте

Их много деталей, задействованных в обоих этих методах, и мы рассмотрим их все ниже. Не волнуйтесь, к тому времени, когда вы дочитаете эту статью до конца, вы почувствуете себя готовым сделать следующий шаг и сможете, наконец, избавиться от последнего кабеля, который свисает между вами и чистым профессиональным домашним кинотеатром.

Если у вас есть чердак

Если вам повезло, что ваш проектор установлен на потолке с чердаком с другой стороны, у вас будет гораздо меньше работы. Фактически, на чердаке уже может быть электрическая розетка.Однако то, что он существует, не означает, что он в нужном месте.

1: Объем и установка розетки питания

Нельзя просто бросить розетку в любом месте и ожидать, что все наладится, и нельзя просто протянуть удлинительный кабель от кабеля питания проектора к розетке, которая случайно существует. Это элемент строительного кодекса — вы не хотите, чтобы удлинительный кабель просто лежал на чердаке, вокруг всей этой изоляции.

В зависимости от ваших настроек есть подходящее место для установки розетки, поэтому давайте начнем с ее поиска.

Проверьте проектор и расположение розеток

Скорее всего, вы уже знаете, где вы хотите установить проектор, и если у вас еще нет крепления, не беспокойтесь, потому что мы составили список из 11 лучших. Это место на потолке устанавливается по центральной линии экрана, где, вероятно, вы начали задумываться о настройке домашнего кинотеатра. И, чтобы нам было понятно, проектор действительно должен быть установлен по средней линии.

Но это не проблема — у нас есть много места для работы, когда вам нужно попасть на чердак … наш маршрут не может быть заблокирован шпильками или балками, потому что мы просто идем прямо сквозь простыню- рок.

Для начала посмотрите, где находится проектор и где вы хотите, чтобы шнур питания уходил в потолок за ним. Это пятно, вероятно, будет примерно в шести дюймах от самого проектора. Используйте прибор для поиска гвоздей на потолке, чтобы убедиться, что вы находитесь прямо рядом с гвоздиком, затем отметьте место острием.

Теперь, используя сверло, просверлите потолок и вставьте световой стержень (на Amazon). Вам нужно будет сделать это, чтобы найти место, когда вы находитесь на другой стороне, на чердаке.Накаленный стержень не является 100% необходимым, но он чрезвычайно полезен при прокладке кабелей через потолки и / или стены.

Когда вы поднялись на чердак и нашли эту дыру, теперь вам нужно выяснить, где относительно дыры должна быть розетка. Если вам известна длина кабеля питания проектора, вы можете использовать эту информацию, чтобы попытаться найти где-нибудь в пределах досягаемости от проектора, чтобы вставить розетку.

Если нет твердой поверхности — нет вертикальных блоков два на четыре или чего-то еще, куда можно поставить розетку, ничего страшного.Вы всегда можете прикрутить выпускной патрубок к боковой стороне горизонтального блока два на четыре, которая находится в пределах досягаемости. Позвоните по телефону, чтобы узнать, где вы хотите установить розетку, в зависимости от просверленного вами отверстия и длины кабеля питания проектора, и тогда вы будете готовы к следующему шагу.

Установите розетку питания

Теперь, когда вы выбрали правильное место, вы можете приступить к установке розетки. Если вы под рукой и знаете, что делаете, то можете купить коробку самостоятельно и использовать кабель Romex (подробнее об этом ниже) и, возможно, металлический кабелепровод, чтобы установить розетку в нужном месте.Однако, скорее всего, вам пора вызвать электрика и попросить его сделать здесь всю работу.

Предупреждение: Если вы еще не знаете, как установить розетку, я настоятельно рекомендую вам обратиться к электрику. Если у вас есть хоть какая-то неуверенность, не пытайтесь сделать это без помощи профессионала.

Это может показаться немного устрашающим, и у вас может возникнуть соблазн протянуть удлинительный кабель от розетки на чердаке, если она у вас есть, но, пожалуйста, не делайте этого! Опять же, это серьезная пожарная опасность и нарушает раздел 11.1.4.3 NFPA 1 (Национальная ассоциация противопожарной защиты).

Это время, когда имеют значение дополнительные затраты и усилия, чтобы установить розетку в нужном месте, поэтому обязательно сделайте это правильно!

2: Проложите кабель питания проектора к розетке

Установив розетку в нужное место и готово, все на чердаке подготовлено, и теперь вы можете вырезать отверстие и протянуть кабель питания проектора. Однако перед этим вам необходимо установить одну вещь: щеточную пластину для кабеля.

Установите щеточную пластину

Щетки, подобные этой (на Amazon), стоят каждого пенни за то, что они предлагают вам: чистое отверстие в потолке, через которое проходят кабели. Очевидно, вы могли бы просто вырезать небольшое круглое отверстие в гипсокартоне, достаточно большое для того, чтобы через него можно было вставить вилку кабеля проектора, но пластина с щеткой делает установку похожей, ну, в общем, на настоящую установку. Иначе дыра в потолке будет выглядеть дилетантски.

Хорошая новость в том, что щетки дешевы и просты в установке. Если у вас есть подходящее место для уже выбранного кабеля, то с помощью щетки просто отметьте место, где вы должны вырезать фиксатор — такой, который совпадает с отверстием щетки — и затем вы можете использовать любые крепежные детали щетки пластина прилагалась, чтобы на самом деле ее прикрепить.

После этого просто протяните кабель питания через пластину, поднимитесь на чердак и подключите его. Здесь следует обратить внимание на одну вещь: легко разрезать слишком много гипсокартона и оказаться в положении, в котором будет дыра. слишком большой, и щеточной пластине не к чему прикрутить.

По этой причине вы не должны пропустить этот шаг измерения, описанный выше. Даже если у вас другая марка / модель щеточной пластинки, используйте карандаш, чтобы отметить фактическое отверстие, которое вам нужно вырезать, оставив вокруг него пространство, чтобы пластина могла ввинтить.

Медиа-кабели

Если вы собираетесь потрудиться, чтобы спрятать кабель питания прямо на чердаке, то, возможно, вам так же нужны медиа-кабели. У вас есть несколько вариантов, например, прикрепить ваше аудио-видео оборудование (возможно, с помощью ИК-повторителя, чтобы вы могли управлять всем этим) или проложив медиа-кабели от проектора до чердака, а затем опустив его. с чердака в лучшем месте.

Обязательно имейте это в виду при планировании настройки, потому что эта щеточная пластина позволит вам подавать больше кабелей, и даже если вы собираетесь использовать беспроводную связь, у вас может быть возможность скрыть приемник HDMI (например) вверх на чердаке, подводя к проектору только кабель HDMI.

Эти беспроводные приемники обычно тоже нуждаются в питании, поэтому вам нужно это спланировать: если что-то еще на чердаке будет нуждаться в питании, вам нужно убедиться, что у вас достаточно розеток для всего этого.

3: Включите и проверьте

После включения питания следующее, что вам нужно сделать, это проверить настройку и убедиться, что все работает. Если вы делали это сами, не забудьте снова включить выключатели.

Если проектор включится, не помешает подняться на чердак и на всякий случай быстро все осмотреть. Если проектор и любое другое оборудование, которому требуется питание, включены и остаются в этом состоянии, то все готово!

Если у вас

Нет Чердак

Если у вас нет чердака, чтобы протянуть кабель питания, у вас впереди еще немного работы.С чердаком достать розетку там, где она нужна, относительно легко. Без него ваши возможности более ограничены.

Вам по-прежнему нужна розетка рядом с проектором, но теперь вместо открытого пустого пространства для работы вам придется пропустить кабель через узкие щели в стене и потолке. Платит за то, чтобы электрик сделал все это за вас, но если у вас есть возможность или вы хотите им воспользоваться, есть несколько способов сделать это самостоятельно.

1. Решите, будете ли вы использовать комплект или использовать линию электропередачи «с нуля».

Во-первых, вы должны знать, что есть несколько вариантов, если вы хотите сделать это самостоятельно. Во-первых, вы можете купить такие комплекты, как Powerbridge (на Amazon), в которых есть все необходимое оборудование и кабели. Это самый простой вариант, но он все же оставляет вам проблему с протаскиванием рыболовной проволоки через стену и потолок.

Другой вариант — установить новую розетку «с нуля», купив все детали и детали самостоятельно. По сути, это сводится к сборке вашего собственного комплекта, подобного Powerbridge, но, если вас это не пугает (возможно, вы уже выполняли какие-то электромонтажные работы), то основные сведения описаны ниже.

Использование комплекта

Powerbridge (на Amazon) поставляется с кабелями заранее обрезанной длины, которые очень просто подключаются к предусмотренным розеткам. Это упрощает задачу и делает работу более доступной для тех, кто не имеет опыта возиться с электрическими компонентами. Вы тянете за проволоку, устанавливаете щеточные пластины, и тогда вы готовы к подключению. Выловить проволоку не совсем просто, но подробнее об этом ниже.

Запуск ЛЭП «с нуля»

Если вы разбираетесь в электромонтажных работах, то, скорее всего, вы пропустите этот комплект и создадите здесь собственное решение.У вас по-прежнему будет рыболовная проволока (в данном случае — кабель Romex (на Amazon), который является наилучшей практикой для работы с электричеством в доме), но вам также необходимо выяснить, где вы подключаетесь к своей электрической системе. , и какой тип розетки / где вы собираетесь ее поставить.

Вы можете использовать утопленную розетку, которая хорошо вписывается в листовой камень, позволяя просто подключить кабель проектора прямо поблизости, что позволяет управлять любыми дополнительными кабелями, заправляя их над проектором.

2: Проложите провод от проектора к месту аудио / видео оборудования

В любом из вышеперечисленных вариантов вам понадобится проложить кабель. Будь то кабель Romex или прилагаемый к набору Powerbridge кабель, проволока не протянется сквозь стены.

Рыбалка на проволоке

Вероятно, это будет самая сложная часть установки. Вы действительно собираетесь спрятать кабель, вам нужно будет протянуть его над потолком, начиная с проектора, а затем заставить его опускаться по стене в нужном месте.

Это потребует тщательного планирования, и может быть неприятно, если вы остановитесь на полпути и поймете, что на пути есть гвоздь или балка. По этой причине вы захотите начать эту часть с поиска шпилек и нанесите на карту маршрут кабеля.

Начните с того места, где должна кончиться розетка у проектора. Отметьте это место, а затем начните использовать свой поисковик, чтобы нанести на карту балки на потолке. Вы захотите сделать это карандашом, так как позже вы захотите удалить эти отметки.Как только вы получите представление о том, где находятся опоры и в каком направлении они движутся, вы поймете, какие у вас есть варианты выбора, к какой внешней стене двигаться.

Затем позвоните, на какой стене вы хотите перейти, в зависимости от того, где уже есть розетка. Если вы можете подойти к одной стене и уже быть рядом с розеткой внизу, то это ваш лучший выбор. Затем используйте искатель шпильки, чтобы определить, с какой стороны шпильки находится выходное отверстие, и убедитесь, что вы целитесь в нее, когда ловите проволоку.

Наконец, вам может потребоваться удалить кусок камня в углу потолка и стены, чтобы просверлить отверстие для пропуска кабеля, которое позволит ему упасть в стену. Как видите, это нетривиальное мероприятие … тем более что повод обратиться к электрику … но если вы идете по этому маршруту, предварительное планирование поможет вам найти кабель в нужном месте и подготовить его к установке. магазины.

Установка щеток и розеток

Теперь, когда кабель проложен, вы почти полностью свободны.По сравнению с рыболовным тросом, установка самих розеток и любых пластин, с которыми они идут, проще простого. Электрическое подключение кабеля к розеткам может быть немного пугающим, но, следуя инструкциям по подключению, все будет в порядке — просто убедитесь, что выключатели выключены, если вы подключаетесь к электрической системе дома.

В случае комплекта Powerbridge пластина, которая оказывается у земли, на самом деле является охватываемым концом вилки. Это сделано для того, чтобы вы могли использовать короткий удлинительный кабель для перехода от существующей розетки к концу комплекта Powerbridge.Это означает, что Powerbridge — это, по сути, прославленный удлинитель, но это тот, который нужно кодировать, так что вот оно.

Если вы используете этот комплект, у вас уже есть щеточные пластины для кабелей мультимедиа, но если вы выполняли силовой запуск «с нуля», вам также может потребоваться несколько щеток для кабелей мультимедиа, если вы хотите, чтобы они проектор. Однако, поскольку вы уже вылавливали одну леску, должно быть легко использовать веревку и существующий трос, чтобы протянуть их от одного конца до другого.

3: Включите и проверьте

Когда все подключено, включите и проверьте. Опять же, убедитесь, что соответствующие прерыватели включены, и что любые другие электрические соединения, которые вы сделали, в первую очередь соответствуют кодированию.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
