Спуск и крепление кабеля к опоре



Вступление

Здравствуете, Уважаемые читатели сайта Elesant.ru. Сегодня хочу рассказать о креплении кабеля к опоре при его спуске в траншею. Для крепления кабеля к опоре выпускаются разнообразные специальные приспособления, а подключение кабеля к воздушной линии регламентируется рядом нормативных документов. Именно об этом пойдет речь в этой статье.

Для крепления кабеля к опоре выпускаются разнообразные специальные приспособления, а подключение кабеля к воздушной линии регламентируется рядом нормативных документов. Именно об этом пойдет речь в этой статье.

После подготовки траншеи, для ввода электропитания в дом, укладки в него кабеля, ввода питающего кабеля из траншеи в дом нужно закрепить кабель на опоре и подключить кабель ввода к воздушной линии.

Крепление кабеля к опоре

При спуске кабеля в траншею, начиная от 2-х метров над землей кабель нужно защитить трубой. Труба должна подниматься по опоре, изгибаться под углом 90° и на метр защищать кабель в траншее.

Здесь хотелось бы остановиться на установленных радиусах изгиба труб при прокладке в них электрических кабелей

При изгибании труб нормируются угол изгиба и радиус изгиба. Угол изгиба металлических труб для прокладки в них электрических кабелей нормируется в 90°,120° и 135°.Радиус изгиба напрямую зависит от сечения электрического кабеля, а соответственно диаметра труб для электропроводки. Радиусы изгиба смотри на рисунке.

Так-так опоры выше двух метров, а подключаться к воздушной линии нужно практически на вершине опоры, остается некоторый участок кабеля без защиты. Защитить его можно простым металлическим уголком(смотри фото ниже,стрелка 10) с подходящими под диаметр кабеля полочками.

На рисунке ниже показан пример спуска и крепления кабеля к оконечной опоре. Воздушная линия на рисунке выполнена изолированными проводами СИП. Кстате такая линия обозначается ВЛИ (воздушная линия изолированная).

Провод СИП воздушной линии крепится к опоре анкерным натяжным зажимом(8). Анкерный натяжным зажим петлёй закрепляется на анкерном кронштейне.

Кабель, спускающийся в траншею, имеет металлическую защиту, броню. Наиболее популярен для прокладки в траншеях кабель ВБбШв. Металлическую защиту кабеля нужно заземлить. (ПУЭ, гл.2.4) Для этого PEN проводник воздушной линии при помощи прокалывающего проходного зажима(7) соединяется с планшетным зажимом(4) и проводом заземления.

Все крепления к опоре производятся монтажными обжимными лентами(2).Затягивается обжимная лента специальной скрепой (замком)(3).

Место раздела кабеля и зачистки брони и изоляции защищается термоусадочной манжетой, «перчаткой»(6).



  • 1.Анкерный кронштейн;
  • 2.Монтажная лента обжимная;
  • 3.Скрепа для крепления монтажной ленты;
  • 4.Планшетный зажим для соединения проводов заземления;
  • 4a.Провод заземляющий бронерованое покрытие кабеля;
  • 5.Термоусаживаемая защитная манжета, «перчатка»;
  • 6. Зажим, прокалывающий проходной с ответвлением. Соединяет PEN проводник с проводами заземления;
  • 7.Анкерный натяжной зажим для СИП проводов;
  • 8.Ремешок бандажный кабельный; Колпачок изолирующий;
  • 9.Колпачок защитный.для провода;
  • 10.Уголок металлический для защиты кабеля до трубы.

В продаже есть много видов крепления кабеля к опоре при спуске в траншею, но принцип спуска и крепления кабеля к опоре я описал выше.

Такими же монтажными лентами можно закрепить на опоре вводное-устройство, электросчетчик и любое другое электротехническое оборудование.

©Elesant.ru

Другие статьи раздела: Электропроводка дома



Раздел: Подключение дома





Похожие статьи

Как происходит крепление провода СИП?

Провода СИП могут использоваться в жестких погодных условиях и являются отличной заменой неизолированных проводов, которые использовались ранее. Их монтаж довольно простой, и в отличие от неизолированных проводов, не требует изолированную опору. Воздушные линии электропередач, в создании которых применяют СИП, обозначаются за счет аббревиатуры «ВЛИ». Чтобы провести крепеж провода к опоре, фасаду строения, сделать ответвление и прочие манипуляции, применяется арматура и другие инструменты.

Провода СИП могут использоваться в жестких погодных условиях и являются отличной заменой неизолированных проводов, которые использовались ранее. Их монтаж довольно простой, и в отличие от неизолированных проводов, не требует изолированную опору. Воздушные линии электропередач, в создании которых применяют СИП, обозначаются за счет аббревиатуры «ВЛИ». Чтобы провести крепеж провода к опоре, фасаду строения, сделать ответвление и прочие манипуляции, применяется арматура и другие инструменты.

Особенности раскатки СИП

Переходить к монтажу СИП можно сразу после того, как будут надежно установлены опоры и прикреплены все нужные зажимы. Для анкерных опор берутся анкерные зажимы, а на промежуточных монтируются поддерживающие. Первый этап монтажа – раскатка:

  • Чтобы снизить риск повреждений изоляционного слоя, используются раскатывающие ролики. Их устанавливают на анкерные опоры с применением ремня, во время установки роликов на промежуточных опорах они вешаются на крюки в петли поддерживающих зажимов.
  • За первой опорой будущей линии проводится установка барабана, который предварительно монтируется на винтовую подставку, которая допускает его свободное вращение. Дистанция от подставки до столба должна быть меньше высоты опоры, чтобы провод входил в ролики под менее крутым углом.
  • На столбе с другой стороны пролетов также проводится установка барабана с накрученным канатом. Допускается использование троса-лидера исключительно из синтетики, его диаметр должен быть от 6 мм. На диаметр каната влияет выбранный способ раскатки – ручной или механизированный.
  • Далее требуется пропустить канат с последнего столба линии к первой опоре. Этот процесс осуществляется за счет постепенного подъема на все опоры, введения каната в ролик и дальнейшего протягивания.
  • После подъема вспомогательного троса его нужно соединить со свободным концом провода. Для крепежа необходимо взять специальный кабельный чулок, а также вертлюг (деталь, которая позволяет проводу правильно разматываться, без перекручивания).

Теперь подготовка окончена, можно приступить к непосредственной раскатке. Канат-лидер не спеша, без рывков тянется в противоположную сторону. При механической раскатке задействуется барабанное устройство для сматывания. Кроме того, втягивать трос можно и вручную.

Во время раскатки СИП, двигаясь за тросом-лидером, занимает его место на роликах на опоре. Расположить ролики и барабаны требуется таким образом, чтобы во время всего процесса провод не терся об землю, опору и прочие конструкции. Также нельзя использовать метод, когда СИП раскатывают на земле и после подымают на опоры.

Крепеж к опоре

Чтобы закрепить кронштейн на опоре требуется монтажная лента из нержавейки. Перед зажатием следует сделать обтяжку ленты с использованием лентонатяжителя. Крепеж СИП можно начинать после того как начало провода пройдет ролик на последней опоре ВИЛ:

  • фиксируется натянутая линия за счет лебедки и вертлюга;
  • убирается ролик на последней опоре;
  • крепится нулевая жила за счет зажима на анкерном кронштейне, также из него должно выступать немного провода, который нужен для дальнейших подсоединений.

В случае использования СИП-3, каждый провод крепится в ВЛИ. Расположенный на столбах провод может быть с неравномерными стрелами провиса, регулирующимися во время натяжки.

Как сделать натяжку?

В роли отправной точки для натяжки используют первую анкерную опору:

  1. убрать с конца провода чулочный зажим и канат;
  2. прикрепить лебедку к несущему тросу провода с внешней стороны анкерного зажима;
  3. на столбе сделать ленточный зажим с крюком;
  4. с хомутом нужно соединить лебедку через динамометр;
  5. далее выполняется натяжка СИП до нужного усилия, которое контролируется по динамометру;
  6. с использованием анкерного зажима закрепляется провод;
  7. убирается все дополнительное оборудование.

После натяжки требуется зафиксировать провод за нейтральную жилу:

  • на кронштейнах ставятся зажимы, их необходимо подбирать под определенное сечение;
  • в открытый фиксатор зажима ложится СИП нейтрали;
  • фиксатор закрывается;
  • снимаются ролики для раскатки.

По завершению натяжки и крепления концов СИП с использованием анкерных зажимов необходимо заменить ролики промежуточными и угловыми точками крепления.

Подвод к объектам

Как указывают стандарты, ответвления от воздушных линий электросети с использованием СИП проводов осуществляются только по воздушному методу прокладки. Для данной цели используется провод с маркировкой СИП, сечение которого составляет 4х16/2х16 при 3-х фазном и однофазном подсоединении соответственно, с отсутствующей несущей нулевой жилой. Применение данного провода для подземных линий считается нарушением стандартов и может послужить причиной штрафного взыскания и запрета на будущую эксплуатацию сети.

В завершение стоит напомнить, что если провести грамотный и профессиональный монтаж провода, то он сможет прослужить минимум 40 лет.

Крепление кабеля. Спуск и крепление кабеля к опоре


Спуск и крепление кабеля к опоре | Электрика,Сантехника

>



Вступление

Здравствуете, Уважаемые читатели сайта Elesant.ru. Сегодня хочу рассказать о креплении кабеля к опоре при его спуске в траншею. Для крепления кабеля к опоре выпускаются разнообразные специальные приспособления, а подключение кабеля к воздушной линии регламентируется рядом нормативных документов. Именно об этом пойдет речь в этой статье.

Для крепления кабеля к опоре выпускаются разнообразные специальные приспособления, а подключение кабеля к воздушной линии регламентируется рядом нормативных документов. Именно об этом пойдет речь в этой статье.

После подготовки траншеи, для ввода электропитания в дом, укладки в него кабеля, ввода питающего кабеля из траншеи в дом нужно закрепить кабель на опоре и подключить кабель ввода к воздушной линии.

Крепление кабеля к опоре

При спуске кабеля в траншею, начиная от 2-х метров над землей кабель нужно защитить трубой. Труба должна подниматься по опоре, изгибаться под углом 90° и на метр защищать кабель в траншее.

Здесь хотелось бы остановиться на установленных радиусах изгиба труб при прокладке в них электрических кабелей

При изгибании труб нормируются угол изгиба и радиус изгиба. Угол изгиба металлических труб для прокладки в них электрических кабелей нормируется в 90°,120° и 135°.Радиус изгиба напрямую зависит от сечения электрического кабеля, а соответственно диаметра труб для электропроводки. Радиусы изгиба смотри на рисунке.

Так-так опоры выше двух метров, а подключаться к воздушной линии нужно практически на вершине опоры, остается некоторый участок кабеля без защиты. Защитить его можно простым металлическим уголком(смотри фото ниже,стрелка 10) с подходящими под диаметр кабеля полочками.

На рисунке ниже показан пример спуска и крепления кабеля к оконечной опоре. Воздушная линия на рисунке выполнена изолированными проводами СИП. Кстате такая линия обозначается ВЛИ (воздушная линия изолированная).

Провод СИП воздушной линии крепится к опоре анкерным натяжным зажимом(8).Анкерный натяжным зажим петлёй закрепляется на анкерном кронштейне.

class=»eliadunit»>

Кабель, спускающийся в траншею, имеет металлическую защиту, броню. Наиболее популярен для прокладки в траншеях кабель ВБбШв. Металлическую защиту кабеля нужно заземлить. (ПУЭ, гл.2.4) Для этого PEN проводник воздушной линии при помощи прокалывающего проходного зажима(7) соединяется с планшетным зажимом(4) и проводом заземления.

Все крепления к опоре производятся монтажными обжимными лентами(2).Затягивается обжимная лента специальной скрепой (замком)(3).

Место раздела кабеля и зачистки брони и изоляции защищается термоусадочной манжетой, «перчаткой»(6).



  • 1.Анкерный кронштейн;
  • 2.Монтажная лента обжимная;
  • 3.Скрепа для крепления монтажной ленты;
  • 4. Планшетный зажим для соединения проводов заземления;
  • 4a.Провод заземляющий бронерованое покрытие кабеля;
  • 5.Термоусаживаемая защитная манжета, «перчатка»;
  • 6.Зажим, прокалывающий проходной с ответвлением. Соединяет PEN проводник с проводами заземления;
  • 7.Анкерный натяжной зажим для СИП проводов;
  • 8.Ремешок бандажный кабельный; Колпачок изолирующий;
  • 9.Колпачок защитный.для провода;
  • 10.Уголок металлический для защиты кабеля до трубы.

В продаже есть много видов крепления кабеля к опоре при спуске в траншею, но принцип спуска и крепления кабеля к опоре я описал выше.

Такими же монтажными лентами можно закрепить на опоре вводное-устройство, электросчетчик и любое другое электротехническое оборудование.

©Elesant.ru

Другие статьи раздела: Электропроводка дома

Раздел: Подключение дома





>

elesant.ru

Монтаж, крепление и подвес кабеля на тросу.

Струнный способ

Самый простой способ провести электрическую сеть в любое близ лежащее здание — это воздушный. Не нужно делать траншеи на участке, подбирать специальный кабель. А иногда другой способ просто не подходит, например, в производственных помещениях, цехах, складах.

Выбрав воздушный способ подключения электрической сети, нужно все сделать правильно чтобы избежать неприятных ситуаций с обрывом линии. Для этого используют монтаж тросовых электропроводок или, если расстояние не велико, а кабель легкий, струнный способ.

Подготовка к монтажу

Весь процесс монтажа кабеля на тросе начинается с выбора сечение провода. Это зависит от суммарной мощности приборов, которые планируется использовать. После этого нужно измерять расстояние между распределительным щитком и автоматом, учитывая все нюансы (повороты, подъемы).

Далее нужно подобрать трос, который сможет выдержать вес прокладываемого кабеля на всем маршруте. Но обязательно его прочность и прочность остальных элементов подвеса должна рассчитываться на трехкратно умноженный вес кабеля, поскольку в условиях сильной непогоды нагрузка увеличивается и возникает возможность обрыва. Для этих целей чаще всего используют стальные оцинкованные тросы диаметр, которых колеблется от 4,5 до 6,7 мм.

Для струнного способа используют стальную оцинкованную проволоку или покрытую лаком горячекатаную, толщиной от 5 мм.

Крепление троса

Хорошо выбрать прочную и надежную основу, но ее еще нужно хорошо закрепить. Установка кабеля с тросом осуществляется с помощью анкерных креплений. Анкера, в свою очередь, закрепляют шпильками или болтами с двух сторон стены. Это делается для того чтобы распределить напряжение по всей стене, а не концентрировать его в одной точке, что поможет предотвратить выпадение крепления из стены

Расстояние между двумя основными анкерами не должно превышать 100 м. Также устанавливают дополнительные анкера через каждые 30- 40 м. Тросовые подвесы должны находиться на расстоянии 70-90 см друг от друга.

С одной стороны, трос крепится специальным петлевым зажимом, с другой стороны, используют винтовую муфту, ручную лебедку или полиспаст. Такие конструкции нужны для того что бы поднять, натянуть трос и придать ему устойчивости и прочности.

При натяжении нужно учитывать, что в зимнее время, под воздействием низких температур, перенапряженный трос может лопнуть. То есть усердствовать не стоит, но и не оставлять сильно провисшим.

Важно! Несущий трос нужно обязательно заземлить, но ни в коем случае не использовать как заземление.

Способы крепления кабеля

Для того что бы прикрепить кабель используют несколько популярных способов:

  • тросовые подвесы;
  • крепление непосредственно к тросу;
  • прокладка провода в лотке, трубе, коробе или другой конструкции, которая крепится к тросу.

Если для монтажа кабеля используют лоток, трубу или короб, то это дополнительно защищает проводку от воздействия внешней среды. Такой способ очень удобен, поскольку ни очень высокая, ни очень низкая температура никак не влияет на провод.

Прокладывание кабеля в гофрированной трубе

Для крепления проводки непосредственно к тросу используют пластиковые хомуты, стальные полоски с пряжками или листы оцинкованного железа. Если принято решение привязать провод пластиком, то перед покупкой нужно уточнить условия, для которых он предназначен. Иначе после одного сезона пластиковые хомуты придется заменить.

Крепление кабеля и троса к пластиковому хомуту

Если же принято решение в пользу металлических креплений, то тут нужно обратить внимание на то чтобы материал не нарушал целостность изоляции кабеля. Для того чтобы избежать возникновения такой проблемы, во время монтажа под стальные пряжки или железо нужно подложить немного изоляционного материала.

Стальные пряжки

 Как сделать подвес своими руками

Специальный подвес для крепления кабеля к тросу можно купить в строительном магазине, а можно и сделать самостоятельно. Для того чтобы сделать его своими руками необходимо наличие некоторых инструментов и материалов:

  • кусачки,
  • круглогубцы;
  • любой стержень, который будет немного больше по диаметру чем прокладываемый провод;
  • мягкая стальная проволока с цинковым покрытием.

И так приступаем к изготовлению подвеса. Для начала нарезаем с помощью кусачек проволоку длинной 25-30 см. Далее захватываем отрезанный кусок проволоки круглогубцами посредине и делаем петлю, диаметр которой будет соответствовать диаметру троса.

Делаем еще несколько поворотов для того чтобы оставить расстояние между тросом и кабелем.

Петля на будущем подвесе

Наматывая свободные концы проволоки на стержень формируем части, которые будут поддерживать кабель. Нужно наматывать сначала один конец потом другой. При этом необходимо делать шаг спирали приблизительно 2 см.

В итоге должен получится такой подвес.

Спиральный скользящий подвес для кабеля

Последующая прокладка кабеля на тросе осуществляется в таком порядке:

  •  закрепить трос на одном здании;
  •  надеть нужное количество подвесов с расчетом один на каждые 60-80 см;
  • продеть кабель в подвесы;
  • поднять трос с кабелем и закрепить на другом здании.
Полезный совет

Иногда для воздушного подключения проводки используют канат, но этого делать нельзя. Поскольку канат сделан из тканевых волокон, то его целостность очень быстро нарушается под воздействием внешней среды. Канат может растянуться, перетереться и порваться. Прокладывать провода таким способом опасно для жизни.

Если канат потеряет свою прочность, то провод еще некоторое время может провисеть за счет своих свойств. Но когда оборвется провод, то сразу возникает опасность поражения электрическим током.

Похожие статьи

infoelectrik.ru

Крепление кабелей

Анализ качества работ по монтажу СКС показывает, что иногда подрядчики неудовлетворительно относятся к соблюдению правил укладки и крепления кабеля. Чаще всего подобная небрежность свойственна организациям, чья прежняя специализация состояла в монтаже АТС — при работе с телефонным кабелем (Категория 3) жестких ограничений нет. Особая опасность таких ошибок заключается в том, что они проявляются лишь со временем (через 6-30 месяцев), когда ухудшение характеристик кабеля приводит к нарушению работоспособности линии. Обнаружить их на этапе тестирования в большинстве случаев невозможно. Устранение же таких ошибок чаще всего возможно лишь путем замены кабеля.

Тщательное планирование кабельных трасс позволяет избежать таких опасностей, как источники нагрева, влаги, электромагнитные помехи, повреждение кабеля грызунами. А вот такие, достаточно часто встречающиеся ошибки, как превышение допустимого натяжения при укладке кабеля, наличие механических напряжений в уложенном кабеле, неправильные радиусы изгиба или неправильное крепление кабеля, можно предотвратить только за счет строгого соблюдения технологии укладки и крепления кабеля. Чтобы добиться этого, подрядчик должен не только знать все ограничения и владеть навыками правильного выполнения работ, но и иметь на вооружении соответствующие инструменты, приспособления, крепежные материалы.

Несмотря на наличие множества технологичных и экономичных способов крепления, отечественные подрядчики применяют лишь некоторые из них. Чаще всего это объясняется отсутствием информации как о самих методах крепления, так и о поставщиках необходимых для них комплектующих и инструмента.

Групповые методы монтажа для укладки и фиксации пучков из нескольких кабелей не ограничиваются применением хорошо известных кабельных каналов и предусматривают использование лотков, хомутов (стяжек), клипс для крепления к металлоконструкциям, крюков и подвесок для укладки над фальш-потолком, термоусадочных кембрик. Индивидуальное крепление кабеля осуществляется с помощью скоб, пистонов, клипс, клея. Все упомянутые способы имеют многочисленные разновидности с присущими им достоинствами, недостатками и ограничениями на применение, в частности далеко не все они пригодны для работы с кабелями Категории 5 или выше. Некоторые способы крепления кабеля предусматривают использование специального инструмента, обзор которого и является целью этого материала. Напомним, что инструментарий для заготовки каналов кабельных трасс, а также для укладки кабеля и пучков кабелей был рассмотрен в предыдущих статьях цикла.

Хомуты, их затяжка и обрезка

Кабельные хомуты (стяжки) являются одним из наиболее известных способов крепления. Они применяются не только для фиксации пучков кабеля на кабельных лотках, но и для крепления на стены или приборные стойки. Широкая гамма выпускаемых хомутов отличается назначением, способом фиксации, вариантом поставки, цветом. Основными параметрами обычных кабельных хомутов являются длина (обычно от 7,5 до 130 см), максимально допустимое усилие затяжки (от 8 до 150 кг), рабочий диапазон температур (до 85oC). Хомуты выполнены из прочного не растягивающегося материала и могут быть белыми или цветными.

Кроме обычных выпускаются и специальные варианты хомутов. Маркировочные кабельные хомуты имеют специальную фиксирующую площадку для нанесения надписи неудаляемыми маркерами или наклейки этикетки.Многоразовые кабельные хомуты снабжены специальным замком, позволяющим снимать их при необходимости и использовать повторно.

Обрезка остатка в таких случаях не применяется.

Монтаж хомутов осуществляется инструментом, который позволяет затягивать хомуты с требуемым усилием и обрезать их остаток. Затягиваемый жгут охватывают хомутом в нужном месте, кончик хомута продевается через фиксатор и заправляется в захват инструмента. Несколькими нажатиями на курок хомут затягивается. При достижении необходимого усилия остаток автоматически обрезается у самого основания замка хомута. Величина усилия, при котором прекращается затяжка и производится обрезка, устанавливается специальным регулировочным колесом инструмента.

Кроме того, монтаж хомутов может производиться полностью автоматически с применением хомутов в сборках и специального инструмента.

Так как обрезаемая после затяжки избыточная часть стяжки идет в отход, то использование хомута из двух компонентов (стяжки в рулонах и отдельных замков) позволяет сэкономить существенную часть материала. Такие инструменты используются при больших объемах работ и имеют электрический привод.

Для крепления жгутов хомутами к поверхности стен или блоков применяются специальные площадки. Площадки имеют одно или два отверстия для крепления винтом или шурупом и иногда снабжены самоклеющимся слоем. К одной площадке, в зависимости от ее размера, может быть прикреплено от одного до восьми хомутов.

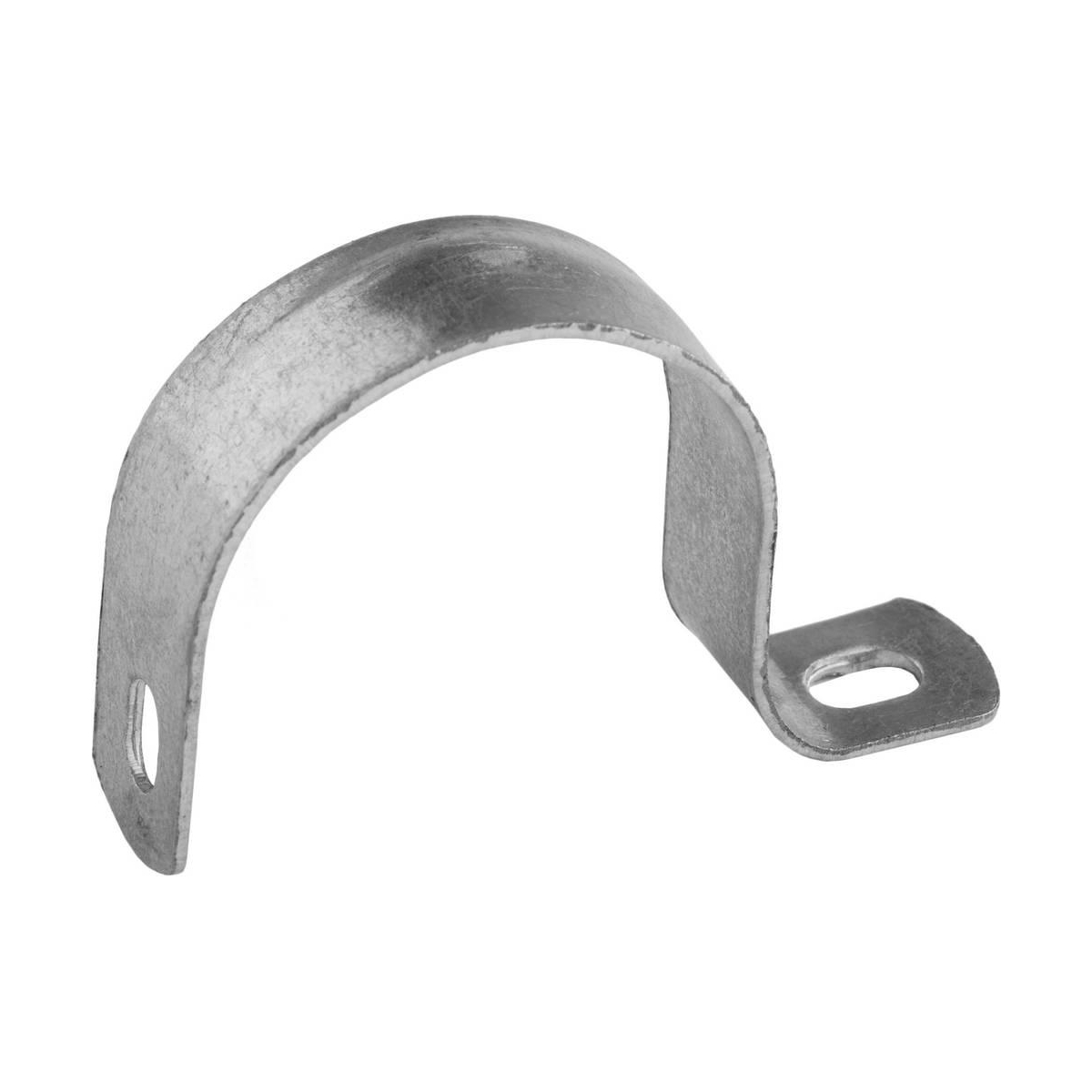

Скобы и степлеры

Крепление кабелей на такие покрытия, как дерево, панели ДСП, МДП или ЦСП, оштукатуренные стены, полимерные материалы, производится обычно с помощью скоб. Прижимающие кабель П- и Г-образные пластмассовые скобы поставляются россыпью. Такие скобы фиксируются с помощью гвоздей, поэтому их устанавливают в нужном месте трассы кабеля и забивают гвоздь молотком.

Монтаж существенно упростится, если применить степлер (ударный инструмент для крепления скоб). Скобы заряжаются в магазин степлера в виде сборок по несколько десятков штук. Для того чтобы забить скобу, достаточно установить в нужном месте кабеля направляющий паз степлера и нажать на курок.

Модели степлеров отличаются по допустимой ширине заряжаемых скоб. Используемые скобы могут иметь и различную высоту. Выбор необходимого инструмента производится следующим образом.

Сначала монтажник подбирает модель степлера с требуемой шириной скобы A (5, 6, 8, 12 мм) в соответствии с диаметром круглого или шириной овального провода, который нужно закрепить. Затем он выбирает скобы L требуемой высоты (от 7 до 22 мм), исходя из суммы диаметра круглого или высоты овального провода B и глубины C, на которую должна быть забита скоба. Для монтажа кабелей Категории 5 применяются специальные П-образные скобы с пластмассовым ограничителем для предотвращения деформации кабеля под скобой. Эти изолированные скобы могут использоваться и для крепления силовых кабелей. Для монтажа толстых кабелей могут применяться закрепляемые скобами хомуты.

Клей и клеевой пистолет

Очень часто при выполнении монтажных работ фиксация отдельных кабелей, крепежных деталей, кабельных лотков и т. п. производится посредством термоклея. С его помощью все они могут быть легко и быстро закреплены на окрашенных (но не беленых) стенах, металлических, деревянных, стеклянных или пластмассовых поверхностях. Для этого достаточно выдавить на поверхность каплю клея, прижать к ней, например, кабель и подождать несколько секунд, пока клей немного остынет. Такой метод незаменим в случаях, когда кабель нужно крепить на бетонные стены или стеклянные перегородки в пластмассовых или алюминиевых рамах.

Термоклей бывает двух типов, отличающихся температурой плавления. Для монтажных работ оптимальными характеристиками обладает высокотемпературный клей, так как он быстро твердеет и дает возможность работать в нужном темпе. Низкотемпературный клей применяется для макетных работ. Каждый из типов выпускается в нескольких разновидностях, отличающихся рекомендованным материалом, адгезией, пластичностью в твердом состоянии, цветом. Клей поставляется в виде прутков различного диаметра (обычный — 1/2», и мини — 5/16») и длины.

Разогрев и дозированная подача клея осуществляются с помощью клеевого пистолета. Клей в пистолет загружается с тыльной части в виде прутков определенного диаметра и разогревается в объемной камере для достижения быстрой и равномерной подачи. Клей выдавливается через имеющееся на конце ствола небольшое металлическое сопло при нажатии курка дозатора. Конструкция сопла позволяет использовать его для повторного разогрева нанесенного на поверхность клея.

Термоусадочные трубки и промышленный фен

В ряде случаев пучки кабелей удобнее всего фиксировать с помощью термоусадочного кембрика (трубки). Такая же трубка применяется для заделки кабельных окончаний, а также их цветовой или алфавитно-цифровой маркировки. Нагрев трубок до нужной температуры производится газовым паяльником со специальной насадкой, горелкой или промышленным феном. В отличие от паяльников и газовых горелок, фен питается от сети и обеспечивает регулировку не только температуры, но и объема подаваемого воздуха. Устанавливаемые на фен сменные насадки гарантируют его равномерный нагрев. Они отличаются своей формой в зависимости от размера и вида нагреваемой поверхности. Например, для нагрева трубки со всех сторон применяется охватывающая насадка.

mirznanii.com

Крепление кабеля к опоре

Спуск и крепление кабеля к опоре

Вступление

Здравствуете, Уважаемые читатели сайта Elesant.ru. Сегодня хочу рассказать о креплении кабеля к опоре при его спуске в траншею. Для крепления кабеля к опоре выпускаются разнообразные специальные приспособления, а подключение кабеля к воздушной линии регламентируется рядом нормативных документов. Именно об этом пойдет речь в этой статье.

Для крепления кабеля к опоре выпускаются разнообразные специальные приспособления, а подключение кабеля к воздушной линии регламентируется рядом нормативных документов. Именно об этом пойдет речь в этой статье.

После подготовки траншеи, для ввода электропитания в дом, укладки в него кабеля, ввода питающего кабеля из траншеи в дом нужно закрепить кабель на опоре и подключить кабель ввода к воздушной линии.

Крепление кабеля к опоре

При спуске кабеля в траншею, начиная от 2-х метров над землей кабель нужно защитить трубой. Труба должна подниматься по опоре, изгибаться под углом 90° и на метр защищать кабель в траншее.

Здесь хотелось бы остановиться на установленных радиусах изгиба труб при прокладке в них электрических кабелей

При изгибании труб нормируются угол изгиба и радиус изгиба. Угол изгиба металлических труб для прокладки в них электрических кабелей нормируется в 90°,120° и 135°.Радиус изгиба напрямую зависит от сечения электрического кабеля, а соответственно диаметра труб для электропроводки. Радиусы изгиба смотри на рисунке.

Так-так опоры выше двух метров, а подключаться к воздушной линии нужно практически на вершине опоры, остается некоторый участок кабеля без защиты. Защитить его можно простым металлическим уголком(смотри фото ниже,стрелка 10) с подходящими под диаметр кабеля полочками.

На рисунке ниже показан пример спуска и крепления кабеля к оконечной опоре. Воздушная линия на рисунке выполнена изолированными проводами СИП. Кстате такая линия обозначается ВЛИ (воздушная линия изолированная).

Провод СИП воздушной линии крепится к опоре анкерным натяжным зажимом(8).Анкерный натяжным зажим петлёй закрепляется на анкерном кронштейне.

Кабель, спускающийся в траншею, имеет металлическую защиту, броню. Наиболее популярен для прокладки в траншеях кабель ВБбШв. Металлическую защиту кабеля нужно заземлить. (ПУЭ, гл.2.4) Для этого PEN проводник воздушной линии при помощи прокалывающего проходного зажима(7) соединяется с планшетным зажимом(4) и проводом заземления.

Все крепления к опоре производятся монтажными обжимными лентами(2).Затягивается обжимная лента специальной скрепой (замком)(3).

Место раздела кабеля и зачистки брони и изоляции защищается термоусадочной манжетой, «перчаткой»(6).



  • 1.Анкерный кронштейн;
  • 2.Монтажная лента обжимная;
  • 3.Скрепа для крепления монтажной ленты;
  • 4.Планшетный зажим для соединения проводов заземления;
  • 4a.Провод заземляющий бронерованое покрытие кабеля;
  • 5.Термоусаживаемая защитная манжета, «перчатка»;
  • 6.Зажим, прокалывающий проходной с ответвлением. Соединяет PEN проводник с проводами заземления;
  • 7.Анкерный натяжной зажим для СИП проводов;
  • 8.Ремешок бандажный кабельный; Колпачок изолирующий;
  • 9.Колпачок защитный.для провода;
  • 10.Уголок металлический для защиты кабеля до трубы.

В продаже есть много видов крепления кабеля к опоре при спуске в траншею, но принцип спуска и крепления кабеля к опоре я описал выше.

Такими же монтажными лентами можно закрепить на опоре вводное-устройство, электросчетчик и любое другое электротехническое оборудование.

©Elesant.ru

Другие статьи раздела: Электропроводка дома

Раздел: Подключение дома
Социальные кнопки для Joomla

elesant.ru

Технология монтажа и ремонта провода СИП на опорах

Для строительства и реконструкции современных линий электропередач давно используют провода СИП. Они отличаются высокой надежностью и редко требуют ремонта. Часто ВЛИ достаточно проведения профилактических мероприятий или просто осмотра. Сегодня изолированный провод стали широко применять не только для строительства магистрали, но и для подключения ввода здания.

Монтаж кабеля на столбы

Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.

При строительстве новой линии электросети, крепление к столбу кронштейнов для провода удобней делать на земле до его установки. Крепление кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После затяжки излишки ленты удаляют.

Столбы с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети. Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже 20оС. Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения. Провод раскатывают с барабана, установленного на машине. На опорах СИП распределяют с помощью роликов и натяжного каната – лидера.

Ручная раскатка проводов

Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:

  1. Возле первой анкерной опоры, где будет начинаться линия электросети, устанавливают барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.
  2. На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.
  3. На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За кронштейном оставляют свободный выступ жил для дальнейшего подключения.
  4. После раскладки проводов на опорах начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором – динамометром. Натяжку производят с определенным усилием, отображаемым динамометром. Силу натяжения определяют по таблицам, одновременно осматривая качество натяжки провода между столбами. После натяжки всей линии электросети, изолированный провод оставляют отвисеться на некоторое время.
  5. Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.
  6. На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.

На данном этапе монтаж СИП в одном пролете окончен. Следующие пролеты монтируют аналогичным методом.

Соединение кабеля

Уложив самонесущий провод на опорах, нужно подключить его к основной линии электросети и вести от него ввод к дому:

  1. Соединение кабеля с магистралью электросети выполняют герметическими зажимами, обеспечивающими хороший контакт. Соединение предусматривает снятие изоляции с провода, после чего на его конец надевают зажим. Прессом охватывают край зажима, сдавливая его до смыкания двух частей матрицы. Конец другого соединяемого провода закрепляют аналогичным способом. Соединить СИП с неизолированными магистральными проводами можно этими зажимами или гильзами для голых проводов. Во втором случае гильзы должны дополняться материалами для герметизации.
  2. Чтобы подсоединить ввод постройки к магистрали с голых проводов, используют ответвительные зажимы. Обычно для ответвлений используют СИП без нулевого провода. Тогда жилы одинакового сечения одной фазы крепят в одном зажиме всем жгутом.
  3. Соединить ввод дома без снятия изоляции с магистрального провода можно прокалывающим зажимом. Во время затягивания болтов, зубцы зажима прокалывают изоляцию провода, контактируя с алюминиевой жилой. Усилие затягивания болтов определяется по срыву калибровочной головки.
Подключение ввода здания к магистрали

Соединить своими руками ввод дома с общей магистралью лучше кабелем СИП-4. Самонесущий провод состоит из четырех скрученных между собой жил одинакового сечения. Существует два способа сделать ввод в дом.

Наземный способ от столба

Наземный способ представляет собой подключение внутренней проводки дома к ближайшему столбу. Опора не должна располагаться далее 25 м от постройки, иначе придется устанавливать дополнительный столб возле дома на расстоянии 10 м. Между столбами подводящий к дому провод для подачи электричества должен находиться не менее 6 м от земли.

Подключение своими руками самонесущего провода к магистрали выполняют зажимами. Но прежде надо разложить СИП по стене дома. Чтобы провод прочно держался на фасаде, по стене крепят анкерные зажимы. Они представляют собой кронштейн с петлей, крепящийся к стене дюбелем. Чтобы закрепить кабель, его надо просто притянуть этой петлей. Установка кронштейнов на стене требует соблюдения правил безопасности, по которым расстояние между крепежами и землей должно быть не менее 2,75 м.

Далее идет ввод уличного кабеля в дом. Если электрический щиток установлен на внешней стене дома, то кабель СИП подводят только к нему. Подключение внутренней проводки до щитка делают кабелем ВВГнг. Он более эластичный и меньший в диаметре. Расположение электрощита внутри дома потребует ввод СИП сквозь стену, хотя многие электрики рекомендуют выносить щит наружу и вести от него в дом кабель ВВГнг. СИП разрешено использовать для наружных и внутренних работ, так что проще его сразу завести внутрь дома. Только в стене, где будет проходить СИП, надо установить металлическую гильзу.

Когда все коммуникации проложены, осталось сделать подключение ввода к магистрали на столбе. Подключение своими руками выполняют в таком порядке:

  1. К стене дома и столбу крепят анкерные кронштейны.
  2. Возле дома провод закрепляют зажимом к кронштейну.
  3. Роликовым блоком СИП натягивают между постройкой и столбом.
  4. Край кабеля на столбе фиксируют зажимом с петлей, надевая его на анкерный кронштейн.

Теперь осталось только присоединить подходящими зажимами отводной кабель к общей магистрали.

Подземный способ от столба

Подключение ввода подземным способом более актуально, так как провод защищен он негативного влияния атмосферных явлений, пожара и случайного обрыва. Подземный монтаж происходит в таком порядке:

  1. Вводной кабель опускают со столба в прокопанную к дому траншею. Минимальная глубина траншеи составляет 80 см. Участок под дорогой углубляют до 1 м.
  2. В траншее СИП укладывают в металлической или пластиковой гильзе. Такая же гильза должна выходить из грунта вверх по столбу, высотой не менее 2 м;
  3. При обратной засыпке траншеи на поверхности устанавливают сигнальные маяки, предупреждающие о прохождении кабеля.

Ввод кабеля в дом делают под фундаментом через гильзу или поднимают по стене, если распределительный щит находится на улице.

Ремонт СИП

В процессе эксплуатации провод на отдельных участках может повредиться, что потребует произвести его ремонт. Для фазной или нулевой жилы ремонт небольшого участка поврежденной изоляции выполняют без снятия напряжения. Поврежденную жилу отделяют пластиковыми клиньями от общего жгута и накладывают на нее двойной слой клеящей изоляции, после чего клинья удаляют.

Ремонт фазной жилы длиной не более 2 м в пролете выполняют без замены всего жгута. Поврежденный участок жилы отделяют клиньями и делают ее замену. Для этого берут аналогичной марки и сечения кусок провода и вставляют его вместо поврежденного отрезка. Подключение концов выполняют ответвительными зажимами. Возможно применение прокалывающего зажима без снятия изоляции.

Ремонт длинного участка поврежденных жил производится после отключения электричества. Пролет с участком, требующим замены, заземляют с обеих сторон. Кабель отсоединяют на всех ответвительных зажимах и при помощи канатов опускают на землю. Дальнейший ремонт заключается в замене поврежденного участка, после чего весь пролет поднимают на опоры для подсоединения к магистрали.

Ремонт ответвления к дому делают при повреждении более 20% провода от общей его длины. Работы могут проводиться со снятием напряжения или под напряжением, но нагрузка потребителя должна быть отключена. Вводной кабель отсоединяют на ответвительных зажимах. Первой отключают фазную жилу на опоре, а затем – нулевую. Конец провода подвязывают к опоре, чтобы предотвратить его падение. Освободив от анкерного кронштейна, СИП опускают веревкой на землю, где и производится его ремонт. Поднятие на опору и подсоединение к магистрали происходит в обратной последовательности.

Правильный монтаж СИП, вовремя выявленный поврежденный участок кабеля и его ремонт обеспечит бесперебойную подачу электричества потребителю.

sarstroyka.ru

Монтаж кабеля по опорам и столбам

При строительстве сетей связисты часто сталкиваются с невозможностью использовать кабельную канализацию или здания. Для прохода методом воздушного подвеса, в таких случаях монтаж кабеля по опорам освещения или столбам электропередач может существенно облегчить задачу. Существует несколько стандартных методов монтажа:1. Поддерживающий. 2. Натяжной. 3. Комбинированный. Рассмотрим более детально каждый из методов.

1. Монтаж оптического кабеля с использованием поддерживающих зажимов.

Поддерживающие зажимы используются для участков, где кабель идет по прямой линии, максимальный угол поворота при использовании таких зажимов составляет от 10 до 20 °. Отечественные и зарубежные производители предлагают множество вариантов зажимов для поддерживающего монтажа самонесущих (ADSS) и 8-образных кабелей.

Зажимы ППО-6,5/8,0-06 или ЗП-8-1(2)

Зажимы ППО или ЗП можно использовать на трассах с риском падения деревьев, повреждения столбов. При падении дерева на кабель или повреждении столба, кабель вырывается из зажима и как правило остается неповрежденным. Примеры использования зажимов ППО в сочетании с различными узлами крепления.

Зажимы поддерживающие спиральные.

Спиральные зажимы используются для монтажа самонесущего кабеля (ADSS) на опорах ЛЭП, столбах освещения и связи. Выпускается множество модификаций для различных длин пролета и прочности заделки кабеля. Крепеж состоит из протектора — для защиты оболочки кабеля от повреждения, силовой спирали и коуша.

Поддерживающий зажим SC30/34 или CS Универсальный зажим для подвеса «8-образных кабелей», может крепиться с помощью стальной ленты, либо с помощью болта на деревянные опоры.Позволяет проводить монтаж кабеля с диаметром троса от 4 до 9мм.

Отличается простым и быстрым монтажом, но имеет ряд ограничений. При использовании таких зажимов важно точно подобрать диаметр кабеля, на практике встречались случаи проскальзывания тросика через зажим, так же важно точно соблюдать рекомендованную длину пролета. Практика использования таких зажимов показала, что лучше всего их использовать в комбинированном варианте монтажа (Чередование анкерных и поддерживающих зажимов).

Поддерживающий зажим НС 10/15.

Зажимы НС 10/15 используются для монтажа кабеля ADSS, диаметром до 20мм, рекомендуется применять на прямых участках трассы.

По опыту использования можно сказать, что такие зажимы хороши на небольших пролетах — до 60-70м, монтаж во время дождя практически не возможен, поскольку кабель проскальзывает через втулку.

2. Монтаж кабеля оптического использованием натяжных зажимов. Натяжные (анкерные) зажимы используются для жесткого крепления кабеля, применяются как на поворотных, ответвительных, концевых участках монтажа, так и на всей протяженности трассы.

Анкерные зажимы натяжные AN-250(500,700,800), AC 6(7), PA 06(07),

Анкерные зажимы могут использоваться как с «8-образными», так и с самонесущими кабелями. Зажимы для подвеса кабелей с несущим элементом из стального троса позволяют быстро провести монтаж кабеля, без зачистки и отделения силового элемента. Пластиковая петля на тросе зажима обеспечивает изоляцию несущего элемента в случае замыкания на массу опоры. НЕ рекомендуется применять такие зажимы при монтаже кабеля с силовым элементом из стальной проволоки, при долговременной нагрузке зубцы клиньев начинают проскальзывать по гладкой проволоке, что приводит к повреждению кабеля.

Натяжные спиральные зажимы.

Натяжные спиральные зажимы используют для монтажа самонесущих кабелей (ADSS) на опорах ЛЭП, столбах электропередач, освещения, контактной сети ЖД. Крепеж состоит из протектора, петлеобразной силовой спирали покрытой специальным абразивом и коуша.



3. Монтаж оптического кабеля методом комбинированного подвеса.

Метод комбинированного подвеса широко применяется при использовании зажимов ППО, SC30\34. Суть метода в чередовании поддерживающих и натяжных (анкерных) зажимов. Таким образом можно повысить надежность линии и сократить издержки на строительство и эксплуатацию. Оптимальное соотношение — 4 поддерживающих к одному натяжному зажиму.

lanset.ru

Технология монтажа провода СИП-3 на опорах ВЛ 6-10кв.

Протяженность ВЛ-6-10-20кв выполненных проводами СИП-3 с каждым годом растет. Называются такие линии сокращенно ВЛЗ — что означает воздушные линии с защищенными проводами. Не путайте с ВЛИ-0,4кв — воздушными линиями с изолированными проводами, где на низкое напряжение 220В-380В применяются СИП-1, СИП-2, СИП-4.

Именно на средний класс напряжения 6-10кв приходится основная доля аварийных отключений. Старые ЛЭП-6-10кв выполненные голыми проводами, в первую очередь подвержены влиянию таких погодных факторов, как ветер и гололед. А применение самонесущих проводов с защитной изоляцией позволяет существенным образом улучшить характеристики их безопасности и надежности.

При использовании СИП-3 уменьшается сразу несколько параметров:

  • межфазное расстояние
  • ширина вырубаемой лесной просеки
  • пространство при компоновке распределительных узлов на подстанции

Все это очень выгодно с экономической точки зрения.

Технические параметры и характеристики (сечение, номинальный ток, ток КЗ, диаметр, масса) высоковольтного провода СИП-3:

Еще данные — ток, активное, индуктивное сопротивление, падение напряжения

Качество ВЛЗ безусловно зависит от качества применяемых проводов, но оно в равной степени также зависит и от применяемой арматуры. При использовании проверенных материалов можно построить не требующую обслуживание ВЛ сроком эксплуатации более 40 лет.

Провод СИП-3 может монтироваться как на новые опоры, так и на уже существующие, взамен голых проводов АС-50-70-95-120. Естественно с заменой всей несущей, крепежной арматуры и изоляции. Замена старой ВЛ-10кв на новую ВЛЗ с проводами СИП-3 называется реконструкцией.

И реконструкцию и новое строительство обязательно выполняют по проекту.

Чаще всего монтаж новой ВЛЗ начинают с установки анкерных опор. Еще до подъема стойки анкерной опоры, на земле, на ней закрепляют необходимое количество траверс.

Для предотвращения коррозии, а также в силу того, что линия должна быть необслуживаемой, необходимо использовать оцинкованные траверсы. В противном случае, вам через несколько лет придется заново подниматься на каждую опору и для защиты от ржавчины перекрашивать выцветшие траверсы.

Траверса сразу заземляется. Делается это через присоединение плашечным зажимом и стальным прутом диаметром минимум 10мм (сечением 78,5мм2) к заземляющему выпуску на макушке опоры.

На ж/б опорах допускается как сварное присоединение, так и болтовое. На деревянных рекомендуется использовать в первую очередь плашки.

На многостоечных анкерных опорах количество заземляющих спусков должно быть не менее двух. В качестве таковых можно использовать элементы продольной арматуры железобетонных стоек СВ-105-110.

Все металлоконструкции здесь (крепление подкоса, сама траверса) заземляют сверху, через заземляющий выпуск. Не требуется делать отдельный спуск выполненный прутом или полосой, непосредственно по телу опоры до земли.

Изоляторы на траверсу желательно не накручивать на земле до момента установки опоры, во избежание случайного повреждения и боя при монтаже спецтехникой. Частично оборудованную стойку с помощью автокрана или бурокрановой машины устанавливают в нужной точке.

Затем монтируются один или два подкоса. Их число зависит от схемы трассы и определяется проектом.

Опора должна быть заглублена не менее чем на 2,3-2,5 метра. После этого монтируются промежуточные опоры.

Когда все опоры выставлены можно приступать к установке на них изоляторов. Причем здесь можно использовать как традиционные фарфоровые изоляторы ШФ-20, так и изоляторы нового поколения IF27 со специальной пластмассовой втулкой.

IF27 более удобен в монтаже и позволяет производить раскатку провода СИП-3 без наличия монтажных роликов. Изоляторы монтируются на штыри траверс или на крюки опор с помощью пластиковых колпачков КП-22.

Однако не обязательно везде использовать современные марки изоляторов. Например на анкерных опорах для линий ВЛЗ с СИП-3 очень хорошо зарекомендовали себя старые проверенные временем стеклянные изоляторы ПС-70Е, собранные в гирлянды минимум по 2шт.

Технические характеристики изоляторов от Ensto, Sicam, Niled для СИП-3:

После монтажа изоляторов приступают к раскатке провода. Наиболее просто раскатка и монтаж производится непосредственно по желобам штыревых изоляторов IF27.

Если применяются простые изоляторы ШФ-20, то вам потребуются раскаточные ролики, которые должны быть установлены на траверсах промежуточных опор.

На начальной анкерной опоре закрепляется силовой ролик немного другой конструкции с бандажной лентой. Если на промежуточных траверсах нет петель или крюка за который можно было бы подвесить ролик, то везде применяют девайсы с бандажной лентой.

Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, КВТ:

Перед самой первой опорой на кабельной тележке или на кабельном домкрате устанавливается барабан с проводом СИП-3.

Раскатка с барабана должна выполняться так, чтобы исключить касание провода земли и стоек опор. Для этого применяется канат-лидер. Он должен быть изготовлен из синтетического троса минимальным диаметром 6мм.

На стандартный барабан от Ensto ST204.2060-0030 легко помещается 1100м такого троса.

Основные требования которые предъявляются к канату:

  • высокая механическая разрывная нагрузка
  • низкая подверженность растяжению
  • стойкость к ультрафиолету и влаге

Если длина троса недостаточна, то его можно срастить между собой специальными соединительными скобами.

На конечной анкерной опоре закрепляют мотолебедку ST204. На нее ставят барабан с канат-лидером.

Мотолебедка обеспечивает удобство монтажа, в несколько раз сокращает общее время работы.

Портативная раскаточная машинка устанавливается при помощи ленточного или цепного бандажного устройства.

Трос-лидер сначала протягивают через монтажный ролик на конечной опоре, а затем последовательно через промежуточные опоры, протаскивая его по желобам штыревых изоляторов.

Раскатывать СИП-3 непосредственно по изоляторам на промежуточных опорах можно, если угол поворота трассы не превышает 15 градусов.

Протянутый через весь анкерный участок канат с помощью монтажного чулка соединяют с проводом. Канат-лидер просто связывается компактным узлом прямо к петле монтажного чулка. При этом, в отличии от проводов низкого напряжения СИП-4, вертлюг для СИП-3 применять не нужно.

Край чулка заматывают витками изоленты, чтобы предотвратить его сползание.

Один из монтажников по рации, дает команду другому, управляющему мотолебедкой, на ее включение. Он также должен постоянно следить за прохождением узла соединения троса с проводом вдоль всей линии. А при застревании провода моментально дать команду остановить лебедку.

Протягивать провод СИП нужно равномерно, без рывков, со скоростью менее 5км/ч. При раскатке нельзя допускать касание проводом земли и стоек опор.

Когда СИП-3 прошел через последний силовой монтажный ролик на концевой анкерной опоре, мотолебедку стопорят. Конец провода закрепляется в анкерном клиновом зажиме, например DN Rpi или SO255.

Технические характеристики и марки анкерных зажимов от Ensto, Sicam, Niled:

Прокалывающий зажим для электрического соединения тросовой петли с проводом, устанавливают позже, после окончательного натяжения линии.

Монтер на опоре снимает провод с монтажного ролика и разбирает узел соединения с канат-лидером. Теперь необходимо вытянуть и одновременно отрегулировать натяжение провода. Выполнять это следует с обязательным применением динамометра в соответствии с монтажными таблицами. Скачать можно отсюда (со страницы 13).

Способ регулировки натяжения СИП без динамометра, ориентируясь только по стрелам провеса, является не совсем корректным.

Погрешность при этом может достигать значительных величин. Все будет зависеть не от приборов, а от глазомера конкретного монтера. Человеческий фактор здесь будет играть значительную роль, что совсем не правильно.

Провод необходимо натягивать ручной лебедкой со стороны кабельного барабана.

Для этого с барабана сматывают немного провода, закрепляют на нем монтажный захват лягушку, к которому в свою очередь прикрепляют динамометр. А уже к нему цепляется крюк ручной лебедки.

Другой крюк лебедки зацепляют к надежному якорю на земле. В качестве него можно использовать бампер грузового автомобиля.

Превышение усилия тяжения провода должно быть не более чем на 5% от того значения, что указано в монтажной таблице.

Далее производится выравнивание стрел провеса во всех пролетах и их сверка с расчетными в проекте.

После натягивания СИП-3, электрик на опоре производит анкерное крепление провода клиновым зажимом.

После чего сразу устанавливает ответвительный прокалывающий зажим с тросиком для вывода электрического потенциала провода на корпус зажима. Делается это для снижения уровня радиопомех создаваемых ВЛЗ и для исключения повреждения изоляции самого СИП.

После этого можно обрезать провод на опоре в нужном месте, оставив необходимый запас и петлю для дальнейшего соединения или подключения с другим СИП-3, либо ВЛ, КЛ 6-10кв.

Раскатка и натяжение второго и третьего проводов проводится аналогичным образом.

Теперь необходимо закрепить провода на промежуточных опорах. Для этого пластиковая втулка на изоляторе проворачивается так, чтобы прорезь сдвинулась и СИП-3 оказался глухо закрыт со всех сторон.

Крепеж происходит спиральными вязками.

Они монтируются по 2 штуки на каждый изолятор, в одну и другую сторону от траверсы.

Чтобы правильно выбрать спиральную вязку учитывайте следующие два параметра:

Размеры вязок соответствующих определенному сечению провода, у большинства производителей можно определить по цветовой маркировке.

Технические данные спиральных вязок от Ensto, Niled, Sicam, КВТ:

Обычные жилы алюминиевых проводов таких марок как А-50, А-70 здесь использовать запрещено! Спиральные вязки имеют специальное полимерное покрытие, предназначенное для защиты изоляции СИП от механических повреждений.

На этом непосредственный монтаж проводов СИП-3 можно считать оконченным. Остается разместить на опорах средства грозозащиты, коммутационное и другое оборудование с последующей подачей напряжения от источника питания.

Технологическая карта на монтаж проводов СИП-3 — скачать

domikelectrica.ru

el-cab.ru

Как исправить ослабленную проволоку на брекетах: пошаговое руководство

Во время ортодонтического лечения вам, возможно, придется столкнуться с некоторыми проблемами, связанными с проволокой для брекетов, например, с ослабленной проволокой. Но, как в домашних условиях исправить ослабевшую проволоку на подтяжках?

Вы можете закрепить незакрепленную проволоку дома, используя следующие методы в зависимости от положения проволоки:

  1. Сгибание проволоки в правильное положение
  2. Нанесение ортодонтического воска
  3. Обрезка проволоки с помощью машинки для стрижки ногтей

Однако эти методы помогают предотвратить расшатывание брекетов, вызывающее какие-либо проблемы во время еды или чистки зуба, а также предотвратить повреждение щек и десен.Но, чтобы получить постоянное решение, вы должны посетить своего ортодонта.

Расскажем подробнее о способах закрепления ослабленного провода в домашних условиях.

Как закрепить незакрепленный трос на распорках со ступенями?

Вы можете потерять провод по любой причине. После установки брекетов он обычно расшатывается, когда зуб начинает двигаться.

Иногда это может произойти случайно из-за укуса твердой пищи или неправильной чистки зубов и зубной нити.

Какой бы ни была причина, вам необходимо проверить состояние и сообщить своему ортодонту то, что вам нужно знать.

Вот метод и пошаговое руководство, с помощью которого вы можете легко закрепить ослабленный провод скоб в домашних условиях:

Метод 1 — сгибание провода обратно в правильное положение

Вот шаг, чтобы согнуть незакрепленный провод в домашних условиях:

1. Попытайтесь определить проблемные провода и составьте план.

Прежде всего, нужно внимательно посмотреть на провод и попытаться понять, в чем проблема. Есть два типа проволоки, которую вы можете получить при ношении скоб.

Одна — это дуга, проходящая через все брекеты, а другая — тонкая проволока, прикрепляемая к каждому зубу индивидуально.

Archwire может расшататься или выйти из паза держателя. Когда будет выскочить провод, его можно согнуть. Когда он выйдет из слота, вы можете вставить его в слот с помощью простого домашнего инструмента.

Если тонкая проволока может расшататься, вы можете согнуть свободную часть проволоки, чтобы она не повредила щеку, губы и десны.

2. Выберите идеальный инструмент, чтобы протолкнуть провод назад.

Вы можете выполнить этот метод с помощью простого инструмента, такого как:

  1. Пинцет
  2. Карандаш
  3. Ручка
  4. Ватные палочки
  5. Ложка

Возьмите из них один инструмент и убедитесь, что он чистый и стерилизованный, потому что вам нужно прикоснуться им к рту.

Ватные палочки — самые стерильные инструменты среди них. Его не нужно чистить. Просто возьмите новый тампон.

Но, если вы выберете другие инструменты из этого списка, тщательно вымойте их с мылом или вручную и дайте высохнуть.

После этого вы можете его использовать. Пинцет может быть отличным выбором, так как с его помощью можно легко перемещать проволоку.

Карандаш — еще один хороший вариант, потому что у него мягкий конец ластика. Вам конец ластика протолкнуть проволоку. Если вы выберете ручку или ложку, используйте ее задний конец.

3. Сдвиньте или согните проволоку в нужном направлении.

Поговорив об инструменте и почистив его, подойдите к зеркалу.Потяните за щеку или губы и обнажите область одной рукой. А другой рукой возьмите инструмент, чтобы закрепить провод.

Отодвиньте провод от щеки и поместите под скобу, если он выскочил или есть лишняя часть провода.

Если провод ослаблен, осторожно согните его в направлении кронштейна или зуба. Ваша цель — не допустить, чтобы проволока касалась щек, губ и десен и не касалась их.

Итак, самое безопасное место для размещения острого края провода — под кронштейном.

Не давите слишком сильно, толкая или сгибая провод, иначе он может порезать десны или щеку и деформировать все провода или скобы.

Если вы не можете владеть своим собственным, вы можете попросить члена семьи сделать это.

После того, как вы закончите, откройте и закройте рот 2-3 раза, а затем прикоснитесь к области подтяжек, где проволока была ослаблена, чтобы почувствовать дискомфорт.

Если проблема не исчезнет, ​​вы можете попробовать другие методы или как можно скорее записаться на прием к ортодонту.

Метод 2 — Нанесение ортодонтического воска

Свободная проволока иногда может выскочить из брекетов. Это не только ткнет вас в щеку, но и порежет ее. Так что вы можете просто накрыть его чем-нибудь, что защищает вашу щеку.

В этом случае вам поможет ортодонтический воск. Вы также можете наносить воск даже на ослабленную проволоку, вызывающую дискомфорт.

Но это не постоянное решение. Для этого нужно посетить своего ортодонта. Давайте узнаем, как нанести ортодонтический воск на незакрепленную проволоку.

1. Вымойте и высушите рот.

Вы должны положить воск в чистый рот. Итак, если вы вытираете воск после еды, почистите зубы, дайте ему высохнуть, а затем нанесите.

В других случаях перед использованием воска можно почистить зубы нитью и прополоскать зубы. Чтобы сделать рот сухим, просто вытяните рот или губы наружу и позвольте воздуху проникнуть внутрь рта.

2. Вымойте руки.

Перед началом процедуры тщательно вымойте руки с мылом или вручную. Тщательно мойте руки не менее секунд.

3. Возьмите новый кусок ортодонтического воска.

Ортодонтический воск выпускается в форме листа или карандаша. Для этого вам понадобится всего лишь кусок воска.

Не используйте повторно кусок воска, который вы использовали ранее. Это плохо для здоровья полости рта.

Всегда берите новую порцию каждый раз, когда наносите. Вы можете купить коробку с ортодонтическим воском на рынке.

Вы также можете попросить своего ортодонта забрать немного на неотложную помощь.

4. Сделайте небольшой восковой шарик.

Чистой рукой возьмите небольшой кусочек воска и скатайте его пальцем, чтобы получился шарик. Он должен быть примерно того же размера, что и площадь ремонтируемого провода.

5. Нанесите воск на свободную проволоку.

Чтобы нанести воск, сначала коснитесь им незакрепленной проволоки. Затем осторожно надавите на него, пока он не коснется кронштейна или зуба.

Убедитесь, что проволока не выходит из воска в обратном направлении. После нанесения воска вы можете почувствовать легкую боль или болезненность зуба, что является нормальным явлением.Это идет со временем.

6. Уход за воском

Не чистите зубы щеткой и не ешьте с воском. Его можно съесть случайно, если с ним что-то пережевывать.

Вы можете удалить воск и заменить его новым в любое время. Однако зубной воск не токсичен.

Так что не беспокойтесь о своем здоровье. Даже если вы случайно проглотите его, это может не вызвать никаких проблем.

Но этого следует избегать. Обратитесь к ортодонту, если у вас возникнут какие-либо проблемы или возникнут вопросы по поводу воска.

Метод 3 — Обрезание проволоки машинкой для стрижки ногтей

Вы можете отрезать незакрепленную проволоку, когда ее избыток раздражает вас. Это может случиться как с тонкой проволокой, так и с дугой. Когда зуб двигается, проволока со временем расшатывается.

Таким образом, это может привести к выскакиванию или протыканию провода, который необходимо разрезать. Но, прежде чем делать это, спросите своего ортодонта и получите разрешение, иначе вы можете усугубить ситуацию.

Имейте в виду, что вы можете применить этот метод только тогда, когда у вас нет другого пути.Давайте посмотрим на шаги:

1. Выберите режущий инструмент.

Для резки провода не нужно покупать специальный инструмент. Вы можете легко перерезать тонкую проволоку, прикрепленную к каждому кронштейну, с помощью простых инструментов. Вот некоторые инструменты:

  1. Nai clipper
  2. Стоматологический кусачок

Вам следует использовать кусачки для ногтей, так как стоматологическим кусачком нелегко управлять. Убедитесь, что он адаптирован к размеру рабочих зон во рту.

2. Очистите резак и вымойте руки.

Вы должны стерилизовать резак, так как вы должны вставить его в рот. Используйте антисептики, чтобы тщательно очистить его. Кроме того, тщательно мойте руки с мылом.

После этого просушите руку и резак в течение минуты. Но не ждите слишком долго, так как микробы снова атакуют их.

3. Обрежьте удерживающий провод рукой.

Возьмите кусачки для ногтей доминирующей рукой, а другой рукой возьмитесь за основу проволоки.Проделайте процедуру перед зеркалом.

Осторожно перережьте проволоку скоб. Не давите на провод и не перерезайте его больше, чем необходимо. Кроме того, не допускайте проглатывания провода. Это может быть вредно для вас.

Однако, если вы не можете сделать это в одиночку, попросите друзей или члена семьи перерезать провод. Направляйте его или ее, как мы обсуждали здесь.

Но если у вас не получается отрезать его идеально, и это больно, запишитесь на прием к ортодонту, чтобы решить эту проблему.

В некоторых случаях невозможно получить доступ к проводу без специального инструмента.В этой ситуации необходимо обратиться за помощью к ортодонту.

Takeaways

Вы можете починить незакрепленную проволоку брекетов дома, используя ортодонтический воск, пинцет и машинку для стрижки ногтей. Вы можете сделать это, чтобы ослабленный провод не стал причиной каких-либо проблем.

Но вы должны как можно скорее записаться на прием к ортодонту, чтобы зафиксировать проволоку навсегда.

Промедление может вызвать ненормальное движение зубов или травму рта, а в некоторых случаях увеличить время лечения.

Механизм вывода проводов с 4 двойными клеммами и фиксирующей стяжкой для кабеля шампанское Simon 31

ЛОГИСТИЧЕСКИЕ ДАННЫЕ

Доступно в окне дисплея: да

Кол-во в упаковке: 10

Единица измерения коробки: ММ

Рост: 83.000

Широкий: 165 000

Глубина: 252 000

Объем коробки: 3451140.000

Единица измерения объема ящика: MMQ

Вес нетто коробки: 0,110

Удельный вес коробки: КГМ

Код EAN: 8421053009239

Доступен в нескольких коробках: Нет

В наличии на поддоне: Нет

AUSV 1320 OPEN Автомобильная электроника: страницы

    Щиток приборов

    AUSV 1320 ОТКРЫТО

    Страницы

    Перейти к содержанию Щиток приборов

    • Авторизоваться

    • Приборная панель

    • Календарь

    • Входящие

    • История

    • Помощь

    Закрывать
