Чем крепить спутниковую антенну к стене?

При установке спутниковой антенны на стену следует продуманно подойти к выбору способа крепления. Сильный ветер способен вырвать любое неправильно подобранное или неправильно выполненное крепление. От того насколько прочно «тарелка» будет закреплена, зависит не только качество приема сигнала, но и безопасность находящихся внизу людей.

Купол спутниковой антенны переносит на основание сильные нагрузки, являющиеся результатом порывов ветра. Перед тем как выбрать крепеж, следует оценить состояние несущей стены, наличие в ней утеплителя и пустот, а также необходимо учесть вес антенны, диаметр зеркала и предполагаемую ветровую нагрузку.

Внимание! При монтаже настенного кронштейна спутниковой антенны на бетонные и кирпичные стены нельзя использовать саморезы с пластиковыми и деревянными дюбелями (чопиками).

В комплекте со спутниковой антенной, как правило, предусмотрен штатный кронштейн, стеновая опора которого может иметь 3 или 4 монтажных отверстия. Для ее установки применяют следующие виды крепежа:

• Анкерные саморасклинивающиеся болты

• Резьбовые шпильки (штанги) с гайками
• Химические анкера в картриджах или ампулах

Действие механических анкеров (клиновых, втулочных) основано на принципе расклинивания внутри отверстия при затягивании болта. Они обеспечивают плотное прилегание кронштейна к стене и прочную фиксацию в полнотелом бетоне, кирпиче, природном камне.

Предельная нагрузка на вырыв одного анкера Ø 10 мм составляет 160 кг. Для «тарелок» диаметром до 1 м рекомендуется использовать анкерный крепеж длиной не менее 80 мм и диаметром 10 мм. Для антенн большего диаметра – 12 мм. При расчете нагрузок следует также учитывать величину ветровой нагрузки.

Успешный монтаж спутниковой антенны на пустотелых основаниях – задача сложная даже для анкерного крепежа. На помощь придет химический анкер с закладным элементом (шпилькой). Это быстрый и удобный способ монтажа тяжелых конструкций, подверженных действию сильных ветров.

Сквозной монтаж с помощью резьбовых стержней применяется в случае тонкостенных оснований, стен с мягким слоем утеплителя или выполненных из легкого бетона. Резьбовую штангу нарезают на отрезки нужной длины, крепление осуществляют с помощью гаек и шайб подходящего диаметра.

Учитывая, что крепежный узел будет эксплуатироваться в суровых уличных условиях, то лучшим выбором станет нержавеющие анкеры и резьбовые шпильки из стали А2 и А4. В магазине «Крепком» широкий выбор нержавеющего крепежа для решения любых задач.

Способы крепления 03.12.2020 15:04:45

Установка кронштейна для антенн на различные поверхности

  1. Главная
  2. Статьи
  3. Общая информация
  4. Установка кронштейна для антенн на различные поверхности

30.03.2017

Надежная фиксация внешней антенны на стене в выбранном месте обеспечивает устойчивость сигнала и безопасность проходящих внизу людей. Особенно важна прочность при монтаже «тяжелых» антенн и спутниковых тарелок с высокой парусностью.

Способ крепления кронштейна зависит от материала, использованного при постройке дома. В сложных случаях для использования не пригодны стандартные дюбель-болты.



Кирпич, бетон, полнотелое дерево (брус, бревно)




Способ крепления самый простой, ведется по стандартной методике:

  1. Перед сверлением выясните, где располагается проводка, с помощью металлоискателя.
  2. Произведите разметку под отверстия.
  3. Просверлите отверстия (для бетонных и кирпичных стен подходит перфоратор; если стена деревянная, используйте электродрель).

    Процесс сверления кирпичной стены довольно прост, но вы можете столкнуться с некоторыми сложностями. Например, прожженный кирпич необходимо сверлить на низких оборотах в сочетании с активацией ударной функции. Пережженный кирпич можно узнать по черному цвету пыли.

    Начинать сверление кирпичной стены под отверстие в 12 мм необходимо со сверла 4-6 мм. Им достигается планируемая глубина, затем ширина отверстия расширяется сверлом 10 мм. Достигнув необходимой глуб

настройка, установка своими руками, выбор оборудования и преимущества

В последнее время спутниковое телевидение пользуется просто колоссальным спросом, и в этом нет ничего удивительного. Такой способ трансляции позволяет повысить качество каналов, увеличить их число, да и просто это намного удобнее, чем использовать модемы или кабельное телевидение.

Введение

Стоит также отметить, что установку спутниковой антенны можно произвести и самостоятельно, и для этого не нужно обладать

уникальными знаниями в физике или уметь пользоваться паяльником. Установка спутниковой антенны своими руками, наоборот, проходит быстро и просто. Необходимо будет только следовать рекомендациям, а также использовать специфические базовые знания в астрономии.

Использование спутниковой антенны

Как правило, перед установкой спутника, многие люди задумываются о наличии разрешения. А так ли необходимо получать разрешение на установку спутниковой антенны? На самом деле, можно обойтись без разрешения, ведь получение услуг телевидения через спутник осуществляется бесплатно, но при этом можно будет смотреть не все каналы.

Многие каналы будут отмечены звёздочкой или восклицательным знаком, то есть вещание может производиться только после оплаты. Для того чтобы открыть полный доступ ко всем каналам, нужно купить специальную ключ карту.

Разрешение может потребоваться на установку антенны, но уже со стороны коммунальных служб. Если «тарелка» устанавливается на крыше здания или несущих конструкциях, то нужно будет получить специальный документ, который подтверждает установку спутника, а в ином случае антенну могут просто убрать и при этом человек заплатит штраф.

Если устанавливать спутниковую антенну на боковую часть здания, то есть там, где нет несущих конструкций, то можно обойтись и без разрешения, но при этом оборудование будет постоянно страдать от порывов ветра, влажности, холода. Воздействия внешних факторов значительно снижает сроки эксплуатации.

Многие жители России в основном заказывают установку спутниковой антенны через фирмы, которые берут на себя все обязательства, в том числе и получения разрешения на установку оборудования у ЖЭКа.

Общие сведения о спутниковом телевидении

Перед тем как начать установку спутниковой антенны нужно знать некоторые общие сведения, которые в итоге помогут при настройке оборудования. Для начала стоит понять, что такое геостационарная орбита. Это орбита, которая находится на высоте 35 768 километров, и равняется экватору. Именно на такой высоте, скорость Земли равняется спутнику. Фактически спутник в таких условиях стоит на месте.

Именно стояние спутника на одном месте и даёт необходимый результат, который позволяет его использовать для быстрой передачи информации. Эти сведения необходимы при установке антенны, так как её нужно будет настроить под местоположение спутника. Кроме того, грамотная настройка может помочь увеличить количество бесплатных каналов.

Иной раз может возникнуть вопрос, а можно ли поймать вещание сразу с нескольких спутников. Естественно, так как лучи подачи информации у спутников, которые находятся в космосе, часто пересекаются, но в основном каналы могут быть бесполезны. Люди настраивают спутниковые антенны чаще всего с ориентацией на свою страну и язык. Если учитывать это, то количество спутников для настройки можно будет подобрать значительно меньше. Во многих регионах может быть доступен только один спутник.

Домашнее спутниковое ТВ

При установке спутникового телевидения, как уже говорилось ранее, потребуется настройка или, как говорят, в профессиональных кругах юстировка. Это своего рода подбор тонкого угла, для того чтобы найти вещание с определённого спутника. Для человека, который

не обладает опытом в настройке спутниковой антенны, произвести подобную работу достаточно трудно. Зато можно в любом момент вызвать мастера, который сделает юстировку за считаные минуты, ведь у него уже есть и опыт, да и глаза намётаны на подбор необходимого угла.

Стоимость проведения подобных работ не слишком большая, но не стоит надеяться на то, что юстировку нужно проводить только один раз. Любой шквальный ветер или снегопад может сбить антенну, и при этом нужно будет вызывать мастера. Зачем? Можно сделать всё своими руками и набрать необходимый опыт в настройке практикой.

Рекомендации по настройке спутникового телевидения

Иной раз даже при соблюдении всех параметров настройки телевидения, вещания просто нет или можно увидеть только каналы с плохим качеством. Причина обычно в том, что антенну устанавливают в деревнях или сёлах, которые находятся в низинах и при этом не могут качественно поймать сигнал спутника, а ведь он «светит» достаточно сильно в нужную точку. Поэтому при покупке спутника, нужно проконсультироваться, о том какие спутники сможет поймать «тарелка» и выбрать приемлемый для себя вариант. После этого при настройке стоит обратить внимание на некоторые детали.

  1. Поймать частоту спутника своими руками просто не получиться, поэтому при покупке антенны клиент получает книгу с необходимыми частотами. В основном это спутники модели Sirius, которые работают на частоте 11.766 GHz. Остальные спутники работают на частотах радиусом в 10 GHz.
  2. Можно поймать и два спутника на одной частоте, и при этом не ухудшиться качество получения сигнала. Суть в том, что сигналы сразу с двух спутников будут проходить параллельно друг другу, пересекаясь только на входе в спутниковую тарелку.
  3. Скорость передачи данных зависит в основном от качества спутниковой тарелки и грамотной настройки. Чаще всего параметры скорости обозначаются буквами SR (Single Root). Рядом с аббревиатурой SR находятся цифровые обозначения, которые указывают пакеты кадров, доступные для просмотра каналов. Это специальный трафик для доступа к каналам, но его нельзя путать с телекадрами.

Выбор антенны

Выбор спутниковой антенны в основном сводится только к покупке модели с необходимым диаметром. Как правило, именно от диаметра «тарелки» в основном и зависит качество приёма вещания спутников, но если в Санкт-Петербурге может, хватит и 60 см, то для южных регионов потребуется большая длина, которая может равняться и 1,5 м.

Стоит отметить, что многие люди при выборе антенны думают, будто большой диаметр может поймать огромное количество каналов или повысить качество вещания. Нет, на самом деле, при большом диаметре тарелки каналов может и становиться больше, но их качество значительно снижается. Большая часть сигнала спутника отражается от зеркала спутников «тарелки». При выборе антенны с малым диаметром качество лучше, ведь происходит фокусировка сигнала от спутника. Кроме того, такое оборудование намного проще настраивать.

Нельзя забывать, что при покупке оборудования нужно дополнительно приобретать и мультифит. Это позволит установить несколько конверторов на одну спутниковую тарелку. Продавцы, как правило, интересуются, будет ли у оборудования одно гнездо или мультифит. Необходимо выбирать именно второй вариант, даже если в итоге будет использоваться только одно гнездо. Это не только даёт преимущество в использовании конвертора, но и при поломке одной ячейки, оборудование можно переключить в другие гнёзда.

Выбор конвертора и ресивера

Конвертор — это важная часть в любой спутниковой антенне. Как правило, это деталь подбирается отдельно к «тарелке», но какую часть работы выполняет это оборудование? Конвертер служит для того, чтобы поймать сигнал от спутника и преобразовать сильный сигнал, который пробивает атмосферные слои в лёгкий поток информации для ресивера.

Чаще всего люди приобретают конвертеры с круговой поляризацией, так как они не такие чувствительные. Кроме того, такие конвертеры позволяют поймать качественный сигнал, который не будет изменяться в зависимости от погоды на улице или из-за отклонения спутника на орбите. Важно помнить, что от выбора модели и фирмы конвертера будет напрямую зависеть качество вещания.

Ресивер напротив почти не влияет на качество вещания, и в основном его выбор сводится к стоимости и количеству функций.

Установка спутниковой антенны

В интернете можно найти достаточно большое количество всевозможных схем, которые позволяют установить спутниковую антенну, но поэтапную работу и рекомендации найти сложно. При установке антенны обязательно нужно руководствоваться рекомендациями, которые позволяют избежать ошибок.

  1. При установке важно запомнить, что трубостойка монтажной части должна быть направлена строго по вертикали в двух плоскостях. В ином случае могут возникнуть проблемы при юстировке оборудования.
  2. Установка антенны, как правило, должна производиться на месте, где нет отражающих элементов, таких как оконное стекло. Створ зеркала должен быть чистым. Геометрическая ось, как правило, не совпадает с зеркалом, поэтому его направление, немного изменено. Важно чтобы при изменении отражения, створ зеркала не смотрел на отражающие элементы.
  3. Если установка оборудования происходит в частных районах, то необходимо поднять спутниковую антенну на высоту около 10 метров. Это значительно снизит её запылённость, что в итоге улучшит качество сигнала.
  4. При креплении спутниковой антенны своими руками, многие используют обычные дюбеля, но, как правило, порывы ветра при использовании такого расходного материала, раскачивают и деформируют оборудования. Нужно использовать специальные цанговые шпильки, которые имеют диаметр 8 мм и длину около 200 мм. Кроме того, такое крепление усиливается гайками и контргайками.
  5. При монтаже трубостойки, нужно сначала установить только одну деталь. Вторая трубостойка собирается в домашних условиях. Это снижает сложность работы, и при этом будет проще выверить строгие вертикальные параметры при установке.

Порядок юстировки

Как правило, для качественной юстировки антенны нужно вынести телевизор вместе с ресивером на улице, предварительно подключив его к удлинителю. Затем:

  1. После подключения телевизора, конвертера и ресивера, нужно задать параметры ручного поиска.
  2. Включаем режим поиска сигнала.
  3. Плавно изменяется траектория спутниковой антенны вверх и вниз для того, чтобы поймать сигнал спутника. Как правило, при использовании оборудования с небольшим диаметром, измерять азимут не требуется.
  4. После того как сигнал был пойман, антенну немного наклоняют для поиска более качественного сигнала. В приоритете главное именно качество вещания.
  5. Антенну необходимо будет закрепить прочно с помощью гаек, но тут могут возникнуть сложности. Нужно закручивать гайки так, чтобы не сбился сигнал. В случае если качество вещания ухудшилось, закручивается диагональная гайка.

Заключение

Установку и настройку спутниковой антенны своими руками может выполнить даже новичок. Это позволит сэкономить большое количество денежных средств, но, главное, не совершать ошибок и делать всё точно по инструкции.

Способы подключения к телевизору спутниковой тарелки

Спутниковое телевидение имеет ряд преимуществ по отношению к обычному эфирному или кабельному. Во-первых, это гораздо большее количество каналов – развлекательных и познавательных, для взрослых и детей, где каждый человек сможет найти для себя что-то интересное. Во-вторых, это высокое качество изображения и звука. Установка оборудования для показа спутникового телевидения обычно проводится за отдельную плату поставщиком услуг, но, зная правильную последовательность действий, можно подключить спутниковую тарелку к телевизору самостоятельно.

Спутниковое оборудование – функционал и установка

Как известно, спутник, выбранный пользователем на свое усмотрение (обычно это Sirius 5. 0E, Amos 4.0W, Hotbird 13.0E или другие), передает сигнал. Задача спутниковой тарелки – отразить его на конвертер, который полученные данные преобразует и, в свою очередь, посылает на приставку. И только ресивер отправляет сигнал на ТВ-приемник через кабель.

Что нужно для монтажа тарелки

В обычный комплект для монтажа спутниковой тарелки входят следующие элементы.

  1. Тарелка для перевода сигнала со спутника на конвертер. Минимальная диагональ – 60 см, максимальная – 120 см. Необходимый размер зависит от местности, где производится монтаж, а также от преград, расположенных перед тарелкой.
  2. Кронштейн (выбирается в соответствии с диагональю тарелки), анкера для крепления.
  3. Конвертер или головка. Устройство предназначено для преобразования отраженного от тарелки сигнала и дальнейшей передачи его на приставку.
  4. Дисек, который служит для объединения двух или более конвертеров.
  5. Телевизионный кабель.
  6. Ресивер. Чтобы смотреть бесплатные каналы, можно приобрести самую простую приставку. Если же планируется просмотр платного контента, то потребуется ресивер с приемником карт.
  7. F-разъемы, необходимые для присоединения кабеля.

Установка тарелки

Спутниковые тарелки следует устанавливать в легкодоступном месте. Это нужно, чтобы всегда иметь возможность ремонтировать или регулировать оборудование.

Важно! Антенну изначально нужно направить на юг. На ее пути должны отсутствовать всевозможные преграды: здания, ветки, деревья и подобные, так как такие препятствия существенно ухудшают качество получаемого сигнала.

В комплекте с оборудованием всегда идет инструкция, и собирать тарелку нужно в соответствии с рекомендациями, изложенными в данном документе. При этом в процессе монтажа следует учитывать следующие немаловажные моменты:

  • кронштейн с антенной должен быть очень прочно зафиксирован на стене, чтобы сильный порыв ветра не сорвал и не повредил оборудование;
  • правильный монтаж кронштейна предполагает направление конвертера вниз;
  • кабель должен быть герметизирован и надежно закреплен стяжками и изолентой;
  • монтировать нужно так, чтобы спутниковая тарелка свободно вращалась во всех плоскостях, что требуется для удобства настройки.

Подсоединение к телевизору напрямую

Современные телевизионные панели оснащаются тюнером DVB-S2, позволяющим обойтись без ресивера для получения спутникового вещания. Стоит знать, что подключенный таким образом ТВ будет ловить бесплатные телеканалы, но только на иностранном языке.

Для просмотра отечественных каналов потребуется CAM-модуль, который подключается к телевизору через разъем PCMCIA. Его можно купить отдельно или вместе с пакетом спутникового телевидения у любого из многочисленных операторов, будь то Триколор ТВ, МТС или НТВ ПЛЮС.

Чтобы подсоединить данную антенну к ТВ-приемнику напрямую, следует телевизионный кабель, оборудованный F-разъемом, вставить во вход «LNB Satellite In». Далее следует выполнить настройку каналов. На телевизионных панелях LG, Samsung, Philips, Sony Bravia, Toshiba, Panasonic и других производителей этот процесс очень похож, отличия будут лишь в интерфейсе меню и в названиях.

Итак, после подключения антенны, нужно включить телевизор, открыть настройки и выполнить автоматический поиск каналов. Обязательно нужно отметить спутник в качестве источника сигнала, после чего появится возможность выбрать необходимый сателлит. Далее, если планируется просмотр только бесплатного контента, нужно указать, что зашифрованные каналы необходимо пропустить. После завершения поиска можно будет приступить к просмотру спутникового телевидения.

Телевизоры со встроенным ресивером имеют ряд преимуществ. Во-первых, это отсутствие проводов, соединяющих телевизионную панель и приставку, а во-вторых, это удобство управления, потому что в данном случае используется один пульт вместо двух, которые обычно требуются при подключении антенны через отдельную приставку.

Подсоединение к телевизору через ресивер

Самым простым и наиболее распространенным способом подсоединения спутникового оборудования к телевизору является подключение через ресивер. Для присоединения приставки к телевизионной панели можно использовать следующие разъемы:

  • антенный вход;
  • RCA, он же «тюльпан» — для передачи аналогового сигнала;
  • компонентный разъем;
  • SCARD;
  • HDMI.

Важно! Подсоединение приставки к ТВ-приемнику через тюльпан или телевизионный кабель со стандартным штекером для антенны либо F-разъемом обеспечивает изображение низкого качества. Наилучшую картинку можно получить при подключении через HDMI. А от конвертера к ресиверу сигнал передается через телевизионный кабель с соединением через F-разъем.

Кроме основного предназначения, внешний ресивер выполняет ряд дополнительных функций, например, воспроизведение фото, видео или аудио с флэшки или жесткого диска, подключение телевизора к сети Интернет и т.д.

Поиск спутника и настраивание каналов

После того, как подсоединены все кабели, телевизор и ресивер включены, а спутниковая тарелка установлена и направлена на юг, можно начать настройку антенны.

При нескольких конвертерах

Если подключено несколько конвертеров, начать работу нужно со среднего, настроив его на сателлит Sirius. Последовательность действий будет иметь следующий вид.

  1. У ресивера нужно установить частоту 11766, скорость 27500 и «Н» поляризацию. На экране появятся 2 полосы: красная, которая свидетельствует о подключении тарелки и поступлении сигнала со спутника, и желтая, обозначающая уровень этого потока. Когда антенна выставлена правильно, первая полоска будет находиться на отметке 40%.
  2. Чтобы настроить уровень сигнала, который первоначально находится на отметке 0%, нужно тарелку антенны направить вверх и максимально повернуть влево. Далее, плавно поворачивая антенну вправо, нужно найти наилучший сигнал.
  3. При отсутствии результата следует опустить антенну на 2-3 мм и повторить действия, описанные выше.
  4. Антенну нужно опускать все ниже, пока желтая полоса не достигнет отметки в 21%.
  5. Запомнив позицию, следует незначительно опустить антенну, повернуть вправо и проверить, не улучшится ли сигнал. При ухудшении — вернуть антенну в первоначальное направление, повернуть налево, опустить и поднять. Проверить нахождение полоски. Действия требуется выполнять до тех пор, пока сигнал не улучшится до 40%.
  6. Далее нужно перейти к настройке конвертера. Плавно вращая его по часовой стрелке, а затем против, нужно добиться перемещения желтой полосы до отметки в 65-70%. При таком уровне сигнала на качество изображения не будут влиять осадки, ветер и иные погодные условия.

Аналогичным образом нужно настроить оставшиеся два конвертера: первый настраивается на спутник Amos, частота 10722, скорость 27500, «Н» поляризация, а второй – на сателлит Hotbird, частота 11034, скорость 27500, «V» поляризация.

Настраивание каналов

Аналогичен процесс настройки спутниковых антенн на любые другие сателлиты, по желанию пользователя. Для этого потребуются данные об их расположении и примерной частоте.

После завершения настройки антенны и достижения хорошего уровня сигнала можно начинать поиск каналов на приставке. Для этого требуется запустить сканирование, после завершения которого появится список всех доступных каналов.

Нюансы подключения

При установке и подсоединении спутникового оборудования имеется ряд нюансов, которые нужно учитывать. Основные из них будут рассмотрены ниже.

Подсоединение F разъема

Телевизионный кабель крепится ко всем устройствам при помощи F-разъема. Чтобы его подсоединить, сначала следует срезать верхнюю изоляцию на 10-15 мм и отогнуть на кабель находящуюся под нею экранирующую оплетку. Затем нужно срезать второй слой изоляции и открыть центральную жилу.

Далее требуется накрутить F-разъем на телевизионный кабель поверх экрана таким образом, чтобы сердцевина кабеля выступала за его край на 2-3 мм. Потом необходимо обрезать выступающую за края F-разъема экранирующую оплетку. Подготовленный таким образом кабель присоединяется к конвертеру, телевизору или дисеку.

Подсоединение Diseqc

Diseqc (или дисек) – устройство, которое требуется для подключения нескольких конвертеров. От каждого конвертера к дисеку нужно подвести кабель и соединить при помощи F-разъема. Таким же способом кабель от Diseqc крепится к ресиверу.

Совет! Дисек должен быть тщательно спрятан от попадания влаги во время выпадения осадков. Места соединения кабеля не нужно обматывать изолентой, поскольку это приведет к образованию пара. Лучше использовать термоусадку, она гораздо плотнее прилегает к кабелю и F-разъему.

Схемы подключений мультисвитчей

Мультисвитч или переключатель – это устройство, предназначенное для размножения сигнала от одной тарелки на несколько приемников, будь то ресивер или телевизор, и при этом обеспечить устройствам независимый просмотр различных каналов в разных поляризациях.

На заметку! Некоторые мультисвитчи позволяют пустить к одному ТВ-приемнику сигнал с нескольких независимых спутниковых тарелок, а также с эфирной уличной или комнатной антенны.

Длина кабеля от антенн до мультисвитча может достигать до 50 метров, а от переключателя к ресиверам или телевизорам – до 100 метров. При большой длине или множестве стыков рекомендуется использовать усилители, они помогут компенсировать потерю сигнала.

Схема подключения выглядит следующим образом. К мультисвитчу сходятся провода от всех антенн, подсоединяются, после чего от переключателя отходит кабель к подключаемым устройствам (приставкам либо телевизионным панелям). Их количество может варьировать о 4 до 80.

Сборка мультифида

Мультифид является устройством, которое используется при установке дополнительных конвертеров на спутниковой антенне для достижения правильного угла и требуемой высоты по отношению к центральной головке. Применение нескольких конвертеров актуально, когда спутники находятся поблизости друг от друга, а угол между ними не больше 10°. При этом основной конвертер настраивается на спутник, от которого поступает слабейший сигнал, ведь на дополнительные головки работает только часть антенного отражателя.

Наиболее распространены в РФ антенны Супрал. Сборка мультифида для них выглядит следующим образом:

  • хомут, собранный из двух половинок, крепится на конвертер и стягивается соединительным болтом;

  • хомут с головкой крепится на одну из планок, после чего его нужно затянуть болтом;
  • планка с закрепленным хомутом и пустая планка устанавливаются в регулировочную скобу перпендикулярно и стягиваются винтами;
  • в держатель головки на спутниковой антенне фиксируется свободная регулировочная скоба, а в нее под углом 90° вставляется планка с собранным мультифидом.

Расположение мультифида по отношению к центральному конвертеру зависит от того, где находятся спутники. Для регулировки затягиваются или ослабляются винты на скобах. После того, как конвертеры настроены, нужно тщательно затянуть все соединения.

Частые ошибки и пути их решения

При подключении спутникового телевидения часто допускаются следующие ошибки.

  1. Неправильно выбранный диаметр тарелки антенны. Это может привести к ухудшению качества сигнала во время смены погодных условий. Для устранения проблемы стоит заменить тарелку.
  2. Неправильная установка траверсы для крепления конвертеров. Она должна быть закреплена не сверху кронштейна, а под ним, в противном случае могут возникнуть проблемы с сигналом даже на основной головке.
  3. Применение проходных розеток. В этом случае сигнал может полностью пропасть. Их следует заменить на оконечные, идущие в комплекте с телевизионными.
  4. Использование разветвителей. Они подходят только для аналогового ТВ. Обычно спутниковые каналы транслируются в двух поляризациях, которые разветвитель не в состоянии пропустить. В результате часть контента на одном из телевизоров будет недоступна.
  5. Множество соединений и дешевый кабель. Это также ведет к потере или ухудшению сигнала.
  6. Изоляция дайсека полиэтиленовым пакетом или использование изоленты для обмотки стыков. Все это приведет к образованию конденсата. Для соединений лучше воспользоваться термоусадкой, а дайсек рекомендуется убрать во влагозащищенную коробку.
  7. Обмотка F-разъемов изолентой. Их также лучше закрыть термоусадкой, чтобы избежать образования влаги и, как следствие, ржавчины. На свободный выход дайсека нужно одеть защитный колпачок.

Как видно, установить спутниковую антенну своими руками под силу каждому человеку. Главное – знать правильную последовательность действий и не допускать ошибок, которые постоянно встречаются при монтаже такого оборудования.

Самые продаваемые телевизоры 2018 года

Телевизор LG 43UK6200 на Яндекс Маркете

Телевизор Sony KD-55XF9005 на Яндекс Маркете

Телевизор LG 49UK6200 на Яндекс Маркете

Телевизор Sony KD-65XF9005 на Яндекс Маркете

Телевизор LG OLED55C8 на Яндекс Маркете

Инструкция по самостоятельной установке комплекта спутникового телевидения

Устанавливаем комплект спутникового ТВ. От теории к практике.

Советы по выбору комплекта спутникового ТВ.

У обычных, неподготовленных, пользователей существует мнение, что самостоятельно установить и настроить спутниковую систему почти нереально. На самом деле это не так. Ниже ― простая инструкция для ''чайников'', о том, как самостоятельно установить и настроить спутниковую антенну без расчетов, сатфиндеров и прочих атрибутов профессионалов. Если Вы – профессиональный установщик, то нижеприведенный материал вряд ли будет представлять для Вас интерес.

Хоть любую информацию сейчас можно найти в интернете, мы попытаемся собрать всю основную информацию, полученную нами, на одной странице ― для удобства. Просто попытаемся простыми словами и с картинками рассказать, как устанавливать и настраивать спутниковую антенну. Сразу скажу, рассматривать будем только установку офсетной не поворотной антенны, а не прямофокусной или моторизованной.

Самостоятельным выбором комплектующих и самостоятельной установкой можно сэкономить немалую сумму. Чем отличается установка и настройка системы "на глаз" от профессиональной установки? Почти ничем. Профессионал все делает на автомате, хорошо рассчитанные движения и порядок действий плюс наличие всего необходимого под руками (что позволяет значительно сэкономить время), ну а все остальное: система крепления и принцип настройки антенны ― такие же.

Предупреждение: все работы, связанные с высотой и электричеством, опасны для жизни!!! Если хоть что-то вызывает малейшие опасения, не рискуйте, доверьтесь профессионалам !!! Самостоятельную установку вы производите на свой страх и риск!!! В любом случае помните о технике безопасности и о том, что все опасные высотные работы выполняют только профессионалы при наличии проверенных страховочных приспособлений !!!

Список основных понятий.

Телевизионный спутник - космический аппарат, находящийся на геостационарной орбите Земли и посылающий телевизионный сигнал на определенную территорию Земли посредством транспондера. Все спутники находятся в плоскости экватора, поэтому находятся на одной широте, но различаются по долготе. Кроме названия имеют еще и обозначение долготы. К примеру, Amos 4W означает, что спутник называется Amos и находится на 4-м градусе западной долготы (W-это West, Запад в переводе). Hotbird 13E ― спутник Hotbird, находится на 13-м градусе восточной долготы (E-это East, Восток). Исходя из того, что спутники "закреплены" в определенных точках на орбите, они имеют и определенные зоны покрытия территории Земли.

Транспондер - приемопередатчик, находящийся на спутнике. Характеризуется шириной и направленностью посылаемого луча и частотой вещания. Вещание ведется в двух основных диапазонах ― C-Band и Ku-Band. В диапазоне C (4 ГГц) вещают в основном американские и российские спутники, в диапазоне Ku (10.700-12.750 ГГц) ― европейские. Вещание ведется в линейной или круговой поляризациях, которые в свою очередь различаются на вертикальную (V) и горизонтальную (H) для линейной поляризации и левую (L) и правую (R) для круговой поляризации. Когда говорят "сигнал c транспондера 11766H", подразумевают транспондер, вещающий на частоте 11766Мгц с горизонтальной поляризацией. Транспондеров на спутнике бывает от нескольких до десятков штук .

При чтении далее, не пугайтесь незнакомых слов и терминов, на самом деле все предельно просто! У Вас обязательно получится!

Спутниковая антенна - основной элемент спутниковой системы абонента для получения сигнала со спутника. Если сказать простыми словами-антенна “собирает” слабый отраженный спутниковый сигнал по всей своей поверхности и фокусирует его в определенную точку, в которой устанавливается конвертор. Наиболее распространенные антенны ― прямофокусные и офсетные. Прямофокусные представляют собой параболическое зеркало с фокусом в геометрическом центре, офсетные же имеют смещенный фокус (ниже геометрического центра антенны). Соответственно, конвертор у прямофокусной антенны установлен по центру, у офсетной ― смещен к низу. Наибольшее распостранение у обычных пользователей получили именно офсетные антенны. Они дешевы, просты в установке и настройке. Производятся антенны различных диаметров и из различных материалов. Материал, как правило ― либо алюминиевый сплав, либо сталь. Бывают антенны неповоротные (жестко закрепленные) и антенны с актуатором (мотоподвесом). Мотоподвес поворачивает антенну на заданные углы и позволяет принимать сигнал с огромного количества спутников, находящихся в зоне видимости. Настраиваются последние для новичка не очень просто. Размер антенны выбирается индивидуально, в зависимости от мощности сигнала необходимого для просмотра спутника. Диаметр антенны необходимо подбирать с некоторым запасом, поскольку атмоферные осадки (сильный дождь, снег) создают существенные помехи спутниковому сигналу. Особенно это касается Ku-диапазона. Но при этом не нужно входить в крайности ― если антенны диаметром 0,9м вполне хватает, совсем необязательно покупать антенну 1,2м ― она и весит больше и ее площадь больше подвержена воздействию ветра.

Конвертор (головка) - устройство, предназначенное для получения сигнала спутника, отраженного от антенны и устанавливаемое на соответствующем держателе в фокусе антенны. Основное предназначение конвертора ― преобразовать частоту принимаемого спутникового сигнала (к примеру, для Ku-диапазона она от 10.7 до 12.75 ГГц) до промежуточной (900 ― 2150 МГц), при которой затухание передаваемого в кабеле сигнала будет меньше. Поскольку мощность принимаемого спутникового сигнала очень мала, вторая важная задача конвертора ― усилить ее до приемлимого уровня для приемного тракта ресивера. Поскольку любой конвертор вносит в сигнал свой уровень шумов, но является при этом малошумящим-его еще называют LNB (Low Noise Block). Конверторы бывают предназначенными для работы в линейной поляризации или круговой и выбираются в зависимости от того, в какой из поляризаций вещает спутник (к примеру популярные пакеты НТВ+ вещаются в круговой поляризации и универсальный конвертор линейной поляризации, несмотря на название "универсальный"-не годится для приема). Если конвертор универсальный-он переключается на заданную поляризацию напряжением 13/18 В, подаваемым ресивером. 13 В ― вертикальная поляризация, 18 В ― горизонтальная.

Есть один нюанс: конверторы бывают с 1-м выходом, 2-мя, 4-мя, 8-ю. Исходя из того, сколько независимых точек просмотра будет установлено, конвертор с соответствующим кол-вом выходов должен быть установлен, поскольку все выходы конвертора независимые.



Мультифид (крепление) - держатель для дополнительного конвертора. Поскольку спутники расположены на геостационарной орбите сравнительно близко друг от друга (по определенным меркам), возможен одновременный прием сигнала на одну антенну при помощи мультифида с нескольких рядом расположенных спутников. Классический пример-3 спутника (Hotbird 13E, Astra 4.8E, Amos 4W), принимаемые на 1 неповоротную антенну. Как правило, на основном (фокусном) держателе антенны устанавливается конвертор, настраиваемый на Astra 4.8E, на 1-м мультифиде- конвертор на Hotbird 13E, на 2-м мультифиде ― конвертор на Amos 4W.

Дисек (DiseqC) - это устройство, переключающее сигнал с нескольких конверторов на 1 кабель. Поскольку одновременно ресивер может принимать сигнал лишь с одного спутника, соответствующий этому спутнику конвертор должен быть подключен к ресиверу. Именно этим и занимается дисек ― он подключает к ресиверу необходимый в данный момент конвертор. Дисеки бывают разные, рассчитанные на работу по определенному протоколу. Протокол DiseqC 1.0 является однонаправленным и используется при кол-ве конверторов не более 4. DiseqC 2.0 ― то же самое, только двунаправленный и совместим с 1.0. DiseqC.  1.1 используется для подключения большего количества конверторов. Протокол 1.2 используется для управления позиционером.

К входам и выходу дисека подключается коаксиальный кабель через разъёмы F-коннекторы. Кабель обязательно должен иметь волновое сопротивление 75 Ом, сделан из качественных материалов, выдерживающих серьезные температурные перепады и имеющим хорошую экранирующую оплетку.

Спутниковый ресивер - устройство, принимающее спутниковый сигнал с конвертора и выводящее его на телевизор в виде привычной картинки со звуком. Выбор ресивера ― самое непростое занятие при выборе спутниковой системы. Ресиверы бывают как для открытых некодированных каналов (FTA), так и для кодированных, с картоприемниками, со слотами для дополнительных модулей декодирования, с эмулятором, с различными видео выходами, с жестким диском и другими полезными и не очень функциями. Есть один немаловажный момент: сегодня активно вводится в эксплуатацию спутниковое вещание в HD формате (видео высокого разрешения) и в MPEG4. Ресиверы, поддерживающие данные форматы, стоят дороже обычных. Поэтому перед покупкой спутниковой системы нужно определиться, какой контент вы будете смотреть и какой вам для этого нужен ресивер. Дешевые ресиверы, как правило, не отличаются высоким качеством изображения и звука, большой функциональностью и быстрым переключением каналов. Хотя бывают и исключения.

Во всех современных ресиверах имеется эмулятор. Как видно из его названия ― эмулятор предназначен для программного эмулирования работы смарт-карты. Для чего это нужно? Огромное количество каналов с разных спутников защищены кодировками. Кодировки бывают различные ― Viaccess, Seca, Irdeto, Nagravision, Biss и т.д. К примеру ― вещается какой-то пакет каналов в кодировке Biss и вы хотите его смотреть (антенна настроена на нужный спутник), но при этом у вас нет смарт-карты. Тогда ищете в своем ресивере программный эмулятор (обычно это прописано в недокументированных возможностях) и включаете его. Вводите ключи доступа канала ― и если все в порядке ― смотрите его. Как правило, эмуляторы в современных ресиверах поддерживают несколько кодировок. Еще одно применение эмулятора ― явление, именуемое в народе ''шаринг'' или "кардшаринг" (подробнее о нём в другой нашей статье). При выборе ресивера следует обращать внимание на доступность и регулярность выходящего программного обеспечения. Проще говоря ― прошивки. В новых прошивках, как правило, убираются возникающие ошибки, добавляются параметры спутников, транспондеров, новые коды для работы эмулятора и т.д.

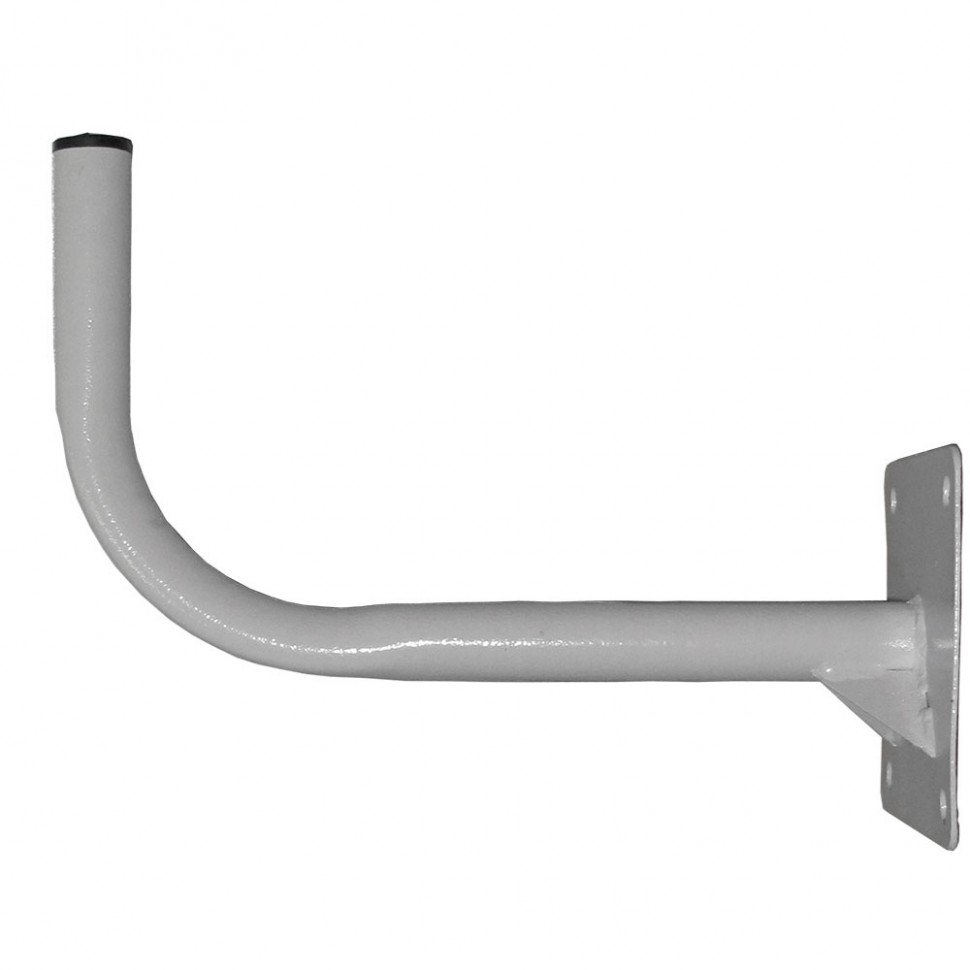

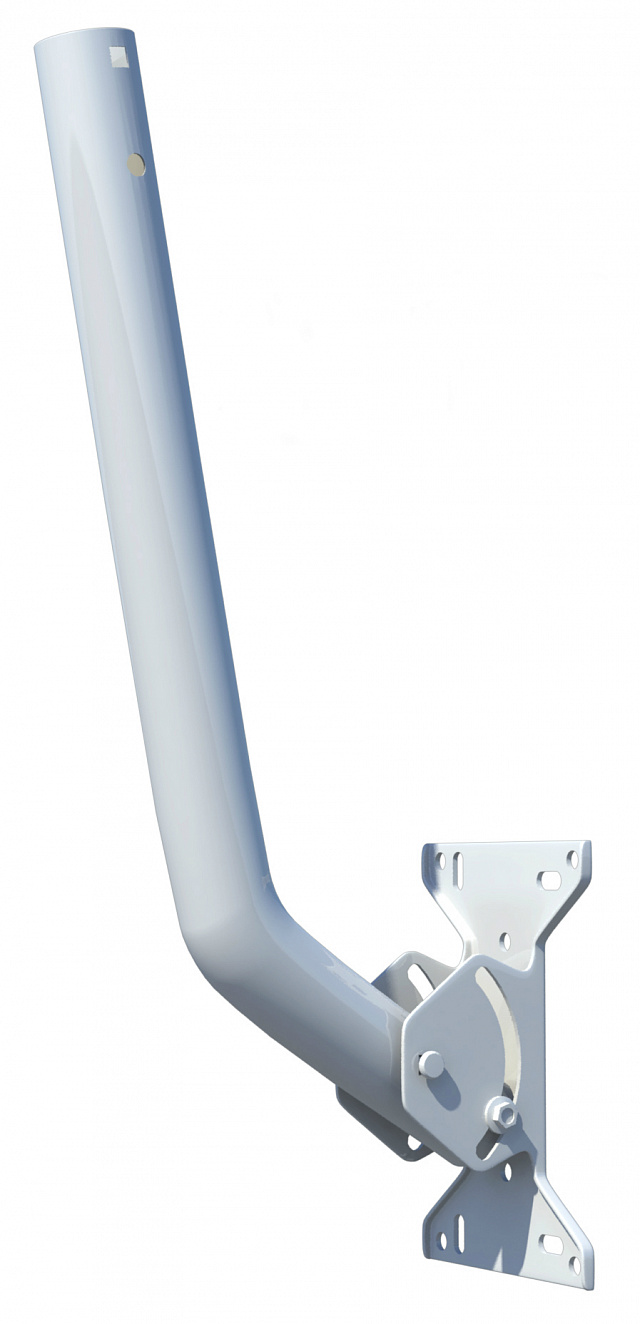

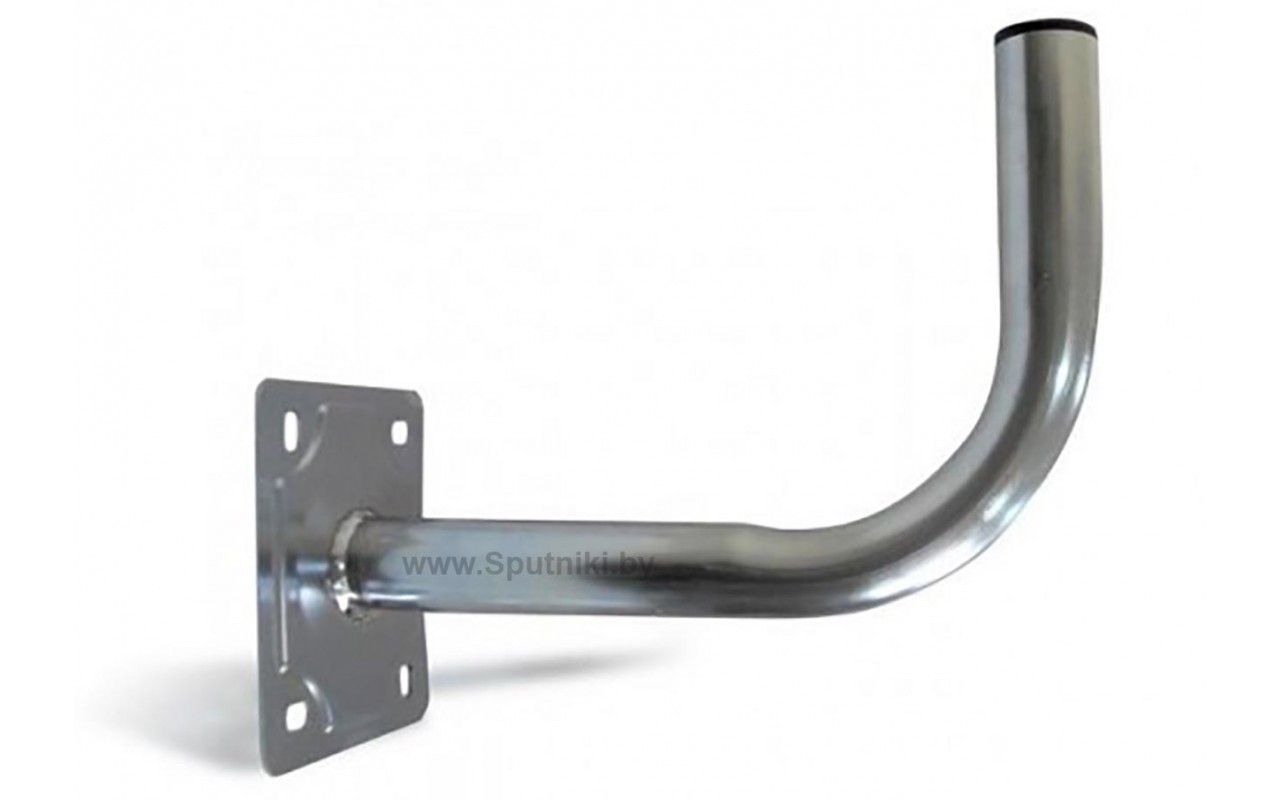

Кронштейн антенны - простой металлический держатель, который крепится к стене (как правило) и к которому крепится антенна. Должен быть сделан максимально надежно, чтобы ветер не сорвал антенну.

Анкерный болт – покажем, как он выглядит:

Он состоит из стакана и находящимся внутри него болта. Болт имеет резьбу под гайку с одной стороны и утолщающийся конус ― с другой. Именно так, как на рисунке, слева-направо, аккуратно, чтобы не повредить резьбу под гайкой, его вбивают в просверленное отверстие. Гайку рекомендуем при этом послабить, но не откручивать до конца, иначе болт рискует полностью провалиться внутрь отверстия ― потом не достанете. То же касается и надевания на болты кронштейна (гайки при этом все равно придётся снять) – следите, чтобы болты не провалились вовнутрь стакана, рекомендуем их перед надеванием кронштейна максимально потянуть на себя или немного притянуть гайкой ― чтобы конус немного вошел в стакан и болты не шатались. Стакан должен быть заподлицо со стеной, а резьба с гайкой, соответственно ― снаружи отверстия. Принцип работы анкерного болта состоит в следующем: когда гайка начинает затягиваться ключом, она тянет болт внутри стакана наружу за счет резьбы. Находящийся на конце болта конус входит в стакан и максимально распирает его внутри отверстия. В итоге вырвать такой болт из стены ― задача нереальная. Именно поэтому вешать кронштейн рекомендуется на самораскрывающиеся анкерные болты, а не на шурупы с пластиковыми дюбелями. Впрочем, выбор крепления ― личное дело каждого.

При установке на балконе можно вообще просверлить стену и продеть через нее нарезанные резьбой (шпили) прутки соответсвующей длины. Закрепляются с обеих сторон гайками. Если решите тарелку крепить на трубу, то кронштейн и анкера Вам вообще не нужны. Учитывайте диаметр хамута, с помощью которого крепится антенна.



Выбор комплекта.

Нам нужно определиться с тем, какой контент и с каких спутников смотреть (в другой нашей статьи можно посмотреть списки наиболее популярных в наших местах каналов), а так же определимся с диаметром антенны.

Наиболее популярные в Украине комплекты и спутники:

Комплект «МИНИМУМ» принимает сигнал с одного спутника ― Astra 4. 8E. Для приёма сигнала с этого спутника, достаточно диаметра антенны всего 0,6м.

Комплект «БАЗОВЫЙ» на 3 спутника предназначен для приёма сигнала со спутников Amos 4W, Astra 4.8E, Hotbird 13E – принимают на одну антенну. Для приёма с данных трёх спутников, обычно вполне достаточно тарелки 0,85м. (в ширину она 90 см.)

Комплект «РАСШИРЕННЫЙ» на 4 спутника позволяет принимать сигнал с предыдущих спутников (Amos, Astra, Hotbird), но ещё и с российского спутника LMI 75E (он же ABS1). Для данного комплекта предназначено две антенны, диаметра 0,85м которых будет вполне достаточно.

Комплект «МАКСИМАЛЬНЫЙ» принимает сигнал со всех 5 спутников – наиболее популярных в Украине! Помимо приёма всех предыдущих спутников, этот комплект принимает ещё один российский спутник ― Yamal 102 90E. Для большинства регионов Украины достаточно второй антенны 0,85м, но возможен слабый сигнал и проблематичен просмотр в плохую походу. Есть смысл рассмотреть вариант с антенной большего диаметра.



Рассмотрим основные компоненты комплектов для приёма спутникового ТВ:

- Офсетная антенна

- Ресивер

- Универсальный конвертор линейной поляризации

- Мультифид

- Дисек ― переключатель сигнала с конверторов в 1 кабель, подключаемый к ресиверу.

- F-коннектора – разъёмы, накручивающиеся на кабель.

Возможно дополнительно приобрести понадобится:

- Кронштейн для антенны

- Коаксиальный антенный кабель, волновое сопротивление 75 Ом.

- Анкерные болты либо дюбеля.



Самостоятельная установка комплекта спутникового ТВ.

Антенна должна быть установлена в зоне прямой видимости юго-западного направления (для комплектов на 1-3 спутника) и в восточном направлении (для дополнительной тарелки на 4-й и 5-й спутники). Прямой ― значит что перед антенной не должно быть никаких препятствий в виде домов, деревьев и прочего. Именно по этой причине наиболее оптимальные места для установки антенн ― балконы и крыши.         Что понадобится при установке комплекта, к примеру, на крыше кроме антенн с их креплениями:

  • Перфоратор со сверлами с победитовыми наконечниками. Диаметр сверла выбирается чуть меньше, чем диаметр анкерного болта. Намного меньше – нельзя ― анкер не войдет в стену. Больше ― будет "болтаться" и его толком не получится затянуть.
  • Крестовидная отвертка.
  • Ключ на 10.
  • Ключ на 13.
  • Разводной ключ.
  • Молоток.
  • Нож для резки бумаг (для зачистки кабеля под коннекторы).
  • Кусачки.
  • Ресивер с пультом.
  • Маленький телевизор.
  • 220В с удлинителем на 3 розетки.

Самые интересные вопросы ― куда направлять антенны? Как определить направление? Как настроить антенны без сатфиндера (прибор для настройки спутниковых антенн ― стоит от 80 грн)? Поскольку мы производим настройку "на глаз", то можно определить направление логически ― просто посмотреть куда направлены антенны на соседней крыше и повернуть в том же направлении:) Но есть много способов определить направление, в котором Вам нужно установить антенны, даже не отходя от компьютера.  К примеру, можно воспользоваться сервисом для определения направления спутника находящимся по адресу:

www.dishpointer.com Заходим, вводим свой нас. пункт в поле "Your location"

Находим место установки тарелки и ставим туда метку.

В нижнем поле выбираем спутник, видим направление на него и всё, что может мешать приёму.

Тут же указан угол наклона. Зная его, по картинке определяем расстояние до препятствия и прикидываем, мешает его высота или нет.

Всё очень удобно.



Антенна с 3-мя конверторами направленная на юго-запад ― Astra, Hotbird, Amos. Левее её с одним конвертором – НТВ-шная антенна, смотрящая на юг. Если же у вас таких ориентиров нет, то дело хуже. Нужно определить южное-западное направление направлять антенну туда. Еще раз непременное условие ― перед антенной ни в коем случае не должно быть никаких видимых преград в направлении спутника! Кроме всего прочего ― в ситуации, когда антенна устанавливается под чьими-то балконами или козырьками ― следите, чтобы потоки воды или снега с верхнего козырька не попадали прямиком на вашу антенну.

Рассмотрим настройку комплекта «БАЗОВЫЙ» с 3-мя конверторами на Astra, Hotbird, Amos. Комплект «МИНИМУМ» настраивается как и «БАЗОВЫЙ», но немного проще, так как настраивается всего одна голова на спутник ASTRA. Установку дополнительной тарелки для комплектов «РАСШИРЕННЫЙ» и «МАКСИМАЛЬНЫЙ» ― рассмотрим чуть ниже.



И так, определяем место установки, делаем отверстия под кронштейны, просверлив их перфоратором, забиваем внутрь анкеры и закрепляем кронштейны. Подробно останавливаться на фиксации кронштейнов не будем ― с этим все понятно, работа ― механическая. Единственное условие – кронштейн устанавливается строго вертикально, желательно по отвесу.

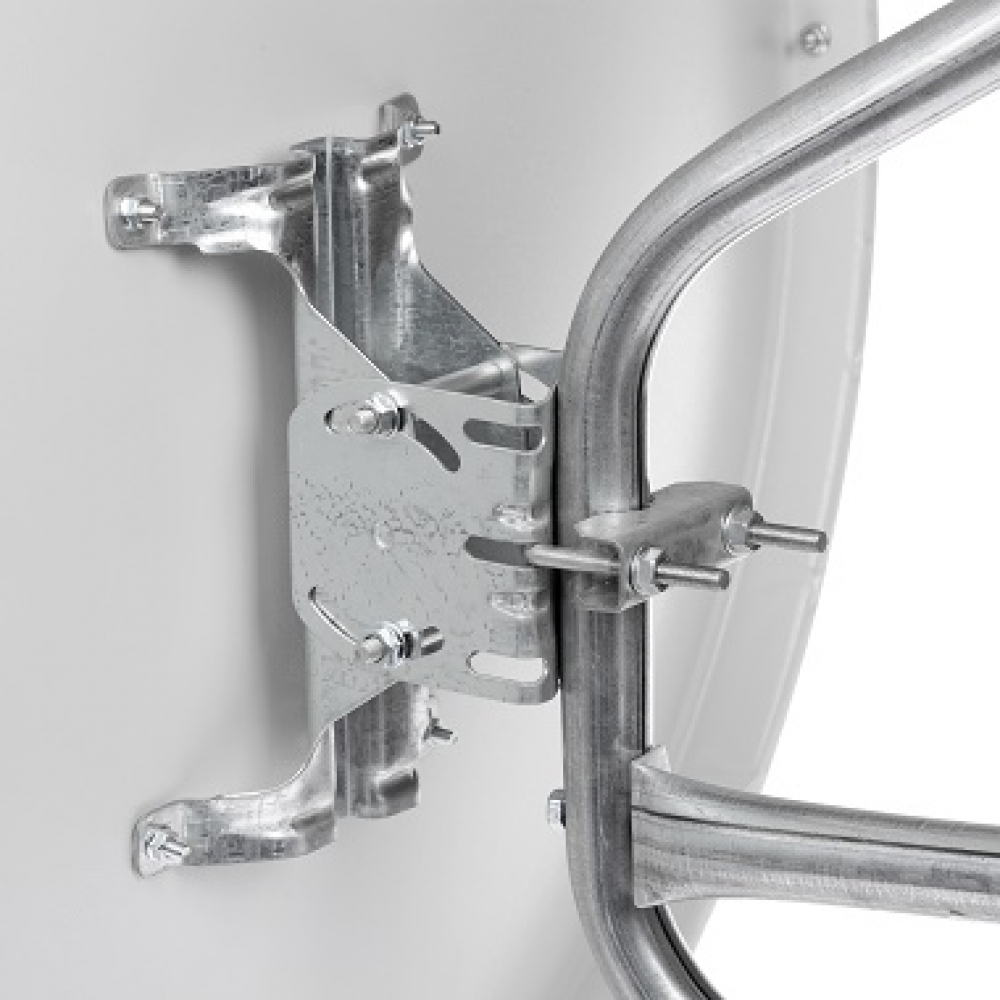

Дальше на кронштейны "надеваем" антенны, вот крепление одной из них (они идентичны) :



На приведенном ниже фото антенна уже в сборе, с конверторами, кабелем и т.д. Изначально просто собирается антенна, вешается на кронштейн, а конверторы с кабелем крепятся уже потом.



Для настройки антенны в вертикальной и горизонтальной плоскостях требуется зажимать крепление настолько, чтобы антенна самостоятельно не изменяла свой наклон, но при этом ее с некоторым усилием можно было перемещать в плоскостях. Вот эти гайки до окончательной настройки сильно не затягиваются:

Не зажатый левый винт дает настраивать антенну в вертикальной плоскости, 2 не зажатых правых ― поворачивать антенну относительно кронштейна в горизонтальной плоскости.



Далее на центральный держатель конвертора антенны надеваются оба мультифида, во все держатели вставляются конверторы, и все затягивается так, чтобы конверторы в мультифидах можно было с некоторым усилием поворачивать во всех плоскостях (кабели к конверторам подключаются позже). На фото ниже видно что собой представляют мультифиды и как они крепятся:

После этого начинается процесс настройки. К центральному конвертору прикручивается F-коннектором отрезок кабеля пару метров длиной, второй конец кабеля прикручивается к ресиверу.

Немаловажный момент ― при накручивании на кабель F-коннектора необходимо тщательно следить, чтобы тонкие проводнички экранирующей оплетки кабеля не замкнулись с центральной жилой, иначе можно вывести из строя ресивер!

Ресивер подключается к телевизору, только после этого включается питание 220В. Включаем телевизор, ресивер, заходим в меню Установка-Поиск каналов.

Ресиверы в комплектах поставляются с самым актуальным ПО, свежими ключами и списками каналов!

Внимание! В различных ресиверах, меню разное, но принцип настройки всё тот же!

В списке спутников слева выбираем Astra 4.8E (старое название Sirius) ― именно на этот спутник будет настроен жестко закрепленный центральный конвертор. Справа в меню выбираем:

LNBP: Вкл. (включить питание конвертора)

LNBP Type : Universal (универсальный тип конвертора)

LNBP Freq : 10600/9750 (указано на конверторах)

22Khz: Авто (сигнал для переключения дисека)

DISEqC : None (так и оставляем, поскольку сигнал подключен пока напрямую, а не через дисек)

Далее желтой кнопкой пульта заходим в подменю «Транспондер» и выбираем транспондер, на котором буду искать сигнал (советуем заранее выписать себе список транспондеров с различными поляризациями и РЕАЛЬНО РАБОТАЮЩИМИ бесплатными каналами (FTA):

Спутник

Транспондер

Канал для визуальной проверки

Astra 4. 8E

11766 H

Novy Kanal, 5 Kanal (Ukraine) настройка

Astra 4.8E

12130 H

ТРК Украина



Hotbird 13E

12597 H

1 TV rus Europe (1-й Россия)

Hotbird 13E

11034 V

RTR Planeta



Amos 4W

10722 H

1+1

Amos 4W

10759 H

STB, Tonis, MTV Ukraine



Yamal 102 90E

11094 V

RENTV,  CTC

Yamal 102 90E

11057 V

TNT



ABS1/LMI1 75E

12640 V

NTV

Вначале настраиваем транспондер 11766H, вещающий на частоте 11766МГц с горизонтальной поляризацией. Для удобства, качество сигнала можно вывести на полный экран кнопкой Info. Ориентироваться будем по нижней шкале "Качество":

Что мы видим на этом фото? Безрадостную картину-качество сигнала-0 ! Собственно говоря, а чего следовало ожидать? Антенна ведь пока "смотрит" в сторону спутника очень приблизительно.

Дальше наступает самый непростой момент, требующий небольшой выдержки ― это настройка антенны в плоскостях. Почему необходима выдержка ― буквально несколько миллиметров, и сигнала не будет. Не то что он будет плохим, а его не будет вовсе! Настройка заключается в следующем -необходимо установить антенну в некотором вертикальном положении.

Для настройки центрального конвертора нам нужно очень-очень плавно вращать антенну в горизонтальном направлении и при этом внимательно смотреть на шкалу качества, вначале -в одну сторону, и если шкала не меняется с 0, то в другую. Когда обнаруживается, что шкала качества выросла хотя бы до 10-15, это уже первая удача, можно остановиться и передохнуть:). Если же во всей горизонтальной плоскости найти сигнал не удается, нужно немного изменить вертикальный угол антенны и начинать снова перемещение в горизонтальной плоскости до появления сигнала. Когда сигнал найден хоть какой-то: теперь нужно пытаться еще более плавно перемещать антенну влево-вправо и добиваться максимального уровня качества сигнала. Добившись этого, нужно попробовать добиться еще большего сигнала очень плавным перемещением антенны вверх-вниз. После этого можно попробовать по чуть-чуть поворачивать конвертор вокруг своей оси в держателе.

Добиться максимального сигнала можно ТОЛЬКО совокупностью всех этих регулировок. Еще нюанс ― если не получается найти сигнал ни при каких условиях, а вы 100 раз все перепроверили, в том числе настройки ресивера, имеет смысл попробовать другой конвертор, возможно этот ― неисправен.



Далее нам нужно произвести несложную настройку вертикальной поляризации, ведь настройка производилась для транспондера, вещающего в горизонтальной поляризации (на картинке в конце 2-й сроки есть буква H), а нужно еще настроить какой-нибудь транспондер в вертикальной (V) поляризации:

Достаточно поворота конвертора в держателе против часовой стрелки, чтобы добиться лучшего качества сигнала в вертикальной поляризации.

Когда сигналы в горизонтальной и вертикальной поляризациях максимальны из того, что можно вытянуть, необходимо туго-натуго затянуть все регулировочные недожатые гайки. Есть один неприятный момент ― затягивая гайку, антенна при этом чуть меняет свое направление, а качество сигнала может ощутимо уходить! Так что затягивать нужно аккуратно. Всё, антенна и первый конвертор настроены.

Выключаем ресивер из розетки, накручиваем кабель с центрального конвертора на конвертор слева (на тот, что на мультифиде, если смотреть на антенну спереди), включаем все, в меню выбираем Hotbird 13E, те же настройки меню справа, что и для Astra, выбираем рабочий транспондер и настраиваем максимальное качество сигнала. Только в этот раз регулируем не антенну, а сам конвертор на мультифиде. Он может перемещаться во всех плоскостях по отношению к фокусу антенны-влево, вправо, вверх, вниз, вперед, назад:

Все гайки затягиваем, когда сигнал максимален. Не забываем про проверку в обоих поляризациях. Сканируем Хотберда и проверяем какие-нибудь бесплатные каналы визуально.

Снова все выключаем, перекручиваем кабель на 3-й конвертор, включаем все, выбираем Amos 4w и произвожу настройку для него. Все аналогично. После этого настройку комплекта «БАЗОВЫЙ» на 3 спутника можно считать оконченной. О подключении Дисека, читайте ниже.

Установка дополнительной антенны (для комплектов «РАСШИРЕННЫЙ» и «МАКСИМАЛЬНЫЙ»).                                                               Особенностью установки и настройки антенны на спутники LMI 75 и Yamal 102  90, является в первую очередь то, что настроенная антенна будет направлена практически на горизонт (это связано с «низким» расположением спутников на орбите). Поэтому сигнал нужно сканировать как можно ниже, даже как бы ниже горизонта. Кроме того, настройка спутниковых антенн итак производится в ясную погоду, а в случае с настройкой 90E, это еще более актуально. Поскольку даже при незначительном дожде сигнал будет слабый и скорее всего картинка будет «сыпаться».

LMI 75 (ABS1) ― правее центрального конвертора, Yamal 102  90-й градус  – левее.

Хотим обратить Ваше внимание, что как расположены головы на фото (наклон и т. д.) точно так же будут они расположены и у Вас!

Все этапы установки сходны с установкой Amos, Astra, Hotbird. Особенностью является то, что мы не будем крепить центральный мультифид и соответственно голову. То есть мы просто настраиваем боковые головы (какую первую ― на Ваше усмотрение).

Настраиваем вторую антенну, проверяем в обоих поляризациях на разных транспондерах.

Вот и все. Можно все выключать. Теперь нужно сделать коммутацию сигнала через дисек. Выглядит он примерно так: У дисека есть 1 выход на ресивер, обозначаемый REC (или иначе) и входы для конверторов (именуемые 1,2,3,4 и т.д.). К примеру, конверторы подключаем так :

1-Astra

2-Hotbird

3-Amos

4-Yamal

5-Abs (LMI1)

С подключением все просто ― к каждому конвертору подключается отрезок кабеля, подключаемый к соответствующему входу дисека. Если устанавливается одна антенна с 1-м конвертором, то и дисек не нужен. Дисек устанавливается недалеко от антенн.

Настраиваем в меню ресивера протокол дисека (к примеру, 1.0) и распределение конверторов согласно входам (портам) дисека:



На картинках видно, каким входам (портам) дисека какие назначены конверторы (на какой спутник). 0/12V : Вкл. только для LanComBox'а. Если у вас его нет, то и включать 12В не нужно. Сохраняем изменения, проверяем, все ли входы дисека работают (т.е. на всех ли настроеных спутниках есть сигнал).

У кого-то может возникнуть вопрос ― а почему сразу не подключить все конверторы к дисеку, все входы прописать и настраивать антенны? Ответ простой ― при реально неработающем дисеке вы убьете ОЧЕНЬ много времени и нервов, пытаясь настроить сигнал, который нельзя будет найти по определению. Кроме всего прочего, без дисека вы быстрее определите, рабочий ли конвертер.

Остаётся провести в квартиру кабель, подключить ресивер, телевизор и смотреть спутниковое ТВ 🙂

Немаловажный момент: при высотной установке спутниковых антенн: кроме техники безопасности и страховки себя в первую очередь, при вывешивании антенны на кронштейн или мачту всегда страхуйте и антенну.

Для устанавливаемых на крышах антенн, рекомендуем врезать в кабель «Грозозащиту»!

Надеемся, у Вас все получилось! Теперь Вы можете продолжать совершенствовать свое мастерство и даже пополнять свой бюджет, продавая и настраивая спутниковые антенны всем желающим. После 10-20 установок Вы почувствуете себя настоящим профи. Мы предлагаем отличные дисконтные программы на приобретаемое оборудование.

Уточняйте условия у наших менеджеров. Будем искренне рады Вам!

Если не получилось или Вам не хочется этим заниматься, обратитесь к тем, кто сделал установку спутниковых антенн своей профессией. Они с радостью сделают это вместо Вас.



Мы с удовольствием поможем Вам определиться с подбором оборудования любой сложности, а так же наши специалисты ответят на Ваши вопросы.

Интернет-магазин «Sat-ELLITE»

Телефоны:

+380 (96) 804-3-888

+380 (66) 824-3-888

+380 (93) 854-3-888



Email: [email protected] Net

Skype: sat-ellite_net

Крепления для спутниковой антенны - Крепление на опоре для штатива Непроницаемая для крыши опорная плита, длинная опорная мачта и мачта. Крепление трубы Wal-Mount NPRM Non-Pen

Крепления и Оборудование

Типы монтажных принадлежностей Системы кронштейнов антенн и приспособления для установки антенны Изделия для монтажа спутниковых антенн / антенн Непроникающая крыша Крепление - Wikipedia DIRECTV Long Brace для DIRECTV Slim Line Dish (DTV DIRECTV Стандартная мачта с J-образным креплением для тонкой антенны спутникового телевидения Портативные / устанавливаемые на крышу спутниковые телевизионные антенны - спутниковые крепления - Dish Network KU Band C Band Directv Штативы, непроницаемые крепления на крыше, башни и универсальные настенные крепления на крыше. Полярный mount- Wikipedia для спутникового спутника DUAL AXIS MOUNT Skyware Global - 1,2 AZ / EL 3-дюймовый колпачок, не открывающийся для Slimline - NPRMA3 - Башня на мачте Крепление на трехмачтовую мачту Крепление dbs Крепление Andrews AZ / EL 3 "крышка NPRM, крепление на столб 1 5/8" OD, 72 "длинная прямая мачта J-Mount для тонкой тарелки с длинной и короткой распоркой, длина нестандартной длины

Настенное крепление - Проникающее и непроникающее крепление на крышу - Крепление на столб - Антенная мачта - NPRM - Крепление на крышу - опора - карнизная мачта - кронштейн - Википедия


3 ' Foot Dish Штатив

Описание: Небольшой легкий штатив, который можно установить за считанные минуты. Фактически это довольно раздражает. Слишком светло, ветер сдувает. я действительно терпеть не могу указывать блюдо на эту штуку ... Попытайтесь получить EZRV или просто сделайте один из цветочного горшка и столба забора. приходит со съемными ножками, уровнем и компасом но все равно того не стоит.

WG3POD Данные Лист

EZRV Штатив для тарелки 2 '

EZRV 3-футовый штатив для тарелок

Описание: Это Штатив для спутниковой антенны изготовлен из сверхпрочной оцинкованной стали Этот штатив для спутниковой антенны отлично работает там, где нет сверления и допускается постоянный монтаж. Этот штатив также отлично работает с системой спутникового телевидения вашего кемпера или трейлера. Идеально для дома на колесах владельцы. Самонесущая сверхмощная башня Tri-Pod из Оцинкованная труба 1-1 / 4 дюйма. Держатель мачты паука прикреплен к ножки тройника с твердыми болтами 1/4 дюйма и специальными контргайками.

3EZRV Данные Лист

EZRV Штатив для тарелок 5 '

Описание: Это Штатив для спутниковой антенны изготовлен из прочной оцинкованной стали. Этот штатив для спутниковой антенны отлично работает там, где не требуется сверление монтаж разрешен. Этот штатив также отлично сочетается с вашим система спутникового телевидения для кемперов или прицепов. Идеально подходит для владельцев домов на колесах. Я поддержка сверхмощной башни Tri-Pod из оцинкованной стали толщиной 1-1 / 4 дюйма трубки. Держатель мачты паука прикреплен к стойкам трипода твердым Болты 1/4 "и специальные контргайки.

5EZRV Данные Лист

EZRV Штатив для тарелок 10 футов

Описание: Это Штатив для спутниковой антенны изготовлен из прочной оцинкованной стали. Этот штатив для спутниковой антенны отлично работает там, где не требуется сверление монтаж разрешен. Этот штатив также отлично сочетается с вашим система спутникового телевидения для кемперов или прицепов. Идеально подходит для владельцев домов на колесах. Я поддержка сверхмощной башни Tri-Pod из оцинкованной стали толщиной 1-1 / 4 дюйма трубки. Держатель мачты паука прикреплен к стойкам трипода твердым Болты 1/4 "и специальные контргайки.

210EZRV Данные Лист

Король полюс - Крепление штатива

Описание: Штатив сателлитная стойка имеет полностью независимый механизм поворота для поворота любой переносной спутниковой тарелки диаметром до 90 см при сохранении выравнивания по высоте. Поставляется в комплекте с заземленные колышки для дополнительной устойчивости. Легкая конструкция легко складывается, чтобы уменьшить пространство для хранения.

KP3MINI Данные Лист

Карниз Крепление расширяется до 36 дюймов

Описание: Для использования в спутниковых установках.Расширяется до 36 дюймов от стены. Настенная опорная плита 5 "x7". Вставная пластина 5 "x7". Монтажная вставка простирается от 24 до 36 дюймов. Монтажное оборудование входит в комплект. Вставку можно обрезать для укорочения крепления. для DTV или Dish Транспортные размеры сети 26 дюймов x 9 дюймов x 6 дюймов * J-образная труба в комплект не входит

EAVEMOUNT36 Данные Лист


Basic 18 дюймов DBS системное крепление

Мачта Slimline 2 "

Описание: Это стандартное крепление, которое с помощью системы DirecTV или Dish Network.Может использоваться для постоянного или временные установки. Подходит для большинства установок. Базовая DBS основание антенны. Отправка UPS. Сетевые системы DirecTV и Dish. 1 Мачта наружным диаметром 5/8 дюйма.

B18DBS Данные Лист


Основное крепление для системы 24 "DBS

Описание: Это стандартное крепление, которое с системой DirecTV или Dish Network. Может использоваться для постоянного или временные установки.Подходит для большинства установок. Базовая DBS основание антенны. Отправка UPS. Сетевые системы DirecTV и Dish.

Крепление для сателлитов - настенное крепление 1,8 Подставка для тарелки


Tri-Pod

3 фута оцинкованная сталь

5 футов оцинкованной стали

10 футов оцинкованной стали

Идеально для владельцев домов на колесах. Самонесущая сверхмощная башня Tri-Pod, сделанная из оцинкованной трубы 1-1 / 4 ". Держатель мачты Spider прикреплен к опорам Tri-Pod с помощью твердых болтов 1/4" и специальных контргаек. (Для спутниковых систем DBS вам понадобится стойка SD-M3) Размер: 3 фута 5 футов 10 футов

Штатив Wingard Mini

Ветер может унести это и вызвать обострение. Подумайте о металлическом. позвоните, пожалуйста, на штатив / основание.Это крепление от Winegard идеально, когда постоянное крепление нежелательно. Отлично подходит для лесных участков, лодочных причалов, палуб и т. Д.


Базовая 18-дюймовая система DBS крепление
$ 22. 95

Это стандартное крепление, которое поставляется с системой DirecTV или Dish Network System. Может использоваться для постоянной или временной установки. Подходит для большинства установок. Базовая антенная база DBS. Отправка UPS.Сетевые системы DirecTV и Dish.

1 5/8 "внешний диаметр мачты

Мачта Slimline 2 "


Основное крепление системы DBS 24 дюйма
$ 32,95

Это стандартное крепление, которое поставляется с системой DirecTV или Dish Network System. Может использоваться для постоянной или временной установки. Подходит для большинства установок.Базовая антенная база DBS. Отправка UPS. Сетевые системы DirecTV и Dish.

DBS на длинной опоре

Он вытаскивает ваше блюдо, поднимает и вращает. Именно там, где вам нужно. На этом рисунке он расположен рядом со стандартным 18-дюймовым креплением на стойке. Возможна поставка ИБП. Если вам нужно больше и больше поднимать тарелку, это крепление для вас. Может быть прикручено к существующей опоре, уже установленной на стене... Просто поменяйте полюс.

Крепление на крышу непроникающее
NP1601 $ 89,95

Крепление на крышу непроникающее для DBS. Вмещает антенну DBS 18,24,36 дюйма. Используя стандартные 40-фунтовые шлакоблоки, он выдерживает сильный ветер. Отправка UPS. Несущая рама основания Крепление на крышу для посуды от 46 см до 60 см.- Требуется 6 бетонных блоков.

Непроникающий
NP1602 99,95 $

Крепление на крышу непроникающее для DBS. Вмещает антенну DBS 18,24,36 дюйма. Используя стандартные 40-фунтовые шлакоблоки, он выдерживает сильный ветер. Отправка UPS. Работает с DirecTV, DirecPC, Primestar и Dish Network

Крепление на крышу без прохода

Номер детали 611617401

611617401 имеет 60 мм (2.38 дюймов) мачта с внешним диаметром и основание 36 дюймов x 36 дюймов,

611617401

Крепление на крышу без прохода

Номер детали 611617402

611617402 мачта с наружным диаметром 60 мм (2,38 дюйма) и основание 36 x 36 дюймов. резиновая накладка на крышу.

611617402

1.Крепление на крышу, непроникающее, 2 м

Номер детали 611006302

Модель 611006302 имеет мачту с внешним диаметром 73 мм (2,88 дюйма) и основание 1,6 м x 1,6 м (63 дюйма x 63 дюйма) в собранном виде.

Крепление на крышу, непроницаемое для проникновения 1,2 м с резиновым покрытием на крыше

Крепление на крыше 1,8 м, непроникающее

Номер детали 61100630

МОДЕЛЬ 6PT12 - Тип пост-натяжения 4.Мачта с наружным диаметром 5 дюймов 129 дюймов x 92,5 дюйма

Непроникающее крепление на крышу 1,8 м с резиновыми накладками на крышу

НП-10 непроникающий Крепление на крышу

Устанавливает 10-футовую ячеистую антенну, включает мачтовую мачту с внешним диаметром 3,5 дюйма, а также шесть балластных подушек, которые удерживают 66 стандартных 40-фунтовых бетонных блоков. Ножки распорки регулируются, чтобы упростить установку вертикальной опоры.Возможна поставка ИБП, Вес: 312 фунтов 4 шт. Сто вес квалифицирован. Пожалуйста, позвоните по текущим ценам. $ 1200,00

Коробка # 1: 82 фунта, 63Lx7Wx5H,

Коробки 2 и 3: 76 фунтов, 80Lx18Wx7H

Коробка # 4: 78 фунтов, 63Lx9Wx8H

Крепление на крыше 2,4 м, непроникающее

Номер детали

Модель 611005702 имеет мачту с внешним диаметром 73 мм (2,88 дюйма) и основание 2,0 м x 2,0 м (78 дюймов x 78 дюймов) в собранном виде.

Поляки

73 мм (2,88)
114 мм (4,50)
168 мм (6,635)

Звоните

Настенное крепление 30 дюймов 1836

Крепление на стену / на крышу подходит для стандартных Блюдо 18 дюймов на Блюдо 36 дюймов - Также другие разное. антенные приложения. Крепится к стене или полу / крыше. Звоните сегодня. Может использоваться для постоянной или временной установки. Подходит для большинства установок. Базовый настенная антенная основа. Отправка UPS.

Настенное крепление 1,0 метр 8510

Настенное крепление / крепление на крышу подходит для стандартной тарелки 0,8 метра на тарелку 1,0 метра - Также другие разное. антенные приложения. Крепится к стене или полу / крыше. Звоните сегодня. Может использоваться для постоянной или временной установки.Подходит для большинства установок. Базовая настенная антенная база. Отправка UPS.

Настенное крепление 1,2 метра 1020

Крепление на стену / на крышу подходит для стандартных От 1,1 метра до 1,2 метра - Также другое разное. антенные приложения. Крепится к стене или полу / крыше. Звоните сегодня. Может использоваться для постоянной или временной установки. Подходит для большинства установок. Базовый настенная антенная основа.Отправка UPS

Мы можем изготовить для вас кронштейн любого размера.

Настенное крепление 2,4 метра

У нас также есть столбы большего размера : DirecPC, Starband, Direcway, V-SAT и другие эллиптические тарелки большего размера. Звоните

Столбы для больших тарелок

ТРУБА СТАЛЬНАЯ


Труба из стали Sch 40 3. Внешний диаметр 5 дюймов. $ 7,88 за фут.
Стальная труба Sch 40, внешний диаметр 4,0 дюйма. 8,60 долларов США за фут.

$ Звоните


Настенный кронштейн 4 "
$ 12,95

Опоры эконом-класса из оцинкованной стали обеспечивают зазор 4 дюйма вместе с крепежными приспособлениями. Мачта до 1 3/4 дюйма или мачта 2 1/4 фута.(Требуется полюс SD-M3.) Возможна доставка ИБП.

Настенное крепление
Зазор 8 дюймов $ 32,95

Опоры эконом-класса, изготовленные из оцинкованной стали, обеспечивают зазор 8 дюймов вместе с монтажным оборудованием. Мачта до 1 3/4 дюйма или мачта 2 1/4 фута. (Требуется полюс SD-M3.) Возможна доставка ИБП.

Зазор 12 дюймов 39 долларов.99

Опоры эконом-класса из оцинкованной стали обеспечивают зазор 12 дюймов вместе с крепежными приспособлениями. Мачта до 1 3/4 дюйма или мачта 2 1/4 дюйма. (Требуется полюс SD-M3.) Возможна доставка ИБП.

Зазор 18 дюймов $ 48,95

Опоры эконом-класса из оцинкованной стали обеспечивают зазор 18 дюймов вместе с монтажным оборудованием. Мачта до 1 3/4 дюйма или мачта 2 1/4 фута.(Требуется полюс SD-M3.) Возможна доставка ИБП.


Зазор 20 дюймов $ 54,95

Вмещает мачту размером до 2 1/4 дюйма. Оцинкована для повышения прочности и изготовлена ​​из легкой и высокопрочной ванны. Нижнее крепление имеет угловую скобу для дополнительной поддержки. Размеры 8 дюймов, 12 дюймов 18 дюймов и 20 дюймов, они выдерживают сильный ветер. (Требуется полюс SD-M3.) Возможна поставка ИБП.

Мы можем изготовить для вас кронштейн любого размера.

ПОЗВОНИТЕ

Плоское основание
$ 16.95

Комбинированный козырек и плоское крепление для тяжелых условий эксплуатации. Розетка для мачты, удерживающая мачту до 1 1/2 дюйма. Подходит для большинства установок. (Необходим столб SD-M3). Только для спутниковых систем SONY DBS и UHF / VHF. Возможна поставка ИБП


ROHN BX серии Башни - самые популярные из линейки ROHN. Башни BX бывают разных конфигурации и стили.

9 'Верхняя часть $ 169,99

3 'Верхняя часть $ 109,99

10-футовая башня $ 149,29

3'4 "Основание для бетона 84,99 $

Откидное основание башни $ 134,99

Кронштейн карниза $ 48,99


Телескопические мачты
20 футов. 59,90 долл. США

30 футов. 89,99 долл. США

40 футов.119,99 долл. США

50 футов. 149,99 долл. США

Трубка оцинкованная 1 1/4 ".

Комплект зажимов для U-образных болтов

Комплект монтажных зажимов для U-образных болтов. содержать 2 U-образные болты с гайкой и шайбой и 2 распорки мачтовых зажимов

Пакет U-образных болтов

Комплект монтажных зажимов для U-образных болтов. содержать 1 U-образные болты с гайкой и шайбой и 1 распорка мачтового зажима

Полярная сетчатая тарелка 10 '

Полярное крепление 7.5-футовая сетчатая тарелка

Satellite Ring Mount - Полярное крепление для 7,5-футовая черная сетчатая тарелка. Использует стандартный рычаг двигателя привода для отслеживания спутника. Ремень Clark. Крепление для тарелки C-Band

HD Z-MOUNT Цинк с центром пакета болтов пластина и крышка рупора подачи

Horizon to Horizon, звоните по номеру

Polar Mount 12 'Mesh Dish

Полярное крепление для спутников - кольцо C-Band Блюдо - Black Mesh Polar mount ringmount - Polar Mount для 10-футового Black Mesh Блюдо. Использует стандартный рычаг двигателя привода для отслеживания спутника. Пояс Кларка. Блюдо Polar Mount

12HD Z-MOUNT Цинк с центром пакета болтов пластина и крышка рупора подачи

Крепление для полярной тарелки 1,0 -1,2

Универсальное полярное крепление для слежения за спутником рычаг привода. Может быть легко адаптирован для антенны 1,0 м или смещения 1,2 метра Блюдо.

Полярное крепление для Channel Master 0.9, 1.0 и 1,2 м блюдо. Рычаг привода / двигатель НЕ ВКЛЮЧЕНЫ

Полярное крепление 1,8 - 2,4

Универсальное полярное крепление для слежения за спутником с линейным приводом. Легко адаптируется к антенне длиной 1,0 м или 1,2 м. смещение метра Блюдо.

См . : Мотор И позитонеры

Andrews Channel Master Mount AZ / EL 3-дюймовая крышка для всех.От 9 до 1,2 Офсетная тарелка

.

Главный канал ASC, сигнал 1,8 метра Азимут и высота крепления 4 " крышка

Детали спутниковой антенны - самый большой выбор

Мобильный, Портативный и переносной спутник

Есть в основном 3 различных типа портативные спутниковые системы.

№ 1 Manual Point - руки на стационарных установках (Определите местонахождение сигнала вручную).
Припарковано / Остановлено / Пристыковано - блоки TV & DATA.

# 2 Автоматическая точка - Самовыравнивающаяся стационарные блоки (автоматически определять местонахождение сигнала).
Припарковано / Остановлено / Пристыковано - блоки TV & DATA.

№ 3 Автомат В движении - Полностью Автоматический (Работает на ходу. На ходу, в движении).
Земля, воздух и море полностью автоматическое автоматическое отслеживание движущихся телепередач и блоков данных.


Добро пожаловать в мобильный и портативный спутник. Мобильный, портативный движущийся прицеп на ходу, переносной, штатив-спутник, складывающиеся блоки, автоматический, автоматическое отслеживание, складной, подставка, крепление, морской, лодка, подводная лодка, самолет, вертолет, поезд, грузовик, внедорожник, автофургон - Кемпер - Автобус - Грузовик - Фургон - Прочная конструкция - Терминалы - Складные складные спутниковые антенны. На автомобиле, на земле или на корпусе. Терминалы быстрого развертывания. Вещательные терминалы восходящей линии связи СНГ. Складывающаяся Самонаводящаяся система автоматической настройки спутниковой антенны.Спутниковые грузовики и прицепы - Википедия СНГ и ENG- Википедия Автоматическое выравнивание, самонаведение Блюдо- Википедия
# 1 Ручная точка

№1 - Телевизионные блоки (Ручная точка) DBS- Википедия ТВРО- Википедия

Сборка Портативный набор посуды

Выберите блюдо введите и / или желаемые параметры, затем нажмите "Добавить" для цена комплекта со скидкой. Все спутниковые антенны поставляются в комплекте LNB и оборудование.

Описание: Со скидкой KIT - это все, что вам действительно нужно. Это быстро, дешево и приходит полный. Выберите тип блюда вместе с другими вариантами и получите скидку. Стандартный комплект идет в комплекте блюдо LNB, штатив, измеритель сигнала и 50 футов кабеля. Отлично сочетается с вашим кемпером или прицепом система спутникового телевидения.Идеально подходит для владельцев домов на колесах. Самонесущий сверхмощный Штатив.

АПКИТ-1 Данные Лист

EZRV 2-футовая тарелка Штатив

EZRV 3-футовая тарелка Штатив

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
