Схема лабораторного импульсного блока питания на микросхеме IR2153

Продолжим работу с картиной неизвестного художника «Девочка с персиками и импульсным блоком питания».
Ощущение свежести, молодости, радостно-спокойного настроения создаётся, прежде всего, когда мы рассматриваем девочку, которая, слегка вскинув брови и излучая тихий свет, ласково поглаживает металлический кожух лабораторного ИБП, расположившегося на белоснежной скатерти большого деревянного стола.
С удовольствием позируя художнику, сомкнув губы и пристально всматриваясь в нас, она задумалась о чем-то.

А задумалась она, скорее всего, о том, что импульсный блок питания и лабораторный блок питания — это несколько разные вещи, где-то даже, не вполне совместимые.
Профессиональный мощный лабораторный источник питания с регулируемым выходным напряжением — это здоровый и тяжёлый металлический ящик, с могучими силовыми 50-ти герцовыми трансформаторами, классическими аналоговыми стабилизаторами, и не подвластный ни современным схемотехническим изыскам, ни транспортировке посредством неокрепших девичьих рук.

Зато такую вещь не стыдно подключить к любой самой чувствительной схеме с обострённой реакцией на различные типы наводок по питающим цепям.

Так вот! Такие лабораторные БП мы на этой странице рассматривать не будем!
Для большинства радиолюбительских поделок сгодится и импульсный агрегат. О том, чтобы он не сильно плевался импульсными помехами, как в бытовую электросеть, так и в нагрузку — внимательно позаботимся в рамках данной передовицы.

И, как водится, начнём с жизненно важной схемы (Рис.1), обеспечивающей плавный пуск ИБП и осуществляющей защиту всего устройства от токовых перегрузок и КЗ.

Рис.1

Обстоятельный «разбор полётов» данного узла мы провели на странице Ссылка на страницу, для желающих ознакомиться — добро пожаловать по ссылке.

Далее приведём схему собственно импульсного понижающего преобразователя с регулируемым импульсным стабилизатором напряжения на борту.

Рис.

Технические характеристики блока питания с импульсным стабилизатором напряжения:

Входное переменное напряжение 180…240 В,
Регулируемое выходное напряжение 1,5…50 В,
Выходной ток во всем диапазоне напряжений, не более 3 А,
Срабатывание защиты по выходному току 3 А,
Срабатывание защиты по входному току 1,5 А,
Уровень пульсаций выходного напряжения, не более 15 мВ.

По большому счёту, всё нарисованное на схеме (Рис.2) мы уже так же подробно обсудили на различных страницах сайта. Поэтому, чтобы не повторяться, приведу ссылки на эти материалы:

Основная часть импульсного блока питания, выполненная на DA1, T1, T2, Tr1, описана на прошлой странице Ссылка на страницу.
Импульсный регулируемый стабилизатор напряжения на микросхеме LM2576HV-ADJ с картинками — на странице Ссылка на страницу

Импульсный трансформатор намотан на низкочастотном ферритовом кольце EPCOS N87 с габаритной мощностью 265 Вт и размерами R 30,5×20,0×12,5.
Первичная обмотка содержит 63 витка обмоточного провода диаметром 0,7мм,
Вторичная — 23 витка провода диаметром 1,2мм.

Как правильно мотать эти обмотки, и что делать, если под рукой не оказалось сердечника приведённого типоразмера, опять же, подробно и, опять-таки, с картинками расписано на странице Ссылка на страницу

Поскольку устройство работает в импульсном режиме с достаточно высоким КПД, полупроводники не нуждаются в больших теплоотводах. В нашем случае, для рассевания тепла транзисторов Т1, Т2 достаточно теплоотвода суммарной площадью 100 см2. Такие же радиаторы вполне сгодятся и для выходного выпрямительного моста, и для интегрального стабилизатора DA2.

Если работа источника питания предполагается с нагрузками, не критичными к пульсациям выходного напряжения, вполне допустимо отпочковать от схемы (Рис.2) элементы L2, С9, С10. Уровень пульсаций выходного напряжения в этом случае возрастёт до величины 120-200 мВ.

Импульсный Лабораторный Блок Питания — Блоки питания (импульсные) — Источники питания

Вот Финальная схема и печатка, расчеты трансформаторов + некоторые вспомогательные данные…

Копирайты:

1. Автор силовой схемы —

Старичок

2. Автор схемы управления — Старичок + Falanger

3. Автор схемы управления куллером — Владимир65

P.S 1. В схеме так же не указан выходной LC фильтр для дополнительного подавления пульсаций — он состоит из дросселя от комп БП индуктивностью 10мкГн на ферритовом стержне + конденсатора 220мкФ х35V

2. Принципиальная схема в целом правильная, но некоторые номиналы деталей изменены, к примеру диод Шотки на выходе 20100 стоит, ибо указанный на схеме при 30В пробъет (номинал остался от 5В схемы Старичка)), в общем подходите творчески, сверяйтесь с печатной платой, на ней почти все номиналы деталей подписаны.

3. Везде, где на деталях написано FB, это ферритовая бусина, предназначена для снижения импульсных помех, при отсутствии таковых, можно просто впаять перемычки.

Напряжение регулируется очень плавно от 30В и до 23 милливольт (предварительно подстоечником установил верхний предел в 30В). Тишина стоит во всем диапазоне регулировки…

Вот, посадил плату в корпус БП… На штатные болты… Под болты (со стороны печатных дорожек) положил изолирующие шайбы, на всякий случай, что бы не было замыкания печатных дорожек на корпус… Проверил пробником, замыкания нет… На неделе буду думать, про лицевую стенку и прочие украшения…

Решил с корпусом сильно не изгаляться.

.. Просто из пластика выпилил переднюю панель и покрасил коробку… Временно все собрал, что бы поглядеть, что получилось…

Не… чета крутилки какие то массивные… Может так лучше?

АРХИВ:Скачать

Лабораторный блок питания с регулировкой напряжения и тока

Если вы ищете схему простого, мощного, надежного и доступного лабораторного блока питания, то эта статья именно для вас. Я настоятельно рекомендую данную схему для повторения, только

просьба собирать её по печатной плате, которую я для вас сделал, чтобы избежать всевозможных ошибок при монтаже.

Основа схемы была взята из зарубежного журнала, только я увеличил немного мощности, более детально протестировал её, в итоге от себя добавил дополнительный силовой транзистор, ну и сама плата естественно была модернизирована. Получился отличный блок питания с хорошей нагрузочной способностью, а стабилизация осталась на достаточно высоком уровне.

Основной недостаток линейных схем заключается в их малом КПД, а при конструировании таких источников питания возникают проблемы с охлаждением силовых транзисторов, поэтому очень желательно использовать трансформатор с несколькими обмотками и систему коммутации.

Наиболее простейший вариант показан на фото.

Стоит указать то, что сейчас многие отдают предпочтение импульсным лабораторным источником питания у которых кпд может доходить до 90 и более процентов, но больше ценится именно линейные источники питания. Профессиональные линейные блоки питания всегда дополняют узлом коммутации обмоток.

Блок питания может обеспечить на выходе стабильное напряжение от 0 до 35-38 вольт, а выходной ток может доходить до 5-6 ампер.

Кстати ток также стабилизирован, то есть выставленное значение тока будет сохраняться при изменениях входного и выходного напряжения, и не зависит от выходной нагрузки.

Выставили ток в 1 ампер и даже при коротком замыкании у вас он будет ограничен одним амперам.

А вот собственно и модернизированная схема.

Я снизил сопротивление датчика тока до 0,1 оМа,

добавил второй силовой транзистор параллельно первому,

но в эмиттерных цепях каждого транзистора стоит токо-выравнивающий или балластный резистор.

Силовые транзисторы можно любые соответствующей мощности, ток коллектора транзистора желательно 10 ампер и выше, при этом мощность рассеивания должна быть 100 и более ватт.

Так как данная схема — линейная, я очень советую использовать транзисторы в металлических корпусах, на крайняк транзисторы в корпусе ТО247, чтобы не возникли проблемы с теплоотдачей.

В схеме имеем три мощных резистора, балластные советую взять на 5 ватт, а вот датчик тока и на 10 ватт не помешает.

Балластные резисторы советую взять сопротивлением 0,22 Ома у меня они к сожалению закончились, поэтому поставил на 0,1 Ом, но если транзисторы имеют максимально идентичные параметры, то такое решение даже лучше.

В моём случае, в качестве силовых транзисторов изначально использовал ключи 2SD209 по сути это аналог ключей MJE13009, оба варианта очень часто применяются в компьютерных блоках питания.

Каждый такой транзистор может рассеивать 100-130 ватт мощности, но лишь в том случае, если имеется хорошее охлаждение и вы уверены в подлинности транзисторов, но их основная проблема слишком низкий коэффициент усиления по току, всего около 20.

Аналогичное ключи ставить я крайне не рекомендую по нескольким причинам. Во-первых регулировка будет нелинейной из за малого усиления ключей, по этой же причине управлять такими транзисторами тяжело, поэтому драйверный ключик будет жестко нагреваться и ему будет нужен небольшой радиатор.

Очень советую транзисторы в металлических корпусах, наподобие 2N3055, для таких схем они идеально подходят. Металлический корпус, приличная мощность и ток коллектора, а коэффициент усиления по току около 200, как раз то, что нужно.

Я в итоге поставил ключи 2SD1047, они обладают приличным усилением, применяются как в источниках питания, так и в выходных каскадах усилителей мощности низкой частоты.

Радиатор для ключей удобно использовать общий, притом изолировать ключи прокладками не нужно, так как подложки или коллекторы в нашей схеме общие.

После подачи питания на схему стабилизатора нужно путём вращения данного, подстроечного резистора выставить максимальный выходной ток,

допустим 5 ампер, далее выставляем максимальное напряжение на выходе, тут всё зависит от того, какой у вас источник питания, какой у него ток и напряжение на выходе, то есть данный стабилизатор без проблем можно скорректировать под любой источник питания.

Введите электронную почту и получайте письма с новыми поделками.

Теперь подаем питание на вход стабилизатора и проверяем минимальное, выходное напряжение — оно как видим 0 вольт, что и требовалось доказать, регулировка очень плавная во всём диапазоне.

Теперь проверим ток, минимальный выходной ток можно скинуть вплоть до 0, а максимальных 5 ампер схема выдают без проблем.

Один из самых важных тестов — насколько просядет выходное напряжение при определенных токах, ну давайте посмотрим, но перед этим важно указать, что на проводах, измерительном шунте амперметра и на самом стабилизаторе, а также на токо-выравнивающих резисторах будут падения напряжения, то есть на указанных участках будут просадки, это в случае любого источника питания.

Ток 1 ампер, просадка около 0,1 вольта,

ток 3 ампера просадка всего 0,4 вольта

и наконец максимальный ток 5 ампер, просадка 0,65 вольт, без измерительного оборудования эти цифры были бы гораздо меньше.

Проверим стабильность выходного напряжения при резких изменениях входного, ну например перепады в сети.

Как видим стабилизатор держится молодцом, при изменении входного напряжения на 10 вольт выходное изменяется лишь на 50-70 милливольт.

А теперь пульсации на выходе, при итоге в 1 ампер пульсации не более 20 милливольт, при токе в 3 ампера — около 25-30 милливольт,

а при максимальном токе в 5 ампер, пульсации на выходе около 50-60 милливольт, согласитесь это неплохой показатель для блока питания такого уровня.

Архив к статье; скачать.

Автор; Ака Касьян.

Мощный лабораторный блок своими руками

Приветствую, Самоделкины!
Сегодня мы с вами соберем мощнейший лабораторный блок питания.

На данный момент он является одним из самых мощных на YouTube.

Все началось с постройки водородного генератора. Для запитки пластин автору понадобился мощный блок питания. Покупать готовый блок типа DPS5020 не наш случай, да и бюджет не позволял. Спустя некоторое время схема была найдена. Позже выяснилось, что этот блок питания настолько универсален, что его можно использовать абсолютно везде: в гальванике, электролизе и просто для запитки различных схем. Сразу пробежимся по параметрам. Входное напряжение от 190 до 240 вольт, выходное напряжение — регулируемое от 0 до 35 В. Выходной номинальный ток 25А, пиковый — свыше 30А. Также, блок имеет автоматическое активное охлаждение в виде кулера и ограничения по току, она же защита от короткого замыкания.

Теперь, что касается самого устройства. На фото вы можете видеть силовые элементы.

От одного взгляда на них захватывает дух, но свой рассказ хотелось бы начать совсем не со схем, а непосредственно с того, от чего приходилось отталкиваться, принимая то или иное решение.

Итак, в первую очередь, конструкция ограничена корпусом. Это было очень большим препятствием в построении печатных плат и размещении компонентов. Корпус был куплен самый большой, но все равно его размеры для такого количества электроники малы. Второе препятствие — это размер радиатора. Хорошо, что они нашлись в точности, подходящие под корпус.

Как видим радиаторов тут два, но входе построения объединим в один. Помимо радиатора, в корпусе нужно установить силовой трансформатор, шунт и высоковольтные конденсаторы. Они никак не влазили на плату, пришлось их вынести за пределы. Шунт имеет небольшие размеры, его можно положить на дно. Силовой трансформатор был в наличии только таких размеров:

Остальные раскупили. Его габаритная мощность 3 кВт. Это конечно намного больше чем нужно. Теперь можно переходить к рассмотрению схем и печаток. В первую очередь рассмотрим блок-схему устройства, так будет легче ориентироваться.

Состоит она из блока питания, dc-dc преобразователя, системы плавного пуска и различной периферии.

Все блоки не зависят друг от друга, например, вместо блока питания можно заказать готовый. Но мы рассмотрим вариант как сделать все своими руками, а вам уже решать, что купить, а что делать также. Стоит отметить, что необходимо установить предохранители между силовыми блоками, так как при выходе из строя одного элемента, он потащит за собой в могилу остальную схему, а это вылетит вам в копеечку.

Предохранители на 25 и 30А в самый раз, так как это номинальный ток, а выдержать они могут на пару ампер больше.
Теперь по порядку о каждом блоке. Блок питания построен на всеми любимой ir2153.

Также в схему добавлен умощненный стабилизатор напряжения для питания микросхемы. Он запитан от вторичной обмотки трансформатора, параметры обмоток рассмотрим при намотке. Все остальное — это стандартная схема блока питания.
Следующий элемент схемы — это плавный пуск.

Установить его необходимо для ограничения тока зарядки конденсаторов, чтобы не спалить диодный мост.
Теперь самая важная часть блока – dc-dc преобразователь.

Его устройство очень сложное, поэтому углубляться в работу не будем, если интересно подробнее узнать про схему, то изучите самостоятельно.

Настало время переходить к печатным платам. Вначале рассмотрим плату блока питания.

На нее не вместились ни конденсаторы, ни трансформатор, поэтому на плате имеются отверстия для их подключения. Размеры фильтрующего конденсатора подбирайте под себя, так как они бывают разных диаметров.

Далее рассмотрим плату преобразователя. Тут тоже можно немного подогнать размещение элементов. Автору пришлось сместить второй выходной конденсатор вверх, так как он не вмещался. Так же можете добавить еще перемычку, это уже на ваше усмотрение.
Теперь переходим к травлению платы.

Думаю, тут нет ничего сложного.
Осталось запаять схемы и можно проводить тесты. В первую очередь запаиваем плату блока питания, но только высоковольтную часть, чтобы проверить не накосячили ли мы во время разводки. Первое включение как всегда через лампу накаливания.

Как видим, при подключении лампочки, она загорелась, а это значит, что схема без ошибок. Отлично, можно установить элементы выходной цепи, а как известно, туда нужен дроссель. Его придется изготовить самостоятельно. В качестве сердечника используем вот такое желтое кольцо от компьютерного блока питания:

С него необходимо удалить штатные обмотки и намотать свою, проводом 0,8 мм сложенным в две жилы, количество витков 18-20.

Заодно можем намотать дросселя для dc-dc преобразователя. Материалом для намотки являются вот такие кольца из порошкового железа.

В отсутствие такого, можно применить тот же материал, что и в первом дросселе. Одной из важных задач является соблюдение одинаковых параметров для обоих дросселей, так как они будут работать в параллели. Провод тот же – 0,8 мм, количество витков 19.
После намотки, проверяем параметры.

Они в принципе совпадают. Далее запаиваем плату dc-dc преобразователя. С этим проблем возникнуть не должно, так как номиналы подписаны.

Тут все по классике, сначала пассивные компоненты, потом активные и в последнюю очередь – микросхемы.
Настало время заняться подготовкой радиатора и корпуса. Радиаторы соединим между собой двумя пластинками вот таким образом:

На словах это все хорошо, надо бы заняться делом. Сверлим отверстия под силовые элементы, нарезаем резьбу.

Сам же корпус тоже немного подправим, отломав лишние выступы и перегородки.

Когда все готово, приступаем к креплению деталей на поверхность радиатора, но так как фланцы активных элементов имеют контакт с одним из выводов, то необходимо их изолировать от корпуса подложками и шайбами.

Крепить будем на винты м3, а для лучшей термо передачи воспользуемся не высыхающей термопастой.
Когда разместили на радиаторе все греющиеся части, запаиваем на плату преобразователя ранее не установленные элементы, а также припаиваем провода для резисторов и светодиодов.

Теперь можно тестировать плату. Для этого подадим напряжение от лабораторного блока питания в районе 25-30В. Проведем быстрый тест.

Как видим, при подключении лампы идет регулировка по напряжению, а также ограничения по току. Отлично! И эта плата тоже без косяков.

Тут же можно настроить температуру срабатывания кулера. С помощью подстроечного резистора производим калибровку.
Сам же термистор нужно закрепить на радиаторе. Осталось намотать трансформатор для блока питания на вот таком гигантском сердечнике:

Перед намоткой необходимо рассчитать обмотки. Воспользуемся специальной программой (ссылку на нее найдете в описании под видеороликом автора, пройдя по ссылке «Источник»). В программе указываем размер сердечника, частоту преобразования (в данном случае 40 кГц). Также указываем количество вторичных обмоток и их мощность. Силовая обмотка на 1200 Вт, остальные на 10 Вт. Также нужно указать каким проводом будут мотаться обмотки, жмем кнопку «Рассчитать», тут нет ничего сложного, думаю разберетесь.

Посчитали параметры обмоток и начинаем изготовление. Первичка в один слой, вторичка в два слоя с отводом от середины.

Изолируем все с помощью термоскотча. Тут по сути стандартная намотка импульсника.
Все готово к установке в корпус, осталось разместить периферийные элементы на лицевой стороне таким образом:

Сделать это можно довольно просто, лобзиком и дрелью.

Теперь самая трудная часть — разместить все внутри корпуса. В первую очередь соединяем два радиатора в один и закрепляем его.
Соединение силовых линий будем проводить вот такой 2-ух миллиметровой жилой и проводом сечением 2,5 квадрата.

Также возникли некие проблемы с тем, что радиатор занимает всю заднюю крышку, и там невозможно вывести провод. Поэтому выводим его сбоку.

На этом все, сборка завершена. Перед закрытием крышки проводим тестовое включение.

Блок завелся, теперь закрываем верхнюю крышку и идем тестировать. Для теста сначала воспользуемся лампочками накаливания на 36В 100Вт.

Как видим, блок держит их без труда. Данный вольтамперметр, который купил автор, не может измерить максимальный ток блока даже шунтом, хоть и написано на сайте, что с шунтом может измерять до 50А.

Не совершайте такую же ошибку и возьмите себе стрелочный амперметр — надежнее будет. А по поводу проверки — не переживайте, сейчас вы убедитесь в том, что максимальный ток устройства свыше 25А. Для этого воспользуемся предохранителем на 25А и пустим его в короткое замыкание.

Его просто плавит, а это значит, что ток тут больше 25 ампер. Также попробуем плавить различные предметы.

Скрепка, шайба и даже шило — ничто не устояло перед мощью данного блока.

Благодарю за внимание. До новых встреч!

Видео:

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Лабораторный регулируемый импульсный блок питания

Радиолюбителю для проверки и наладки схем довольно часто нужен регулируемый блок питания. Предлагаемый импульсный блок питания кроме стабилизации выходного напряжения также ограничивает ток нагрузки, тем самым, стабилизируя выходной ток. Кроме этого, как известно, импульсные блоки питания обеспечивают очень высокий КПД в различных режимах работы.

А также, представленная схема блока не боится длительных замыканий выхода, что немаловажно для лабораторного блока питания. Так, как зачастую к блоку питания подключаются лишь частично проверенные схемы. Данный блок способен работать как источник тока для устройств электролиза, электроформинга и прочих, для питания которых требуется ограниченный или стабилизированный ток.

Лабораторный блок питания может быть использован для зарядки почти всех типов аккумуляторов. В специализированной литературе присутствует множество описаний регулируемых блоков питания. Рассматриваемый в этой статье источник имеет более широкие функциональные возможности, отличается простотой конструкции и как любой импульсный блок питания — высоким КПД.

Функциональная схема импульсного блока питания:

Стабилизатор напряжения, осуществляющий широтно-импульсное регулирование, выполнен на ключе VT1 и является основой устройства. После цепочки L1, С1 — накопительных элементов, подключены последовательно линейный ограничитель тока с возможностью регулировки — А1 и A3 — стабилизатор напряжения. При закрытом транзисторе VT1, ток с дросселя L1 через диод VD1 течет (смотрите схему) в конденсатор С1, а также в нагрузку. Ограничение тока нагрузки в диапазоне 0,01…5 А обеспечивается элементом А1. Регулировка выходного напряжения в диапазоне 0…30 В осуществляется стабилизатором A3.

Высокий уровень КПД и стабилизация выходных параметров импульсного блока питания обеспечивается дифференциальными усилителями А2 и А4 (коэффициент усиления = 5), которые обеспечивают контроль уровня просадки напряжения на блоке А1 и блоке A3, и в том случае когда одно из напряжений слишком велико, по сигналу от модуля широтно-импульсного регулятора А5 закрывается транзистор VT1. Незначительная рассеиваемая на регулирующих элементах мощность, в сравнении с линейным регулированием, позволяет уменьшить размеры радиаторов, что значительно повышает надежность регулируемого лабораторного блока питания и позволяет снизить его габариты и массу.

Принципиальная схема импульсного регулируемого блока питания:

Широтно-импульсный регулятор лабораторного блока питания собран на транзисторах VT1-VT3, конденсаторе С1, диоде VD3, светодиоде HL1 и резисторах R3-R8. Ограничитель тока, по сути, стабилизатор тока собран на элементах VT6, VT7, VD6-VD10,R10-R20, SA2. Микросхема DA4 является стабилизатором напряжения. Операционные усилители КР1408УД1 (DA3 и DA5) и резисторы R21, R23, R25, R26 и R28, R31.R33, R34 являются дифференциальными усилителями. Сетевое напряжение понижается трансформатором Т1 до 30 В и поступает на диодный мост VD4, выпрямляется, а затем сглаживает конденсатором С4 и поступает на импульсный стабилизатор.

На стабилитроне VD1 резисторе R1 выполнен параметрический стабилизатор напряжения для обеспечения питания задающего генератора, который собран на транзисторе VT2. Усилитель тока задающего генератора выполнен на полевом транзисторе VT3. Коммутатор собран на транзисторе VT4. Определяющим фактором при выборе частоты генерации в 40 кГц было соответствие частотным параметрам транзистора КТ825Г.

Параметрический стабилизатор регулируемого блока питания, выполнен на светодиоде HL1 и резисторе R2, который выполняет фиксацию уровня напряжения на эмиттере транзистора VT1. Для защиты эмиттерного перехода этого транзистора от обратного напряжения служит диод VD3. Когда транзистор VT4 открывается, он выполняет подключение дросселя L1 к выходу выпрямительного моста VD4. Ток, протекающий через дроссель L1 заряжает конденсатор С8. При изменении уровня напряжения на базе транзистора VT1, происходит изменение ширины импульсов, которые открывают транзистор VT4. Таким образом, изменяется уровень накопленного напряжения на конденсаторе С8.

Уровень напряжения на входе ограничителя тока А1 достаточно высок, поэтому пришлось отказаться от использования микросхемы LT1084 и выполнить его на дискретных элементах. Помимо этого дискретные элементы обеспечивают более высокое КПД работы лабораторного блока питания. В стабилизаторе токозадающий резистор обеспечивает падение напряжения 1,25 В, таким образом, при токе равном 5 А мощность рассеивания на данном резисторе составит 6,25 Вт. Величина падения напряжения (UR) на токозадающем резисторе ограничителя тока А1 представляет собой разность напряжений между значениями на диодной цепочке VD6-VD10 и в точке база-эмиттер транзисторов VT6, VT7. В нашем случае UR составляет порядка 0,6 В. Рассеиваемая на резисторе R20 мощность (при токе 5 А) примерно 3 Вт. Расчет сопротивления токозадающего резистора Rт производится по формуле Rт = UR/I, где I — требуемый ток.

Наш импульсный лабораторный блок питания является регулируемым, во время работы можно выбрать любой из 11(!) рабочих режимов по ограничению максимального уровня тока: 10 мА, 50 мА, 100 мА, 250 мА, 500 мА, 750 мА; 1 А, 2А, 3 А, 4 А, 5 А, которым соответствуют резисторы с R10 по R20. Так как напряжение изменяется на конденсаторе С8 в большом диапазоне, то ток через цепь, состоящую из диодов VD6-VD10, определяется стабилизатором на светодиоде HL2 и транзисторе VT5. Цепочка диодов VD6-VD10 – это, по сути, стабистор, ток через который в пределах 9…14 мА регулирует резистор R22. Диоды VD13, VD14 обеспечивают высокую надежность регулируемого стабилизатора А3, выполненного на микросхеме DA4. Через эти диоды конденсаторы С12 и С13 разряжаются, когда блок питания отключается от сети. Таким образом, предотвращается самовозбуждение стабилизатора.

Чтобы получить в цепи управляющего электрода нулевое напряжение, через делитель R27, R30 от стабилизатора DA2 подается напряжение отрицательной полярности. Собранный на диодном мосте VD2 и стабилизаторах DA1 и DA2 выпрямитель питает цифровой вольтметр, выполненный на микросхеме КР572ПВ2А. С ОУ DA3 и DA5 выходные сигналы после диодов VD11 и VD12 направляются на общую нагрузку — делитель на резисторах R3,R4.

Индикация того, что лабораторный блок питания находится в режиме ограничения стабилизации тока осуществляется светодиодом HL3. При увеличении падения напряжения на стабилизаторе А3 или ограничителе А1 на резисторе R4 происходит рост напряжения. Когда его значение превысит уровень примерно 3 В, то транзистор VT1 откроется, и импульсы, генерируемые транзистором VT2, сократятся.

Конструкция и детали. Готовый регулируемый импульсный блок питания может быть смонтирован в корпусе с размерами 90х170×270 мм. Для установки транзистора VT4 и диода VD5 можно использовать один радиатор площадью 200 см2, изолирующие прокладки не требуются. Транзистор VT6 устанавливается с применением теплоизолирующей прокладки на радиатор площадью 400 см2, на него же монтируется стабилизатор DA4. Диоды VD6-VD10 также имеет смысл разместить на теплоотводе для повышения температурной стабильности.

Первоначально монтаж элементов импульсного блока питания выполнен на универсальной макетной плате. Разводку печатной платы можно выполнить при желании. Понижающий трансформатор Т1 может быть изготовлен из трансформатора блока питания лампового телевизора. Для этого разбирают магнитопровод, снимают катушки. Подсчитывая витки, разматывают обмотки накаливания, которые расположены в первом слое и имеют наибольший диаметр проволоки. Полученное число витков умножаем на 5 – это и будет количество витков II обмотки. После этого необходимо полностью смотать на одну шпулю анодные обмотки с обеих катушек. А после этого половинное число витков обмотки II наматывают на каждую катушку, внавал, в два провода анодной обмотки. Сечение провода анодной обмотки 0,5 мм2. То есть используя намотку в два провода получаем сечение 1 мм2, таким образом получаем ток нагрузки 5 А. Число витков обмотки III определяется умножением на 3 число витков накальной обмотки. III обмотку можно намотать на одну из катушек. Потребление по этой обмотке незначительное, поэтому асимметрия магнитного поля малозначительна. Намотка тоже производится в два провода. Соединение полуобмоток III производится последовательно с отводом от точки соединения, с учетом фазировки и только после сборки магнитопровода. На магнитопроводе Б48 из феррита 1500НМ1 наматывается дроссель L1. Намотка производится внавал в два провода анодной обмотки до полного заполнения каркаса.

Текстолитовая шайба толщиной 1 мм, вставленная между чашками служит для создания немагнитный зазора. Собранный дроссель стягивается болтом М6 и пропитывается клеем БФ-2. Для сушки и полимеризация клея необходимо выдержать пропитанный дроссель в духовке при температуре 100 °С. Стабилизатор LT1084 (DA4) допускается заменить на отечественный аналог КР142ЕН22А. Для повышения срока службы переменного резистора R29 можно использовать проволочный типа ППБ. С учетом того, что через переключатель SA2 протекают значительные токи, для повышения его надежности лучше применить керамический галетный переключатель 11П3Н, причем соединить его контакты параллельно. Вместо светодиода АЛ307КМ (HL3) в предлагаемом лабораторном блоке питания можно использовать зарубежный аналог L-543SRC-E.

Налаживание. Нулевое напряжение на выходе импульсного блока питания отстраивают подбором резистора R30, при этом движок переменного резистора R29 должен быть в нижнем по схеме положении. Значение 30 В подбирают резистором R32 при этом движок переменного резистора R29 должен быть в верхнем по схеме положении. Подключив к выводам 2 и 3 стабилизатора DA4 вольтметр добиваются 1,5 В, подбирая резистор R4. Во время наладки допускается применение подстроечных резисторов. Но не рекомендуется использовать их для постоянной эксплуатации в лабораторном блоке питания из-за нестабильности сопротивления.

После завершения наладки источника напряжения, к выходным клеммам регулируемого блока питания через амперметр подключают нагрузку. Регулируя выходное напряжение посредством резистора R29, по подключенному амперметру и встроенному цифровому вольтметру контролируют выходные параметры. Скорее всего, что при малых токах, из-за наличия токов управления стабилизатора DA4, возникнет необходимость корректировки сопротивления резисторов R10-R12. Далее следует, контролируя светодиод HL3 проверить работу в режиме ограничения тока на всех пределах импульсного блока питания.

Рассмотренный лабораторный блок питания довольно удобен в работе, в том числе может использоваться для зарядки аккумуляторных батарей – в том числе автомобильных. По показаниям встроенного вольтметра определяют конечное напряжение зарядки, а переключателем SA2 устанавливают необходимый ток зарядки и производят подключение аккумуляторной батареи. Аккумулятор заряжается стабильным током, и при достижении установленного напряжения зарядка прекращается. Опытная эксплуатация в течение трех лет показала высокую надежность и удобство разработанного регулируемого блока питания.

Источник

Лабораторный блок питания из Китая: как заказать

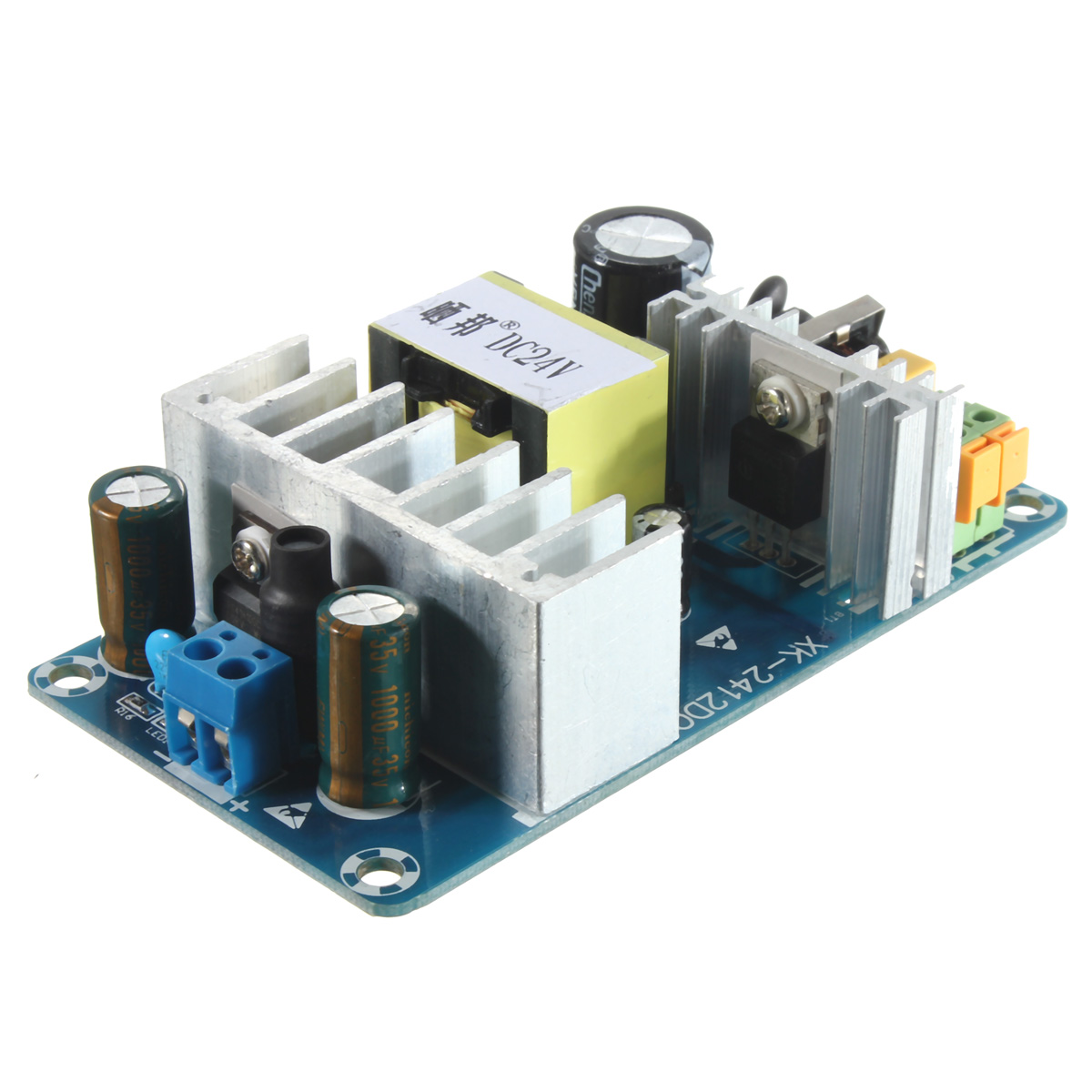

Как сделать БП на модулях своими руками?

Самостоятельная сборка регулируемого БП не требует особых знаний электротехники. Она также отличается свой дешевизной. Модули для БП собираются из готовых импульсных блоков питания из Китая, в которых китайский производитель спрятал модуль регулировки напряжения – составляющую, ограничивающую электрический ток. Индикация также берется из готового модуля. Чтобы собранная конструкция могла питать от сети, необходим готовый трансформатор. Во избежание перегрева с последующим сгоранием не стоит подавать на модуль управления больше 32 ВТ.

Если вышеуказанные составляющие у вас под рукой, можно приступать к полной сборке приспособления. Комплектующими являются: импульсный БП от ноутбука, готовый модуль управления и индикации. Для короба подойдет обычная автомобильная магнитола. Можно использовать другие автономные устройства. Отлично подойдет плата блока питания из Китая. Перед ее креплением необходимо выполнить тщательную изоляцию. Для этой цели подойдет обычный двухсторонний скотч. Собираем детали вместе, включая переменные резисторы, вследствие чего, при правильном соотношении элементов получается нетяжелый, достаточно негабаритный прибор с регулировкой тока от 20 до 4 А, с напряжением в пределах от 0,8 до 20 ВТ. Придать эстетичность, если короб слишком старый, поможет обычная покраска. Первое включение рекомендуется совершать через обычную лампу накаливания, мощностью до 60 Вт. Если что-то пойдет не так, за счет этого способа можно избежать фейерверка.

Альтернативным вариантом самостоятельного изготовления может стать устройство из китайского вольтамперметра. Прибор обойдется недорого, на вольтамперметры обычно действует хорошая скидка. Девайс упаковывается в антистатический пакет. Конечный результат требует незначительных действий: спаять (заказать) плату блока питания из Китая, подобрать достаточно мощный радиатор, выбрать переменный резистор, укомплектовать в предварительно подготовленный короб.

Способы доставки

Продажа блоков питания из Китая превратилась в достаточно востребованное направление бизнеса, так же как покупка и последующая перепродажа товара из Китая — химический насос. Самый распространенный случай, когда заказчики территориально находятся на территории Российской Федерации. Наша карго компания на протяжении долгих лет доставляет, растамаживает цельные и сборные грузы. Для цели доставки грузовых единиц используются различные способы: морем, железнодорожным, воздушным, автомобильным транспортом. Выбирая вариант доставки, учитывайте временной фактор, размер, весовую комплектацию необходимого вам груза.

Самый быстрый, но затратный способ – доставка по воздуху. Плюсами являются безопасность, географическая доступность. Если сроки не поджимают, следует выбрать транспортировку морем. На территорию России грузы доставляются по нескольким морским направлениям. Города, в которых нет порта, будут вынуждены доплачивать за автотранспортную доставку для конечной выгрузки. Оптимальной принято считать перевозку железнодорожным транспортом.

С нашей компанией покупать лабораторный блок питания из Китая оптом или ножи из Китая оптом, да и любой другой товар намного выгоднее и удобнее. С нами ваш бизнес принесет хорошую прибыль, а груз будет доставлен точно в срок.

Схема блок питания на tl494 с регулировкой напряжения и тока

Представляем схему импульсного самодельного блока питания на микросхеме tl494 с возможностью регулировки выдаваемого напряжения и тока. Такой блок питания обычно называют лабораторным блоком питания потому что при помощи него можно запитать как низковольтные маломощные потребители так и зарядить аккумулятор. Такой блок питания может выдать 30 Вольт при силе тока до 10 А.

Составные части импульсного блок питания на tl494

Блок питания можно разделить на 3 части:

1. Внутренний блок питания

Это блоки питания необходим для запитки вентилятора охлаждения, шим контроллера и вольтамперметра. Сюда подойдет любой блок питания с небольшой мощностью. Лучше конечно не собирать свой а использовать готовые решения, к примеру можно взять AC-DC преобразователь.

2 Блок управления.

Блок состоит из микросхемы TL494 и драйвера на 4-х транзисторах.

Схема включения TL494 получается очень простая, такая схема подключения довольно распространена у радиолюбителей. При помощи резистора R4 осуществляется регулировка напряжения от 0 до максимального значения, а при помощи R2 задается максимальное значение силы тока. Резисторы R11 и R12 можно использовать многооборотные.

Блок управления можно собрать на отдельной плате.

Печатная плата блока управления

3 Силовая часть

Большую часть деталей можно взять из старого блока питания компьютера, входной фильтр, выпрямитель, конденсаторы тоже берем из него.

Далее нам необходимо изготовить трансформатор управления силовыми ключами. Большинство радиолюбителей пугает тот факт что придется изготавливать трансформатор. Но в нашем случае все просто.

Для изготовления трансформатора понадобится колечко R16 x 10 x 4.5 и провод МГТФ 0.07 кв. мм. Провод берем 3 отрезка по 1 метру и делаем 30 витков в 3 провода на кольце.

Дроссель L1 также наматывается на ферритовое кольцо медным проводом длинной 1.5-2 метра и сечением 2 мм. Такая намотка позволят достичь приблизительно требуемой индуктивности.

Во множестве блоков питания есть второй дроссель на ферритовом стрежне, в качестве L2 можно взять его.

Силовой трансформатор тоже берется из блока питания от компьютера, но выходное напряжение будет 20 Вольт. Для того чтобы получить 30 Вольт, силовой трансформатор нужно перемотать. Для больших токов предпочтительнее брать ферритовые кольца.

Схема блок питания на tl494 с регулировкой напряжения и тока

Расчет для нашего блока питания 30 вольт 10 ампер. Трансформатор-донор из компьютерного блока питания оказался 39/20/12:

Печатная плата блок питания

Внешний вид готового блока питания

6 отличных источников питания для вашей лаборатории электроники

Вы заметили, что ваша лаборатория электроники могла бы потребовать небольшого обновления с 1970-х годов до настоящего времени? Если да, то вы попали в нужное место. Надежный источник питания постоянного тока часто считается требованием во многих современных лабораториях электроники. Мы хотели поделиться несколькими отличными вариантами источников питания, которые помогут вам развить устаревшее оборудование для источников питания!

* Этот пост содержит партнерские ссылки, по которым мы будем получать небольшую комиссию без каких-либо дополнительных затрат для вас.

6 отличных источников питания для обновления вашей лаборатории электроники

1. Регулируемый линейный источник питания постоянного тока Tekpower TP3005T

Источник переменного тока Tekpower TP3005T — это компактный прибор линейного типа, который подходит как для лабораторного, так и для промышленного использования.

Этот цифровой источник питания постоянного тока имеет максимальное выходное напряжение до 30 вольт и ток до 5 ампер . Он поставляется с поворотными переключателями для настройки напряжения и тока.

Благодаря своей надежности и универсальности, это бесценный и незаменимый инструмент для тестирования, который идеально подходит для лабораторий, исследовательских институтов и научно-исследовательских центров.

2. Блок питания Rigol DP832 Triple Output 195 Вт

Rigol DP832 — это источник питания более высокого уровня, который предлагает 3 выхода с общей мощностью до 195 Вт. Это позволит вам установить удаленную связь между DP800 и ПК через интерфейс USB, LAN, RS232 или GPIB.

Дистанционное управление Методы включены в определяемое пользователем программирование. Вы также можете программировать прибор и управлять им с помощью SCPI (стандартные команды для программируемых приборов). Это позволяет отправлять команды SCPI через программное обеспечение ПК. Вы можете управлять источником питания удаленно, отправляя команды SCPI через программное обеспечение ПК (UltraSigma), предоставляемое RIGOL.

Источник питания имеет очень хорошо сконструированный и простой в использовании интерфейс, предлагающий комплексные простые в использовании функции, такие как программируемые кривые напряжения.Меню имеет интуитивно понятную структуру.

3. Источник переменного тока EvenTek KPS

Высокоточный источник питания постоянного тока серии Eventek KPS специально разработан для научных исследований, разработки продуктов, лабораторий, школ и производственных линий электронной техники.
Выходное напряжение и ток плавно регулируются до номинального значения. Обладая высокой точностью, надежностью, идеальной схемой защиты от перегрузки и короткого замыкания, они могут быть идеальным выбором для промышленности.

4. Настольный регулируемый источник питания постоянного тока YaeCCC

Лабораторный источник питания может действовать как источник питания для регулирования напряжения или тока. Диапазон регулирования напряжения составляет от 0 В до 30 В, а диапазон тока — от 0 А до 5 А.

Выход устанавливается поворотными переключателями, значение отображается на ЖК-дисплее. Он имеет низкие пульсации и шум, высокую надежность и высокую точность. В комплект входят измерительные провода для подключения к источнику питания (банановые вилки) и нагрузке (зажимы типа «крокодил»).Отличный вариант по более низкой цене!

5. Программируемый лабораторный источник питания постоянного тока KORAD

Этот линейный источник питания с множеством функций и непревзойденной ценой !! Он имеет легко читаемый 4-значный светодиод, который используется для отображения значений напряжения и тока. Это сверхмощный одноканальный источник питания постоянного напряжения и постоянного тока с низким уровнем пульсаций и шума, высокой надежностью и высокой точностью. Напряжение и ток регулируются плавно. Блок питания KORAD разработан для использования в лабораториях, колледжах и на производстве.

6. Блок питания Siglent SPD3303X-E с тройным выходом

Блок питания Siglent SPD3303X-E содержит три независимых блока питания в одном блоке. Как истинный линейный источник питания, выходной шум и регулировка превосходны. Благодаря интеллектуальному вентилятору с регулируемой температурой снижается уровень шума. Разрешение по напряжению 10 мВ / 10 мА. Блок питания SPD3303X-E поставляется с программным обеспечением EasyPower для ПК, поддерживает команды SCPI и, как и все приборы Siglent, имеет доступный драйвер LabView.

Хотите обновить другое оборудование в своей лаборатории электроники? Обратите внимание на эти 3 великолепных осциллографа для любого бюджета.

Лабораторные блоки питания | Электронные компоненты. Дистрибьютор, интернет-магазин — Transfer Multisort Elektronik

Лабораторные блоки питания

Лабораторные блоки питания можно разделить на две категории: традиционные и программируемые.
Традиционные блоки питания позволяют:

установка основных параметров: напряжения, тока;
установка рабочего режима: постоянный ток или постоянное напряжение.

Программируемое питание Блоки питания обеспечивают автоматическое управление с использованием внешних цифровых интерфейсов, таких как Ethernet, GPIB, RS232 или RS485 или USB, а также применение настроек, вводимых с клавиатуры на передней панели блока питания.
Блоки питания также можно разделить по количеству поддерживаемых каналов. Самые популярные модели поддерживают 1 или 2 канала , но на рынке также доступны 3- или 4-канальные модели .

Основные параметры лабораторных блоков питания: макс. ток и выходное напряжение . Самые маленькие лабораторные блоки питания имеют выходной ток, ограниченный несколькими сотнями миллиампер, но самые большие модели могут выдавать даже несколько сотен ампер. Для сервисных и лабораторных работ достаточно блоков питания с регулируемым напряжением до нескольких десятков вольт, но вы также можете найти модели, предлагающие до прибл. 600В на рынке.

Многочисленные приложения требуют точной настройки и высокой стабильности подаваемого тока .Это можно найти в технических описаниях конкретных моделей. Встроенные средства защиты также очень важны. Хороший блок питания должен иметь как защиту от перенапряжения, так и защиту от перегрузки . Многие модели также имеют тепловую защиту . Если вы хотите использовать блок питания с другим современным цифровым лабораторным оборудованием, вам следует обратить внимание на наличие драйверов для измерительного программного обеспечения.

Комфортность работы зависит от больших дисплеев. Сегодня стандартные цифровые дисплеи: LCD, OLED или LED .В повседневной эксплуатации также полезны кнопки быстрого (настраиваемого) доступа и дополнительные распиновки на задней панели.

Выбор подходящего блока питания очень важен для каждого инженера-электронщика и дизайнера. Вот почему мы рекомендуем вам использовать инструмент сравнения на нашем веб-сайте, который дает четкую разбивку не только по параметрам, но и по ценам на товары различных производителей. Гарантируем профессиональную поддержку при подборе оборудования, поможем приобрести блоки питания с учетом их качества, номенклатуры, точности работы и цены.

Предложение TME включает, среди прочего:

блоки питания одноканальные ,
блоки питания многоканальные ,
блоки питания программируемые .

Ознакомьтесь с полным предложением лабораторных блоков питания, имеющихся в TME.

Источники питания для лабораторий постоянного тока

Цифровой лабораторный блок питания «PeakTech® P 6075» с USB-портом

Прецизионный источник питания постоянного тока с цифровым управлением и плавной настройкой напряжения и тока.PeakTech 6075 имеет два регулируемых выхода напряжения / тока, которые позволяют непрерывно устанавливать желаемые значения от 0 до 30 В постоянного тока и от 0 до 5 А постоянного тока. Кроме того, в устройство встроено фиксированное выходное напряжение 5 В / 3 А. На большом и четком дисплее легко отображать заданные значения. Другими особенностями устройства являются функции C.V и C.C, которые используются для установки постоянного напряжения / тока. Выходное напряжение можно фиксировать с помощью клавиатуры, что позволяет оператору быстро и эффективно выбирать устанавливаемые значения.Гибкость этого устройства делает его идеальным почти для всех областей, например область хобби, область обучения, а также для профессионального использования.

303,50 € *

Добавить в корзину

Добавить к сравнению

Топ-7 лучших источников питания постоянного тока для продажи в 2021 году

Если вы любитель электроники, домашний мастер или профессиональный инженер-электронщик, источник питания постоянного тока — незаменимый инструмент на вашем рабочем месте. Блок питания — это электрическое устройство, которое отвечает за обеспечение электрической энергией ваших устройств, компонентов или печатных плат. Итак, в этой статье мы рассмотрим некоторые из лучших источников питания постоянного тока, которые вы можете купить в Интернете.

Также называемые настольными источниками питания, источники переменного тока постоянного тока в наши дни стали намного доступнее. Это важно, особенно если вы новичок, который не хочет тратить на них целое состояние. Вот почему мы решили составить список некоторых из лучших источников питания постоянного тока, которые вы можете купить в Интернете, которые будут полезны новичкам, специалистам в области электроники, инженерам и лаборантам.

Нет товаров.

Составить список лучших блоков питания — непростая задача, поскольку вы в основном учитываете цену и фактор качества. В идеале характеристики продукта должны быть вашим главным приоритетом.

Здесь я предоставил «Руководство по покупке » для источника питания постоянного тока. Читайте дальше, чтобы узнать больше!

Лучший источник питания постоянного тока

1. Источник переменного тока Tekpower

Первый источник питания в нашем списке — от компании Tekpower, которая производит бюджетные мультиметры, блоки питания и другое испытательное оборудование.

Tekpower TP3005T — это регулируемый источник питания постоянного тока с диапазоном напряжения от 0 до 30 В и током от 0 до 5 А . Разрешение установки и считывания составляет 10 мВ (0,01 В) для напряжения и 1 мА (0,001 А) для тока.

Важной спецификацией этого источника питания является то, что это линейный источник питания на базе трансформатора , что означает, что он имеет низкие пульсации (шум) на выходе по сравнению с импульсным источником питания. Это важно, если вы работаете с чувствительными компонентами и устройствами, особенно в научно-исследовательских центрах, научно-исследовательских институтах, лабораториях и других промышленных предприятиях.

Как и любой настольный источник питания, вы можете использовать его в режиме постоянного напряжения (CV) или постоянного тока (CC). Обратитесь к прилагаемому руководству пользователя, чтобы узнать, как настроить выходное напряжение или постоянный ток.

Существует несколько механизмов защиты для дополнительной безопасности, таких как защита от перегрузки по току и защита от перегрева. Вентилятор охлаждения на основе датчика температуры помогает отводить тепло от источника питания.

Что касается пользовательского интерфейса, здесь есть пара семи сегментных дисплеев для вольтметра и амперметра, индикаторы для режимов CC, CV, OCP, пара дисков для регулировки напряжения и тока, выходные клеммы (положительный, отрицательный и заземление). и выключатель.

Некоторые важные спецификации этого источника питания:

Выходное напряжение постоянного тока: 0–30 В
Выходной постоянный ток: 0–5 А
Входное напряжение переменного тока: 110 В при 60 Гц
Регулируемое напряжение и ток с разрешением 10 мВ и 1 мА
Регулировка линии: CV <0,01% + 3 мВ, CC <0,2% + 6 мА
Регулировка нагрузки: CV <0,01% + 3 мВ, CC <0,2% + 3 мА
Пульсации и шум на выходе: CV <1 мВ RMS, CC <3 мА RMS
Функции защиты: охлаждающий вентилятор на базе OCP и датчика температуры
Условия эксплуатации: температура 32 ° F — 102 ° F и относительная влажность <80%
Точность ЖК-дисплея: ± 2.5%

В комплект поставки входят:

Блок питания (TP3005T)
Шнур питания
Длинные измерительные провода 28 дюймов с зажимами типа «крокодил»
Руководство пользователя

В целом характеристики источника питания Tekpower TP3005T отлично. Если вы ищете недорогой линейный источник питания, то это один из доступных вариантов (немного дороже, если рассматривать эквивалентный импульсный источник питания). Но если вы ищете импульсный блок питания, продолжайте просматривать список.

Основные характеристики:

Линейно-регулируемый источник питания постоянного тока
Регулируемое напряжение и ток
Низкие пульсации и шум на выходе
Годовая гарантия производителя
Тяжелый при 12 фунтах. (из-за трансформатора)
Дорого, если вы посмотрите на другие импульсные блоки питания
Доступные с точки зрения линейных источников питания

Купить сейчас на Amazon

2. Цифровой импульсный источник питания Eventek

Eventek — еще один небольшой игрок что производит качественное цифровое испытательное и измерительное оборудование, такое как мультиметры, клещи, блоки питания и термометры.

Eventek KPS305D — доступный источник питания с регулируемым выходным напряжением от 0 до 30 В и выходным током от 0 до 5 А . Это импульсный источник питания, поэтому КПД составляет ≥ 89%, а вес — всего 3,2 фунта. (поскольку нет сетевого трансформатора).

Всего имеется четыре шкалы, две для напряжения (отдельные для точной и грубой настройки) и две для регулировки тока. Он поддерживает как CV, так и режим CC и автоматически преобразуется из одного режима в другой в зависимости от использования.

Кроме ручек, есть вольтметр и амперметр с разрешением дисплея 0,1В и 0,01А соответственно. Есть также индикаторы для режима CC и CV, тумблер включения / выключения и только положительные и отрицательные выходные порты (без заземления).

Имеется несколько функций защиты, таких как охлаждающий вентилятор на основе датчика температуры, защита от перегрузки по току, защита от перенапряжения и защита от короткого замыкания.

Ниже приведены некоторые важные спецификации блока питания Eventek KPS305D:

Выходное постоянное напряжение: 0 — 30 В
Выходной постоянный ток: 0 — 5 А
Стабилизация линии: CV <0.01% + 3 мВ, CC <0,2% + 6 мА
Регулировка нагрузки: CV <0,1% + 1 мВ, CC <0,1% + 3 мА
Пульсации на выходе и шум: CV <1 мВ RMS, CC <3 мА RMS

В комплект поставки этого блока питания входят:

Блок питания Eventek (KPS305D)
Два тестовых провода
Входной шнур питания
Руководство пользователя

Если вы ищете доступный по цене импульсный блок питания, тогда вы Однозначно можно рассмотреть Eventek KPS305D.Подходит для начинающих, школ и учебных заведений.

Основные характеристики:

Доступный тип переключения Переменный источник питания
Легкий (всего 3,2 фунта)
Множественная защита
Предложение с возвратом денег на 30 дней и 12 месяцев ограниченной гарантии

Купить сейчас на Amazon

3. Источник питания постоянного тока Kungber SPS305

Если вы ищете надежный, но доступный по цене источник питания постоянного тока, вам определенно следует рассмотреть источник питания постоянного тока Kungber SPS305.

Это импульсный источник питания постоянного тока с регулируемым выходным напряжением от 0 до 30 В и выходным током от 0 до 5 А . Есть и другие варианты, такие как 30 В / 10 А, 60 В / 5 А и 120 В / 3 А.

Есть четыре диска для регулировки напряжения и тока с отдельными ручками для точных и грубых значений. Источник питания поддерживает режимы CV и CC с автоматическим преобразованием между режимами.

Модуль дисплея состоит из трех наборов из 4-х разрядных светодиодных дисплеев для отображения напряжения (с разрешением 0.01V), ток (с разрешением 0,001A) и мощность (с разрешением 0,1W). Переключатель включения / выключения расположен сзади.

Порты вывода состоят из положительной, отрицательной и заземляющей клемм. Кроме того, имеется USB-порт 5V / 2A , с помощью которого вы можете заряжать различные устройства или обеспечивать питание Arduino или ESP32.

С точки зрения безопасности, источник питания Kungber состоит из вентилятора с регулируемой температурой, перенапряжения, перегрузки по мощности, защиты от короткого замыкания и входного предохранителя на 5А.

Некоторые важные спецификации этого источника питания:

Входное напряжение переменного тока: 110 В 60 Гц
Выходное постоянное напряжение: 0 — 30 В
Выходной постоянный ток: 0 — 5 А
Линейное регулирование: напряжение ≤ 0,1% + 3 мВ, ток ≤ 0,2% + 3 мА
Регулировка нагрузки: напряжение ≤ 0,5% + 3 мВ, ток ≤ 0,2% + 3 мА
Пульсации и шум на выходе: напряжение ≤ 30 мВ RMS, ток ≤ 20 мА RMS
Условия работы: Температура 32 ° От F до 104 ° F, относительная влажность <80%

В комплект входят:

Блок питания Kingber SPS305
Шнур питания
Контрольные выводы
Руководство пользователя

Легкий (<3 фунта.), доступный и надежный блок питания с уникальным дисплеем (энергопотребление нагрузки) и USB-портом для зарядки.

Основные характеристики:

Регулируемый импульсный источник питания 0–30 В и 0–5 А
USB-порт 5 В / 2 А
Также отображает энергопотребление нагрузки
Очень легкий вес <3 фунта.
Подходит для любителей, новичков, студентов и даже профессионалов

Купить сейчас на Amazon

4. Источник питания постоянного тока Yescom

Yescom USA, начавшая свою деятельность как розничный продавец аксессуаров для сотовых телефонов, теперь предлагает широкий ассортимент продукции начиная от товаров для дома и сада до электроники.

Регулируемый импульсный источник питания Yescom имеет выходное напряжение 0–30 В, и 0–10 А регулировки выходного тока. Да, с максимальным напряжением 30 В и 10 А, этот источник питания может обеспечить непрерывную мощность 300 Вт с режимами CC и CV .

Благодаря нескольким функциям защиты, таким как защита от перенапряжения, перегрузки по току и перегрева (с охлаждающим вентилятором на основе датчика температуры), вы можете использовать этот источник питания при полной нагрузке в течение длительного времени без каких-либо перебоев.

Что касается пользовательского интерфейса, то передняя панель состоит из трехзначного вольтметра и амперметра с разрешением дисплея 0,1 В и 0,1 А соответственно. Также есть четыре ручки, по две для точной и грубой регулировки напряжения и тока. Помимо этого, есть индикаторы для режимов CV и CC, переключатель включения / выключения и три выходных порта (положительный, отрицательный и заземляющий).

Давайте посмотрим на некоторые важные характеристики этого источника питания:

Выходное постоянное напряжение: 0 — 30 В
Выходной постоянный ток: 0 — 10 А
Входное переменное напряжение: 110 В при 60 Гц
Линейное регулирование: Напряжение ≤ 0.05% + 1 мВ, ток ≤ 0,1% + 10 мА
Регулировка нагрузки: CV ≤ 0,1% + 1 мВ, CC ≤ 0,1% + 10 мА
Пульсации и шум на выходе: CV ≤ 10 мВ RMS), CC ≤ 20 мА RMS
Условия работы : Температура от 14 ° F до 104 ° F, относительная влажность <80%

В комплект входят следующие компоненты:

Источник питания постоянного тока
Шнур питания
Измерительные провода
Руководство пользователя

Это еще один доступный импульсный блок питания с диапазоном тока до 10А.Если вам не нужен такой высокий диапазон, вы можете выбрать даже недорогой вариант 5A.

Основные характеристики:

Регулируемый источник питания 0–30 В и 0–10 А
Множественная защита для длительного использования
Испытательные провода очень низкого качества

Купить сейчас на Amazon

5. KORAD DC linear digital источник питания

Korad Technology — компания, занимающаяся разработкой всех видов источников питания и электронных нагрузок (программируемых, высокомощных, коммутируемых, линейных и т. д.)).

KORAD KD3005D — еще один линейный регулируемый источник питания в списке, где выходное напряжение регулируется в диапазоне 0–30 В, , а выходной ток регулируется в диапазоне 0–5 А . он поддерживает режимы CV и CC .

Передняя панель состоит из двух 4-х разрядных светодиодных дисплеев , по одному для вольтметра и амперметра с разрешением настройки и считывания 10 мВ и 1 мА соответственно. Есть пара поворотных энкодеров для регулировки напряжения и тока с точной и грубой регулировкой, интегрированные в одну ручку.Кроме них, есть индикаторы OCP, CV, CC, выключателя и трех выходных клемм (положительный, отрицательный и заземляющий).

Что касается защиты, то здесь есть охлаждающий вентилятор с регулируемой температурой, защита от перенапряжения и перегрузки по току, а также защита от короткого замыкания.

Основные характеристики этого источника питания:

Входное напряжение переменного тока: переключаемое между 220 В, 50 Гц и 110 В, 60 Гц
Выходное напряжение постоянного тока: 0 — 30 В
Выходной постоянный ток: 0 — 5 А
Регулировка линии: Напряжение ≤ 0.01% + 2 мВ, ток ≤ 0,1% + 5 мА
Регулировка нагрузки: напряжение ≤ 0,01% + 3 мВ, ток ≤ 0,1% + 3 мА
Пульсации на выходе: напряжение ≤ 2 мВ RMS, ток ≤ 3 мА RMS

Условия эксплуатации: Температура 32 ° F — 102 ° F и относительная влажность <80%. упомянутый ранее источник питания.Сравните характеристики и выберите подходящий, если вас интересует источник питания с линейной переменной мощностью.

Основные характеристики:

Регулируемый линейный источник питания 0–30 В и 0–5 А
Гарантия 2 года
Немного тяжеловато (9,5 фунта).
Немного дороже

Купите сейчас на Amazon

6. NICE-POWER SPS3010 Регулируемый источник питания постоянного тока

Еще одним новым игроком в области регулируемых источников питания постоянного тока является бренд под названием NICE-POWER.

Переменный источник питания постоянного тока NICE-POWER SPS3010 — это импульсный источник питания, регулируемый в диапазоне 0–30 В и 0–10 А . Учитывая эти значения, это очень доступный источник питания.

Передняя панель очень простая с парой 3-х разрядных светодиодных дисплеев для вольтметра и амперметра. Но разрешение (как при настройке, так и при считывании) составляет 0,1 В и 0,01 А , что не так уж и хорошо, если вам нужна очень точная настройка.

Есть пара ручек для регулировки напряжения и тока, а также переключатель включения / выключения.Выходные порты состоят из плюса, минуса и земли. Кроме того, имеется USB-порт 5V / 2A , который является дополнительной функцией, если вы хотите зарядить телефон или платы питания.

Защита: вентилятор охлаждения с регулируемой температурой, защита от перегрузки по току, перенапряжения и короткого замыкания.

Ниже приведены некоторые ключевые характеристики этого источника питания NICE-POWER:

Входное напряжение переменного тока: 110 В 60 Гц
Выходное напряжение постоянного тока: 0–30 В
Выходной постоянный ток: 0–10 А
Регулировка линии: Напряжение ≤ 1% + 10 мВ
Регулировка нагрузки: напряжение ≤ 1% + 10 мВ
Пульсации и шум на выходе: напряжение ≤ 1% от пика до пика
Условия эксплуатации: температура 14 ° F — 113 ° F и относительная влажность < 90%

В комплект поставки входит:

Источник питания постоянного тока
Шнур питания
2 тестовых провода
Руководство пользователя

Это недорогой источник питания постоянного тока с неточными значениями .Подходит для новичков, которые не хотят тратить много денег, но при этом получают надежный источник питания.

Основные характеристики:

Регулируемый источник питания 0–30 В и 0–10 А
Импульсный источник переменного тока
Только трехзначные показания
USB с 5 В и 2 А
Нет точного разрешения

Купить сейчас на Amazon

7. Регулируемый источник питания постоянного тока Dr. meter PS305DM

Dr.meter постепенно превращается в надежного производителя различных измерителей (PH-метр, мультиметр, светомер и измеритель влажности древесины) и источников питания.

Dr. meter PS305DM — доступный линейно регулируемый источник питания постоянного тока. Выходное напряжение можно регулировать от 0 до 30 В, , а выходной ток можно отрегулировать от 0 до 5 А .

Есть пара 3-значных светодиодных дисплеев для вольтметра и амперметра с разрешением 0,1 В и 0,01 А .Кроме того, если ток нагрузки меньше 1 А, амперметр автоматически отображает ток в мА. Также есть индикаторы для режимов CV и CC .

Для регулировки напряжения и тока есть четыре ручки с отдельными ручками для точной и грубой настройки. Есть переключатель включения / выключения и переключатель запуска / остановки выхода. Выходные порты имеют три клеммы для положительного, отрицательного и заземляющего.

Поскольку это линейный источник питания , он содержит трансформатор, который является тяжелым компонентом и увеличивает общий вес устройства.Ручка сверху позволяет легко переносить его, если хотите.

Некоторые важные спецификации этого источника питания:

Входное напряжение переменного тока: 220 В, 50 Гц или 110 В, 60 Гц (выбираемый переключатель на задней панели)
Выходное напряжение постоянного тока: 0 — 30 В
Выходной постоянный ток: 0 — 5A
Регулировка линии: напряжение <0,01% + 3 мВ, ток <0,2% + 3 мА
Регулировка нагрузки: напряжение <0,01% + 3 мВ или 5 мВ (в зависимости от максимального тока), ток <0.2% + 3 мА
Пульсации и шум на выходе: напряжение <0,5 мВ RMS или 1 мВ RMS (в зависимости от максимального тока), ток <3 мА RMS
Условия эксплуатации: температура 32 ° F — 102 ° F и относительная влажность <80%

В комплект поставки входят:

Источник питания постоянного тока
Шнур питания
Тестовый провод
Руководство пользователя

Если вы ищете недорогой линейный источник питания с низким выходным шумом, тогда Блок питания Dr.meter определенно хороший выбор.

Основные характеристики:

Регулируемый линейный источник питания 0–30 В и 0–5 А
Удобная ручка
Автоматическое преобразование между мА и А
Гарантия 12 месяцев
Подходит для научных исследований, исследований и разработок D, чувствительная электроника и коммуникационные приложения

Купить сейчас на Amazon

Что такое источник питания постоянного тока? Зачем нам это нужно?

Как следует из названия, источник питания постоянного тока — это электрическое устройство, способное подавать напряжение постоянного тока на тестируемое устройство (DUT), которое часто является печатной платой или электронным продуктом.

Практически вся малогабаритная электроника и приборы работают от источника постоянного тока, либо от батареи, либо от адаптера переменного тока к постоянному току. Таким образом, при тестировании компонента или схемы инженер должен иметь возможность обеспечить необходимое питание для тестируемого устройства, чтобы проверить его работу и производительность.

Инженер может легко установить определенное напряжение (в соответствии с требованиями DUT), используя переменный / регулируемый источник питания постоянного тока, и подать его на схему или устройство. Поскольку каждая схема, компонент или устройство предъявляют уникальные требования к источнику питания, вполне реально использовать источник питания постоянного тока, который позволяет нам очень легко устанавливать определенное напряжение.

Какие бывают типы источников питания постоянного тока?

Регулируемый / переменный источник питания очень удобен в тестовых ситуациях, и поэтому источник питания стал важной частью электронного оборудования. Итак, давайте посмотрим на различные типы источников питания постоянного тока, которые обычно используются для обслуживания, разработки, тестирования и измерения.

В основном существует два типа источников питания постоянного тока. Это:

Линейные источники питания
Импульсные источники питания (также известные как импульсные источники питания или SMPS)

Линейные источники питания состоят из трансформатора, который понижает напряжение сети переменного тока до небольшого значения.Это небольшое переменное напряжение затем выпрямляется и стабилизируется до чистого источника постоянного тока.

Импульсный источник питания на руке намного сложнее простого линейного источника питания. Напряжение сети переменного тока преобразуется в высокочастотные импульсы с помощью «переключающего» транзистора. Затем высокочастотный переменный ток понижается и выпрямляется для получения постоянного напряжения.

Каковы особенности источников переменного тока постоянного тока?

Постоянный ток / напряжение

Источник питания постоянного тока / напряжения, согласно названию, обеспечивает как постоянный ток, так и постоянное напряжение.Кроме того, это считается важной особенностью источника постоянного тока.

Основная причина использования регулируемого источника питания постоянного тока заключается в том, что вы можете установить желаемое напряжение и максимальный ток для нагрузки. Если нагрузке требуется ток, превышающий установленный, источник питания переходит в режим постоянного тока или постоянный ток, в котором выходной ток остается на уровне установленного тока, но будет падение напряжения.

Если для нагрузки требуется ток, который меньше установленного, тогда источник питания будет в режиме постоянного напряжения или постоянного напряжения.Здесь установленное напряжение остается постоянным, а ток зависит от нагрузки.

Несколько портов вывода

Некоторые блоки питания состоят из 2-3 выходов питания. Если вы используете несколько напряжений при тестировании различных цепей, то источник питания с несколькими выходами может стать для вас идеальным выбором.

Ряд пользователей выбирают источник питания с двойным / тройным выходом, в котором один выход подключен к цифровому логическому выходу, а другие выходы — для аналоговой схемы.

Некоторые из функций, которые вы найдете в источнике питания с несколькими выходами, — это настраиваемые ограничения напряжения, операции по времени, регистры памяти и возможность подключения двух последовательно соединенных каналов для более высокого напряжения или тока.

Программируемые

Программируемые источники питания широко известны как системные источники питания и обычно используются вместе с компьютерными системами для испытаний и производства.

Системные источники питания используют ряд компьютерных интерфейсов, таких как GPIB, IEEE-488, последовательная связь RS-232, интерфейсы USB и Ethernet.

Кроме того, следующие типы источников питания используют определенные языки команд, через которые инструкции отправляются на прибор через цифровой интерфейс.

Некоторые из используемых языков являются SCPI-подобными, частными и SCPI. Этот тип источника питания весьма полезен при работе со сложными установками, поскольку он позволяет управлять программируемым источником питания через компьютер. Следовательно, вам не нужно нажимать клавиши на передней панели прибора.

Нерегулируемый источник питания постоянного тока по сравнению с регулируемым — В чем разница?

Нерегулируемый источник питания постоянного тока

Нерегулируемый источник питания — это те источники питания, выходное напряжение которых не регулируется i.е., меняется с вводом. Простой нерегулируемый источник питания состоит из понижающего трансформатора (чтобы снизить напряжение сети переменного тока, скажем, до 12 В), диода и конденсатора (пример полуволнового нерегулируемого источника питания).

Нерегулируемый источник питания может обеспечивать постоянную выходную мощность, но выходное напряжение и ток могут изменяться (при увеличении напряжения ток уменьшается, и наоборот). Большинство современных источников питания постоянного тока регулируются, а нерегулируемые источники питания используются только в некоторых специальных приложениях.

Регулируемый источник питания постоянного тока

Многие современные источники питания постоянного тока не работают так, как мы упоминали выше. Итак, любая бытовая электроника, которую вы бы купили в наши дни, будет иметь регулируемый источник питания постоянного тока.

Стабилизированный источник питания постоянного тока может обеспечивать чистое, стабильное и постоянное выходное напряжение независимо от входного. Помимо этого, он имеет дополнительную схему, с помощью которой выходное напряжение может быть увеличено или уменьшено.

Возможно, это сделано для компенсации колебаний входного напряжения, а также колебаний тока из-за нагрузки.

Факторы, которые следует учитывать перед покупкой источника питания постоянного тока?

На рынке имеется ряд источников питания постоянного тока, но не каждое из них может вам подойти. Итак, мы рассмотрим некоторые из основных соображений, которые вам необходимо иметь в виду. Давайте обсудим: —

1. Точность

Это, пожалуй, самый важный фактор, который вы должны учитывать, прежде чем покупать лучший источник питания постоянного тока в 2021 году.

Технически это определяется как степень, в которой результат расчета, измерения и спецификации соответствует правильному стандарту или значению.

Помимо этого, он также определяет характеристики источника питания, точно совпадая с теоретическим значением.

Как правило, точность определяется качеством процесса регулирования и преобразования. Как текущие настройки, так и напряжение имеют связанные с ними характеристики точности.

Точность означает точку, в которой выходные значения соответствуют международным стандартам.

Большинство источников постоянного тока имеют встроенные измерительные схемы для измерения как тока, так и напряжения.

На всякий случай получаемый выходной сигнал нечеткий из-за незначительных ошибок в ЦАП, тогда лучший способ проверить точность — это измерить систему переменной мощности, с помощью которой получается значение настройки смещения.

2. Разрешение

Разрешение, возможно, еще один фактор, на который следует обратить внимание, если вы думаете о покупке электронного блока питания постоянного тока.

Возможно, это небольшое изменение тока или напряжения, которое происходит из-за устройства источника питания.

Другими словами, мы можем сказать, что разрешение — это абсолютный процент или значение полной шкалы.

Кроме того, ограничено количество ЦАП и дискретных уровней. Вы также должны иметь в виду, что чем больше битов, тем лучше разрешение вы получите.

3. Пульсация и шум

Выходной сигнал источника постоянного тока обычно называют случайным отклонением и периодом.

Пульсация обычно определяется как собственная составляющая выходного напряжения переменного тока, которая получается из-за внутреннего переключения, которое происходит в источнике питания.

Итак, когда сигнал рассматривается в частотной области, рябь демонстрирует ложные срабатывания.

С другой стороны, шум — это паразитное проявление внутри источника питания. Он появляется в результате высокочастотных всплесков выходного напряжения.

Шум в целом довольно случайный, и если вы посмотрите на него в частотной области, то заметите небольшое увеличение базового уровня.

Итак, если вы тестируете шум и пульсацию, вам следует иметь в виду несколько вещей.

Во-первых, нагрузка может существенно повлиять на пульсацию, поэтому важно проводить измерения, возможно, в тех же условиях нагрузки.

Кроме того, на пульсации также может влиять входное напряжение, поэтому вам следует проводить тесты при различных входных напряжениях.

Кроме того, ряд производителей применяют внешние конденсаторы на выходе источника питания для целей измерения.

4. Стабильность

Характеристики источника питания постоянного тока могут измениться при длительном использовании. Таким образом, для поддержания стабильности источника питания необходимо выполнить надлежащую калибровку и проверку.

5. Переходная характеристика

Переходная характеристика обозначается как величина отклонения выходного напряжения из-за изменения, которое происходит при нагрузке.

Итак, когда происходит изменение нагрузки, то либо в источнике питания накоплено много энергии, либо, возможно, ее недостаточно.Следовательно, он не может немедленно реагировать в новом состоянии.

Таким образом, выходные конденсаторы будут отвечать за недостаток энергии или избыток энергии.

Значит, они предпочли бы израсходовать заряд, чтобы справиться с нагрузкой. В таком случае произойдет падение напряжения. Напротив, будет накапливаться избыточная энергия, что приведет к увеличению напряжения.

В контексте переходной характеристики есть несколько условий, при которых ее измерение может быть нарушено.

Некоторые из важных условий — это пусковой ток, скорость нарастания и конечный ток.Скорость нарастания напряжения оказывает значительное влияние на переходные процессы.

Причина в том, что чем быстрее будет изменение нагрузки, тем больше будет отклонение на выходе, прежде чем, наконец, источник питания справится с изменяющимися условиями.

Кроме того, начало и конец текущего уровня также могут оказать значительное влияние.

Наконец, для точного измерения переходной характеристики пользователю предпочтительно два канала осциллографа.

Каковы применения источников питания постоянного тока?

Источник питания постоянного тока используется в качестве средства тестирования, используется в ряде отраслей промышленности, лабораториях, научно-исследовательских центрах и научно-исследовательских институтах.Давайте кратко рассмотрим область применения: —

1. Ремонт мобильных устройств и ноутбуков центры

Он широко используется в анодировании, зарядке аккумуляторов, гальванике, светодиодных приложениях, производстве водорода, электролизе, электрохимических приложениях и т. Д. несколько.

Кроме того, он также используется для автомобильных вуферов Transceiver, 3D-принтеров, светодиодных лент и аудиоусилителей.

2. Коммерческие и бытовые помещения

Источник питания постоянного тока обычно используется в ряде приложений сверхнизкого и низкого напряжения, особенно когда они питаются от солнечных энергетических систем или батарей.Кроме того, для ряда электронных схем также требуется источник питания постоянного тока.

Некоторые бытовые применения источников постоянного тока — это соединители, розетки, приспособления и переключатели, которые подходят для переменного тока.

Напротив, некоторые области применения в коммерческой недвижимости — это медицинские центры, офисные здания, магазины розничной торговли, торговые центры, отели, сельскохозяйственные угодья, многоквартирные жилые дома, гаражи, склады и т. Д.

3. Автомобильная промышленность

DC Блок питания широко используется в автомобильных аккумуляторах, который, возможно, обеспечивает питание, необходимое для освещения, запуска двигателя и системы зажигания.

4. Телекоммуникационная промышленность

В оборудовании, используемом для телефонной связи, используется стандартный источник питания — 48 В постоянного тока. Чтобы добиться отрицательной полярности, аккумуляторная батарея и положительный вывод системы электропитания заземлены.

5. Системы HVDC

В системах передачи электроэнергии HVDC используется постоянный ток для передачи большого объема электроэнергии.

Кроме того, для целей передачи на большие расстояния система HVDC оказывается менее дорогой, а электрические потери также низкими.

Заключение

Теперь вы узнали о ключевых факторах, улучшающих характеристики источника питания постоянного тока. Каким будет ваш следующий шаг? Какой вы собираетесь покупать? Низкая или высокая цена? Качество? или производительность?

Не путайте! Мы здесь, чтобы помочь вам!

Из всех 7 источников питания постоянного тока мы выбрали Kungber SPS305 DC Power Supply как лучший из-за его простой конструкции, надежности и точности. Это импульсный источник питания с 4-значными показаниями напряжения и тока.Кроме того, он также имеет измеритель мощности и порт USB. Если вы новичок или впервые покупаете, то этот блок питания определенно является выгодным вариантом.
Если вам нужен линейный источник питания с низким уровнем пульсаций и шума на выходе, мы рекомендуем линейный регулируемый источник питания постоянного тока Dr. meter PS305DM . Это доступный по цене линейный источник питания в списке, который подходит для лабораторий, чувствительной электроники и оборудования связи, обслуживания аккумуляторных батарей, научно-исследовательских и учебных институтов.

Примите правильное решение, прежде чем покупать блок питания постоянного тока. Надеемся, эта статья будет вам полезна. Кроме того, если у вас есть какие-либо сомнения или вопросы по поводу источника питания постоянного тока, напишите нам в разделе комментариев, приведенном ниже.

PeakTech 1895 — Лабораторный импульсный источник питания, DC 1-36V 0-10A, программируемый, LAN, USB, RS-485

Справка: 1895 г.

47 821 руб.95 Без налогов

Лабораторный импульсный источник питания, 1-36 В постоянного тока, 0-10 А, программируемый, LAN, USB, RS-485

Протокол безопасности HTTPS Быстрая доставка по всему миру К вашим услугам 365 дней в году

Лабораторный импульсный источник питания, 1-36 В постоянного тока, 0-10 А, программируемый, LAN, USB, RS-485

Этот программируемый высокопроизводительный импульсный источник питания с новой современной микропроцессорной технологией позволяет программировать и конфигурировать все параметры с клавиатуры устройства или удаленно через ПК.
Цветной ЖК-дисплей упрощает настройку нескольких параметров и отображает выходные данные напряжения, тока и мощности в реальном времени также в виде линейного графика.
Он управляется через систему графического меню и позволяет пользователю легко управлять программированием его многих функций и функций.
Этот современный блок питания также оснащен портами LAN, USB и RS-485 для дистанционного управления, программирования, мониторинга и сбора данных через интерфейс ПК или с помощью команд SCPI.
Группы настроек управления и циклические последовательности могут быть сохранены и установлены через ПК с подключением Ethernet, RS-485 и USB.
При использовании интерфейса RS-485 ПК может управлять до 31 блоком питания одной модели и контролировать выходные данные, которыми также можно управлять через локальную сеть для любого количества устройств.
Высокая производительность и множество полезных технических характеристик этого устройства делают его особенно подходящим для научных, промышленных и других применений в контексте производства и контроля качества.

Цветной TFT-дисплей 8 см (3,2 дюйма)
Графическое меню навигации и отображение данных в реальном времени
Встроенная функция регистрации выходных значений
Выходной канал с макс. 36 В / 10 А постоянного тока (360 Вт)
Высокая энергоэффективность более 86%
Высокоточное разрешение 10 мВ и 10 мА
Полное дистанционное управление с помощью программного обеспечения для ПК
Одновременное управление до 31 устройства через RS-485
Любое количество устройств, управляемых через LAN
USB-устройство для удаленного управления устройством
USB-хост для хранения данных на USB-накопитель
Встроенные интерфейсы USB, RS-485 и LAN
Защита от перегрузки по току и перенапряжения
Индикация тока, напряжения и мощности
20 циклов по времени до 999 циклов
Программное обеспечение для ПК, протокол SCPI и драйверы LabView
До 9 предустановленных конфигураций выходов
Охлаждение корпуса в зависимости от температуры с помощью вентилятора
Безопасность: EN-60950, EN-61010
Аксессуары: кабель питания, интерфейсный кабель, программное обеспечение для Windows XP / VISTA / 7/8/10, инструкция по эксплуатации

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИСТОЧНИКА ПИТАНИЯ
Выходное напряжение	От 1 до 36 В постоянного тока
Выходной ток	от 0 до 10 А постоянного тока
Остаточная пульсация V	≤ 50 мВ
Остаточная пульсация I	≤ 50 мА
Шум и пульсация (20 Гц ~ 7 МГц)	≤ 5 мВ среднеквадр. / 50 мВ от пика
Установить разрешение V	10 мВ
Установить разрешение I	10 мА
Точность В	± (1% + 5 цифр <5 В; 1% + 2 цифры> 5 В)
Точность I	± (1% + 5 цифр <0.5 А; 1% + 2 цифры> 0,5 A)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИСПЛЕЯ
Размер	8 см (3,2 дюйма)
Тип	Farb-TFT / Цвет-TFT
Многополюсный	4 цифры: напряжение, ток, мощность
ОБЩИЕ ХАРАКТЕРИСТИКИ
Интерфейсы	USB-хост, USB-устройство, RS-485, LAN
Рабочее напряжение	90 В — 264 В, 50/60 Гц
Коррекция коэффициента мощности	> 0.95 при оптимальной нагрузке
Энергоэффективность (при 230 В переменного тока)	> 86%
Охлаждение	Вентиляторное охлаждение
Размеры (ШxВxГ)	193 x 98 x 215 мм ³
Масса	2,4 кг

Скачать

Руководство

PeakTech_1895_09_2016.pdf

Скачать (5,34M)

10 других товаров в той же категории:

LabGruppen | Технологии | Регулируемый импульсный источник питания

Введение

Настоящее Лицензионное соглашение с конечным пользователем («Соглашение») является обязательным Соглашением между вами («Конечный пользователь», «вы» или «ваш») и Music Tribe Innovation DK / AS («Компания», «мы», «нас» или «наш»).Настоящее Соглашение регулирует отношения между вами и нами, а также использование вами Программного обеспечения Компании. На протяжении всего Соглашения Конец Пользователь и Компания могут именоваться «Стороной» или вместе «Сторонами».

Если вы используете Программное обеспечение от имени своего работодателя или другой организации («Организация»), для которой приносить пользу вам, использующему программное обеспечение, или тем, кто владеет или иным образом контролирует средства, с помощью которых вы используете или доступа, то термины «Конечный пользователь», «вы» и «ваш» будут применяться совместно к вам как физическому лицу и к Организация.Если вы используете или покупаете лицензию для Организации или от ее имени, вы тем самым подтверждаете: гарантия и завет, что у вас есть право: 1) приобрести лицензию от имени Организации; 2) связывать Организацию условиями настоящего Соглашения.

Загружая, устанавливая, открывая или используя, вы: (а) подтверждаете, что у вас есть все необходимые разрешения и разрешения на доступ и использование; (б) если вы используете Программное обеспечение в соответствии с лицензией, приобретенной организация, доступ и использование которой вы уполномочены этой организацией; (c) признать, что у вас есть прочитали и поняли это Соглашение; (D) подтверждаете, что вы в здравом уме и достигли совершеннолетия (18 лет и старше) для заключения имеющего обязательную силу Соглашения; и (e) принять и согласиться быть юридически связанными условия настоящего Соглашения.

Если вы не согласны с этими условиями, не загружайте, не устанавливайте, не открывайте и не используйте программное обеспечение. Если у вас уже есть загрузив программное обеспечение, удалите его со своего вычислительного устройства.

Программное обеспечение предоставляется по лицензии, а не продается вам компанией Music Tribe для использования в строгом соответствии с условиями. настоящего Соглашения.

Лицензия

В соответствии с условиями настоящего Соглашения и, если применимо, условиями, предусмотренными в Лицензионном соглашении, Music Tribe предоставляет вам ограниченную, неисключительную, бессрочную, отзывную и непередаваемую лицензию на загружать, устанавливать и использовать Программное обеспечение, которым вы владеете или контролируете.

Ограничения

Вы соглашаетесь не делать и не разрешаете другим:

Лицензировать, продавать, сдавать в аренду, сдавать в аренду, назначать, распространять, передавать, размещать, передавать на аутсорсинг, раскрывать или иным образом коммерчески использовать Программное обеспечение или предоставлять Программное обеспечение третьим лицам
Изменять, создавать производные работы для дизассемблирования, дешифрования, обратной компиляции или обратного проектирования любой части Программное обеспечение
Удалять, изменять или скрывать любые уведомления о правах собственности (включая любые уведомления об авторских правах или товарных знаках) Музыки. Tribe или его аффилированные лица, партнеры, поставщик или лицензиары Программного обеспечения

Интеллектуальная собственность

Все права интеллектуальной собственности, включая авторские права, патенты, раскрытие патентов и изобретения (будь то патентоспособны или нет), товарные знаки, знаки обслуживания, коммерческие тайны, ноу-хау и другую конфиденциальную информацию, фирменный стиль, торговые наименования, логотипы, корпоративные имена и доменные имена, а также вся репутация связанные с ними производные работы и все другие права (совместно именуемые «Права на интеллектуальную собственность»), которые часть Программного обеспечения, которая в противном случае принадлежит Music Tribe, всегда остается исключительной собственностью Music Tribe (или его поставщиков или лицензиаров, если и когда это применимо).Ничто в этом Соглашении не дает вам (или любая организация) лицензию на права интеллектуальной собственности Music Tribe.

Вы соглашаетесь с тем, что настоящее Соглашение передает ограниченную лицензию на использование прав интеллектуальной собственности Music Tribe исключительно как часть Программного обеспечения (а не независимо от него), и только в течение срока действия лицензии, предоставленной вы ниже. Соответственно, использование вами любых прав интеллектуальной собственности Music Tribe независимо от Программное обеспечение или выходящее за рамки настоящего Соглашения считается нарушением Music Tribe Права интеллектуальной собственности.Это не ограничивает; однако любые претензии Music Tribe о нарушении контракта в случае нарушения вами условий настоящего Соглашения. Вы должны использовать самые высокие стандарты заботиться о защите всего Программного обеспечения (включая все его копии) от нарушений, незаконного присвоения, кражи, неправомерного использования, или несанкционированный доступ. За исключением случаев, явно оговоренных в настоящем Соглашении, Music Tribe оставляет за собой и сохраняет все права, титул и интерес к Программному обеспечению, включая все авторские права и объекты авторского права, товарные знаки и товарный знак, патенты и патентоспособные объекты, коммерческие тайны и другие интеллектуальные права собственности, зарегистрированные, незарегистрированные, предоставленные, заявленные или оба уже существующие и которые могут быть созданный, относящийся к нему.

Вы (или Организация, если и где это применимо) сохраняете за собой право собственности на все Права интеллектуальной собственности в отношении рабочие продукты, которые вы создаете с помощью Программного обеспечения или с его помощью.

Ваши предложения

Любые отзывы, комментарии, идеи, улучшения или предложения (совместно именуемые «Предложения»), предоставленные вами Music Tribe в отношении Программного обеспечения остается единственной и исключительной собственностью Music Tribe.

Music Tribe может свободно использовать, копировать, изменять, публиковать или распространять Предложения для любых целей и в любым способом без каких-либо кредитов или какой-либо компенсации вам.

Модификации программного обеспечения

Music Tribe оставляет за собой право изменять, приостанавливать или прекращать, временно или постоянно, Программное обеспечение или любой сервис, с которым он связан, с уведомлением или без него и без ответственности перед вами.

Обновления программного обеспечения

Music Tribe может время от времени предоставлять улучшения или улучшения функций / функций Программное обеспечение, которое может включать исправления, исправления ошибок, обновления, обновления и другие модификации («Обновления»).

Обновления

могут изменять или удалять определенные функции и / или функции Программного обеспечения. Вы соглашаетесь с тем, что Музыка Tribe не обязана (i) предоставлять какие-либо Обновления или (ii) продолжать предоставлять или включать какие-либо функции и / или функциональные возможности Программного обеспечения для вас.

Стороннее программное обеспечение

Стороннее программное обеспечение и данные («Стороннее программное обеспечение») могут быть прикреплены к Программному обеспечению. Вы признаете и соглашаетесь с тем, что, если вы хотите получить стороннее программное обеспечение на других условиях, вам следует приобрести это стороннее программное обеспечение. Программное обеспечение напрямую от поставщиков.

Ни в коем случае такие отдельные лицензионные соглашения или дополнительные условия между Вами и Поставщик должен иметь обязательную силу для Компании или налагать какие-либо дополнительные обязательства или обязательства, несовместимые с условия настоящего Соглашения, в любом случае с Компанией.

Сторона, предоставляющая стороннее программное обеспечение, несет ответственность по любой гарантии или ответственности, связанной с Стороннее программное обеспечение. MG-IP не несет ответственности за Стороннее программное обеспечение или его использование вами.

Срок действия и прекращение действия

Настоящее Соглашение остается в силе до тех пор, пока не будет расторгнуто вами или Music Tribe.

Music Tribe может по своему усмотрению в любое время и по любой причине или без таковой приостановить или прекратить Соглашение с предварительным уведомлением или без него.

Настоящее Соглашение будет немедленно прекращено без предварительного уведомления Music Tribe, если вы не соблюдаете любое положение настоящего Соглашения.Вы также можете расторгнуть настоящее Соглашение, удалив Программное обеспечение и все их копии с вашего компьютера.

После прекращения действия настоящего Соглашения вы должны прекратить любое использование Программного обеспечения и удалить все копии Программное обеспечение с вашего компьютера.

Прекращение действия настоящего Соглашения не ограничивает какие-либо права Music Tribe или средства правовой защиты по закону или справедливости в случае нарушения вами (в течение срока действия настоящего Соглашения) любого из ваших обязательств по настоящему Соглашению.

Компенсация

Вы соглашаетесь освободить, защитить и обезопасить Music Tribe и ее должностных лиц, директоров, сотрудников, агентов, аффилированные лица, правопреемники и правопреемники от любых потерь, убытков, обязательств, недостатков, претензий и против них, действия, судебные решения, урегулирования, проценты, вознаграждения, пени, штрафы, издержки или расходы любого рода, включая разумные гонорары адвокатам, возникающие в связи с: (i) использованием вами или неправильным использованием Программного обеспечения; (ii) ваш несоблюдение любого применимого закона, постановления или постановления правительства; (iii) нарушение вами этого Соглашение; или (iv) ваше Соглашение или отношения с Организацией (если применимо) или любой третьей стороной.Кроме того, вы соглашаетесь с тем, что Music Tribe не несет ответственности за информацию или контент, которые вы отправляете. или сделать доступным через это Программное обеспечение или контент, который предоставляется вам третьими сторонами.

Нет гарантий

Программное обеспечение предоставляется вам «Как есть» и «Как доступно», со всеми ошибками и дефектами, без гарантии любой. В максимальной степени, разрешенной действующим законодательством, Music Tribe от своего имени и от имени своих аффилированных лиц и их соответствующих лицензиаров и поставщиков услуг, прямо отказывается от всех гарантий, явные, подразумеваемые, установленные законом или иным образом в отношении Программного обеспечения, включая все подразумеваемые гарантии товарной пригодности, пригодности для определенной цели, права собственности и ненарушения прав, а также гарантий, которые могут возникнуть вне деловых отношений, поведения, использования или торговой практики.Без ограничения вышеизложенного, Music Tribe не предоставляет никаких гарантий или обязательств и не делает никаких заявлений о том, что Программное обеспечение будет соответствовать вашим требованиям, достигать желаемых результатов, быть совместимым или работать с любым другим программным обеспечением, системы или службы работают без перебоев, соответствуют любым стандартам производительности или надежности или являются ошибочными бесплатно или что любые ошибки или дефекты могут или будут исправлены.

Без ограничения вышеизложенного, ни Music Tribe, ни какой-либо поставщик Music Tribe не делает никаких заявлений. или гарантии любого рода, явные или подразумеваемые: (i) в отношении работы или доступности Программного обеспечения или информация, контент и материалы или продукты, включенные в него; (ii) что Программное обеспечение будет бесперебойно или без ошибок; (iii) относительно точности, надежности или актуальности любой информации или контента, предоставленного через Программного обеспечения; или (iv) что Программное обеспечение, его серверы, контент или электронные письма, отправленные от или от имени Music Tribe, являются без вирусов, скриптов, троянских программ, червей, вредоносных программ, бомб замедленного действия или других вредоносных компонентов.

В некоторых юрисдикциях не допускается исключение или ограничение подразумеваемых гарантий или ограничений на применимые законные права потребителя, поэтому некоторые или все вышеперечисленные исключения и ограничения могут не применяться тебе.

Ограничение ответственности

Несмотря на любой ущерб, который вы можете понести, вся ответственность Music Tribe и любого из ее поставщиков в соответствии с любым положением настоящего Соглашения, и ваше исключительное средство правовой защиты от всего вышеперечисленного ограничивается сумма, фактически уплаченная вами за Программное обеспечение.

В максимальной степени, разрешенной применимым законодательством, ни при каких обстоятельствах Music Tribe или ее поставщики не несут ответственности за любые особые, случайные, косвенные или косвенные убытки (включая, но не ограничиваясь, убытки) за упущенную выгоду, за потерю данных или другой информации, за прерывание бизнеса, за телесные повреждения, за потерю конфиденциальность, возникающая в результате или каким-либо образом связанная с использованием или невозможностью использования Программного обеспечения, стороннего программного обеспечения и / или стороннее оборудование, используемое с Программным обеспечением, или иным образом в связи с любым положением настоящего Соглашения), даже если Music Tribe или любой поставщик были уведомлены о возможности таких убытков и даже если средство не достигает своей основной цели.

Некоторые штаты / юрисдикции не допускают исключения или ограничения случайных или косвенных убытков, поэтому вышеуказанное ограничение или исключение может не относиться к вам.

Делимость

Если какое-либо положение настоящего Соглашения будет признано не имеющим исковой силы или недействительным, такое положение будет изменено и интерпретируется для достижения целей такого положения в максимально возможной степени в соответствии с применимыми закон и остальные положения сохранят полную силу.

Отсутствие неисполнения или задержки в осуществлении со стороны любой из сторон любого права или любых полномочий в соответствии с настоящим документом. Соглашение действует как отказ от этого права или полномочий. Ни одноразовое, ни частичное осуществление какого-либо права или полномочия по настоящему Соглашению препятствуют дальнейшему осуществлению этого или любого другого права, предоставленного в соответствии с настоящим Соглашением. В случае о конфликте между настоящим Соглашением и любыми применимыми условиями покупки или другими условиями, условиями настоящего Соглашения. управляет.

Поправки к настоящему Соглашению

Music Tribe оставляет за собой право по своему усмотрению изменять или заменять настоящее Соглашение в любое время. Если изменение является существенным, мы направим уведомление не менее чем за 30 дней до вступления в силу любых новых условий. Что представляет собой существенное изменение, будет определяться по нашему собственному усмотрению.

Продолжая получать доступ к нашему Программному обеспечению или использовать его после вступления в силу любых изменений, вы соглашаетесь соблюдать пересмотренные условия.Если вы не согласны с новыми условиями, вы больше не имеете права использовать Программное обеспечение.

Применимый закон

Законы юрисдикции, резидентом которой вы являетесь, за исключением норм коллизионного права, регулируют любые спор, возникающий из или в связи с этим Eula. Применимость Единого коммерческого кодекса (UCC) и любые другие законы, регулирующие применение законов любых других юрисдикций, прямо исключены.

Изменения к настоящему Соглашению

Мы оставляем за собой исключительное право время от времени вносить изменения в настоящее Соглашение. Ваш постоянный доступ к и использование программного обеспечения означает, что вы обязаны соблюдать условия и условия опубликованы в такое время. Вы подтверждаете и соглашаетесь с тем, что принимаете настоящее Соглашение (и любые поправки к нему) каждый раз, когда вы загружаете, получаете доступ или используете программное обеспечение.

Поэтому мы рекомендуем вам регулярно просматривать это Соглашение.

Если в течение 30 (тридцати) дней после публикации изменений или дополнений к настоящему Соглашению вы решите, что не согласны с обновленными условиями, вы можете отозвать свое согласие с измененными условиями, предоставив нам письменное уведомление о вашем отказе.

Нет работы или агентских отношений

Никакие положения настоящего Соглашения или какие-либо части отношений между вами и Music Tribe не предназначены для создания, они также не должны рассматриваться или толковаться как создание каких-либо отношений между вами и Music Tribe, кроме конечного пользователя предоставленного программного обеспечения и услуг.

Справочная помощь

Вы признаете и соглашаетесь с тем, что нарушение вами настоящего Соглашения нанесет непоправимый ущерб Music Tribe для одних только денежных возмещений будет недостаточно. В дополнение к возмещению ущерба и любым другим средствам правовой защиты, которым Music Tribe может иметь право, вы признаете и соглашаетесь с тем, что мы можем добиваться судебного запрета, чтобы предотвратить фактическое, угрожающее или продолжающееся нарушение настоящего Соглашения.

Ограничение времени для подачи претензий

Любые основания для исков или претензий, которые могут возникнуть в связи с настоящим Соглашением, должны быть начат в течение одного (1) года после возникновения причины иска, в противном случае такая причина иска или требования заблокирован навсегда.

Полнота соглашения

Соглашение представляет собой полное соглашение между вами и Music Tribe относительно использования вами Программное обеспечение и заменяет все предшествующие и одновременные письменные или устные споры между вами и Музыкальное племя.

На вас могут распространяться дополнительные положения и условия, которые применяются при использовании или покупке другой Музыки. Услуги Tribe, которые Music Tribe предоставит вам во время такого использования или покупки.

Свяжитесь с нами

Не стесняйтесь обращаться к нам по адресу [email protected], если у вас есть какие-либо вопросы по этому Соглашению.

Высокопроизводительный портативный настольный источник питания постоянного тока: сэкономьте деньги и освободите место на скамейке, построив свой собственный

Настольный источник питания, а также паяльник и портативный мультиметр, необходимый элемент любой электроники набор инструментов лаборатории. Некоторым проектам требуется только один постоянный напряжение питания, но чаще правильно тестировать и отладка проекта требует различных напряжений и токи.Значительное время на отладку можно сэкономить за счет с помощью высокоэффективного регулируемого настольного питания для по желанию набирайте напряжение и ток. К сожалению, типичный универсальные настольные регулируемые блоки питания громоздки и дорогие — по крайней мере, более эффективные версии — и имеют ряд ограничений. Нет действительно портативных (портативный) из-за необходимых структур отвода тепла. Более того, даже дорогостоящие расходные материалы не поддерживают нулевое ток или напряжение, и не может соответствовать переходным и короткая производительность, демонстрируемая представленной здесь поставкой.

Демонстрационная схема DC2132A компании

Linear Technology — это высокопроизводительный, компактный и эффективный настольный источник постоянного тока

Сэкономьте деньги и освободите место на столе, создав собственный высококачественный настольный блок питания. Ключевым компонентом этого источника питания является линейный стабилизатор LT3081, окруженный коротким списком простых в использовании компонентов (см. Рисунок 1). Уникальный источник опорного тока LT3081 и выходной усилитель с повторителем напряжения позволяют подключать два линейных регулятора параллельно для регулирования выходного тока и напряжения до 3 А и более 24 В.Линейные регуляторы на выходе подавляют пульсации на выходе, не требуя больших выходных конденсаторов, что приводит к действительно плоскому выходу постоянного тока и небольшому размеру.

Рис. 1. Структурная схема стендового источника постоянного тока в смешанном режиме. Центральными компонентами являются параллельные LT3081, которые обеспечивают низкий уровень пульсаций на выходе и устанавливают ограничения по напряжению и току.

В показанном здесь источнике питания параллельным LT3081 предшествует высокопроизводительный синхронный понижающий преобразователь, в данном случае 40 В, 6 А LT8612.Не требуется ни радиатора, ни вентилятора, в отличие от линейных настольных источников питания с силовыми транзисторами, которым требуются радиаторы и принудительный воздушный поток (вентиляторы) для достаточного рассеивания тепла.

LT8612 эффективно понижает от 10 В до 40 В при высоком или низком токе до динамически адаптируемого выходного напряжения, которое остается чуть выше выходного напряжения настольного источника питания (выход линейного регулятора LT3081). Выходной сигнал LT8612 имеет низкий уровень пульсаций, а преобразование эффективно во всем диапазоне настольных источников питания.Потери мощности в устройствах LT3081 сводятся к минимуму за счет того, что их входной сигнал остается чуть выше пропадания. Этот настольный комплект включает необычную возможность регулировки предельного напряжения и тока до нуля. Полная схема этого настольного источника постоянного тока в смешанном режиме показана на рисунке 2.

Рис. 2. Полный комплект настольного источника питания постоянного тока 0–24 В, 0–3 А.

Линейные регуляторы обычно используются на выходе понижающих преобразователей для подавления пульсаций импульсного источника питания с минимальным снижением эффективности.Параллельные линейные стабилизаторы LT3081, показанные на рисунках 1 и 2, снижают пульсации на выходе LT8612 и точно регулируют постоянное напряжение и постоянный ток на выходе источника питания. LT3081 обладает уникальной способностью (для линейных регуляторов) легко подключаться параллельно для более высоких выходных токов.

На рисунках 1 и 2 показано, как два параллельных LT3081 удваивают поддерживаемый ток одного LT3081 (1,5 А) до 3 А. Несколько параллельных соединений и два небольших балластных резистора 10 мОм — все, что необходимо для точного распределения тока между ними без потери точности выходного напряжения.Доступные высококачественные потенциометры 10 кОм и 5 кОм обеспечивают управление в диапазоне от 0 В до 24 В и от 0 В до 3 А при подключении к контактам SET и ILIM. Потенциометры с большим количеством оборотов и большей точностью, безусловно, могут быть использованы для создания настольного питания.

Минимальный предел тока настольного источника питания 0А. LT3081 гарантирует выходной ток 0 А, пока сопротивление резистора ILIM меньше 200 Ом. Небольшой резистор 100 Ом включен последовательно с потенциометром ILIMIT, чтобы максимально увеличить диапазон поворота и по-прежнему гарантировать нулевой ток, когда два регулятора используются параллельно.

Минимальное выходное напряжение стендового блока питания 0В. LT3081 гарантирует выход 0 В до тех пор, пока на выходе подается 4 мА. Лучший способ сделать это — использовать отрицательный источник питания для получения 8 мА для двух LT3081. Стабилизатор LTC3632 –5V легко создает эту отрицательную нагрузку, рассеивает мало энергии и занимает лишь крохотное пространство на плате.

После точного набора целевого напряжения вы не хотите видеть дрейф напряжения питания на стенде при добавлении, увеличении или уменьшении нагрузки.В идеале он должен поддерживать плоский профиль регулирования во всем диапазоне токов нагрузки вплоть до предельного тока (рисунки 3 и 4).

Рис. 3. График V-I для стендового источника постоянного тока показывает регулирование нагрузки <50 мВ от 0 до 3 А, падение с обрыва выше 3,1 А.

Рис. 4. Регулируемый предел тока смещает границу, показанную на рис. 3, до любого значения от 3,1 А до 0,0 А.

Показанный здесь источник питания удовлетворяет этому требованию. Выходной сигнал LT3081 остается практически неизменным от 0А до 1.5А. Минимальный нагрев ИС помогает поддерживать регулировку нагрузки стендового источника питания ниже 50 мВ для любого выходного напряжения, как показано на Рисунке 3, даже при 15 мВ из-за балластных резисторов 10 мОм. Падение 1,7 В на линейных регуляторах при токе 1,5 А вызывает повышение температуры всего на 30 ° C с корпусом DD, как показано на рисунке 5.

Рис. 5. Термосканы настольного источника питания в условиях высокой мощности и короткого замыкания показывают, что компоненты стендового источника постоянного тока остаются холодными без использования радиатора или вентилятора.

Установка ручки ограничения тока должна быть такой же детерминированной, как и ручка напряжения. Если ограничение тока установлено на 3,0 А, стендовый источник питания должен ввести ограничение тока ровно на 3,0 А и никогда не обеспечивать более высокий ток. Высокопроизводительный стендовый источник питания должен демонстрировать кривую регулирования напряжения по отношению к току, которая остается плоской до тех пор, пока не упадет со скалы до 0 В при достижении предела тока. На рис. 4 показано, что стендовый источник питания работает должным образом, независимо от того, где установлен предел тока.

Портативный настольный источник питания постоянного тока может выдавать ток 0–3 А при любом напряжении от 0 до 24 В при входном напряжении от 10 до 40 В, а входное напряжение как минимум на 5 В выше желаемого выходного напряжения. Вход может поступать от входного преобразователя переменного / постоянного тока, доступного при напряжениях 19 В, 28 В и 36 В. Это также может быть простой трансформатор на 24 В переменного тока, выпрямительный мост и конденсатор 10 мФ, который дает примерно 34 В с пульсацией 1–2 В.

Понижающий импульсный преобразователь LT8612 блока питания понижает входное напряжение переменного / постоянного тока (от 10 В до 40 В) до любого напряжения в диапазоне от 0 В до чуть ниже его входного напряжения.Низкая пульсация на выходе преобразователя на основе LT8612 дополнительно снижается на 1,7 В на параллельном линейном стабилизаторе LT3081 до конечного стабилизированного напряжения, при этом пульсации на выходе почти не возникает.

Высокая эффективность сохраняет прохладу

Синхронный понижающий преобразователь LT8612 легко поддерживает 3 А и эффективно понижает выходное напряжение до 1,7 В от входов до 40 В даже при относительно высокой частоте переключения, 700 кГц, из-за низкого минимального времени включения 40 нс. КПД показан на рисунке 6.Высокий КПД при высокой частоте переключения позволяет реализовать преобразователь с несколькими небольшими компонентами, которые остаются холодными при высокой мощности.

Рисунок 6. КПД и потери мощности стендового источника постоянного тока для различных входных и выходных условий.

Дифференциальная обратная связь

LT8612 использует схему дифференциальной обратной связи, показанную на рисунках 1 и 2, для регулирования своего выхода (вход пары LT3081) на 1,7 В выше выхода настольного источника питания (выход пары LT3081).LT3081 работает лучше всего, когда его входное напряжение как минимум на 1,5 В выше его выхода, при этом 1,7 В используется здесь в качестве запаса для переходных процессов.

Дифференциальная обратная связь продолжает работать во время переходных процессов на выходе и коротких замыканий, как показано на рисунках 7 и 8. Когда выход закорочен на GND, выход LT8612 следует за ним на GND. Когда выходной сигнал внезапно увеличивается при срабатывании короткого замыкания или изменении потенциометра, LT8612 следует за возрастающим выходным сигналом LT3081, стремясь оставаться на 1,7 В выше быстро меняющегося выходного сигнала.Выходного конденсатора разумного размера 100 мкФ достаточно для обеспечения стабильности LT8612 в широком диапазоне условий, сохраняя при этом относительно быструю переходную характеристику, хотя он никогда не будет двигаться так быстро, как линейные регуляторы.

Рис. 7. Переходная характеристика выходного сигнала 5 В, от 1 А до 3 А показывает (а) низкие пульсации на выходе и (б) выходной сигнал LT8612 отслеживает переходный процесс LT3081 V _OUT.

Рис. 8. Переходный процесс при перегрузке (a) и переходный процесс короткого замыкания (b) на выходе 5V хорошо переносятся стендовым источником постоянного тока.

Эта установка может быть расширена для поддержки выходного тока 4,5 А с помощью трех параллельных линейных регуляторов LT3081. Импульсный стабилизатор не требует изменений, так как LT8612 поддерживает пиковый ток переключения 6 А.

Выходное напряжение настольного источника питания легко регулируется вручную с помощью потенциометра, подключенного к контактам SET пары LT3081. Кажется достаточно простым, что SET выводит на каждый источник 50 мкА и что их суммарный ток, умноженный на регулируемый резистор, может генерировать правильное выходное напряжение без дополнительных компонентов.Тем не менее, этого тока может быть недостаточно для надежного настольного источника питания, поскольку он может немного дрейфовать в зависимости от температуры LT3081.

Одним из способов борьбы с дрейфом тока является использование источника более высокого тока для управления потенциометром вывода SET. LT3092 — это точный источник тока, который работает до 40 В и используется для управления точным током 2,4 мА для выхода 24 В с резистором 10 кОм. Его выходной ток легко отрегулировать, изменив установленное значение резистора, когда требуется другое максимальное выходное напряжение.Максимальное выходное напряжение должно составлять 5,5 В при использовании источника 12 В, 15 В при использовании источника 24 В и 24 В при использовании источника 36 В. Входной переключатель используется в схеме для отключения питания LT3092, когда переключатель питания выключен. Отсоединение этой ИС от V _IN, когда переключатель выключен, предотвращает ее постоянный ток от зарядки ненагруженного выхода источника питания, что избавляет инженеров от потенциально опасных обстоятельств.

Функции выводов LT3081 SET и ILIM позволяют легко программировать выходное напряжение и ток на любом уровне с помощью простого поворота потенциометра.Параллельные LT3081 имеют одинаковое соединение контактов SET и напряжение, а также те же контакты контактов ILIM ⁺ и ILIM ^–. Потенциометры 10 кОм и 5 кОм выбраны для получения диапазонов выходного сигнала от 0 В до 24 В и от 0 А до 3 А (или немного выше для небольшого запаса мощности). Потенциометры легко найти, и они могут быть выбраны из ряда параметров производительности и стоимости.

Стендовая поставка, показанная на фотографии на странице 12, включает однооборотные потенциометры с легко поворачиваемыми валами и прямоугольными соединениями печатной платы.Их можно установить на боковом отверстии коробки, если вы решите заключить печатную плату в защитный чехол. Металлокерамический элемент предотвращает временной и температурный дрейф с рейтингом 150 ppm / ºC по сравнению с номиналом 1000 ppm / ºC аналогичных версий пластиковых элементов. Менее дорогие пластмассовые потенциометры по-прежнему отлично подходят для использования со стандартными настольными приборами, или десятиоборотные прецизионные потенциометры могут использоваться для очень точной подстройки как пределов напряжения, так и тока.

Если дрейф V _OUT из-за температурного коэффициента I _SET не является проблемой, источник тока LT3092 можно удалить, а потенциометр 10k можно заменить потенциометром 250k с аналогичным качеством.

Хотя установить потенциометр SET на 0 В с помощью короткого замыкания на GND — тривиально, для того, чтобы напряжение снизилось до 0 В., на LT3081 необходимо вытащить 4 мА. Резистивная предварительная нагрузка от V _OUT к GND вытягивает ток только тогда, когда V _OUT не равно нулю, поэтому вместо этого используется отрицательный источник питания для поглощения тока с выхода 0 В. Отрицательный стабилизатор LTC3632 представляет собой небольшой источник −5 В, который потребляет −8 мА через небольшой резистор через −5 В и V _BE под землей (−0,6 В). Хотя LTC3632 выключается при выключении переключателя питания, он продолжает работать при включенном питании, даже если выходное напряжение выше 0 В.Следует проявлять осторожность при выборе транзистора с отрицательным током, поскольку -8 мА • Падение 24,6 В может быть значительным источником тепла, если тепловое сопротивление транзистора превышает 250 ° C / Вт или отрицательный ток увеличивается до более -10 мА.

LT3081 также обеспечивает контроль ограничения тока 0А независимо от настройки выходного напряжения. С ручкой тока, повернутой до упора вверх, настольный источник питания обеспечивает резкое ограничение тока примерно на уровне 3,1 А. Если нагрузка увеличивается выше этой точки, напряжение падает с обрыва.Простой поворот ручки перемещает этот резкий скачок ограничения тока вниз до любого другого значения вплоть до 0 А, как показано на рисунке 4.

Самым экстремальным состоянием перегрузки является короткое замыкание, которое не только толкает выход через обрыв, но и полностью опускает его на землю. Настольный источник питания аккуратно поддерживает свой предел тока при коротком замыкании и регулирует выход LT8612 до 1,7 В, обеспечивая источник ограниченного тока через LT3081 и в короткое замыкание.

Результаты переходного короткого замыкания показаны на рисунке 8, демонстрируя регулирование короткого замыкания ИС и короткоживущего выброса разряда выходного конденсатора.Всплеск короткого замыкания <10 мкс составляет 1/500 длительности обычно используемого лабораторного настольного источника питания в смешанном режиме большой мощности (с аналогичными настройками), как показано на рисунке 9. Длительный всплеск разряда, показанный на рисунке 9, может потенциально повредить испытанию. недостатком дорогих, широко используемых универсальных настольных источников питания из-за низкой скорости транзистора мощности и / или более высокой выходной емкости.

Рис. 9. Результаты переходных процессов для дорогостоящего настольного источника питания Xh200-10 в смешанном режиме, который демонстрирует медленные переходные процессы и отклик на короткое замыкание по сравнению с настольным источником постоянного тока, описанным в этой статье, с аналогичными настройками (Рис. 8).

Подключите к выходу мультиметр или простой аналоговый дисплей для получения точных показаний напряжения. Добавьте еще один мультиметр или дисплей последовательно с выходом для точного считывания тока. Если вы хотите избежать добавления дополнительного измерительного оборудования последовательно с выходом, клемму IMON также можно использовать для преобразования напряжения в ток.

Блок питания лабораторного стола Sorenson XHR100-10 при коротком замыкании с ограничением 1,5 А

Рис. 10. Настольный источник питания постоянного тока имеет низкие пульсации на выходе для смешанного источника питания с малыми 60 мкФ C _OUT.

Этот источник питания постоянного тока представляет собой удобный инструмент для генерации постоянного напряжения или тока на лету в лаборатории. Просто включите питание 10–40 В постоянного тока, включите переключатель и поверните ручки. Поскольку они небольшие и недорогие, некоторые из этих портативных настольных источников питания могут получать питание от одного и того же источника постоянного тока, когда требуются несколько выходов и токов цепи.

Создать полностью автономный стендовый источник питания просто, добавив простой преобразователь переменного тока в постоянный на входе.На рисунке 11 показан простой трансформатор от 120 до 24 В переменного тока (5: 1), выпрямительный мост и выходной конденсатор 10 мФ, которые в совокупности дают 34 В постоянного тока с небольшой пульсацией. Этот простой преобразователь переменного тока в постоянный можно использовать для получения максимального выходного напряжения настольного источника питания 22 В.

Рис. 11. Простая комбинация трансформатора _{C (RMS)} 24 ВА, выпрямительного моста и конденсатора обеспечивает входной интерфейс 34 В переменного / постоянного тока для полного решения.

Выпрямительный мост должен иметь диоды Шоттки с номиналом 3 А или выше.Если они перегреваются, вы все равно можете избежать добавления радиатора, заменив Schottkys на контроллер идеального диодного моста LT4320 и четыре полевых МОП-транзистора для уменьшения нагрева моста. Размер выходного конденсатора 10 мФ можно изменить, чтобы отрегулировать выходную пульсацию. При полной мощности конденсатор 10 мФ будет создавать пульсации около ± 1 В на входе 34 В постоянного тока.

Вы также можете собрать универсальный настольный источник питания, подключив любой универсальный преобразователь переменного тока в постоянный черный ящик с номиналом 12 В – 36 В, 3 А. Любой преобразователь переменного тока в постоянный, снятый со старого ноутбука или купленный в магазине электроники, должен работать.Единственное ограничение заключается в том, что максимальное выходное напряжение настольного источника питания должно оставаться примерно на 5 В ниже минимального номинального значения источника входного напряжения.

Создайте свой собственный высокопроизводительный стенд постоянного тока для регулирования постоянного напряжения и тока 0–24 В и 0–3 А, используя пару параллельных линейных стабилизаторов LT3081, синхронный понижающий LT8612, источник тока LT3092 и крошечный отрицательный источник питания LTC3632. Настольный источник питания отличается низкой пульсацией на выходе с низкой выходной емкостью, отличной переходной характеристикой, регулируется до 0 В и 0 А, остается в режиме регулирования во время короткого замыкания и остается холодным без громоздких радиаторов.

Схема лабораторного импульсного блока питания на микросхеме IR2153

Импульсный Лабораторный Блок Питания — Блоки питания (импульсные) — Источники питания

Лабораторный блок питания с регулировкой напряжения и тока

Мощный лабораторный блок своими руками

Лабораторный регулируемый импульсный блок питания

Лабораторный блок питания из Китая: как заказать

Как сделать БП на модулях своими руками?

Способы доставки

Схема блок питания на tl494 с регулировкой напряжения и тока

Составные части импульсного блок питания на tl494

1. Внутренний блок питания

2 Блок управления.

Печатная плата блока управления

3 Силовая часть

Схема блок питания на tl494 с регулировкой напряжения и тока

Печатная плата блок питания

6 отличных источников питания для вашей лаборатории электроники

5. Программируемый лабораторный источник питания постоянного тока KORAD

Лабораторные блоки питания | Электронные компоненты. Дистрибьютор, интернет-магазин — Transfer Multisort Elektronik

Лабораторные блоки питания

Источники питания для лабораторий постоянного тока

Топ-7 лучших источников питания постоянного тока для продажи в 2021 году

1. Источник переменного тока Tekpower

2. Цифровой импульсный источник питания Eventek

3. Источник питания постоянного тока Kungber SPS305

4. Источник питания постоянного тока Yescom

5. KORAD DC linear digital источник питания

6. NICE-POWER SPS3010 Регулируемый источник питания постоянного тока

7. Регулируемый источник питания постоянного тока Dr. meter PS305DM

Каковы особенности источников переменного тока постоянного тока?

Заключение

PeakTech 1895 — Лабораторный импульсный источник питания, DC 1-36V 0-10A, программируемый, LAN, USB, RS-485

Лабораторный импульсный источник питания, 1-36 В постоянного тока, 0-10 А, программируемый, LAN, USB, RS-485

Лабораторный импульсный источник питания, 1-36 В постоянного тока, 0-10 А, программируемый, LAN, USB, RS-485

LabGruppen | Технологии | Регулируемый импульсный источник питания

Введение

Лицензия

Ограничения

Интеллектуальная собственность

Ваши предложения

Модификации программного обеспечения

Обновления программного обеспечения

Стороннее программное обеспечение

Срок действия и прекращение действия

Компенсация

Нет гарантий

Ограничение ответственности

Делимость

Поправки к настоящему Соглашению

Применимый закон

Изменения к настоящему Соглашению

Нет работы или агентских отношений

Справочная помощь

Ограничение времени для подачи претензий

Полнота соглашения

Свяжитесь с нами

Высокопроизводительный портативный настольный источник питания постоянного тока: сэкономьте деньги и освободите место на скамейке, построив свой собственный

Читайте также

Глухозаземленная и изолированная нейтраль отличия: Режимы работы нейтрали в электроустановках и электрических сетях

Что такое дребезг контактов: Дребезг контактов, и как с ним бороться

Релейная защита трансформатора: Релейная защита силовых трансформаторов

Добавить комментарий Отменить ответ
