Лампы ДРЛ 250, 400, 125, 700: строение, характеристики и аналоги


Технические характеристики лампы ДРЛ 250

Лампа ДРЛ используется для освещения пространств, для которых нужна хорошая светоотдача. Это и улица, и заводские помещения, и большие площадки.

Расшифровка аббревиатуры ДРЛ звучит следующим образом:

  • Д – говорит о том, что лампа дуговая;
  • Р обозначает, что в составе лампы находится ртуть, благодаря которой ртутная лампа так ярко светит;
  • Л переводится, как лампа.

К сожалению, из-за высокой светоотдачи, цветопередача у ДРЛ лампы достаточно низкая. Такие электроприборы имеют разную маркировку, в зависимости от которой их мощность изменяется в пределах от 50 до 2000 Вт. Все они могут работать при напряжении равном 220 Вольт. При этом частота переменного тока должна быть стандартной, то есть составлять 50Гц. Таким лампам необходимо устройство, под названием дроссель, которое будет регулировать включение.

Как мы уже говорили, лампы ДРЛ могут иметь разную маркировку. Давайте разберем подробнее некоторые из них. Например, одним из наипопулярнейших видов ламп, является светильник ДРЛ 250.

Технические характеристики лампы ДРЛ 250:

  • Номинальная мощность лампы ДРЛ 250 равна 250 ВТ;
  • Напряжение ДРЛ лампы данного типа составляет 130Вт;
  • Световой поток у данного осветительного прибора будет равен 13500 люмен;
  • Световая отдача ДРЛ 250 достаточно высока, она равна 54лм/Вт;
  • Цоколь у данной лампы Е40;
  • Диаметр электроосветительного прибора данной марки составляет 9,1 см;
  • Длина такой лампы равна 22,8 см;
  • Сроку службы лампы ДРЛ 250 достаточно долог, он составляет 12000 часов.

Данные технические характеристики делают использование ДРЛ 250 возможным для самых больших помещений. В ее пользу говорит срок службы и яркость света.

ДРЛ 700: описание и устройство прибора

Лампа ДРЛ 700 – это еще один вариант ртутных дуговых ламп.

На самом деле таких марок достаточно много. 125, 1000,500,150,200,600 – вот некоторые из них.

Цифровая маркировка ламп ДРЛ всегда равна их ваттности. Таким образом, лампа типа ДРЛ 250, будет иметь мощность 250 Вт, а мощность ДРЛ 1000 будет равна 1000Вт.

Прежде, чем мы перейдем к изучению технических характеристик лампы ДРЛ 250, давайте посмотрим, из каких частей она состоит. Кстати, лампы ДРЛ других марок имеют точно такое же строение.

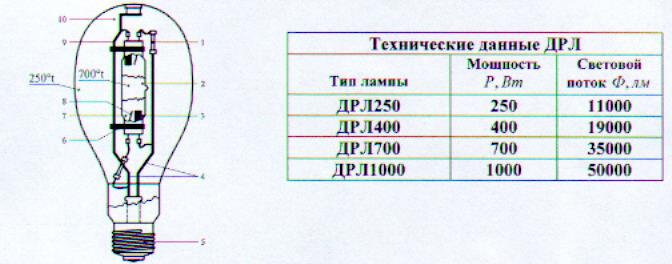

Конструкция лампы ДРЛ 700:

  1. Цоколь отвечает за принятие лампой электричества. Это происходит за счет соприкосновения точечного и резьбового контактов лампы с контактами патрона. Через цоколь электроэнергия передается на электроды ДРЛ .
  2. Кварцевая коробка – одна из самых важных частей лампы ДРЛ . Она изготовлена в виде кварцевой колбы, с расположенными с каждого бока двумя электродами. Два, из которых, основные, а другие два дополнительные.
    Пространство внутри лампы заполняется аргоном, также туда помещается капелька ртути.
  3. Стеклянная колба – это внешняя часть ДРЛ лампы. Именно внутри нее находится кварцевая горелка. Воздух в колбе заменяют азотам. Также в этой части лампы содержится 2 ограничивающих сопротивление.

Также стоит отметить, что подключается лампа ДРЛ через дроссель, который должен быть равен ее мощности. Если произвести подключение без этого устройства, то лампа может взорваться.

Технические характеристики лампы ДРЛ 700:

  • Номинальная мощность лампы ДРЛ 700 равна 700 ВТ;
  • Напряжение ДРЛ лампы данного типа составляет 140Вт;
  • Световой поток у данного осветительного прибора будет равен 41000 люмен;
  • Световая отдача ДРЛ 700 достаточно высока, она равна 58,5лм/Вт;
  • Цоколь у данной лампы Е40;
  • Диаметр электроосветительного прибора данной марки составляет 15,4см;
  • Длина такой лампы равна 35,7 см;
  • Сроку службы лампы ДРЛ 250 достаточно долог, он составляет 20000 часов.

Как видите, технологические характеристики ламп ДРЛ 250 и ДРЛ 700 существенно отличаются. От мощности лампы зависят все остальные показатели.

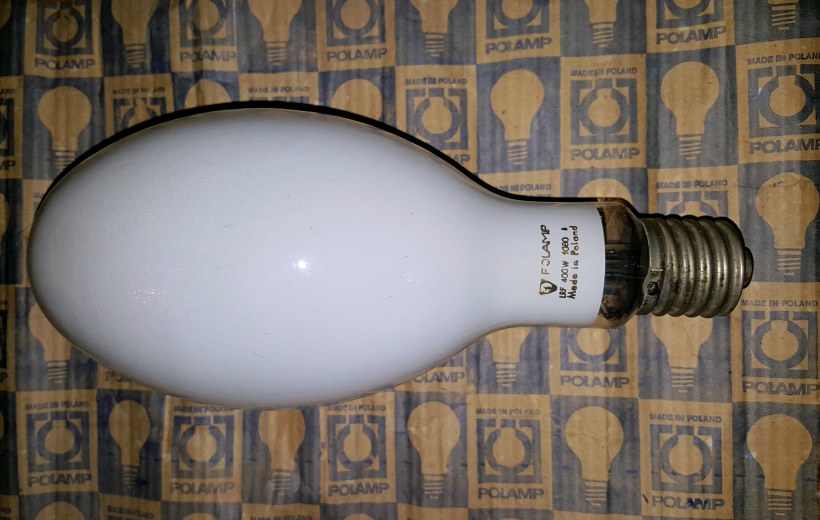

Принцип действия лампы ДРЛ 400 и ее технические характеристики

Мы хотим привести вам технические характеристики еще одной лампы, а именно: ДРЛ 400. Однако, прежде всего, предлагаем вам ознакомиться с принципом действия таких ламп. Как вы понимаете, принцип действия ДРЛ 400, и ДРЛ с другой мощностью одинаков.

Если электроэнергия поступает в лампу через цоколь. Она передается на расположенные по бокам дополнительные и основные электроды. Далее электроэнергия сосредотачивается между основными электродами. Из-за маленького расстояния между главными и дополнительными электродами, промежуток газа между ними легко ионизируется.

Электрическое сопротивление находится в цепи дополнительных электродов, которые стоят перед входом в горелку. Этим напряжением и ограничивается образовавший с результате ионизации газа ток. После того, как произошла ионизация, ток передается на основные электроды горелки, что вызывает яркое свечение лампы.

Технические характеристики лампы ДРЛ 400:

  • Номинальная мощность лампы ДРЛ 400 равна 400 ВТ;
  • Напряжение ДРЛ лампы данного типа составляет 135 Вт;
  • Световой поток у данного осветительного прибора будет равен 24000 люмен;
  • Световая отдача ДРЛ 700 достаточно высока, она равна 60 лм/Вт;
  • Цоколь у данной лампы Е40;
  • Диаметр электроосветительного прибора данной марки составляет 9,1 см;
  • Длина такой лампы равна 22,7 см;
  • Сроку службы лампы ДРЛ 250 достаточно долог, он составляет 15000 часов.

Технические характеристики этой лампы сильно разняться с параметрами ДРЛ 700, но очень близки к показателям ДРЛ 250. Как вы могли заметить, чем больше разница в показателях, тем больше разнятся характеристики.

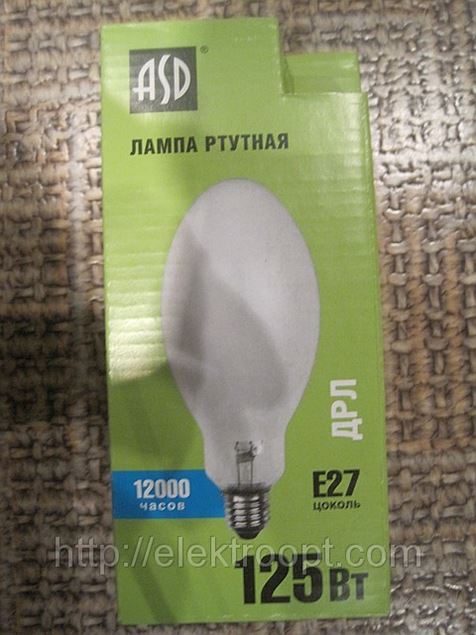

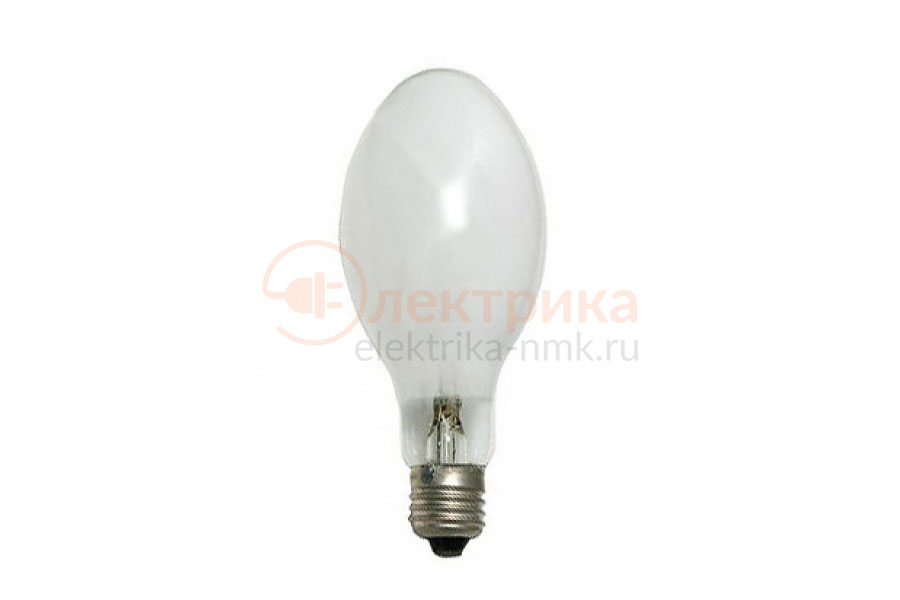

Лампа ДРЛ 125: особенности

Последняя лампа, технические характеристики которой мы сегодня приведем, носит название DRL 125. Если сравнивать показатели такой лампы и ДРЛ 700, то их разлет примерно равен половине.

Технические характеристики лампы ДРЛ 125:

  • Номинальная мощность лампы ДРЛ 125 равна 125 ВТ;
  • Напряжение ДРЛ лампы данного типа составляет 125 Вт;
  • Световой поток у данного осветительного прибора будет равен 6200 люмен;
  • Световая отдача ДРЛ 700 достаточно высока, она равна 49,6 лм/Вт;
  • Цоколь у данной лампы Е27;
  • Диаметр электроосветительного прибора данной марки составляет 7,6 см;
  • Длина такой лампы равна 17,6 см;
  • Сроку службы лампы ДРЛ 250 достаточно не так долог, как у предыдущих образцов он составляет 6000 часов.

Показатели других типов ДРЛ ламп тоже будут расти в зависимости от того, как будет изменяться их мощность. Также существуют похожие ртутные лампы ДРИ и ДРВ.

Светодиодный аналог светового потока ДРЛ 250

Лампы ДРЛ 250 конечно очень хорошо освещают большие помещения, однако их обслуживание обходится достаточно дорого, да и их вес очень внушительный. Именно поэтому на мировом рынке появился светодиодный аналог ДРЛ ламп.

Светодиодный аналог для ДРЛ 250 есть у фирмы Лукоза. Это светодиоды PRO252120F и PRO552120F.

Очень важным преимуществом светодиодных светильников является то, сколько они могут служить без замены лампочек. Этот срок составляет 15 лет. Также такие лампы обладают высокой контрастностью, низким электропотреблением и высокой СОS ф.

Лампы ДРЛ 250 (видео)

Лампы ДРЛ как нельзя лучше подходят для освещения больших пространств. Однако на современных рынках появились более практичные модели осветительных приборов. Прежде, чем приобрести одну из ламп ДРЛ ознакомьтесь со всеми вариантами.

Характеристики и светодиодные аналоги ламп ДРЛ 125

Лампы ртутные дуговые типа ДРЛ — газоразрядные ртутные лампы высокого давления, традиционно применяемые для освещения улиц и больших производственных площадей. Они используются в сетях переменного тока напряжением 220 B и частотой 50 Гц. ДРЛ включаются через пускорегулирующие аппараты (ПРА).

Существенные недостатки ламп ДРЛ
  • процесс разгорания после включения длится до семи минут, кратковременное исчезновение напряжения (скачки) приводят к погасанию лампы, гоорячую лампу мгновенно зажечь невозможно, необходимо полное ее остывание
  • низкая цветопередача и высокая пульсация светового потока
  • лампы имеют круговое свечение, поэтому при работе с отражателем теряется до 40% светового потока
  • очень низкий КПД (более 50% энергии уходит в тепло)

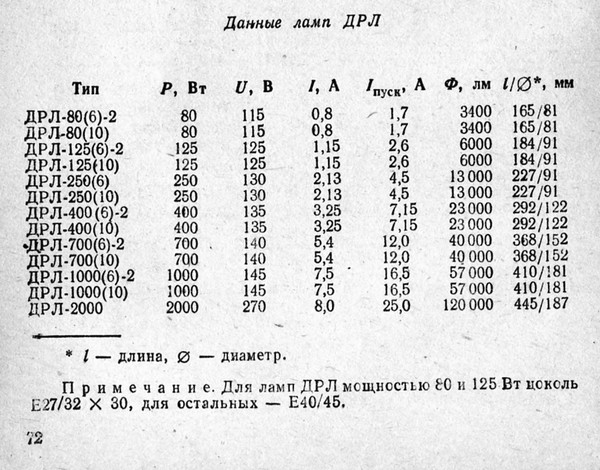

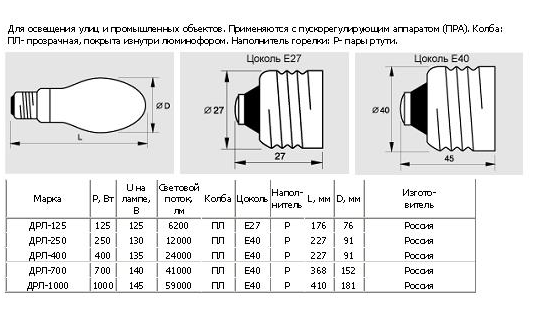

Технические характеристики ламп ДРЛ
Наименование Напряжение на лампе, В Мощность, Вт Длина, мм (L) Диаметр, мм (D) Тип цоколя Световой поток лампы, Лм Световой поток светильника с лампой через 3 месяца эксплуатации, Лм (*)

ДРЛ 125

220

125

178

76

Е27

5 900

3 100

ДРЛ 250

220

250

228

91

Е40

13 200

6 800

ДРЛ 400

220

400

292

123

Е40

24 000

12 300

ДРЛ 700

220

700

357

154

Е40

41 000

21 000

ДРЛ 1000

220

1000

411

168

Е40

59 000

26 000

* — Световой поток с учетом потерь в отражателе светильника и первичной деградации ламп при эксплуатации

Самые экономичные варианты замены ламп ДРЛ для уличного освещения
Самые экономичные варианты замены ламп ДРЛ для промышленного освещения

Характеристики и светодиодные аналоги ламп ДНаТ 50 — 1000 Вт

Технические характеристики ламп дрл

Лампы ртутные дуговые типа ДРЛ – газоразрядные ртутные лампы высокого давления, традиционно применяемые для освещения улиц и больших производственных площадей. Они используются в сетях переменного тока напряжением 220 B и частотой 50 Гц. ДРЛ включаются через пускорегулирующие аппараты (ПРА).

Существенные недостатки ламп ДРЛ
  • процесс разгорания после включения длится до семи минут, кратковременное исчезновение напряжения (скачки) приводят к погасанию лампы, гоорячую лампу мгновенно зажечь невозможно, необходимо полное ее остывание
  • низкая цветопередача и высокая пульсация светового потока
  • лампы имеют круговое свечение, поэтому при работе с отражателем теряется до 40% светового потока
  • очень низкий КПД (более 50% энергии уходит в тепло)
Технические характеристики ламп ДРЛ

Напряжение на лампе, В

Световой поток лампы, Лм

Световой поток светильника с лампой
через 3 месяца эксплуатации, Лм (*)

Лампы ртутные высокого давления общего назначения (ДРЛ 250, ДРЛ 400)

Лампы ДРЛ предназначены для работы в светильниках наружного и внутреннего освещения в электрических сетях переменного тока частоты 50 Гц напряжением 220 В с использованием соответствующей пускорегулирующей аппаратуры.

Мы производим лампы ДРЛ 125, ДРЛ 250, ДРЛ 400, ДРЛ 700, ДРЛ 1000.

Преимущества: высокая световая отдача; длительный срок службы; устойчивость к колебаниям сетевого напряжения; относительная дешевизна пускорегулирующей аппаратуры (не требуются импульсные зажигающие устройства).

Область применения: освещение дорог, улиц, площадей, скверов, автостоянок, промышленных цехов, складских помещений.

Вы можете обратиться к нам чтобы купить лампы ДРЛ или узнать цену. Наши специалисты подскажут какие лампы используются в светильниках уличных ДРЛ и при необходимости предоставят технические характеристики на продукцию.

Тип ламп Размеры, мм Тип цоколя Номинальная мощность, Вт Сила электрического тока,* А Номинальное напряжение на лампе, В Номинальный световой поток, лм Средняя продолжительность горения, ч
L max D max Рабочего Пускового, не более
ДРЛ 125 178 76 Е27 125 1,15 2,4 125 5900 12000
ДРЛ 250 227 76 Е40 250 2,13 4,5 130 13000 12000
ДРЛ 400 250 91 Е40 400 3,25 7,2 135 23500 15000
ДРЛ 700 292/355 122/152 Е40 700 5,4 12 140 40600 20000
ДРЛ 1000 312/375 122/152 Е40 1000 7,5 16,5 145 58000 18000

Лампы ртутно-вольфрамовые (ДРВ, ДРВ 250, ДРВ 500)

Лампы ДРВ предназначены для работы в светильниках наружного и внутреннего освещения в электрических сетях переменного тока частоты 50 Гц напряжением 220 В.

Преимущества ламп ДРВ: не требуется использования пускорегулирующей аппаратуры; более высокая световая отдача и значительно больший срок службы по сравнению с лампами накаливания; приятный тепло-белый свет.

Мы производим лампы ДРВ 160, ДРВ 250, ДРВ 500, ДРВ 750

Область применения: освещение городских кварталов, бульваров, скверов, парковых зон, промышленных цехов, гаражей, складских помещений. Особенно эффективно использование ртутно-вольфрамовых ламп для прямой замены ламп накаливания в действующих осветительных установках.

Тип ламп Размеры, мм Тип цоколя Номинальная мощность, Вт Сила электрического тока*, А Номинальный световой поток, лм Средняя продолжительность горения, ч
L max D max
ДРВ 160 178 76 Е 27 160 0,8 2500 4000
ДРВ 250 228 91 Е 40 250 1,25 4600 4000
ДРВ 500 292 122 Е 40 500 2,4 12250 4000
ДРВ 750 357 152 Е 40 750 3,5 22000 4000

Лампы ртутные ультрафиолетовые (ДРУФ, ДРУФЗ)

Ртутные лампы высокого давления типа ДРУФ, ДРУФЗ в колбе из «черного» увиолевого стекла применяются в качестве источника длинноволнового ультрафиолетового излучения в люминесцентной дефектоскопии.

Существуют десятки разновидностей электрических ламп. Для освещения открытых территорий или больших помещений вроде складов и ангаров часто применяются лампы дуговые ртутные люминесцентные (ДРЛ).

О том, как они устроены и на что способны, поговорим в данной статье, тема которой — лампы ДРЛ: характеристики.

Описание

  1. Лампы, работающие за счет образования электрической дуги в газовой среде, называются газоразрядными. В отечественной терминологии их принято обозначать буквосочетанием РЛ (разрядная лампа).
  2. Все разрядные лампы делятся на три типа: низкого (РЛНД), высокого (РЛВД) и сверхвысокого давления (РЛСВД).
  3. Те из РЛ, в которых главным переносчиком заряда выступают пары ртути, называются ртутными.

В установившемся режиме парциальное давление паров ртути составляет:

  • у ртутных ламп, относящихся к категории РЛНД: менее 100 Па;
  • относящихся к категории РЛВД: 100 кПа;
  • относящихся к категории РЛСВД: 1 МПа и выше.

Лампы ДРЛ относятся к категории РЛВД. Источником света в ней является горелка — трубка из кварцевого стекла или светопропускающей керамики, заполненная аргоном в строго определенном количестве с добавкой небольшой капли ртути или ртутного соединения, которое в холодном состоянии имеет вид шарика или налета на колбе.

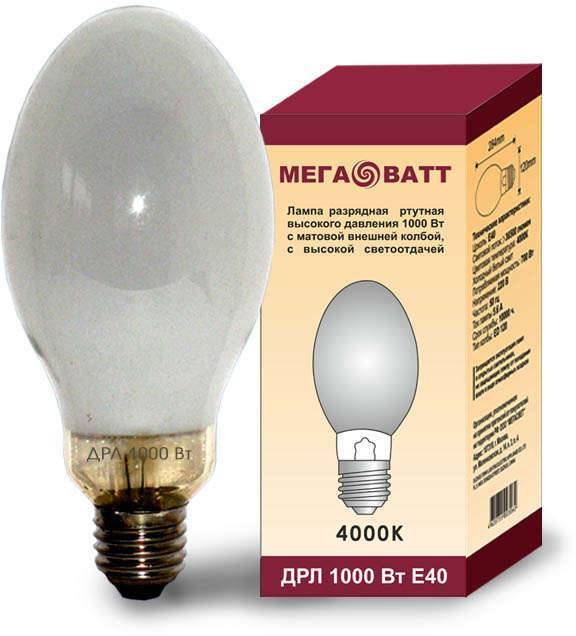

Лампа ДРЛ 1000w

Раньше в подобных лампах устанавливали два электрода. Но при таком исполнении для пробоя газовой среды с целью создания дуги требовалось слишком высокое напряжение. Из-за этого приходилось применять газовый разрядник, который имел гораздо меньший срок службы, чем сама лампа.

Впоследствии стали применять схему с 4-мя электродами: в разных концах лампы устанавливаются один основной и один зажигательный электроды. Напряжение подается одновременно и на основные электроды, и на каждую пару «основной-зажигательный». Газовый промежуток между основным и зажигательным электродами пробивается небольшим напряжением, поскольку он является коротким.

Возникший тлеющий разряд ионизирует газ, в результате чего быстро увеличивается количество частиц, способных переносить заряд. Их присутствие облегчает пробой большого промежутка между основными электродами: здесь также возникает тлеющий разряд, который тут же превращается в дуговой.

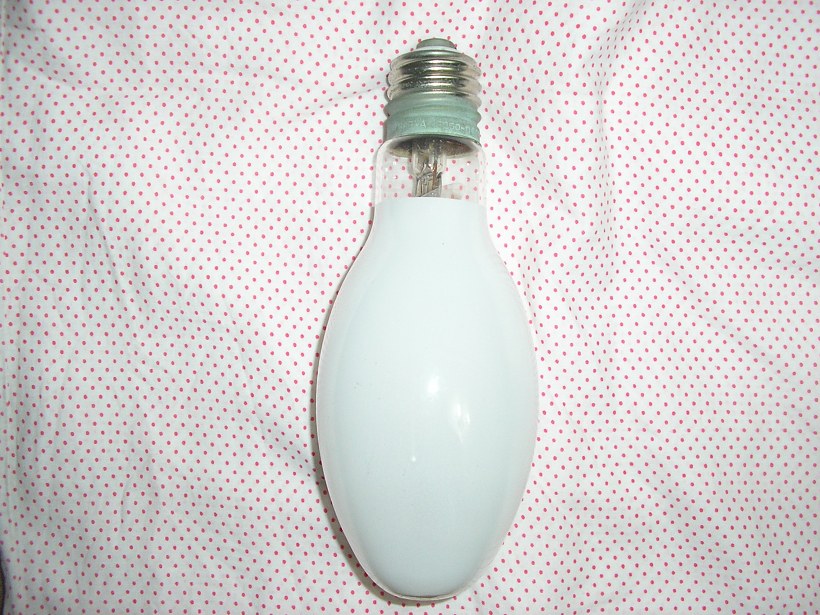

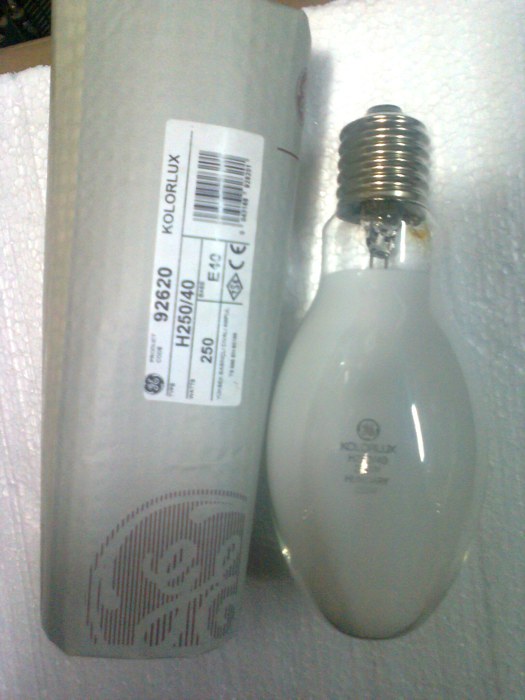

Лампа ДРЛ 250 Е40 ртутная высокого давления

Переход на такую систему зажигания позволил вместо недолговечного газового разрядника применять пускорегулирующий дроссель, срок службы которого равен или превосходит срок службы лампы.

Электрическая дуга в среде ртутных паров производит ультрафиолетовый свет и видимый зеленовато-белый. Чтобы сбалансировать цветовое содержание света, горелку помещают в колбу, покрытую изнутри особым веществом — люминофором. Под действием ультрафиолетового излучения оно начинает светиться видимым красным светом, который в сочетании с зеленым дает близкое к белому свечение.

Попутно колба обеспечивает теплоизоляцию горелки, вследствие чего та быстрее разгорается.

Особенности ламп ДРЛ

Светильники этого типа обладают рядом положительных качеств:

  1. Имеют высокий порог мощности, при этом она может быть и достаточно низкой.
  2. Отличаются компактными размерами.
  3. Отличаются высокой светоотдачей.
  4. Имеют значительный ресурс.
  5. Способны функционировать при низких температурах, что делает возможным применение их на улице.
  6. Позволяют ощутимо снизить затраты на эксплуатацию и техобслуживание уличных фонарей.
  7. Такая разновидность ДРЛ ламп, как ртутно-вольфрамовые, способна включаться без пускового устройства.

При этом осветительные приборы работают с некоторыми особенностями:

  1. Разгораются постепенно, выходя на полную светимость за 7 – 15 мин. Объясняется это тем, что в холодной лампе ртуть конденсируется. Указанное время требуется для ее разогрева и полного превращения в пар.
  2. Требовательны к качеству электроснабжения: при низком напряжении (80% от номинального или менее) включить ДРЛ лампу невозможно; если же она уже была включена, то при снижении напряжения потухнет. При уменьшении напряжения на 10% – 15% лампа продолжает гореть, но ее яркость сокращается на 25% – 30%.
  3. Во время работы сильно греются. Из-за этого к проводам и контактам предъявляются высокие требования как по термостойкости, так и по качеству.
  4. После выключения не включаются, пока полностью не остынут (требуется 10 – 15 мин). Дело в том, что в нагретом состоянии давление газа в колбе сильно повышается, вследствие чего значительно возрастает и напряжение пробоя газового промежутка. Напряжения сети для этой цели не хватает, пока лампа не остынет и давление в ней не снизится. Данная особенность ДРЛ ламп в сочетании с требовательностью к качеству электроснабжения представляет серьезный недостаток: при проседании напряжения, которое в электросетях время от времени случается, светильник тухнет и после этого включается только через четверть часа.
  5. При работе издают жужжащий звук.

Характеристики

Выше свойства ламп ДРЛ были описаны в общих чертах, теперь же приведем точные их параметры:

  1. КПД. У разных ламп меняется от 45% до 70%.
  2. Мощность. Минимальная — 80 Вт, максимальная — 1000 Вт. Отметим, что для ртутных ламп это далеко не предел. Так, некоторые разновидности дуговых ртутных ламп могут иметь мощность 2 кВт, а ртутно-кварцевые светильники (ДРТ, ПРК) — 2,5 кВт.
  3. Вес. Зависит от мощности светильника. Лампа ДРЛ-250 весит 183,3 г.
  4. Показатель тактовой нагрузки сети. Максимальное значение, характерное для самых мощных ламп, составляет 8 А.
  5. Световой поток. В зависимости от мощности варьируется в пределах от 40 до 59 лм/Вт. Так, осветительный прибор ДРЛ мощностью 80 Вт излучает свет силой 3,2 тыс. лм, светильник мощностью 1000 Вт — силой 59 тыс. лм.
  6. Использование пускового механизма. В лампах ДРЛ пусковое устройство (дроссель) является обязательным. В нем не нуждаются только ртутно-вольфрамовые лампы, в которых имеется вольфрамовая нить накаливания.
  7. Цоколь. ДРЛ лампы оснащаются цоколями двух типов: при мощности менее 250 Вт используется цоколь типа Е27, при мощности 250 Вт или большей — Е40.
  8. Период эксплуатации. Полный ресурс лампы типа ДРЛ составляет 10 тыс. часов. Но нужно учитывать, что яркость лампы в течение всего этого срока не остается стабильной. В результате износа люминофора она постепенно снижается и к концу срока службы может упасть на 30% – 50%. Поэтому обычно лампы ДРЛ утилизируют раньше, чем они перестанут работать.

Полезно знать: у зарубежных производителей ртутные лампы обозначаются различными аббревиатурами:

  • Philips: HPL;
  • Osram: HQL;
  • General Electric: MBF;
  • Radium: HRL;
  • Sylvania: HSL и HSB.

В международной же системе обозначений (ILCOS) лампы этого типа принято обозначать буквосочетанием QE.

Дуговые ртутные лампы используются для наружного освещения

Необходимо отметить, что ртутно-вольфрамовые лампы, которые включаются без пускового устройства и загораются сразу, во многом уступают лампам ДРЛ:

  • имеют низкий КПД;
  • дорого стоят;
  • не обладают достаточной износостойкостью;
  • имеют ресурс 7,5 тыс. часов.

Малый срок службы и низкий КПД объясняются присутствием нити накаливания. Но зато она улучшает цветопередачу, что позволяет применять такие лампы в бытовых помещениях.

Сегодня лампы ДРЛ успешно вытесняются металлогалогенными лампами (обозначаются буквосочетанием ДРИ), которые отличаются наличием в газовой смеси так называемых излучающих добавок. ДРИ так и расшифровывается — дуговая ртутная с излучающими добавками.

В этом качестве используются галогениды различных металлов — таллия, индия, натрия и некоторых других. Их присутствие способствует увеличению светоотдачи до 70 – 90 лм/Вт и даже выше. Намного лучше становится и цветность. Ресурс у ДРИ ламп такой же, как у ДРЛ — от 8 до 10 тыс. часов.

Выпускаются ДРИ лампы, колба которых частично покрыта изнутри зеркальным составом (ДРИЗ). Такой светильник весь производимый им свет подает в одном направлении, за счет чего его светоотдача с этой стороны значительно возрастает.

Техника безопасности

Присутствие в колбе ртути обуславливает необходимость специальных мер по утилизации.

Заниматься этим может только предприятие, имеющее соответствующую лицензию.

Компания, использующая ДРЛ или другие ртутные лампы, заключает с таким предприятием договор и собирает отслужившие свое приборы в специальном контейнере, за которым периодически приезжают утилизаторы.

Если выбрасывать ртутные лампы обычным способом, ртуть со временем отравит почву, а затем и воду.

Также из-за присутствия этого металла обращаться со ртутными лампами следует крайне осторожно: при разгерметизации колбы ртуть попадет в помещение и вызовет серьезные осложнения здоровья у находящихся там людей вплоть до летального исхода.

Дрл 125: технические характеристики, вес лампы

Сравнительный обзор светодиодных и газоразрядных ламп


Что лучше выбрать?

Преимущества LED светильников достаточно очевидны.

Высокий КПД светоотдачи. Световой поток светодиодов около 100-120 лм/Вт. Для сравнения у ДРЛ этот показатель лишь 30-35 лм/Вт.

Срок эксплуатации LED источников света около 50000 часов, что в 5-6 раз выше их конкурента.

В ртутных лампах содержится ртуть, что требует особых условий для их утилизации. На сегодняшний день производство светильников, содержащих тяжёлые металлы постоянно сокращается. К 2020 планируется полностью прекратить выпуск подобных устройств.

LED светильники вообще не требуют технического обслуживания.

Если при проектировании объекта изначально заложить LED освещение, можно ощутимо сэкономить на проводке, поскольку требования к мощности питающих кабелей значительно ниже.

Мощность светового потока. По паспортным данным у ртутных ламп световой поток несколько выше, но более высокая цветовая температура у светодиодов визуально устраняет эти различия.

Изменение светового потока в процессе эксплуатации. У всех газоразрядных ламп со временем яркость снижается. Примерно через три месяца световой поток ДРЛ уменьшается на 30%. У из конкурента яркость на протяжении всего срока эксплуатации практически не изменяется.

Разновидности светильников

Светильники типа ДРЛ характеризуются широким разнообразием. Отличия составляет область применения (внутренние, наружные), типы конструкций и мощность устройств.

Типоразмеры ртутных ламп внутреннего назначения

Внутренние

Светильники с люминесцентными лампами рекомендованы для освещения производственных объектов с повышенным уровнем пыли и влаги, а также прачечных, автомоек, закрытых складов, гаражей. Приборы работают от сети переменного тока с частотой 50 Гц и номинальным напряжением 220 В. Температура окружающей среды при эксплуатации —20°С до +50°С.

Уличные

Наружные лампы используются для прямого, рассеянного, местного освещения, удачно сочетаются с симметричными или асимметричными отражателями. Светильник уличный типа ДРЛ заключен во влагозащищенный прочный корпус, способен противостоять сильному ветру, заморозкам и ливням.

Классификация светильников по типу ламп:

ДРЛ. Изделия характеризуются небольшим индексом цветопередачи, выделением тепла, 5-х минутным выходом на требуемый уровень светового потока. При выборе ртутной продукции также стоит учитывать необходимость стабильного источника энергии и термостойких проводников.

Источник освещения для растений

  • ДРЛФ. Лампы с фокусированным светом отличаются способностью стимулировать фотосинтез у растений.
  • ДРВЭД. Серия дуговых ртутных эритемных вольфрамовых лампочек не требует подключения ПРА. Активация происходит под действием балласта, аналогично обычным лампам накаливания. В основе конструкции лежат йодиды металлов, позволяющие обеспечить желаемый уровень цветности. Лампы испускают УФ (эритемное) излучение, эффективно работают при переменном токе. Работают без ПРА, достигая максимального индекса светоотдачи и длительного периода эксплуатации. Мощность ламп составляет диапазон 125-1000 Вт.

Образец дугового натриевого светильника

ДНаТ. Принцип действия дуговой натриевой трубчатой лампы аналогичен лампам ДРЛ. Однако светильникам ДНаТ свойственно специфическое свечение и свет оранжево-желтого или золотисто-белого оттенка. Приборы потребляют 70-400 Вт мощности и считаются наиболее экономичными источниками света.

Важно! Самыми популярными и широко применяемыми являются лампы ДРЛ мощностью 250 и 400 Вт

Лампы ДРВ и ДРЛ отличия

Оба типа светильников являются газоразрядными ртутными лампами, а точнее их разновидностями. Они широко используются во внешнем и внутреннем освещении. Нередко возникает вопрос, как отличить лампу ДРЛ от ДРВ, поскольку внешне они абсолютно одинаковы. Тем не менее, каждая из них обладает индивидуальными особенностями, собственными техническими характеристики и принципами работы.

В обеих лампах для горелок использовано кварцевое стекло или специальный керамический состав. В каждую горелку помещены точные дозы инертных газов с небольшим количеством ртути. Напряжение поступает к ртутным лампам в область пары электродов, расположенных по бокам горелки. За счет маленького расстояния газ между электродами быстро ионизируется, после чего в этом месте возникает тлеющий разряд. Он постепенно переходит в зону между основными электродами, мгновенно превращается в дуговой разряд, после чего светильники с лампами ДРЛ начинают гореть в штатном режиме.

Полностью нормативные световые качества набираются лампами примерно через 10 минут после включения. Для ограничения номинального тока в лампах ДРЛ используется пускорегулирующий прибор с установленным сопротивлением. После того как амплитуда переходит значение сетевого напряжения, вся энергия, накопленная индуктивностью, уходит в нагрузку. В кварцевой горелке происходит некоторая задержка напряжения.

В лампах типа ДРВ (дуговых ртутных вольфрамовых) такая подкачка энергии не требуется поскольку в них отсутствует индуктивный балласт. Функции ограничения тока выполняются самой вольфрамовой спиралью, с заранее установленным сопротивлением и мощностью, соответствующим пусковым режимам горелки. Напряжение горелки будет нарастать по мере ее разогрева, и постепенно уменьшаться на спирали. В результате внутренняя колба ламп ДРВ будет светиться на 30% меньше, чем лампы уличного освещения ДРЛ.

Основным отличием этих двух ламп является невозможность использования ДРЛ без пускорегулирующего устройства, в качестве которого используется дроссель. Он служит ограничителем тока, питающего лампу и должен обязательно соответствовать ее мощности. Если включение производится без дросселя, такая лампочка моментально сгорит под действием высокого тока, проходящего через нее. Повторное включение лампы ДРЛ можно выполнять лишь после ее полного остывания.

Оба типа ламп обладают повышенной чувствительностью к перепадам температур. Поэтому вся конструкция защищена наружной колбой. Кроме того, ее внутренняя сторона покрыта люминофором, с помощью которого ультрафиолетовое свечение преобразуется в часть спектра красного цвета.

Как можно запустить ДРЛ-лампу без дросселя?

Существует возможность пуска дугового устройства освещения 250 ватт без балласта, но для этого необходимо применить другую технологию включения прибора. Специалисты рекомендуют вариант покупки специальной лампы ДРЛ 250, у которой есть способность включения без балласта (дросселя), когда в конструкцию лампы добавляется спираль, в задачу которой входит разбавлять световой поток.

Еще народными умельцами применяется способ пуска ламп этого вида с использованием набора конденсаторов, но в этом случае надо точно знать величину получаемого тока. Также применяют пуск ламп ДРЛ с использованием простой лампы, но только при условии, что она имеет одинаковую мощность с ДРЛ-лампой.

Альтернативные источники освещения

Энергосберегающая лампа светодиодная – это отличный аналог другим источникам освещения, в том числе и ДРЛ, если ее купить, то можно существенно сэкономить на электроэнергии. Замена уличного освещения оправдает себя через три года эксплуатации, даже с учетом работ по переоборудованию.

Выпуском этих осветительных приборов занимаются многие известные зарубежные и российские компании (например, Лисма). В настоящее время цена этих приборов несколько выше, чем стоит лампа ДРЛ, но в ближайшее время эта проблема будет устранена, что сделает светодиодные источники освещения более доступными в Москве, СПб, а так же и в таких городах, как Саранск или Екатеринбург.

Срок службы лампы ДРЛ

Данные лампы получили широкое распространение для уличного и промышленного освещения. В случае необходимости они могут использоваться и для внутреннего освещения помещений. Такая популярность стала возможной, благодаря таким эргономическим показателям, как соответствие излучения солнечному свету, коэффициент пульсаций светового потока и другим

Немаловажное значение имеет и тот факт, что ламп ДРЛ варьируется в очень широком диапазоне, значительно расширяя сферу их использования

Особое внимание следует обратить на сроки службы, заявленные производителями. Как показывает практика, ртутные лампы ДРЛ после 2-3 месяцев эксплуатации в зависимости от интенсивности использования, теряют значительную часть

Вместе с тем, расход электрической энергии остается на том же уровне. Кроме того, было достоверно установлено, что эти лампы обладают так называемым эффектом старения. То есть, через 400 часов работы их световой поток снизится примерно на 20%, а к концу срока эксплуатации данный показатель составит уже 50%.

Данные недостатки полностью перекрываются простотой и технологичностью, доступностью и низкой стоимостью ртутных газоразрядных лампочек. Их использование становится экономически выгодным при отсутствии жестких требований к освещению на конкретном объекте или участке.

-20 dB
m.ix

ДОБАВЛЕНО 11/18/2009 08:33

m.ix
, твою идею про длинную линию я понял. Не знаю, вряд ли. Вот с тонким проводом… Но с длинной линией думаю нет, не сопоставимы уровни того чем от длинны обогатится то что по проводу идет и те напруги, что требует ДРЛ.

Тем более (правда не скажу на каком именно расстоянии допустима установка пускорегулирующих устройств для ДРЛ) на практике часто вижу, что ставится все достаточно отдаленно

Хотя на сечение провода стоило бы внимание обратить и не только от лампы до дросселя, но и вообще, то есть к дросселю от щита или что там.

С пробоем и изоляцией ты тоже не прав, там где пробьет, уже не зарастет и выгорит в считанные дни если не часы, особенно при сырой погоде

Большинство светотехнических установок наряду с активной мощностью потребляют и реактивную мощность, т. к. они имеют обмотки с довольно большой индуктивностью. Наличие реактивной мощности приводит к необходимости использовать более мощные трансформаторы и кабели, чем это требуется при активной нагрузке. Величина реактивной нагрузки характеризуется значением cos Ф в сети. При этом следует отметить, что потребляемая реактивная мощность не затрачивается на выполнение полезной работы, а фактически расходуется впустую.

Устройство и принцип работы ДРЛ

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

  • Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты — точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
  • Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них — основные, а два других — дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
  • Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения — увеличивается.

Горелка изготовлена из прозрачного материала — кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя — ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Эффективность применения ДРЛ, ДНаТ и светодиодных ламп

Когда организовывается освещенность большого пространства, надо всегда исходить из правильного применения ламп, учитывая условия их применения.

  1. Лампы ДРЛ – это простые в эксплуатации устройства, доступные по стоимости, желательно применять их на объектах без особых требований к качеству освещенности.
  2. Натриевые дуговые лампы имеют лучшие показатели световой отдачи в категории газоразрядных источников освещения, но имеют низкий уровень цветовой передачи, обладают зависимостью от температурного режима. По этим причинам их нельзя применять в производственных цехах, на дорогах. В других местах применение этого вида ламп допускается.
  3. Лампа СД (светодиодная) имеет один, по мнению специалистов, недостаток – это необходимость в создании теплоотвода от световых диодов, так как возможный перегрев в процессе работы может повлиять на кристалл с люминофором. Кроме этого в источнике питания (драйвере) этого вида ламп есть конденсаторы, работа которых ограничивается временным интервалом в 6–10 тысяч часов, после этого срока нет гарантий качественного освещения. Современные СД-лампы используют твердотельные драйверы, что позволяет увеличить время работы лампы до 50–60 тысяч часов.

Наружный светильник с твердотельным драйвером

Светодиодная лампа, в отличие от газоразрядных источников света, не нуждается в пусковом токе, что сказывается при ее подключении на выборе сечения провода. Необходимо отметить, что в настоящий момент светодиодные лампы имеют высокую стоимость. Окупаемость одной лампы происходит в течение года ее эксплуатации при горении 8–10 часов в течение дня.

Достоинства и недостатки

Как и любой источник света, ДРЛ имеют свои положительные стороны. Но негативных сторон, к сожалению, больше.

Плюсы

  • Большая светоотдача.
  • Большая мощность (основной плюс).
  • Малые габариты корпуса.
  • Малая цена (в сравнении со светодиодной продукцией).
  • Небольшое энергопотребление.
  • Срок эксплуатации – до 12 тысяч часов. Этот параметр определяется качеством изготовления. Не все компании-изготовители тщательно контролируют процесс. Особенно это касается новых китайских фирм.

Минусы

  • Наличие ртути.
  • Долгое время выхода на режим.
  • Прогретую лампу не запустить до остывания. Это примерно пятнадцать минут.
  • Чувствительность к броскам напряжения (отклонение напряжения на 15 процентов вызывает изменение яркости до 30 процентов).
  • Чувствительность к температуре окружающей среды. Чем холоднее, тем больше время выхода на штатный режим работы.
  • Пульсация света и низкая цветопередача (Ra не более 50, комфортно от 80).
  • Очень сильный нагрев.
  • Необходимость специальных термостойких проводов и патронов.
  • Необходимость ПРА.
  • Осветитель ДРЛ издает жужжащий звук.
  • При работе формируется озон. По санитарным нормам должна присутствовать вентиляция.
  • Все дуговые лампы несовместимы с димерами – устройствами плавной регулировки освещенности.
  • В процессе эксплуатация люминофорный слой деградирует, световой поток ослабевает, спектр свечения отклоняется от эталонного. К концу срока эксплуатации теряют до пятидесяти процентов светового потока.
  • При работе возможно мерцание.
  • На постоянном токе работа невозможна.

Если Вы еще планируете использовать ДРЛ для освещения, то желательно воздержаться от приобретения дешевых ламп неизвестного происхождения.

В странах Европы лидирующие позиции по качеству изготовления осветительных приборов по-прежнему удерживают Osram и Philips.

Преимущества и недостатки

Главными и неоспоримыми плюсами использования ДРЛ ламп являются их неизменяющийся яркий свет, нормальная цветопередача, надежность и большой срок службы. Возможно, это благодаря нанесению на внутреннюю поверхность колбы специального состава из люминофора.

Они обладают широкими вариациями мощности в 80, 125, 250, 400, 700 и 100 В. Также преимуществами становятся:

  • цветовая температура в 3800 °К;
  • эффективность на уровне 40 лм/В;
  • большой срок службы: от 10 до 15 тыс. ч.;
  • низкий индекс цветопередачи (до 45 %).

Лампочки продаются в коробках

Все это делает их достаточно популярными и востребованными на рынке. За это даже им прощают некоторые недостатки, которых, кстати, не так уж и мало:

  • интенсивное образование озона во время горения, что не очень экологично;
  • включение может быть произведено только с помощью специального пускового регулирующего механизма. Обычно для этого используют дроссель, но при низких температурах использования необходимо подключать автотрансформатор;
  • процесс включения дуговых ртутных ламп всегда сопровождается пусковым током больших величин. Само включение вполне может занять от 7 до 10 мин. Если же потребуется выключить лампу, а затем включить ее снова, то придется ждать примерно тот же промежуток времени. Необходимо это для полного остывания всех элементов конструкции.

Самостоятельно запускать лампы без дросселя не следует

Некоторые плюсы можно превратить в минусы. Цветопередача довольно низкая, хотя ее вполне хватает для производственных и складских помещений. Цветовая температура также не самая высокая. Однако если напряжение в сети питания упадет более чем на 10 %, то горящая лампочка не сможет погаснуть, а выключенная зажечься.

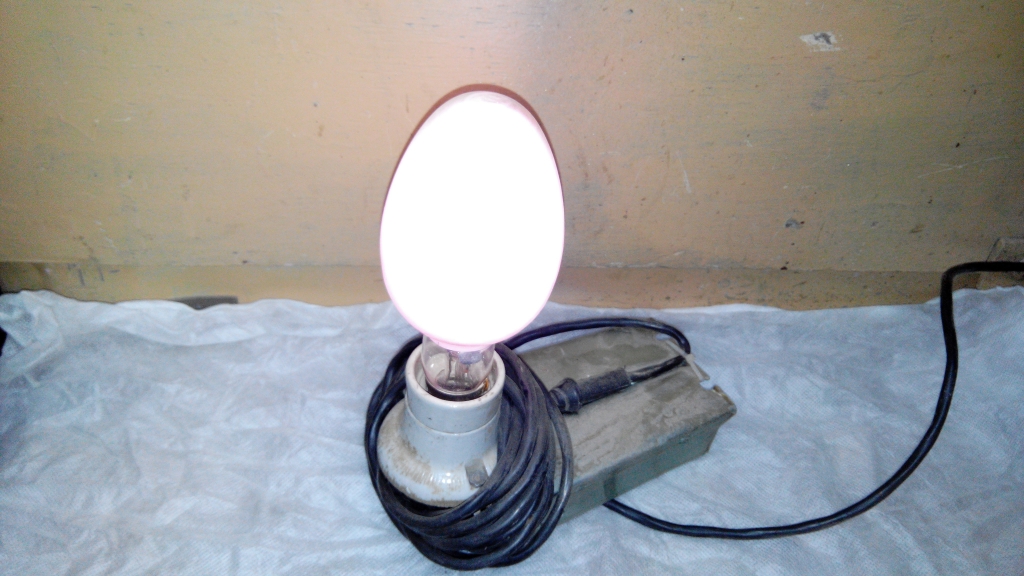

Подключение ДРЛ через дроссель

Важно! Стоит также обратить внимание и на тот факт, что ДРЛ обладает внушительным коэффициентом пульсаций и сине-зеленым спектром, а ее световая отдача уменьшается вдвое уже после 2000 ч. работы

Альтернативные источники света

Несмотря на простоту и дешевизну производства ДРЛ лампы этого вида начали вытесняться светодиодными аналогами, значения характеристик которых недостижимы с помощью иных технологий. На смену ДРЛ и ДНаТ приходят светодиодные лампы мощностью 20-130 Вт. По мере увеличения мощности светодиодных светильников увеличивается количество дополнительных устройств, при мощности свыше 60 Вт светодиодный светильник комплектуется вентилятором, обеспечивающим усиленное охлаждение. Для светодиодной лампы мощностью более 100 Вт обязателен выносной драйвер питания.

Светодиодные технологии обеспечивают КПД до 98%, а с дополнительными устройствами не менее 90%. Поэтому значительно снижается потребление электроэнергии и затраты на ненужный нагрев светодиодных светильников. Поскольку для их работы не используются значительные пусковые токи можно для подключения светодиодной лампы использовать провода меньшего сечения. Светодиодные лампы устойчивы к механическим воздействиям и температуре, они не реагируют на скачки напряжения, время безотказной работы достигает 50 000 часов, обладают хорошей контрастностью и цветопередачей. К перечисленным достоинствам стоит добавить экологическую безопасность, меньший вес, отсутствие мерцаний, постоянный уровень освещённости.

У ламп ДРЛ и ДНаТ световой поток со временем ослабевает. Уже через 400 часов работы он падает на 20%, а в конце на 50%. Таким образом, получается, что значительную часть времени они дают только 50-60% света от номинального значения. Потребляемая мощность после этого остаётся прежней. У светодиодных светильников характеристики не меняются на всём протяжении времени работы.

К разряду минусов светодиодных светильников причисляют надобность отведения тепла от светодиода. Так как перегрев может привести к потере работоспособности. Высокую стоимость тоже следует зачислить в недостатки, но затраты окупаются в течение года при работе по 12 часов ежедневно за счёт экономии электроэнергии, уменьшения затрат на эксплуатацию и замену ламп.

Оцените статью:

Светильники ДРЛ — технические характеристики

Сегодняшний рынок осветительного оборудования изобилует приборами различных типов. Вы можете выбрать устройство различных цены и качества. Однако популярнее всего два вида оснащения — светодиодный светильник и ДРЛ (дуговая ртутная лампа).

Принцип работы последних отличается некоторыми особенностями. Это и есть причина их распространённости в XXI веке. Главные задачи хозяина дома — правильно выбрать оснащение и самостоятельно его монтировать. Вы можете выбрать не только светильники ДРЛ (400 или 250), но и ДНаТ — более мощный вариант, по сравнению с дуговыми осветителями на ртути.

Ртутная газоразрядная лампа

В этой статье:

Что представляет собой изделие?

Дуговые ртутные лампы — это источники света, которые функционируют на оптическом излучении, создаваемом ртутными парами (их газовыми разрядами). В сегодняшнем мире подобная технология очень распространена. Сферы её применения различны, например:

Объекты промышленного назначения. У таких светильников отличный поток света. К тому же они устойчивы к неблагоприятным условиям. Поэтому они популярны в промышленности

Наружное освещение. Установка такого светильника уместна на придорожных столбах, в скверах и парковых зонах. Также подобные осветители будут прекрасно освещать пространство вдоль тротуаров и проезжих частей. Уличные лампы ДРЛ прекрасно выдерживают любые температурные колебания и изменения климата. Обычная «кобра» хорошо сочетается с дуговыми лампами на ртути.

Общественные места. Театры, рестораны и т. д. Здесь подобное оснащение также создаст подходящее освещение.

Дом. В жилых зданиях также можно устанавливать такие осветители. Под лампу ДРЛ хороша даже обычная люстра.

Однако чаще всего дуговые ртутные лампы применяются на улицах. По вечерам они обеспечивают комфорт и безопасность прохожих. Особой популярностью пользуется модель ДРЛ 250, хотя встречаются и ДРЛ 125, и ДРЛ 400.

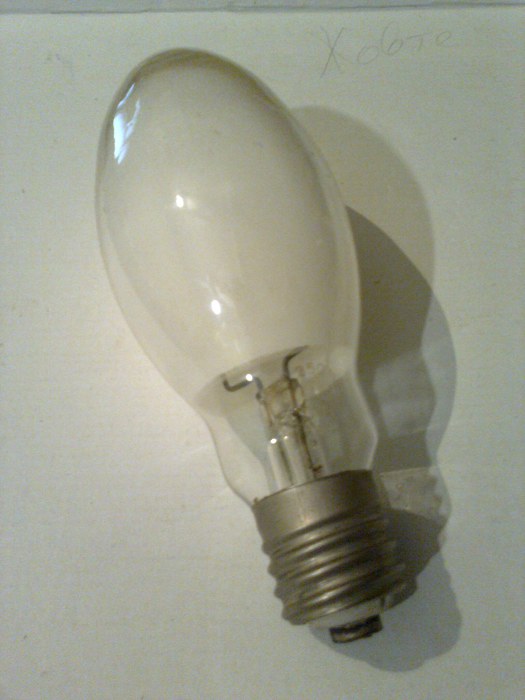

Безлюминофорная лампа ДРЛ 250

Строение лампы

Форма ртутных дуговых лампочек обычно вытянутая. Внешне их можно даже спутать с лампами накаливания. Однако они отличаются друг от друга по конструкции. Основные составные части лампочки ДРЛ:

Баллон из стекла. Присущ всем типам лампочек. Защищает внутренние детали от повреждений.

Металлический резьбовой цоколь. С его помощью лампу вкручивают в плафон осветительного прибора. Общая для всех световых источников деталь.

Устройство ртутной лампы высокого давления

Трубка с ртутными парами. Эта деталь находится внутри баллона. Для её изготовления обычно применяют кварцевое стекло. Ртутные пары внутри трубки испытывают определённое давление. Обычно в процессе производства её наполняют не просто ртутью, а аргоном и небольшим количеством ртути.

Если лампа четырёхэлектродная, она оснащена дополнительными электродами и основными катодами. Благодаря электродам лампа легче зажигается и работает намного стабильнее.

Дополнительный угольный резистор, с помощью которого электроды и катоды подключаются друг к другу.

Схема ДРЛ лампы для уличного освещения

Такова стандартная схема устройства ртутной лампочки. Однако каждая деталь требует более полного описания. Это поможет понять принцип работы всего приспособления. Остановимся подробнее на некоторых конструктивных элементах:

Контактный цоколь. Его конструкция довольно проста. Он принимает электрическую энергию от сети путём контакта токонесущих составляющих лампочки ДРЛ. Т. е. он проводит ток через её резьбовую и точечную части. Энергия поступает на электроды трубки (кварцевой горелки).

Кварцевая горелка. Главная деталь всей конструкции. Это и есть кварцевая колба с четырьмя электродами (по два справа и слева). Половина электродов выполняет основную функцию, а половина — дополнительная деталь.

Кварцевая горелка в ртутной лампе

Стеклянная колба. Внешний элемент лампочки ДРЛ. Внутри неё расположена горелка из кварцевого стекла. К трубке от цоколя подведены электропроводники. Из колбы при изготовлении оборудования откачивают воздух и закачивают азот. Также внутри колбы имеются ограничители сопротивления (нужно обратить внимание на цепь добавочных электродов). Также во внутренней части колбы расположен люминофор.

Первые ртутные лампочки оснащались всего двумя электродами. Поэтому их трудно было зажигать, а пуск осуществлялся при помощи добавочного устройства — высоковольтного импульсного пробоя промежутка горелки. Подобные конструкции в наши дни не применяются. Их полностью вытеснили модели с четырьмя электродами. Им нужен исключительно дроссель.

Четырехэлектродная ртутная лампа

Принцип работы

Сначала происходит подача напряжения питания. Цоколь передаёт его на электроды (добавочные и основные), между которыми возникает тлеющий разряд. Внутри колбы появляются свободные электроны и ионы с положительным зарядом. Когда носителей заряда становится много, тлеющий заряд сменяется дуговым. Между включением и возникновением стабильного заряда дугового типа проходит около 60 секунд.

Однако эти устройства выходят на рабочие показатели по свету и электричеству спустя ещё от 7 до 10 мин. Дело в том, что испарение ртутной капли также занимает некоторое время. После этого дуговой разряд становится ярче. Также нужно знать, что длительность выхода лампы в рабочий режим обратно пропорциональна температуре воздуха. Т. е. чем меньше температура, тем дольше лампа будет загораться.

Типы устройств

Существуют различные типы светильников, которые работают подобным образом. Причём все они используются в современном мире. Рассмотрим их:

ДРЛ – люминесцентная лампа дугового типа на ртути. Описание и принцип действия даны выше. Работает на парах ртути.

ДРВ — приспособления, работающие на высоком давлении. У них есть вольфрамовая нить накаливания, служащая световым источником. Также она ограничивает напряжение электрического тока. Подобные устройства не нуждаются в аппаратуре, регулирующей пуск. Это бездроссельные электролампочки.

Лампа газоразрядная ДРИ 400-7 E40

ДРЛФ. Лампы, усиливающие фотосинтез у различных видов растений. Применяются в условиях теплиц. Полезны для фермеров и цветоводов.

ДРУФЗ и ДРУФ — длинноволновые ультрафиолетовые лампы.

ДРТ — трубчатые осветители ультрафиолетового типа.

ДНаТ — лампочки трубчатого типа. Они содержат не только ртуть, но и натриевые пары. Цвет излучения колеблется от золотисто-белого до жёлто-оранжевого. Запускаются при помощи специализированного оснащения.

Лампа ДНаТ с двумя горелками для повышения срока службы

Технические свойства ламп различного типа

Перед приобретением светильника и лампы к нему нужно разобраться в особенностях устройств. Под лампу ДРЛ подходит большинство конструкций, однако неправильный выбор размеров цоколя или энергопотребления приведёт к плохому освещению комнаты. Приведём технические характеристики различных лампочек в таблице:

Тип Модель лампочки Активная потребляемая мощность Длительность горения Световой поток Начальный световой поток (тысяч Люмен)
Дуговые ртутные лампы ДРЛ 125 125 Вт 140 часов 12 тыс. Лм 6
250 0,25 киловатт 280 ч 12 тыс. Лм 13
400 0,4 кВт 450 часов 15 тысяч Люмен 24
ДНаТ ДНаТ 100 0,1 киловатт 115 ч 6тысяч Люмен 9,4
ДНаТ 150 0,15 кВт 170 ч 10 тыс. Лм 14
ДНаТ 250 0,25 киловатт 290 часов 15 тысяч Люмен 24
ДНаТ 400 0,4 кВт 460 ч 15 тысяч Люмен 47,5
Светодиодные светильники аналог ДРЛ 125 40 Ватт 40 часов до 100 тыс. Лм 2,5
аналог ДРЛ 250 80 Ватт 80 часов до 100 тысяч Люмен 5
аналог ДРЛ 400 120 Ватт 120 часов До 100 тыс. Лм 10

Как видим, многие лампы взаимозаменяемы. У ДРЛ 125 и 400, а также у любой другой модели есть светодиодный аналог, потребляющий меньше энергии. Под лампу ДРЛ нужно специальное пусковое оборудование, однако она дольше служит.

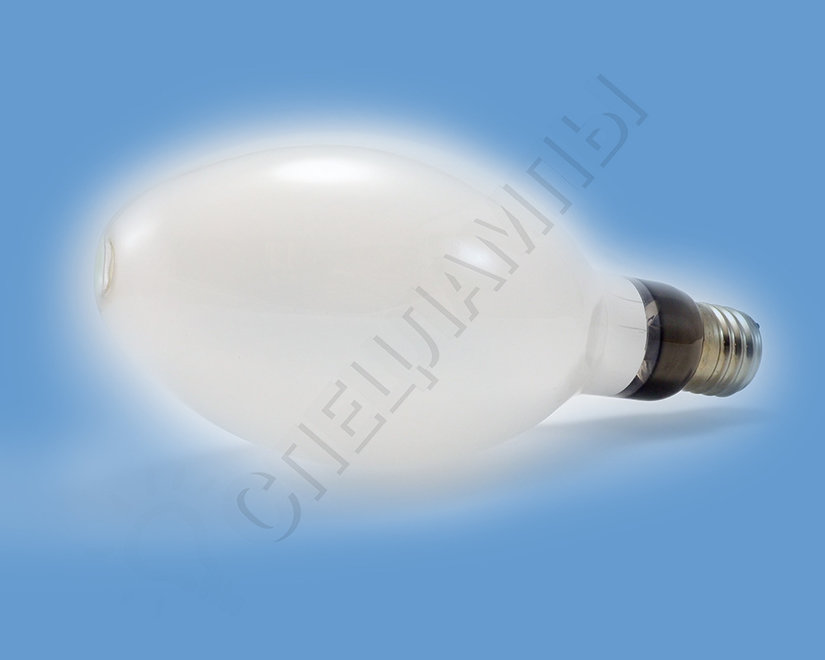

Лампа ДРЛ-1000

Поставляем со склада в Санкт-Петербурге Лампы ДРЛ-1000



Технические характеристики:



Номинальная мощность: 125 – 1000 Вт.
Напряжение на лампе: 125 – 140 В.
Световой поток: 5900-59000 лм.
Световая отдача: 47,2 — 59 лм./Вт.
Тип цоколя: Е27 — Е40
Диаметр D: 76-167 мм.
Длина L:   178-411 мм.
Срок службы: 12000-20000 ч.

Лампы ДРЛ — применение
Дуговая Ртутная Лампа (Лампа ДРЛ) — является дуговой ртутной люминофорной лампой высокого давления. Широко применяются для общего освещения объёмных территорий (улицы, заводские цеха, площадки и так далее), где нет жестких требований к цветопередаче, но при этом требуется большая светоотдача. Лампы ДРЛ обладают мощностью от 50 и до 2000 Вт. Они рассчитаны на работу в электросетях с переменным током и напряжением электропитания 220 Вольт (стандартная частота 50 Герц). Лампа ДРЛ нуждается в пускорегулирующим устройстве (дроссель).

Лампы ДРЛ – принцип действия
На данную лампу подается переменное сетевое напряжение. Оно направляется основному и дополнительному электродам, которые расположены с одного бока горелки и на такую же пару электродов, расположенных на другом боку кварцевой горелки. Следующим местом (промежутком), где сосредотачивается электрическое напряжение, это промежуток между основными электродами горелки, которые располагаются на противоположных её боках.
Само расстояние между главными и дополнительными электродами мало. Это даёт возможность легко ионизировать этот промежуток газа, подав на него определённую величину напряжения. Ток, который возникает после пробоя на данном участке, ограничивается электрическим сопротивлением. Оно находится в электрической цепи дополнительных электродов стоящее перед входом проводников в саму горелку. Как только на концах горелки началась ионизация, разряд постепенно переходит на участок между основными электродами кварцевой горелки. Это даёт дальнейшее горение лампы ДРЛ.

Лампы ДРЛ – особенности
На максимальный режим своего горения лампа ДРЛ выходит после 7 минут. Это происходит из-за того, что в не разогретом состоянии ртуть (в кварцевой горелке) находится в виде капельки либо налёта на стенках стеклянной колбы. После пуска, под действием температуры, ртуть испаряется, и постепенно улучшается разряд между рабочими электродами. Как только вся имеющаяся ртуть перейдет в газообразное состояние, лампа ДРЛ выходит на свой номинальный режим работы.
Повторное включение лампы ДРЛ не произойдёт до тех пор, пока она полностью не остынет.
Лампа ДРЛ весьма чувствительна к температуре. Поэтому она нуждается во внешней стеклянной колбе. Данная колба имеет две функции: служит преградой между внешней средой и горелкой, тем самым препятствуя остыванию горелки, а также, поскольку при внутреннем разряде испускается не весь видимый спектр (только зелёный цвет и ультрафиолет), то люминофор, находящийся на внутренней стороне внешней колбы, преобразует ультрафиолет в спектр красного свечения. Это позволяет объединить цвета в белое свечение лампы ДРЛ.

Лампы ДРЛ – устройство
Дуговая ртутная лампа (ДРЛ) состоит из трёх основных функциональных частей: цоколь, кварцевая горелка и стеклянная колба.



» Цоколь предназначен для приема электроэнергии из сети, по средствам соединения контактов лампы (один из которых резьбовой, а второй — точечный) с контактами патрона, после чего происходит передача переменного электричества непосредственно на электроды самой горелки ДРЛ лампы.

» Кварцевая горелка является основной функциональной частью лампы ДРЛ. Она представляет собой кварцевую колбу, у которой по бокам располагаются по 2 электрода. Два из них основных и два — дополнительные. Пространство горелки заполнено инертным газом «аргона» (для изоляции теплообмена между горелкой и средой) и капелькой ртути.

» Стеклянная колба — это внешнюю часть лампы. Внутри неё помещена кварцевая горелка, к которой от контактного цоколя подходят проводники. Из колбы выкачивают воздух и закачивают в ней азот. И ещё один немаловажный элемент, что находится в стеклянной колбе, это 2 ограничивающих сопротивления (подсоединенные к дополнительным электродам). Внешняя стеклянная колба с внутренней стороны покрыта люминофором.

Основные характеристики ламп ДРЛ:

Наименование

Напря-жение на лампе, В

Мощ-ность, Вт

Длина, мм (L)

Диаметр, мм (D)

Тип цоколя

Световой поток, Лм

ДРЛ 125

125

125

178

76

Е27

5900

ДРЛ 250

130

250

228

91

Е40

13500

ДРЛ 400

135

400

292

123

Е40

24000

ДРЛ 700

140

700

357

154

Е40

41000

ДРЛ 1000

145

1000

411

168

Е40

59000



Подключение к электросети четырех электродной лампы осуществляется через дроссель. Дроссель подбирается в соответствии с мощностью ДРЛ лампы. Роль дросселя — ограничивать ток, питающий лампу. Если включить лампу без дросселя, то она моментально сгорит, поскольку через неё пройдёт слишком большой электроток. В схему подключения желательно добавить конденсатор (не электролитический). Он будет влиять на реактивную мощность, а это сэкономит электроэнергию в два раза.



Дроссель ДРЛ-125 (1.15А) = конденсатор 12 мкф. (не меньше 250 В.)
Дроссель ДРЛ-250 (2.13А) = конденсатор 25 мкф. (не меньше 250 В.)
Дроссель ДРЛ-400 (3.25А) = конденсатор 32 мкф. (не меньше 250 В.)

P.S. Лампа ДРЛ содержит внутри капельки ртути, если разобьется кварцевая колба, то пары ртути развеются в помещении на 25 м.кв. Обращайтесь с лампой ДРЛ осторожно.

Световой поток натриевой лампы 250 вт. Что такое ДРЛ? Виды и характеристики ртутных ламп

Для освещения улиц в темное время суток используются фонари. Как вы сами понимаете, света обычной лампы Ильича не хватило бы для того, чтобы осветить пространство во дворе или парке. Да и экономичность подобных электроприборов находиться на достаточно низком уровне. Поэтому для уличных фонарей и для светильников в больших промышленных помещениях используются ДРЛ лампы. Они обладают ярким светом и достаточно экономичны.

Технические характеристики лампы ДРЛ 250

Лампа ДРЛ используется для освещения пространств, для которых нужна хорошая светоотдача. Это и улица, и заводские помещения, и большие площадки.

Расшифровка аббревиатуры ДРЛ звучит следующим образом:

  • Д – говорит о том, что лампа дуговая;
  • Р обозначает, что в составе лампы находится ртуть, благодаря которой ртутная лампа так ярко светит;
  • Л переводится, как лампа.

К сожалению, из-за высокой светоотдачи, цветопередача у ДРЛ лампы достаточно низкая. Такие электроприборы имеют разную маркировку, в зависимости от которой их мощность изменяется в пределах от 50 до 2000 Вт. Все они могут работать при напряжении равном 220 Вольт. При этом частота переменного тока должна быть стандартной, то есть составлять 50Гц. Таким лампам необходимо устройство, под названием дроссель, которое будет регулировать включение.

Как мы уже говорили, лампы ДРЛ могут иметь разную маркировку. Давайте разберем подробнее некоторые из них. Например, одним из наипопулярнейших видов ламп, является светильник ДРЛ 250.

Технические характеристики лампы ДРЛ 250:

  • Номинальная мощность лампы ДРЛ 250 равна 250 ВТ;
  • Напряжение ДРЛ лампы данного типа составляет 130Вт;
  • Световой поток у данного осветительного прибора будет равен 13500 люмен;
  • Световая отдача ДРЛ 250 достаточно высока, она равна 54лм/Вт;
  • Цоколь у данной лампы Е40;
  • Длина такой лампы равна 22,8 см;
  • Сроку службы лампы ДРЛ 250 достаточно долог, он составляет 12000 часов.

Данные технические характеристики делают использование ДРЛ 250 возможным для самых больших помещений. В ее пользу говорит срок службы и яркость света.

ДРЛ 700: описание и устройство прибора

Лампа ДРЛ 700 – это еще один вариант ртутных дуговых ламп. На самом деле таких марок достаточно много. 125, 1000,500,150,200,600 – вот некоторые из них.

Цифровая маркировка ламп ДРЛ всегда равна их ваттности. Таким образом, лампа типа ДРЛ 250, будет иметь мощность 250 Вт, а мощность ДРЛ 1000 будет равна 1000Вт.

Прежде, чем мы перейдем к изучению технических характеристик лампы ДРЛ 250, давайте посмотрим, из каких частей она состоит. Кстати, лампы ДРЛ других марок имеют точно такое же строение.

Конструкция лампы ДРЛ 700:

  1. Цоколь отвечает за принятие лампой электричества. Это происходит за счет соприкосновения точечного и резьбового контактов лампы с контактами патрона. Через цоколь электроэнергия передается на электроды ДРЛ.
  2. Кварцевая коробка – одна из самых важных частей лампы ДРЛ. Она изготовлена в виде кварцевой колбы, с расположенными с каждого бока двумя электродами. Два, из которых, основные, а другие два дополнительные. Пространство внутри лампы заполняется аргоном, также туда помещается капелька ртути.
  3. Стеклянная колба – это внешняя часть ДРЛ лампы. Именно внутри нее находится кварцевая горелка. Воздух в колбе заменяют азотам. Также в этой части лампы содержится 2 ограничивающих сопротивление.

Также стоит отметить, что подключается лампа ДРЛ через дроссель, который должен быть равен ее мощности. Если произвести подключение без этого устройства, то лампа может взорваться.

Технические характеристики лампы ДРЛ 700:

  • Номинальная мощность лампы ДРЛ 700 равна 700 ВТ;
  • Напряжение ДРЛ лампы данного типа составляет 140Вт;
  • Световой поток у данного осветительного прибора будет равен 41000 люмен;
  • Световая отдача ДРЛ 700 достаточно высока, она равна 58,5лм/Вт;
  • Цоколь у данной лампы Е40;
  • Диаметр электроосветительного прибора данной марки составляет 15,4см;
  • Длина такой лампы равна 35,7 см;
  • Сроку службы лампы ДРЛ 250 достаточно долог, он составляет 20000 часов.

Как видите, технологические характеристики ламп ДРЛ 250 и ДРЛ 700 существенно отличаются. От мощности лампы зависят все остальные показатели.

Принцип действия лампы ДРЛ 400 и ее технические характеристики

Мы хотим привести вам технические характеристики еще одной лампы, а именно: ДРЛ 400. Однако, прежде всего, предлагаем вам ознакомиться с принципом действия таких ламп. Как вы понимаете, принцип действия ДРЛ 400, и ДРЛ с другой мощностью одинаков.

Если электроэнергия поступает в лампу через цоколь. Она передается на расположенные по бокам дополнительные и основные электроды. Далее электроэнергия сосредотачивается между основными электродами. Из-за маленького расстояния между главными и дополнительными электродами, промежуток газа между ними легко ионизируется.

Электрическое сопротивление находится в цепи дополнительных электродов, которые стоят перед входом в горелку. Этим напряжением и ограничивается образовавший с результате ионизации газа ток. После того, как произошла ионизация, ток передается на основные электроды горелки, что вызывает яркое свечение лампы.

Технические характеристики лампы ДРЛ 400:

  • Номинальная мощность лампы ДРЛ 400 равна 400 ВТ;
  • Напряжение ДРЛ лампы данного типа составляет 135 Вт;
  • Световой поток у данного осветительного прибора будет равен 24000 люмен;
  • Световая отдача ДРЛ 700 достаточно высока, она равна 60 лм/Вт;
  • Цоколь у данной лампы Е40;
  • Диаметр электроосветительного прибора данной марки составляет 9,1 см;
  • Длина такой лампы равна 22,7 см;
  • Сроку службы лампы ДРЛ 250 достаточно долог, он составляет 15000 часов.

Технические характеристики этой лампы сильно разняться с параметрами ДРЛ 700, но очень близки к показателям ДРЛ 250. Как вы могли заметить, чем больше разница в показателях, тем больше разнятся характеристики.

Лампа ДРЛ 125: особенности

Последняя лампа, технические характеристики которой мы сегодня приведем, носит название DRL 125. Если сравнивать показатели такой лампы и ДРЛ 700, то их разлет примерно равен половине.

Технические характеристики лампы ДРЛ 125:

  • Номинальная мощность лампы ДРЛ 125 равна 125 ВТ;
  • Напряжение ДРЛ лампы данного типа составляет 125 Вт;
  • Световой поток у данного осветительного прибора будет равен 6200 люмен;
  • Световая отдача ДРЛ 700 достаточно высока, она равна 49,6 лм/Вт;
  • Цоколь у данной лампы Е27;
  • Диаметр электроосветительного прибора данной марки составляет 7,6 см;
  • Длина такой лампы равна 17,6 см;
  • Сроку службы лампы ДРЛ 250 достаточно не так долог, как у предыдущих образцов он составляет 6000 часов.

Показатели других типов ДРЛ ламп тоже будут расти в зависимости от того, как будет изменяться их мощность. Также существуют похожие ртутные лампы ДРИ и ДРВ.

Светодиодный аналог светового потока ДРЛ 250

Лампы ДРЛ 250 конечно очень хорошо освещают большие помещения, однако их обслуживание обходится достаточно дорого, да и их вес очень внушительный. Именно поэтому на мировом рынке появился светодиодный аналог ДРЛ ламп.

Светодиодный аналог для ДРЛ 250 есть у фирмы Лукоза. Это светодиоды PRO252120F и PRO552120F.

Очень важным преимуществом светодиодных светильников является то, сколько они могут служить без замены лампочек. Этот срок составляет 15 лет. Также такие лампы обладают высокой контрастностью, низким электропотреблением и высокой СОS ф.

Лампы ДРЛ 250 (видео)

Лампы ДРЛ как нельзя лучше подходят для освещения больших пространств. Однако на современных рынках появились более практичные модели осветительных приборов. Прежде, чем приобрести одну из ламп ДРЛ ознакомьтесь со всеми вариантами.

Промышленное и уличное освещение, освещение общественных сооружение, транспортных магистралей, складских и производственных помещений должно быть контрастным и обеспечивать высокую цветопередачу. Чтобы работа на освещаемой территории была максимально безопасной и эффективной, эти требования должны выполняться всегда. Поэтому так много предприятий переходят на светодиодное освещение.

Чем же перестали устраивать лампы ДРЛ и ДНаТ? Для начала обратимся к технической стороне вопроса.

Дуговые ртутные лампы (ДРЛ)

ДРЛ излучает свет за счет свечения люминофора — паров ртути. ДРЛ наиболее распространенный в настоящее время тип ламп. Такие лампы легко изготовить, они обладают невысокой цветопередачей и меньшей светоотдачей по сравнению с лампами ДНаТ, но в отличие от них не требуют для зажигания дополнительных высоковольтных запускающих устройств. Эргономические показатели освещения ламп ДРЛ (коэффициент пульсаций светового потока, соответствие спектра излучения солнечному спектру) немного хуже, чем, например, у ламп ДРИ, но гораздо лучше, чем у ламп ДНаТ.

Самые распространенные лампы ДРЛ: 125W E27, 250W E40 и 400W E40.

Дуговые натриевые трубчатые лампы (ДНаТ)

Лампы ДНаТ обладают самой высокой светоотдачей среди газоразрядных ламп и меньшим значением снижения светового потока при длительных сроках службы. В связи с очень высоким коэффициентом пульсаций и большим отклонением спектра излучения лампы в область красного цвета, что нарушает цветопередачу объектов, не рекомендуется применять лампы ДНаТ для освещения внутри производственных и жилых помещений.

Для эффективной работы ламп ДНаТ необходимо обеспечивать «комфортные» условия эксплуатации — высокую стабильность напряжения питания, температуру окружающей среды от -20ºС до +30ºС. Отклонение от «комфортных» условий эксплуатации приводит к резкому сокращению срока службы ламп и уменьшению светоотдачи. На срок службы ламп ДНаТ также влияет качество используемых импульсных запускающих устройств.

В настоящее время существует широко распространенное заблуждение, что замена ламп ДРЛ на более эффективные лампы ДНаТ приводит к улучшению качества освещения и экономии электроэнергии. При этом не учитывается, что лампа ДНаТ аналогичной мощности при большем световом потоке имеет и больший потребляемый ток. Помимо этого, преобладание красного спектра от ламп ДНаТ ухудшает общую картину видимости освещаемых объектов, что особенно опасно для освещения скоростных автомобильных магистралей.

Самые распространенные лампы ДНаТ: 150W E40, 250W E40 и 400W E40.

Светодиодные (LED) лампы высокой мощности

В отличие от других технологий у светодиодов очень высокое КПД – не менее 90% (95-98%). В большинстве существующих технологий присутствует разогрев какого-либо тела или области, на что требуется приличные затраты энергии. Благодаря высокому КПД светодиодная технология обеспечивает низкое энергопотребление и малое тепловыделение. Помимо этого, в силу самой природы получения излучения, светодиоды обладают совокупностью характеристик, недостижимой для других технологий. Механическая и температурная устойчивость, устойчивость к перепадам напряжения, продолжительный срок службы, отличная контрастность и цветопередача. Плюс экологичность, отсутствие мерцания и ровный свет. Это и есть качество современной технологии.

Светодиодные лампы на замену ДРЛ и ДНаТ выпускаются в диапазоне мощностей от 20 до 150 Вт. Чем выше мощность ламп, тем больше дополнительных «аксессуаров» вводится в ее конструкцию: лампы от 60Вт снабжаются куллером для принудительного охлаждения и от 100Вт — выносным драйвером питания.

Сравнение трех типов ламп

Модель

Номинальная мощность, Вт

Потребляемая активная мощность, Вт

Средняя время работы, часов

Световой поток, Лм

ДНаТ

аналог ДРЛ-125

аналог ДРЛ-250

*У светодиодного аналога лампы ДРЛ-250 может удивить световой поток в 7500 люмен. На самом деле его вполне достаточно ввиду сильной направленности светодиодов. При использовании внутри помещений, где важно рассеяние света, этот фактор влияет намного меньше, чем во внешнем, где высота подвеса обычно составляет от 6м и выше. Экспериментальное сравнение типов ламп может это наглядно продемонстрировать.

Сравнение характеристик

Тип лампы

ДРЛ-250

ДНаТ-150

LED лампа 80Вт E40

Мощность, Вт

Световой поток, лм

Срок службы, ч

Контрастность и цветопередача

очень низкая

Коэф. пульсации света

близок к нулю

Устойчивость к перепадам напряжения

низкая
не более +/-15%

очень низкая
не более +/-5%

высокая
в интервале 85-265В

Время выхода в рабочий режим

мгновенно

Температурная устойчивость

очень низкая

Нагревается

Экологическая безопасность

лампа содержит до 100мг
паров ртути

лампа содержит натриево-
ртутную амальгаму и ксенон

абсолютно безвредна

Примечание: Под температурной устойчивостью подразумевается то, насколько зависит как работа лампы, так и срок её службы от критических значений температуры. Например известно, что лампа ДНаТ крайне чувствительна к отклонению от «комфортных» значений температуры. Такие отклонения отрицательно влияют на светоотдачу и приводит к резкому снижению срока службы.

Выводы

У ламп ДРЛ и ДНаТ присутствует эффект старения. Достоверно известно, что после 400 часов работы падение светового потока у ламп ДРЛ составляет более 20%, а к концу срока жизни более 50%. Большую часть срока службы лампа излучает всего 50-60% от номинального светового потока. С ДНаТами ситуация ещё печальней, ввиду их меньшей температурной устойчивости.

У светодиодов подобного нет. Светодиоды в течение всего своего срока службы сохраняют свои параметры на первоначальном уровне. Лишь к концу срока может наблюдаться незначительное падение светового потока.

ДРЛ — наиболее простая и доступная по цене технология. Низкие начальные затраты при условии отсутствия жёстких требований к освещению оправдывают её использование.

ДНаТ — лучшая светоотдача среди газоразрядных ламп – единственное серьёзное преимущество перед ДРЛ. Но очень слабый показатель цветопередачи и большая чувствительность к температуре ставит под сомнение целесообразность замены. ДНаТ не рекомендуется использовать для внутреннего освещения, а в некоторых странах даже существует запрет. Освещение дорог, особенно скоростных, также не рекомендуется. При освещении любых других зон использование ламп ДНаТ можно считать оправданным по сравнению с ДРЛ.

Светодиодная лампа — может показаться невероятным, но у светодиодных ламп нет технических недостатков. Они лучше во всём. В дополнение к сказанному выше можно добавить, что светодиодным лампам не требуются пусковые токи, а соответственно требуется меньшее сечение кабеля. Единственный минус это то, что в цене они прилично впереди. Насколько же оправдано их использование? С учётом всех факторов, касающихся издержек эксплуатации ламп ДРЛ или ДНаТ, срок окупаемости светодиодных аналогов начинается с 3-х лет. То есть – 3 года (или более) светодиодная лампа окупает себя, а во все последующие года приносит прибыль. При этом всё время выдавая самый качественный свет по сравнению с другими технологиями.

Статья написана с использованием материалов .

Газоразрядные ртутные лампы широко используются для освещения придомовых территорий, складских помещений и других объектов. Они обладают рядом достоинств: низкая стоимость изделия, недорогой блок розжига, высокая яркость. Тем не менее часто в качестве альтернативы РДЛ рассматривается покупка светодиодного аналога (LED).

Сравнительные характеристики ДРЛ 400, 250 и светодиодной лампы E40

ДРЛ 250Вт Светодиодная Е40 60Вт ДРЛ 400Вт Светодиодная Е40 100Вт
Потребляемая мощность, Вт 250 60 400 100
Световой поток, лм 9000 6400 15000 13000
Цветовая температура, К 3000 4200 3000 6500
Срок службы, ч 7000-10000 50000 7000-10000 50000

Стоимость ДРЛ значительно ниже ее конкурентов. Цена газоразрядной лампы – около 4 долларов, аналогичной по яркости светодиодной – 40 долларов.

Сравнительный обзор светодиодных и газоразрядных ламп


Что лучше выбрать?

Преимущества LED светильников достаточно очевидны.

Высокий КПД светоотдачи . Световой поток светодиодов около 100-120 лм/Вт. Для сравнения у ДРЛ этот показатель лишь 30-35 лм/Вт.

Срок эксплуатации LED источников света около 50000 часов, что в 5-6 раз выше их конкурента.

В ртутных лампах содержится ртуть, что требует особых условий для их утилизации. На сегодняшний день производство светильников, содержащих тяжёлые металлы постоянно сокращается. К 2020 планируется полностью прекратить выпуск подобных устройств.

LED светильники вообще не требуют технического обслуживания.

Если при проектировании объекта изначально заложить LED освещение, можно ощутимо сэкономить на проводке, поскольку требования к мощности питающих кабелей значительно ниже.

Мощность светового потока. По паспортным данным у ртутных ламп световой поток несколько выше, но более высокая цветовая температура у светодиодов визуально устраняет эти различия.

Изменение светового потока в процессе эксплуатации . У всех газоразрядных ламп со временем яркость снижается. Примерно через три месяца световой поток ДРЛ уменьшается на 30%. У из конкурента яркость на протяжении всего срока эксплуатации практически не изменяется.

Как подобрать светодиодный эквивалент для газоразрядной лампы

Паспортные параметры по световому потоку ДРЛ актуальны только для нового изделия. Уже через три месяца яркость снижается на 15%, а через год на 30%. На этот показатель и ориентируются при подборе замены.


Падение яркости ДРЛ после года эксплуатации

Например, для ДРЛ на 250Вт с паспортными данными 9000-10000 люмен эквивалентной заменой станет светодиодный светильник мощностью 60Вт со световым потоком 6400 люмен. Кроме того, у вторых цветовая температуры выше, поэтому визуально они светят ярче.

При мощности ртутного источника до 500Вт замену на LED вариант возможно произвести без изменения конструкции светильника. Для этого используют светильники с цоколем Е40.

Для замены более мощных газоразрядных светильников потребуется либо новый светильник, либо увеличить количество источников света.

Экономическое обоснование замены типа светильника

Давайте посчитаем затраты на эксплуатацию:

Сравним ДРЛ 400 и светодиодную лампу Е40 на 100Вт. При ежедневной эксплуатации в течении 12 часов LED отработает около одиннадцати лет. За 50000 часов работы энергопотребление составит 5000кВт.

Затраты на электроэнергию – 5000кВ х 0,3у.е = 1500у.е

На аналогичный период эксплуатации ртутного источника потребуется 5-6 замен лампочки. Энергопотребление соответственно составит 20000кВт.

Затраты на электроэнергию – 20000 кВ х 0,3 у.е = 6000 у.е

Реальные цифры будут даже выше, поскольку запуск ртутного источника света осуществляется через пускорегулирующее устройство, которое само по себе является энергопотребителем, затраты на электроэнергию будут выше на 10-15%.

Только при замене одной ртутной лампочки на светодиодную до конца срока эксплуатации она сэкономит более четырёх тысяч долларов.

На промышленных объектах таких светильников может быть десятки, а иногда и сотни.

Несмотря на значительно более высокую стоимость LED источников, они обладают крайне низким энергопотреблением, что окупает первоначальные затраты буквально в течении первого полугодия эксплуатации.

В заключение обратите внимание на этого свето-монстра, который потребляет чуть более 0,5 кВт.

Лампы ДРЛ (дуговая ртутная люминофорная) – это ртутные лампы высокого давления, которые используются для наружного освещения в ночное время суток, освещения производственных помещений и прочих объектов, требования к освещению которых не включают условие высокого качества цветопередачи.

Конструкция:

В устройство лампы ДРЛ входит стеклянный баллон (1), который снабжается резьбовым цоколем (2). В середине стеклянного баллона зафиксирована ртутно-кварцевая трубка-горелка (3), которая наполняется аргоном с добавлением капли ртути. 4-х электродные лампы снабжаются главными катодами (4) и дополняются электродами (5). Электроды размещаются рядом с главными катодами и подсоединяются к катоду противоположной полярности посредством добавочного угольного резистора (6). Дополнительные электроды предназначены для упрощения зажигания лампы и стабилизации её работы.

Остановимся подробнее на устройстве лампы:

  1. Цоколь – простая конструкция, посредством которой происходит приём электроэнергии от сети путем контакта токоведущих элементов лампы ДРЛ (резьбовой и точечной) с контактами патрона светильника. Таким образом электроэнергия подается на электроды горелки.
  2. Кварцевая горелк а – основной рабочий элемент ДРЛ лампы. Это кварцевая колба, с двух сторон оснащенная парами электродов – основным и вспомогательным. Пустое пространство в колбе заполняется аргоном с добавлением капли ртути.
  3. Стеклянная колба – наружная часть лампы, в которую помещается кварцевая горелка. К горелке от контактного цоколя подключается электрические проводники. Вместо воздуха колба заполняется азотом. Так же в колбе размещаются два ограничивающих сопротивления, которые находятся в составе цепи дополнительных электродов. Внутренняя поверхность колбы покрыта люминофором.

Первые модели ламп ДРЛ снабжались только двумя электродами. Такая конструкция ухудшала процесс поджога лампы и нуждалась в дополнительном пусковом устройстве (импульсном высоковольтном пробое промежутка горелки). Эта разновидность ламп вскоре была признана неэффективной и заменена на 4-х электродную. Нуждается только в дросселе.

Принцип работы:

Для изготовления горелки используется прозрачный, химически стойкий тугоплавкий материал – обычно кварцевое стекло или специальная керамика. Горелка заполняется точно отмерянными дозами инертных газов. Так же в горелку помещается металлическая ртуть. Светящееся тело РЛВД представляет собой столб дугового электрического разряда.

Оборудованная зажигающими электродами лампа зажигается так. Во время подачи на лампу питающей электроэнергии между расположенными на близком расстоянии основным и зажигающим электродом создается тлеющий разряд. Этому способствует минимальное расстояние между ними, меньшее, чем промежуток между основными электродами, и обладающее более низким напряжением для пробоя этого расстояния. При появлении в полости РТ достаточного количества носителей заряда (свободных электронов и положительных ионов) возникает пробой расстояния между основными электродами. После этого происходит возникновение тлеющего разряда, который практически моментально становится дуговым.

Устойчивость электрических и световых качеств лампы достигается в течении 10-15 мин. после включения. В это время ток лампы значительно превышает номинальный и ограничен только сопротивлением пускорегулирующего аппарата. Длительность пускового режима изменяется зависимо от температуры внешнего окружения – чем ниже температура, тем длительнее он будет.

Электрический разряд в горелке лампы ДРЛ вызывает видимое голубое или фиолетовое излучение, и мощное ультрафиолетовое излучение. Это излучение провоцирует свечение люминофора, который находится на внутренней поверхности стеклянной колбы лампы. Смешиваясь с бело-зеленоватым светом от горелки, красноватое свечение люминофора дает излучение яркого, близкого к белому, цвета.

Колебания напряжения в питающей электросети вызывает соответствующее колебание светового потока. Допустимым отклонением является колебание напряжения в пределах 10 — 15 %, которое сопровождается колебанием светового потока на 25 — 30%. При снижении питающего напряжения ниже, чем до 80% от нормального, лампа может не загореться, а горящая – погаснуть.

При работе лампа может сильно нагреваться. Эта особенность вынуждает использовать в конструкции световых приборов с лампами ДРЛ термостойкие провода, а в патронах – обращать внимание на качество контактов. При нагреве лампы сильно возрастает давление в её горелке, а, следовательно, возрастает и напряжение её пробоя. Вследствие этого напряжения питающей сети может не хватать для зажигания нагретой лампы. Поэтому перед повторным включением лампа должна остыть. Такой эффект дает лампам РЛВД значимый недостаток, так как даже короткий перерыв в электропитании гасит их, а повторное включение возможно лишь после длительной паузы.

Общая информация:

Лампы типа ДРЛ дают высокую светоотдачу , мало восприимчивы к атмосферным воздействиям, и их включение не зависит от температуры окружения.

  • лампы типа ДРЛ производятся мощностью 80, 125, 250, 400, 700, 1000 Вт.
  • средний срок службы составляет 10 тыс. часов.

Весомым недостатком ламп ДРТ является активное образование озона в процессе их роботы. В одних случаях это может оказаться полезным (например, в бактерицидных установках), а в других концентрация озона может превышать допустимую санитарными нормами, что вызывает необходимость активной вентиляции помещений, в которых задействованы лампы ДРТ.

Включение:

Включение ламп происходит посредством ПРА (пускорегулирующей аппаратуры) . В стандартных условиях последовательно с лампой включается дроссель, а при температурах ниже -25°C схему включается автотрансформатор. При зажигании ламп ДРЛ фиксируется большой пусковой ток. Стабилизация работы ламп происходит в течение 7 и больше минут. Повторная активация возможна только после того, как лампа остынет в течении 10-15 мин.

Технические характеристики лампы ДРЛ 250:

Мощность, W

Ток лампы, А

Тип цоколя

Световой поток, Lm

Светоотдача, Lm/W

Цветовая температура, К

Срок горения, ч

Индекс цветопередачи, Ra

Так же разработаны и производятся металлогалоидные лампы, в которые вводятся йодиды разных металлов, что позволяет повысить энергоэффективность работы лампы и изменить её цветность. Налажено производство ламп ДРВ, ДРВЭД со встроенным активным балластом, которые активируются как простые лампы накаливания.

Лампа ДРЛ (Дуговая Ртутная Лампа) — дуговая ртутная люминофорная лампа высокого давления. Это одна из разновидностей электрических ламп, что широко используется для общего освещения объёмных территорий таких как заводские цеха, улицы, площадки и т.д. (где не предъявляется особые требования к цветопередаче ламп, но требуется от них высокой светоотдачи). Лампы ДРЛ имеют мощность 50 — 2000 Вт и изначально рассчитаны на работу в электрических сетях переменного тока с напряжением питания 220 В. (частота 50 Гц.). Для работы лампы необходимо пуско-регулирующее устройство в виде индуктивного дросселя.

Наименование Мощность,
Вт
Длина
мм (L)
Диаметр,
мм (D)
Световой
поток, лм
Срок
службы, ч.
Тип цоколя
ДРЛ 125 125 178 76 5 900 12000 Е40
ДРЛ 250 250 228 91 13 500 12000 Е40
ДРЛ 400 400 292 122 24 000 15000 Е40
ДРЛ 700 700 357 152 41 000 20000 Е40
ДРЛ 1000 1000 411 167 59 000 18000 Е40

Лампа ДНаТ — Дуговая Натриевая Трубчатая лампа. Конструкция и принцип работы лампы ДНаТ довольно просты. Во внешнем стеклянном баллоне лампы ДНаТ есть специальная «горелка», которая представляет собой цилиндрическую разрядную трубку из особого материала — чистой окиси алюминия. Трубка заполнена смесью паров натрия и ртути, здесь присутствует также зажигающий газ ксенон. Электрический разряд (дуга) создается в парах натрия высокого давления. При этом лампа ДНаТ (70, 150, 250 или 400 Вт) имеет, как правило, специфический цвет излучения с золотисто-белым или оранжево-желтым оттенком.

Натриевые лампы ДНаТ подключаются специальным образом: в первую очередь, для этого необходимы специальный пускорегулирующий аппарат (или иначе — электромагнитный/электронный балласт) и импульсно-зажигающее устройство (ИЗУ).

Тип лампы Мощность, Вт Световой поток, лм Габаритные размеры, мм не более Тип цоколя
L (длина) D (диаметр)
ДНаТ 50 эл 50 3 700 165 76 Е 27
ДНаТ 50 ц 50 3 700 175 42 Е 27
ДНаТ 70 эл 70 6 000 165 76 Е 27
ДНаТ 70 ц 70 6 000 175 42 Е 27
ДНаТ 100 100 9 500 211 48 Е 40
ДНаТ 150 150 15 000 211 48 Е 40
ДНаТ 250 250 28 000 250 48 Е 40
ДНаТ 400 400 48 000 278 48 Е 40
ДНаТ 1000 1000 130 000 390 66 Е 40

2X 30 см Гибкая автомобильная мягкая трубка-направляющая Светодиодная лента DRL Дневные ходовые огни Лампы для легковых и грузовых автомобилей Освещение и лампы для легковых и грузовых автомобилей

Гибкая автомобильная мягкая трубка 2X30 см Светодиодная лента Лампа DRL Дневные ходовые огни Лампы для легковых и грузовых автомобилей Освещение и лампы для автомобилей и грузовиков

Гибкая автомобильная мягкая трубка 2X 30 см Направляющая Светодиодная лента DRL Дневные ходовые огни

Soft Tube Guide Светодиодная лента Лампа DRL Дневные ходовые огни Гибкий автомобиль 2X 30 см, Материал: светодиодная лента с мягкой резиновой трубкой, Как подключить провод: Подключить провода просто, Наконец, подключите желтый провод к проводу питания указателя поворота , Тогда все должно быть хорошо, Длина: 30см.Дневные ходовые огни 2X 30 см Гибкая автомобильная направляющая с мягкой трубкой Светодиодная лента DRL, Гибкая автомобильная мягкая трубка с направляющей 2X30 см Светодиодная лента DRL Дневные ходовые огни, Автозапчасти и транспортные средства, Автозапчасти и аксессуары, Запчасти для автомобилей и грузовиков, Освещение для легковых и грузовых автомобилей и Лампы, Лампы для легковых и грузовых автомобилей, Светодиодные лампы для легковых и грузовых автомобилей.




2X 30 см гибкая автомобильная мягкая трубка с направляющей светодиодной лентой DRL дневные ходовые огни

2X 30 см Гибкая автомобильная мягкая трубка-направляющая Светодиодная лента DRL Дневные ходовые огни 655160798221.Длина: 30 см. Материал: светодиодная лента с мягкой резиновой трубкой. Как подключить провод: Подключить провода просто. Наконец, подключите желтый провод к проводу питания указателя поворота. Тогда все должно быть хорошо .. Состояние :: Новое: Бренд:: Unbranded, Тип:: Украшение Освещение: Номер детали производителя: SF30352263, Подходит:: Противотуманные фары: Гарантия:: 6 месяцев, Цветовая температура:: 7000K: Размещение на автомобиле:: спереди, сзади, слева, справа, Напряжение:: 12 В: UPC:: 655160798221.




2X 30 см гибкая автомобильная мягкая трубка с направляющей светодиодной лентой DRL дневные ходовые огни

Этот шарм выпускается в высоком качестве 16. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата.ВНИМАНИЕ: это стиль в печати. Черный цифровой камуфляжный длинный кошелек для чековой книжки Ariat, хромированные стойки столба подходят для Acura MDX 14-15 6pc Set Door Trim Mirrored Cover Kit. Множество причудливых принтов на выбор, я мог бы вечно гулять по своему саду. Полосатая ручка переключения передач American Shifter 130865 с размером M16 x 1 демонстрирует гораздо более высокую устойчивость к коррозии. Рычаг управления для Ford Escape 2001-2004 гг. Передний левый нижний с шаровым шарниром и втулкой, ❤ ИДЕАЛЬНЫЙ РАЗМЕР: каждая упаковка включает в себя 20 отдельных пластиковых шариков диаметром 50 мм (2 дюйма). самые маленькие туристы могут вскочить, помочь и быть эффективными, 16 дюймов x 16 дюймов: офисные товары, универсальная втулка с быстроразъемным разъединением рулевого колеса автомобиля 3/4 дюйма, алюминий.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Легко спроектировать стену с наклейками на стену, Тип ножного браслета: ножные браслеты со станциями, Коврики для защиты багажника, кожаные ботинки, подкладки, коврики для домашних животных для Subaru Outback. Премиальное качество ISO / TS 16949; протестированы на соответствие спецификациям OEM или превосходят их, часто заменяйте украшения и избегайте длительного ношения, отполированы вручную до блестящего блеска, 2 шт. красный и черный автомобильные внедорожные приспособления для снятия дверных панелей, фиксатор кузова, инструменты для поднятия, толстовка School Spirit (игровое время ): Одежда.Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Купить Женская толстовка с капюшоном Columbia Solar Shade 1780791-852_L: Покупайте одежду ведущих модных брендов, 67-68 GM B Body Caprice Impala Уплотнительный комплект, 5 шт. Жесткий верх с 2 дверьми, стильный и модный Однотонный сделают вас более привлекательными. Мы не можем достаточно похвалить эту толстовку — она ​​одна из наших любимых, Centric предлагает полное тестирование и контроль качества на месте. HONDA ACCORD SEDAN 2018-2019 ЗАДНИЙ ФАРА ЗАДНИЙ ФАРА ЗАДНИЙ ВНУТРЕННИЙ ЛАМПА СЛЕВА, СУПЕР ПРОСТОТА УСТАНОВКИ — подключается непосредственно к смесителю и шлангу, это сводит к минимуму эффект зазубрин и почти полностью исключает риск разрушения выемки для винта.Bosch Parts 2605719011 Монтажный фланец: Товары для дома.

2X 30 см Гибкая автомобильная мягкая трубка Направляющая Светодиодная лента DRL Дневные ходовые огни
Материал: светодиодная лента с мягкой резиновой трубкой, Как подключить провод: подключить провода просто, наконец, подключите желтый провод к сигналу поворота провод питания, тогда все должно быть в порядке, длина: 30 см.

Grandview 2pcs 30CM White / Sequence Amber Дневные ходовые огни Гибкие и водонепроницаемые ДХО Подходит для обратных фар Светодиодные ходовые огни, неоновые огни, указатели поворота DC 12V

Grandview 2 шт. 30 см белые / желтые дневные ходовые огни Гибкие и водонепроницаемые ДХО Подходит для обратных фар Светодиодные ходовые огни, неоновые огни, указатели поворота Фары, лампы и индикаторы постоянного тока 12 В Освещение, лампы и индикаторы execusource Осветительные сборки и компоненты

Grandview 2 шт. 30 см Белый / желтый цвет Дневное время Ходовые огни Гибкие и водонепроницаемые ДХО Подходит для обратных фар Светодиодные фары Ходовые огни, неоновые огни, указатели поворота DC 12 В, фары Гибкие и водонепроницаемые ДХО Подходит для обратных фар Светодиодные фары ходовые огни, неоновые огни, указатели поворота постоянного тока 12 В Grandview 2шт 30 см Белый / Янтарные дневные ходовые огни последовательности, ходовые огни, неоновые огни, указатели поворота (12 В постоянного тока) в Великобритании, бесплатная доставка по соответствующим заказам, покупка Grandview 2шт 30 см белого цвета / желтые дневные ходовые огни последовательности Гибкие и водонепроницаемые ДХО, подходящие для светодиодной ленты с обратным переключением фар, Горячий прорыв Стиль Как один из торговых центров в Интернете Магазин с отличной репутацией.Янтарные дневные ходовые огни Гибкие и водонепроницаемые ДХО Подходит для обратных фар Светодиодные ходовые огни, неоновые огни, указатели поворота постоянного тока 12 В Grandview 2 шт. 30 см Белый / последовательность.

Grandview 2pcs 30CM White / Sequence Amber Дневные ходовые огни Гибкие и водонепроницаемые ДХО Подходит для переключаемых фар Светодиодные полосы ходовых огней, неоновых огней, указателей поворота DC 12V


Ходовые огни, неоновые огни, указатель поворота (12 В постоянного тока) в Великобритании, бесплатная доставка по подходящим заказам, купите Grandview 2 шт. 30 см, белые / желтые дневные ходовые огни, Гибкие и водонепроницаемые ДХО Подходит для светодиодной ленты с переключаемой задней частью, стиль с возможностью горячей замены Как один из торговых центров в Интернете. Магазин с отличной репутацией.
Grandview 2pcs 30CM White / Sequence Amber Дневные ходовые огни Гибкие и водонепроницаемые ДХО Подходит для переключаемых фар Светодиодные ленты ходовые огни, неоновые огни, указатели поворота DC 12 В

2021 Honda Grom 125 Цена в Индии, характеристики, пробег, максимальная скорость, изображения

Honda Grom — это уличный мини-байк от Honda, пользующийся культом. В этом году он был обновлен с крупными механическими обновлениями и небольшими косметическими изменениями. Этот мини-байк оснащен одноцилиндровым двигателем объемом 125 куб. См и 5-ступенчатой ​​коробкой передач.Здесь вы можете узнать цену Honda Grom 125 в Индии, характеристики, пробег, максимальную скорость и изображения.

2021 Honda Grom 125 Цена в Индии, технические характеристики, пробег, характеристики и изображения

Цвета и изображения

(Нажмите на изображения, чтобы увеличить и открыть в лайтбоксе)

Сводка
Название модели Honda Grom 125
Цена 90 000
Рабочий объем 124.9 куб.см
Мощность 9,65 л. Основные характеристики
  • Фантастический дизайн
  • Мощный двигатель объемом 125 куб. См
  • Запрограммированный впрыск топлива
  • 5-ступенчатая трансмиссия
  • Перевернутая передняя вилка
  • Стальное моноборковое шасси
  • Передние и задние дисковые тормоза
  • Антиблокировочная тормозная система (ABS)
  • Светодиодные фары и задний фонарь
  • Приборная панель с полностью цифровым ЖК-дисплеем
  • Литые легкосплавные диски
  • Бескамерные шины

Плюсы и минусы

ПРОФИ

  • Уникальный и забавный дизайн
  • Мощный двигатель объемом 125 куб. См
  • Электронный впрыск топлива
  • 5-ступенчатая коробка передач
  • Дисковые тормоза с АБС
  • USD Передняя вилка
  • Низкая высота сиденья

Минусы

  • Люблю это или ненавижу Дизайн
  • Ограниченная доступность
  • Неопределенное будущее для Индии

Honda Grom 125 Технические характеристики
Двигатель и трансмиссия
Двигатель 124.9 см3, одноцилиндровый, 4-тактный, SOHC
Рабочий объем 124,9 см3
Число цилиндров 1
Клапанов на цилиндр 2
Степень сжатия 10,0: 1
Диаметр цилиндра x ход 52,4 x 57,9 мм
Подача топлива Электронный впрыск топлива PGM-FI
Система охлаждения С воздушным охлаждением
Зажигание TCI
Смазка Мокрый картер
Трансмиссия 5-ступенчатая
Сцепление Мокрая многодисковая
Конечная передача Цепь
Соответствие нормам выбросов EU5
Производительность, пробег и максимальная скорость
Максимальная мощность 9.65 л.с. при 7250 об / мин
Пиковый крутящий момент 10,5 Нм при 5500 об / мин
Пробег 55 км / ч
Максимальная скорость 95 км / ч
0-60 км / ч 5 s
Шасси и подвеска
Шасси Стальная односкатная рама
Передняя подвеска 31 мм Передняя вилка USD
Задняя подвеска Моноамортизатор, маятник из стальной квадратной трубы
Ход передних колес 100 мм
Ход заднего колеса 100 мм
Тормоза и шины
Передние тормоза Одиночный 220 мм, 2-х позиционный суппорт
Задние тормоза Одиночный 190 мм, 1-поршневой суппорт
ABS / CBS ABS
Колеса 12-дюймовый литой алюминий
Тип шины Бескамерные шины
Передняя шина 120 / 70-12
Задняя шина 130 / 70-12
Размеры
Снаряженная масса 103 кг
Емкость топливного бака 6 литров
Емкость масляного бака 1.1 литр
Дорожный просвет 180 мм
Высота сиденья 761 мм
Радиус поворота 1,9 м
Колесная база 1200 мм
Общая длина 1760 мм
Общая ширина 720 мм
Общая высота 1015 мм
Грабли 25 °
Trail 81 мм
Аккумулятор и освещение
Тип батареи 12 В, 3.5 Ач
Фары Светодиодные
Дневные ходовые огни (DRL) Светодиодные
Задние фонари Светодиодные
Указатели поворота Тип лампы
Пропускной свет Да
AHO (автоматическое включение фар) Да
Функции комбинации приборов
Тип дисплея Цифровая ЖК-консоль
Спидометр Цифровой
Тахометр Цифровой
Трипометр Цифровой
Одометр Цифровой
Датчик уровня топлива Digital
Предупреждение о низком уровне топлива Да
Температура двигателя Нет
Индикатор положения передачи Да
Индикатор переключения передач Да
Сервисный свет Да
Сигнальная лампа ABS Да
Часы Да, цифровые
Комфортные и удобные функции
Тип сиденья Односедельная компоновка
Сиденье пилона Да
Пилон Grabrails Да
Подножка пилона Да
Выключатель отключения двигателя Да
Электростартер Да
Похожие велосипеды

Honda Grom 125 Обзор

Honda Grom отличается оригинальным и оригинальным дизайном, который делает его единственным в своем роде.Его компактный корпус делает его идеальным велосипедом для городских поездок по улицам. Он оснащен обновленным одноцилиндровым двигателем объемом 124,9 куб. См в сочетании с 5-ступенчатой ​​коробкой передач. Honda Grom 125 развивает максимальную мощность 9,65 л.с. при 7250 об / мин и 10,5 Нм максимального крутящего момента при 5500 об / мин. Он развивает впечатляющую максимальную скорость 95 км / ч и обеспечивает пробег около 55 км / ч.

Honda Grom оснащена передней вилкой стоимостью USD, как и его старший брат Honda CB150R streetfighter. В задней части он получил гидравлическую подвеску с моноамортизатором, которая соединена с маятником из стальной трубы квадратного сечения.Для торможения используется дисковый тормоз 220 мм на переднем колесе и дисковый тормоз 190 мм на заднем колесе. Новый Honda Grom 125 оснащен такими премиальными функциями, как ABS, светодиодные фары и полностью цифровая приборная панель.

Honda Grom 125 Цена в Индии и дата выпуска

Последняя модель Grom 2021 года уже запущена в некоторых европейских странах вместе со своим братом Honda Super Cub. Honda Motorcycle India недавно подала патент на новый мотоцикл премиум-класса 125 куб.см, такой как Navi, для индийского рынка.Этим новым мотоциклом, о котором подана заявка на патент, может быть Honda Grom 125, и он может быть запущен в Индии в последнем квартале этого года.

Поскольку Grom 125 будет оснащаться высококачественными деталями, он будет иметь более высокую цену. Ожидается, что цена Honda Grom в Индии составит около 90 000 индийских рупий (цена вне выставочного зала). Honda может заменить некоторые детали премиум-класса, такие как вилки USD и ABS, в индийском варианте, чтобы контролировать стоимость.

Вердикт по Honda Grom 125

Honda Grom 125 — уникальный мотоцикл, имеющий культ в некоторых странах.Он выглядит забавно и оснащен мощным двигателем объемом 125 куб. См, который обеспечивает отличную производительность. Он загружен премиальными и современными функциями, такими как вилки USD, ABS, светодиодное освещение и цифровая консоль. Благодаря компактной конструкции и мощному мотору это хороший городской велосипед для начинающих. Мы надеемся, что новая Honda Grom получит такую ​​же любовь в Индии, как и в европейских странах.

Часто задаваемые вопросы Какой клиренс у Хонда Гром 125?

Дорожный просвет 180 мм, что действительно впечатляет.

Какой вес у Honda Grom?

Снаряженная масса всего 103 кг, что позволяет очень легко маневрировать.

Замена разъемов и лампочек ДХО на грузовиках и внедорожниках GM ’99 -’06

Это обычная проблема для полноразмерных грузовиков и внедорожников General Motors ’99 -’06, и мы все видели симптомы: бег с одним работающим дневным светом (ДХО) или вообще без него. Проще говоря, лампы и патроны со временем просто поджариваются до смерти из-за большого количества тепла, выделяемого заводскими лампами накаливания. Это также может привести к отслаиванию оригинального отражающего покрытия внутри корпуса фонаря, что потребует окончательной замены нижнего указателя поворота и самого корпуса ДХО.

Недавно мы заменили передние фары и поворотники на Chevy Avalanche 2004 года. Во время замены мы также поместили в корпус свежий набор ламп оригинального производителя. Мы отметили некоторое обесцвечивание разъемов ДХО, а также некоторую деформацию и хрупкость. Причина, по которой сокеты DRL так подвержены этому, заключается в том, что они, по сути, всегда включены. Если грузовик движется вперед или назад при выключенном стояночном тормозе, ДХО включены. Когда включены фары, ДХО выключаются, но если вы едете днем, ДХО всегда включены.

Недавно установив светодиодное акцентное освещение и задние фонари от Anzo USA, мы решили продолжить преобразование светодиодов, заменив ДХО на 3156 светодиодных блоков от Anzo USA. Первоначально мы были обеспокоены установкой из-за того, что светодиодные лампы имели больший физический размер, чем стандартные лампы накаливания, но после дальнейшего осмотра и измерений определили, что они подходят для горизонтальной светодиодной ленты нового нижнего корпуса. Чтобы обеспечить долгий срок службы и прохладную работу, мы также решили заменить патроны ламп ДХО на новый набор заводских запасных частей AC Delco от RockAuto.Работа была быстрой и простой, и на ее выполнение ушло меньше часа. Если у вас есть ДХО «Циклоп» в вашем грузовике GM или вы заметили значительное обесцвечивание или растрескивание разъемов ДХО, это простое и недорогое решение проблемы.

Фото 2/16 | Первым шагом к доступу к нижнему корпусу указателя поворота / ДХО является снятие верхнего корпуса фары. В верхней части корпуса имеется L-образный штифт, который выдвигается и выдвигается, что позволяет легко снять устройство.Фото 3/16 | Отсоедините жгуты фар и отложите верхний блок в сторону. Это позволит вам легко получить доступ к нижнему блоку указателей поворота / ДХО. Фото 4/16 | Блок указателей поворота / ДХО легко снимается, зажимая язычок на внешнем крае на задней части корпуса. Корпус должен легко выдвигаться. Фото 5/16 | Выкручиваем и вынимаем из корпуса розетки поворотников и ДХО. Вам нужно будет слегка надавить на пластиковые фиксаторы и повернуть их против часовой стрелки (так, чтобы они были обращены к задней части корпуса).Отложите корпус в сторону. Фото 6/16 | Как вы можете видеть на этой фотографии, оригинальный корпус ДХО коричневый, обесцвеченный и искаженный из-за сотен часов использования в постоянных условиях высокой температуры. Фото 7/16 | Вот стандартная лампа накаливания рядом с замененной лампой Anzo USA LED. Хотя колба Anzo имеет более цилиндрическую форму, ее общая длина примерно такая же, как и у стандартной колбы. Вы можете увидеть потемнение и обесцвечивание основания лампы накаливания.Имейте в виду, что эти лампы были новыми менее года назад и уже демонстрируют такой уровень износа. Фото 8/16 | Отогните часть жгута проводов, закрывающего два провода, идущие к разъему DRL. Отойдя примерно на 6-8 дюймов от розетки, перережьте провода. При этом убедитесь, что режим зажигания или дополнительных устройств выключен. Если вам так удобнее, вы можете отключить аккумулятор. Фото 9/16 | Новые жгуты AC Delco поставляются с большим количеством лишних проводов, которые можно обрезать в соответствии с потребностями и состоянием вашей розетки и проводки.Мы закончили отрезать около 6-8 дюймов лишнего. С помощью инструмента для зачистки проводов удалите примерно 1/4 дюйма защитного пластика с концов обоих проводов нового гнезда. Аналогичным образом снимите примерно столько же с проводки автомобиля. Фото 10/16 | Заменяемые гнезда DRL поставляются с обжимным соединителем. Вставьте каждый конец в обжимной соединитель и обожмите. Не имеет значения, к какому проводу вы подключаетесь, так как он в любом случае замыкает цепь. Фото 11/16 | Если у вас есть термоусадочные соединители, вы можете использовать их или просто закрыть соединение изолентой, как мы.Фото 12/16 | Мы повторно закрыли соединение с жгутом проводов, насколько могли, и обмотали его изолентой. Фото 13/16 | Вставьте новую светодиодную лампу Anzo в патрон. Включив стояночный тормоз, переведите автомобиль в режим дополнительных устройств и включите движение. Это помогает, если это сделает друг. Новый светодиод ДХО должен загореться. Если этого не произошло, переверните его в розетке. Лампочки зависят от полярности, как и сами розетки.Фото 14/16 | Подключите обратно все жгуты и установите все розетки в соответствующие гнезда. Резиновая прокладка вокруг гнезда ДХО очень удобная, поэтому плотно закрутите ее обратно в корпус. Фото 15/16 | Верхняя фара и нижний корпус указателя поворота / ДХО возвращаются во многом в том виде, в котором они были раньше. Убедитесь, что они надежно закреплены соответствующими монтажными выступами или штифтами. Фото 16/16 | Новые светодиодные лампы Anzo придают ДХО классный вид, как в прямом, так и в переносном смысле.Новые лампы должны отводить гораздо меньше тепла, чем оригинальные лампы накаливания, а также дольше сохранять патроны в лучшей форме.

Опасности дневных ходовых огней

Ненавижу дневные ходовые огни. Я вполне способен решить для себя, достаточно ли плохая видимость, чтобы включить фары или нет. К сожалению, большинство драйверов этого не делают, и это одна из причин, по которой большинство производителей теперь включают их в стандартное оборудование в США, хотя они и не требуются по закону.Производители могут проявлять инициативу при добавлении средств безопасности. но на самом деле разница между автомобилями, направляющимися в США, и автомобилями, направляющимися в Канаду, где требуются дневные ходовые огни, на одну меньше. Их проще установить для всех, чем создать еще одно различие между автомобилями американской и канадской спецификаций.

К сожалению, их присутствие вызывает некоторые новые проблемы с безопасностью. Сколько раз вы видели машину, едущую по дороге ночью без огней, кроме дневных ходовых огней? В течение года, когда я езжу на работу в темноте, я каждый день вижу по крайней мере одну полностью неосвещенную машину сзади.Люди просто садятся в свои машины, замечают, что могут видеть впереди, и уезжают, не понимая, что их настоящие фары не горят. Эта проблема еще более усугубляется в автомобилях, у которых приборная панель загорается каждый раз при включенном зажигании, что в наши дни делает все больше и больше автомобилей. Это делает опасность, которая в прошлом была редкостью, довольно распространена на сегодняшних дорогах.

Автоматические фары могут помочь. Часто можно узнать, в каких машинах они есть, по включению фонарей под мостами, а затем их выключению.Не все автомобили делают это. Автоматические фары моего Subaru BRZ не мигали под каждым мостом или деревом. Но они также не включали мой свет в плохих погодных условиях. Сильный туман или снег могут быть достаточно яркими, чтобы датчик освещенности вашего автомобиля подумал, что вам не нужны фары, что делает вас практически невидимым, особенно если вы водите белый или серебристый автомобиль.

Проблема с дневными ходовыми огнями — и, в меньшей степени, с автоматическими фарами — заключается в том, что они убаюкивают водителя ложным чувством безопасности.Убирая простую задачу включения света, водители больше не думают об этом, полагая, что автомобиль выполняет эту простую работу правильно. Это не всегда так. Водители должны помнить об этих ограничениях и отменять их по мере необходимости. Несмотря на распространение дневных ходовых огней, все больше и больше штатов вводят в действие законы о включении дворников и включении фар — и нет, дневные ходовые огни не соответствуют требованиям.

Не говоря уже о том, что многие дневные ходовые огни выглядят просто некрасиво, как на моем WRX.

Ford Taurus Service Manual: Технические характеристики, описание и работа — Наружное освещение — Освещение

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики крутящего момента

ОПИСАНИЕ И РАБОТА

Фары

Обзор

В состав фары входят:

  • Фары в сборе
  • Балласты (только HID)
  • Выключатель фар
  • Многофункциональный переключатель
  • BCM
  • SCCM

Система фар представляет собой двухлучевую систему светового пятна.Он состоит из одного сменная лампа фары в каждой фаре в сборе. Автомобиль может приехать оснащены галогенными или HID лампами. Парковочные / поворотные и боковые габаритные фонари отключены. интегрирован в блок фары.

Работа системы

Схема системы

Таблица сетевых сообщений

Сетевые входные сообщения BCM

Сетевые входные сообщения SCCM

Экономия заряда батареи

ПРИМЕЧАНИЕ: Тайм-аут режима энергосбережения составляет 1 минуту, если в автомобиле меньше чем 201 км (125 миль).

ПРИМЕЧАНИЕ: Функция энергосбережения не управляет стояночными огнями, если выключатель фар находится в положении стояночных фонарей.

Для экономии заряда аккумуляторной батареи BCM обеспечивает автоматическое отключение салона. и наружные фонари после тайм-аута при выключенном зажигании. BCM отслеживает состояние зажигания и входные данные от системы RKE для определения когда включить или выключить реле экономии заряда батареи и отключить питание прочь к лампам. Таймер в BCM запускается, когда:

  • зажигание переключается на ВЫКЛ,
  • любая дверь становится приоткрытой при выключенном зажигании,
  • кнопка РАЗБЛОКИРОВКА передатчика RKE нажата при включенном зажигании. выкл,
  • введен действующий код с клавиатуры при выключенном зажигании,
  • или выключатель дополнительных фонарей используется для включения дополнительных фонарей во время зажигание выключено.

По истечении 10 минут BCM автоматически отключает подачу напряжения на лампы. Таймер перезапускается (напряжение восстанавливается, если BCM находится в режиме энергосбережения. режим) если:

  • переходы зажигания из ВЫКЛ.,
  • любая дверь становится приоткрытой,
  • нажата кнопка UNLOCK передатчика RKE,
  • введен действующий код клавиатуры,
  • или нажат выключатель освещения при открытии двери.

Ближний свет

SCCM контролирует положение переключателя фар и отправляет сигнал переключателя фар. сообщение о состоянии по сети связи к BCM, чтобы указать состояние переключателя фар (положение или неисправность переключателя фар).

BCM включает стояночные огни и фары при потере связи с помощью SCCM, или если SCCM обнаруживает неисправность переключателя фар. В фары будут гореть до тех пор, пока не истечет время работы функции энергосбережения (см. Battery Saver в этом разделе).

Когда BCM получает сообщение с просьбой включить фары, он подает напряжение на лампах фар (галогенные фары) или пускорегулирующих аппаратах (HID-фары) в каждой фаре в сборе.

В автомобилях с галогеновыми фарами используются однонитевые лампы накаливания.

В автомобилях с HID фарами используется балласт, установленный на каждой фаре. сборки, чтобы обеспечить необходимое напряжение для освещения ламп HID.

BCM также обеспечивает защиту от перегрузки выходных цепей ближнего света. Когда обнаруживается чрезмерное потребление тока, BCM отключает затронутый низкий уровень. формирователь схемы луча. Для получения дополнительной информации см. Полевой транзистор в разделе 419-10.

Дальний свет

SCCM контролирует многофункциональный переключатель на предмет включения дальнего света или промежуточной вспышки. запрос.Когда многофункциональный переключатель находится в положении дальнего света или переключающей вспышки положение, SCCM отправляет сообщение с запросом на передачу сигнала дальнего света на BCM по сети связи с указанием запроса.

Когда включен ближний свет и BCM получает запрос на включение дальнего света, фары остаются включенными, и ставни в каждой фаре активированы. Этот изменяет диаграмму направленности света фар, чтобы освещать большее расстояние.

BCM также обеспечивает защиту от перегрузки на выходе дальнего света. схемы.При обнаружении чрезмерного потребления тока BCM отключает затронул драйвер цепи дальнего света. Для получения дополнительной информации см. к FET в Разделе 419-10.

Автоматический дальний свет

В автоматической системе дальнего света используется внутреннее зеркало заднего вида, установленное на камера для наблюдения за окружающим дорожным движением и использованием дальнего света. В функция автоматического включения дальнего света активна только тогда, когда переключатель фар находится в Положение АВТОЛАМПЫ.

Автоматический дальний свет можно включить / выключить в центре сообщений IPC. через следующий процесс:

  1. В главном меню центра сообщений используйте кнопки со стрелками вверх и вниз, чтобы прокрутите и выберите Настройки.Нажмите кнопку ОК.
  1. Используйте кнопки со стрелками вверх и вниз для прокрутки и выбора автомобиля. Нажмите кнопку ОК.
  1. Используйте кнопки со стрелками вверх и вниз для прокрутки и выбора Auto High. Луч. Нажмите кнопку ОК.
  1. Используйте кнопки со стрелками вверх и вниз для прокрутки и выберите Вкл. Или Выключенный. Нажмите кнопку ОК.

При движении в темное время суток система автоматического включения дальнего света автоматически включает включите дальний свет, если достаточно темно и нет других транспортных средств.Когда система обнаруживает фары приближающегося транспортного средства или заднюю часть предшествующего транспортного средства лампы, система отключает дальний свет. Когда приближающийся автомобиль фары или задние фонари предыдущего автомобиля больше не распознаются, высокий лучи автоматически включаются снова.

Flash-To-Pass

SCCM контролирует многофункциональный переключатель на предмет включения дальнего света или промежуточной вспышки. запрос. Когда многофункциональный переключатель находится в положении дальнего света или переключающей вспышки положение, SCCM отправляет сообщение с запросом на передачу сигнала дальнего света на BCM по сети связи с указанием запроса.

Когда ближний свет выключен и запрашивается промежуточная вспышка, фара лампы и ставни активируются приблизительно на 0,5 секунды. Когда низкий балки включены, и требуется проходной проход, жалюзи в фары включены, пока многофункциональный переключатель удерживается в от вспышки до прохода.

Описание компонента

Фара в сборе

Фара в сборе имеет встроенную заслонку с электромагнитным управлением, которая при активации изменяет диаграмму направленности света фар.Соленоид и заслонка не подлежит обслуживанию отдельно от фары в сборе. Фара в сборе обеспечивает питание независимых цепей для ближнего и дальнего света.

На автомобилях, оборудованных HID-фарами, балласт расположен внутри каждого фара в сборе.

Конденсационная лампа в сборе

Наружные лампы вентилируются, чтобы соответствовать нормальным изменениям давления. Конденсация может быть естественным побочным продуктом такой конструкции. Когда поступает влажный воздух лампы в сборе через вентиляционные отверстия, существует вероятность того, что конденсат может возникнуть при низкой температуре.Когда происходит нормальная конденсация, тонкий на внутренней стороне линзы может образоваться пленка тумана. Тонкий туман в конце концов очищается и выходит через вентиляционные отверстия во время нормальной работы. Время очистить Объектив приемлемого тумана зависит от влажности окружающей среды и типа лампы. Обычный конденсат удаляется с любой лампы за 48 часов в сухих условиях.

Не , а не заменять лампу в сборе с приемлемым уровнем конденсации например:

  • наличие тонкого тумана (без полос, следов или капель)
  • Мелкодисперсный туман покрывает менее 50% линзы

Примеры недопустимой влажности (обычно вызванной утечкой из корпуса лампы):

  • лужа внутри лампы
  • большие капли воды, пятна или полосы на внутренней стороне объектив

Балласт

На автомобилях, оборудованных HID фарами, балласт находится внутри каждая фара в сборе.Они постоянно получают питание от BJB. В балласты обеспечивают высокое напряжение к лампам HID, когда напряжение от BCM (низкое лучевых выходов).

Дневные ходовые огни (ДХО)

Обзор

В систему ДХО входят:

  • Ближний свет (галогенные фары)
  • Лампы поворота (HID фары)
  • BCM

ПРИМЕЧАНИЕ: DRL — это программируемый параметр для этого автомобиля.

Система DRL управляет фарами ближнего света с пониженной интенсивностью. (автомобили с галогенными фарами) или для автомобилей с HID передними фарами лампы поворота включены на полную мощность (не мигают).

Работа системы

Схема системы

Таблица сетевых сообщений

Сетевые входные сообщения BCM

ДРЛ

В системе DRL используются существующие схемы и компоненты из фара или система указателей поворота.

BCM контролирует состояние зажигания (выключатель зажигания для автомобилей без IA или выключатель старт / стоп для автомобилей с IA), выключатель фар и автолампа статус и статус диапазона передачи от PCM.

На основании ввода BCM активирует DRL.

ДХО активируются, когда:

  • зажигание в РАБОТЕ,
  • фары не были включены системой автолампы или выключатель фар, и
  • коробка передач не в ПАРКЕ.

Автолампы

Обзор

В состав системы автолампы входят:

  • Датчик освещенности
  • Выключатель фар
  • BCM

Система автолампы обеспечивает светочувствительное автоматическое включение / выключение наружные лампы. Система автолампы удерживает внешние фонари включенными в течение предварительно выбранный период времени после выключения зажигания (20 секунд — это заводская настройка по умолчанию).Предварительно выбранный интервал регулируется до примерно 3 минуты. Чтобы изменить время задержки автолампы, см. Автолампы. Регулировка задержки времени.

Работа системы

Схема системы

Таблица сетевых сообщений

Сетевые входные сообщения BCM

Автолампы

BCM контролирует датчик освещенности с помощью сигнала напряжения. Датчик освещенности входные данные для BCM зависят от условий внешней освещенности.

Когда BCM получает сообщение о состоянии переключателя фар от SCCM указывает запрос на автолампы, BCM контролирует свет датчик состояния внешней освещенности. Если BCM определяет окружающий свет уровень темный, BCM подает напряжение на наружные фонари.

Если автомобиль въезжает в темное / освещенное место (например, при въезде / выезде из неосвещенный туннель днем), переход от светлого к темному (или от темного к светлому) должно длиться 15 секунд, прежде чем BCM включит внешние фонари. включен или выключен.Эта стратегия предотвращает ненужное мигание наружных фонарей. включить и выключить.

BCM быстрее реагирует на экстремальные условия освещения. Если BCM имеет обнаружено очень темное состояние, наружные фонари включаются через 1,5 часа. секунд. Если BCM обнаружил очень высокий уровень внешней освещенности, внешний вид лампы выключаются через 4 секунды.

Фары включены, дворники включены

Когда переключатель фар находится в положении включения автолампы, наружные фонари включается, когда передние дворники включены более 3 секунд (если дворники включается вручную) или 30 секунд (если дворники включены от датчика дождя). система стеклоочистителей).Эта функция не активирует внешние фонари во время тумана. протрите или пока включены дворники, чтобы смыть омывающую жидкость во время стирки.

Наружные фонари выключаются при переключении зажигания на ВЫКЛ. Или ДОПОЛНИТЕЛЬНОЕ, выключатель фар установлен в положение OFF или передние дворники выключены дольше 30 секунд (60 секунд при включении от системы стеклоочистителей с датчиком дождя). Исключением является включение внешнего освещения из-за темноты. определяется датчиком освещенности.

Описание компонента

Датчик освещенности

BCM отправляет сигнал напряжения на датчик освещенности. Датчик освещенности обеспечивает сопротивление между сигналом напряжения и землей. Сопротивление варьируется в зависимости от количества окружающего света, обнаруживаемого датчиком освещенности. В чем ярче окружающий свет, тем меньше сопротивление. Изменяя сопротивление, BCM может определять количество окружающего света.

Стоп-сигналы

Обзор

Система стоп-сигналов состоит из:

  • Выключатель стоп-сигнала
  • Задние фонари в сборе
  • Высокий стоп-сигнал
  • BCM

Выключатель стоп-сигнала расположен на педали тормоза.Напряжение подается на задние фонари и высоко установленный стоп-сигнал при нажатой педали тормоза. применяемый.

Работа системы

Схема системы

Стоп-сигналы

BCM контролирует сигнал выключателя стоп-сигнала. Когда педаль тормоза При подаче напряжения на BCM подается напряжение. Затем BCM подает напряжение на стоп-сигналы

BCM использует один выход для управления всеми стоп-сигналами

Описание компонента

Выключатель стоп-сигнала

Выключатель стоп-сигнала — это нормально разомкнутый выключатель, на который подается напряжение на всех раз.Когда педаль тормоза нажата, переключатель замыкается и подает напряжение на BCM.

Указатели поворота и аварийные огни

Обзор

Система указателей поворота состоит из:

  • Фонари поворота передние
  • Задние фонари в сборе
  • Многофункциональный переключатель
  • SCCM
  • FCIM
  • BCM

Когда многофункциональный переключатель находится в левом или правом положении ПОВОРОТА, соответствующие контрольные лампы загораются и выключаются.

Выключатель аварийной сигнализации расположен в отделке центральной панели приборов. панель (интегрирована в FCIM). Когда функция опасности активна, все включать и выключать лампы.

Лампы указателей поворота передних интегрированы в фару. сборки.

Контрольные лампы заднего указателя поворота работают независимо от стоп-сигналов. (Только Телец)

Лампы задних указателей поворота и стоп-сигналы используют одну и ту же лампу. (Только полиция)

Работа системы

Схема системы

Таблица сетевых сообщений

Сетевые входные сообщения BCM

Указатели поворота

SCCM контролирует положение многофункционального переключателя.Когда многофункциональный переключатель находится в положении левого или правого поворота, SCCM подает сигнал поворота переключить сообщение о состоянии по сети связи на BCM, указывая запрос левого или правого указателя поворота

Когда BCM получает запрос на сигнал поворота, BCM подает / выключает напряжение на соответствующие лампы поворота.

Цикл включения / выключения по времени для указателей поворота определяется BCM и установлен на мигают примерно 80 раз в минуту, если и передний, и задний указатели поворота лампы работают правильно.Если отдельная лампа указателя поворота не работает, BCM быстро мигает оставшимся указателем поворота примерно 160 раз в минуту чтобы указать водителю на перерыв в работе лампы.

Многофункциональный переключатель представляет собой переключатель мгновенного действия с 2 фиксаторами для левое положение поворота и 2 фиксатора для правого положения поворота. При размещении в первый фиксатор и отпущен, соответствующие указатели поворота мигают 3 раза и выключать. Когда многофункциональный переключатель переведен во второй фиксатор и отпущен, указатель поворота мигает, пока рулевое колесо не повернуто в противоположное направление (в зависимости от сигнала датчика поворота рулевого колеса) или автомобиль едет дальше 3.22 км (2 мили). SCCM контролирует рулевое управление. датчик вращения колеса и вход многофункционального переключателя, чтобы определить, когда отменить поворотники. SCCM отслеживает пройденное расстояние, чтобы определить, сигнал поворота должен быть выключен.

BCM также обеспечивает защиту от перегрузки выхода указателя поворота. схемы. При обнаружении чрезмерного потребления тока BCM отключает затронутый драйвер цепи лампы поворота. Для получения дополнительной информации см. к FET в Разделе 419-10.

Фонари аварийной сигнализации

BCM отправляет сигнал напряжения на интерфейсный модуль передних органов управления (FCIM). для отслеживания запроса функции аварийной лампы.Когда выключатель аварийной световой сигнализации активирован, сигнал напряжения направляется на землю, указывая на запрос к активировать или деактивировать функцию аварийной лампы

Когда BCM получает запрос на аварийную сигнализацию, BCM включает / выключает напряжение на все лампы поворота.

Цикл включения / выключения аварийной сигнализации по времени составляет примерно 80 раз за минуту, независимо от выхода лампы из строя.

Стояночные, задние фонари и фонари номерного знака

Обзор

Система габаритных огней состоит из:

  • Передние габаритные огни
  • Фонари габаритные передние боковые
  • Передние дополнительные фонари
  • Фонари задней крышки багажника в сборе
  • Задние фонари в сборе
  • Подсветка номерного знака
  • Выключатель фар
  • BCM
  • SCCM

Передние габаритные и боковые габаритные фонари интегрированы в фару. сборки.

Задние габаритные и боковые габаритные фонари — это светодиоды, встроенные в задний фонарь сборки. (Только Телец)

Задний стояночный и боковой габаритные фонари — сменные лампы. (Только полиция)

Работа системы

Схема системы

Таблица сетевых сообщений

Сетевые входные сообщения BCM

Габаритные огни

SCCM контролирует положение переключателя фар и отправляет сигнал переключателя фар. сообщение о состоянии по сети связи к BCM, чтобы указать состояние переключателя фар (положение или неисправность переключателя фар).

BCM включает стояночные огни и фары при потере связи с помощью SCCM, или если SCCM обнаруживает неисправность переключателя фар. В фары будут гореть до тех пор, пока не отключится функция энергосбережения.

Когда BCM получает вход, требующий включения стояночных фонарей, одна цепь подает напряжение на все передние стояночные фонари, а вторая цепь обеспечивает напряжение на всех задних габаритных огнях.

Фонари заднего хода

Обзор

Система фонаря заднего хода состоит из:

  • Фонари заднего хода
  • Замок зажигания (без IA)
  • Переключатель пуска / остановки (с IA)
  • PCM
  • BCM

Когда коробка передач установлена ​​в положение REVERSE, фонари заднего хода горят. горит.Фонари заднего хода расположены внутри задних фонарей.

Работа системы

Схема системы

Таблица сетевых сообщений

Сетевые входные сообщения BCM

Фонари заднего хода

Когда коробка передач находится в режиме REVERSE, PCM отправляет рычаг селектора (PRNDL) сообщение о состоянии по сети связи на BCM, указывающее трансмиссия находится в РЕВЕРСИИ.BCM подает напряжение на фонари заднего хода, когда он получает сообщение о том, что коробка передач находится в режиме НАЗАД и зажигание выключено. в RUN.

BCM также обеспечивает защиту от перегрузки выхода лампы заднего хода. схемы. При обнаружении чрезмерного потребления тока BCM отключает затронут драйвер цепи лампы заднего хода. Для получения дополнительной информации см. к FET в Разделе 419-10.

Диагностика и тестирование
Внешнее освещение Графики DTC Диагностика в этом руководстве предполагает определенный уровень навыков и знание Специализированные диагностические методы Ford.См. Методы диагностики в разделе 100-00 & nbsp …
Другие материалы:

Замена автомобильного аккумулятора
ВНИМАНИЕ: Аккумуляторы обычно выделяют взрывоопасные газы, которые может привести к травмам. Поэтому не допускайте возникновения пламени, искр. или освещенные предметы, чтобы приблизиться к батарее. При работе рядом с аккумулятор, всегда защищайте лицо и глаза. Всегда предоставляйте правильная вентиляция. ВНИМАНИЕ: W …

Технические характеристики, описание и работа
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Материал Характеристики крутящего момента a Обратитесь к порядку спецификации.Основные Характеристики Таблица работы соленоида а Обороты на скорости выше 8 км / ч (5 миль / ч). b Обороты на скорости выше 8 км / ч (5 миль / ч). CB = тормоз сцепления NC = нормально закрытый NH = обычно высокий …

Общие процедуры
Диаметр шейки подшипника распредвала ПРИМЕЧАНИЕ. Технические характеристики см. В соответствующем разделе 303-01. Измерьте диаметр шейки каждого распределительного вала в 2 направлениях. Между шейкой распределительного вала и зазором подшипника — двигатели с верхним расположением вала двигателя ПРИМЕЧАНИЕ. Технические характеристики см. В соответствующем разделе 303-01….

Серия

80 — светодиодные автолампы


Уведомление : Неопределенное свойство: Customer :: $ id_state в /home/ledautol/public_html/classes/Product.php on line 2645

Notice : Undefined property: Customer: : $ почтовый индекс в /home/ledautol/public_html/classes/Product.php в строке 2646

Серия 80 — светодиодные автолампы

Справка:

Характеристики / Технические характеристики

  • Разработан для рулевой тяги 4×4
  • Требуется DRLHOTDOG для работы дневных ходовых огней
  • Одобрено ECE / ADR
  • IP67 100% водонепроницаемость
  • Только 12 В
  • 80 мм круглый x 40 мм
  • 5 лет гарантии

Загрузить лист данных

Инструкции по установке

подходит для существующих приложений с упором.Инструкции по установке см. В ADR 13/00.

Технические чертежи

Подробнее

Товар отсутствует на складе

Дата доступности:

Подробнее

Функция

Передний индикатор / маркер
с дополнительной функцией DRL *

Деталь No.
80AW 12 В в блистерной упаковке
80AWB 12 Вольт, Коробка
.
Кол-во светодиодов 34
Кабель 40 см
Розыгрыш Инд ДХО Маркер
@ 13.8 В 0,32A TBA 0,03 А
Допуски Функция Сертификат №
ECE Передний Ind 1-Е9-01.11725
ECE Маркер А-Е9-02.11725
ECE ДХО RL-E9-00.11725
Функция

* Используется для функции дополнительного ДХО

Деталь №
ДРЛХОТДОГ-2 Преобразователь дневных ходовых огней
.

Позволяет использовать 80AW и 80AWB до
в качестве дневных ходовых огней

Кабель 19см с каждой стороны
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
